M416战术弹匣绘制


木易
原创
发布时间: 2025-06-09 20:13:49 | 阅读数 0收藏数 0评论数 0
封面
本教程将指导您如何使用SolidWorks软件绘制M416战术弹匣的3D模型。通过遵循以下步骤,您将能够从零开始创建一个精确且详细的M416弹匣模型。
1

新建零件

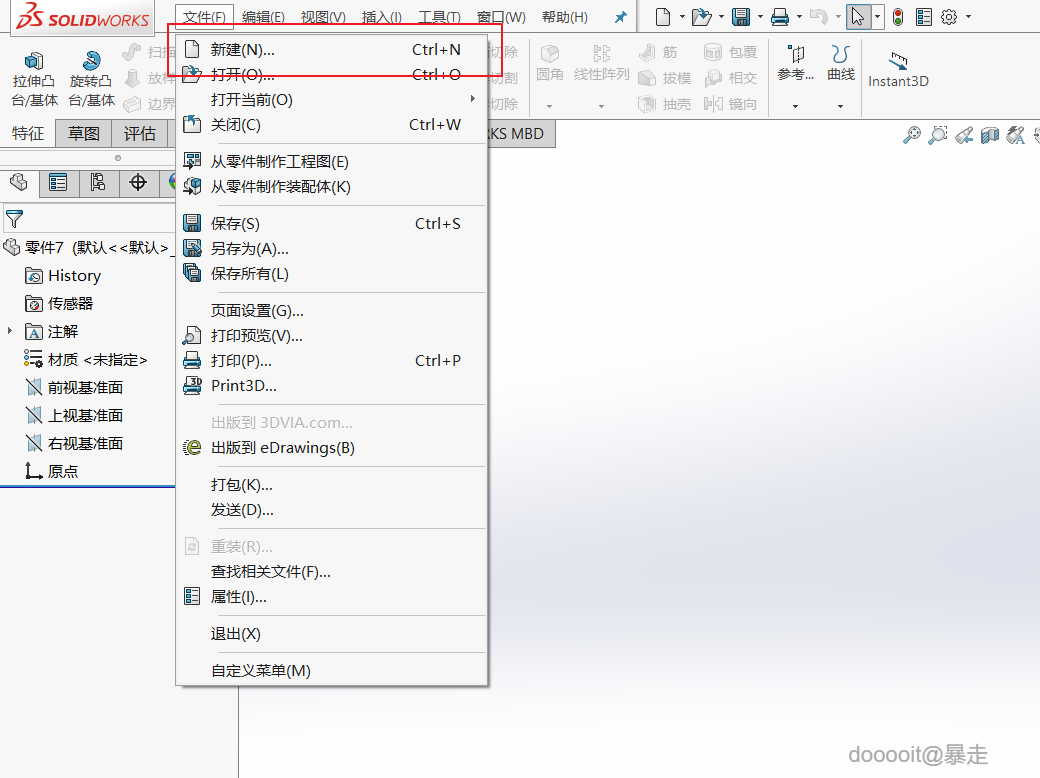

  1. 打开SolidWorks,点击“新建”按钮,选择“零件”选项。

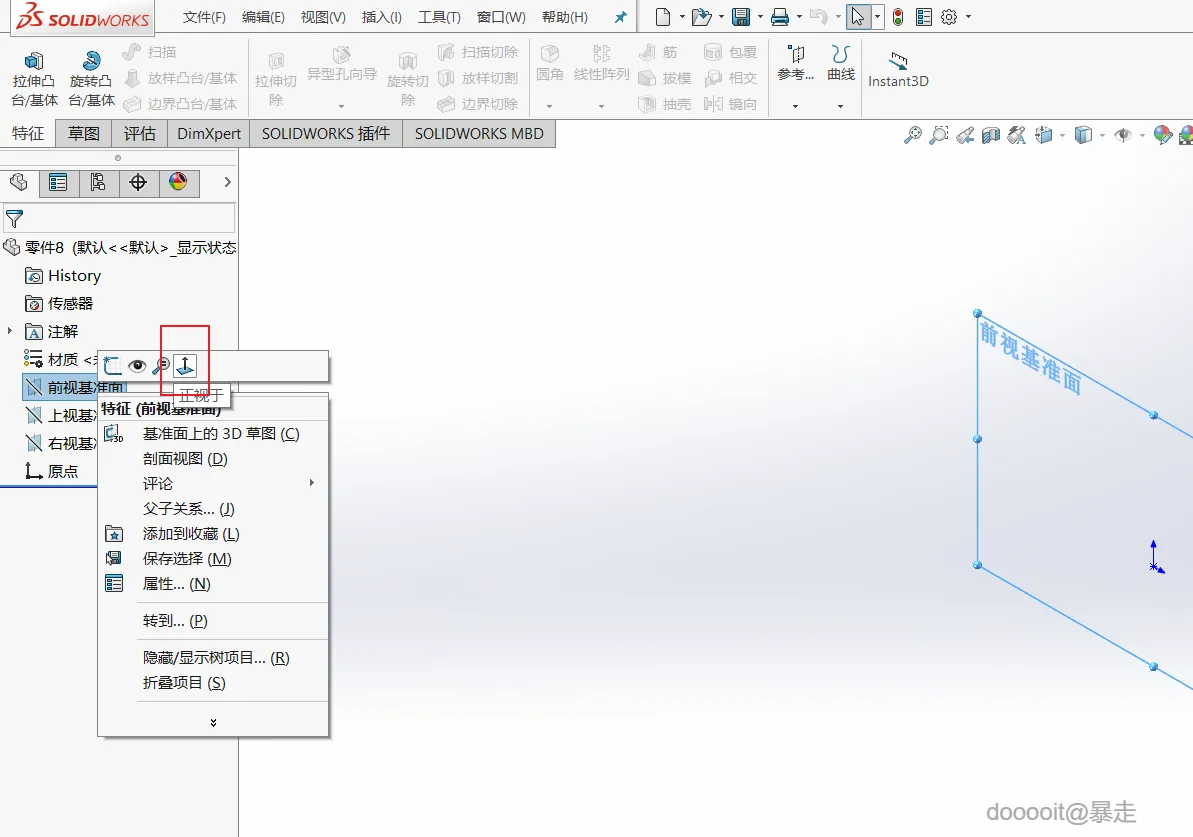

  2. 在右侧出现的面板中,找到“前视基准面”,右键点击并选择“正视于”。
2

绘制弹匣的平面图

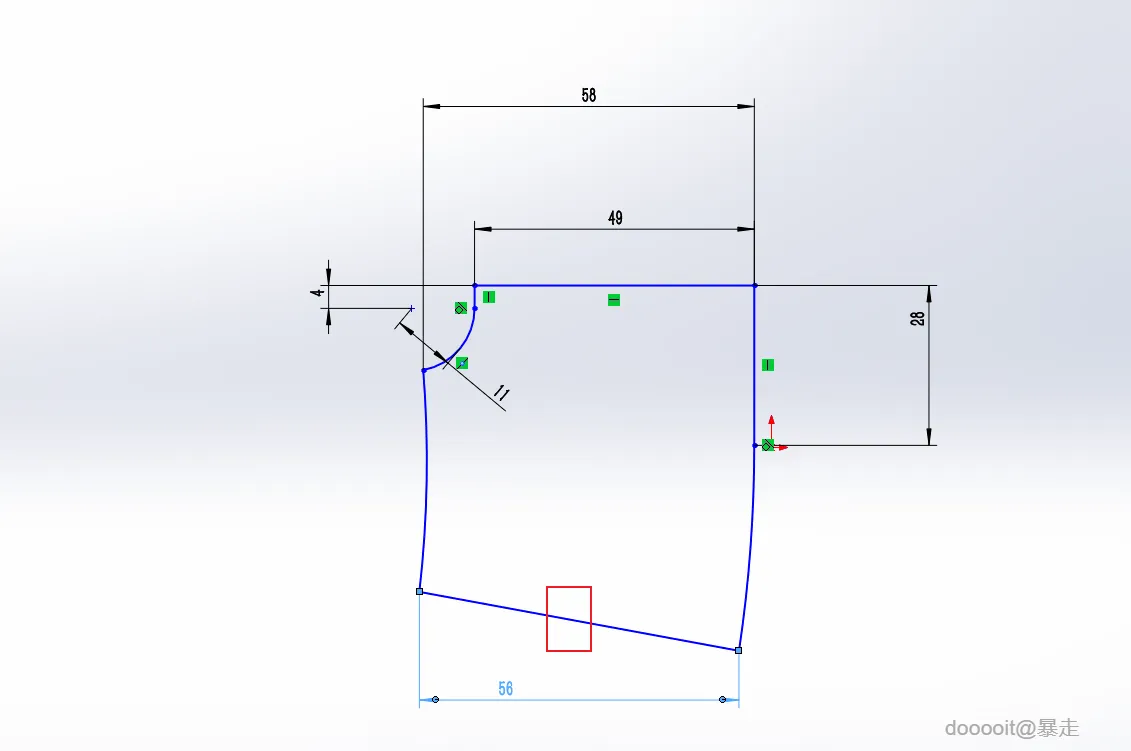

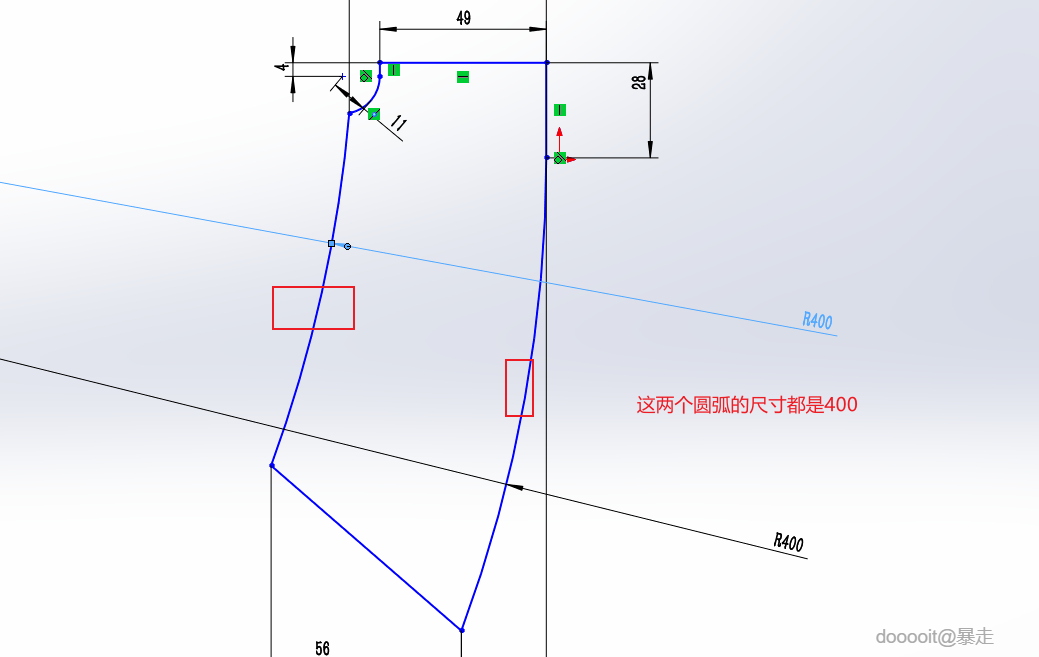

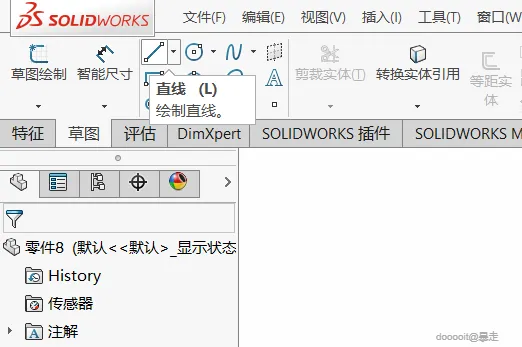

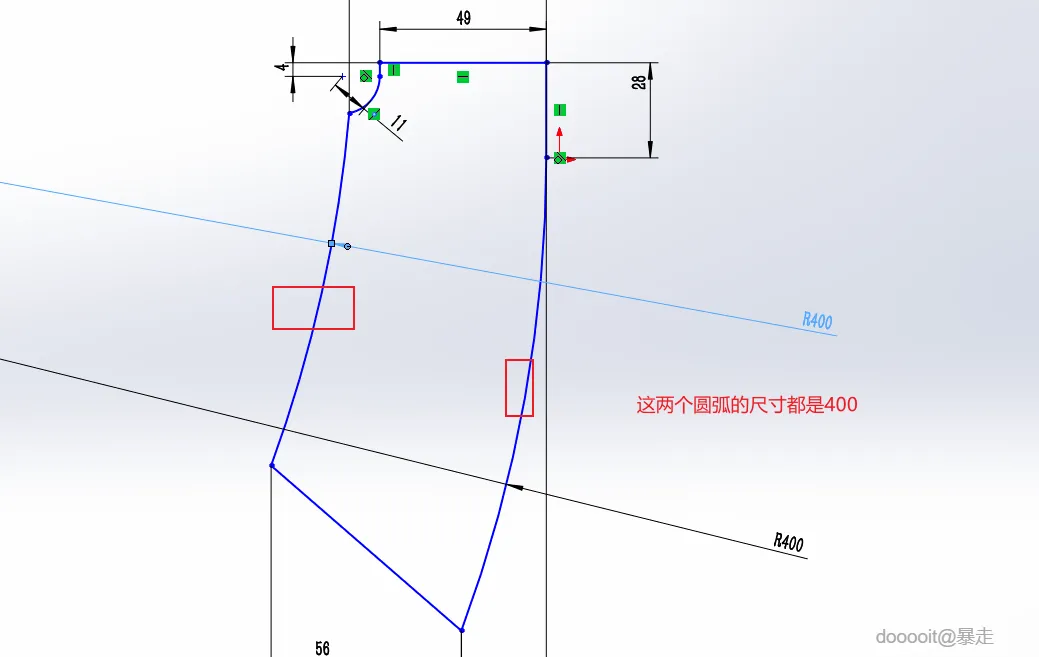

  1. 选择“草图”工具,找到“直线”命令,根据提供的参考图形绘制出M416弹匣的基本形状。

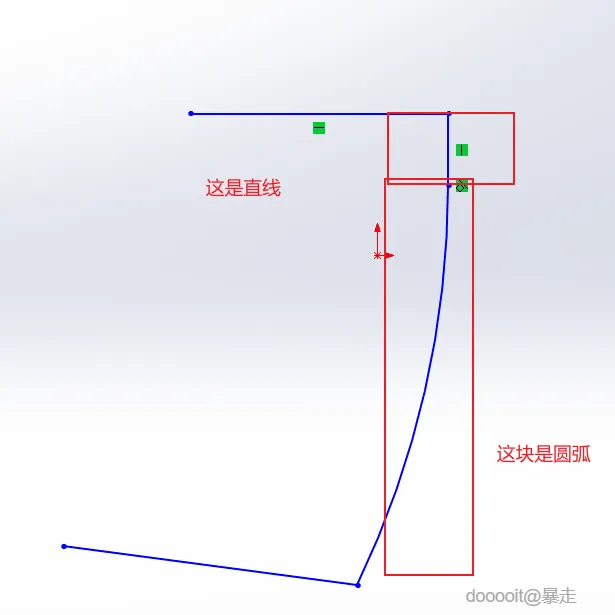

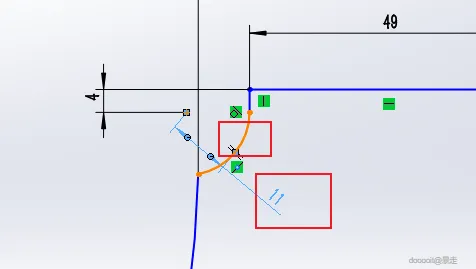

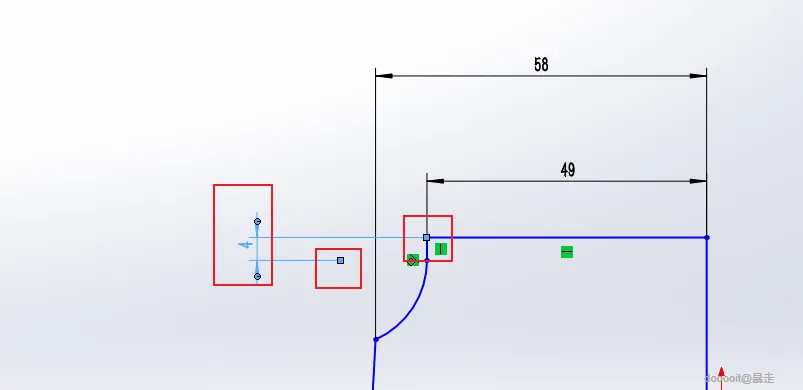

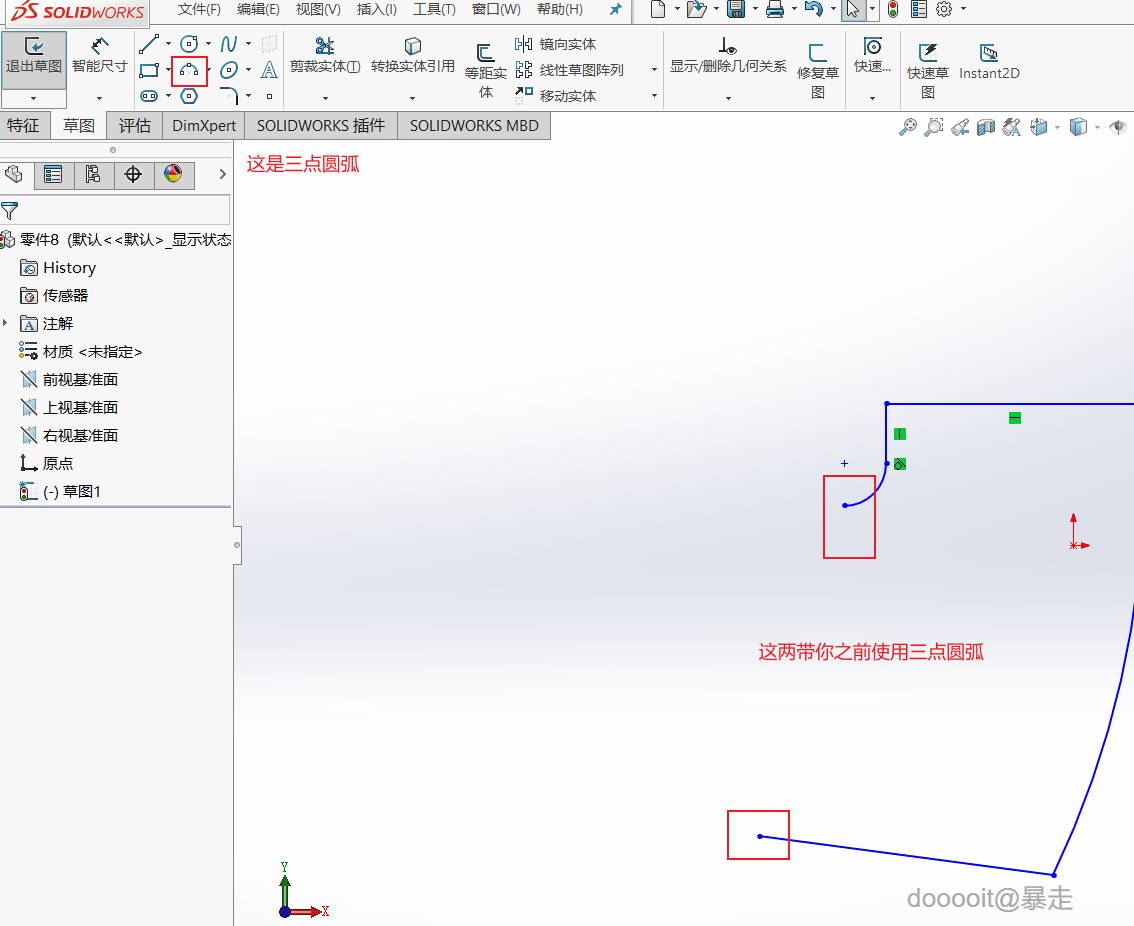

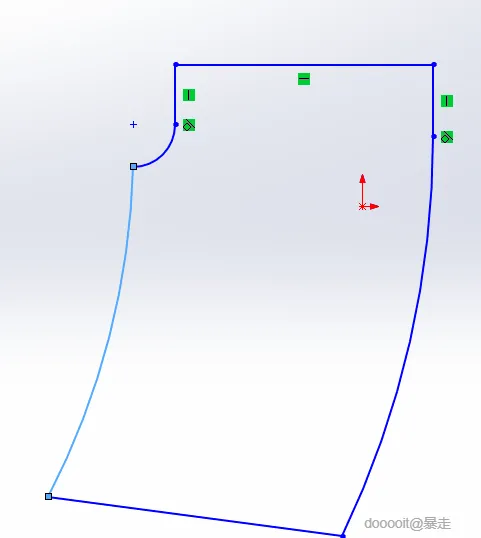

  2. 注意绘制过程中的圆弧部分,可以先点住线头,稍微离开后再滑回原位,以形成平滑过渡。最终使用“三点圆弧”工具来完成圆弧的绘制,并标注相应的尺寸。
3

标注尺寸

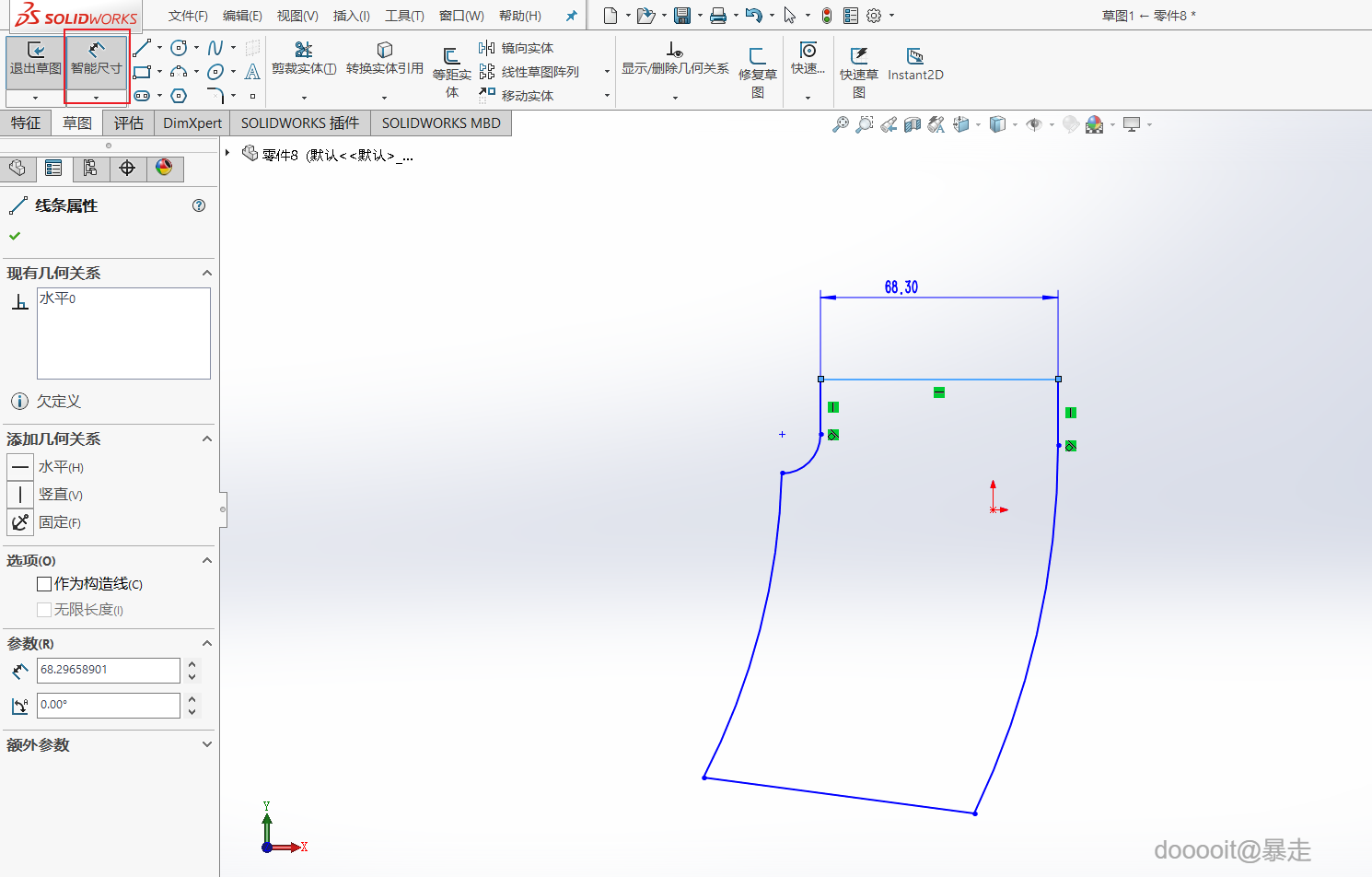

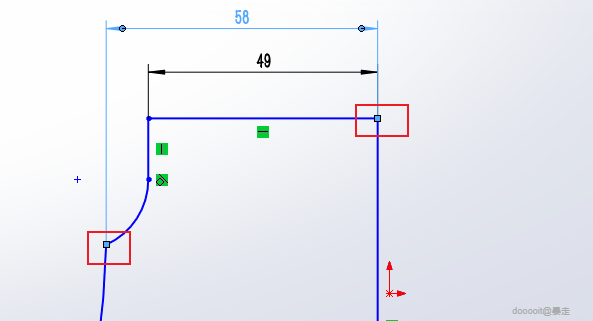

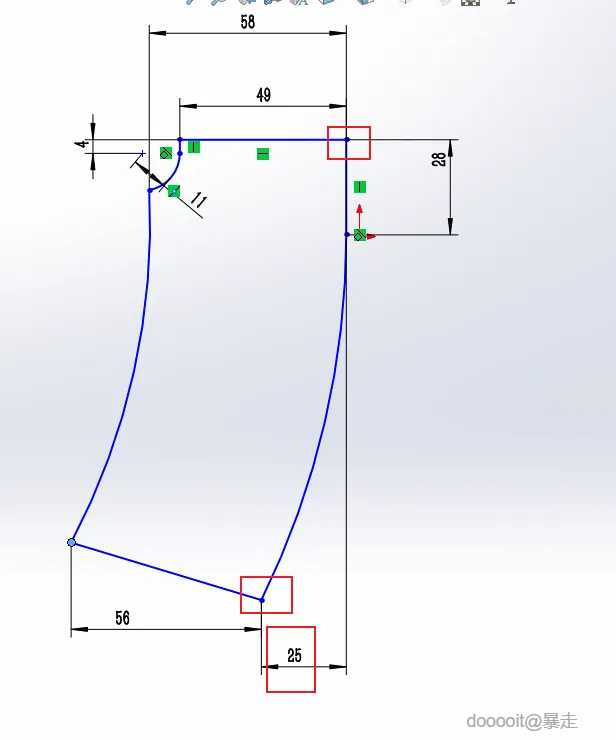

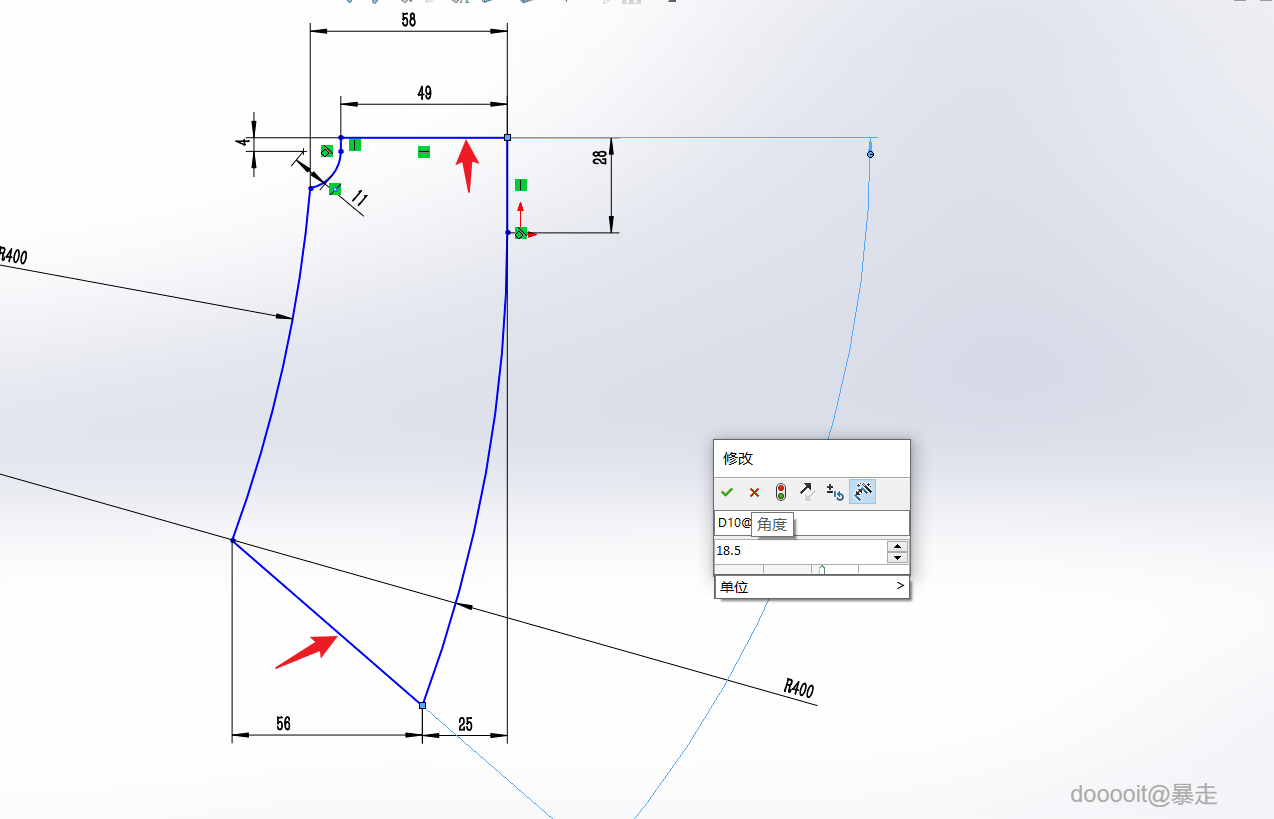

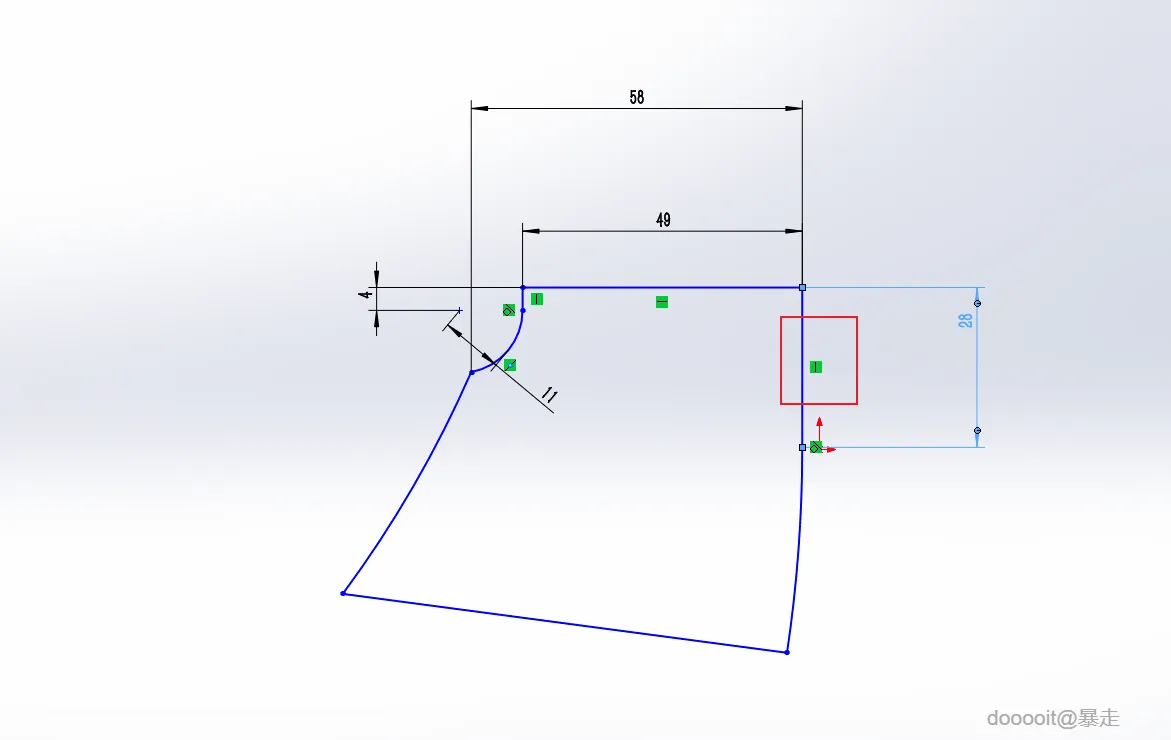

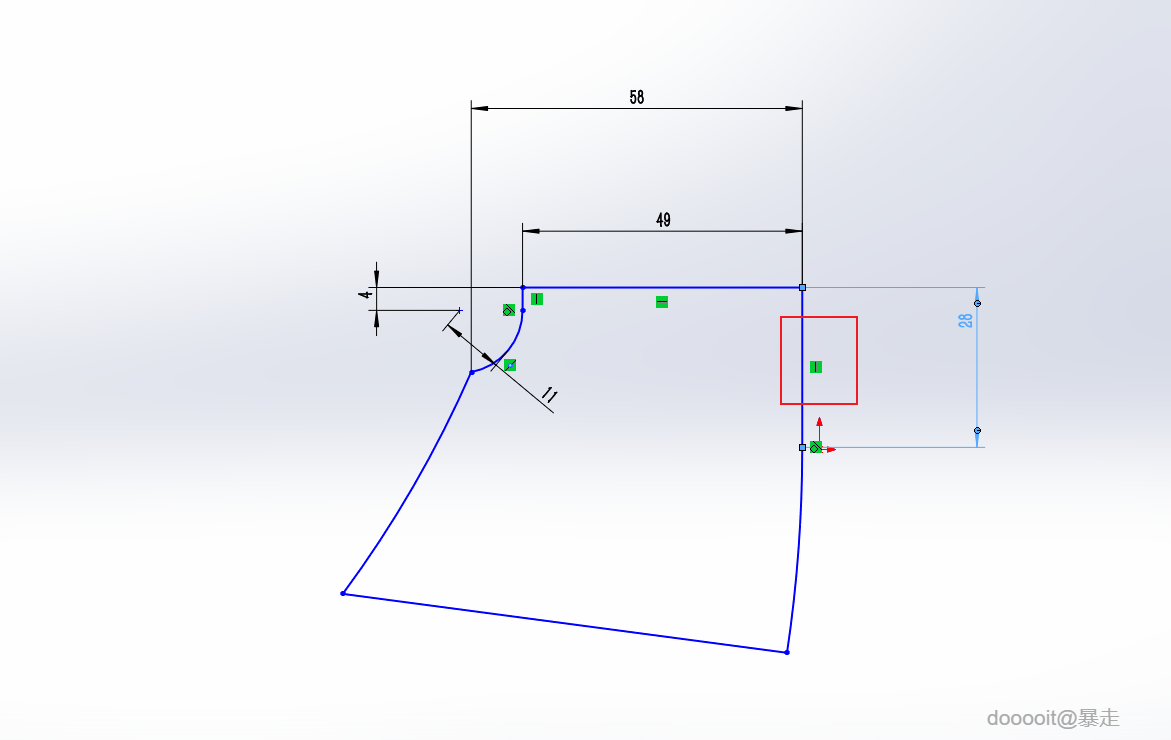

鼠标右键上划或者在草图选项中找到“智能尺寸”工具,根据实际需求对弹匣的各个部分进行尺寸标注,完成后退出草图模式。

4

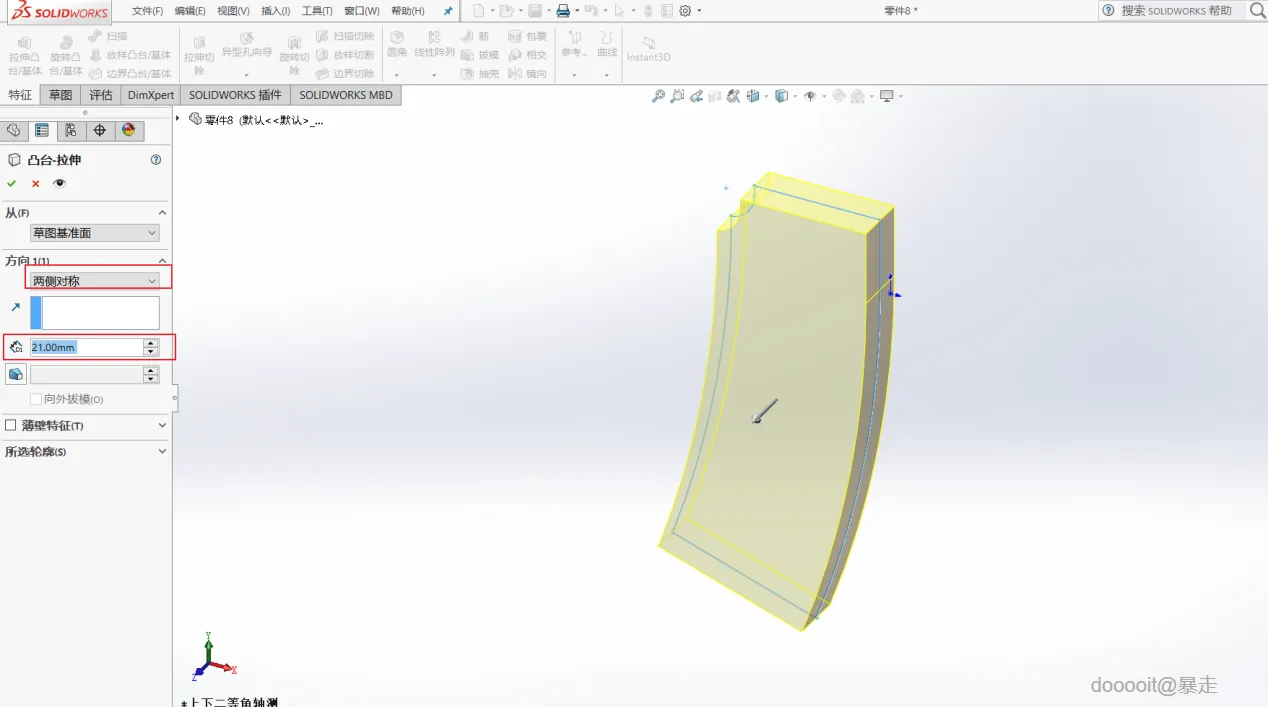

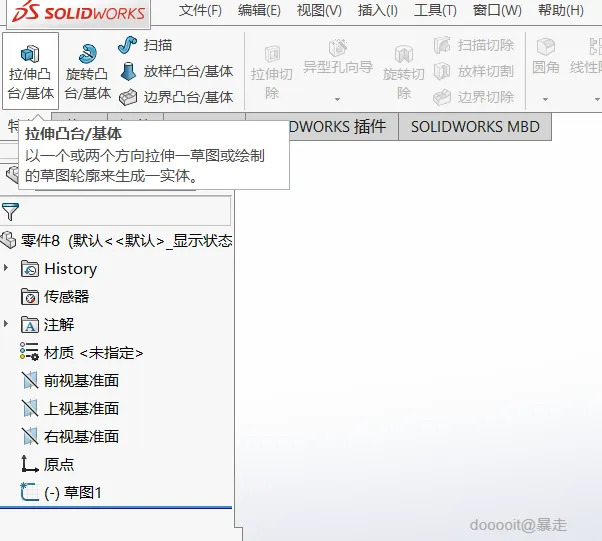

拉伸凸台

选择“拉伸凸台”命令,设定深度为21mm,选择“两侧对称”作为拉伸方向,以形成弹匣的基础体。

5

转换实体

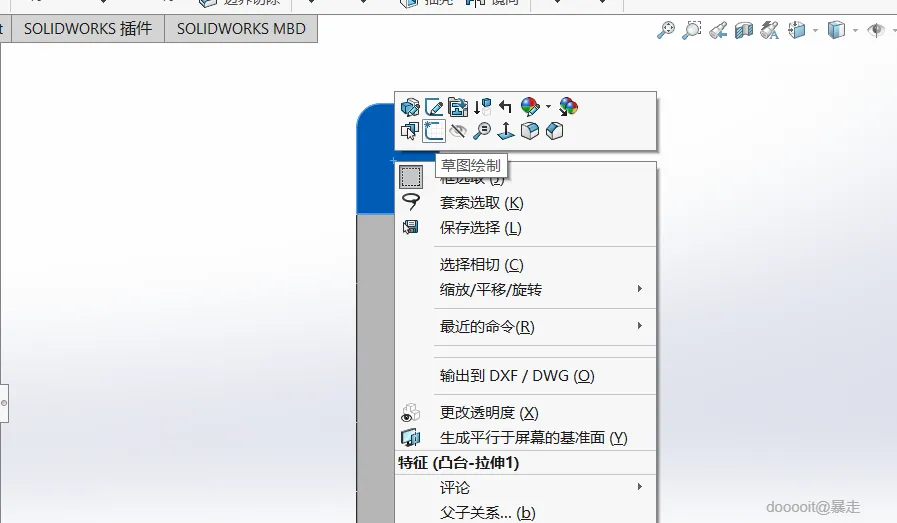

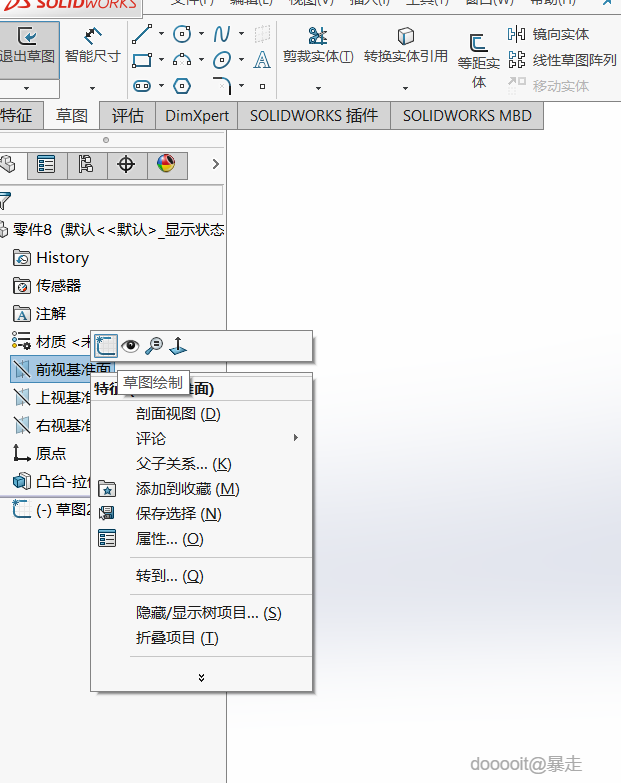

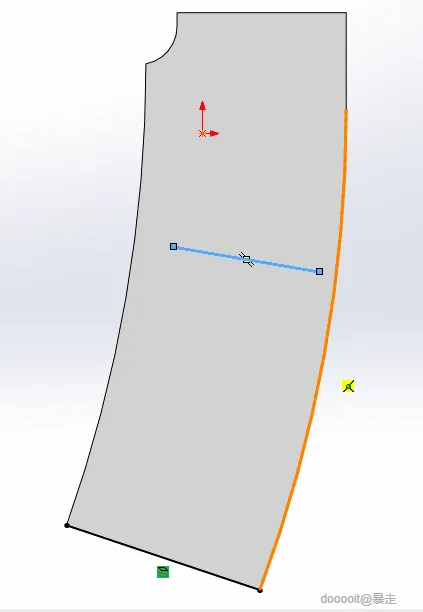

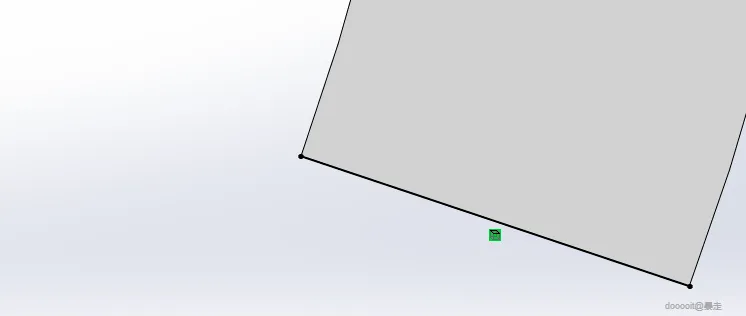

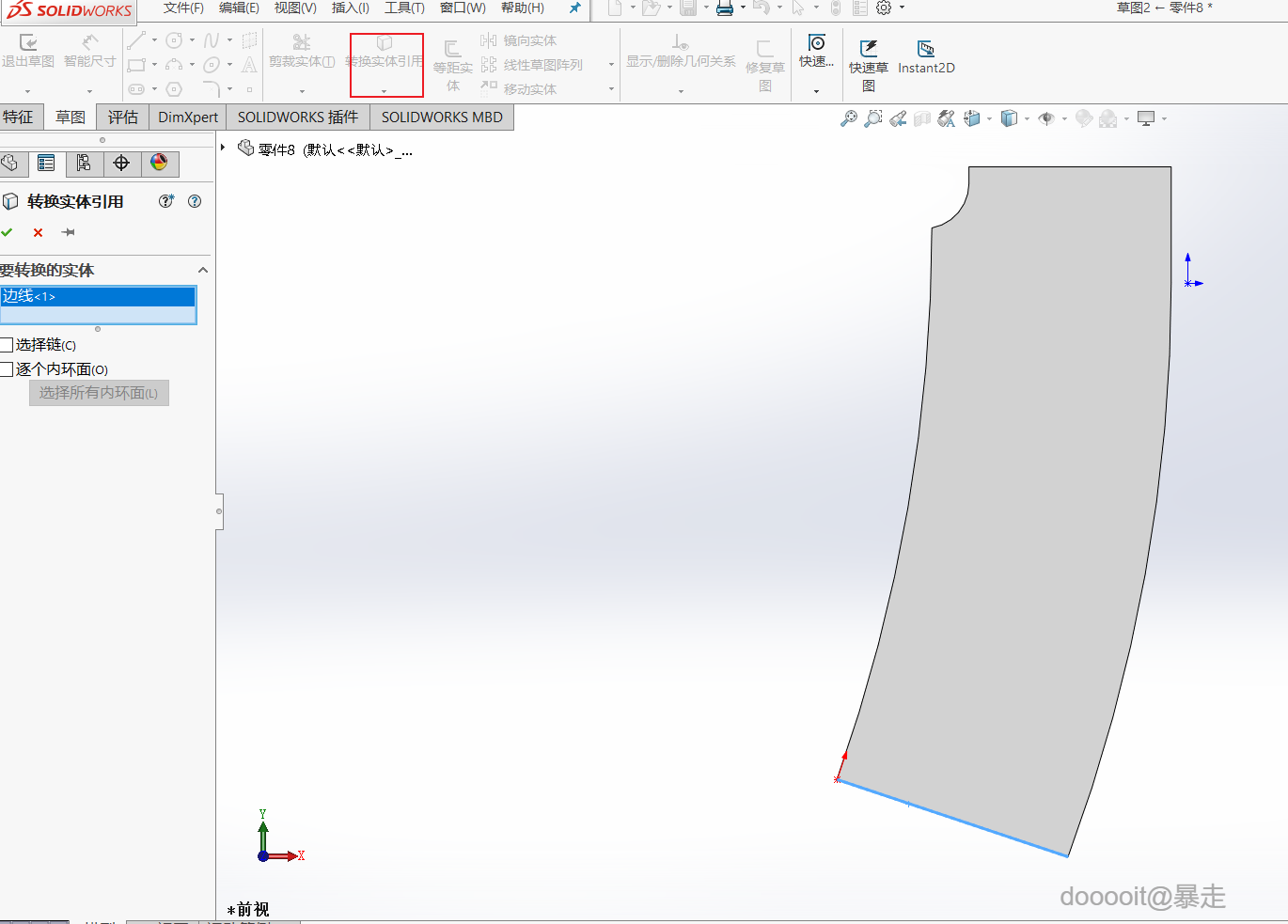

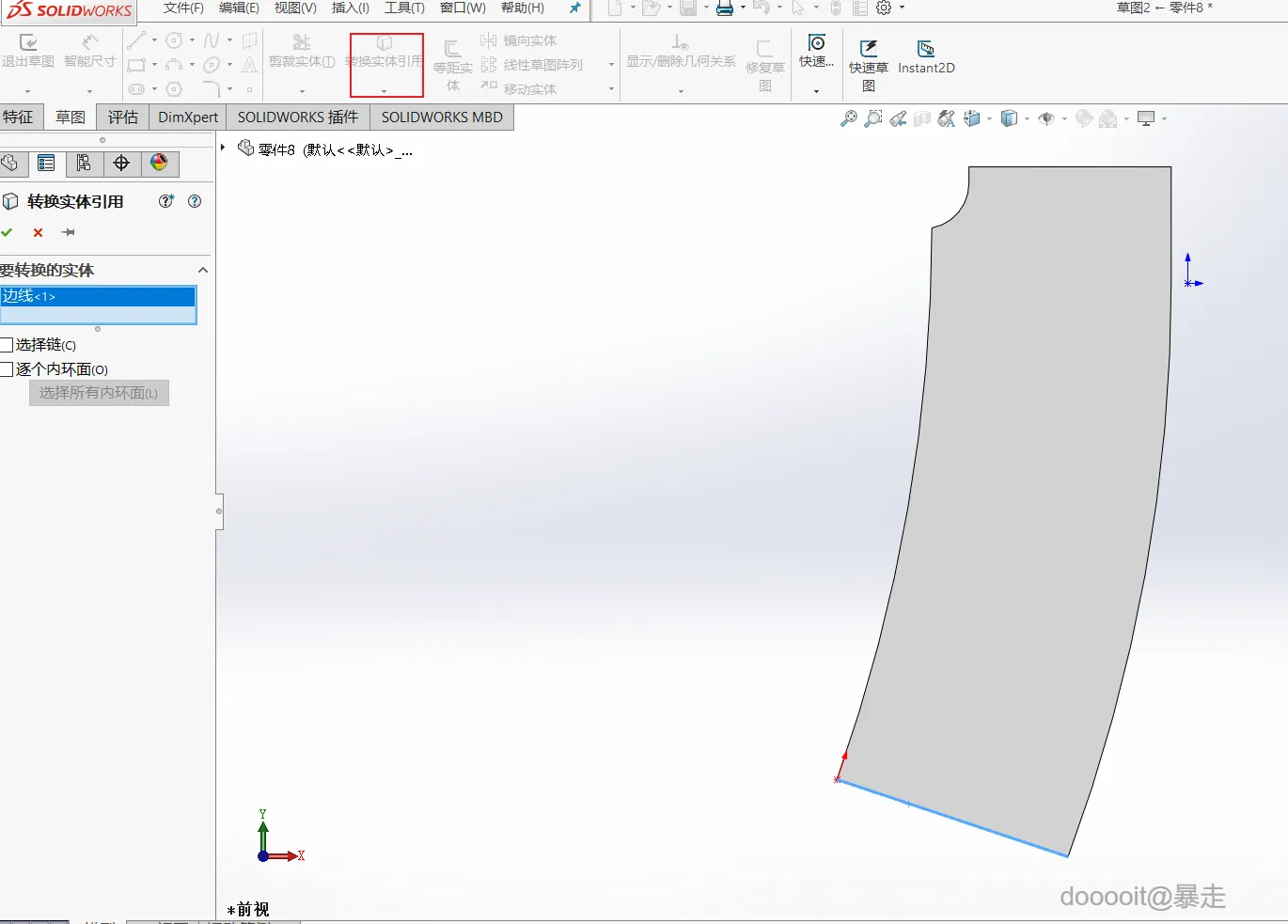

重新选择“前视基准面”,进入草图模式,使用“实体引用”功能,通过Ctrl+左键选择底部边界线,为下一步操作做准备。

6

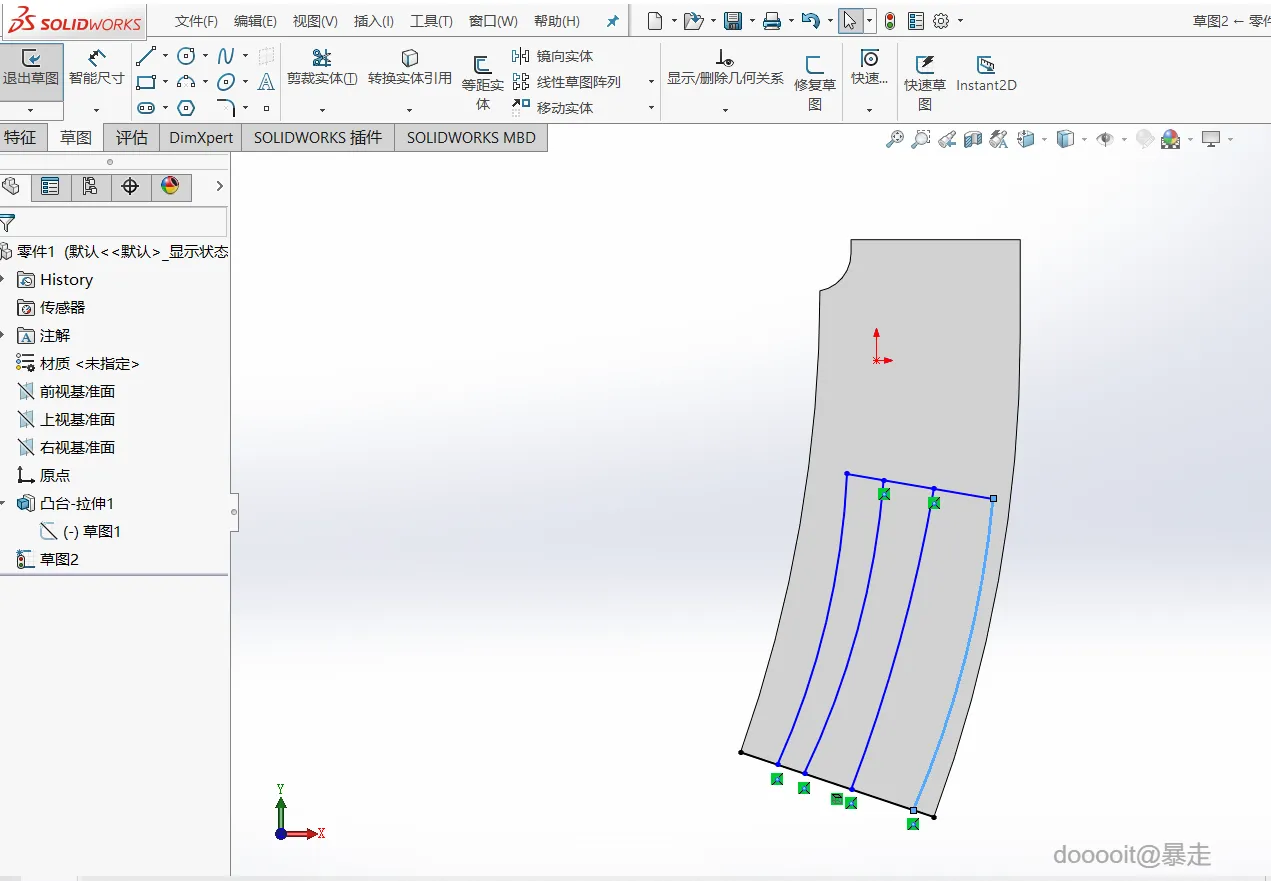

绘制凹槽

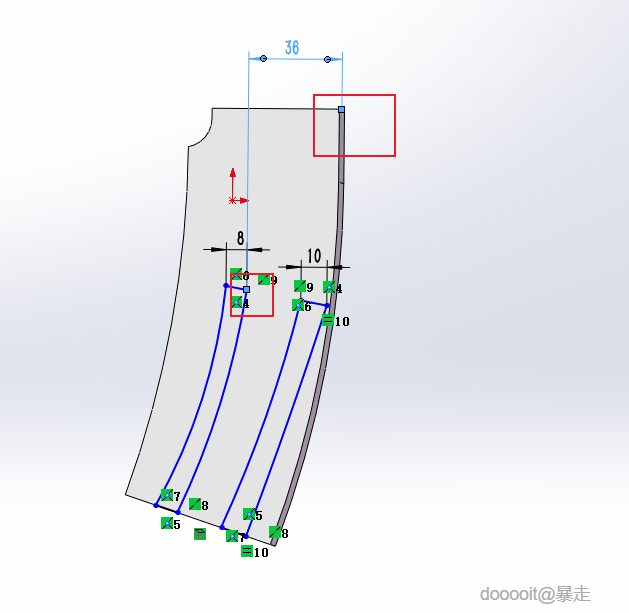

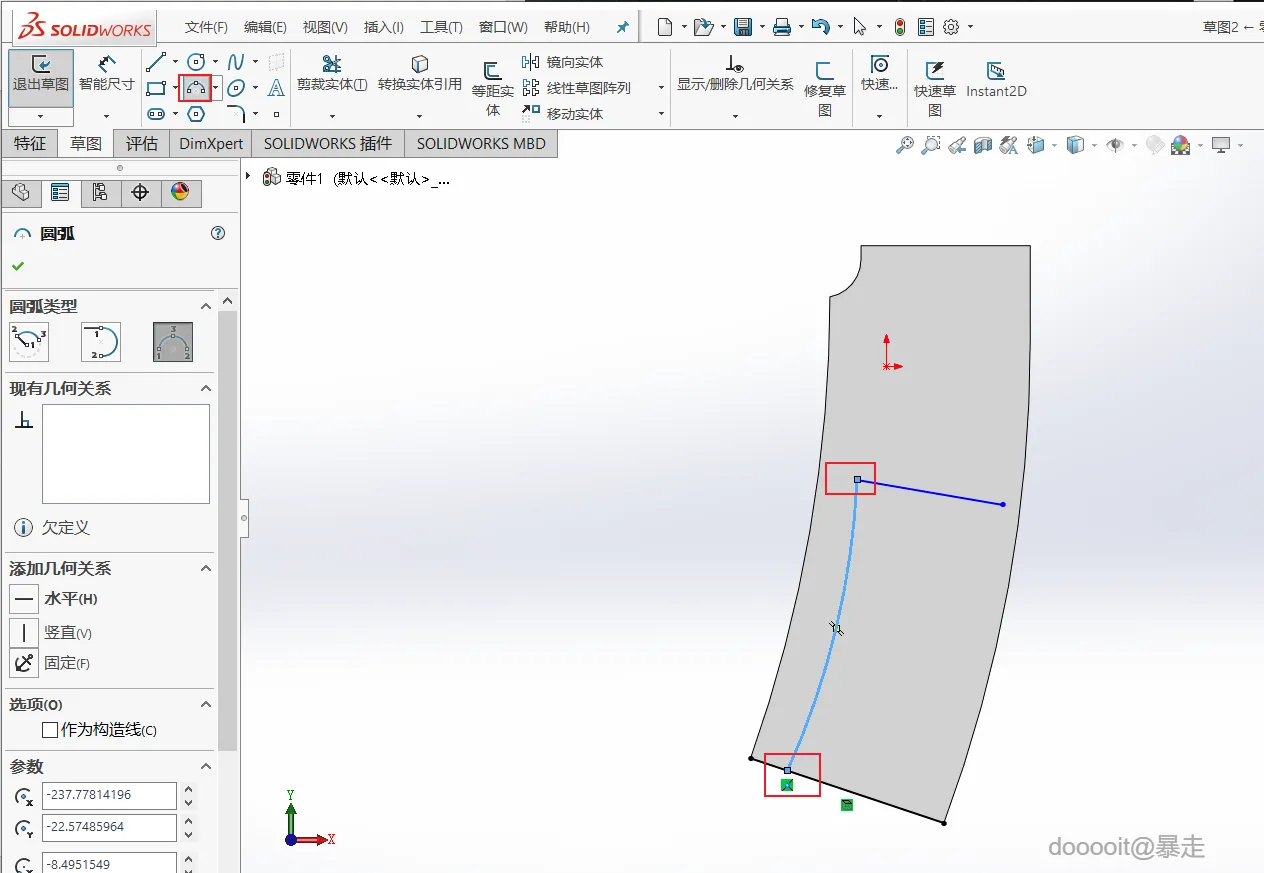

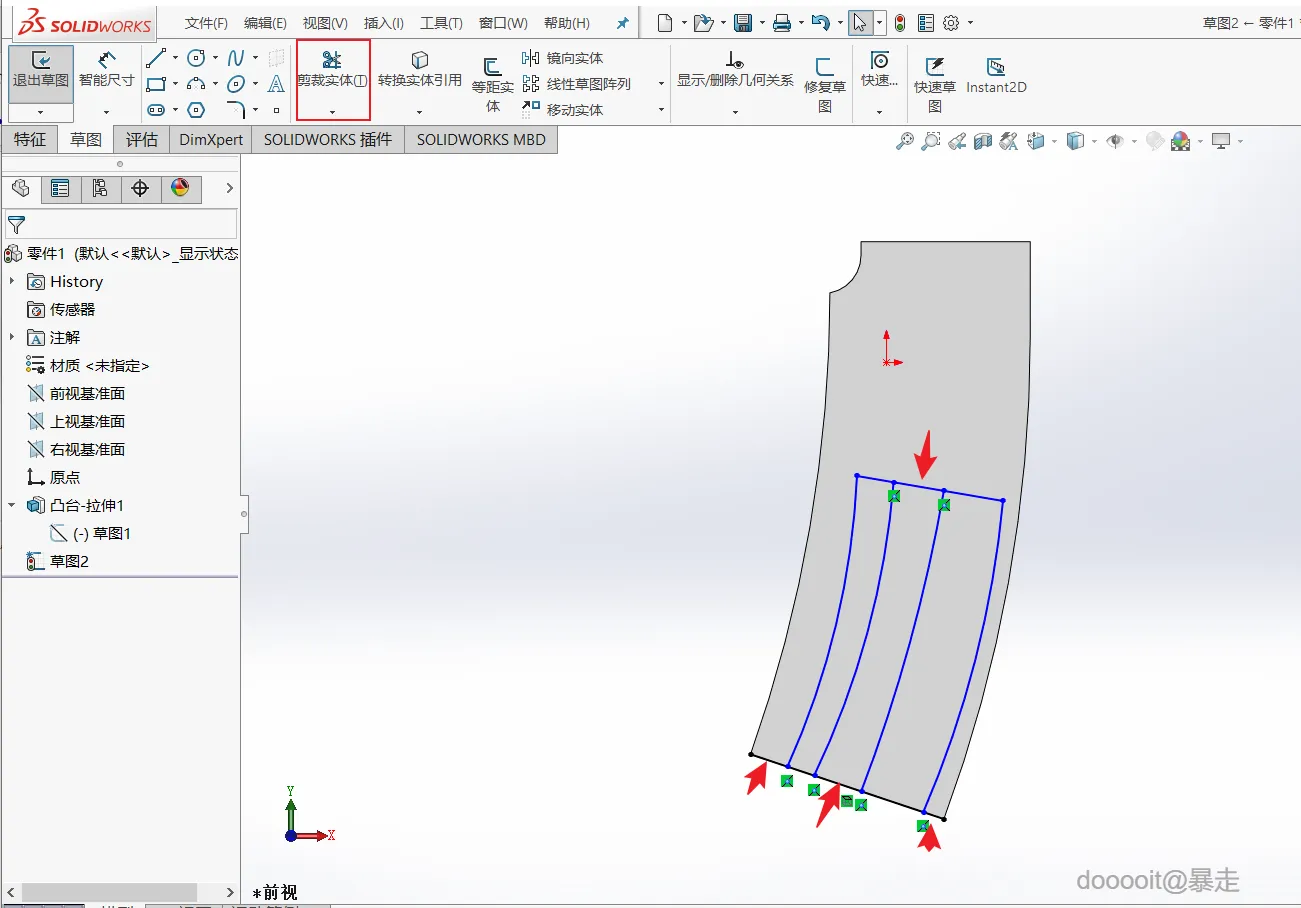

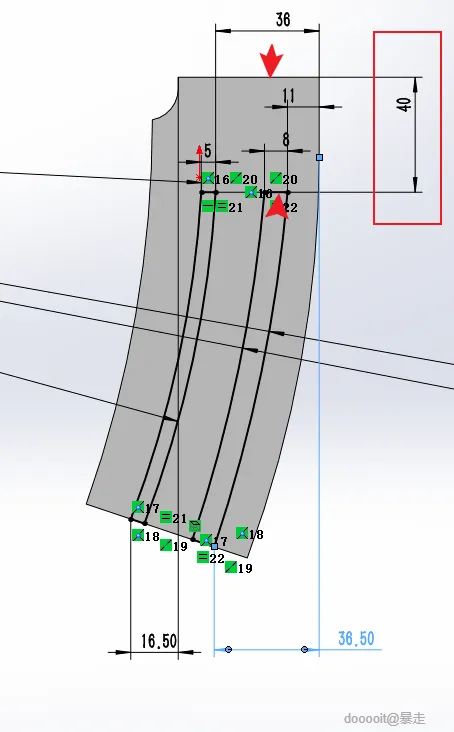

在选定的直线上方,使用“三点圆弧”工具向下拉至底部,重复此操作共绘制四个圆弧,形成弹匣的凹槽部分。

7

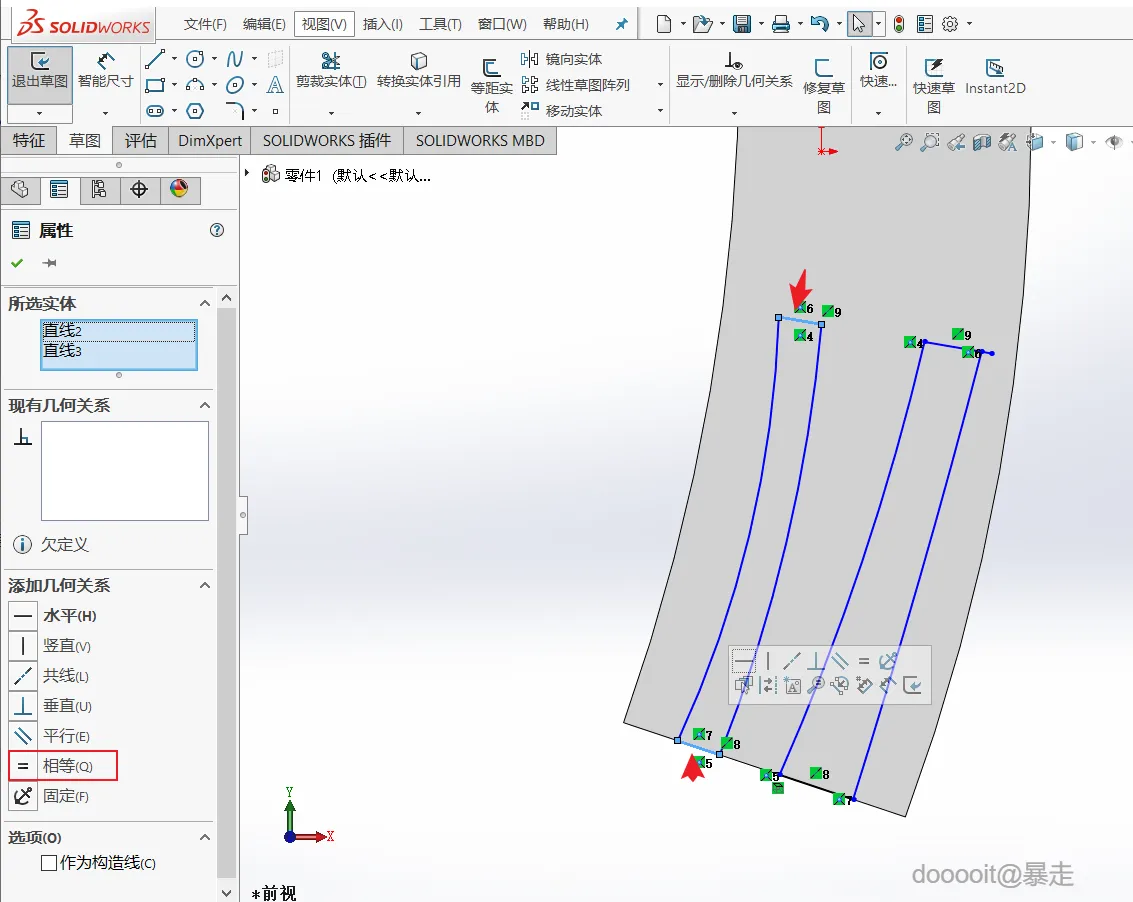

裁剪实体

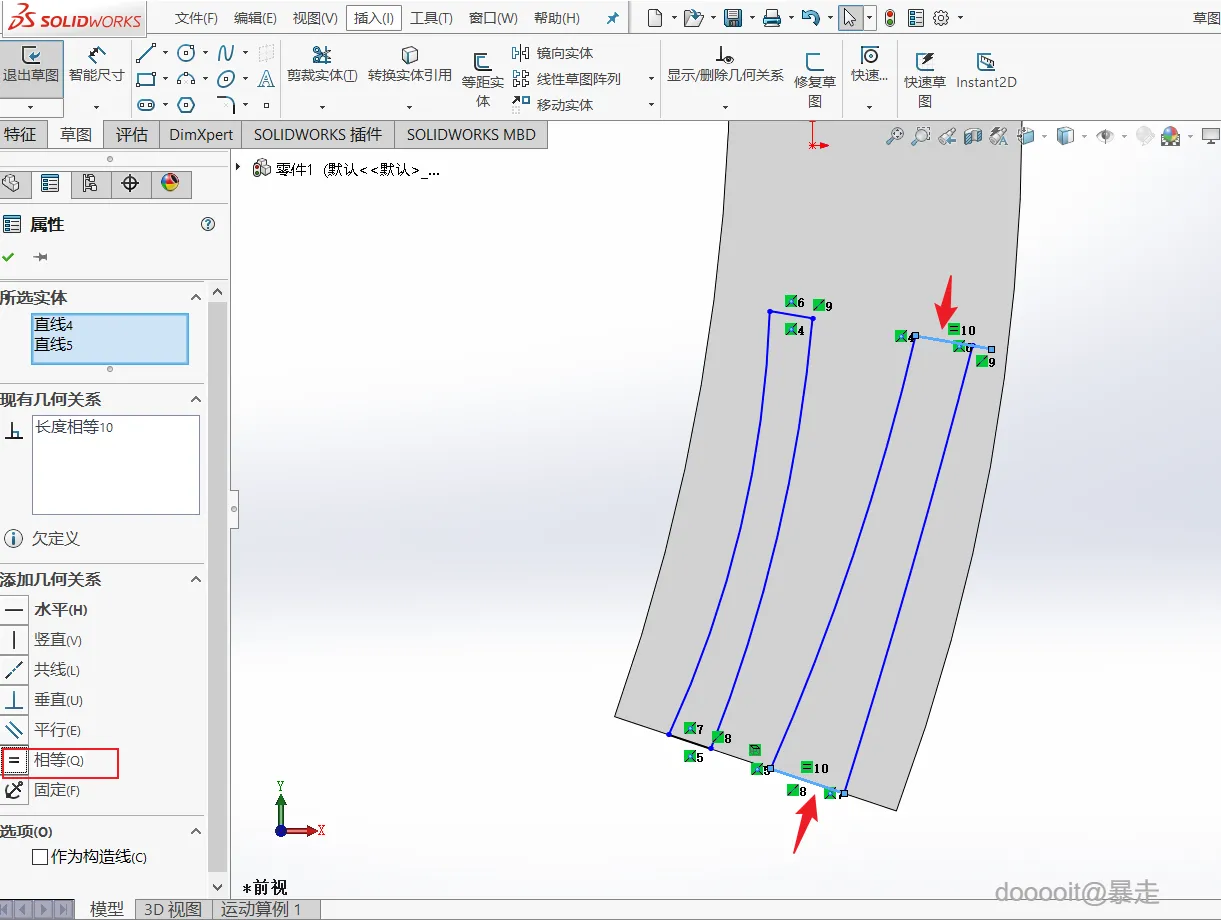

利用“裁剪实体”工具移除不需要的边线。按住Ctrl+左键选择需要移除的部分,同时确保上下两条边线的长度相等

8

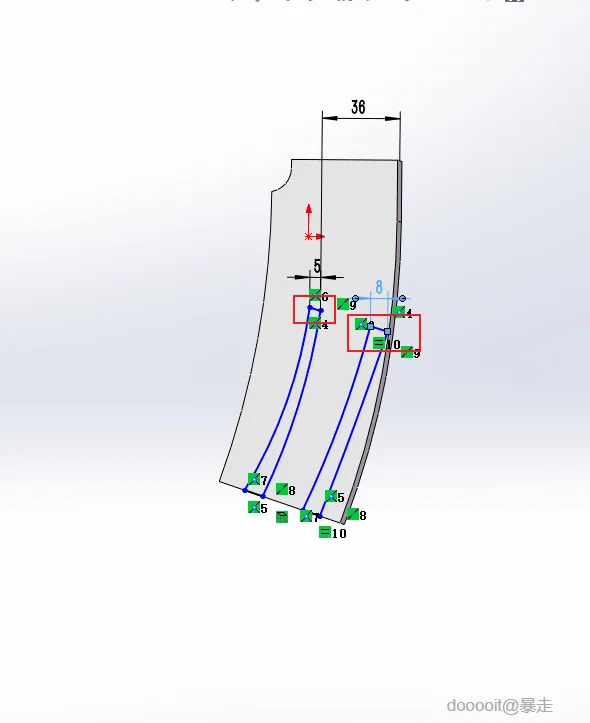

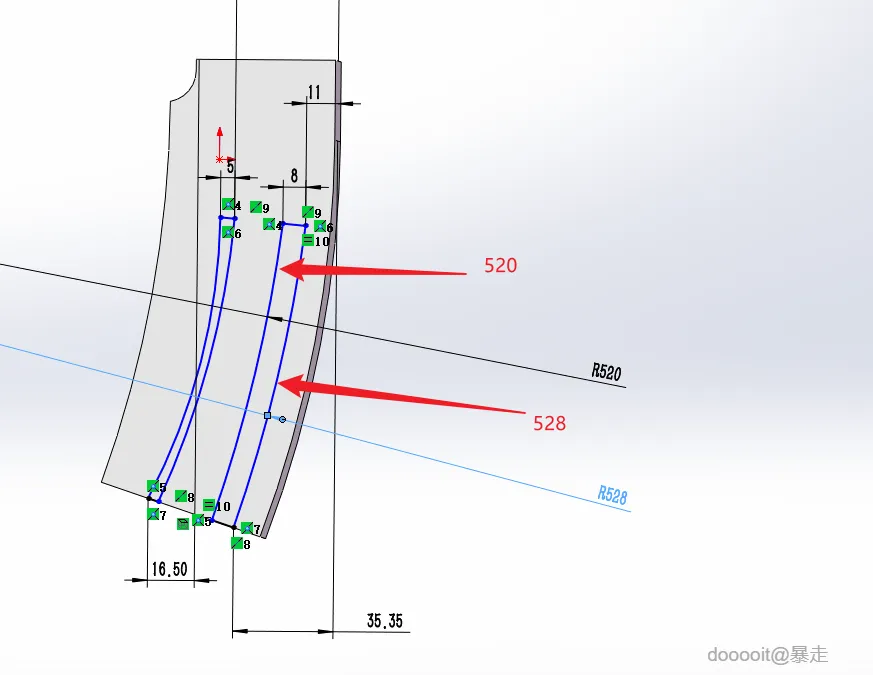

标注凹槽尺寸

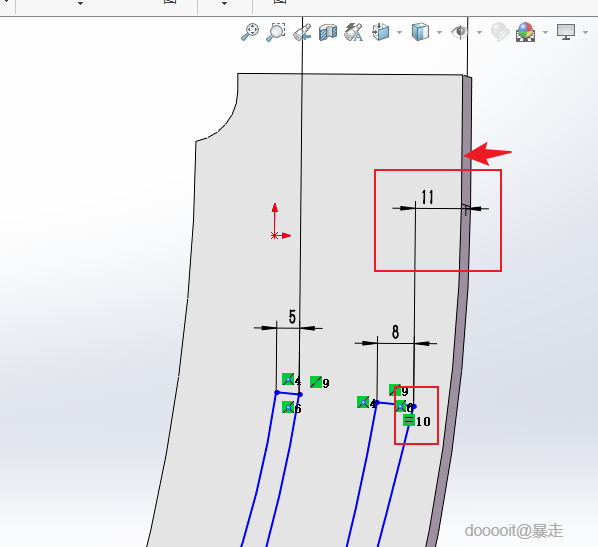

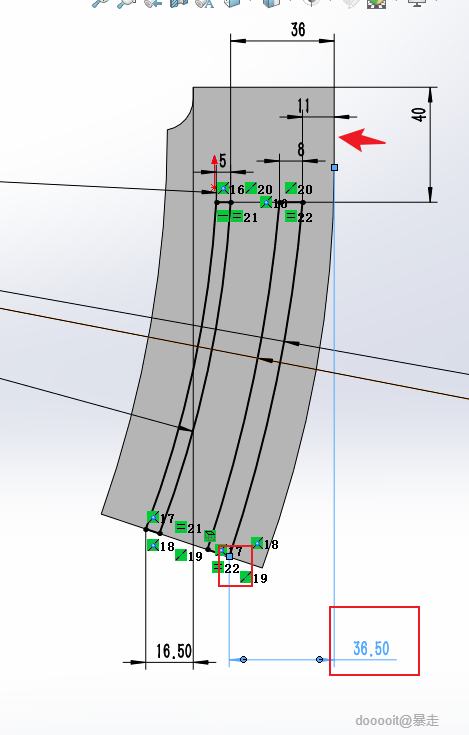

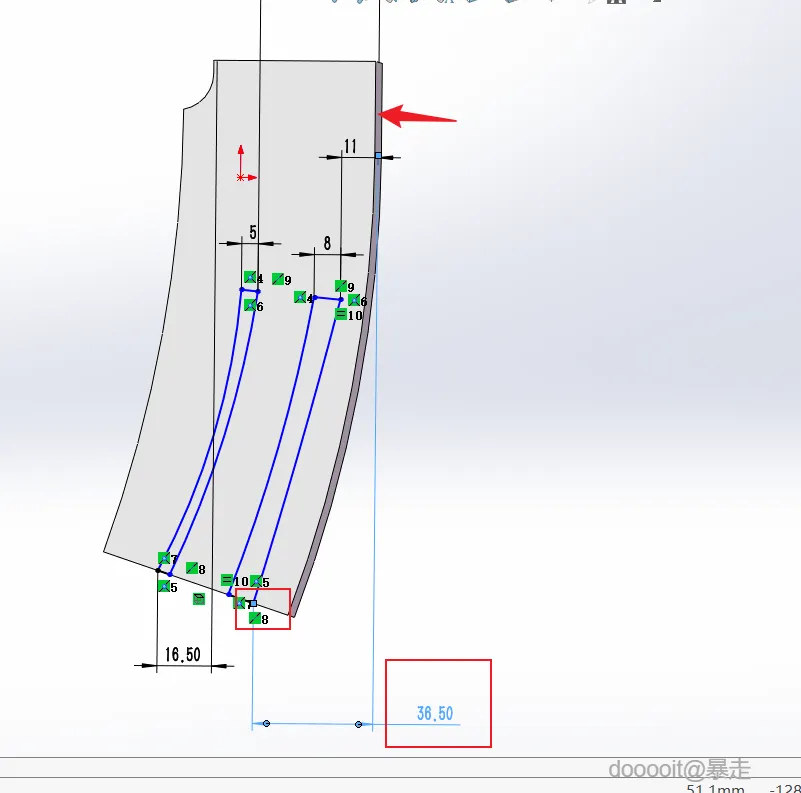

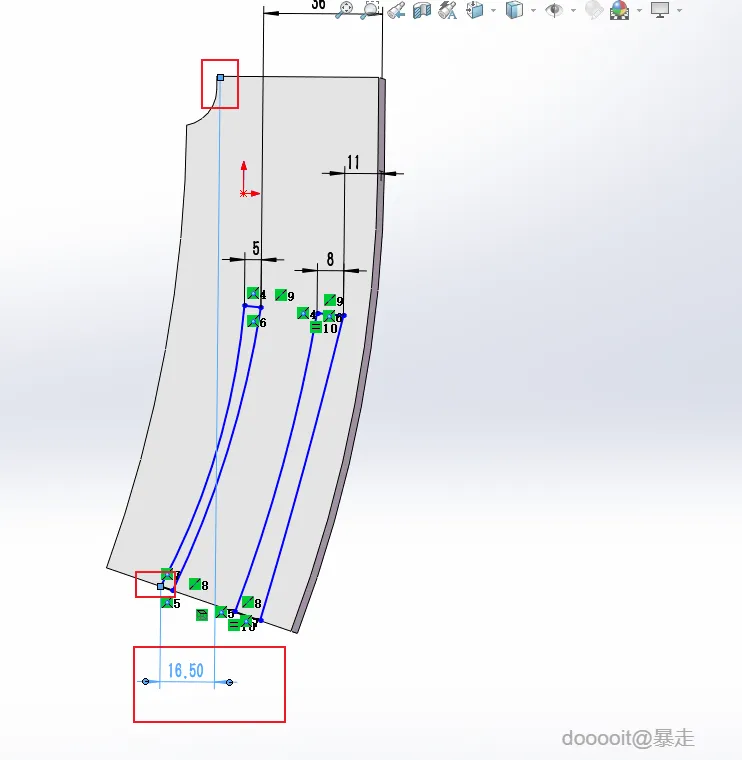

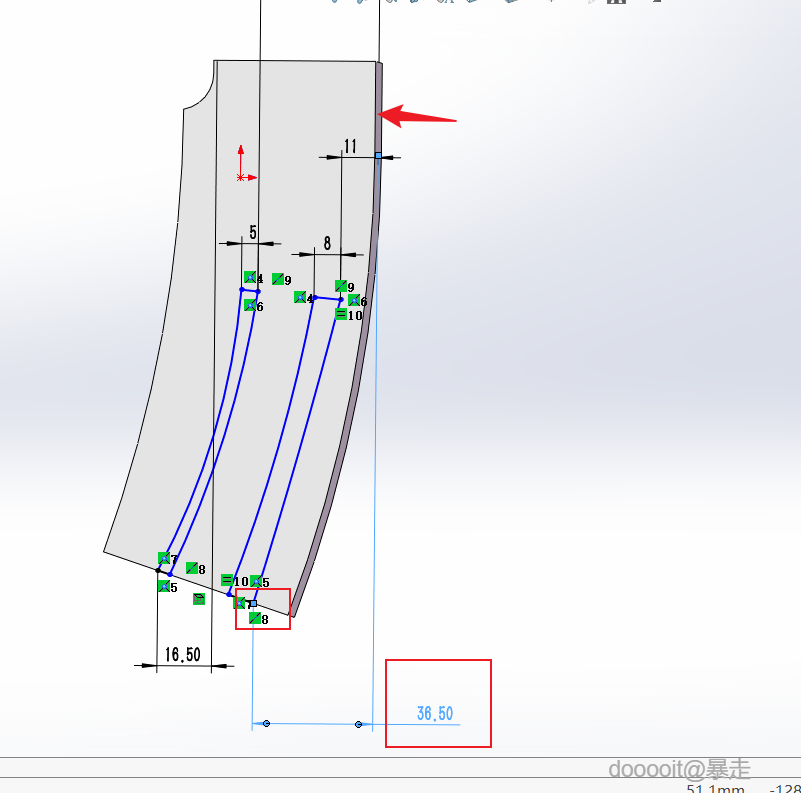

对两个凹槽的上边线分别标注5mm和8mm的尺寸。

9

拉伸切除

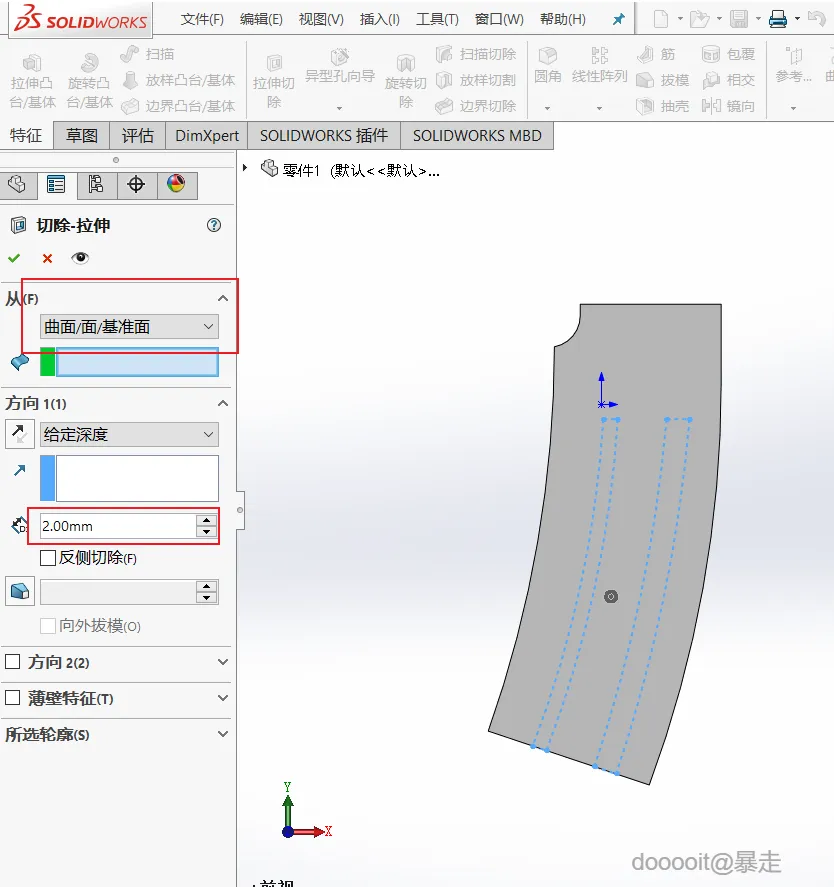

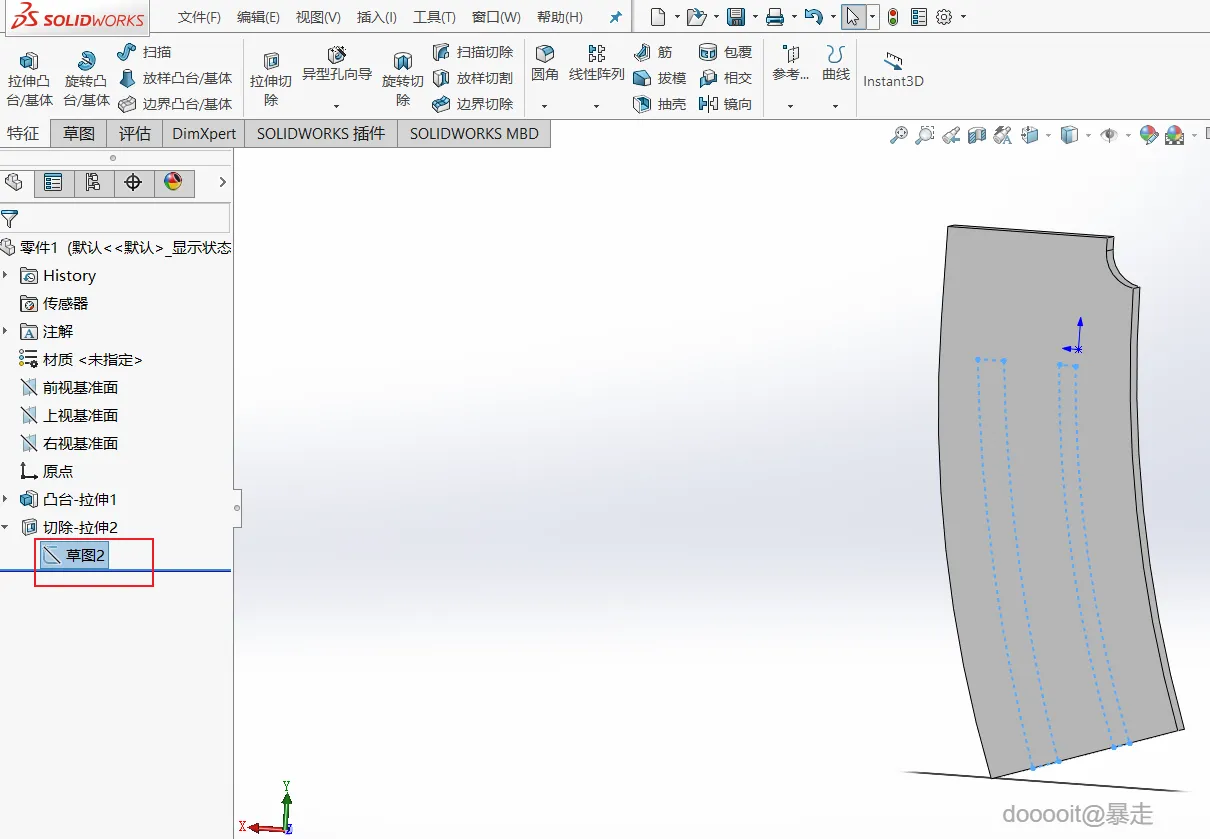

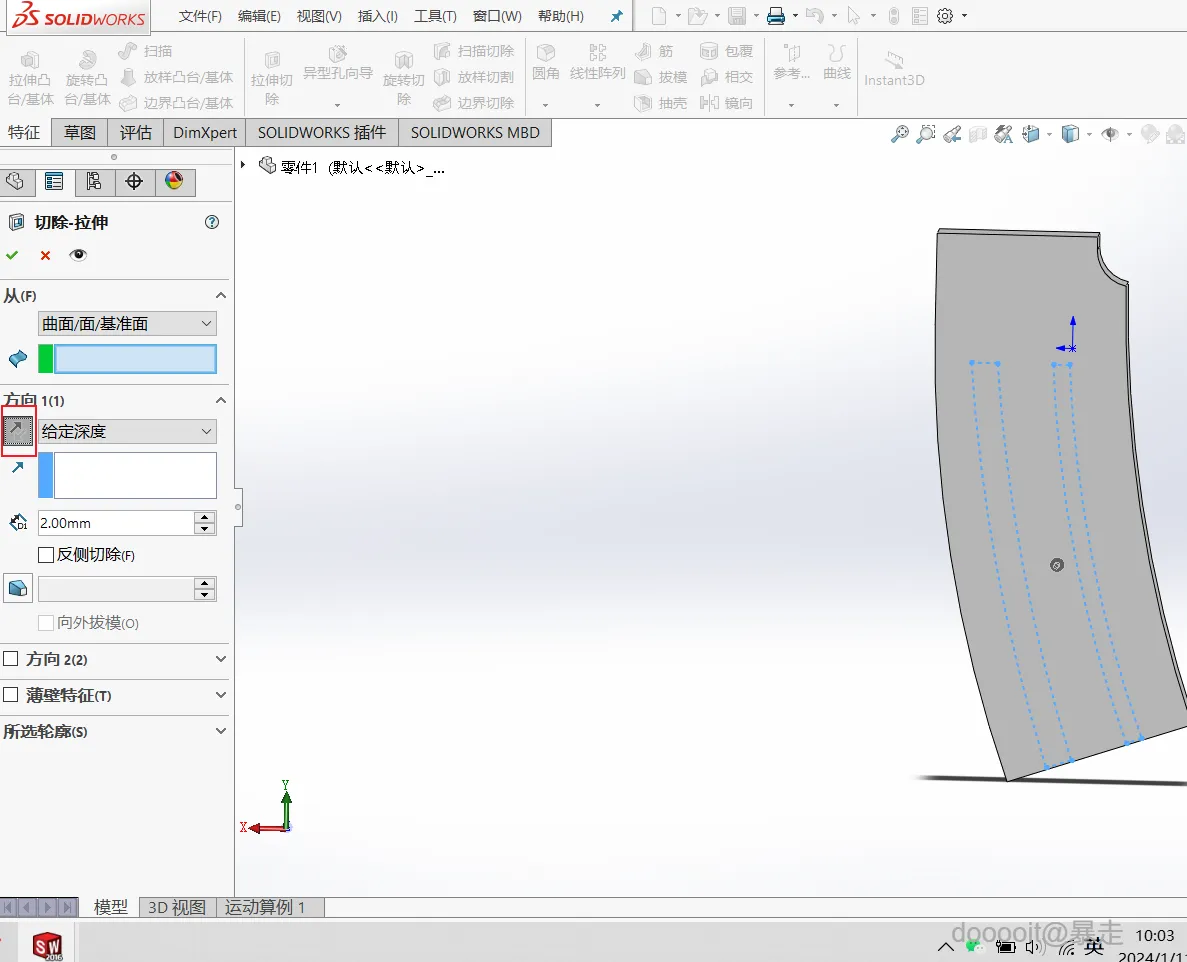

选择“拉伸切除”命令,从曲面或基准面中选择要切除的区域,设定切除深度为2mm。重复此操作以切除另一侧,注意两次操作的方向应相反。

10

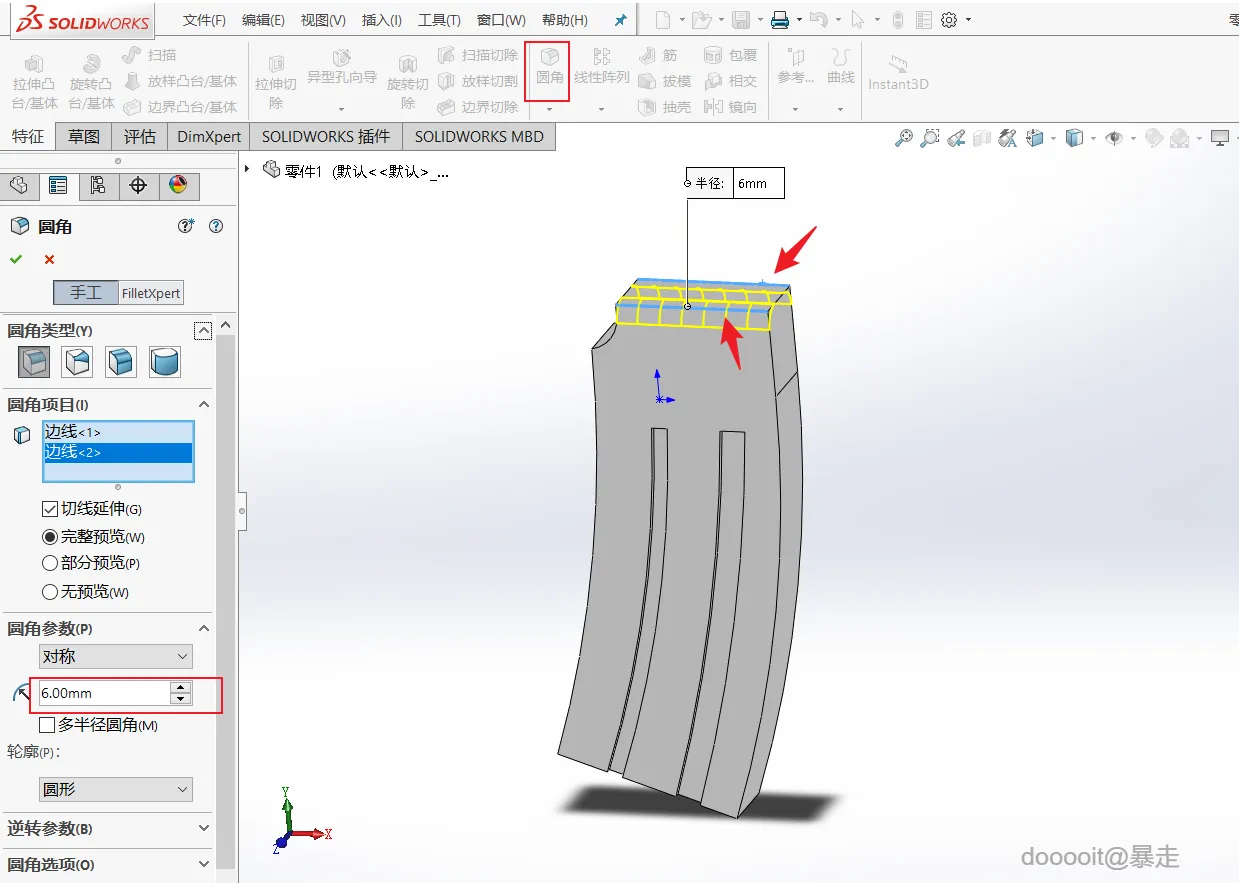

圆角处理

选择“圆角”工具,针对选定的两条边线进行处理,设定圆角半径为6mm。

11

抽壳

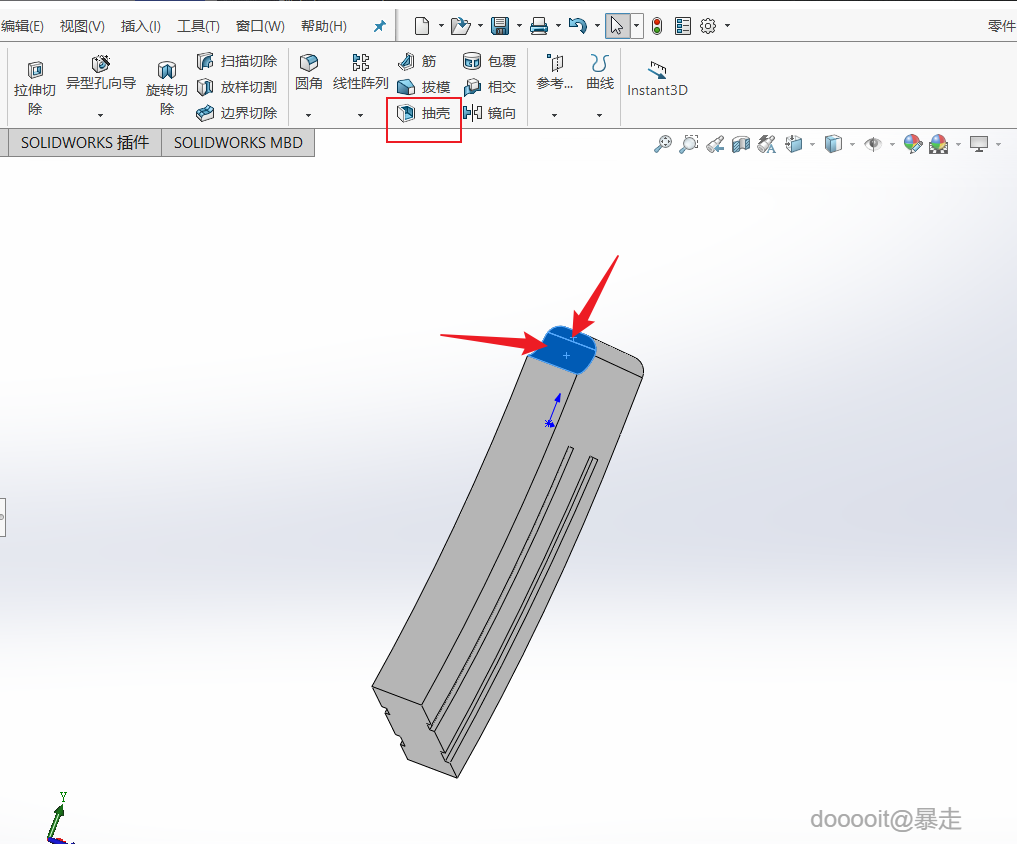

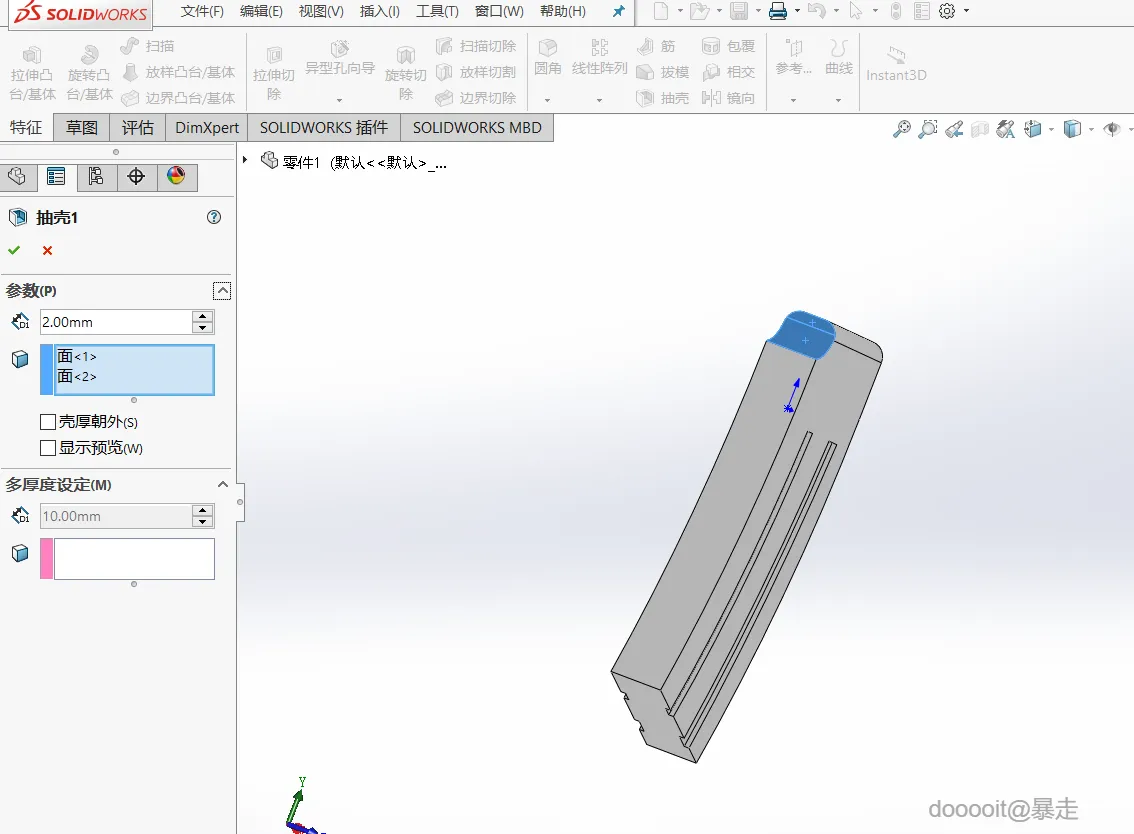

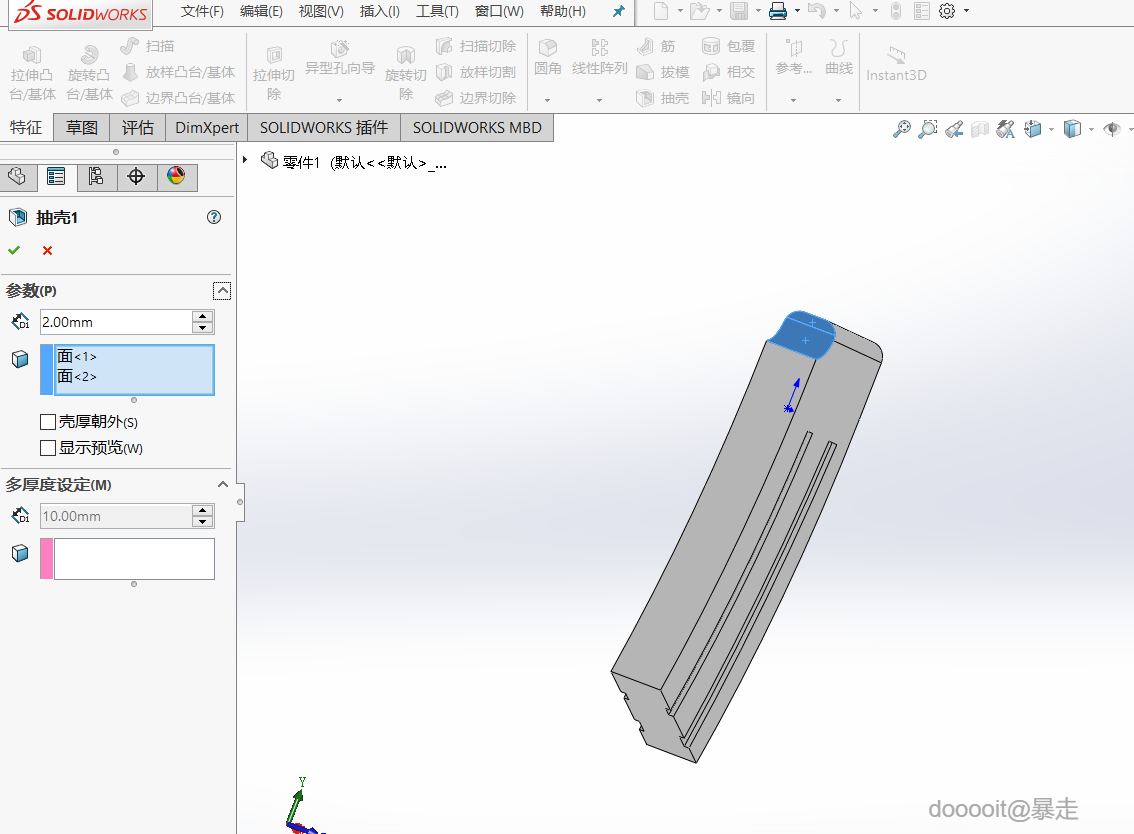

选取需要抽壳的区域,设定抽壳厚度为2mm。

12

绘制弹匣口

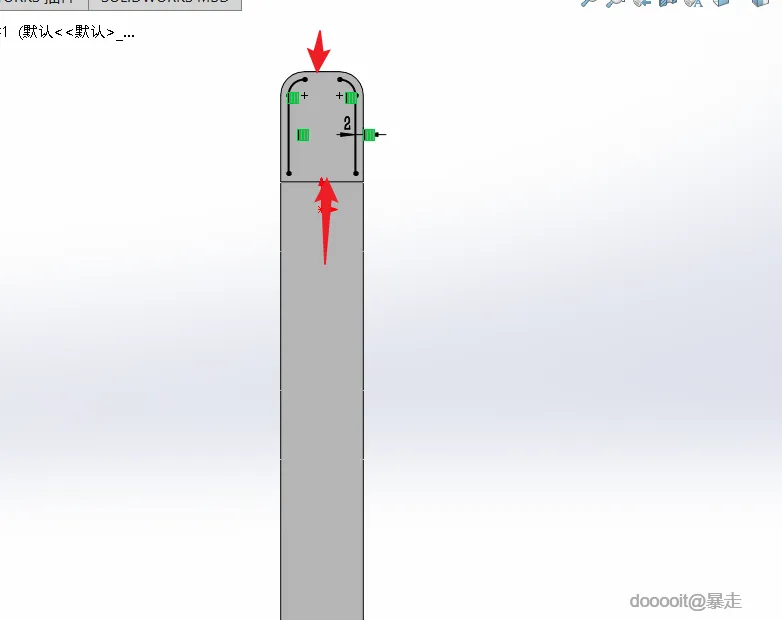

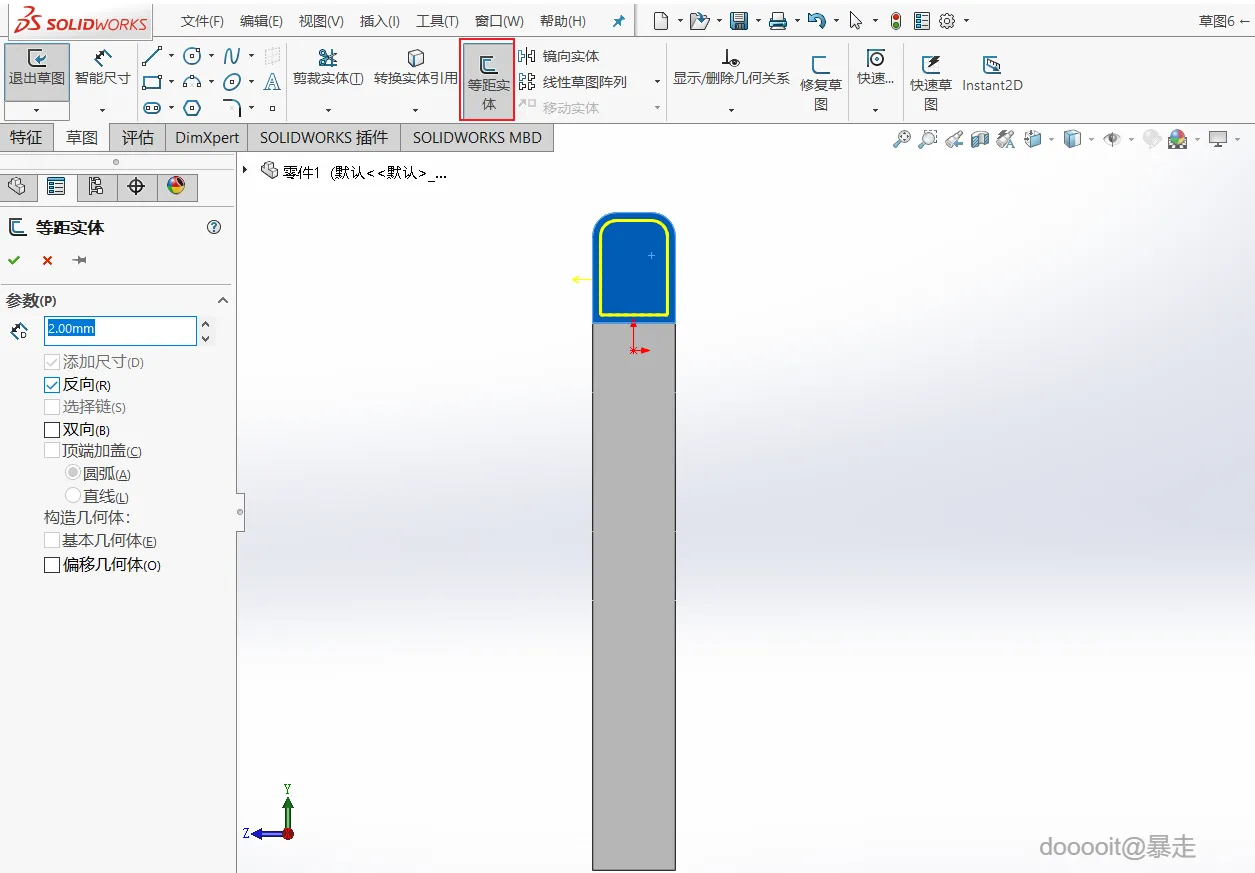

选择弹匣开口处的面,进入草图模式,使用“等距实体”工具,设定距离为2mm,方向与默认相反。并移除弹匣口处的多余线条,使开口更加整洁。

13

绘制圆形开口

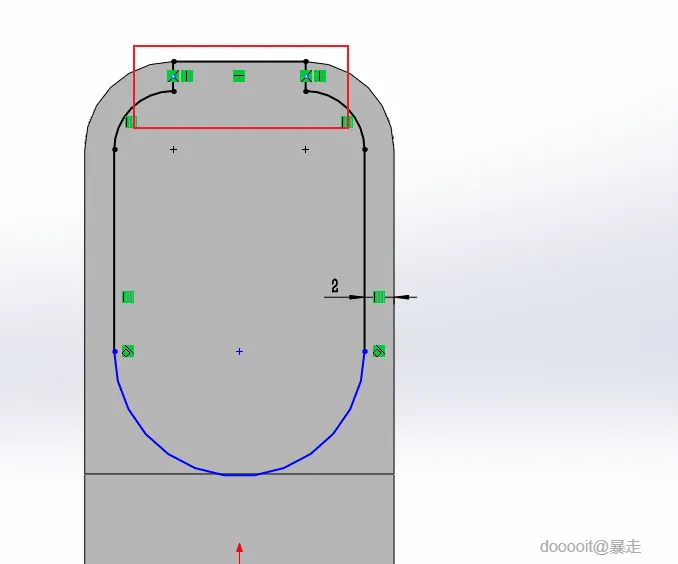

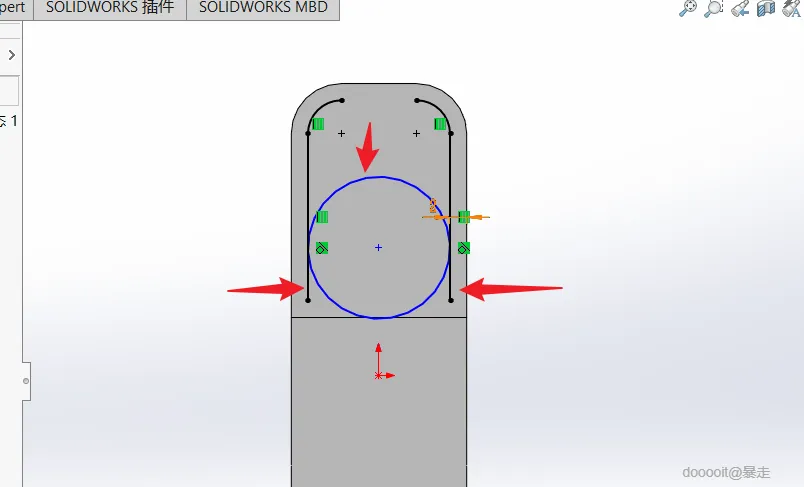

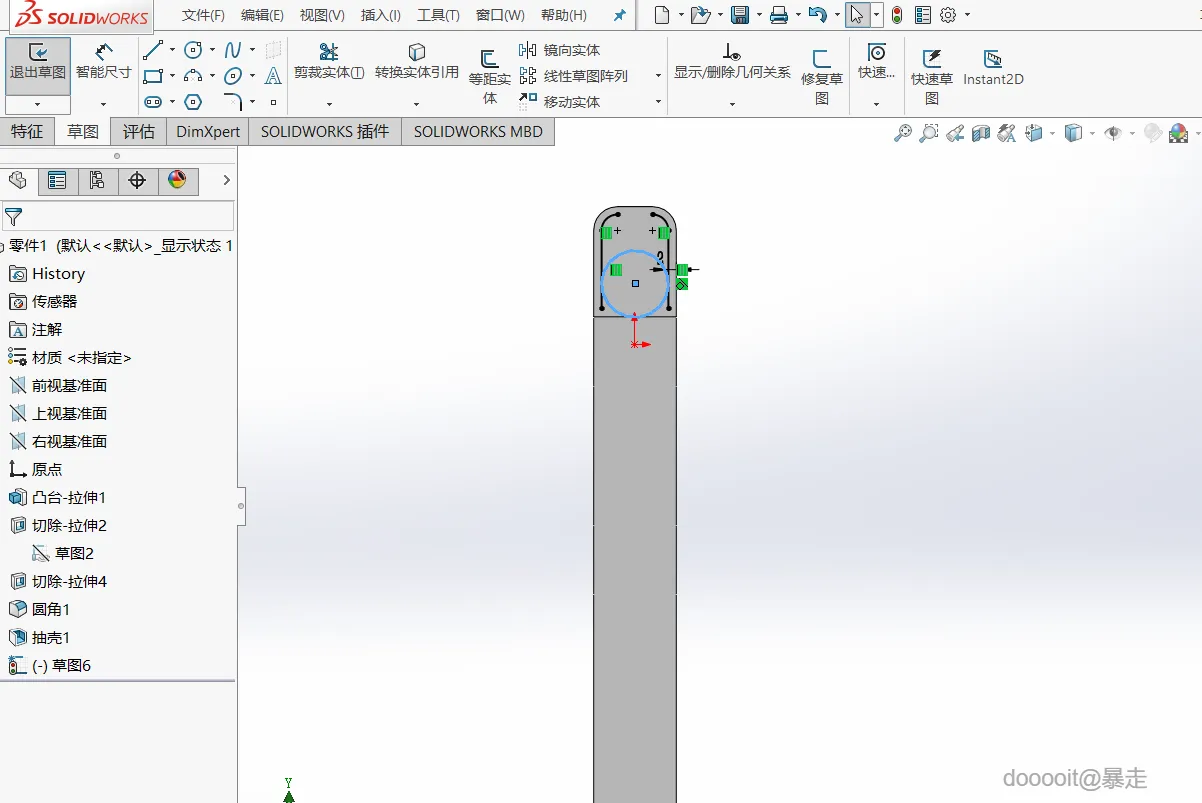

在弹匣口处绘制一个圆,使其与两侧线条相切,去除多余的线条,最后用直线封闭开口。

14

标注弹匣口尺寸

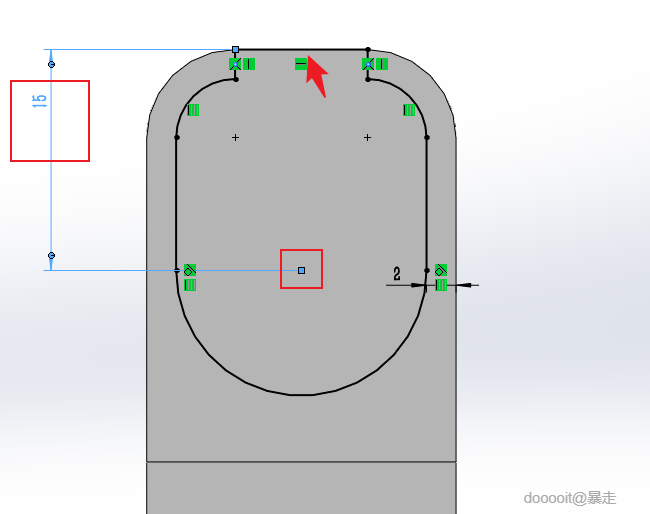

设置圆心到弹匣顶部的距离为15mm。

15

完成弹匣口的拉伸切除

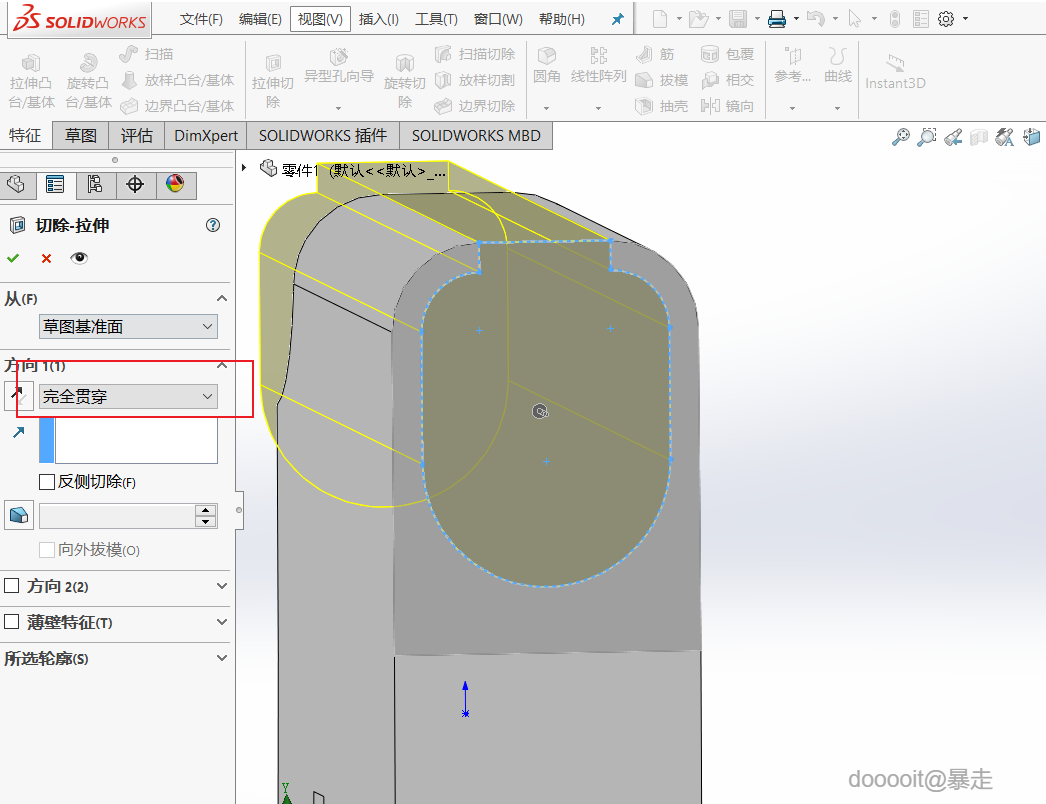

选择“拉伸切除”命令,指定方向为“完全贯穿”,完成弹匣口的最后处理。

16

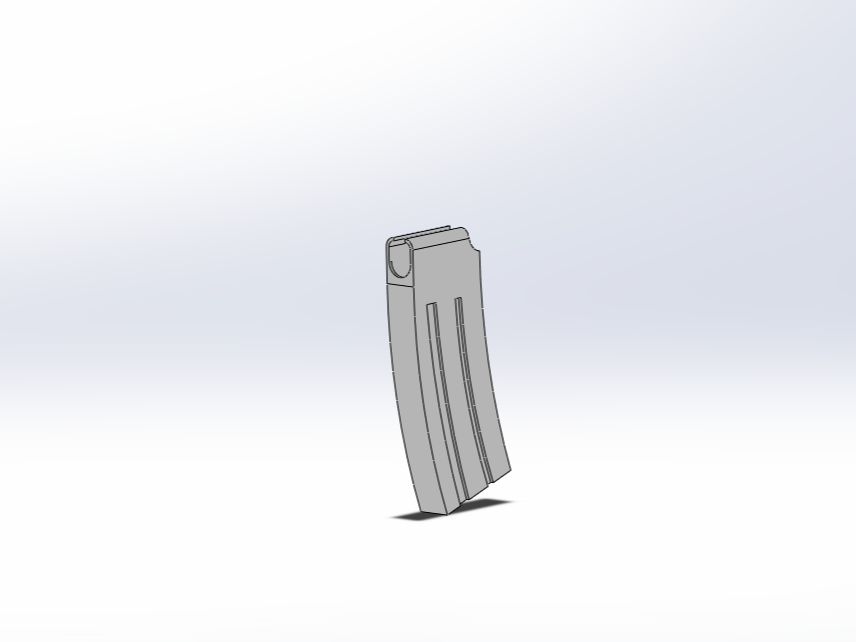

完成


SL...
M416弹夹.SLDPRT
140.83KB
