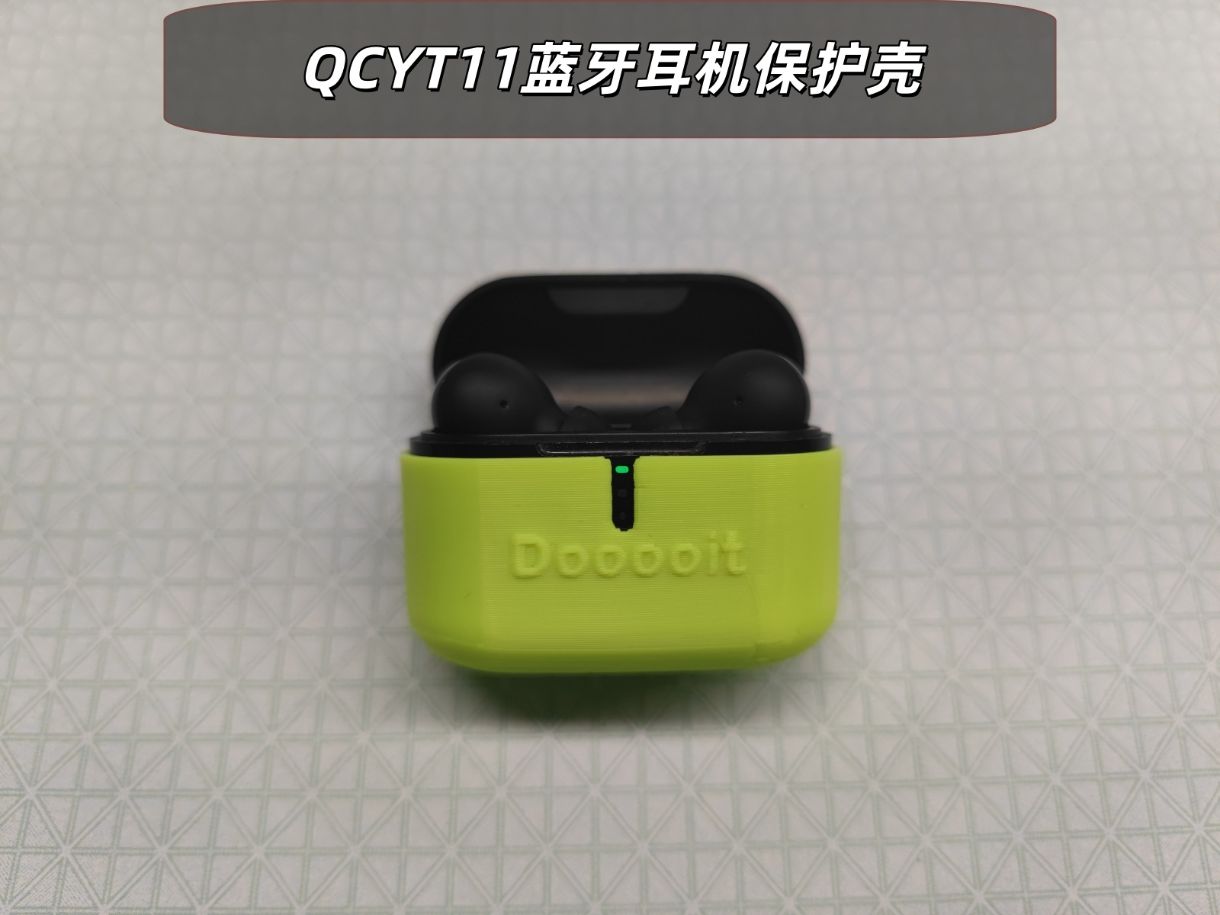

蓝牙耳机保护壳

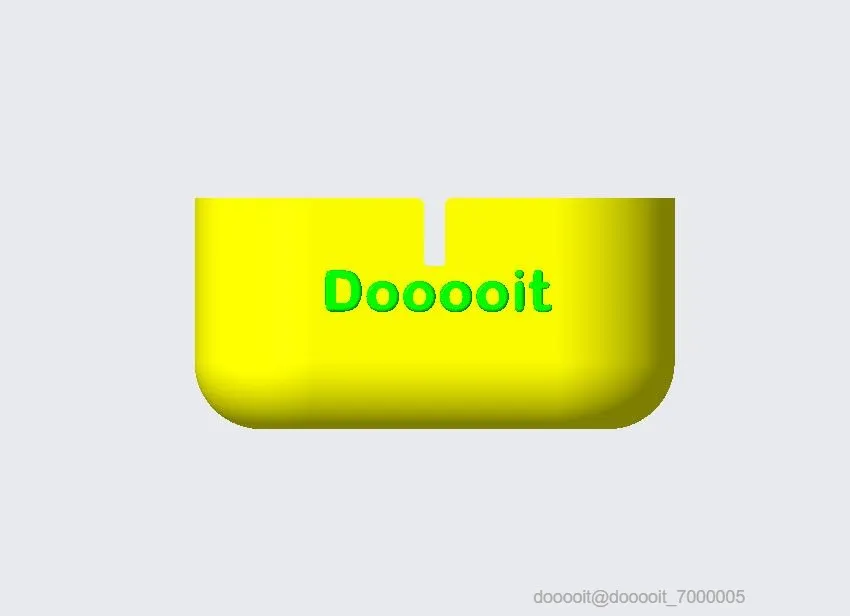

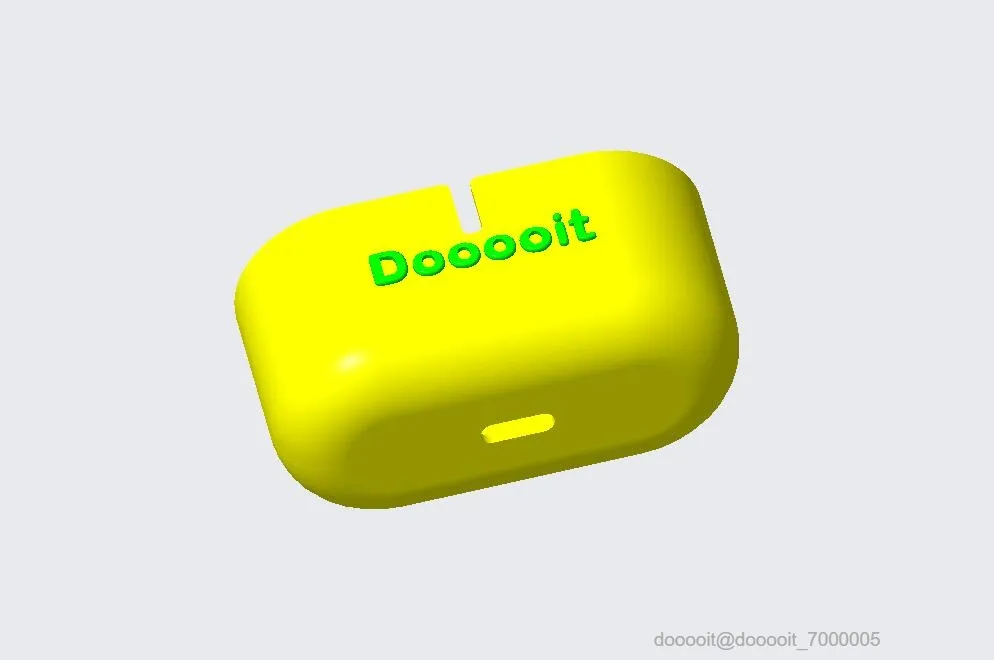

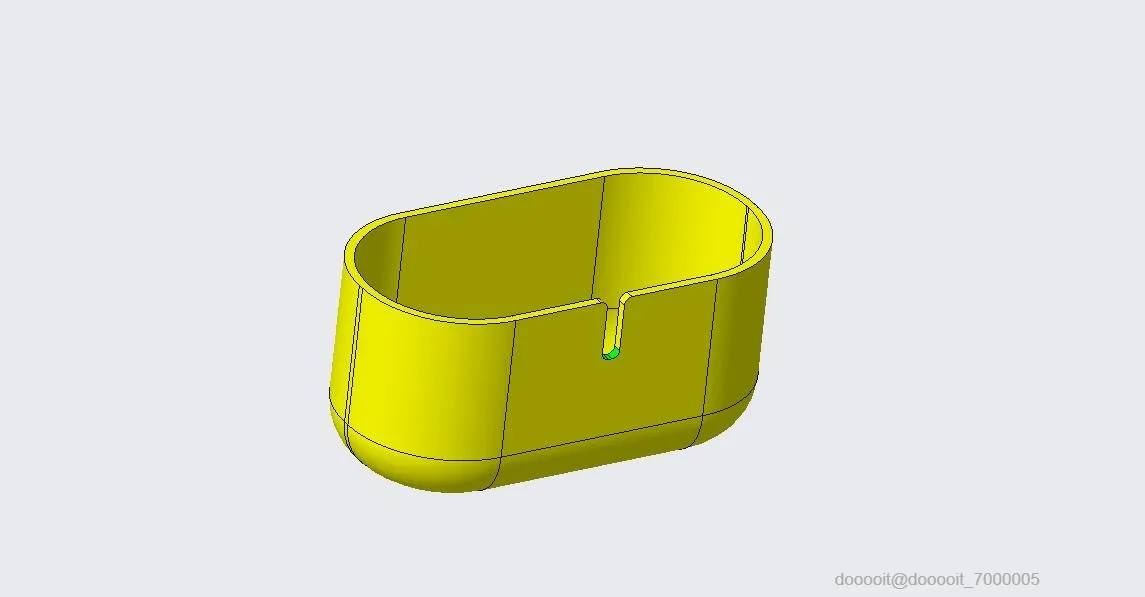

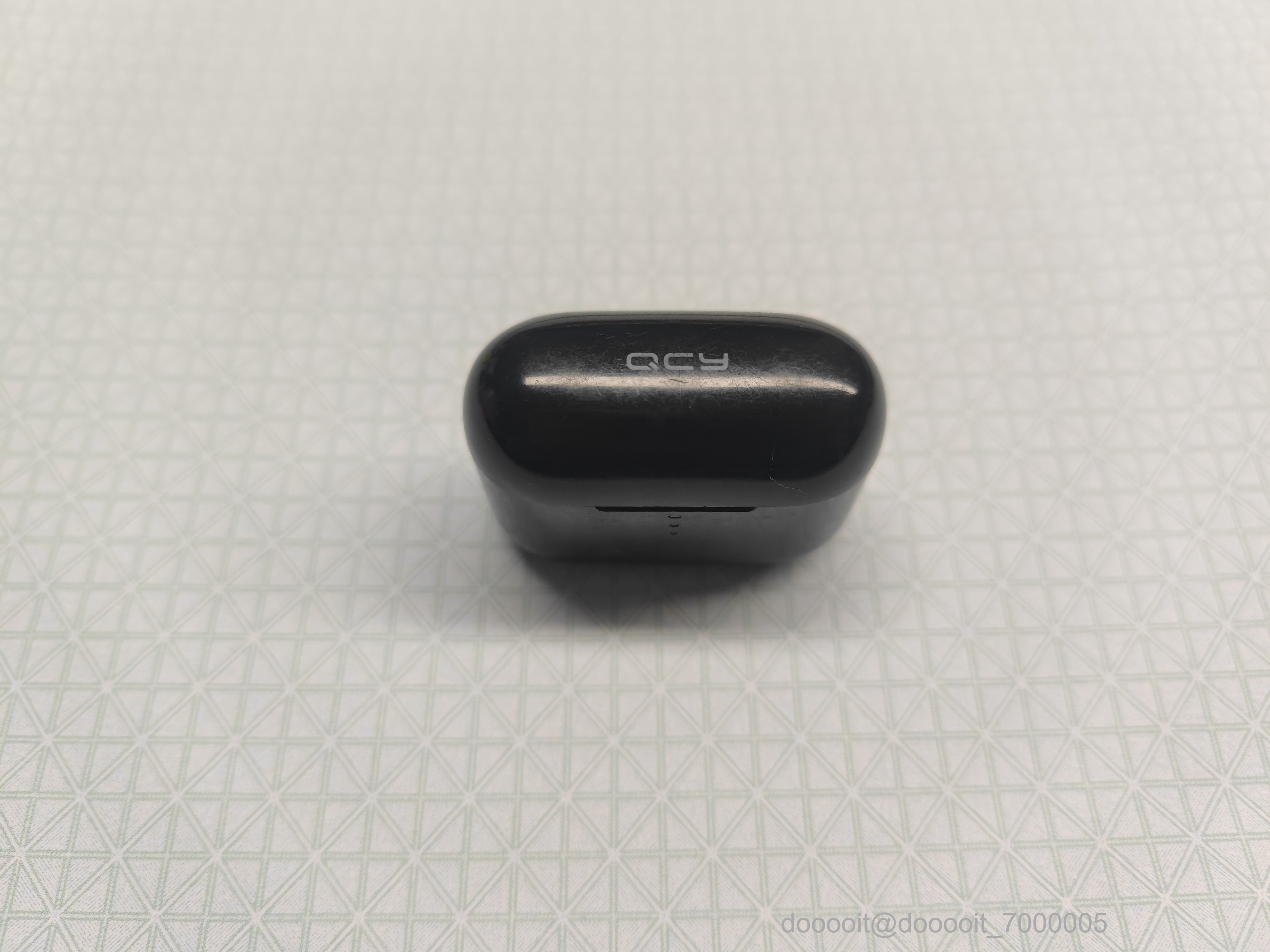

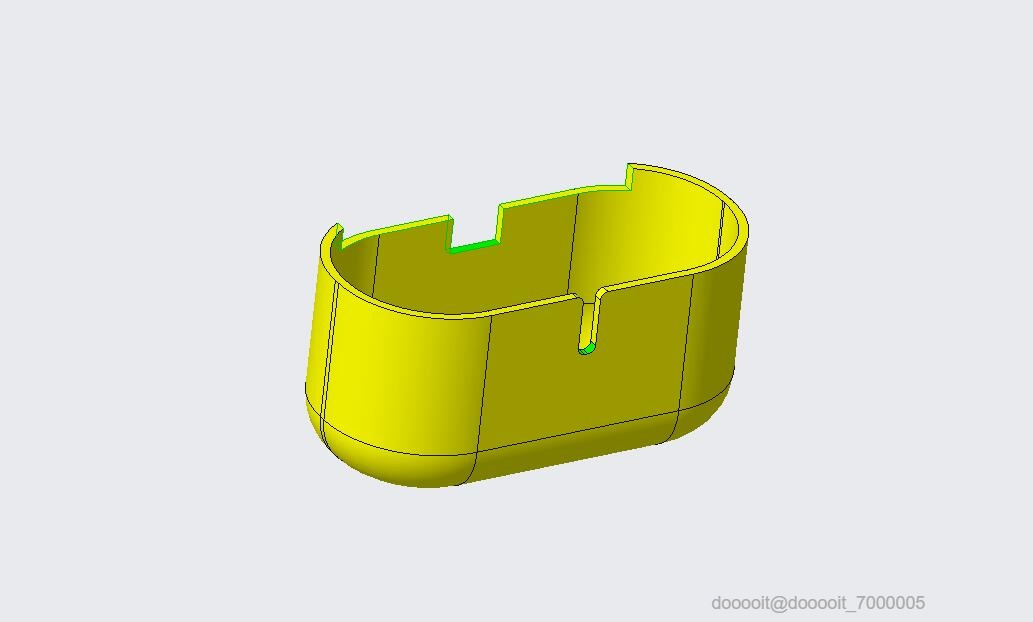

先展示最终建模图纸效果。本次建模将以大步骤模块化的形式展示。测量数据务必以自己手里现有的工具为准，本次实物测量为蓝牙耳机QCYT11的实际尺寸。

三维建模为本次分享的学习重心，根据本项目讲解建模应注意的细节等问题。

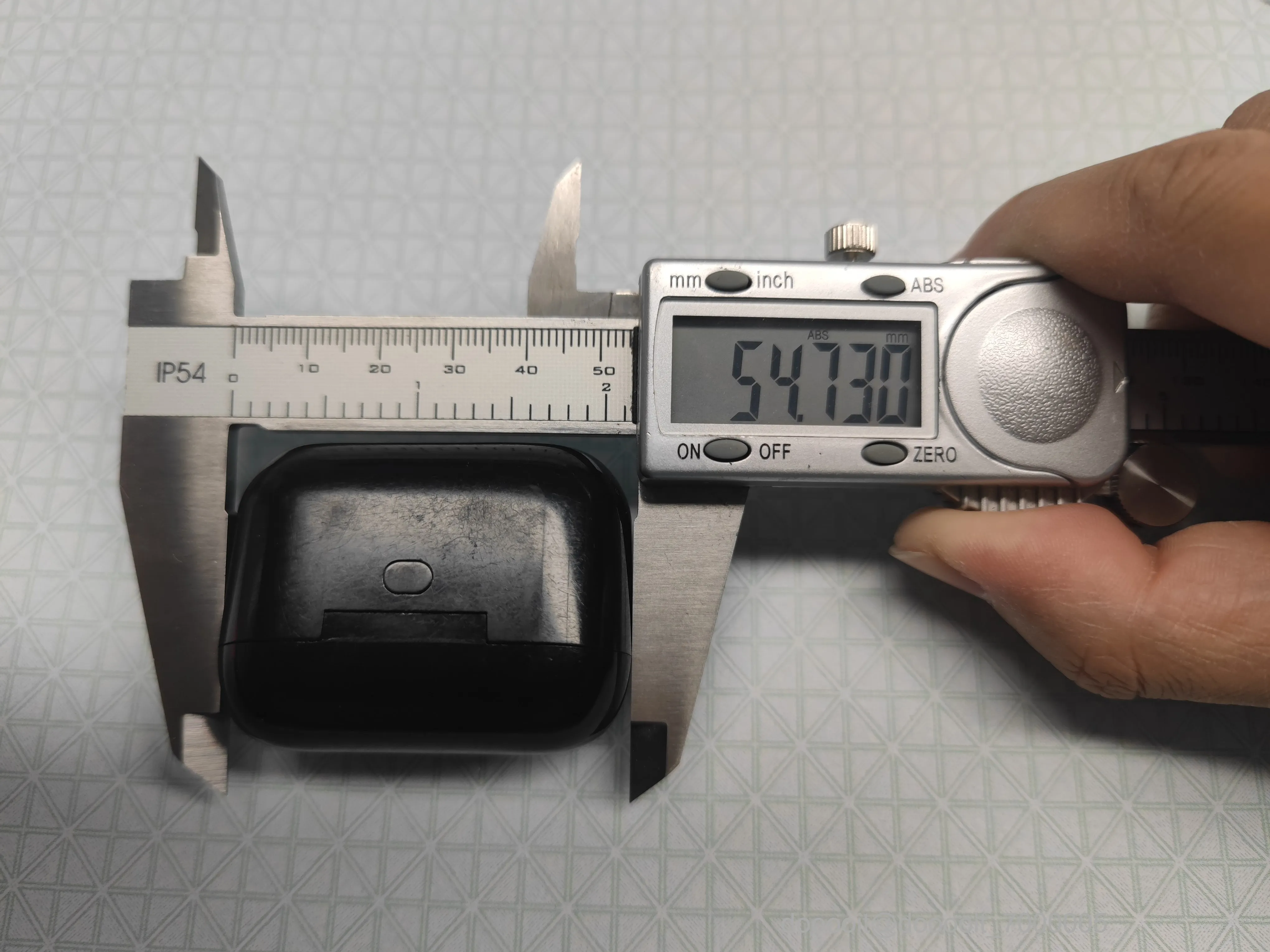

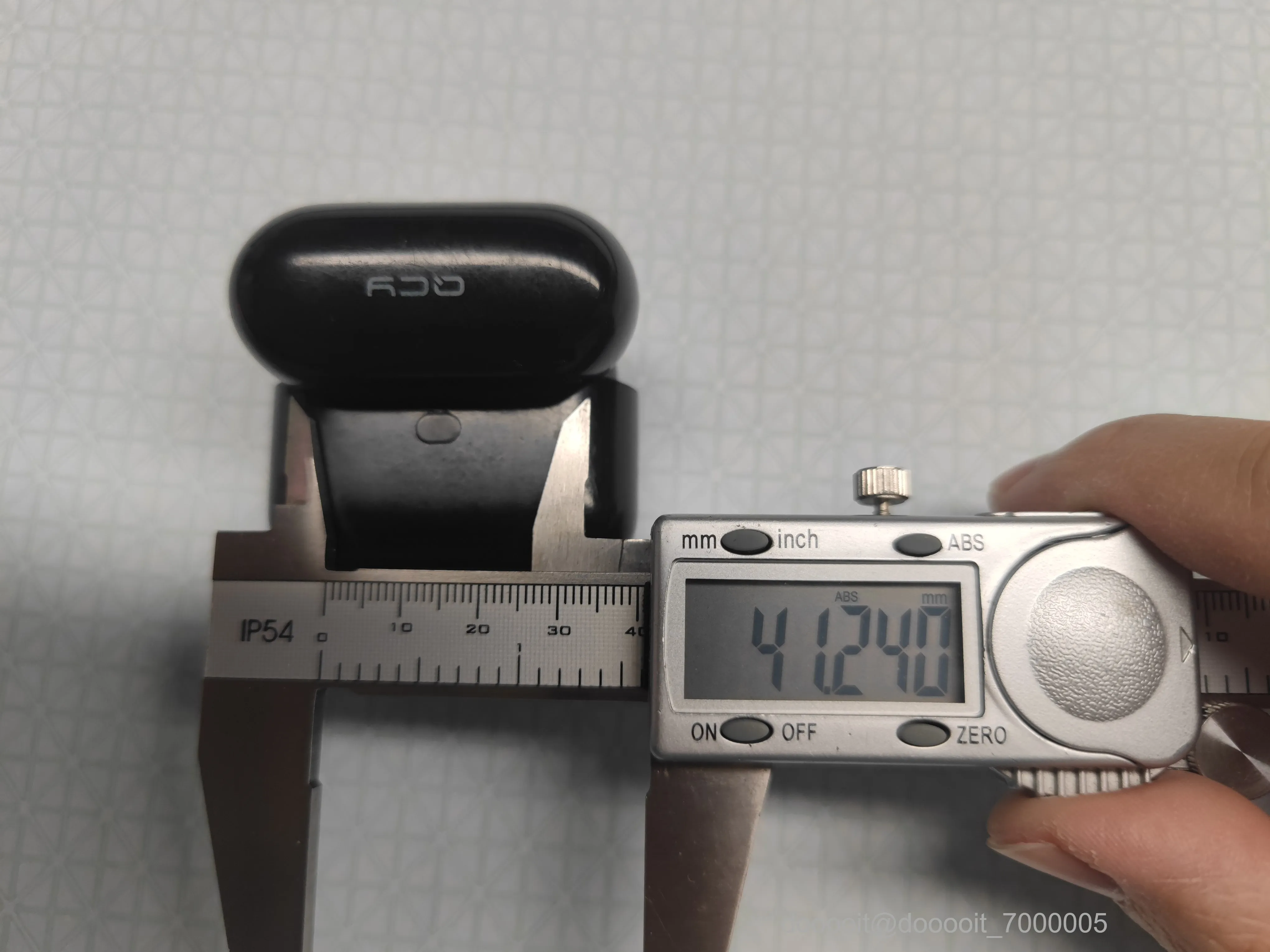

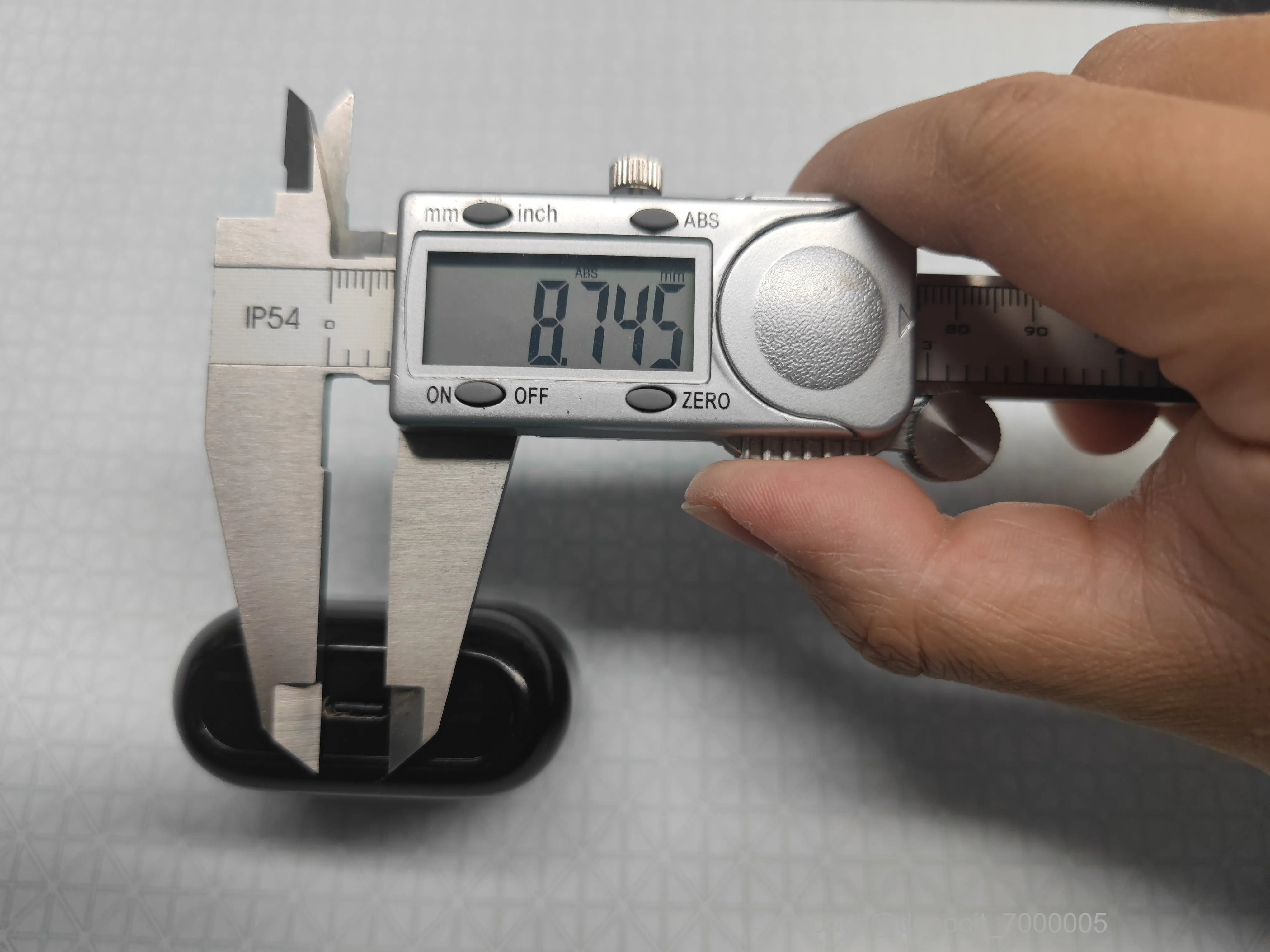

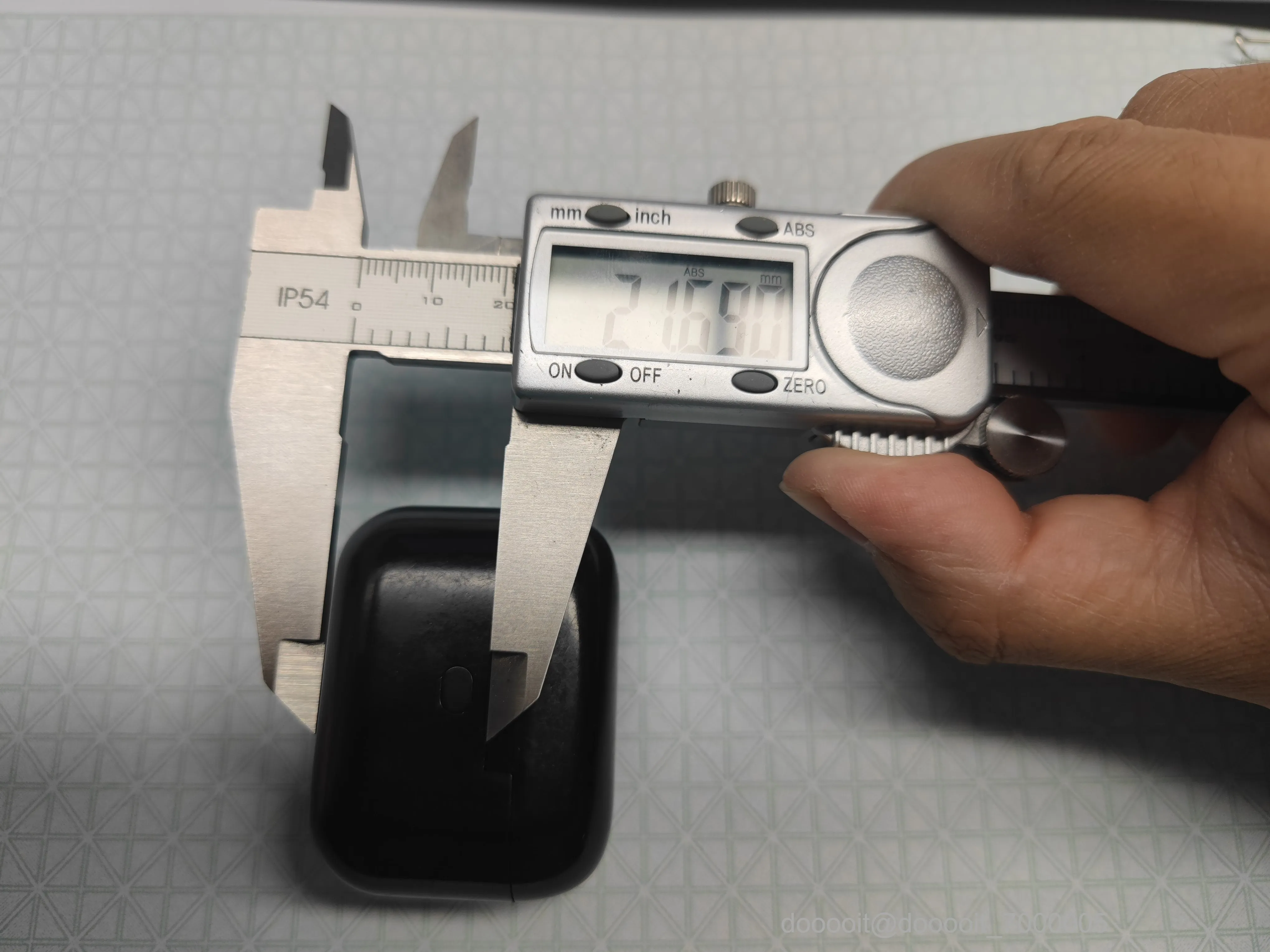

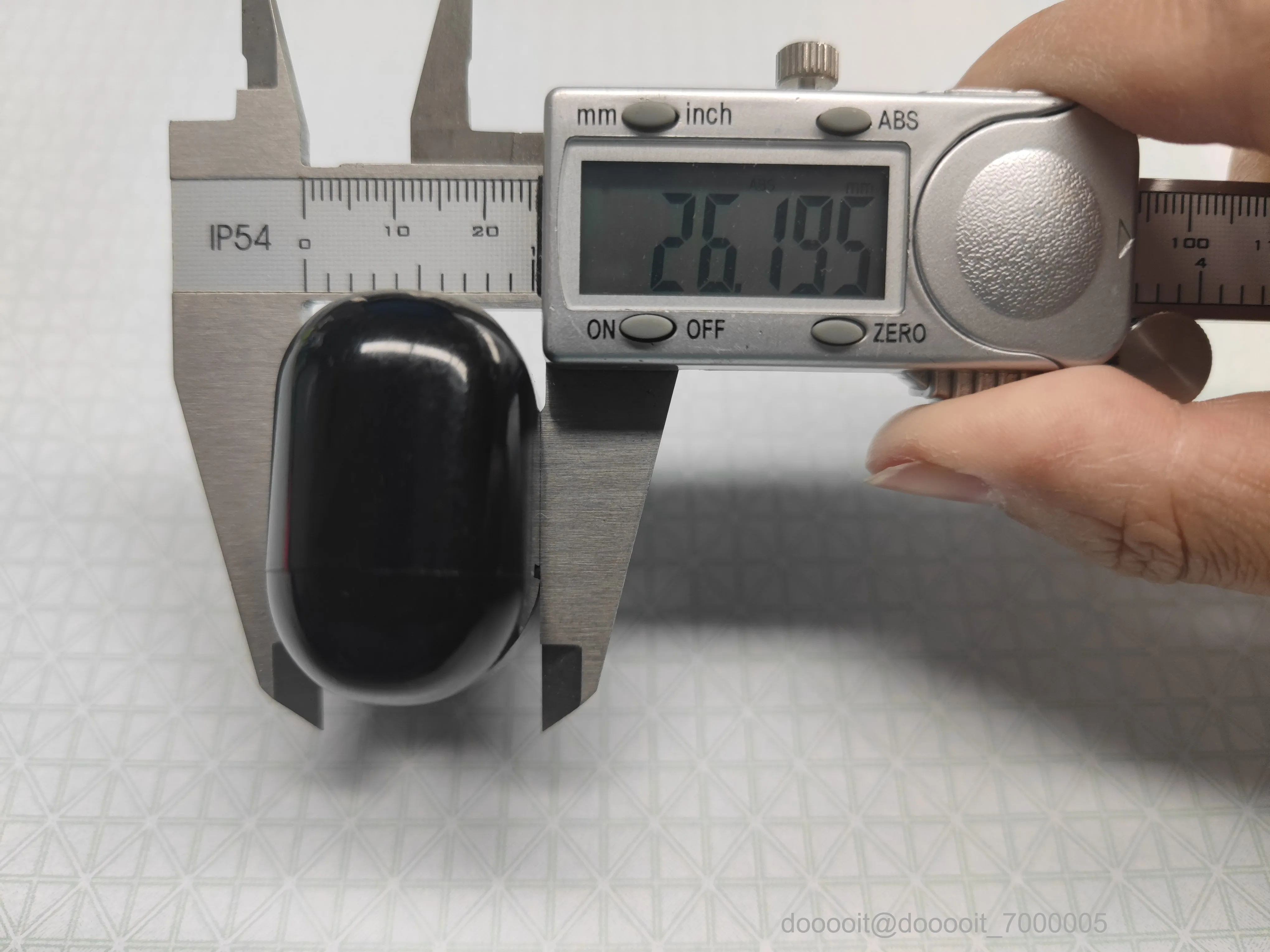

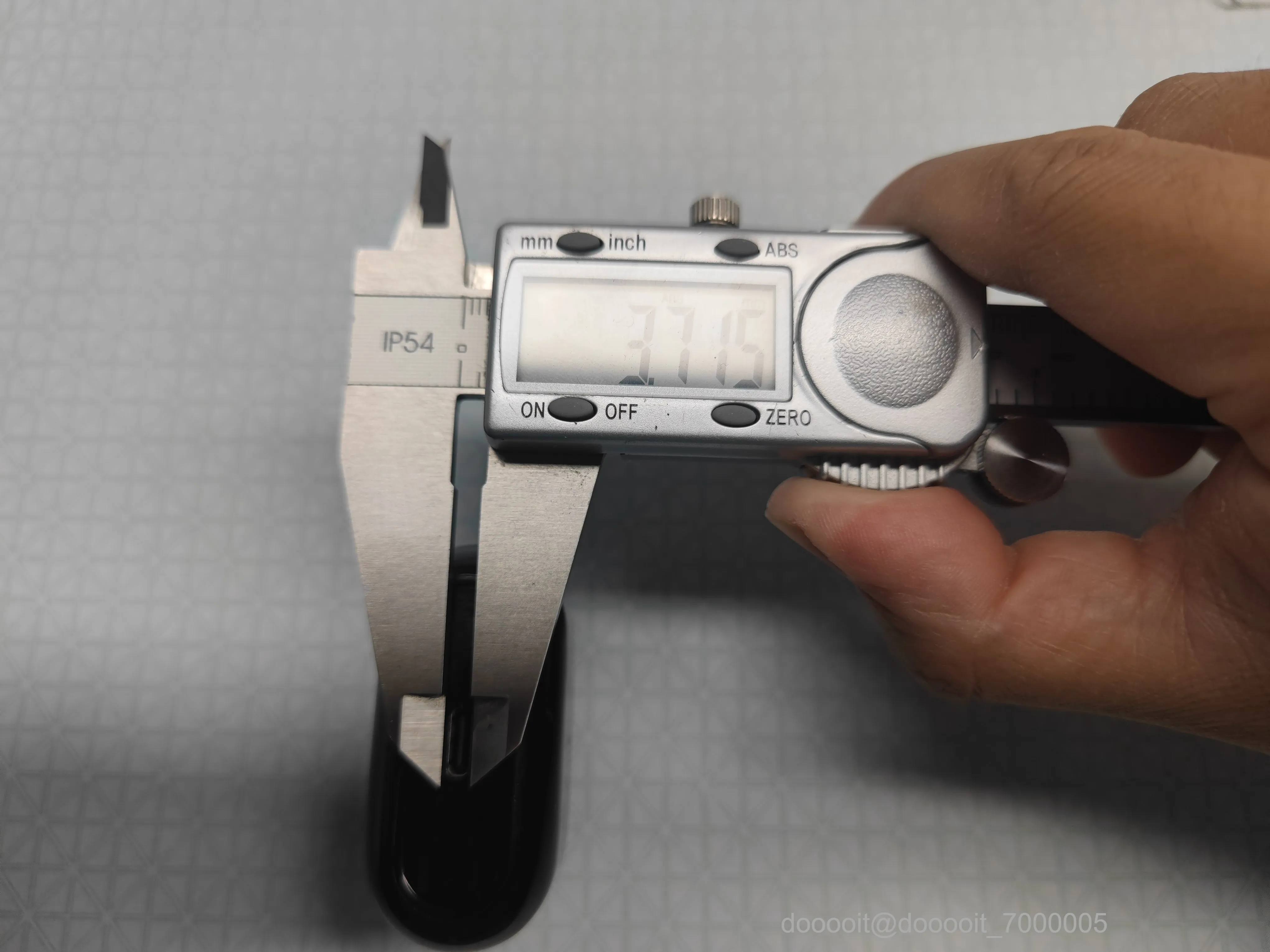

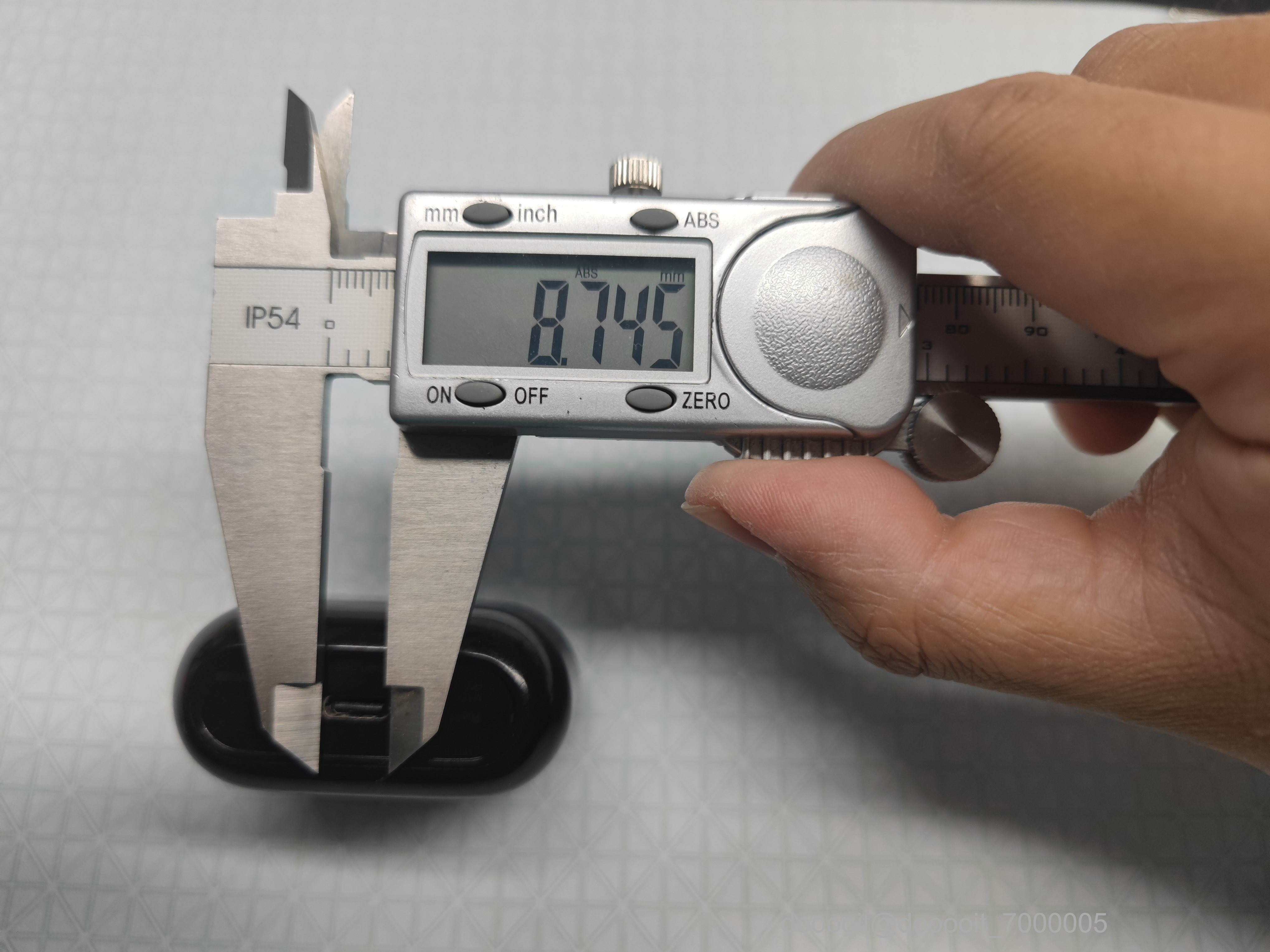

1.测量实际尺寸，以上图片测量供参考。

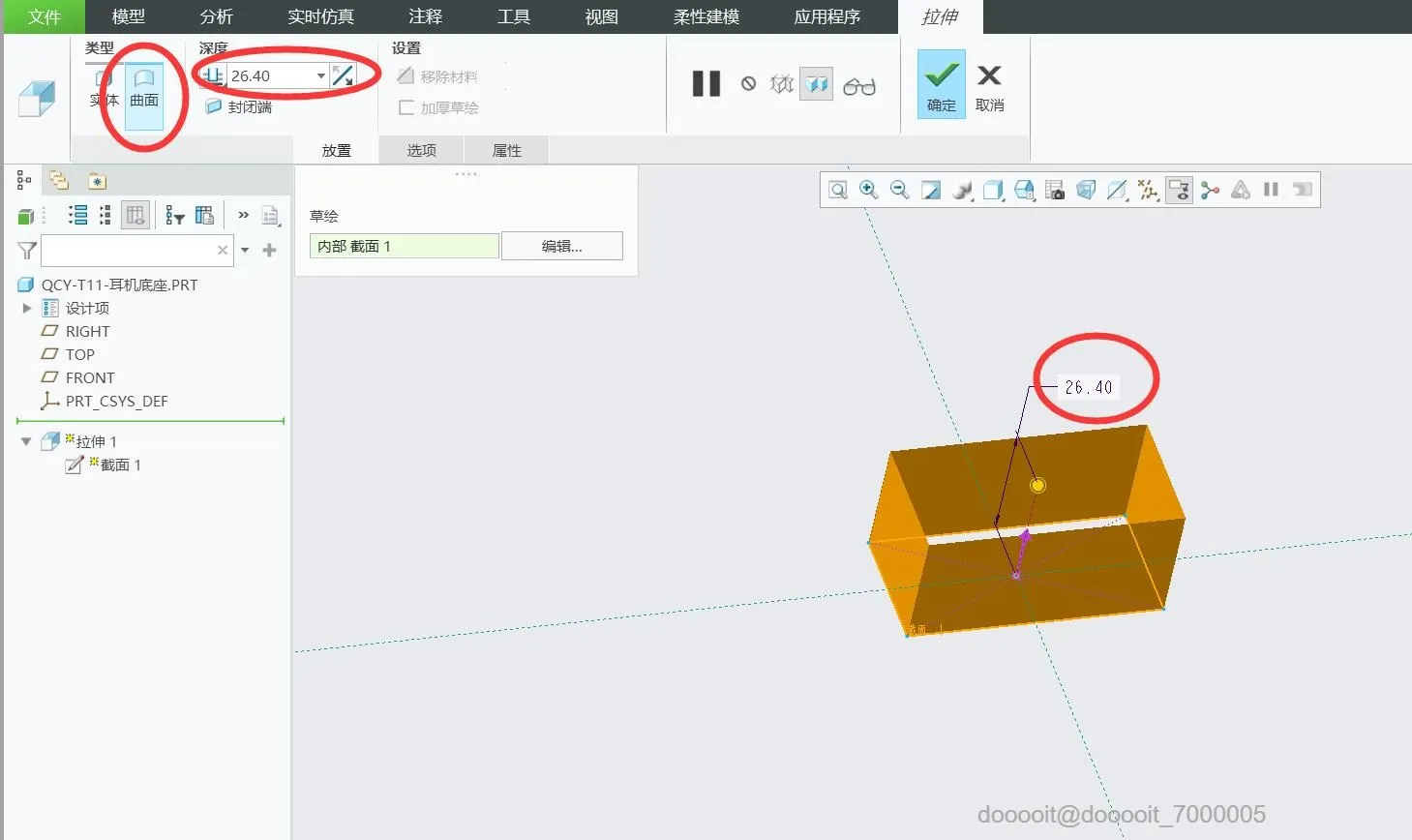

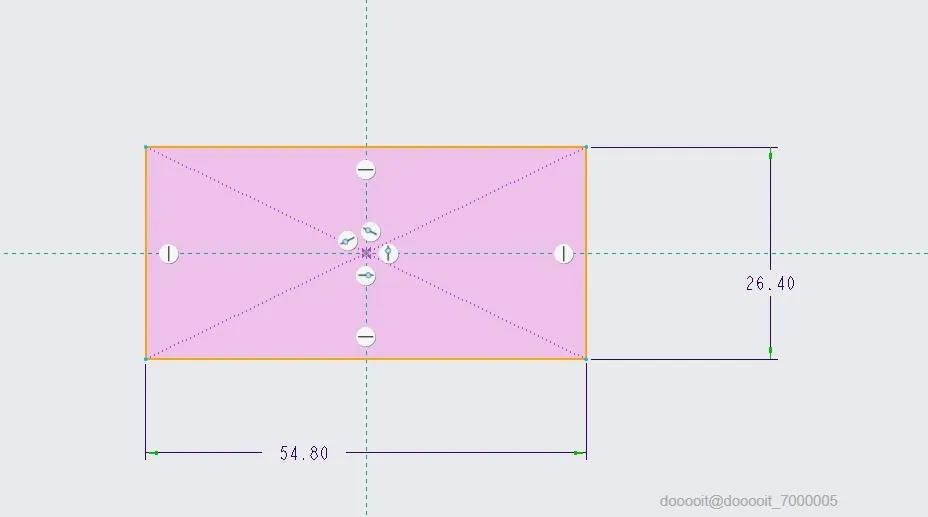

2.建模需要的是实际尺寸精准，且需要考虑3D打印机的打印误差，请根据自己的经验预留合适的误差。

注意，此建模数据是作者多次测试得到的最终合理数据，大家根据自己实际打印精度微调即可。

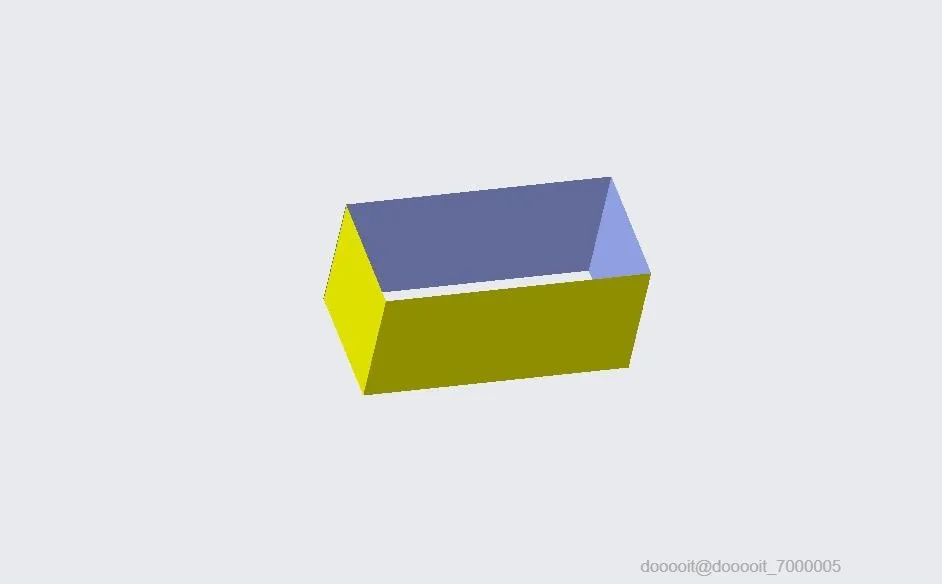

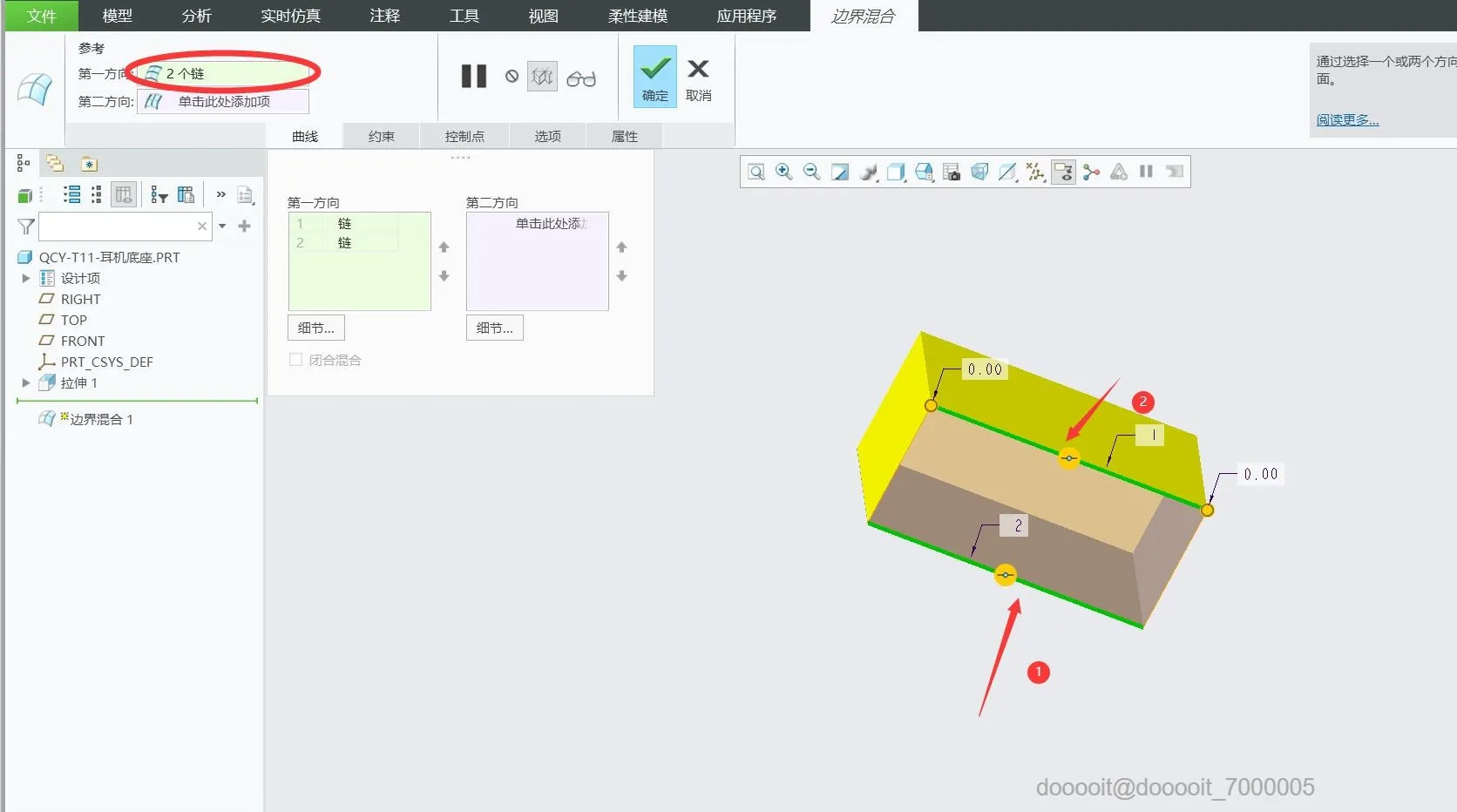

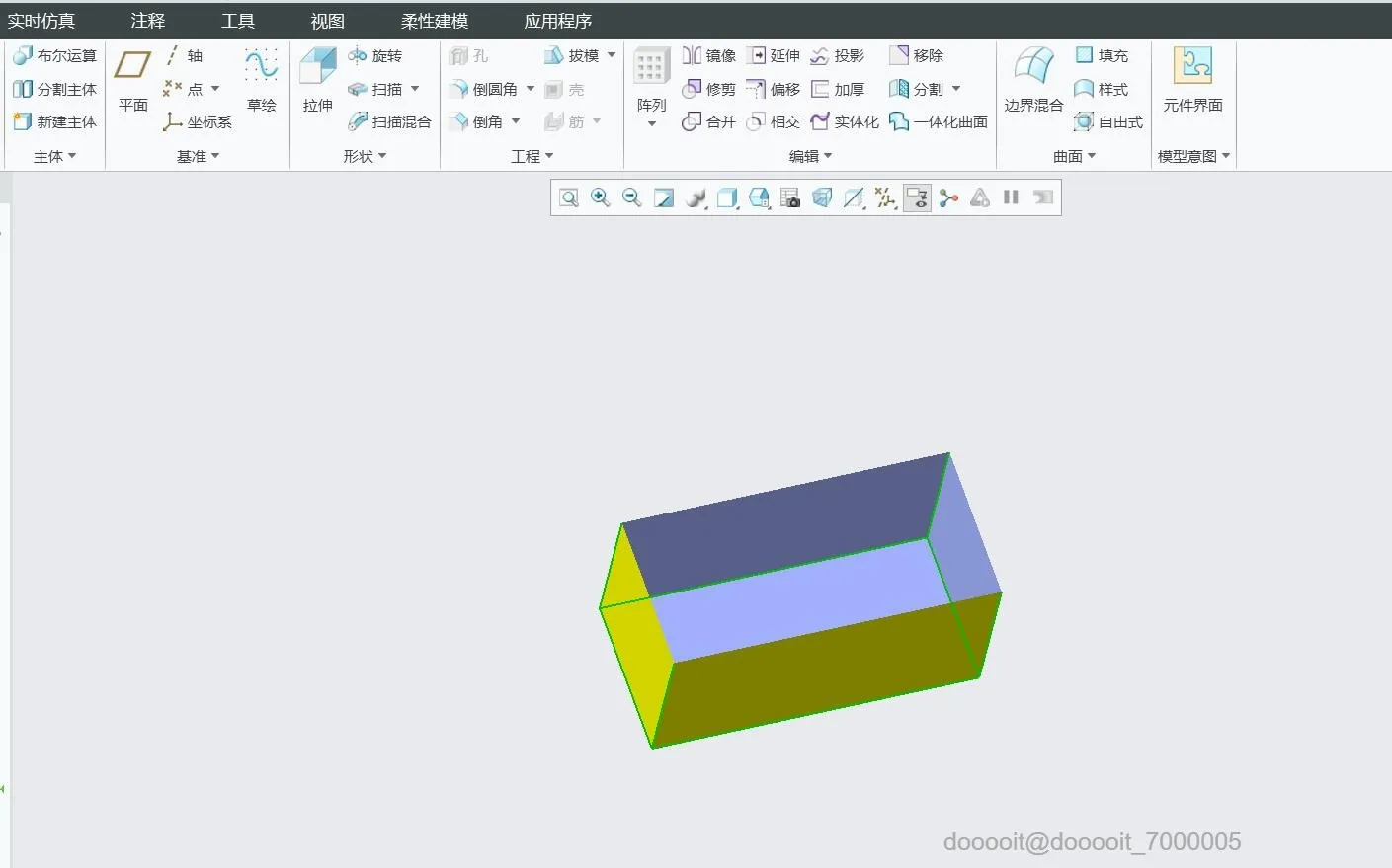

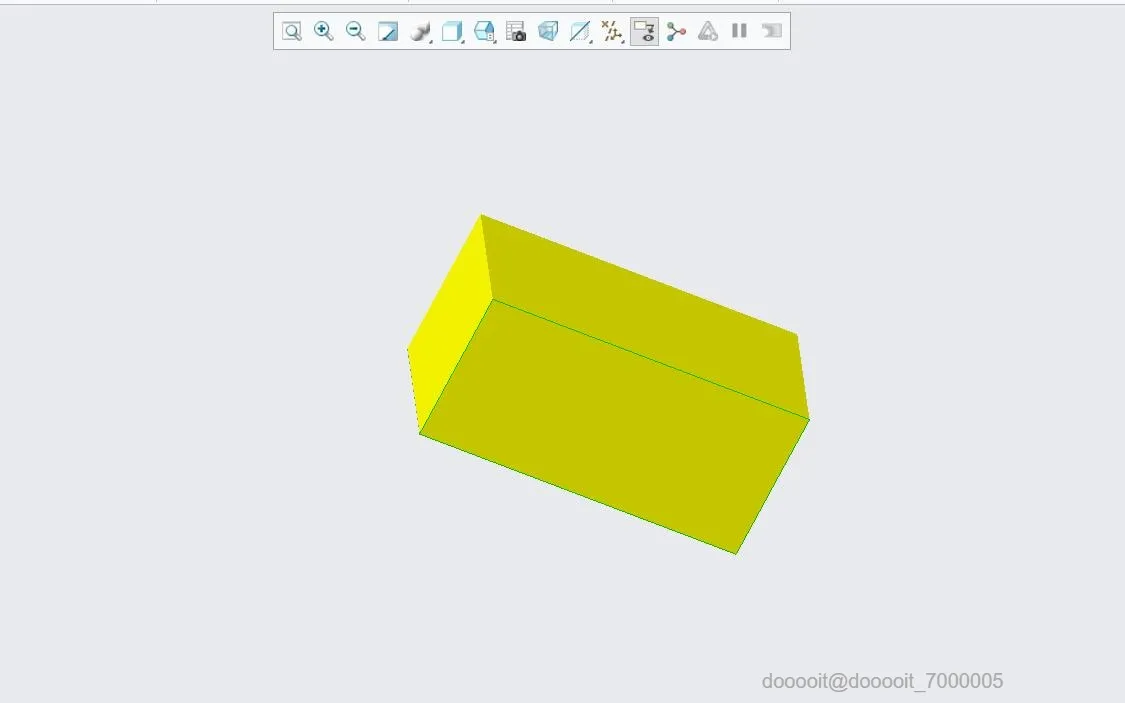

1.依次选择两条边缘，为混合命令的链，封闭底面

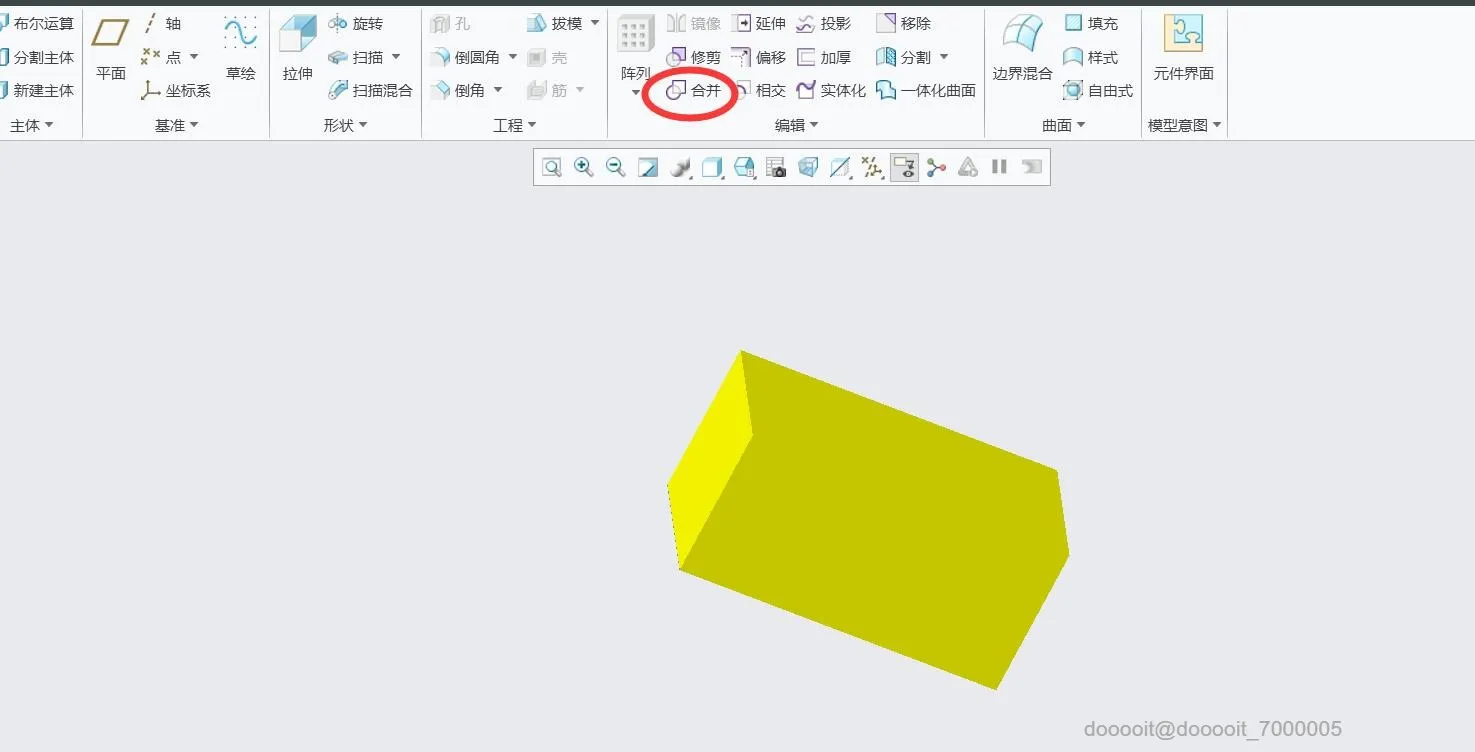

2.使用合并命令，将拉伸曲面与混合底面合并为一个整体面

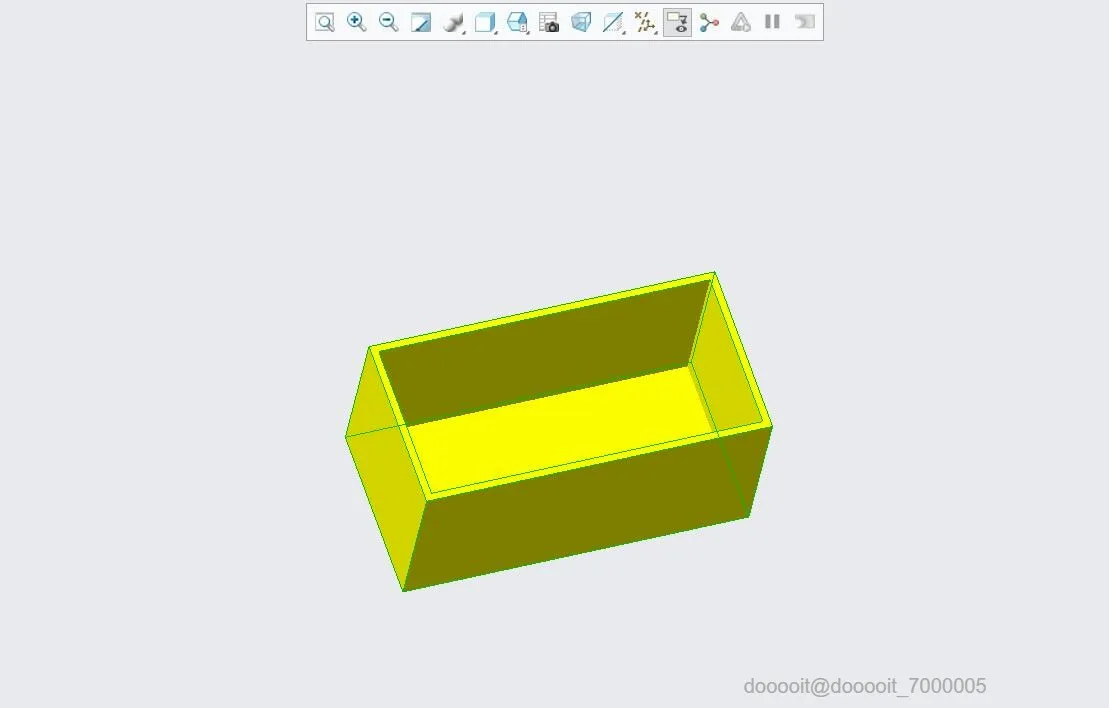

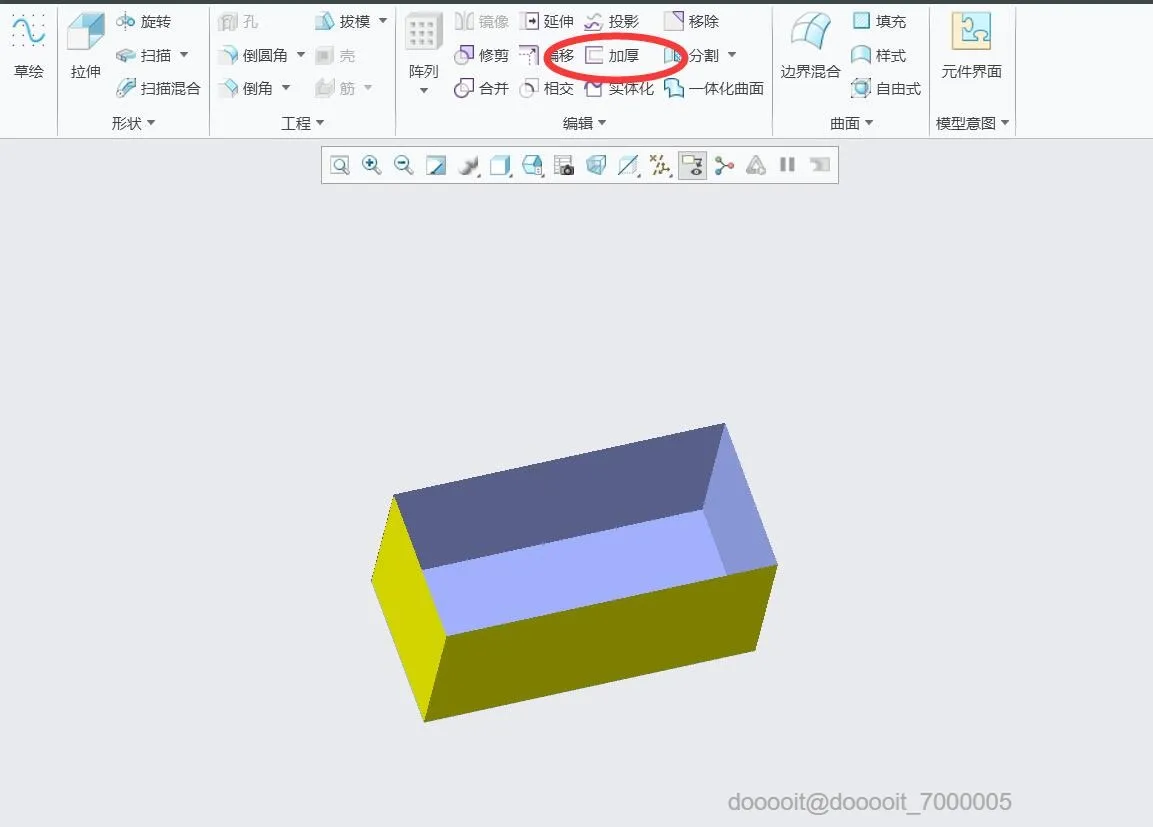

3.使用加厚命令，将面加厚，弧度自定义即可

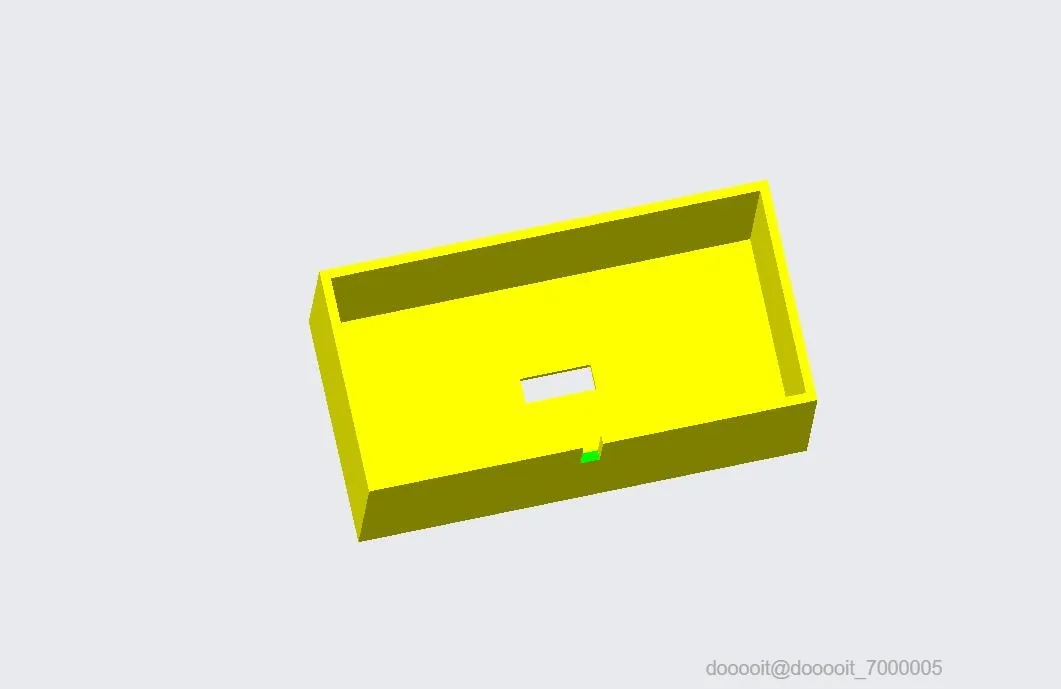

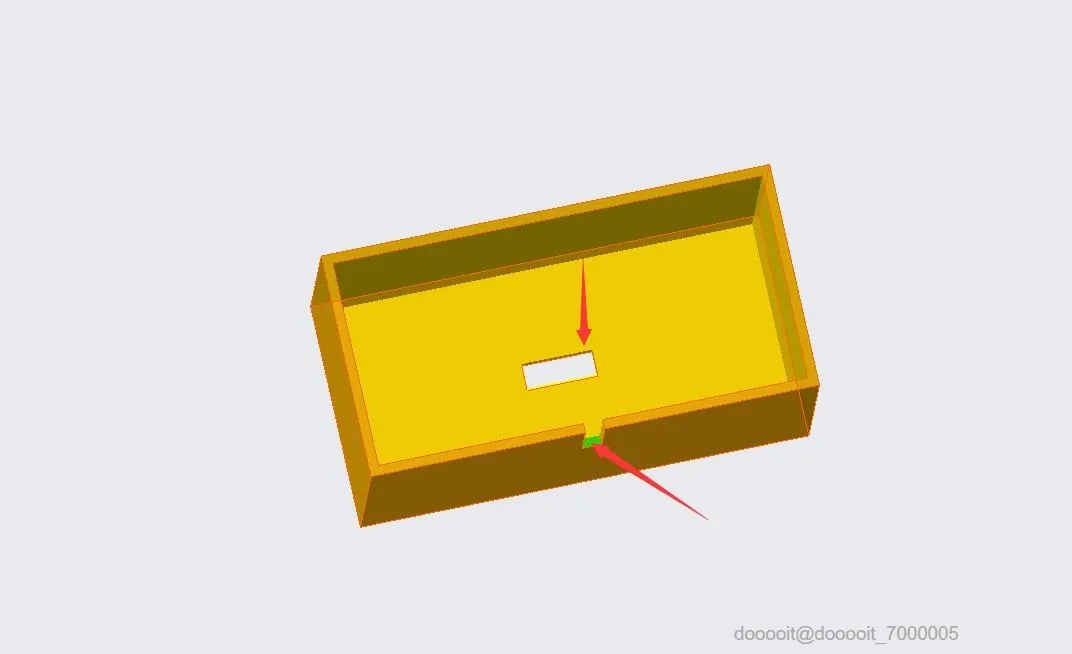

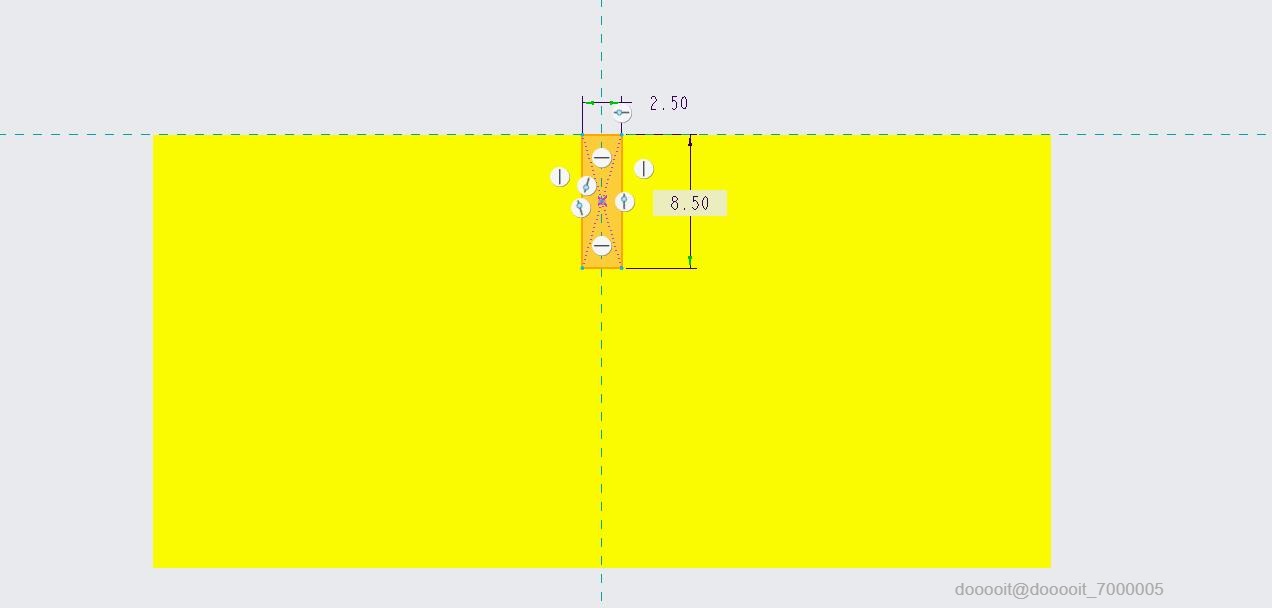

1.预留指示灯槽位，草绘拉伸切除尺寸如上图所示

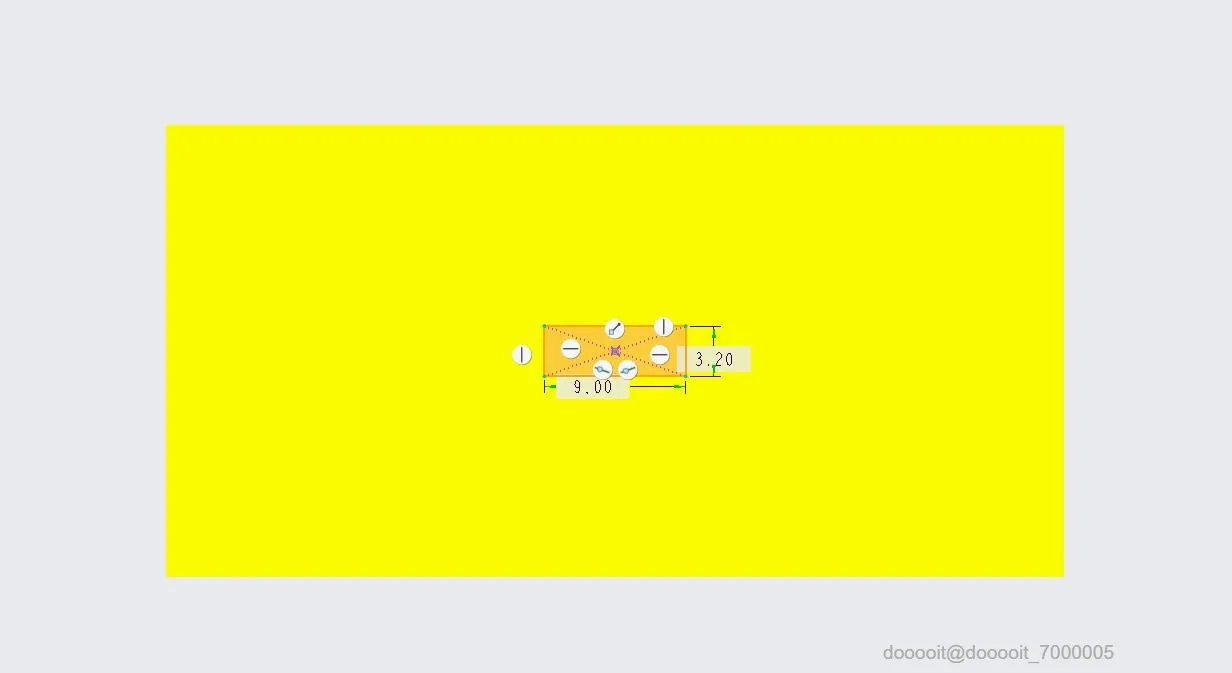

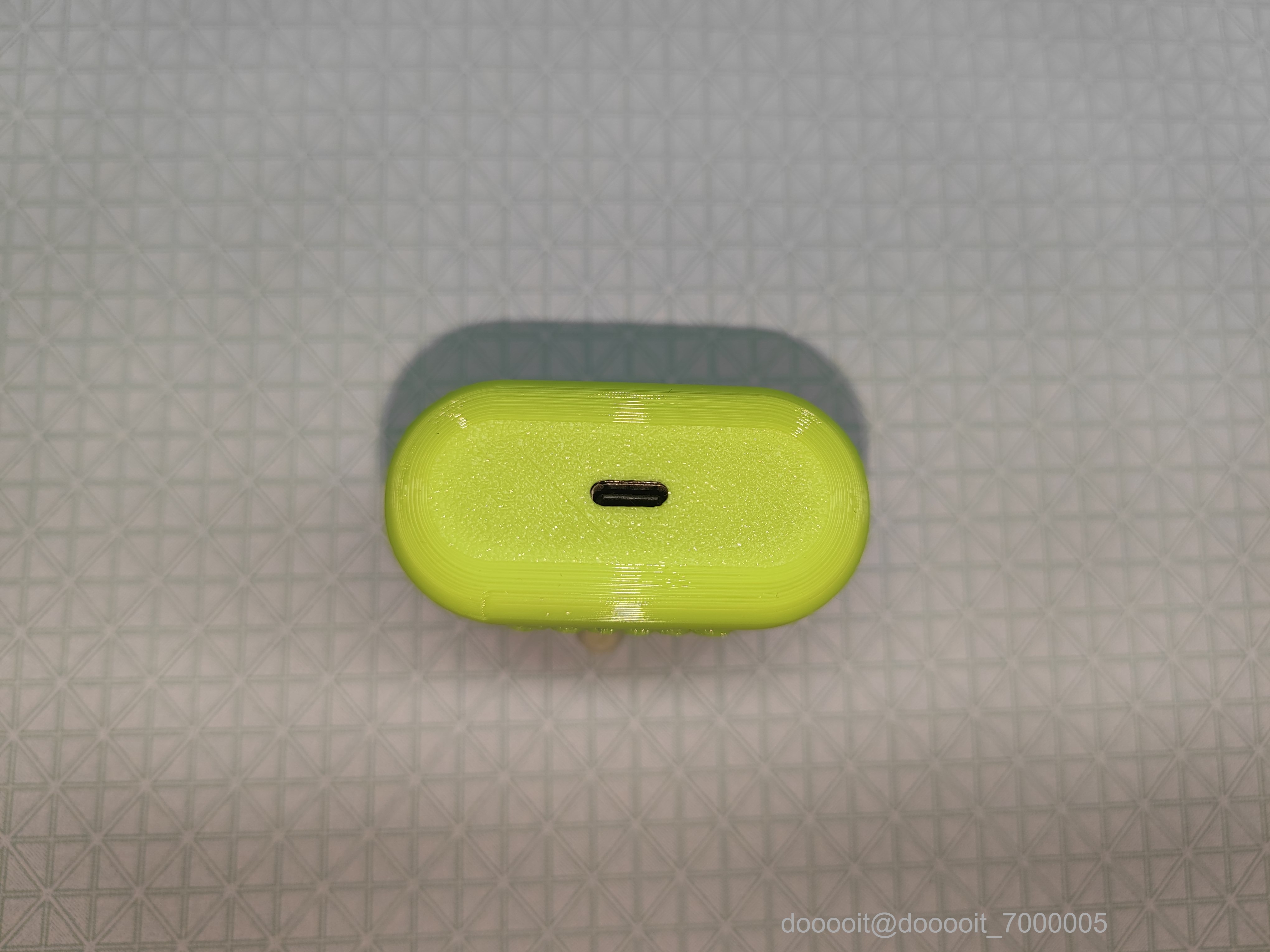

2.预留Type-C充电槽位，草绘拉伸切除尺寸如上图所示

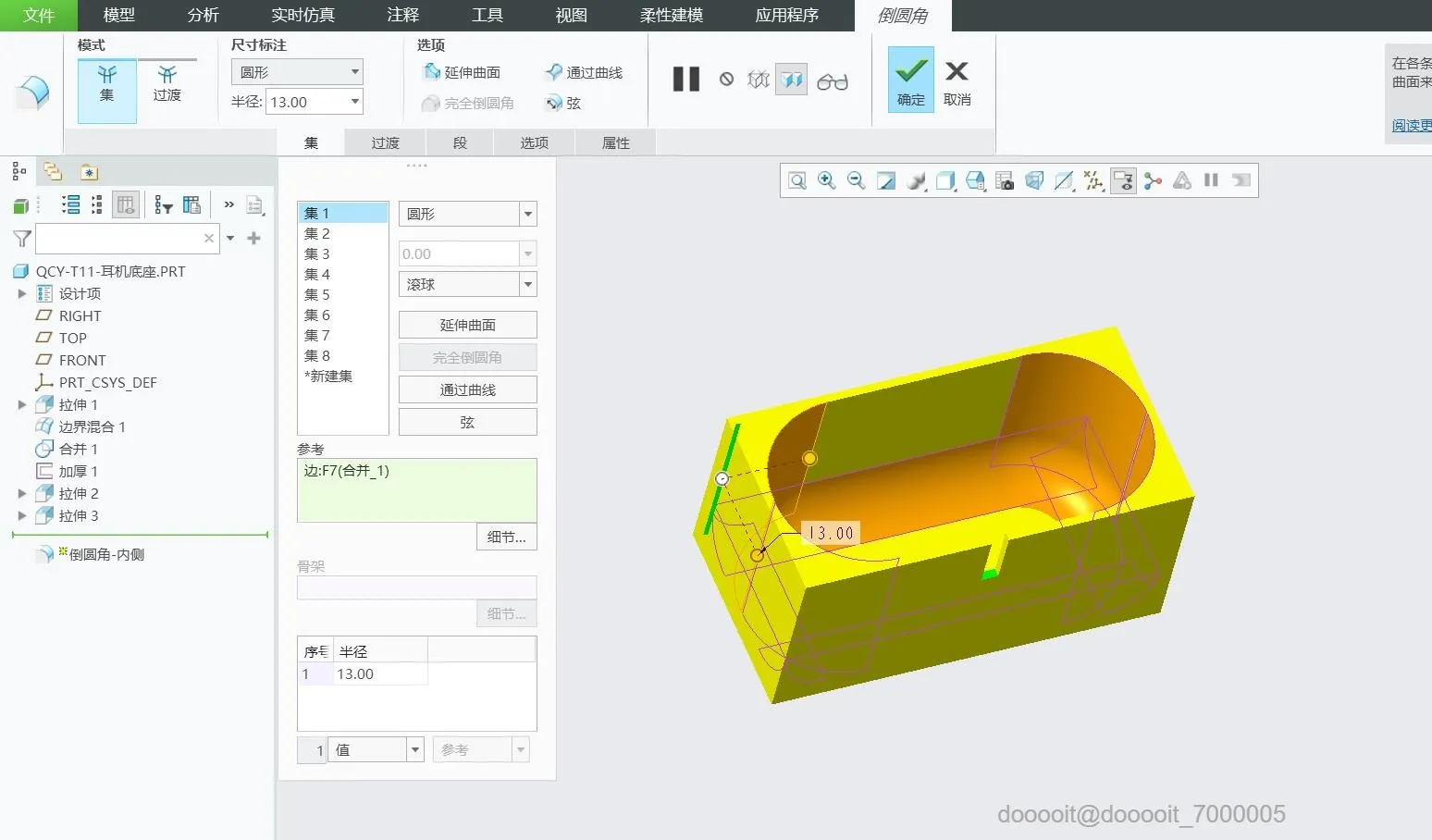

1.倒圆角1-首先，将外壳内侧倒圆角，尺寸如上图所示

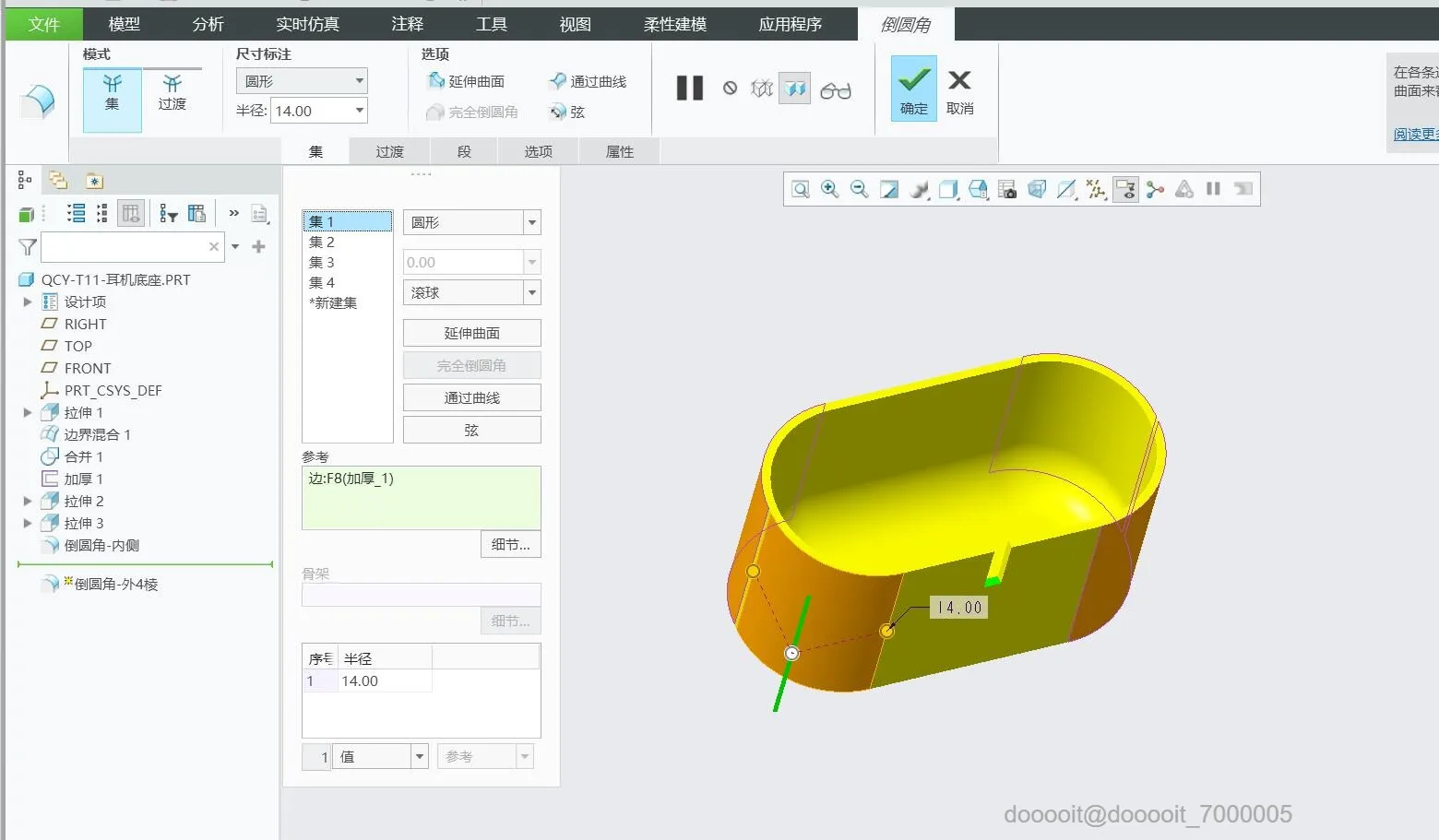

2.倒圆角2，将外壳外边缘的4条棱倒圆角，尺寸如上图所示

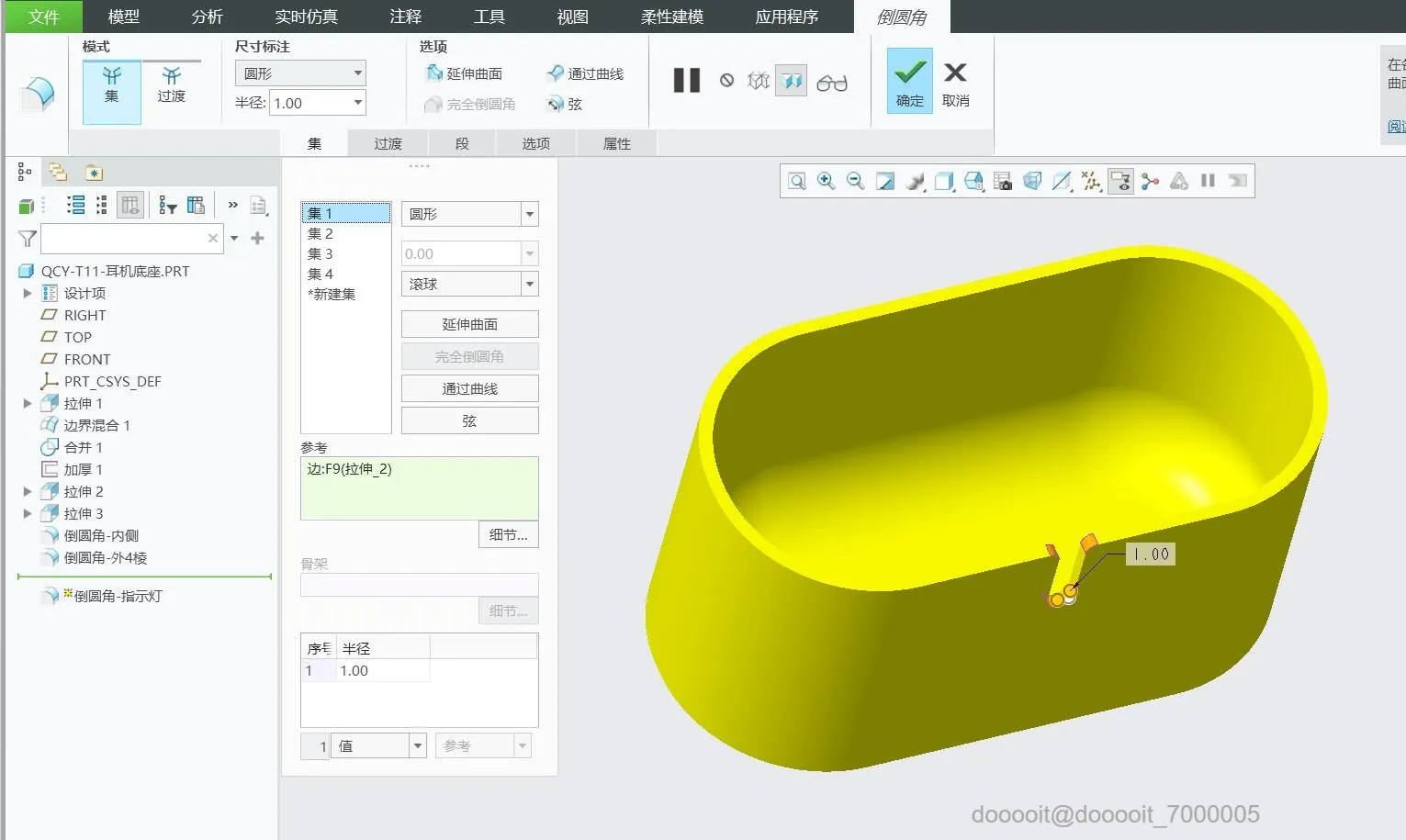

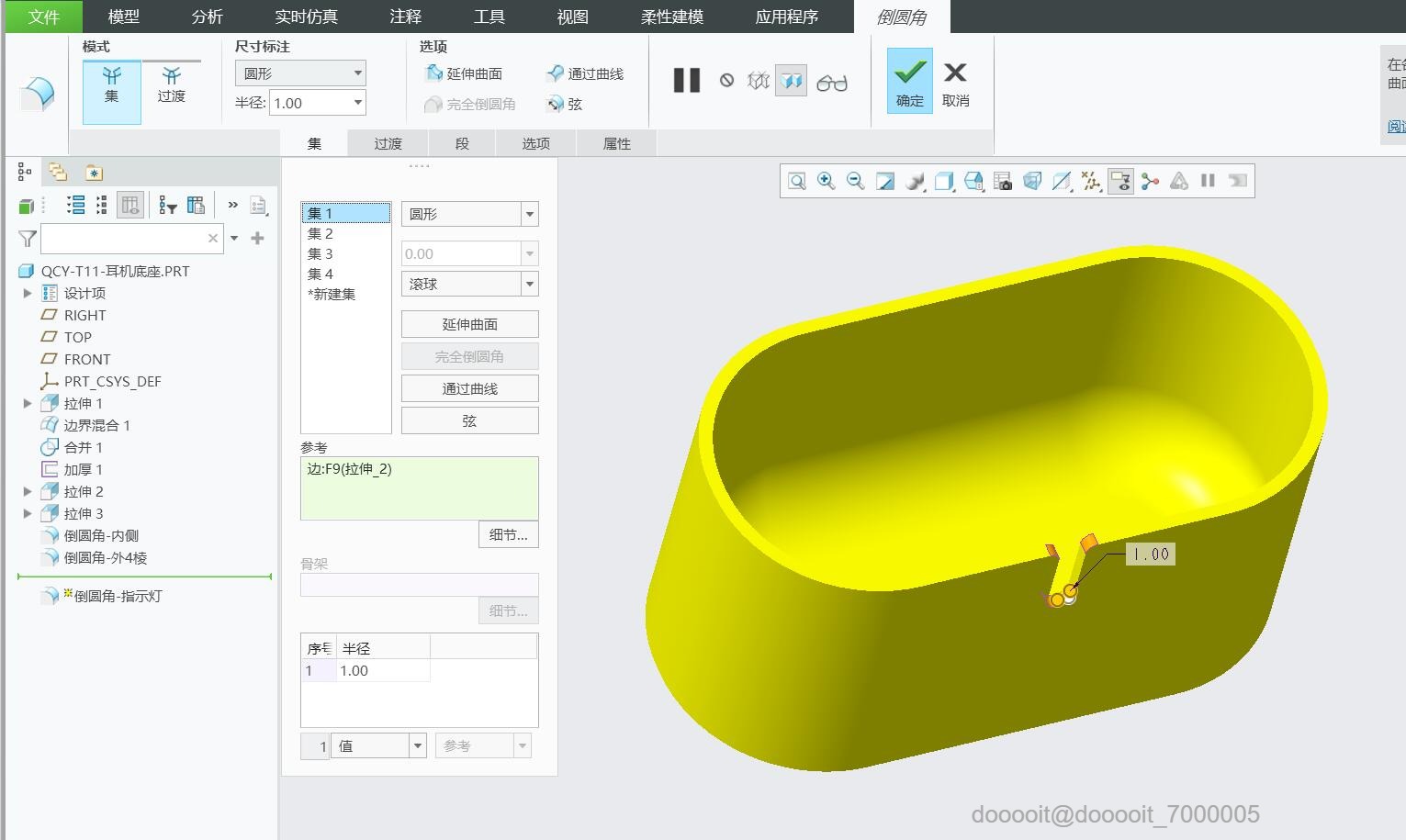

3.倒圆角3，将指示灯的槽位边缘倒圆角，尺寸如上图所示

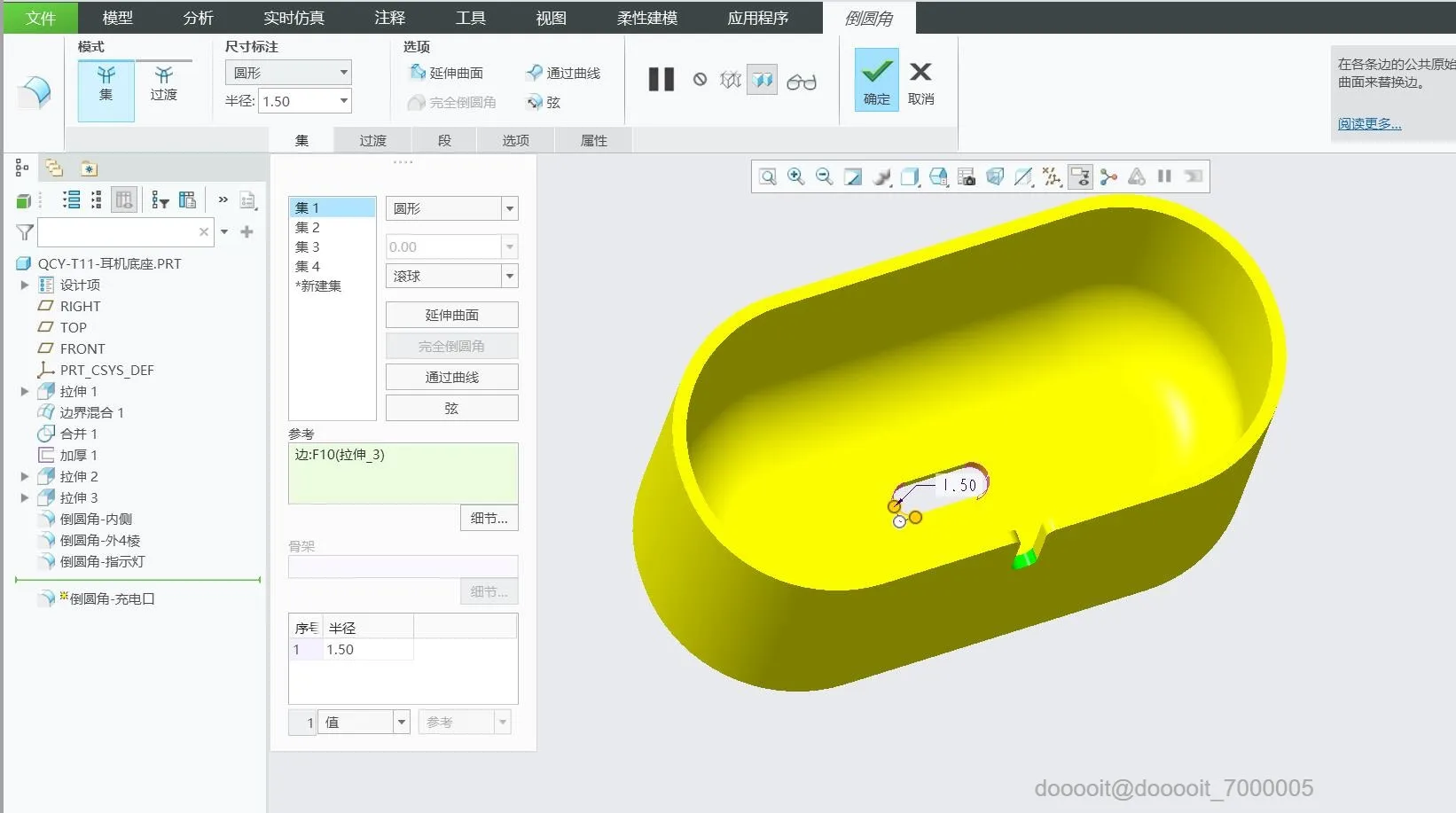

4.倒圆角4，将外壳的底部充电口倒圆角，尺寸如上图所示

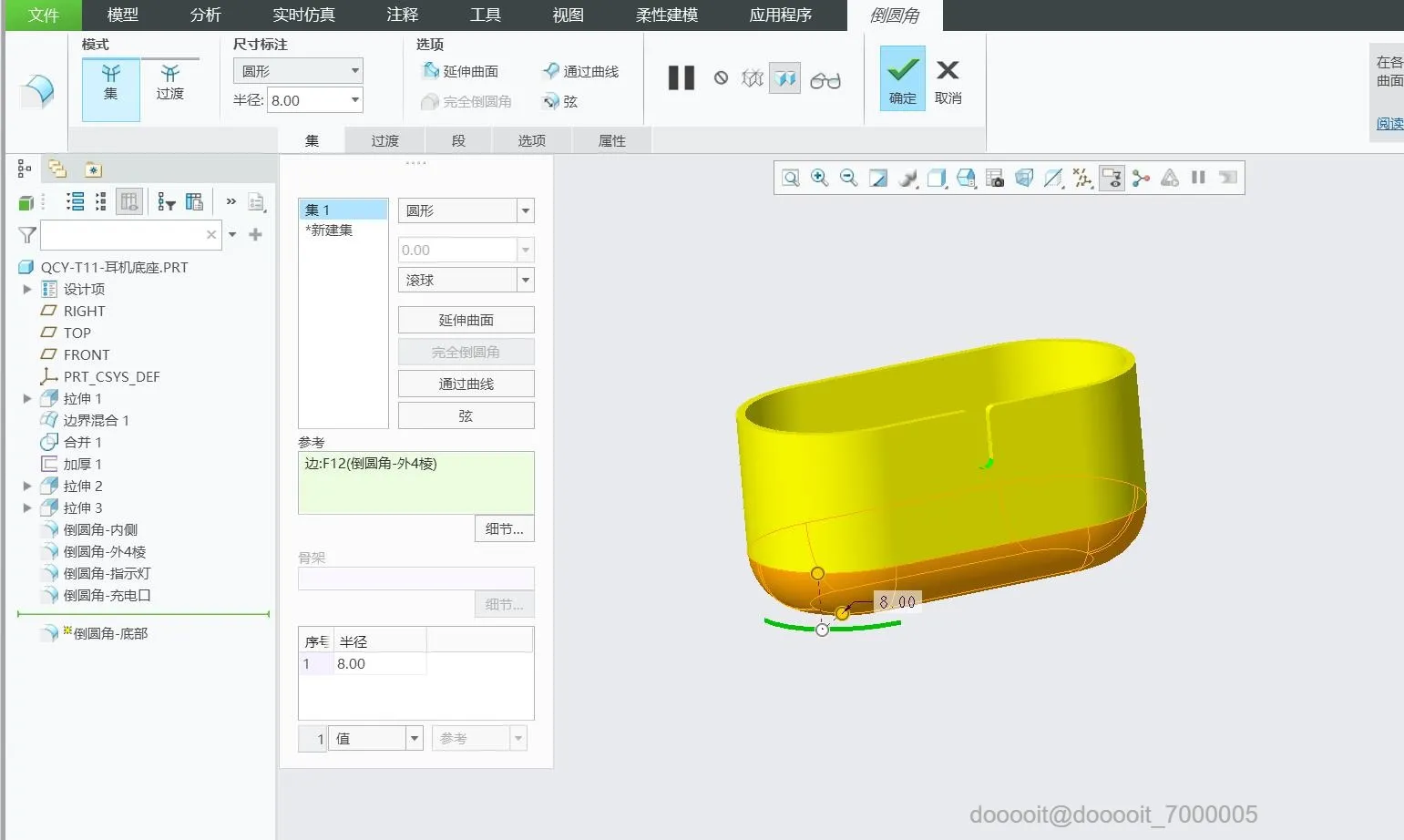

5.倒圆角5，将外壳的底面的4条棱倒圆角，尺寸如上图所示

注意，以上尺寸均为作者多册测试后的最佳参数，仅供参考

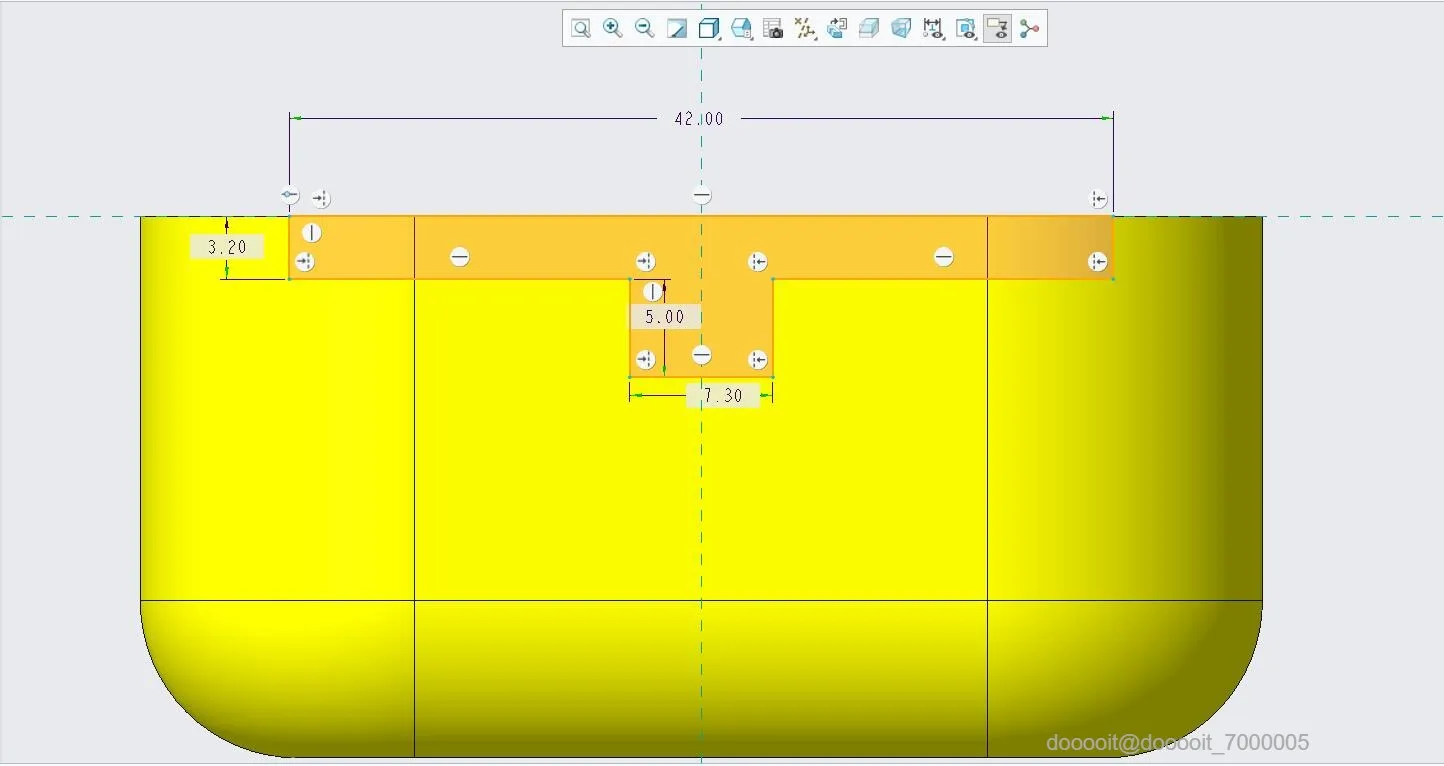

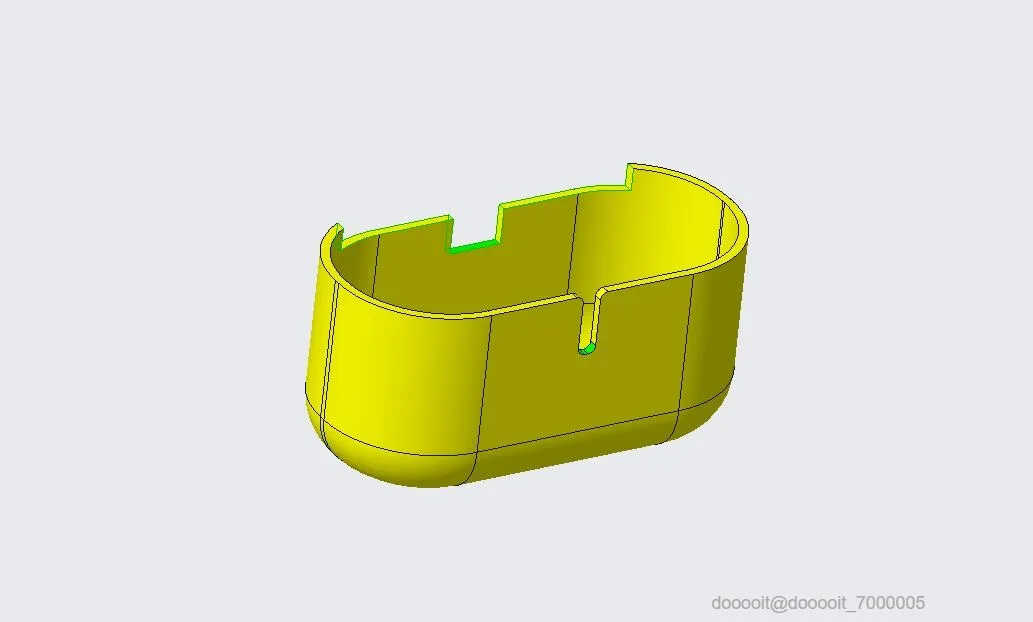

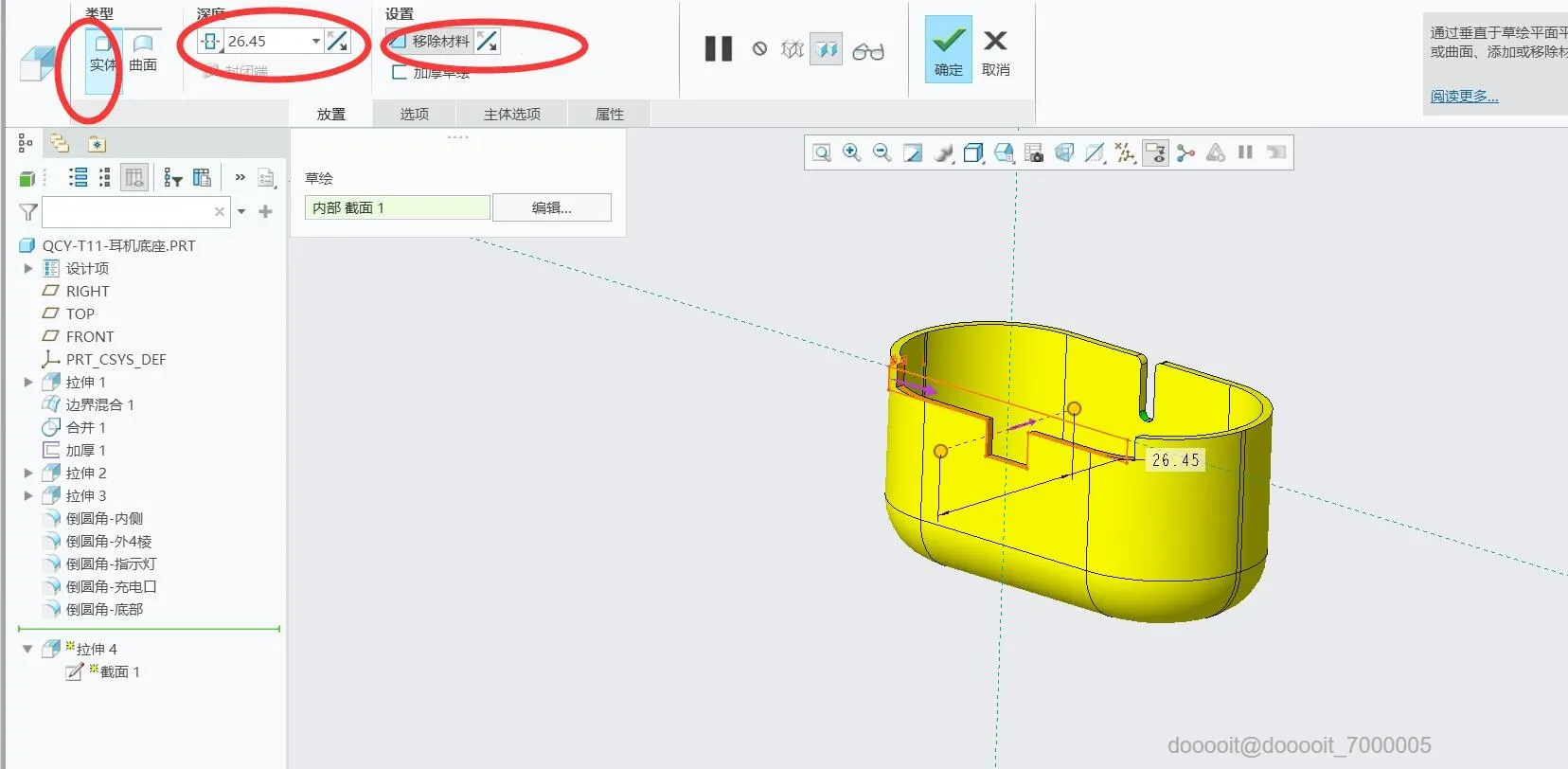

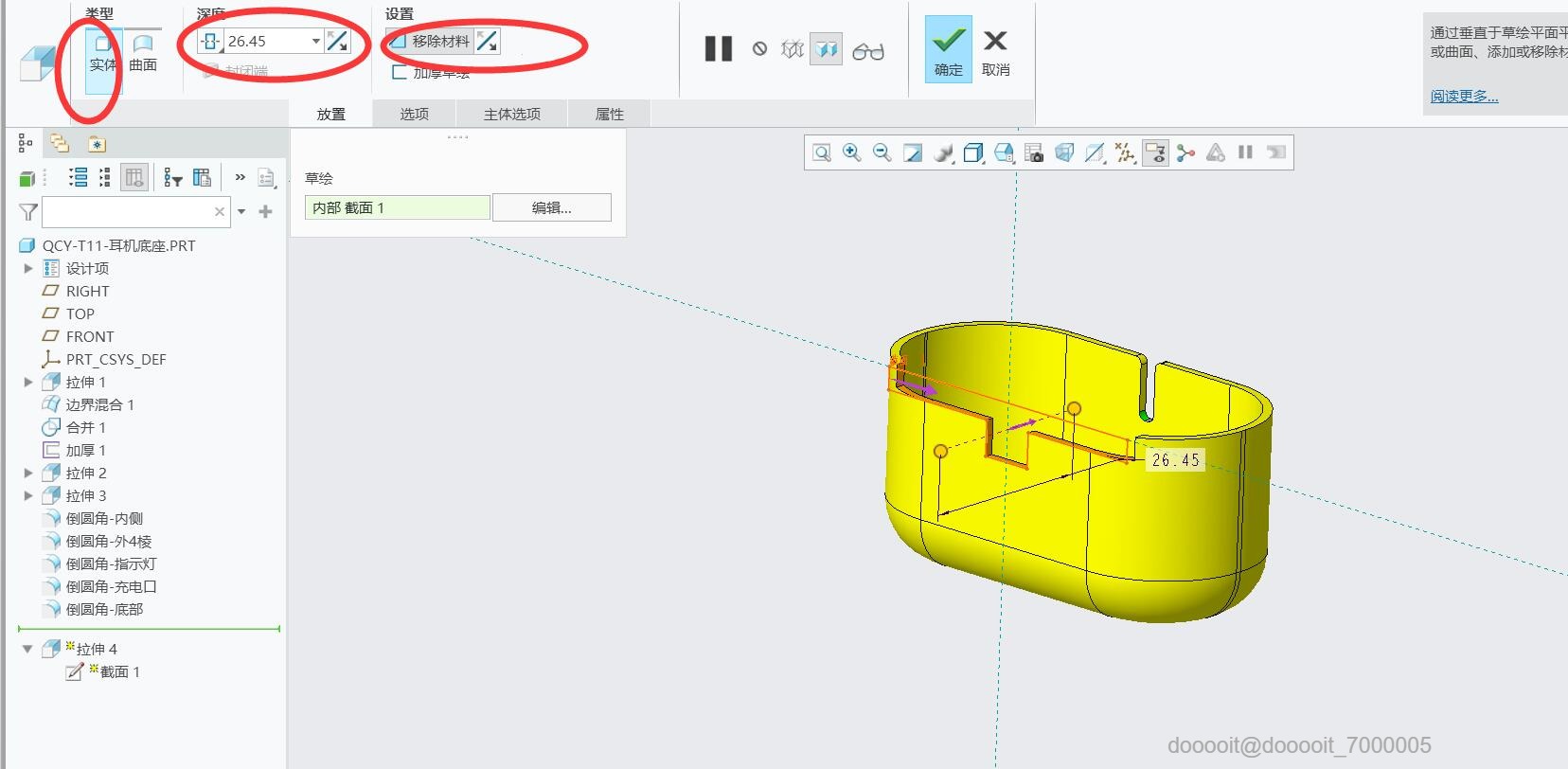

1.耳机仓的顶盖在翻转后，需要切除外壳的冗余材料，测量数据可知，参数如上图所示

2.切除的部位，倒圆角，防止划手

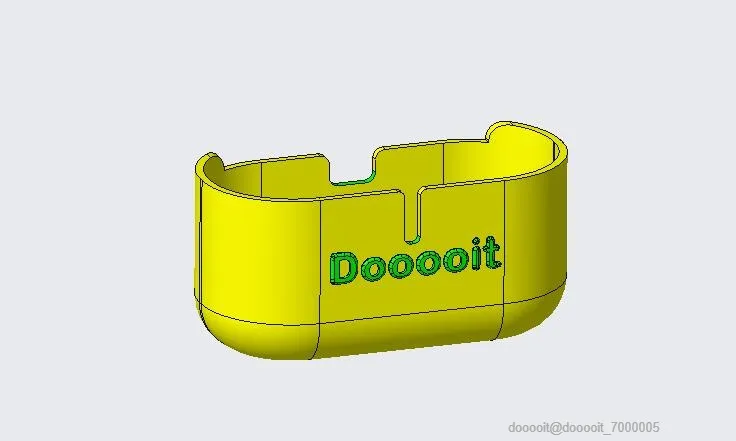

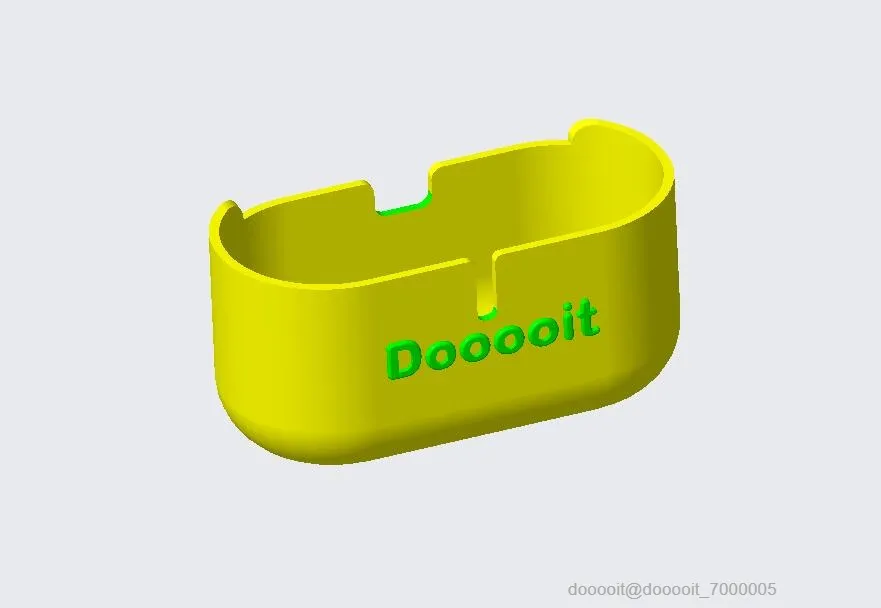

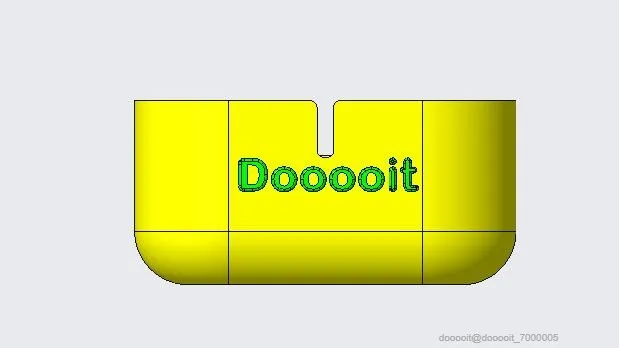

根据自己需求，制作个性化logo

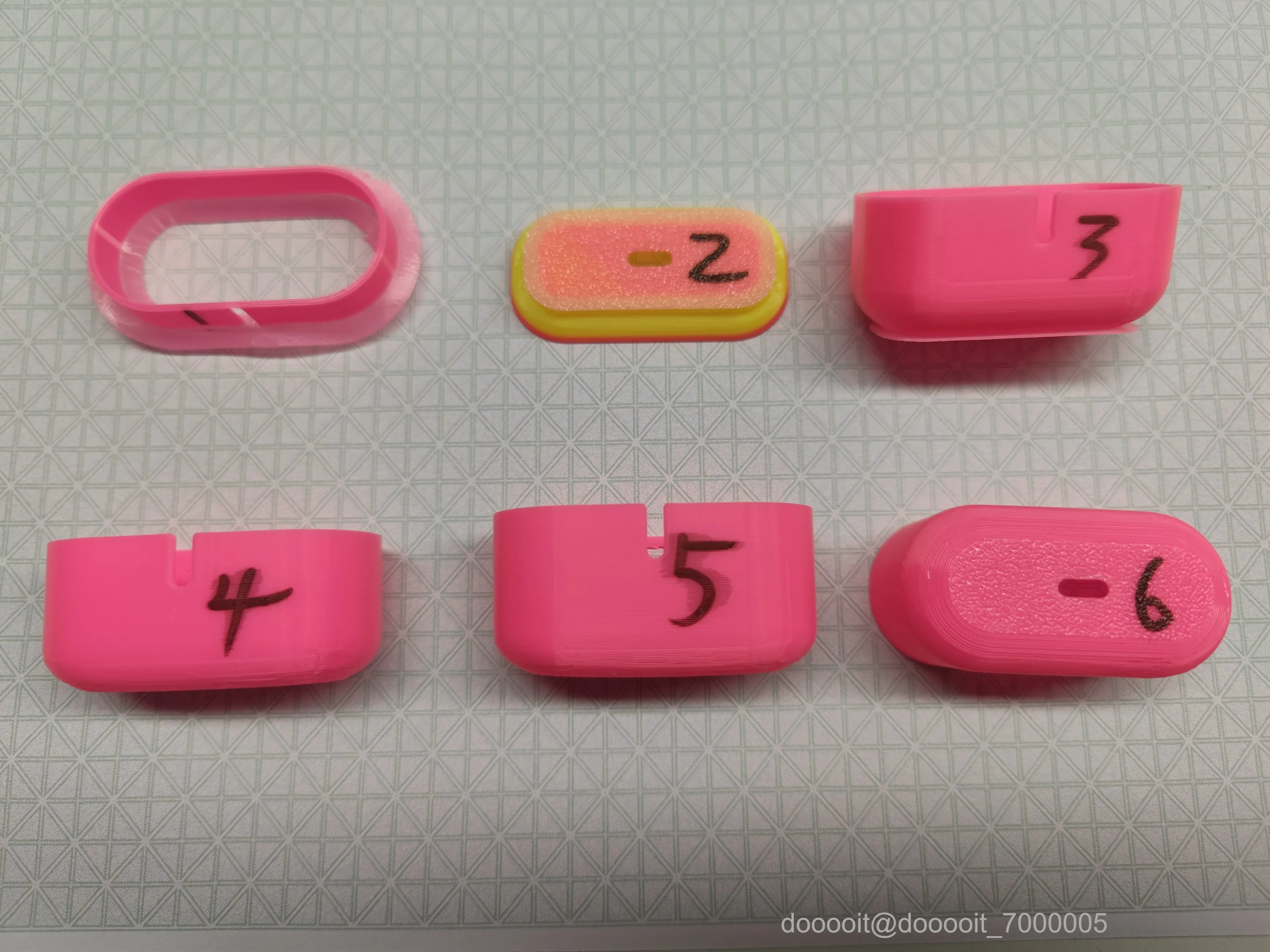

注意，外壳涉及的圆角较多，因此需要多次打印测试。

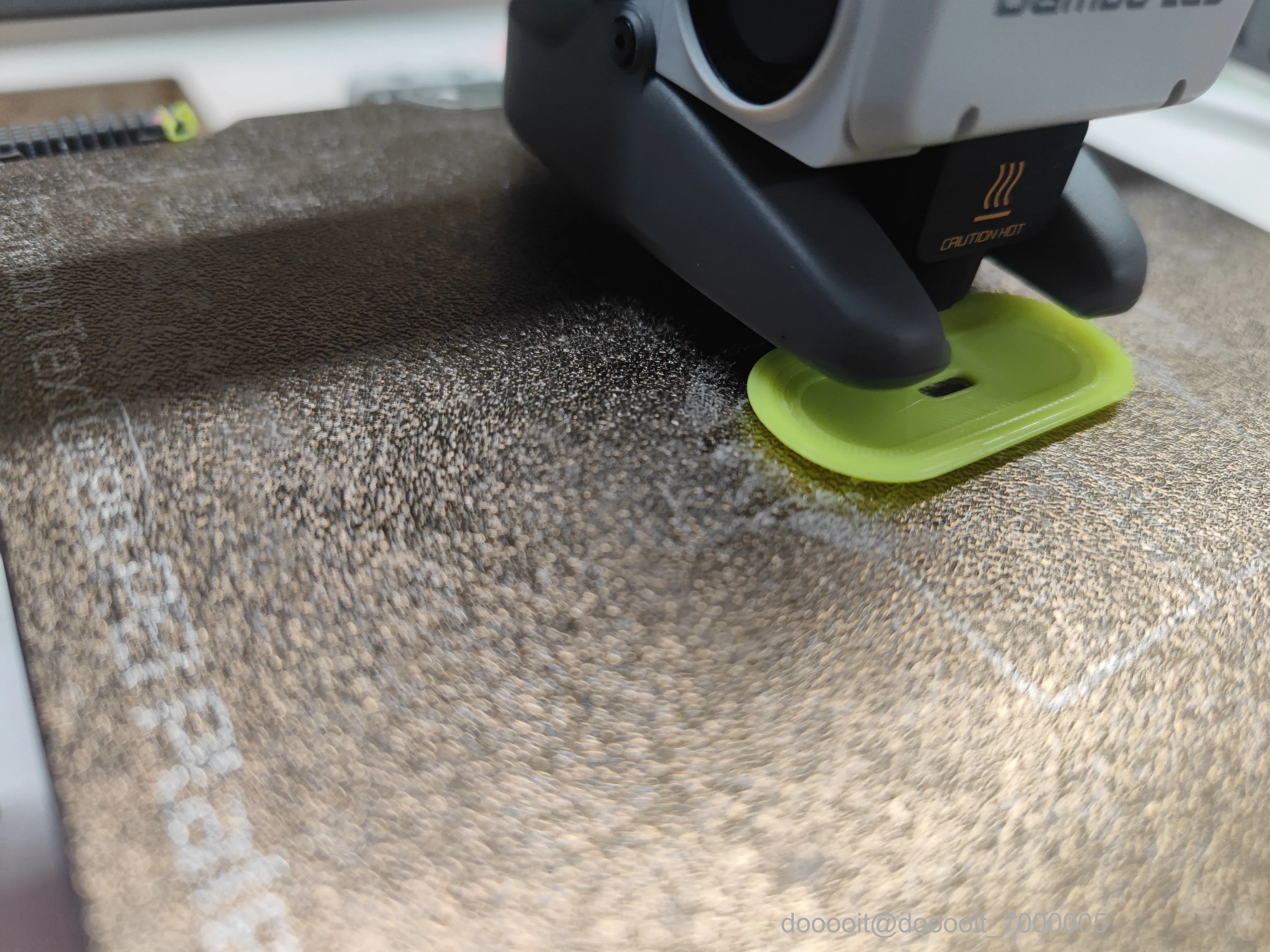

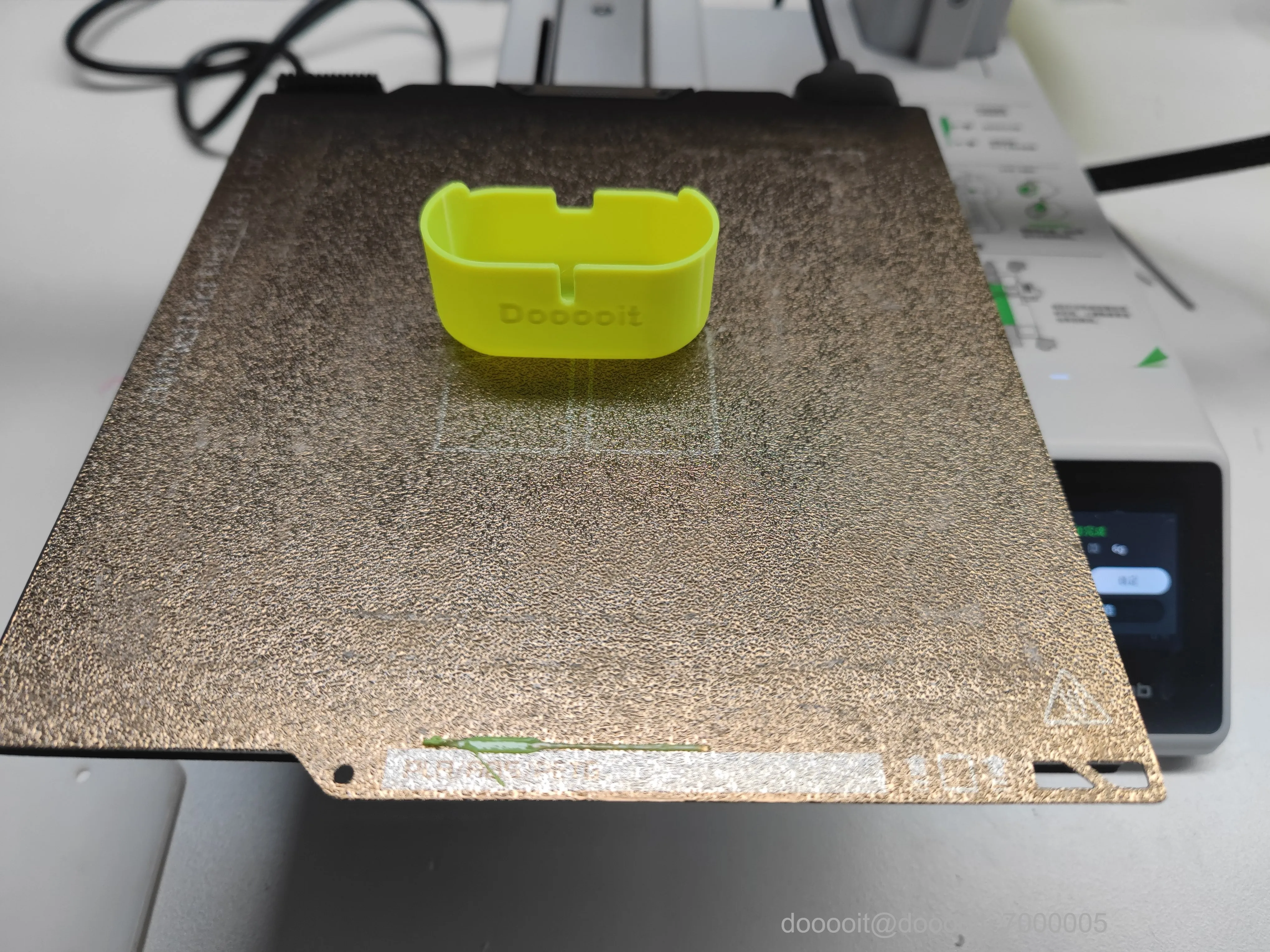

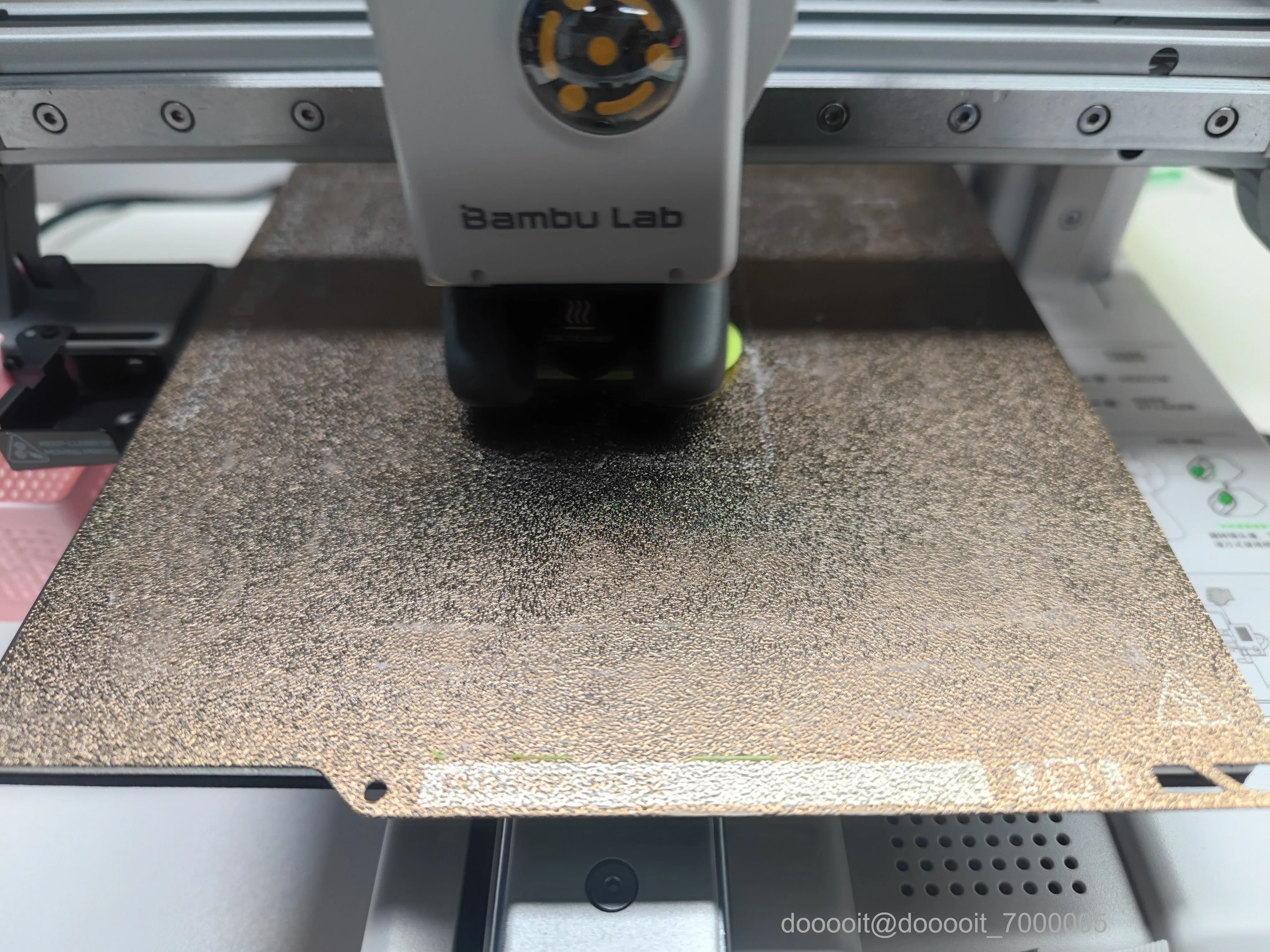

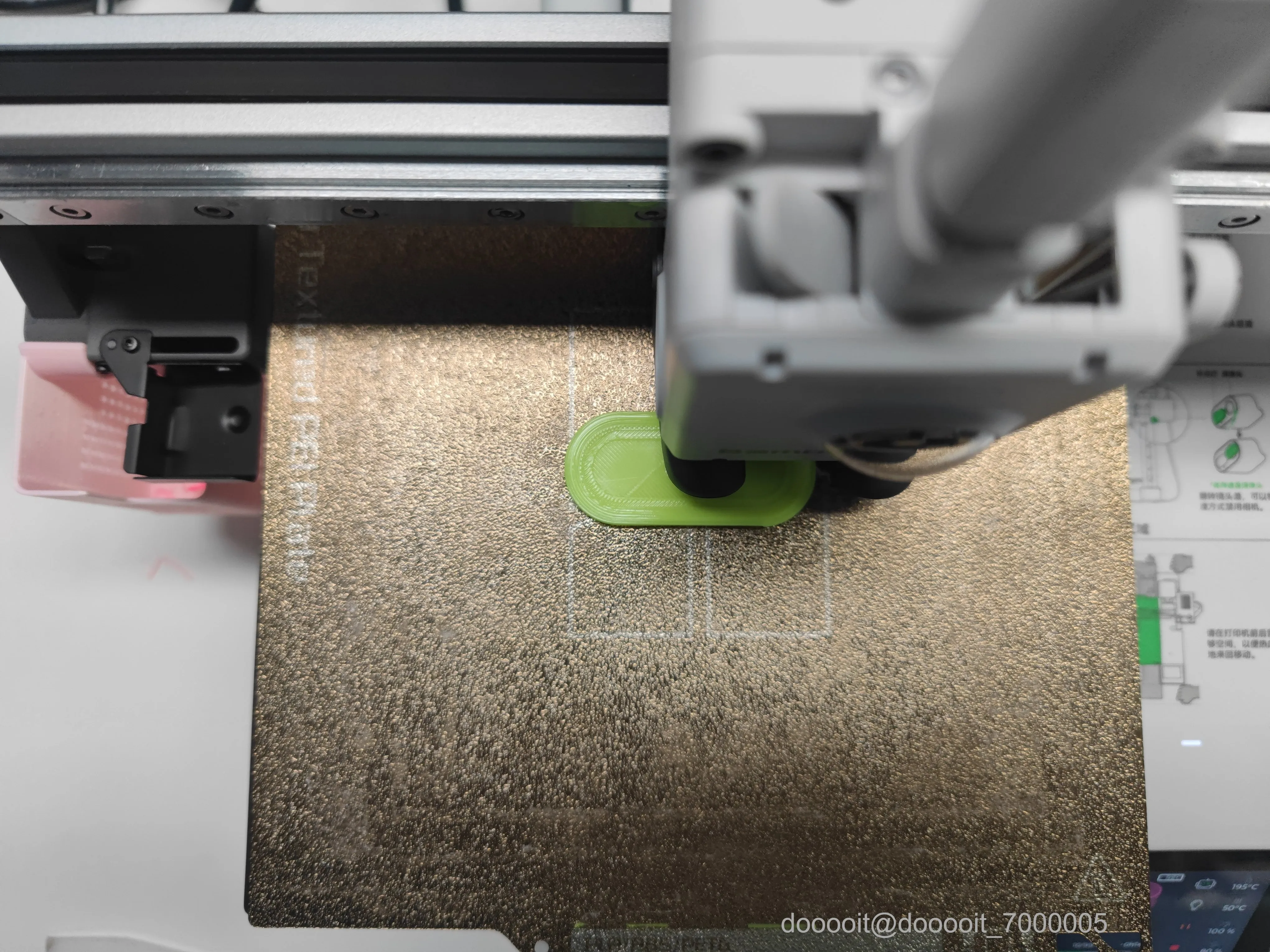

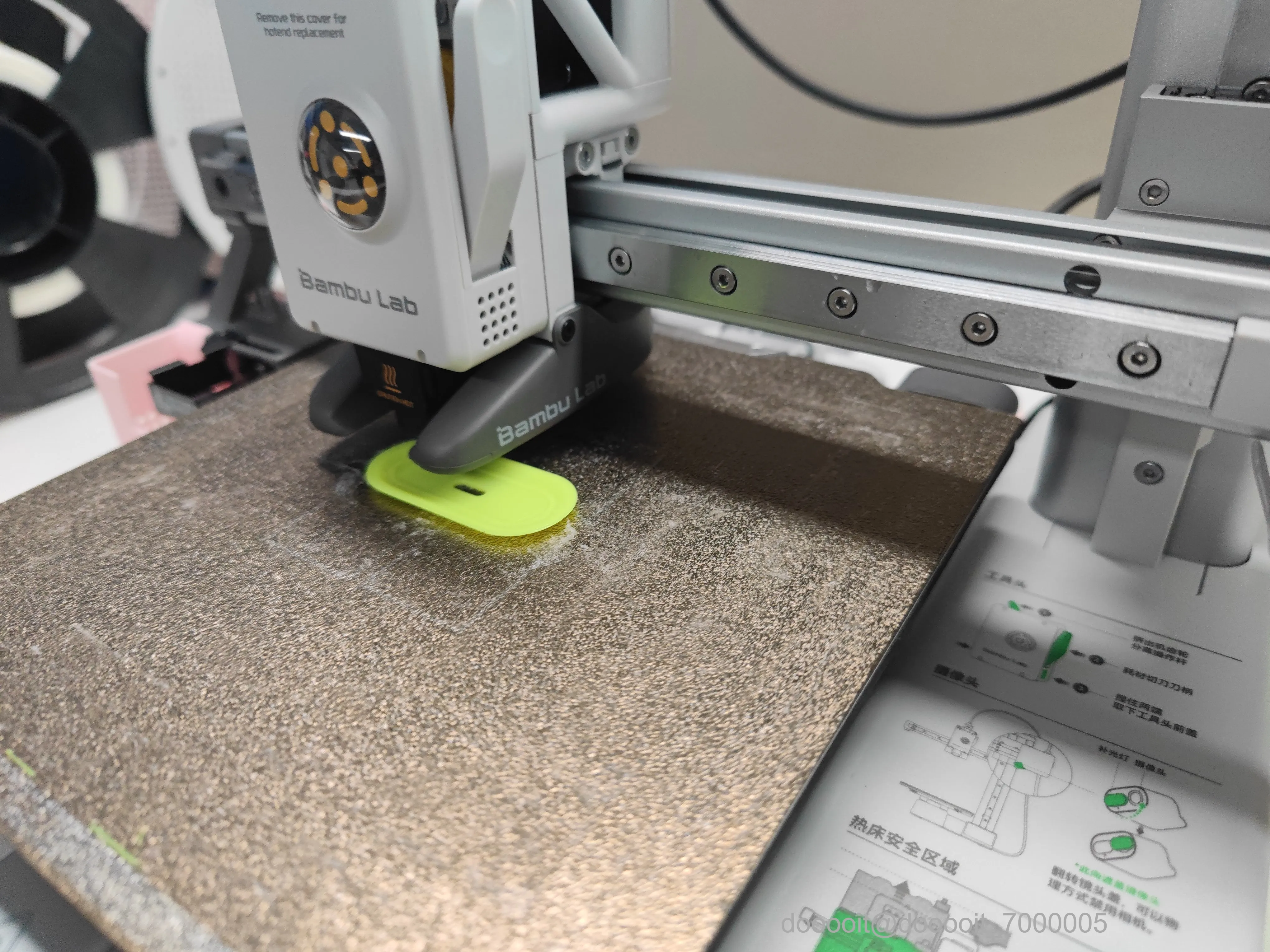

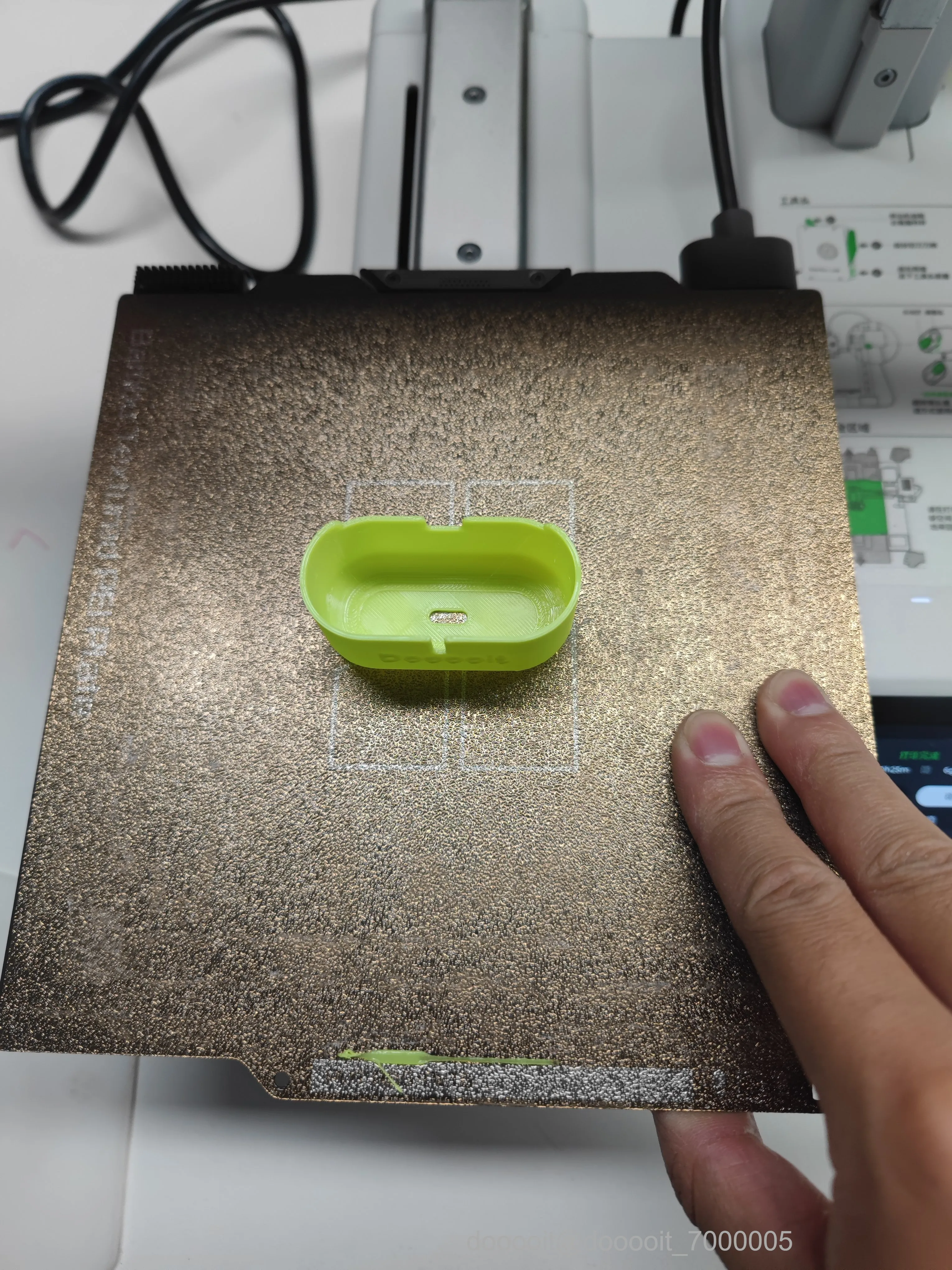

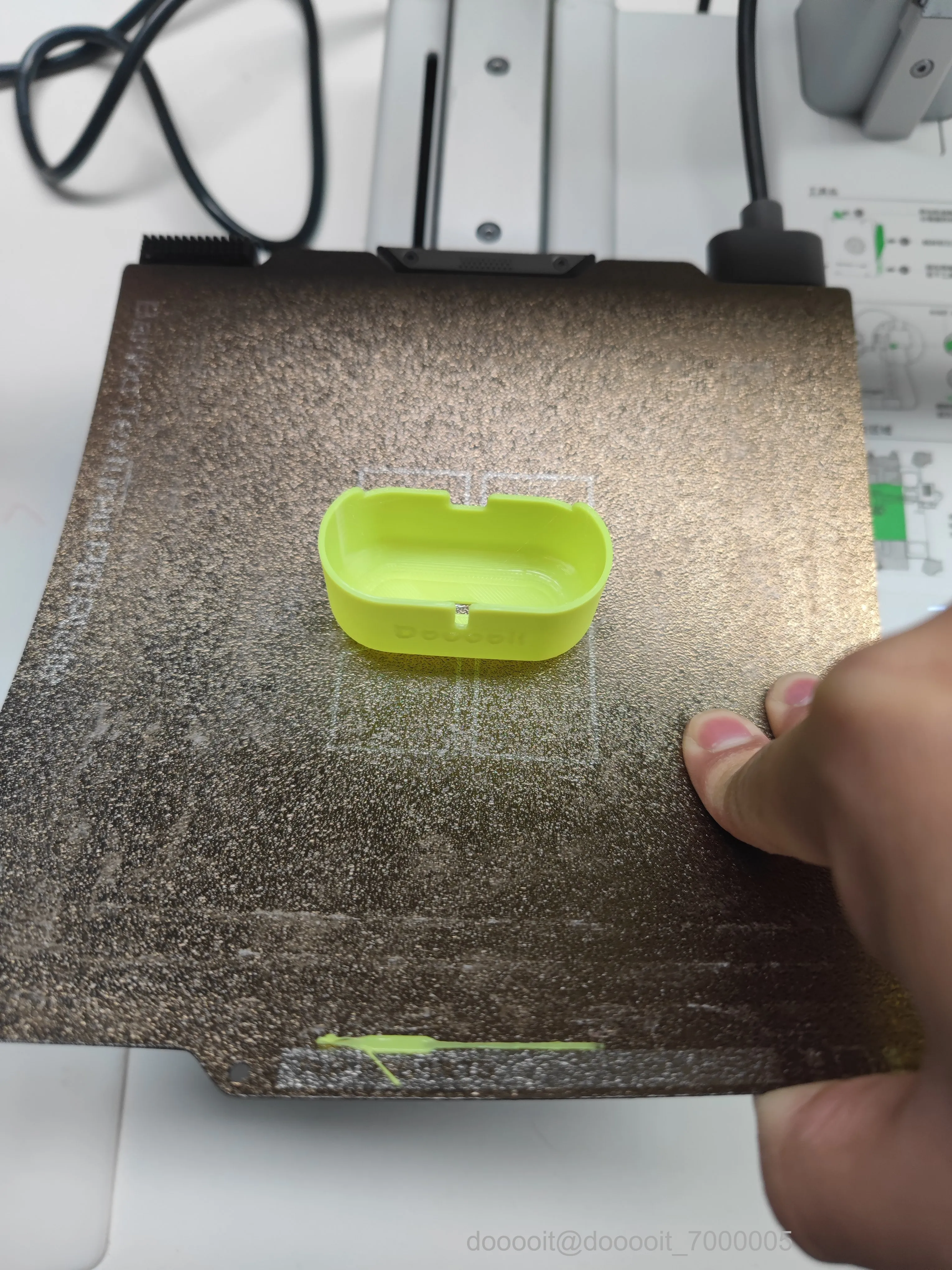

此处使用机型为拓竹A1mini，打印参数根据自己经验即可。

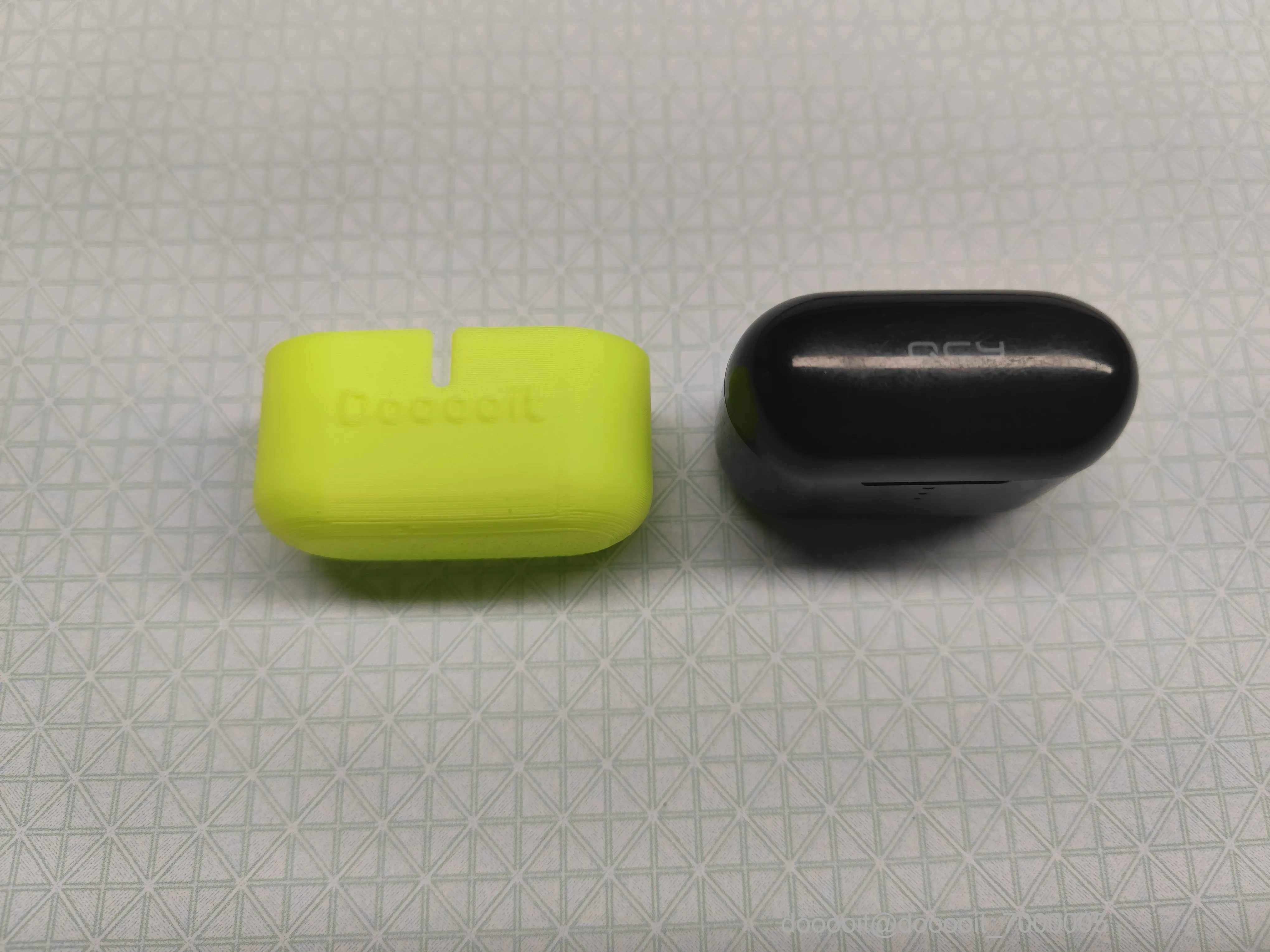

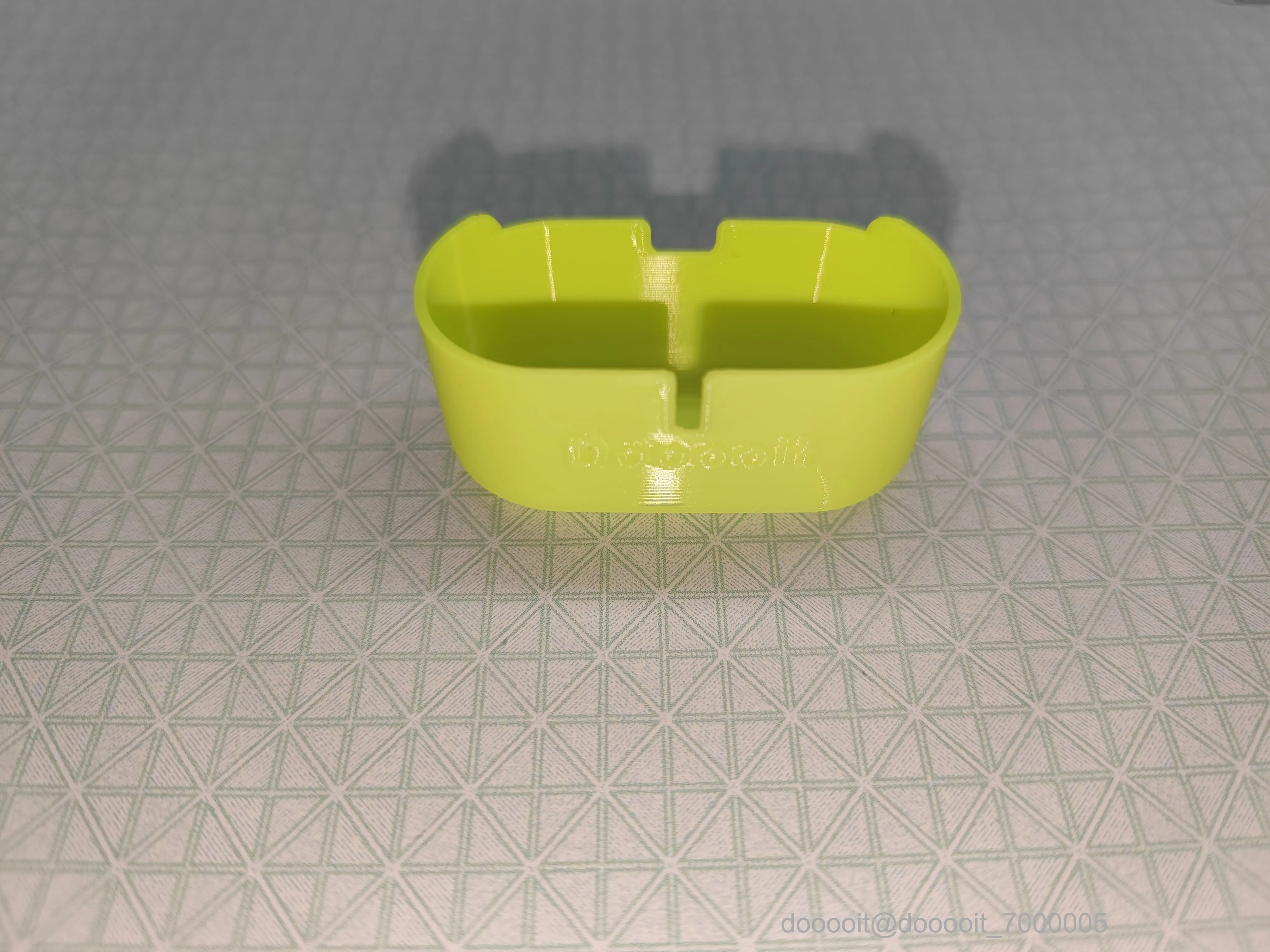

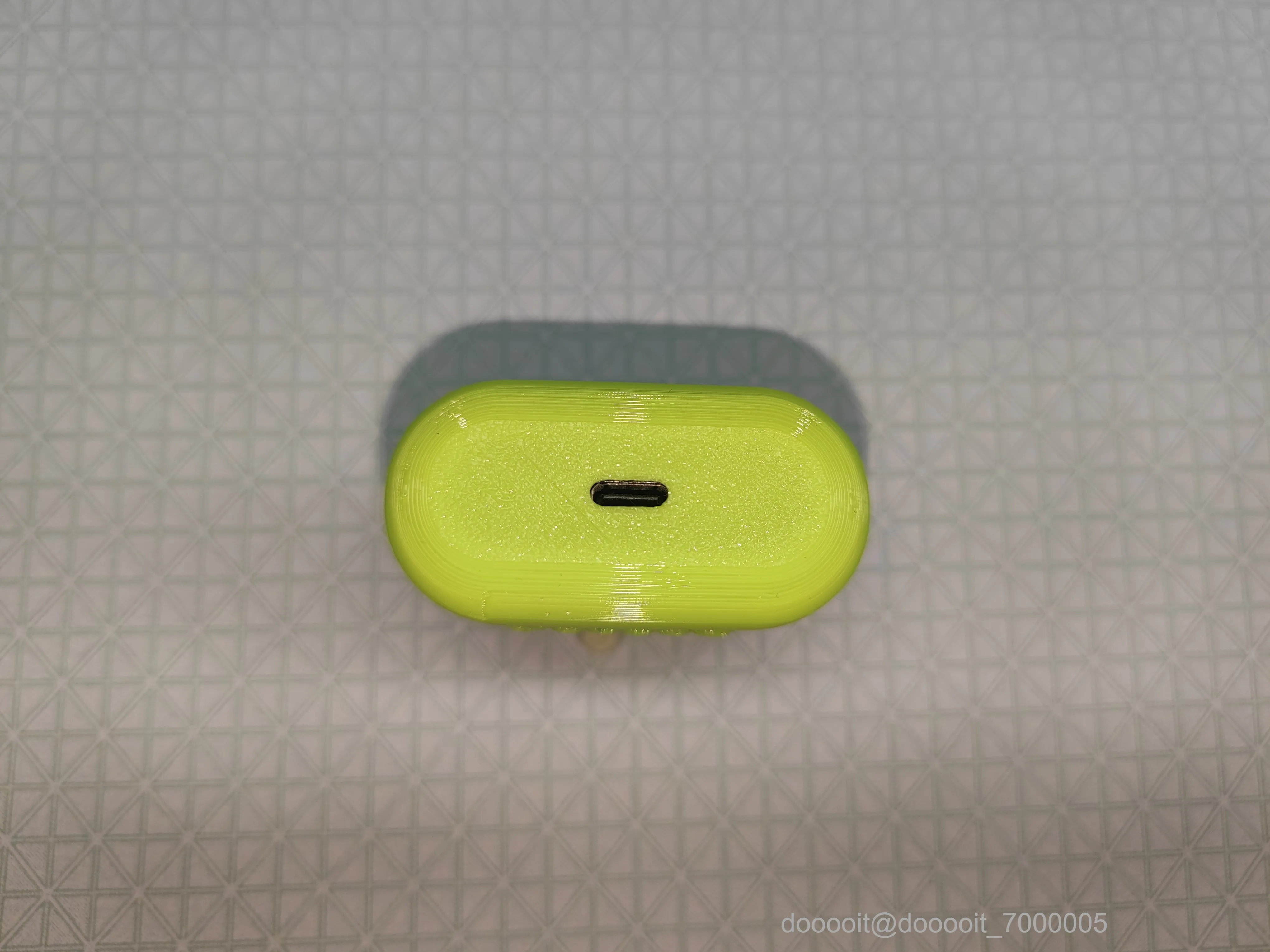

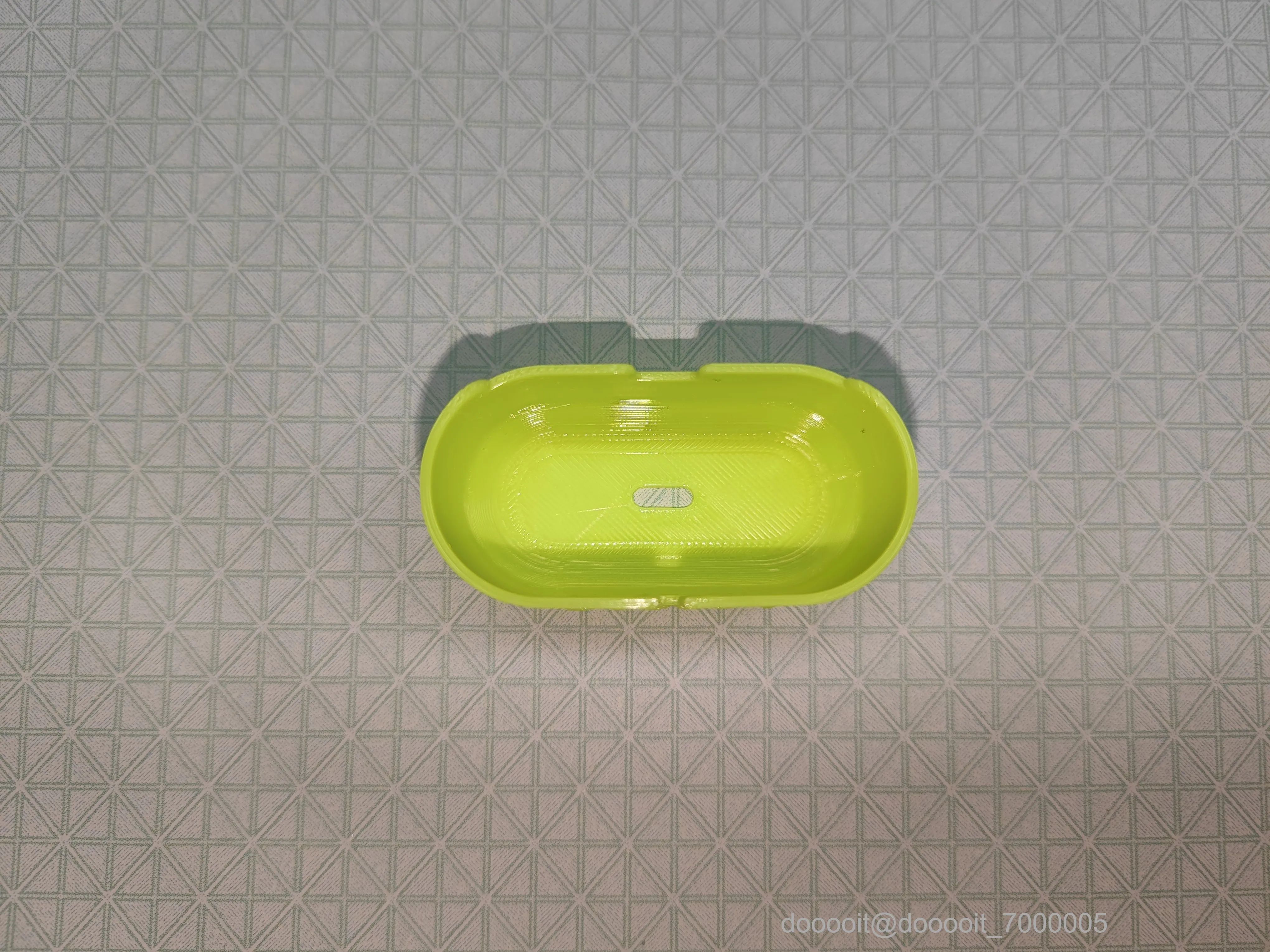

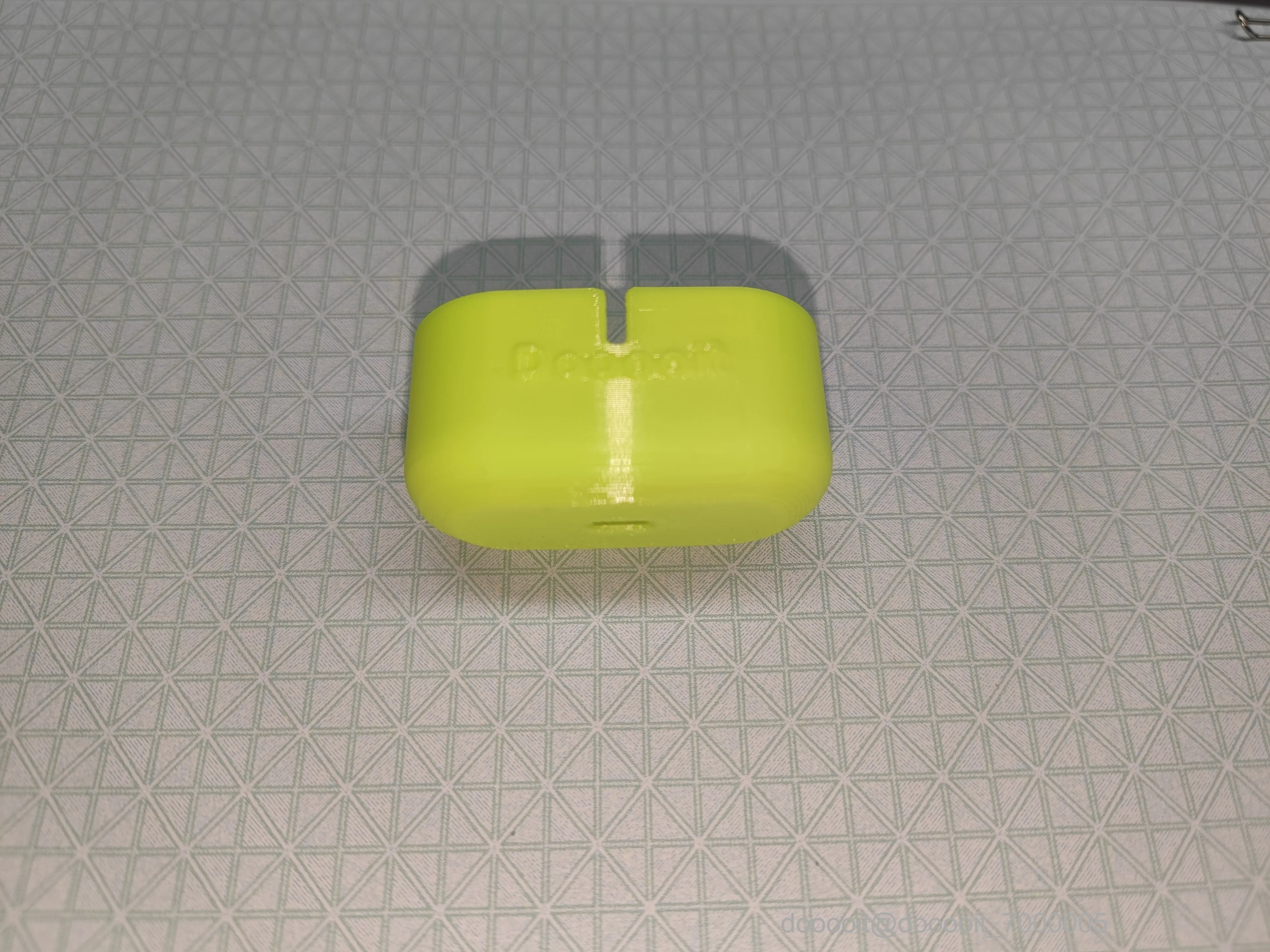

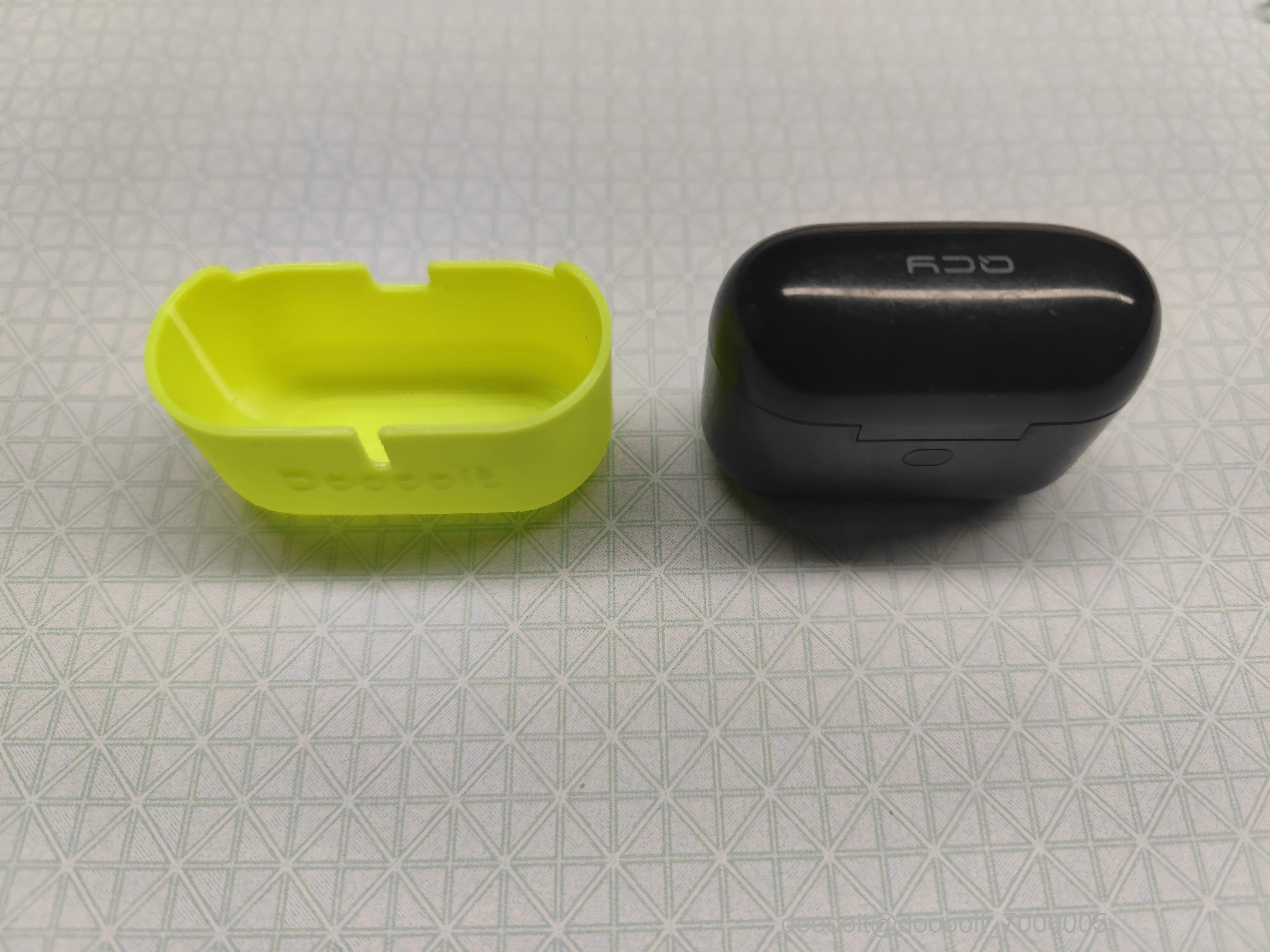

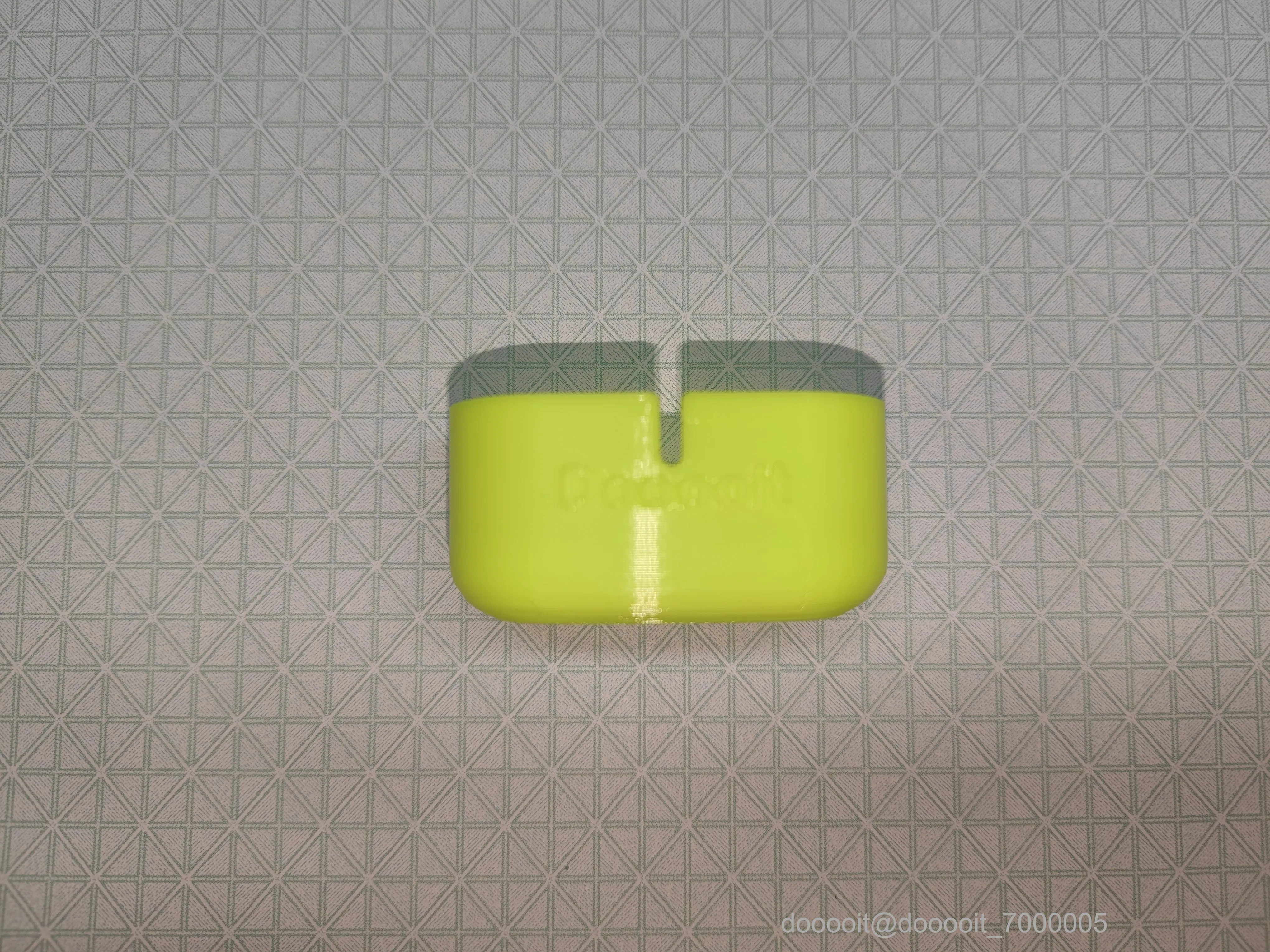

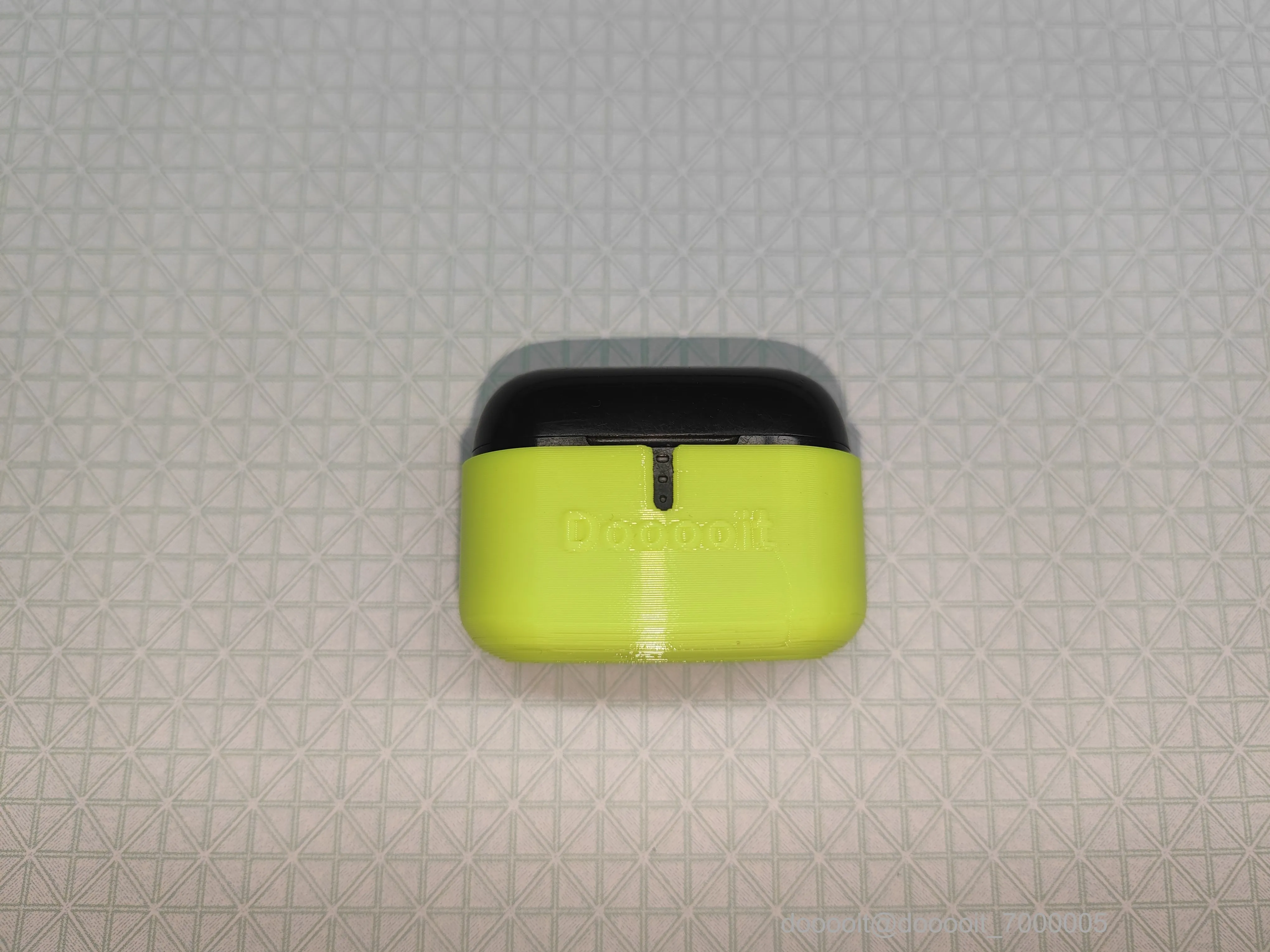

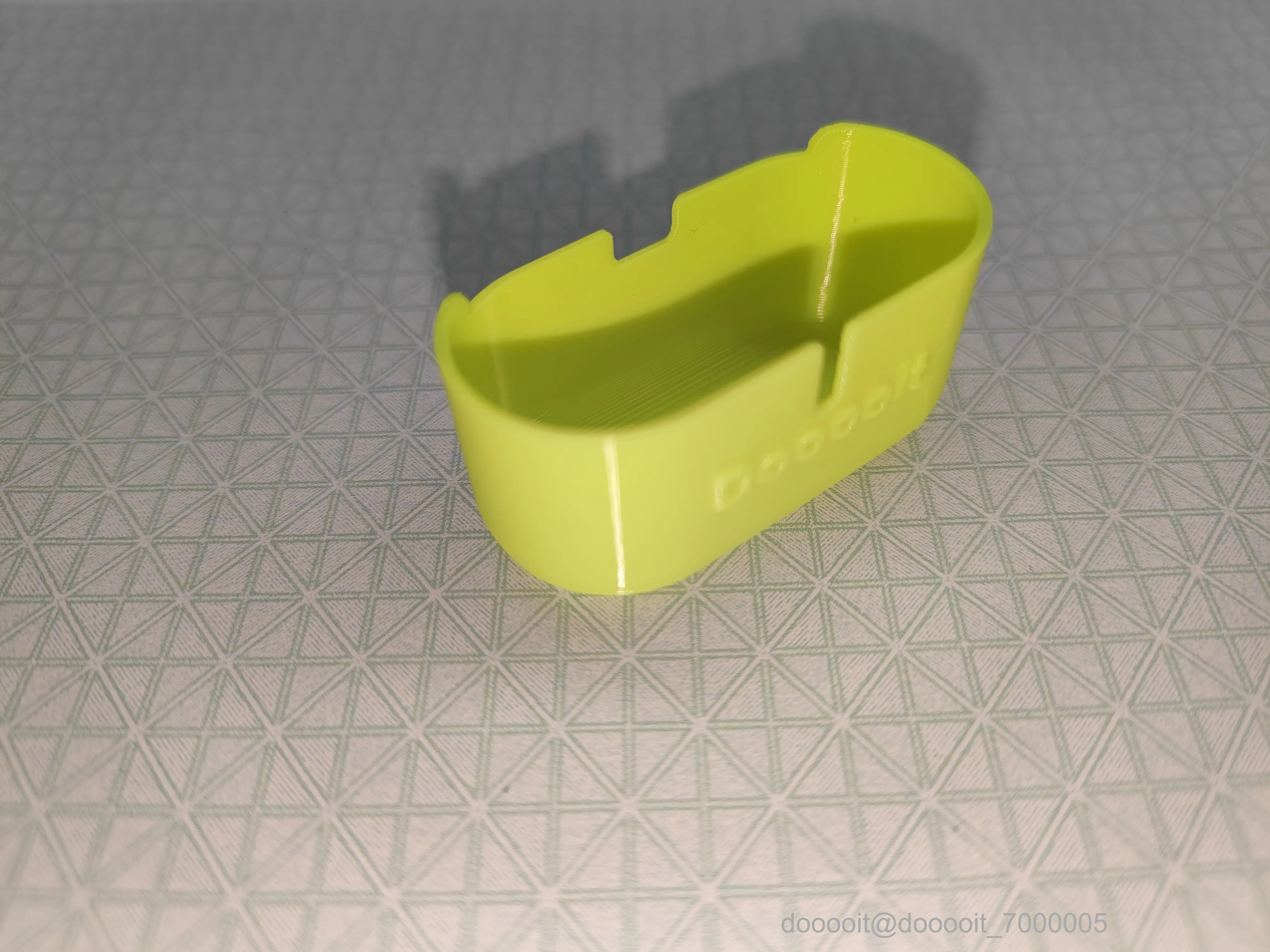

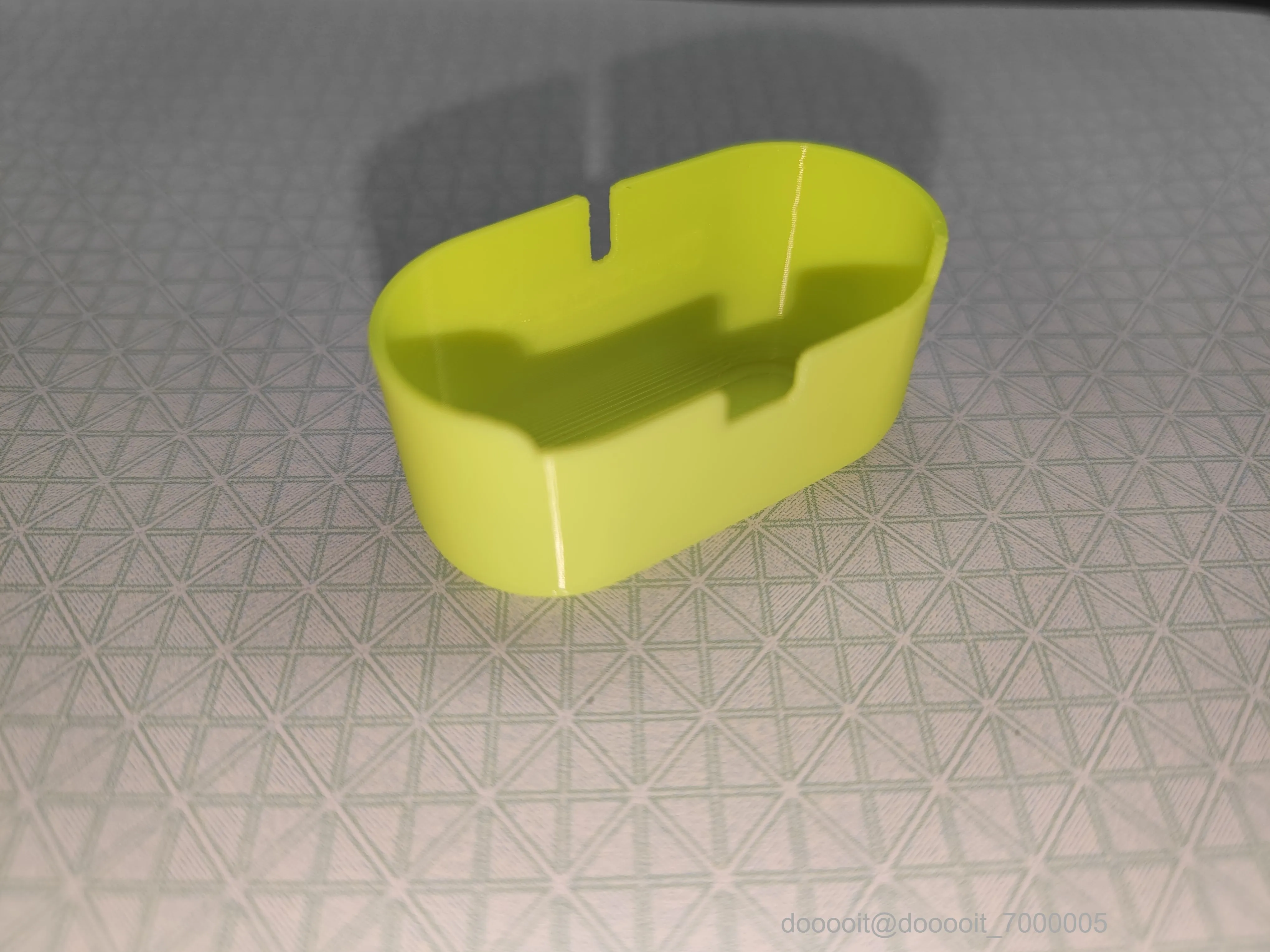

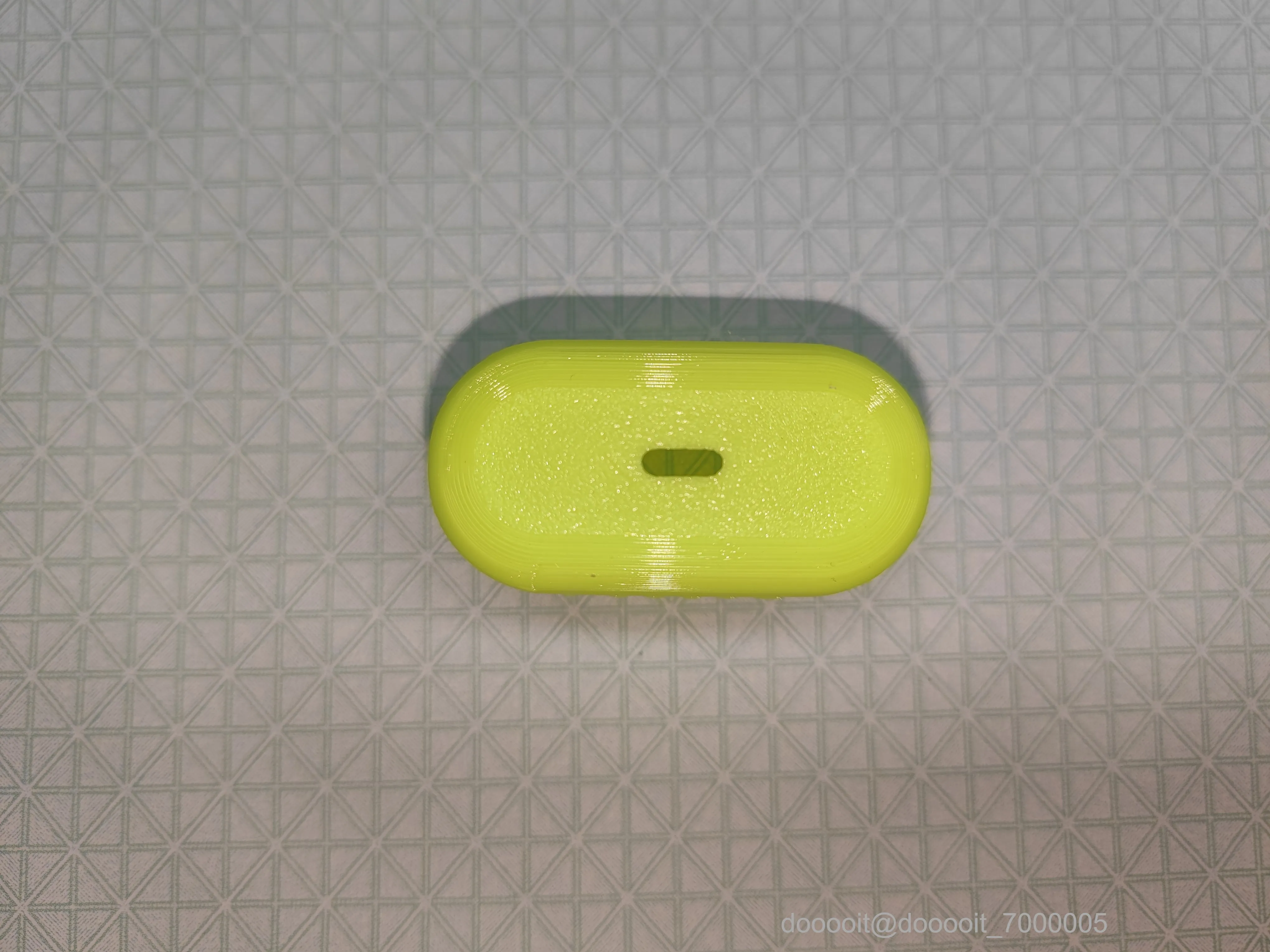

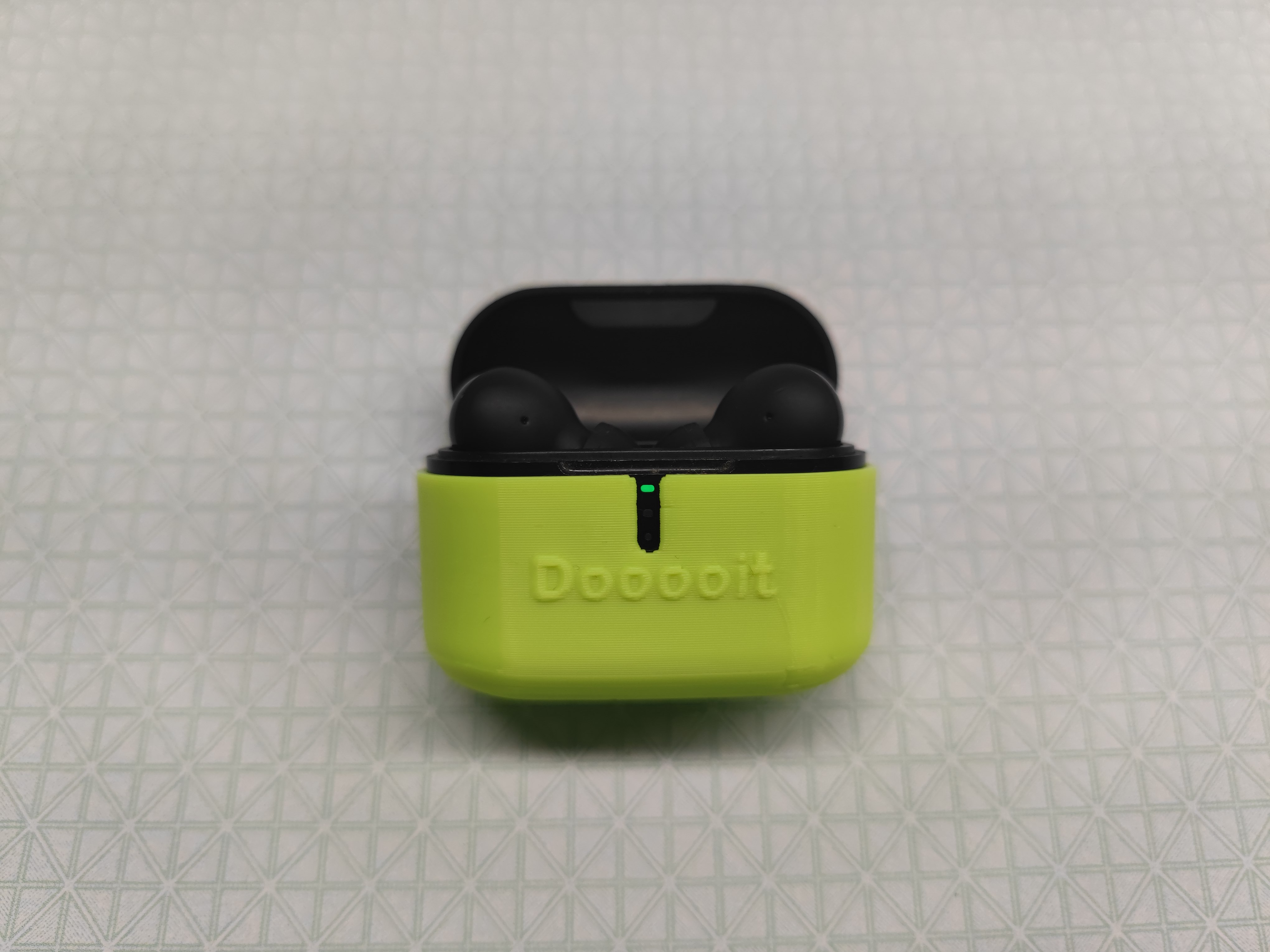

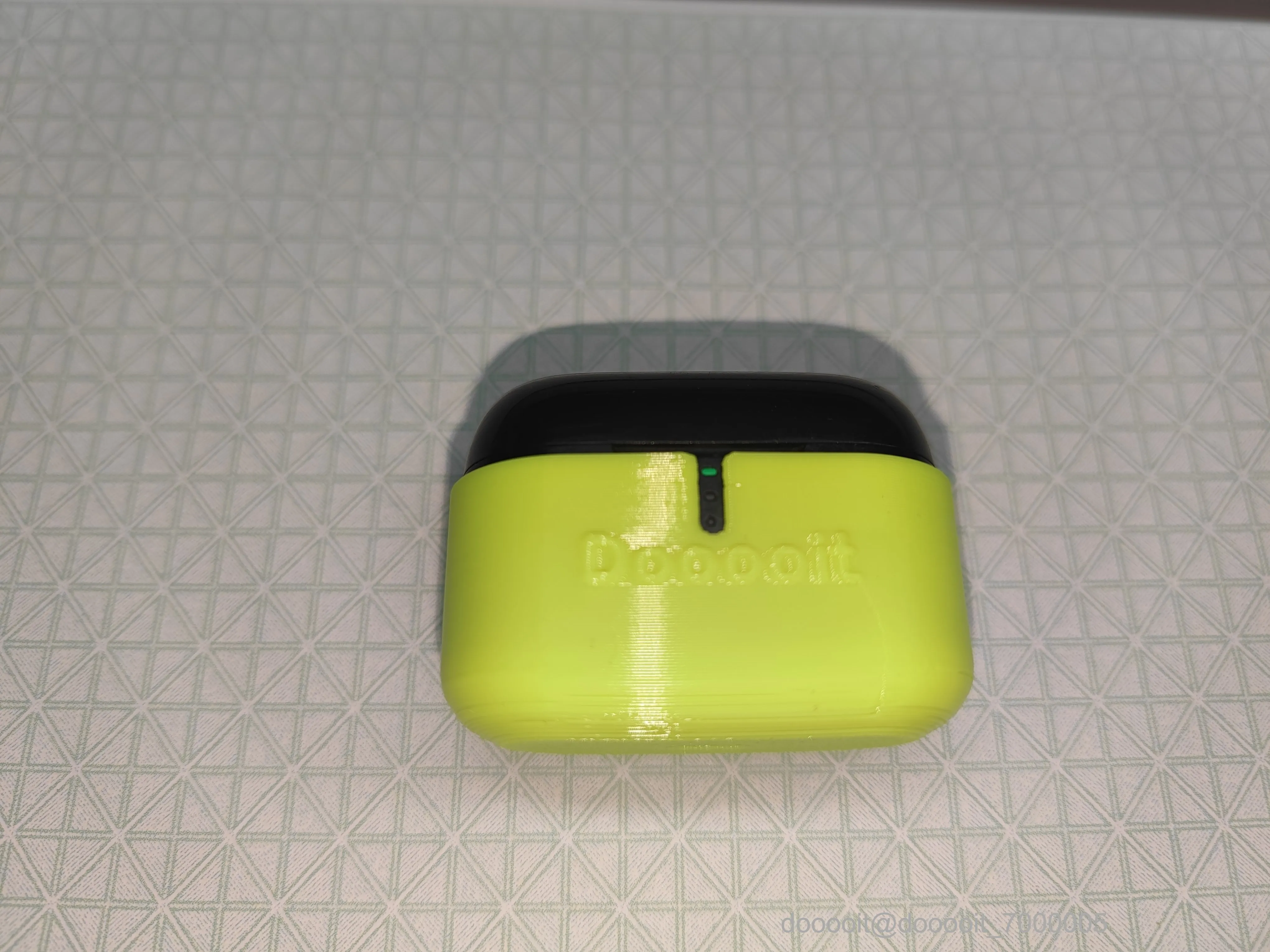

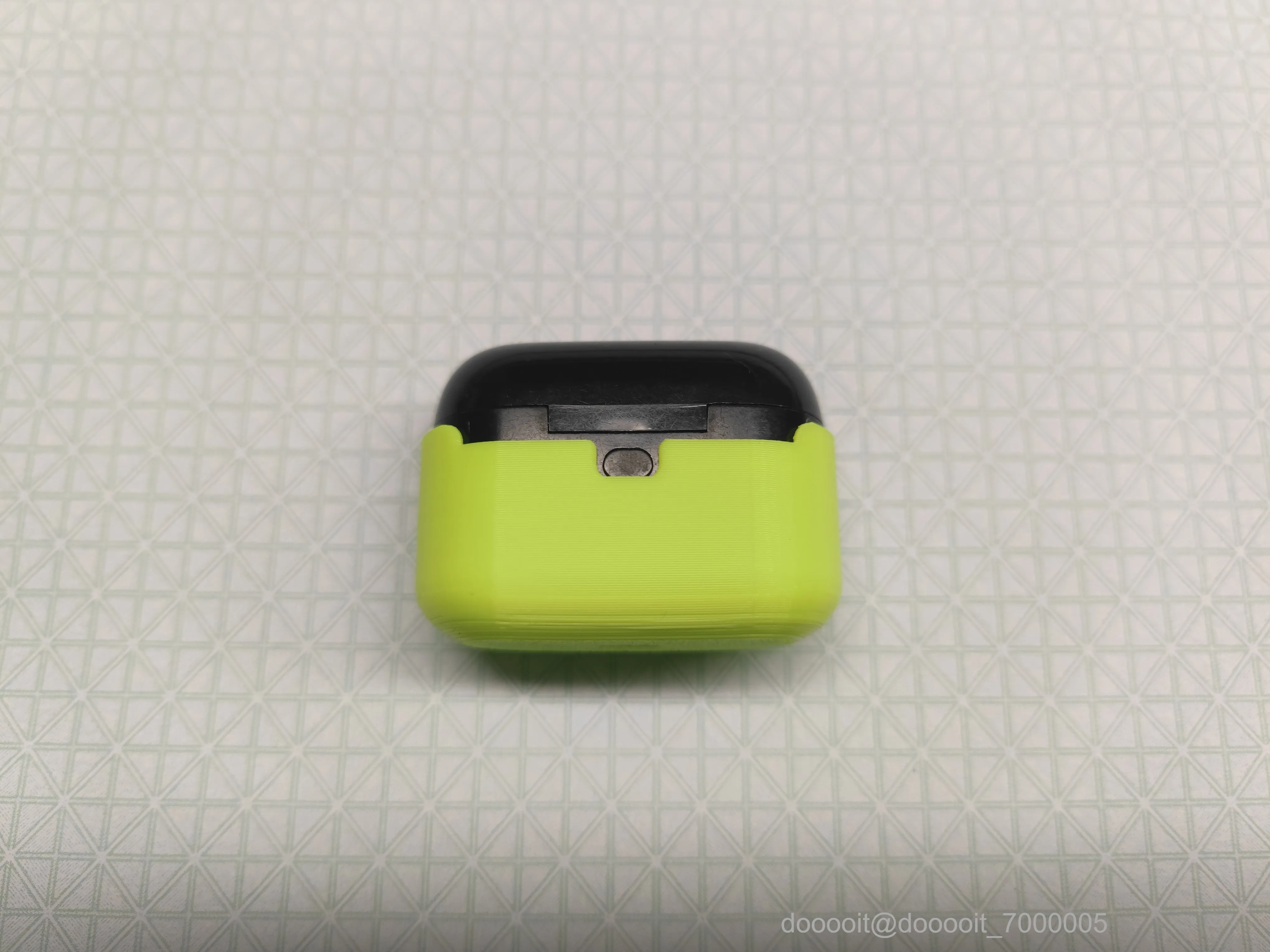

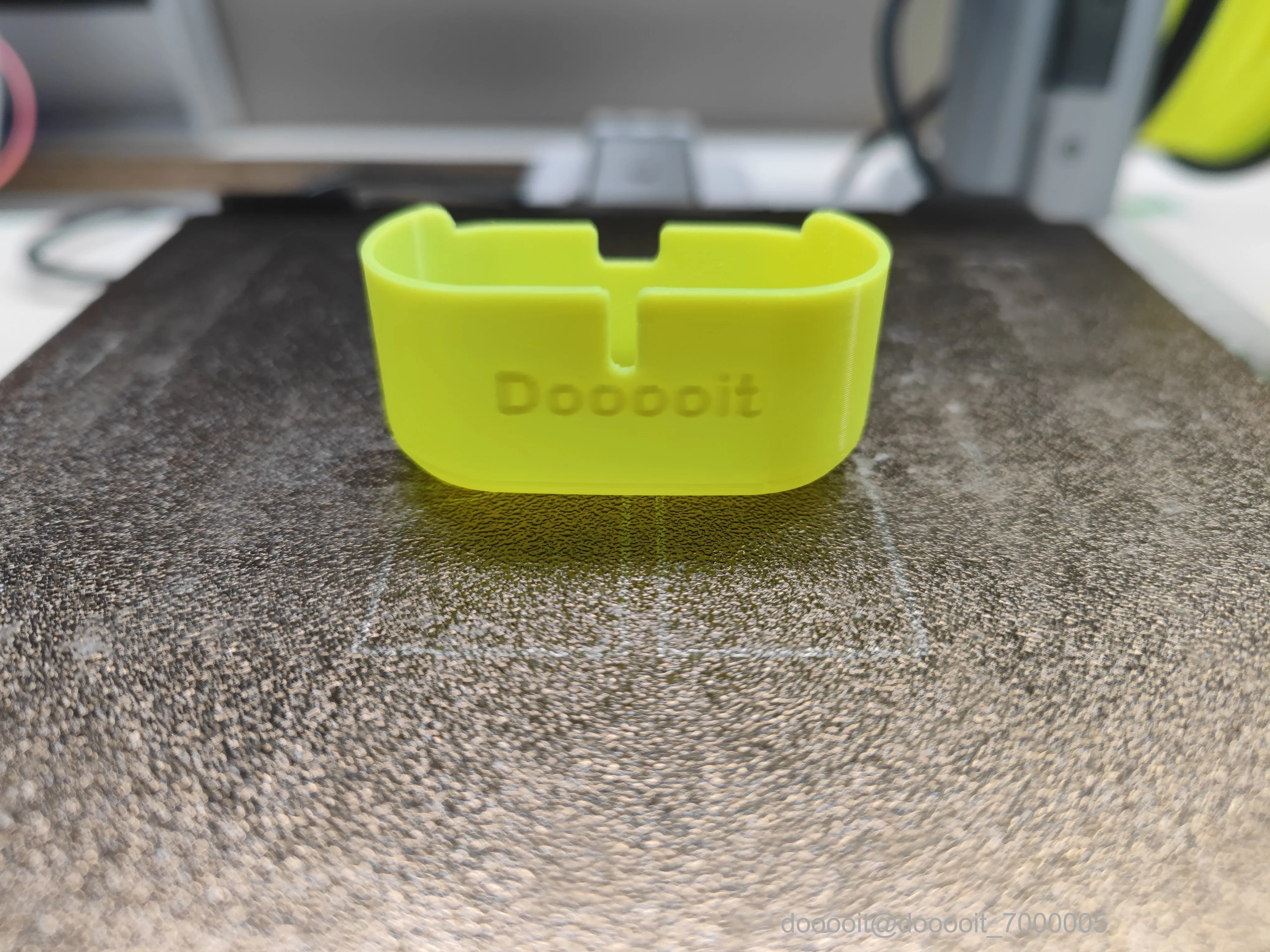

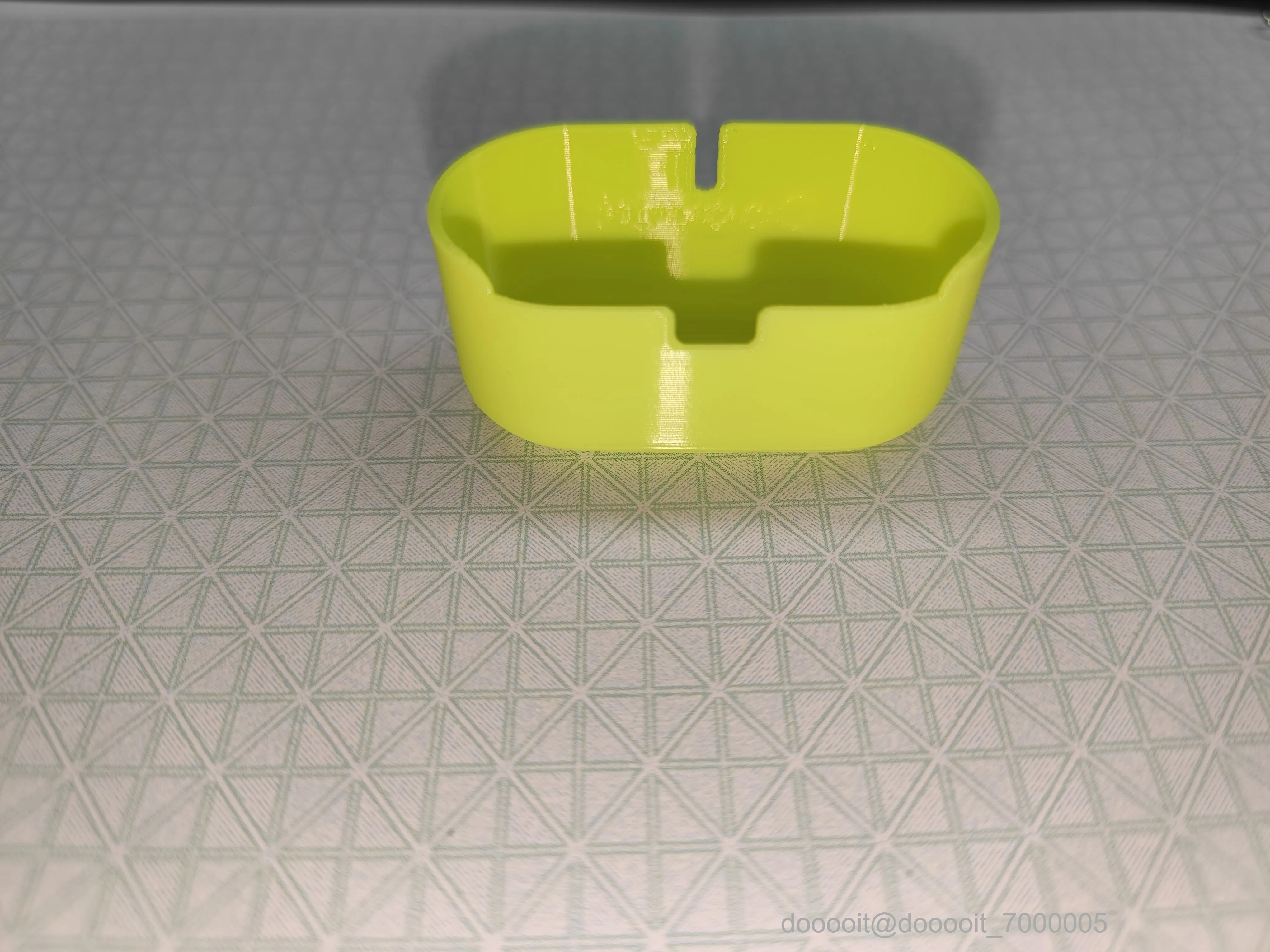

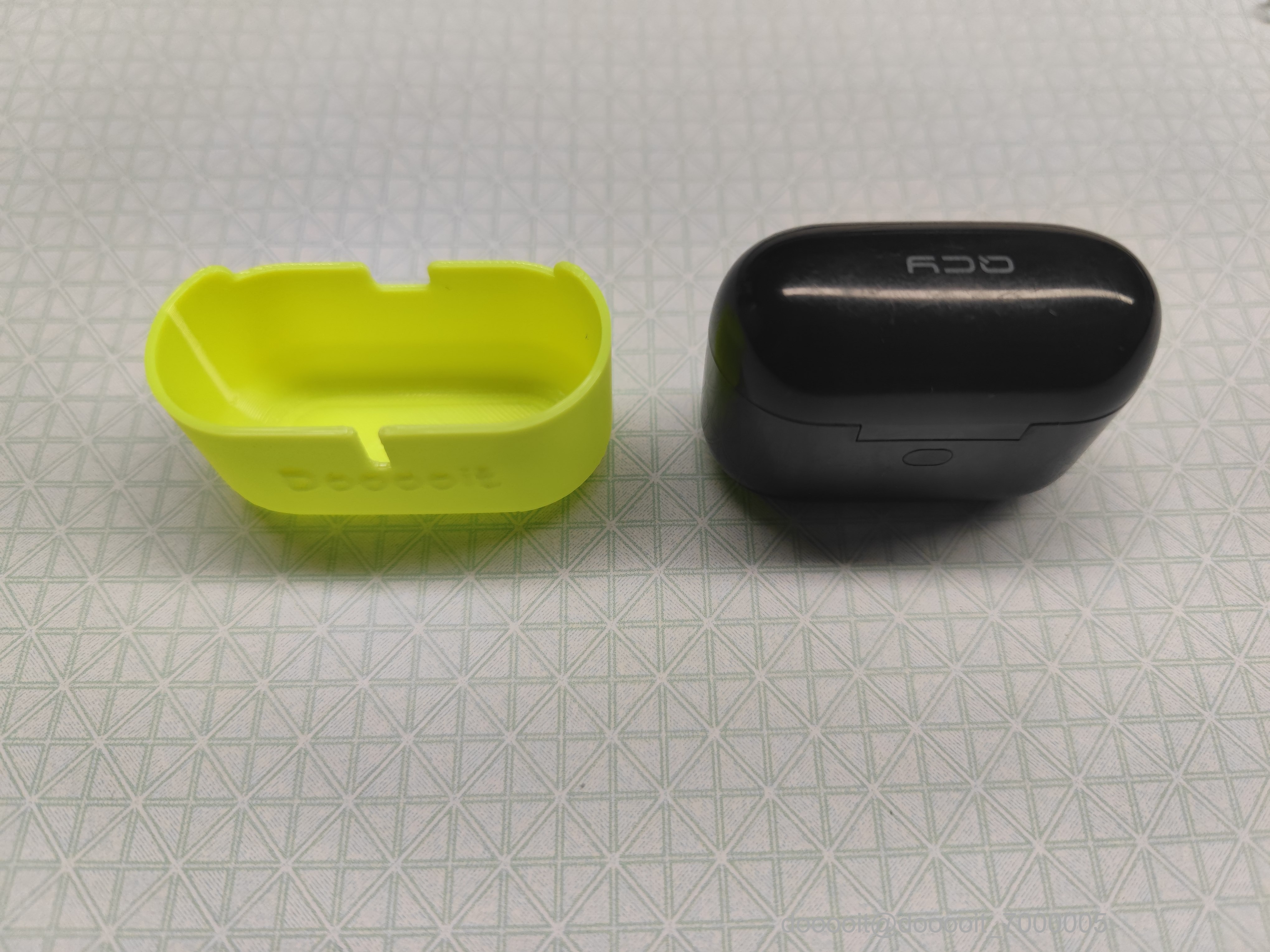

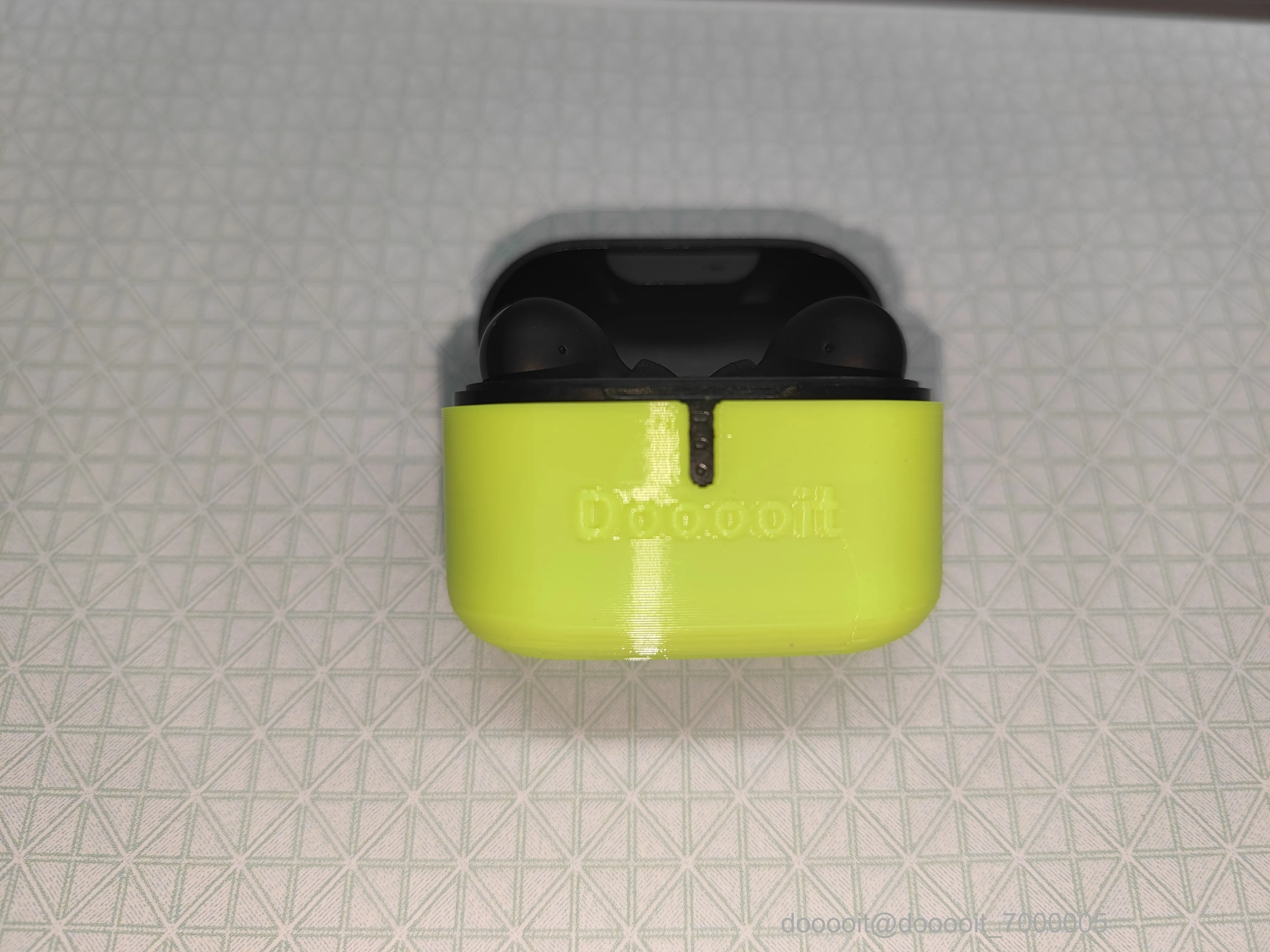

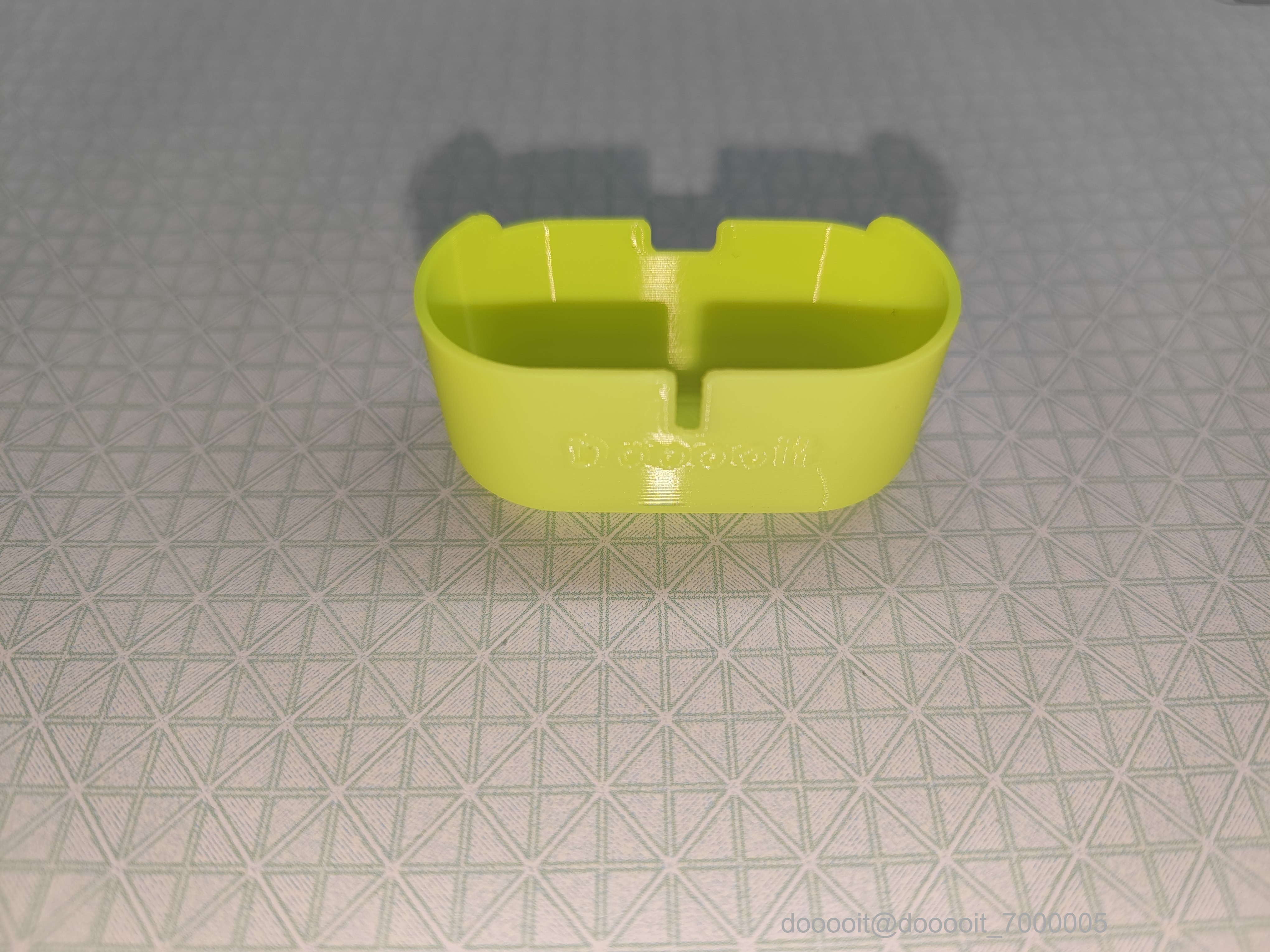

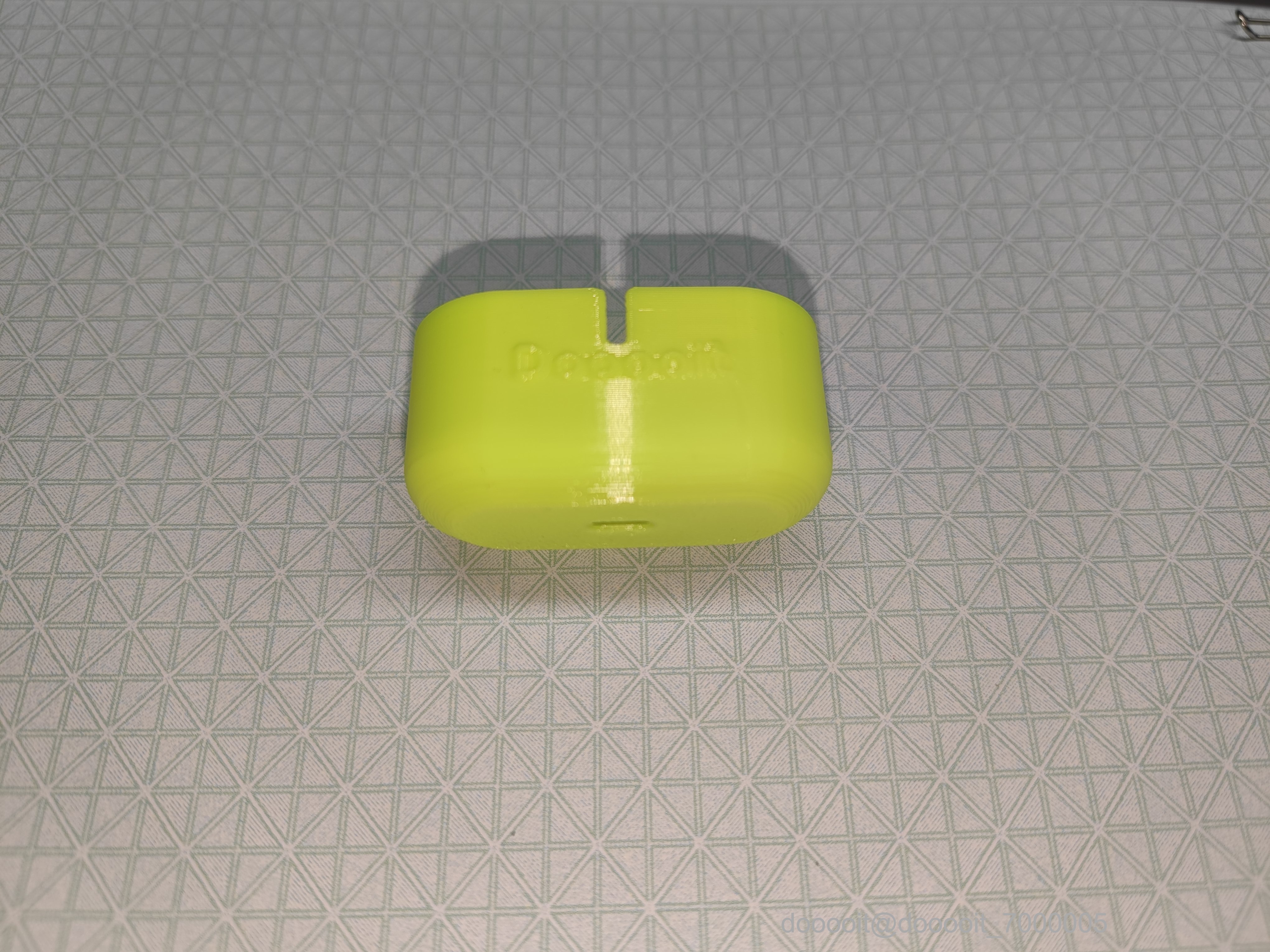

3D打印的最终外壳，直接装配即可。
