ESP-NOW 门铃

我使用带有内部天线的 ESP8266 nodeMCU Amica 作为接收器。

我们需要接收器的 MAC 地址，以便稍后将其添加到发送器的程序中。如果您不知道，可以使用脚本getMAC.ino。只需将此草图上传到接收器，地址就会显示在 Arduino IDE 的串行监视器上。

程序“ Bell-Receiver.ino ”通过 USB 和 Arduino IDE 传输到 ESP。

压电蜂鸣器必须连接至 D6 和 GND。

微控制器现在处于待机状态。当它收到来自发射器的信号时，它会发送一条简短的收据消息，以便发射器可以重新进入深度睡眠状态。接收器本身会发出“哔”声并再次准备就绪。

替代方案：

要获得除“哔”声以外的其他音频信号，您还可以连接带有 SD 卡的 mp3 播放器，就像我在https://www.instructables.com/Sound-Badge-With-Touch-Sensor/中使用的一样。然后，您可以使用任何您喜欢的 mp3 声音。

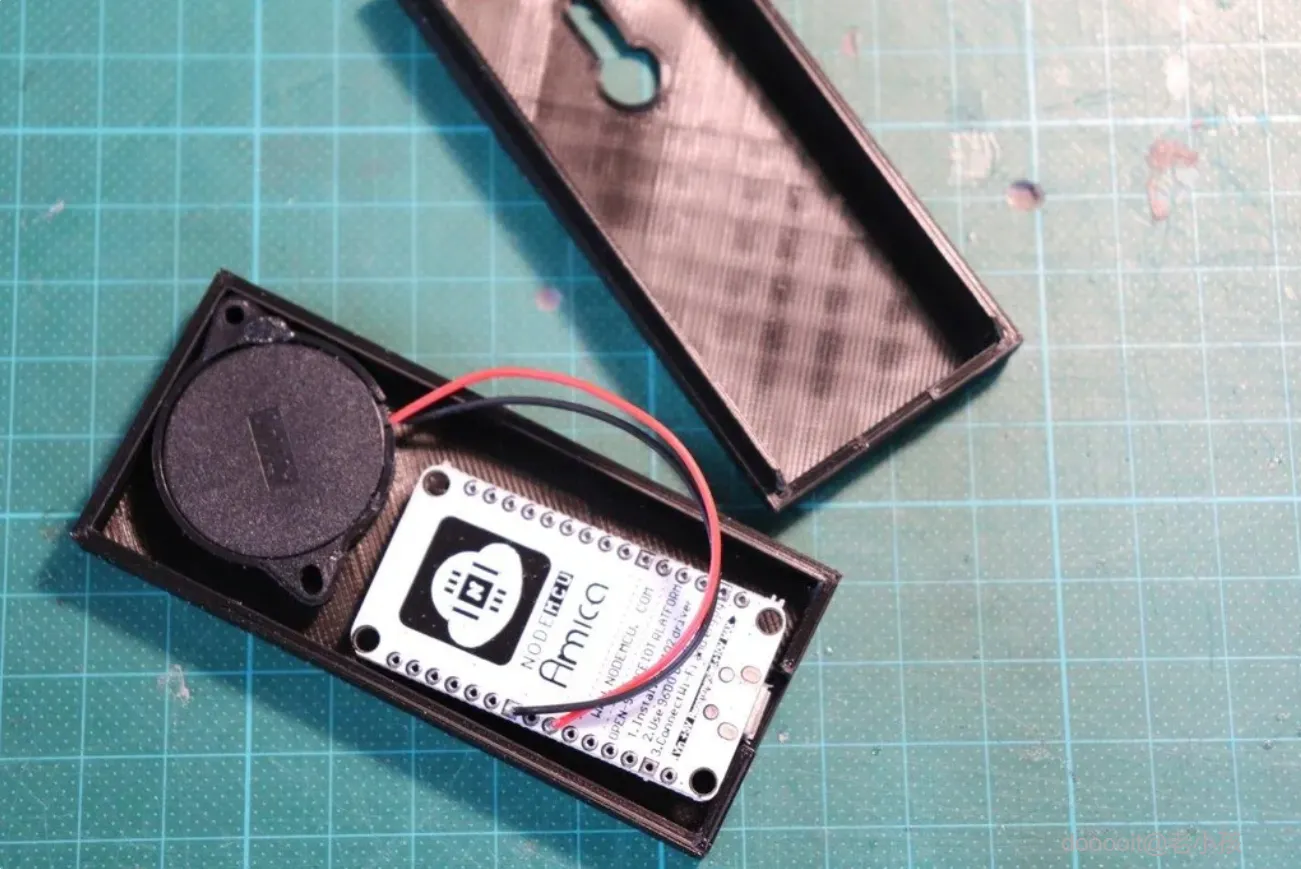

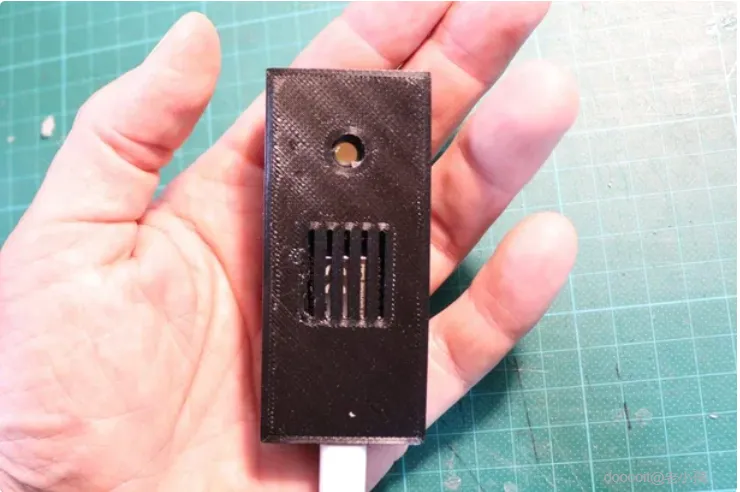

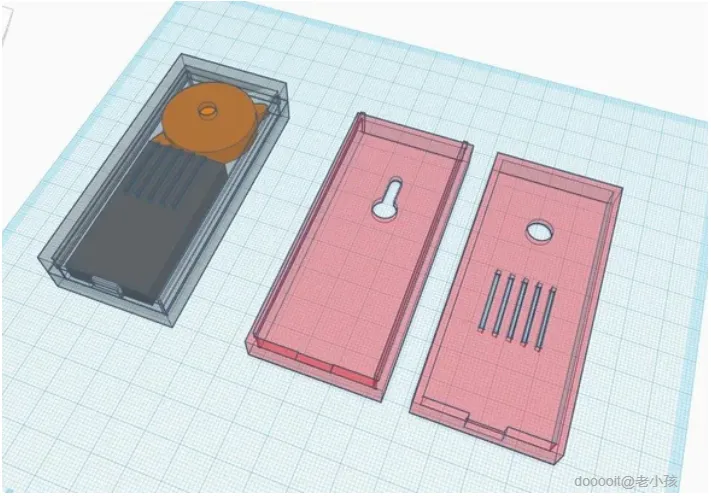

当然，你可以把电路放在一边——它无论如何都能工作。但这样的外壳更优雅。塑料、木材、纸板、热缩管——这里几乎没有限制。即使你使用不同的微控制器和不同的蜂鸣器，我也会提供 3D 文件PropertyBellCase.stl作为建议。

在您投入大量时间进行壁挂安装之前 - 请先尝试两个微控制器的无线电联系！

我使用带有外部天线连接的 Wemos D1 mini 作为发射器。

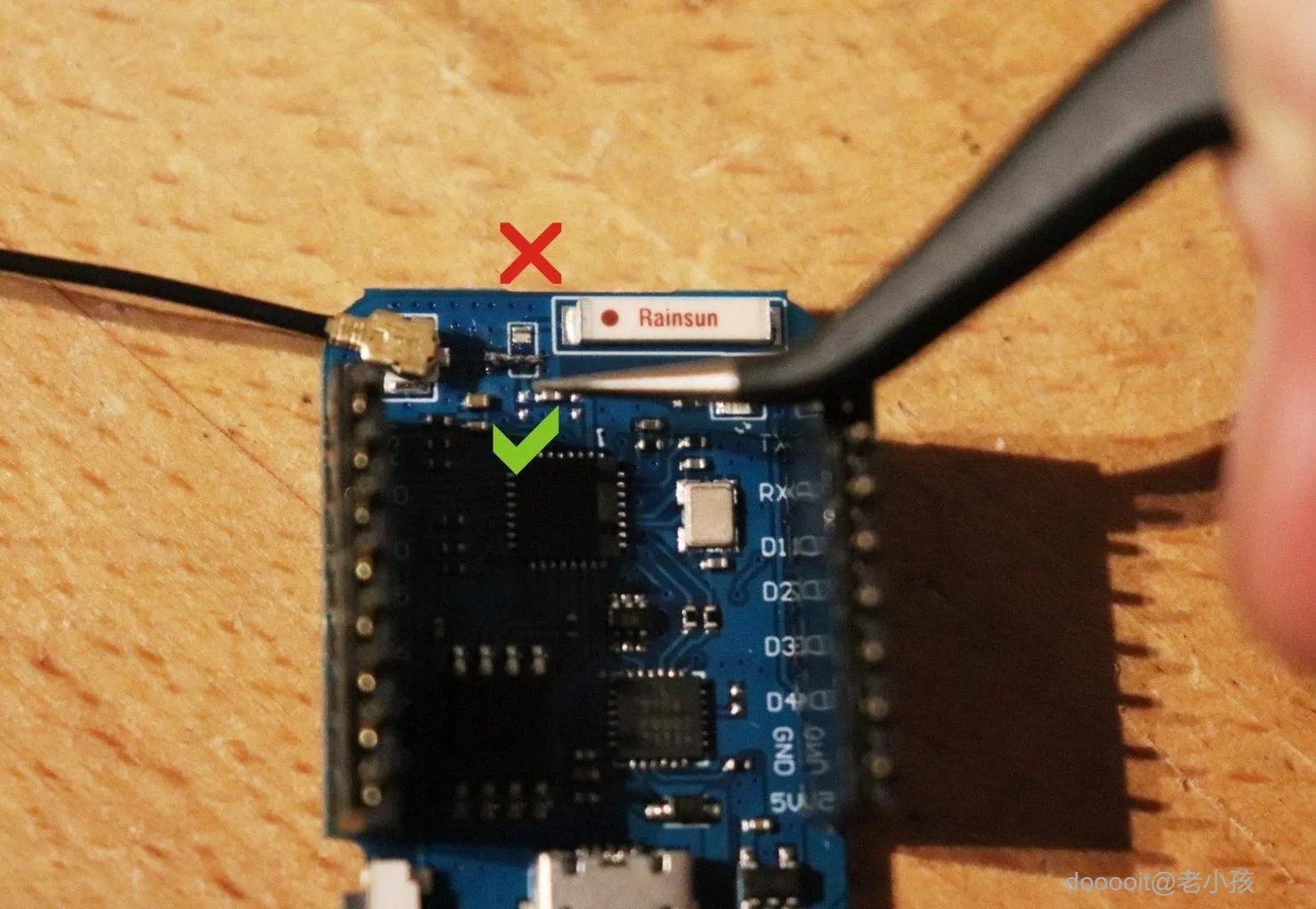

如果您有带天线连接的 Wemos D1 mini (pro) 并且想要使用外部天线，则必须先拆焊面向内部天线的零电阻。然后将电阻器或一段电线焊接到外部连接处。

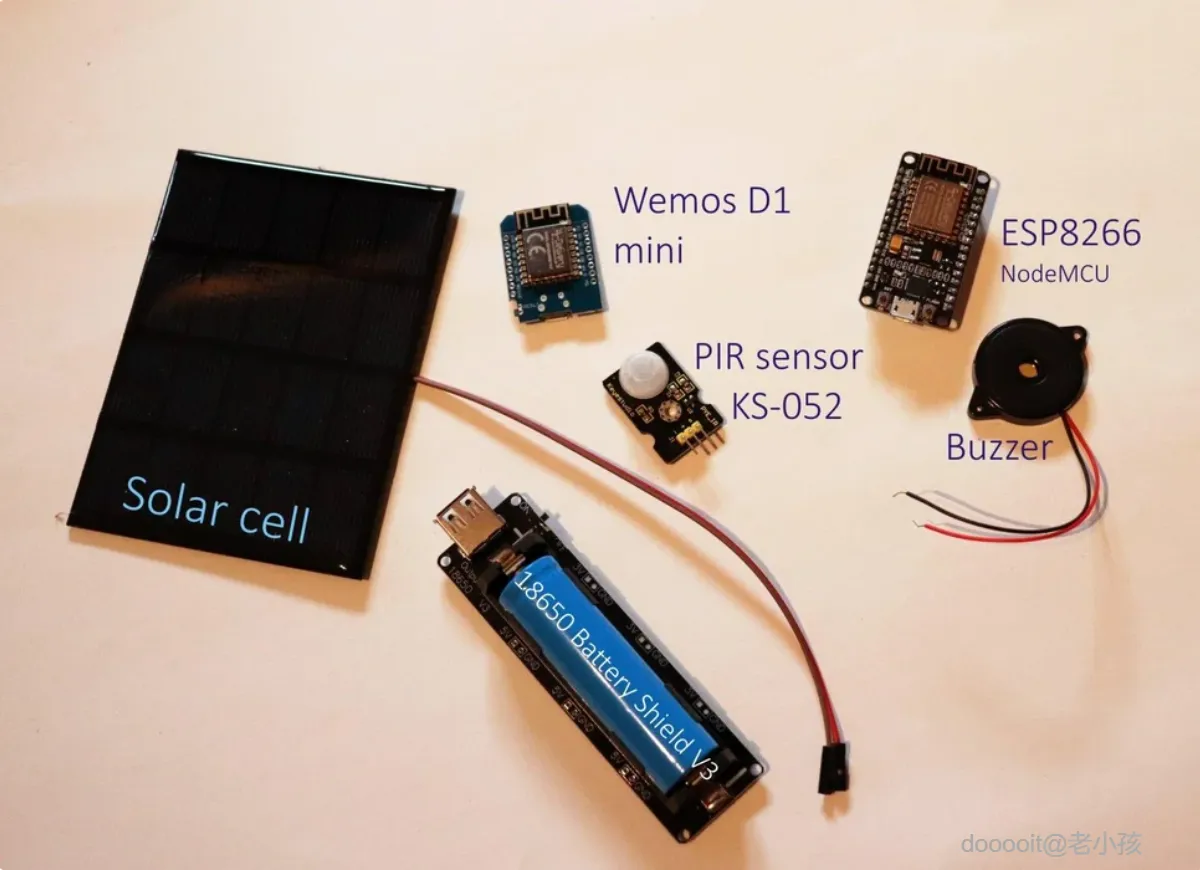

为了独立于电网，该设备由带有 18650 电池扩展屏蔽 V3 的太阳能电池驱动。该屏蔽比自制充电设备消耗的能量稍多，但我们的 Wemos D1 不需要太多电力。

原理：Wemos D1 处于深度睡眠状态以节省电量。它会被来自我们的 PIR 传感器的运动/信号唤醒，并向房子里的接收器发送消息。当它收到接收器的确认时，它会重新进入深度睡眠状态。如果没有得到确认，它会再尝试四次，然后它仍然会进入深度睡眠状态。

然后太阳能电池就可以给电池充电。

程序“Bell-Transmitter.ino”通过 USB 和 Arduino IDE 传输到 Wemos。然后只需更改以下行：

// REPLACE WITH RECEIVER MAC Address

uint8_t broadcastAddress[] = {0xAC, 0xFA, 0xBC, 0x7F, 0x0A, 0x81};

// AC:FA:BC:7F:0A:81

请注意 MAC 地址的格式，例如 AC: --> 0xAC，

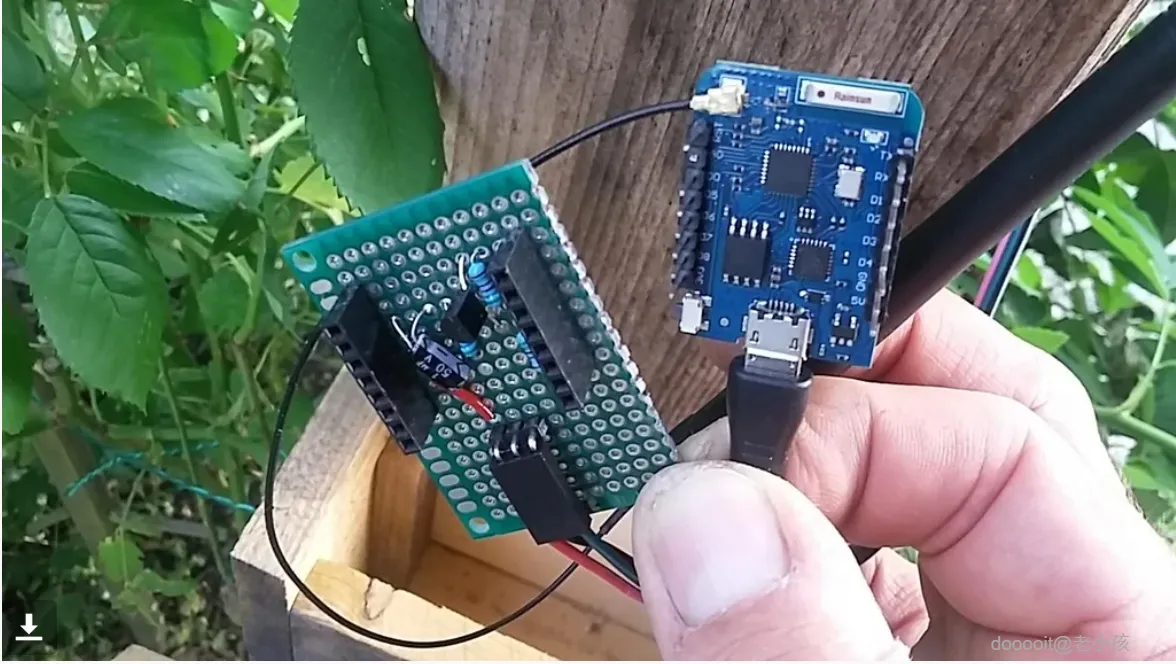

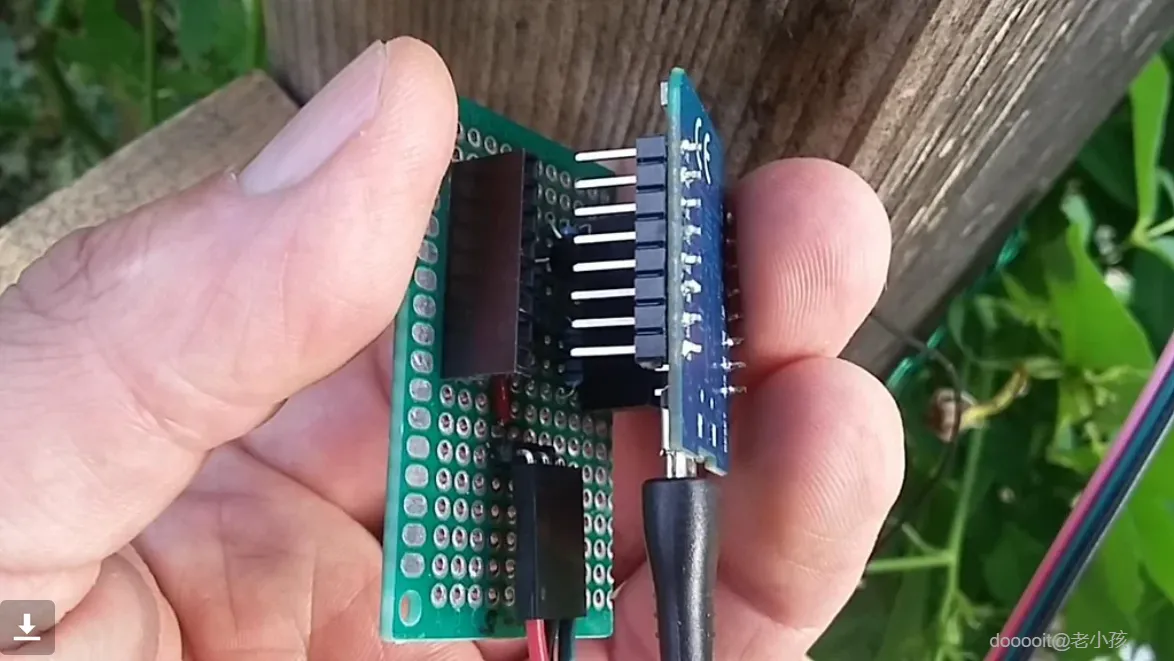

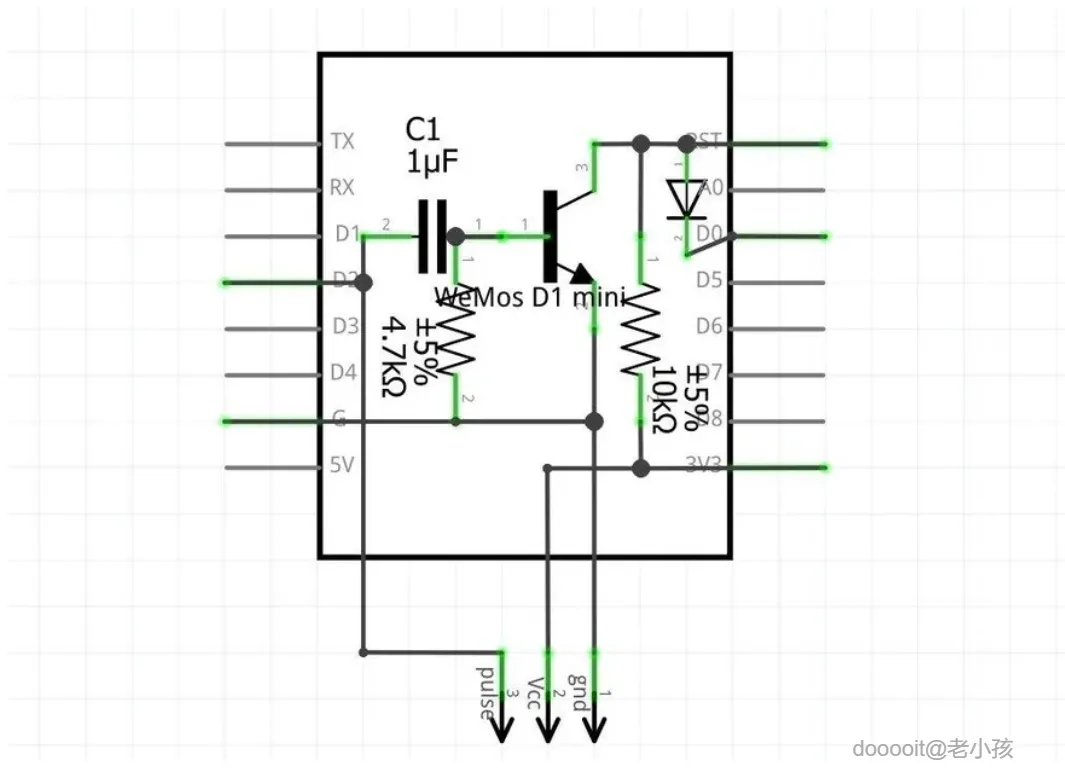

为了让 PIR 传感器唤醒我们的 ESP，我们需要一个小电路。我在网上找到了一个电路图，并对其进行了修改以供我使用。我可以将组件安装在 Wemos 的引脚之间。所以我现在在电路板上有一个紧凑的设备。

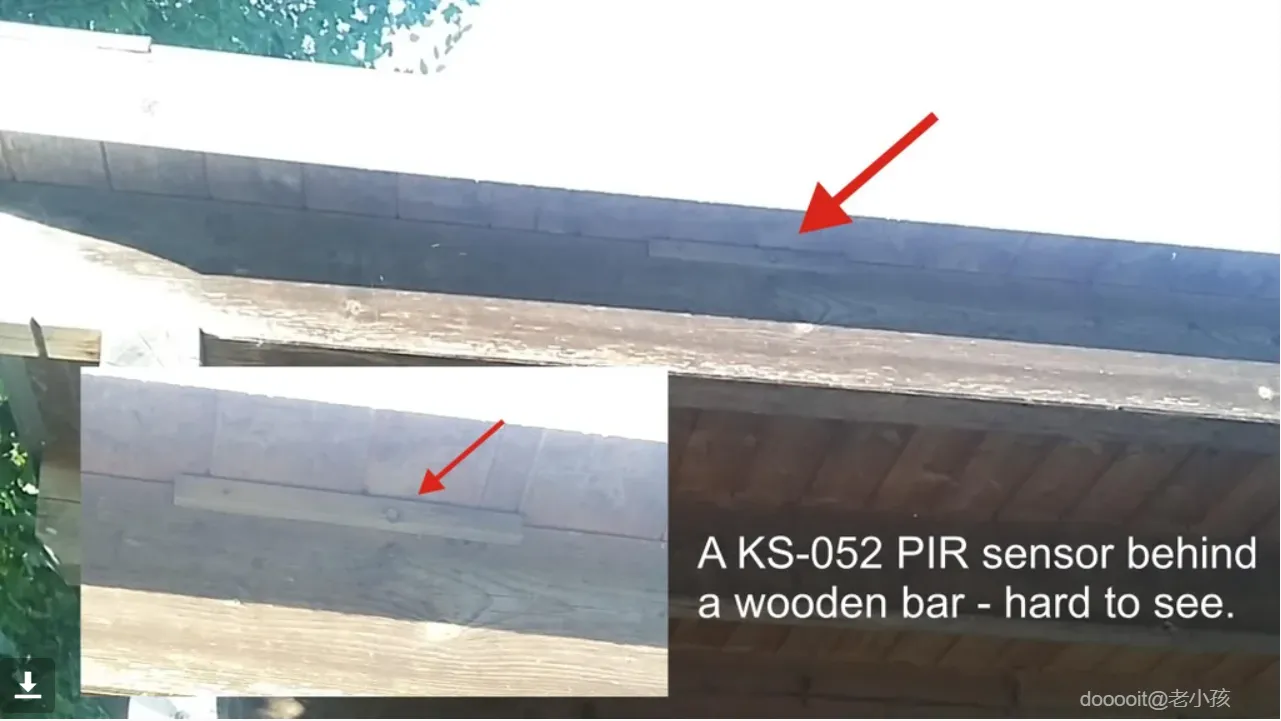

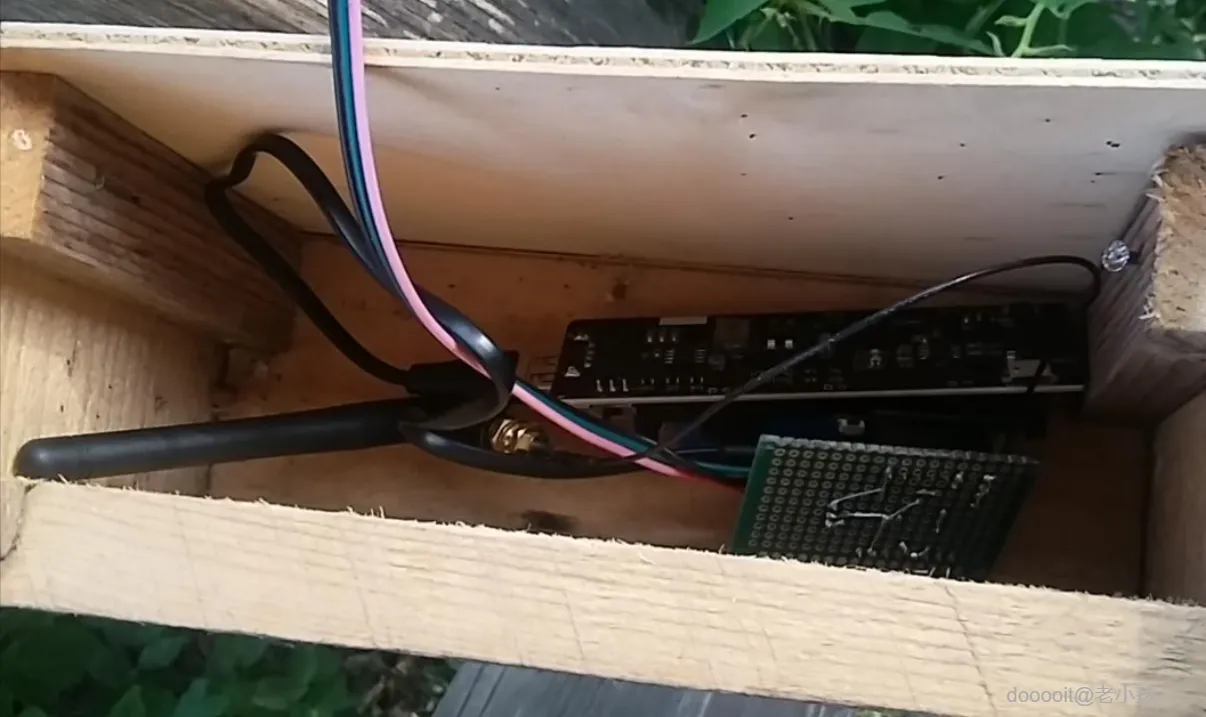

我把传感器藏在车库一侧的木条下，木条已经有点灰了。你几乎看不到它，对吧？我不想让客人有被监视的感觉。

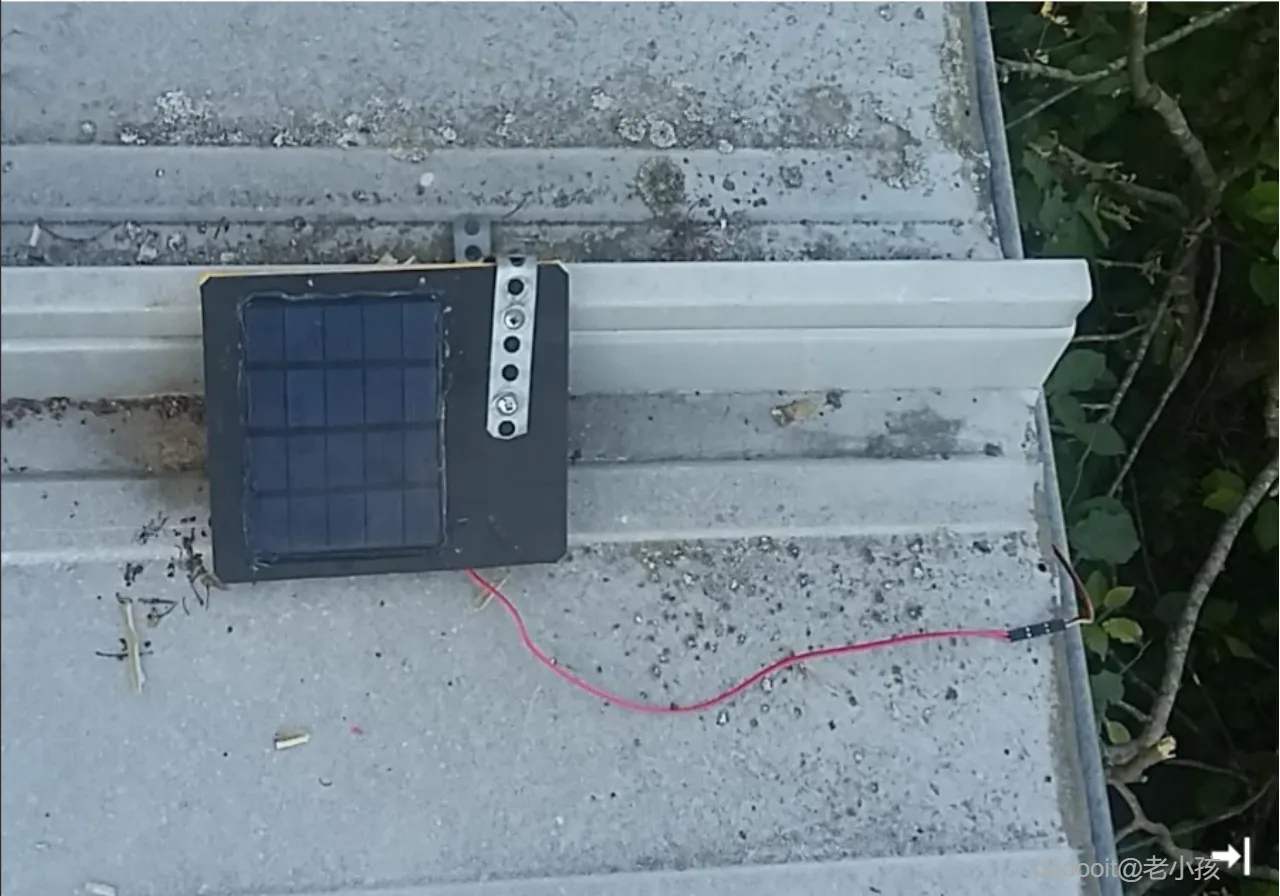

现在只需将小型太阳能电池放在屋顶上，将其连接到电池组，再将其连接到 Wemos - 就完成了。叮咚。
