使用solidworks徒手画螺纹

1. 双击运行solidworks

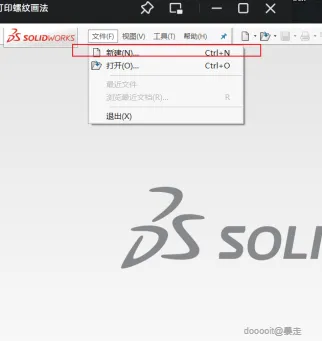

2. 在头部工具栏找到新建选项,点击下拉选择新建

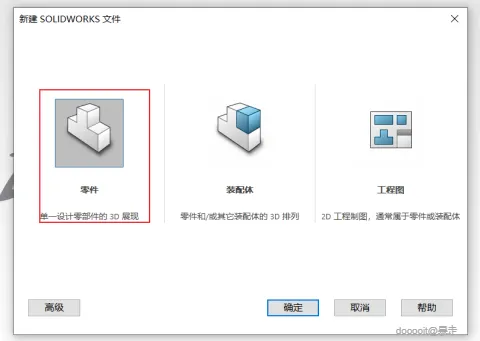

3. 弹窗窗口双击选择零件

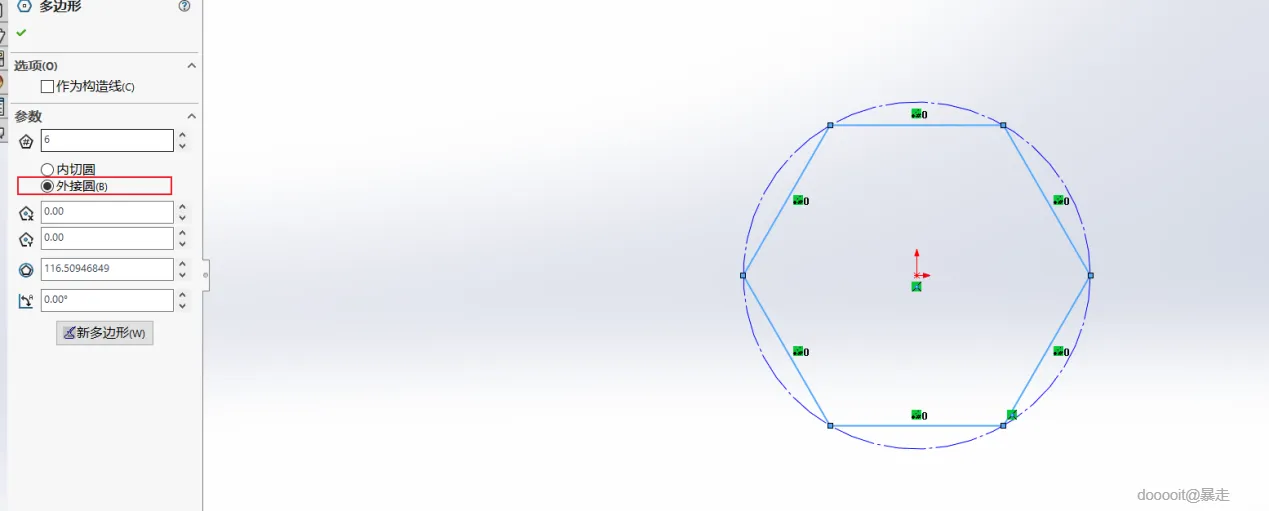

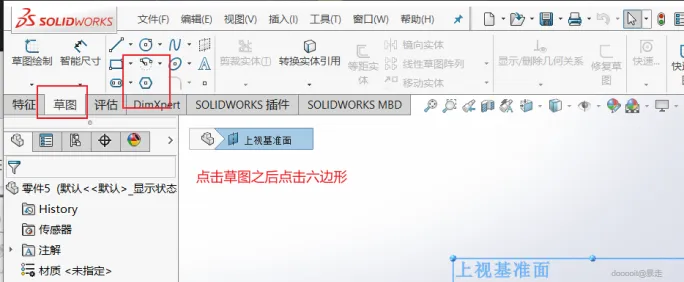

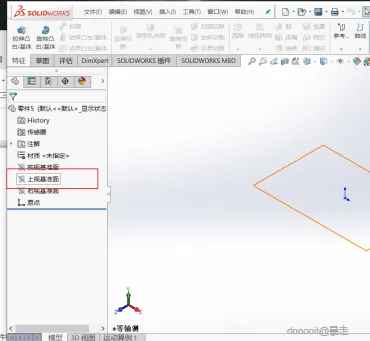

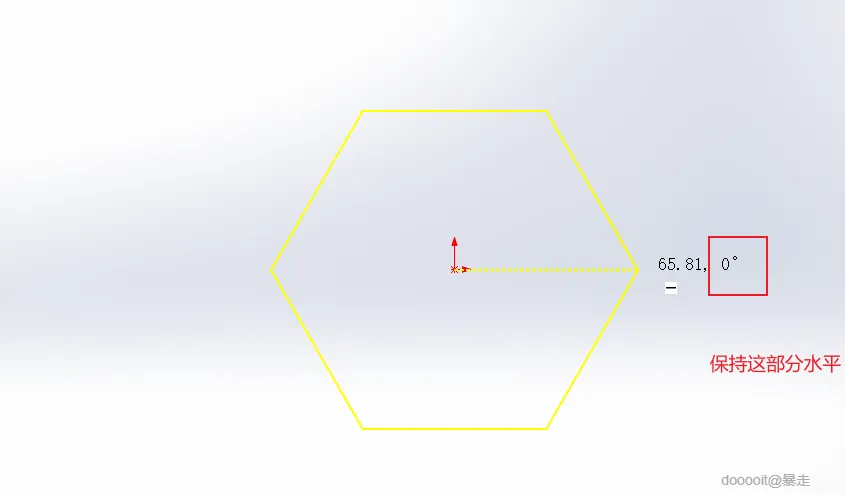

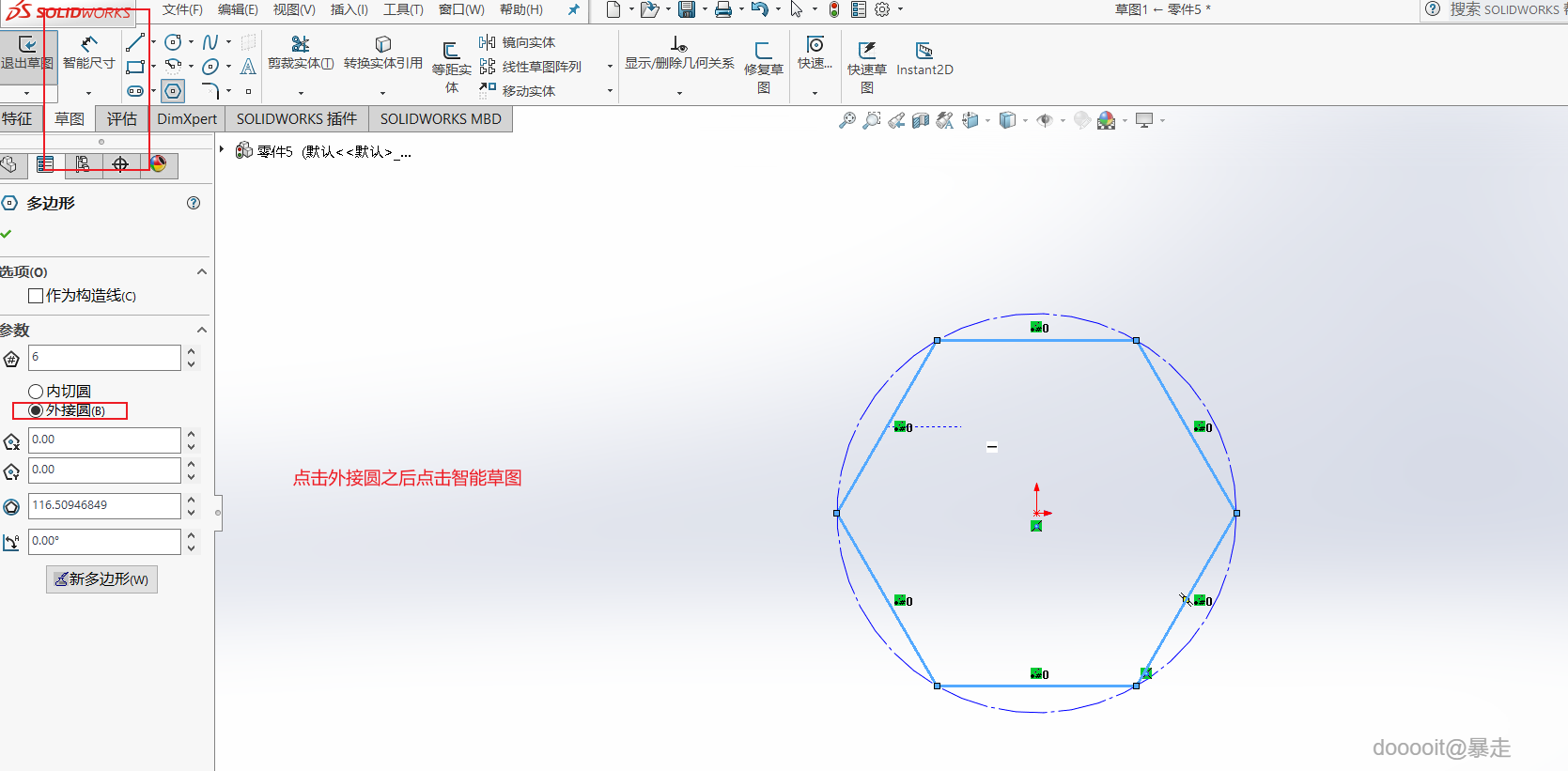

1. 选择上视基准面作为绘图平面，点击草图，选择六边形作为起点。

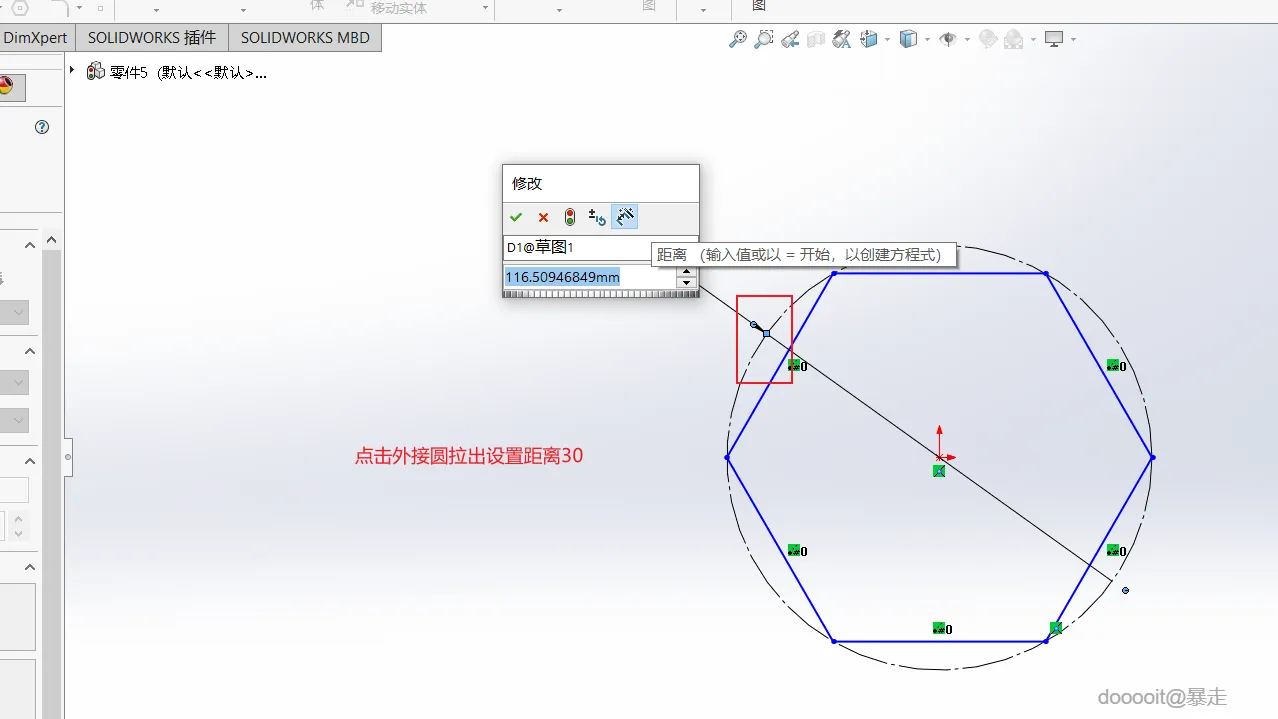

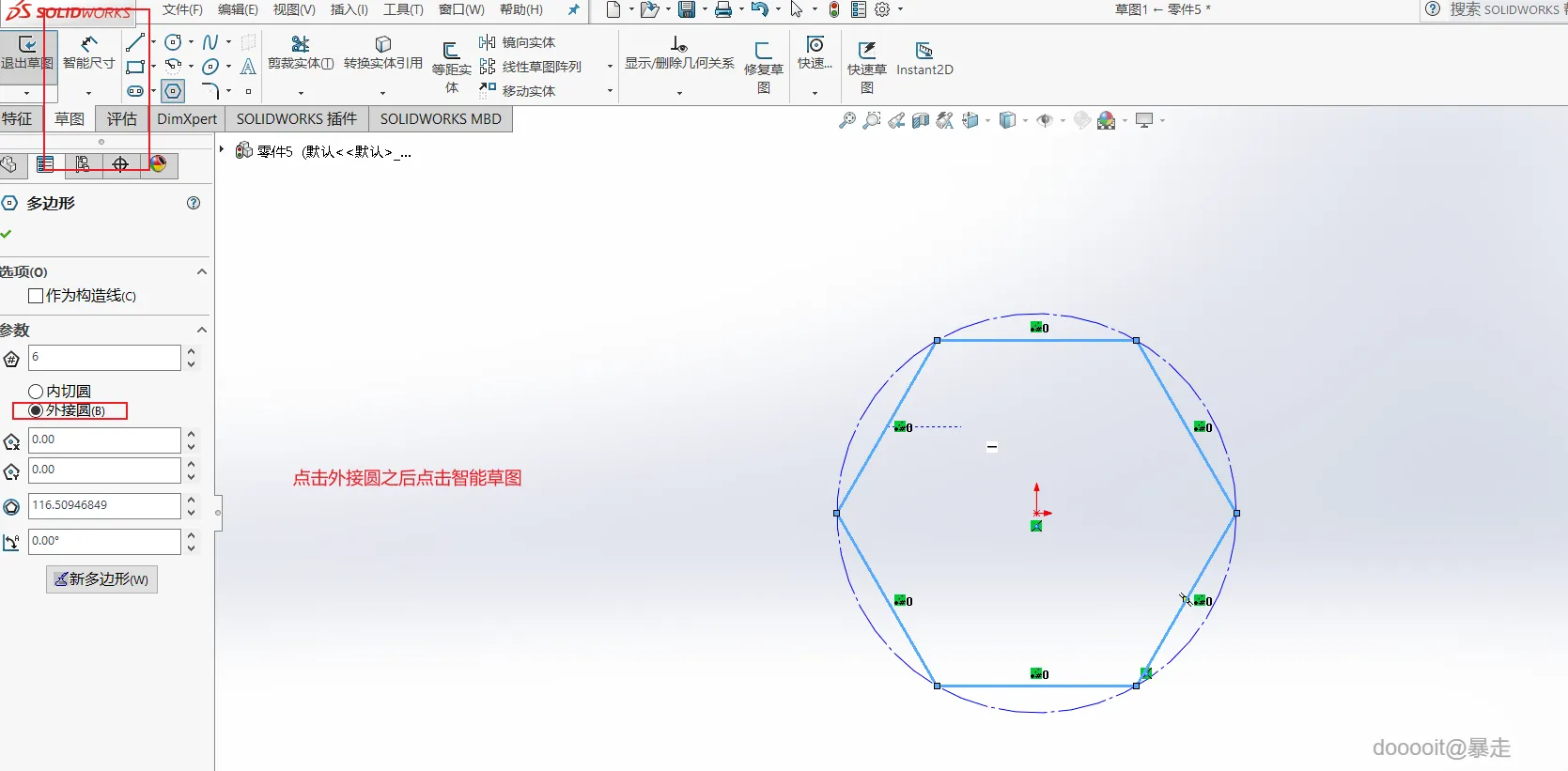

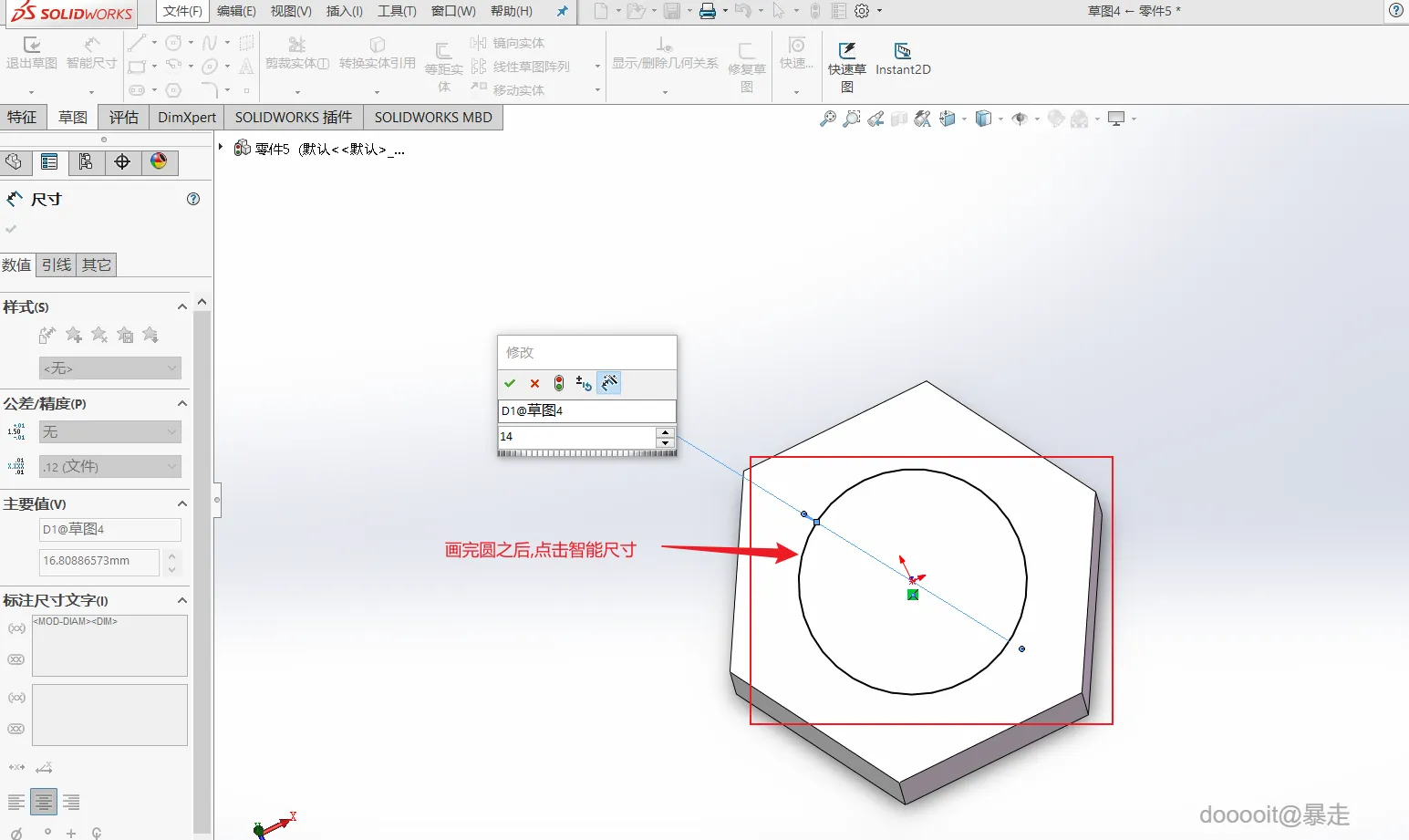

2. 在草图模式下，绘制一个外切圆，并使用智能尺寸工具将圆的直径设定为30mm。

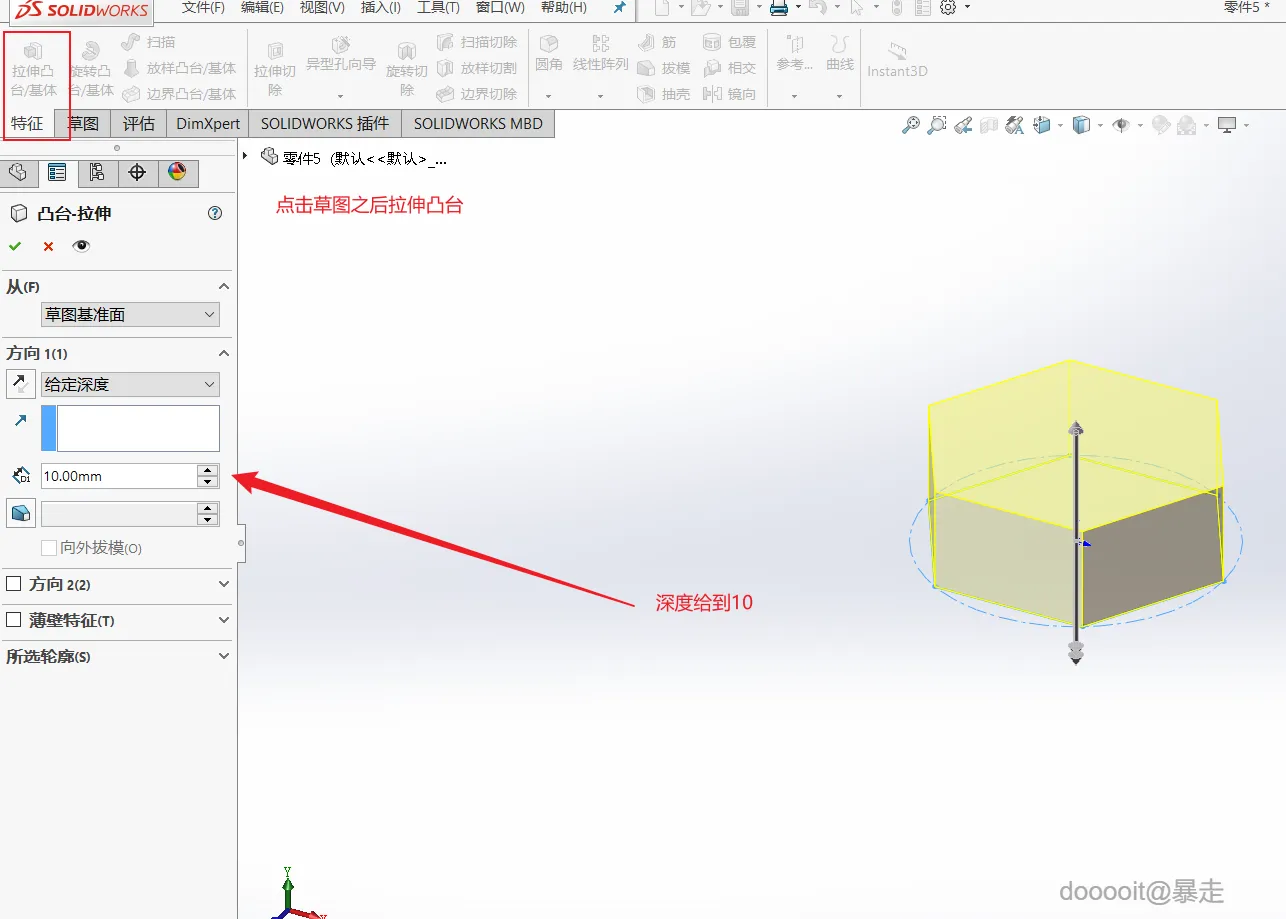

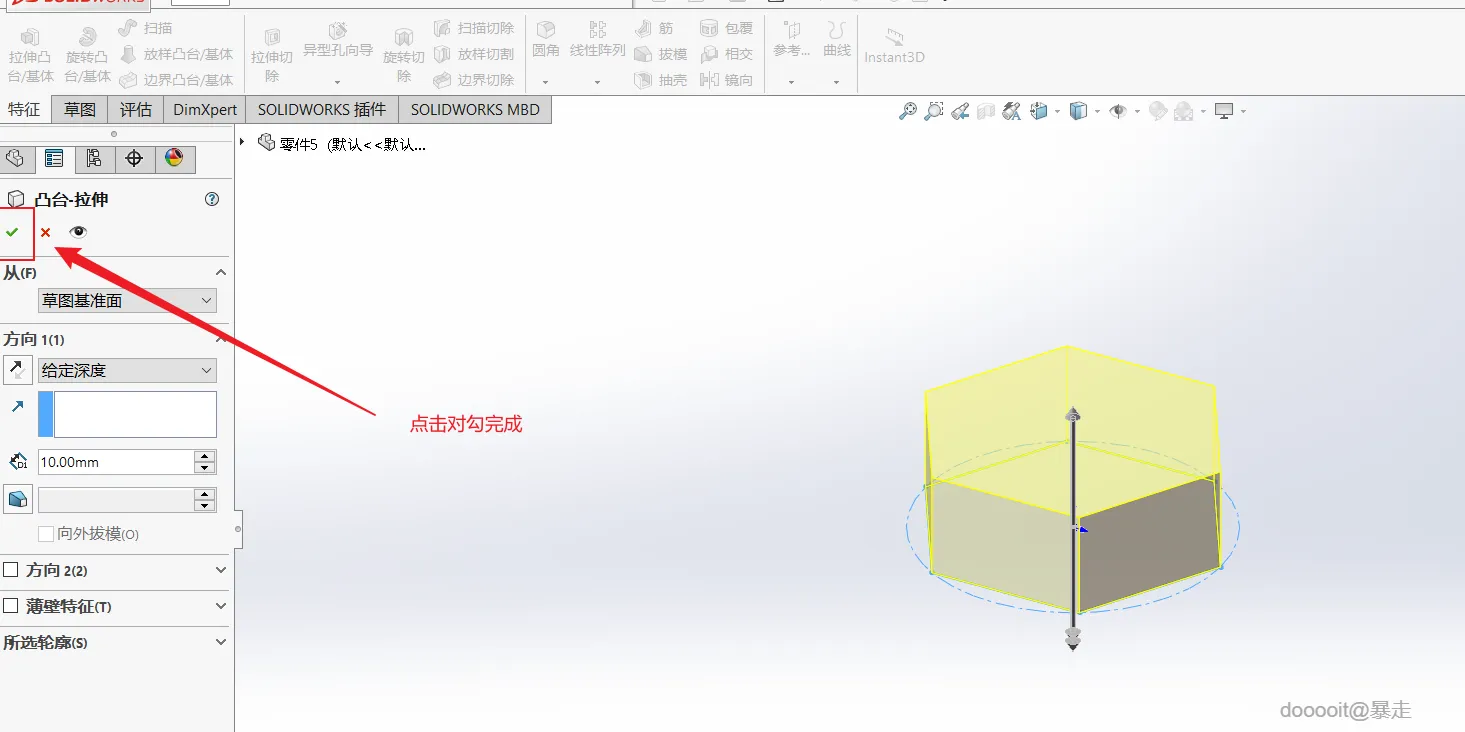

3. 完成草图绘制后，返回到特征模式，选择“拉伸凸台”命令，将深度设定为10mm（此值后续会进行调整）。

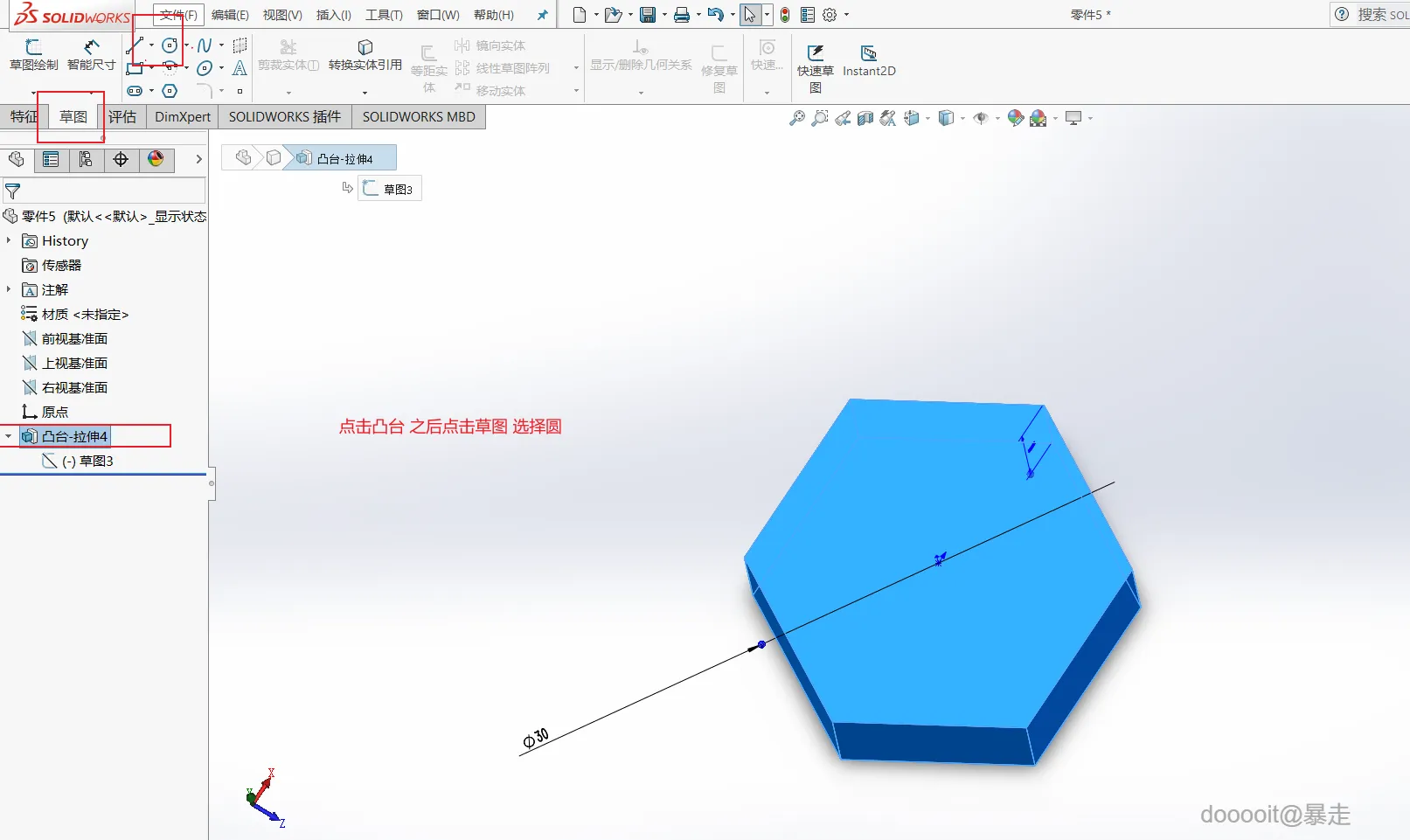

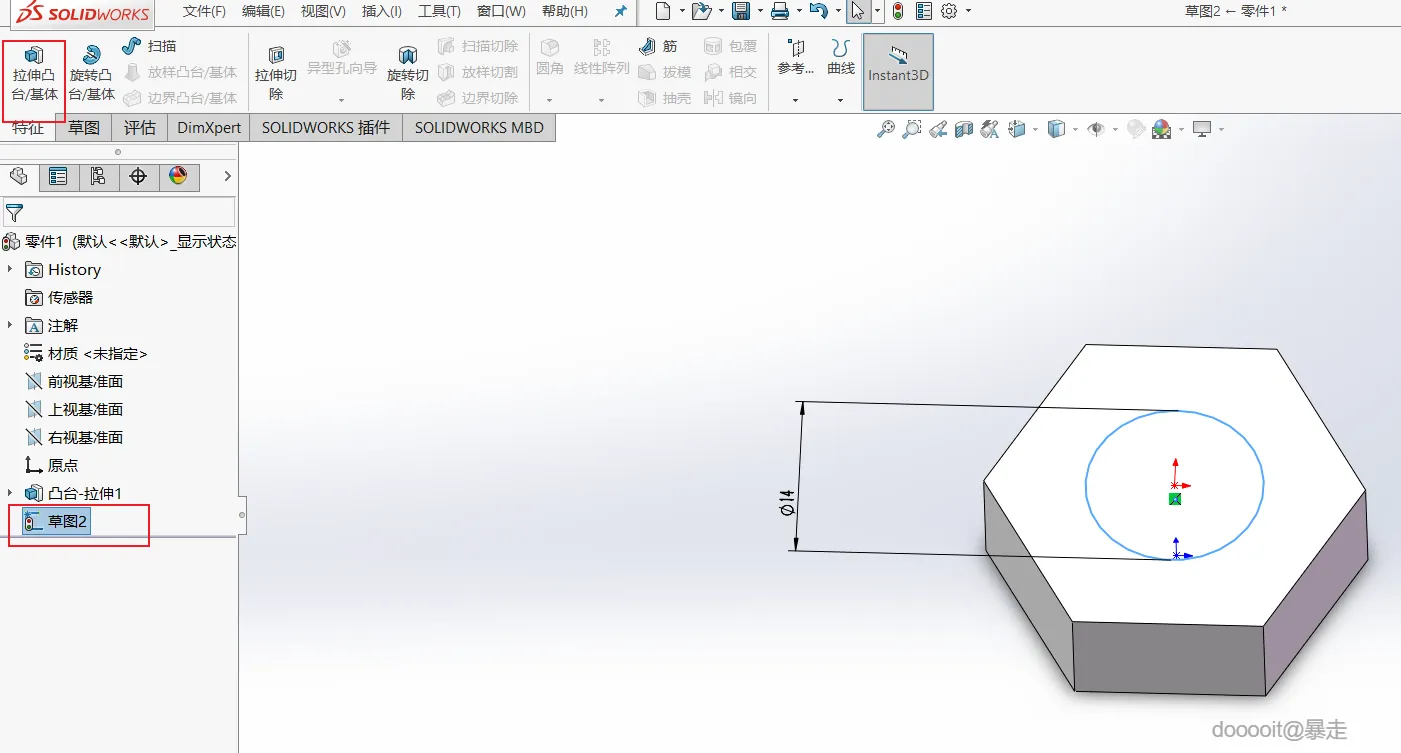

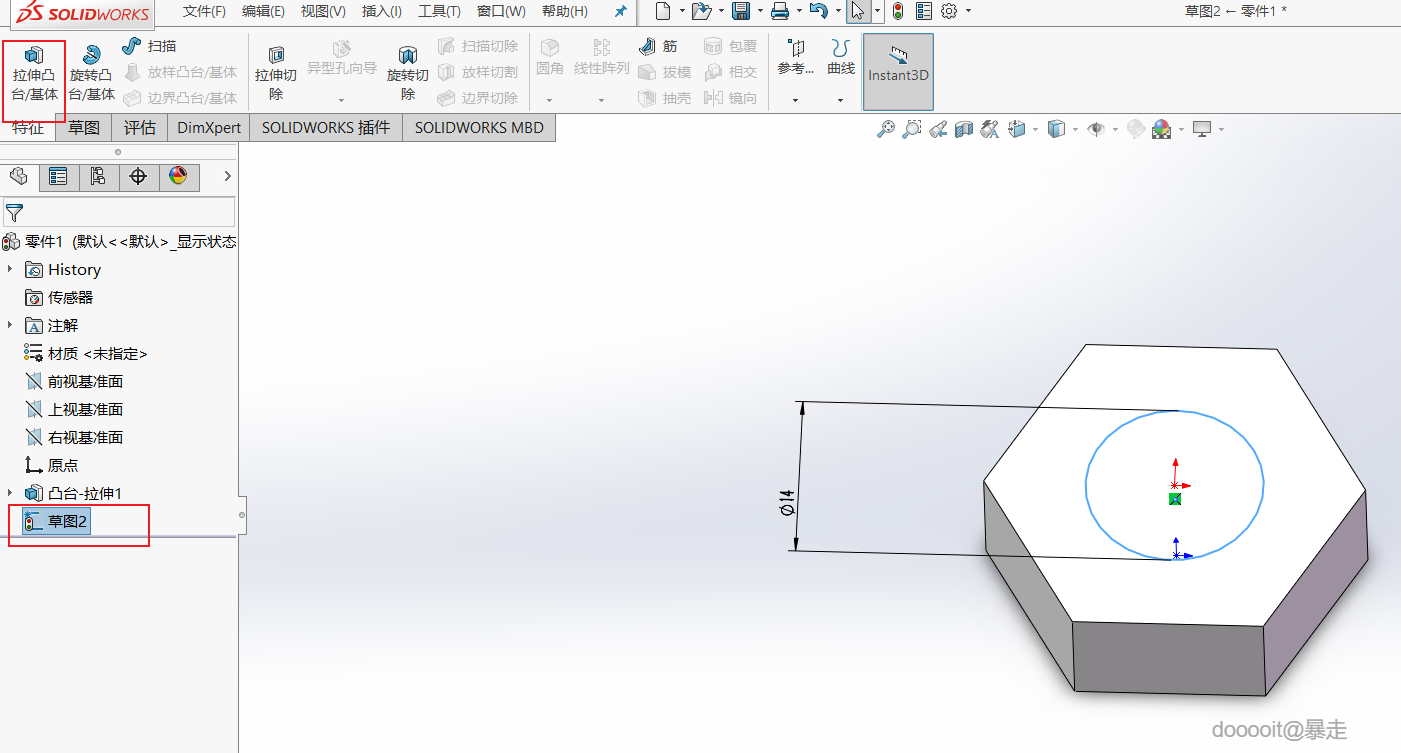

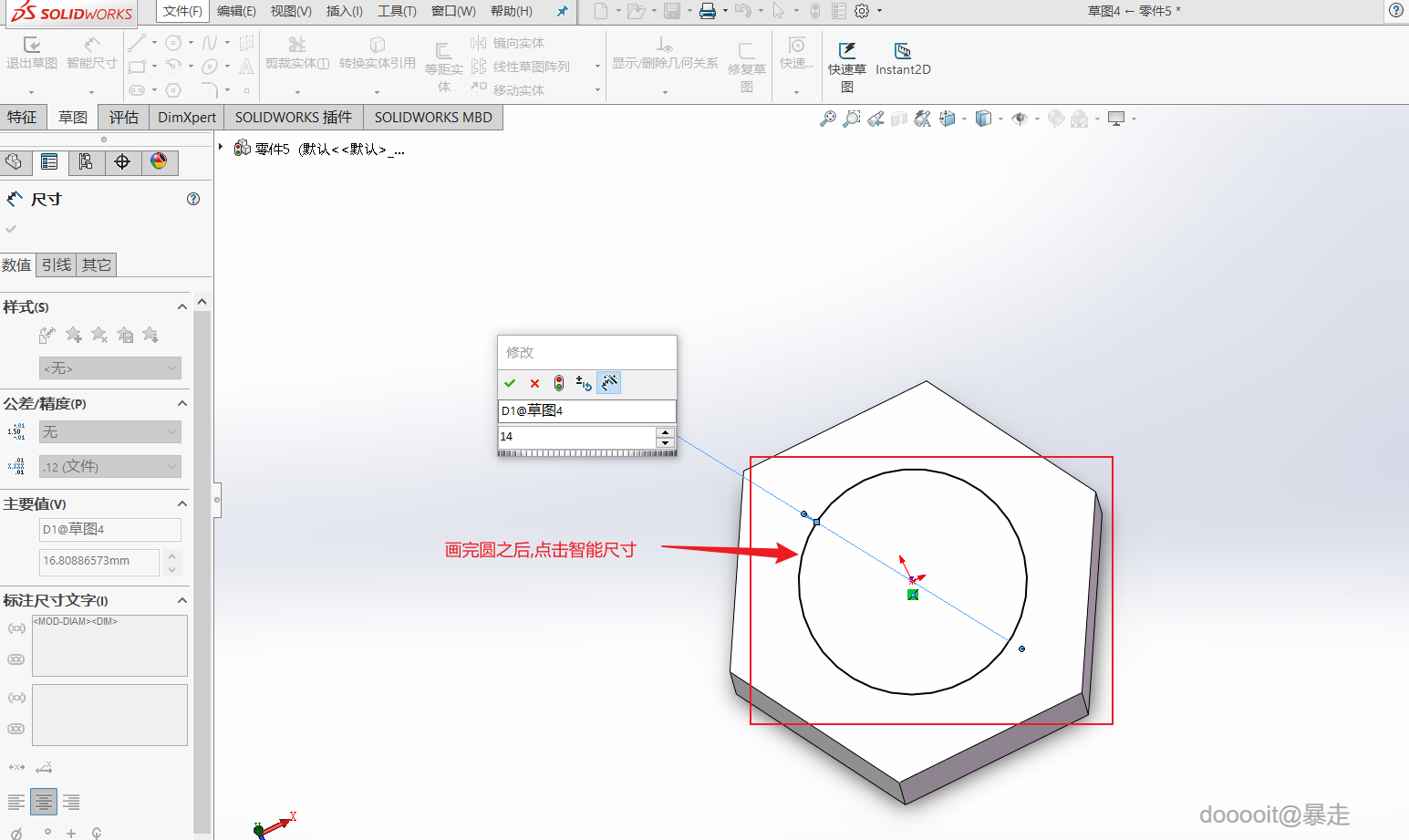

4. 再次选择“拉伸凸台”，这次从草图中的圆开始拉伸，设定深度为14mm。

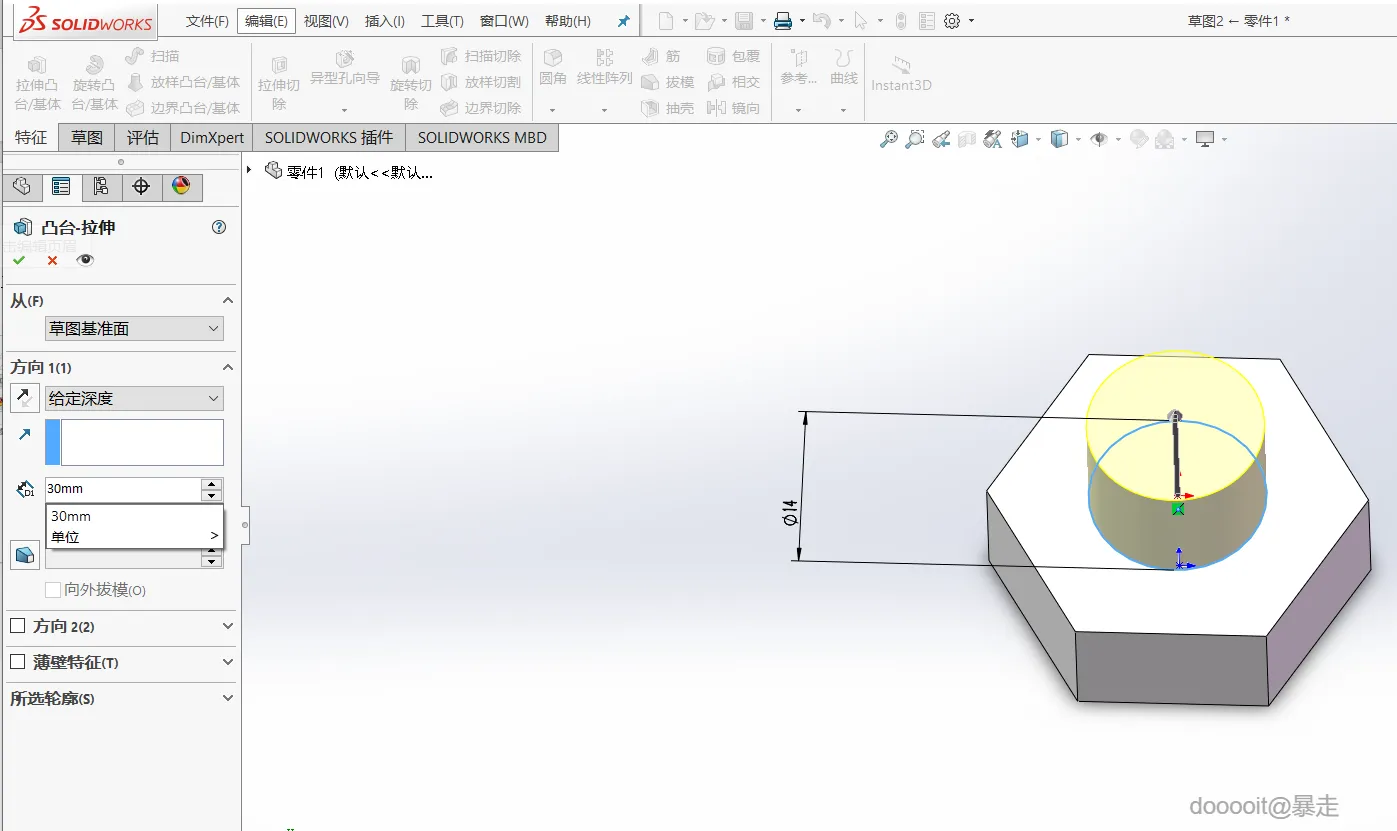

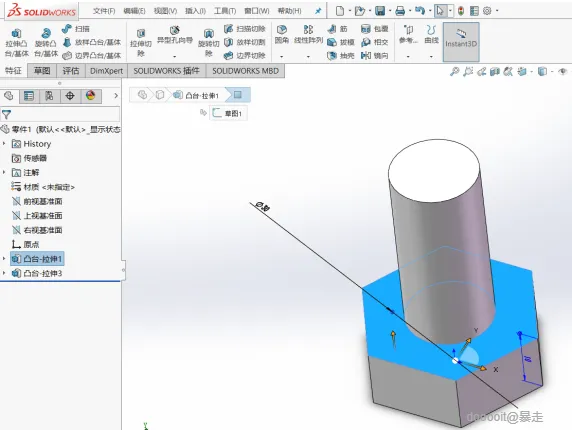

选择刚刚绘制的草图2进行拉伸凸台基体,设置凸台基体参数,深度为30mm。

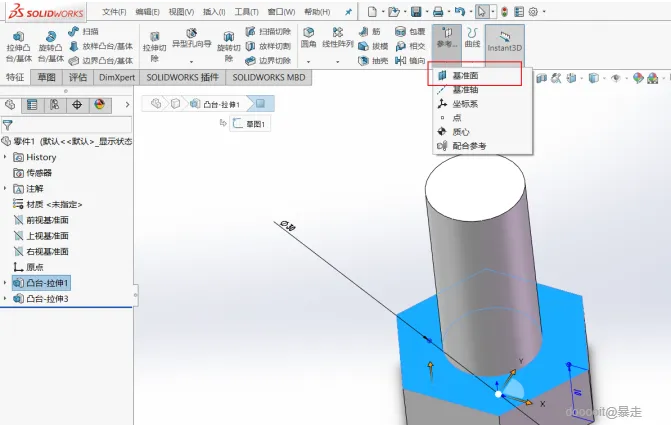

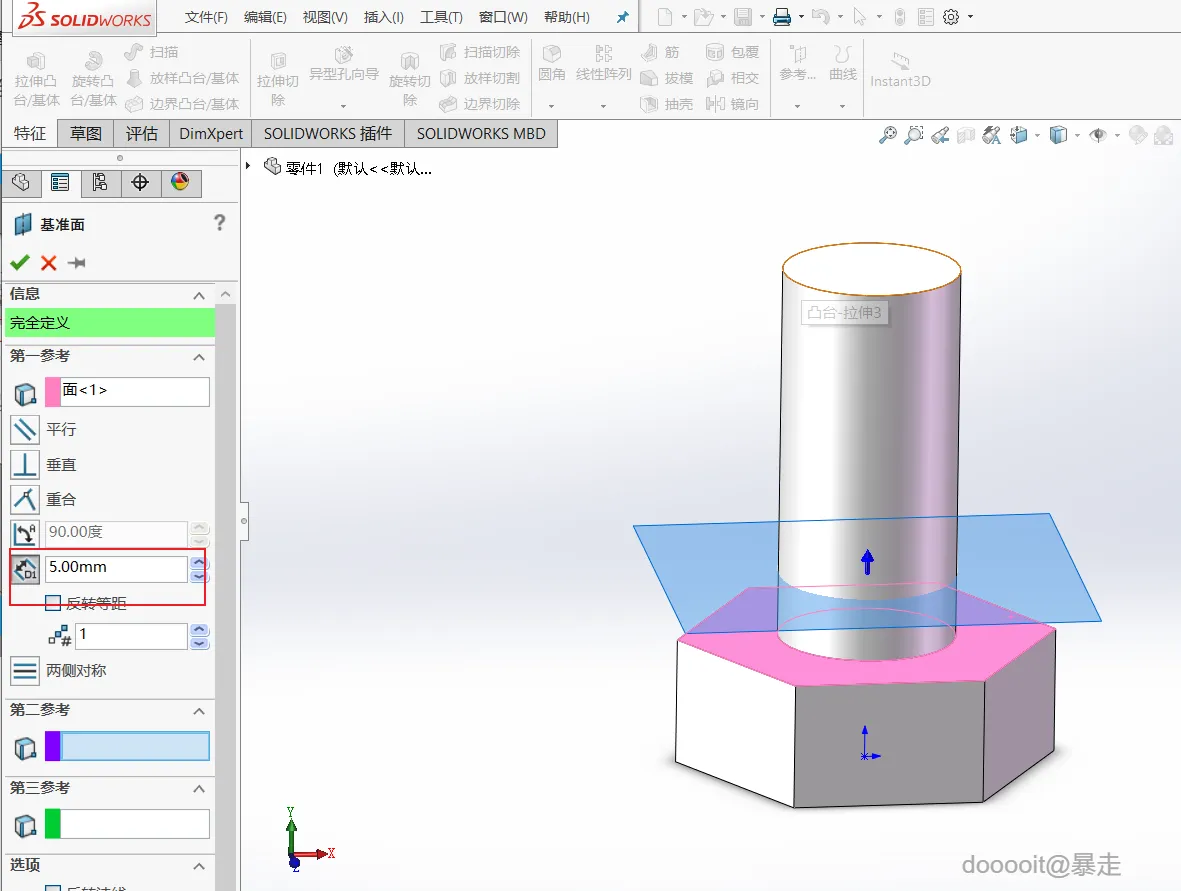

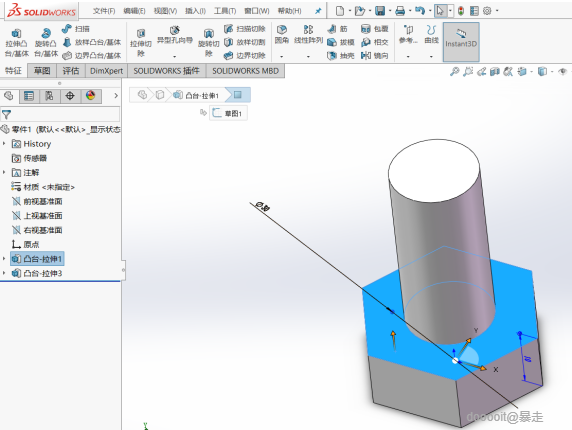

选择螺栓主体上的凸台-拉伸1，创建一个新的基准面，设置其与现有平面的偏移距离为5mm。

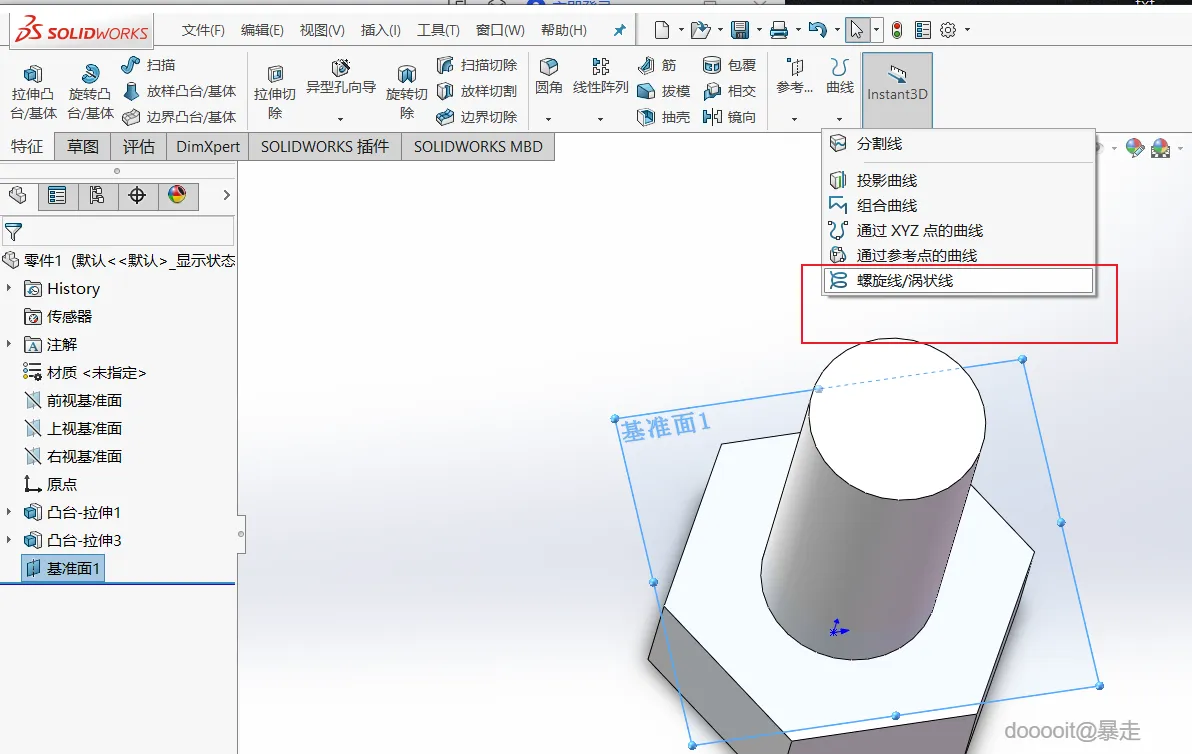

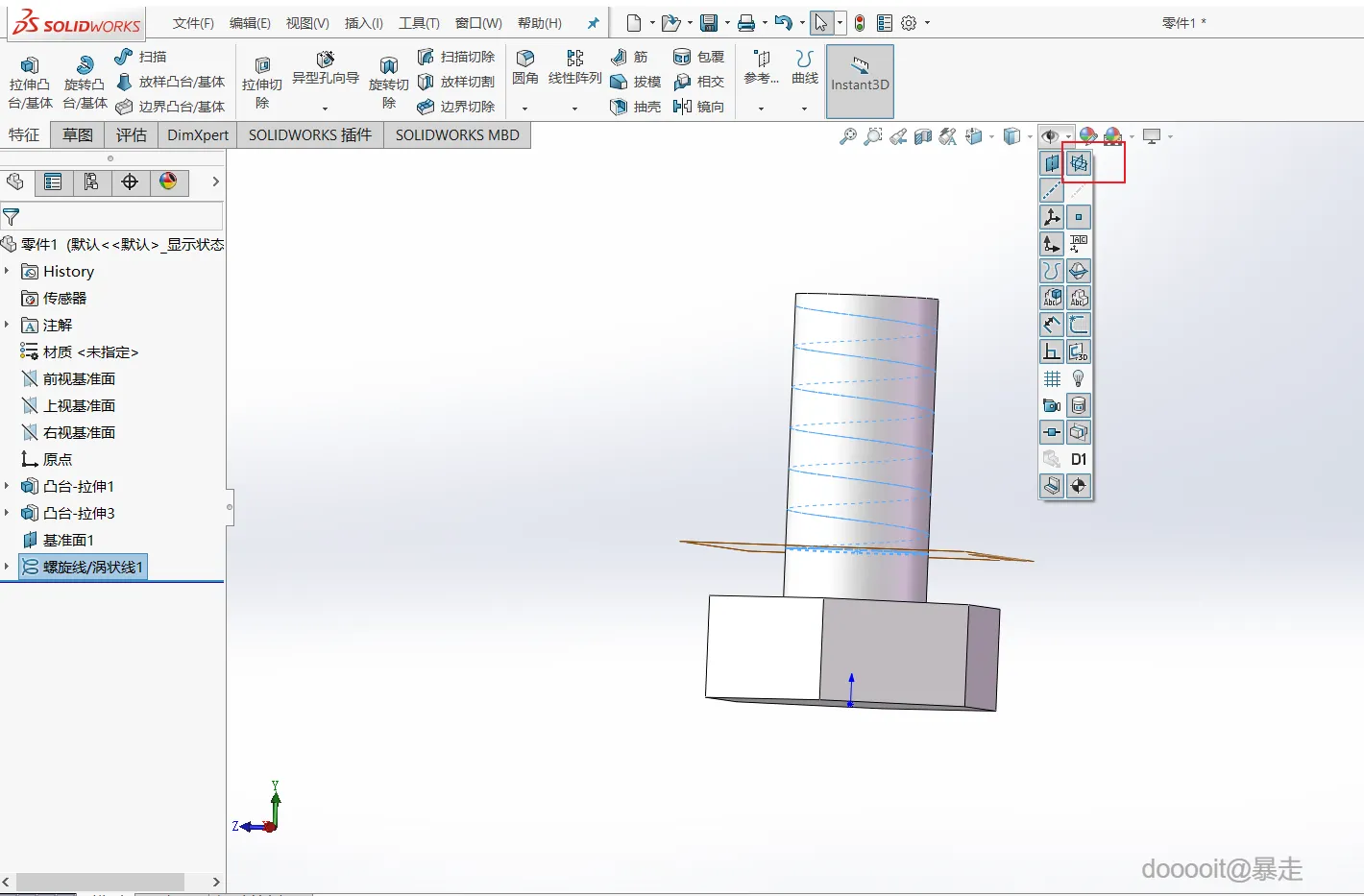

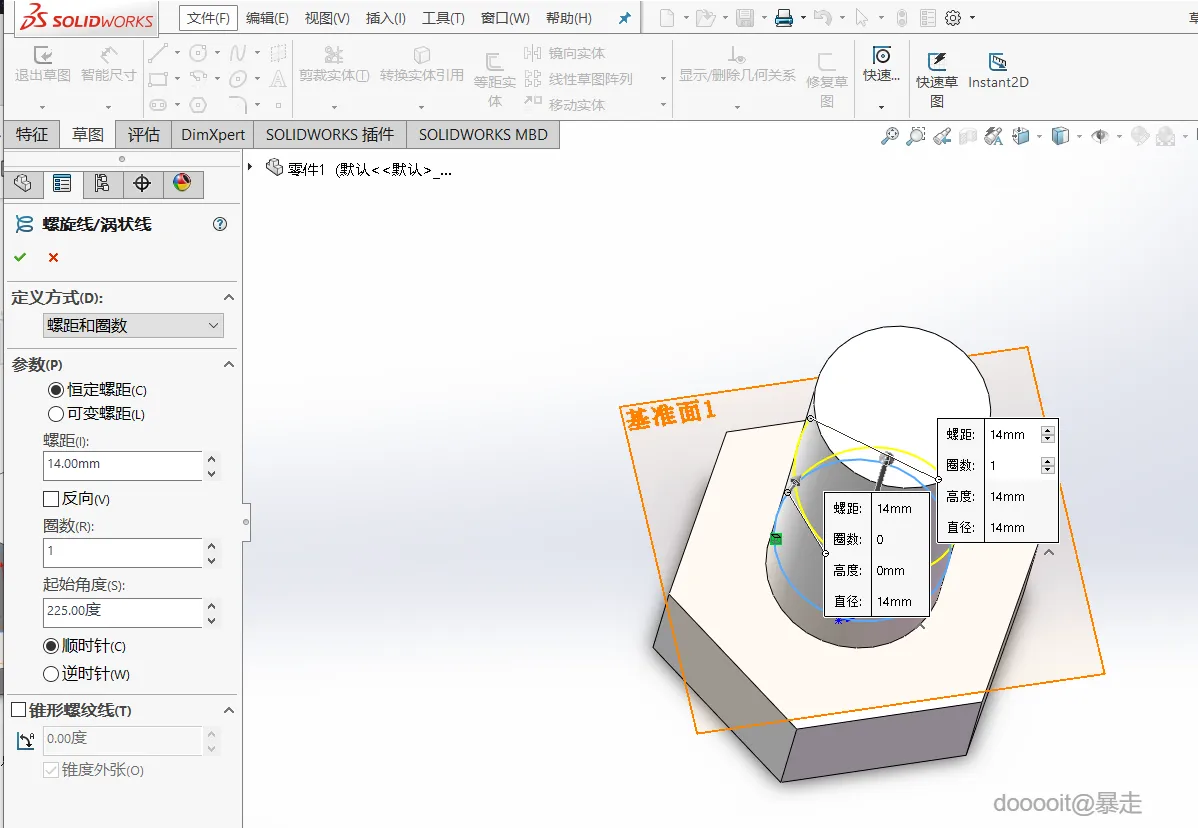

1. 从曲线工具中选择螺旋线，基于之前添加的基准面绘制。

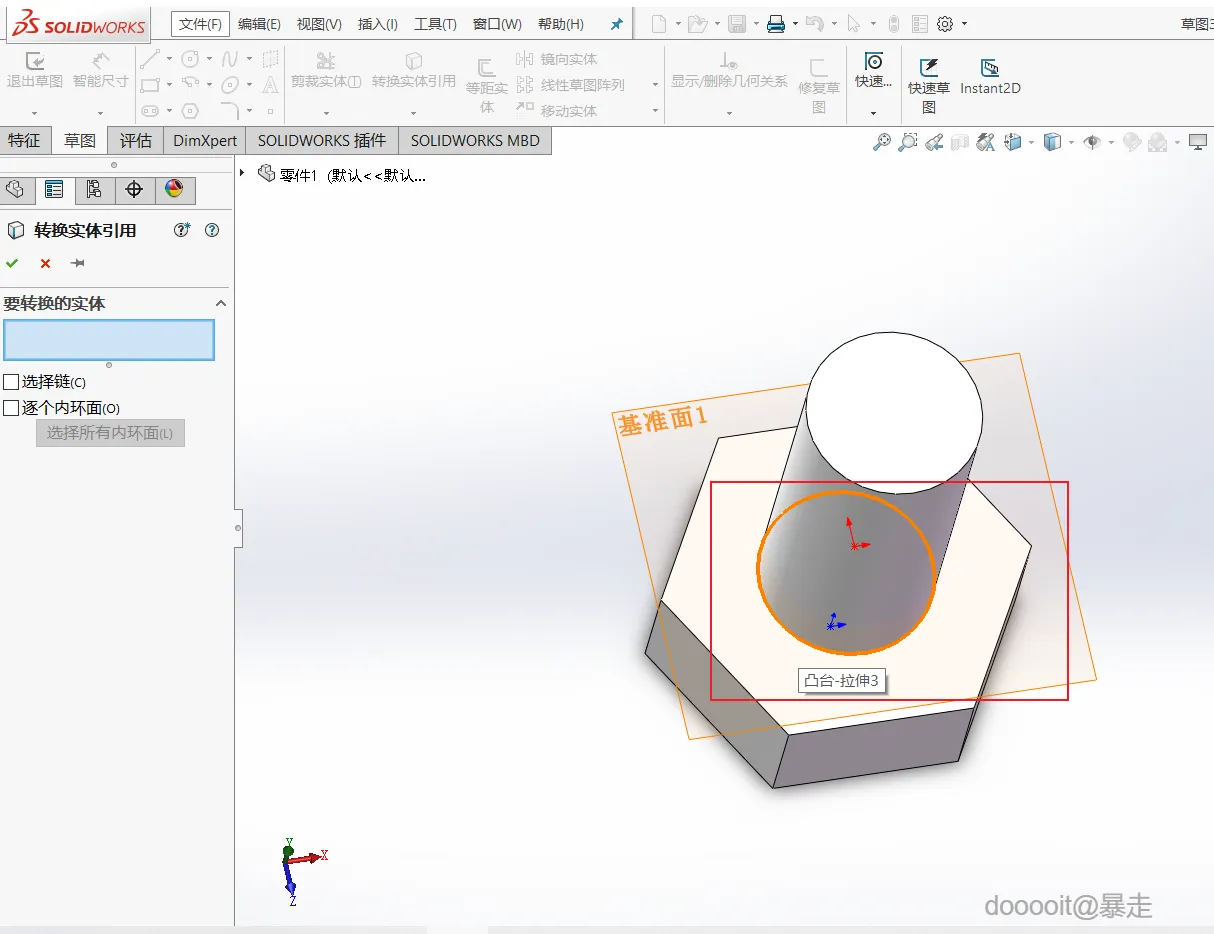

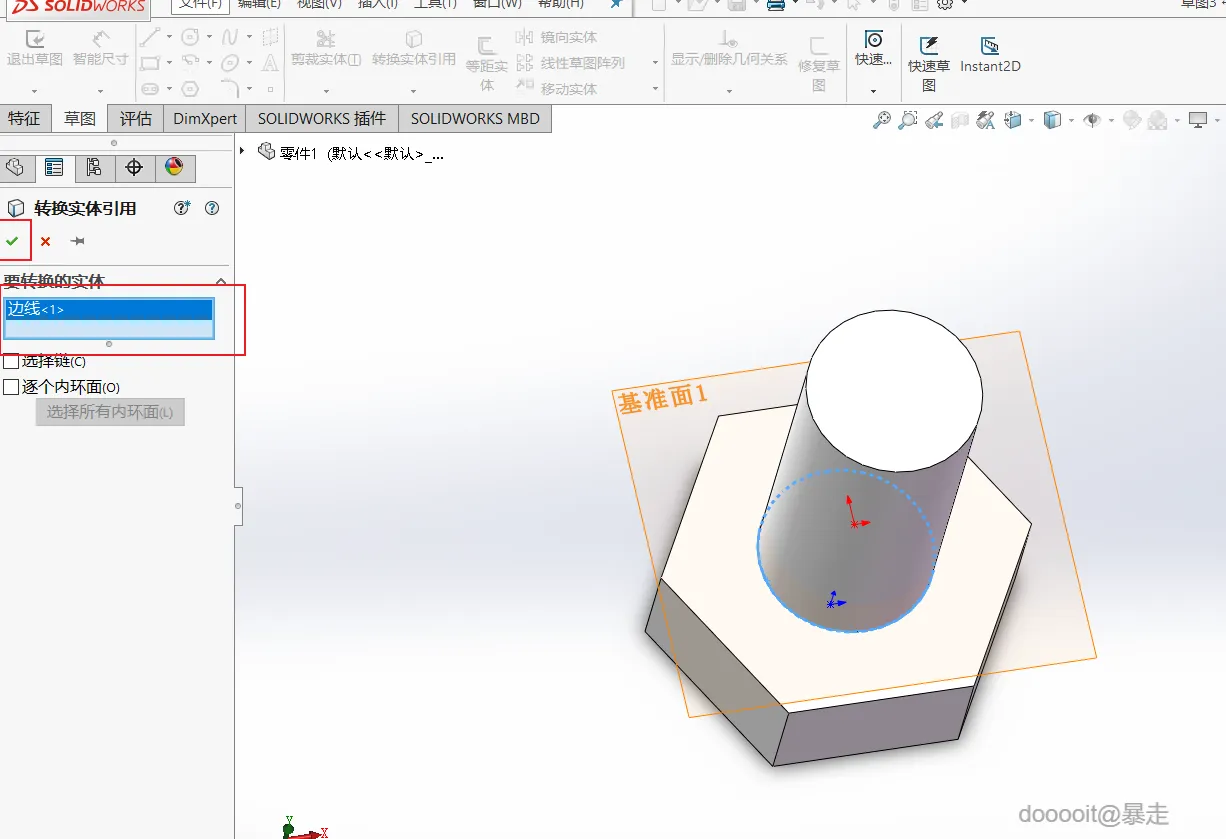

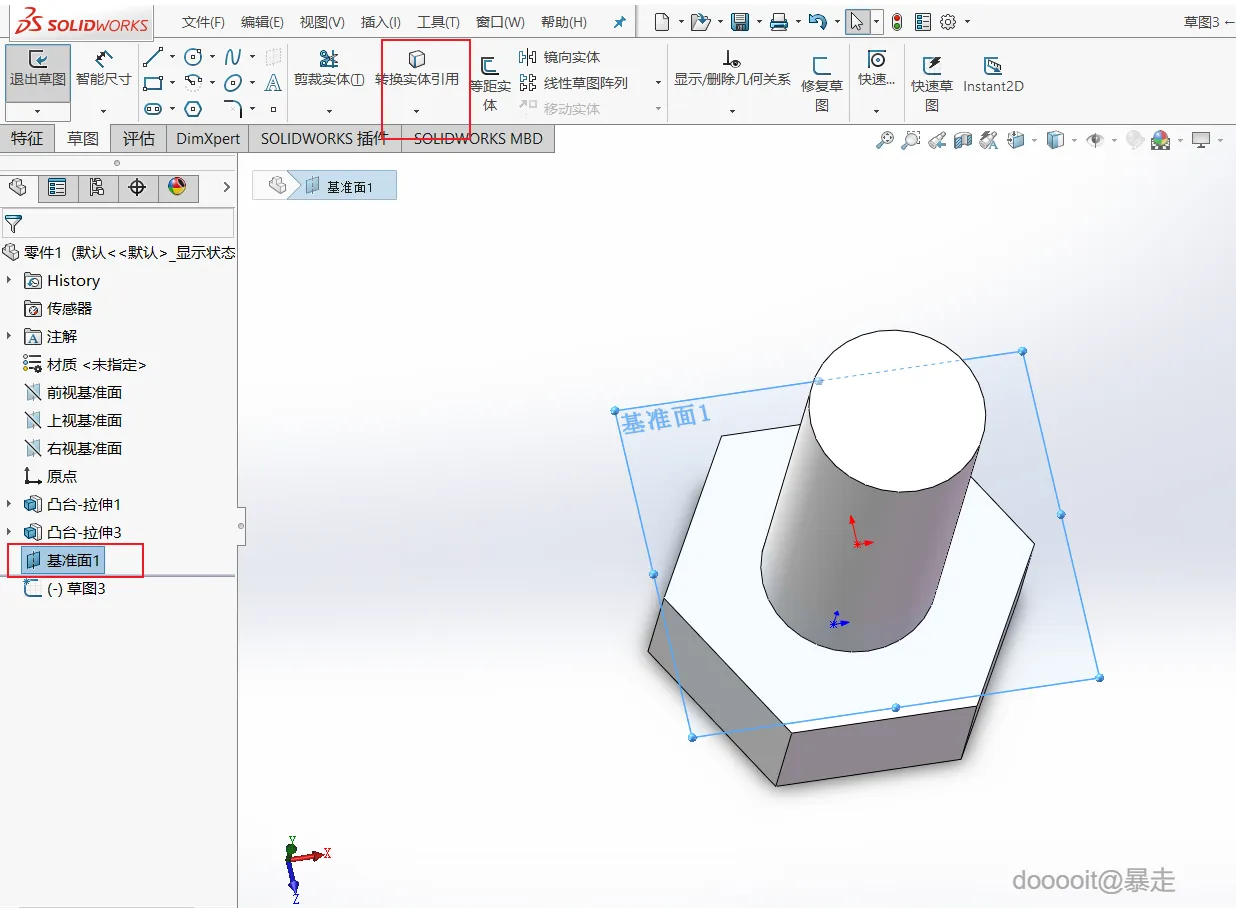

2. 使用“转换实体引用”功能，将底部圆的边缘作为参考，完成绘制后退出草图，此时可以看到螺纹设置界面。

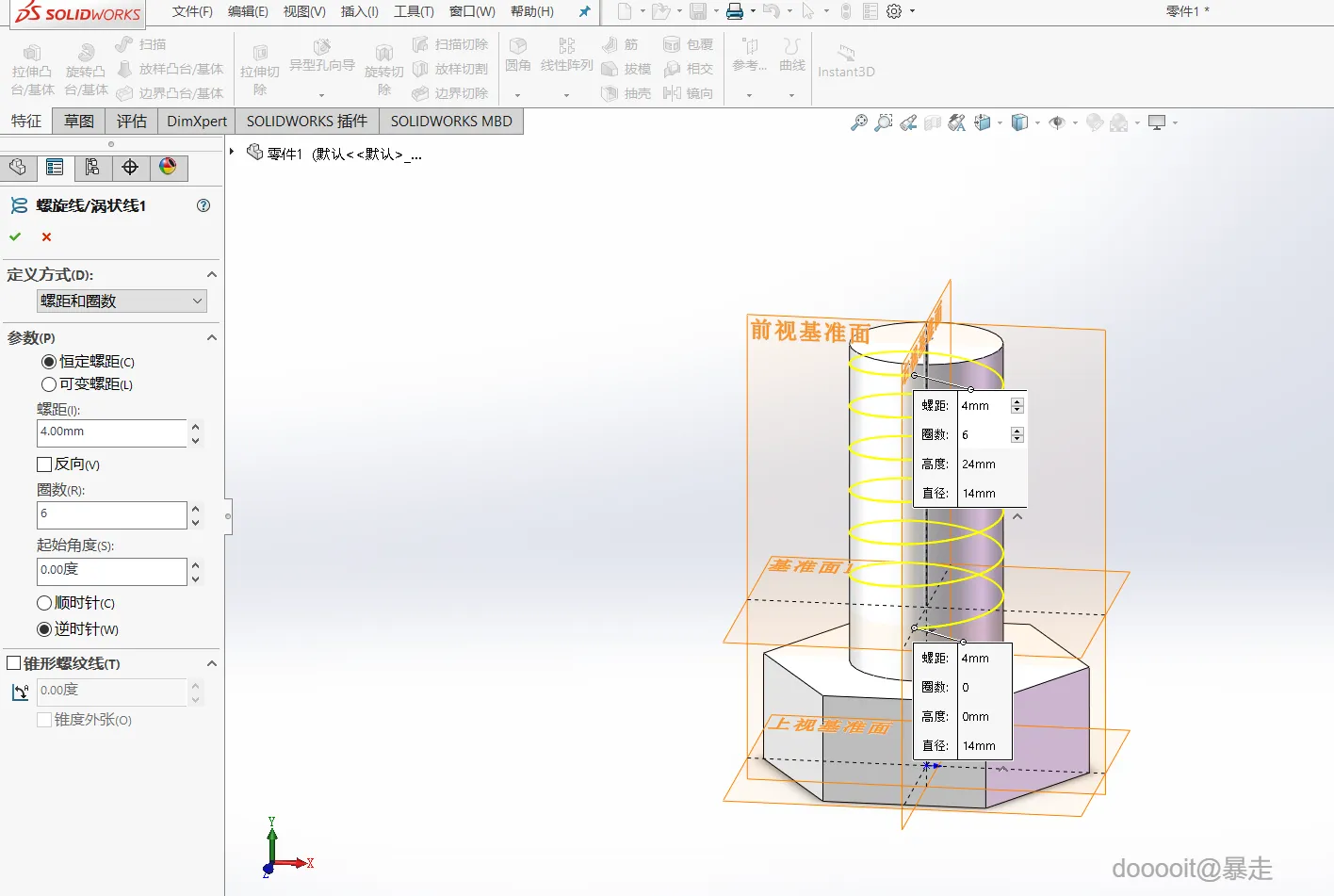

在螺纹设置界面中，设定螺距为4mm，圈数为6，起始角度为0度，并选择逆时针方向旋转。

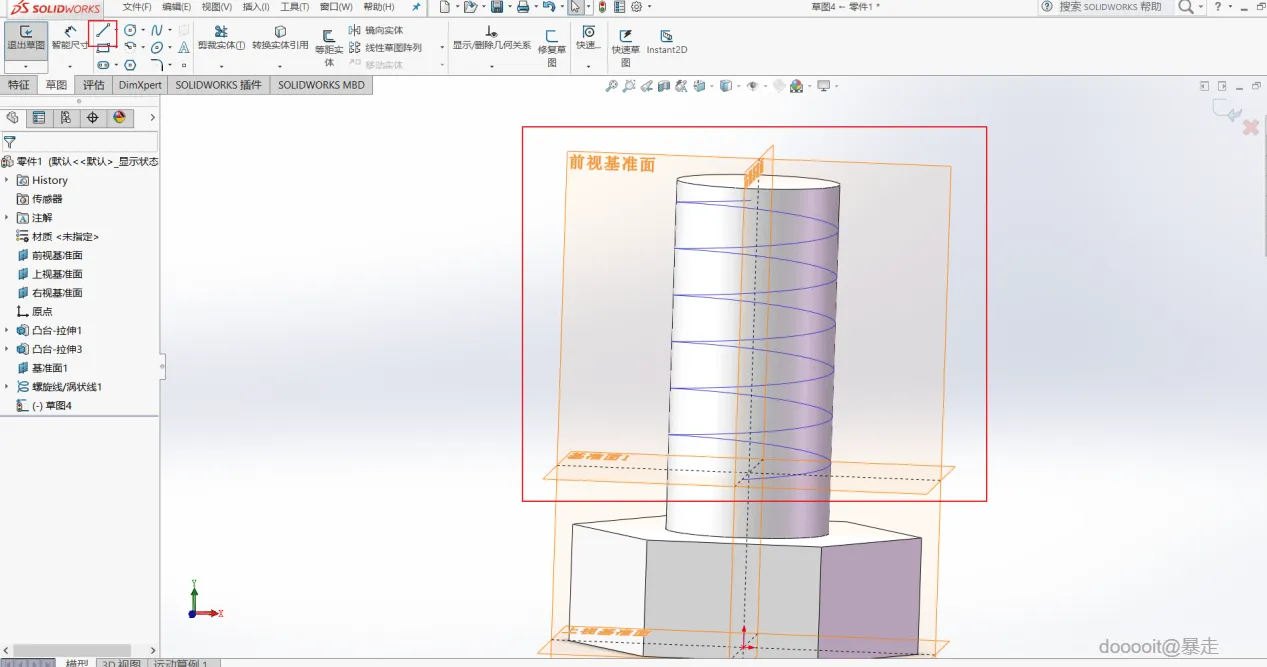

通过视图控制，显示主要基准面，以便观察整个结构的设计情况。

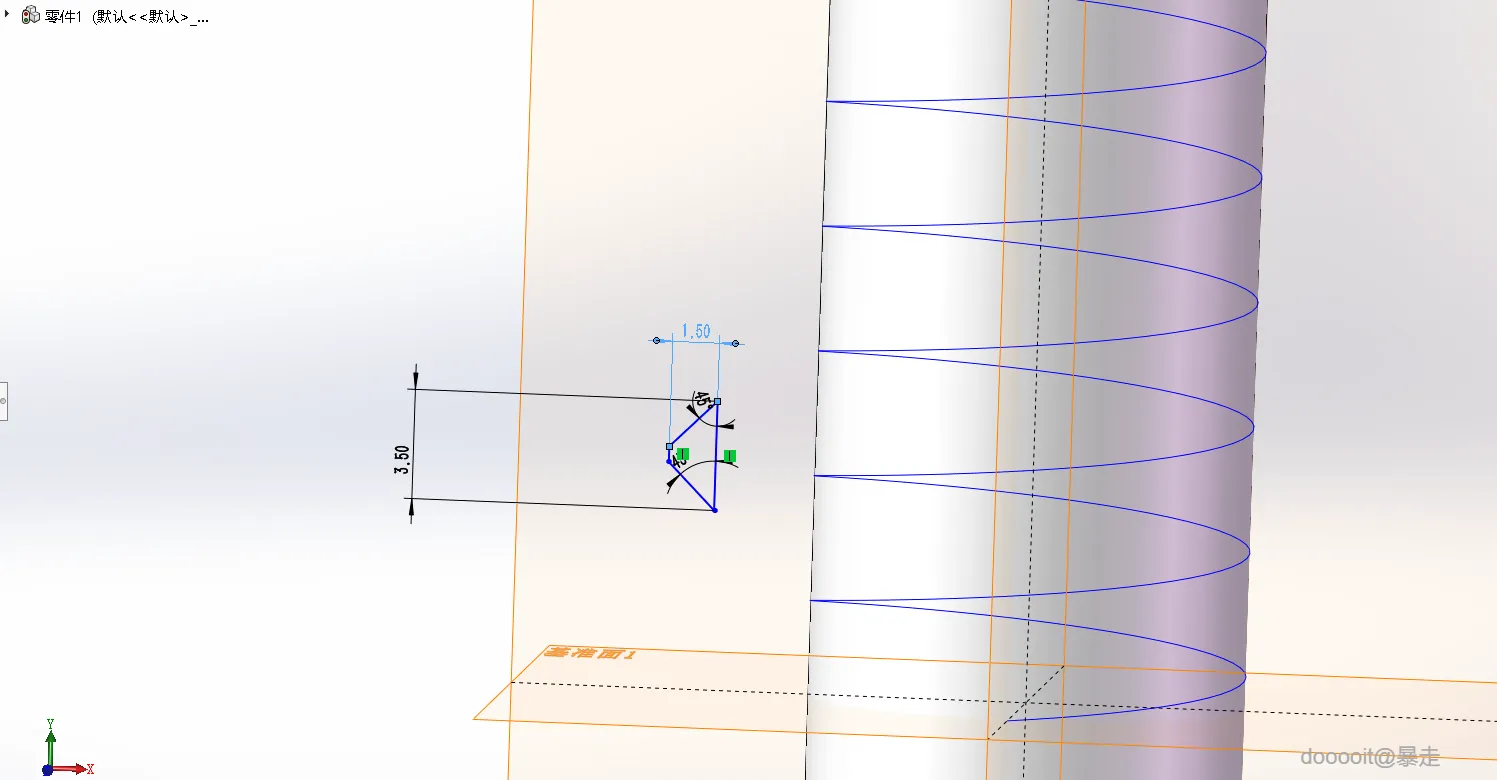

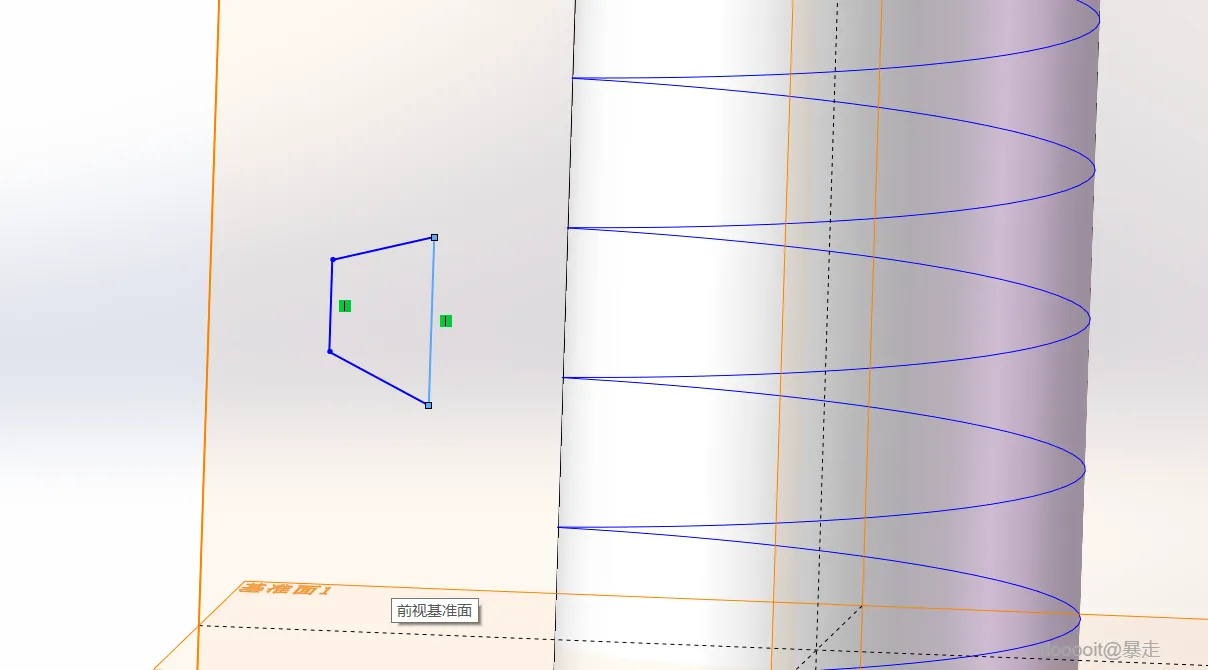

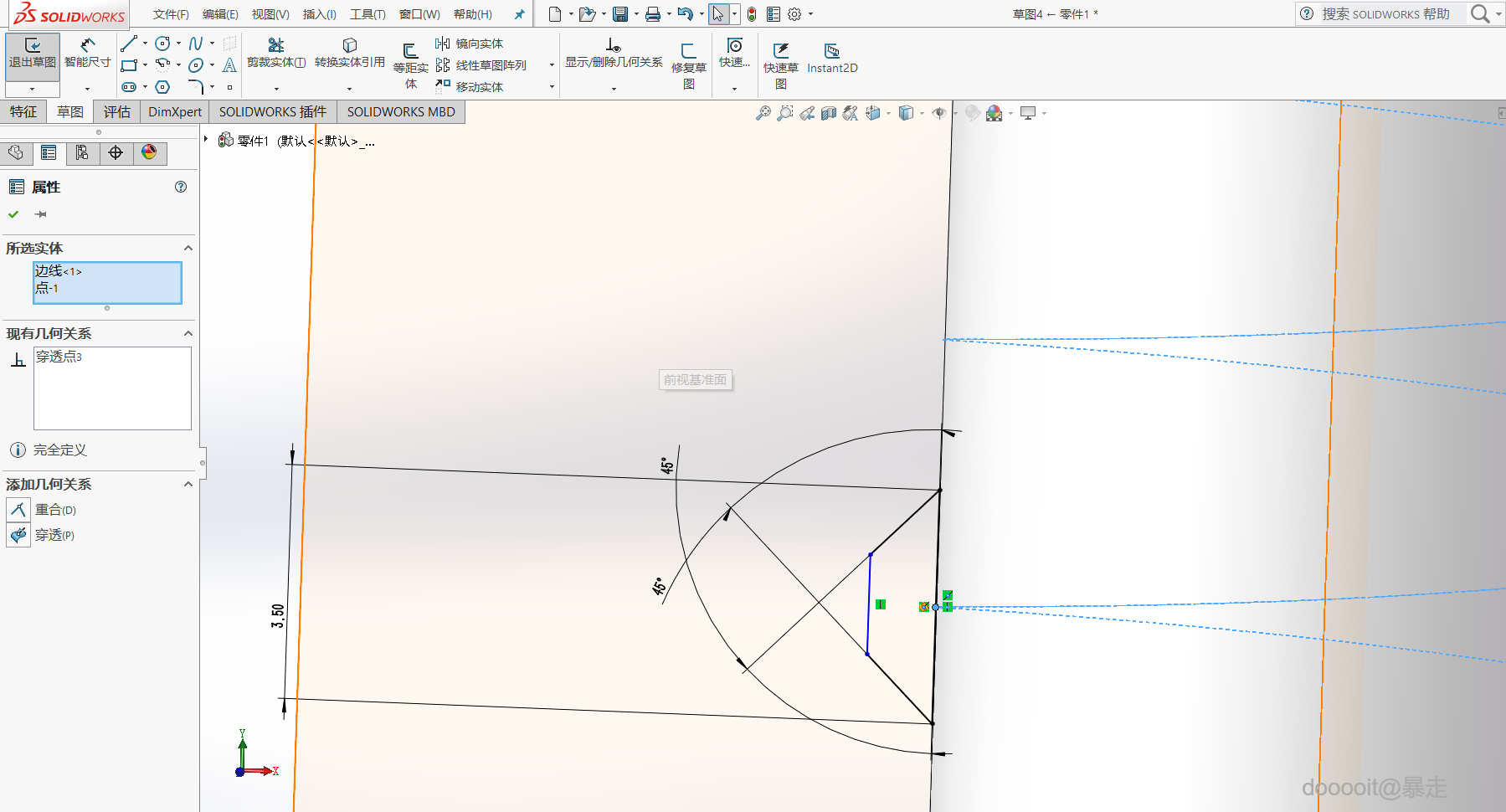

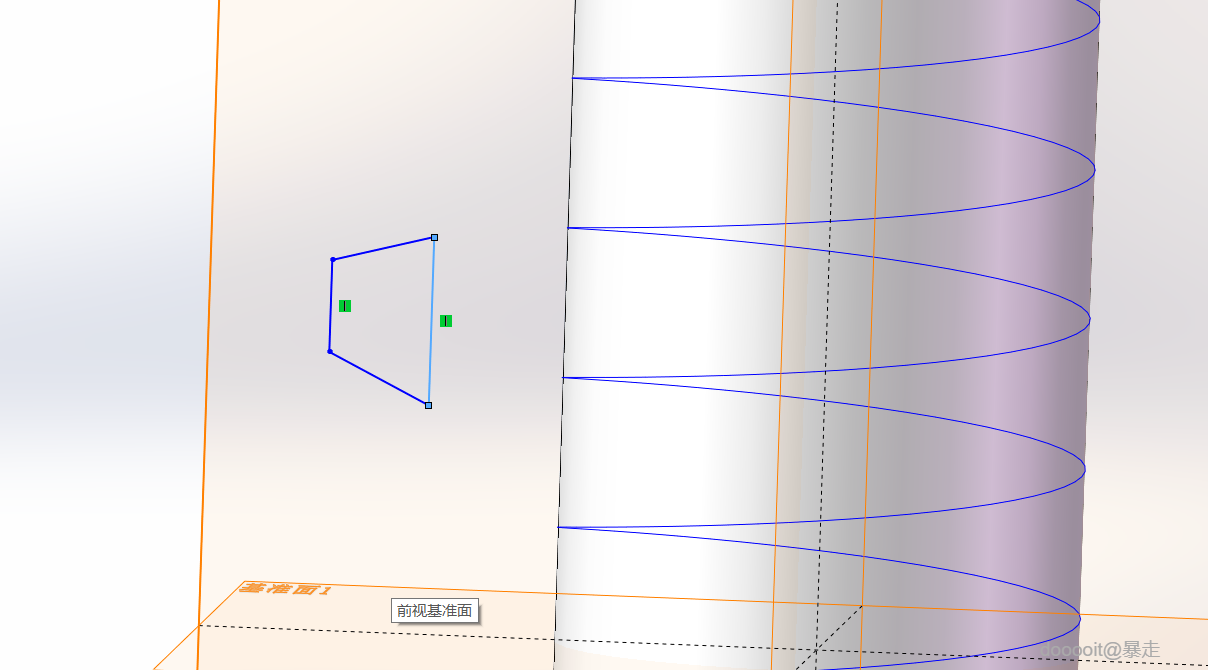

1. 选择前基准面，使用直线工具绘制一个梯形，用于表示螺纹齿的形状。

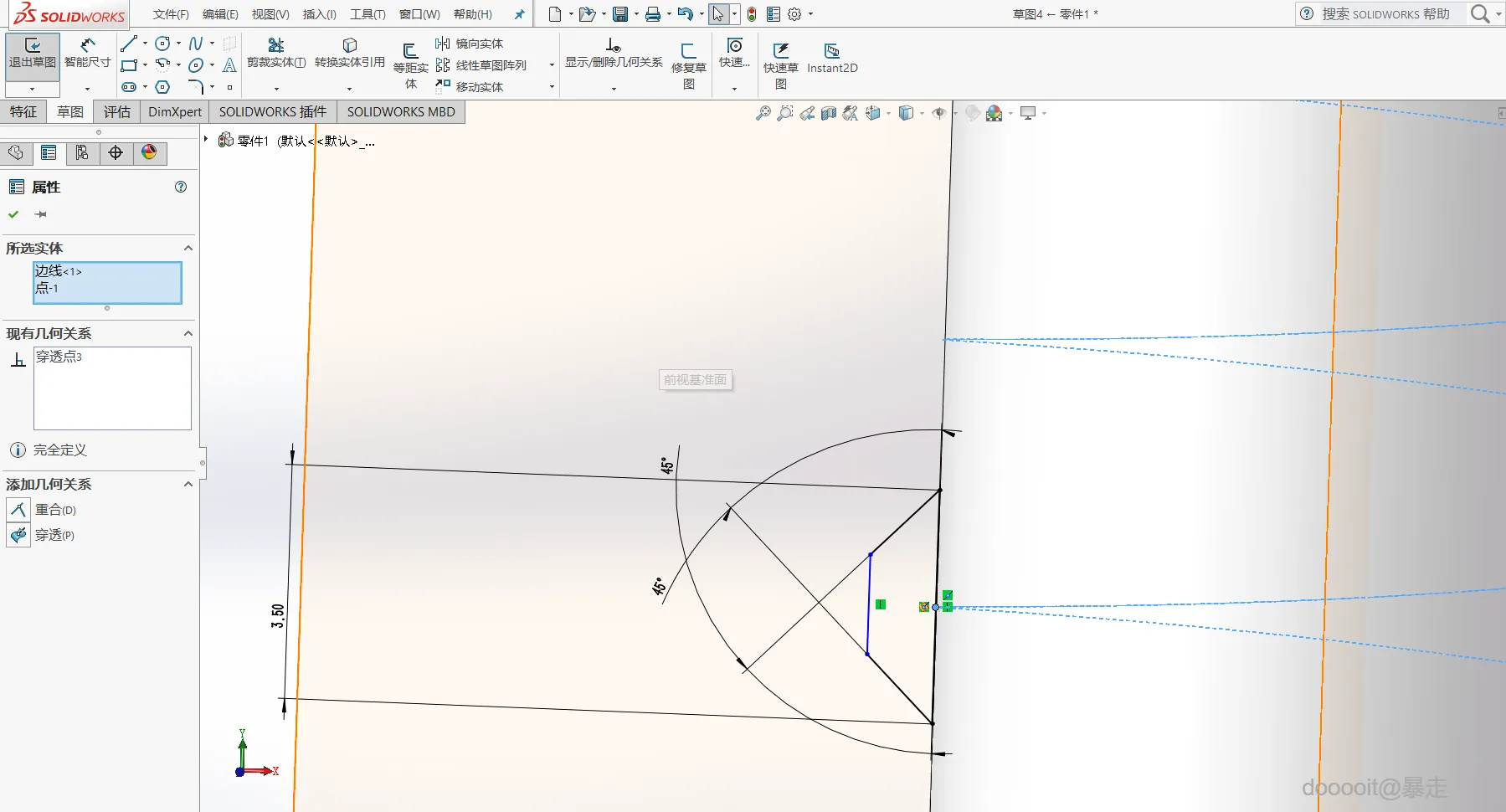

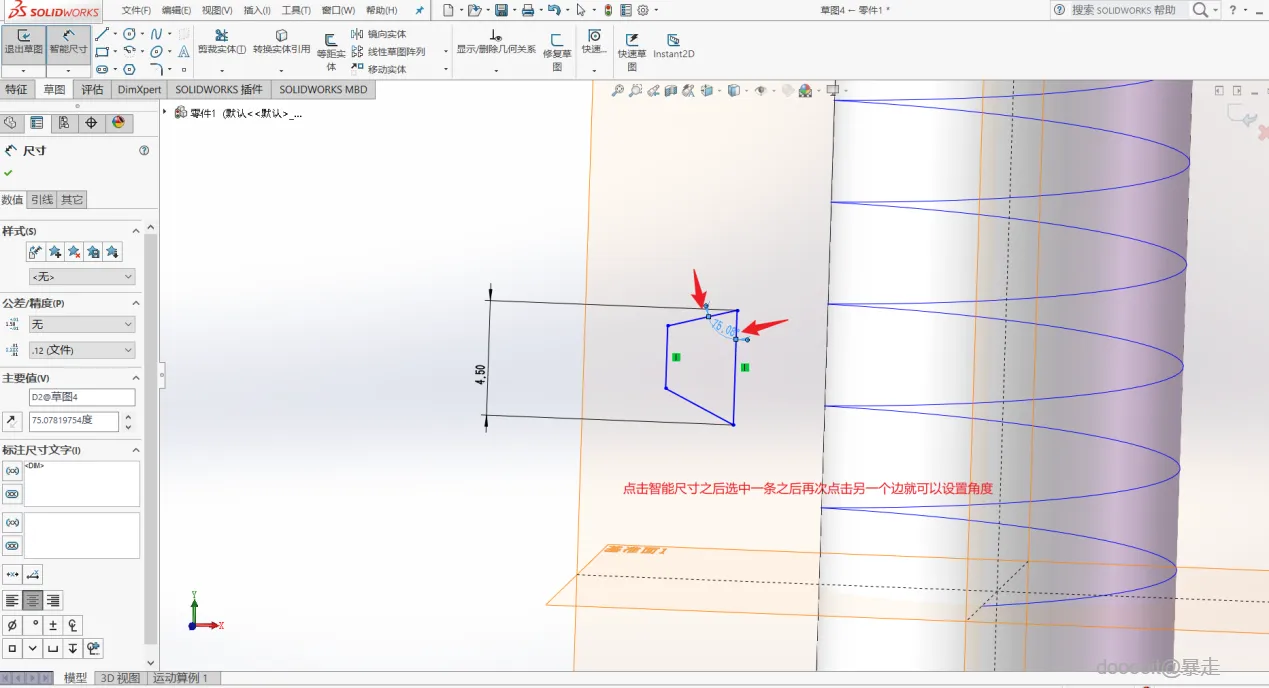

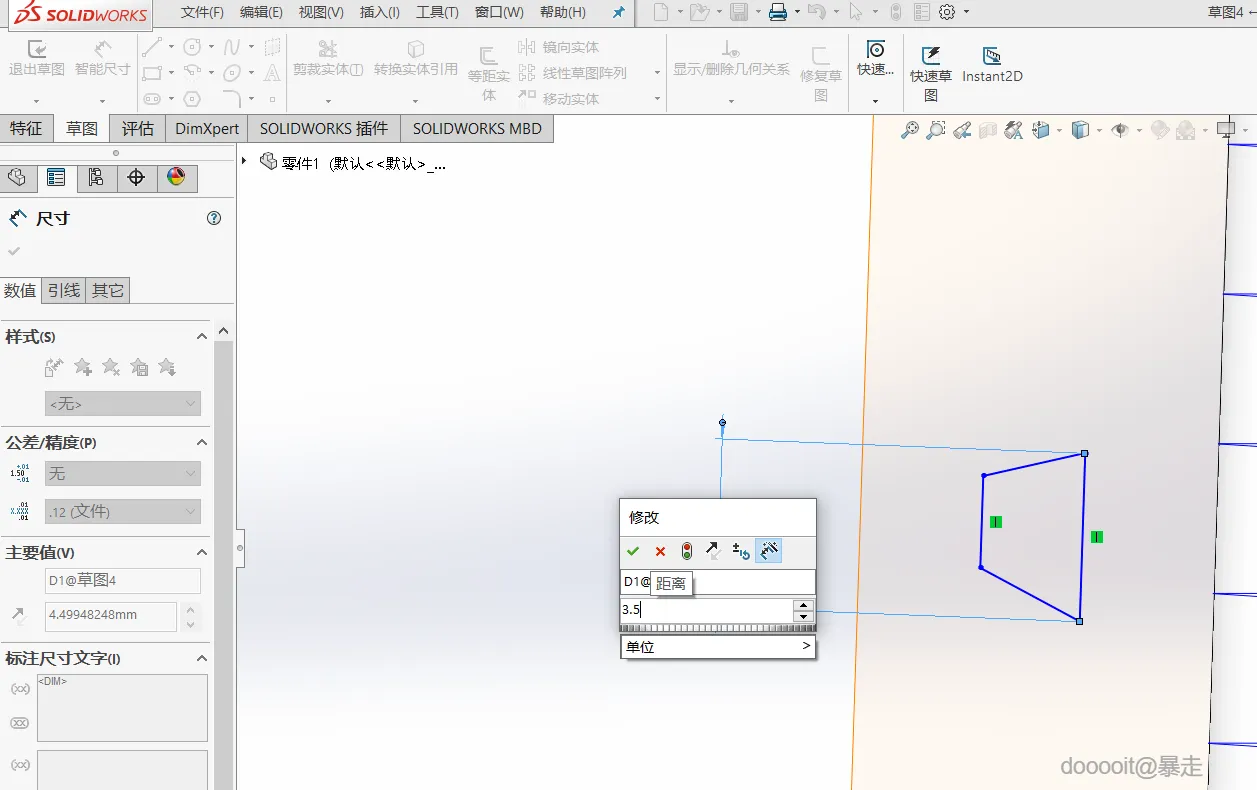

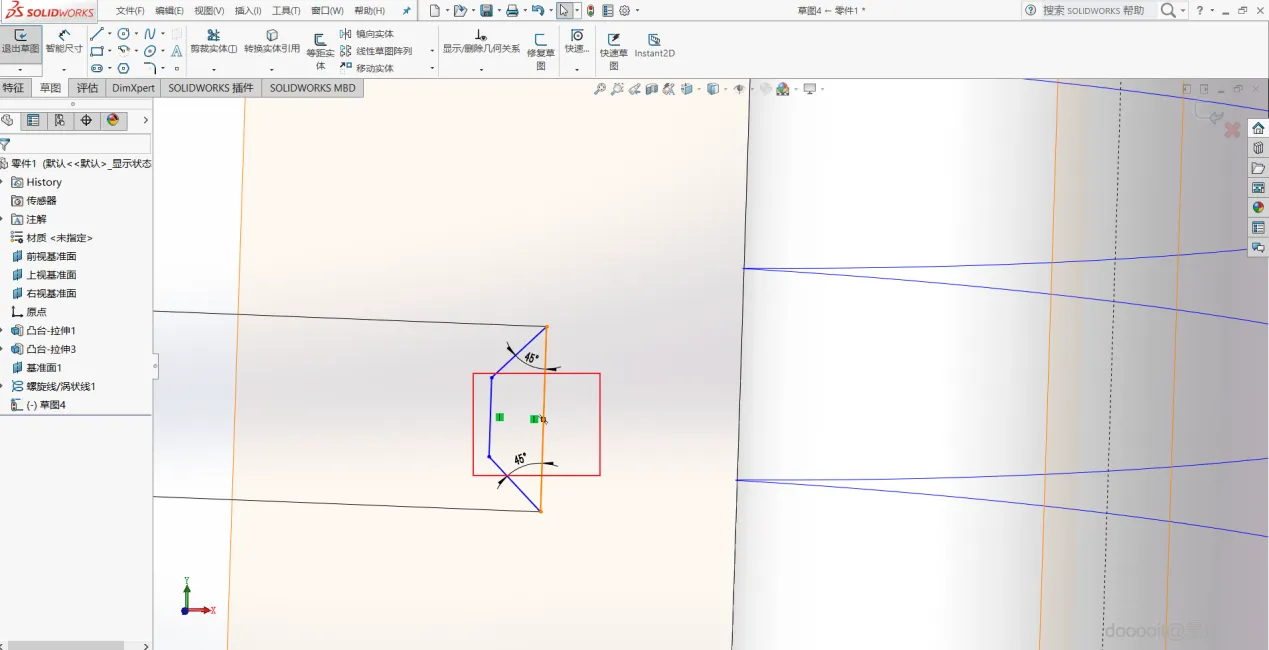

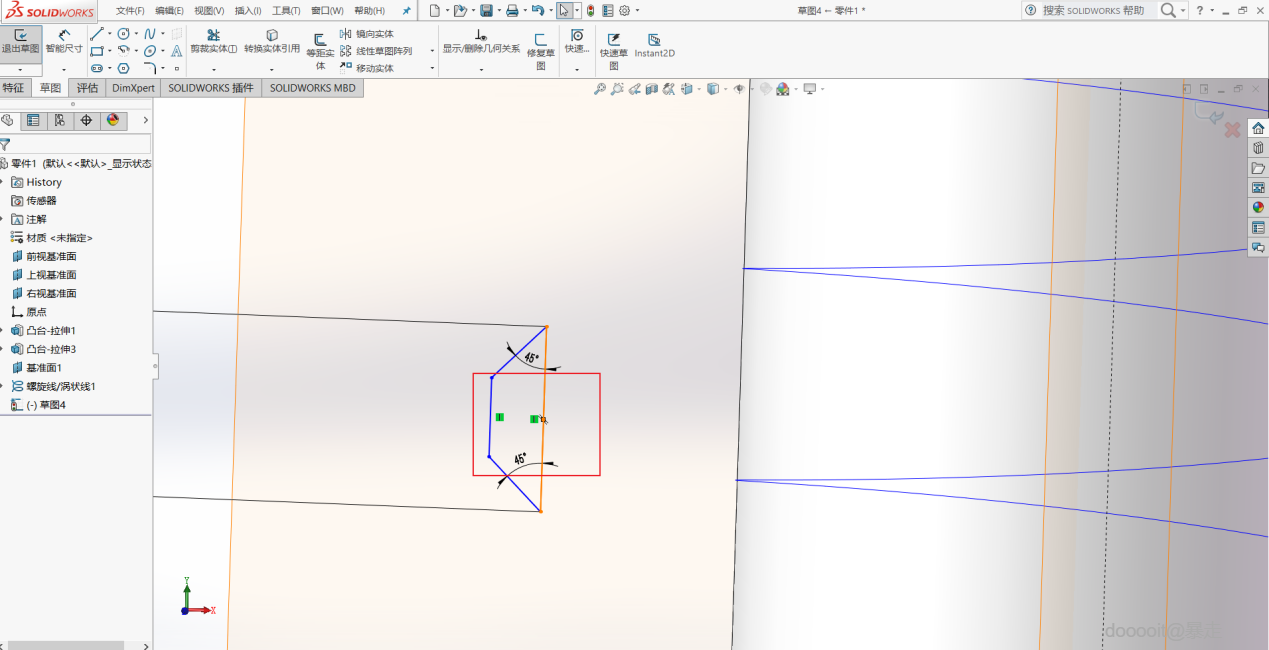

2. 利用智能尺寸工具调整梯形的底宽为3.5mm（不超过螺距），并通过选中梯形的不同边来调整角度和高度，其中高度设定为1.5mm。

选中梯形的底部中心点，同时按住Ctrl键并左键点击螺纹路径，选择“穿透”选项，点击确定完成操作。

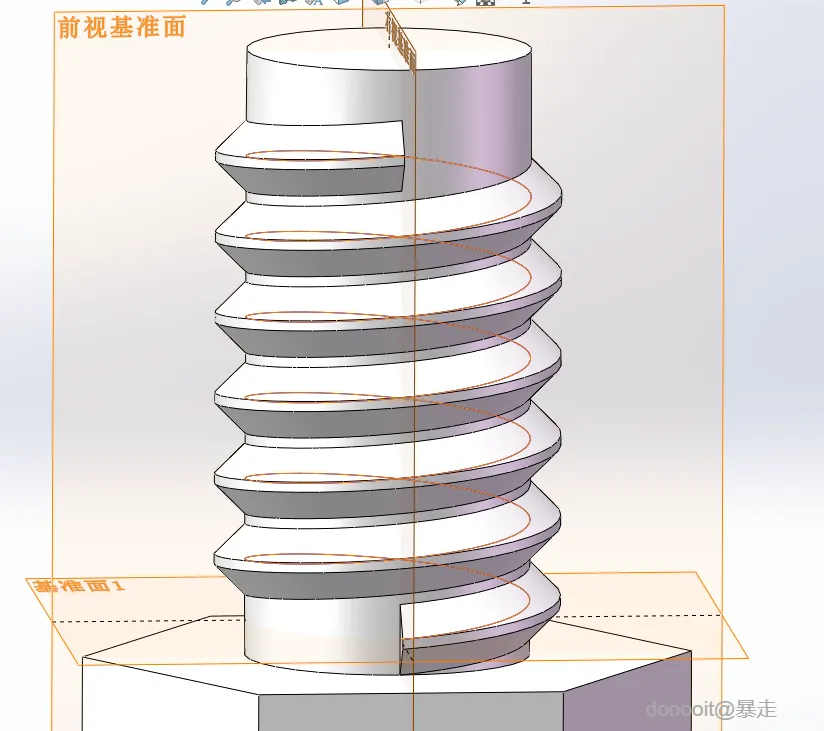

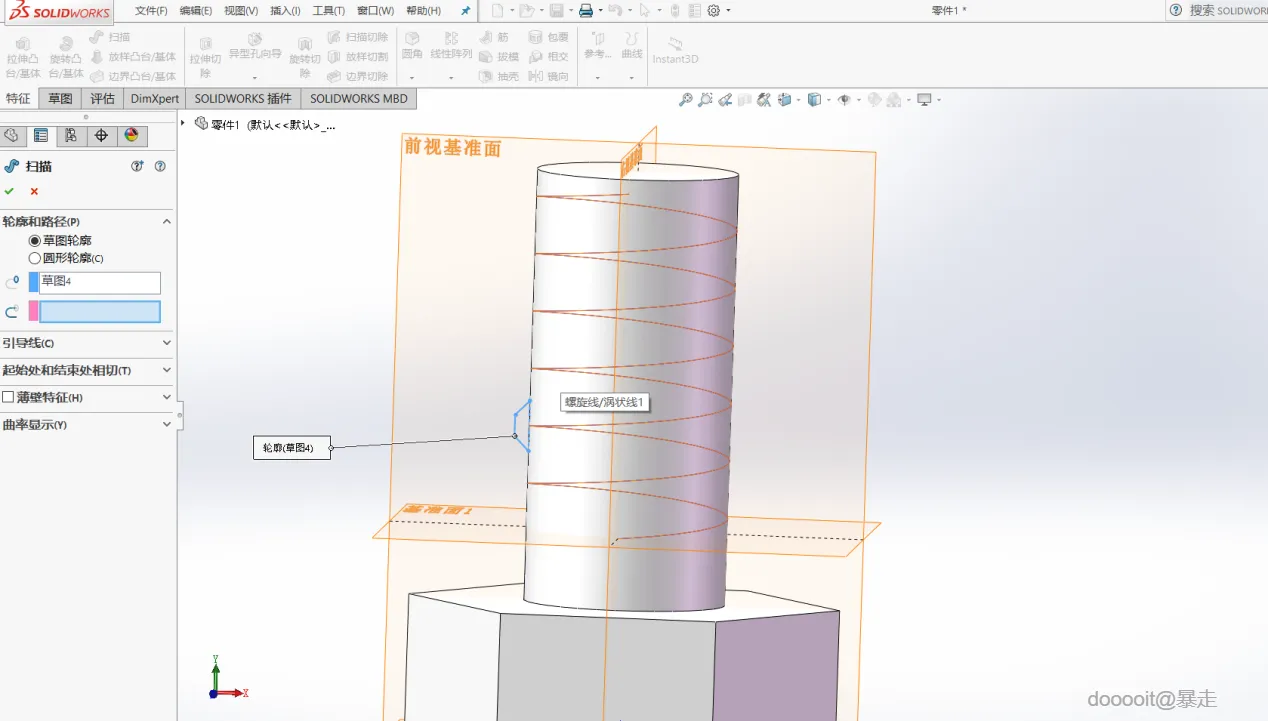

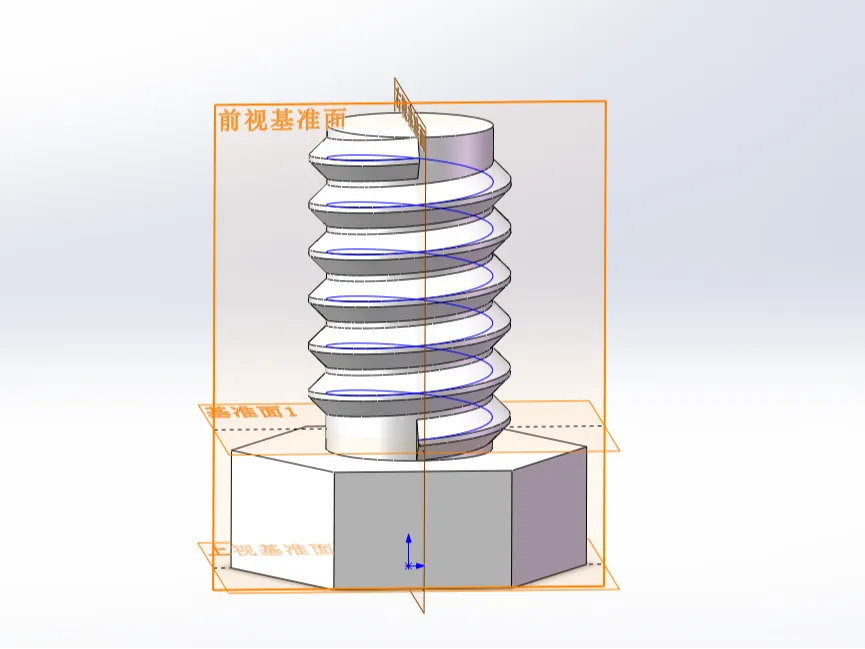

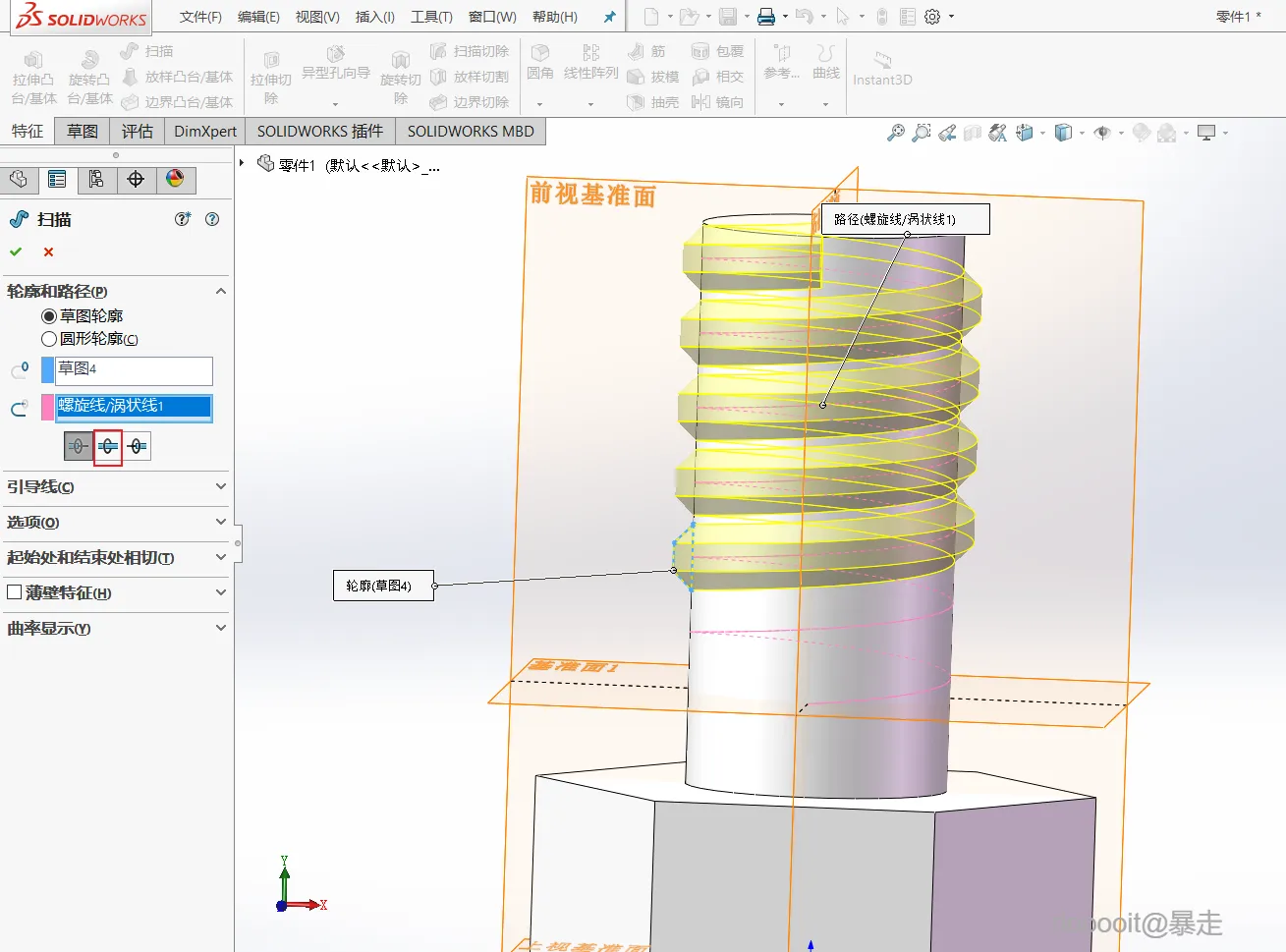

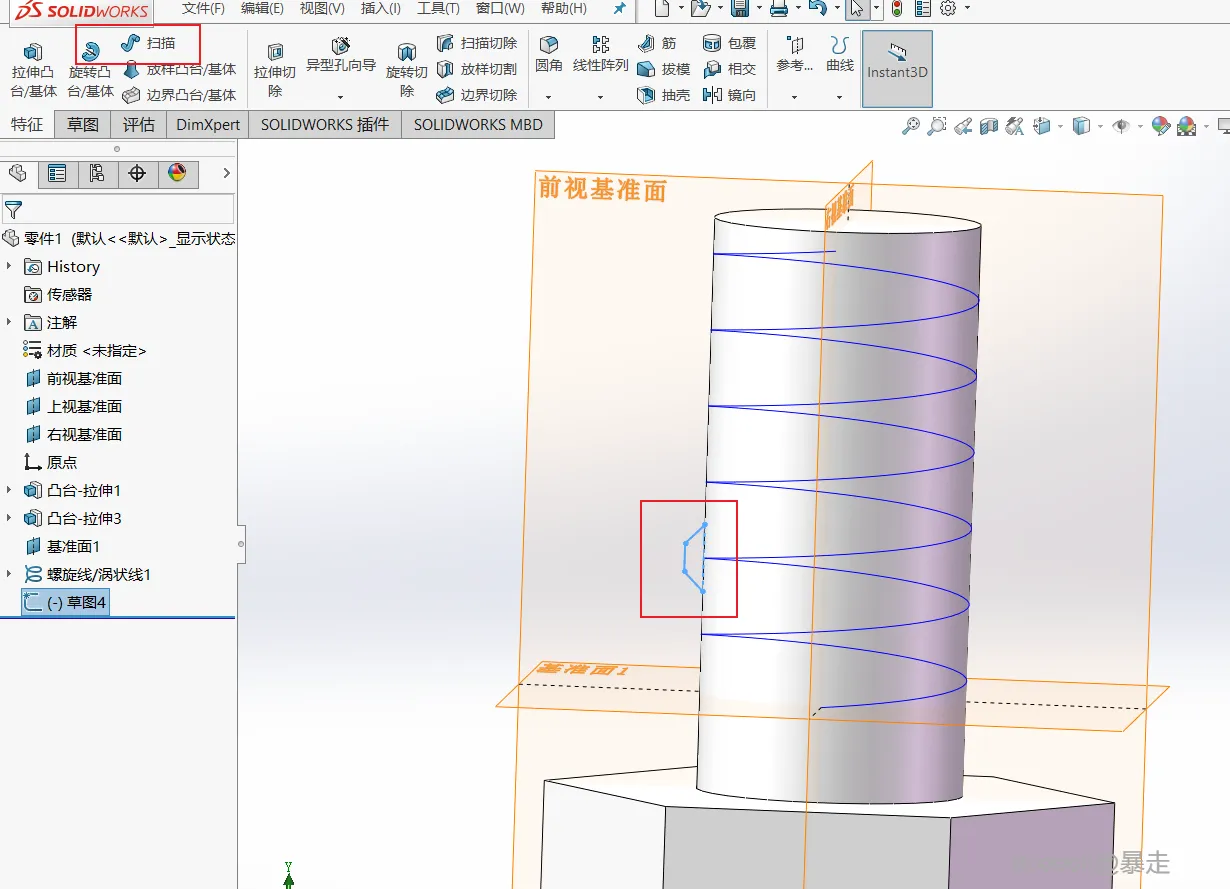

1. 退出草图模式，选中刚刚绘制的螺纹齿，执行“扫描”命令，沿螺旋线路径扫描形成螺纹。

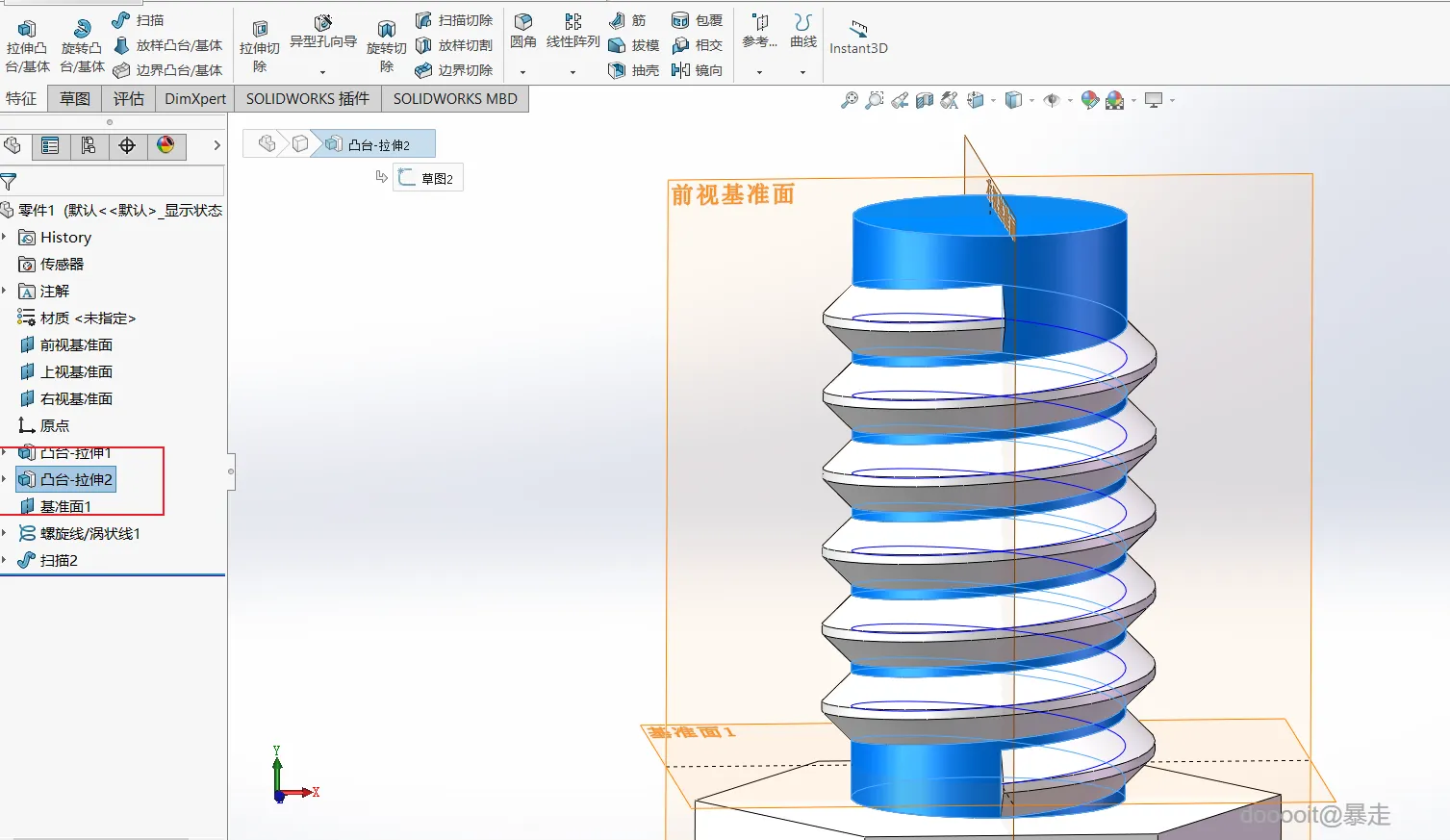

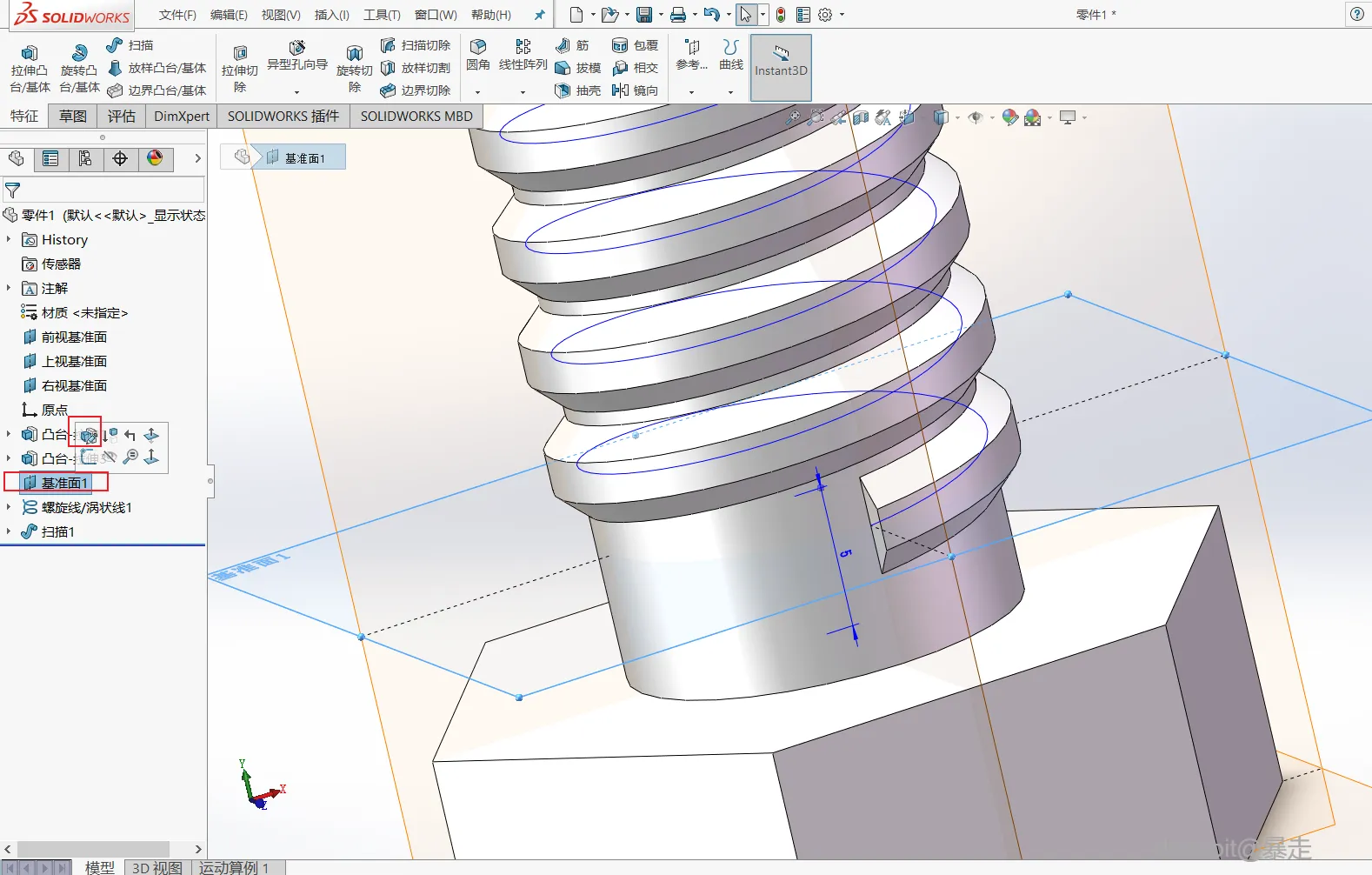

2. 如果发现扫描结果未完全填充，可以使用相关工具进行调整，直至满意为止。

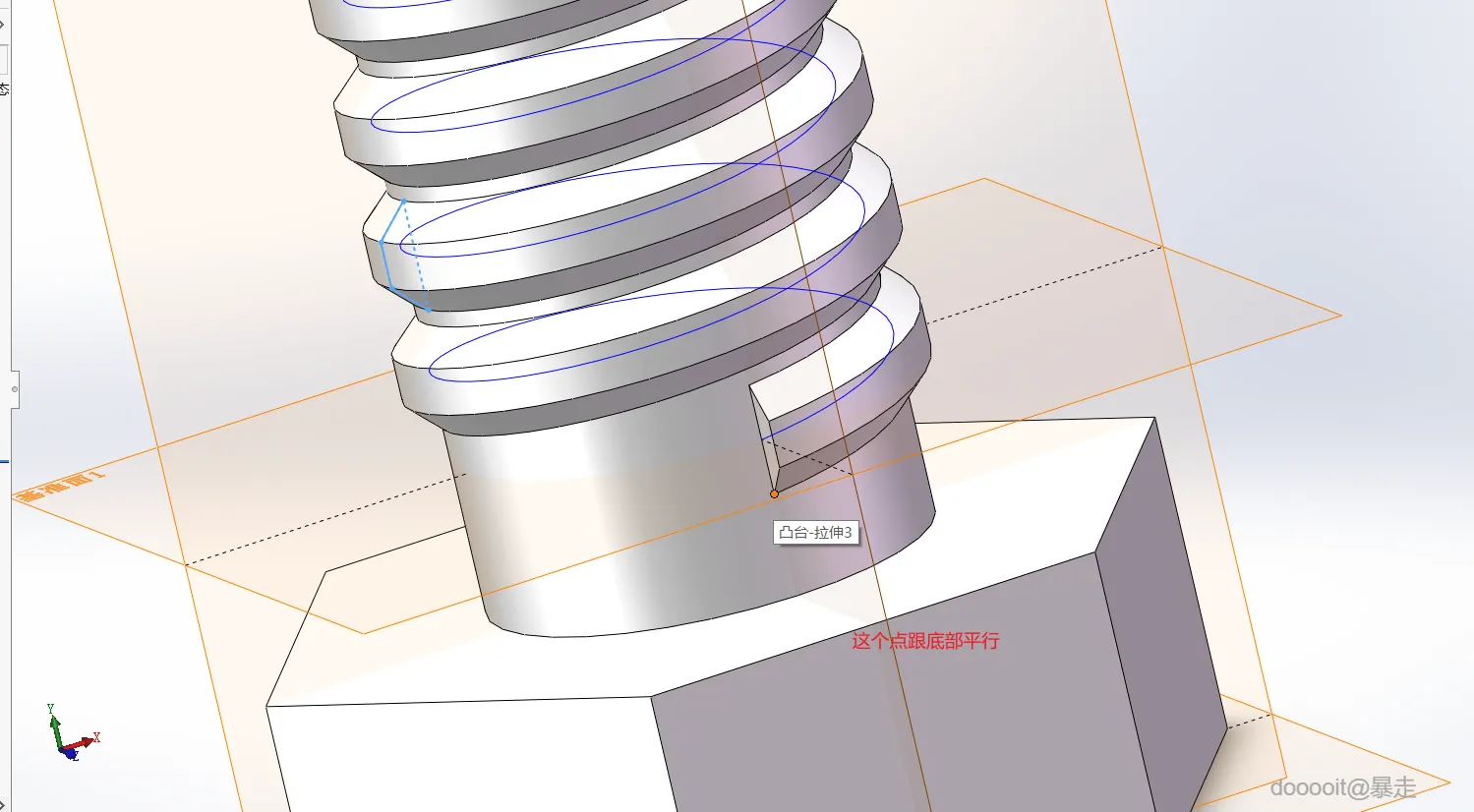

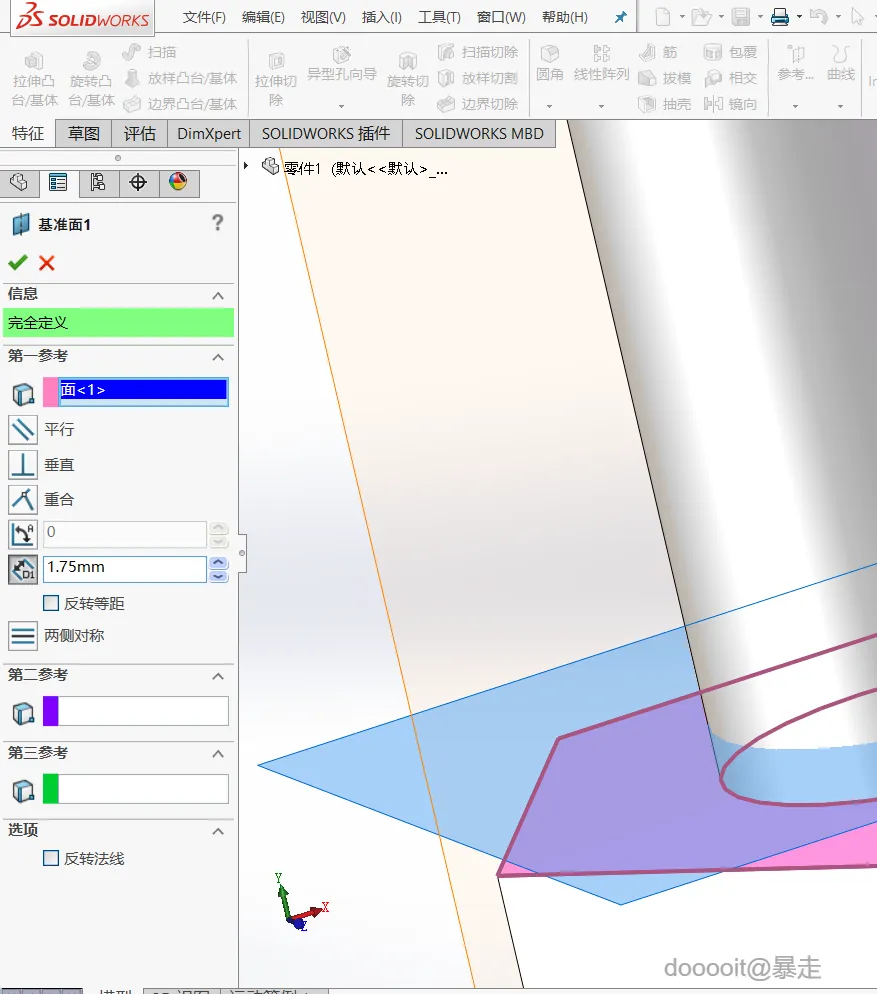

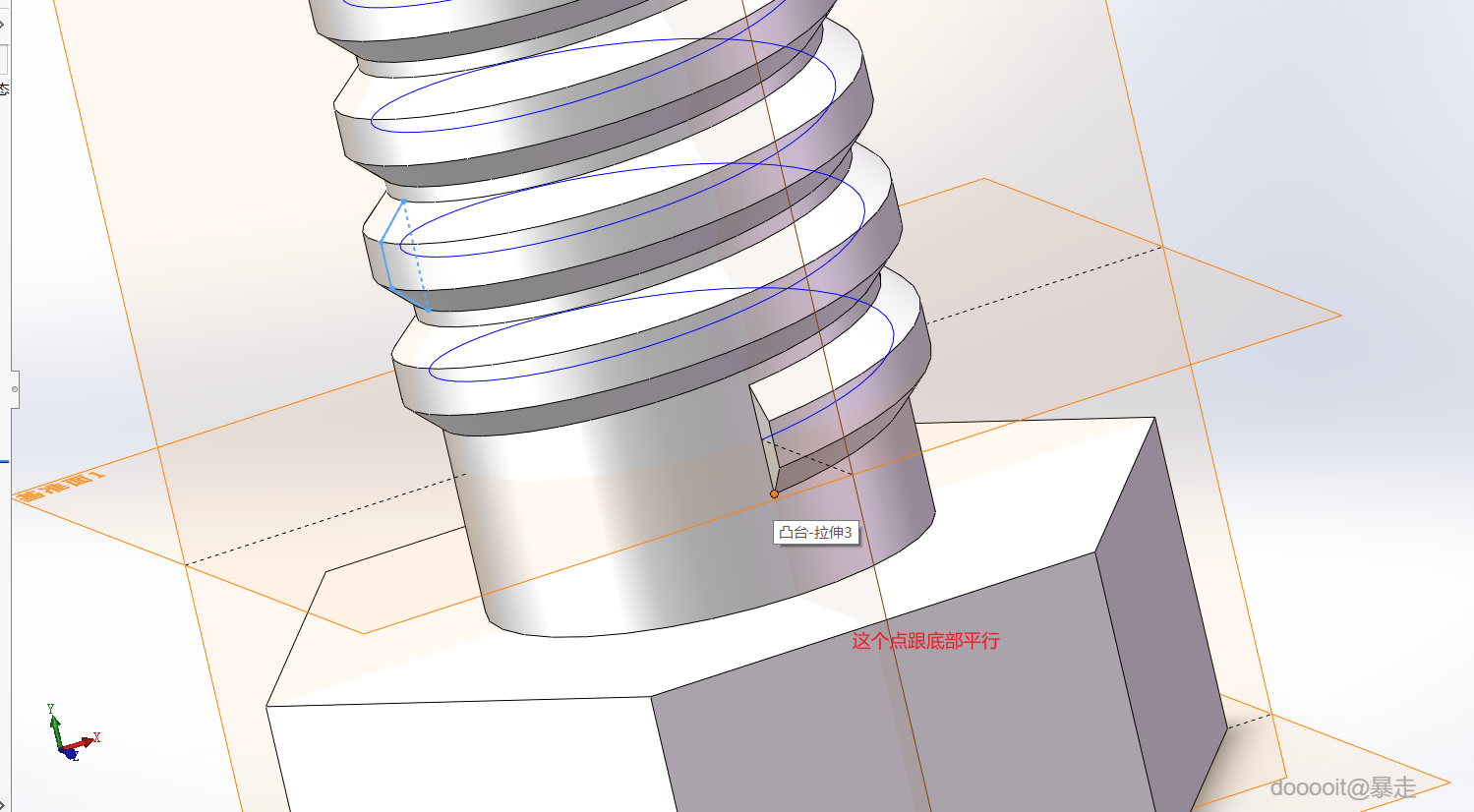

由于螺纹齿底宽设为3.5mm，需编辑基准面的偏移距离为1.75mm（即3.5mm的一半），使螺纹与螺栓主体上下对齐。

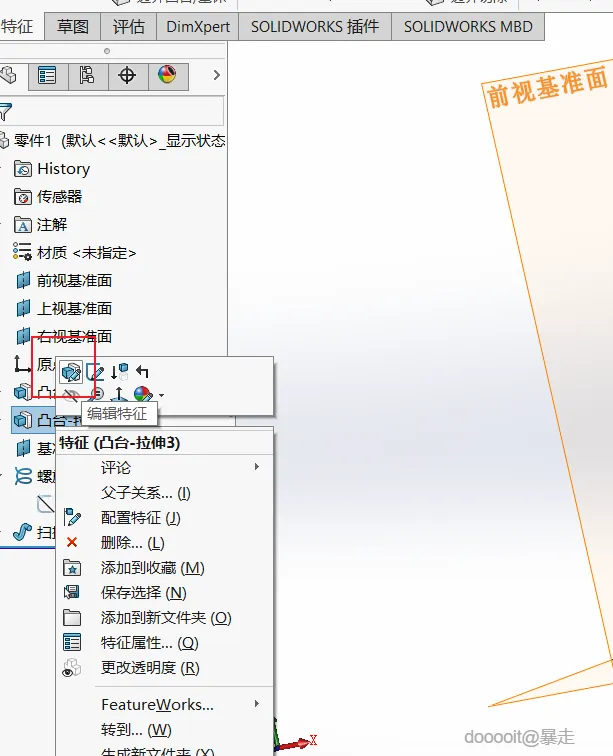

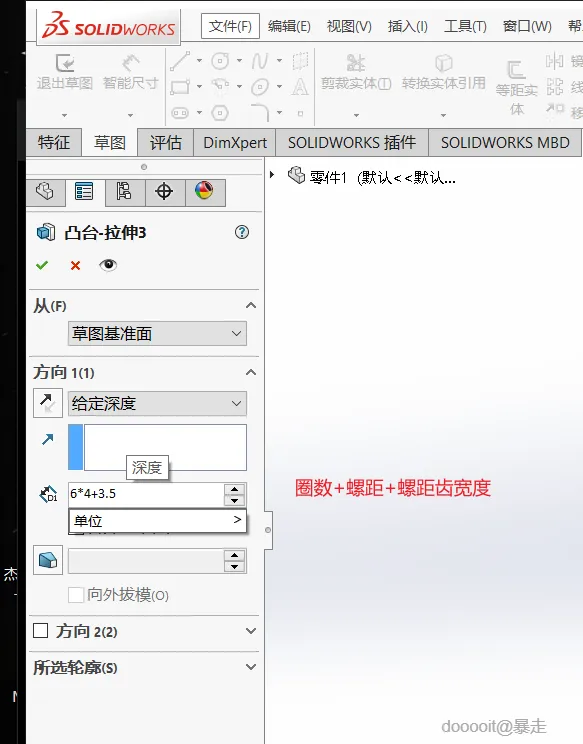

编辑螺栓主体的拉伸凸台特征，根据所需的螺纹圈数、螺距以及螺纹齿宽度重新设定深度。

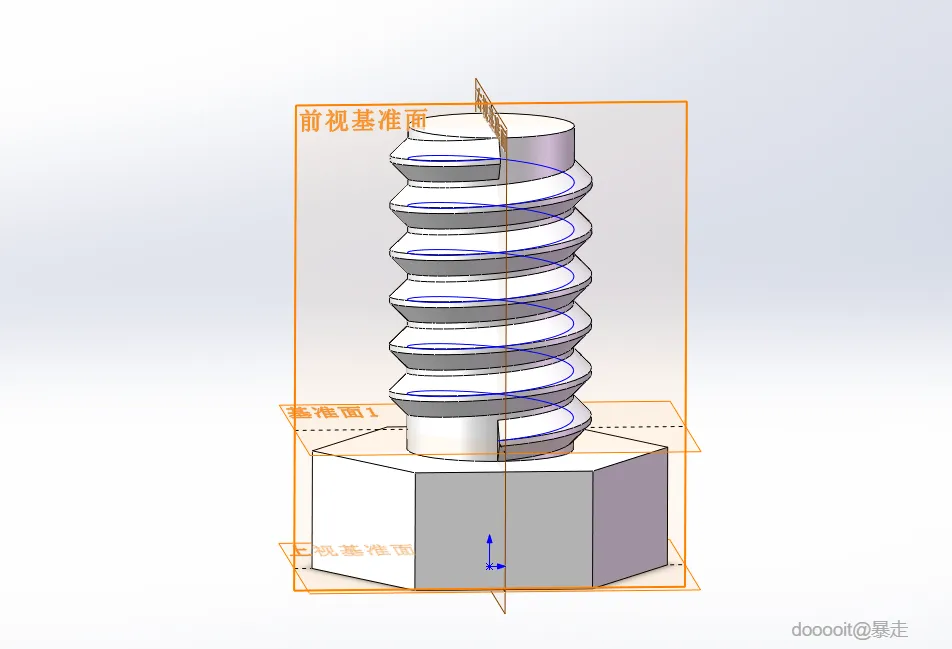

检查螺栓模型，确认所有参数和尺寸正确无误后，保存文件，螺栓设计完成。
