带干簧管开关的发光折纸莲花


木易
转载
发布时间: 2025-06-09 19:59:06 | 阅读数 0收藏数 0评论数 0

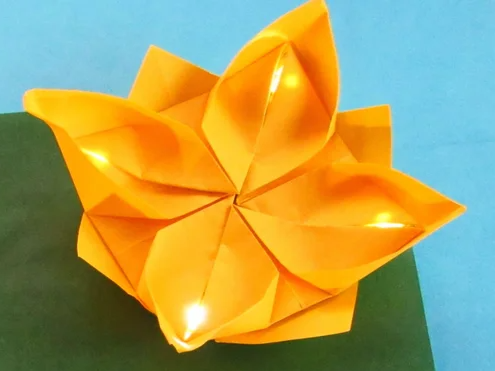

封面
这款简单的折纸莲花由隐藏在睡莲底座中的磁铁控制的 Chibitronics 簧片开关点亮。磁簧开关包含两条重叠的钢带,由一个小间隙隔开。当磁铁靠近时,磁条连接并闭合电路,以便电流可以流动。。通过这个设计,我发现我可以通过像旋钮一样旋转花朵来打开和关闭 LED,同时仍然通过磁铁将其“连接”在睡莲上!

准备工作:

材料:

材料名称
数量
备注
干簧管
1个
白色LED电烙贴纸
4张
导电织物胶带
1个
导电织物胶带贴片
1个
Cr2023圆盘电池
5个
折纸
2张
工业磁铁
1个
夹子/勺子
1个
胶带
1个
1

折纸莲花

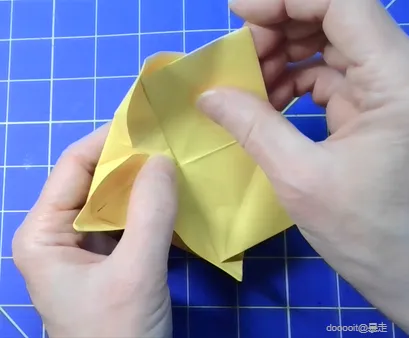

1. 将角折叠并展开。

2. 折叠并展开边缘。

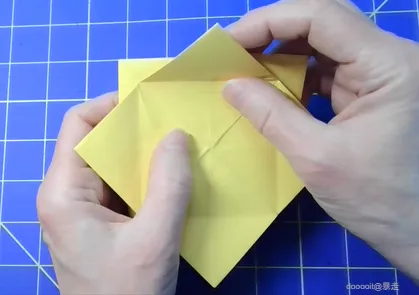

3. 将角折入信封样式。

4. 重复。

5.翻转并重复。确保折痕清晰(使用骨夹或汤勺)。然后将其展开。

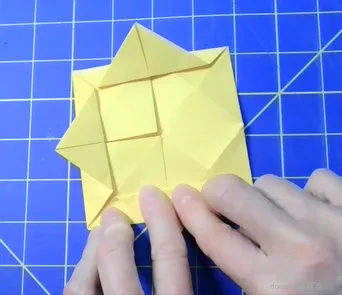

6.再翻面。将角向外折叠,距边缘约 1/4。

7.再翻面。将角向内折叠。纸张会卷曲并形成内部花瓣。

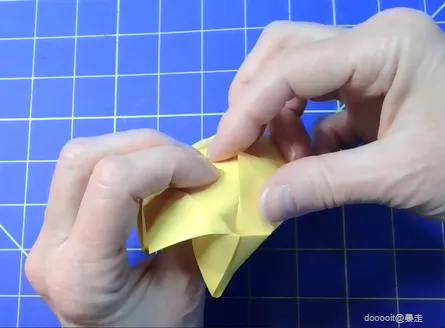

8. 从下面,将角向上拉——让纸张卷曲——形成外花瓣。

2

布置导电胶带电路

展开内部花瓣并压平。电路将进入由折痕标记的正方形内。布置电路:

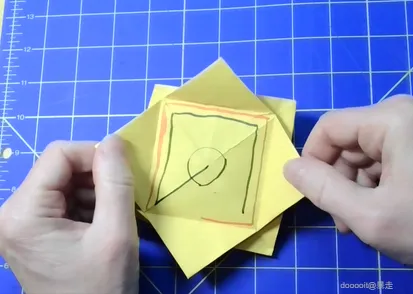

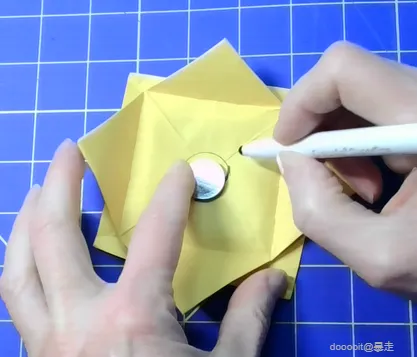

1. 围绕中心的电池进行描画。将电池放在一边。

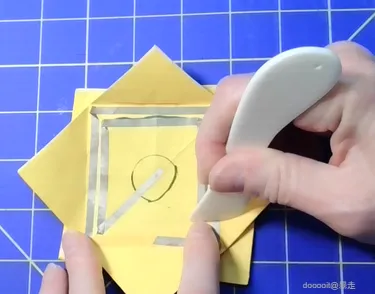

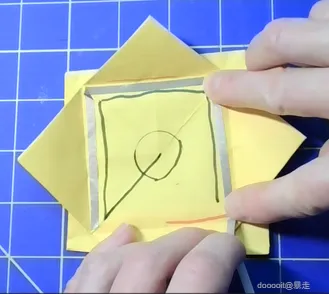

2. 从一角开始贴上导电布胶带。将其放在三个边上,然后进入第四个边的一半并停止。这是电路的正极。

3. 对于负极,从为电池绘制的圆圈内开始粘贴胶带。转到第一个角 - 停在距胶带第一行约 1厘米处。转动并围绕前三个边,与胶带的第一行平行。确保不要碰它!停在最后一个拐角处。

3

添加组件

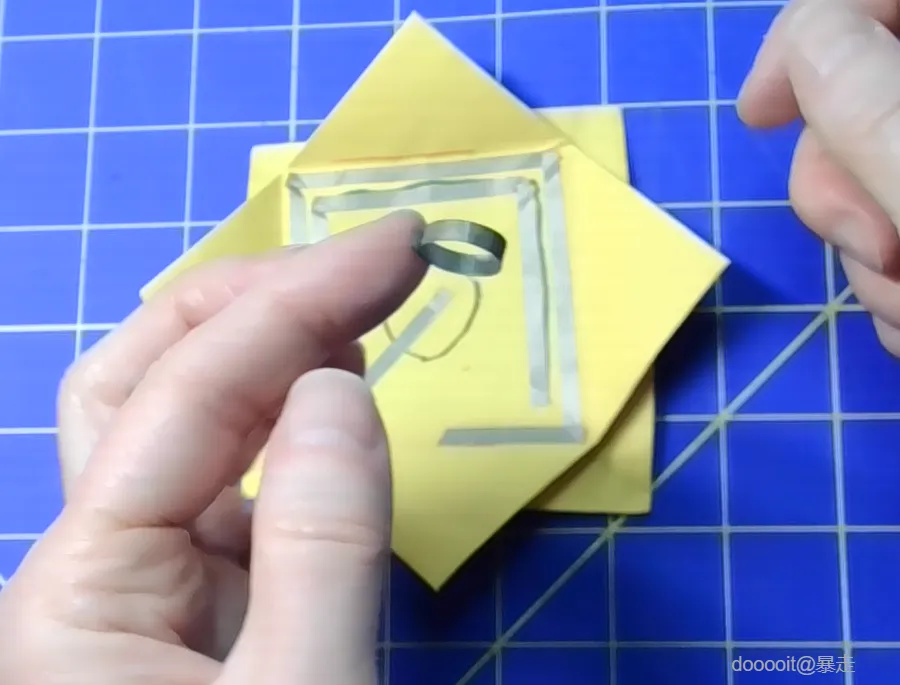

电池位于中间有标记的位置,正极 (+) 面朝上。要将电池固定到位,请制作一圈导电胶带,粘性面朝外。将其按下到电池位置,然后安装电池。

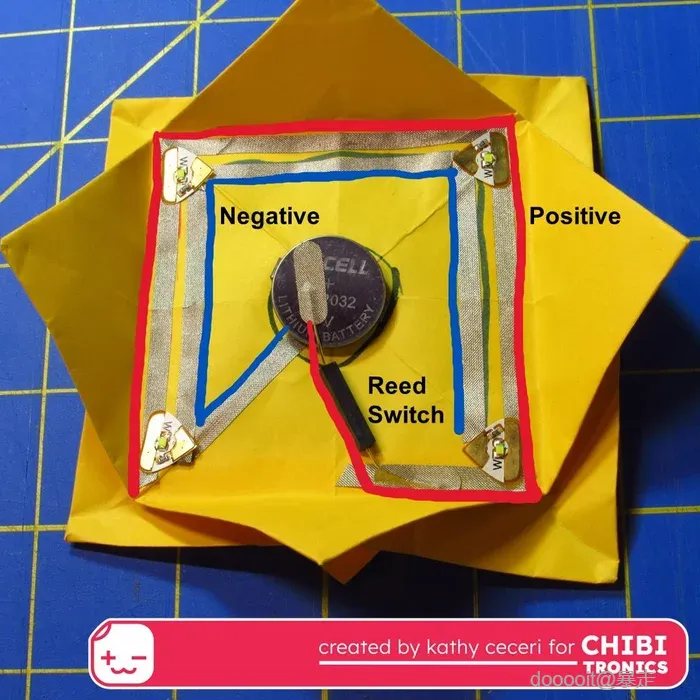

在每个角放置一个电路贴纸 LED。使用额外的导电胶带以实现良好的连接。确保 LED 的正极和负极仅接触正确的胶带。

要添加簧片开关,请将一根电线弯曲到一侧。将电线放在正极胶带的末端。使用更多的导电胶带或导电胶带贴片来固定到位。或者电线连接在电池顶部。如果需要的话,弯曲电线。用导电胶带粘贴电池 - 确保胶带不会接触电池的侧面或底部。

将花瓣折回原位。

4

制作磁性睡莲底座

将花瓣折回原位。

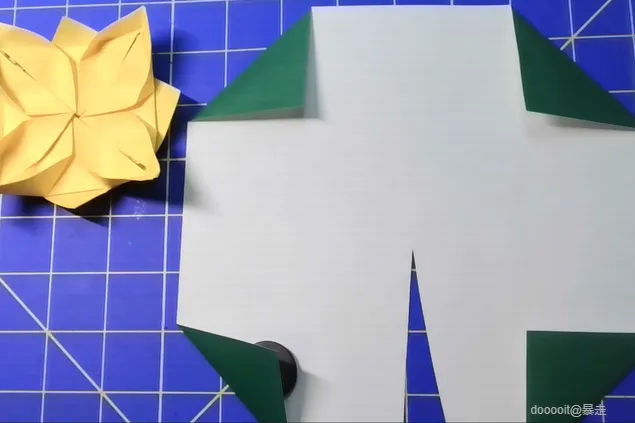

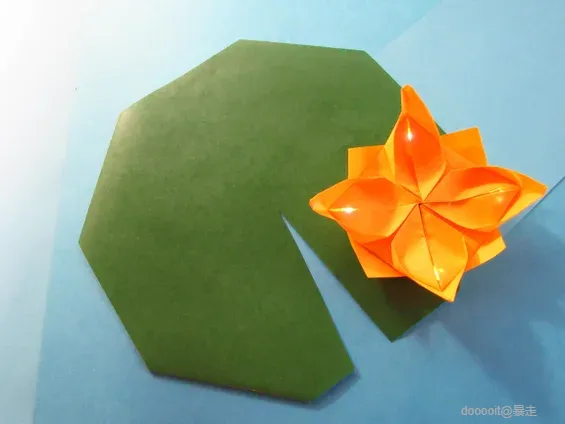

要制作睡莲底座,请取一个绿色正方形,并从一侧切出一个窄楔形。翻转并将每个角折叠在下面。将磁铁滑入一角翻盖内。用胶带将边缘封闭,制成一个将磁铁固定到位的袋子。(如果磁铁很小,请将其直接粘在纸上,这样它就不会滑动。)再次将睡莲正面朝上翻转。

将莲花放在睡莲叶上,放在带有磁铁的角落上。簧片开关只有在与磁场对齐时才会起作用,因此像旋钮一样旋转莲花即可打开和关闭!
