C51实现串口通信

1. 串口是一种应用十分广泛的通讯接口，串口成本低、容易使用、通信线路简单，可实现两个设备的互相通信。

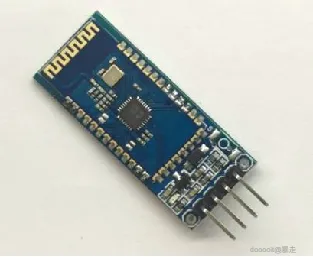

2. 单片机的串口可以使单片机与单片机、单片机与电脑、单片机与各式各样的模块互相通信，极大的扩展了单片机的应用范围，增强了单片机系统的硬件实力。
3. 51单片机内部自带UART（Universal Asynchronous Receiver Transmitter，通用异步收发器），可实现单片机的串口通信。

1. 简单双向串口通信有两根通信线（发送端TXD和接收端RXD）

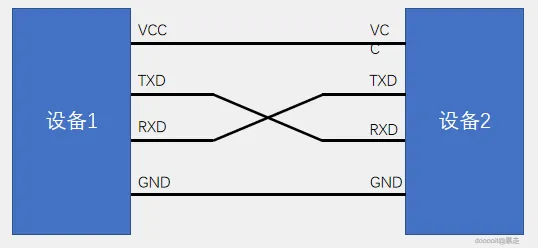

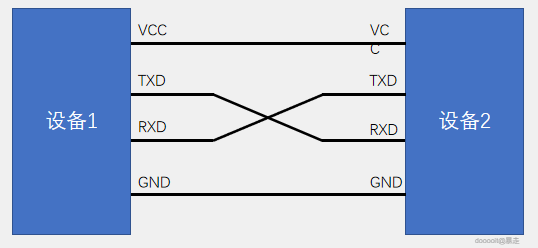

2. TXD与RXD要交叉连接
3. 当只需单向的数据传输时，可以直接一根通信线

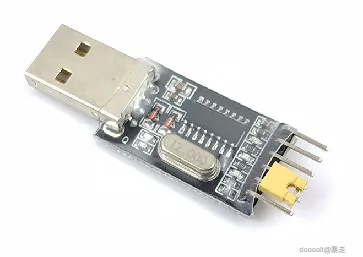

4. 当电平标准不一致时，需要加电平转换芯片

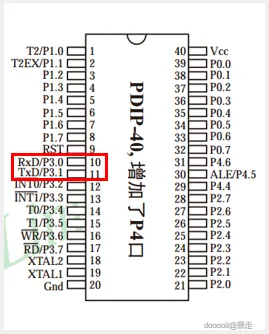

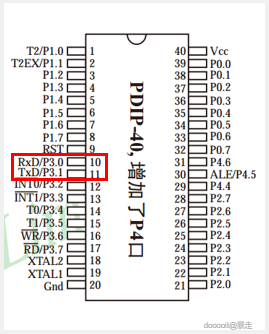

1. TXD：接P3.1引脚 - RXD：接P3.0引脚 - SBUF 是缓冲区，分为发送缓冲区和接收缓冲区。

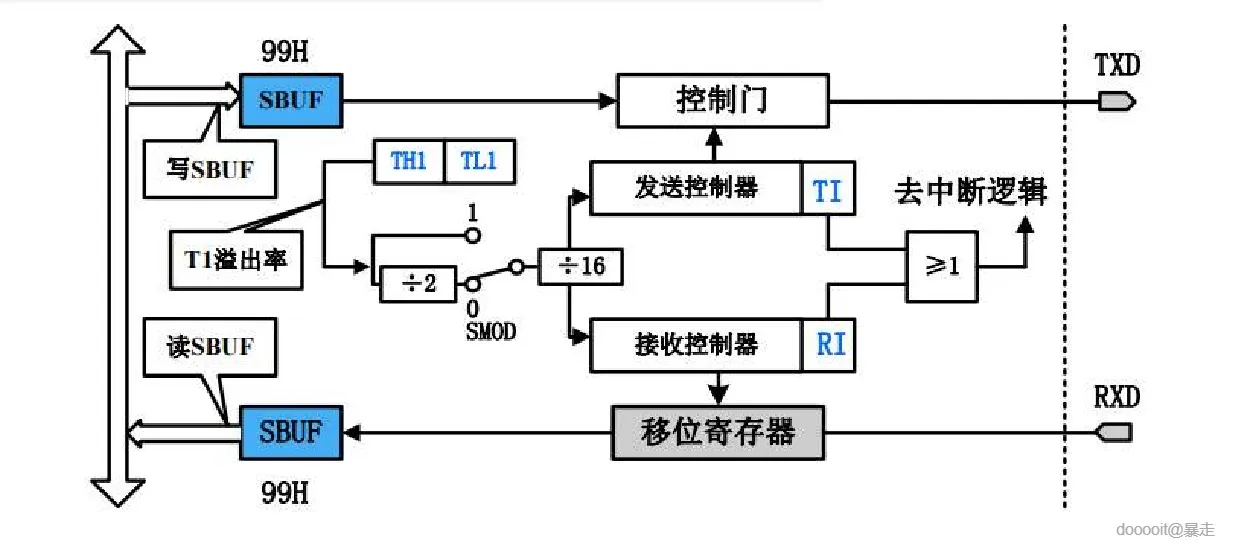

2. TH1和TL1是定时器1的功能，需要工作在方式2（自动重载模式），用来设置波特率； 接收数据时，数据从引脚接收，通过移位寄存器接收到 SBUF，然后控制寄存器把RI置1（接收中断），然后触发中断； 发送数据时，SBUF传到控制门，由发送控制器控制TI 触发中断；

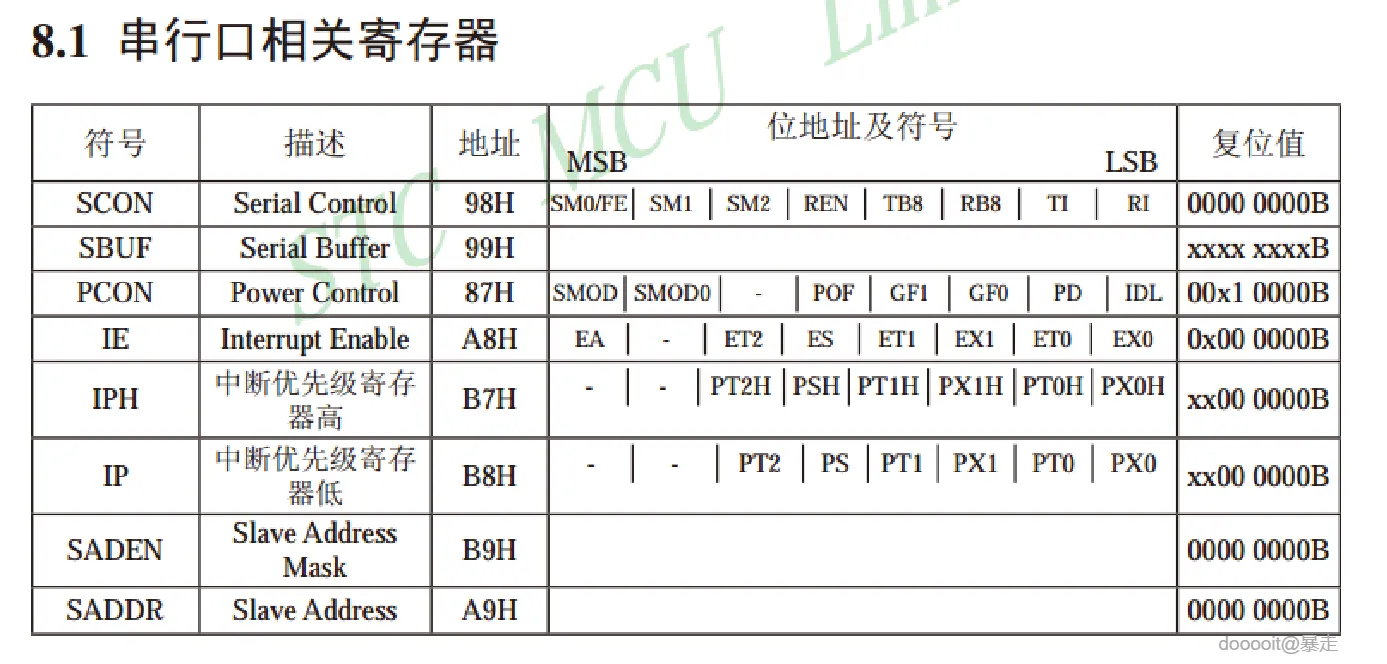

SCON:串行控制寄存器(可位寻址)

SM2：允许方式2或方式3多机通信控制位；

REN：允许/禁止穿行接收控制位。

○ 由软件置位REN，REN=1为允许串行接收状态，可启动串行接收器RxD，开始接收信息；

○ 软件复位REN，即REN=0，则禁止接收；

TB8：在方式2或方式3，它为要发送的第9位数据，按需要由软件置位或清0；

RB8：在方式2或方式3，是接收到的第9位数据；

TI： 发送中断请求标志位。在方式0，当串行发送数据第8位结束时，由内部硬件自动置位，即TI=1，向主机请求中断，响应中断后必须用软件复位，即TI=0。在其他方式中，则在停止位开始发送时由内部硬件置位，必须用软件复位；

RI：接收中断请求标志位。在方式0，当串行接收到第8位结束时由内部硬件自动置位RI=1，向主机请求中断，响应中断后必须用软件复位，即RI=0。在其他方式中，串行接收到停止位的中间时刻由内部硬件置位，即RI=1（例外情况见SM2说明），必须由软件复位，即RI=0。

0100 0000

PCON:电源控制寄存器(不可位寻址)

1. SMOD：波特率选择位。
2. 当用软件置位SMOD，即SMOD=1，则使串行通信方式1、2、3的波特率加倍；
3. SMOD=0，则各工作方式的波特率不加倍。复位时SMOD=0。
4. SMOD0：帧错误检测有效控制位。
5. 当SMOD0=1，SCON寄存器中的SM0/FE位用于FE(帧错误检测)功能；
6. 当SMOD0=0，SCON寄存器中的SM0/FE位用于SM0功能,和SM1一起指定串行口的工作方式。复位时SMOD0=0

1. 发送数据流程

初始化：

1. 配置串口控制寄存器SCON为0x40（或0x50）；
2. 配置电源控制寄存器PCON（计算波特率）；
3. 配置定时器T1（串口通信只能用定时器1，只能使用8位自动重装工作模式），启动定时器T1；
4. 禁止定时器T1中断；

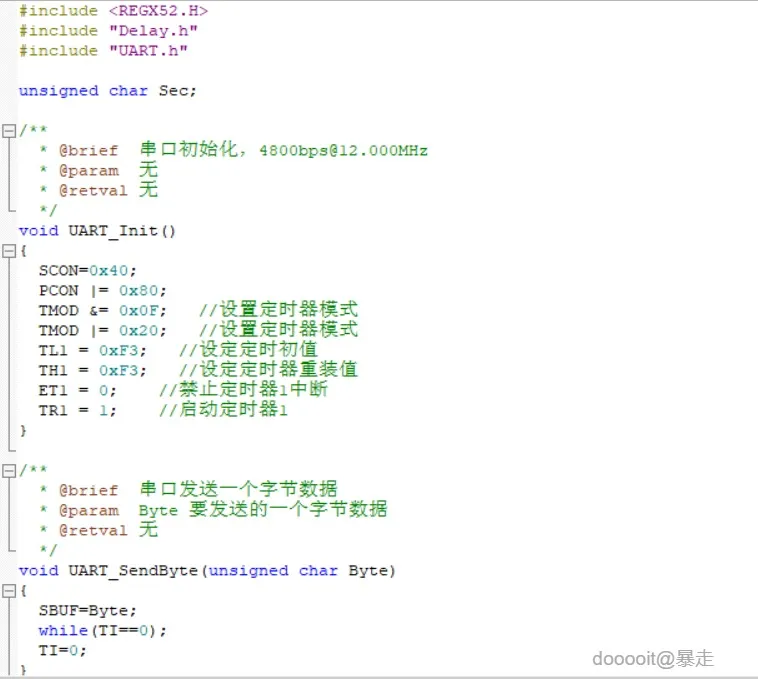

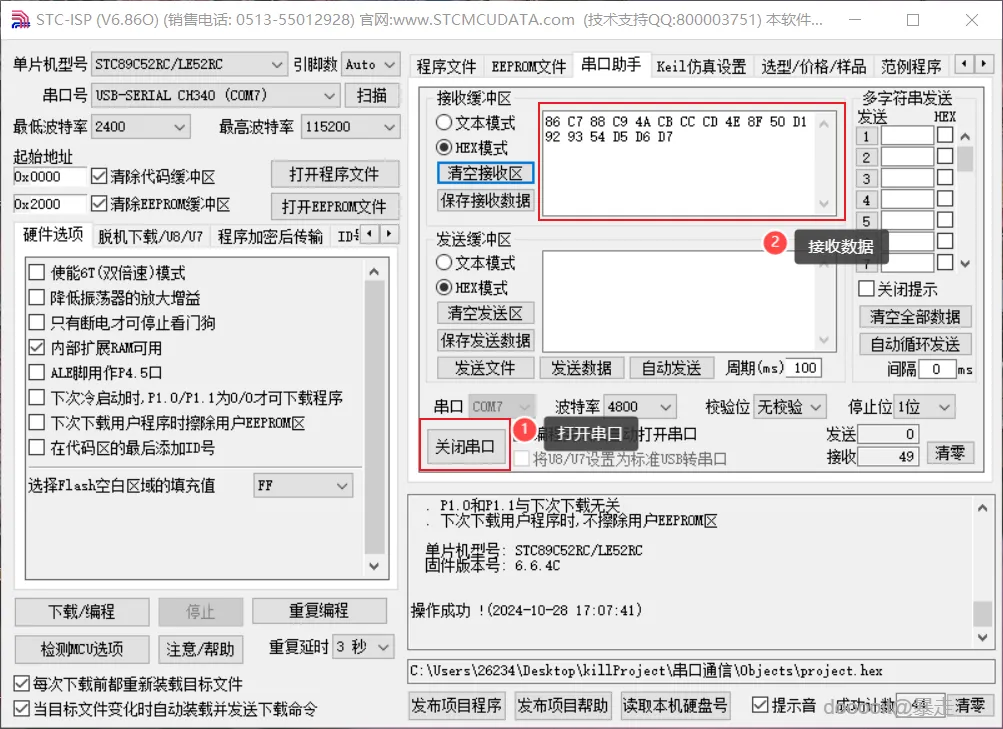

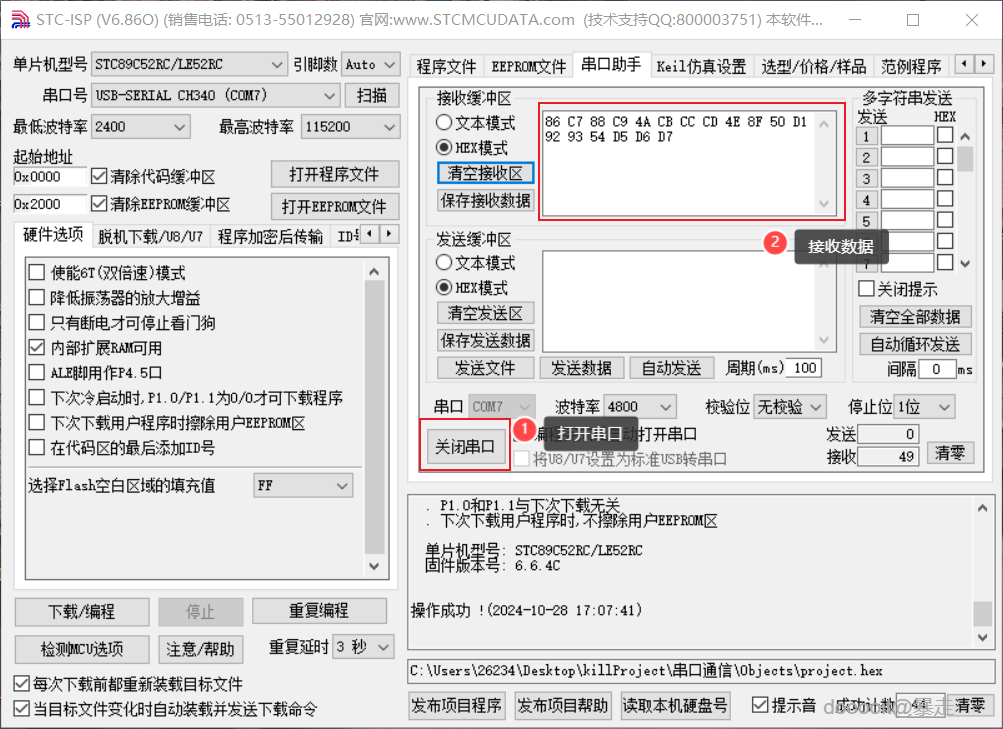

注意串口初始化代码可以使用STC-ISP(附件)生成,生成后复制代码并删除其他的AURX内容。

1. 发送数据

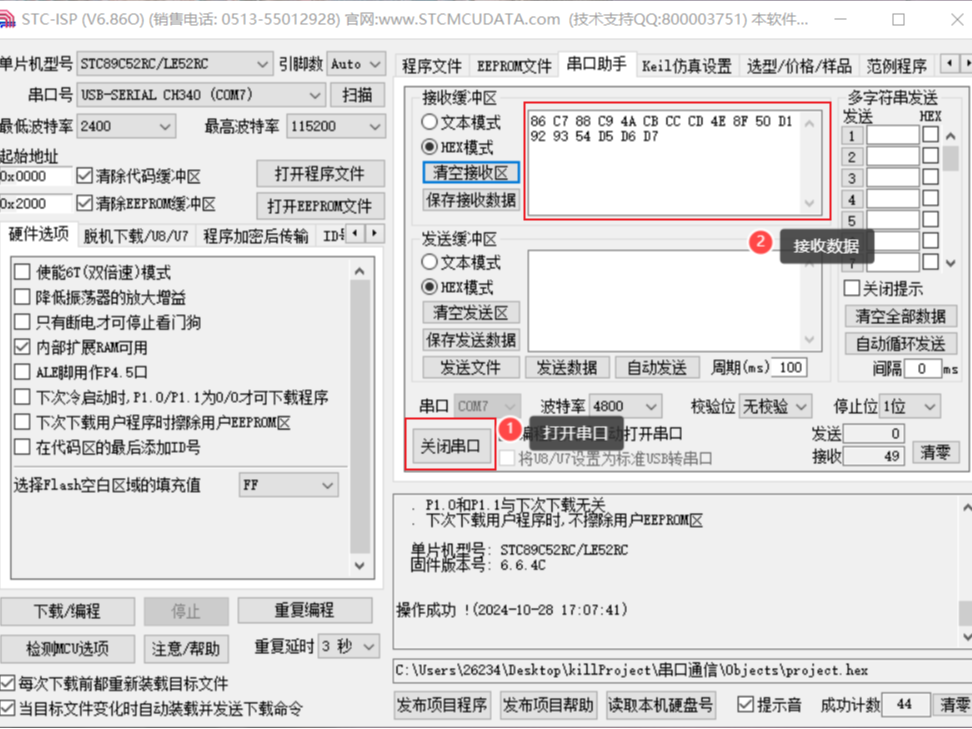

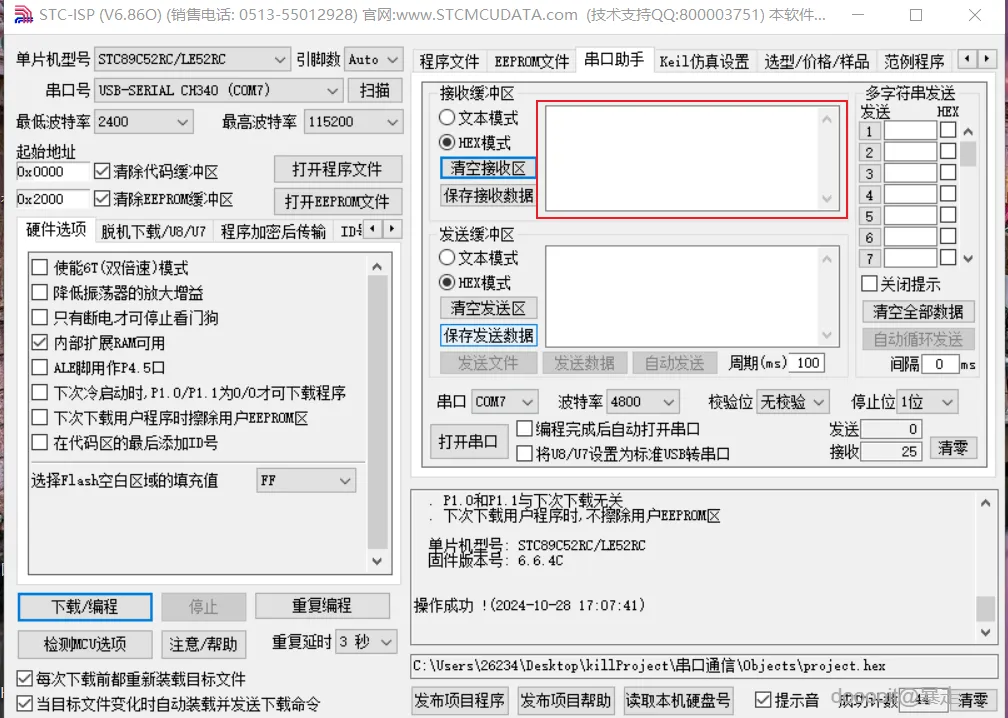

单片机通过串口每过一秒向电脑端发送内容。
