远程感应水箱水位并通过 LoRa 传输实现远程泵控制

https://www.youtube.com/watch?v=hp9tmT0E_sU

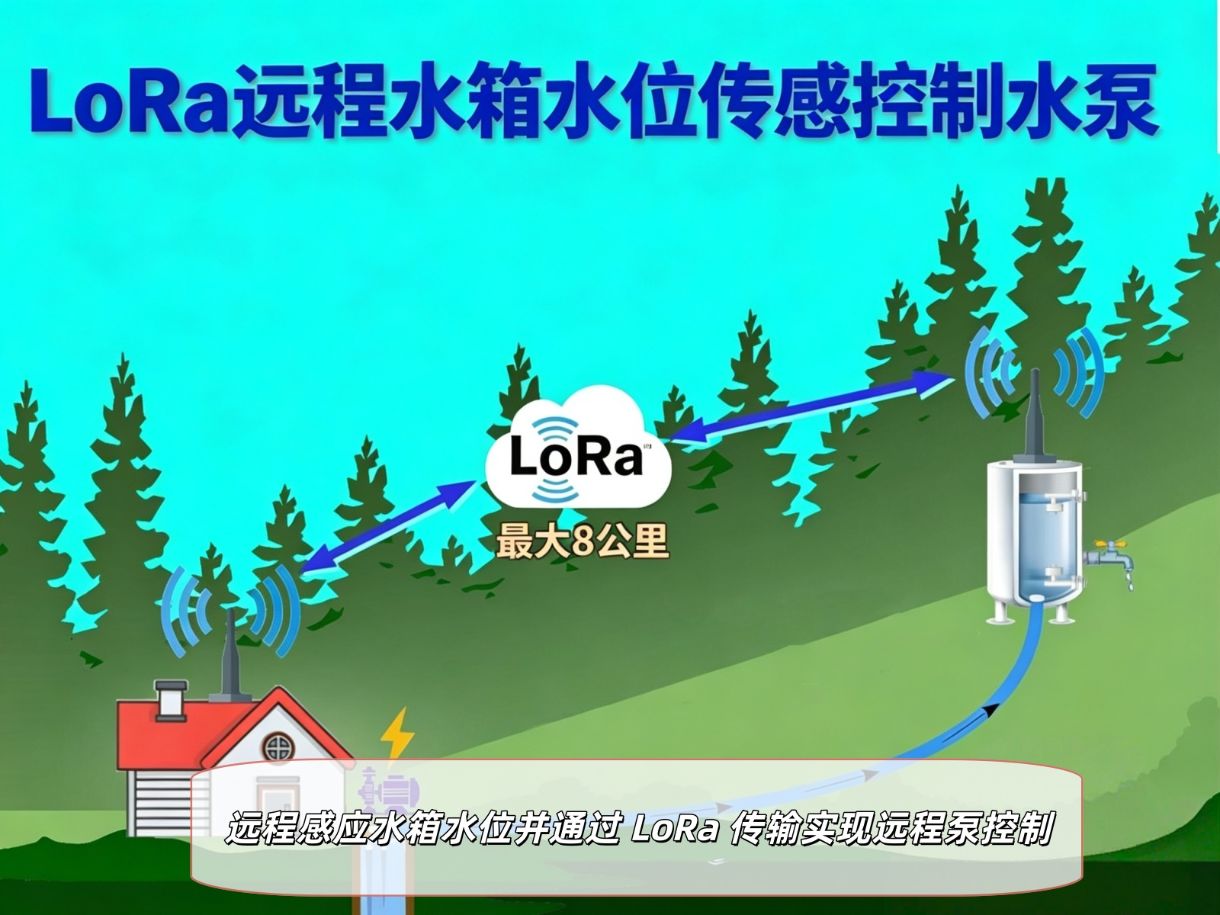

首先是问题：我必须给 1.5 公里外的水箱加水，所以我需要两个设备：

1. 管理泵的服务器：如果远程水箱未满，则服务器通过继电器启动泵，当水箱已满时，停止泵。
2. 启停泵；
3. 管理远程消息；
4. 如果远程设备不再活跃，则防止采取危险行动；
5. 监控选择操作模式和状态。
6. 处于远程位置（水箱位置）的客户端会检查水位，并向服务器发出警告以确认一切正常或水箱已满。
7. 检查最大和最小水平；
8. 警告服务器状态；
9. 电池和太阳能供电；
10. 如果不再需要，则进入睡眠模式。

微控制器

和往常一样，我将使用 WeMos D1 mini，因为它体积小且功能强大，并且我想使用 WiFi（在下一个版本中）来管理配置，有关本教程的更多信息。“ ESP8266 教程（WeMos D1） ”。

您可以在速卖通上找到 WeMos D1 WeMos D1 mini - AliExpress NodeMCU V2 V2.1 V3 - AliExpress esp01

沟通

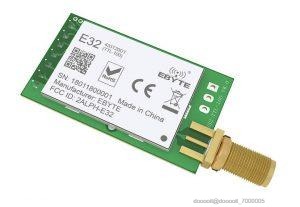

为了进行通信，我将使用 2 个 Ebyte e32 设备；查看本教程中的设备“ LoRa e32 设备”。

您可以在这里找到 LoRa 设备(433MHz 3Km) - (433MHz 8Km) - (868MHz 3Km ) - (868MHz 8Km) - (915MHz 3Km) - (915MHz 8Km)

我喜欢 i2c 设备，在这个项目中，我将使用 SDD1306，更多信息请参阅本教程“ OLED SDD1306 ”。

您可以在这里找到 I2C SPI SSD1306 0.91 0.96 英寸 OLED

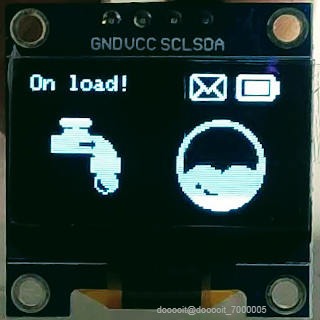

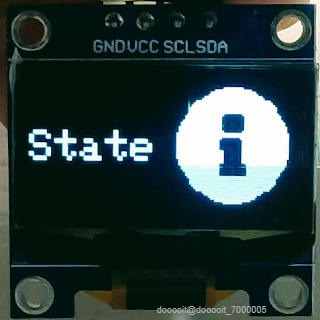

以上图片32至37对应以下步骤：

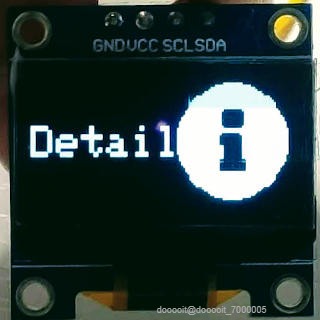

32远程水箱水位泵控制器显示状态详细信息ENG

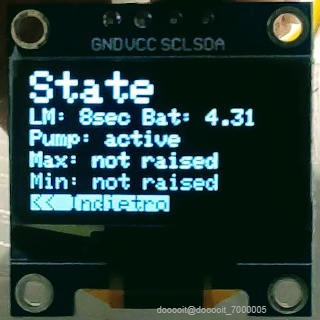

33远程水箱水位泵控制器显示界面状态调试ENG

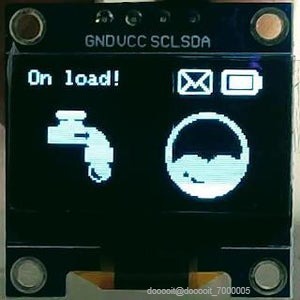

34远程水箱液位泵控制器显示状态 ENG

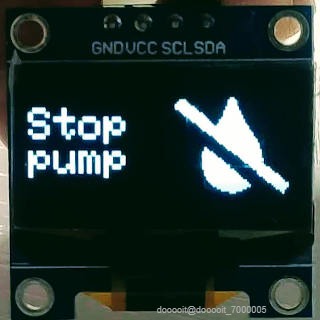

35远程水箱水位泵控制器显示停止泵ENG

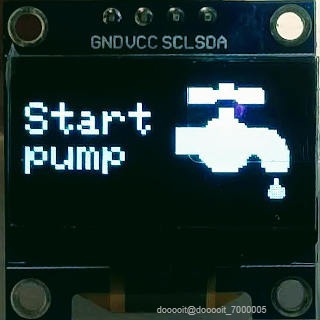

36远程水箱水位泵控制器显示启动泵ENG

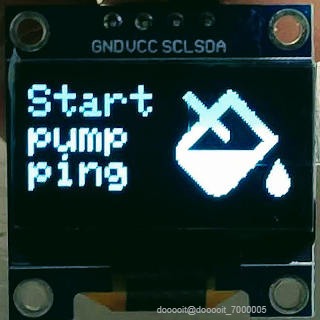

37远程水箱水位泵控制器显示启动泵ping ENG

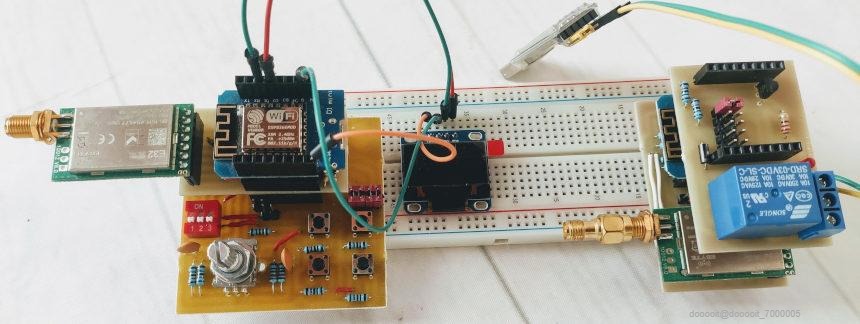

1.为了开始原型设计，我使用了一系列为此用途创建的屏蔽，结果看起来相当不稳定，但效果很好。

2.WeMos All Shield pcf8574 ssd1036 继电器 e32 Lora

所有这些屏蔽都是免费分发的，你可以从 PCB 生产商处购买 PCB，服务器的完整 PCB，以及客户端。它也可用。

对于我使用的服务器：

3.LoRa 无线远程水箱和水泵控制器 esp8266 服务器 PCB

1. pcf8574 编码器屏蔽
2. EByte LoRa E32 硬件串行屏蔽

对于客户

4.LoRa 无线远程水箱和水泵控制器 esp8266 客户端 PCB

1. 另一个 EByte LoRa E32 硬件串行屏蔽
2. 继电器屏蔽

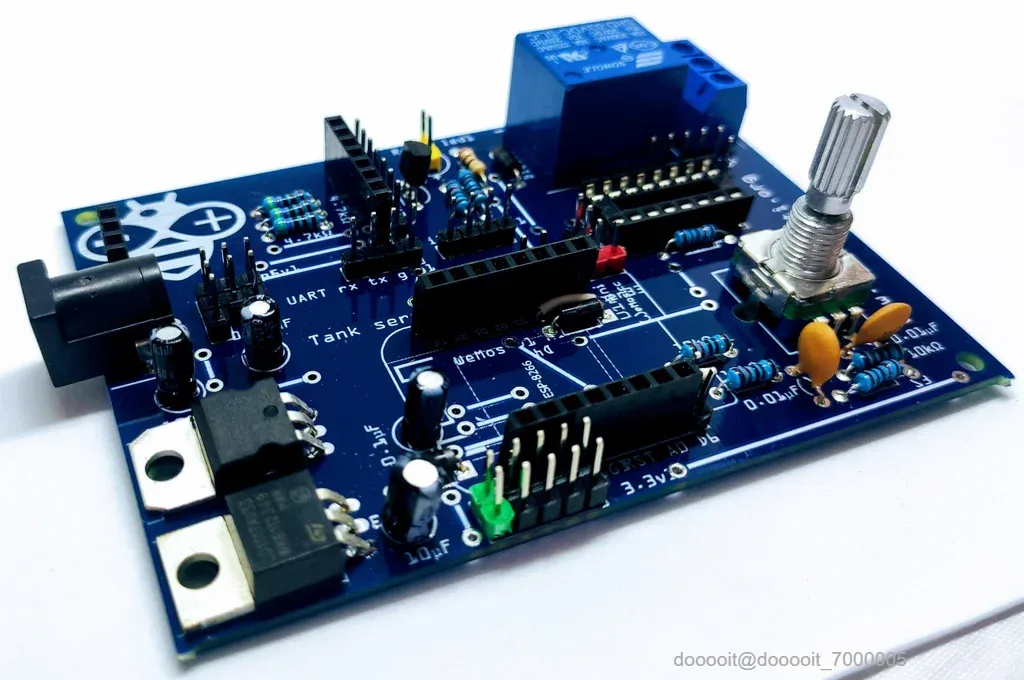

1.这是 PCB

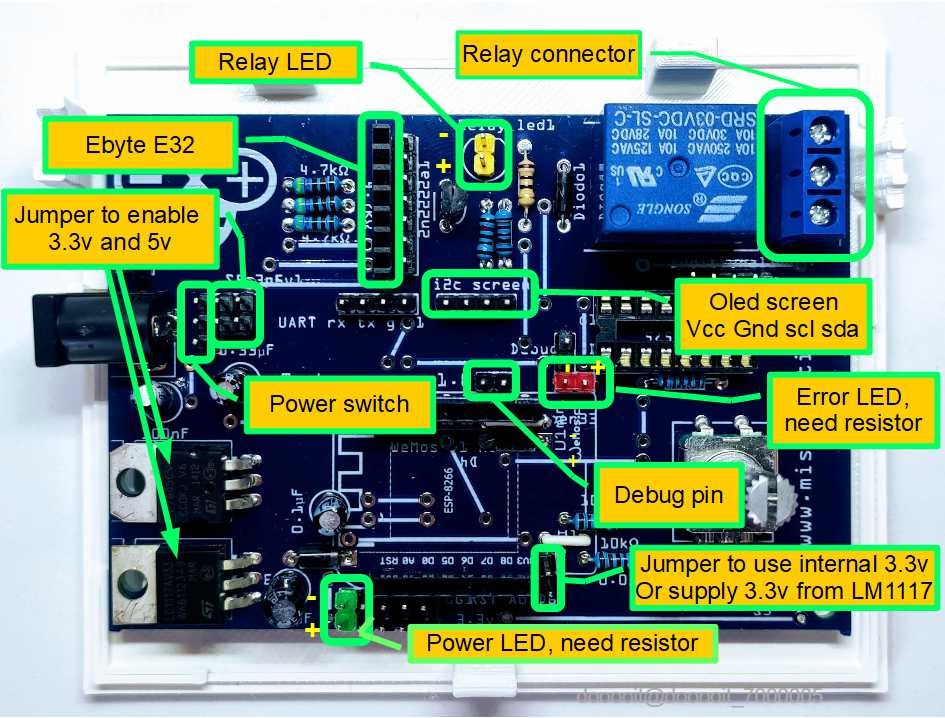

2.LoRa 无线远程水箱和泵控制器 (esp8266) 服务器 PCB 说明。

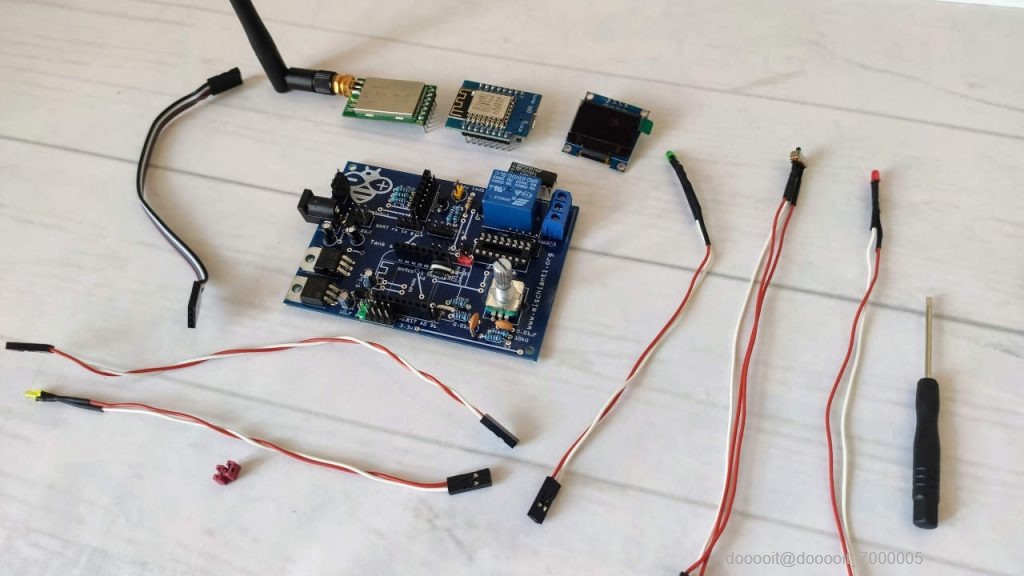

然后，我们必须开始组装组件、LED、开关、显示器、WeMos D1 和 EByte E32。

3.LoRa 无线远程水箱和水泵控制器 esp8266 服务器 PCB

您可以在此处找到软件，在此处找到PCB 和说明。

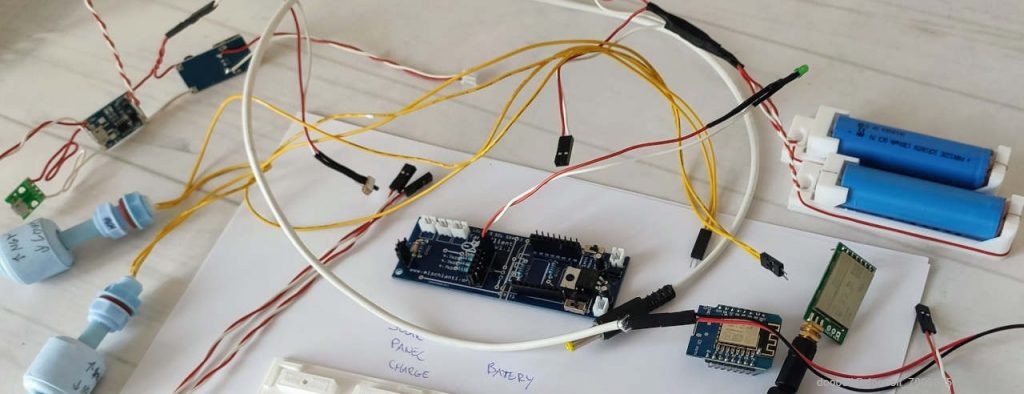

1.对于客户端，我使用外部模块来管理电源，因此对于不需要自主使用电池的人来说就没有依赖性。

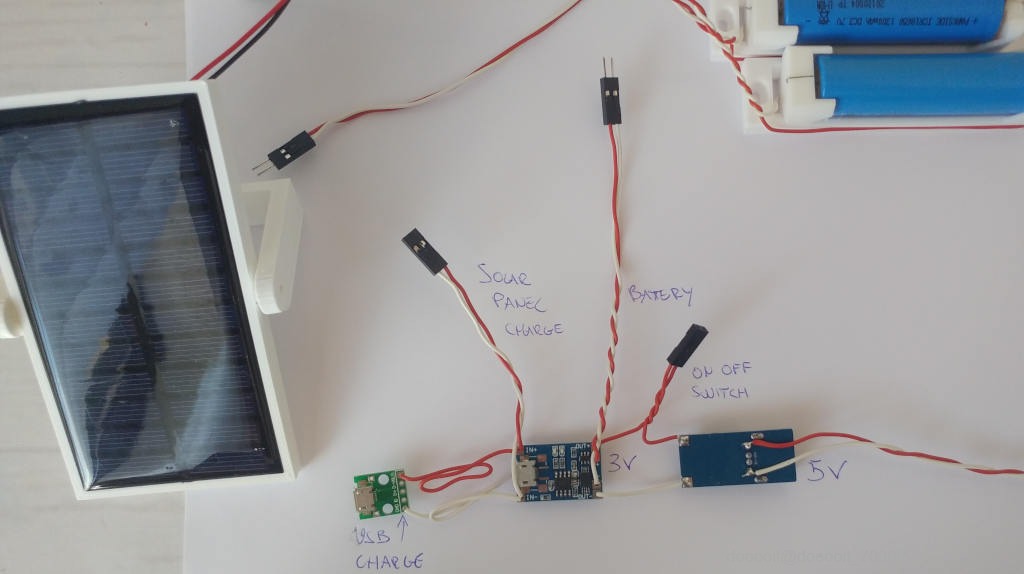

电池和太阳能电池板电路

您可以在“自制应急移动电源”上找到太阳能电池充电的所有组件。

2.LoRa无线远程水箱和水泵控制器（esp8266）客户端太阳能电池充电

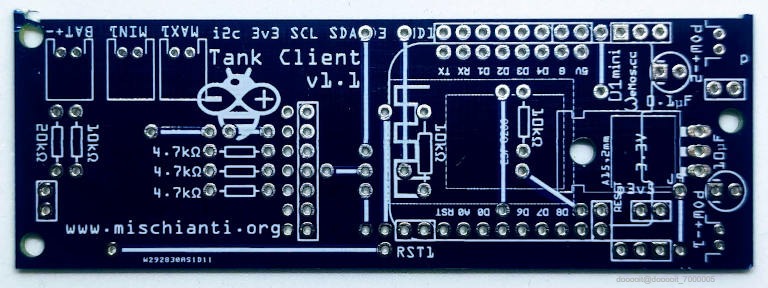

1.LoRa 无线远程水箱和水泵控制器 (esp8266) 客户端 PCB 向上

然后，我们必须开始组装组件、LED、开关、显示器、WeMos D1 和 EByte E32。

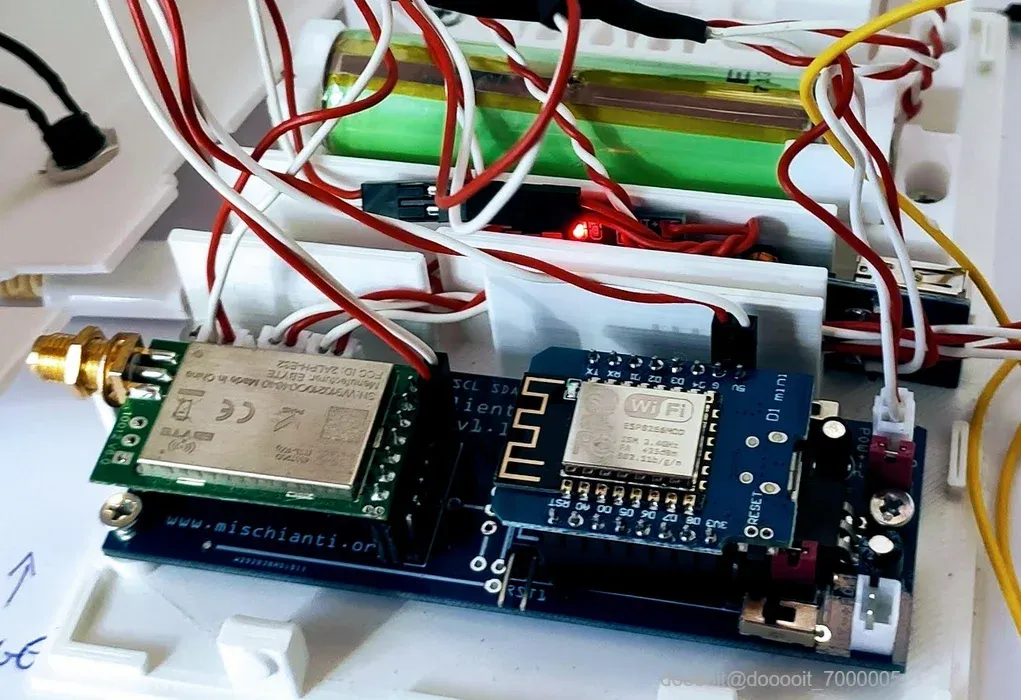

2.LoRa 无线远程水箱和水泵控制器 esp8266 客户端 PCB

您可以在此处找到软件，在此处找到PCB 和说明。

您可以在此处找到服务器案例

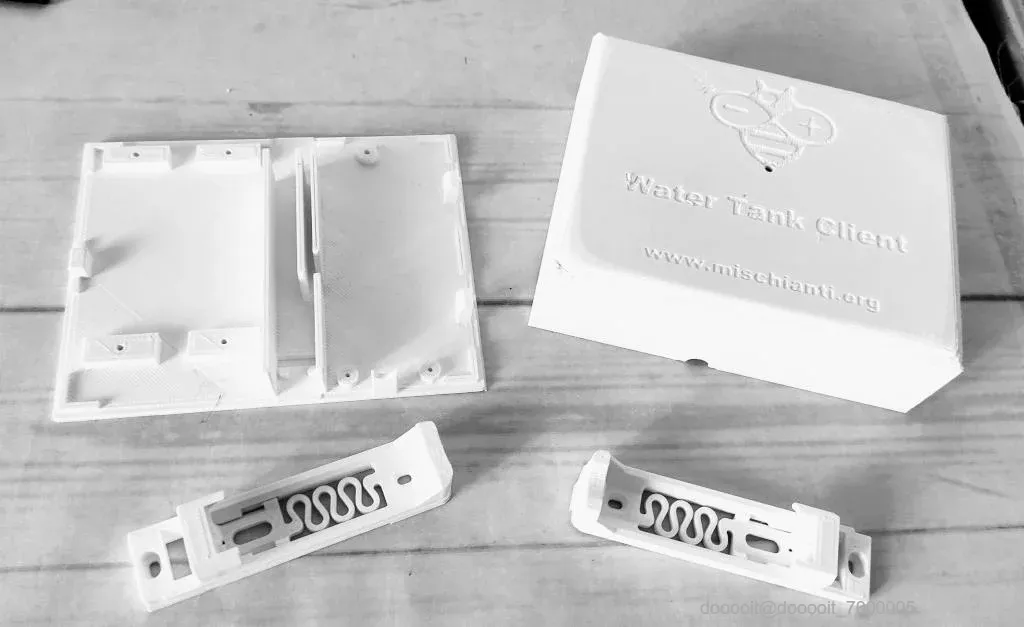

您可以在此处找到客户的案例

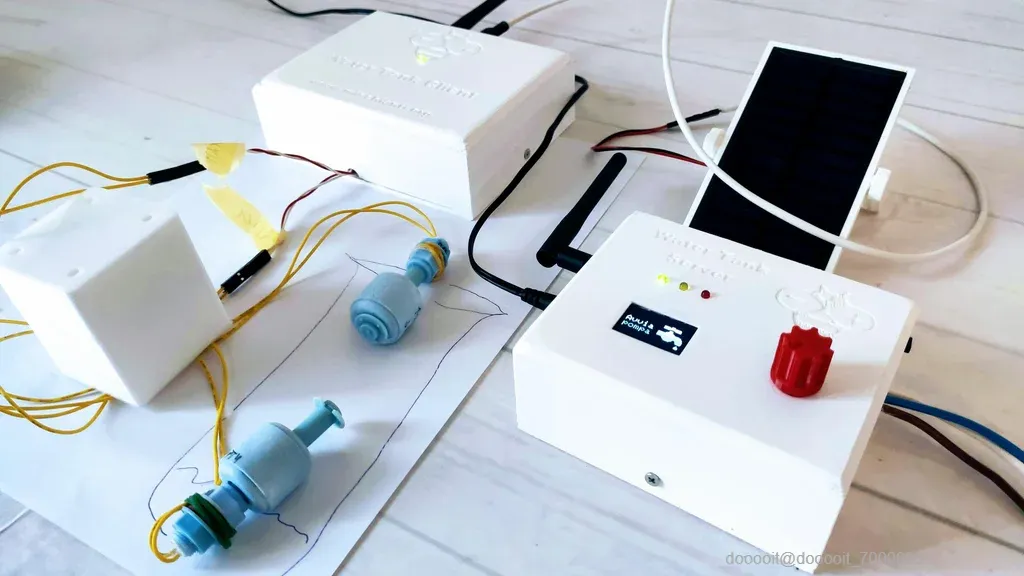

最后完成组装的项目。

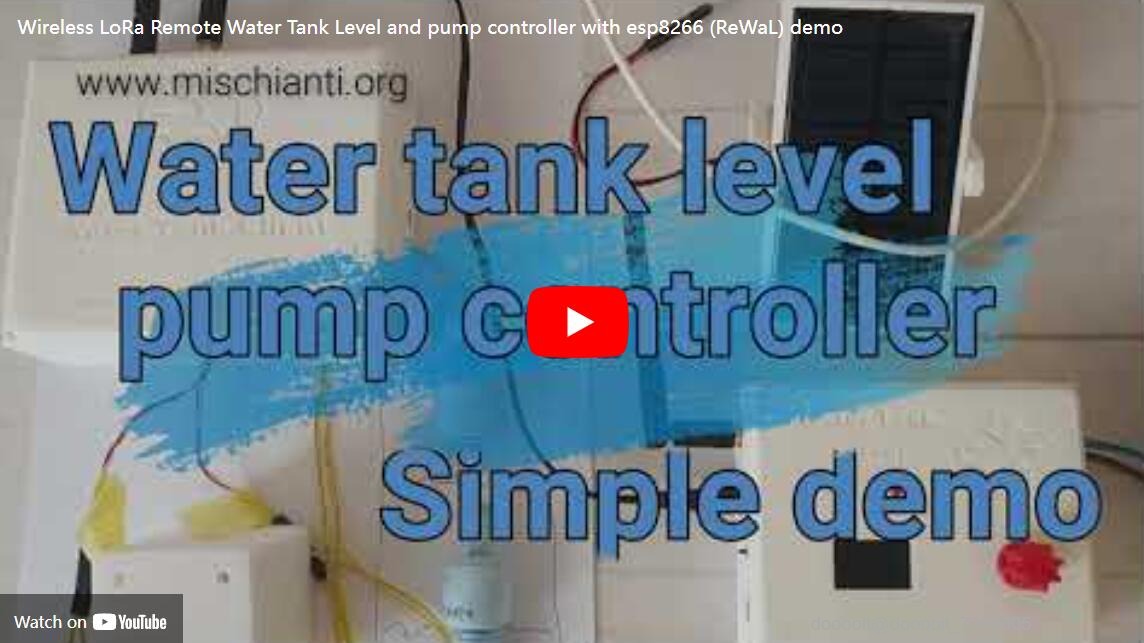

参考视频https://youtu.be/3UU_vTplKVs
