牙膏挤压神器

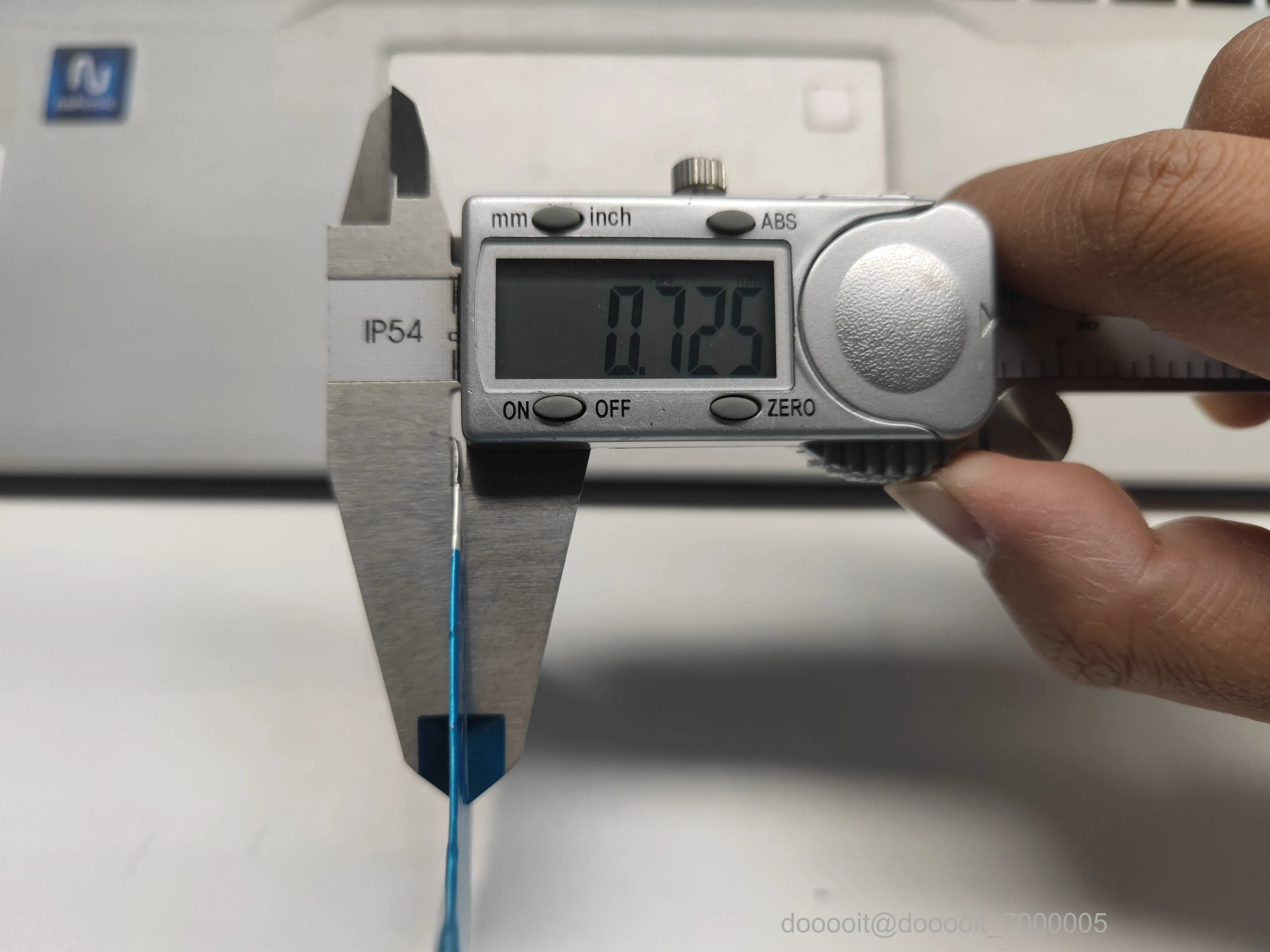

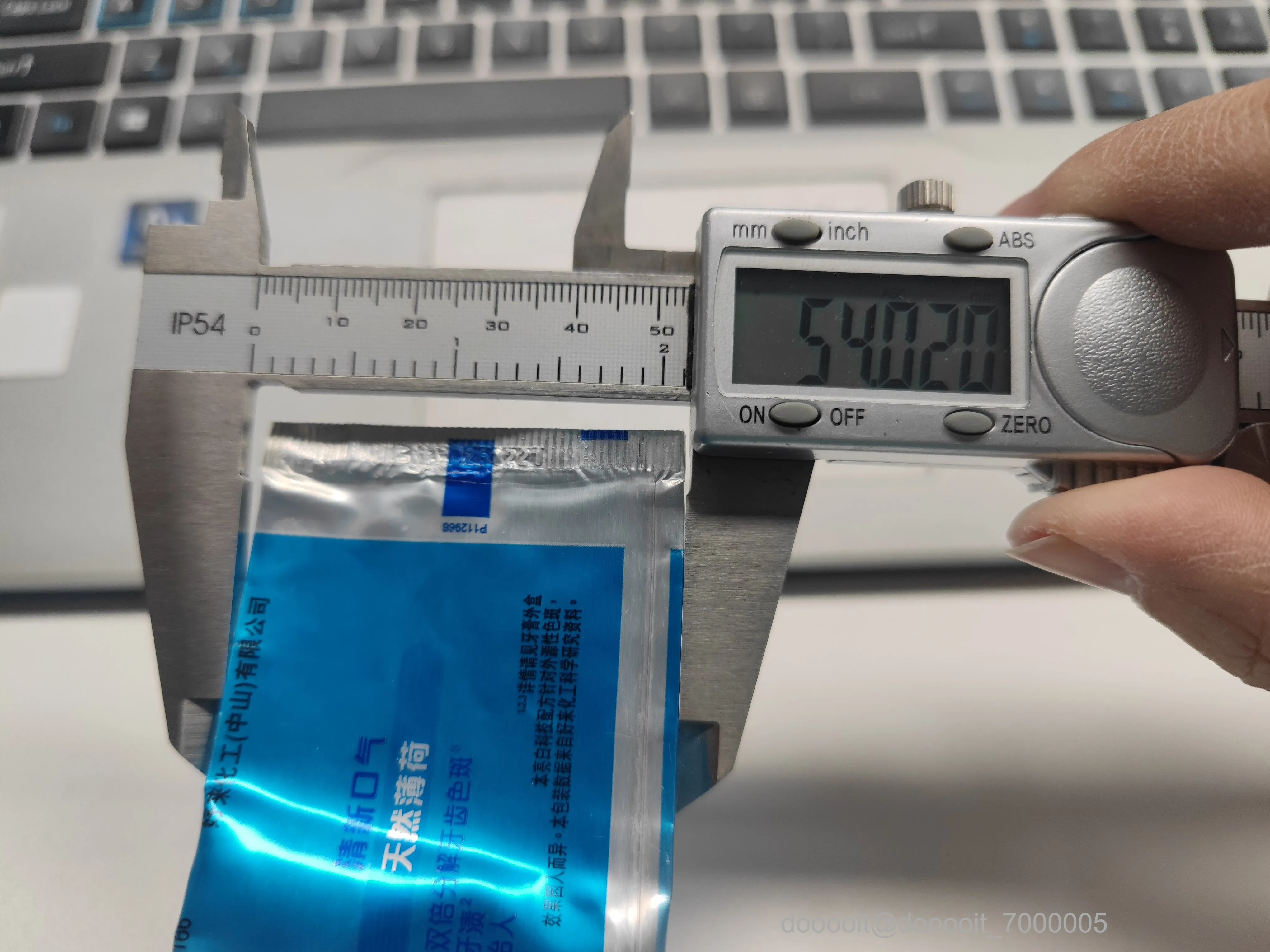

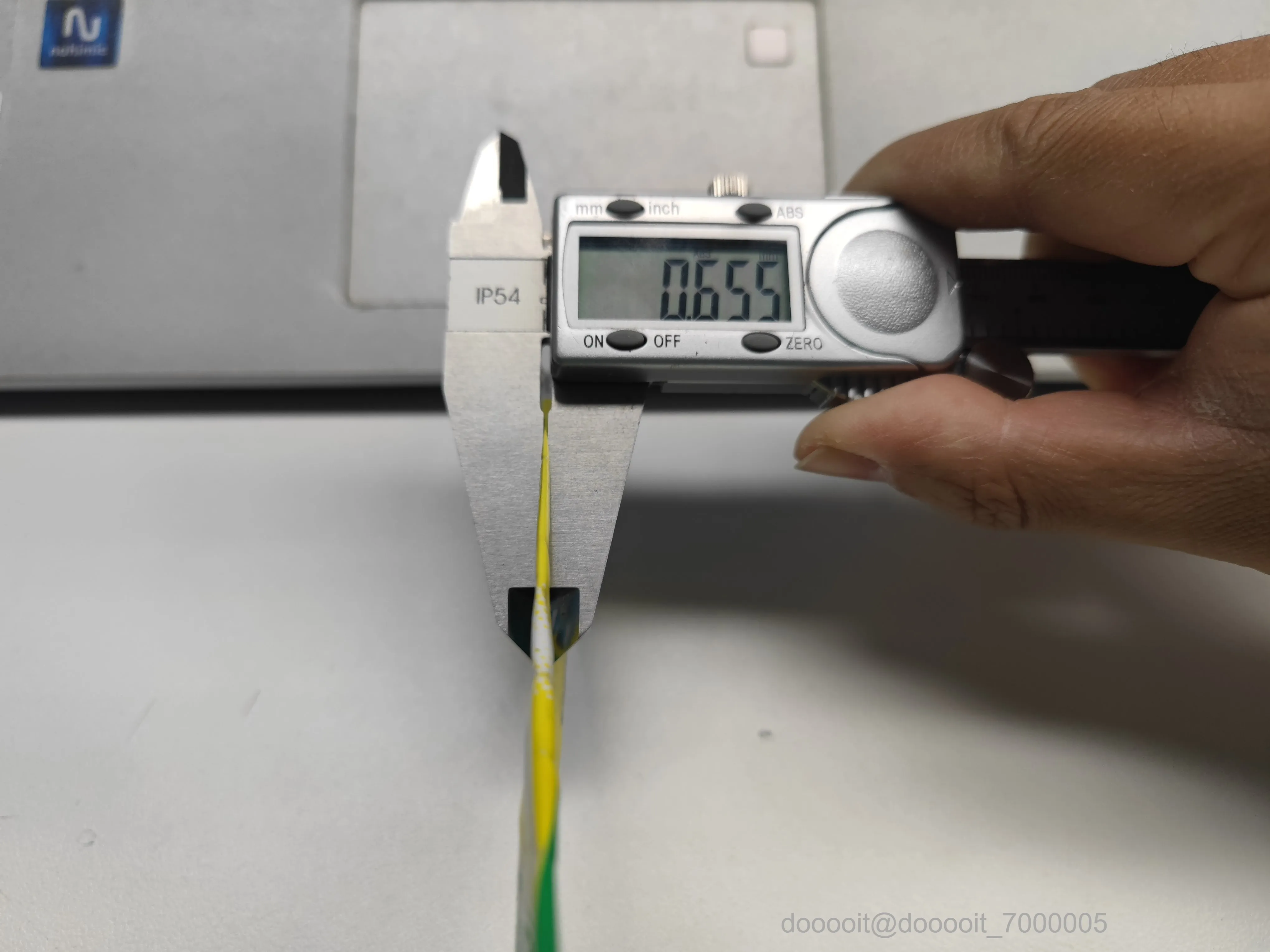

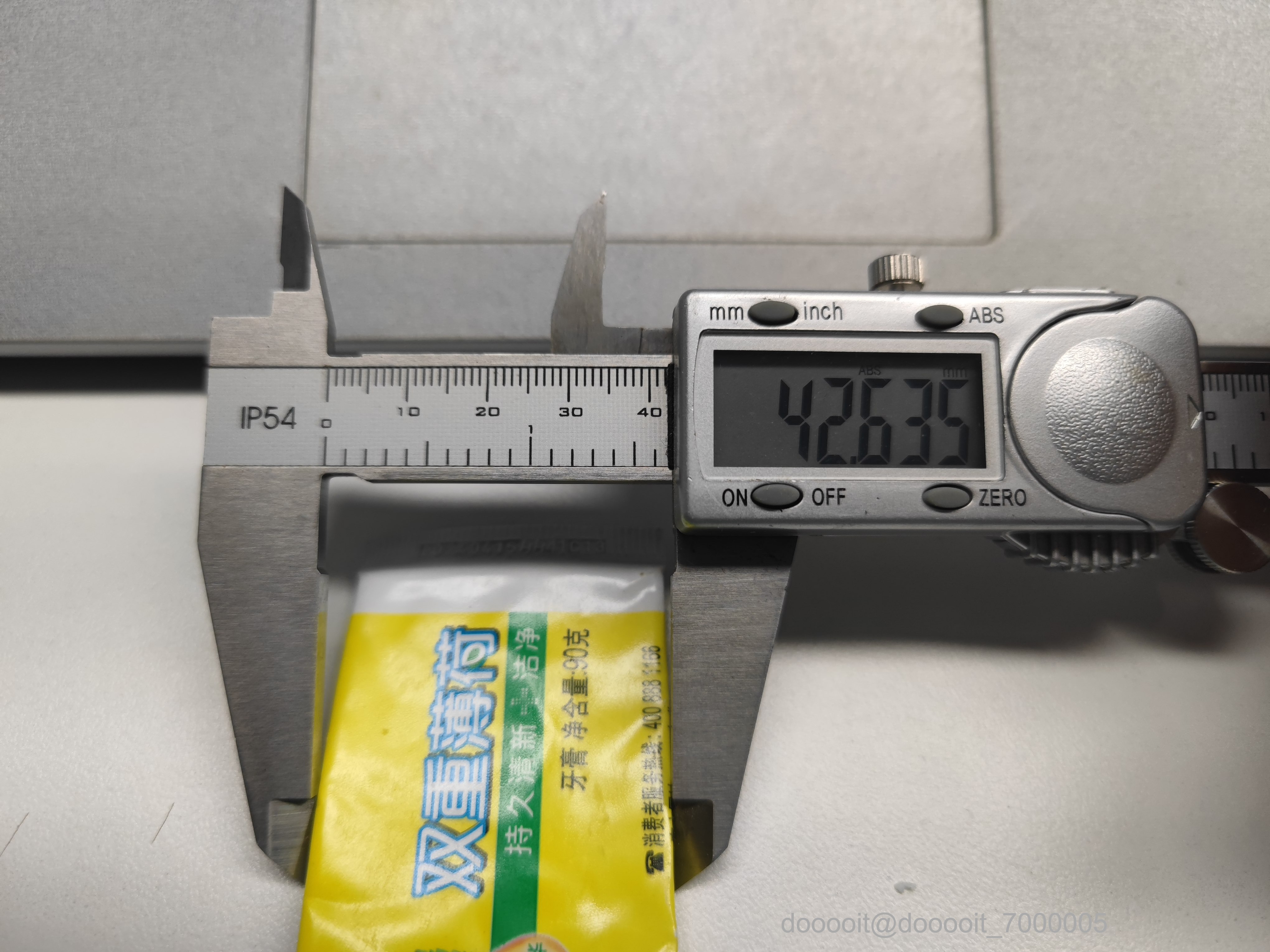

1.本次建模测量两款数据，分别为90克、140克

2.注意，测量数据依然需要预留误差，因为本次建模尺寸需要配合的是牙膏管的厚度与宽度，尺寸较小，因此需要多次打印测试，以得到最终合适尺寸。

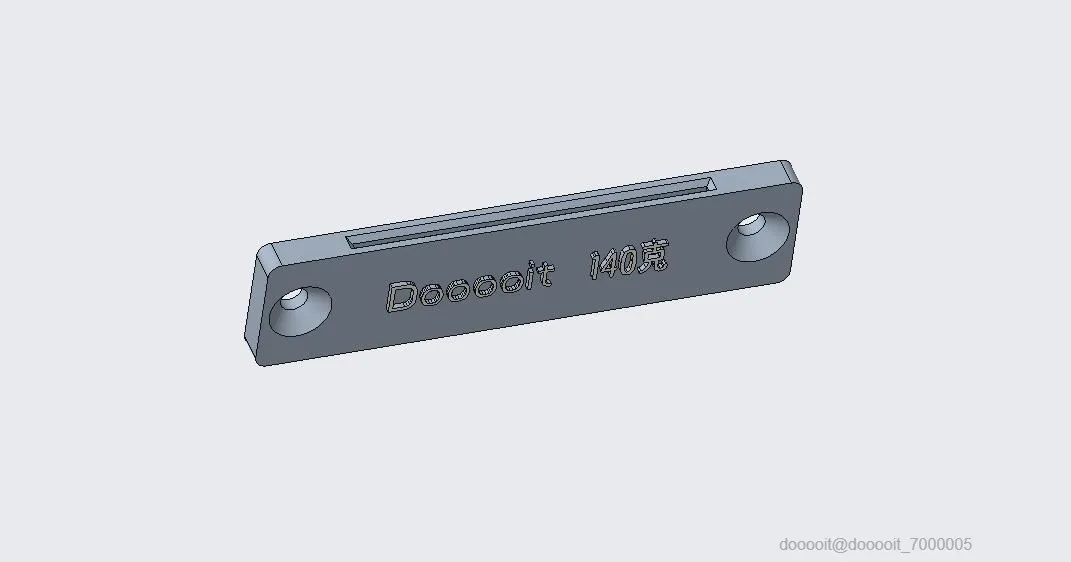

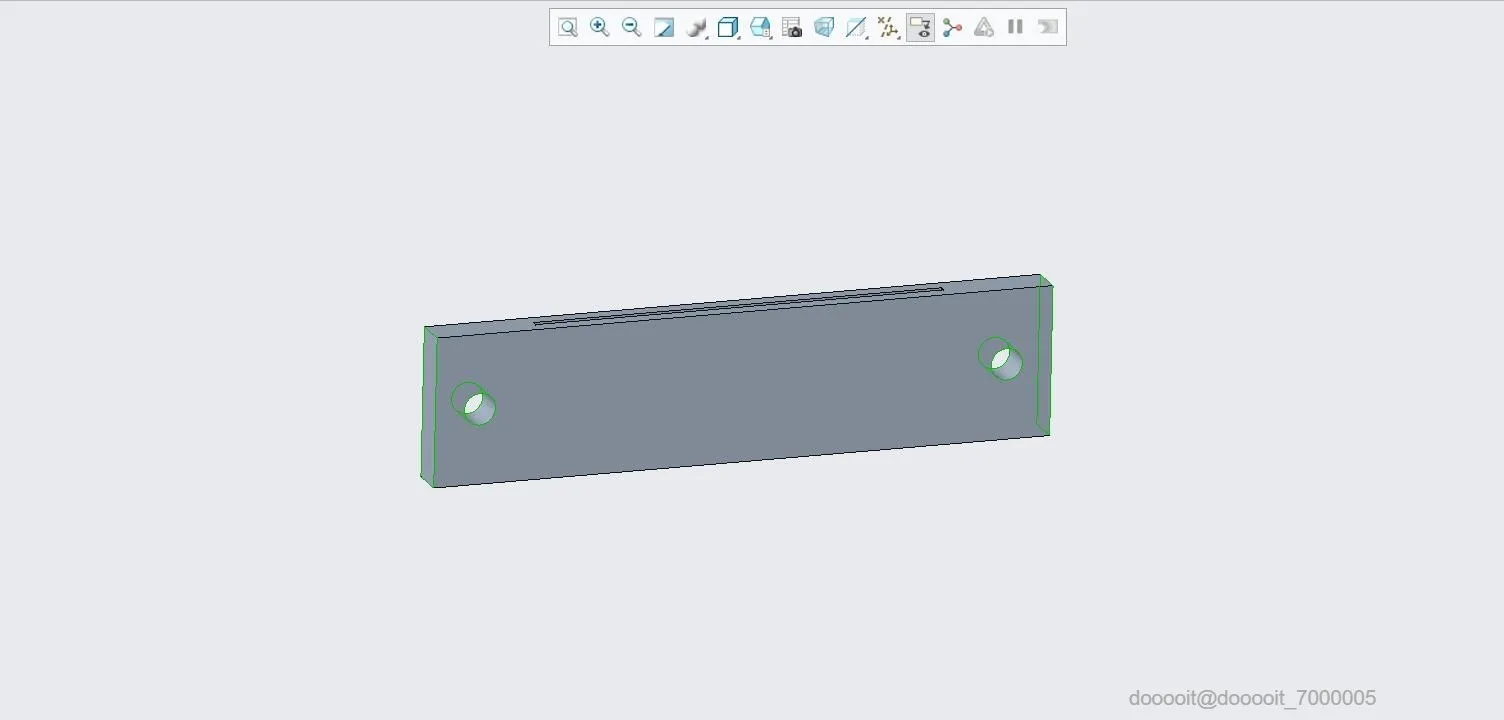

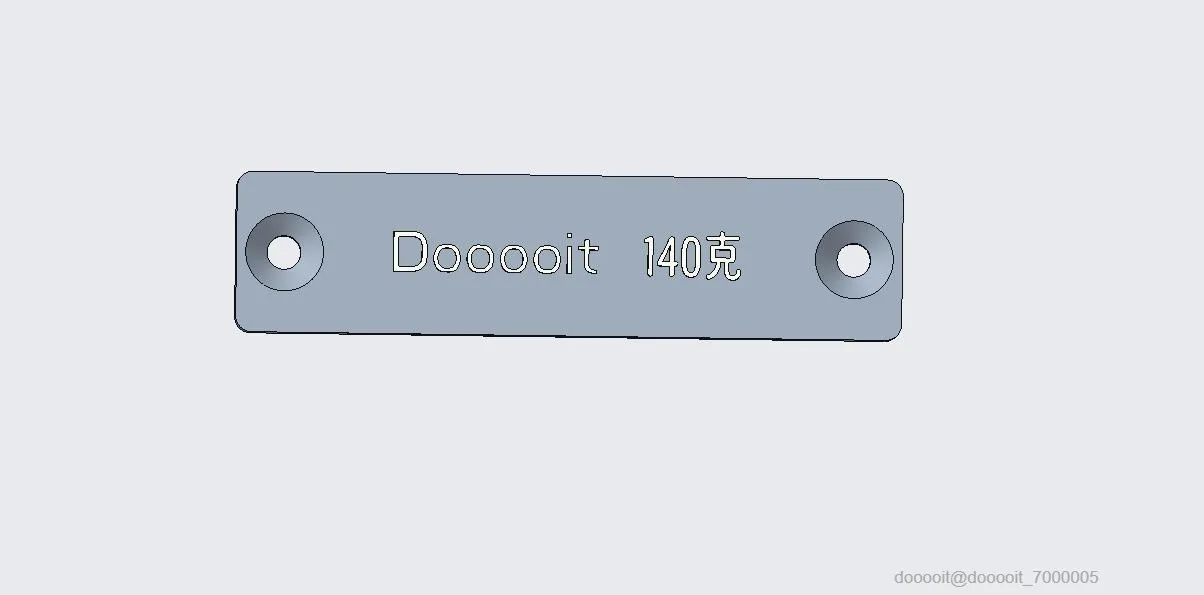

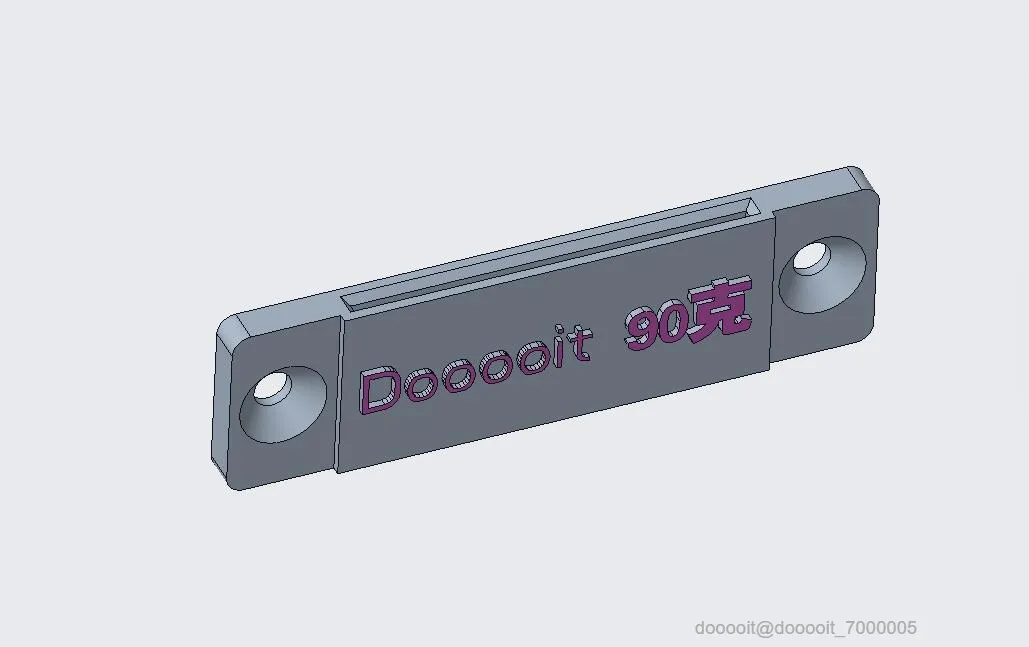

先展示最终建模图纸效果。本次建模将以大步骤模块化的形式展示。测量数据务必以自己手里现有的工具为准，本次实物测量为牙膏90克与140克牙膏的实际尺寸。

三维建模为本次分享的学习重心，根据本项目讲解建模应注意的细节等问题。

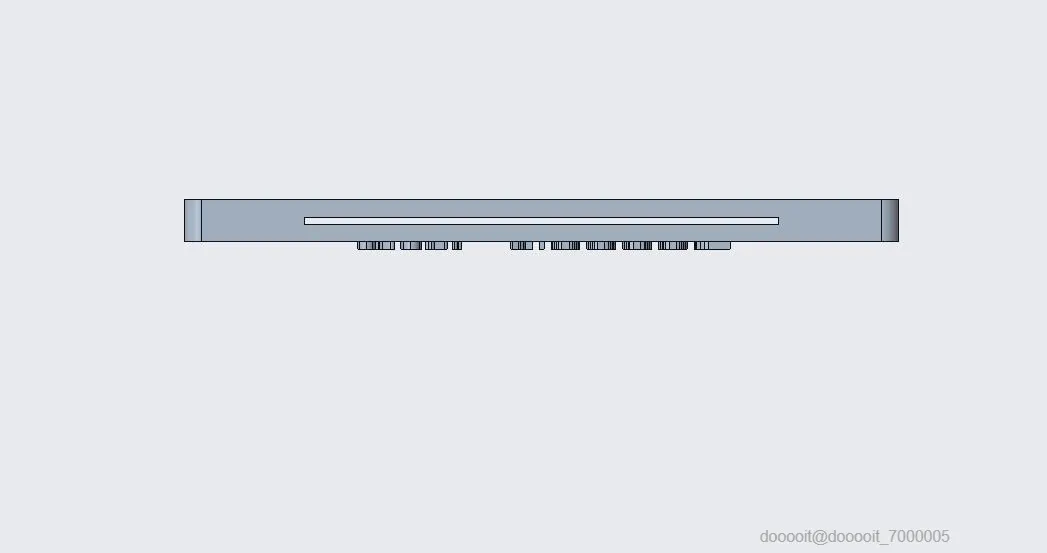

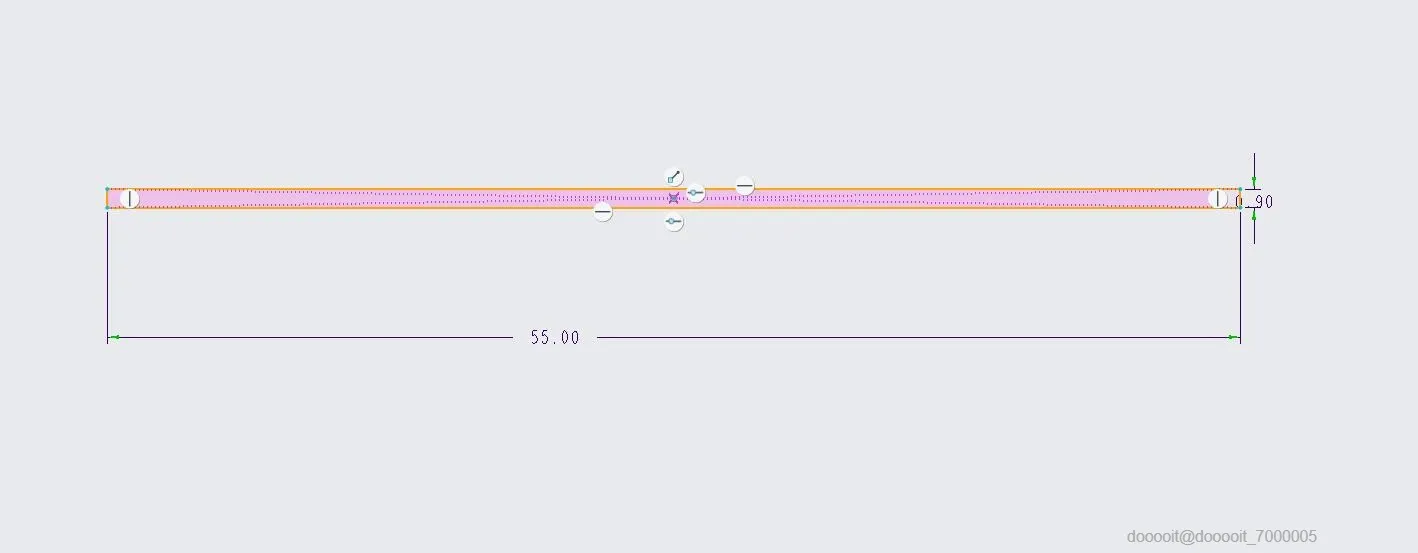

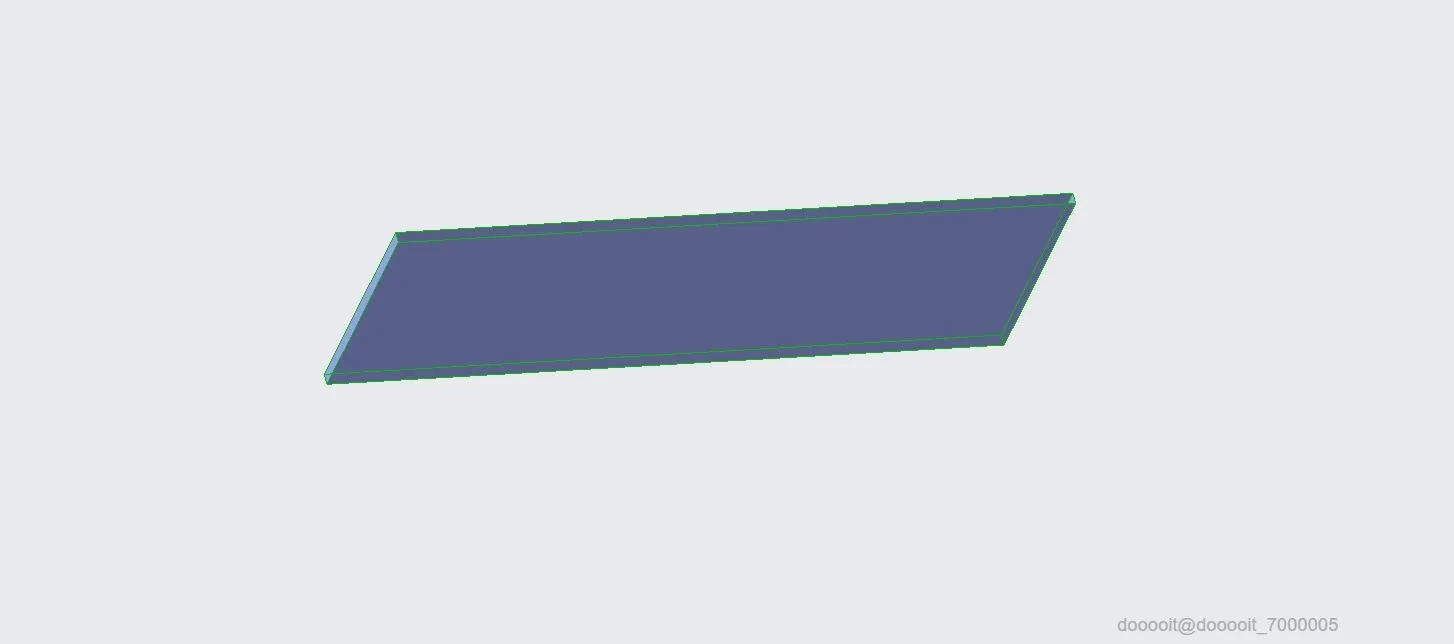

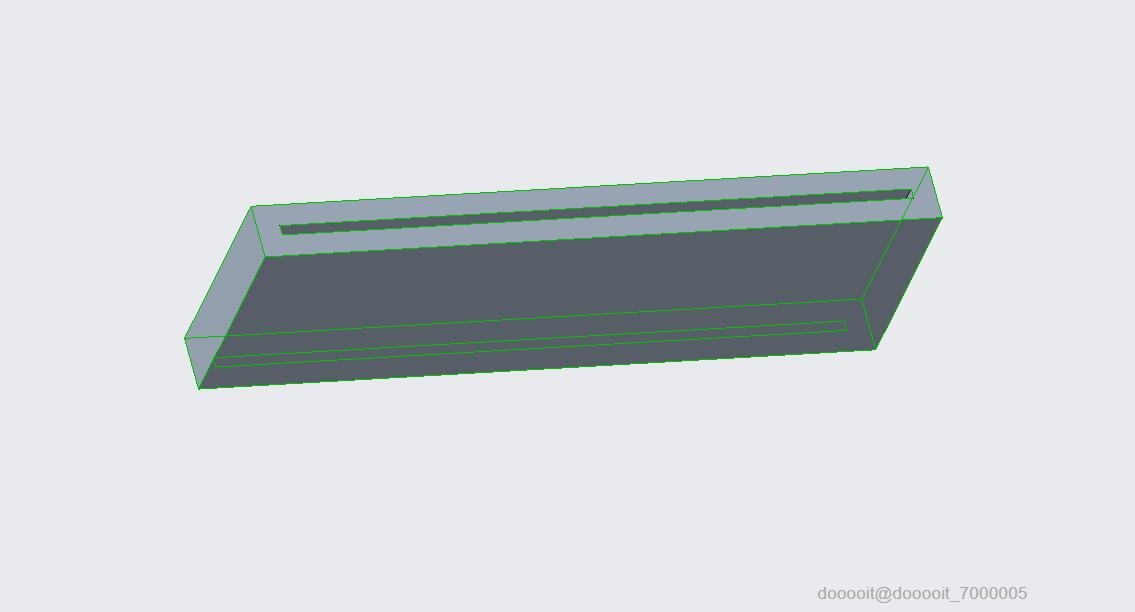

1.根据测量尺寸，草绘-拉伸配合处的尺寸

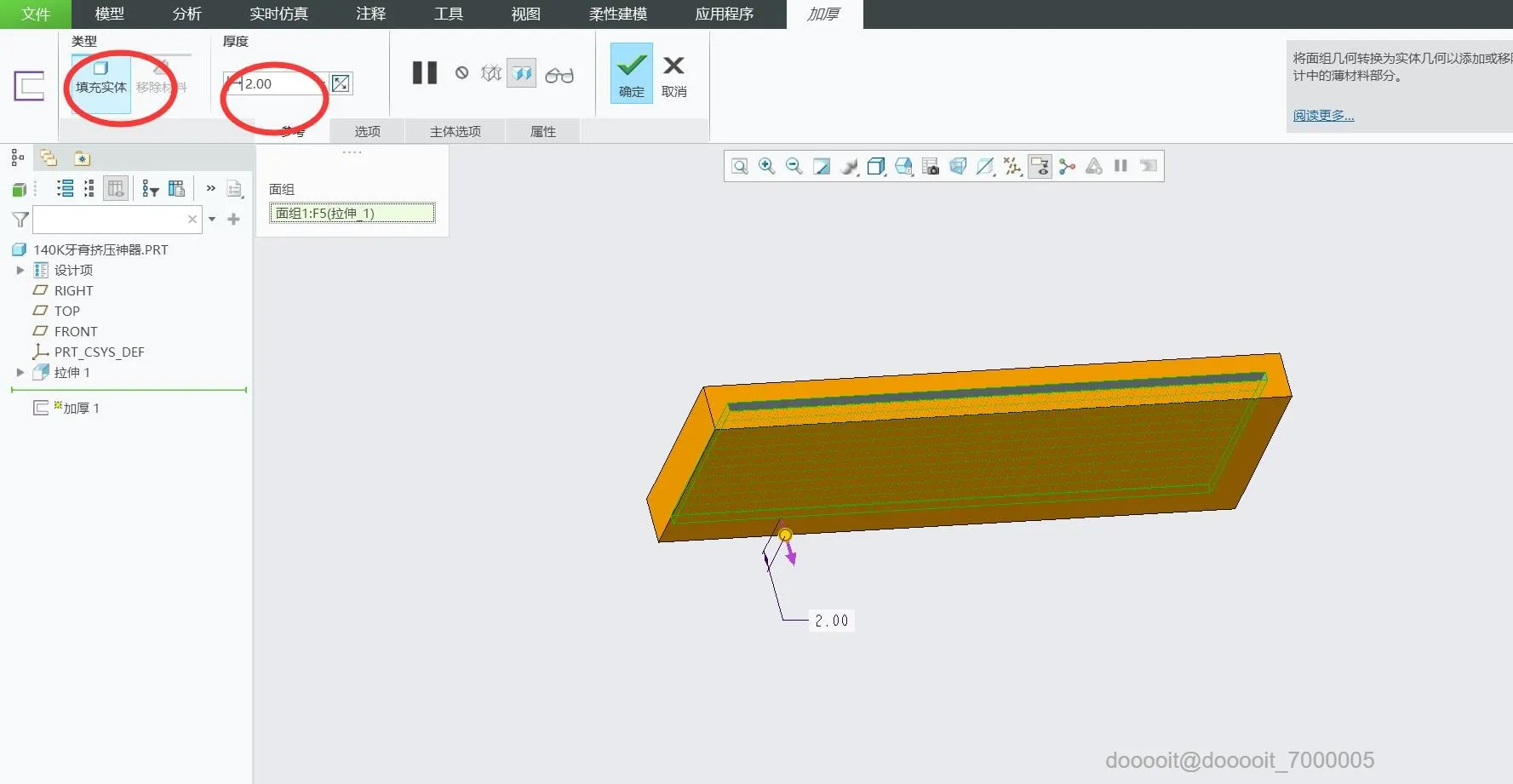

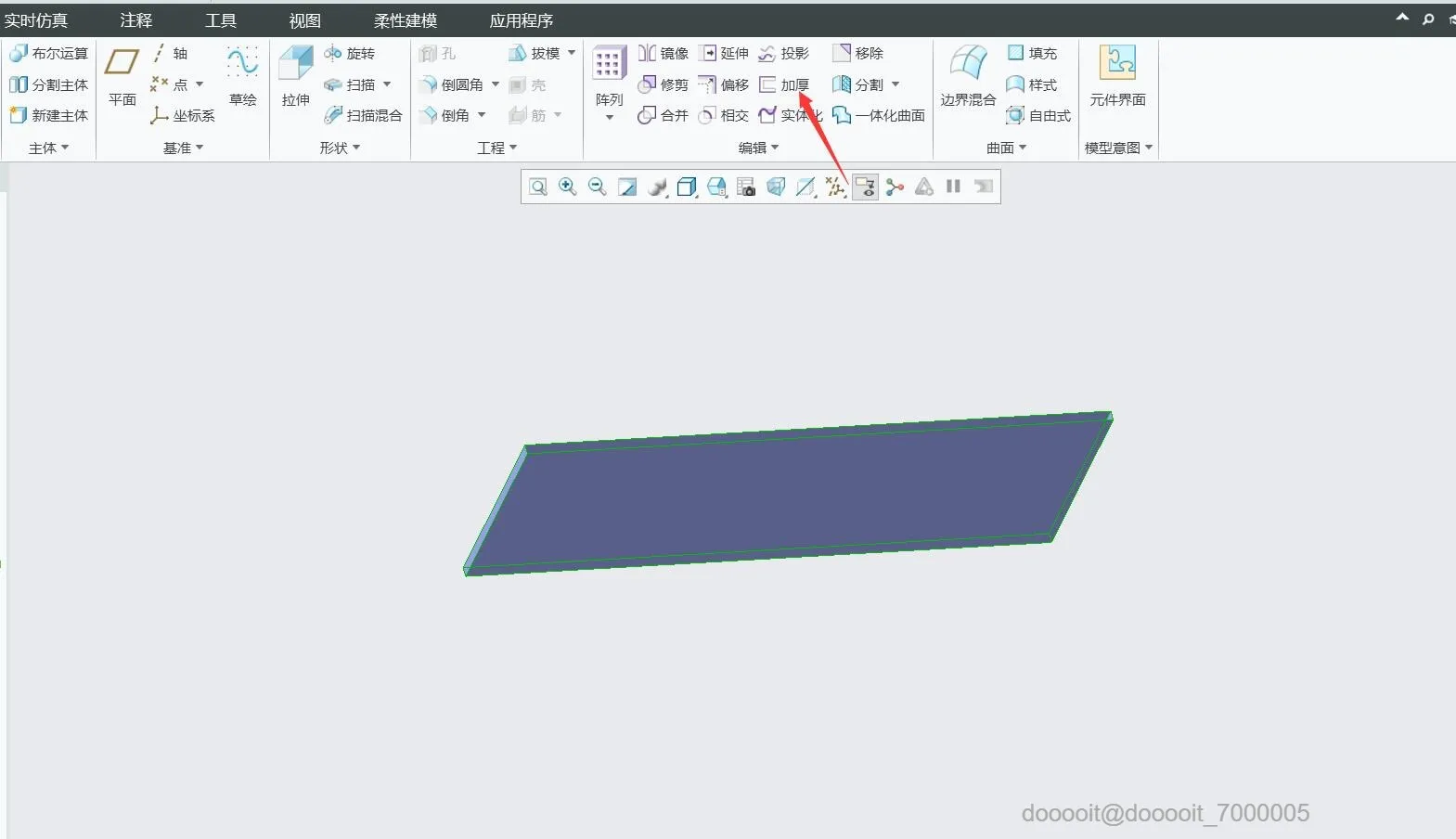

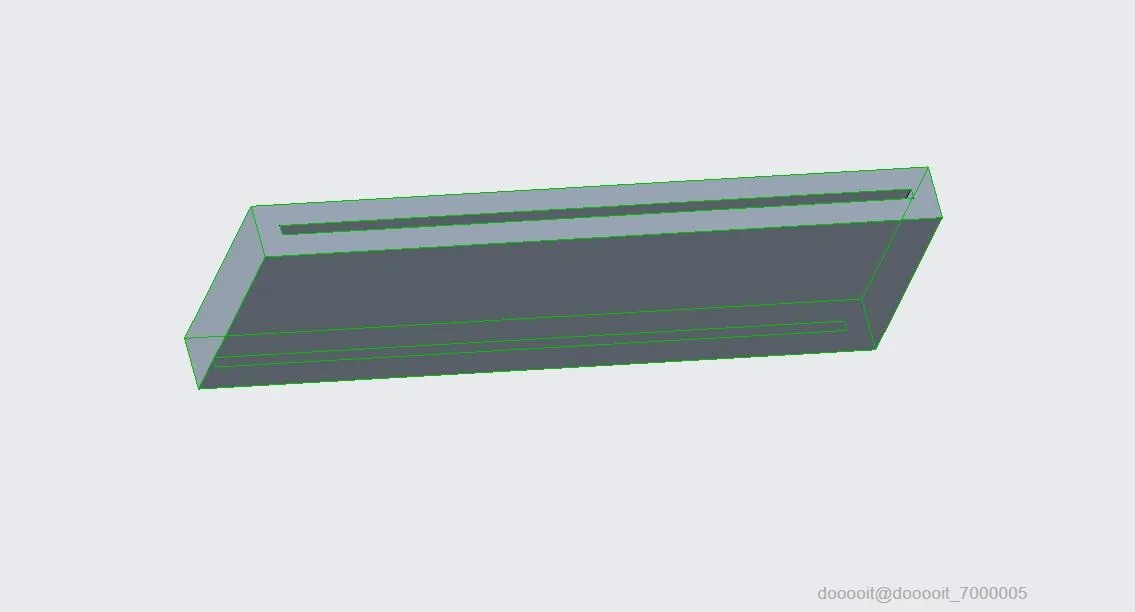

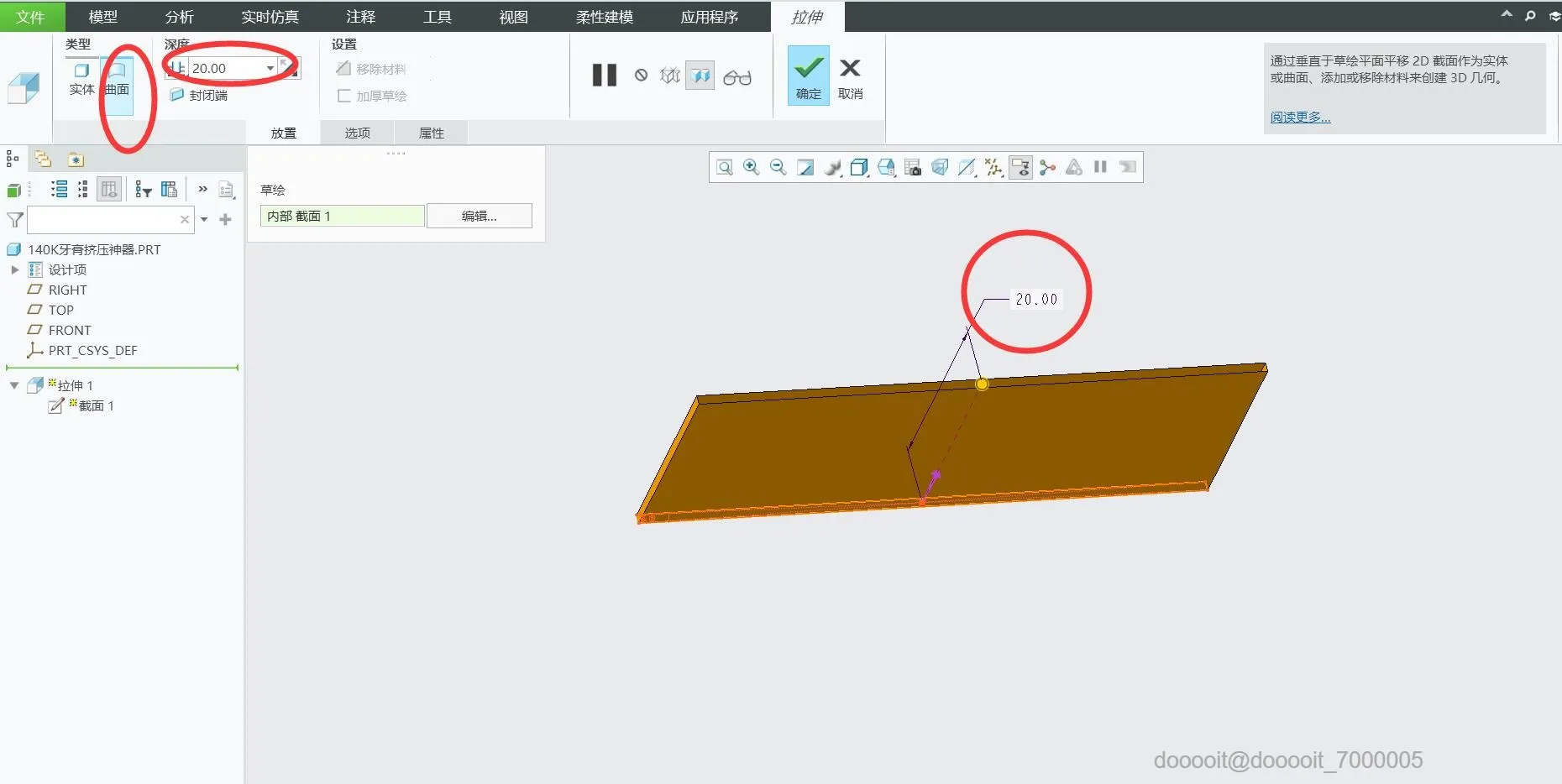

2.加厚面，壁厚自定义即可。最终效果如上图所示。

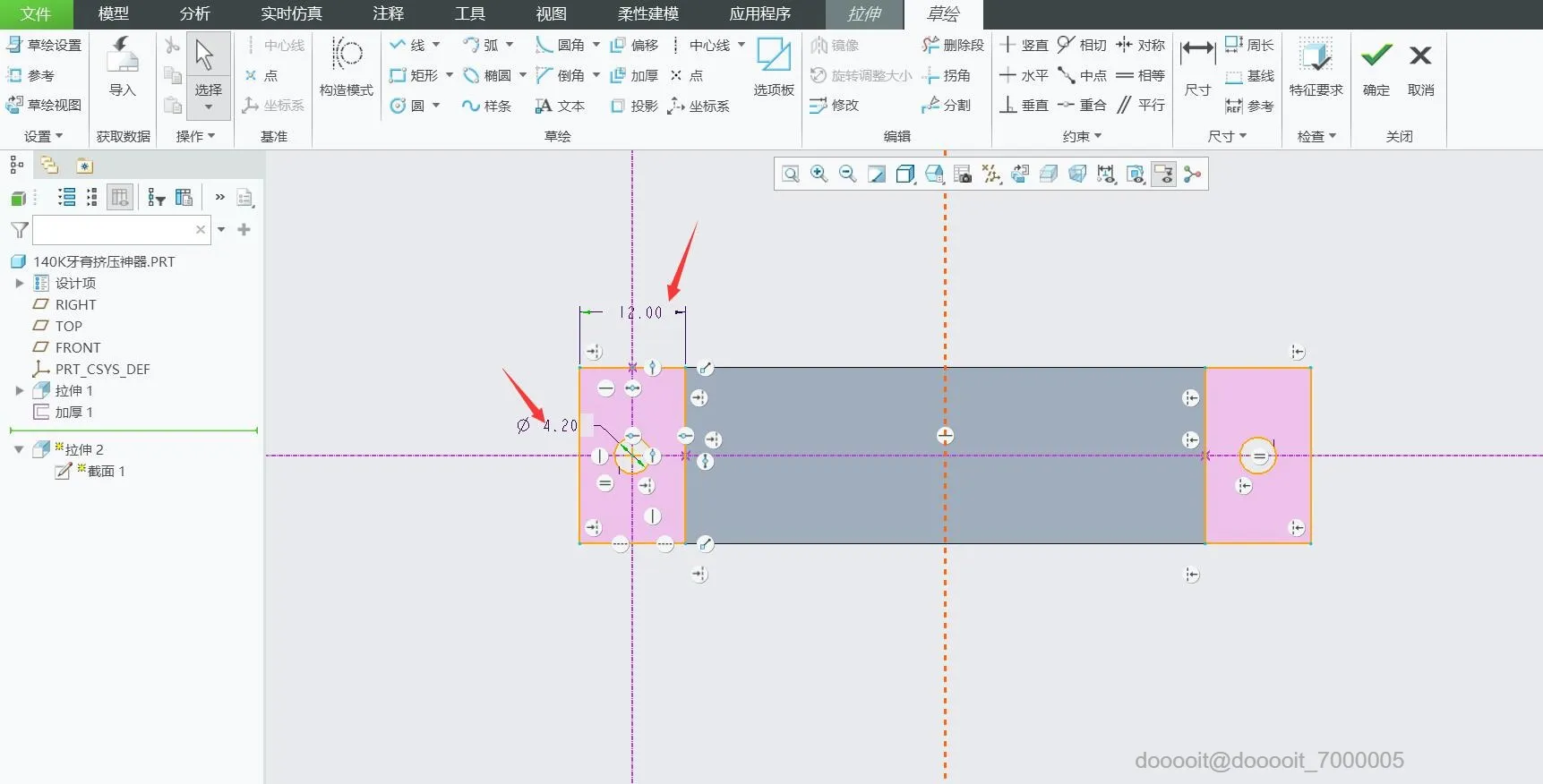

1.草绘单侧螺丝孔位的尺寸，使用M3.5自攻丝，因此开孔4.2mm，另一侧使用镜像功能得到

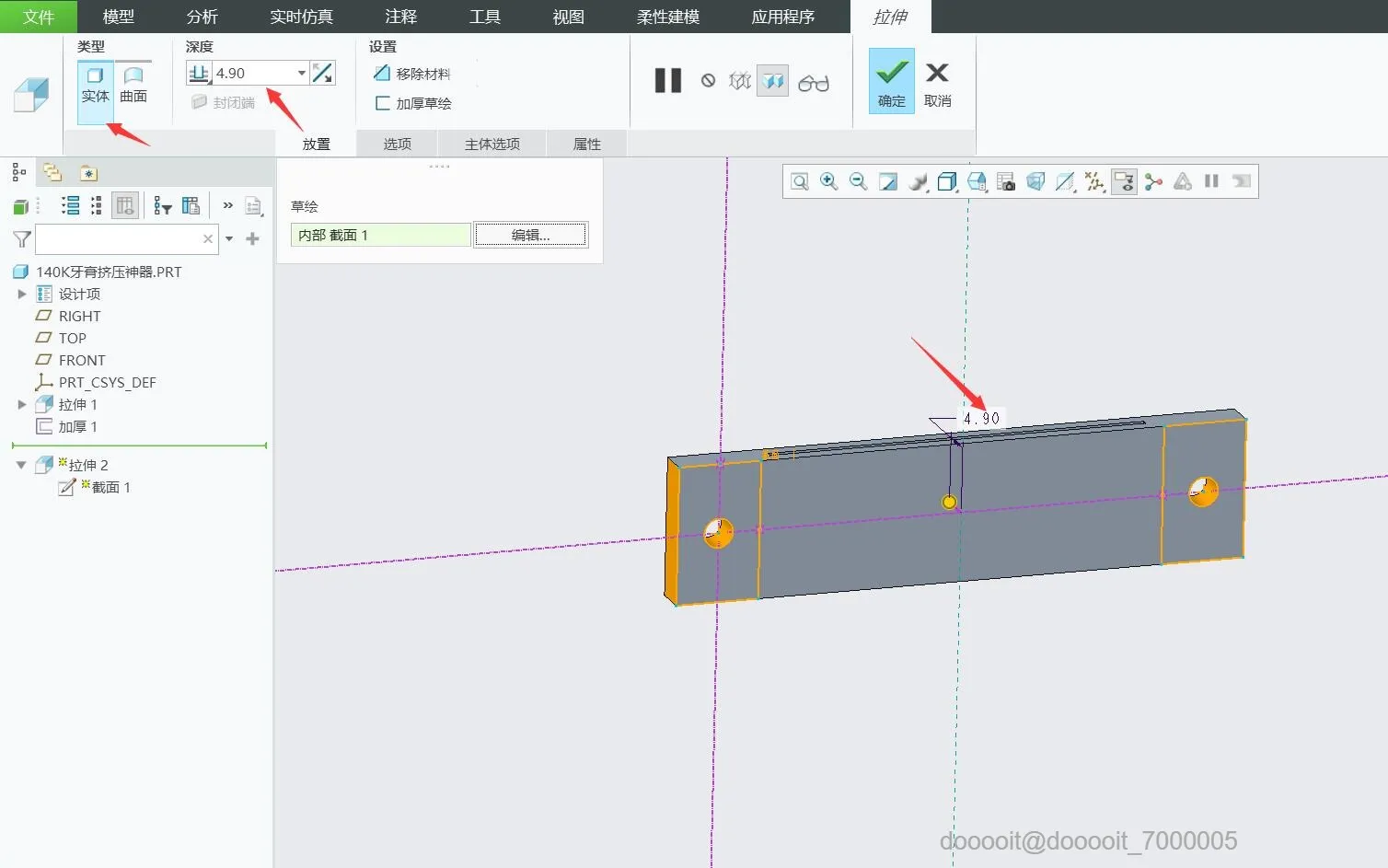

2.拉伸实体，厚度至少5mm，因为需要开沉孔。

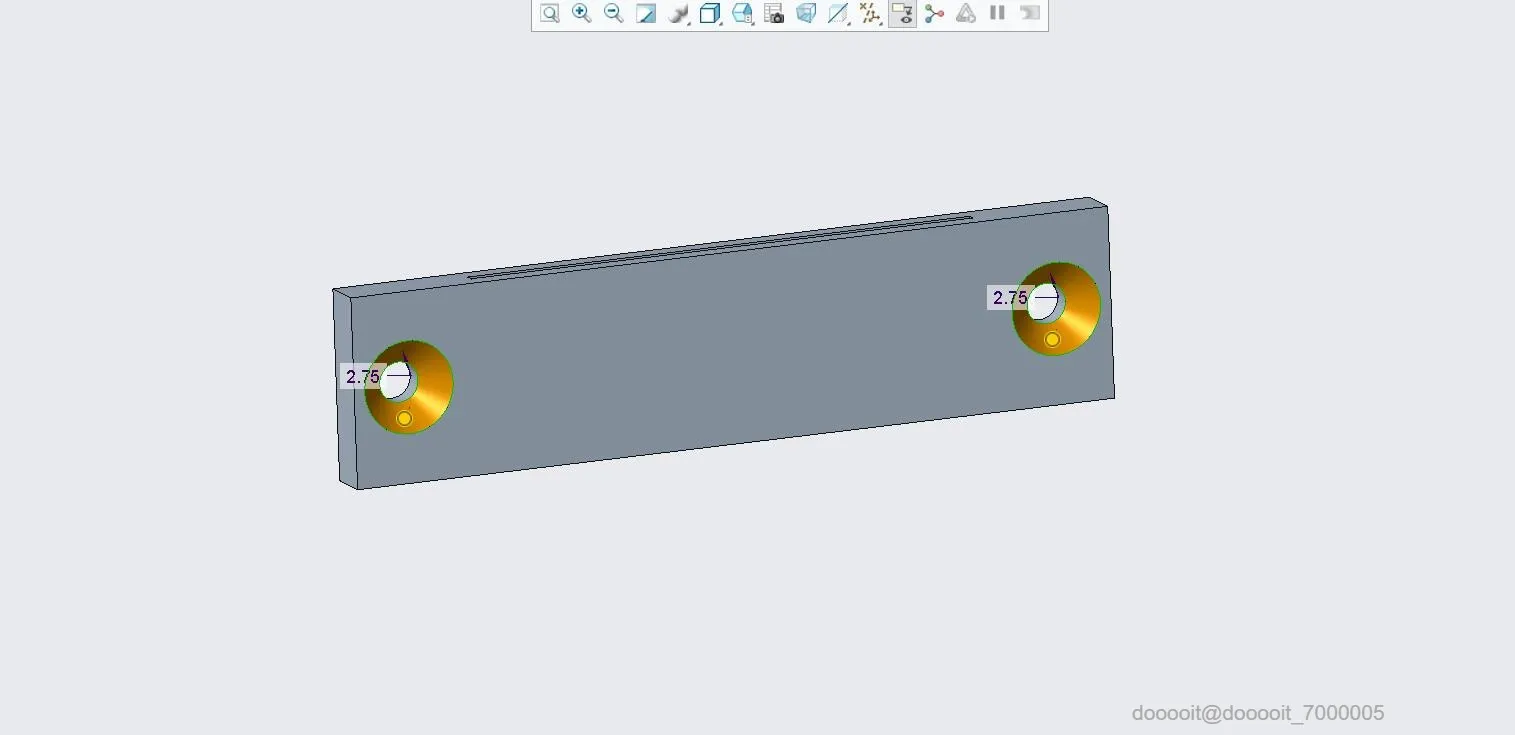

3.沉孔直接用倒角功能得到，C2.75足够使用。

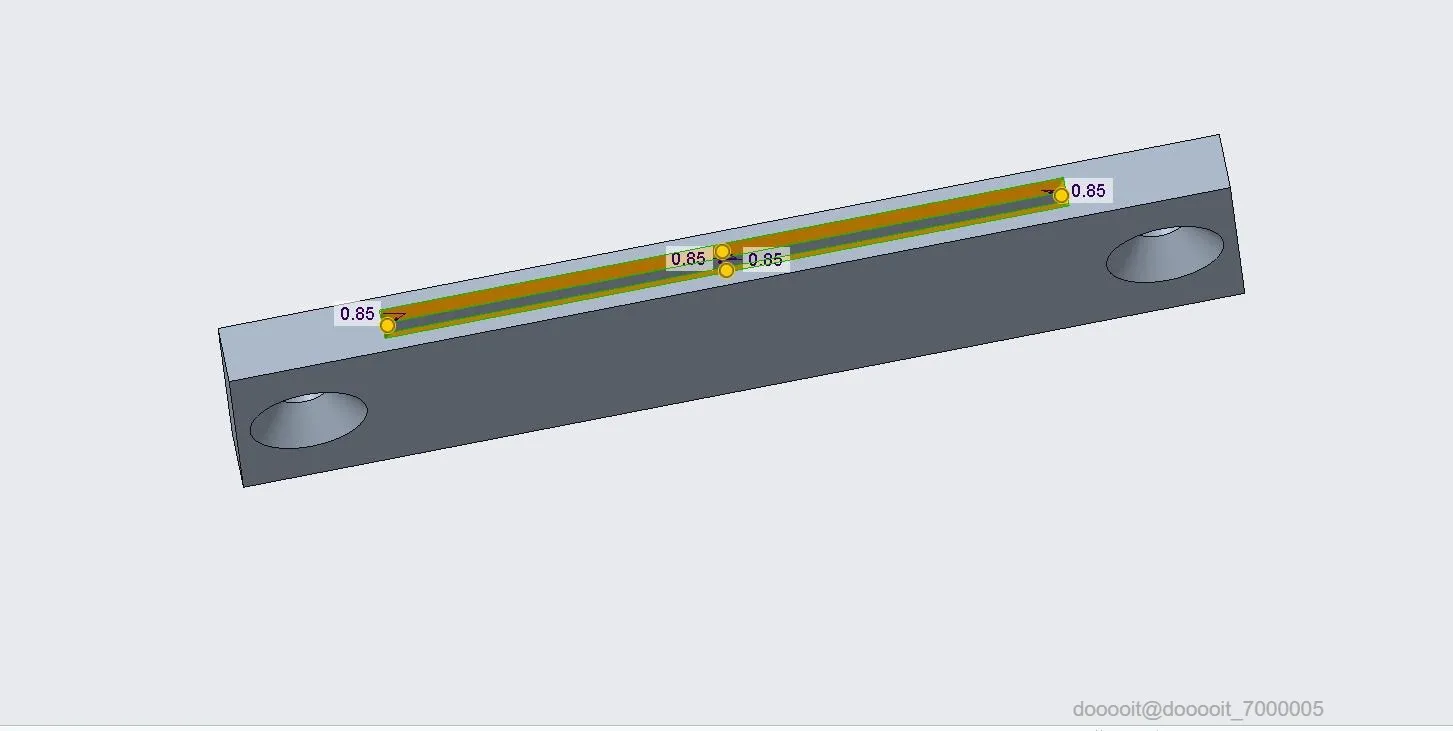

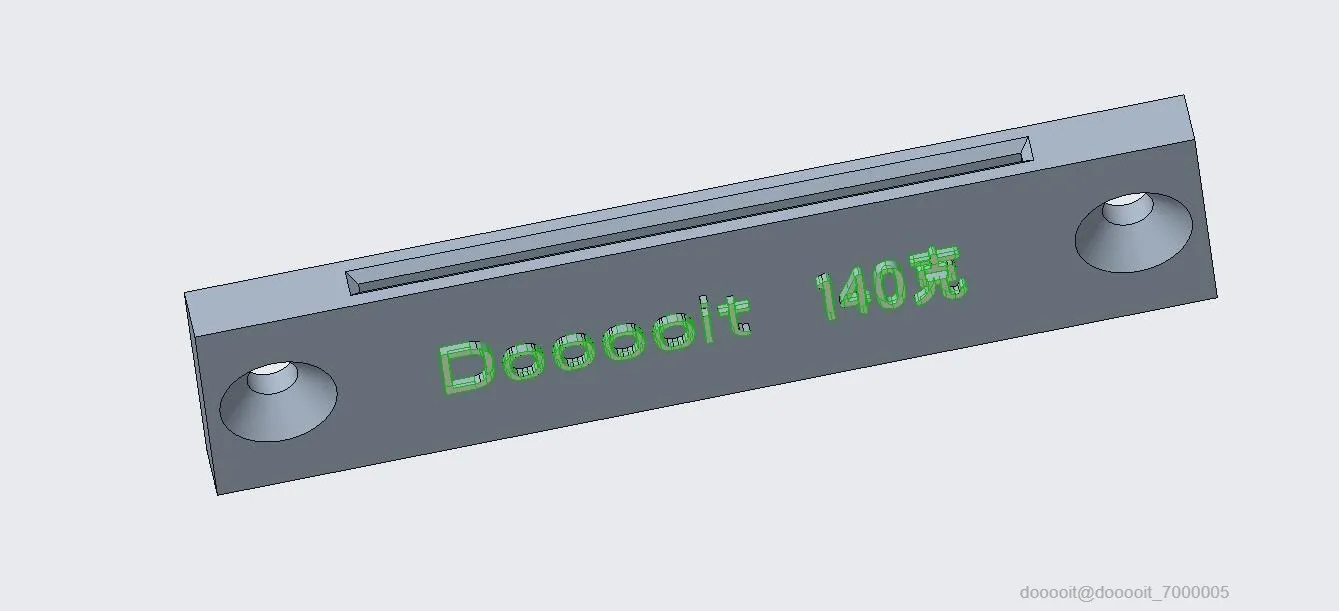

1.倒直角-进牙膏的长方形孔位上方需要倒角，方便牙膏管进入

2.拉伸-制作自定义logo

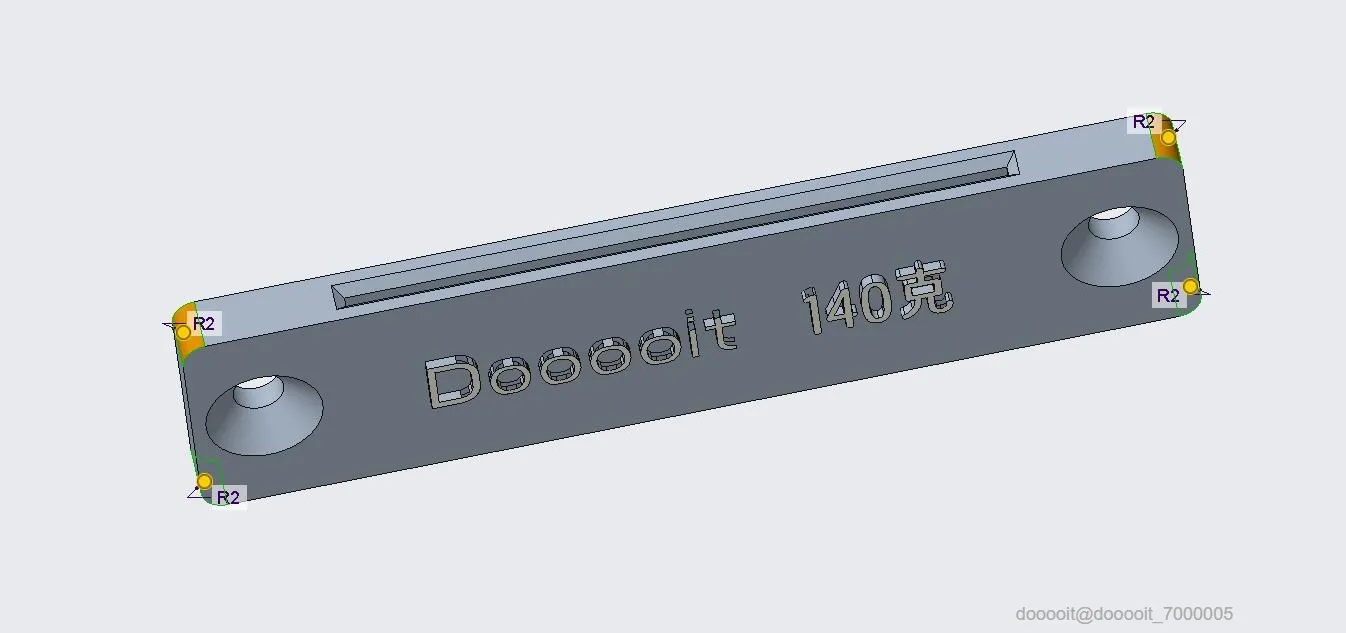

3.倒圆角-边缘倒圆角防止划手

到此，140克牙膏挤压神器建模完成。

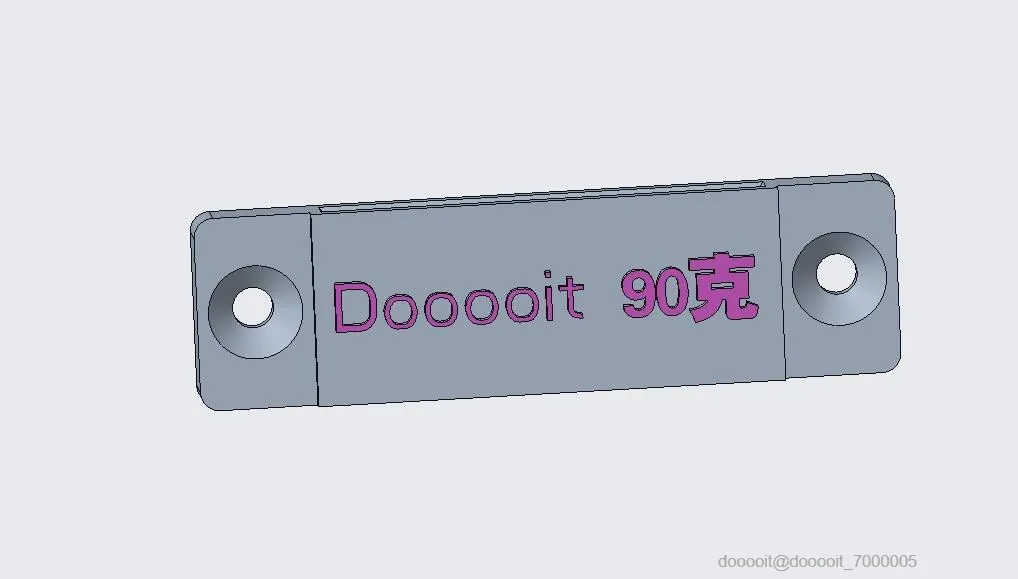

90克牙膏的建模步骤与此相同，只需要修改配合尺寸即可。

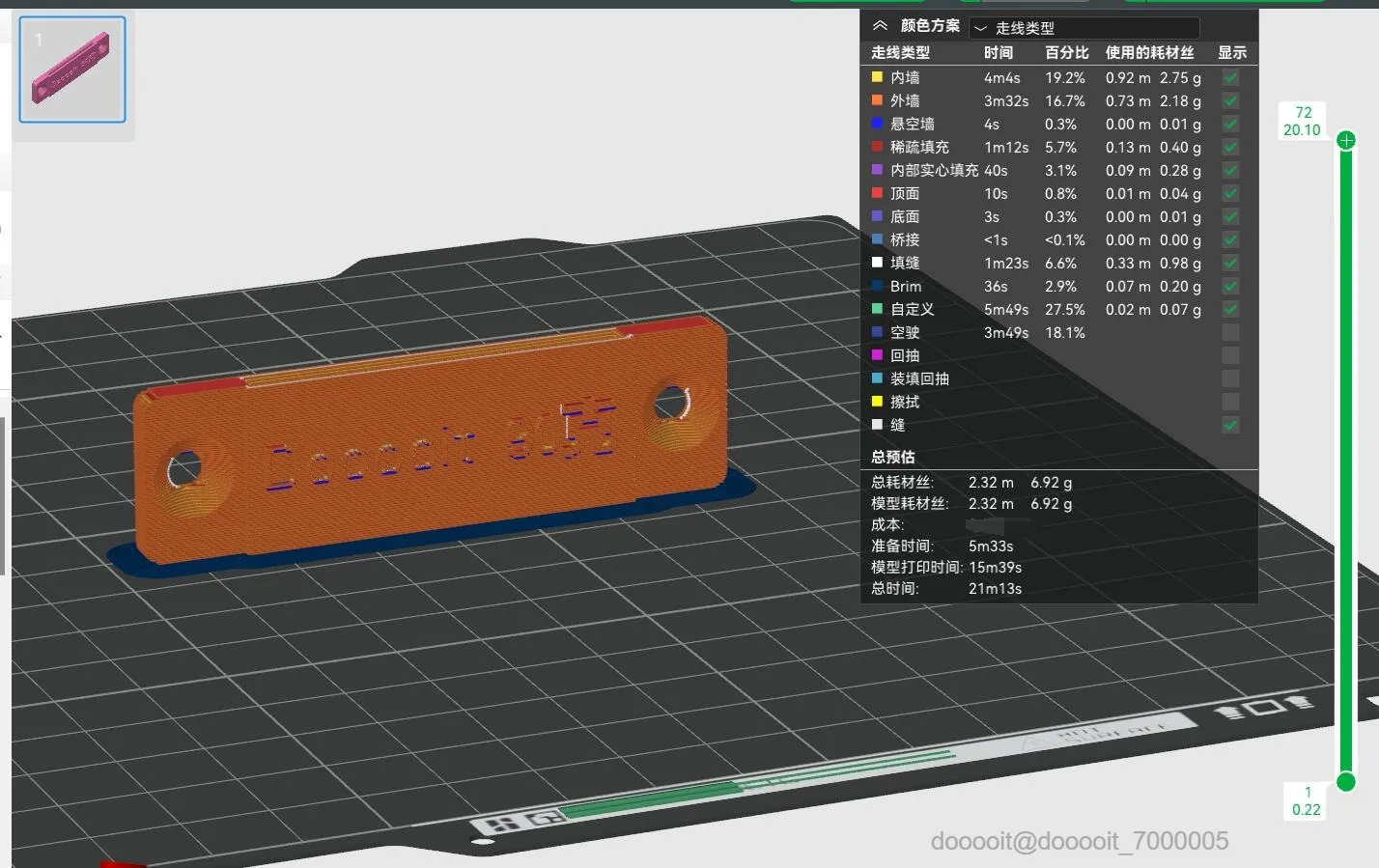

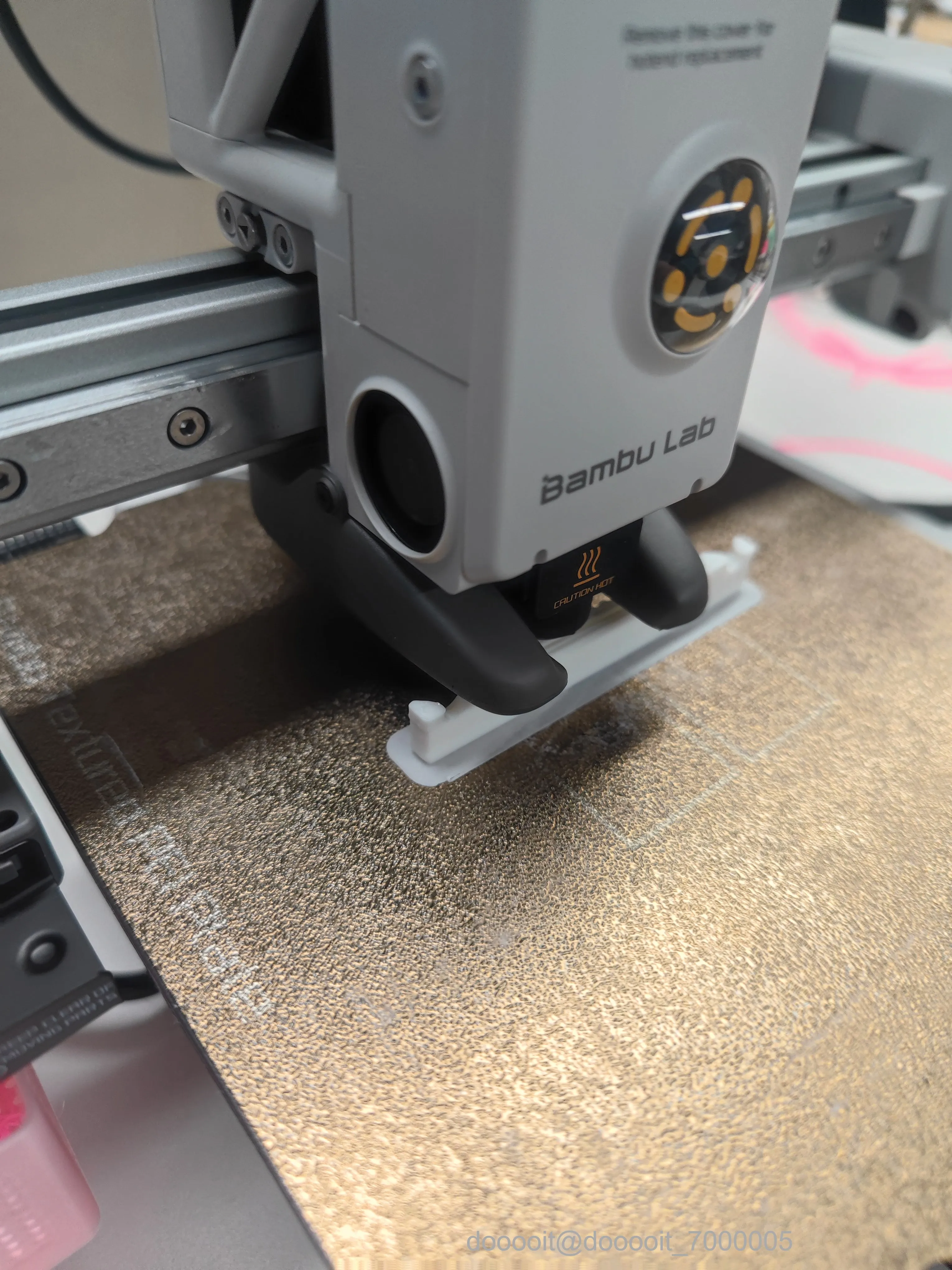

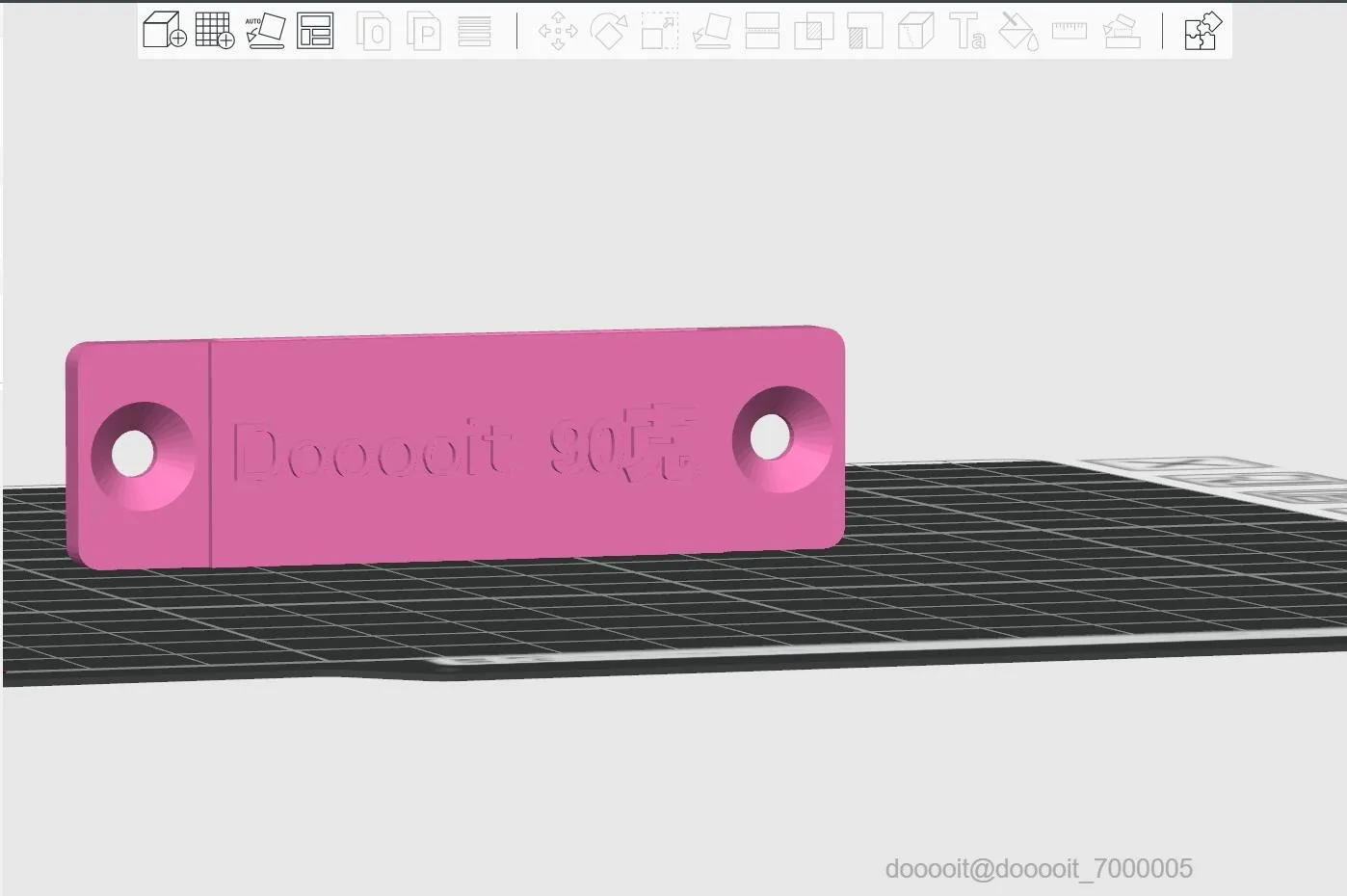

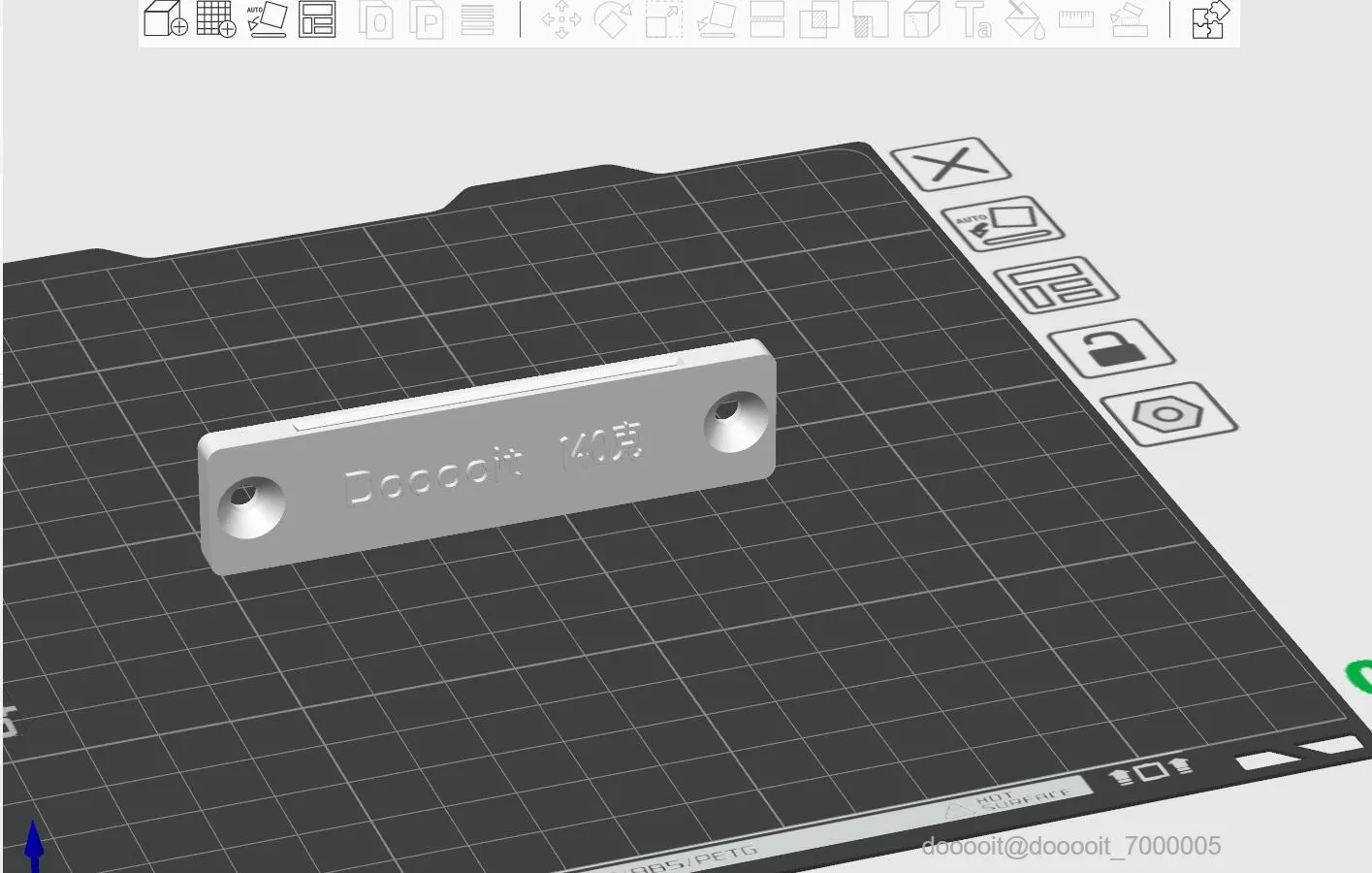

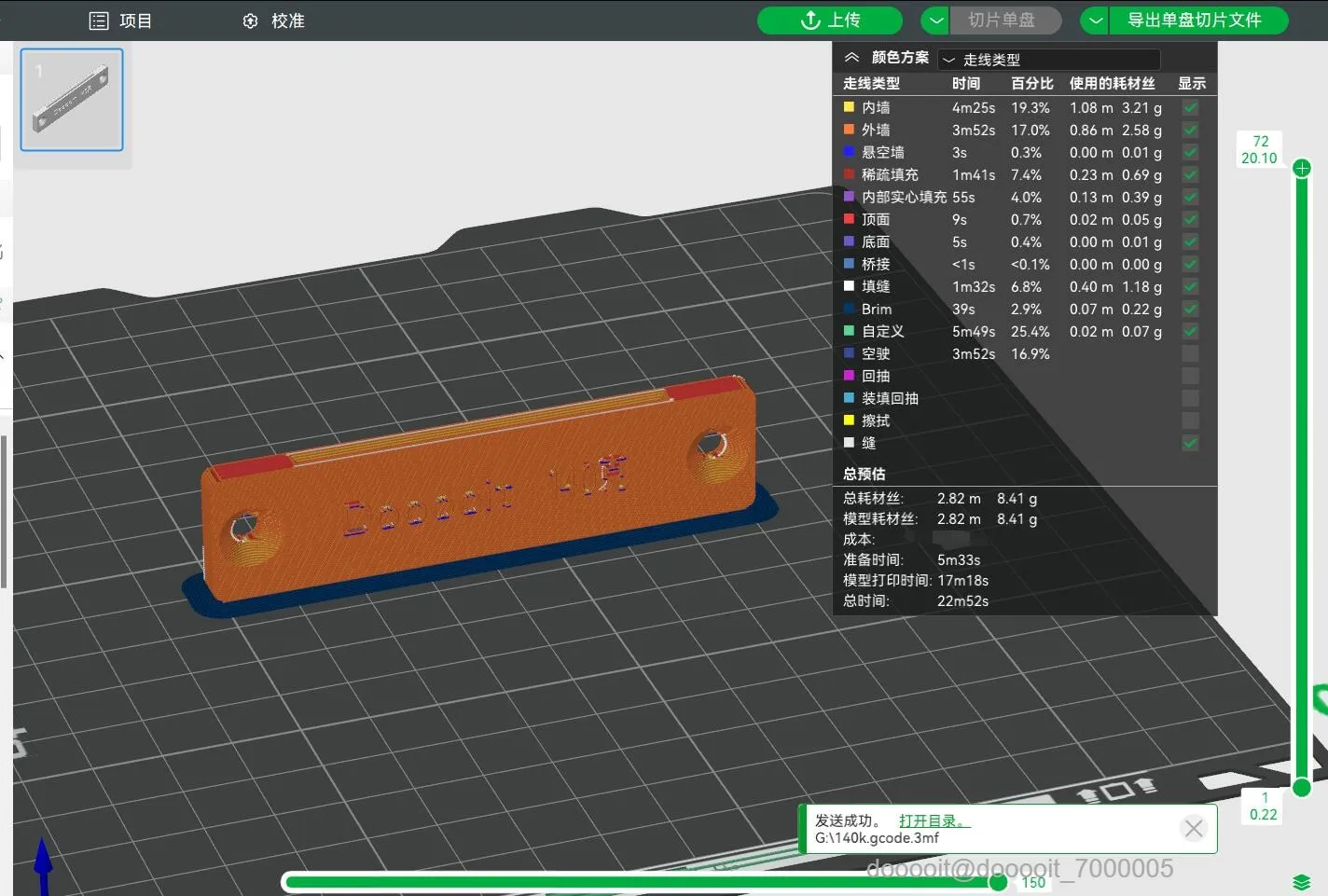

1.将.STL文件导入到切片软件，使用合适的打印参数。此处使用PLA，仅供参考。

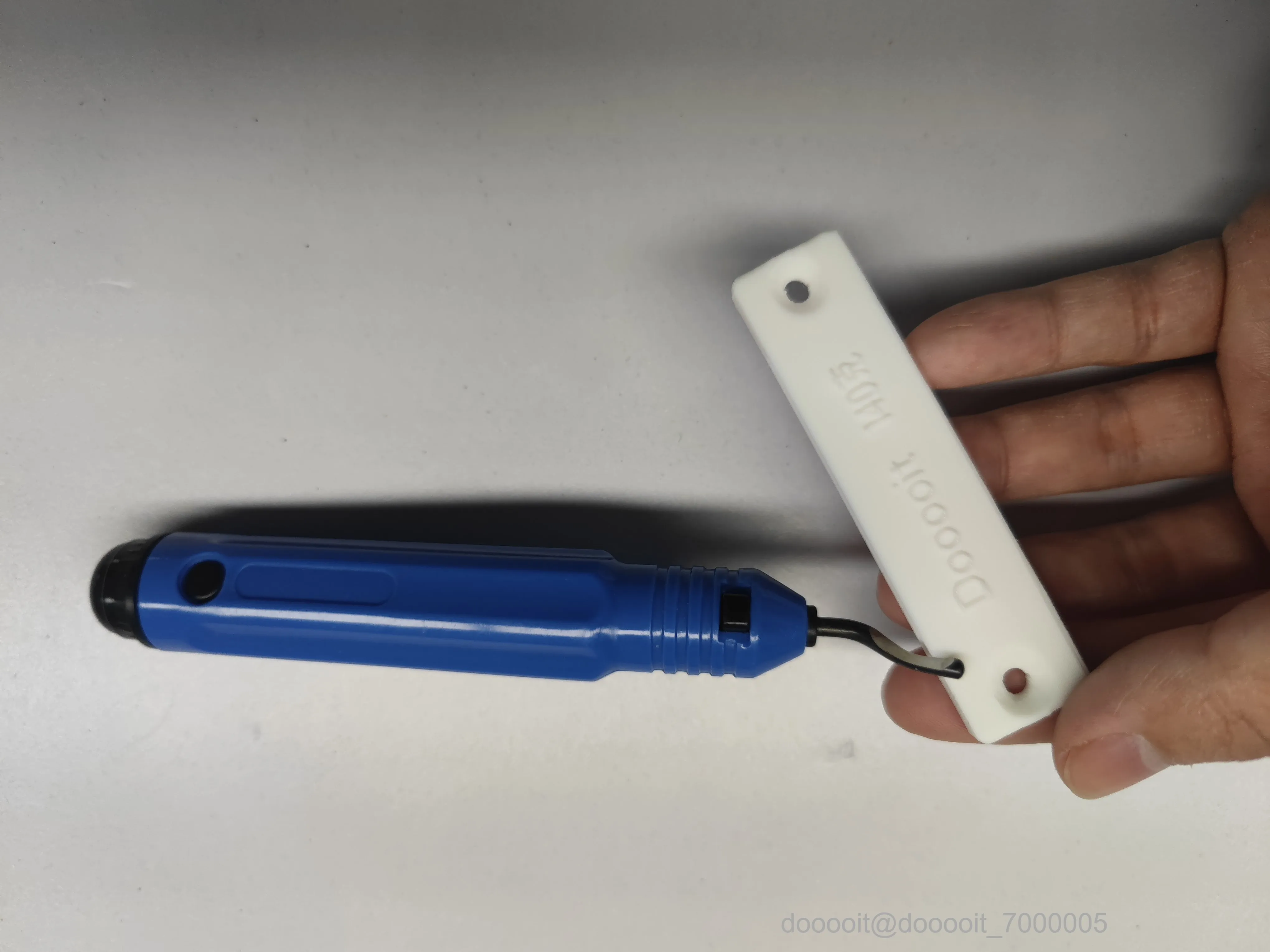

2.使用倒角笔，处理边缘

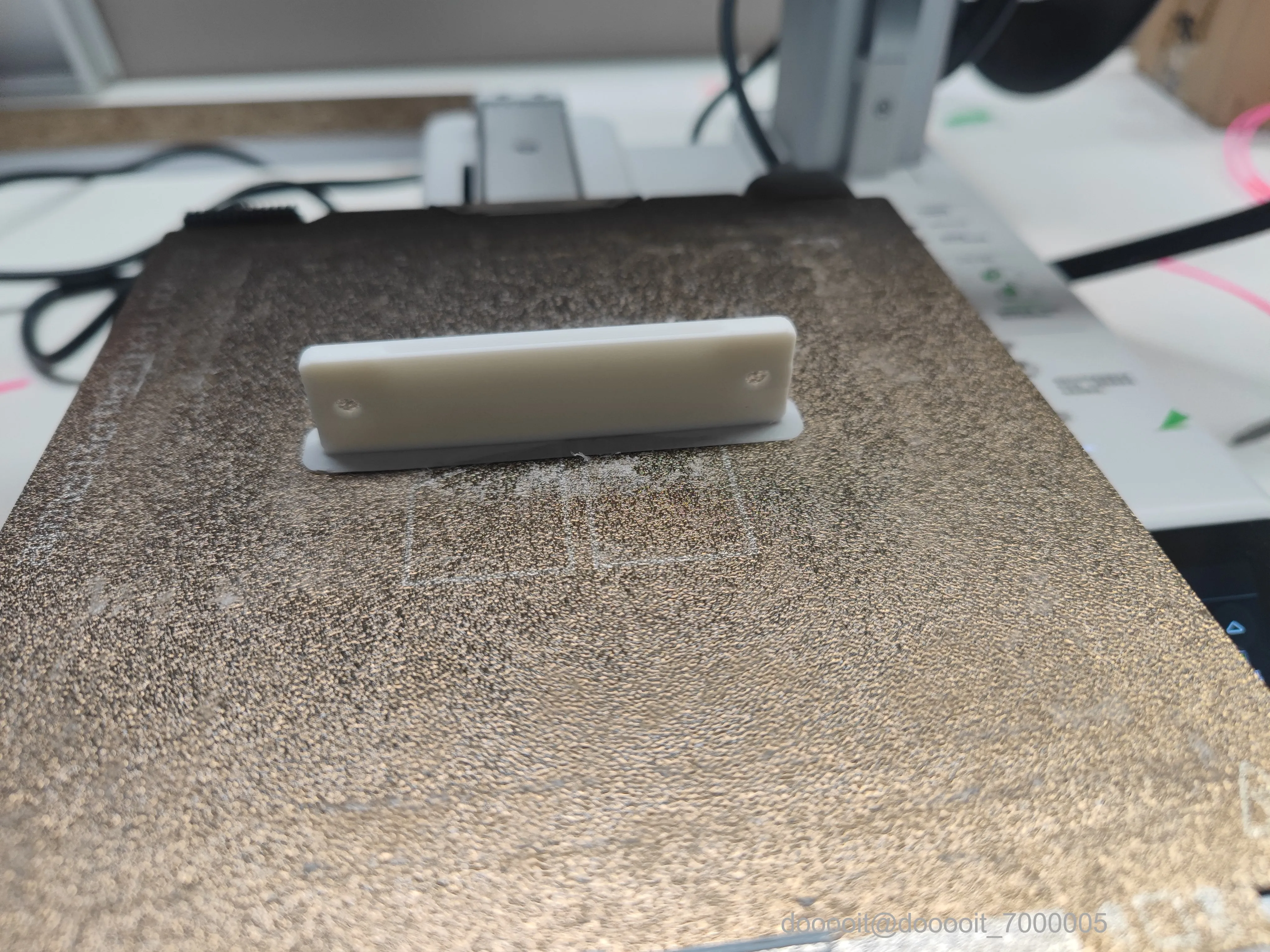

3.到此，3D打印环节结束。

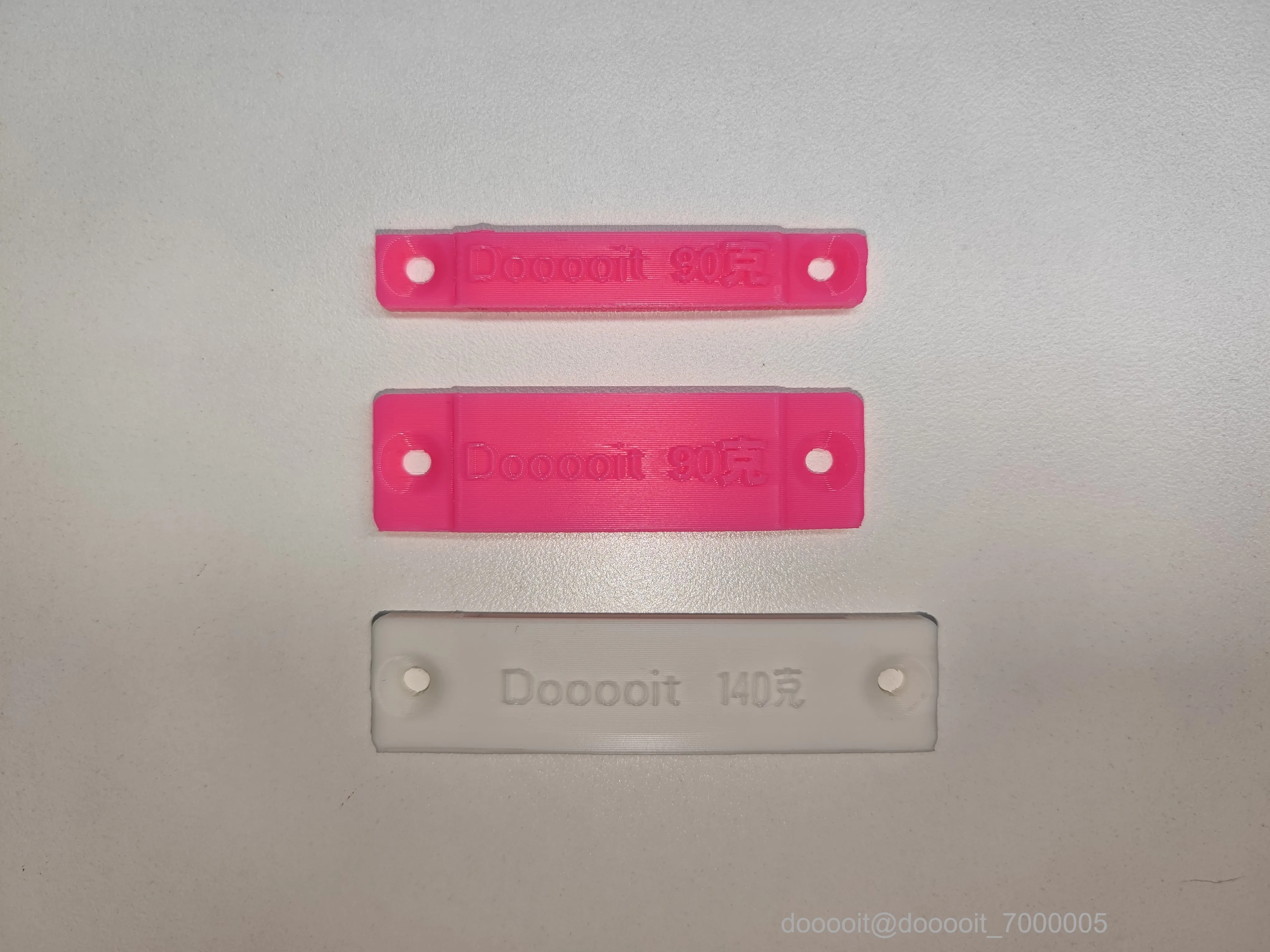

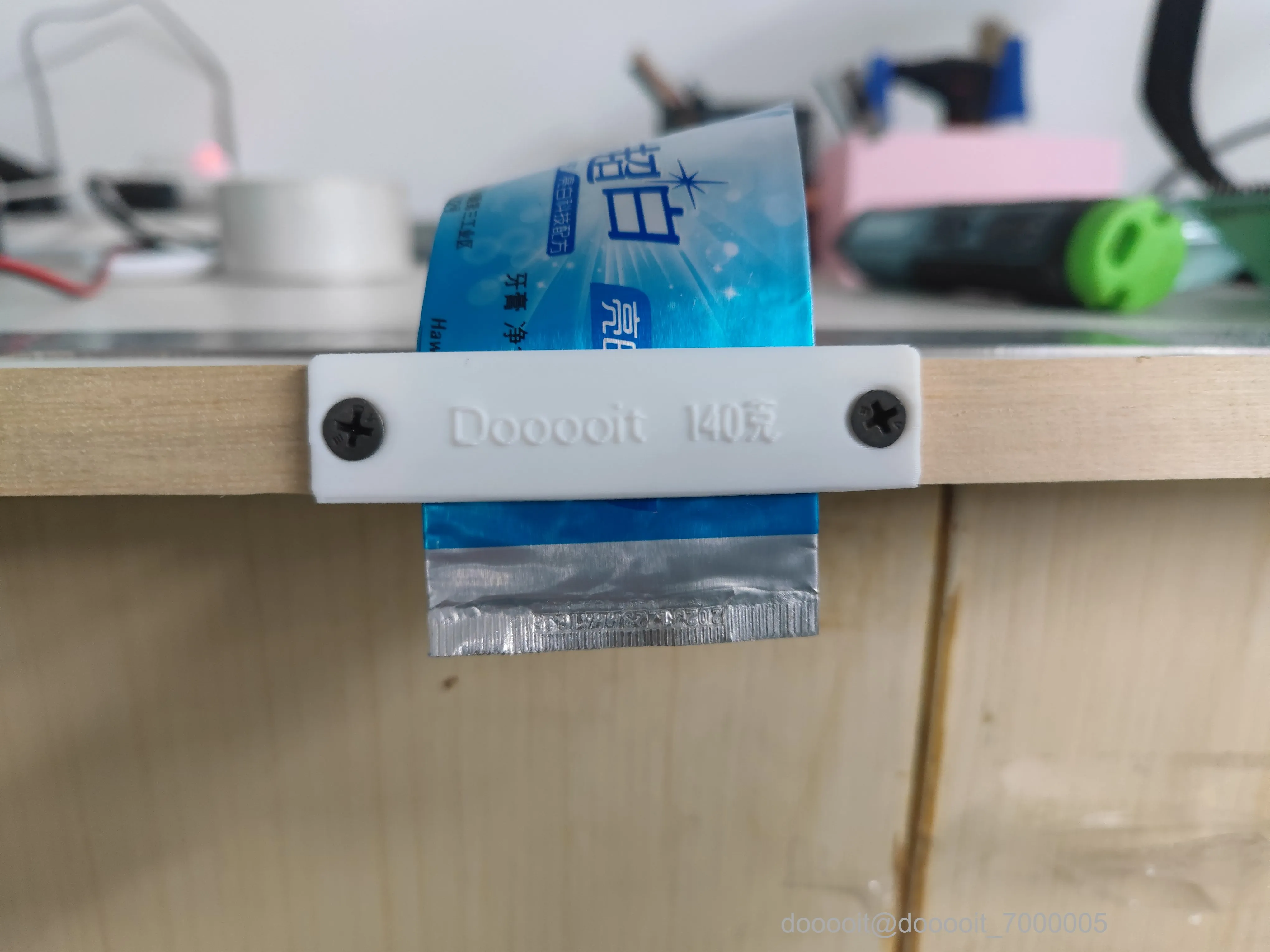

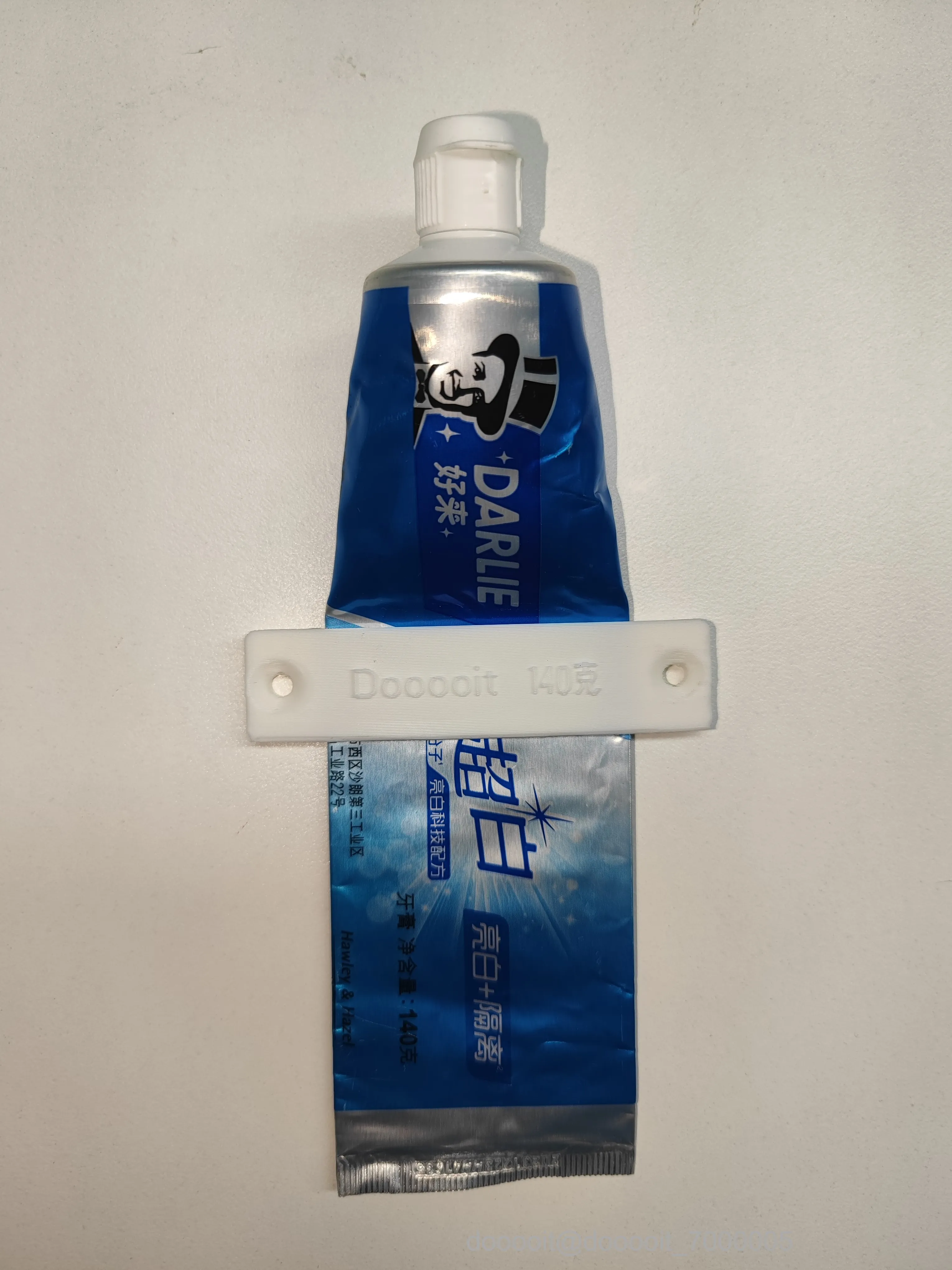

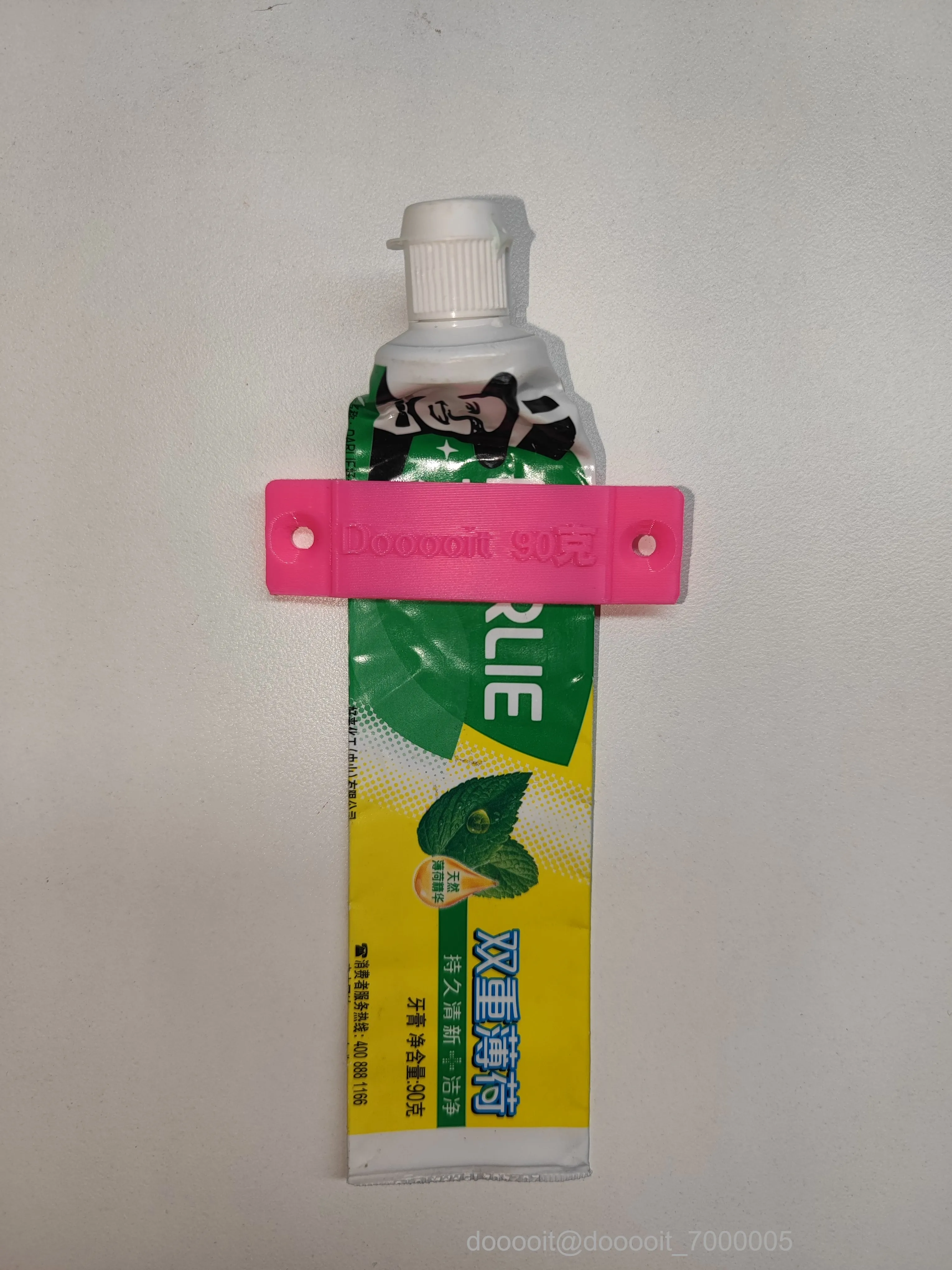

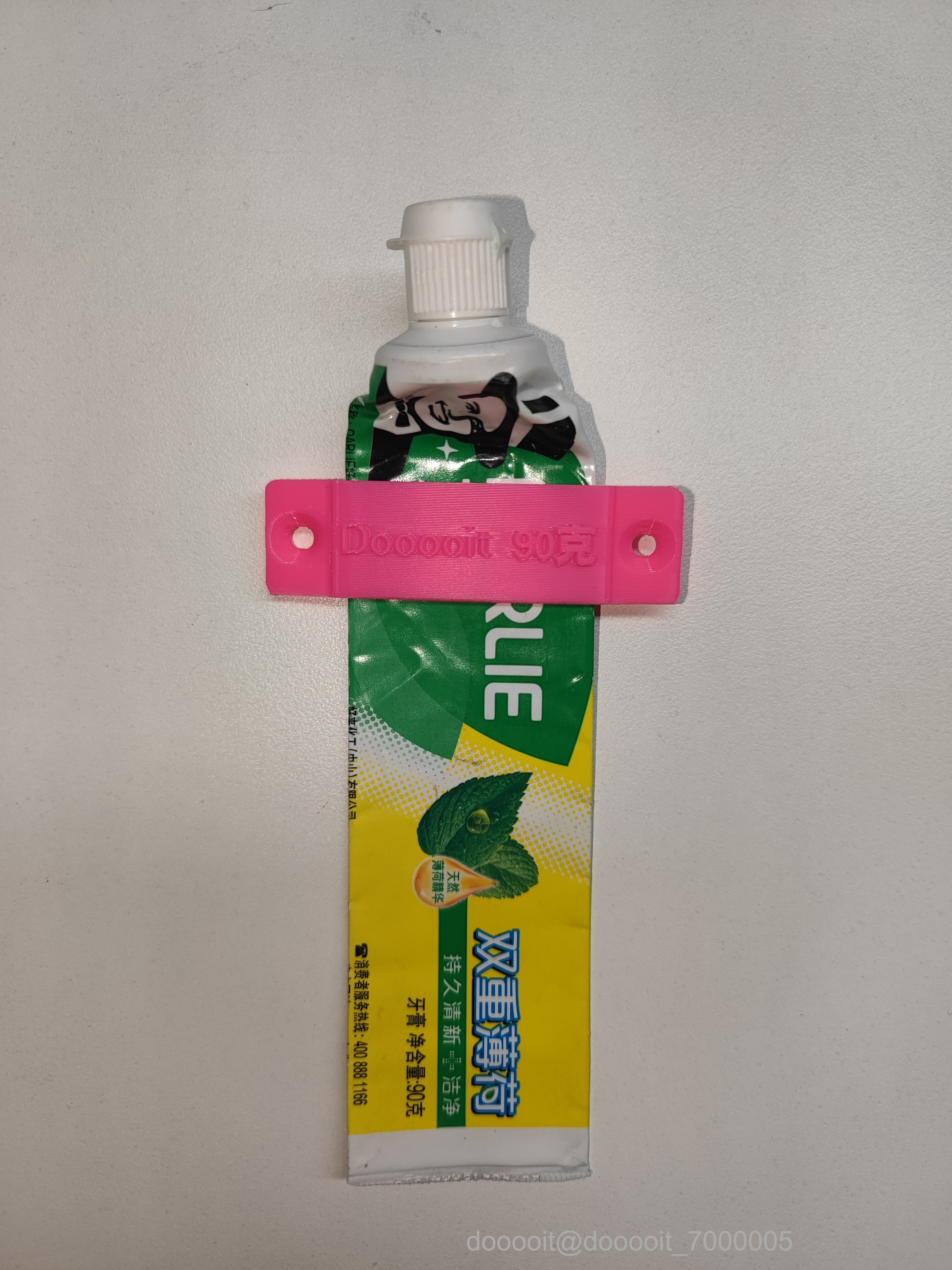

1.分别测试90克与140克的3D打印件，测试无问题

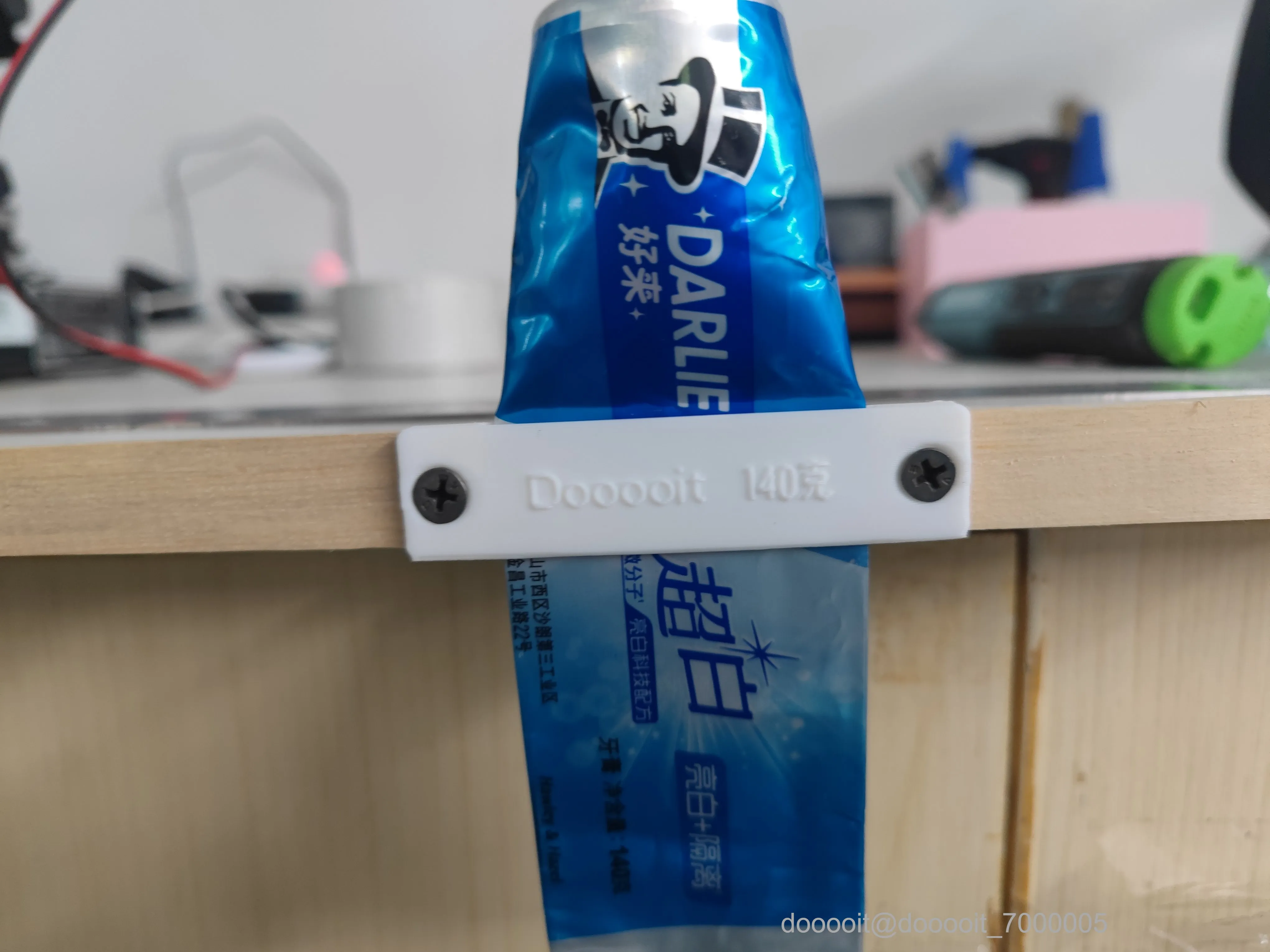

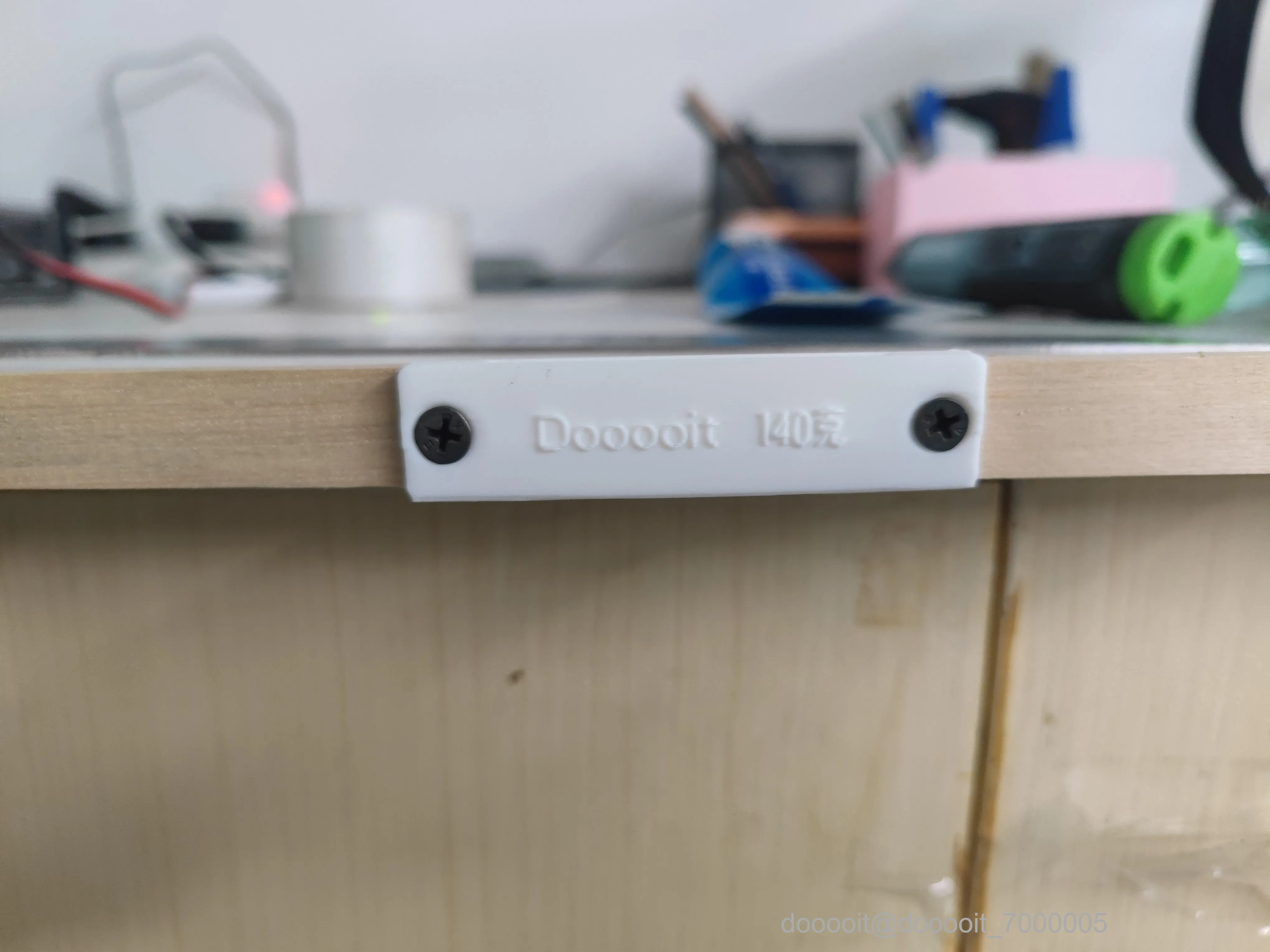

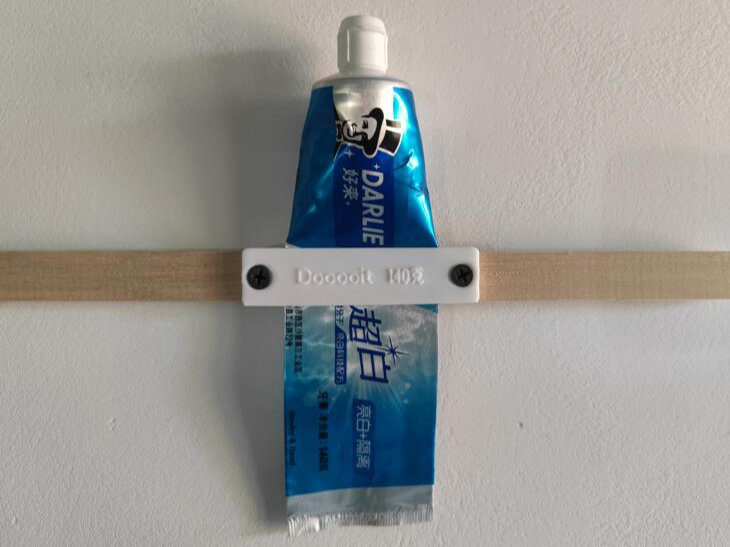

2.准备安装。两颗自攻丝固定即可。

至此，本项目的三维建模，3D打印以及安装使用，完成。
