鱼缸增氧泵3D打印静音外壳

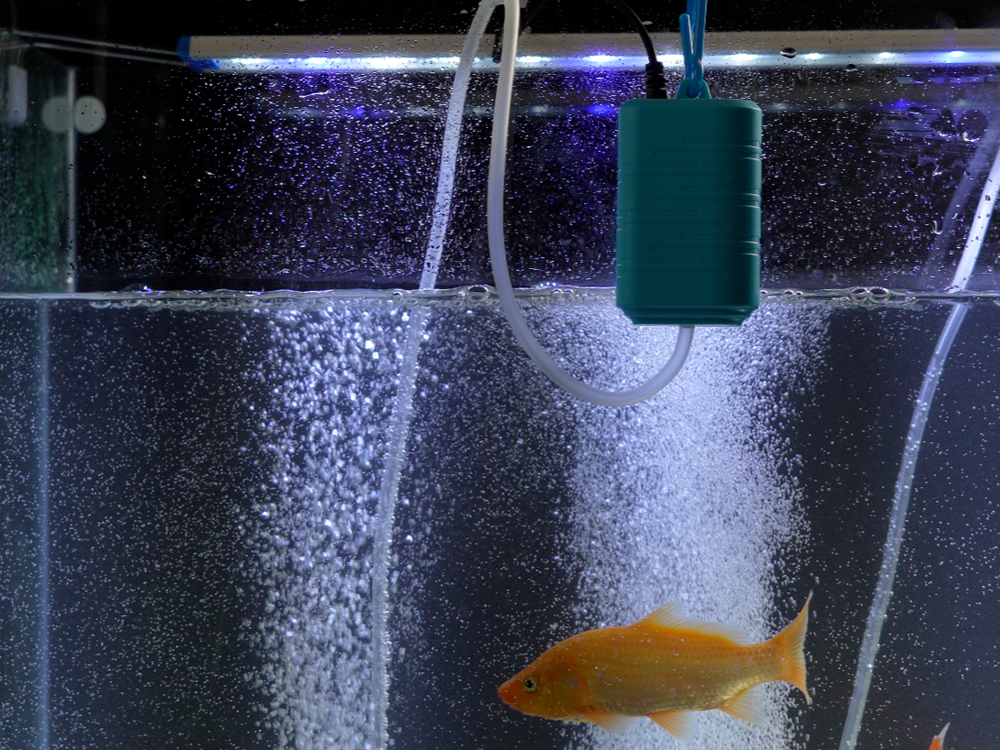

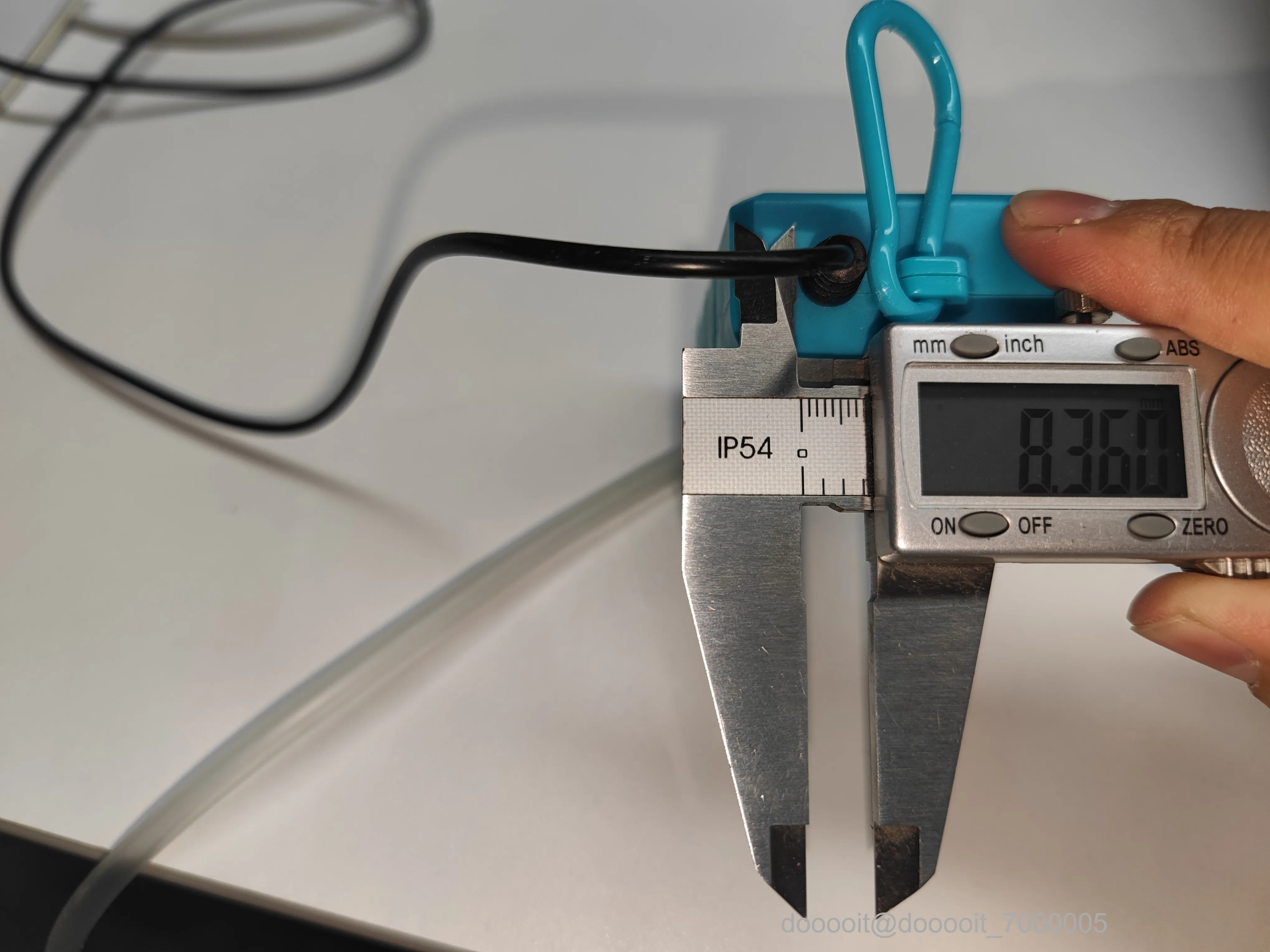

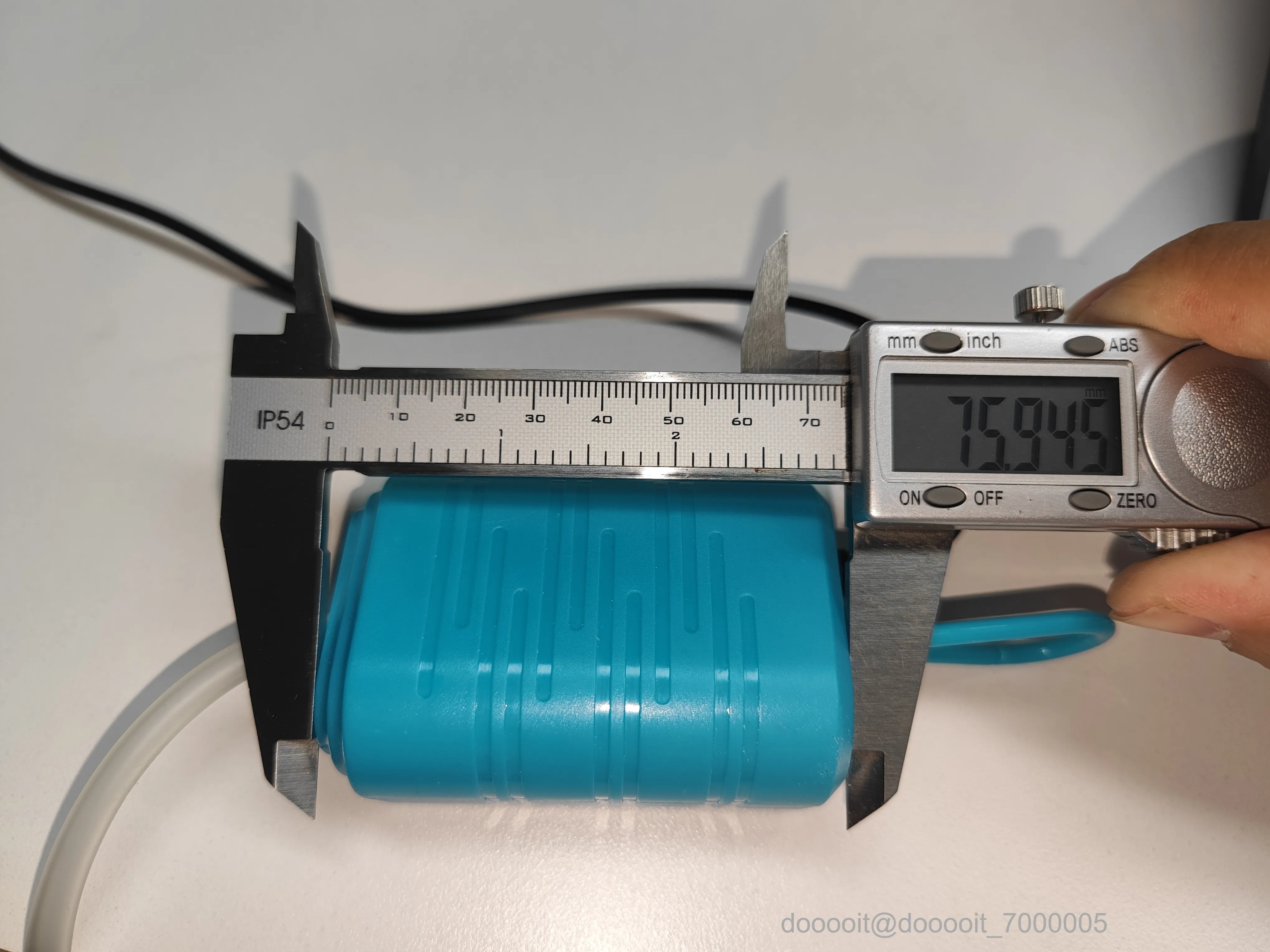

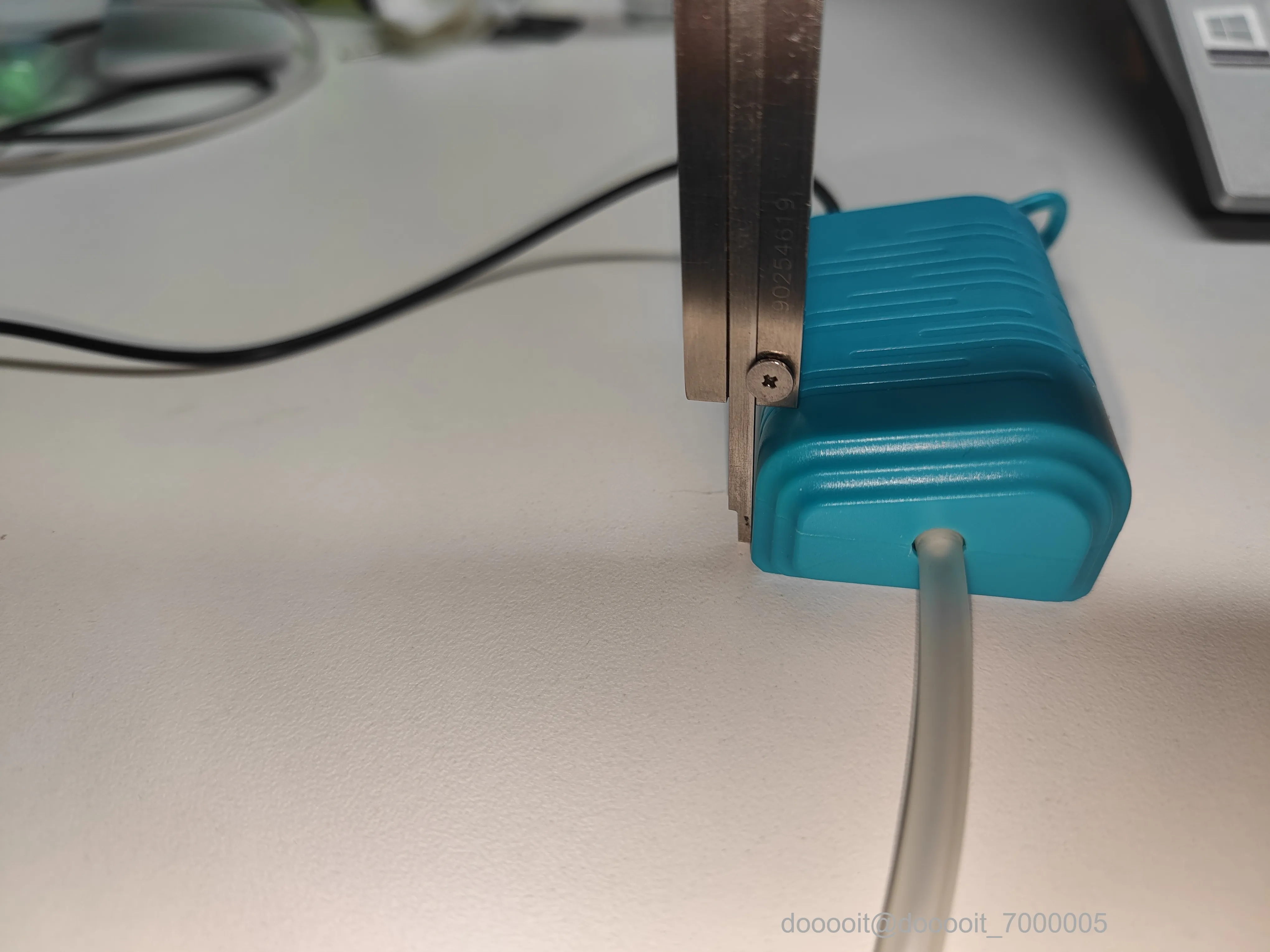

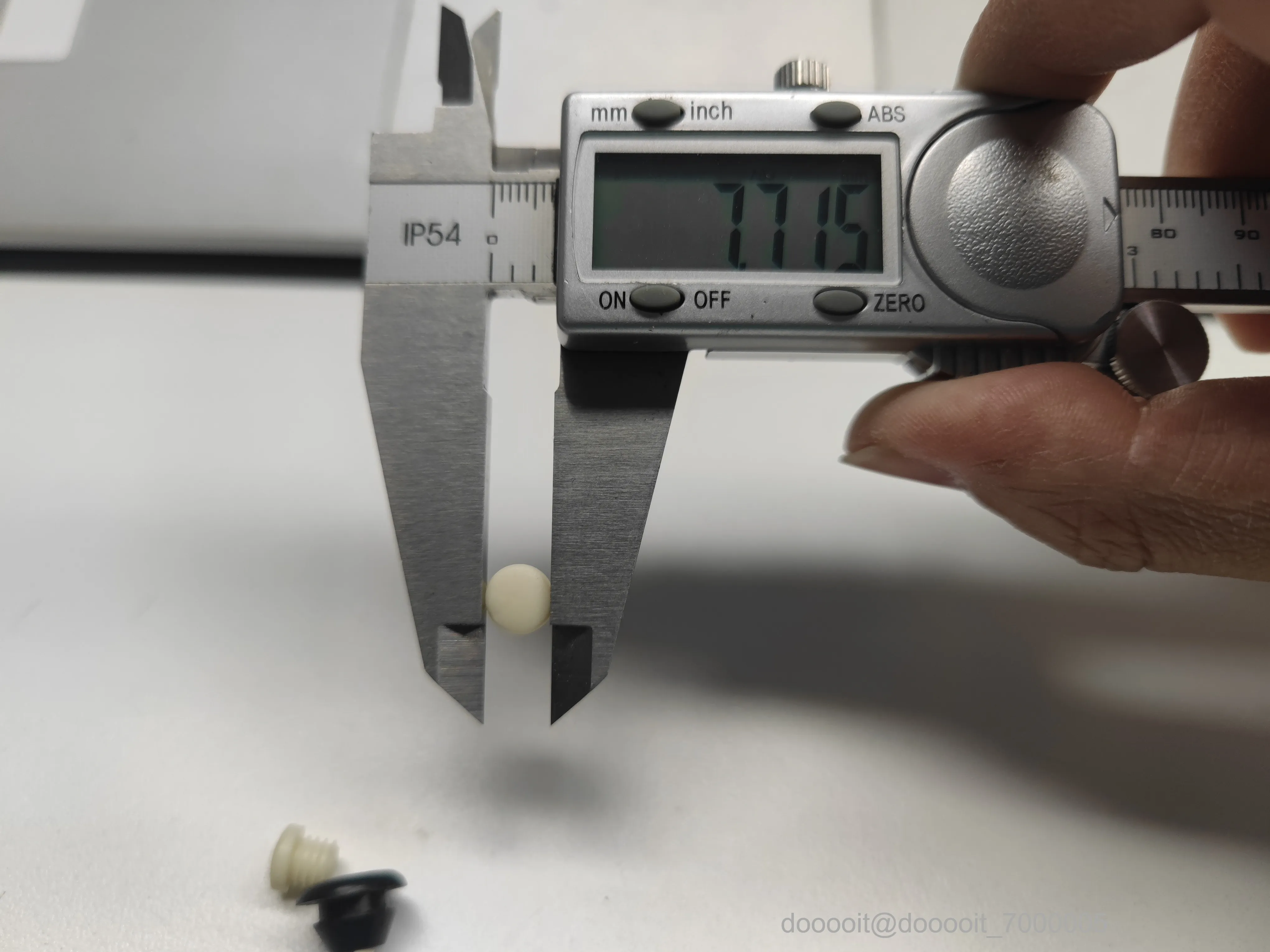

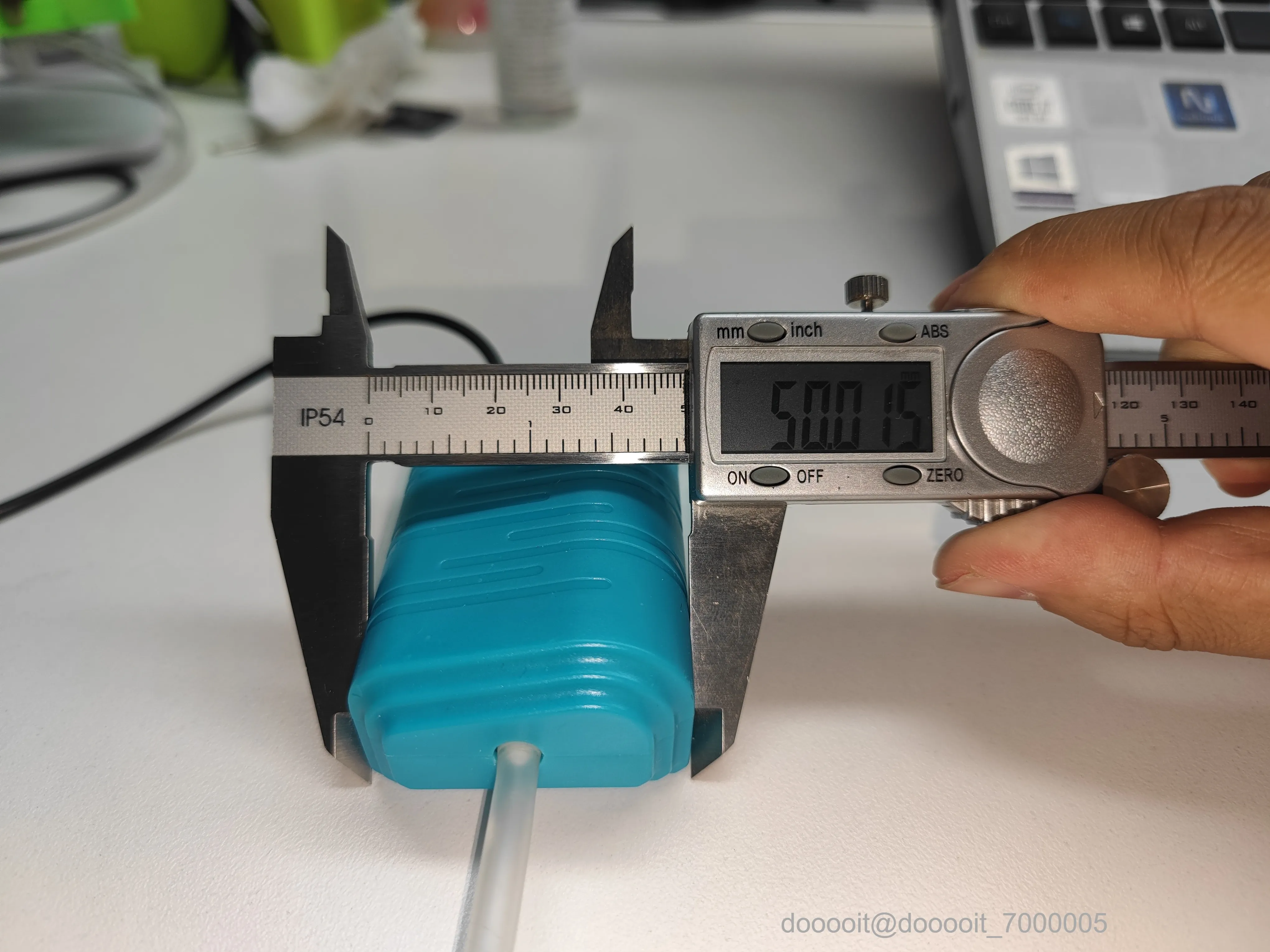

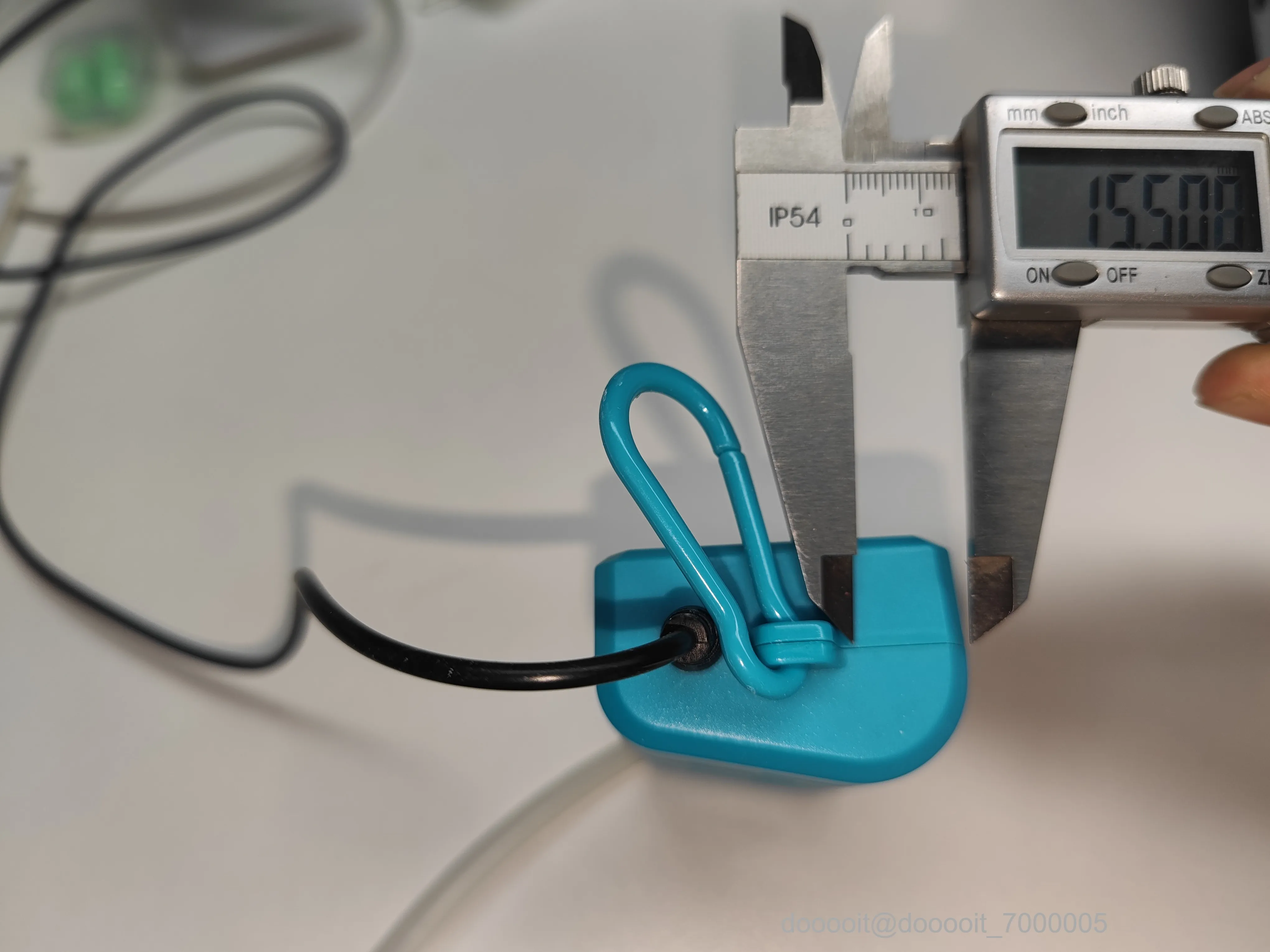

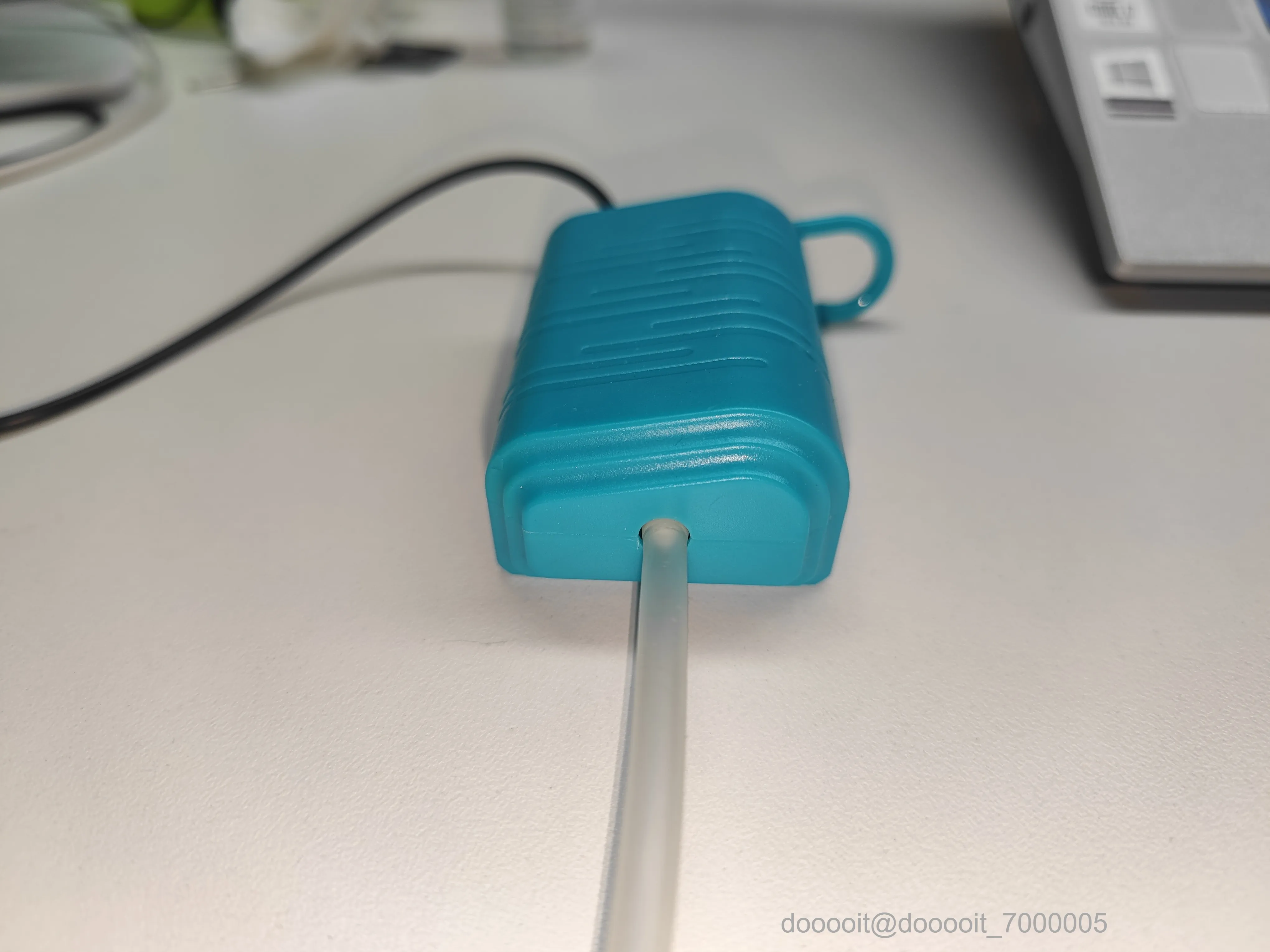

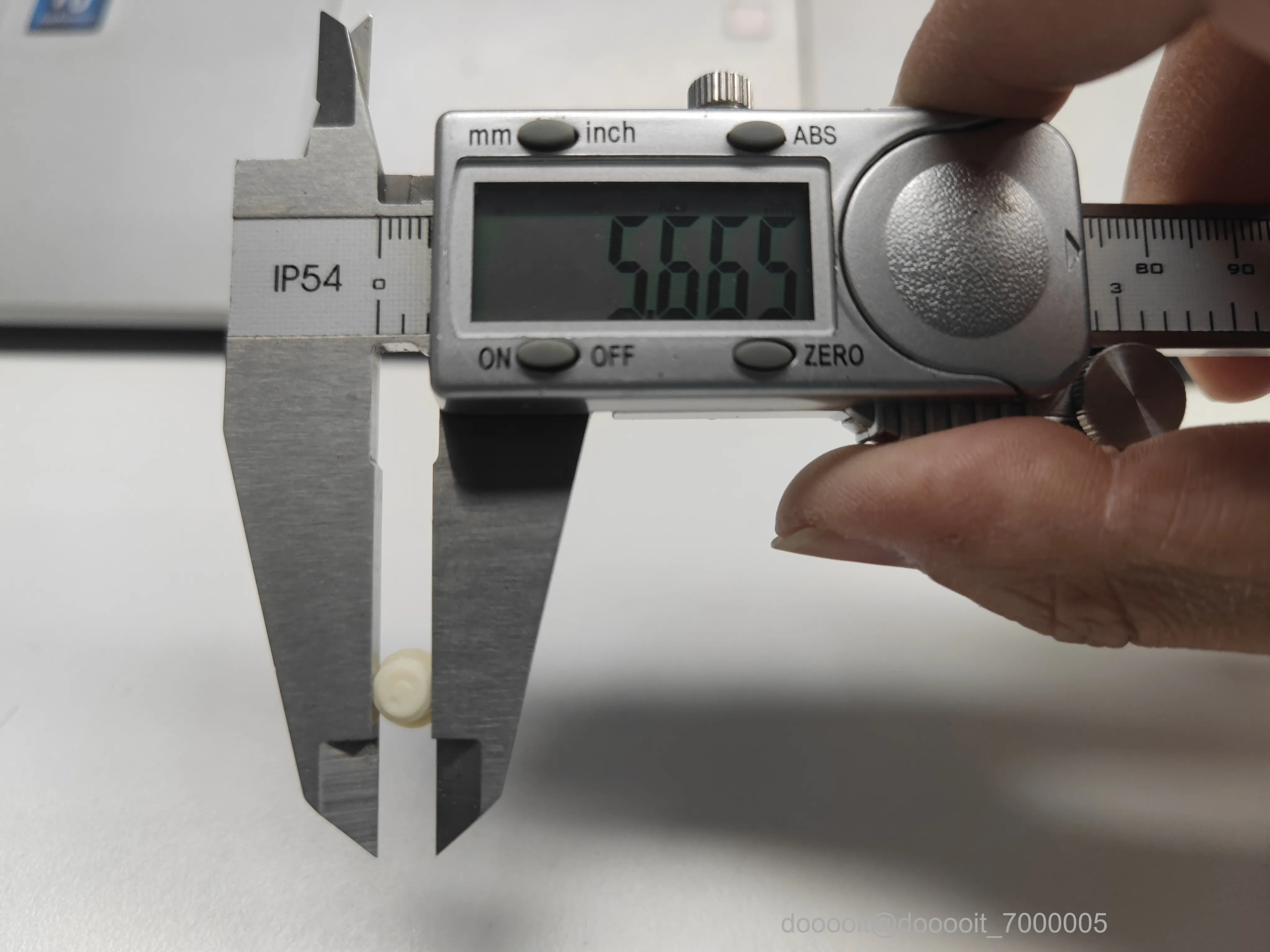

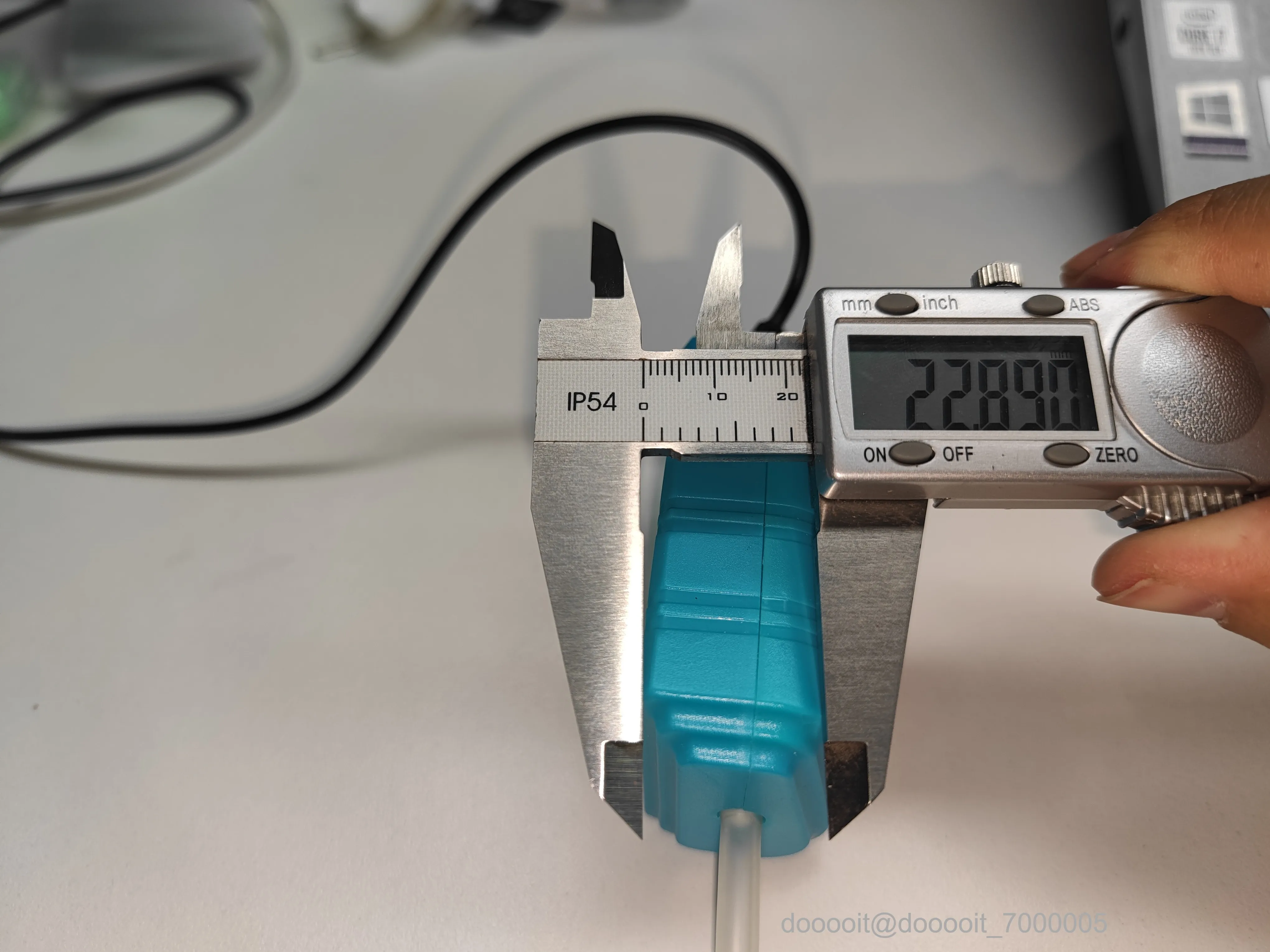

1.制作的气泵外壳需要与气泵装配，因此，需要测量气泵的多出尺寸

2.本处测量尺寸如图所示，仅供参考。

3.测量尺寸记录即可，注意后期建模的尺寸误差。

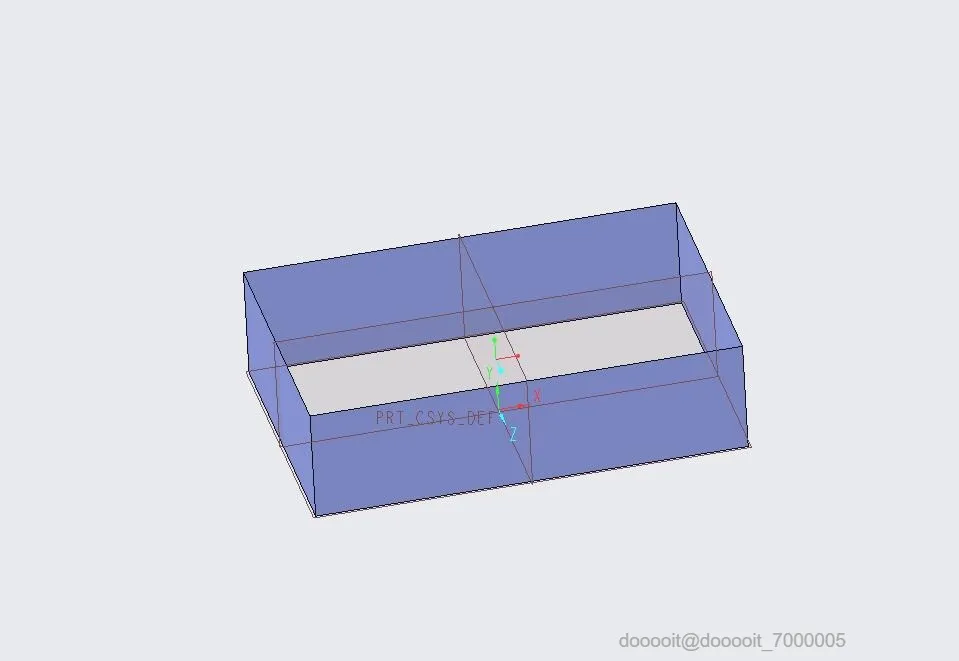

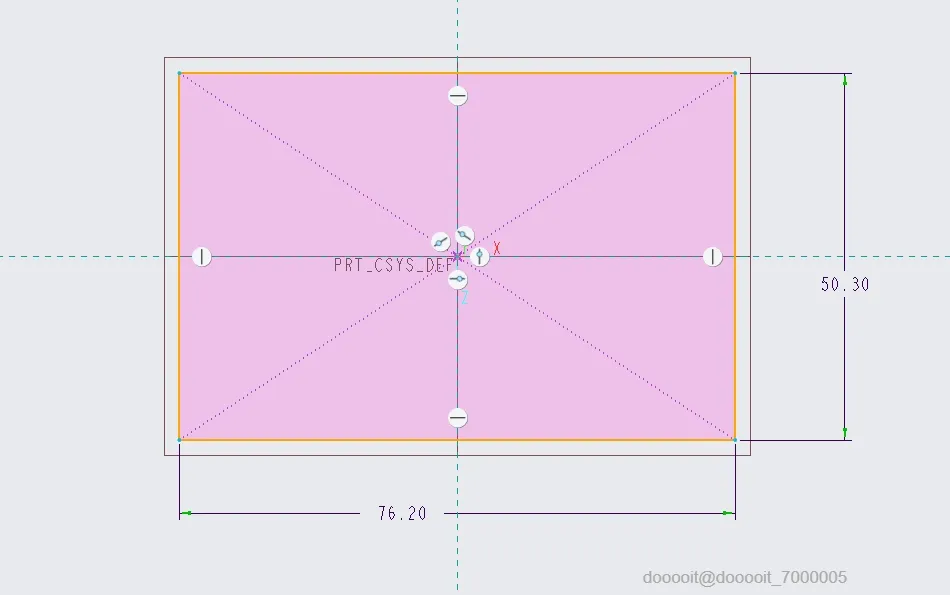

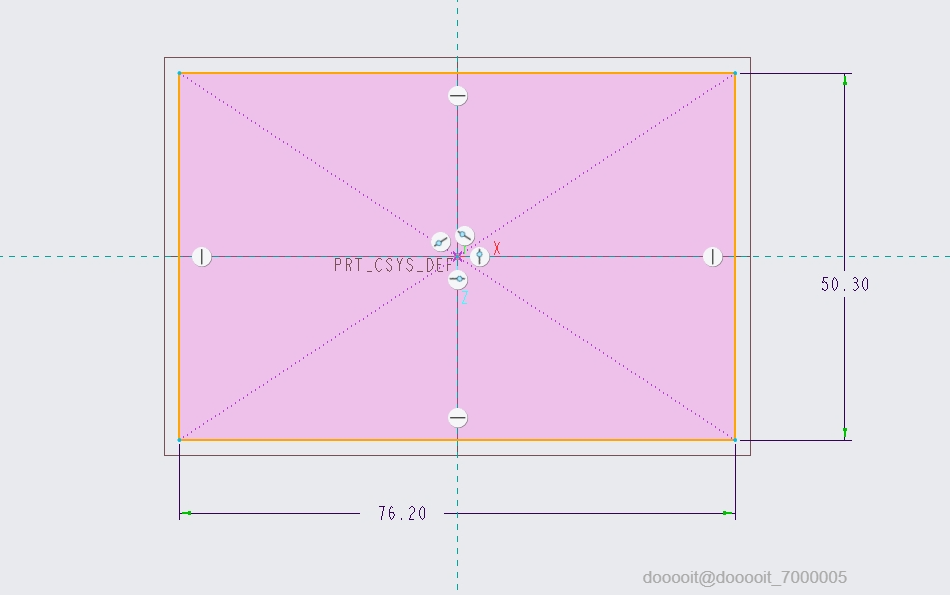

1.草绘出整体外观尺寸

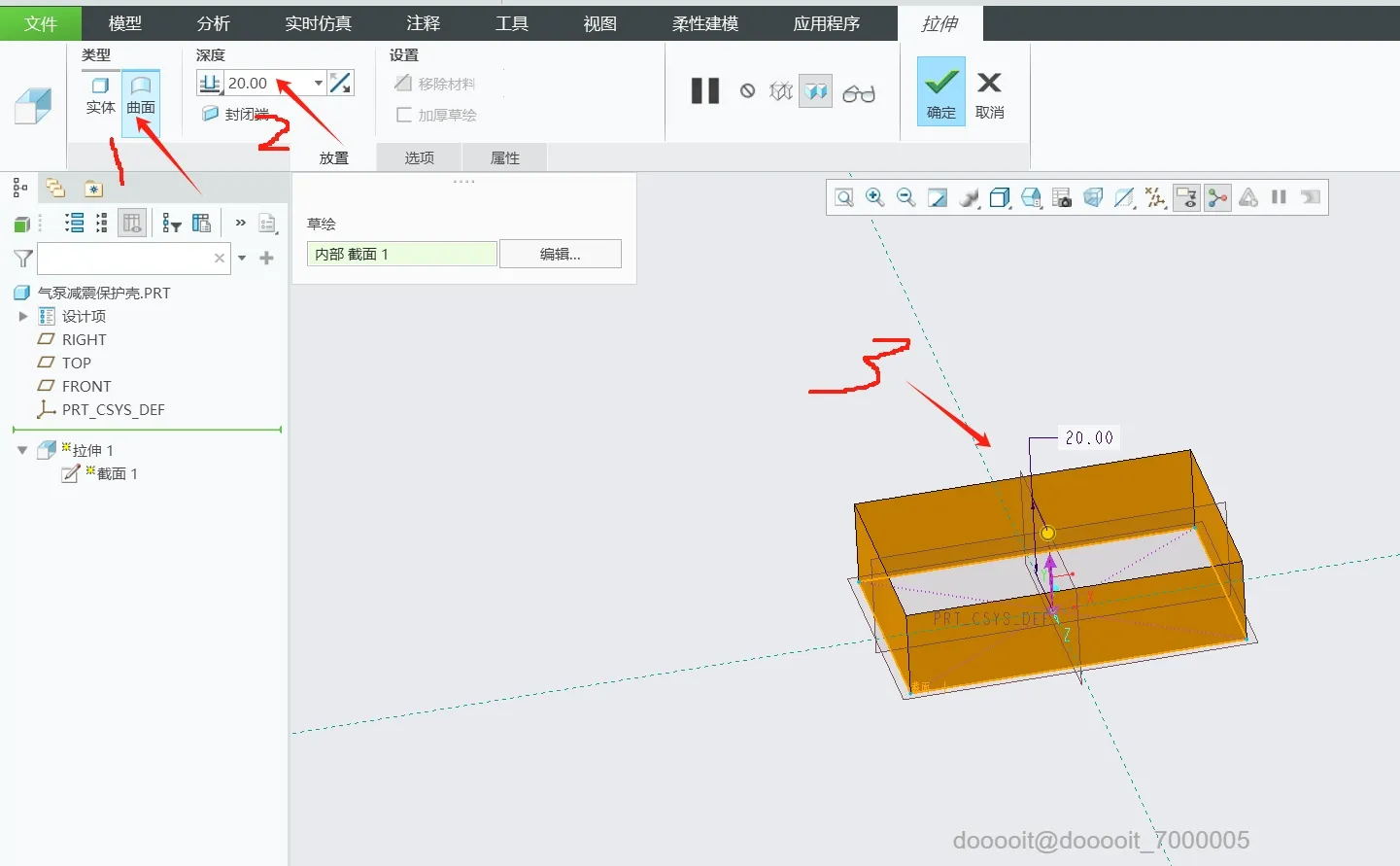

2.拉伸为曲面

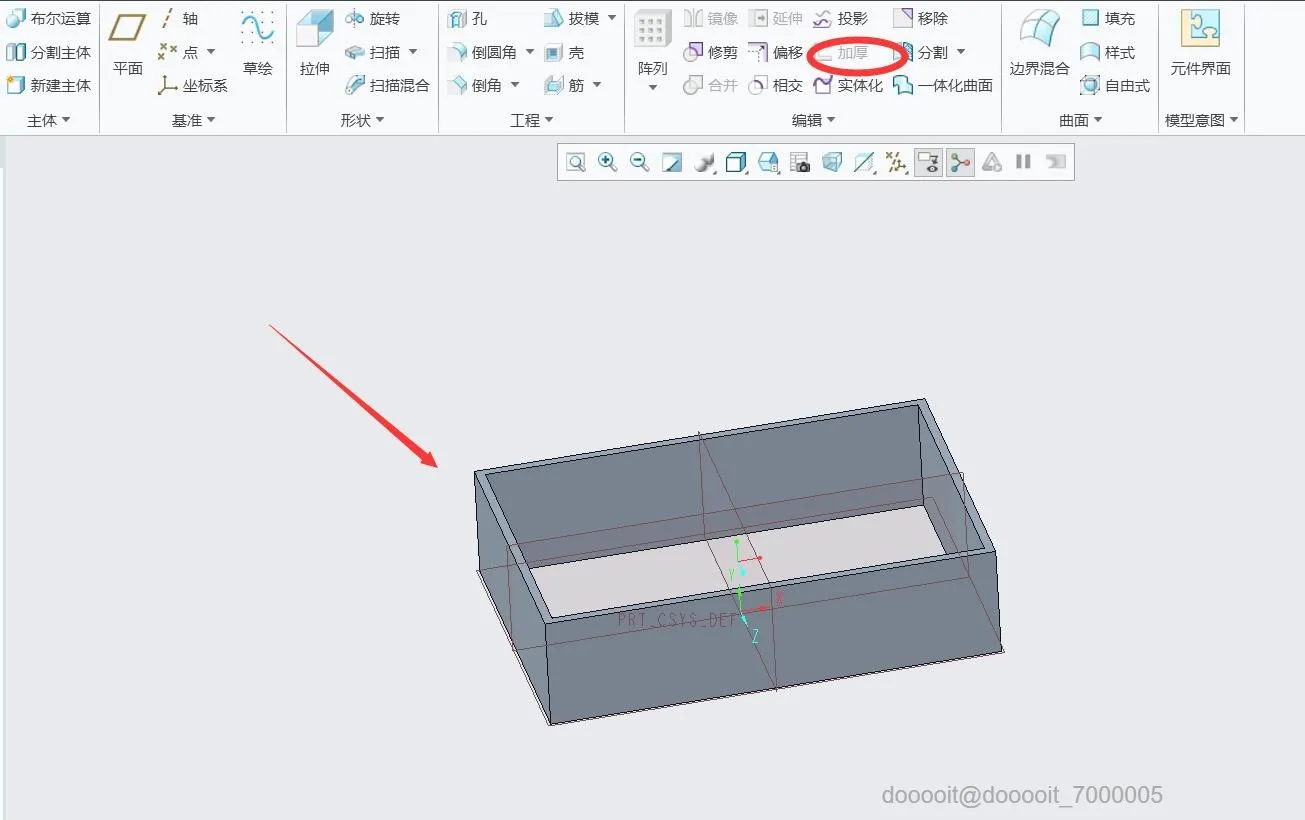

3.使用“加厚命令”，厚度根据自己的实际使用情况决定

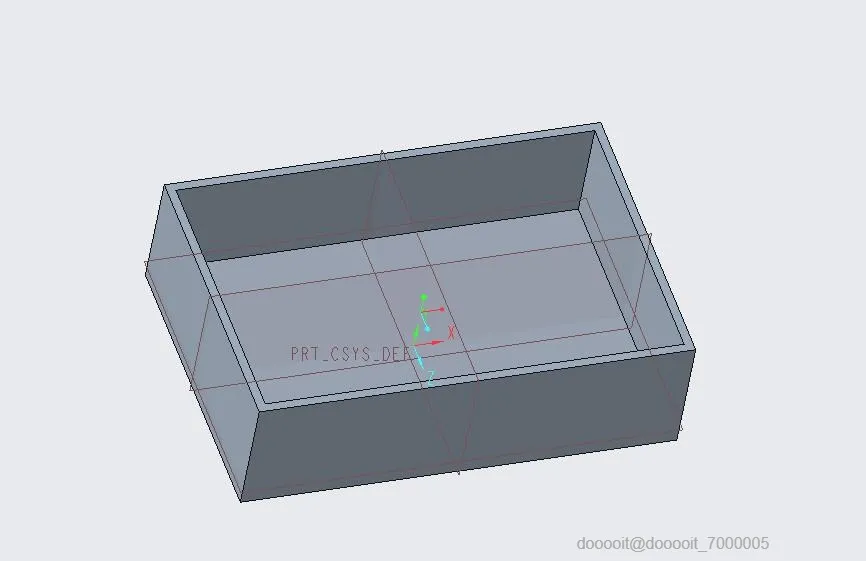

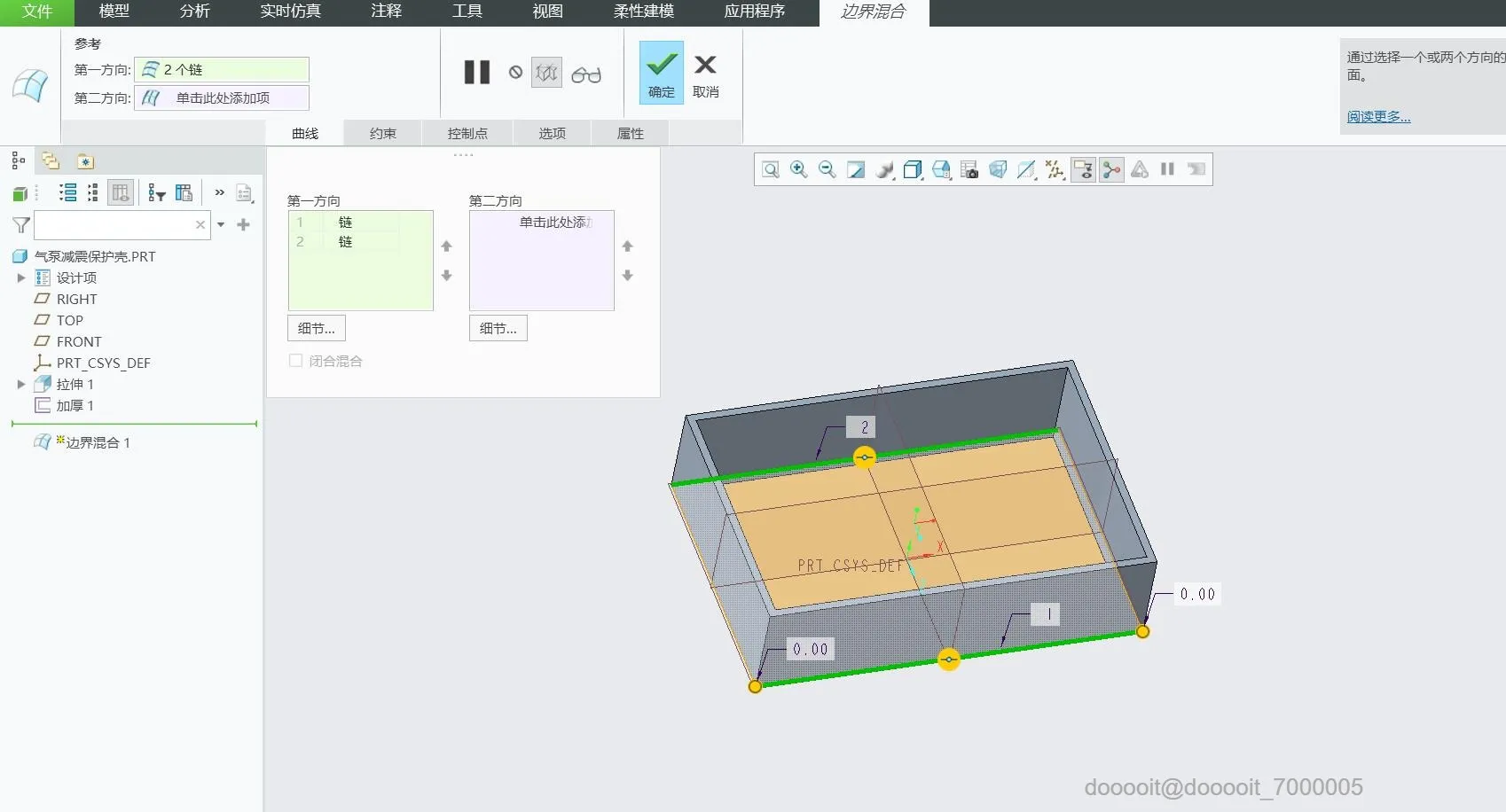

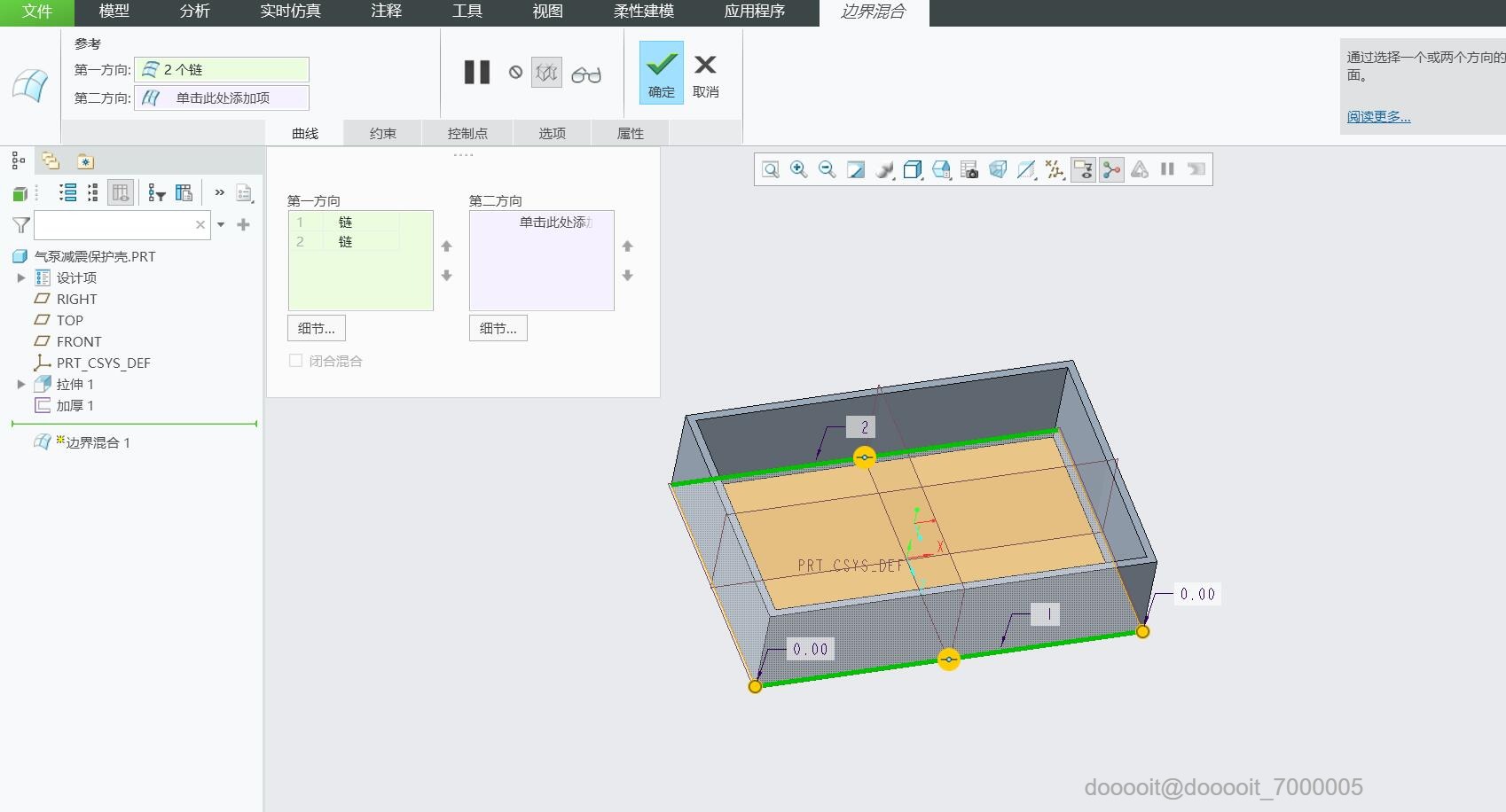

1.使用“边界混合”命令，将外壳的底部填充

2.依次选择底面的两条边

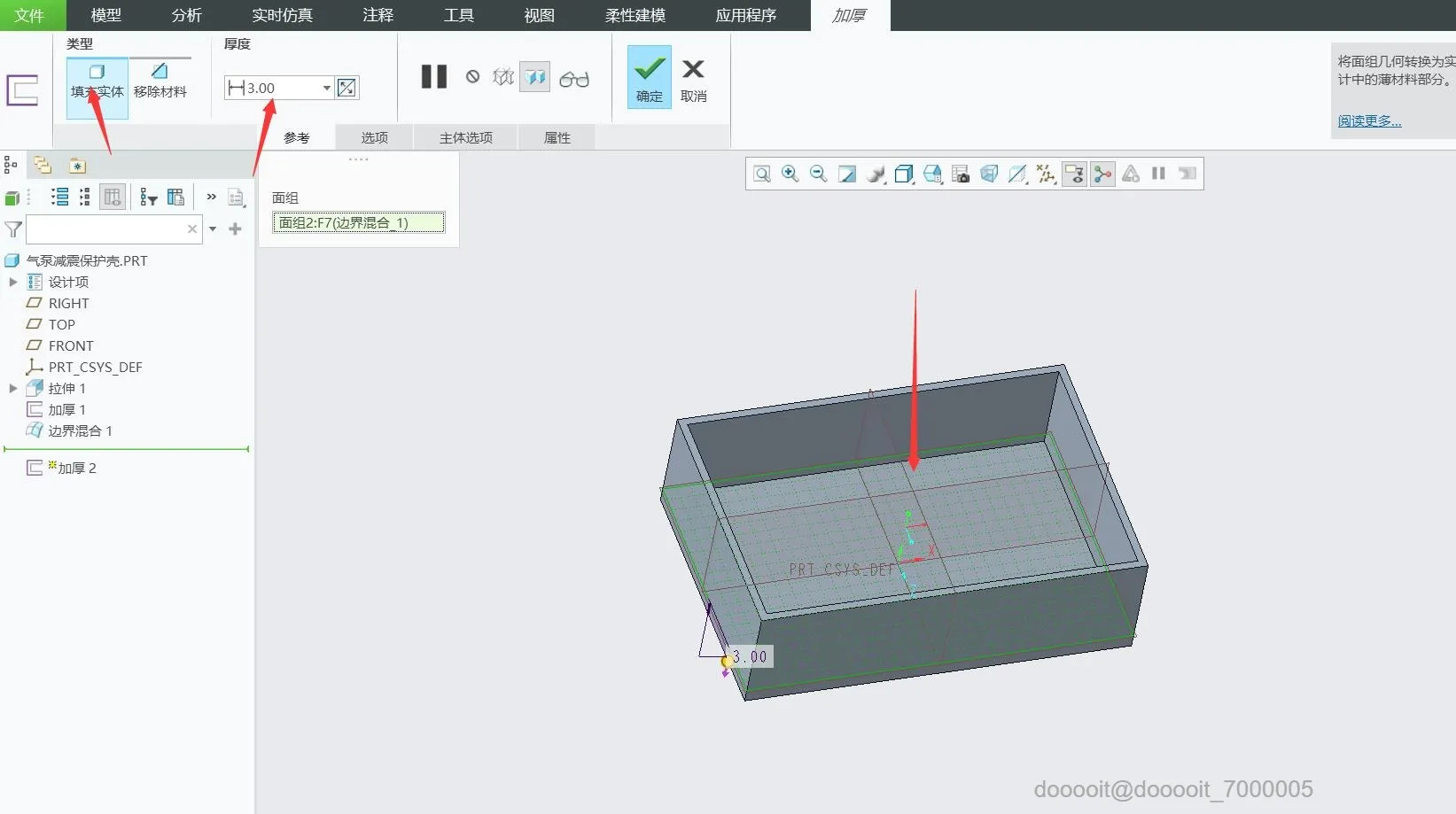

3.选择步骤边界混合，加厚。注意加厚的实际厚度最少3mm，因为底部需要穿过4颗沉孔螺丝，预留出沉孔的厚度。

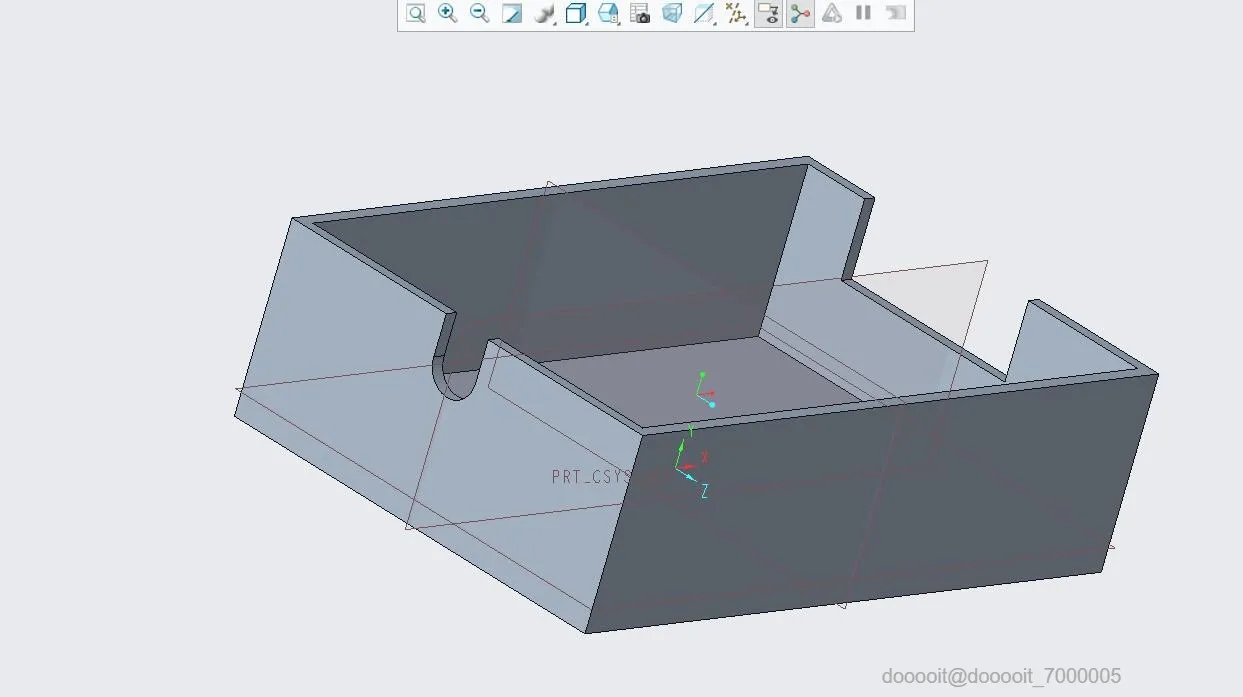

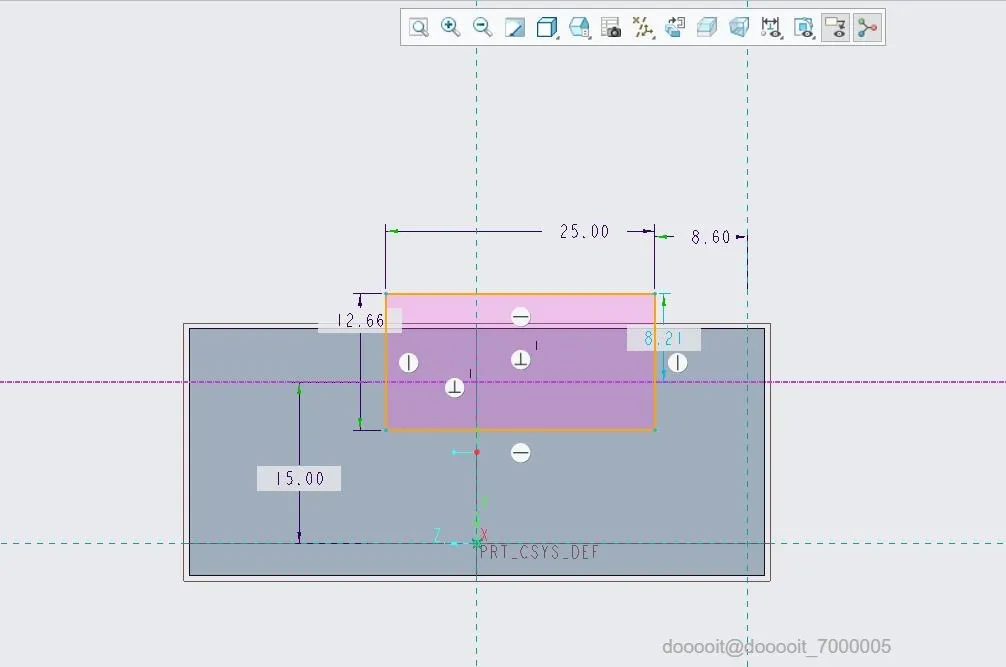

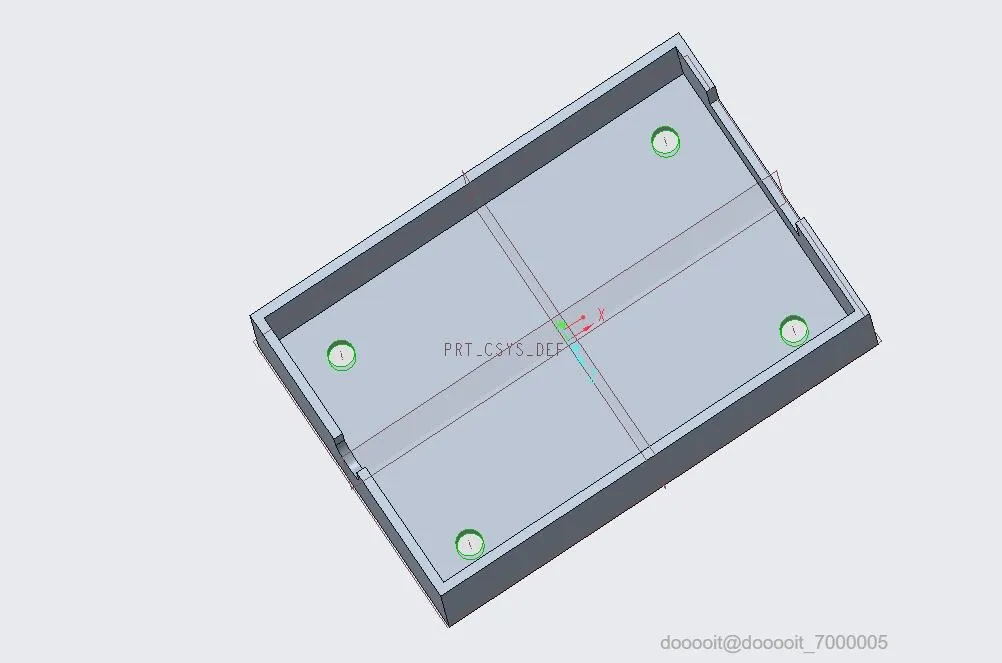

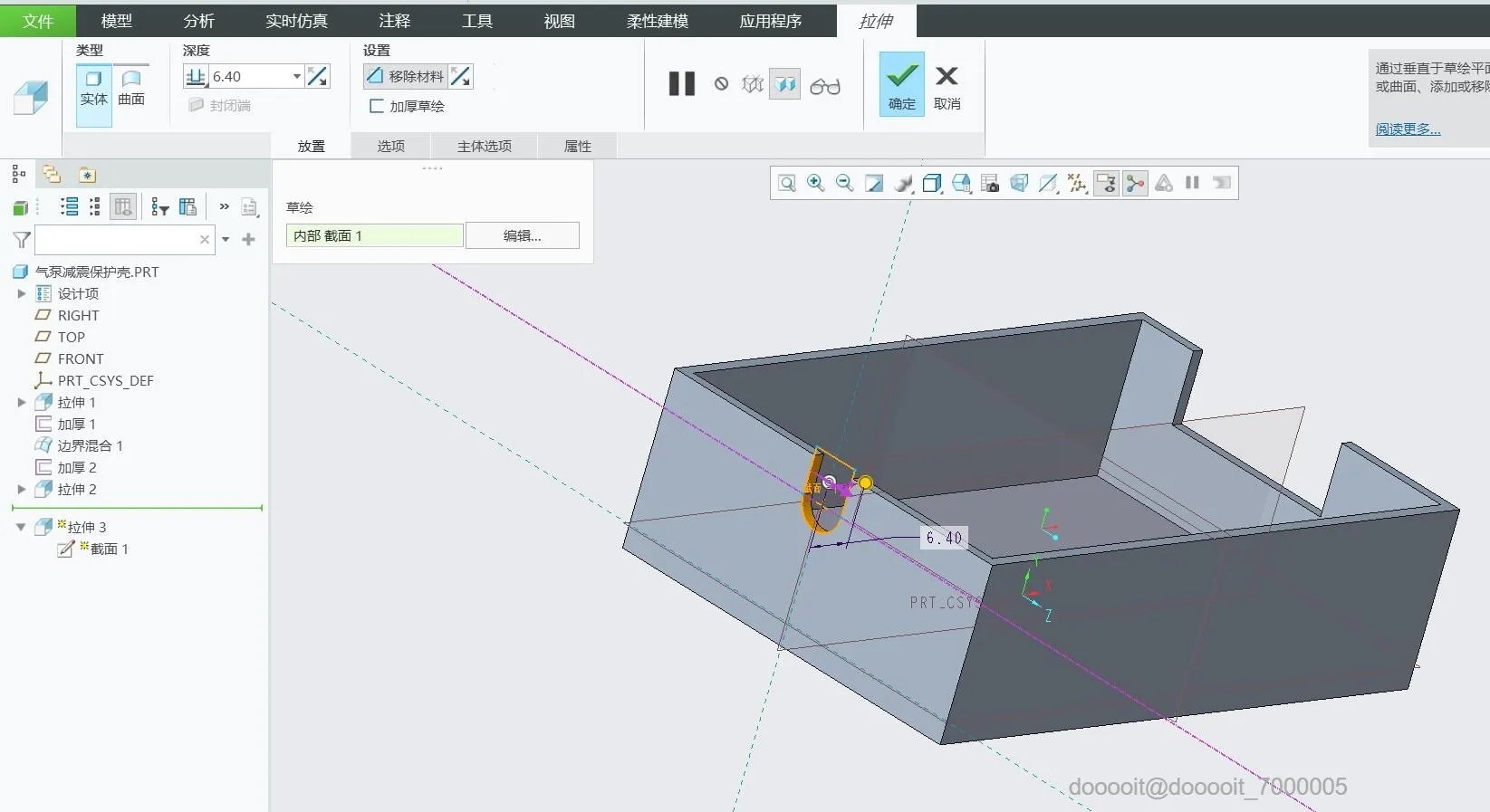

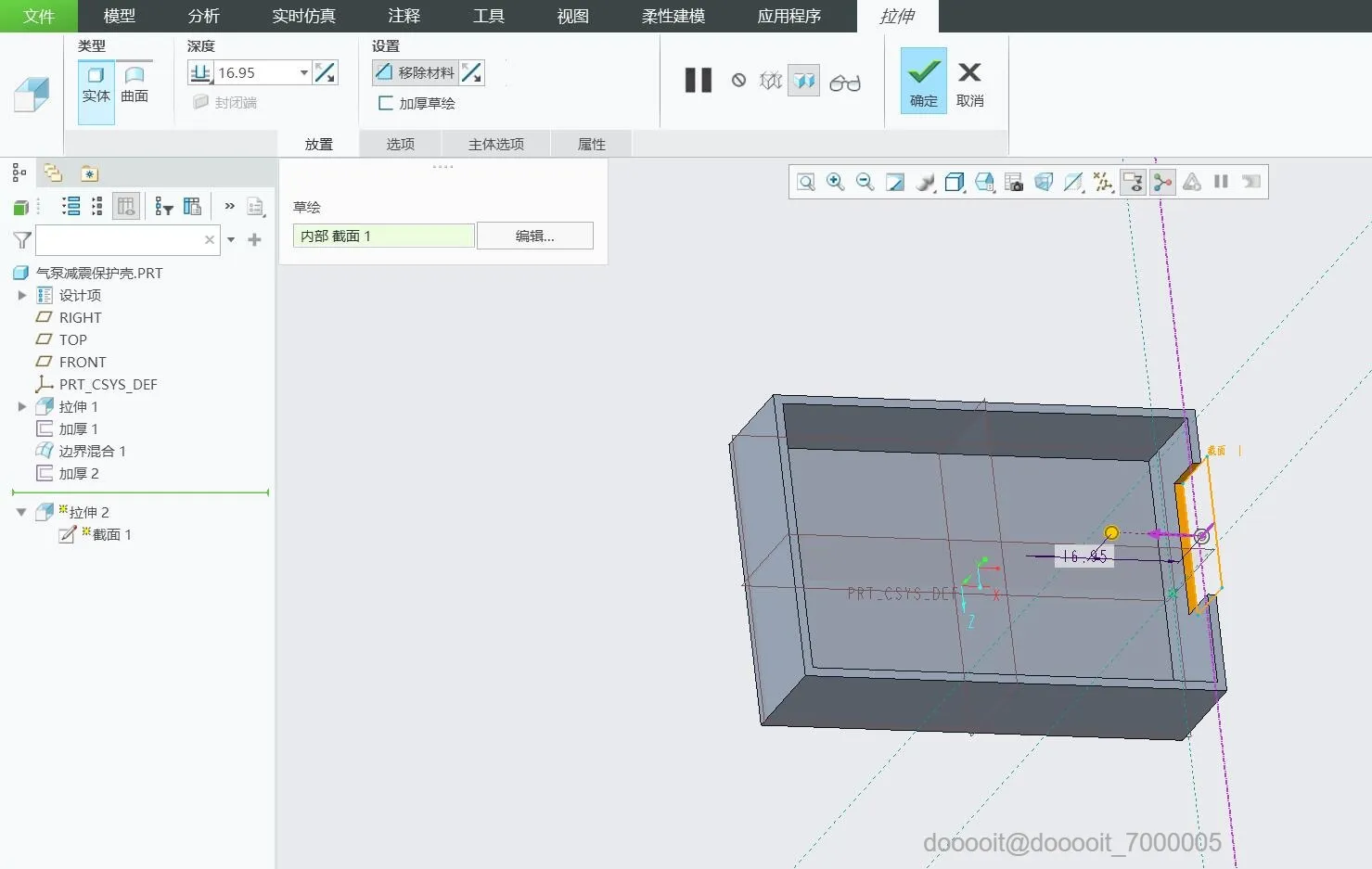

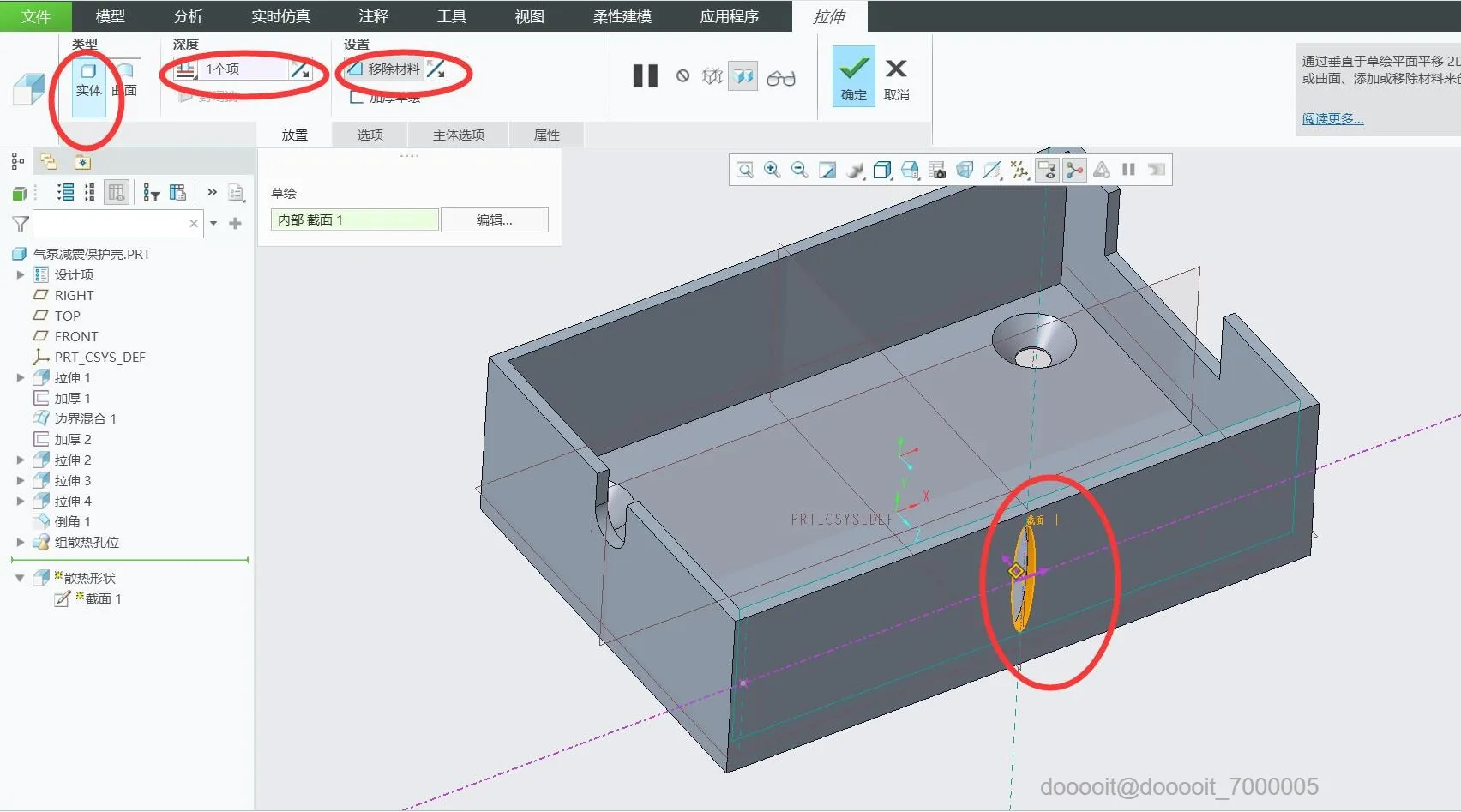

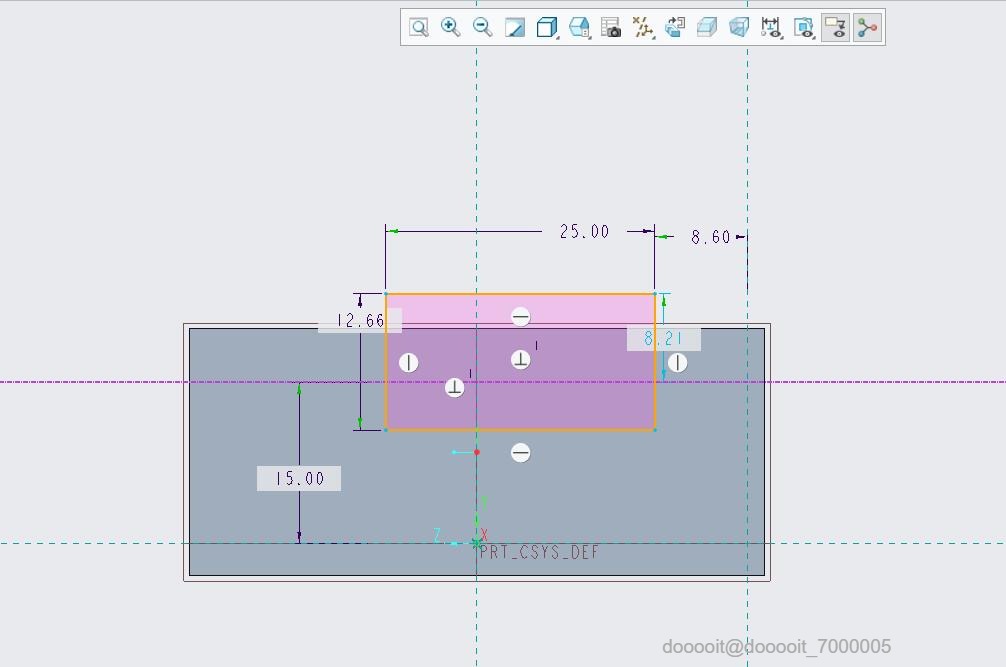

1.在右侧面，拉伸出方形槽，尺寸如图

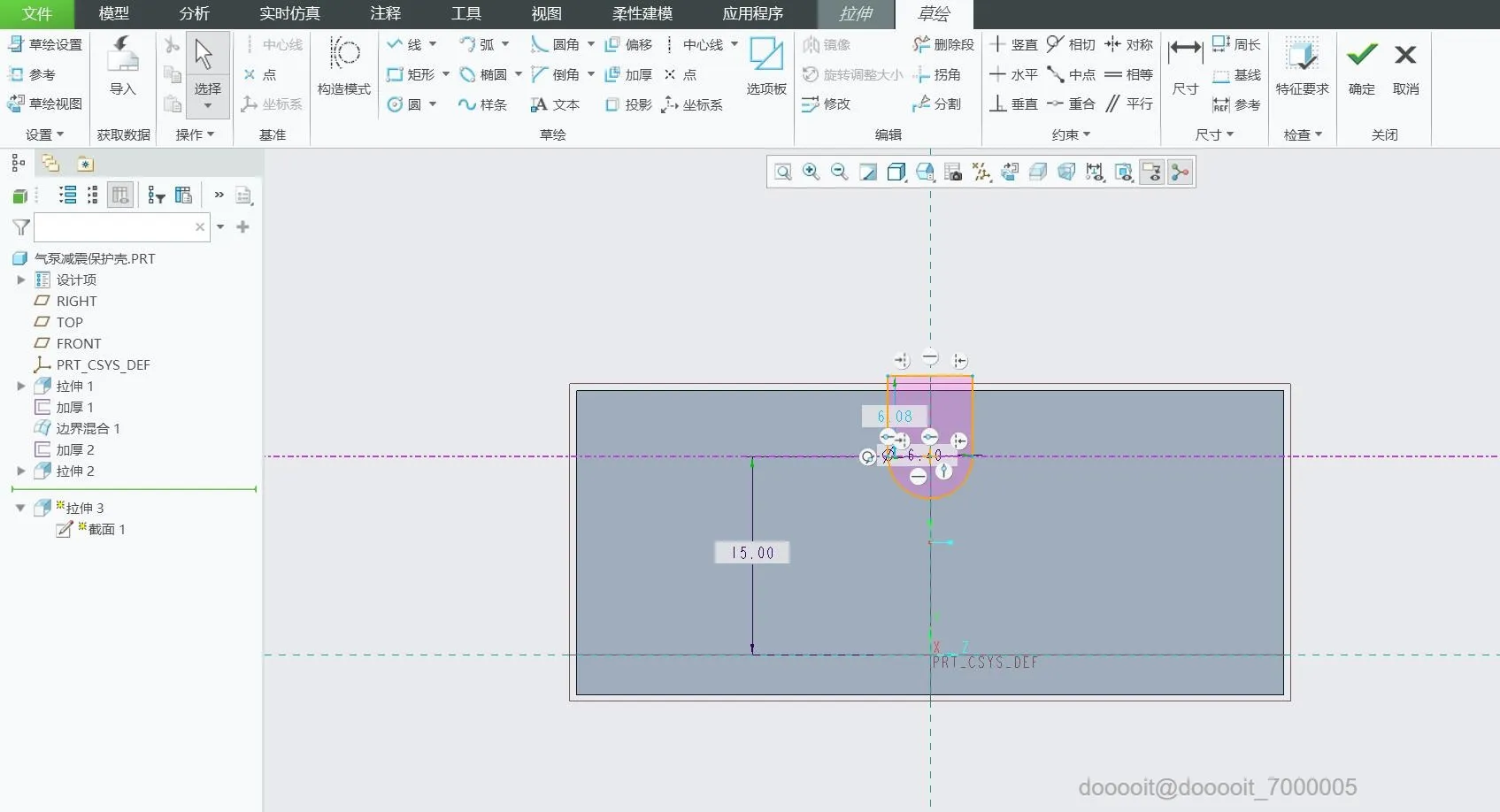

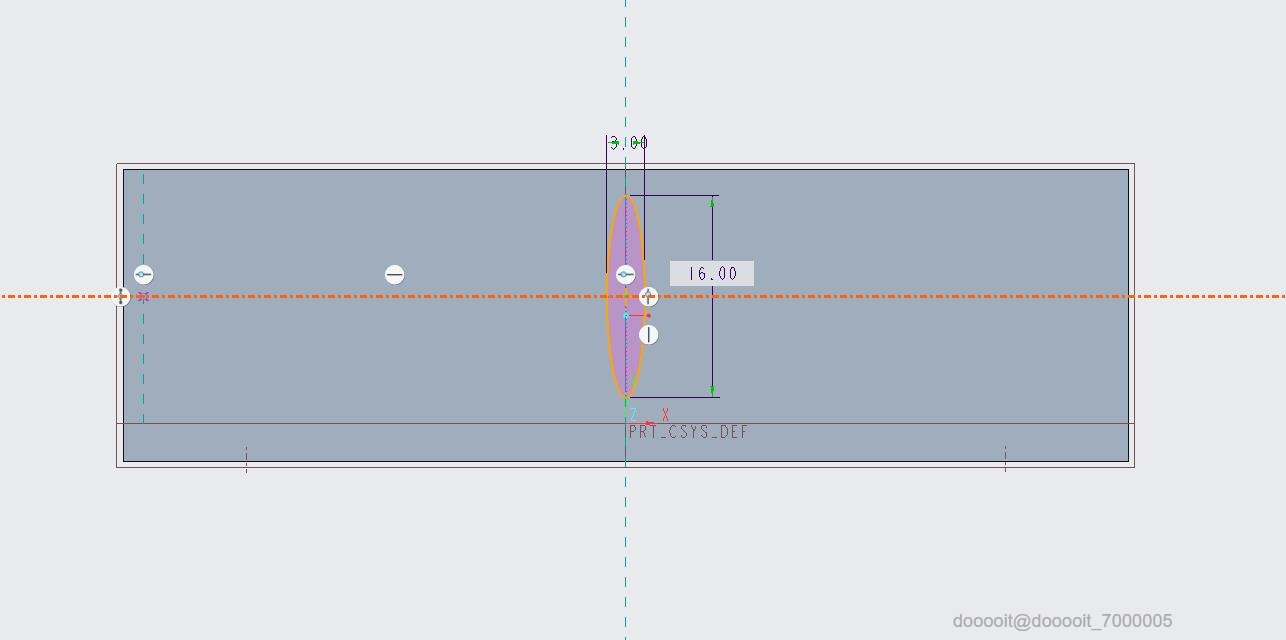

2.在左侧面，拉伸出圆形槽孔，用来过线

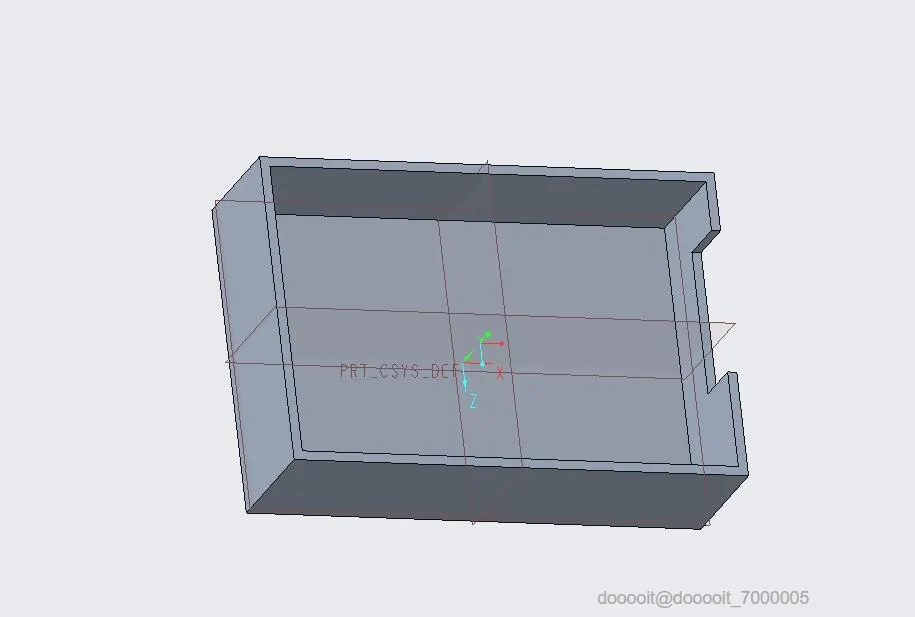

3.成品图如图46所示，注意，此处尺寸是经过多次测试得到，可直接使用。

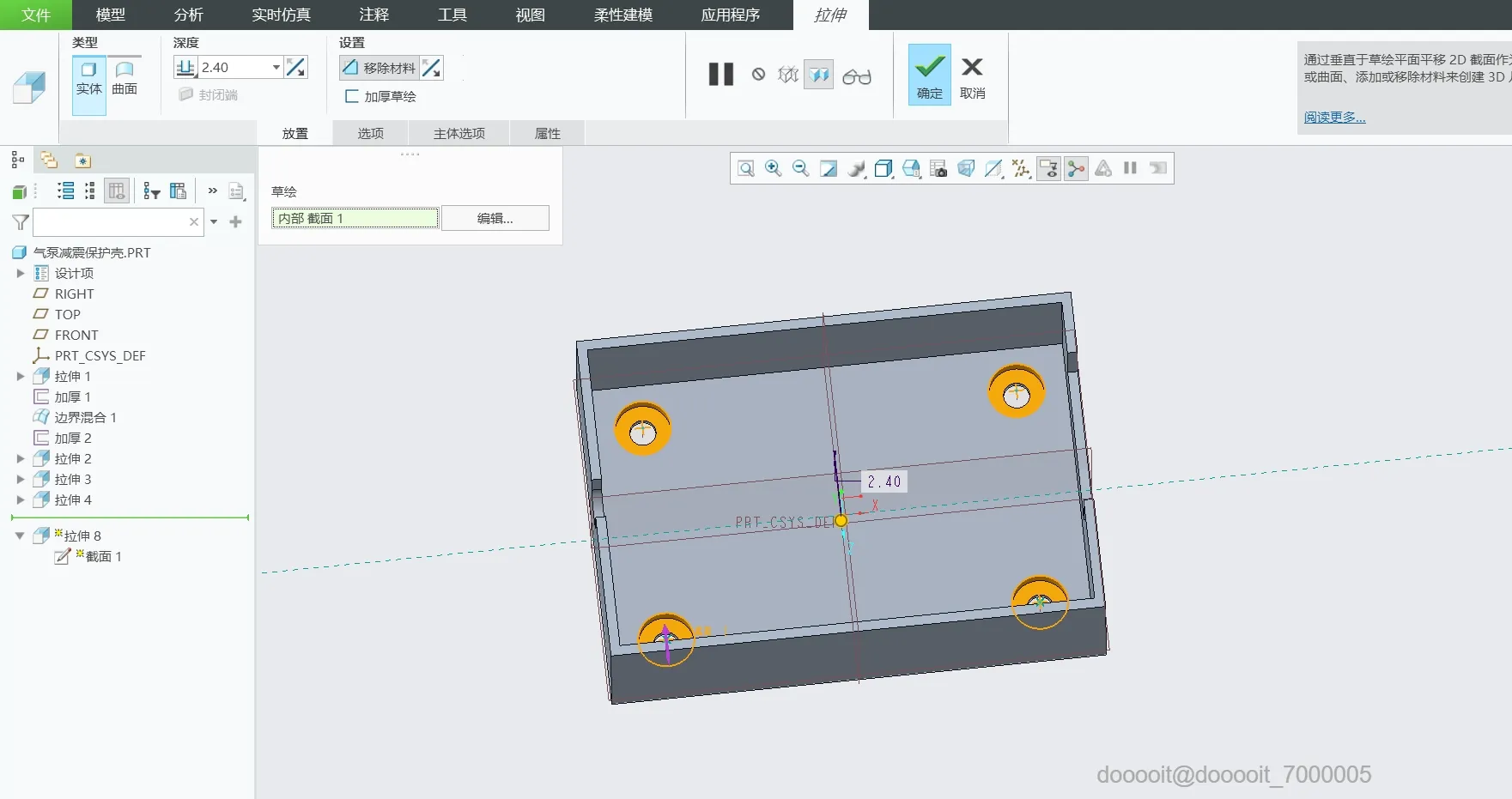

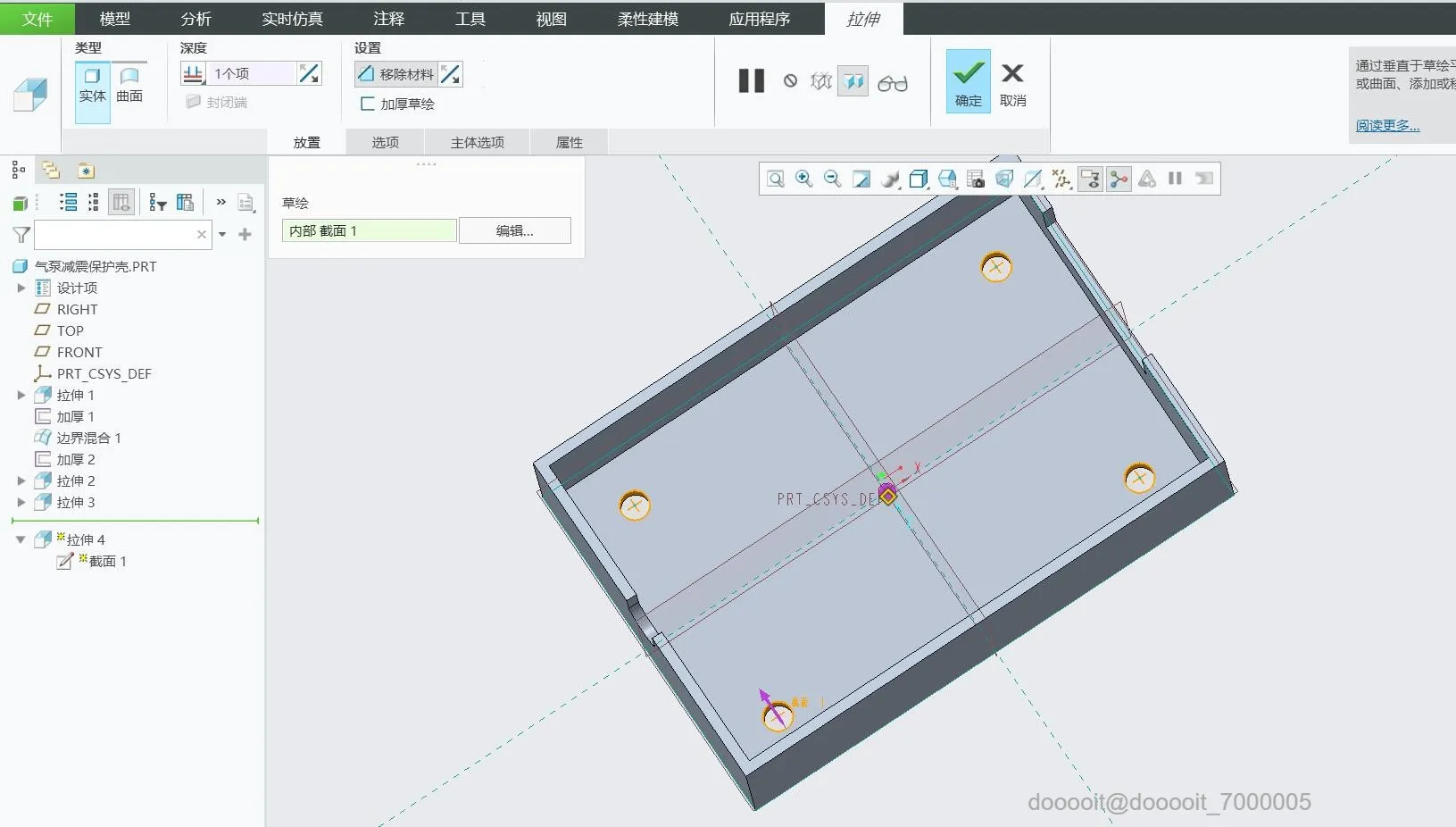

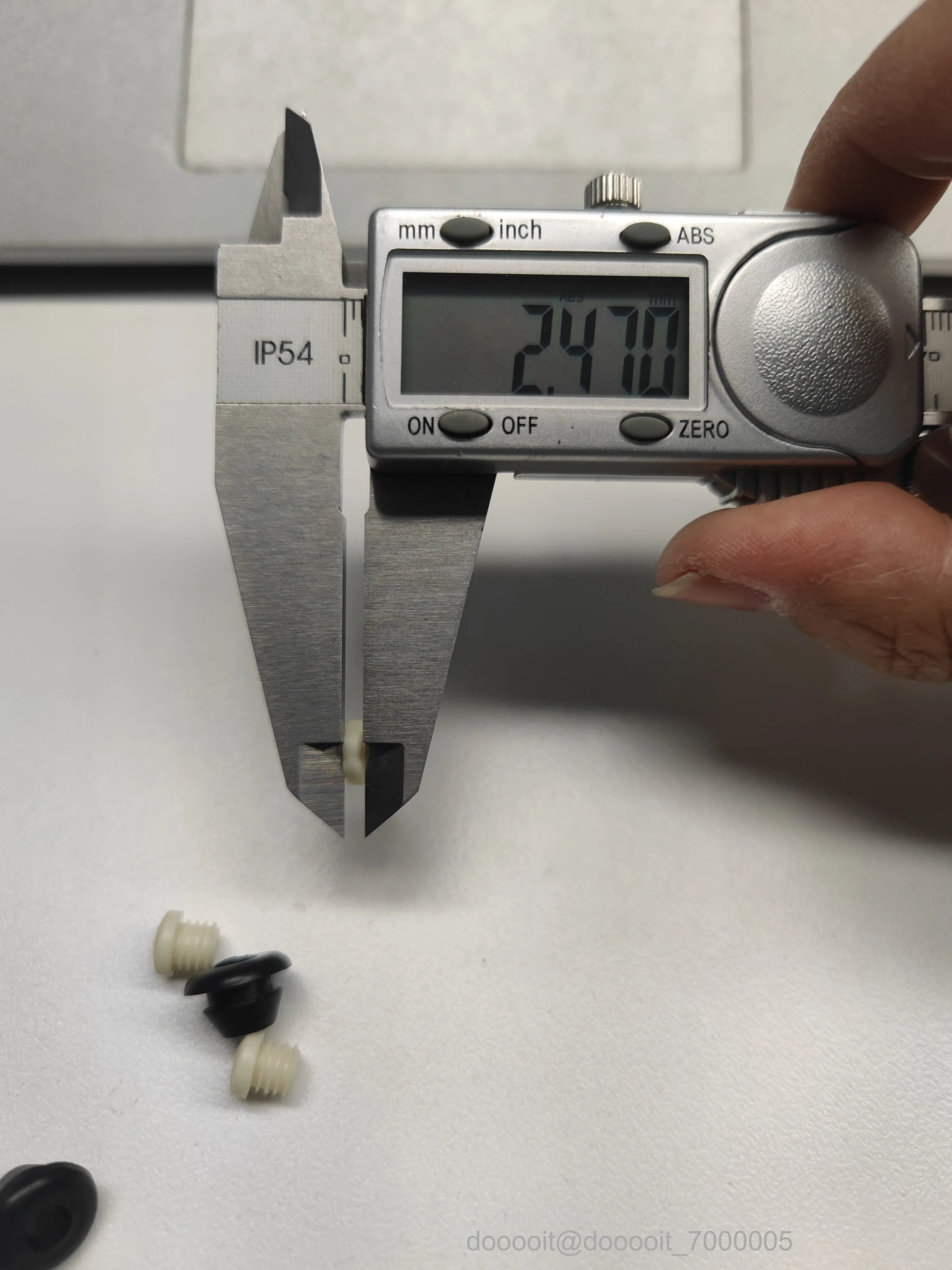

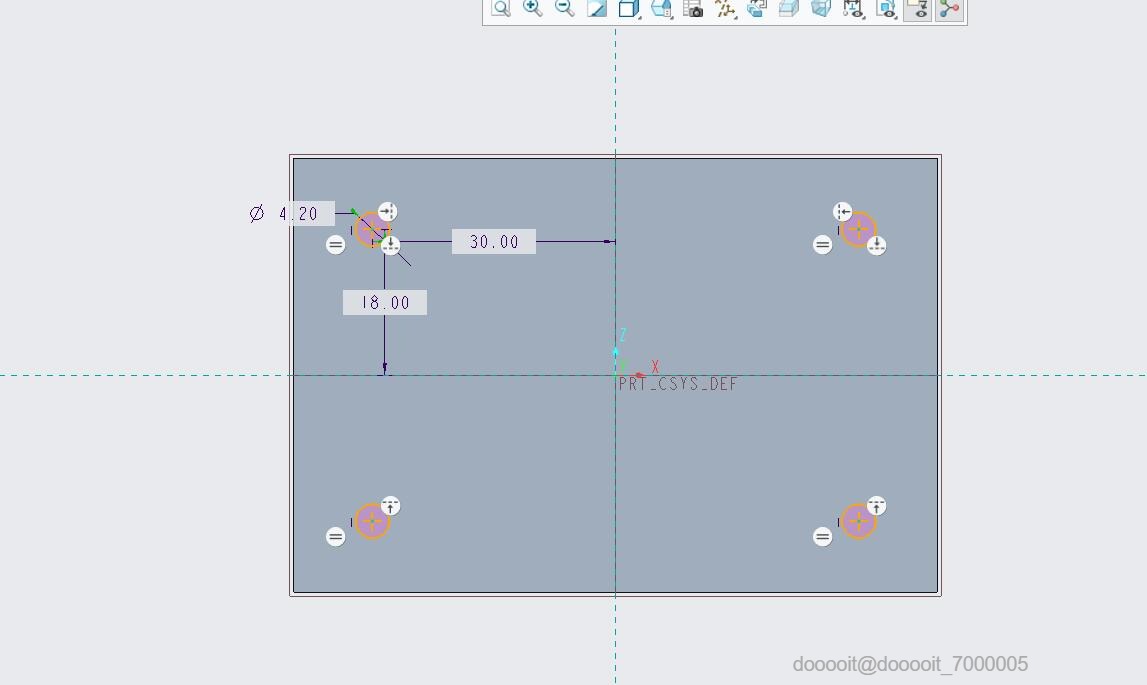

1.因此处使用M4螺丝，因此开孔为4.2mm

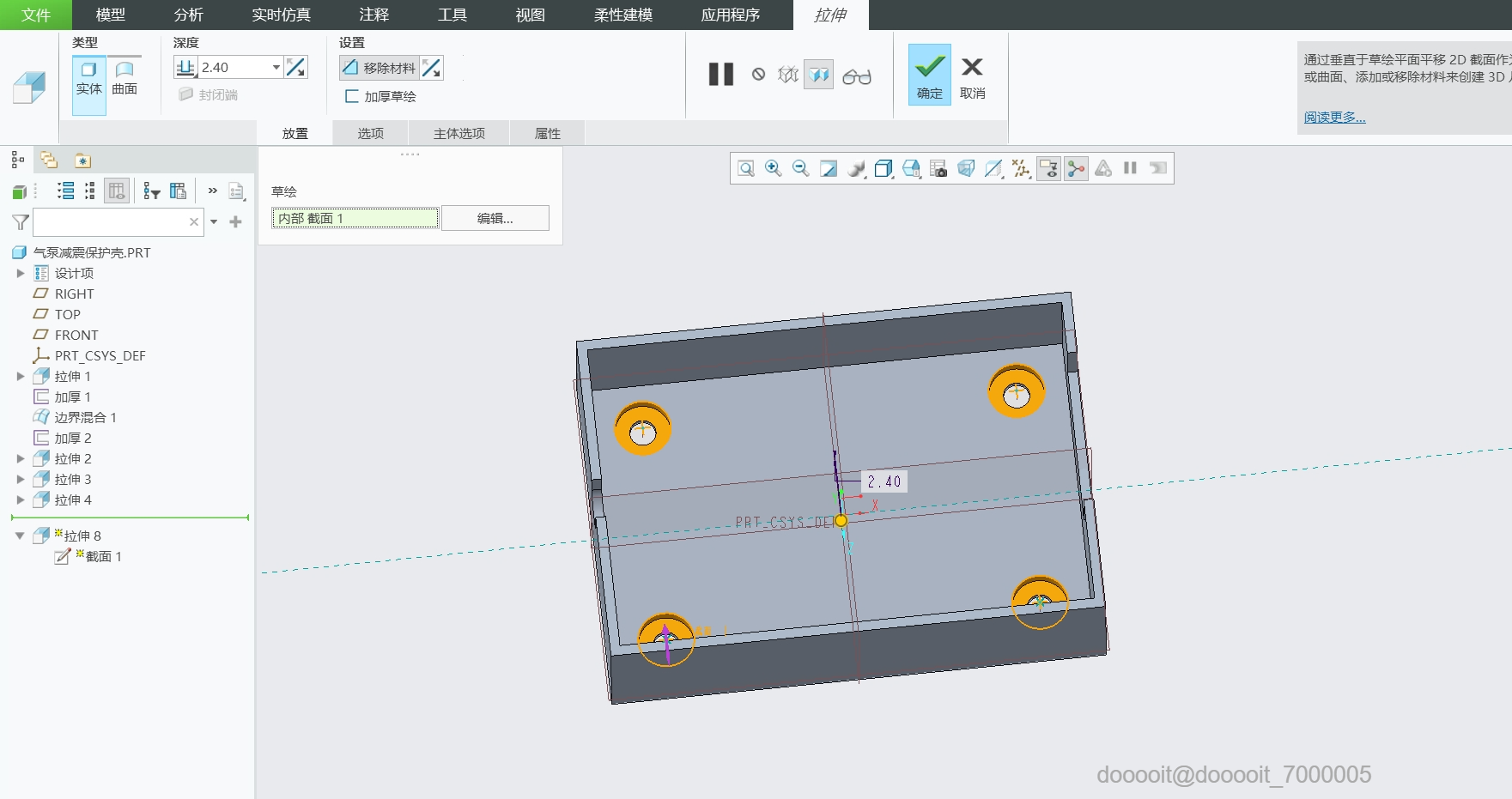

2.沉孔深度2.5mm，直径6mm

3.效果如图55所示

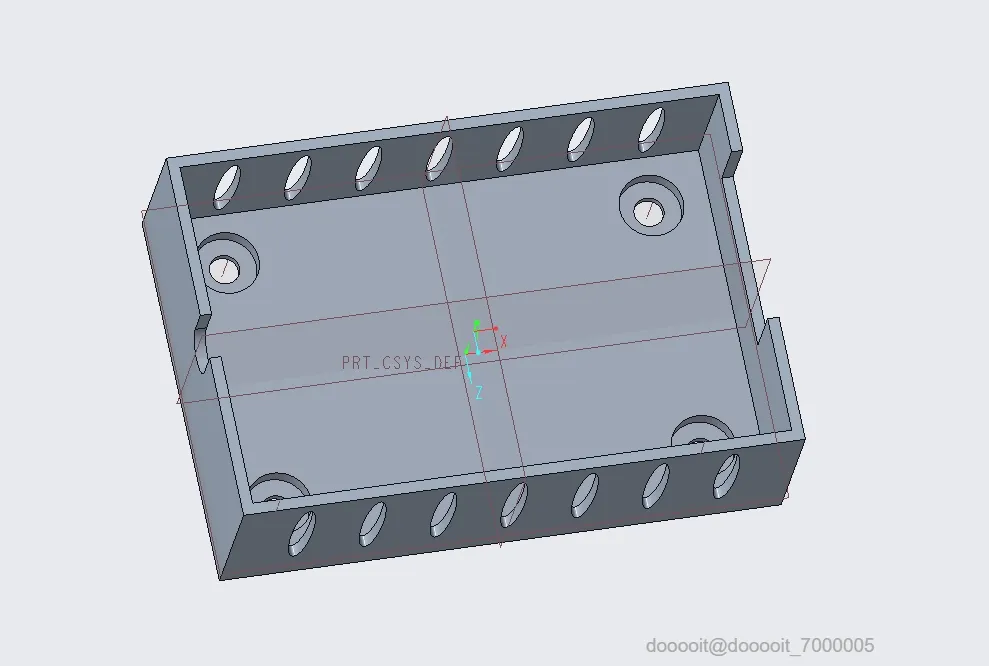

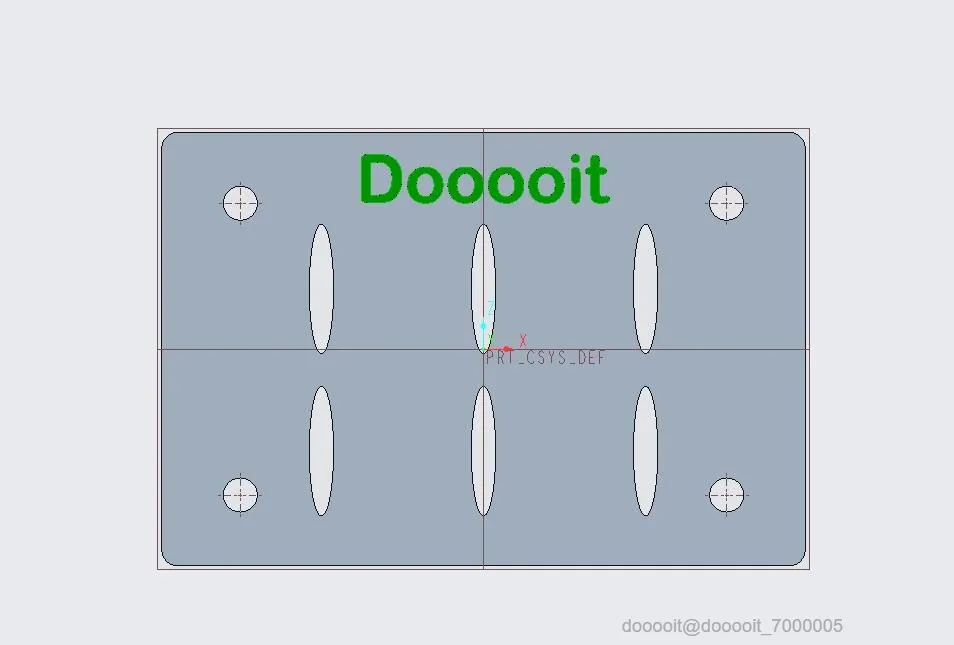

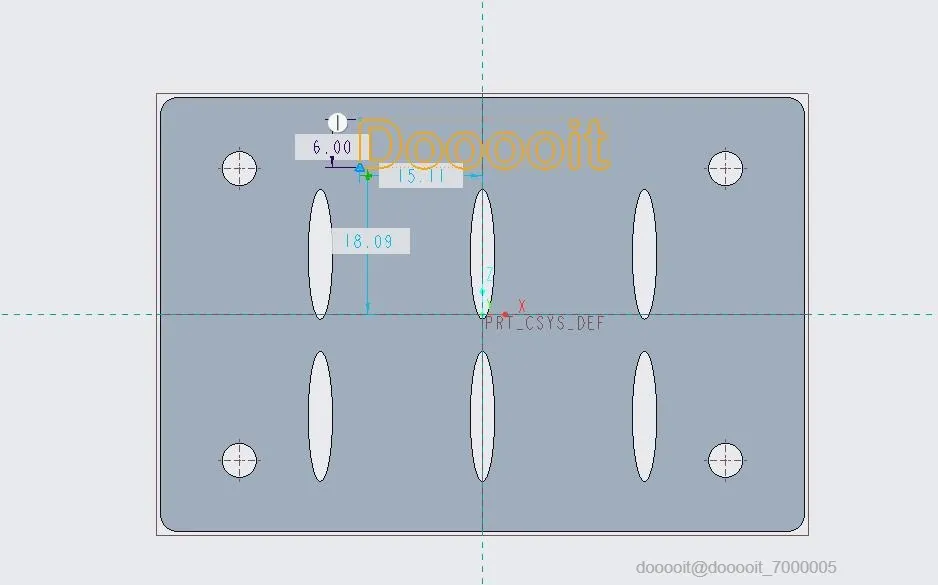

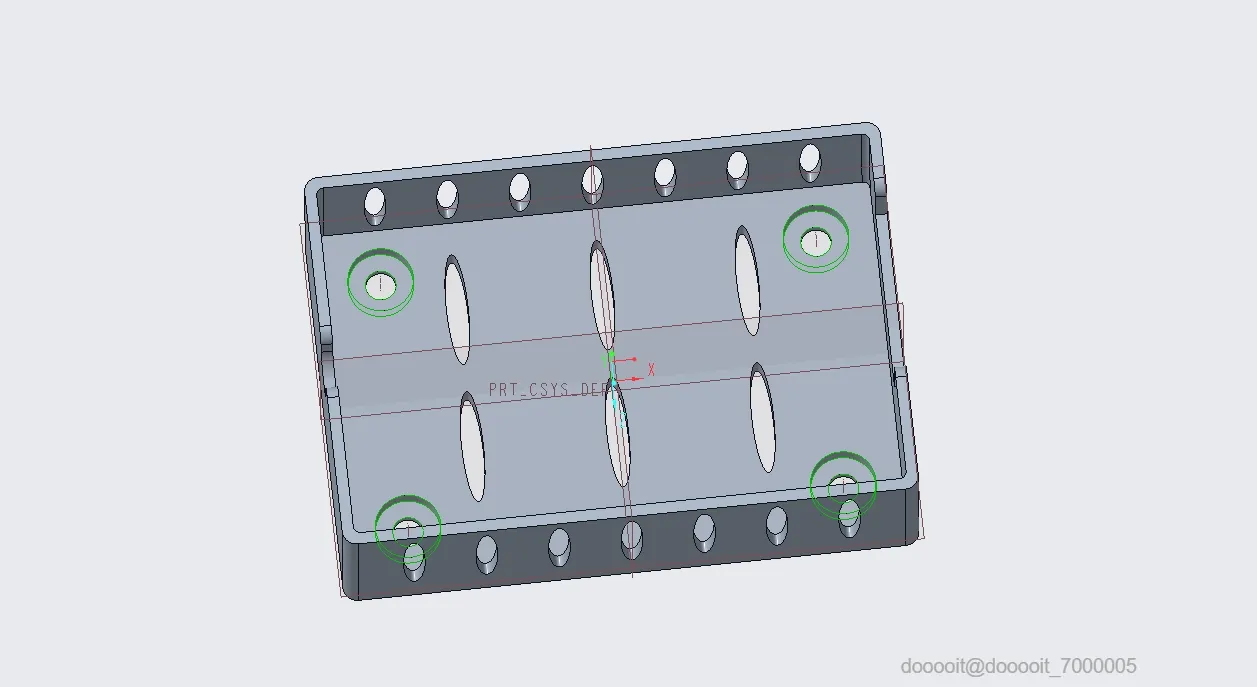

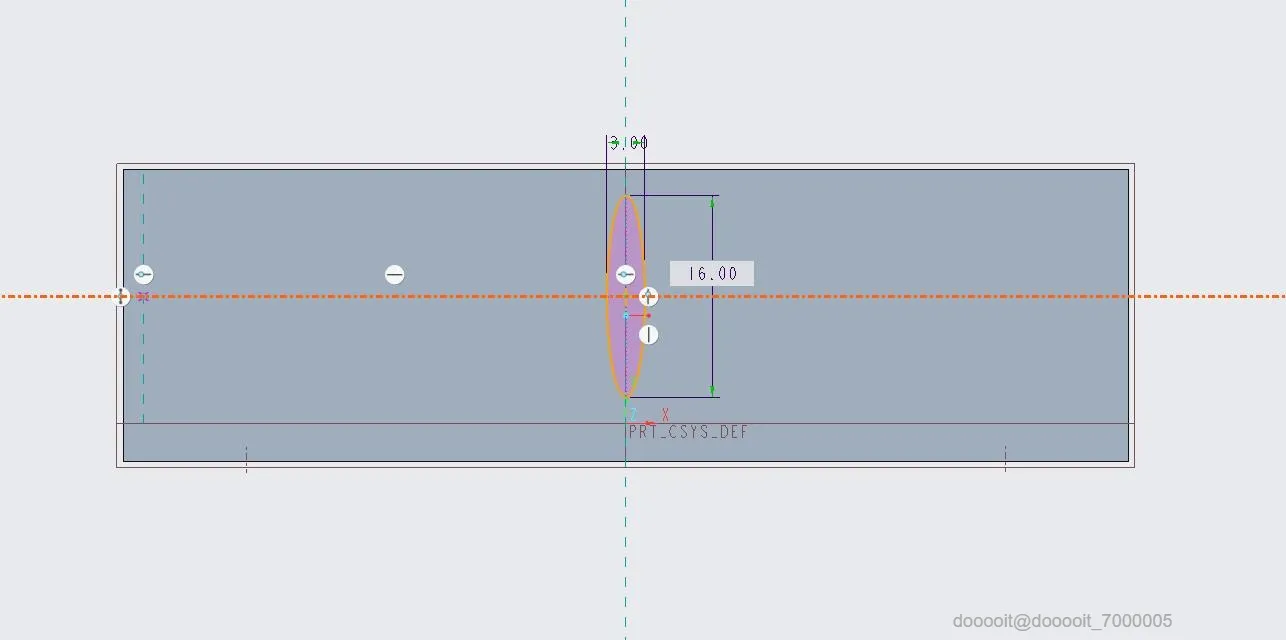

1.侧面拉伸出散热形状，其它面采用阵列得到

2.阵列效果如图63所示

注意，本处的散热形状经参考，可自由发挥

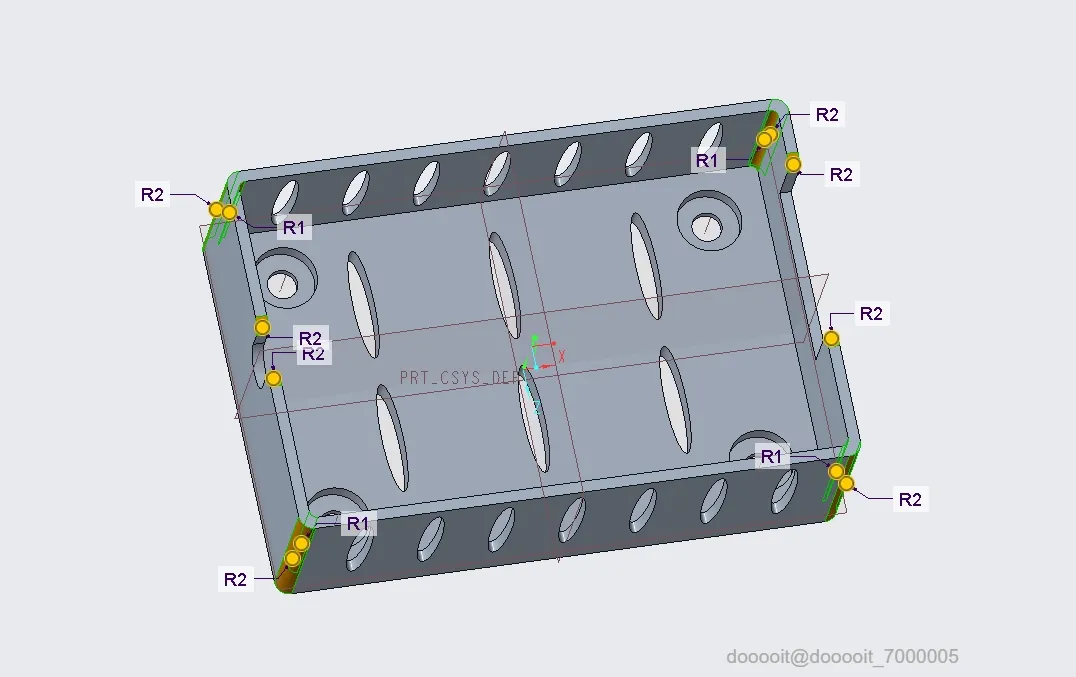

1.外壳四周倒圆角，防止划手

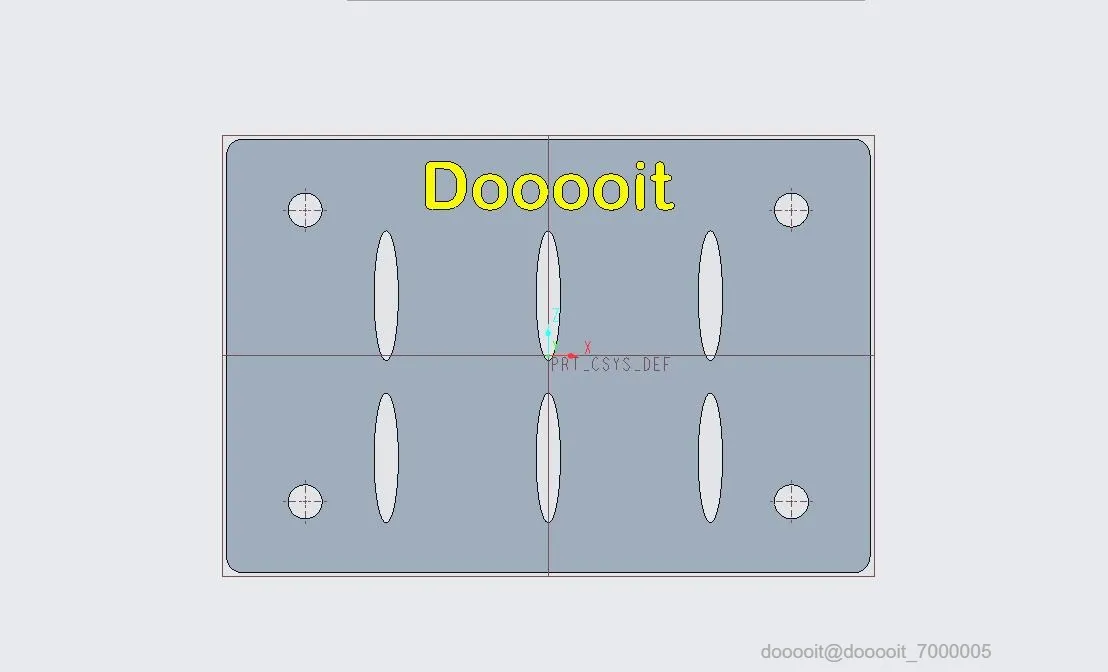

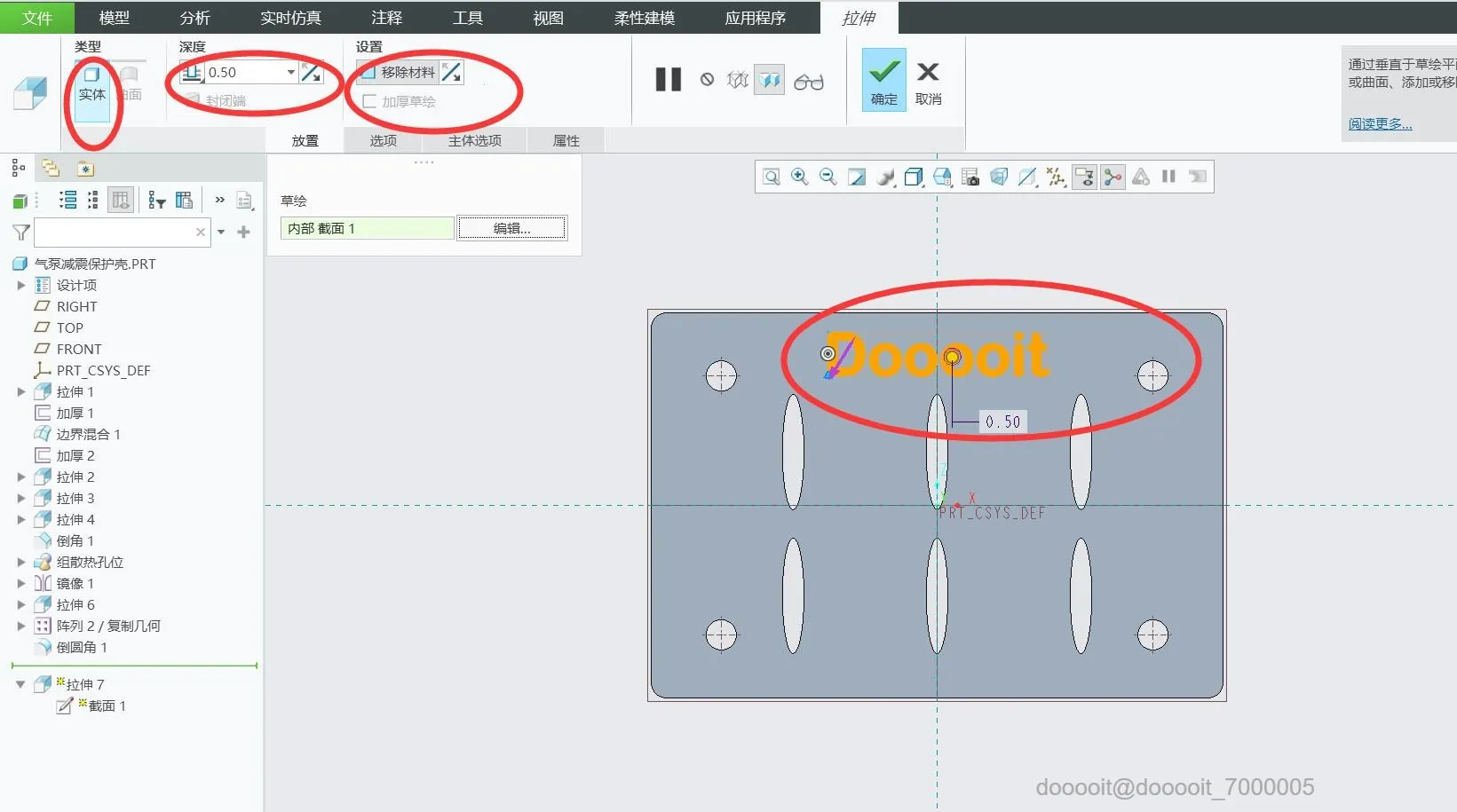

2.制作标志性logo，此步骤可自由发挥

完成以上步骤，本次建模环节到此结束。

1.导出文件为.STL

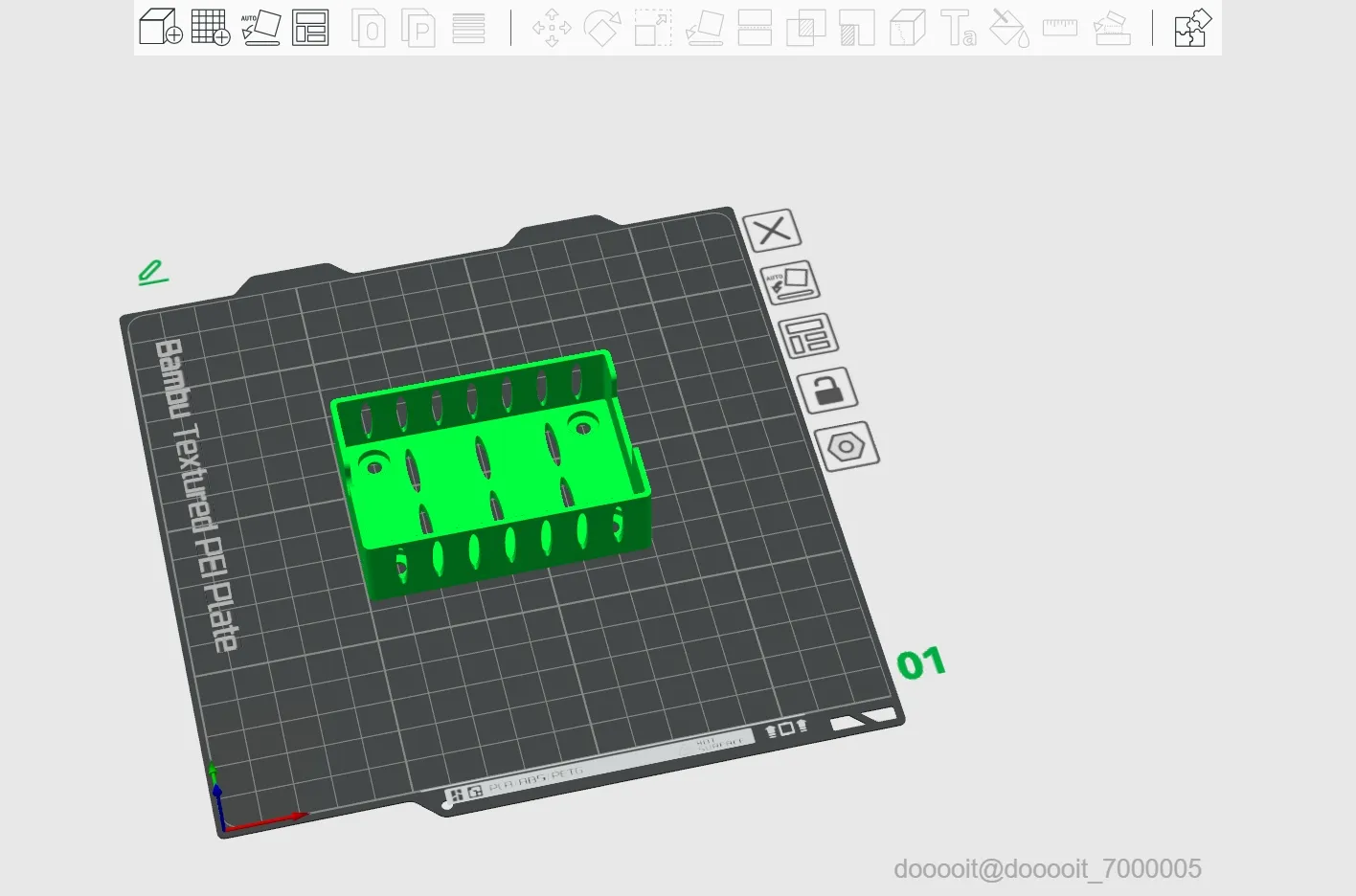

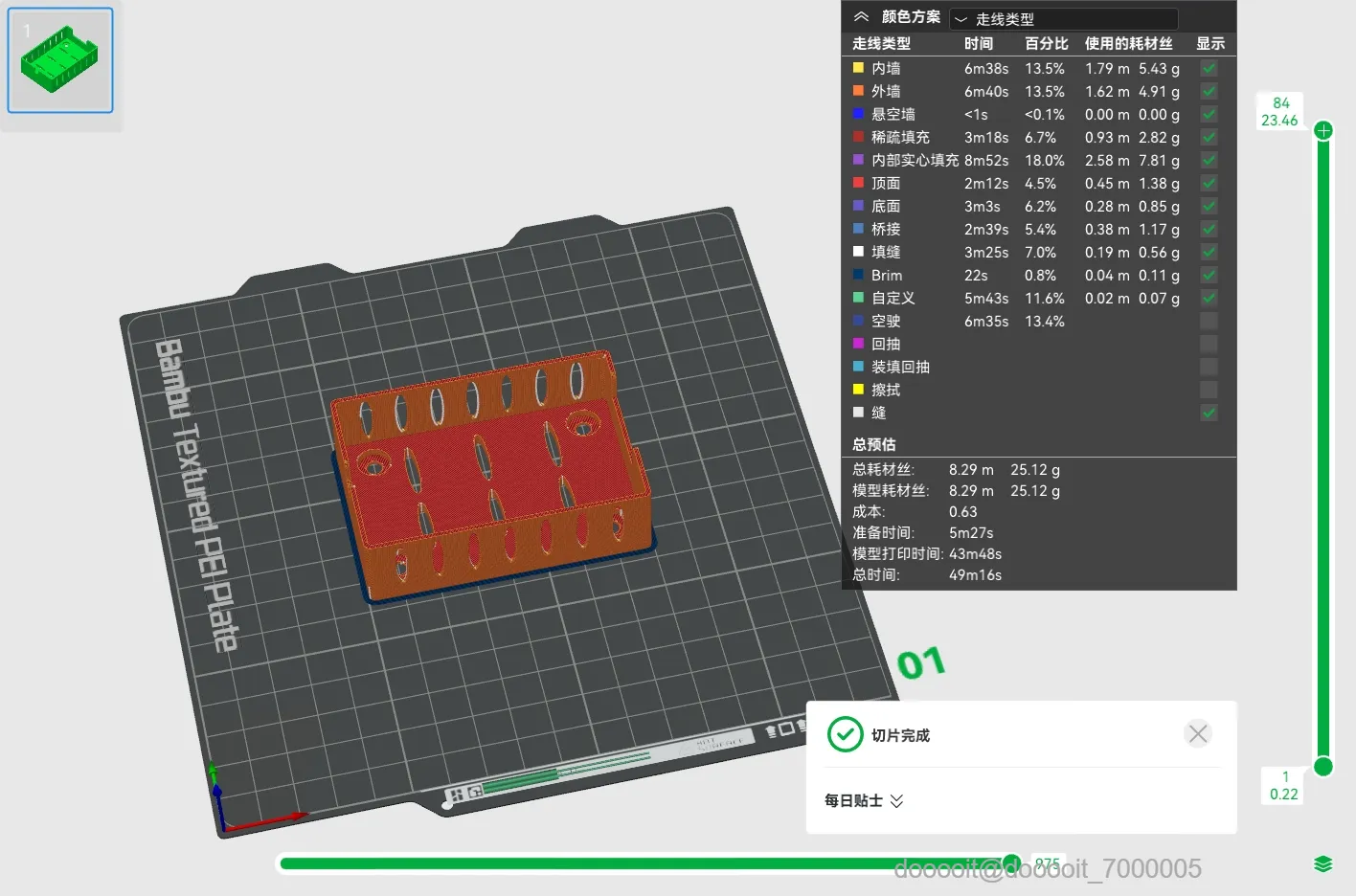

2.打开切片软件，准备切片。

3.切片参数因打印机而异，因此此处省略详细参数

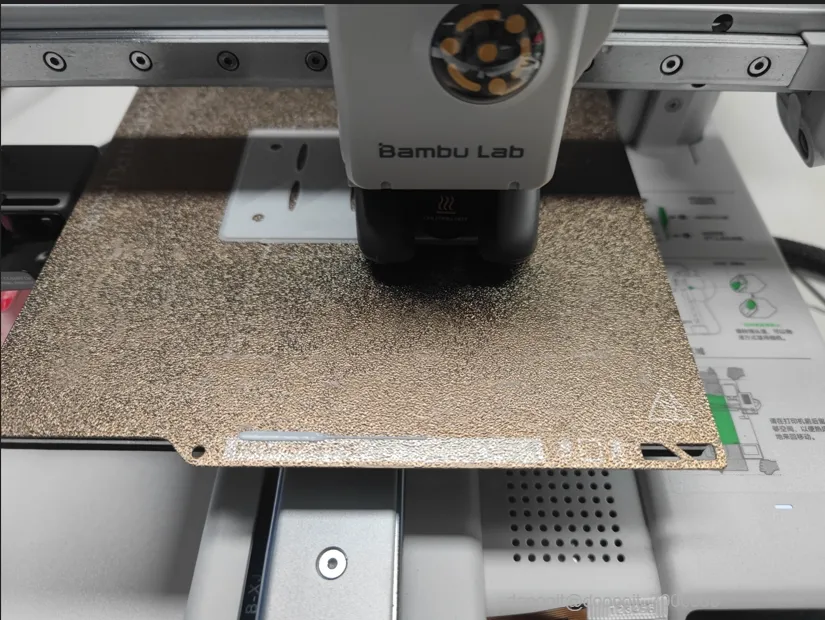

4.此处使用3D打印机机型为拓竹A1 mini ，切片软件为Bambu Studio

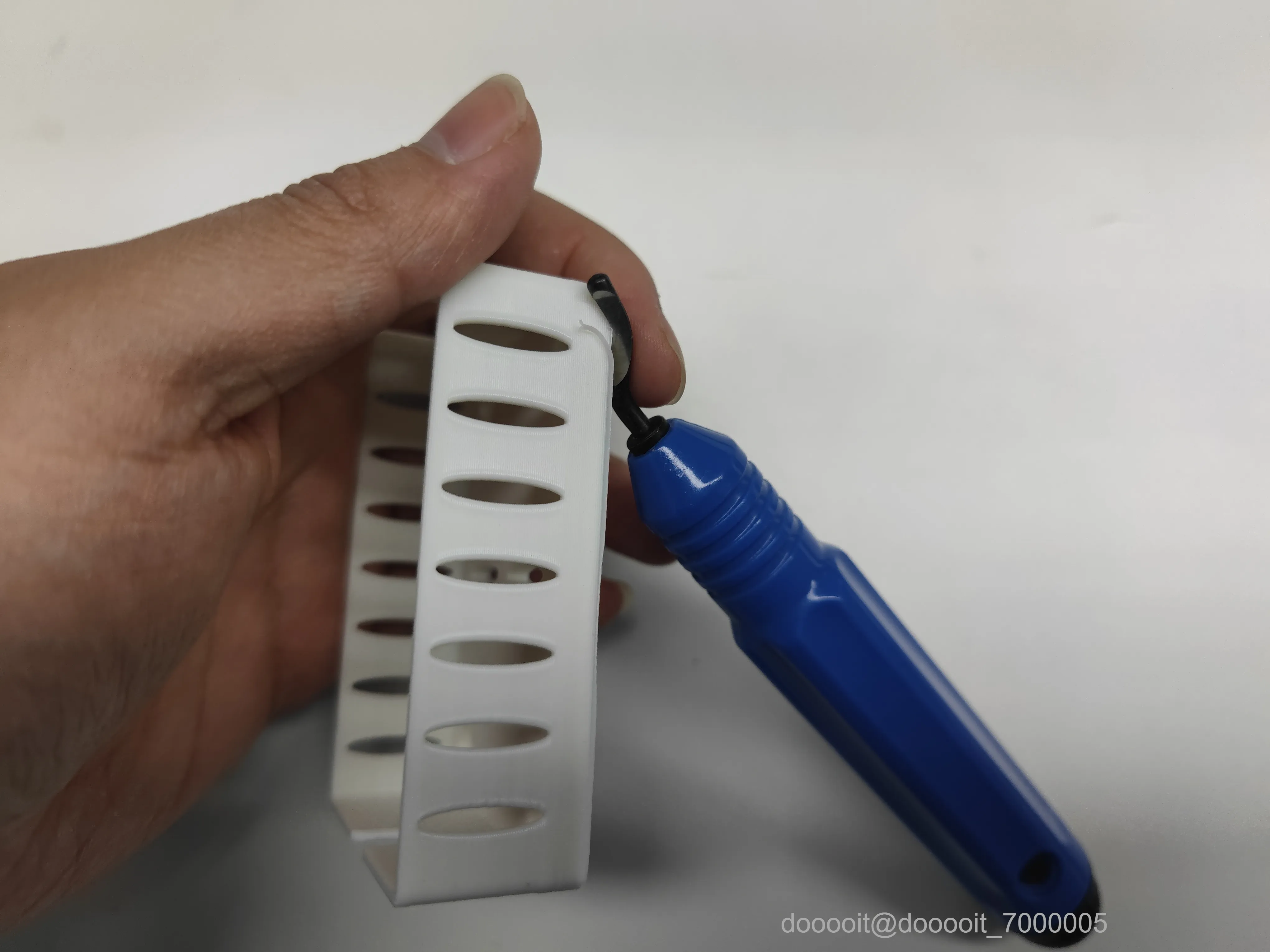

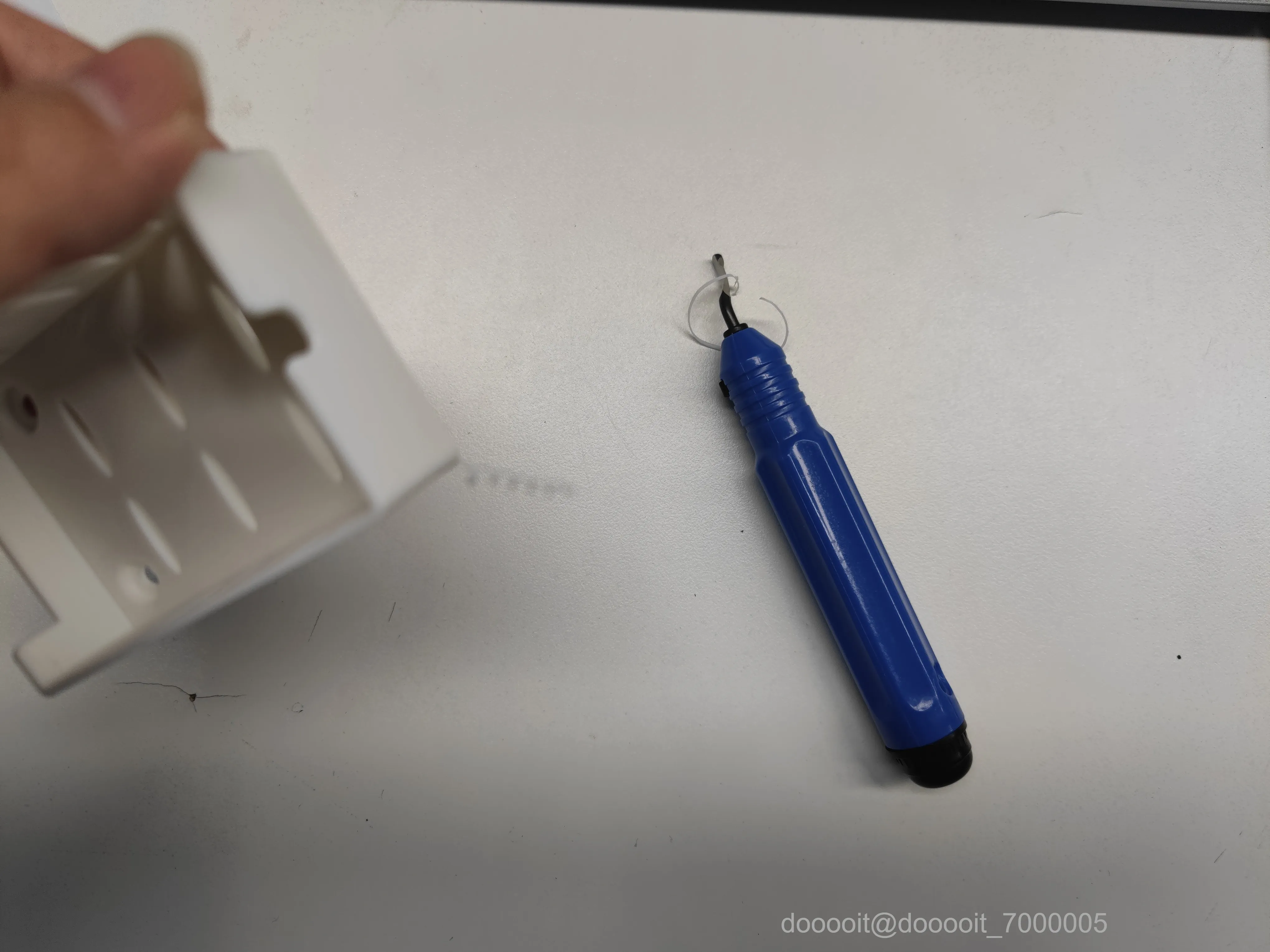

5.将打印好的外壳，使用倒角笔修剪边缘

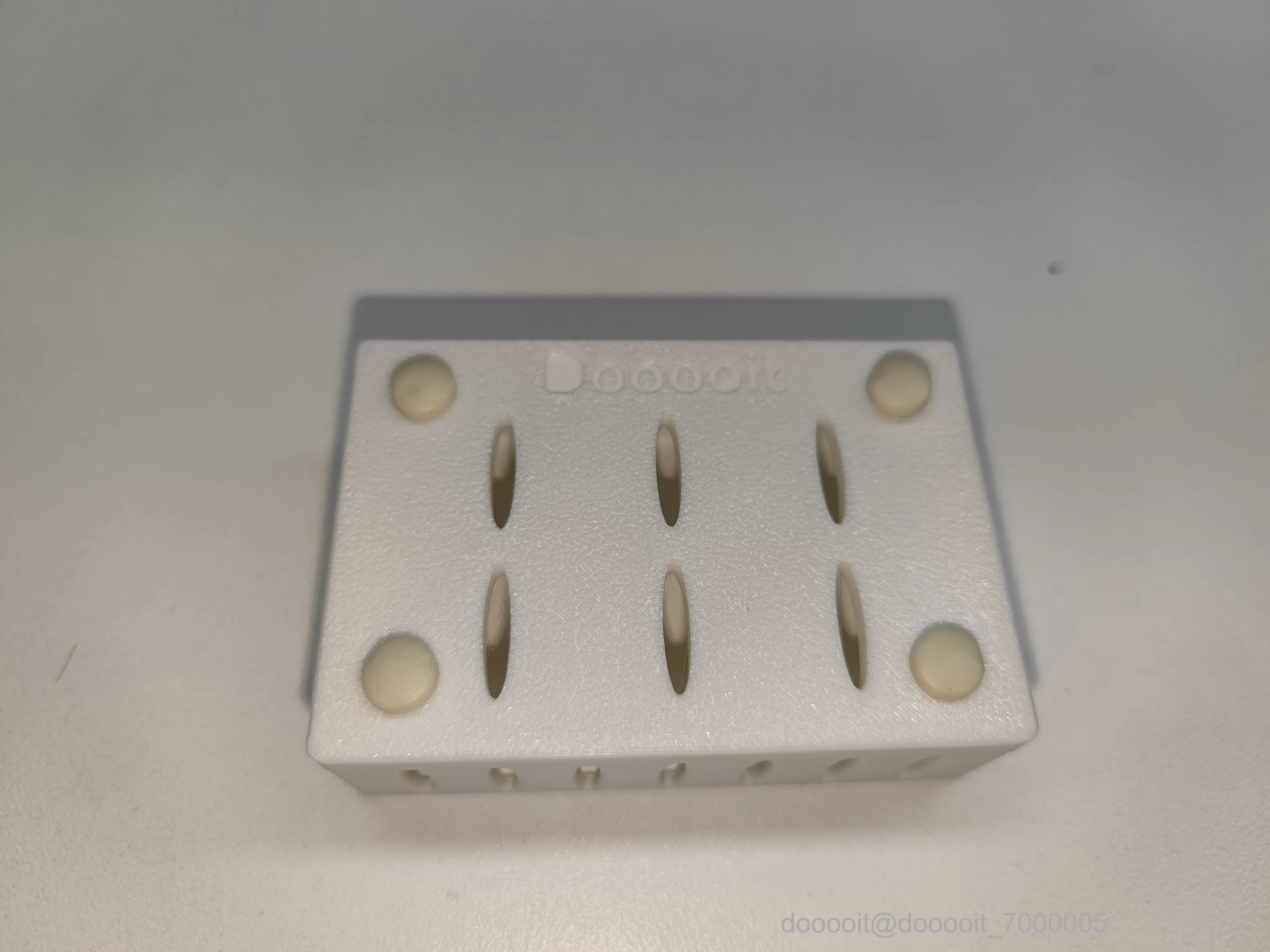

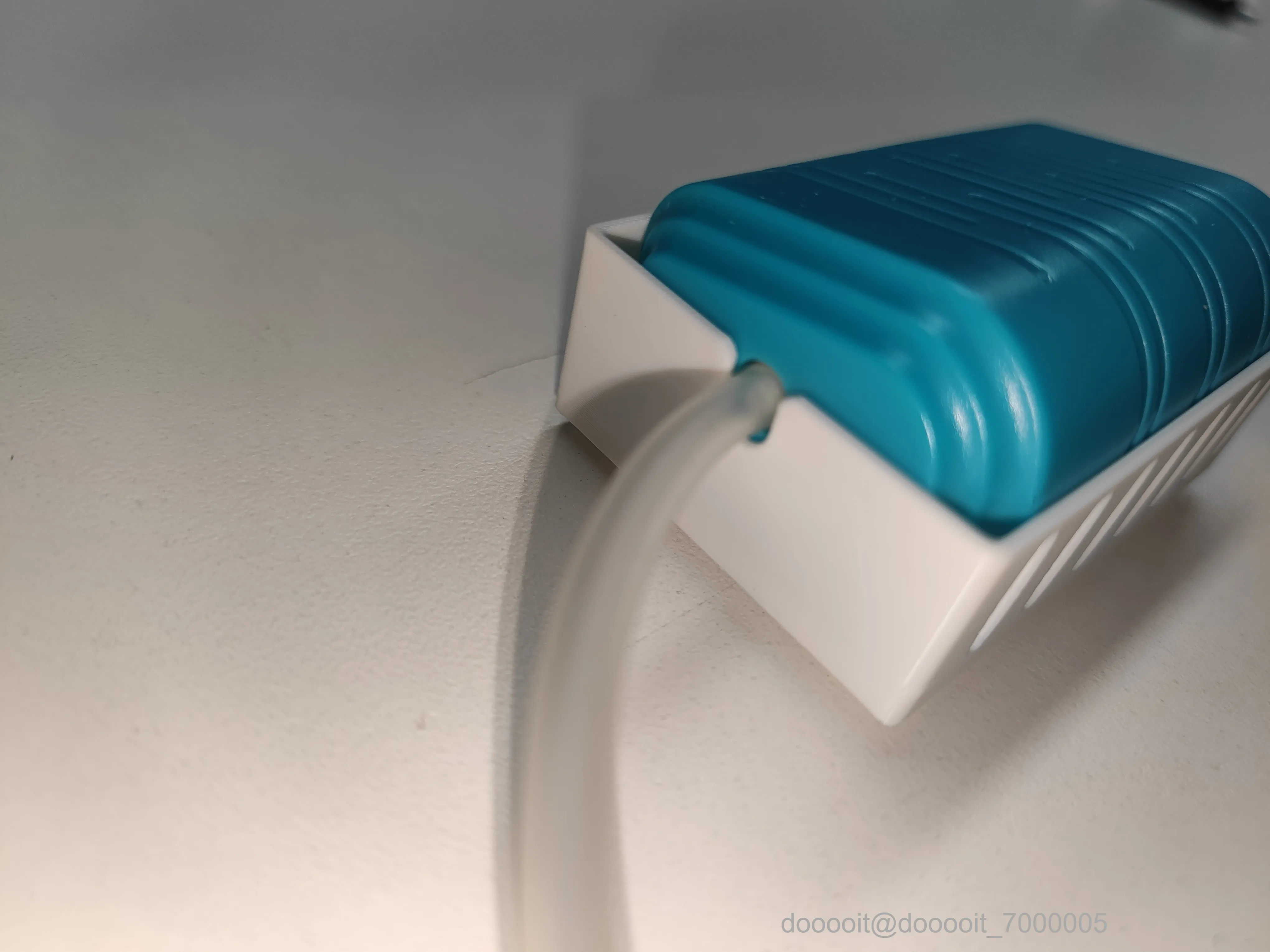

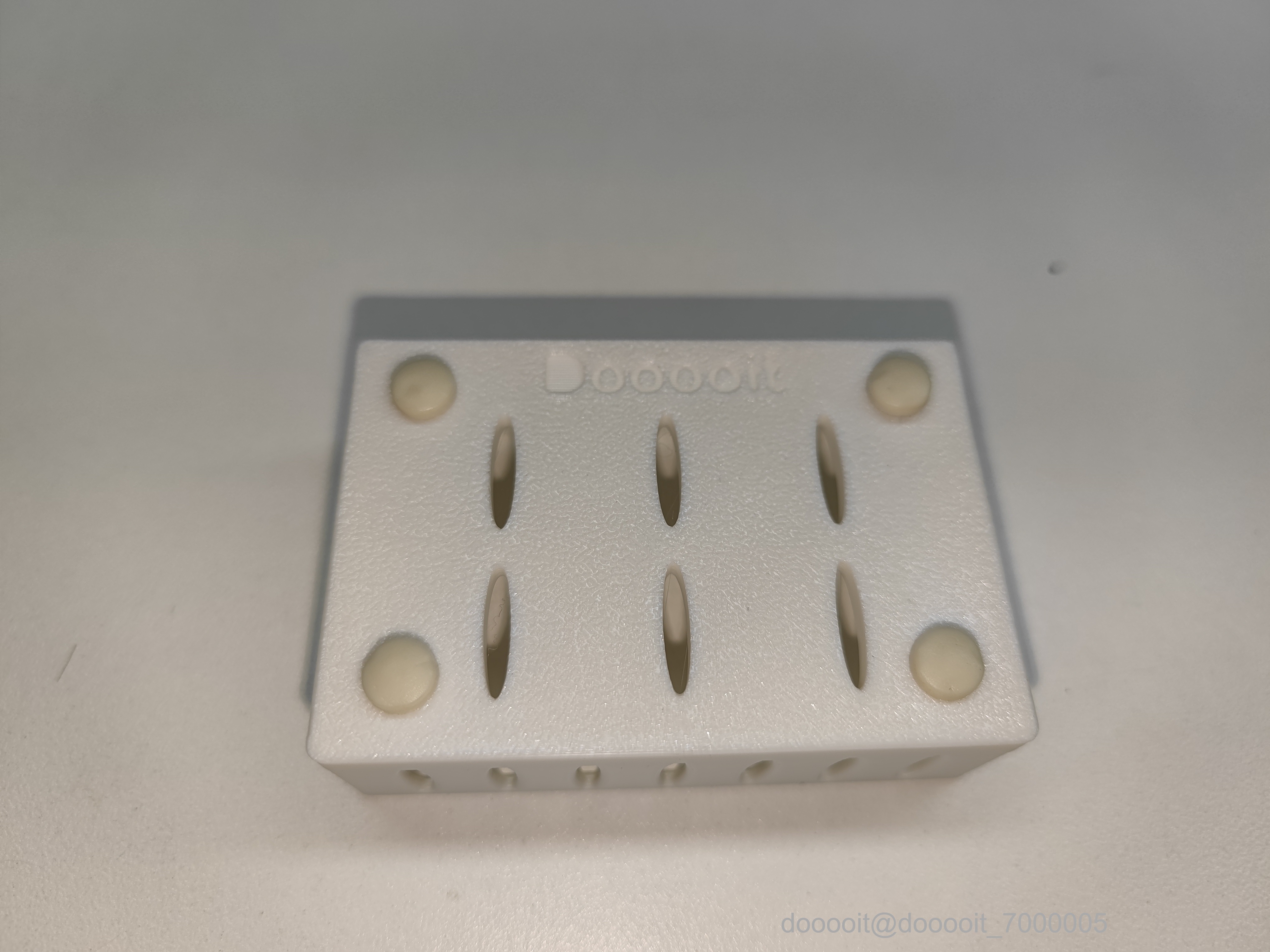

1.将处理好的外壳模块，装好橡胶支脚

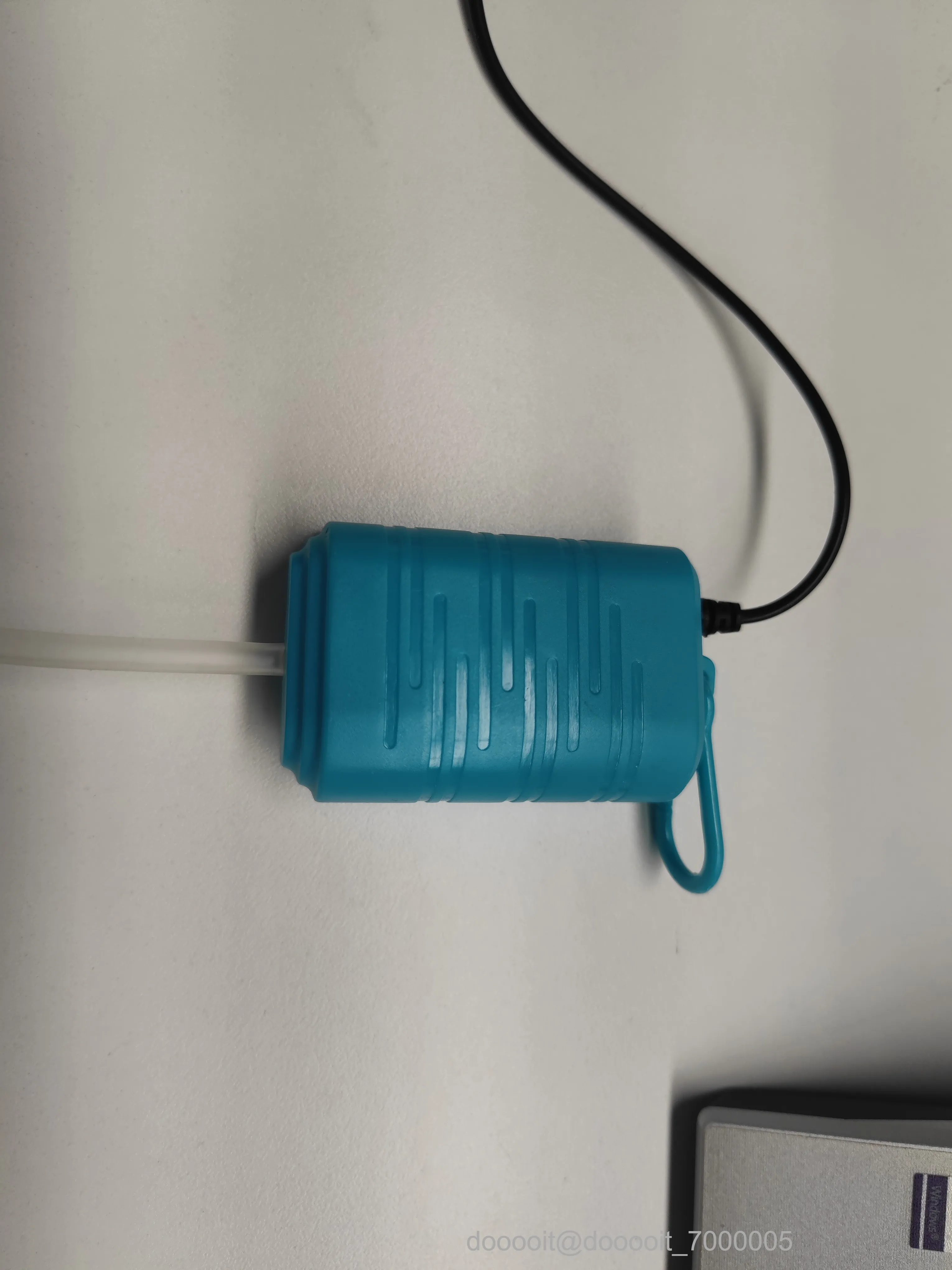

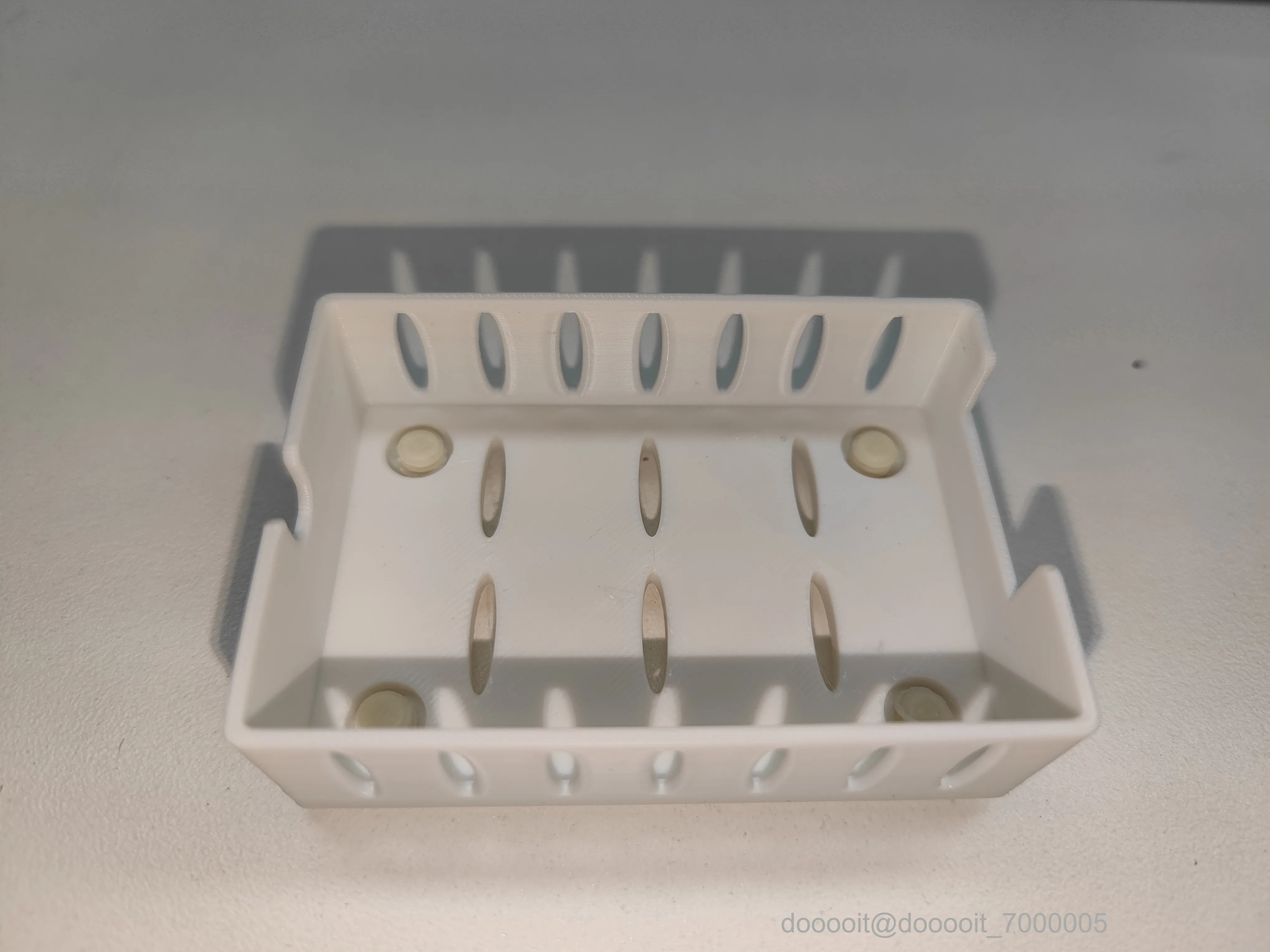

2.安装效果如上图所示

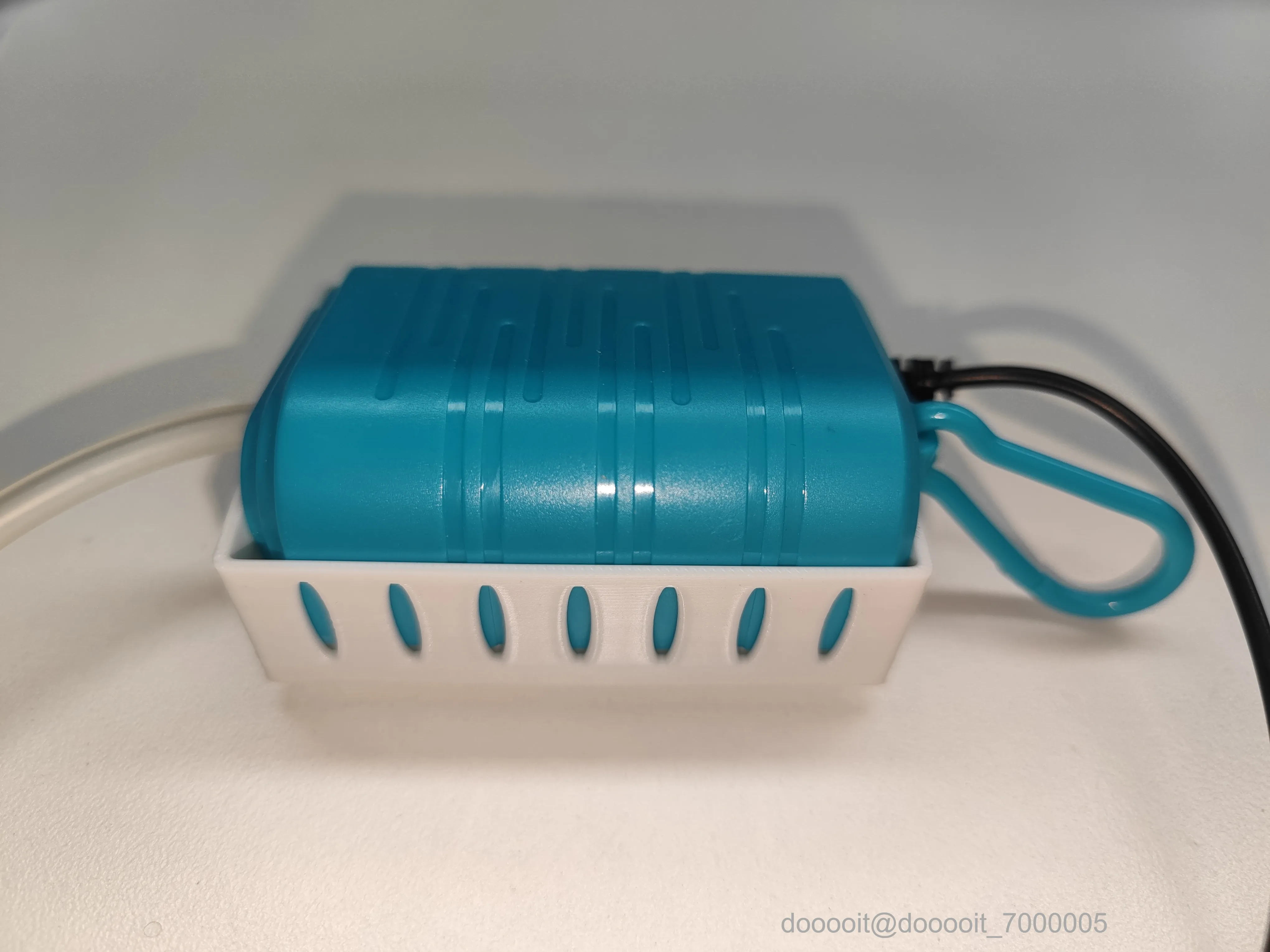

1.注意，本初外壳的间隙配合，是根据作者的3D打印经验，因此再实际的创作过程是需要多次修改测试的

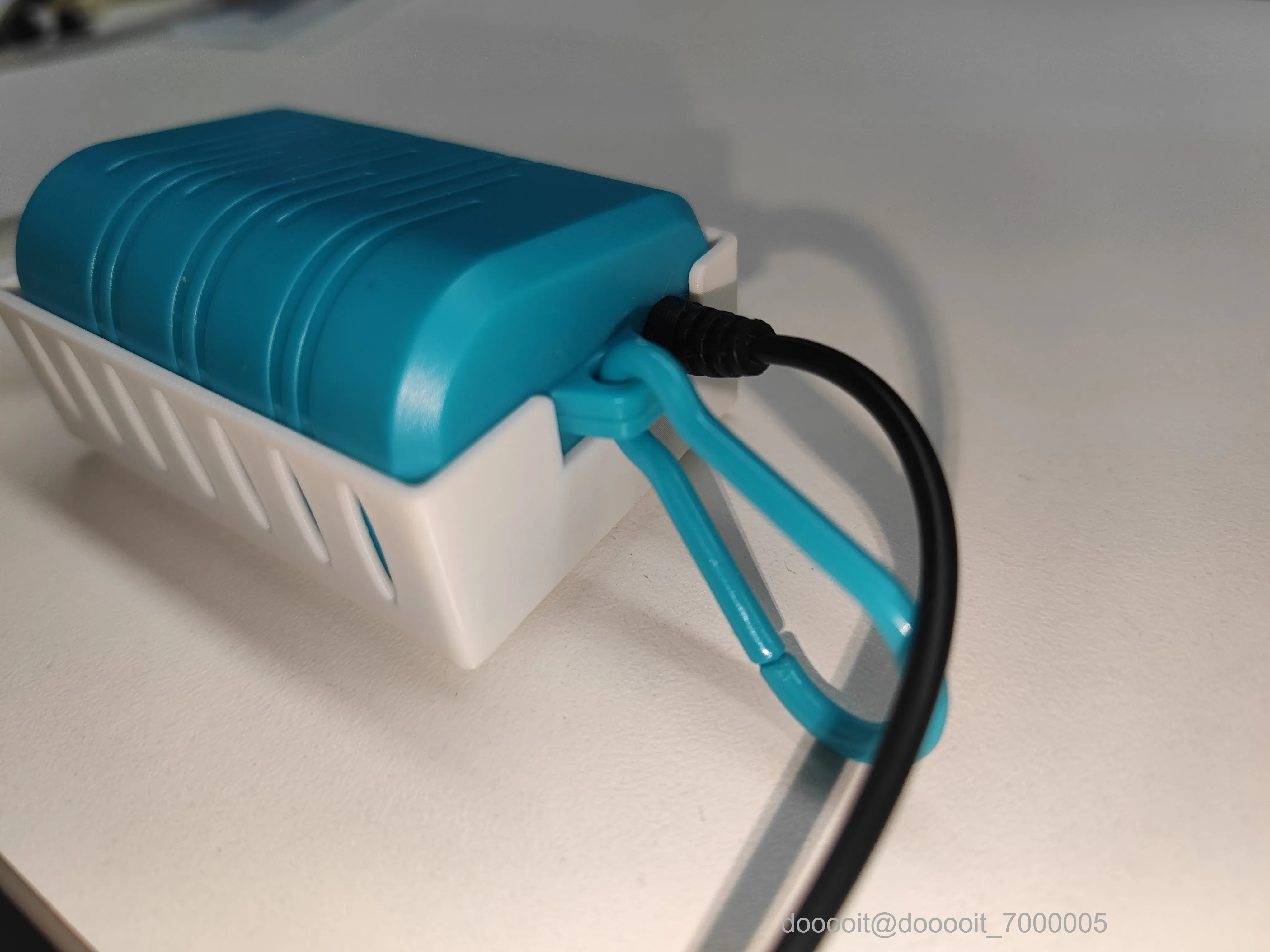

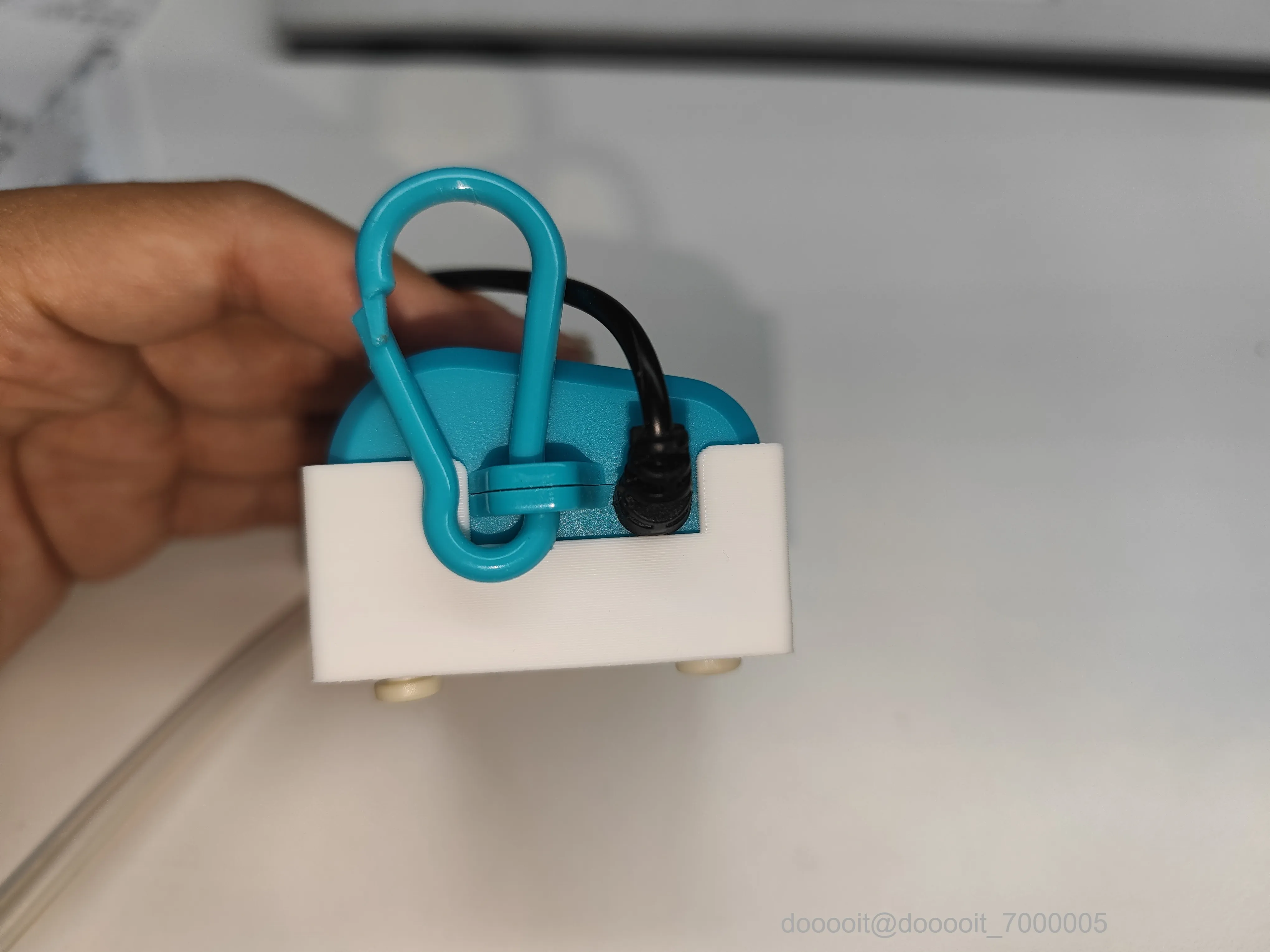

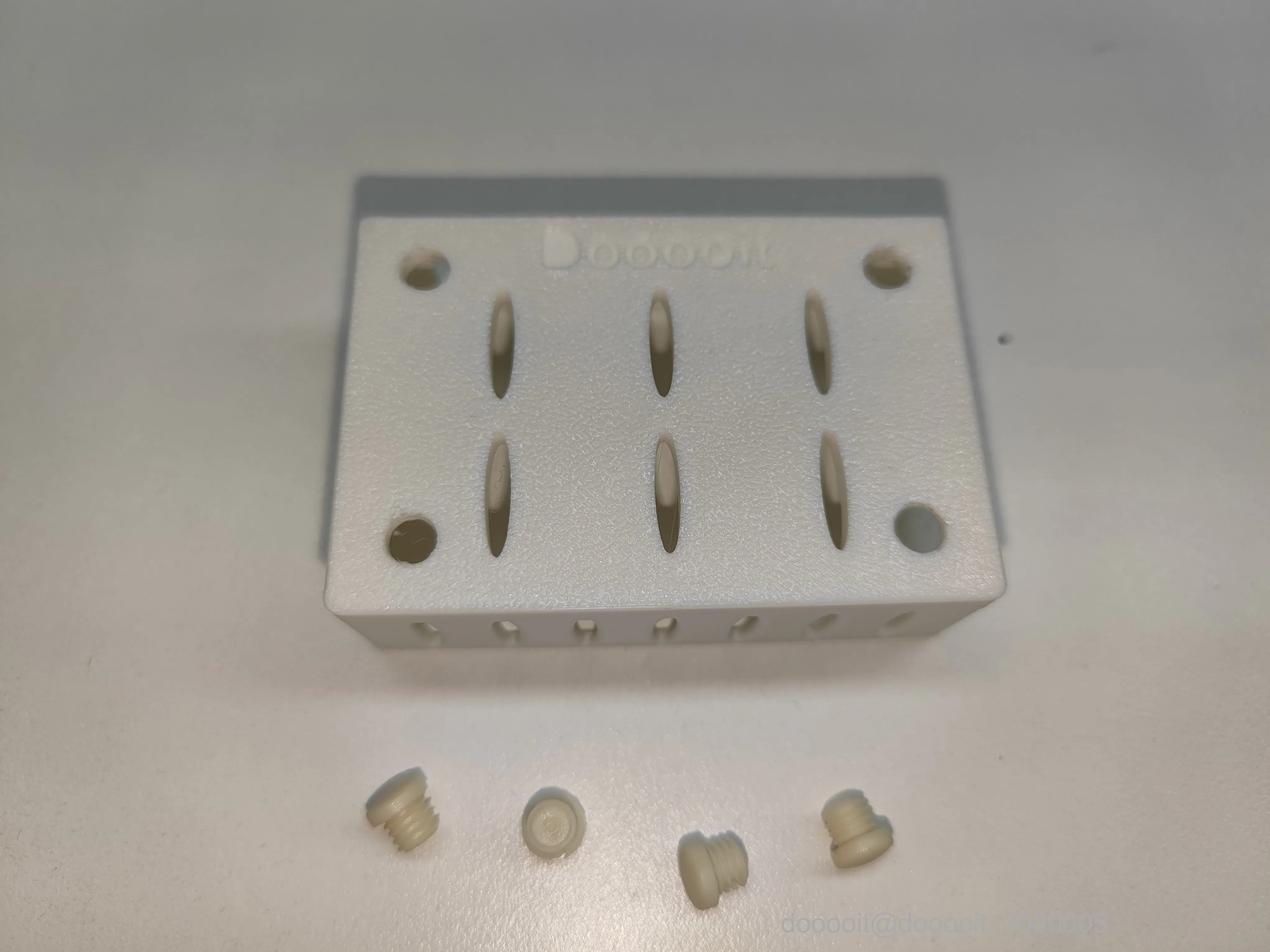

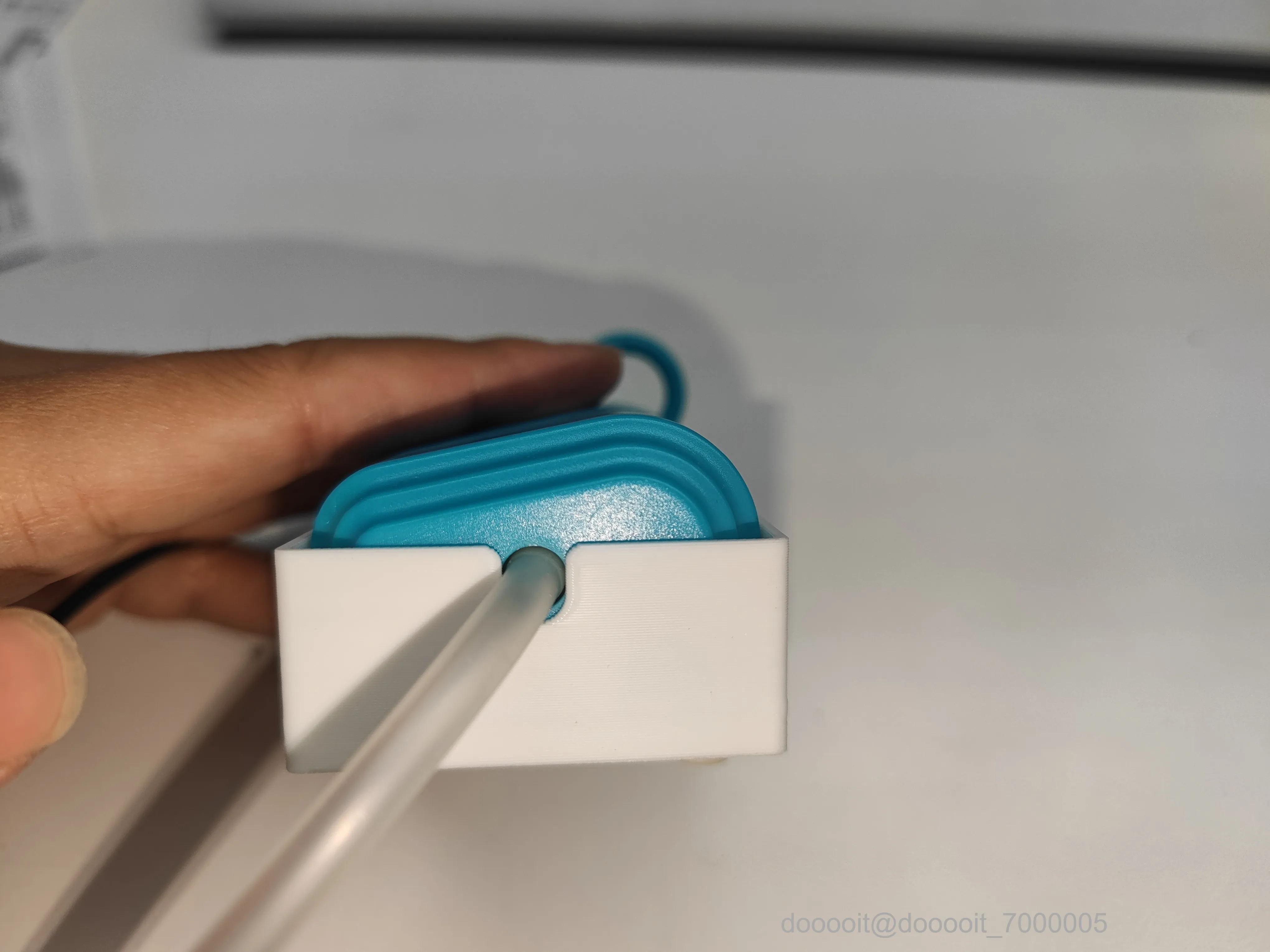

2.由上图可以看出，外壳的间隙配合很好，若是同款气泵的话，可直接下载打印。

如若不是，本次创作提供建模的技巧说明以及经验可作为参考。
