智能小车底板3D打印制作

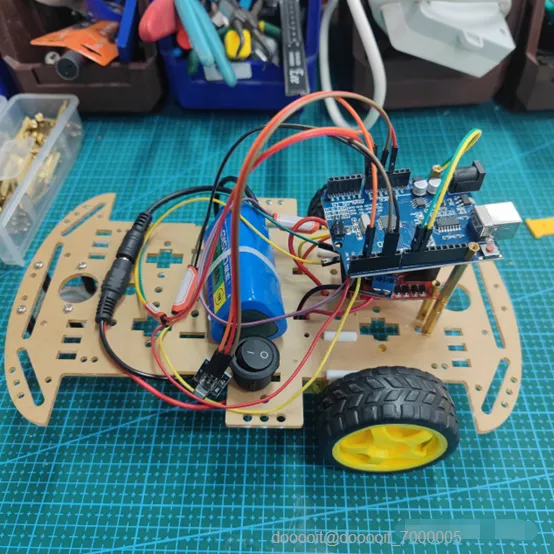

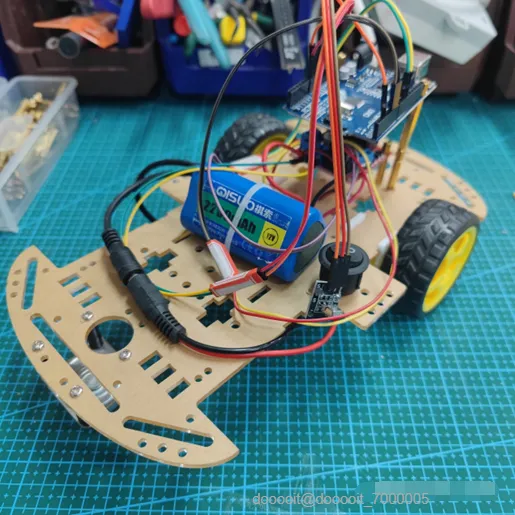

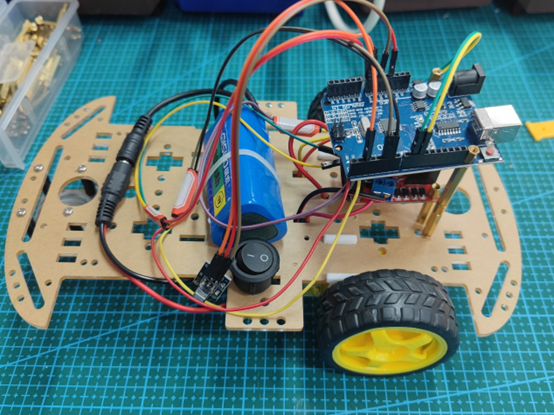

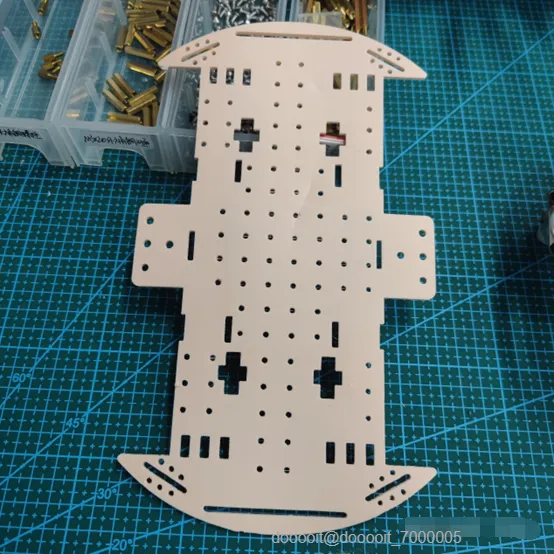

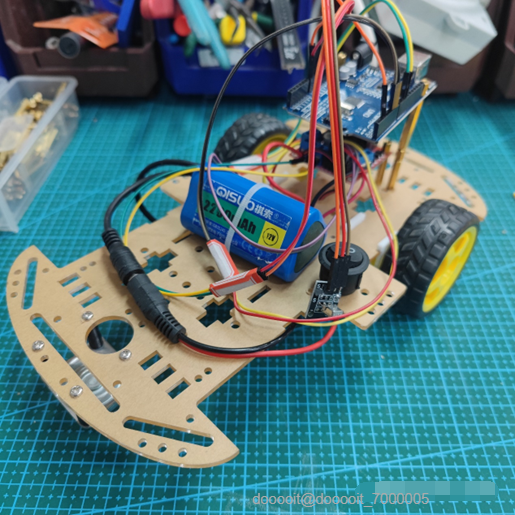

实际使用透明亚克力板的小车底座时，因为购买为现成，所以图纸孔位等无法更改，导致在实际安装DIY模块时无法完全使用其孔位，因此决定三维建模并打印出来。

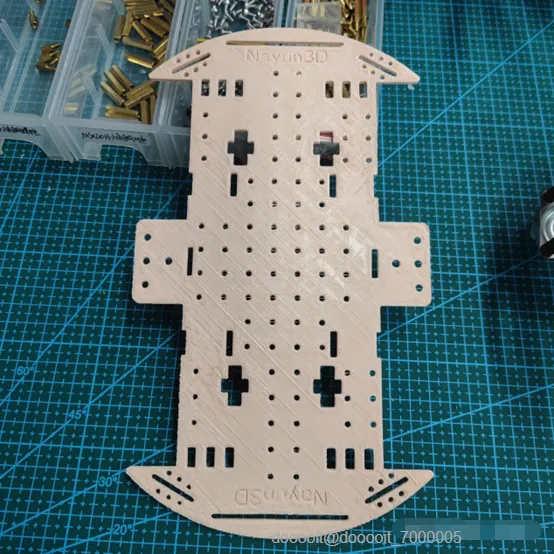

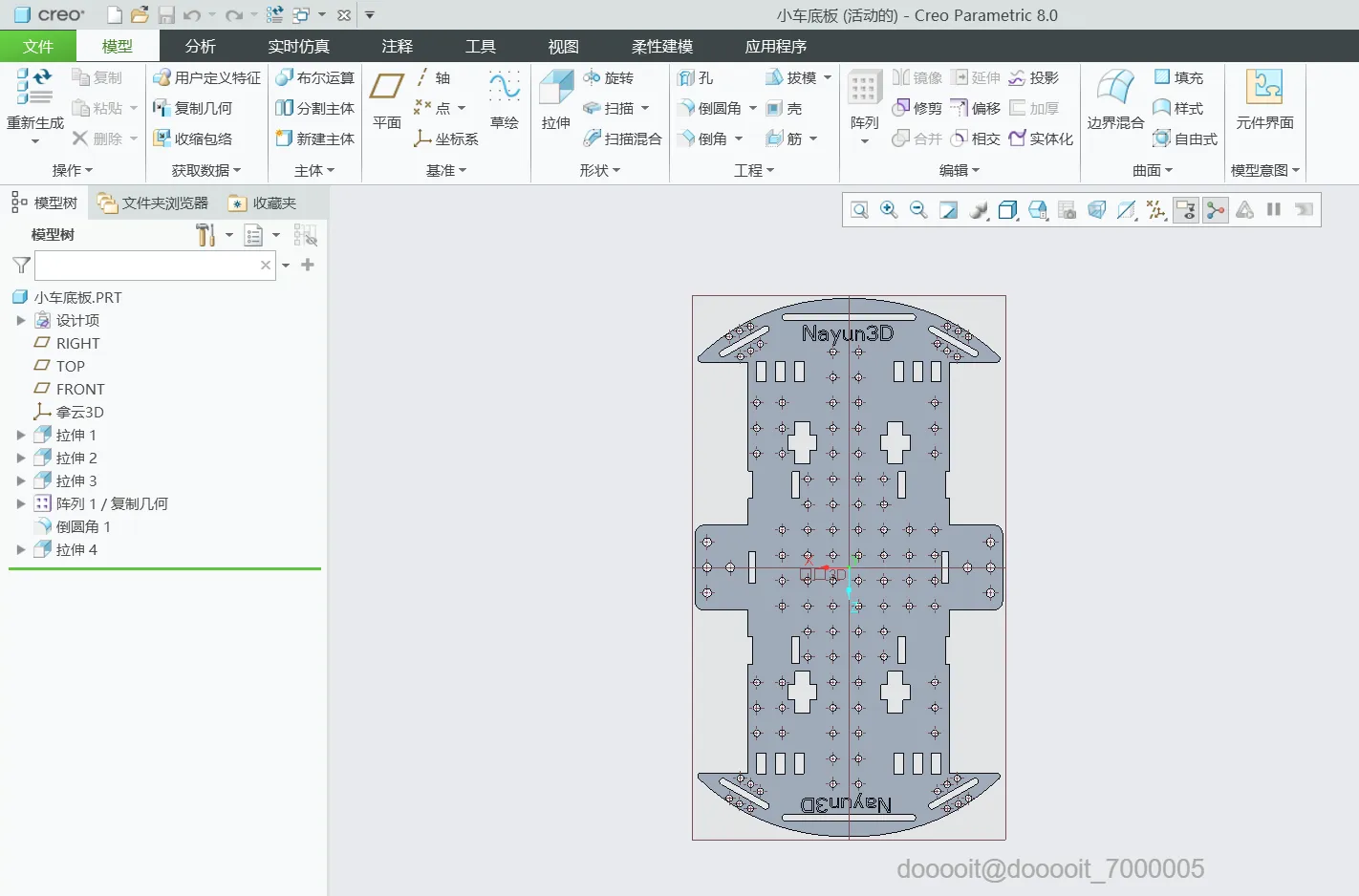

先展示最终建模图纸效果。本次建模将以大步骤模块化的形式展示。

测量数据务必以自己手里现有的工具为准，本次实物测量为透明亚克力板底座的孔位和现有的模块的实际尺寸。

三维建模为本次分享的学习重心，根据项目讲解建模应注意的细节问题。

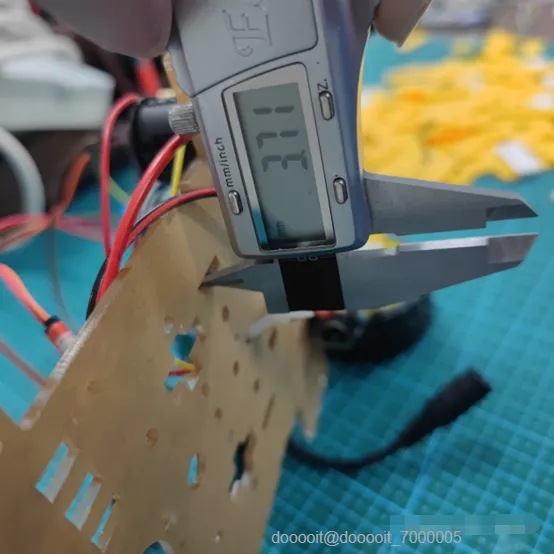

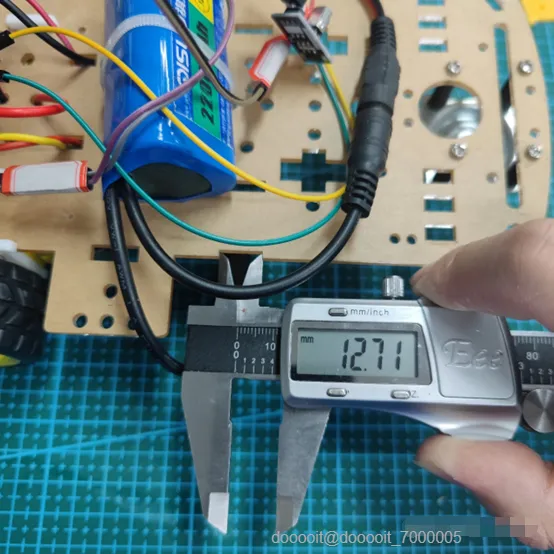

首先进行数据测量，此处只举例一个，保证固定电机的尺寸没错

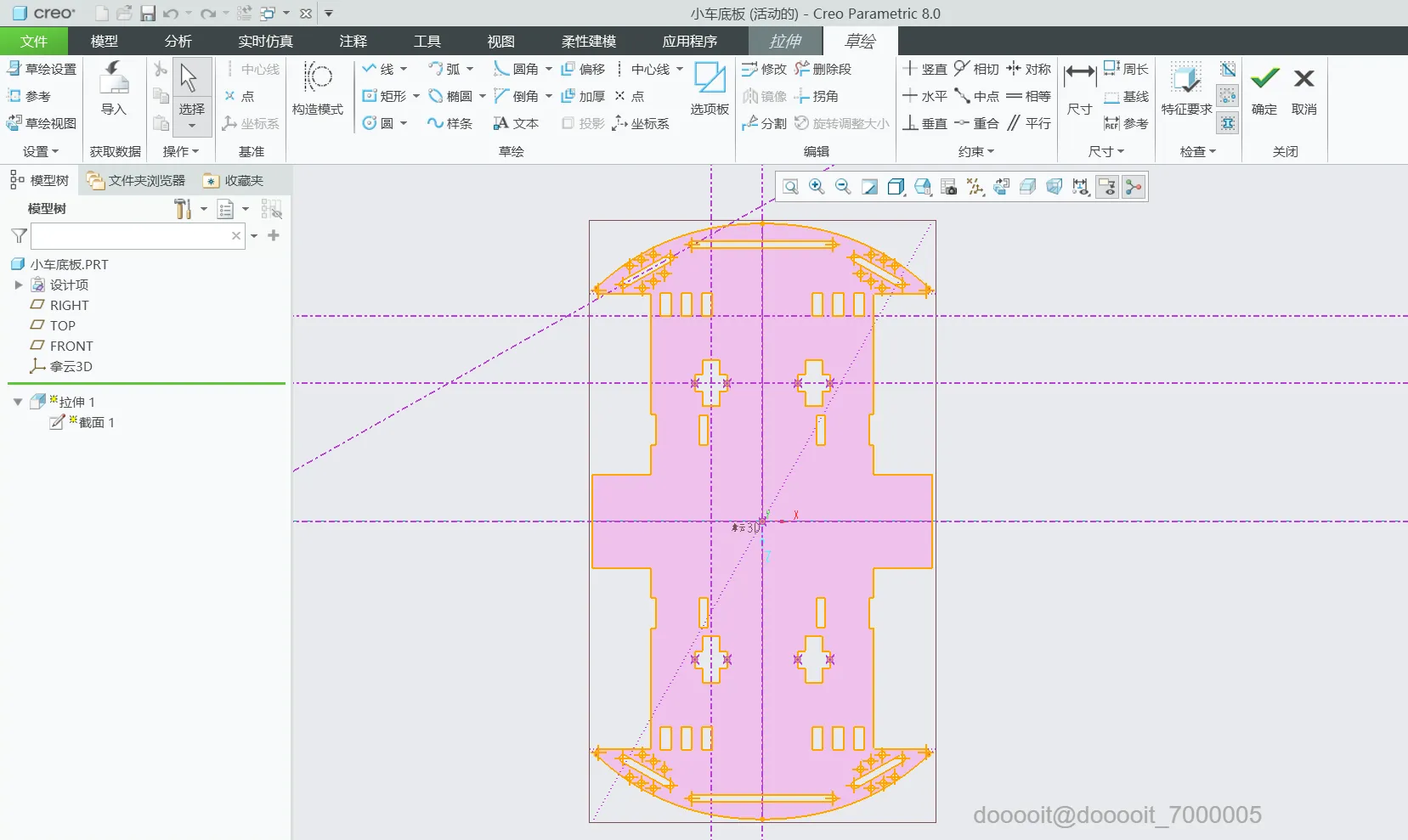

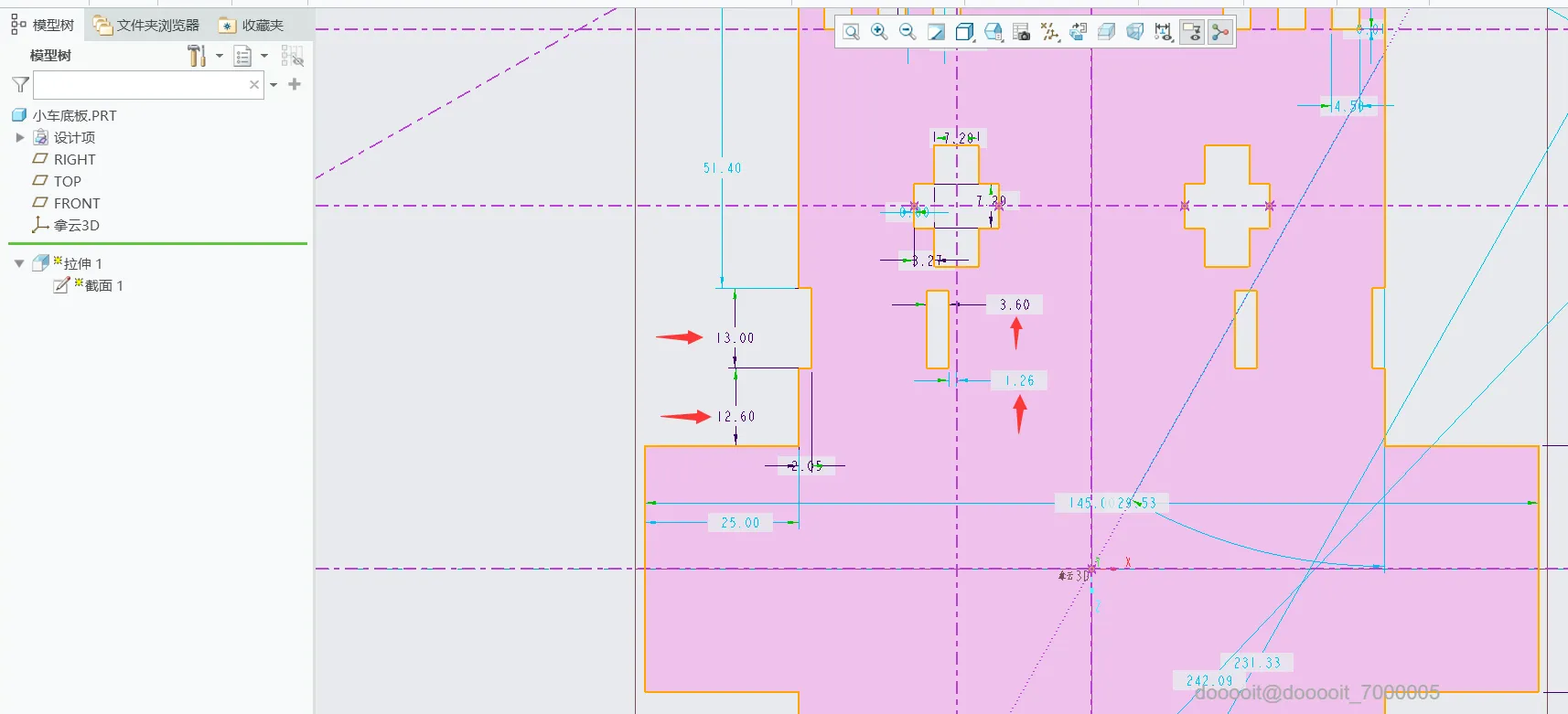

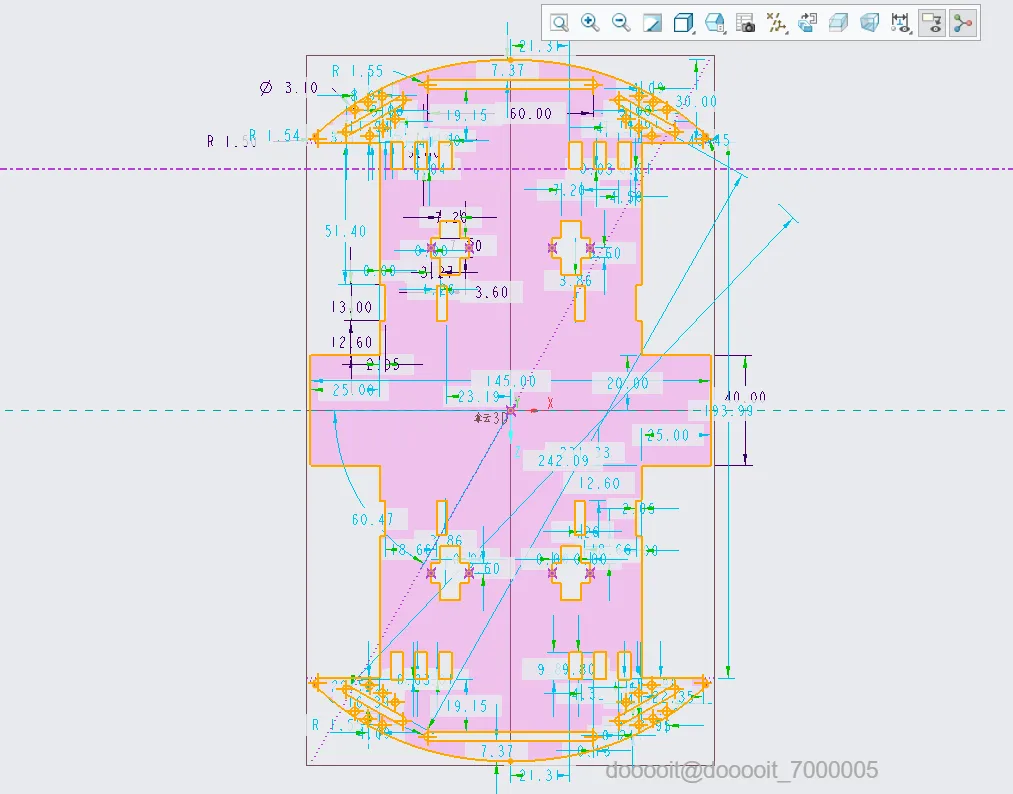

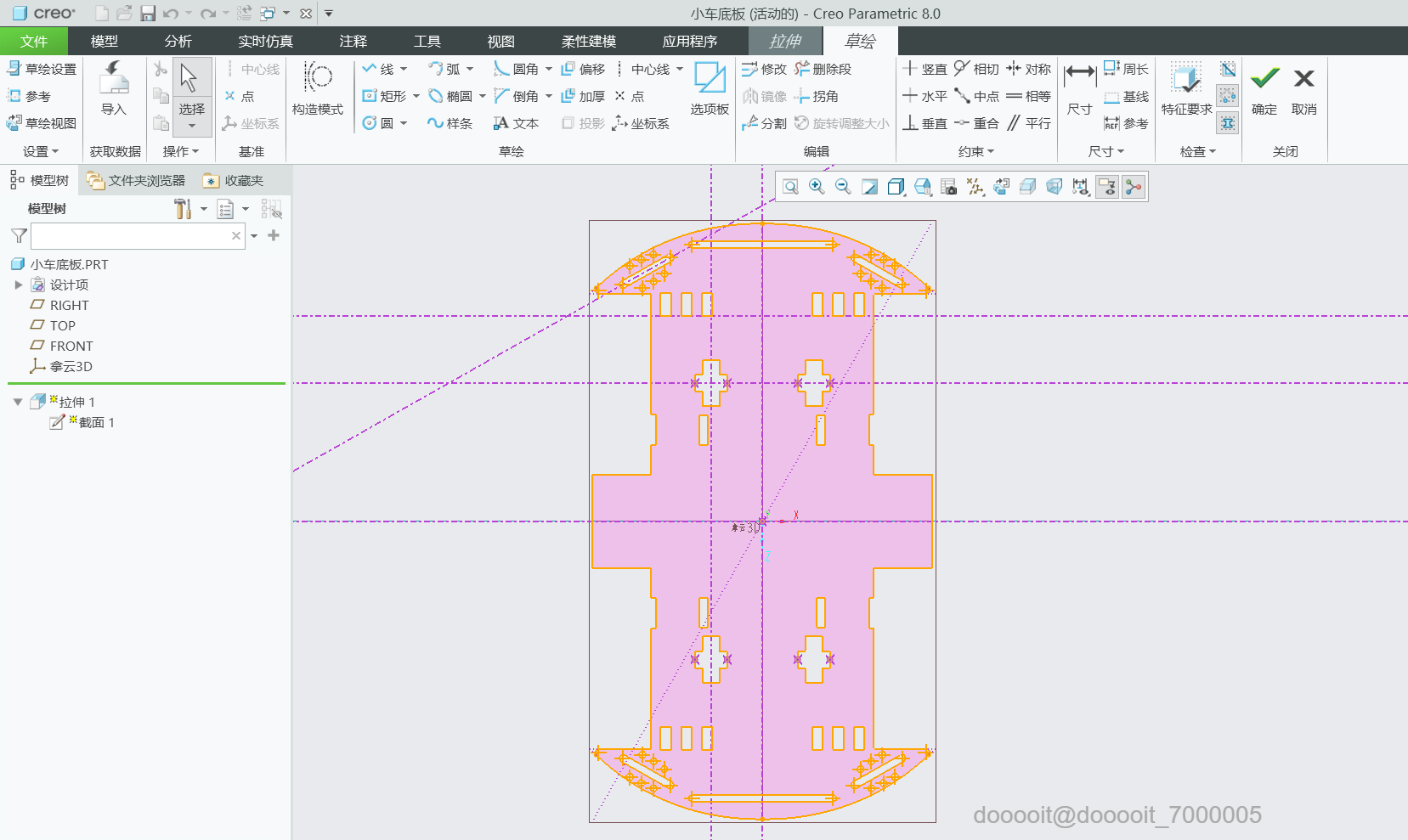

1.草绘图形，其余3/4镜像得到。

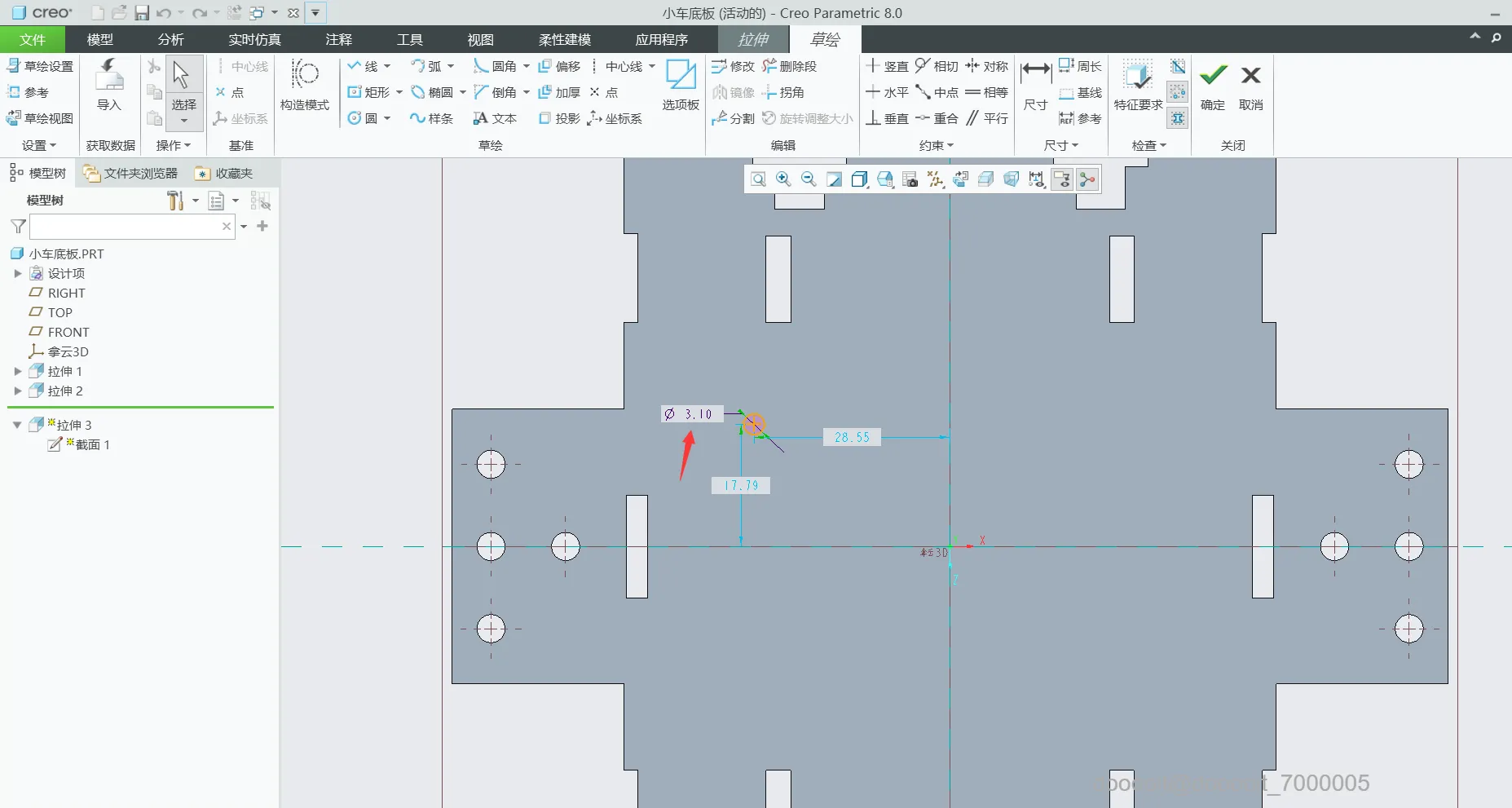

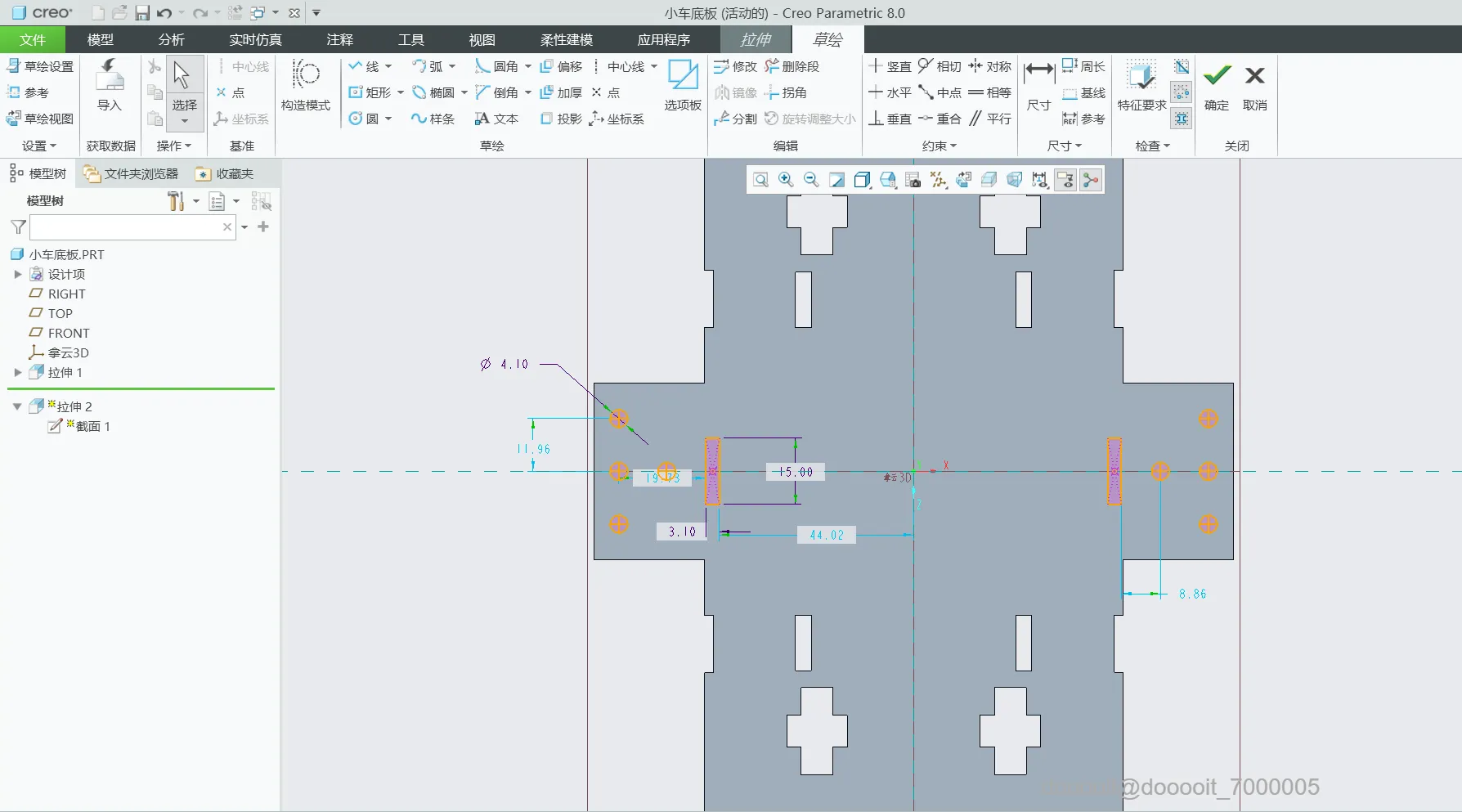

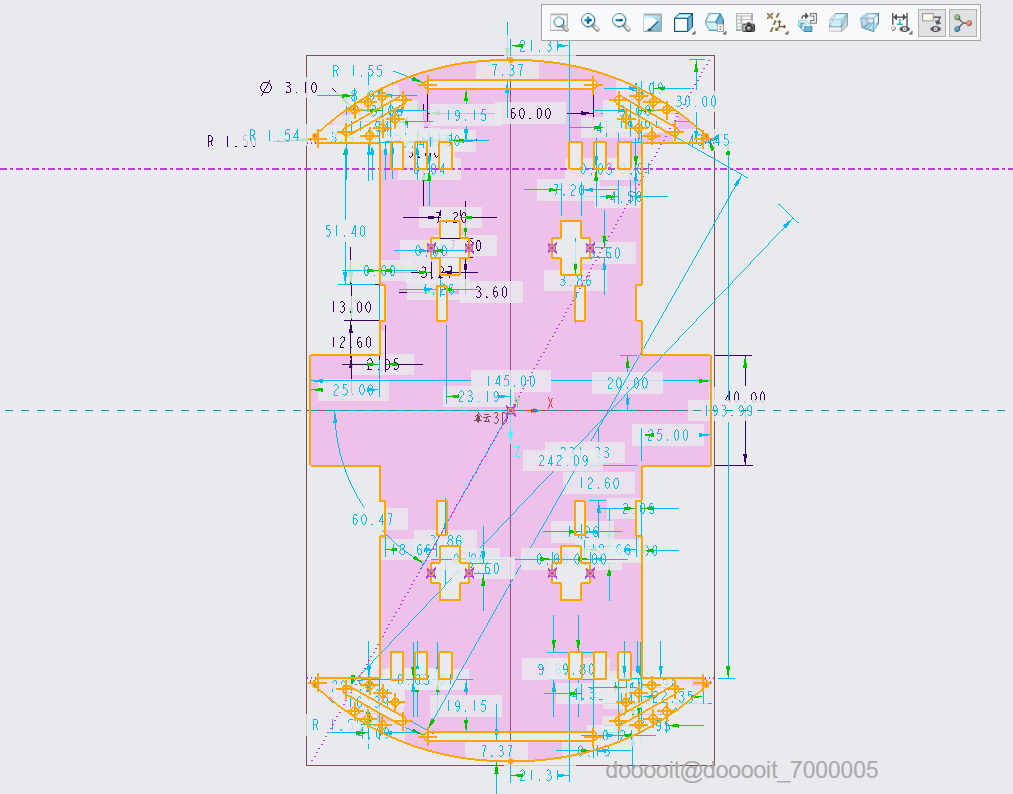

2.特别注意电机位置特征的尺寸，注意看箭头位置！

3.剩余的其它特征均允许有误差。

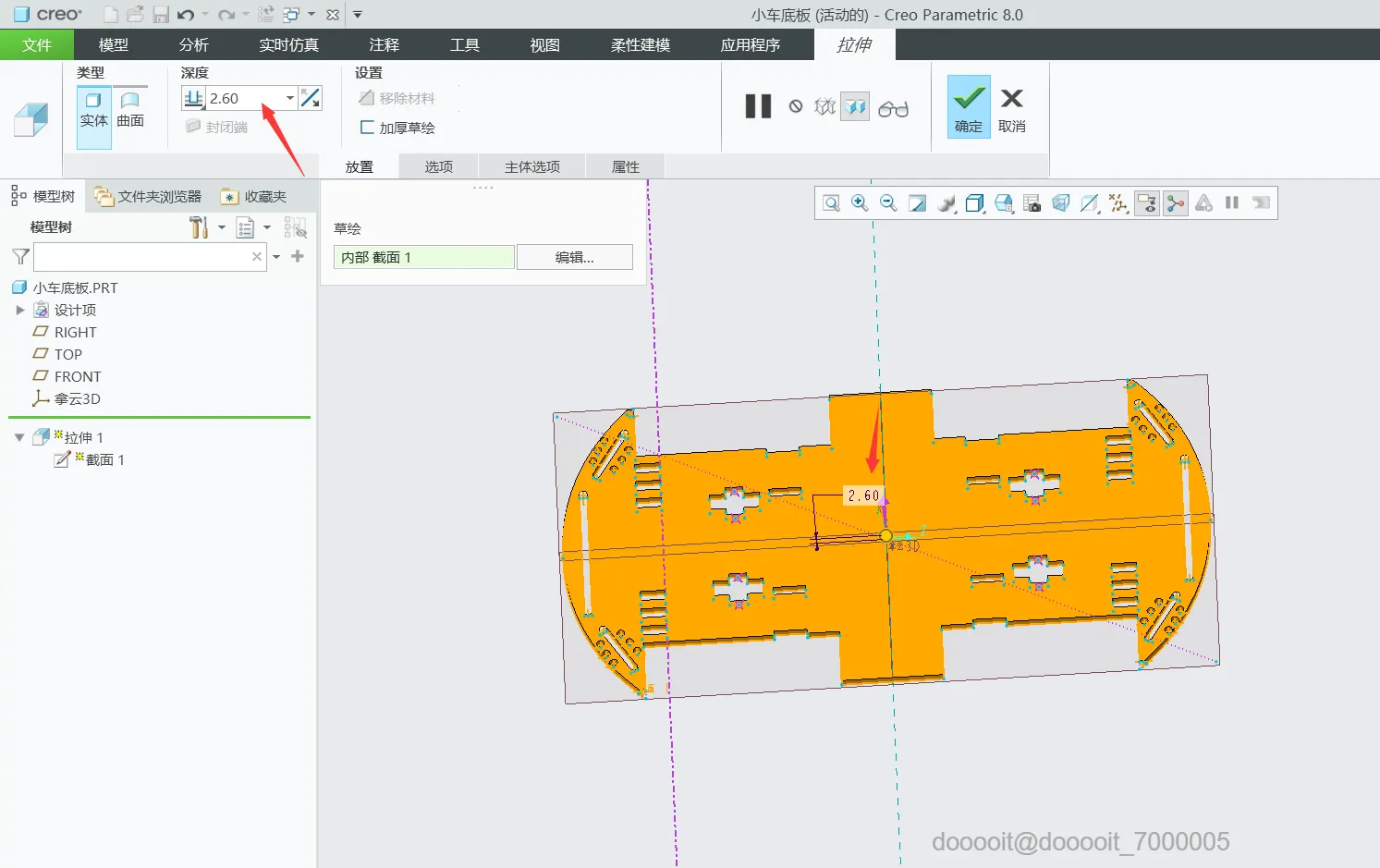

4.拉伸厚度为2.6mm

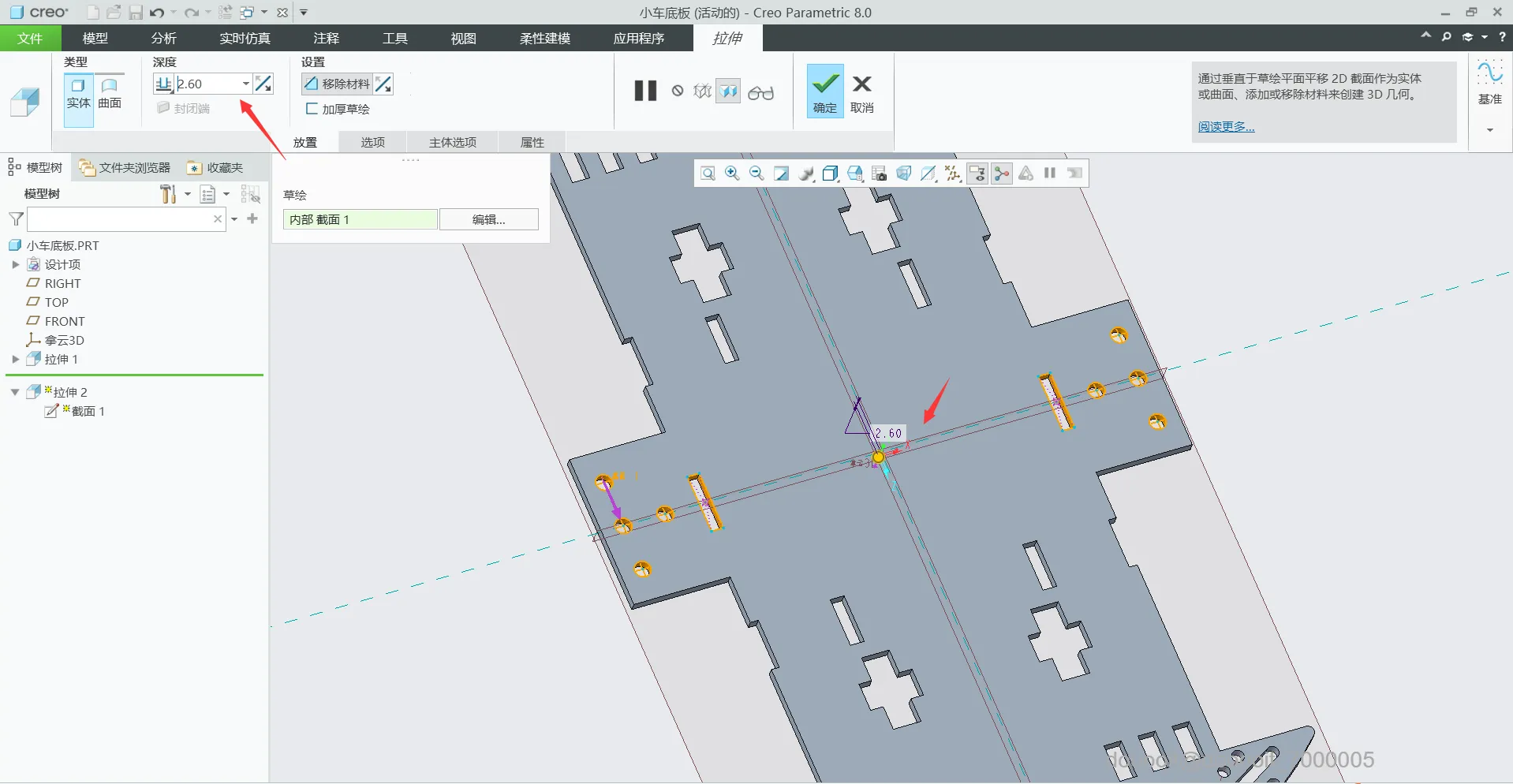

1.切除材料

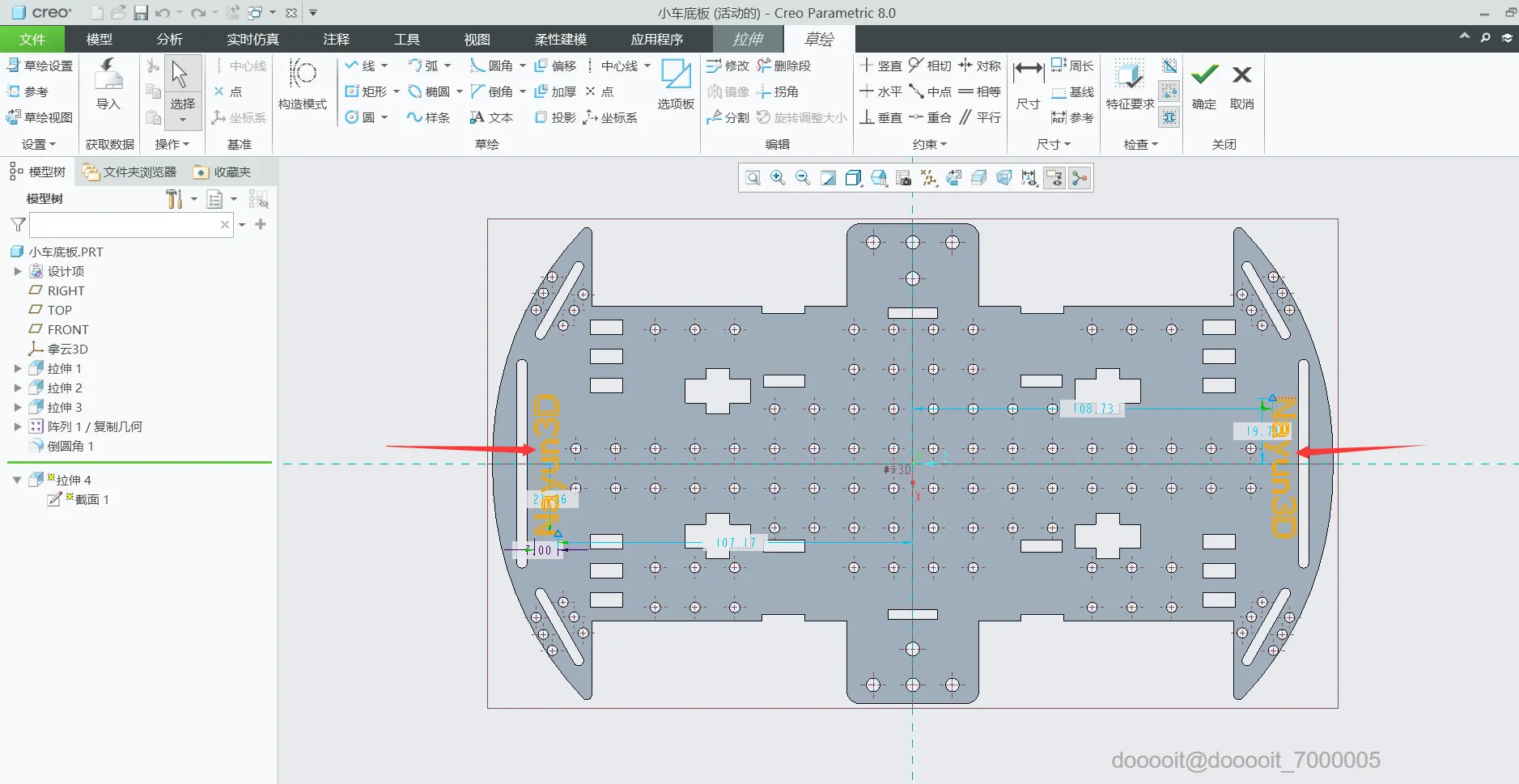

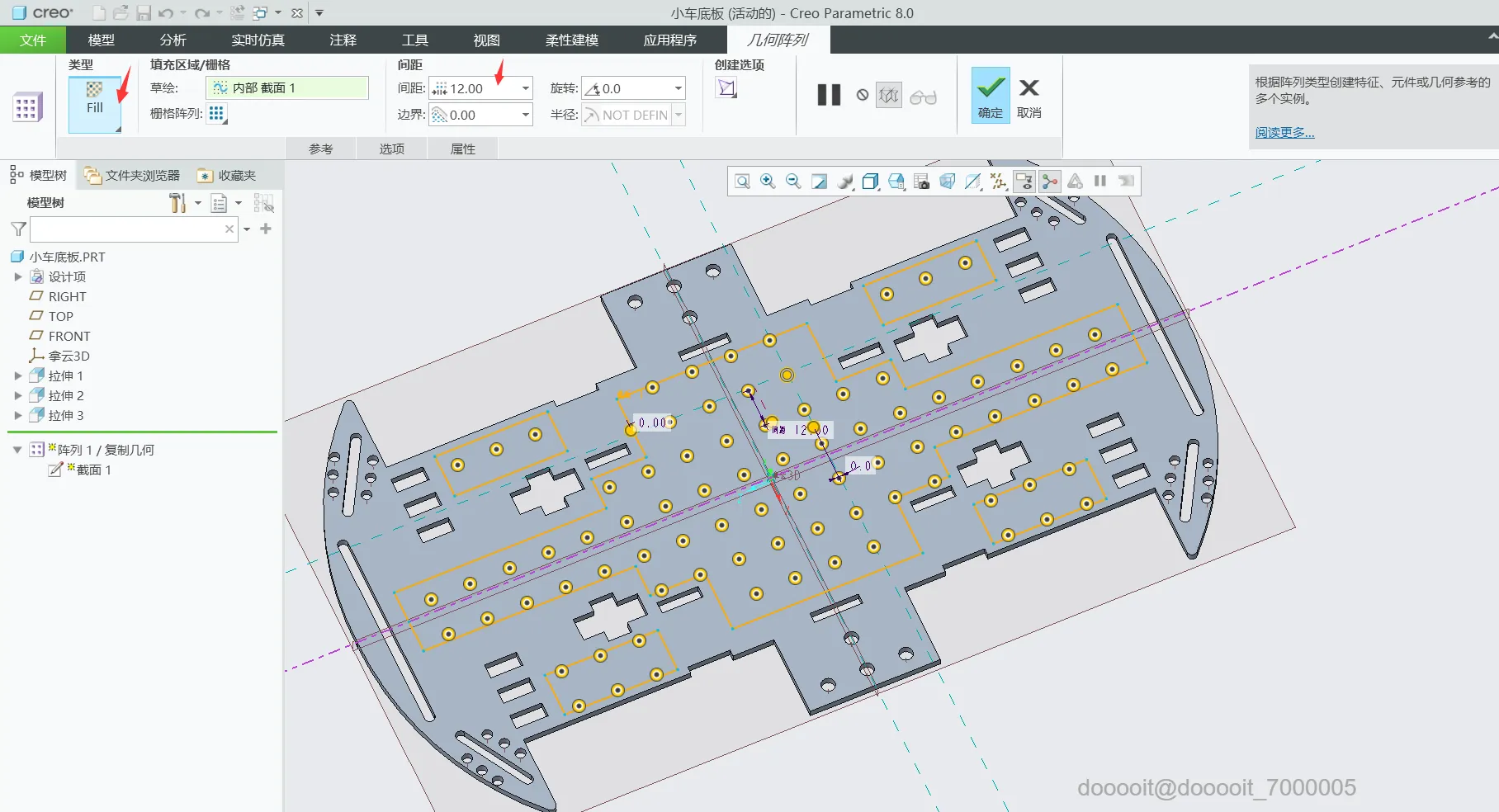

2.草绘圆，并填充阵列，更便于加装其它零件，

3.在底板上拉伸个性文字

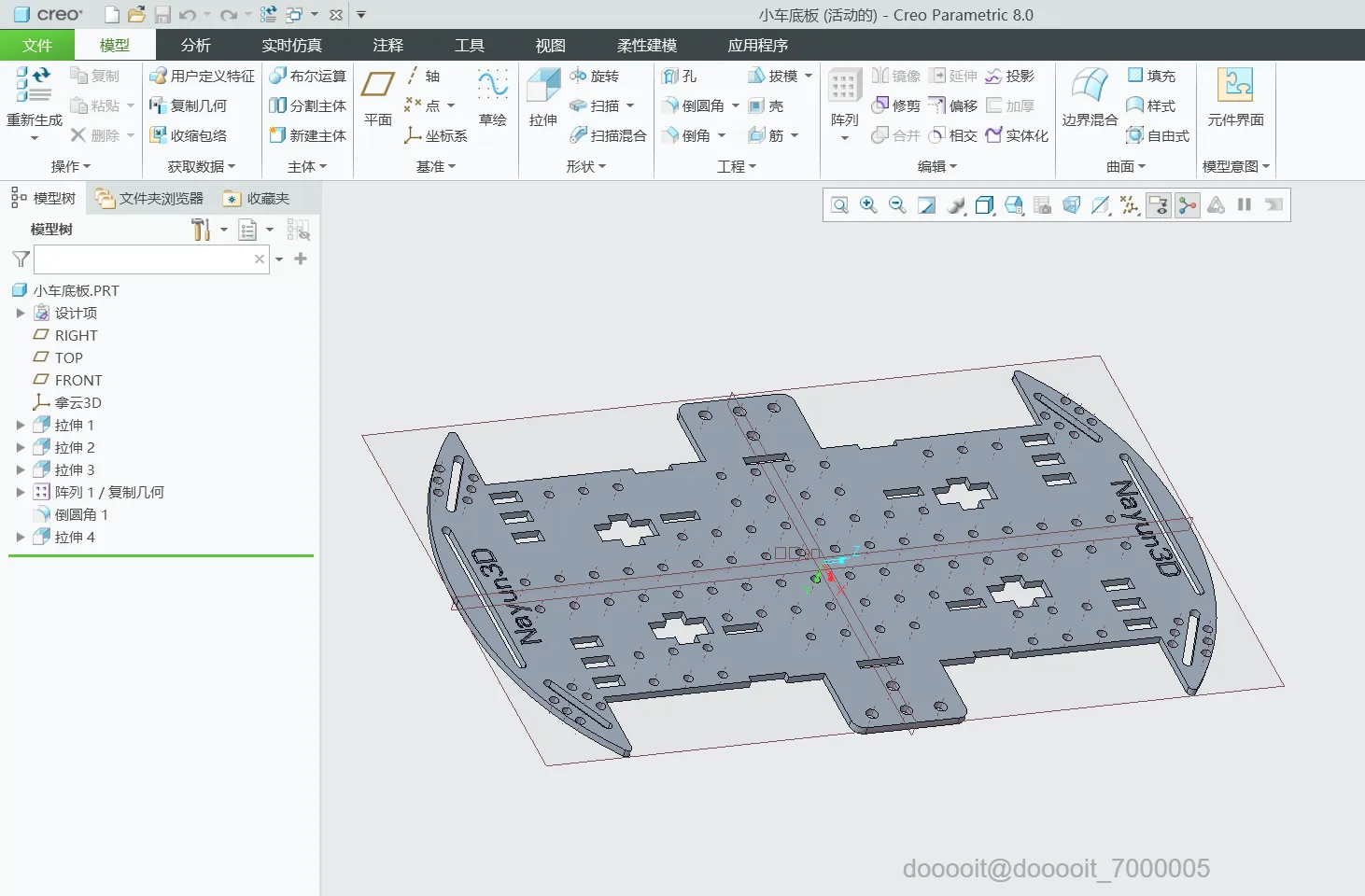

到此建模完成。

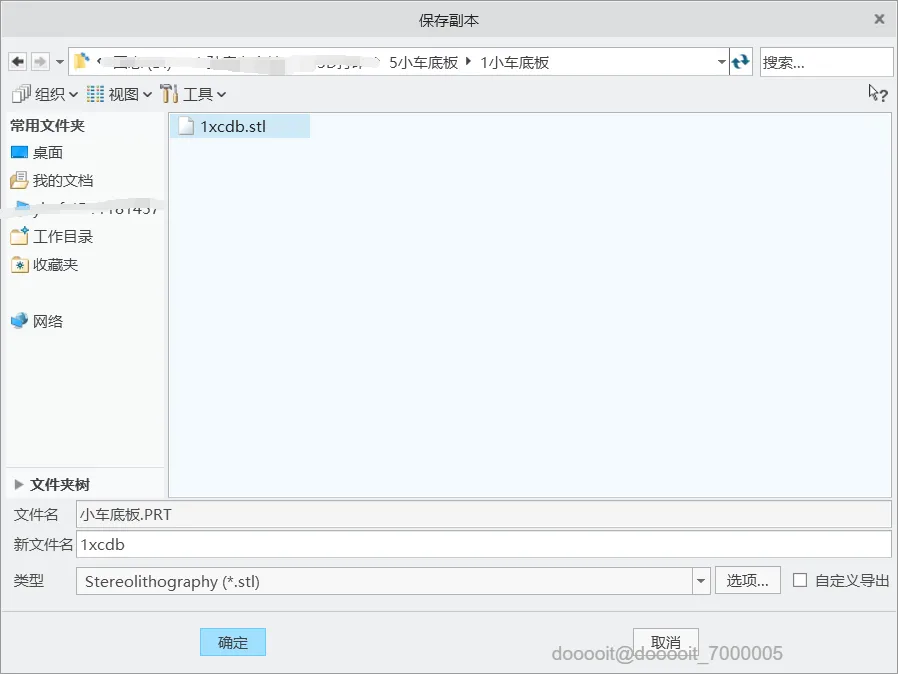

依然用此软件输出STL文件，准备3D打印。

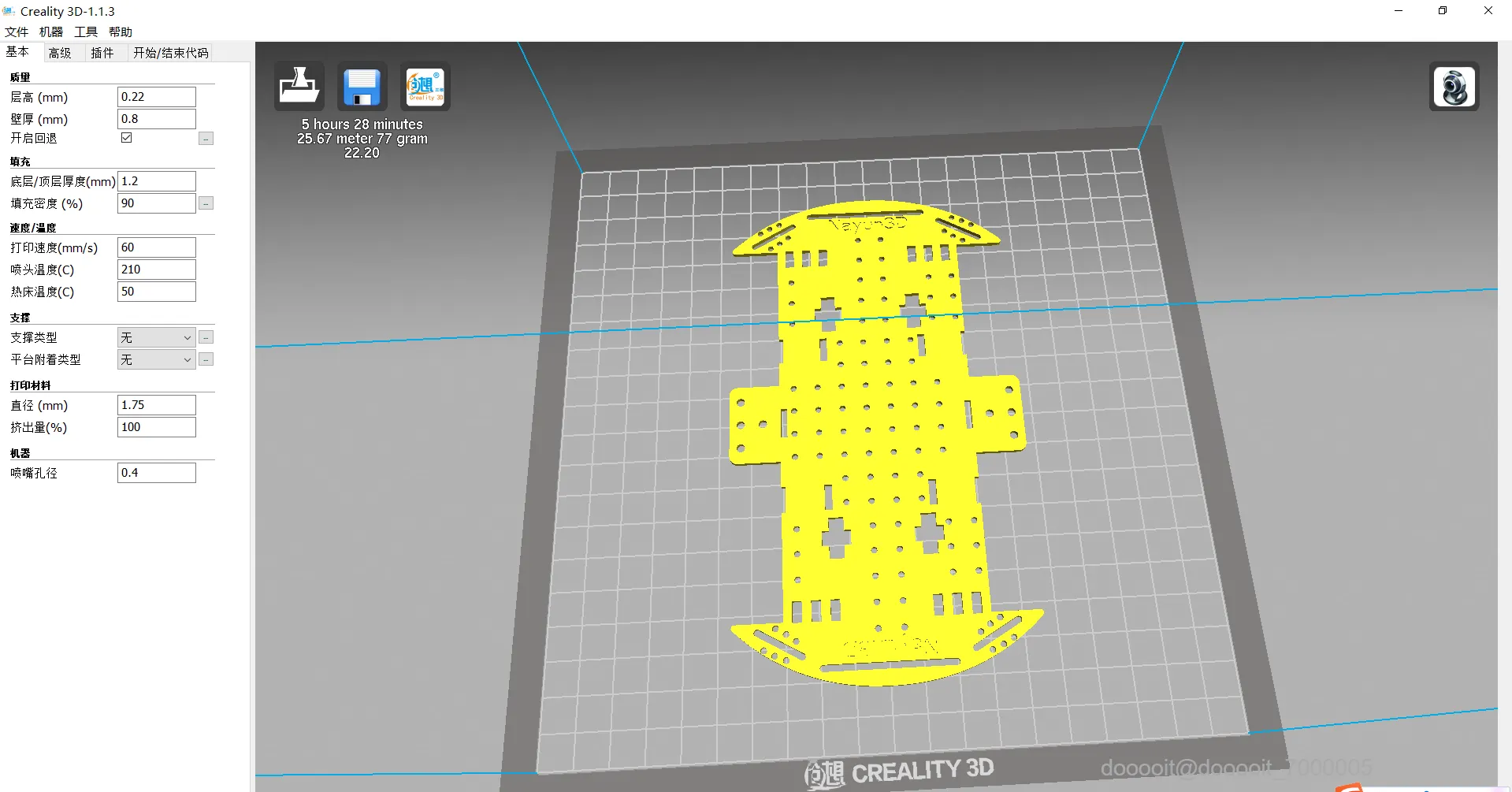

1.打开创想三维切片软件，导入STL文件，

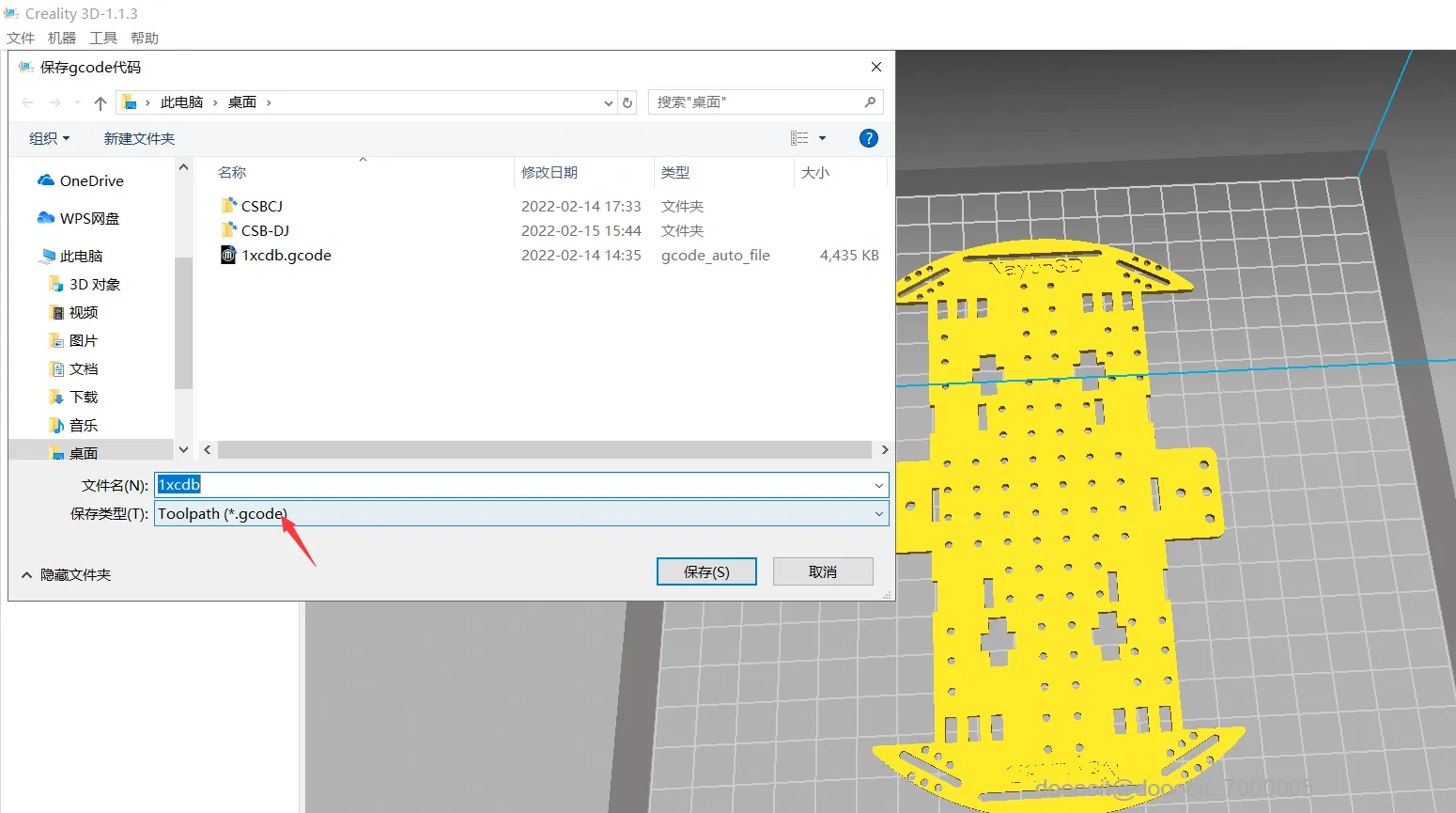

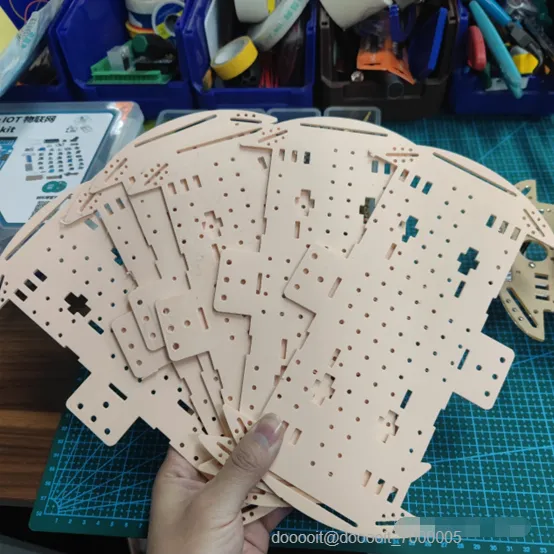

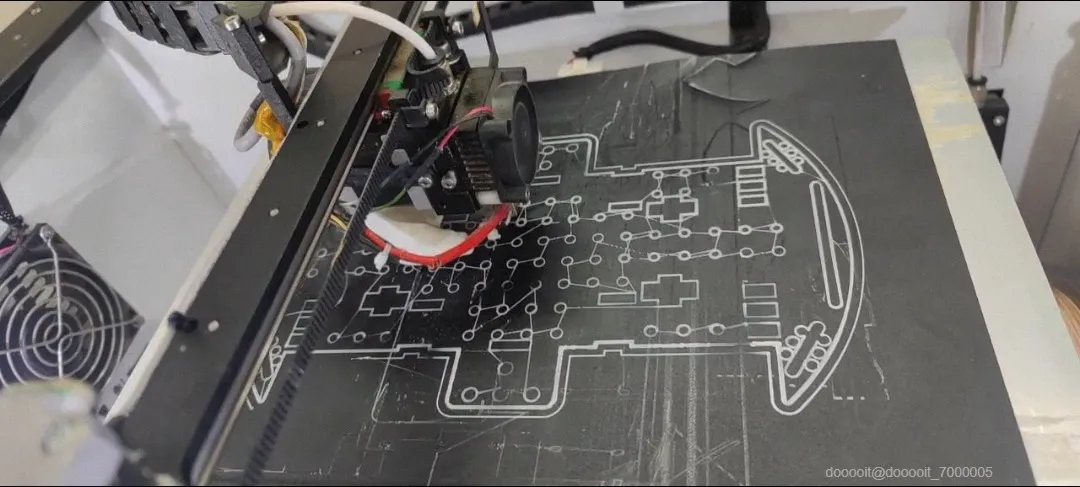

2.保存到内存卡，开始3D打印。

需要注意的是，实际底板上的孔位大多是根据自己制作的小车的功能决定的，因此具有局限性，请大家根据自己的需求，对底板自行更改开孔位置和尺寸。
