米沃奇工具箱板车模块

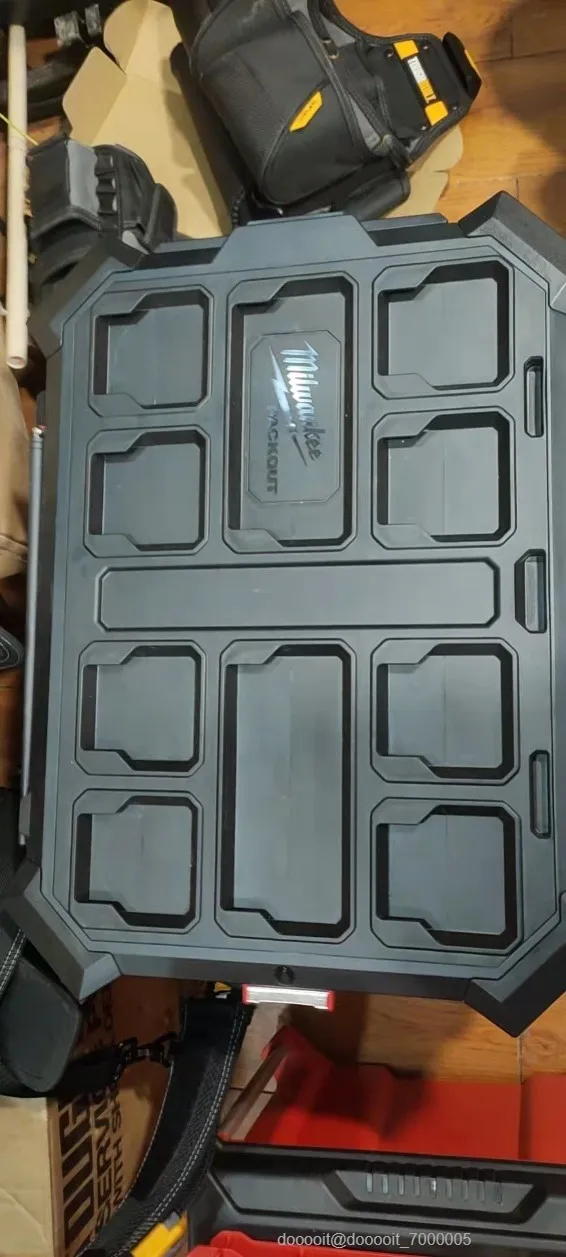

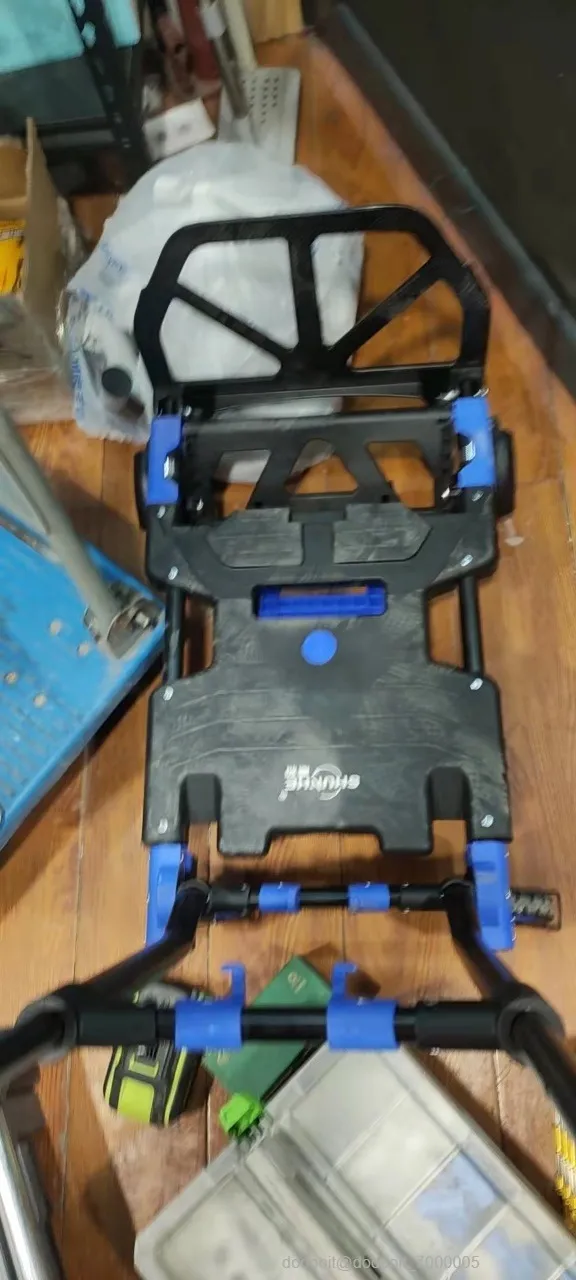

在实际工作中，需要把工具箱固定在推车上面，因此需要制作公头底座，用来卡主工具箱底面。

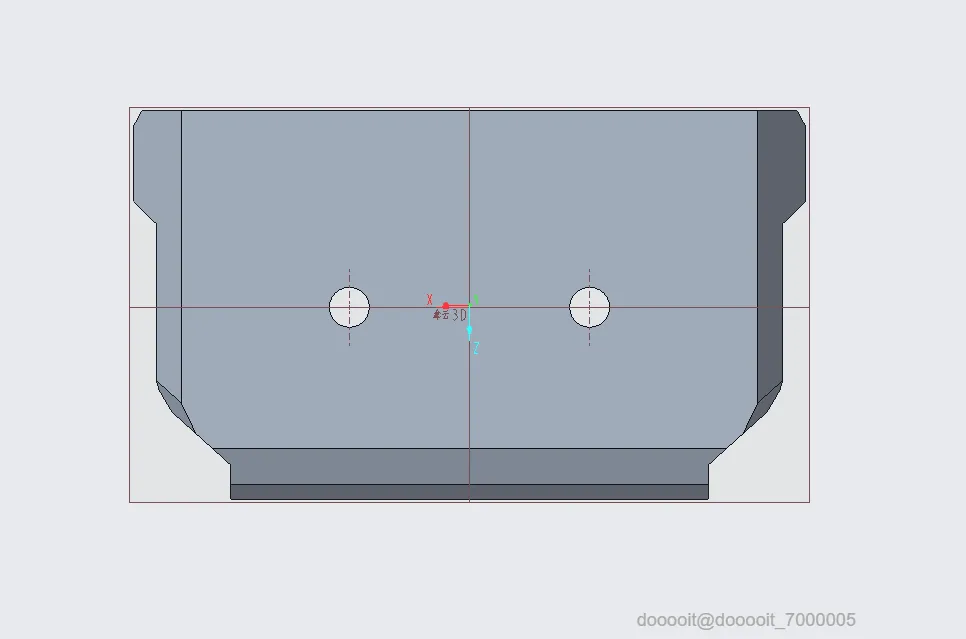

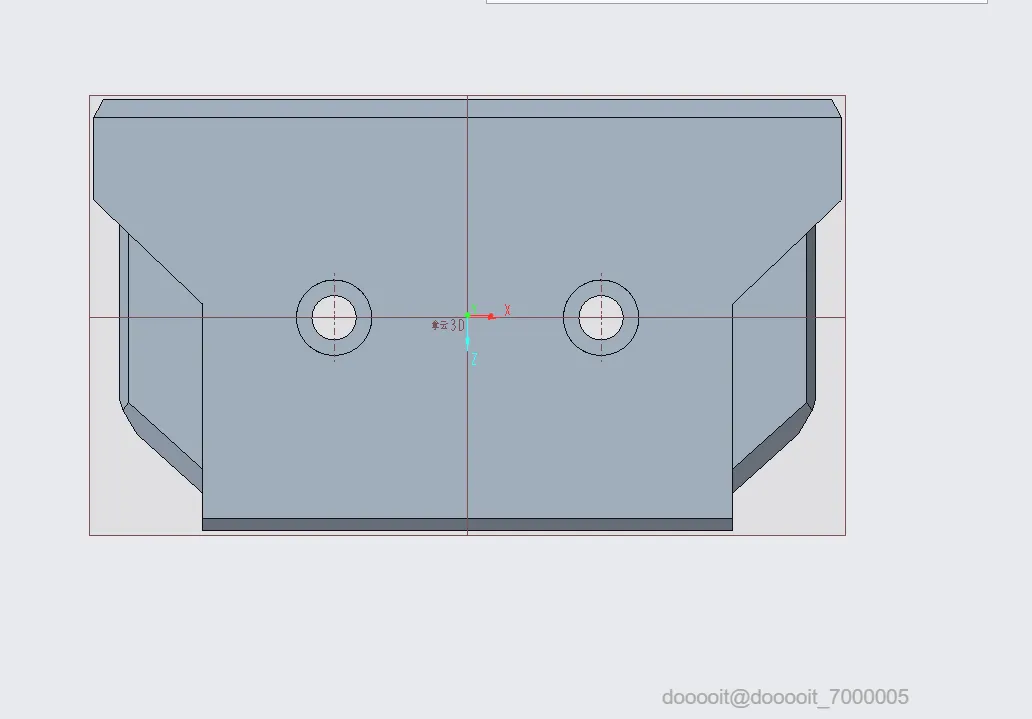

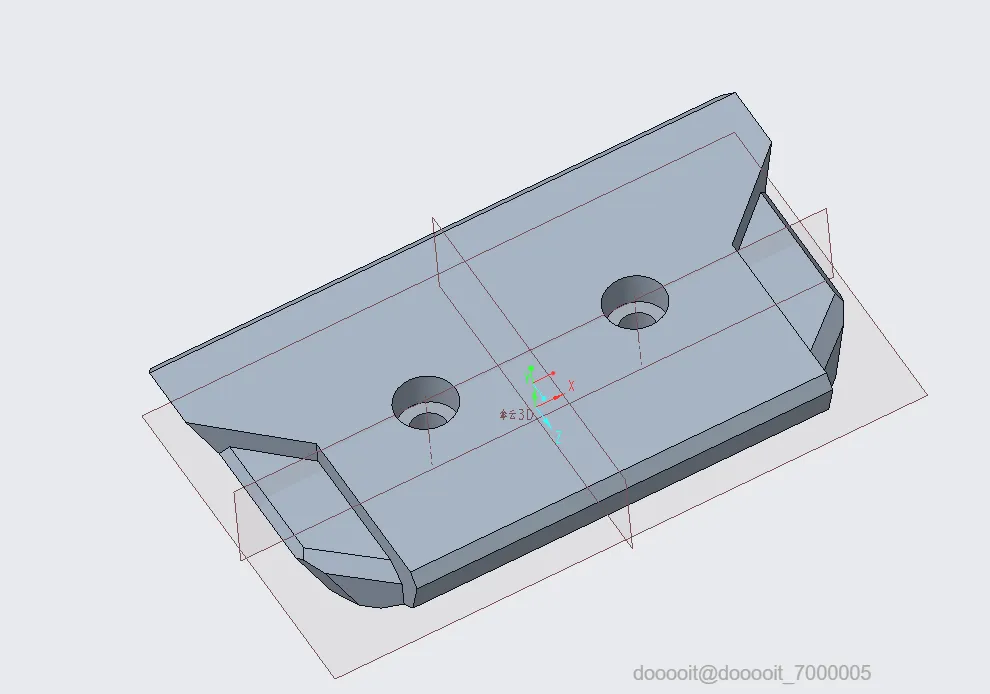

先展示最终建模图纸效果。本次建模将以大步骤模块化的形式展示。测量数据务必以自己手里现有的工具为准，本次实物测量为米沃奇工具箱底座的的的实际尺寸。

三维建模为本次分享的学习重心，本次项目将会讲解建模应注意的细节问题。

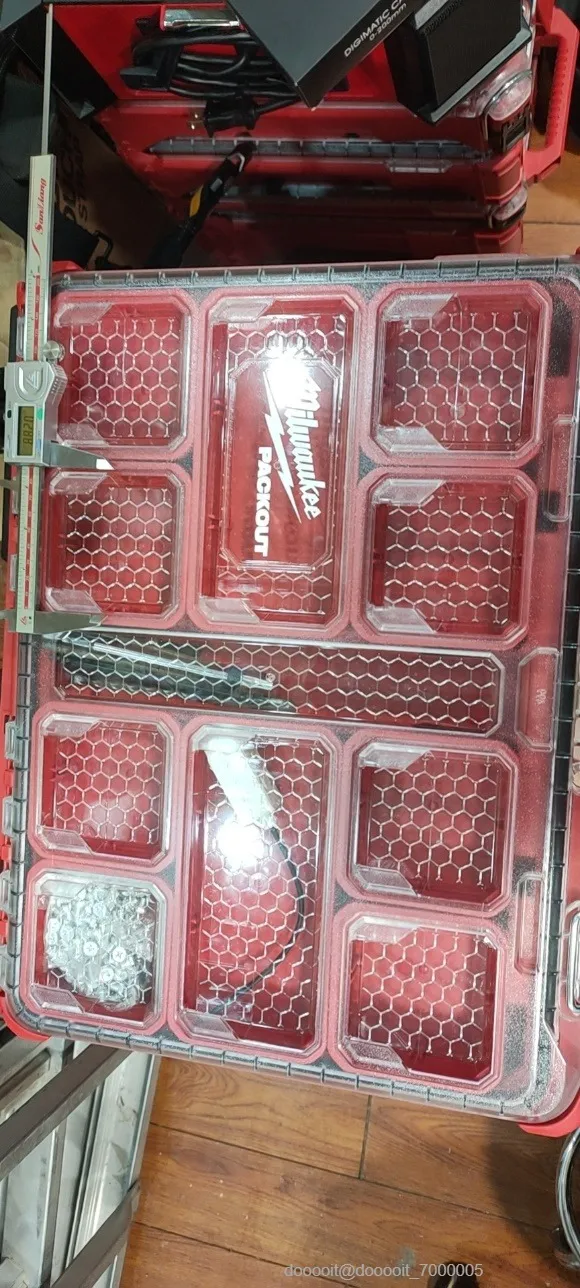

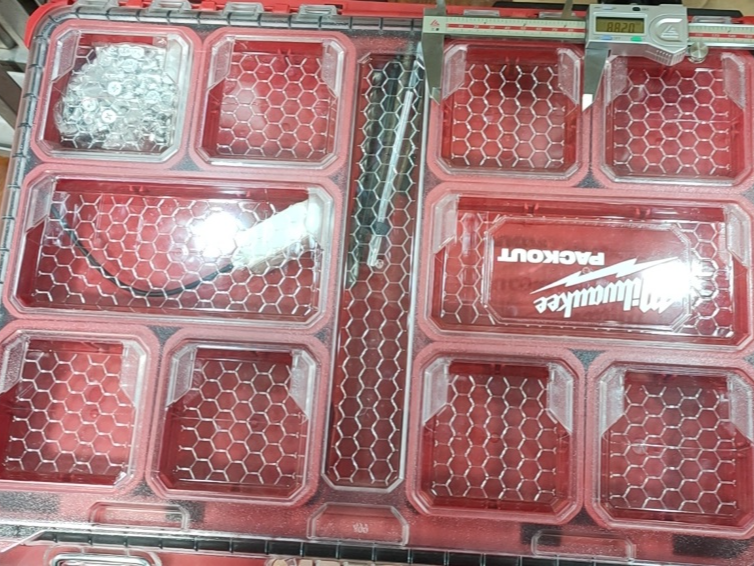

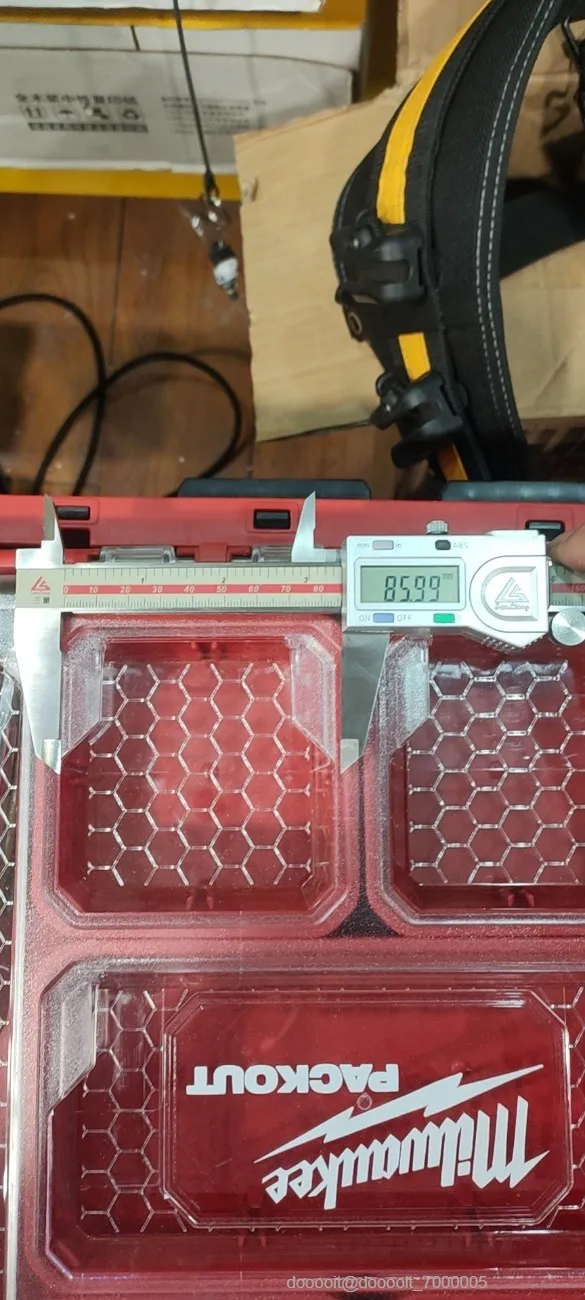

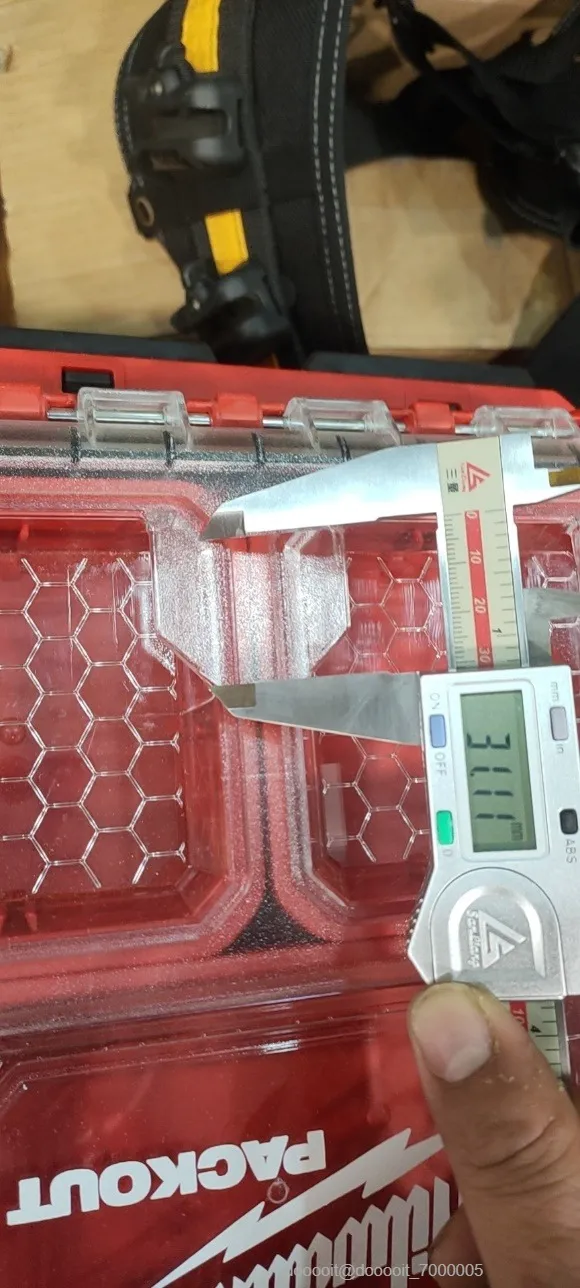

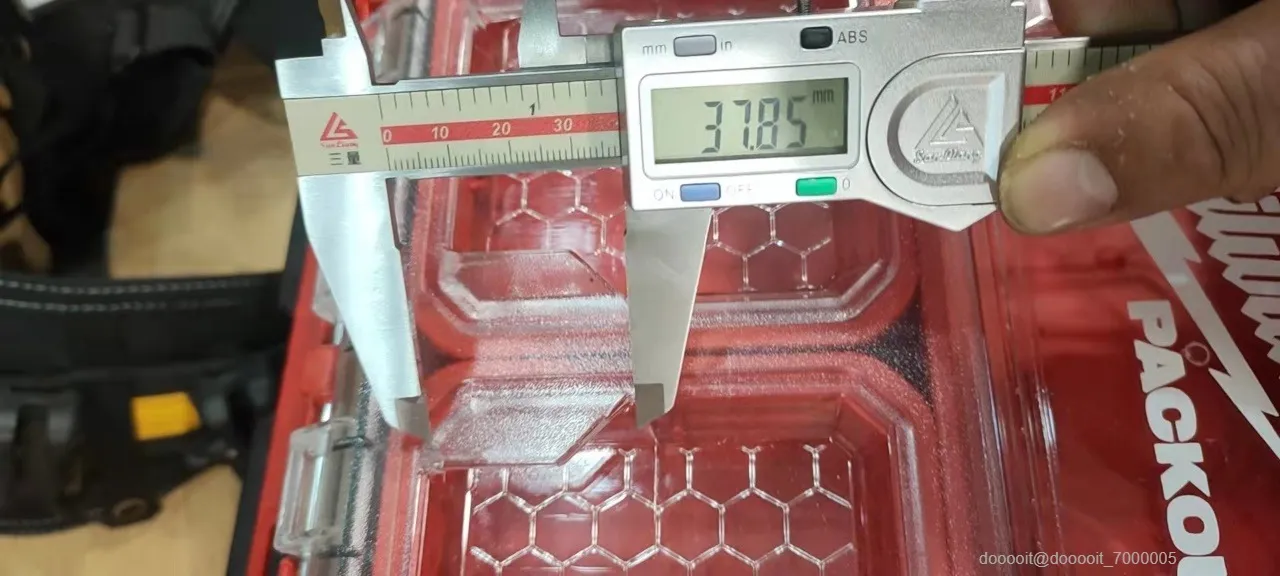

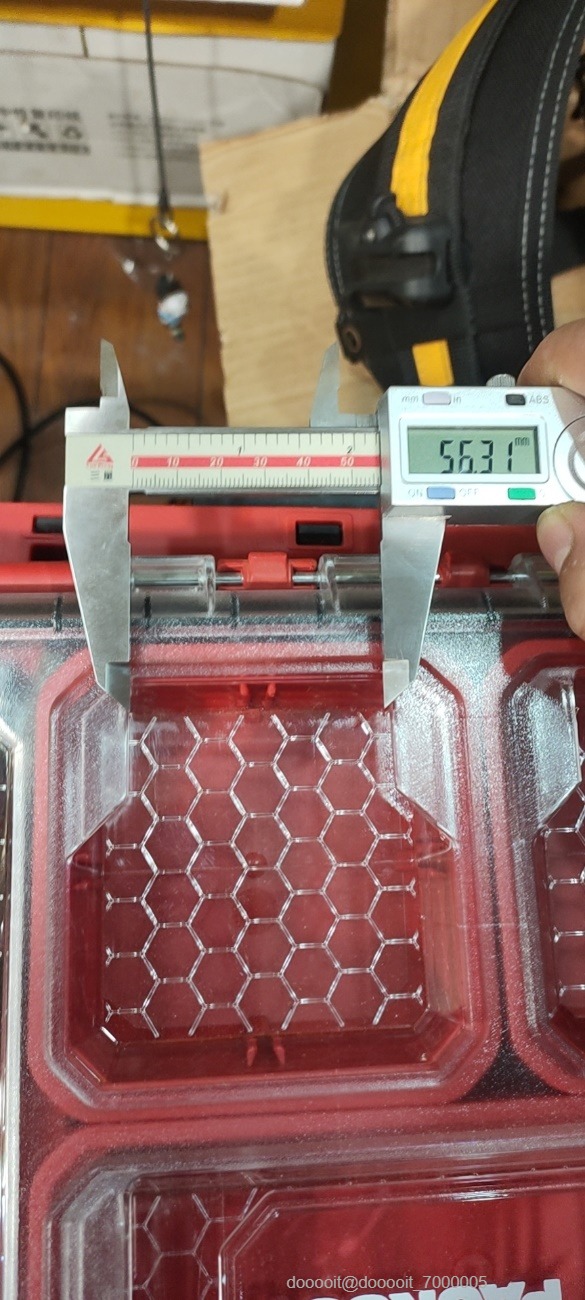

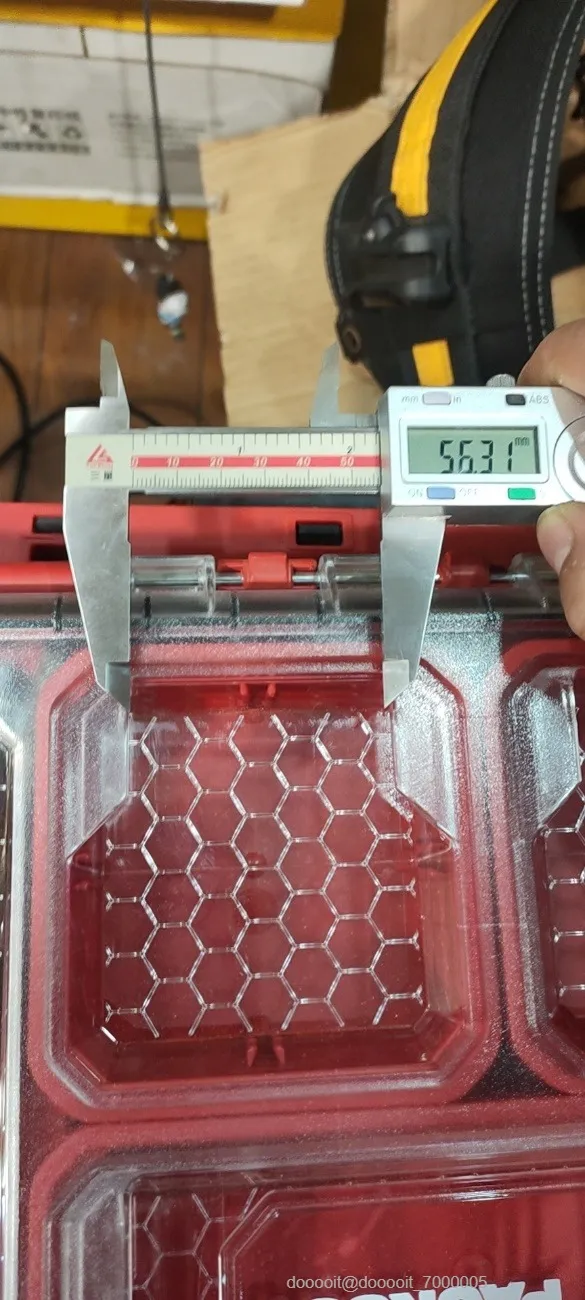

在建模之前，首先需要解决的是尺寸配合问题。如图只给出一处尺寸测量实例，其它部位以此类推。

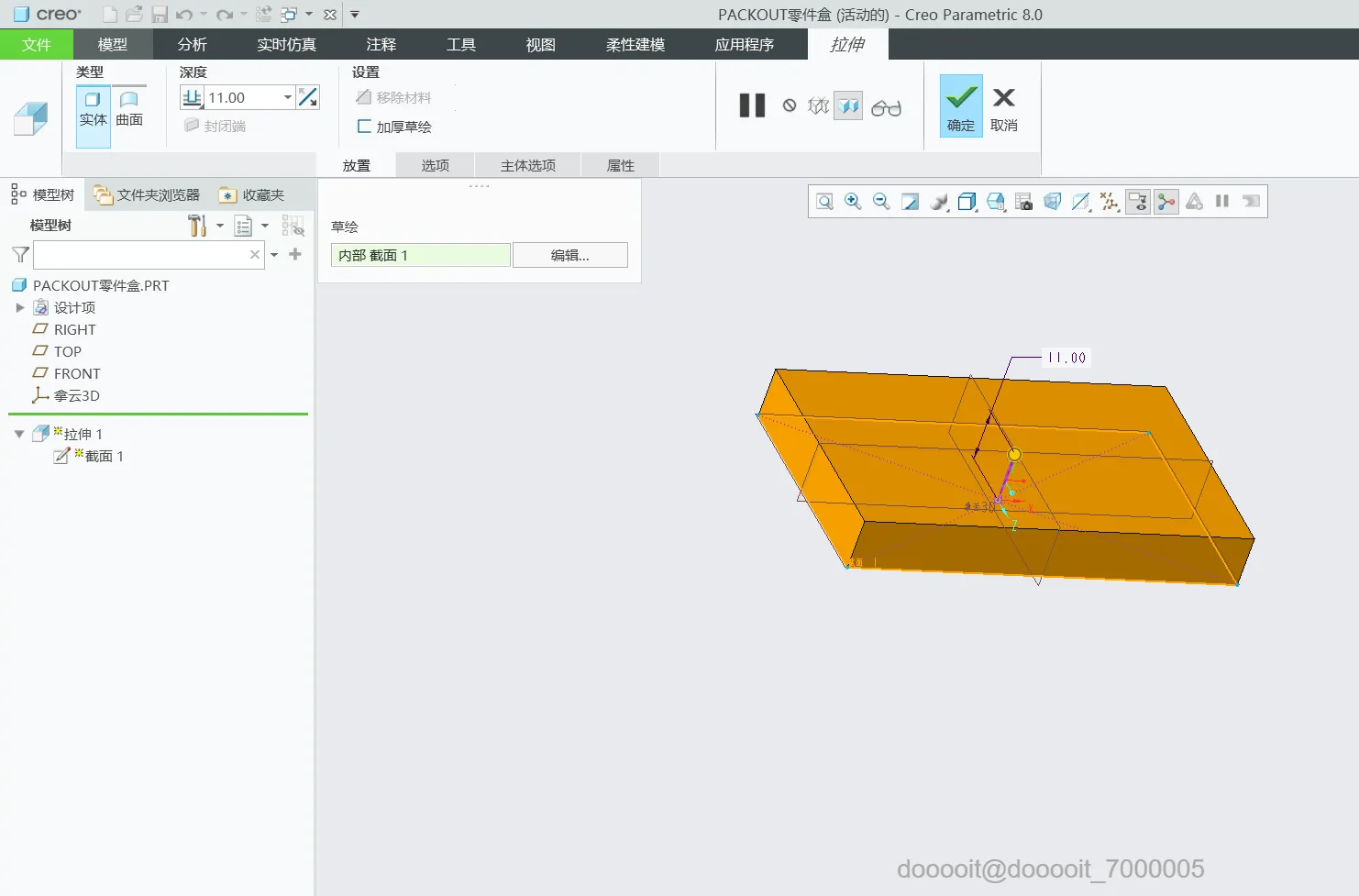

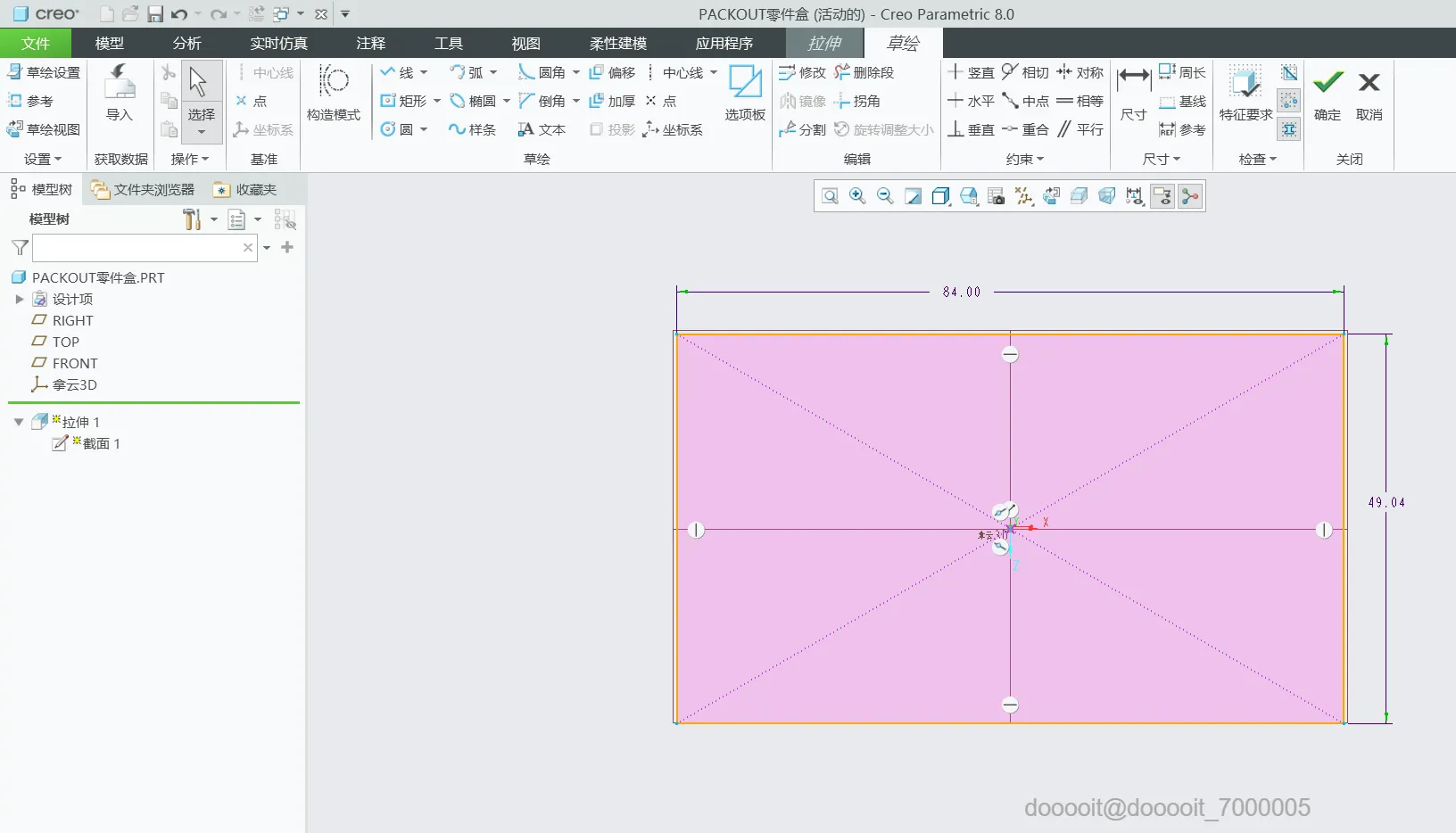

1.首先做出整体零件轮廓，具体尺寸请看图，仅供参考。

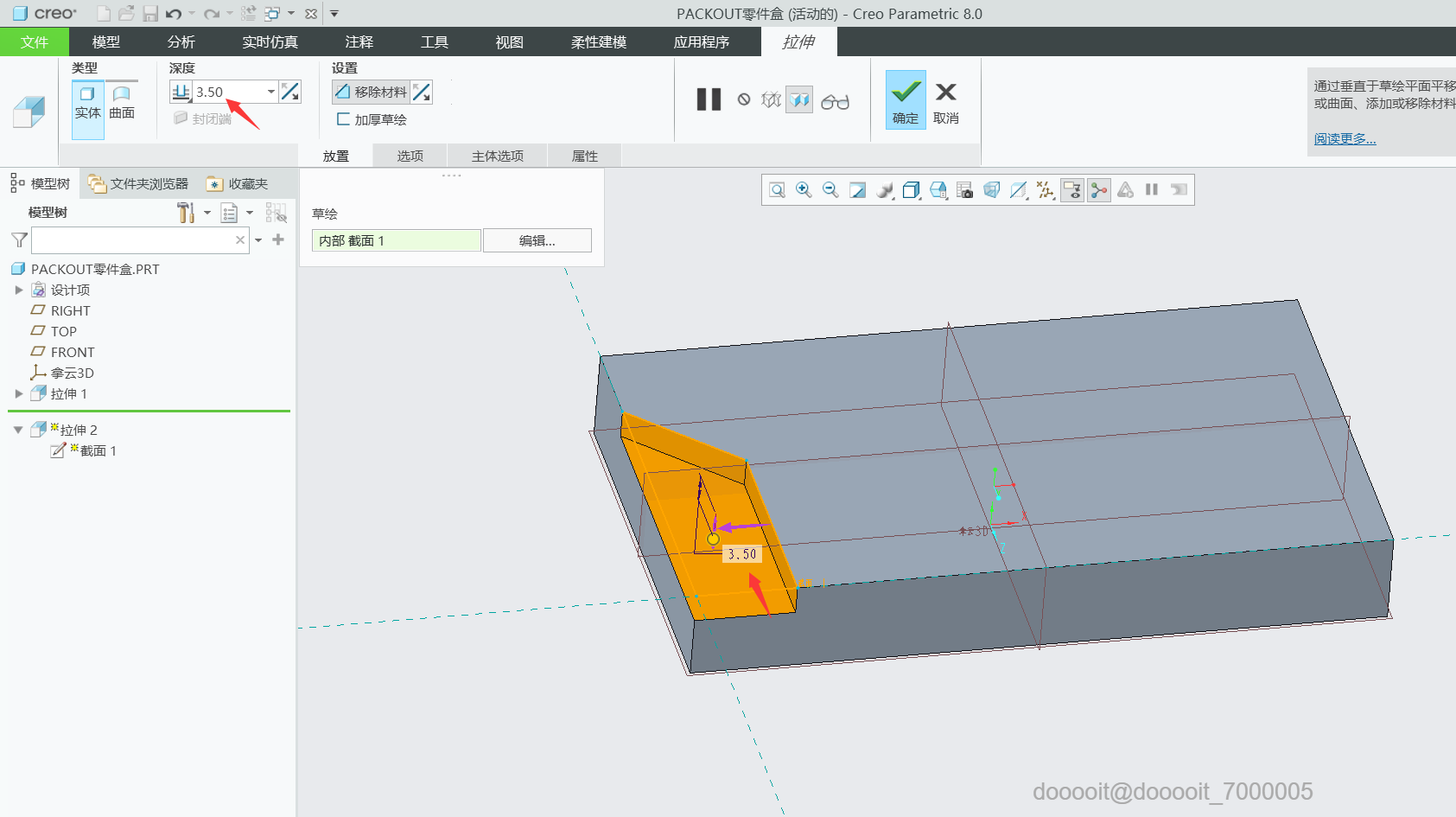

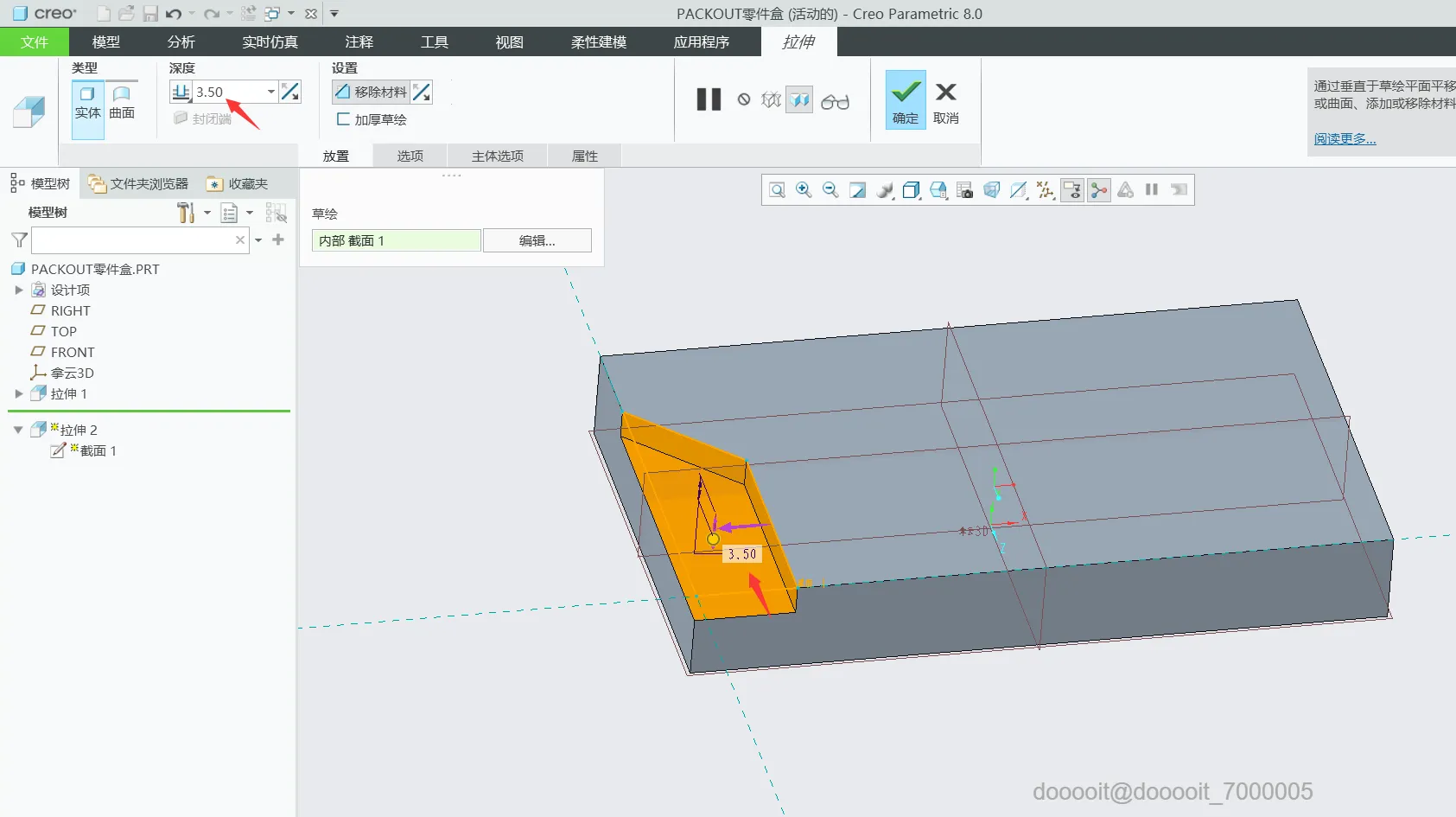

2.切除两侧的配合部位

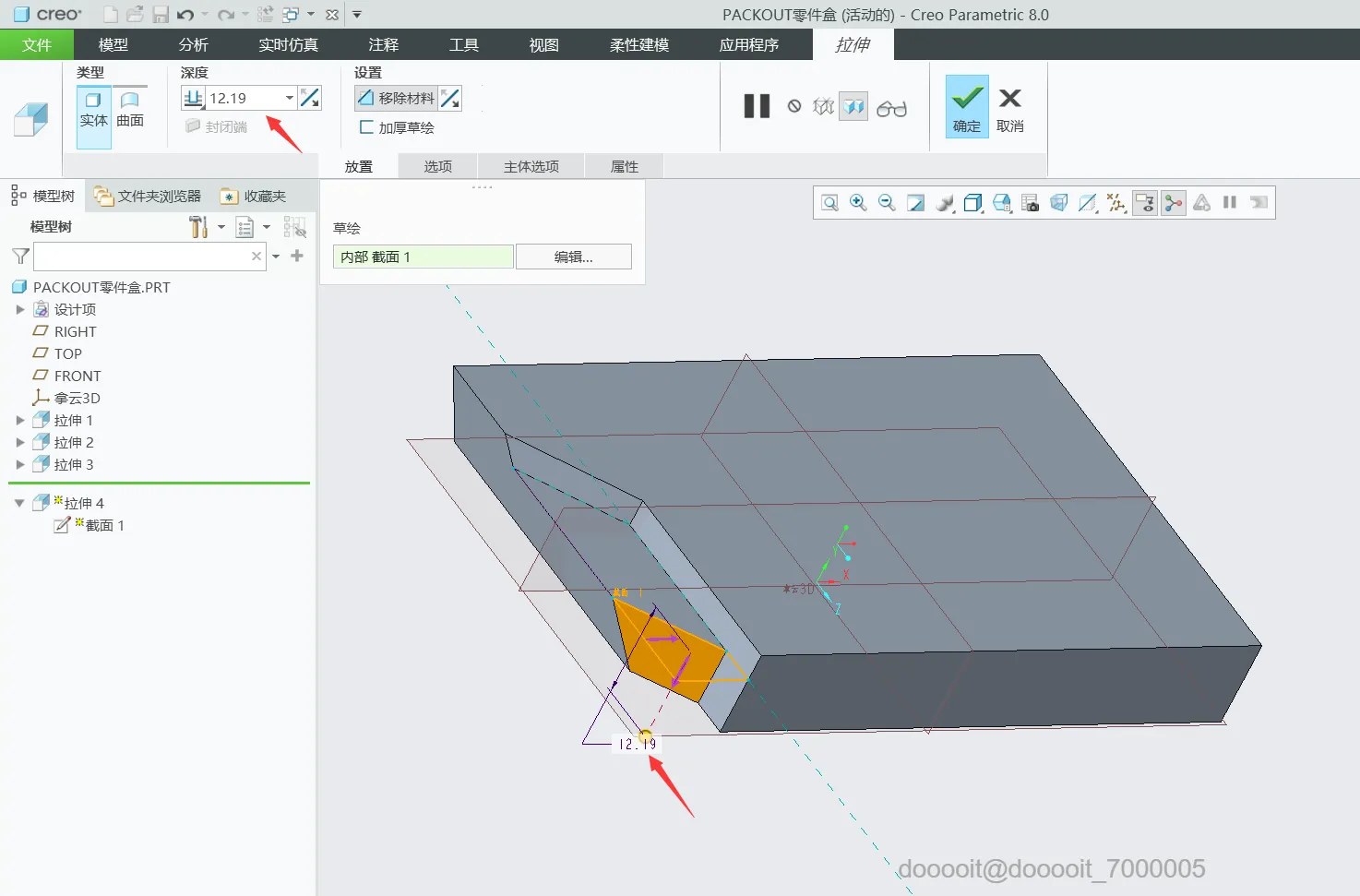

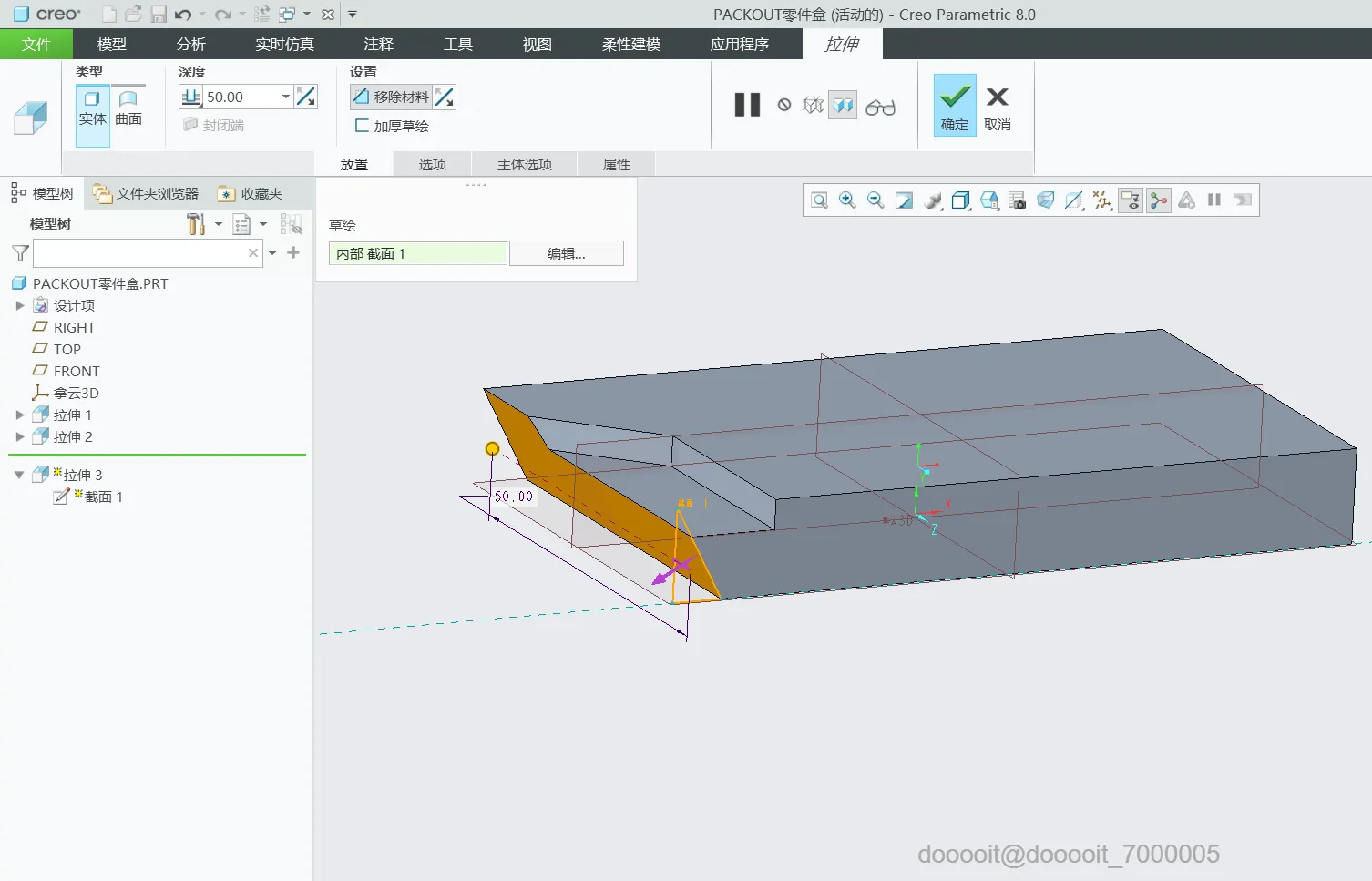

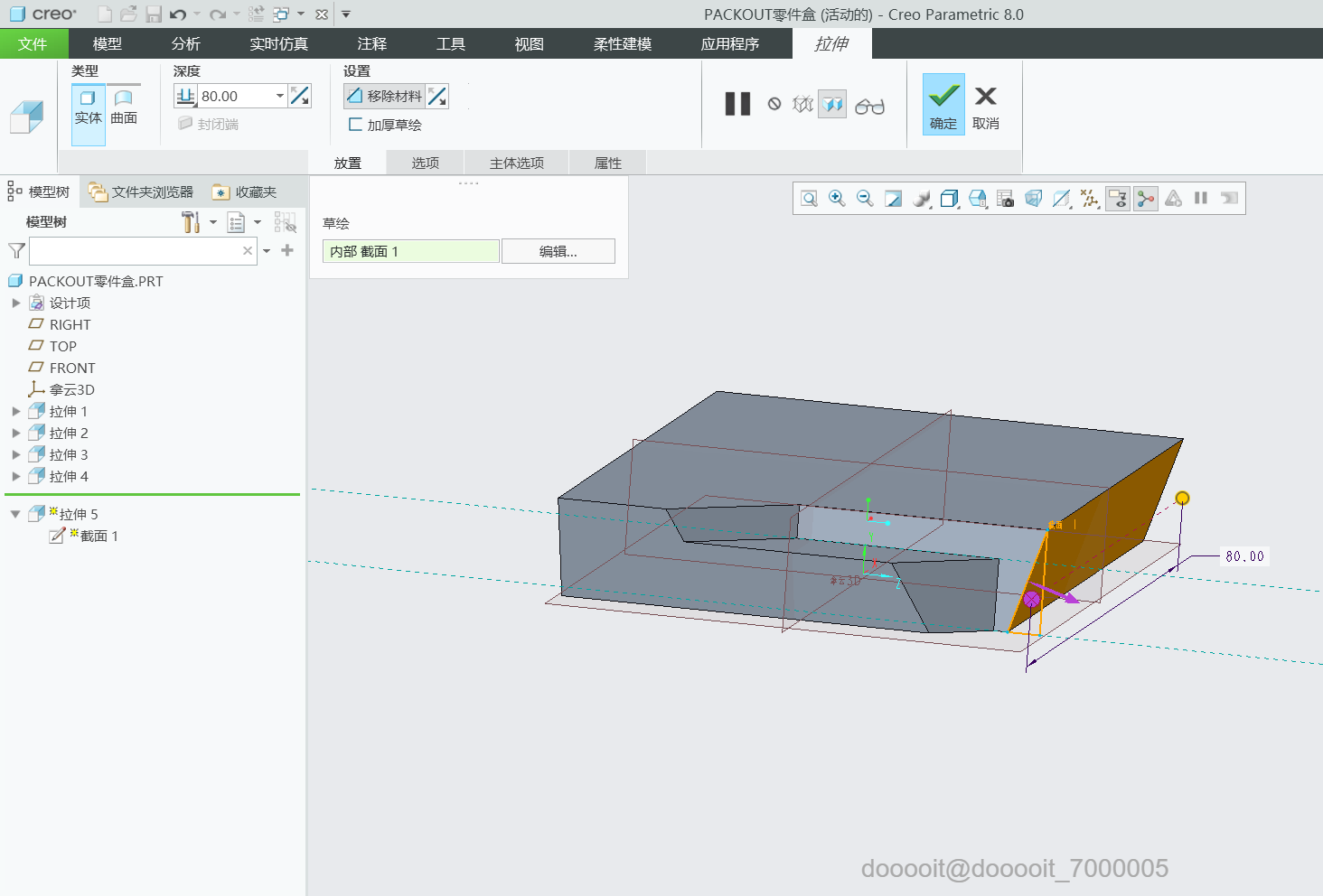

1.工具箱的卡位，侧面为斜角，因此需要测量实际尺寸，注意此步骤在最终的测试打印过程中需要多次实物打印与测试才能定稿。

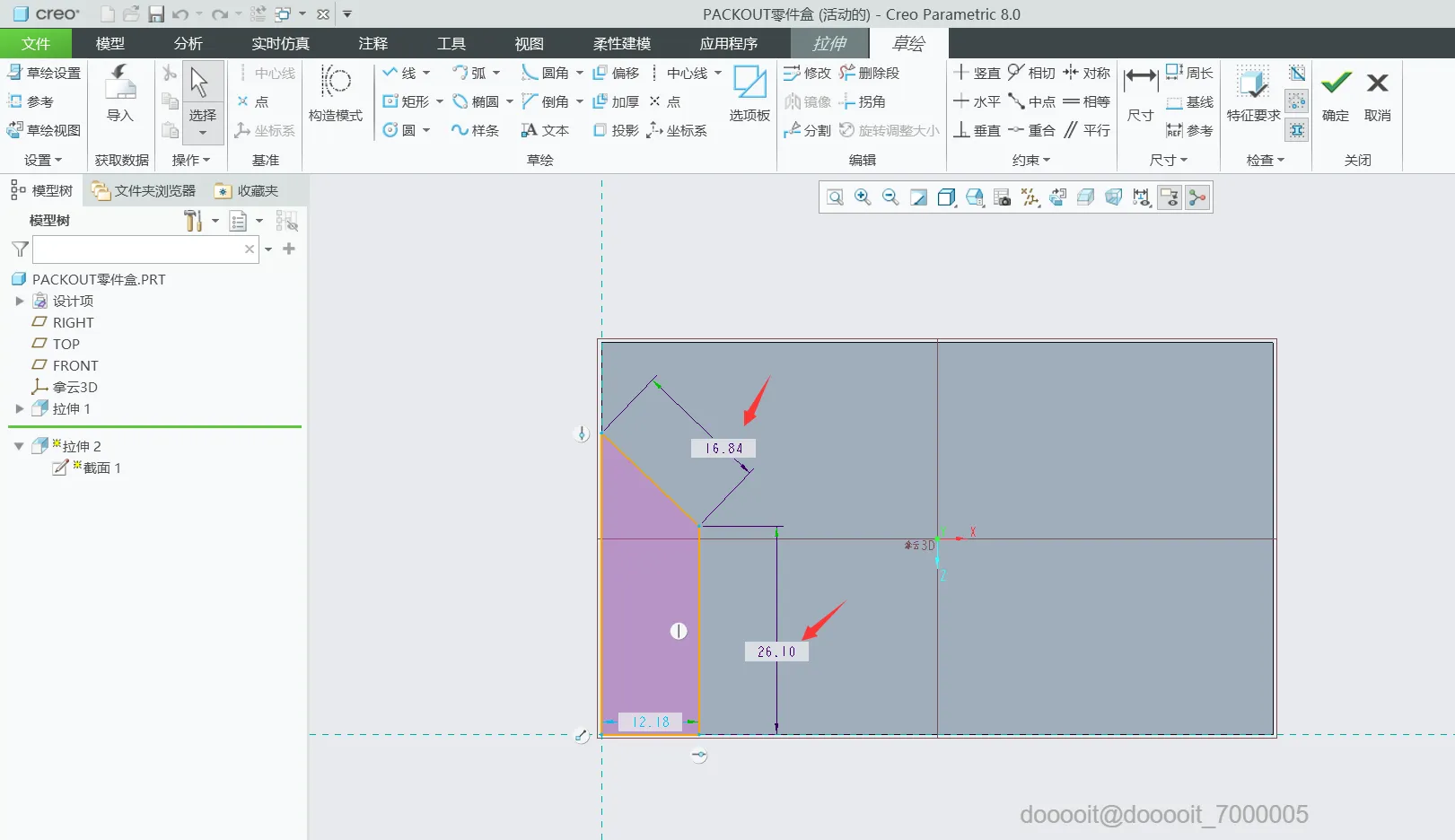

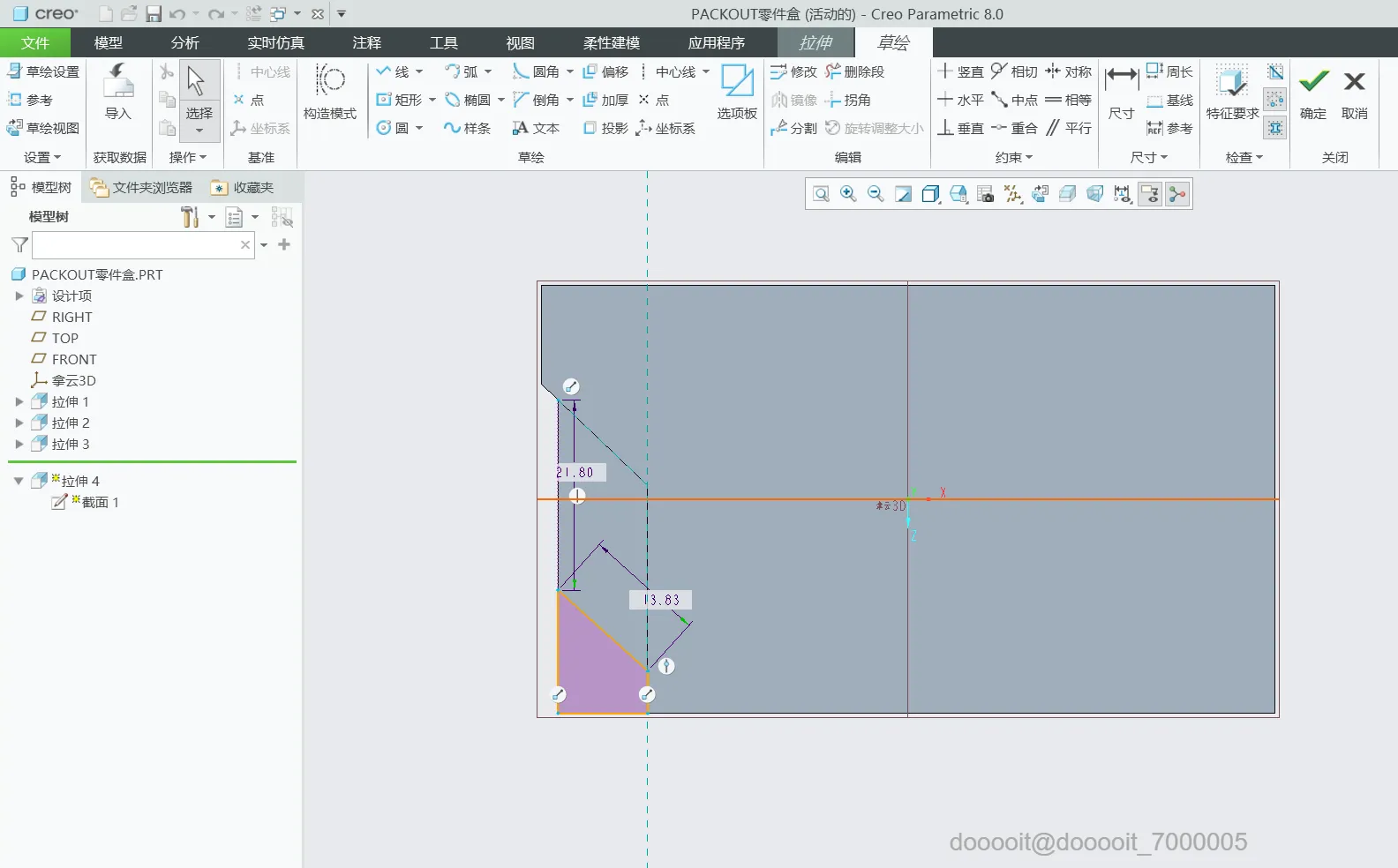

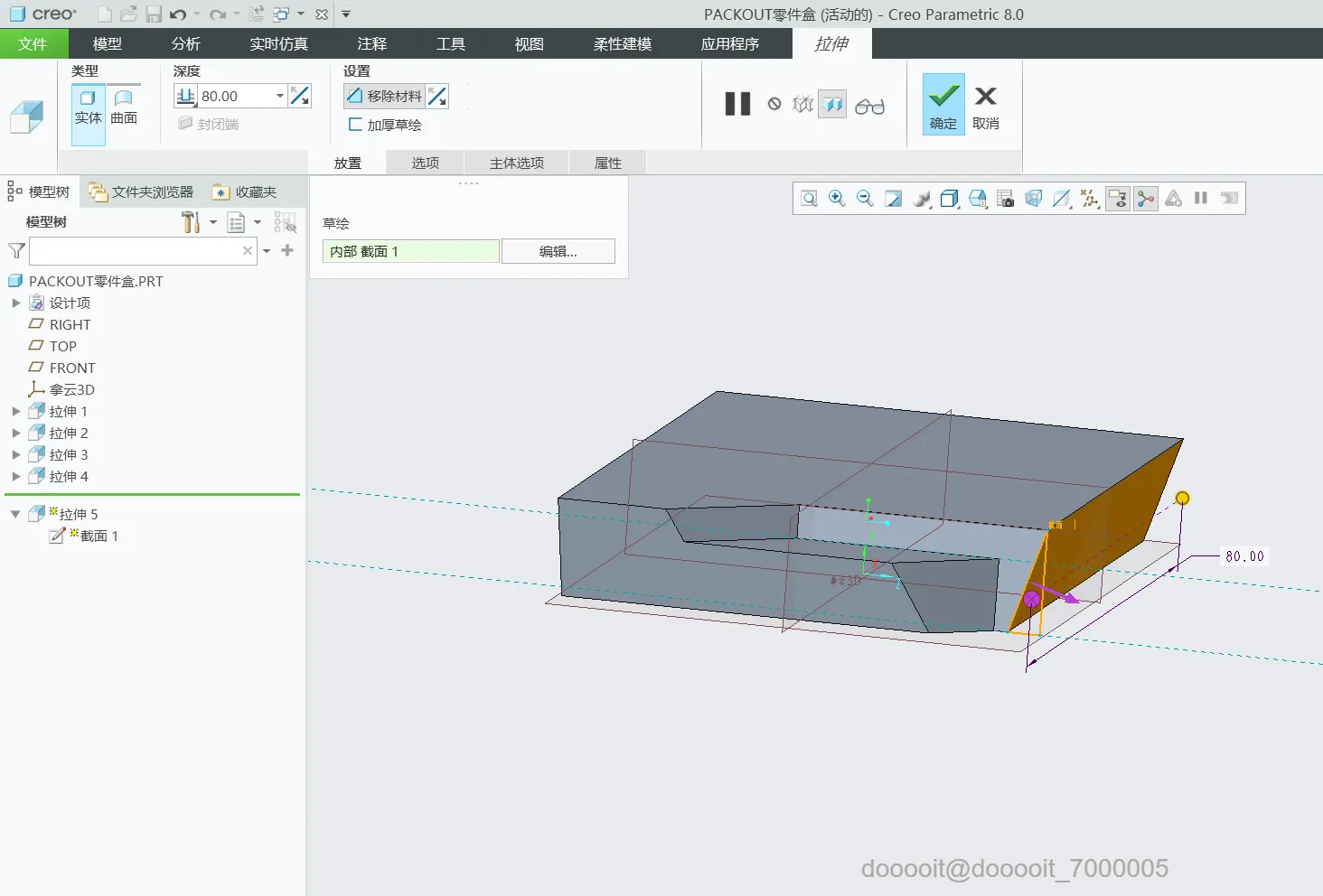

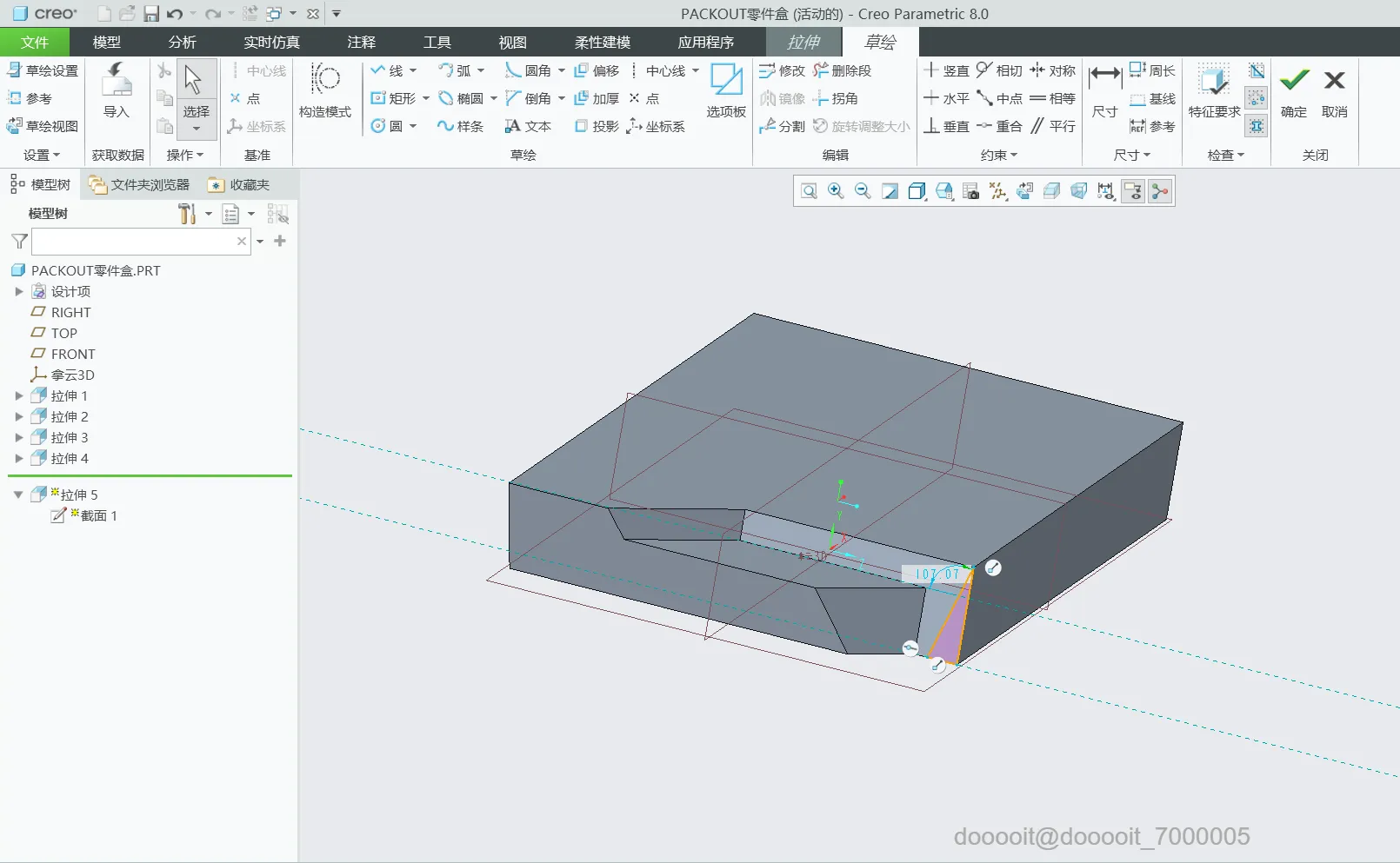

2.将视图调整为top视图，切除左下角的多余材料。至此，侧面的配合部位已经OK

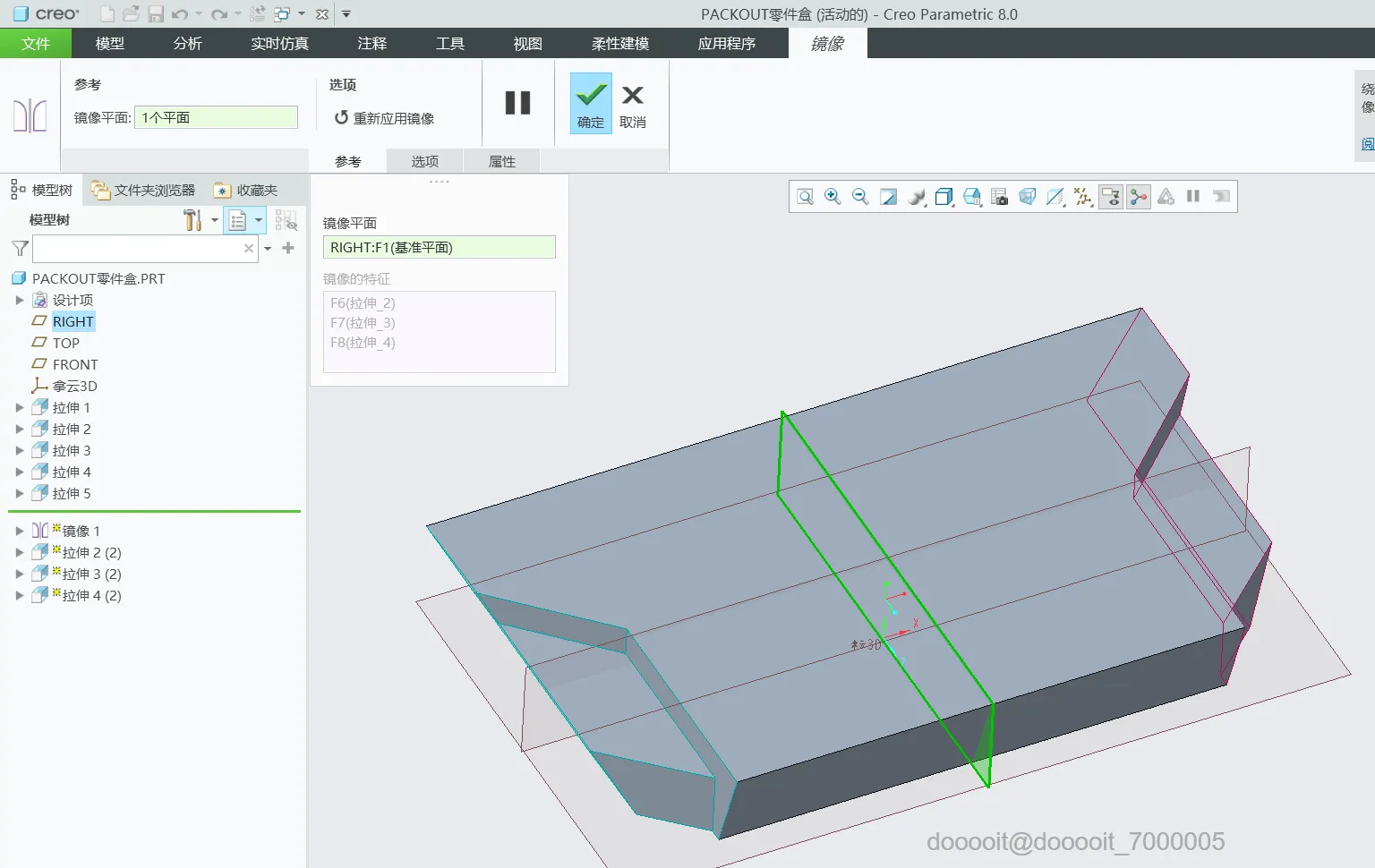

3.将以上的拉伸步骤，“镜像”到另一侧。

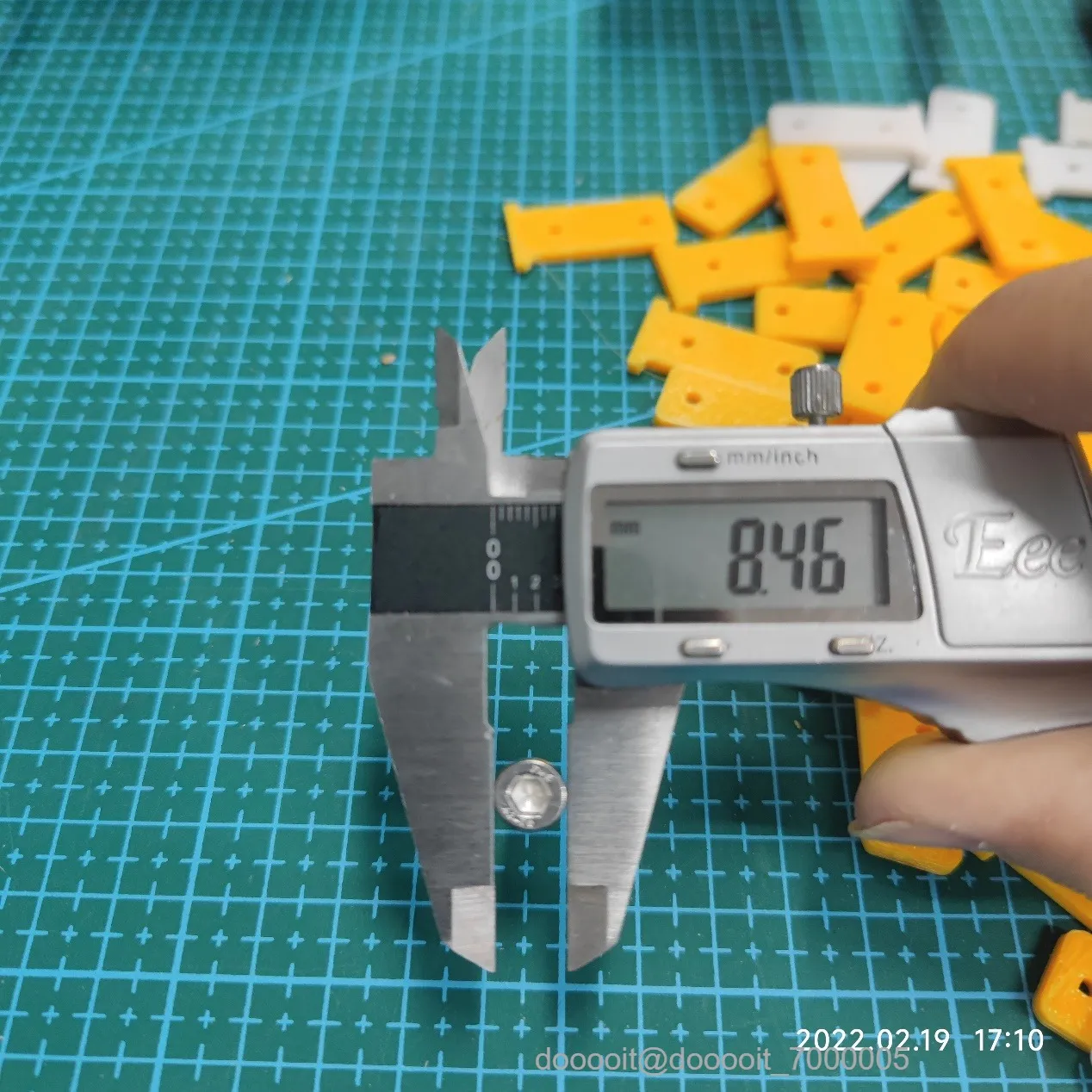

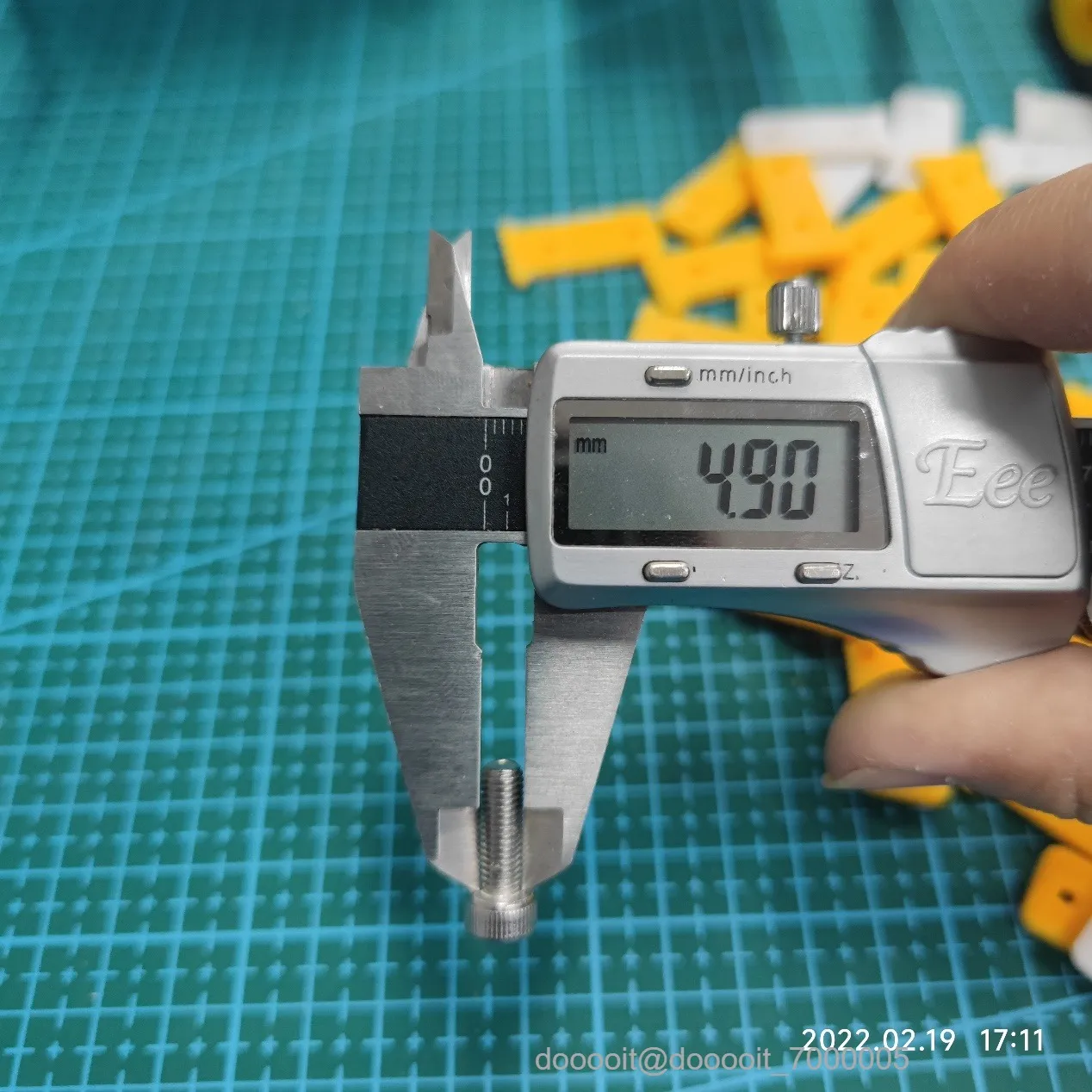

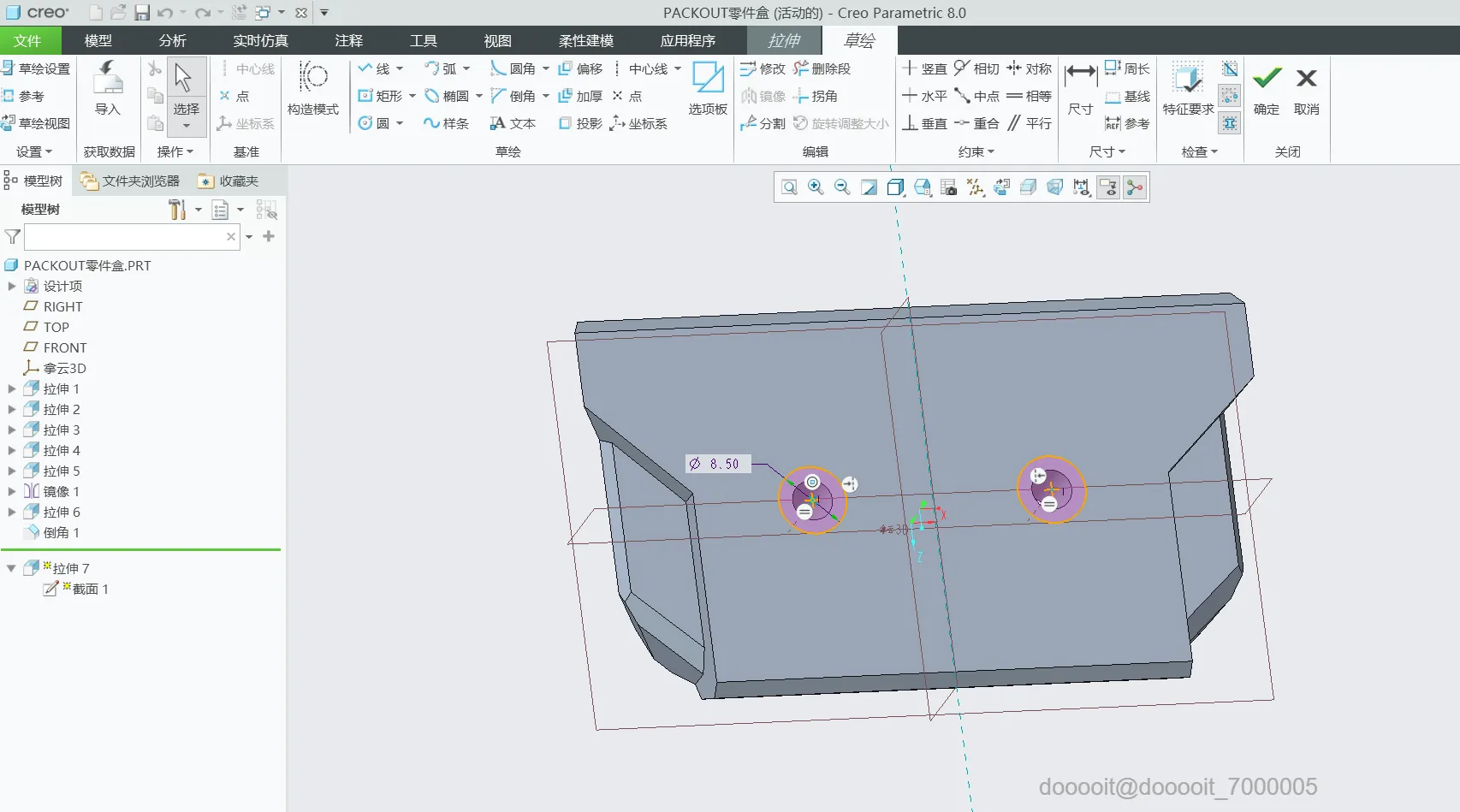

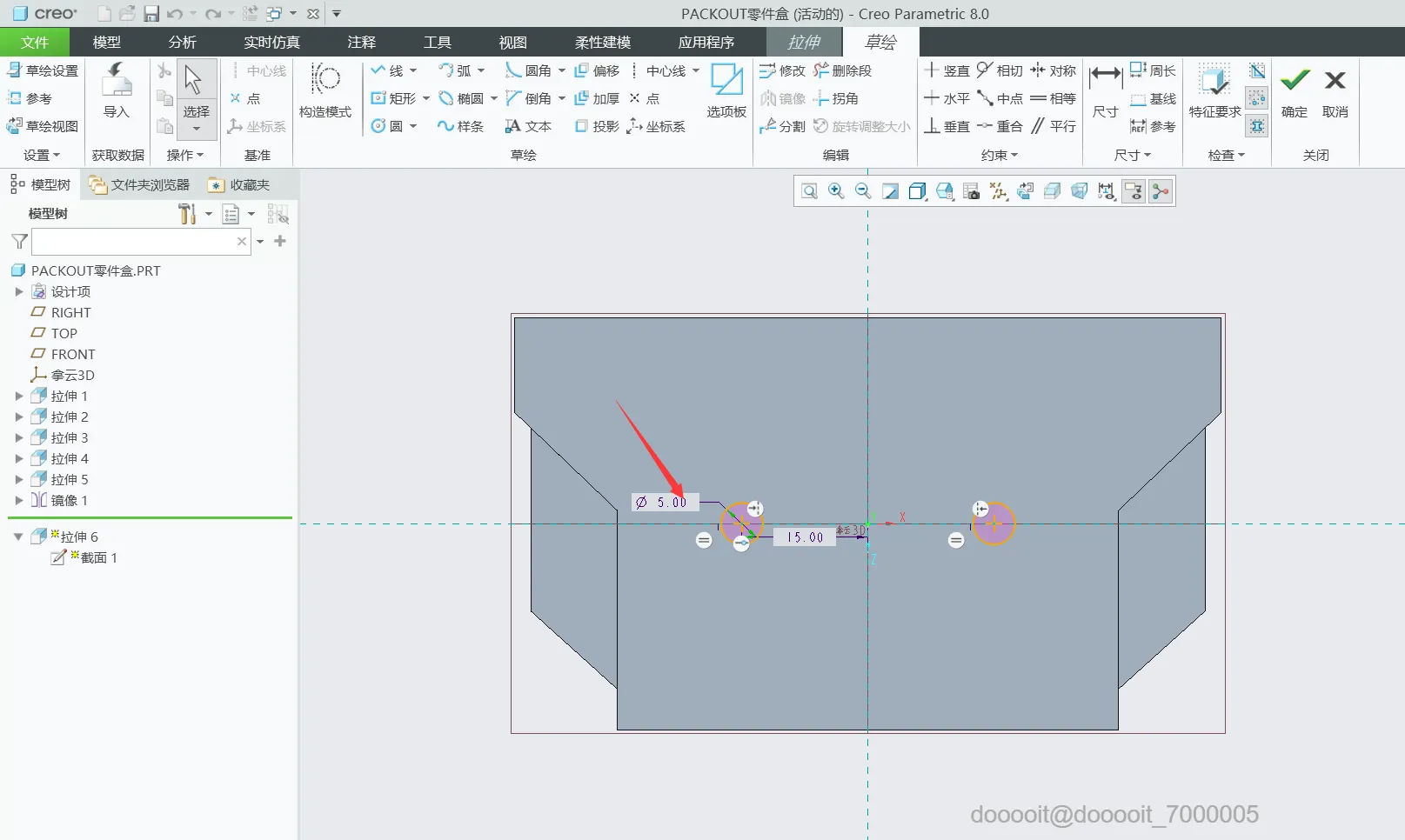

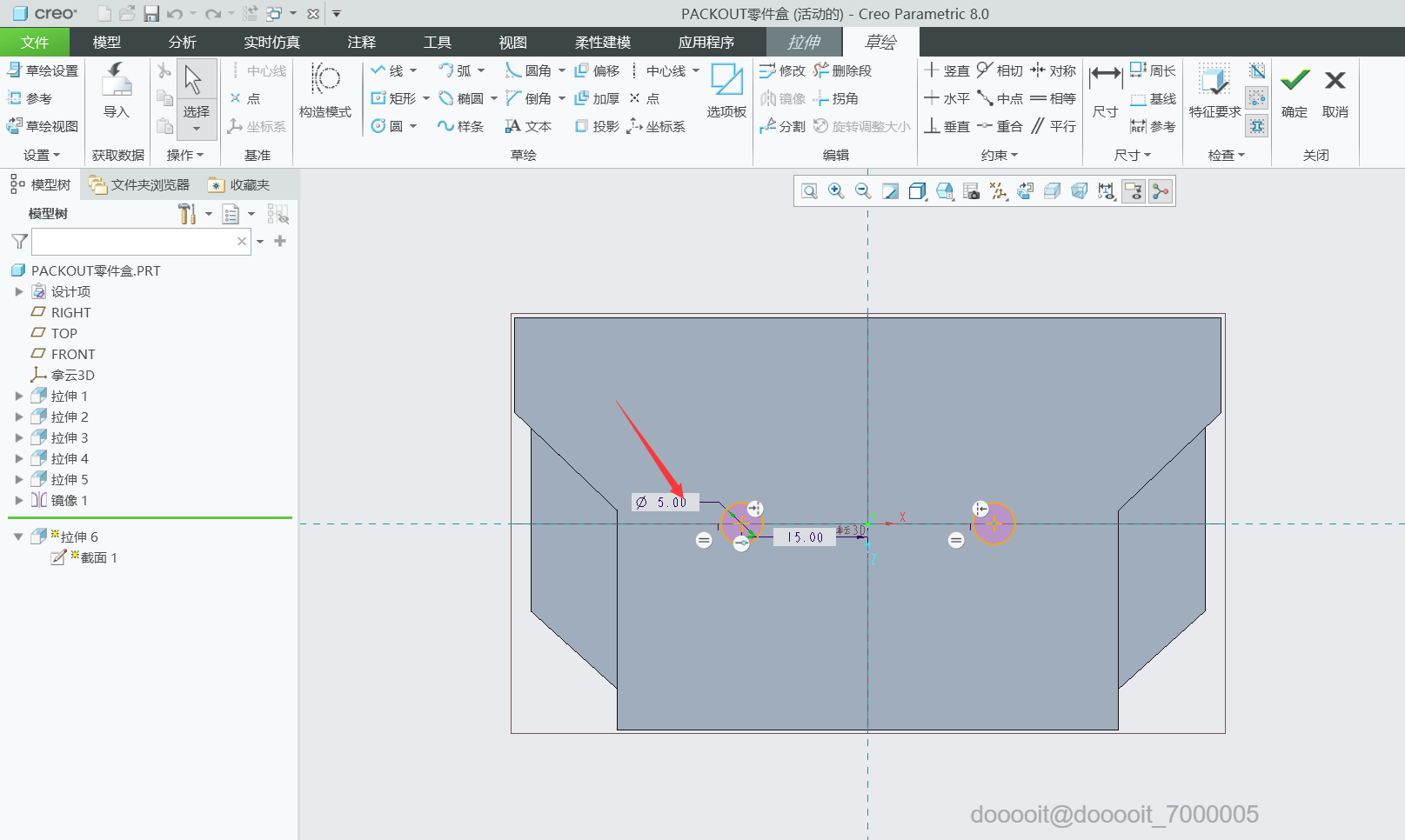

1.首先测量将使用的螺丝的尺寸，注意预留打印误差

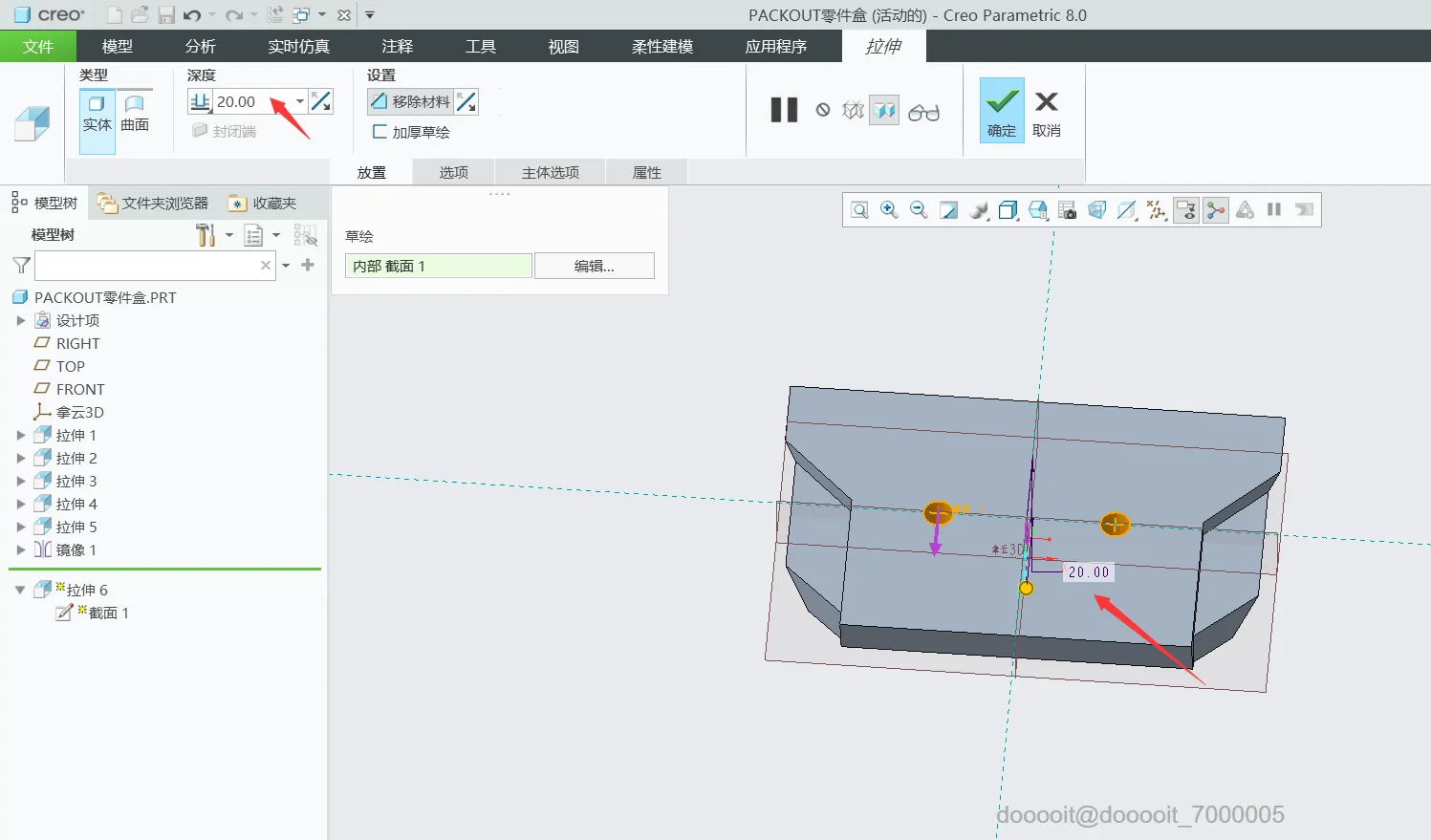

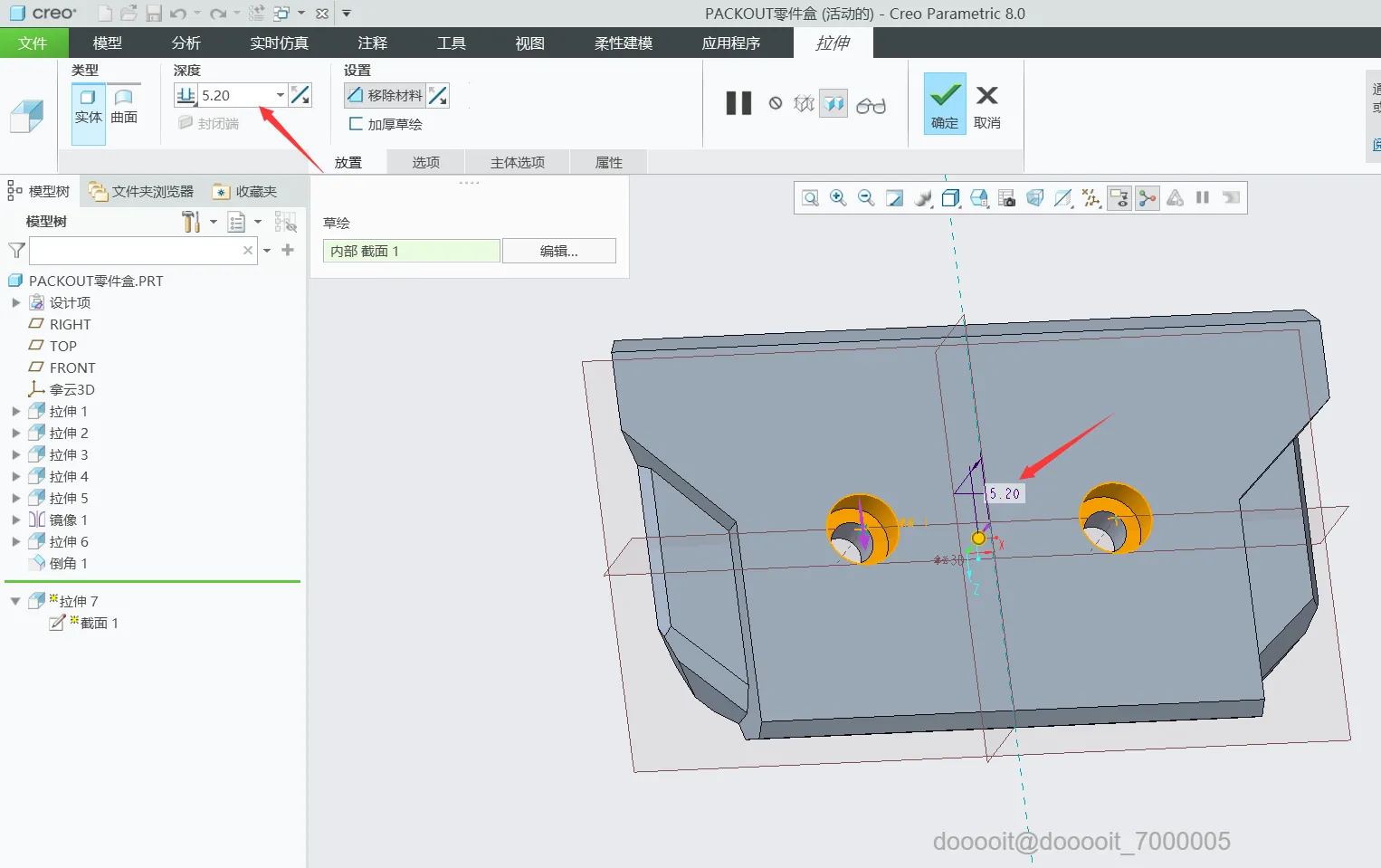

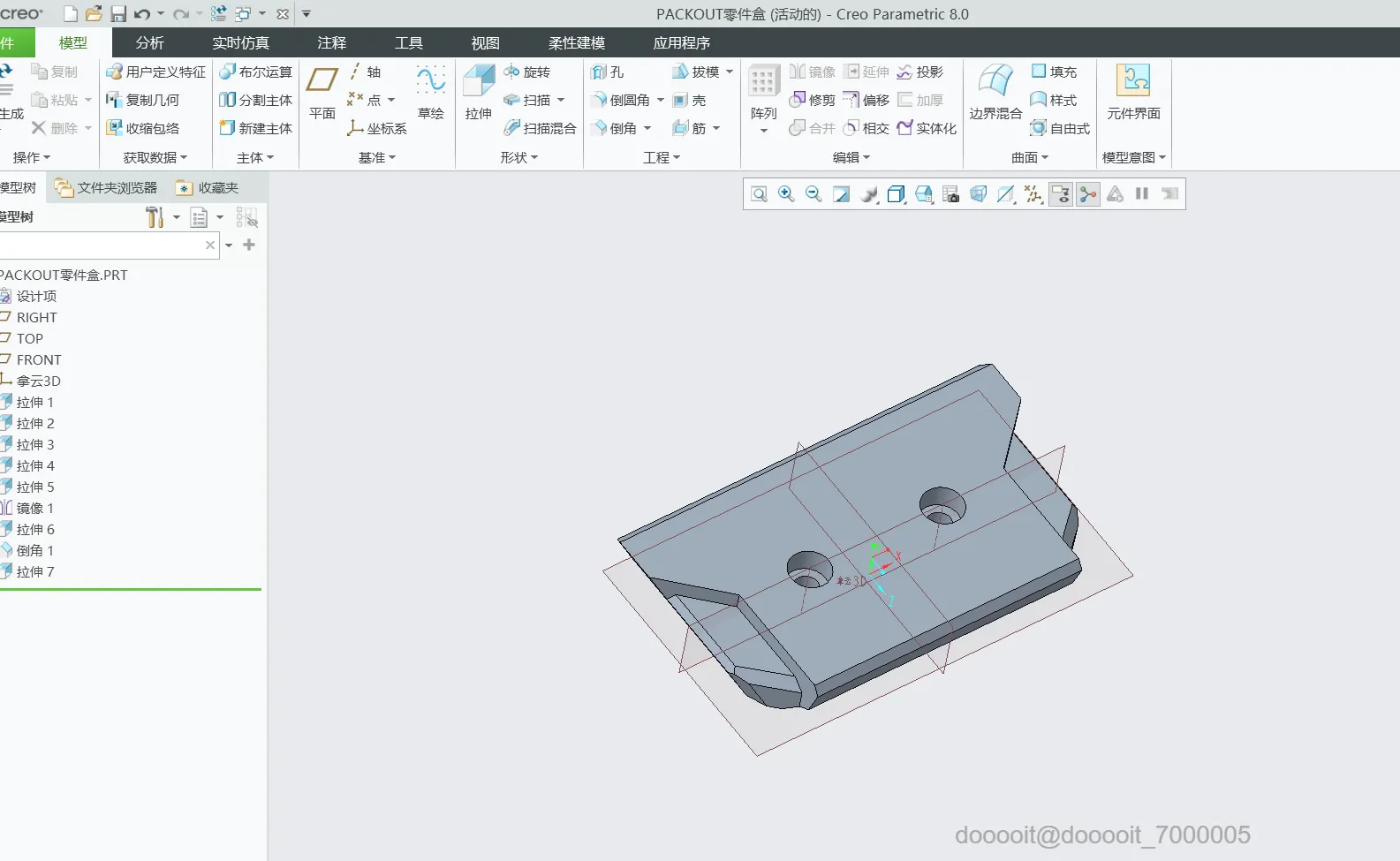

2.使用拉伸-移除材料，孔距根据自己的使用需求而定

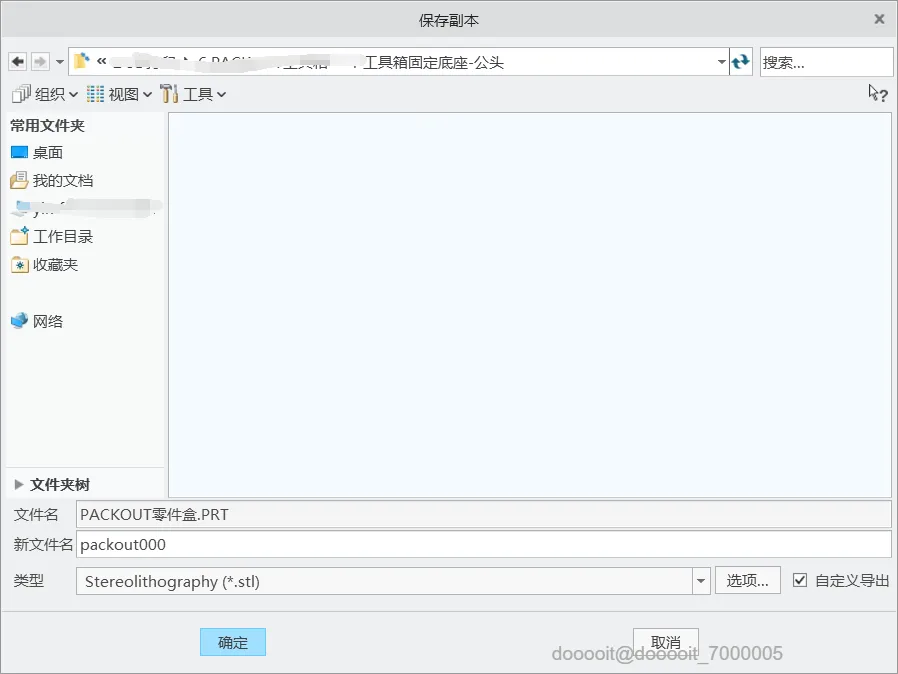

注意，导出文件须注意，软件的默认导出精度太低。

需要勾选“自定义导出”，从而更改导出的三角面片的细分程度，一般为默认参数除以5；

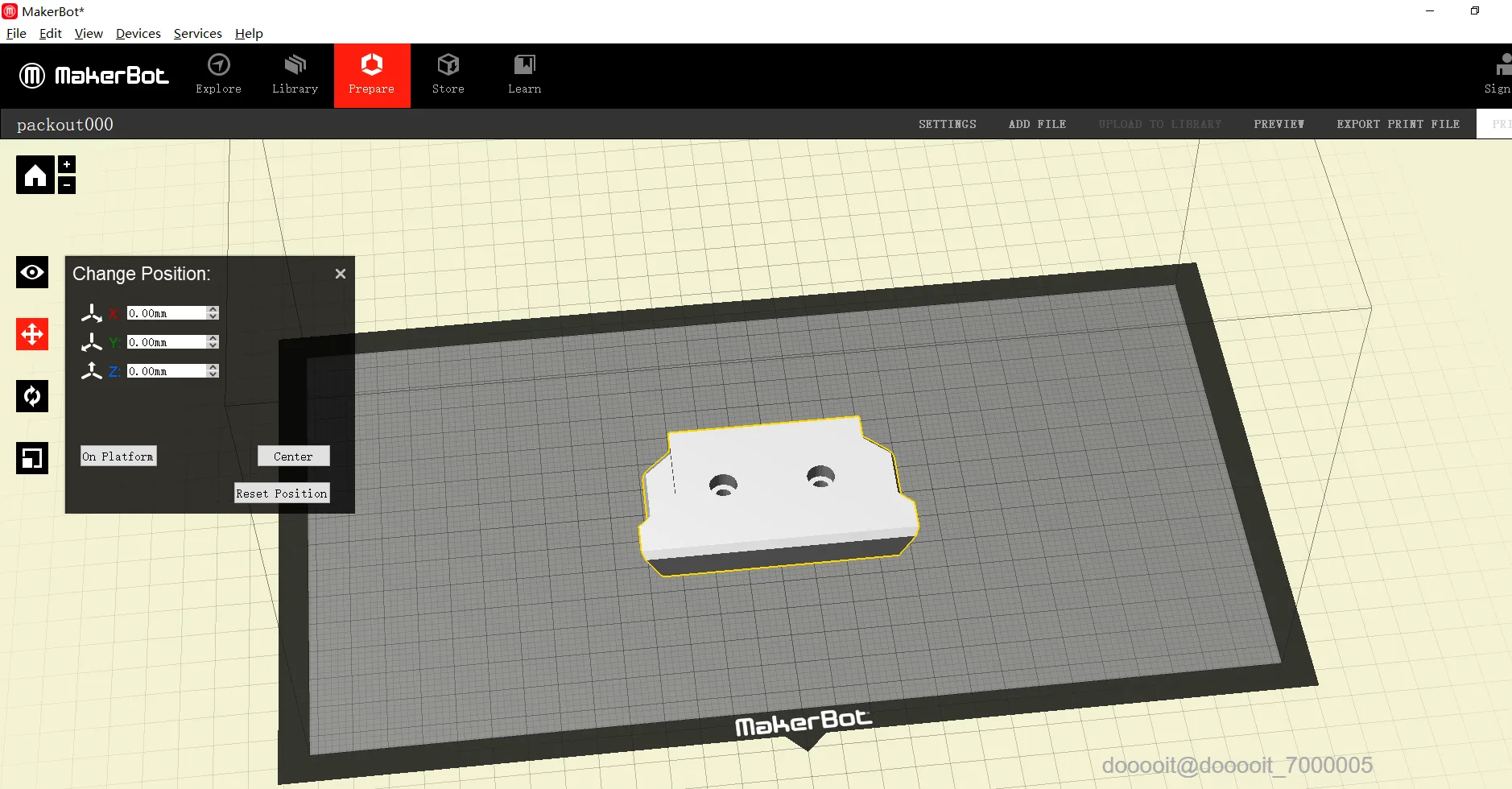

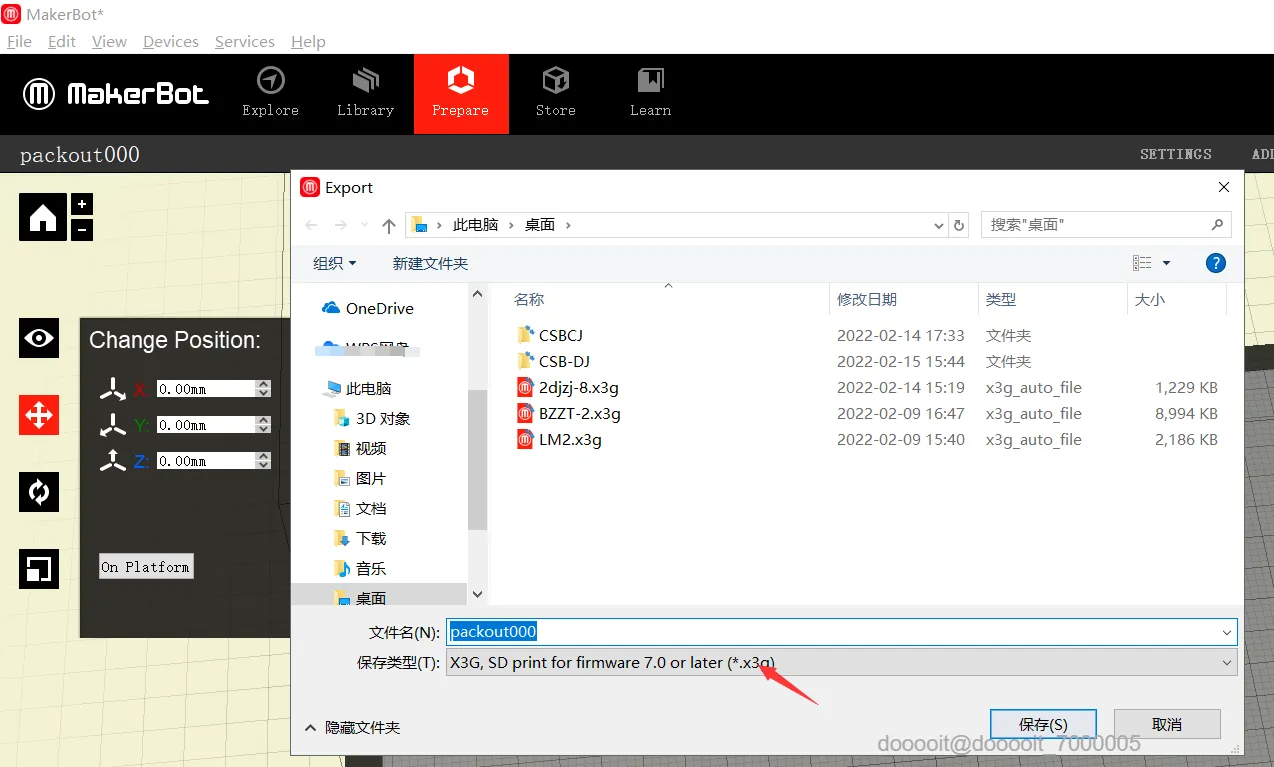

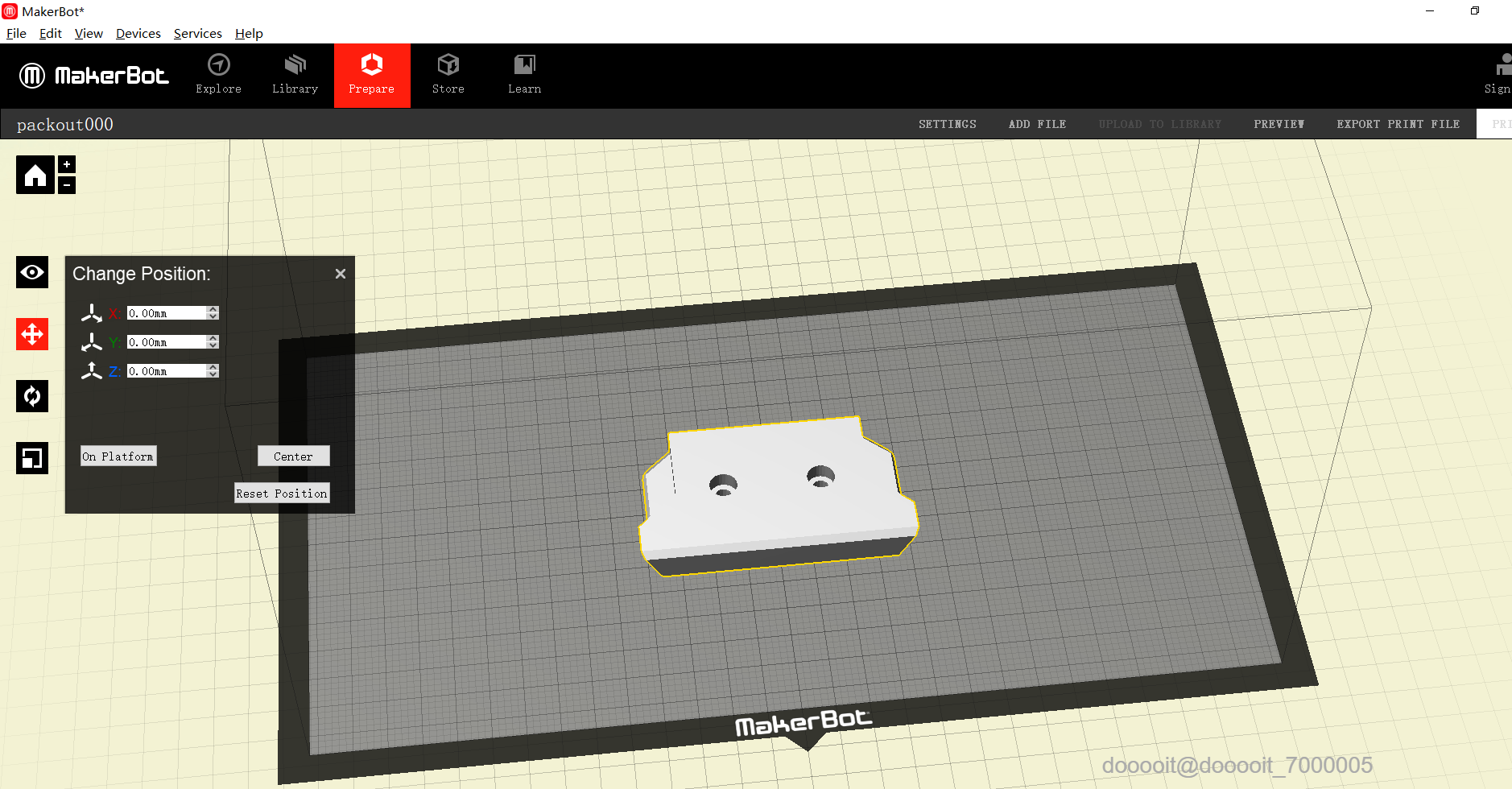

1.将.stl文件拖入切片软件中，配置合适的打印参数。需要注意的是，因为此模块为工具箱的承重零件，因此需要将填充密度尽量调大。

2.最好使用结构耗材，例如petg

3.打印实物，与工具箱的配合，需要多次测试，请保持耐心修改参数。
