如何制作带负载的土壤-尿液电池

https://youtu.be/ay2okaxyOas

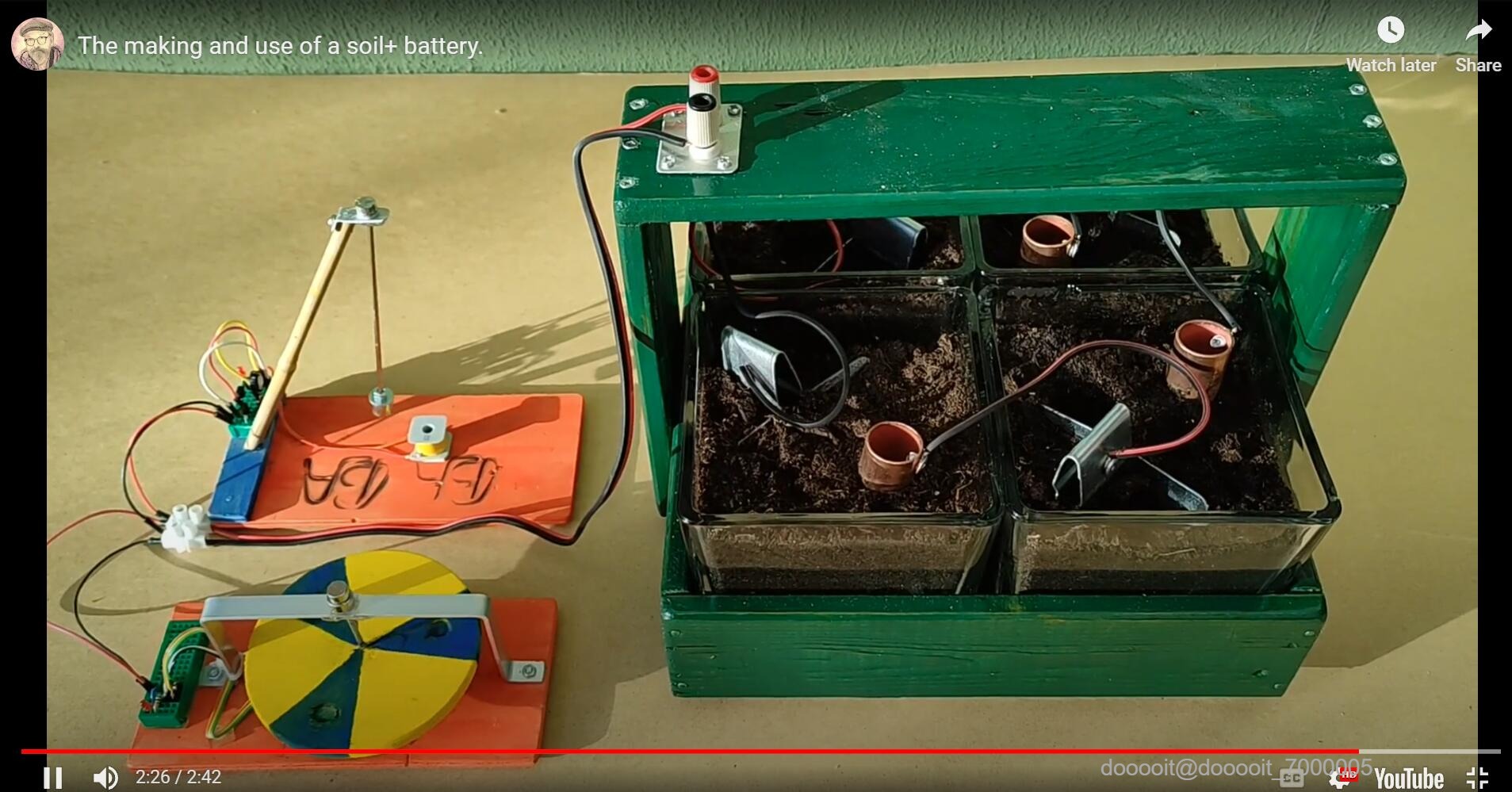

视频展示了尿液电池的制作和使用

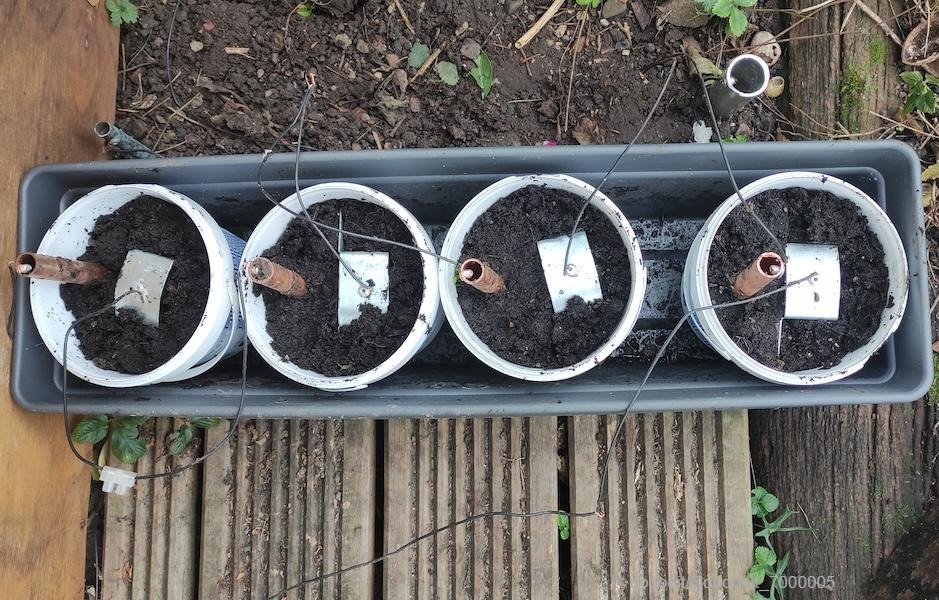

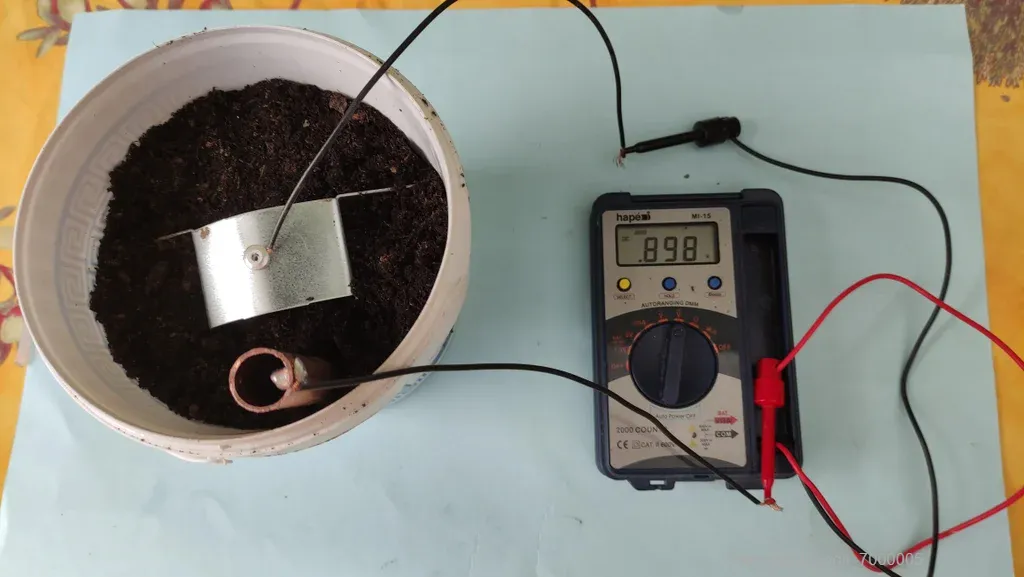

制作一个土电池只需一分钟；将铜板和锌板推入花园土壤中，即可立即测量电压。如果将电池串联起来，则必须使用塑料或玻璃罐来电隔离电池。我首先在装有花盆土的塑料酸奶罐中制作了一个测试电池；见照片。然后我将 4 个电池串联起来，电压确实是单个电池的四倍。

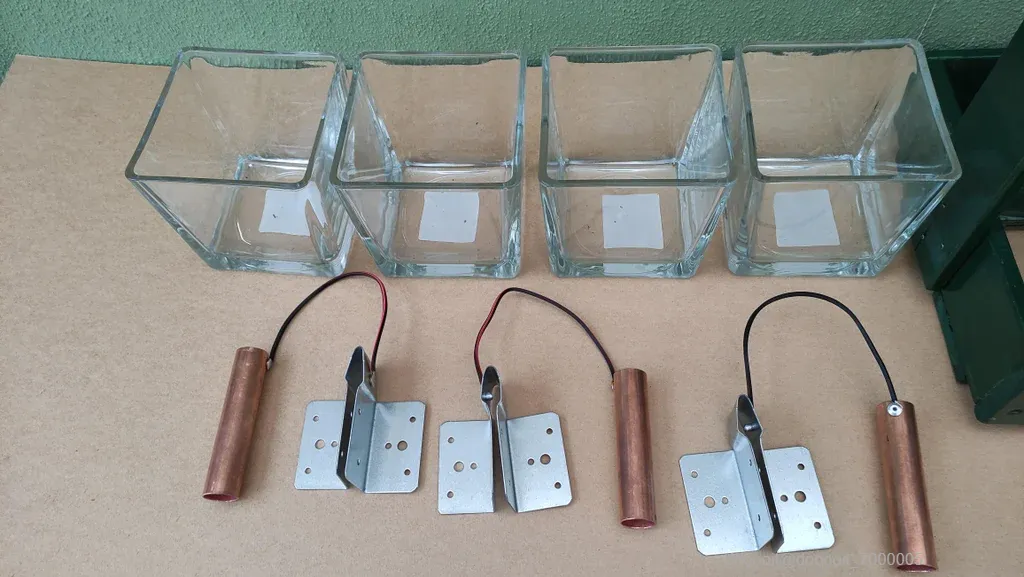

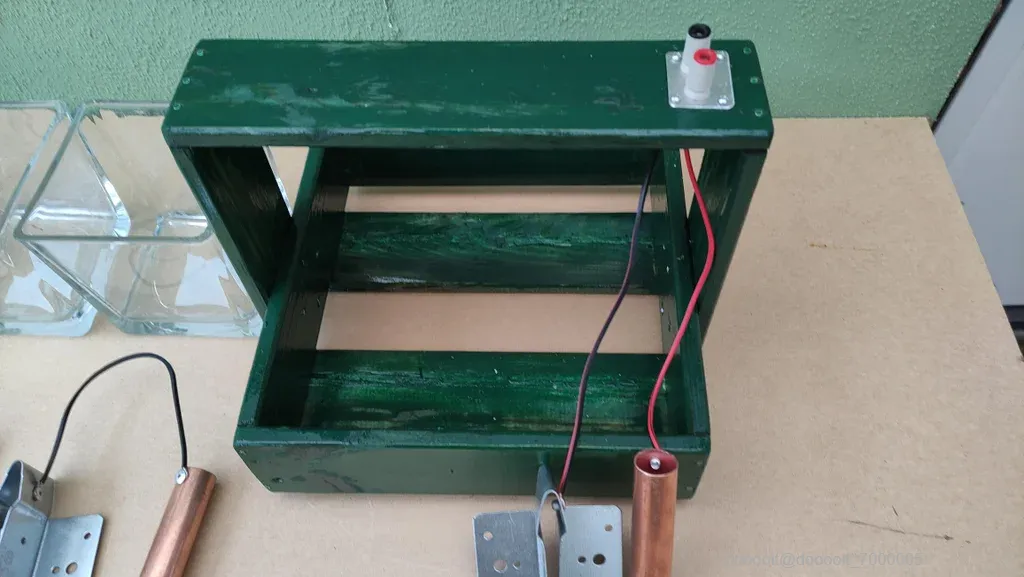

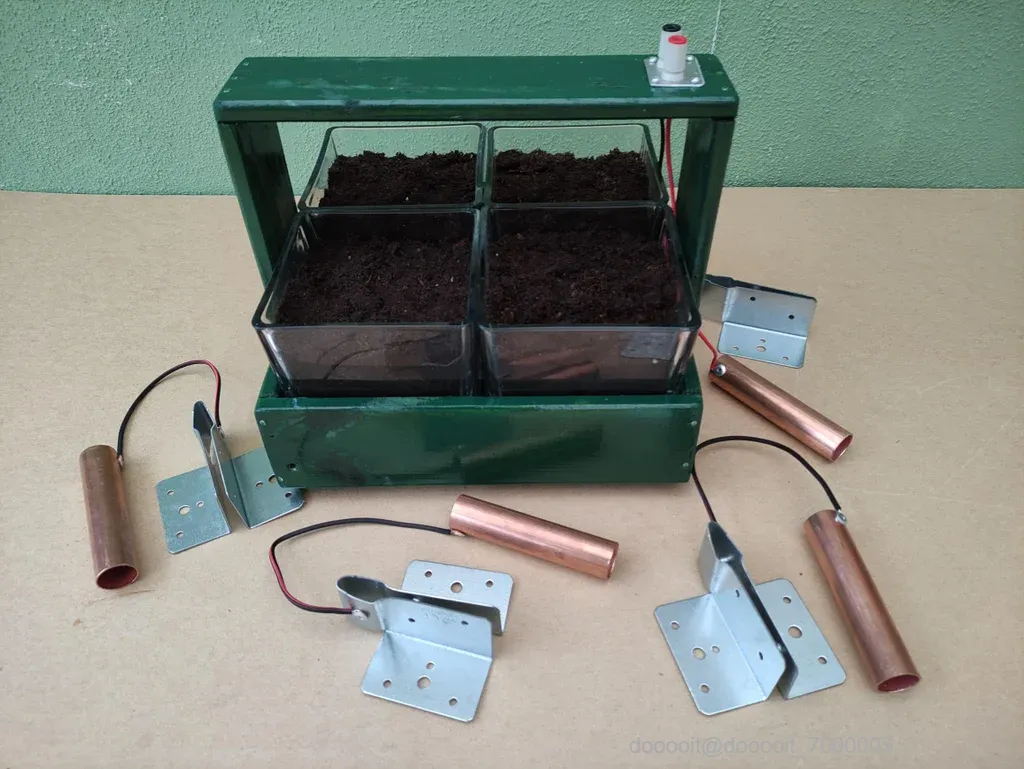

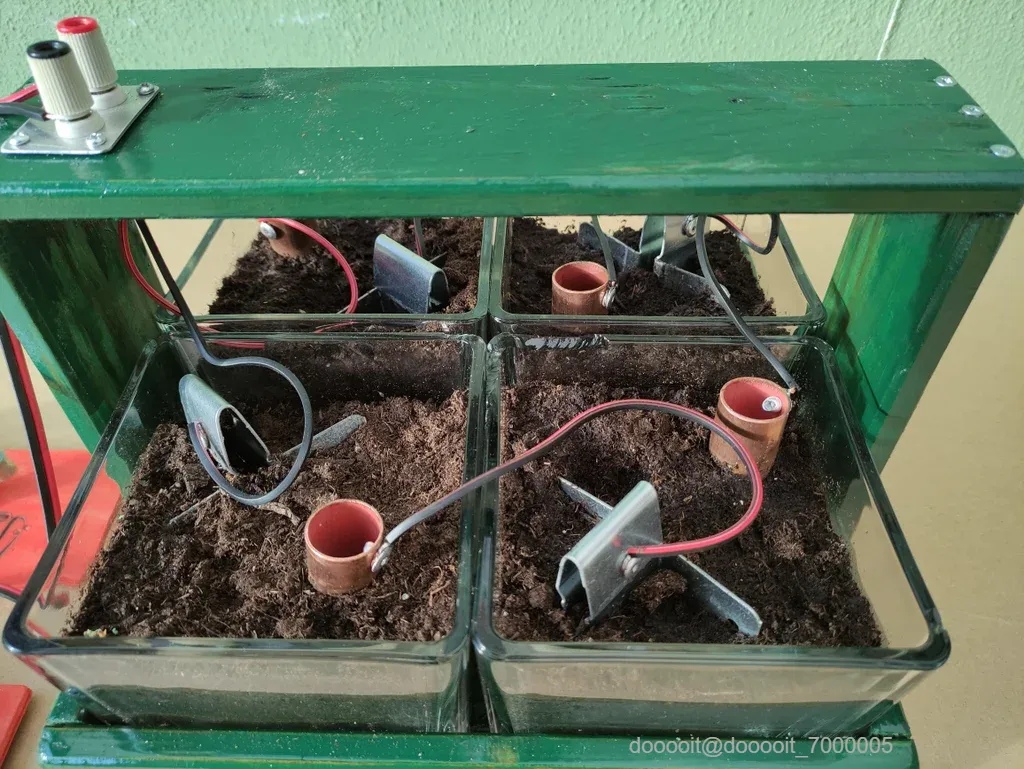

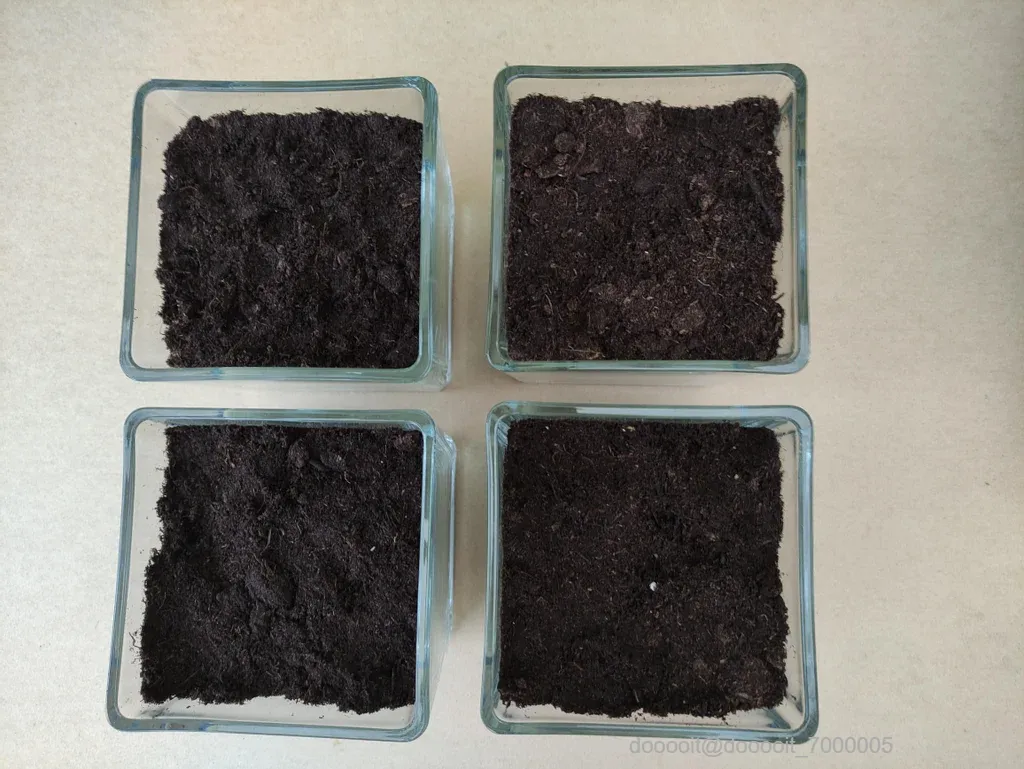

一个电极由锌或镀锌铁制成，另一个由铜管制成。这种金属可以在每个大型五金店找到。它只需要调整大小以适合您的家。照片显示了铜管如何通过隔离铜线连接到锌板。我使用了一个铆钉将电线连接到电极。将单个电池放在容器中很重要。然后可以将正极和负极连接到固定夹上。

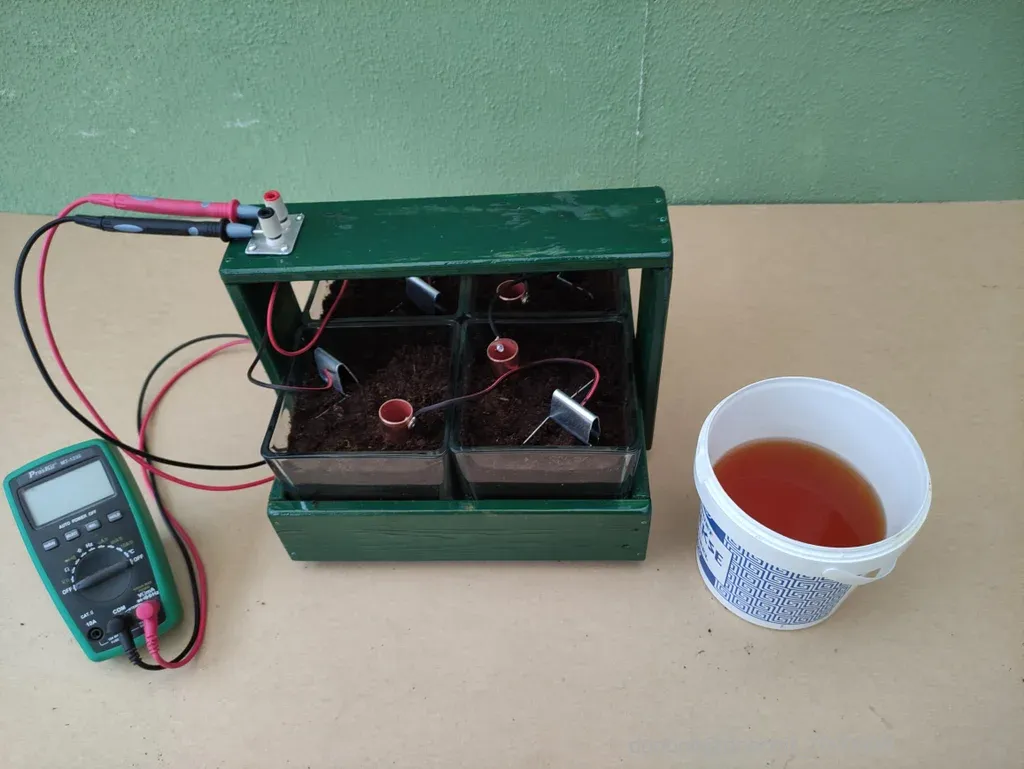

视频显示了将一杯人类尿液加入土壤后发生的情况。测量电压时，没有发生太大变化，但短路电流至少增加了 3 倍。短路电流是电池能量含量的指标。由于有机土壤的中和能力，没有留下尿味。

为了清楚起见，我们这里讨论的是几十微瓦的负载。我以前做过一些超低功率 (ULP) 太阳能窗台设备，所以我在这方面有一些经验。我在这里不详细介绍用作负载的设备的构造。这只是为了展示这种简单的尿电池如何使设备运转起来的奇迹。

1- 纯花园土壤电池的测量：

电压：取决于地线，介于 0.8 至 0.9 伏之间

电流：短路电流平均1000微安

2- 对混有尿液的园土进行测量：

电压：Pro 电池电压在 0.7 至 0.8 伏之间

电流：短路电流平均3000微安。

短路电流是能力的指标

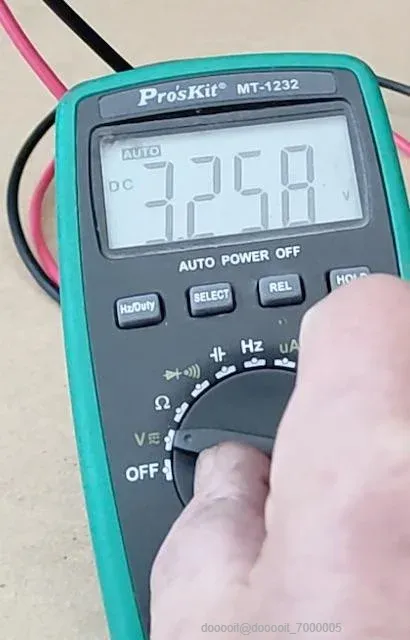

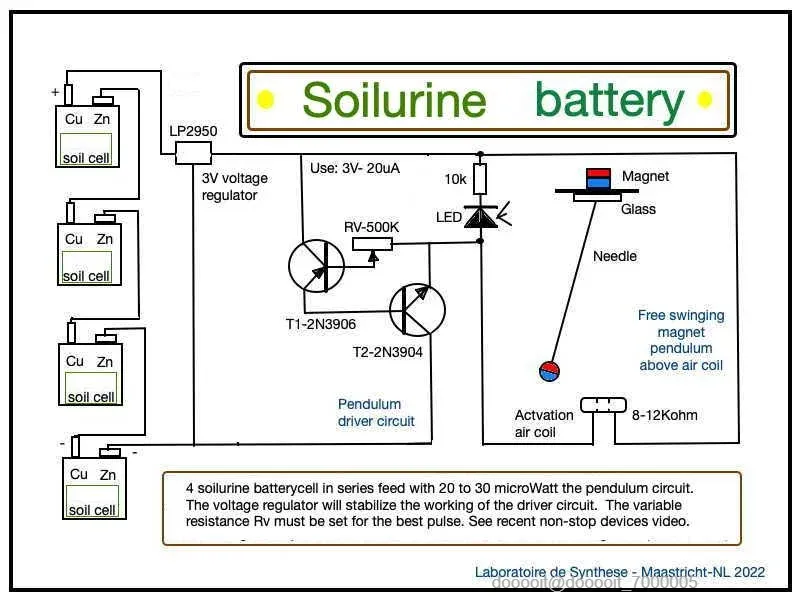

该电路显示 4 个电池串联，产生约

电路电压为 3.2 伏。内部电阻较高。

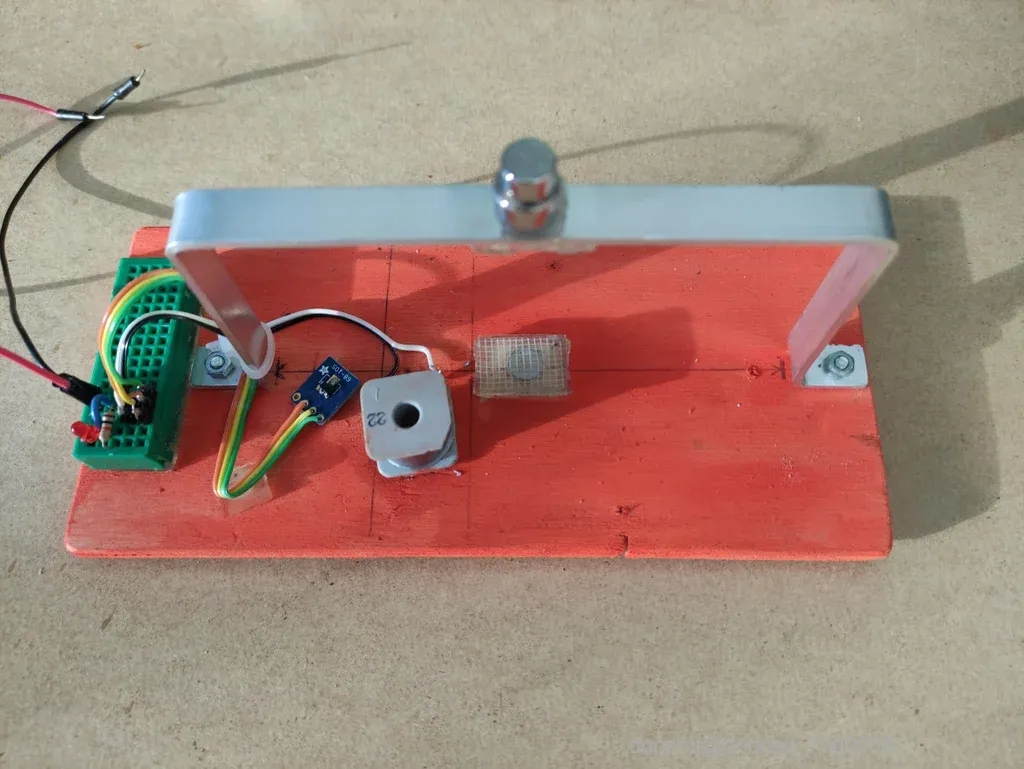

脉冲整形电路很简单。RV必须设置为

最佳脉冲，由 LED 指示。

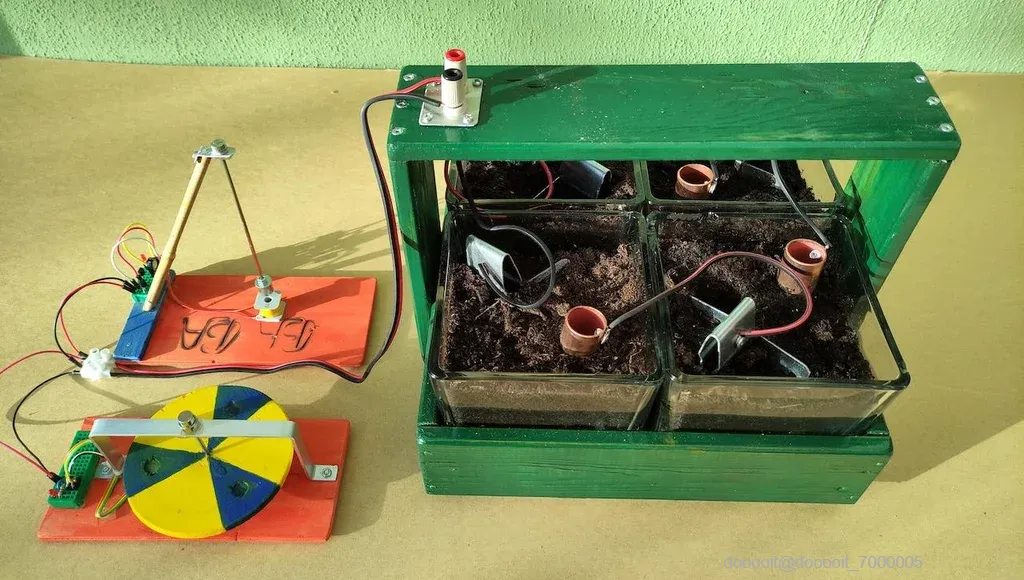

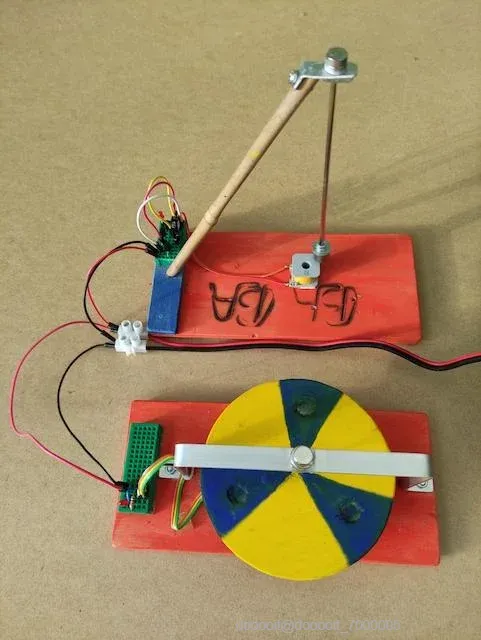

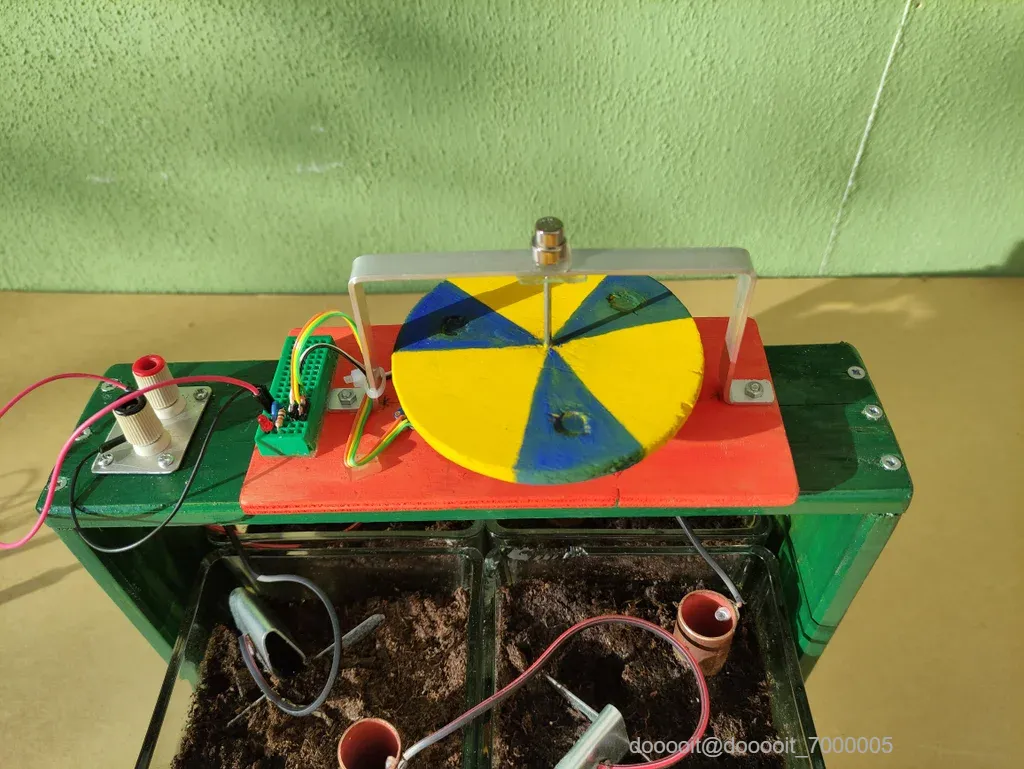

如果没有其他来源的电力，电机和摆锤仍靠尿液土壤电池运行。我不知道这些设备能运行多久才会耗尽电池。用土壤电池为无线物联网传感器供电的想法尚未付诸实际应用。这个项目表明这是探索这一问题的开始。
