坏！电源拓展板第一版

ChangeCode
原创
发布时间: 2025-06-14 14:59:34 | 阅读数 0收藏数 0评论数 0
pcb
电源
电子元器件
pcb

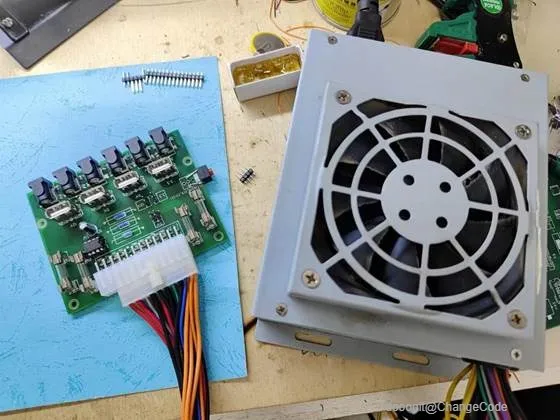

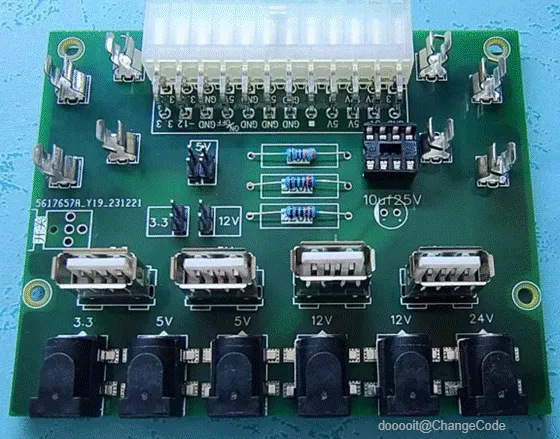

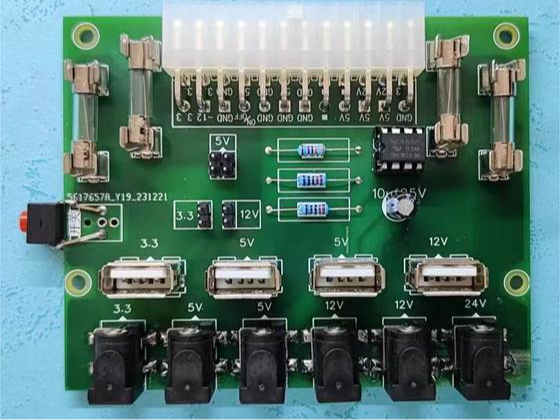

封面

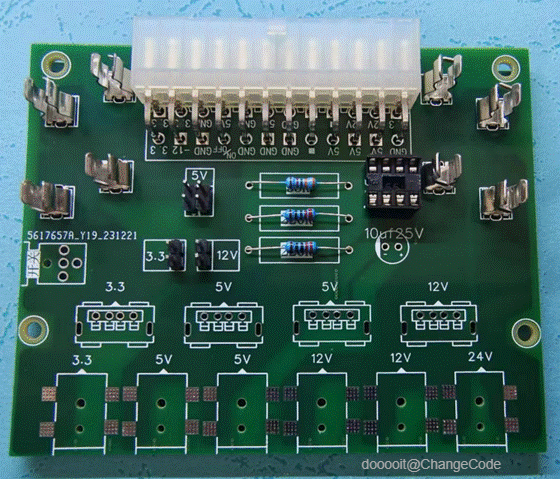

上次画的电脑电源转接板的板子到了，焊接好后出现了问题，原本绿线需要和GND共线，一直共线才能通电，但是我设计的是按键开关，不是自锁的，导致出现了问题。后续还待改进。

准备工作:

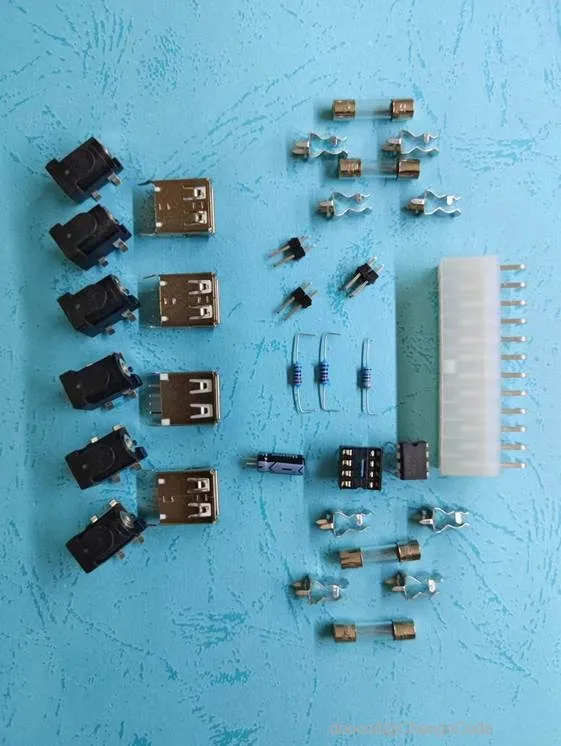

材料:

向左
向右
12

焊接耗材

数量

型号/说明/备注

PCB板

1

上上周画的板子

NE555P

1

/

NE555P底座

1

/

5557弯针

1

2*12P 间距4.2

保险丝夹

16

5*20即可

保险丝

4

5A

排针

/

1*10即可

33K直插电阻

1

/

220直插电阻

2

/

10uf25V电容

1

没找到要求的电容，我用的22uf16V

USB母头

4

180度 弯角直插卷边

DC电源插头母头

6

四角贴片 5.5-2.5

其他耗材

数量

型号/说明/备注

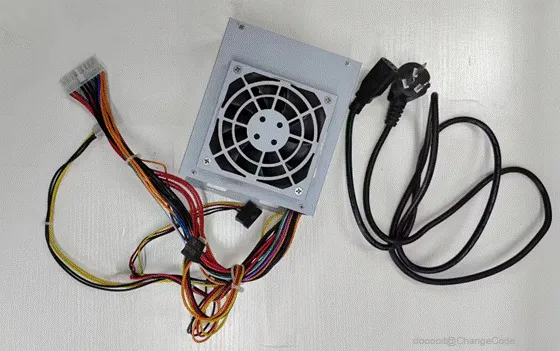

电脑电源一台

1

能用就行

电源线

1

能用就行



工具:


焊接工具

数量

型号/说明/备注

电烙铁

1

/

焊锡丝

1

/

其他工具

数量

型号/说明/备注

万用表

1

/

1

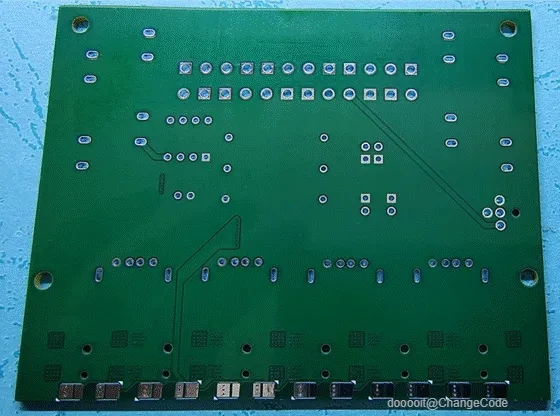

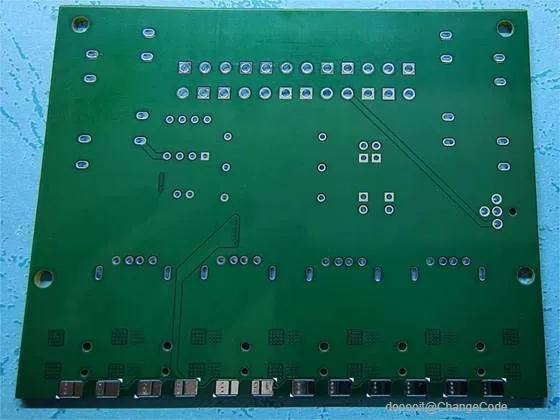

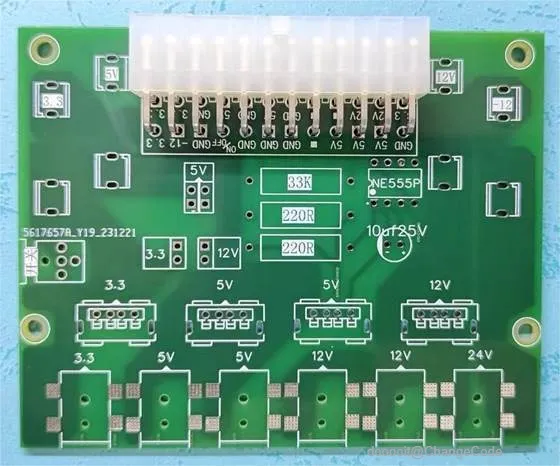

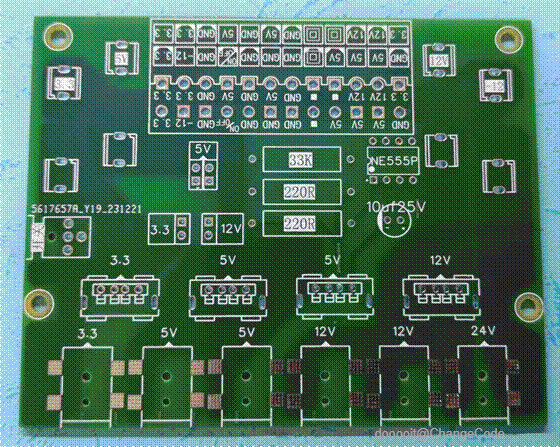

准备电路板

向左
向右
12

确保正反面是按照上上周的教程绘制的（不是也没事）

2

焊接连接器


连接器为2*12P弯针，将其插入PCB板上丝印提示的地方并焊接即可

3

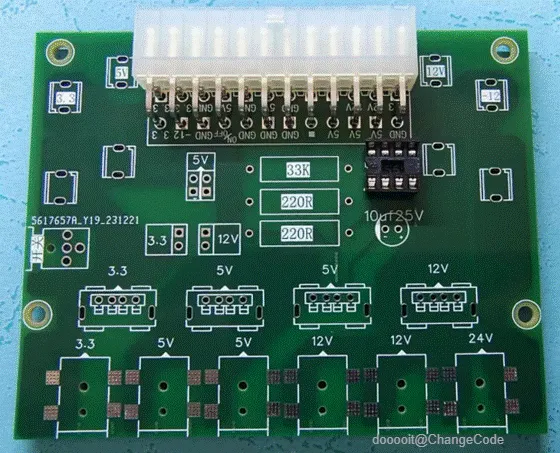

焊接NE555P底座


注意底座的缺口要和丝印相对应

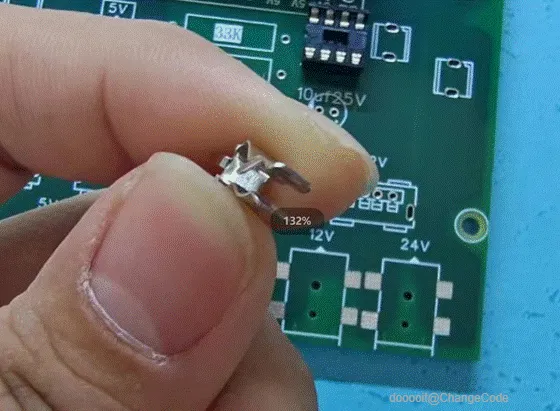

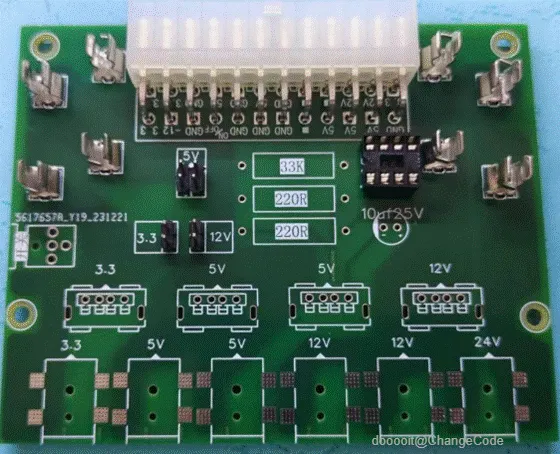

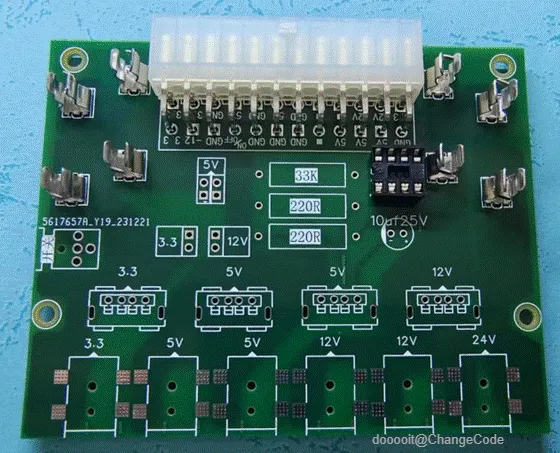

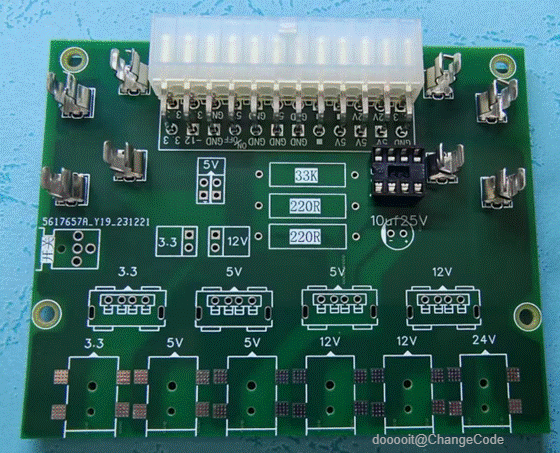

4

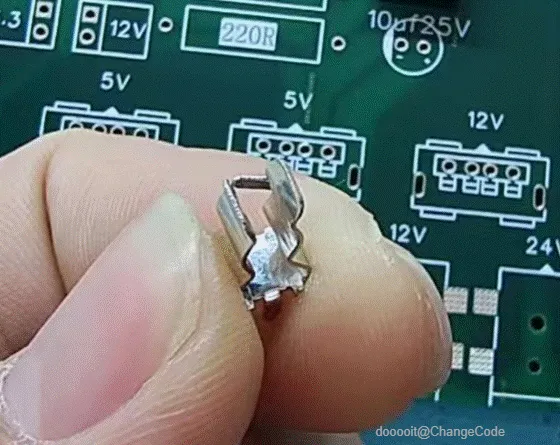

焊接保险丝夹

向左
向右
123

注意保险丝夹的正反面，一面有围挡，一面没有

5

焊接排针


注意排针为12两组，22一组

6

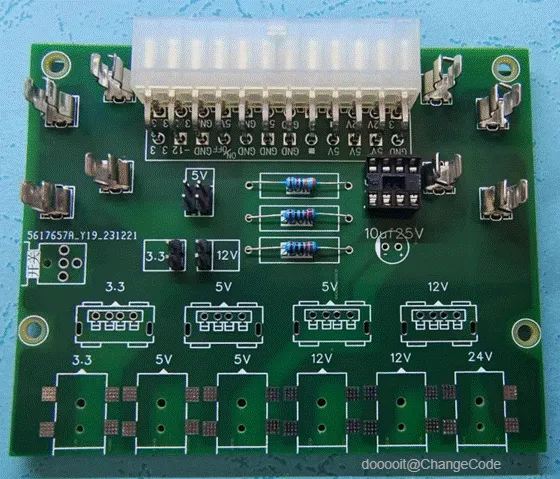

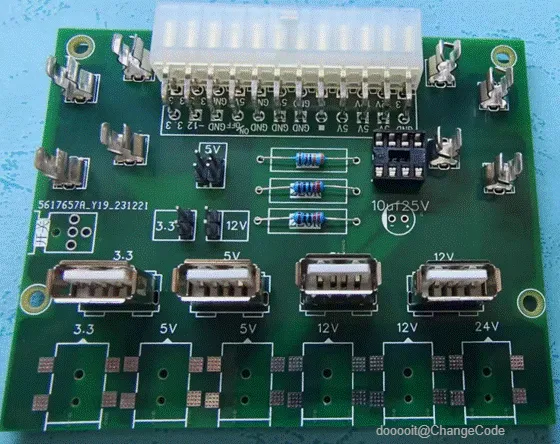

焊接电阻


220R2、33K1

7

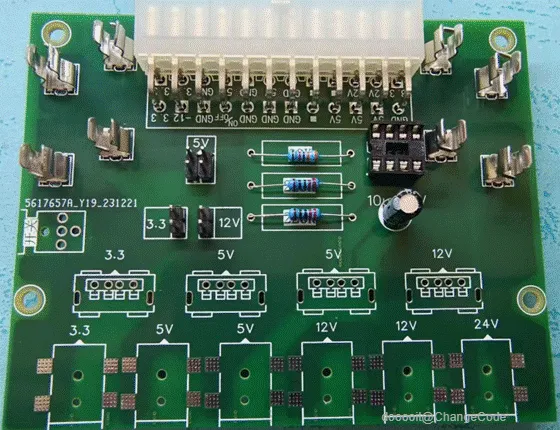

焊接电容


我没有找到10uf25V的电容，就拿16V22uf替代了

8

焊接USB母头



9

焊接DC电源插头



10

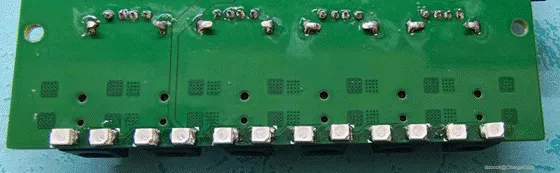

焊接灯珠

向左
向右
12

灯珠在主板背面，焊接的时候注意正负即可

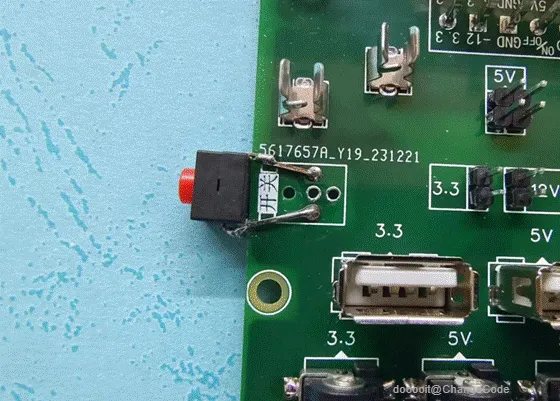

11

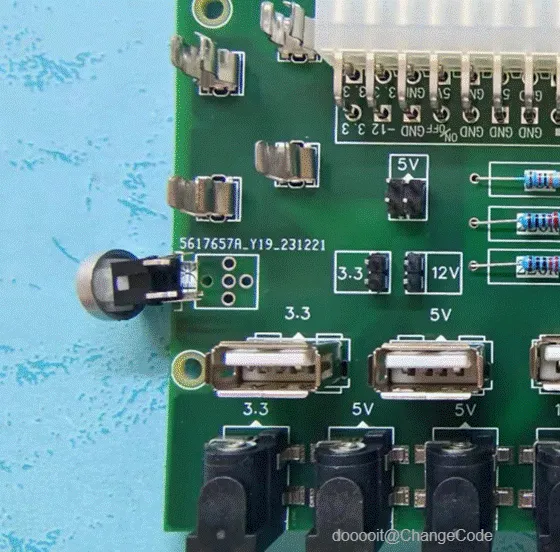

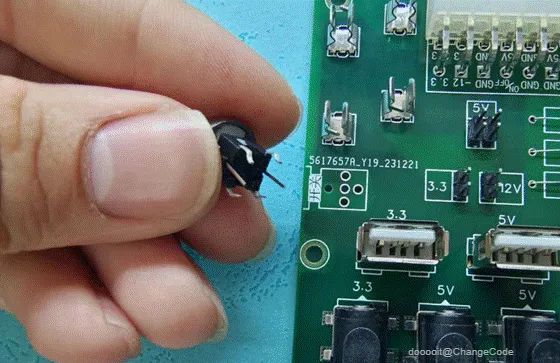

处理按键问题

向左
向右
123

我用的是不带自锁的按键开关，但是绿线必须一直接地

没办法，我用别的自锁按键给焊上去了，好赖能用，后续打印个外壳给按键做个包围

12

上电测试


将电脑电源通电后，电脑电源排线插入2*12P 5557弯针中，记得要对齐孔位，否则大力出奇迹也怼不进去

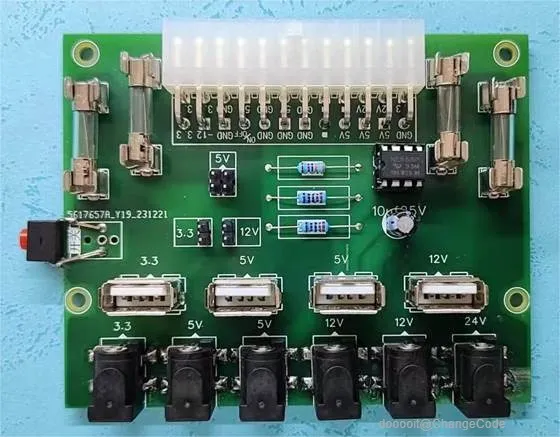

13

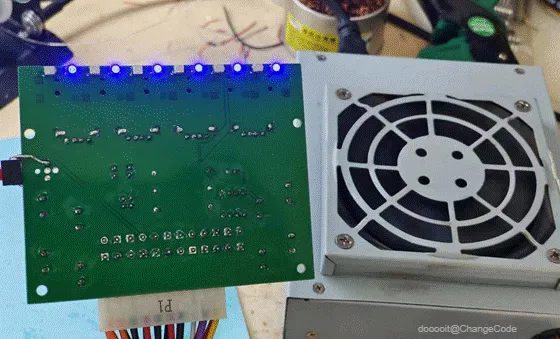

电源测试


没问题，按下开关后，能正常启动/关闭，电源指示灯正常跑起来。

14

完成
