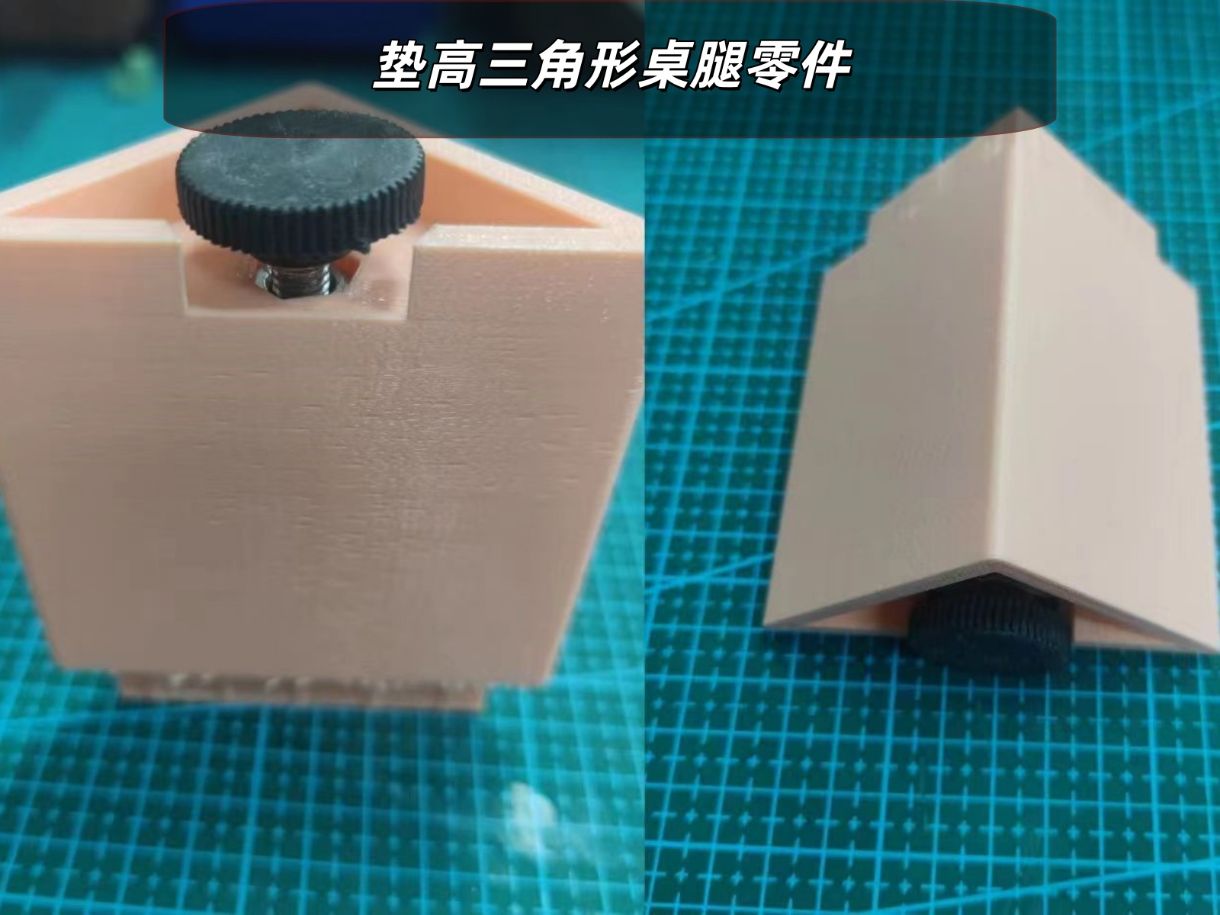

垫高三角形桌腿零件

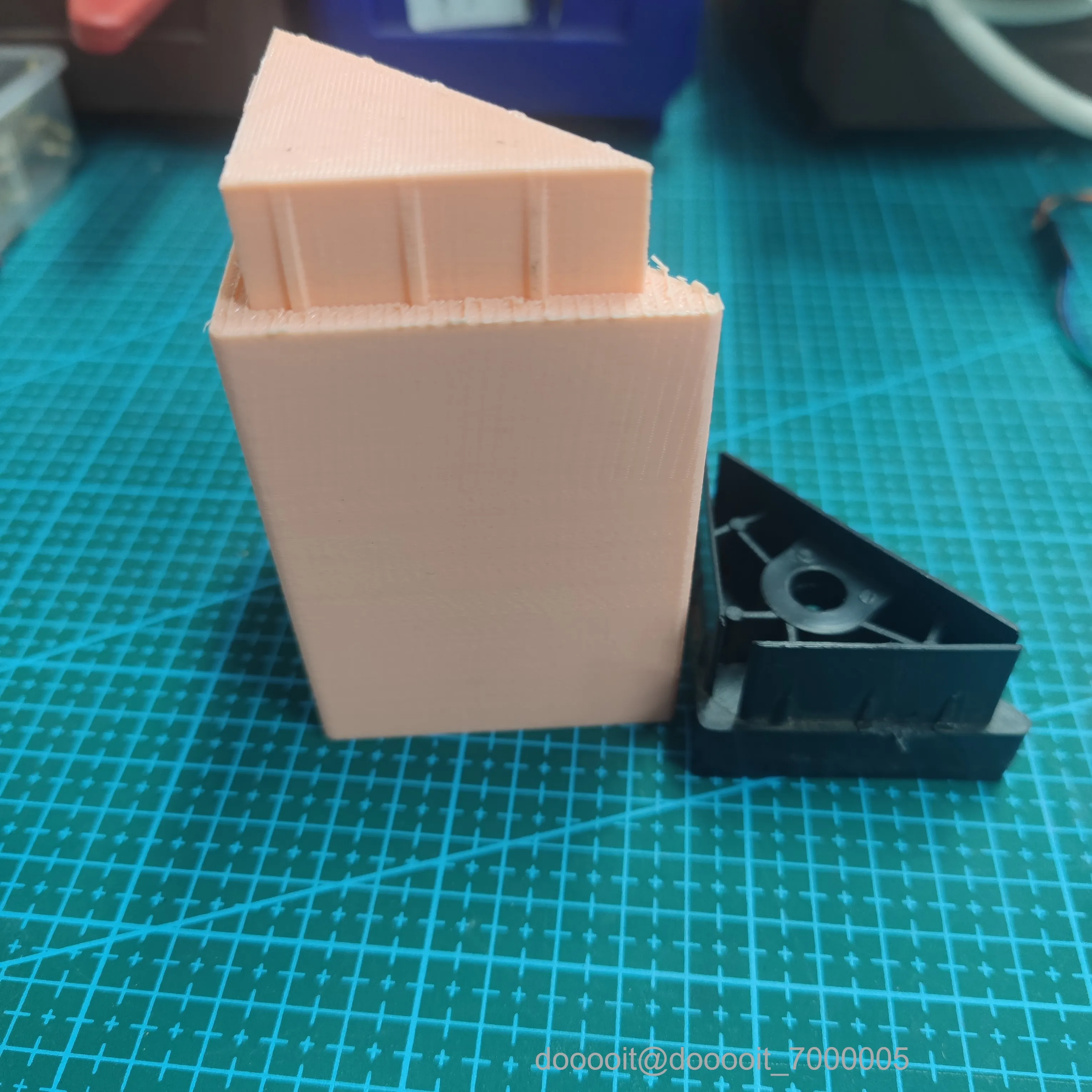

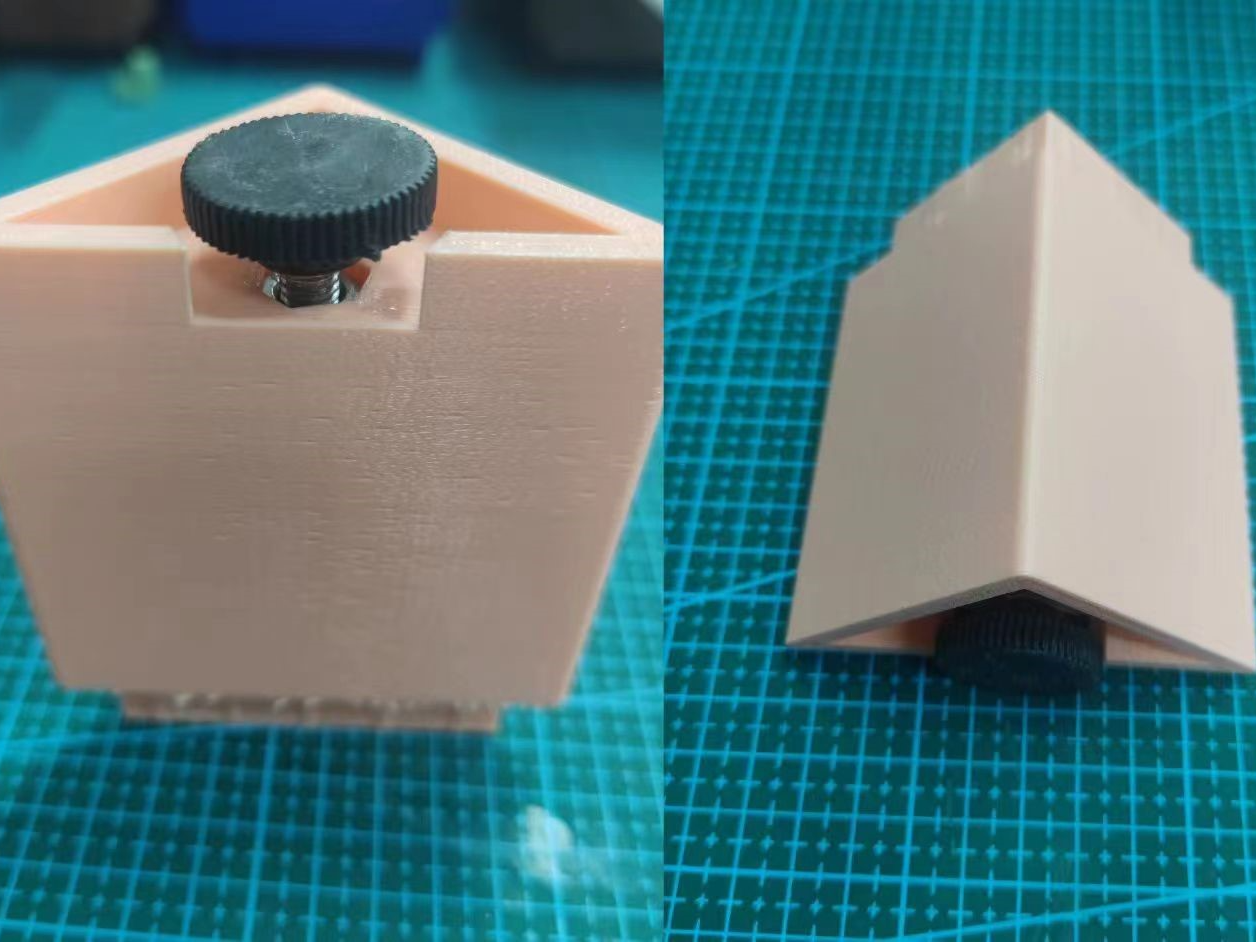

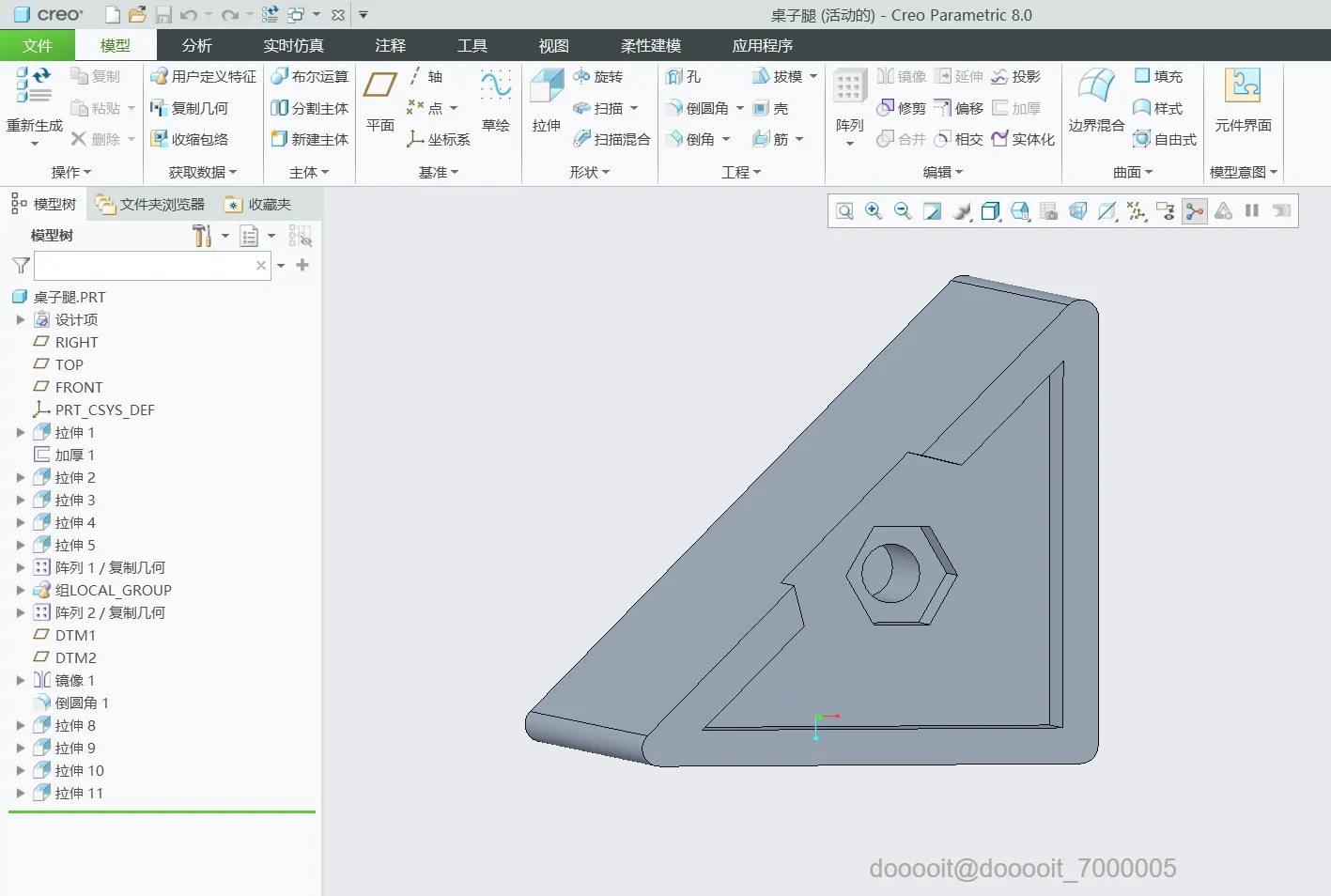

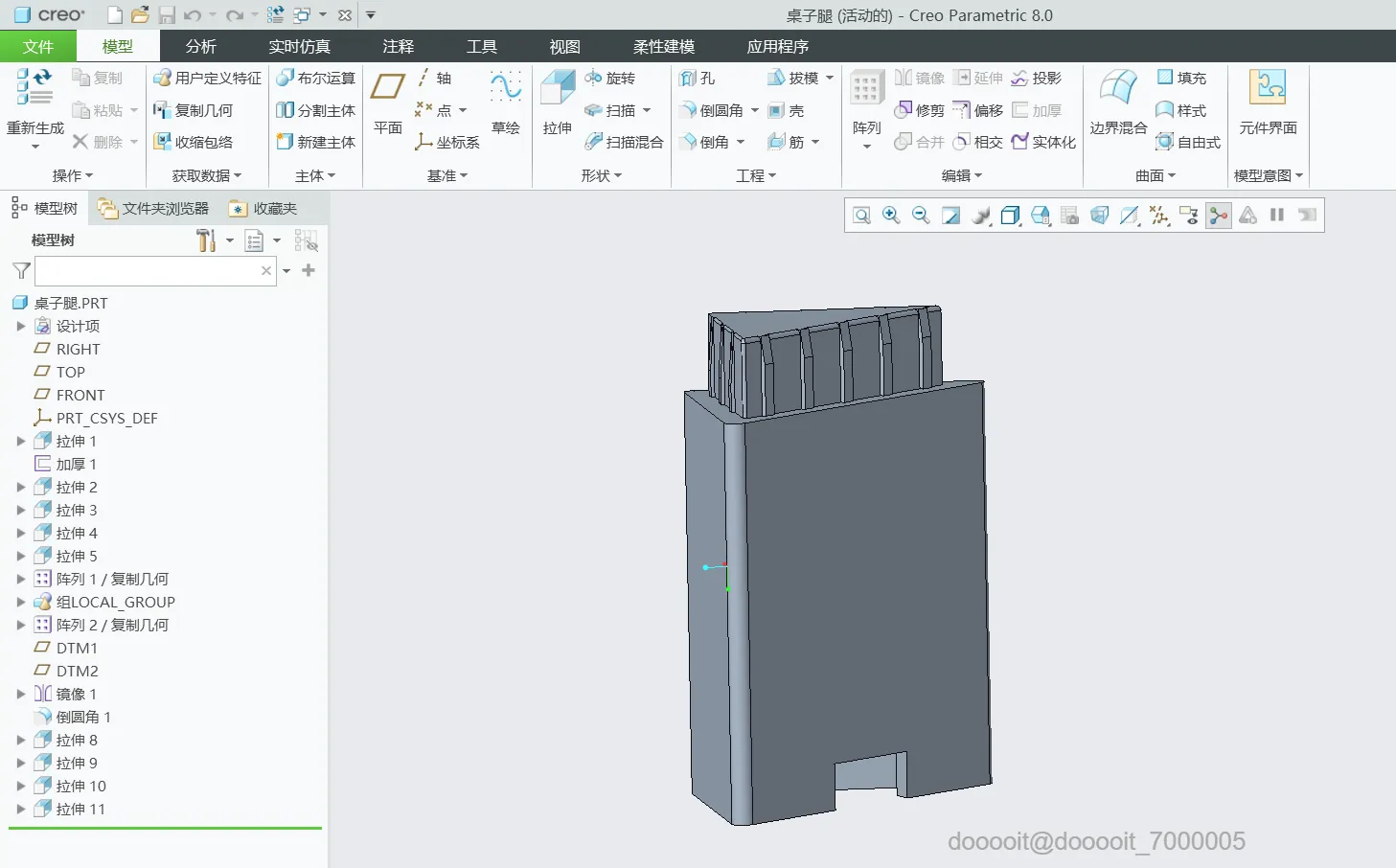

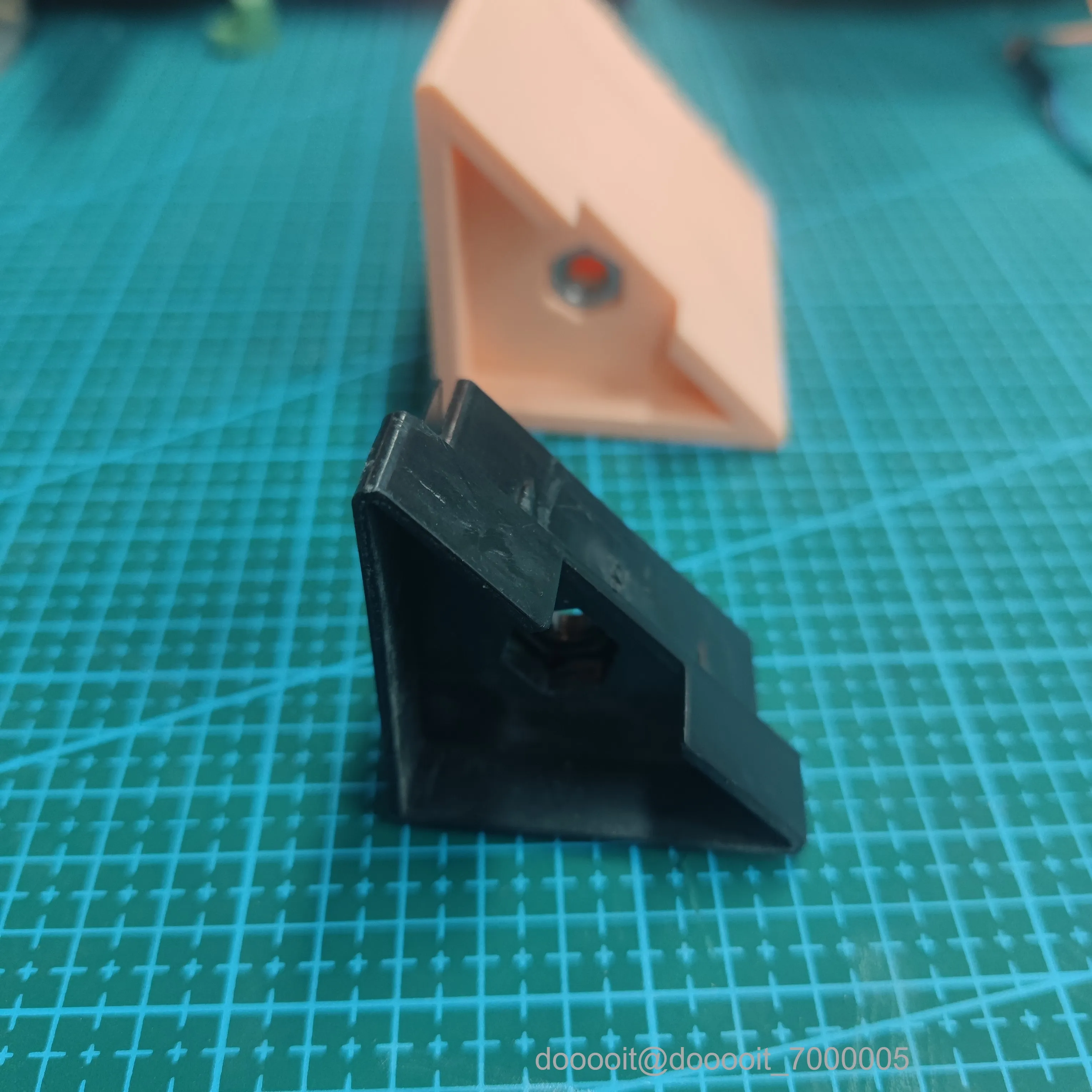

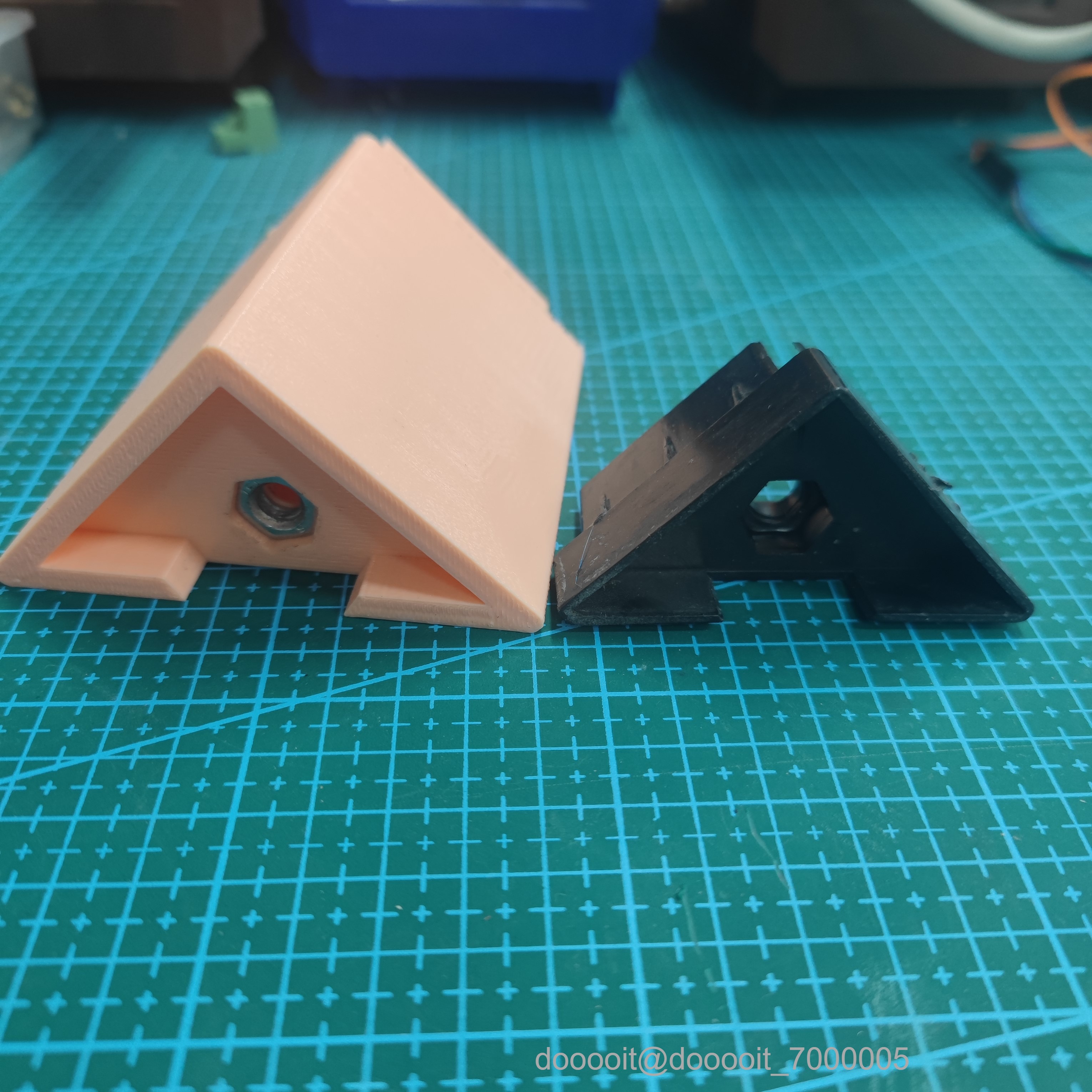

先展示最终建模图纸效果。本次建模将以大步骤模块化的形式展示。测量数据务必以自己手里现有的工具为准，本次实物测量为办公桌子原装桌腿的的实际尺寸。

三维建模为本次分享的学习重心，本次项目将会讲解建模应注意的细节问题。

1.本次建模的灵感来源：多张桌子要求高度一致，需要增高部分桌子的高度。

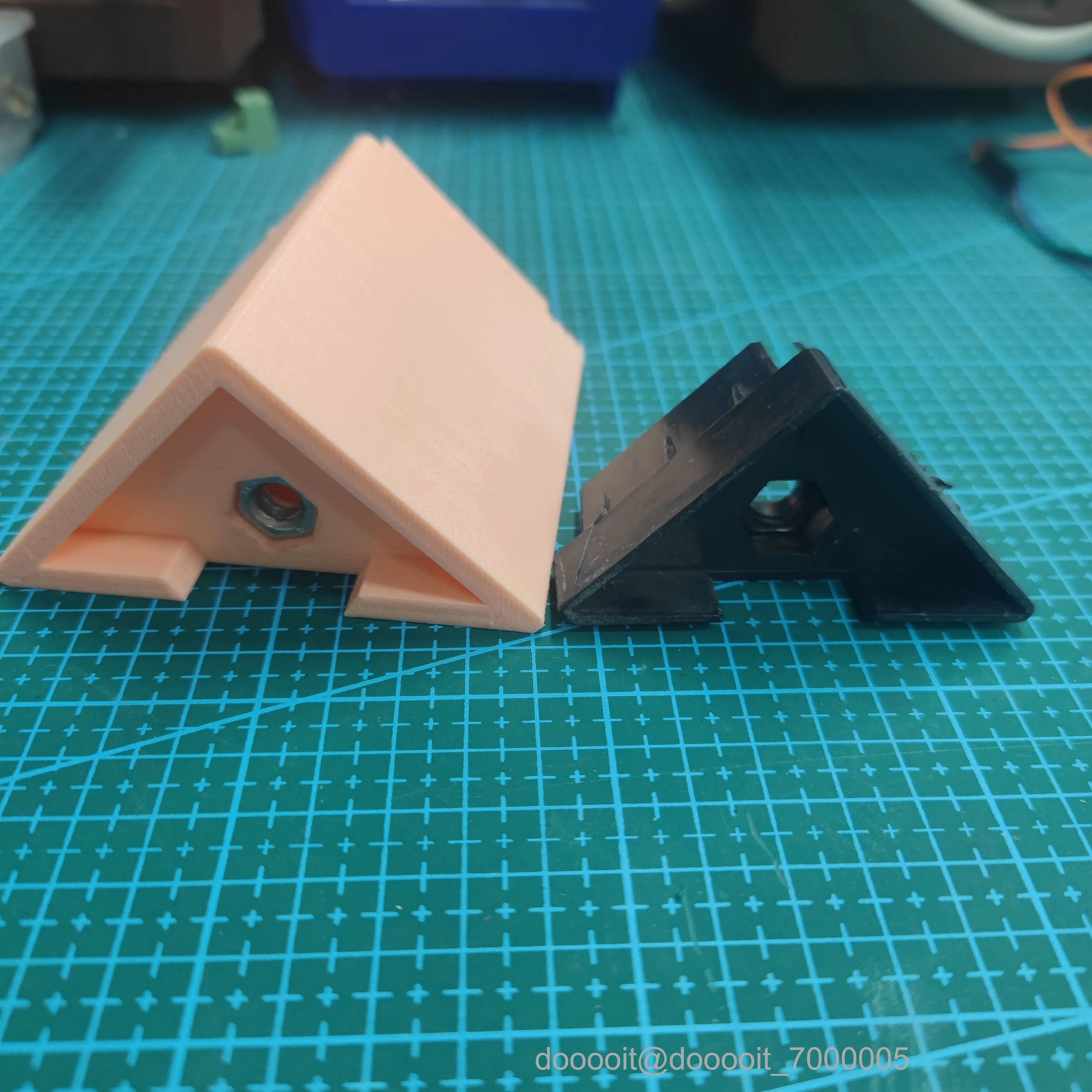

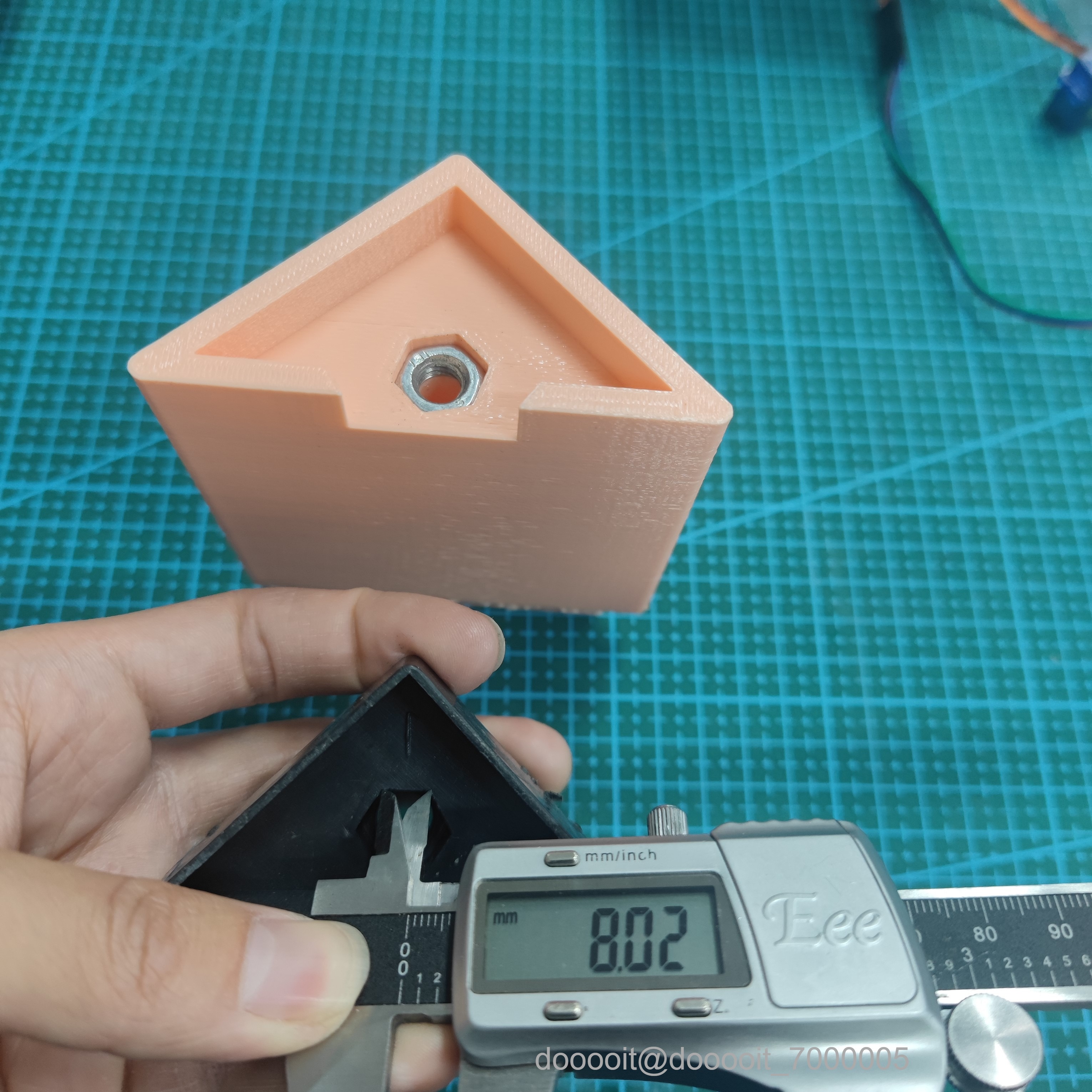

2.在建模之前，首先需要解决的是尺寸配合问题。如图只给出一处尺寸测量实例，其它部位以此类推。

1.打开建模软件Creo8.0，其它软件版本相同。

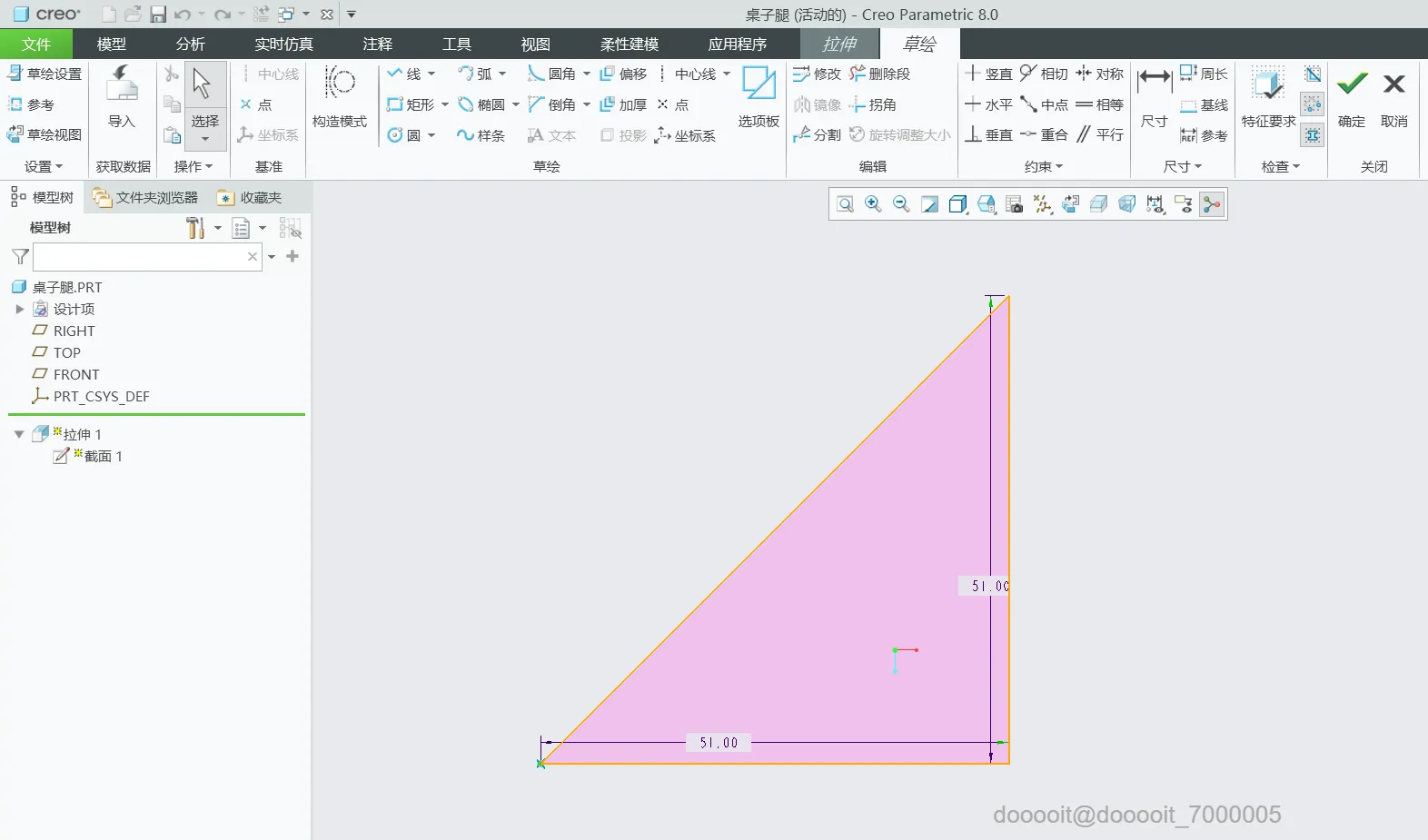

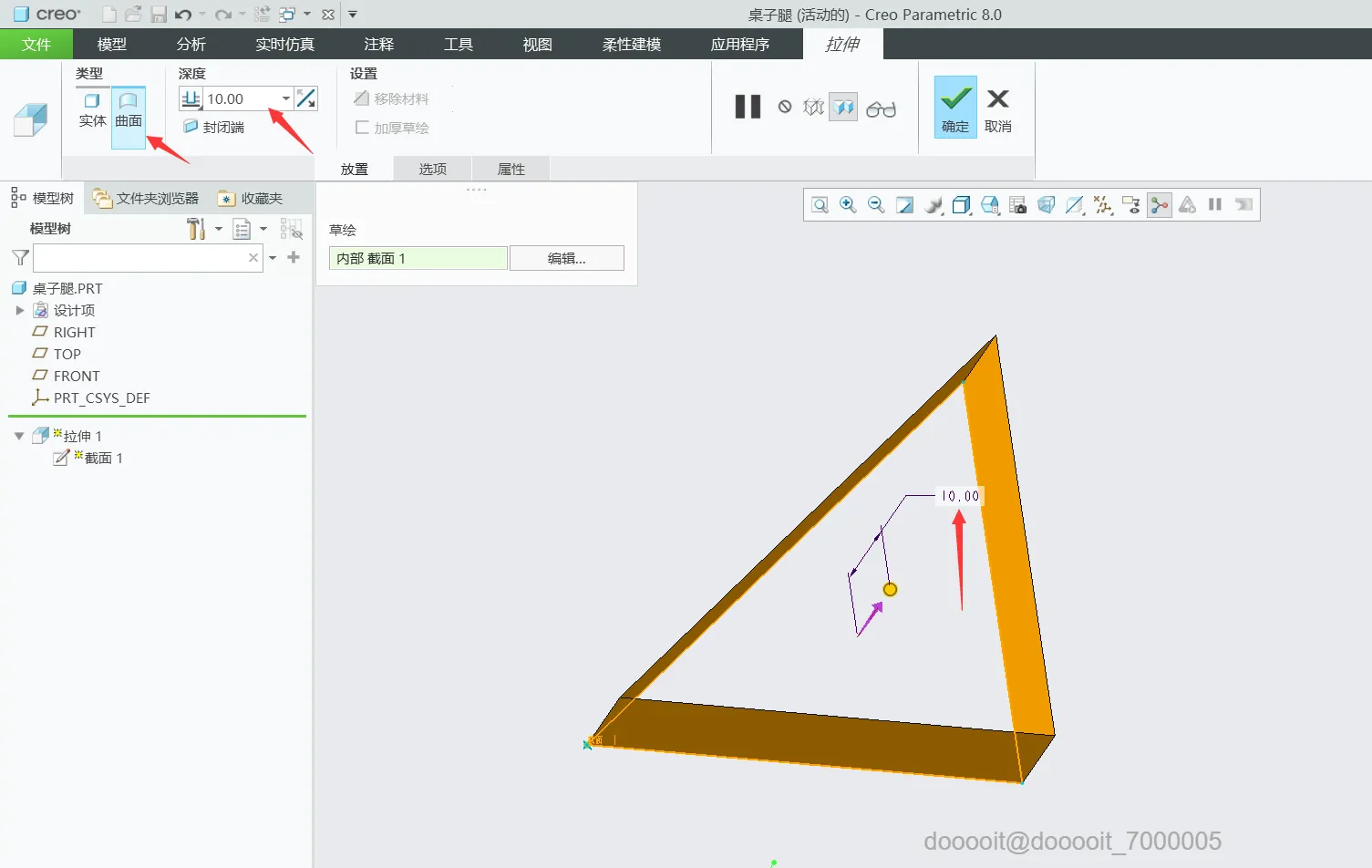

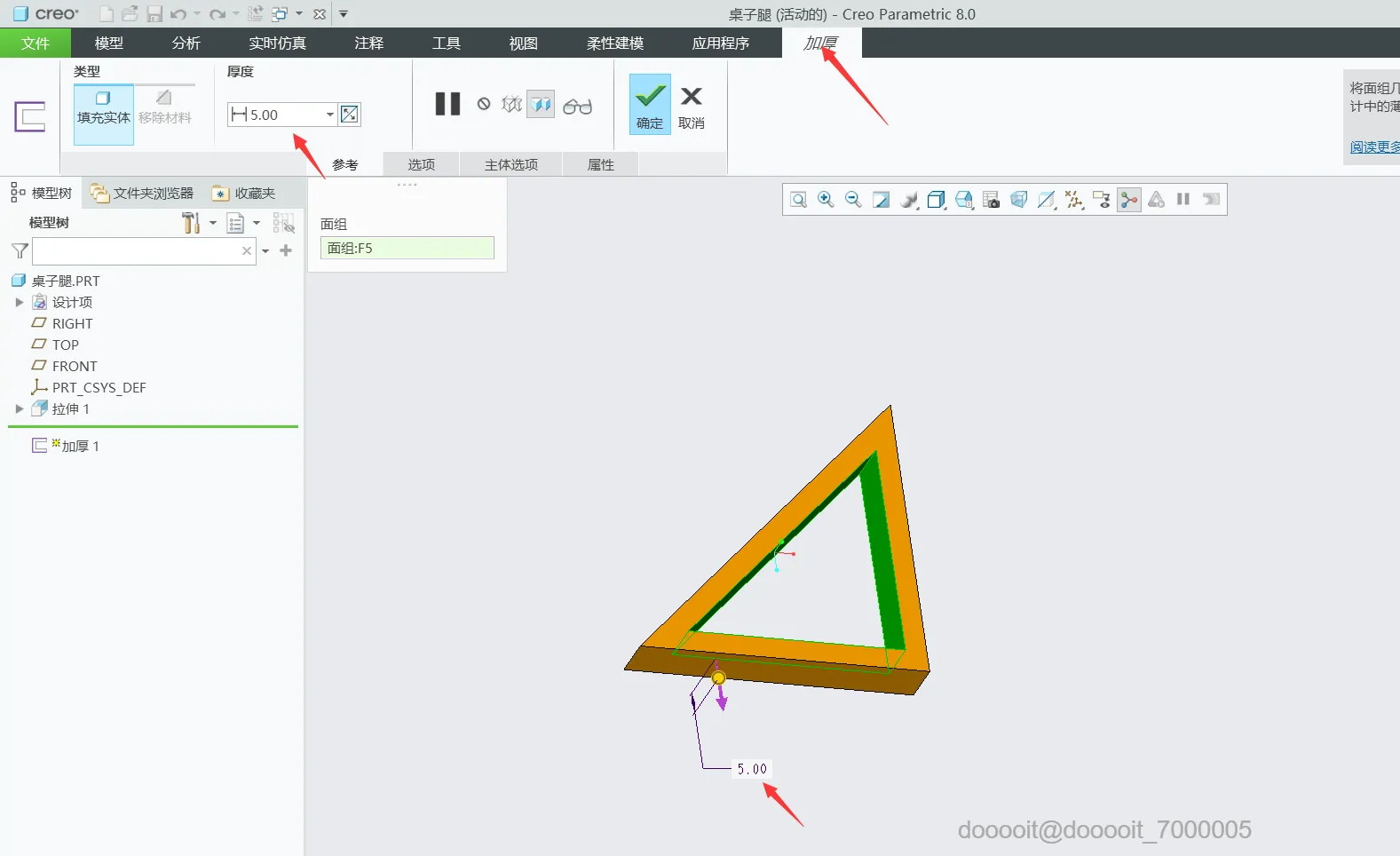

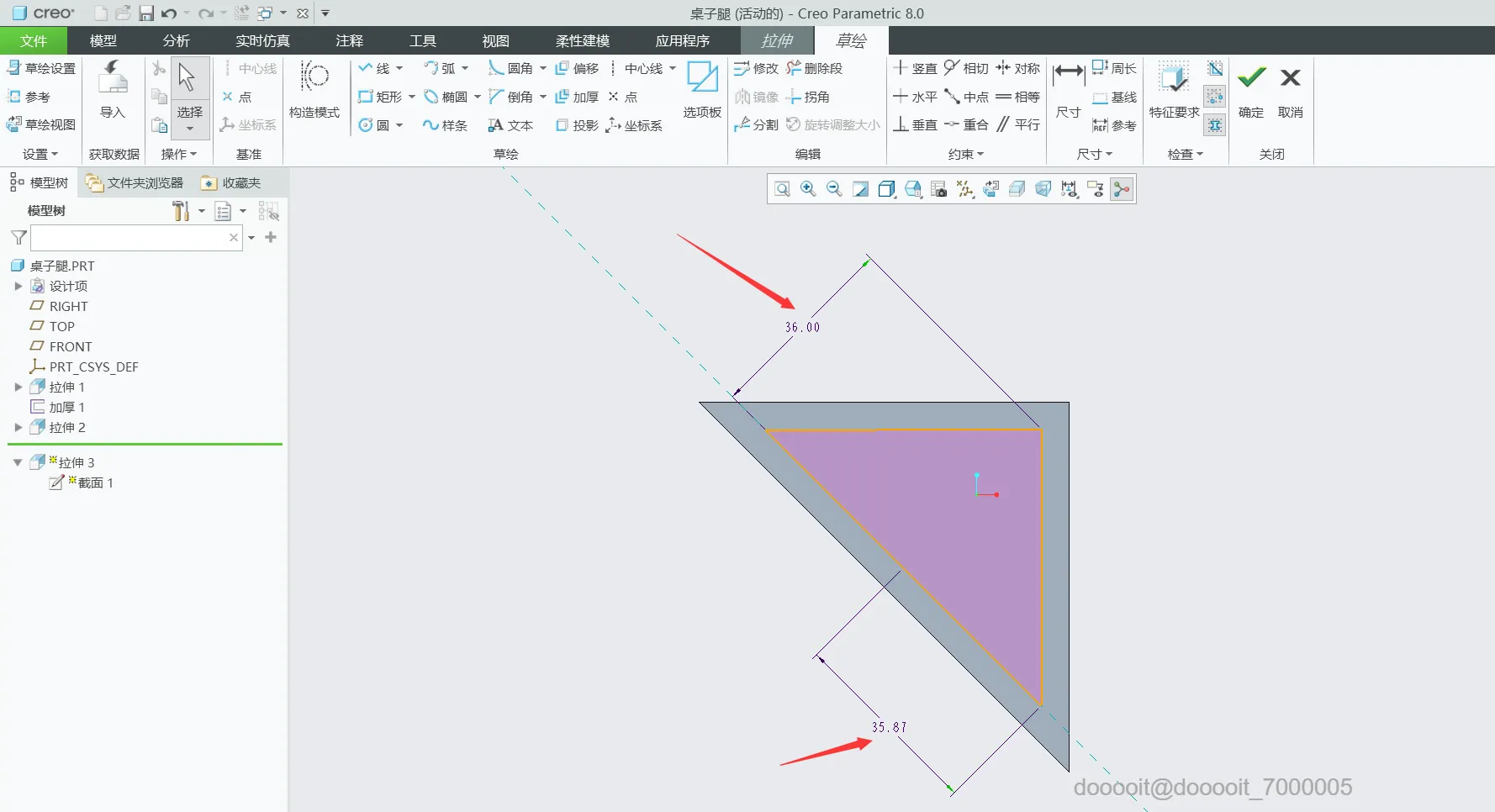

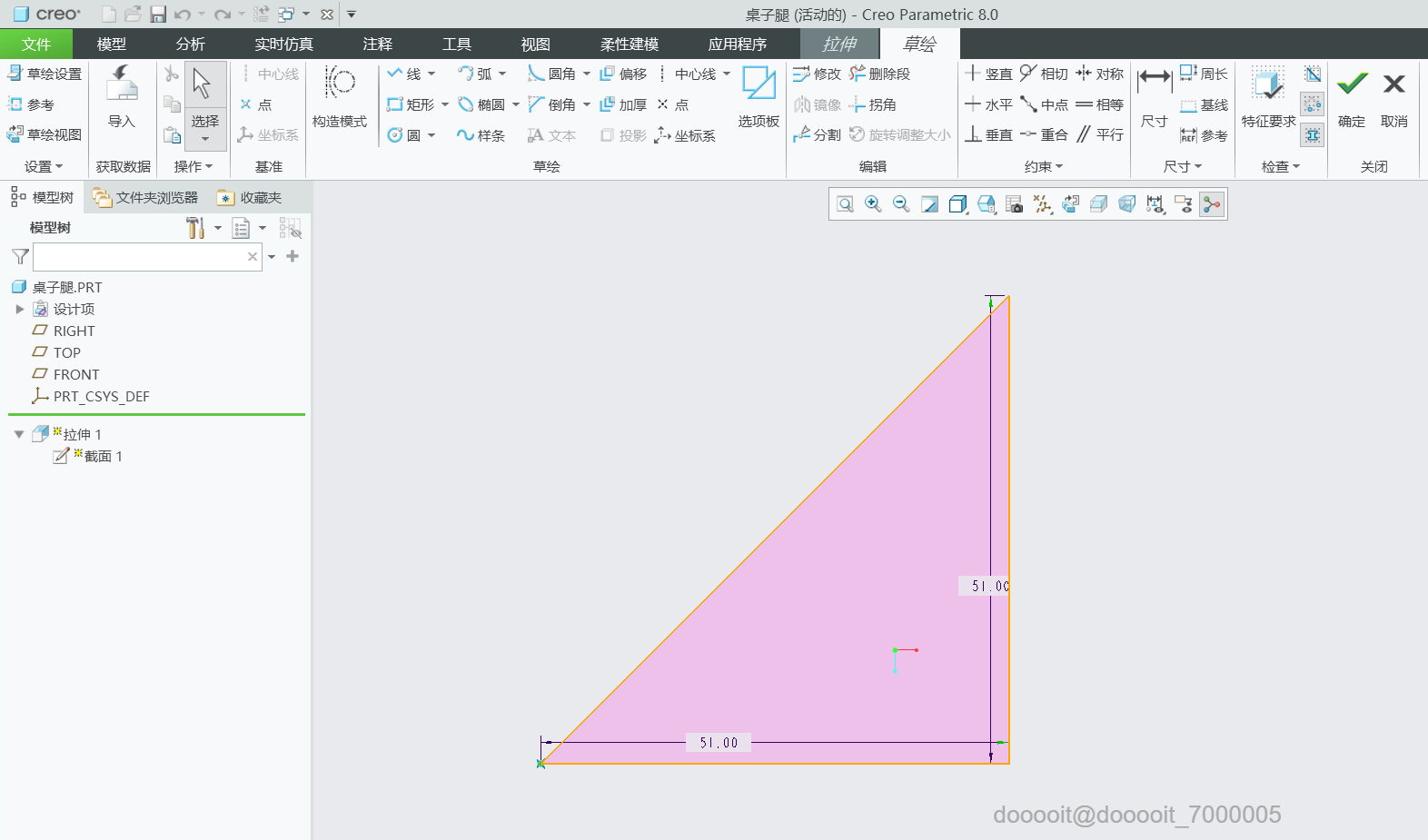

2.草绘出轮廓尺寸。拉伸高度为10mm

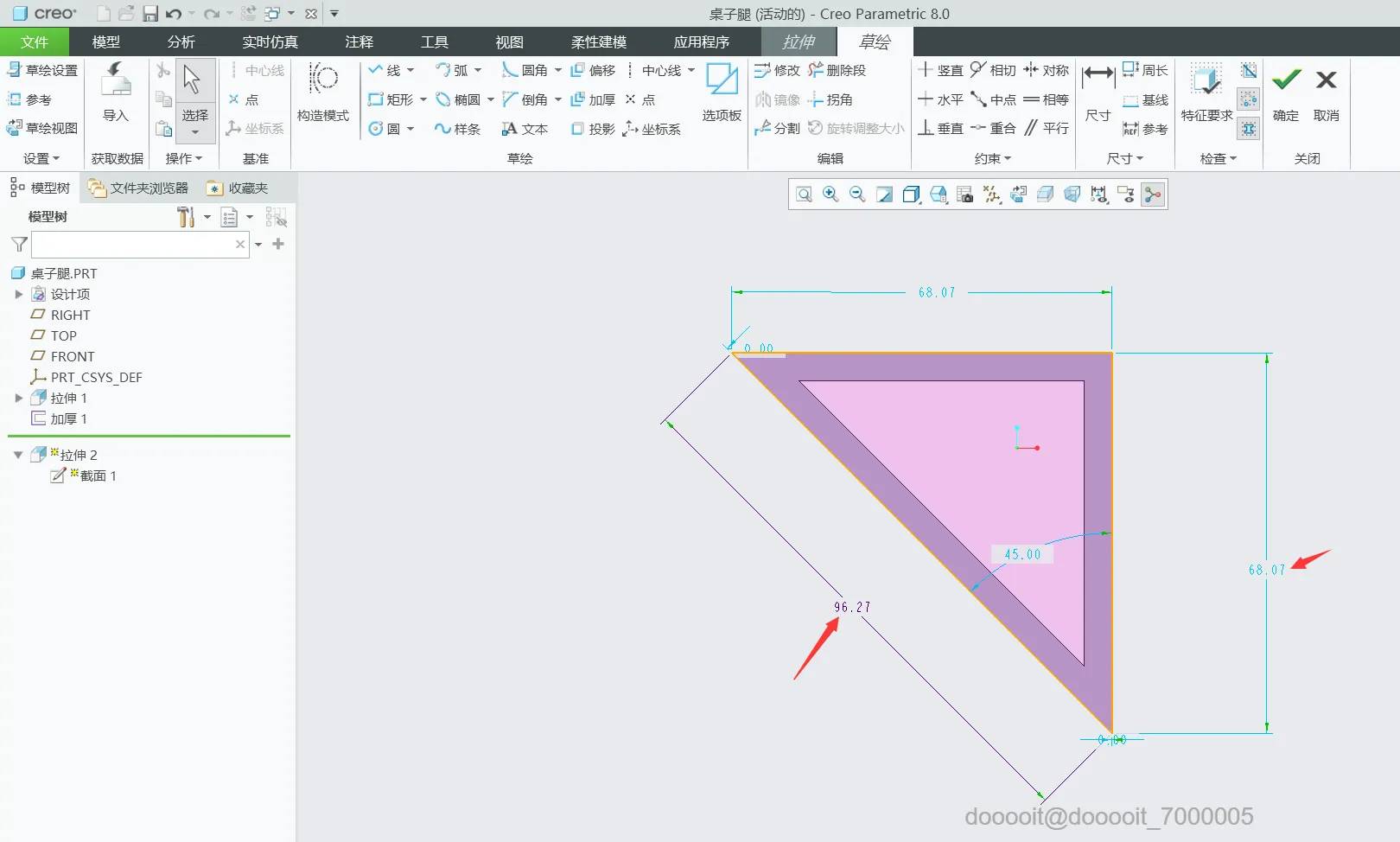

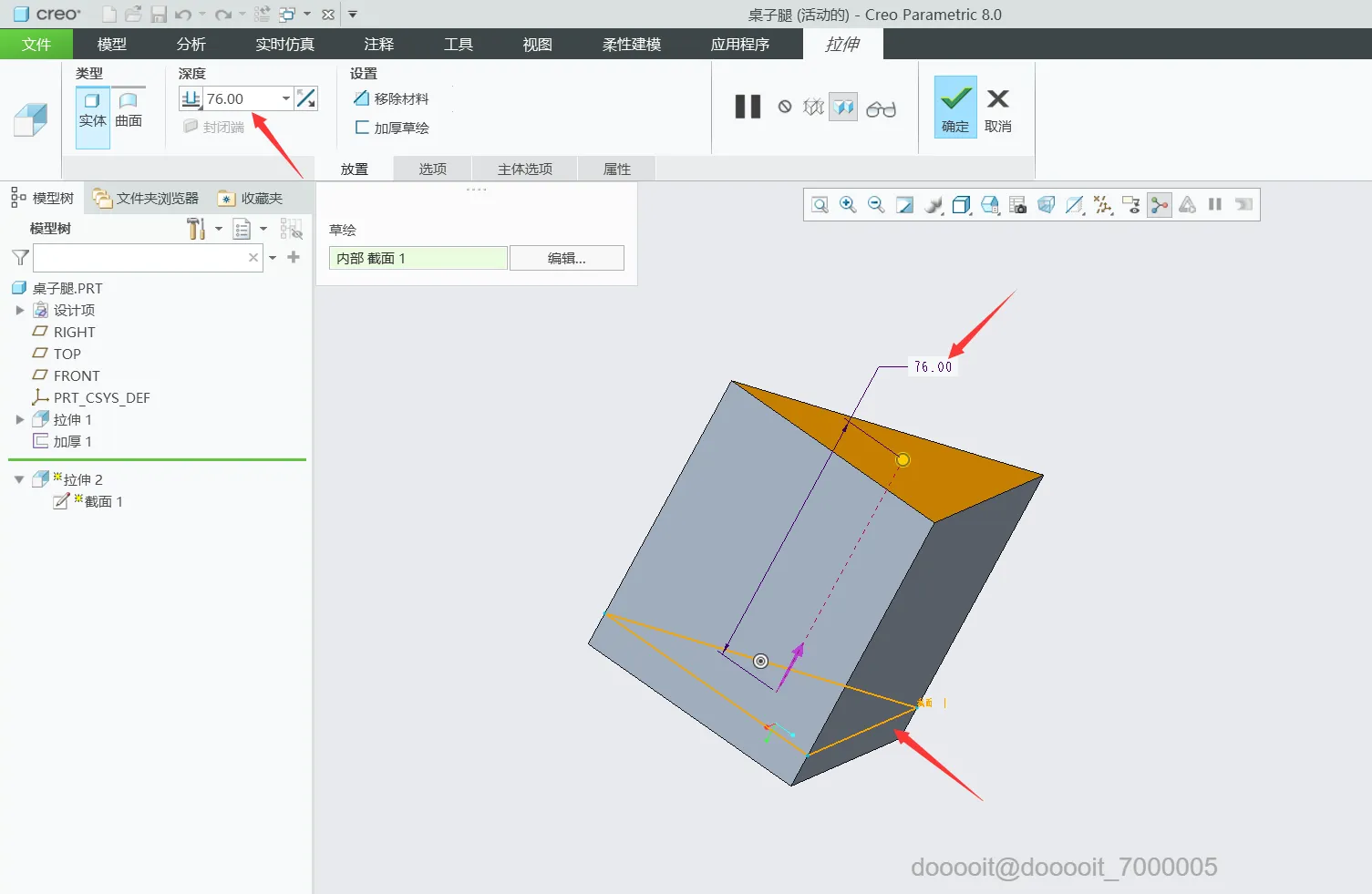

3.制作腿部分：在拉伸命令里草绘

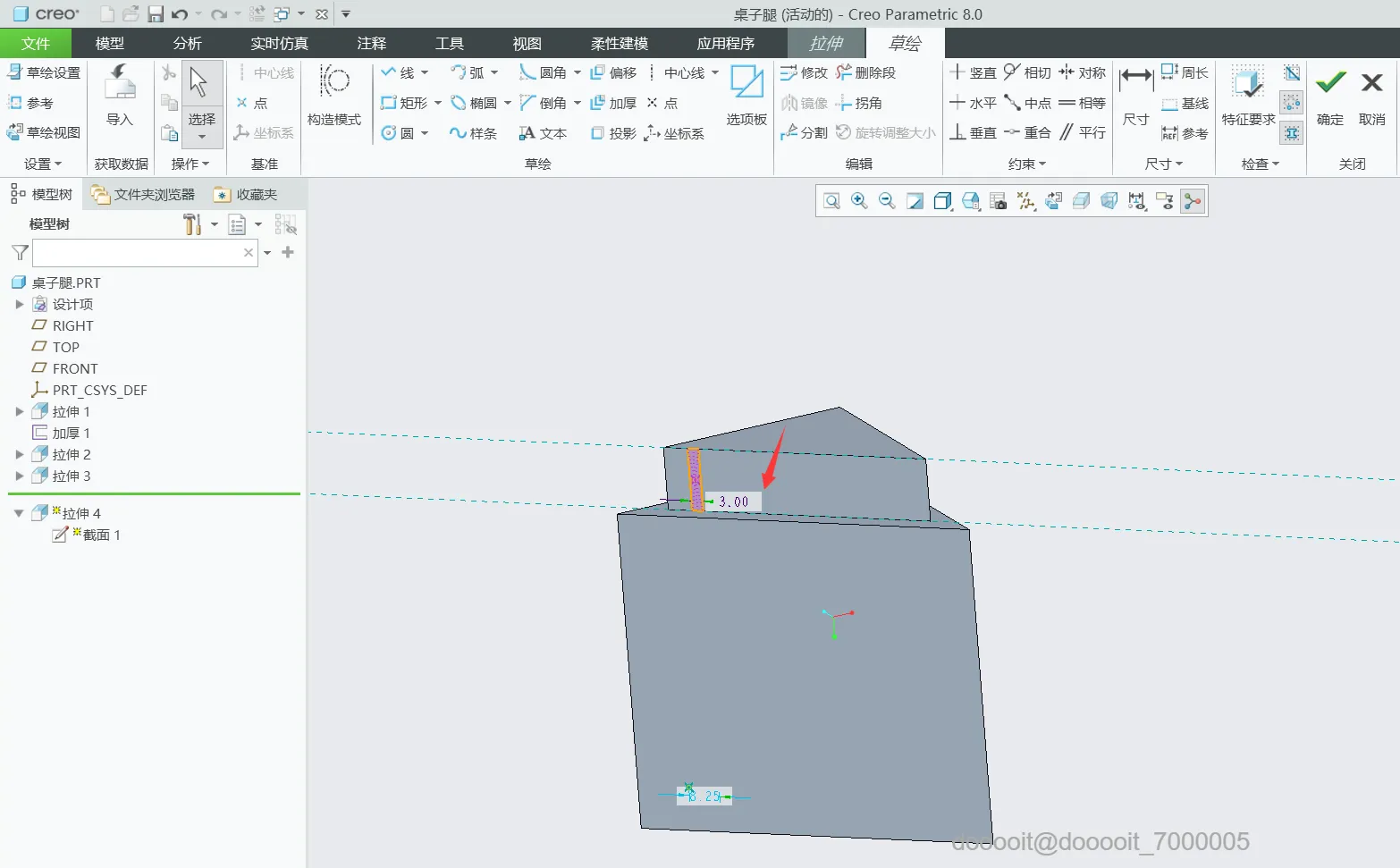

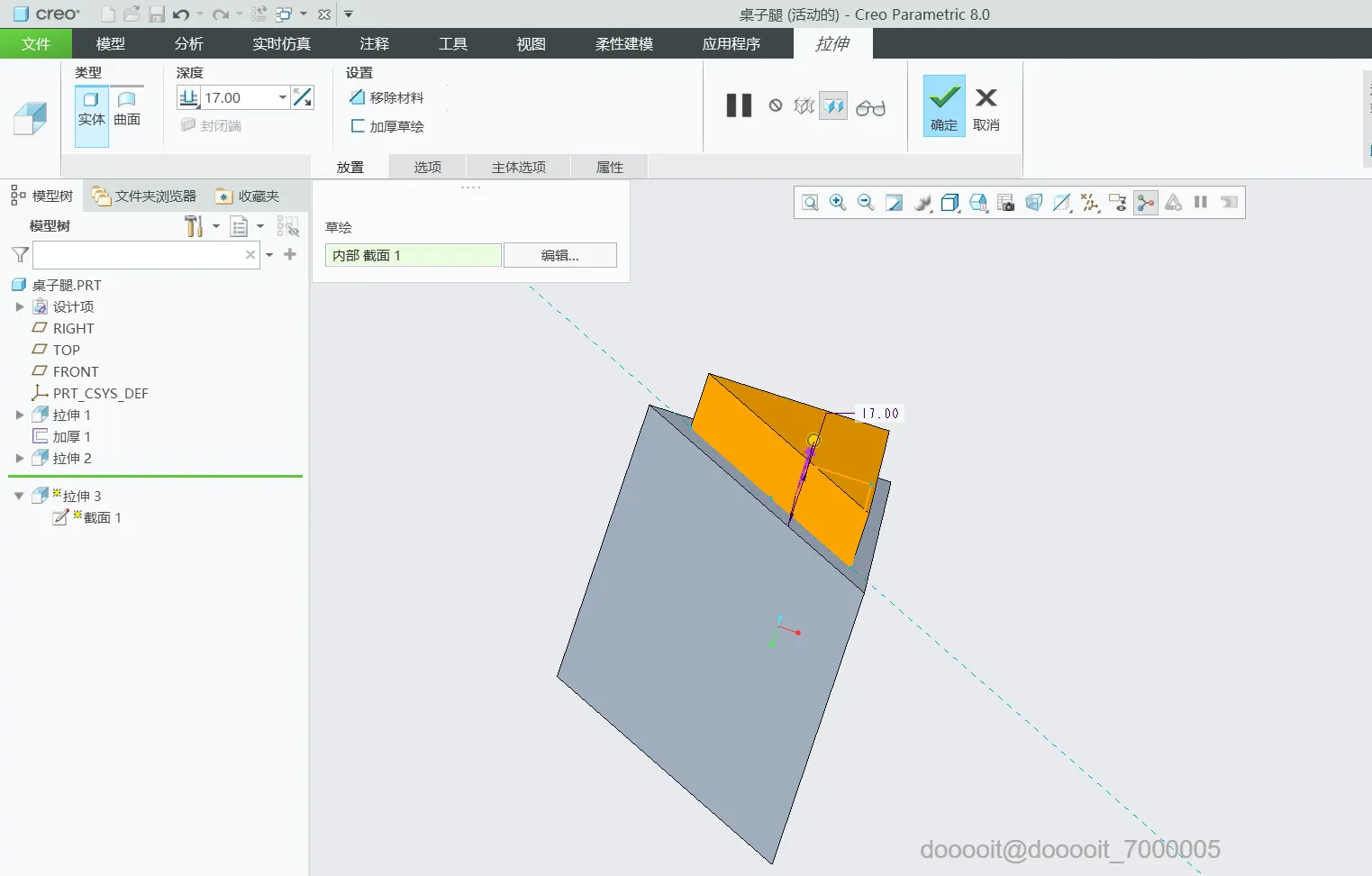

1.制作伸进桌子腿里的配合部位，拉伸高度为17mm

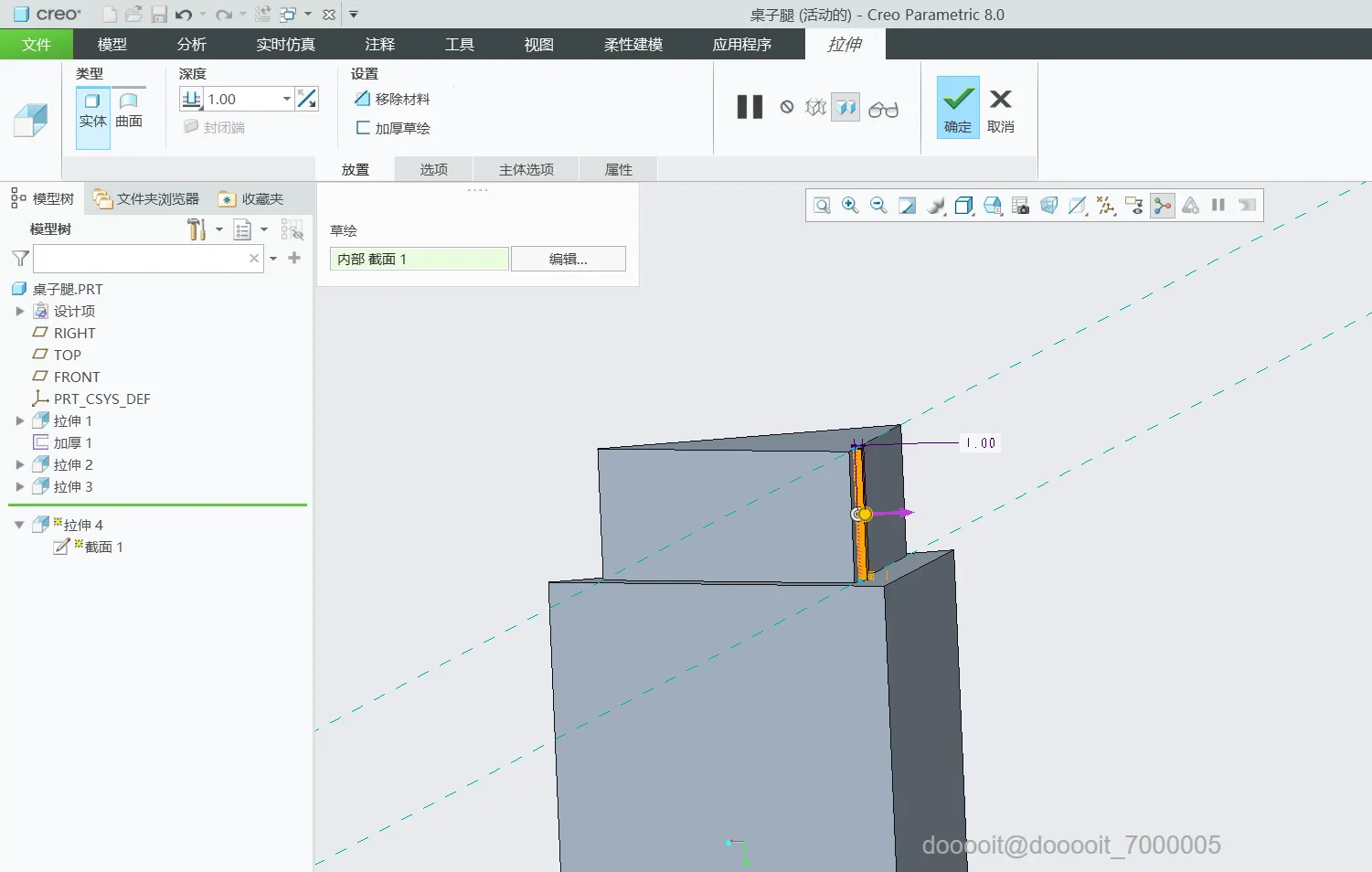

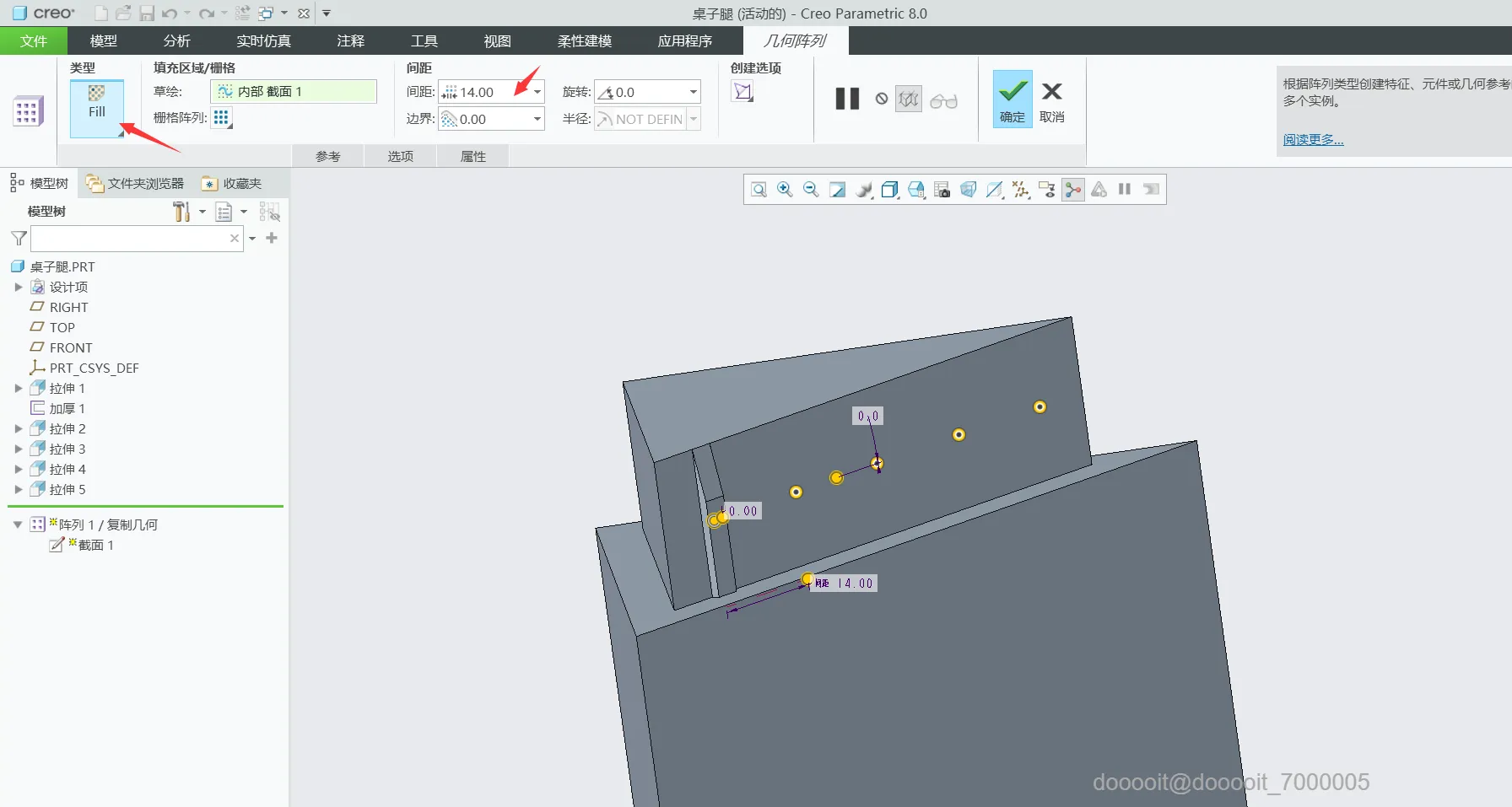

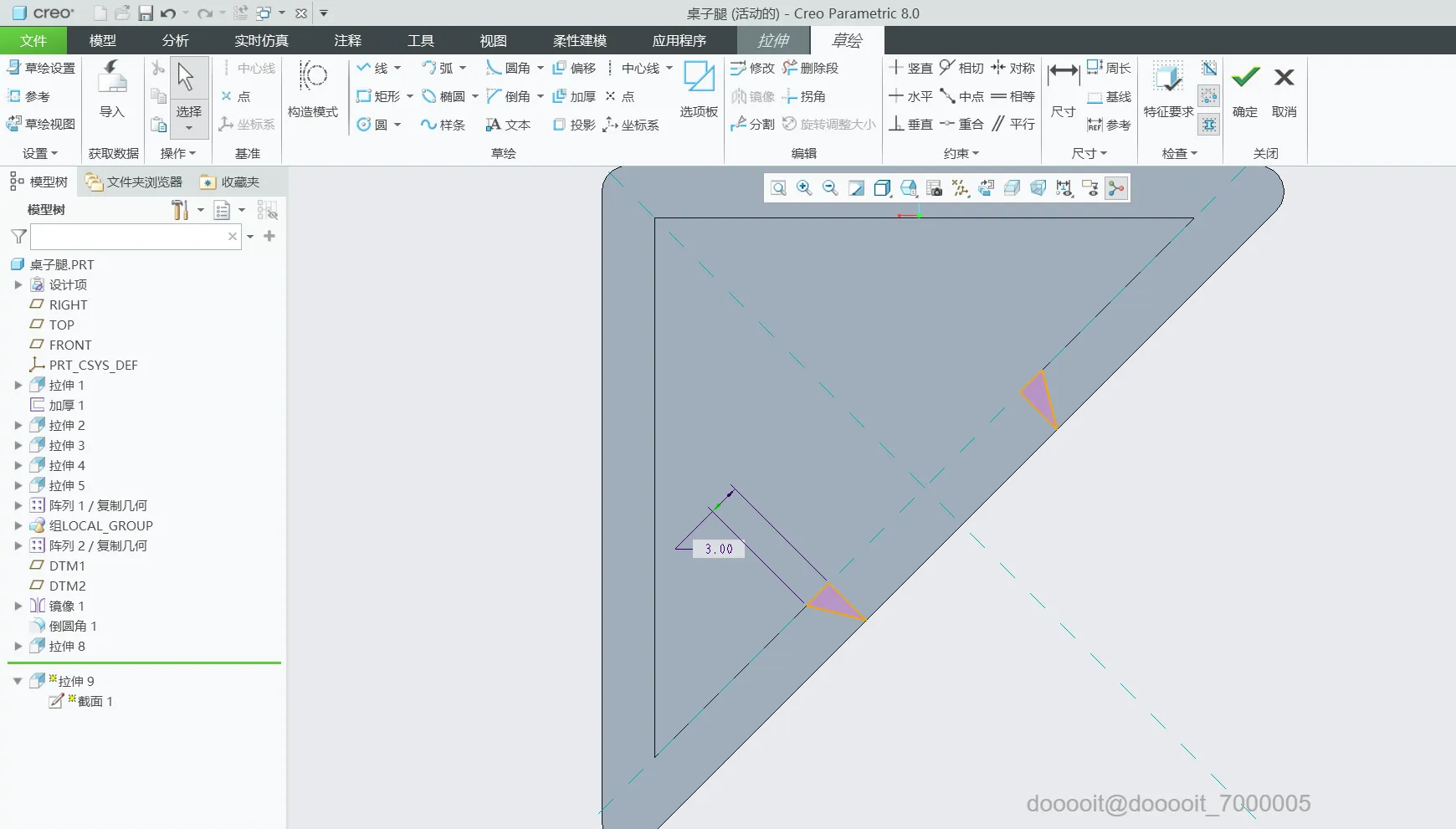

2.制作配合处的允许误差的小凸起，尺寸根据实际测量尺寸上下浮动调整即可；凸起高度为1mm

此处小凸起的目的是减少摩擦力，方便拆卸。

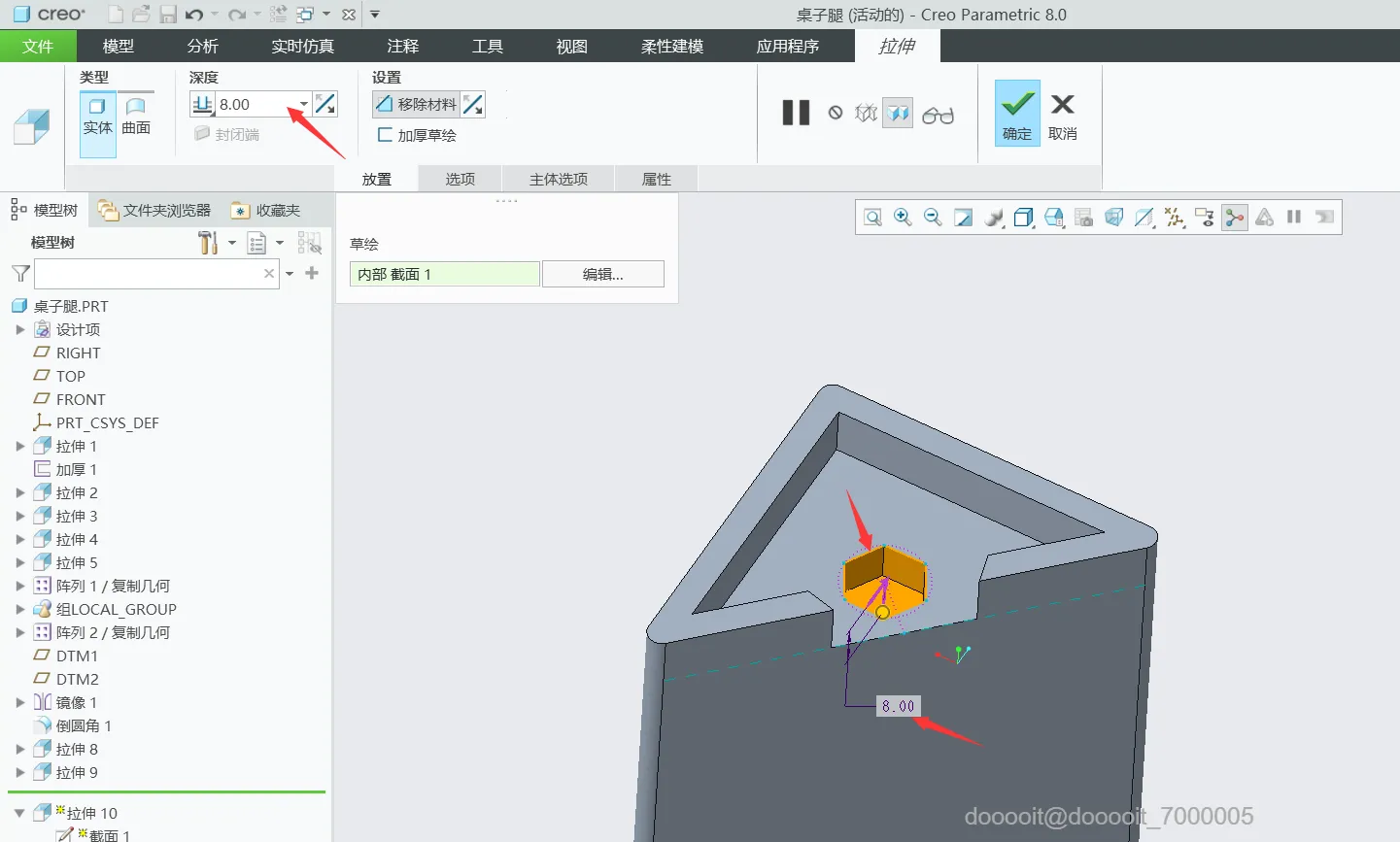

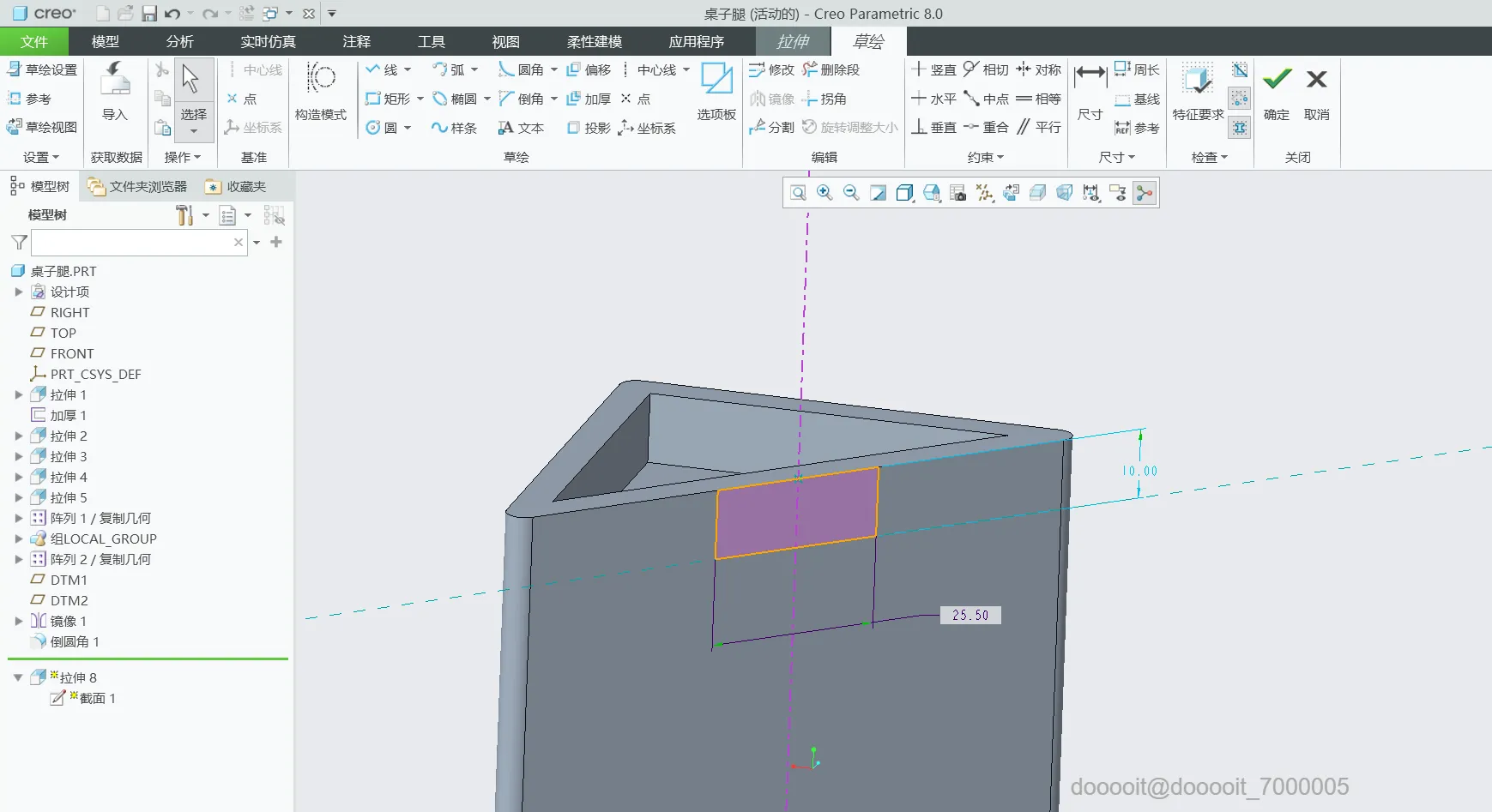

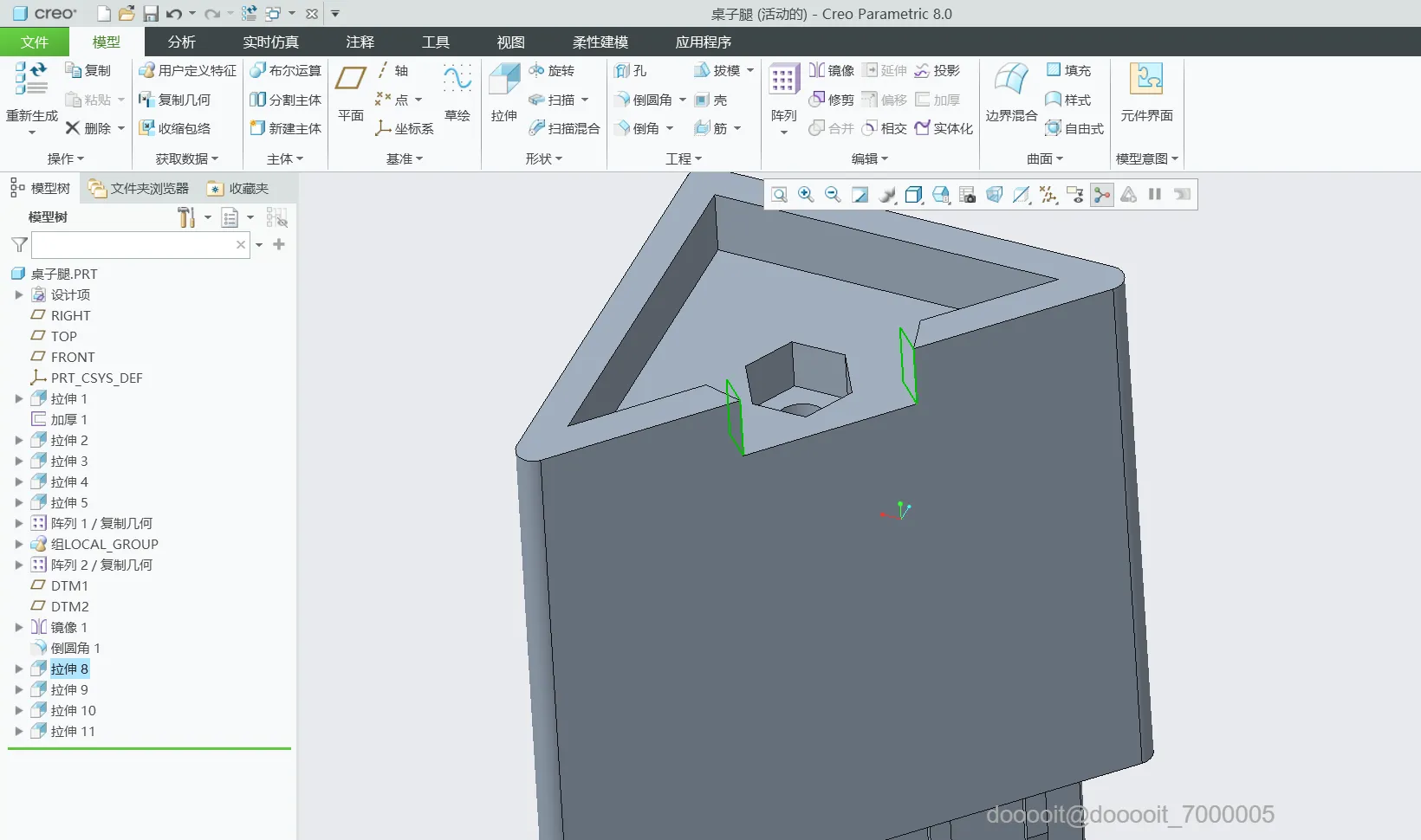

1.做出螺母底座的空间

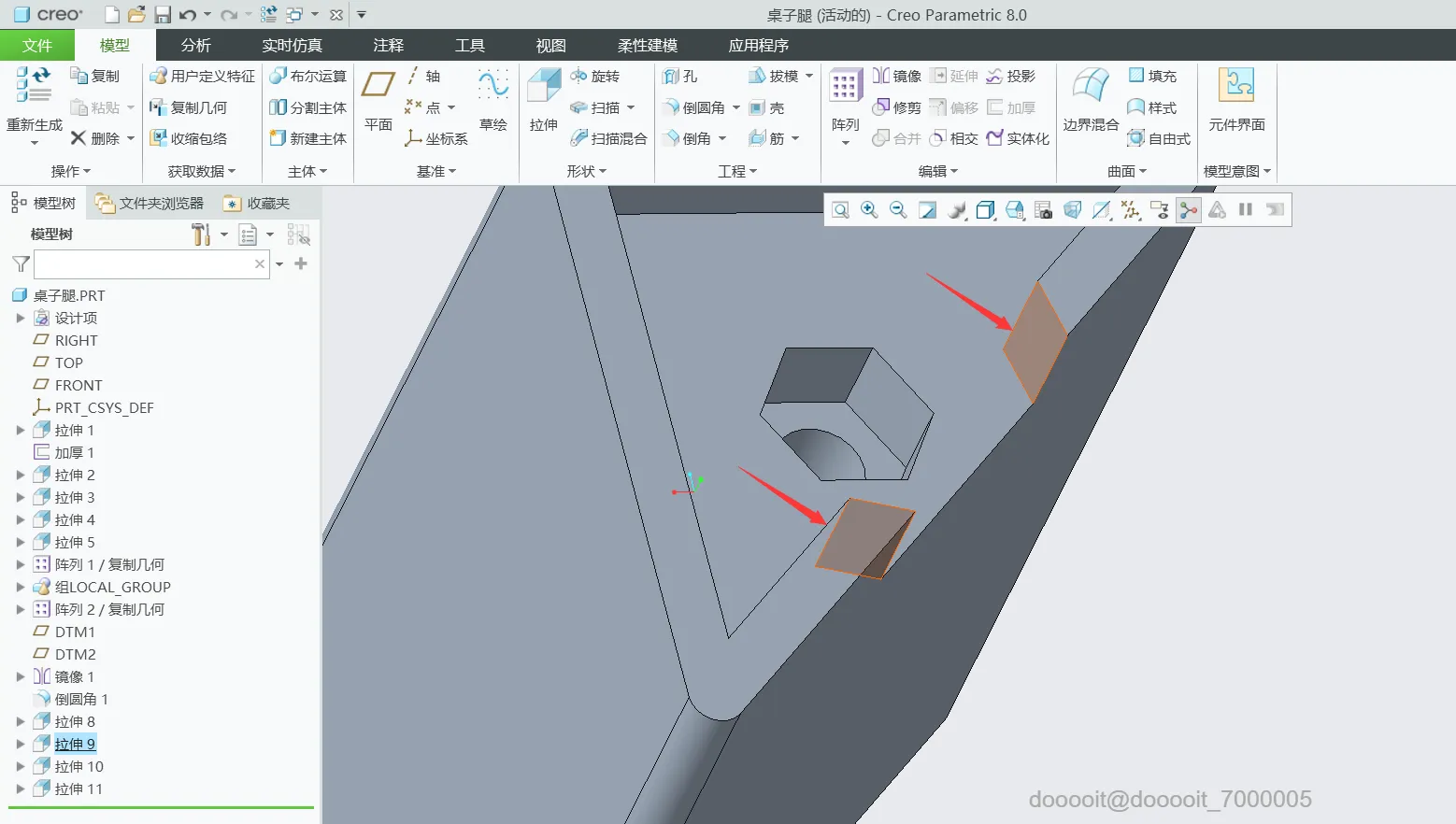

2.切下多余的材料

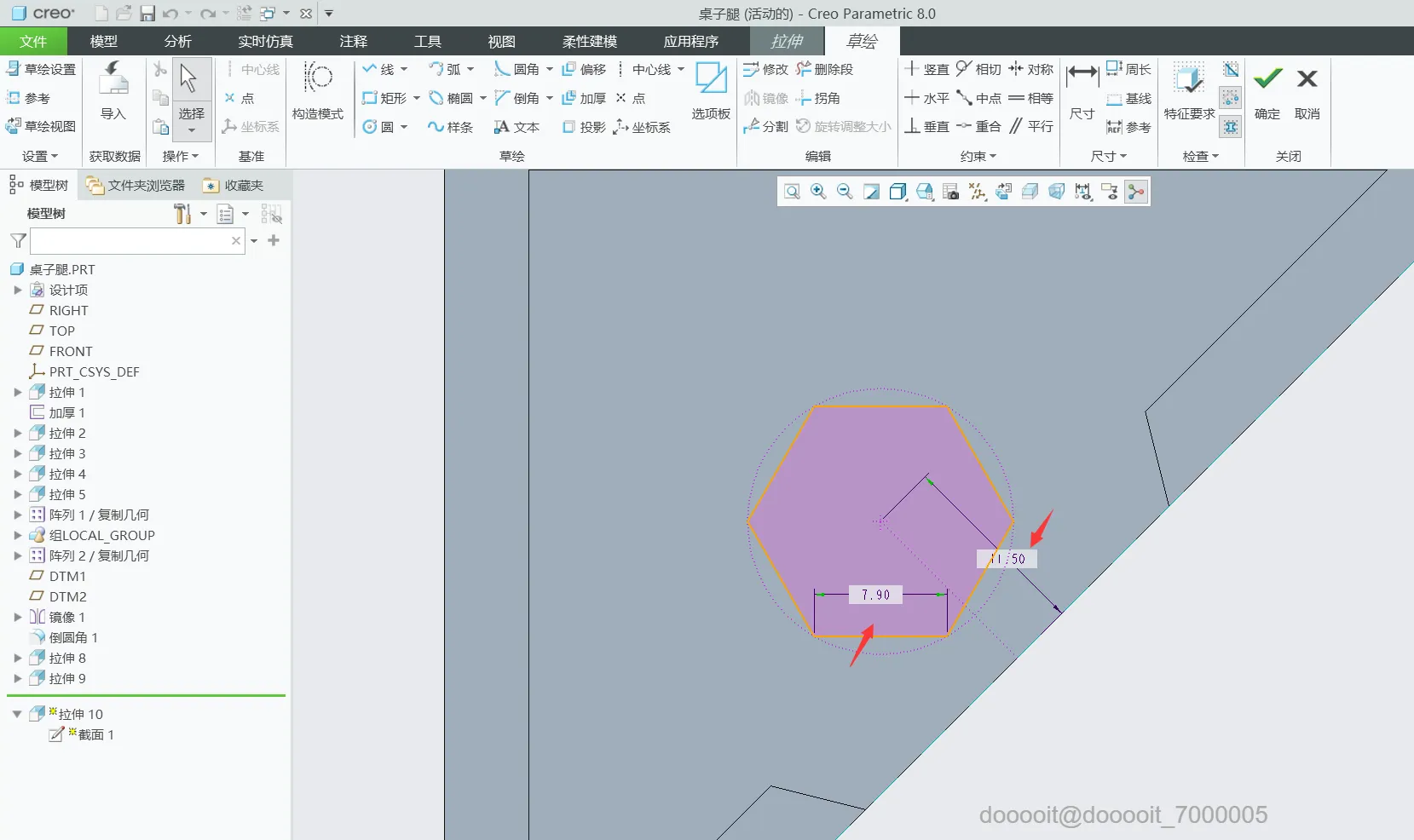

3.因为用的是M8螺母，尺寸见下图

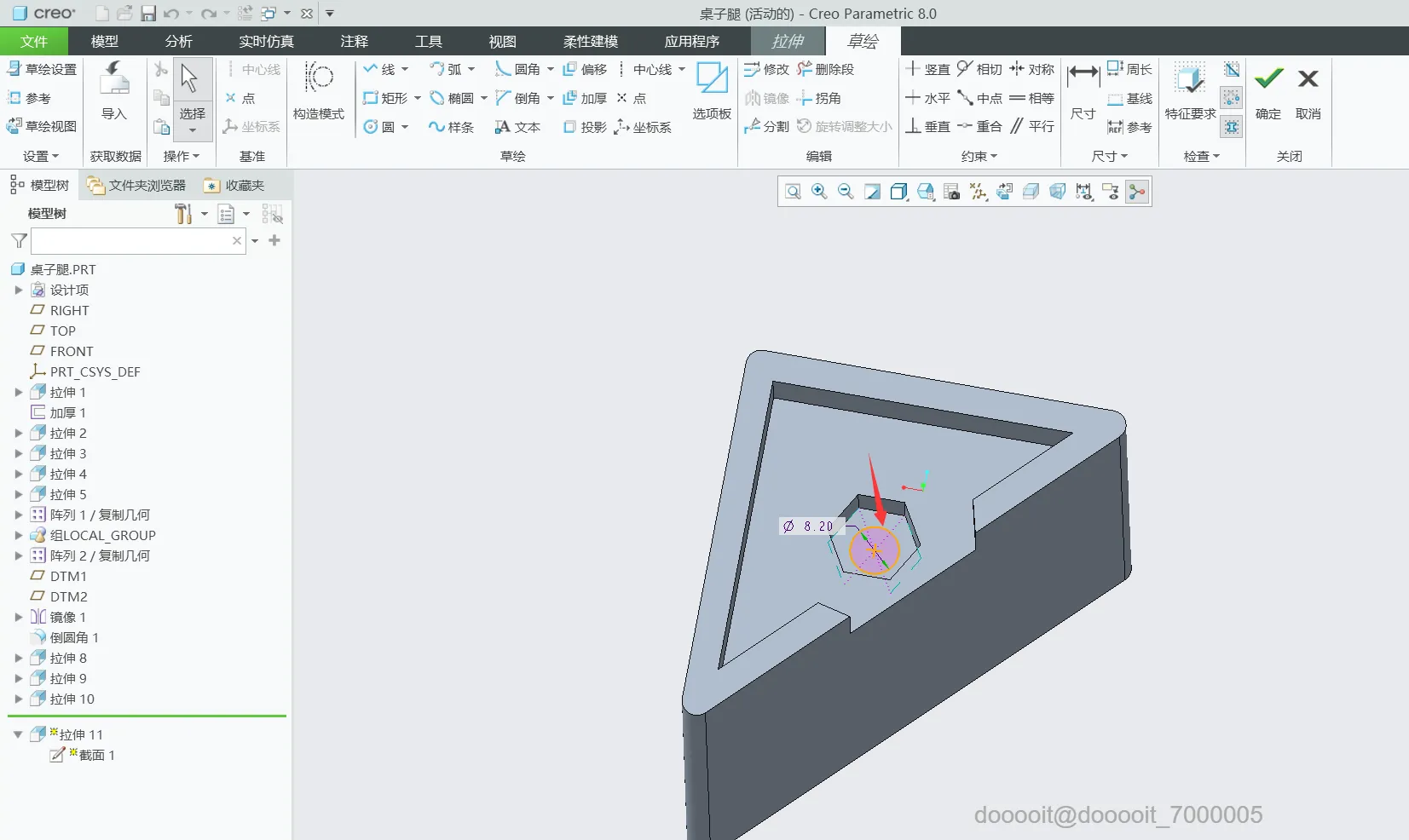

4.为高度可调节，因此需要给螺丝多余的空间

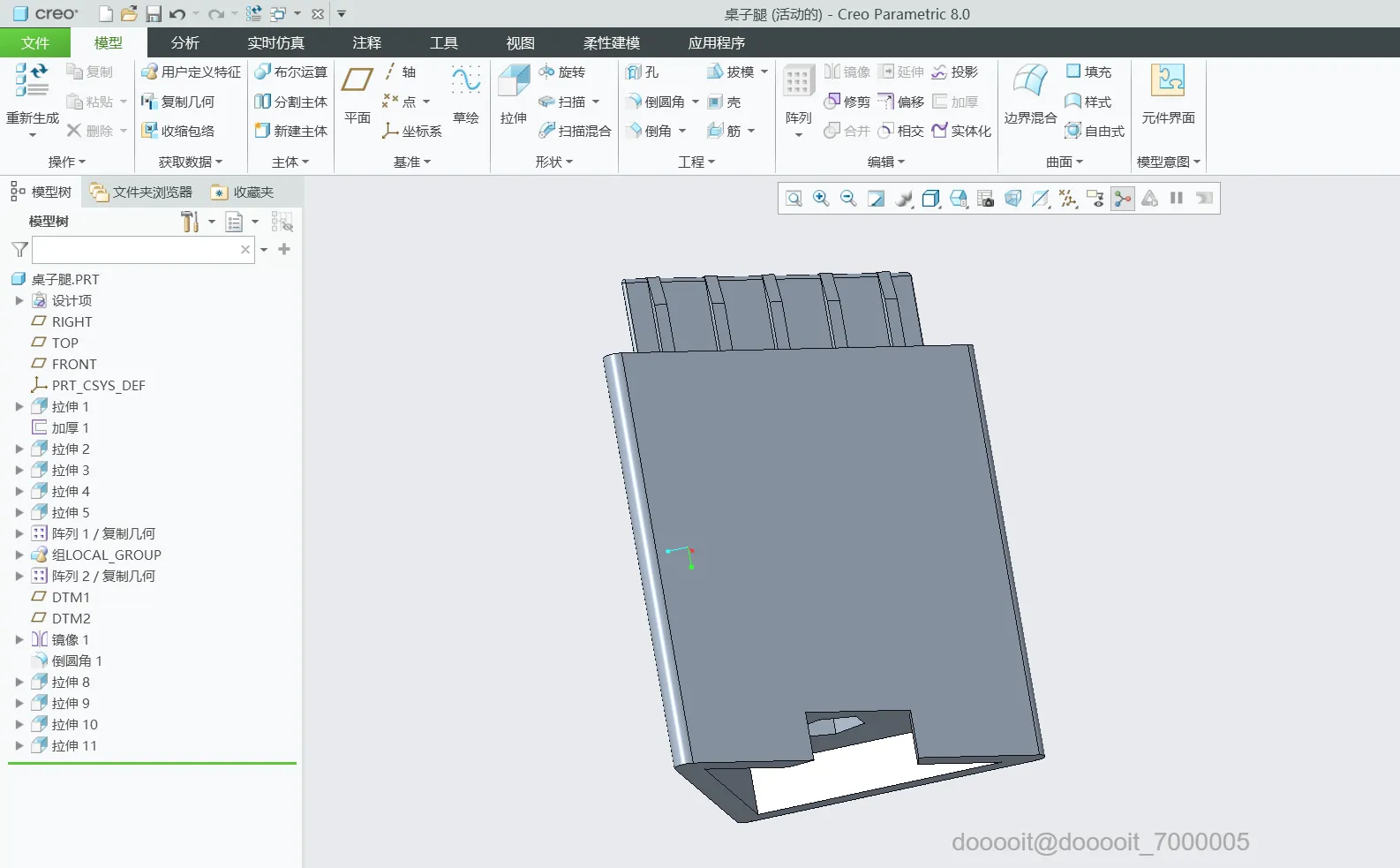

5.到此，该模型已经完全完成。

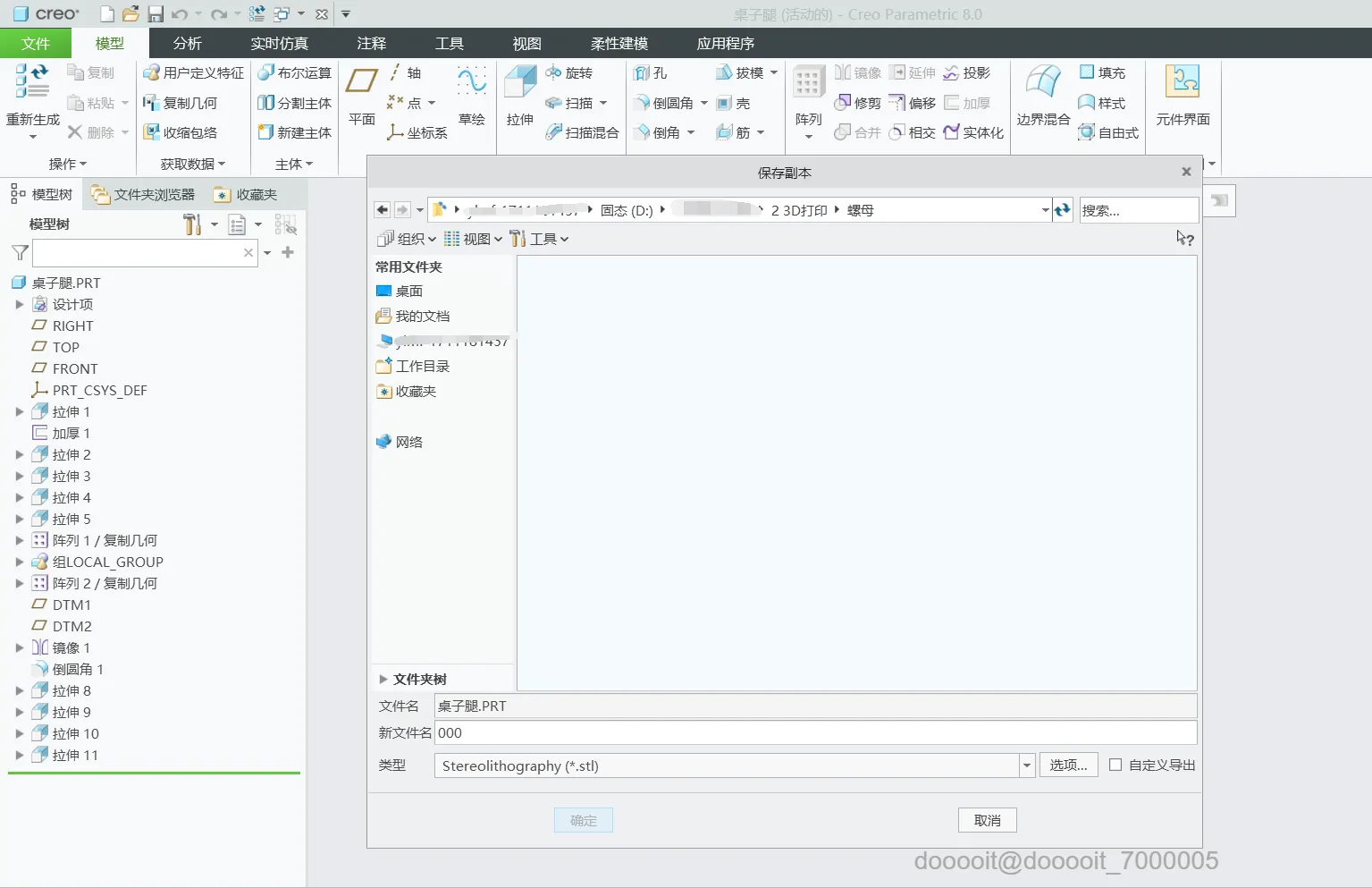

1.建模输出.STL文件

2.切片软件切片

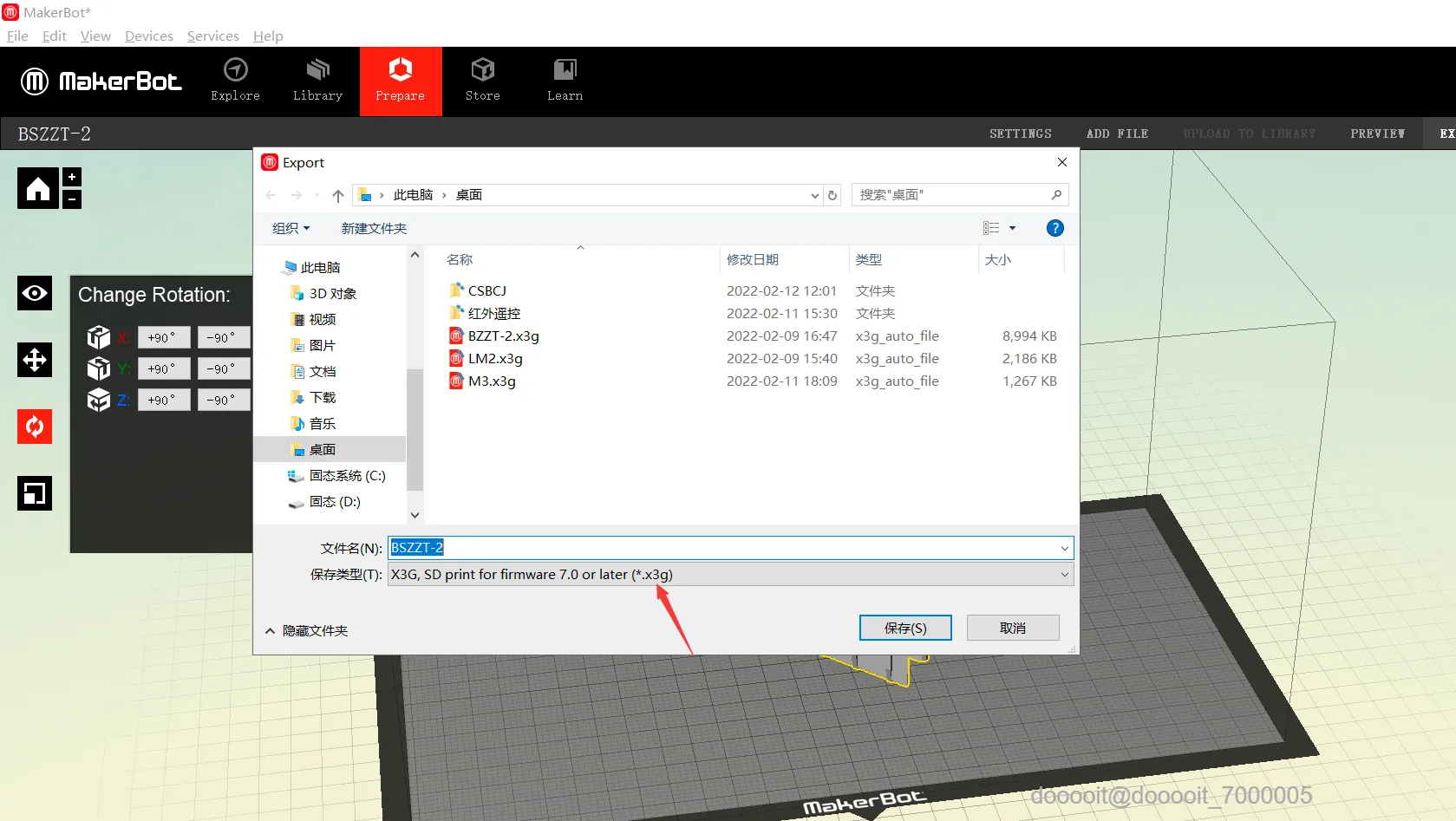

3.保存为.x3g格式，可直接打印

到此，本项目已经制作完成。需要注意的是，在实际打印过程中，是需要反复测试配合尺寸的。需注意3D打印误差。
