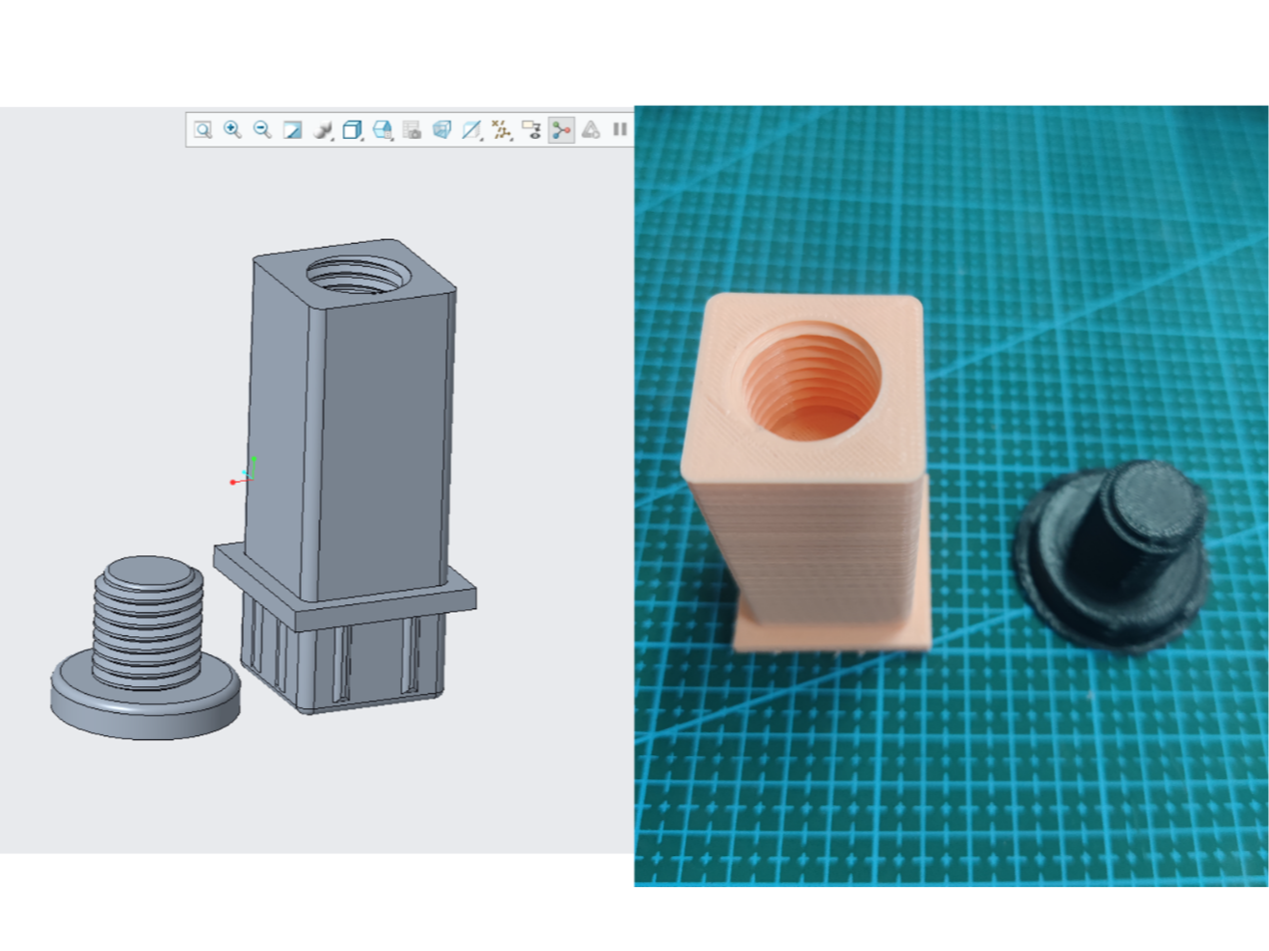

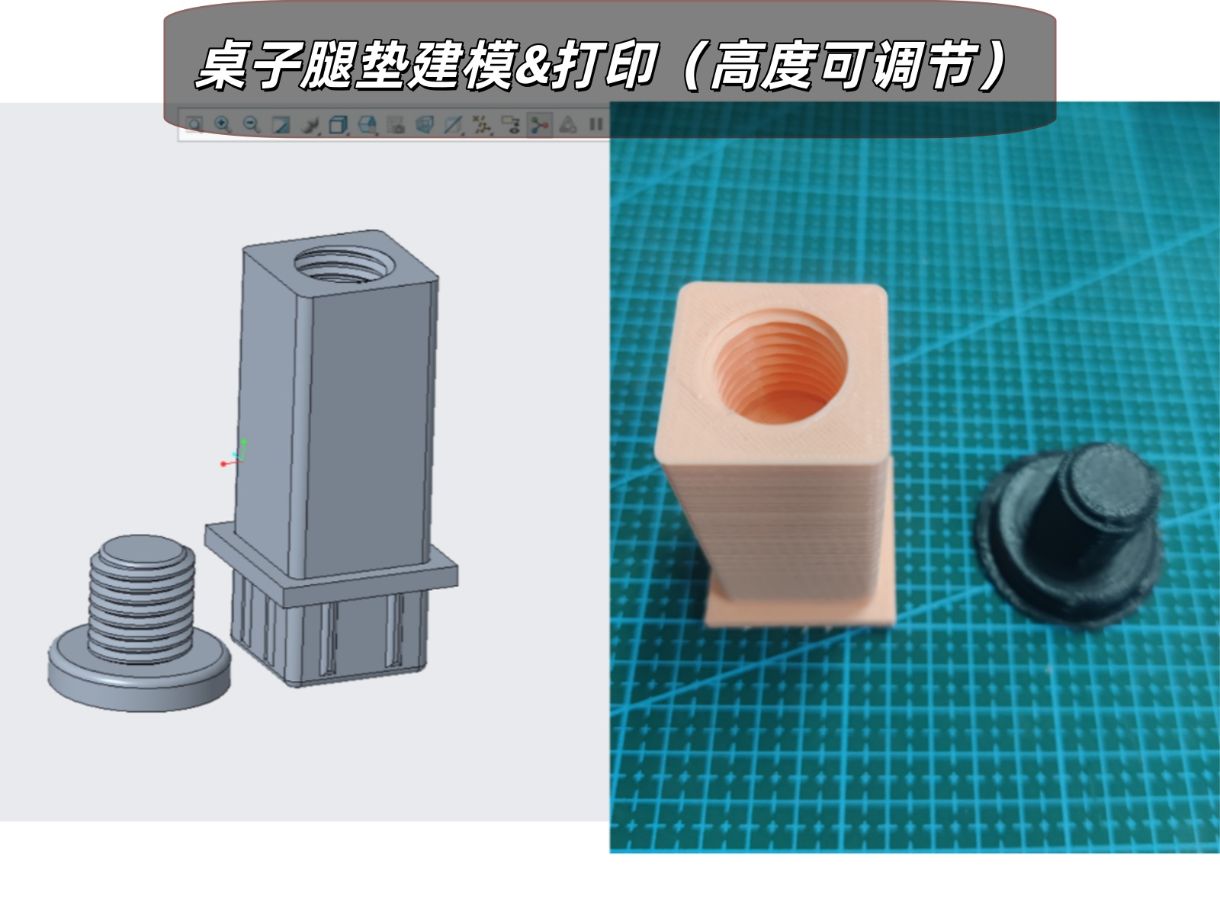

桌子腿垫建模&打印（高度可调节）

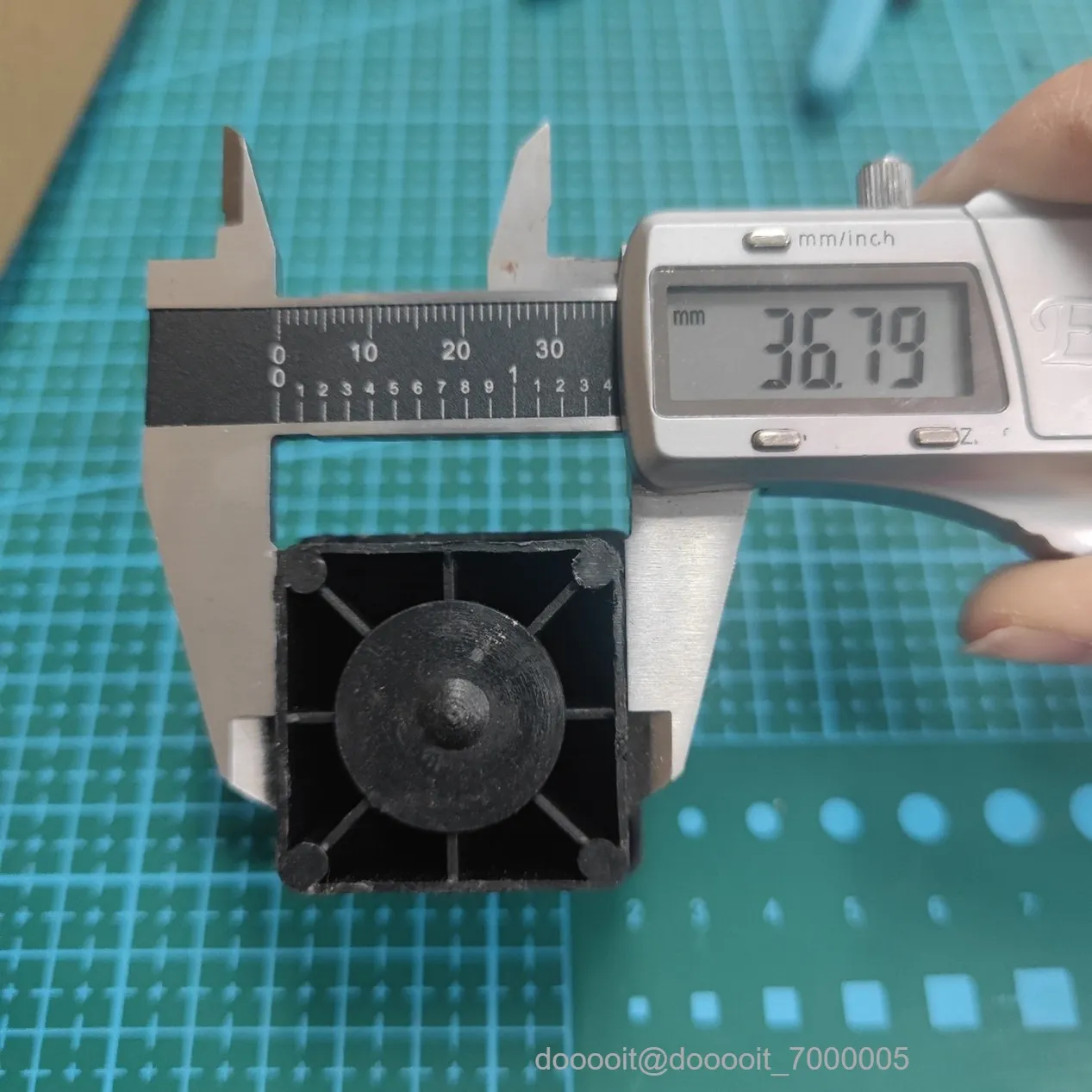

在建模之前，首先需要解决的是尺寸配合问题。如图只给出一处尺寸测量实例，其它部位以此类推。

下面开始建模部分，步骤详细，可按照步骤来。

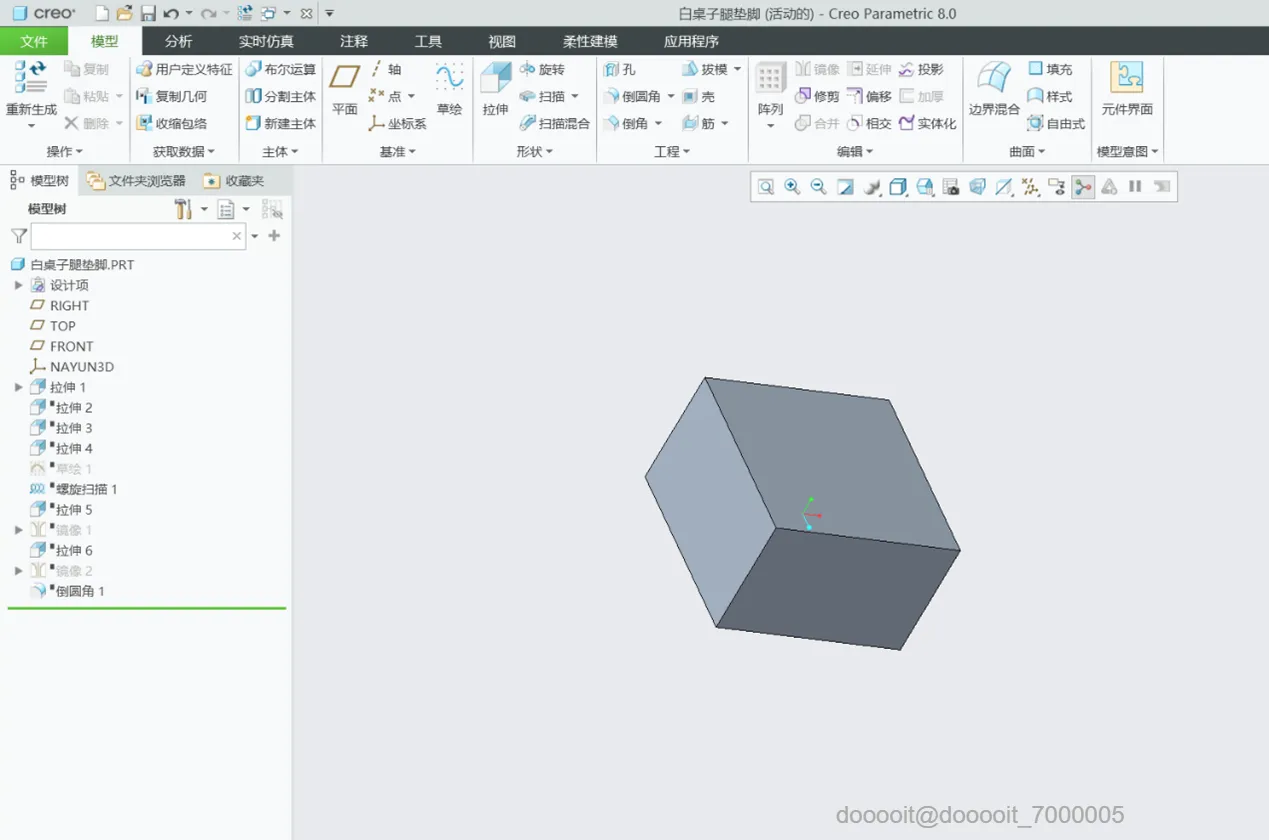

打开建模软件Creo8.0，其它软件版本相同。尺寸均见图，有标注。

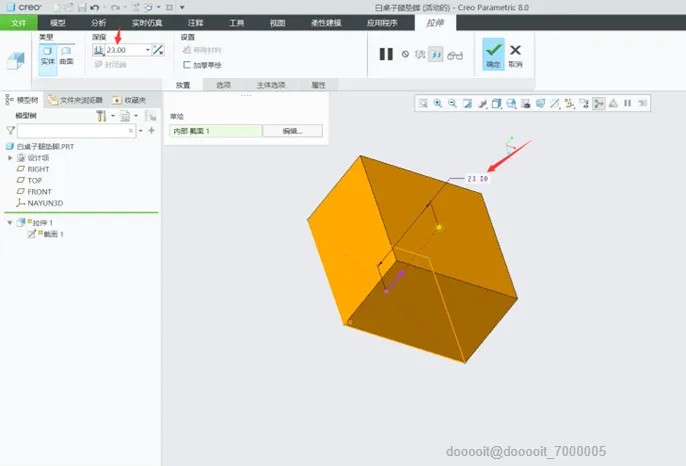

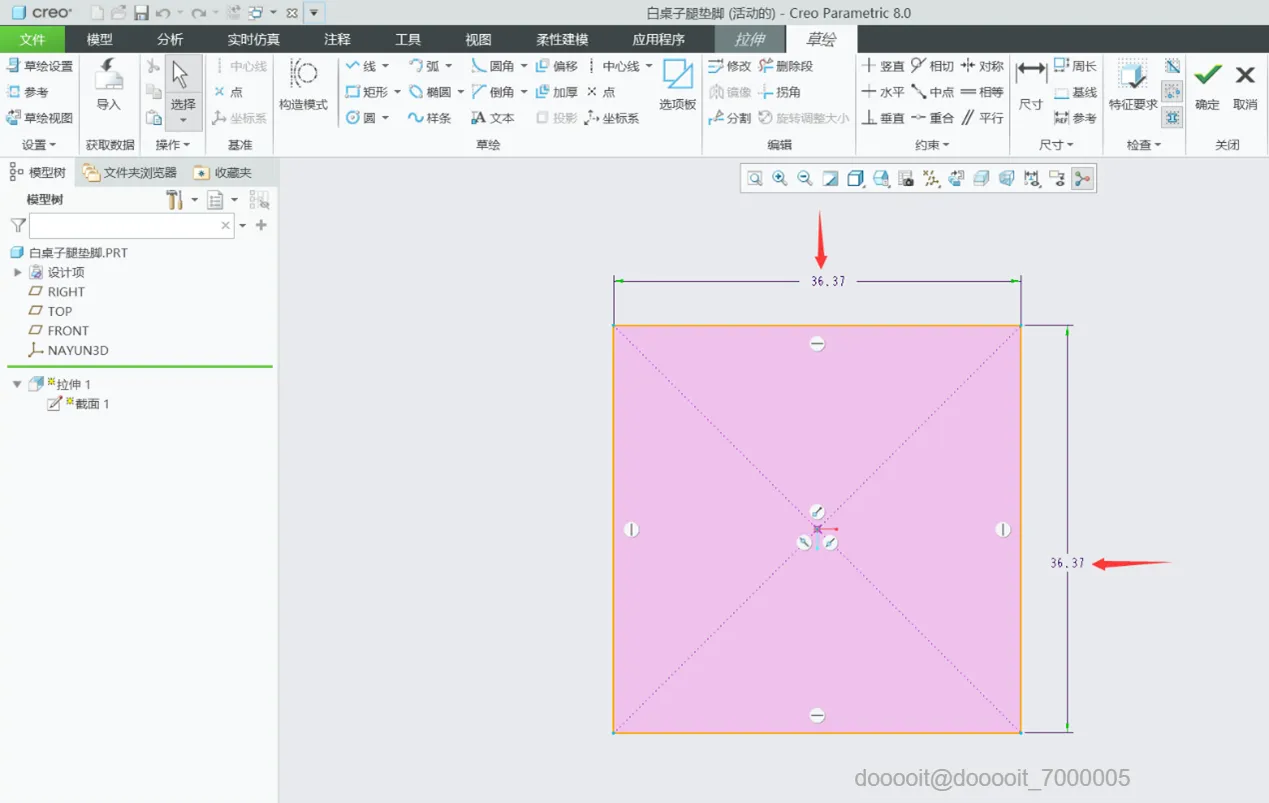

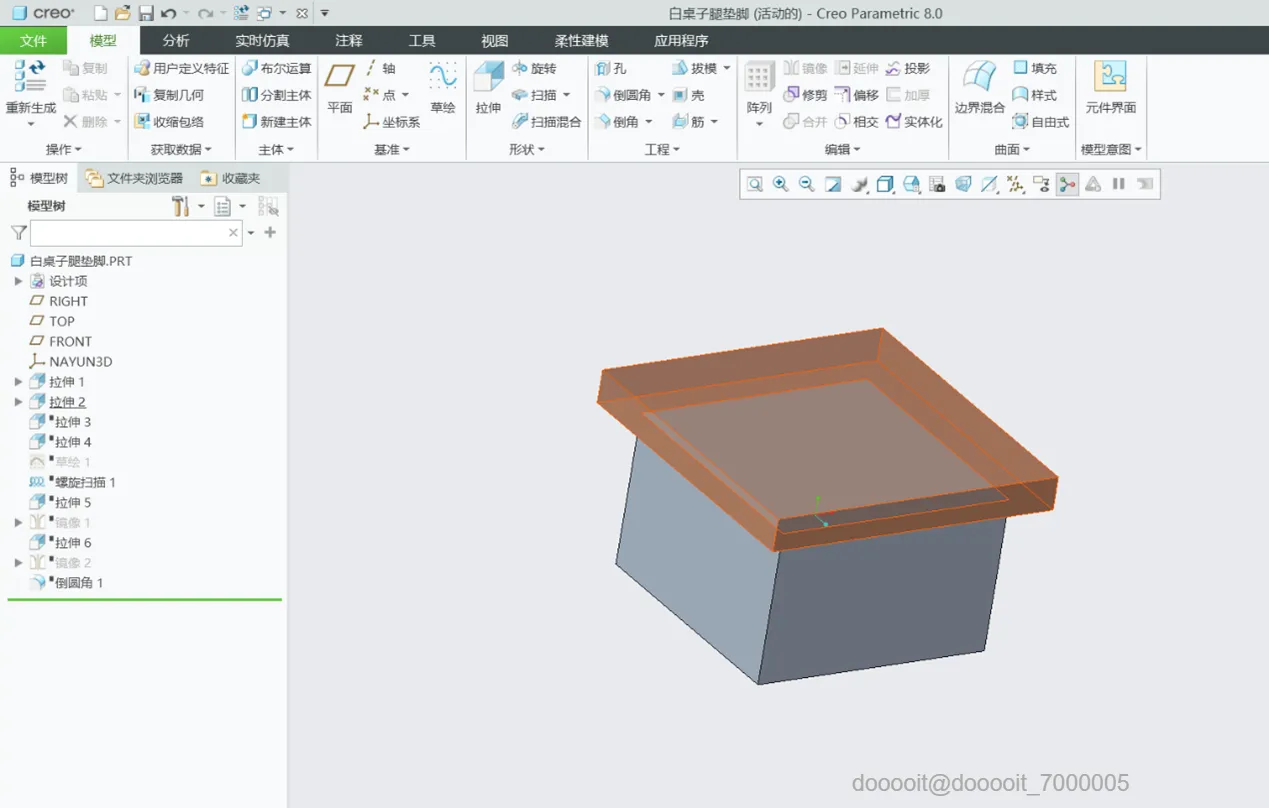

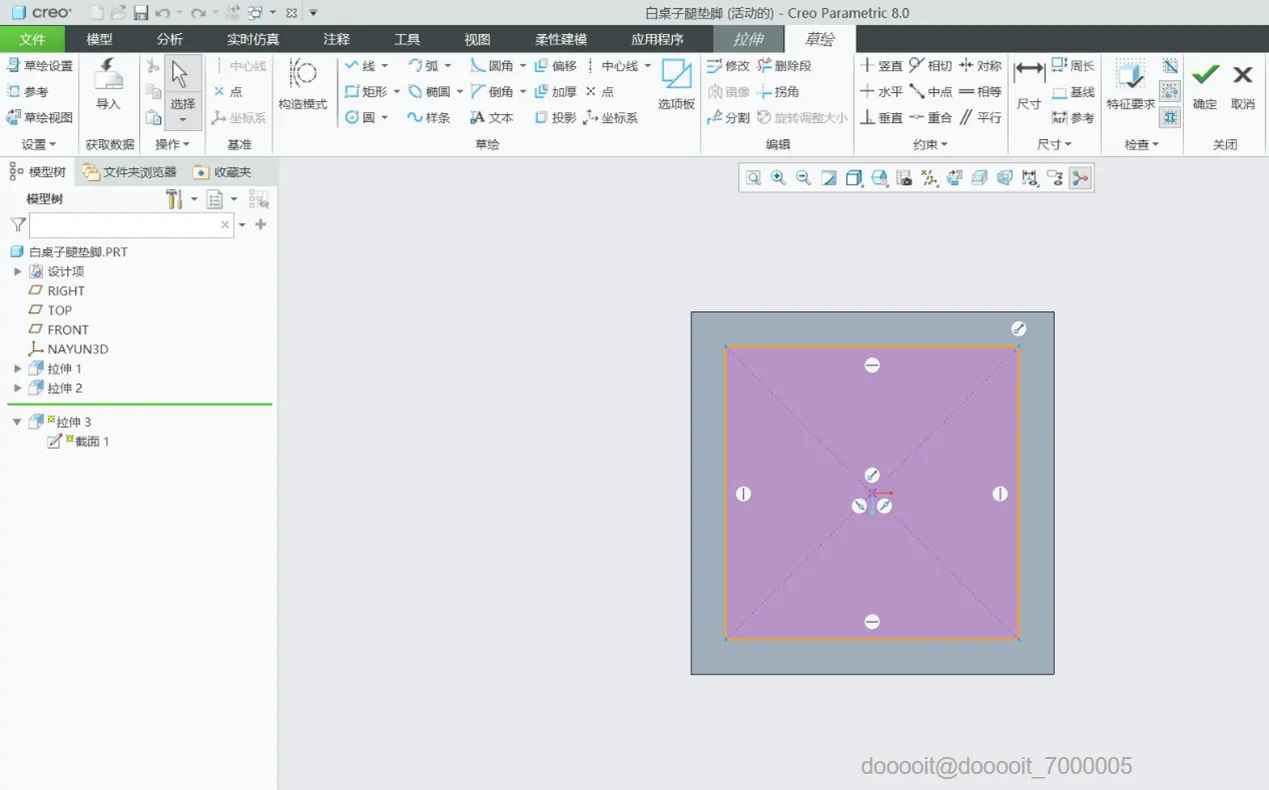

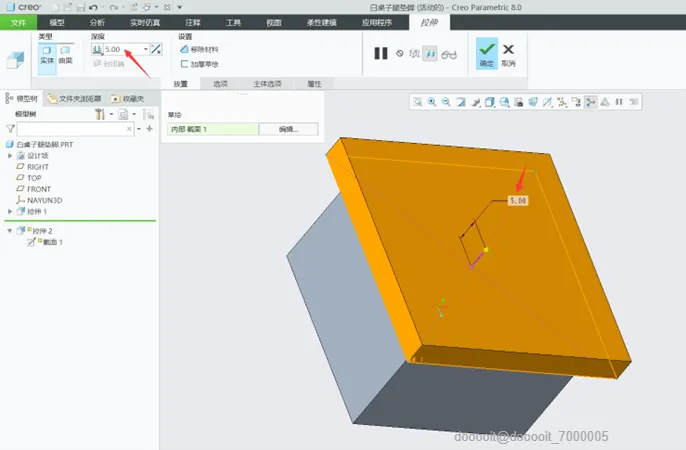

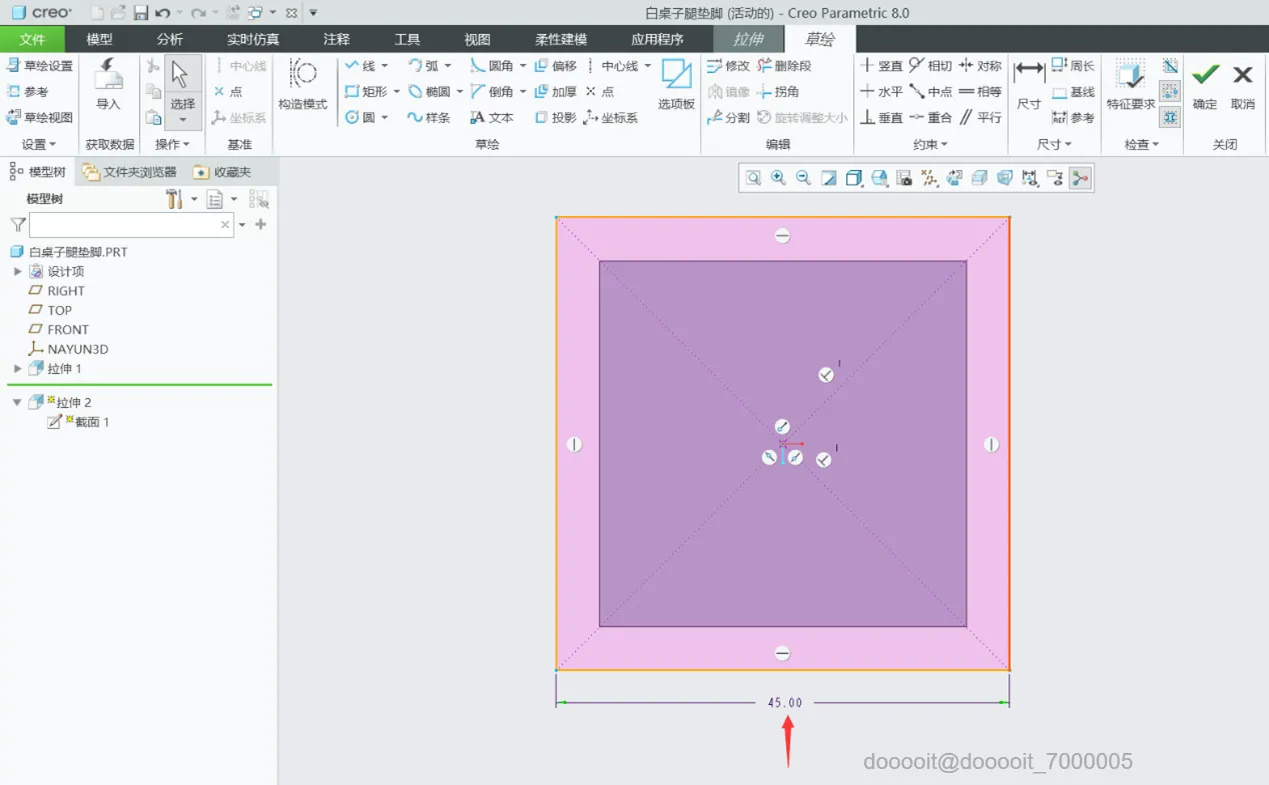

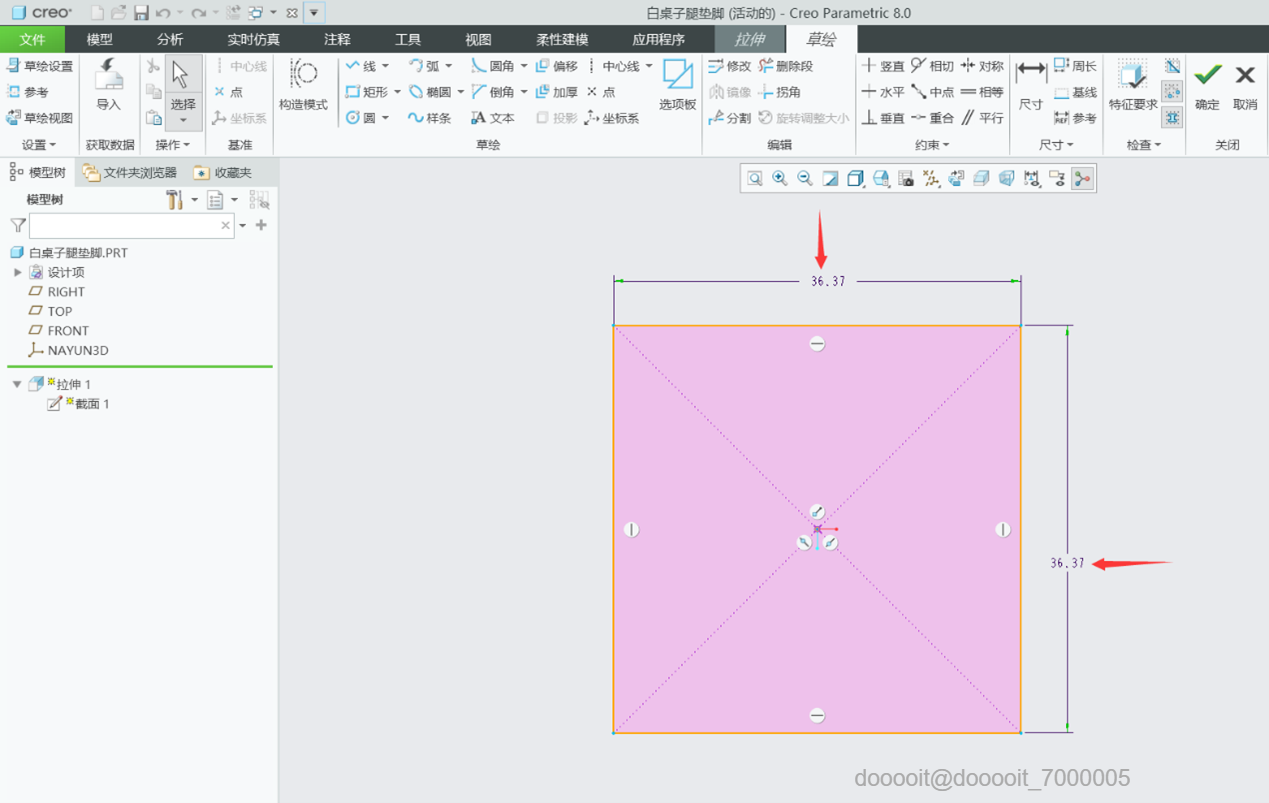

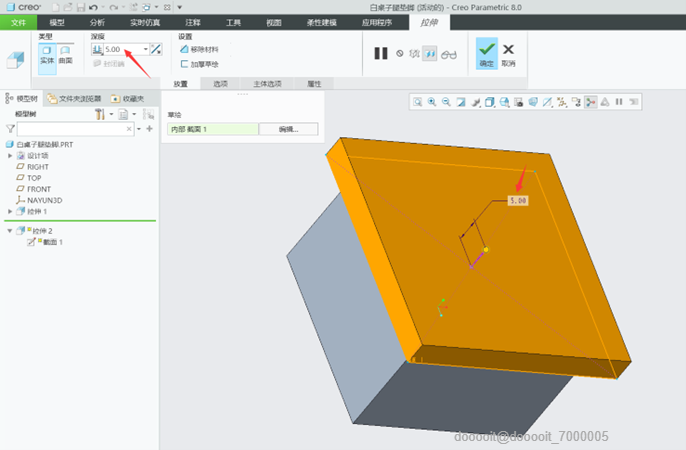

1.草绘出卡台部位，拉伸厚度尺寸供参考；

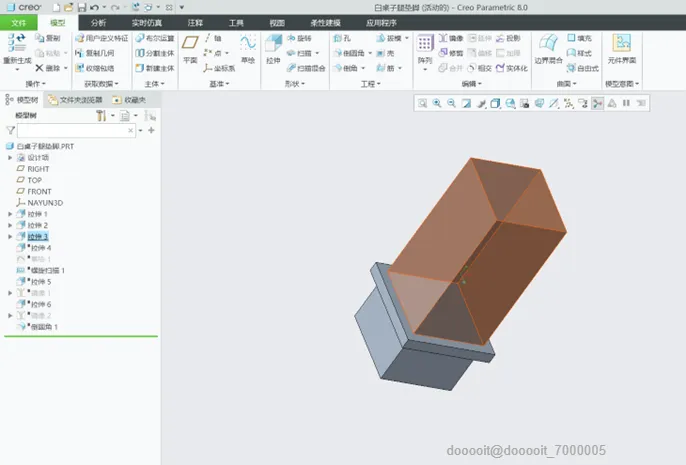

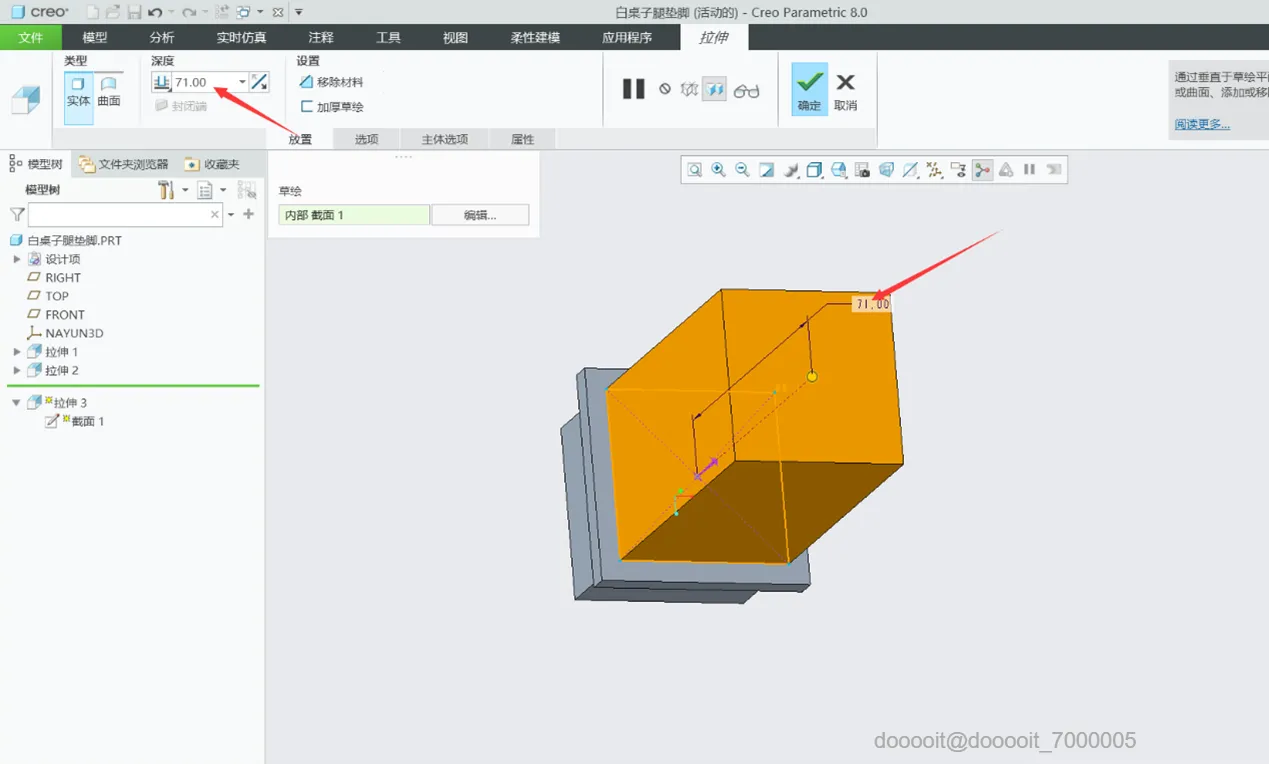

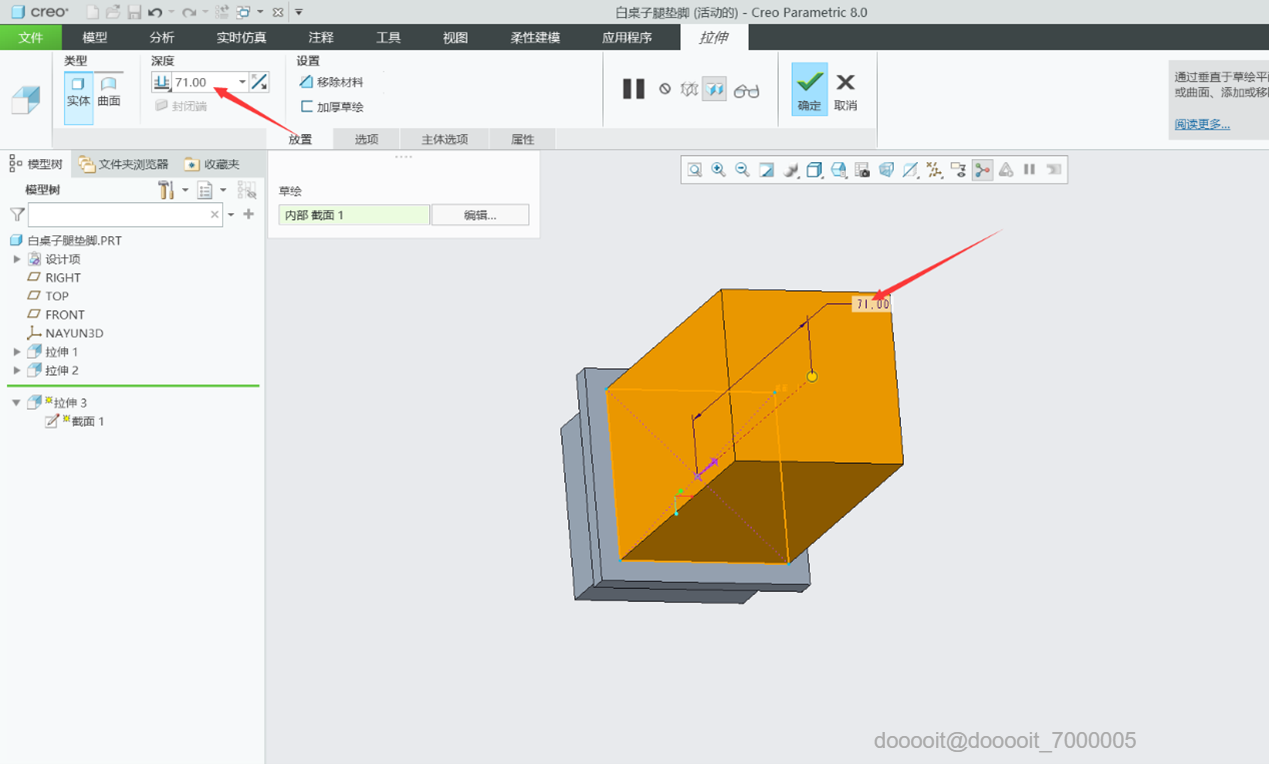

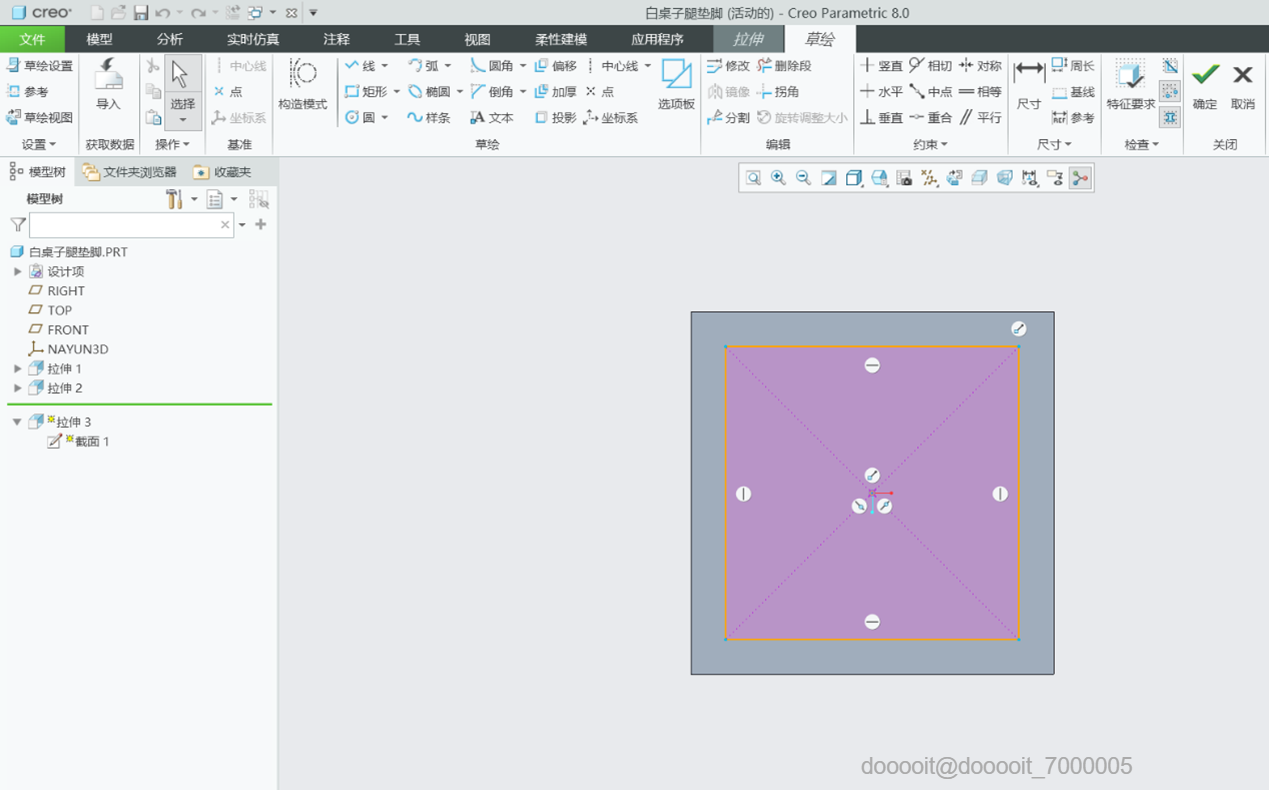

2.拉伸腿部位；

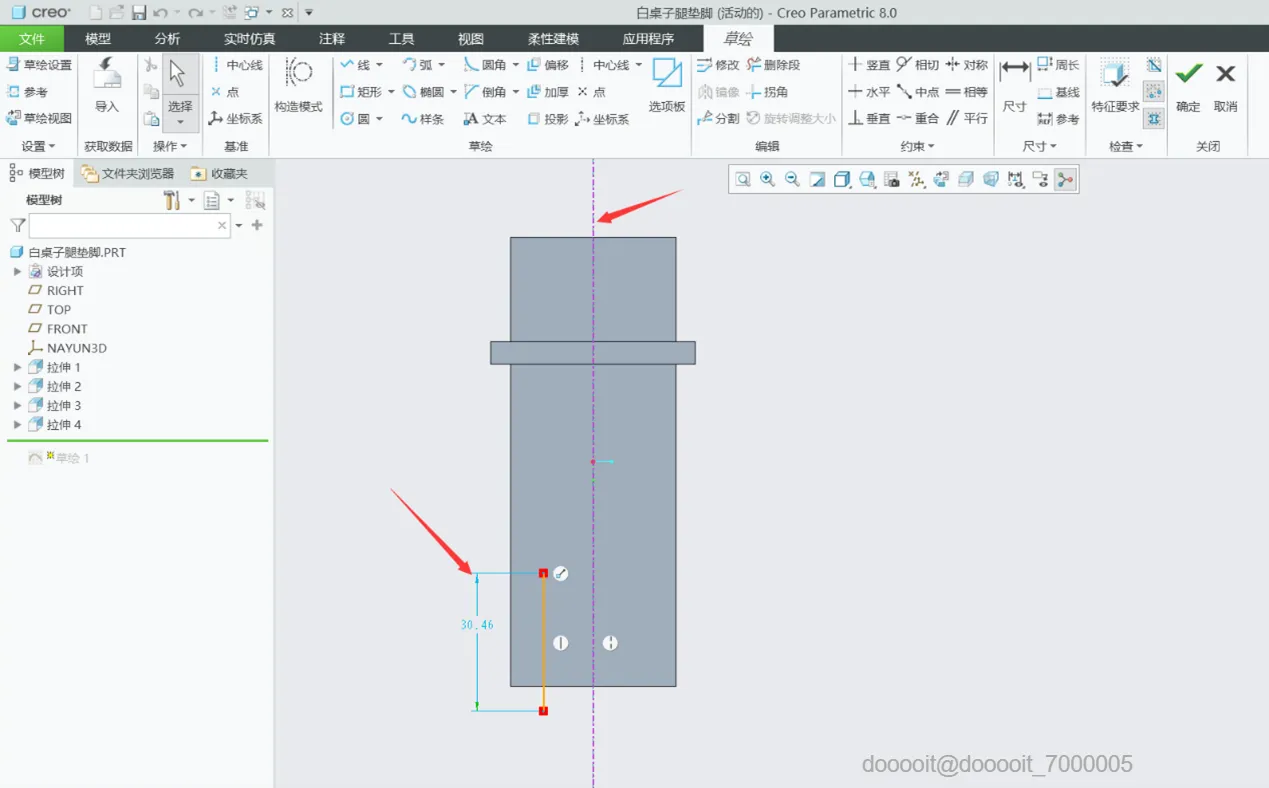

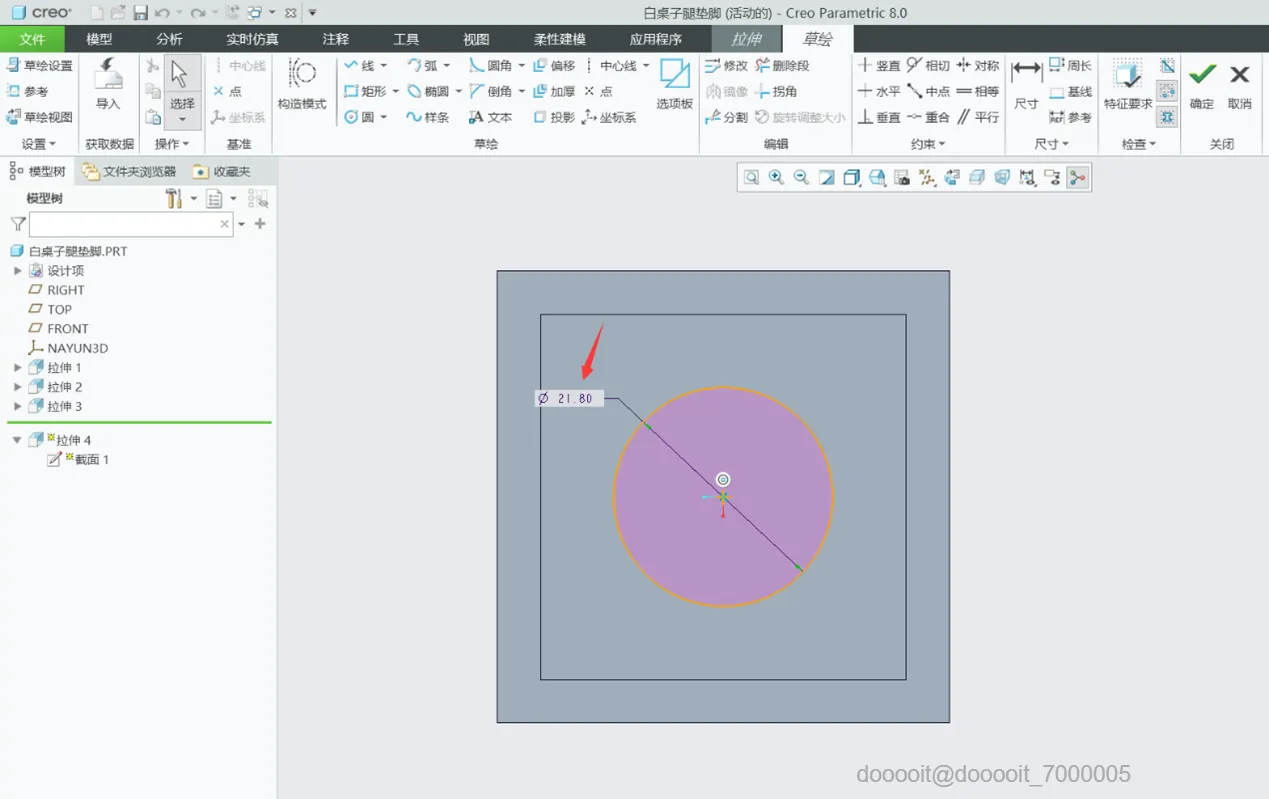

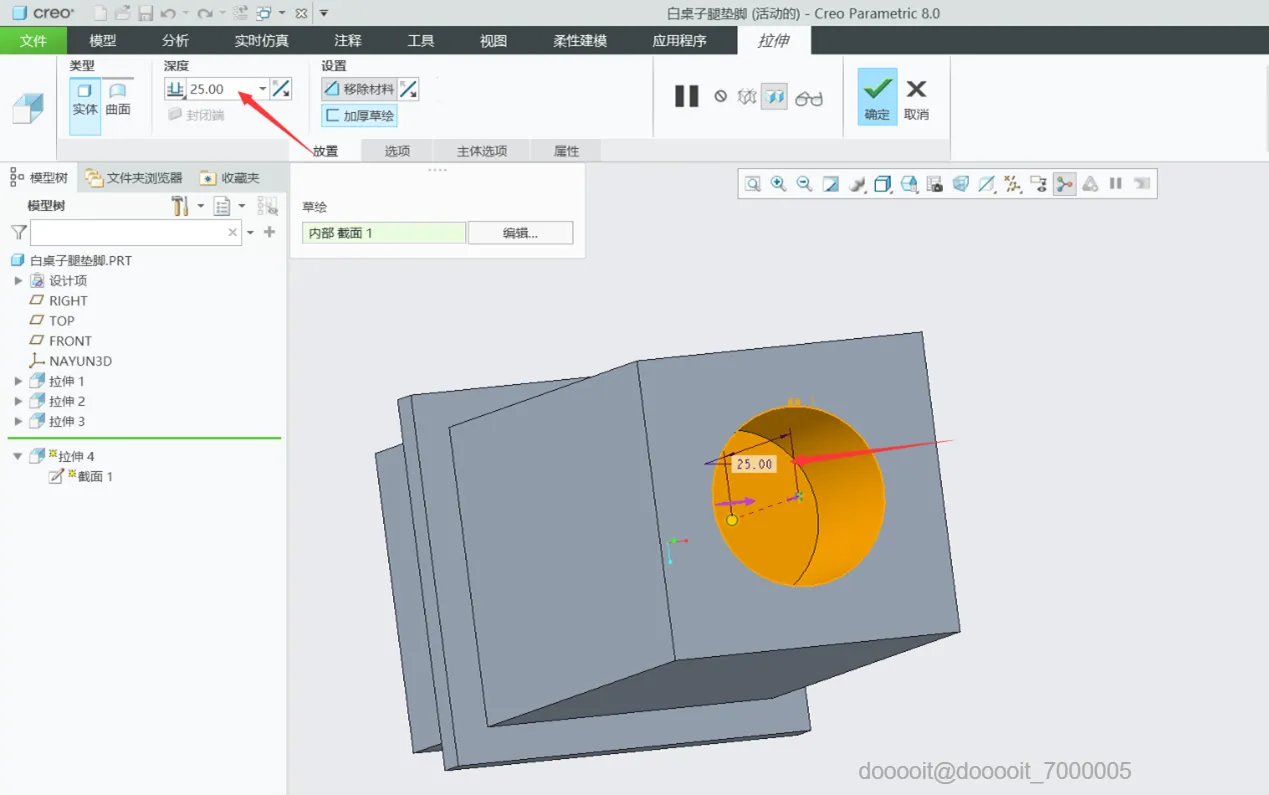

1.制作孔螺纹部分：一条中心线为螺旋轴，一条线段为螺旋轮廓。

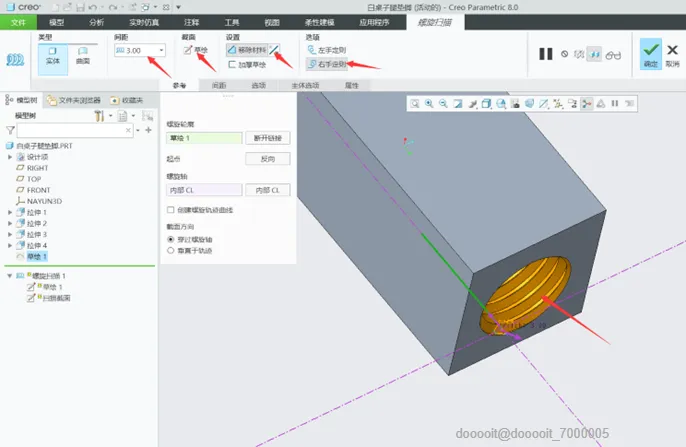

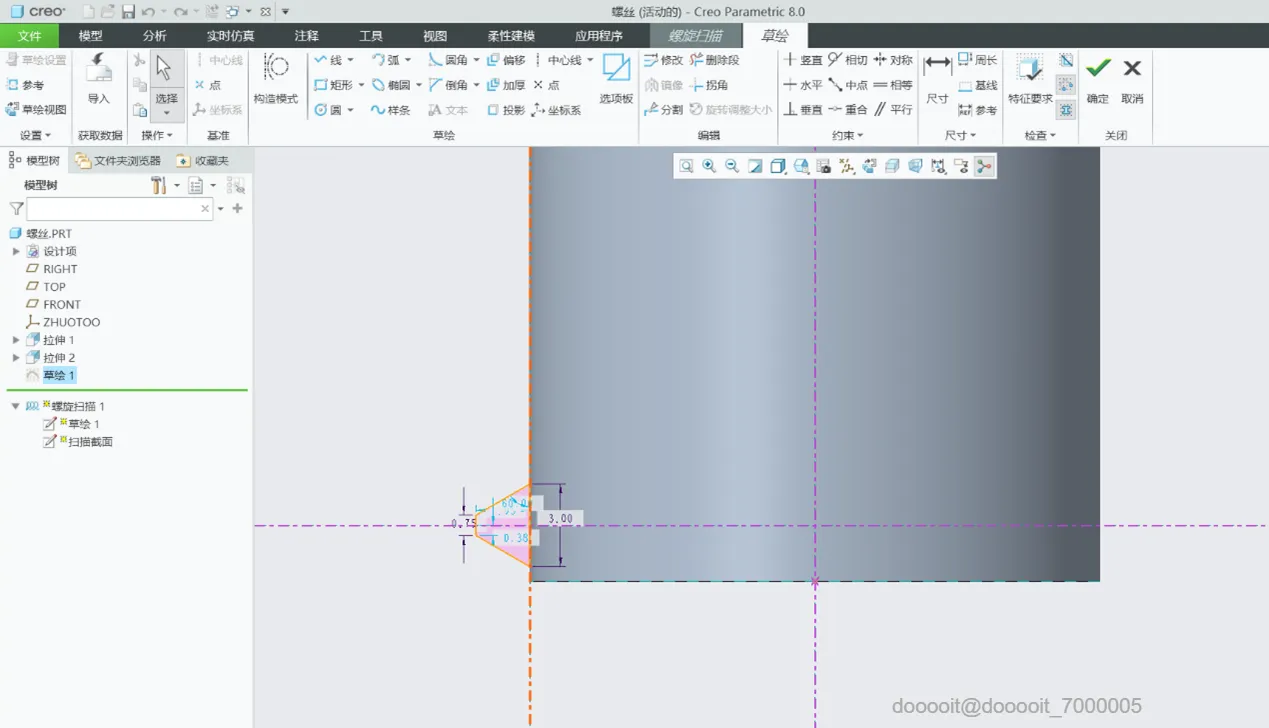

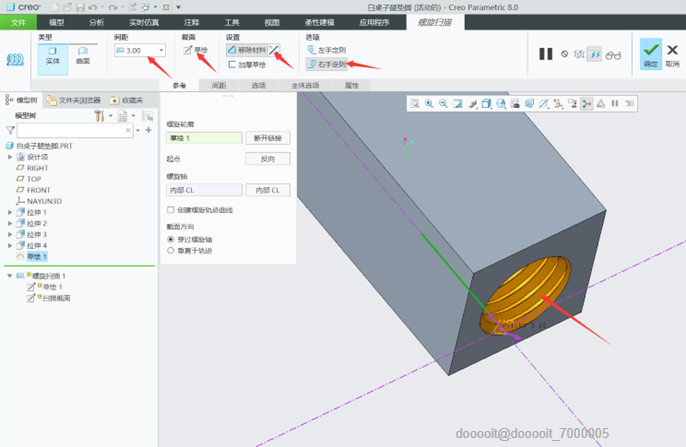

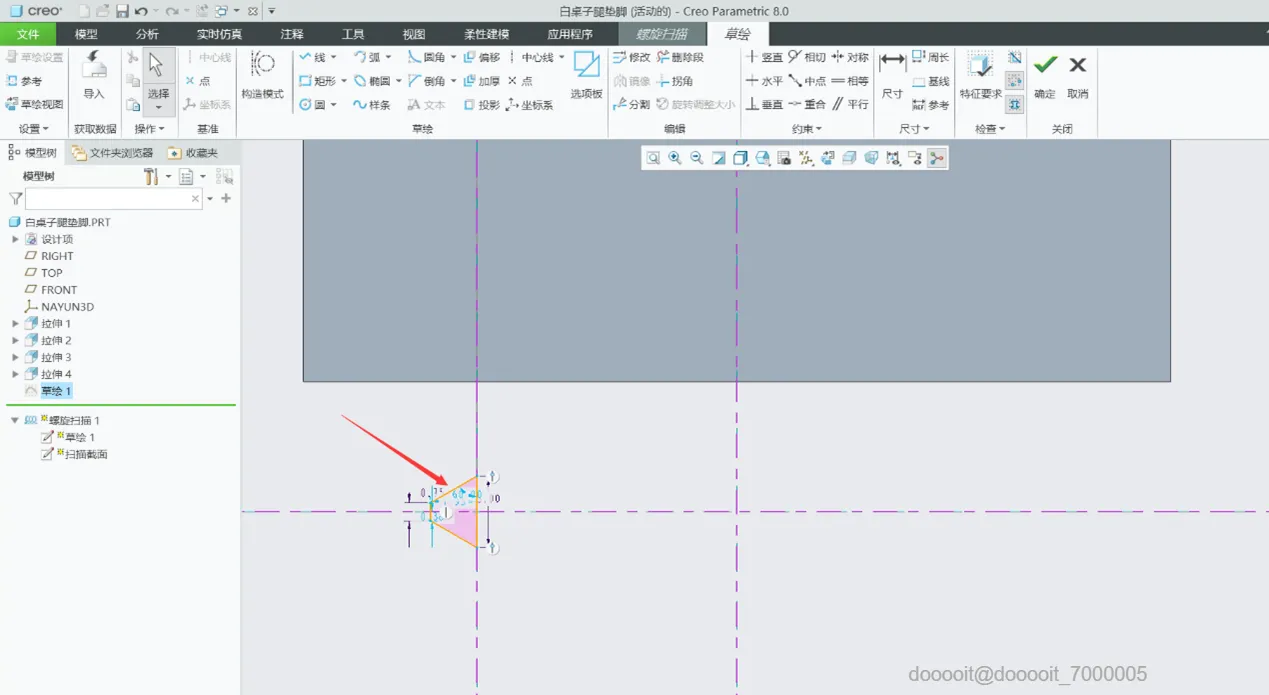

2.下面开始螺旋扫描的草绘，螺距为3mm，等腰梯形的上底为P/4=3/4=0.75，夹角为60°。

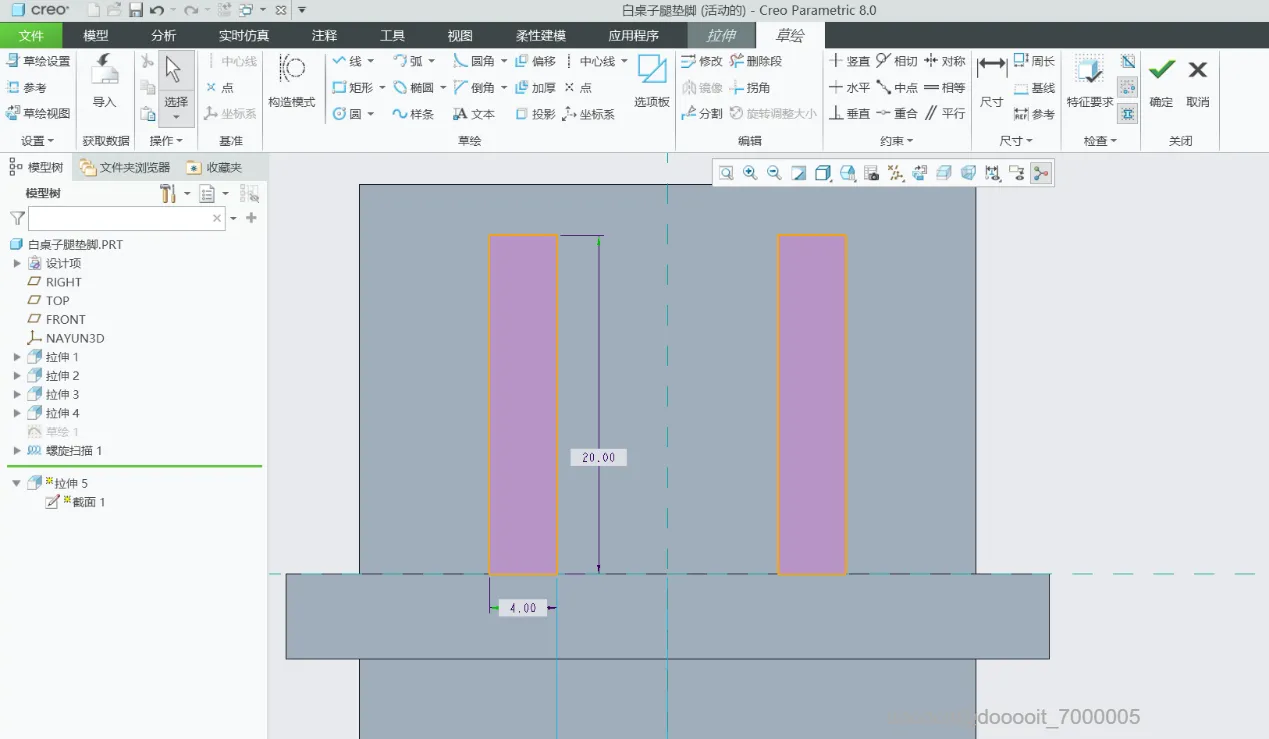

3.红色箭头必看

作用是保证配合误差范围内。此处尺寸按照实际要求来，仅供参考。

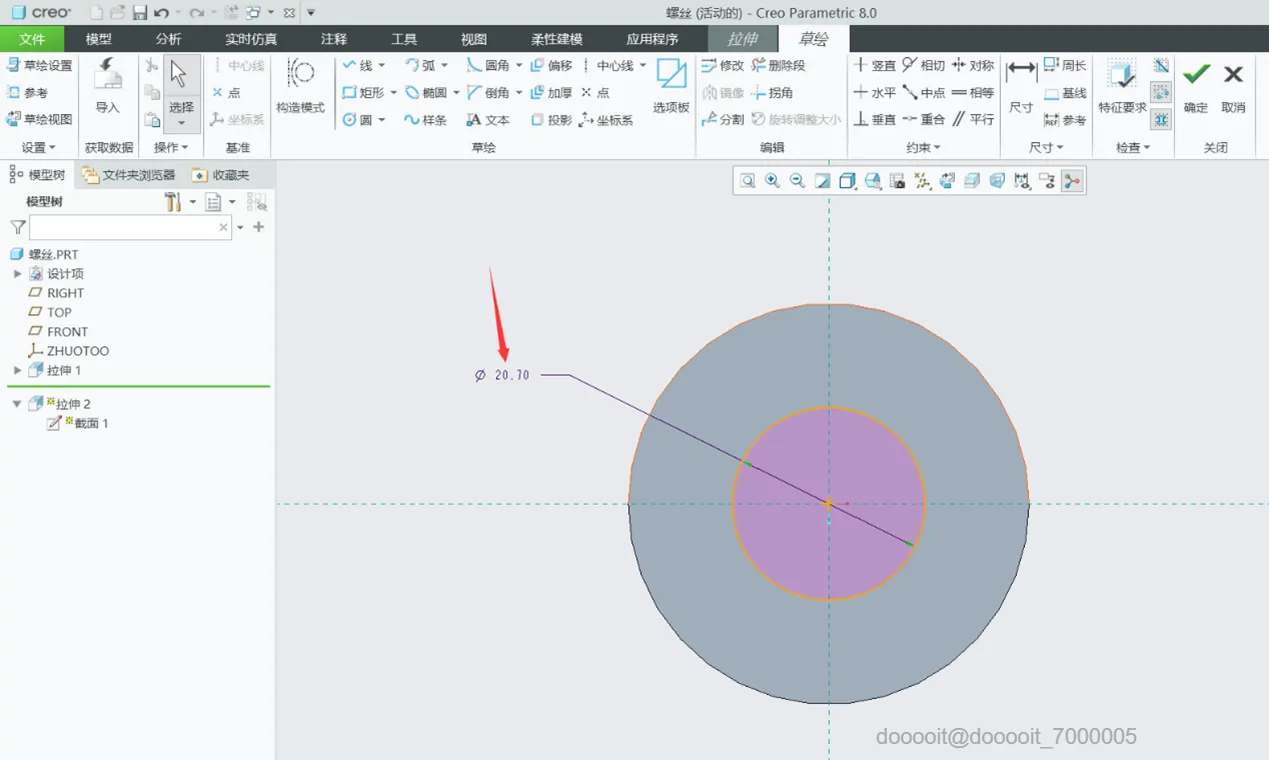

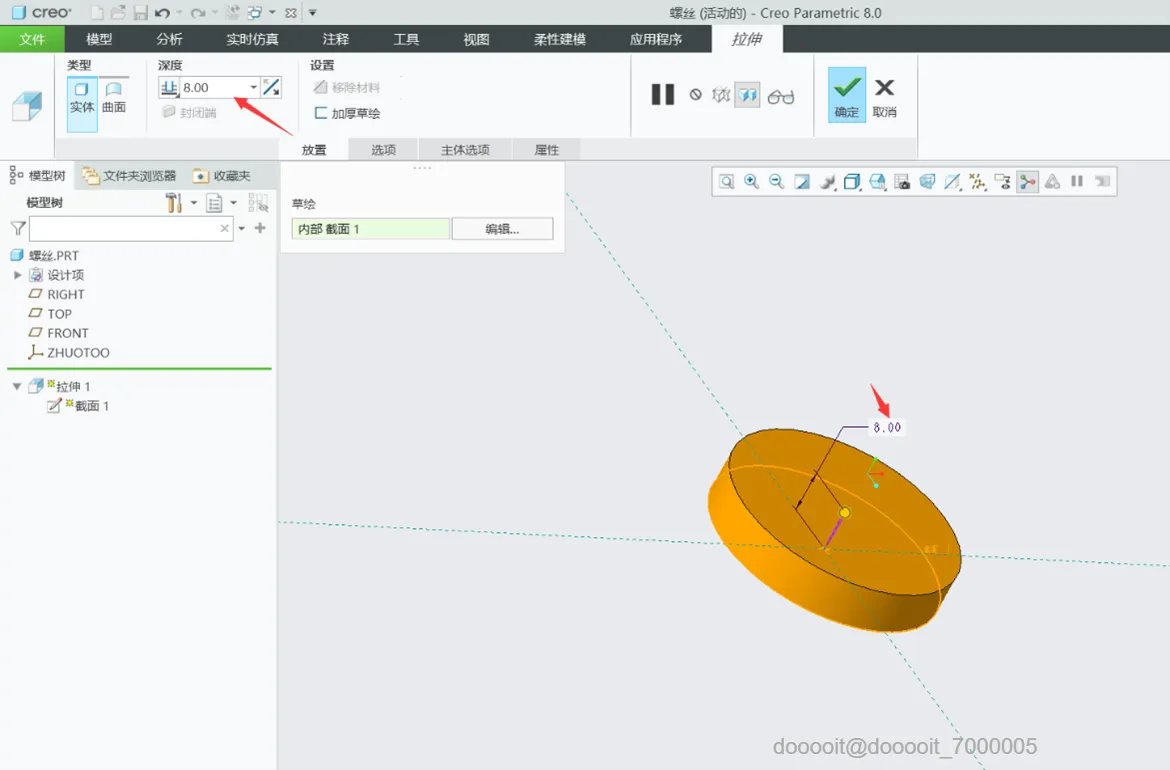

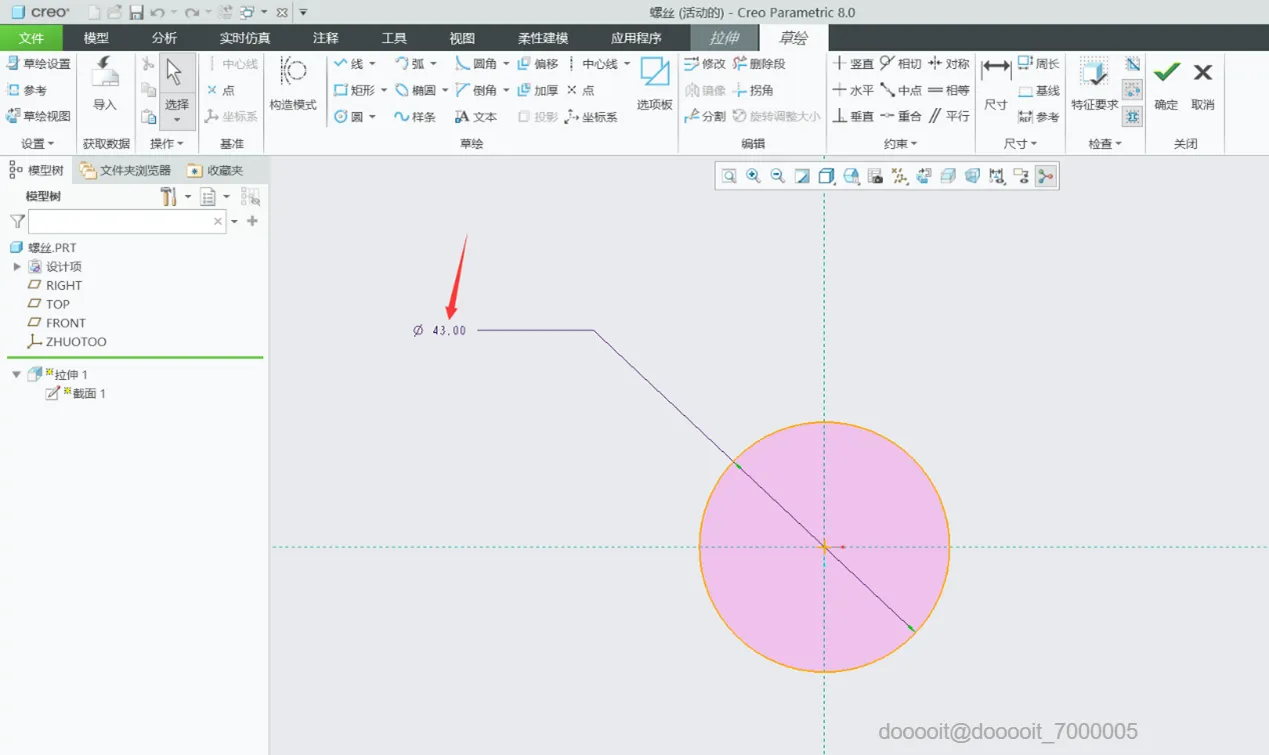

1.螺丝底座部分

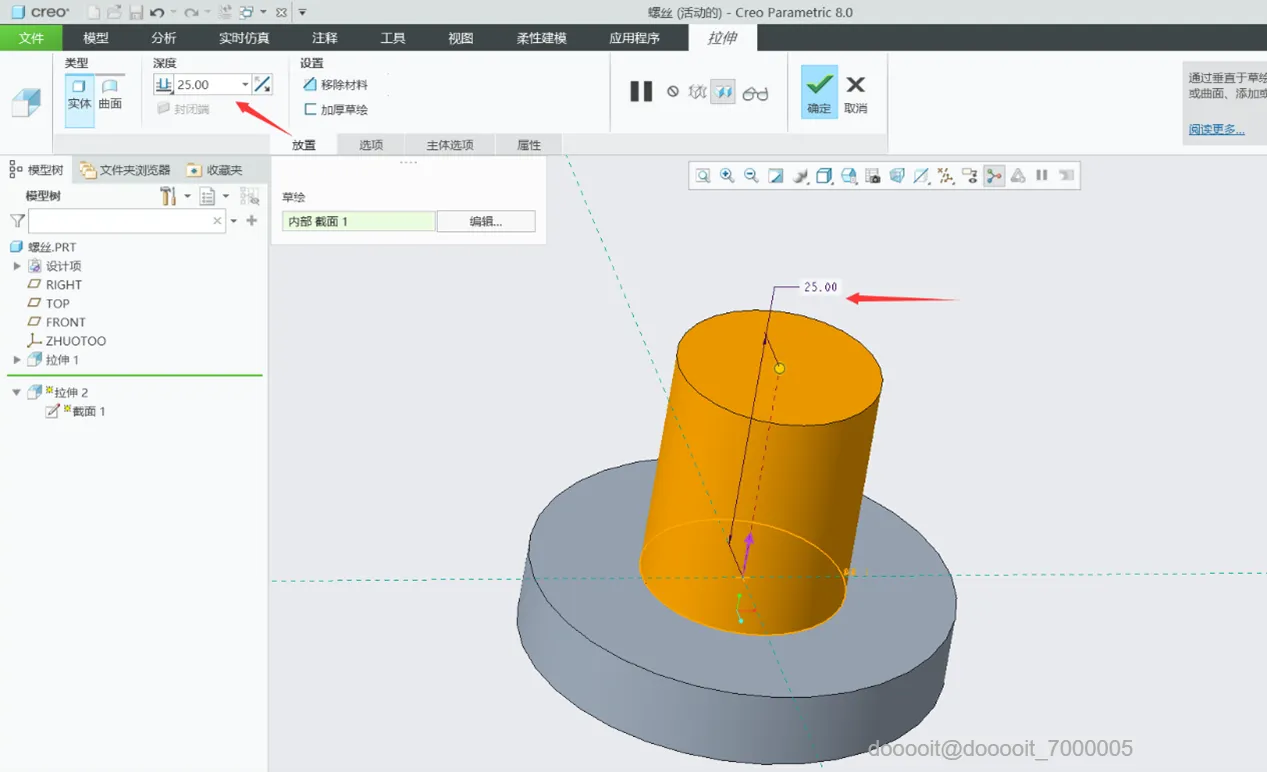

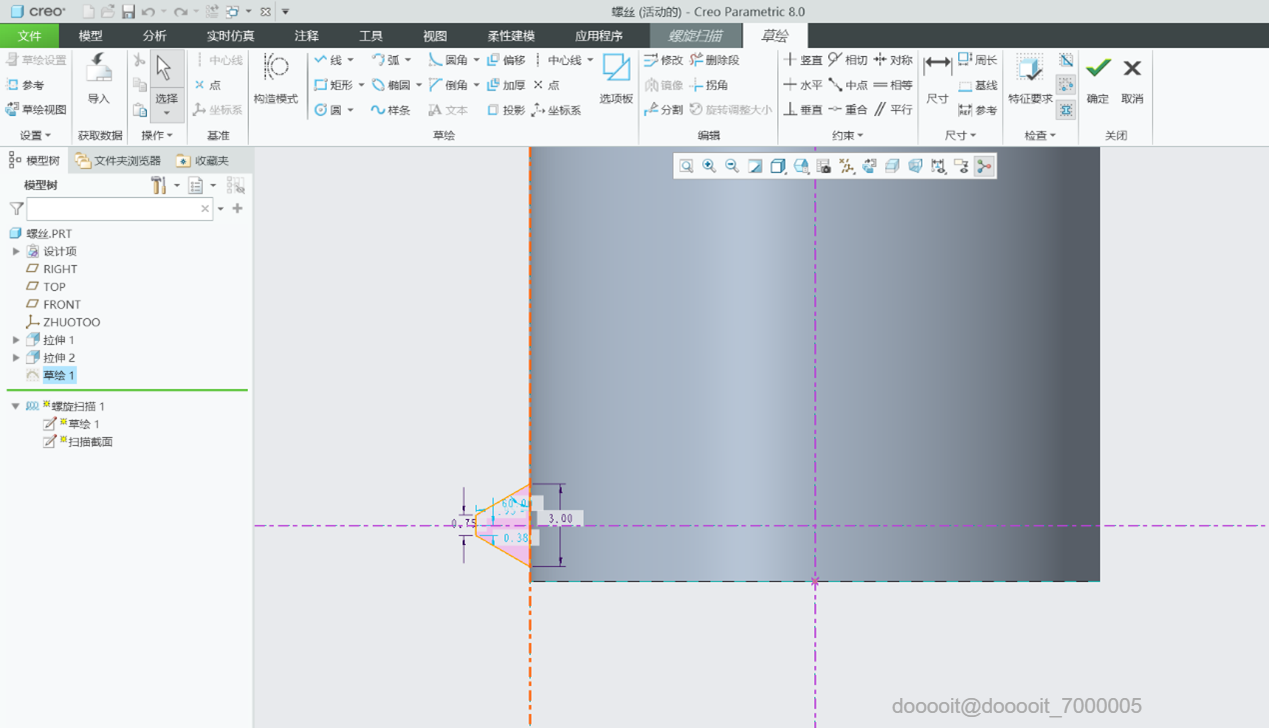

2.建模螺丝的螺纹扫描部位

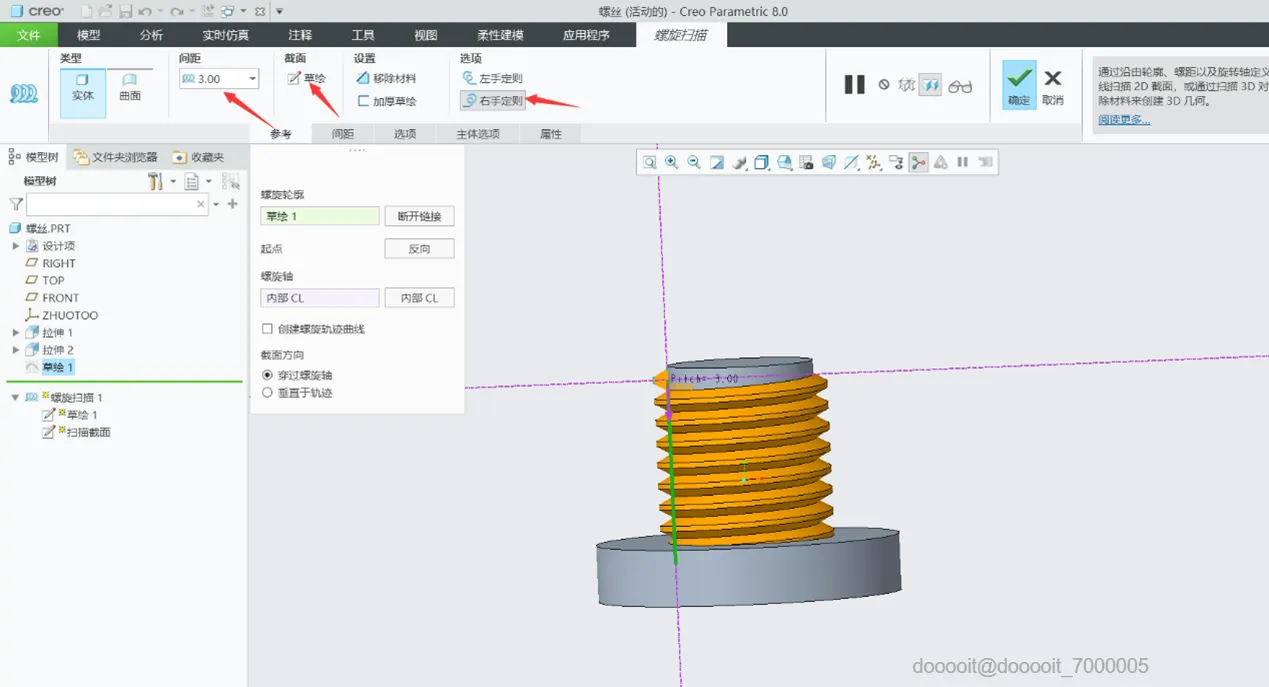

3.开始螺纹扫描，注意看箭头所指部分与之前的不同

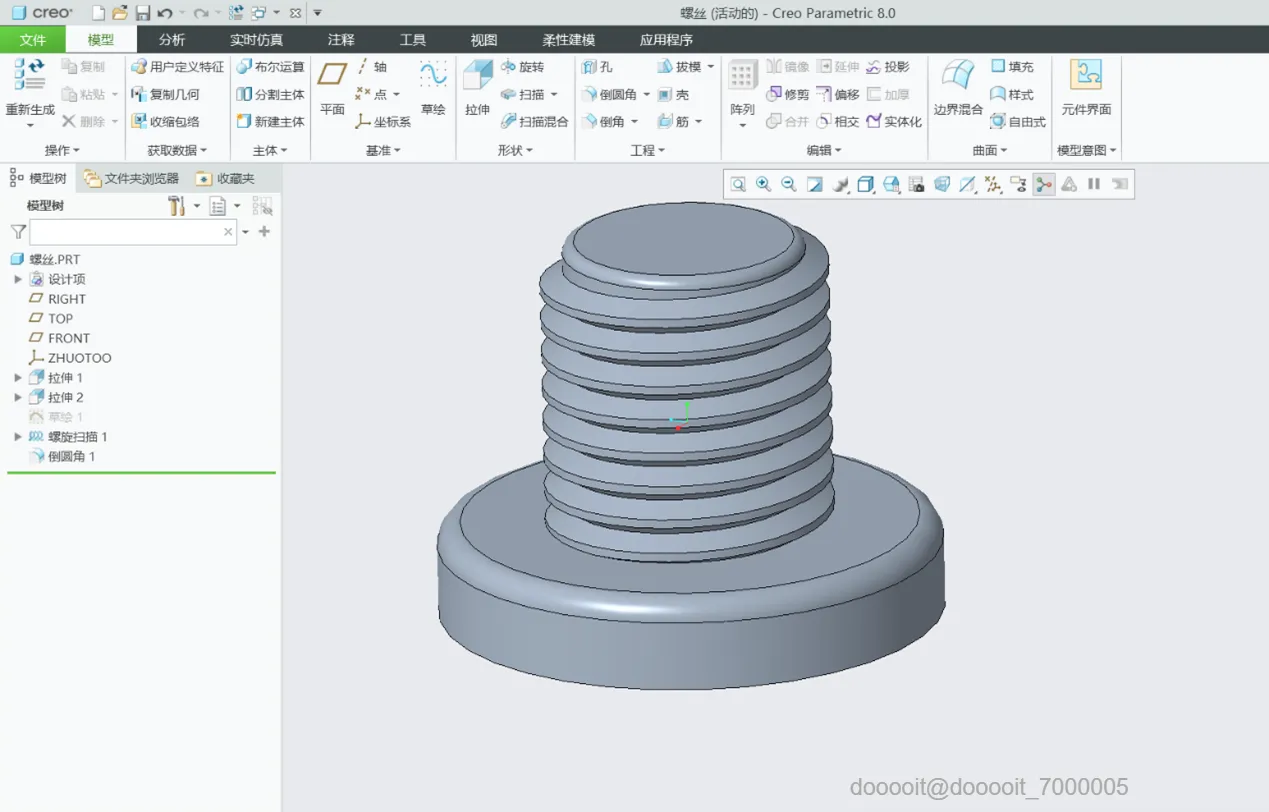

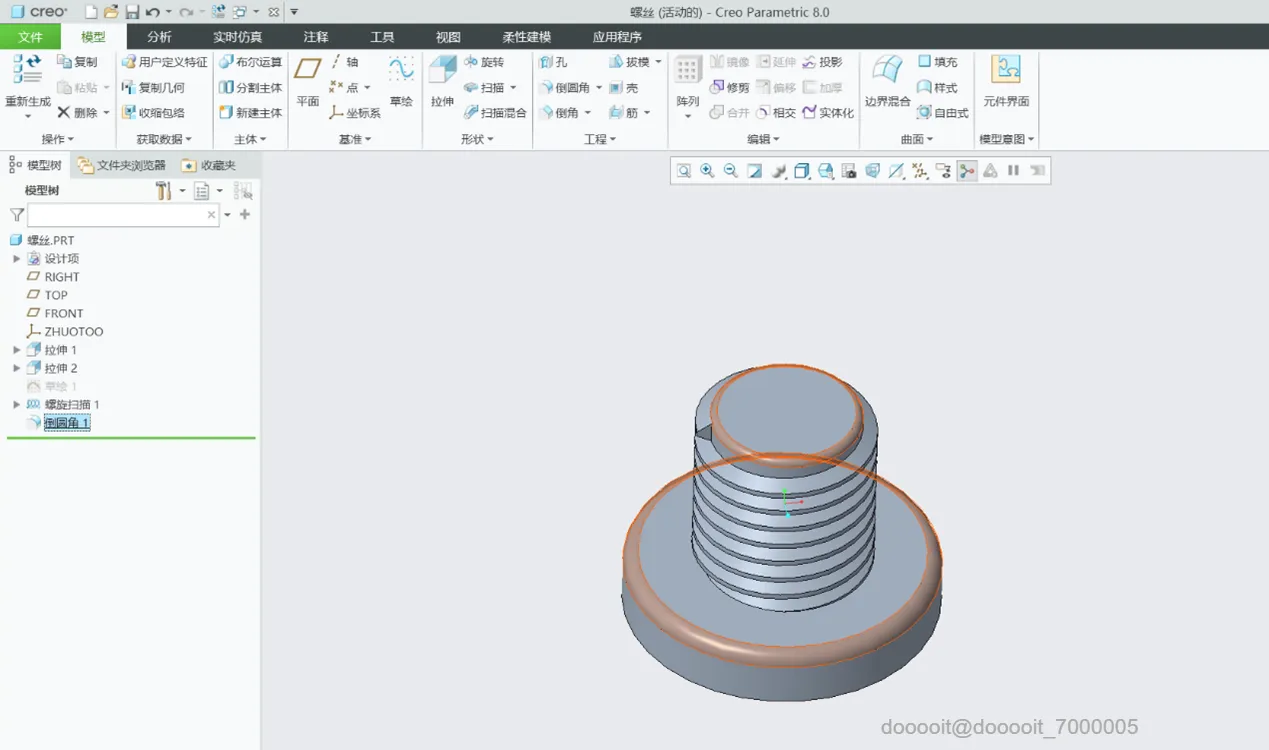

4.最后倒圆角，自定义大小

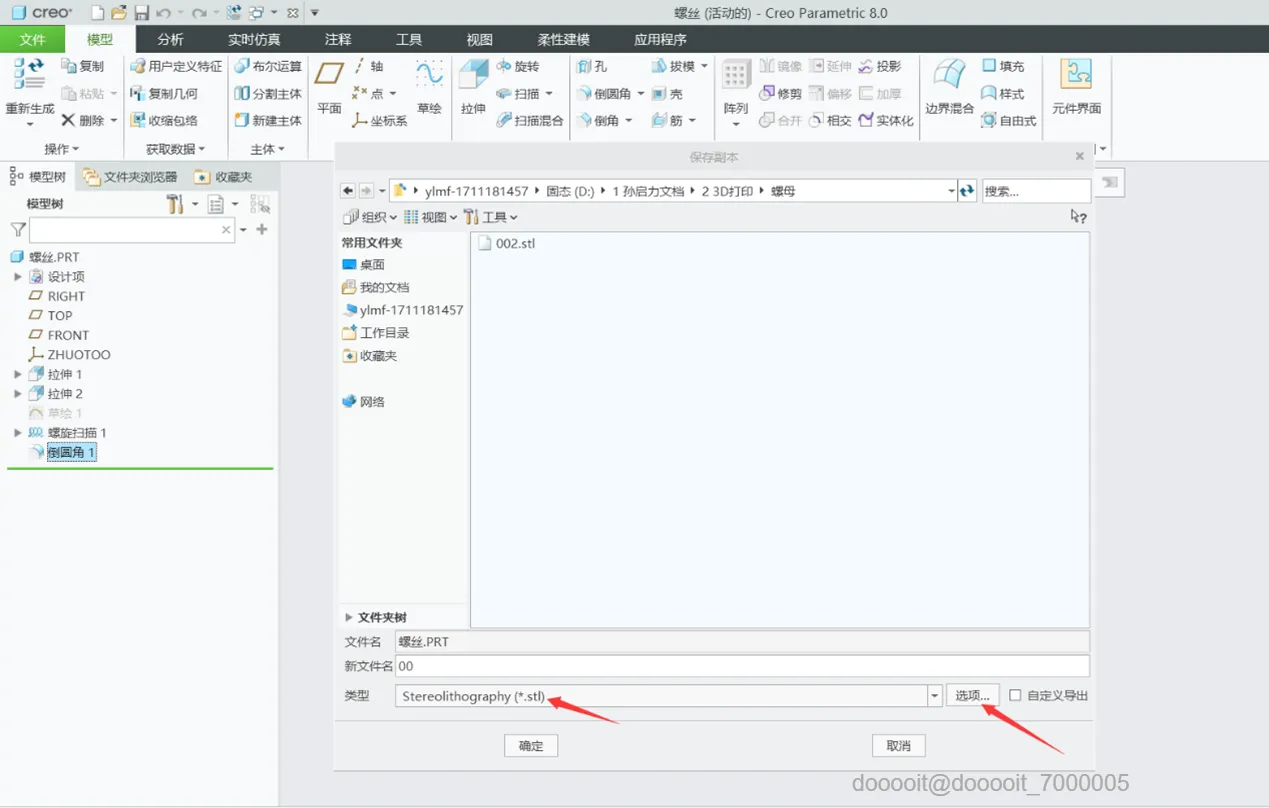

1.建模输出.STL文件

2.切片软件切片

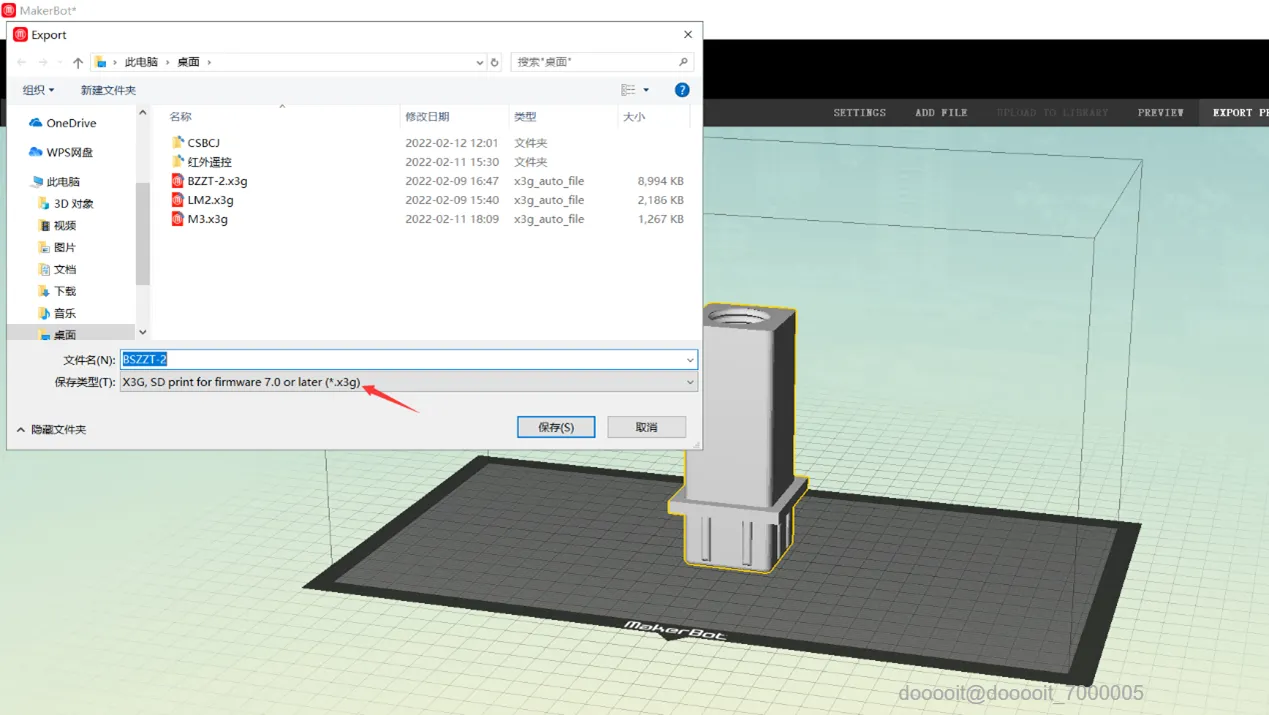

3.保存为.x3g格式，可直接打印

注意，本次打印参数仅供参考。
