博世Go2桌面收纳底座

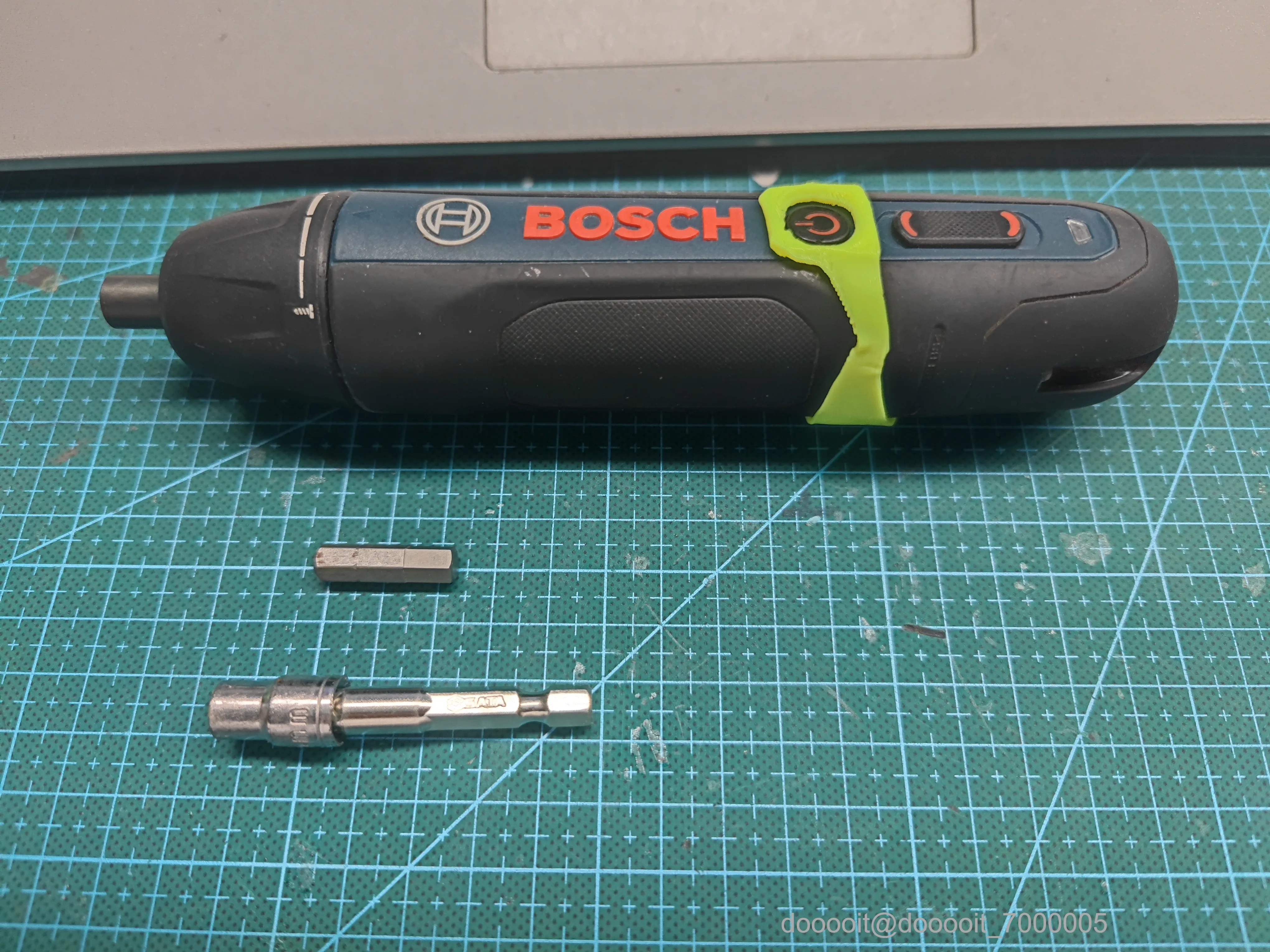

准备上述列表的材料以及工具

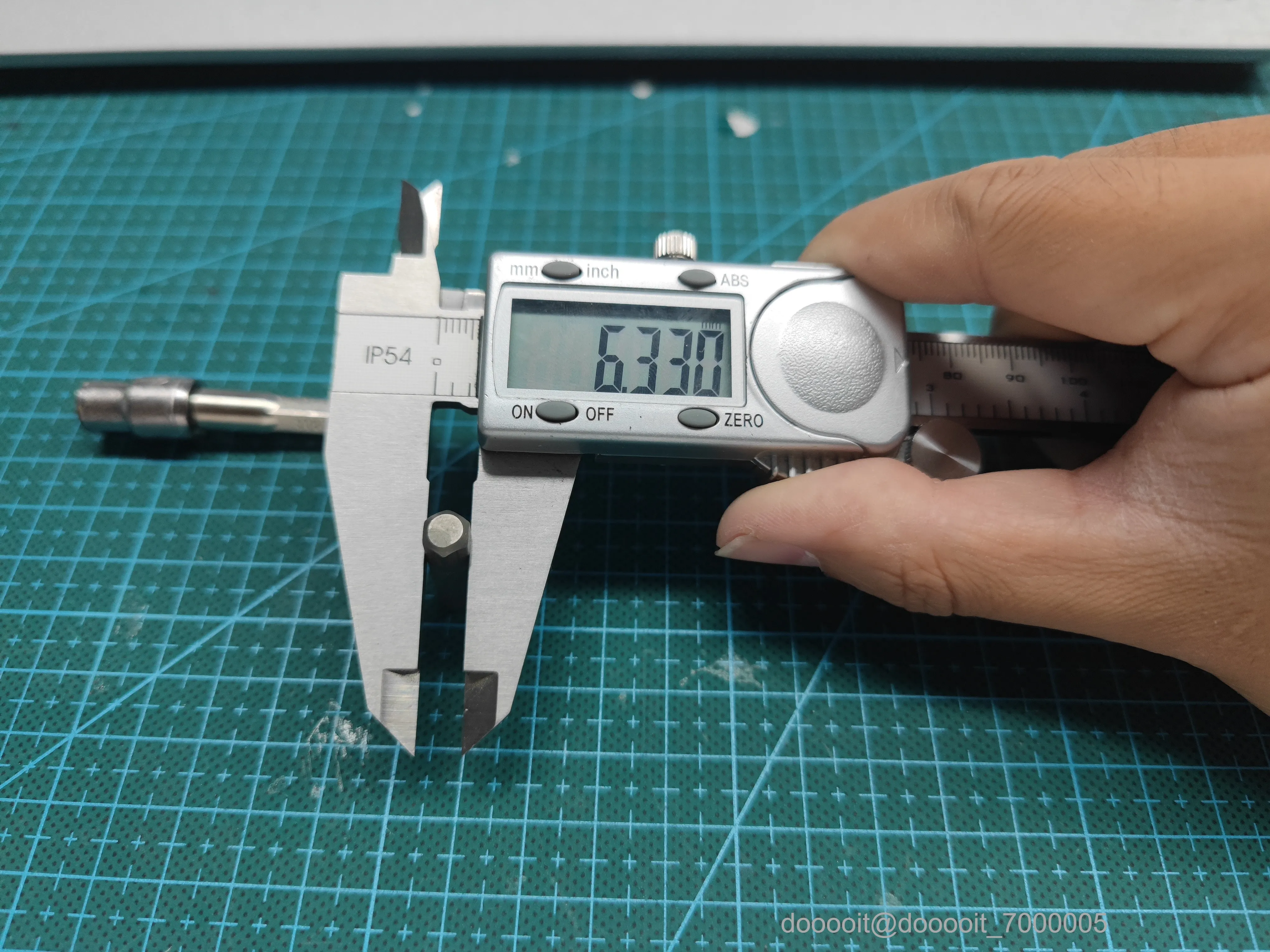

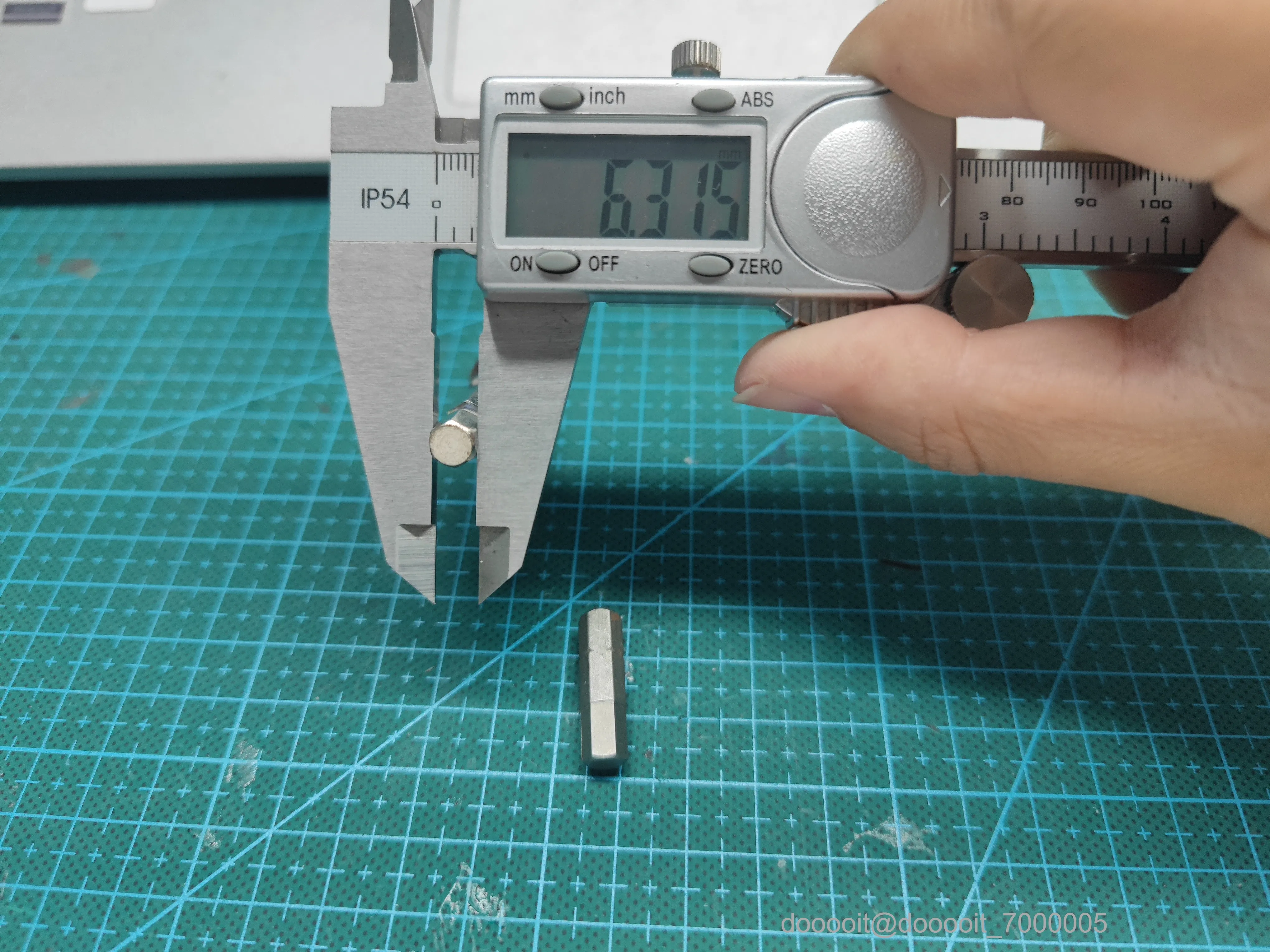

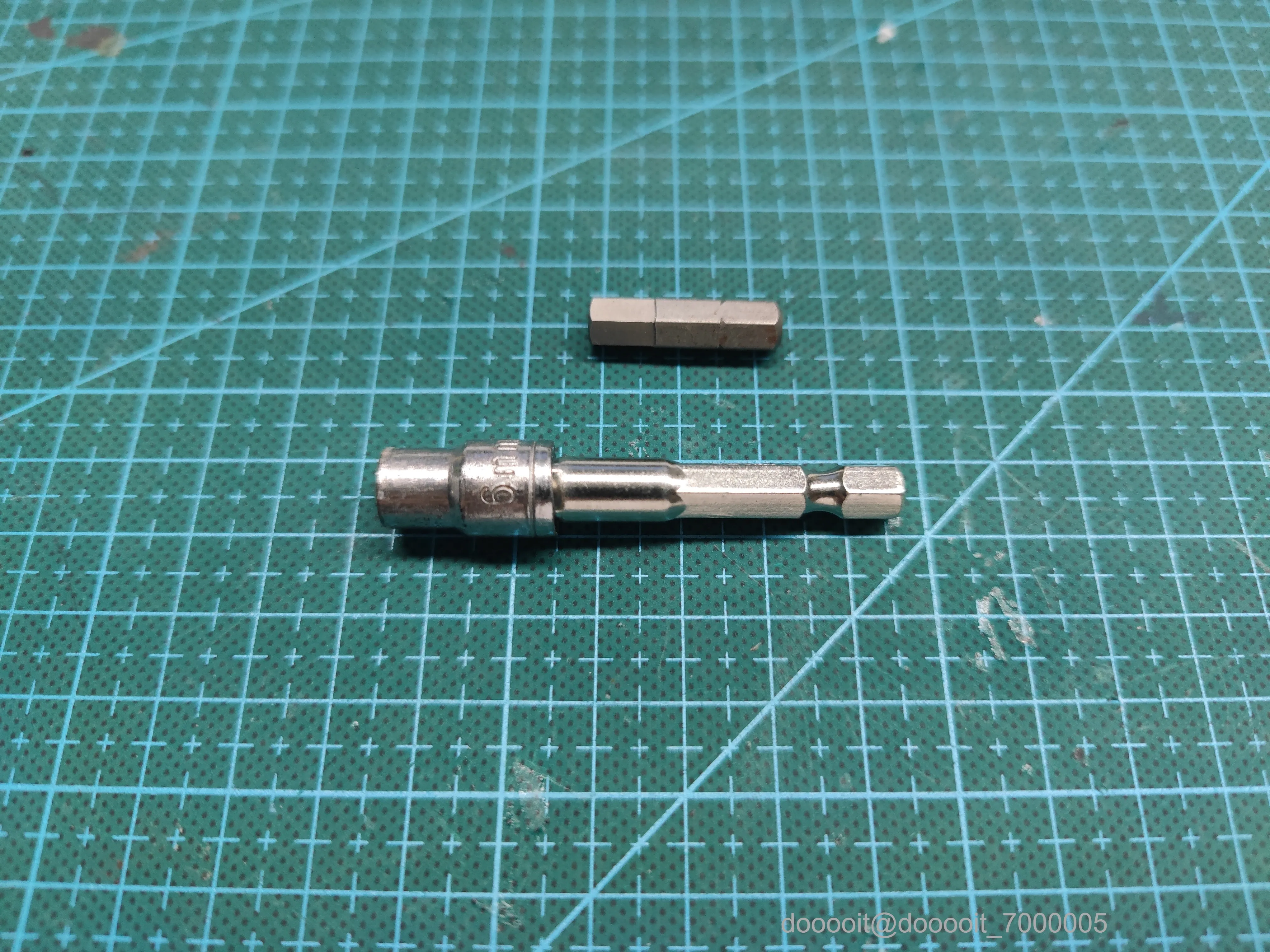

1.测量批头实际尺寸，记录且预留3D打印误差

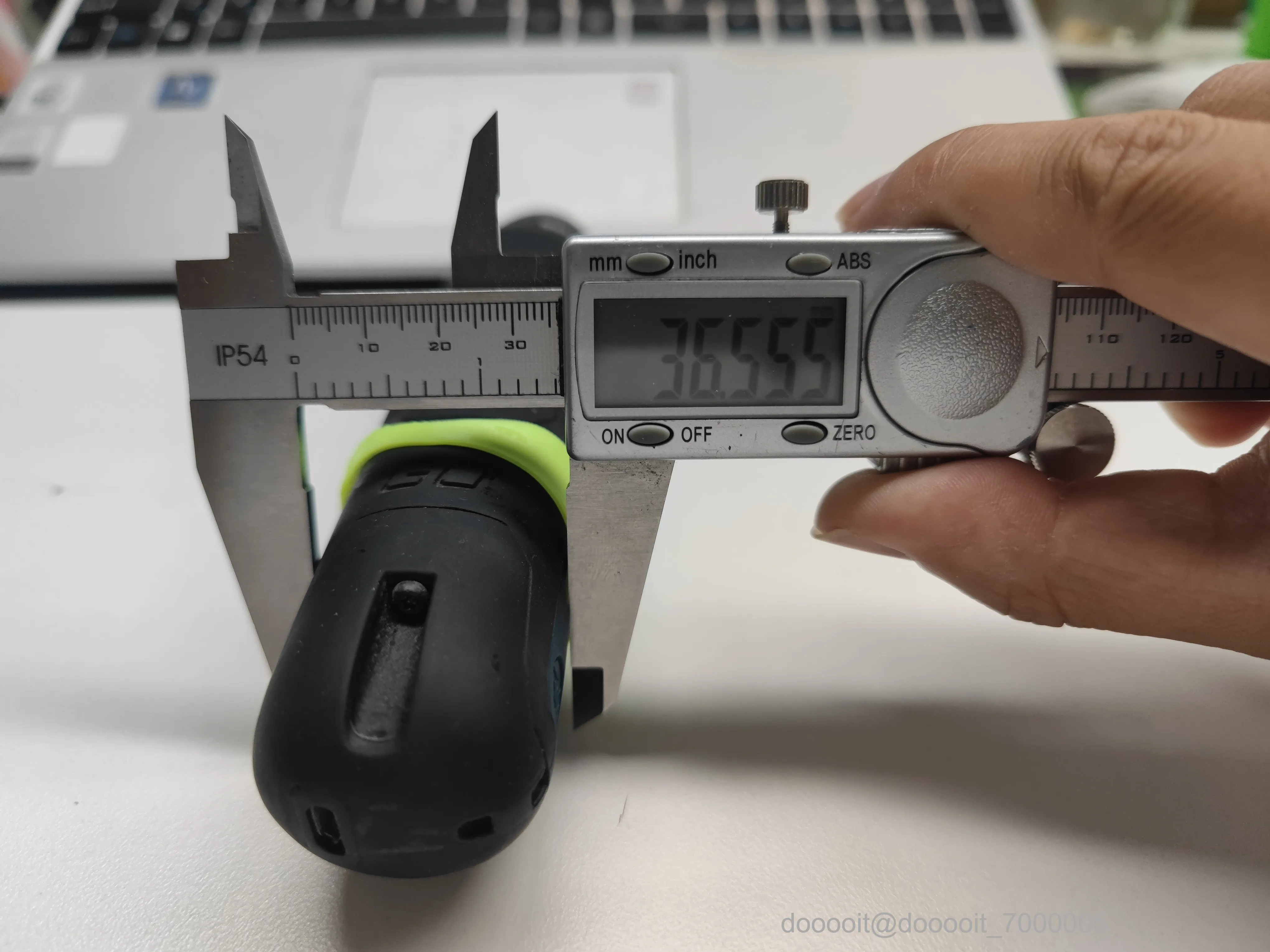

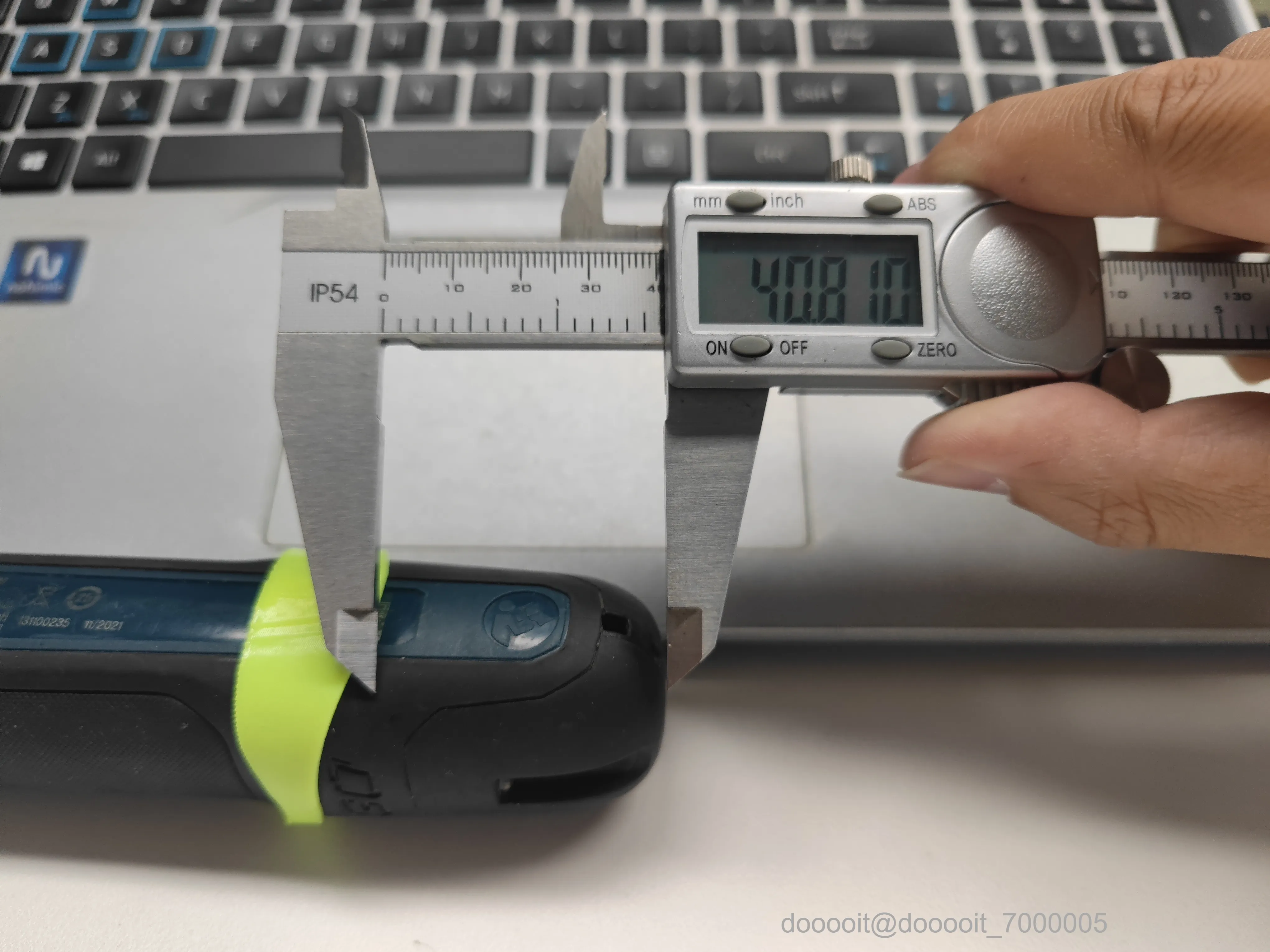

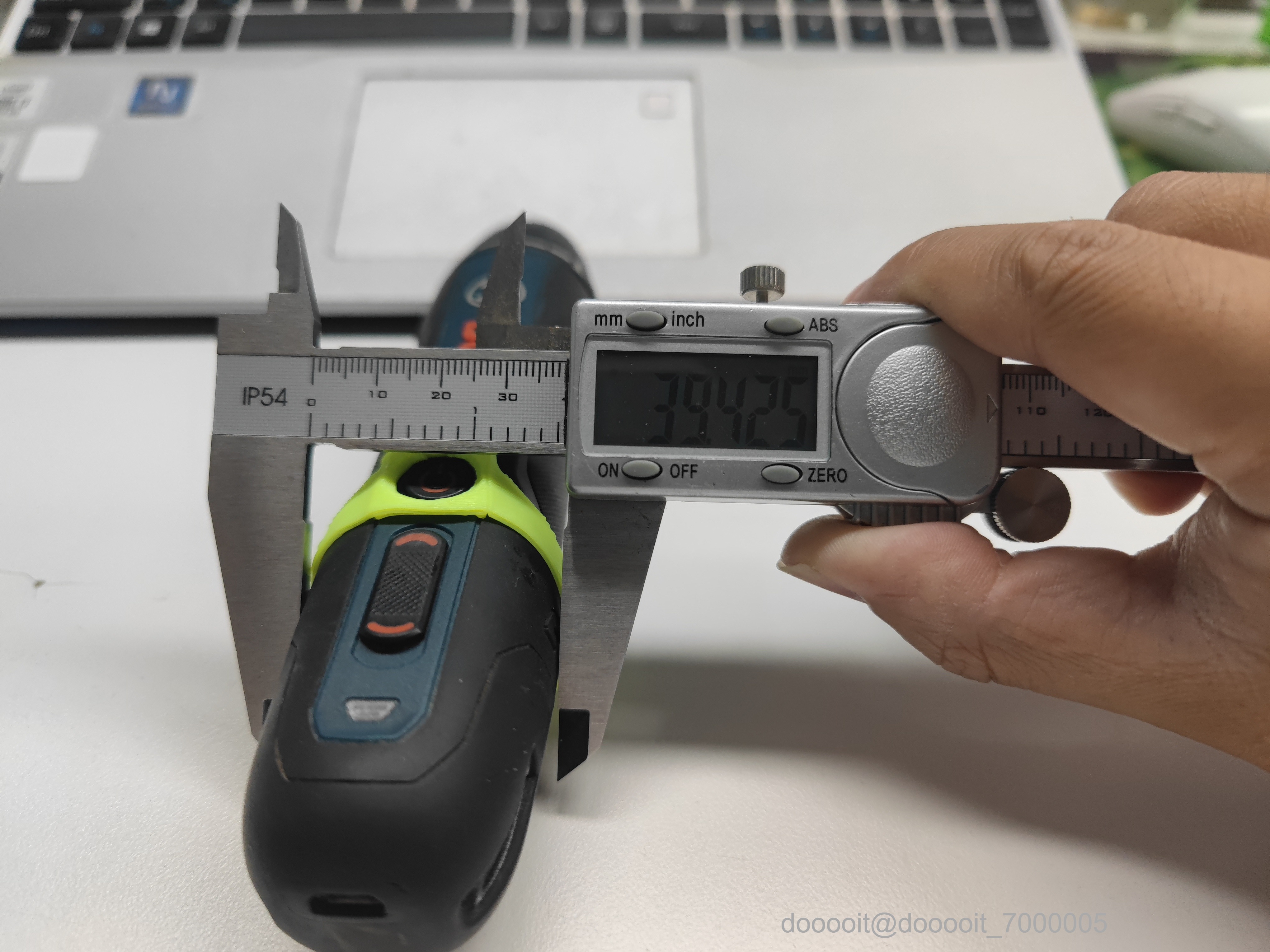

2.测量博世go 2电动螺丝批尾部实际尺寸，误差同上

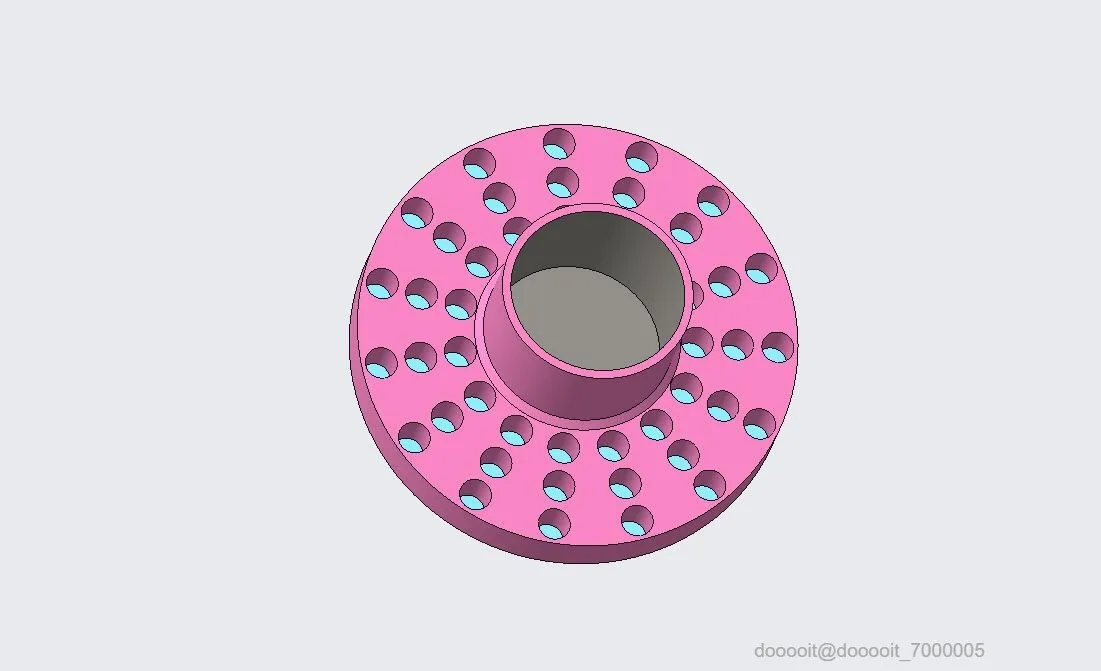

先展示最终建模图纸效果。本次建模将以大步骤模块化的形式展示。测量数据务必以自己手里现有的工具为准，本次实物测量为博世Go2和6.35mm段批头的实际尺寸。

三维建模为本次分享的学习重心，根据项目讲解建模应注意的细节问题。

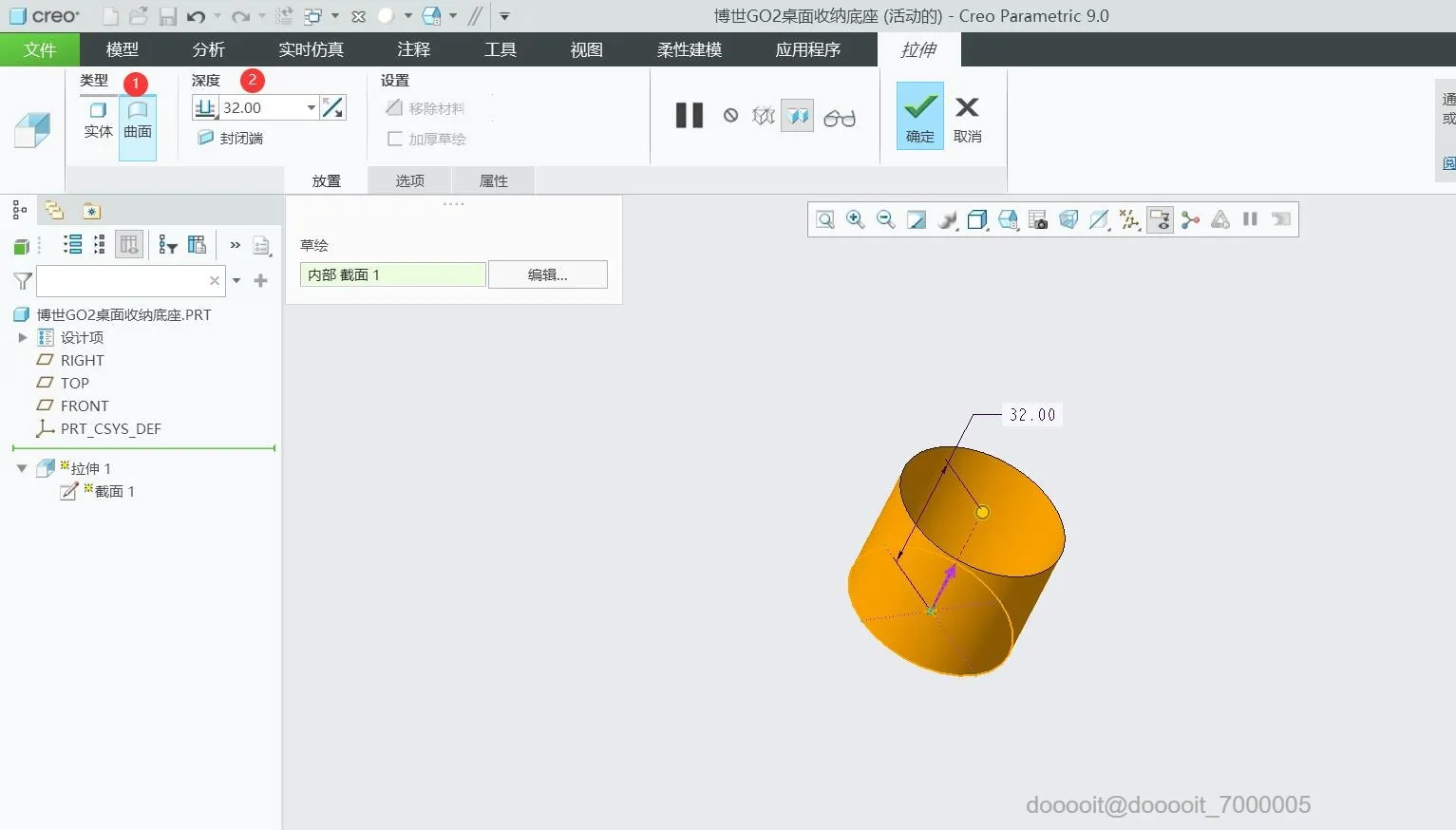

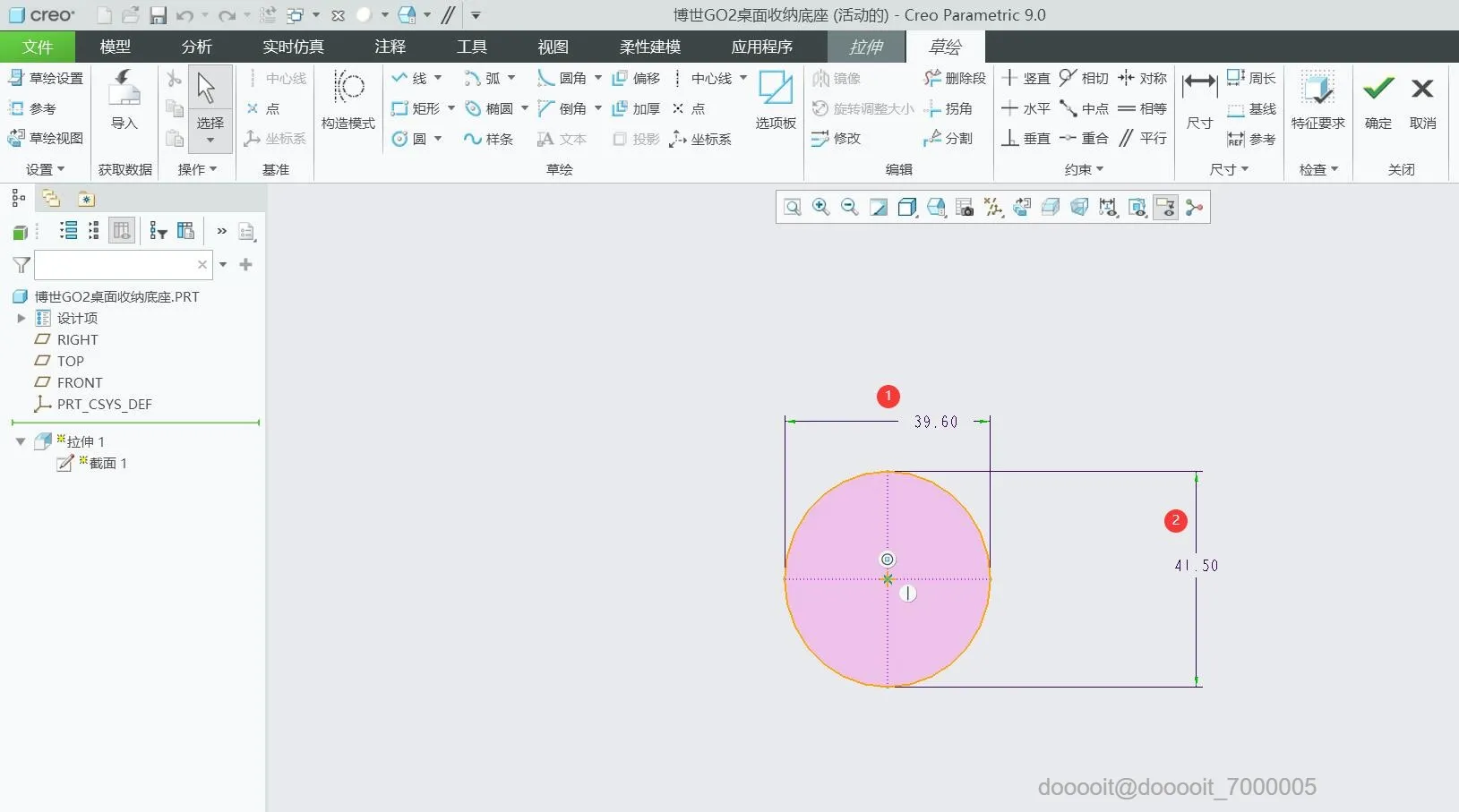

1.拉伸-草绘尺寸。根据记录的数据，考虑3D打印误差，开始草绘

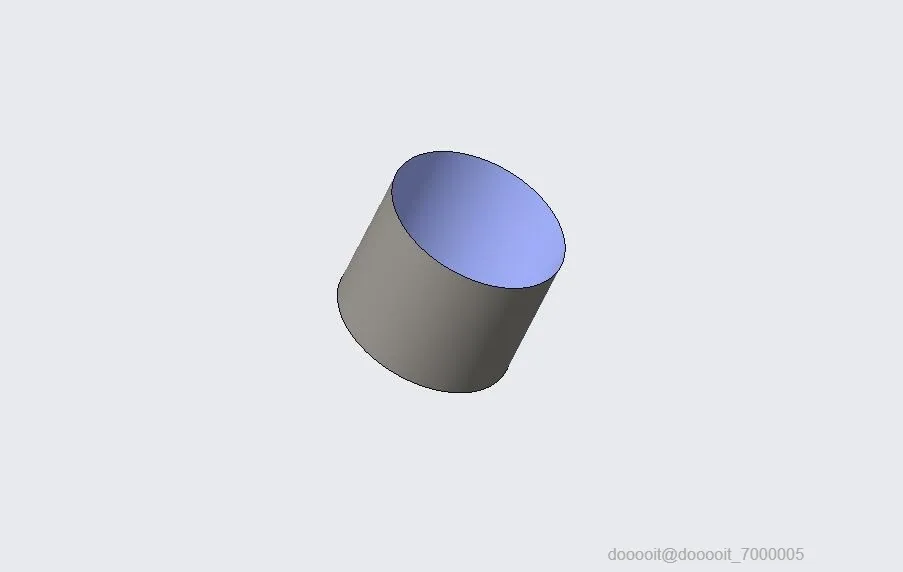

2.拉伸为曲面

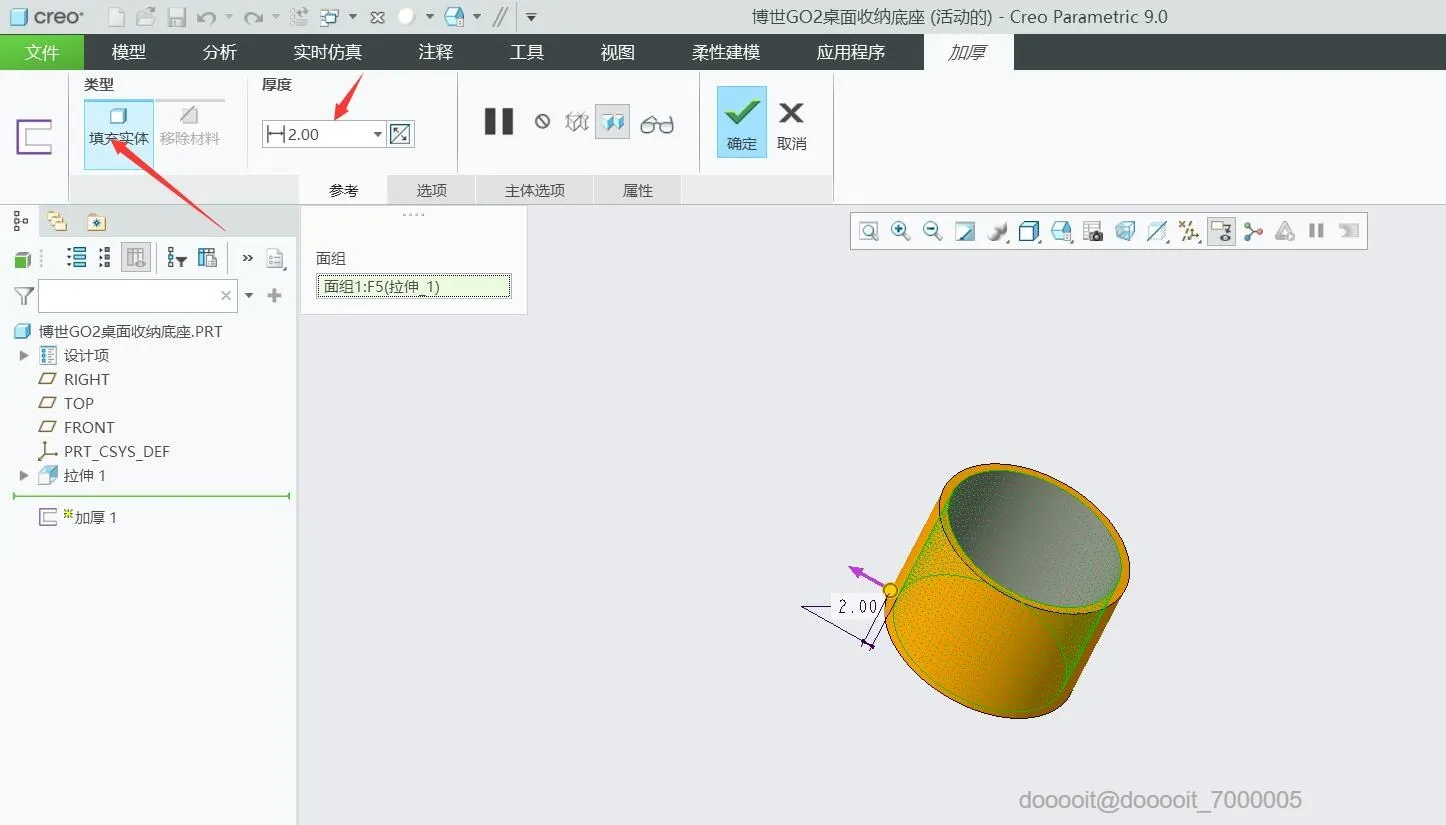

加厚-先选择上步骤拉伸的曲面，再选择加厚命令，本初加厚的厚度为2mm。

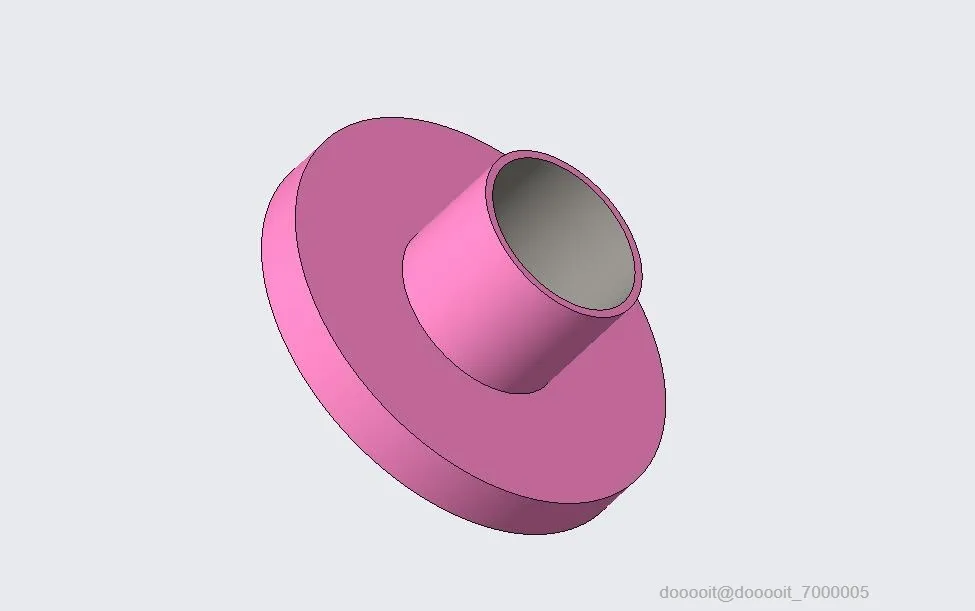

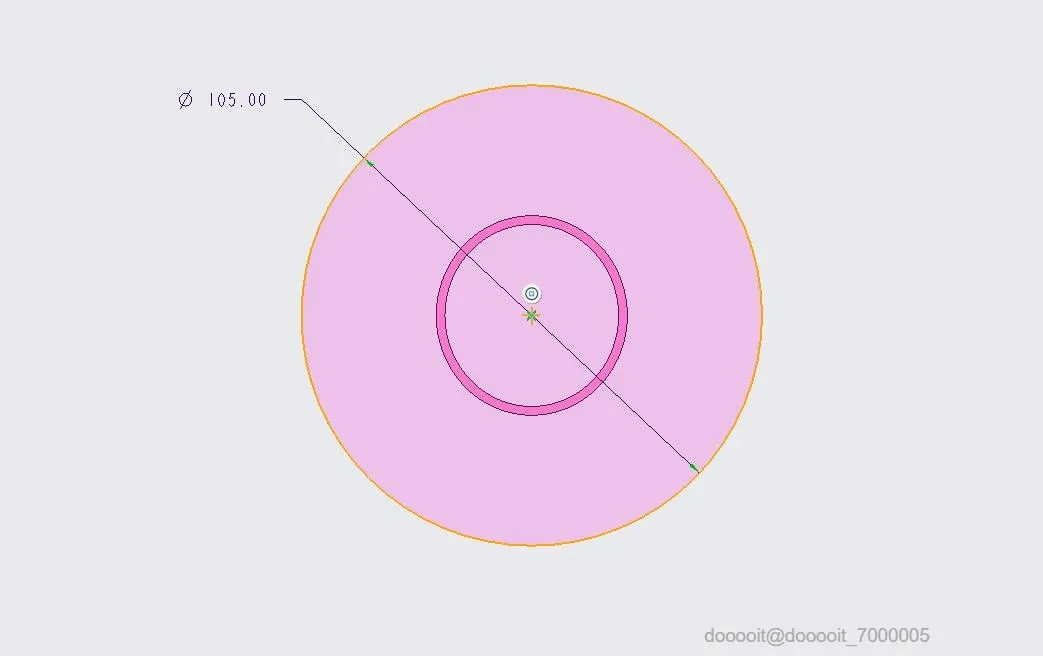

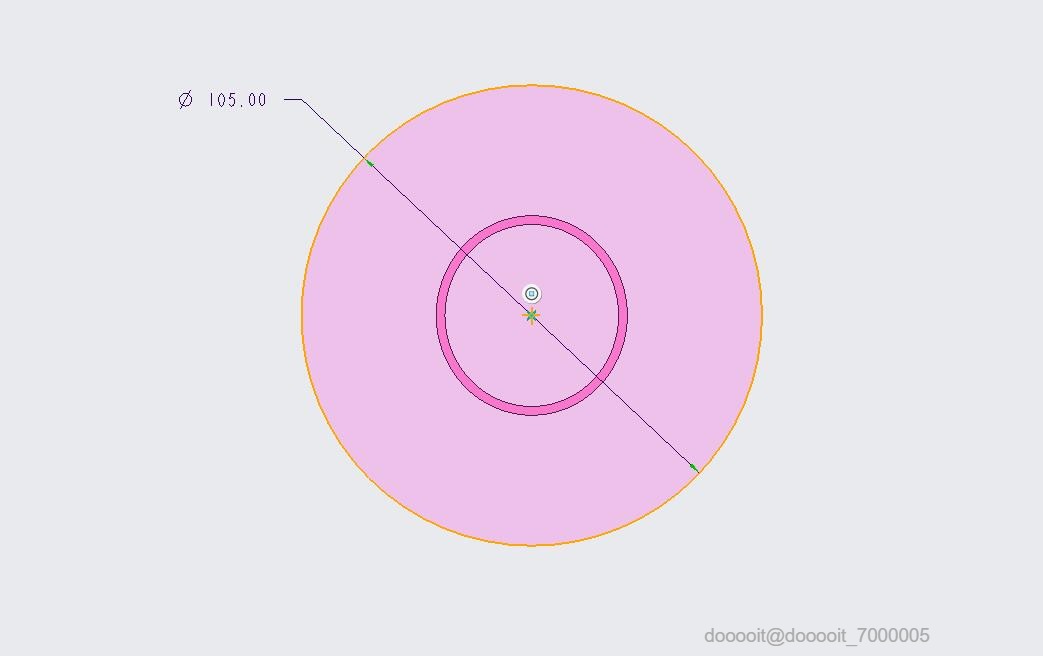

1.草绘-草绘圆直径为105mm。【注意，本尺寸是后面步骤根据3圈批头的尺寸决定的】

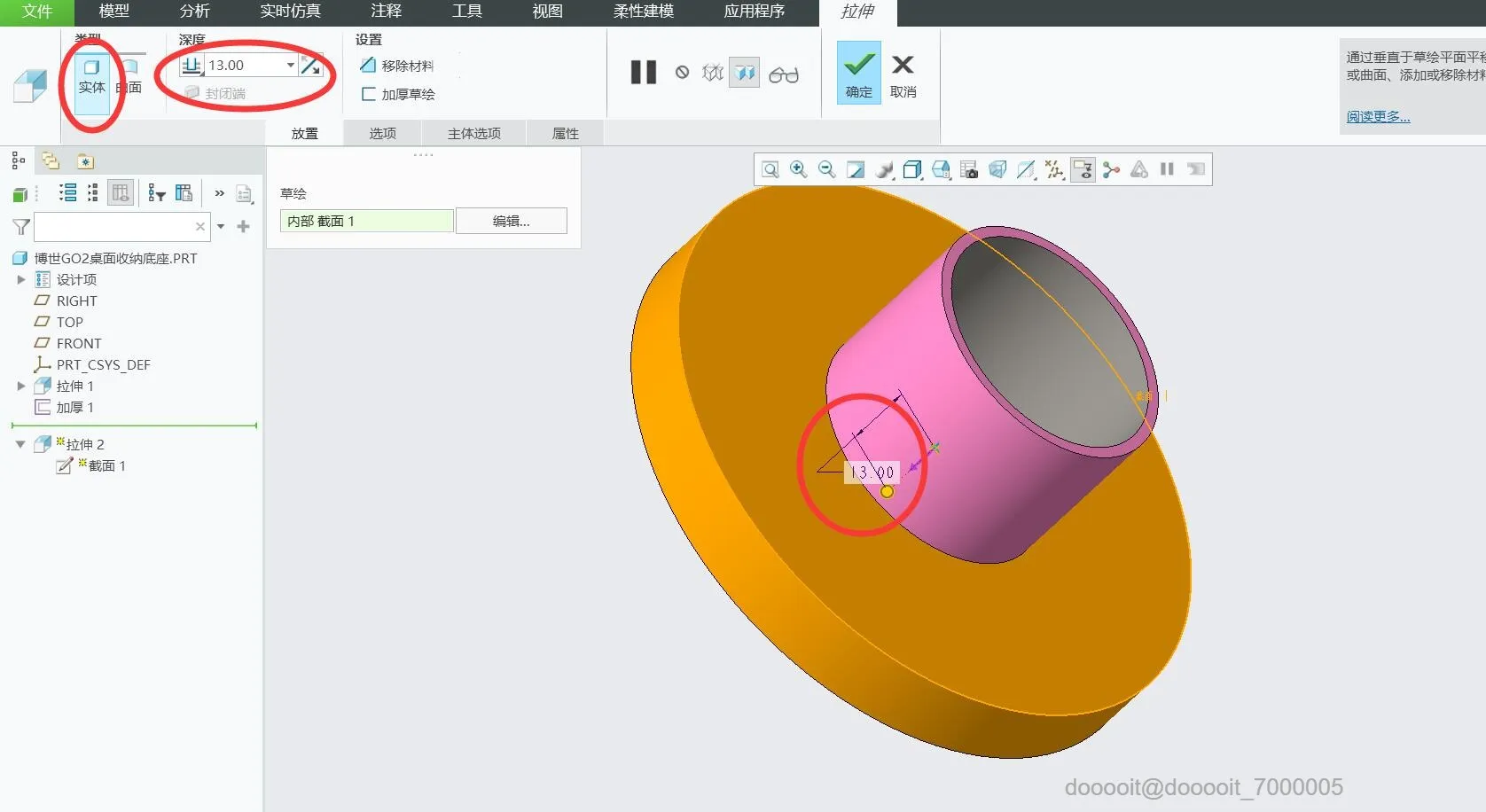

2.底盘拉伸的高度为13mm

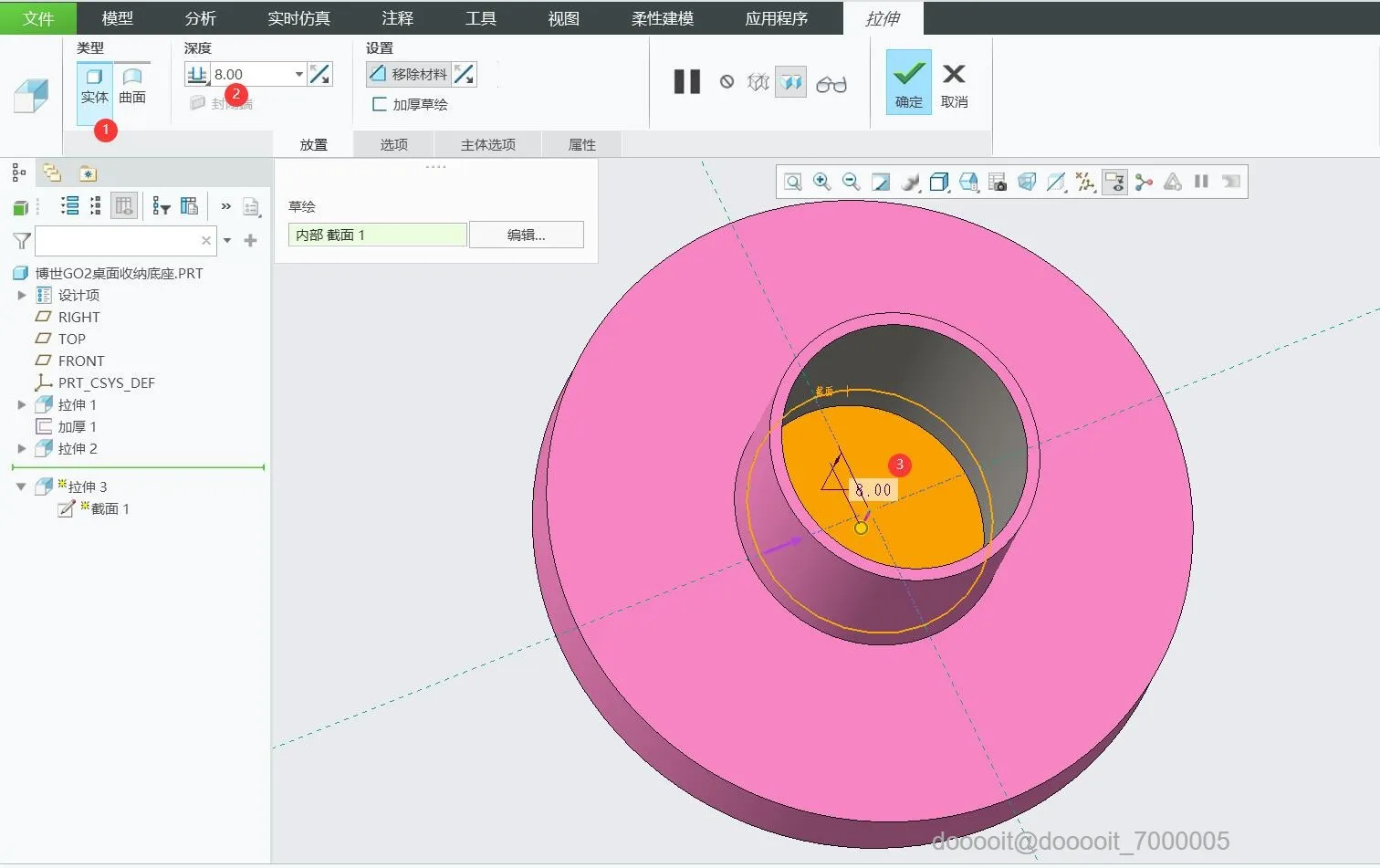

3.拉伸切除-切除电动螺丝批在底座上深度，只需留出1.5mm的底板厚度即可。

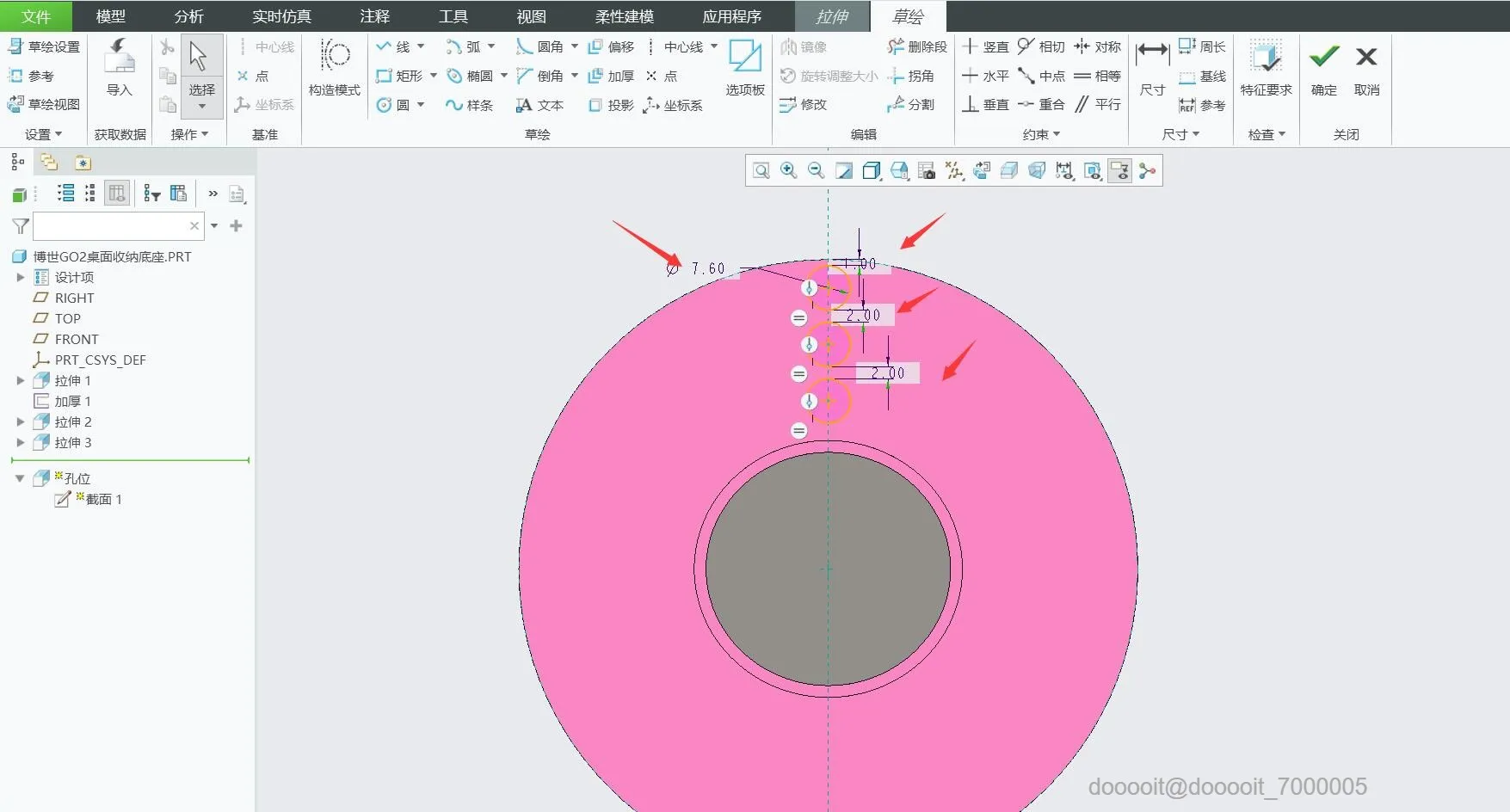

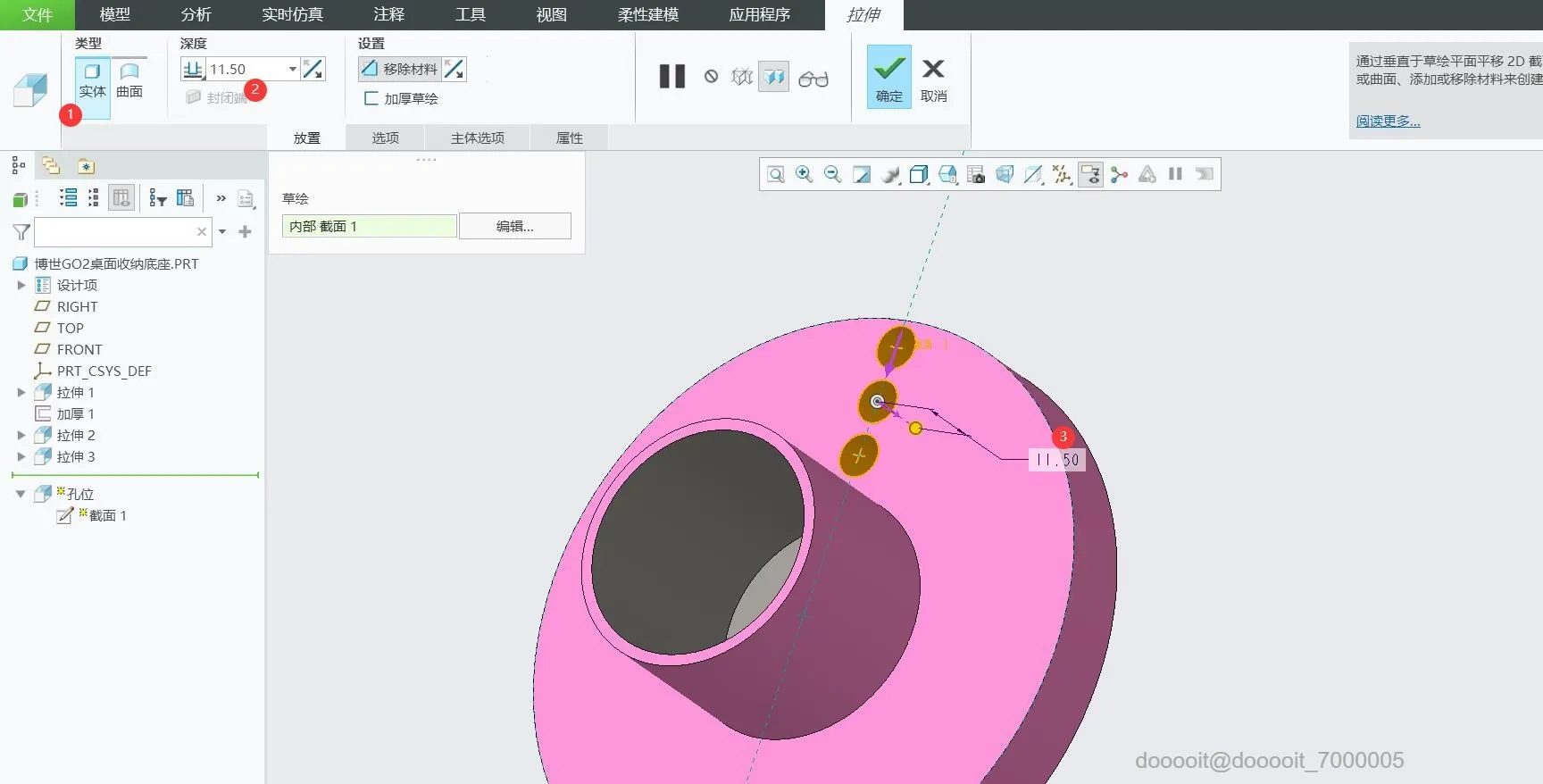

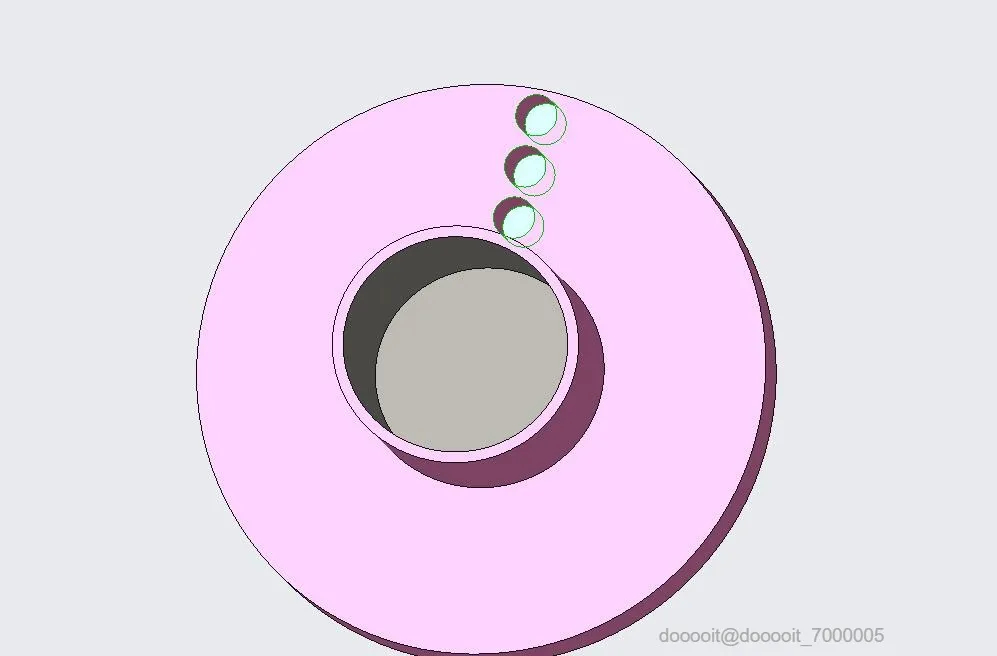

1.拉伸6.35mm批头的孔径。【因后期准备采用轴阵列的方式得到其它的孔，因此直接拉伸出3个孔】

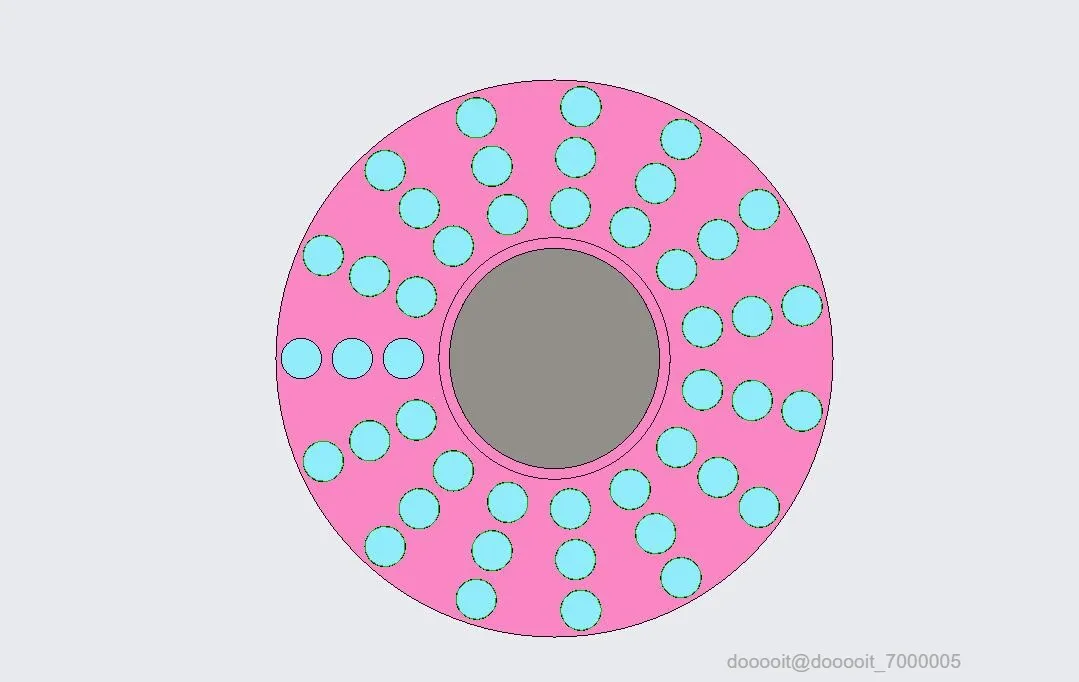

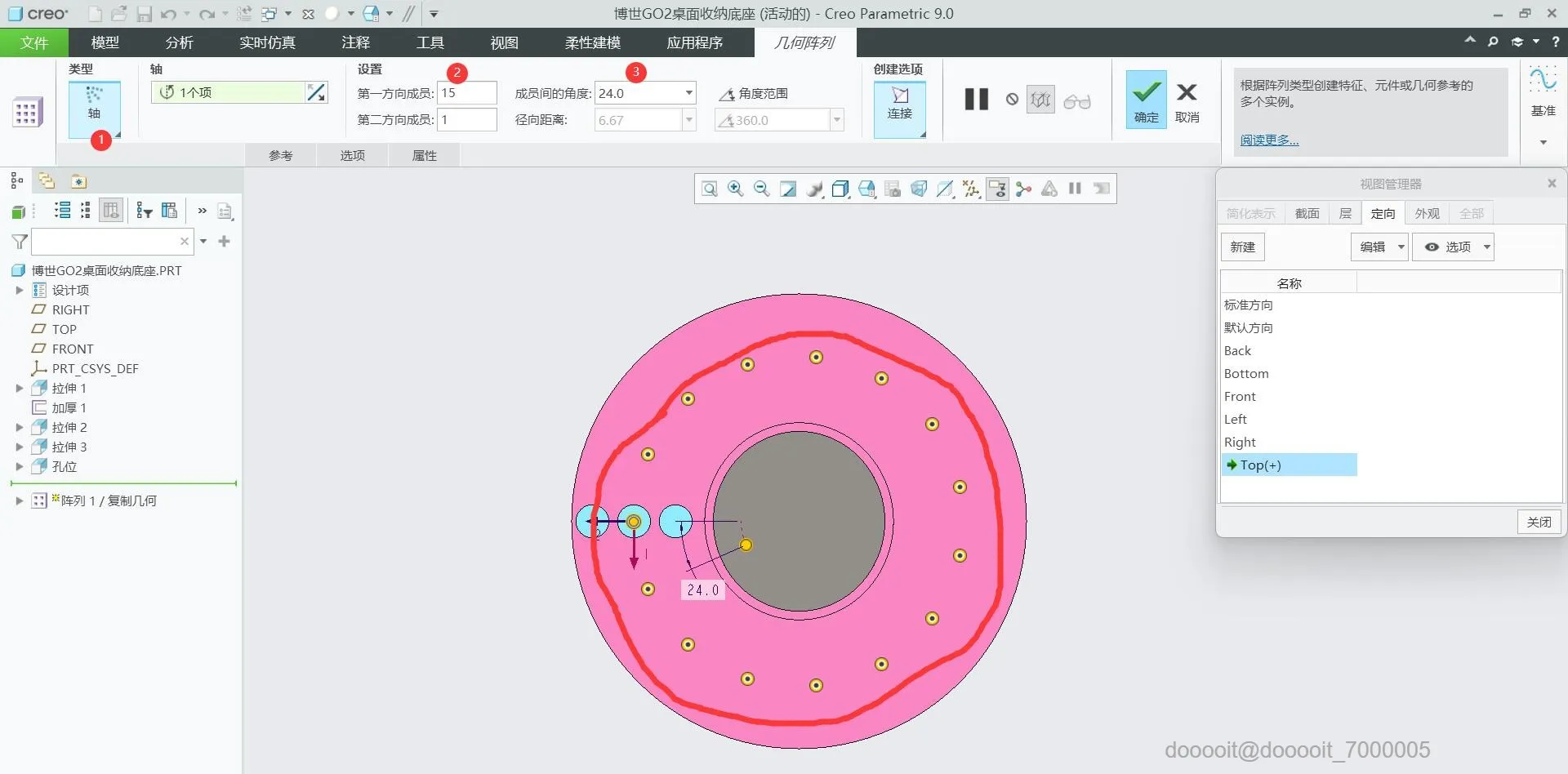

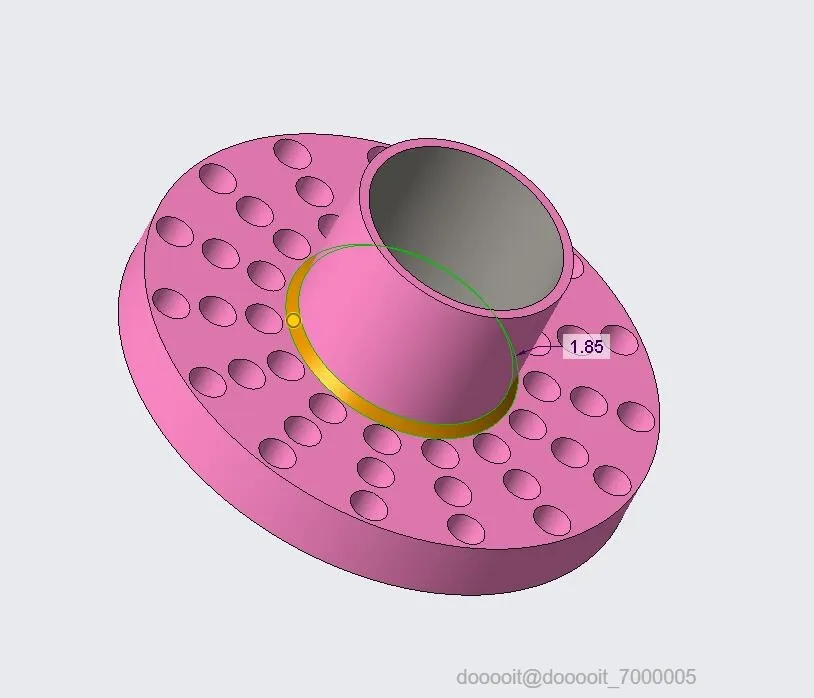

2.几何阵列-选择上步骤拉伸的3个孔位，选择几何拉伸命令。

3.注意，此处的孔位孔径是由经验值7.5mm。

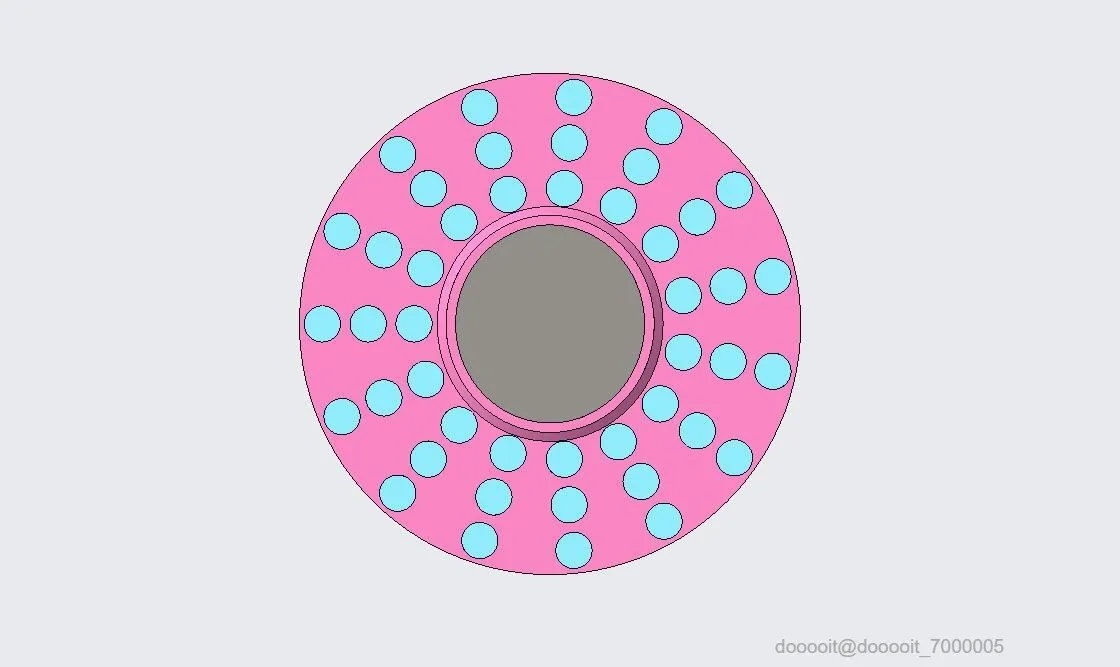

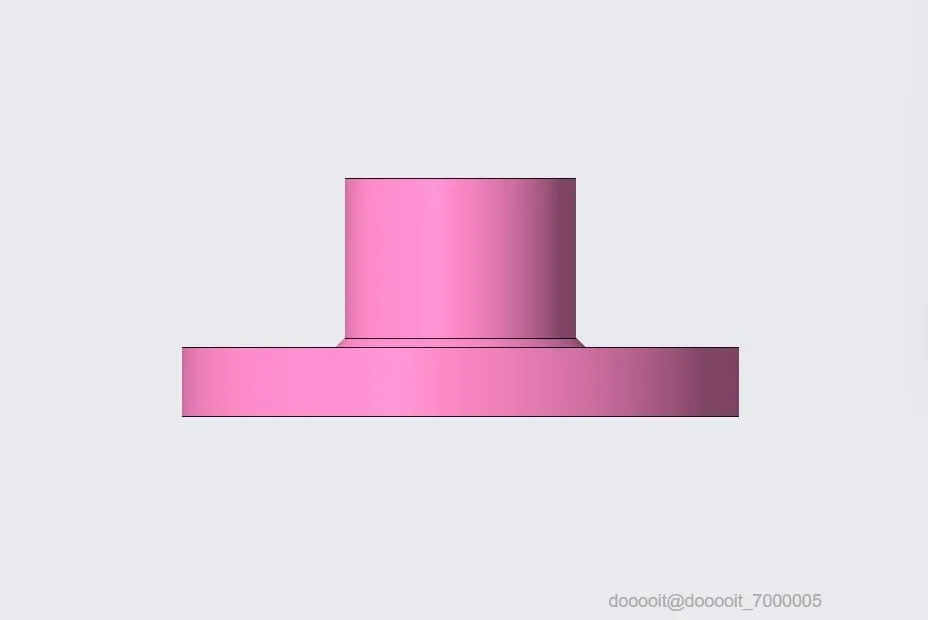

以上步骤完成，建模完成。

注意，本外观仅供参考。可自由发挥。

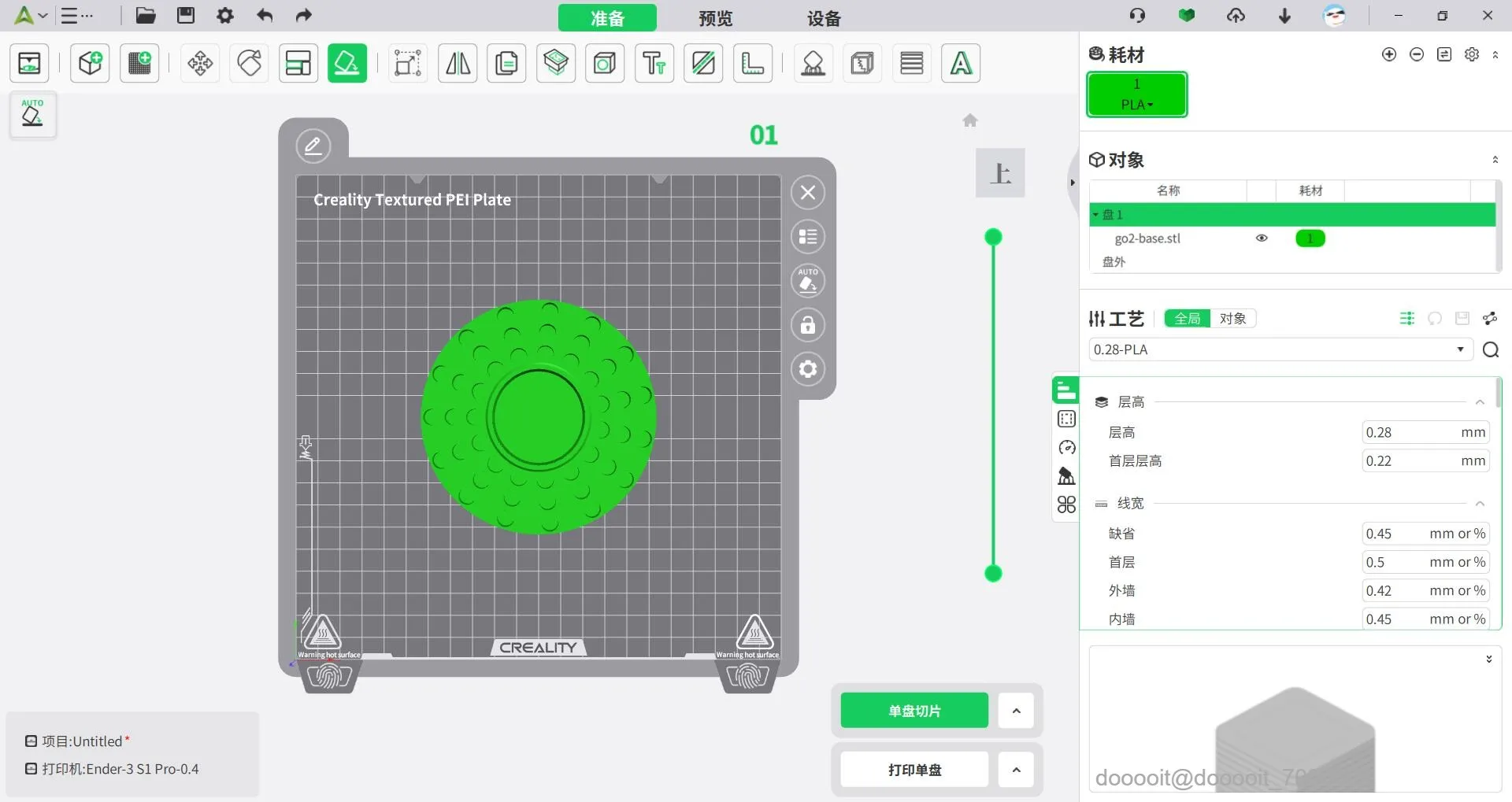

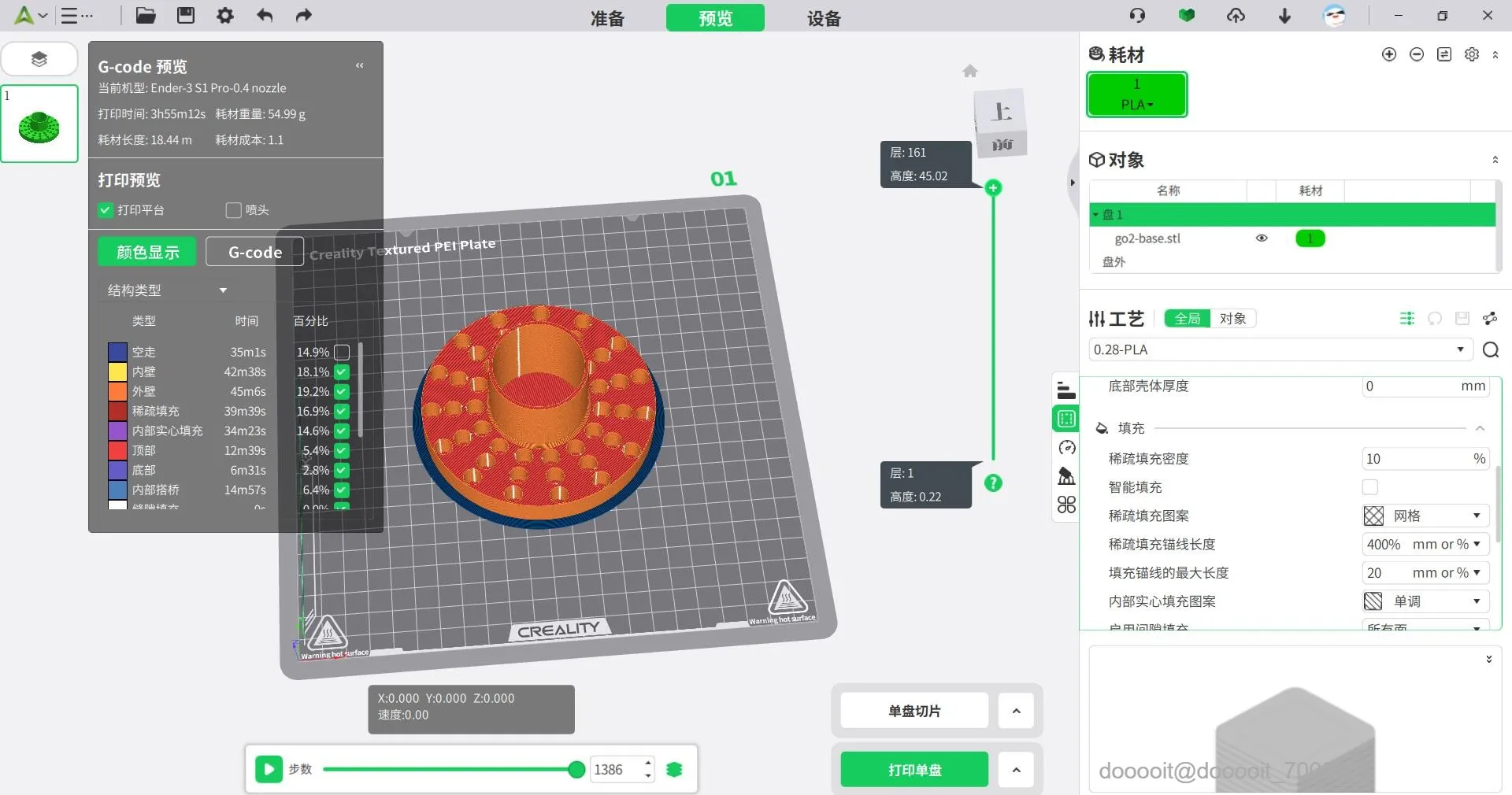

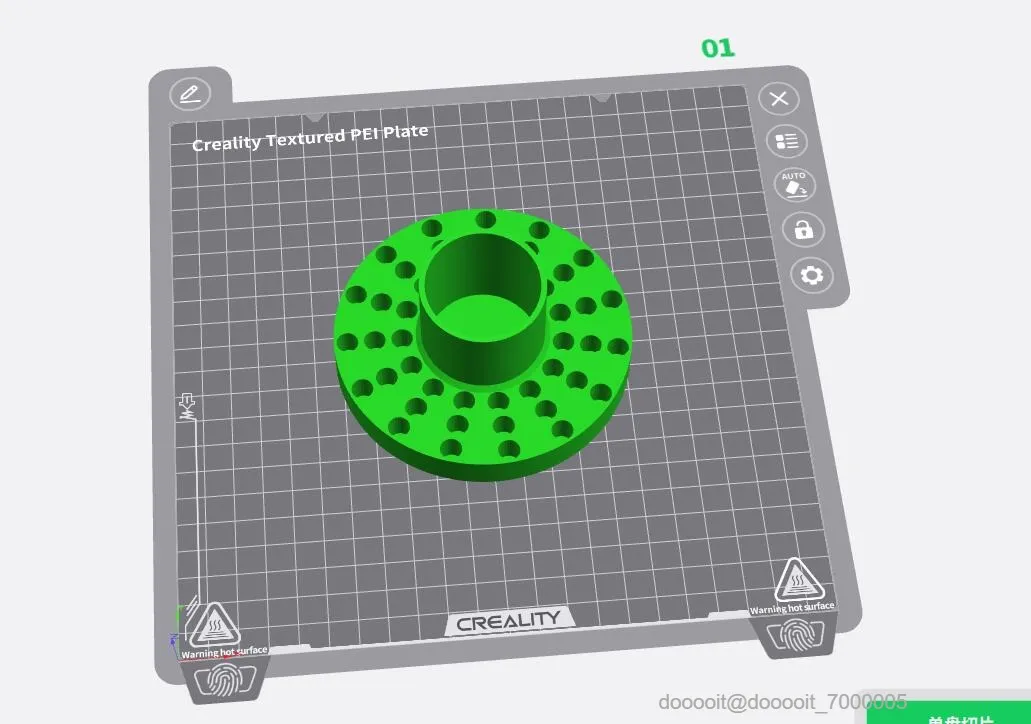

1.切片参数：PLA，1.75mm

层高0.28

填充10%

2.打印机型号为：Ender3 S1 Pro

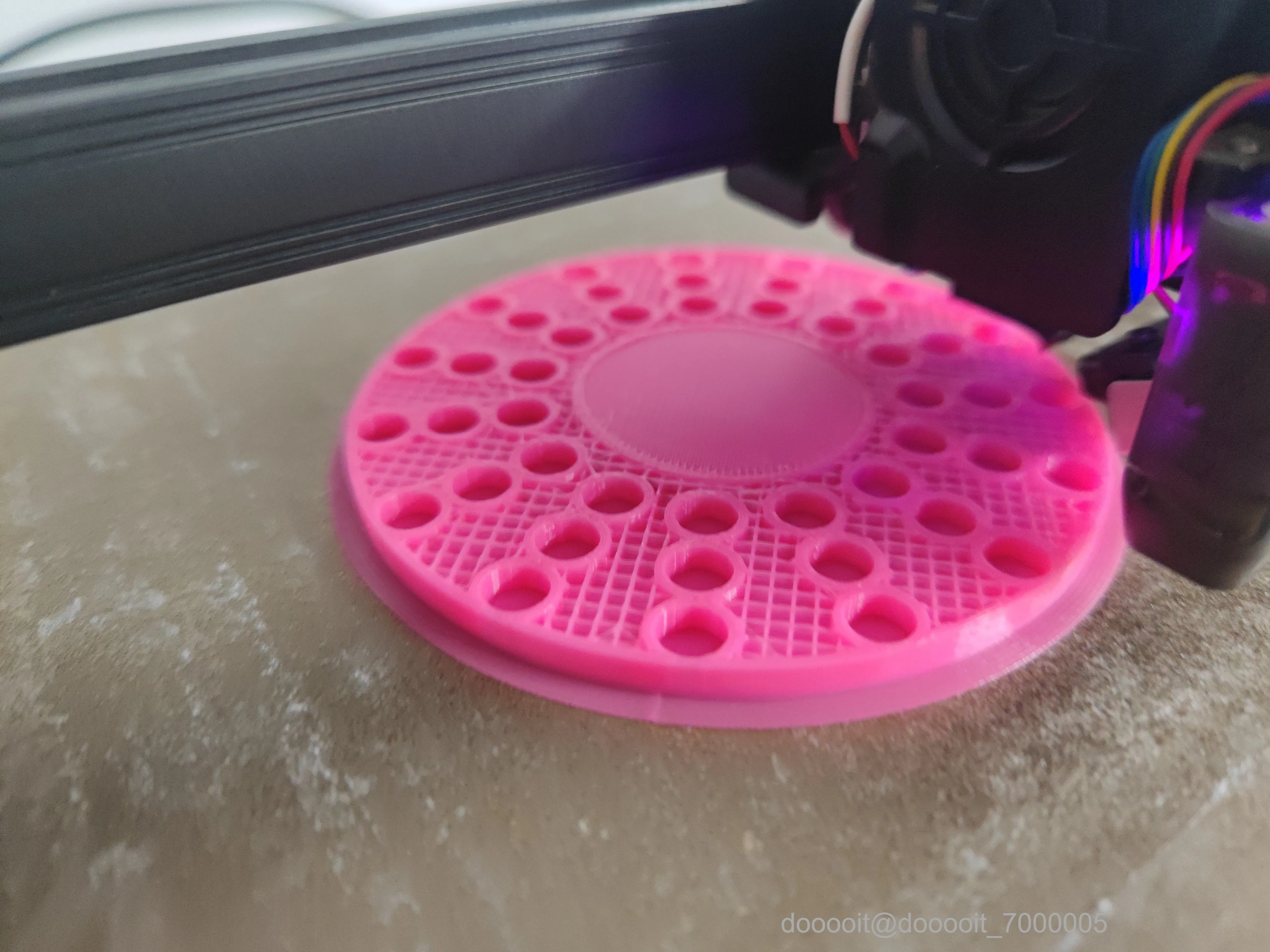

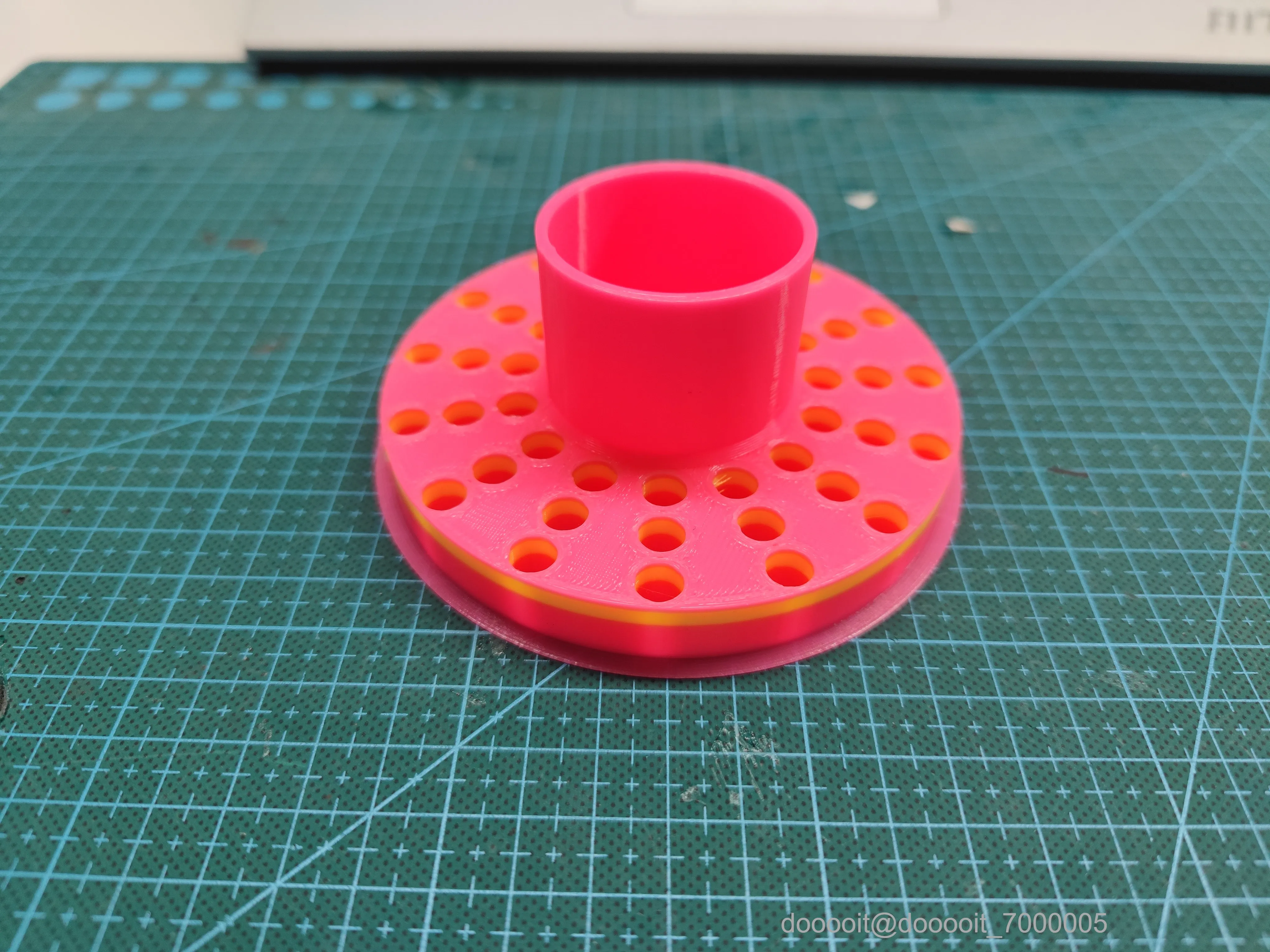

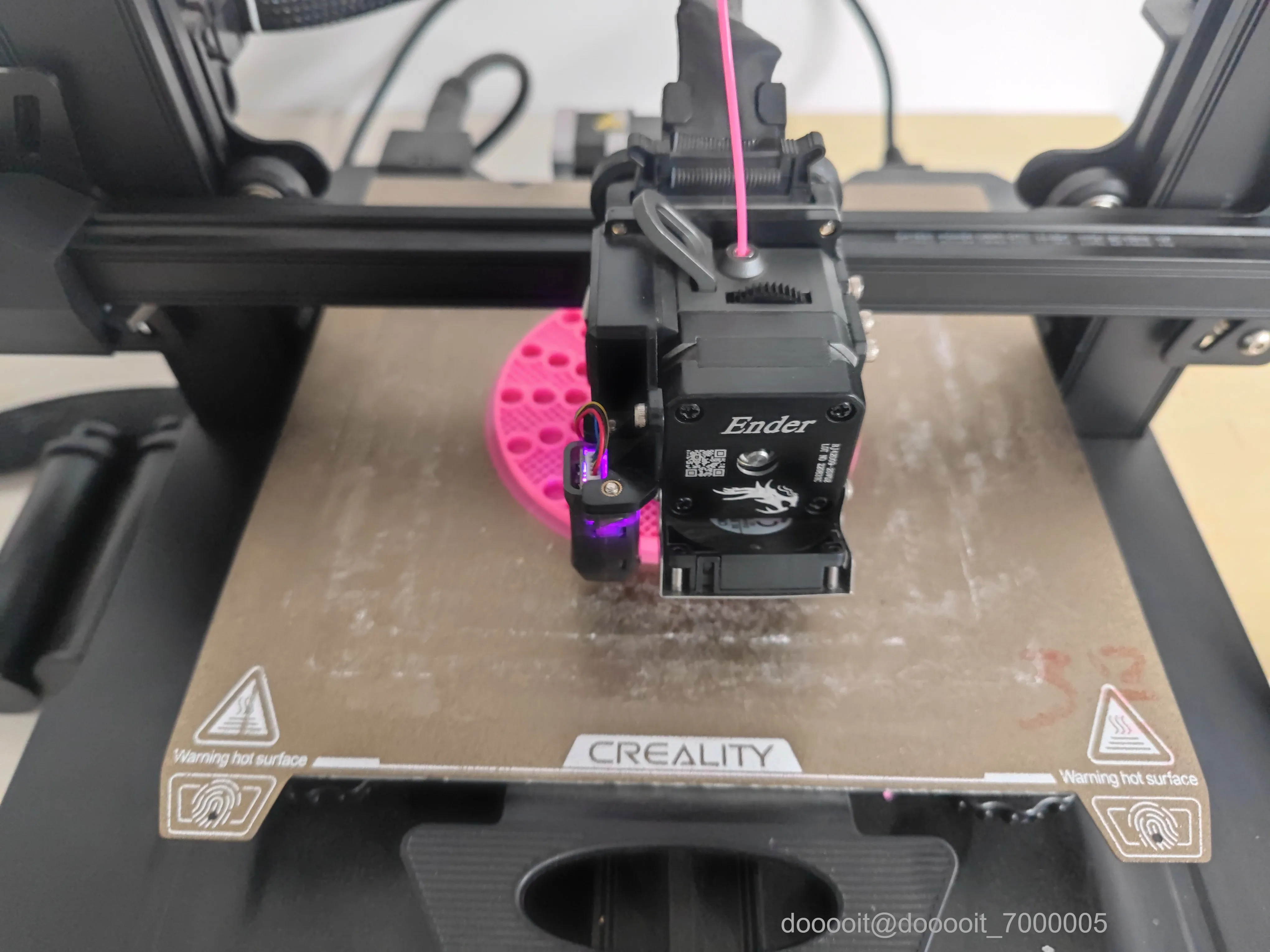

3.打印过程、实物如图所示

1.将自己常用的6.35mm批头装填，测试效果。【注意，本步骤的测试，需要在打印成品之前测试】

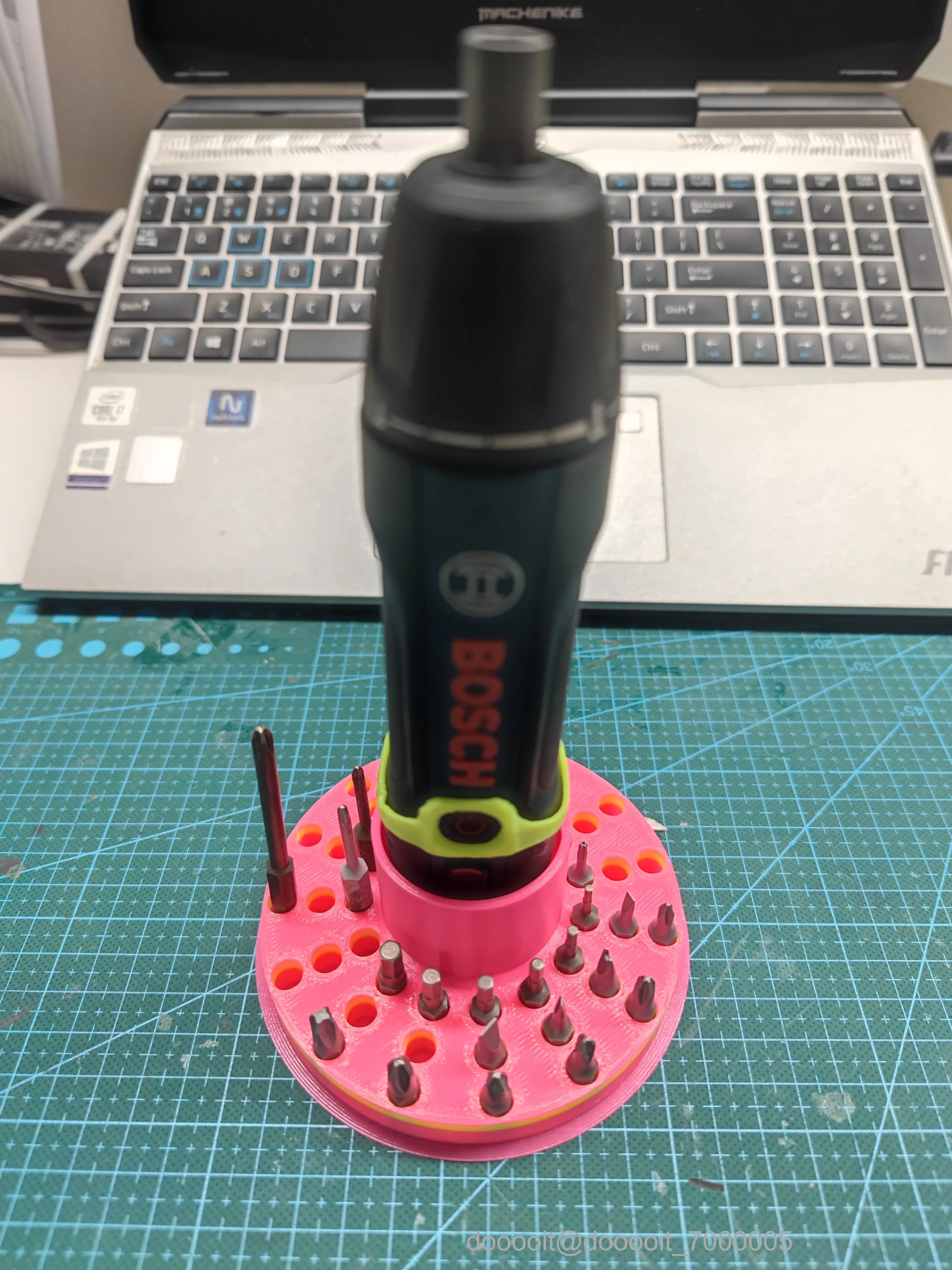

2.装填博世电动螺丝刀，测试预留配合间隙是否合适。

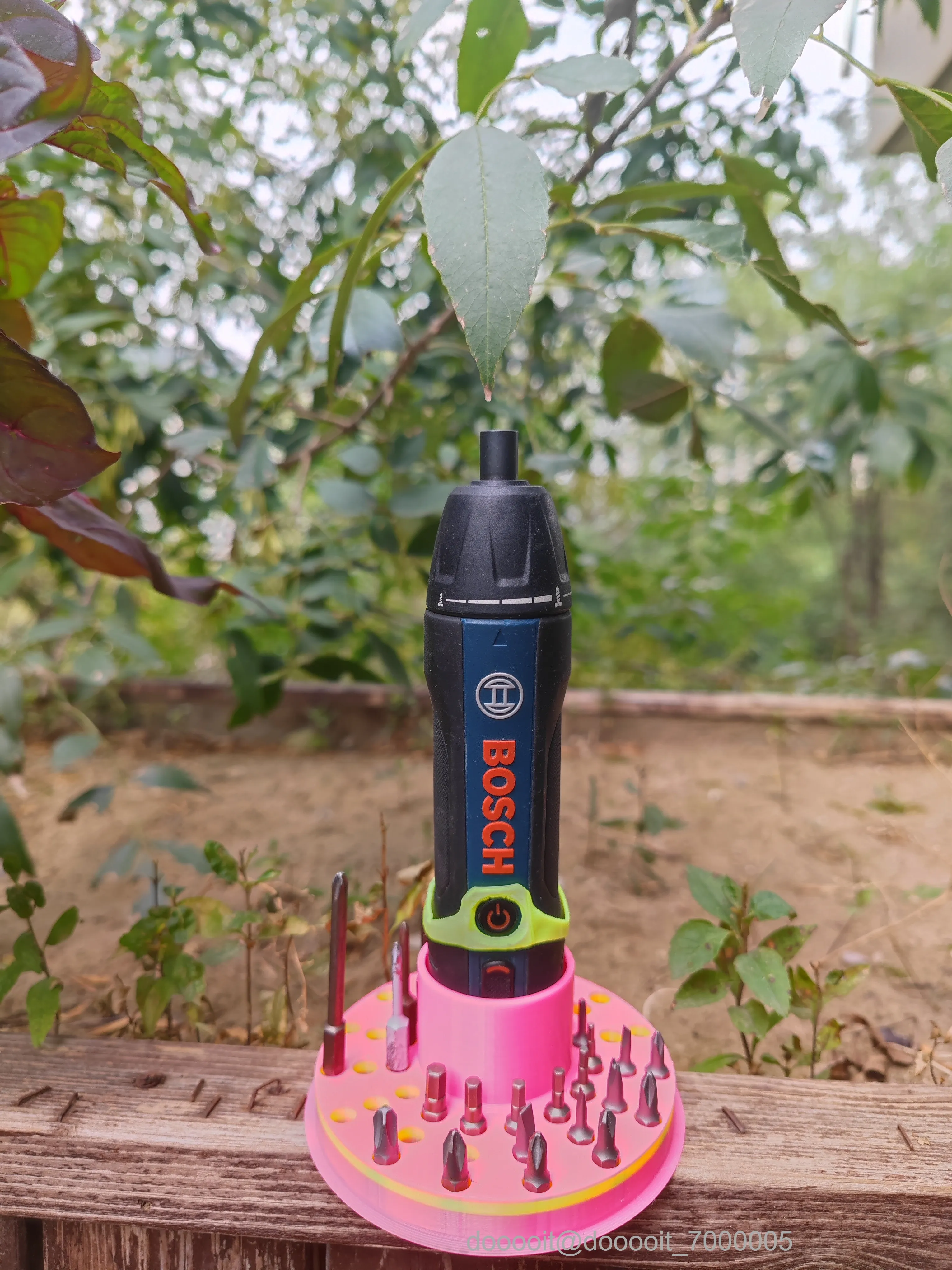

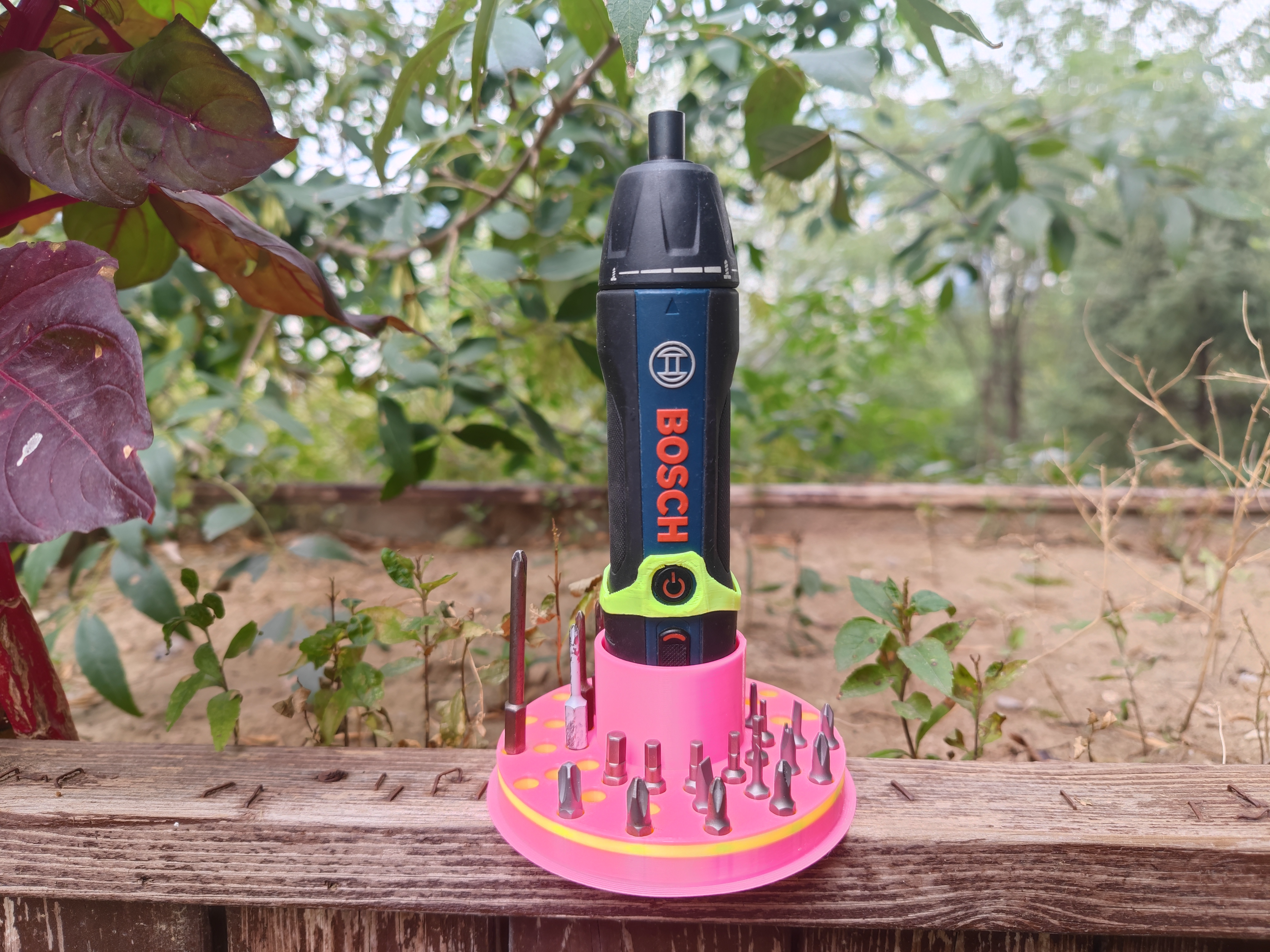

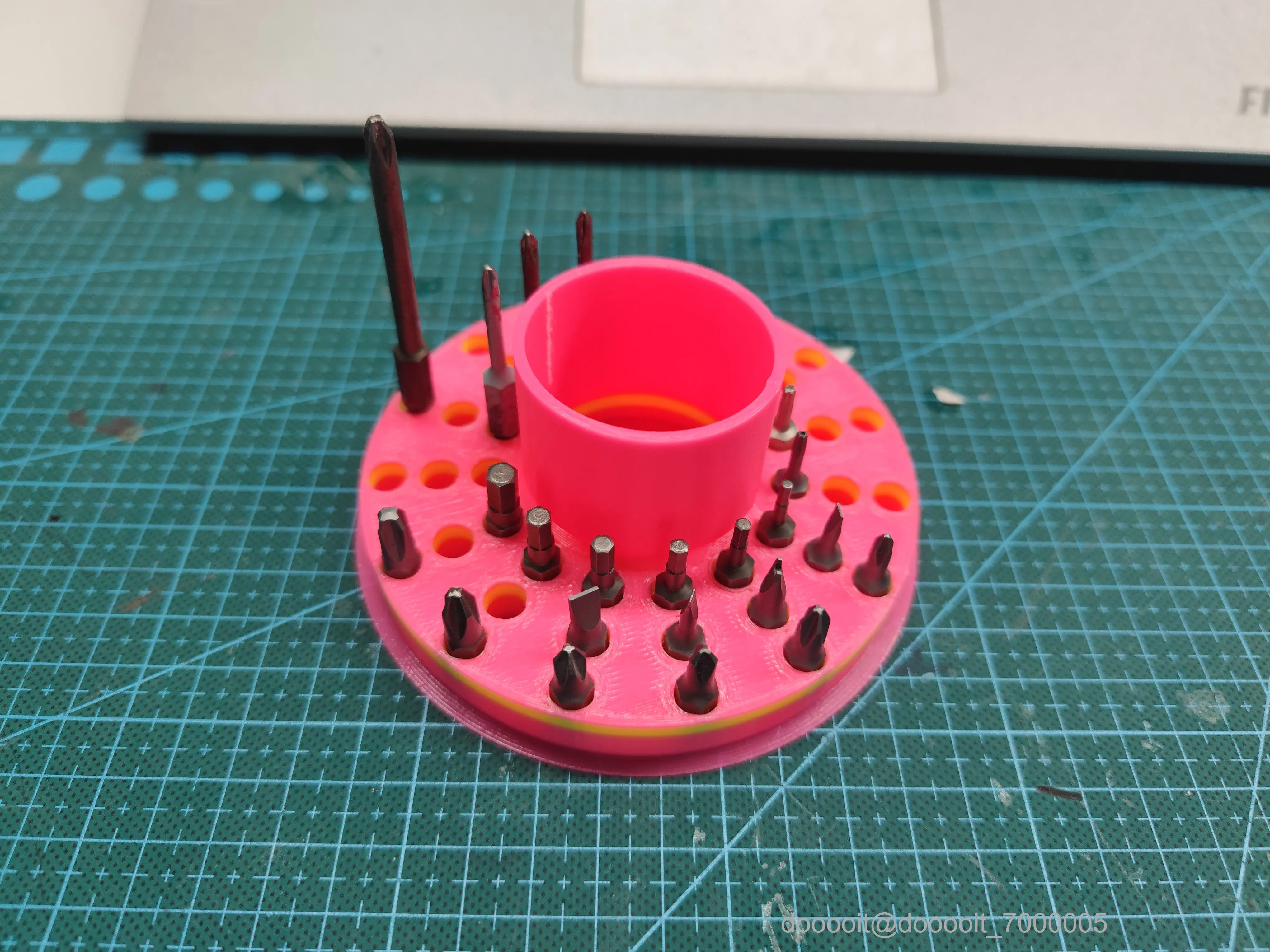

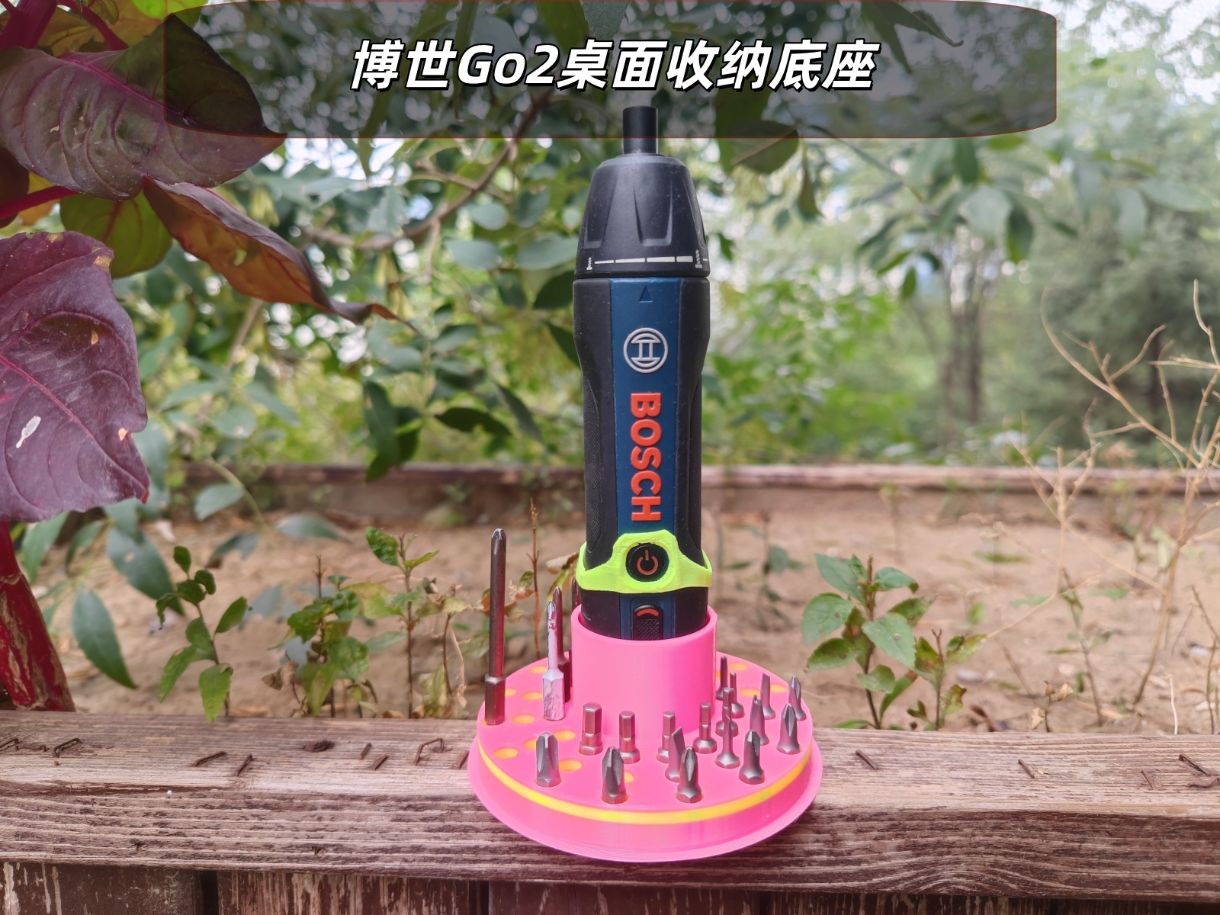

3.最终安装效果如最后图所示。

以上是本项目的全部制作过程，其中所涉及的误差、经验参数等若有疑问，欢迎留言。
