“两名玩家之间的智慧与逻辑的较量。破解密码。” 这是 70 年代经典棋盘游戏 Super Master Mind 的电子版。游戏目标是利用每次给出的线索,用尽可能少的动作猜出计算机选择的代码。

准备工作:

材料:

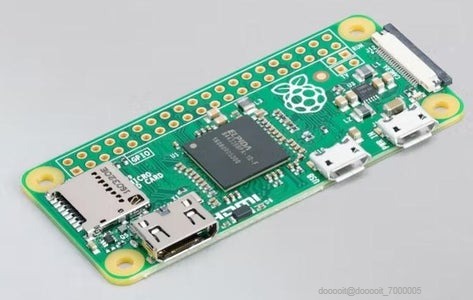

树莓派 Zero WH

SD 卡

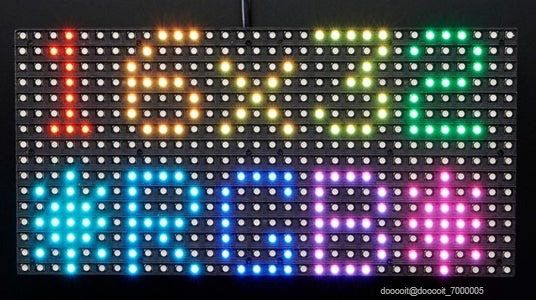

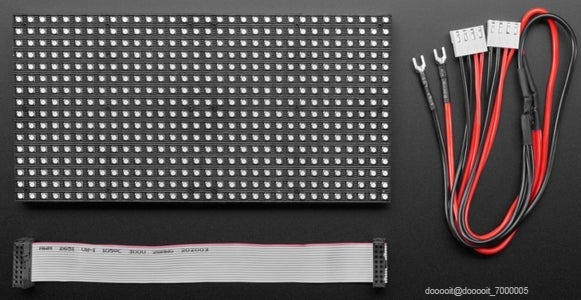

Adafruit 16x32 LED 矩阵面板(6 毫米间距)

Adafruit Matrix 帽子(或软帽)

7x FF 杜邦线

硬线长度较小

6x 10mm 按钮

2.5mm 接头块

5V 3A电源

母插座筒形插孔电源连接器 5.5x2.1mm

短线插孔插头连接器公头 5.5mm x 2.1mm

棕色、透明和红色 PLA(或选择的颜色)


工具:

3D 打印机

烙铁

强力胶

镊子/剪线钳/援助之手

用于创建 SD 卡和 Pi 设置的笔记本电脑/计算机

绝缘材料(塑料片、薄纸板或类似物)

1

Raspberry Pi 设置

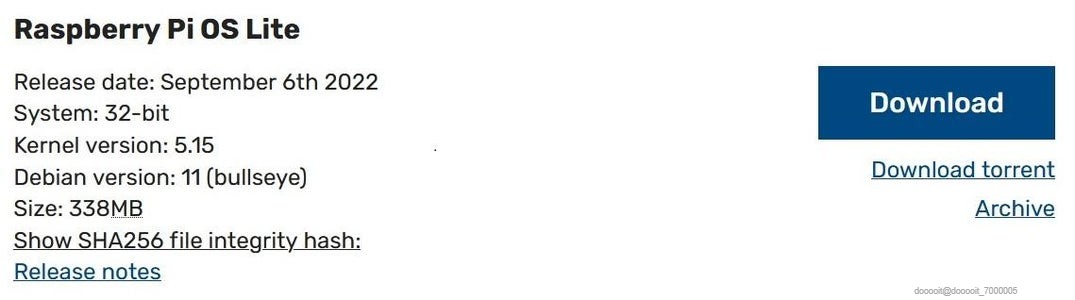

为 Pi Zero 下载并安装 Rasbian Lite,最小安装,无 GUI,所需的只是 Python。

https://www.raspberrypi.com/software/operating-systems/

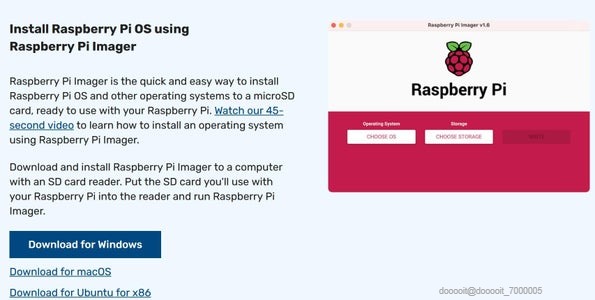

安装操作系统的最简单方法是使用成像仪,如下所示:

https://www.raspberrypi.com/software/

更改默认密码、设置 Wifi(可选)和 SSH 访问——这可以使用 Raspberry Pi 安装程序选项完成。

2

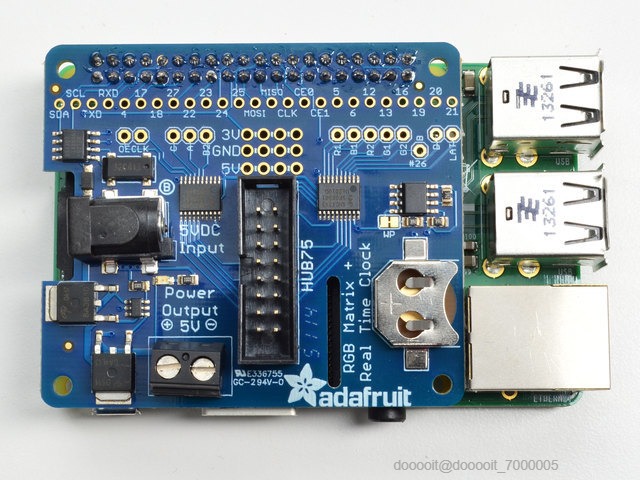

矩阵帽

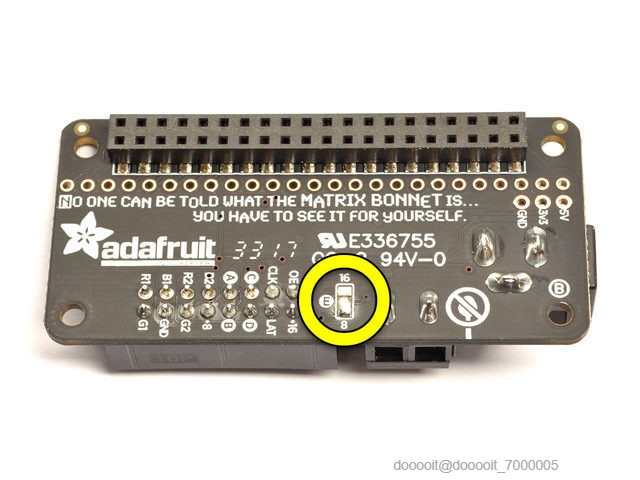

还有一个 Matrix 引擎盖,价格稍微便宜一些,但在我制作这个时没有买到。

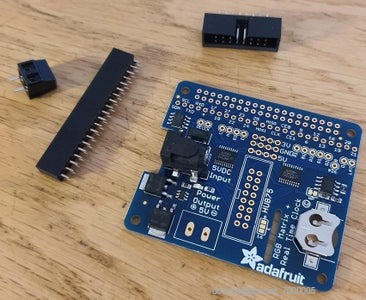

按照帽子组装说明焊接接头和连接器:

https://learn.adafruit.com/adafruit-rgb-matrix-plus-real-time-clock-hat-for-raspberry-pi/ assembly

我切了一块薄塑料片,将矩阵底部与其他组件隔离开来,并为电源线和数据线留出一个切口,但这是可选的

连接帽子、矩阵电源连接器和数据带状电缆,然后为 Pi 供电以进行下一部分。

3

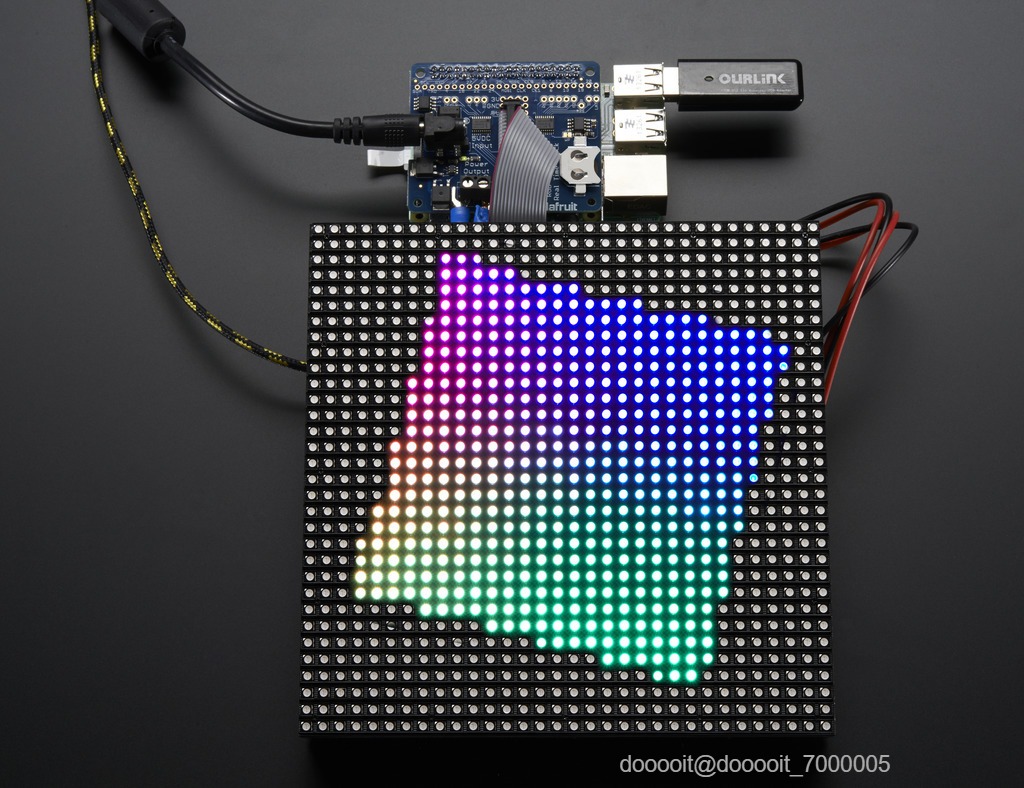

矩阵库安装

按照 Adafruit 的说明,下载并安装 Pi 的所有矩阵软件,步骤 6 如下:

https://learn.adafruit.com/adafruit-rgb-matrix-plus-real-time-clock-hat-for-raspberry-pi/driven-matrices

4

Python程序和自动运行

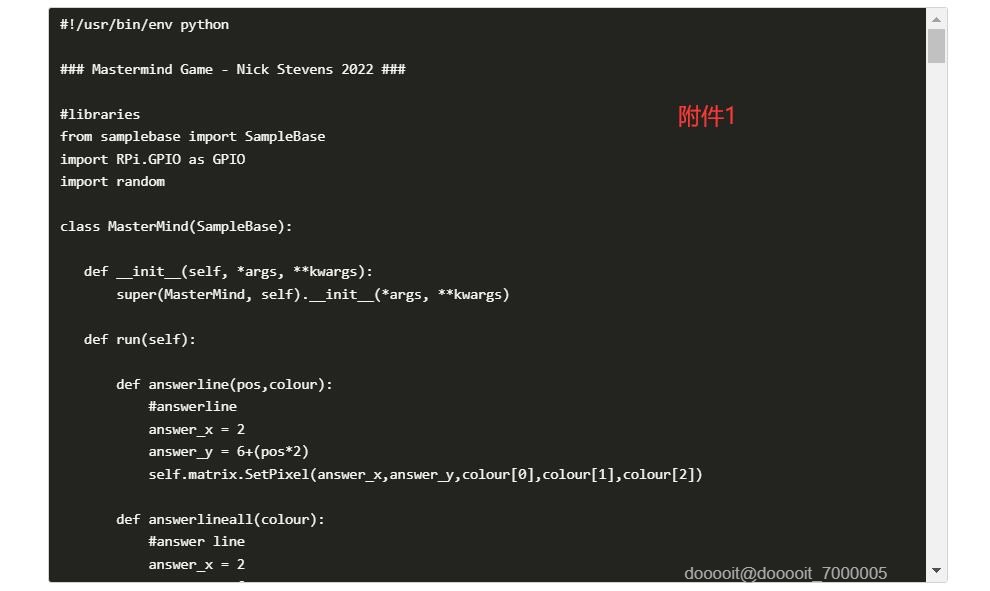

附件1:在 Pi 的主目录中创建一个名为mastermind 的文件夹,并将mm-main-game.py samplebase.py文件保存在那里。通过发出以下命令确保程序运行:

sudo./mm-main-game.py-r 16-b 100

(或者您可能需要指定 python3 解释器)

sudo /usr/bin/python3 /home/pi/mastermind/mm-main-game.py -r 16 -b 100

运行程序需要SUDO ,因为矩阵驱动程序需要它才能正常运行。您可以在没有 SUDO 的情况下运行,但可能会出现闪烁或故障。

–r指定行数,–b表示亮度(100 为最大值)

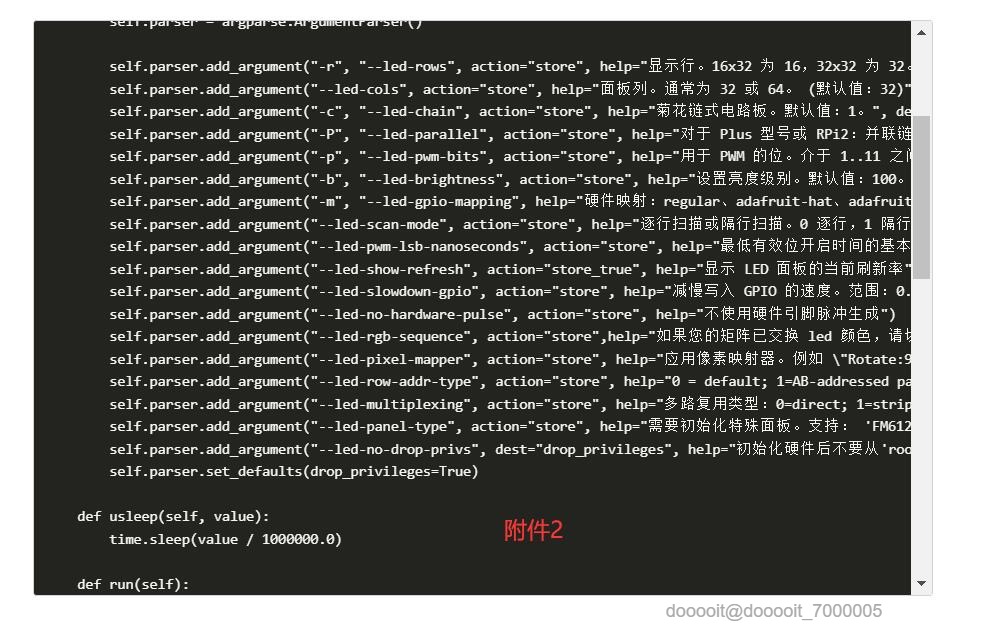

附件2:您还需要同一目录中的 samplebase.py 文件:


附件3:(CTRL+C 退出程序)

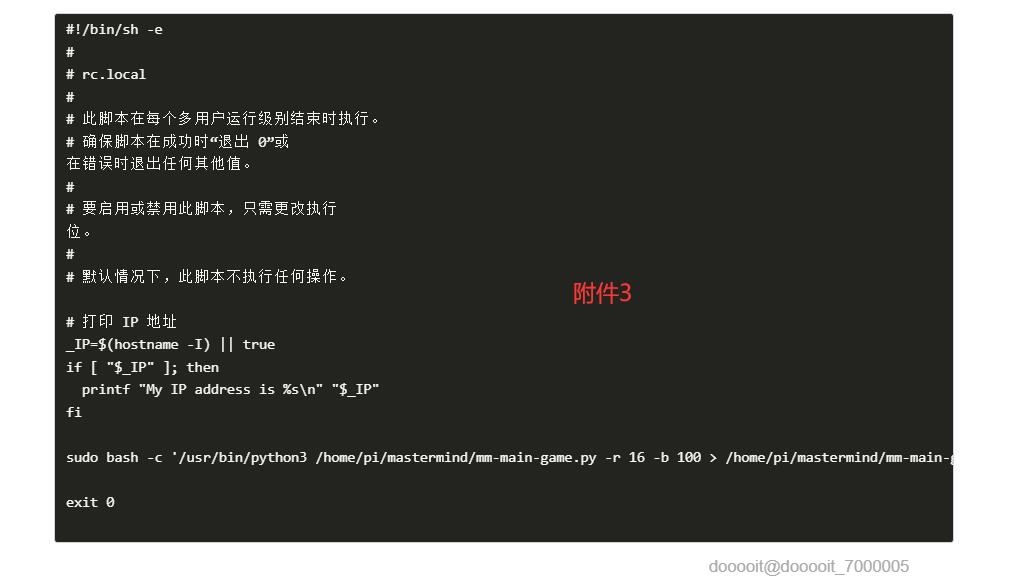

要使程序在 Pi 通电时自动运行, 请使用sudo nano /etc/rc.local编辑rc.local文件

教程在此: https: //learn.sparkfun.com/tutorials/how-to-run-a-raspberry-pi-program-on-startup/method-1-rclocal

插入命令:

sudo bash -c'/usr/bin/python3 /home/pi/mastermind/mm-main-game.py -r 16 -b 100 > /home/pi/mastermind/mm-main-game.log 2>&1'&



TXT
附件1.txt
12.86KB
TXT
附件2.txt
5.05KB
TXT
附件3.txt
564B
5

按钮连接

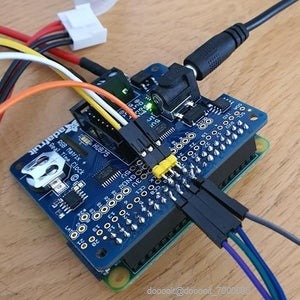

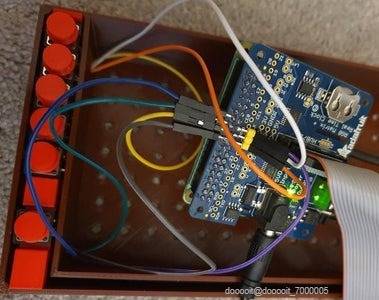

切割接头的 4 针和 3 针部分,并将它们焊接到 HAT 的 20、22、24 和 26 针(外侧);以及 19、21 和 23 针(内侧) - 见照片:(请原谅我糟糕的焊接技巧)

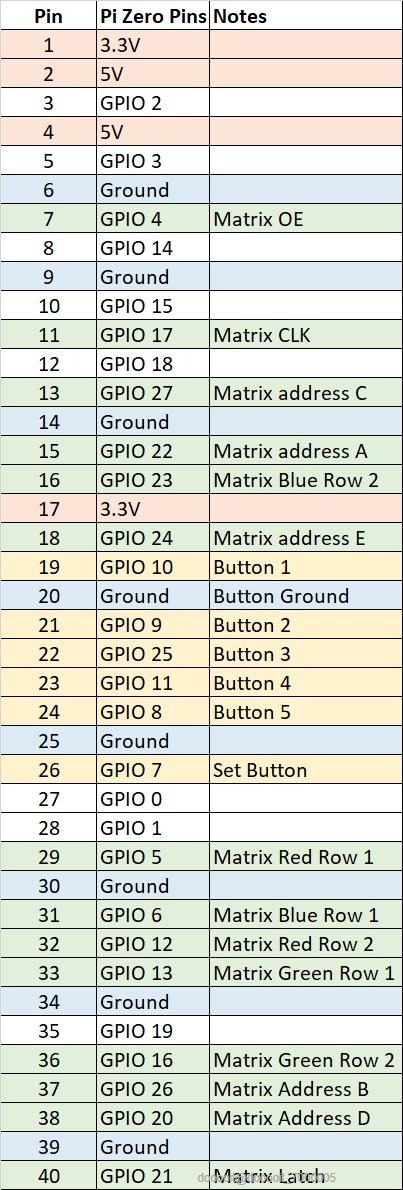

另请参见所有连接的引脚排列。



6

3D打印

我选择这些颜色是因为它们符合 70 年代的复古主题 :)

我推荐使用 Prima Select 等优质 PLA,因为它坚固耐用,打印效果准确。你最不希望看到的就是 20 小时后打印件在按压光盖时开裂……

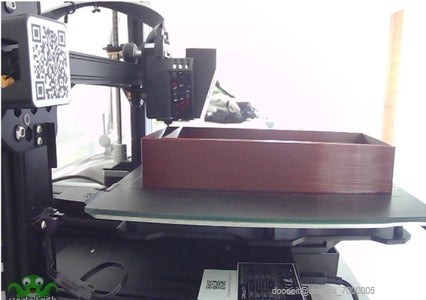

使用棕色 PLA 打印外壳的顶部和底部 - 这些是长打印件!

用红色 PLA 打印按钮帽和支架

用透明 PLA 打印灯罩——你需要 65 个大灯罩和 60 个小灯罩

将灯罩按压到顶盖中 - 它们对我来说只是卡入即可,但如果它们松动,您可能需要将它们粘合起来,或者使用圆锉使它们适合。

按下按钮帽并测试是否适合顶盖,可能需要一点点锉磨才能顺利移动。

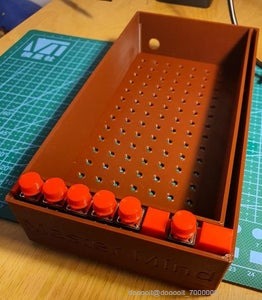

测试将矩阵安装到顶盖、开关支架和开关中,并确保所有部件正确组合在一起。

STL
FTBW1EWL7VX38HZ.stl
17.86KB
STL
FCP7DVUL7VX38HY.stl
64.34KB
STL
F431YN4L7VX38HV.stl
182.31KB
STL
FG7TWWLL7VX38HW.stl
660.73KB
STL
FZWM5D4L7VX38HX.stl
556.43KB
7

按钮接线

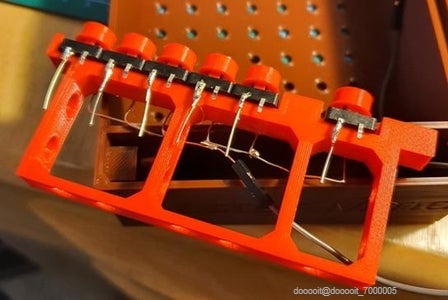

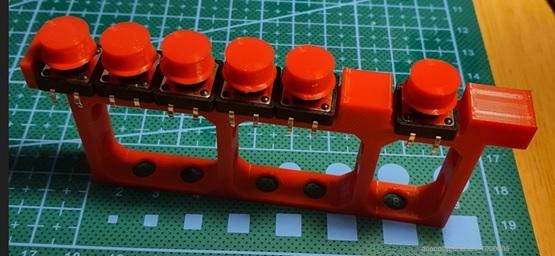

一旦您满意,就将按钮用强力胶粘到支架上 - 确保通过顶盖正确对齐。

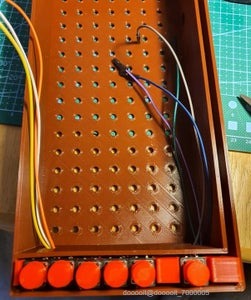

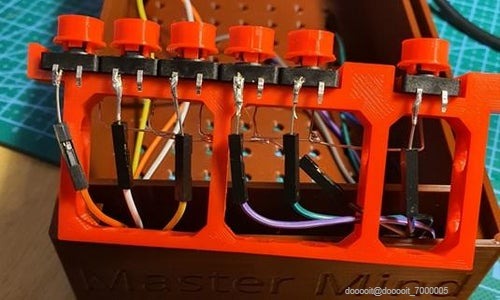

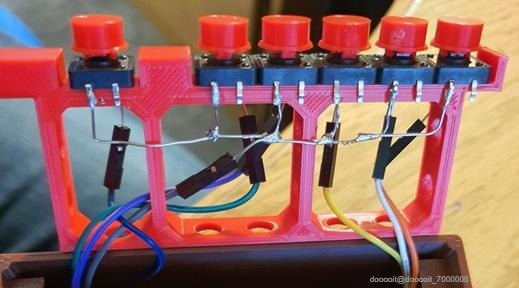

由于矩阵尺寸和打印床尺寸的限制,按钮和接线的空间非常小;所以我使用硬线将一侧按钮的所有接地引脚连接起来,并将短线焊接到另一侧,以便我可以连接下面的杜邦线。

仔细记下哪根电线是哪根,将电线穿过孔并小心地将按钮放入盒子中。

将电线连接到先前焊接到电路板上的引脚,确保将正确的引脚连接到电路板。

Pin Pi Pins 注释

19 GPIO 10 按钮 1

20 接地按钮接地

21 GPIO 9 按钮 2

22 GPIO 25 按钮 3

23 GPIO 11 按钮 4

24 GPIO 8 按钮 5

26 GPIO 7 设置按钮

8

电源连接器

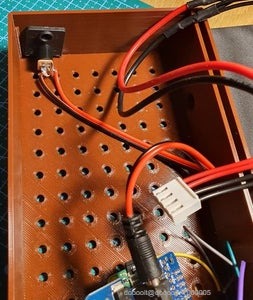

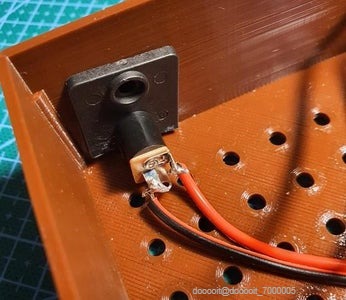

将短公头筒形插孔连接器焊接到外部筒形插孔连接器上。(这两个部件都是在ebay上以非常便宜的价格买到的)

然后将其连接到 Matrix 帽板上的内部电源连接器。这也可以通过直接焊接连接线来实现,但我发现这种方法更简单。

9

最终施工

现在真正剩下要做的就是装上顶盖,并用胶水把机壳粘上。我可能应该设计机壳以适应螺丝安装,但我在设计机壳时没有考虑到这一点。

10

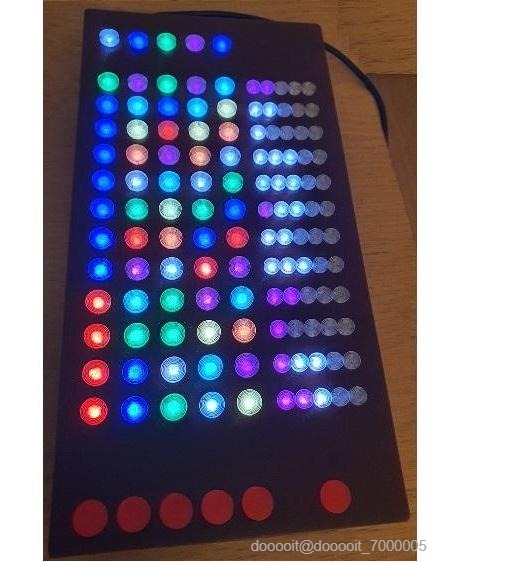

玩游戏!

通过连接5v电源启动游戏。

系统大约需要 1 分钟才能启动,一旦准备就绪,前面板将闪烁所有灯光以指示系统已准备就绪。

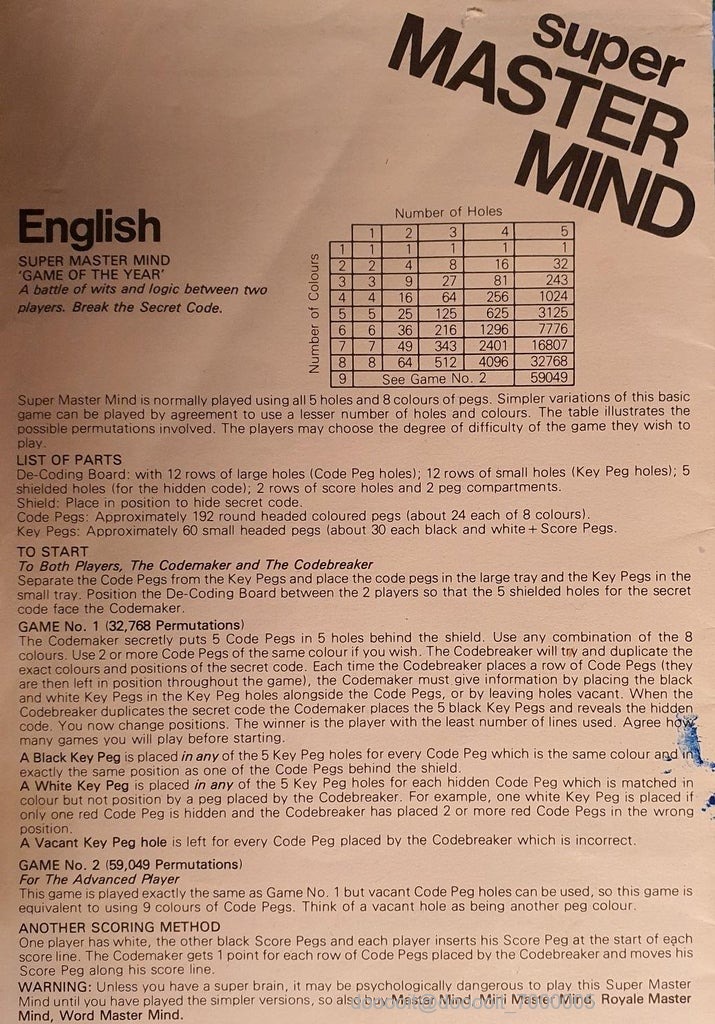

附有原始游戏说明的副本。

按下任意按钮,游戏将选择一个随机代码并隐藏结果。

然后游戏将指示第一行并点亮第一组代码灯。

按下相应的按钮可更改代码的颜色,共有八种颜色:红色、蓝色、绿色、白色、橙色、黄色、浅绿色和紫色。每次按下按钮时,按钮都会循环显示颜色。

一旦您满意,请按右键输入您的猜测,游戏将按以下方式为您得分:

紫色灯光表示存在正确颜色和位置的代码——分数灯光的位置并不表示这是正确的位置!

白灯表示代码颜色正确,但位置错误——同样,分数灯的位置并不能表示哪种颜色是正确的!

一旦显示分数,游戏将点亮下一行以允许您修改猜测并再试一次。

如果您猜对了或者猜错了,密码就会显示在第一行。
