自制旋转展示台

ChangeCode
原创
发布时间: 2025-06-10 14:32:32 | 阅读数 0收藏数 0评论数 0
3D打印
3D打印
Arduino
单片机
封面

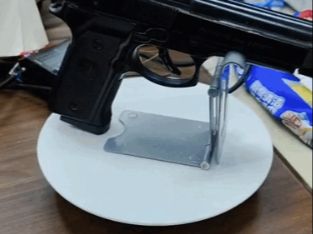

最近的原创内容有点多，每次做之前、做完后都要拍照，苦于没有固定的拍照点而烦恼。于是便想着做个展示台，正好桌子上有走线的圆洞，固定到这里。想法有了，那就动手！

准备工作:

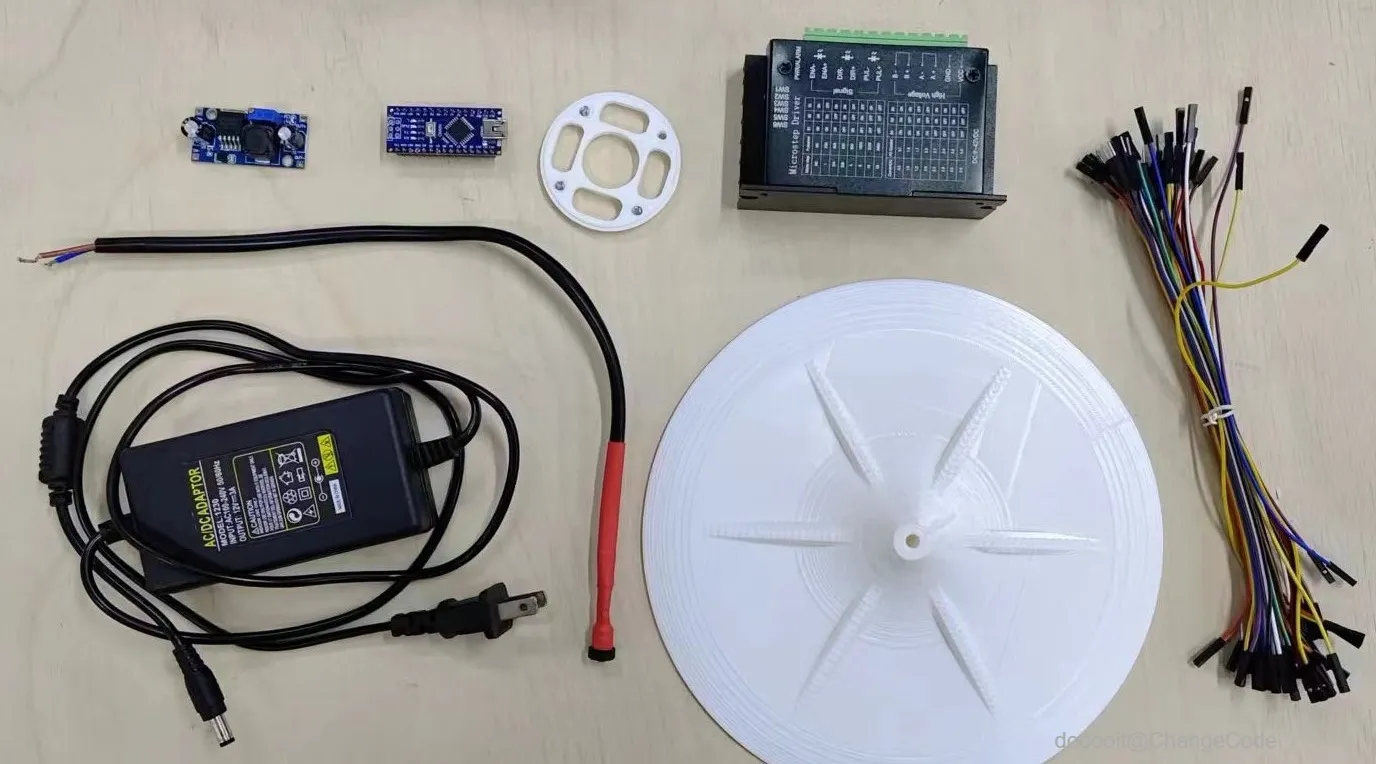

材料:

材料名称
数量
备注
TB6600步进电机驱动器
1
/

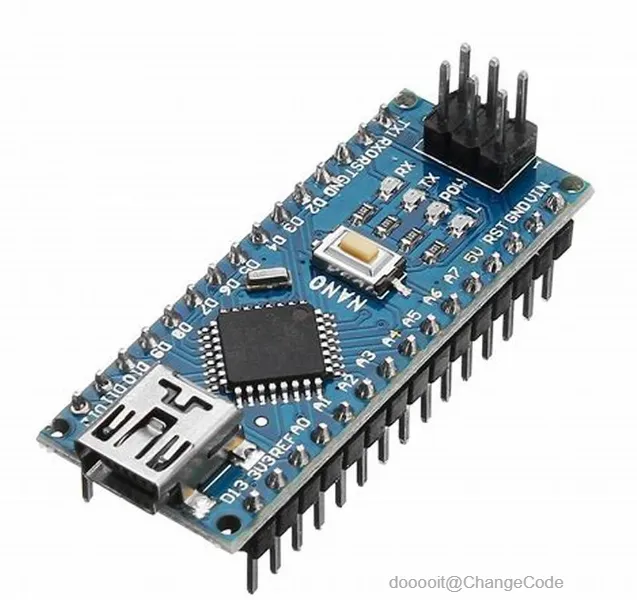

arduino nano
1
/
42步进电机
1
/
LM2596
1
/
12V电源
1
/
M3螺丝
1
/
杜邦线若干
4
/

工具:

工具名称
数量
备注
螺丝刀
1
/
1

接线

向左
向右
12

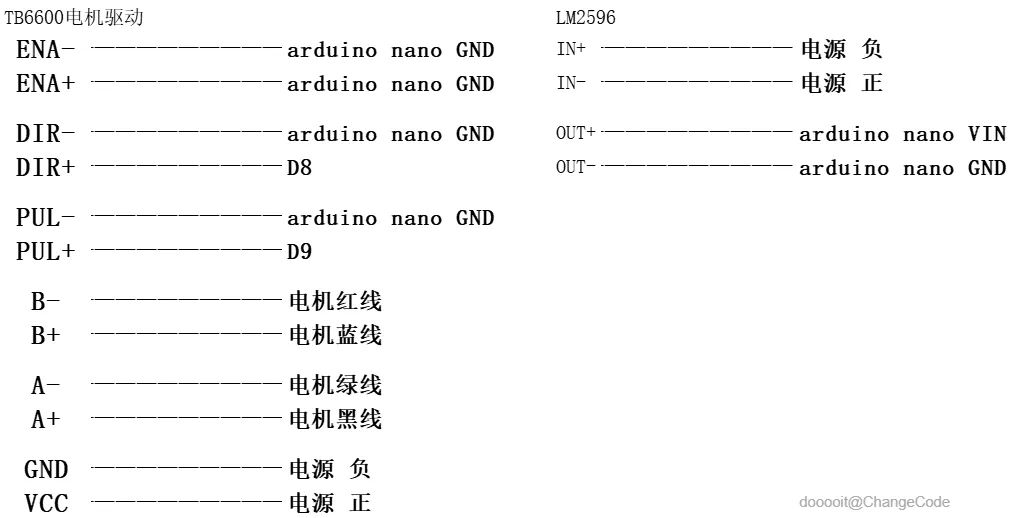

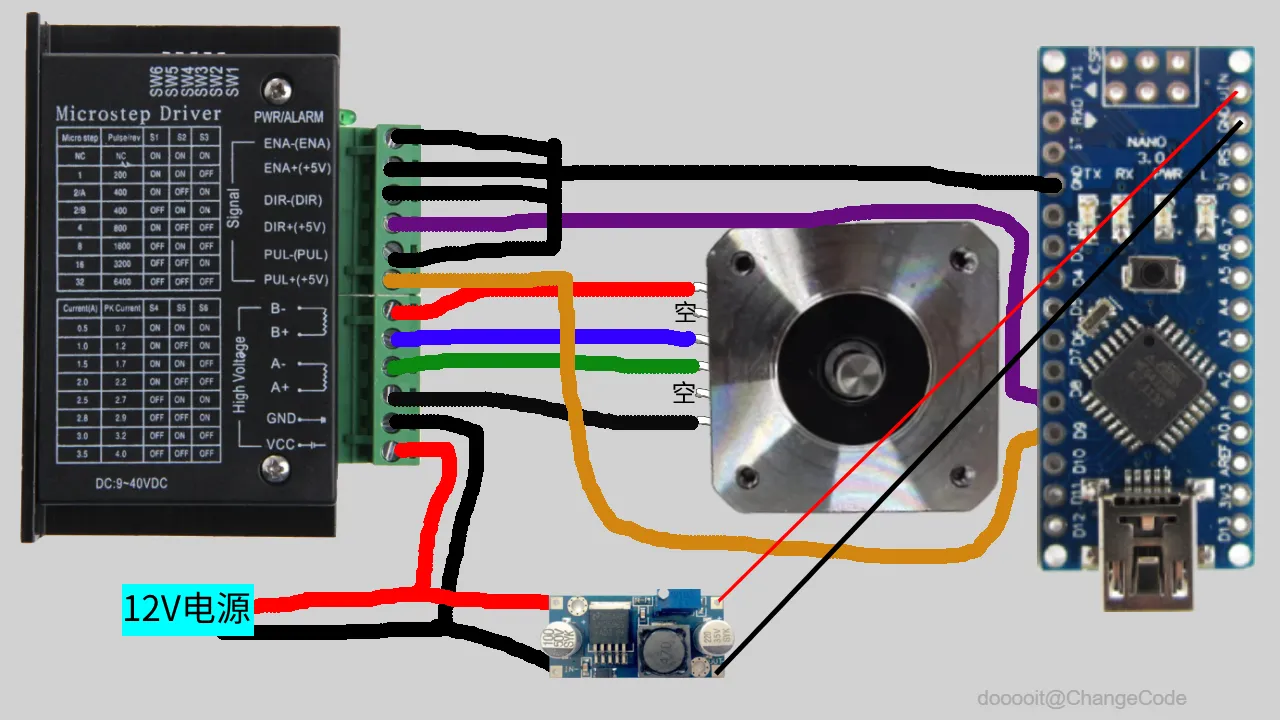

对于TB6600步进电机驱动的接线，我们需要先看下原理图

2

导线引出

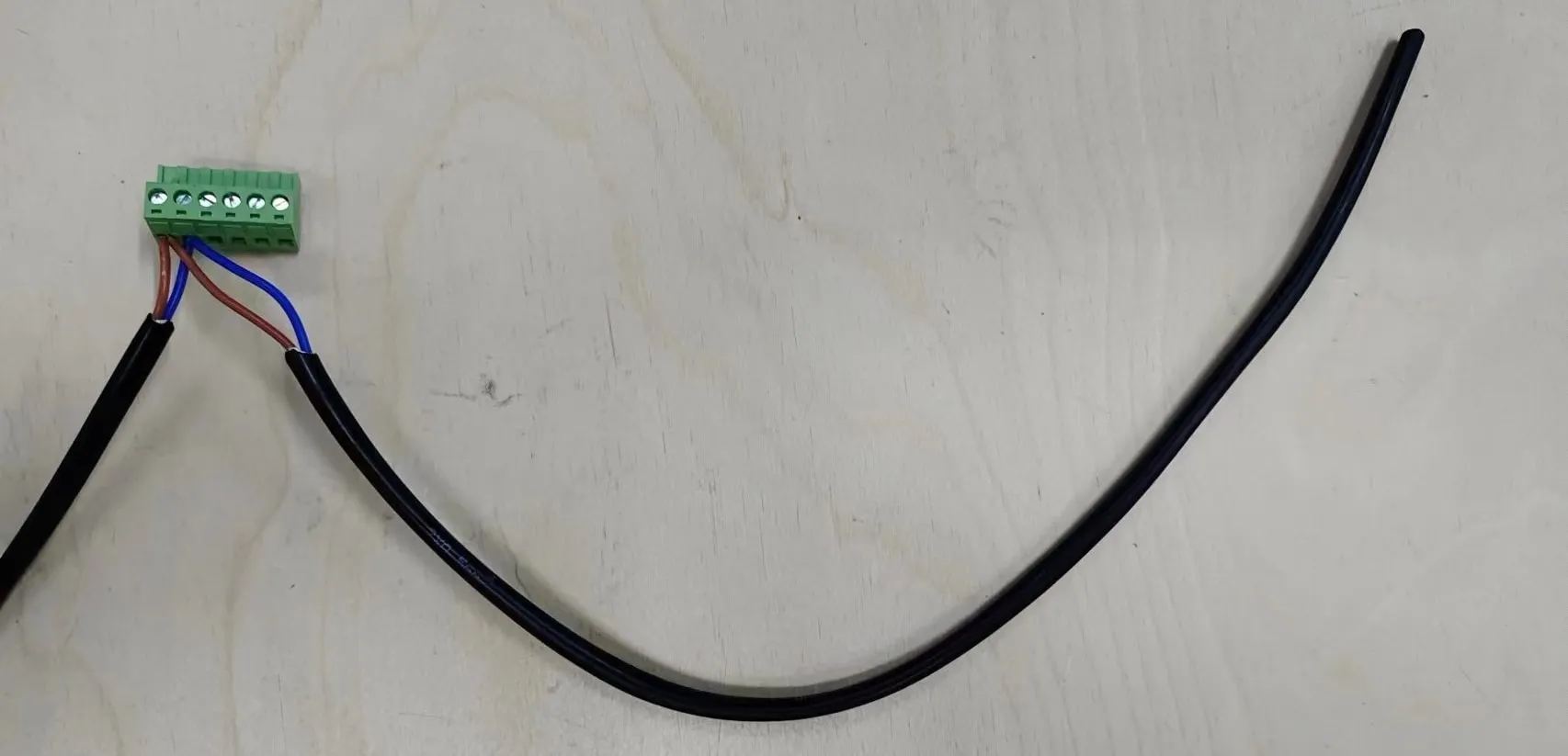

首先额外从电源线引出两根线

3

导线焊接

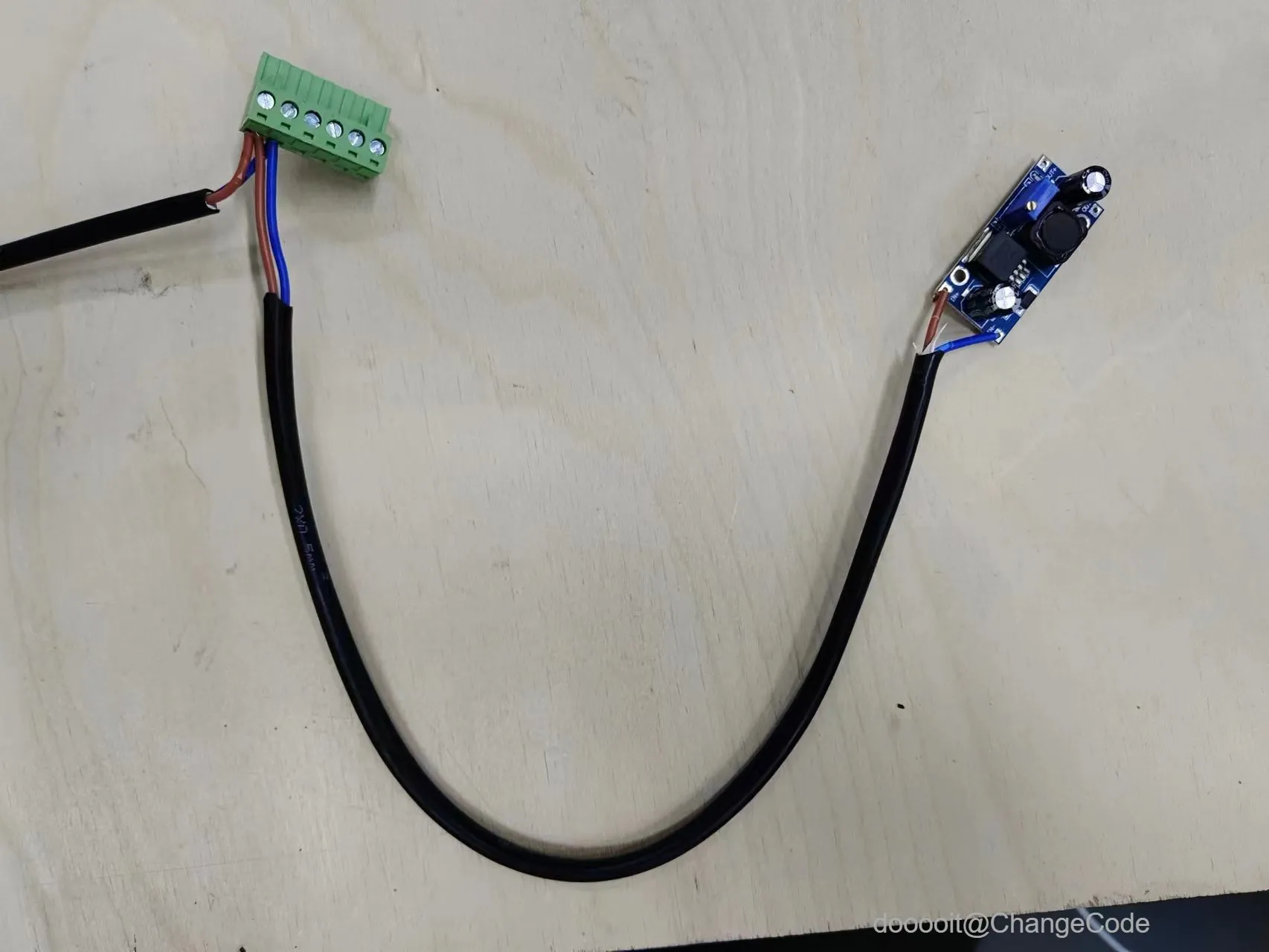

再将引出的线接到LM2596降压模块上：电源正极→IN+ 电源负极→IN-

4

万用表测试

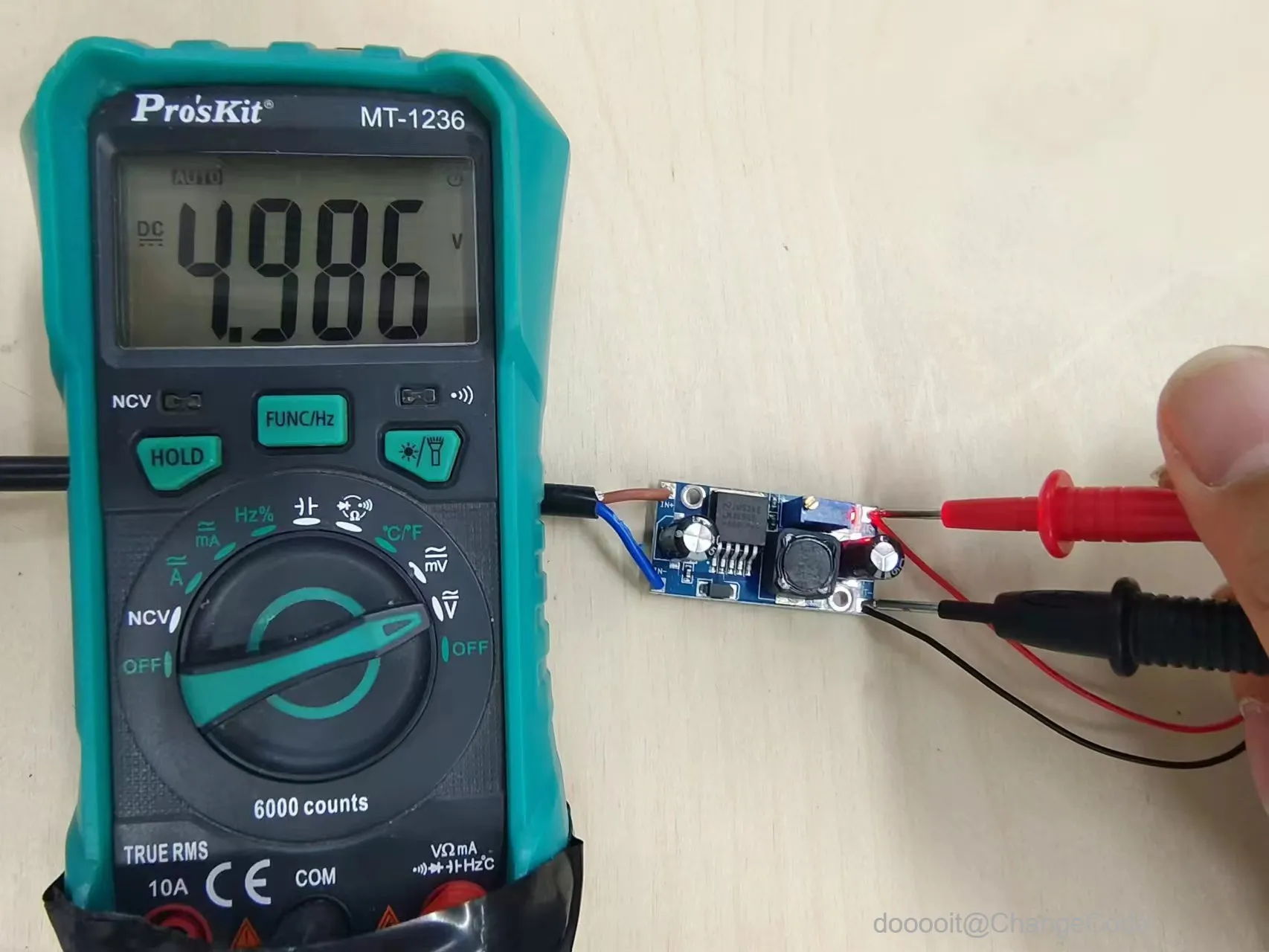

将LM2596模块输出引脚引出，给arduino单片机供电,同时，用万用表测量LM2596模块，将输出电压调整为约5V

5

连接arduino



6

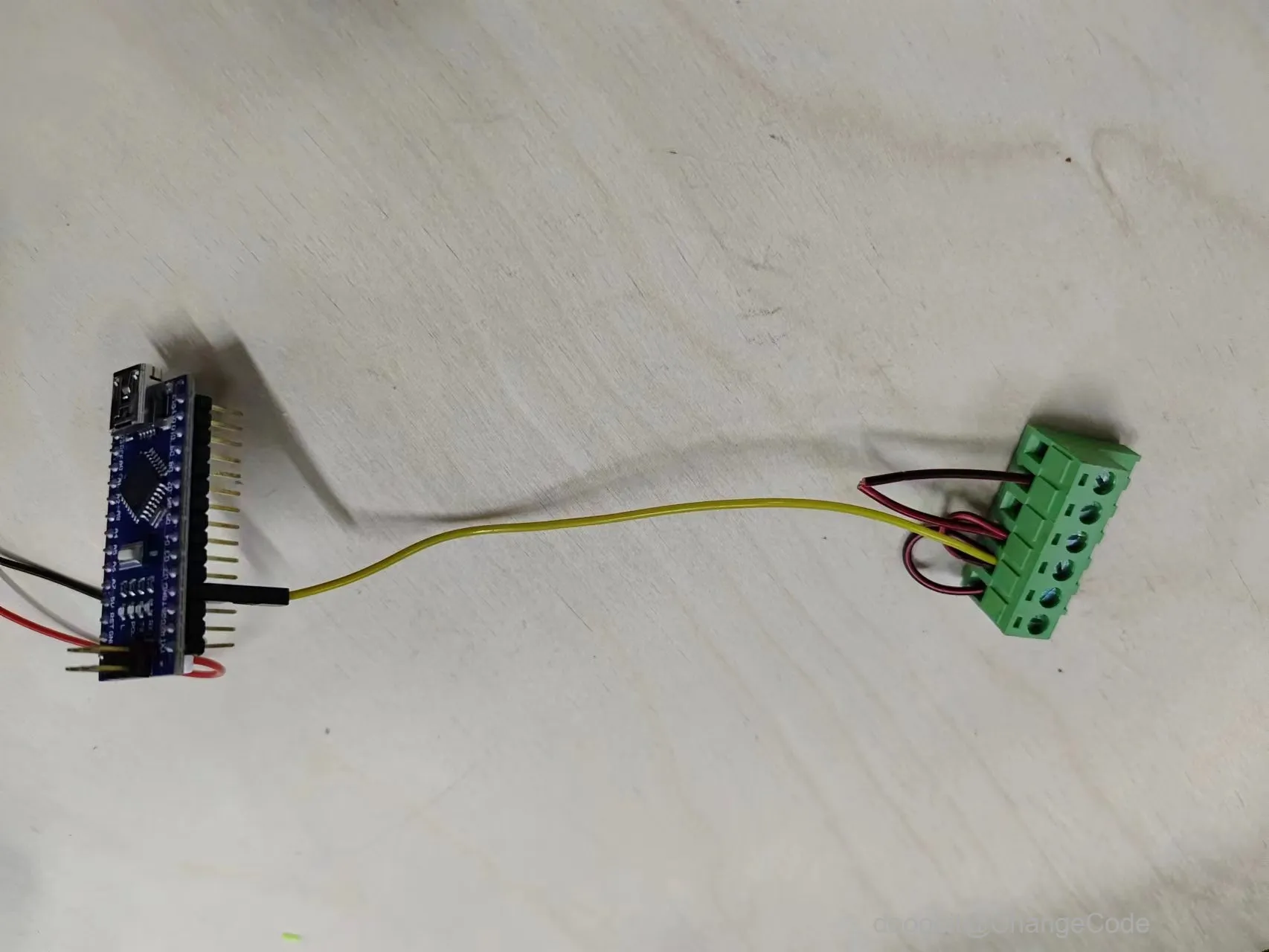

arduino接线

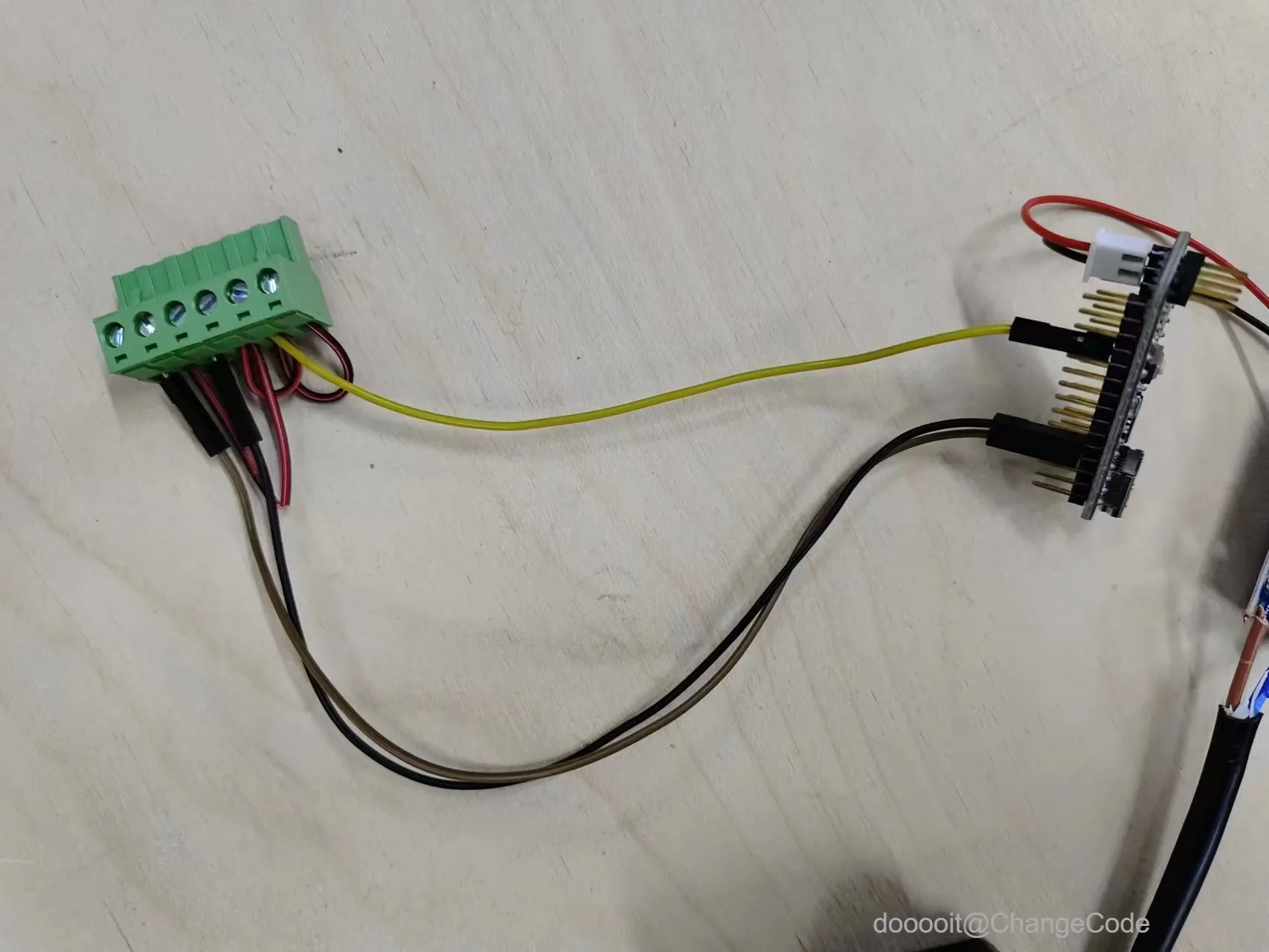

DIR+ → D8 PUL+ → D9

7

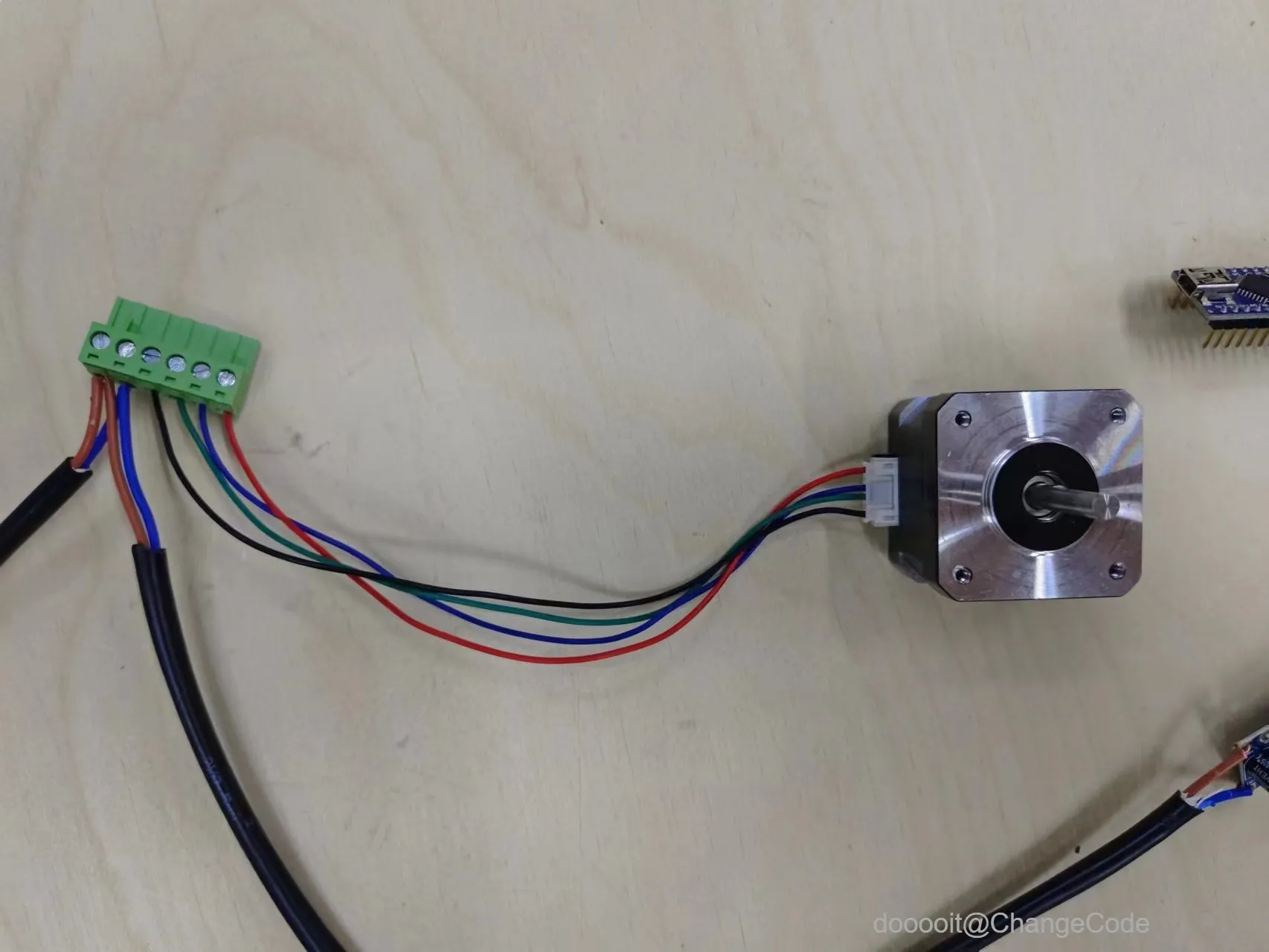

电机接线


电机红线→B- 电机蓝线→B+ 电机绿线→A-

电机黑线→A+ GND→电源负极 VCC→电源正极

8

接线完成

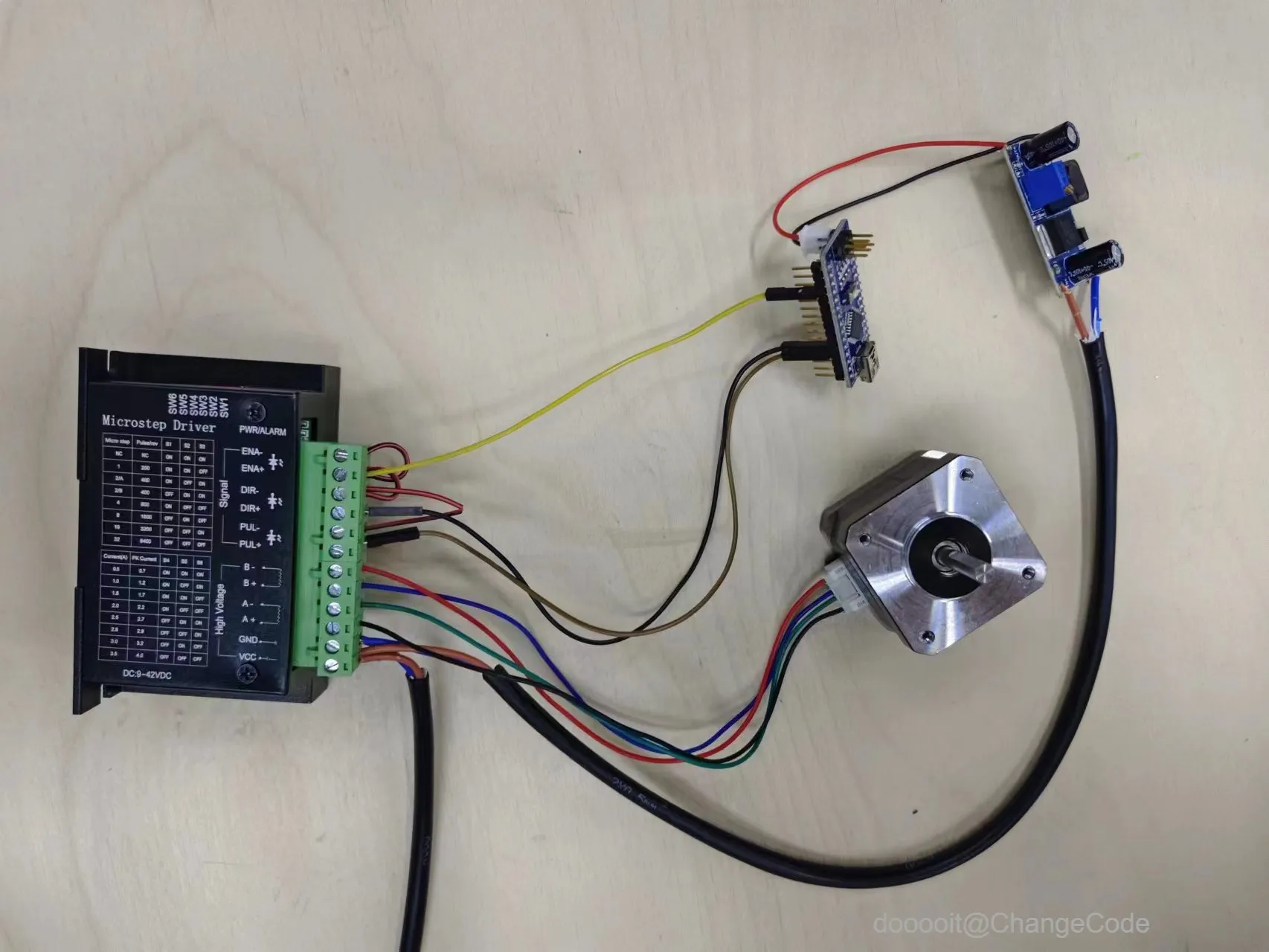

接好的成品图

9

桌面放置

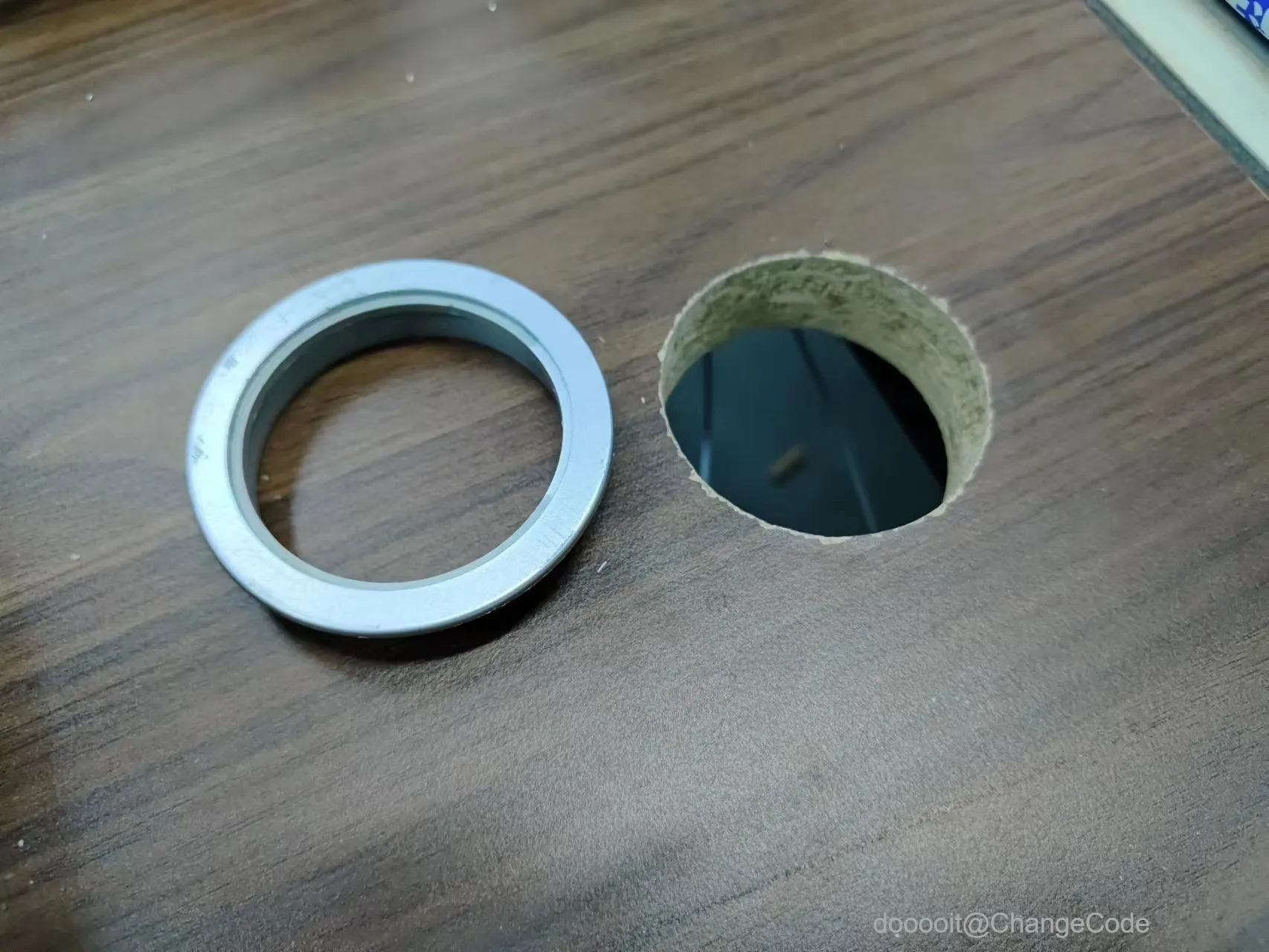

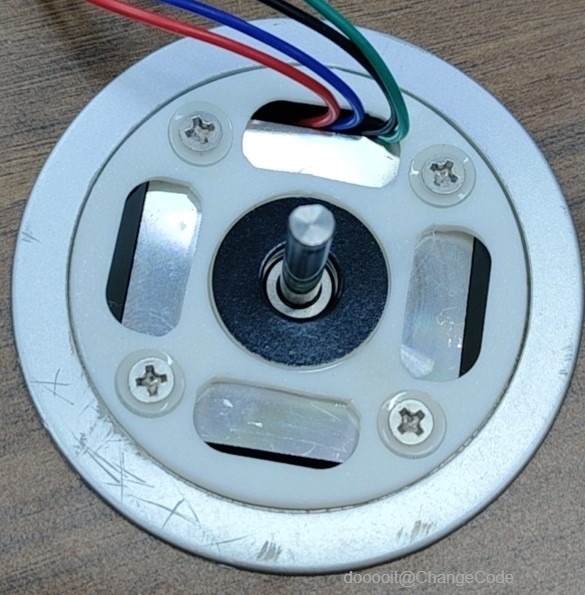

我的桌子上有个洞，正好可以将电机放进去

10

部件设计

向左
向右
12

我又设计了一个盖板，方便将点击固定

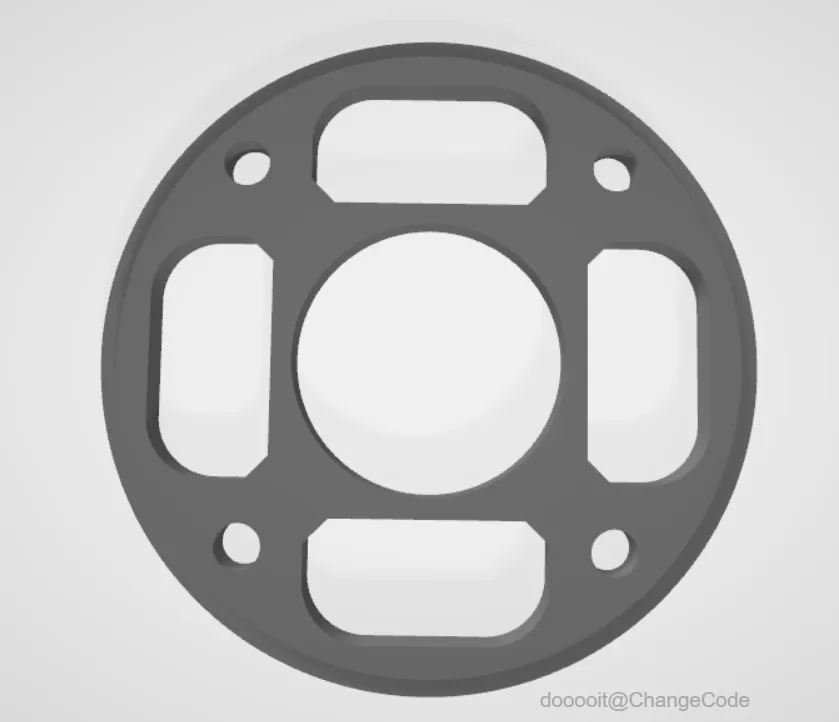

这里是我的盖板文件，通过蓝奏云分享：https://qyfalse.lanzouy.com/ixGmQ1gm5tnc

11

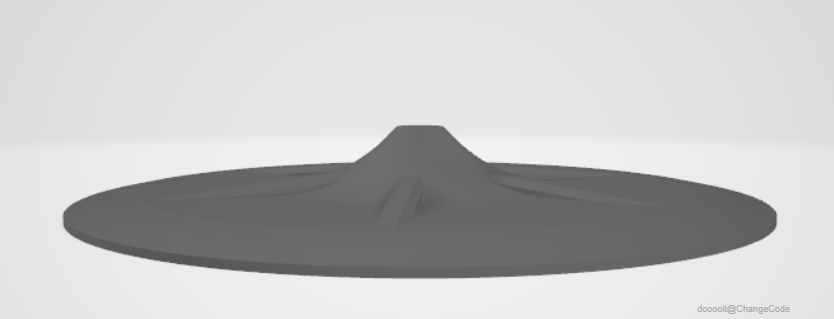

设计旋转平台

向左
向右
12

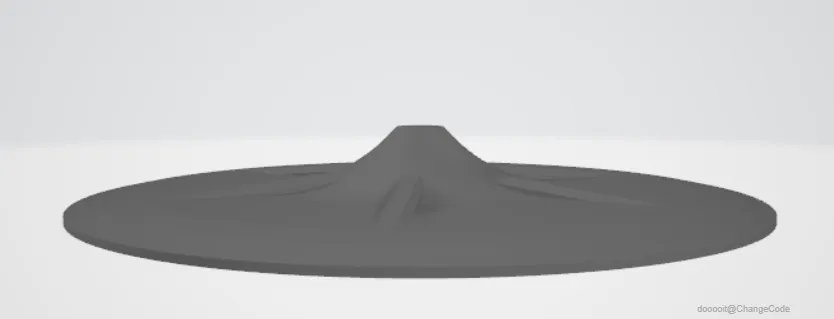

这里是我的旋转平台文件，通过蓝奏云分享：https://qyfalse.lanzouy.com/iTo9c1gm5tpe

12

打印件固定

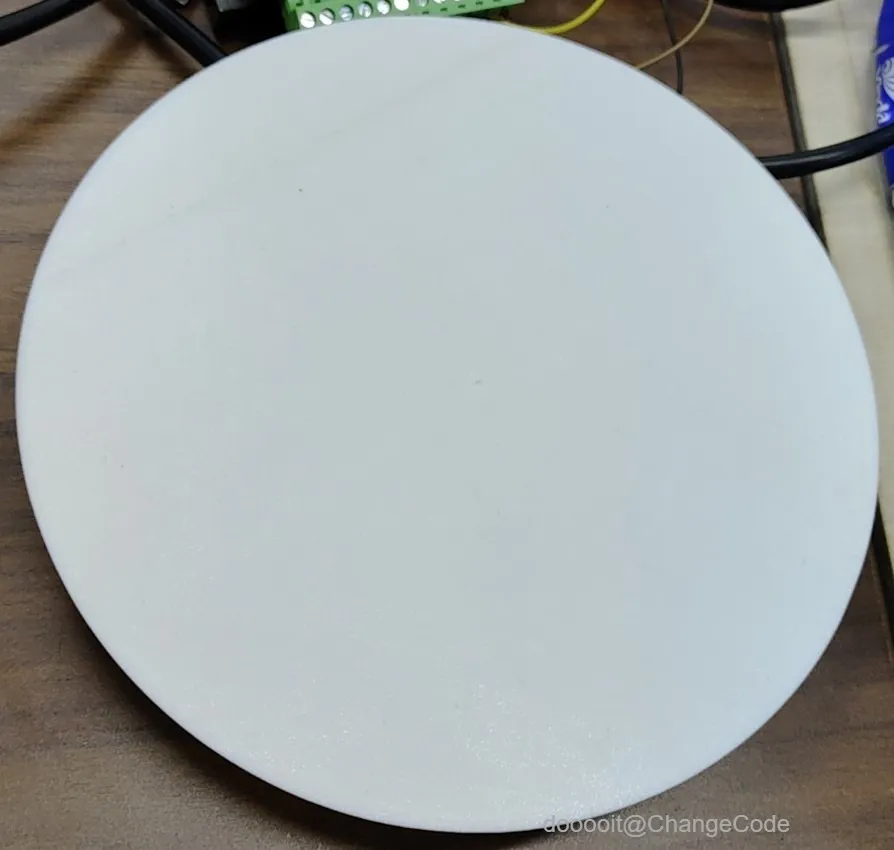

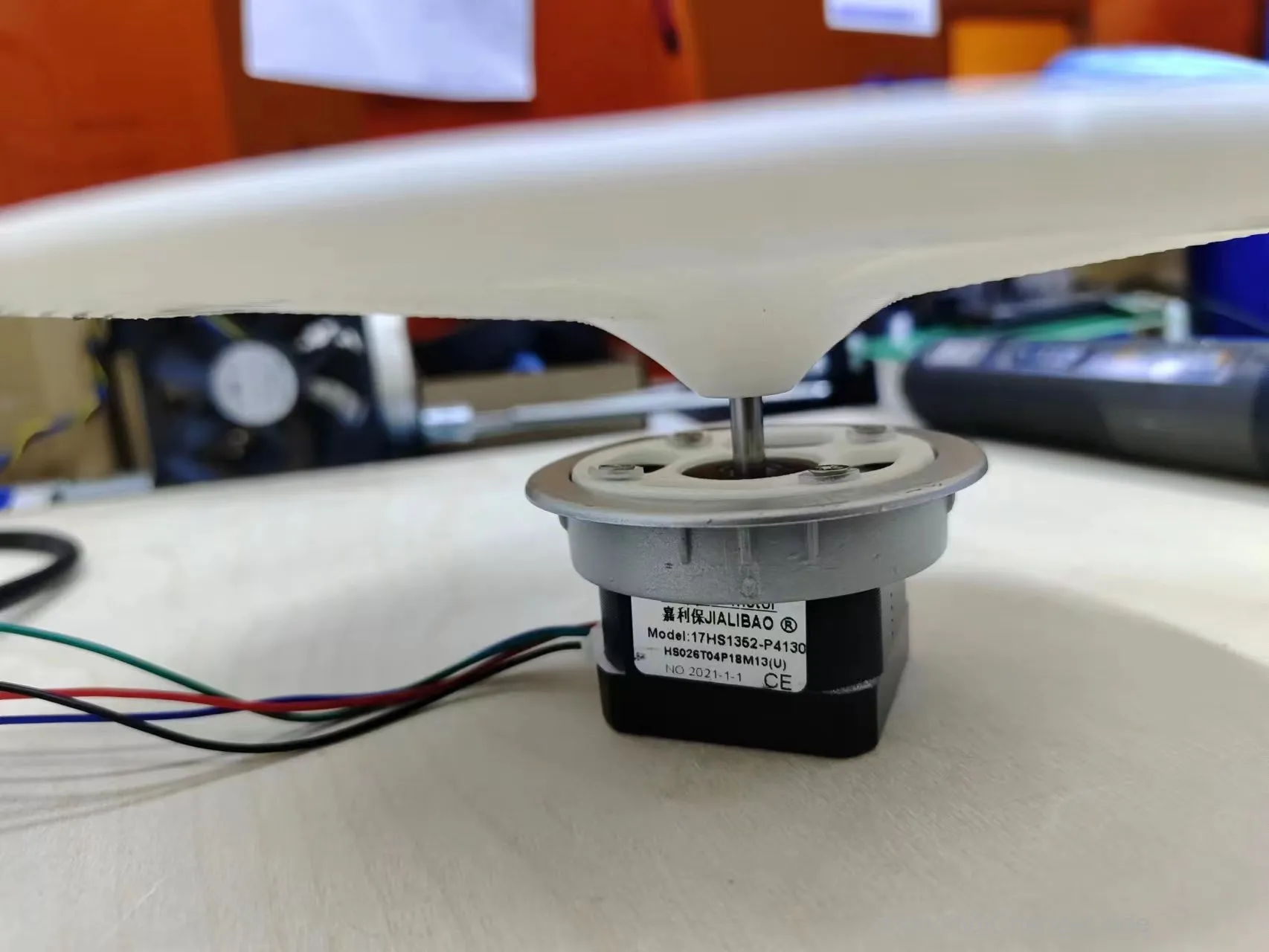

将其固定到电机上就可以了

13

代码烧录


接着，就是我们的代码部分，代码很简单，不需要修改，直接烧录到arduino nano即可
