洞洞板改造圣诞树

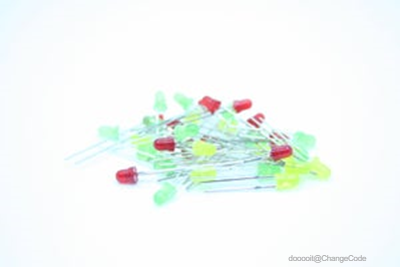

用于控制 LED 的 GlowDuino Uno 板、3mm LED、电阻、用于安装组件的洞洞板

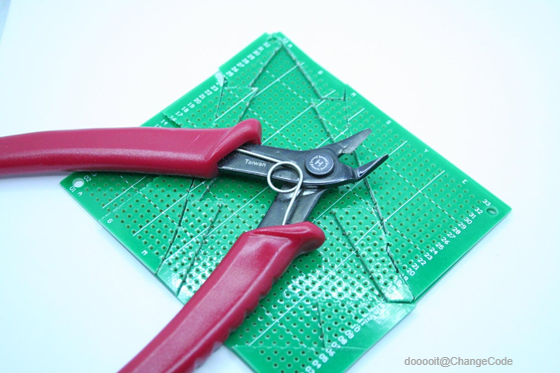

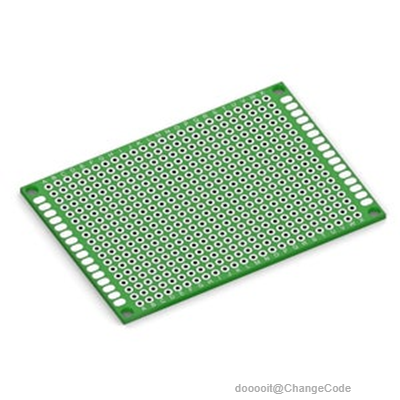

影响项目结果的第一件事是树的大小和形状。如果您购买了更大的 LED，或者每个输出引脚放置了多个 LED，则可能需要制作更大的树。出于我们的目的，3mm LED 和每个引脚一个 LED 就足够了，因此选择了 5cm x 11cm 的高性能板尺寸。预制的穿孔板通常可以用手锯或更坚固的夹刀切割。只需事先标记形状，然后使用您选择的工具将板切掉即可。

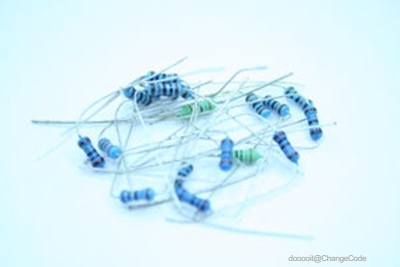

将电路板切割成形状后，您需要将组件放置到位。对于您放置的每个 LED，您将需要一个串联的电阻器来限制电流。要找到您需要的电阻器，您可以使用此在线计算器找到正确的值： 链接 为此，您需要知道 LED 的电压和电流以及 GlowDuino 板将使用的电压。在我们的例子中，我们使用的是 3.3V 输出，LED 电压为 2V。绿色和黄色 LED 消耗 6mA，红色 LED 消耗 15mA。使用这些值，我们得到了用于绿色和黄色 LED 的 180 欧姆电阻器，以及用于红色 LED 的 75 欧姆电阻器。在我们并联两个黄色 LED 的树顶上，每个 LED 的电阻器也需要并联。这样，两个 LED 将有足够的电流来工作。

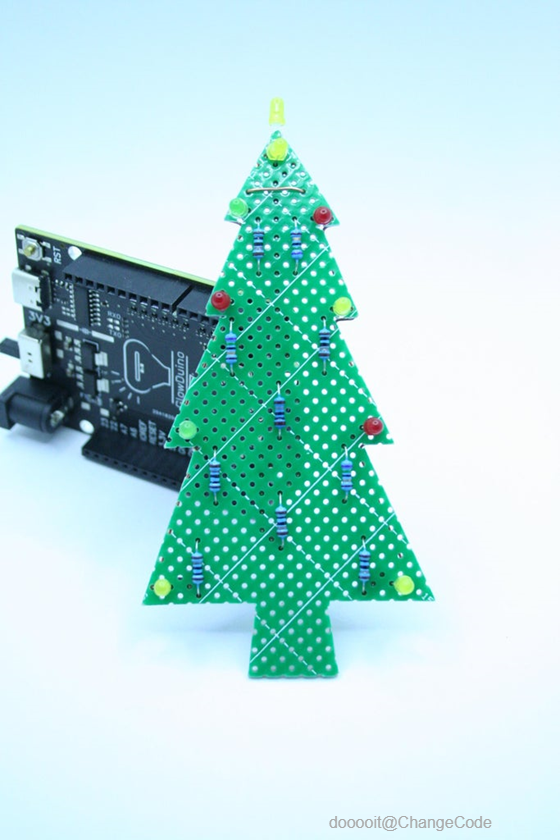

以美观且易于连接的方式放置您选择的组件。我们建议将 LED 放置在其负极朝外的方向。这样，您以后就可以用一根电线将它们全部连接在一起。同样，您可能希望将电阻器放置在靠近 LED 正极的位置，这样就不需要任何额外的电线来进行串联连接。如果你正在制作这棵完全相同的树，你可以按照如图所示的布局进行操作。

组件就位后，您可以继续将它们焊接到位。在它们固定并就位后，您可以在组件之间建立必要的连接。

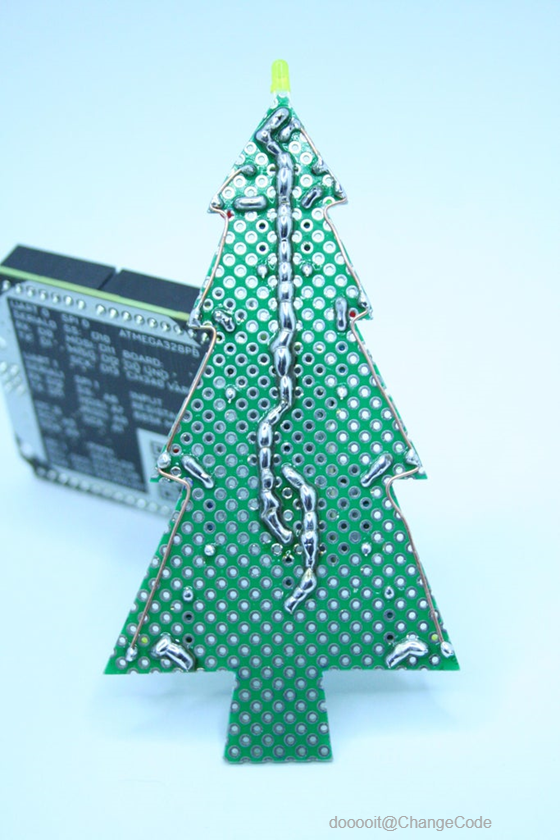

您需要将 LED 的每个负极引脚连接在一起，在这里您可以看到电路板外周的单根电线效果最好。

连接所有负极后，您可以在电阻器和 LED 之间进行连接。LED 的每个正极都需要连接到一个电阻器。这样可以限制电流，并且 LED 不会损坏。在下一步中，我们将使用电阻器的另一侧连接导线。

将组件焊接在一起后，下一步将需要一些电线。如果您想将 GlowDuino 板用作树的支架，您可能希望在此步骤中使用实芯线，如果没有，那么简单的柔性连接线就足够了。

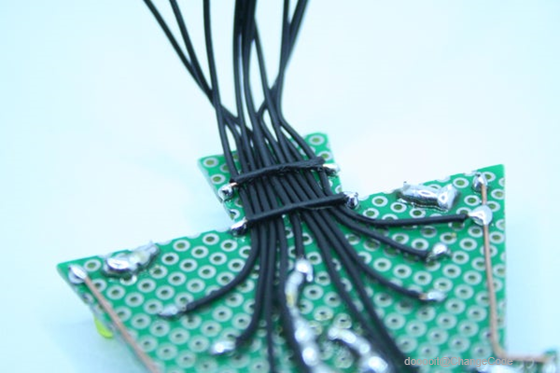

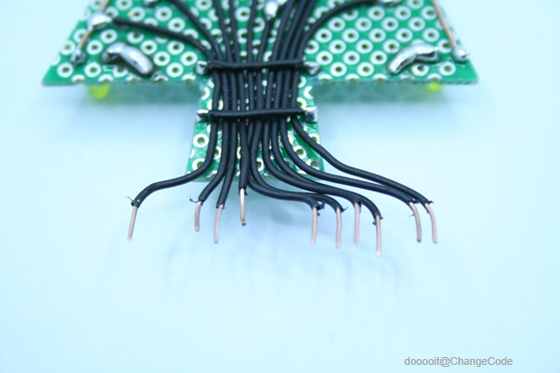

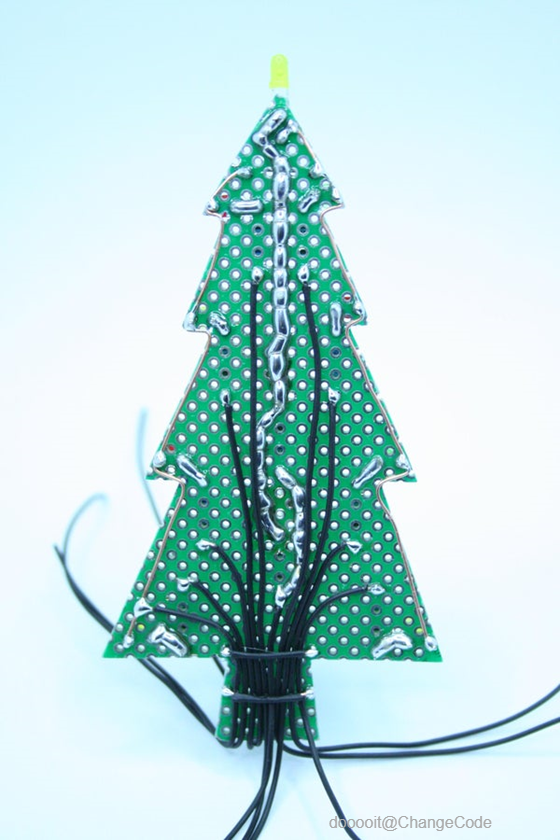

您需要切割 9 根具有足够松弛度的线片，使其能够到达微控制器上所有必要的引脚。准备就绪后，将一根导线焊接到每个电阻器的自由端，并将多余的导线连接到中间。要完成电路，您还需要将单根导线焊接到连接所有 LED 的公共负极线上。如果您想将电线固定在电路板上，您还可以使用额外的部件来覆盖电线束。这样，接线保持整洁。

在连接任何东西之前，您需要将程序上传到您的 GlowDuino 板。下载随附的程序并使用 Arduino IDE 程序，将其上传到您的 GlowDuino 板。上传后，您将能够看到板上PWM引脚的指示灯开始以随机方式亮起。这表示上传成功。

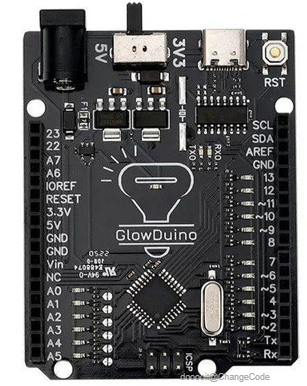

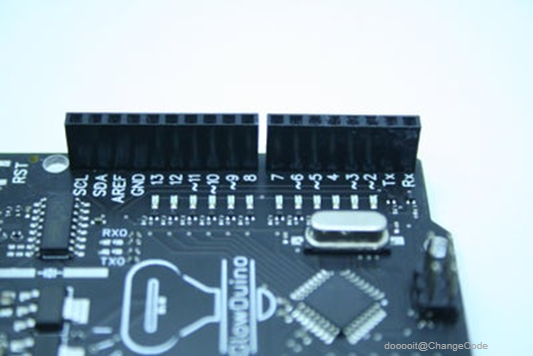

我们将要使用的输出引脚在板上标有“~”符号。标有此符号的每个输出引脚都是使能PWM的引脚。或者，您也可以将电路板翻转过来并查看电路板背面的引脚图。总而言之，我们在这个项目中使用了 9 个 PWM 引脚，这就是为什么需要一个 GlowDuino 板的原因。它比普通的 uno 板多 3 个 PWM 输出，因此您可以控制更多的 LED

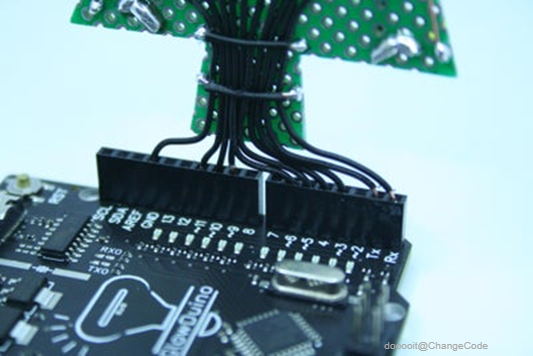

找到引脚后，您可以弯曲和修剪电线以安装到位。修剪电线后，您需要剥去每根电线末端的绝缘层，并将连接到电阻器的每根电线插入标记为 PWM 引脚的引脚。最后，您需要将公共负极线连接到 GlowDuino 板上的 GND 引脚，以便完成电路。

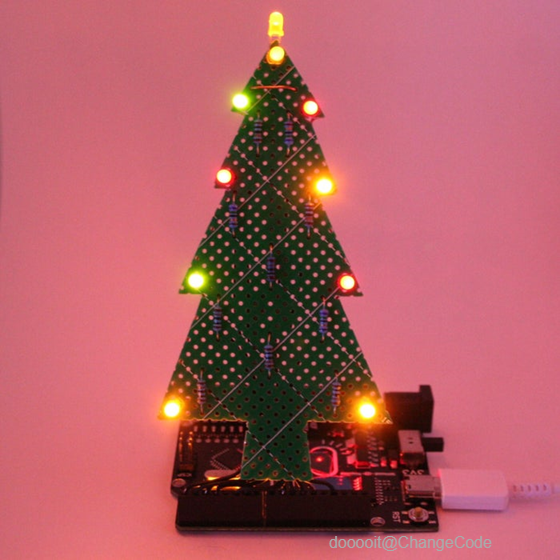

如果您正确地完成了所有操作，则只需将USB插入微控制器即可享受灯光秀。

用 LED 树装饰您的办公桌和窗户，并与 GlowDuino 一起度过一个快乐的圣诞节！

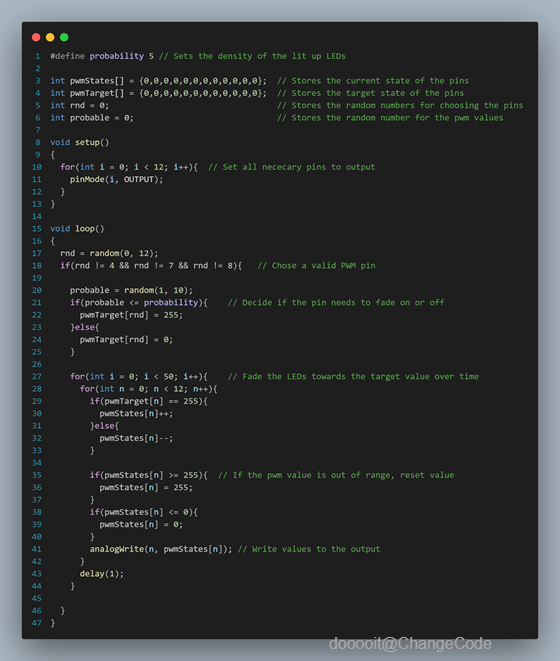

选择随机引脚是通过 GlowDuino 的内置 random（） 函数实现的。这样，程序就会生成一个介于 0 和 12 之间的随机数，用于确定要更改的引脚。

选择引脚后，会生成另一个随机数，该随机数将决定以哪种方式更改引脚。如果高于阈值，它会将目标强度设置为最大值，如果低于阈值，则会将目标强度设置为最小值。淡入淡出效果将根据此处设置的值在下一部分实现。

更改目标值后，程序进入一个循环，持续一段时间，根据目标值增加或减少每个引脚的PWM值。该PWM值通过简单的analogWrite（）函数写入每个引脚。每个循环之间的延迟将决定每个 LED 的淡入淡出时间，因此您可以实现更快或更慢的变化灯光秀。

在设定的时间后，程序退出循环并从头开始。

此外，为了能够设置点亮 LED 的密度，还有一个变量可以容纳随机发生器的阈值。如果此数字较低，则生成的随机数低于此值的情况将较少，因此点亮的 LED 数量会减少。
