焊锡转轴支架

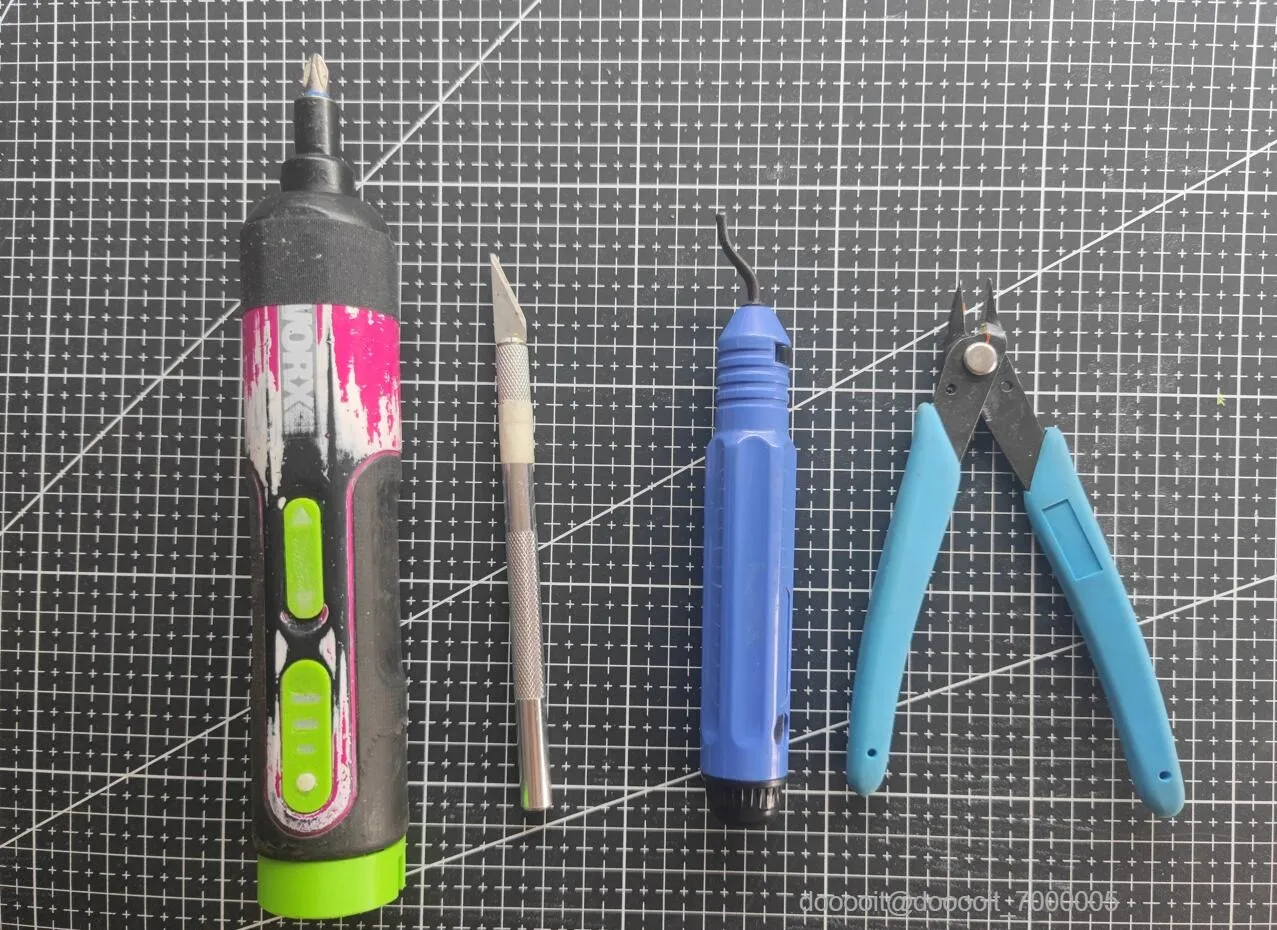

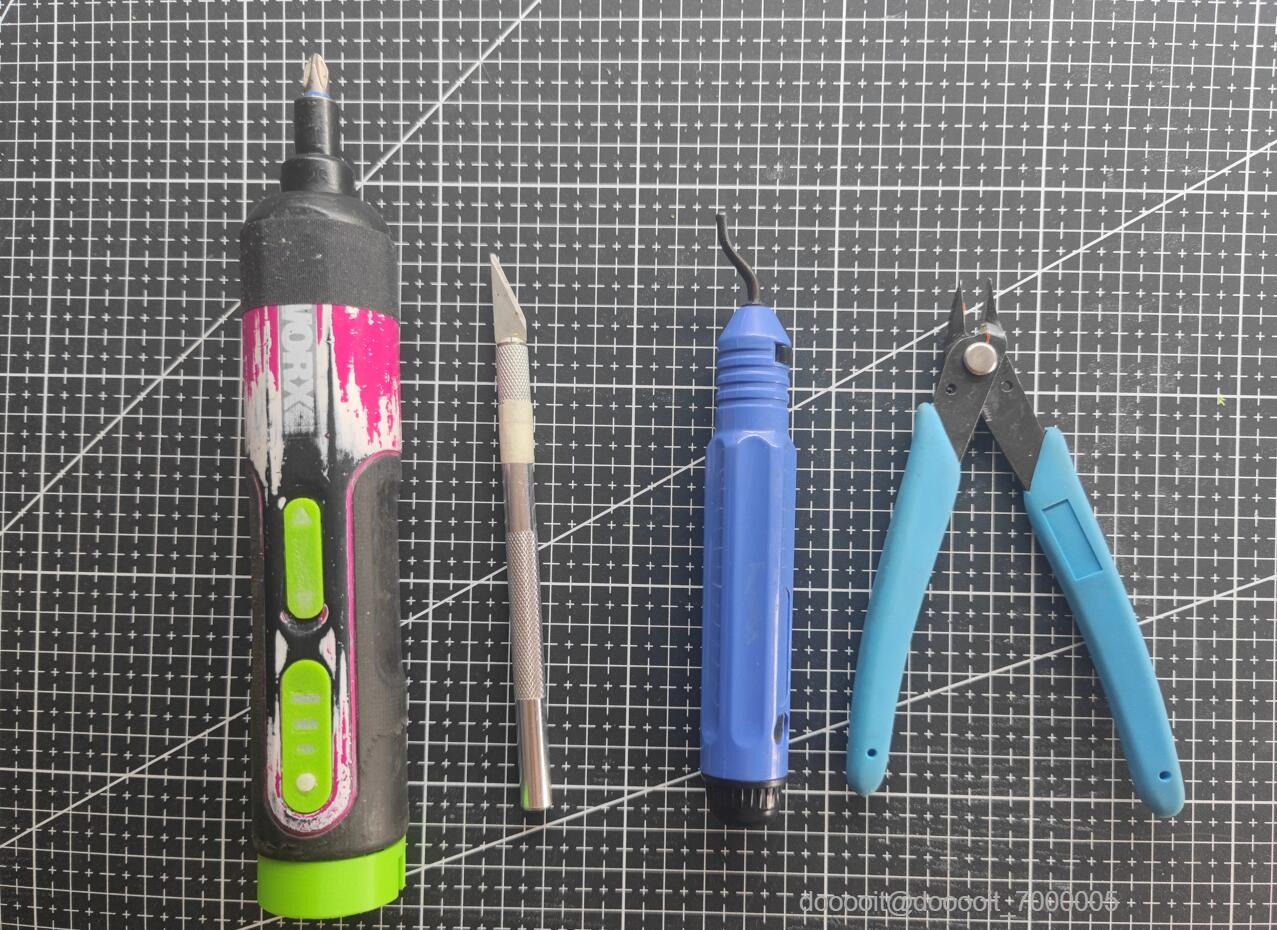

工具按照自己现有的为主，达到使用安装目的即可。图片工具详请参照工具表。

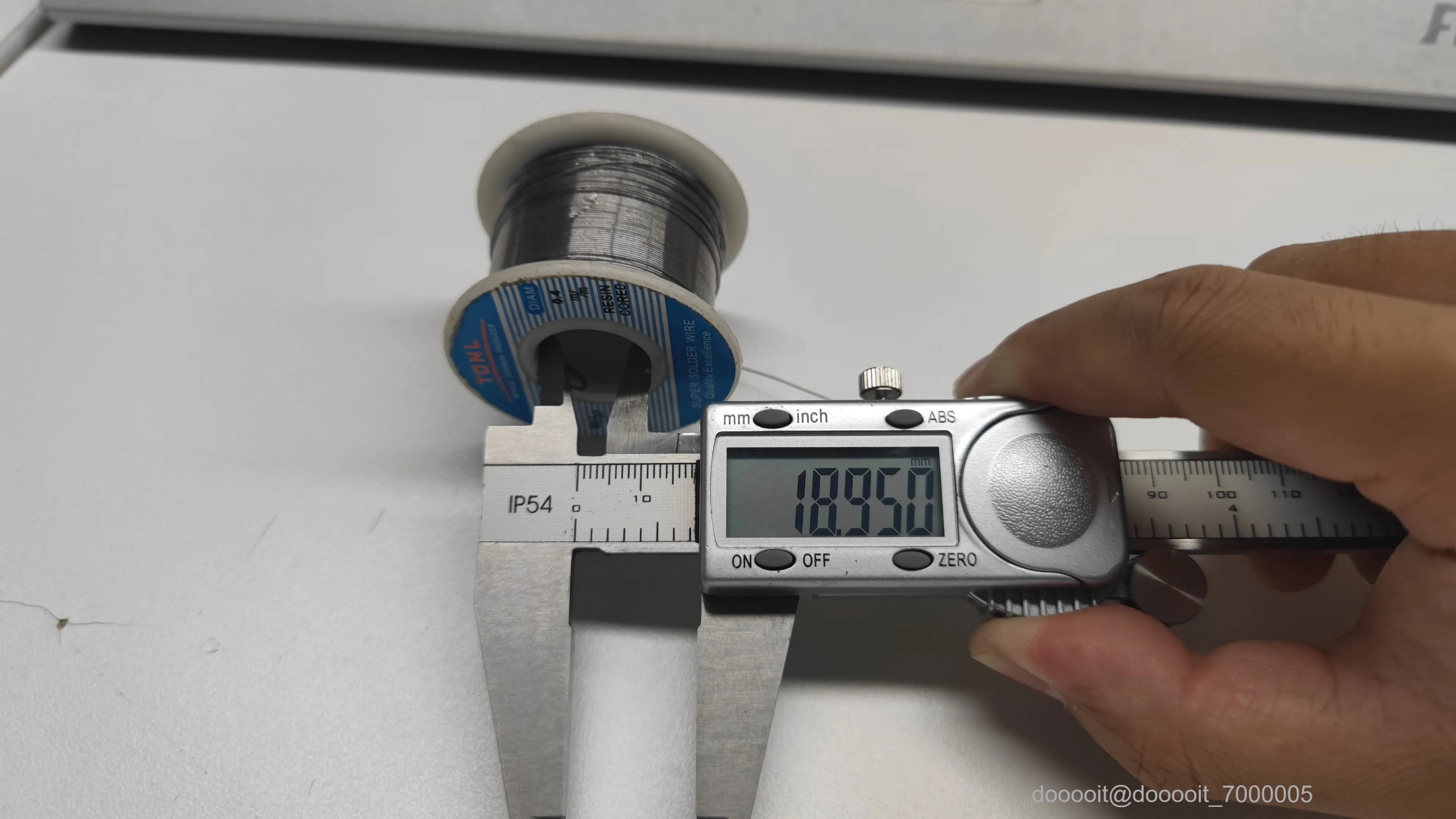

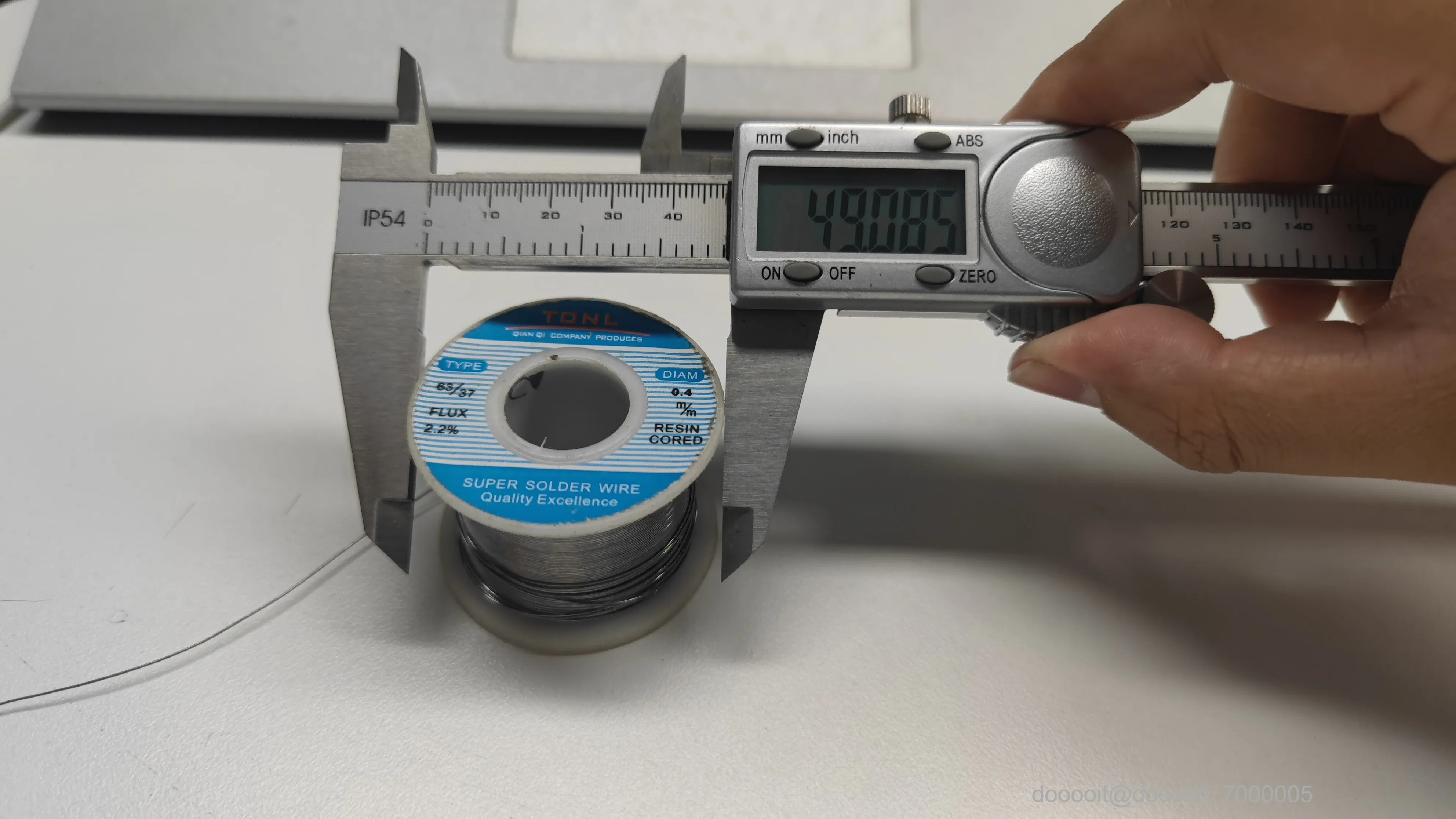

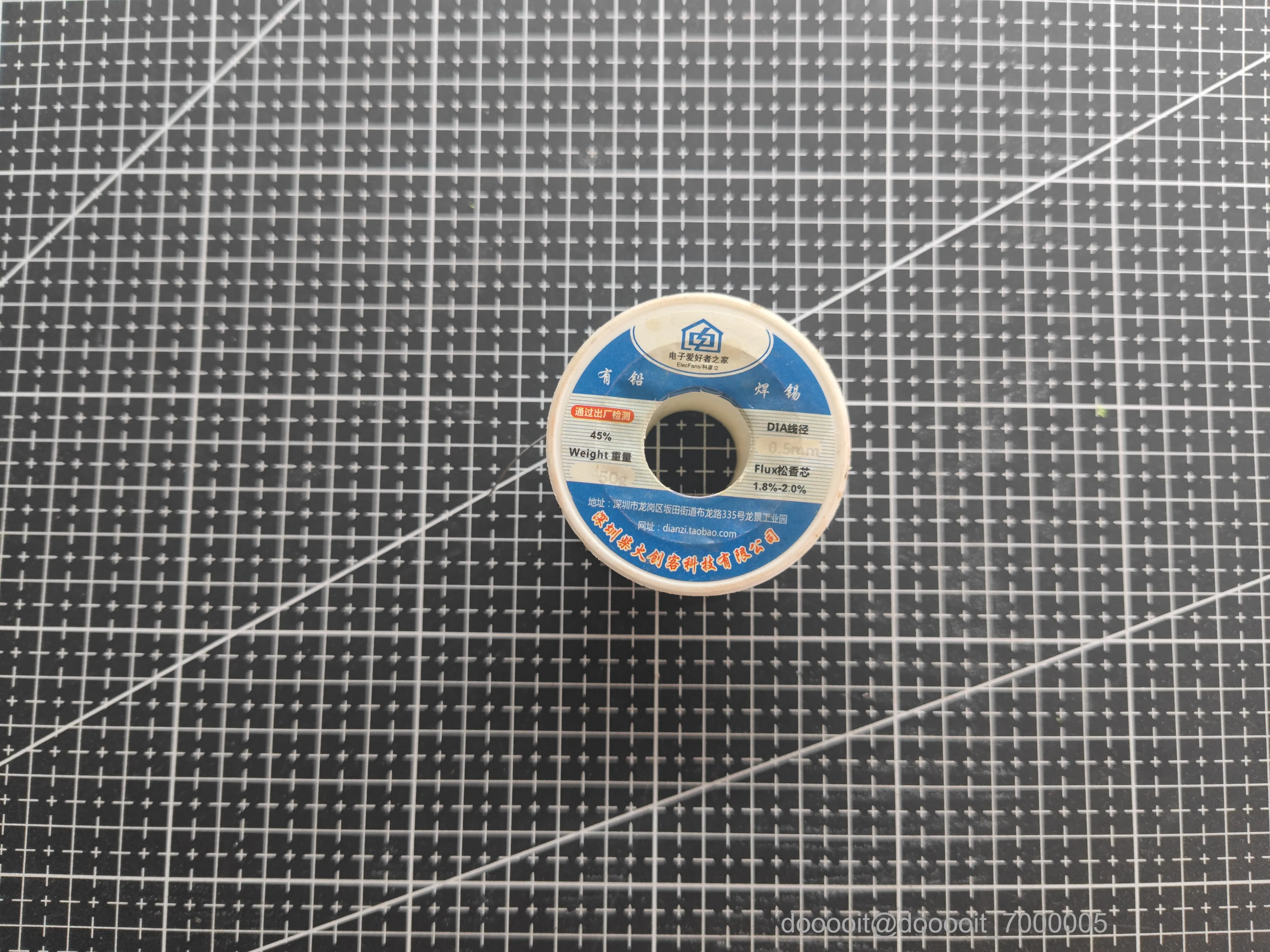

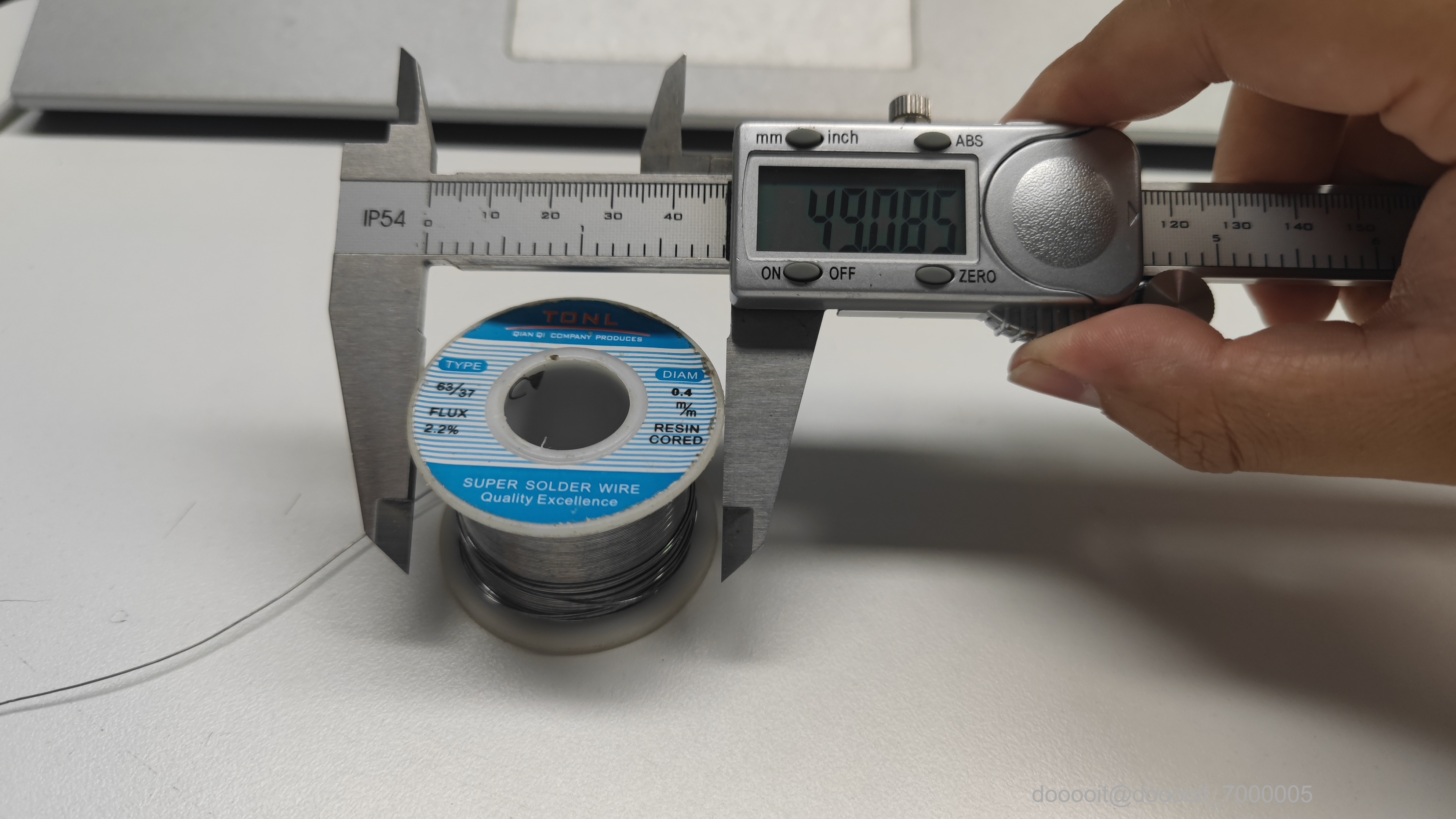

1.支架需要的测量尺寸，一是焊锡盘的外径，二是滚筒轴内径。

2.注意测量尺寸，务必留出间隙。此处预留1.5+mm

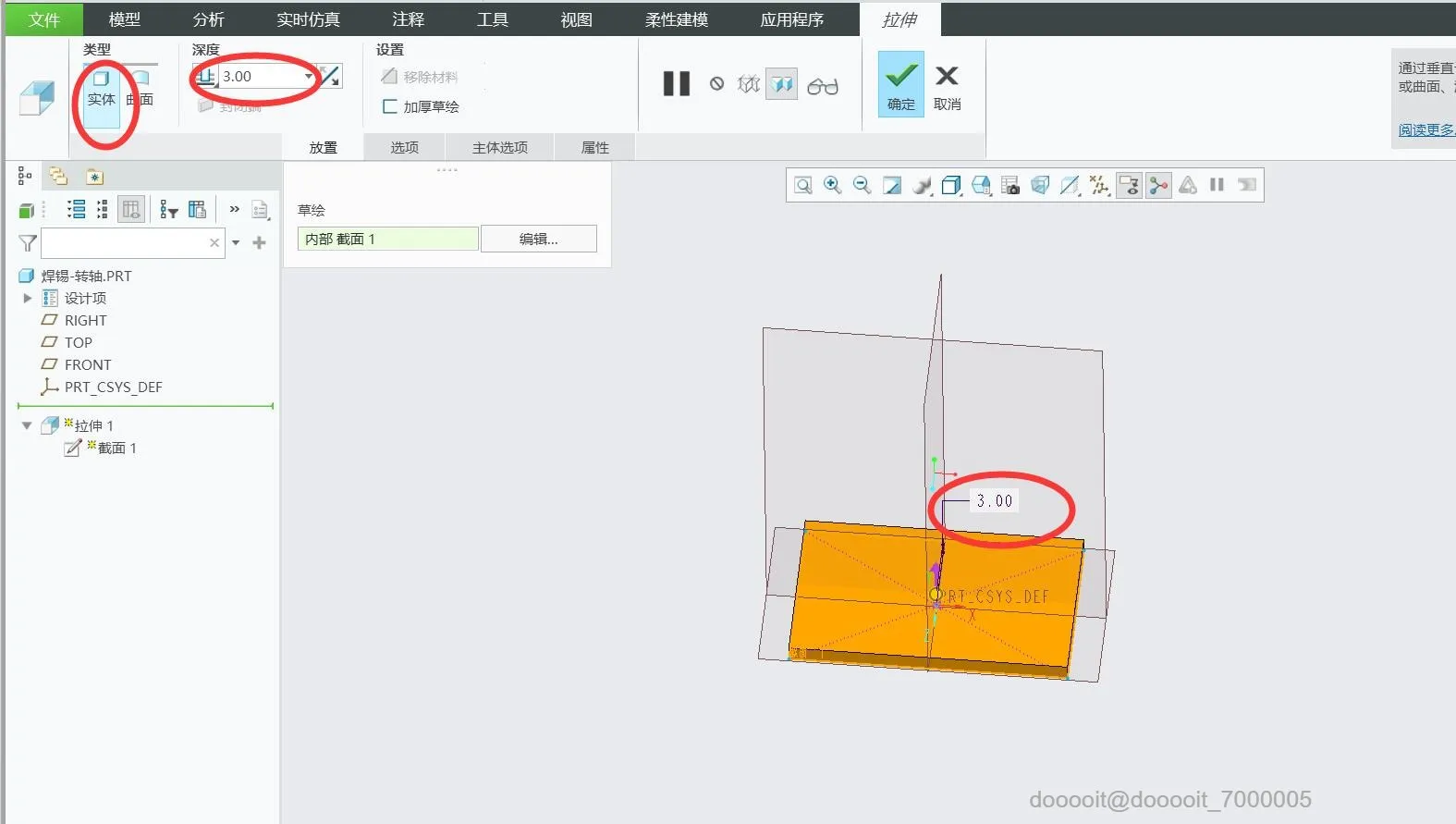

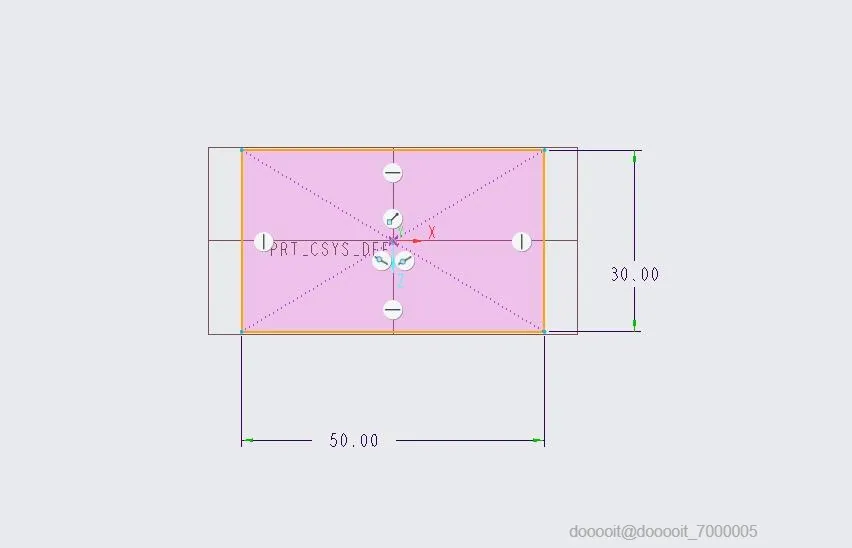

1.草绘出底板尺寸。以实际测量为主

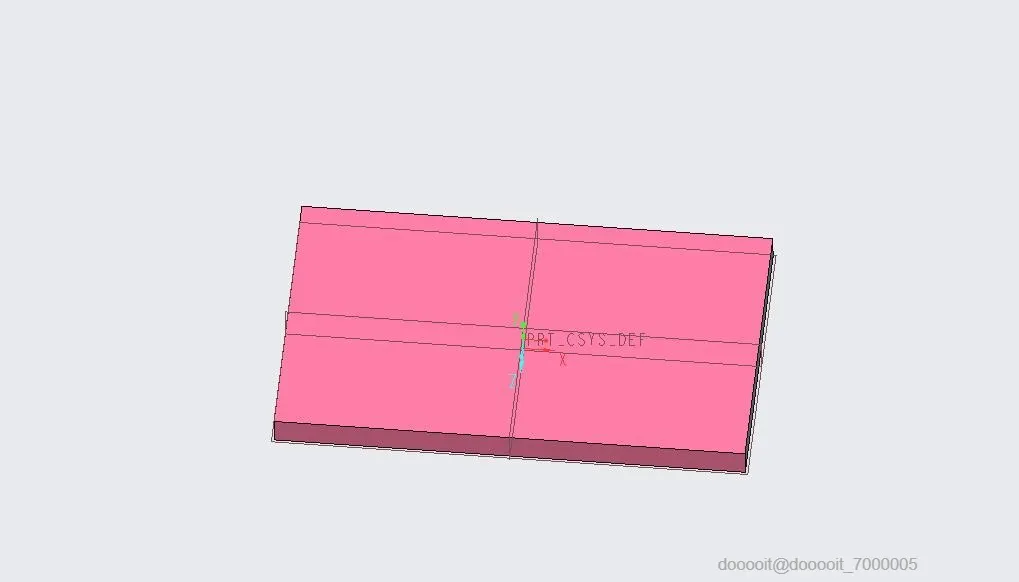

2.拉伸厚度为3mm

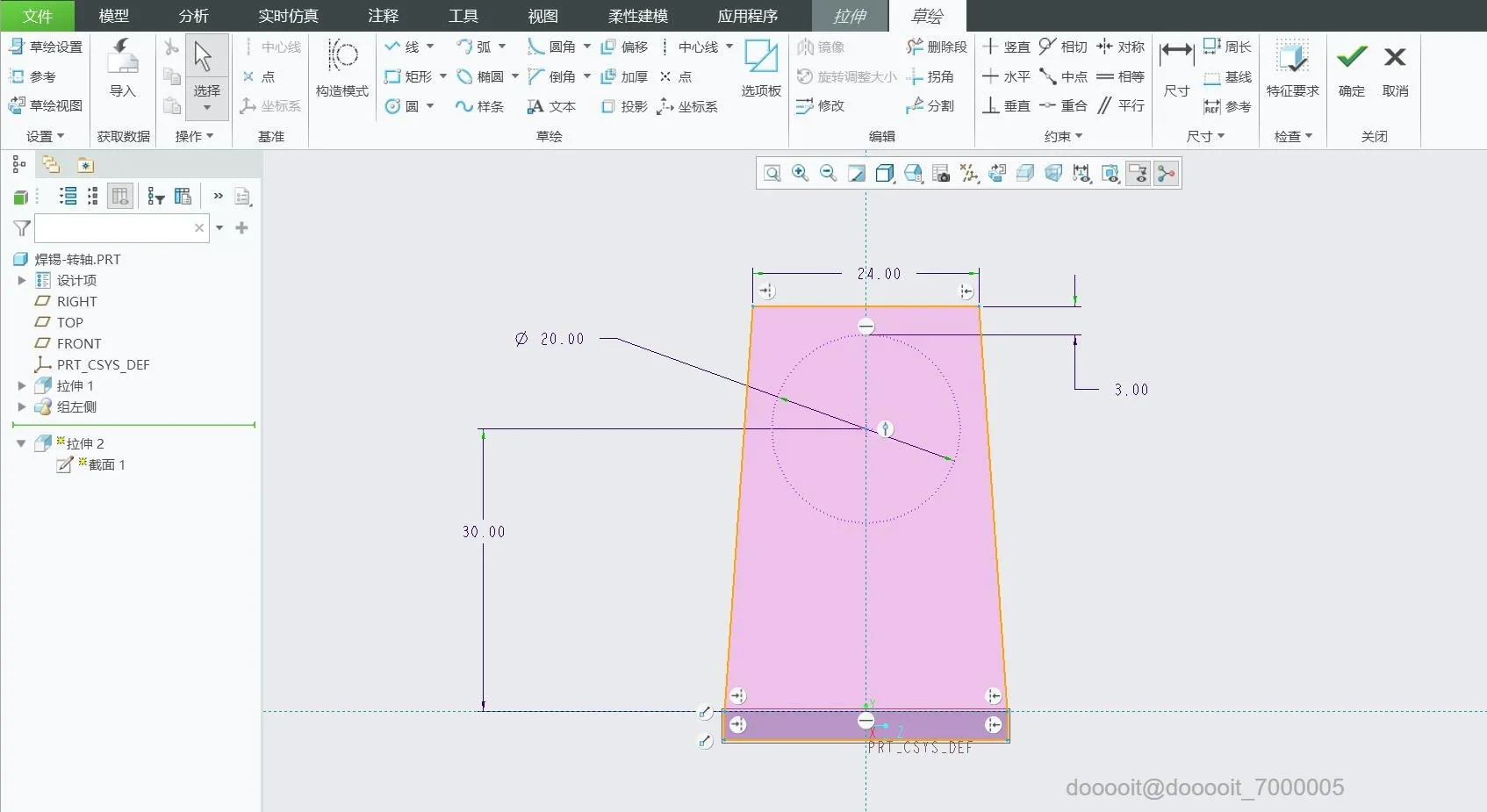

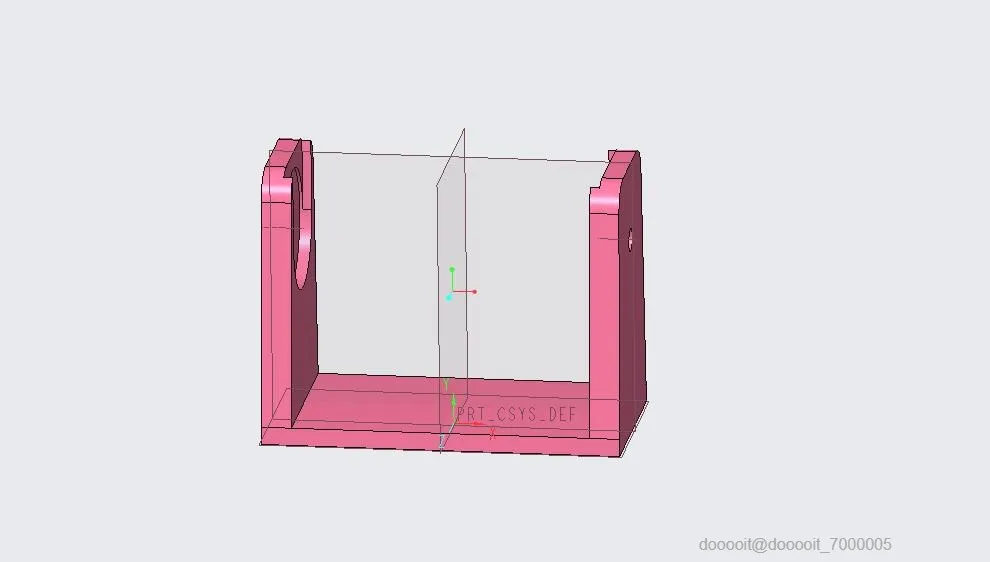

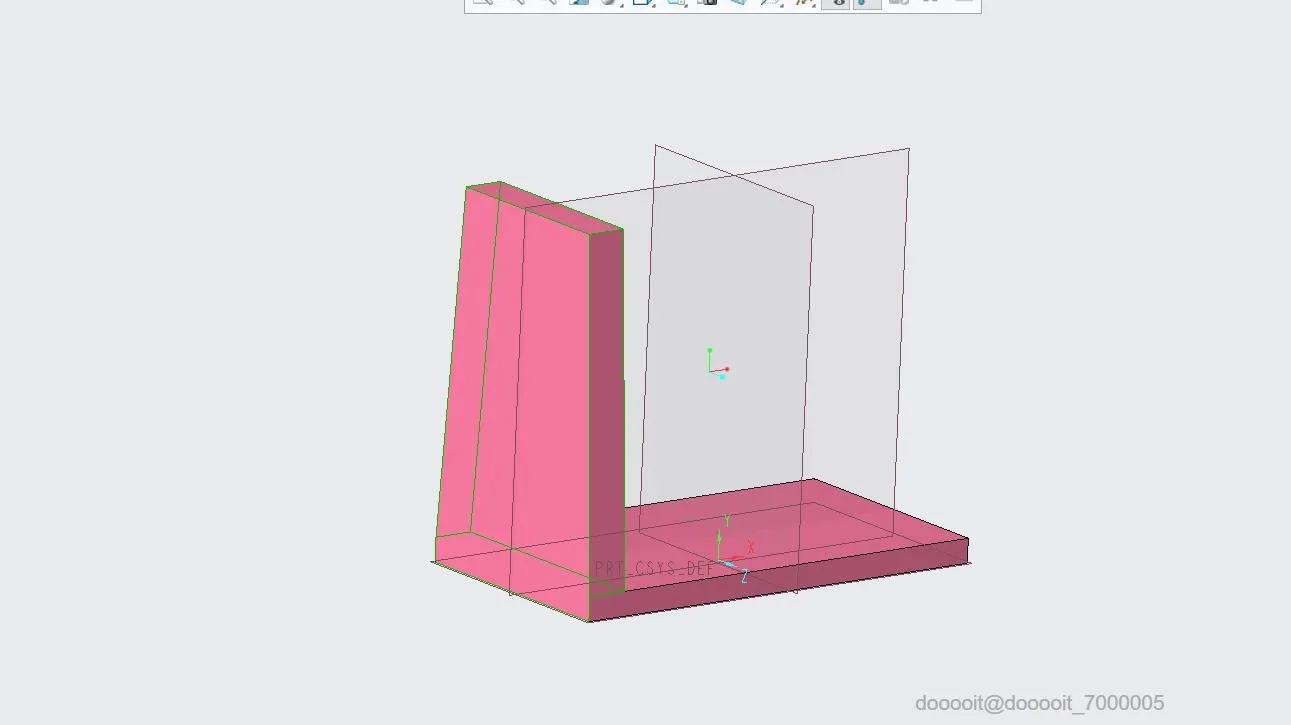

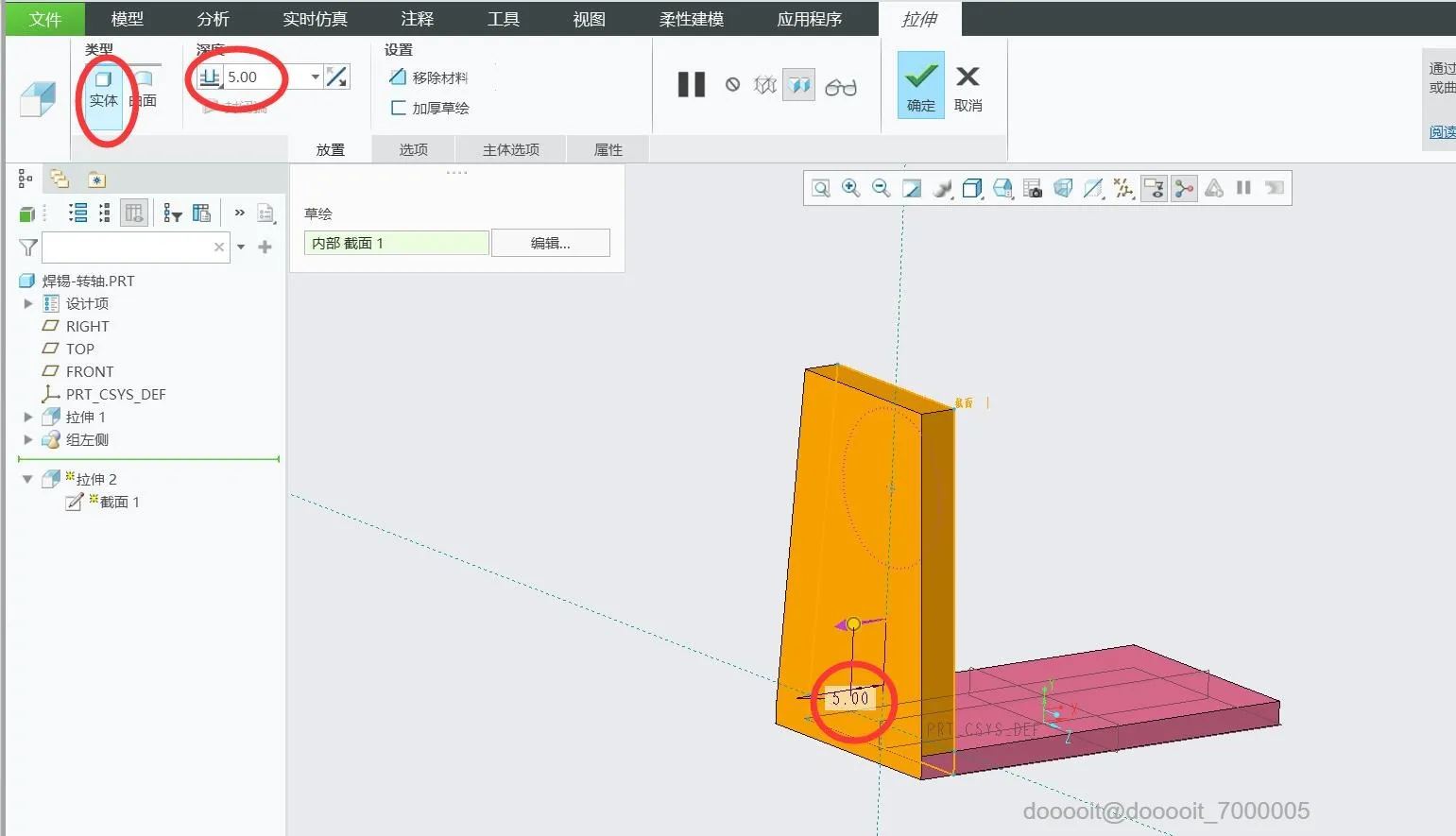

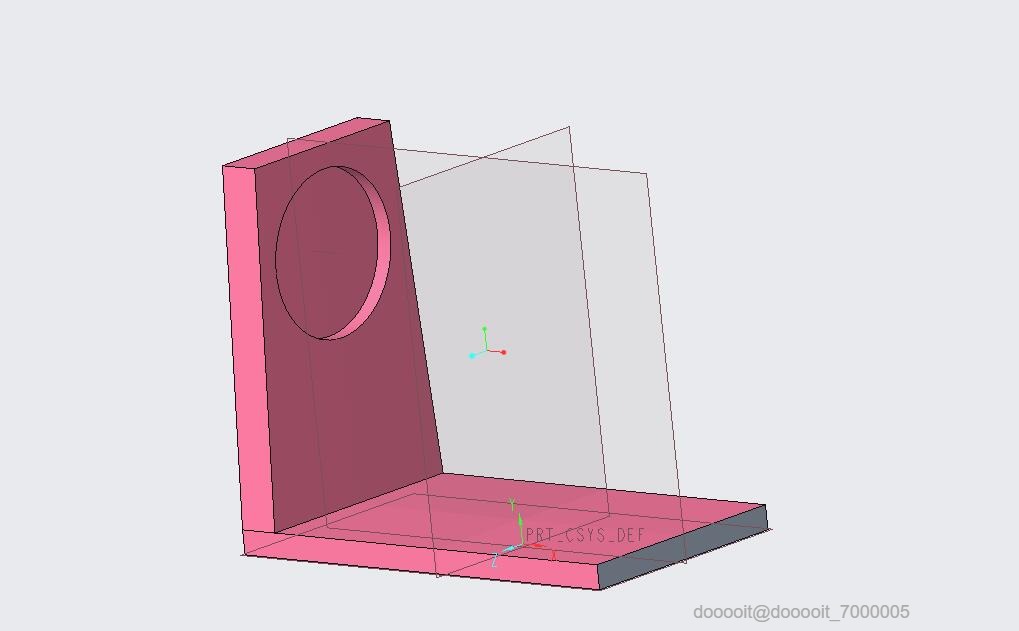

1.草绘出支架腿的外观。拉伸厚度为5mm（尺寸仅供参考）

2.注意拉伸方向，是外侧。

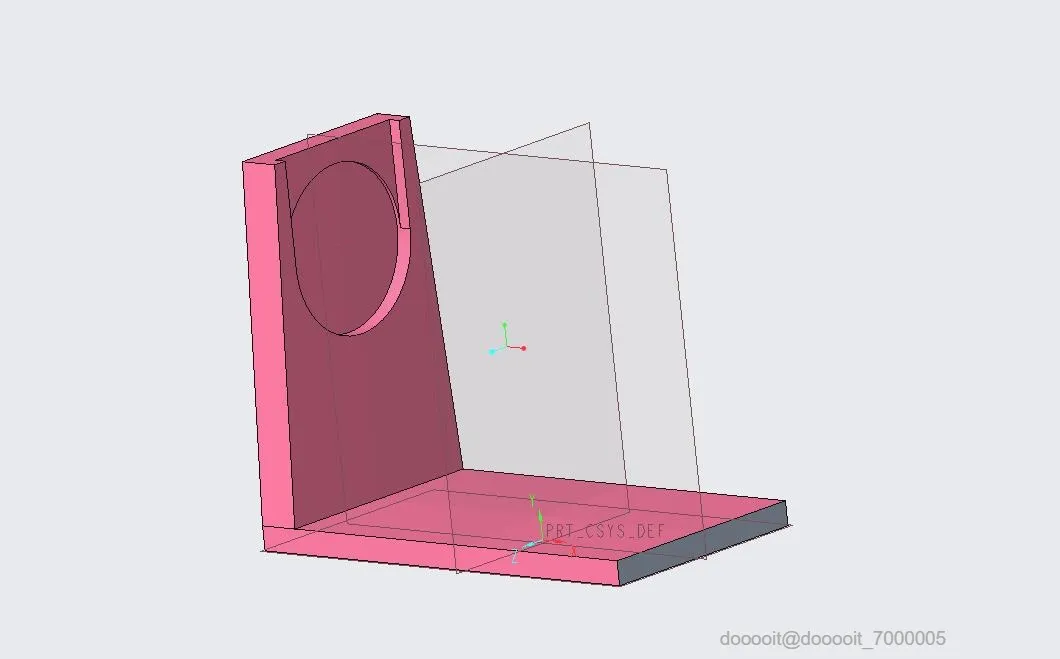

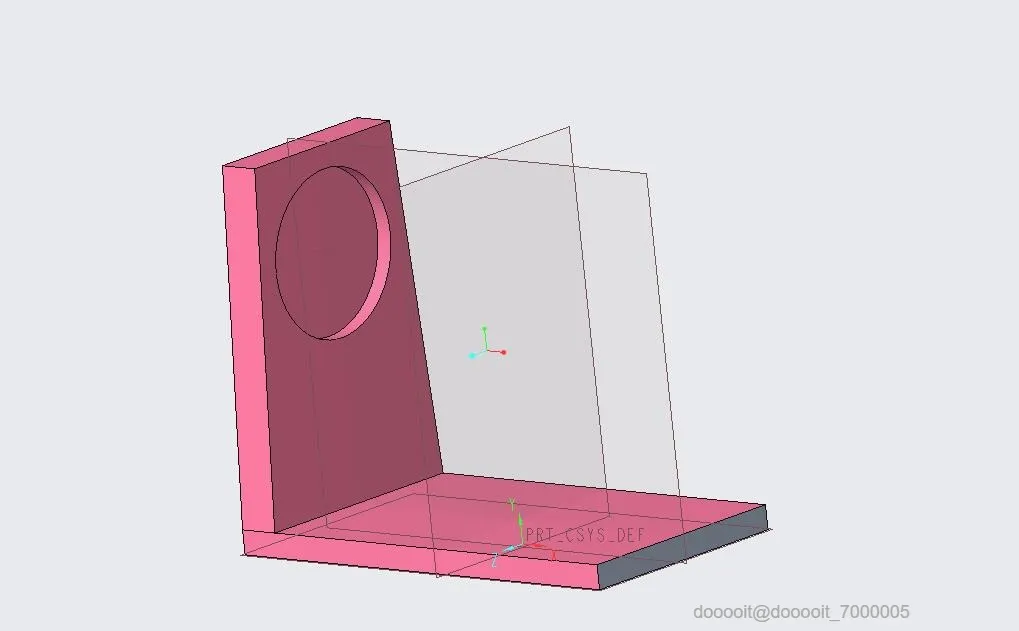

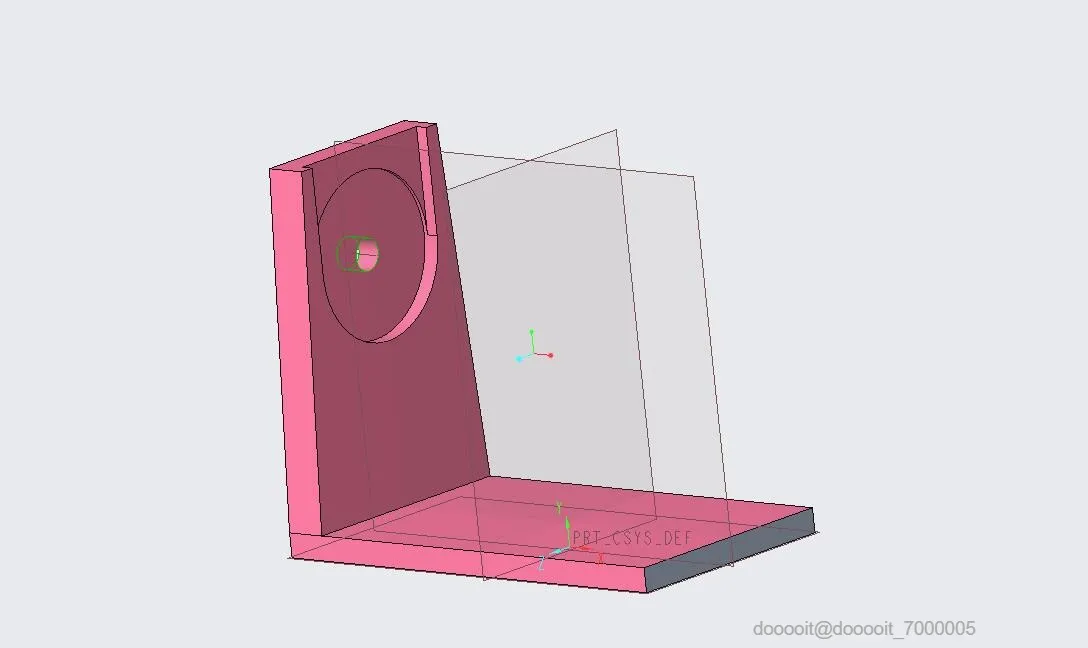

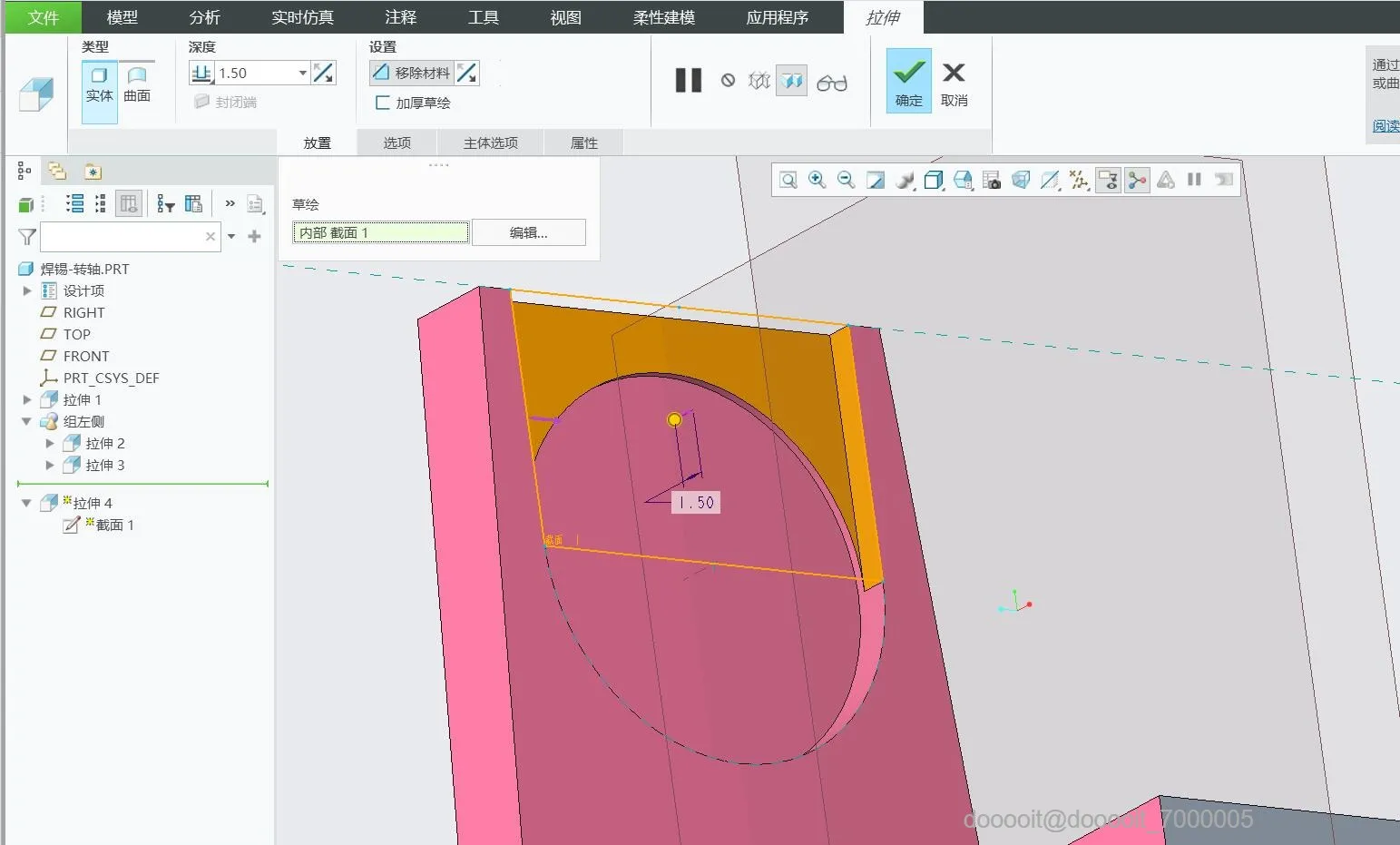

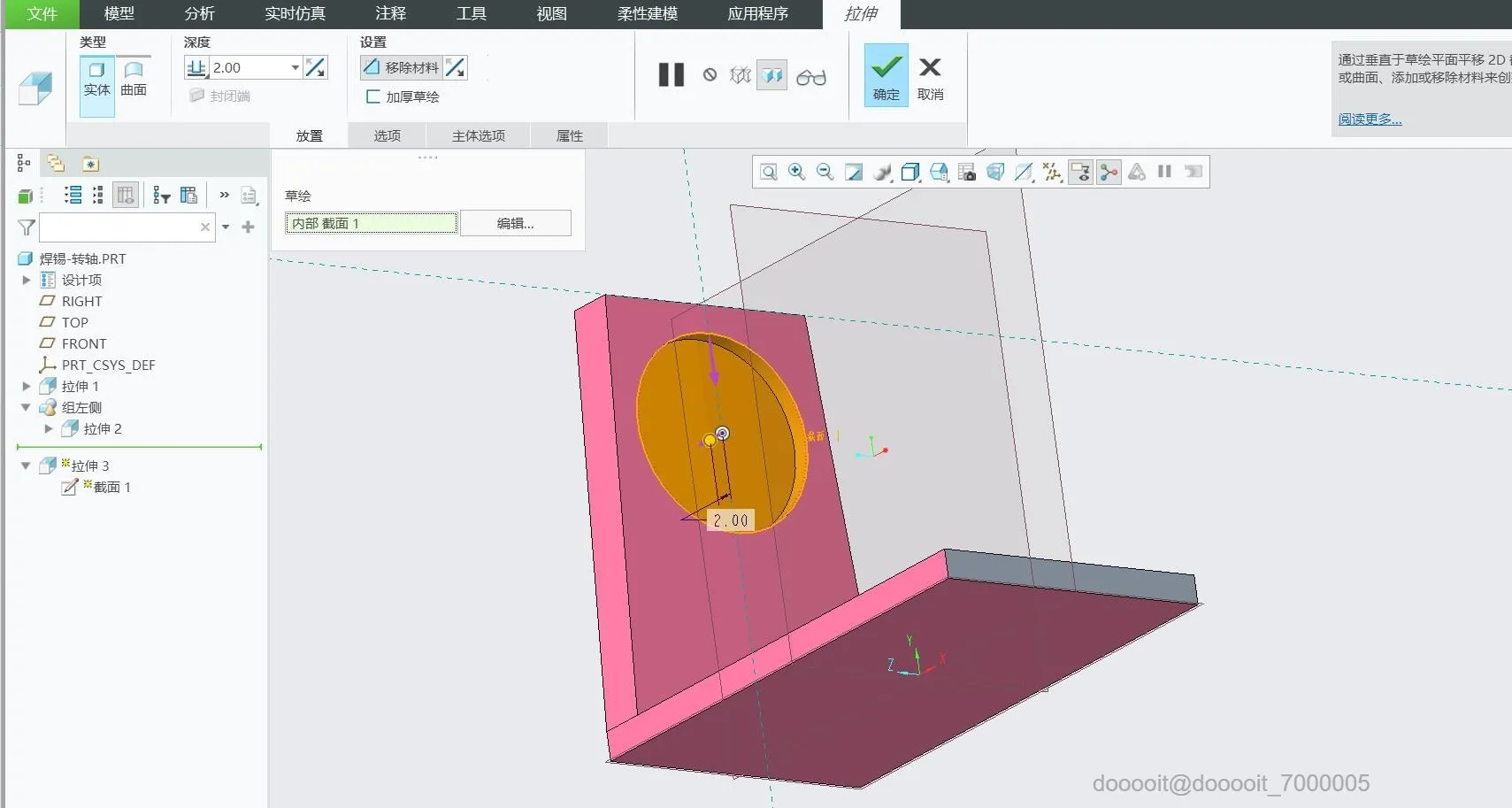

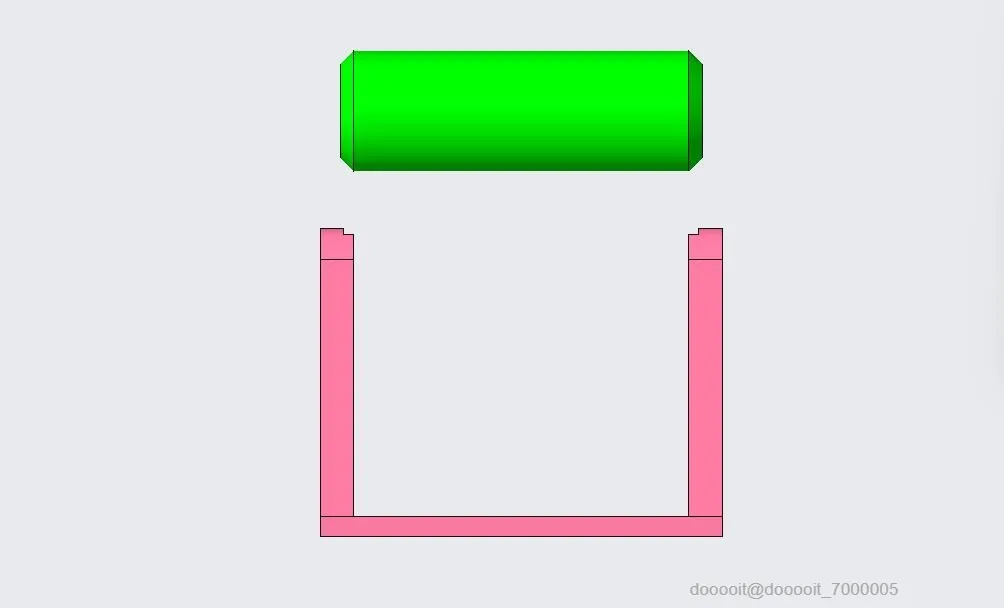

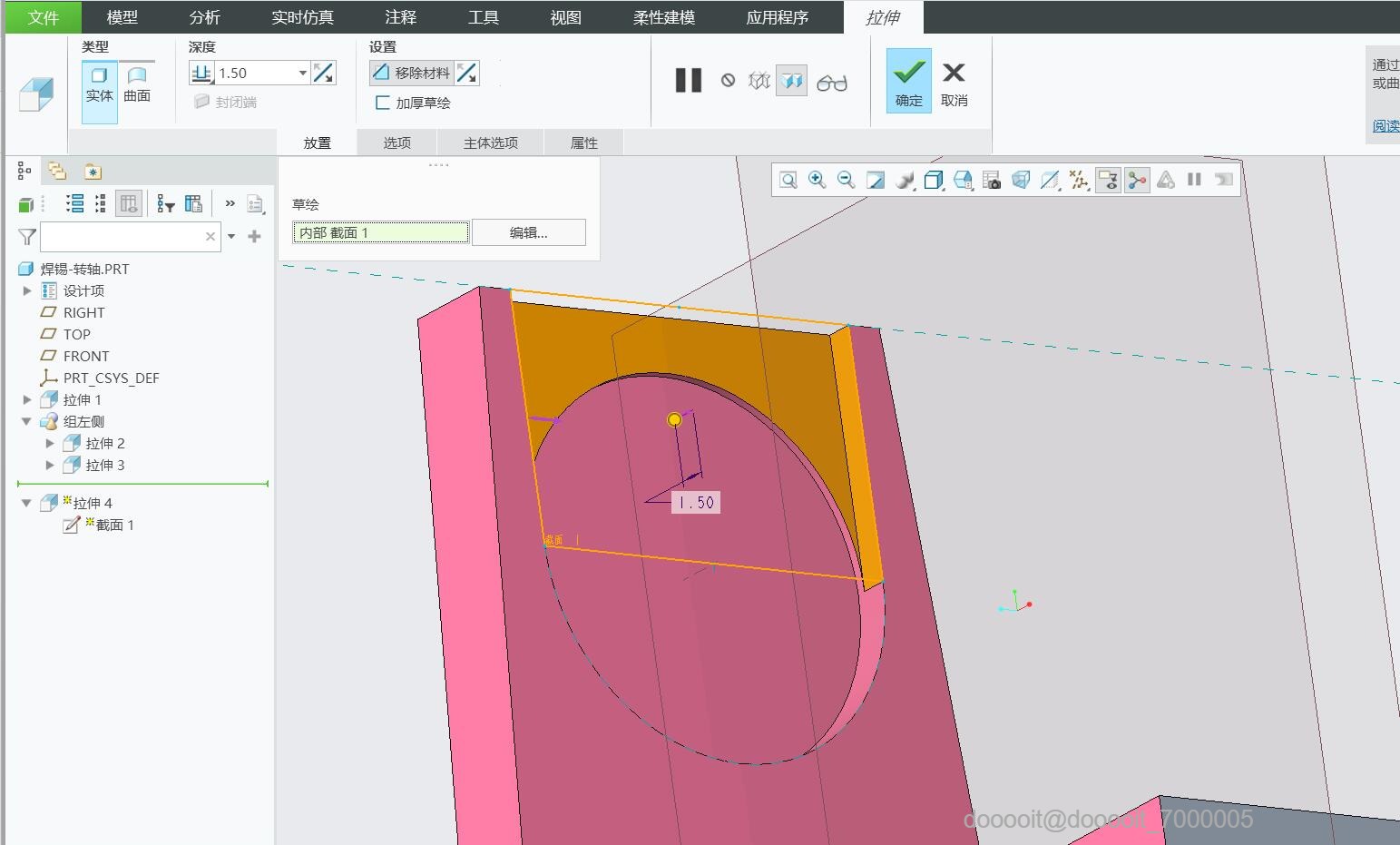

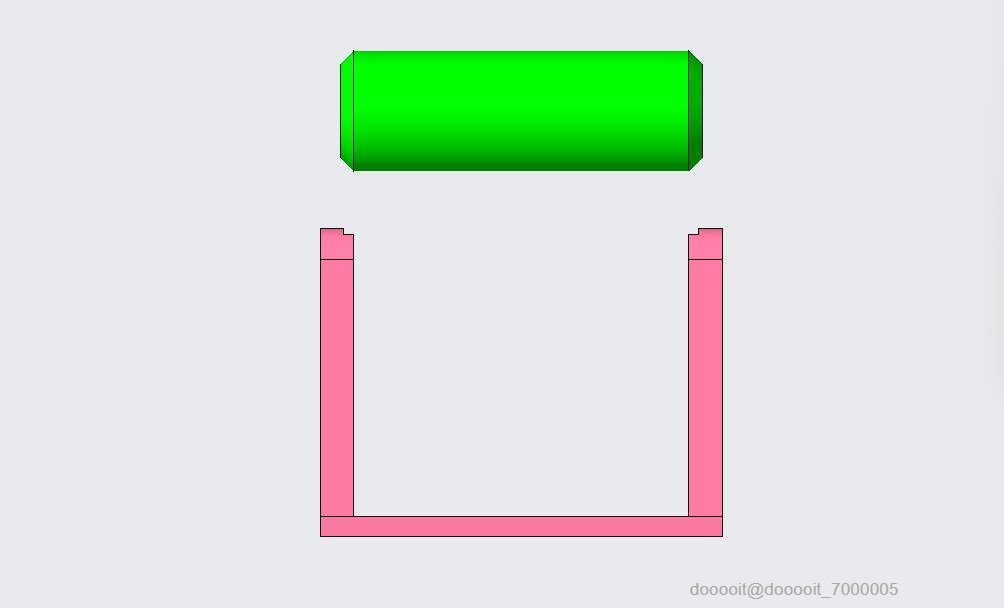

1.注意，图4与图5的切除深度不一致。目的在于安装轴方便的同时，支架也能对轴起到限位的作用。

2.另一侧采用“镜像”

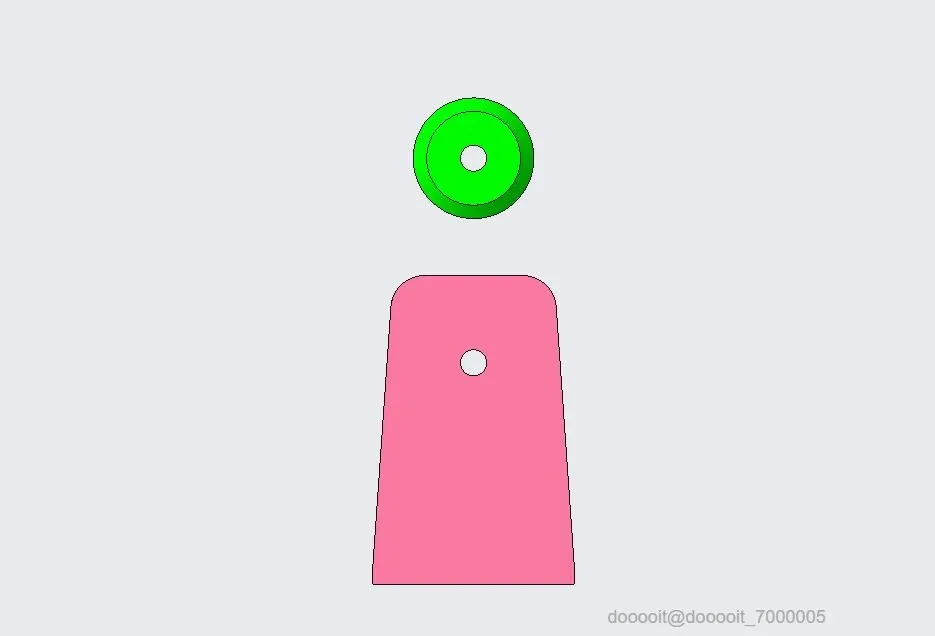

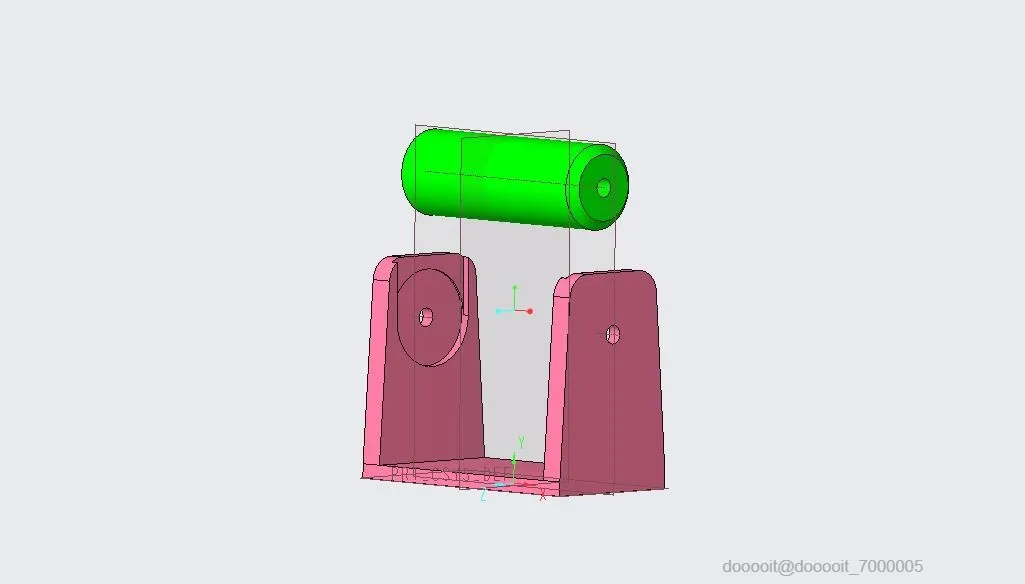

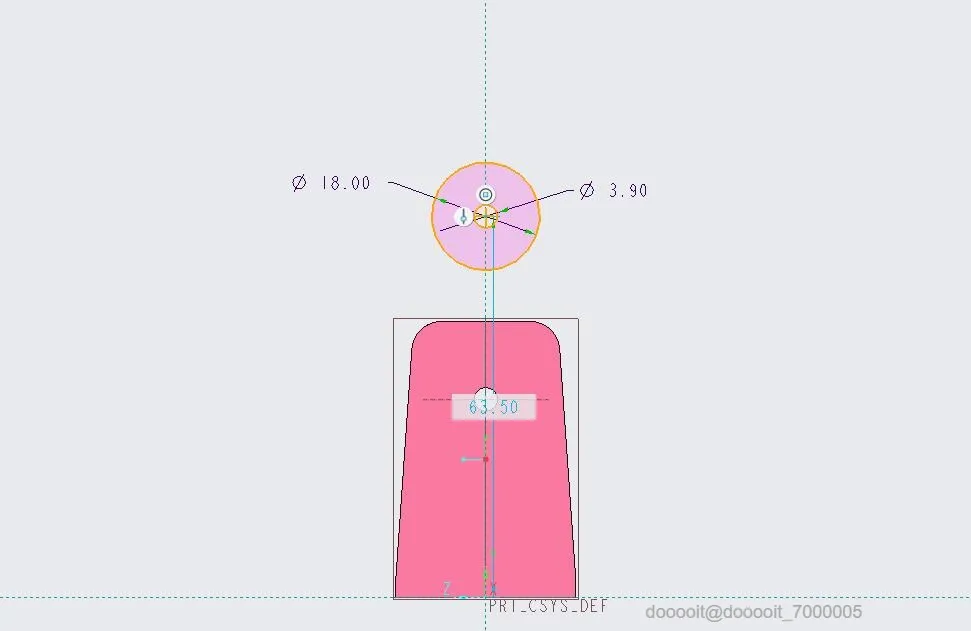

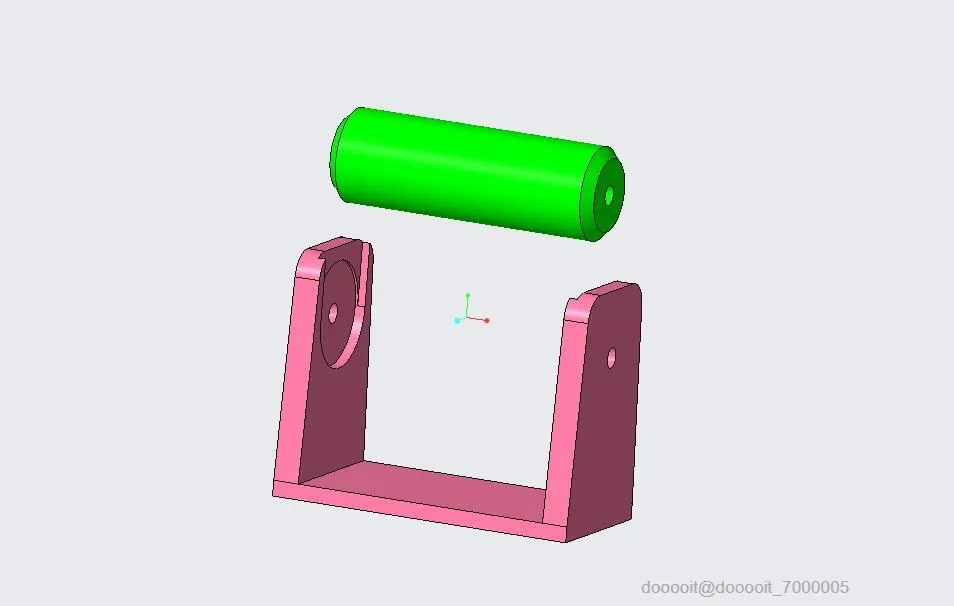

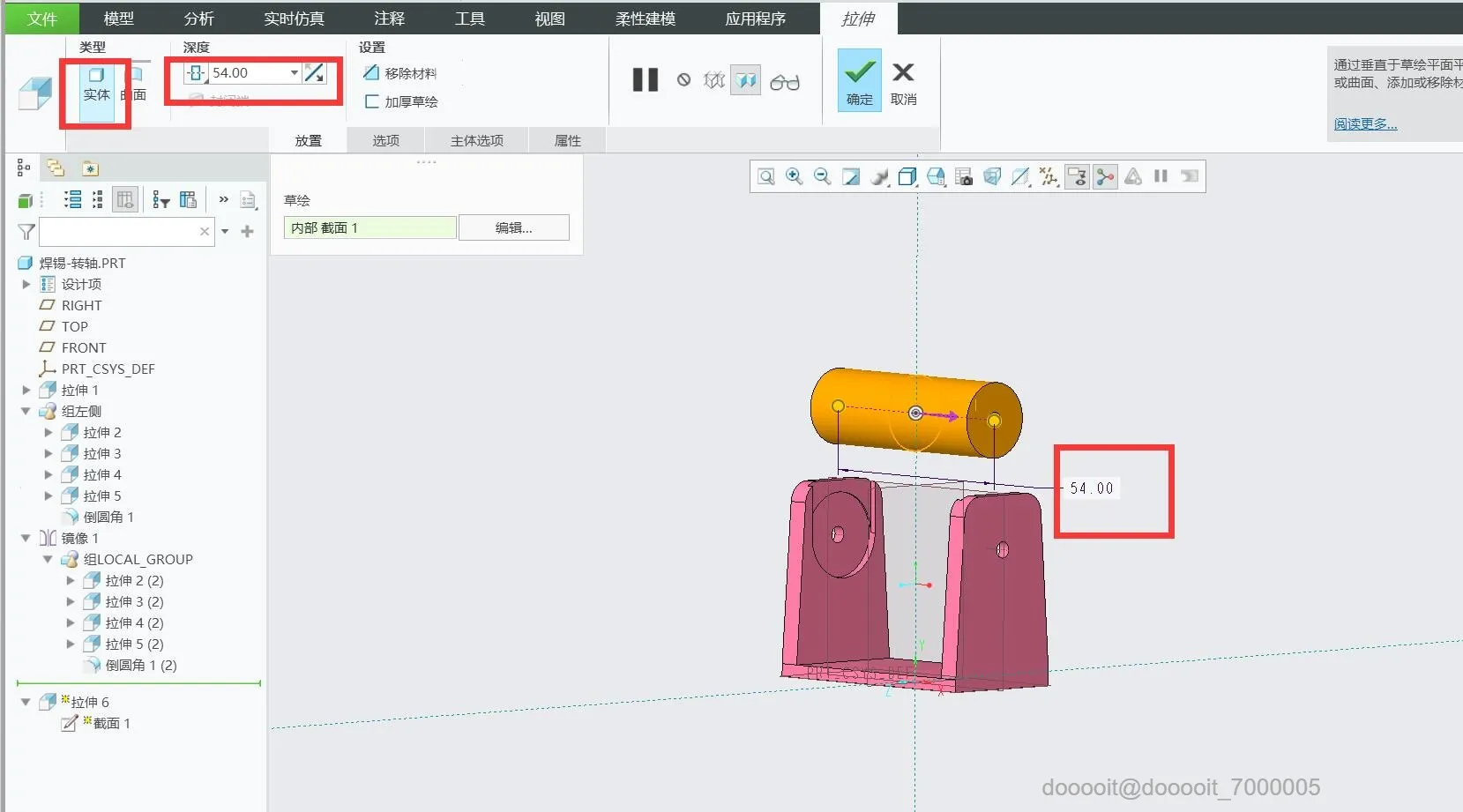

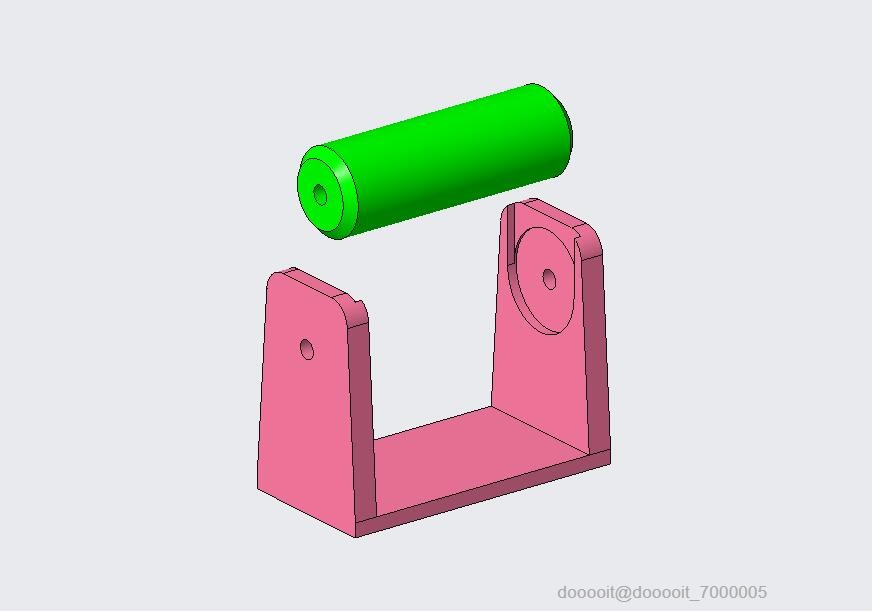

1.拉伸。直径为18mm，长度为54mm

2.倒角。在轴的两侧倒角。便于安装。

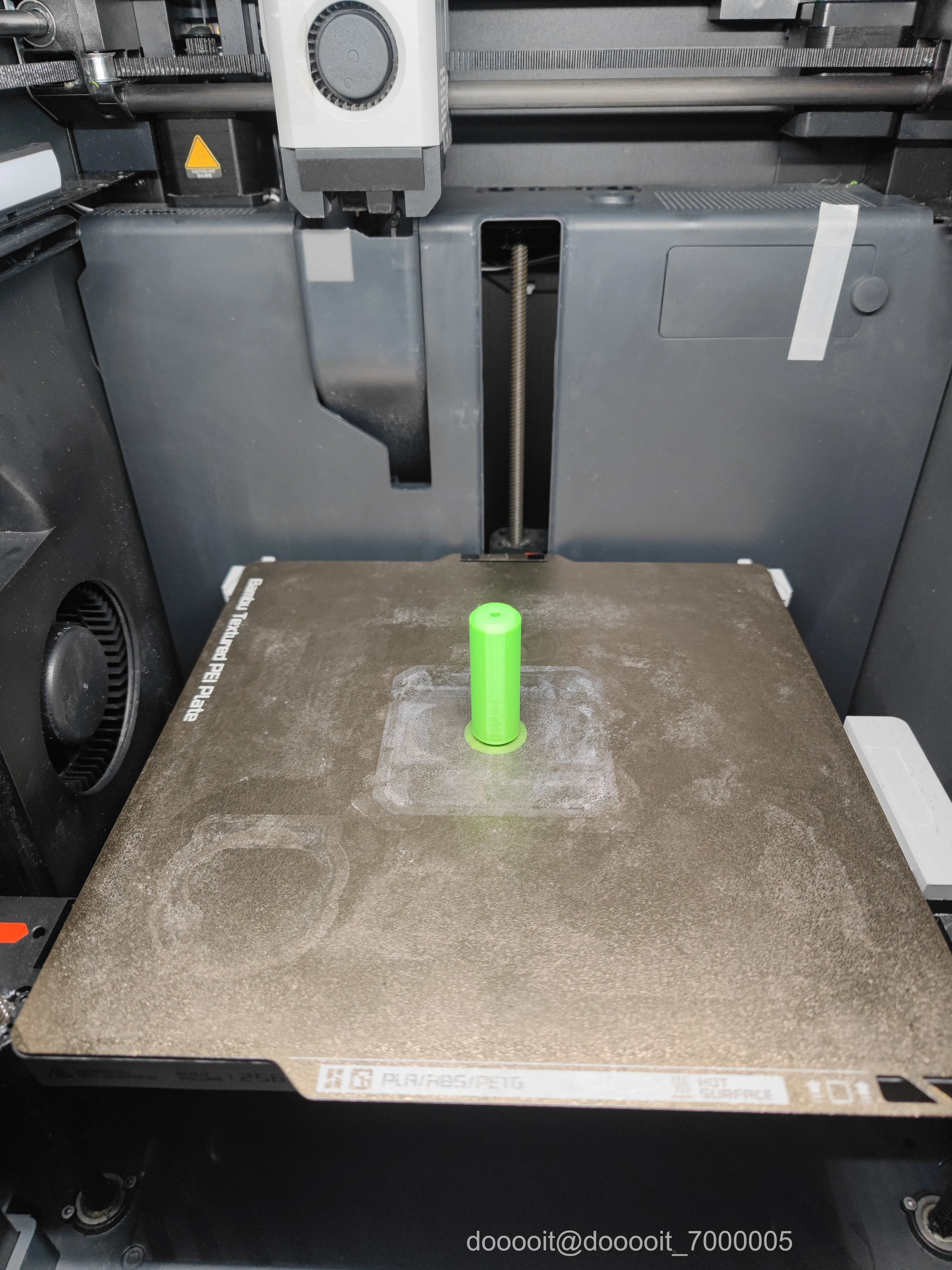

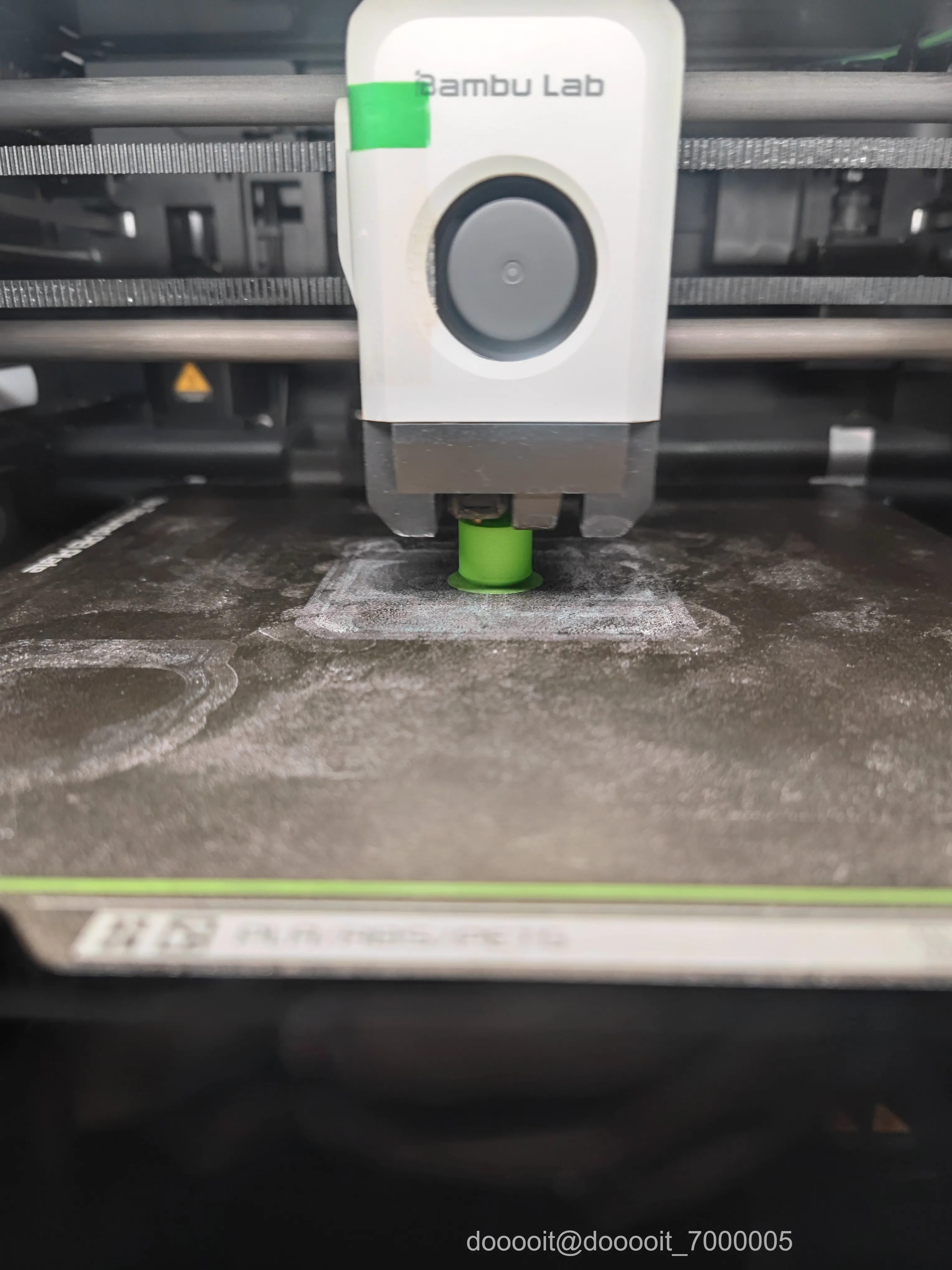

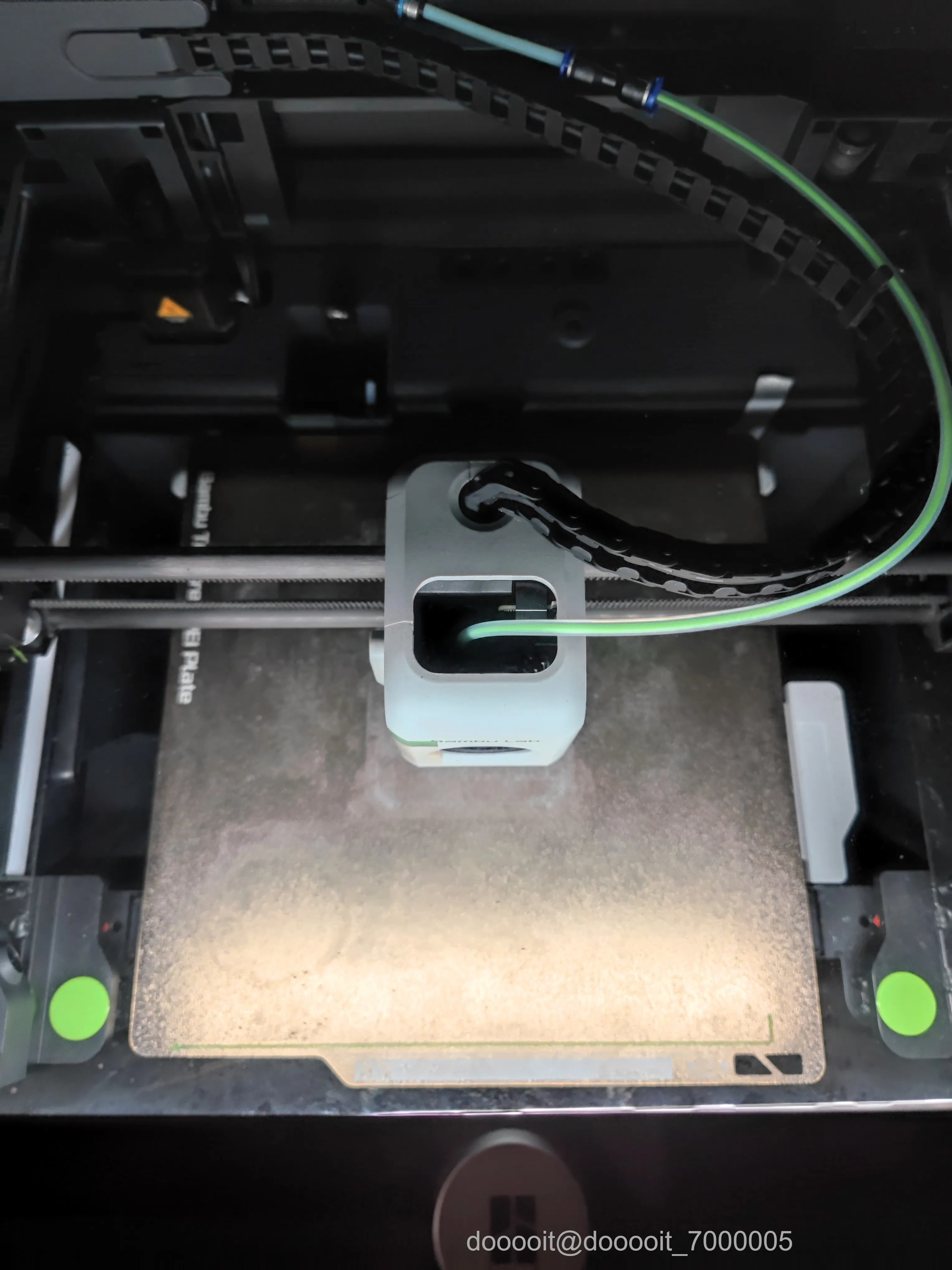

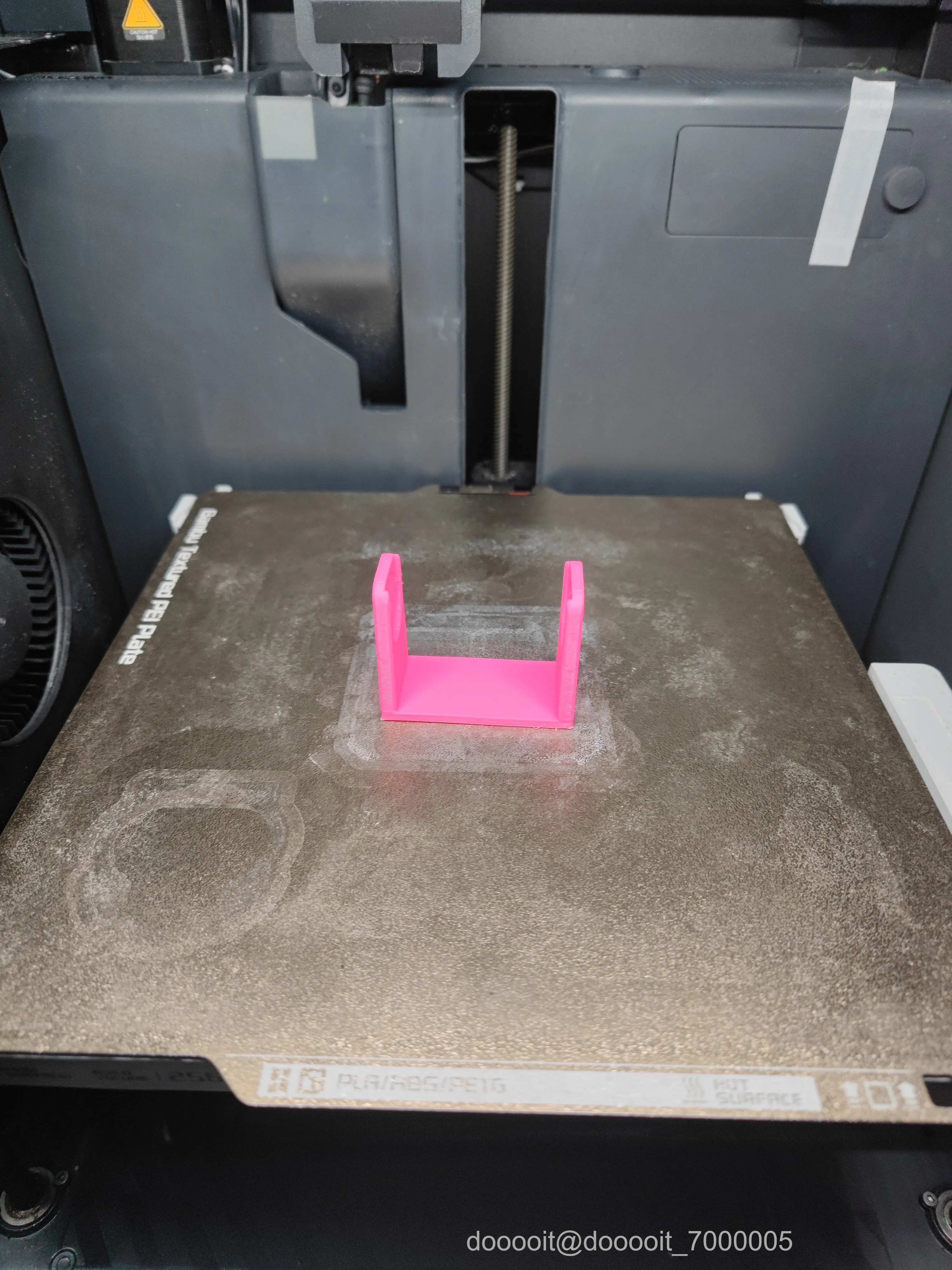

1.3D打印机：拓竹P1s

2.切片参数：

层高0.26

填充30%

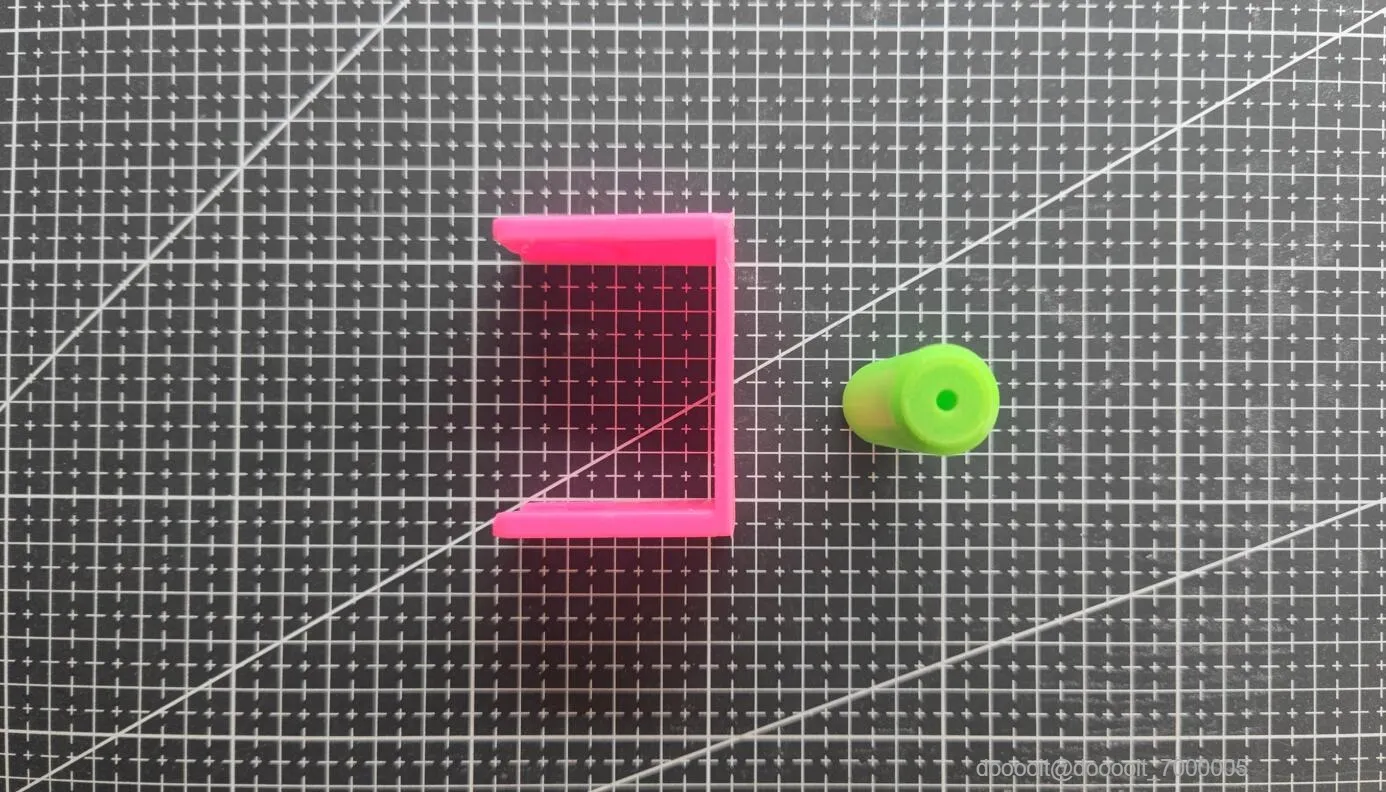

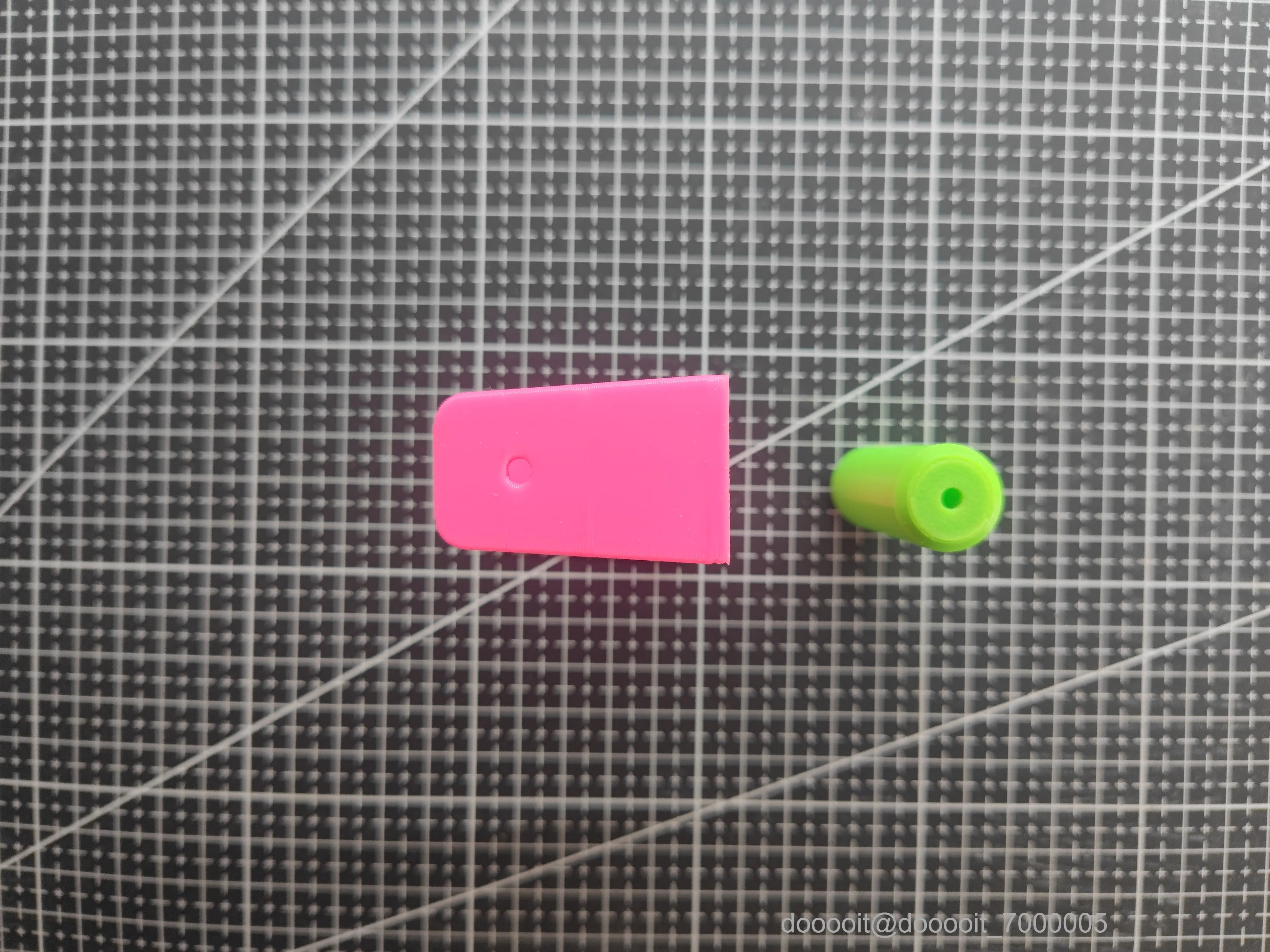

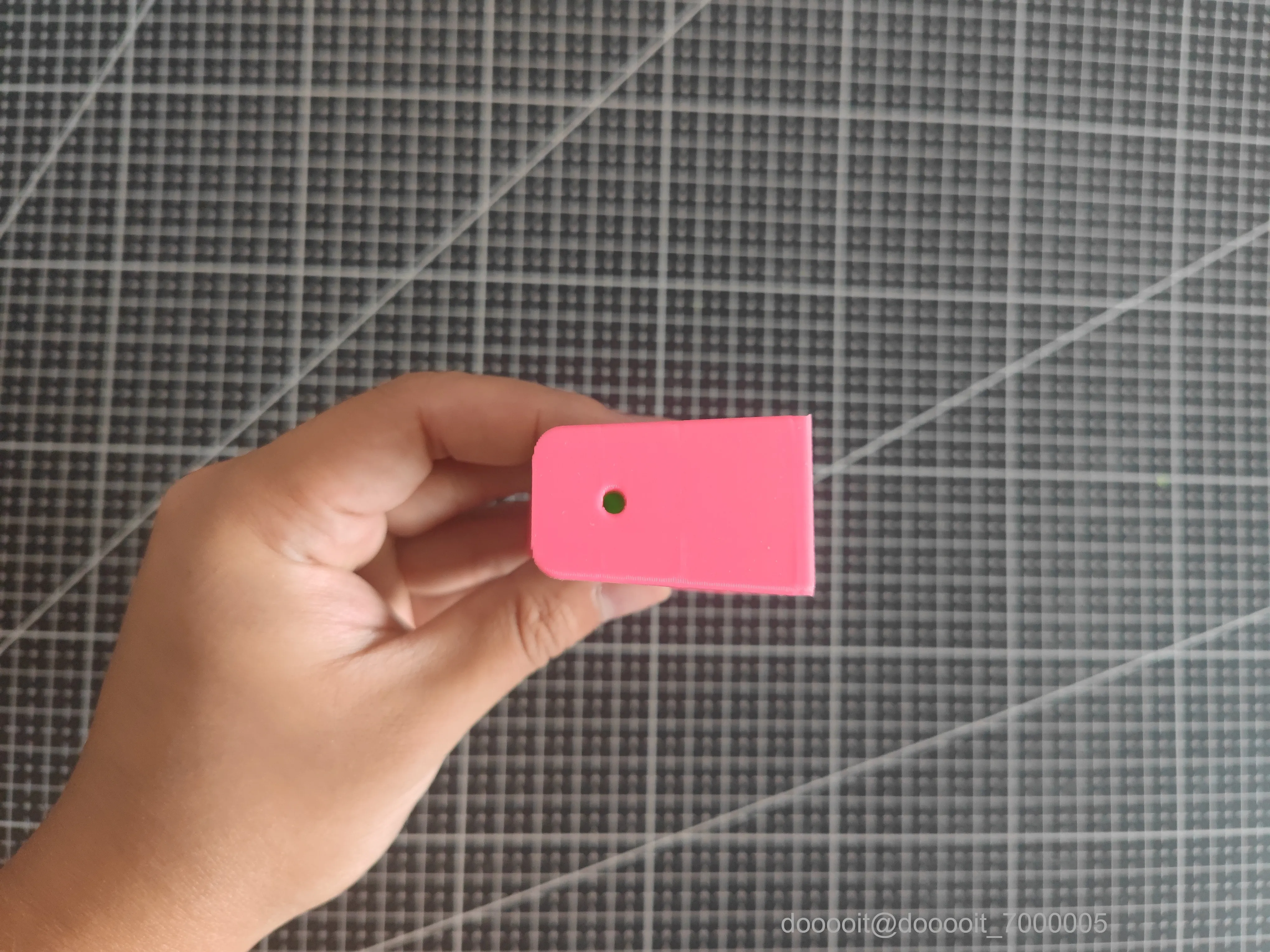

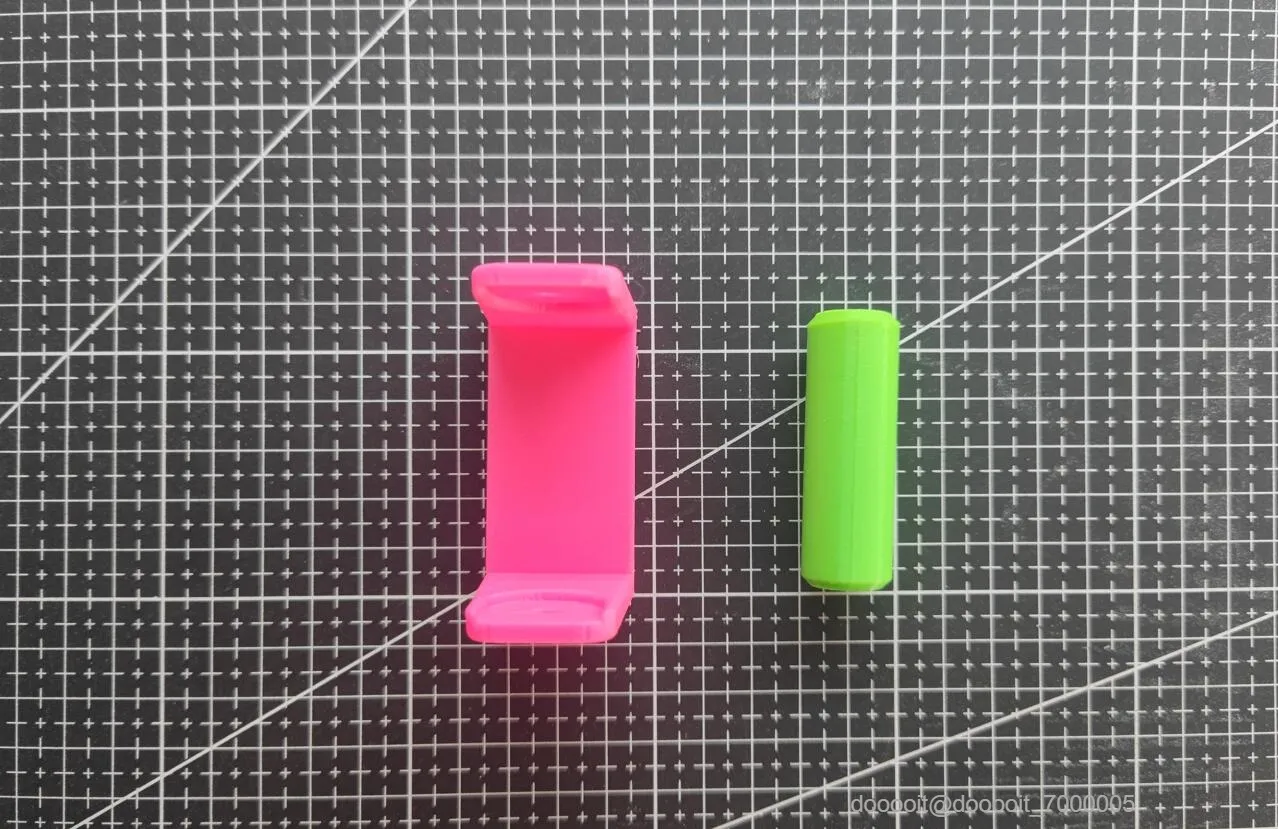

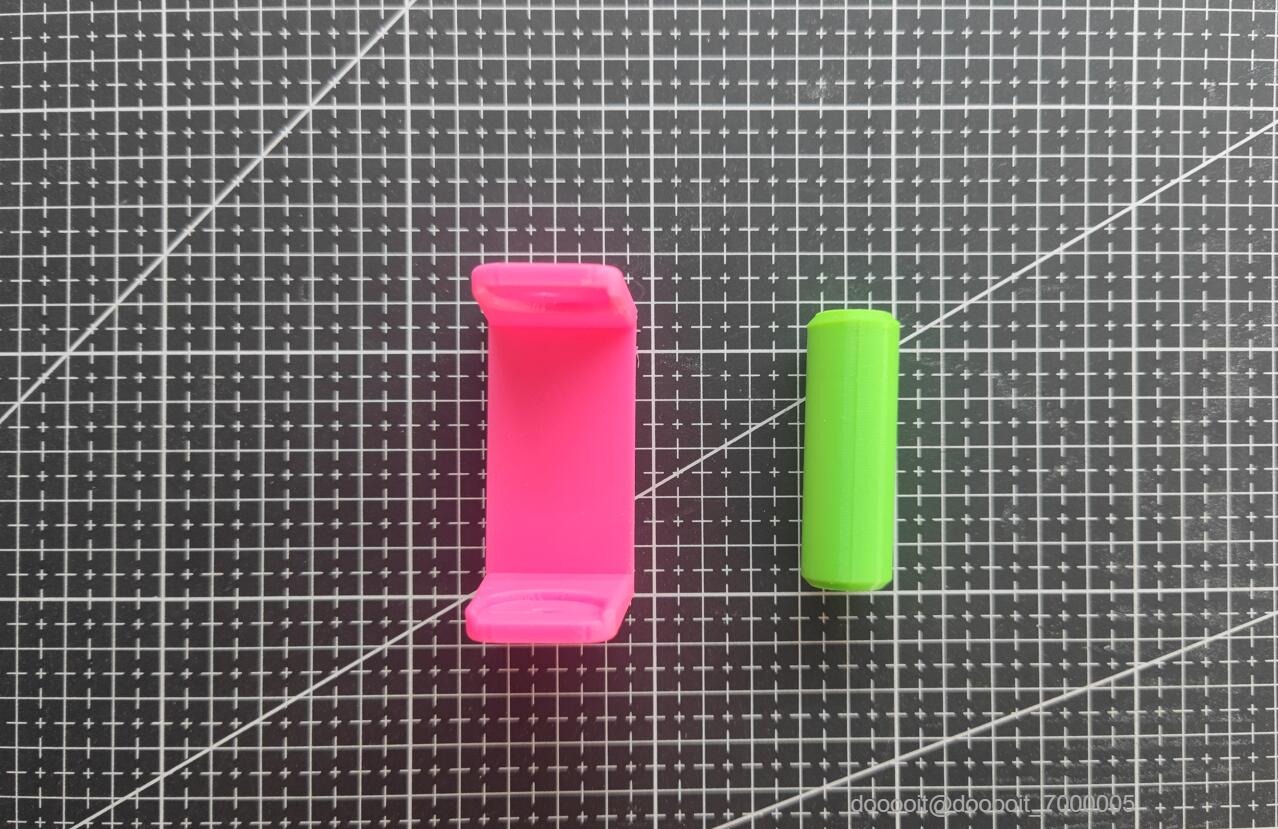

3.3D打印件后处理。包含拆Brim，倒角笔修边，打磨圆润边缘。

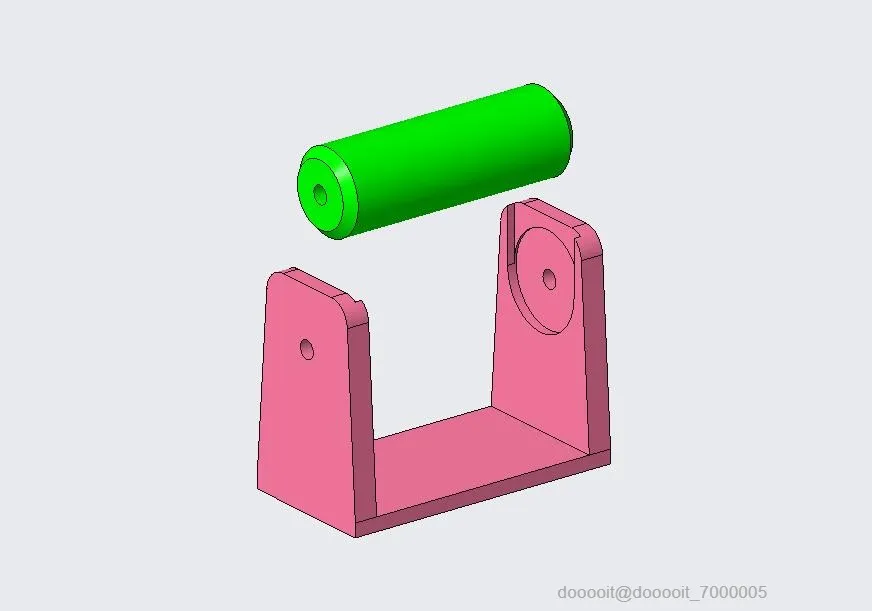

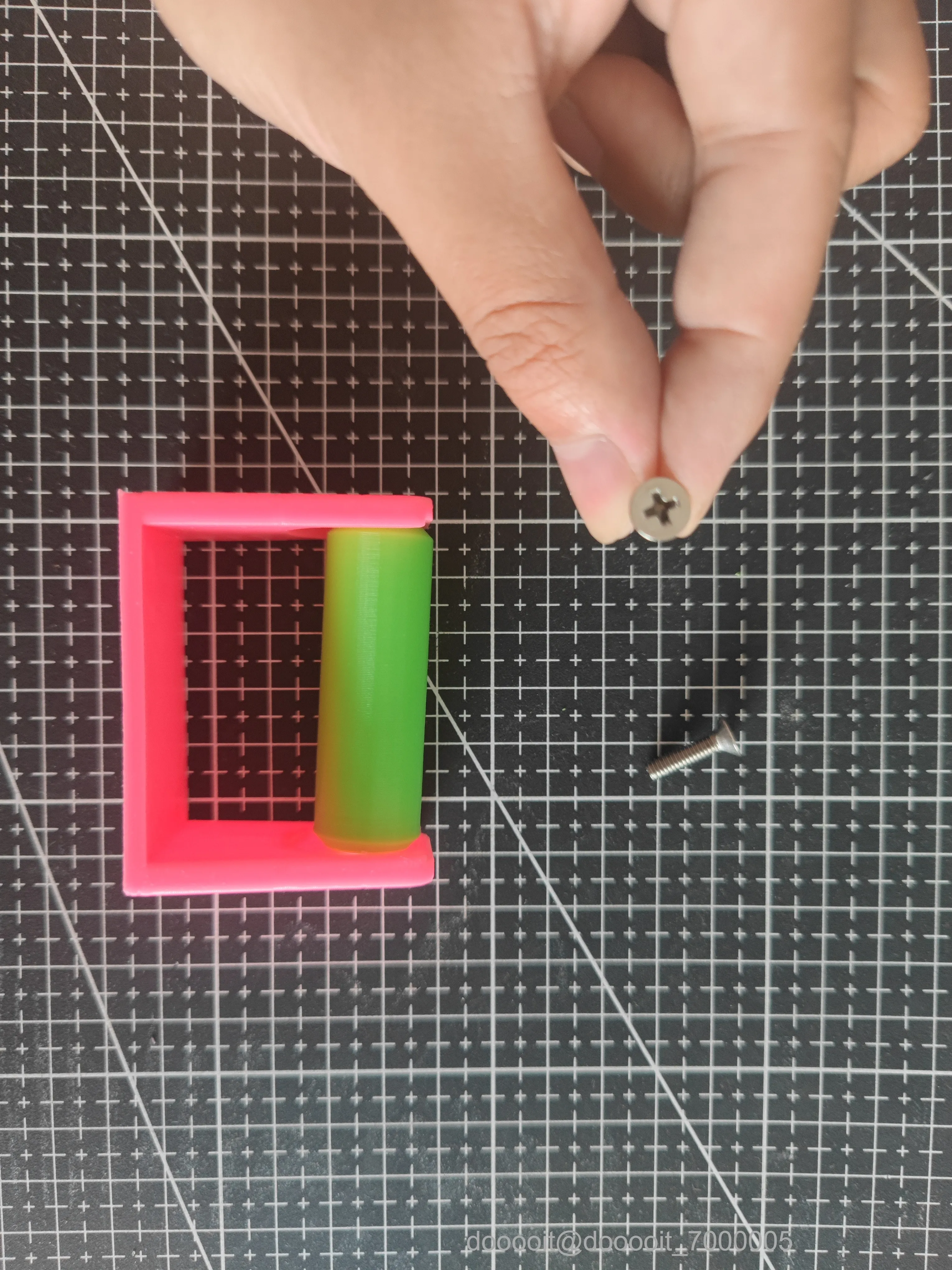

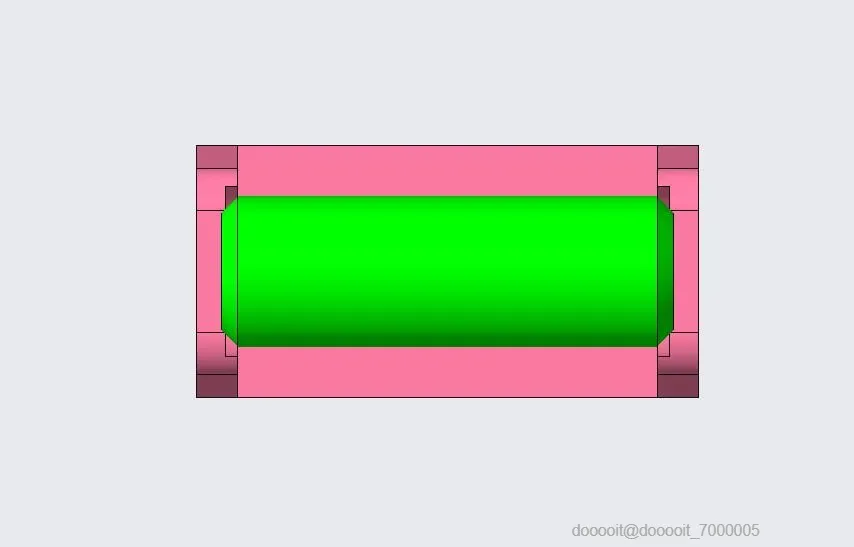

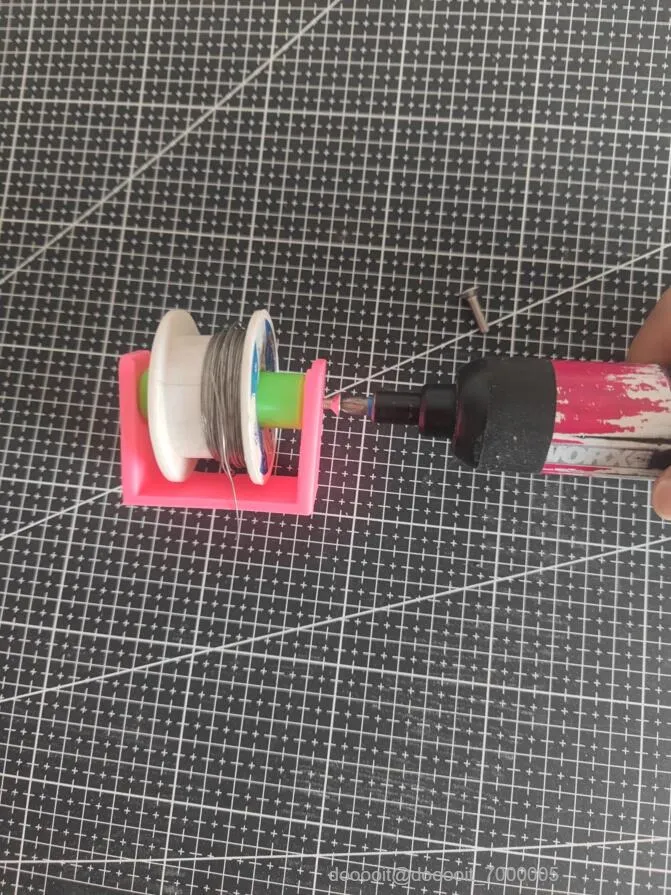

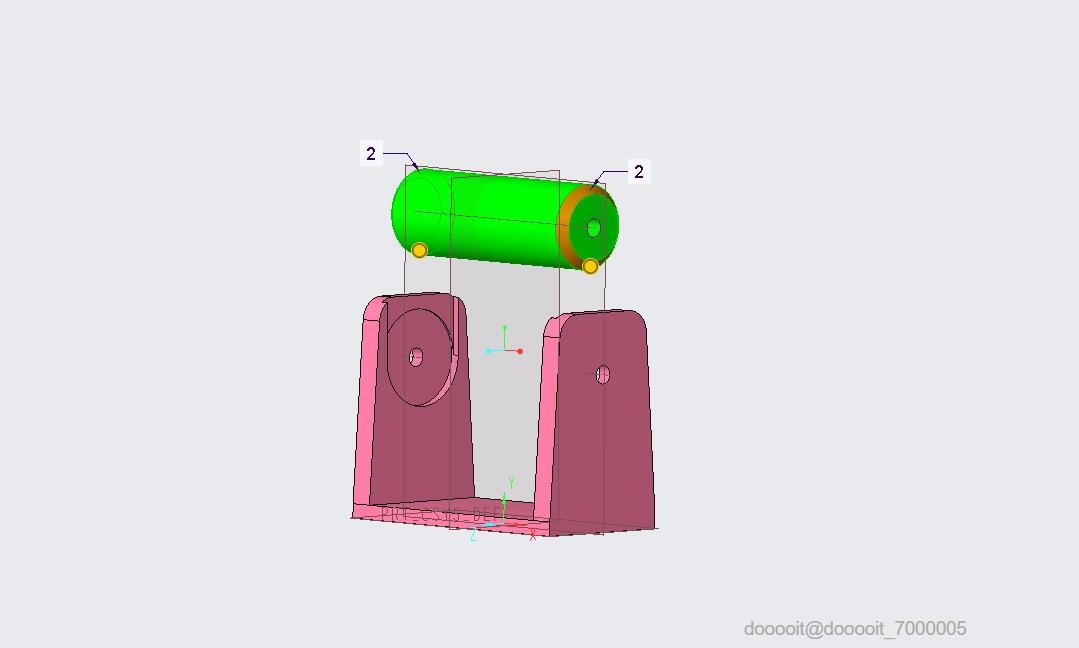

1.用上述准备好的工具，将M4螺丝，装配支架与转轴即可。

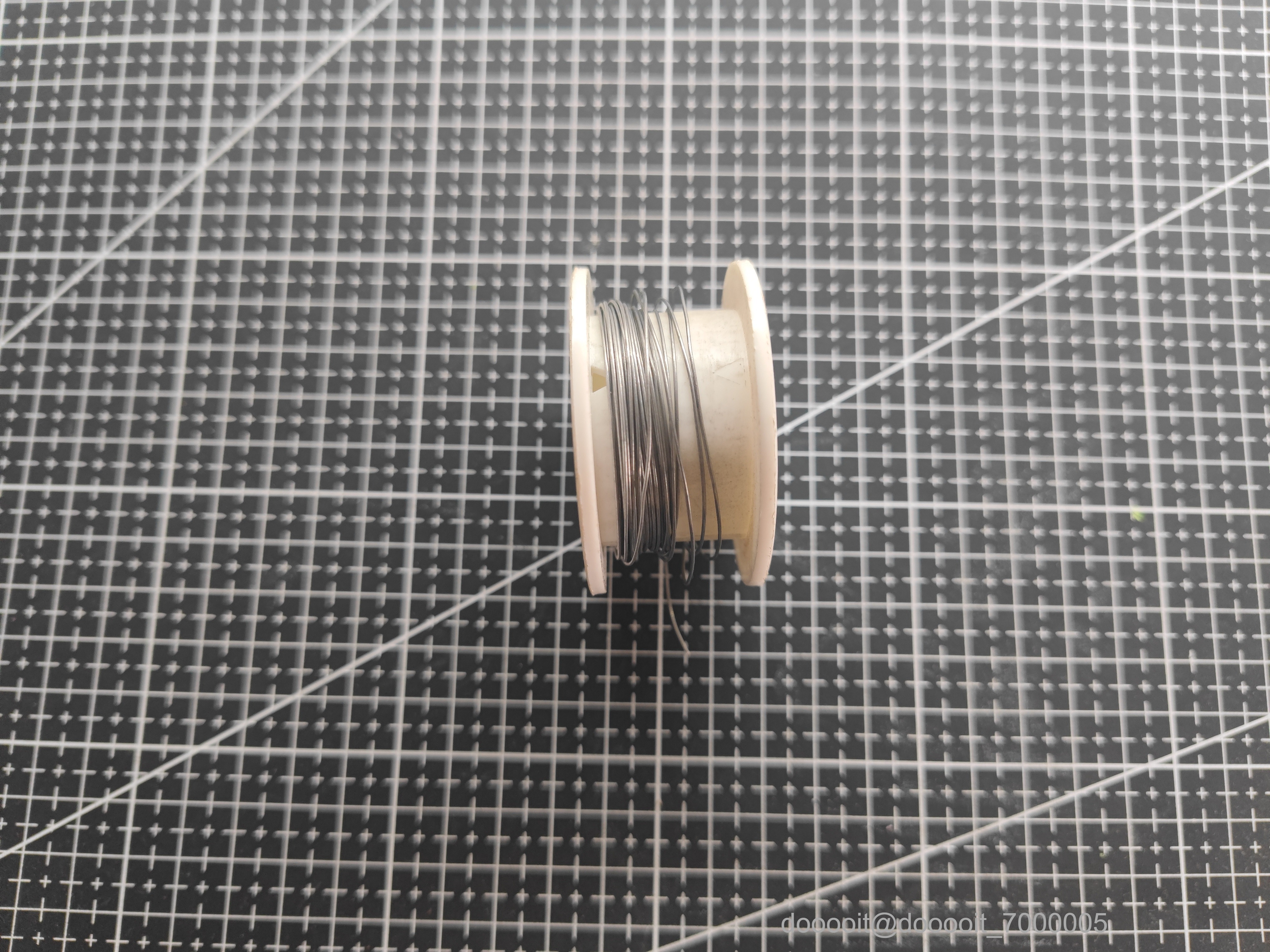

2.注意先装焊锡

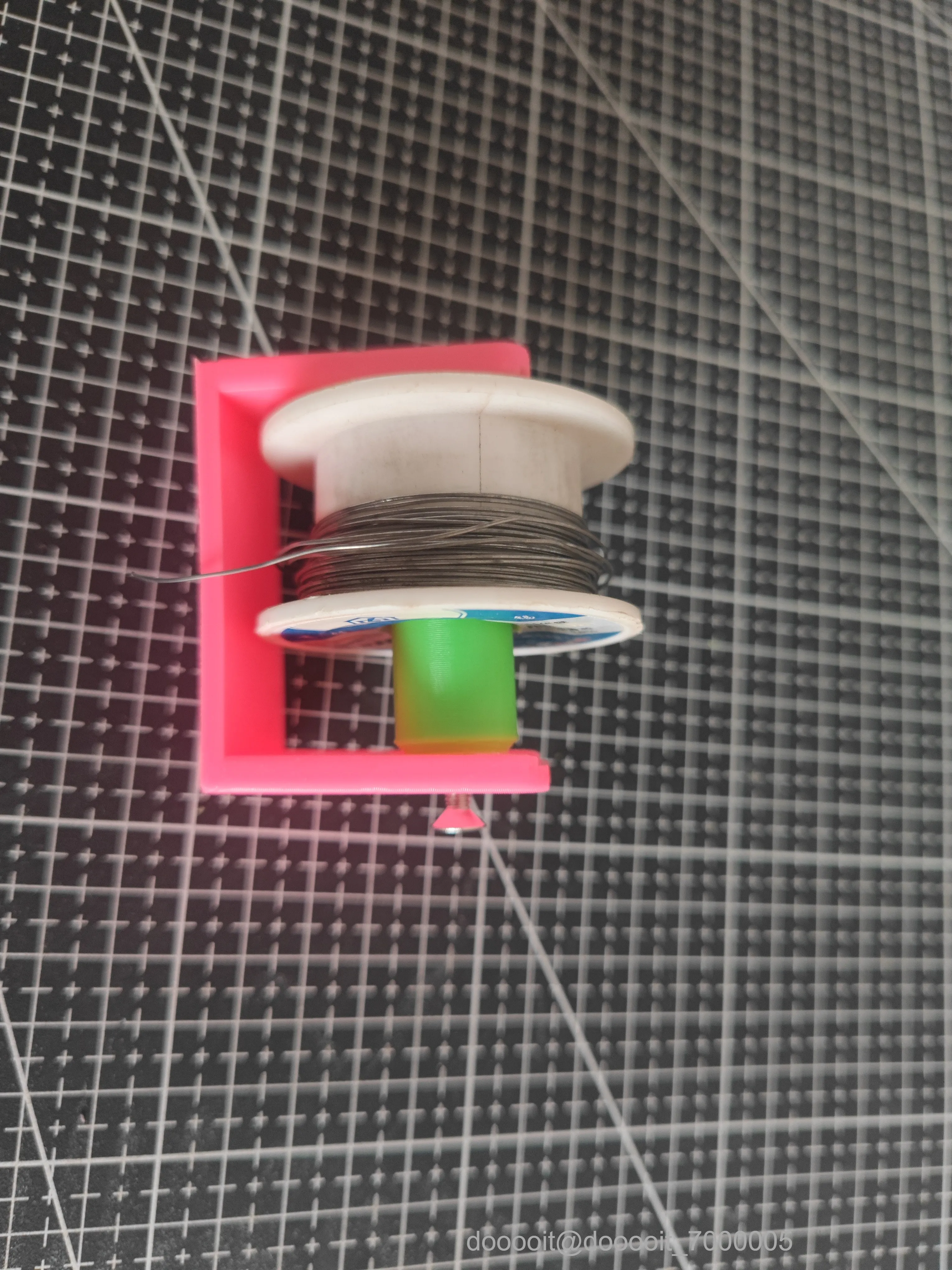

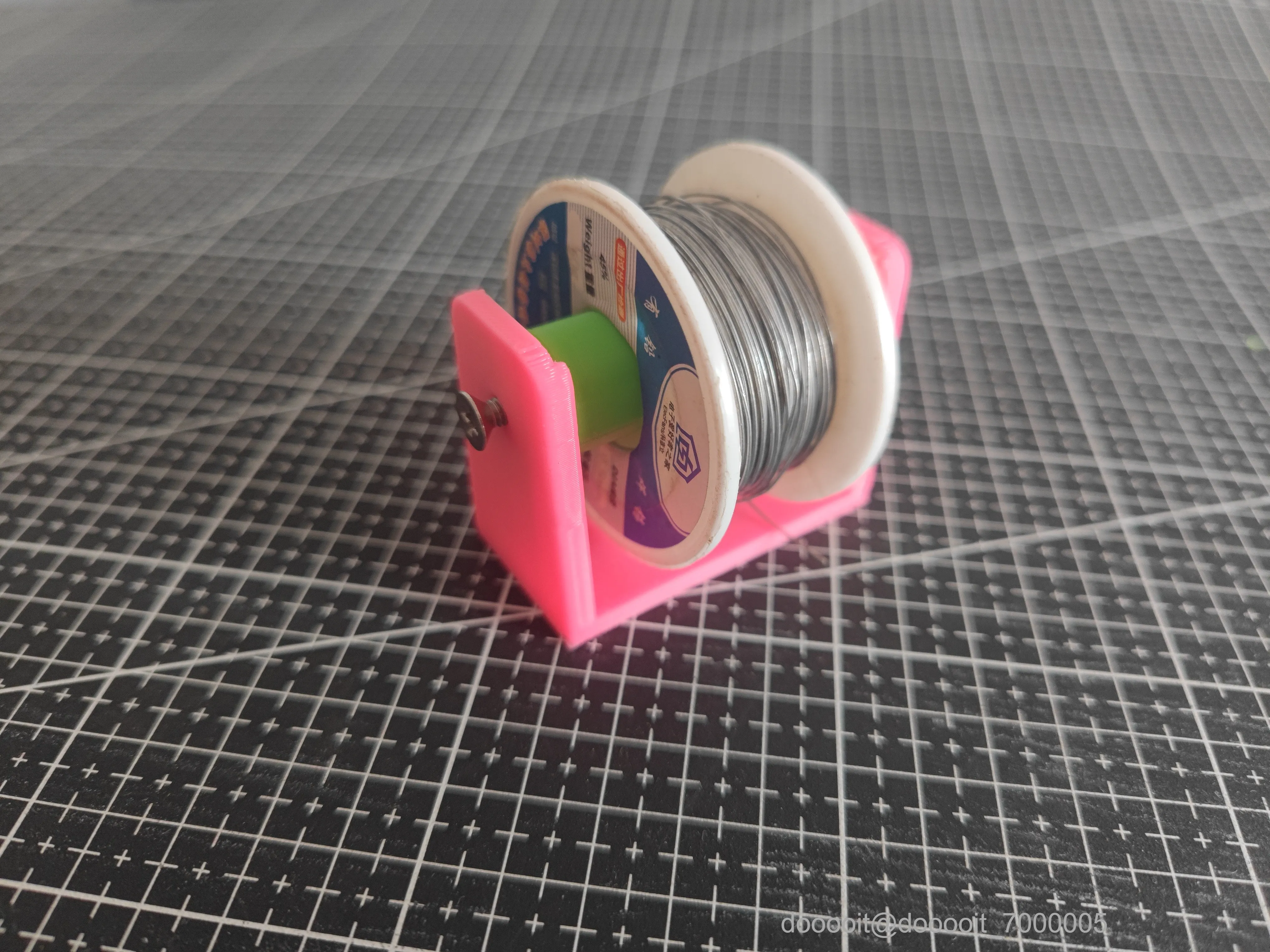

以上是成品展示，到此作品制作结束，期待下次再见。
