2032电池收纳盒

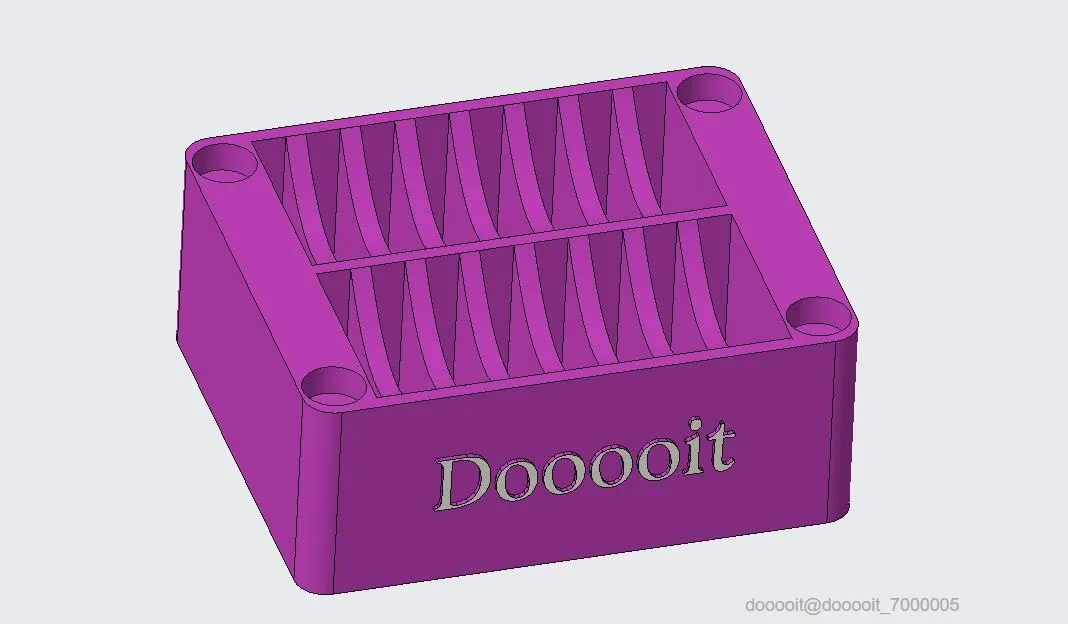

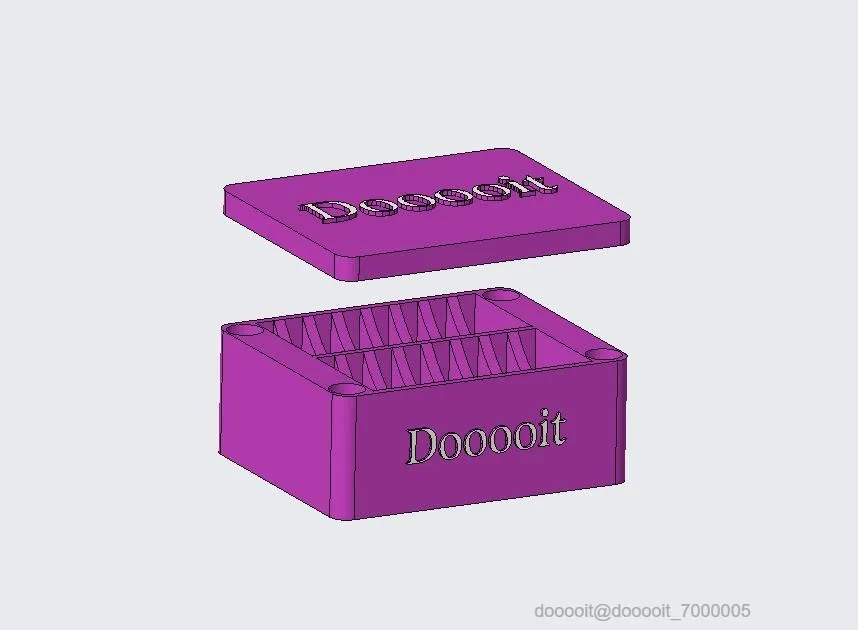

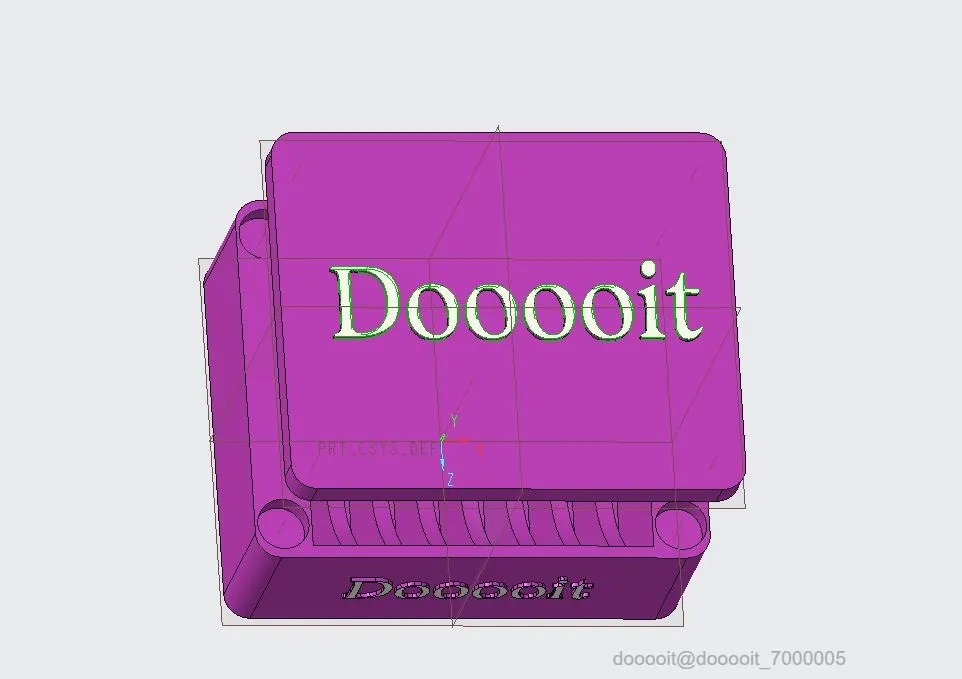

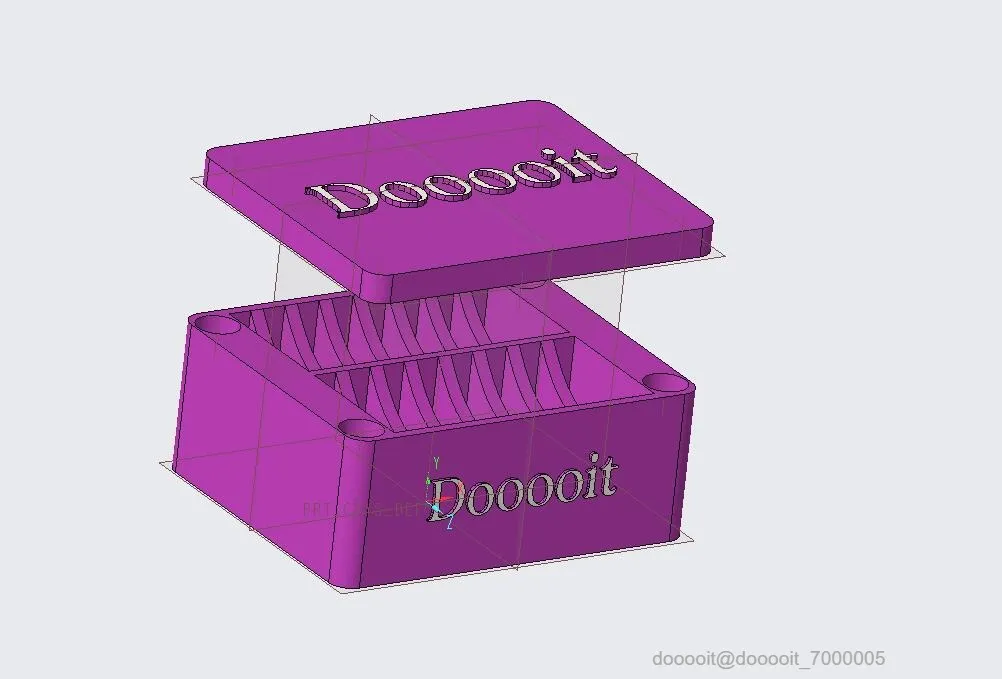

此处先展示最终建模图纸效果。本次建模将以大步骤模块化的形式展示。测量数据务必以自己手里现有的实物为准，本次实物模型为2032电池，三维建模为本次分享的学习重心，讲解此类建模应注意的细节问题。

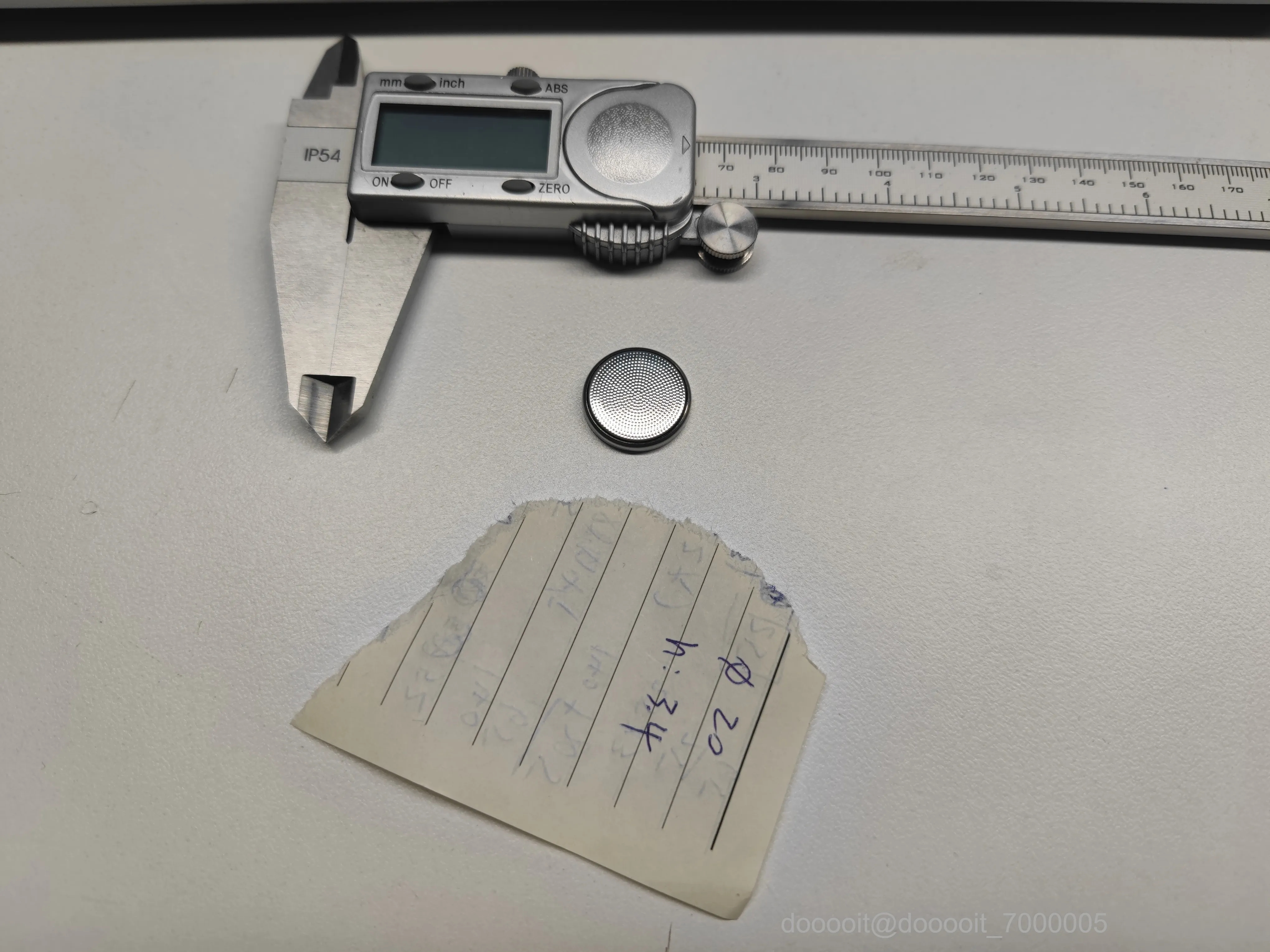

1.注意，测量数据时，应采取防短路措施。

2.测量尺寸应考虑误差。

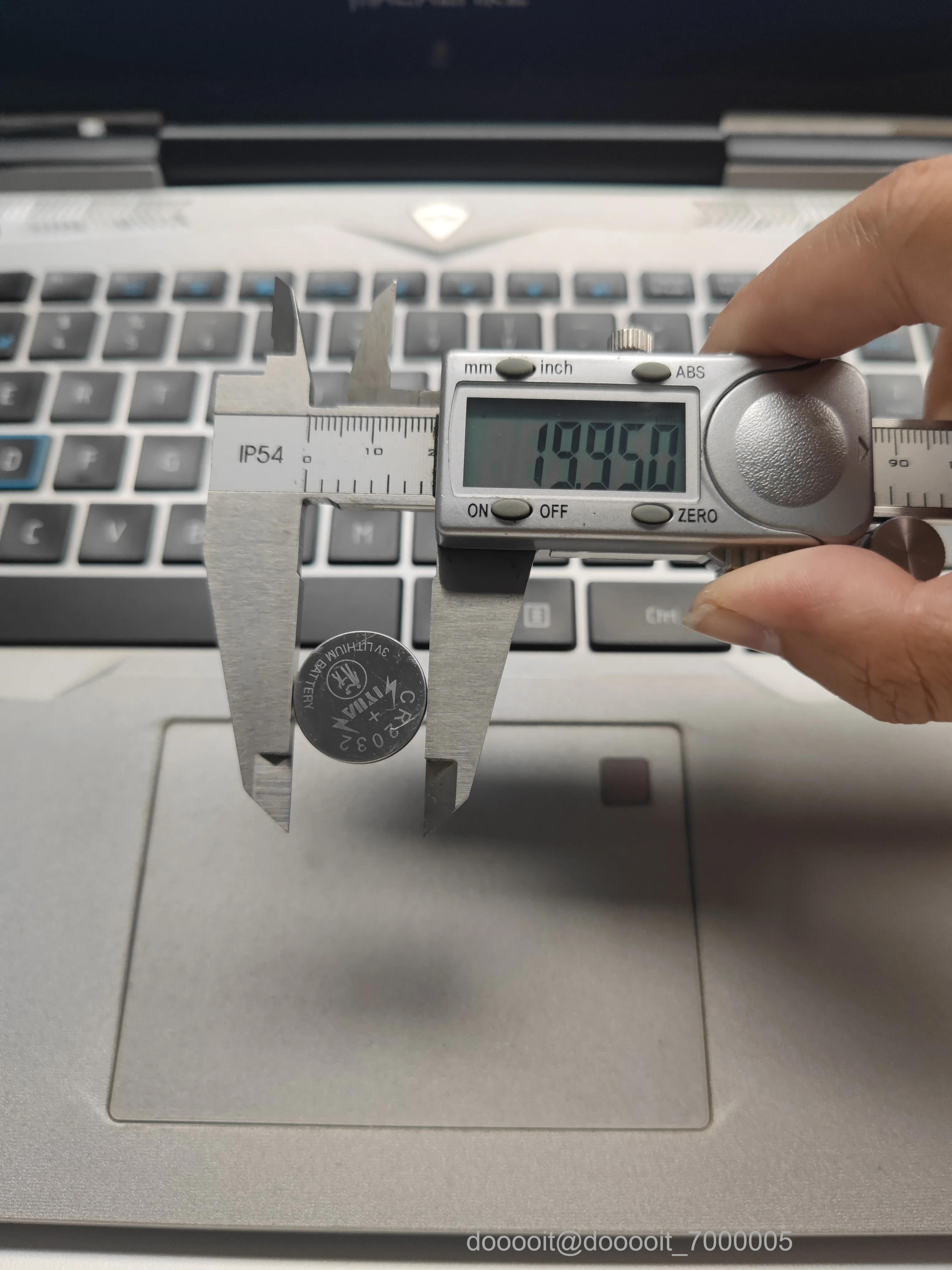

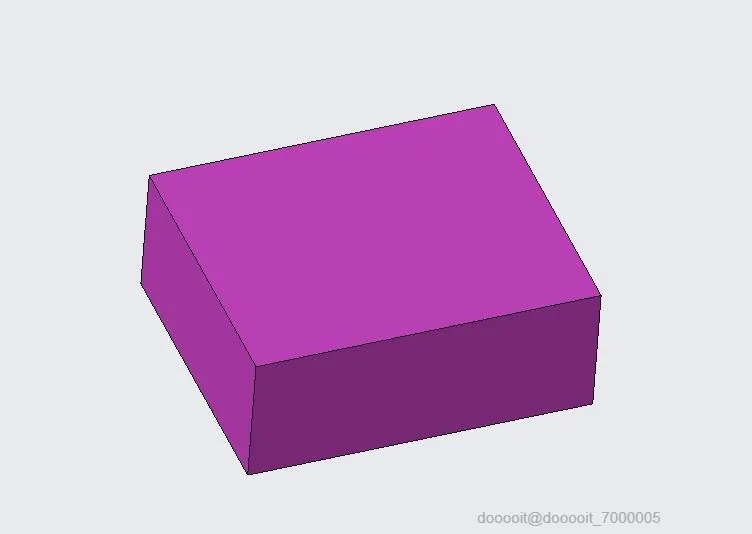

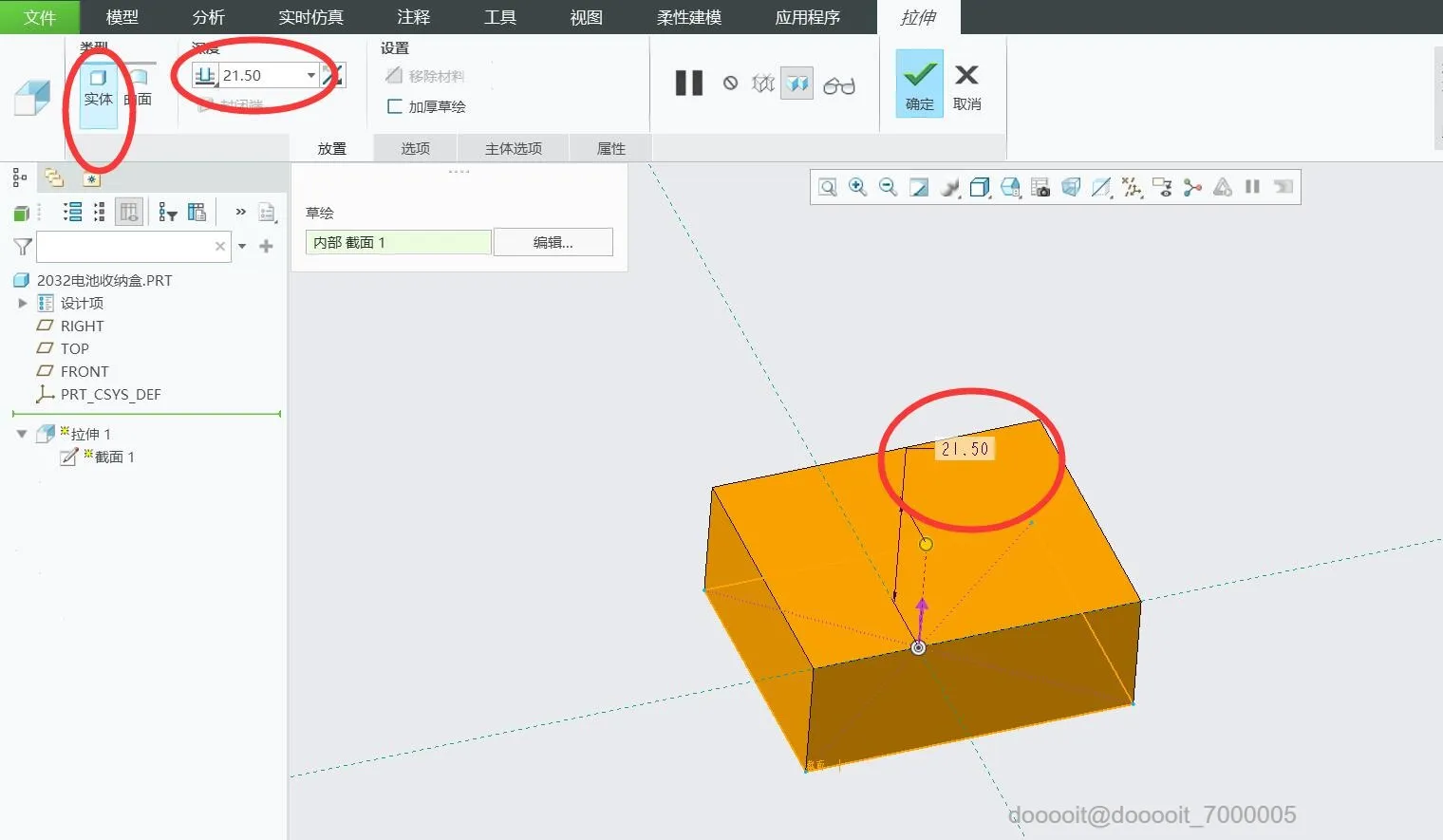

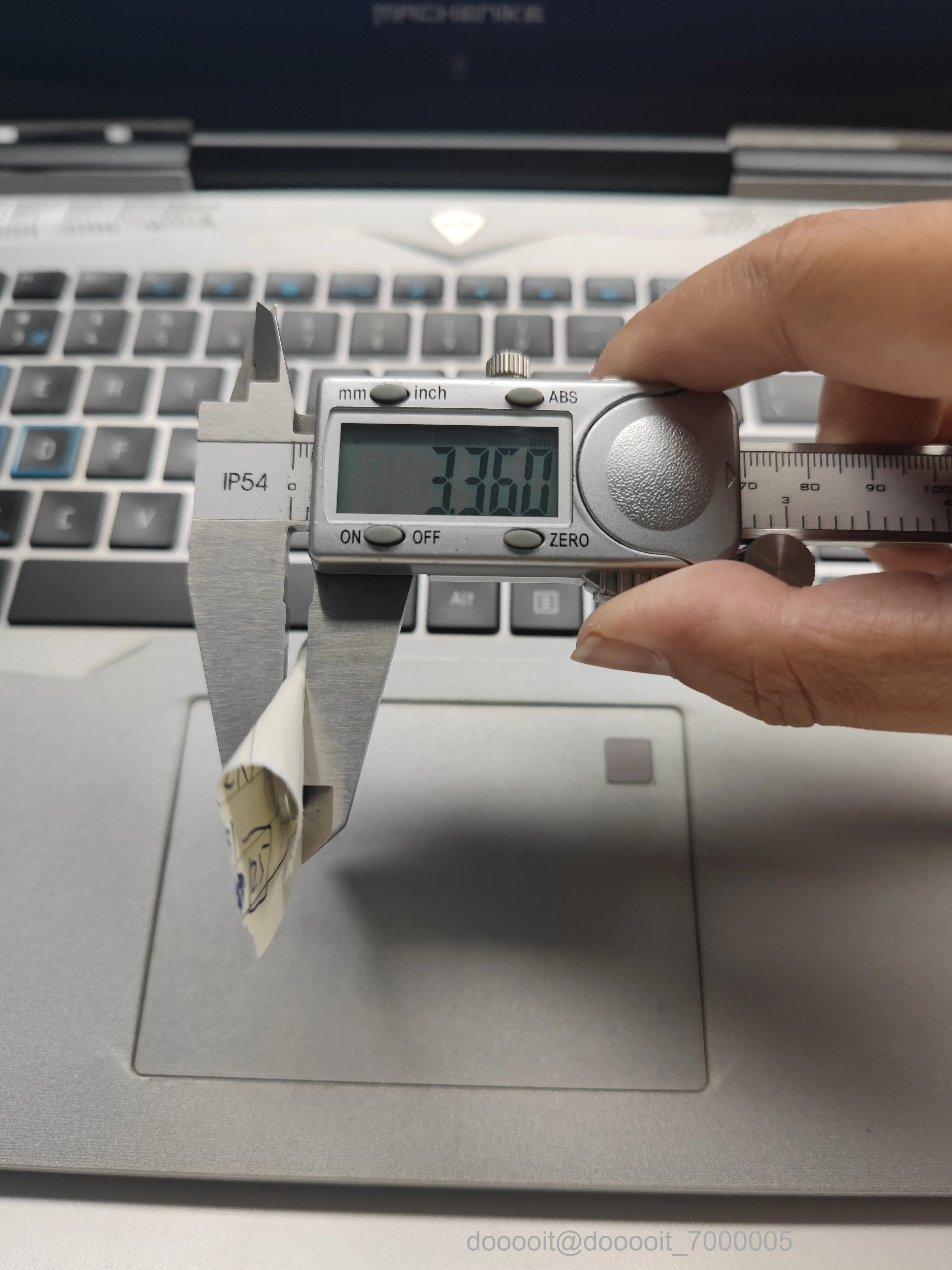

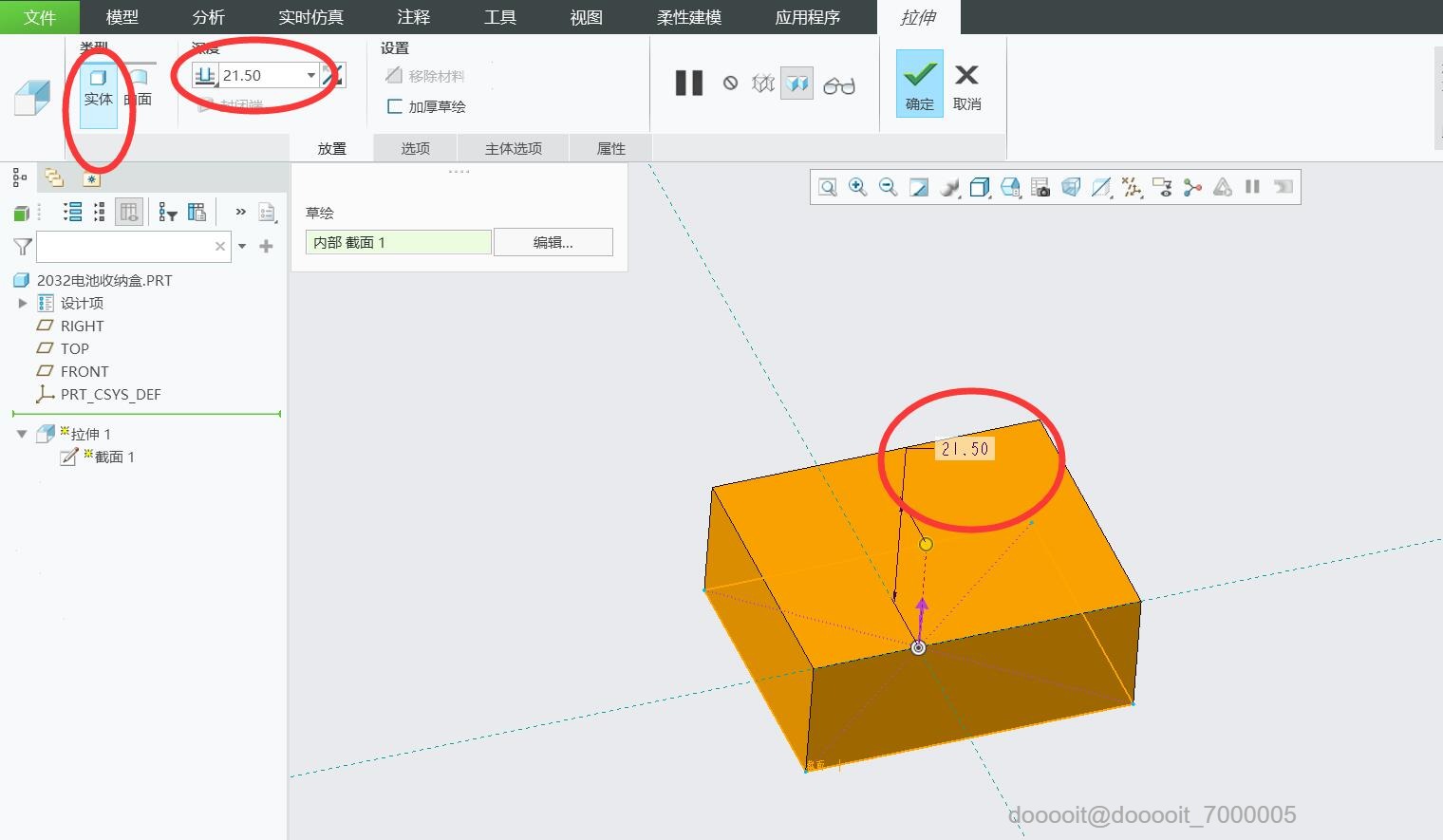

1.首先拉伸/草绘出下盒的尺寸。注意：为确保不浪费空间，因此需要先测量2032电池尺寸：直径、厚度。以确保下盒的内部空间可以被充分利用。

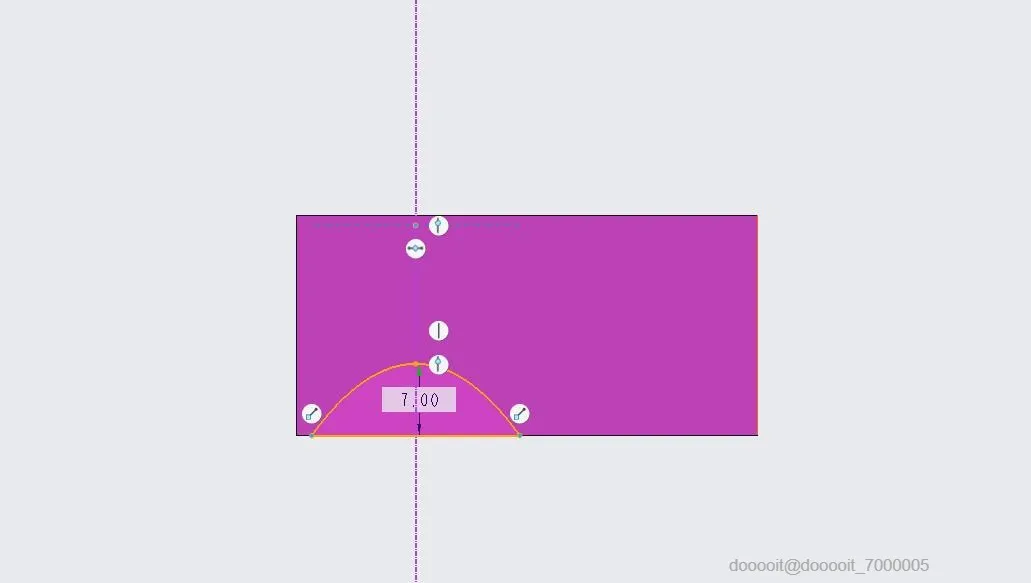

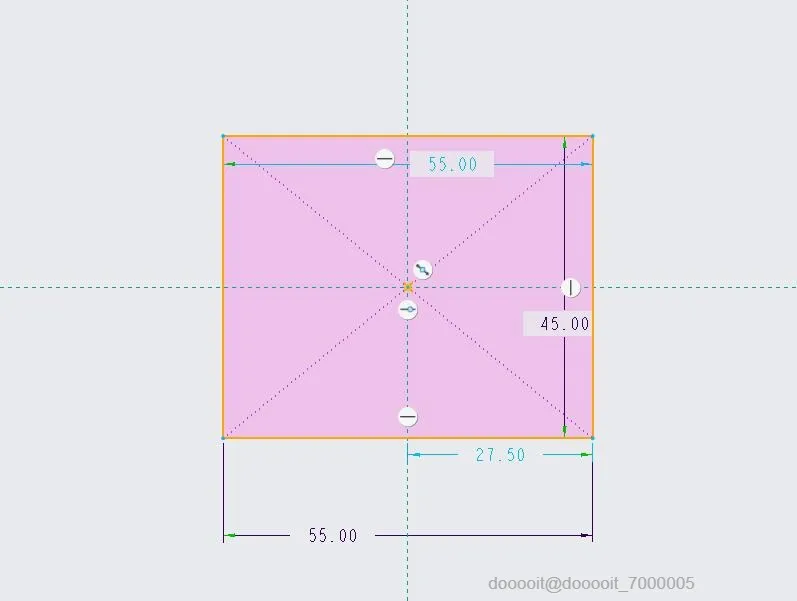

2.开始草绘尺寸，注意，本初尺寸经参考。

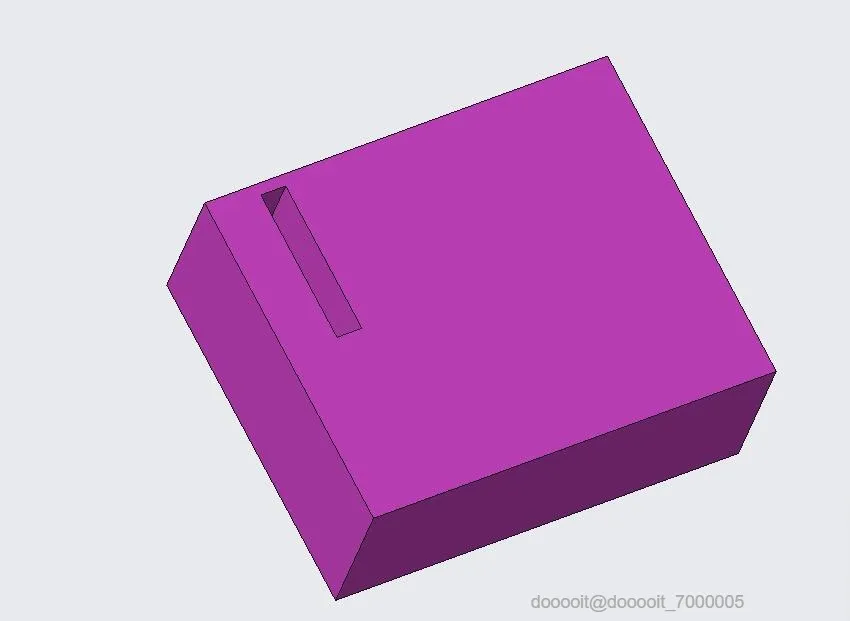

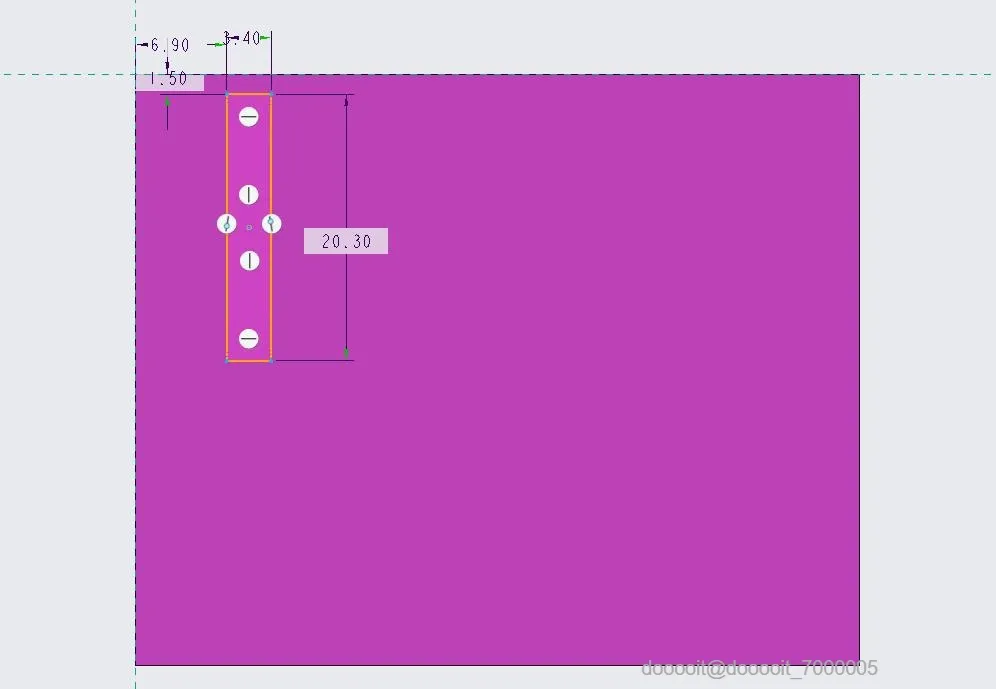

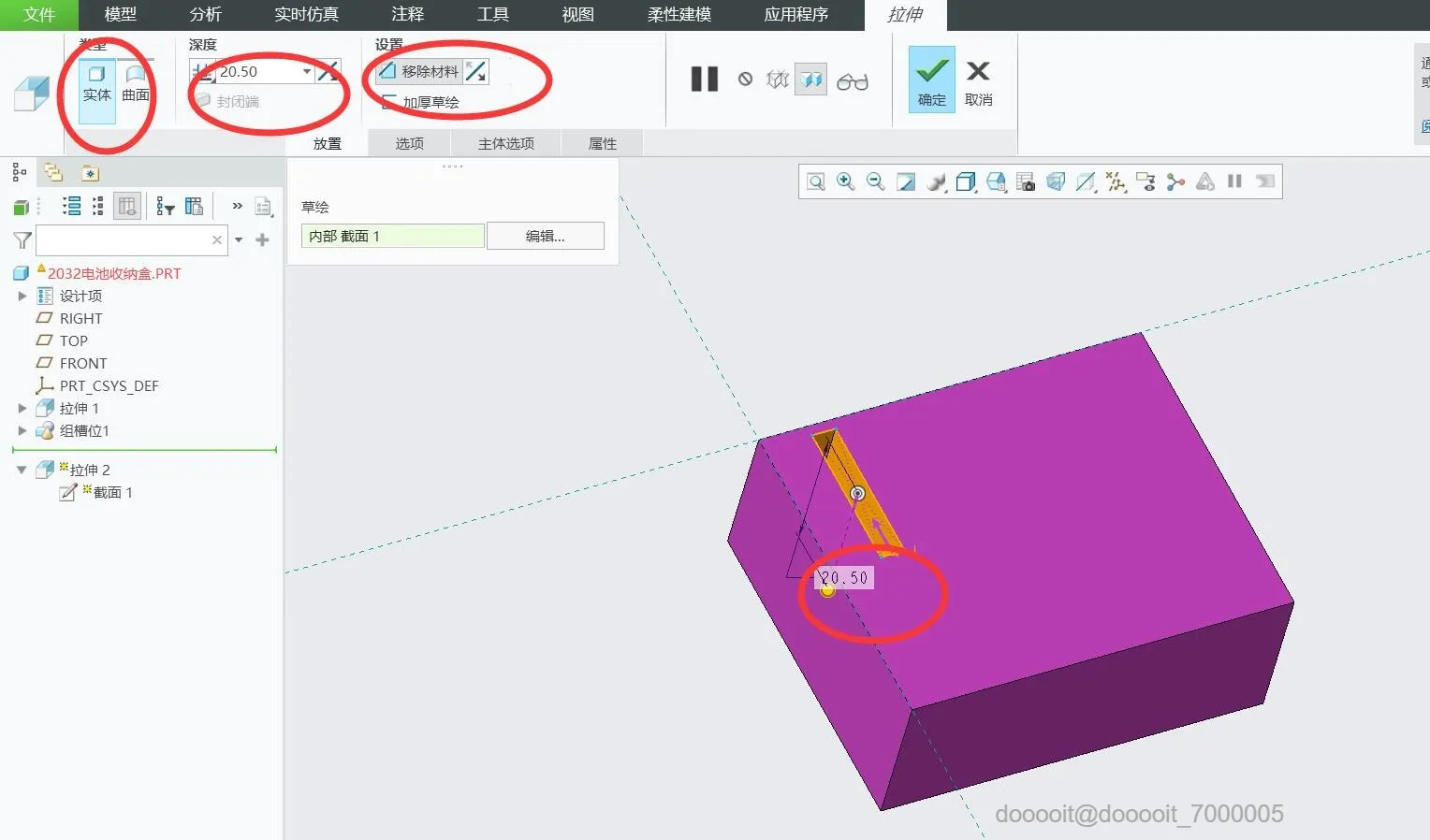

此处拉伸切除尺寸，20.3*3.4mm，深度为20.3（注意预留间隙，防止盖子被顶）

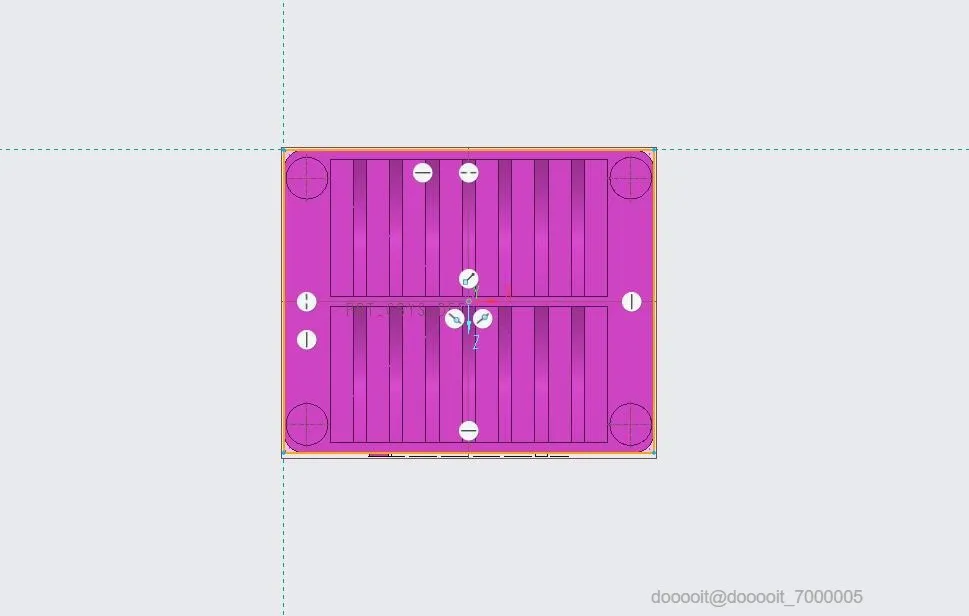

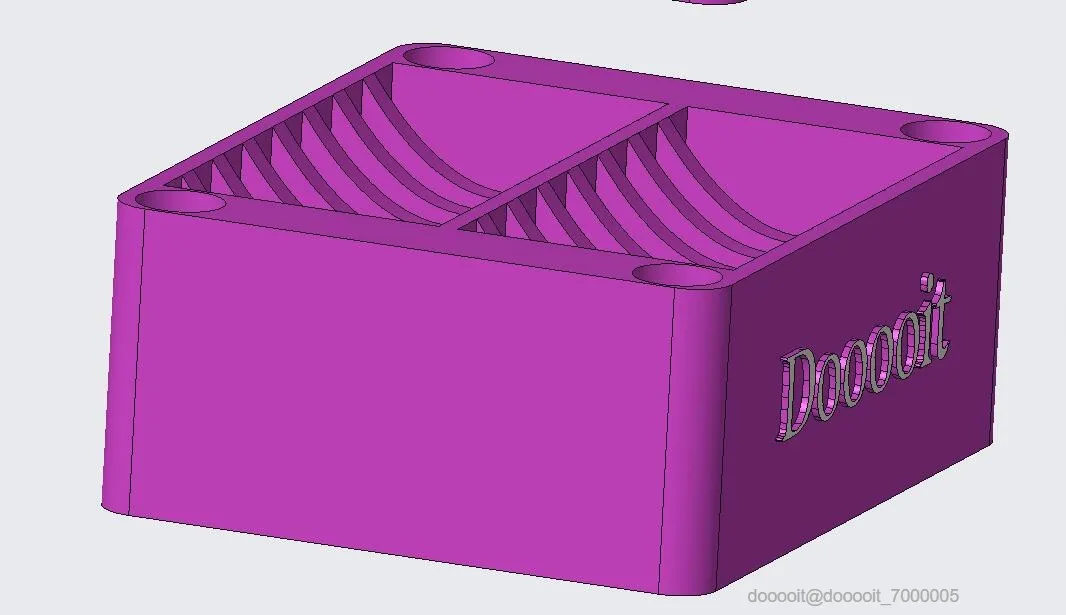

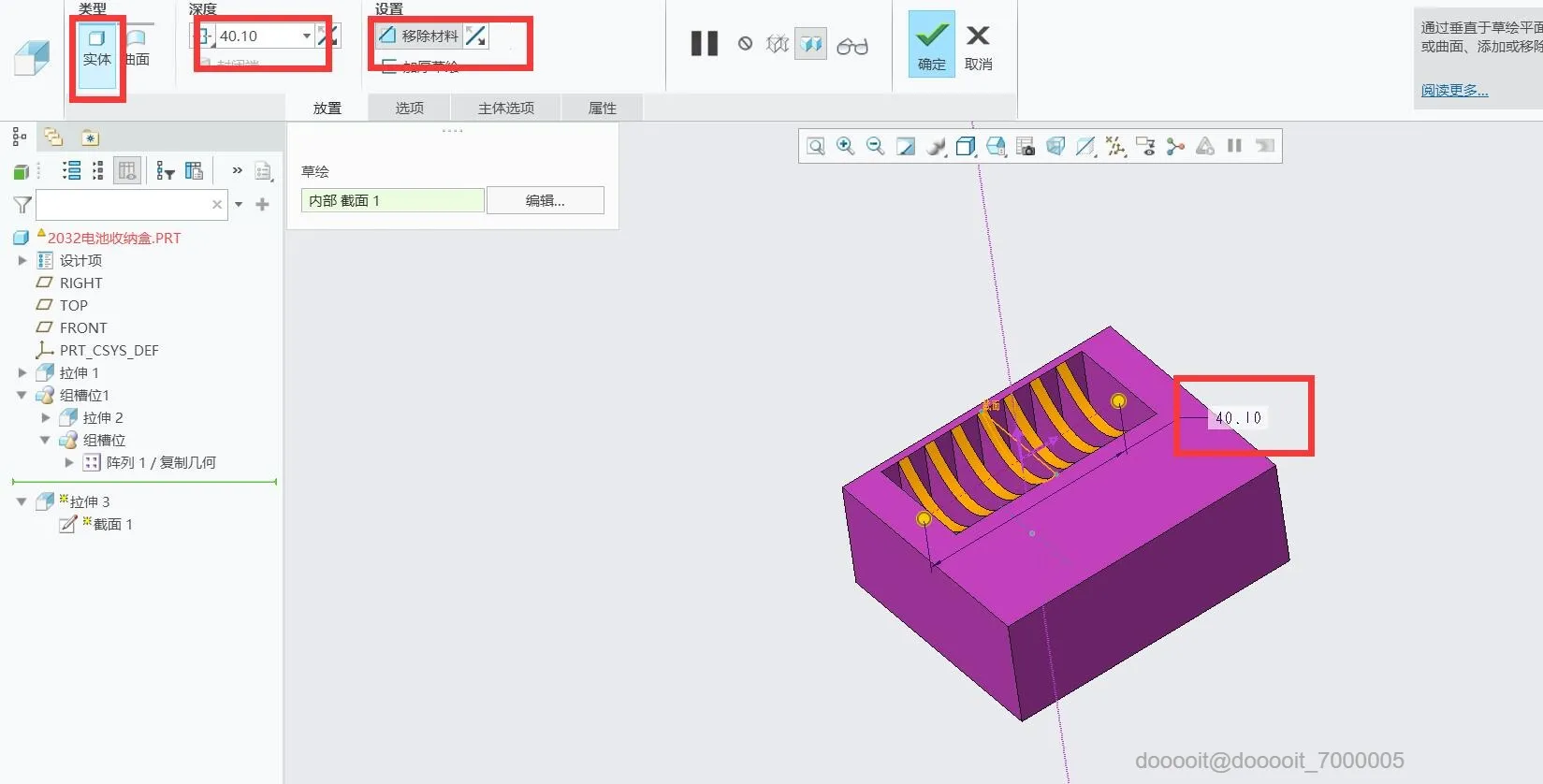

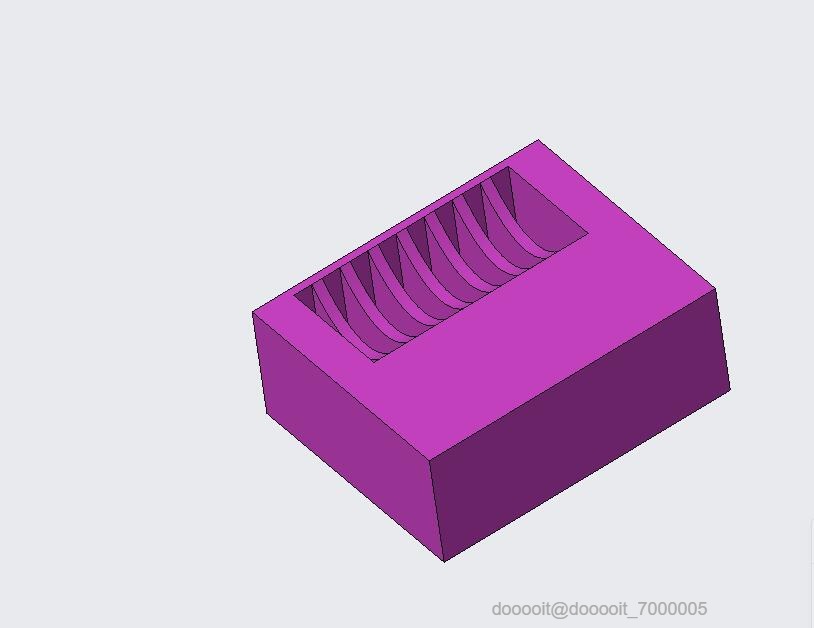

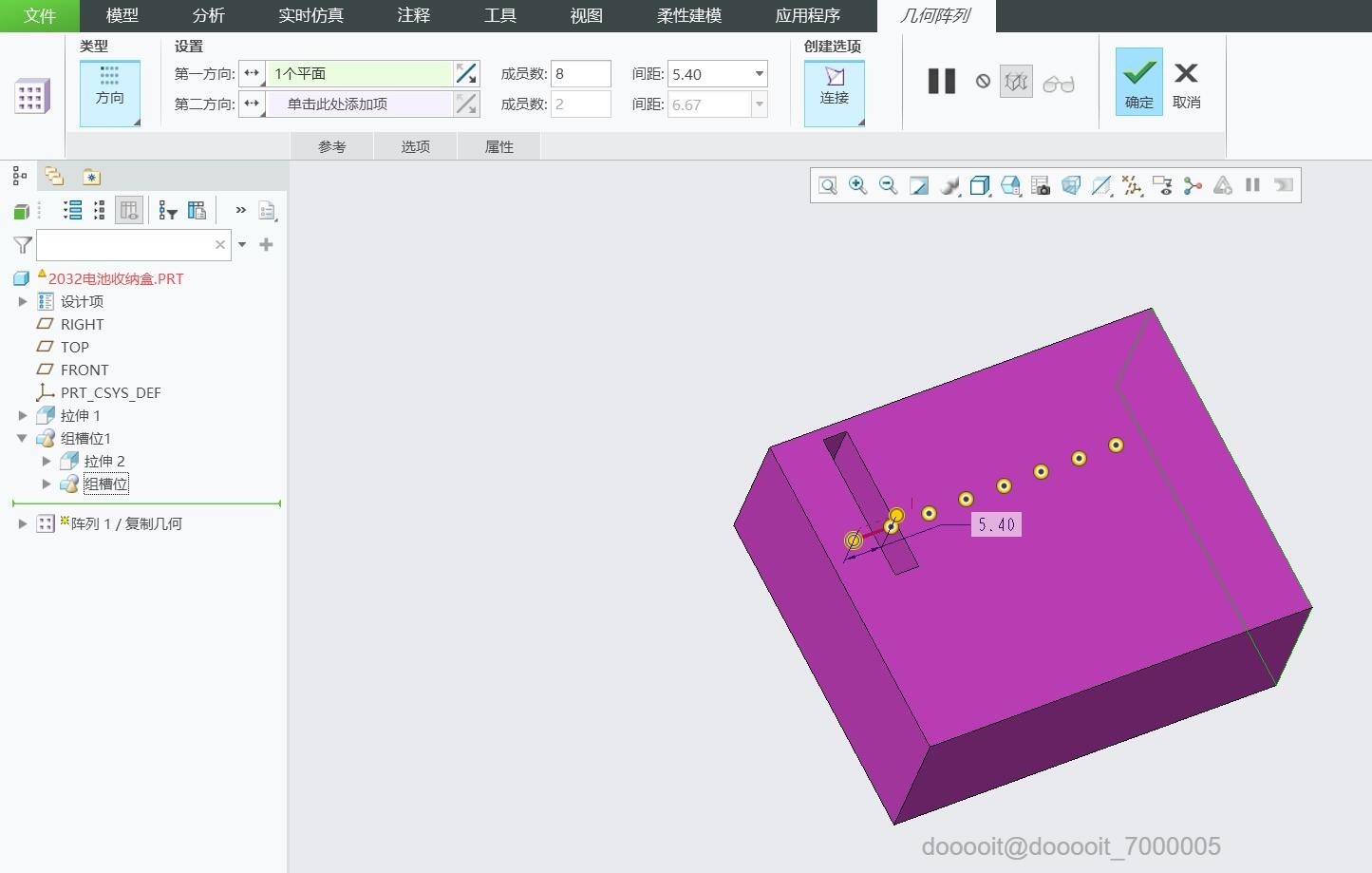

1.注意，阵列注意槽位间隙，间隔距离应适中，既需保证间隔壁厚，避免强度不够，导致损坏；

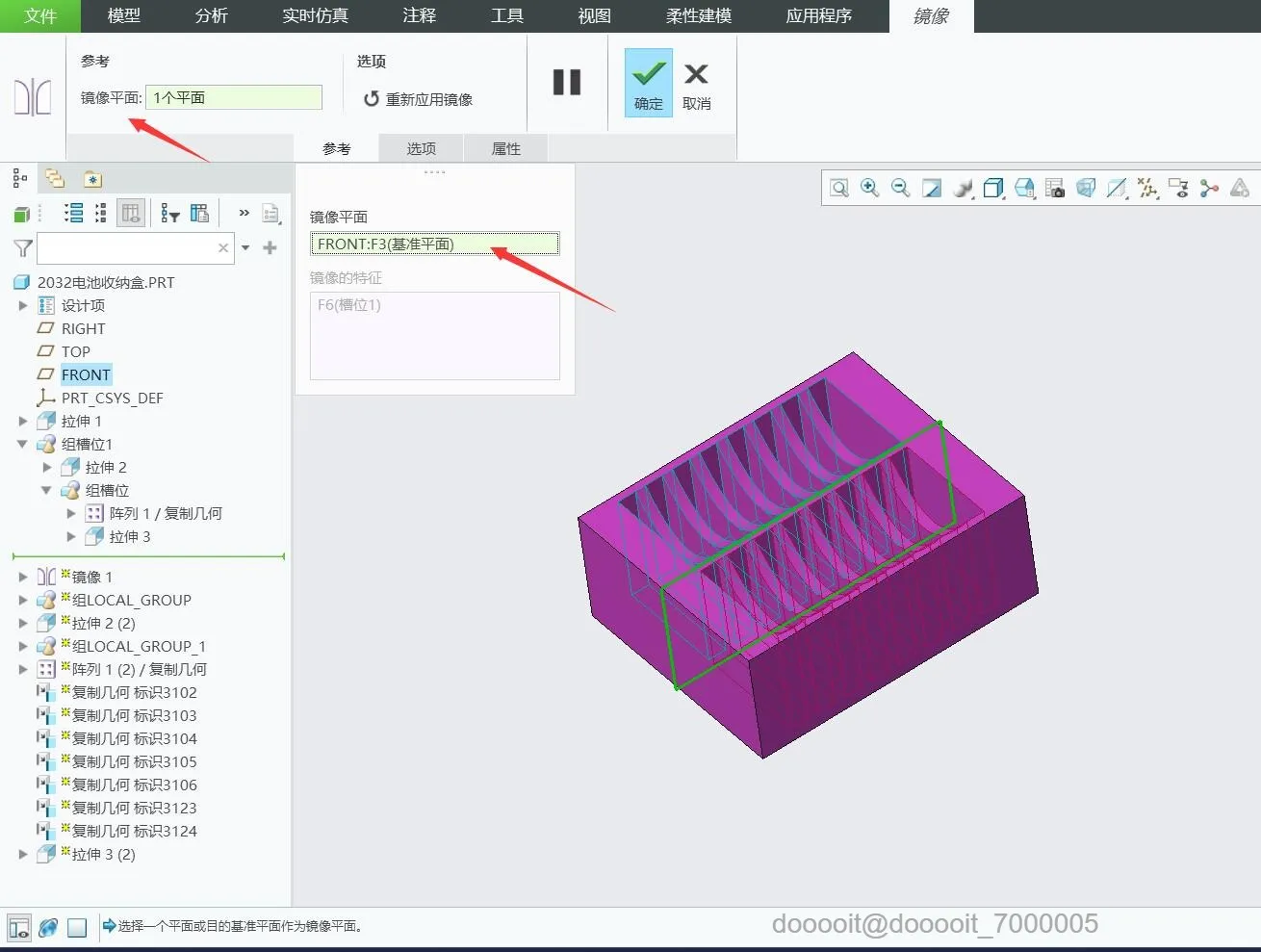

2.阵列完成后，应将整个槽位的操作步骤合并为一组，方便镜像。

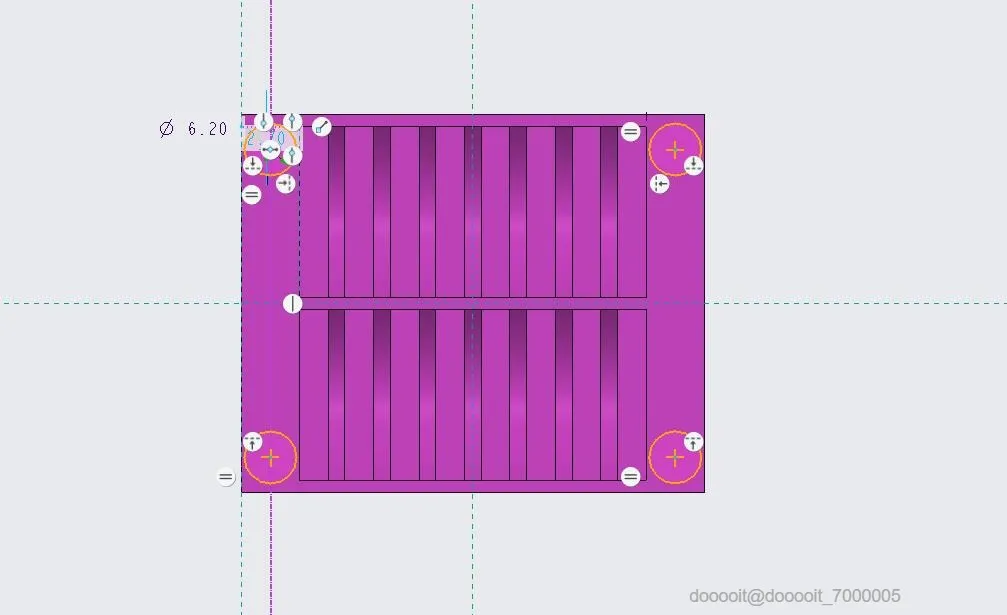

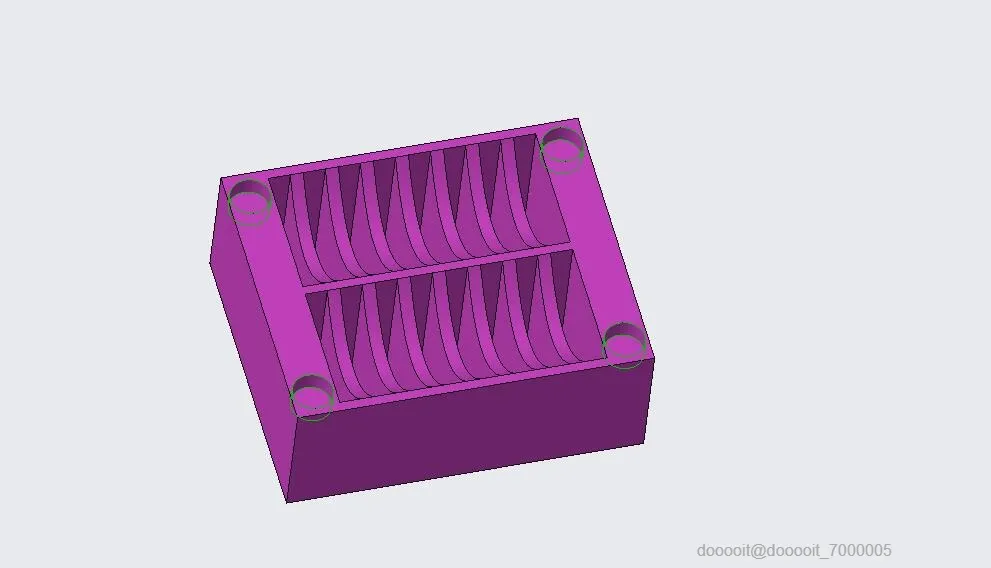

1.磁铁规格，直径6mm，厚度2.5mm。此处开孔尺寸，直径6.1mm，深度3.1mm

2.误差根据3D打印机适当调整。

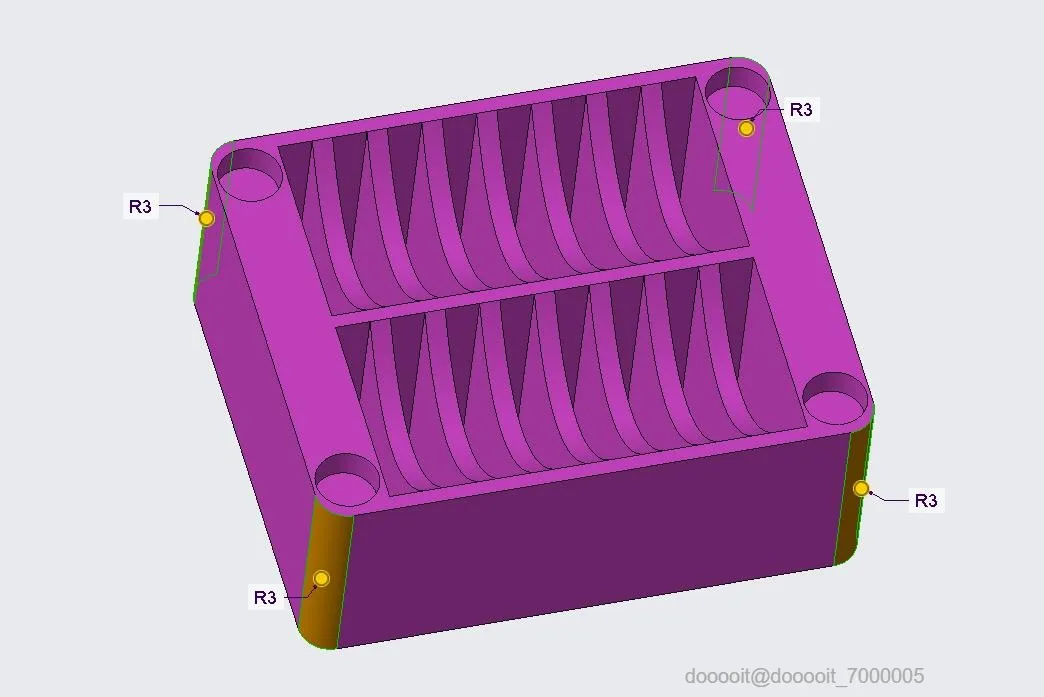

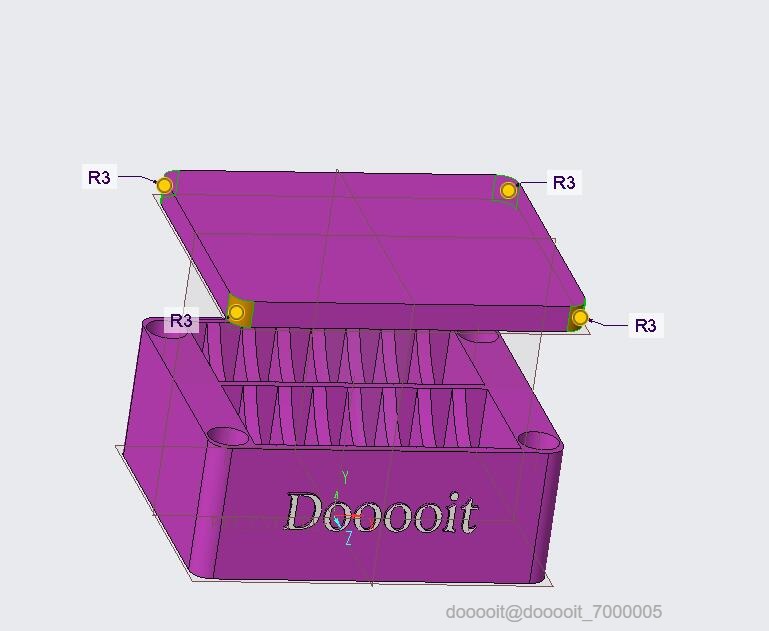

1.下盒四角，倒圆角。防止划伤

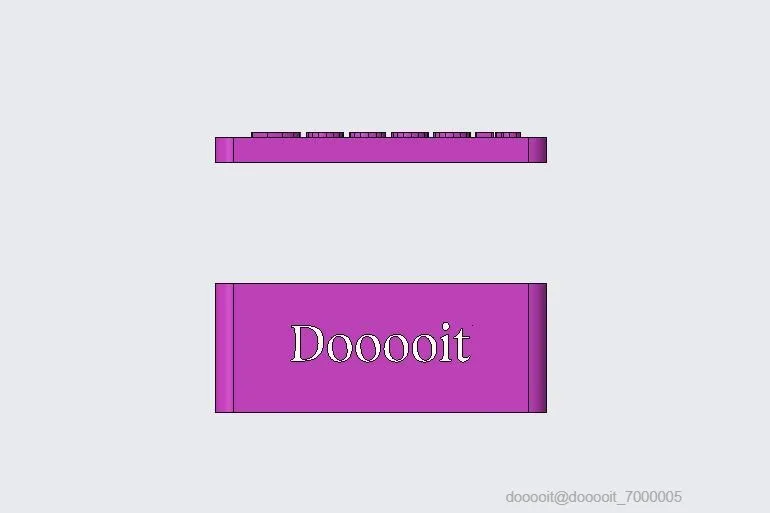

2.拉伸logo，自定义即。

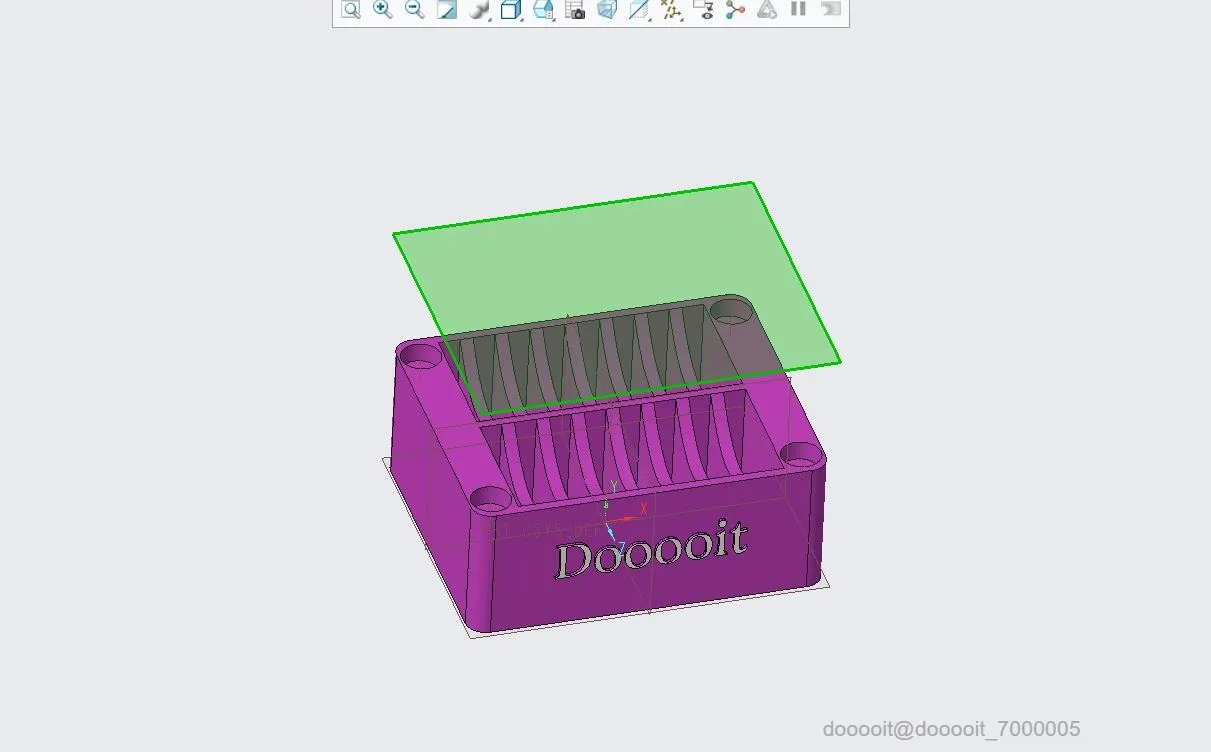

1.先新建1个平面，参考为Top，平移高度为20mm。目的是方便参考下盒尺寸与观察。

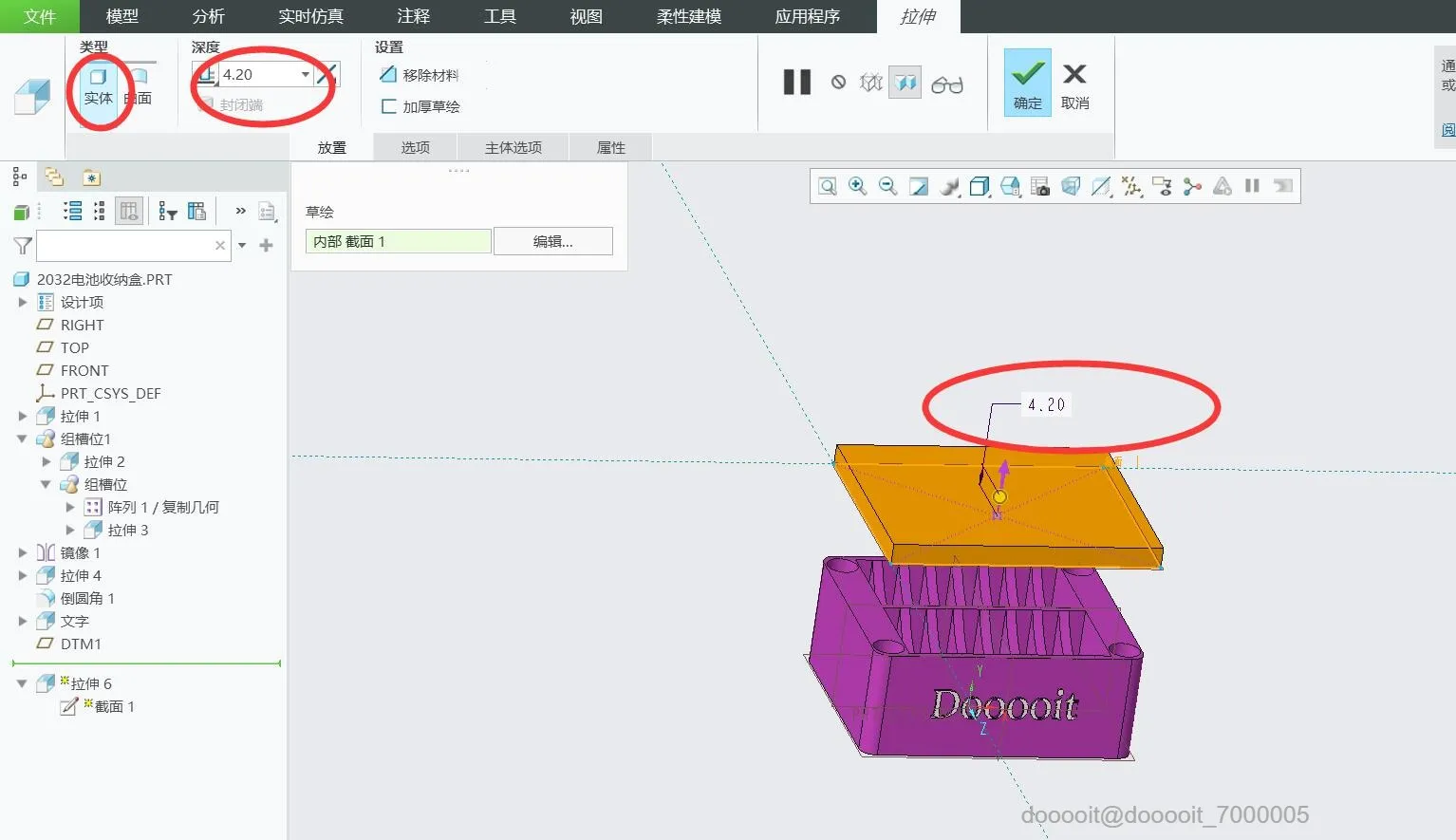

2.拉伸尺寸，注意参考，约束。

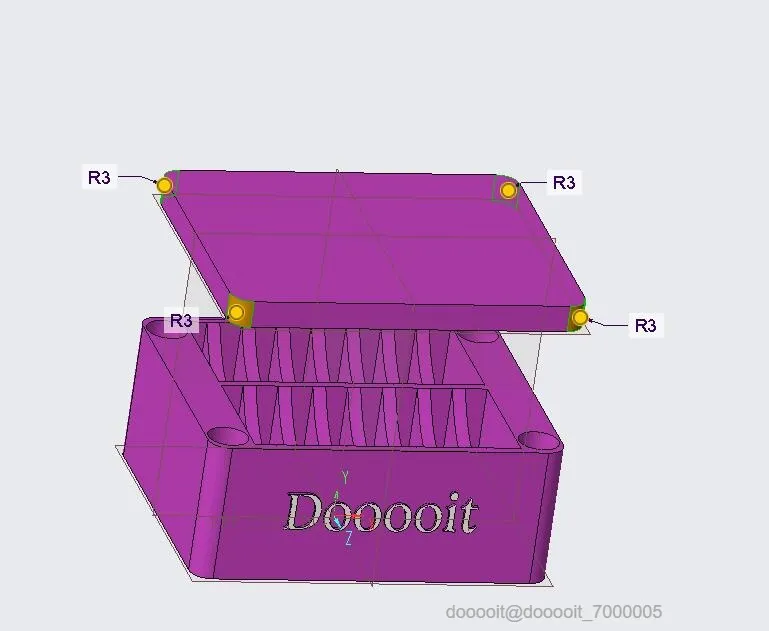

1.倒圆角步骤意义同上。

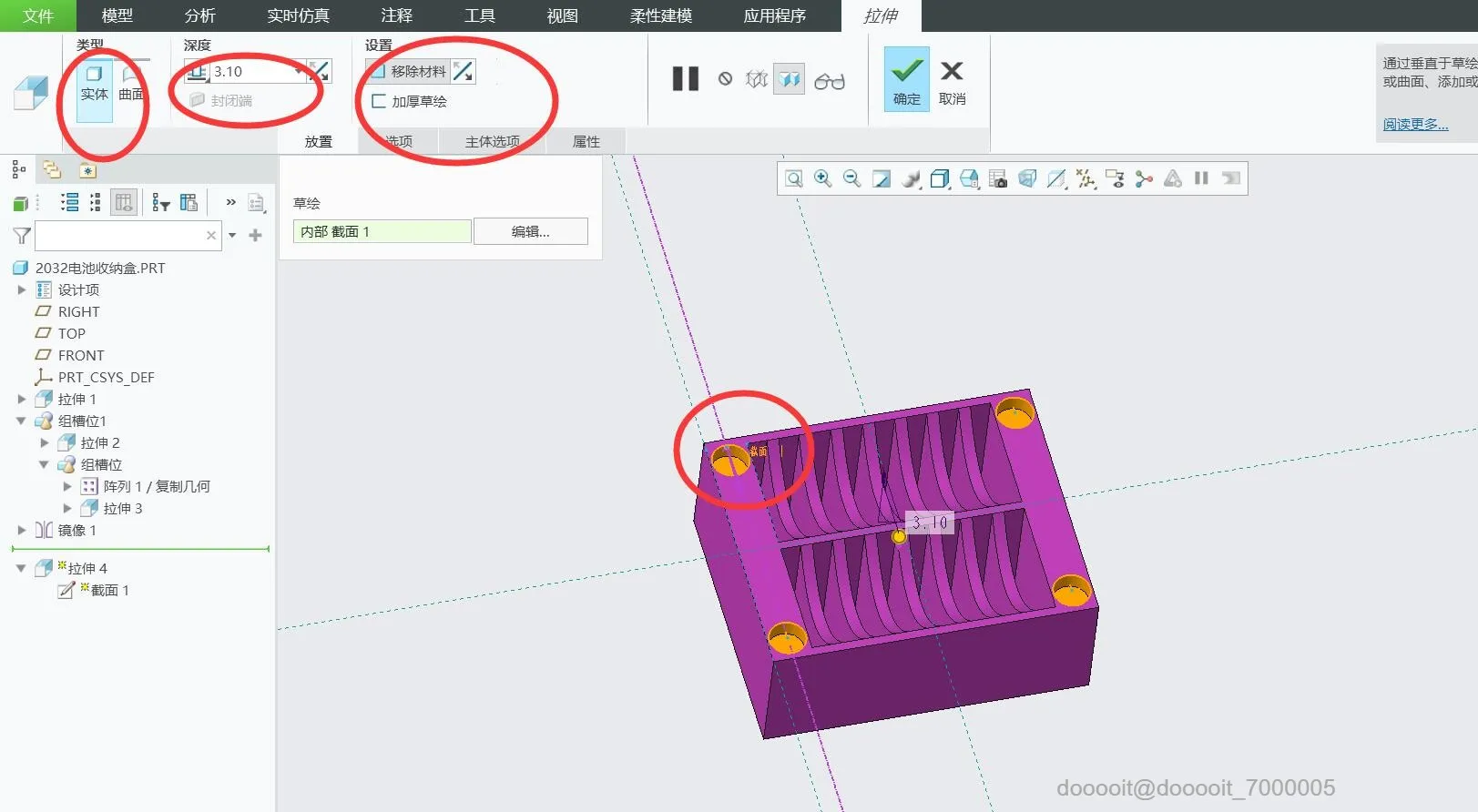

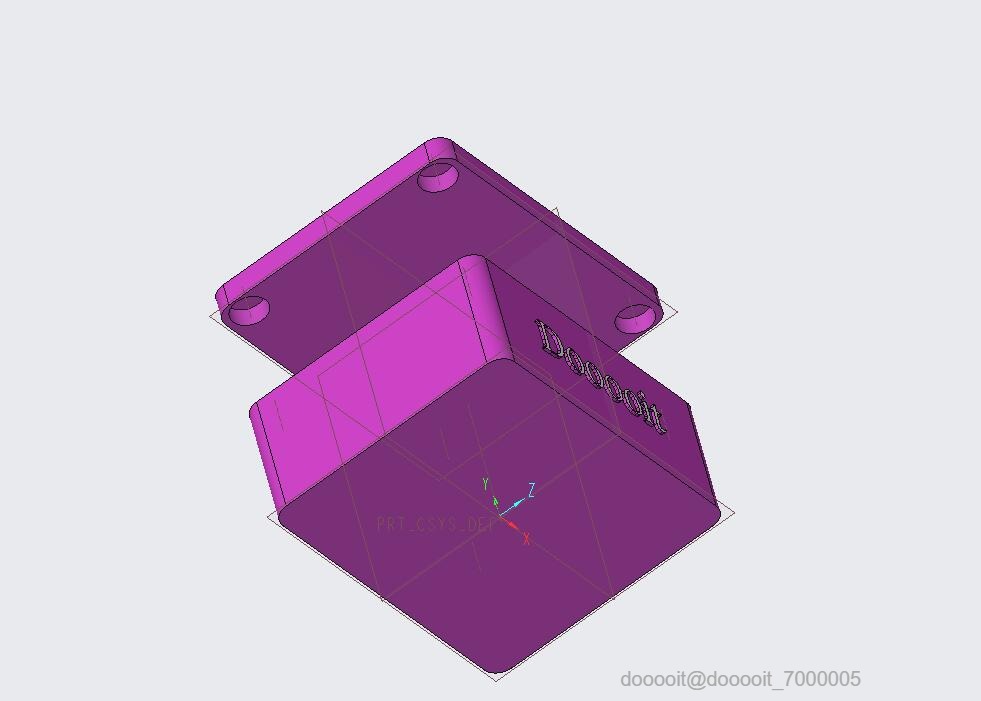

2.拉伸磁铁孔位，依旧需要参考下盒尺寸。

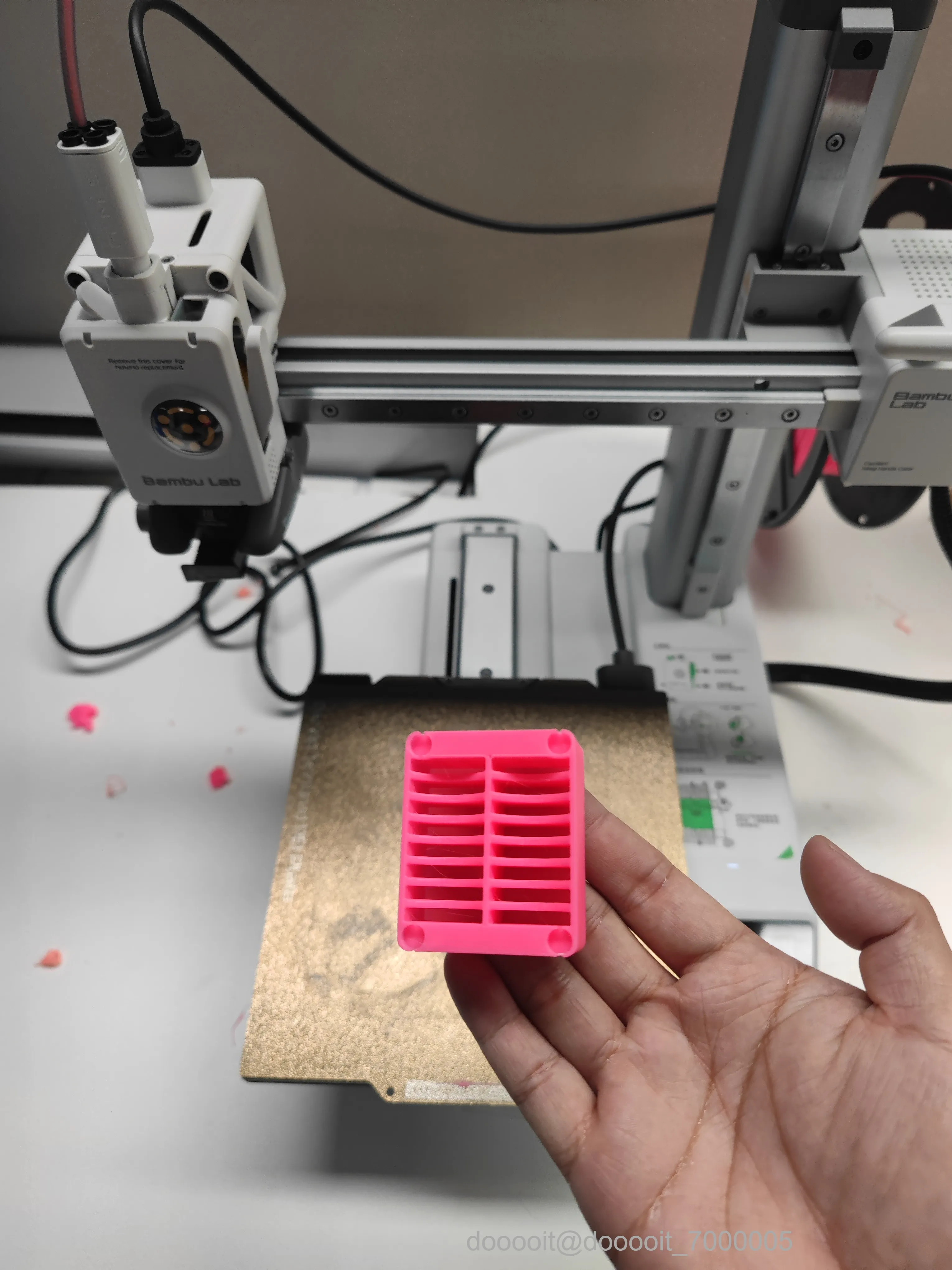

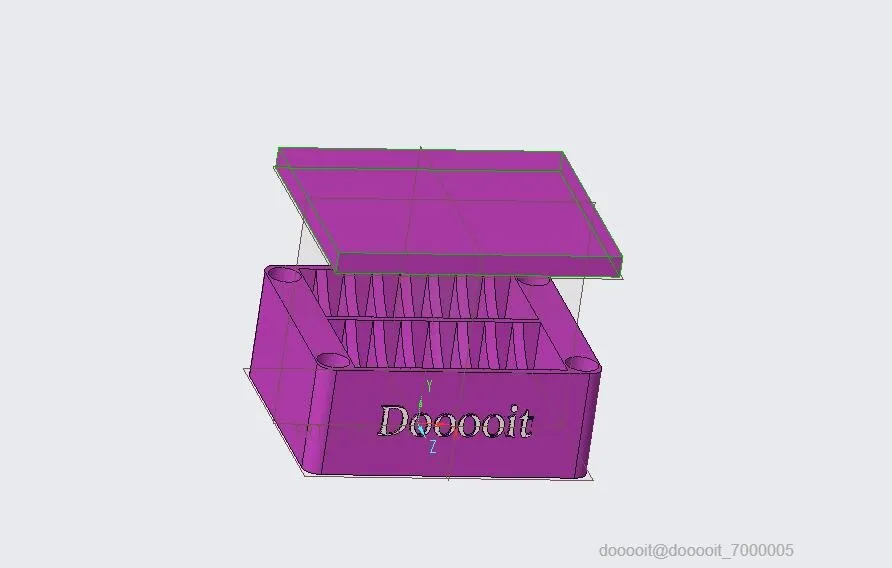

经以上建模步骤，本模型制作完成。

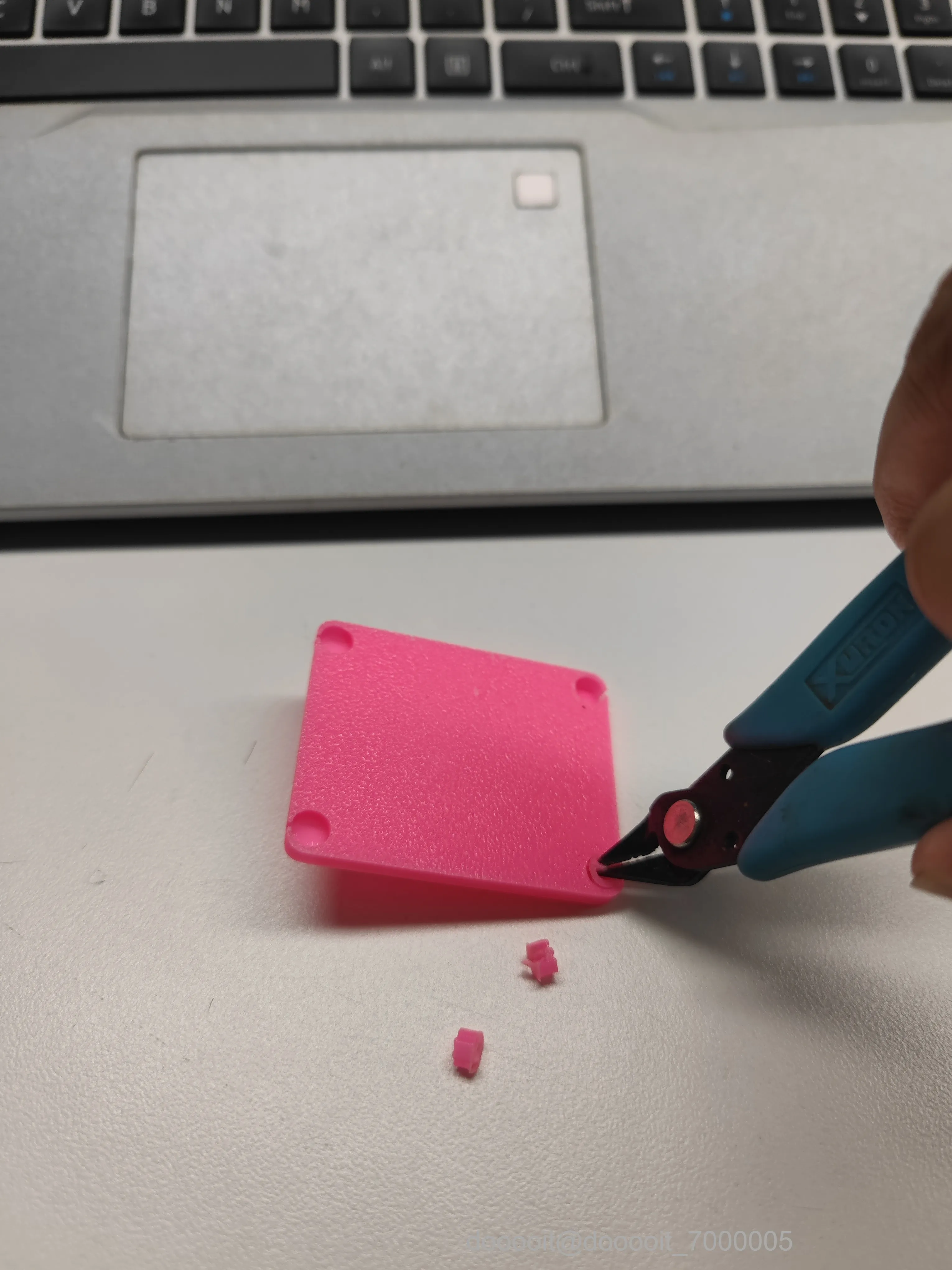

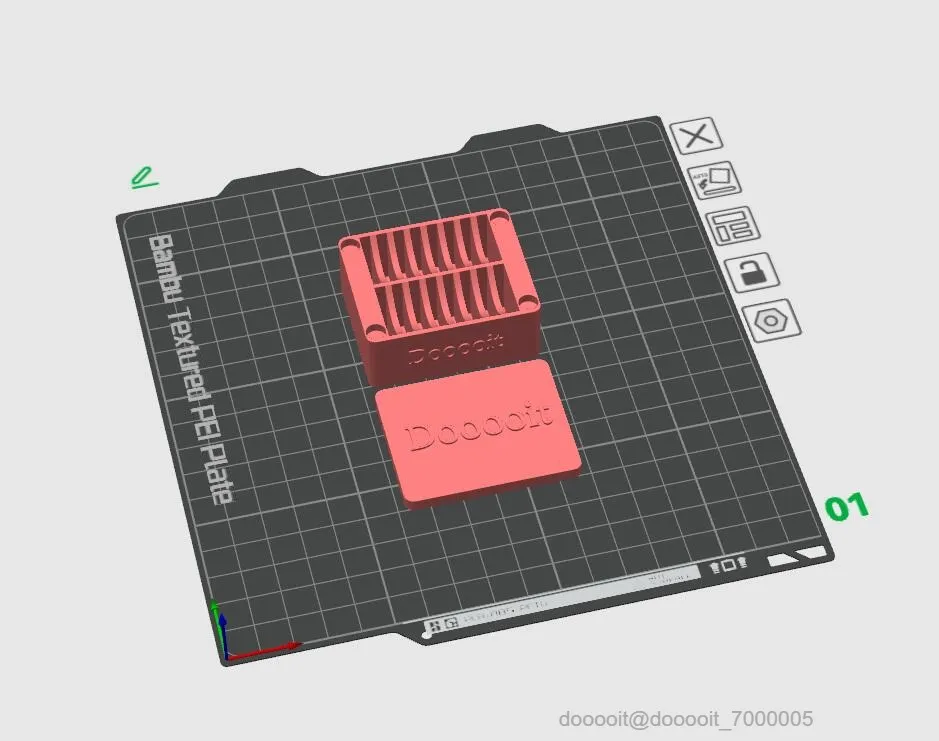

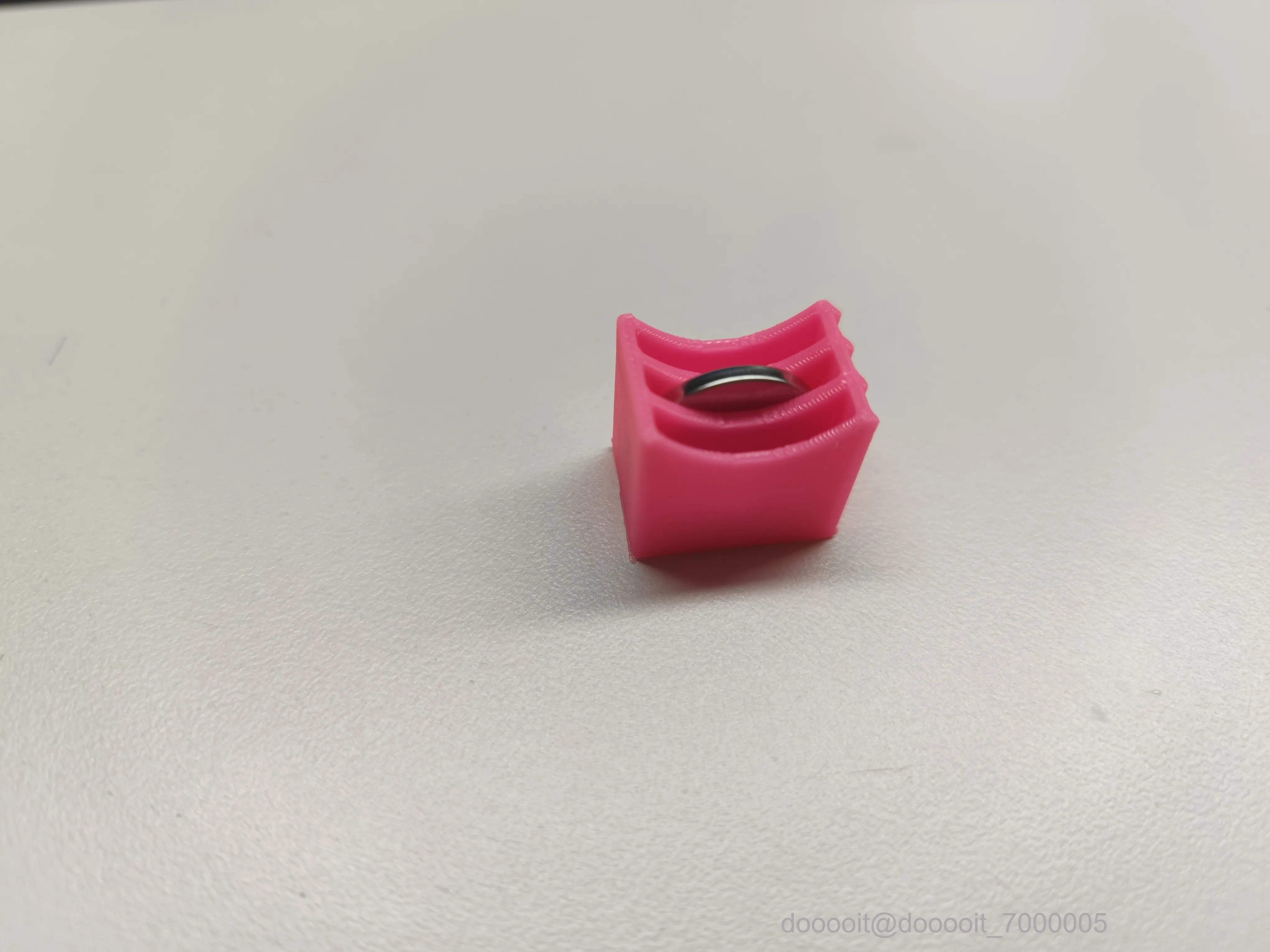

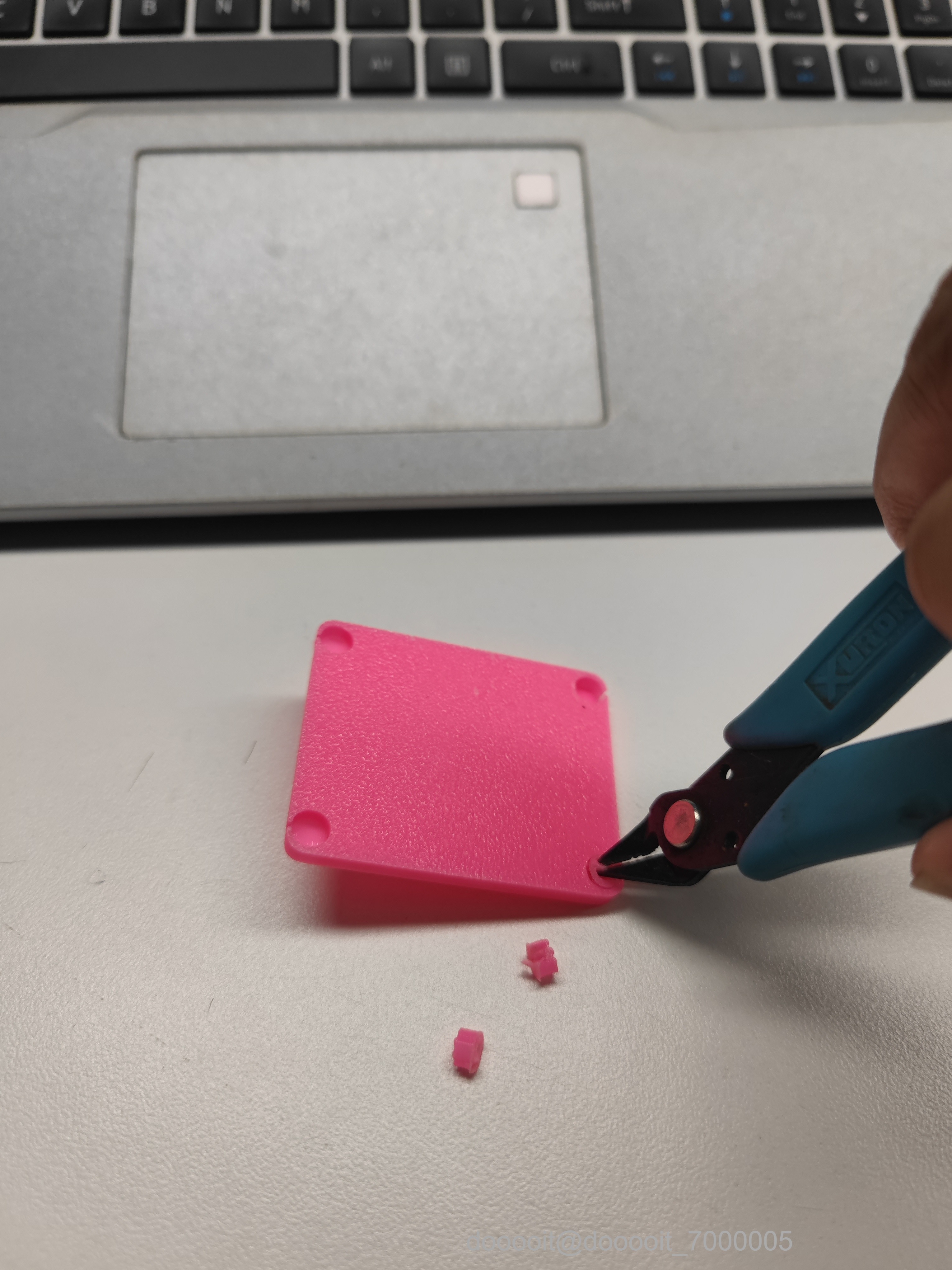

1.注意，再最终打印前，应先测试槽位配合是否准确。

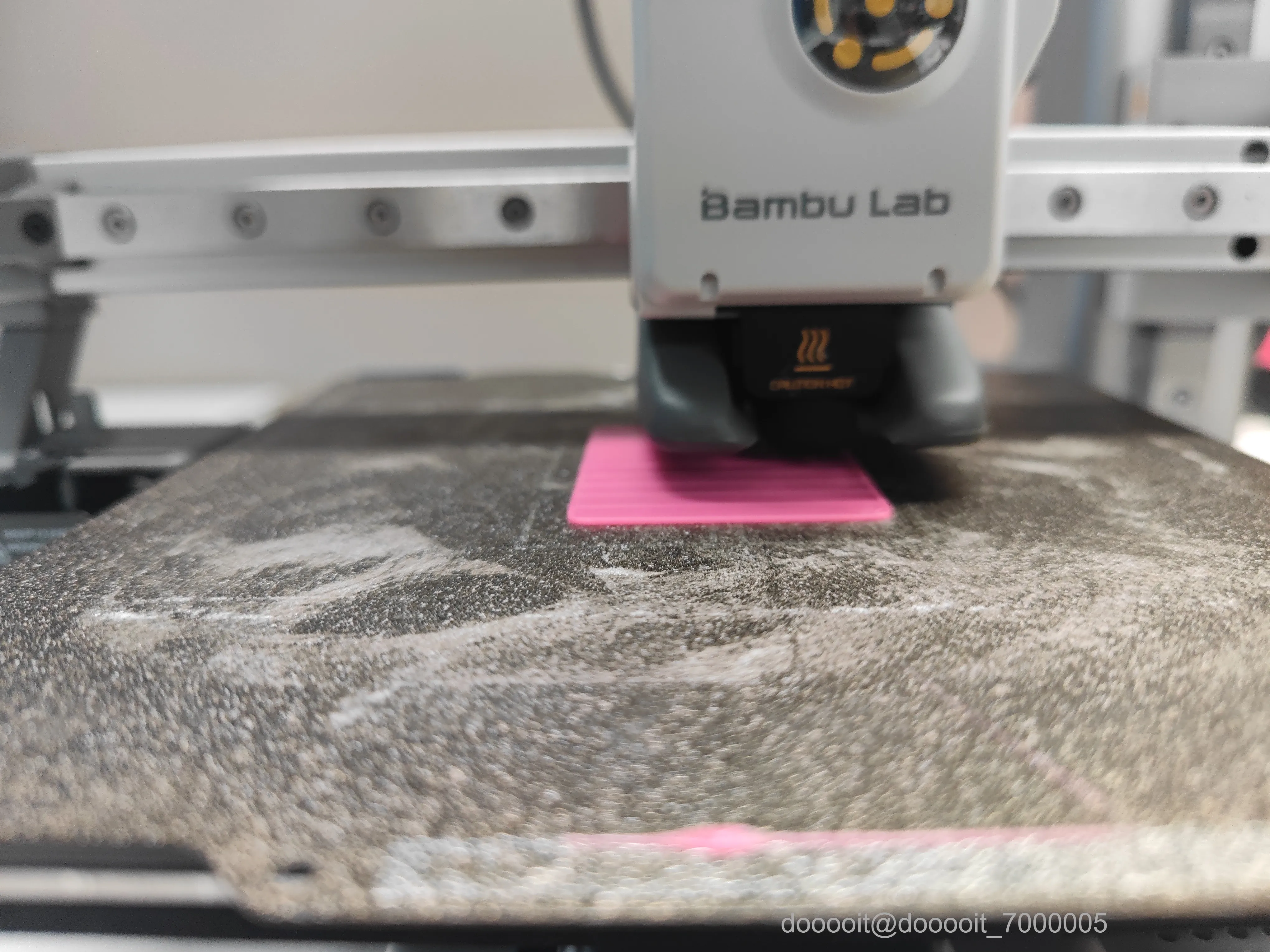

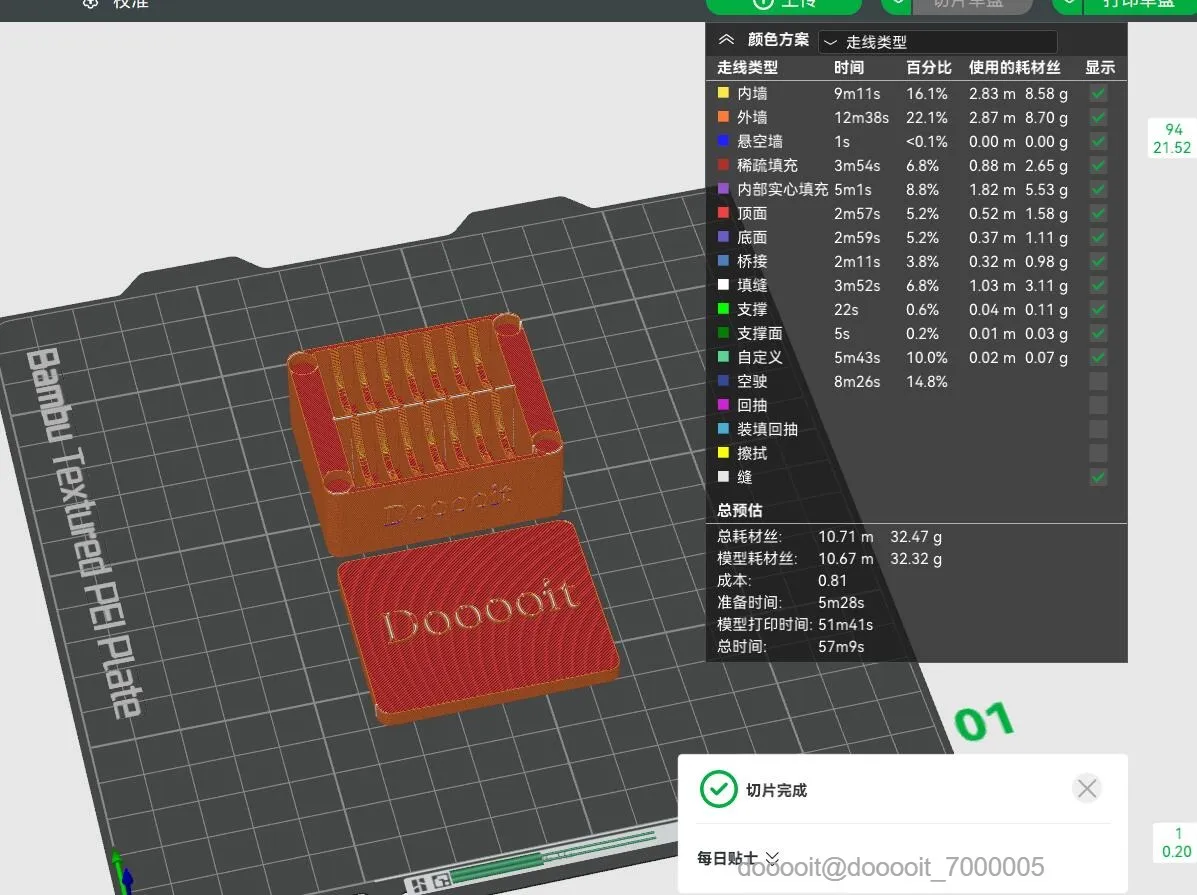

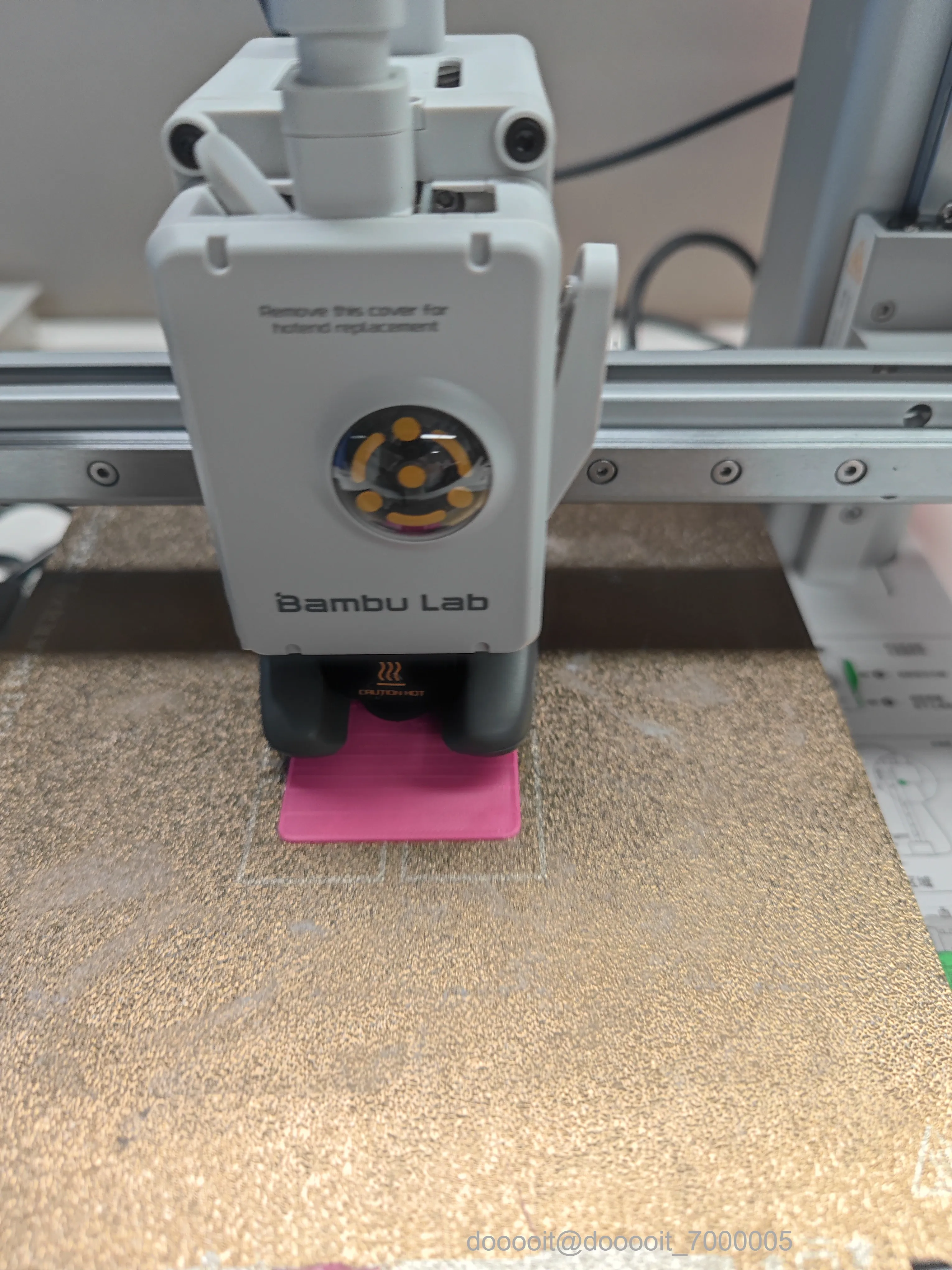

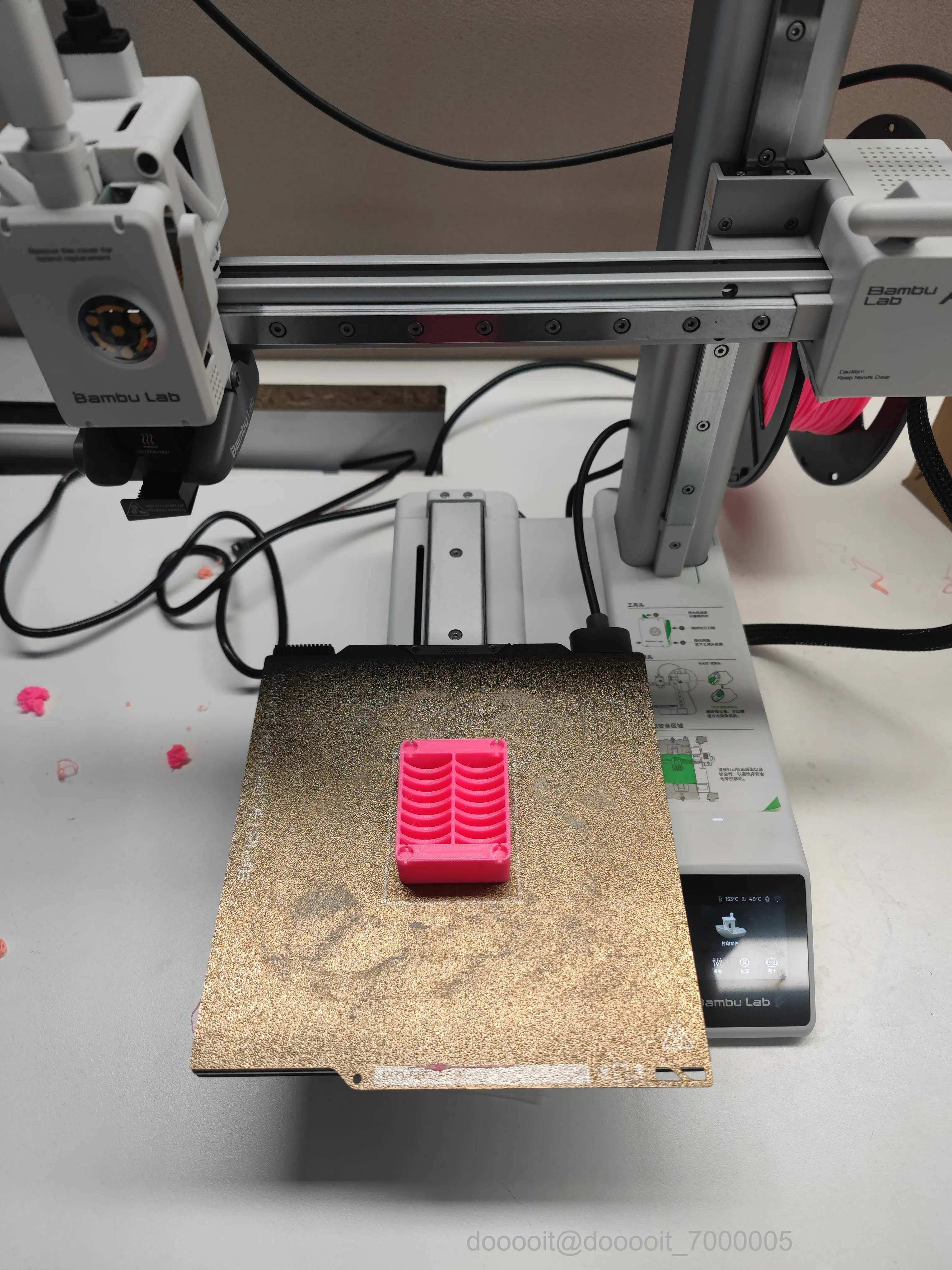

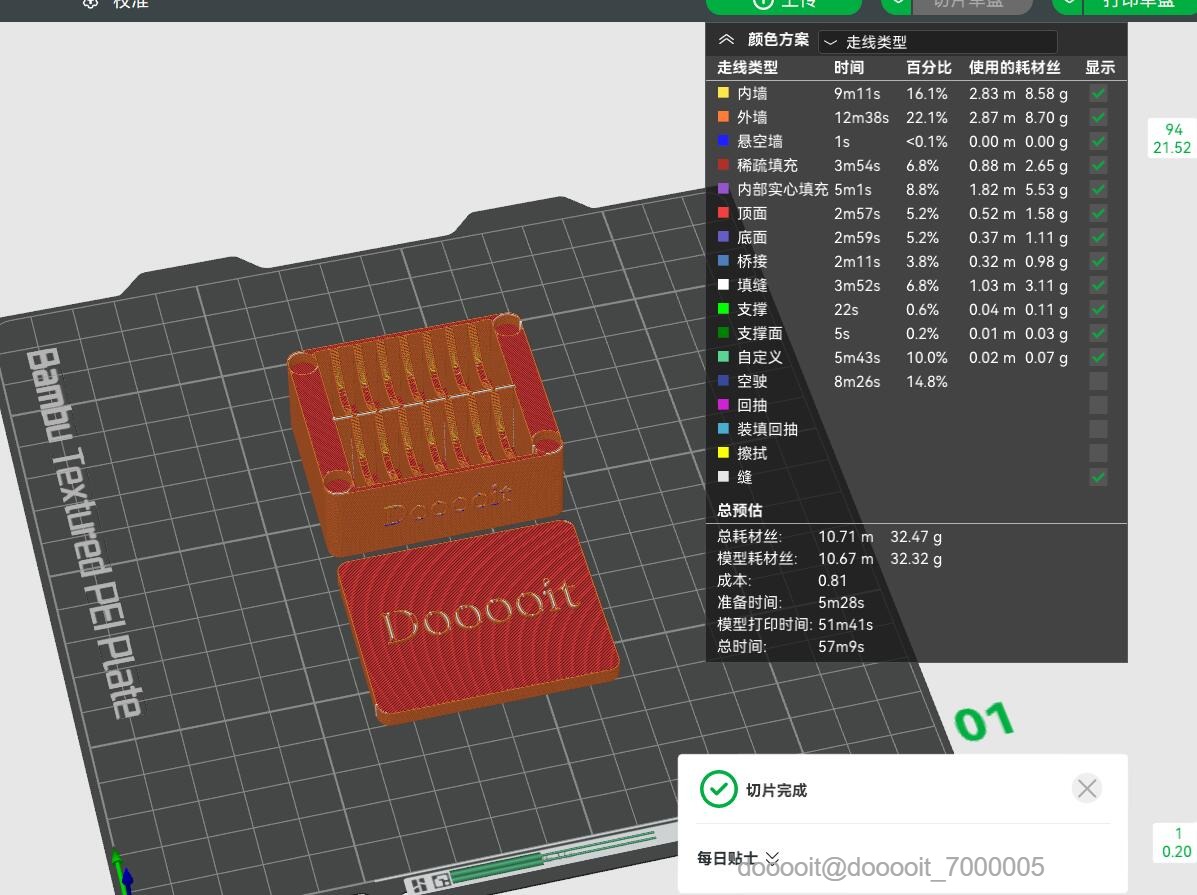

2.打印参数：

层高0.26

填充15%

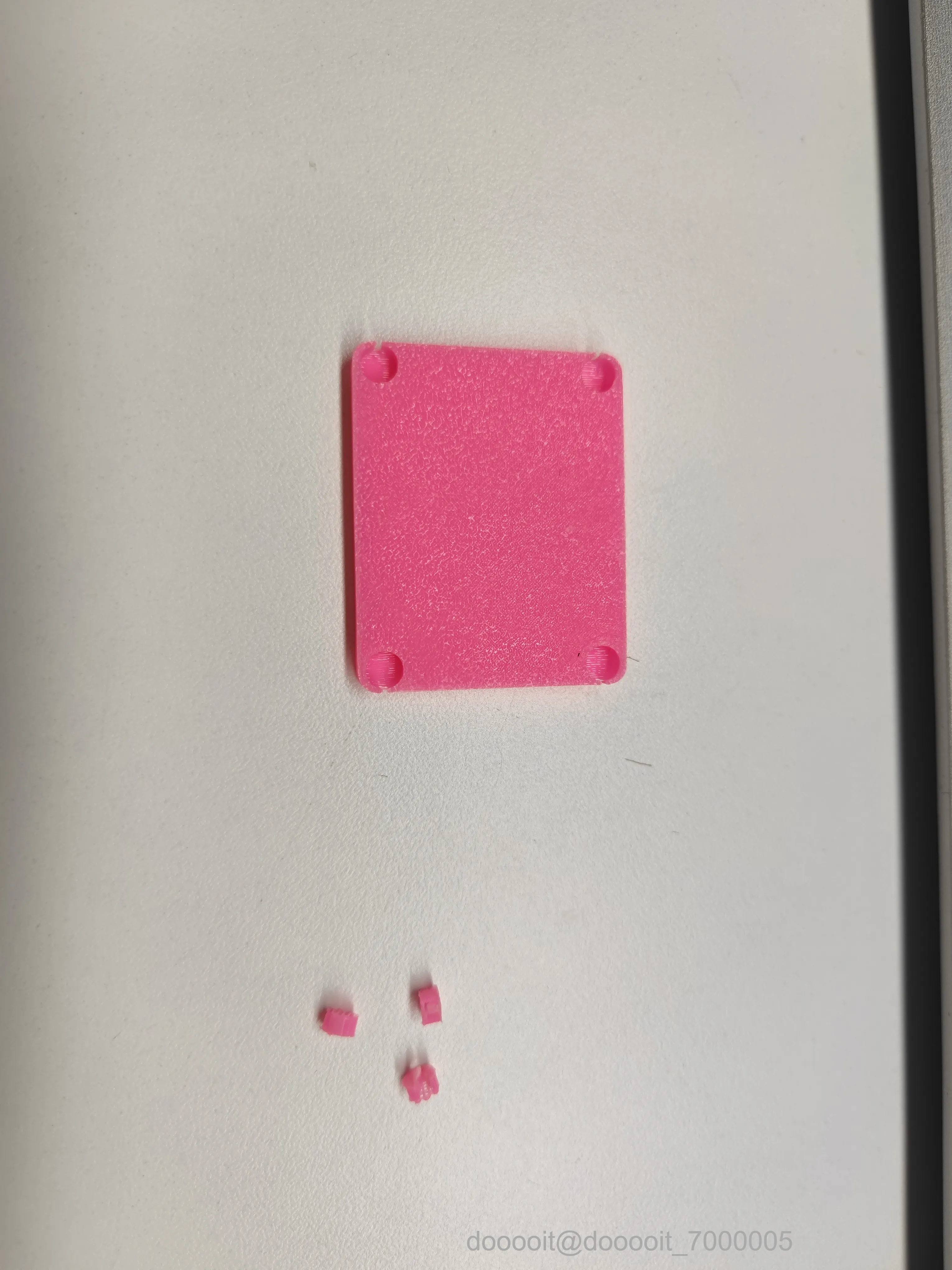

3.注意，再放入圆形磁铁之前，应当先在孔内滴适量的胶水，目的是完全固定磁铁。

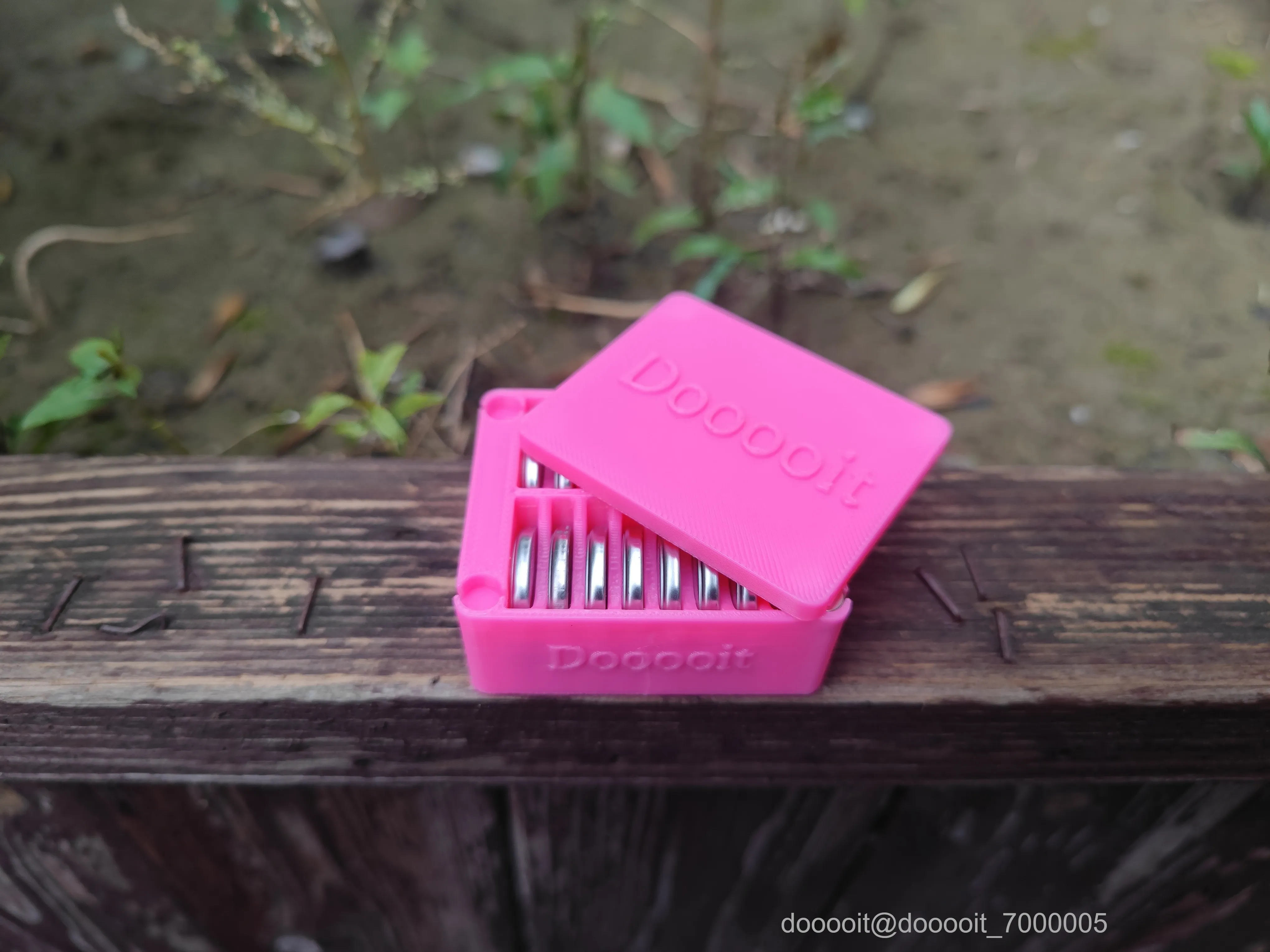

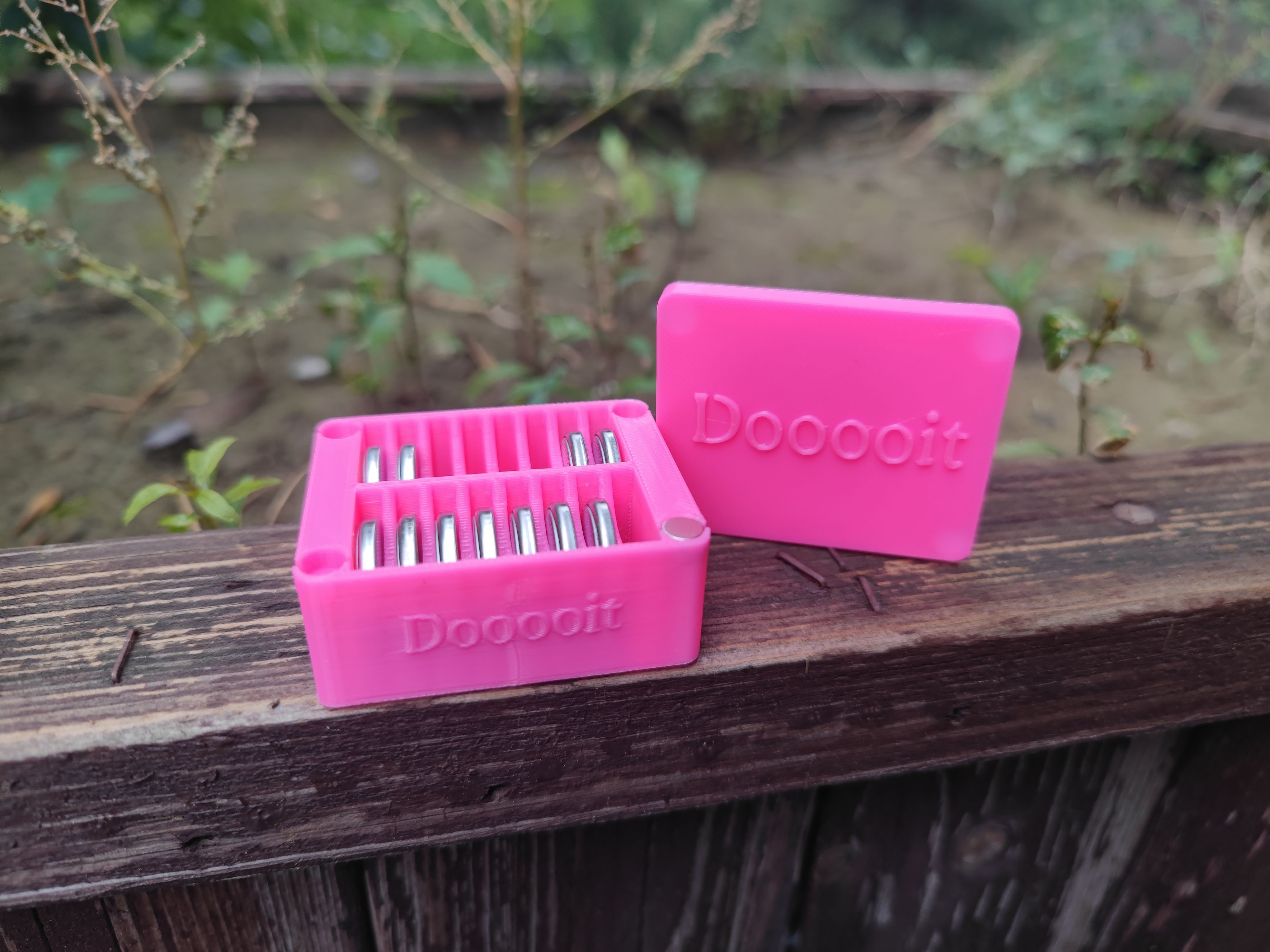

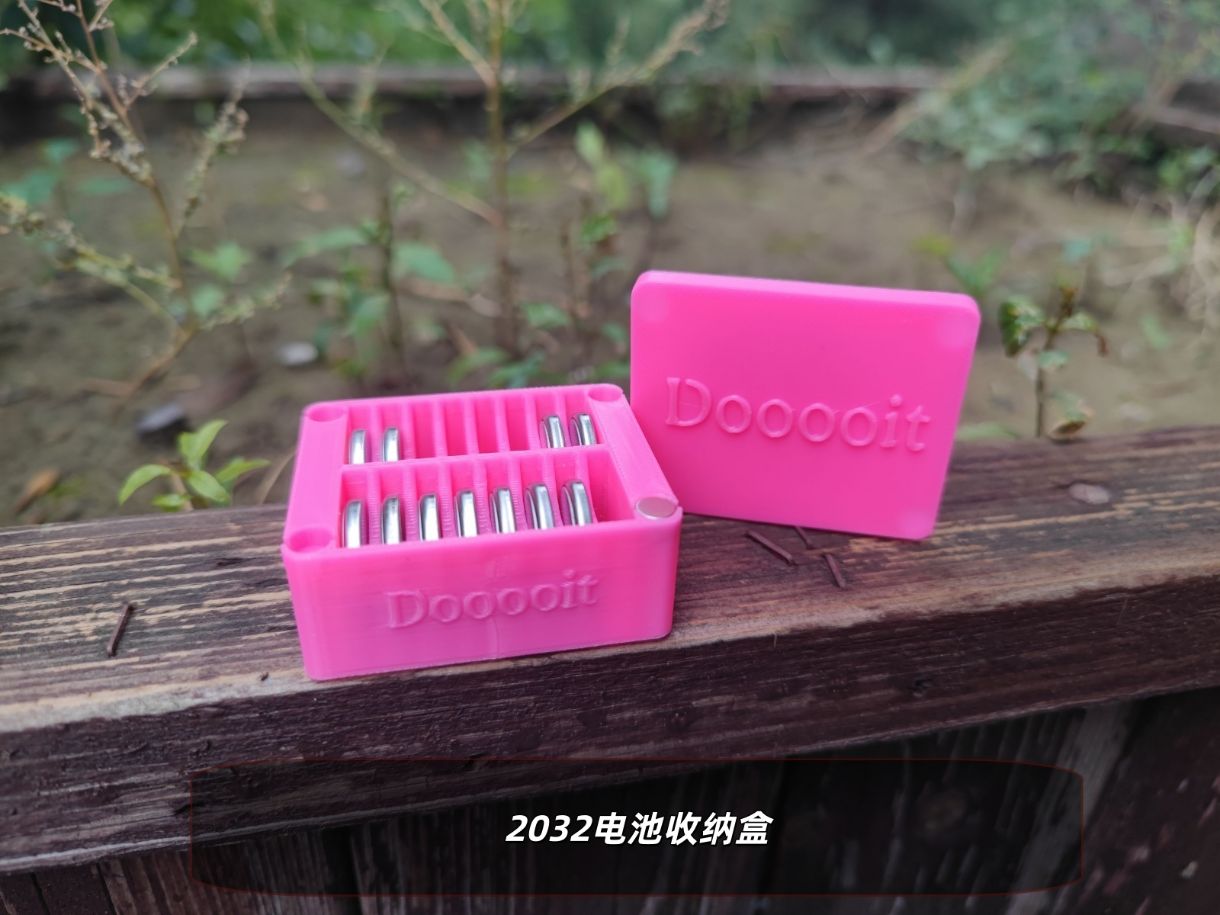

整理电池，装入收纳盒尝试效果。

以上便是本次分享的全过程，如有疑问请联系作者。
