使用 ESP32 创建并测试 RGB LED 印刷电路板

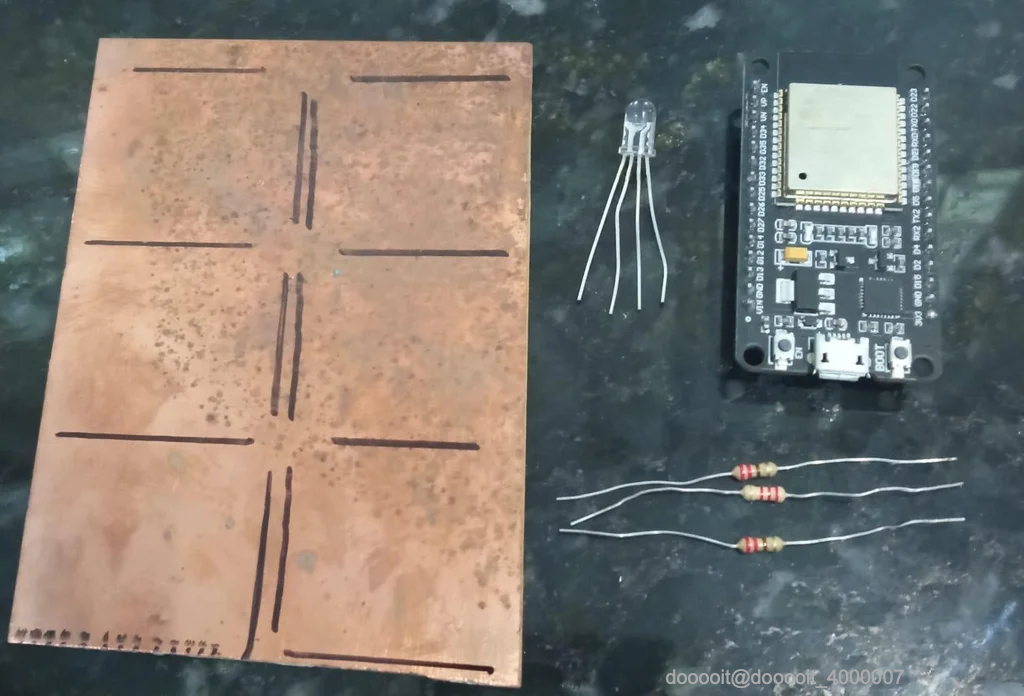

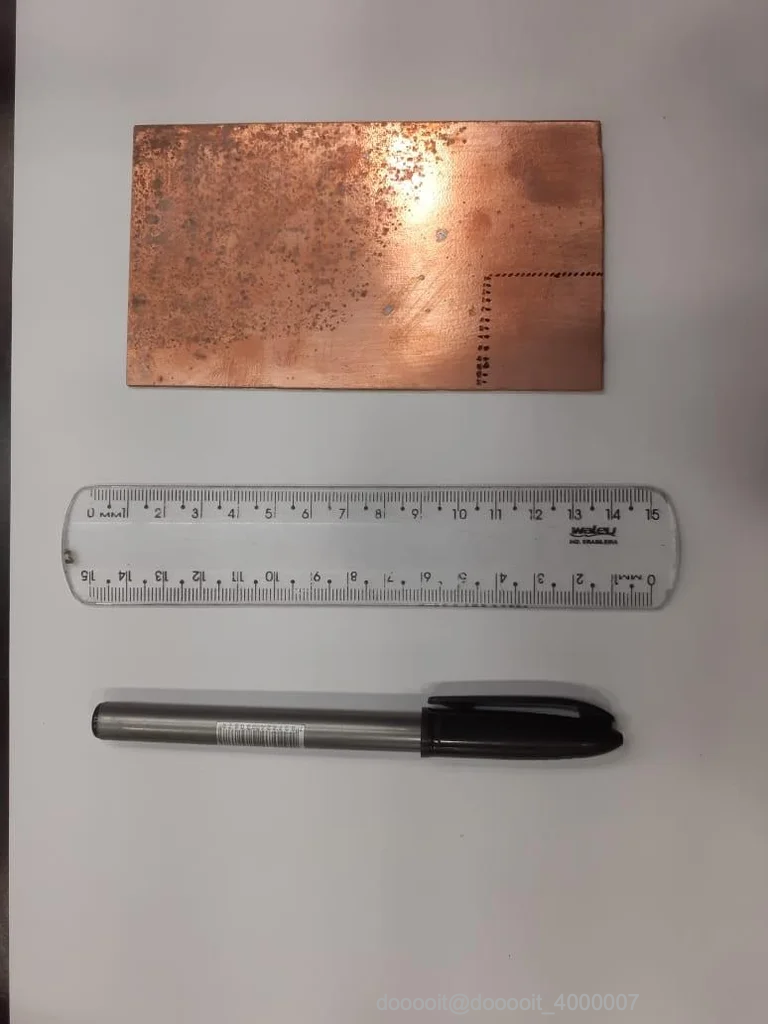

首先，您需要使用剪刀和切割台钳切割铜板。

由于要打印的电路尺寸约为 2.5x2.5（厘米），因此请使用投影笔在这些尺寸上进行标记，以帮助切割电路板。

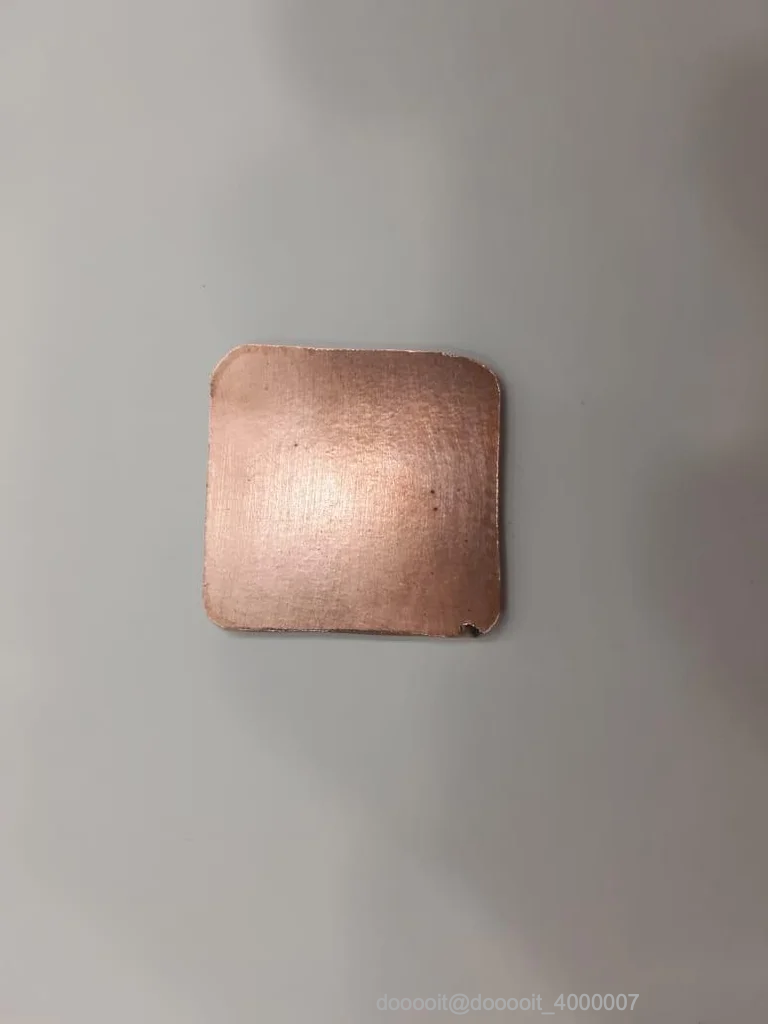

切割完成后，用打磨机对板的侧面进行打磨和修整。

磨床是砂轮的一种。其作用是使电路板的尖端光滑、圆润，使电路不出现意外或技术问题。

铜板成型后，需要将电路从相纸转移到上面。

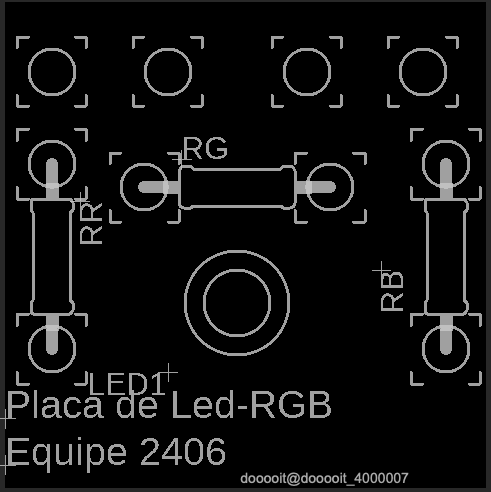

注：该电路是使用Eagle应用程序开发的，所使用的 PDF 文件如下。下载并打印在一张PCB相纸上，这种相纸在文具店很容易找到。

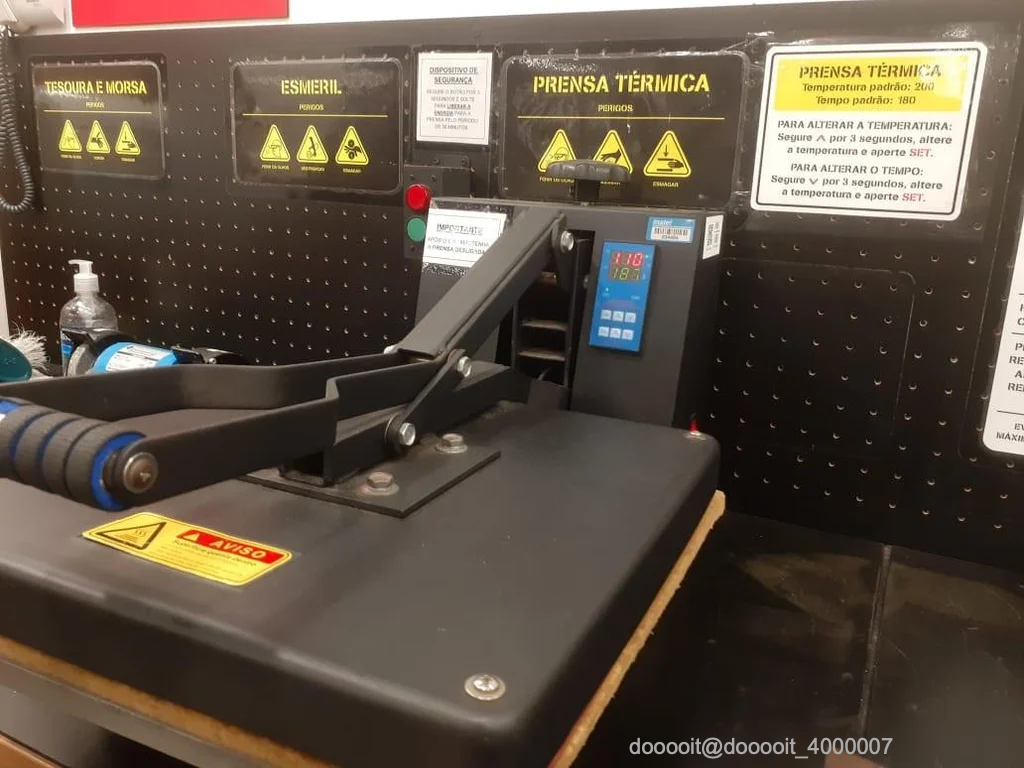

将热压机设置为达到 260°C，并将其计时器设置为指示 6 分钟持续时间。

印刷机产生的热量会将油墨从箔转移到铜板上，从而标记出电路轨迹的界限。

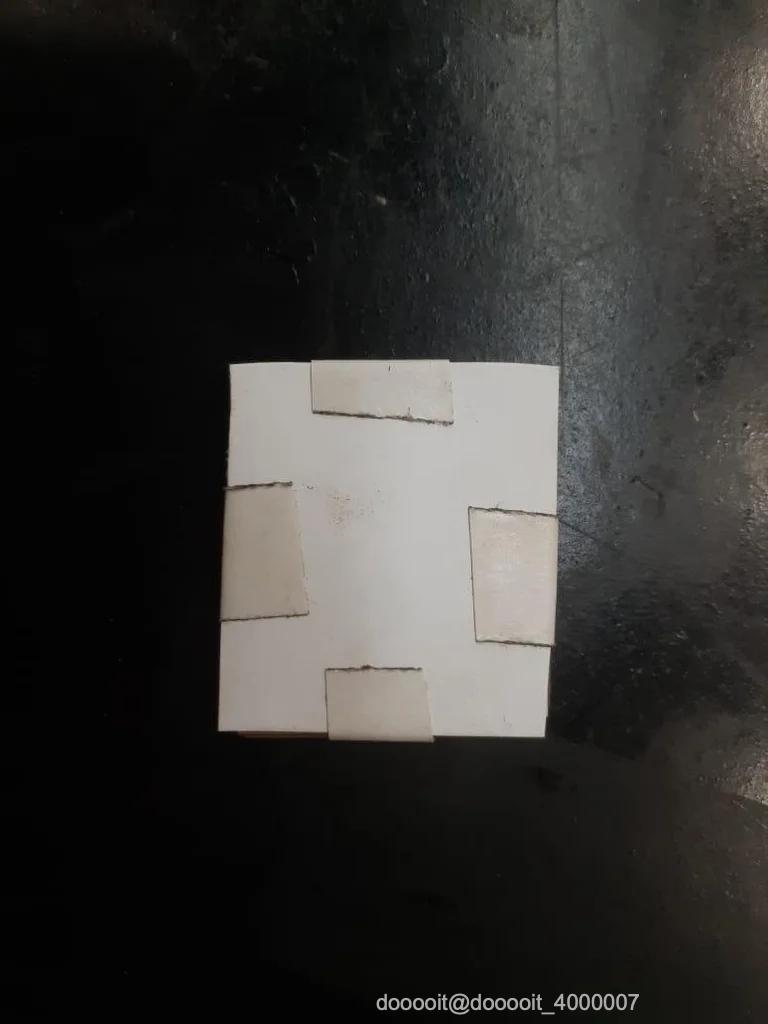

使用胶带将纸张牢固地固定在铜板上，这样就不会在转移过程中移动到原来的位置，从而损坏印刷品。

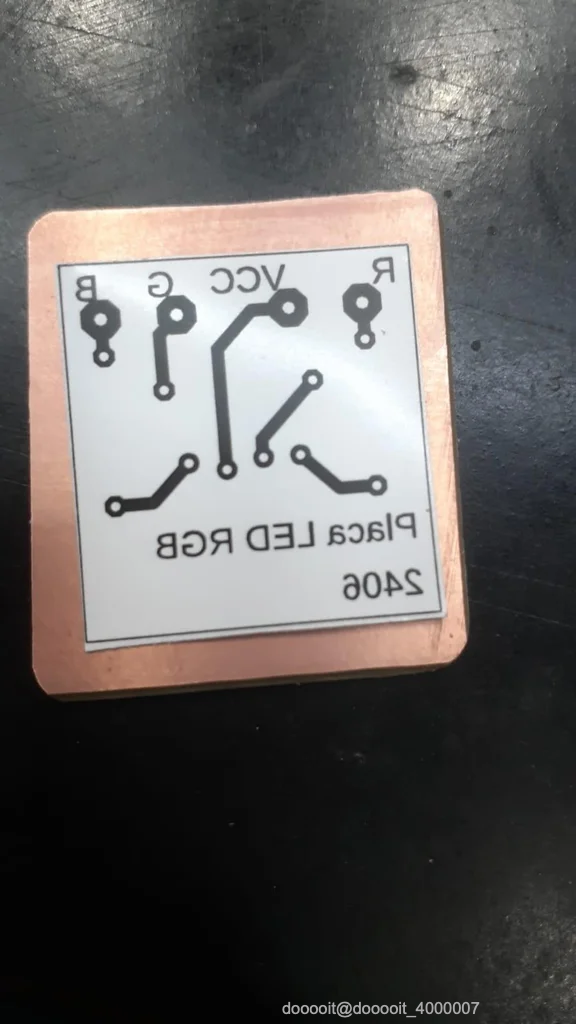

将印版放入压机中，然后让机器开始工作。 6 分钟后，结果应如上图所示。

打印完成后，使用钻头在板的空侧打一个孔。该孔必须足够大，以便电线能够穿过，如图所示。当金属板位于腐蚀和中和槽中时，金属丝将用于固定金属板。

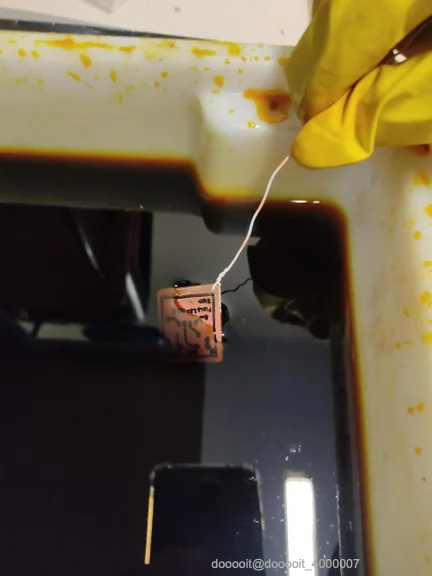

完成此操作后，将板放入次氯酸盐槽中以开始铜腐蚀。在浸没过程中移动它有助于化学试剂扩散，从而改善过程。

铜暴露的整个部分将被腐蚀，仅留下印刷区域完好无损。这就是创建路径的方式。

大约5分钟后，将板从腐蚀槽中取出，并将其浸入中和槽中5至10次。然后，将其放在流水下清洗，并在单独的地方晾干。

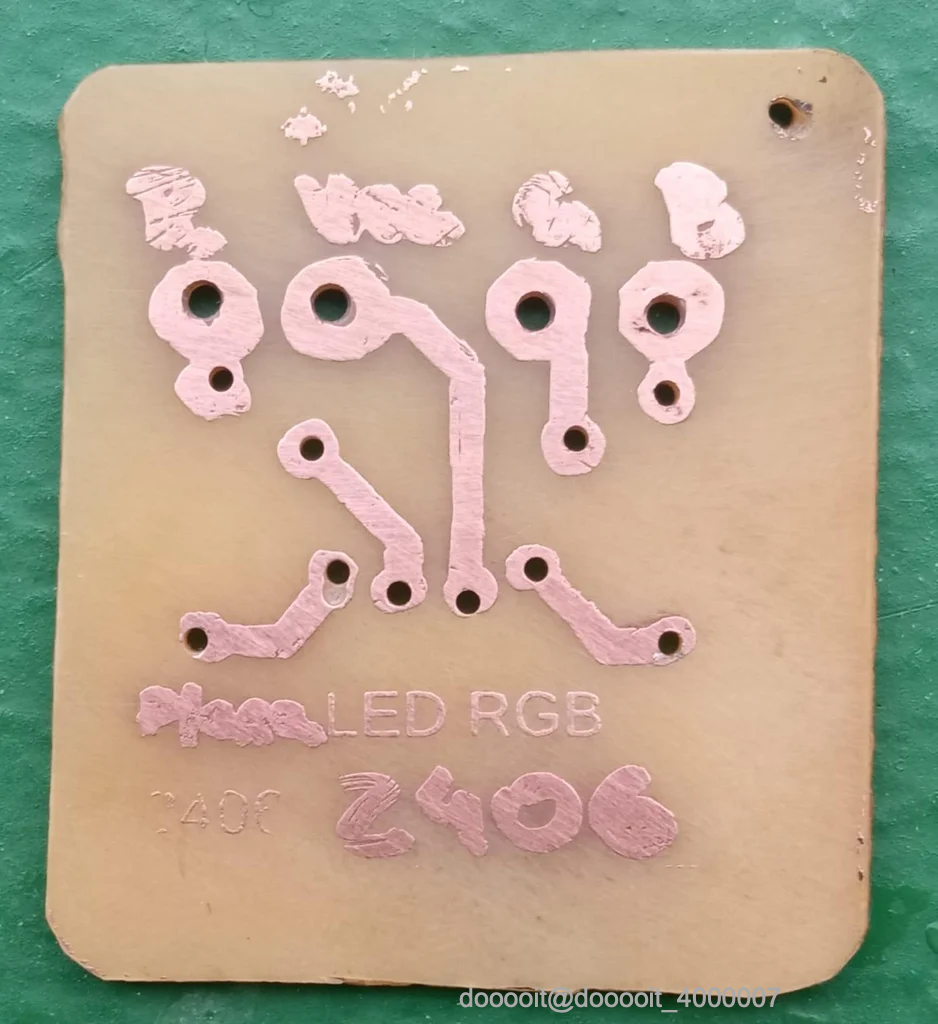

干燥后，用钢丝绒去除板材受油漆保护的部分，露出铜。您的主板即将准备就绪。

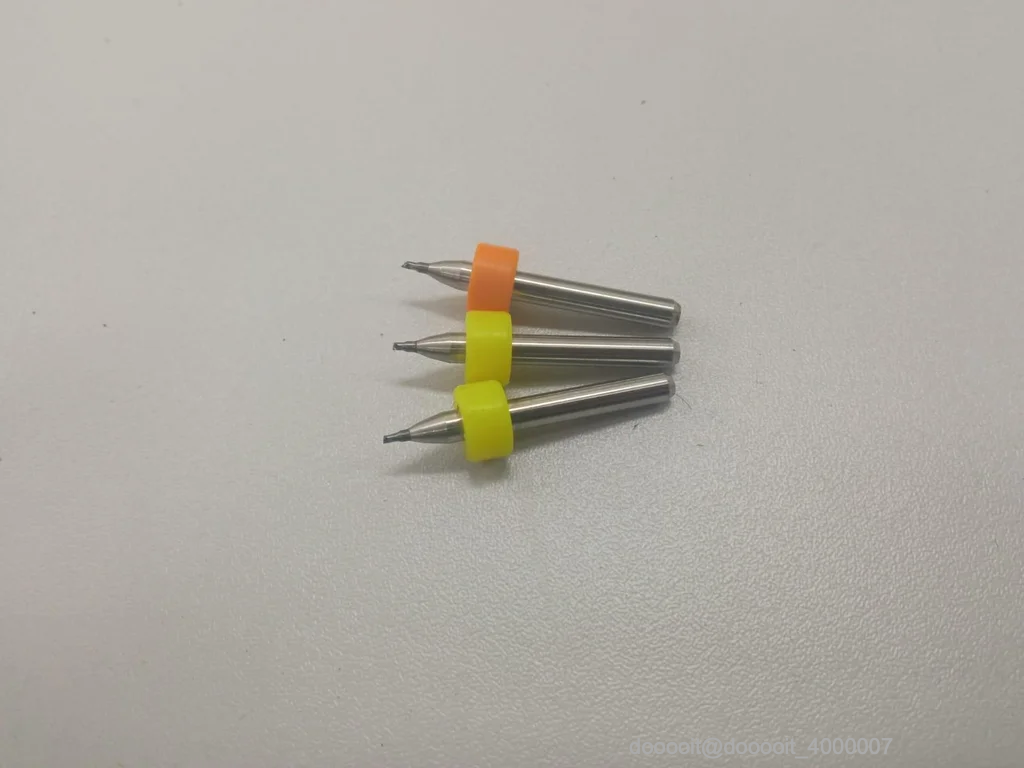

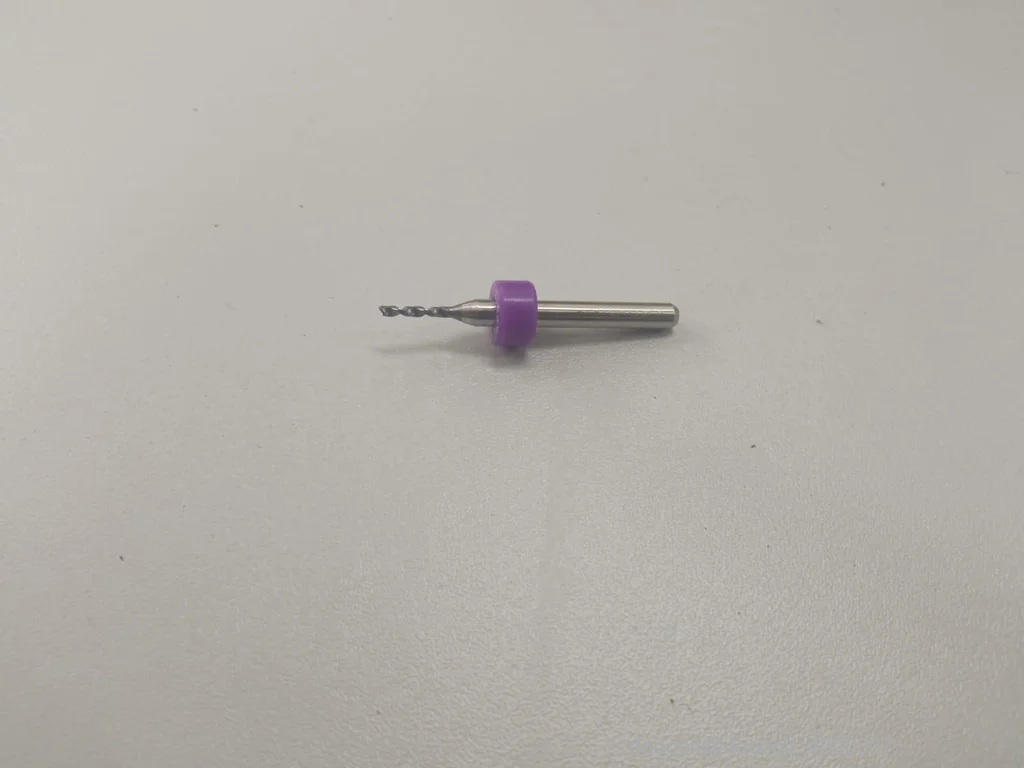

使用钻头在指定位置在电路板上钻孔，以便插入电路元件。

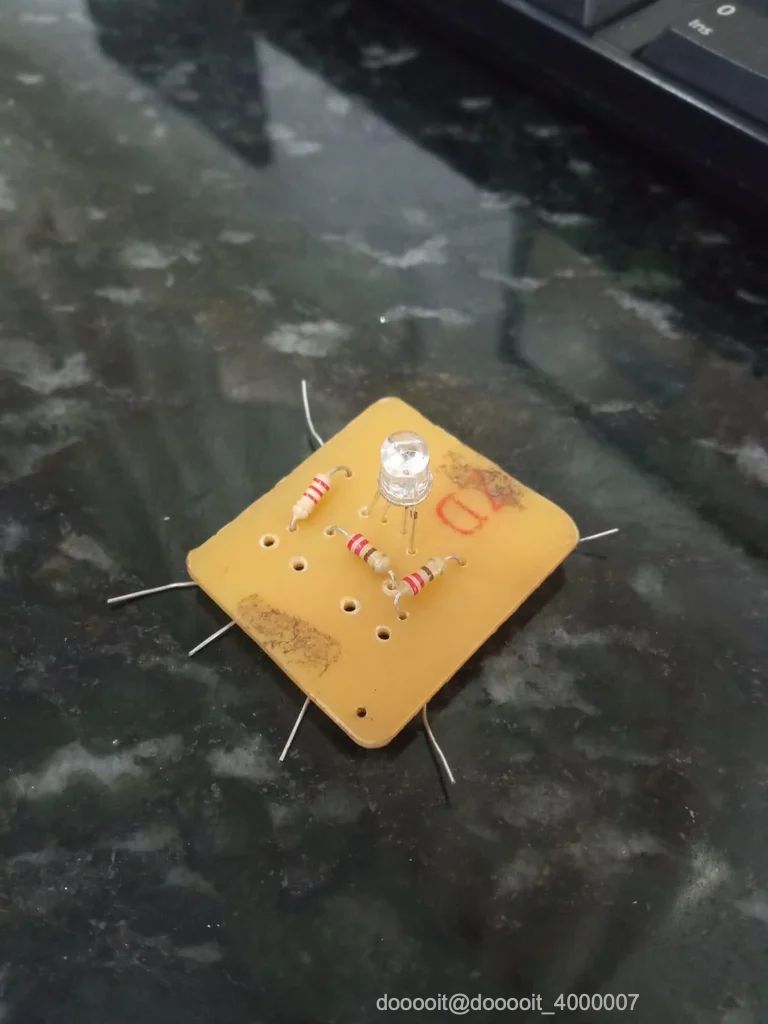

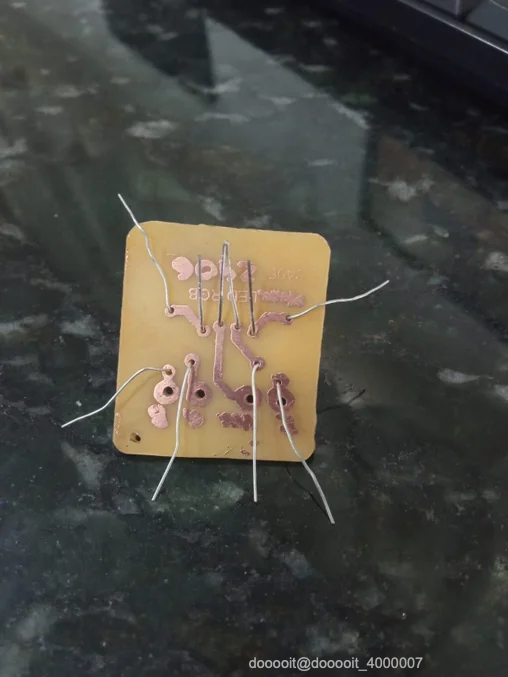

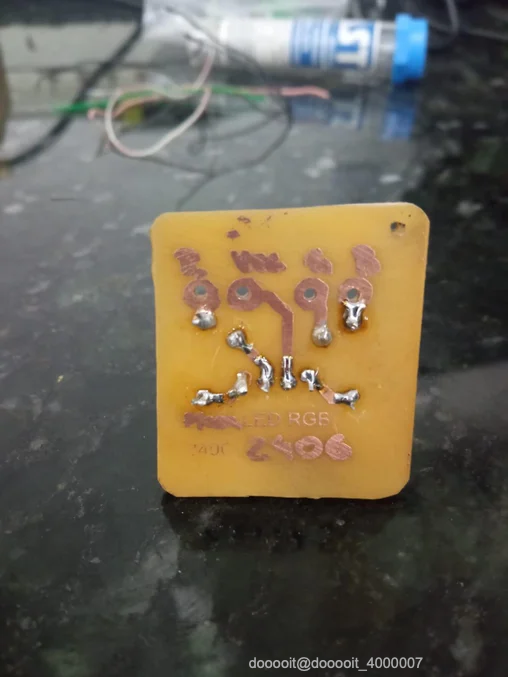

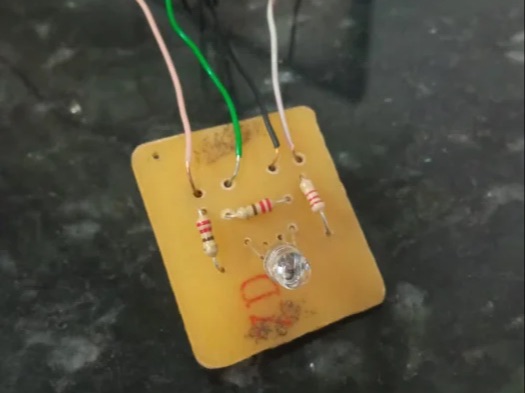

焊接电阻器和 RGB LED，如图像和视频所示。

注意电阻的阻值：

1. “RG”和“RB”为220欧姆；
2. “RR”，2.2 千欧姆。

另请注意LED端子必须与板上的指示一致：

1. “R”控制红色；
2. “B”控制蓝色；
3. “G”控制绿色；
4. “VCC”必须连接到其余端子；

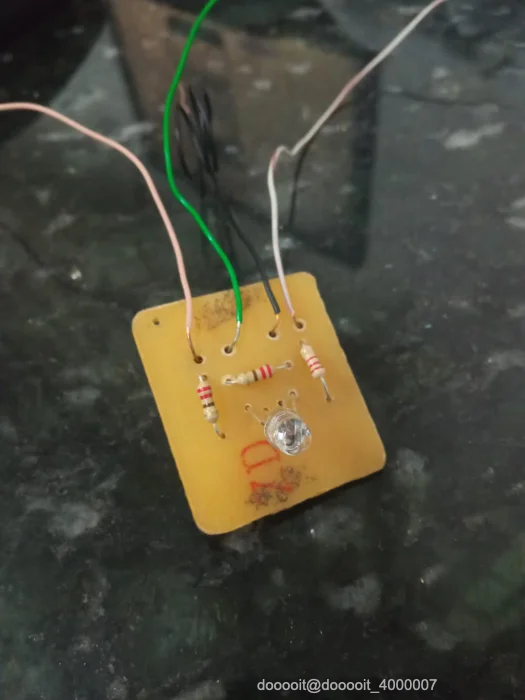

之后，连接 ESP 引脚：

1. “R”连接到引脚“19”（GIOP23）；
2. “G”连接到引脚“22”（GIOP22）；
3. “VCC”* 连接到引脚“3.3”；
4. 将不会使用“B”。

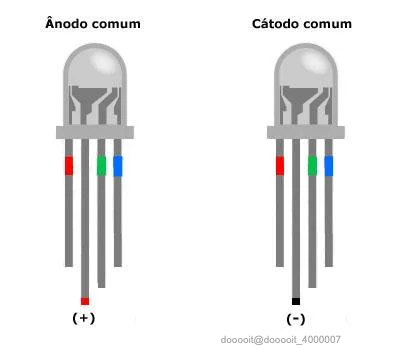

*注意：在该项目中，我们使用阳极型 RGB LED，因此我们将“VCC”连接到引脚“3.3”。如果您的 LED 是阴极型，请将其连接到“GND”引脚。

ESP32 是一款内置蓝牙模块的微控制器。根据您的蓝牙连接状态，LED 颜色会有所不同。

将 ESP 连接到计算机并安装Arduino IDE及其驱动程序和蓝牙串行库。

在 IDE 中安装并选择您的 ESP 板。

1. 转到“Tools ⇢ Boards ⇢ Board Manager”，然后在搜索选项卡中搜索“esp32”。点击安装，等待确认成功。
2. 转到“Tools ⇢ Boards ⇢ ESP32 Arduino”并选择 ESP 的类型。
3. 转到“工具⇢端口”以指示计算机和微控制器之间通信的正确端口。

还要记住插入库以便 IDE 可以读取它。

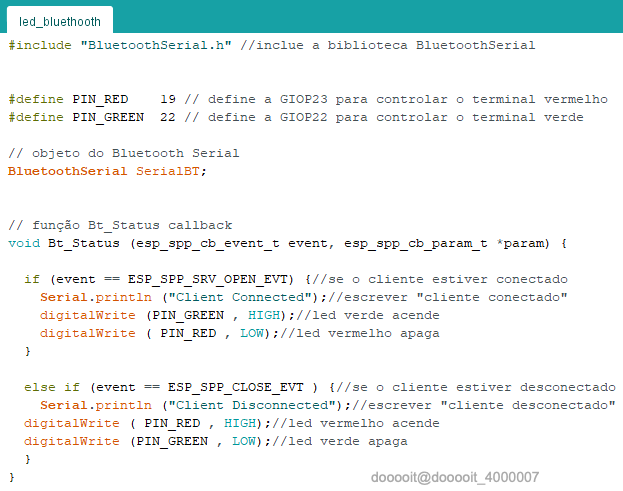

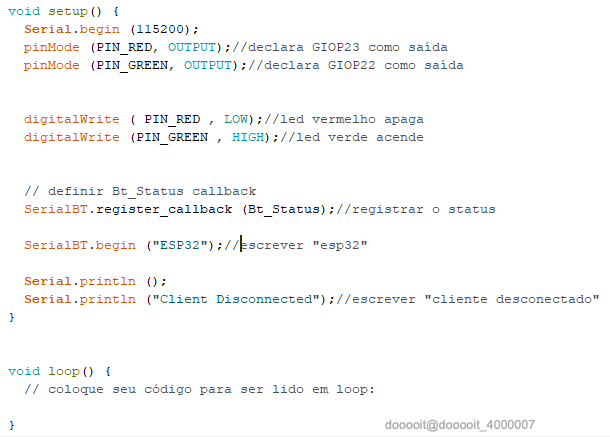

上面的代码将使 ESP32 执行所需的功能。

下面的 .ino 文件包含图像中列出的命令。

下载它，打开它并加载它，以使您的 ESP 将程序写入其内存。

附件

在手机上安装蓝牙终端来测试与 ESP 的连接。我们使用串行蓝牙终端，但任何类似的应用程序都可以使用。

打开应用程序，激活设备的蓝牙，然后搜索您的 ESP 进行连接。

如下面的视频所示，LED 将指示 ESP32 与智能手机的连接状态，连接时变为绿色，断开时变为红色。

之后，该项目将完成。
