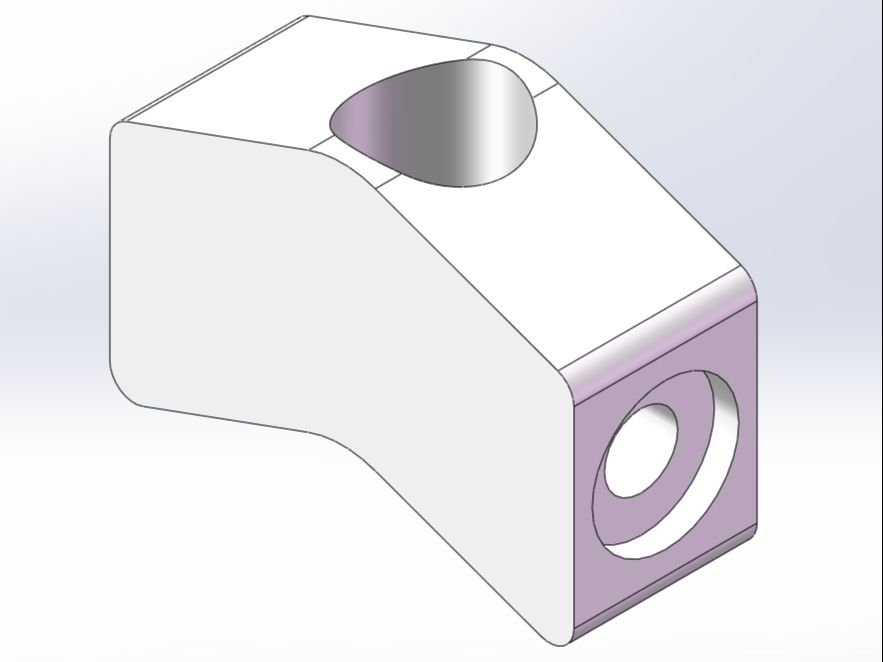

狙击步枪-制退器

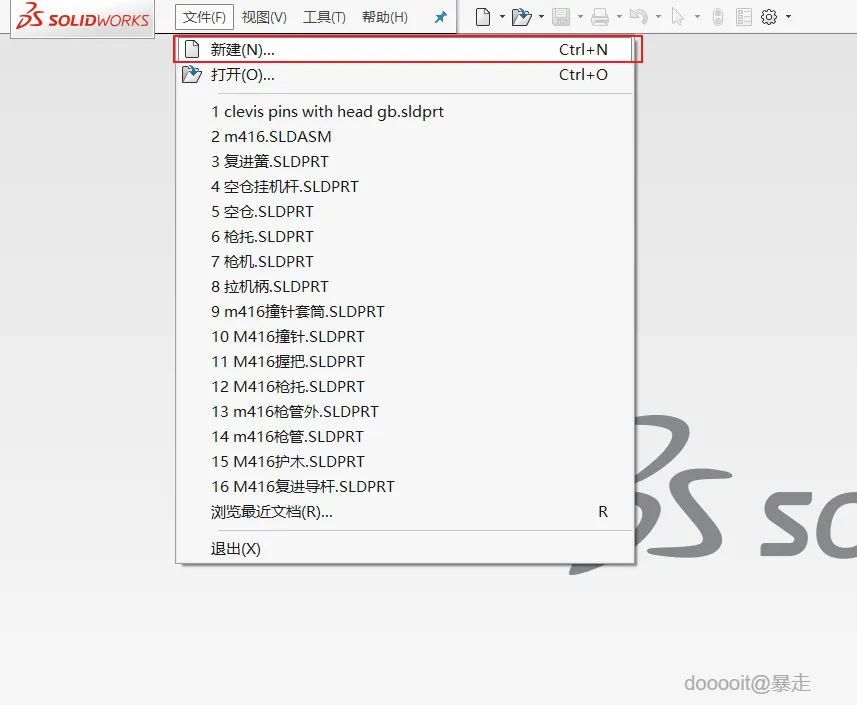

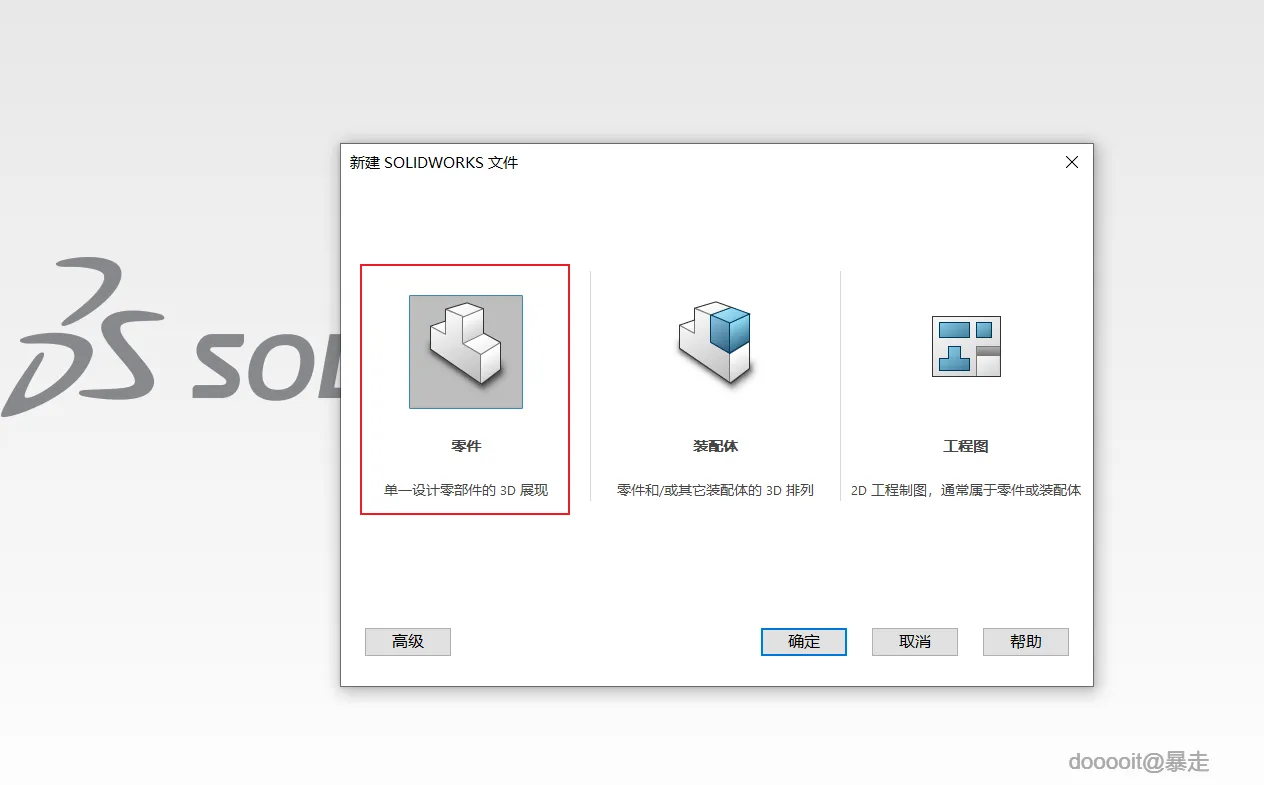

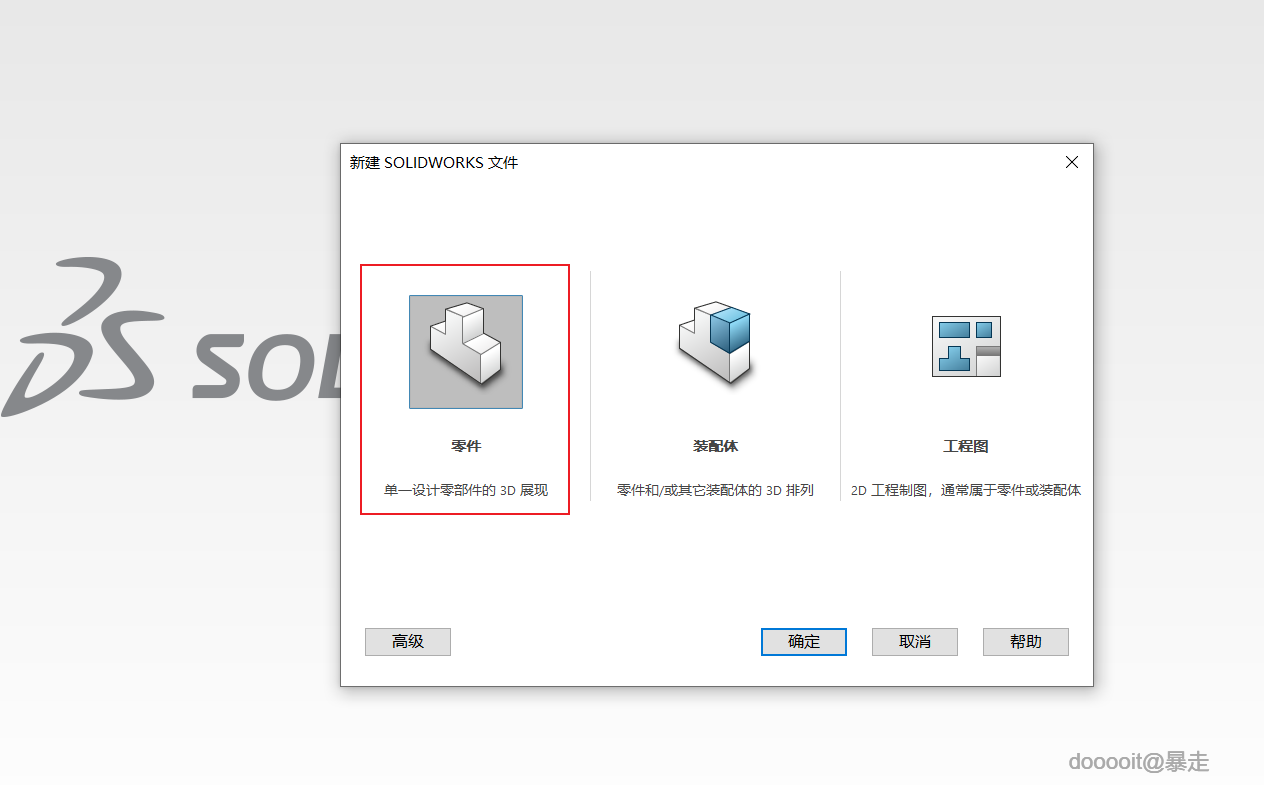

点击文件下的新建按钮,双击零件创建成功。

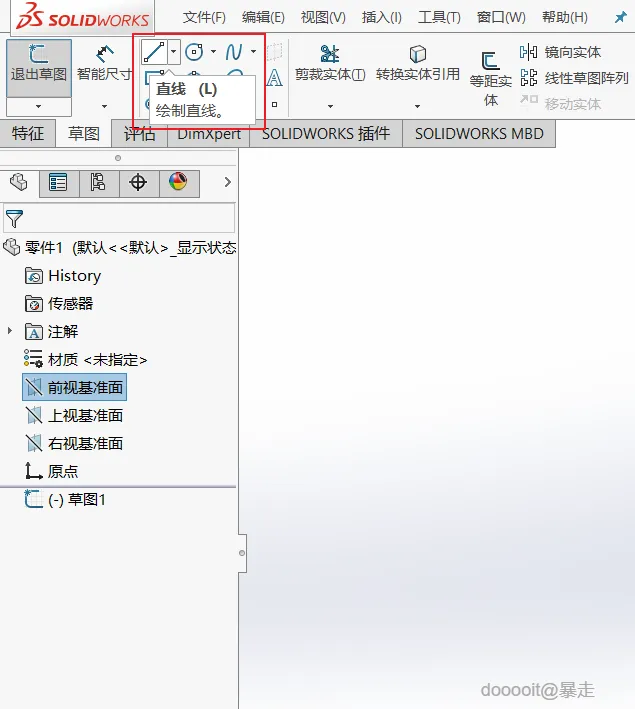

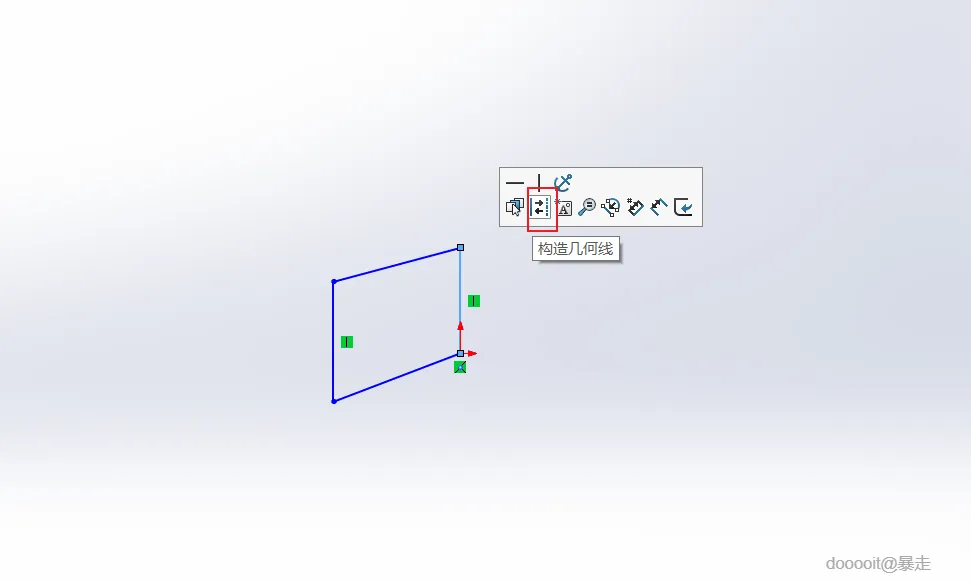

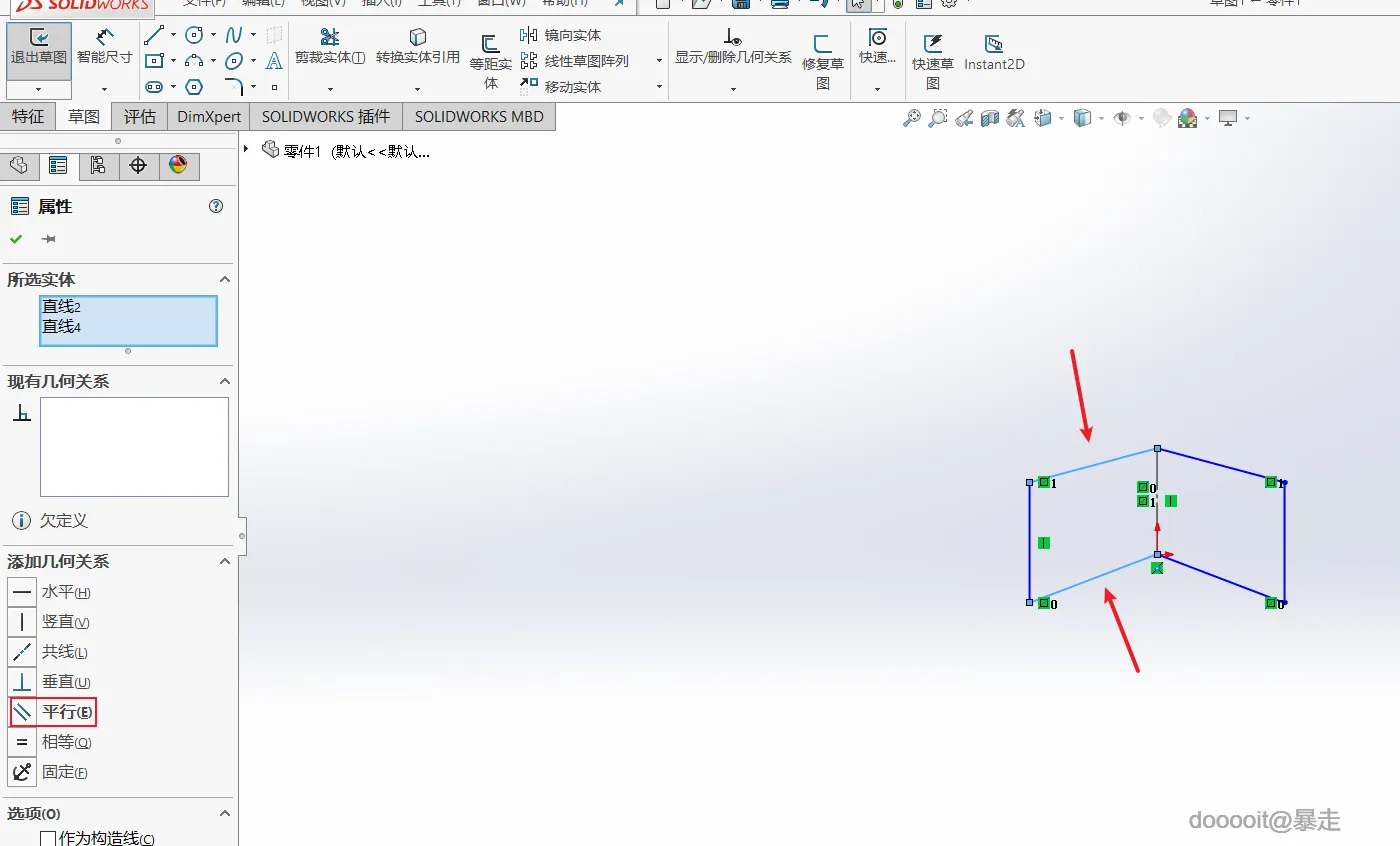

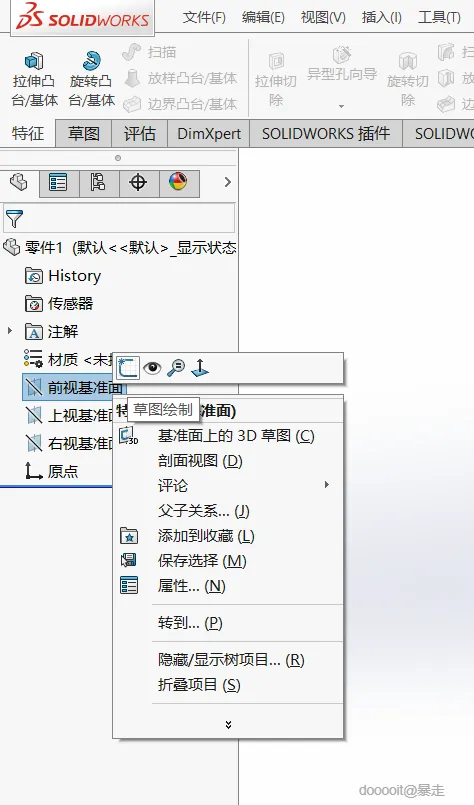

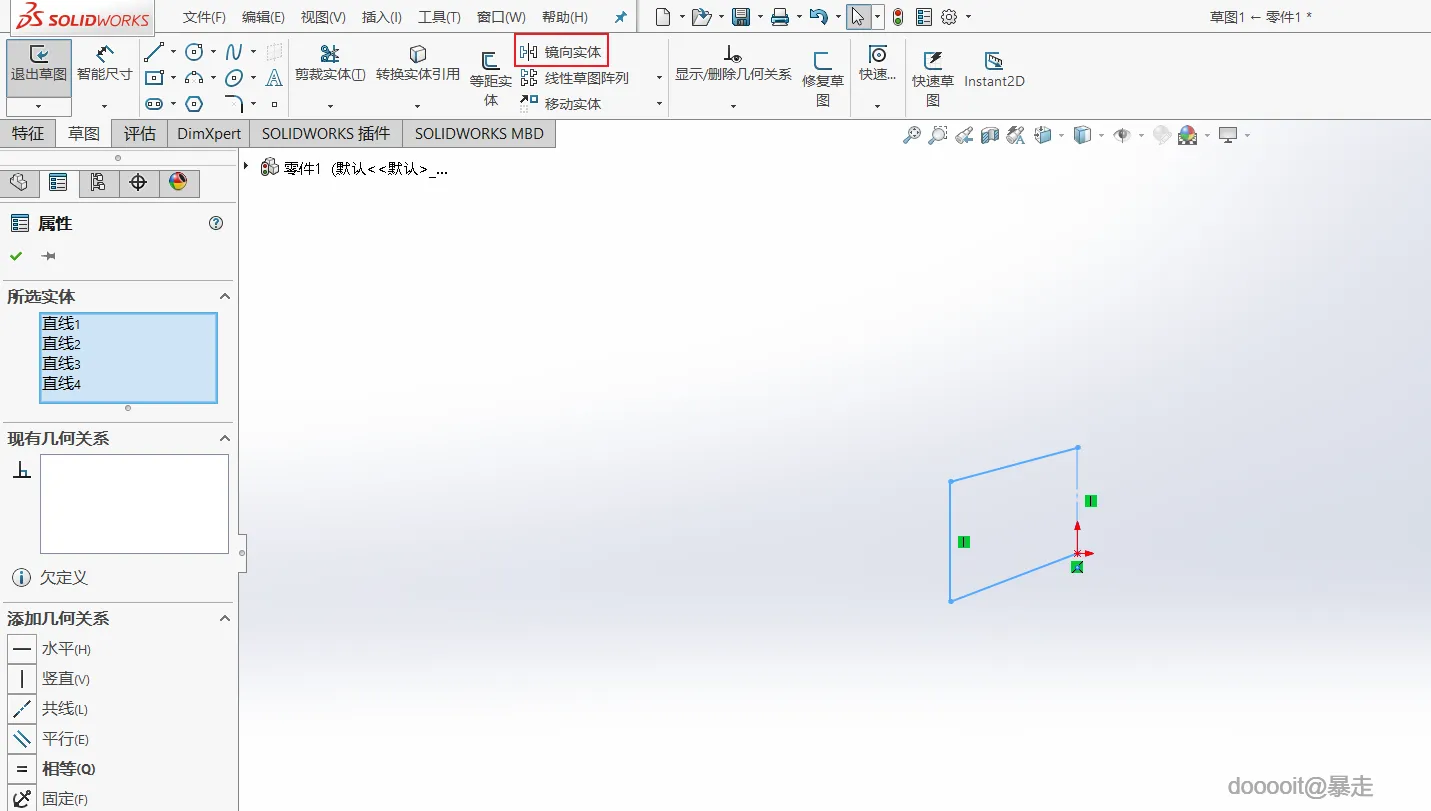

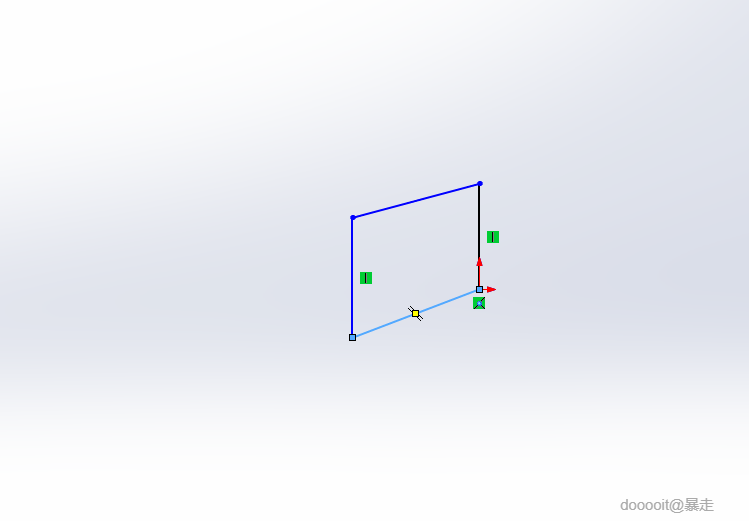

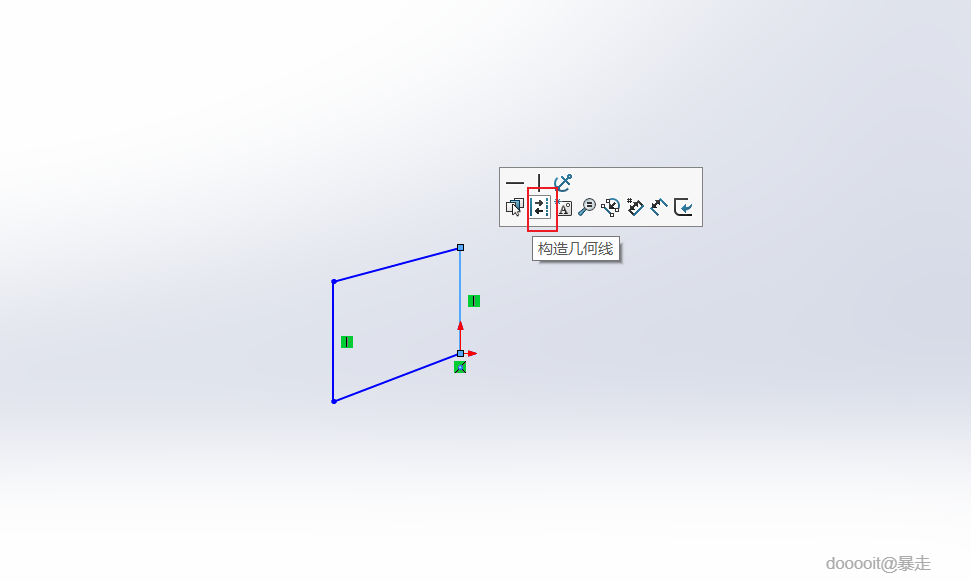

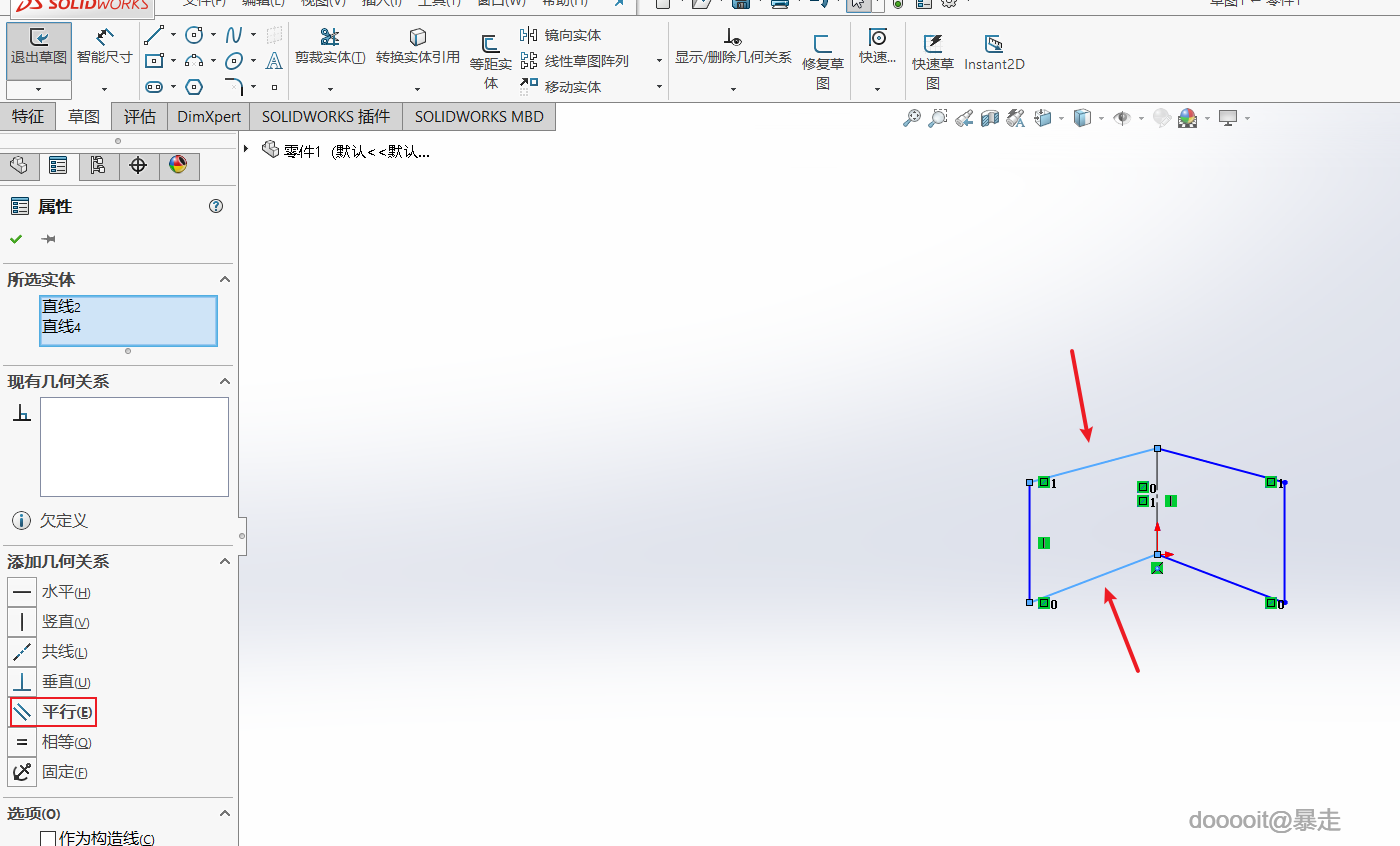

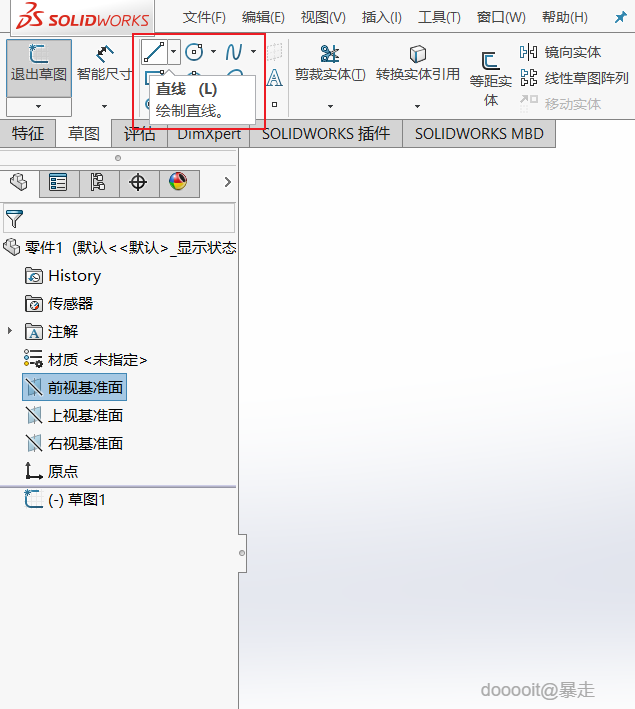

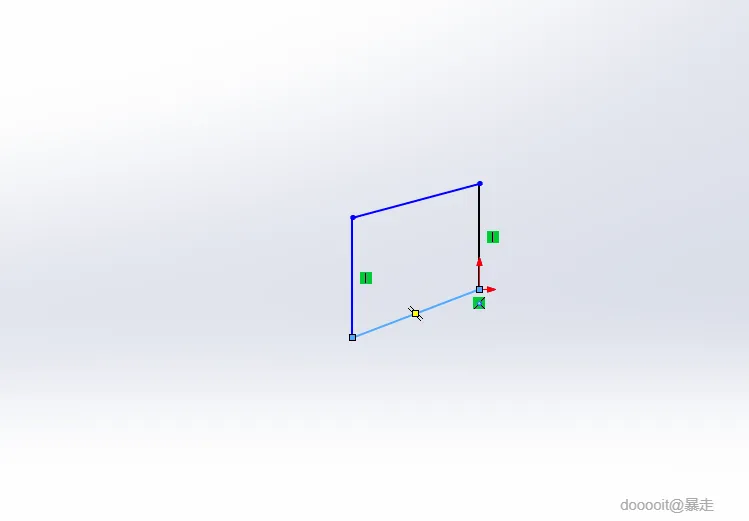

首先选择前视基准面，然后右键点击选择草图绘制命令。使用直线工具勾勒出所需的轮廓，并将右侧的直线转换为构造线。接着，全选所画元素并通过镜像命令复制一份，完成后对上下的直线分别添加平行约束以保证它们的平行关系。这样就创建了一个对称且受约束的草图基础。

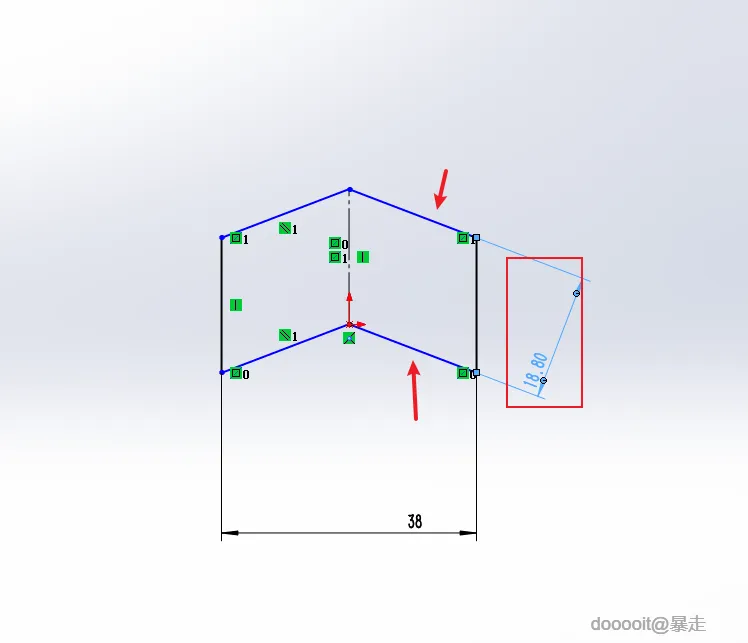

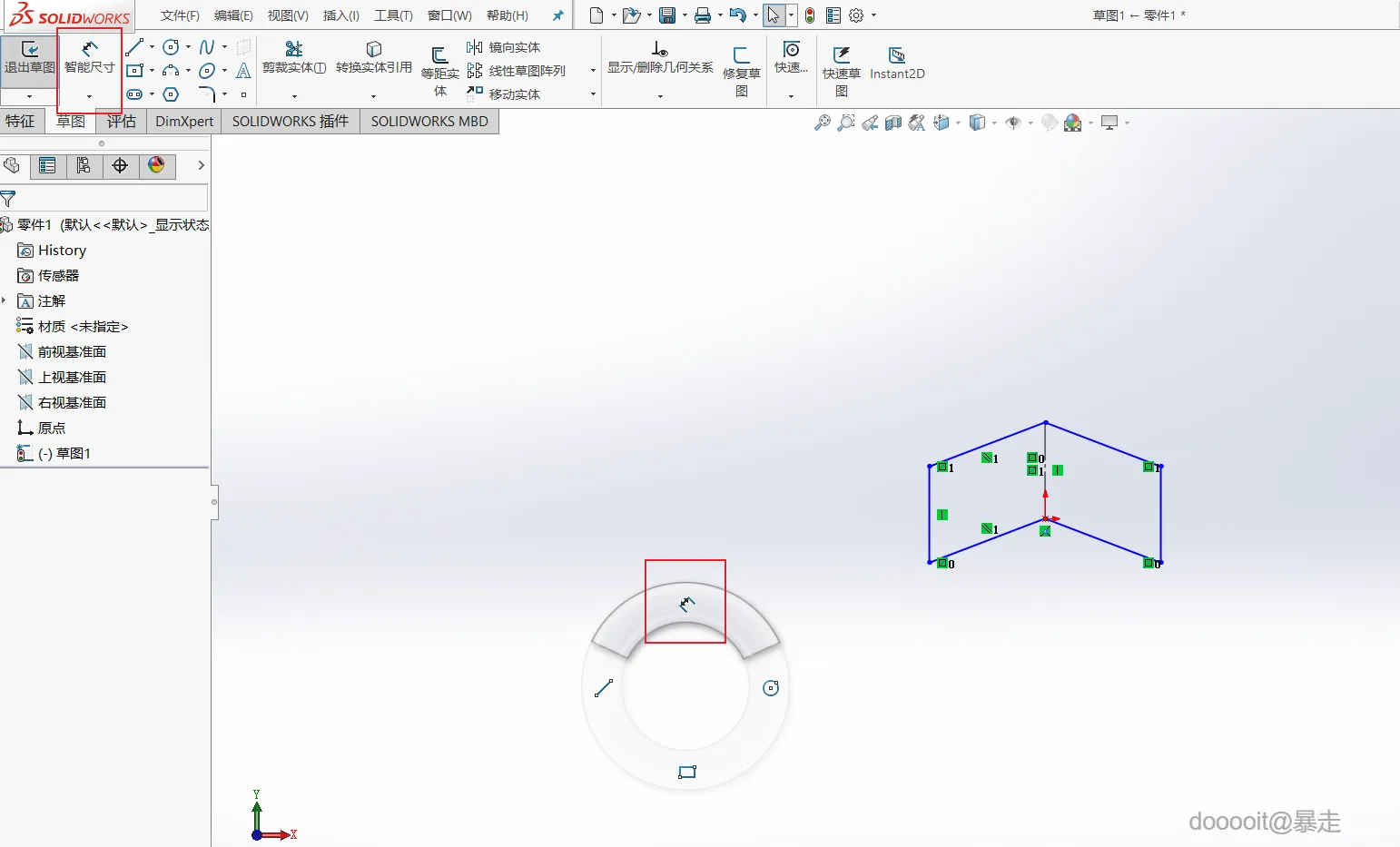

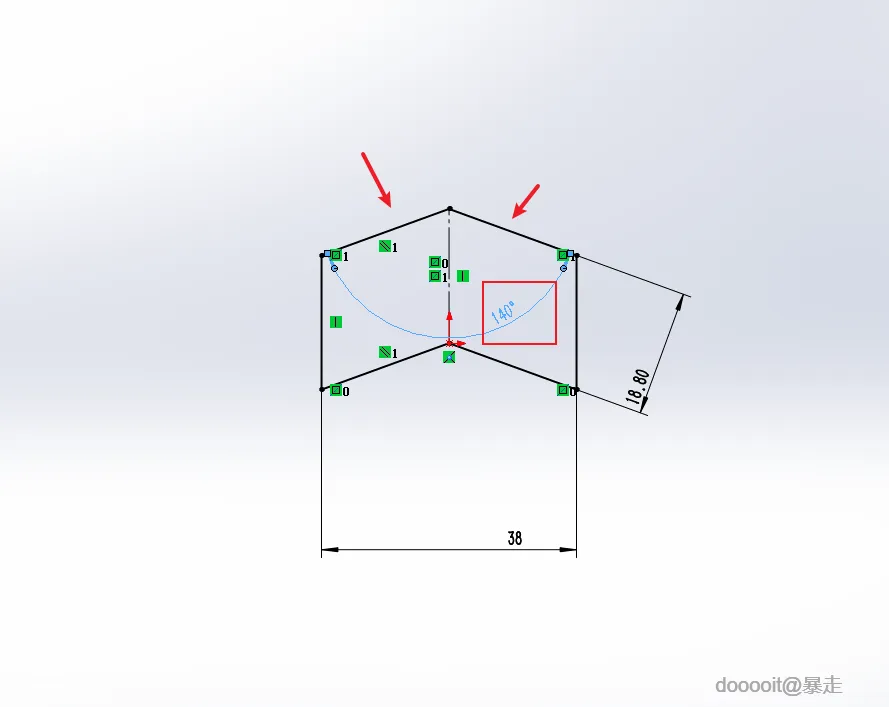

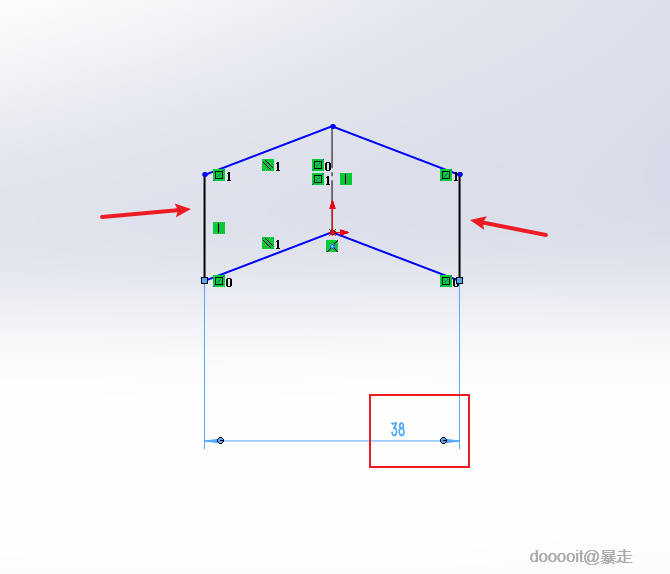

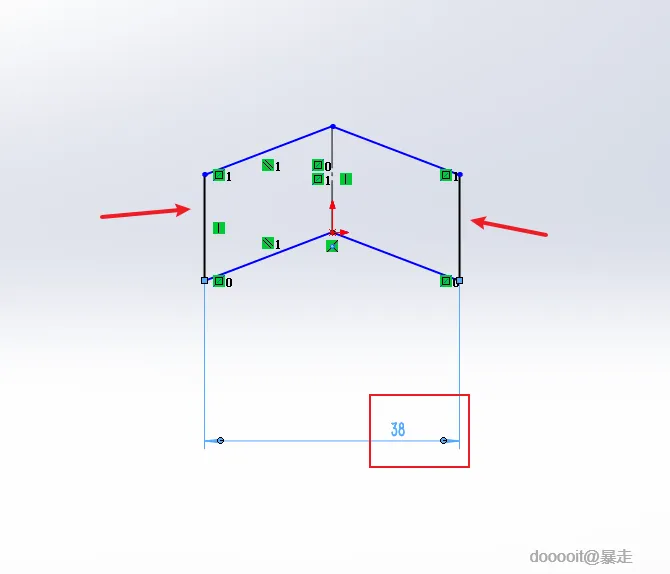

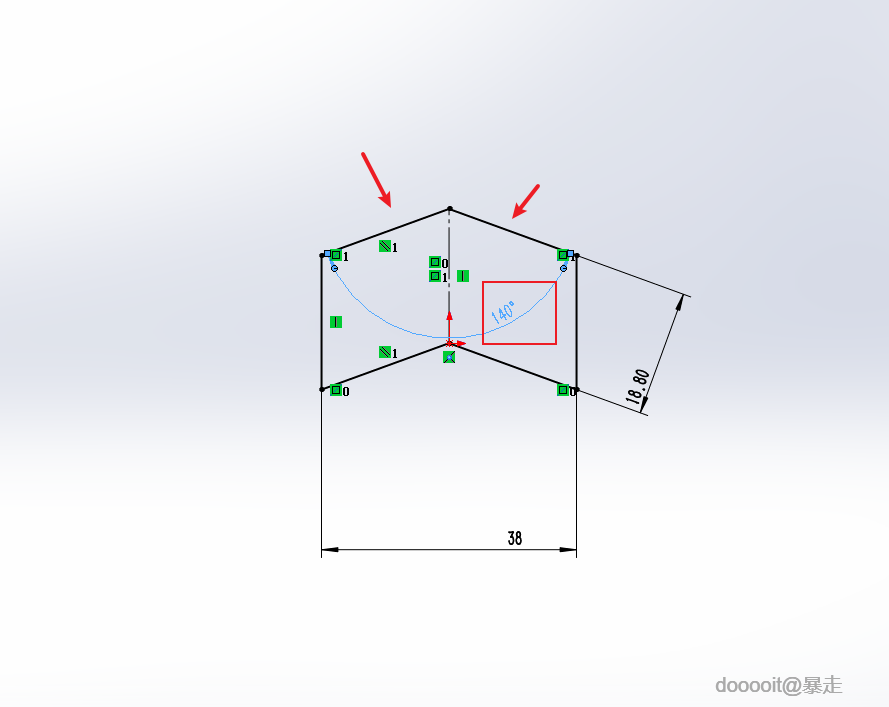

在绘图界面中，可以通过右键上滑来快速访问智能尺寸标注工具，或者直接在左上角找到该功能进行尺寸标注。注意，只有当选择的是相邻的两条边时，才能标注它们之间的夹角。完成所有必要的尺寸标注后，点击左上角的退出草图按钮结束编辑

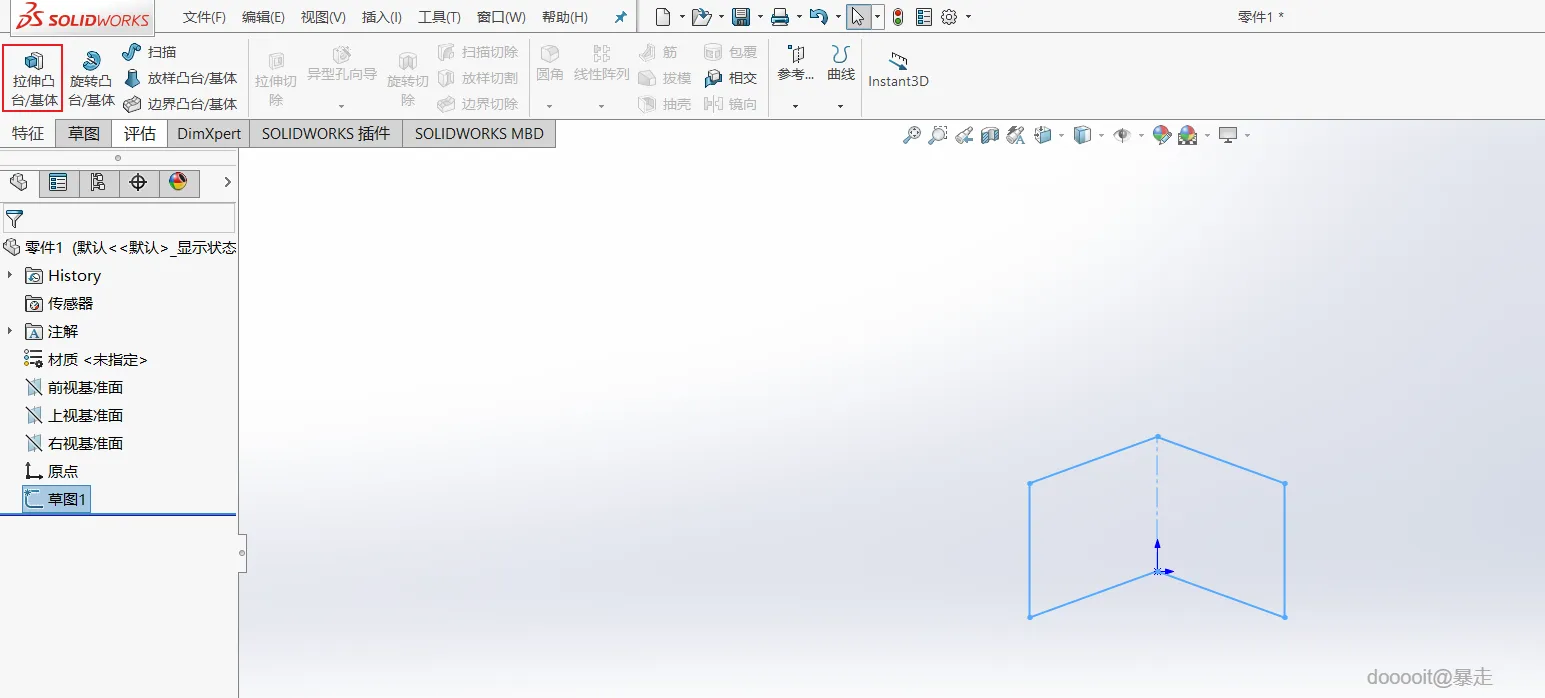

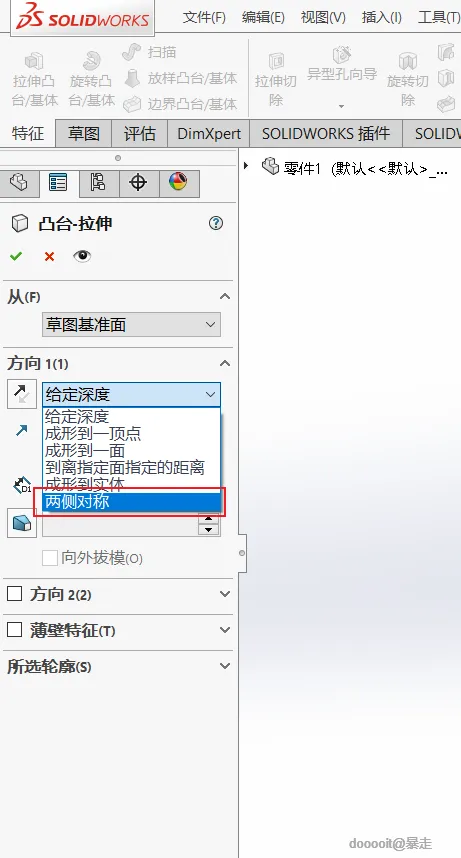

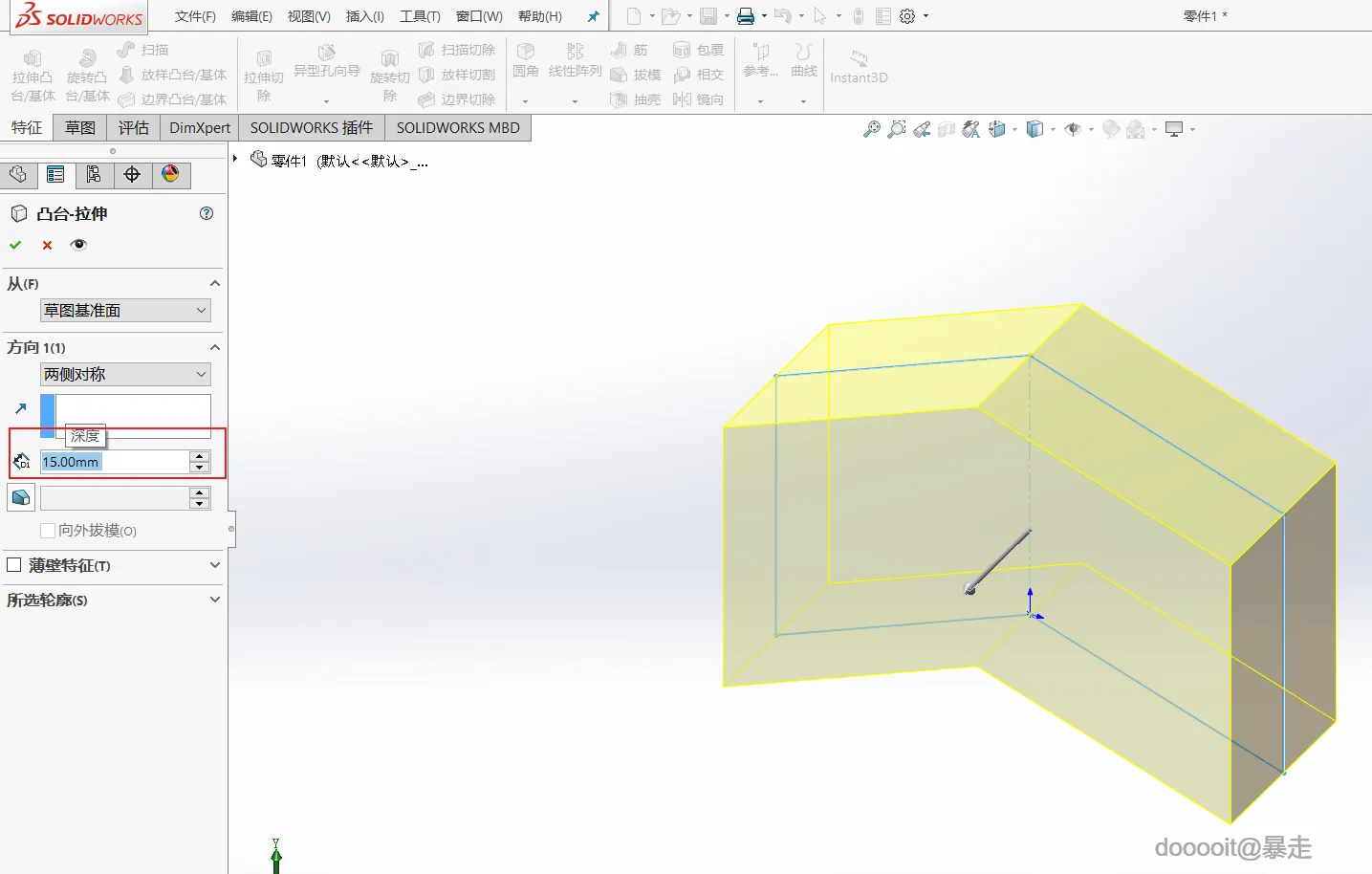

在特征工具栏中选择“拉伸凸台/基体”，设置拉伸方向为“两侧对称”，并将拉伸深度设定为15毫米。这样操作后，所选草图轮廓将沿两侧对称地向外扩展，形成指定深度的实体特征。

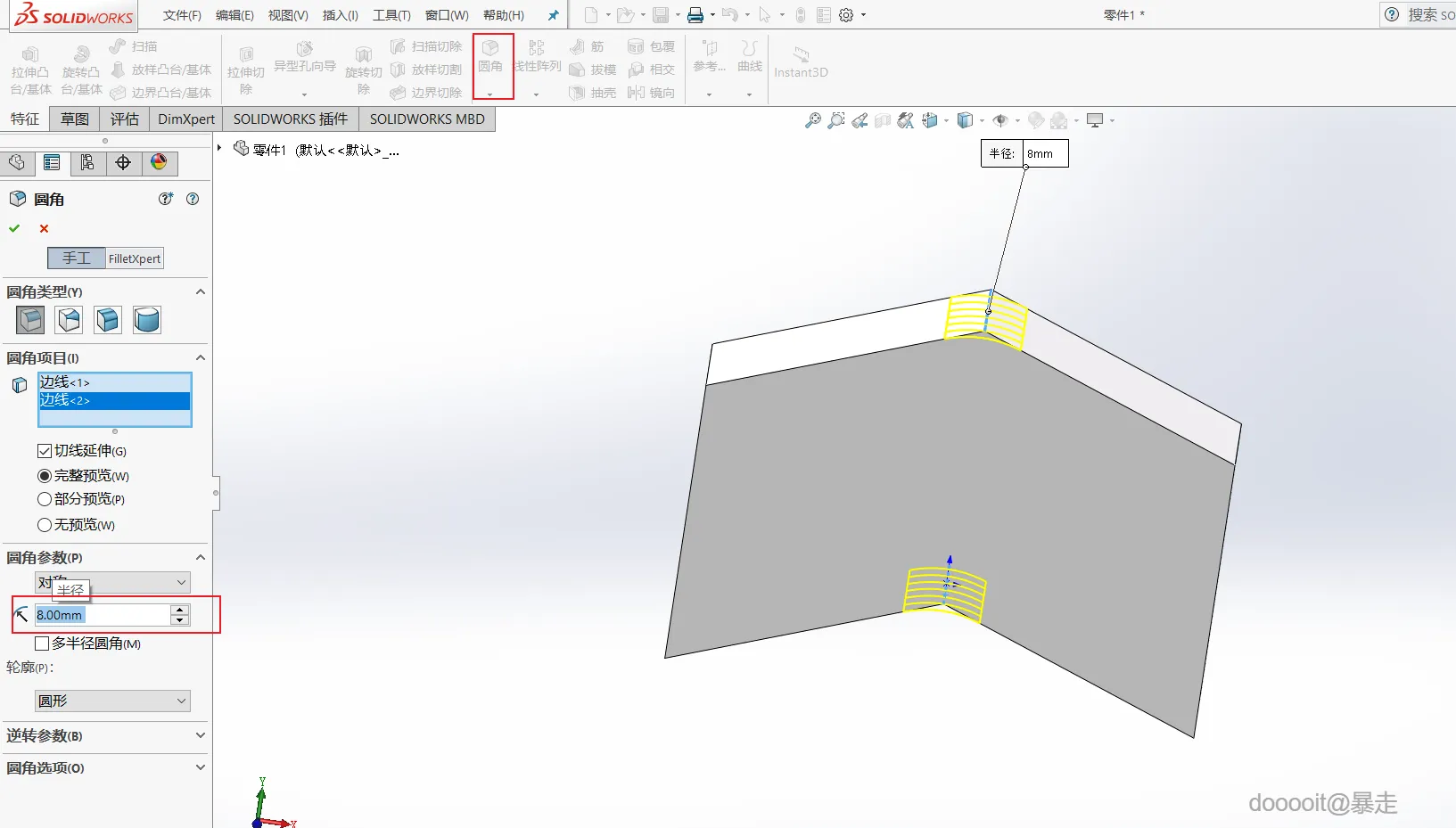

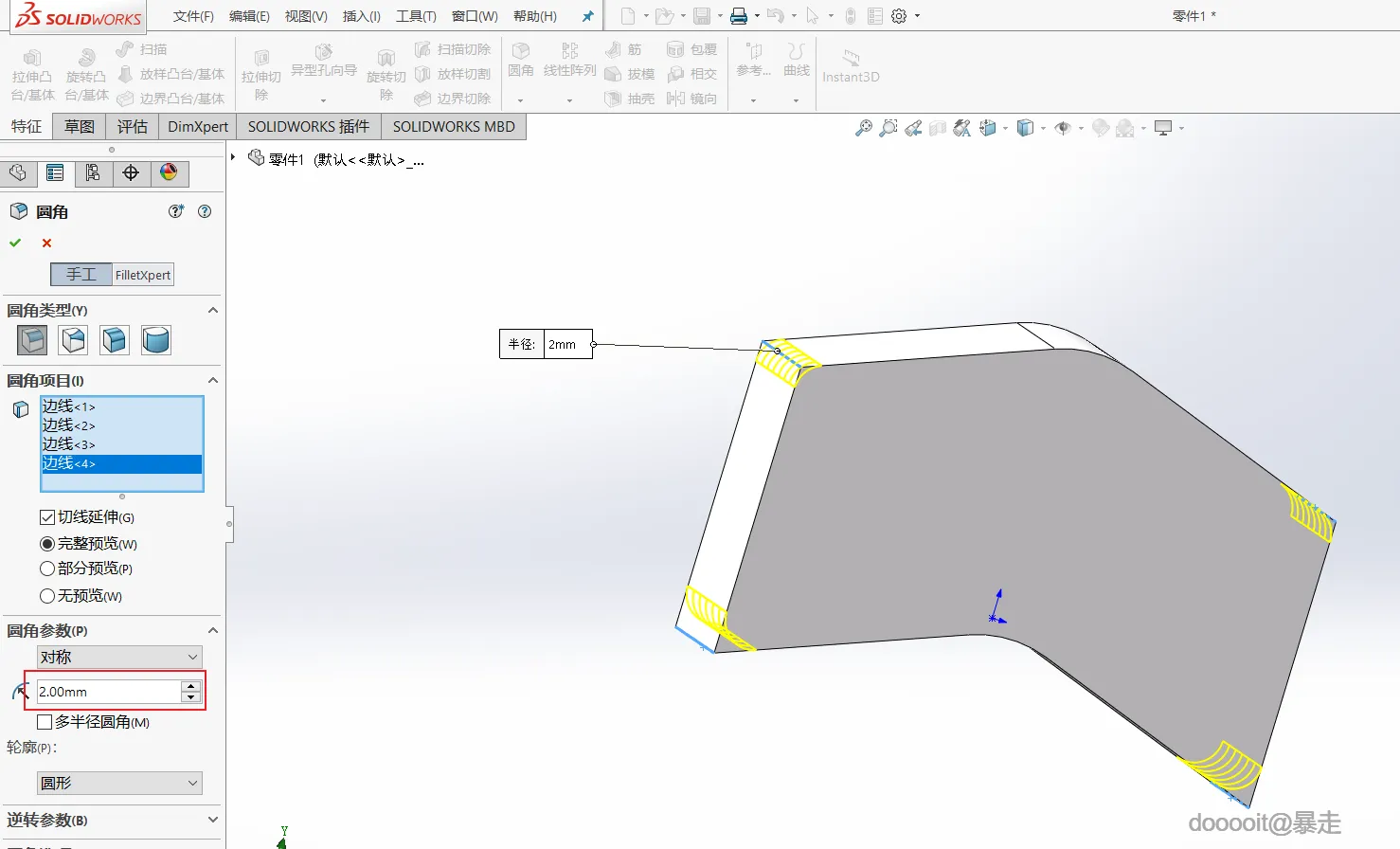

在特征菜单中选择“圆角”工具，首先对模型的顶端和底部边缘添加圆角，设置圆角半径为8毫米。接着，再次应用圆角工具，这次将圆角半径设为2毫米，应用于需要平滑处理的边缘。使用鼠标滚轮可以调整视角以便更精确地选择和操作位置。这样可以使模型的边缘既光滑又有层次感。

创建一个柱形沉头孔的步骤：

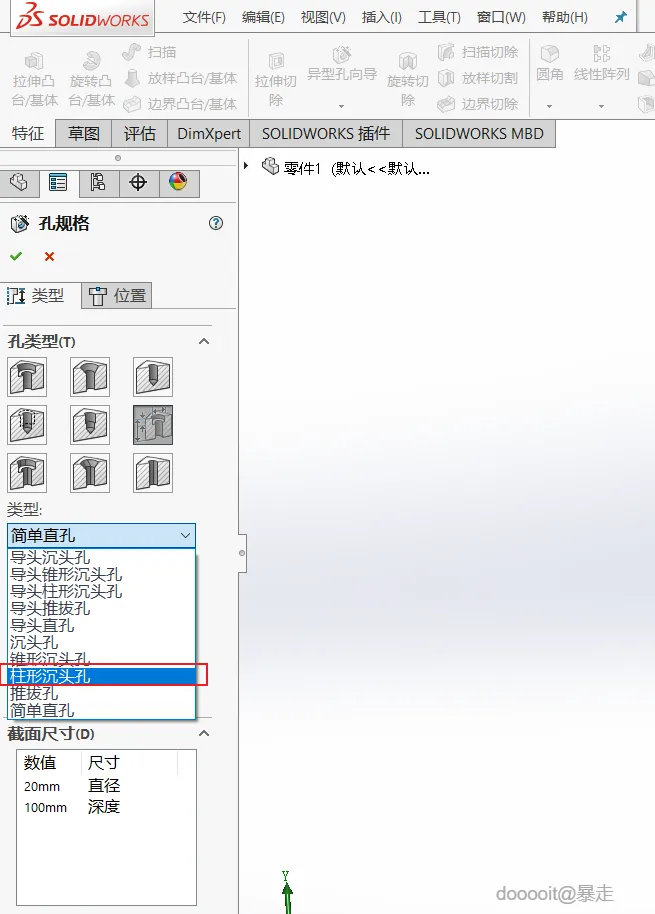

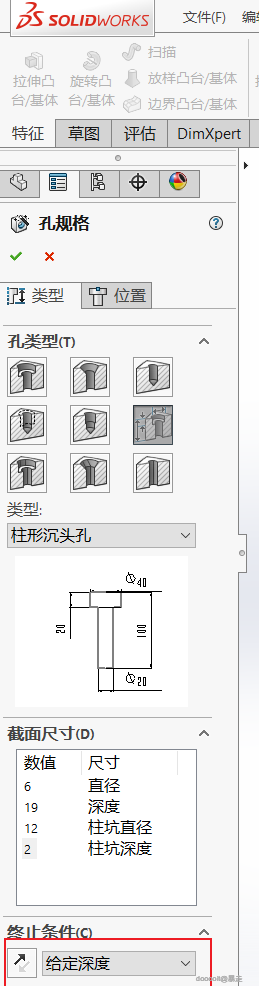

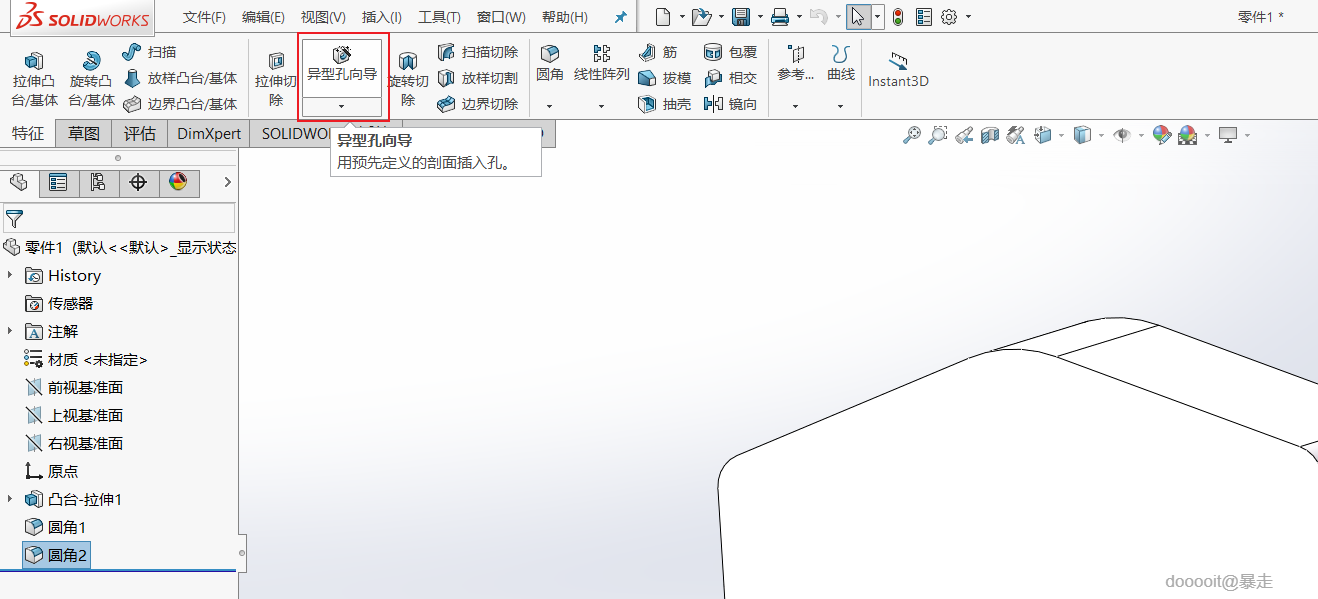

1. 使用“异型孔向导”添加孔特征。

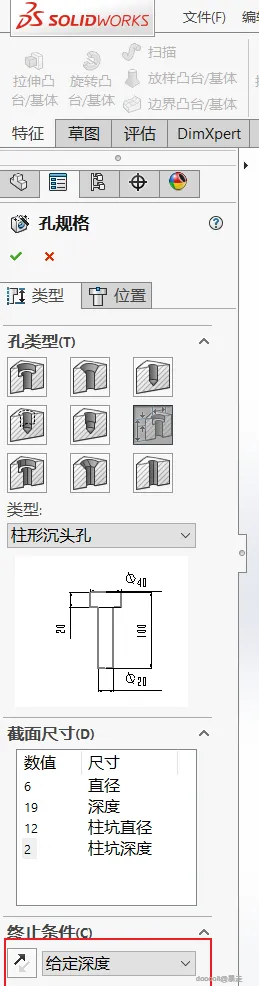

2. 设置小圆为6mm直径，深度19mm。

3. 大圆设置为12mm直径，深度2mm。

4. 选择孔的位置，确认设置。

5. 完成孔的创建。

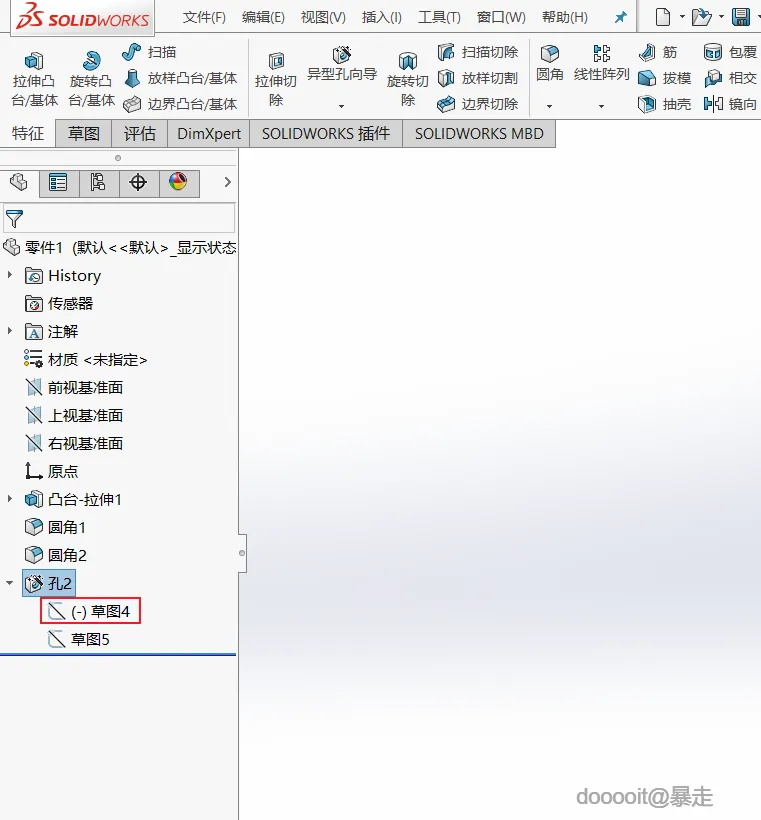

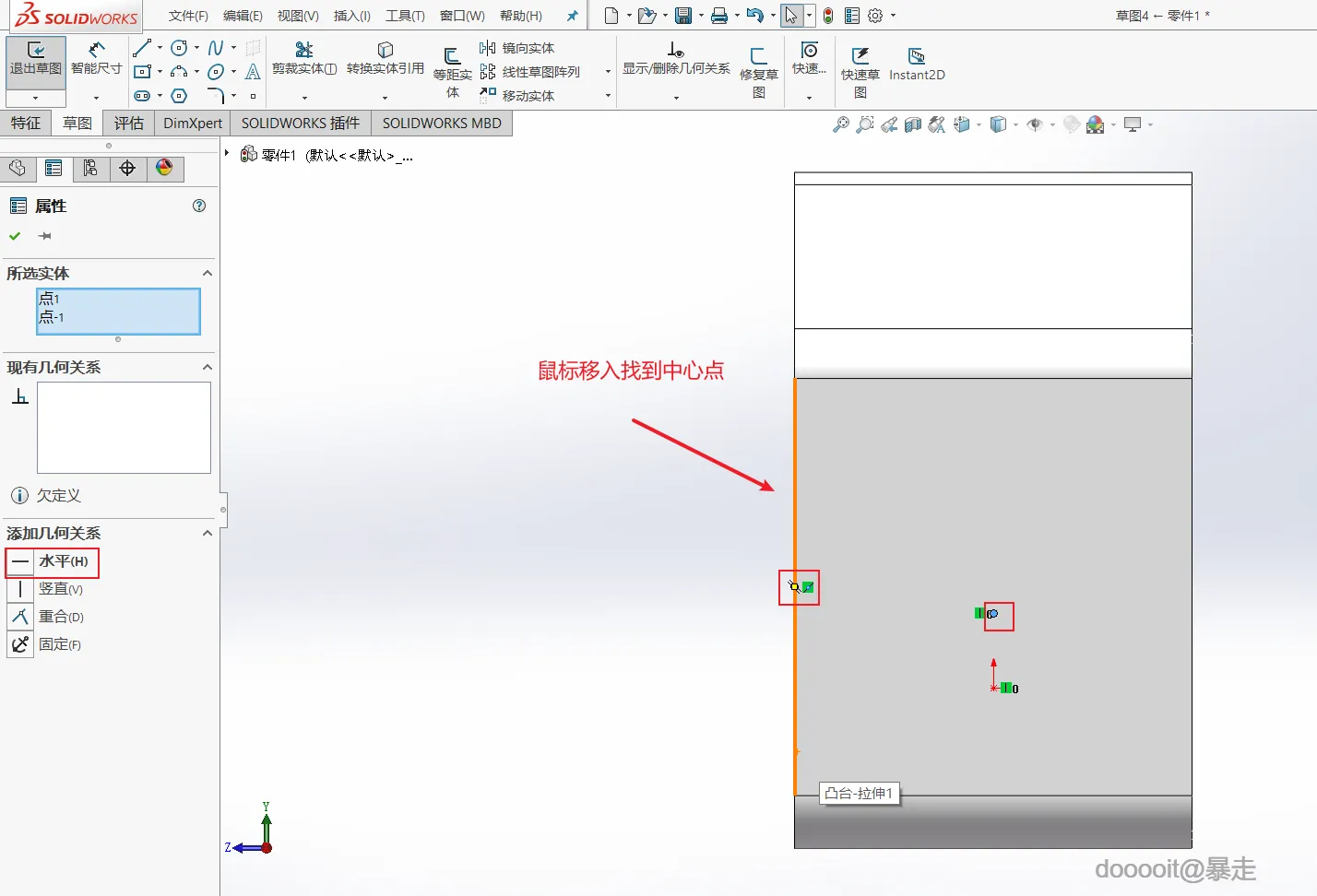

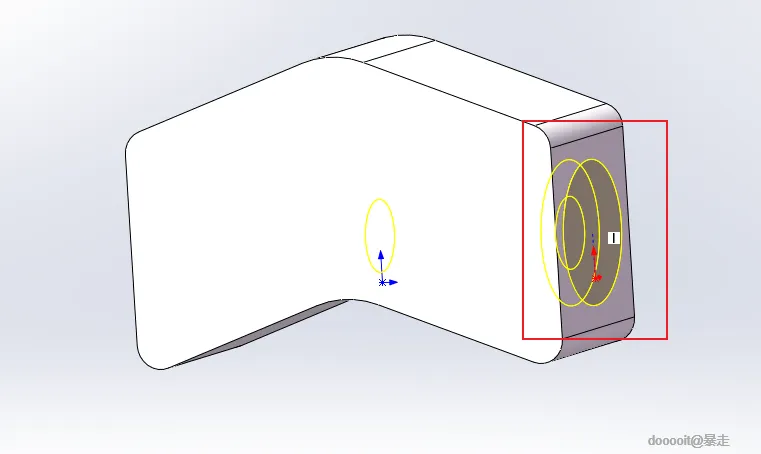

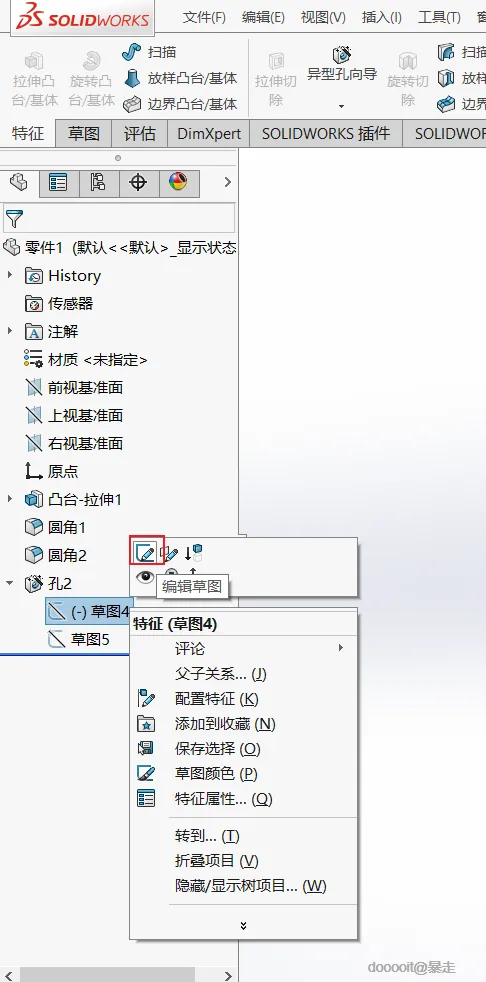

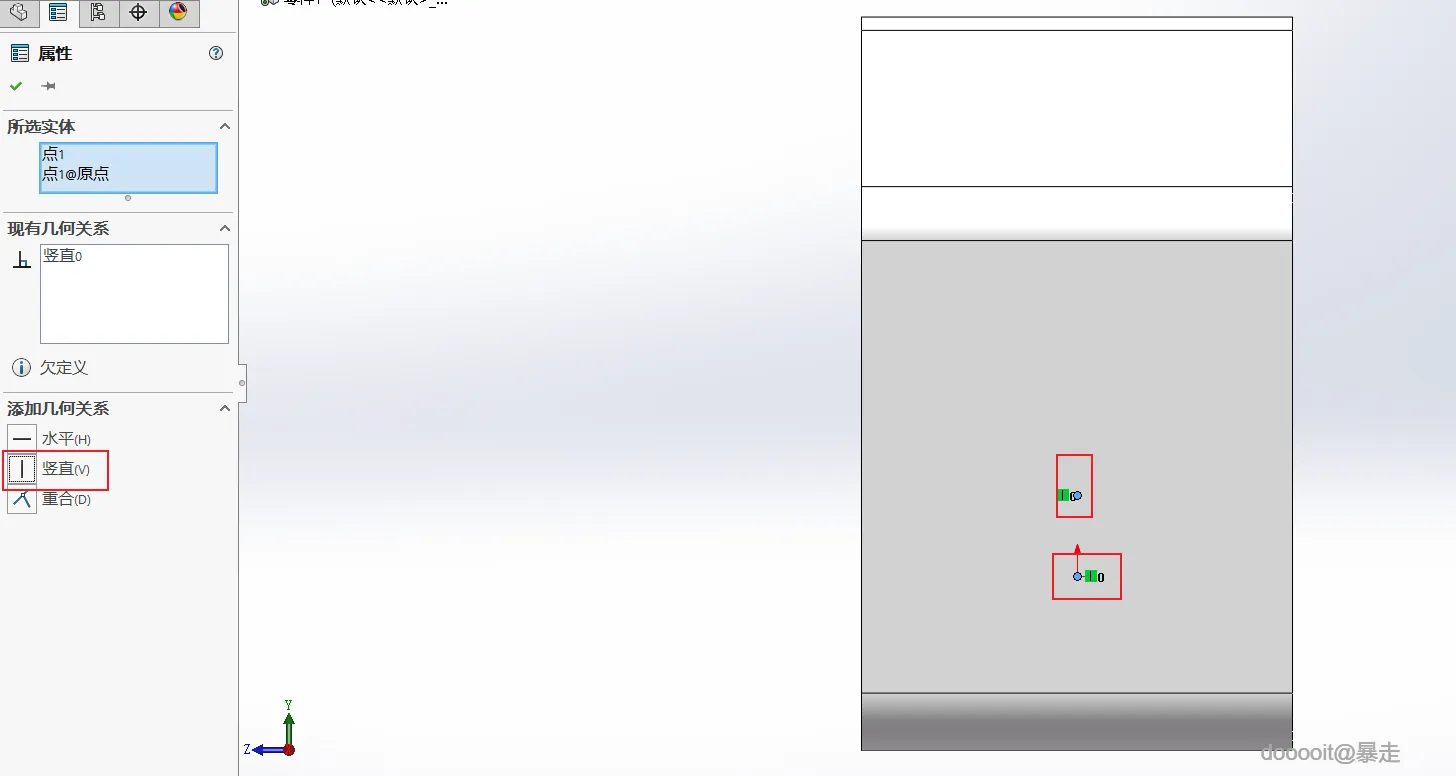

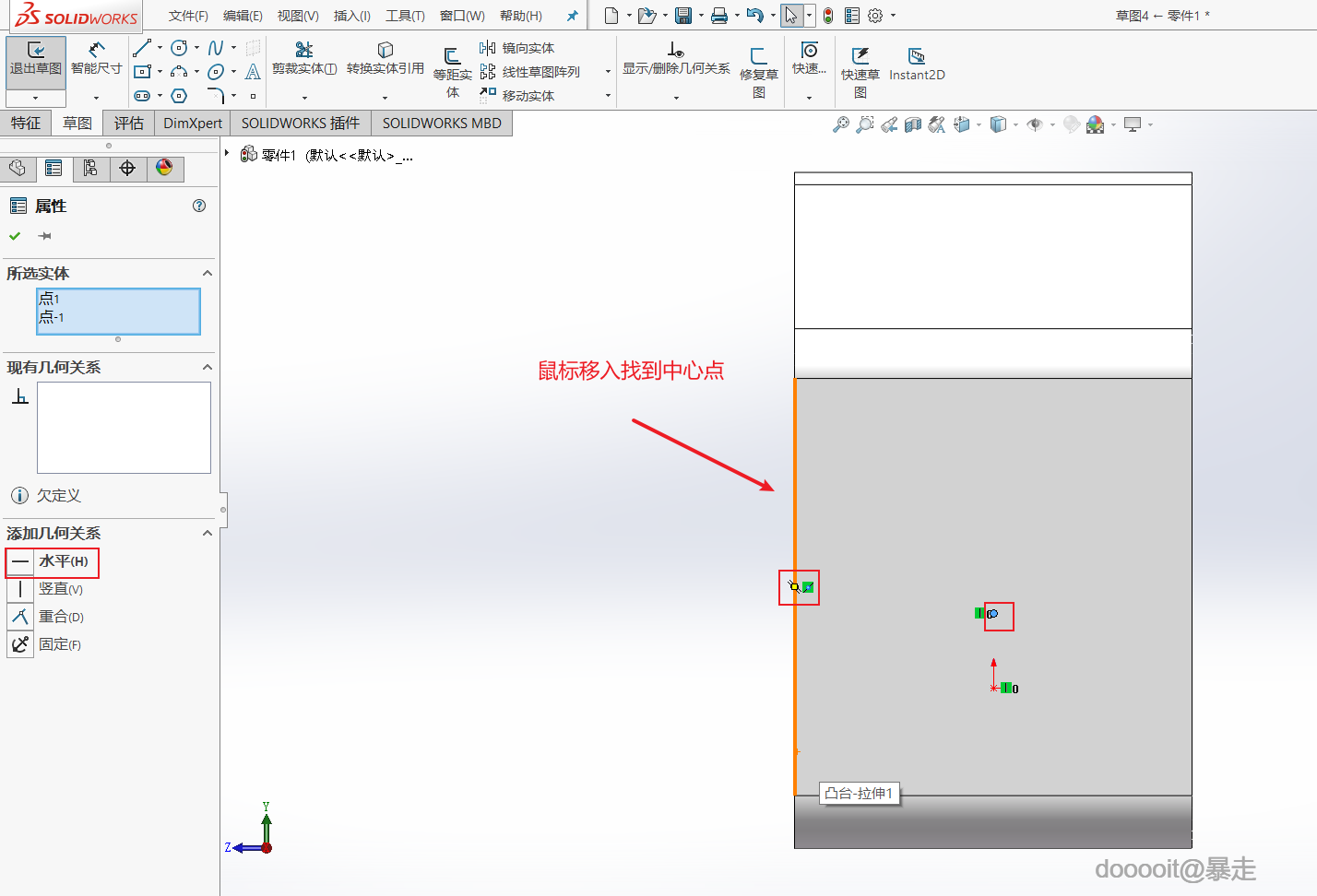

设置完成后，点击类型旁的“位置”按钮，出现提示时在右侧再次点击确认，然后勾选左侧对勾应用设置。找到孔的草图进行编辑，为原点和圆柱中心添加竖直关系，并在左侧边线与原点间添加水平关系，最后点击左上角退出草图。这样可以精确控制孔的位置。如果有任何问题，可以直接问我。

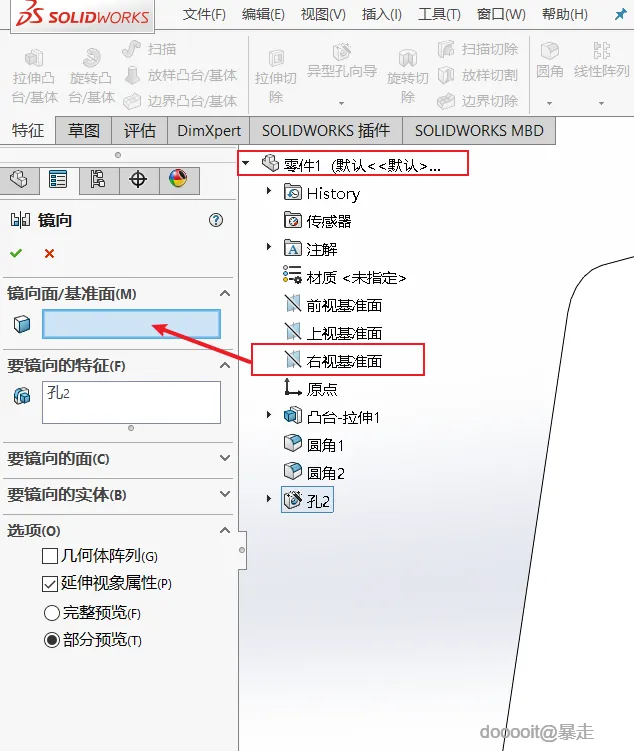

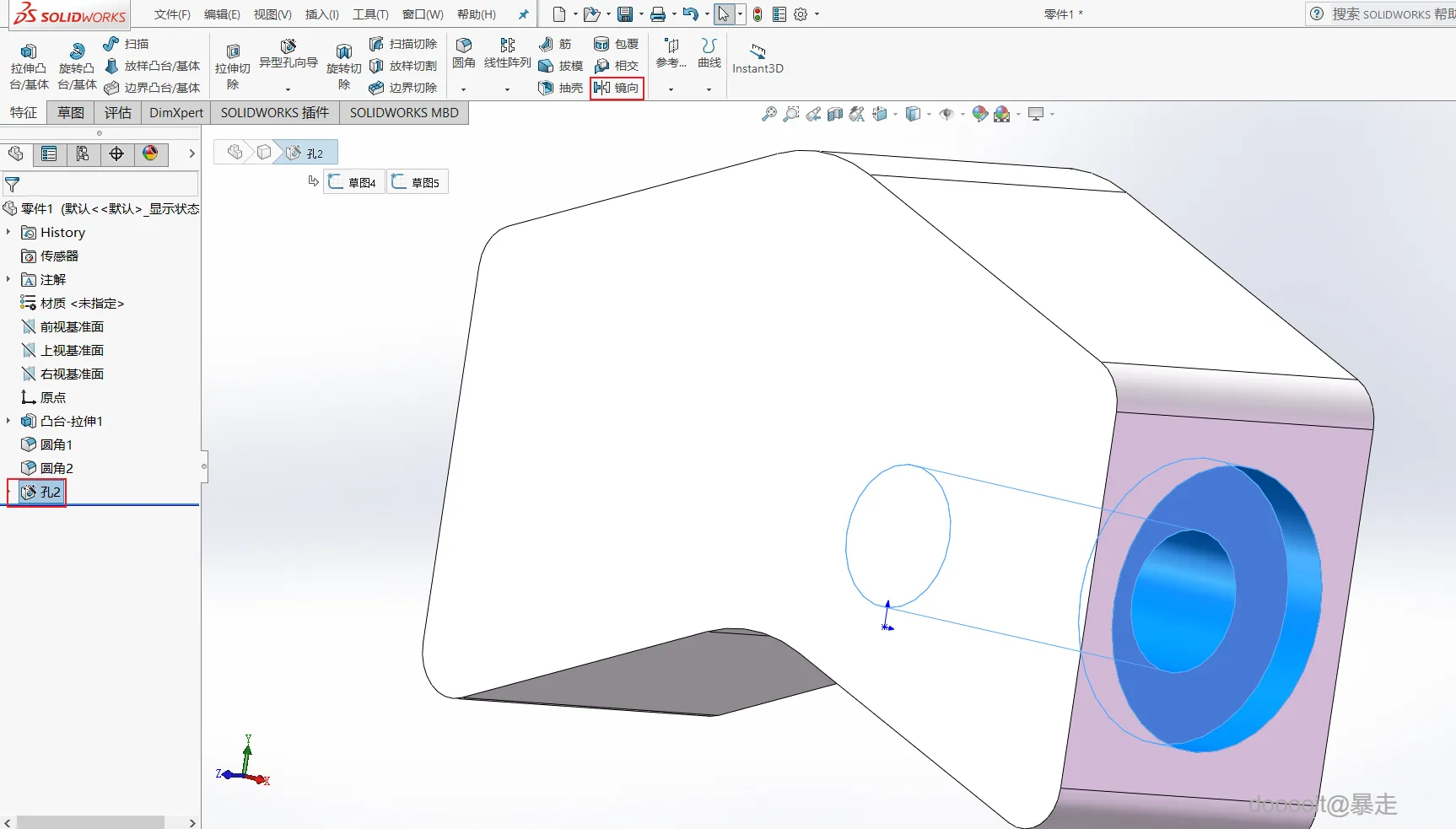

选中左侧孔的草图，使用镜像工具，设置镜像面对准右侧基准面，这样可以在相对侧生成对称的孔草图，确保结构对称性。完成设置后确认操作。

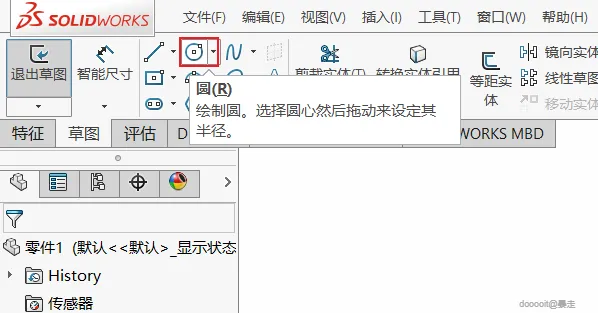

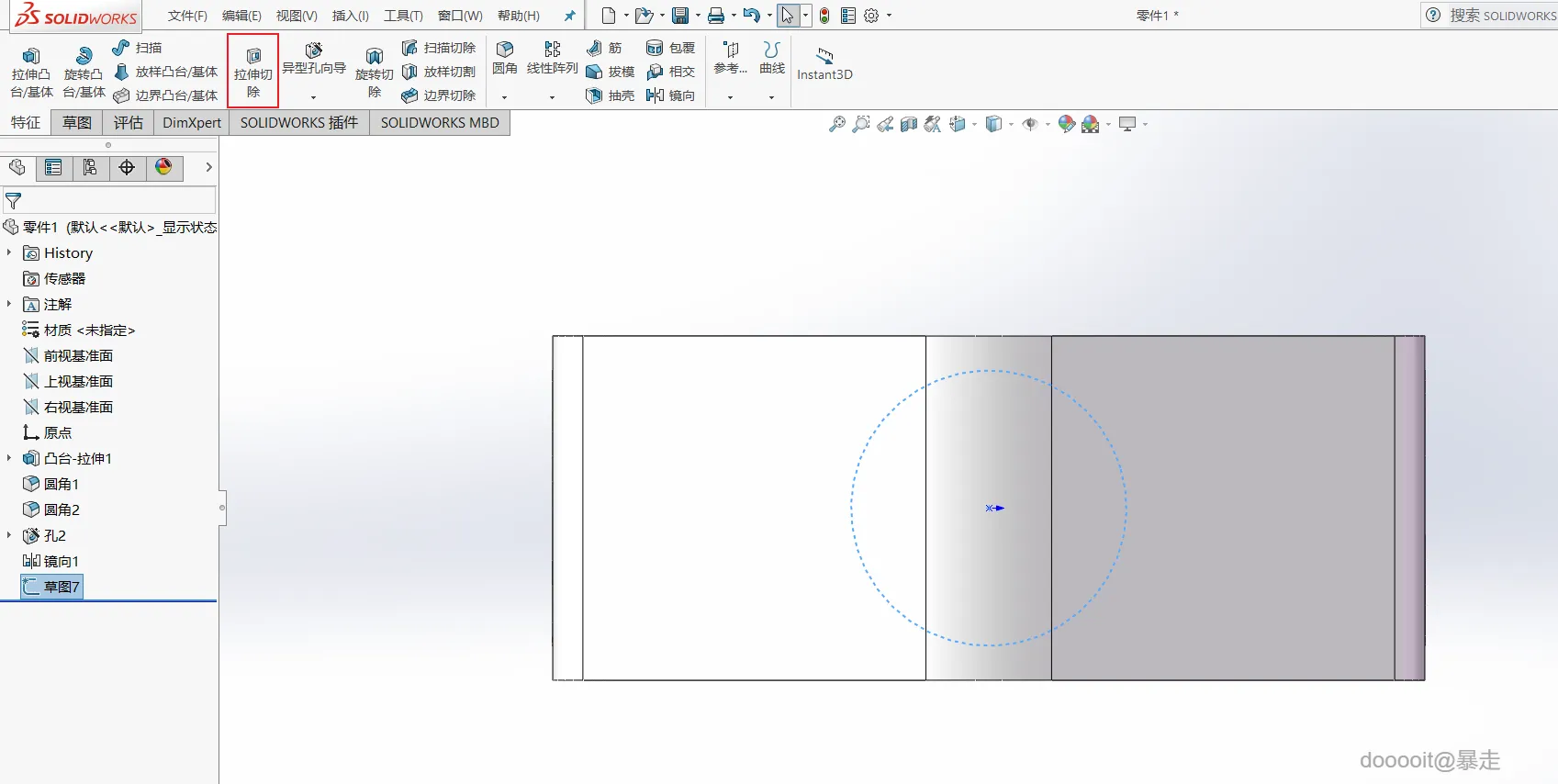

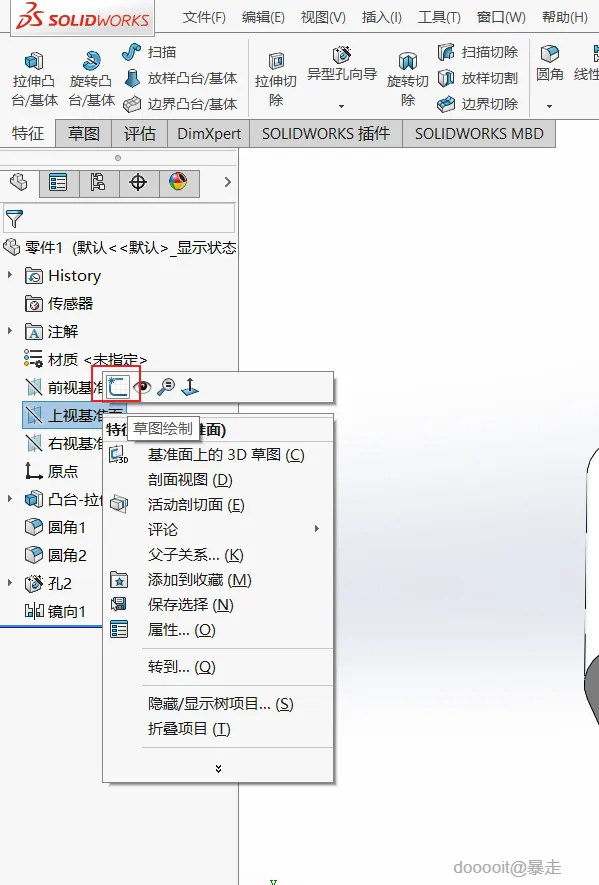

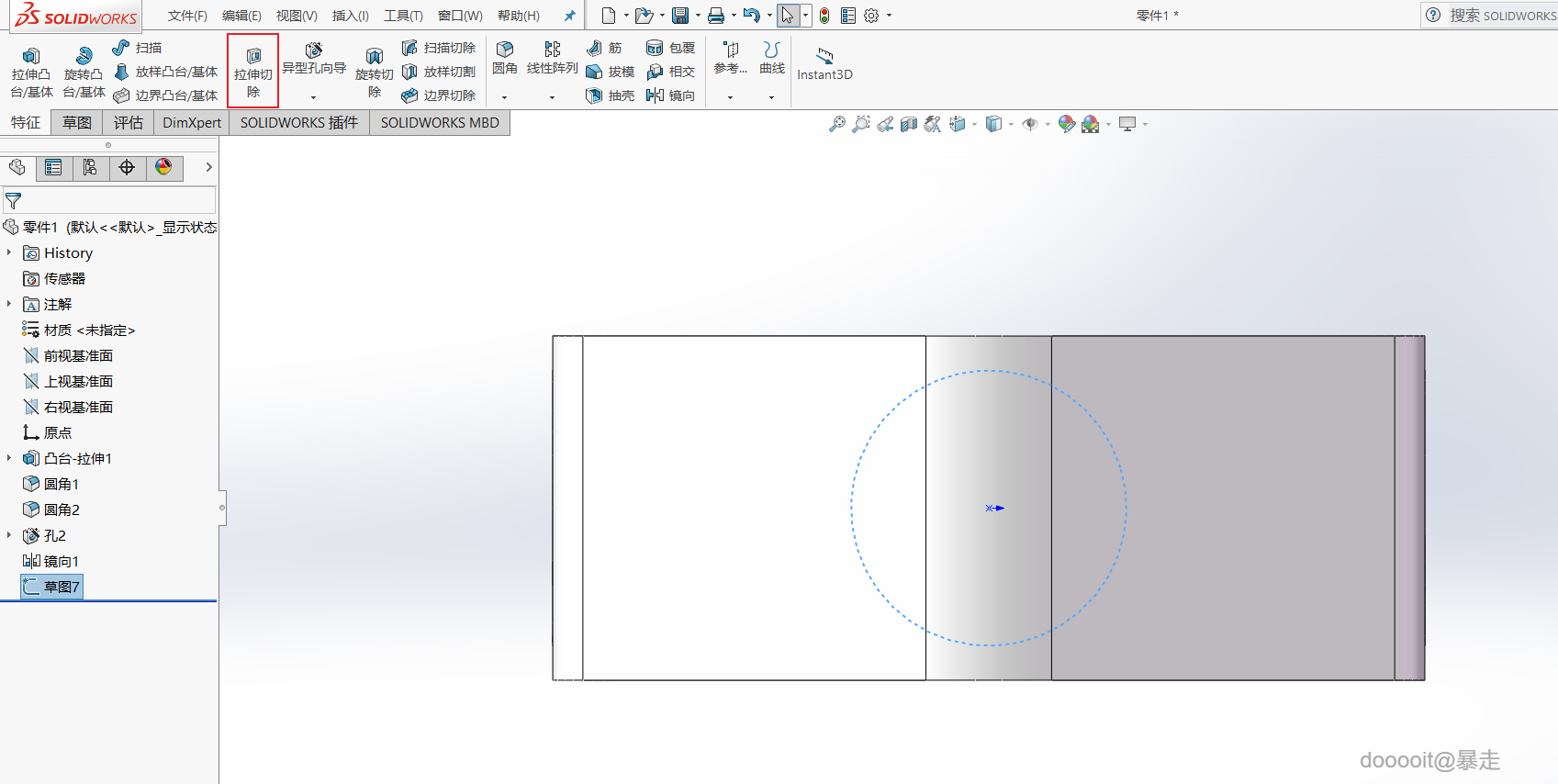

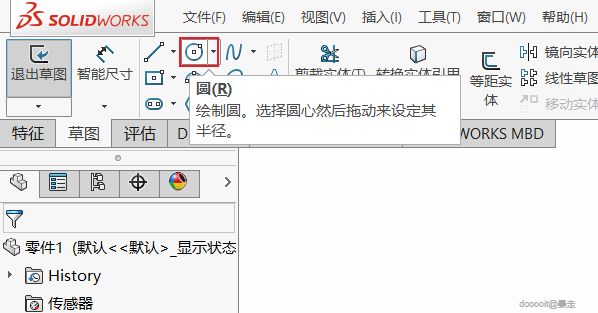

在上视基准面上开始草绘，右键选择“正视于”视图。以原点作为圆心绘制一个圆，并使用智能尺寸工具标注圆的直径为12毫米。完成尺寸标注后，点击左上角的退出草图按钮。接下来，在特征工具栏中找到“拉伸切除”命令，选择方向为“完全贯穿-两者”，这样可以确保切除特征完全穿透选定的基准面。确认设置后，勾选对勾完成操作。这样就能精确地创建所需的贯穿孔特征。
