90度角码固定件

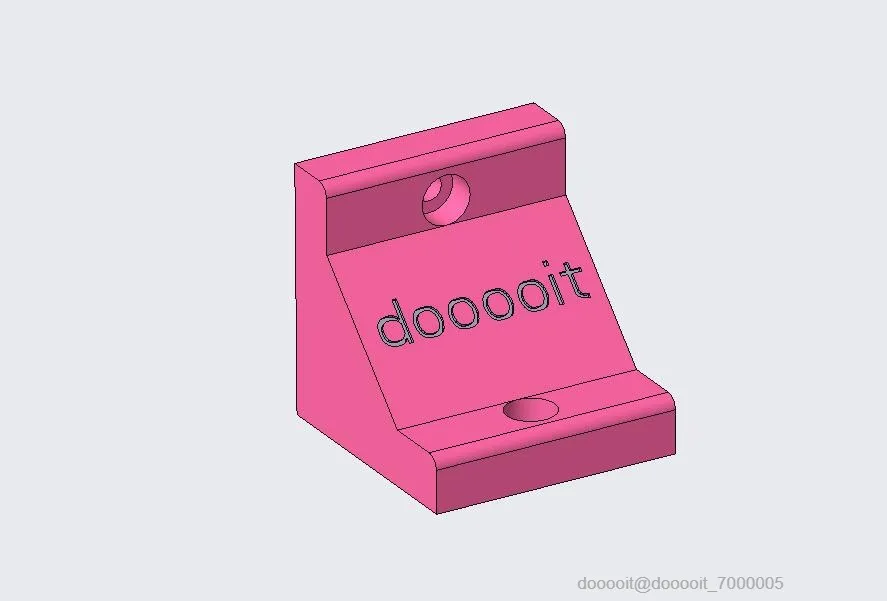

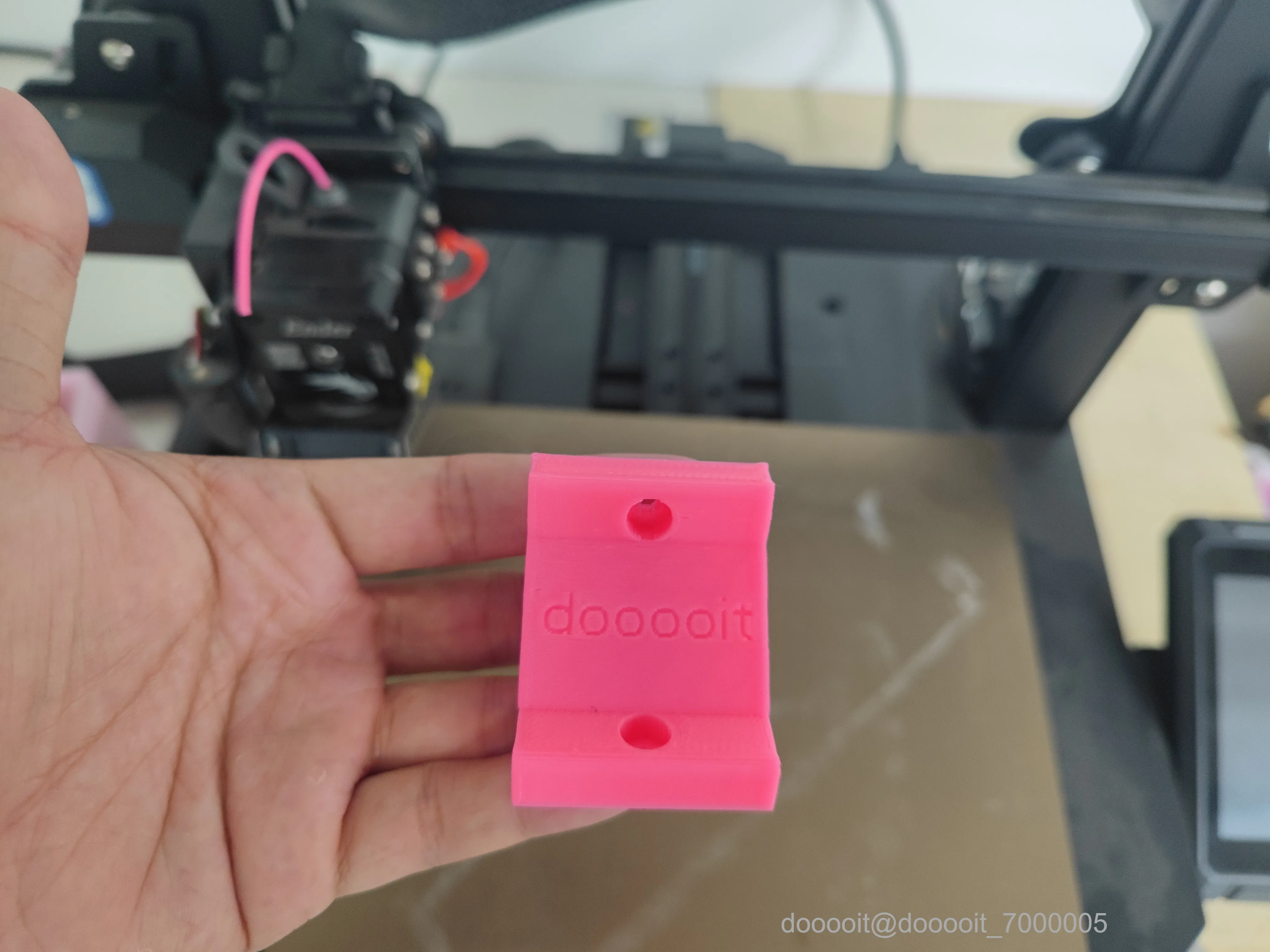

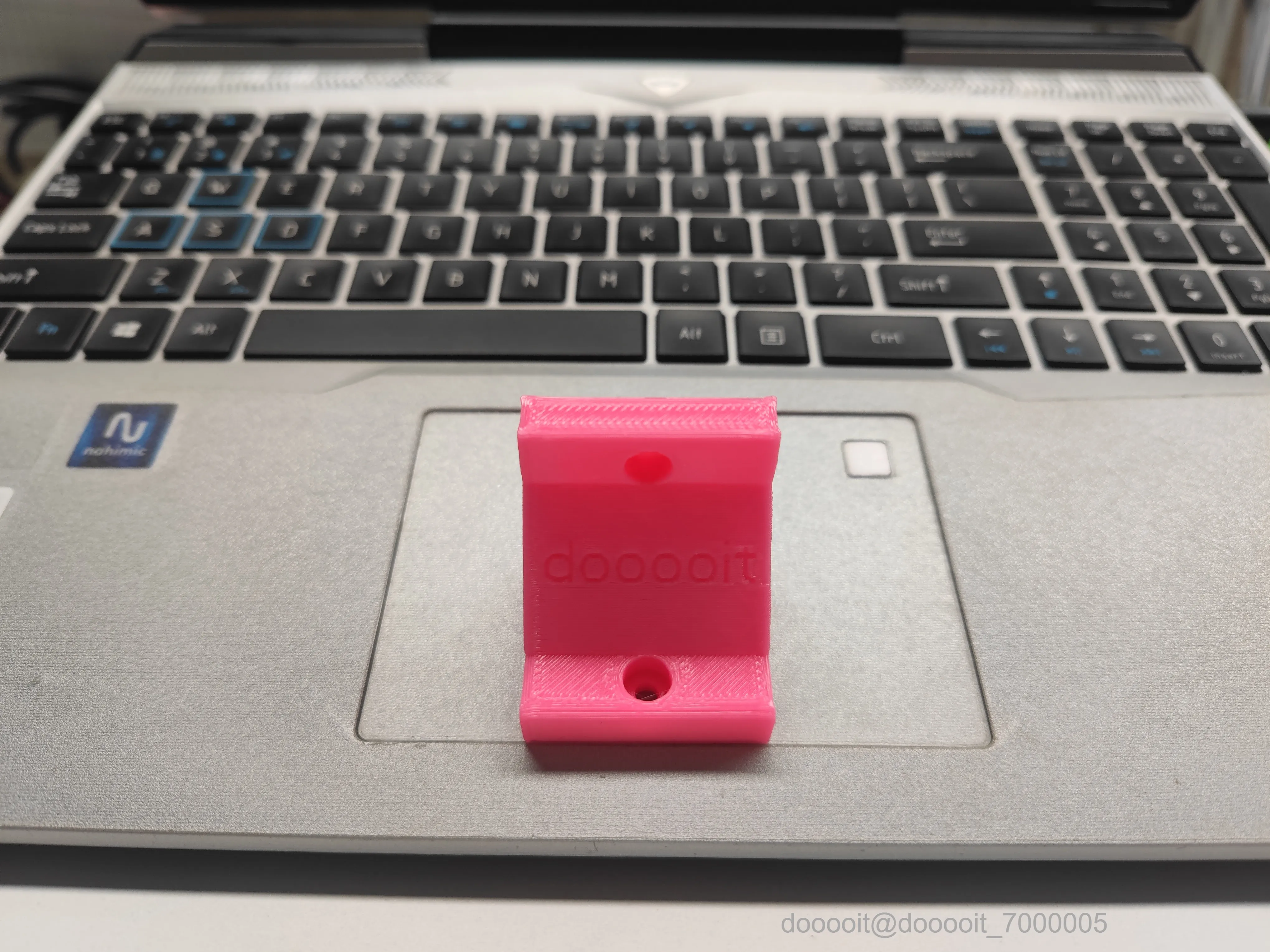

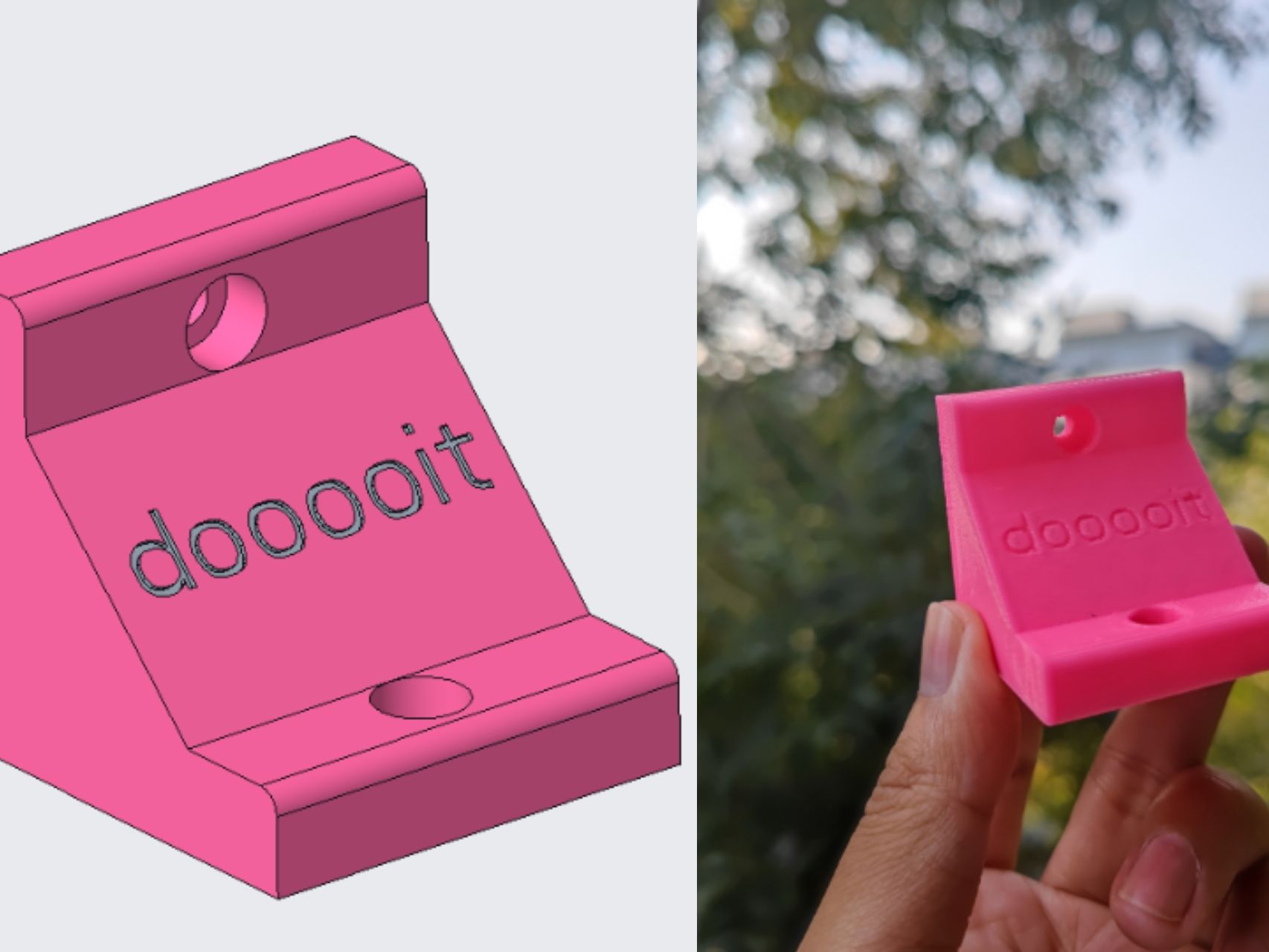

先展示最终建模图纸效果。本次建模将以大步骤模块化的形式展示。测量数据务必以实际应用为准，此处角码尺寸为40*40*40mm，三维建模为本次分享的学习重心，讲解此类建模应注意的细节问题。

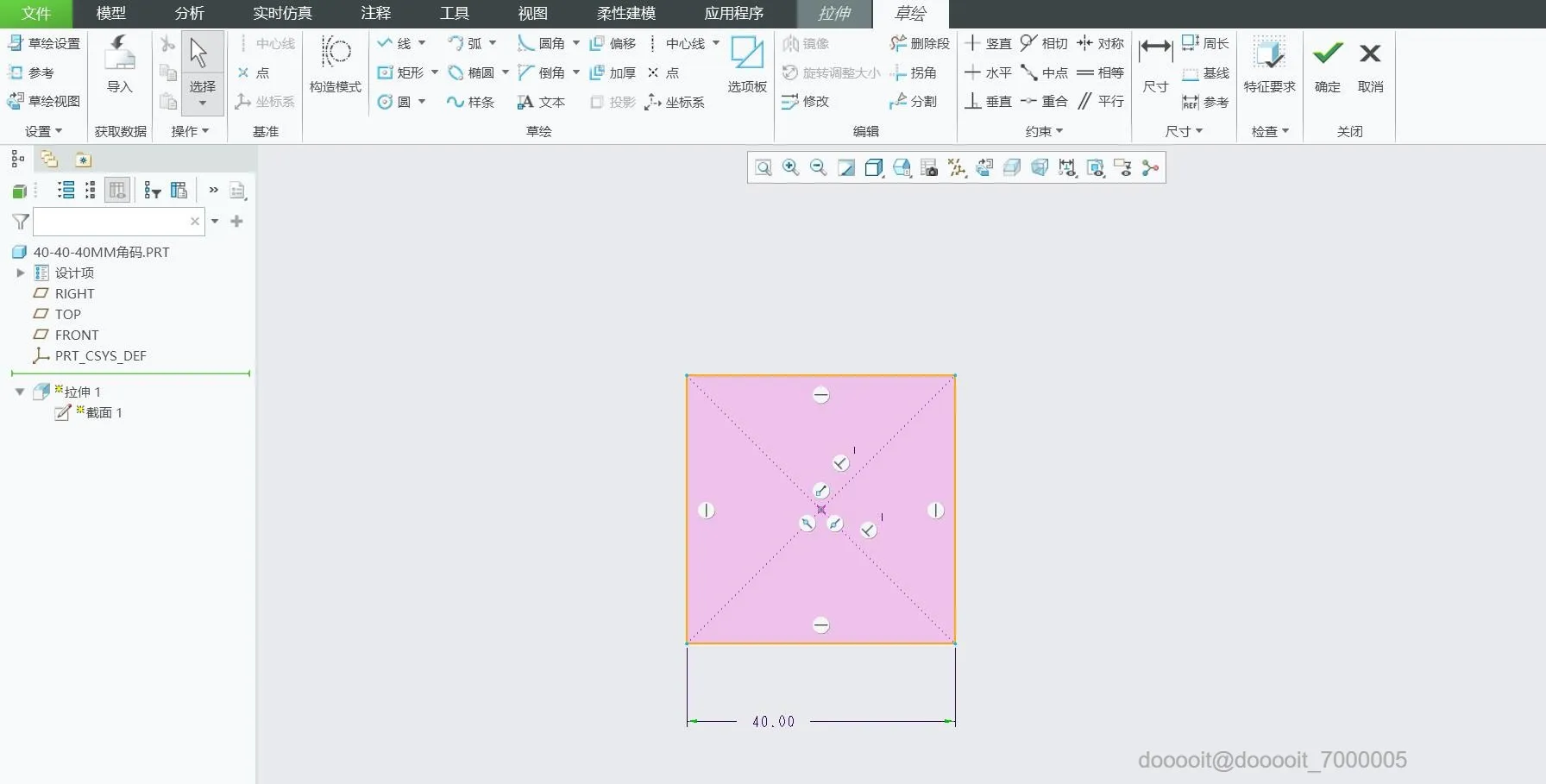

1.首先构思是一个怎样的实体。40mm立方毫米

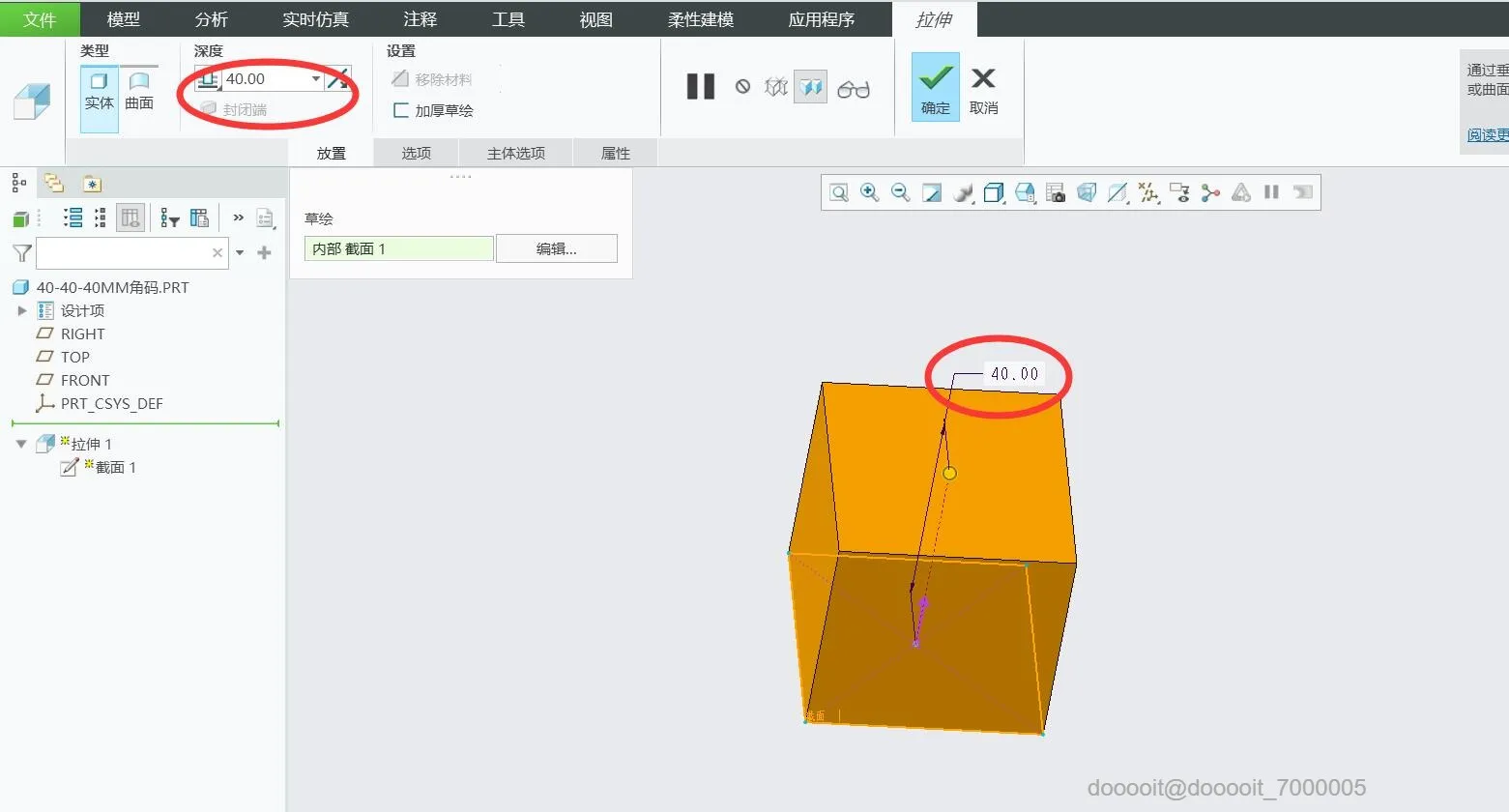

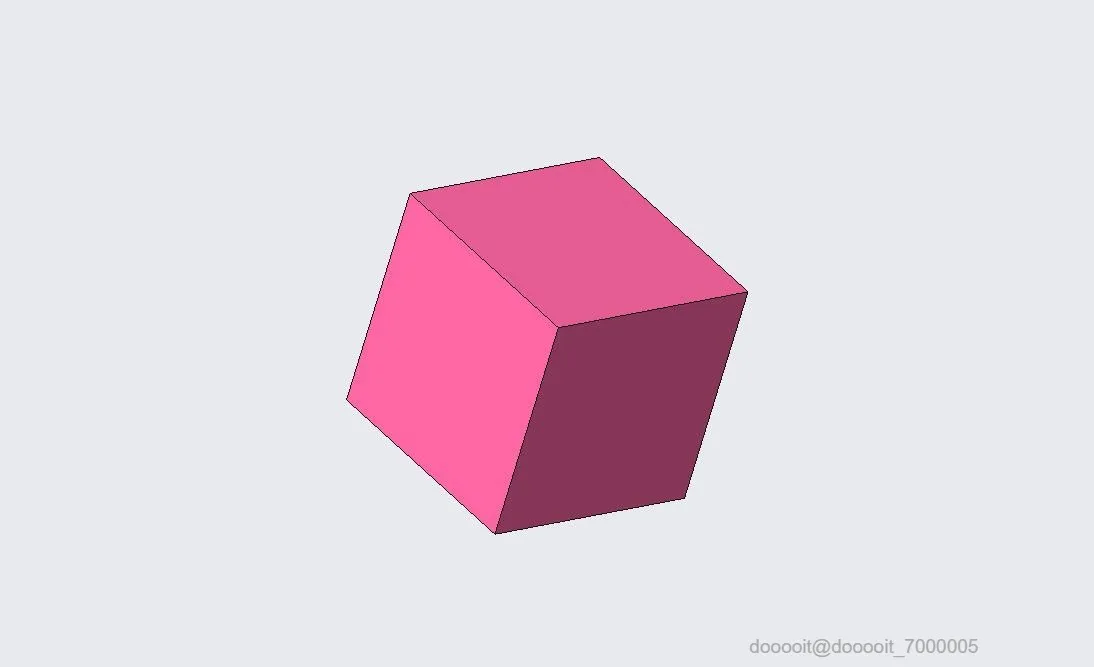

2.使用拉伸命令得到初识外观，为立方体。

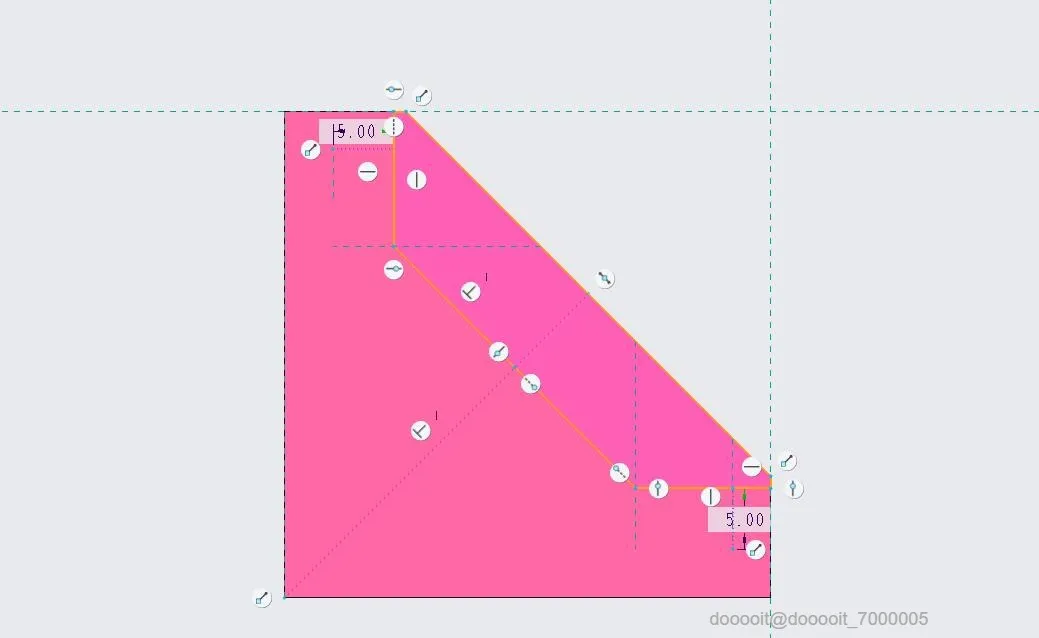

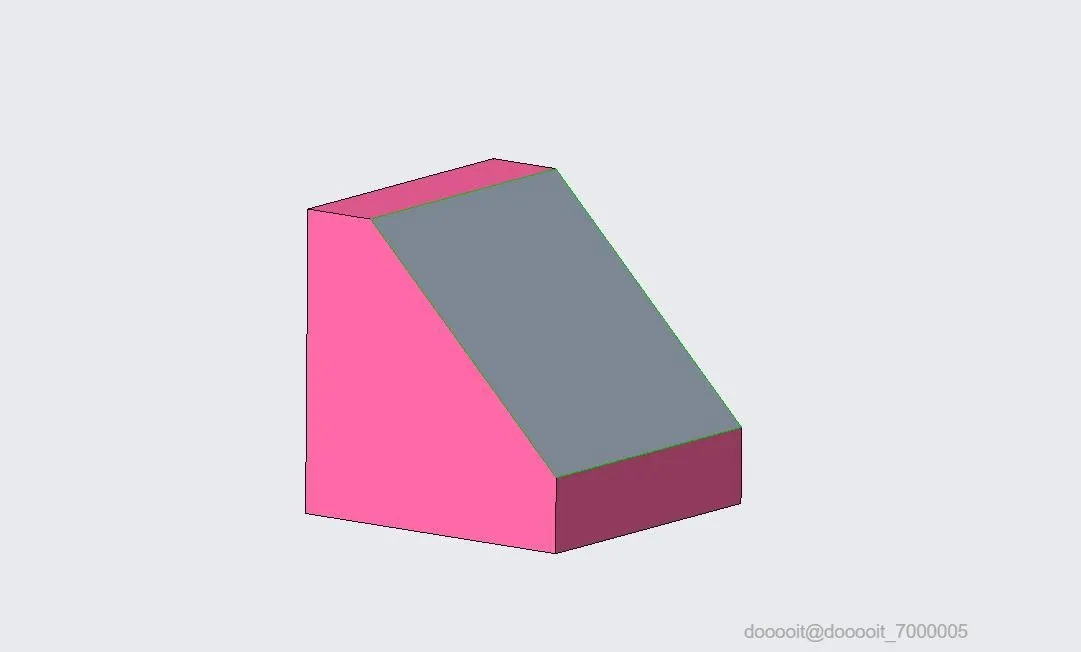

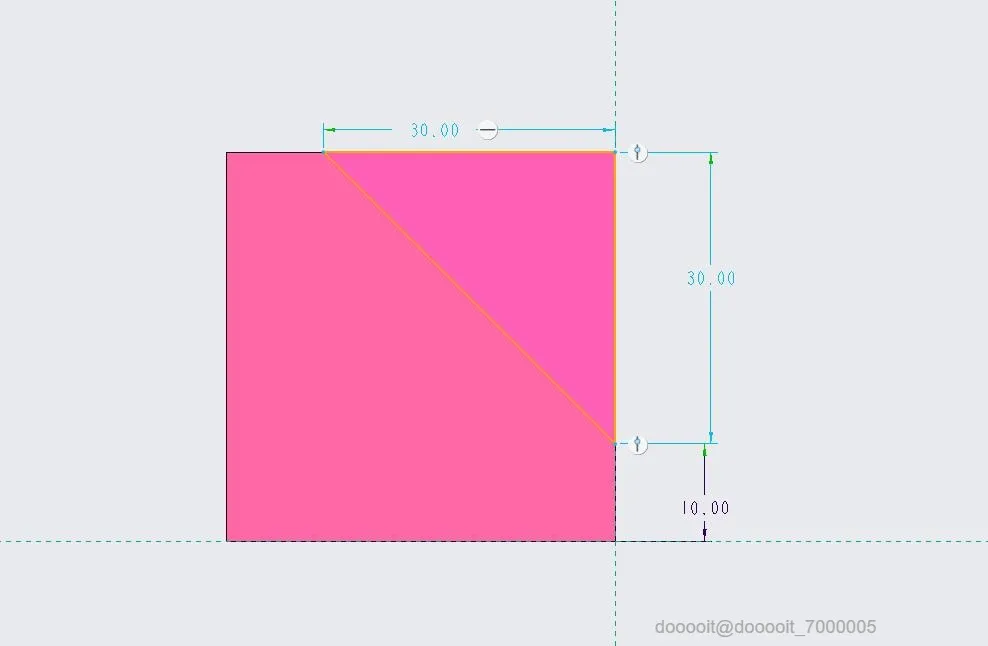

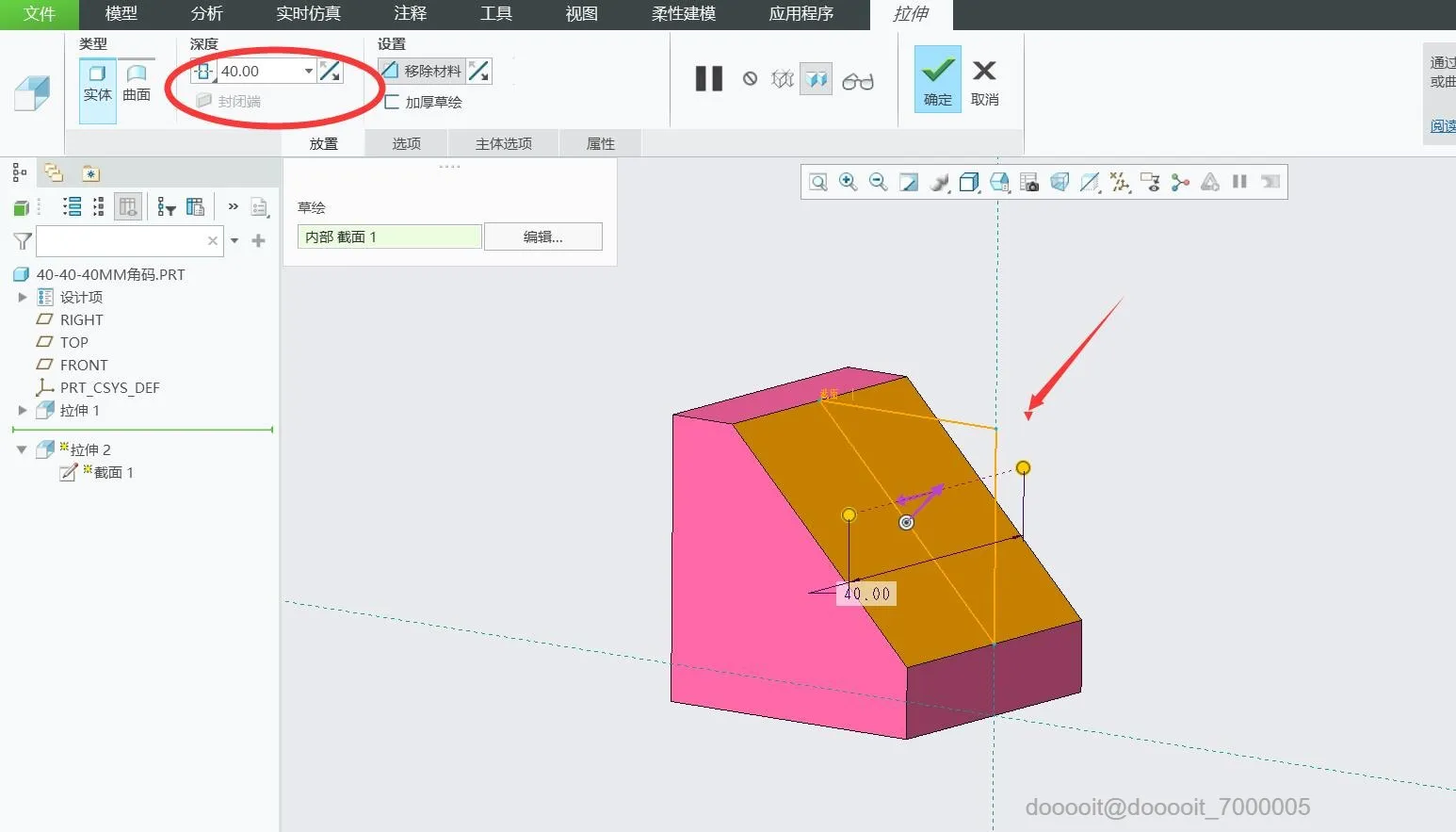

1.最终外观是三角体，使用拉伸命令切除多余部位即可

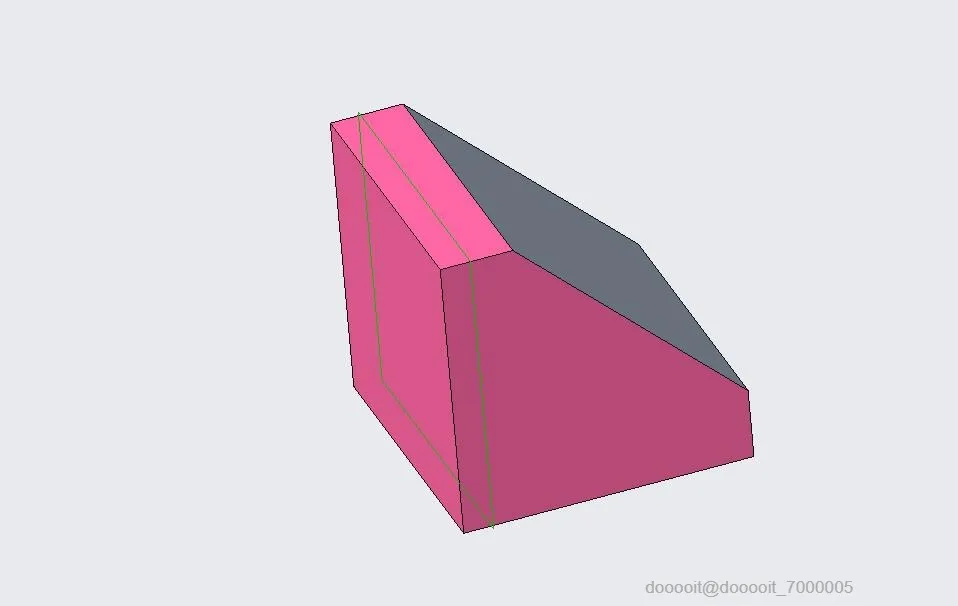

2.注意，切除的厚度需要根据实际使用，且注意避免形成尖锐边缘，应留出顶部的宽度，也可起到限位作用。

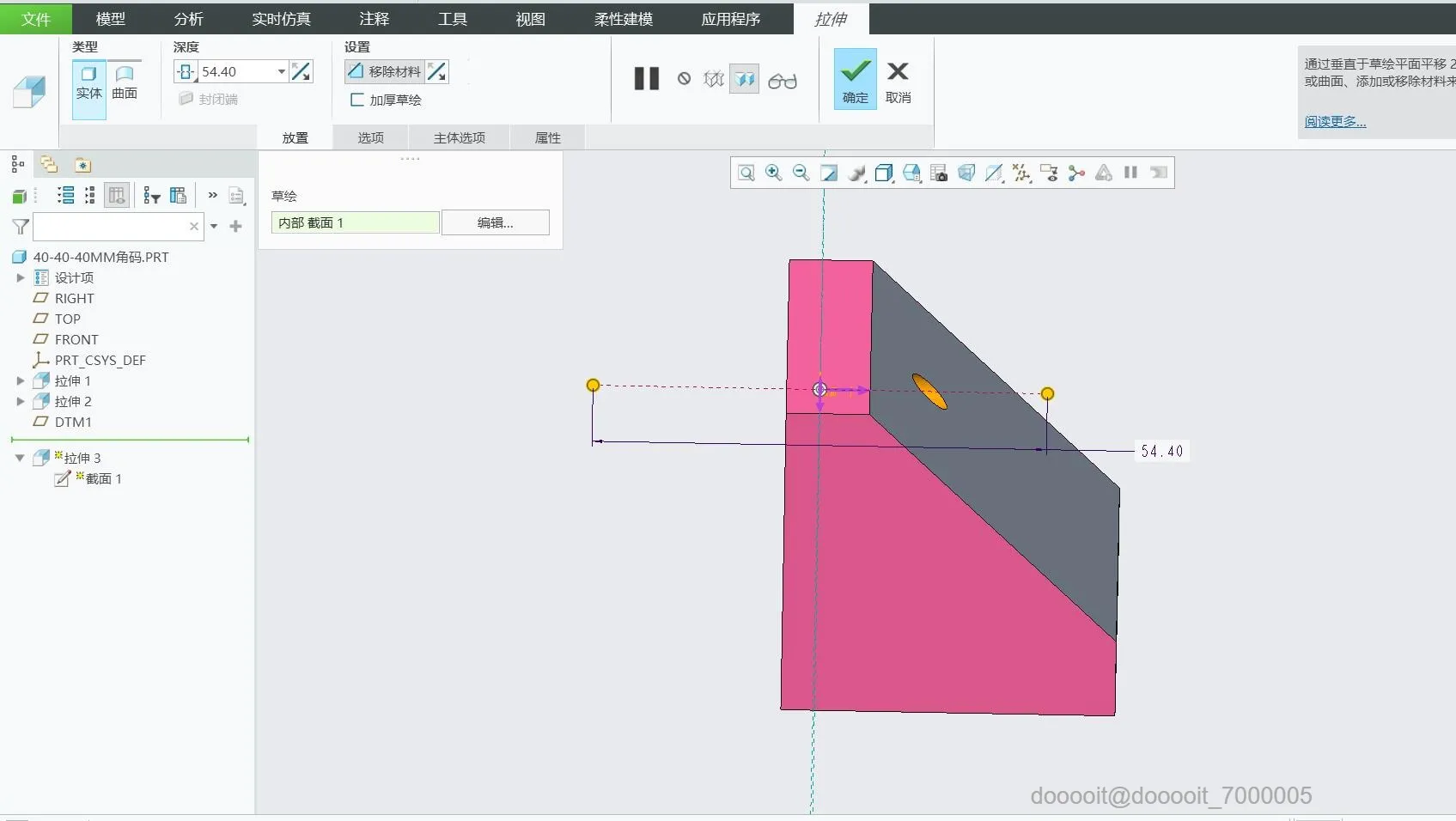

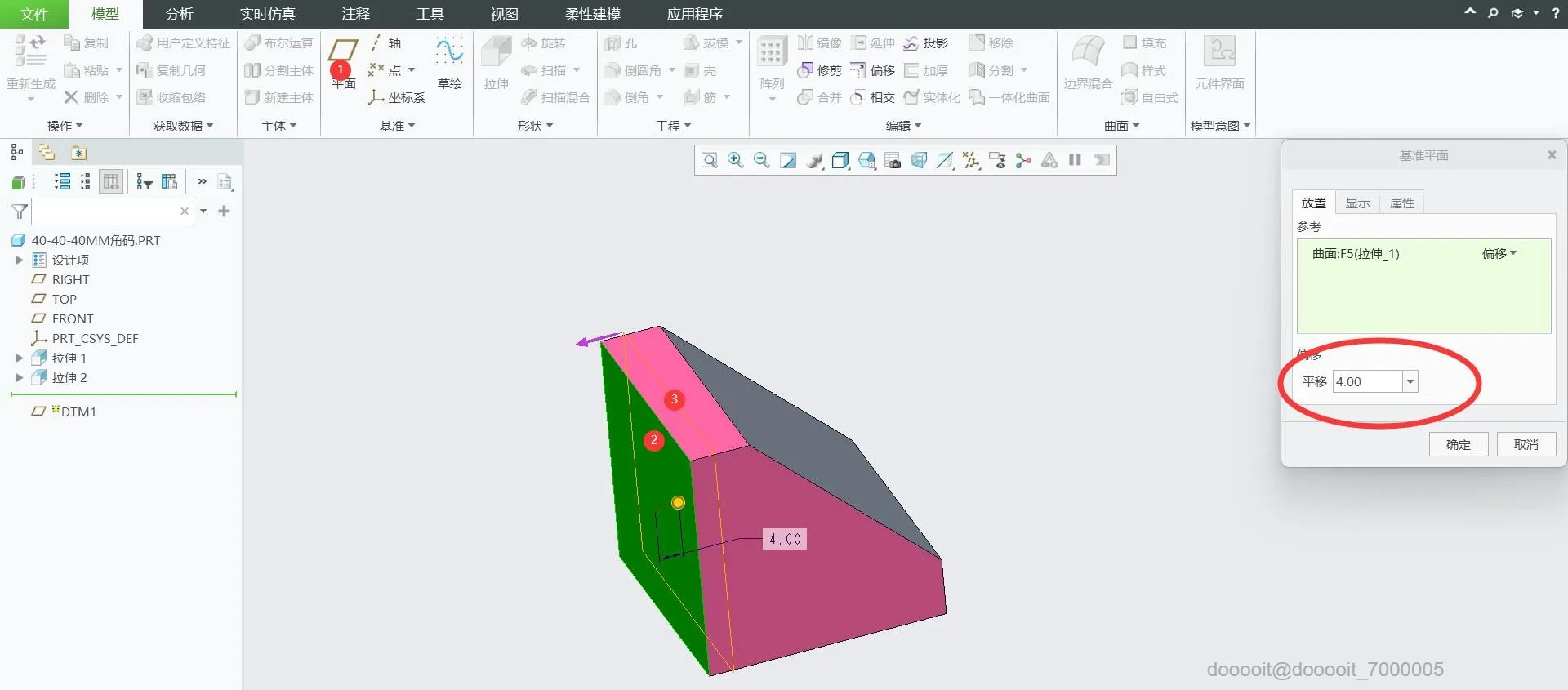

1.新建平面，目的是在此平面上拉伸孔

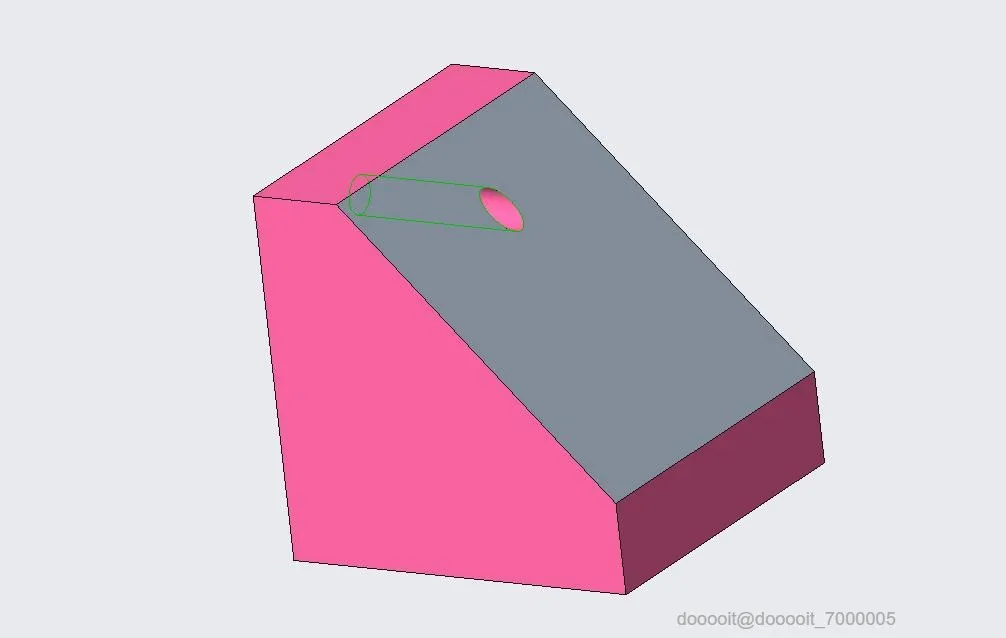

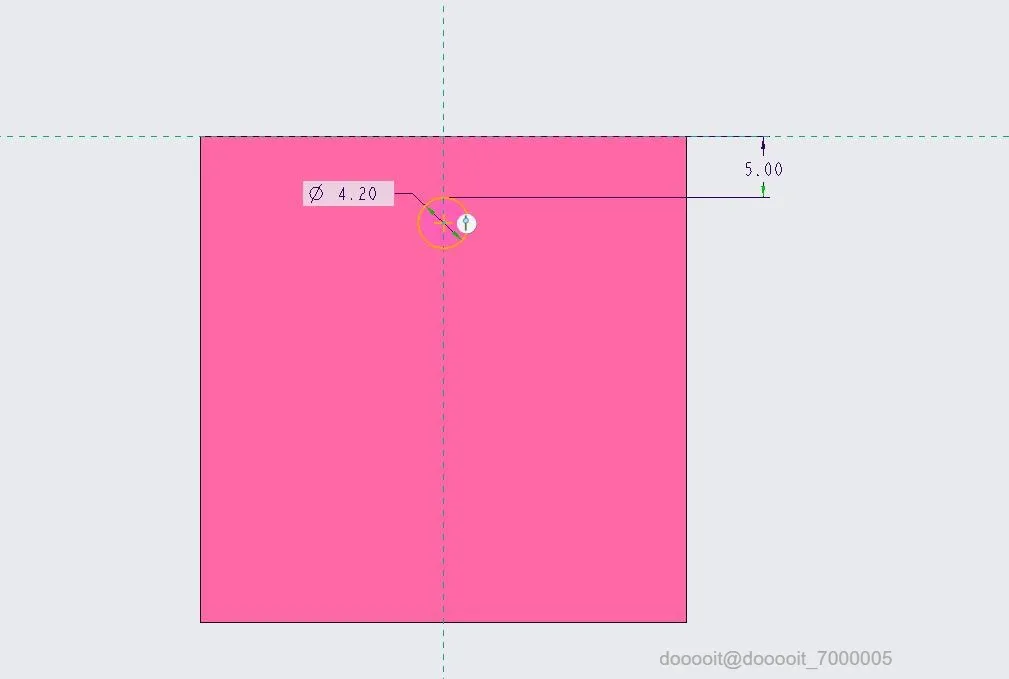

2.4mm螺丝，实际开孔需要控制4.2mm，根据自己使用的打印机精度。

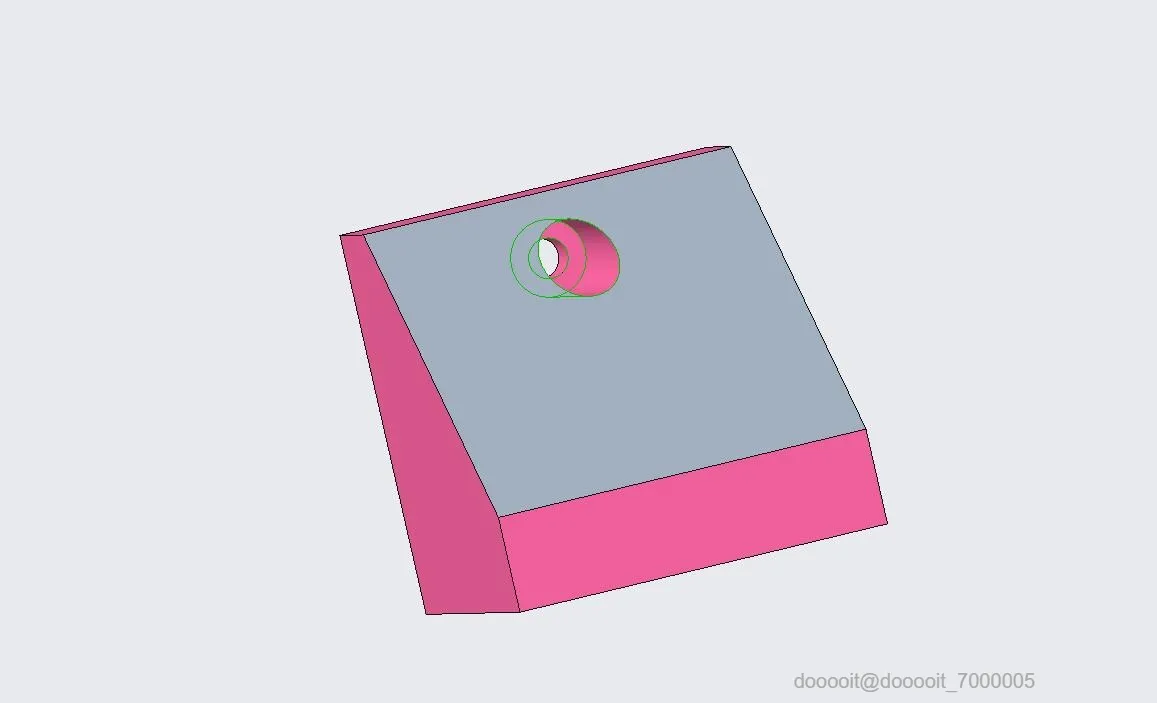

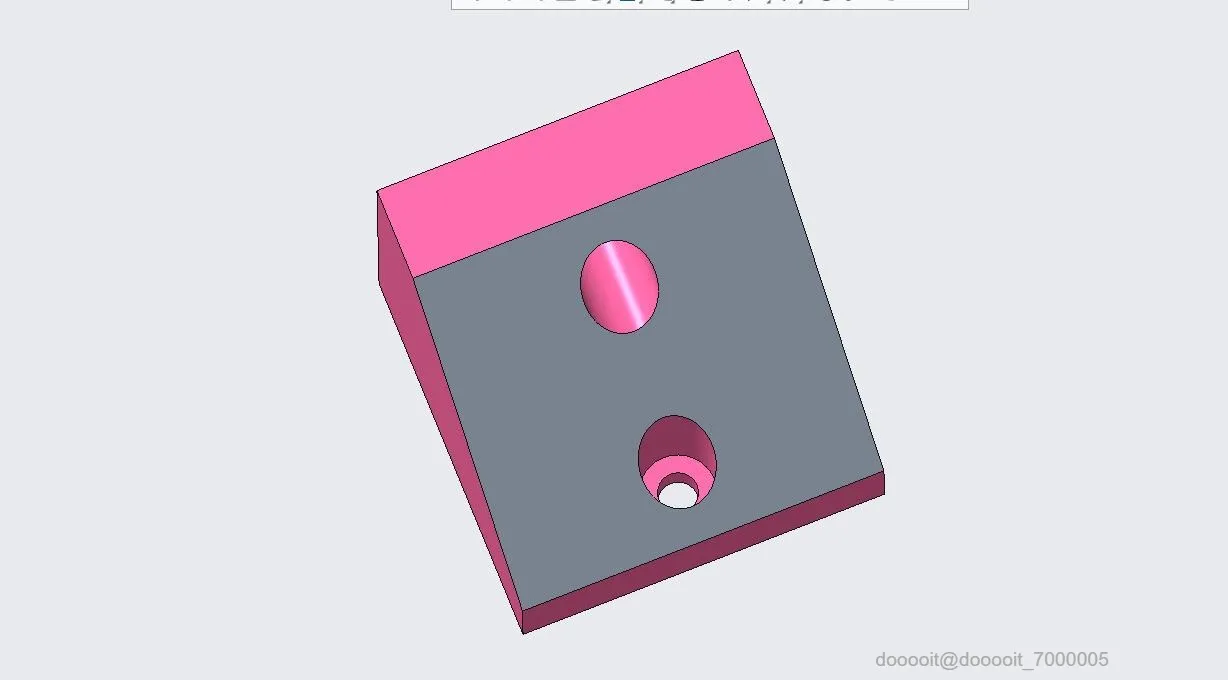

3.拉伸出螺丝帽的孔深。此处直径为8mm，深度为5mm

4.另外1孔位相同操作，性质一样。

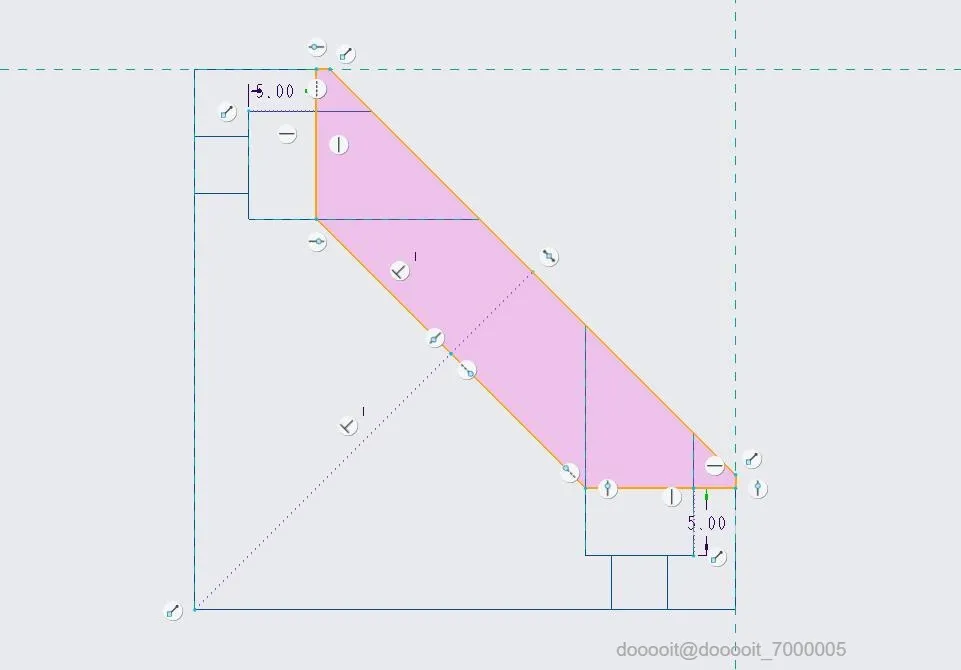

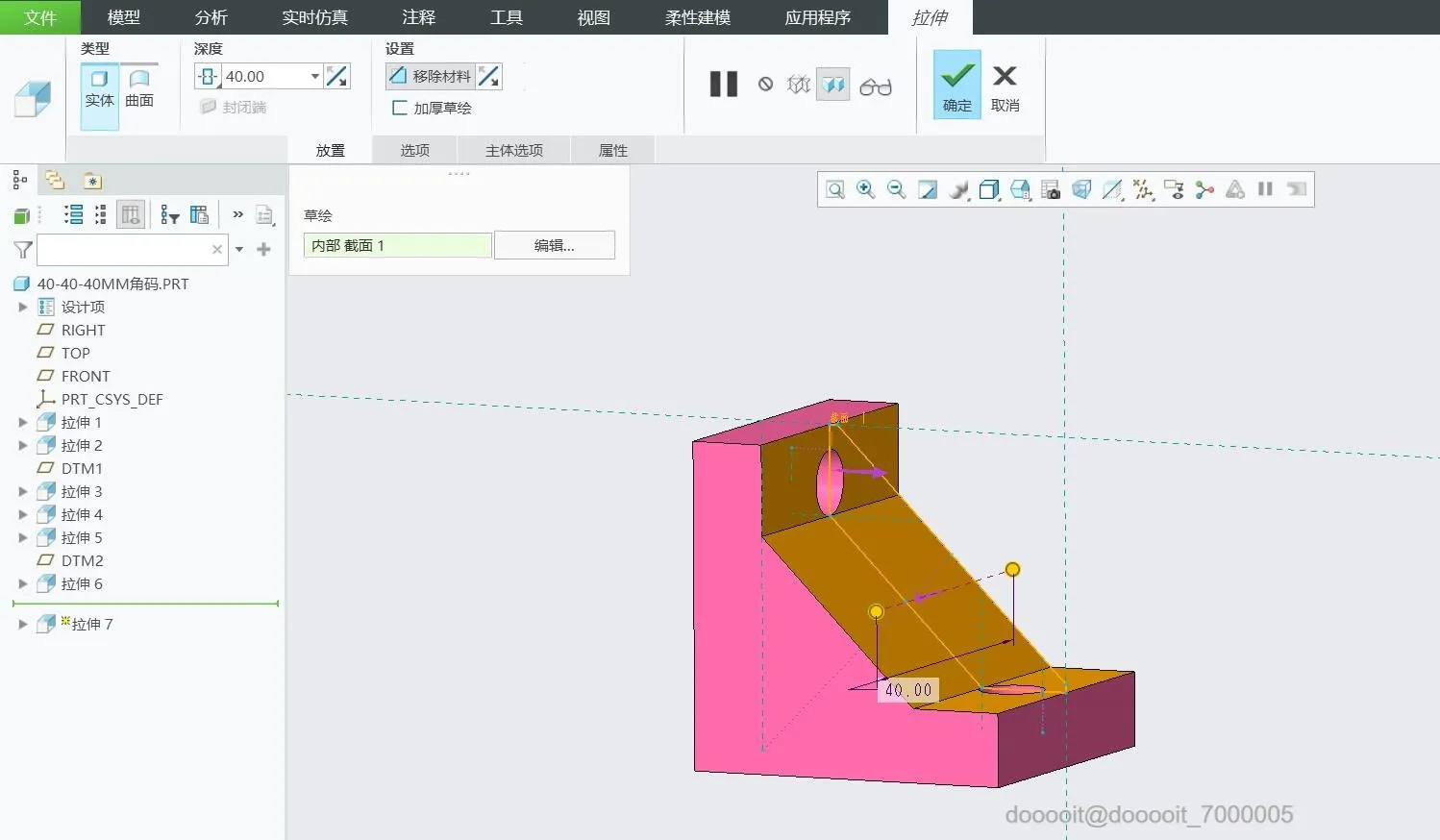

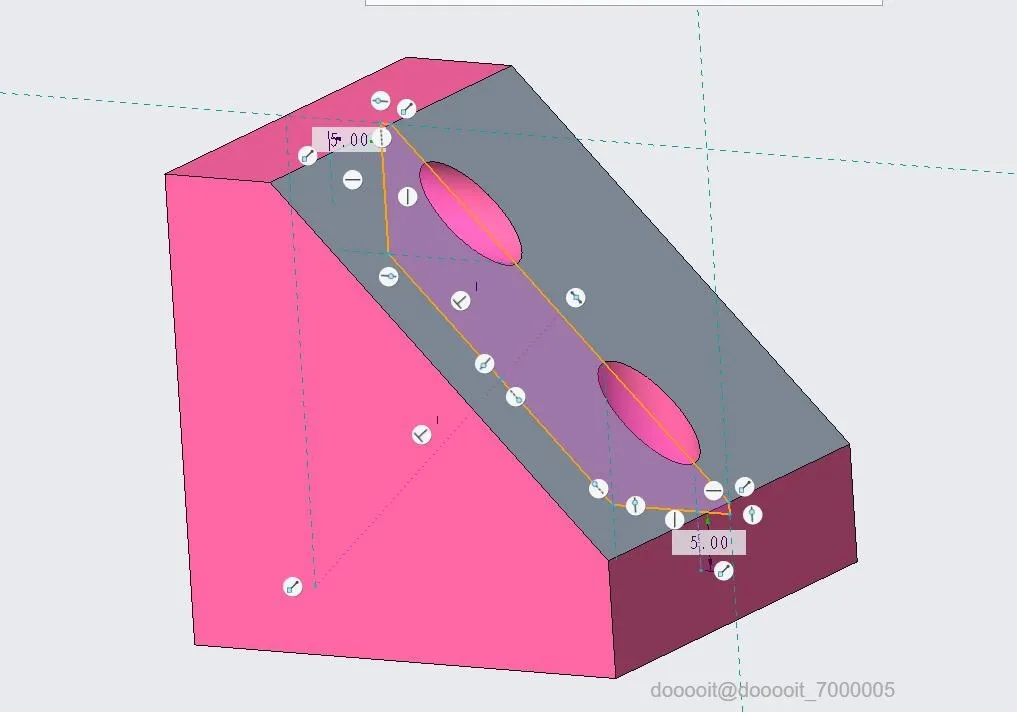

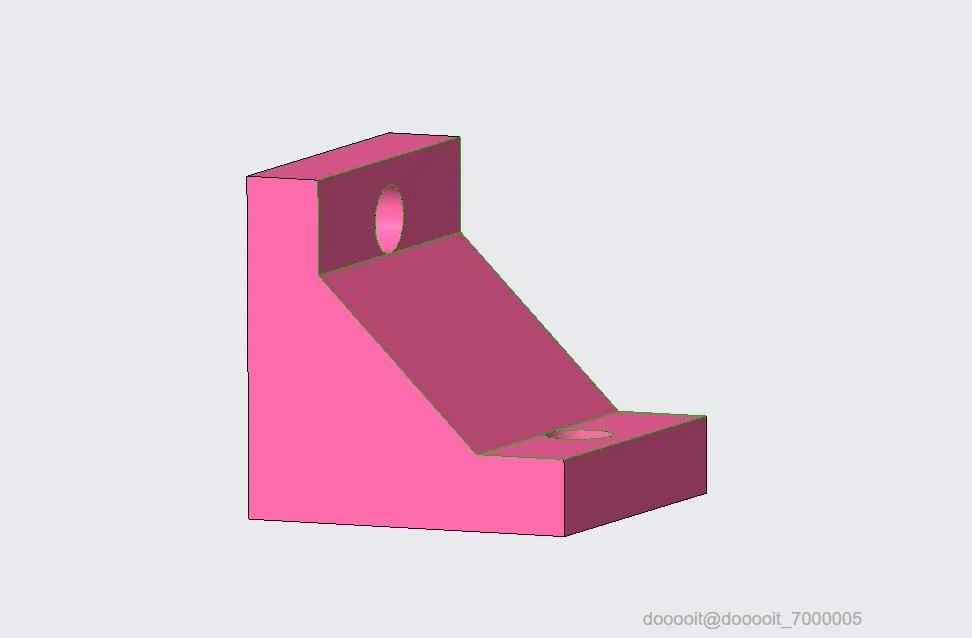

1.切除不必要的部位，即节省材料，也美化外观。

2.注意，图中切除部位，草绘含有构造线，因人而异，此步骤仅仅作为参考。

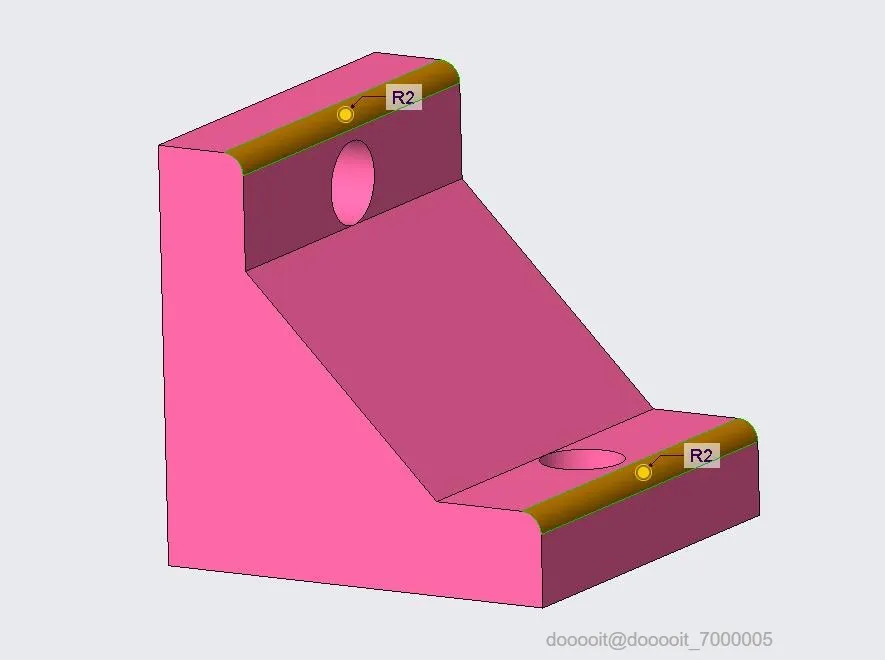

1.倒圆角，防止划伤

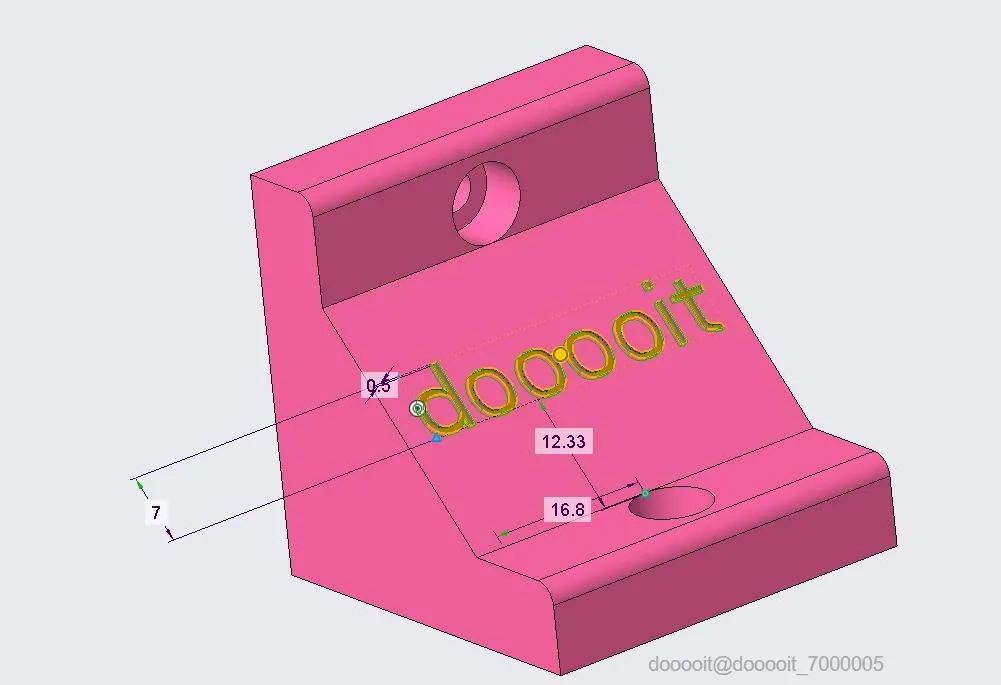

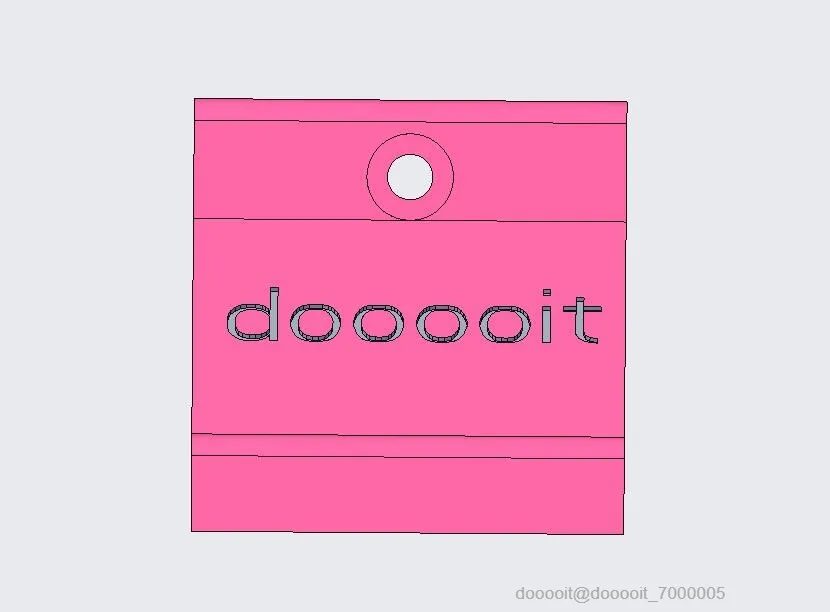

2.制作属于你自己的logo

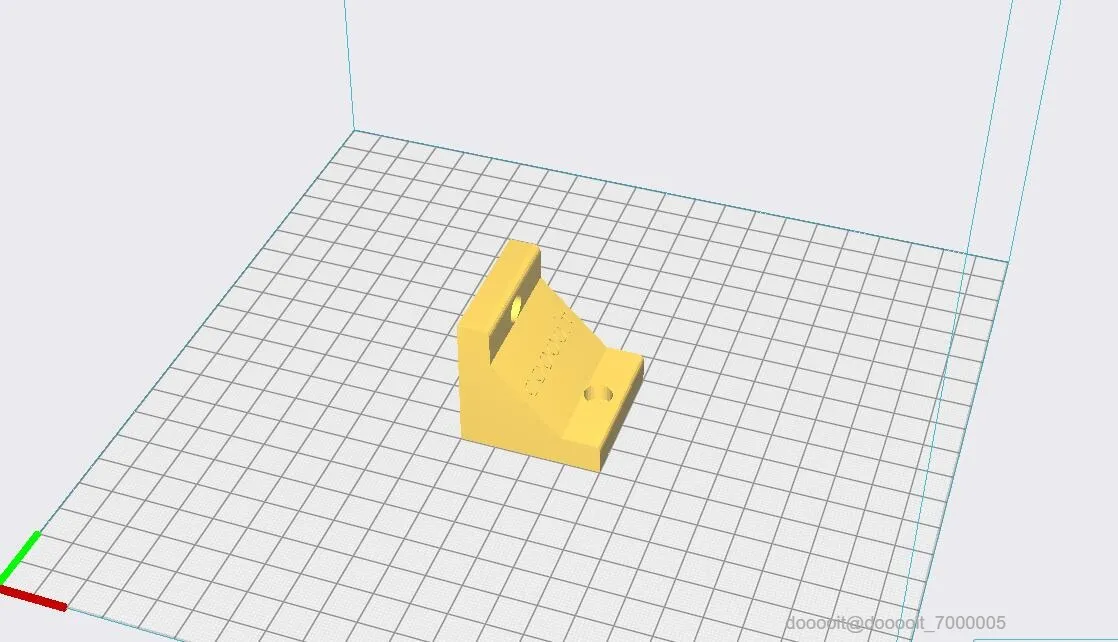

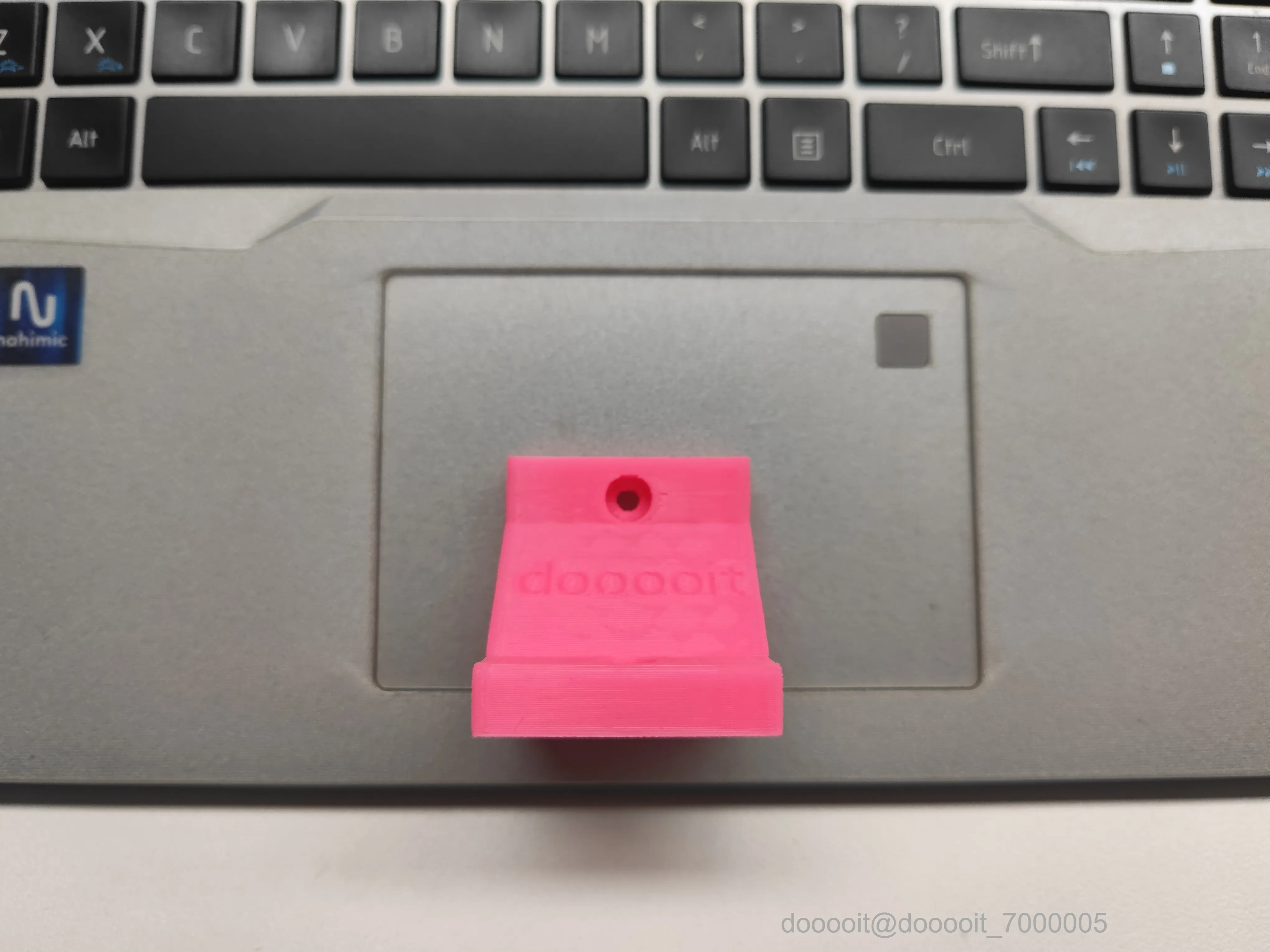

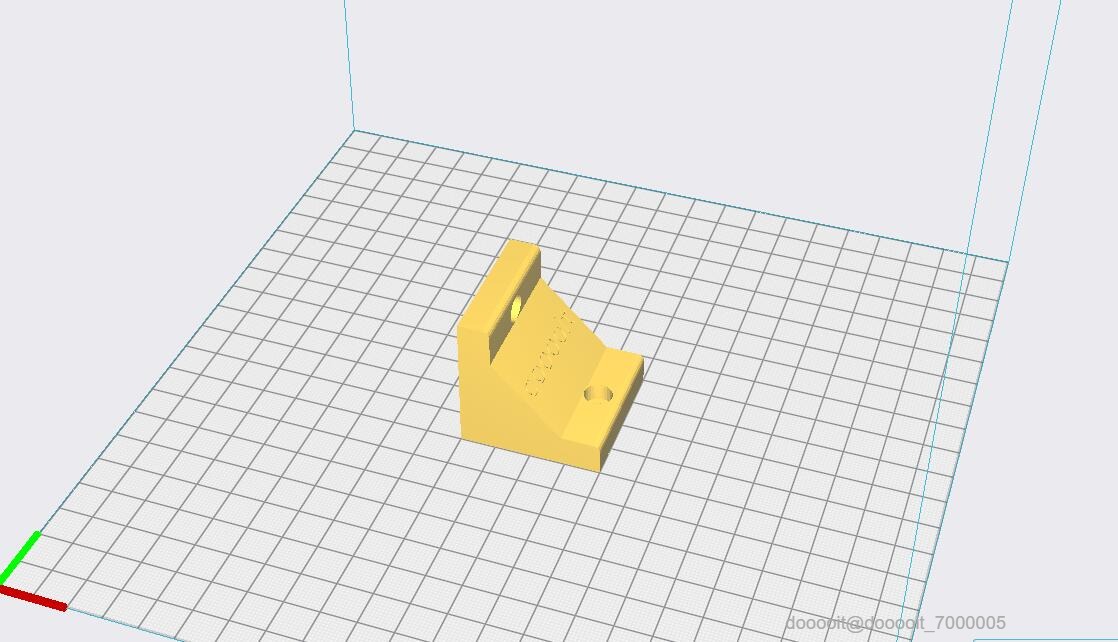

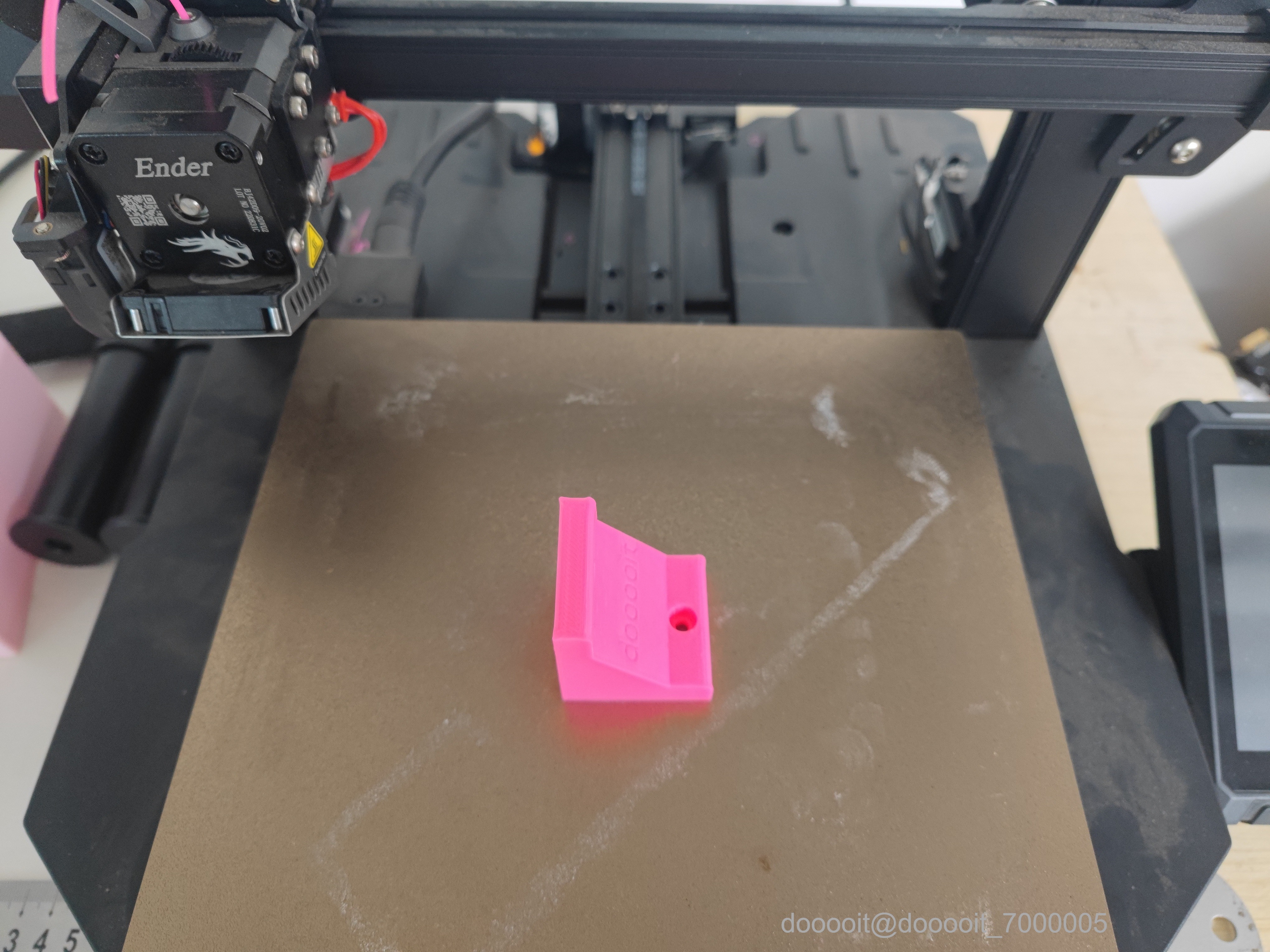

切片参数

(一) 填充50%

(二) 层高0.28

(三) 材质pla

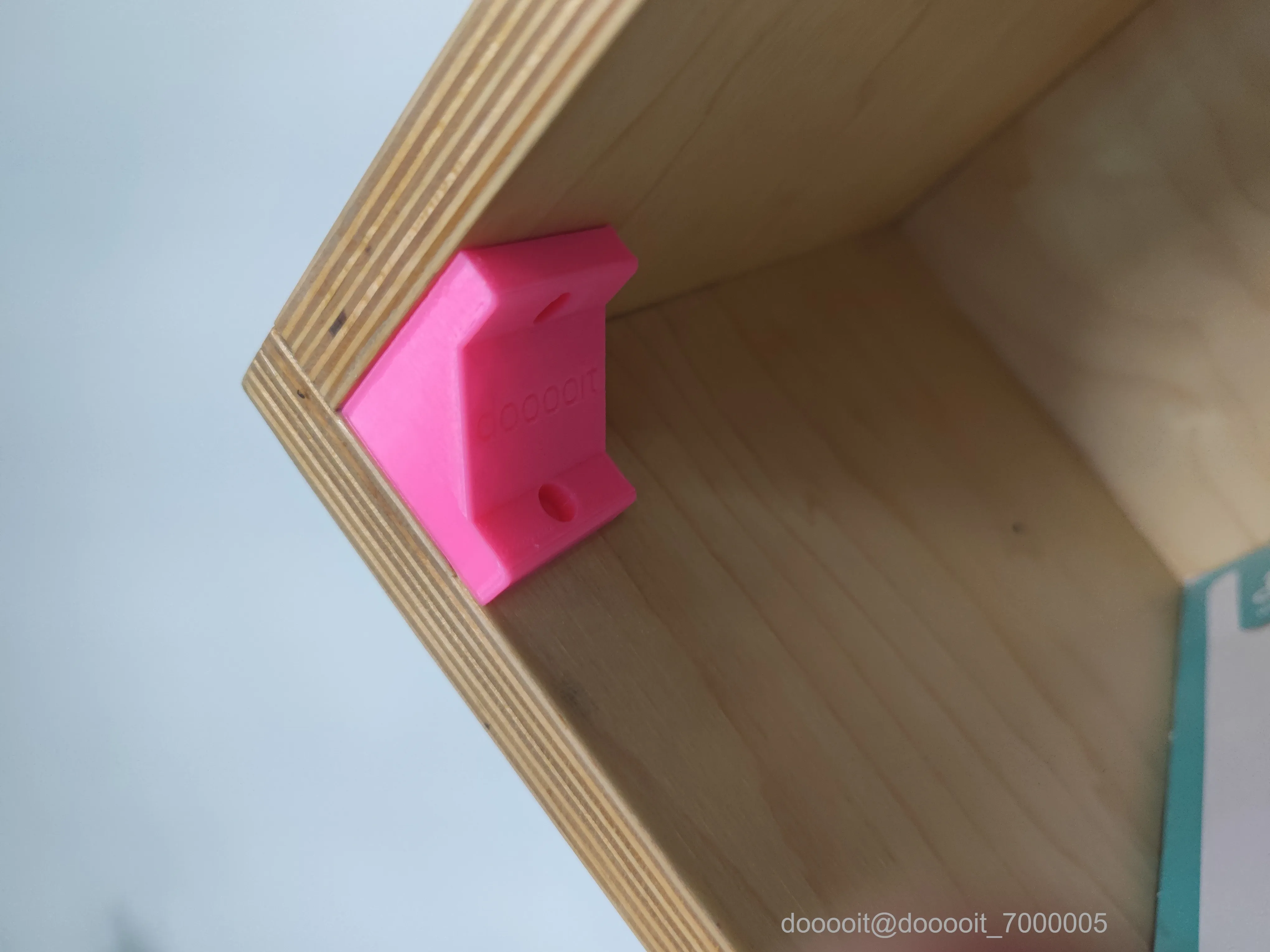

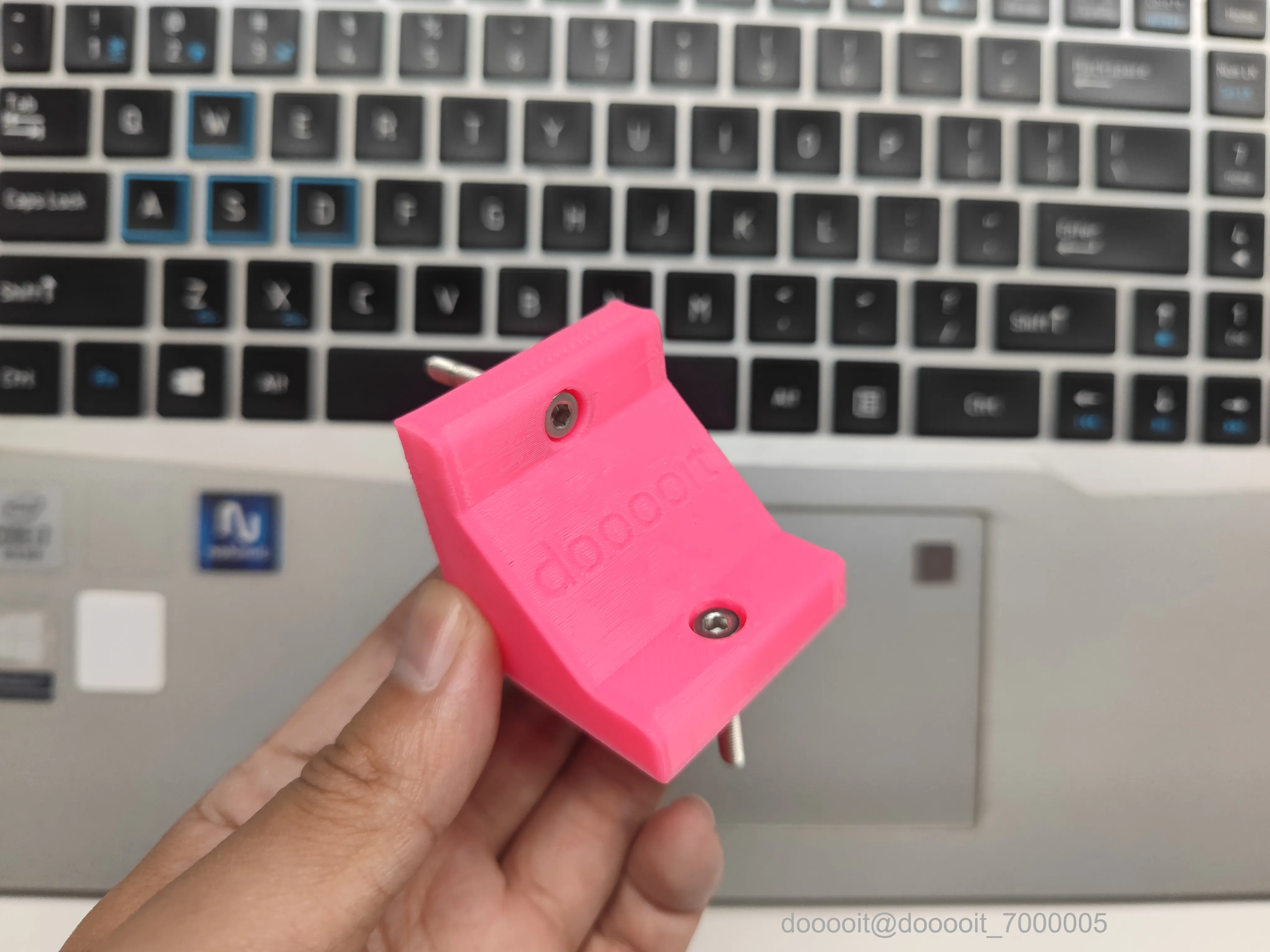

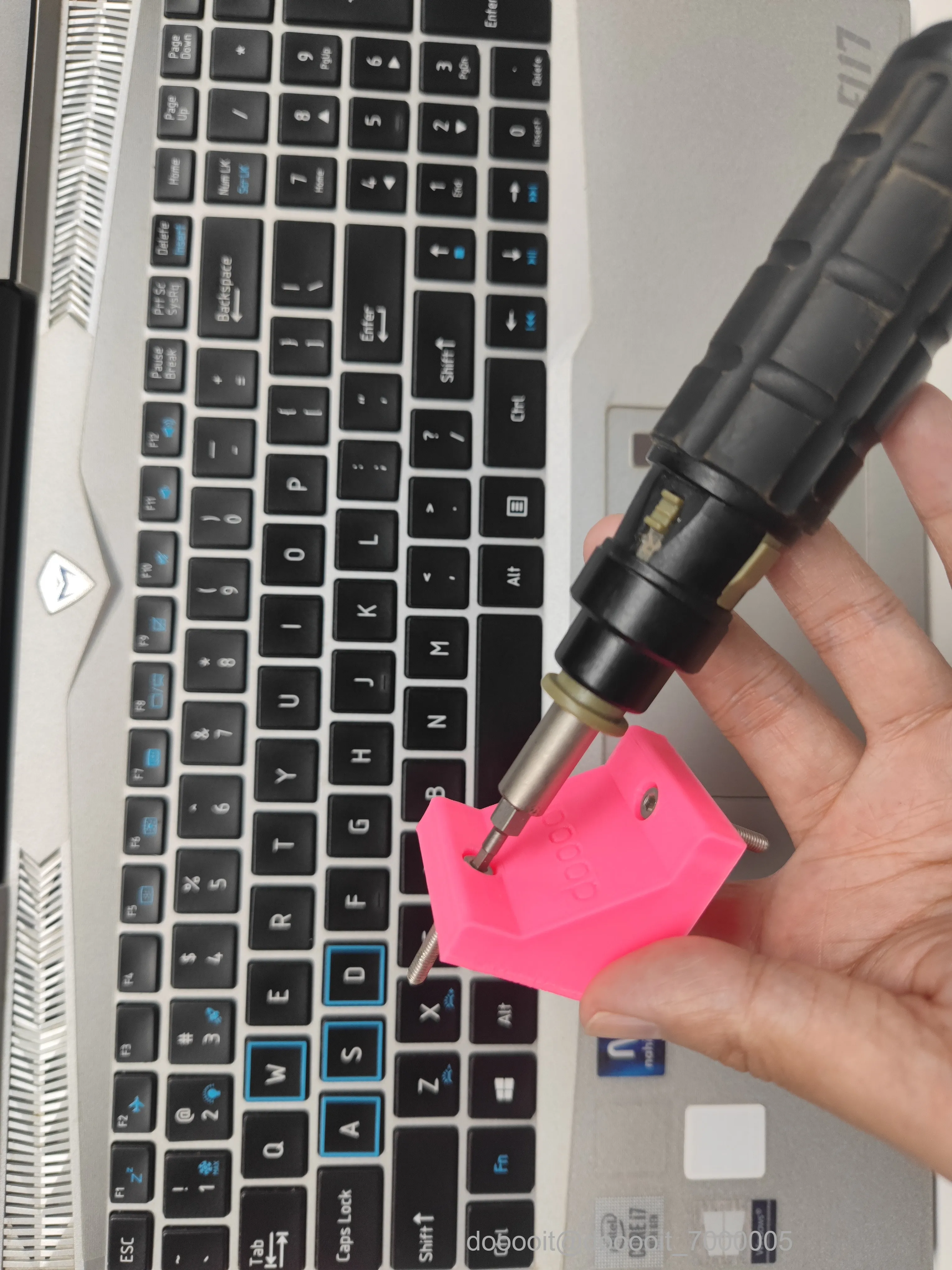

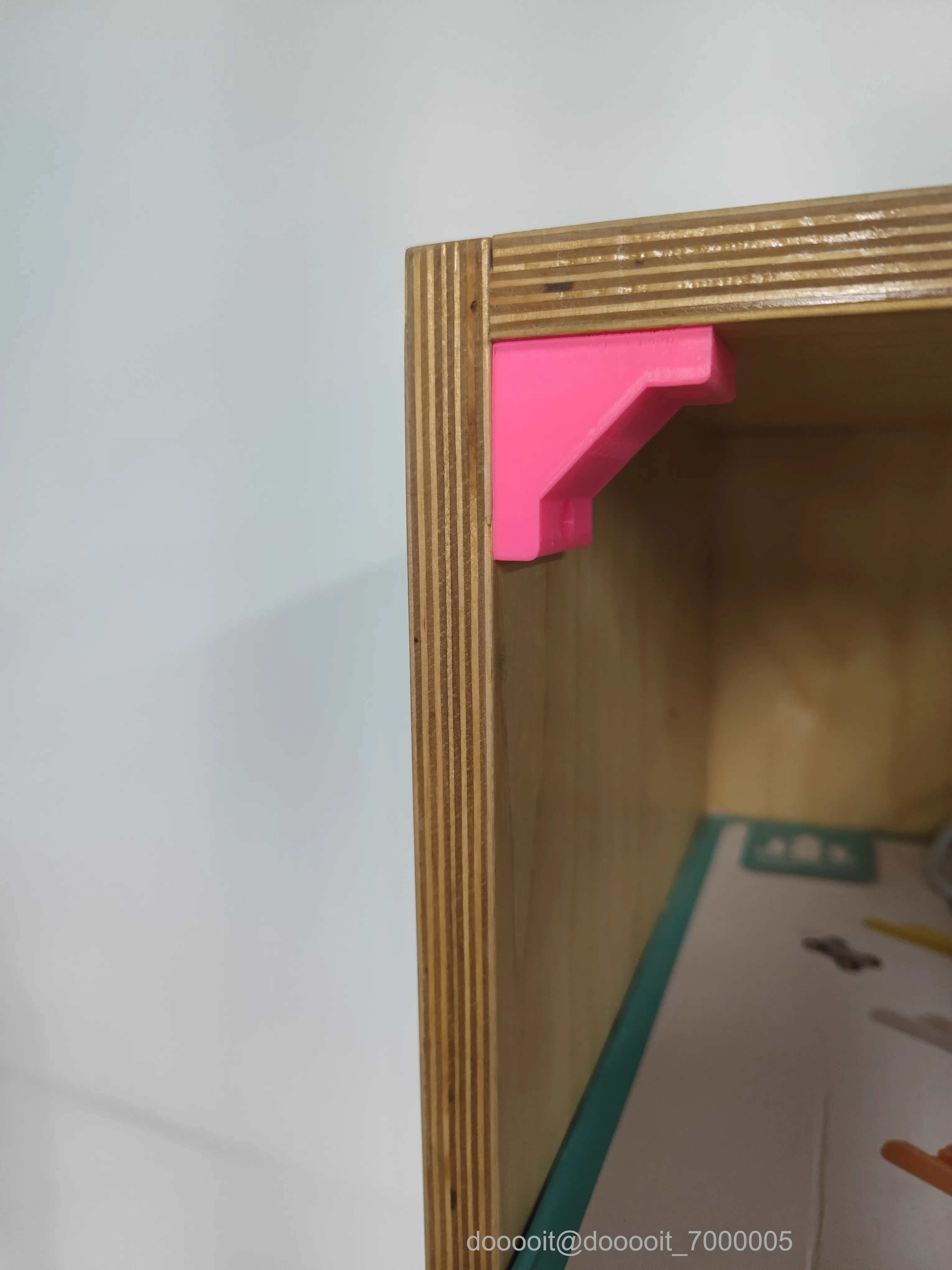

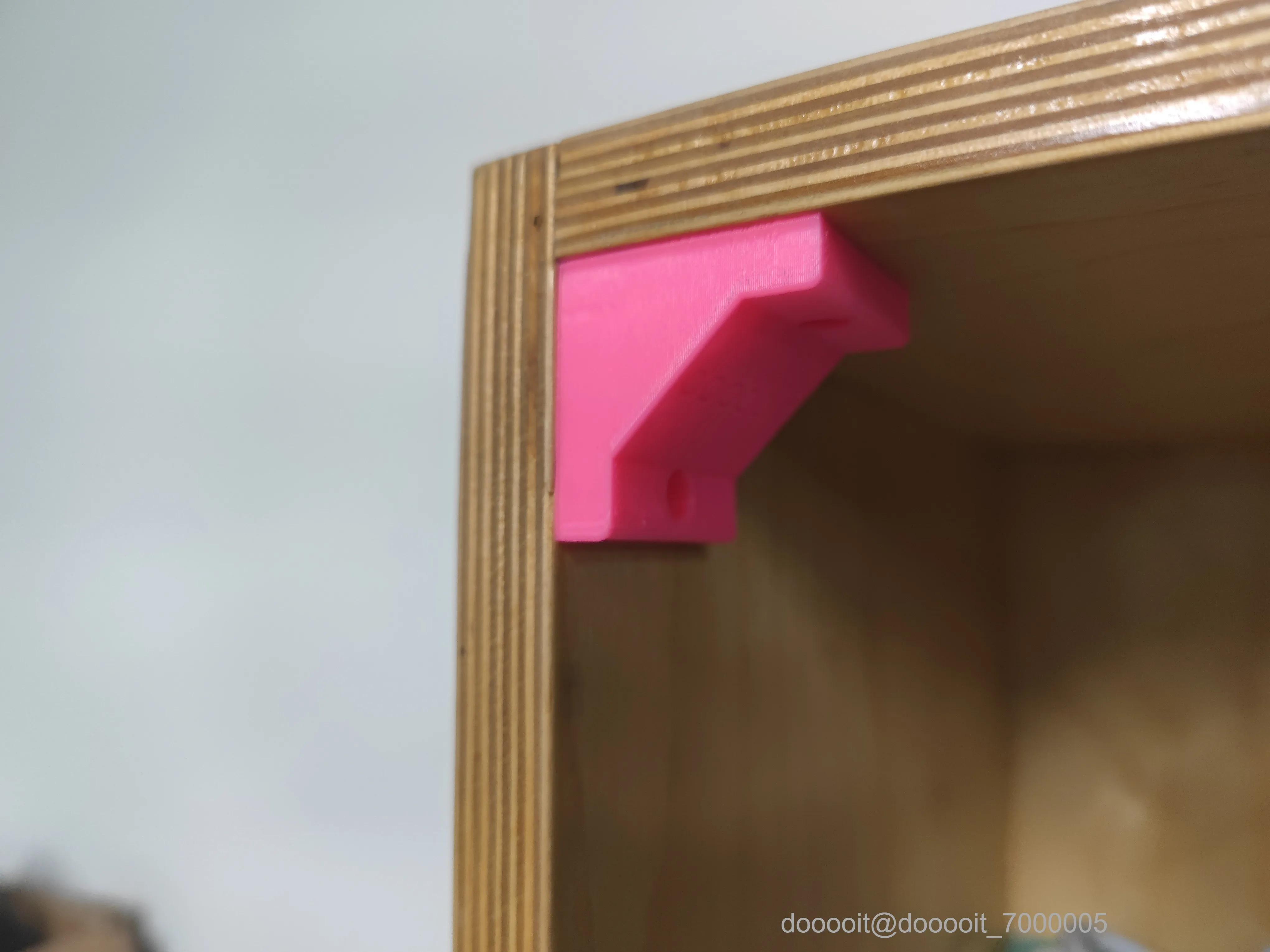

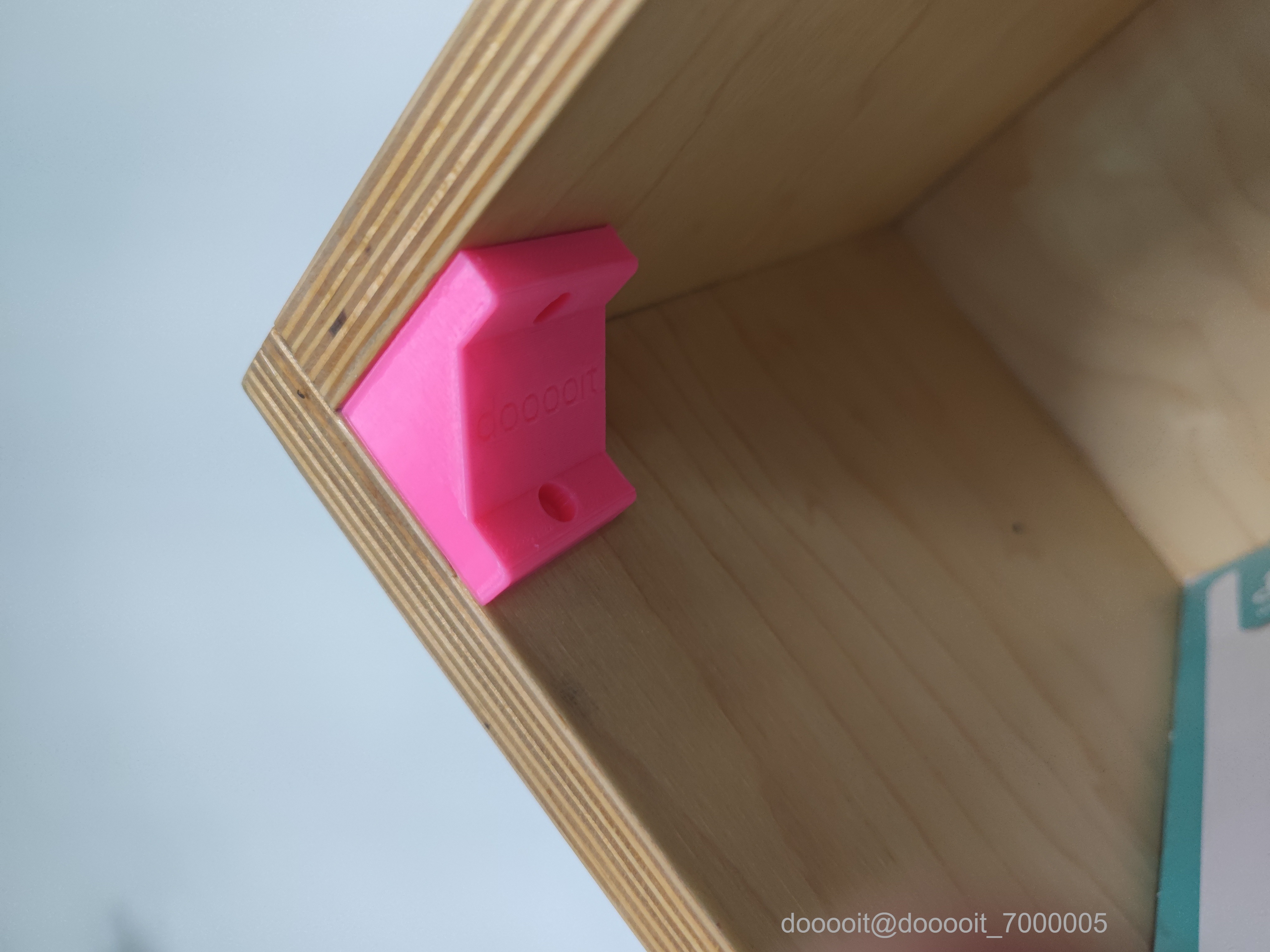

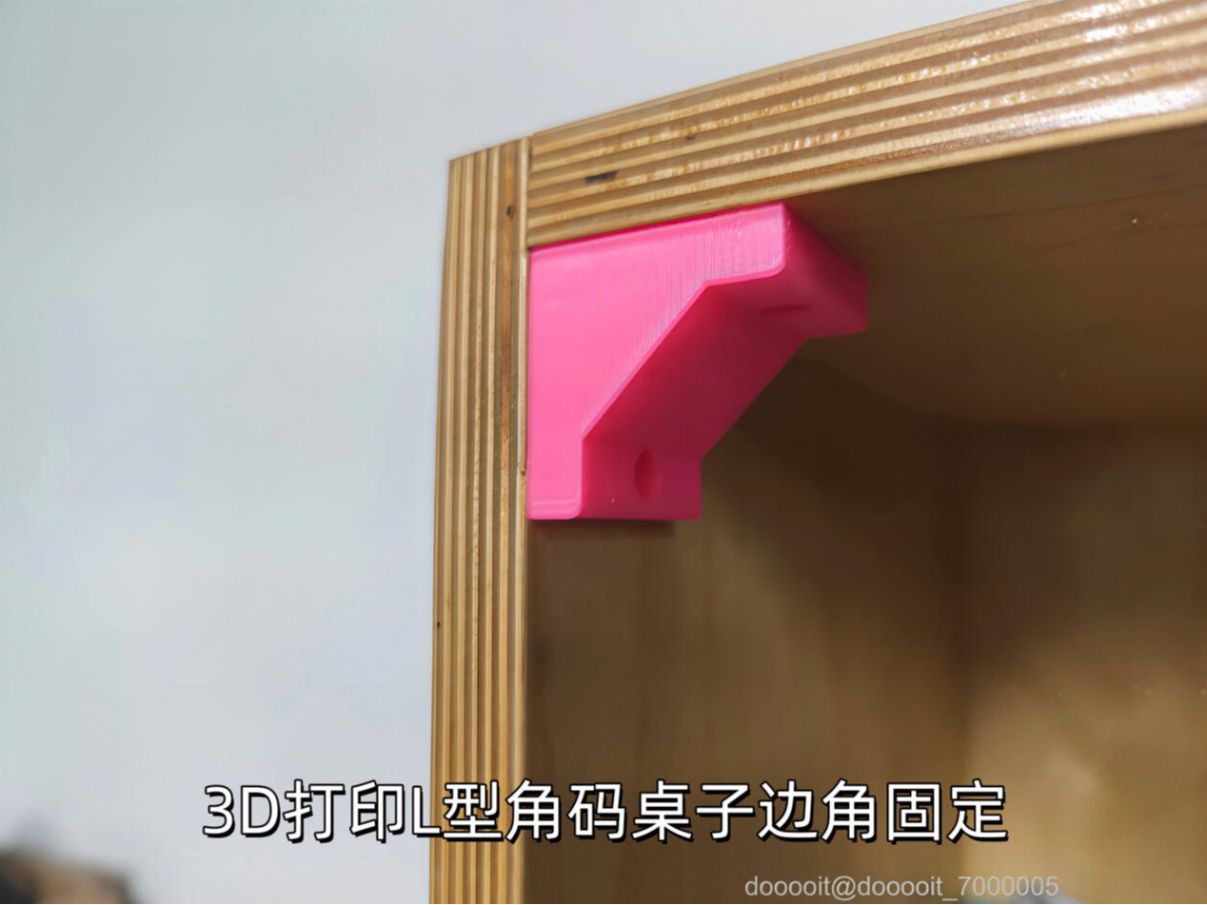

使用螺丝刀即可完成安装。
