小米充电宝3D打印外壳-20000mAh

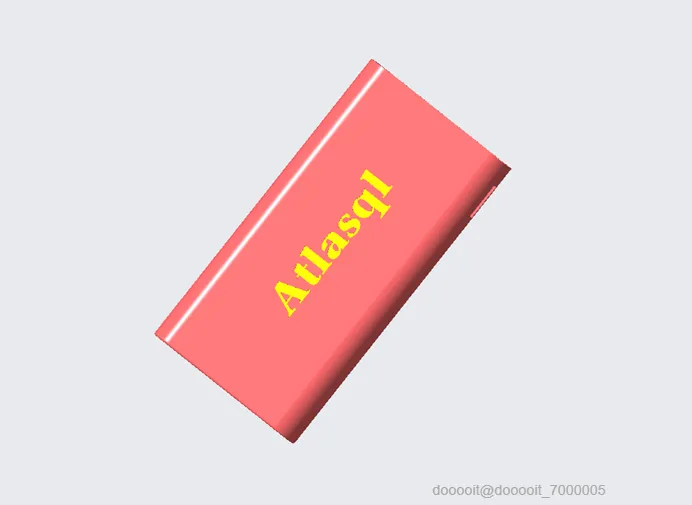

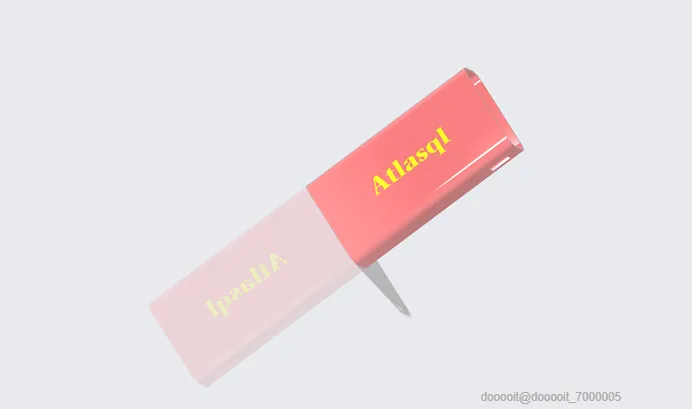

先展示最终建模图纸效果。本次建模将以大步骤模块化的形式展示。测量数据务必以同型号的小米充电宝为准，三维建模为本次分享的学习重心，讲解此类建模应注意的细节问题。

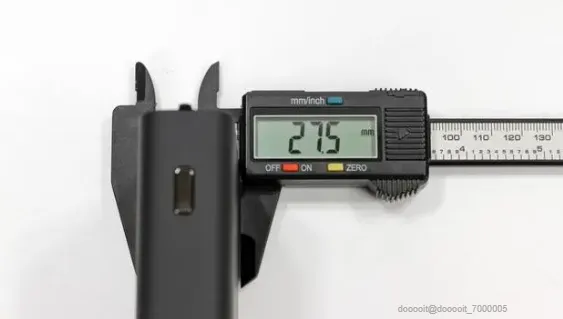

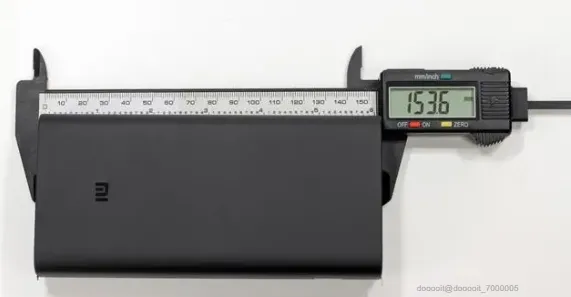

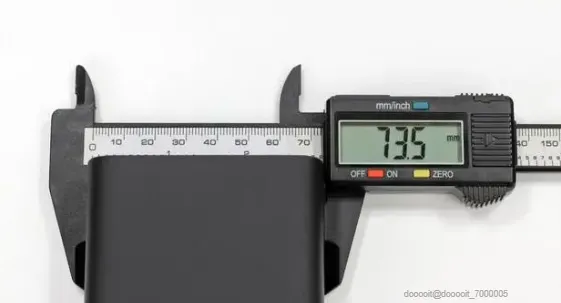

1、根据手中的工具，测量为旋转六角扳手旋转时的最大直径，单位mm。

2、注意，在测量时，应该考虑打印机误差，因此根据个人经验留出打印误差即可。本次建模整体数据为实测数据+0.2mm

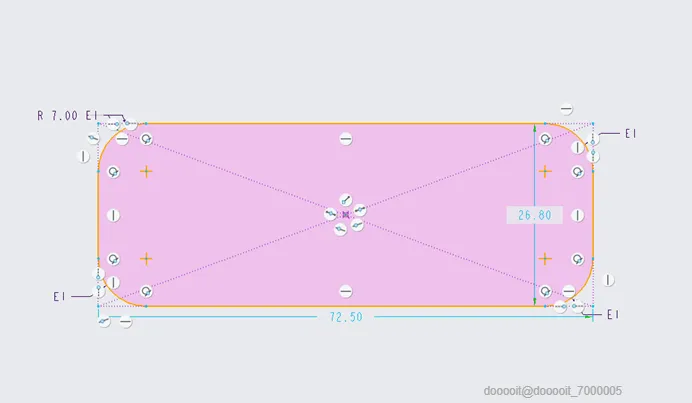

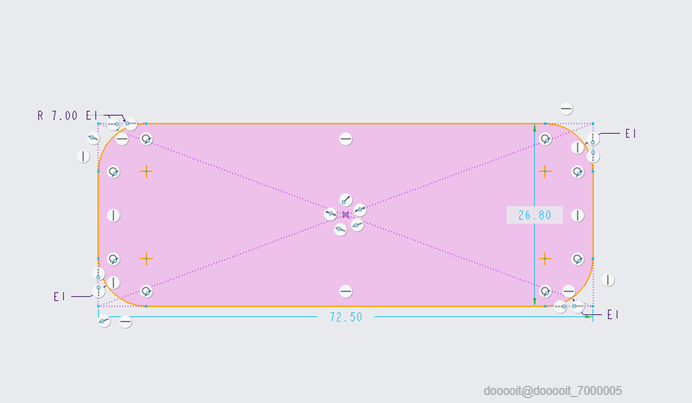

1. 做出收纳盒的外观形状，注意预留出误差。

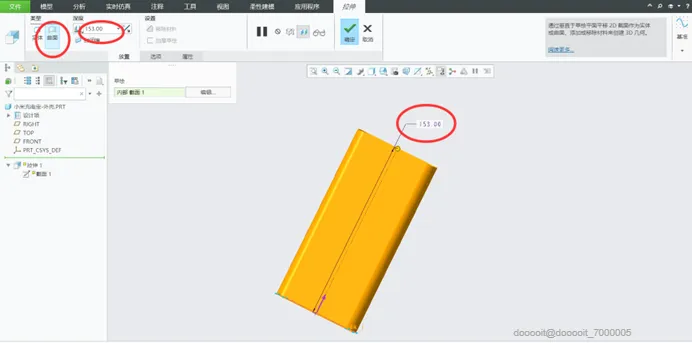

2. 此处拉伸高度153mm

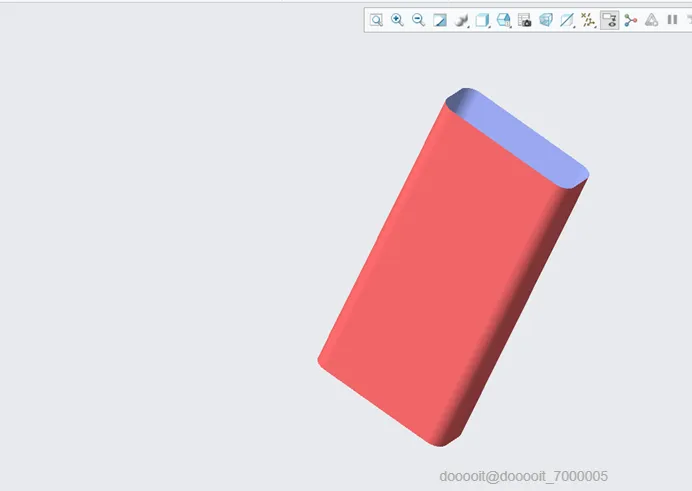

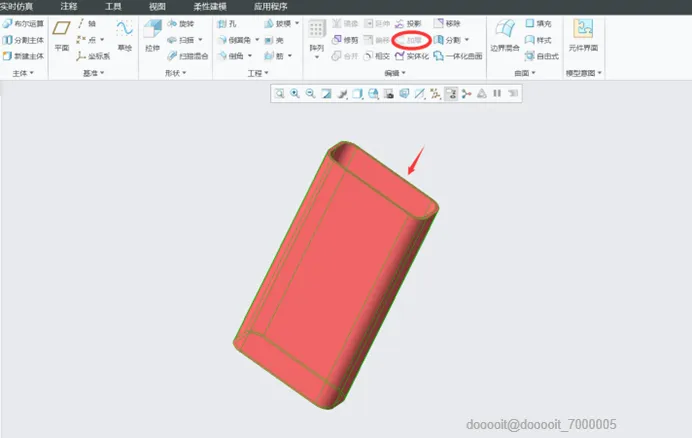

选择上一步拉伸的壳体，使用“加厚命令”，厚度根据需求而定，这里为2mm。

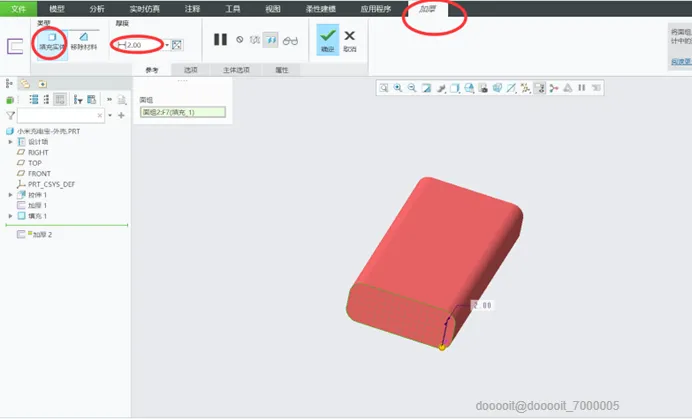

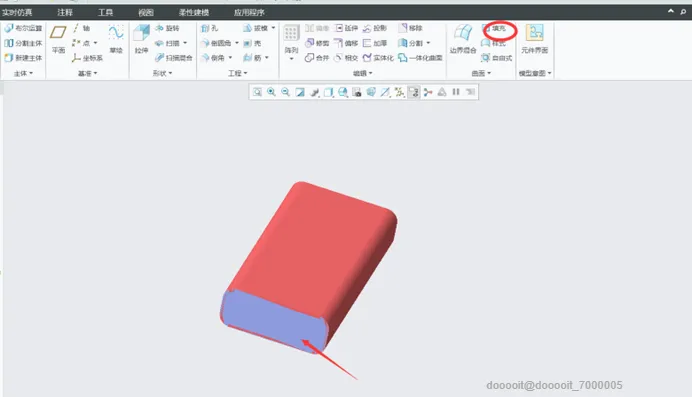

1) “填充”命令，将地面封闭。再加厚，为2mm

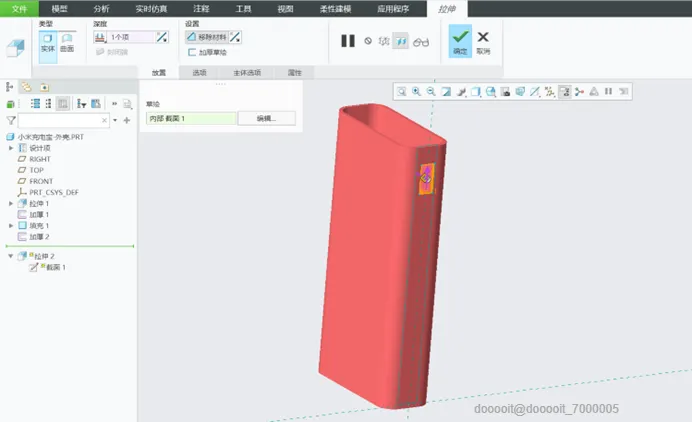

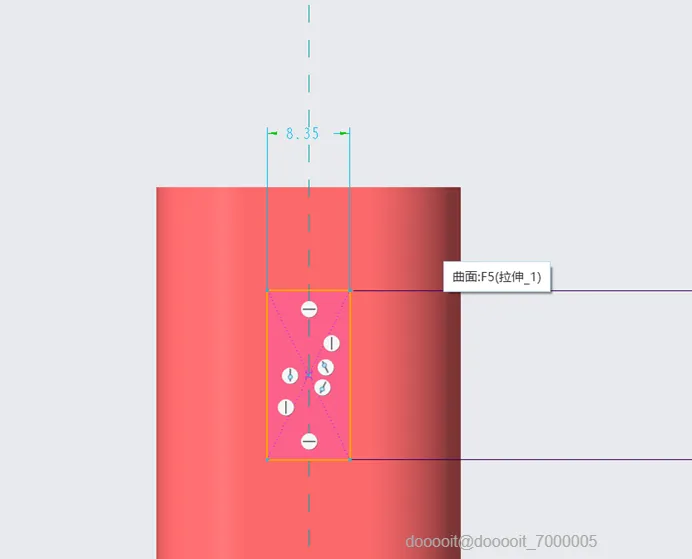

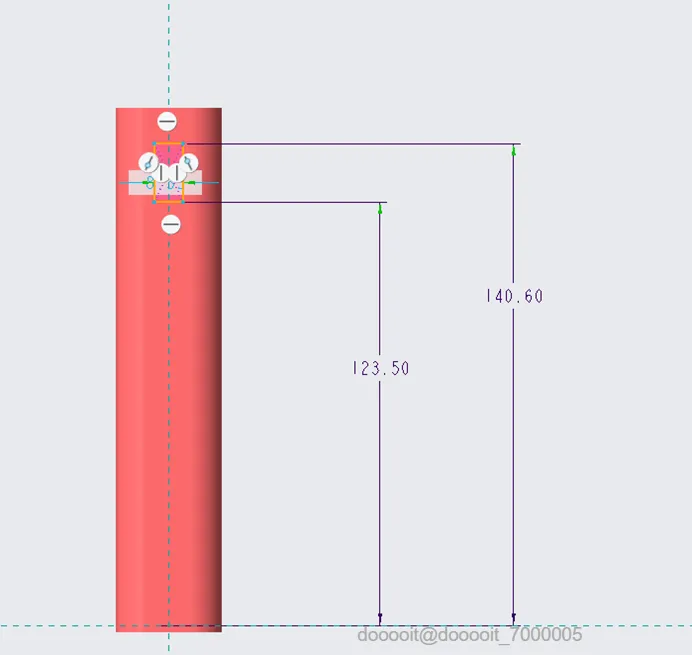

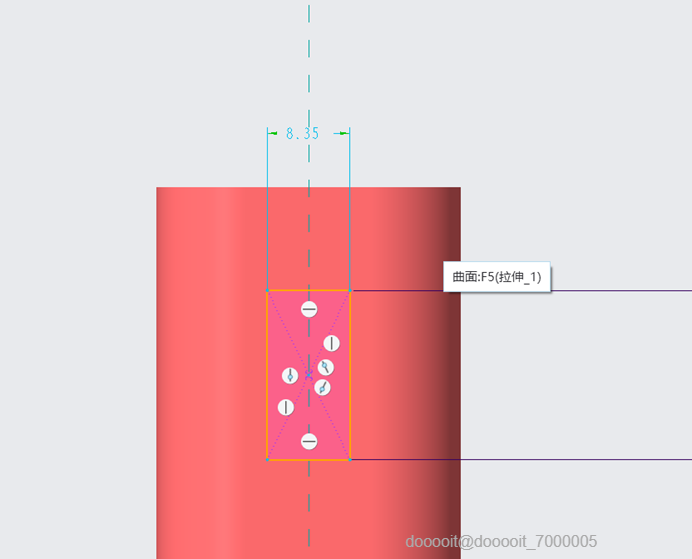

根据实体按键的高度，拉伸切除掉孔位，其详细数据请看以上图片。

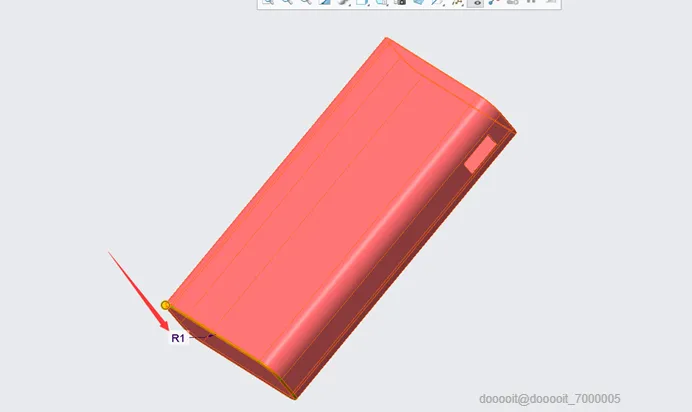

1) 防止划手，将底部边缘倒圆角。

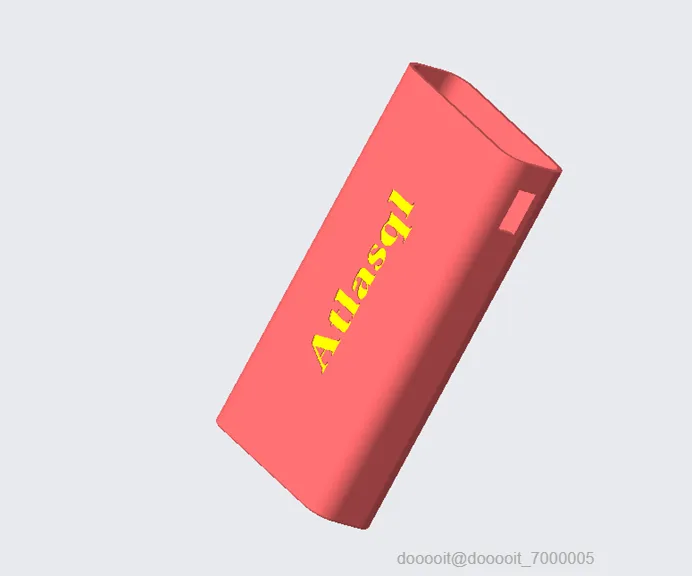

2) Logo自定义即可。

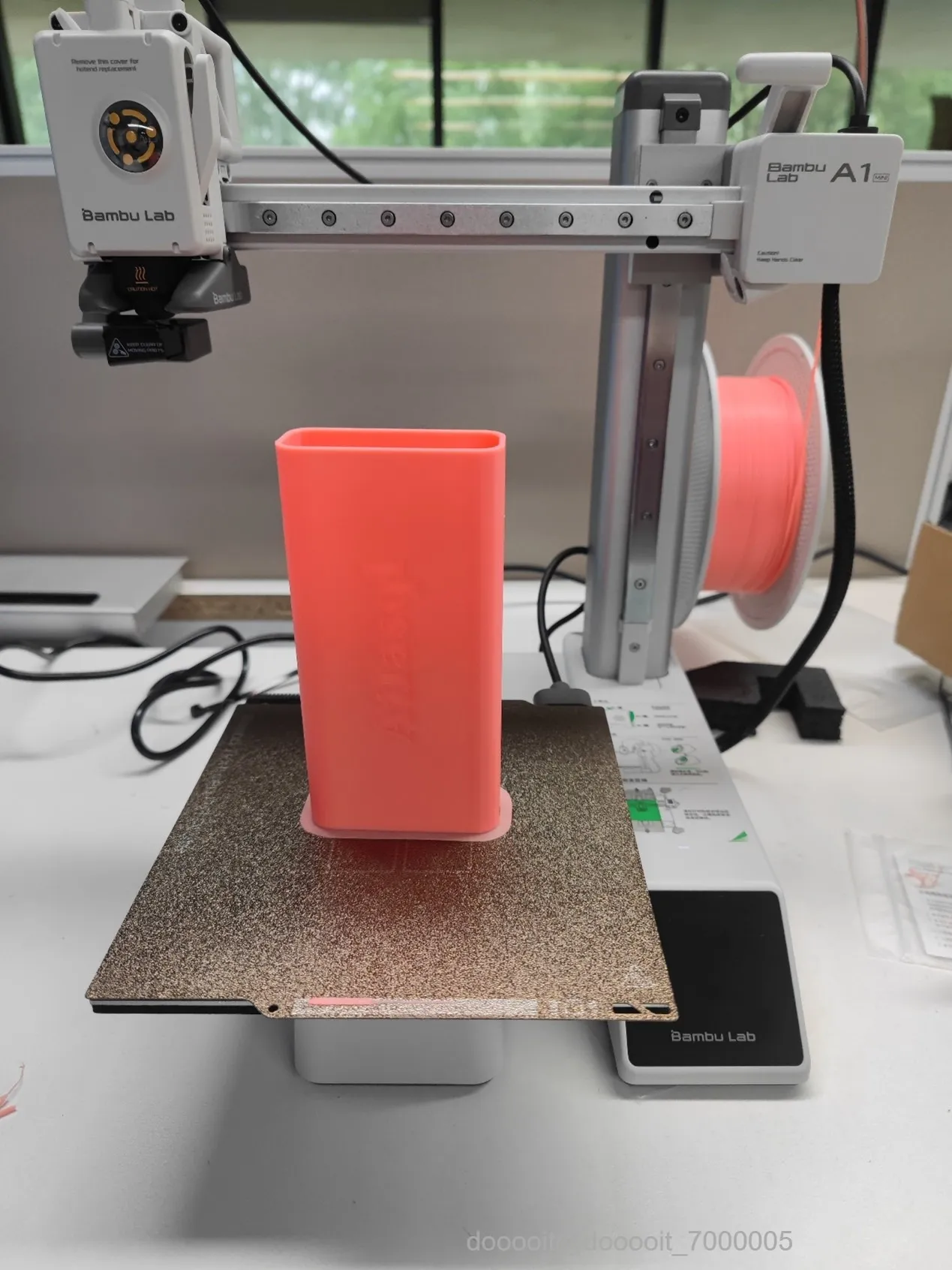

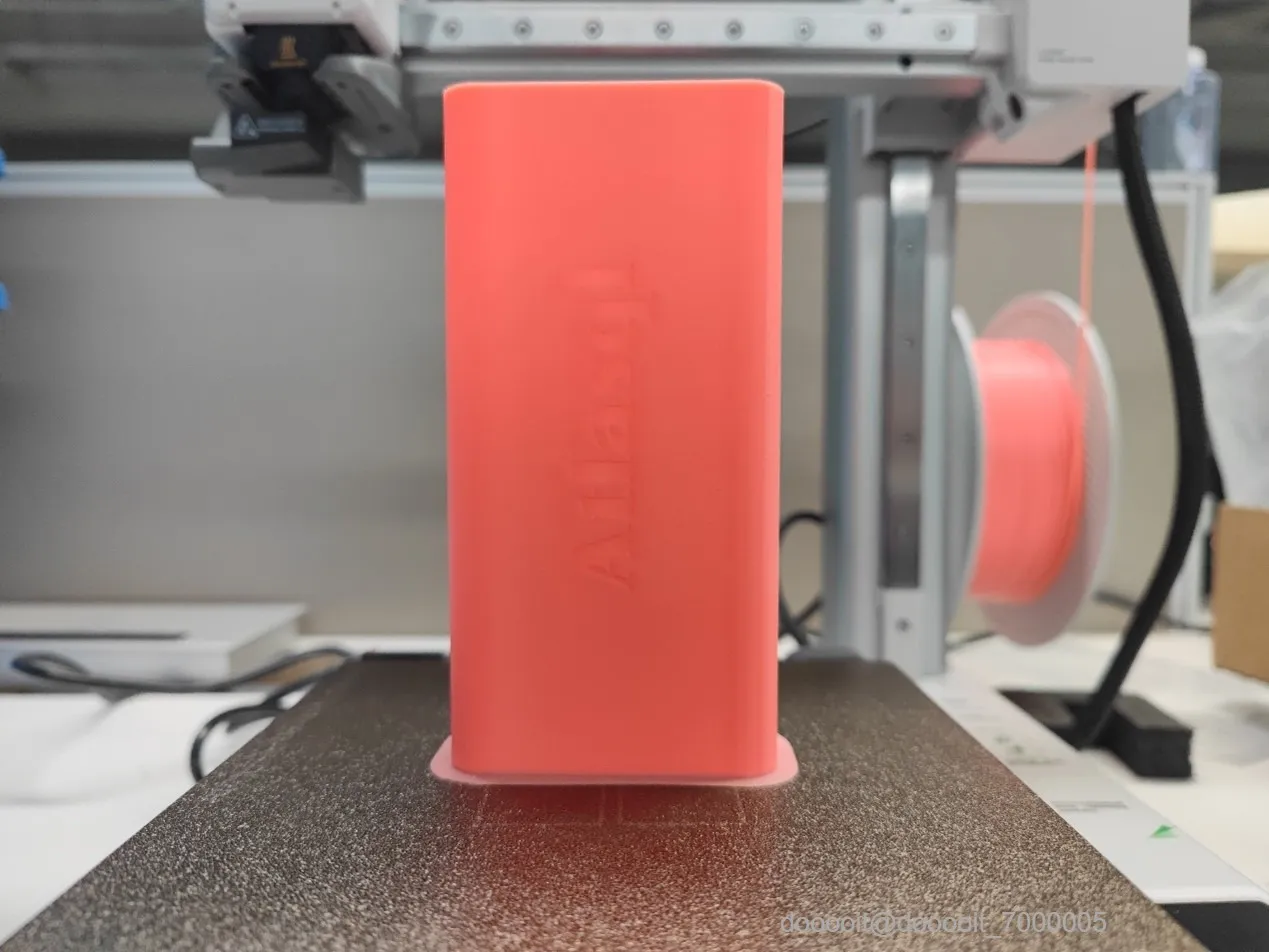

切片参数

(一) 填充50%

(二) 层高0.28

(三) 材质pla

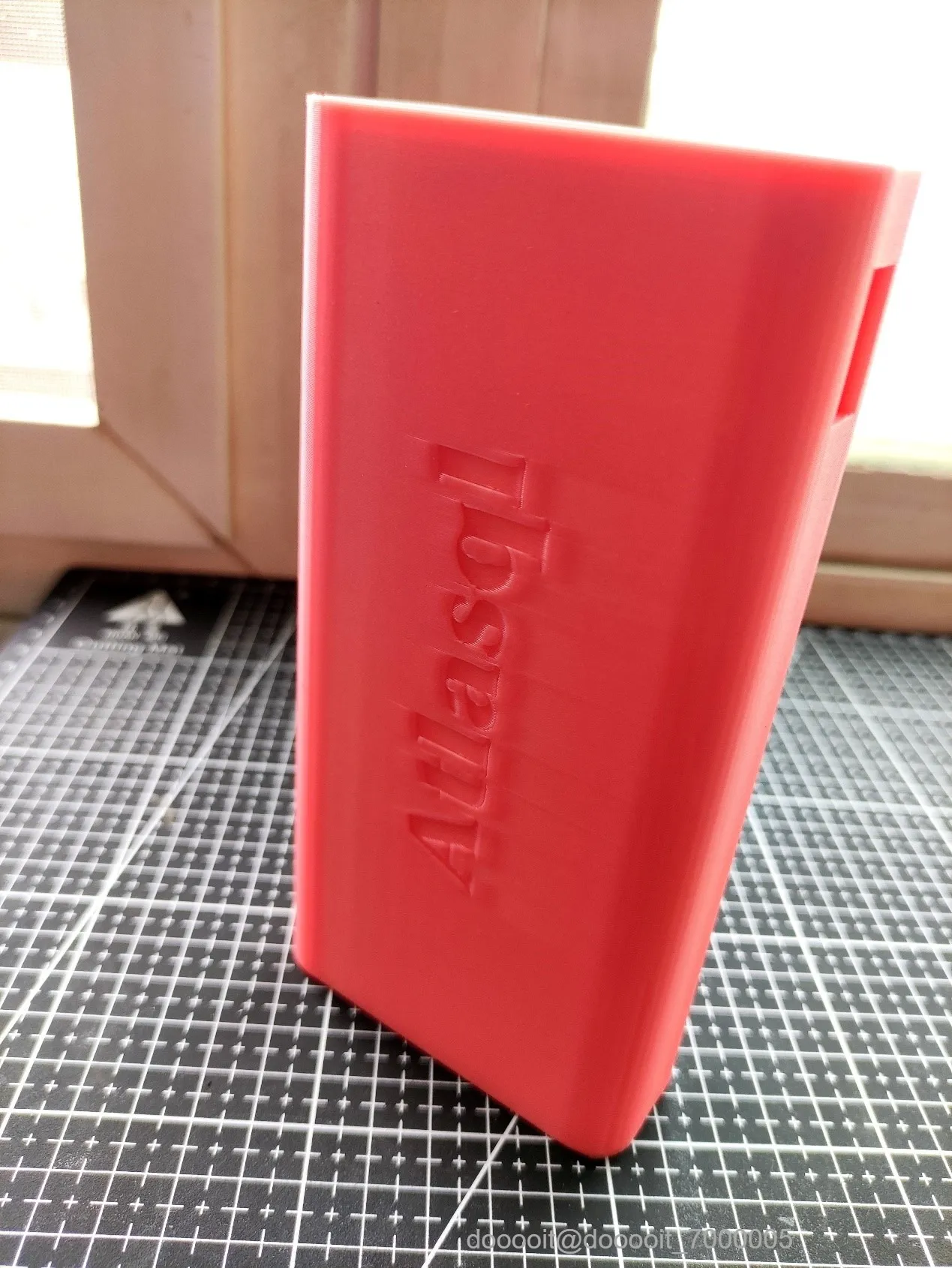

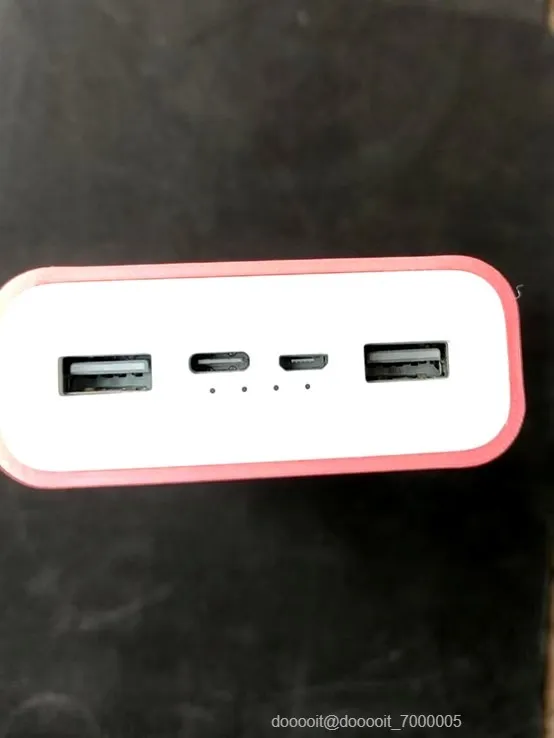

成品的孔位参数，需要多次打印调整，方可定型。

以上为本次项目的设计分享过程，感谢阅读!

附件源文件以及3D打印文件，供参考学习。
