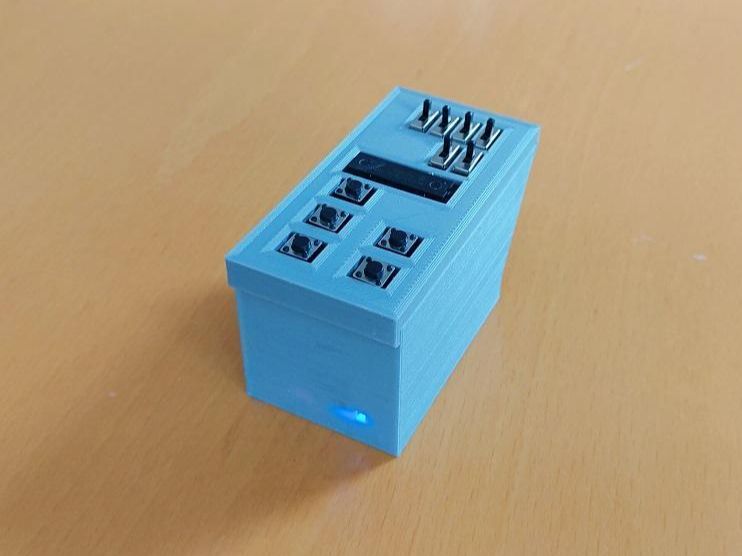

可编程Arduino遥控器

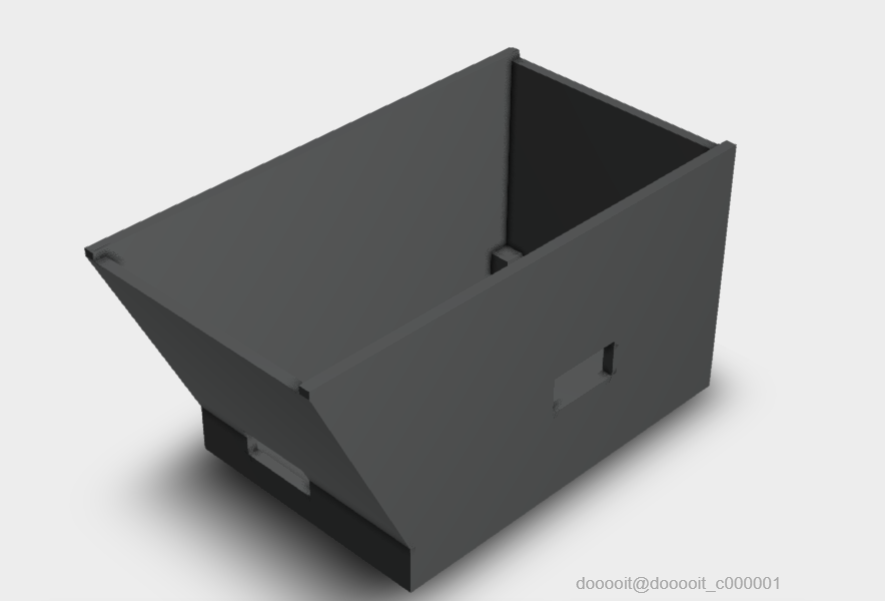

打印遥控器3d零件。

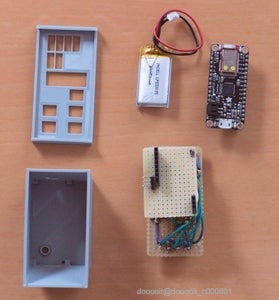

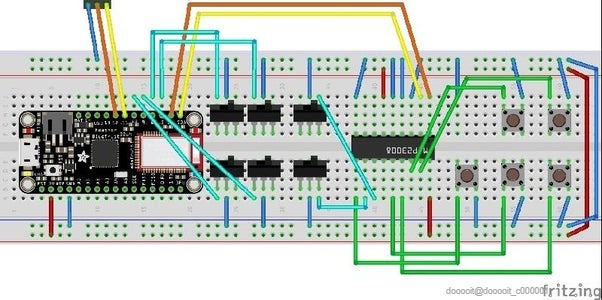

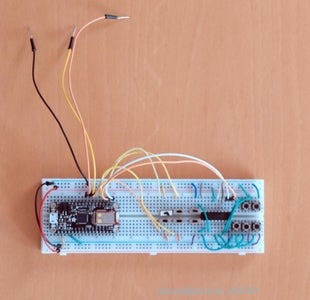

准备好所有部件后，我建议在开始构建遥控器之前先在面包板上测试这些部件。图片上的接线与最终产品的接线相同。

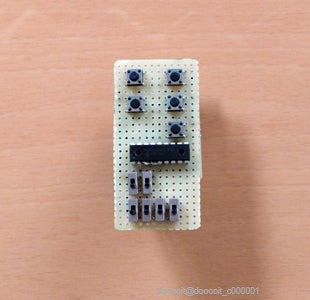

这是最耗时的部分。慢慢来。原型板的尺寸为 32x65mm，或 25x12 个孔。

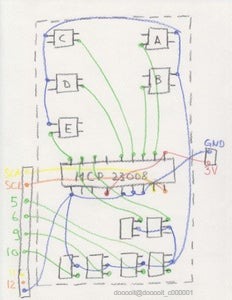

手绘焊接图应该可以帮助您完成整个过程。留出大约 40 毫米长的引出线。下一步将这些线焊接到连接板上。这些线的标签为：3V、GND、SDA、SCL、5、6、8、10。

首先添加开关和 MCP23008，然后开始添加电源线（图中为红色）。然后添加地线（蓝色），最后添加绿色电线。

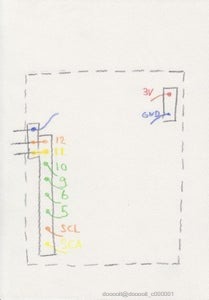

连接板的尺寸为32x42mm，或者16x12孔。

首先将堆叠接头添加（焊接）到电路板上。一个有 8 针插座，另一个有 3 针插座。

在连接板上添加 3 个长公针阵列。首先将针脚弯曲成 90 度角。中间和右侧针脚（见图）连接到最左侧的两个堆叠接头针脚。

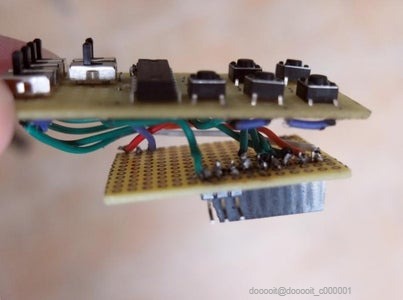

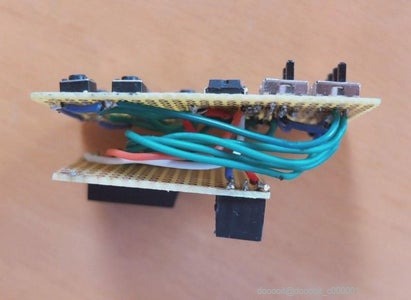

将键盘板的引出线剪至合适的长度。键盘和连接板之间的距离应约为 12mm。将板子固定在一起，并将导线弯曲成正确的形状。

您几乎已经完成了。将微控制器板插入连接板的堆叠接头。微控制器板的 3V3 和 GND 引脚插入 3 孔堆叠接头。微控制器板的 SDA 至 12 引脚插入另一个堆叠接头。

电池藏在微控制器和连接板之间。现在您可以将其放入盒子中并使用它。

以下步骤需要Arduino IDE。下载并安装 IDE。

按照 Adafruit 的步骤安装“A​​dafruit AVR 板”板包。Adafruit 总是提供出色的分步说明。

下载MCP23008 的库并将其解压缩到文件夹 Documents\Arduino\libraries 中。

从 github下载库ParcLib.zip和ParcApp.zip。将 ParcLib 解压到文件夹 Documents\Arduino\libraries 中。将 ParcApp 解压到您的项目文件夹中，然后在 Arduino IDE 中打开 ParcApp.ino。

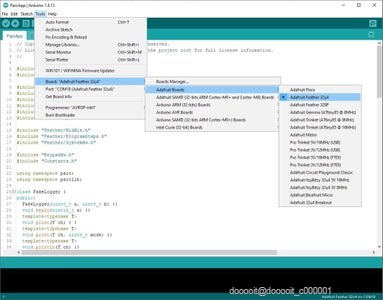

使用 USB 线将 Parc 遥控器连接到您的 PC。在 IDE 中，选择主板“Adafruit Feather 32u4”，然后选择具有相同标签的 COM 端口。

如果编译和上传成功，您的设备就可以使用了。

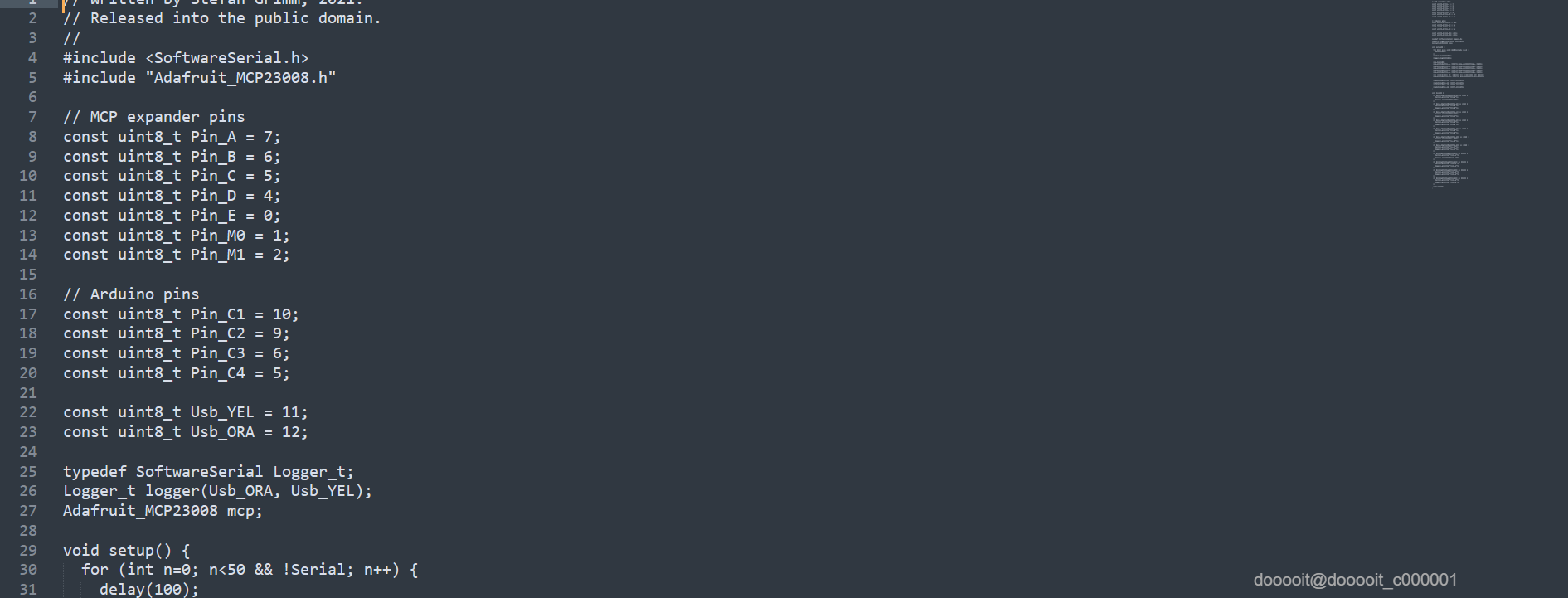

现在是时候测试你的工作了。下载附件并在 Arduino IDE 中打开它。编译并上传。

在 Arduino IDE 中，打开串行监视器。如果您按下其中一个按钮或使用键盘上的其中一个滑动开关，您应该会在串行监视器上看到它。

在 Arduino IDE 中打开上一步附件,编译并上传。

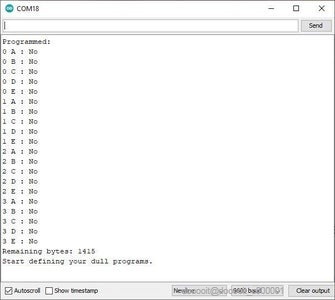

在 Arduino IDE 中，打开串行监视器。在输入字段中，输入问号（“？”）并点击“发送”。由于您尚未对设备进行编程，因此所有程序插槽都是空的。

这是您的第一个程序。在串行监视器的输入字段中，输入：“{ 0 B: UK <Win> 'l'; }”并按“发送”。键盘左下角的按钮将锁定 Windows 屏幕。
