SolidWorks建模教学：M416装配

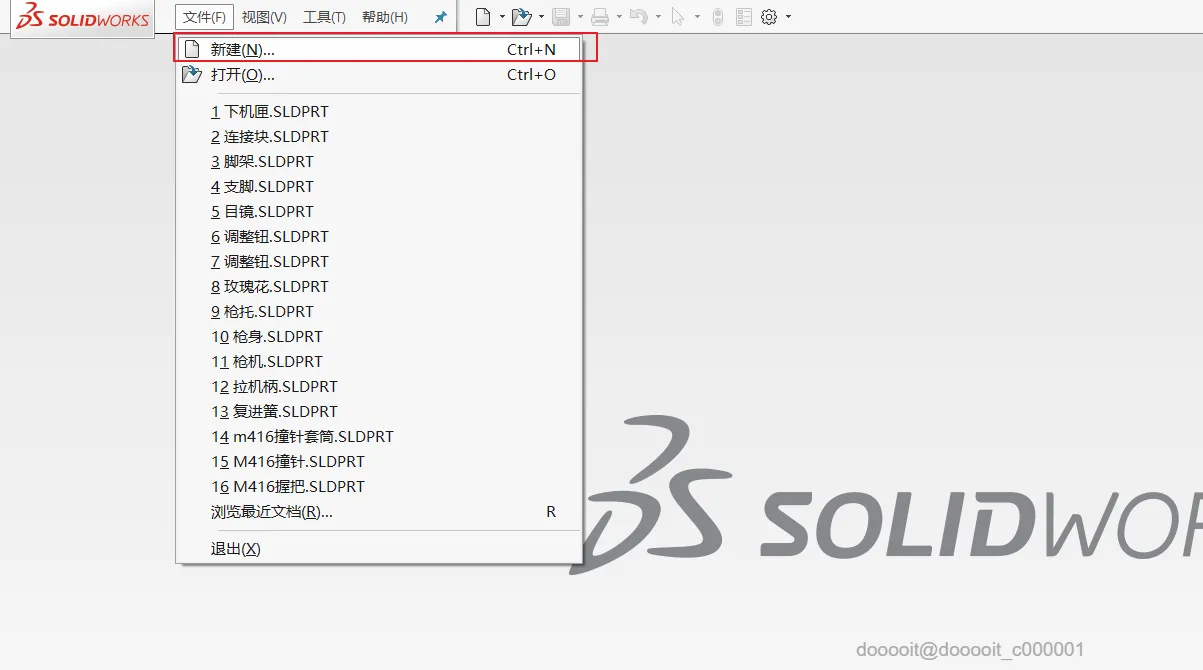

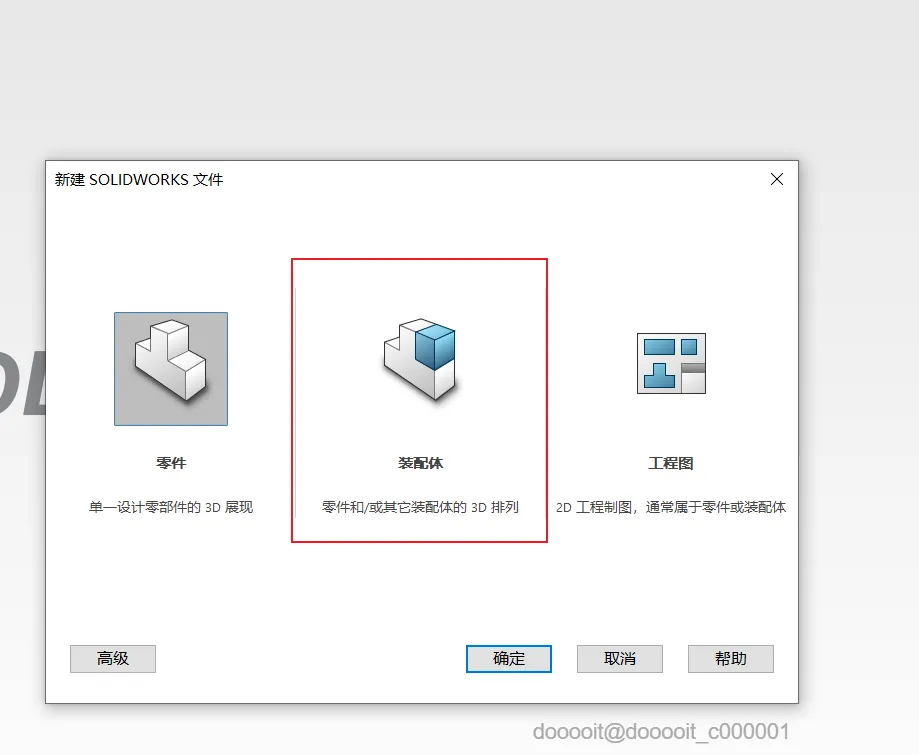

选择文件菜单下的'新建'选项，然后双击'装配体'模板，即可快速创建新的装配体文件。此操作简便快捷，适用于各类装配设计项目。

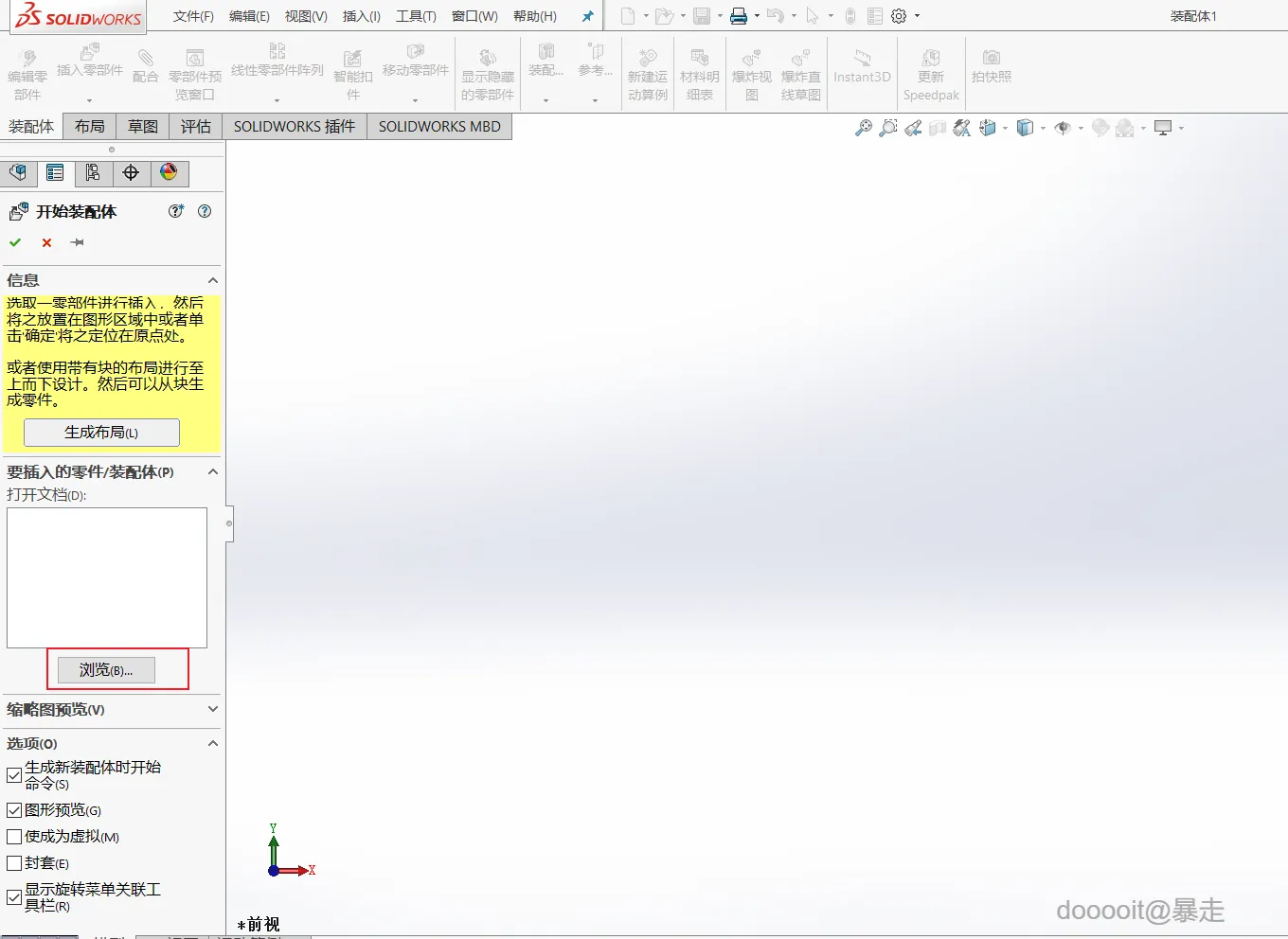

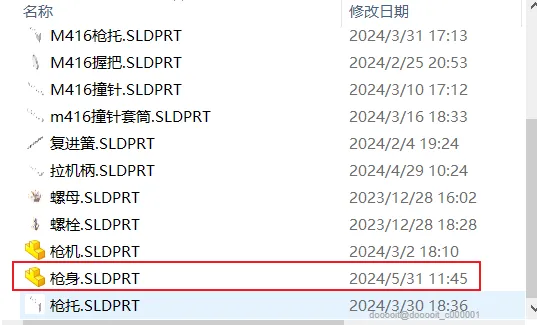

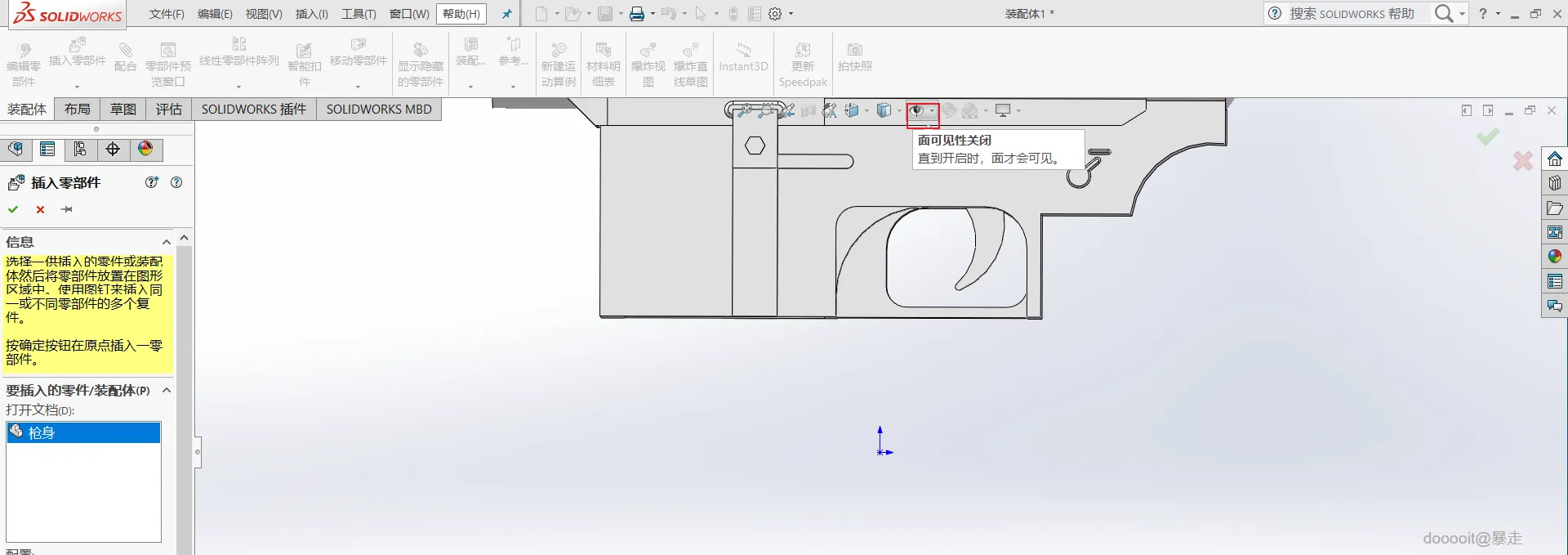

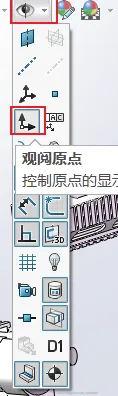

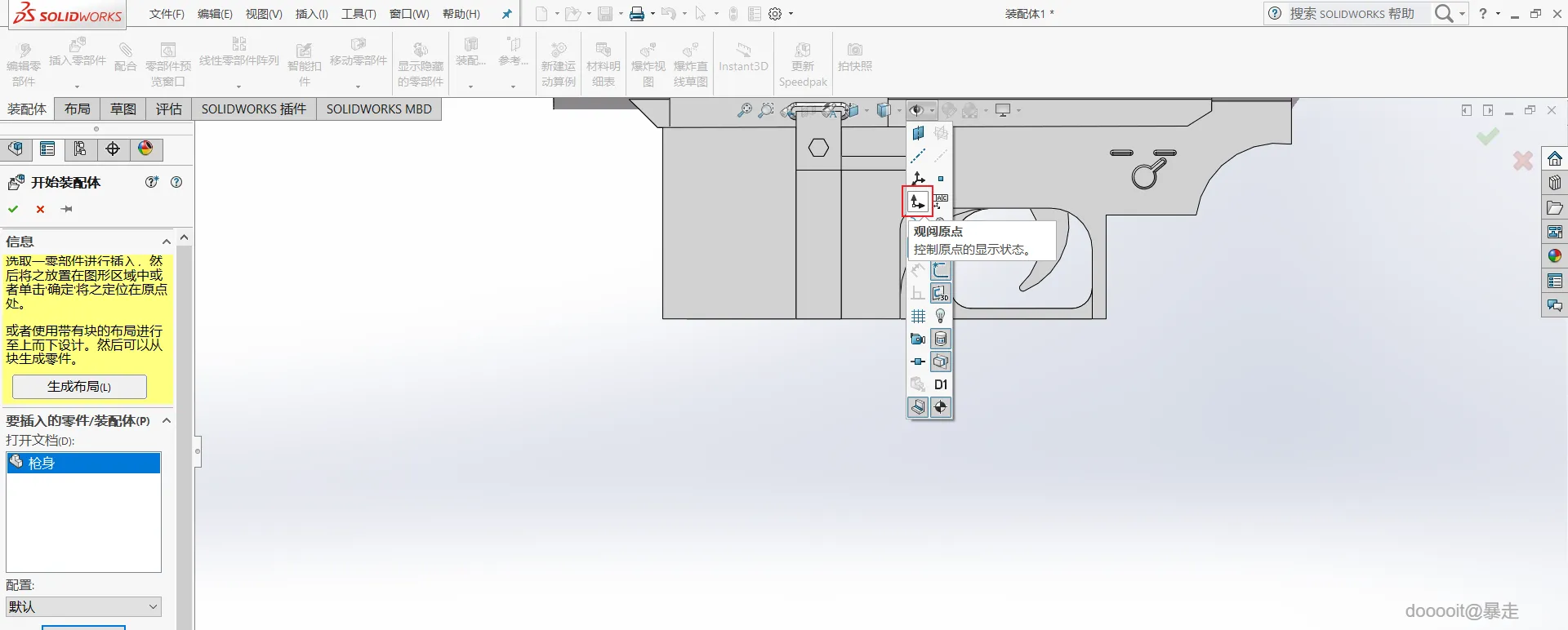

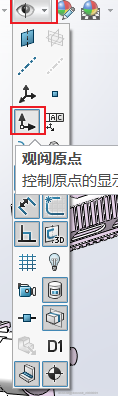

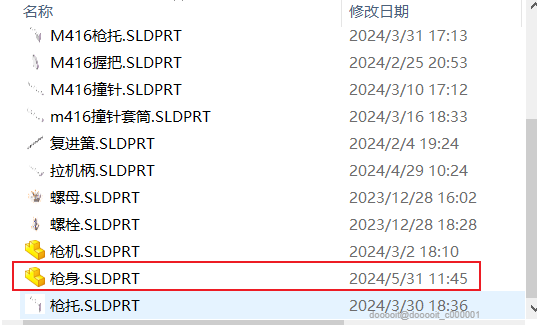

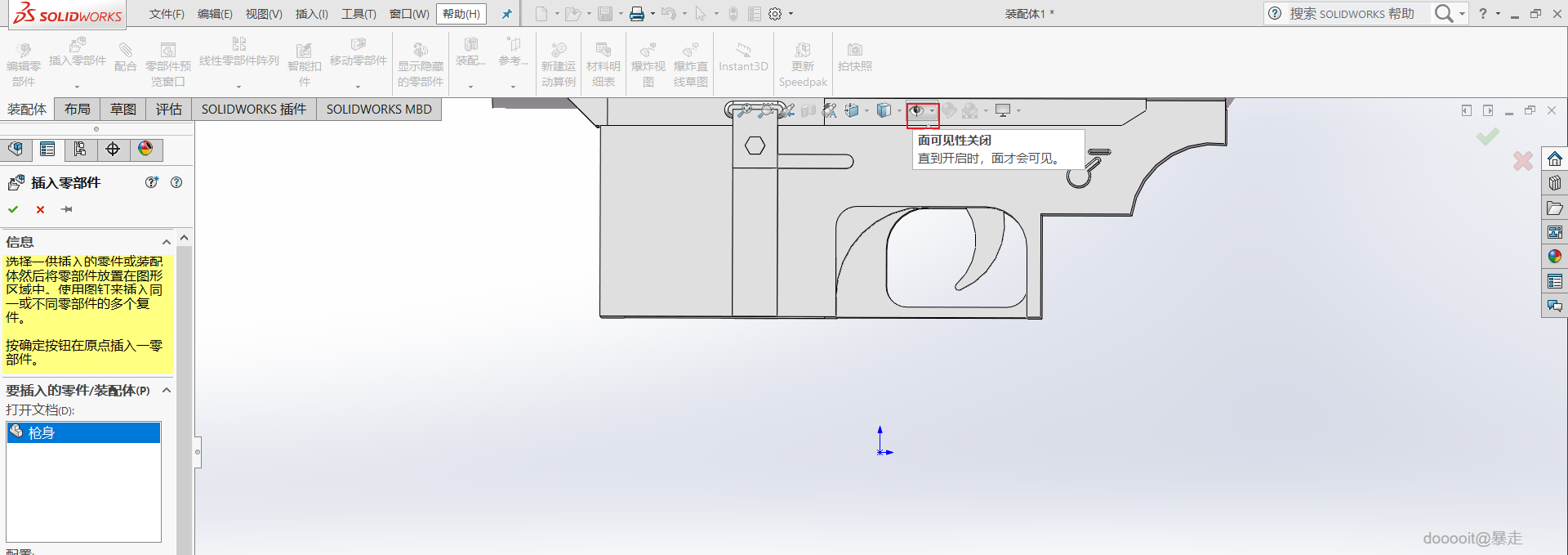

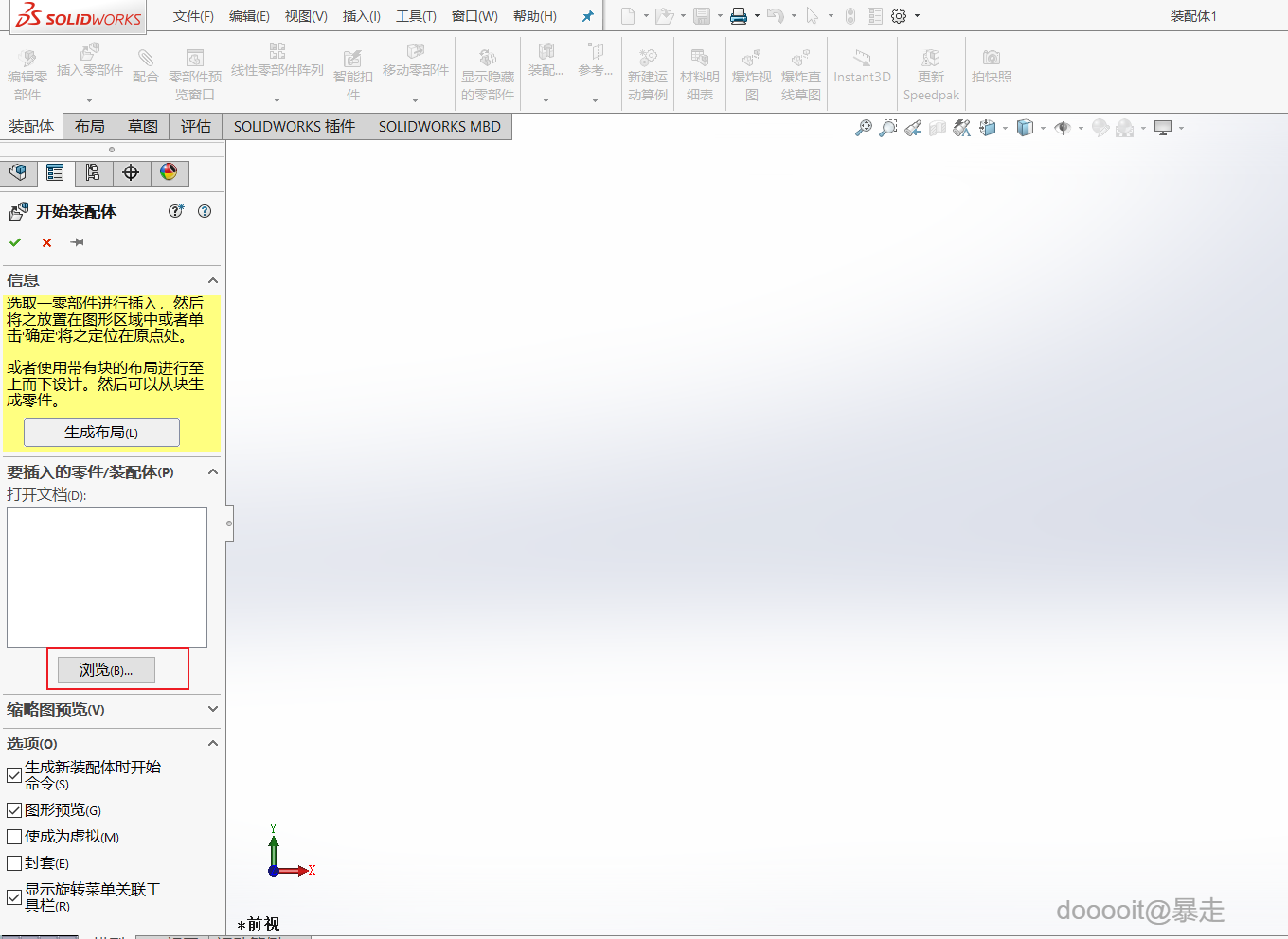

点击‘浏览'，定位至先前保存配件的位置，首先选中‘枪身’组件。选中之后先不要点击空白位置,把鼠标放到左上角小眼睛并点击找到并打开观阅原点按钮。现在把鼠标移动到观阅原点并点击原点,点击完成之后使枪身的原点和最初的原点对齐，完成初步组装定位。

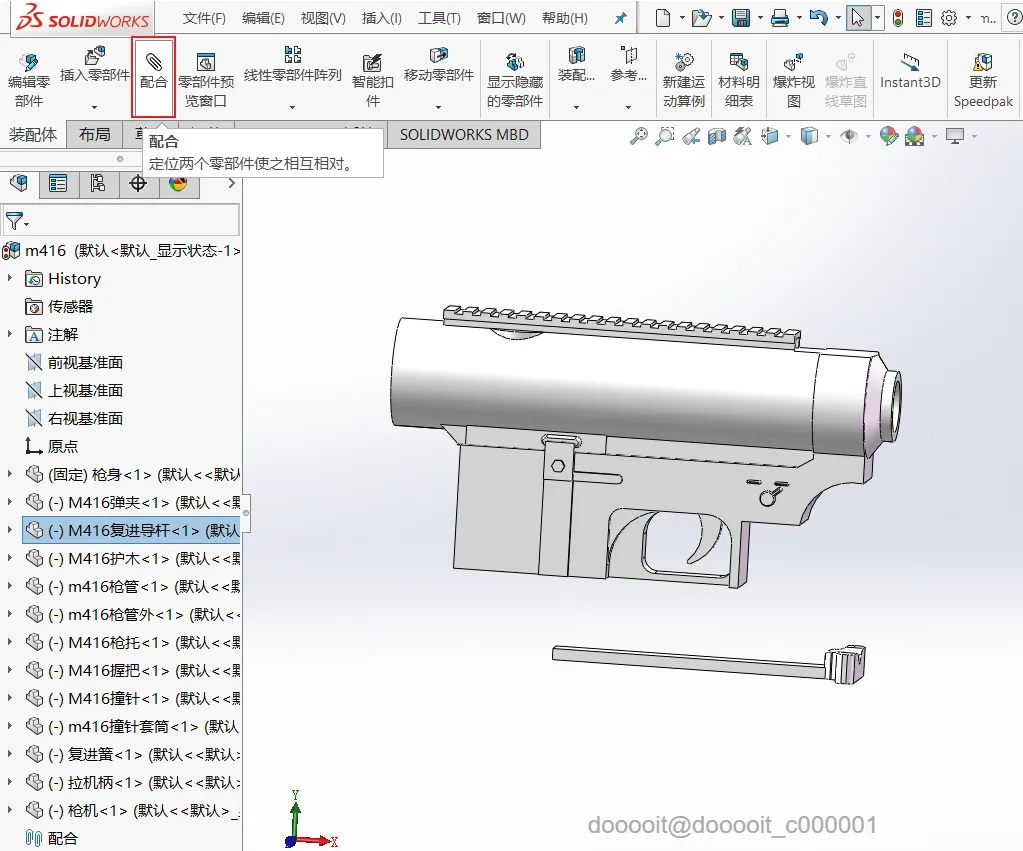

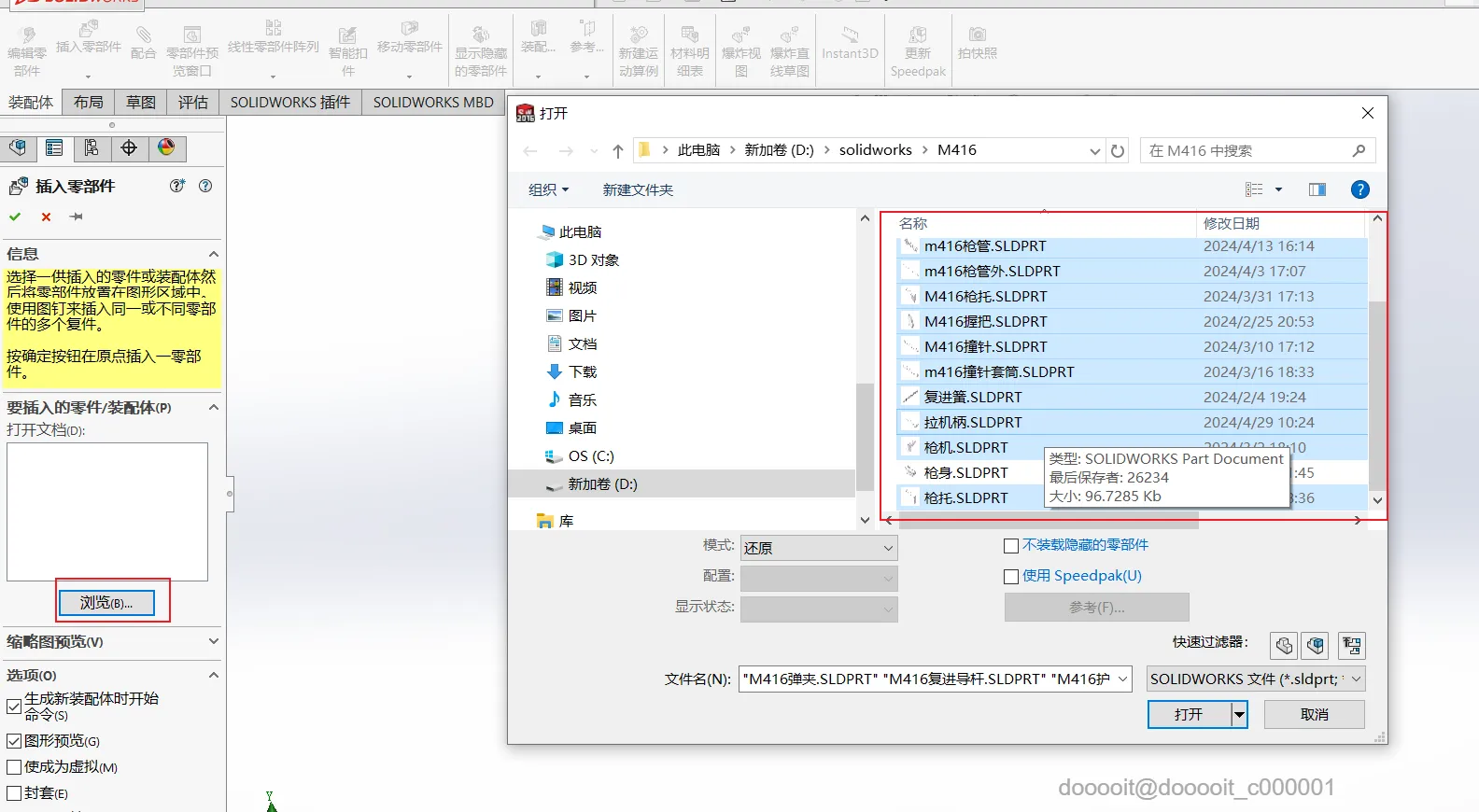

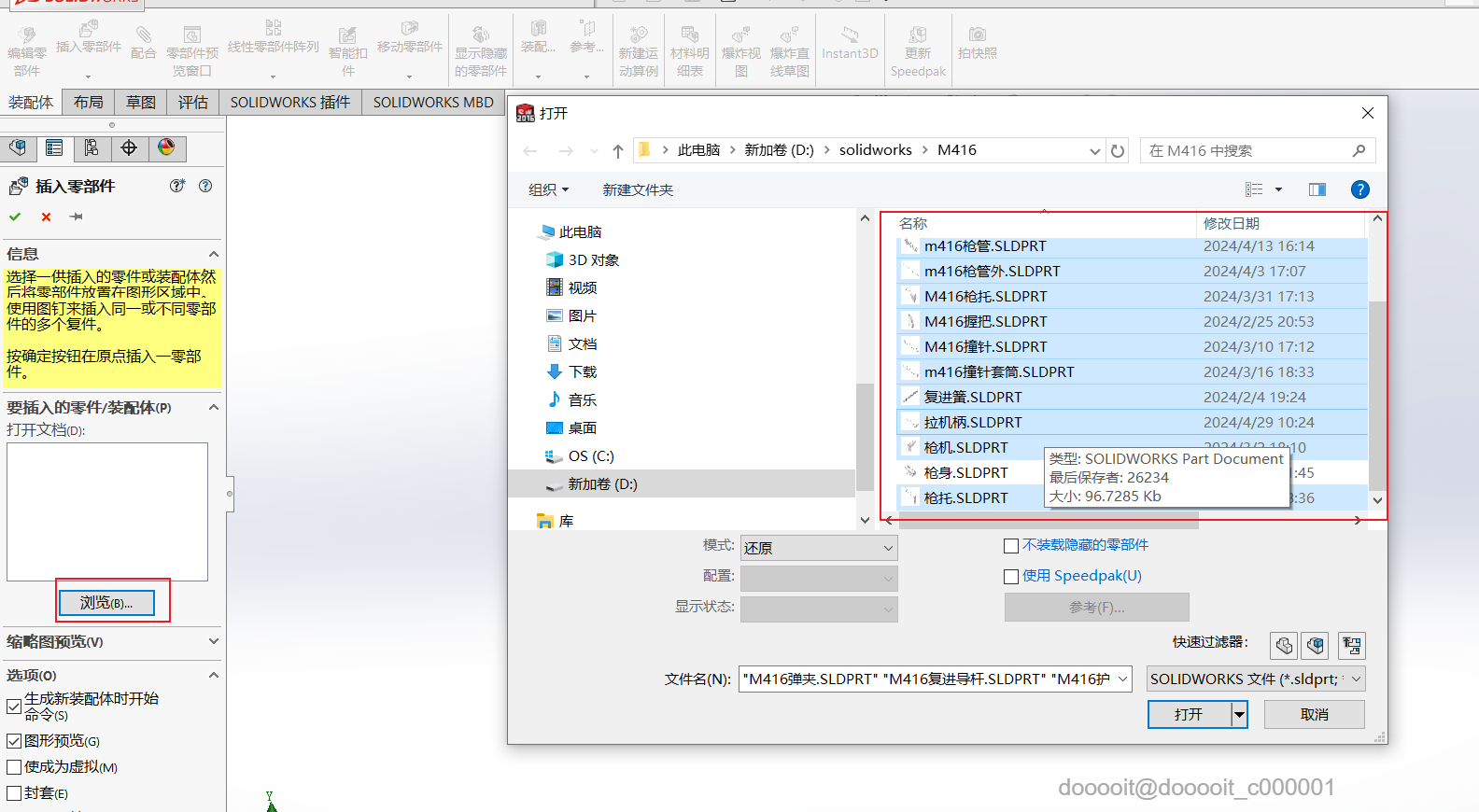

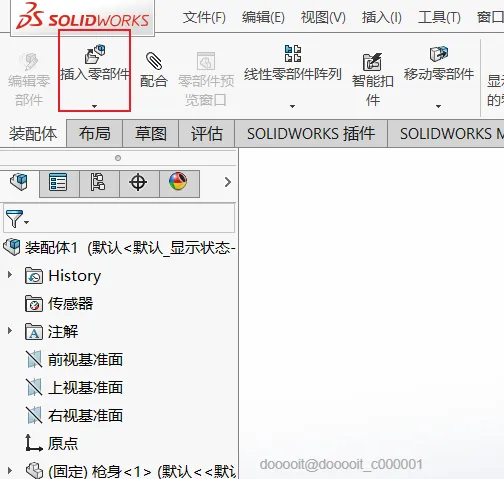

选中‘插入零部件’按钮，通过‘浏览’打开窗体，定位到配件存储路径，选择所需配件添加，注意避免选择‘枪身’部件。

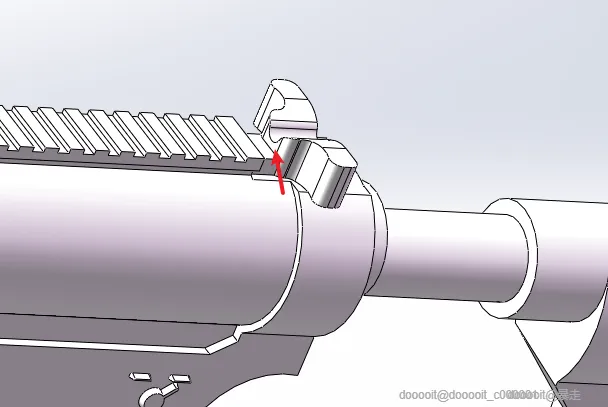

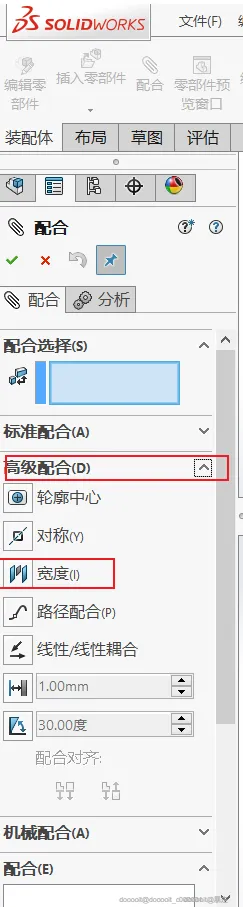

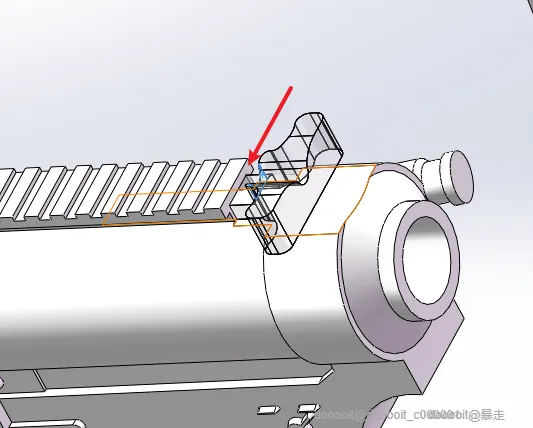

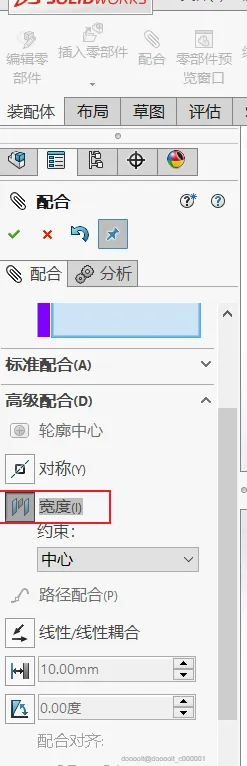

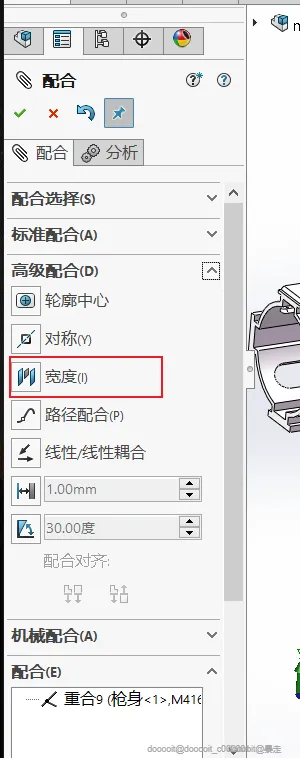

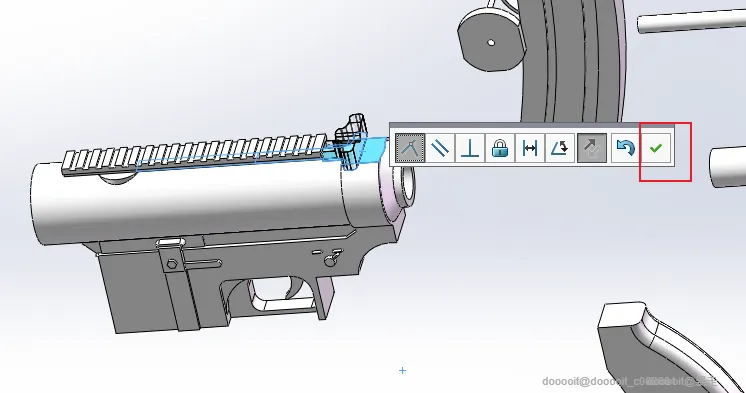

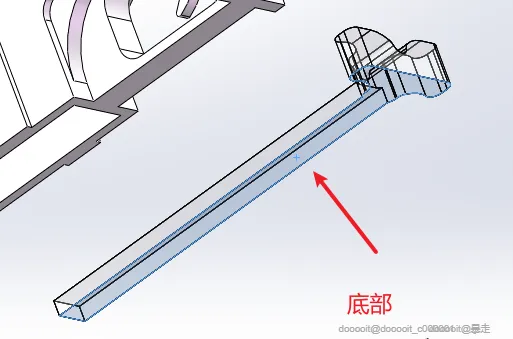

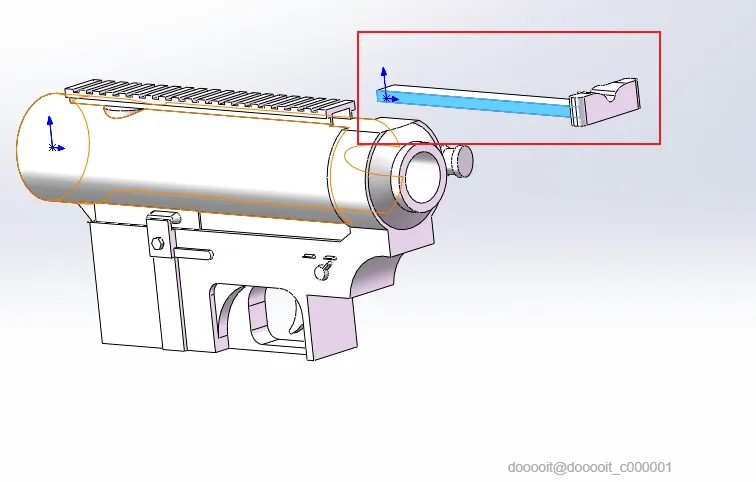

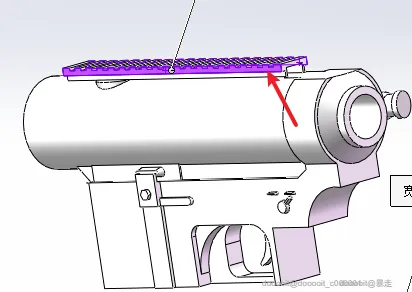

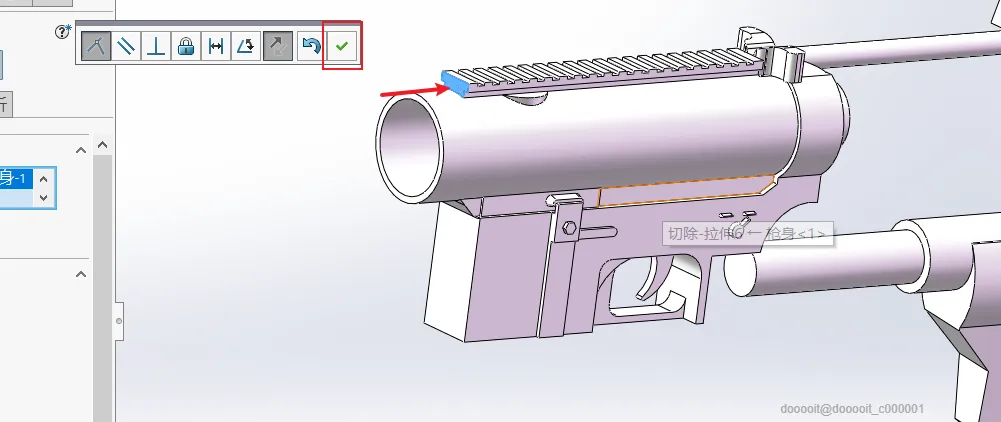

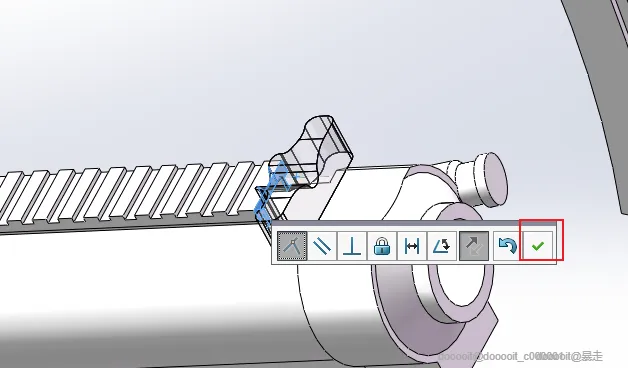

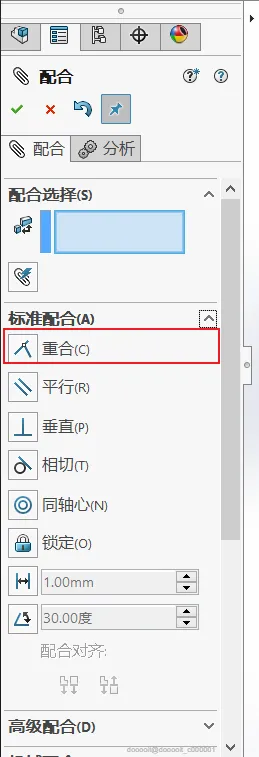

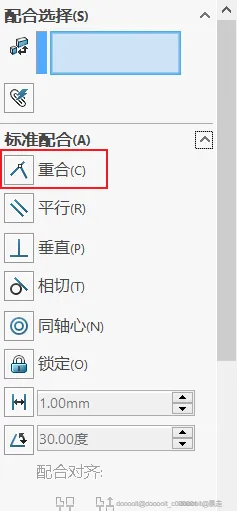

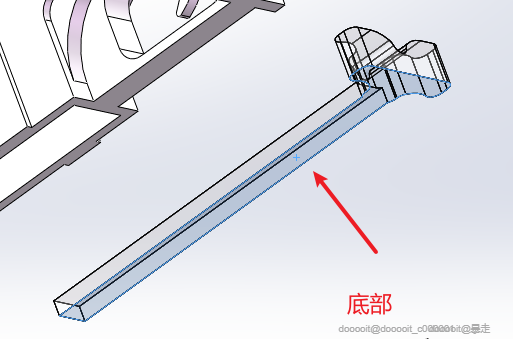

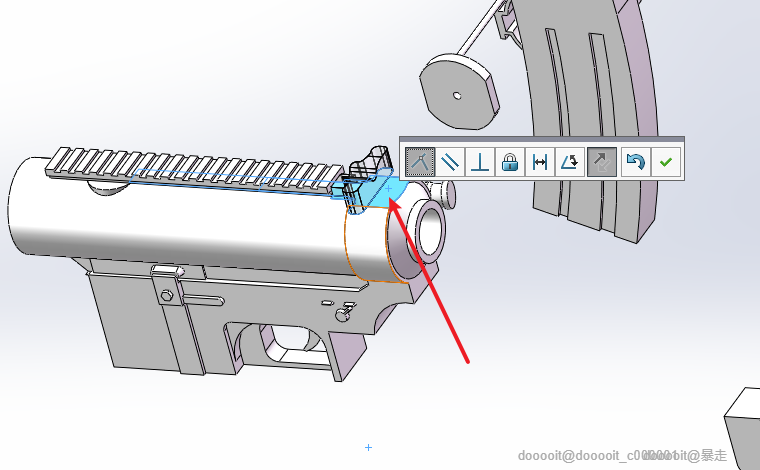

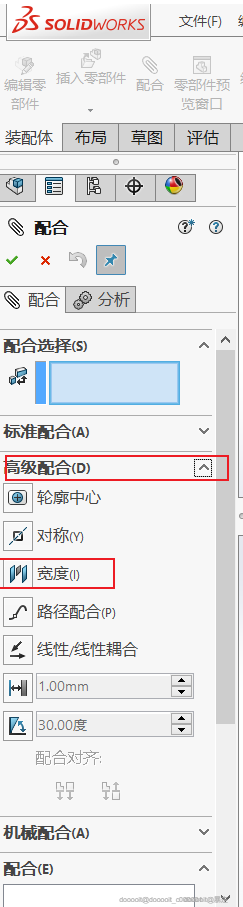

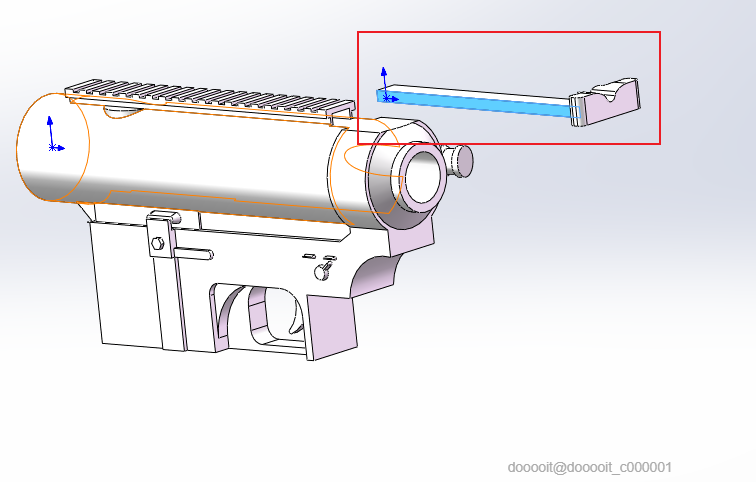

关闭观阅原点坐标显示，左键拖动拉机柄定位。通过‘高级配合’中的‘宽度’调整角度，使用滚轮滑动微调。选中拉机柄与枪身侧边，使用‘标准配合’中的‘重合’功能对齐底部面与机身头部，确认无误后勾选确认。如有间距，重复重合步骤调整。

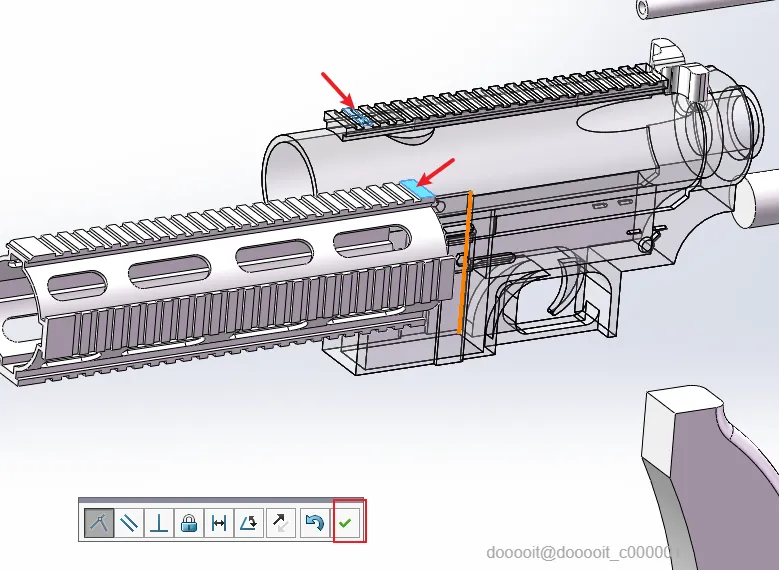

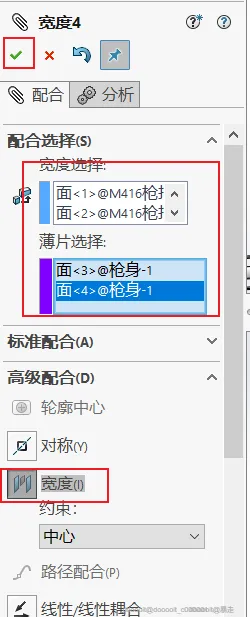

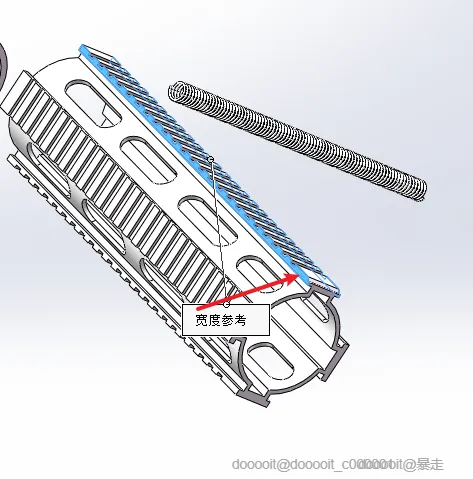

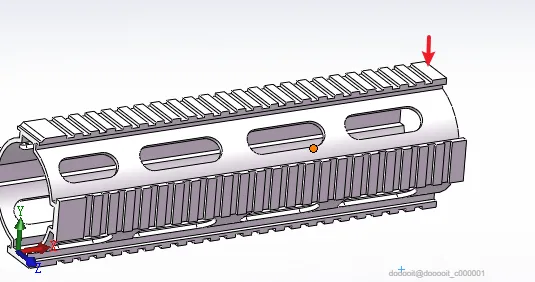

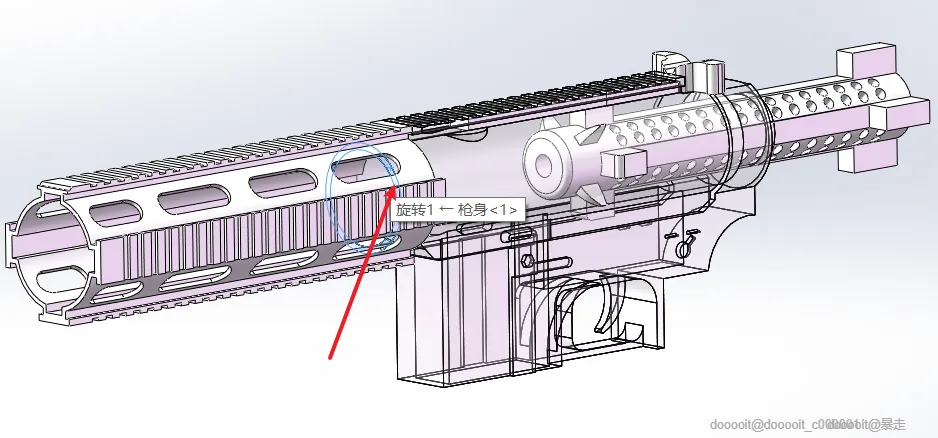

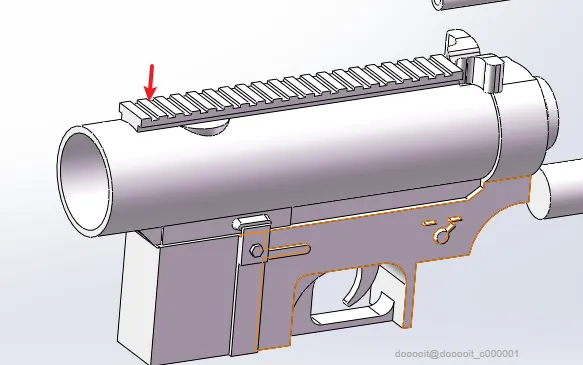

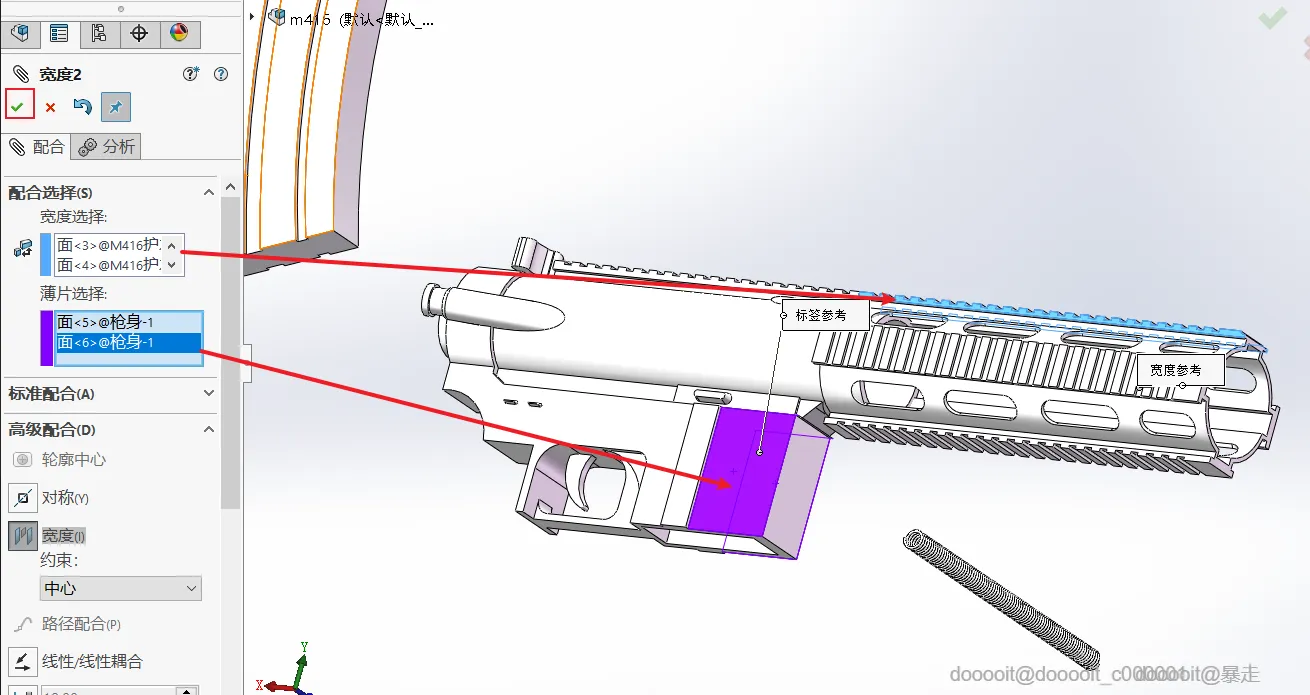

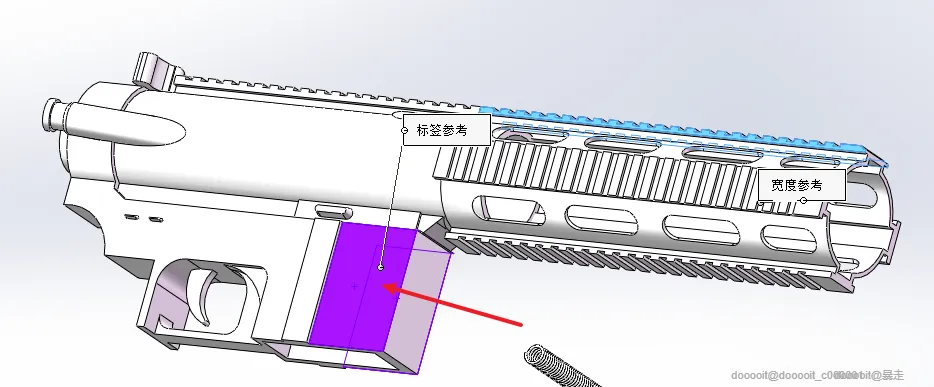

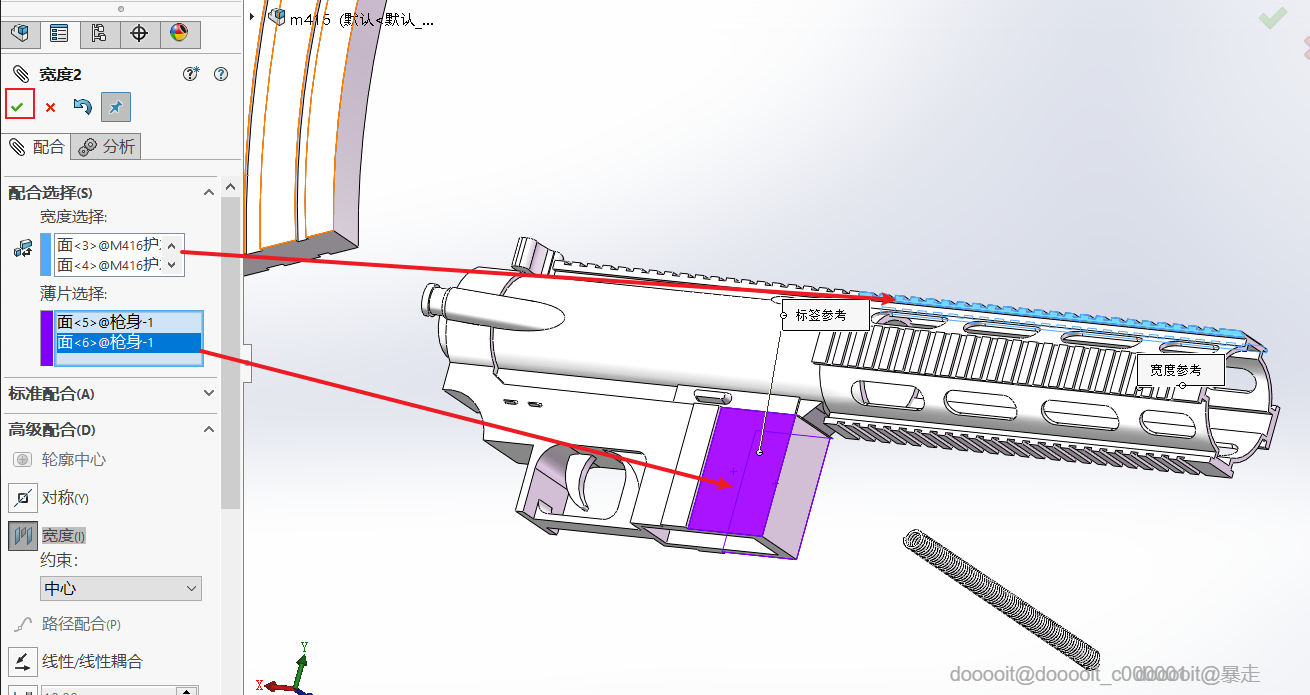

将护木最左侧与机身左侧对齐，再使护木侧面梯形与机身梯形重合。接着，使用‘高级配合’中的‘宽度’功能，分别选中护木和M416机身的梯形两侧，实现重合配合。

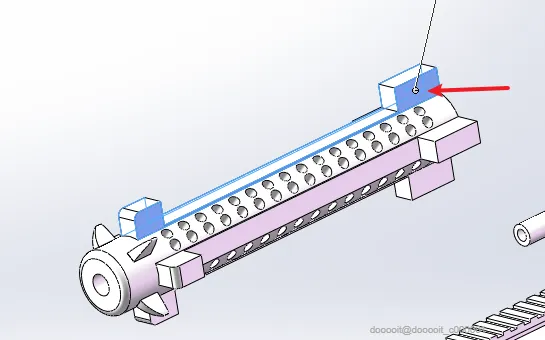

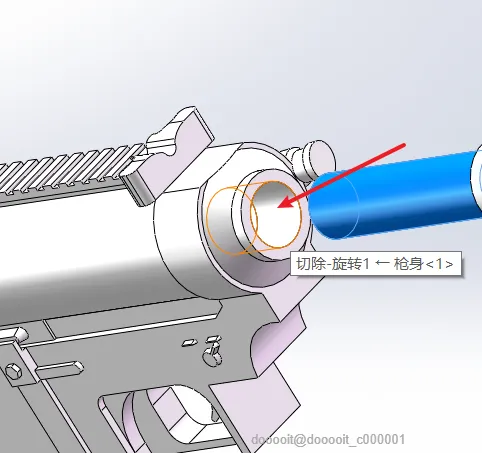

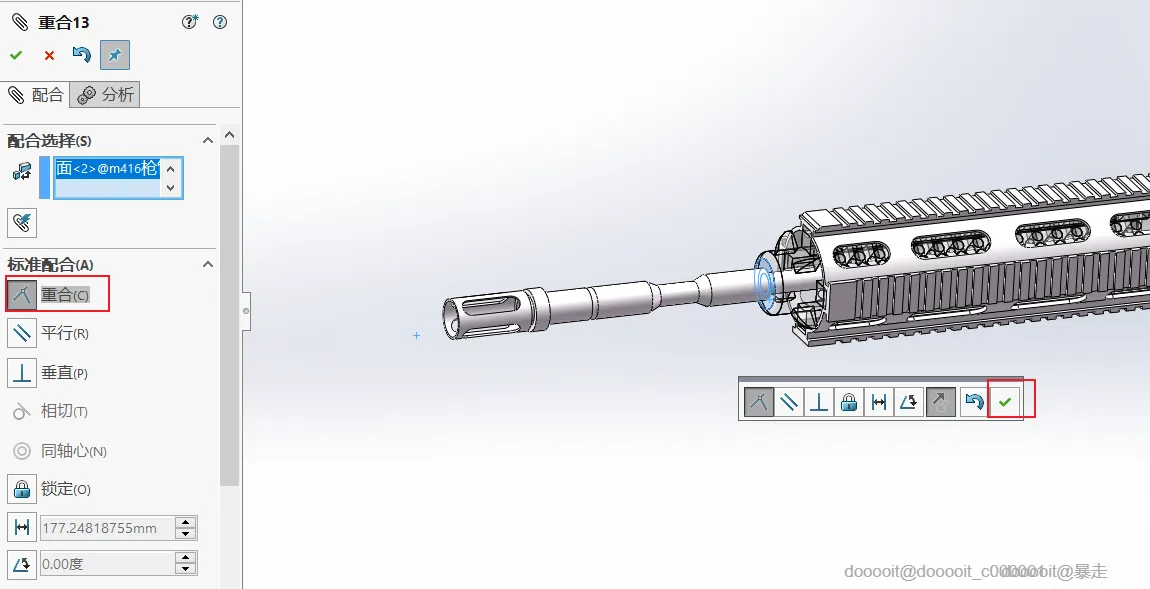

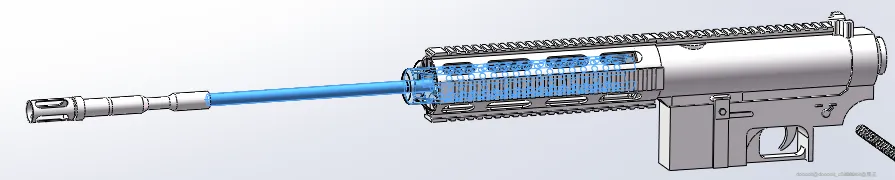

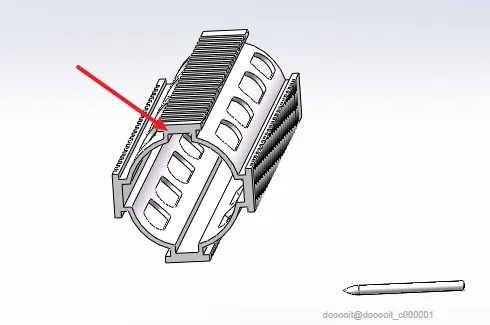

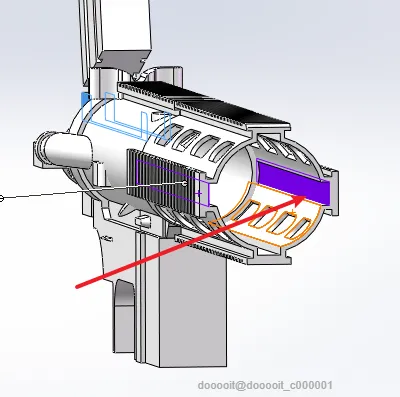

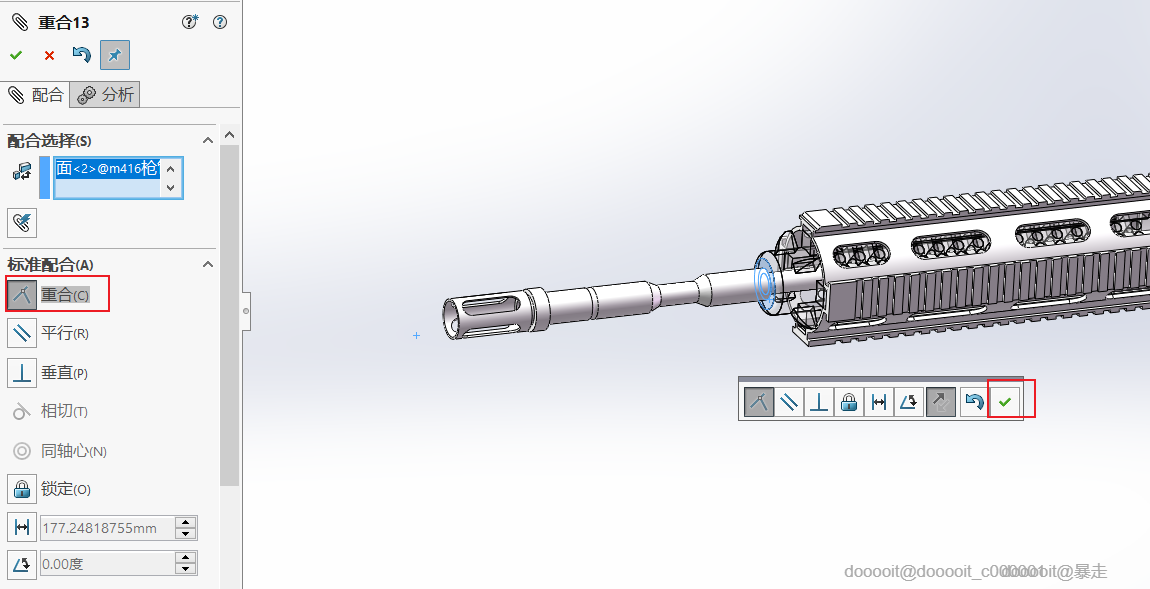

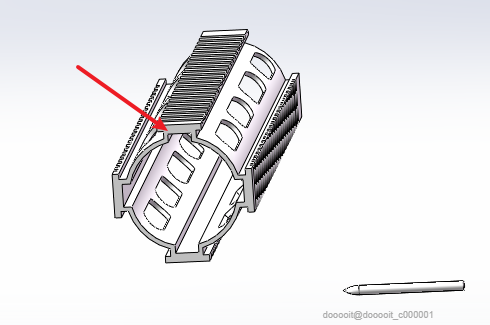

在‘高级配合’中选择‘宽度’，选中枪管两侧与护木内部槽两侧实现对齐。接着，用‘标准配合’中的‘重合’功能，使枪管尾部与护木顶部及枪管底部与枪身管口重合。

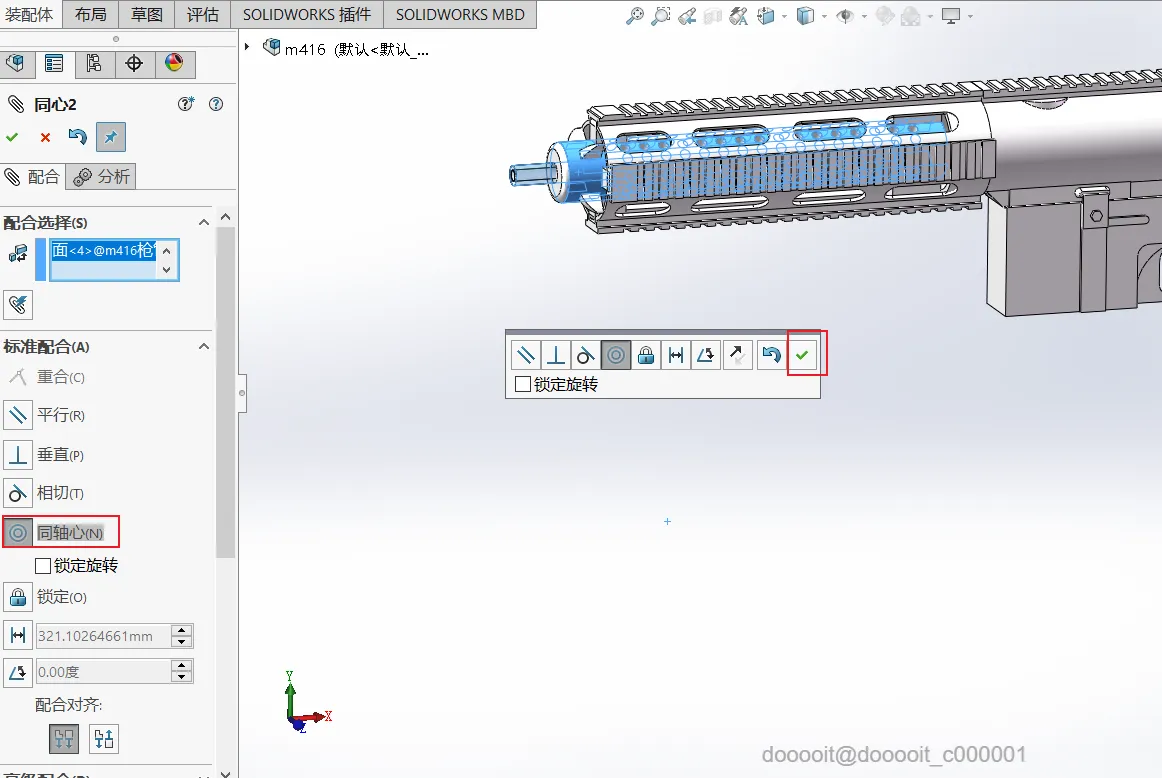

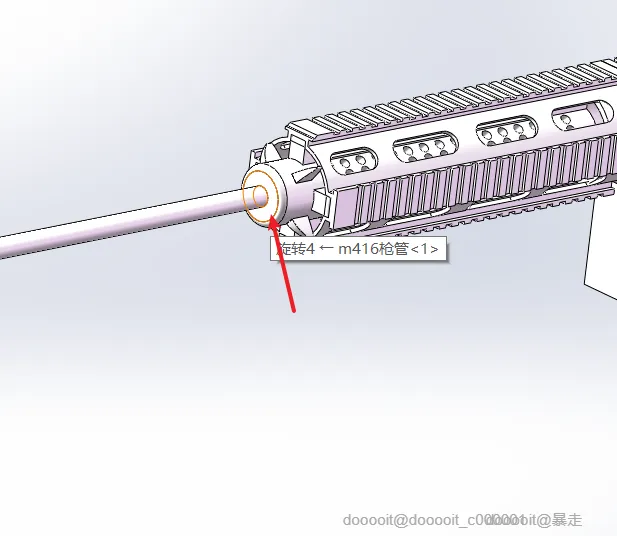

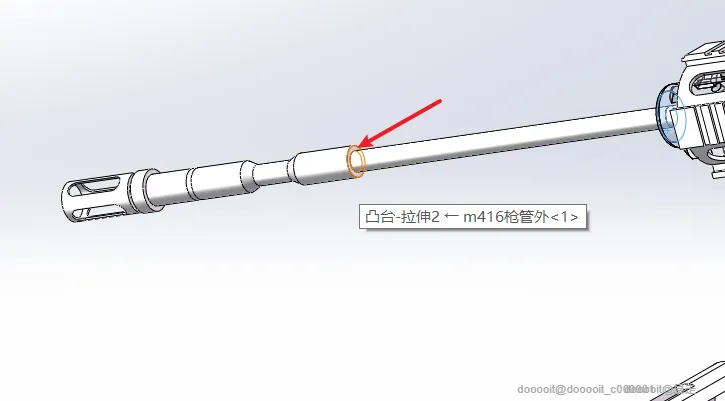

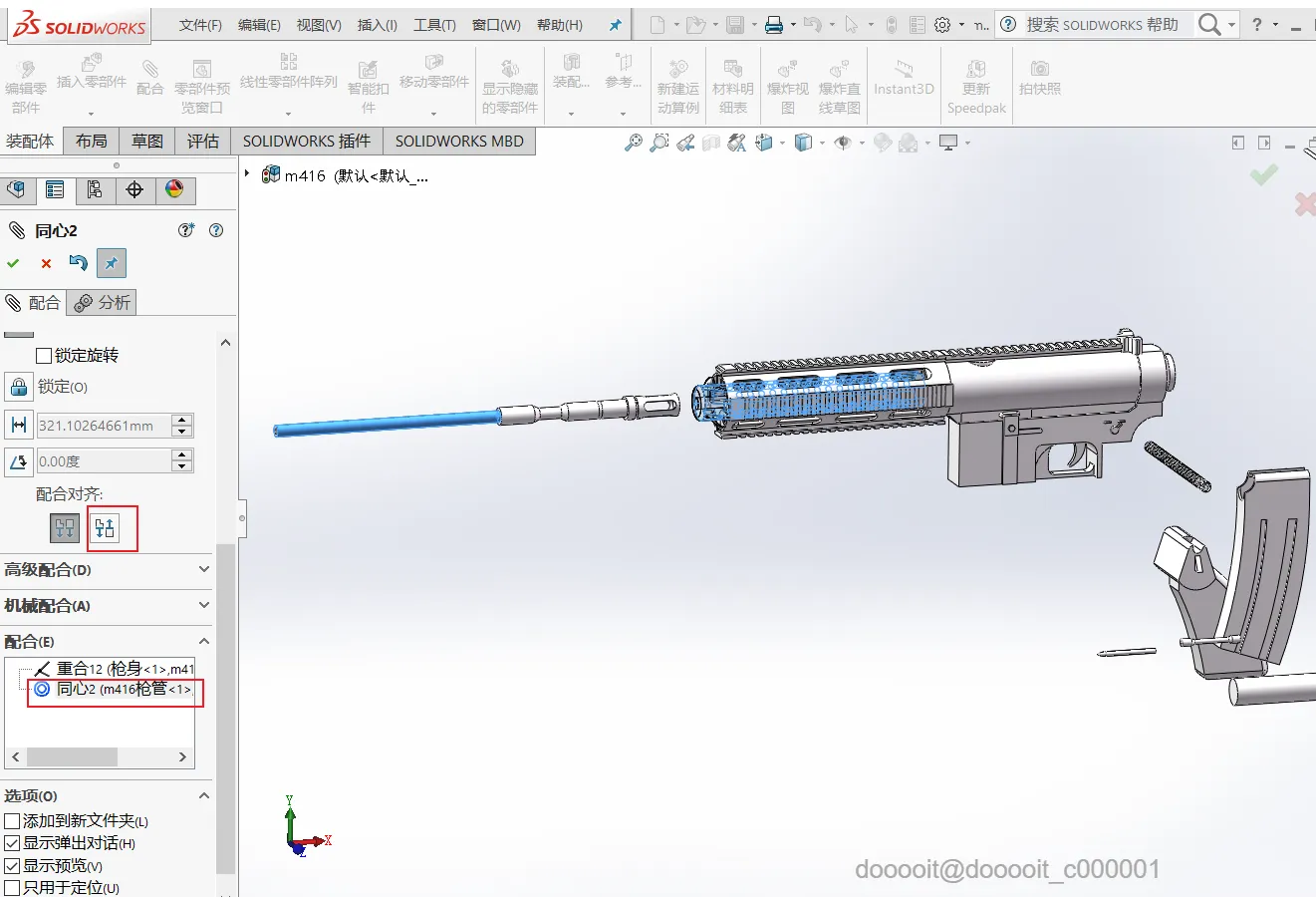

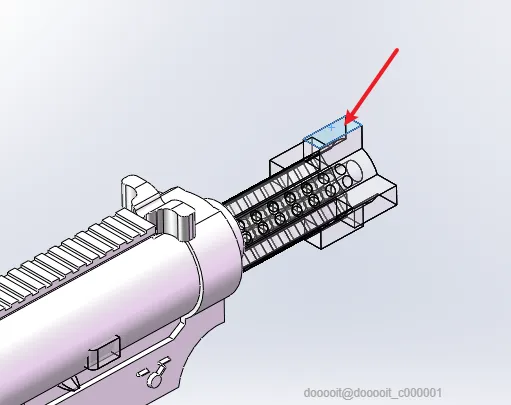

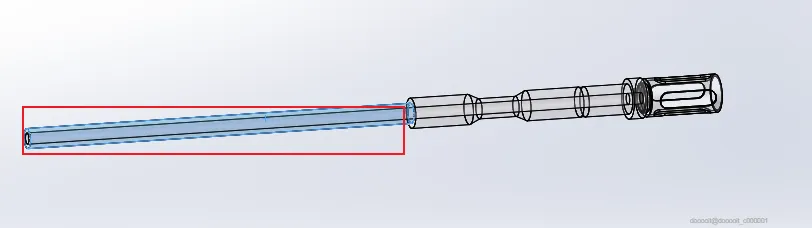

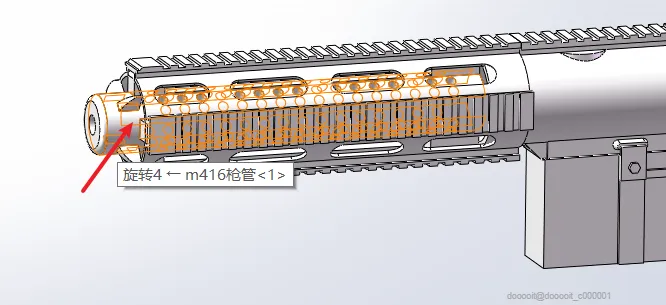

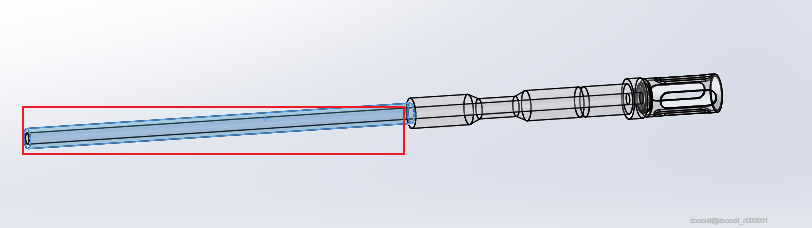

选择枪管外前半部分与枪管部分默认同心轴对齐。然后，在‘配合’中选择‘反向对齐’，选中枪管前半部分与枪管外部部分完全重合。

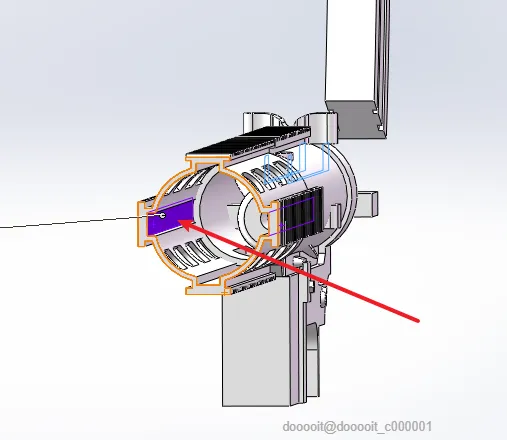

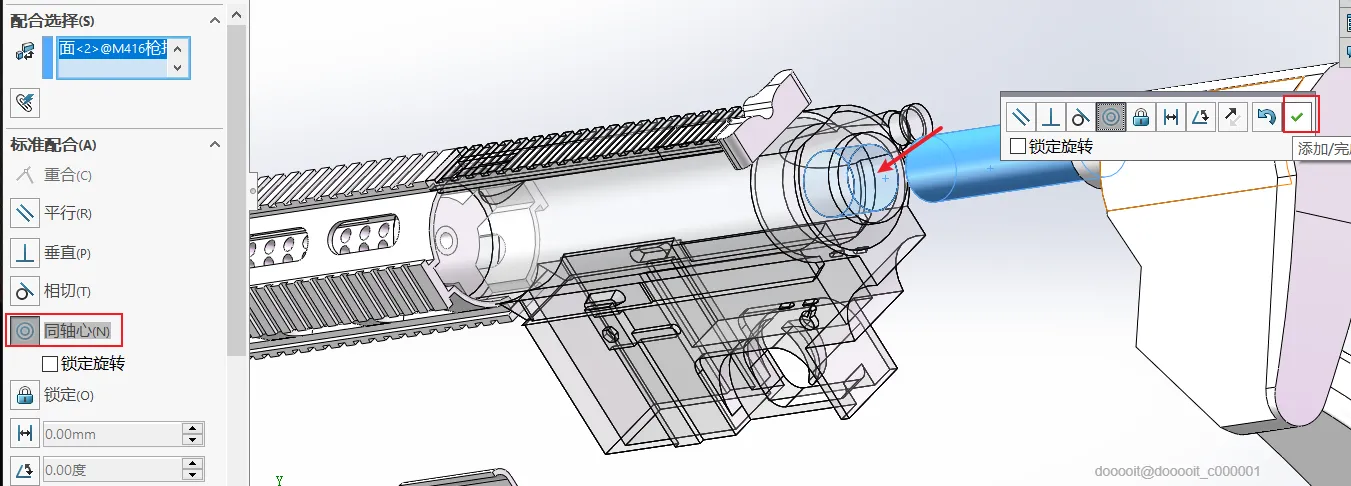

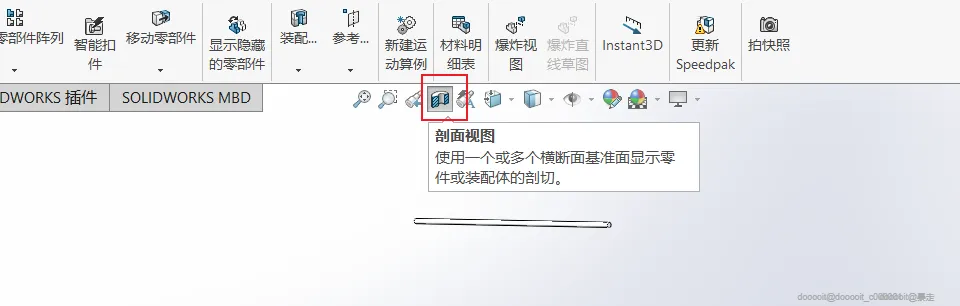

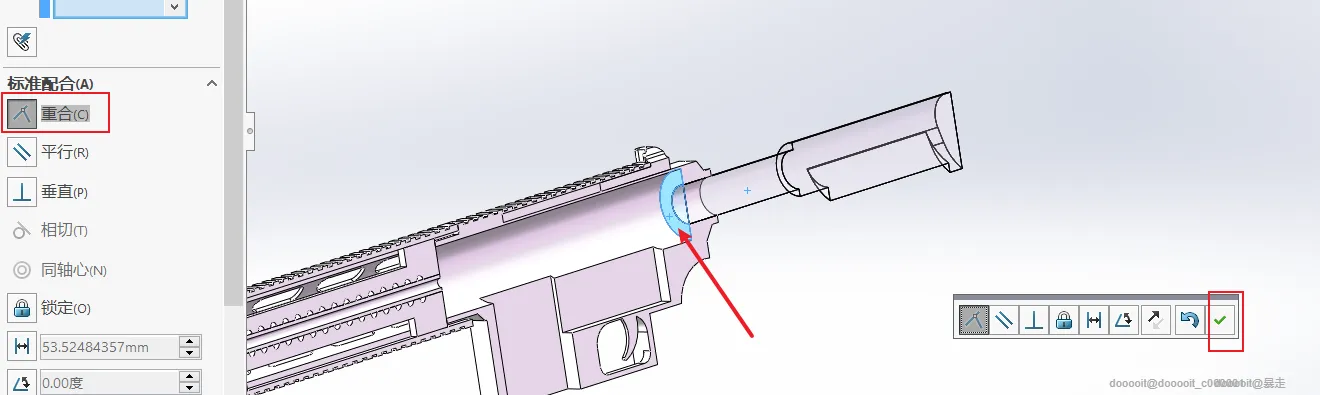

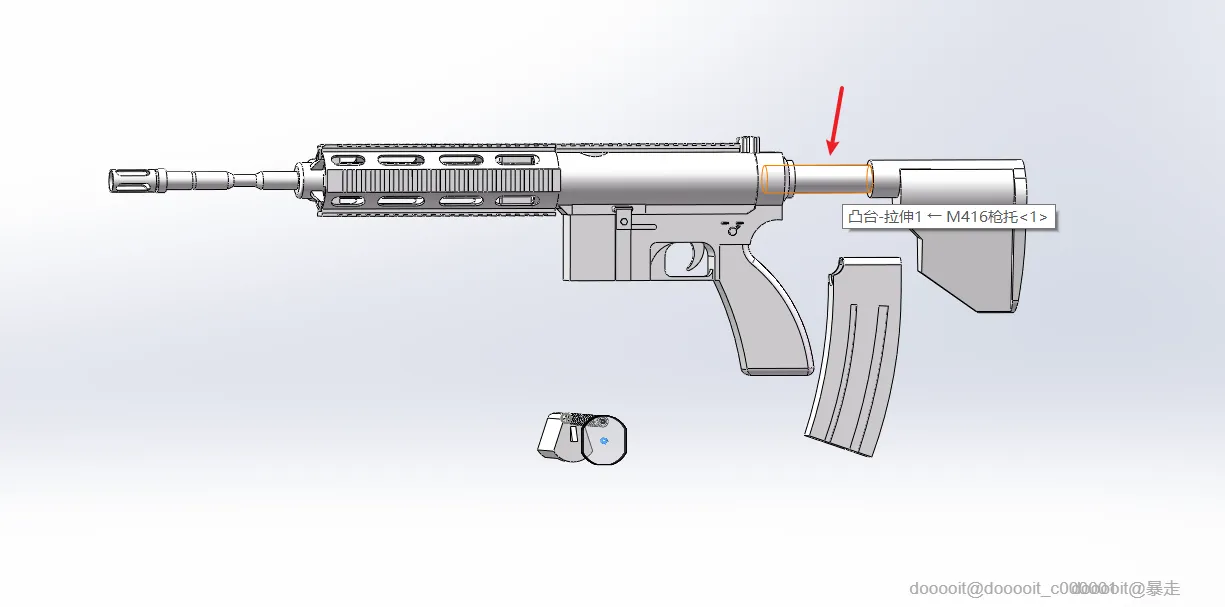

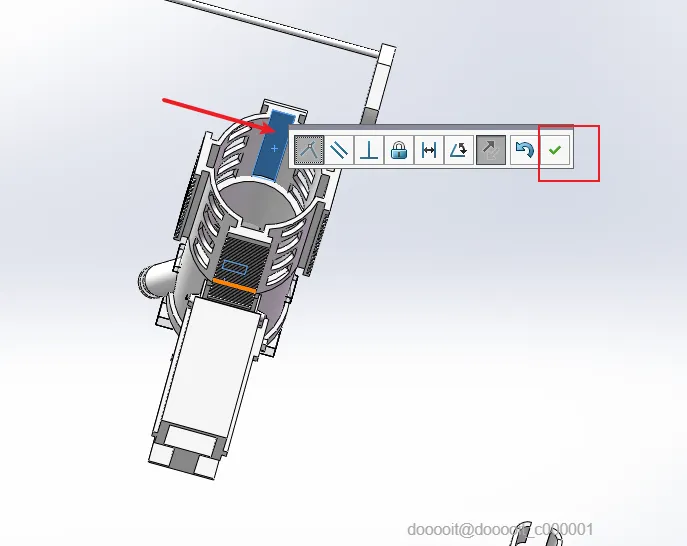

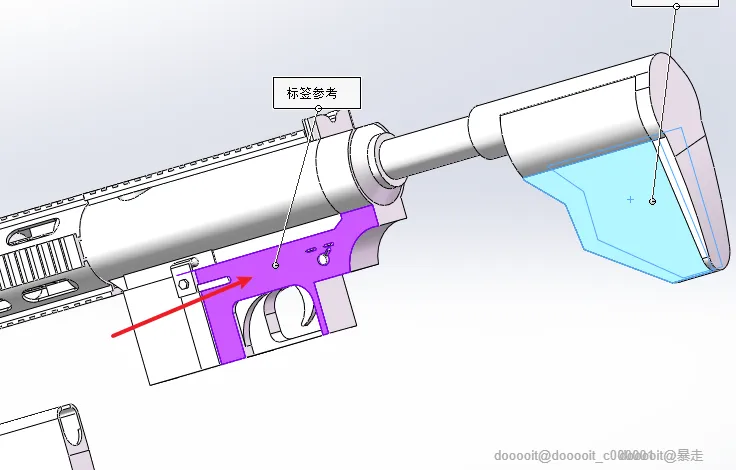

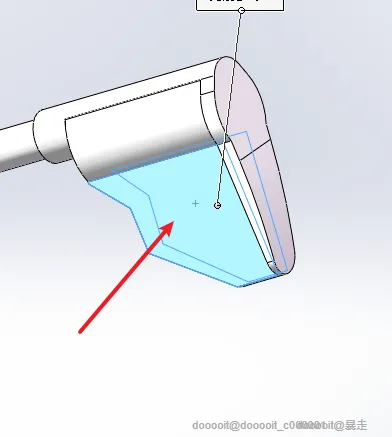

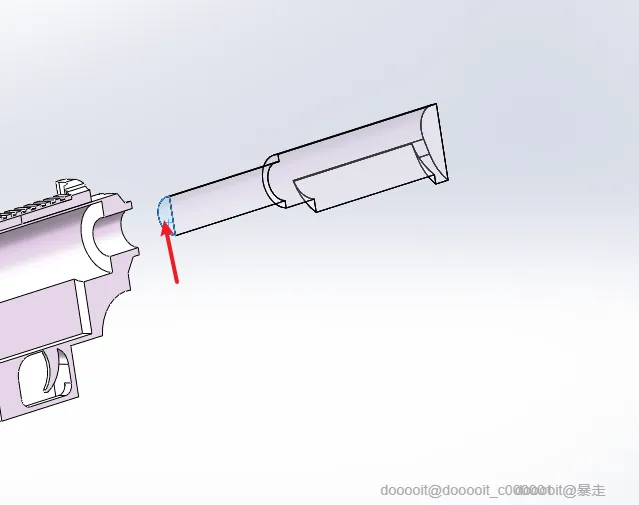

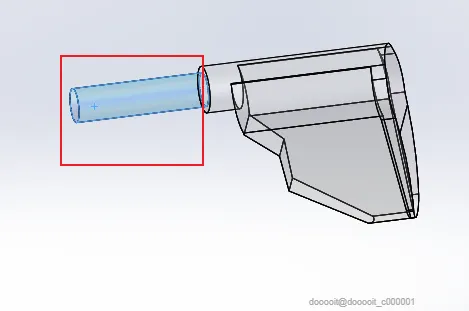

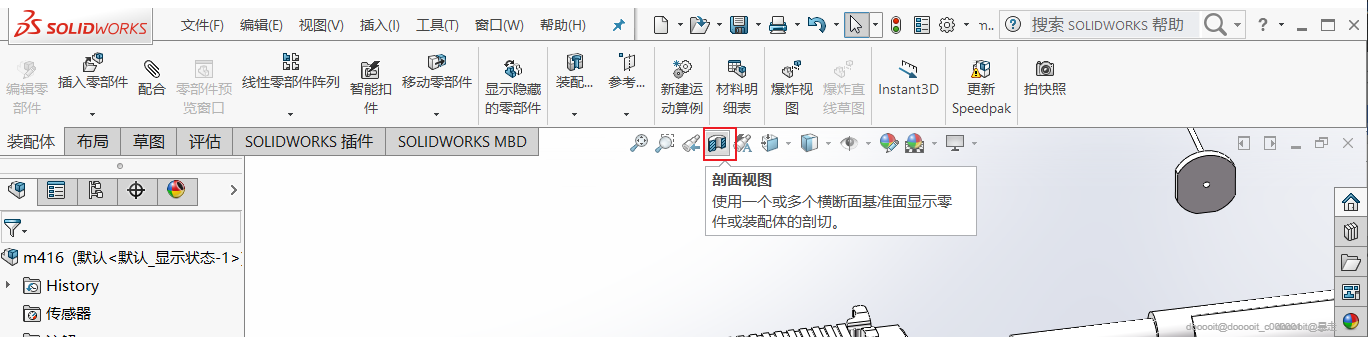

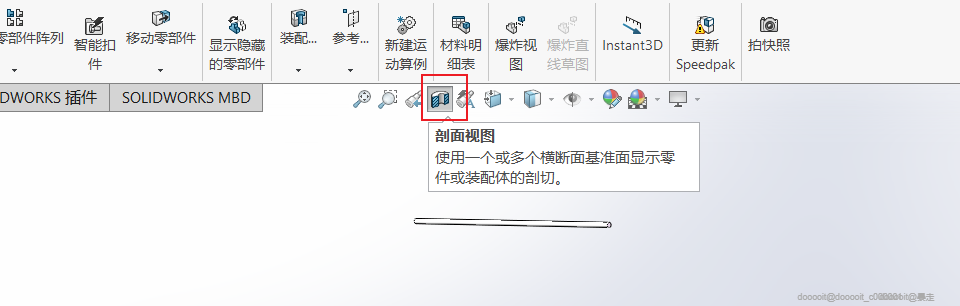

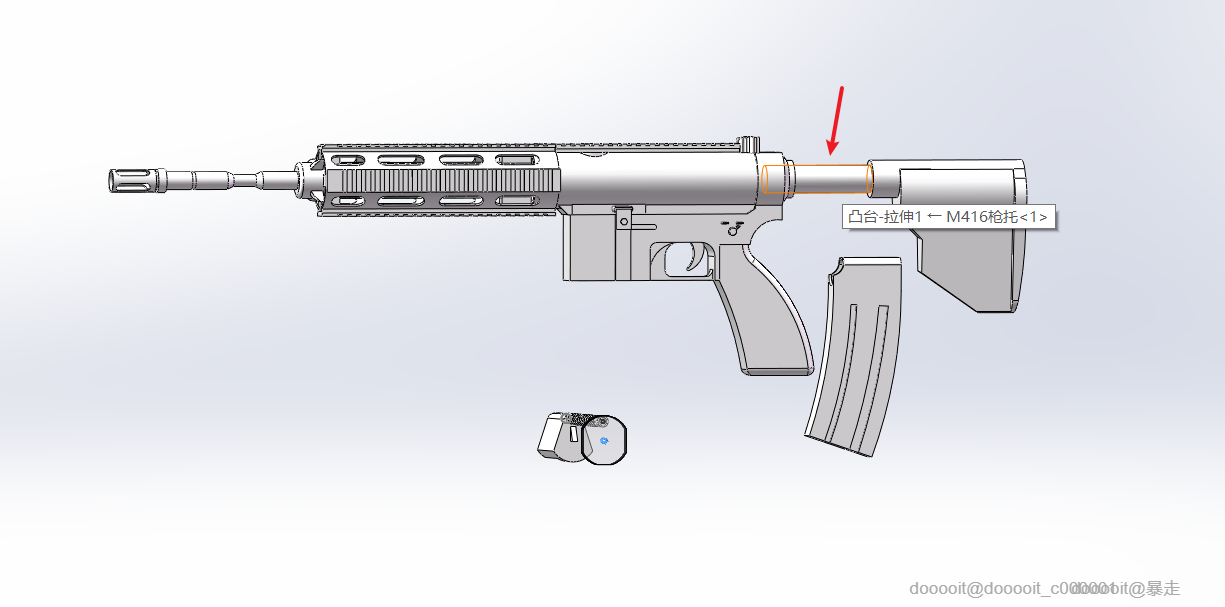

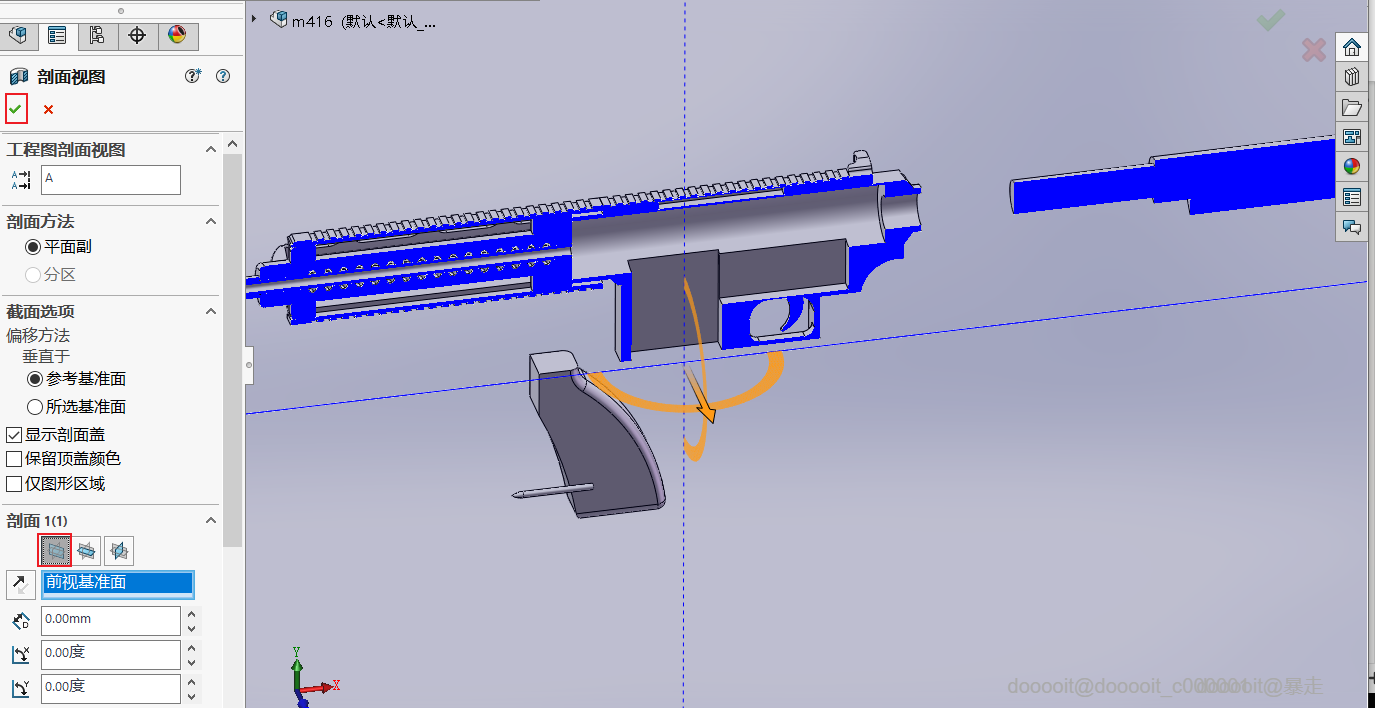

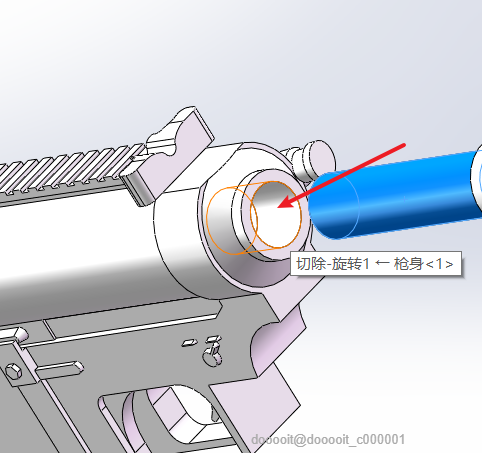

选中枪托前半圆柱部分与枪身尾部，默认添加‘同轴心’配合。切换至‘剖面视图’，选择前视基准面。然后，对枪托头部与枪身添加‘重合’配合。退出配合与剖面视图后，再次使用‘高级配合’，选中枪托与枪身两侧，最后确认选择绿色对勾完成设置。

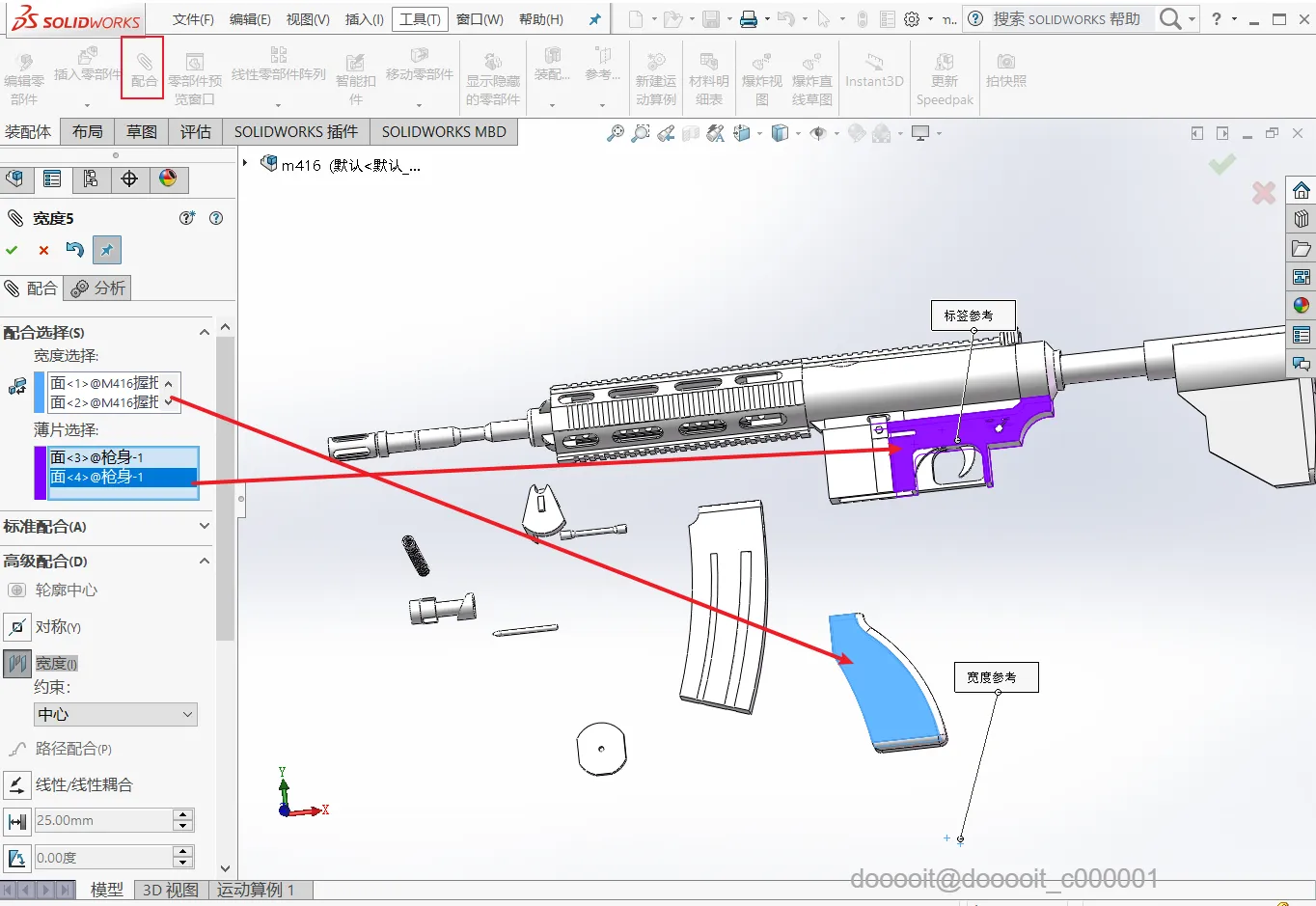

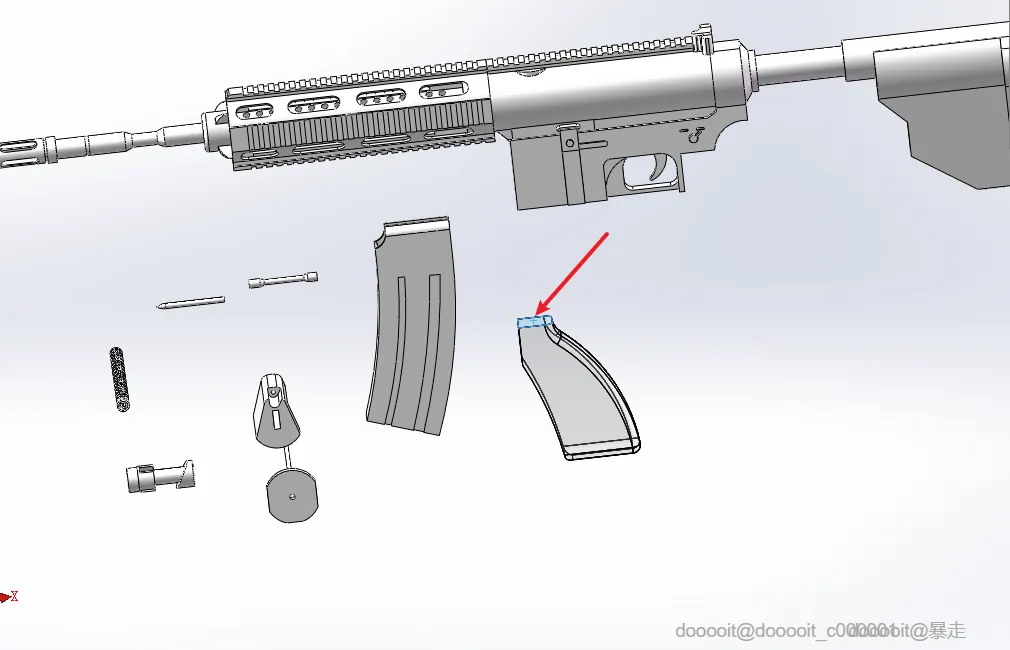

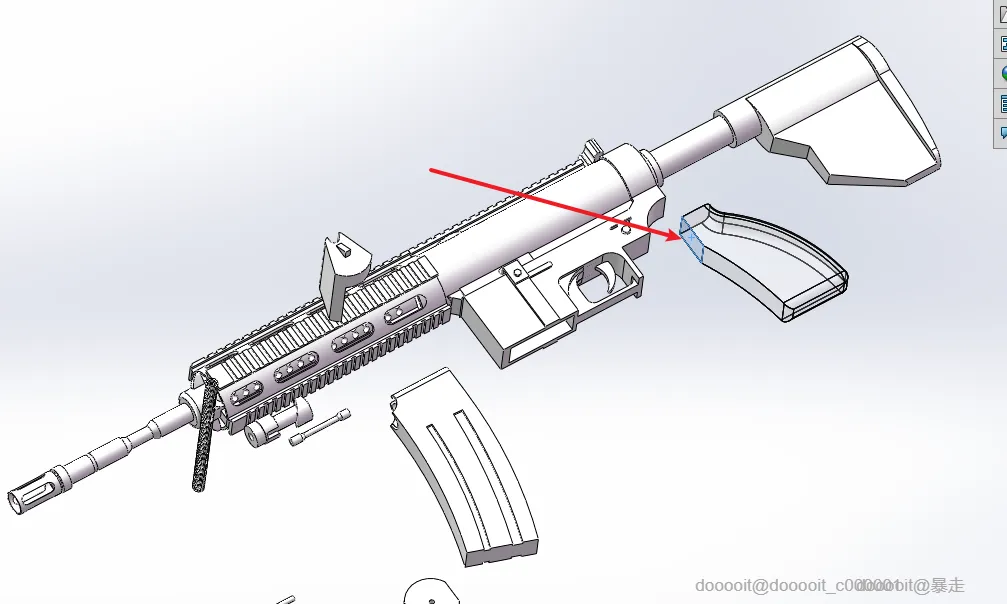

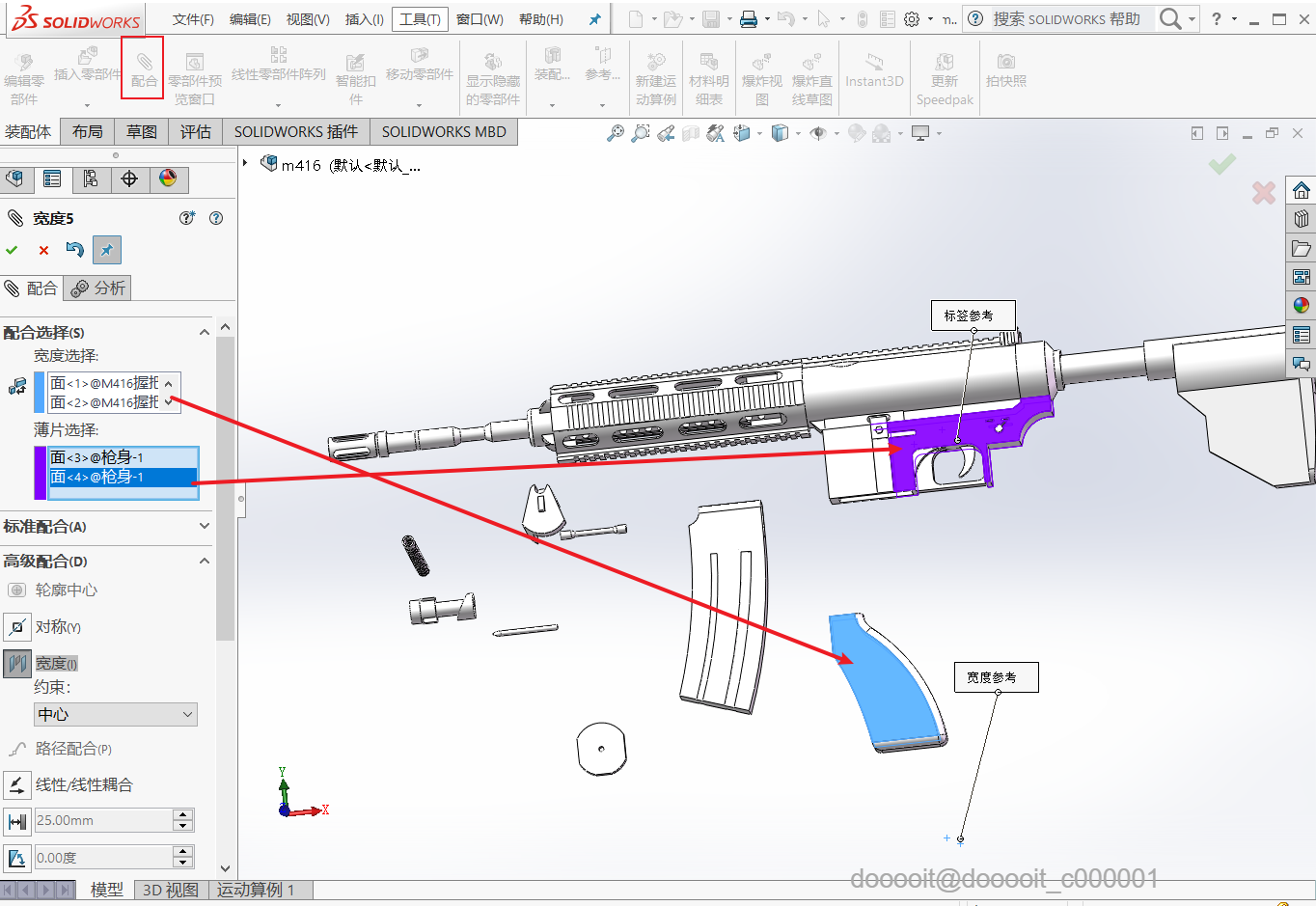

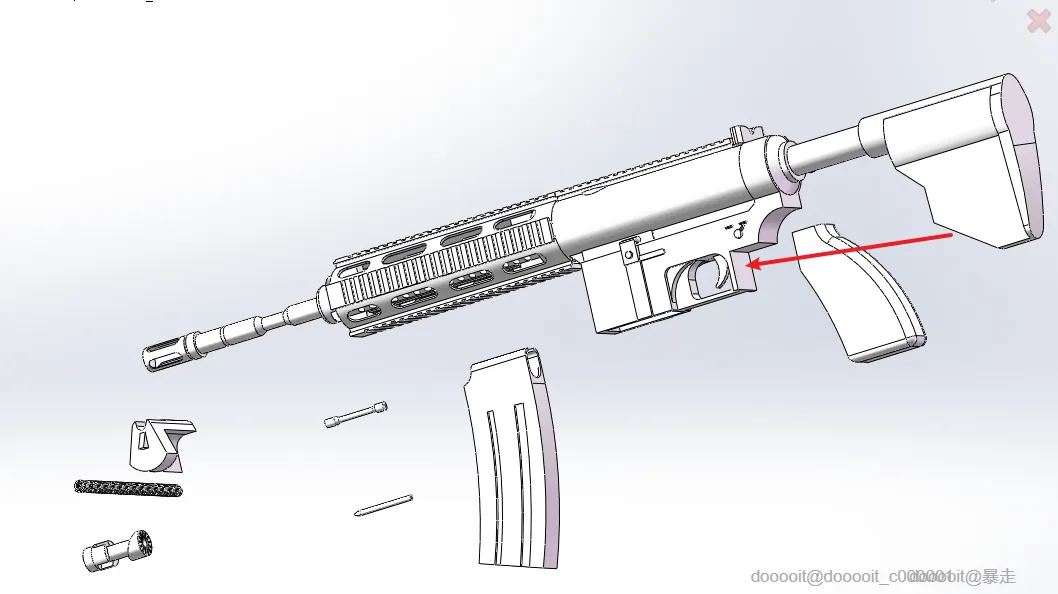

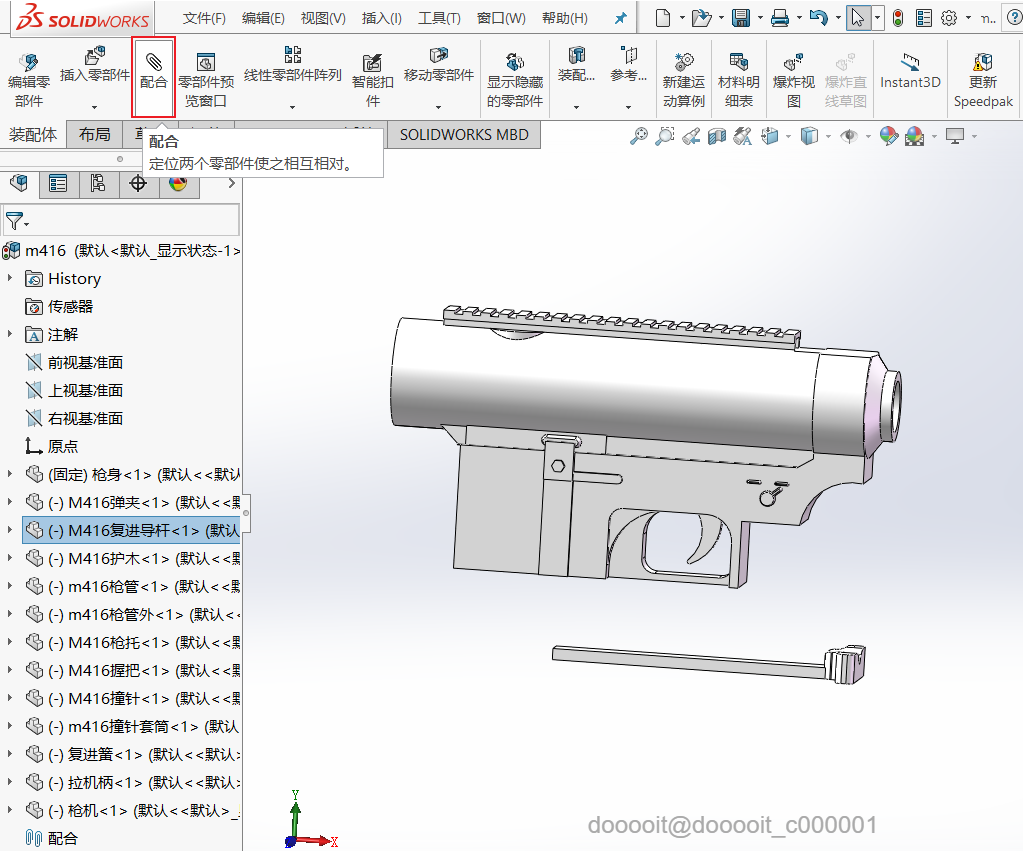

"使用‘配合’按钮中的‘高级配合’，选择‘宽度’，选中握把两侧与机匣两侧添加宽度配合。接着，用‘标准配合’使握把上部与枪身重合，再次使用‘标准配合’确保握把与枪身完全对齐。"

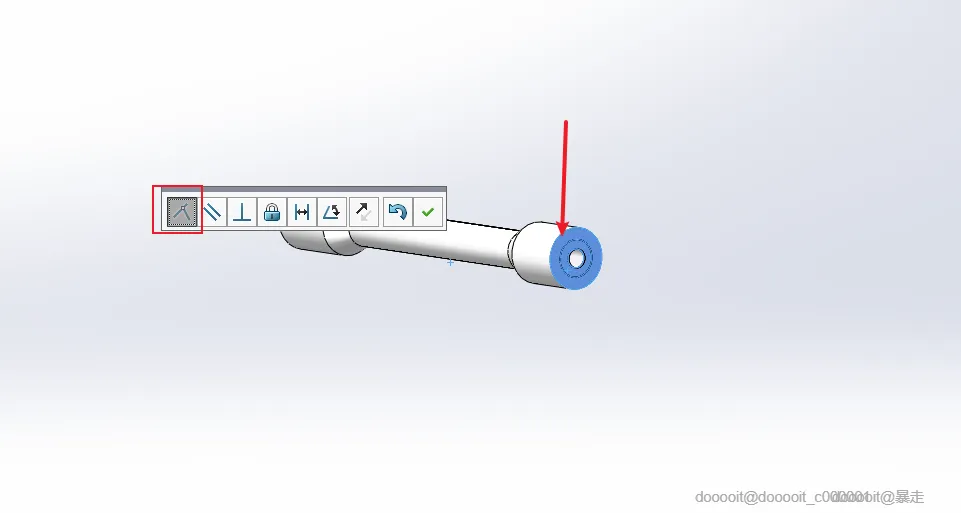

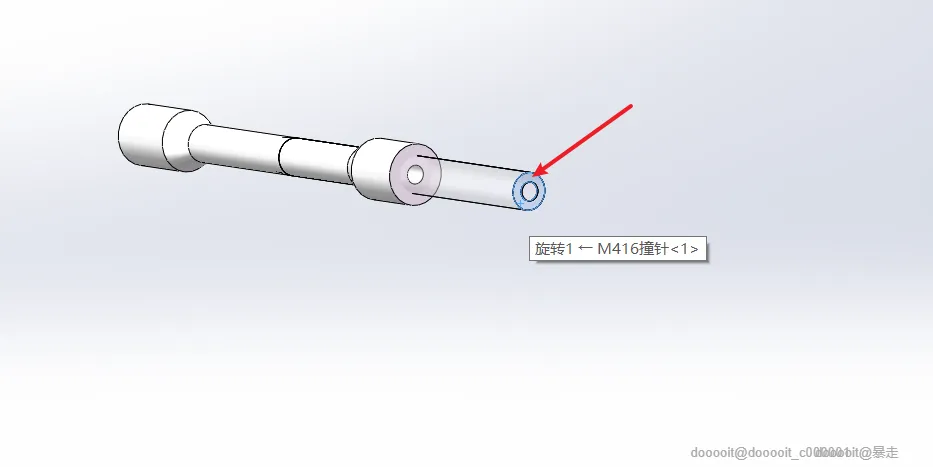

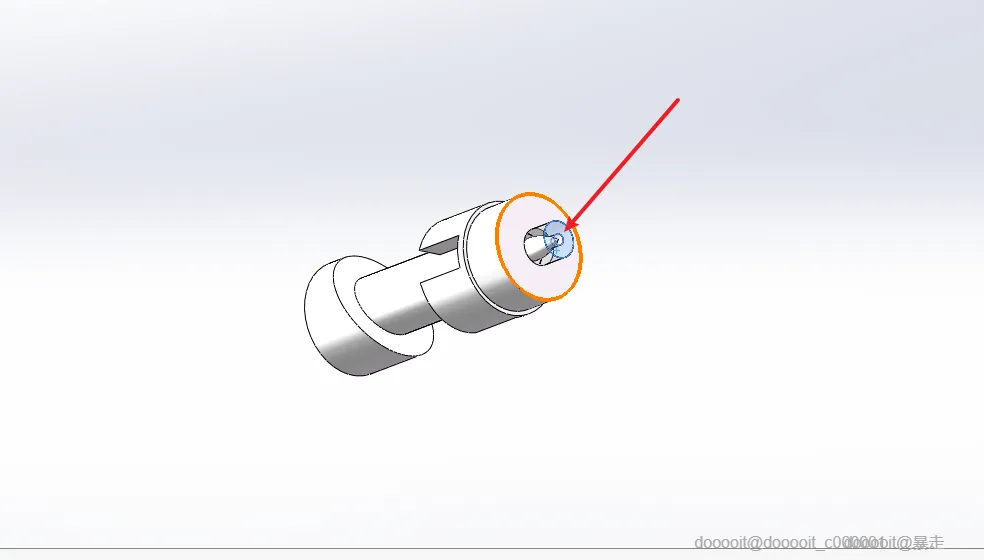

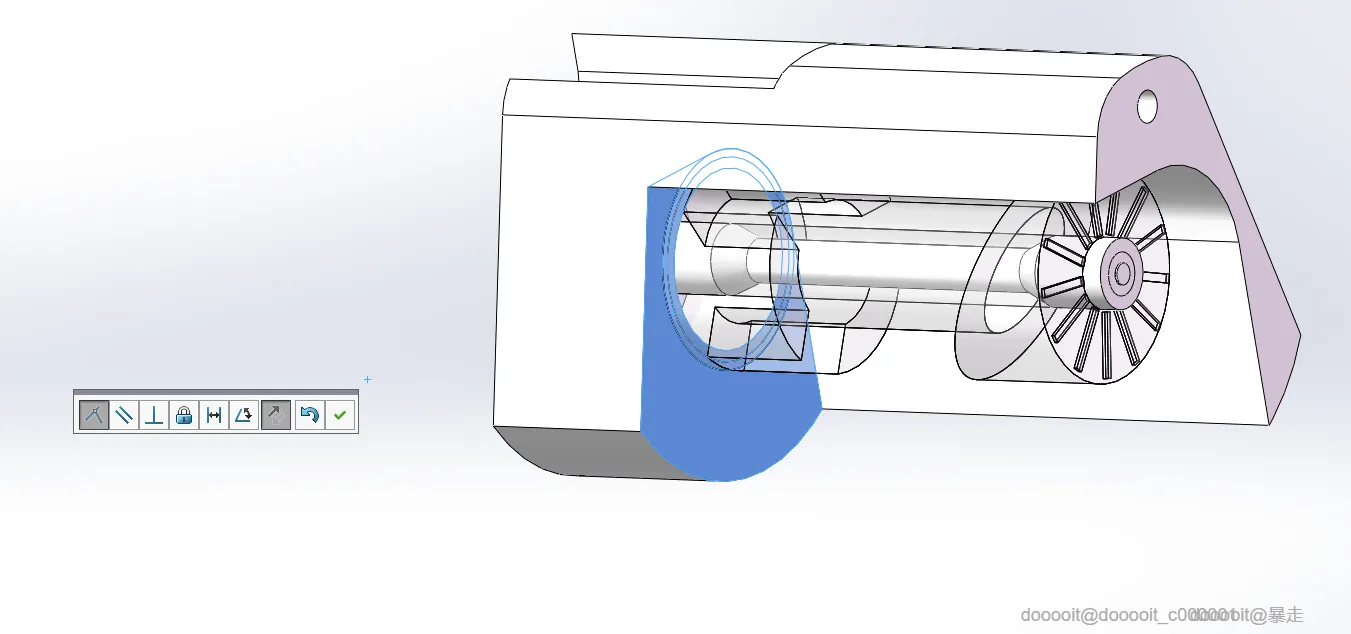

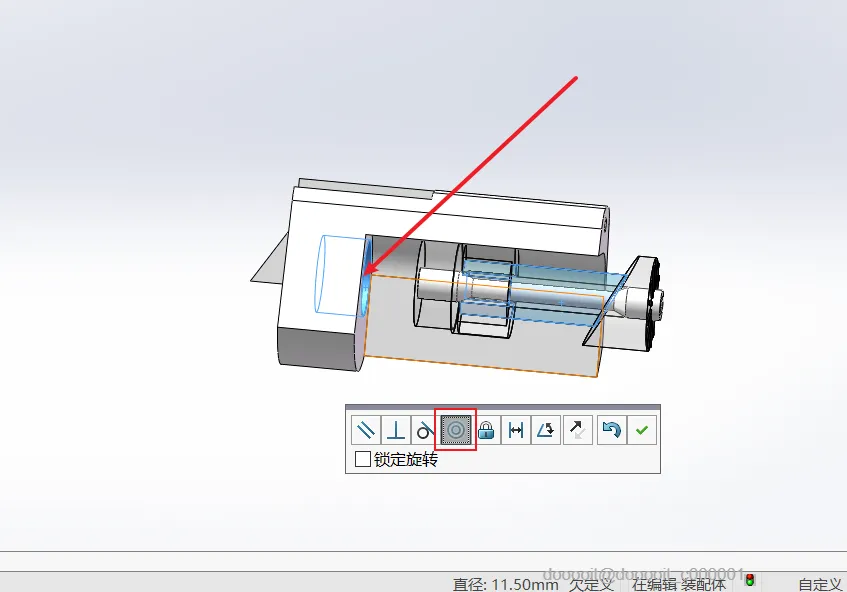

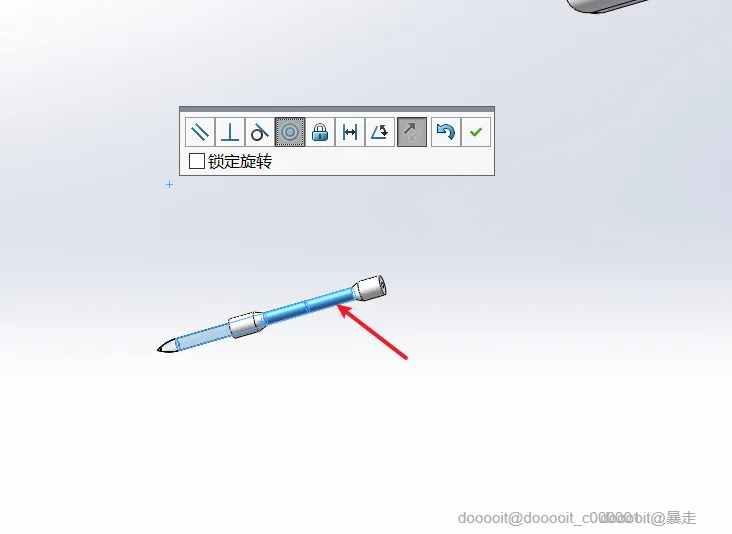

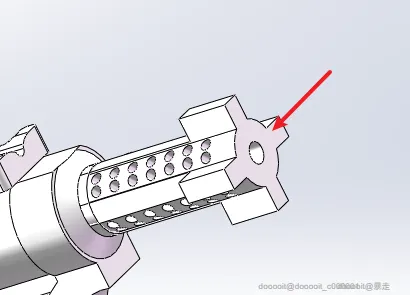

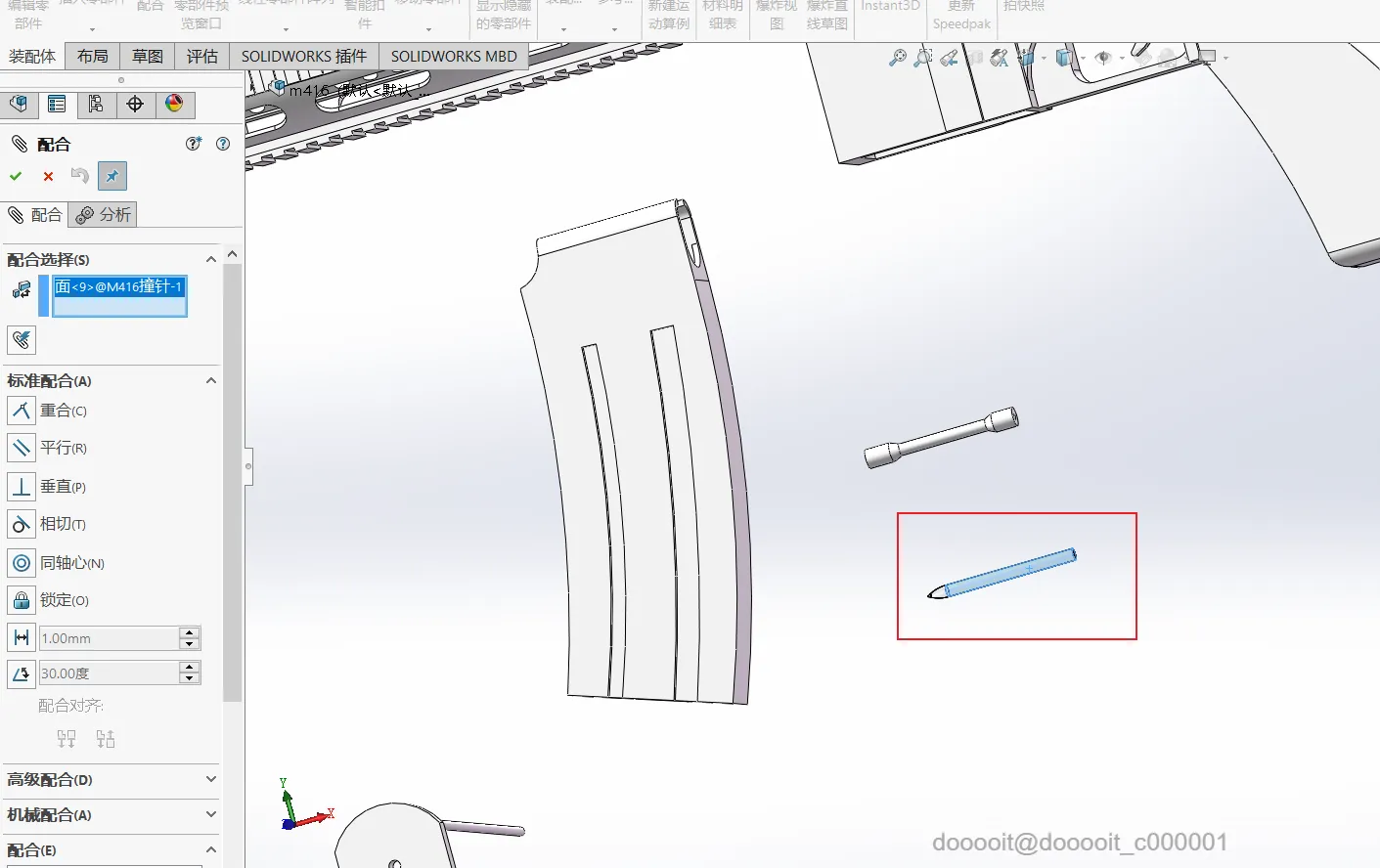

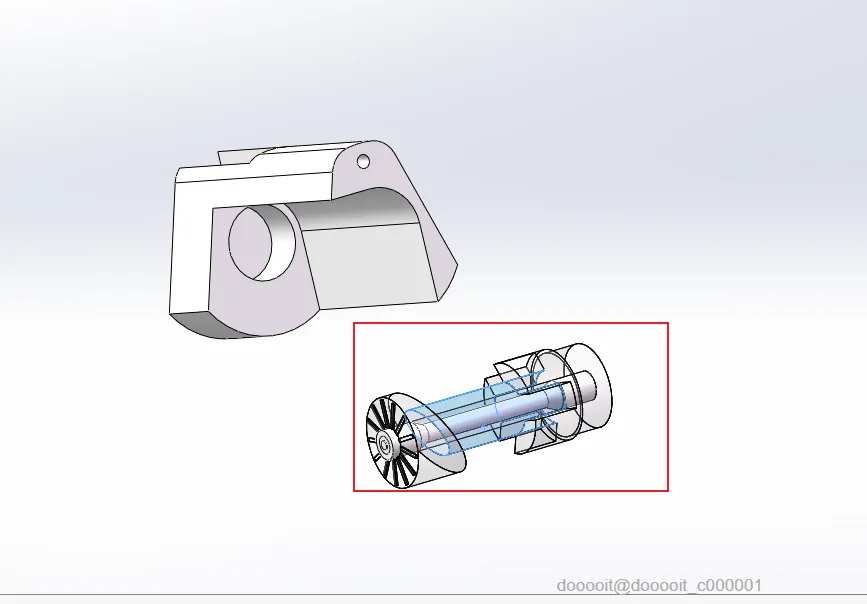

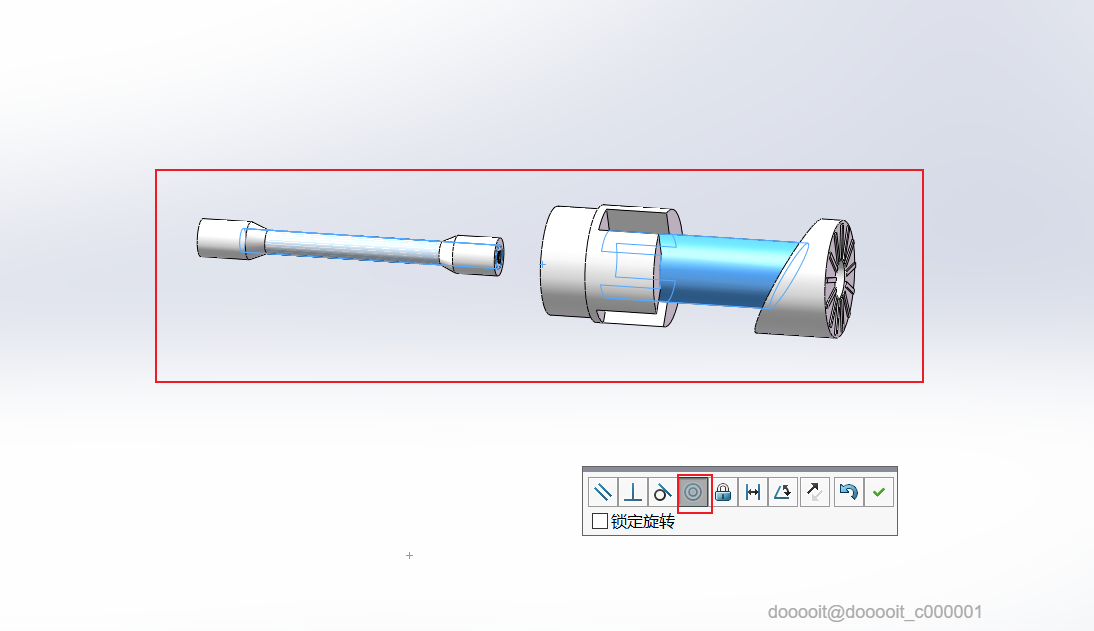

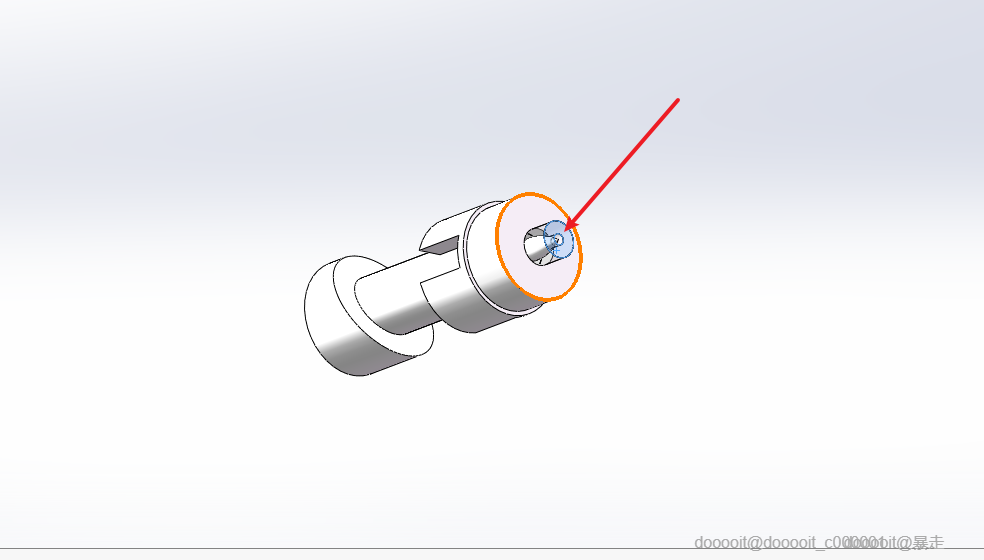

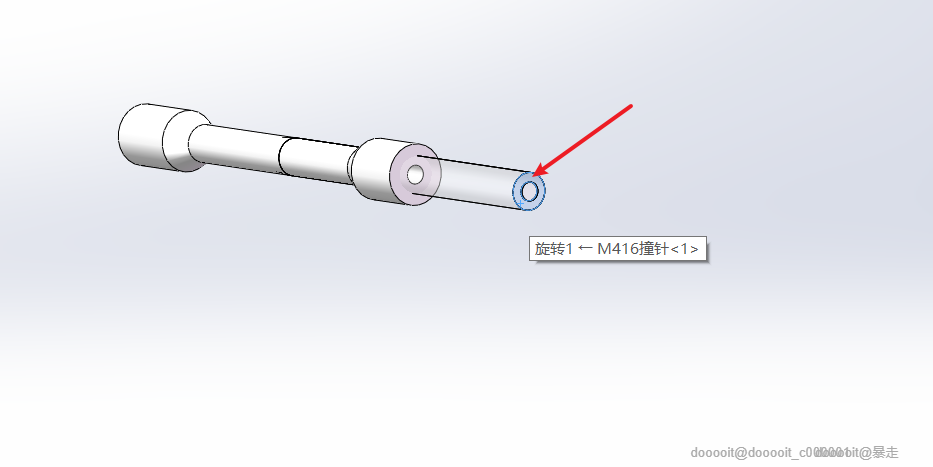

选中撞针与撞针套筒的中间部位，添加‘同心轴’配合以确保两者轴线一致。随后，选择‘标准配合’中的‘重合’功能，使撞针的底部与撞针套筒的一侧重合。

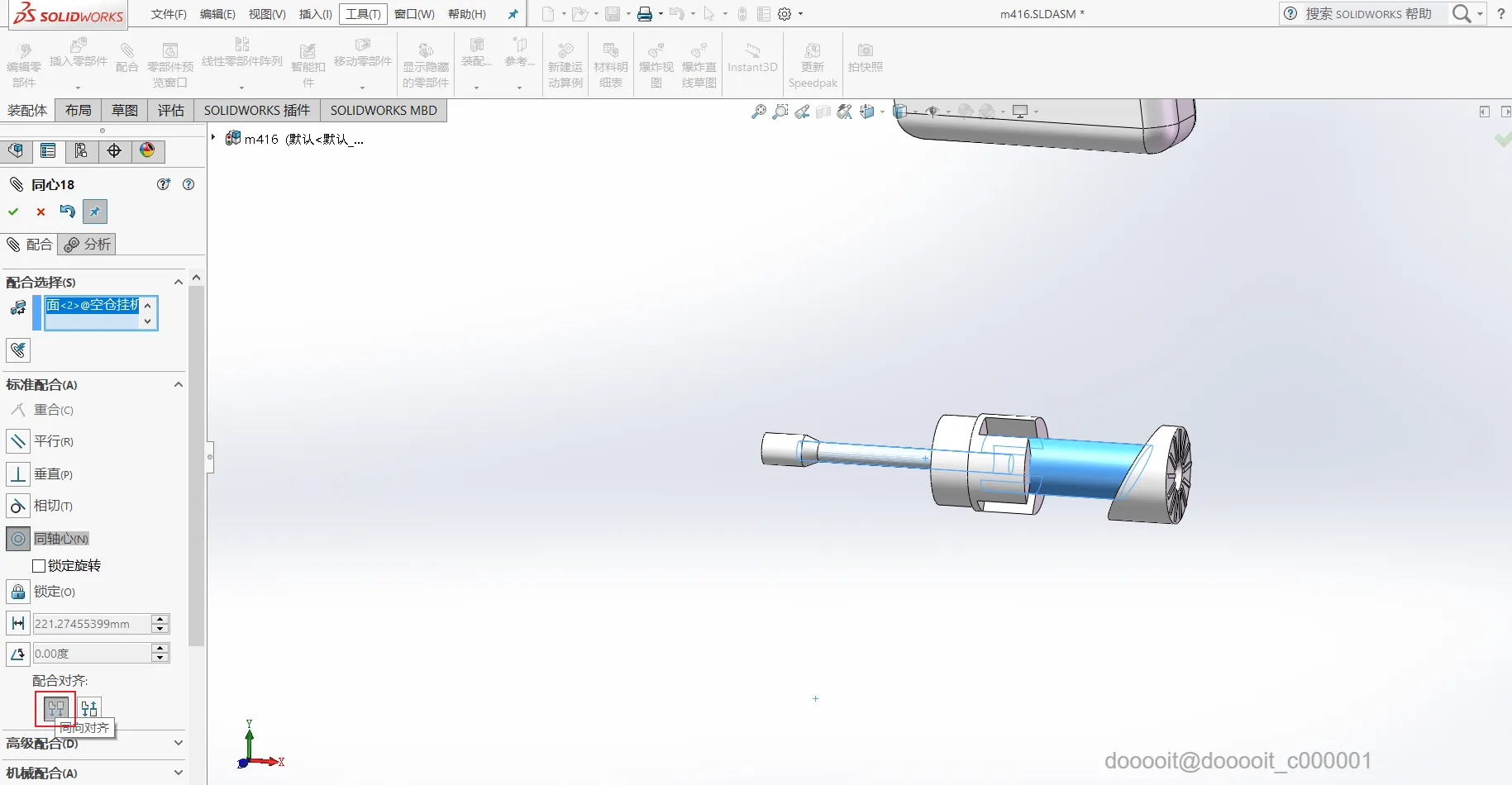

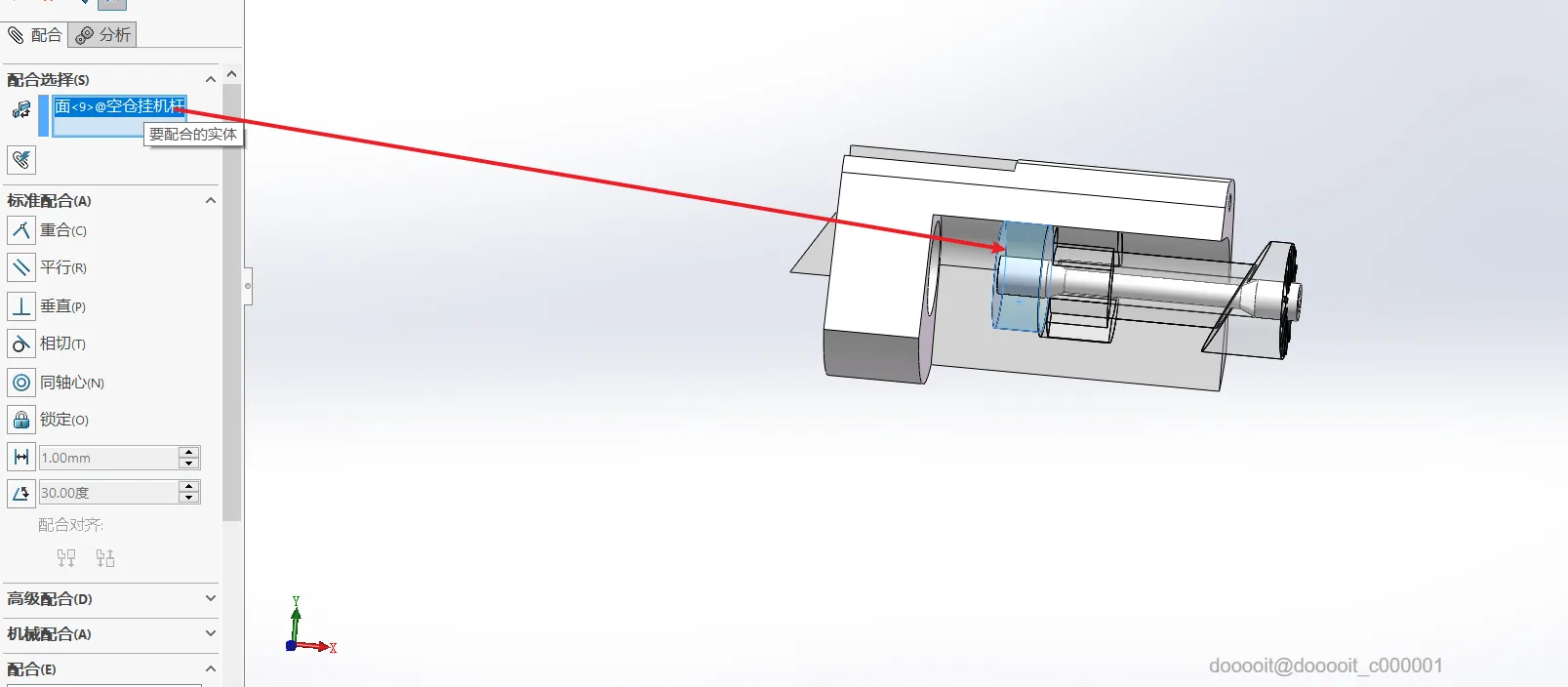

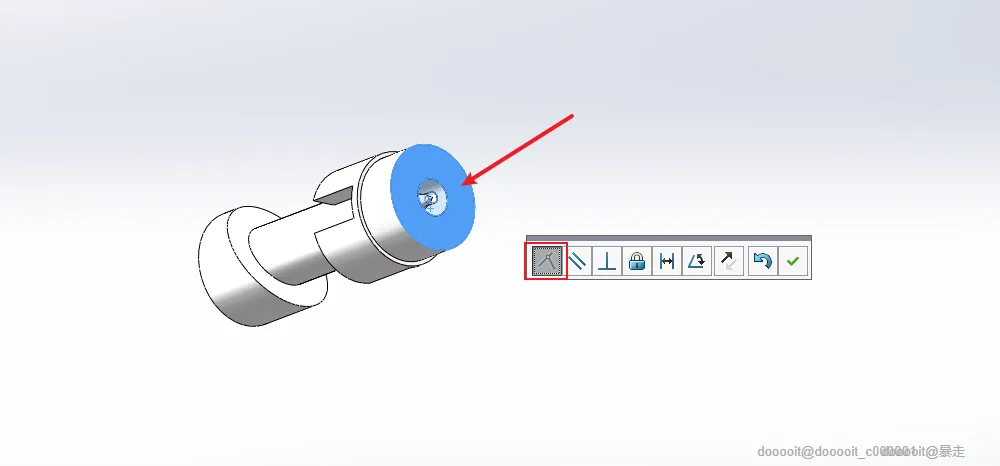

选中撞针套筒和空仓挂机杆的中间部分，添加‘同轴心’配合，确保方向对齐。接着，对撞针套筒一侧与空仓挂机杆一侧应用‘重合’配合。

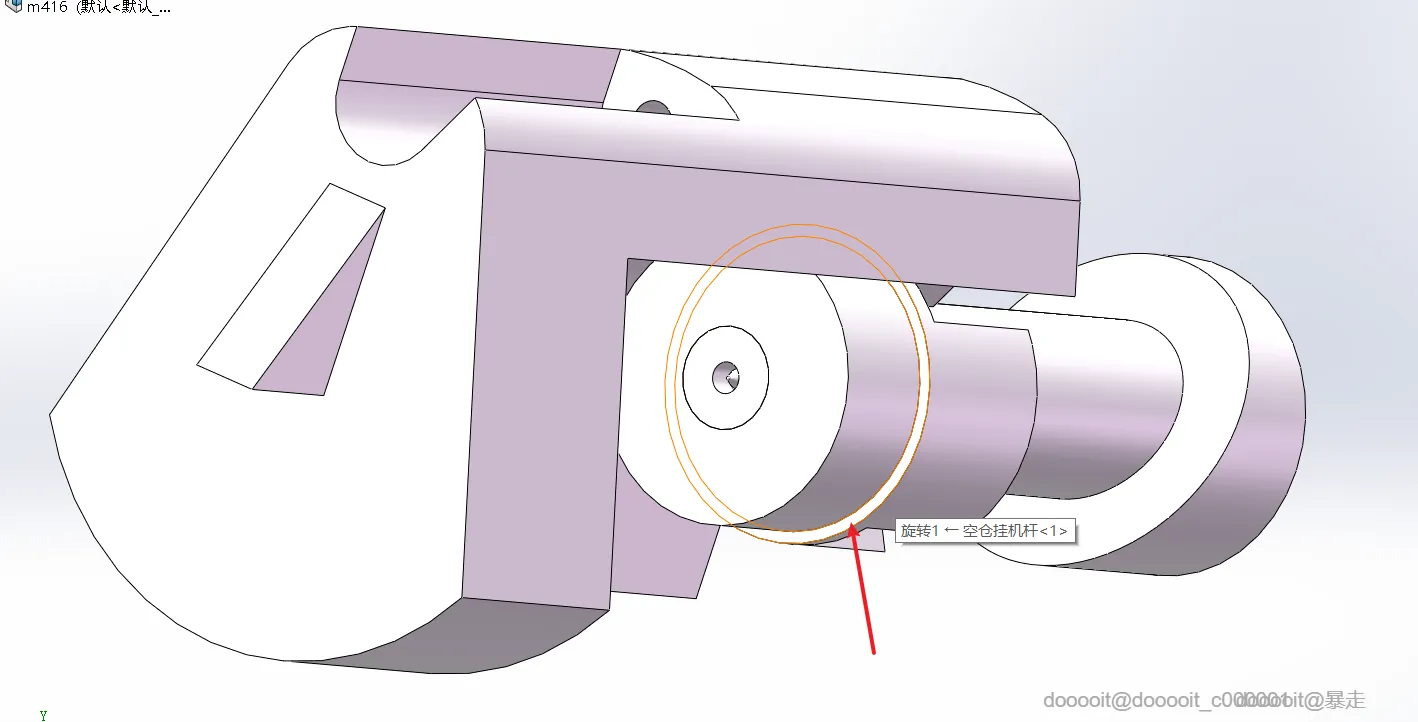

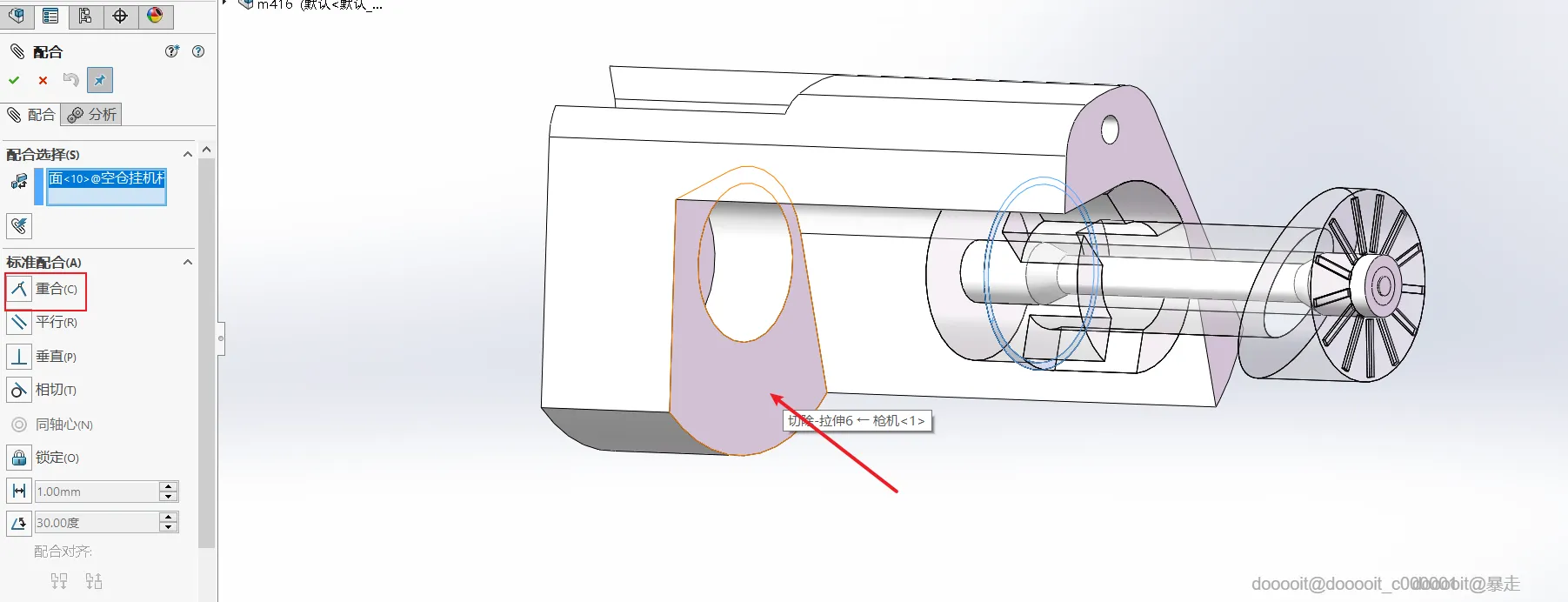

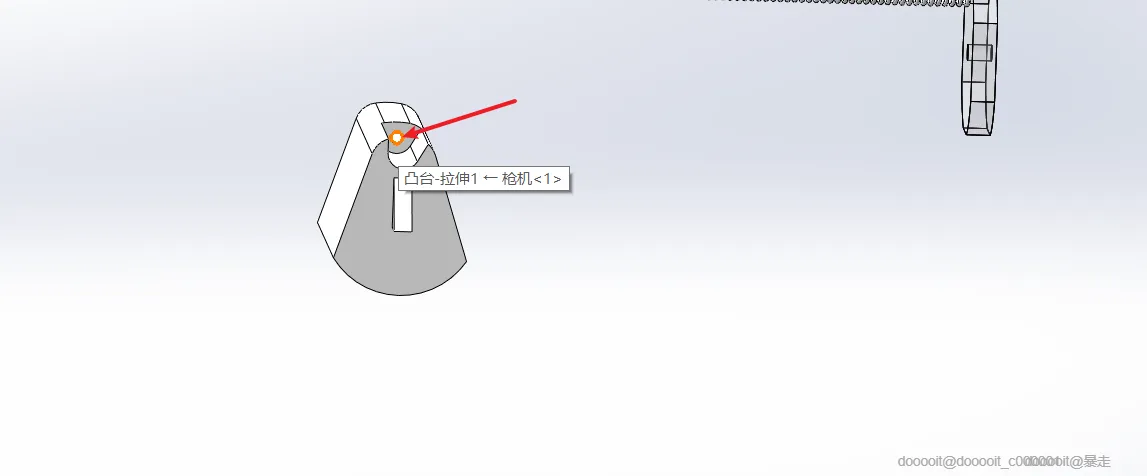

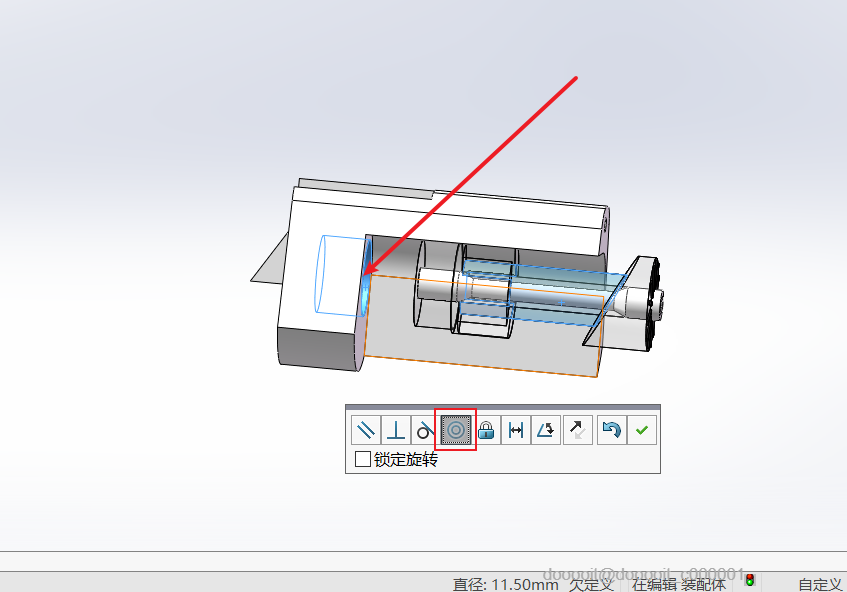

选中空仓挂机杆中间部分与枪机内部左侧圆孔，添加‘同轴心’配合。随后，对空仓挂机杆的左侧突起部分与枪机使用‘重合’配合。

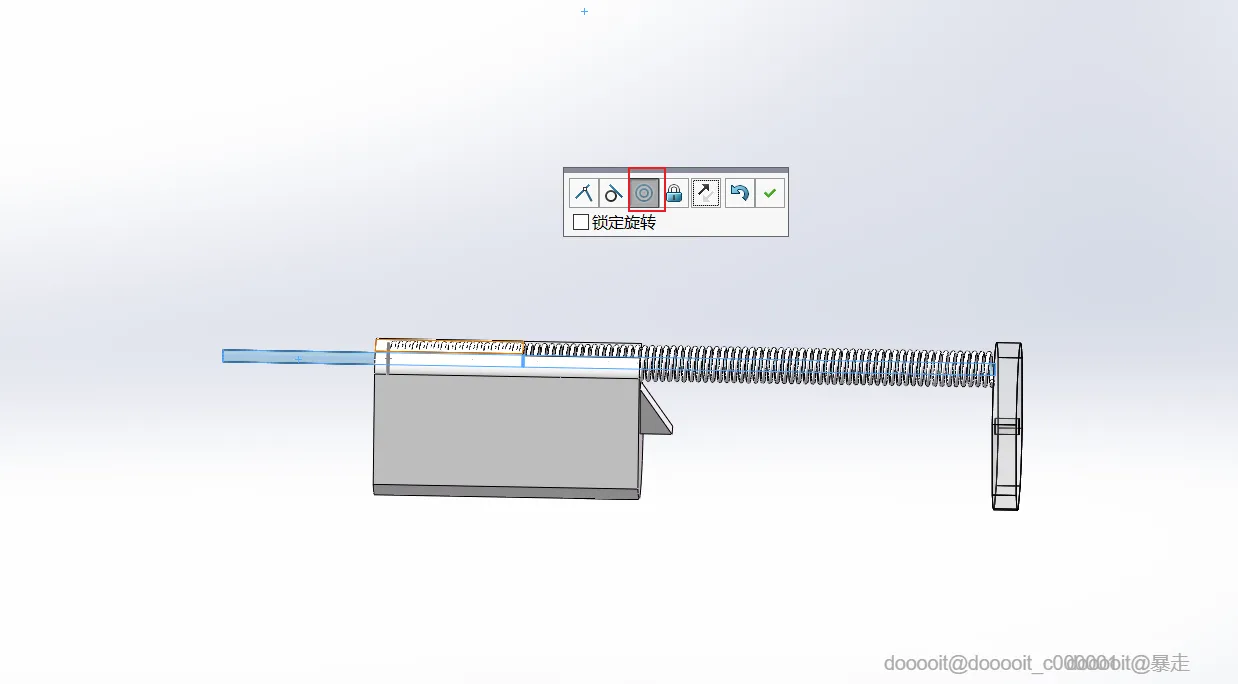

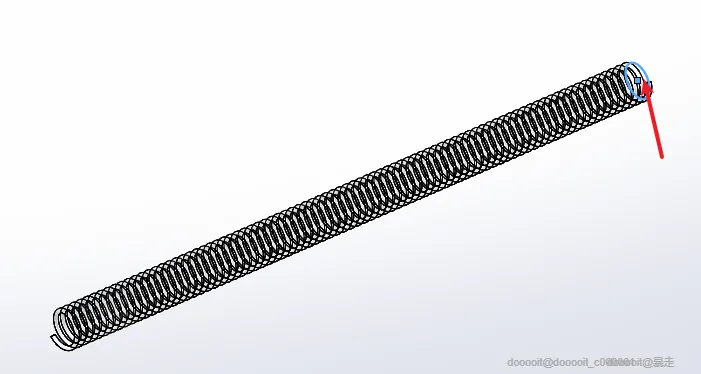

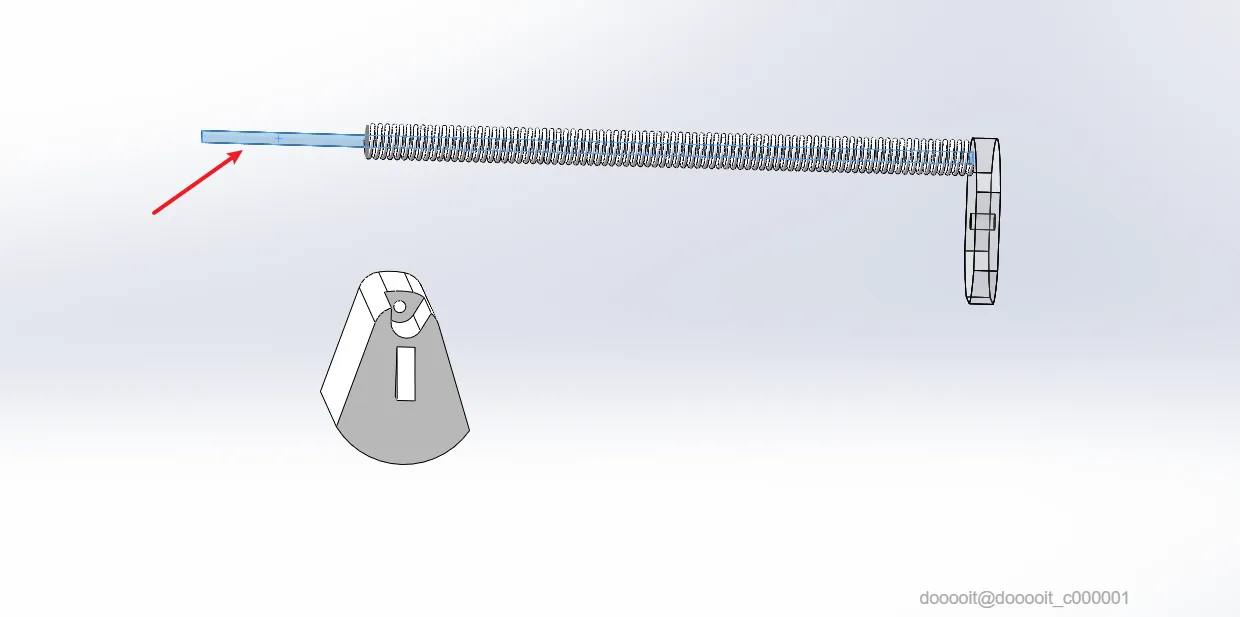

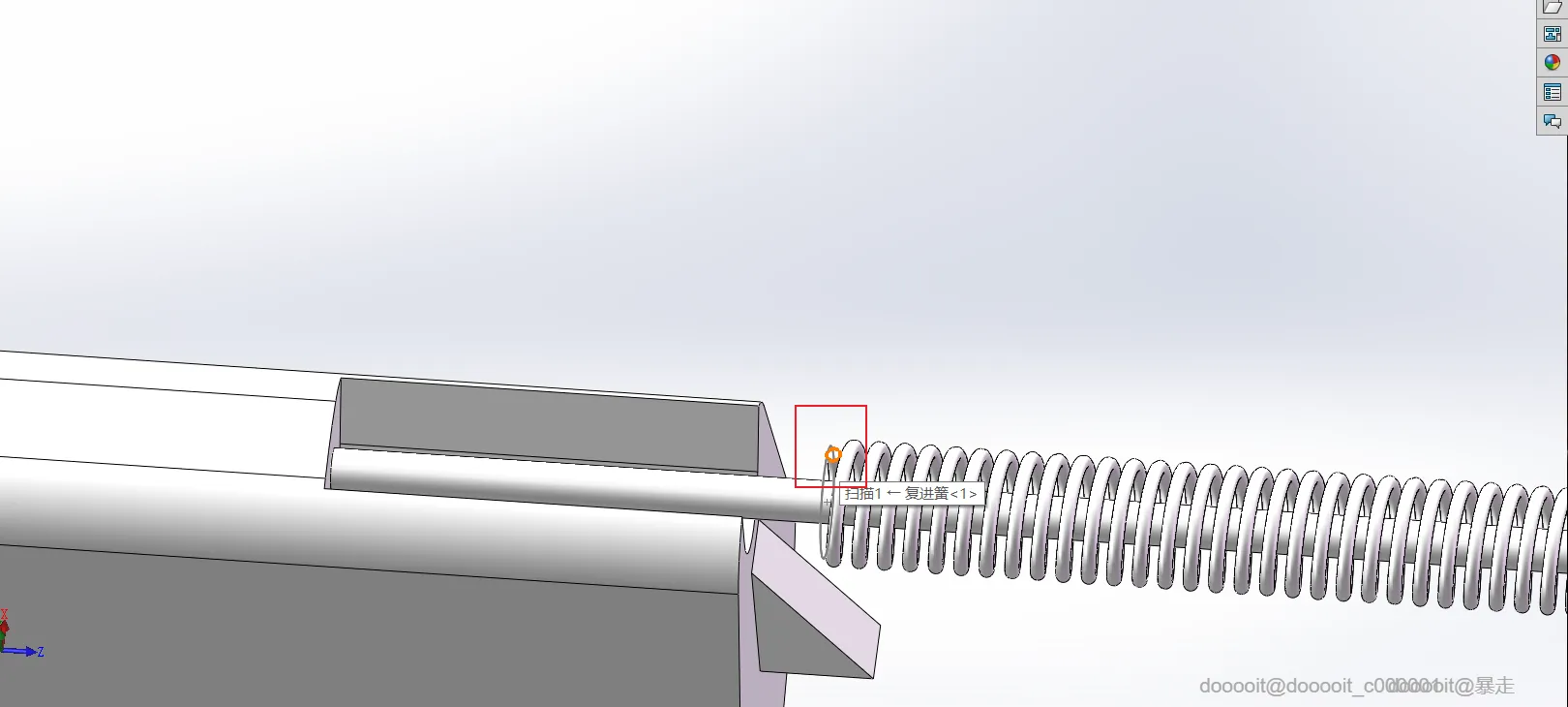

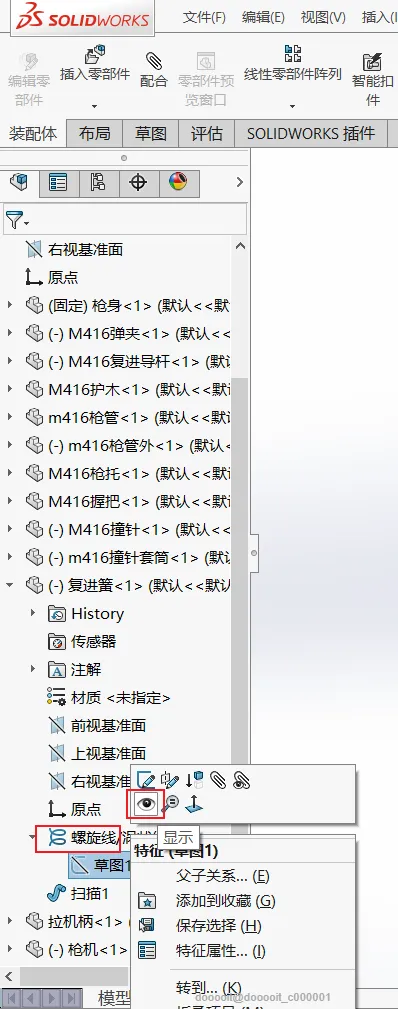

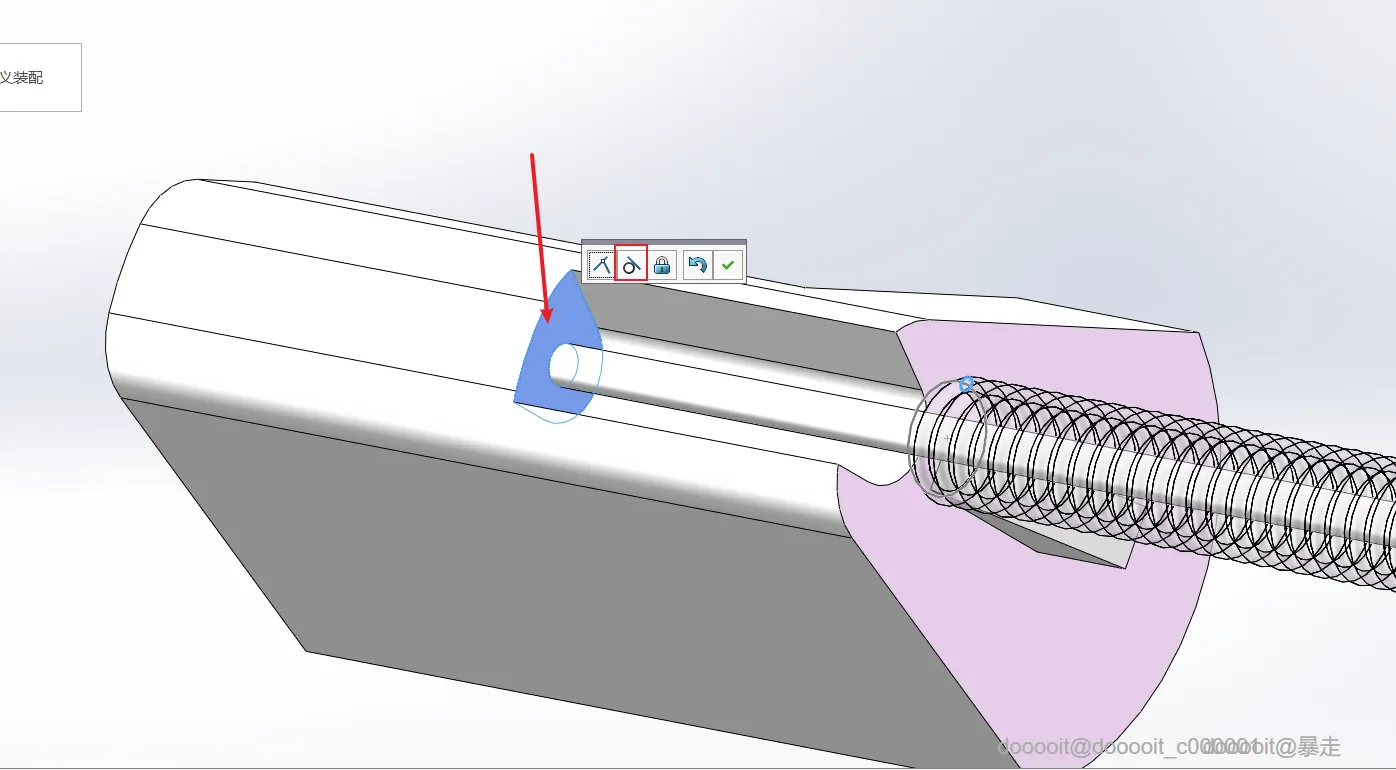

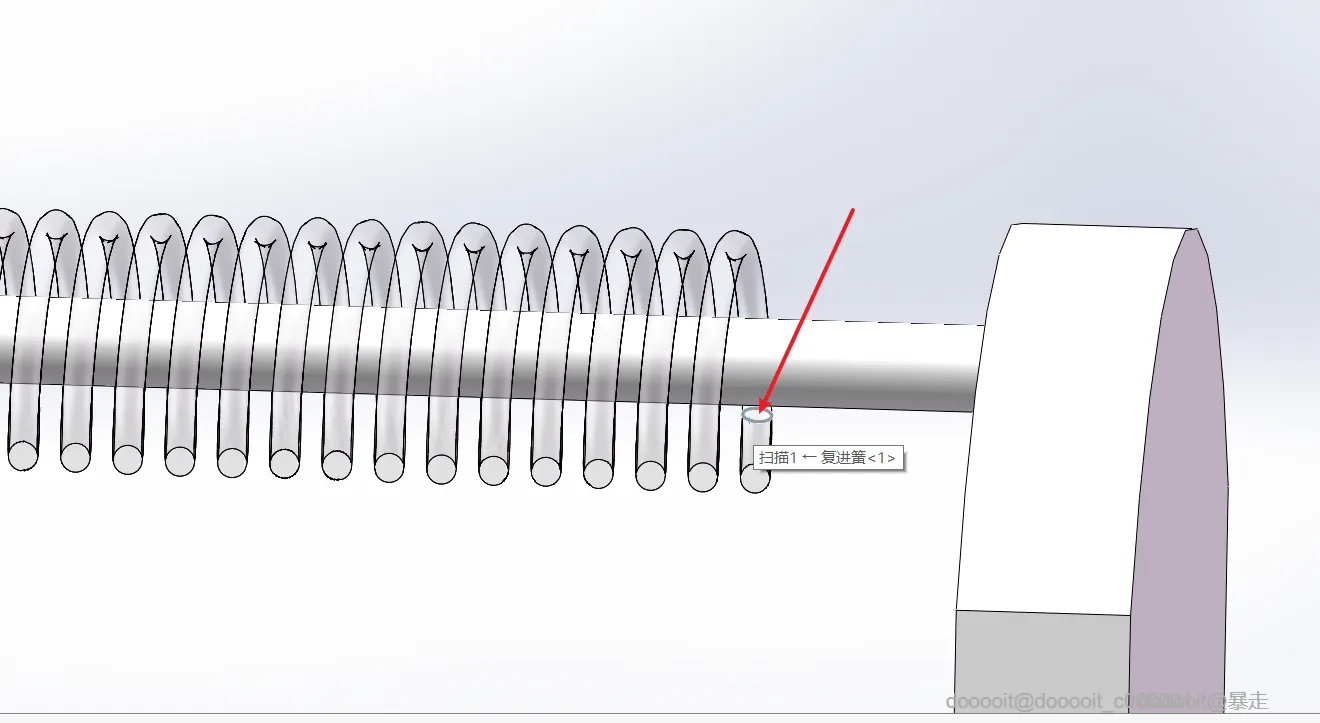

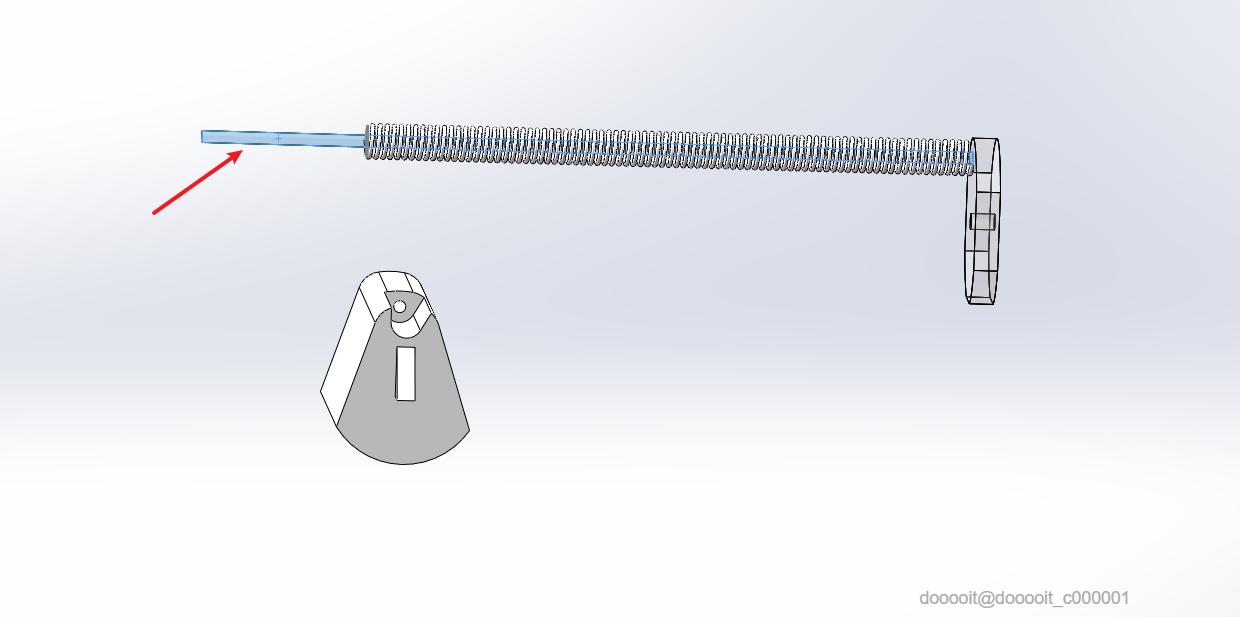

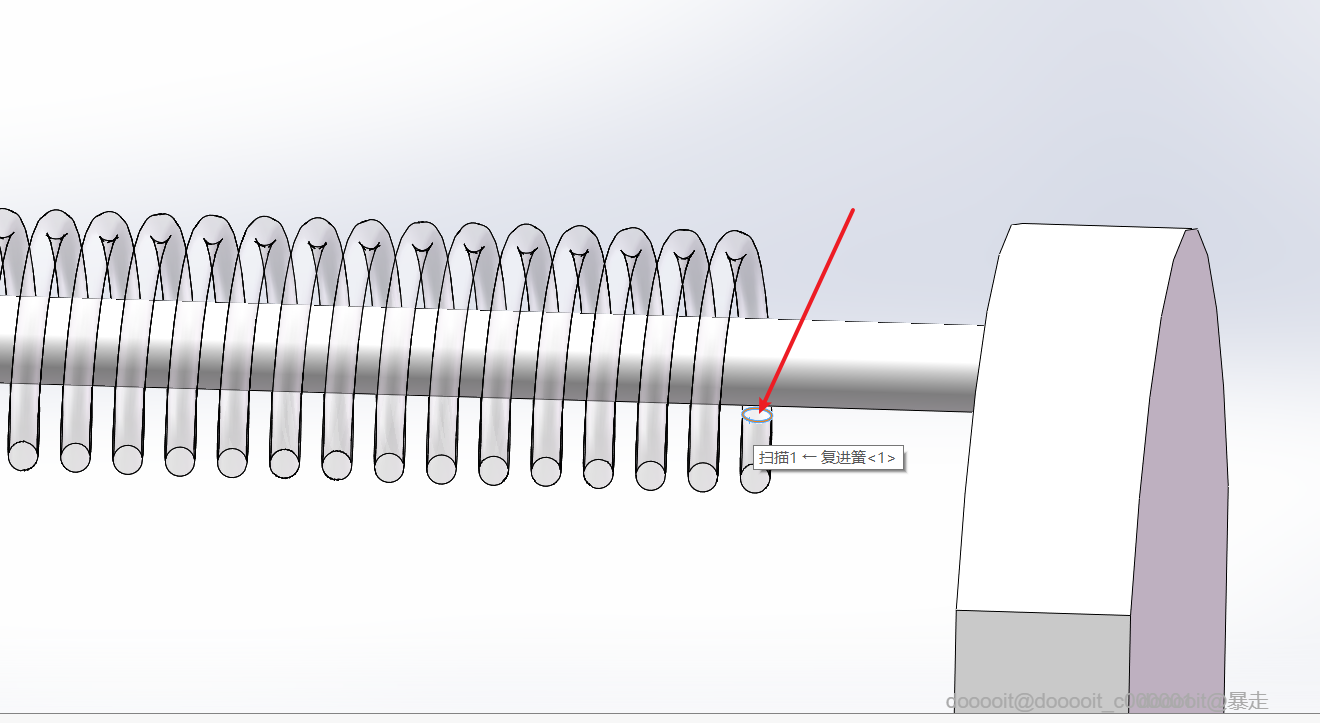

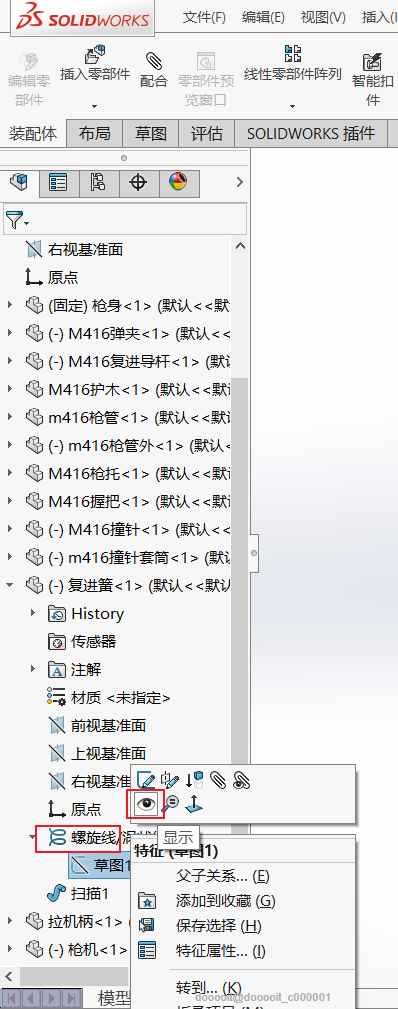

首先退出当前配合，定位至复进簧零件下的螺旋线，通过下拉菜单选择草图并显示（点击小眼睛图标）。接着，选中复进簧与导杆添加‘同轴心’配合，再对复进簧一侧端头与导杆使用‘相切’配合，确保平滑接触。

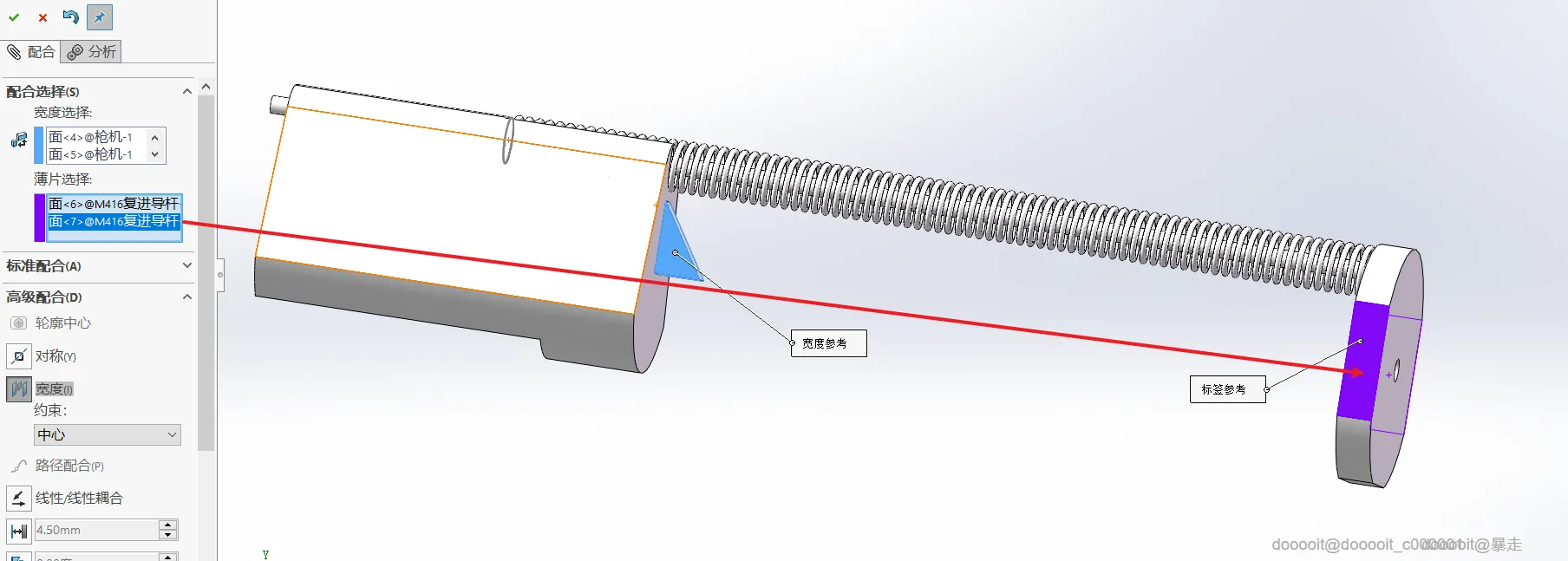

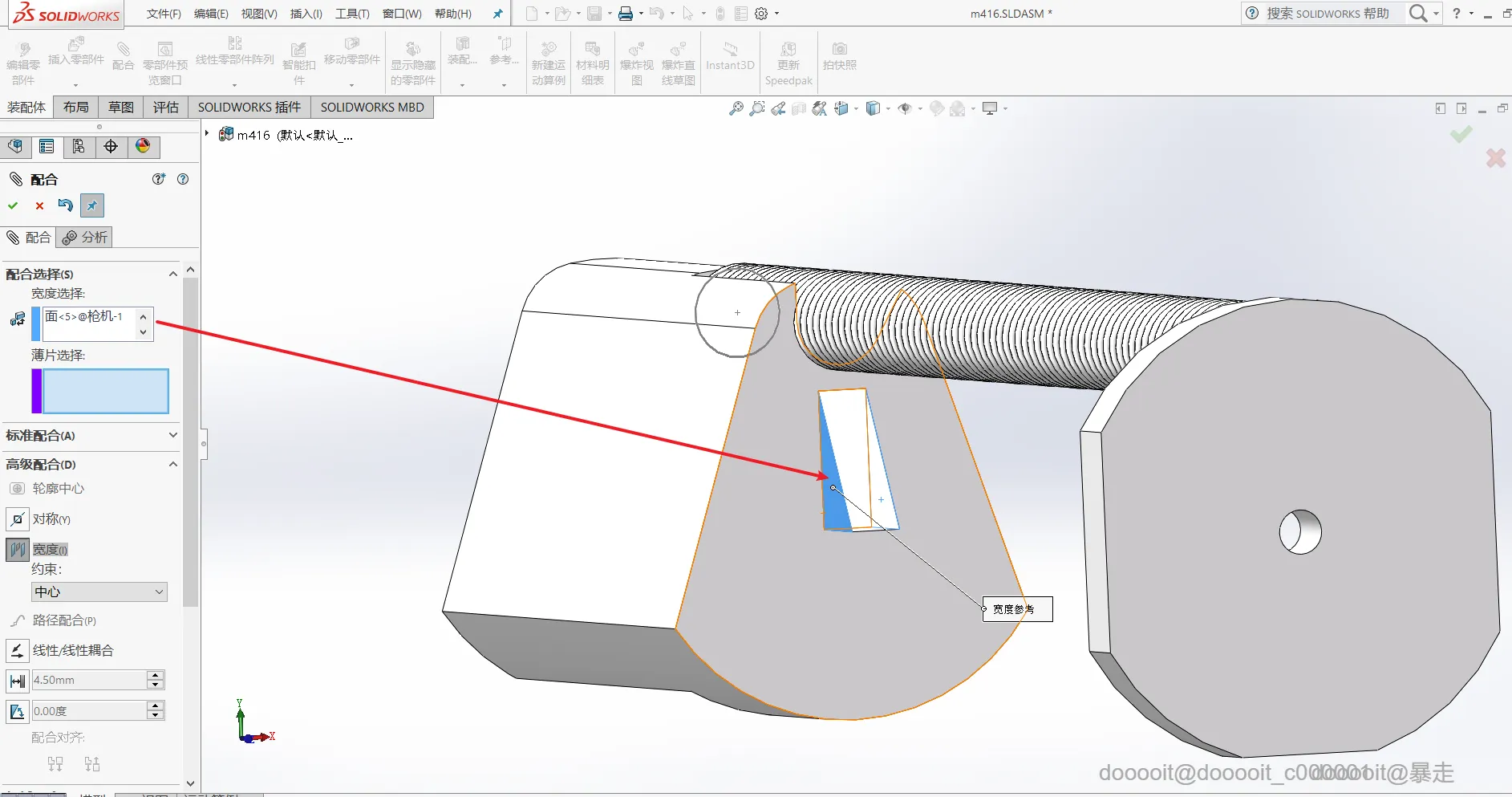

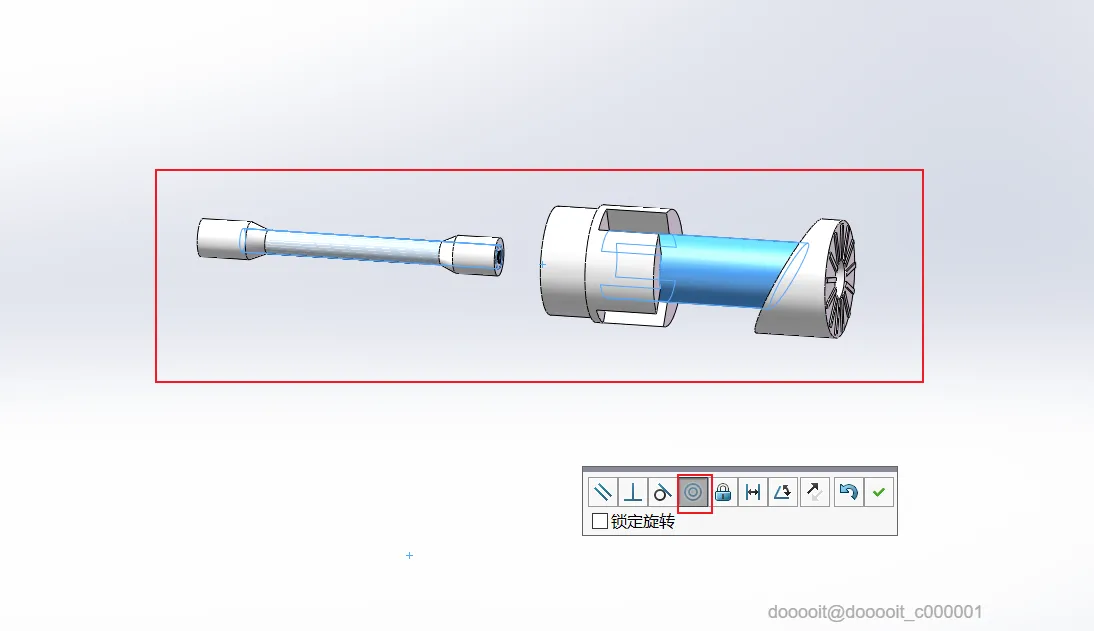

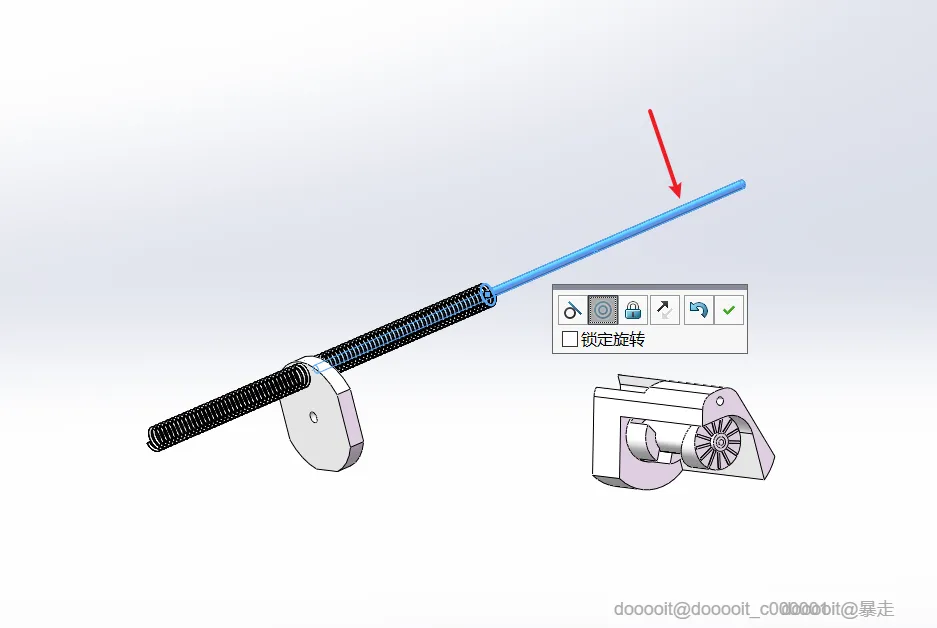

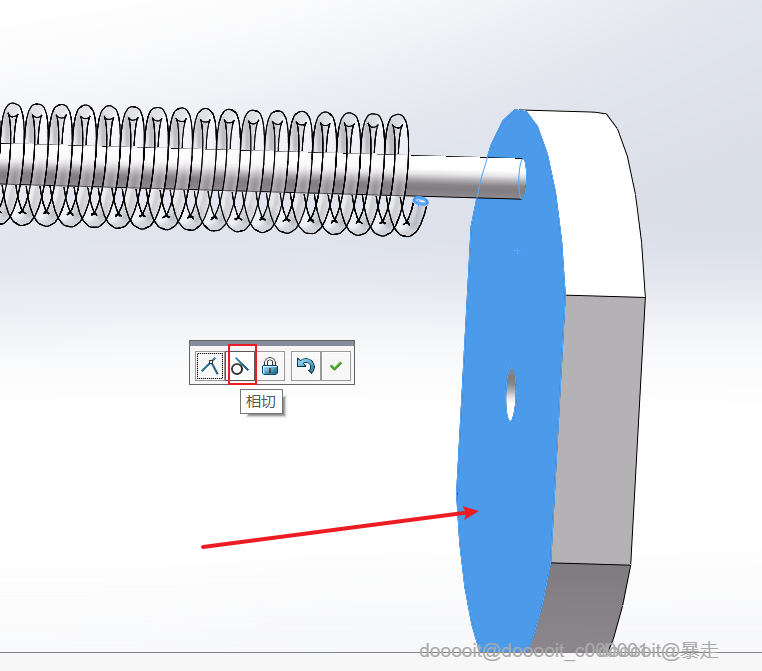

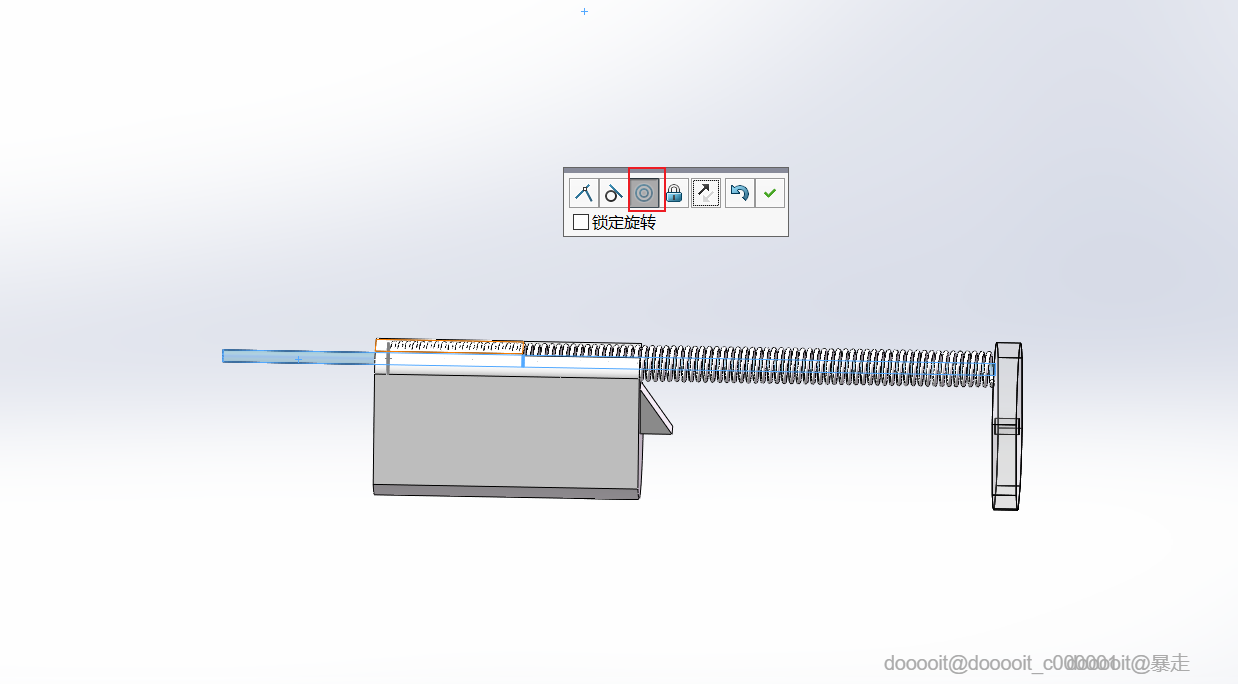

对复进导杆与枪机部分添加‘同轴心’配合，确保方向正确。接着，使复进簧一侧端头与枪机使用‘相切’配合。然后，选择‘高级配合’中的‘宽度’，选中三角两侧与复进导杆两侧，完成宽度配合。

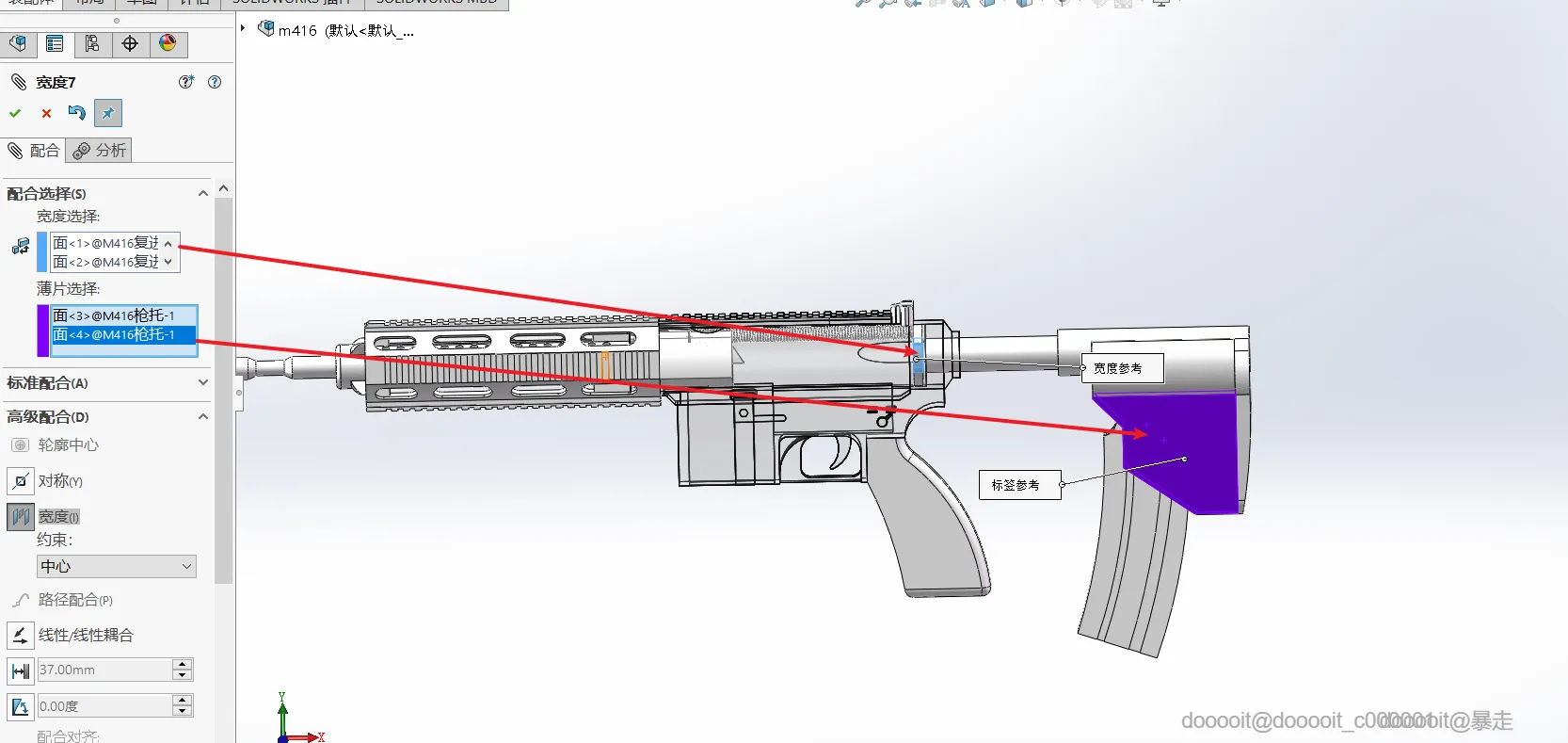

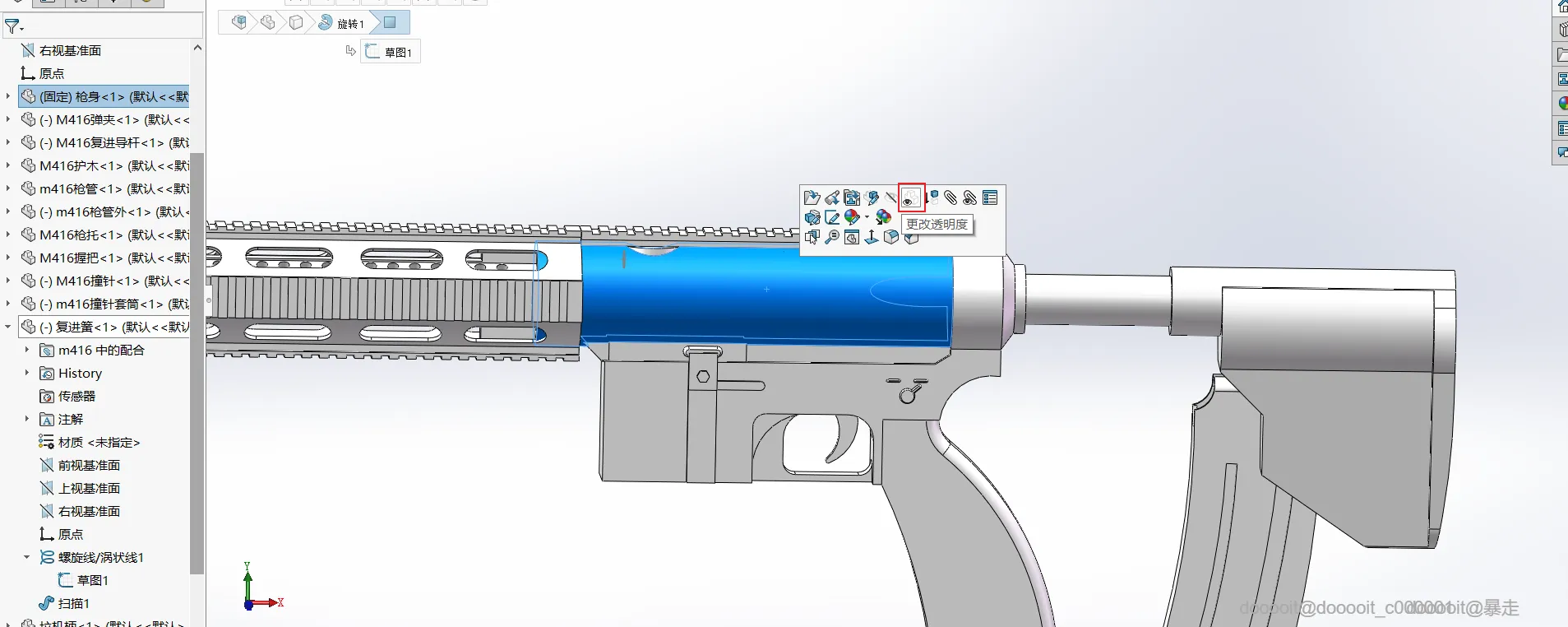

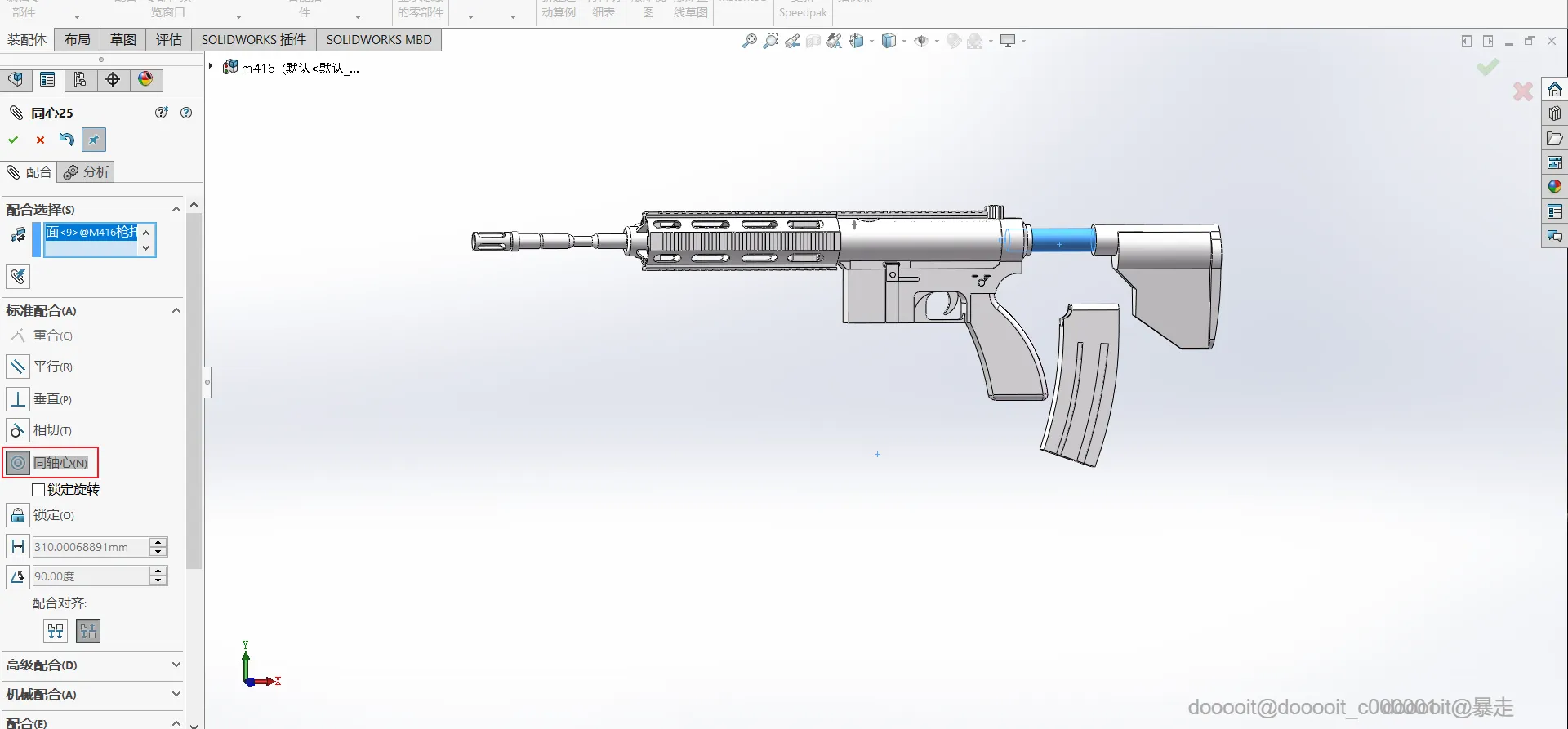

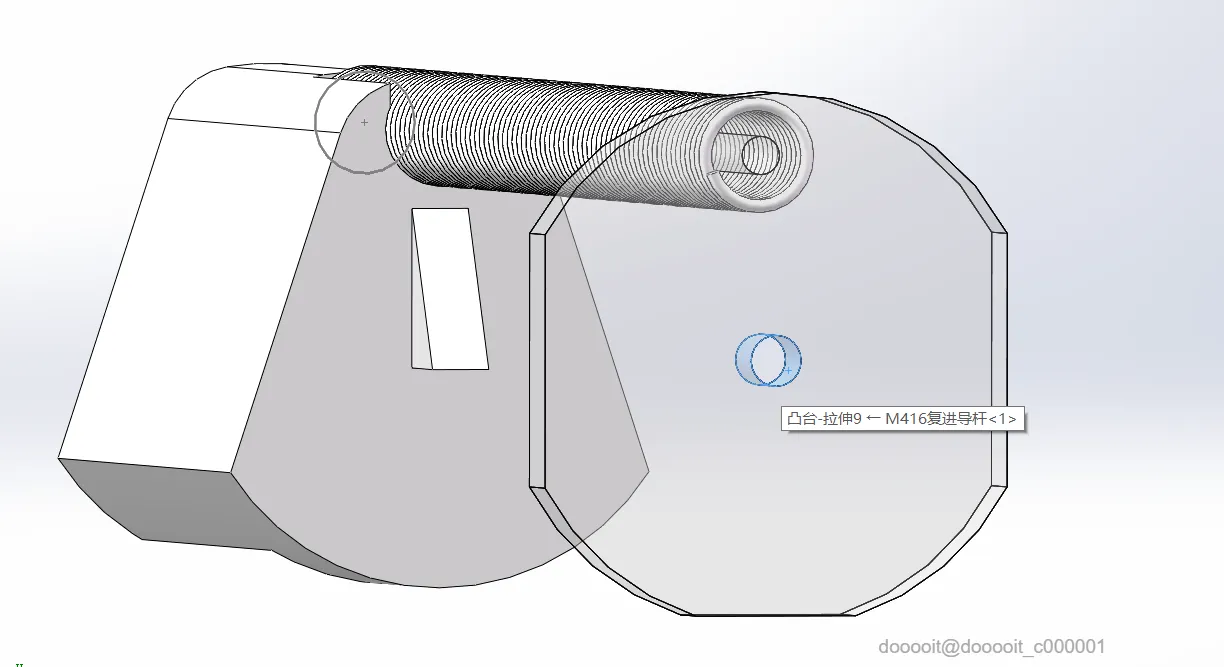

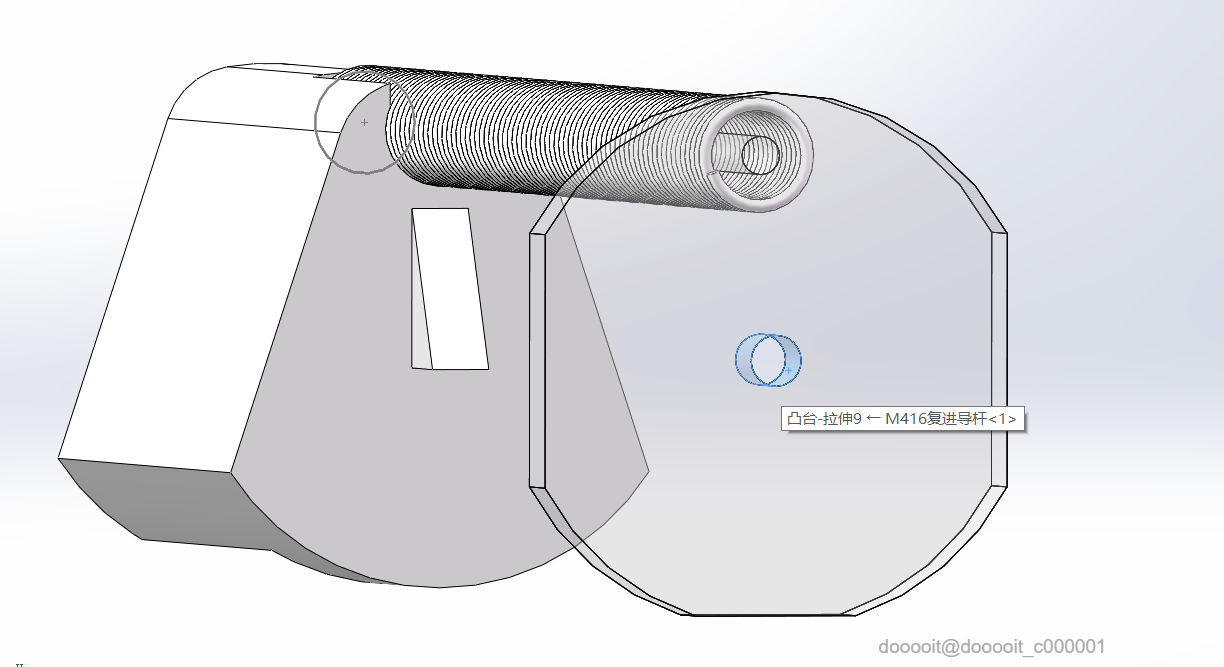

选中复进导杆中心与枪托前半部分，添加‘同心轴’配合。退出配合后，右键点击选择‘更改透明度’，再次进入配合模式，对复进导杆与枪托使用‘高级配合’中的‘宽度’配合。

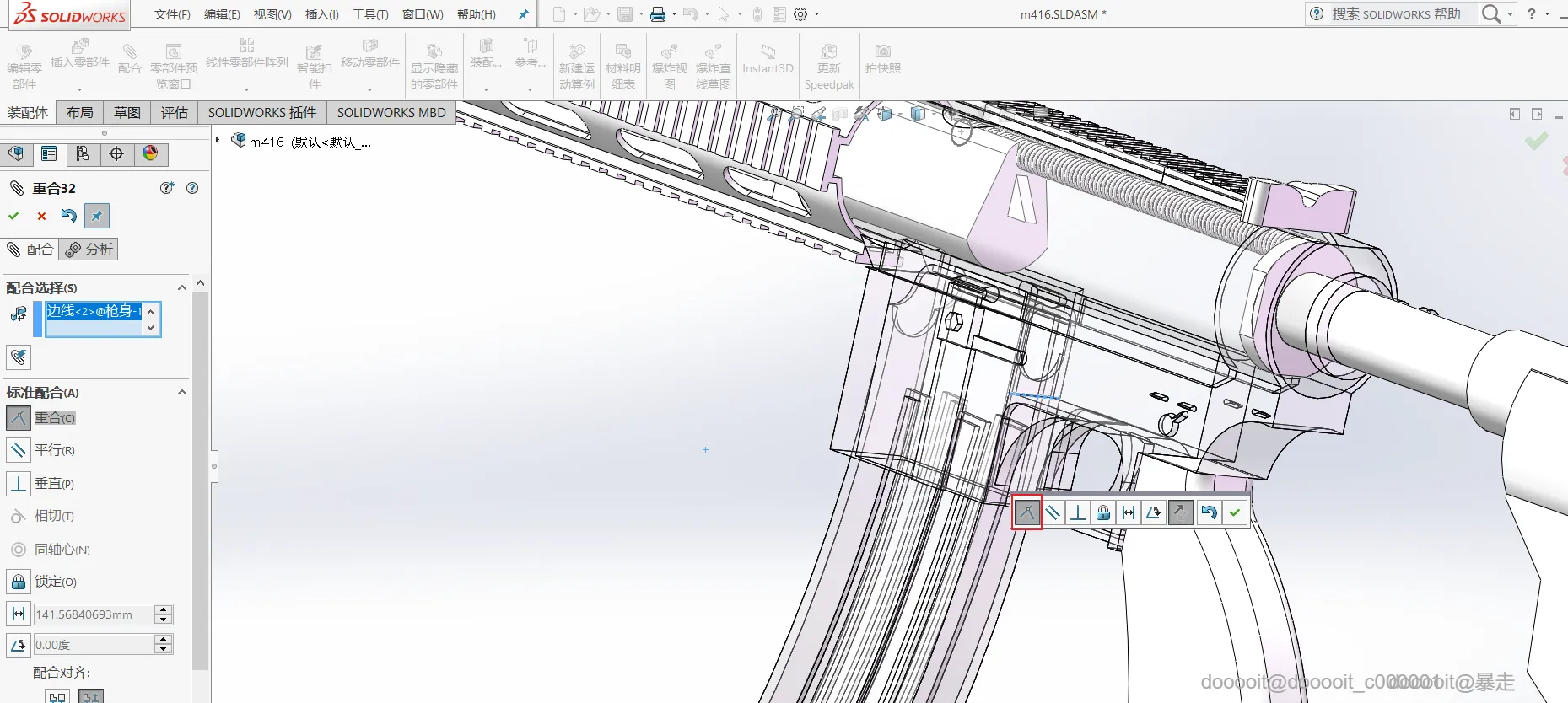

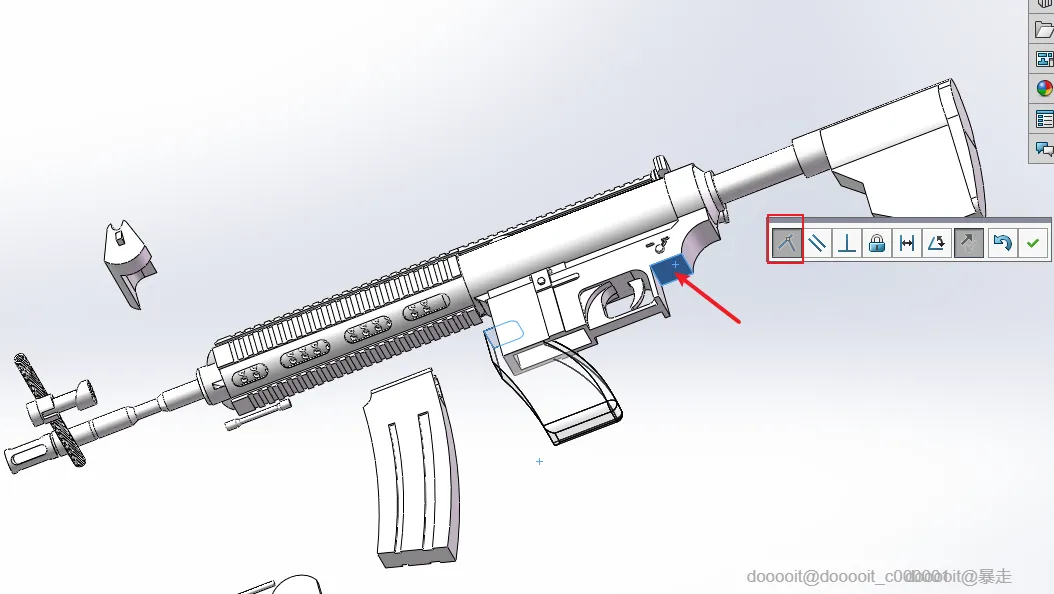

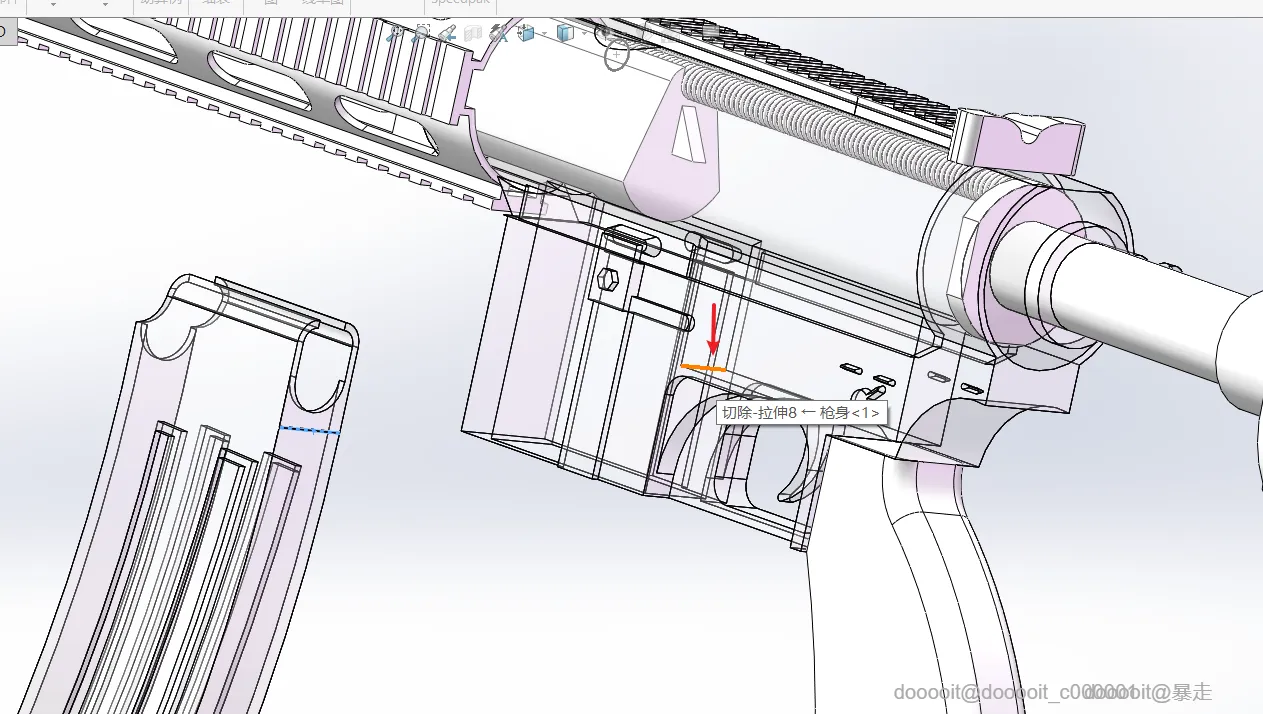

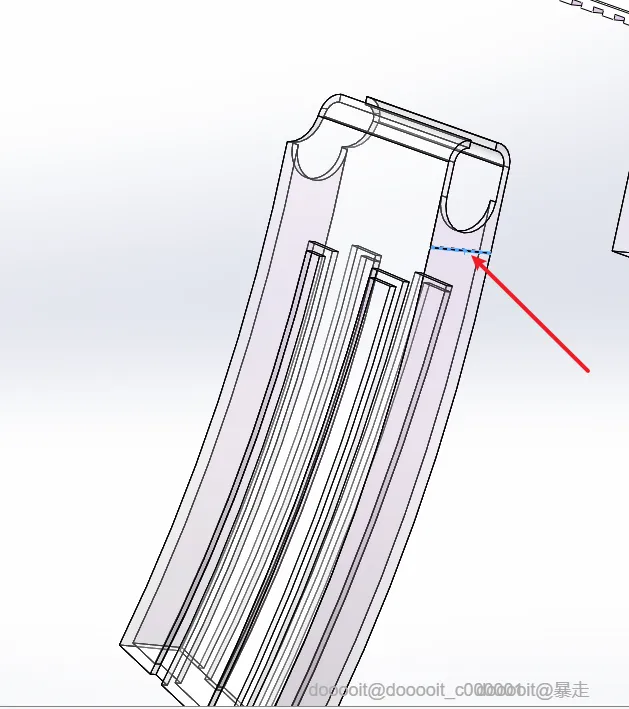

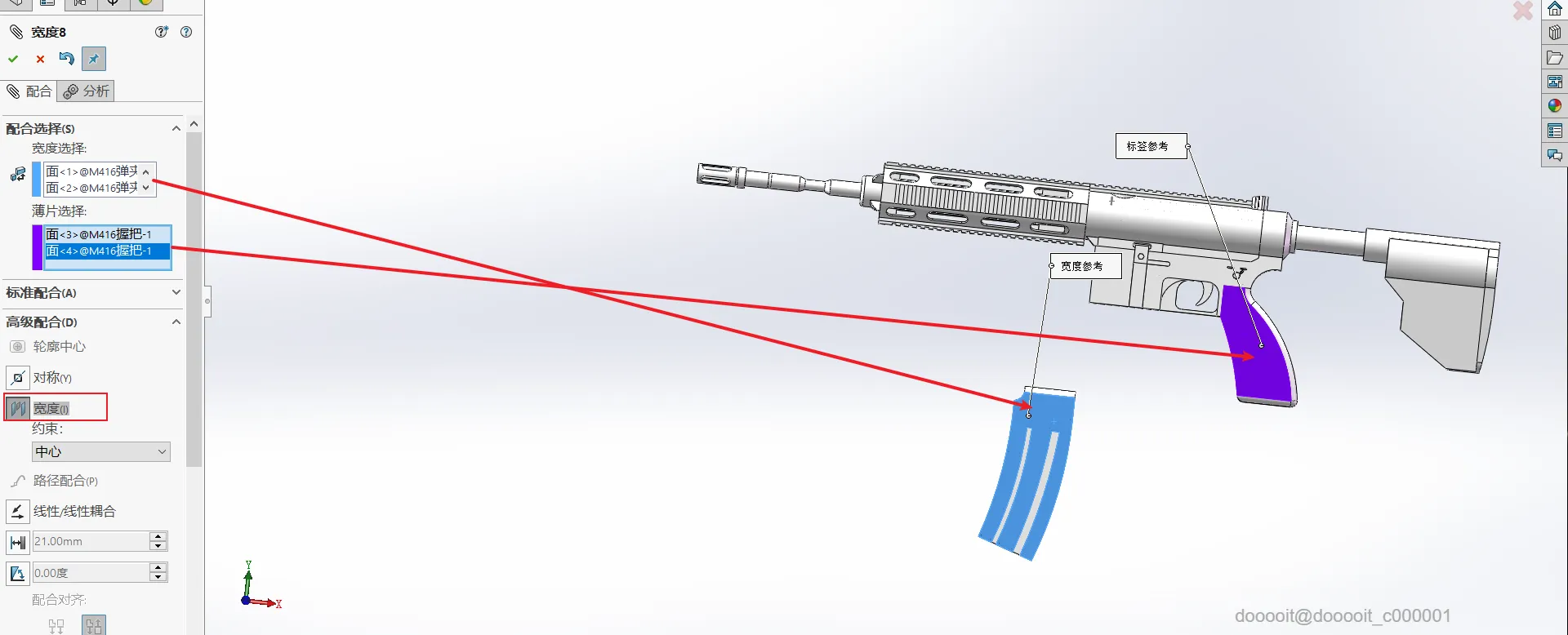

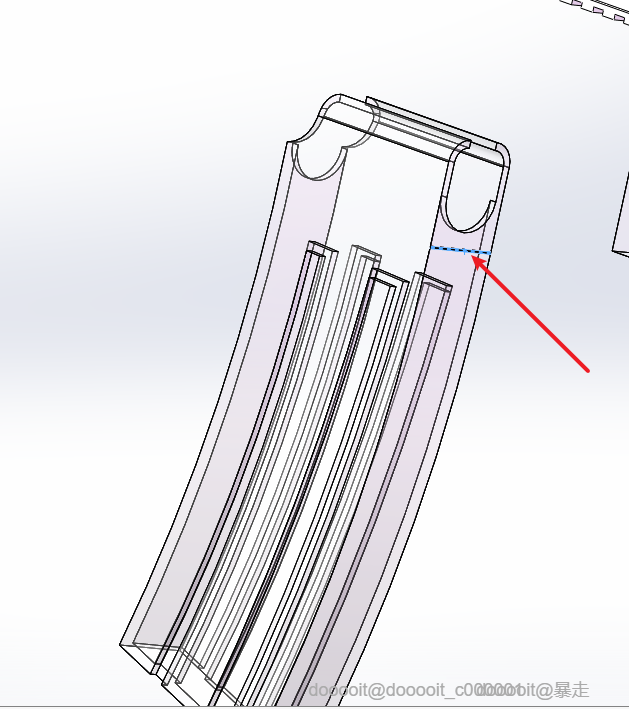

在‘高级配合’中选择‘宽度’，对弹匣两侧与枪托添加宽度配合。接着，使弹匣的横线与枪身相应横线使用‘重合’配合。退出配合后，点击中间部分更改透明度以查看效果。

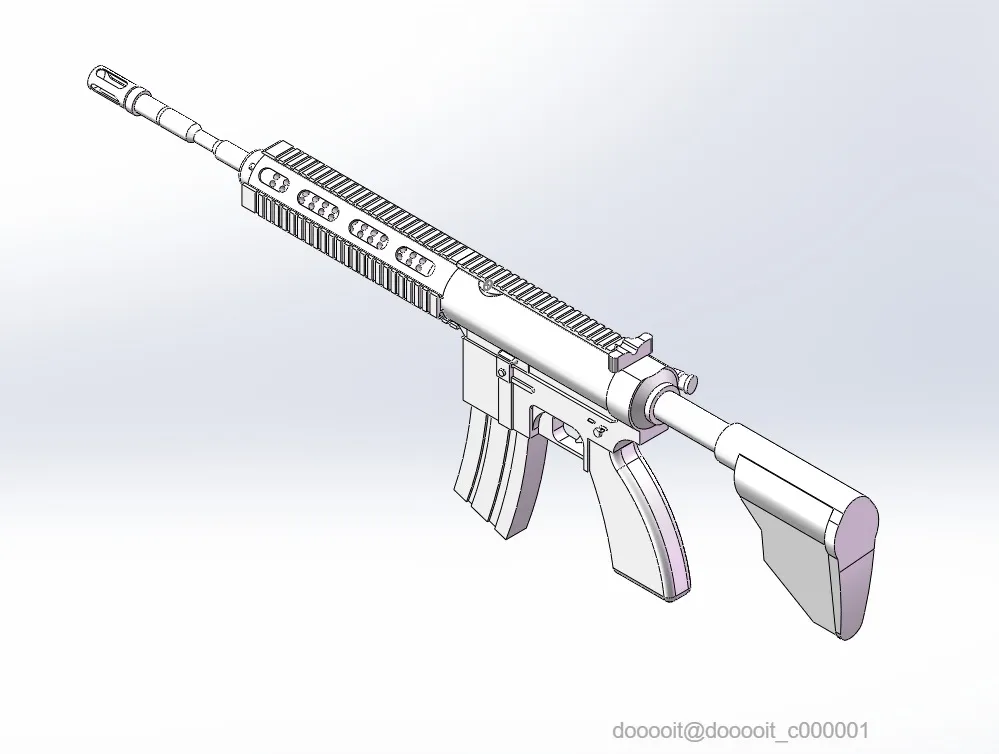

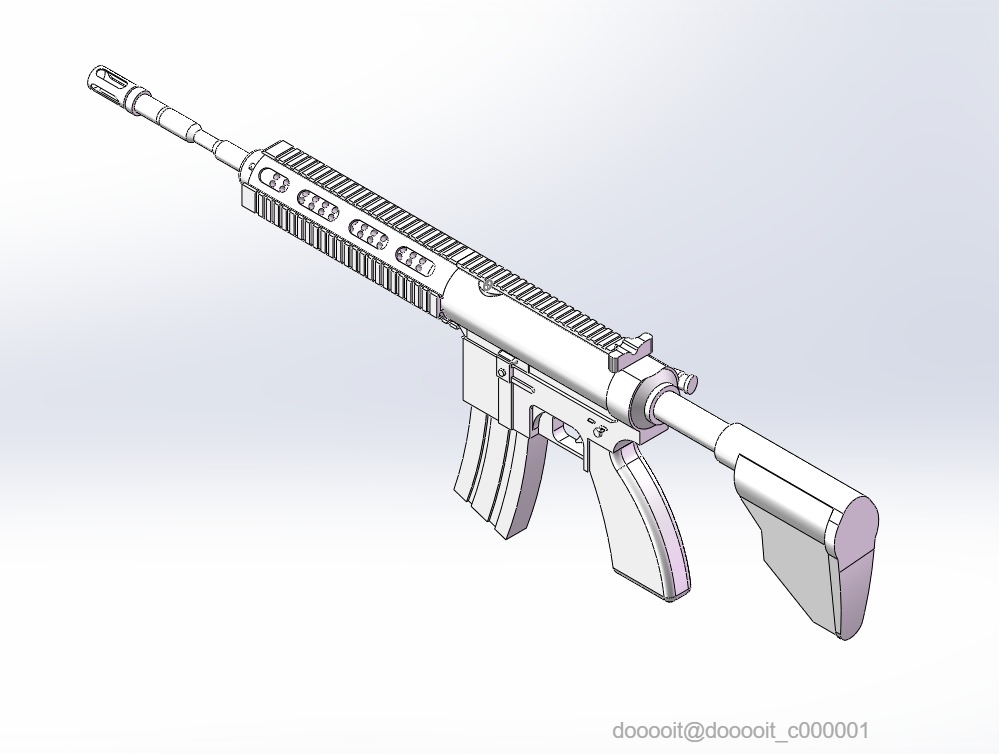

通过上述步骤完成所有配合操作。
