六角扳手收纳盒

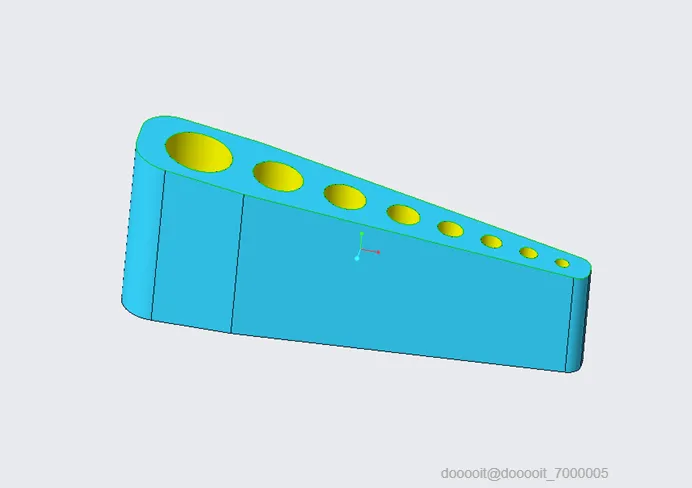

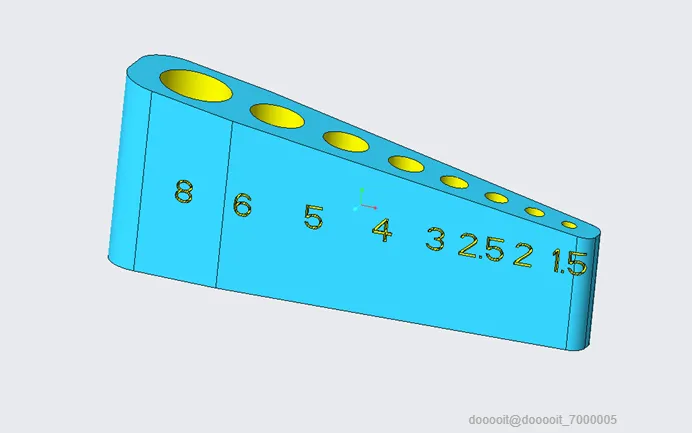

先展示最终建模图纸效果。本次建模将以大步骤模块化的形式展示。测量数据务必以自己手里现有的六角扳手为准，三维建模为本次分享的学习重心，讲解此类建模应注意的细节问题。

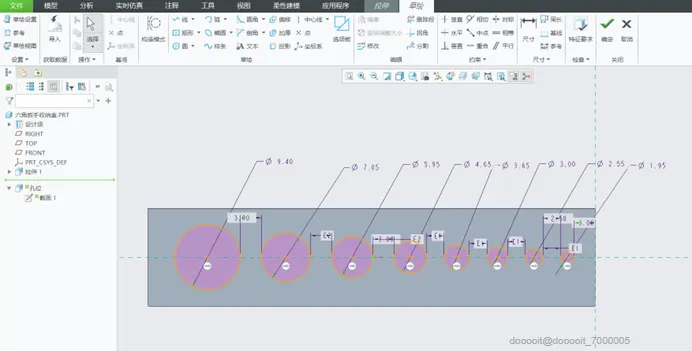

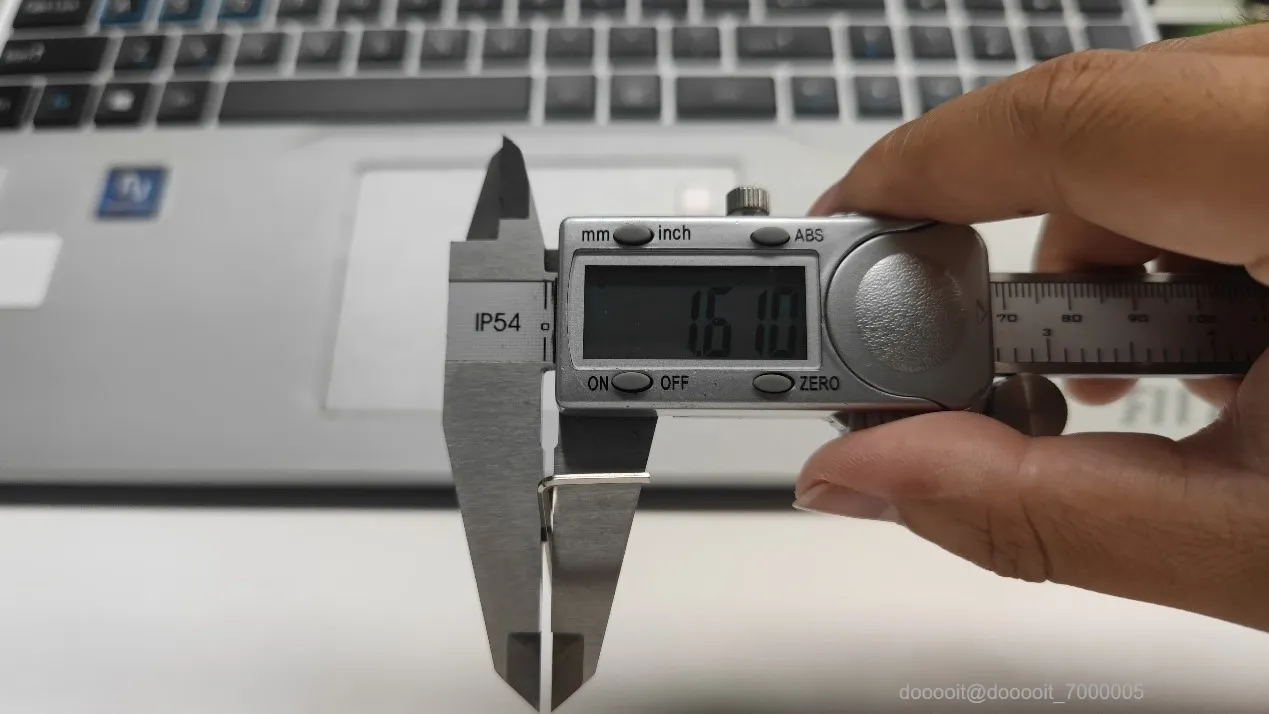

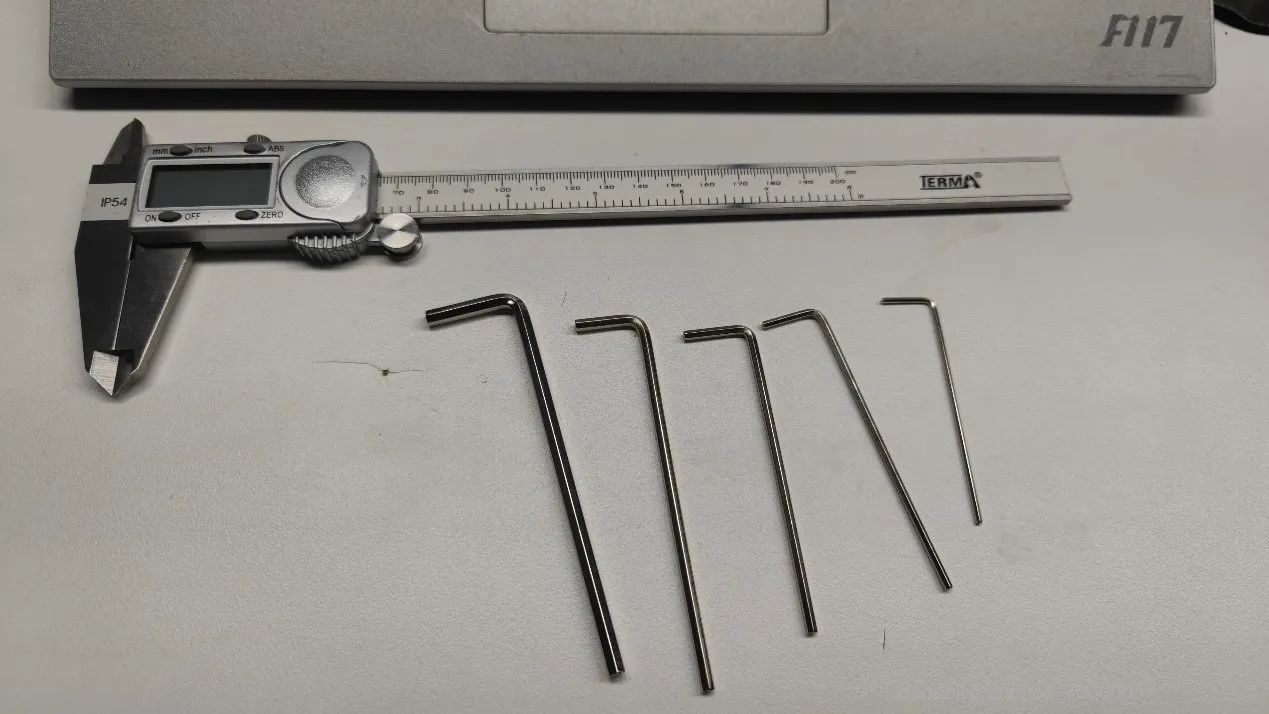

1、根据手中的工具，测量为旋转六角扳手旋转时的最大直径，单位mm。

2、注意，在测量时，应该考虑打印机误差，因此根据个人经验留出打印误差即可。本次建模开孔数据为实测数据+0.3mm

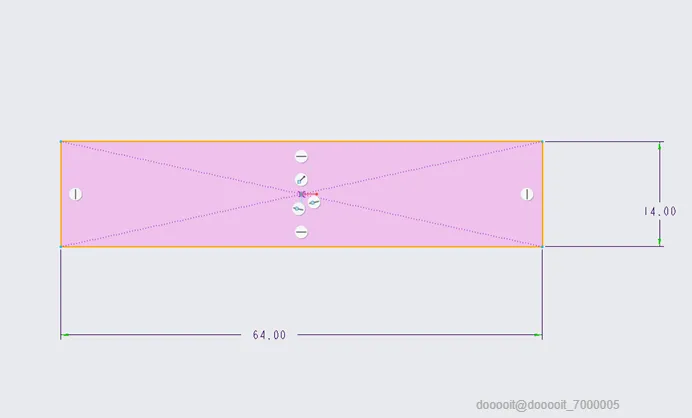

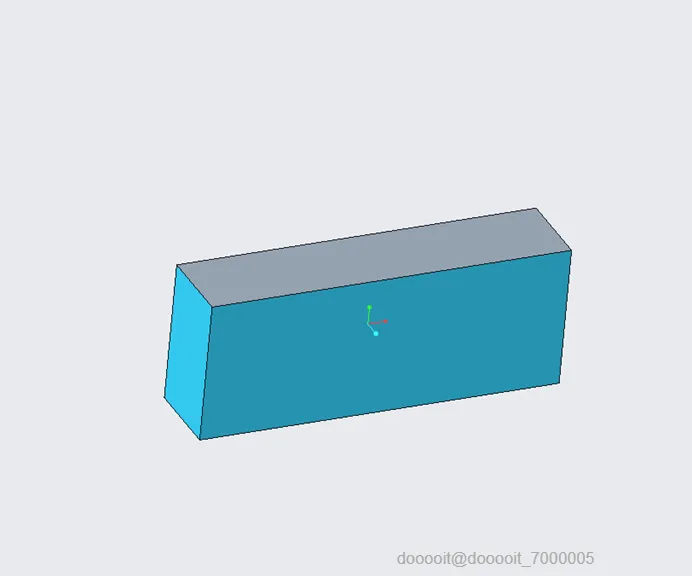

1. 做出收纳盒的外观形状，注意预留出误差。

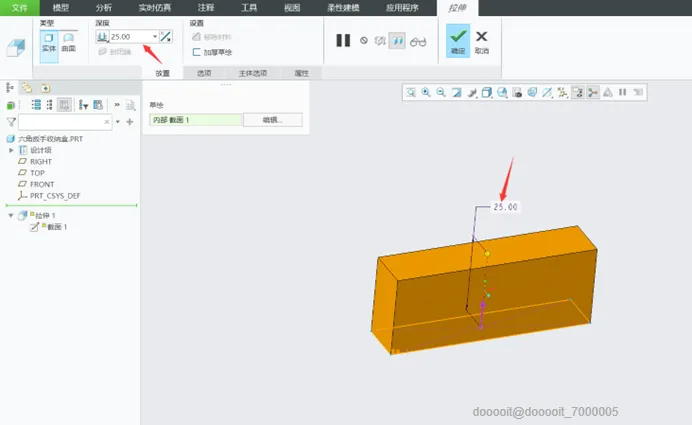

2. 此处拉伸高度25mm

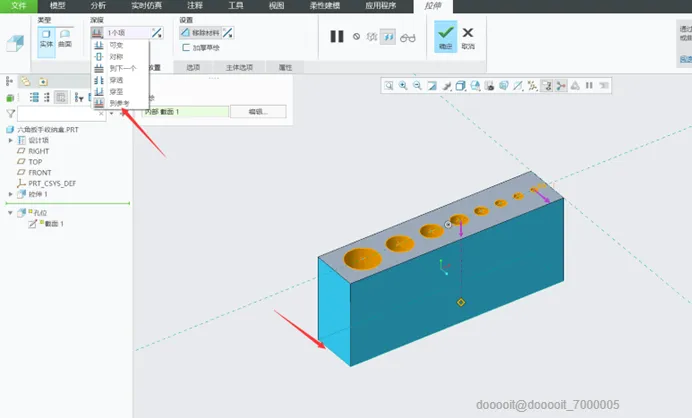

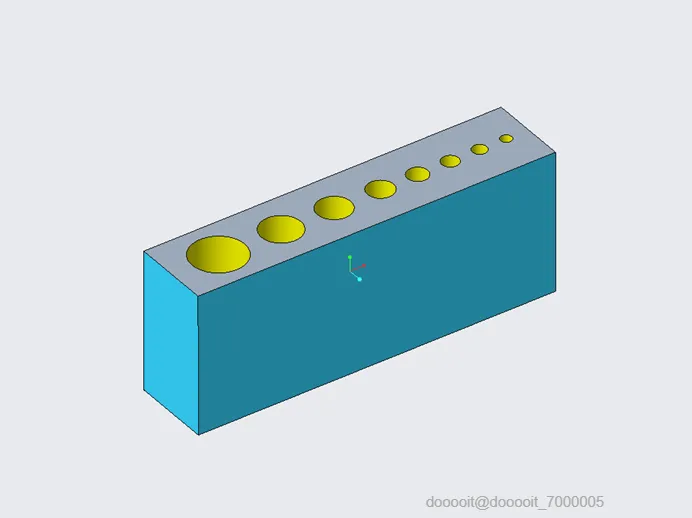

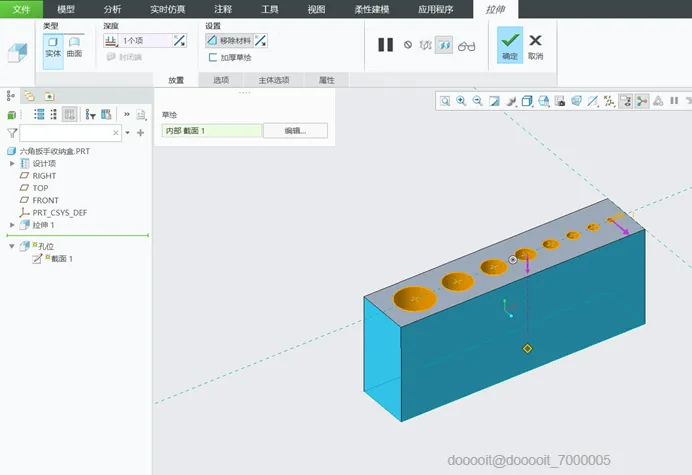

注意，拉伸切除孔位的深度为参考到模型的最底面。

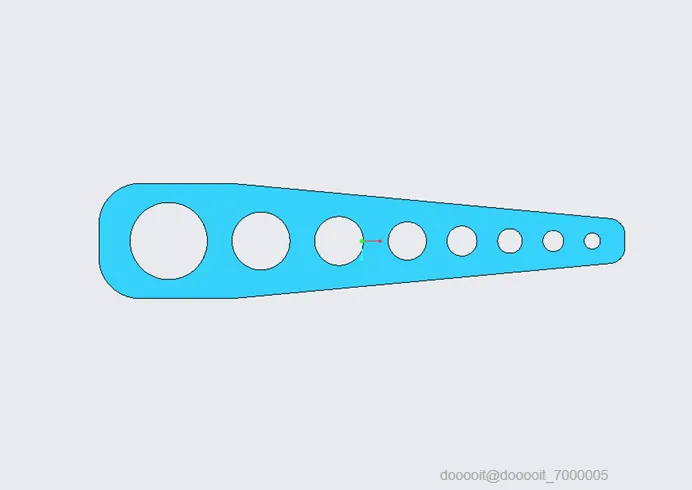

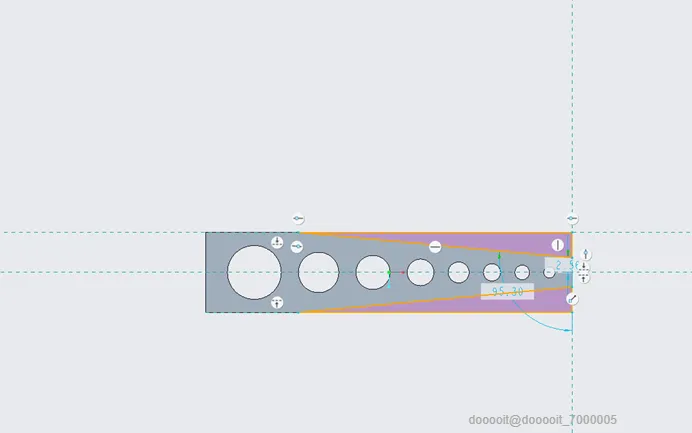

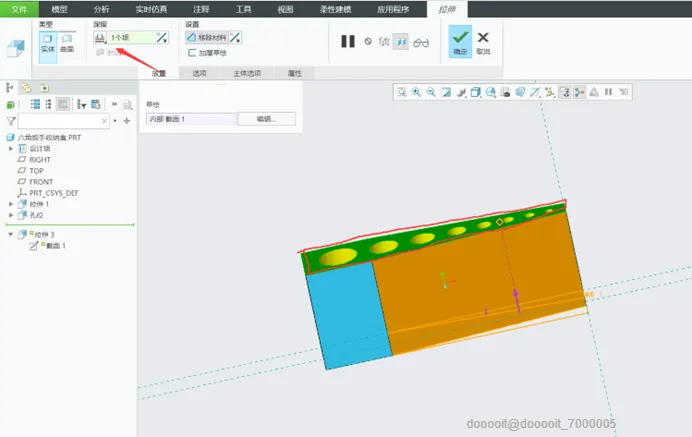

1) 切除的部位，可根据自己习惯或者喜好

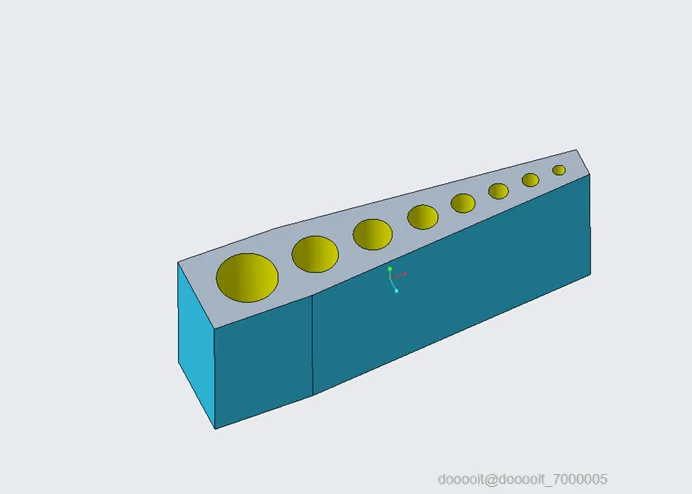

2) 此处切除的深度依然为整个模型的高度。

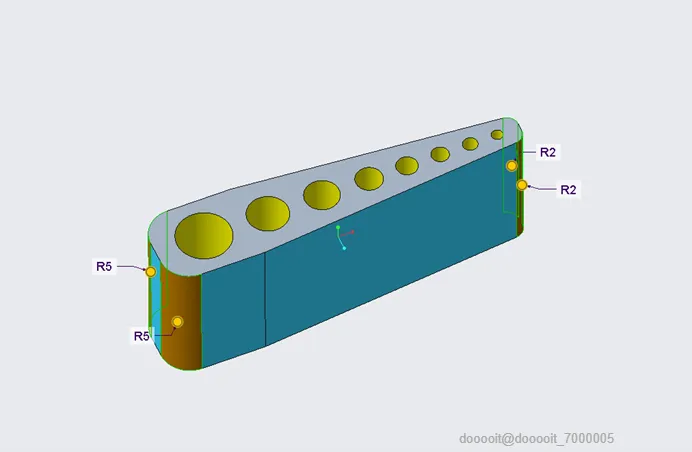

倒圆角-自定义即可。

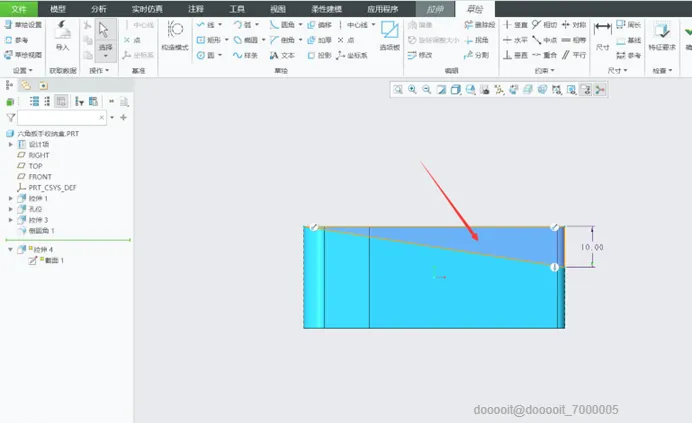

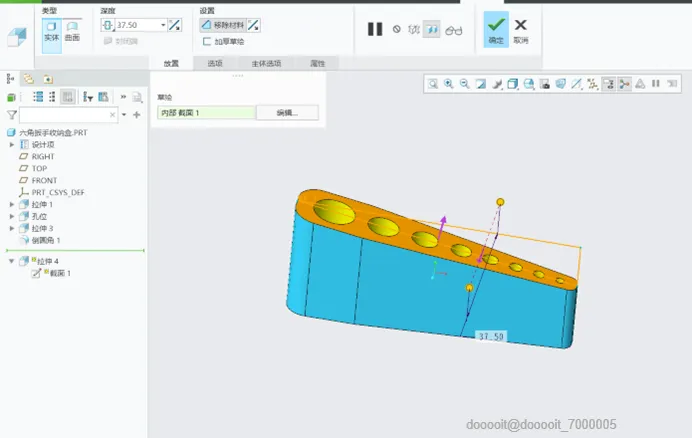

拉伸切除-扳手防止留出空间

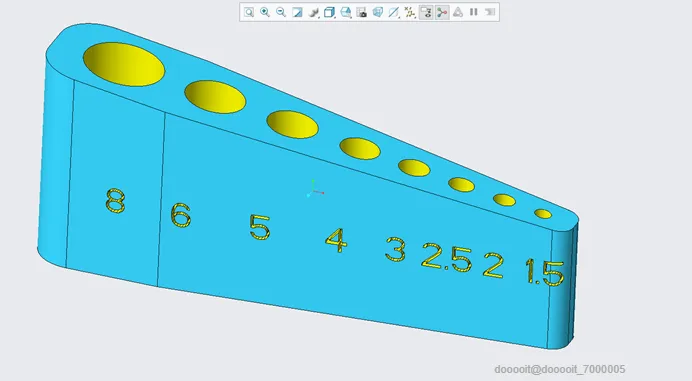

拉伸序号标识。拉伸深度为0.5mm，为切除壁厚深度，自定义但需根据壁厚参数。

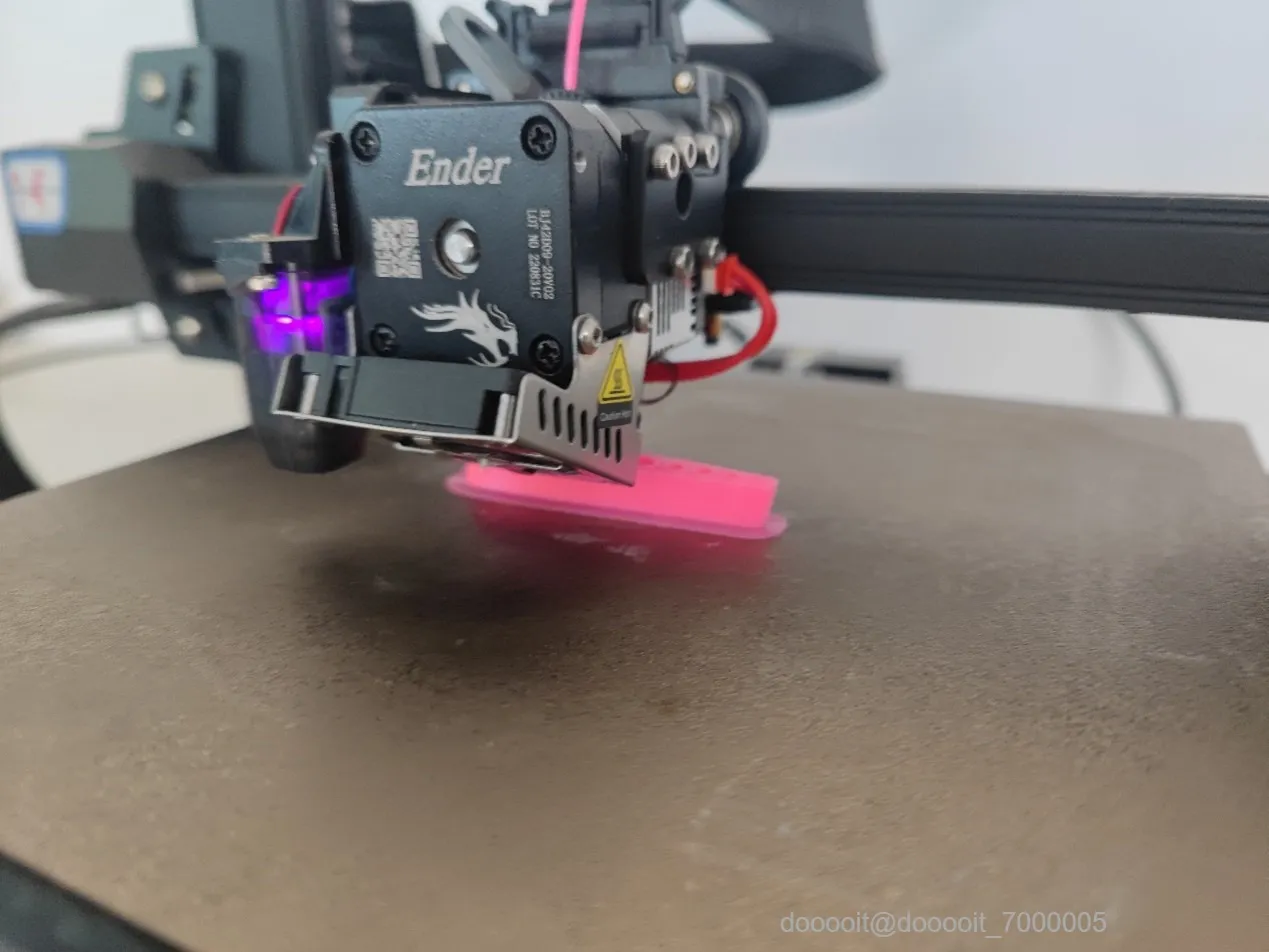

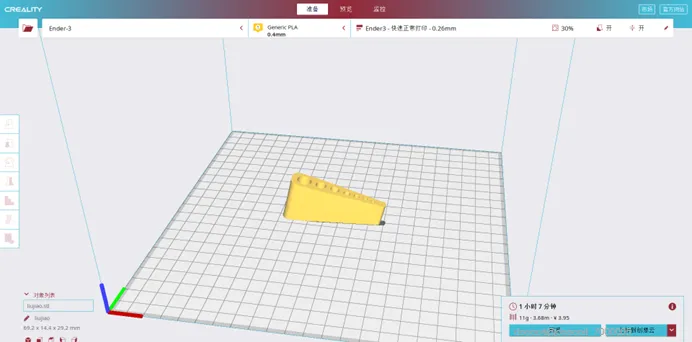

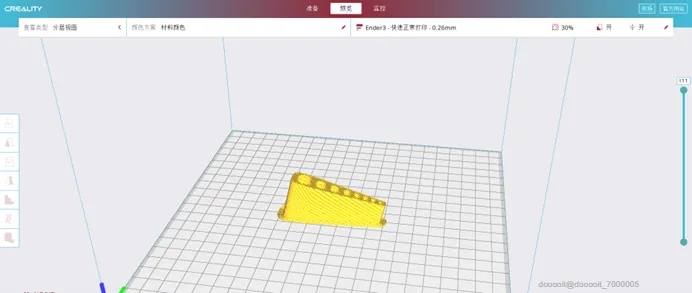

切片参数

(一) 填充50%

(二) 层高0.28

(三) 材质pla

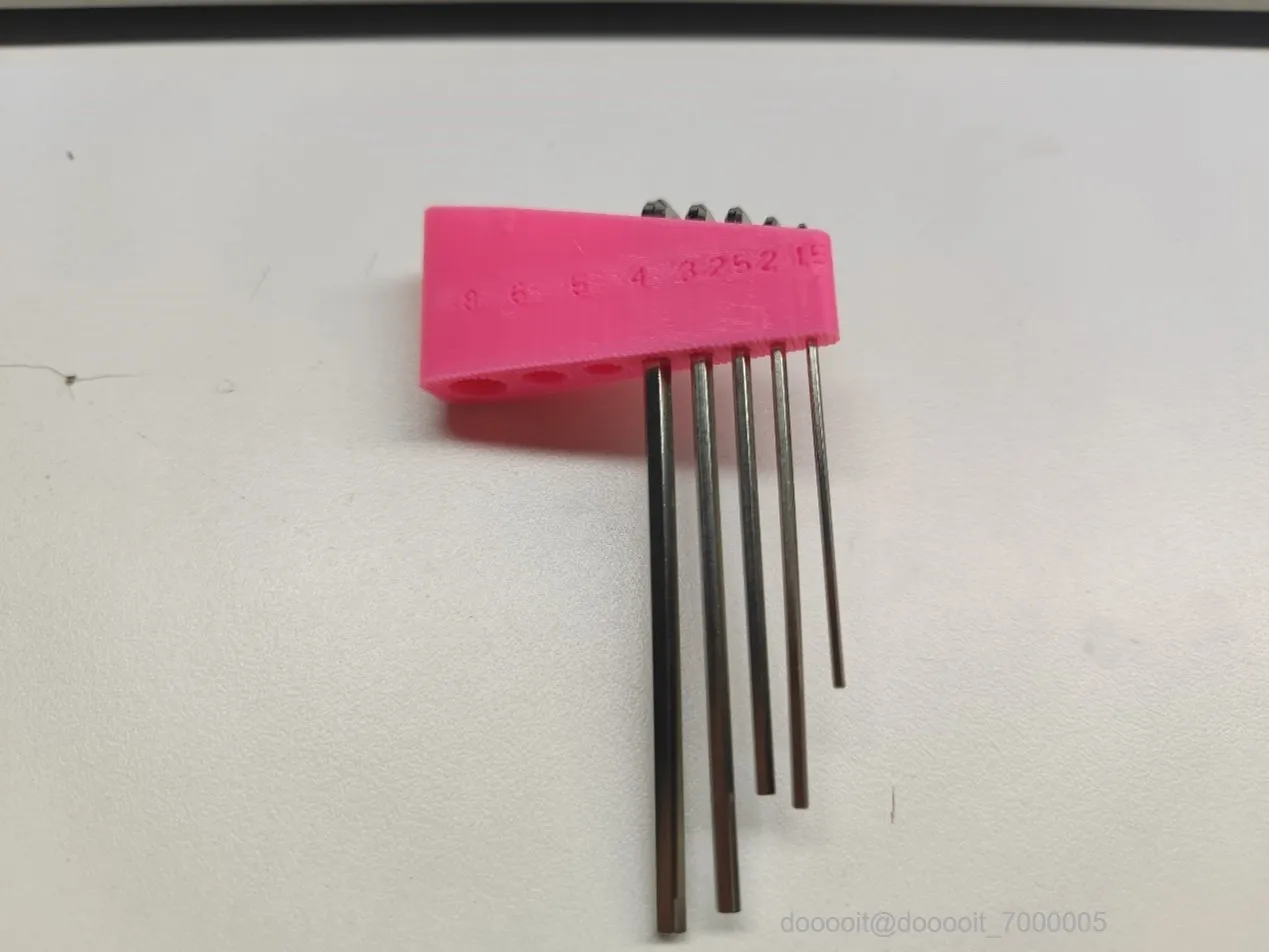

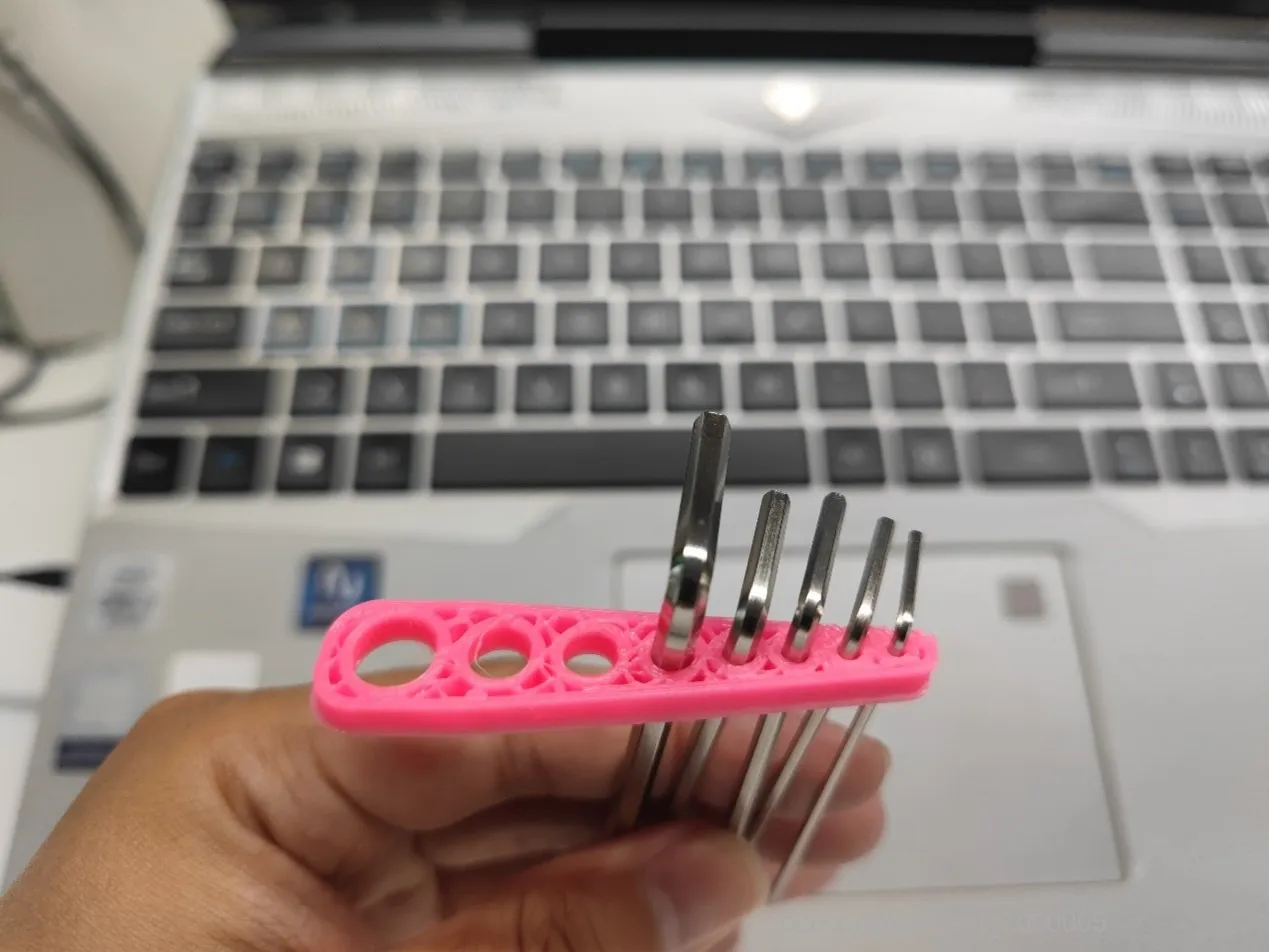

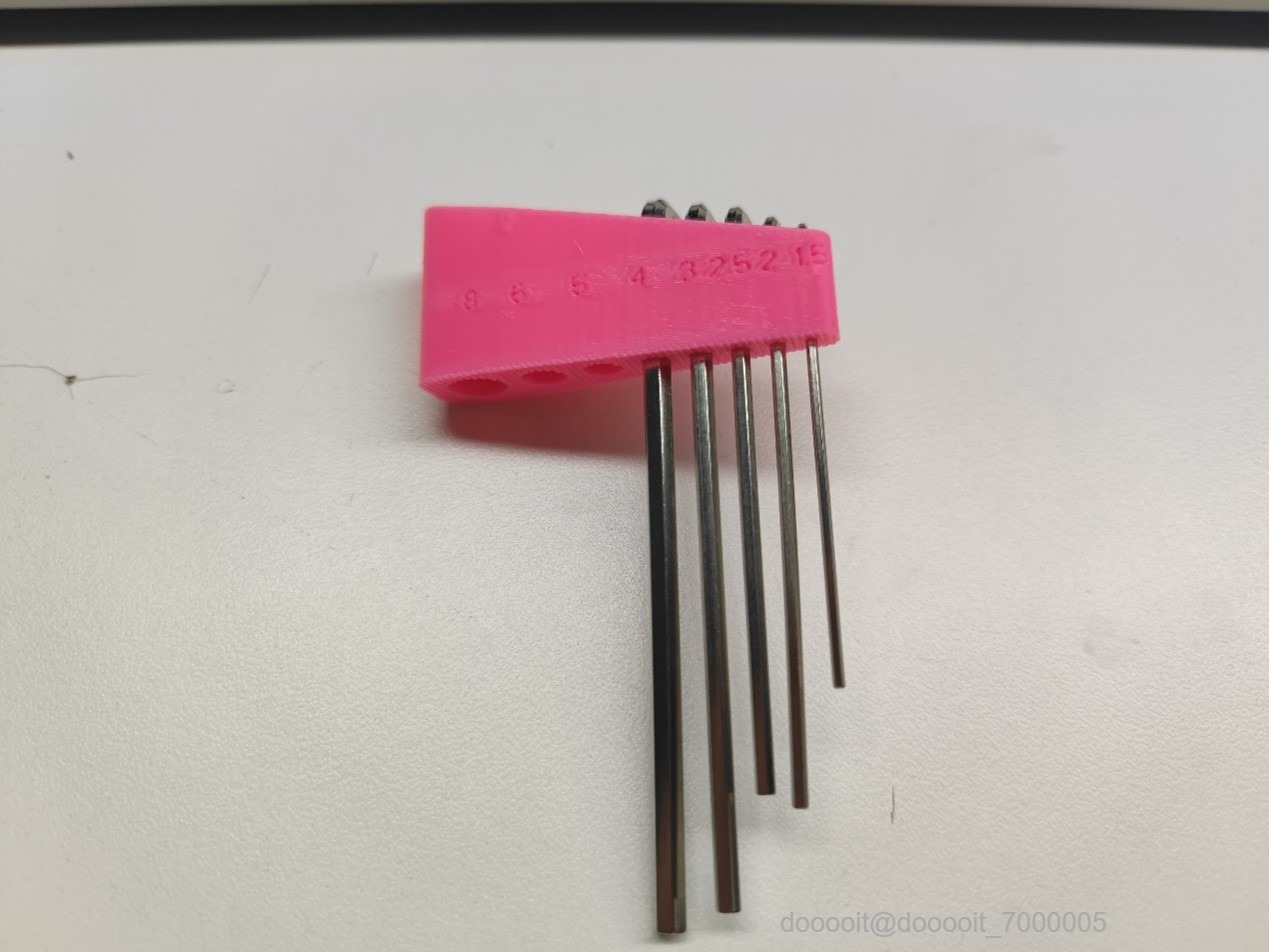

成品的孔位参数，需要多次打印调整，方可定型。

以上为本次项目的设计分享过程，感谢阅读!

附件源文件以及3D打印文件，供参考学习。
