M416空仓挂机杆

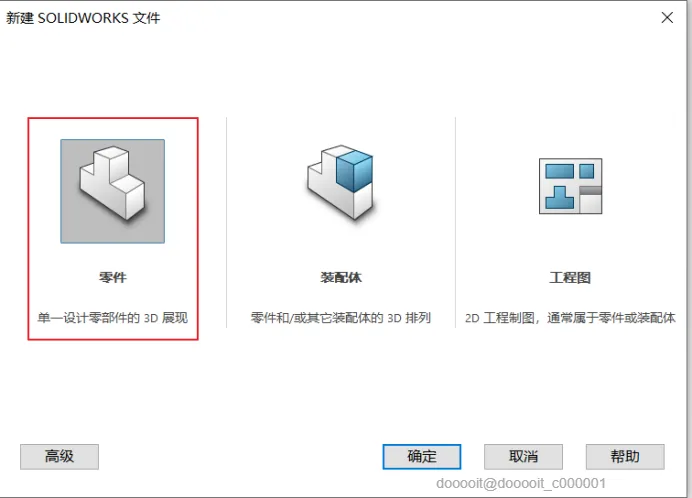

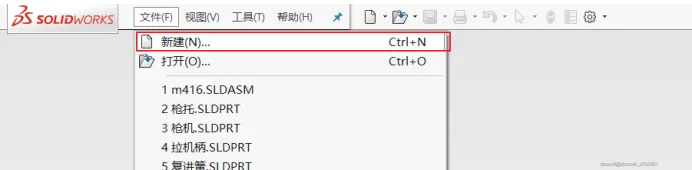

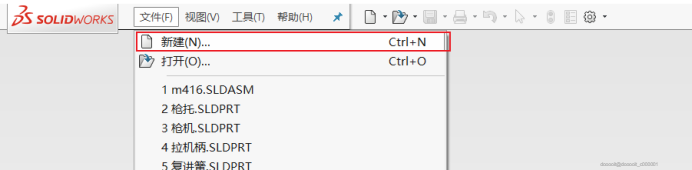

选中文件下方的新建按钮，弹出的选择窗口中双击“零件”按钮，即可开启一个新的零件文档，准备开始设计M416步枪空仓挂机杆。

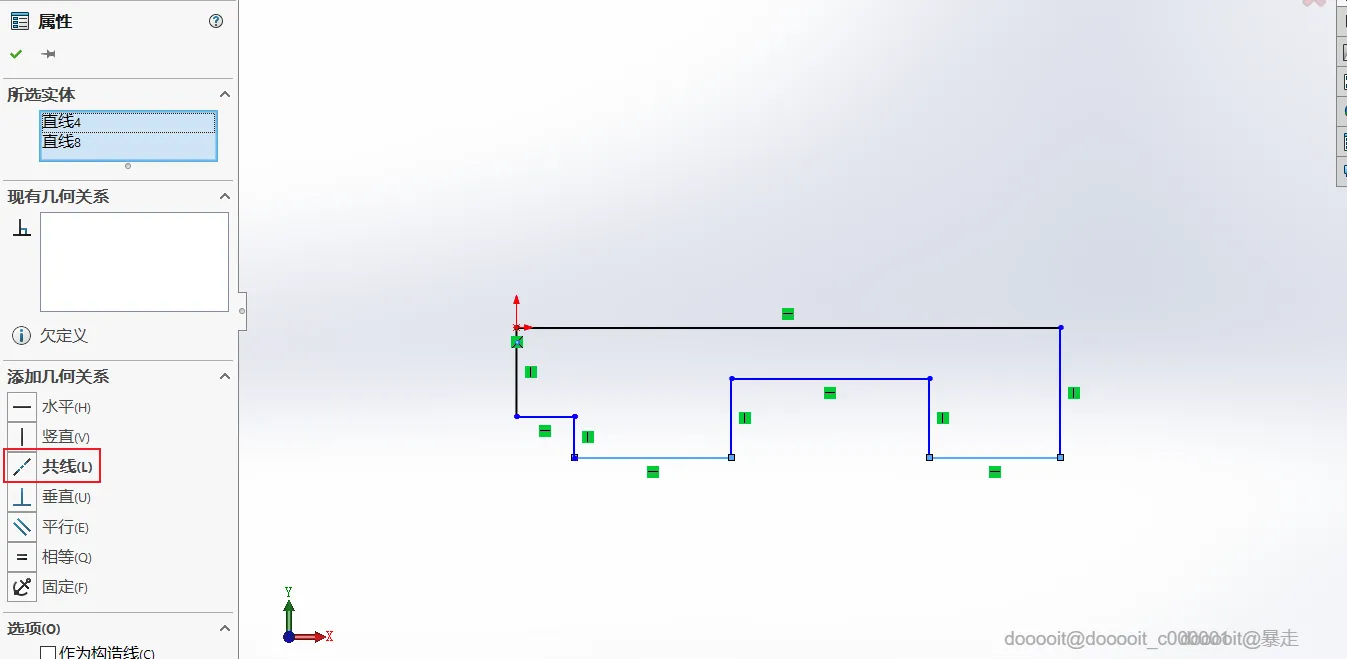

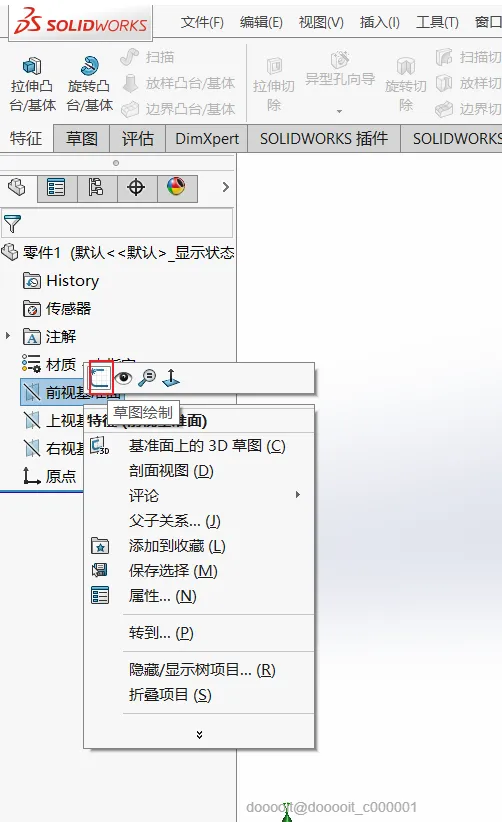

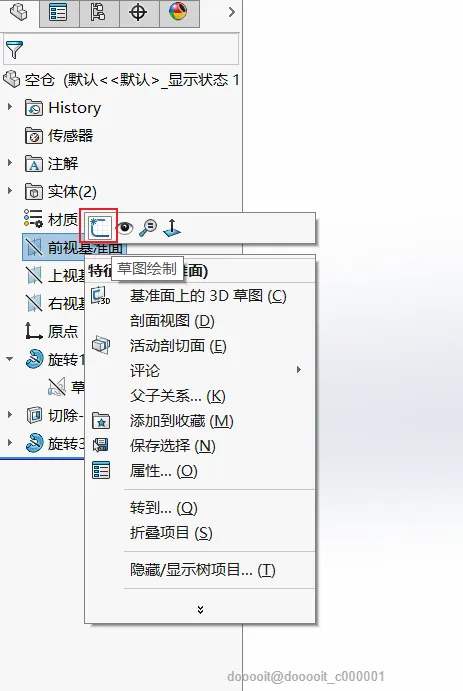

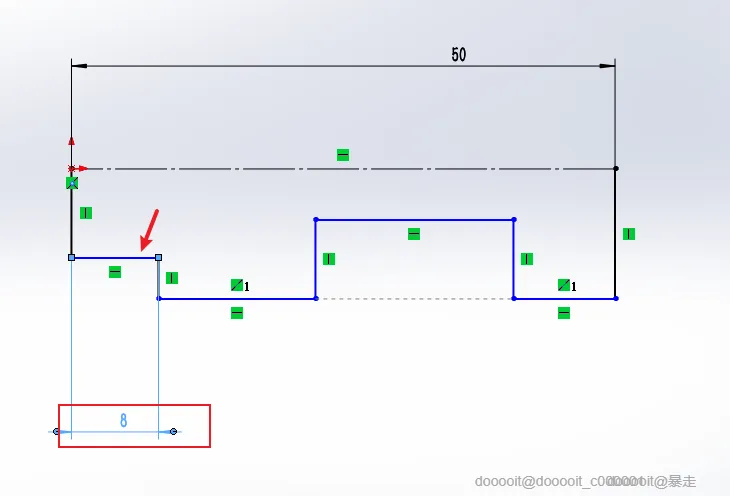

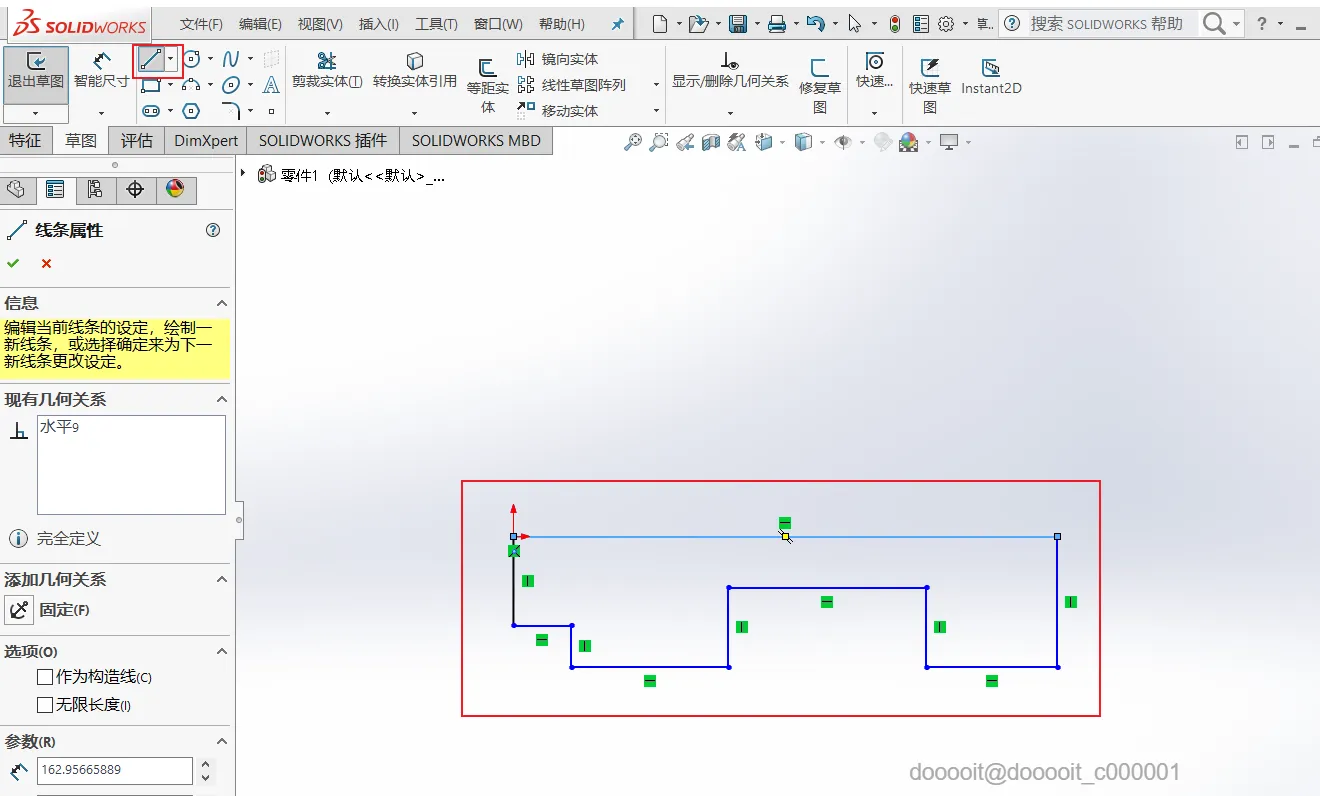

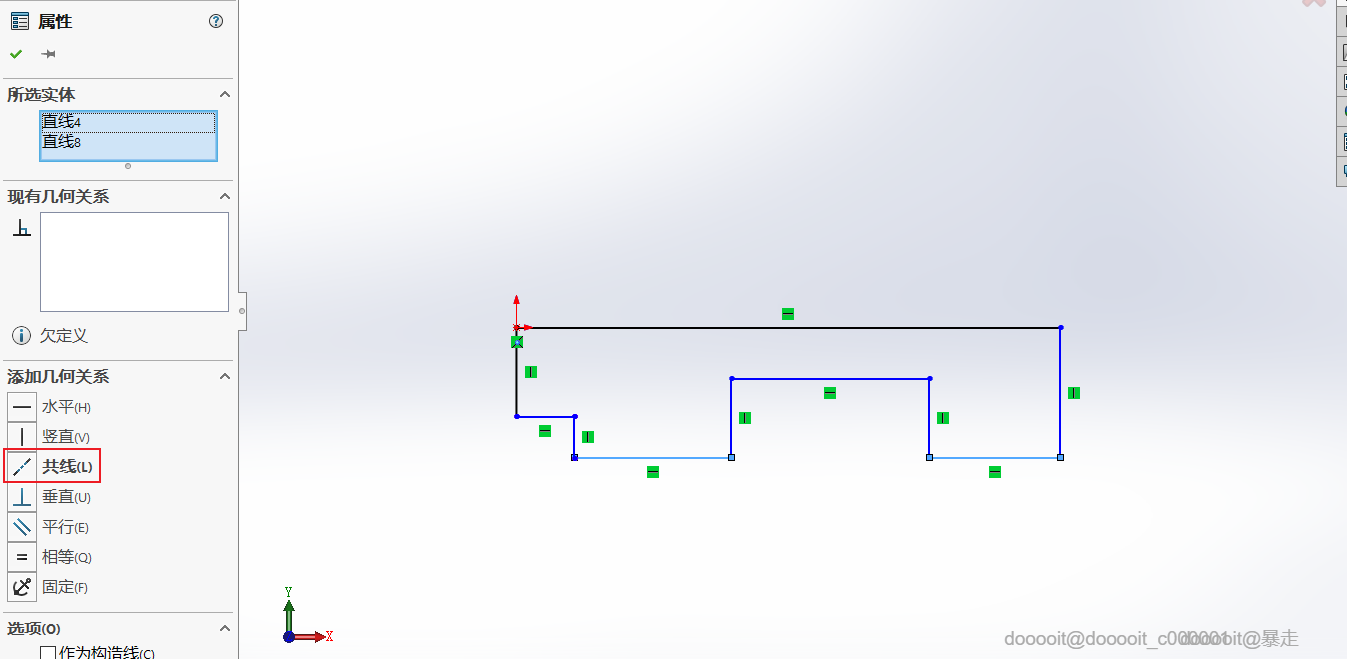

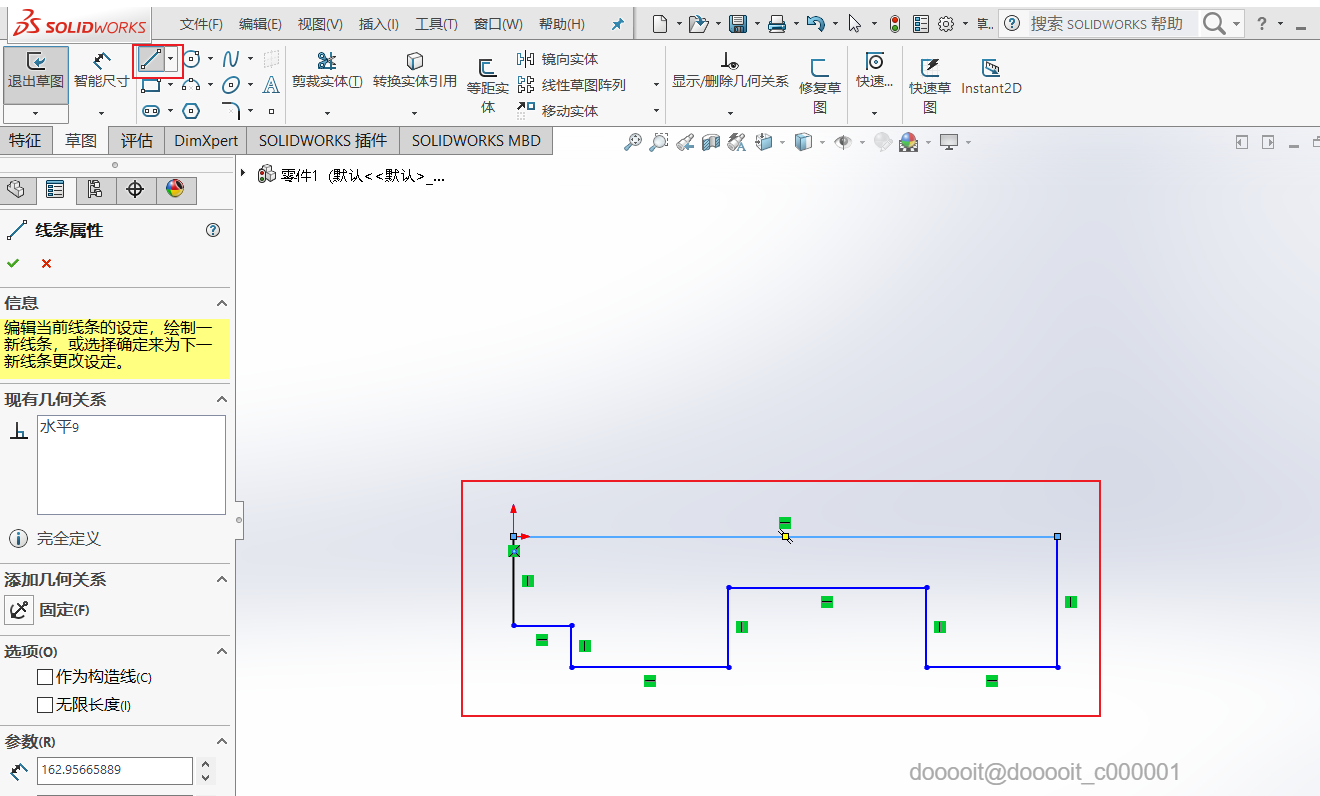

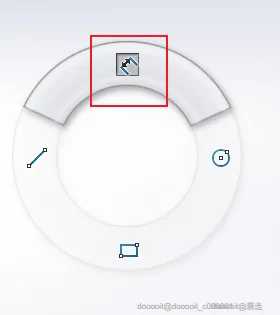

选择前视基准面作为草图绘制平面。接下来，使用直线工具画出所需的轮廓。为了添加几何约束，可以通过左键单击一条直线，然后按住Ctrl键同时左键单击另一条直线，以此方式多选线条来添加几何约束，如平行或垂直等。

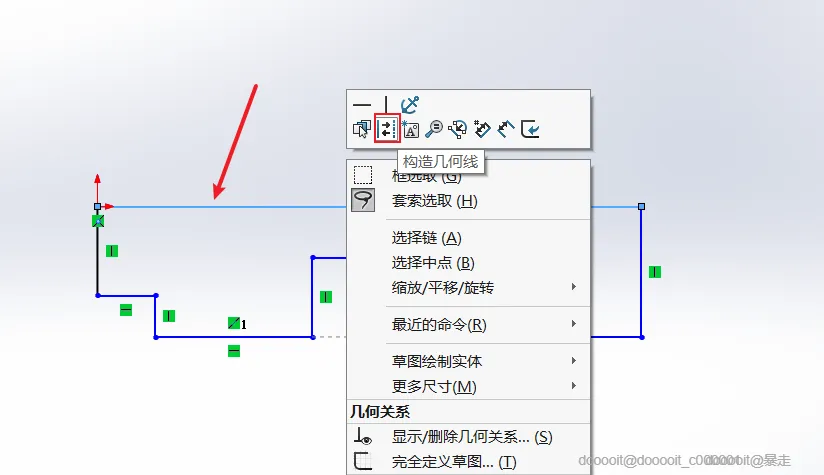

当你需要将某些直线转换为构造线（辅助线）时，只需选中该直线，右键点击选择构造线按钮。

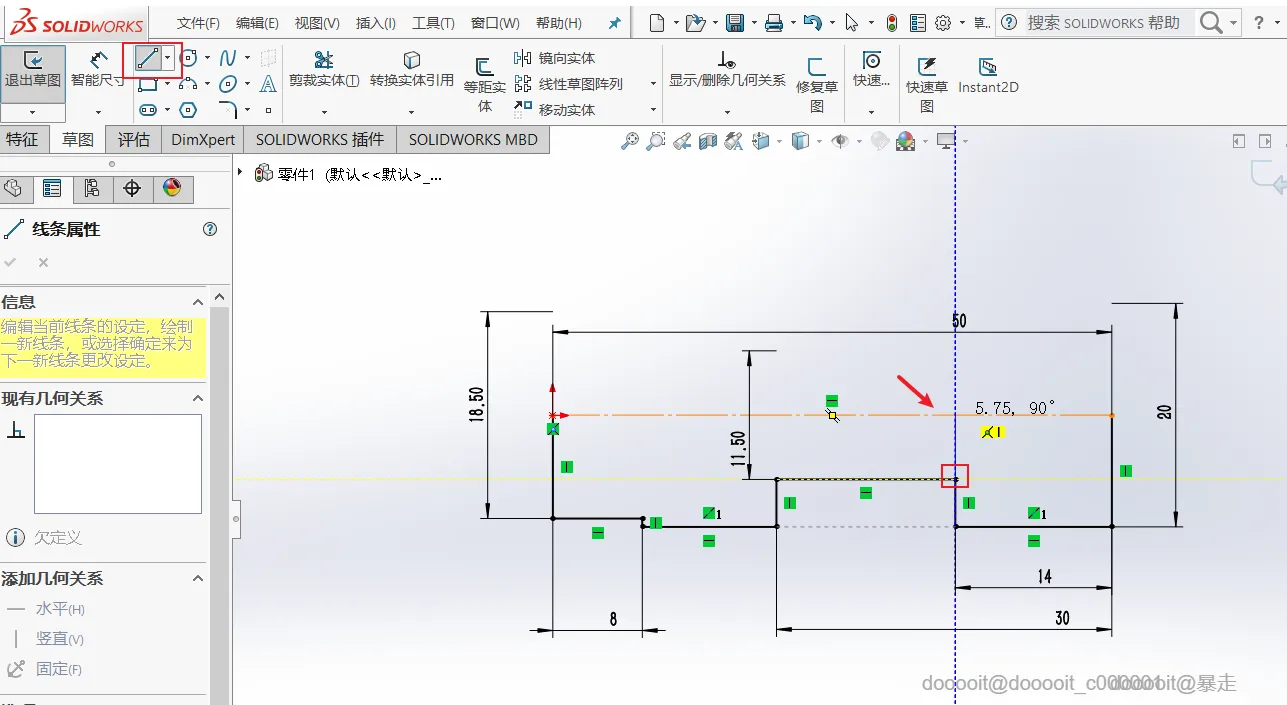

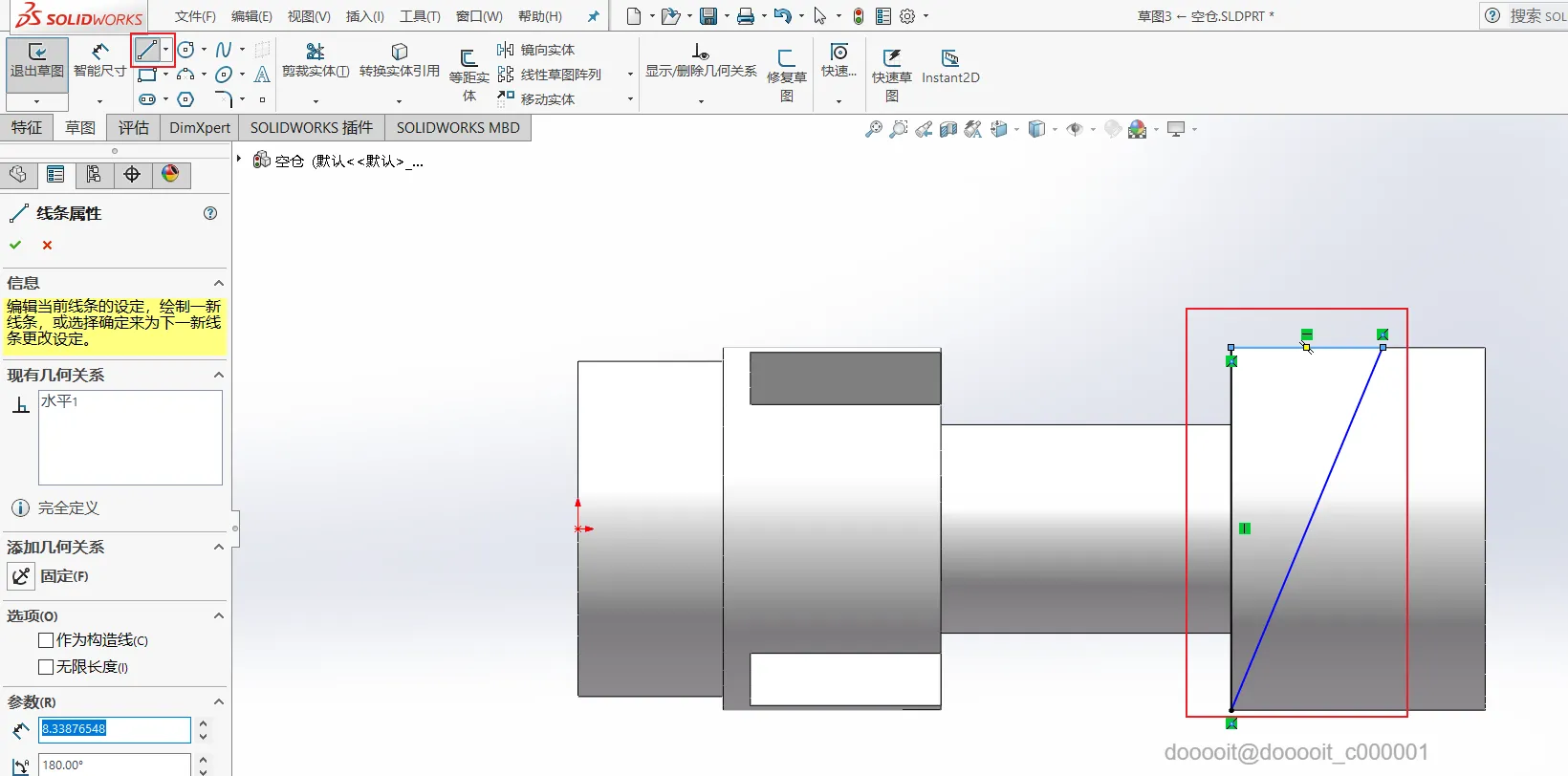

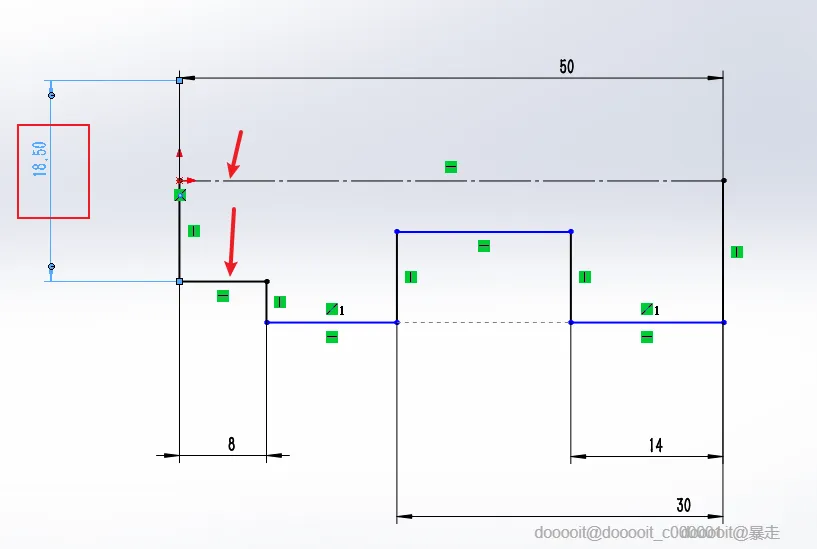

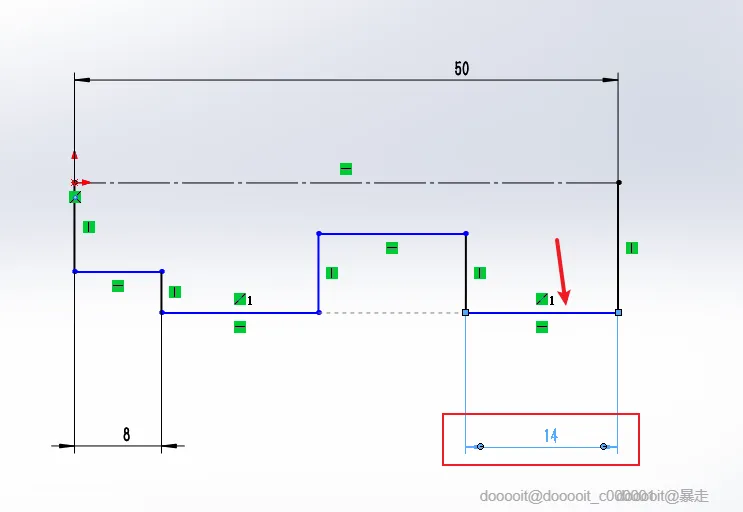

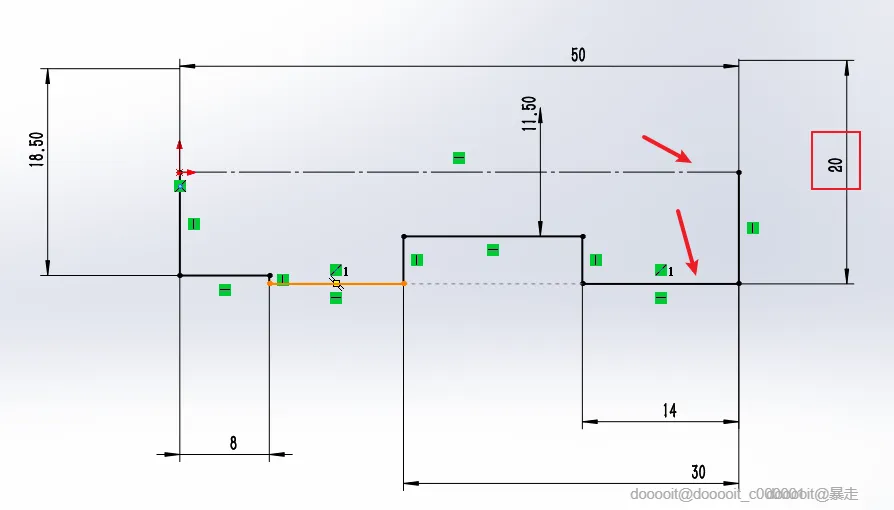

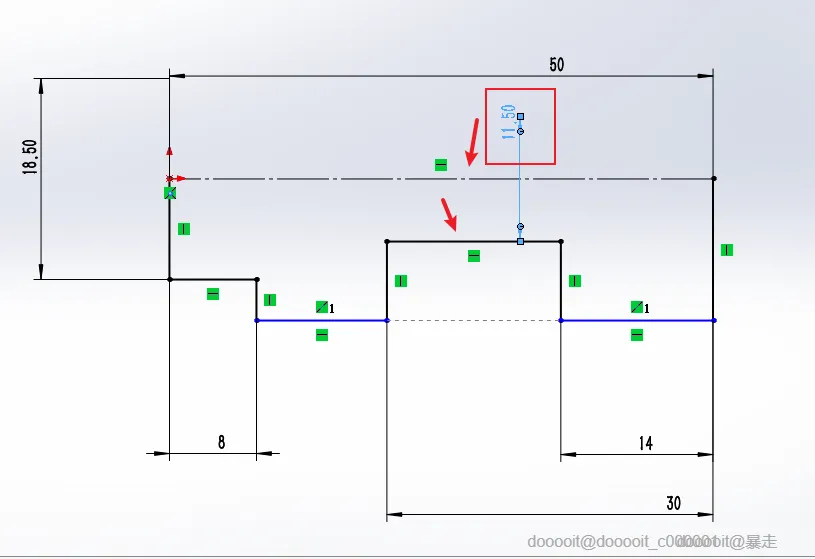

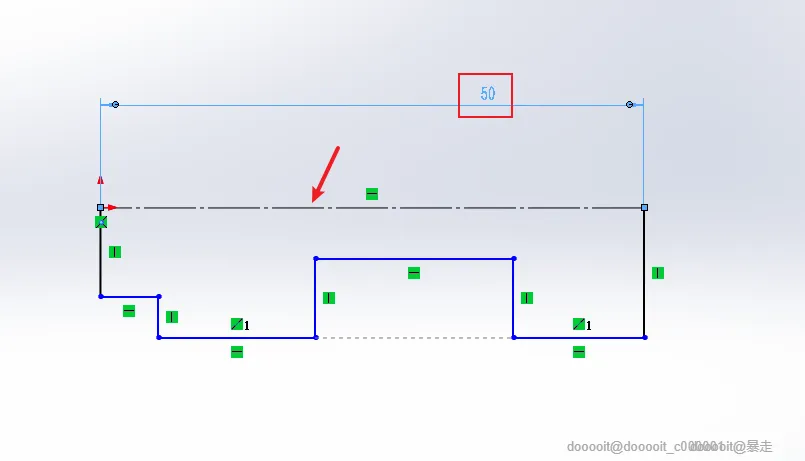

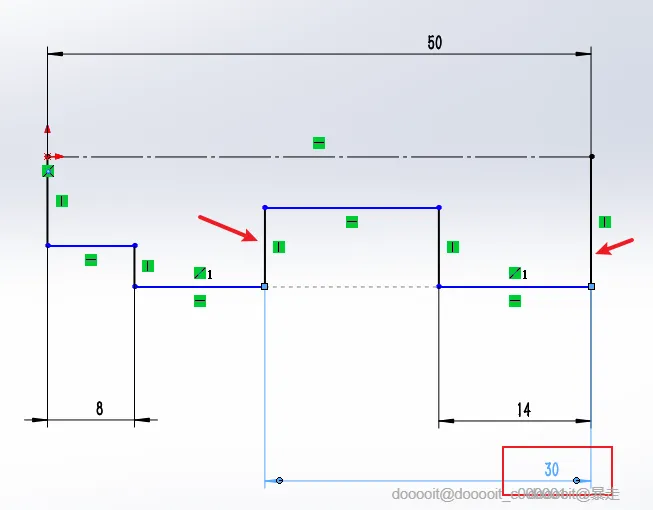

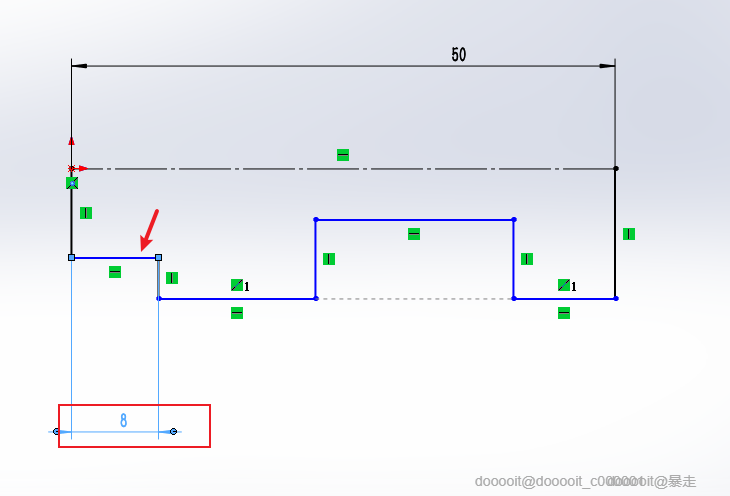

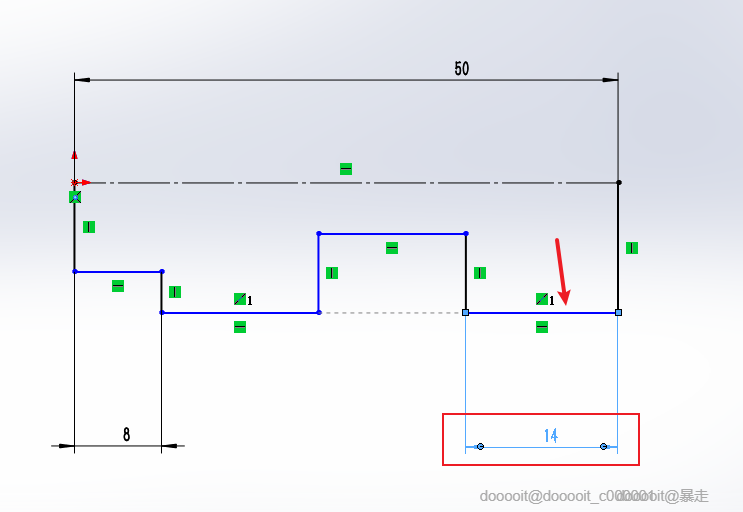

完成主要轮廓的尺寸标注后，继续绘制一条新的直线，这条直线应该从已有的封闭形状向上延伸并与之前的构造线相接。完成后，退出草图编辑模式。

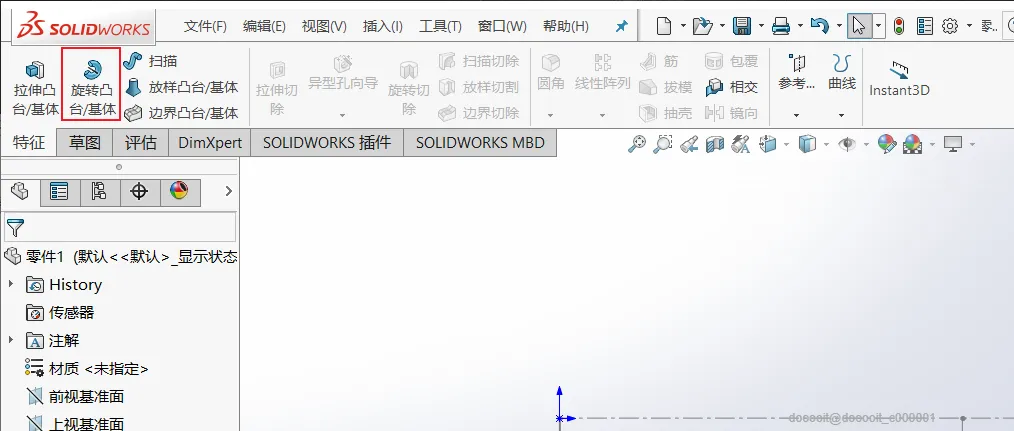

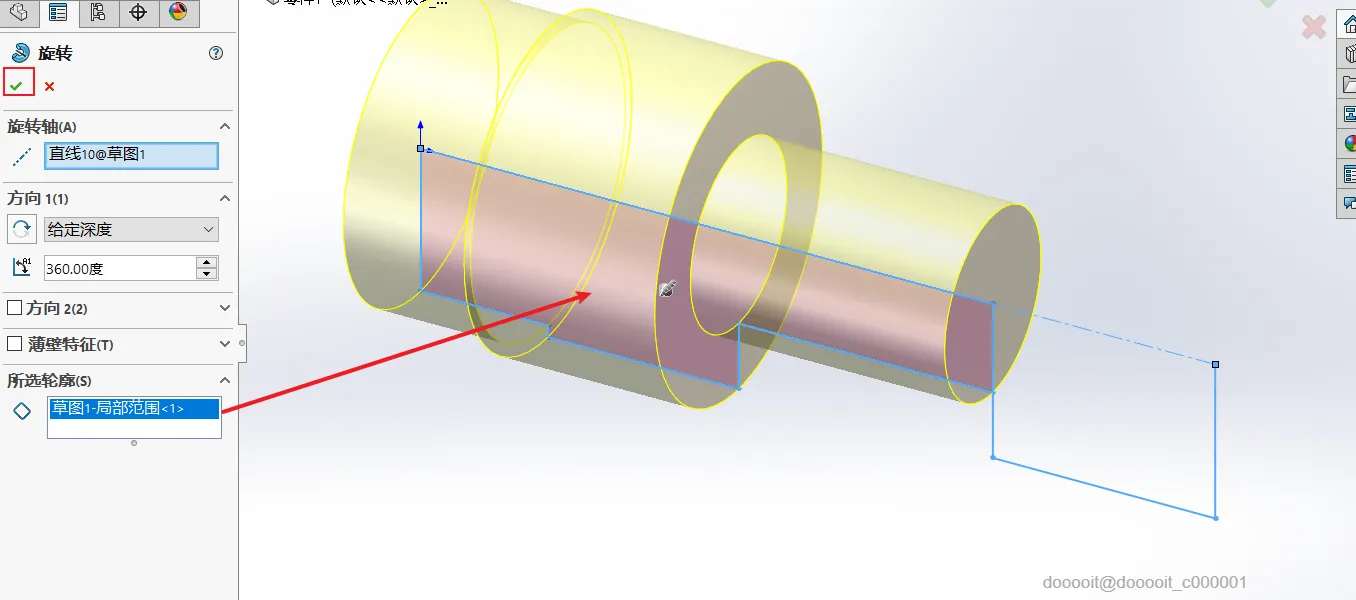

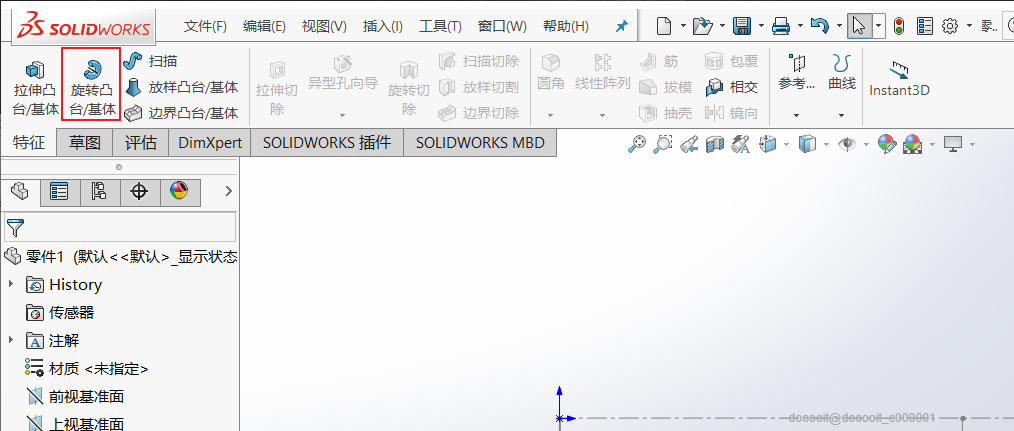

选中需要旋转的部分轮廓，确保所有相关元素都被包含在内，然后勾选确认图标以完成操作并退出旋转模式

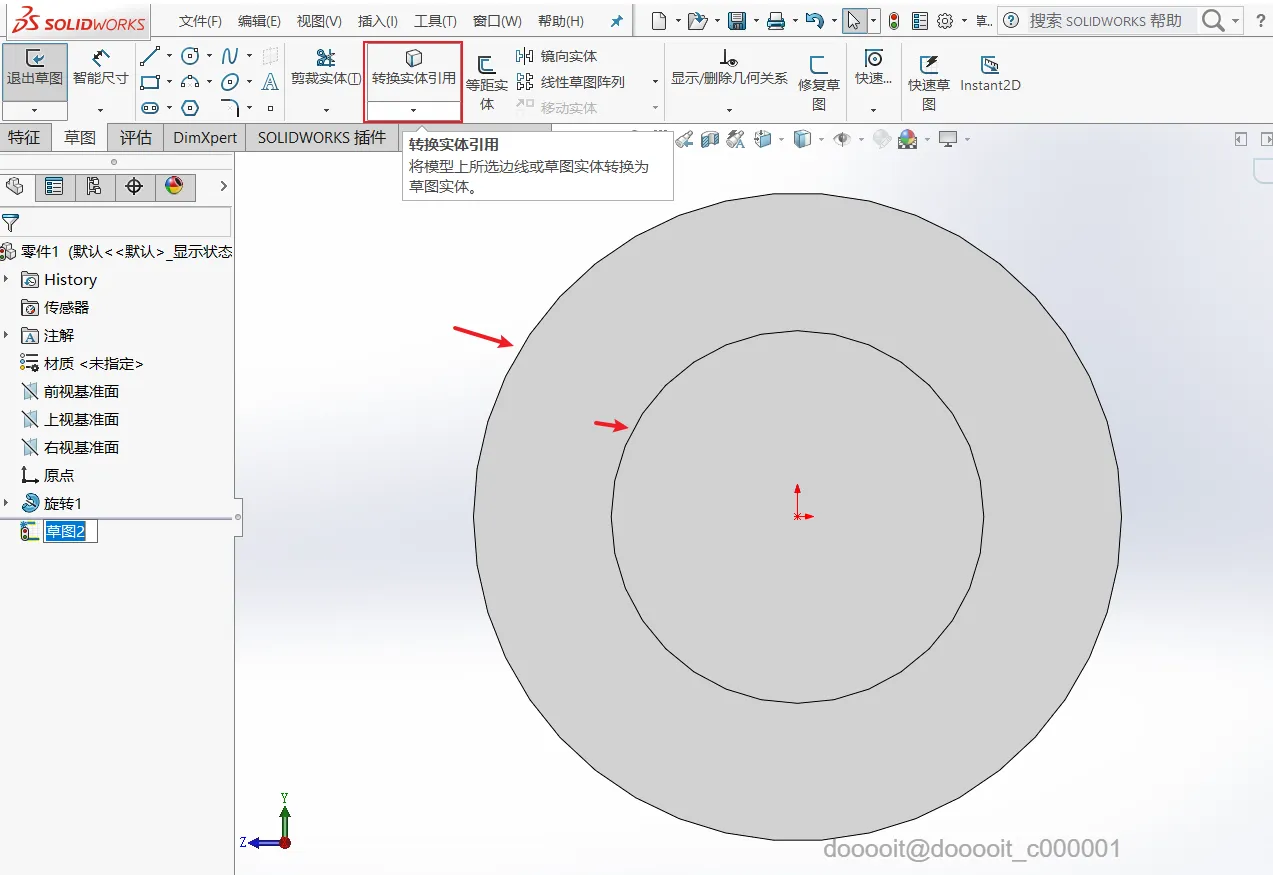

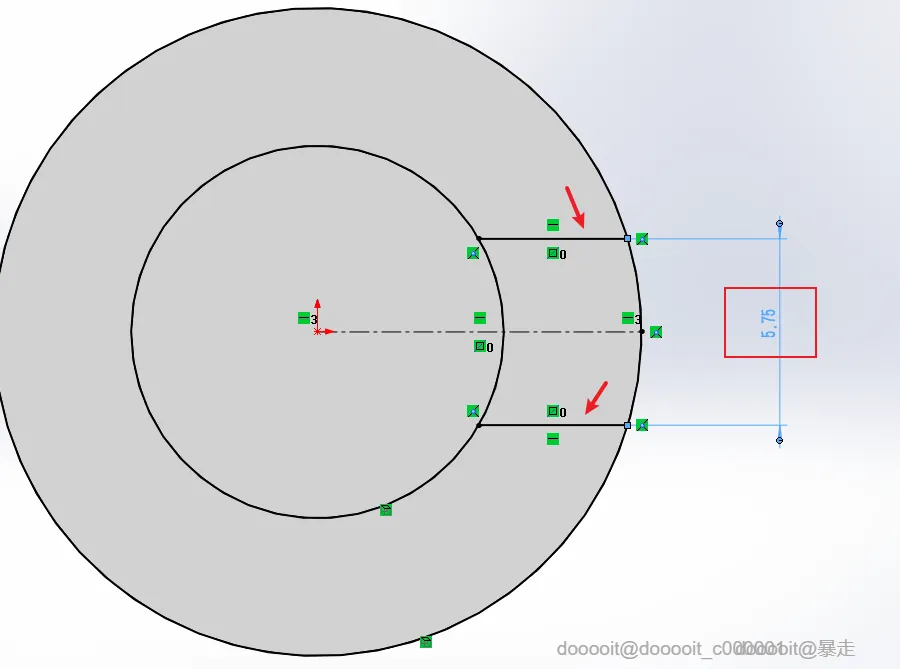

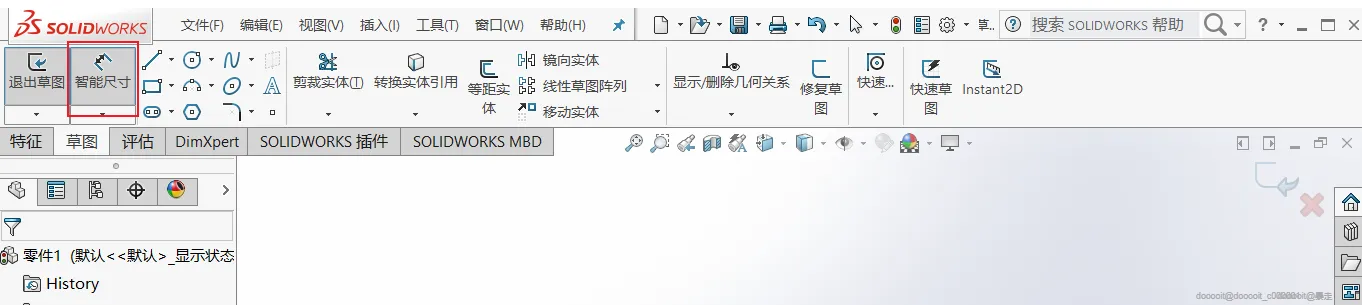

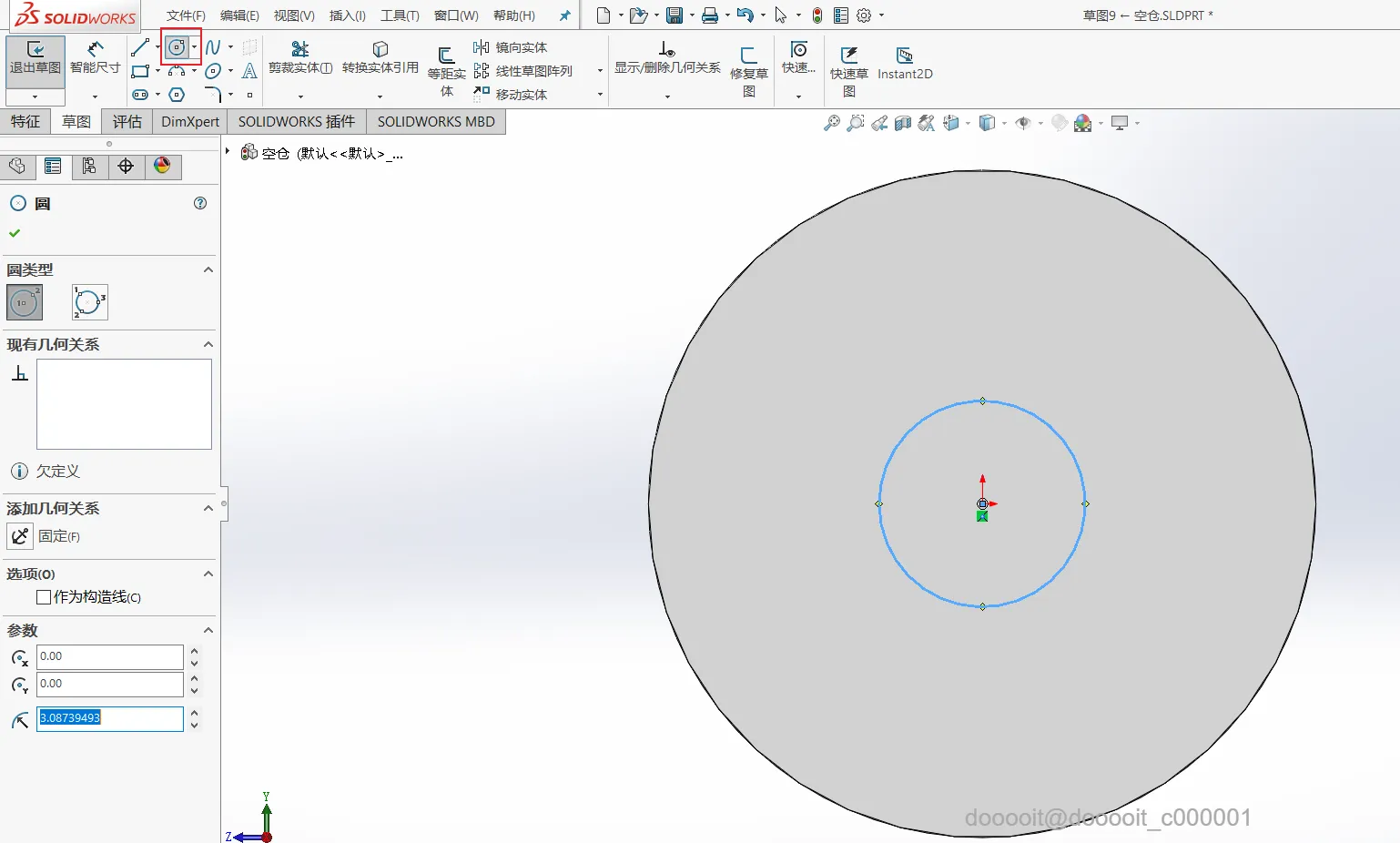

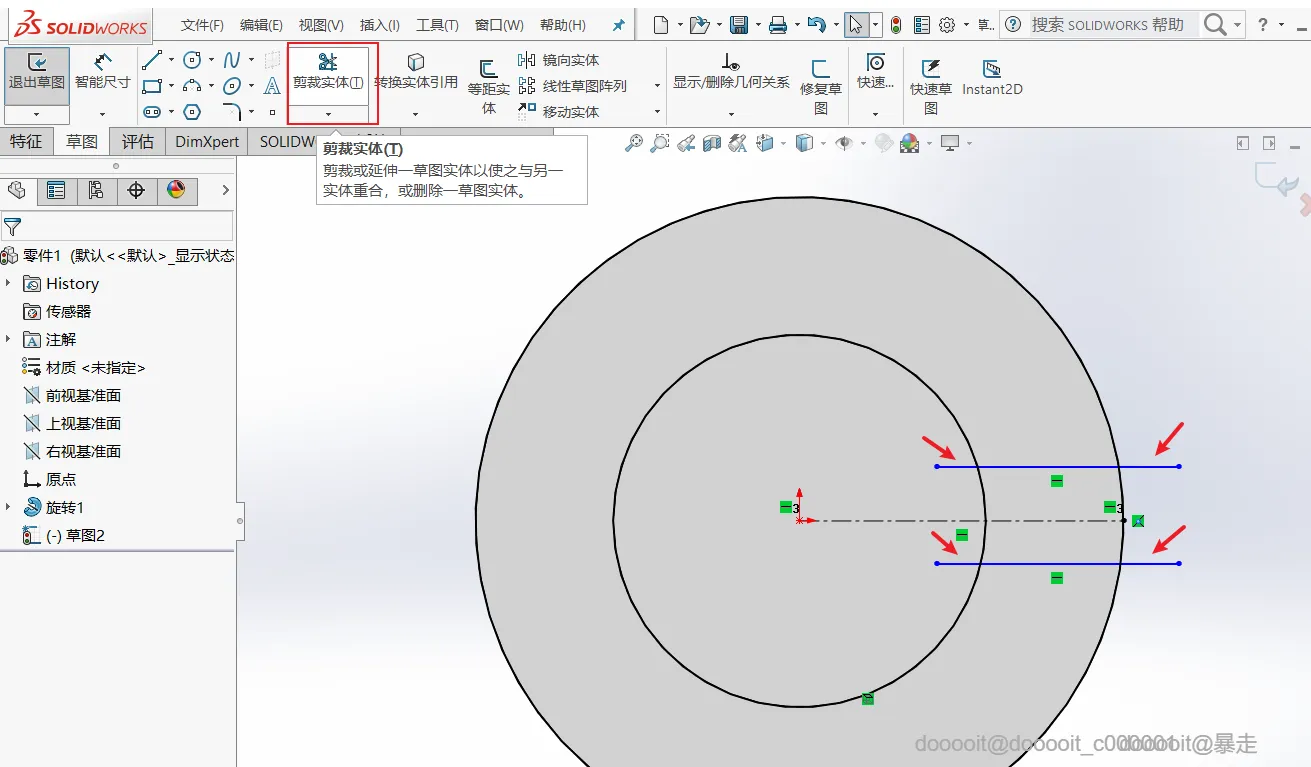

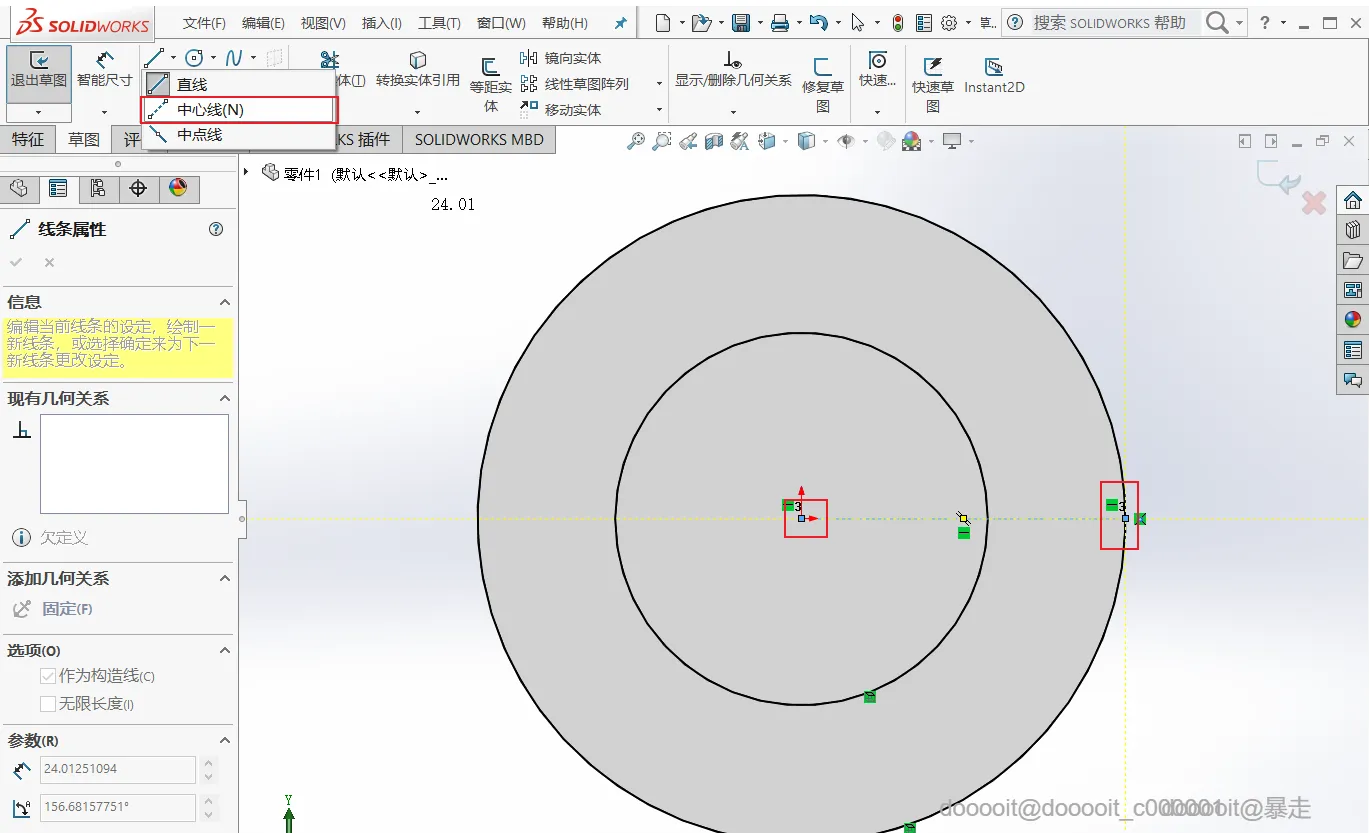

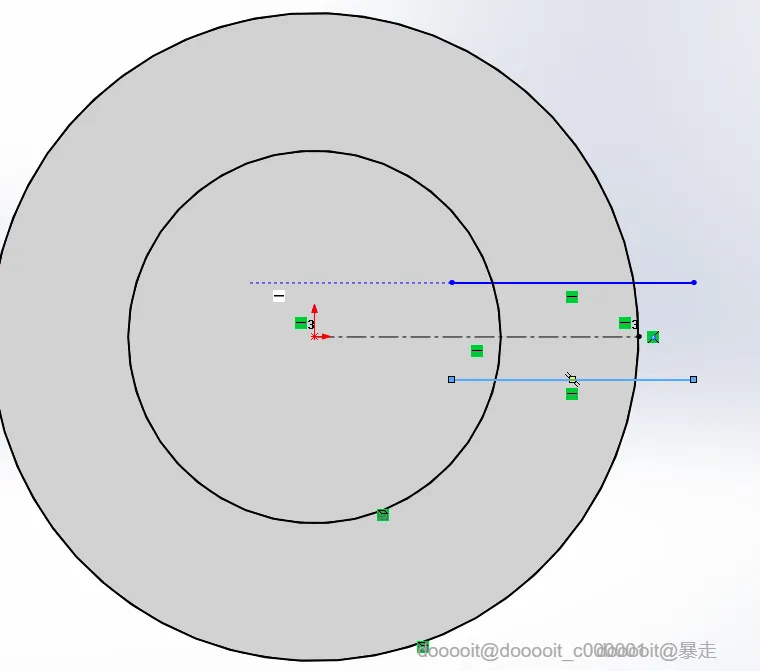

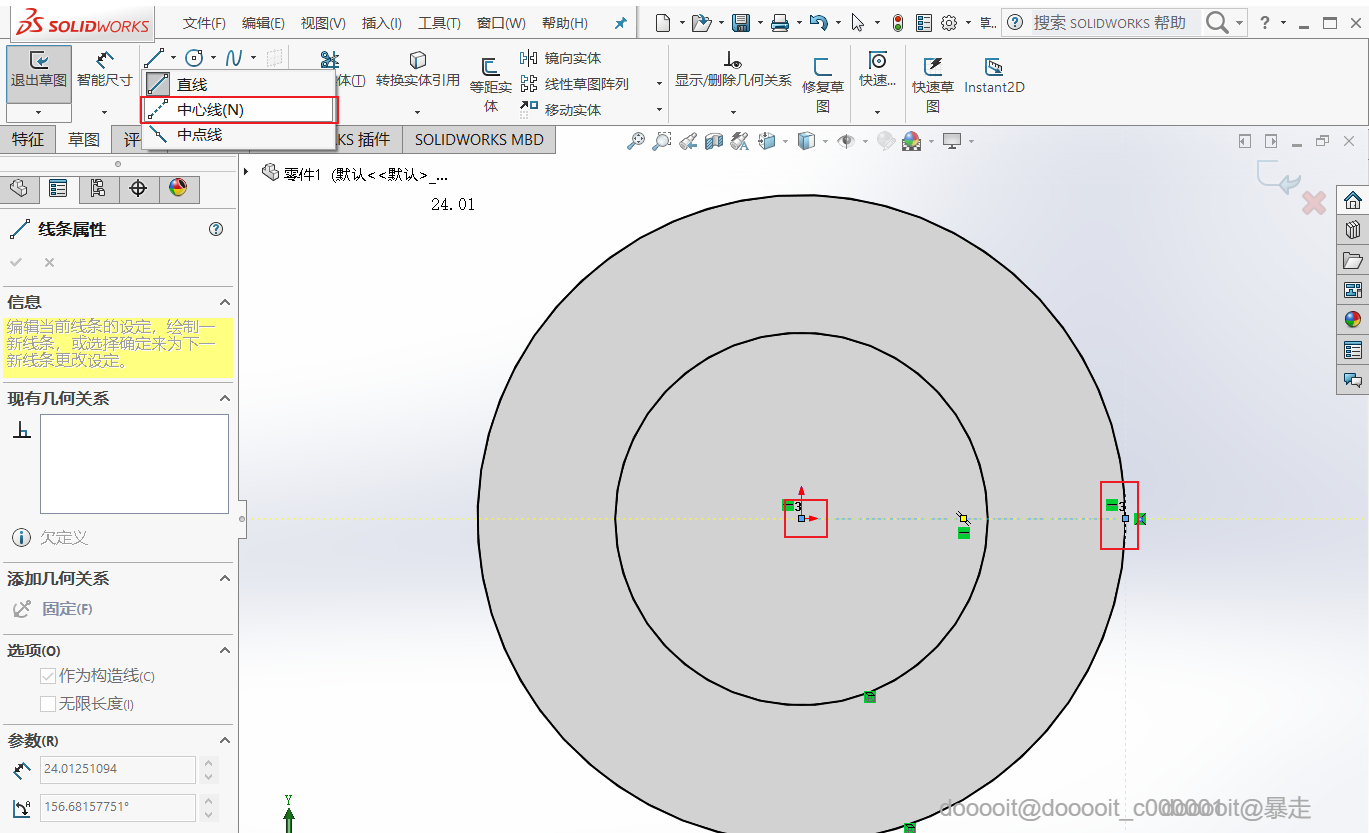

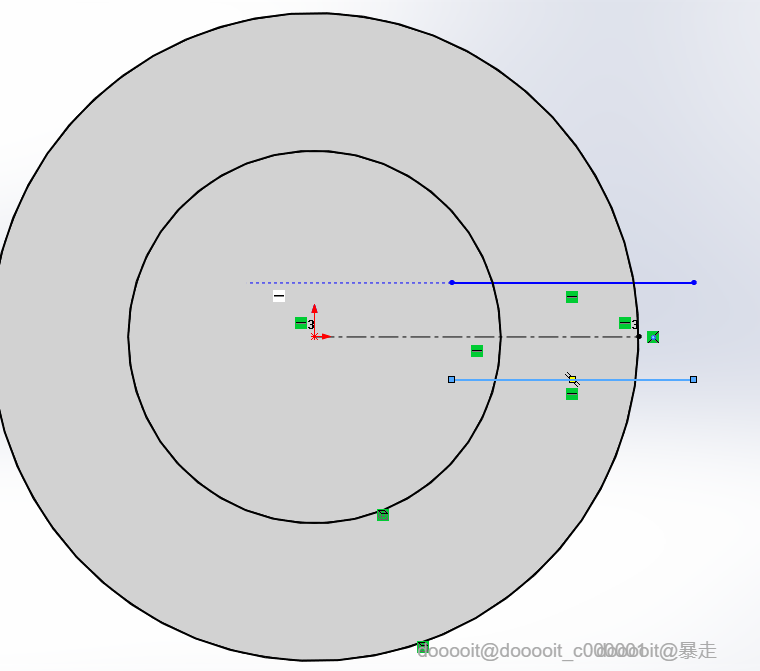

使用“转换实体引用”工具来修改圆的边线,绘制一条中心线连接圆心与左侧的中心点。在中心线的两侧分别画出两条直线，然后使用裁剪工具，通过上下拖动来移除多余的线段。使用Ctrl键配合左键选择这三条线，并添加对称约束。利用智能尺寸功能，设置这两条直线之间的间距为5.75毫米。

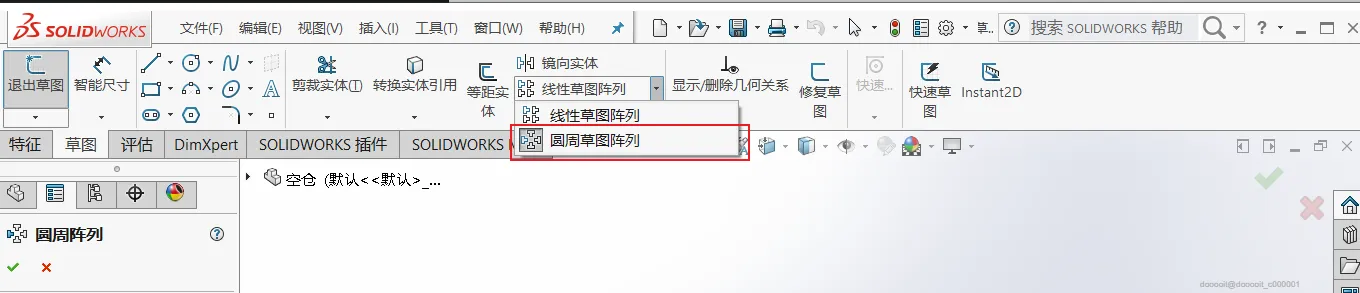

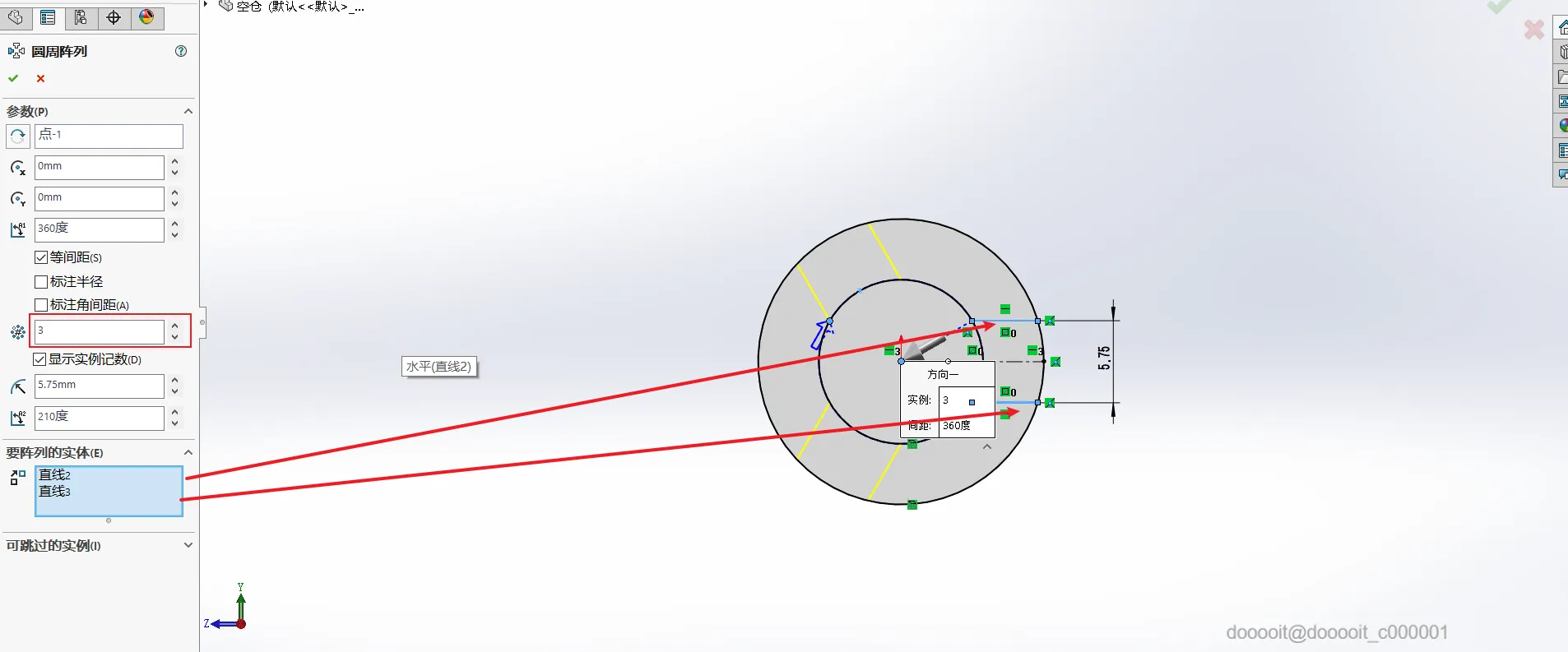

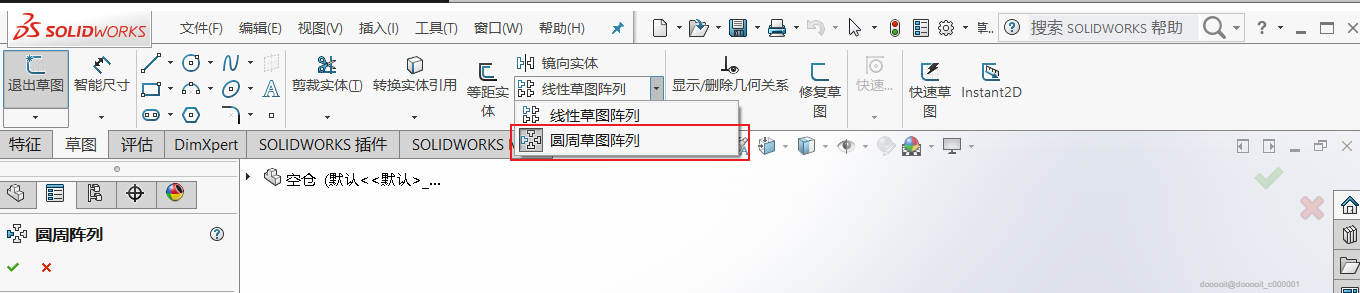

找到圆周草图阵列按钮，设置实例数量为3。接着，选中需要阵列的两条直线，应用阵列设置，完成几何图形的均匀分布。

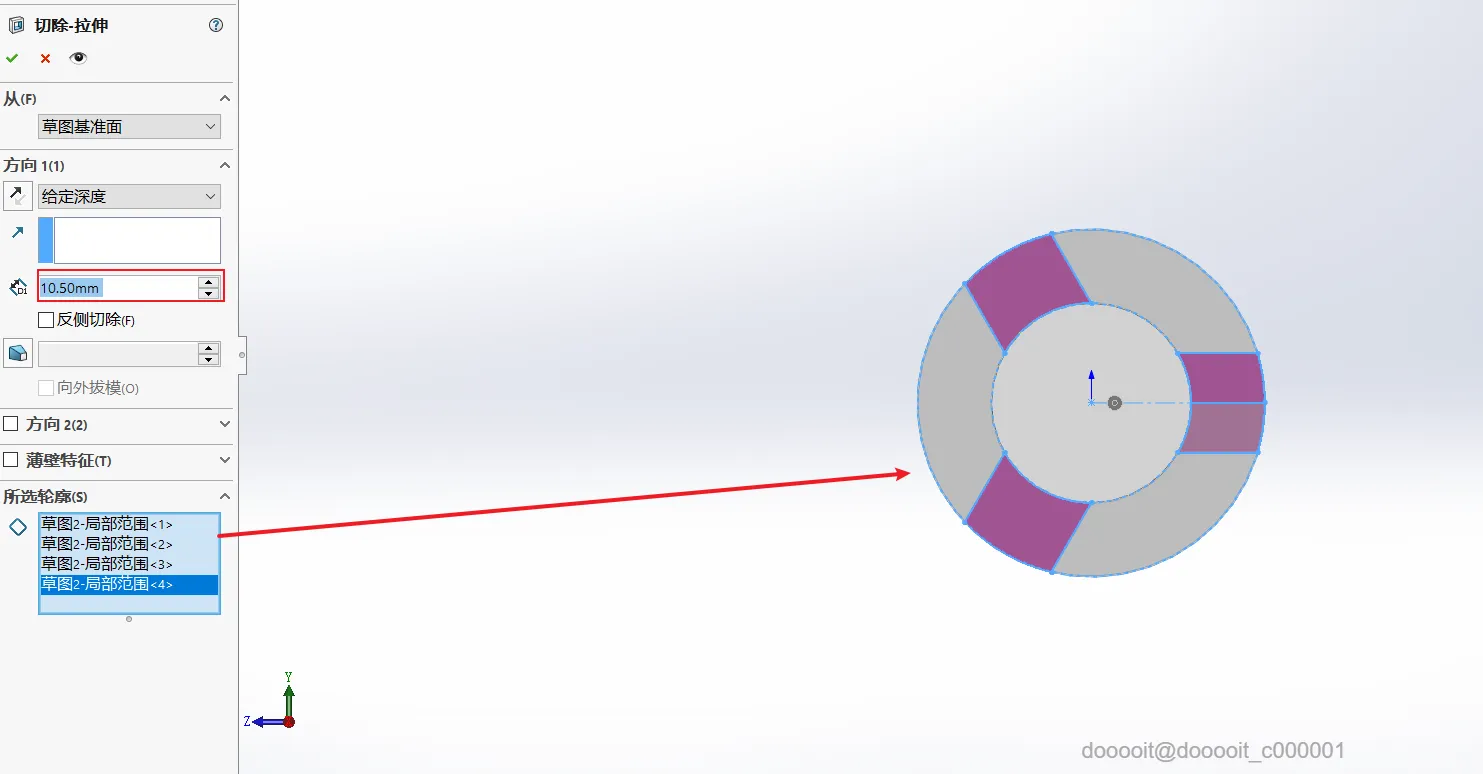

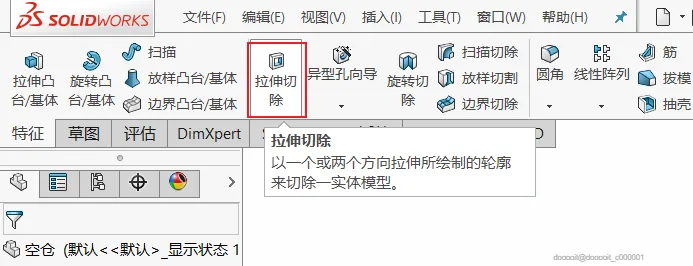

选中需要切除的轮廓，设置切除深度为10.5毫米，移除多余部分。

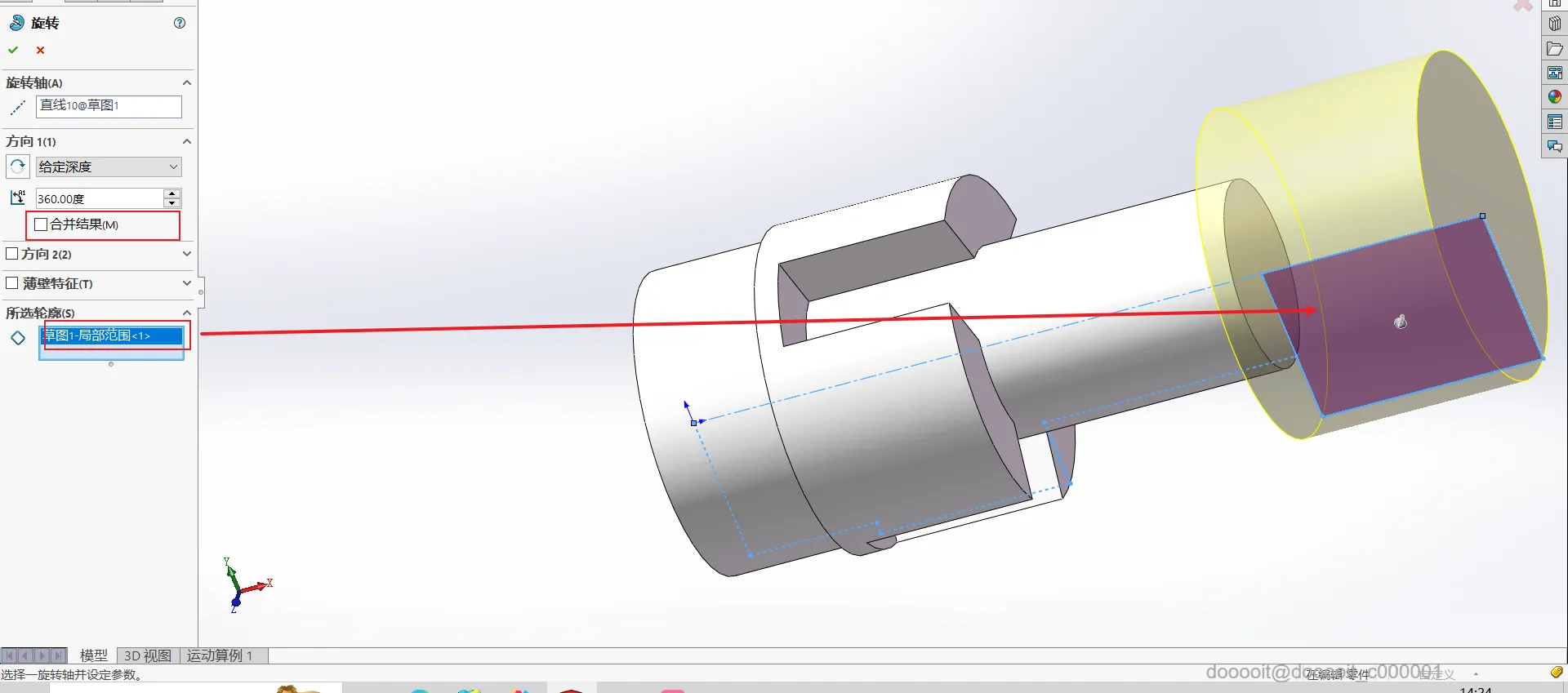

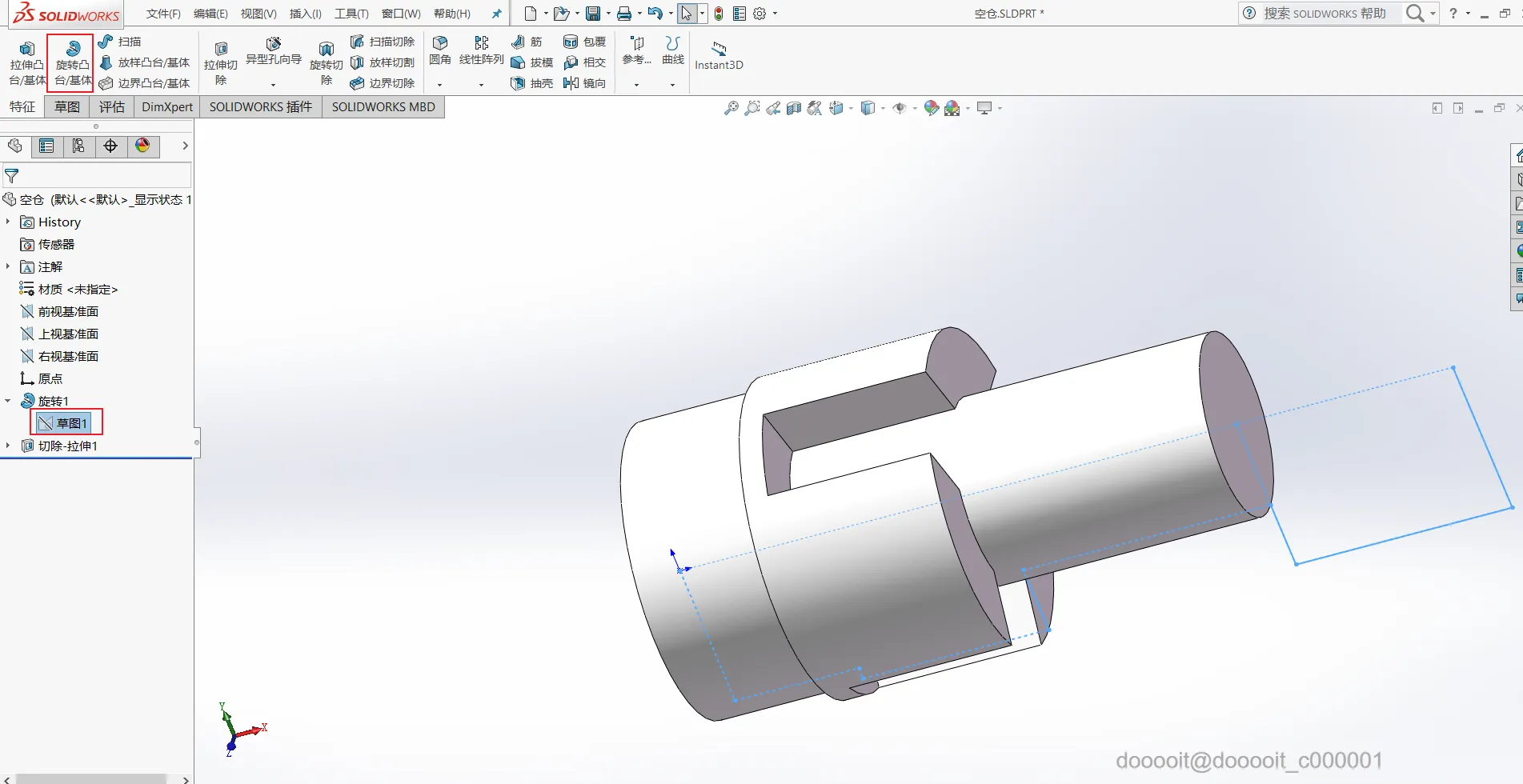

找到之前的旋转特征，点击下拉菜单，选择原有的草图再次执行旋转命令。在弹出的界面中，取消“合并结果”的选项，选中需要旋转的轮廓后，点击确认退出。

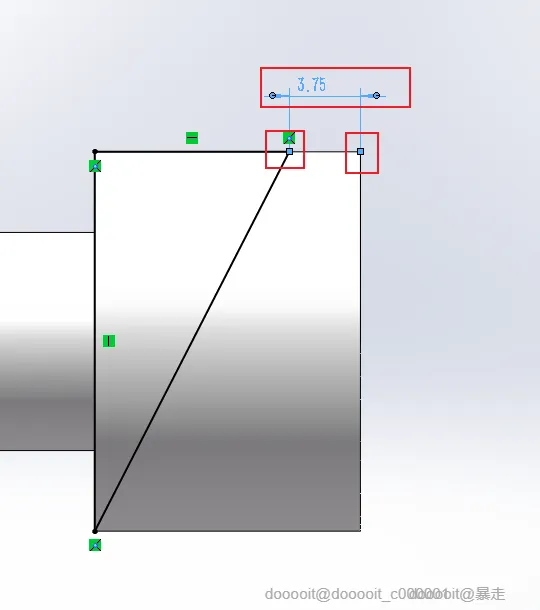

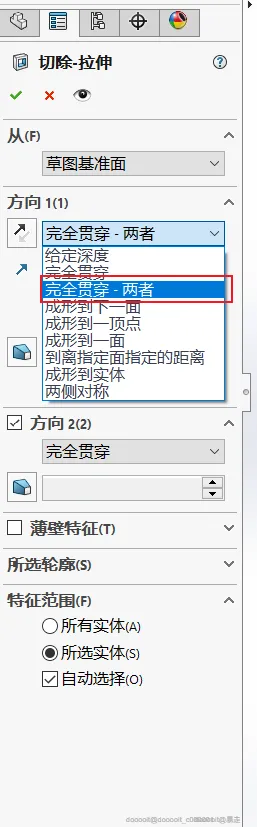

绘制一个闭环三角形，然后给三角形的每条边的长度设置为3.75mm，接着利用拉伸切除功能，选择“完全贯穿-两者”完成切除。

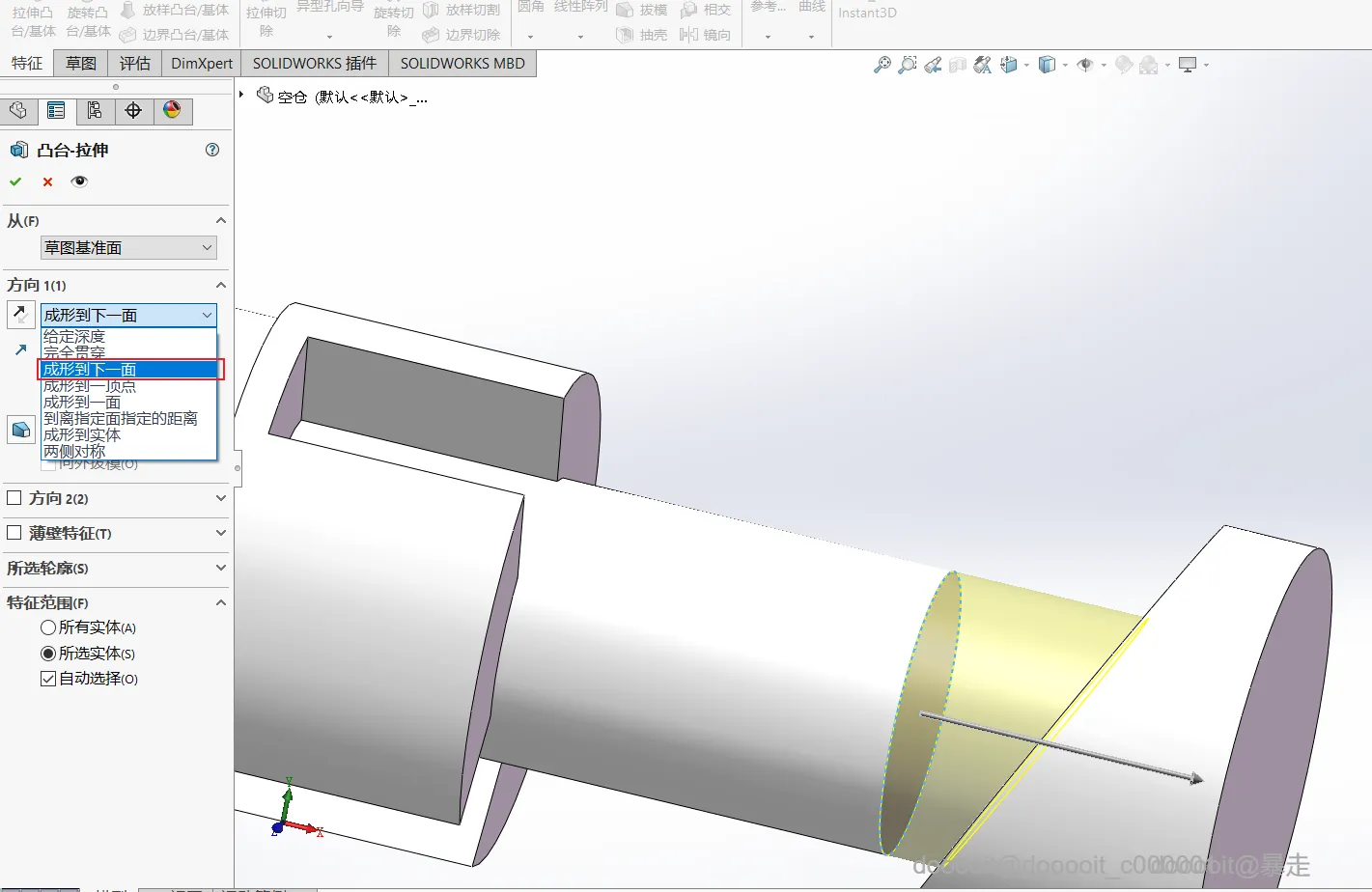

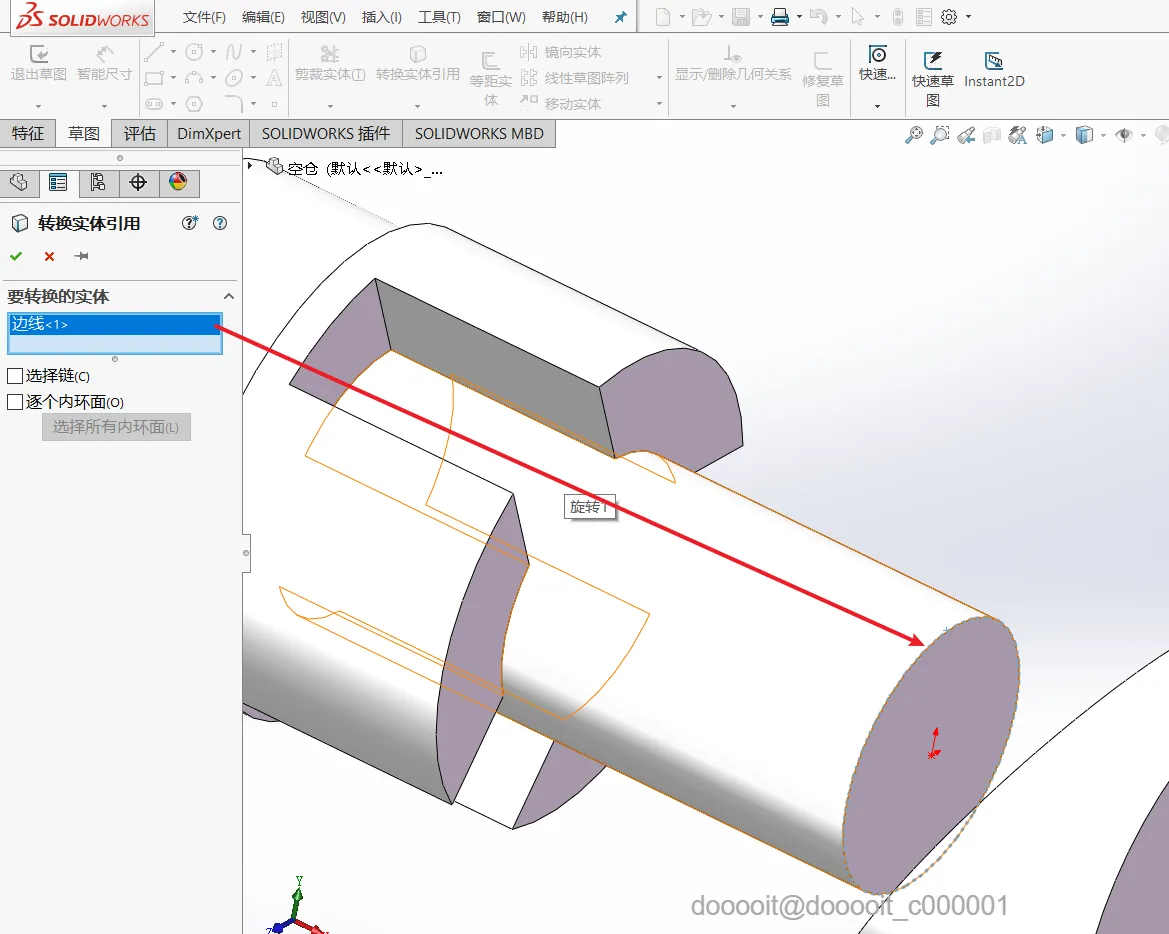

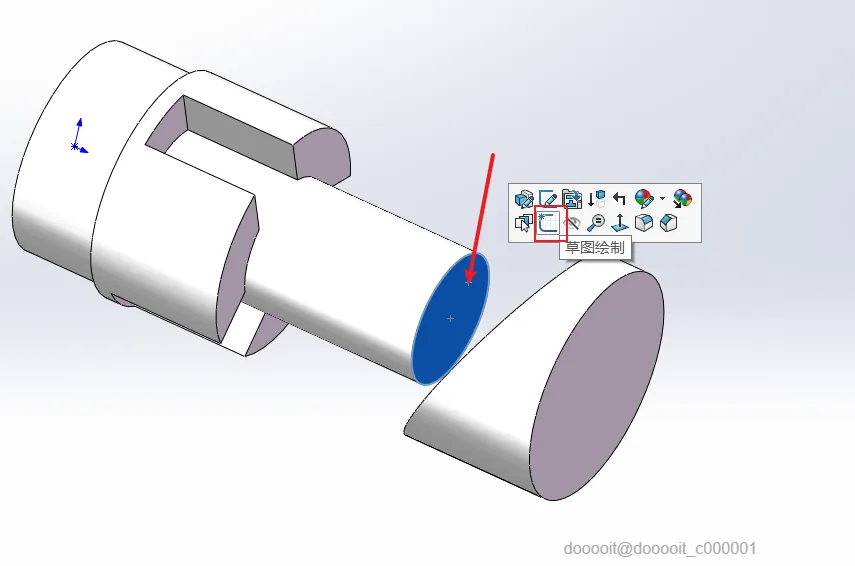

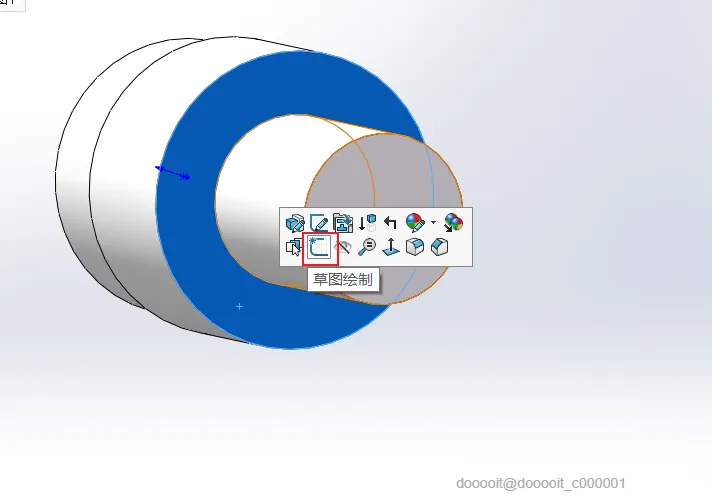

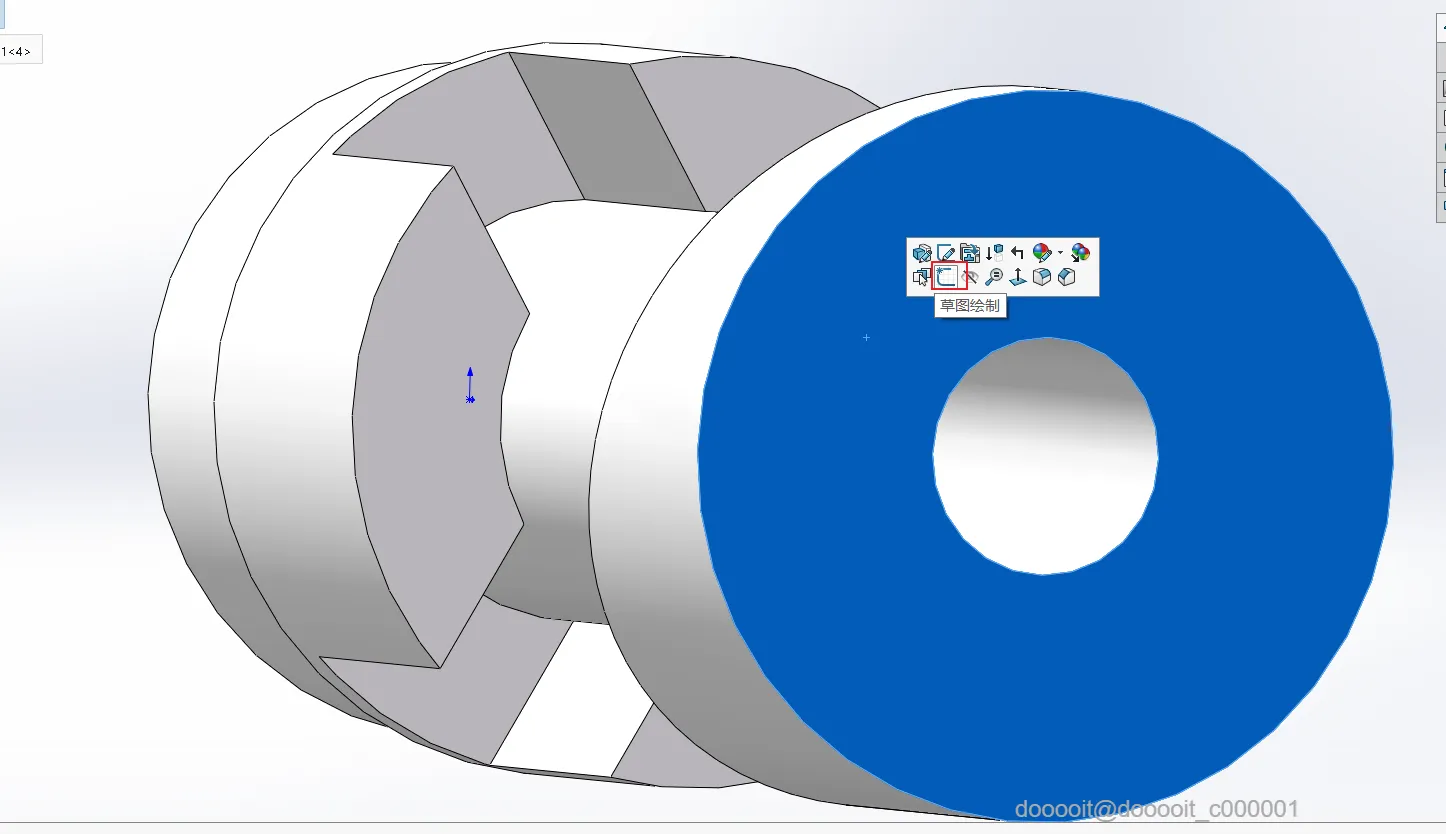

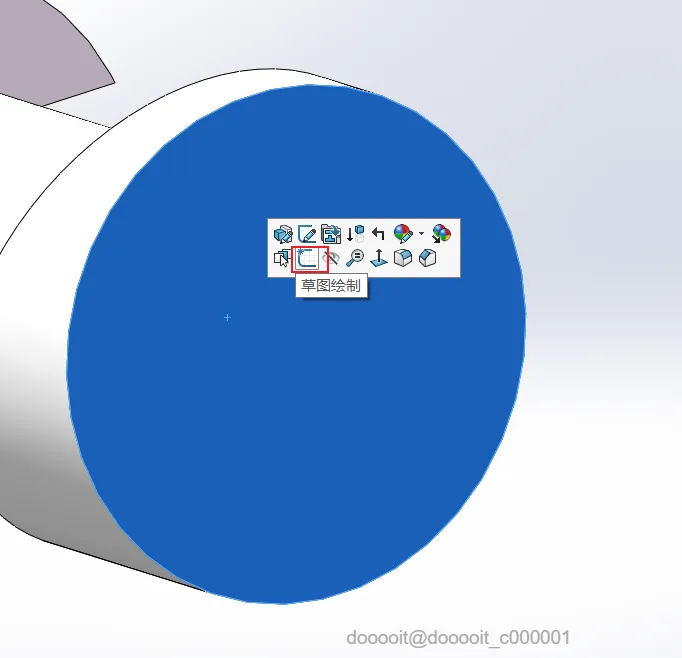

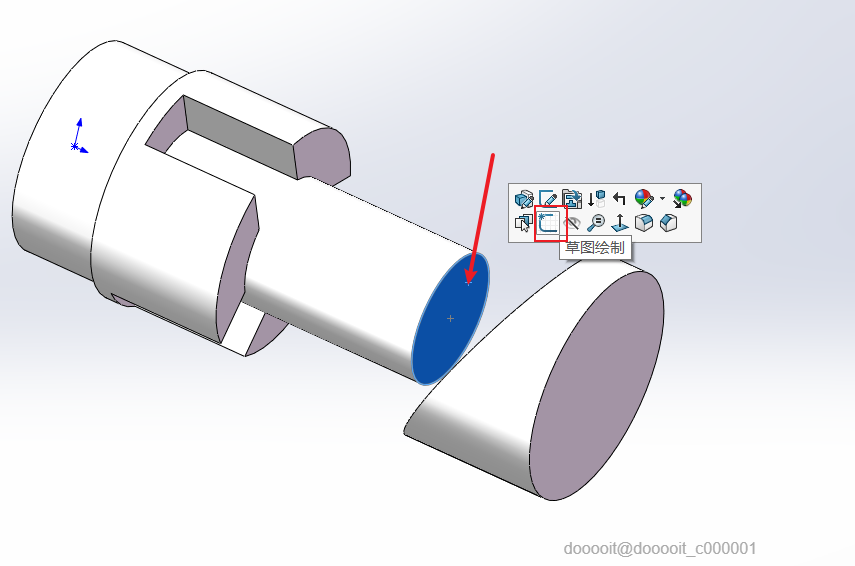

进行草图绘制，通过转换实体引用选中需要的圆；完成后退出草图状态，点击拉伸凸台基体命令，设置拉伸方向直至与下一表面成型

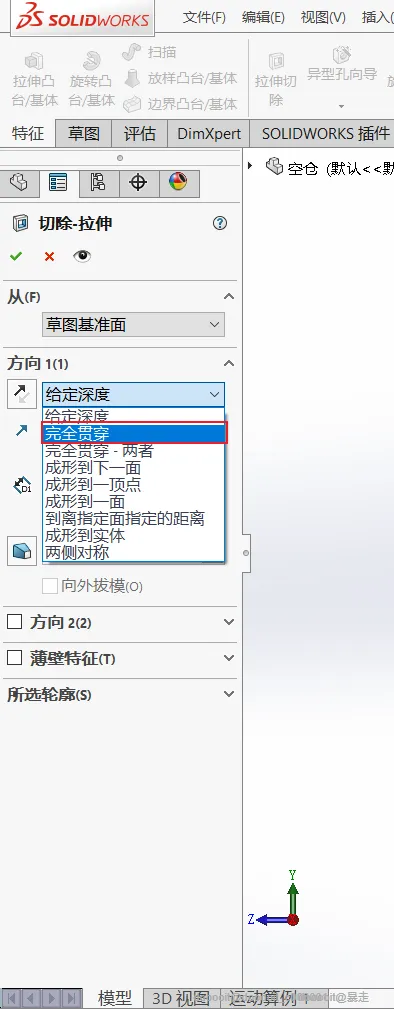

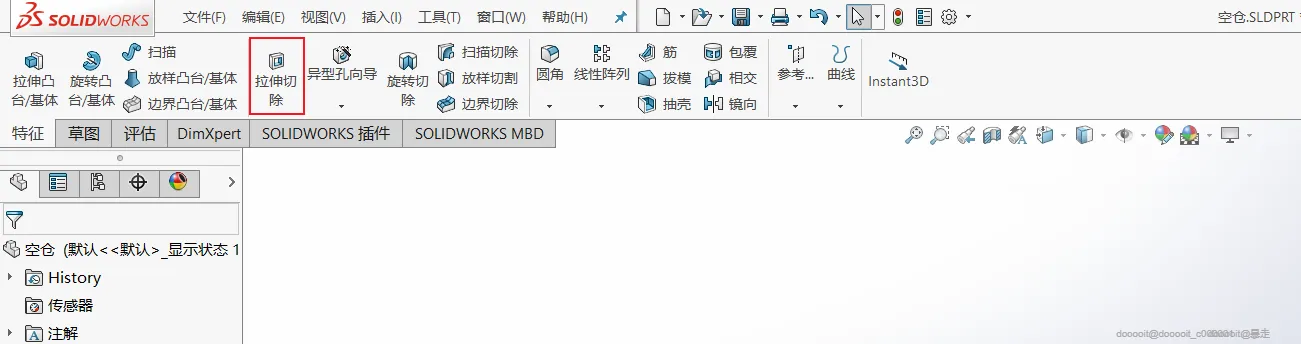

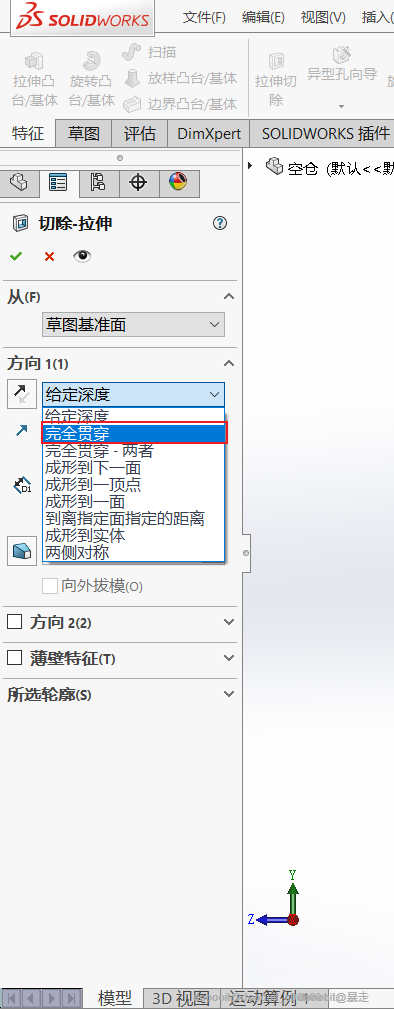

在底部平面上新建草图，使用圆形工具并选中底部圆心位置绘制一个圆，接着应用智能尺寸标注，精确设定该圆直径为6.5毫米。完成草图后，退出草图编辑模式，随后选择特征工具栏中的拉伸切除功能，设置切除方向为完全贯穿。

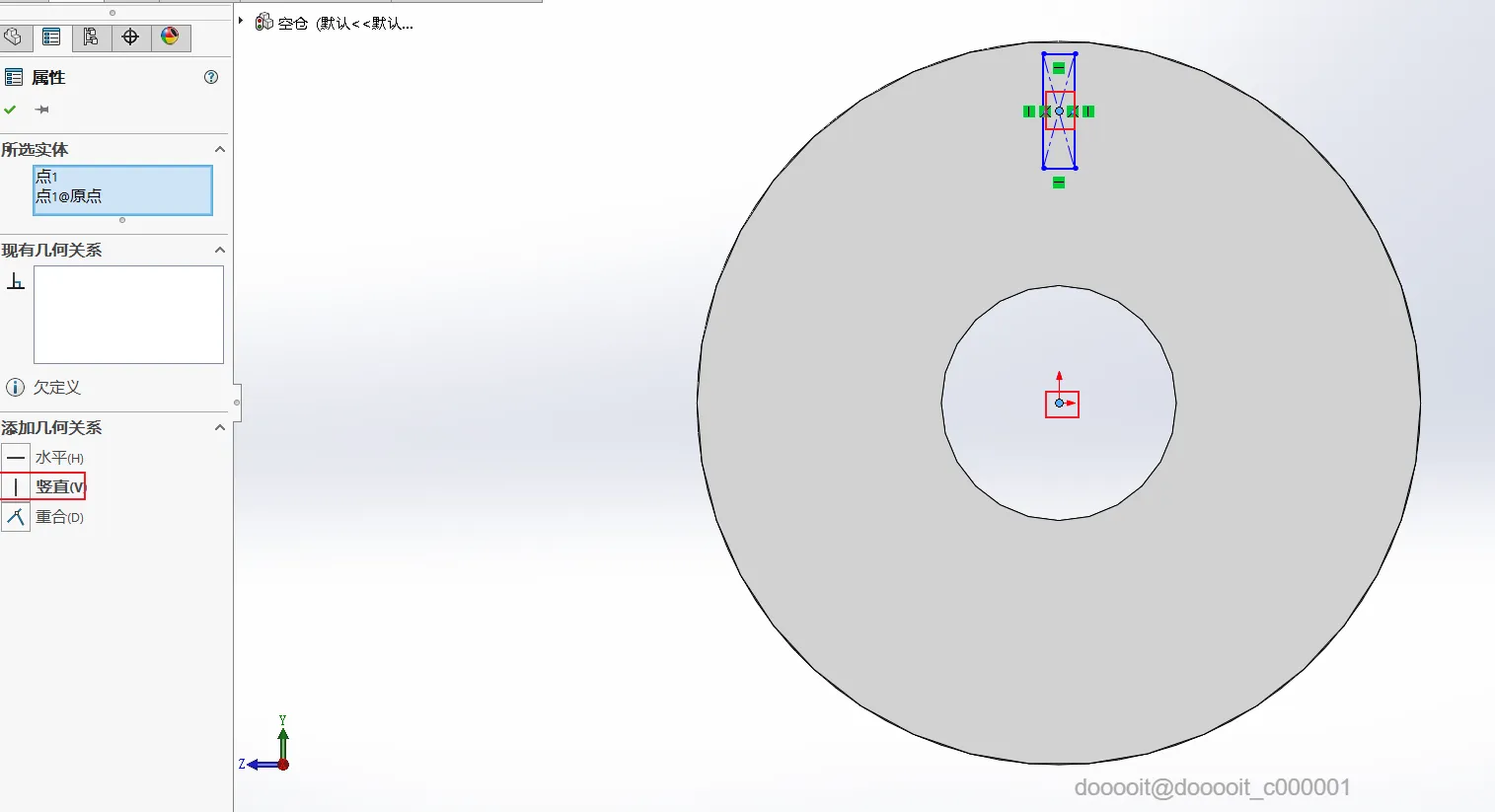

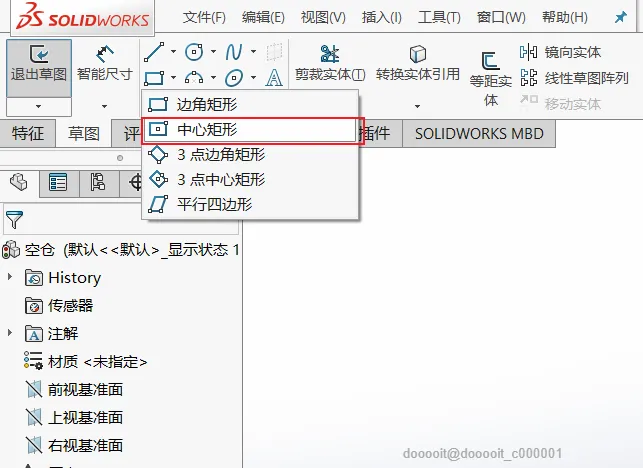

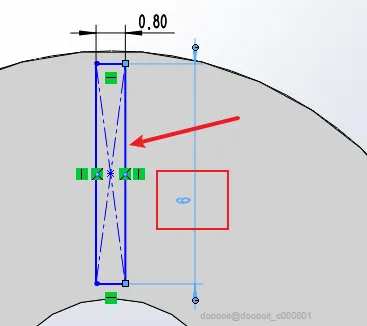

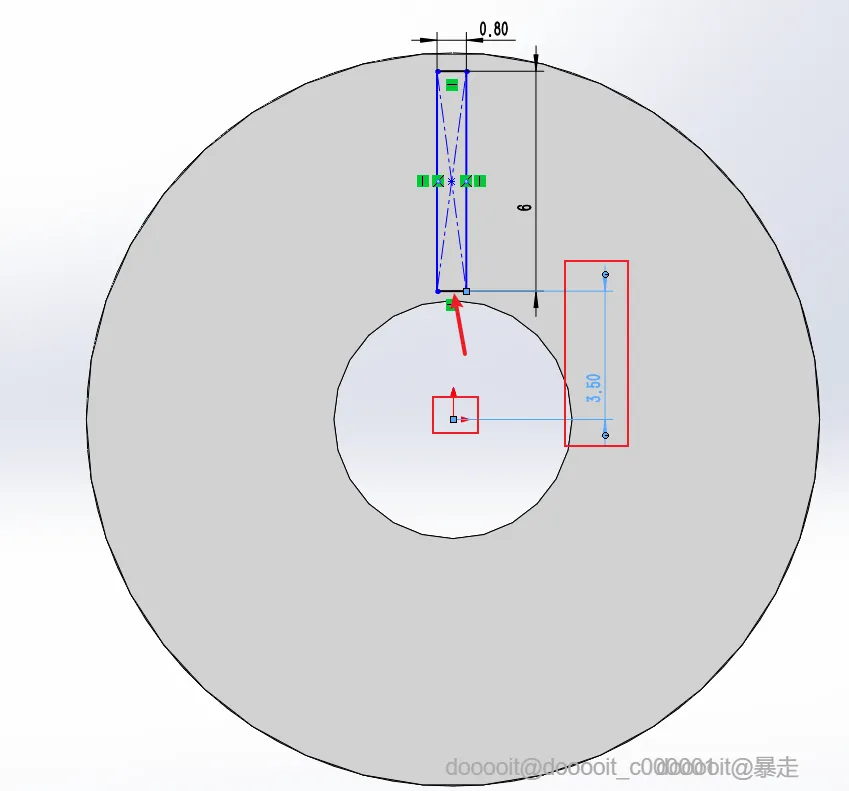

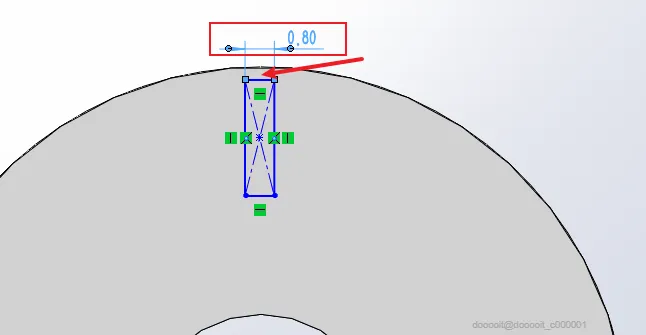

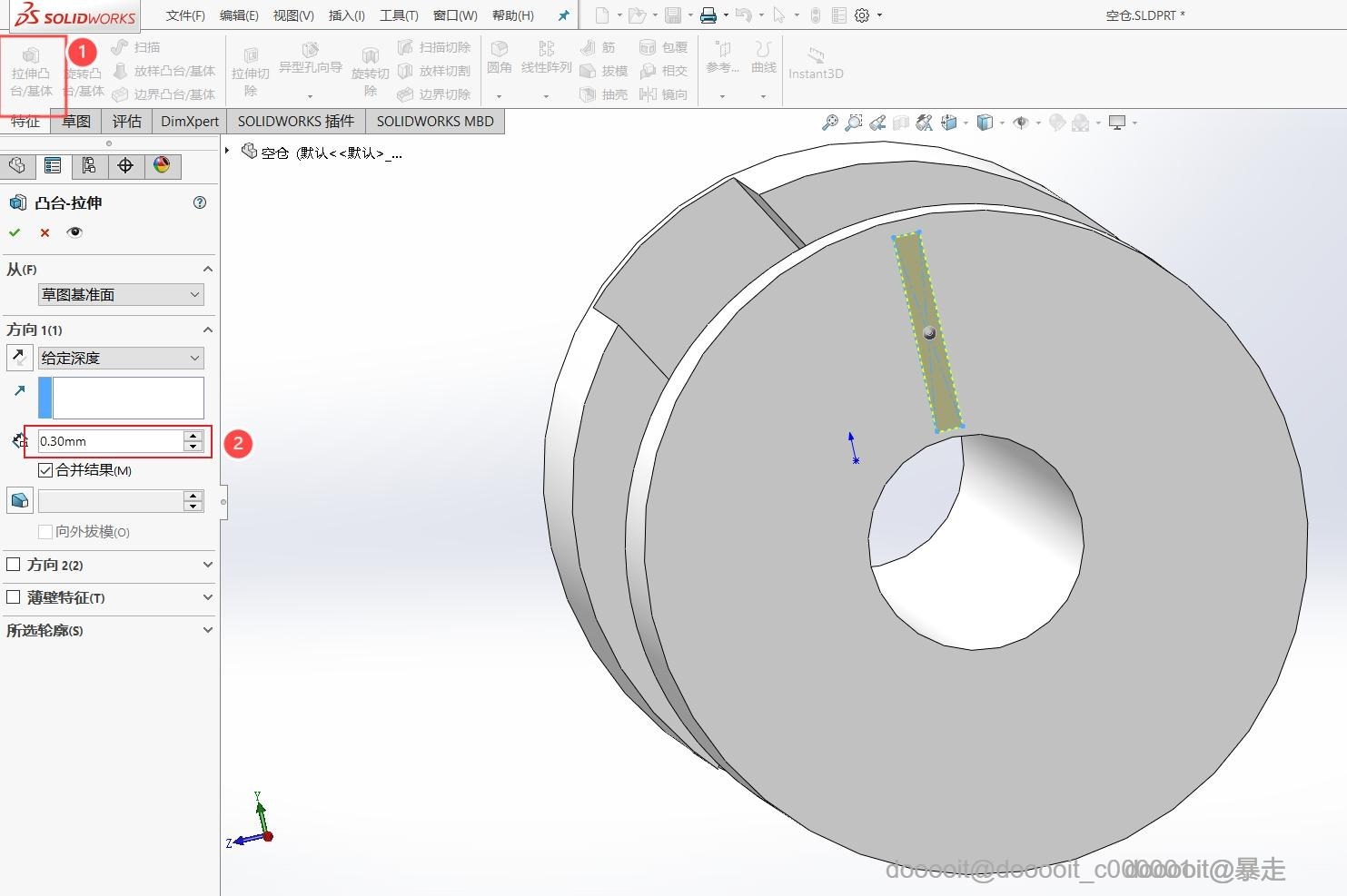

对一面进行草图绘制,从工具栏中选取“中心矩形”工具，并为矩形中心与原点添加竖直对齐约束。接着，Ctrl+左键点击矩形两端点，设置竖直约束。使用智能尺寸功能，精确标注定宽0.8毫米、高6毫米的尺寸。最后，选中并拉伸凸台基体，设定其拉伸深度为0.3mm。

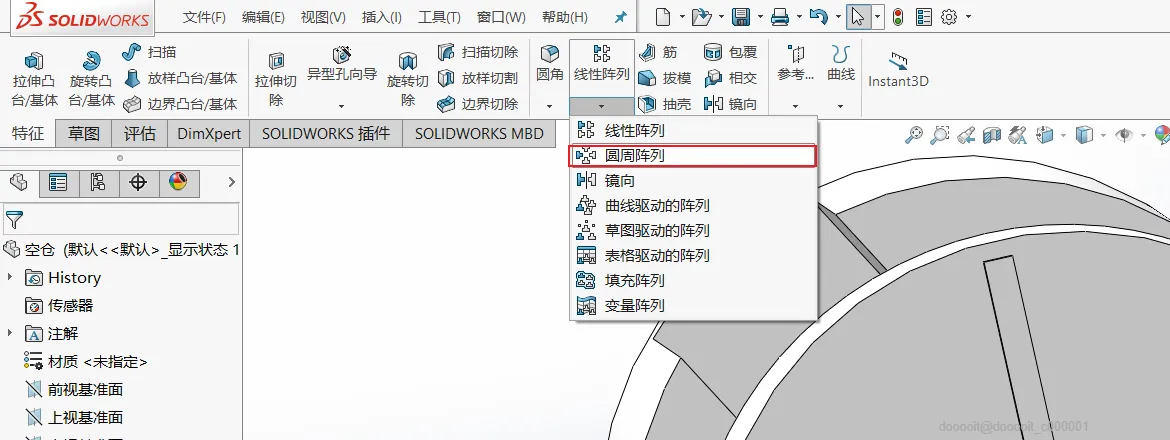

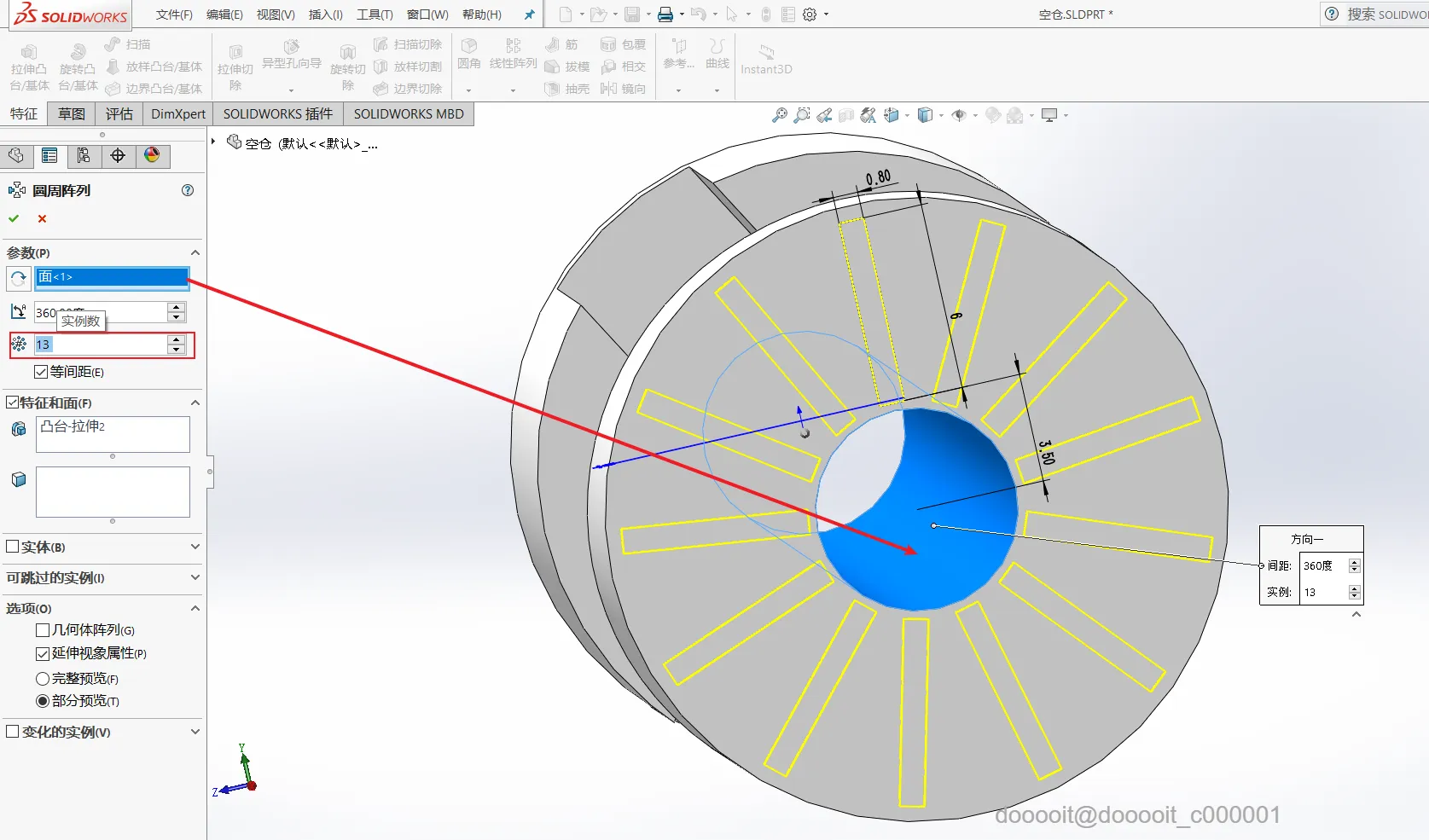

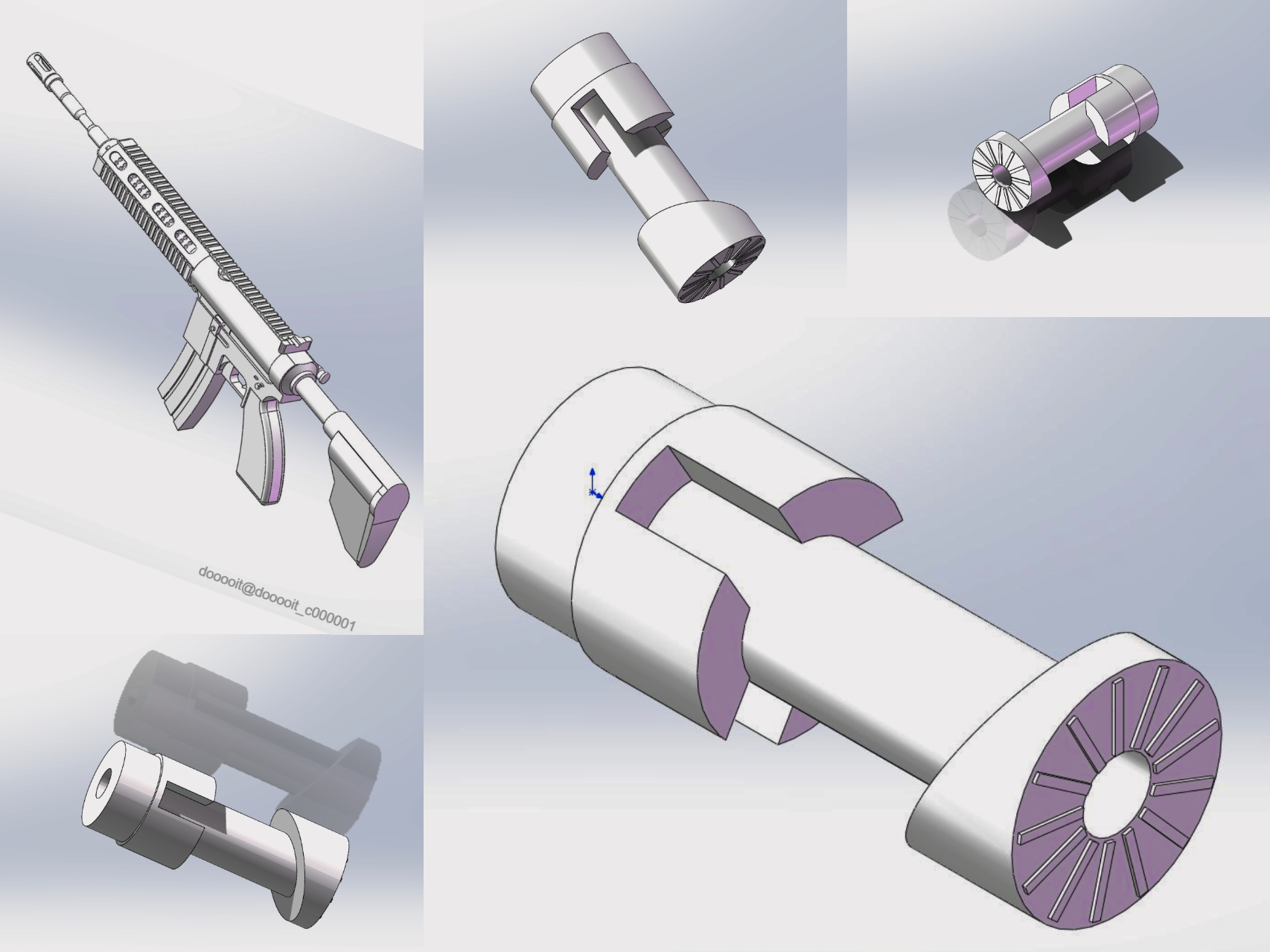

在特征工具栏的“线性阵列”选项中，选择“圆周阵列”，然后选中中间挖空的部分作为阵列的基础对象，设置阵列的数量为13。到这步就完成了空仓挂机杆的制作,成品我放到了附件中。
