非标21mm内径水龙头聚水接头

头像
南葵思暖
原创
发布时间: 2026-10-30 18:12:18 | 阅读数 0收藏数 0评论数 0
3D打印
水龙头接头
非标接头
TPU垫片
3D打印
封面

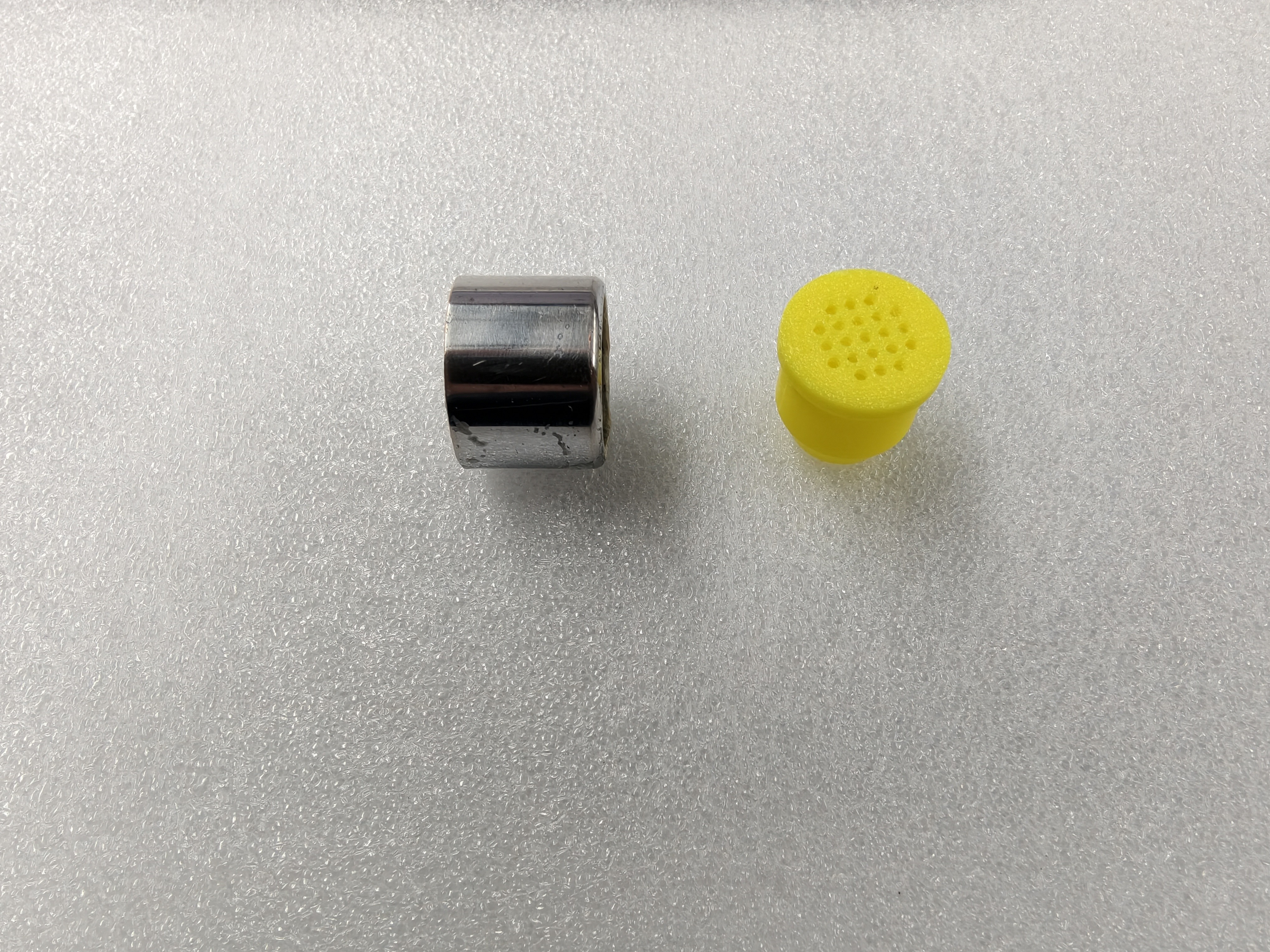

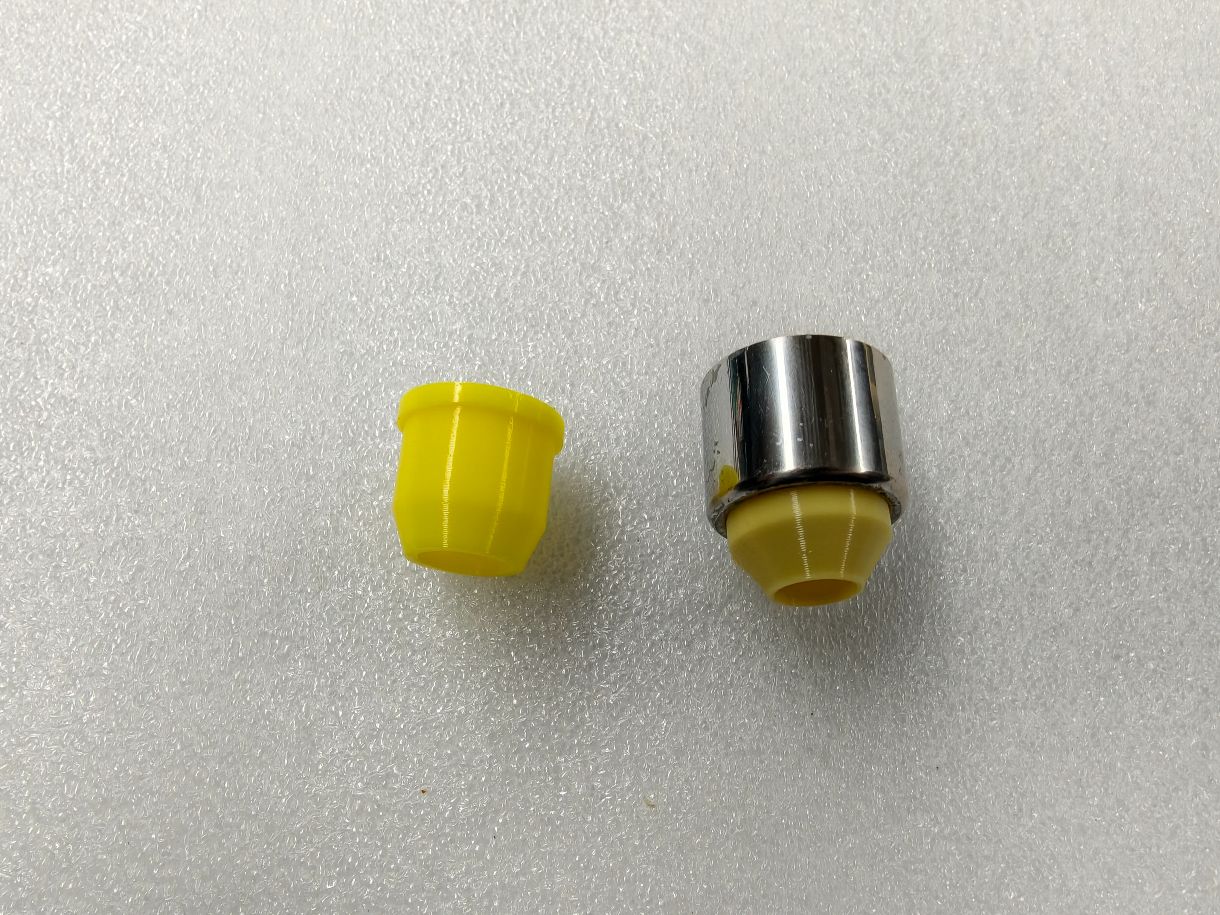

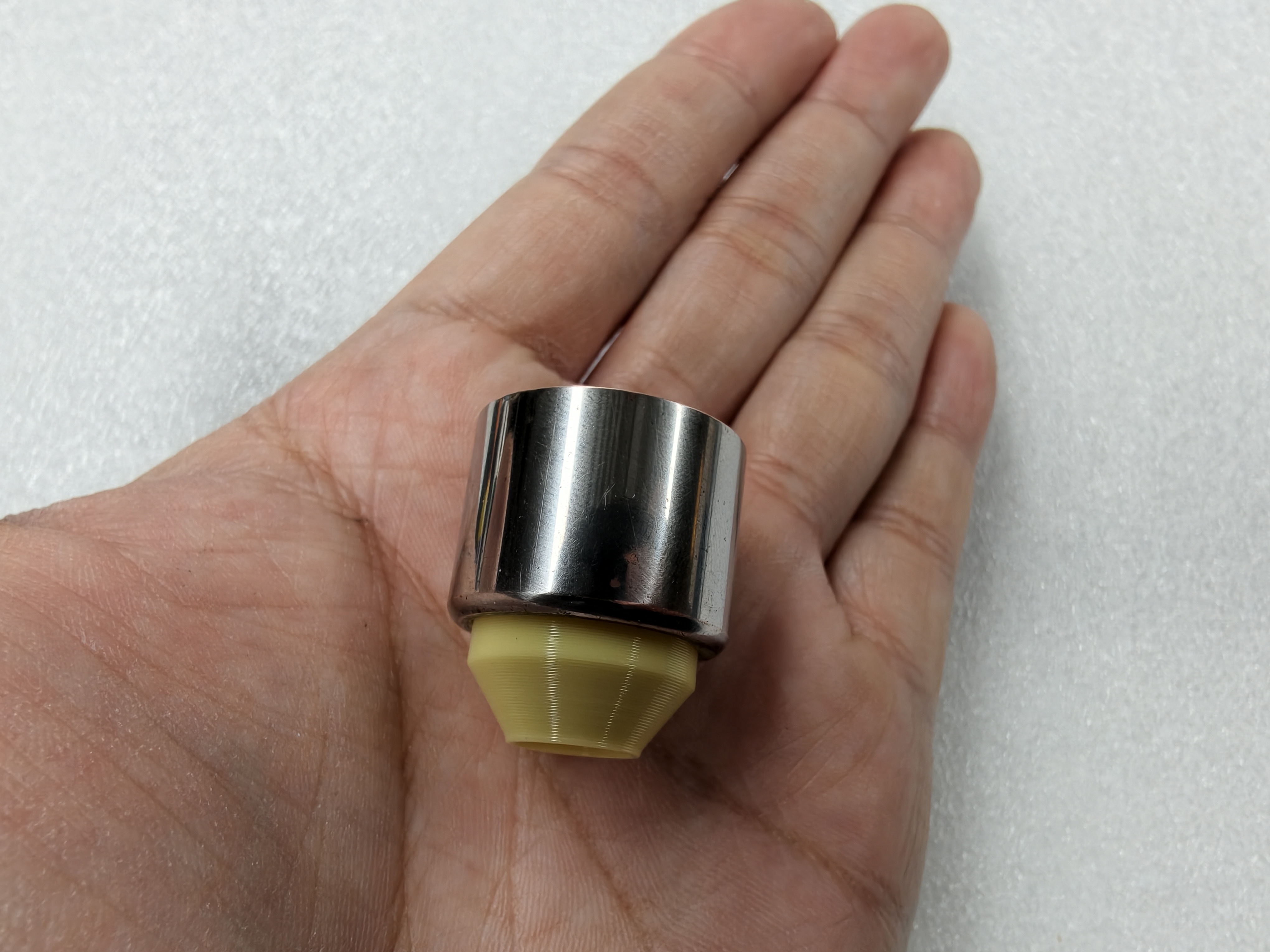

本项目为制作两款使用与内径21mm的水龙头金属接口的转接头，目的是在水龙头内部放入净水材料后，第一作用是挡住净水材料，第二作用是聚集水流。主演是针对21mm非标接口的起泡器损坏的情况+你有一台3D打印机，那么这个项目完全匹配你。
1

图纸说明

向左
向右
12

共两款图纸可选

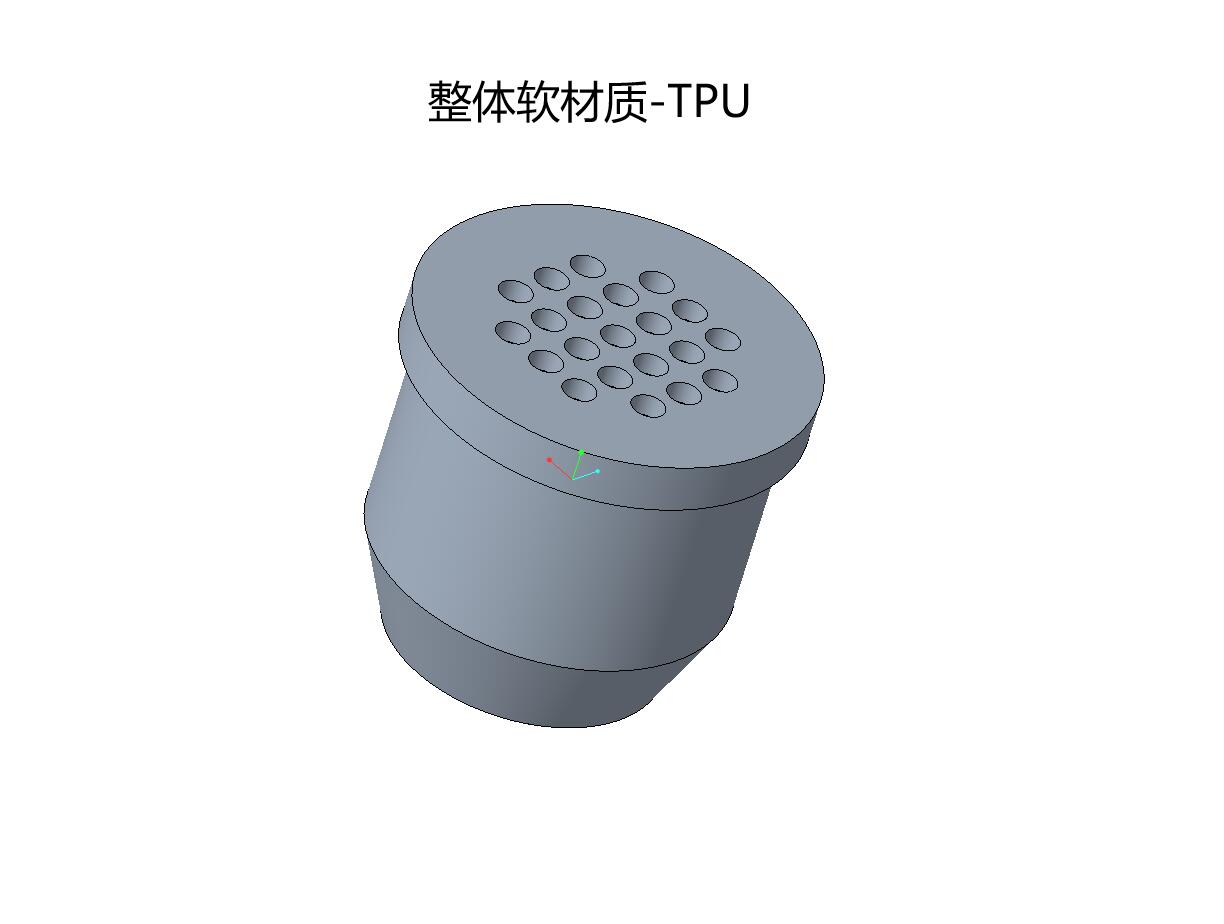

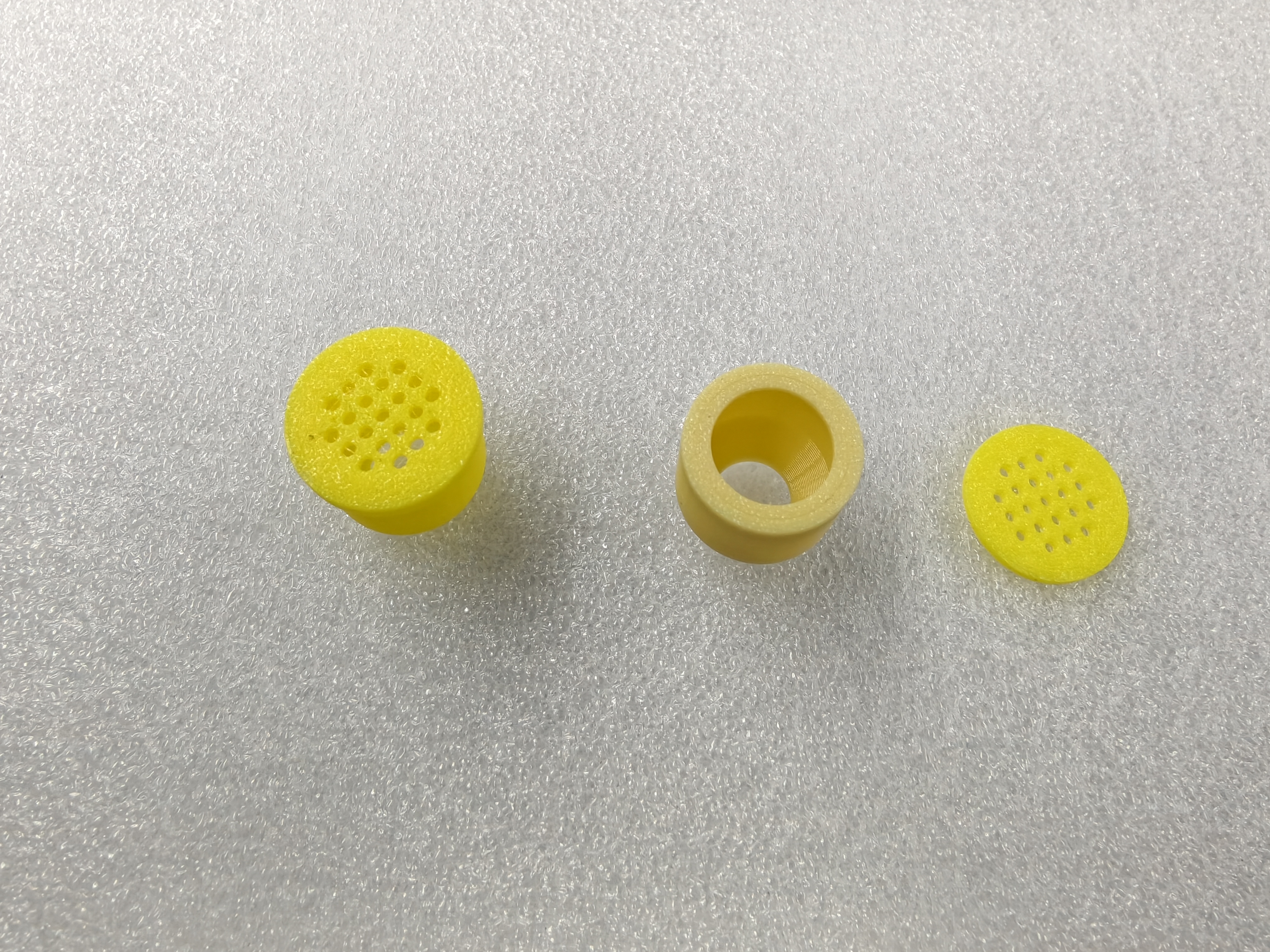

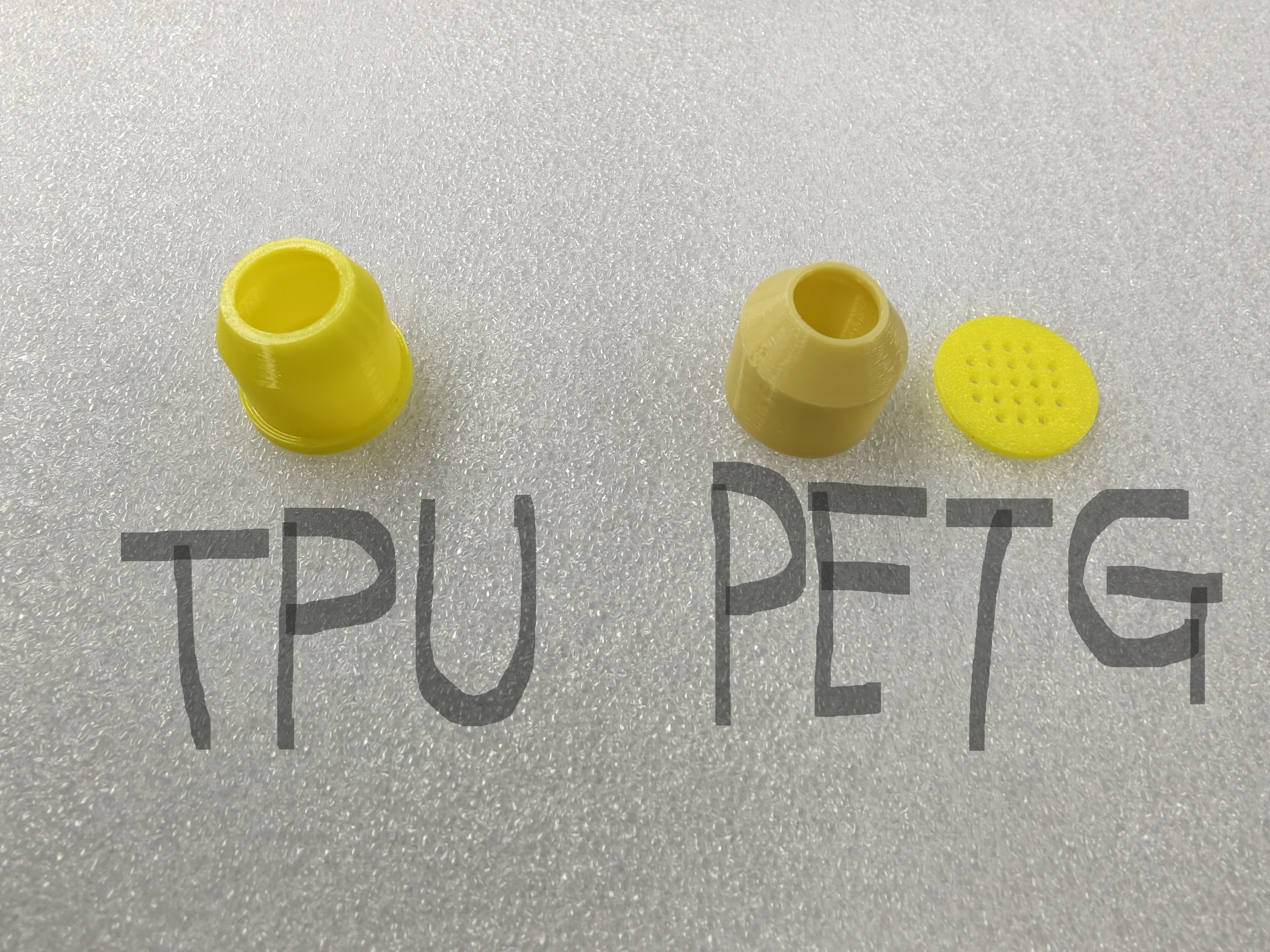

  1. 软材质：一个是全TPU打印的整体式
  2. 硬材质：另一款是硬头+TPU垫片
2

开始建模-软材质TPU

向左
向右
123456

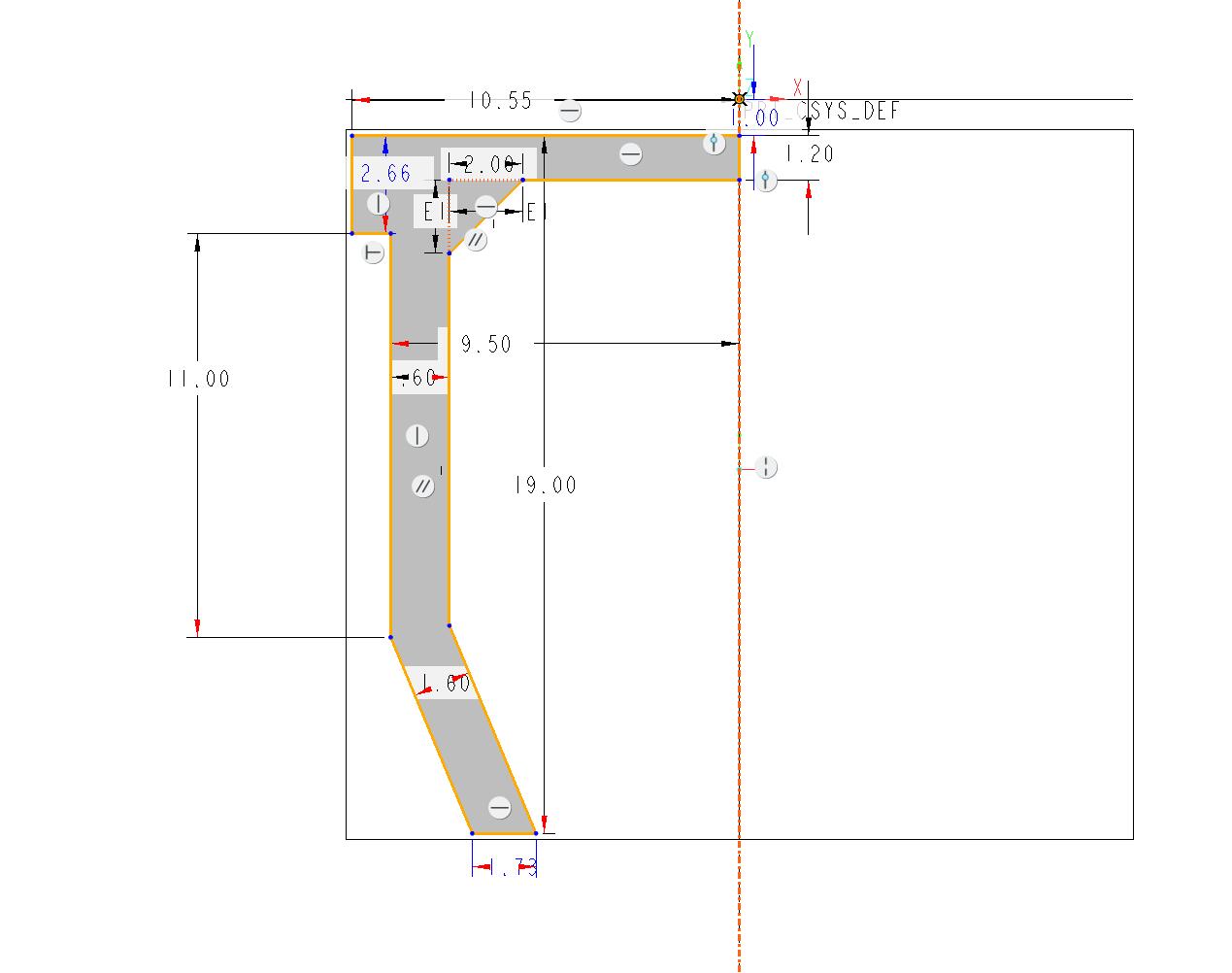

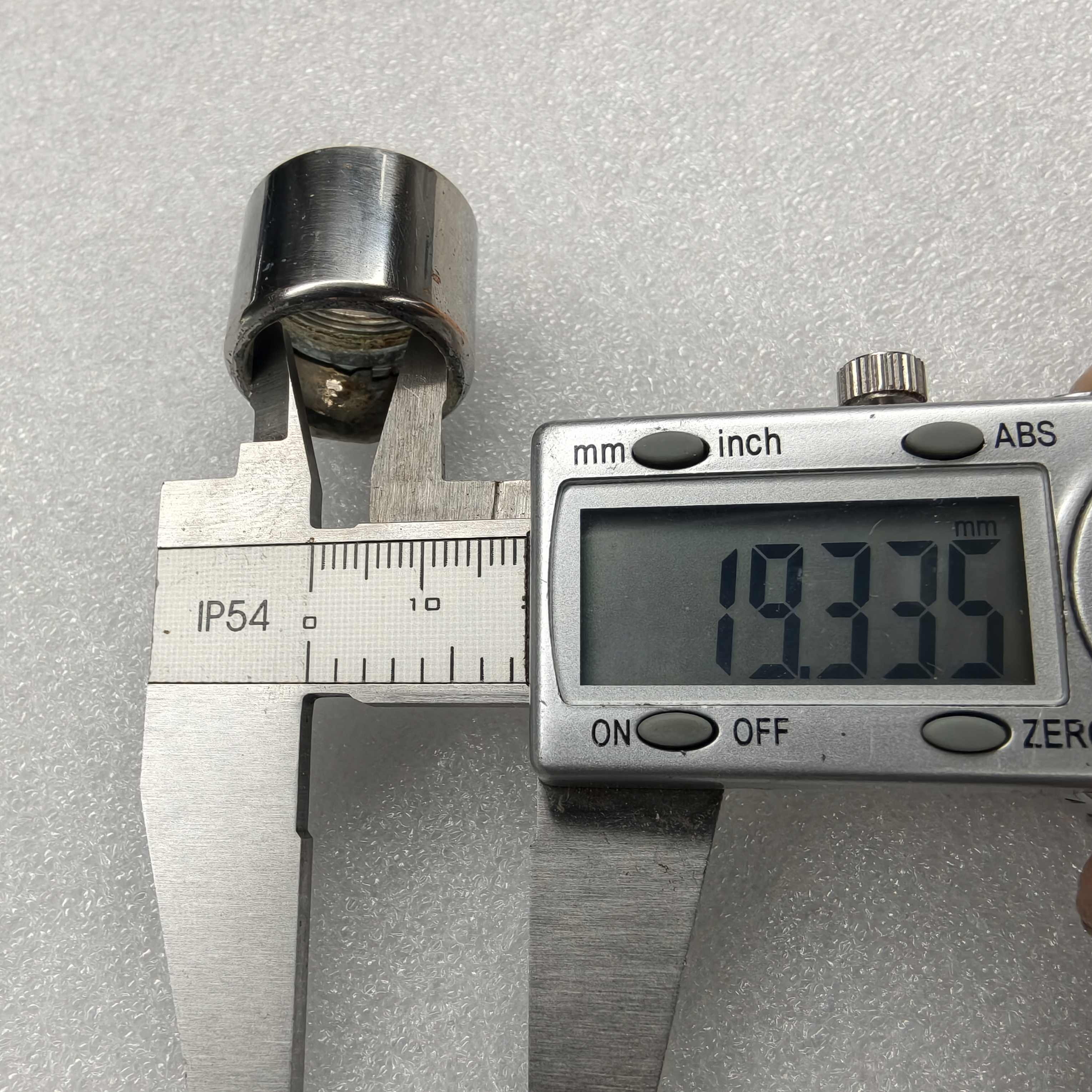

  1. 测量实物内径

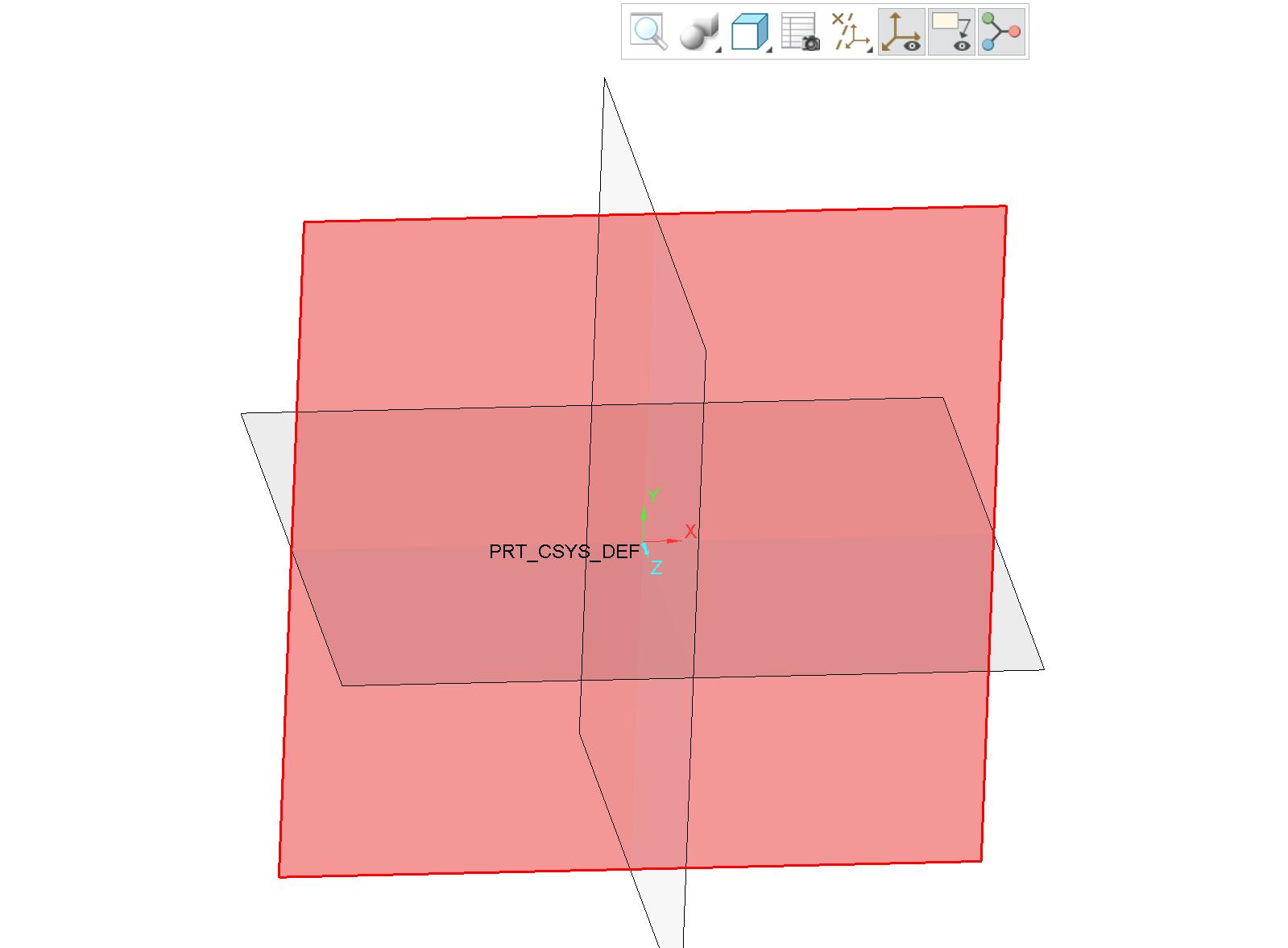

  2. 选择【FRONT】平面

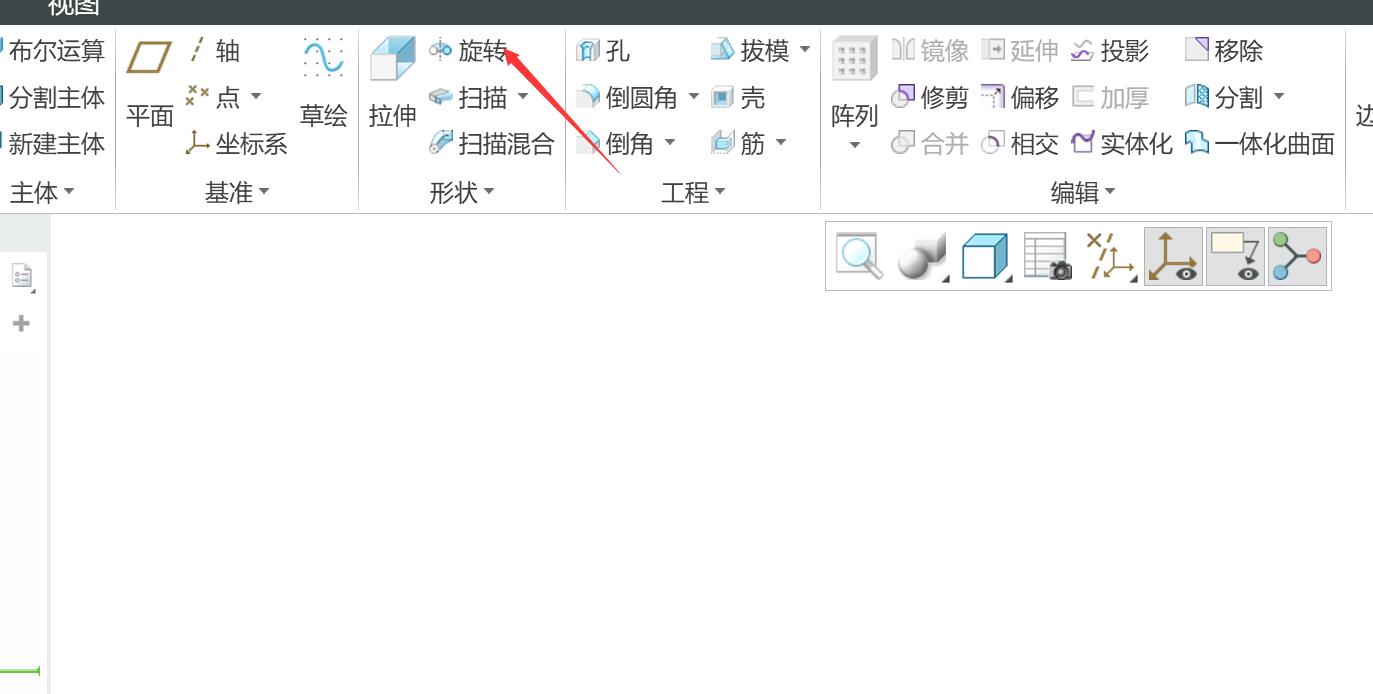

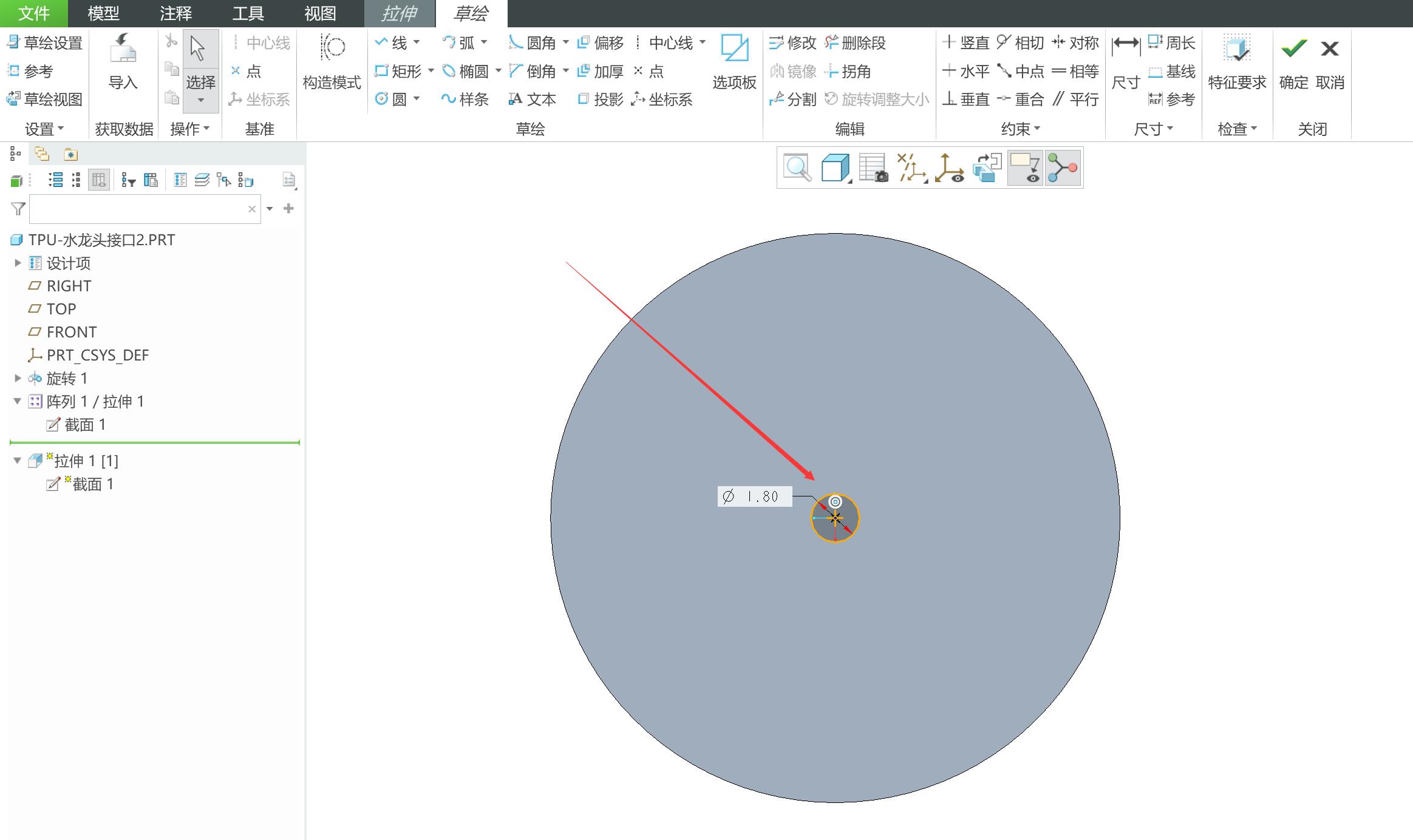

  3. 先绘制旋转中心

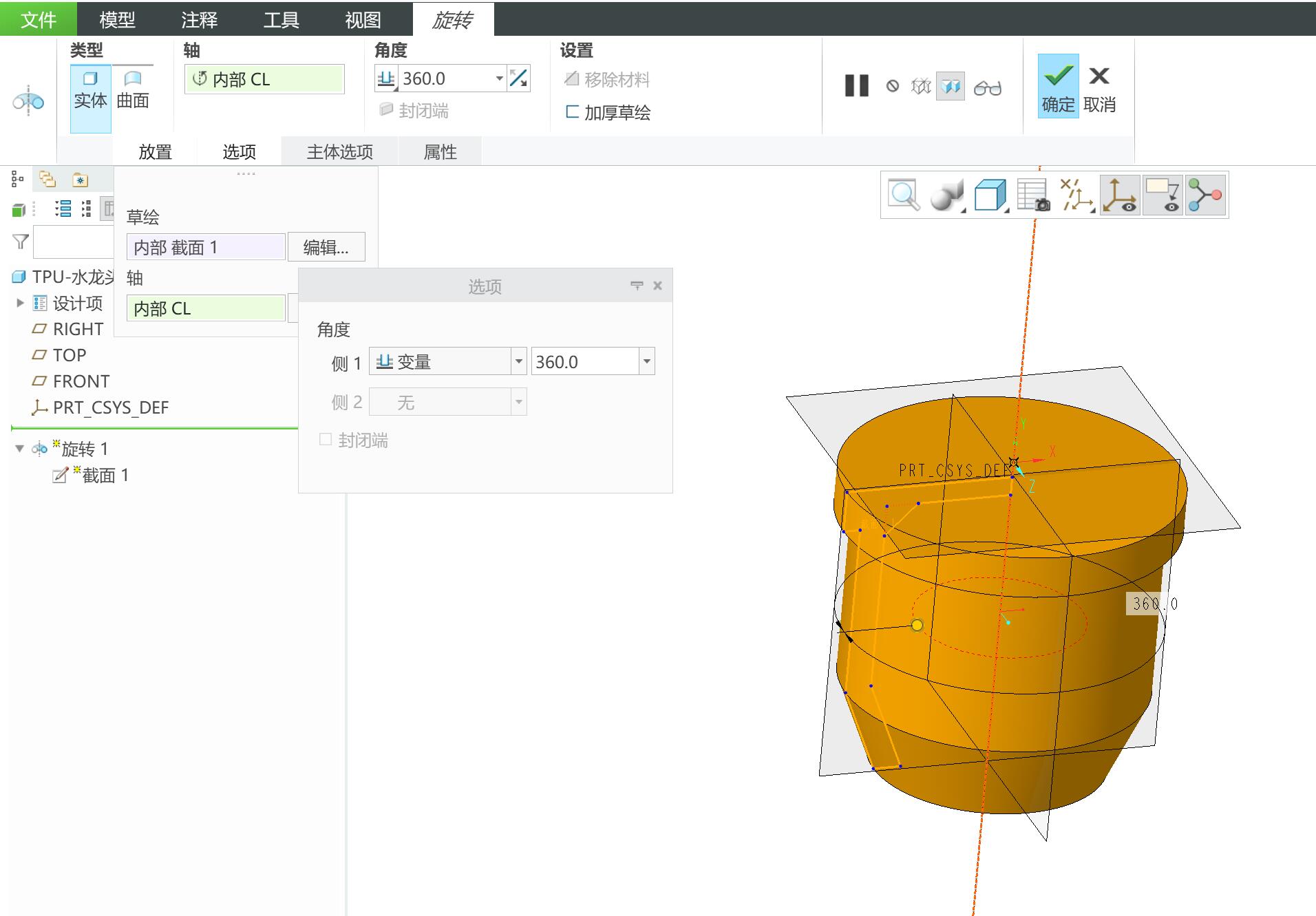

  4. 在草绘旋转实体
3

开孔

向左
向右
1234

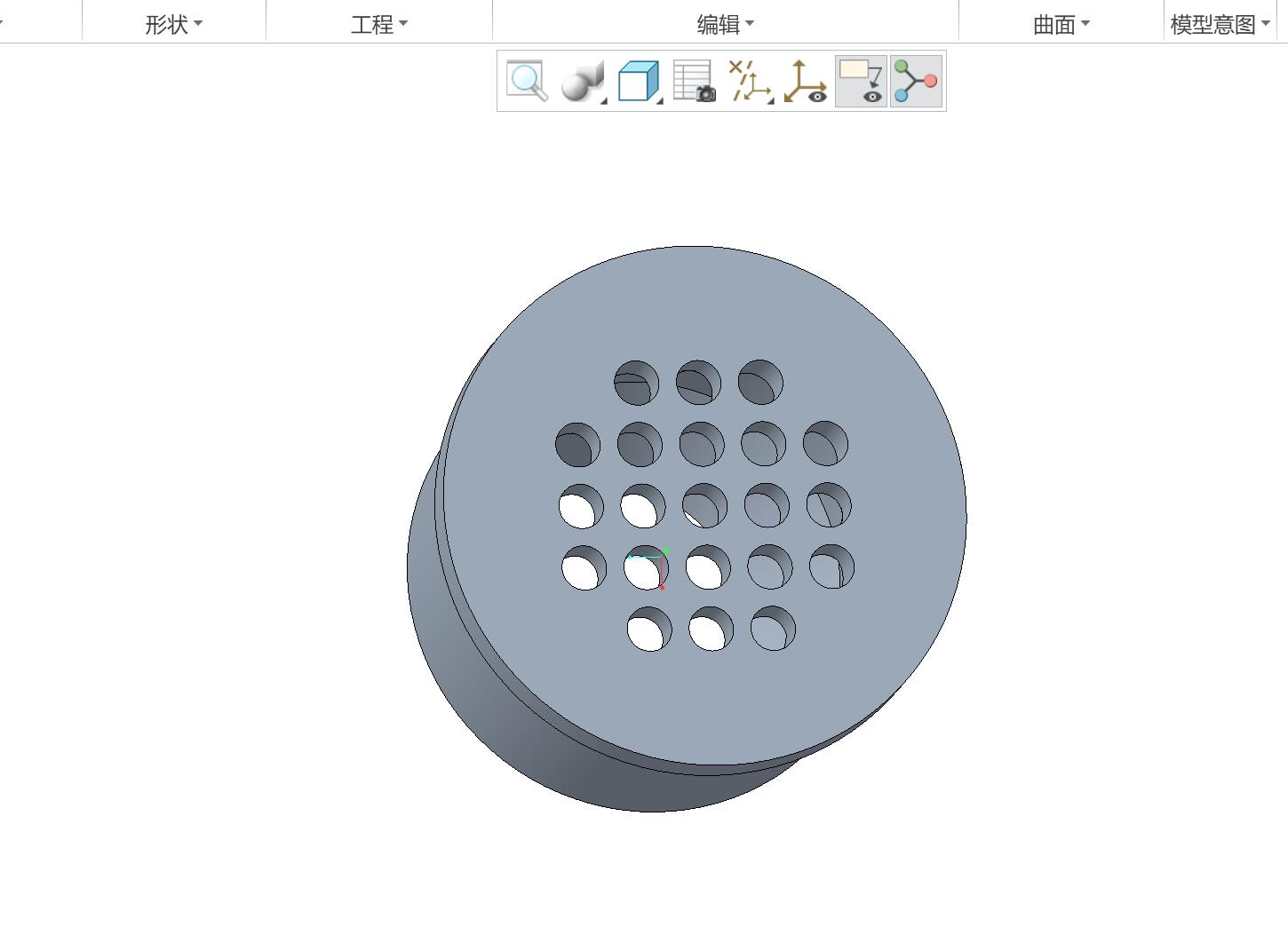

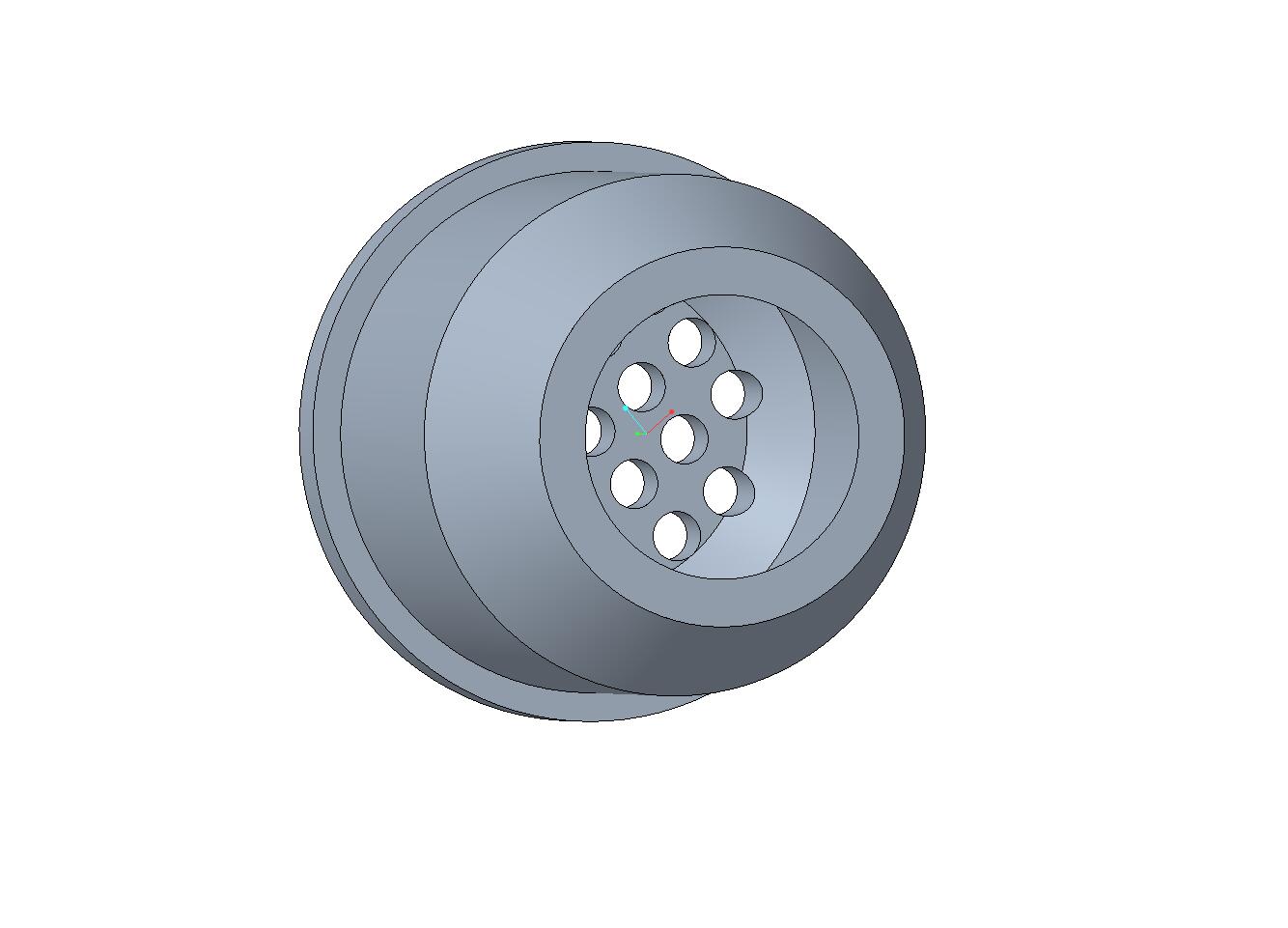

  1. 在模型顶面拉伸圆孔

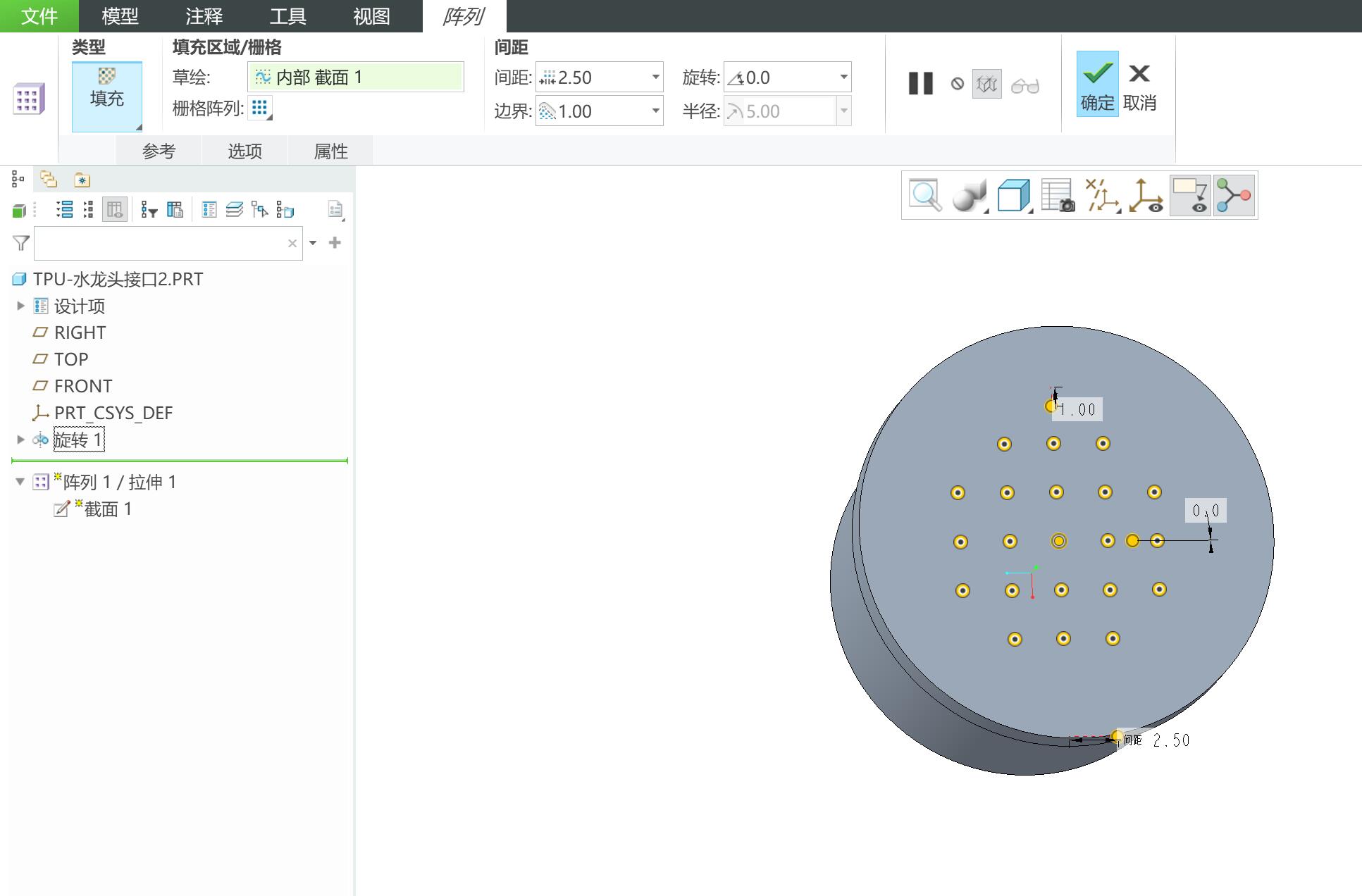

  2. 使用【阵列】命令，参数如图

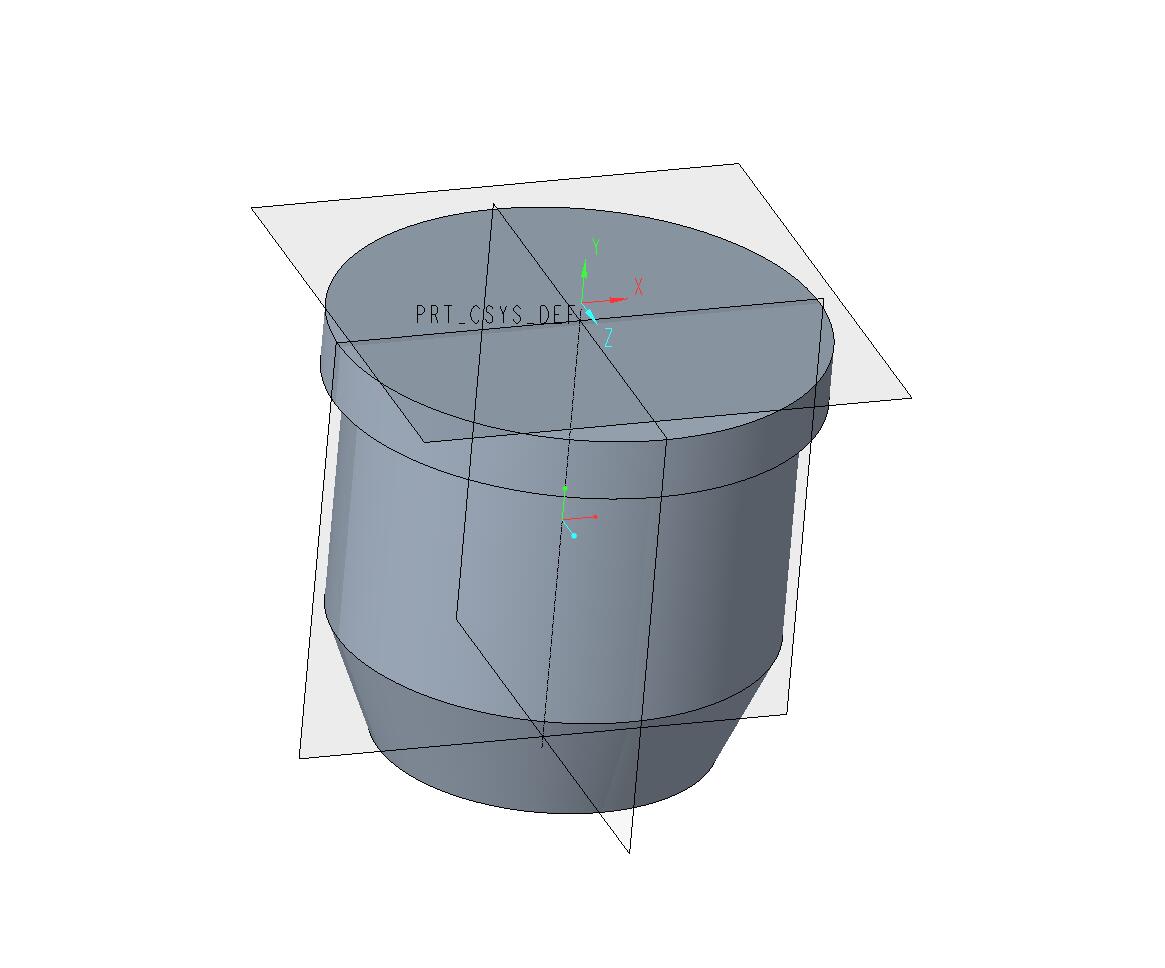

  3. 至此，建模完毕
4

3D打印

向左
向右
1234

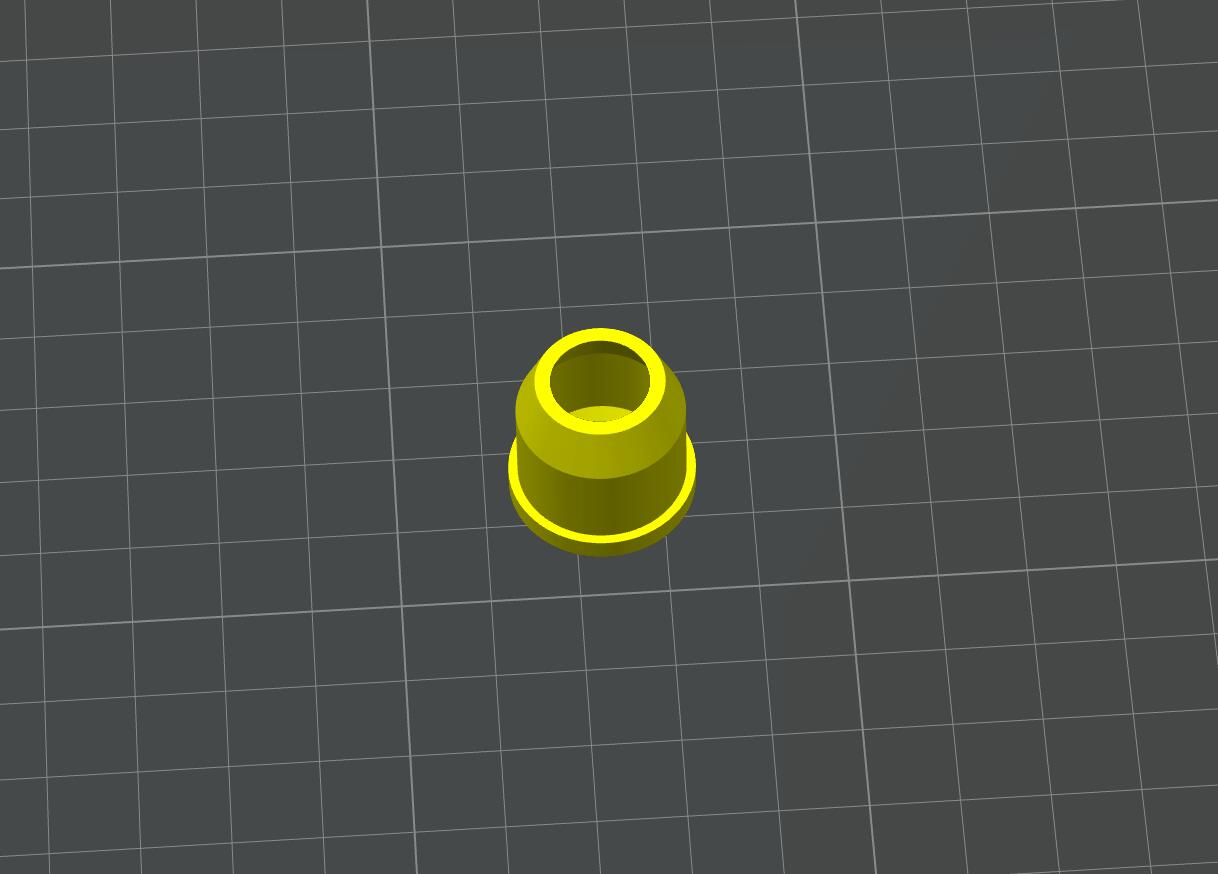

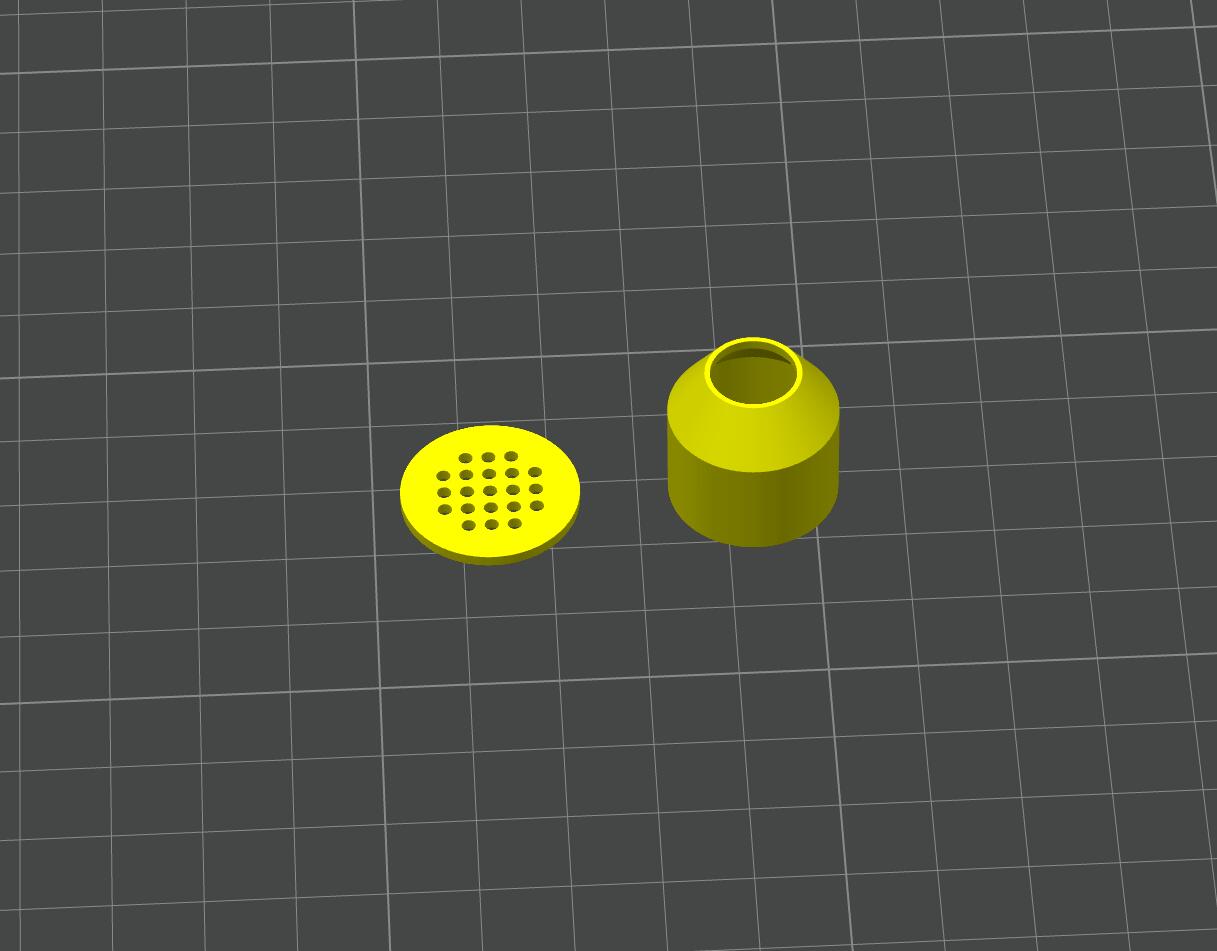

  1. 打印时候需注意，将软材质的图纸与硬材质的TPU垫片，一起使用TPU打印
  2. 打印参数自定义即可，非受力零件
STL
2-软材质-v2.stl
1.86MB
STL
硬材质-water-hard.stl
2.15MB
5

软材质组装

向左
向右
1234

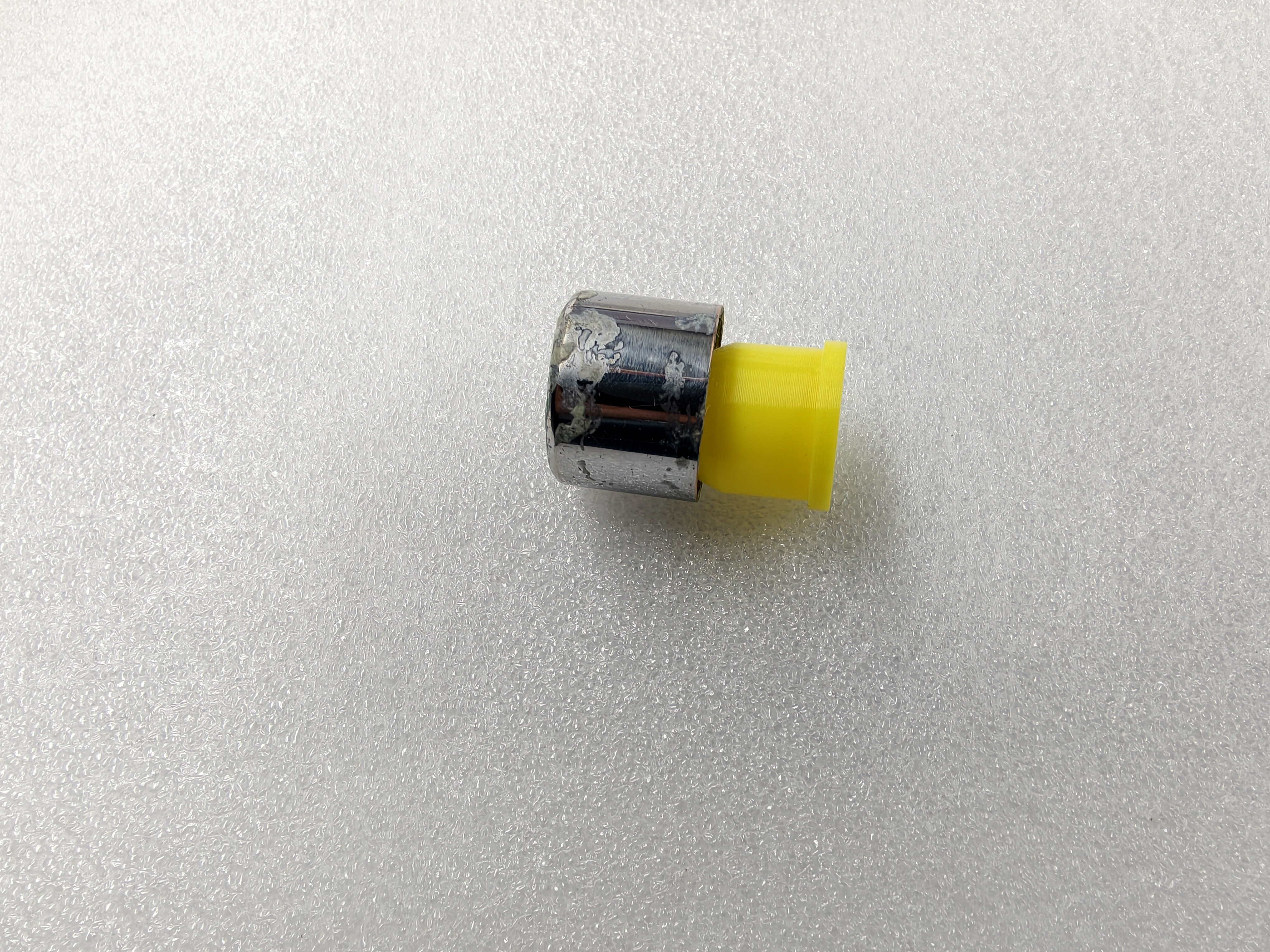

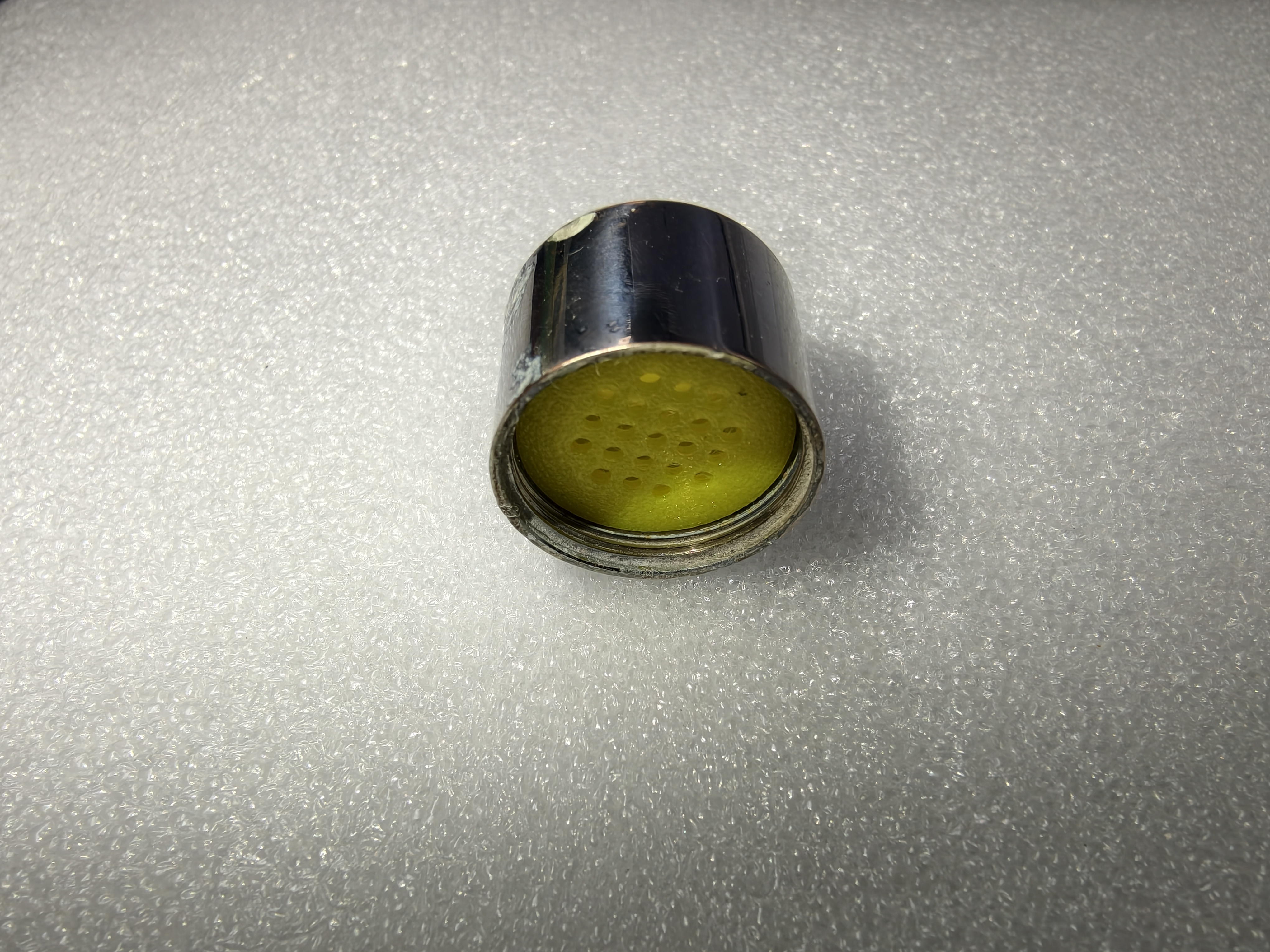

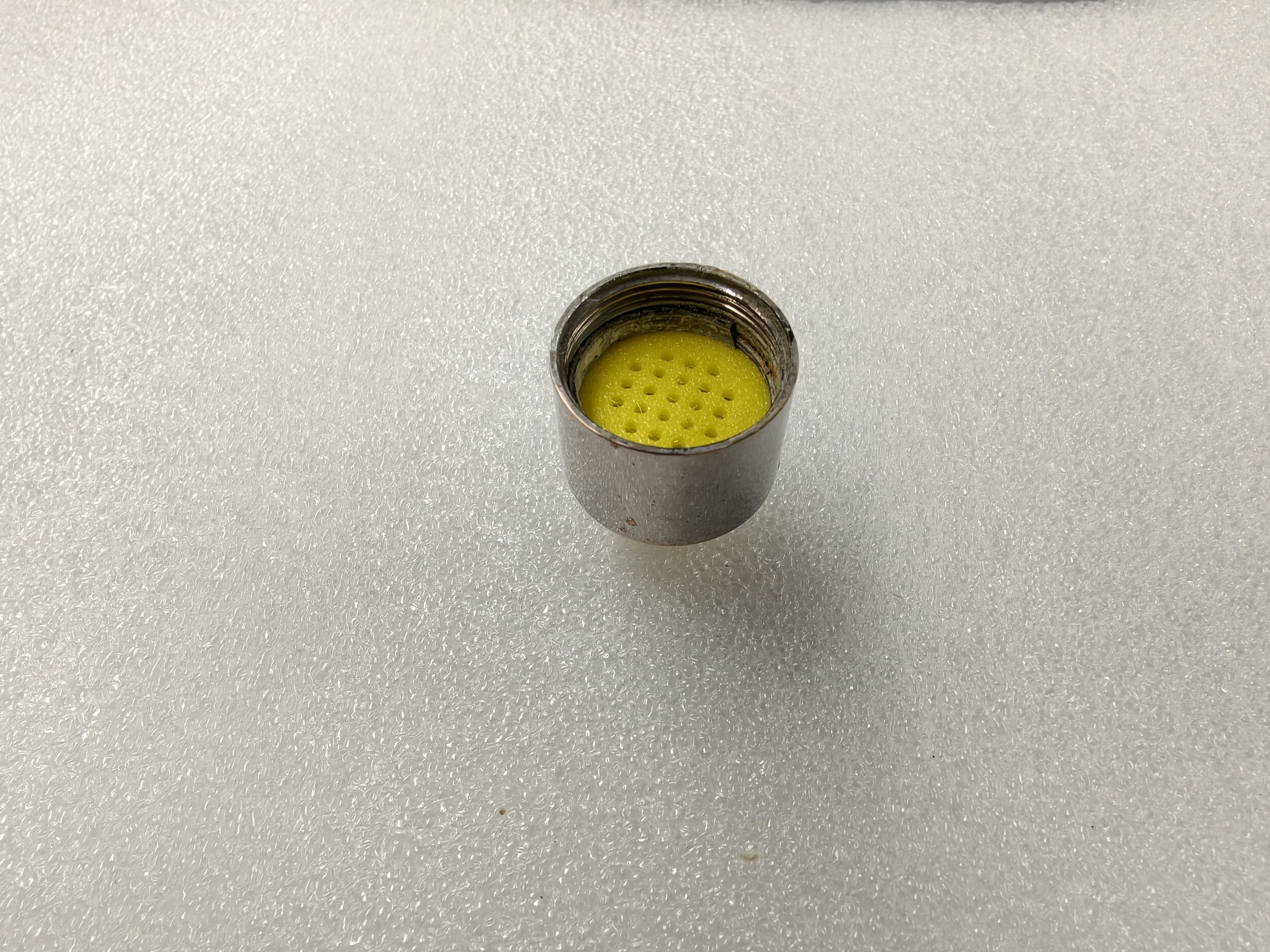

软材质为一体打印，因此直接装入即可

6

硬材质组装

向左
向右
123456

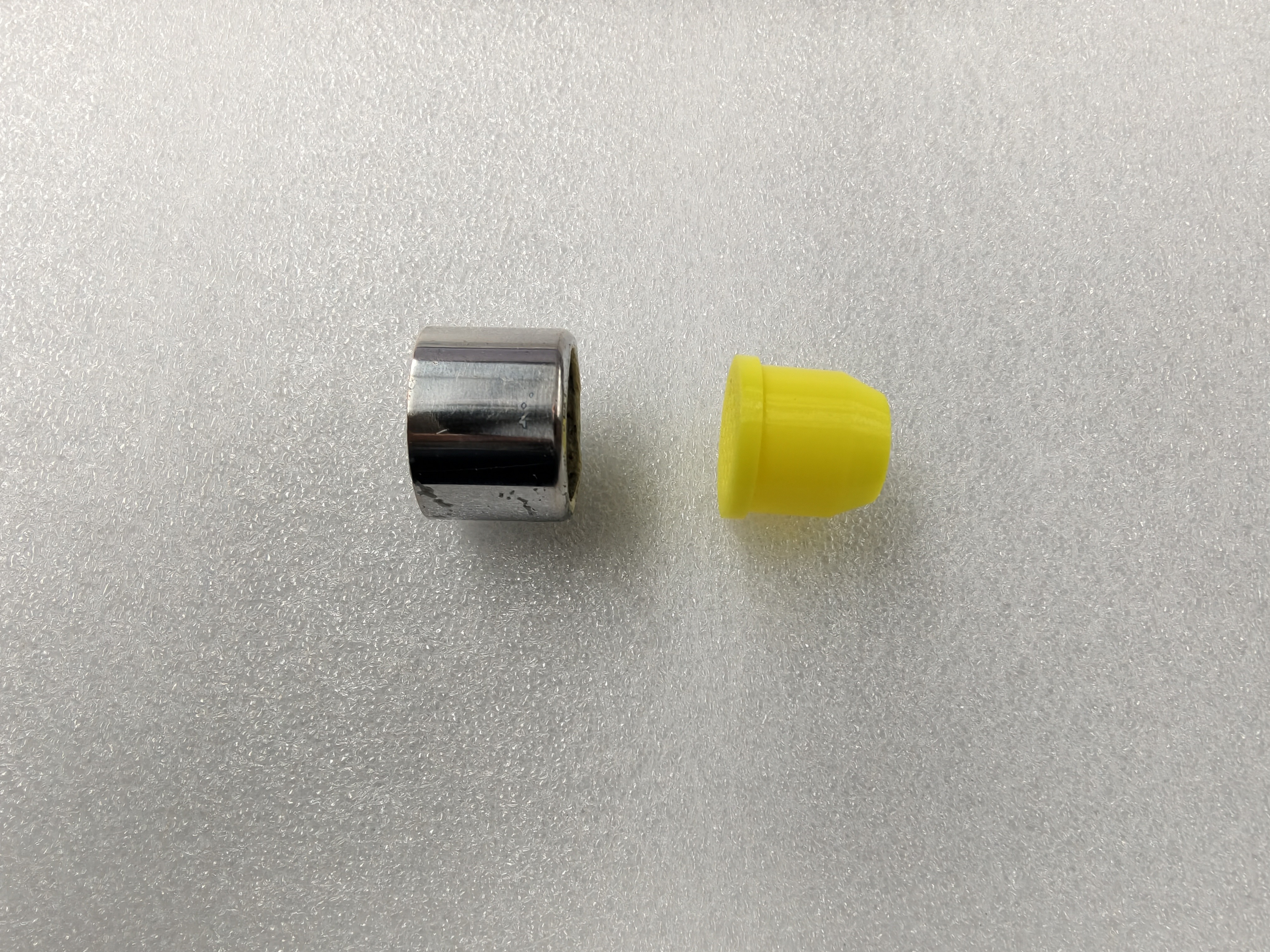

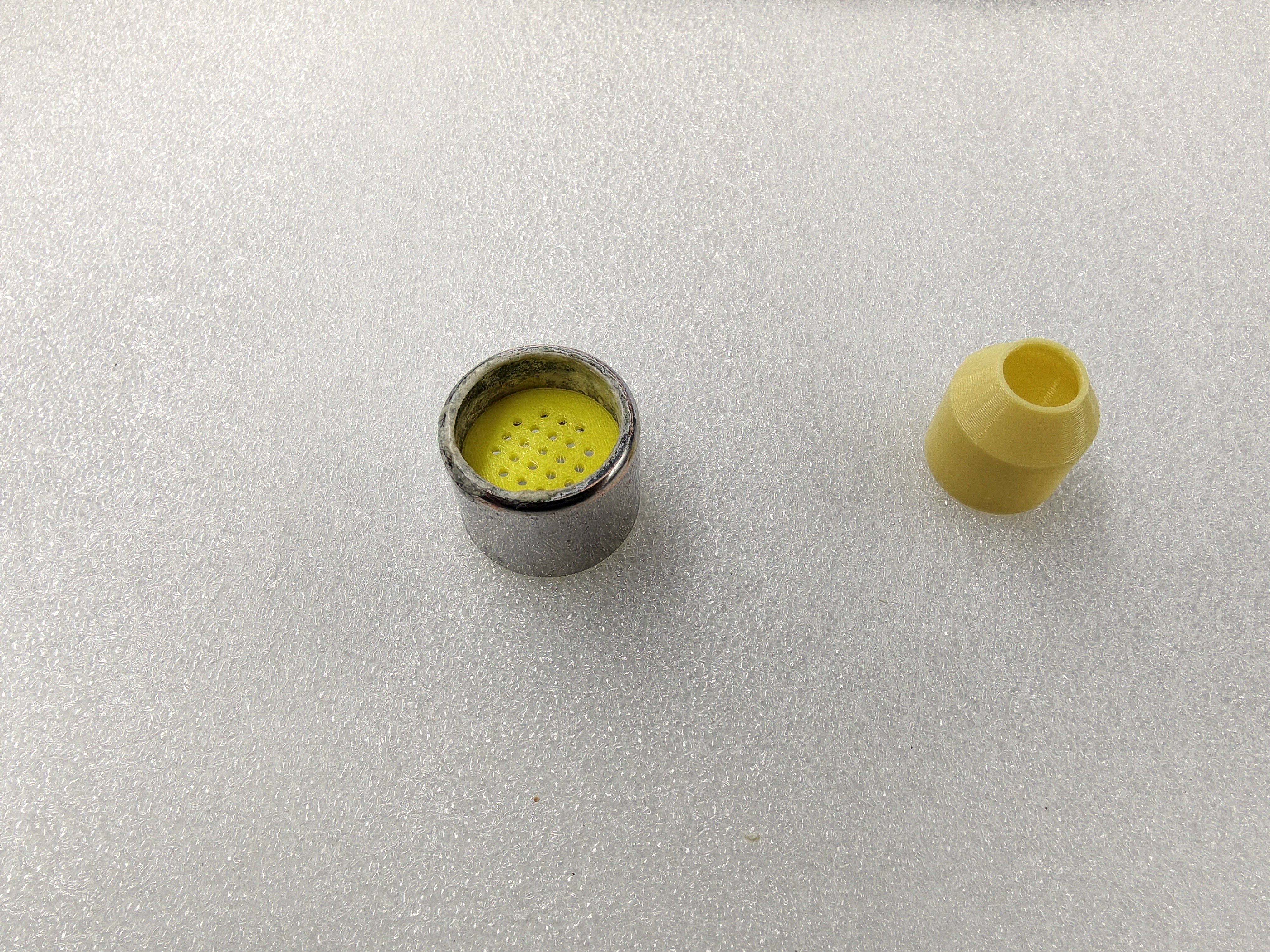

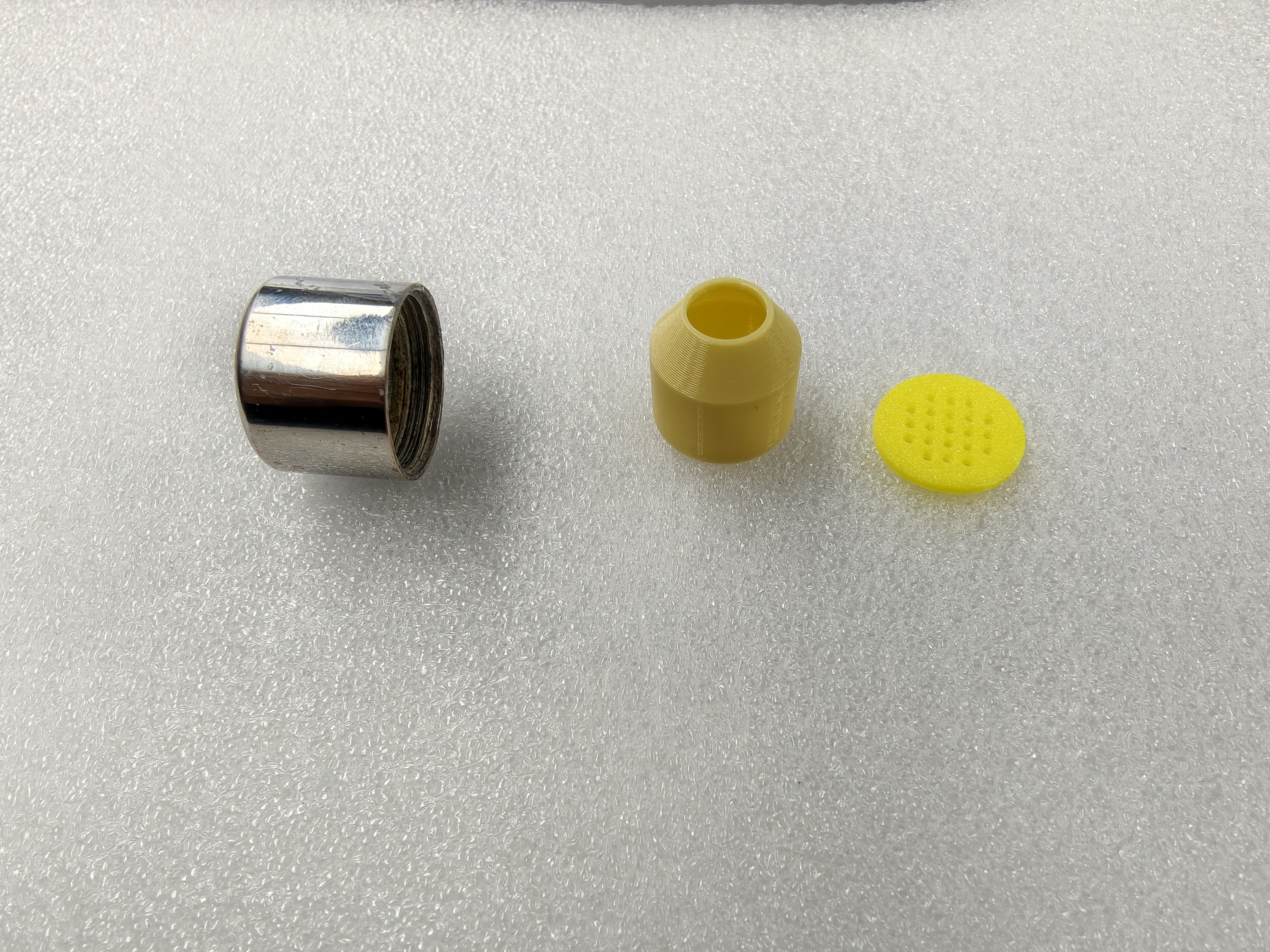

  1. 准备组装的零件

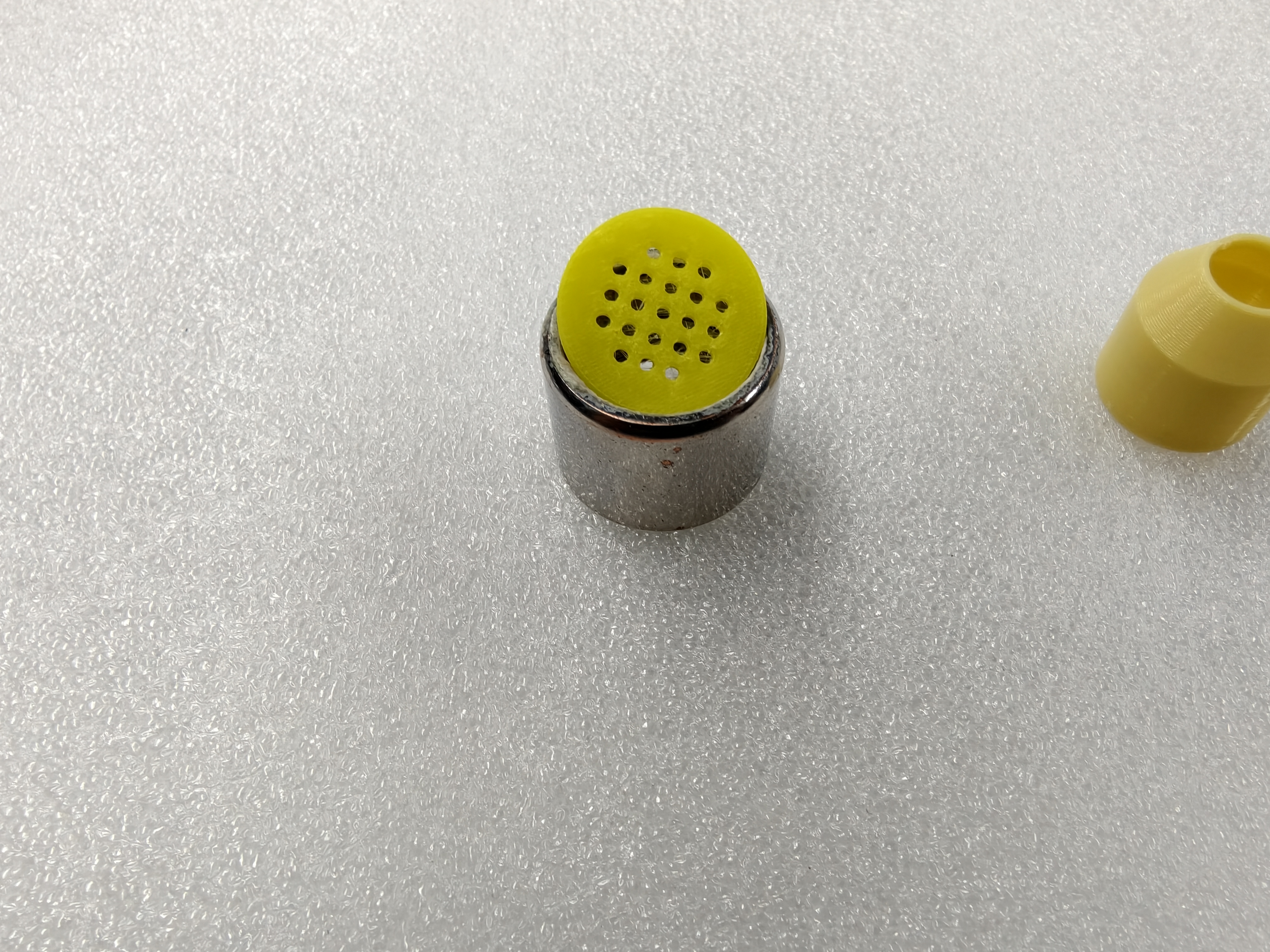

  2. 先将TPU软垫片，从下方放入

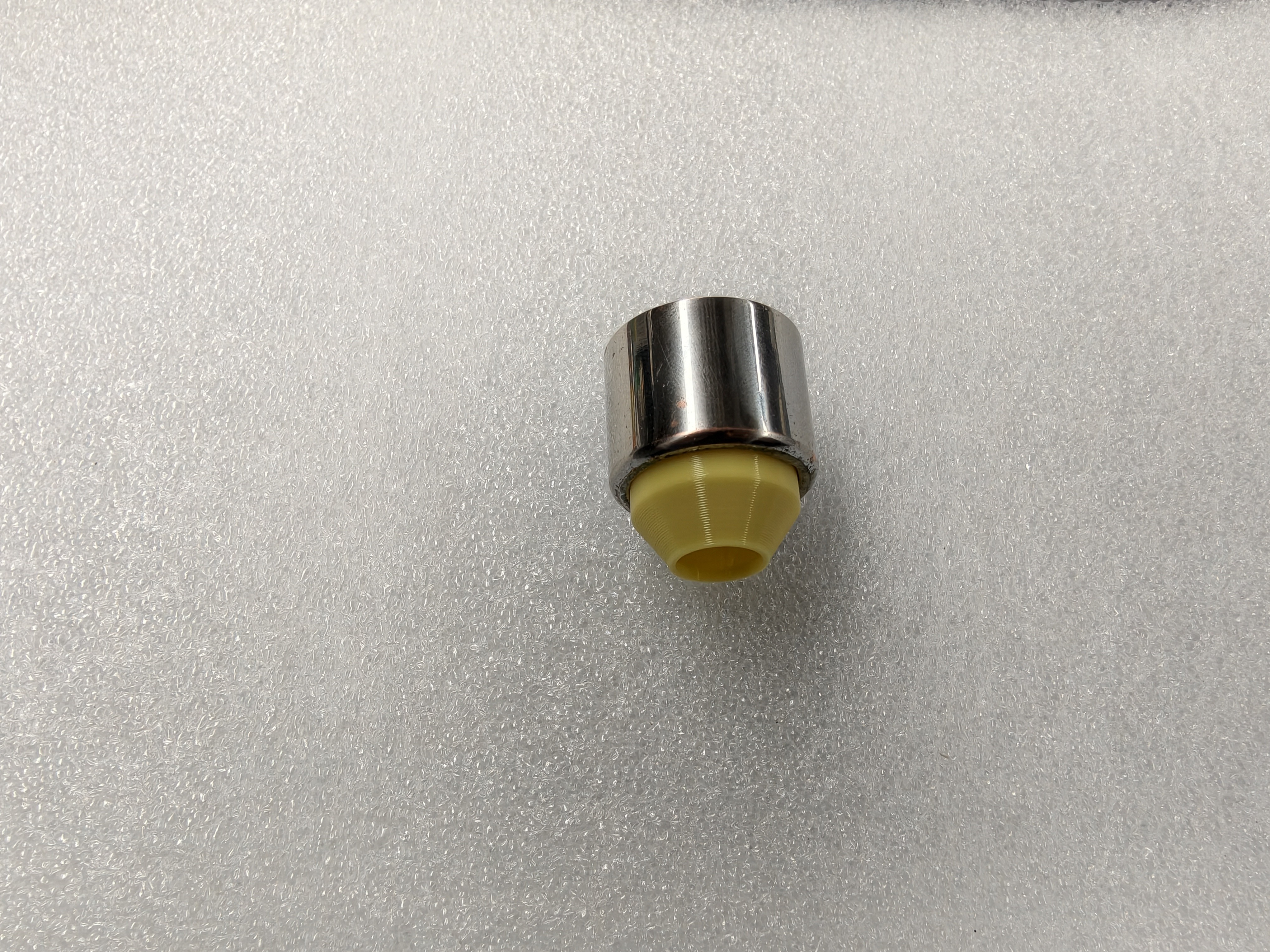

  3. 再放入硬材质转接管，作用是聚集水流
  4. 完毕
