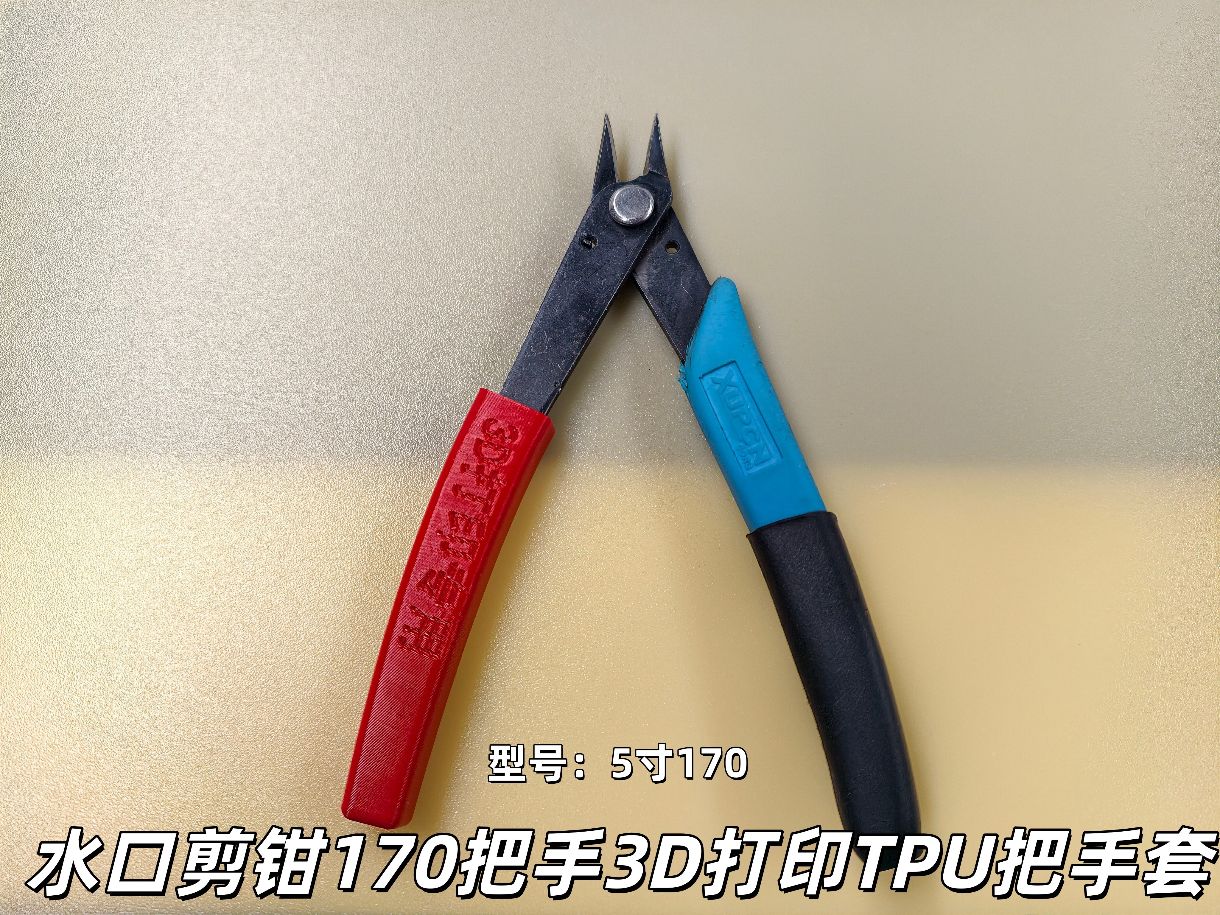

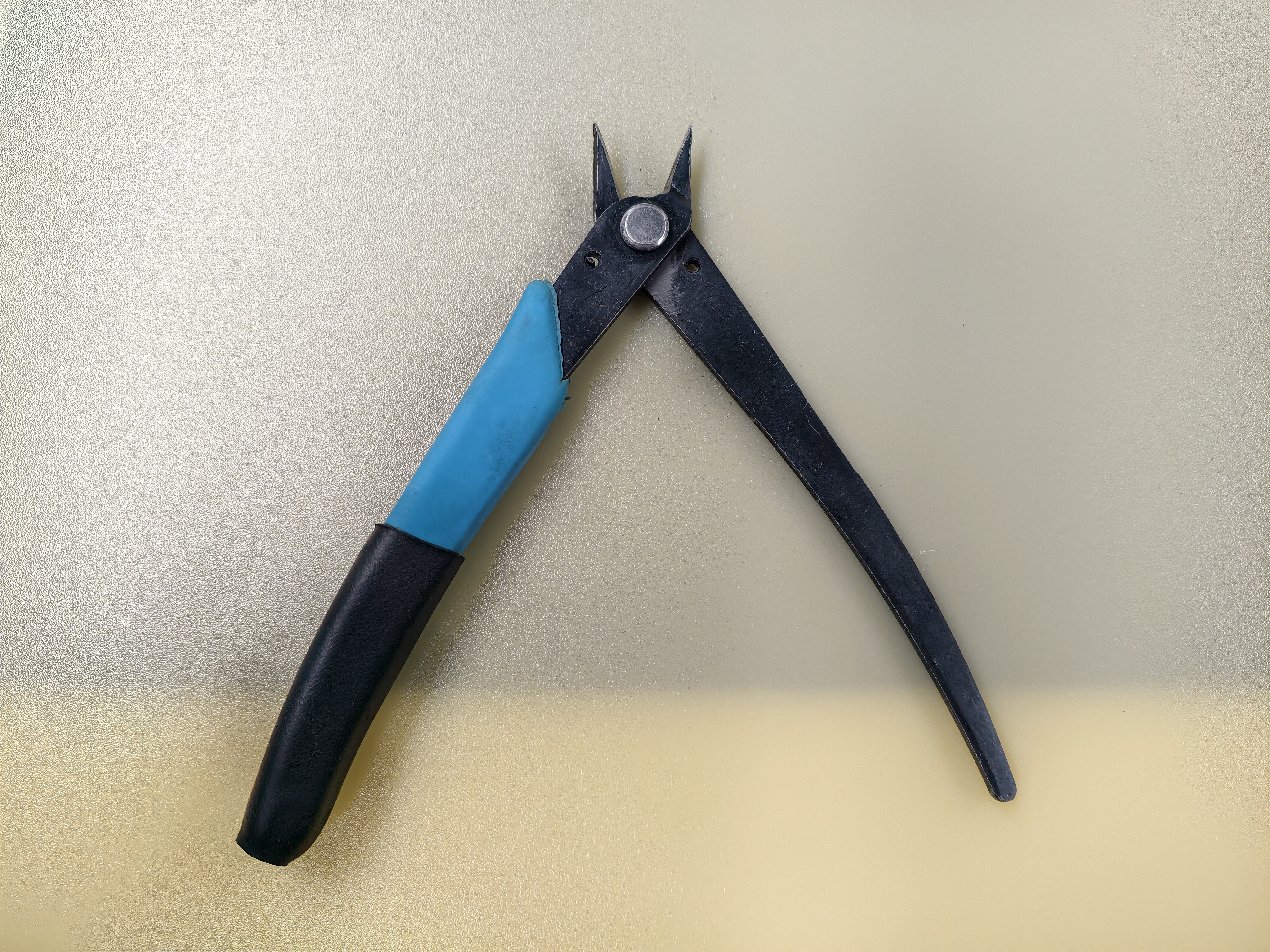

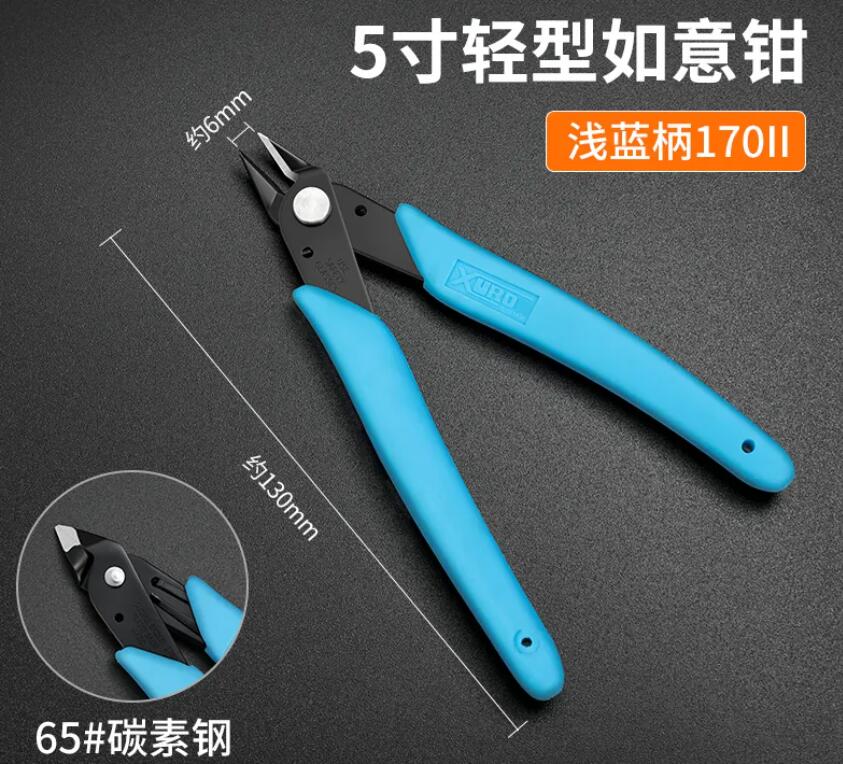

本项目为建模并3D打印一款适配水口剪钳170的把手套，用于替换原装损坏的硅胶把手套。因原装把手套较软，长期使用必然损坏，因此，使用3D打印的材质TPU95A的略硬材质，可以避免以上现象。经过作者长达两年半的使用经验，表示很完美。希望本项目对你有用。

准备工作:

材料:

材料名称
数量
备注
水口剪钳170
1
170
TPU耗材95A
1
95A硬度

工具:

工具名称
数量
备注
游标卡尺
1
/
3D打印机
1
/
1

测量尺寸

向左
向右
12345

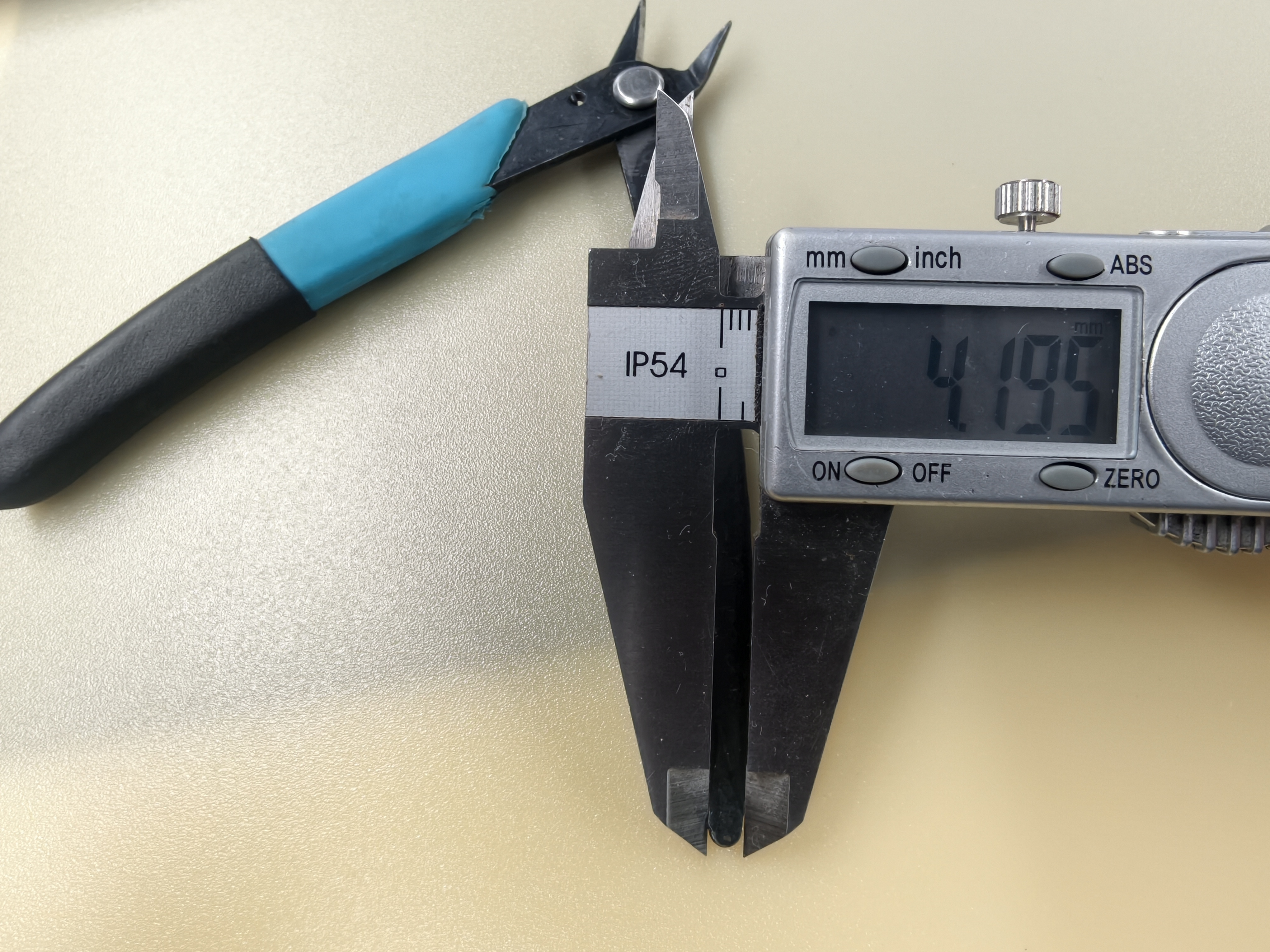

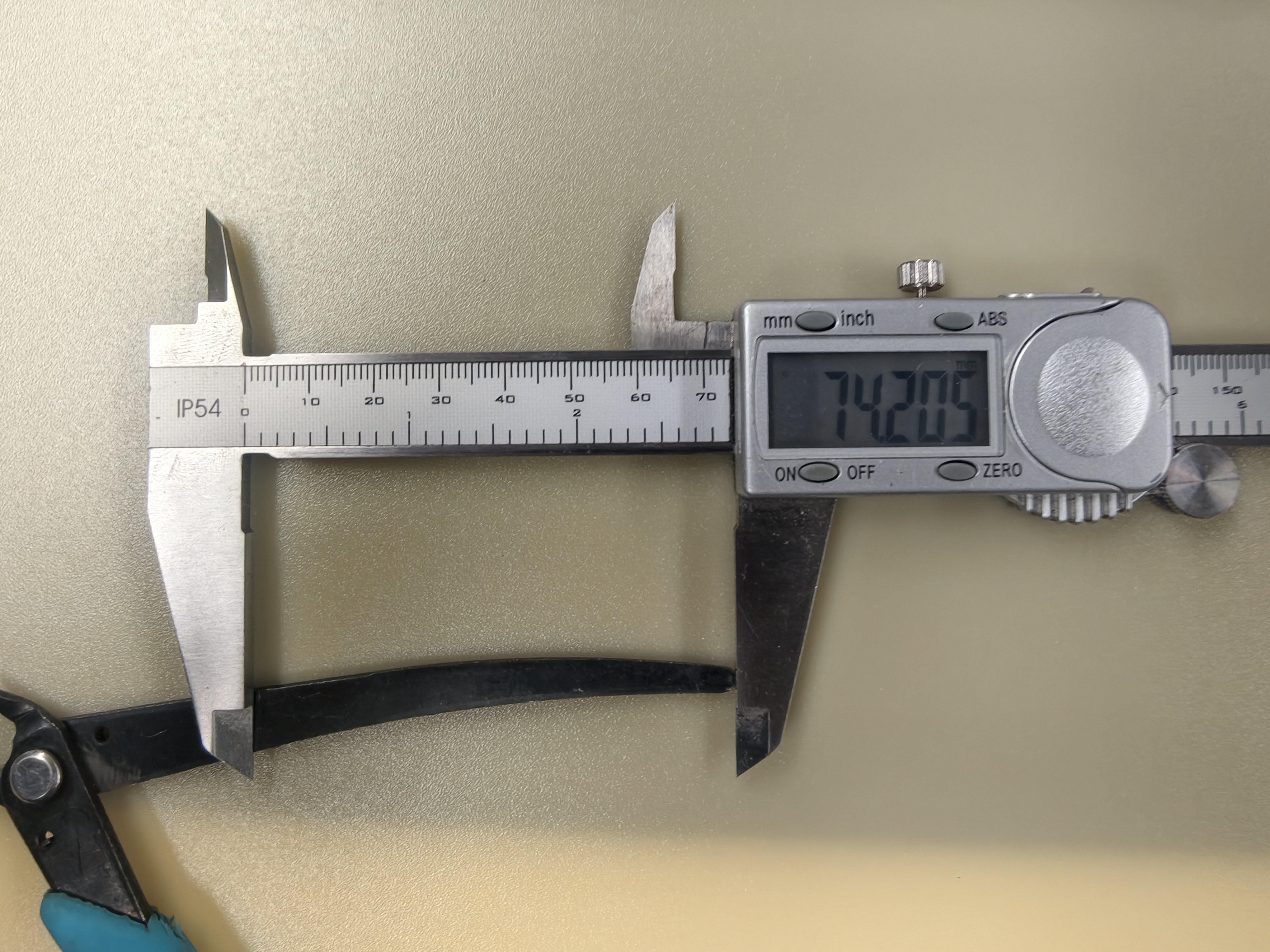

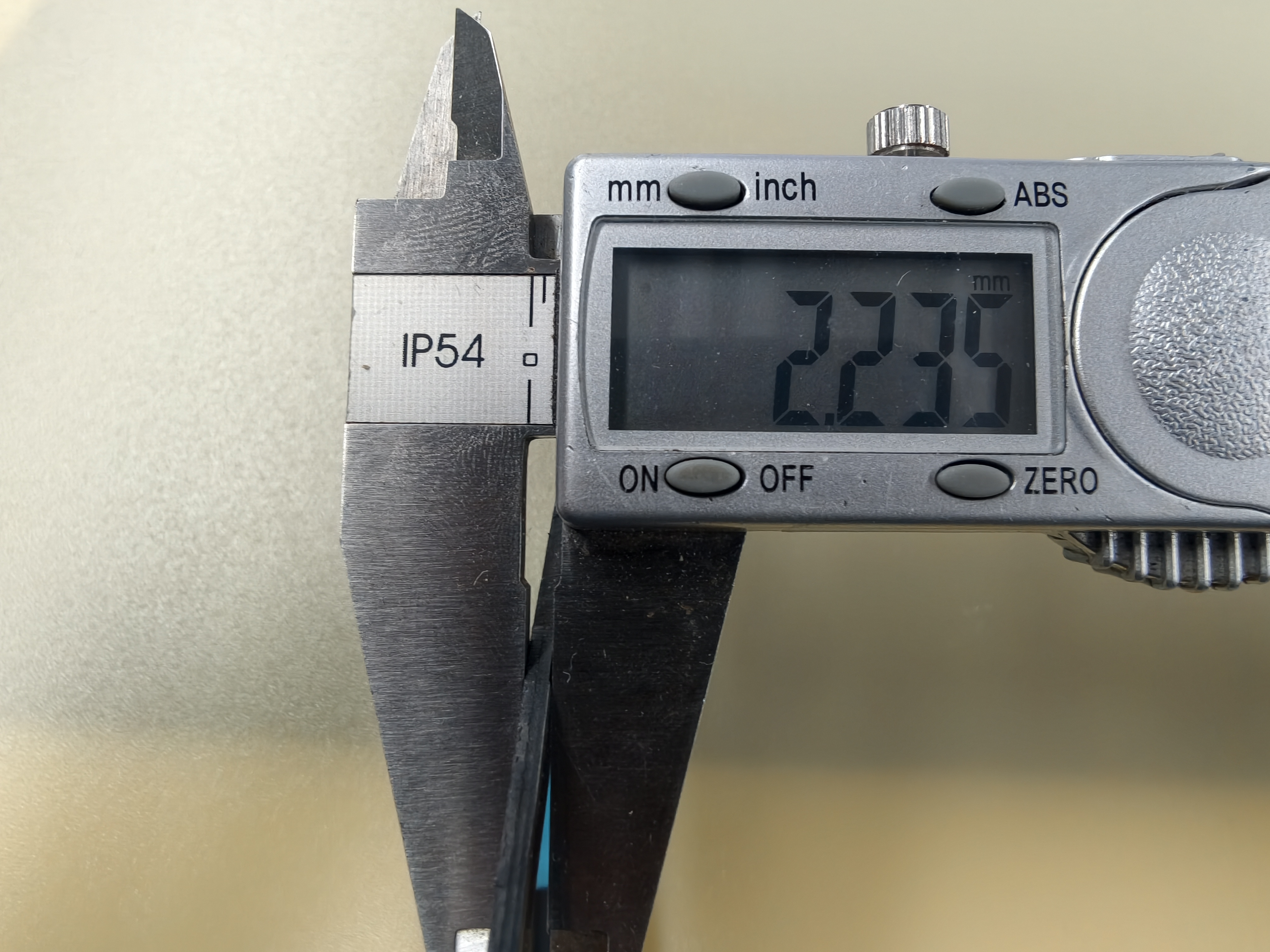

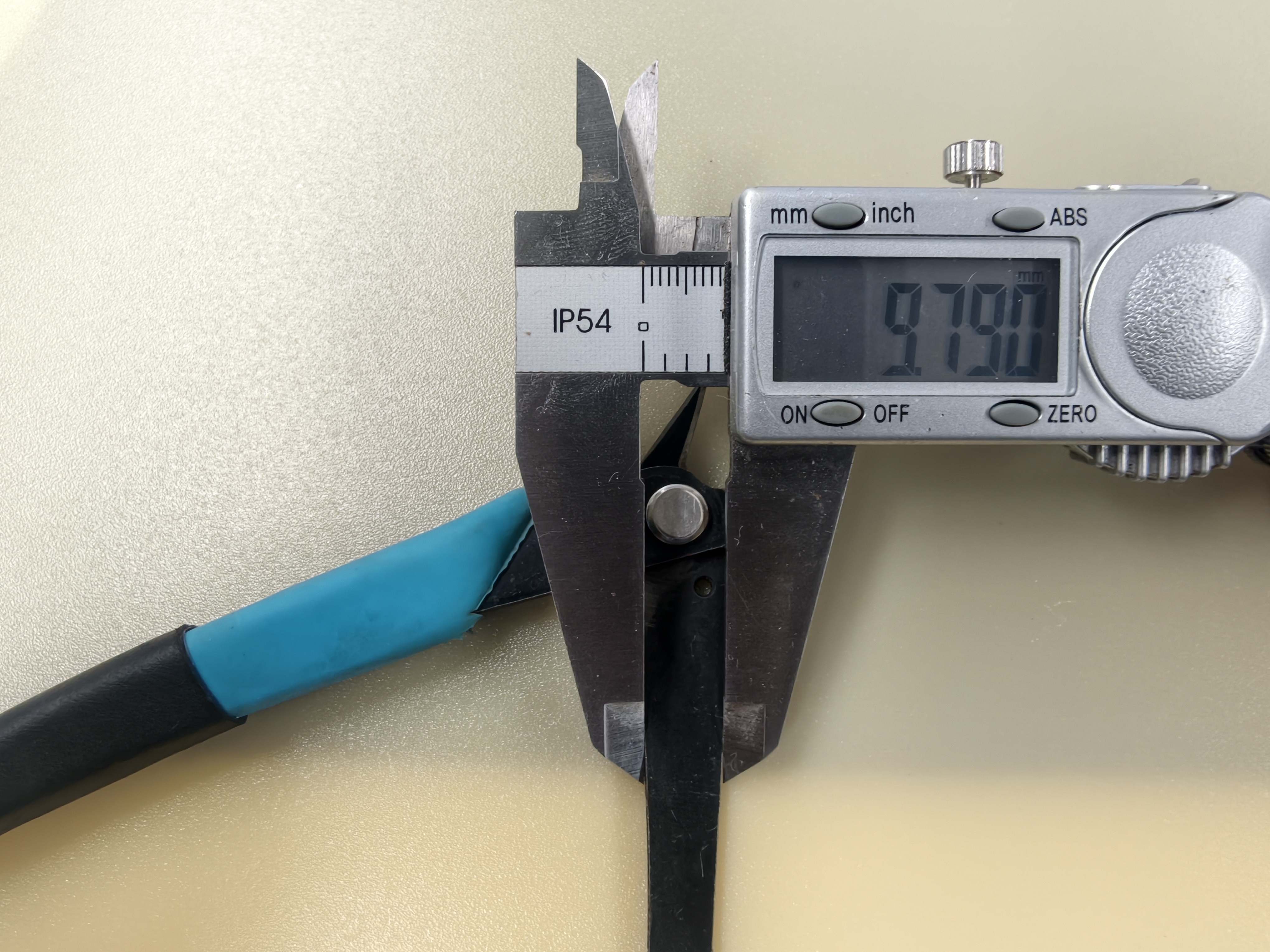

将所有需要配合的尺寸测量、记录完整，建模需要用

2

开始建模-拉伸

向左
向右
1234

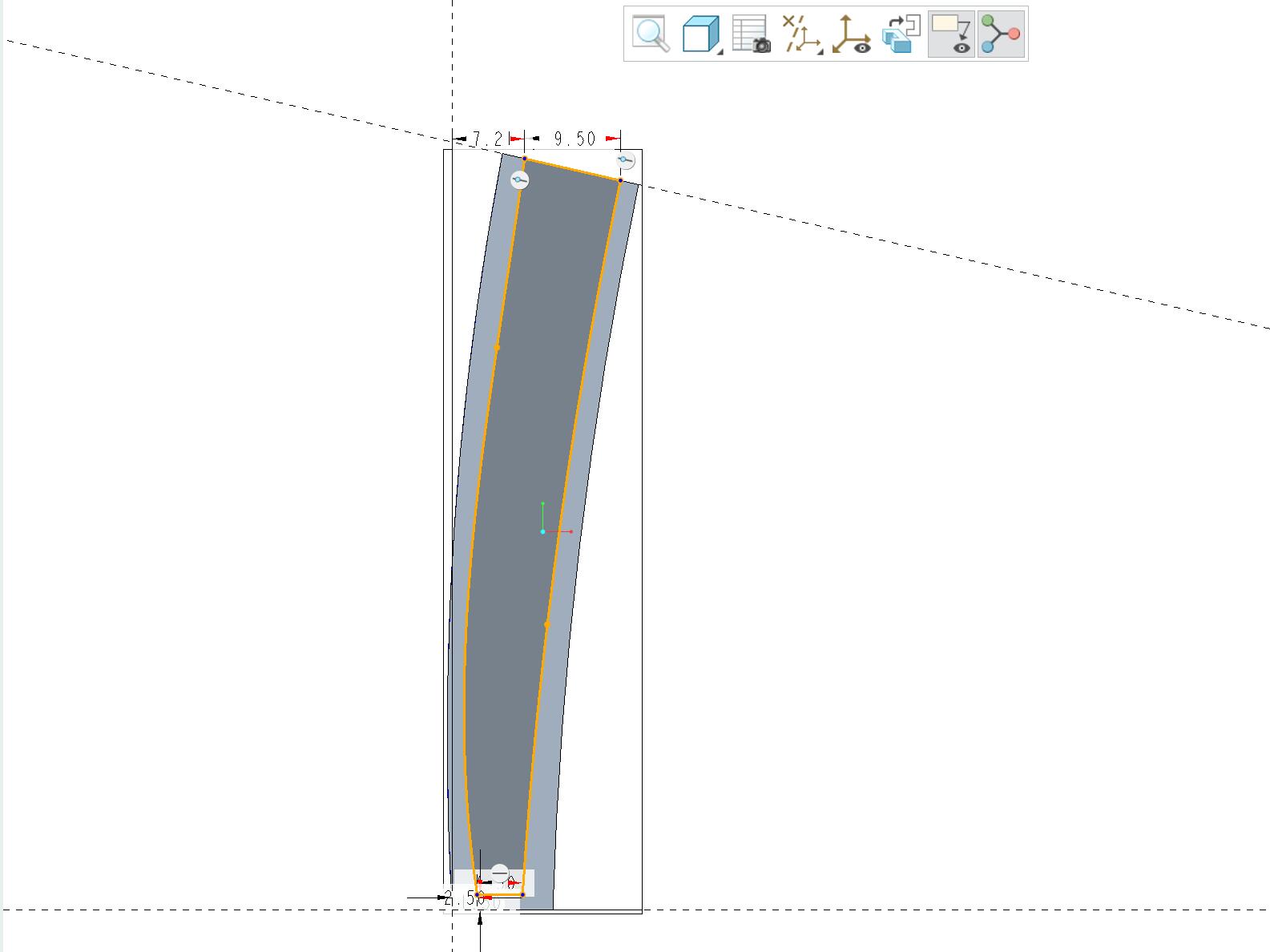

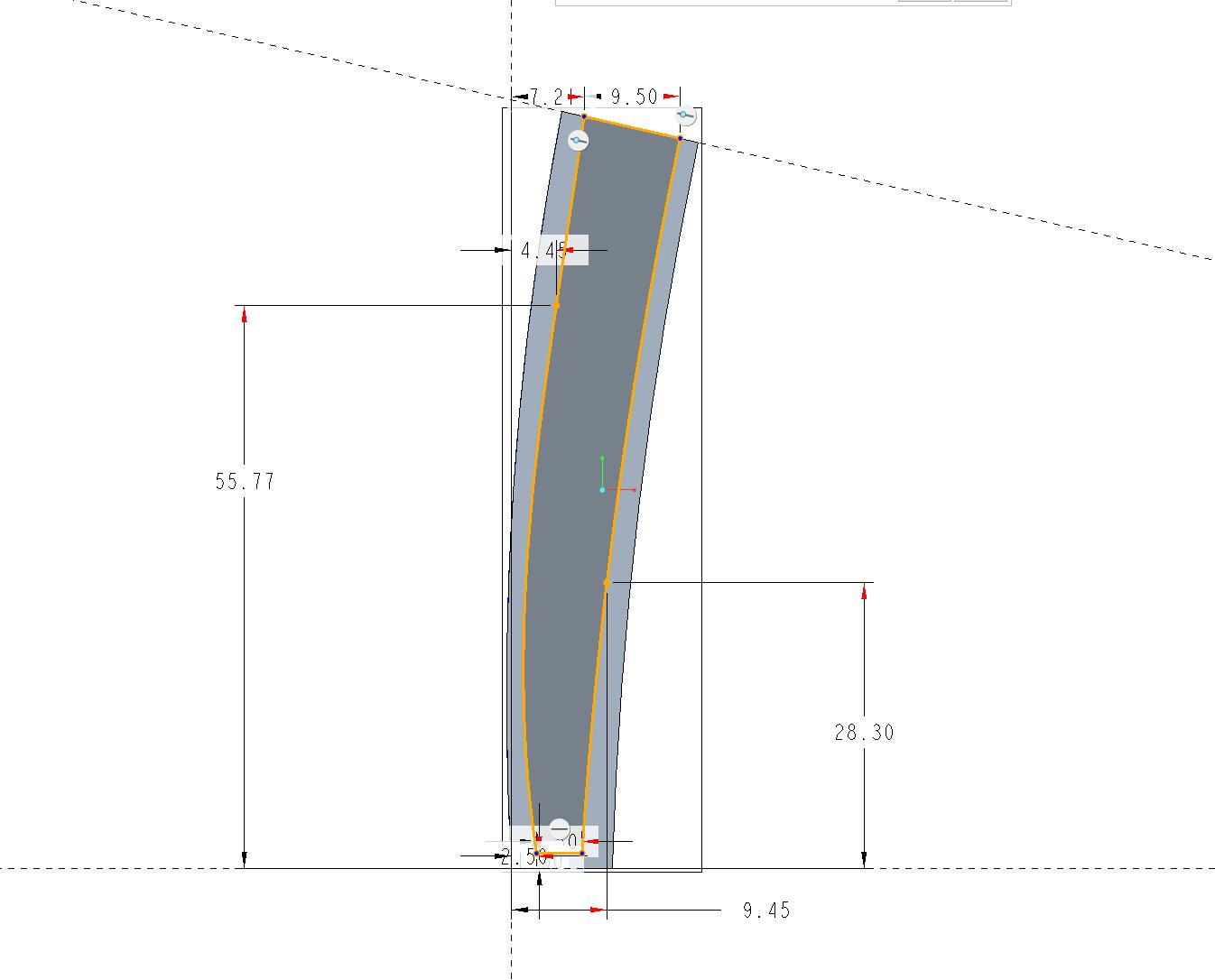

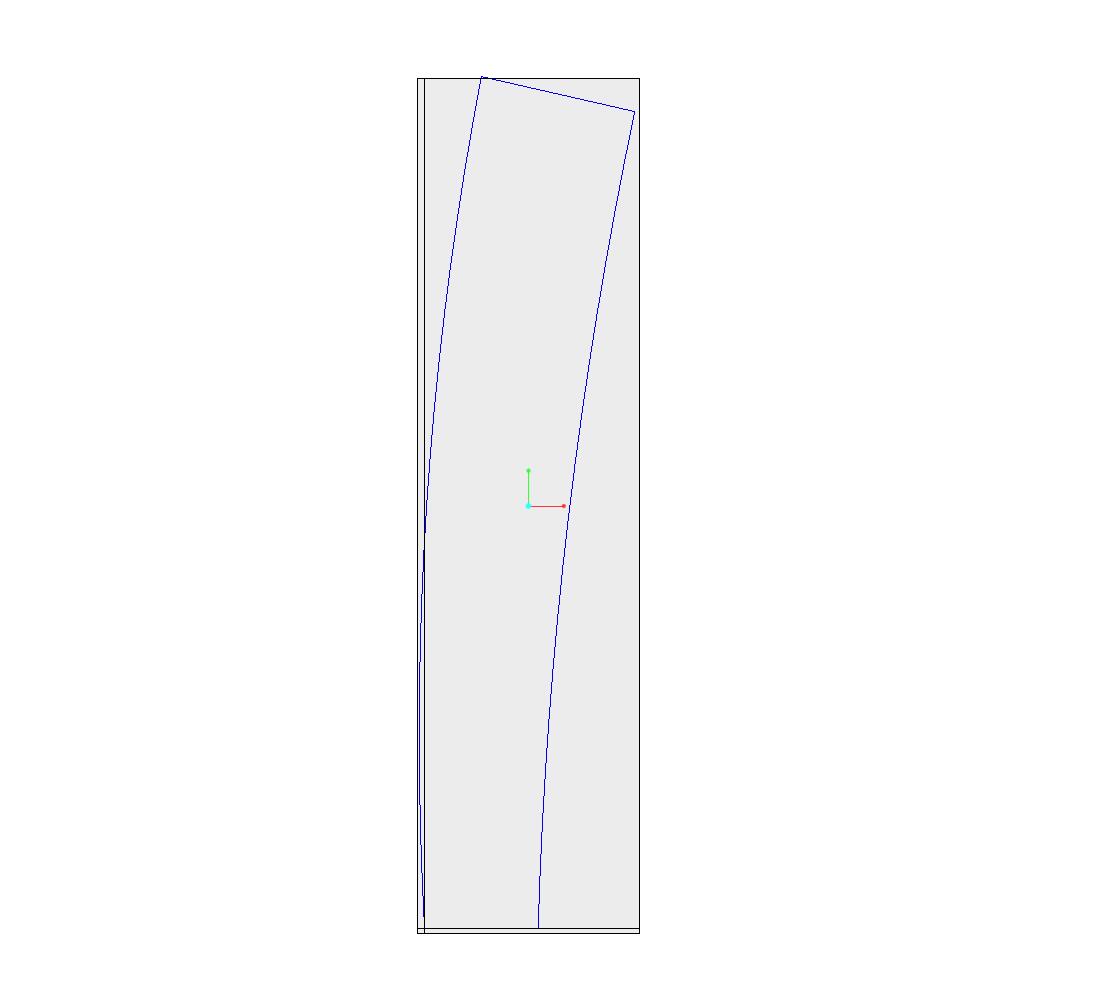

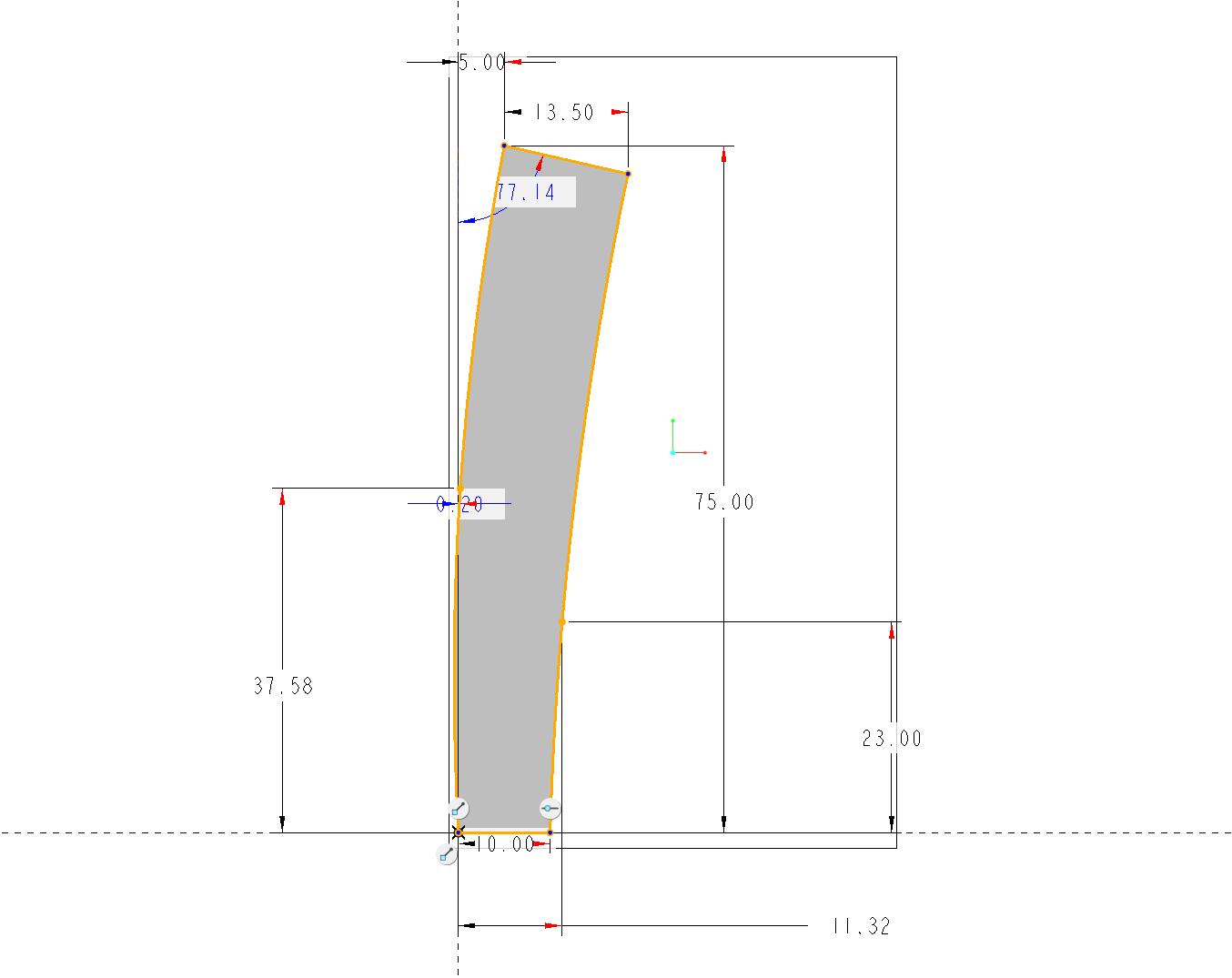

  1. 草绘基础外观尺寸

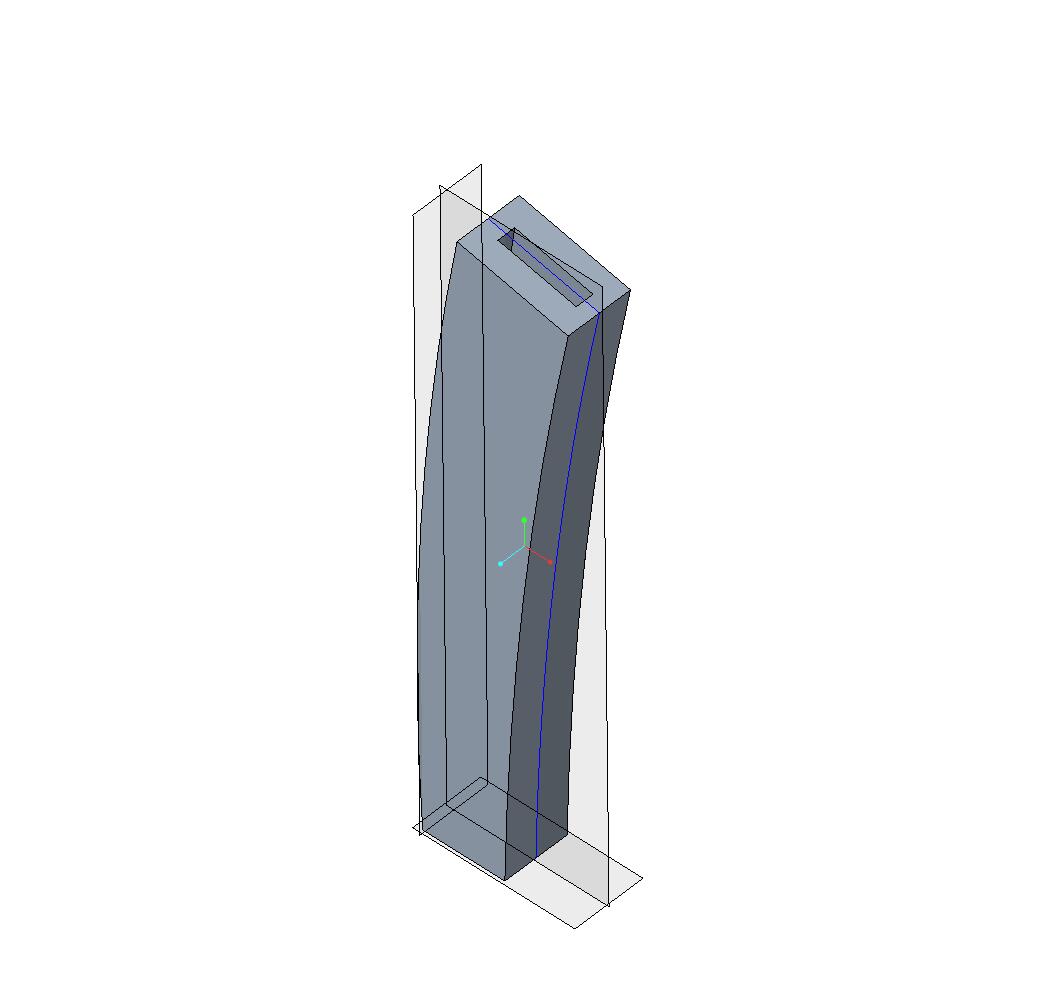

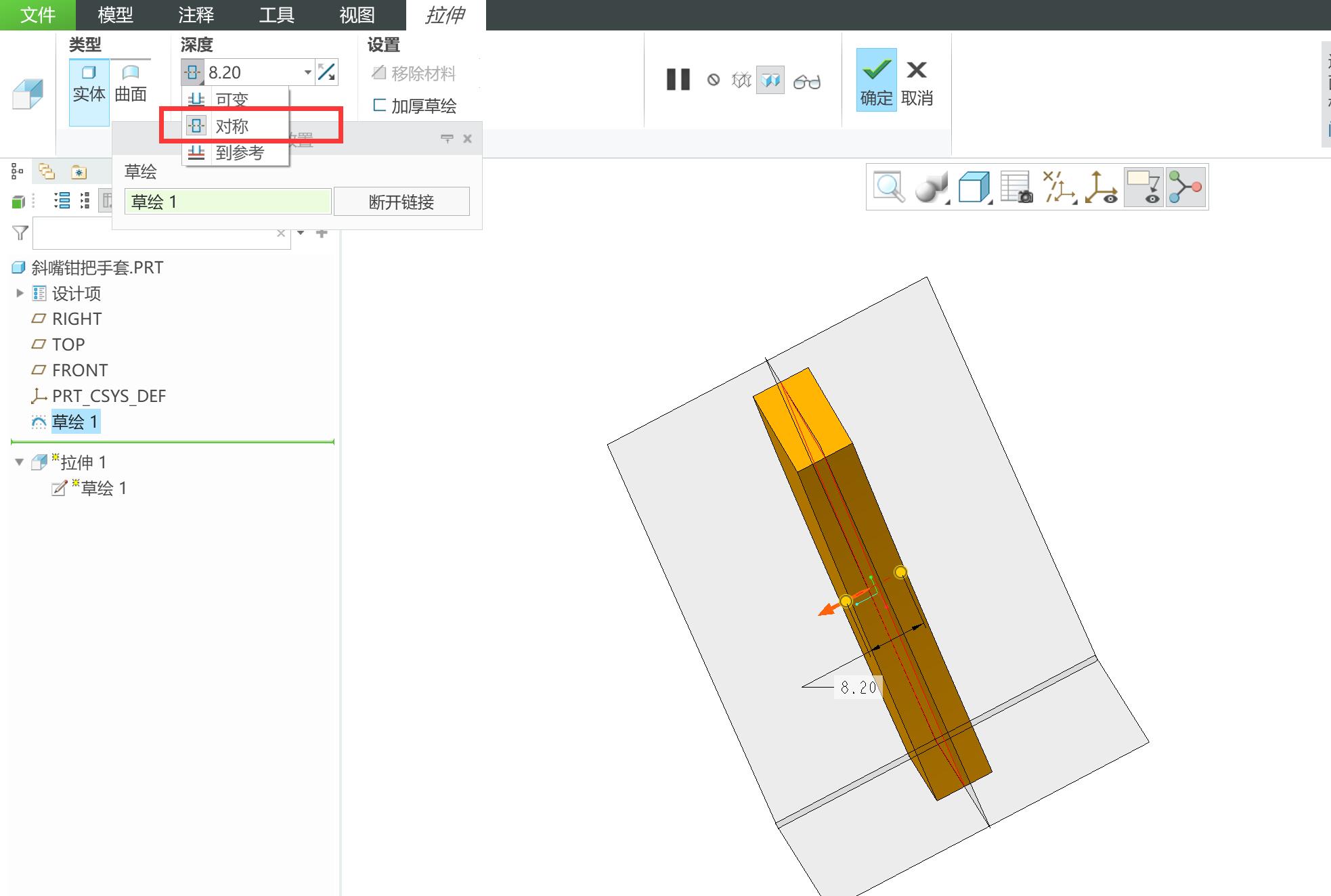

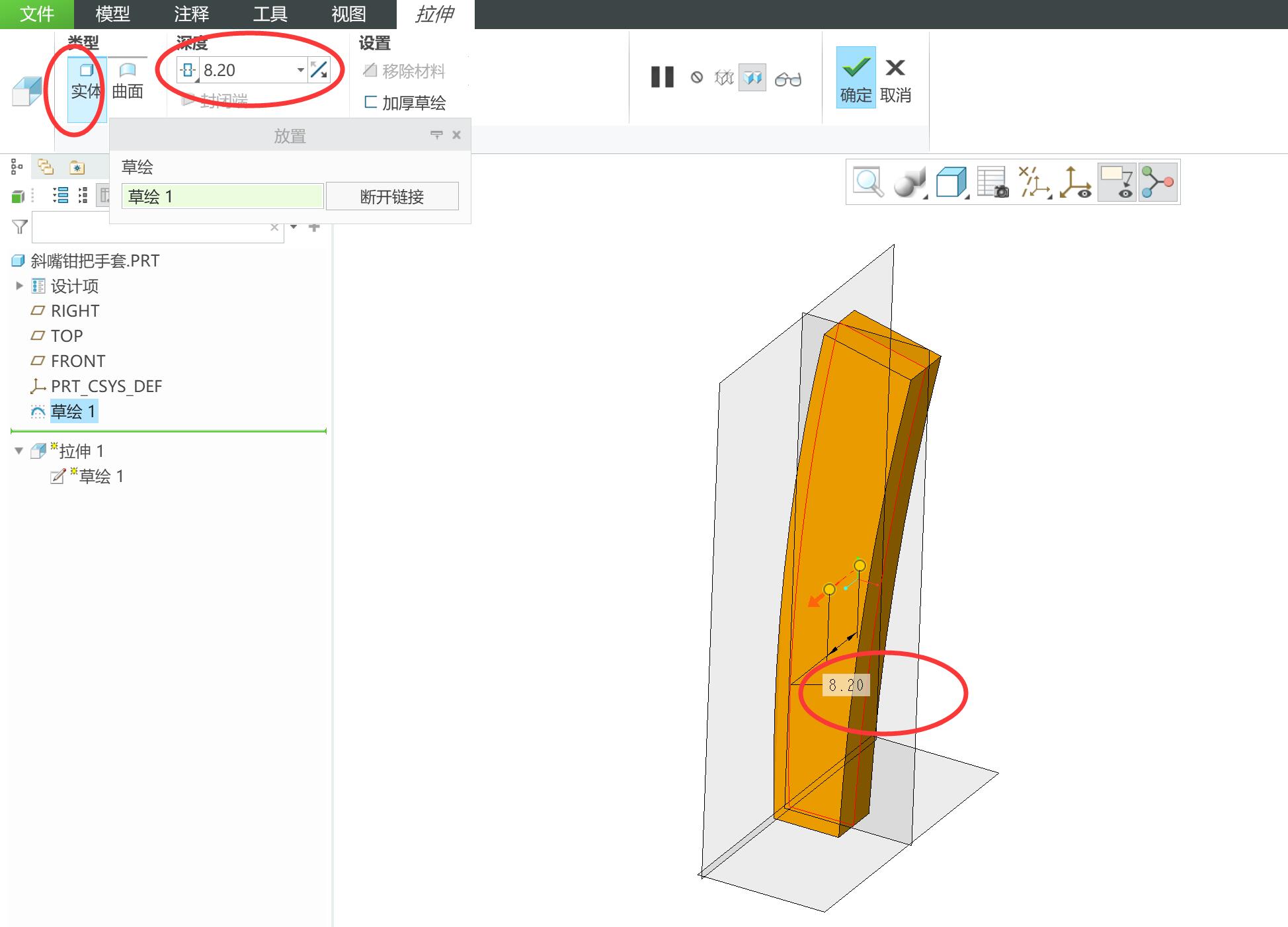

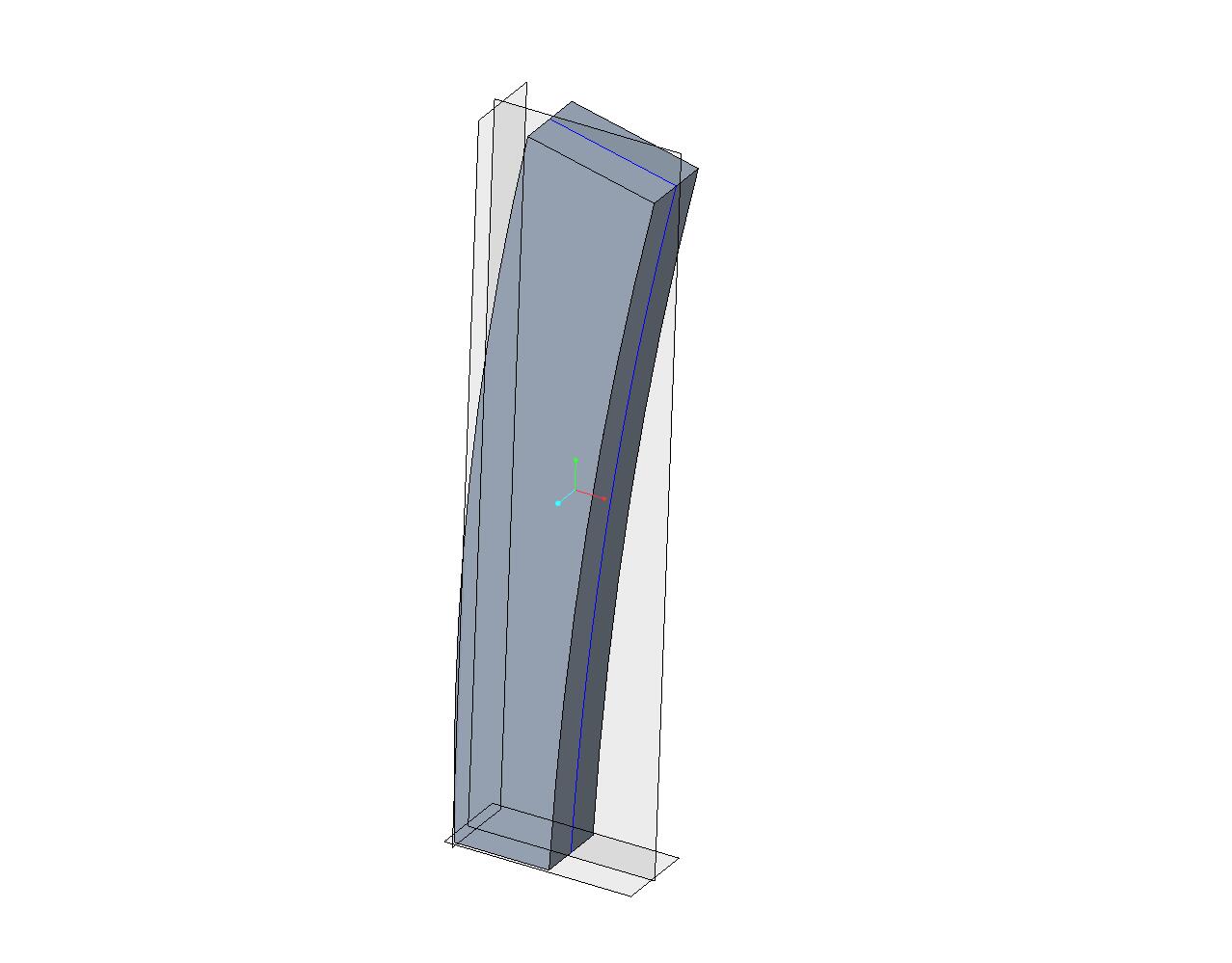

  2. 拉伸厚度为8.2mm（注意是对称拉伸）
3

拉伸切除

向左
向右
123456···10

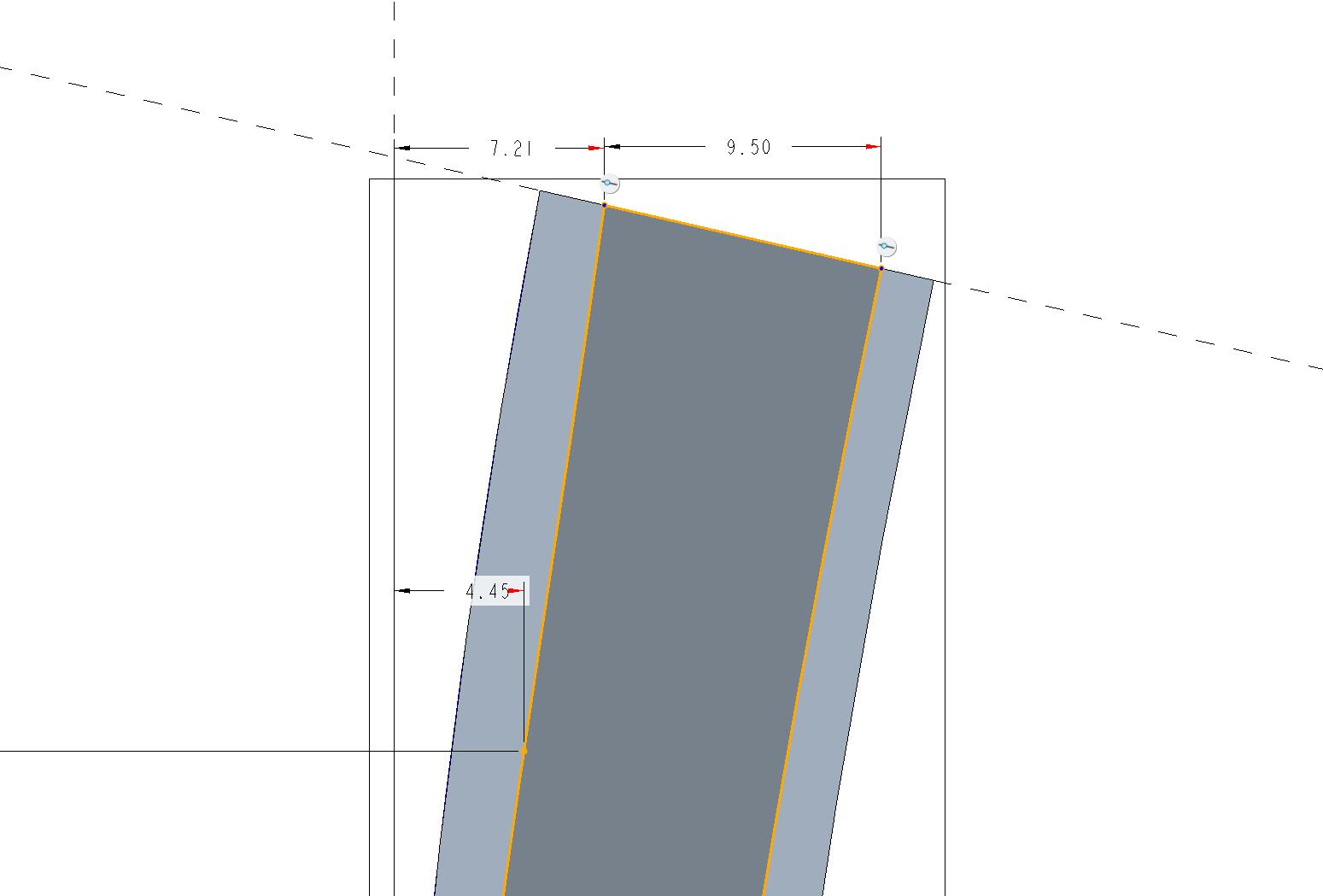

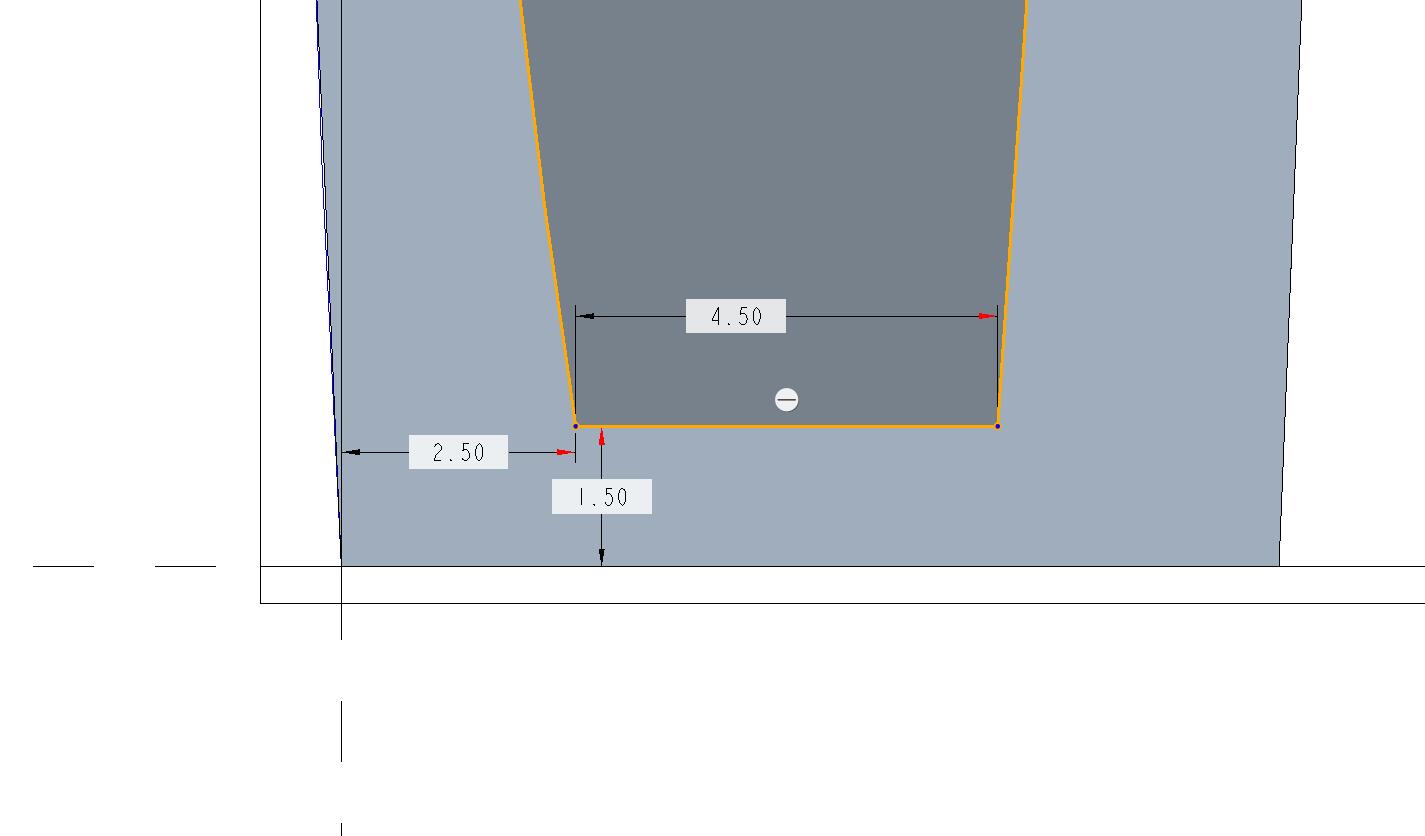

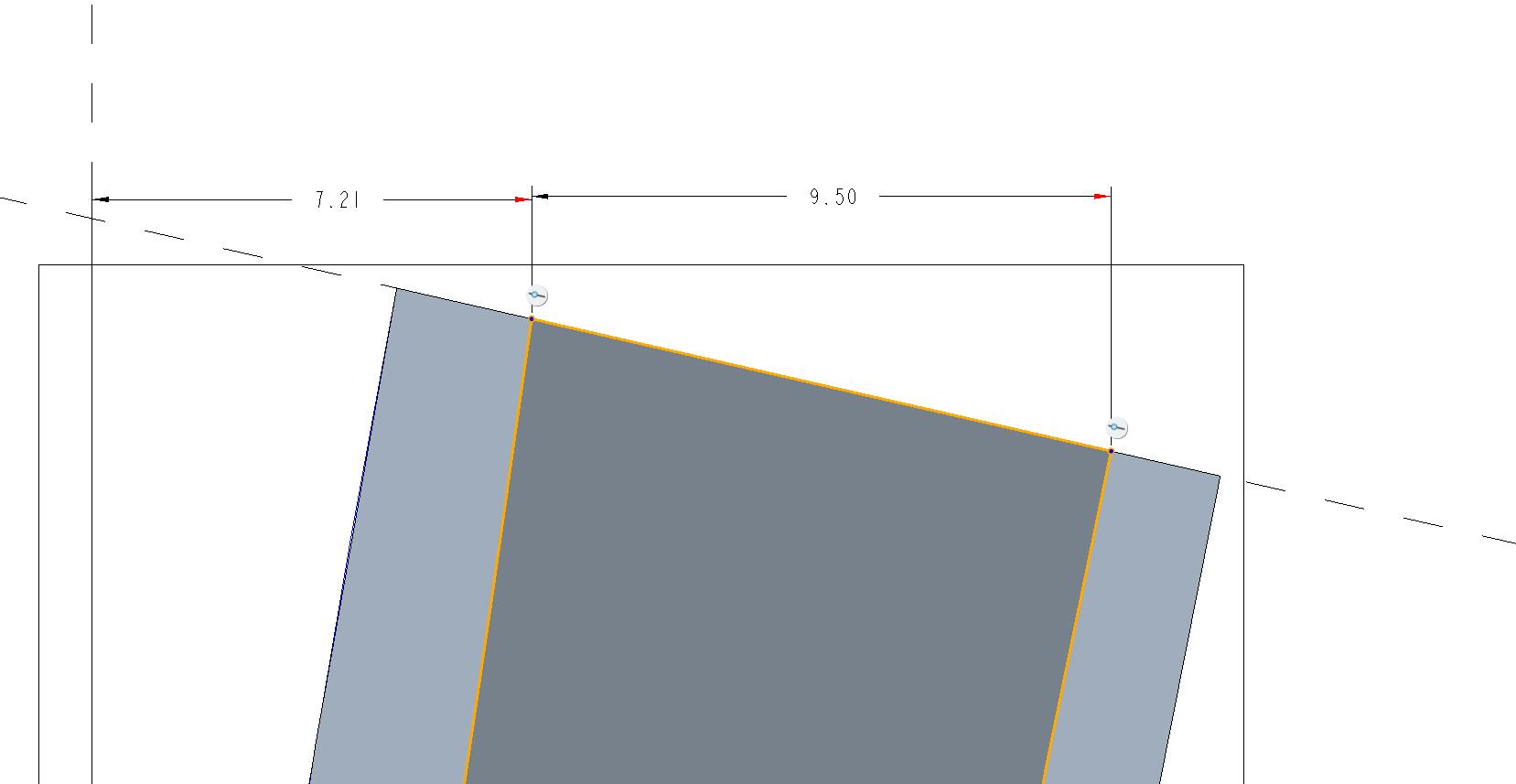

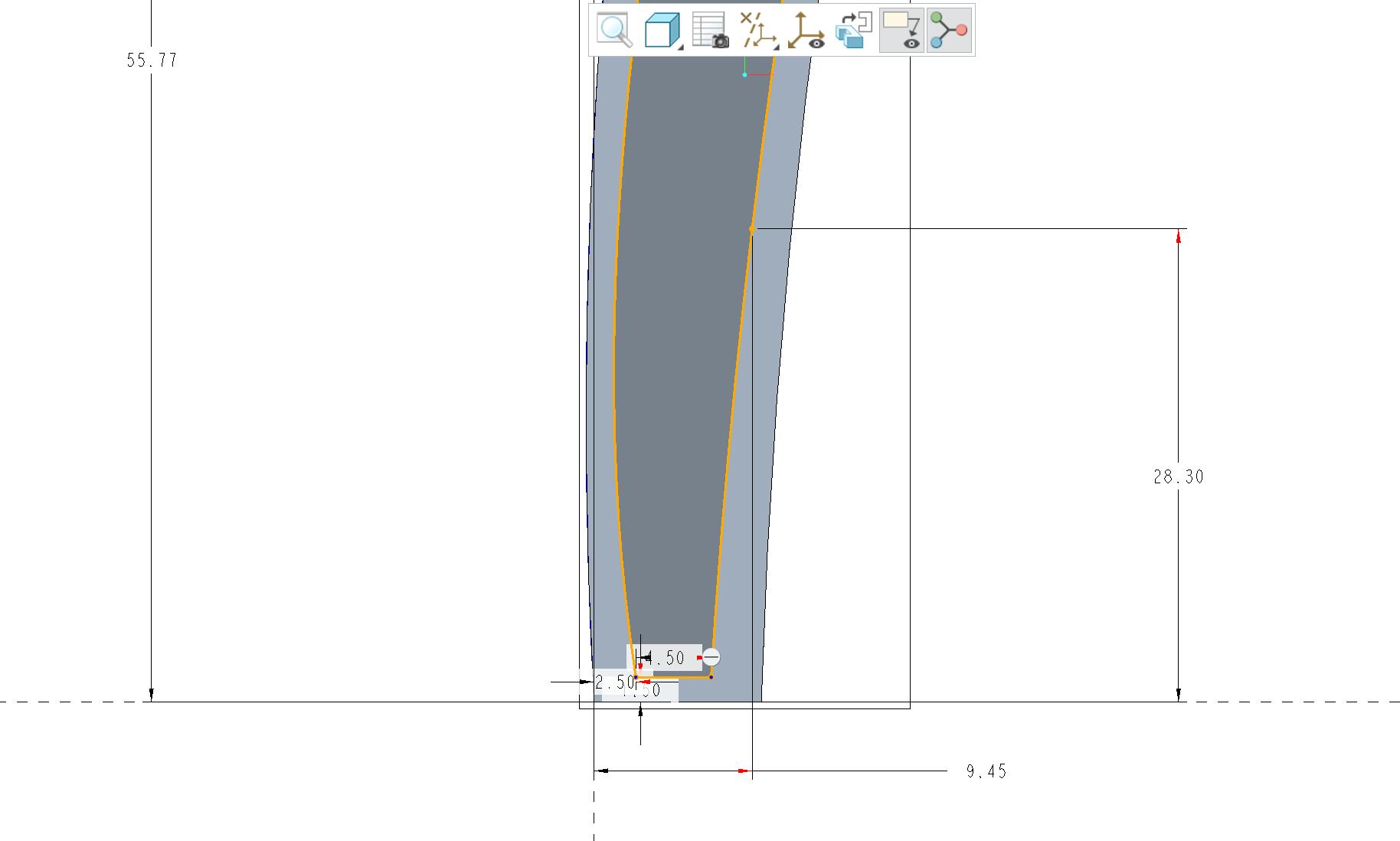

  1. 在中心平面上草绘尺寸，详细参数请参考图片

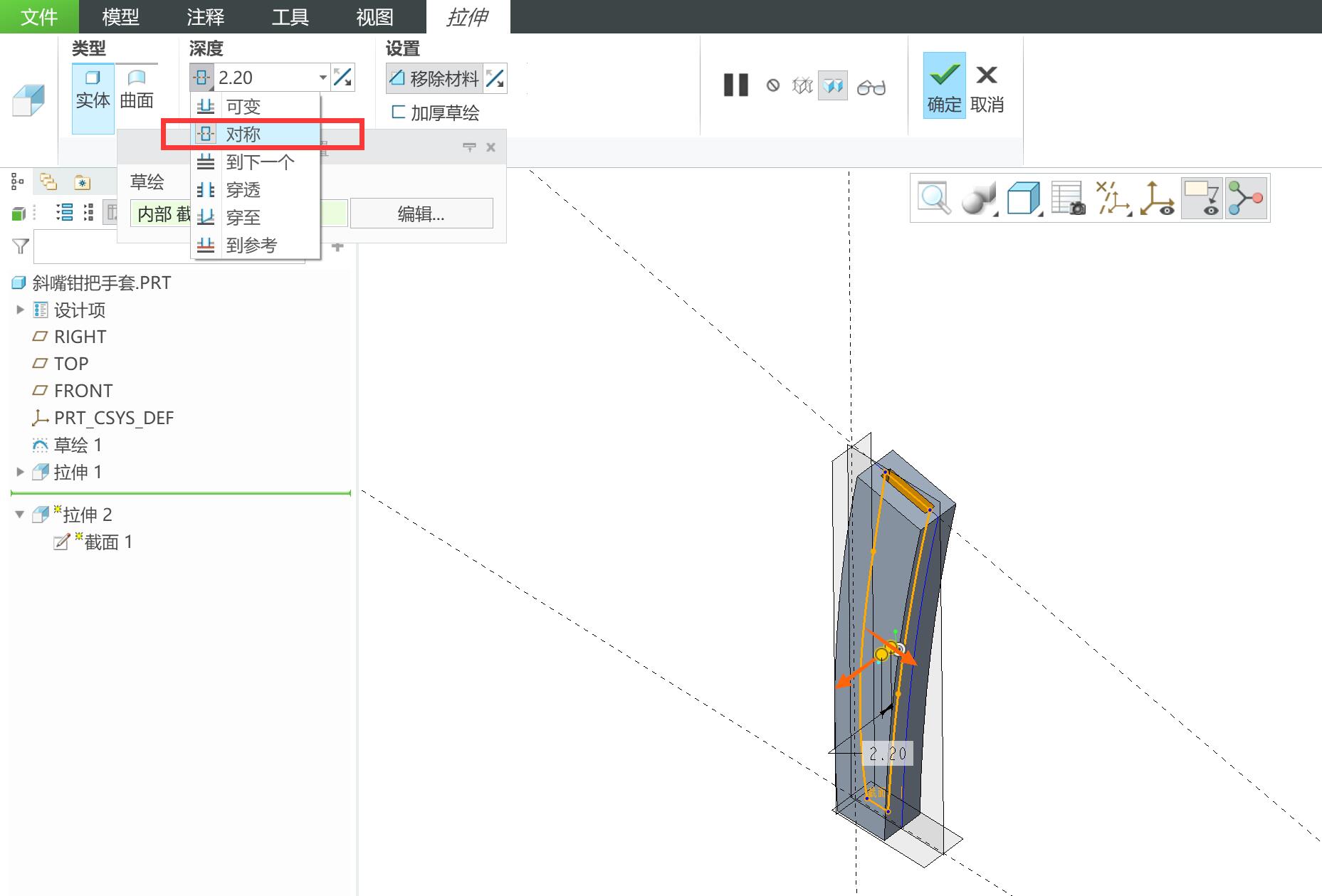

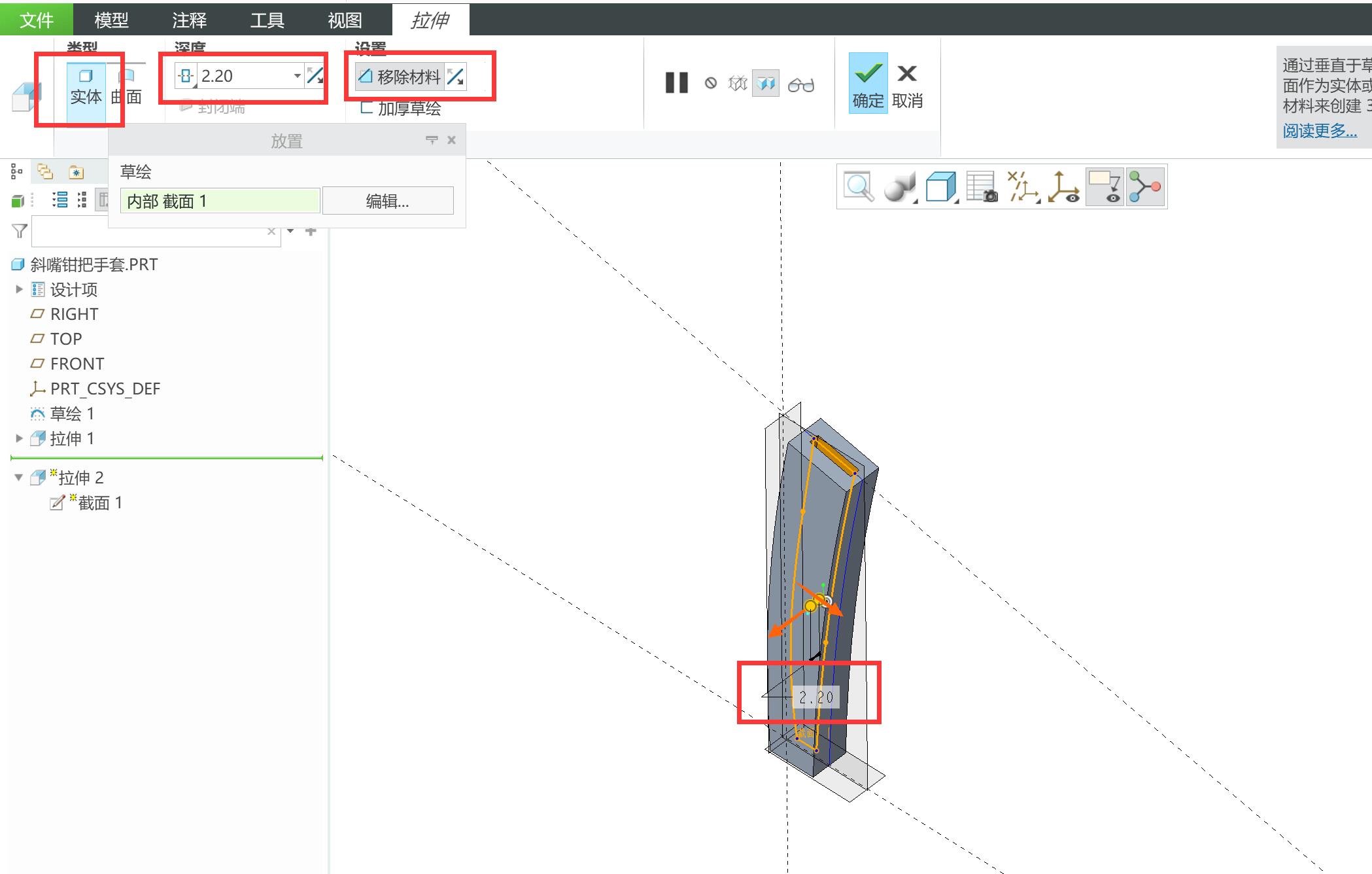

  2. 拉伸切除厚度为2.2mm，使其与金属手柄为紧密配合


4

倒圆角

向左
向右
12

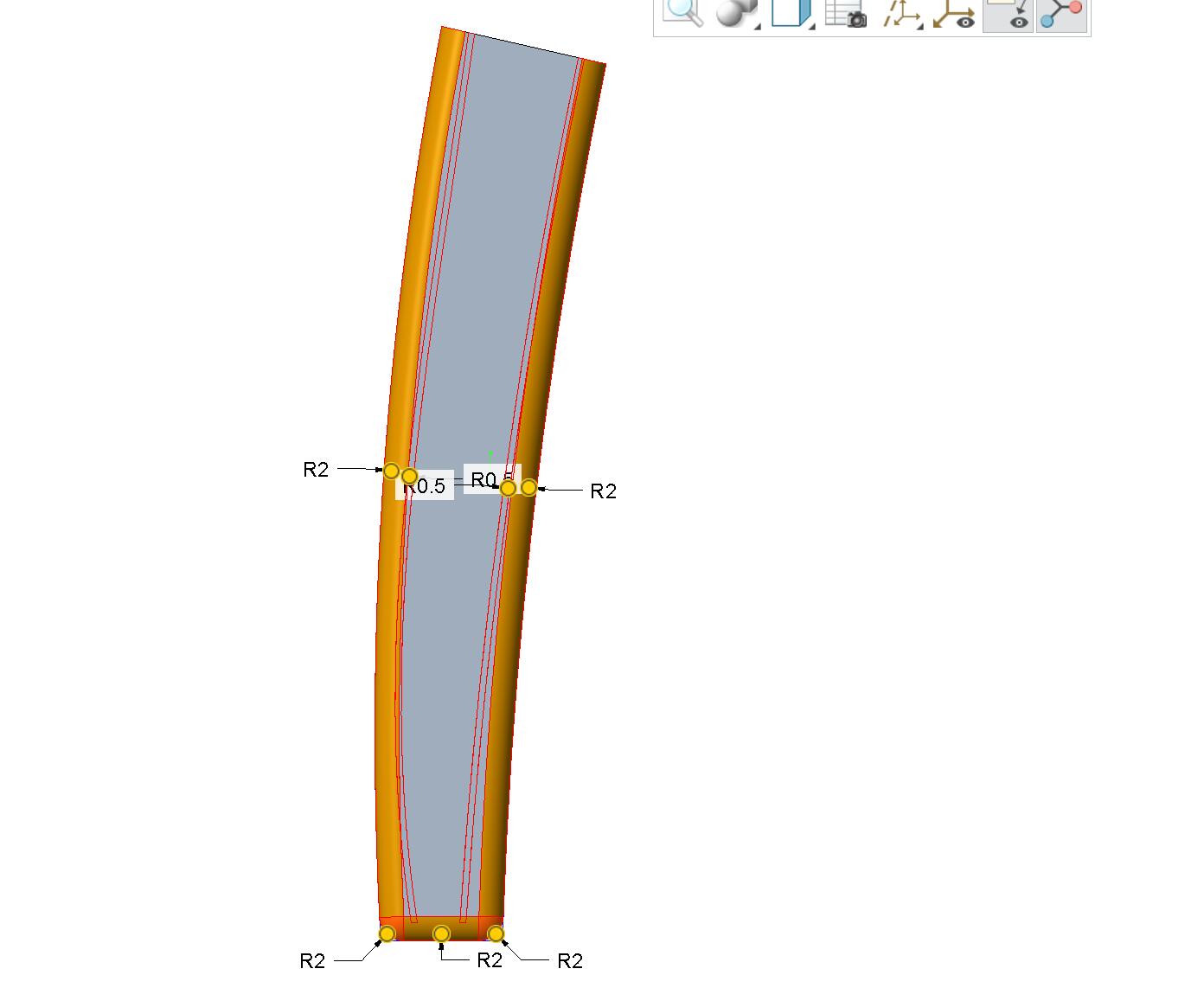

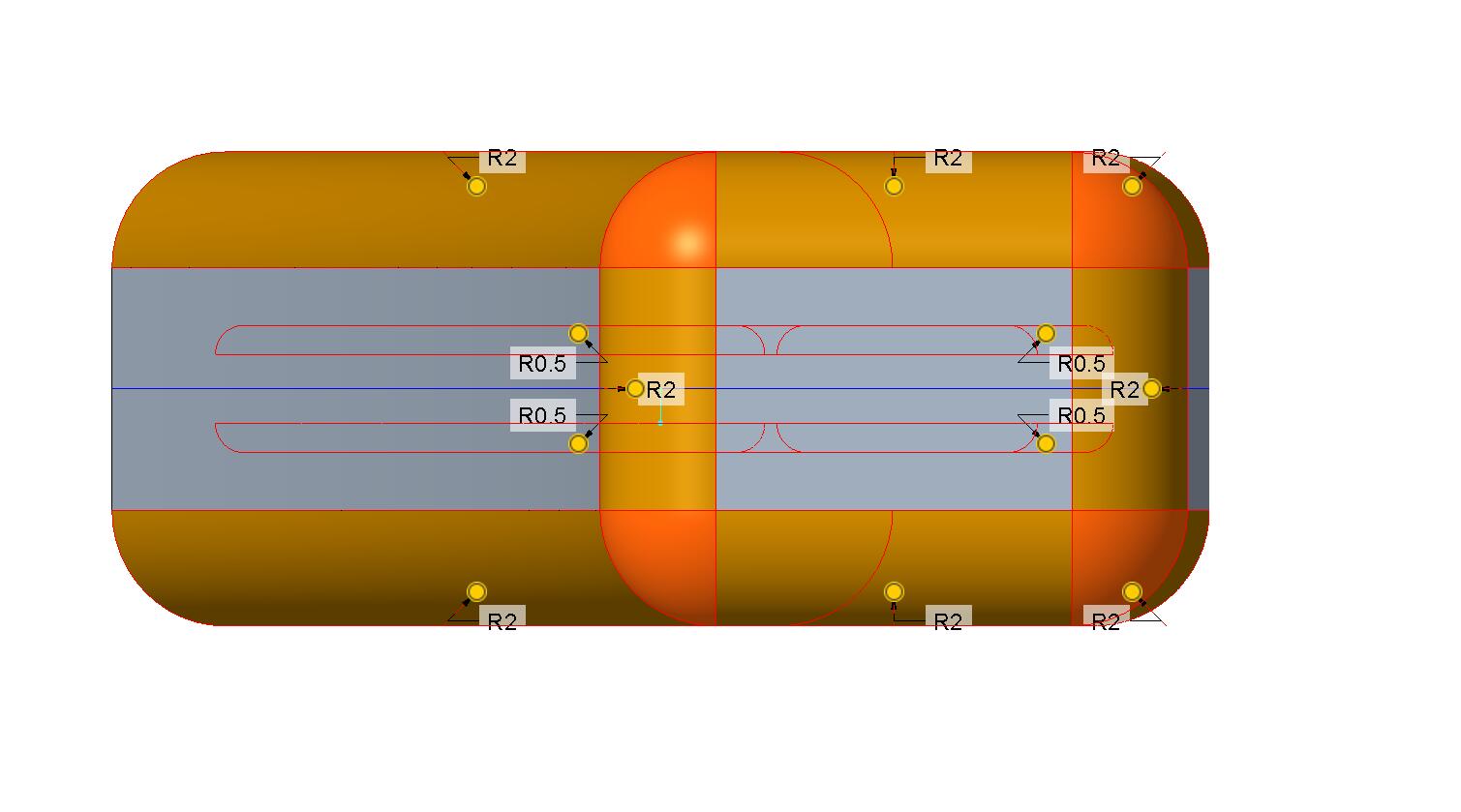

将边缘倒圆角

5

制作文字

向左
向右
123456

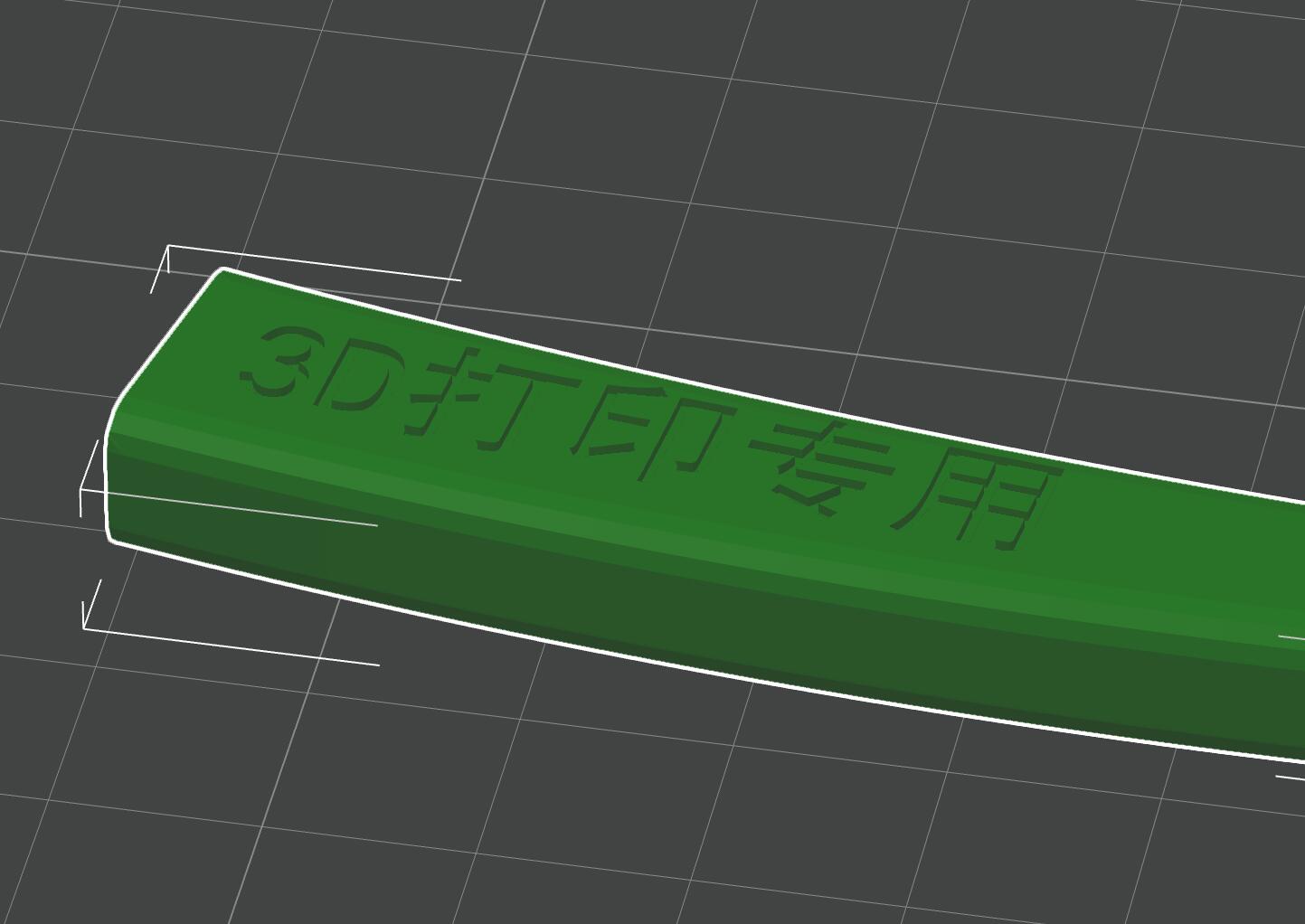

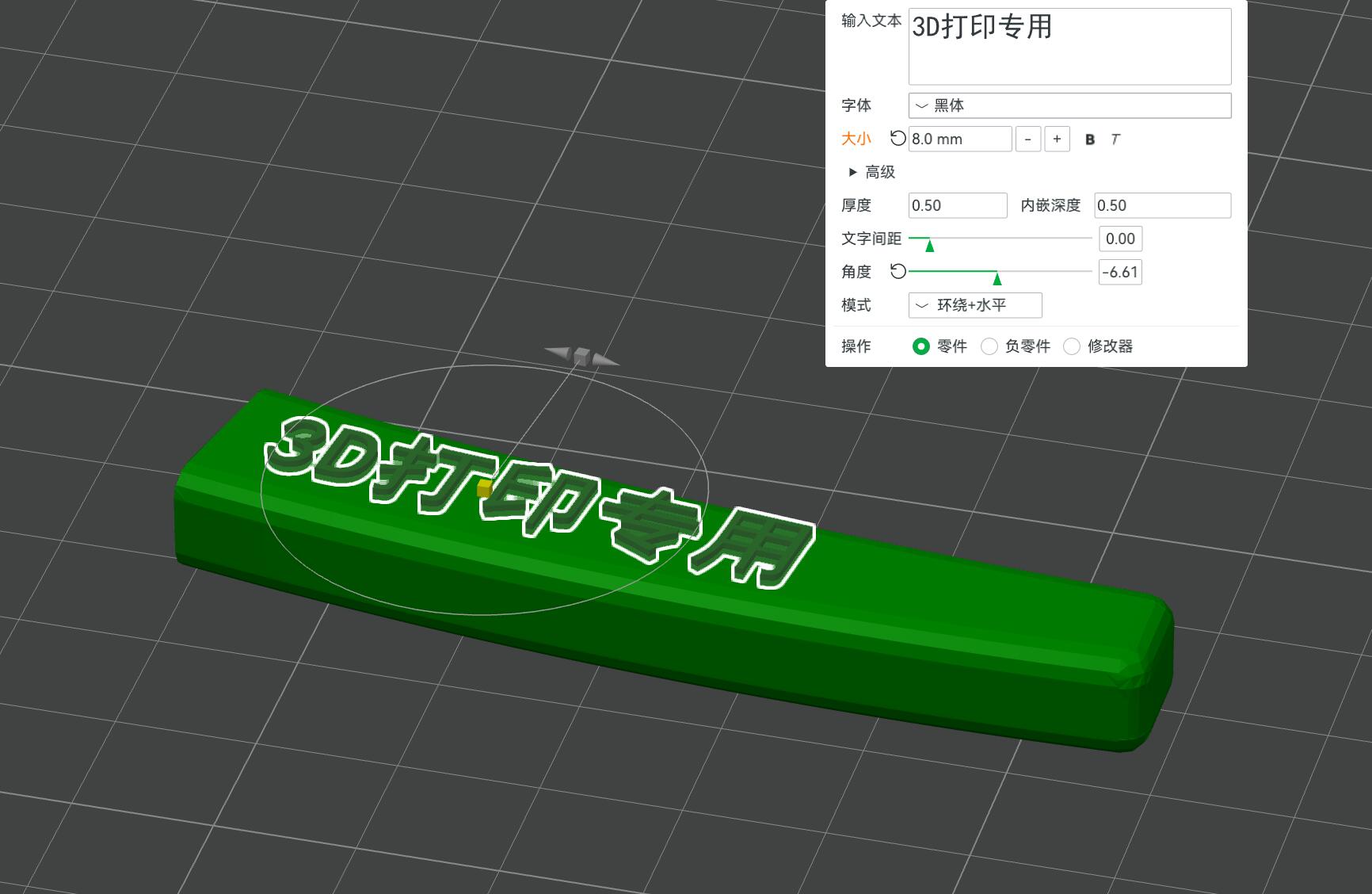

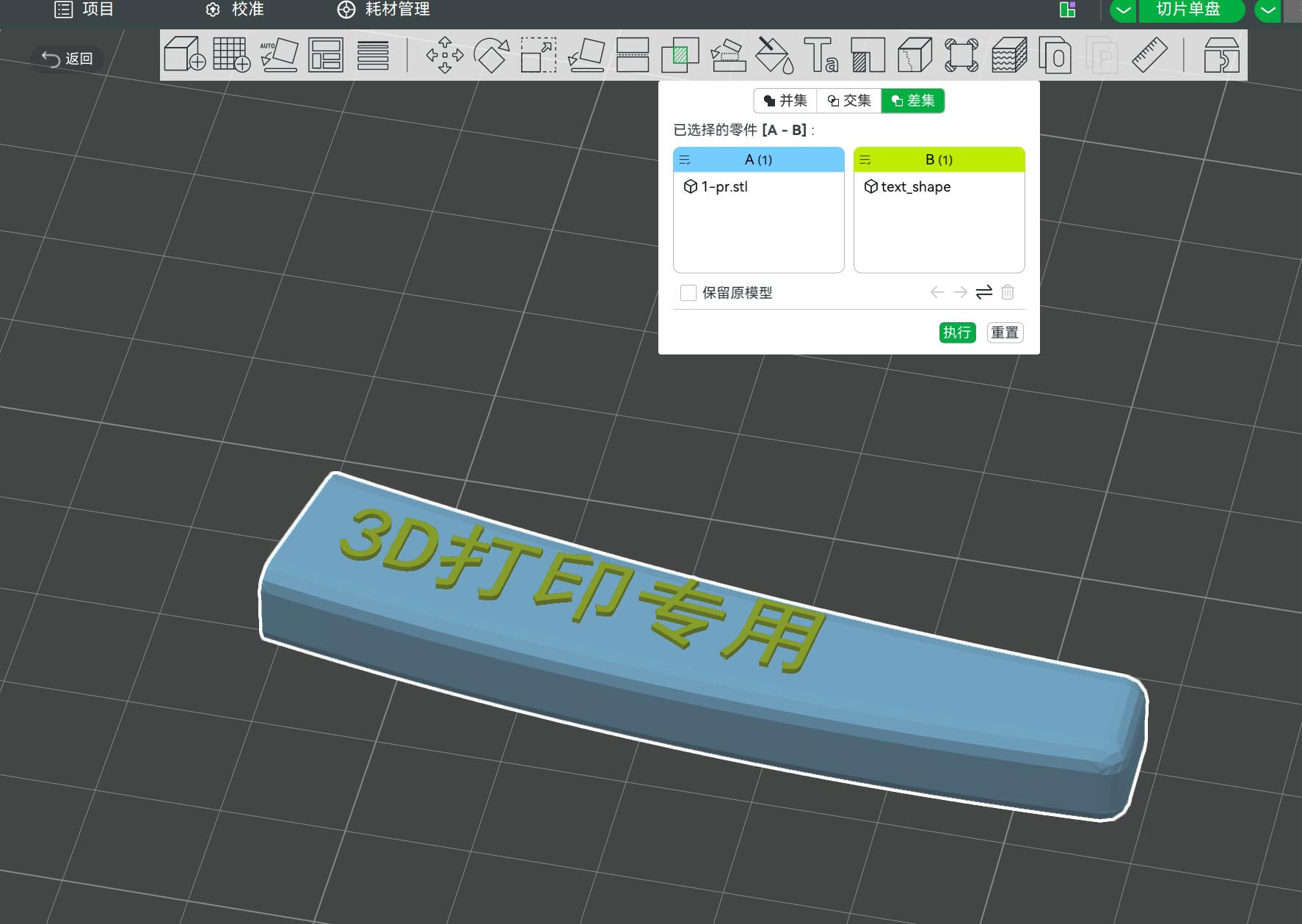

  1. 在拓竹切片软件中，添加文字

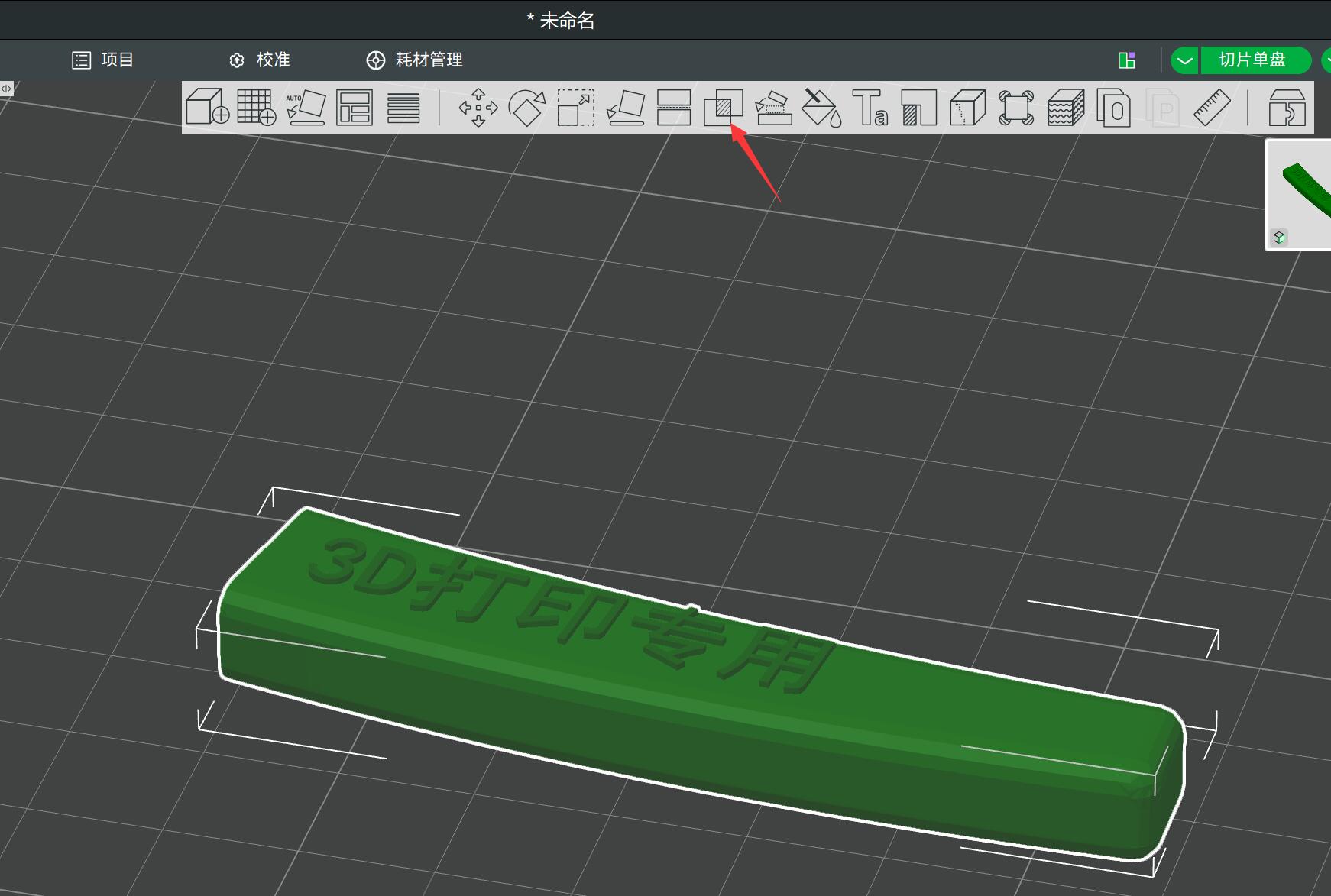

  2. 使用布尔运算，将文字做成移除材料效果，即文字效果为凹陷

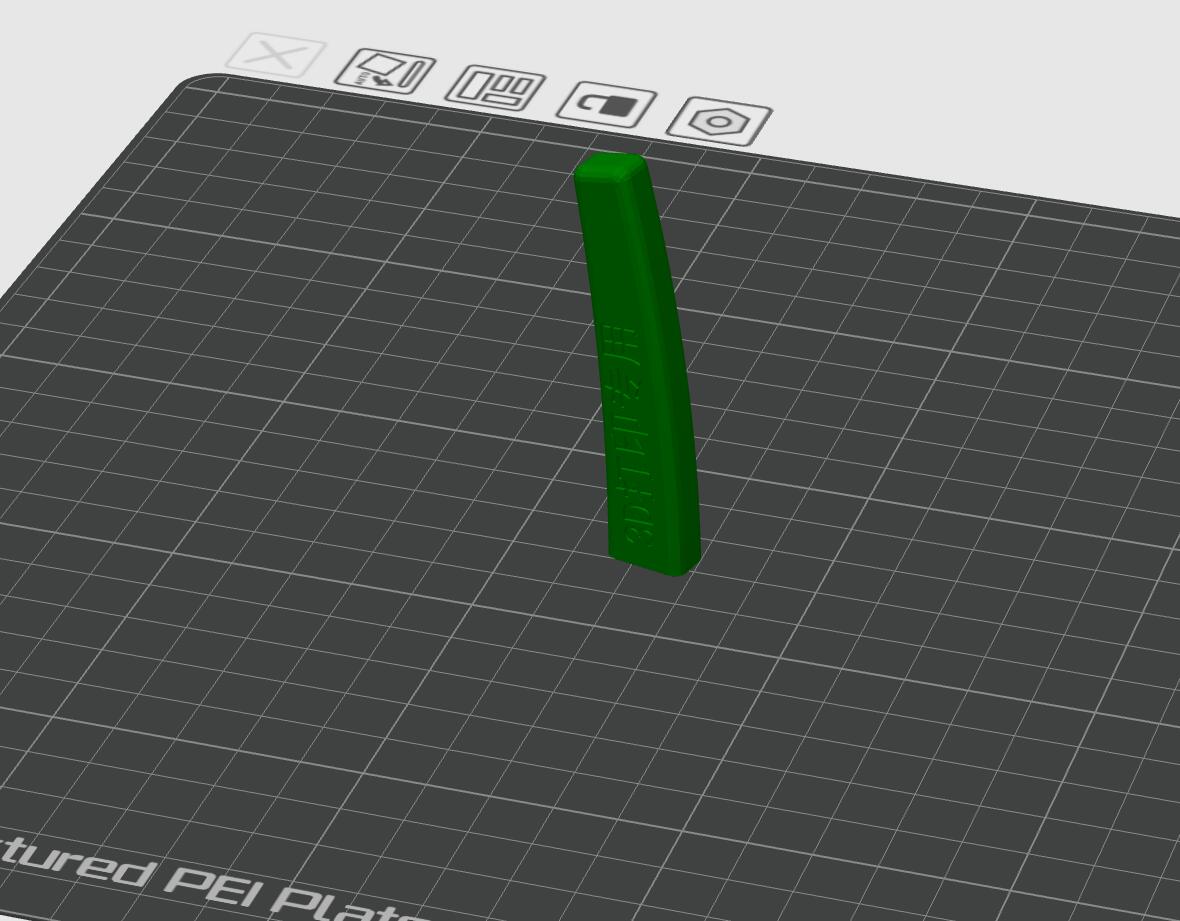

  3. 准备打印
6

3D打印

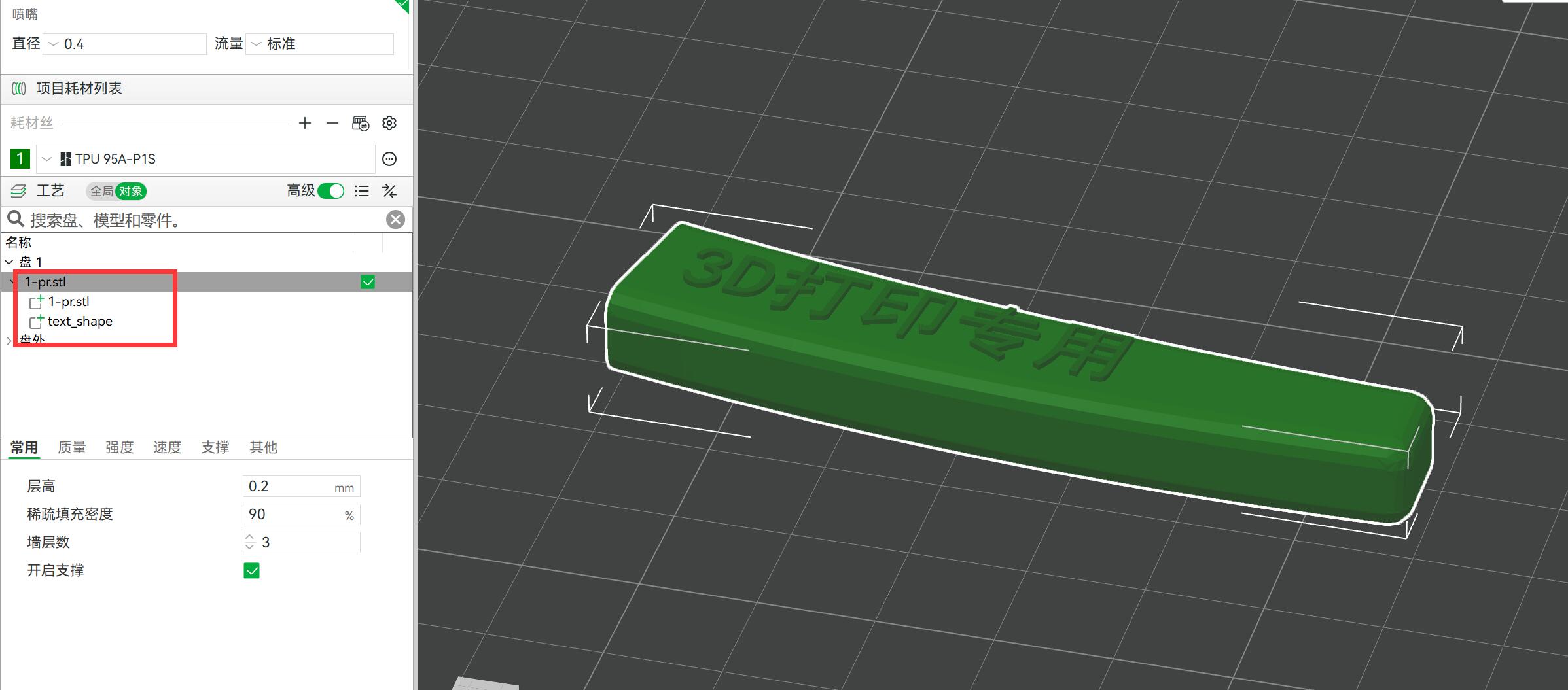

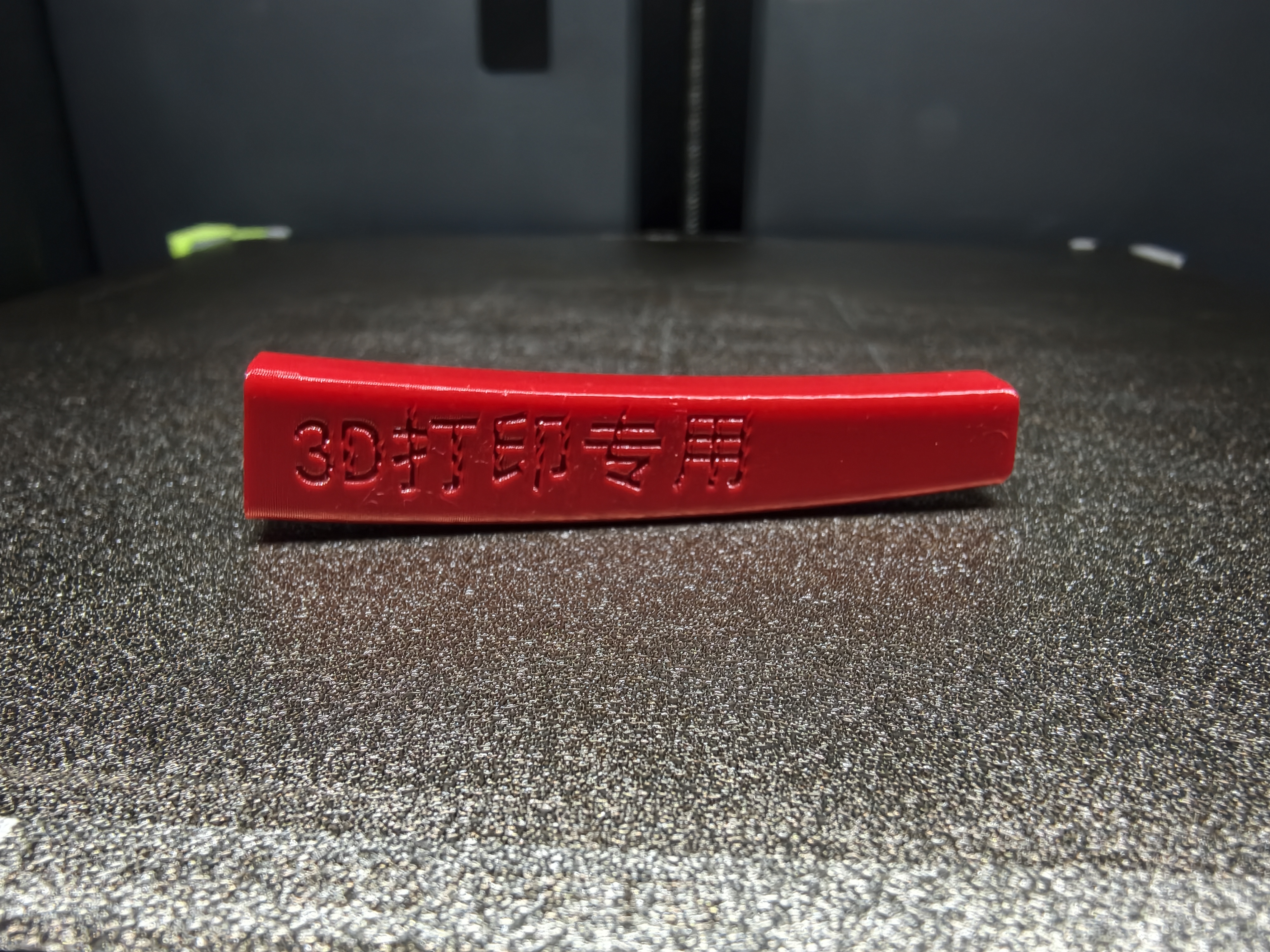

本次使用为红色TPU，请根据自己材料设置合适的打印参数

STL
打印文件-pr.stl
525.08KB
8
建模文件-把手套.prt.8
188.64KB
7

安装

向左
向右
12

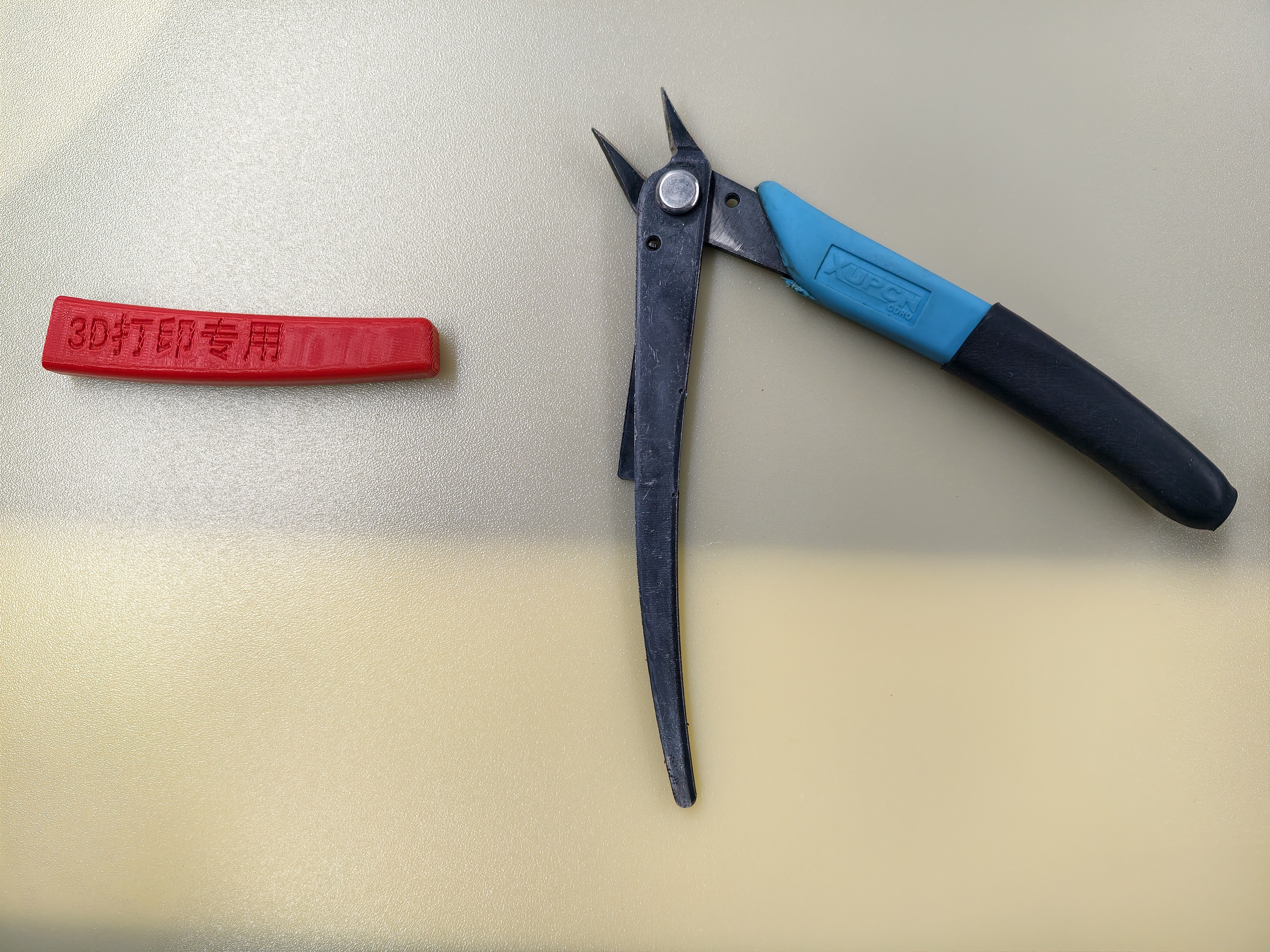

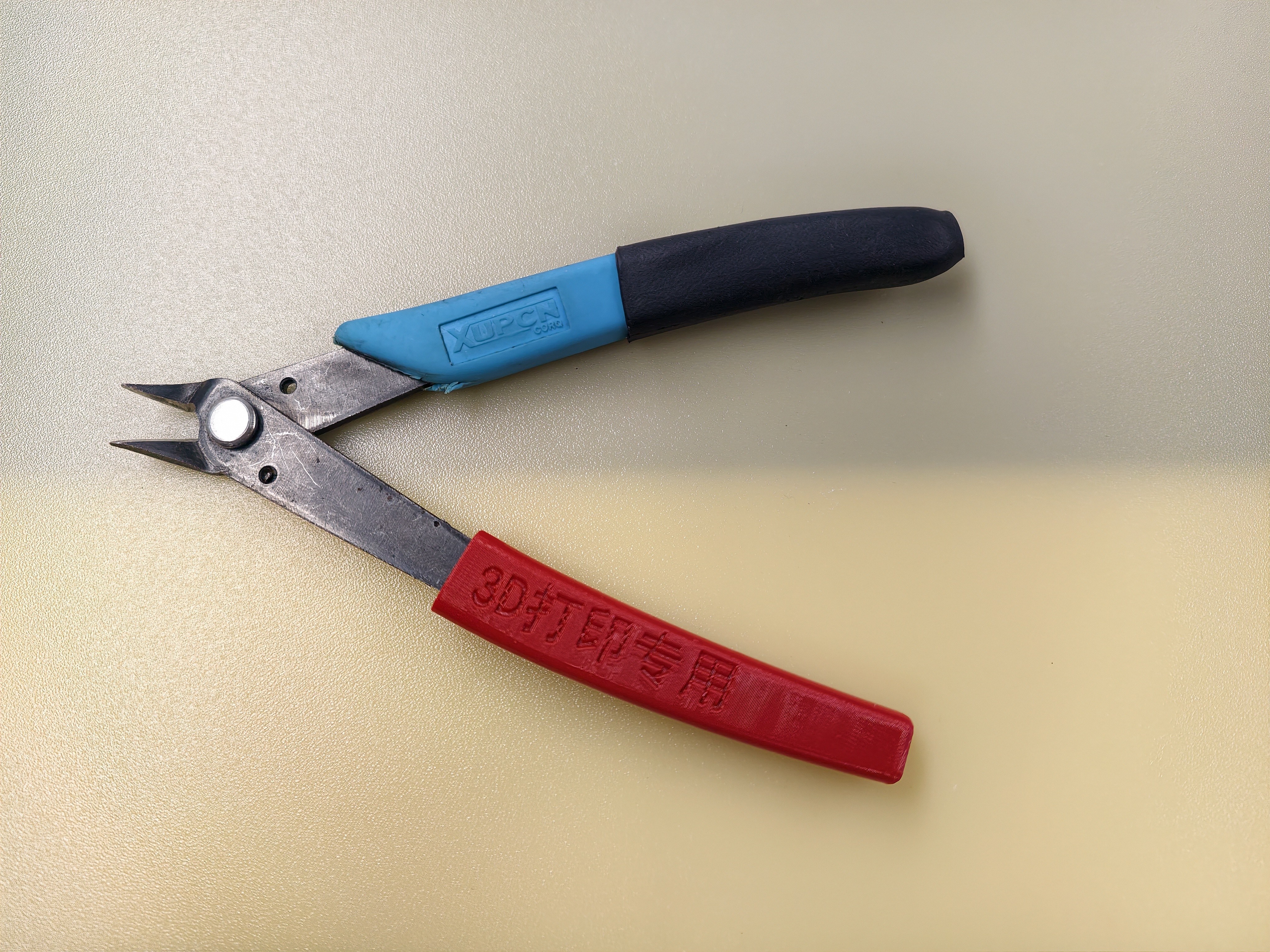

  1. 安装在有弹片的一侧，需加热孔位后，安装更加容易
  2. 到此，安装完毕
