小时候的玩具---竹哨

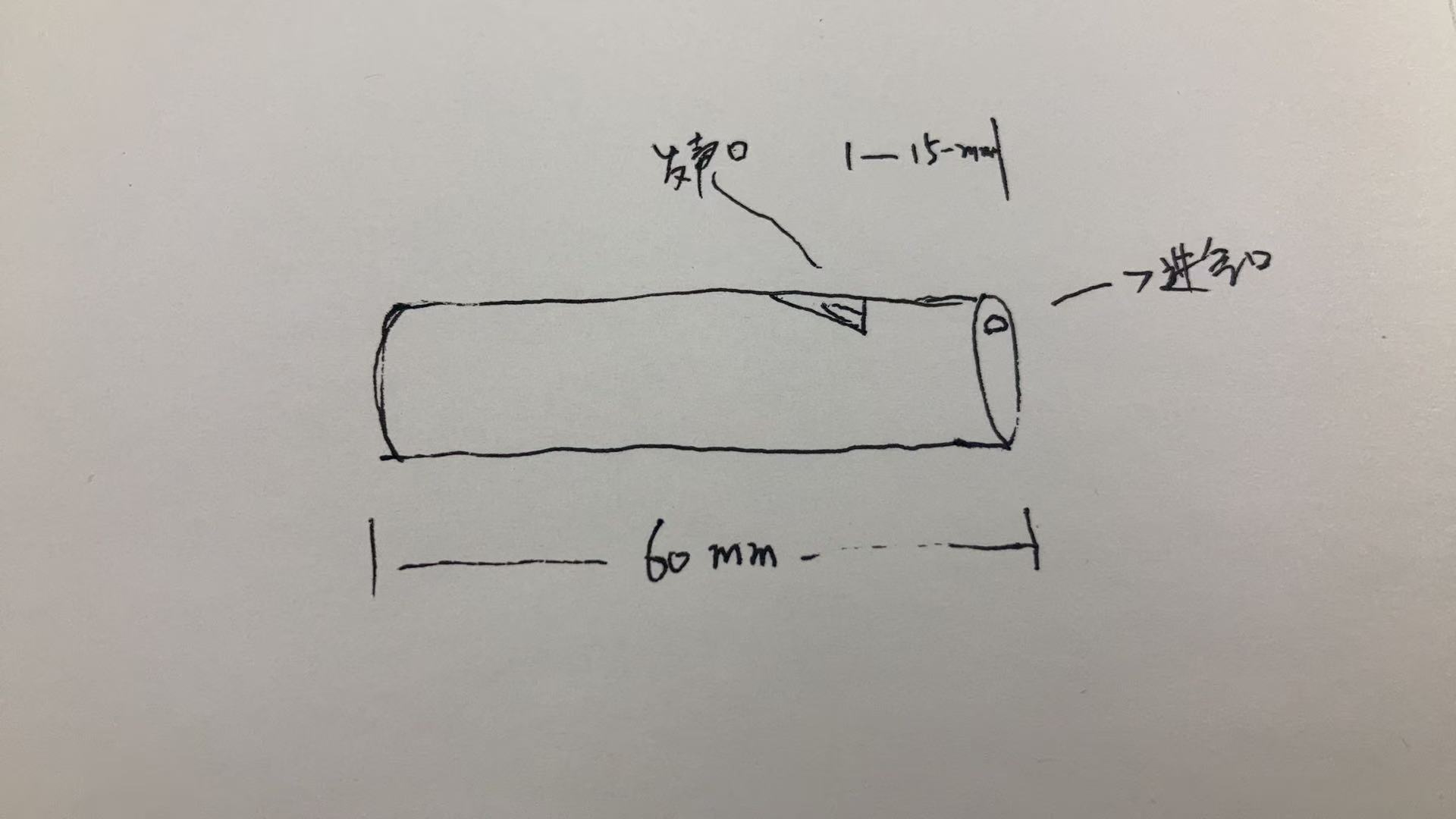

小时候玩的竹哨，一般长度都在6到8厘米左右，直径在1到2厘米，声口在接近进气口一两厘米的地方，今天我们设计成，长6厘米，直径14毫米，声口设计在整体长度的1/4处，靠近进气口的一端。

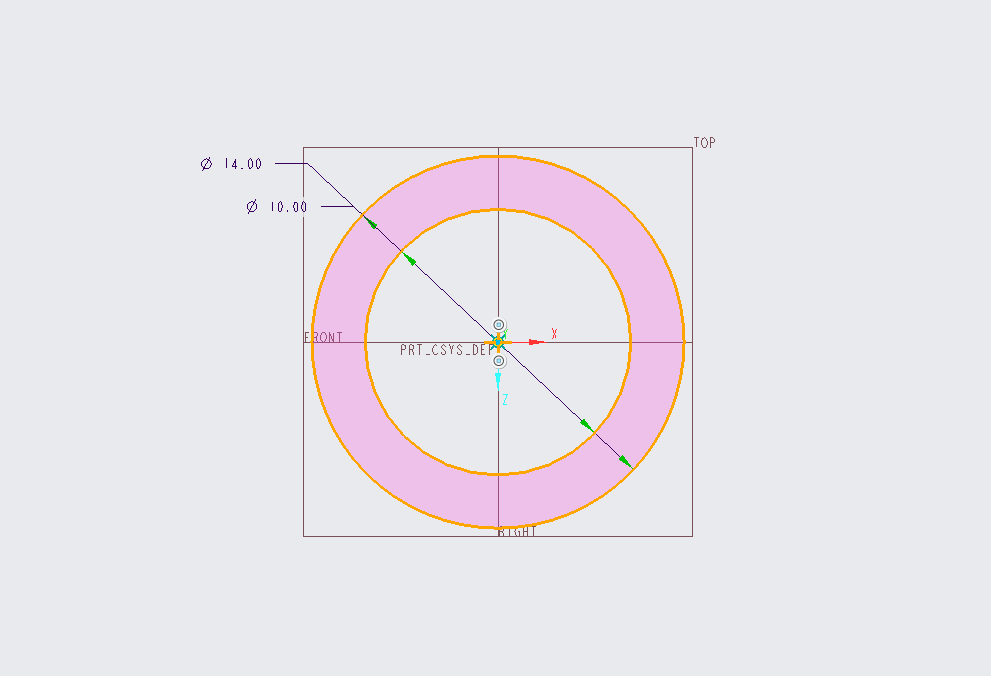

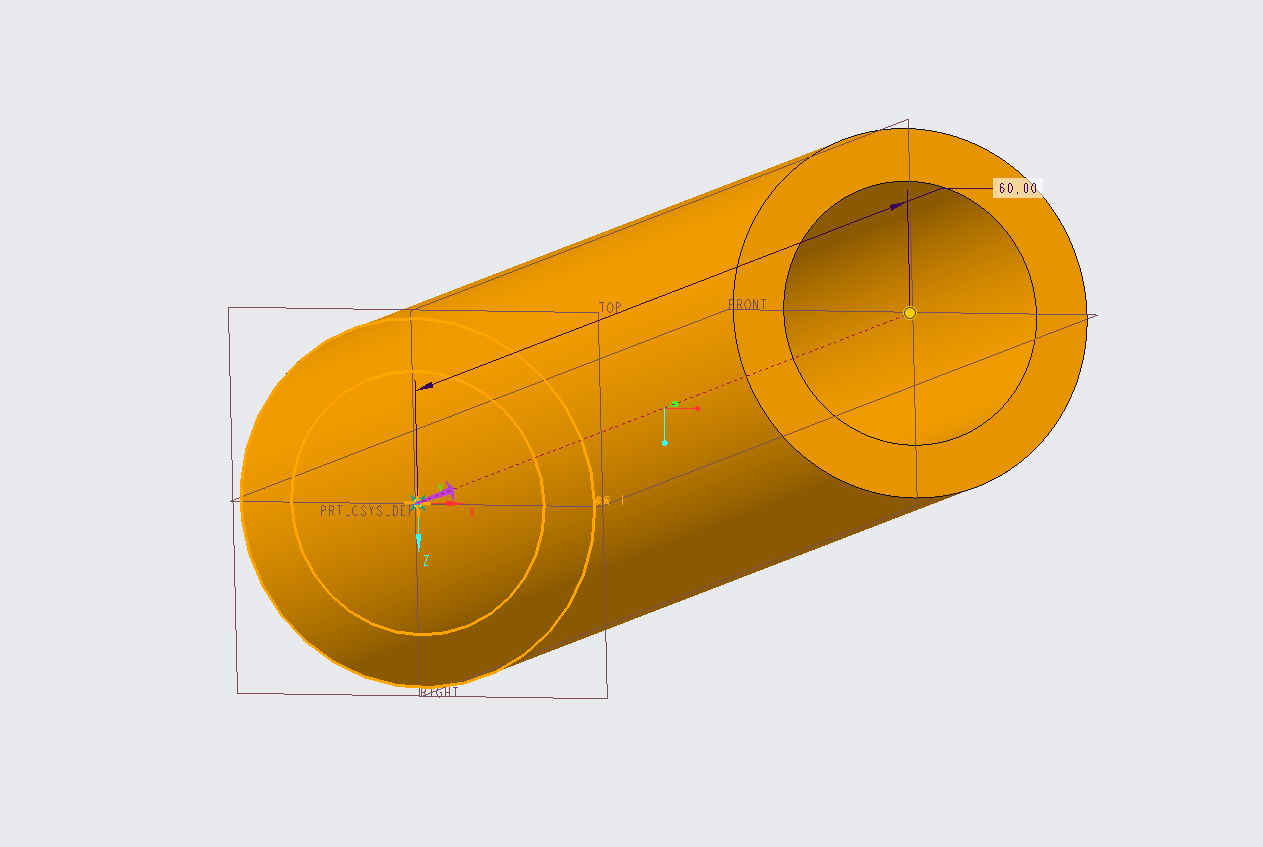

打开CREO软件，新建文件，新建拉伸，在TOP平面开始草绘，先画两个同心圆，直径分别是14和10毫米，相当于壁厚是2毫米，拉伸60毫米。

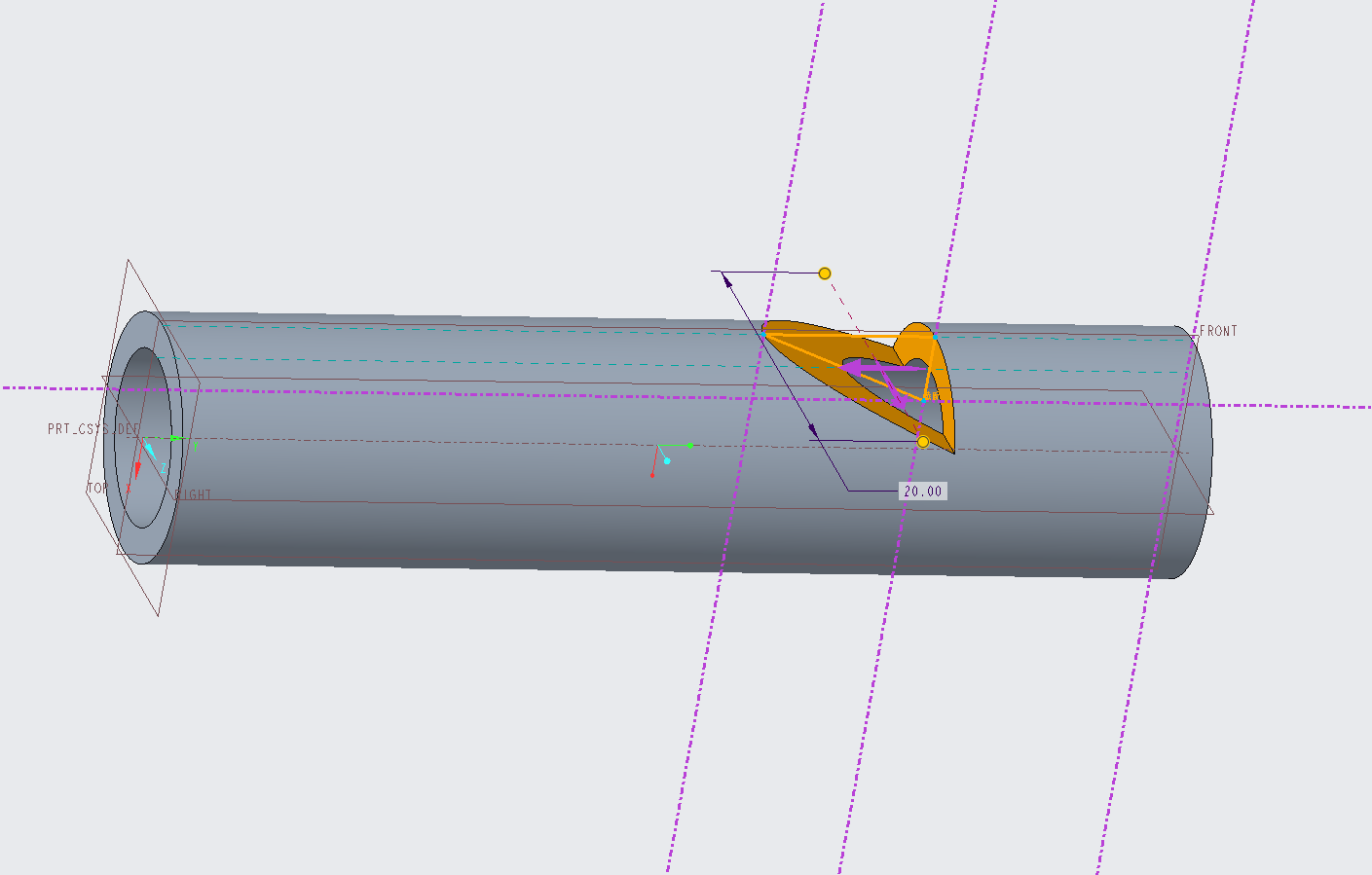

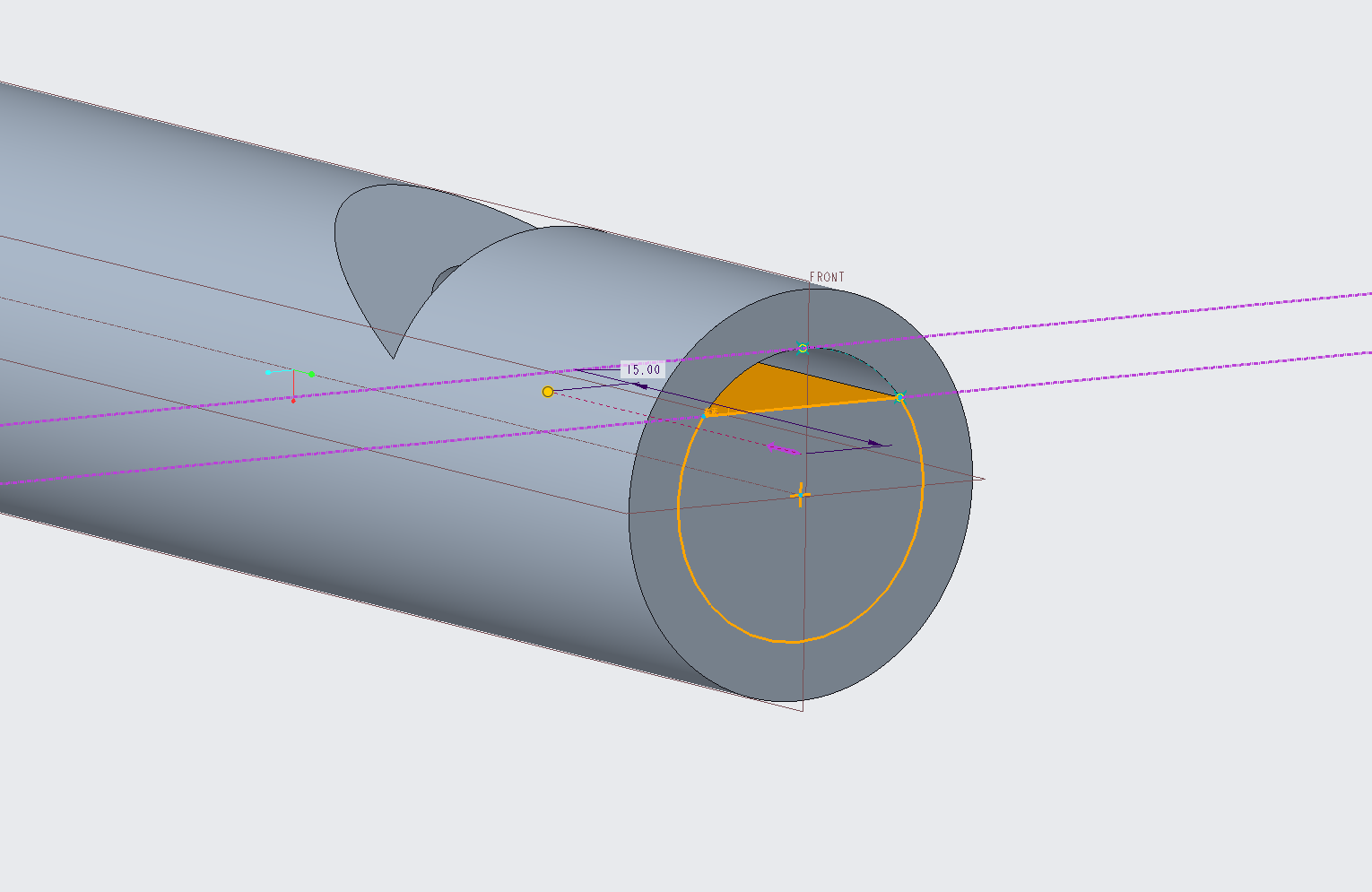

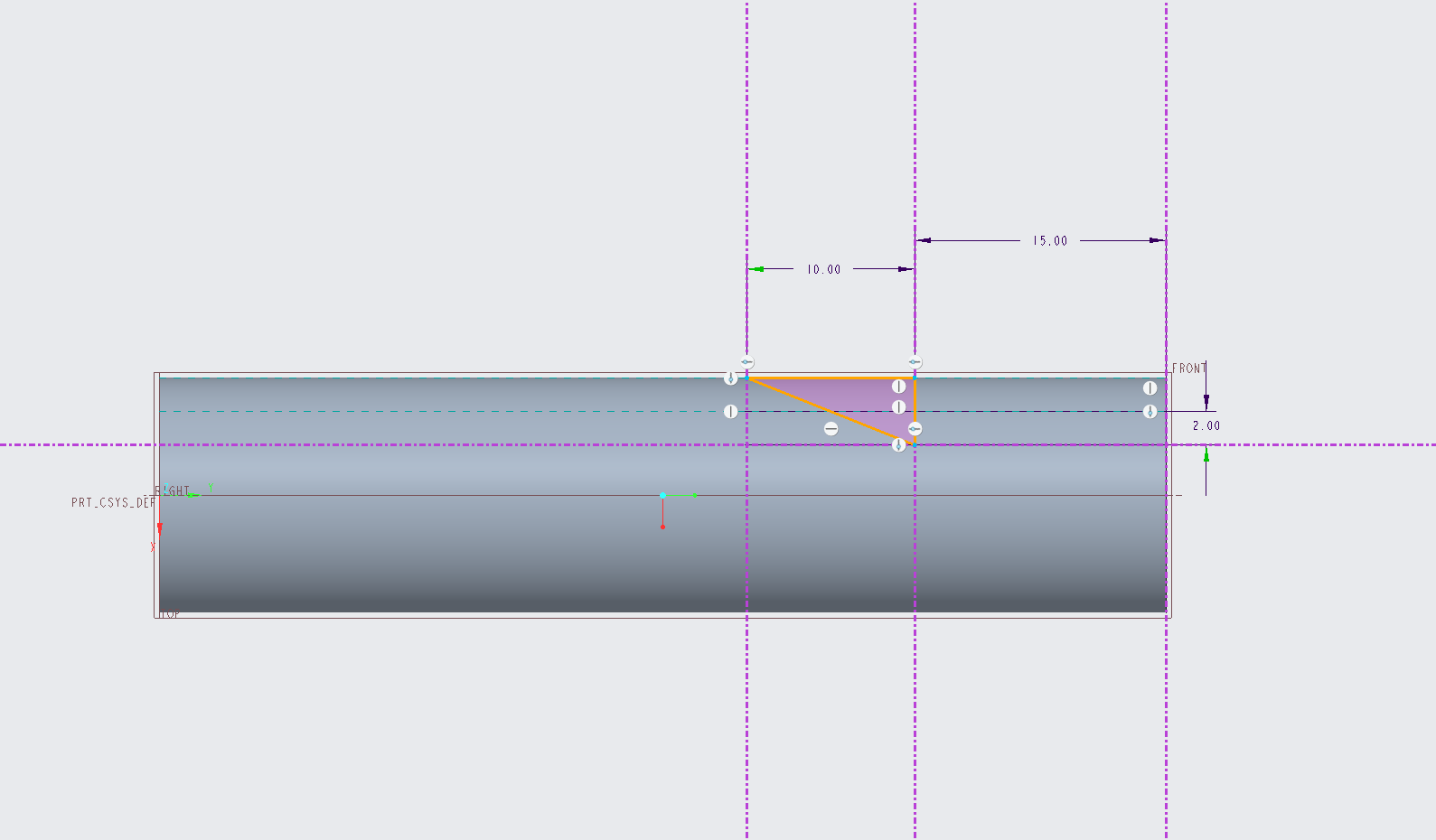

再新建拉伸，在FRONT平面草绘，先新建中心线，在距离端口15毫米的地方画一个三角形，让管子的内壁到三角形的下端距离为2毫米，然后对称拉伸20毫米，选移除材料选项，这样就会形成一个空的发声口

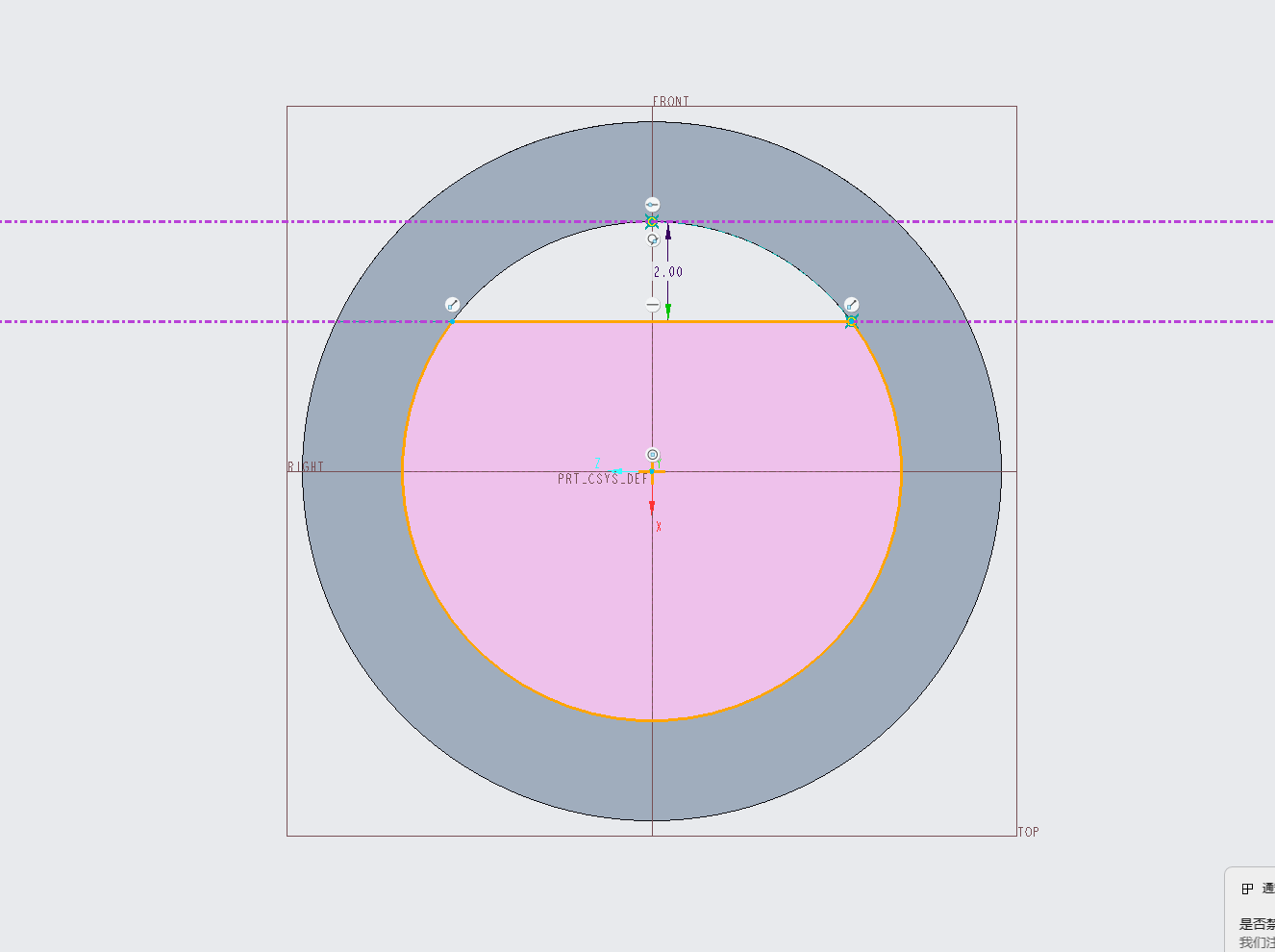

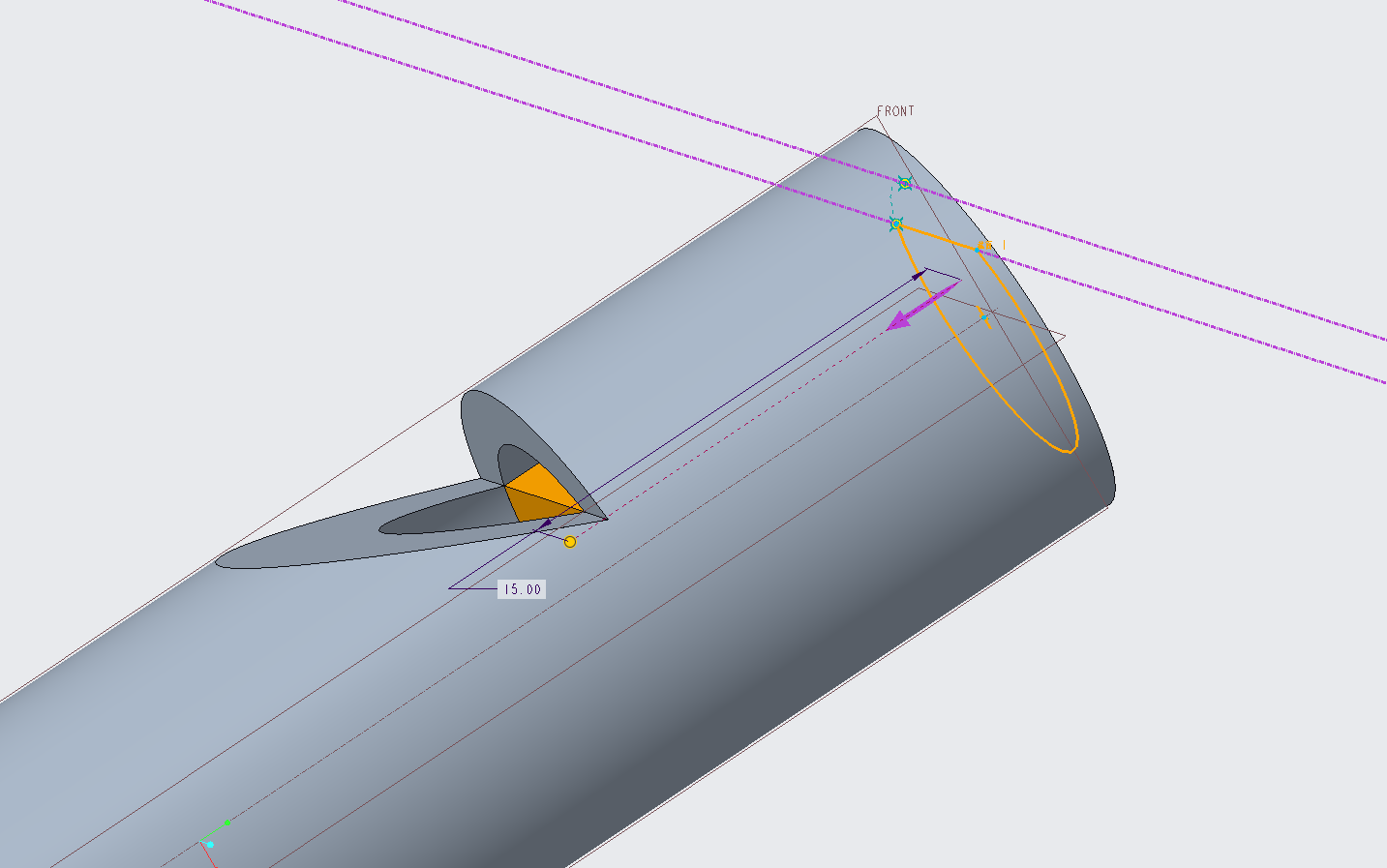

在靠近进气口的一端，选择顶面，新建拉伸，草绘一个直径10毫米（内壁的直径）的圆，在圆的上方裁掉2毫米的高度，然后拉伸15毫米对齐发声口的立面。

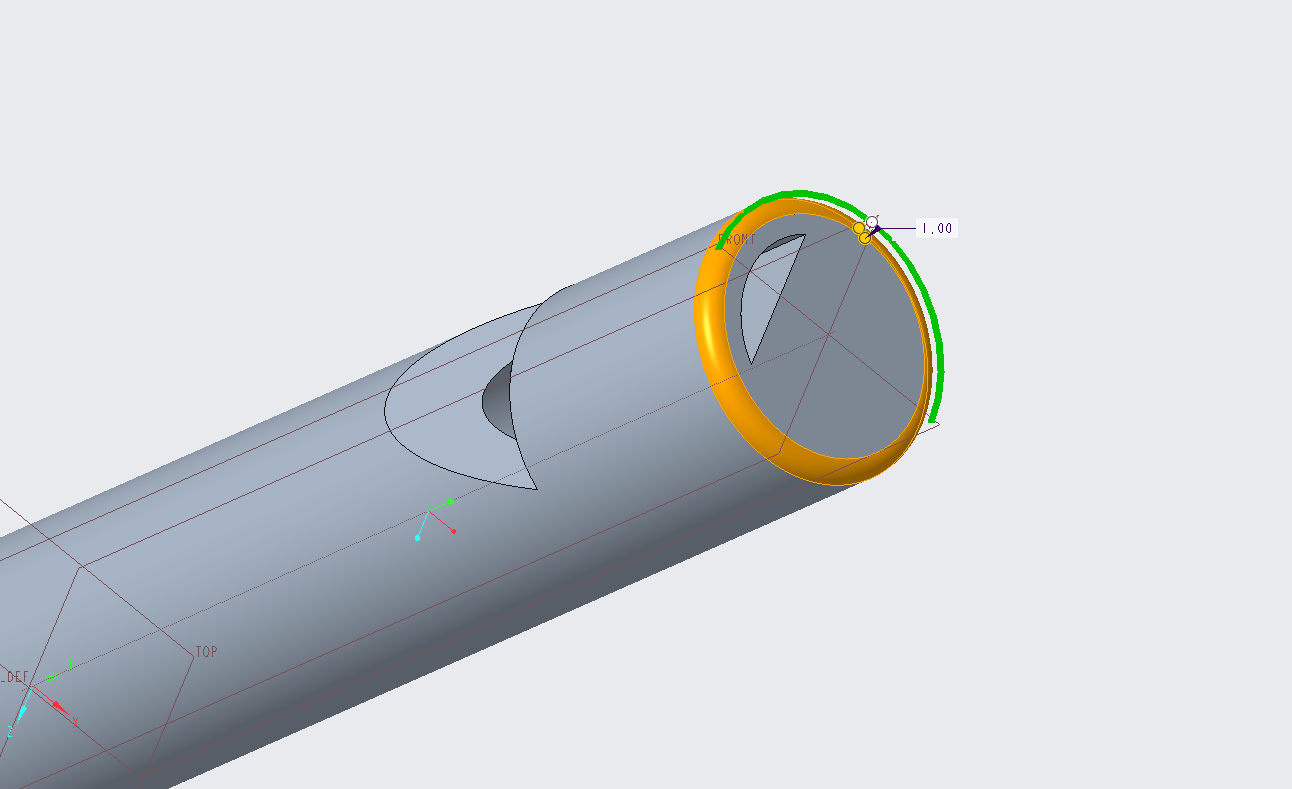

在进气口的一端，倒圆角（1毫米），这样用嘴吹的时候光滑一些。

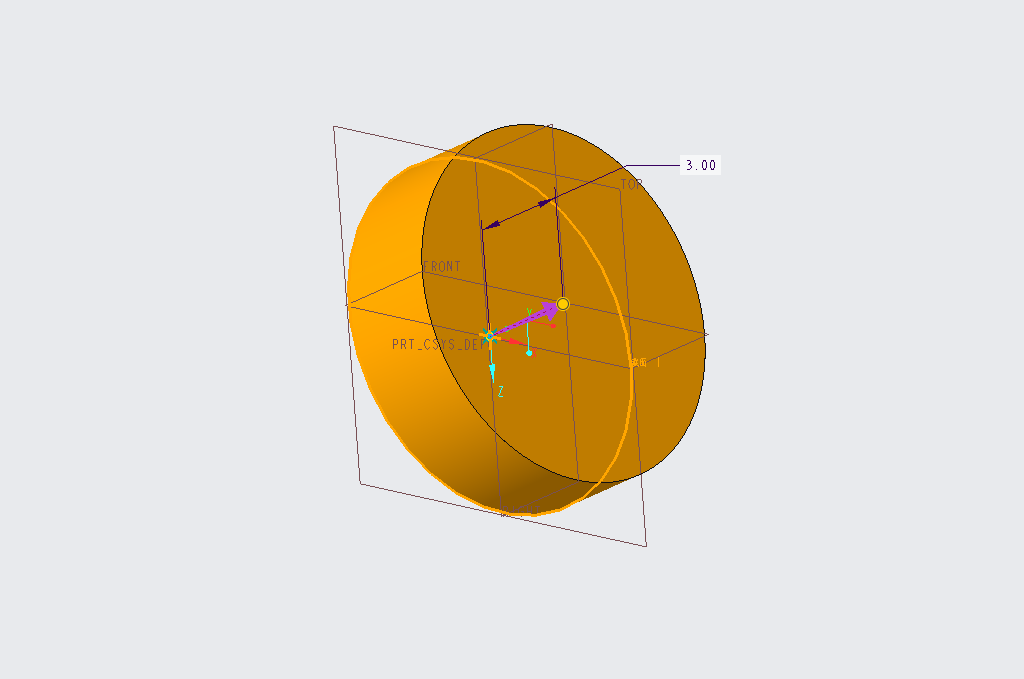

画另一端的堵头，为了打印方便，我们另新建一个文件，直接画一个10毫米的圆拉伸出来几毫米即可，这个简单一些。

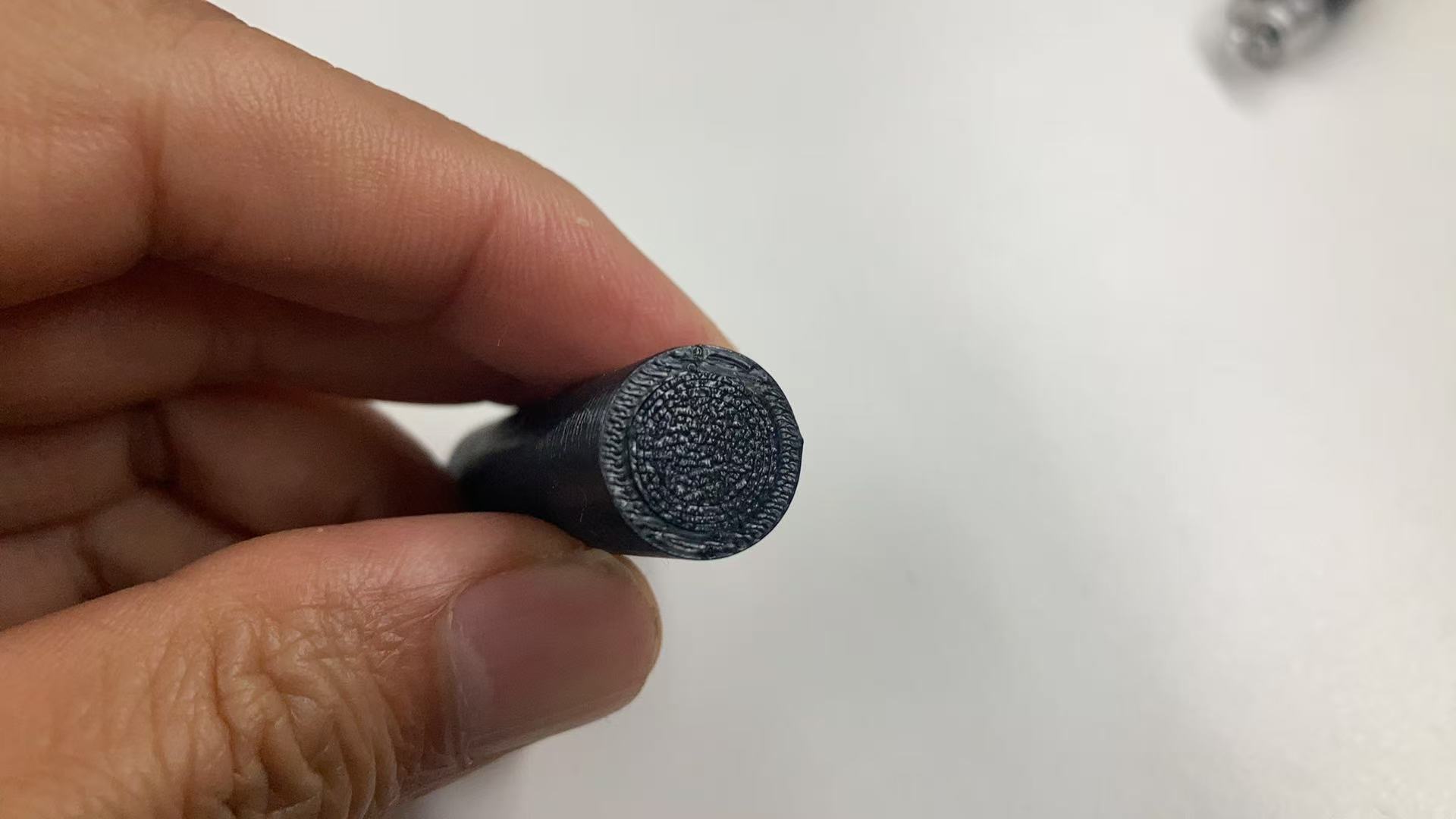

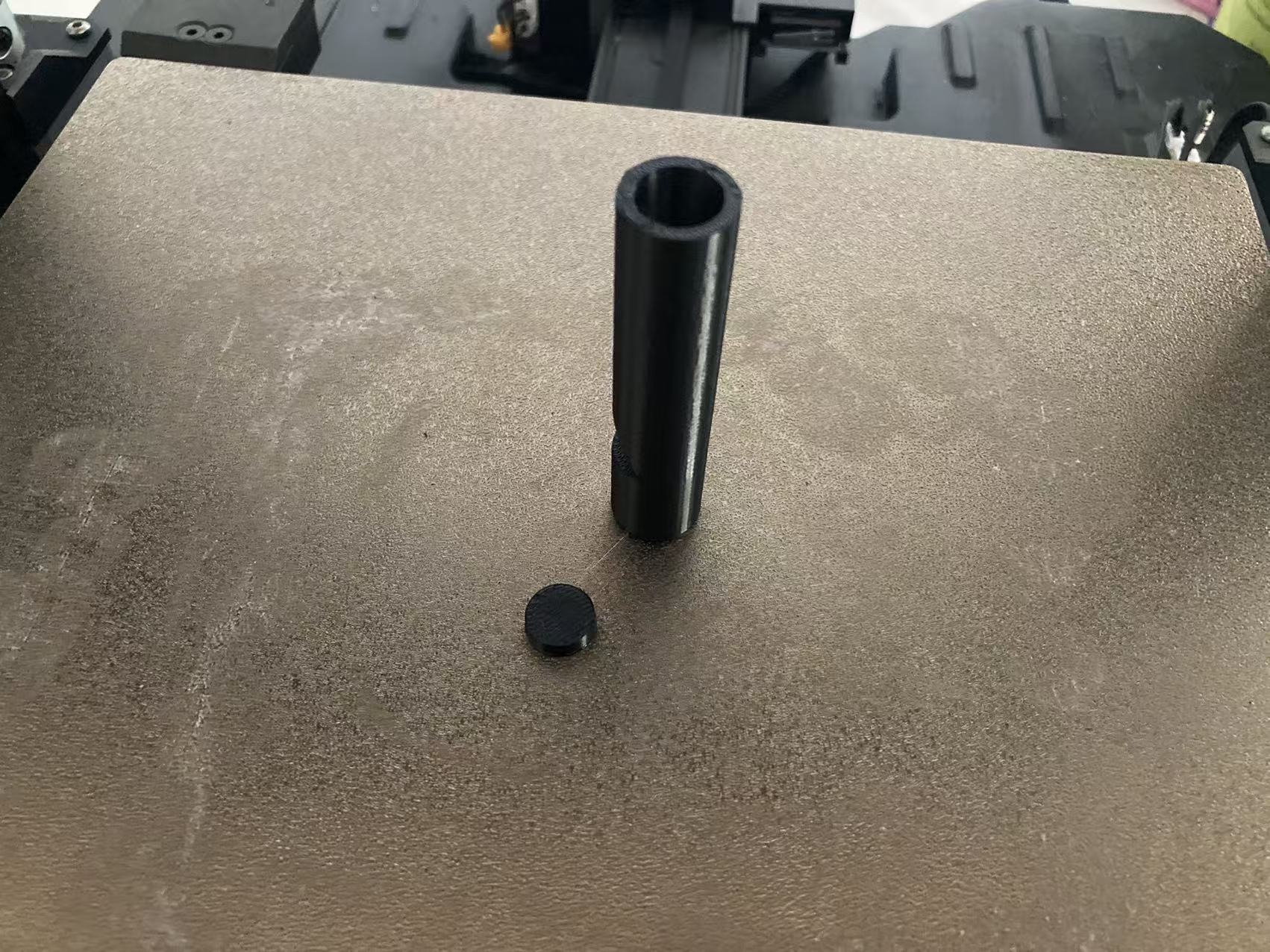

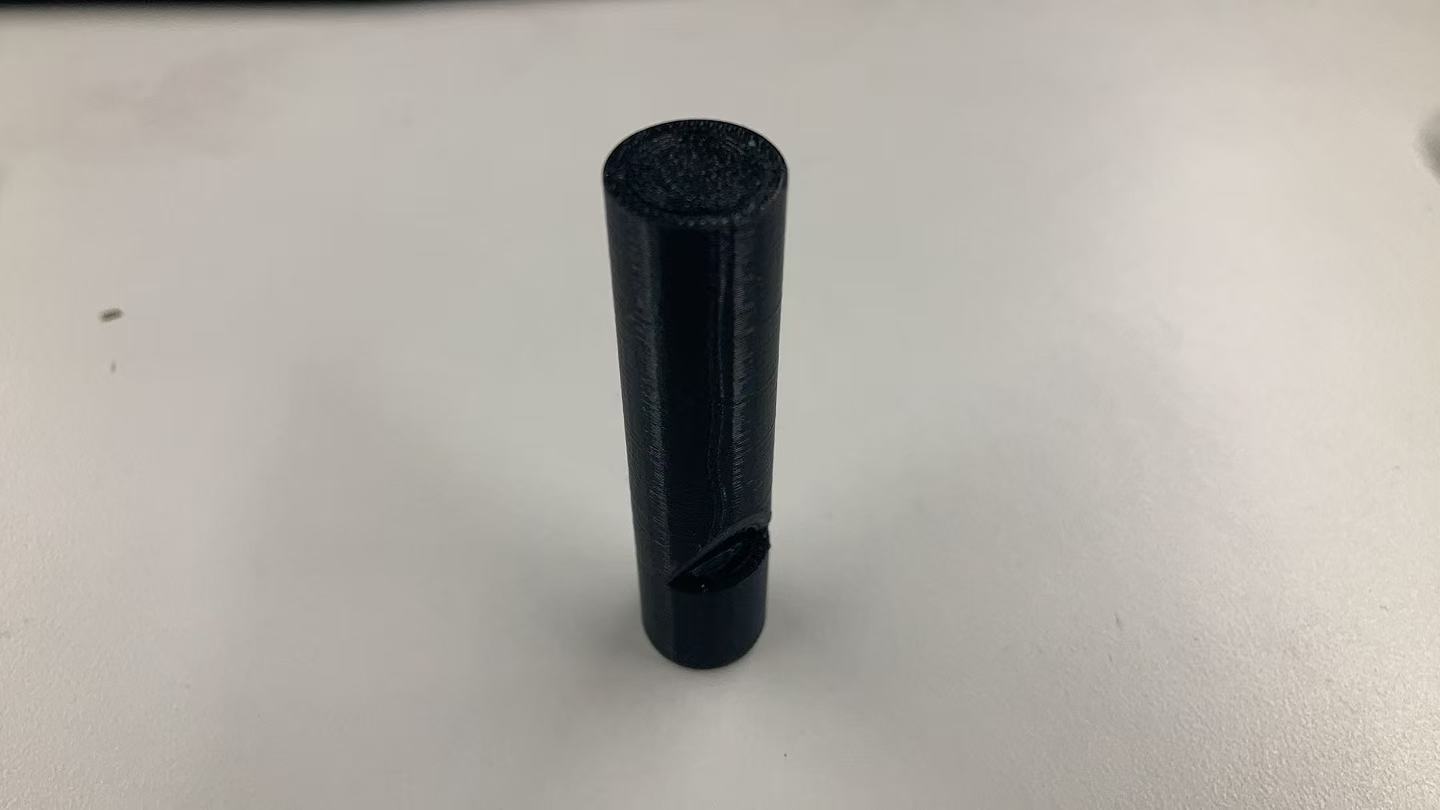

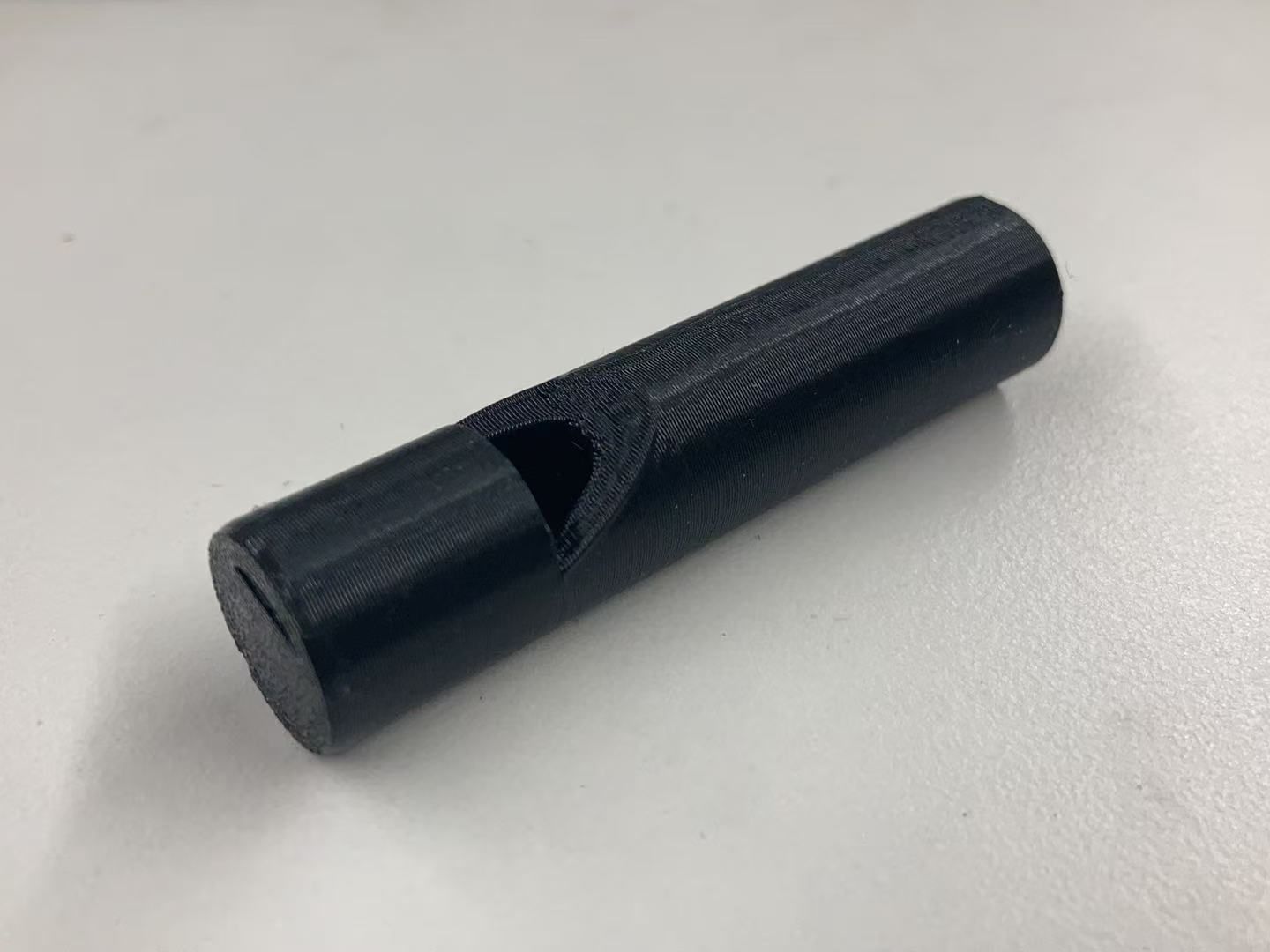

直接打印，然后把堵头塞到远离发声口的一端，这样竹哨就做好了，吹起来，回味一下小时候的乐趣吧。
