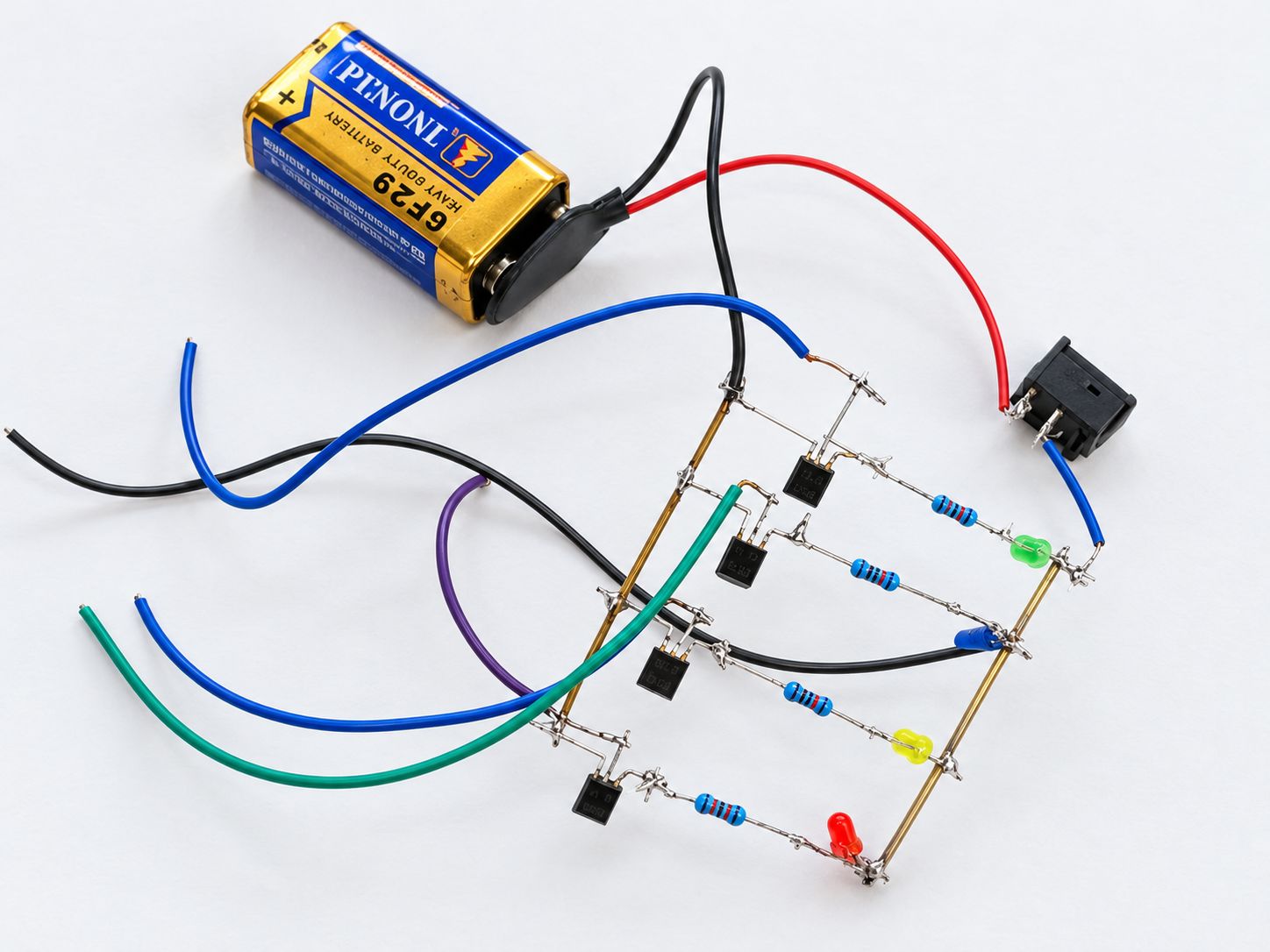

diy水位报警器教程

元器件清单：

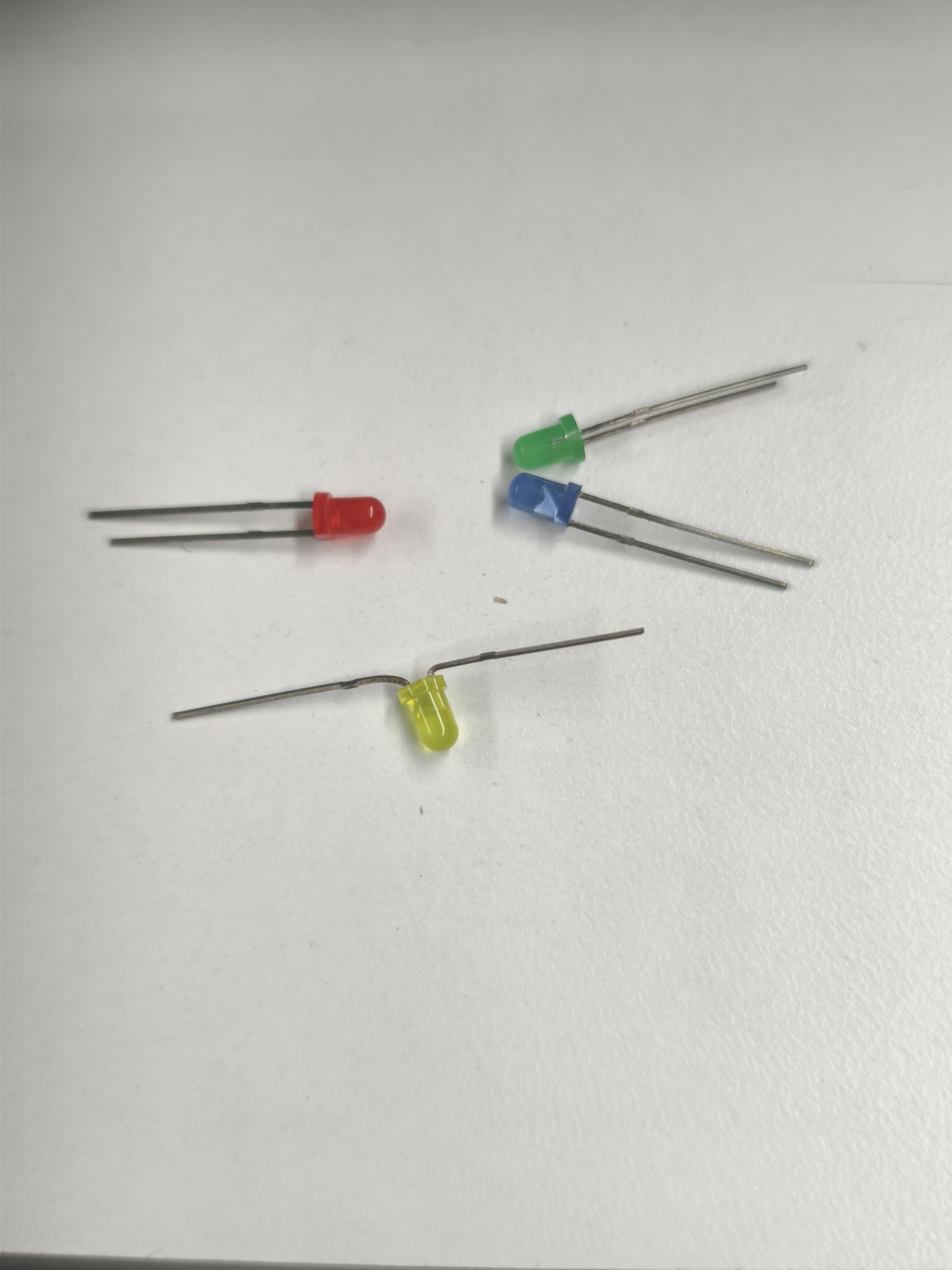

1. LED灯珠： 4颗（四种不同颜色）

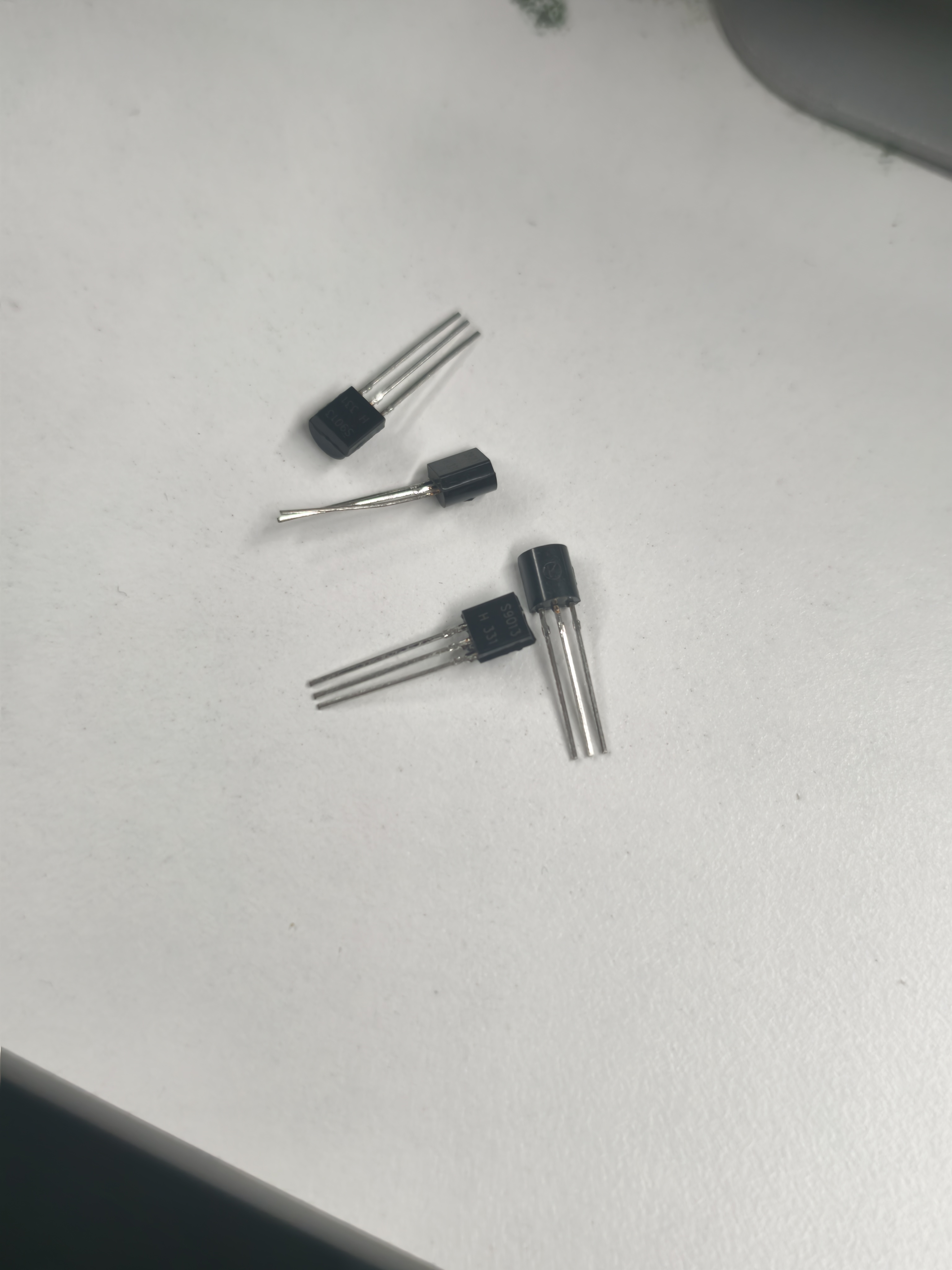

2. 三极管： S9013 × 4
3. 电阻： 20Ω × 4

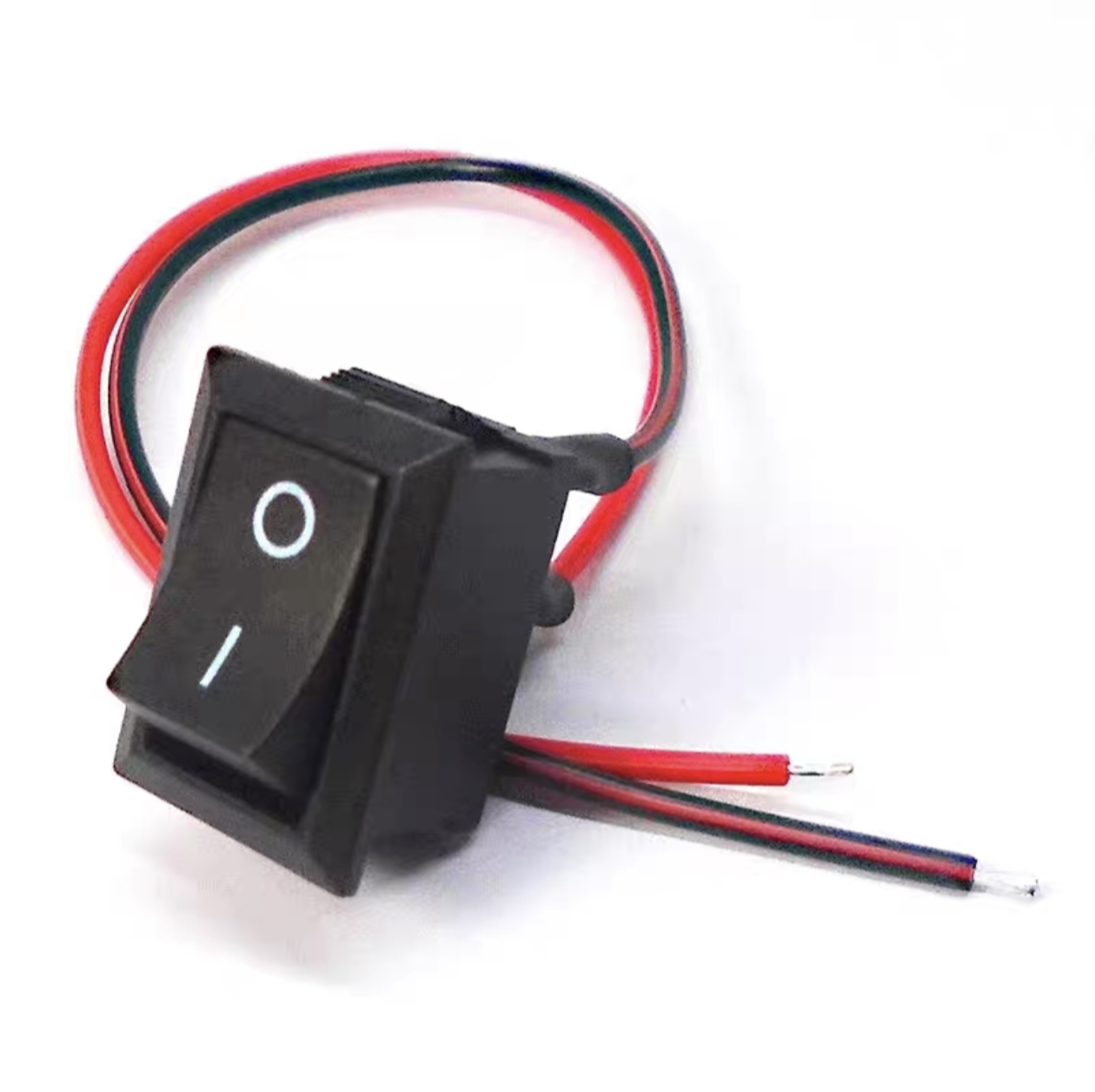

4. 开关： 两档拨动开关 × 1

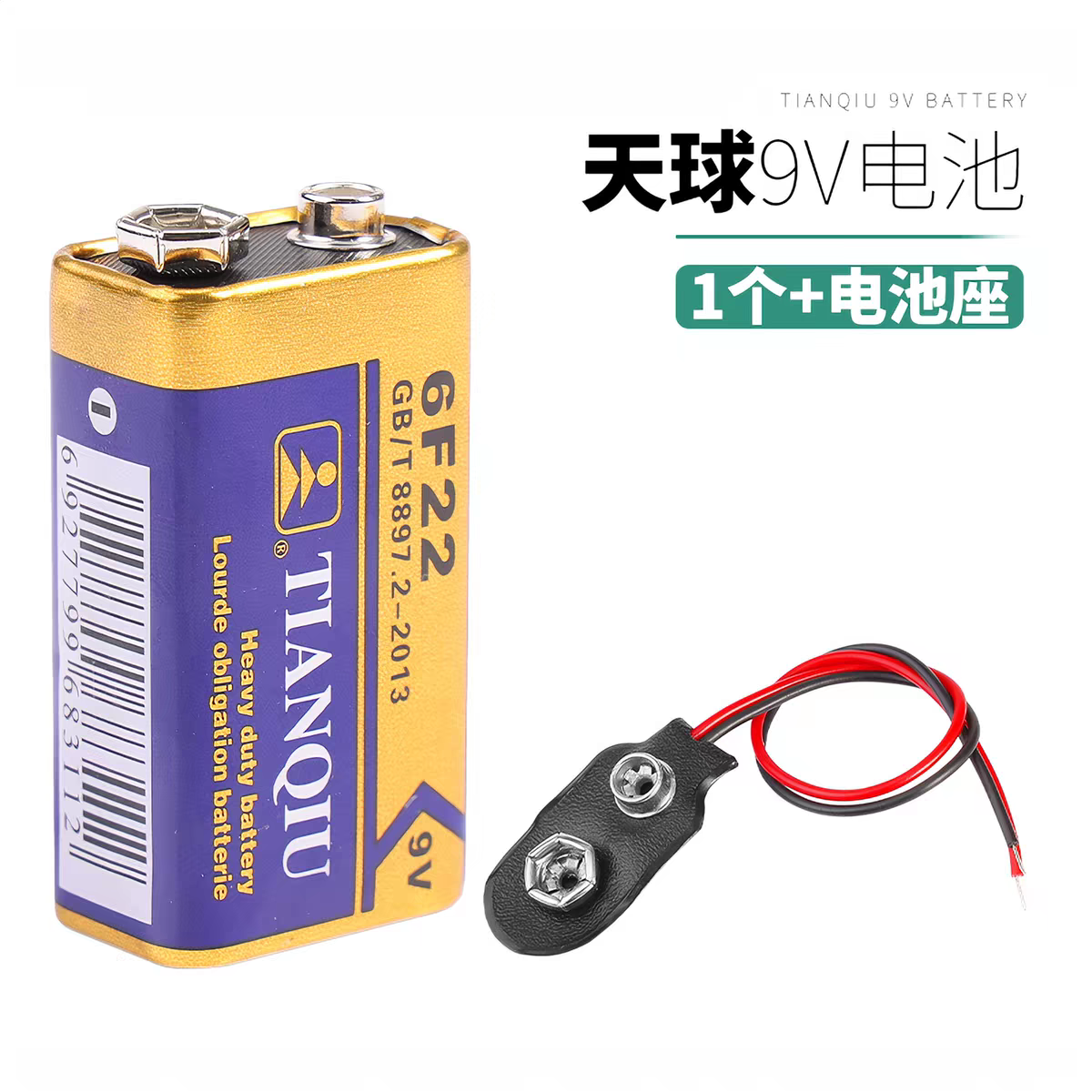

5. 电源： 9V电池及电池座 × 1套

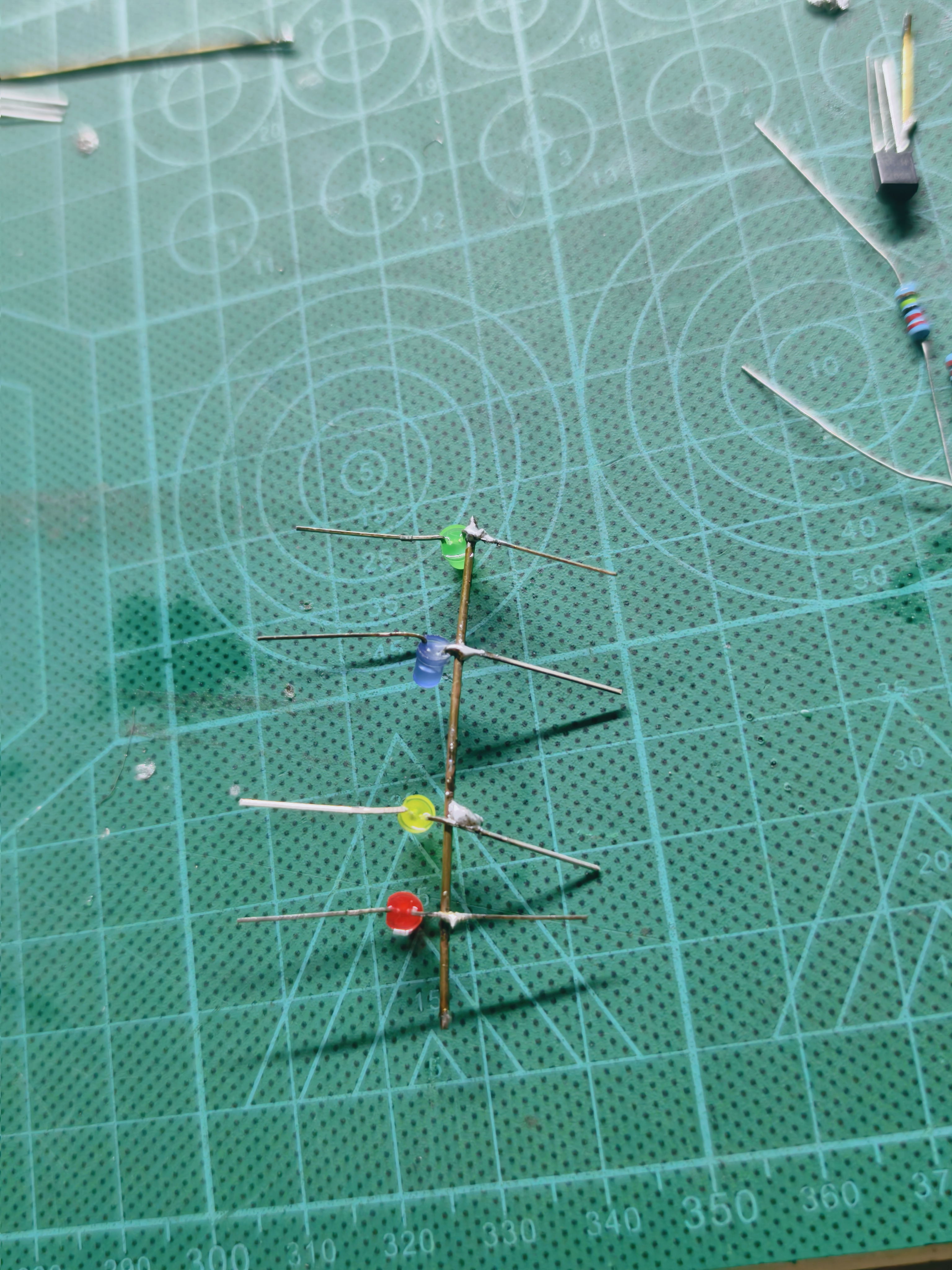

取一段导线（铜线或其他导电材料均可），将LED灯珠的正极（长引脚）焊接至导线上，随后剪除引脚多余部分。

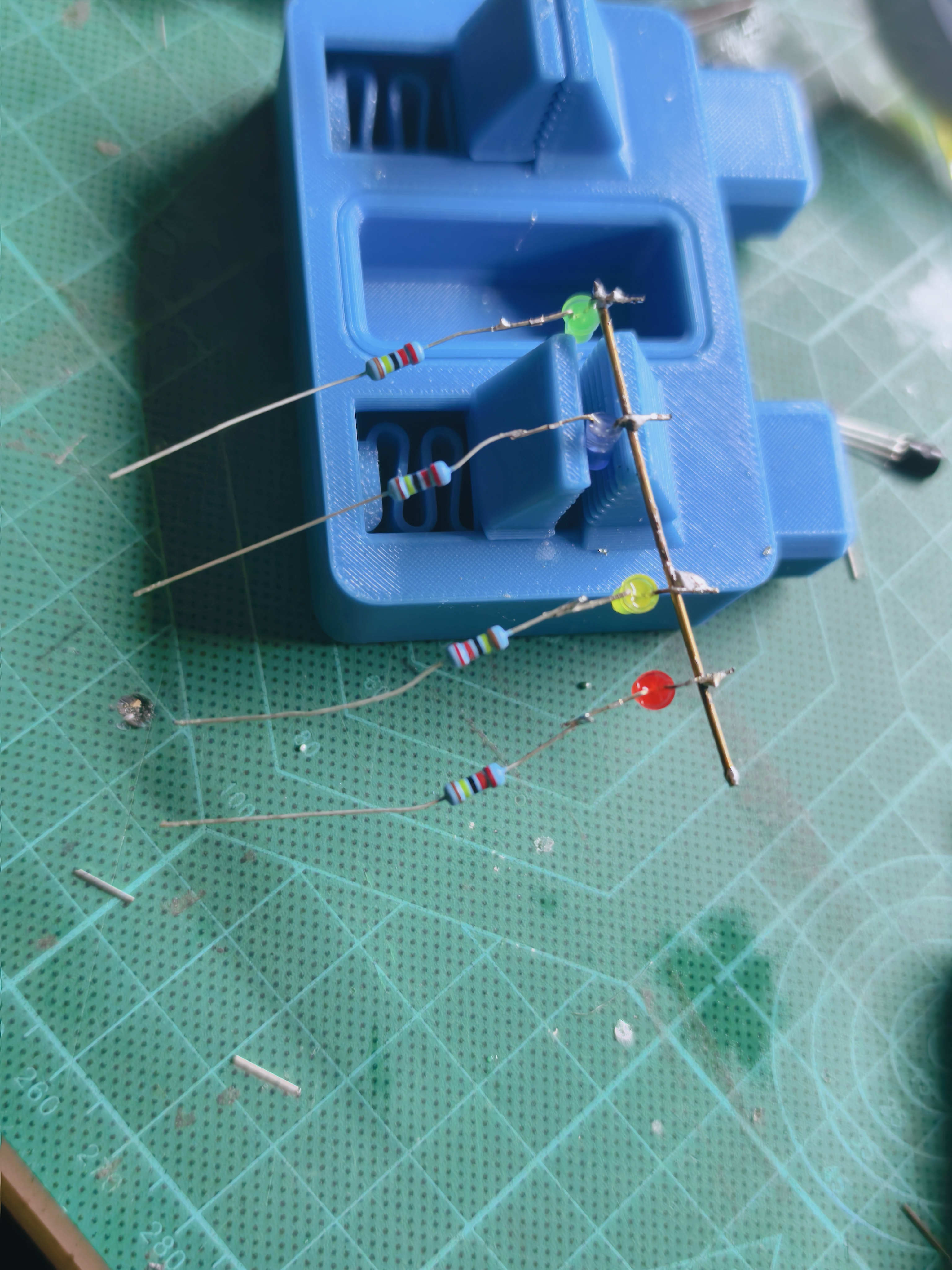

在每个LED灯珠的负极引脚上，各焊接一只200Ω电阻。

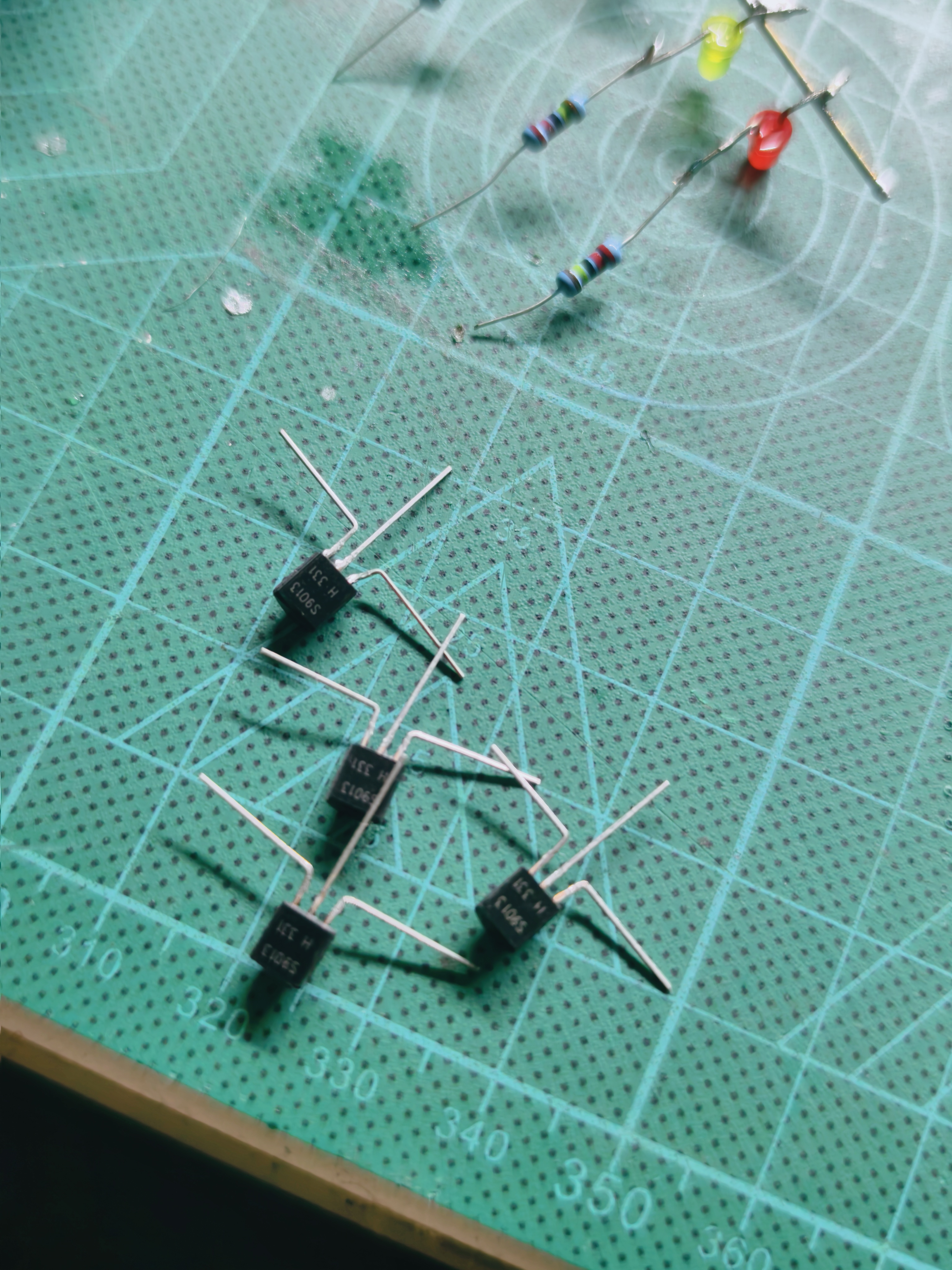

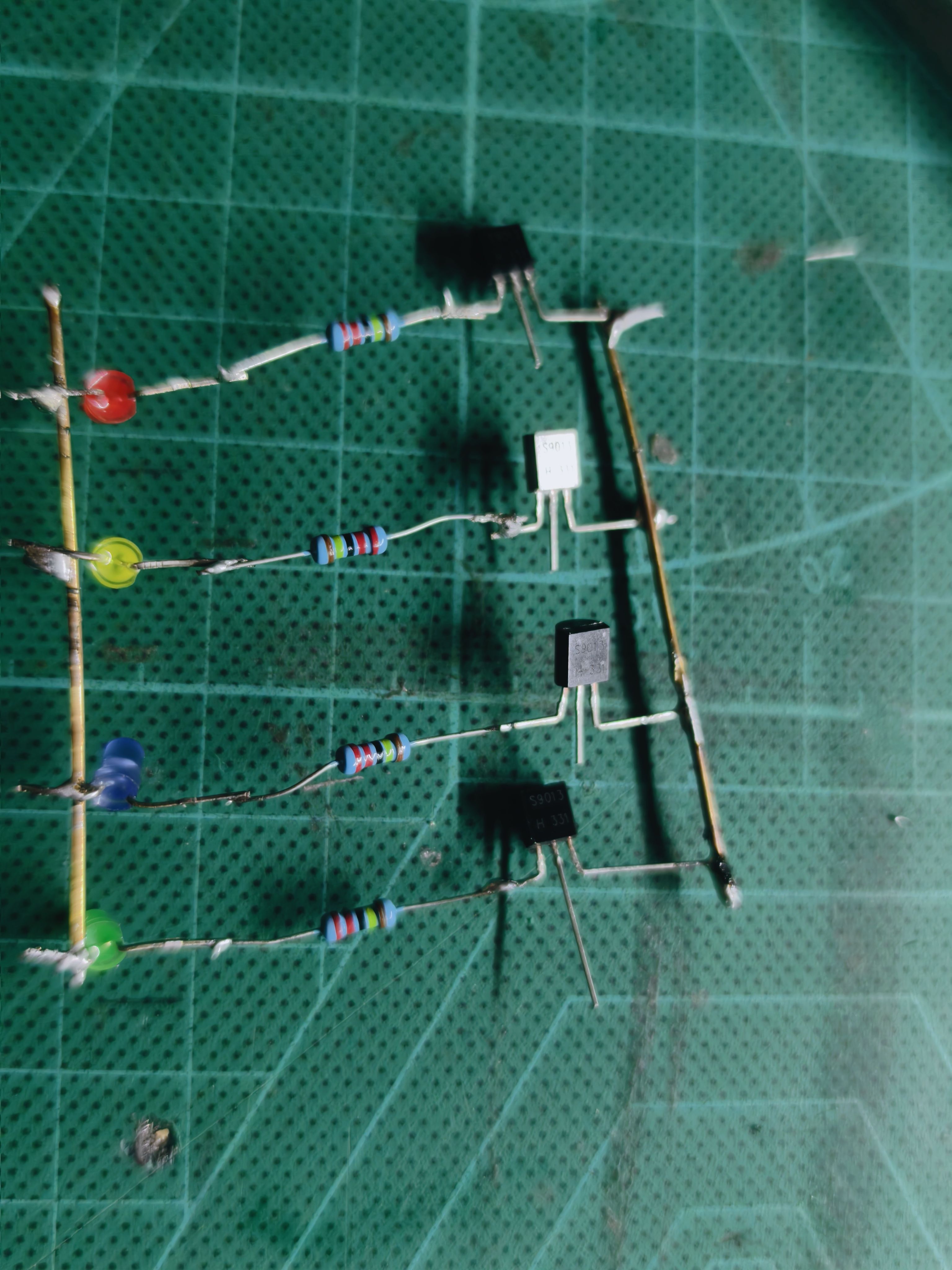

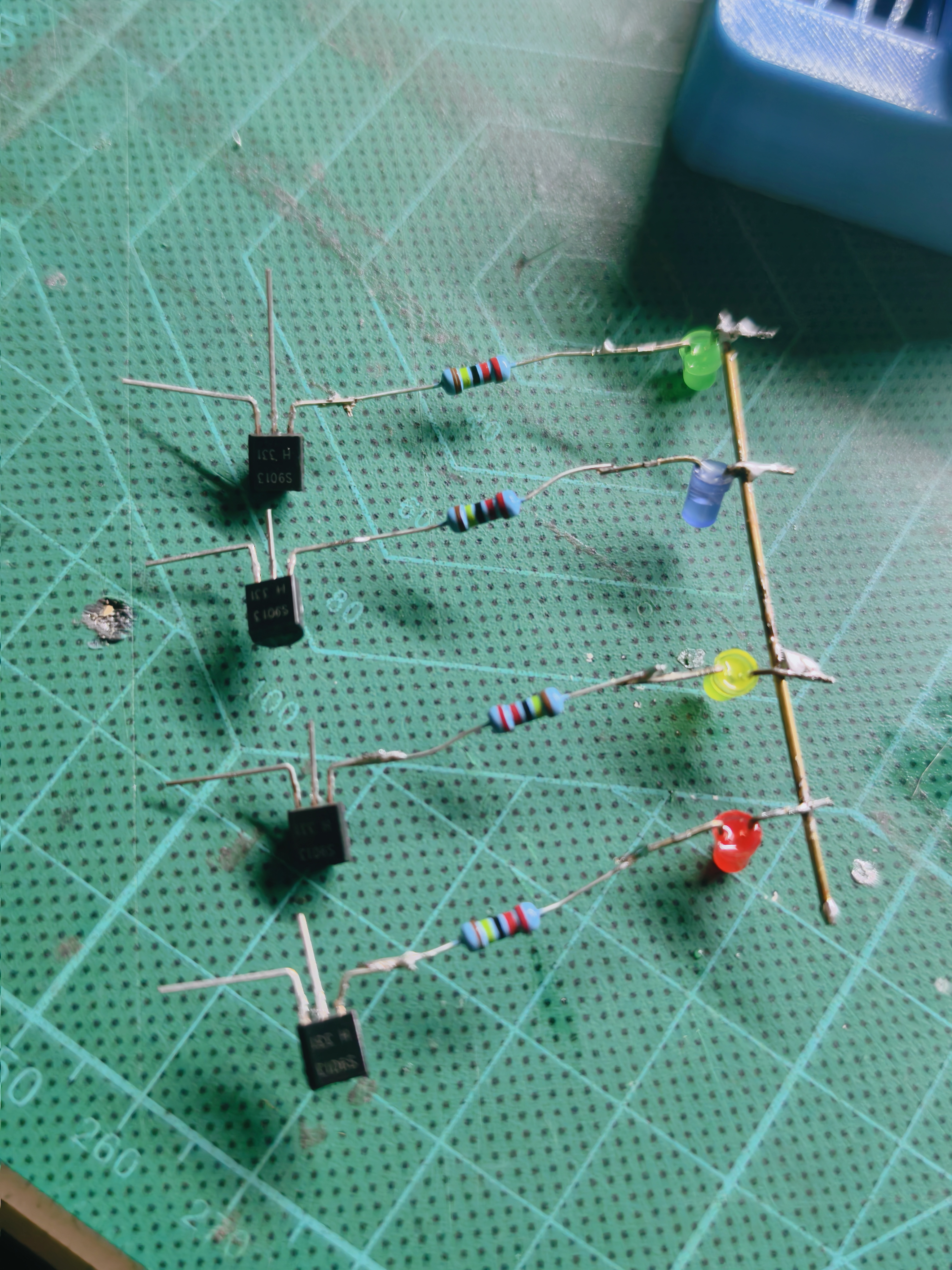

使用镊子对S9013三极管的引脚进行预弯整形。将三极管有标识文字的一面朝上放置，使其右侧引脚与LED负极的限流电阻相连。所有s9013左侧引脚和一根铜线焊接在一起。

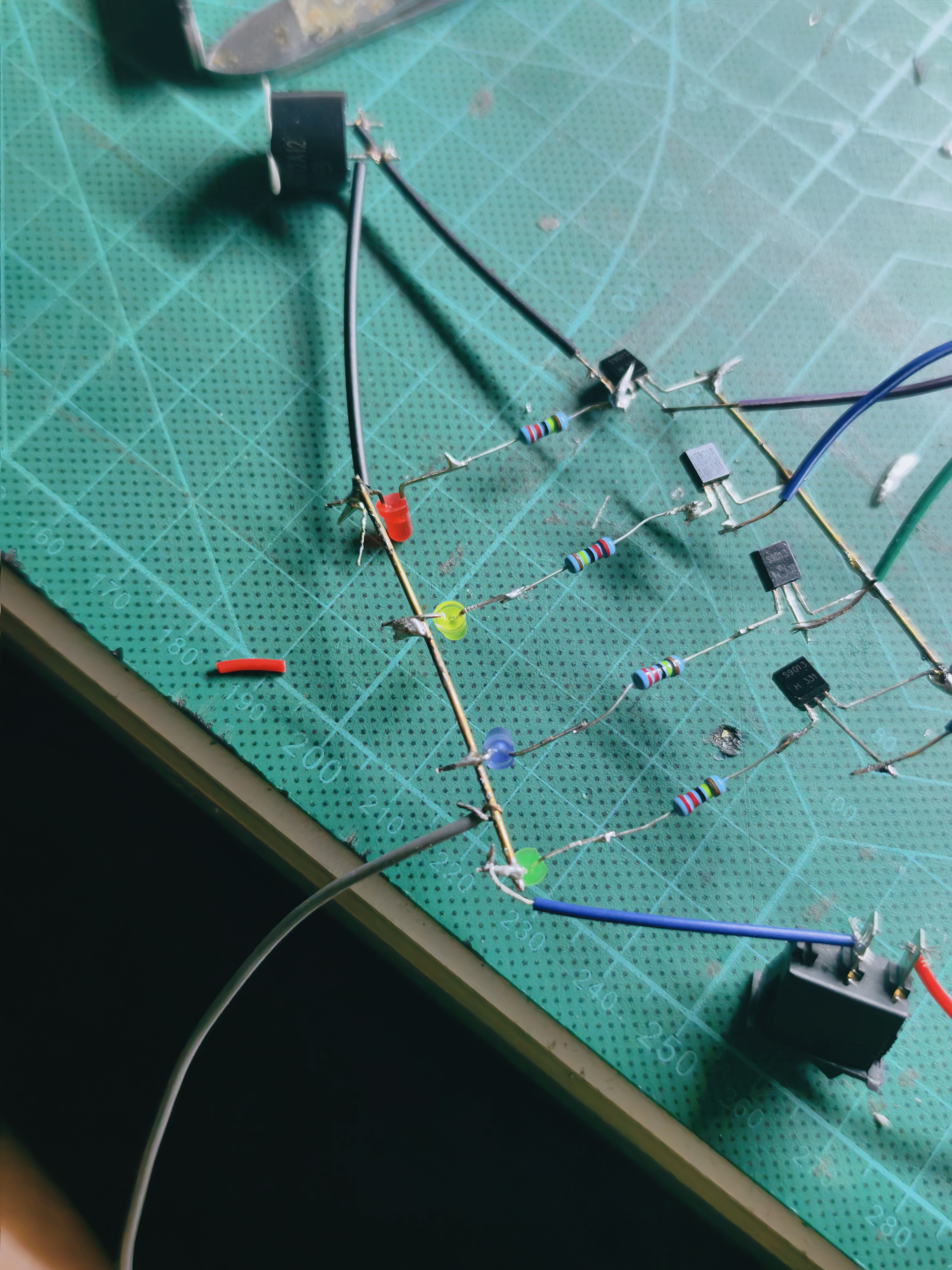

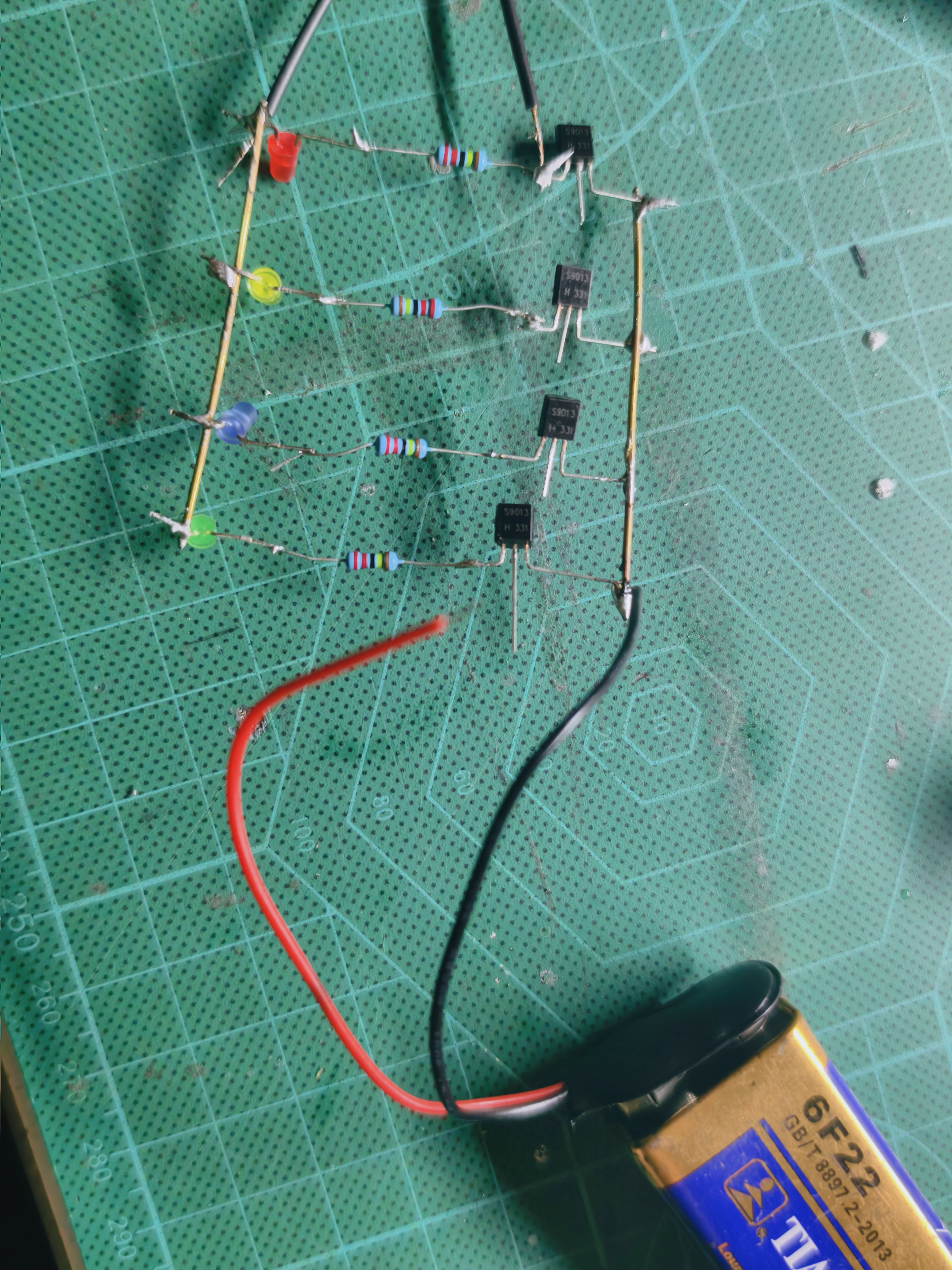

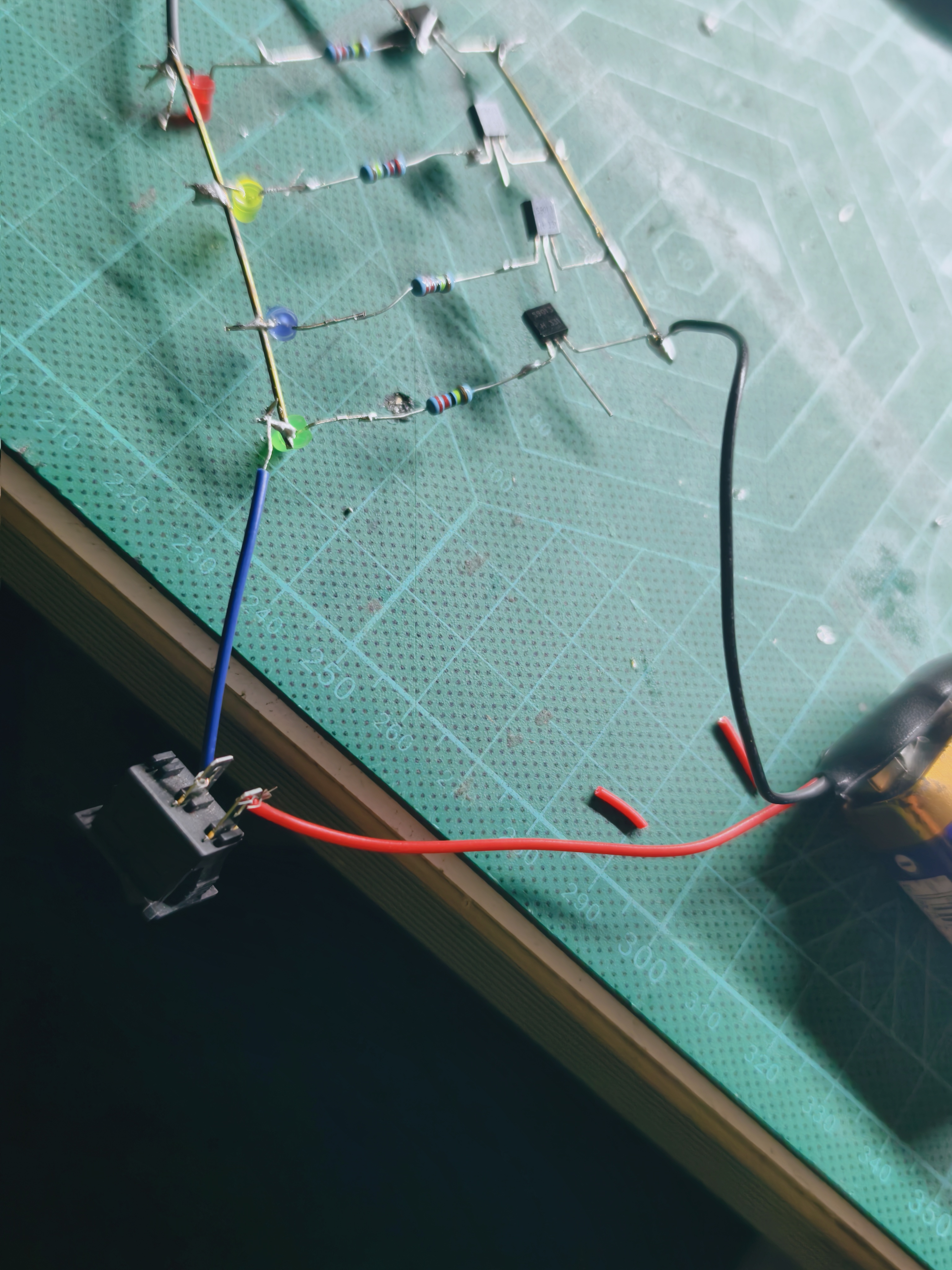

将电池座的负极与LED公共负极导线焊接相连；电池座正极接至两档开关的一端，开关另一端连接至LED正极总线，以构成完整回路。

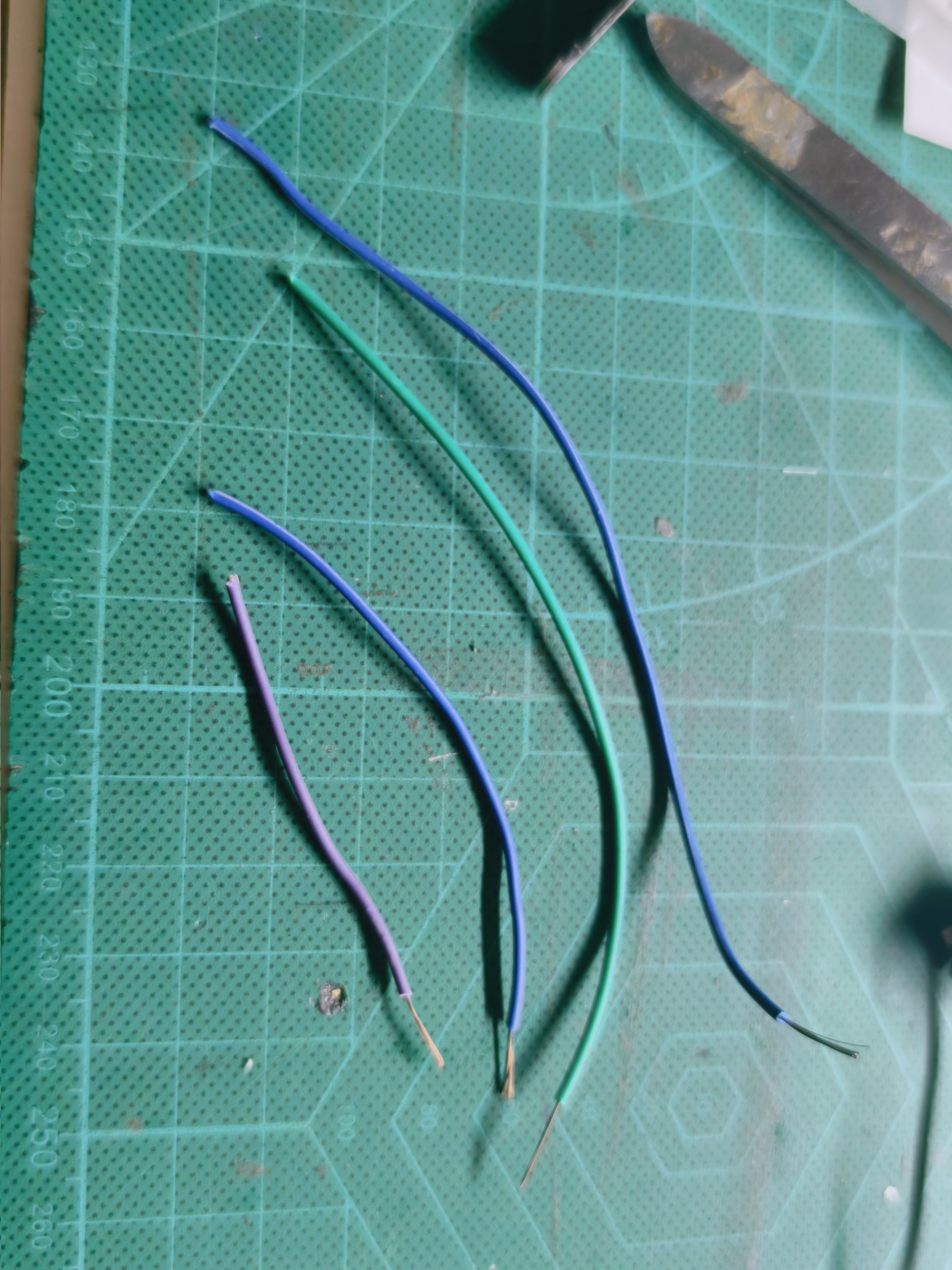

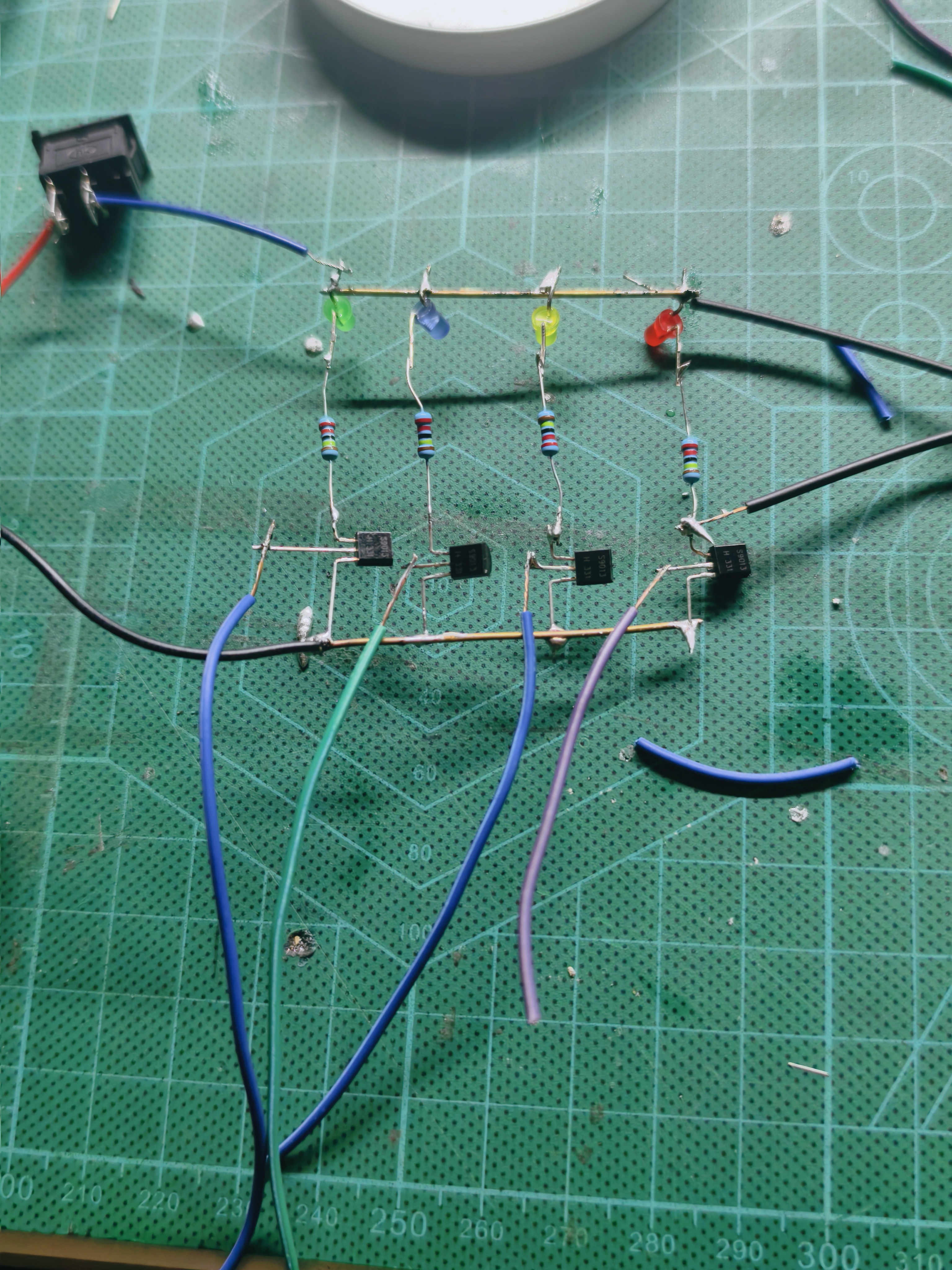

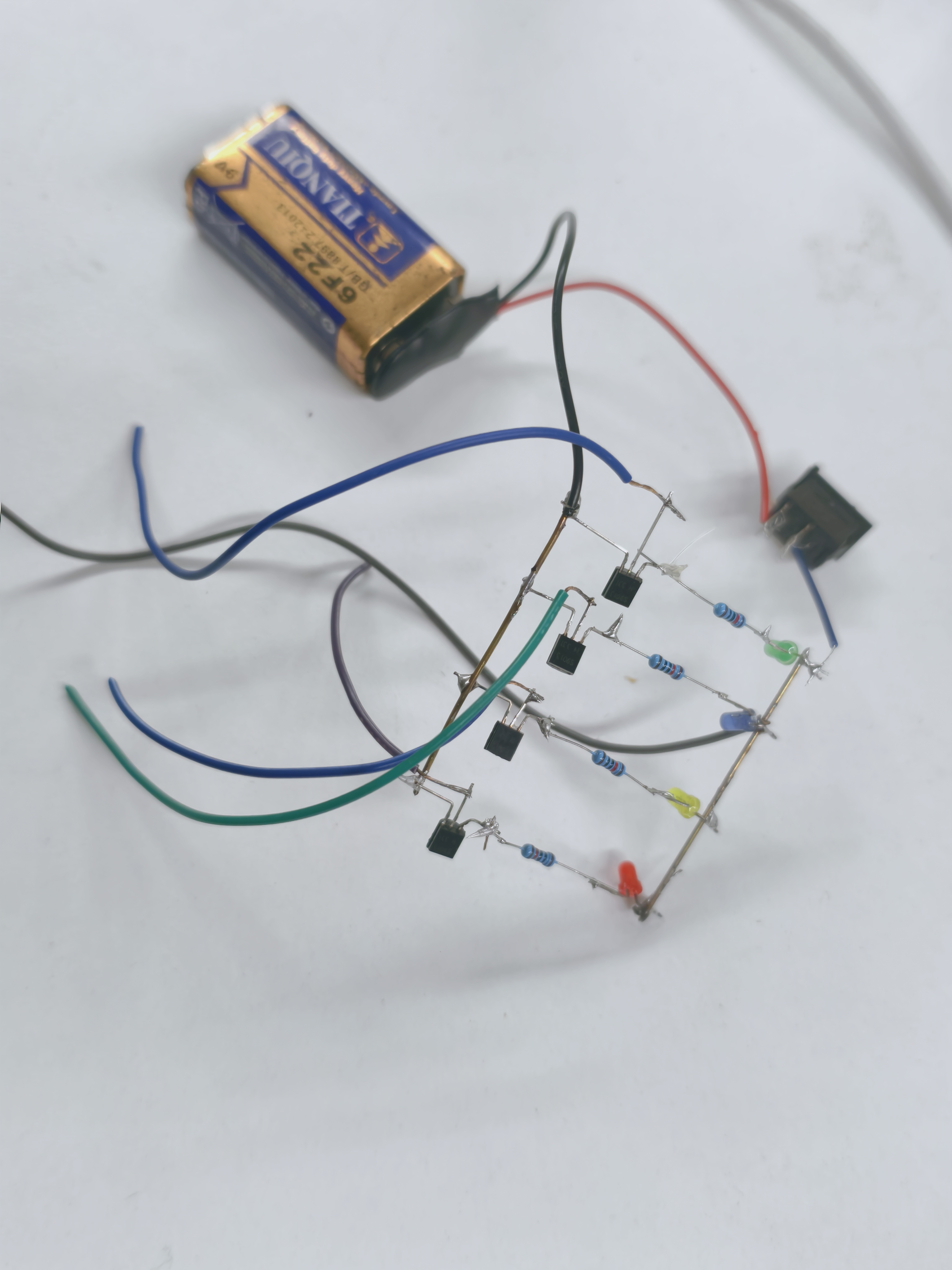

准备四根长度递减的导线，用剥线钳剥去一端绝缘皮。将裸露端按长短顺序依次焊接至S9013的基极（中间引脚），并在LED正极总线上另接一根导线作为公共正极探针。组装完成后，将正极探针浸入水中，四根负极探测线按长度依次排开；随着水位上升淹没不同长度的导线，对应的LED将逐级点亮。
