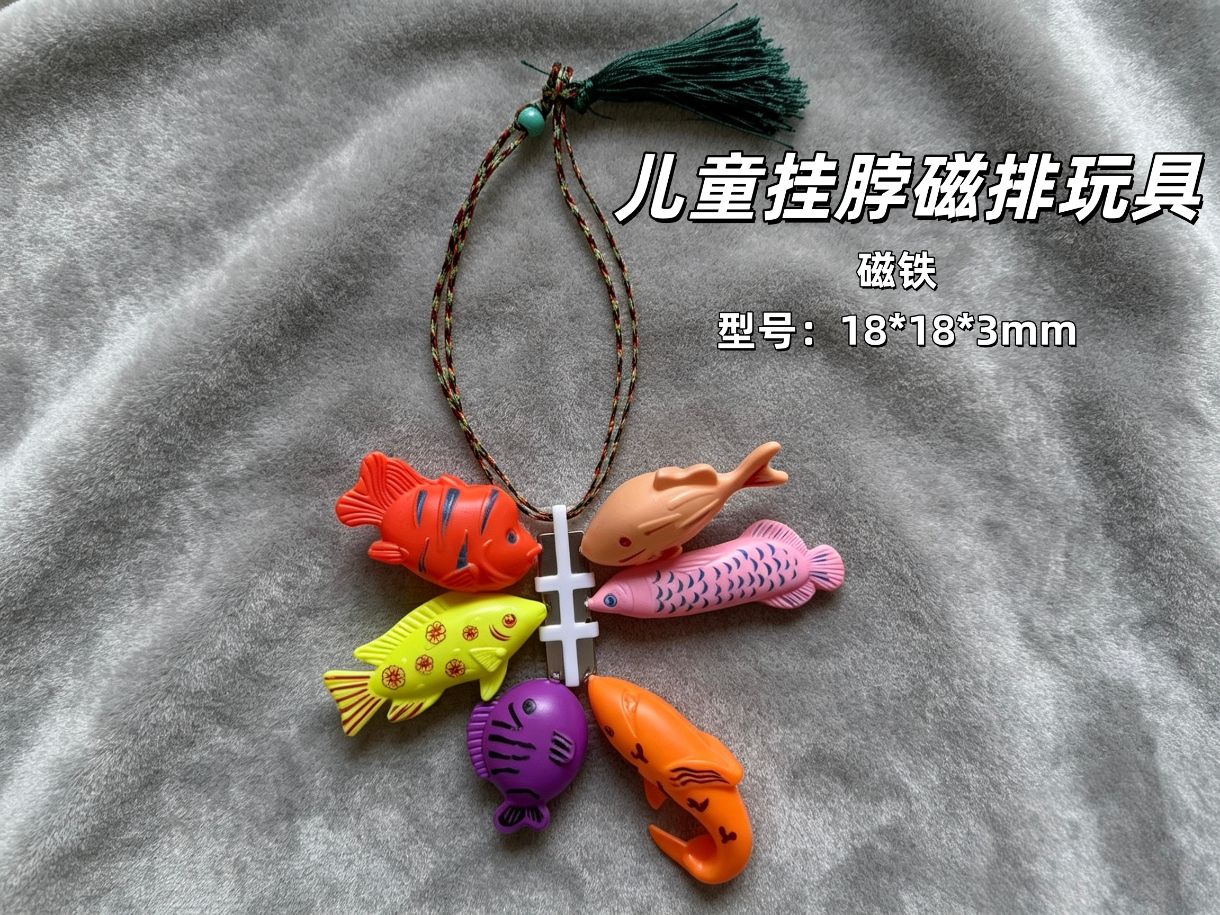

儿童挂脖磁排玩具

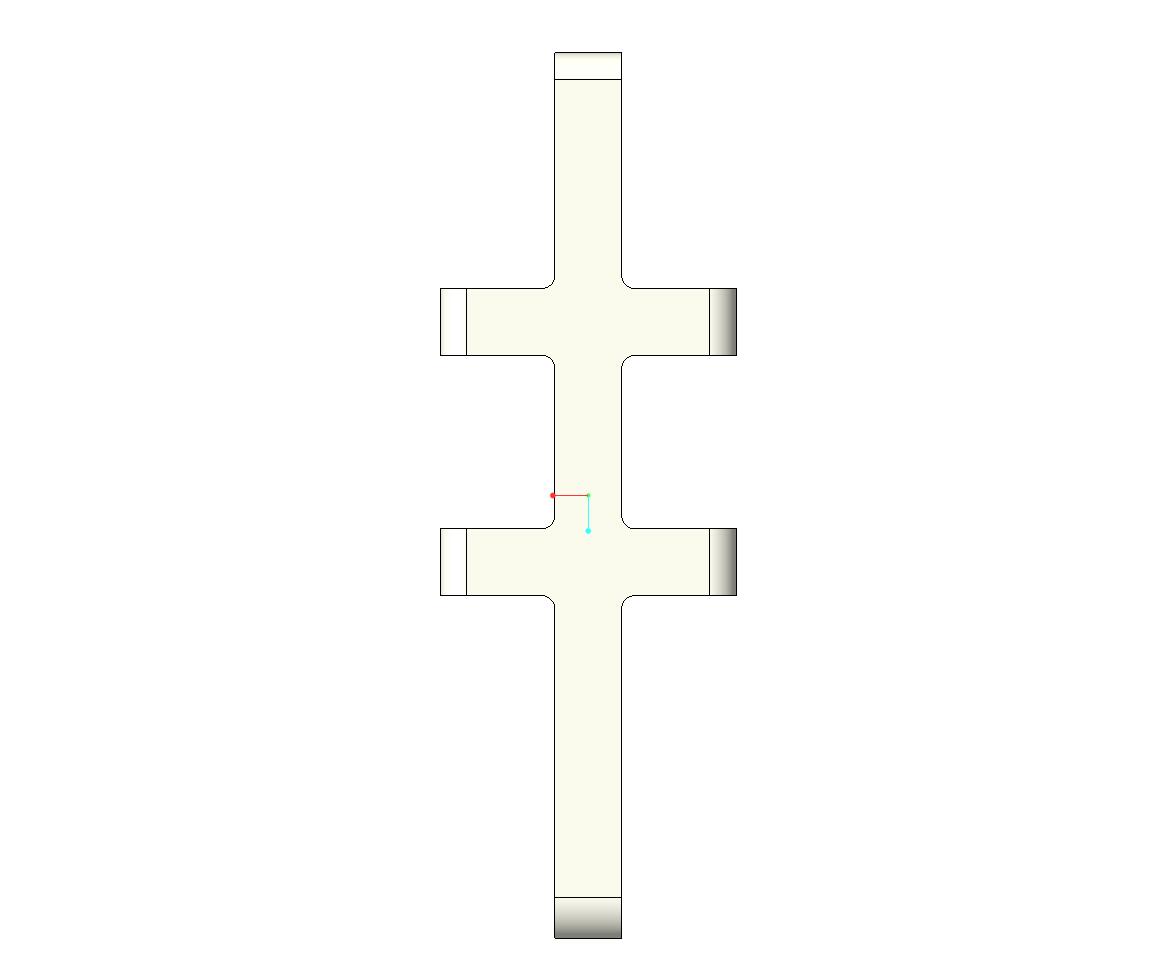

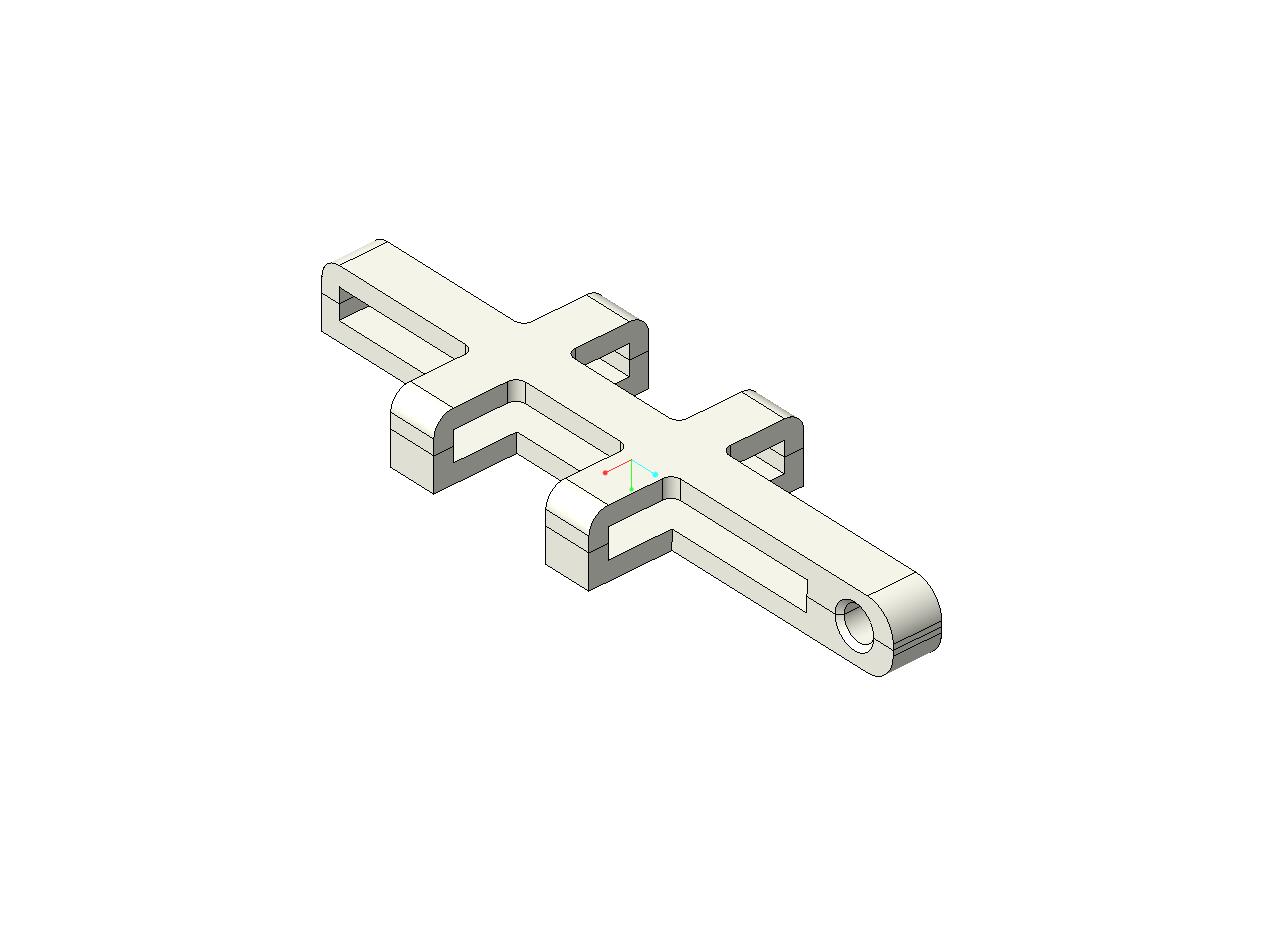

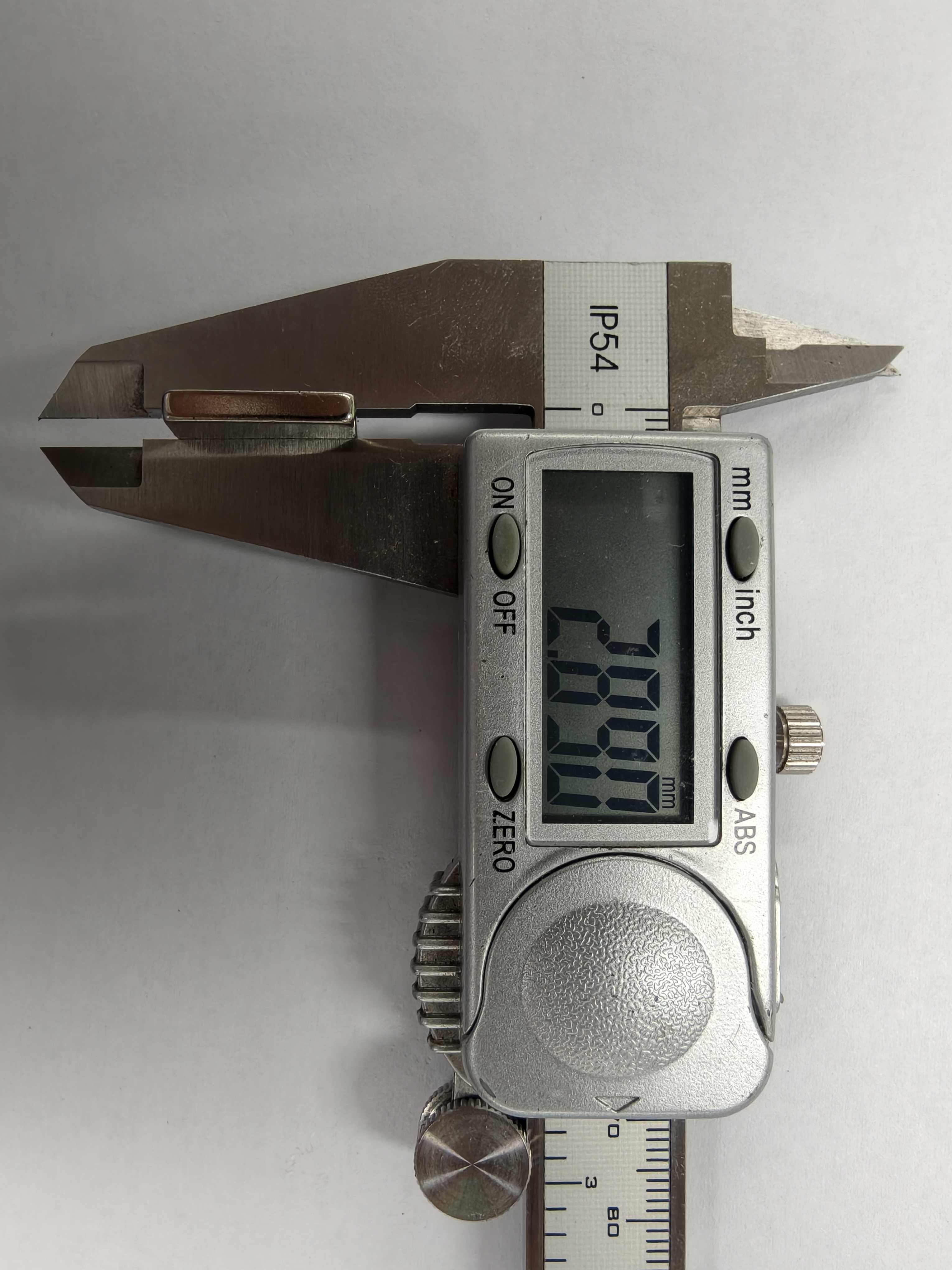

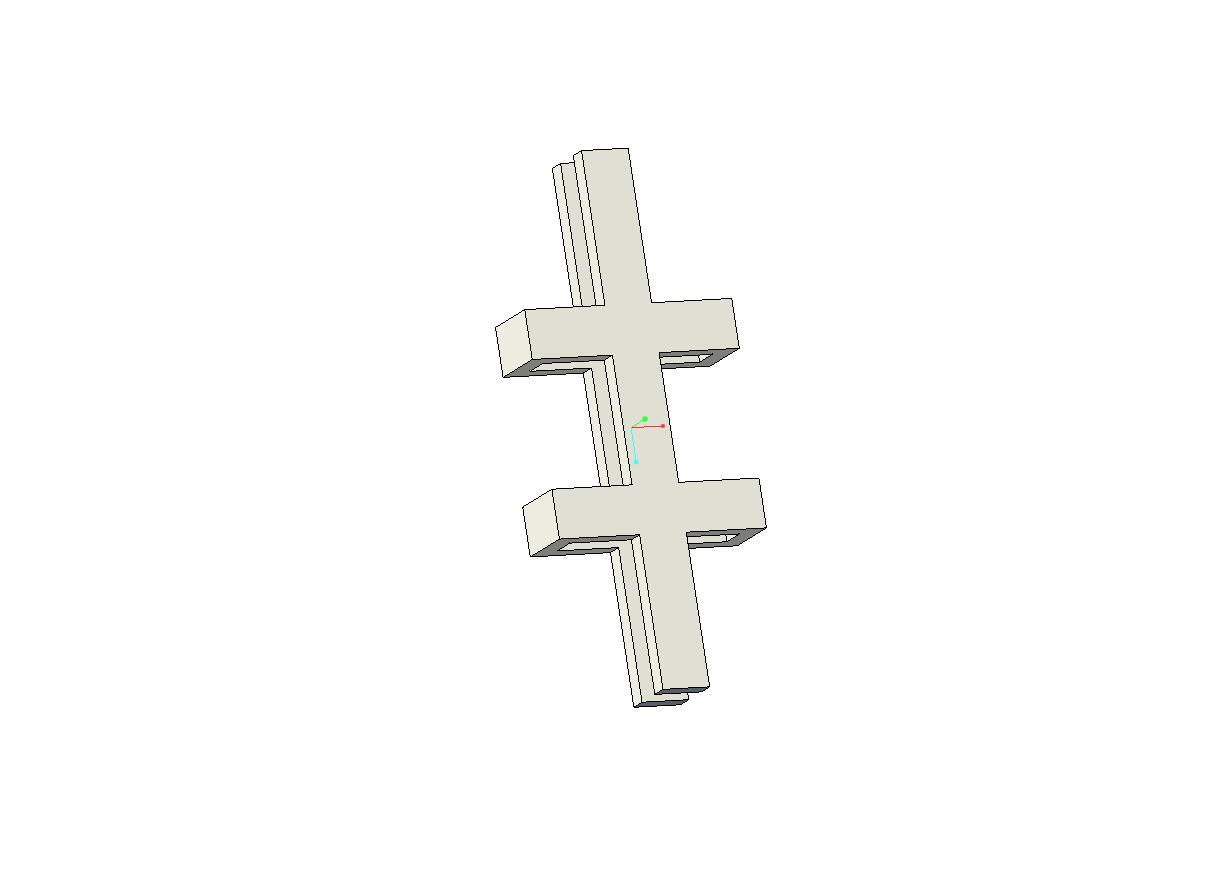

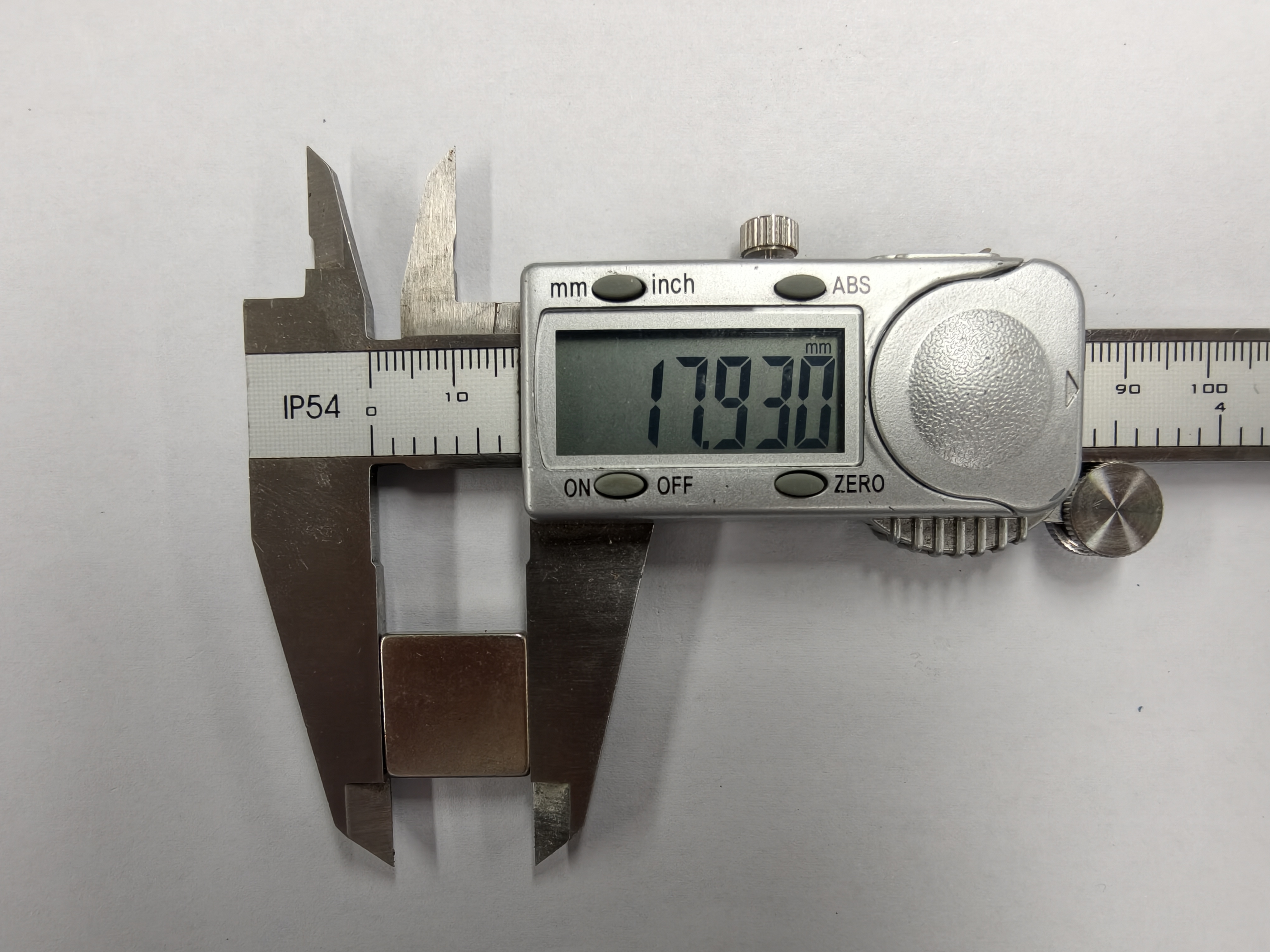

先预览最终图纸，对其有概念后在进行建模。如图所示图纸主体为一个框架结构，其功能是固定住3块18*18*3mm规格的方形磁铁，以便随手吸附其它金属制品。

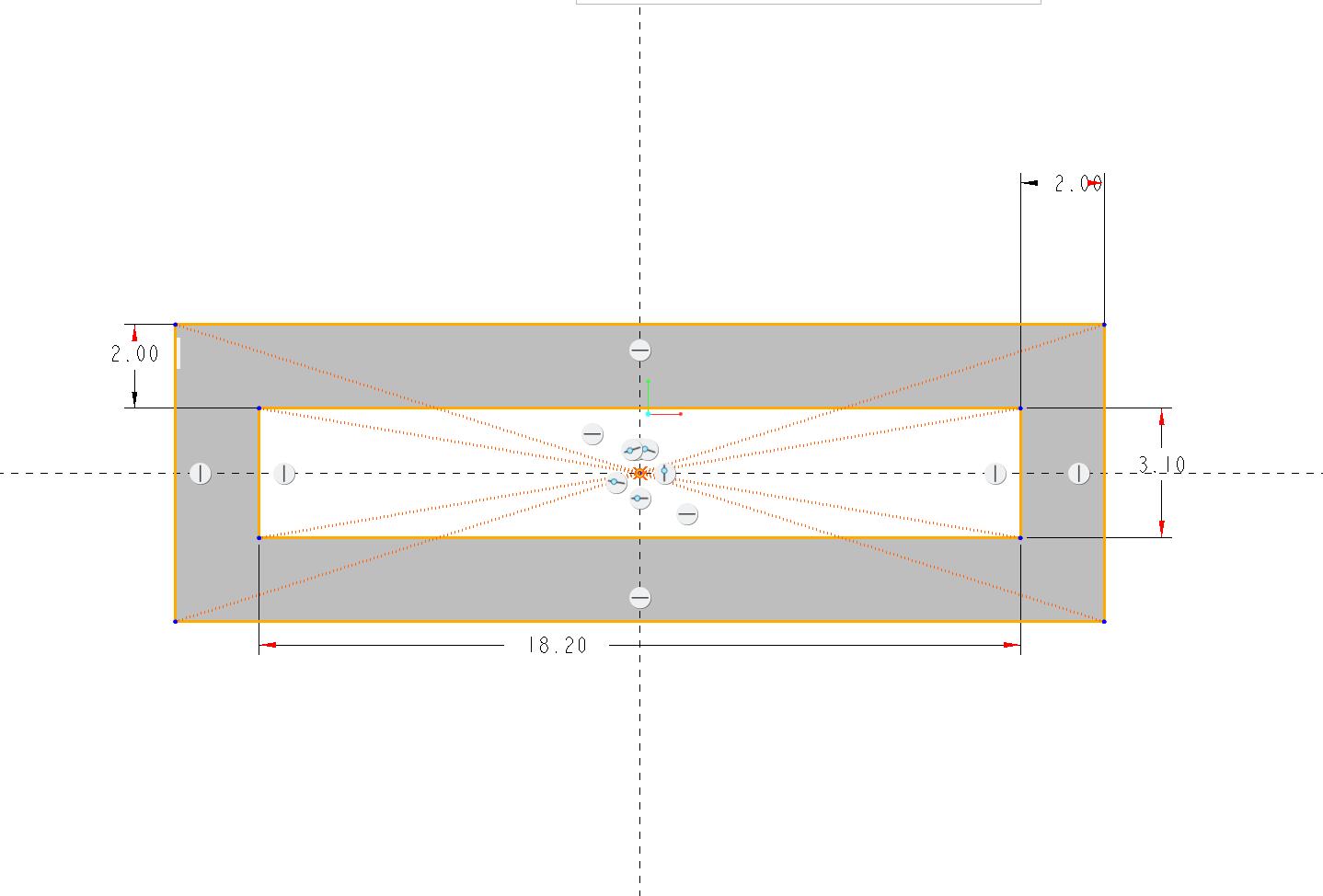

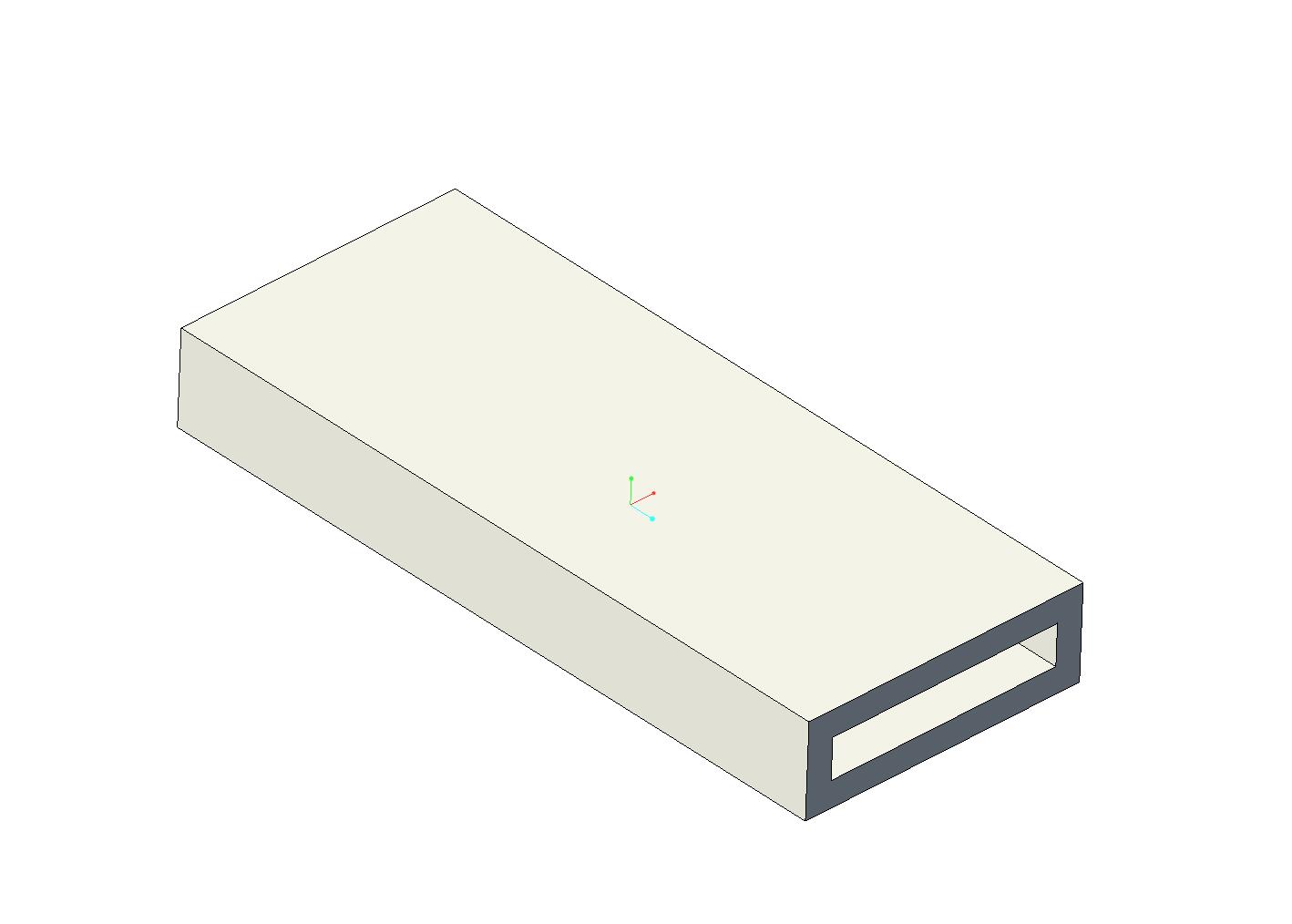

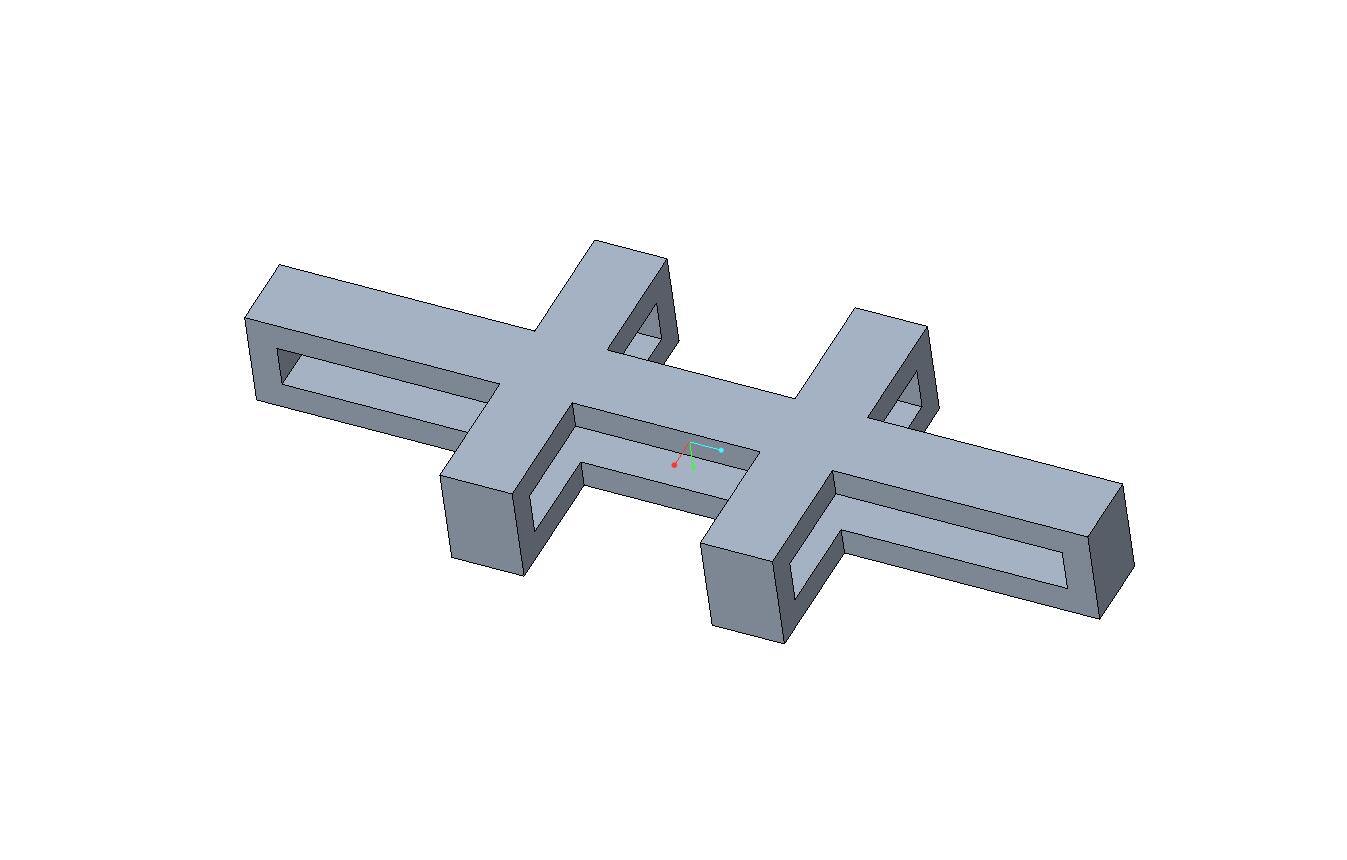

1. 在【FRONT】平面绘制如图的截面尺寸

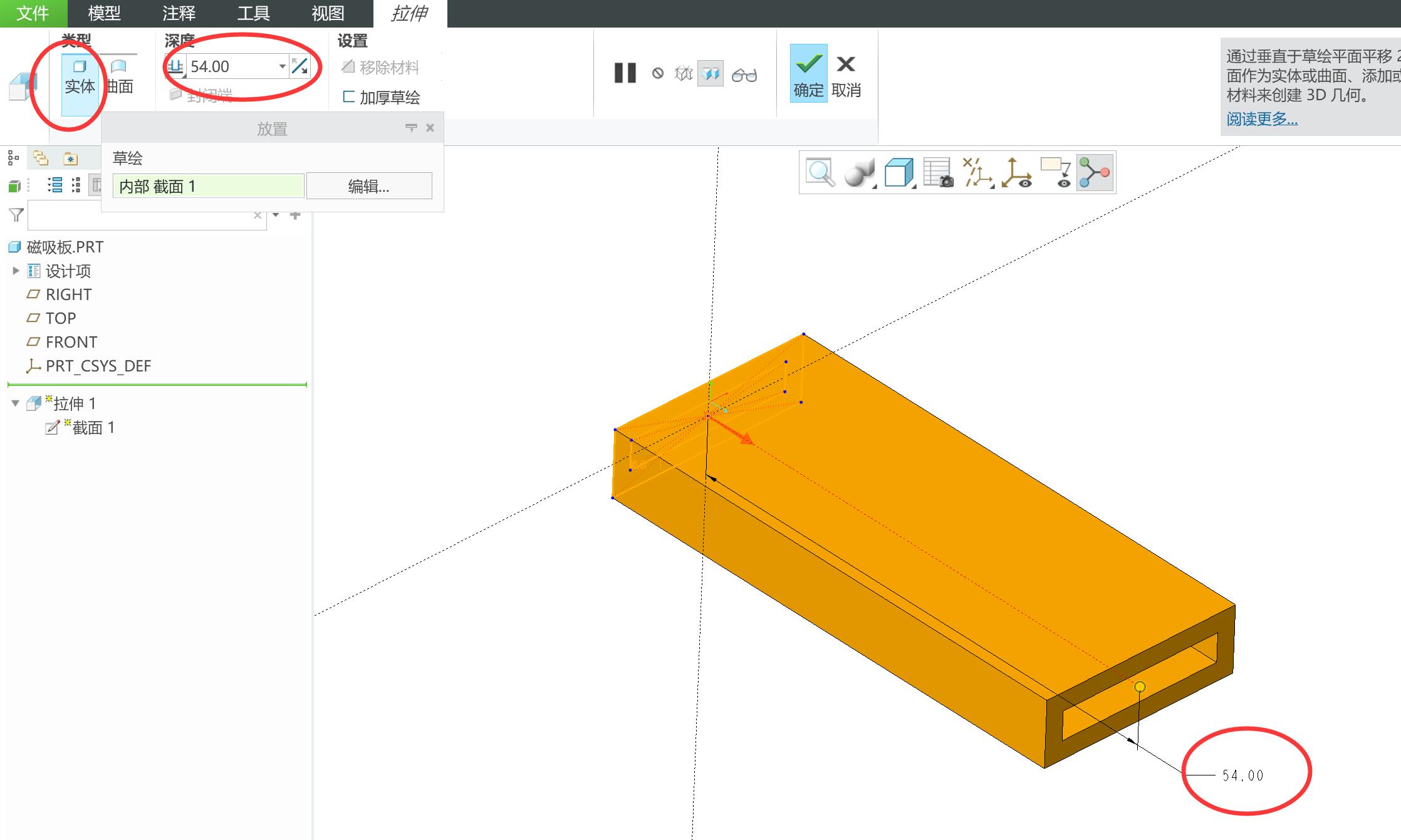

2. 拉伸长度为18*3=54mm

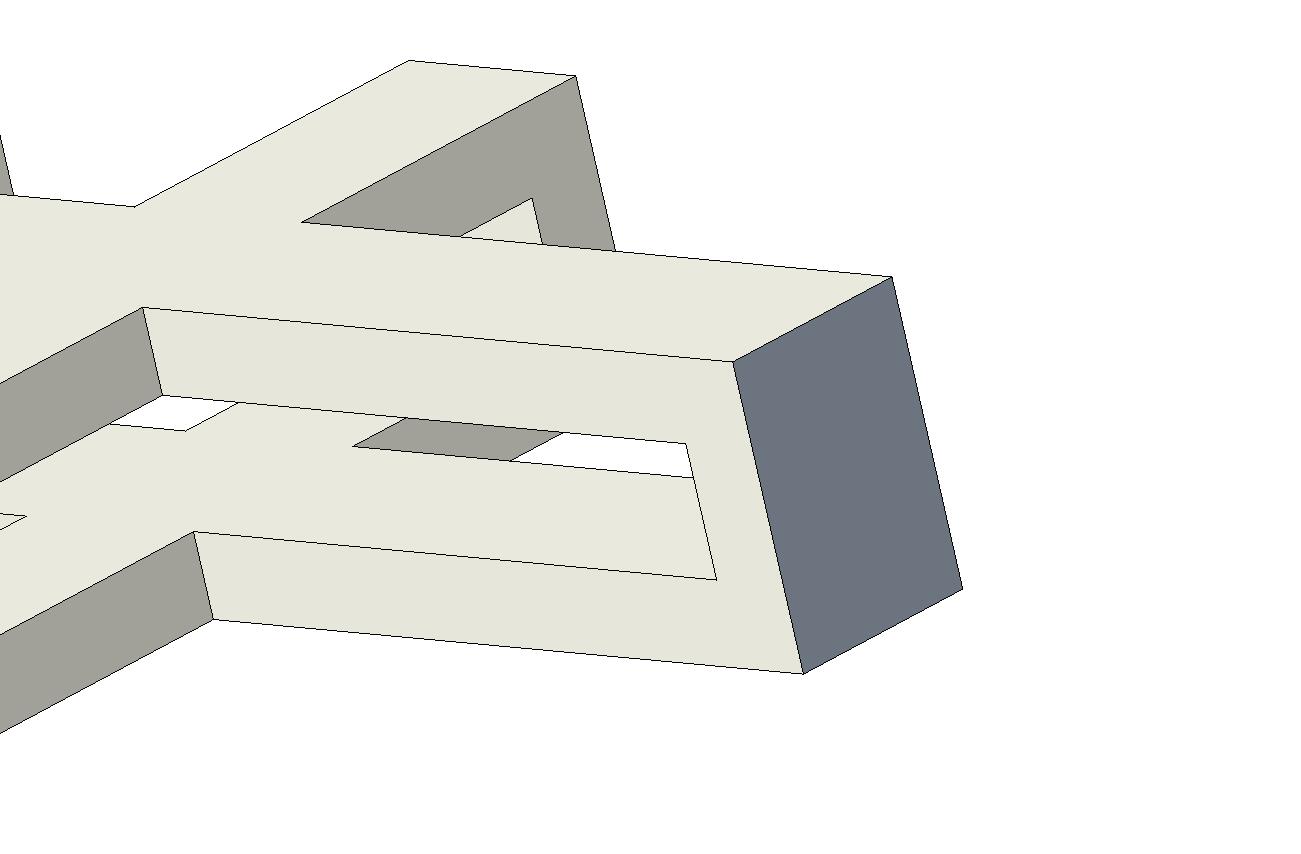

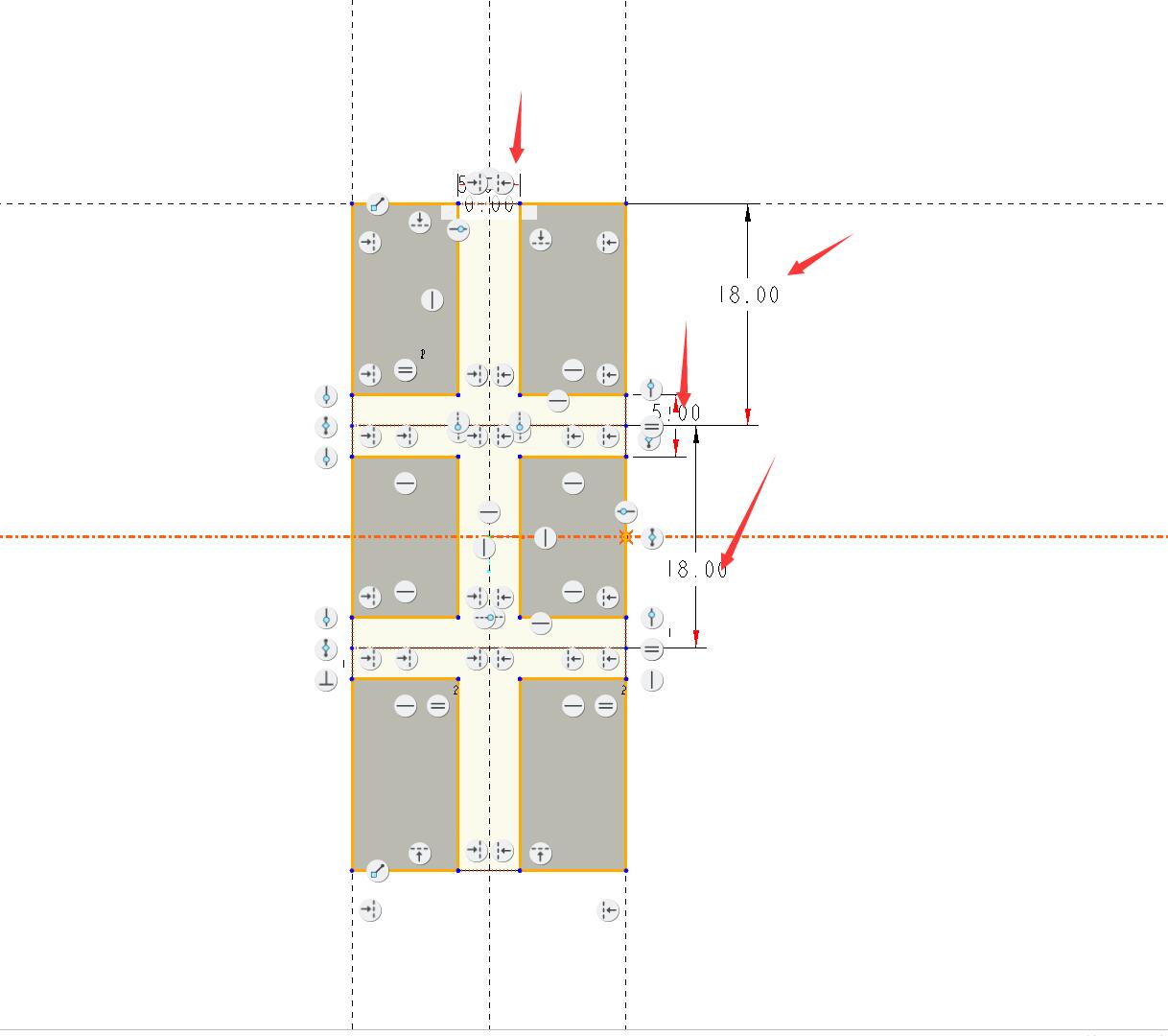

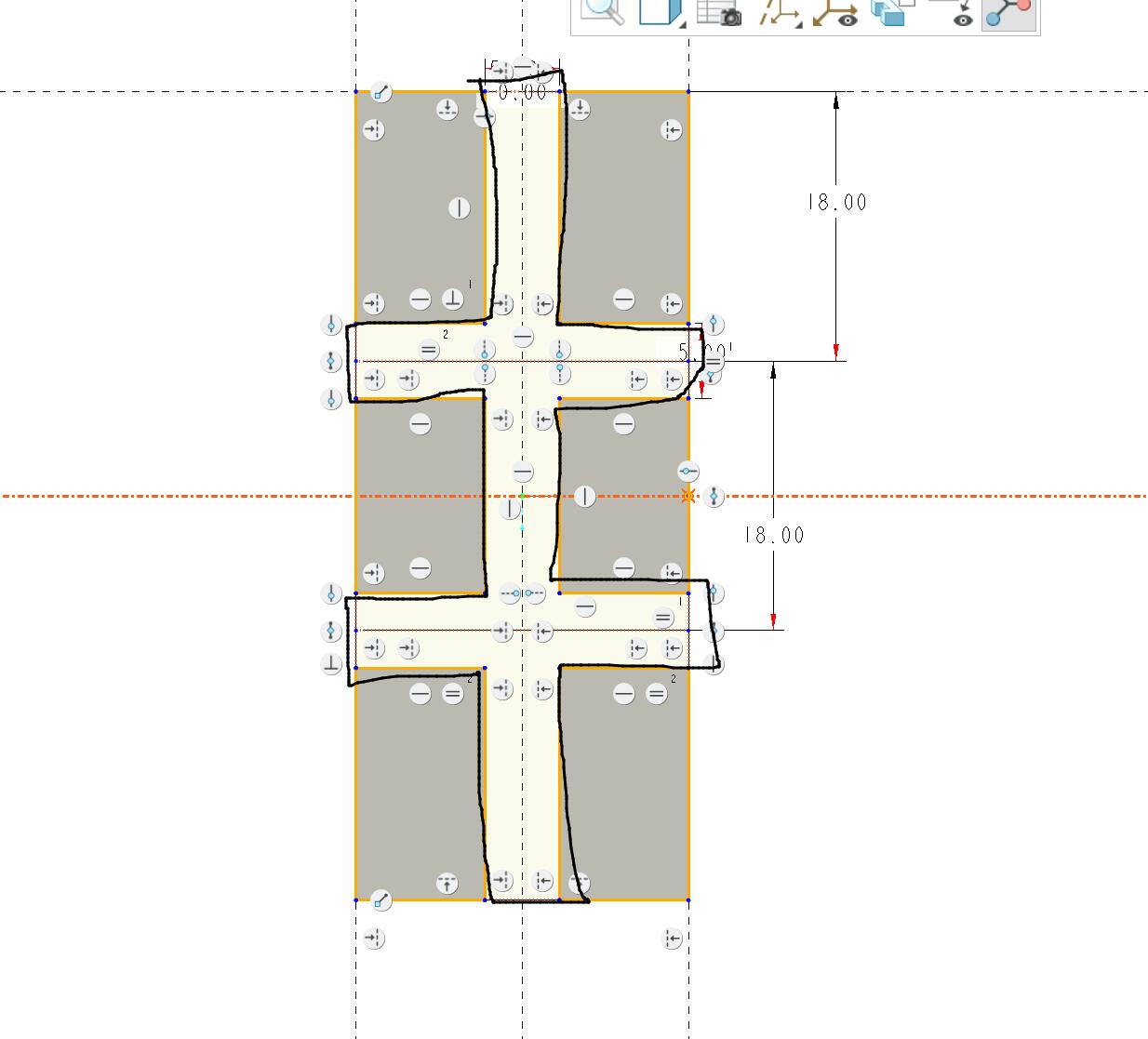

1. 如图黑色的涂鸦部分，是需要先草绘【构造】画出来的部分，也就是需要保留的部分
2. 注意看标注尺寸，5mm的框架宽度已经足够将两段磁铁连接一起

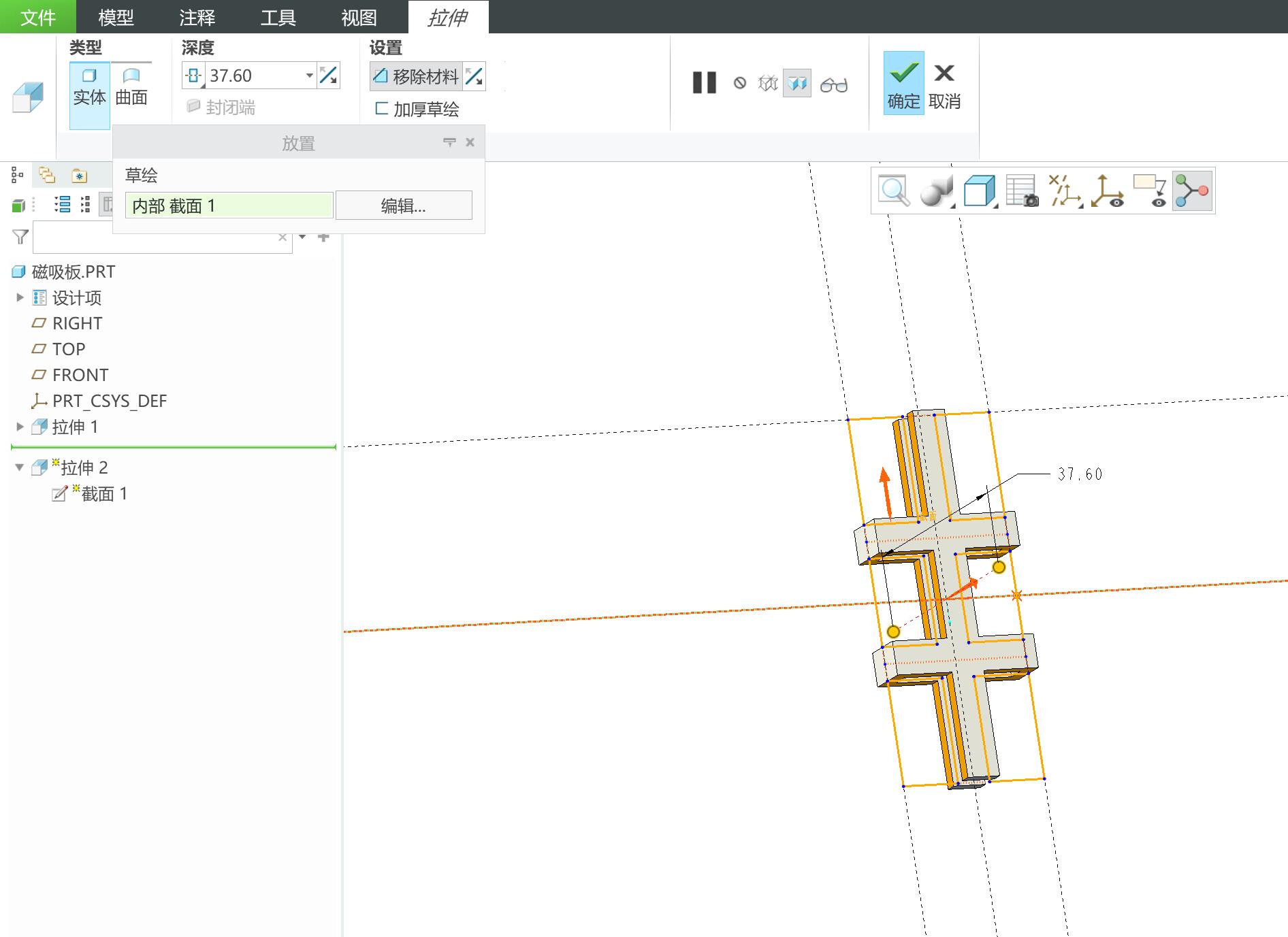

3. 拉伸切除即可

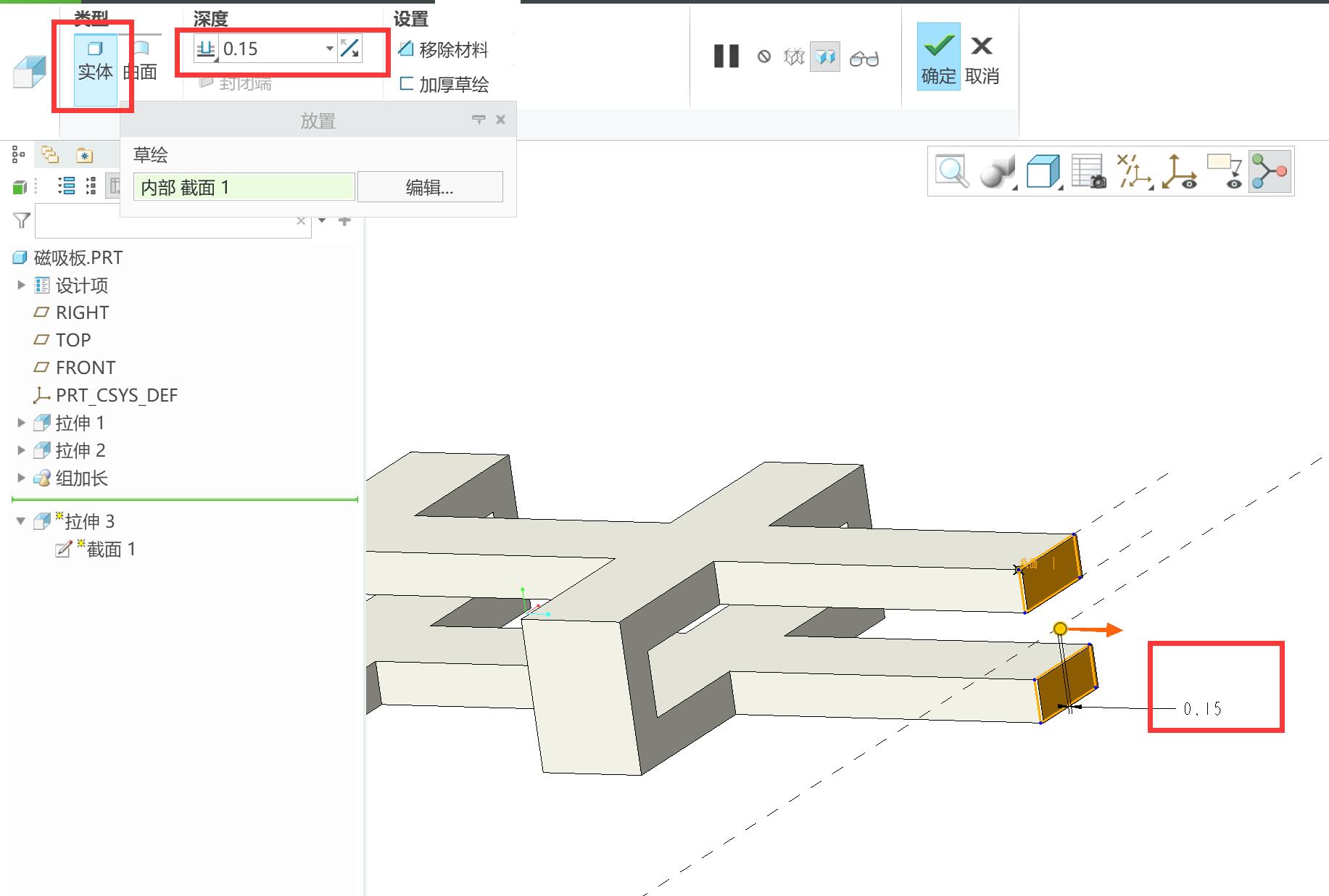

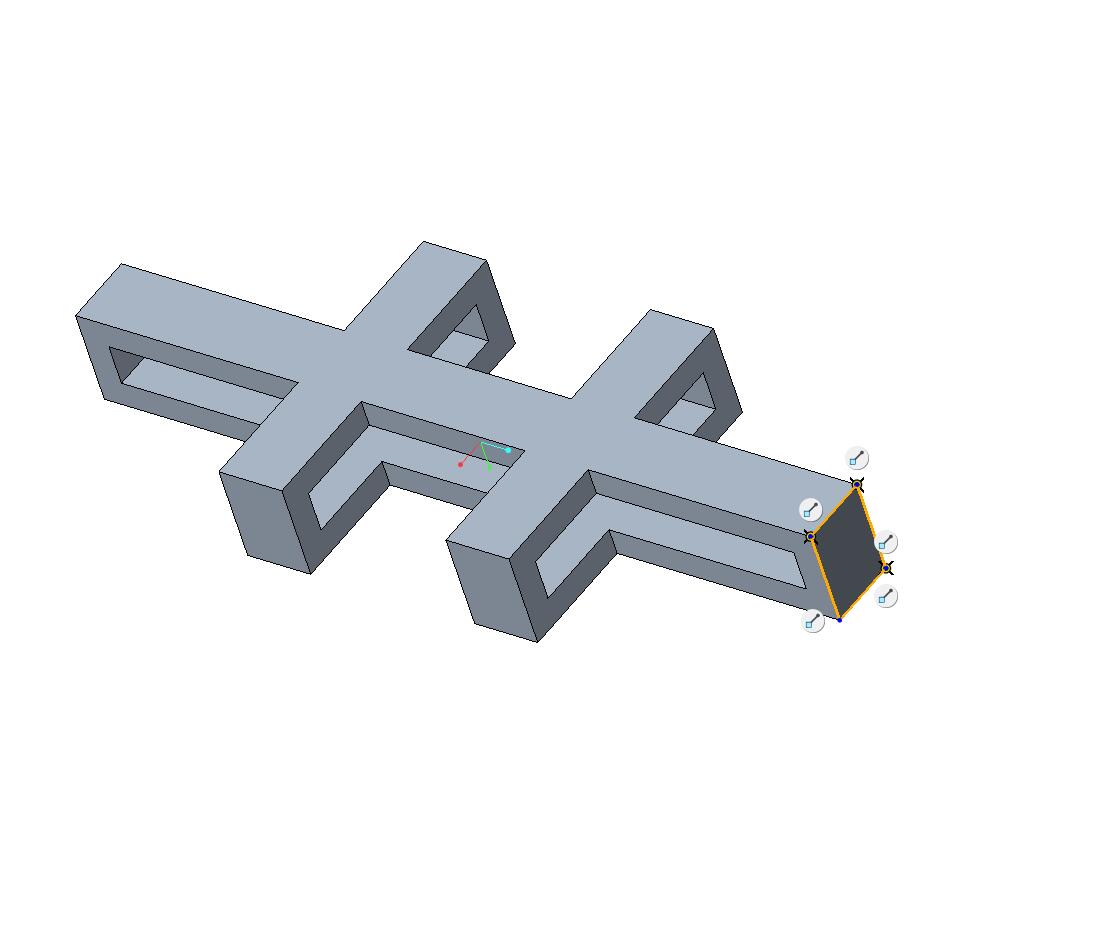

1. 选择其中的一端面，拉伸厚度0.15mm，目的是预留两端的配合间隙

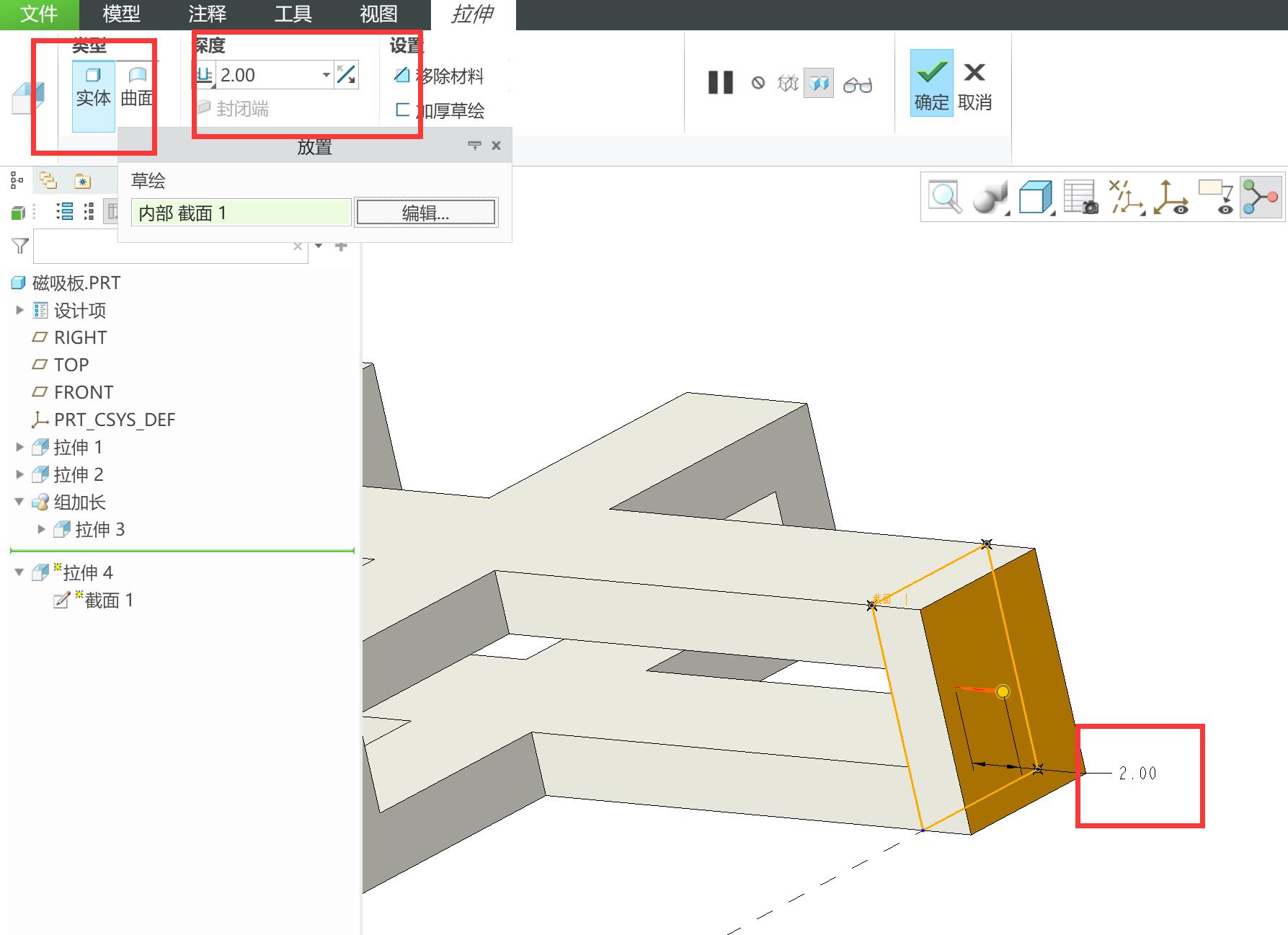

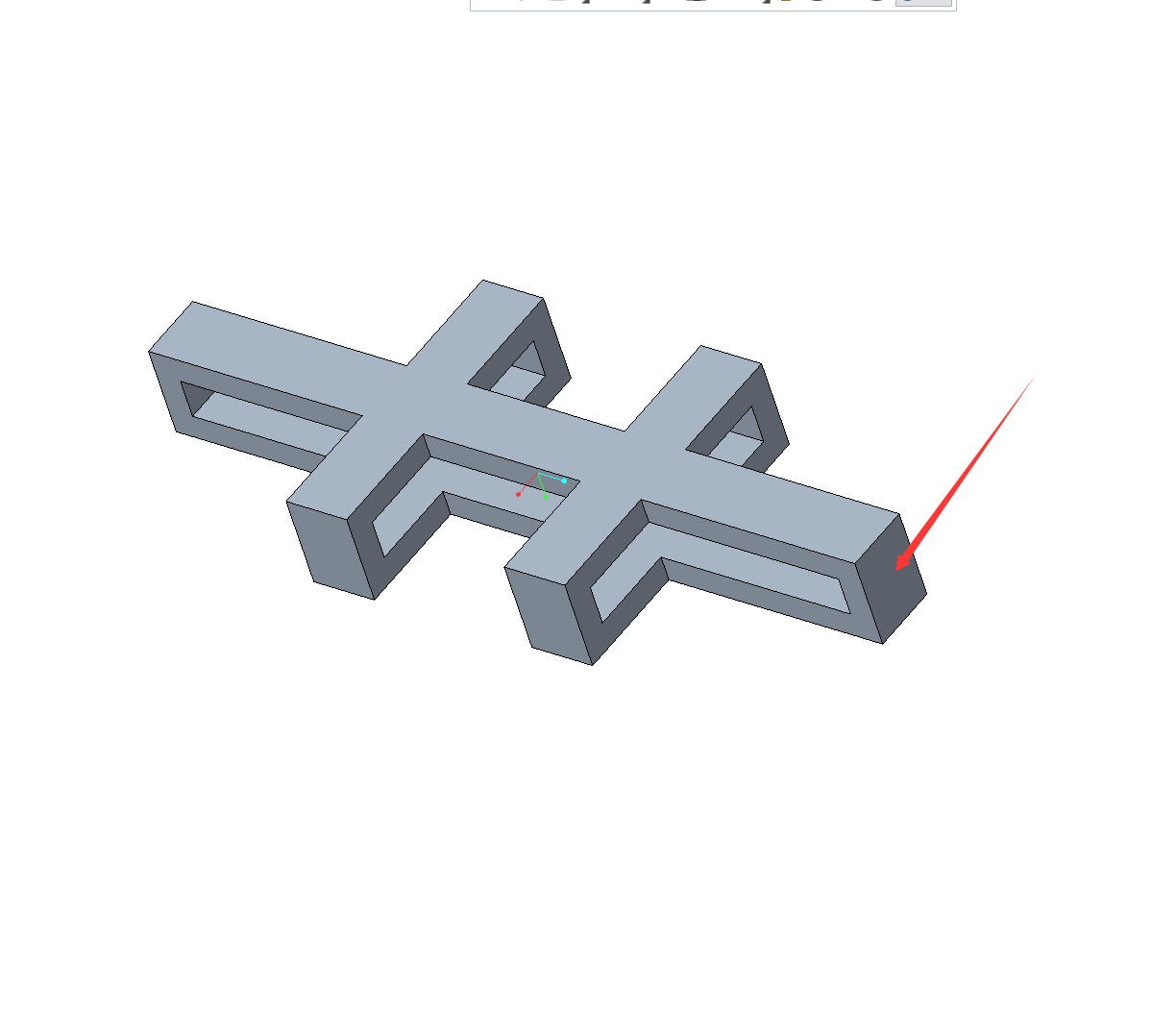

2. 再选择端面，拉伸厚度为2mm，封闭端面

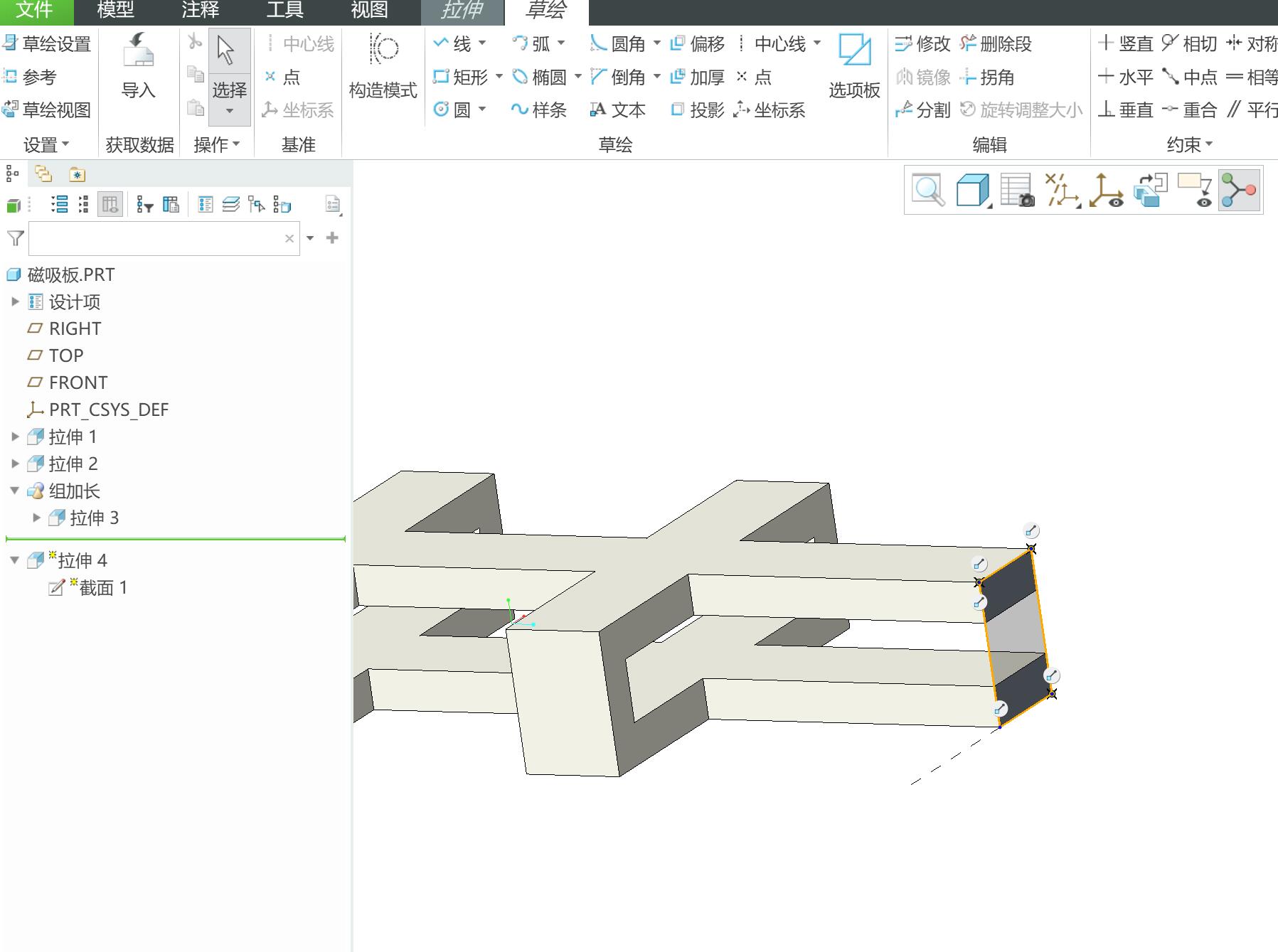

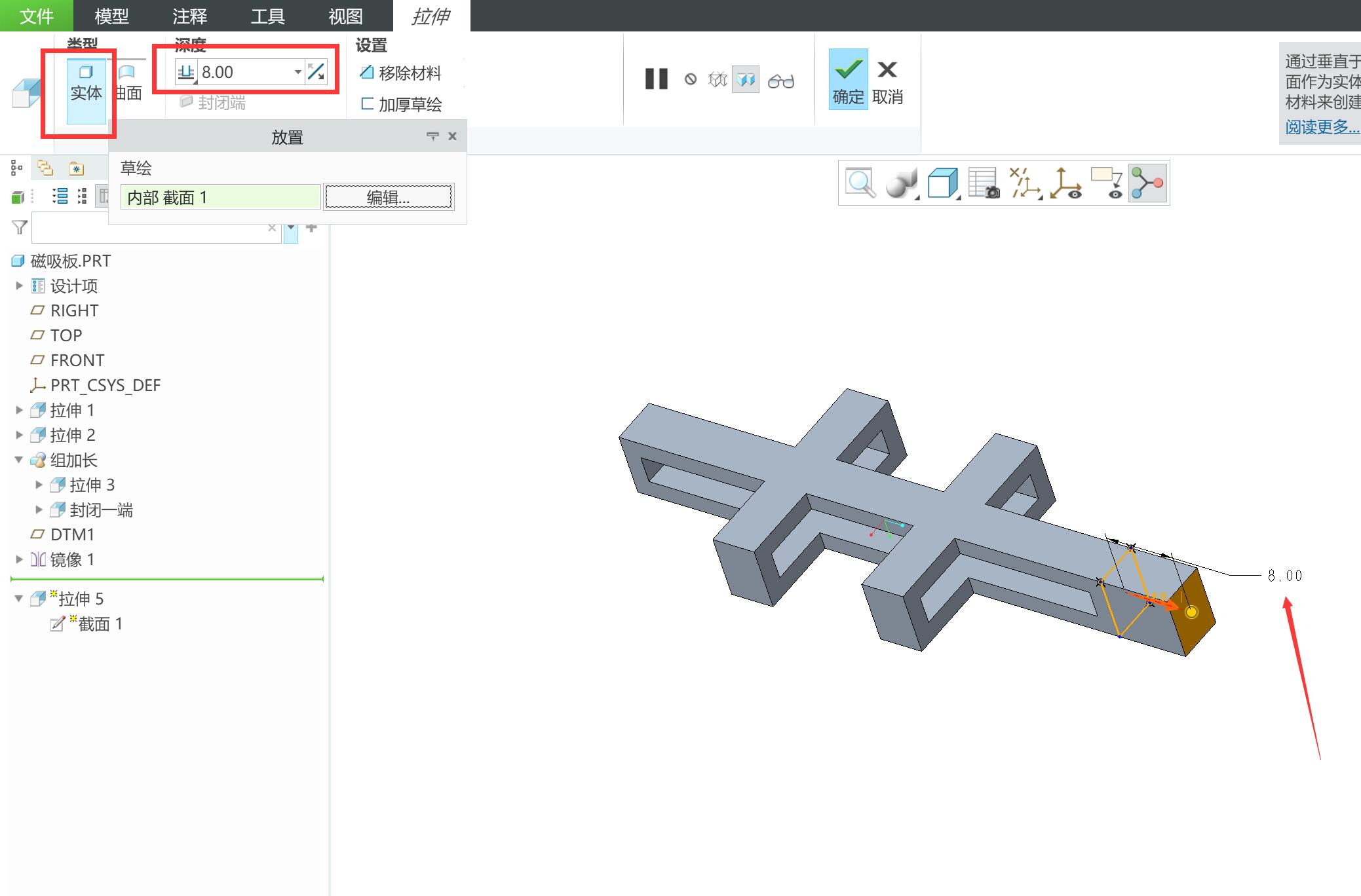

1. 选择端面，绘制草绘尺寸
2. 【拉伸】，长度为8mm

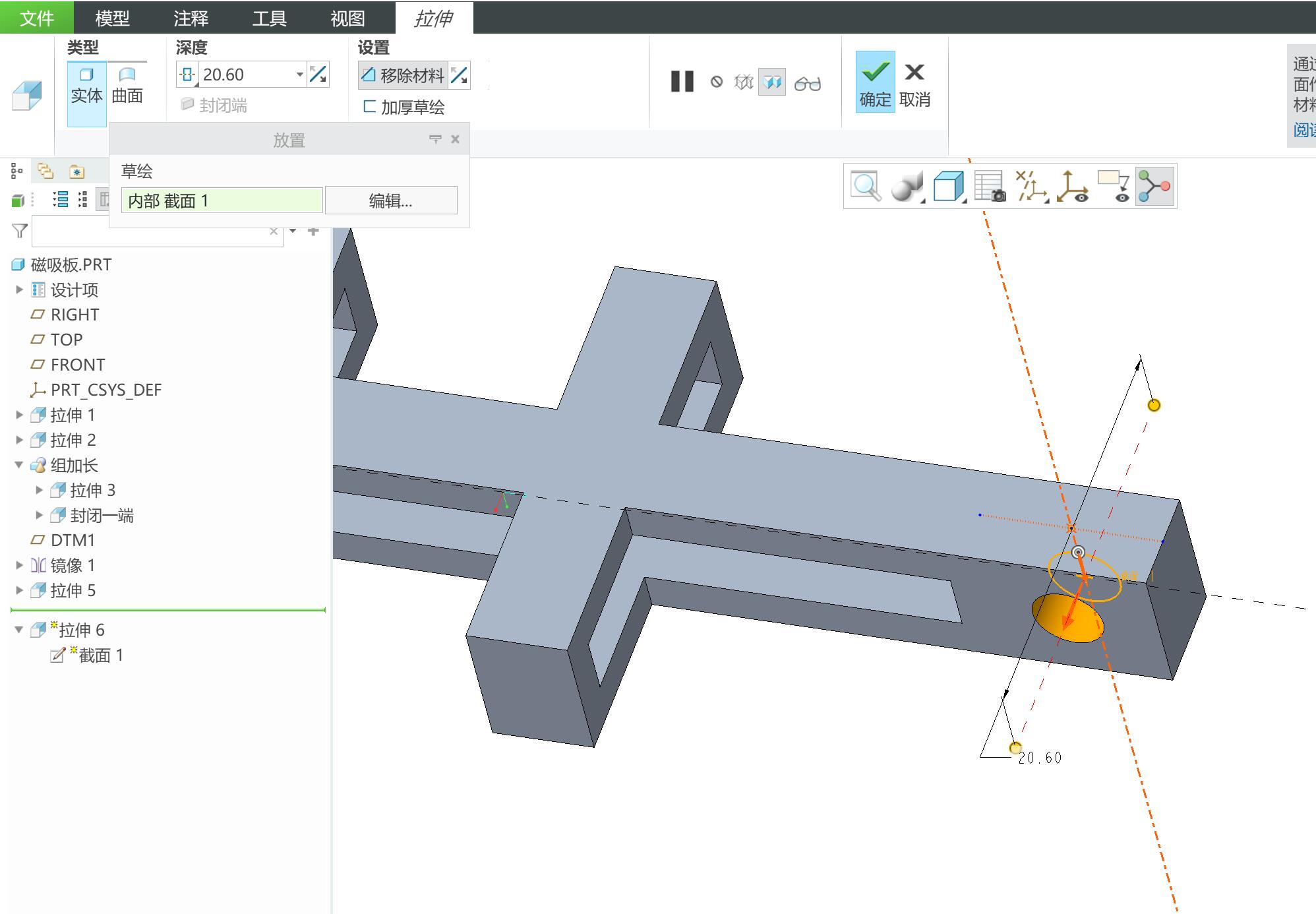

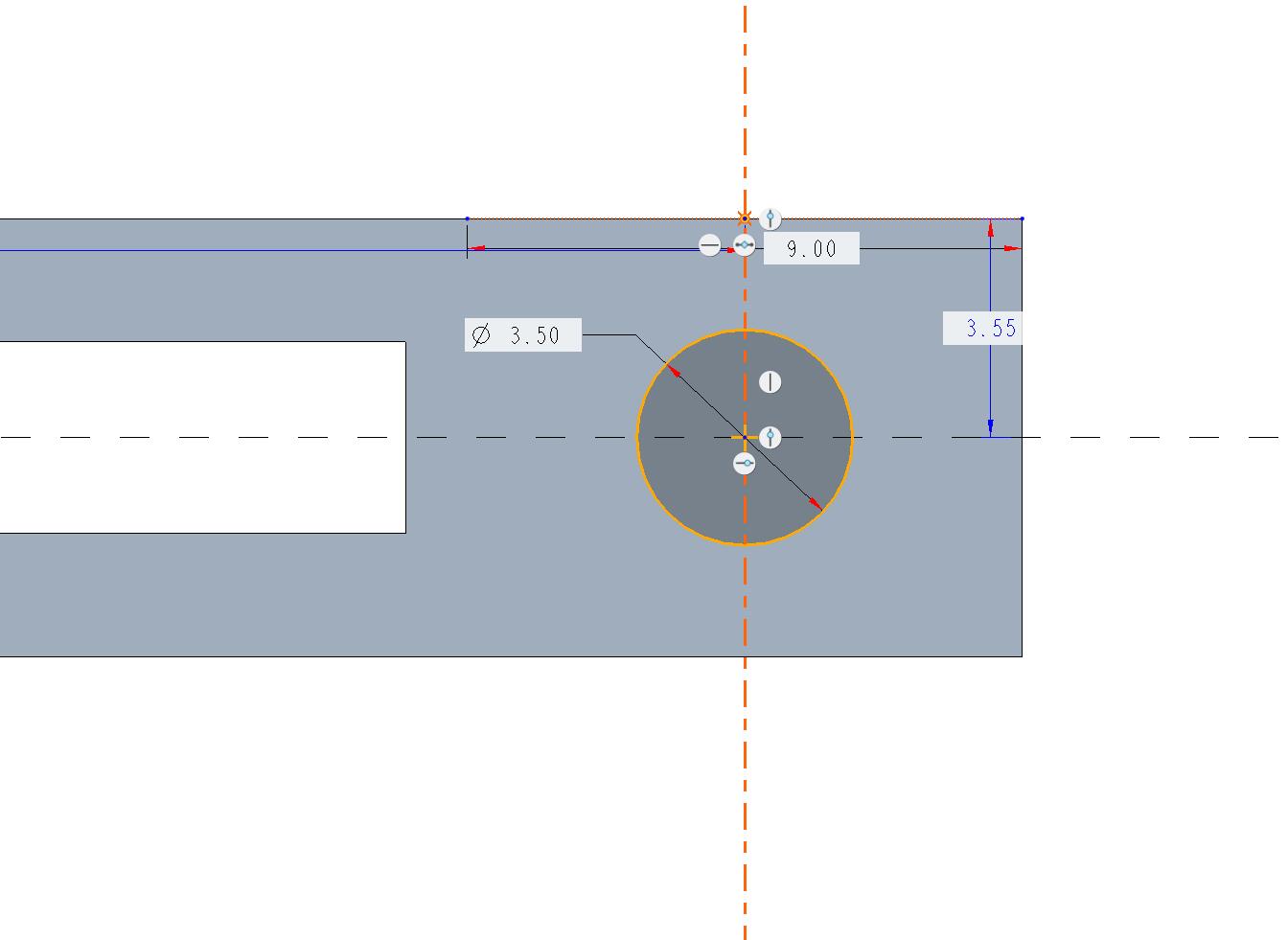

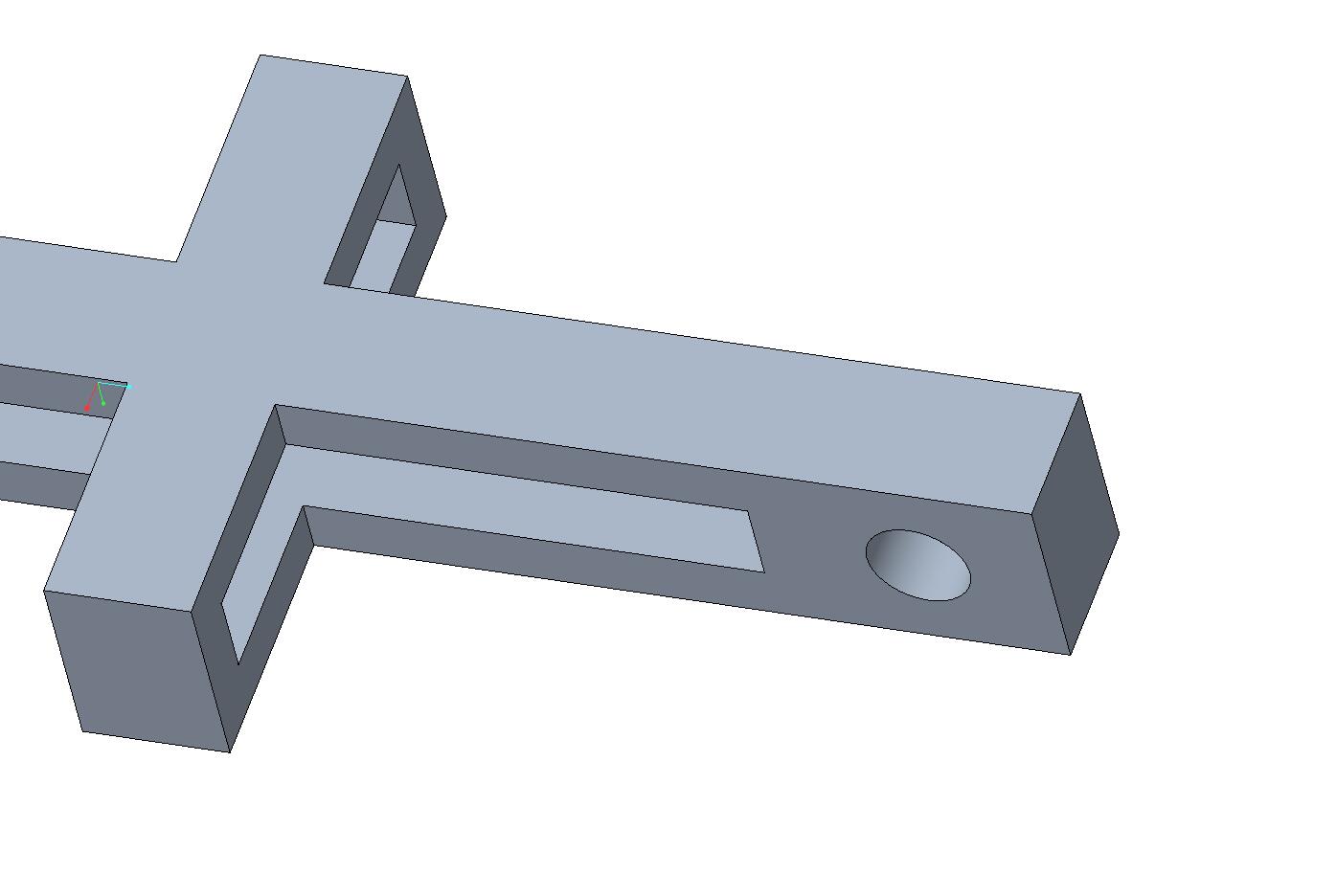

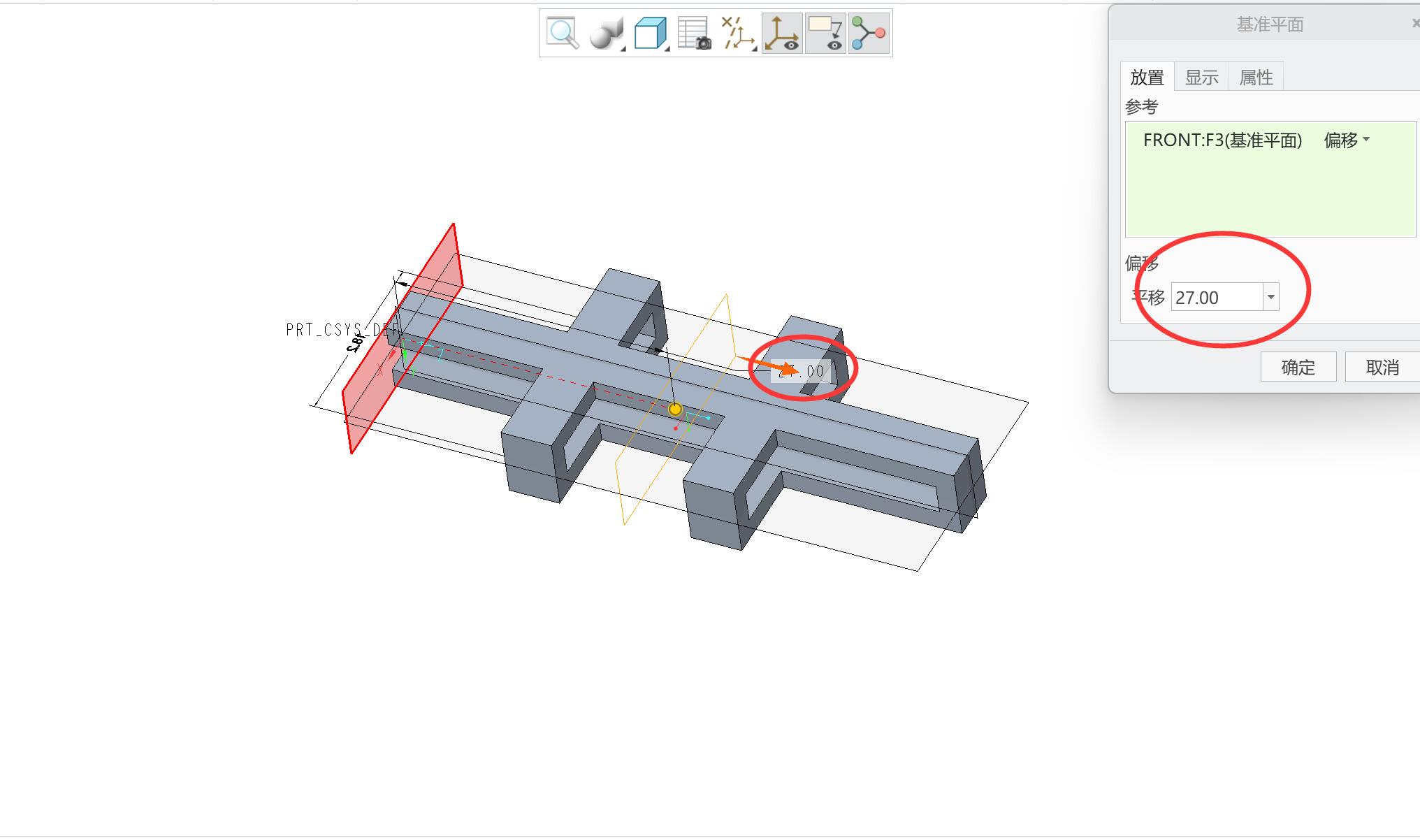

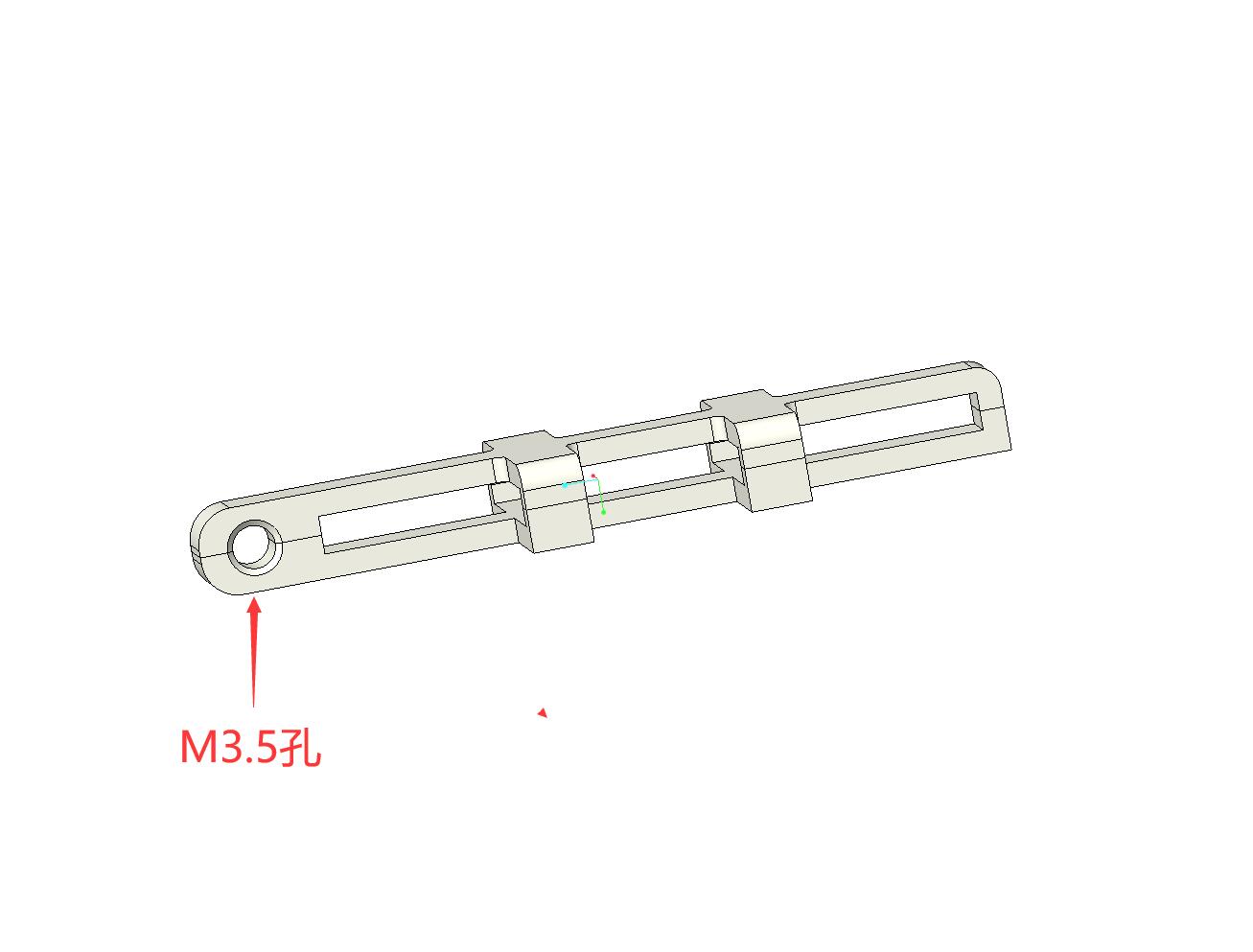

3. 选择【RIGHT】平面，绘制原孔位，拉伸切除方式为“对称”

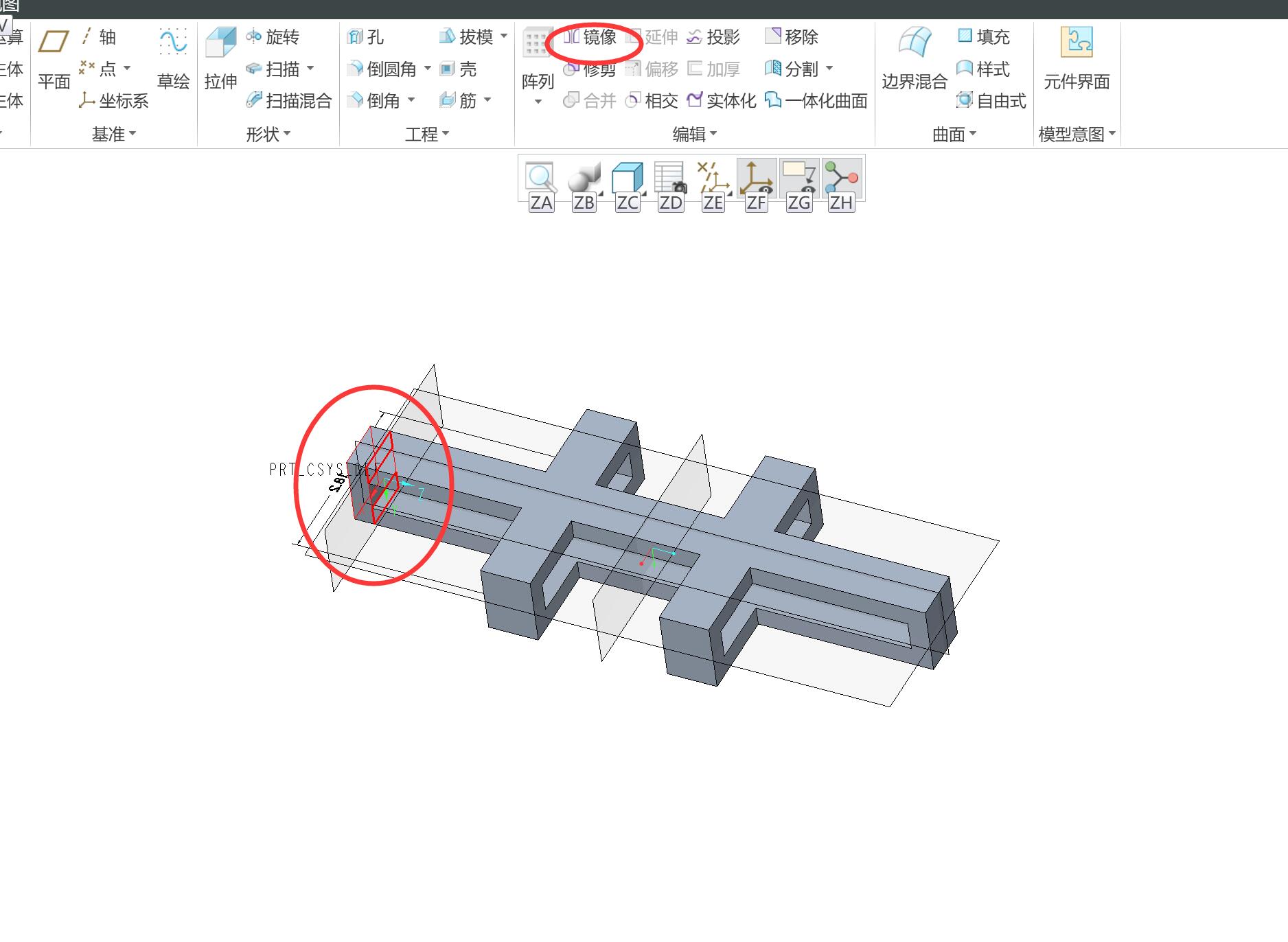

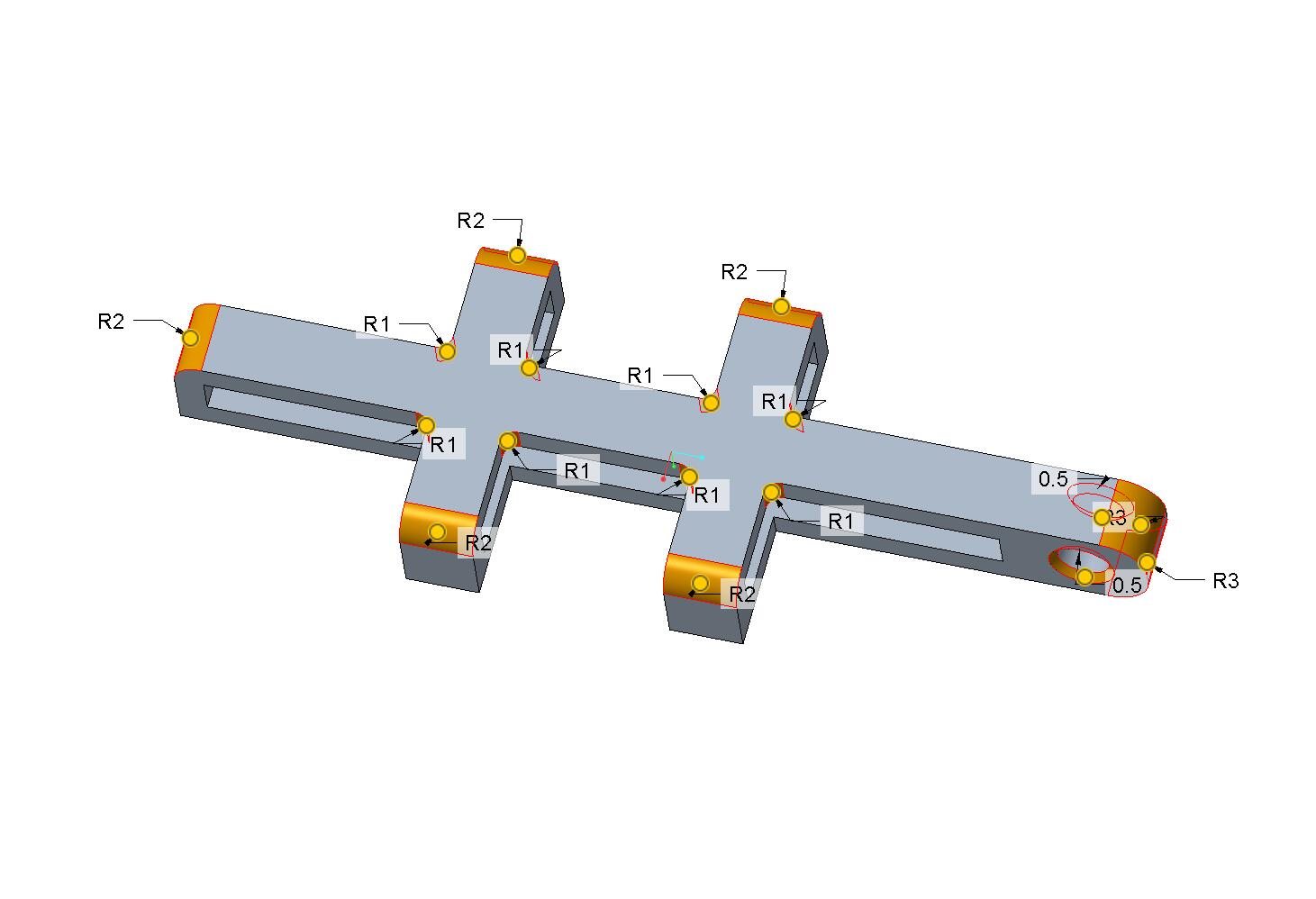

1. 将主体的一半表面倒角、倒圆角（实际只用到其中一半即可，剩余不需要倒圆角）

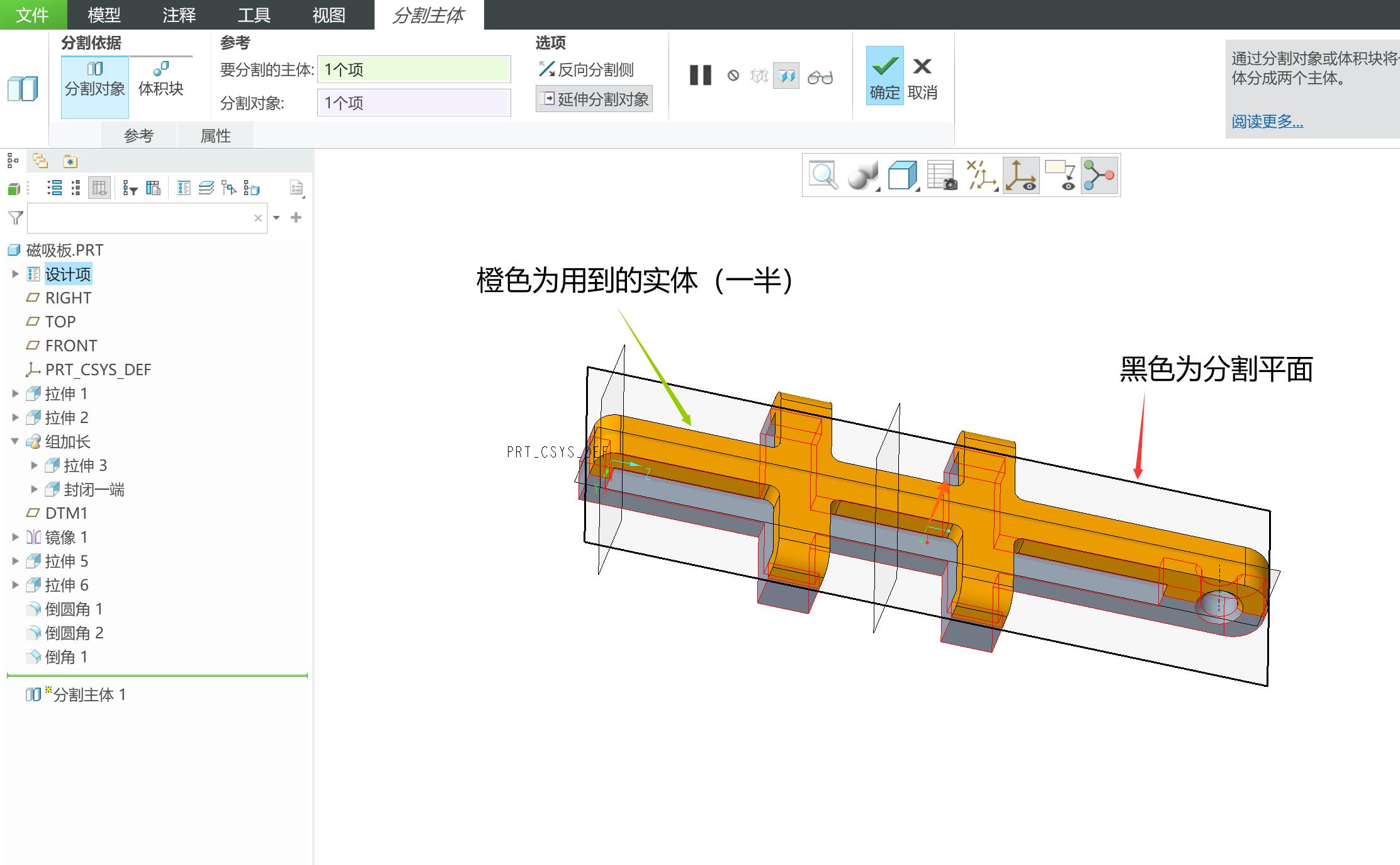

2. 分割主体，保留使用到的橙色部分

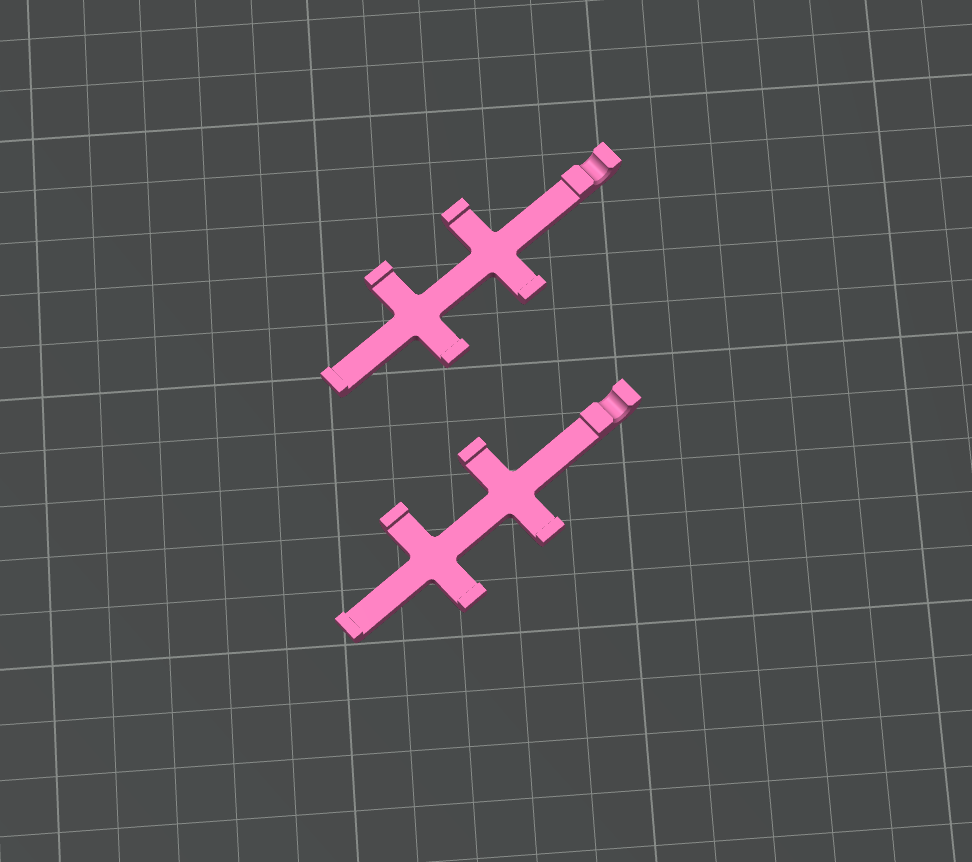

3. 导出格式为.STEP，在切片软件中将其拆分为单个零件即可，保留倒角的一个，打印2个
4. 建模完成

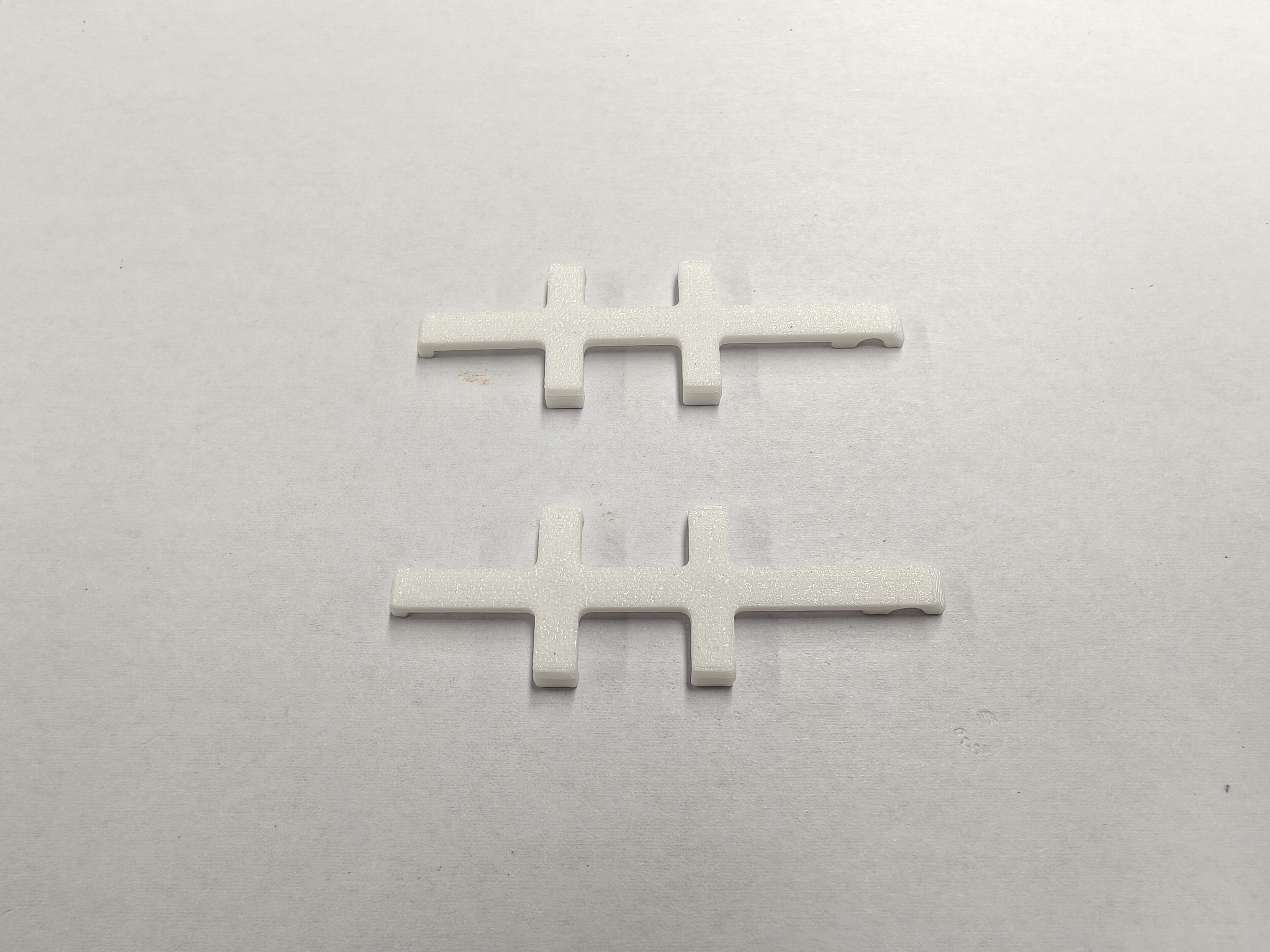

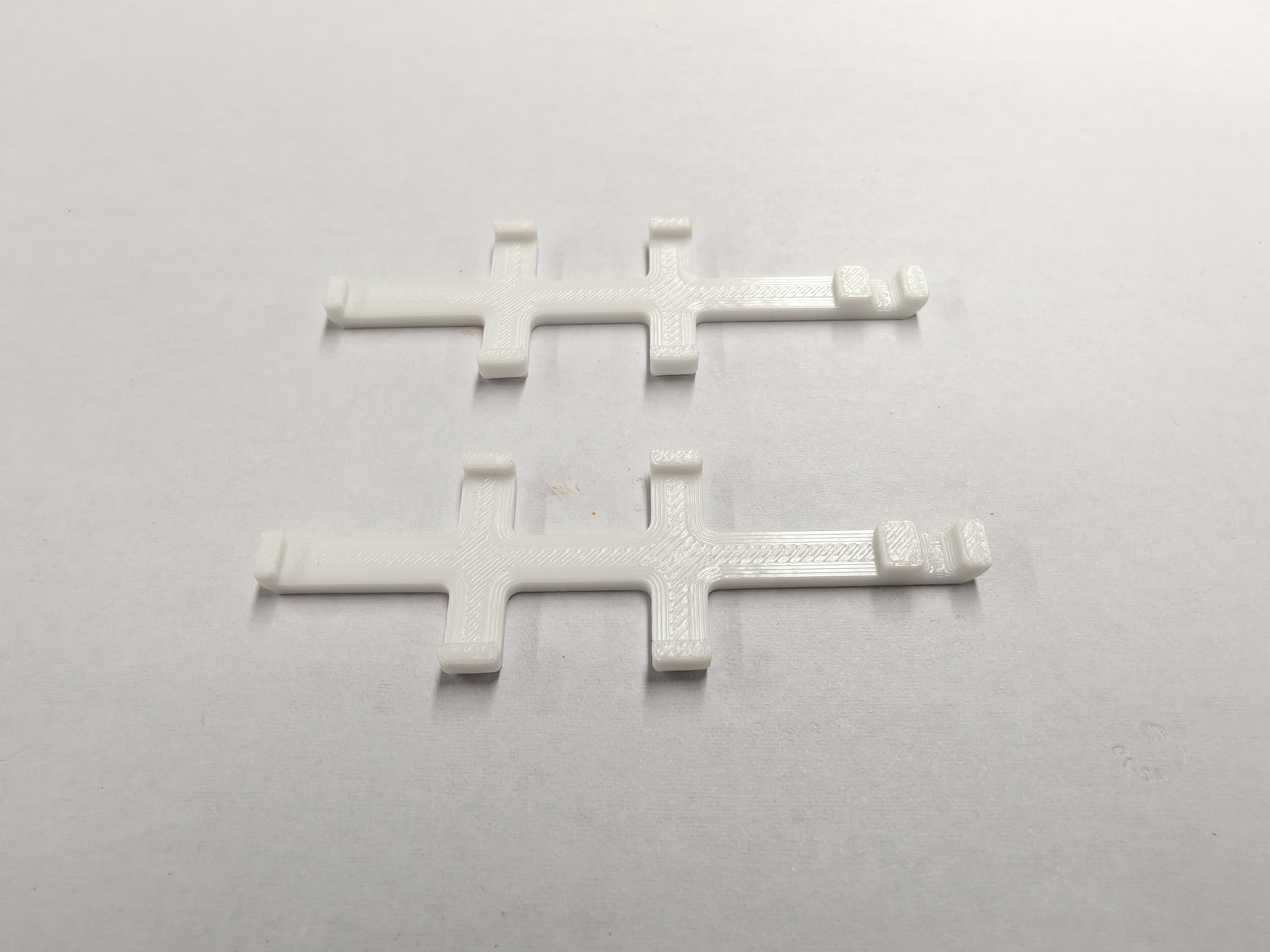

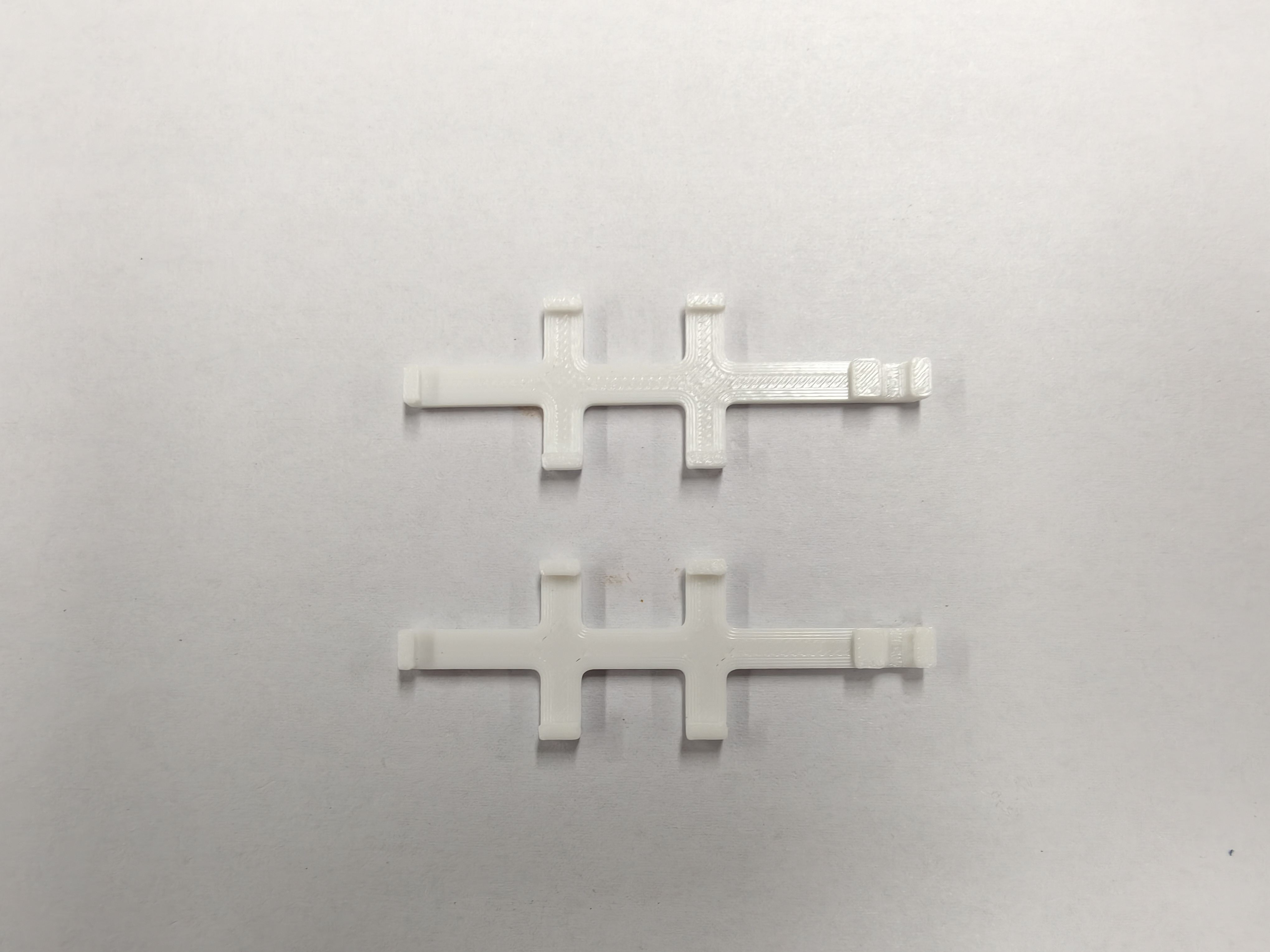

使用petg打印即可

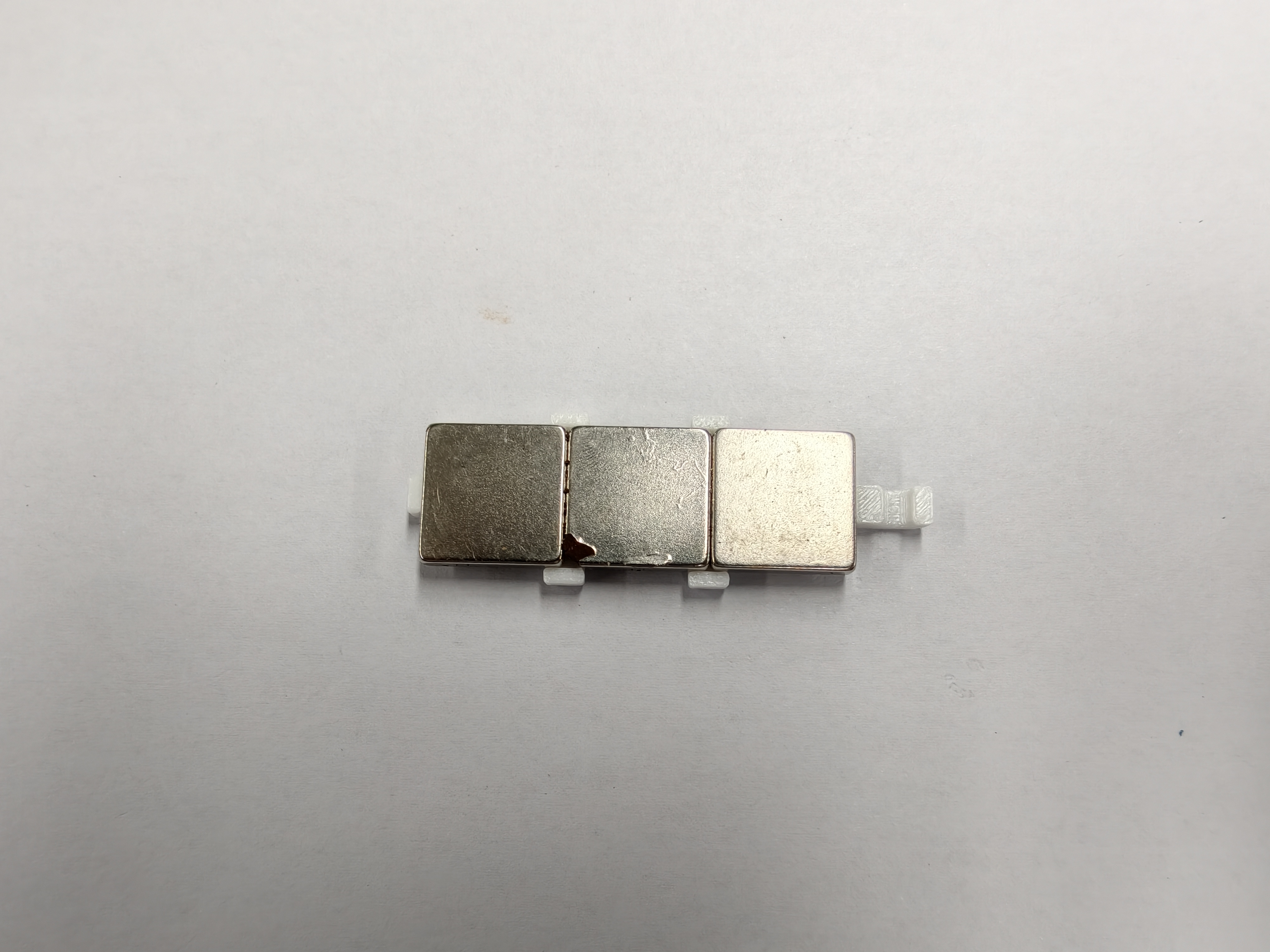

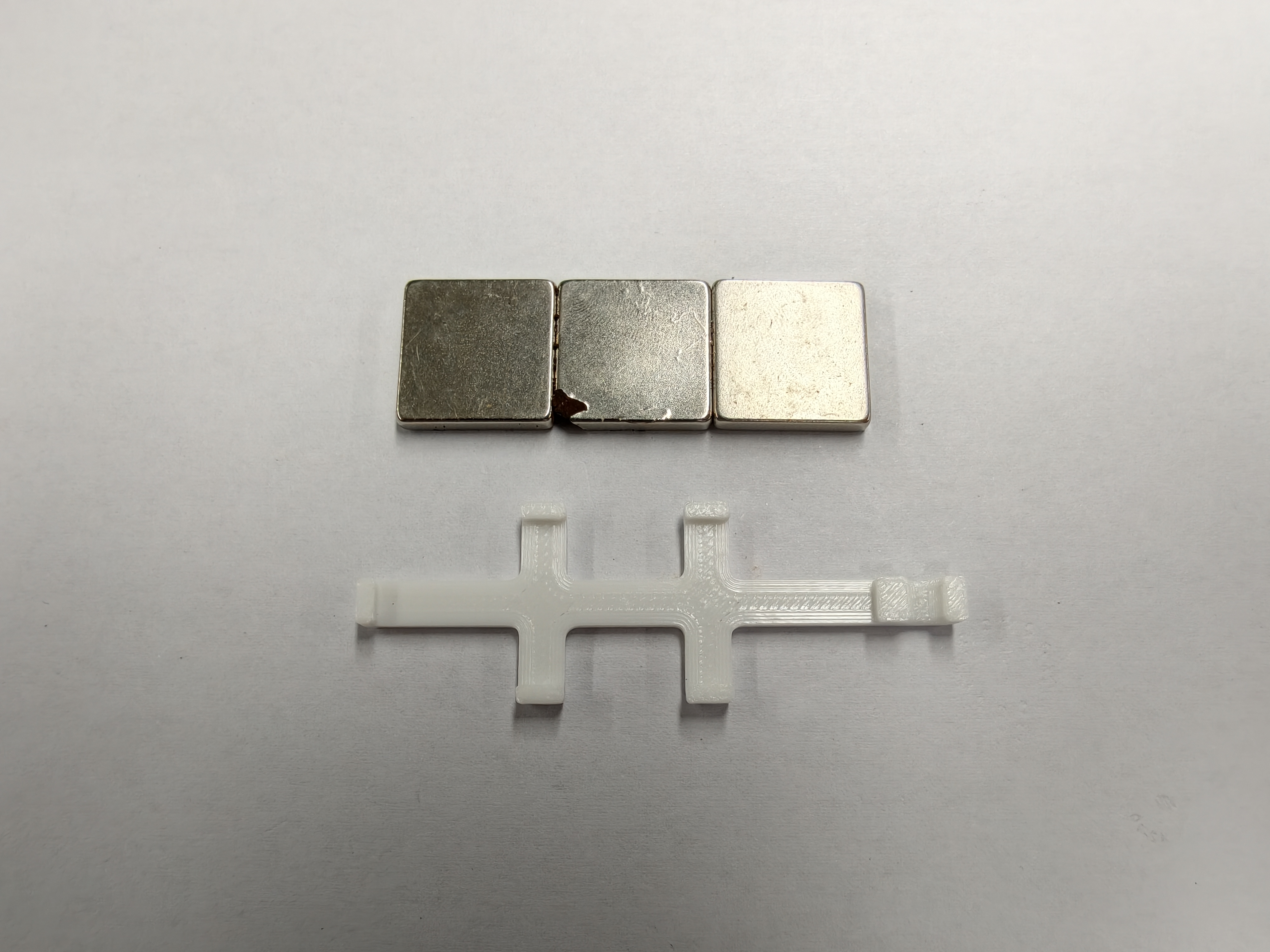

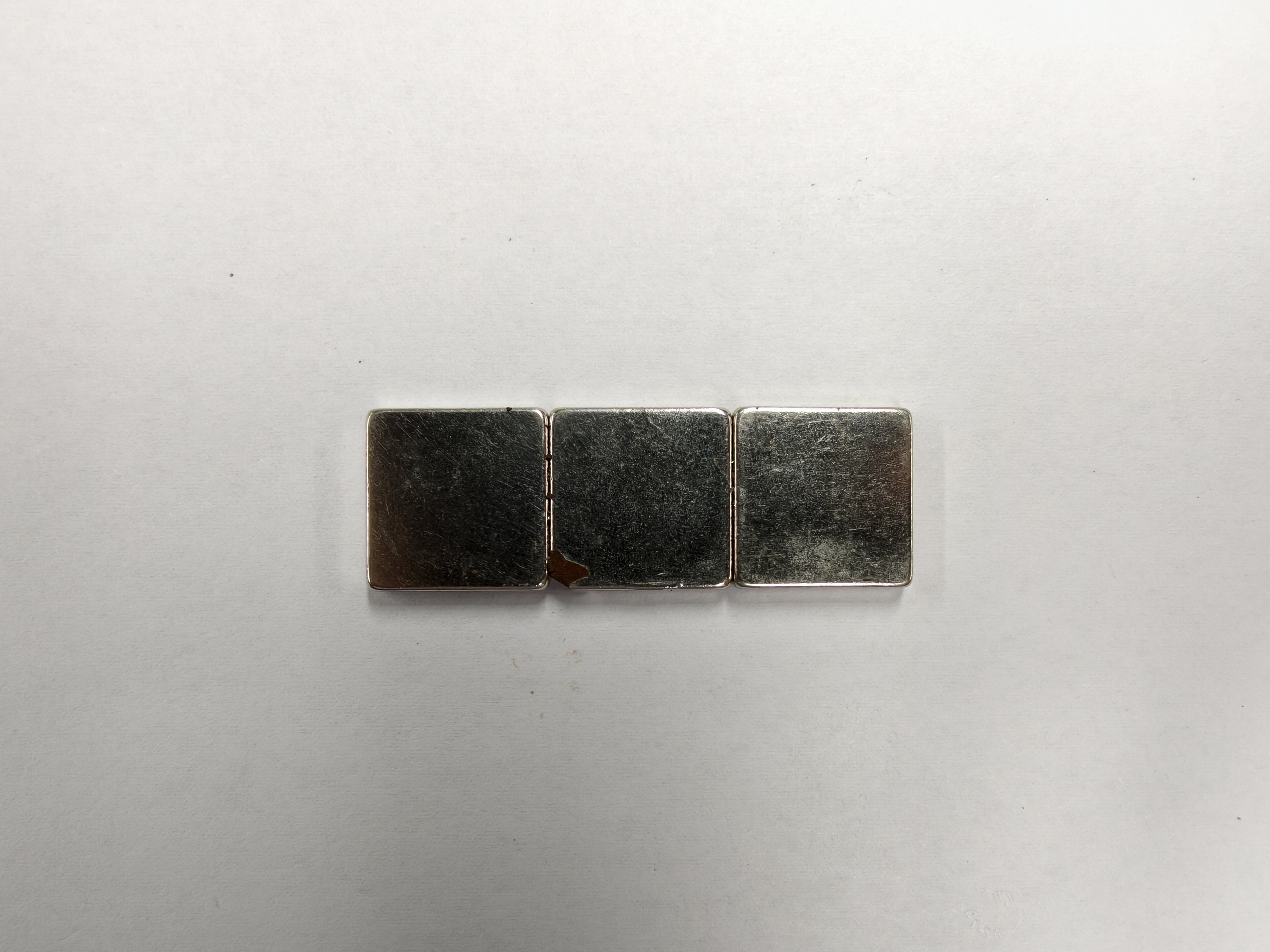

1. 将3块磁铁并排吸附，放入一半的打印件中
2. 再放入顶部打印件，使用亚克力胶水粘接好即可，少量多次

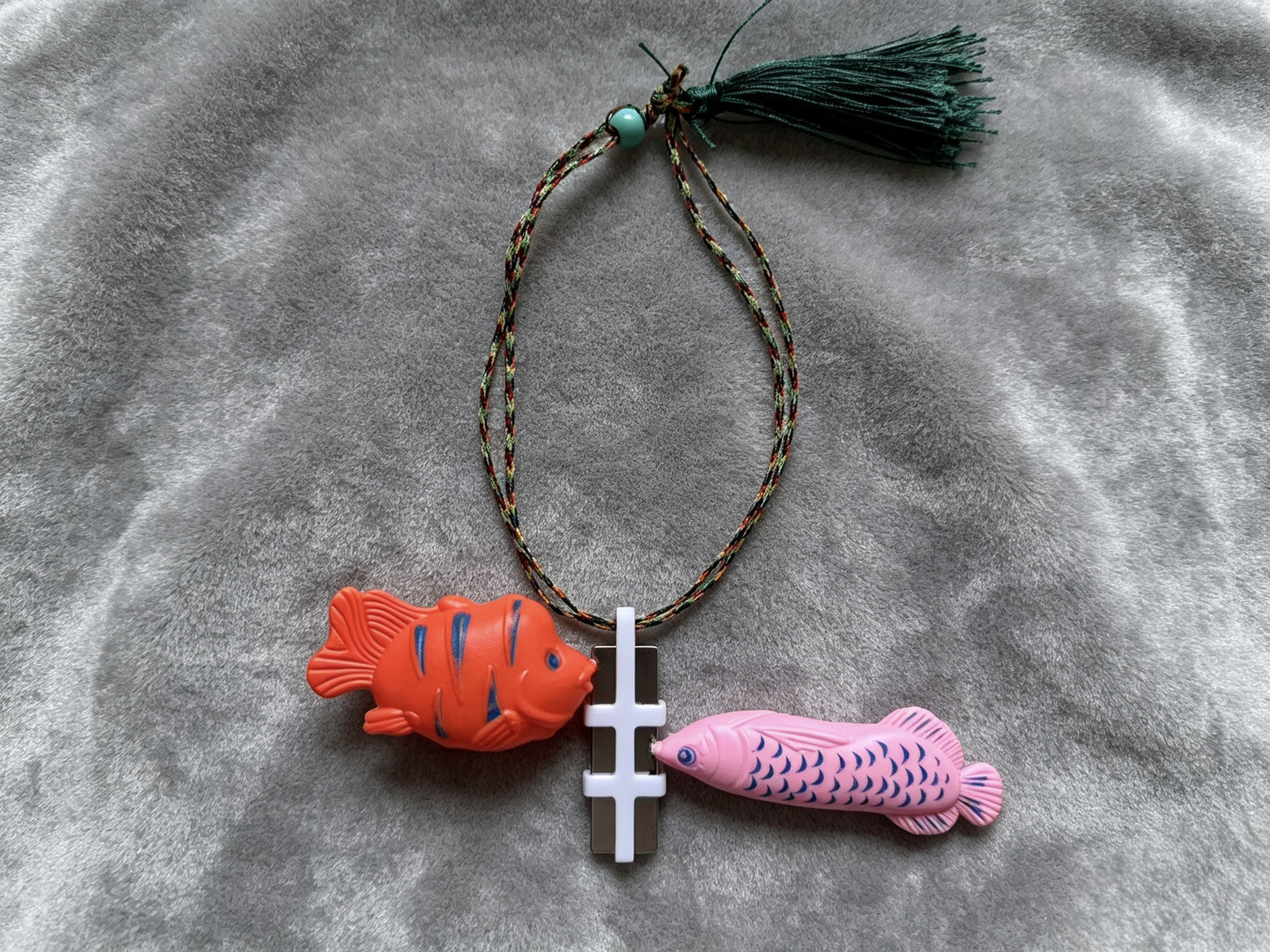

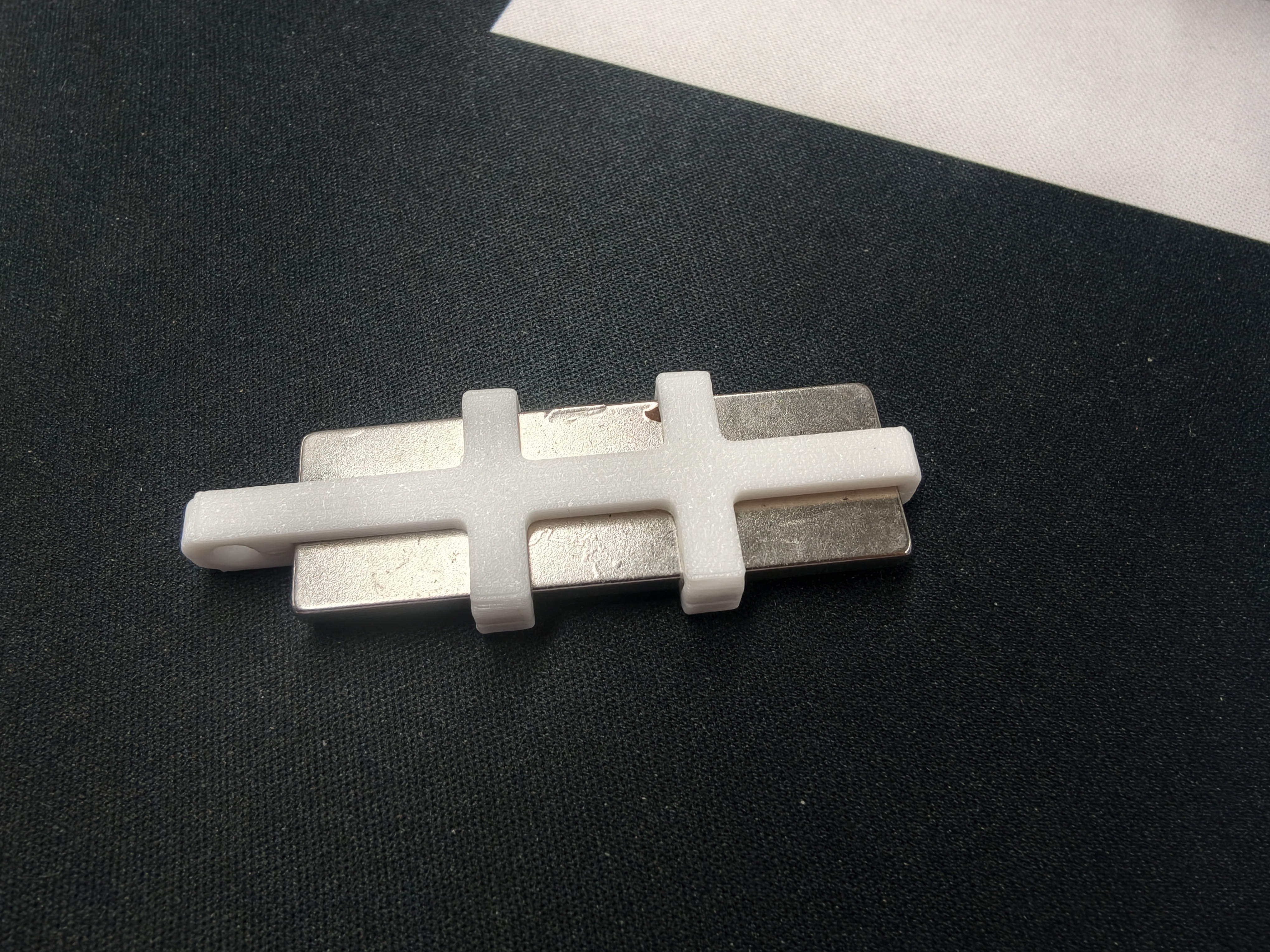

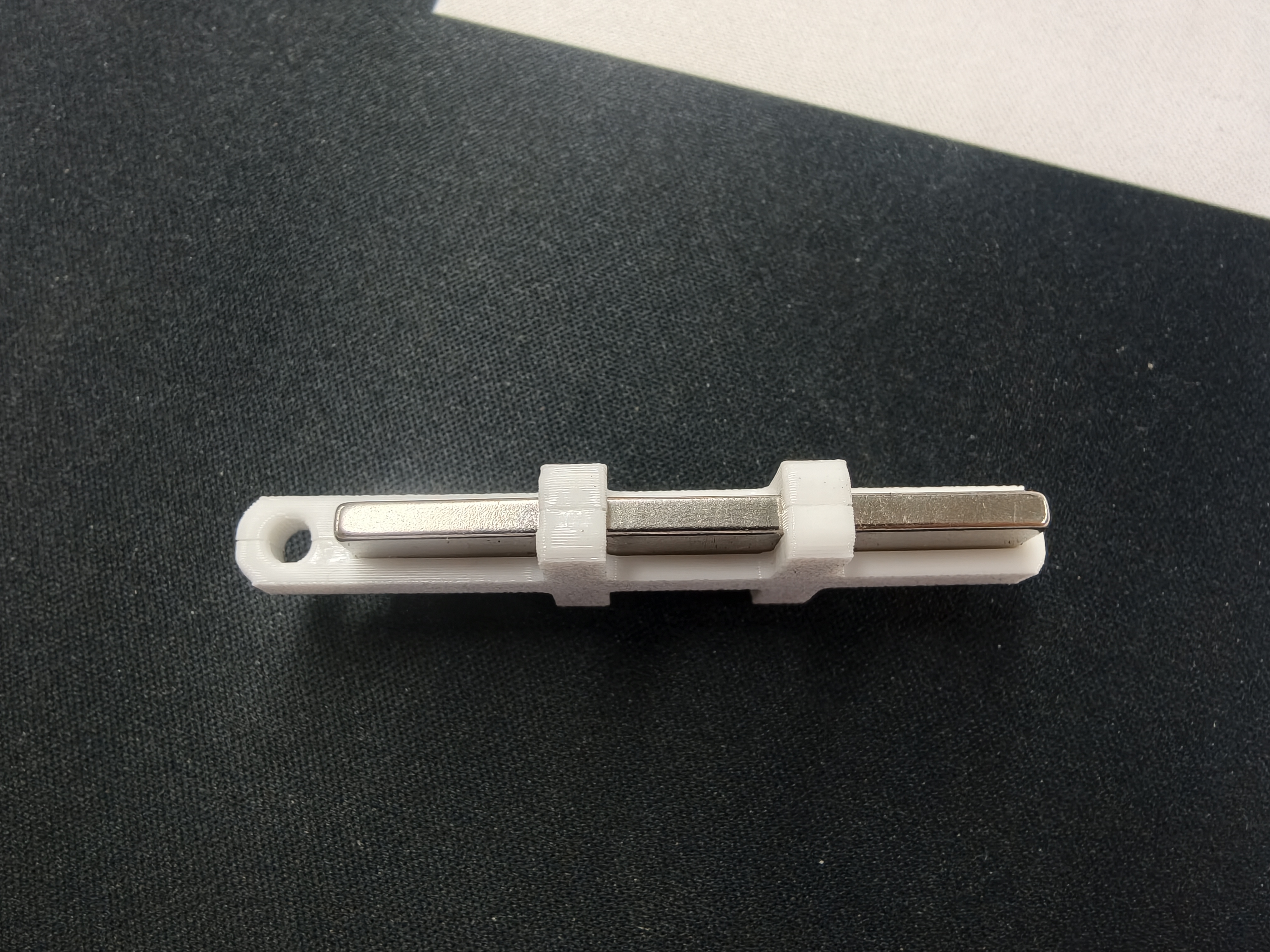

3. 组装完成

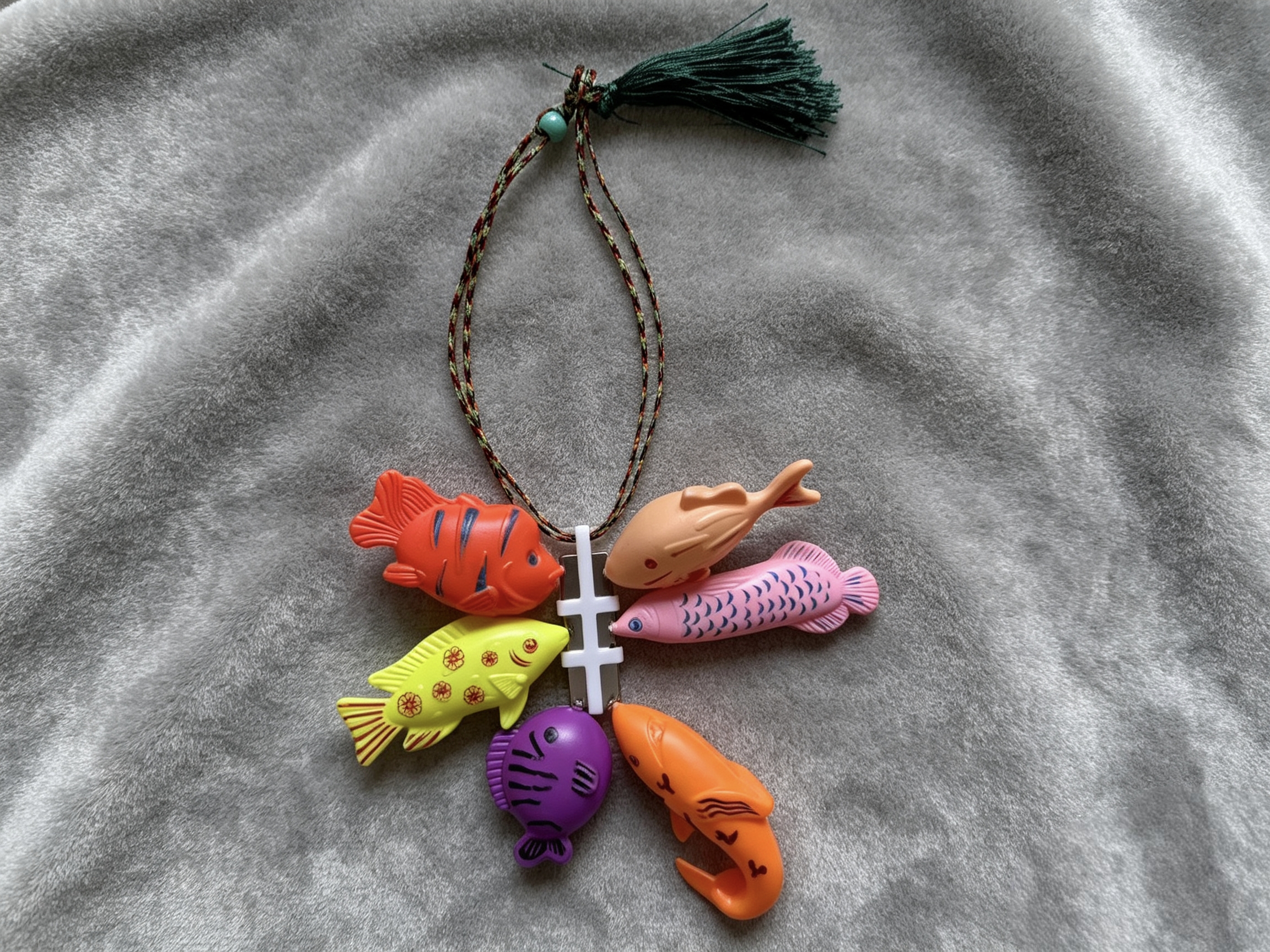

小鱼玩具上面是有铁螺丝，因此直接吸附
