悬挂可调角度支架-小米摄像机

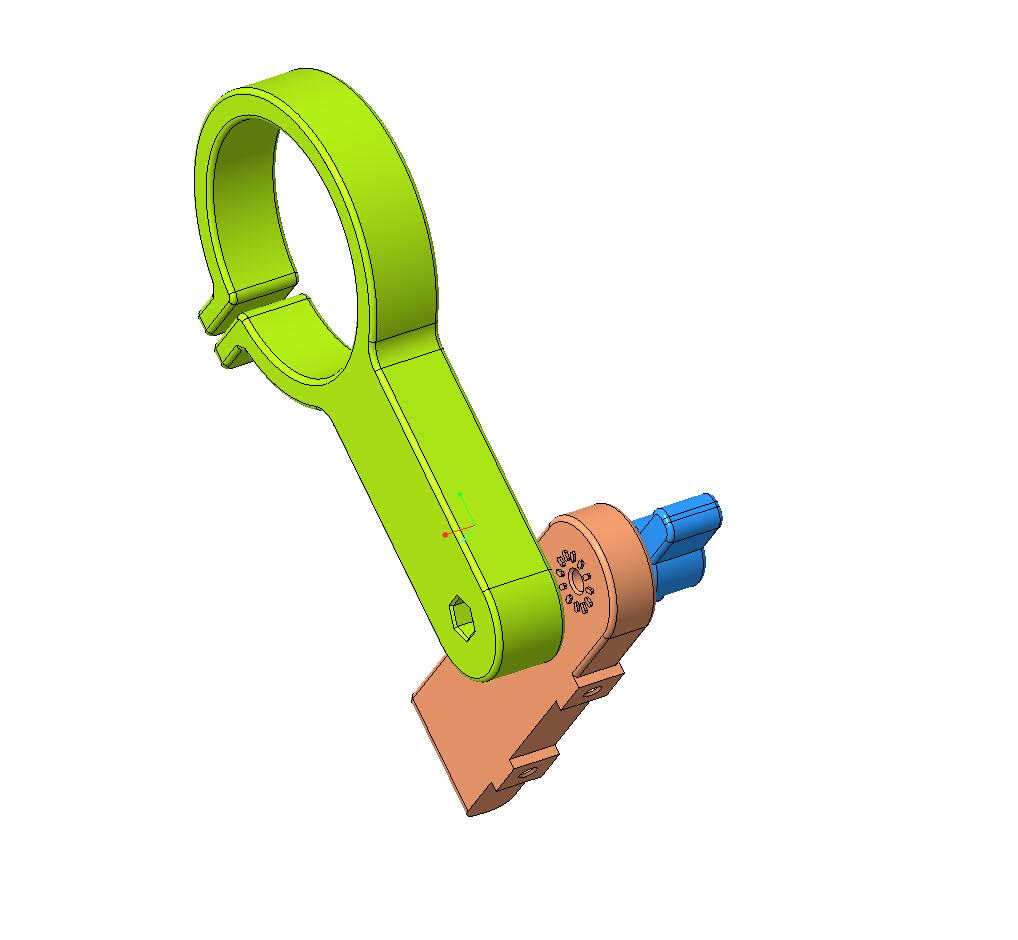

如图，本项目合计3个零件，分别为1圆柱卡位，2悬臂，3旋钮。最终可实现的效果是，挂在空调的圆管上，相当于免打孔安装，臂的目的在于，实现角度可调整

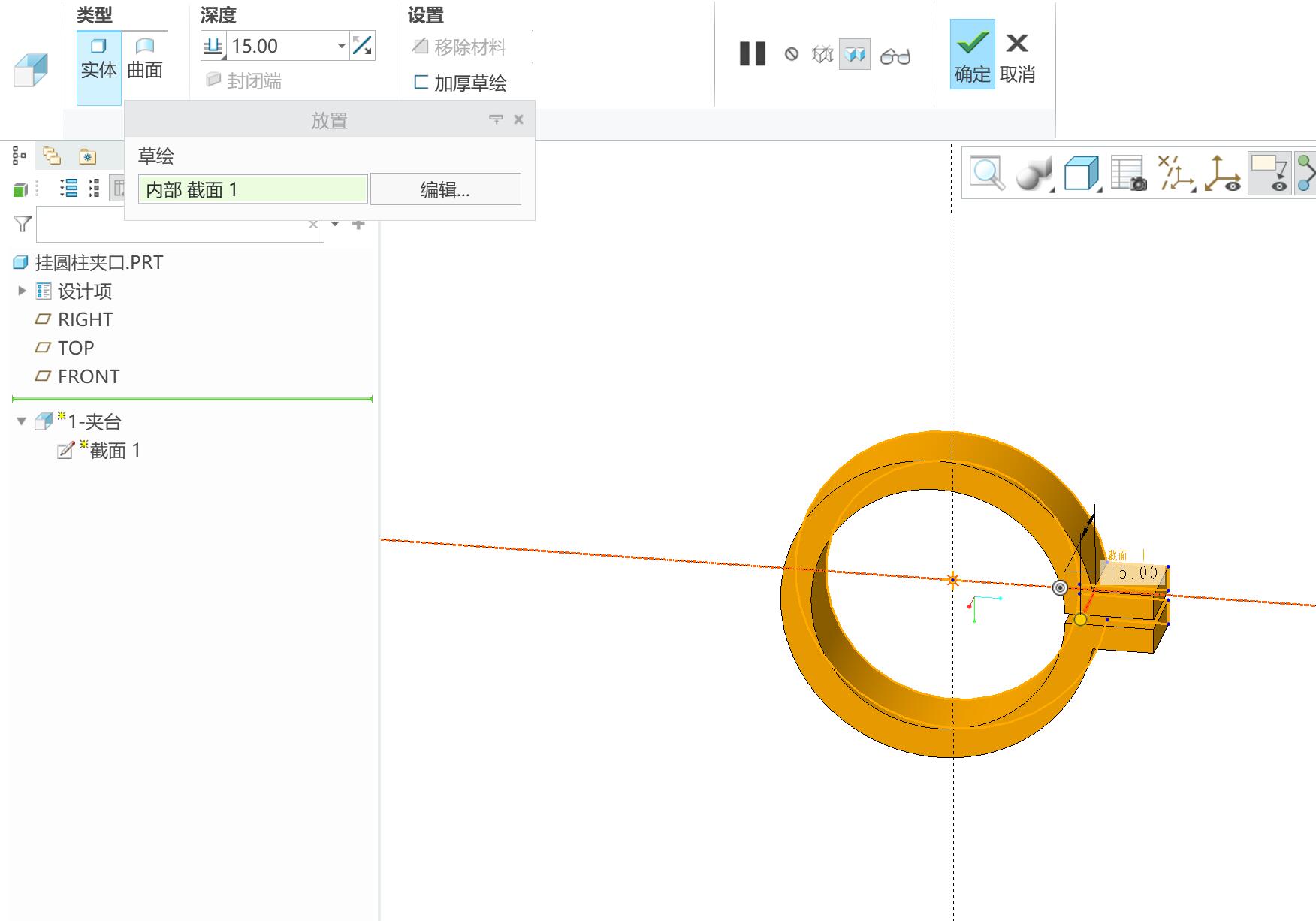

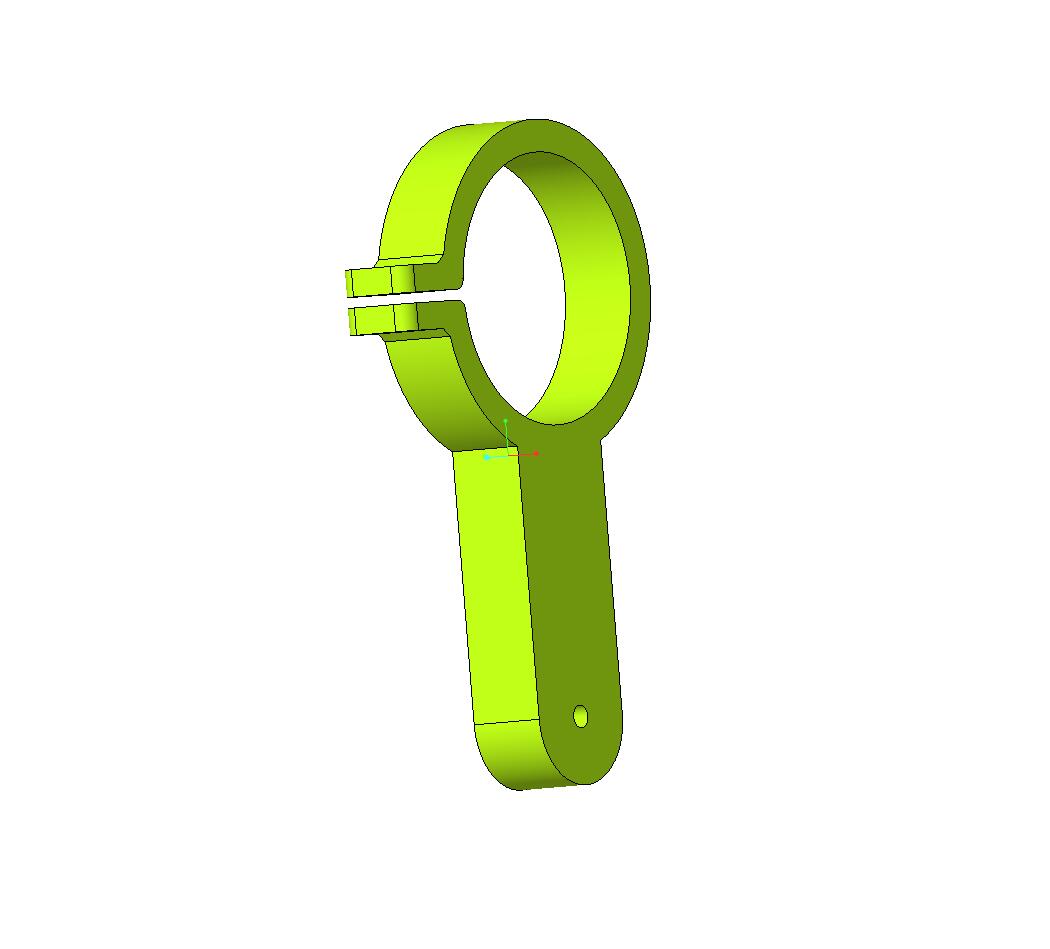

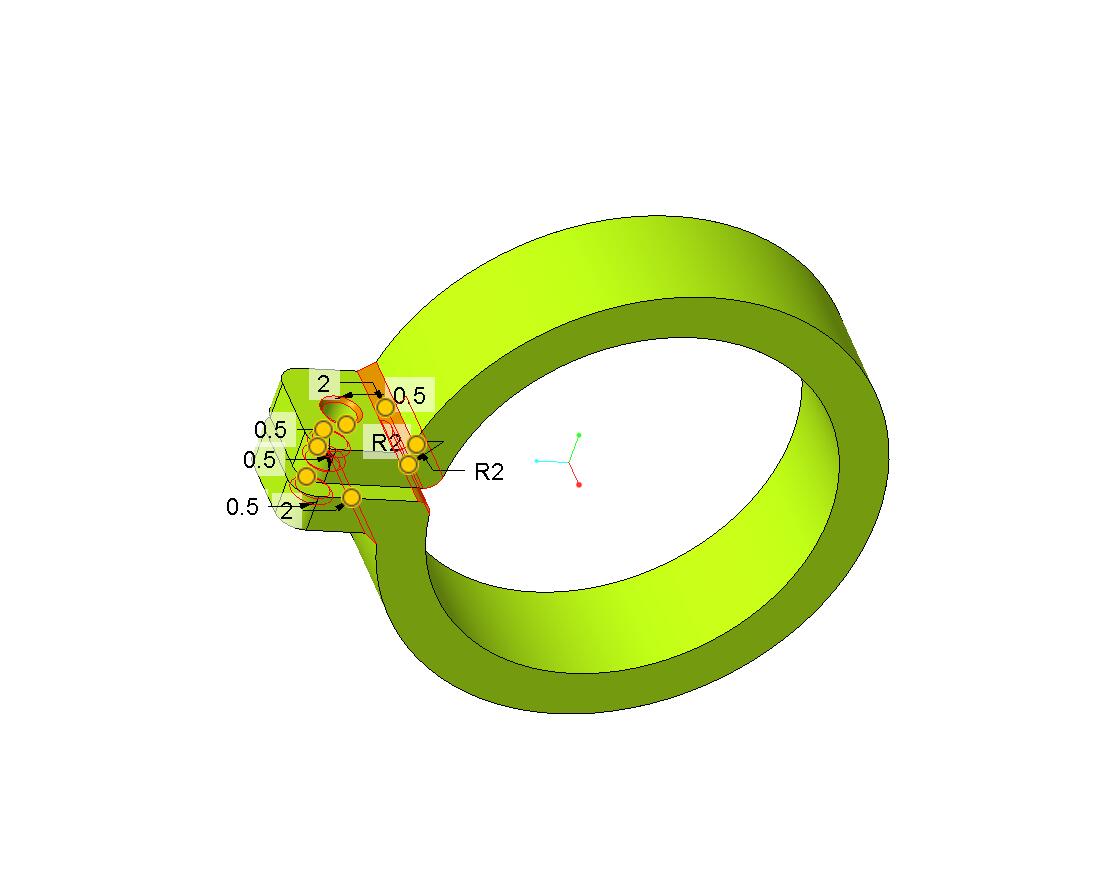

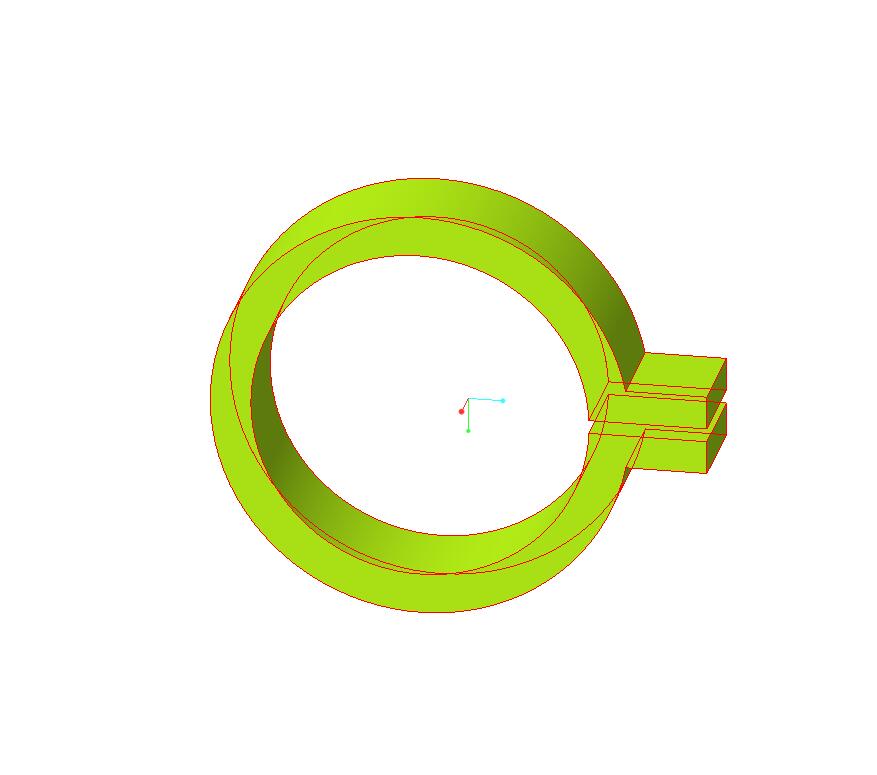

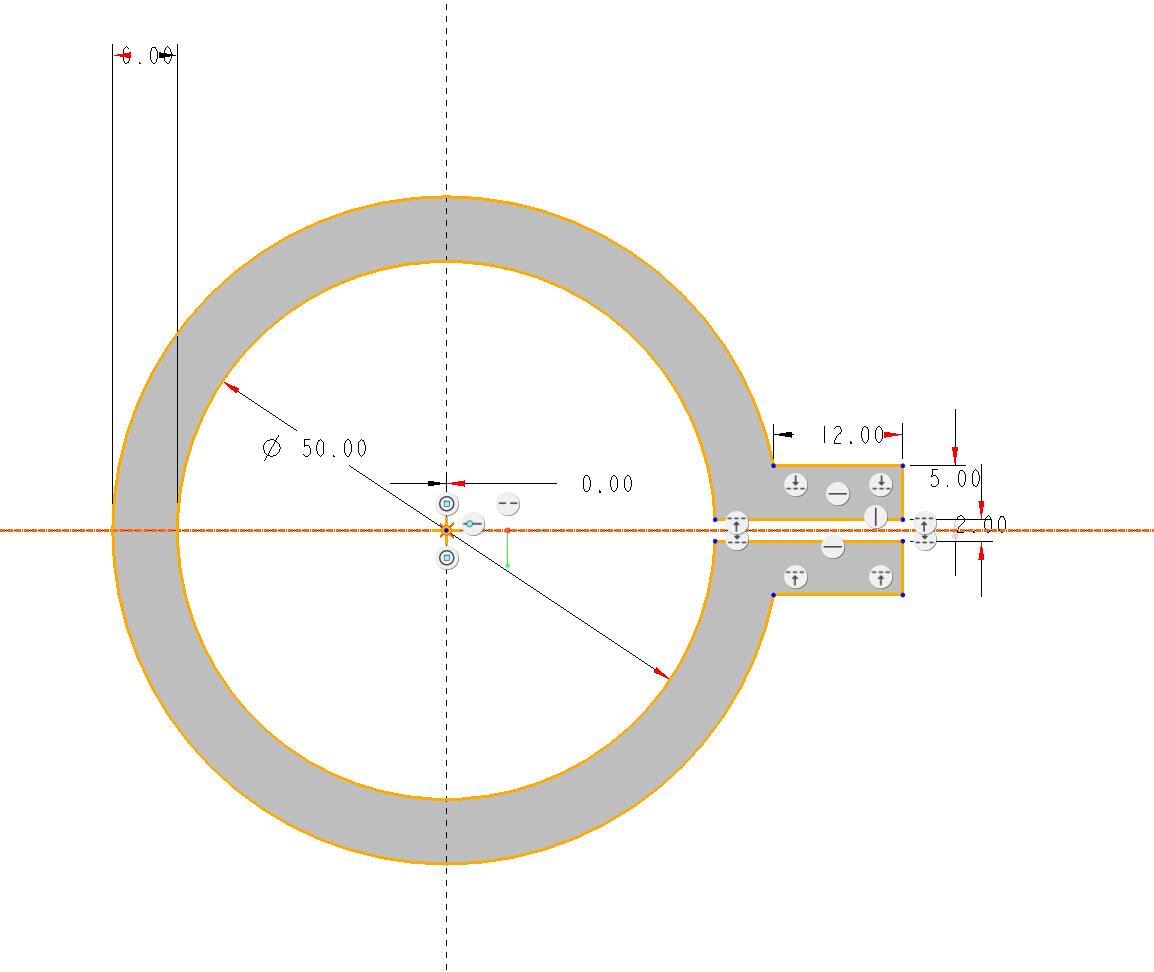

1. 内径为50mm，其它尺寸仅供参考

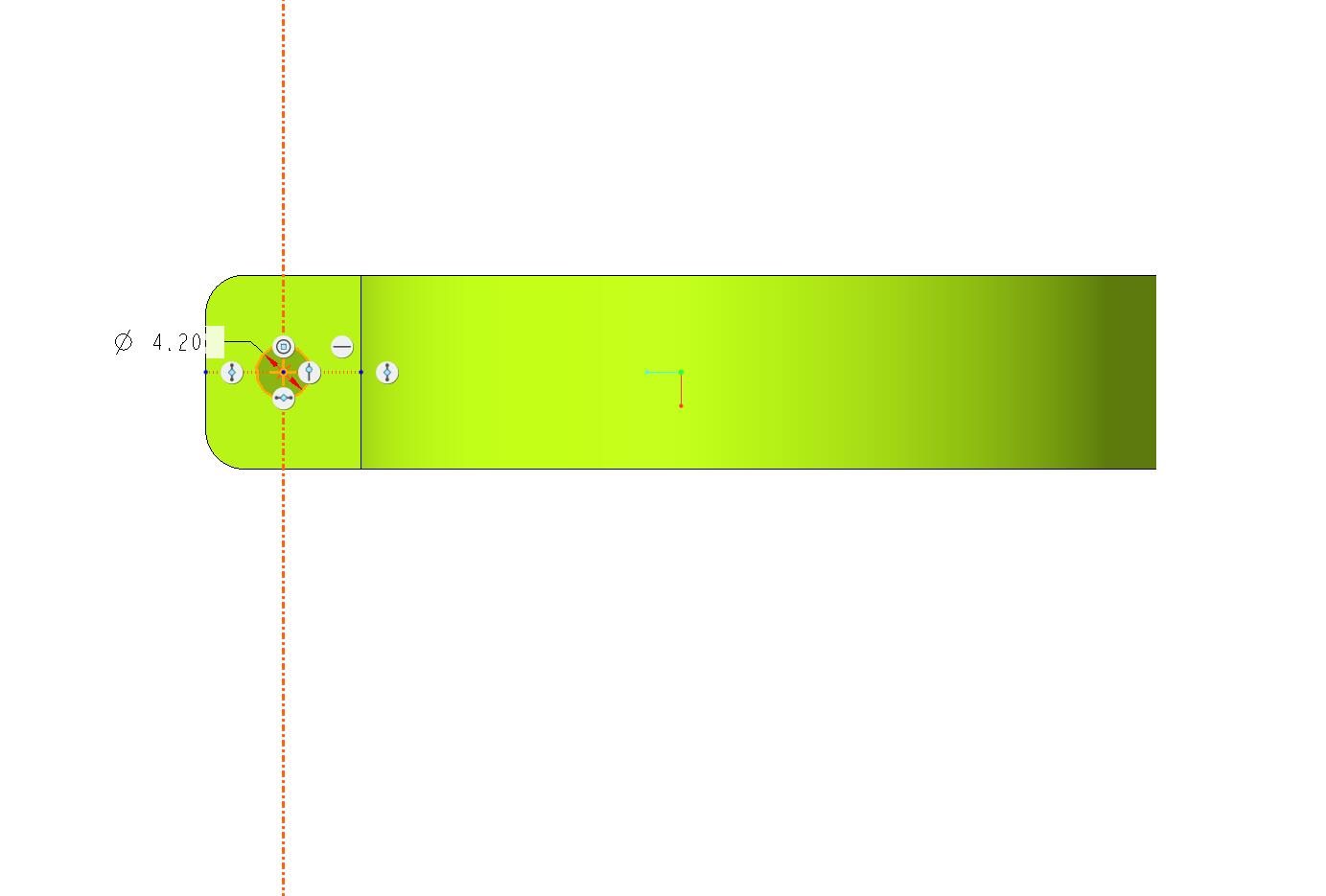

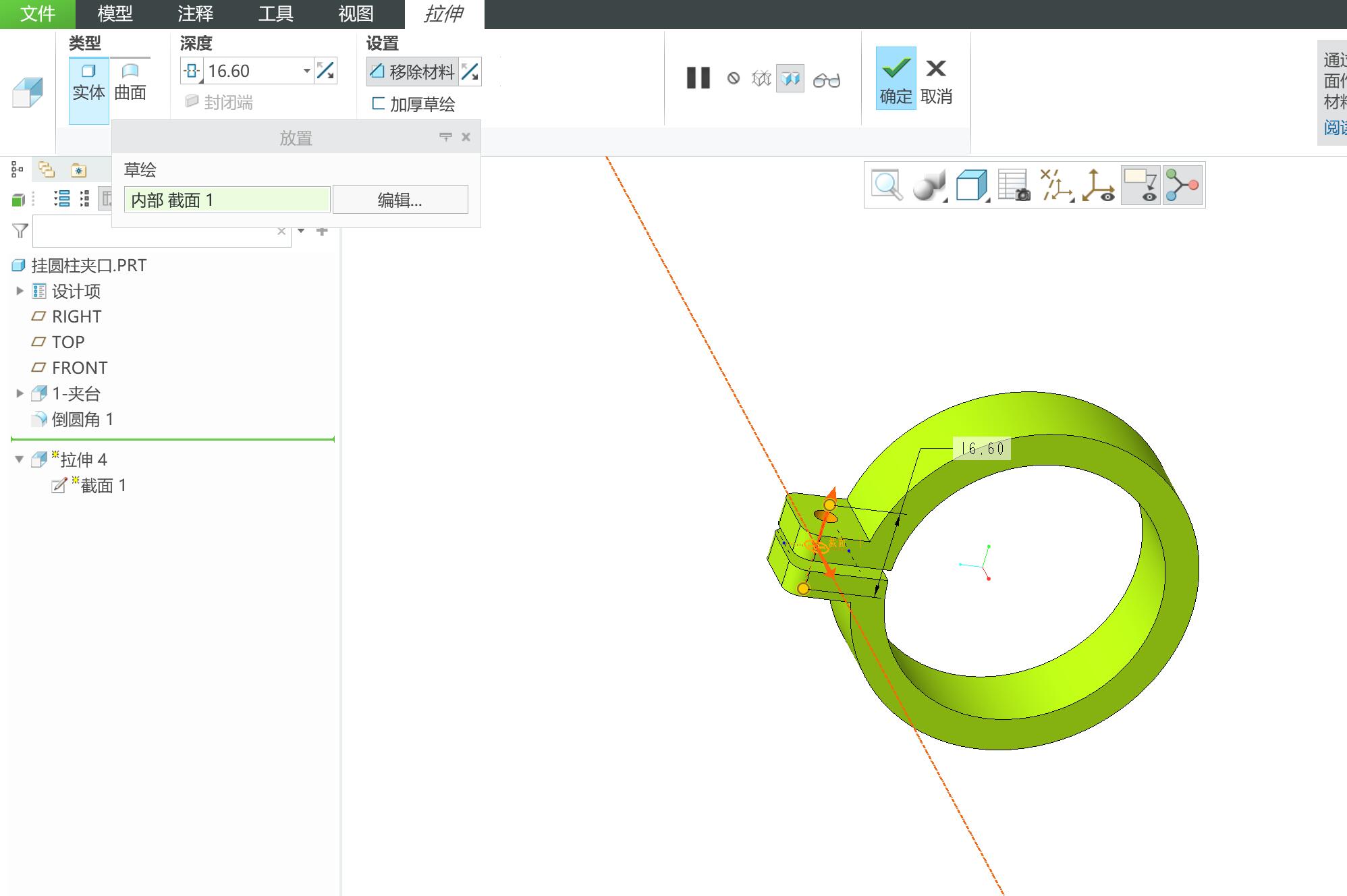

2. 拉伸直径为4.2mm的螺丝紧固孔位

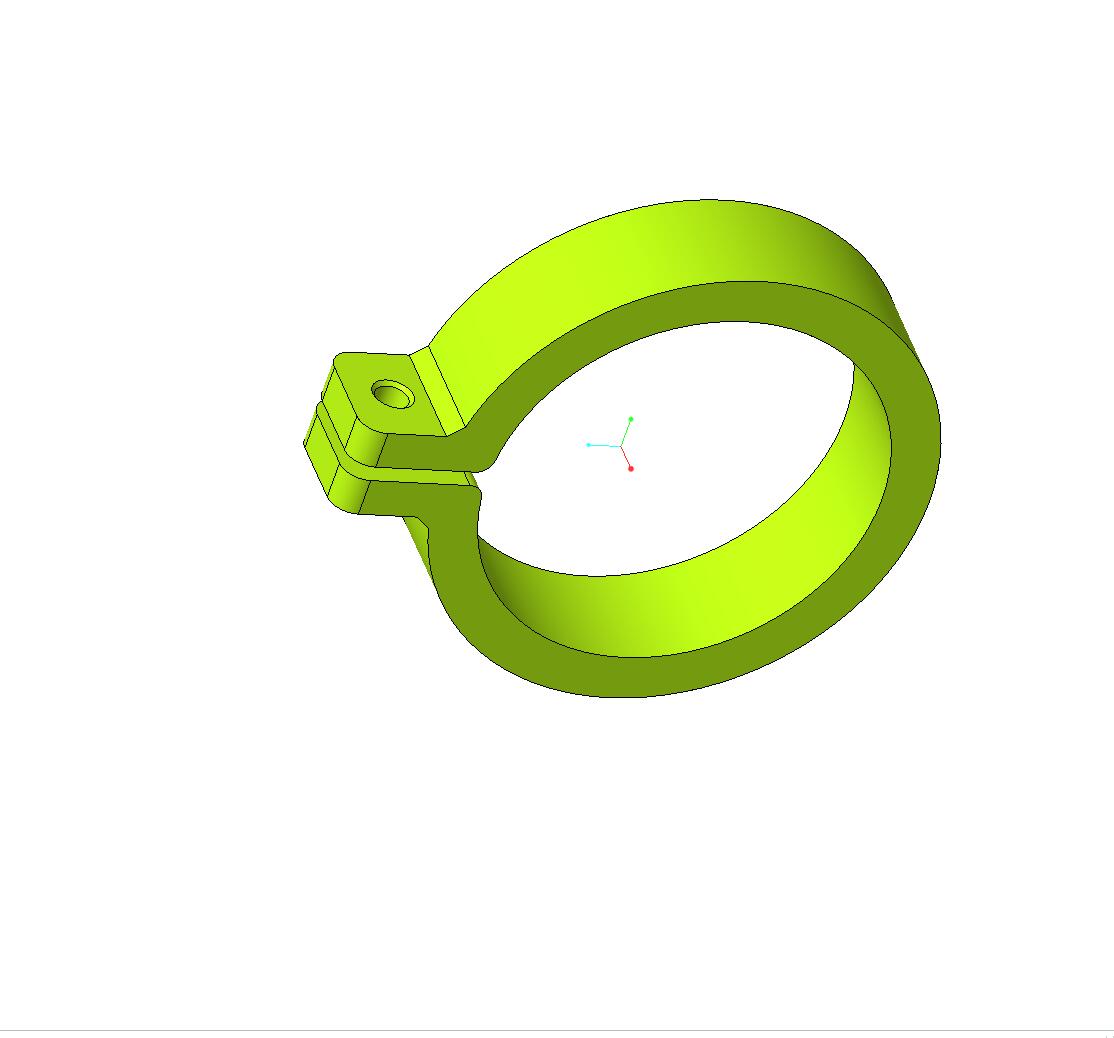

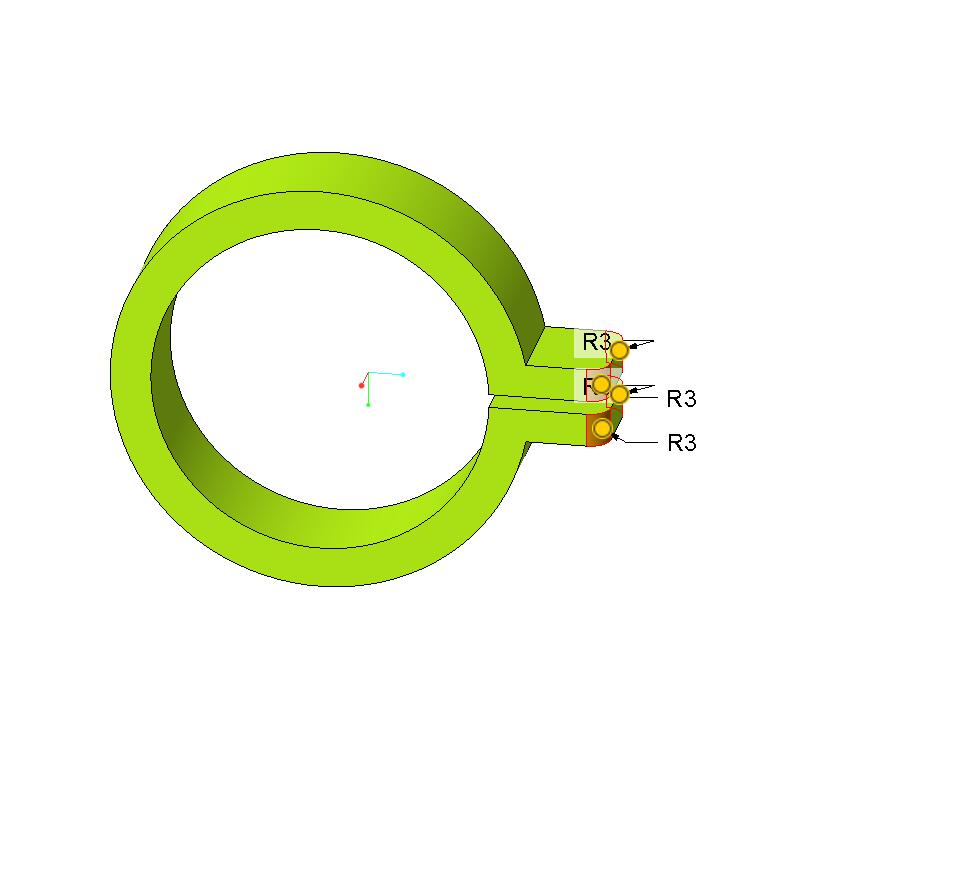

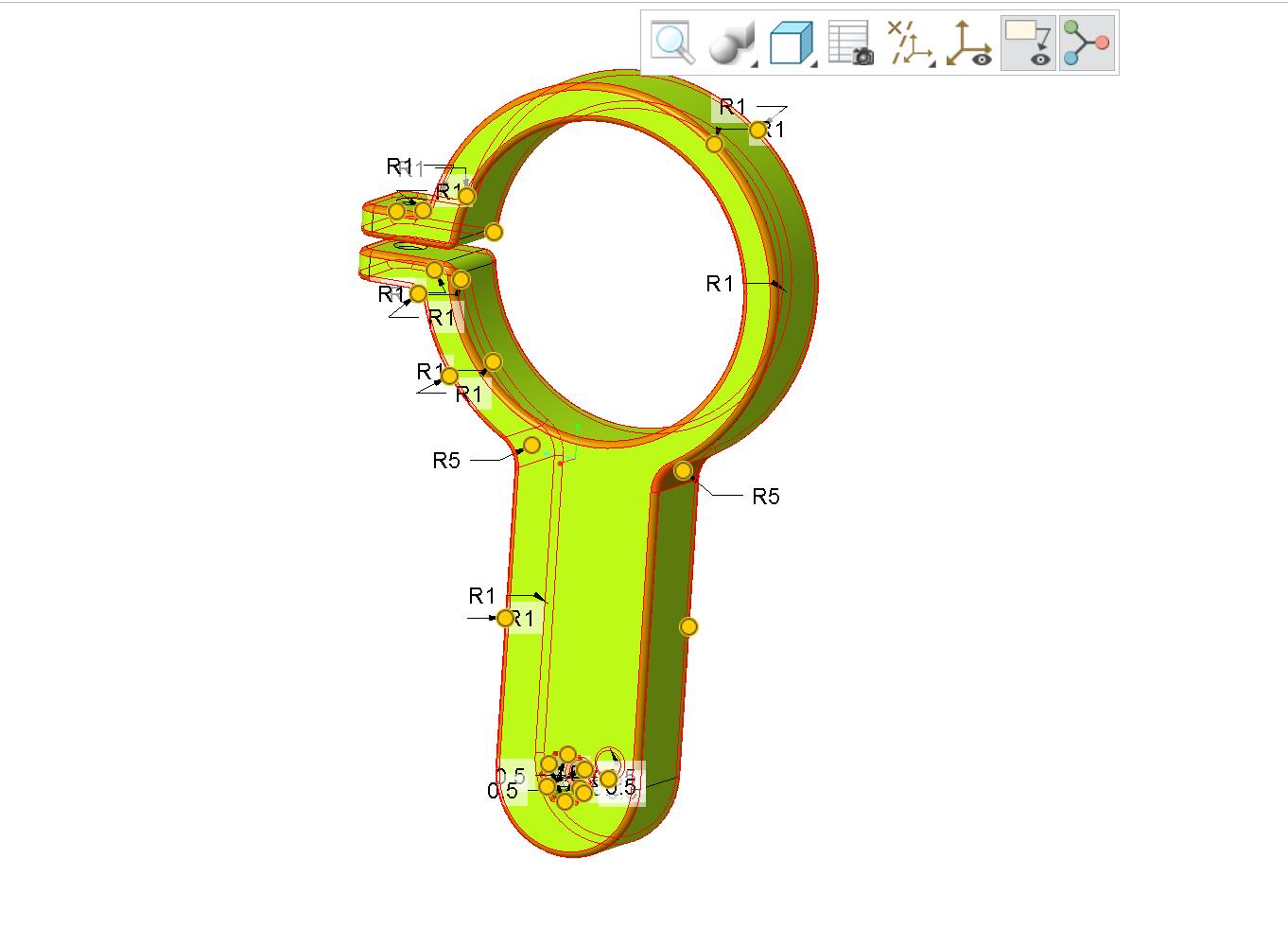

3. 将边缘倒圆角、倒角

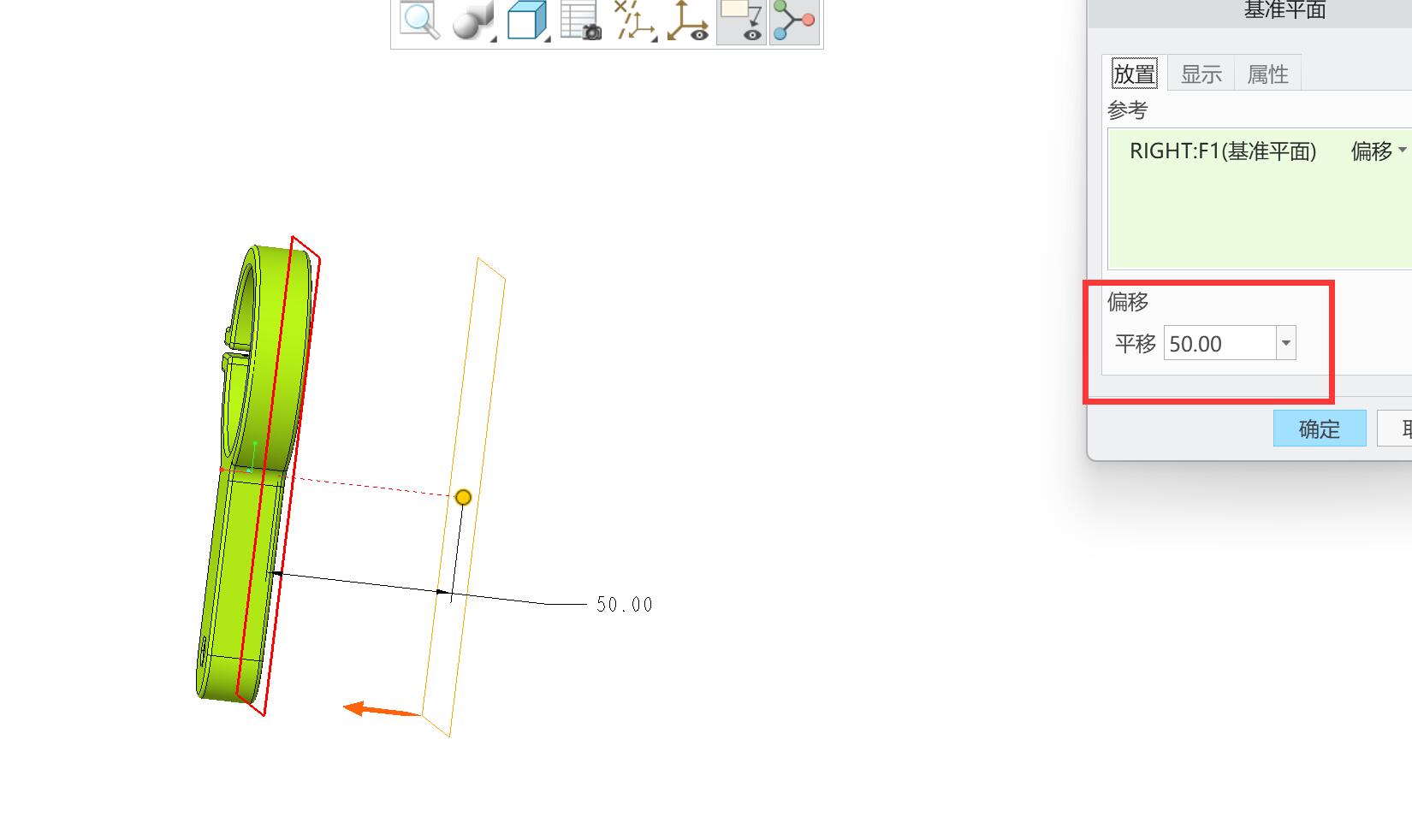

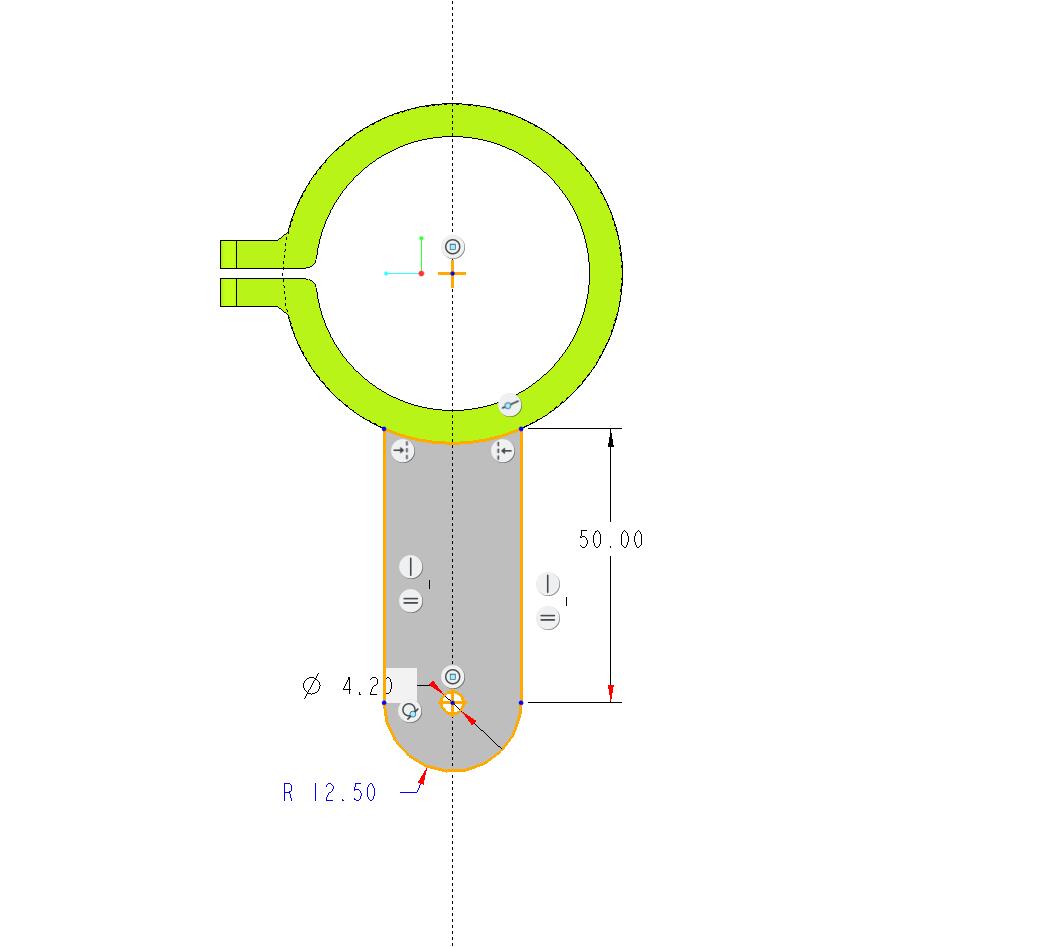

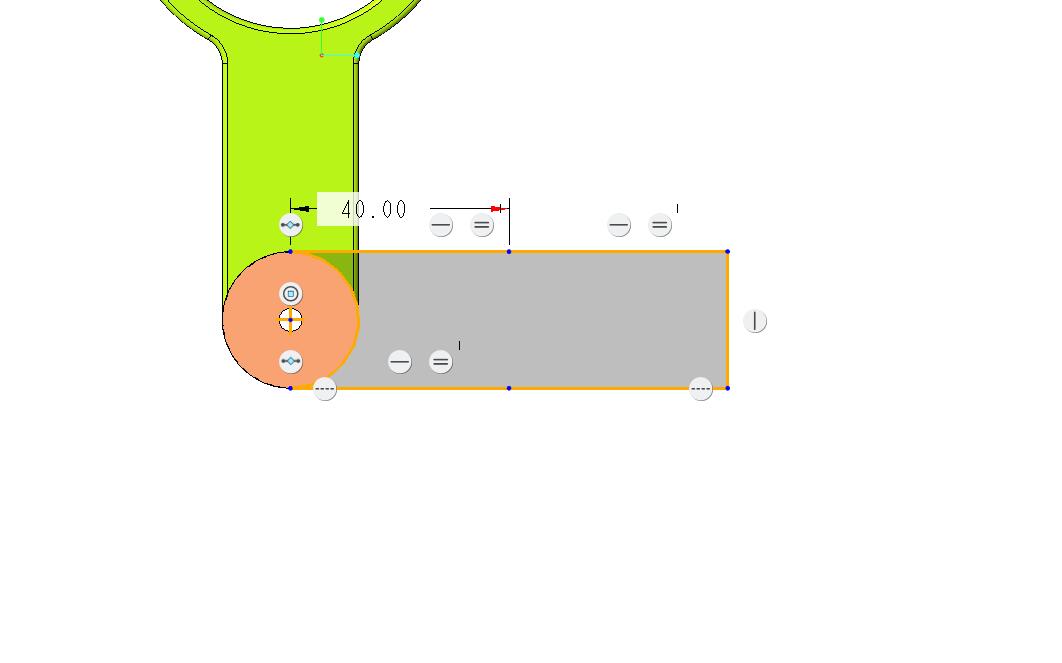

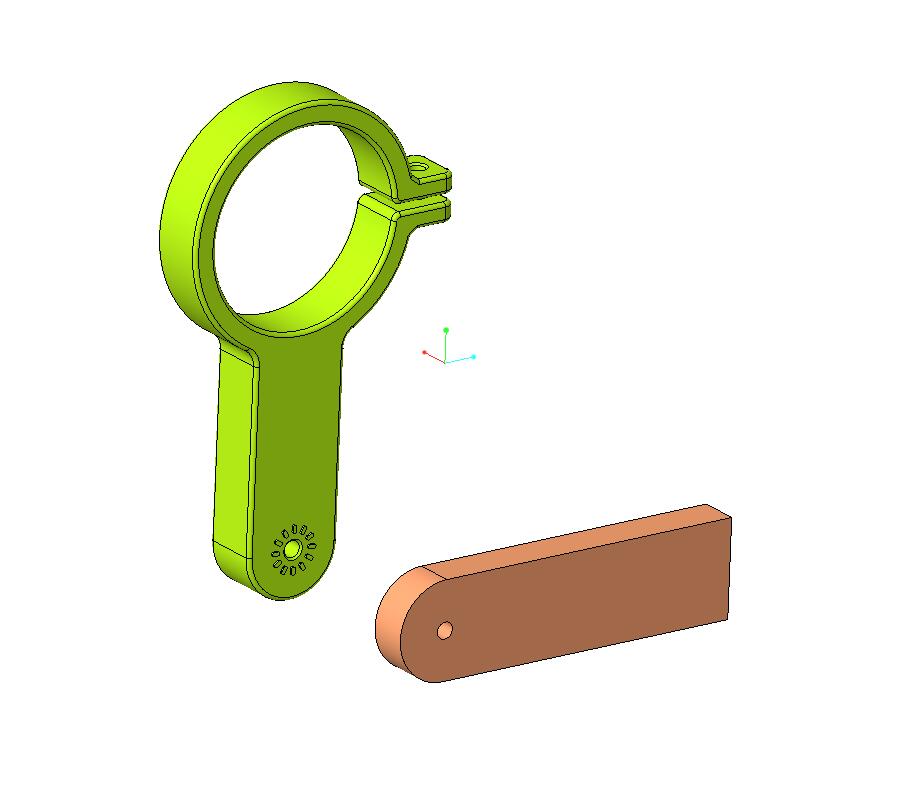

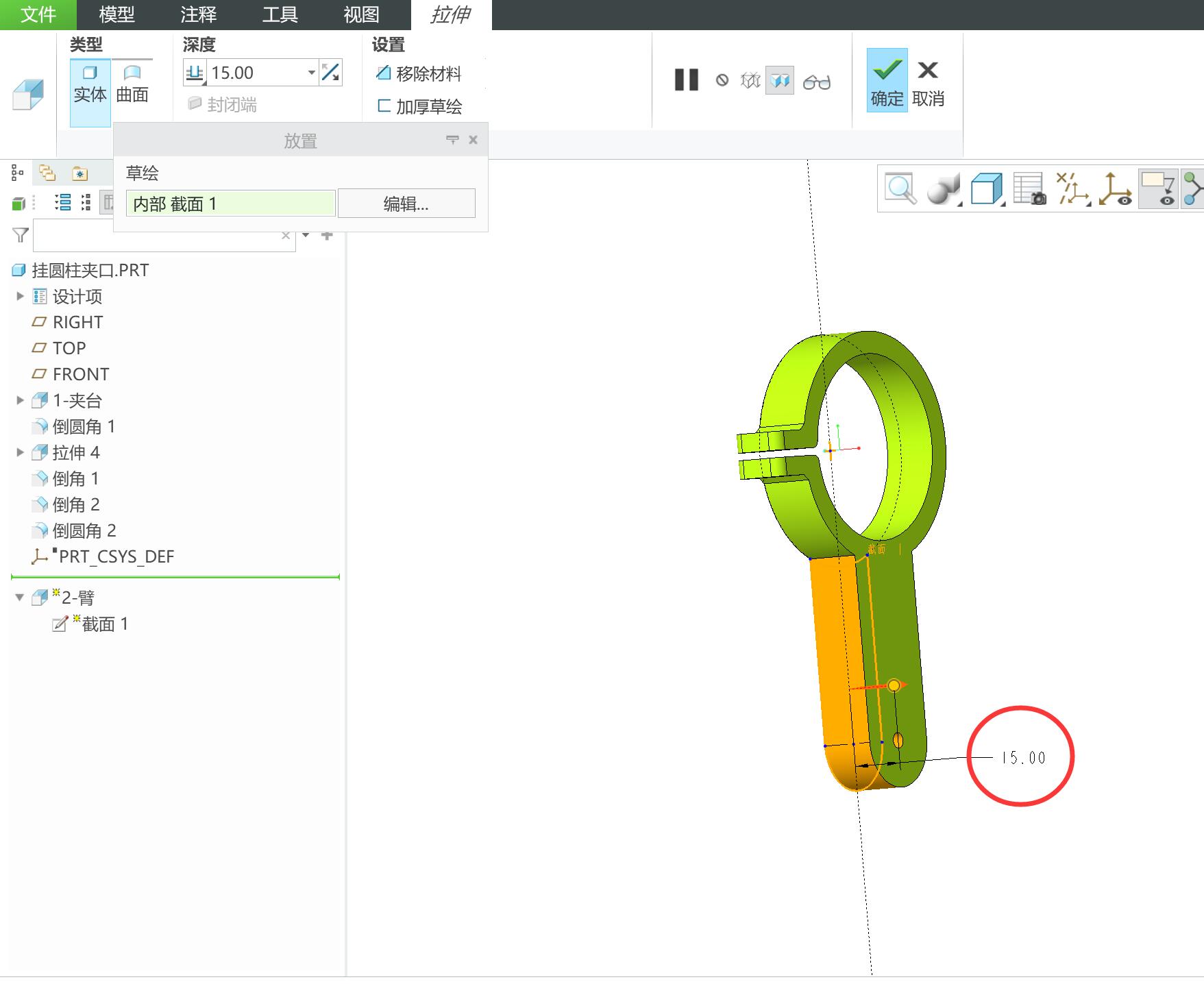

1. 拉伸臂，参数如图

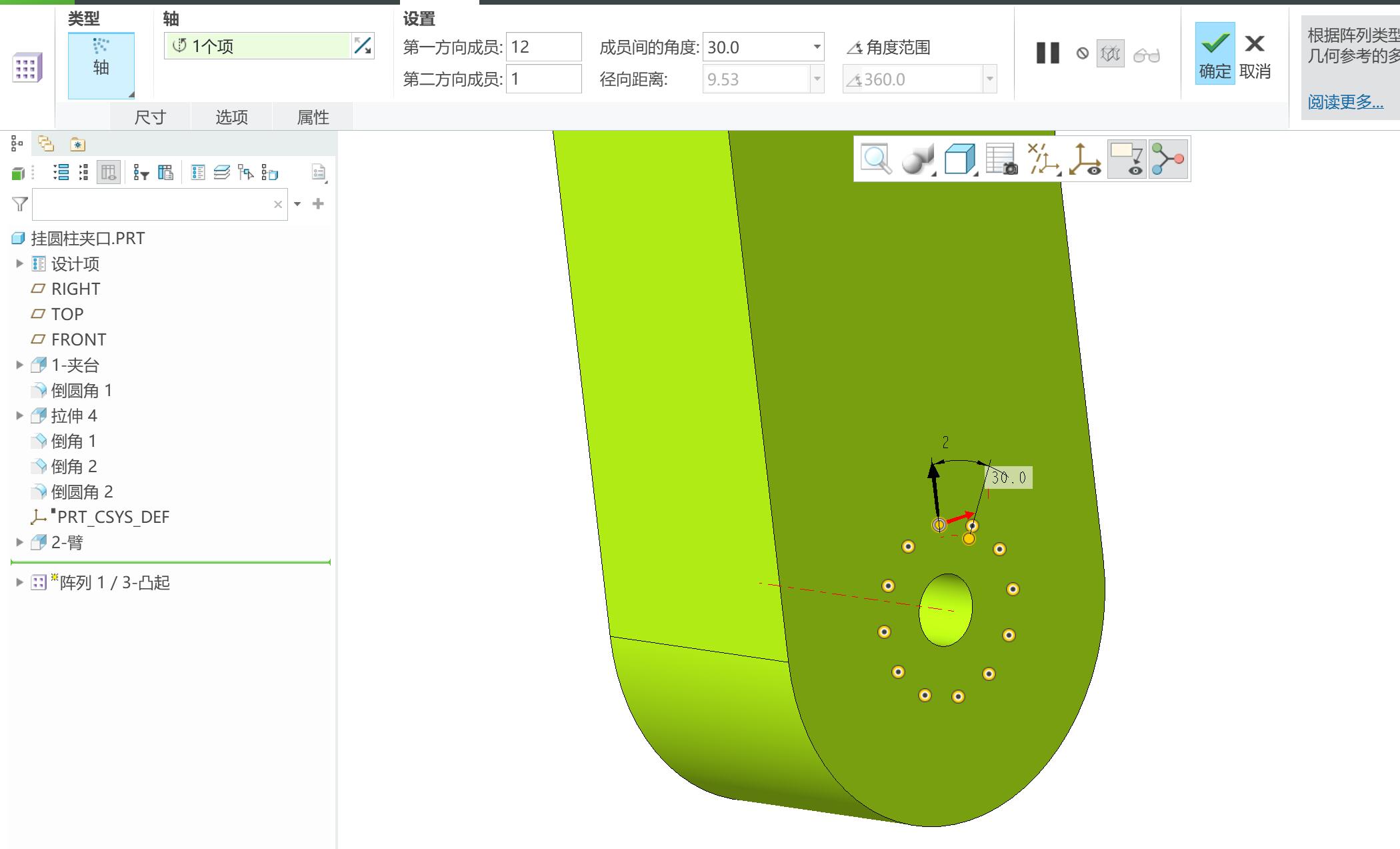

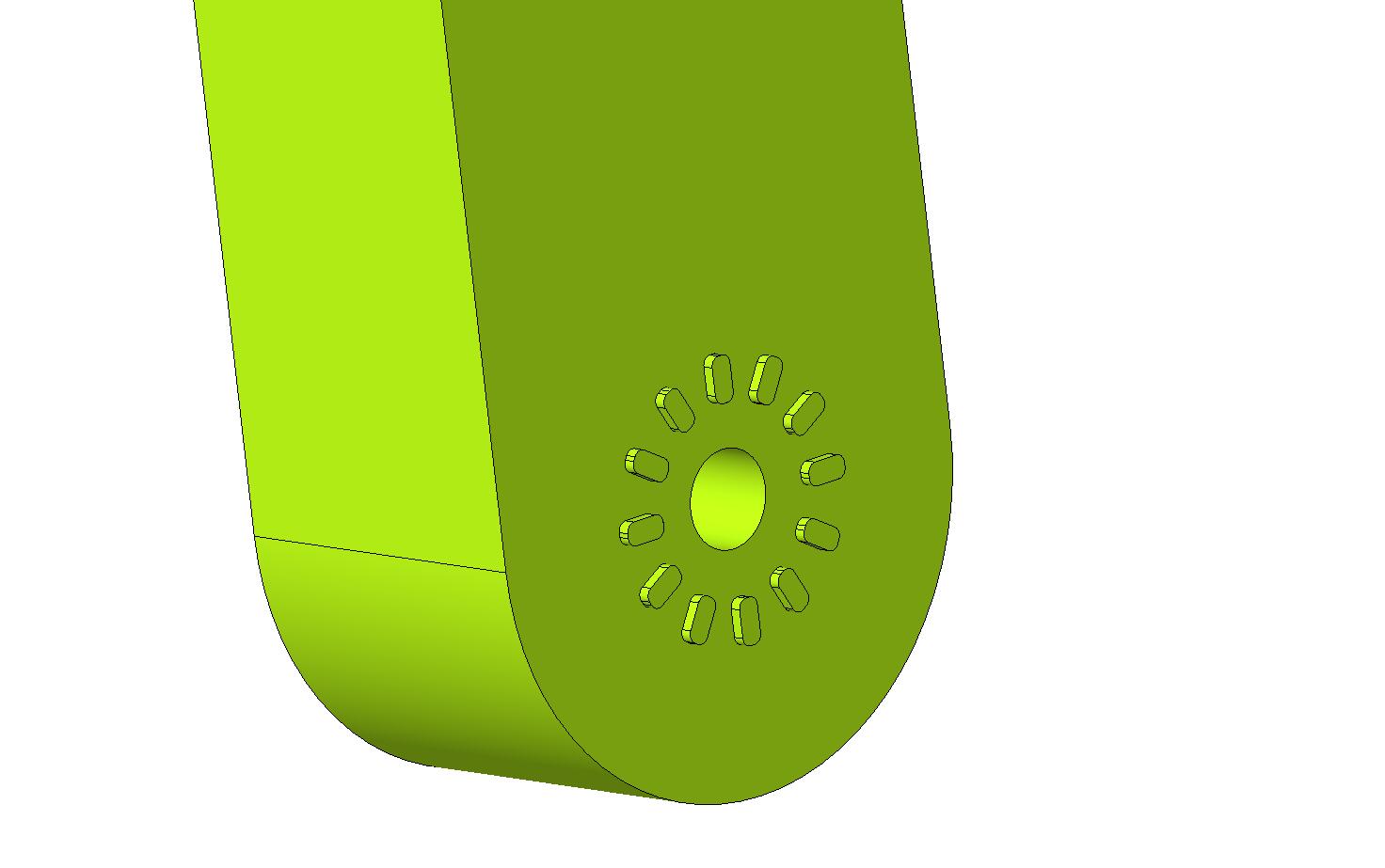

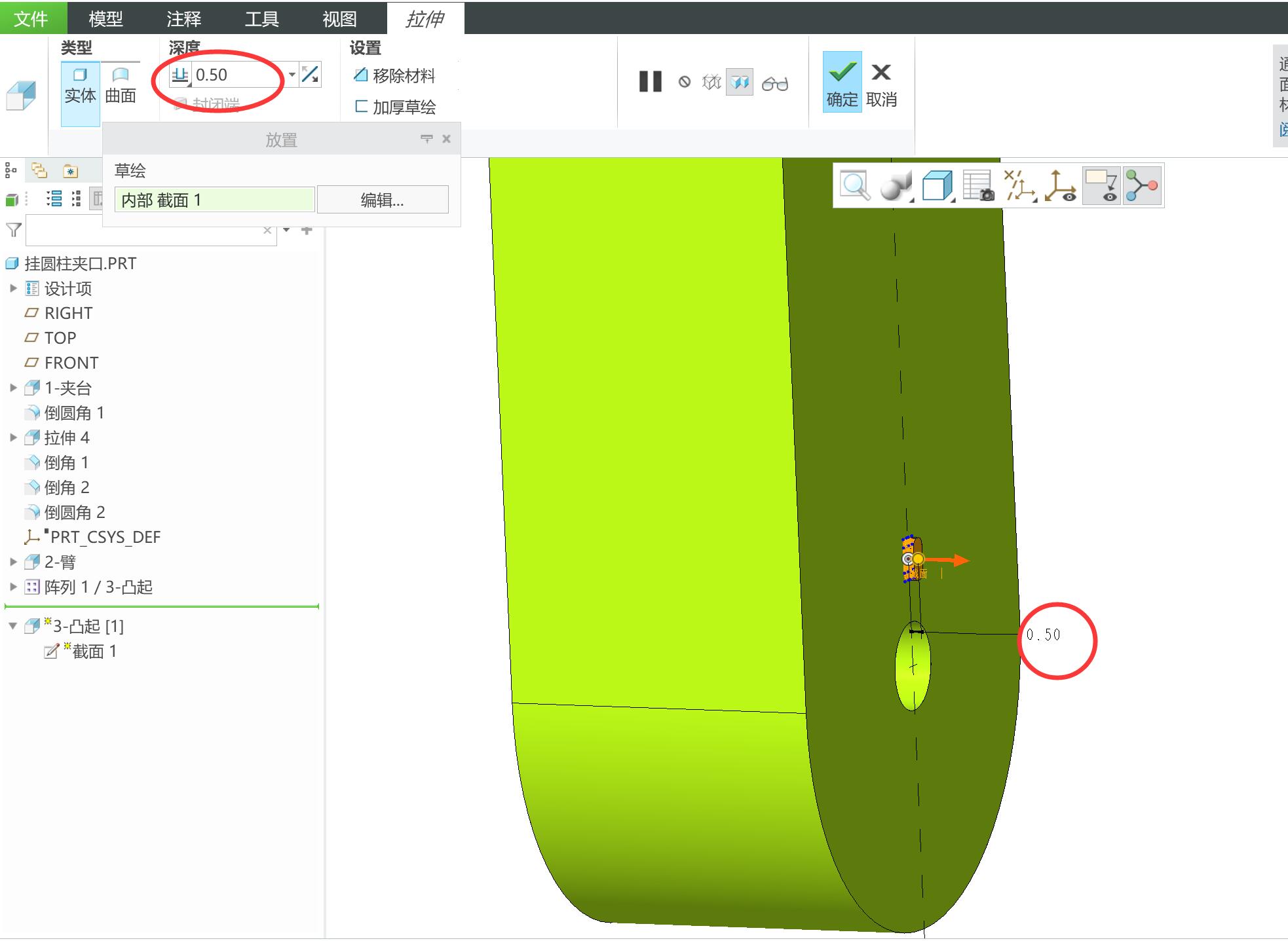

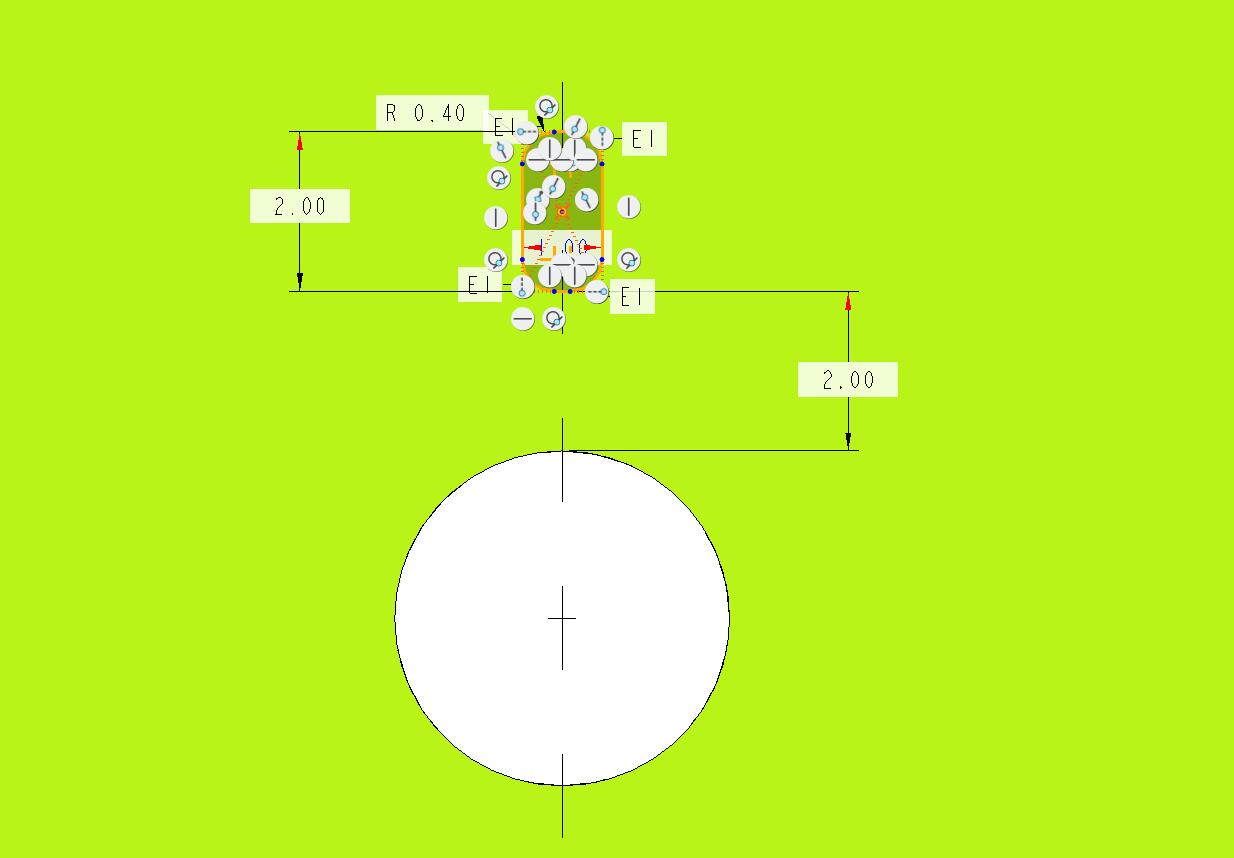

2. 拉伸凸起防滑牙，阵列参数如图

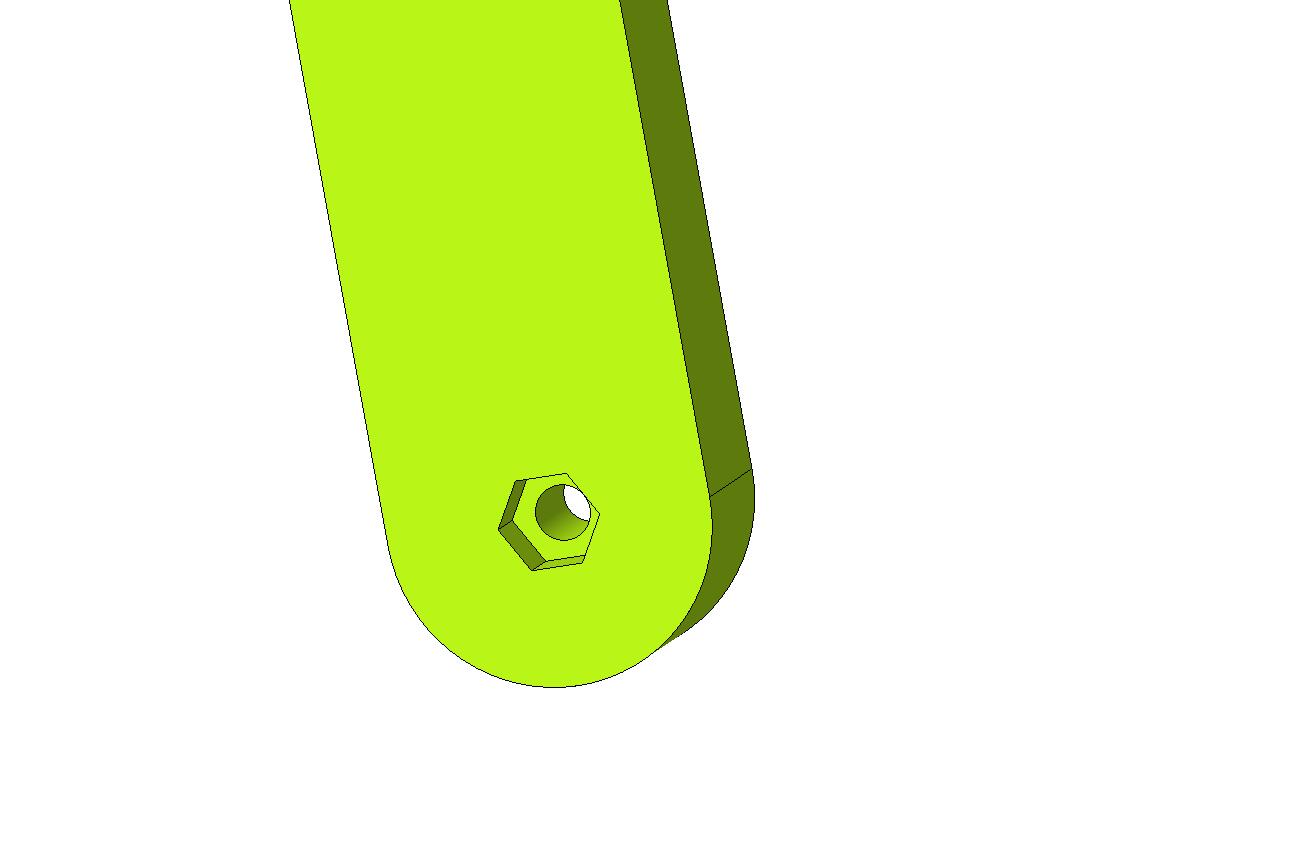

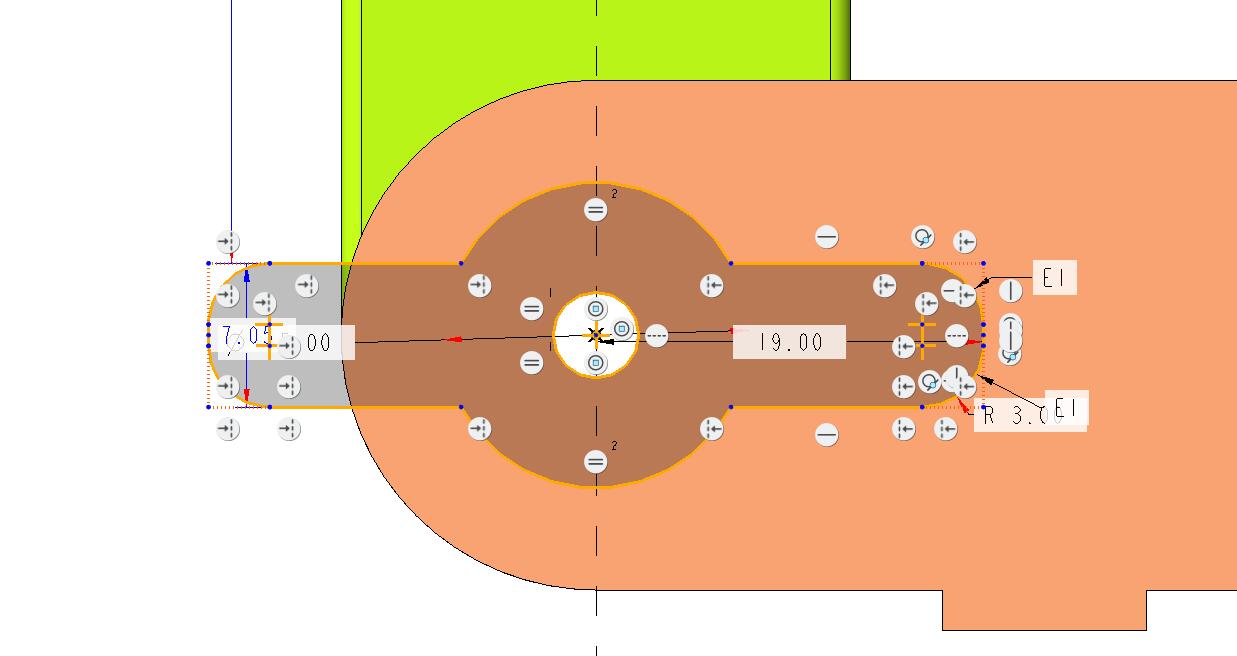

3. 拉伸螺母槽位，参数如图

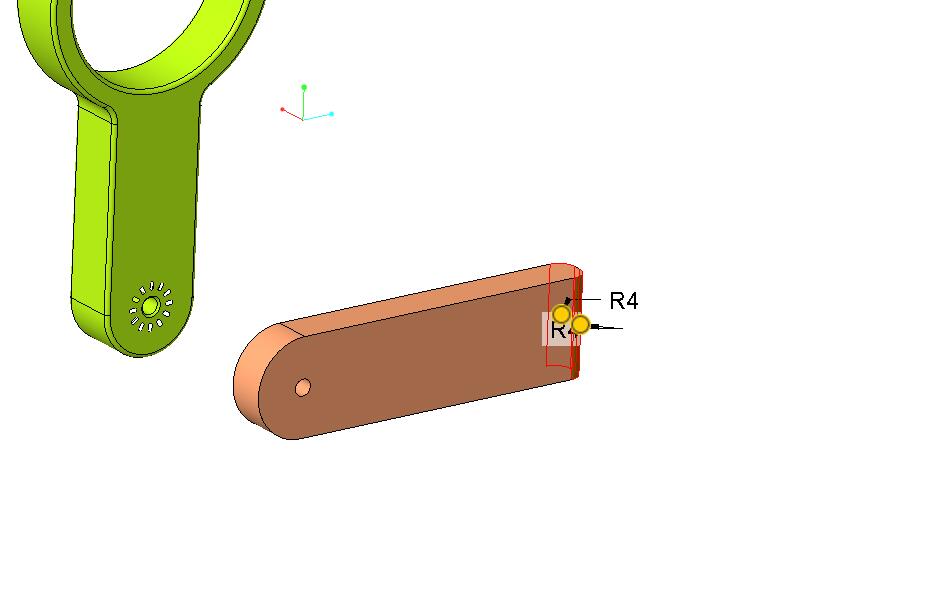

4. 将边缘倒圆角

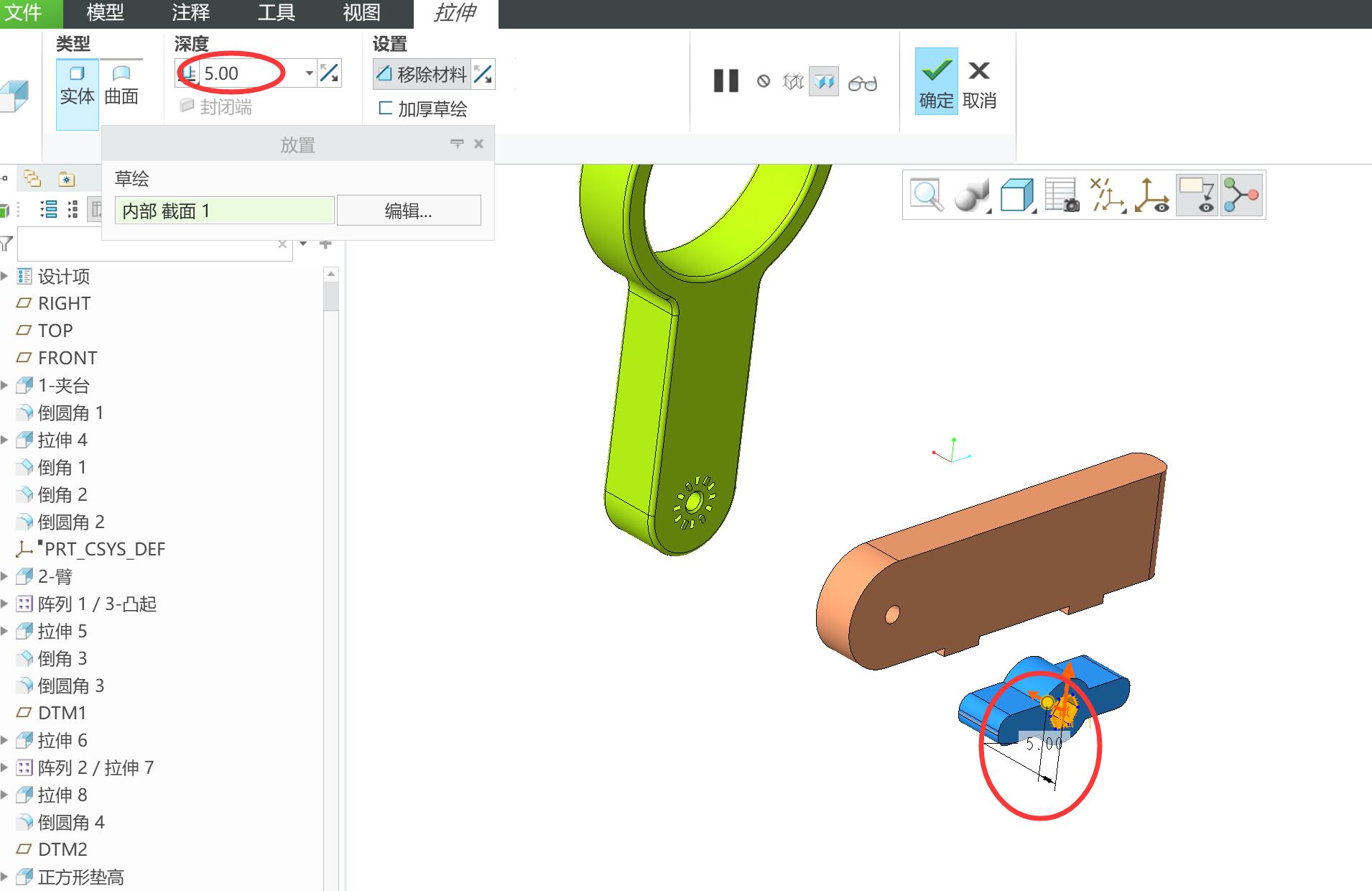

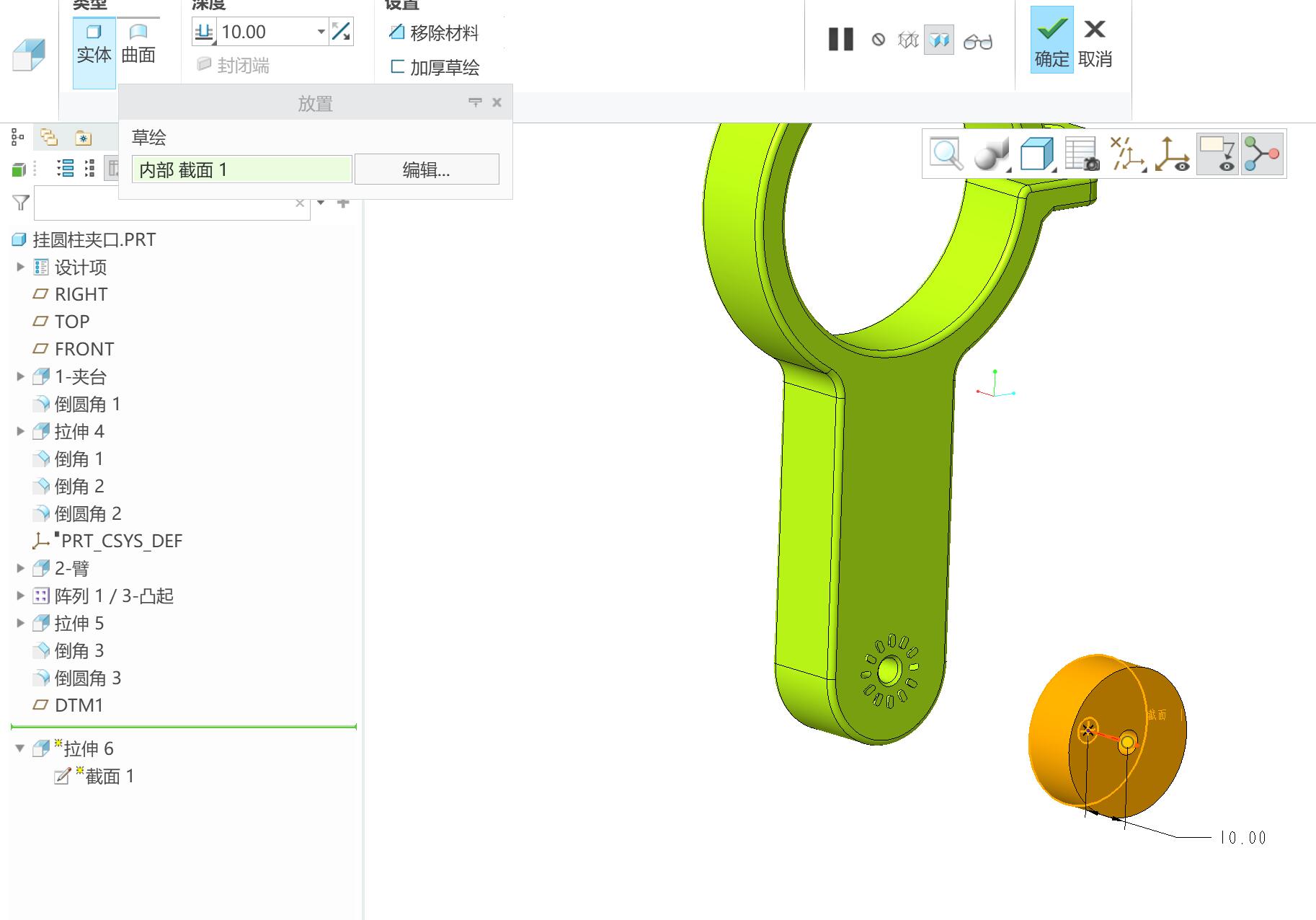

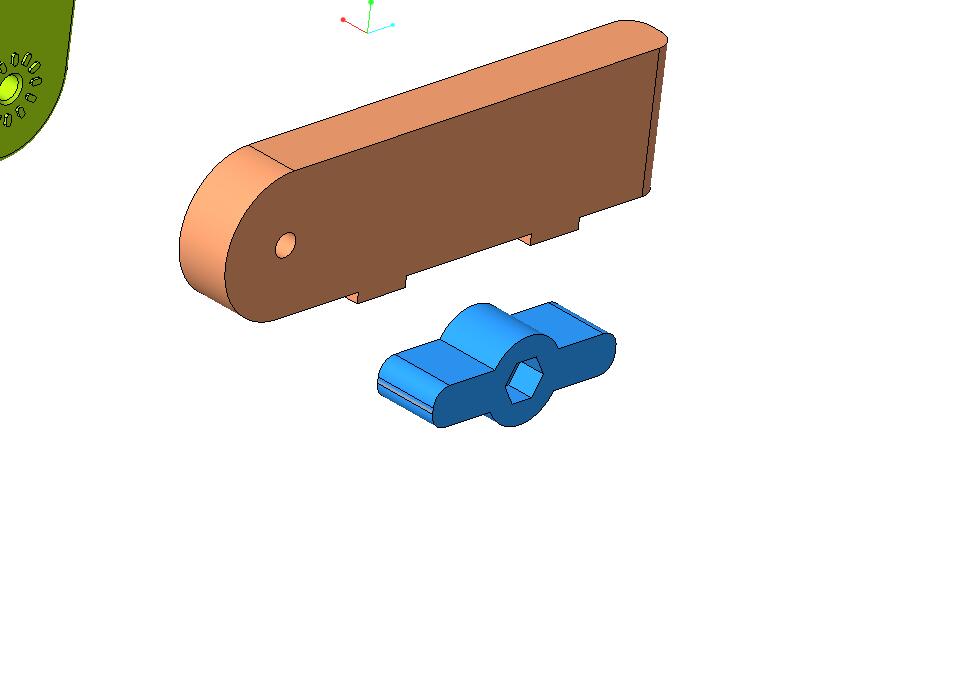

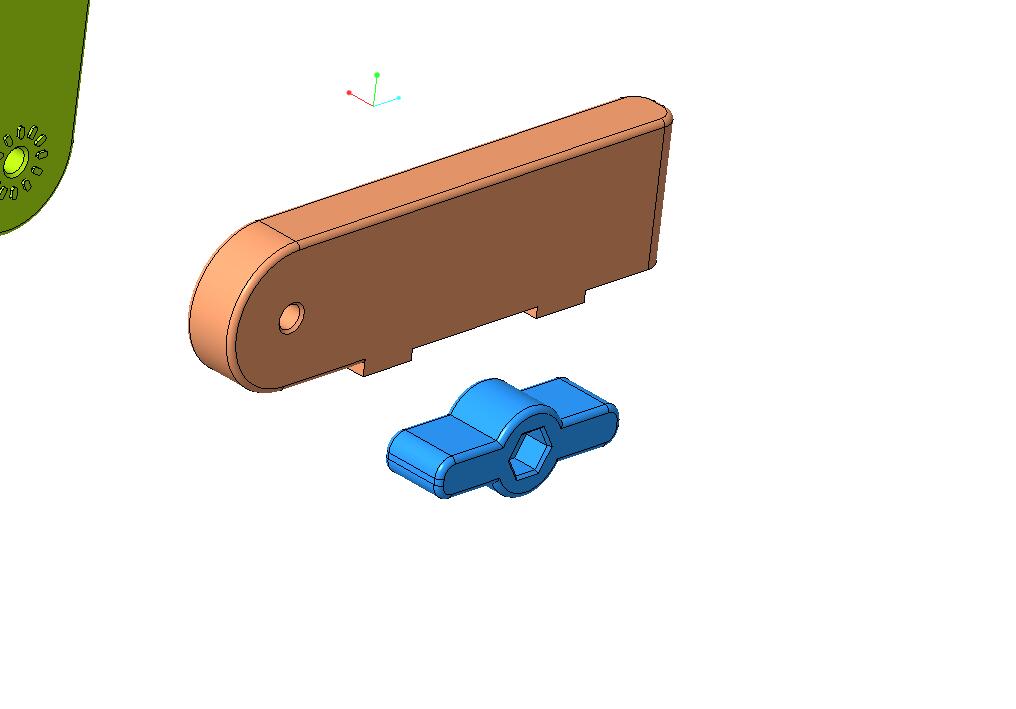

1. 以上步骤为参考，拉伸圆柱

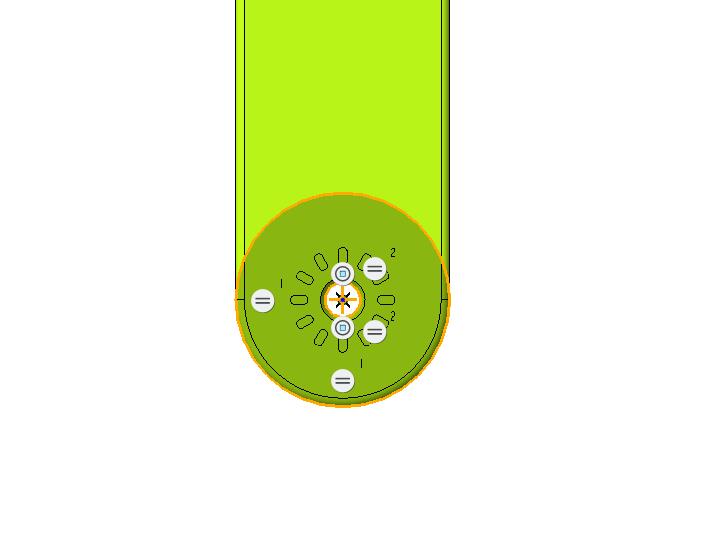

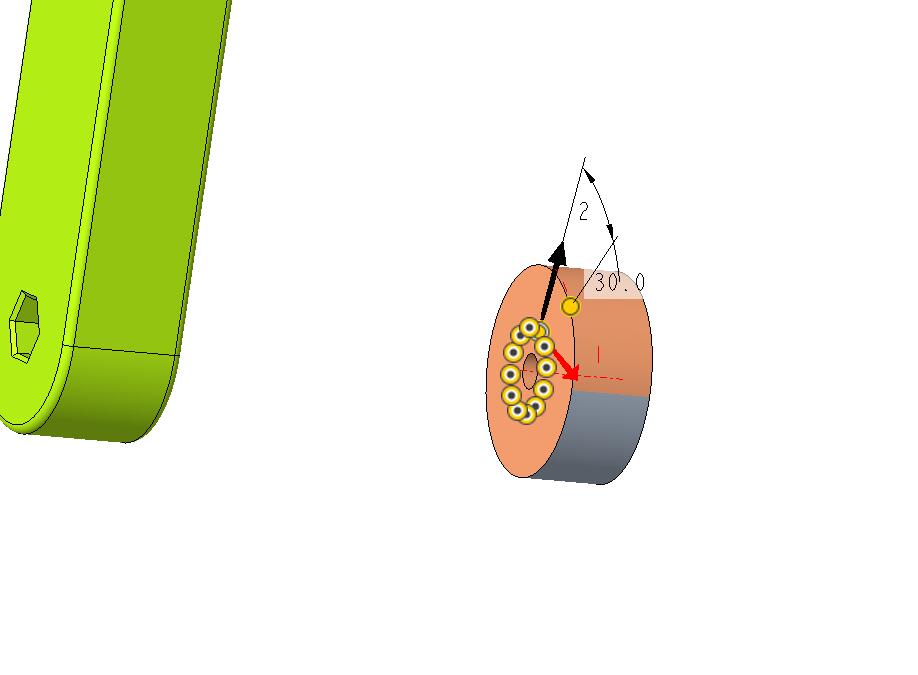

2. 阵列防滑牙

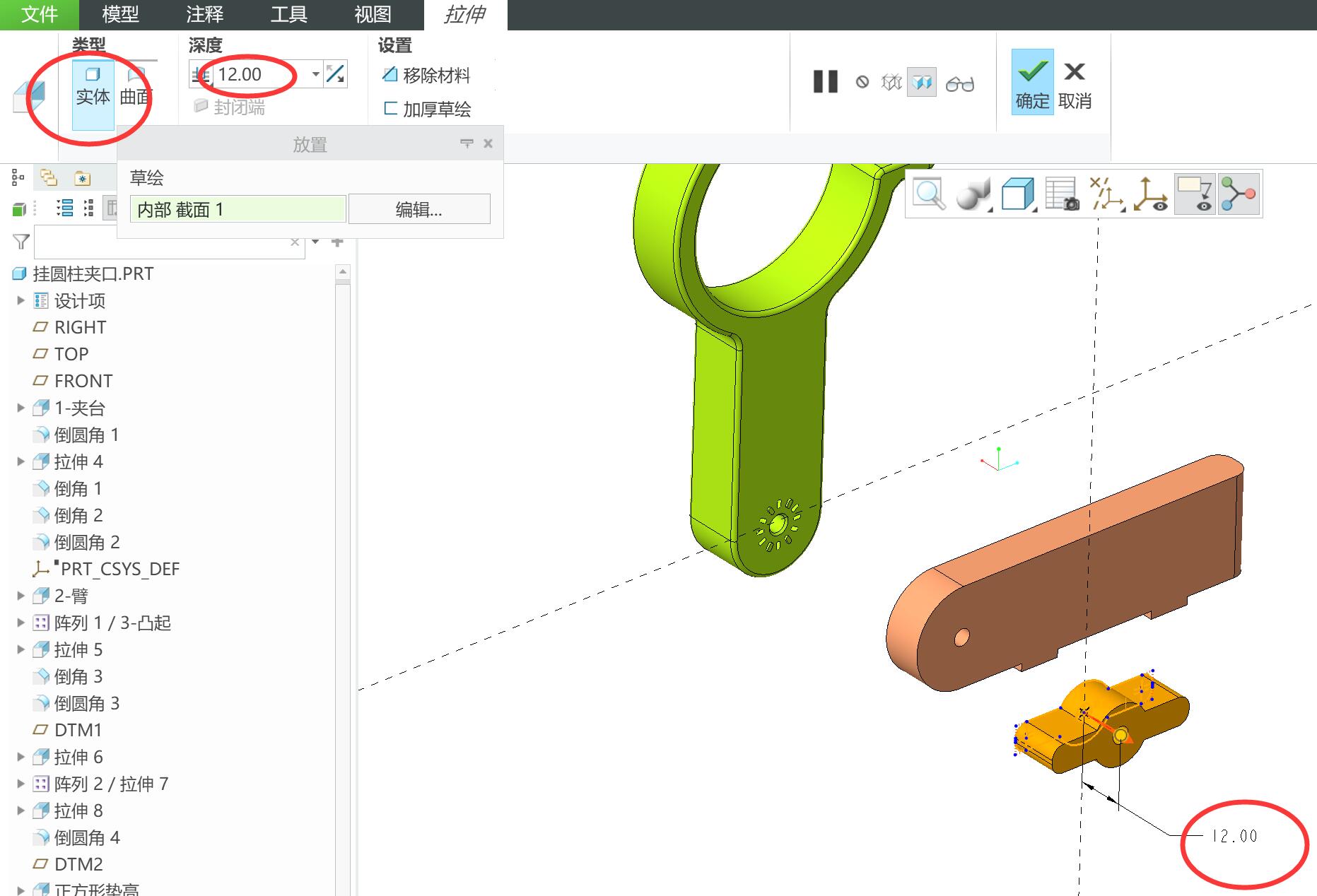

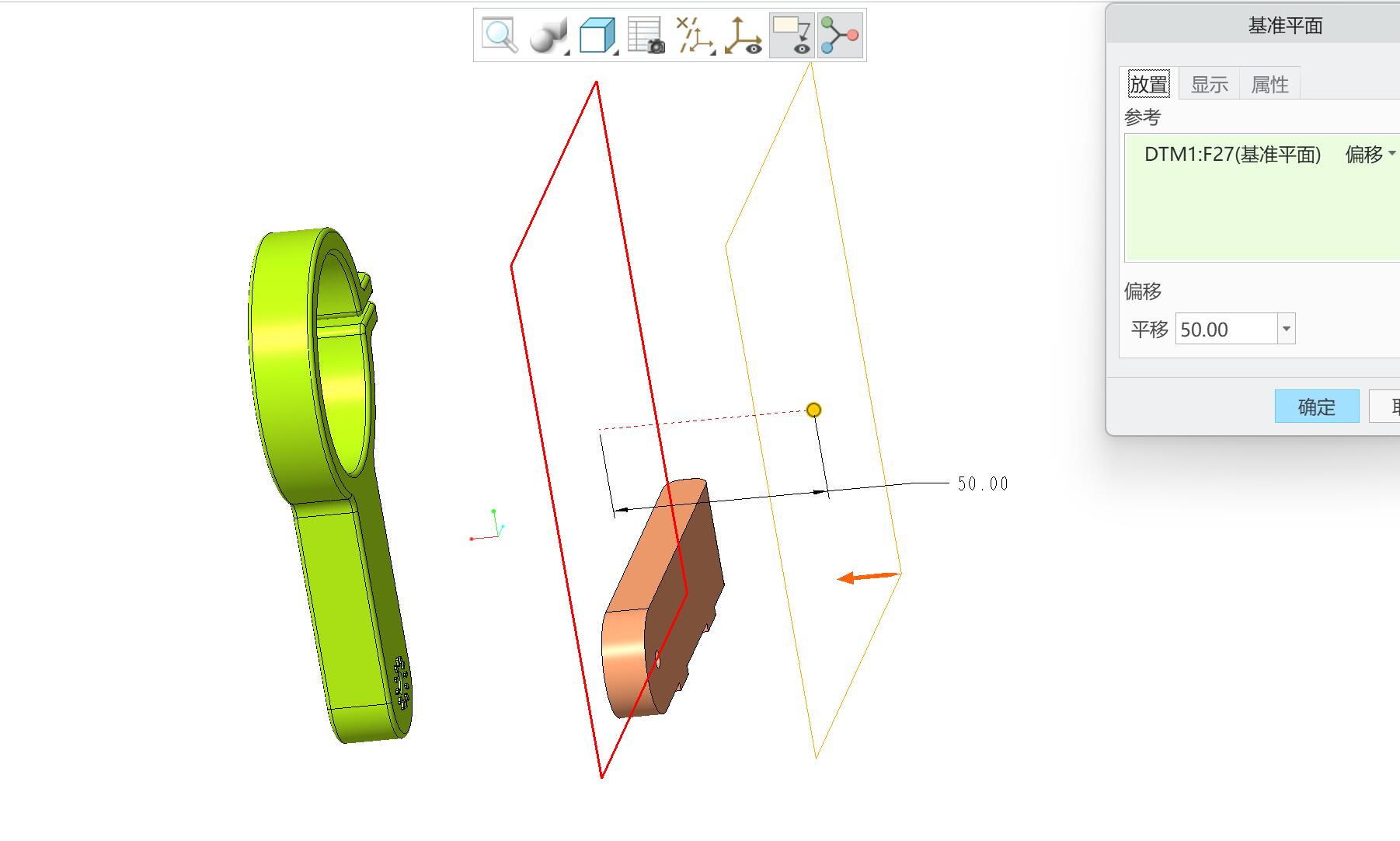

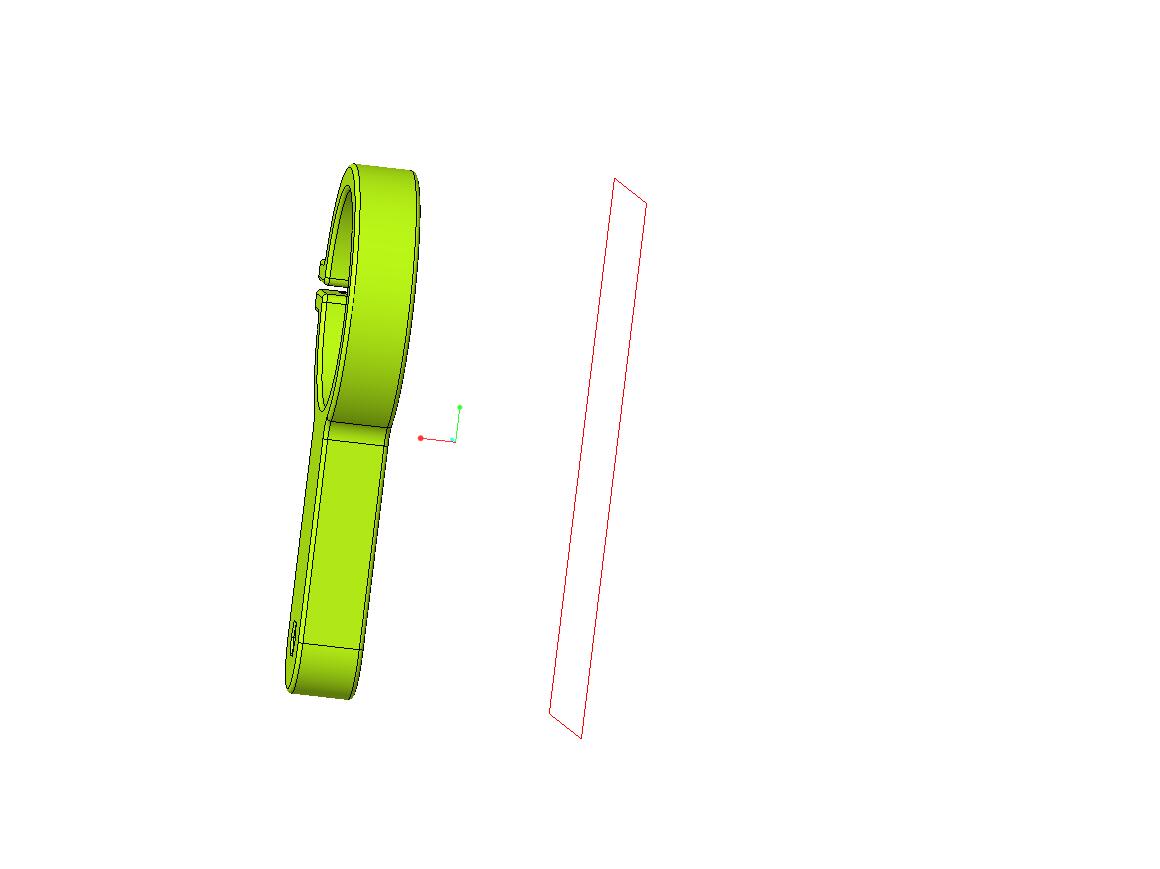

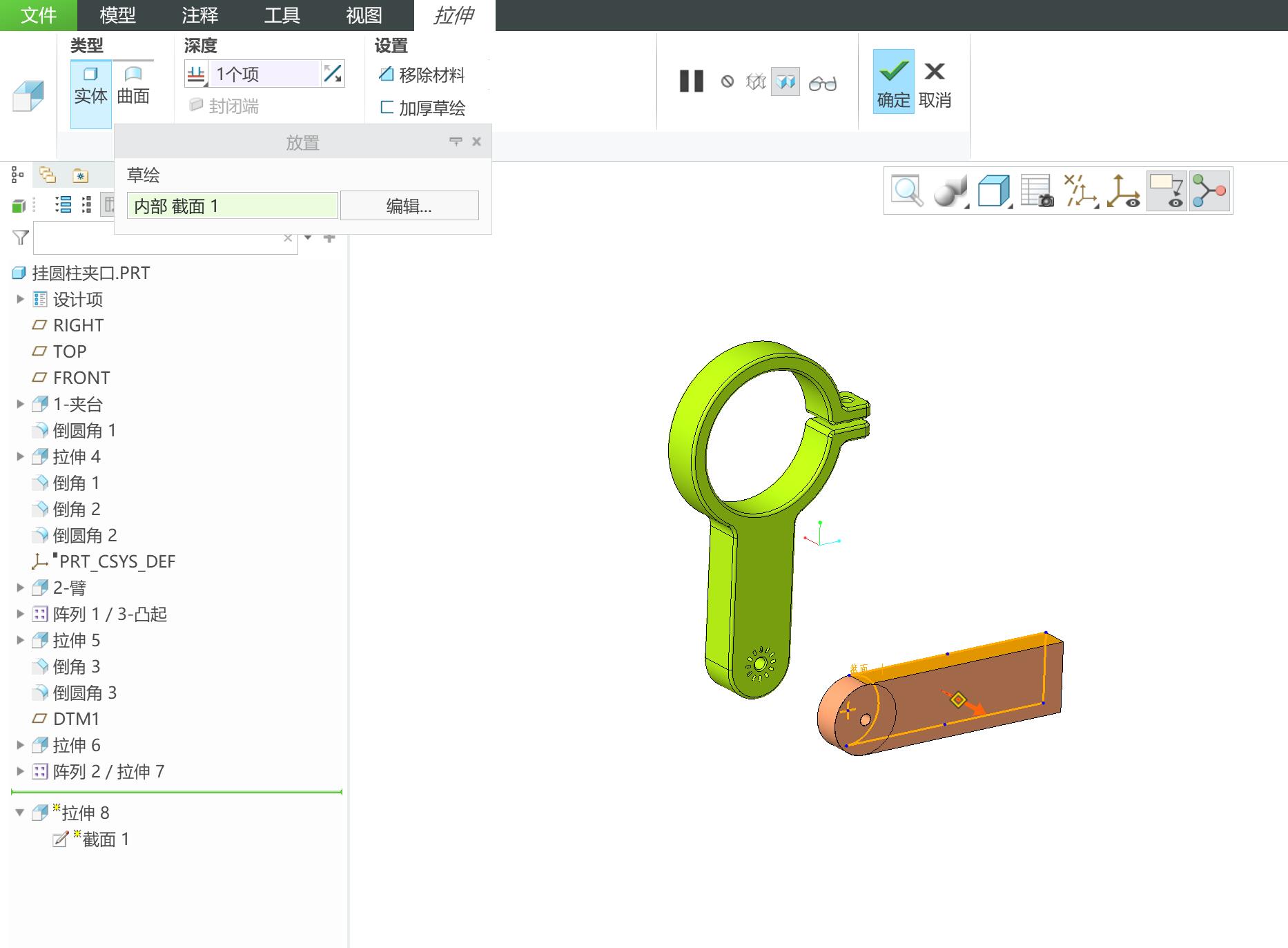

3. 拉伸悬臂
4. 倒圆角

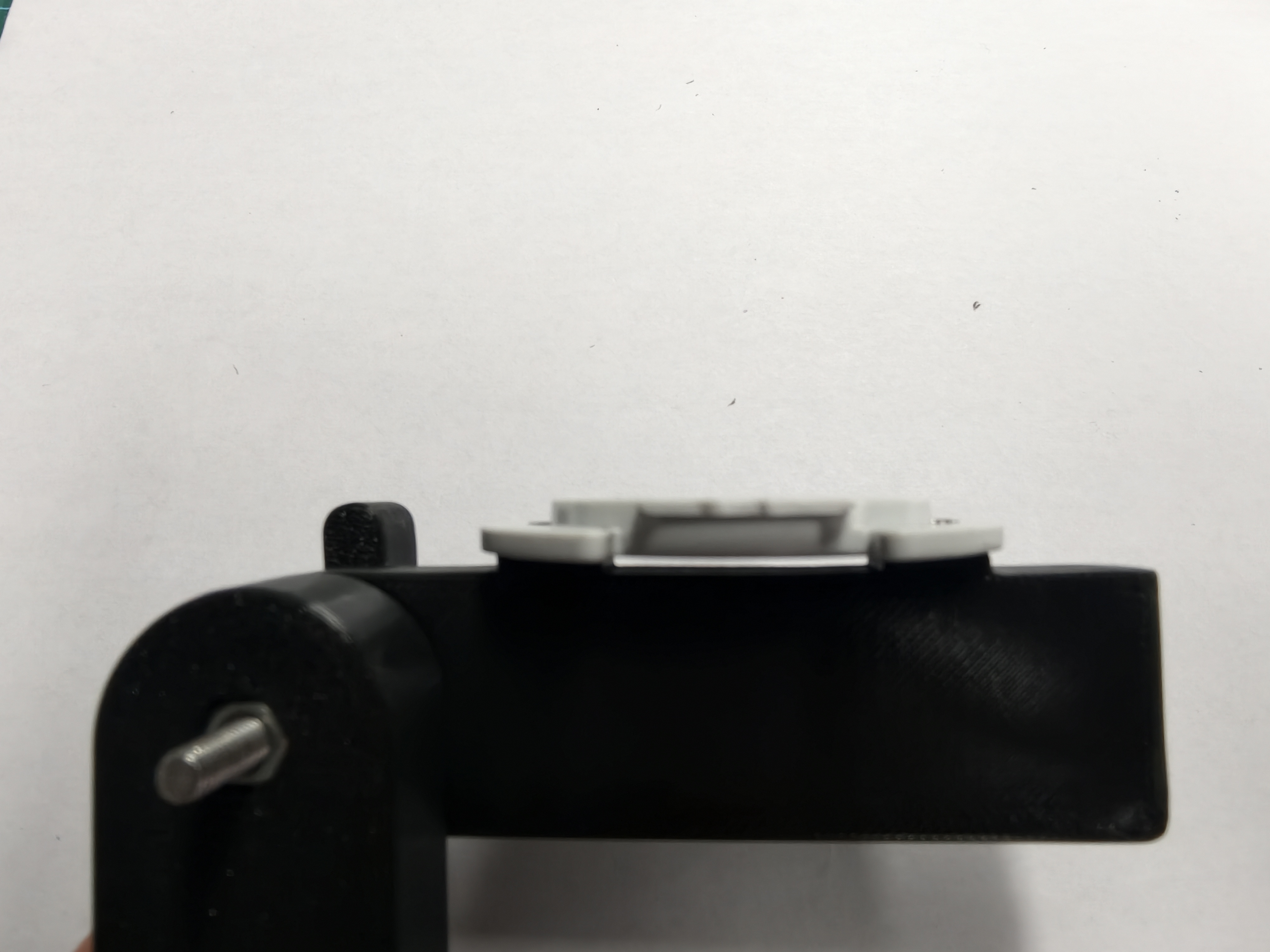

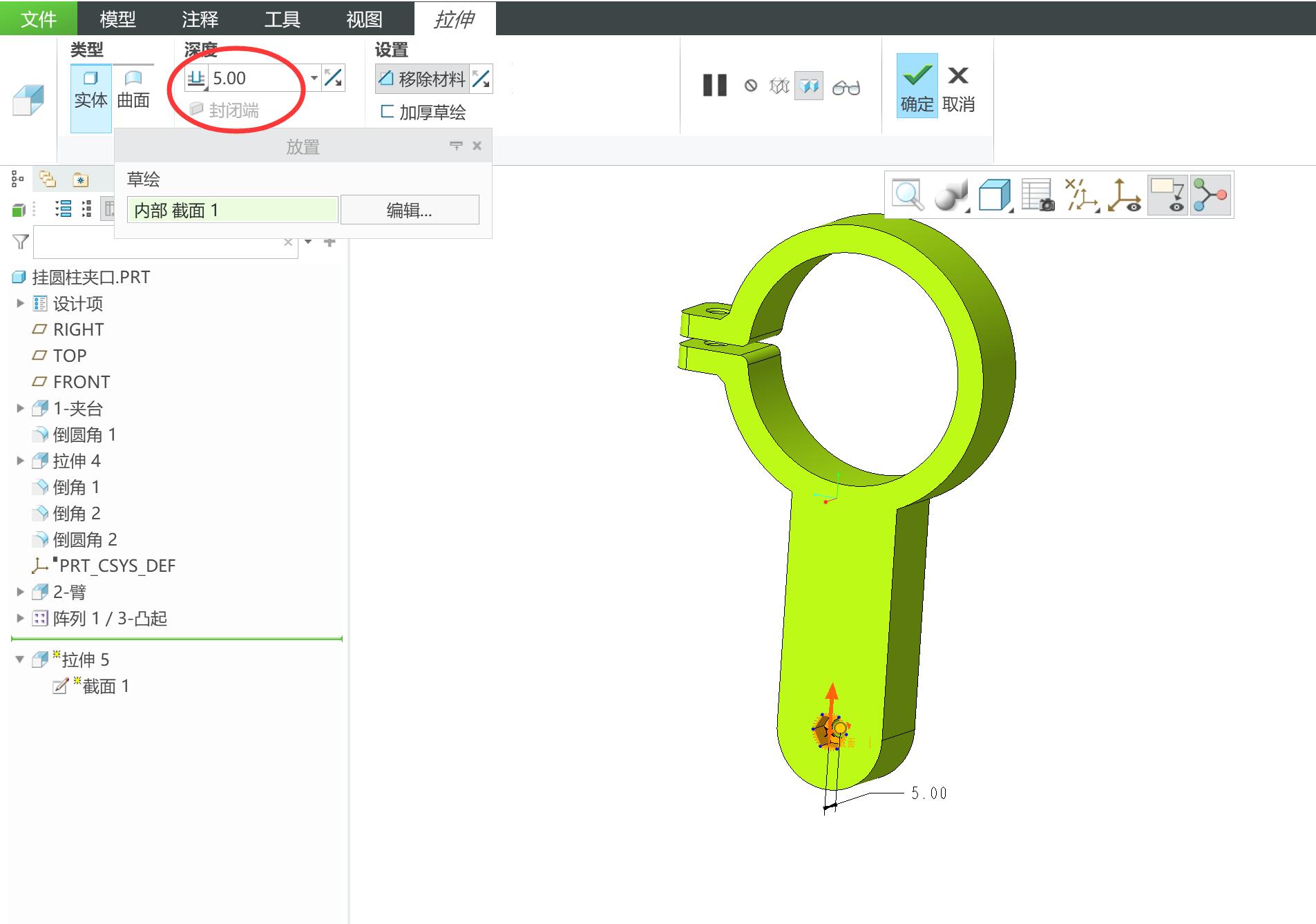

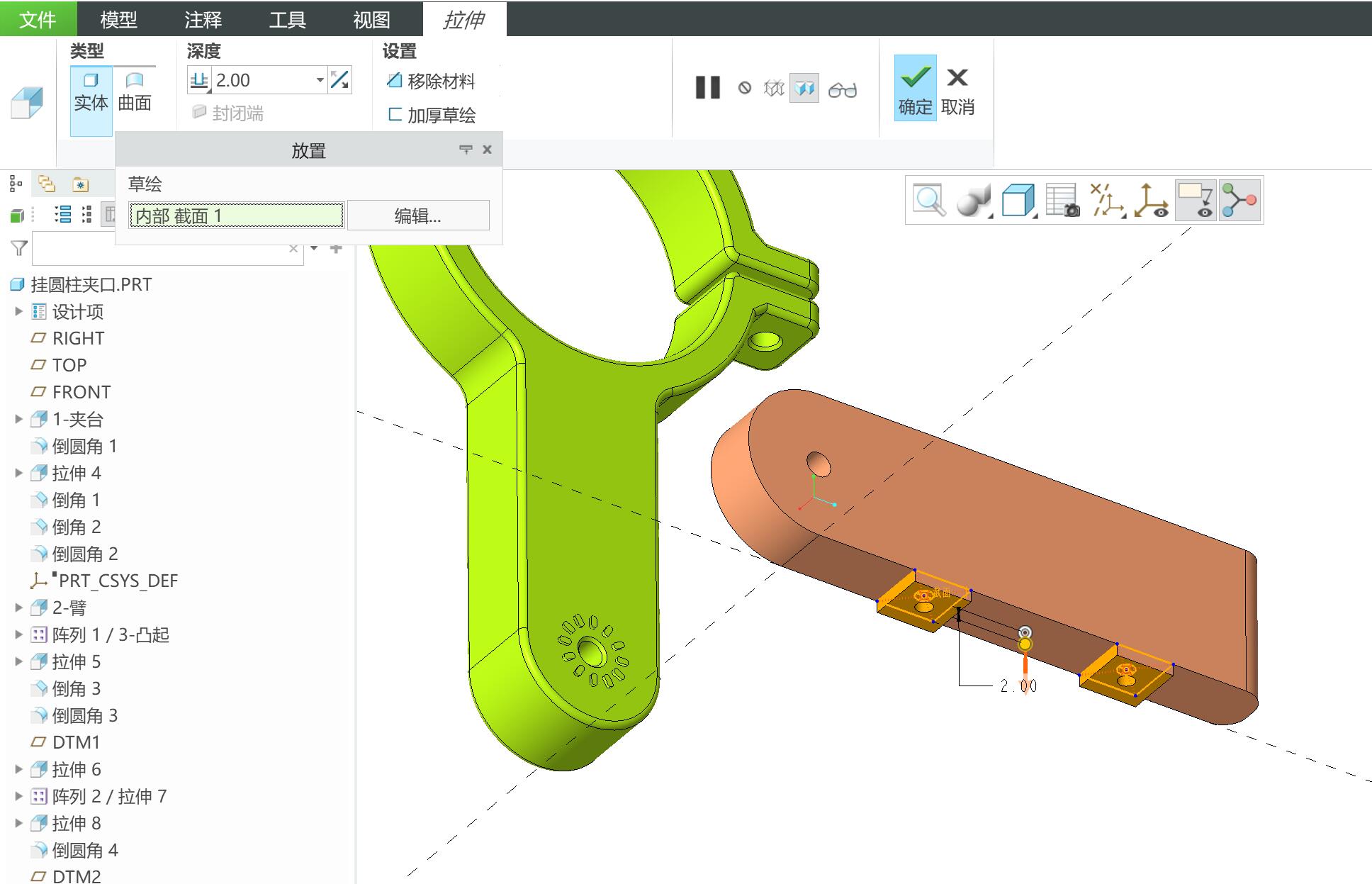

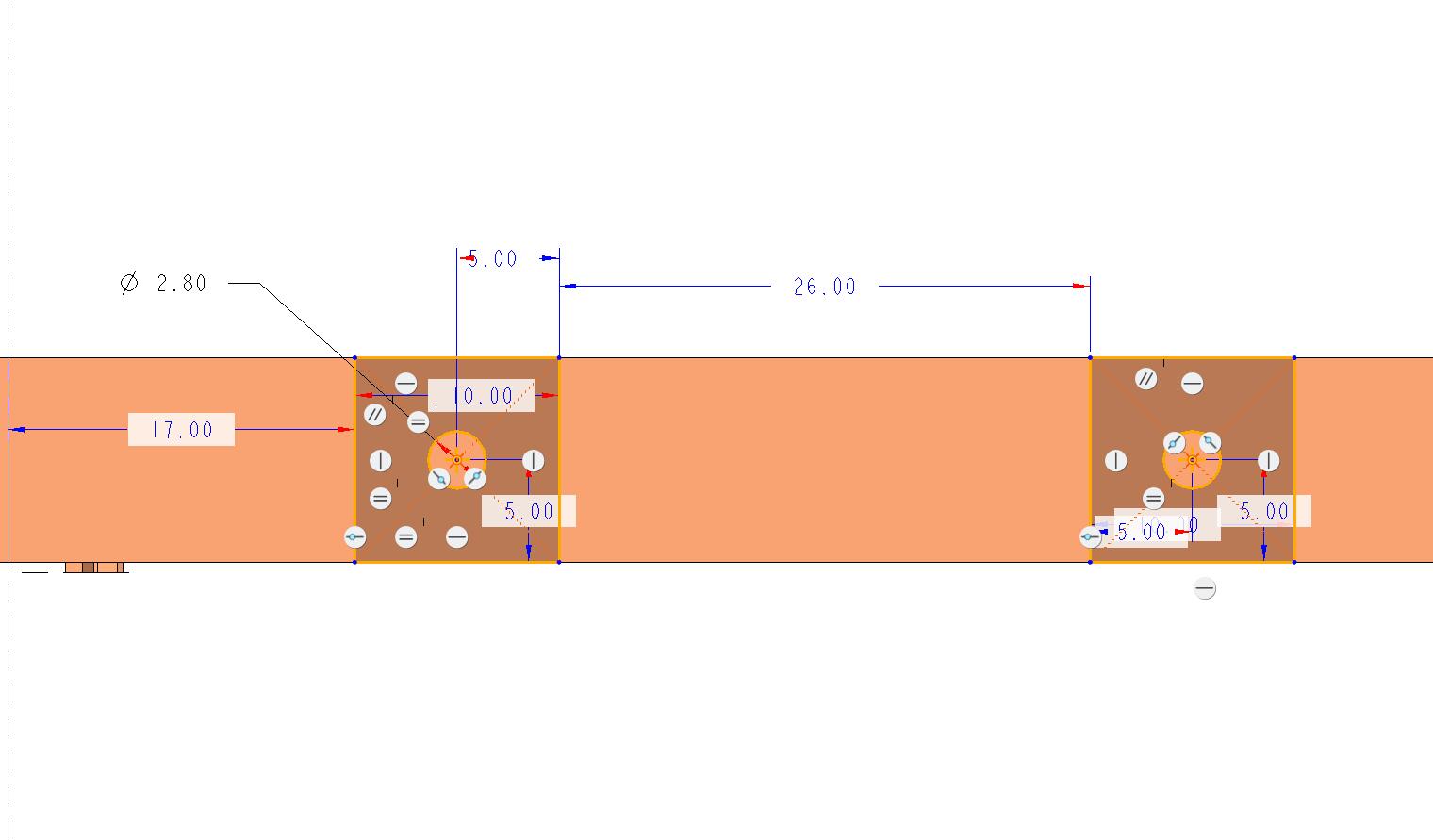

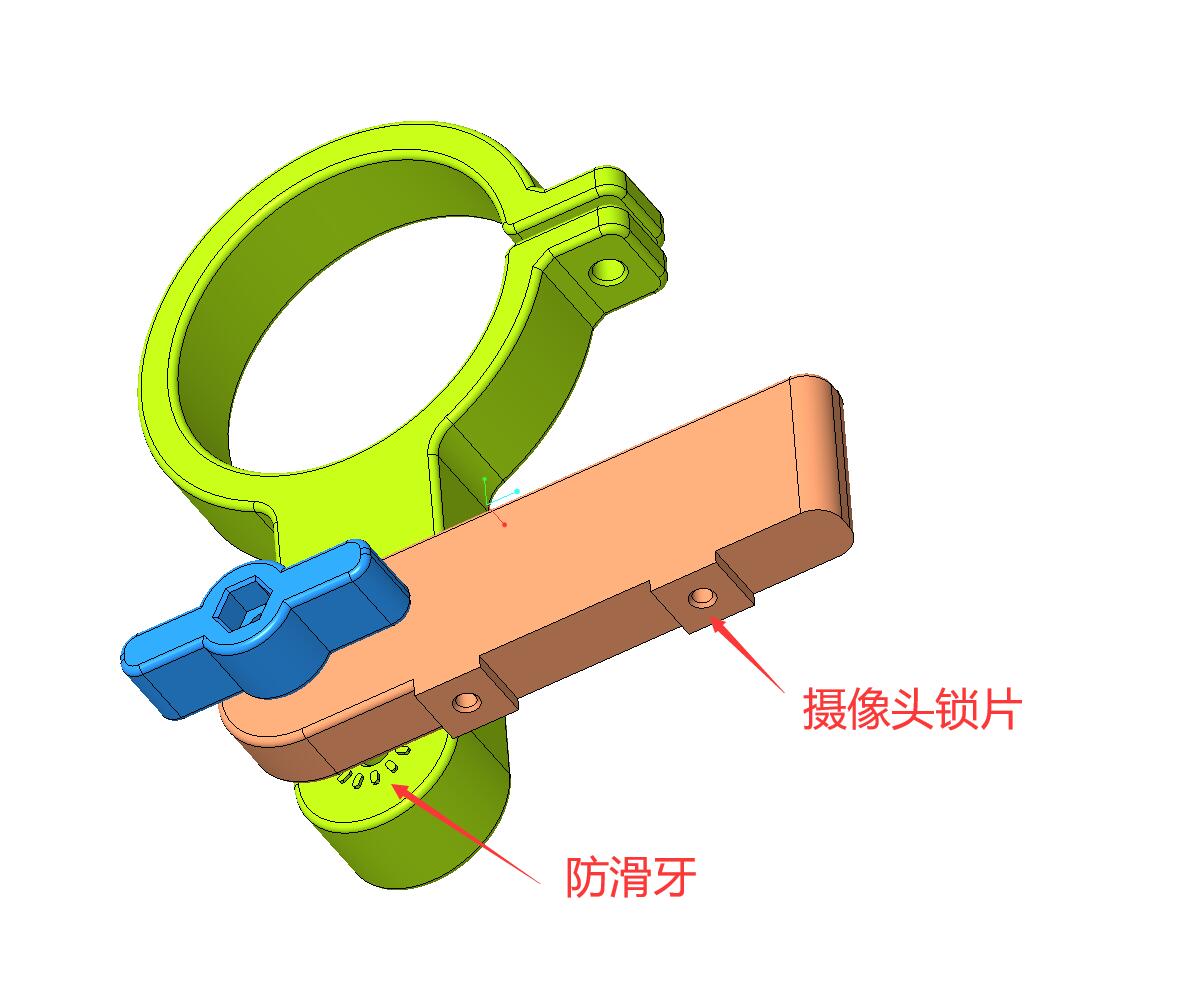

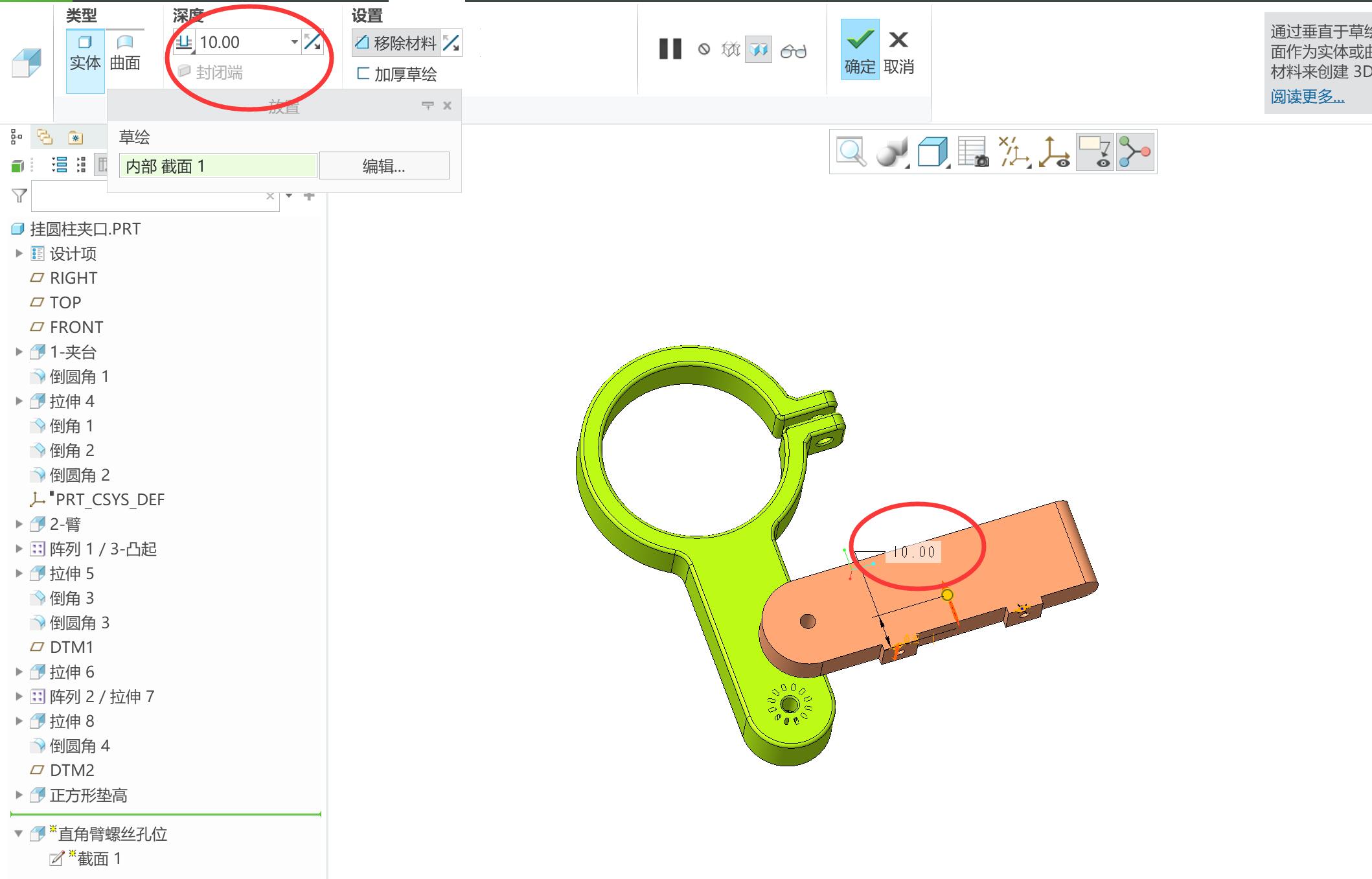

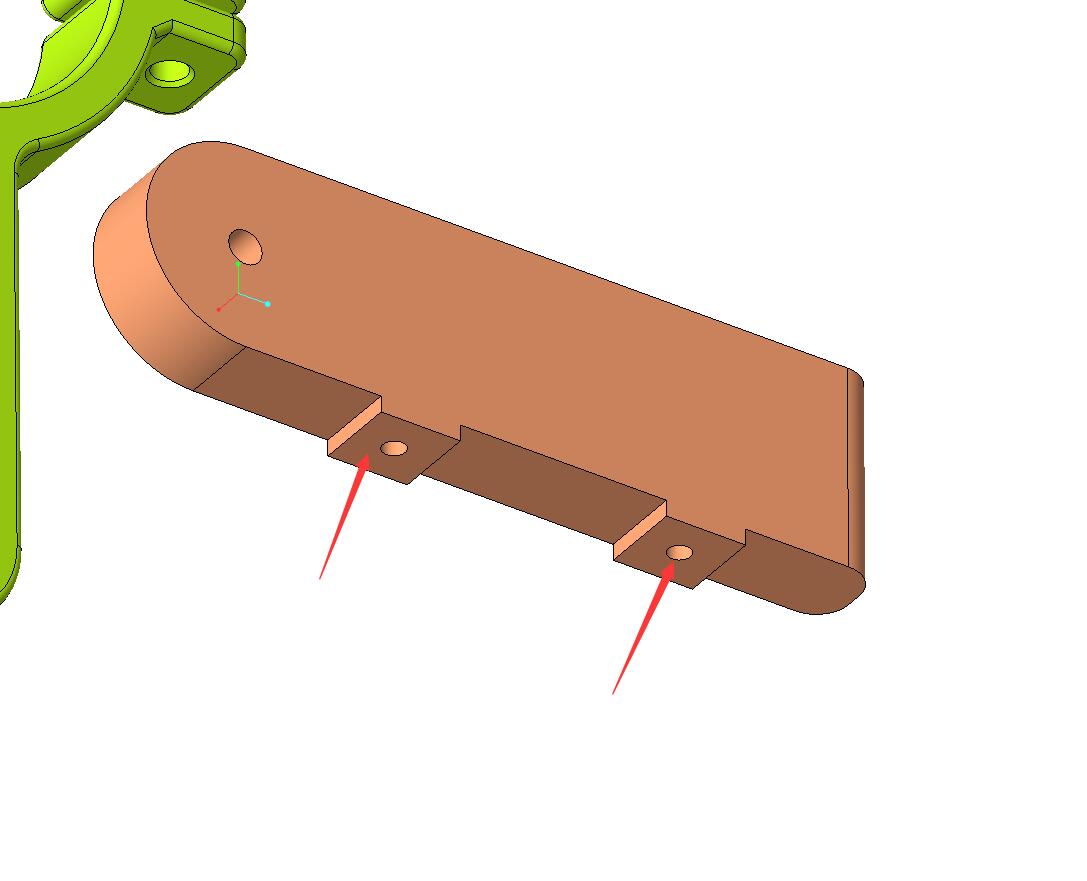

1. 将悬臂底部的螺丝孔位部位垫高，目的是防止摄像头的底座干涉悬臂

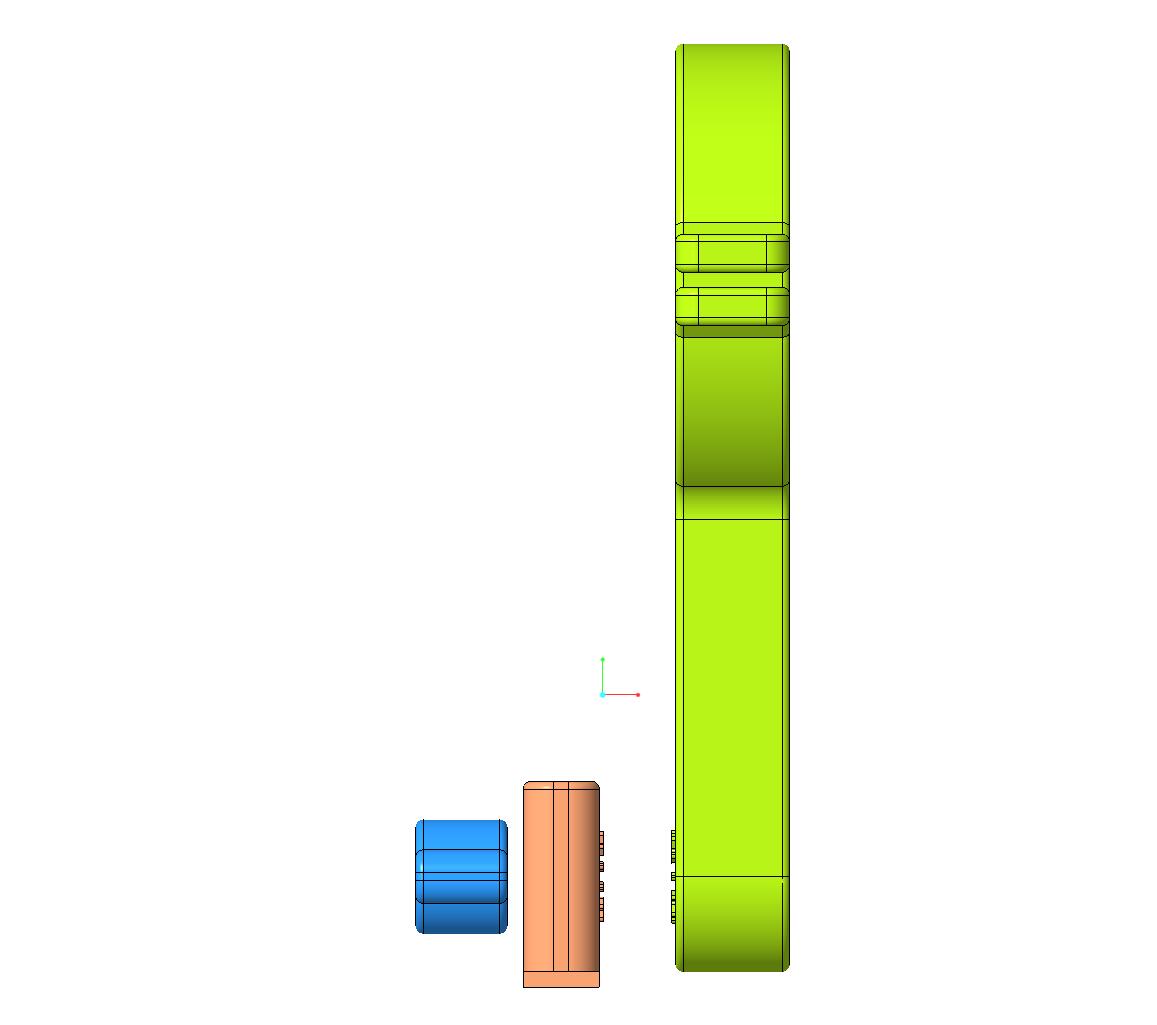

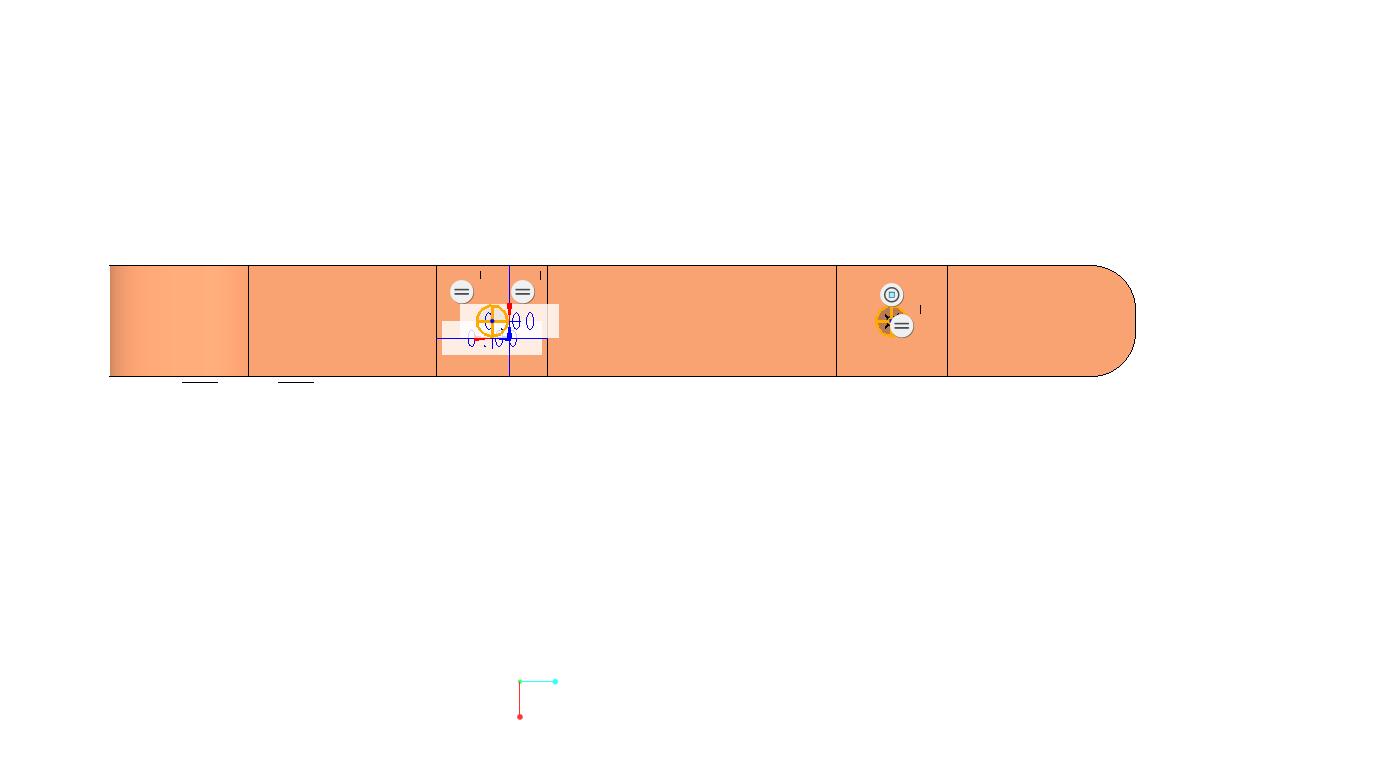

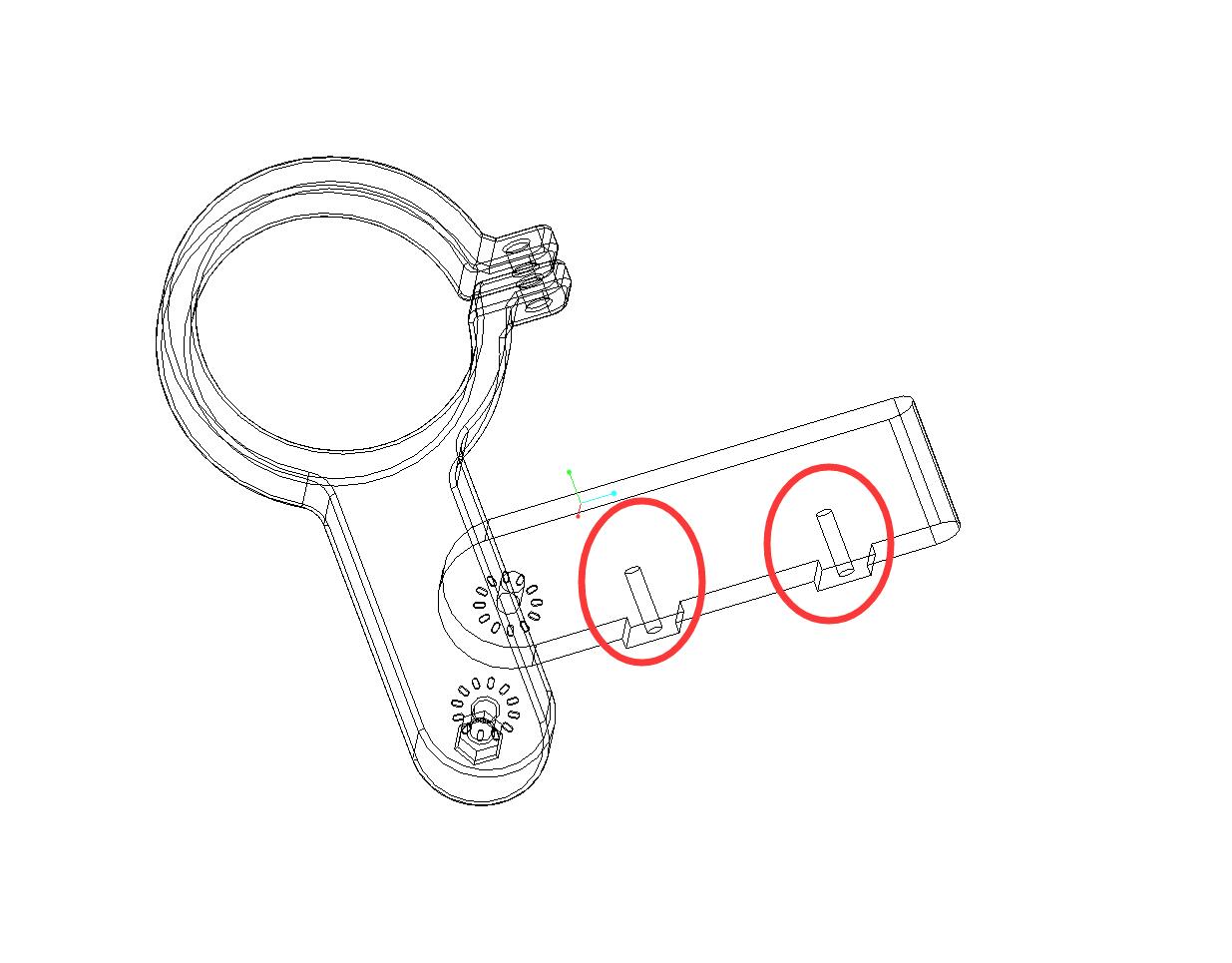

2. 将螺丝孔位加深，参考线框视图

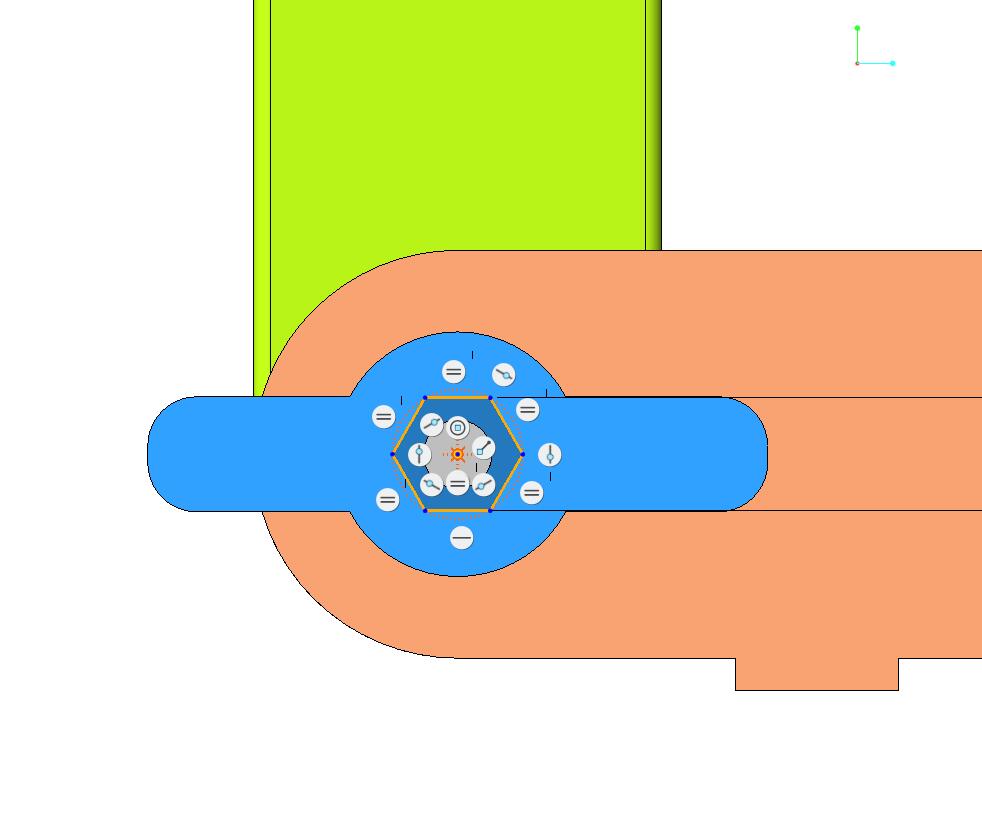

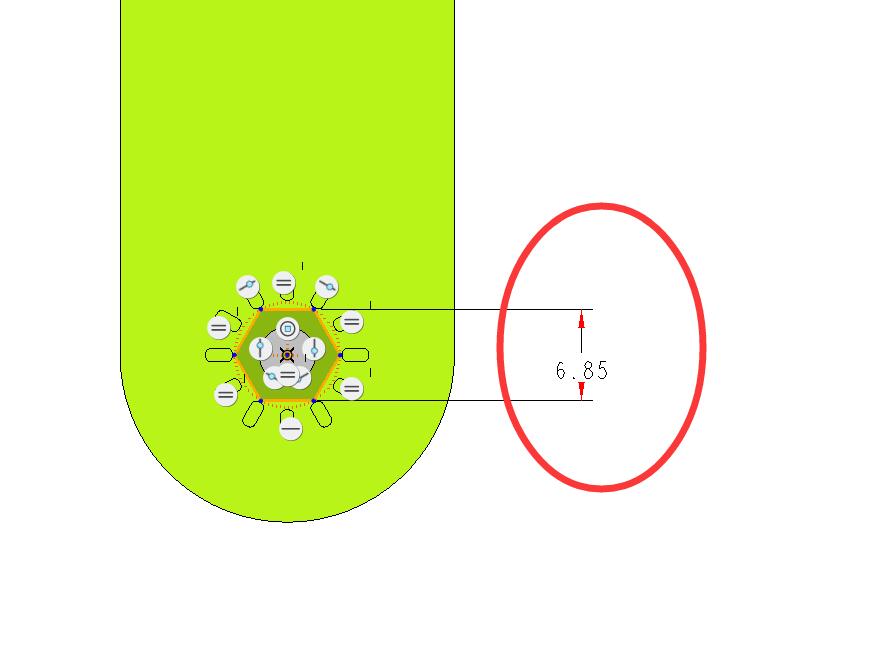

依旧使用M4；螺丝、螺母，对应的六边形对边均为6.92mm（已经考虑打印误差）

至此，建模步骤完成

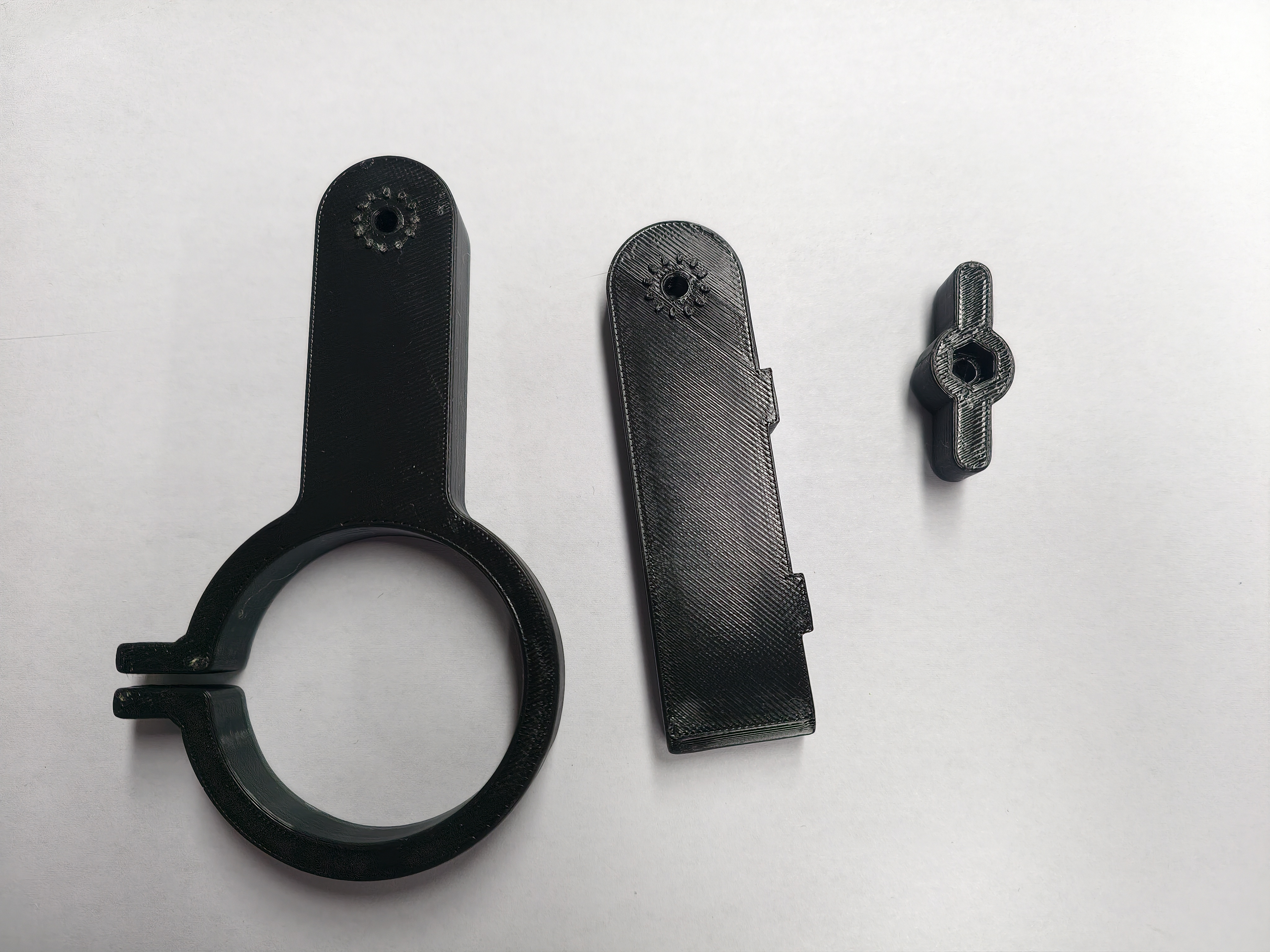

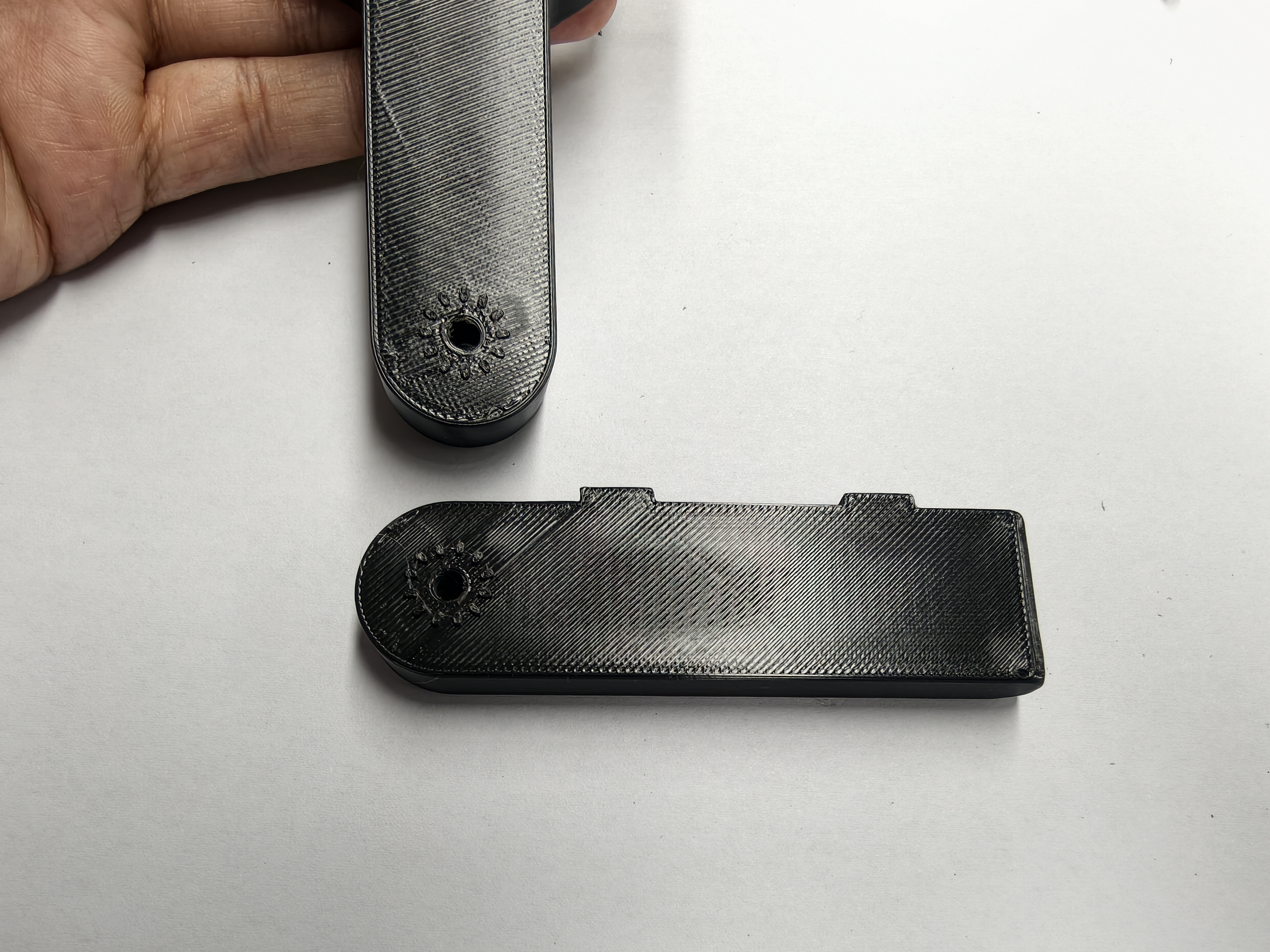

使用petg材质打印，参数自定义即可

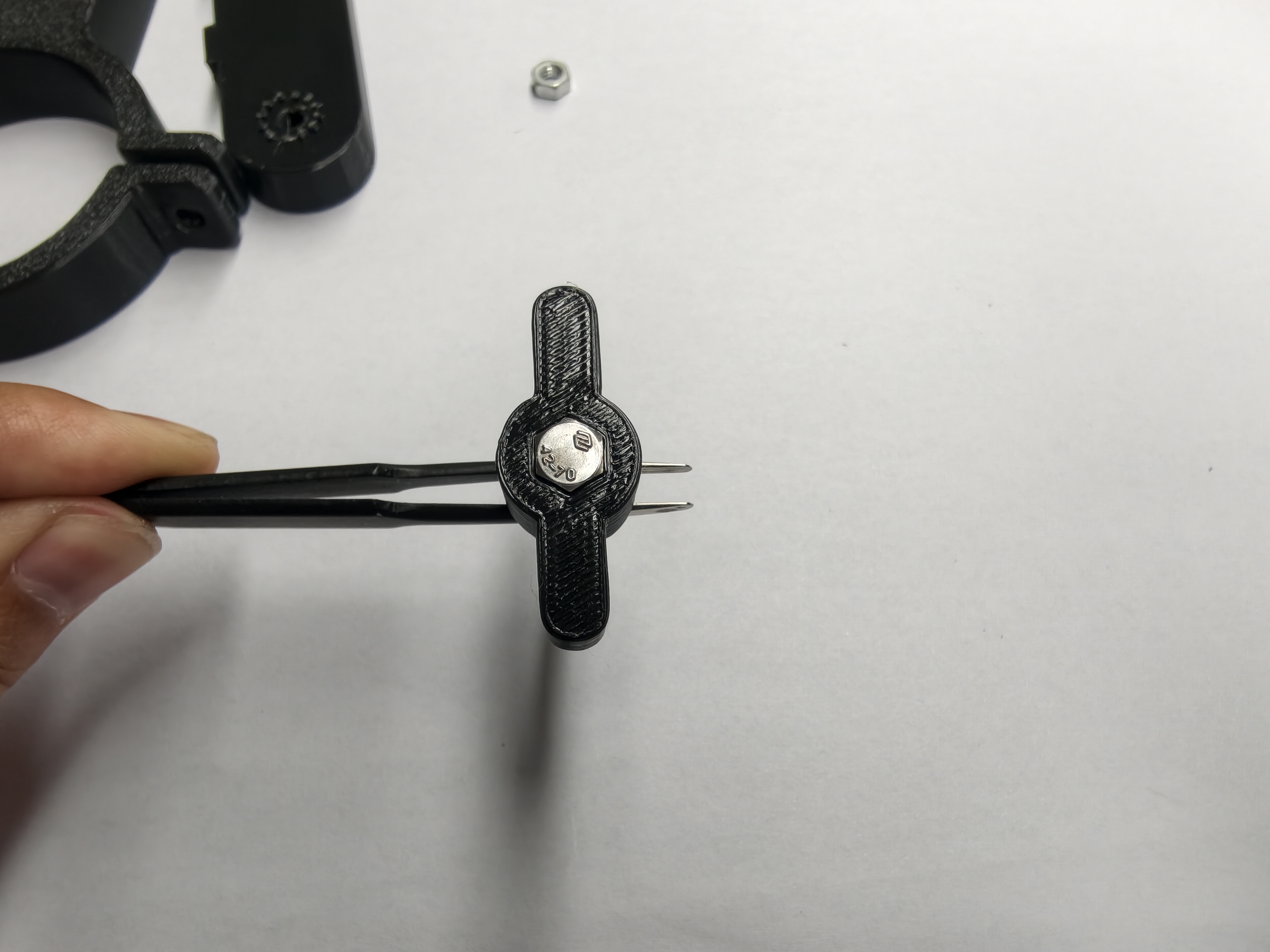

1. 安装旋钮的螺丝

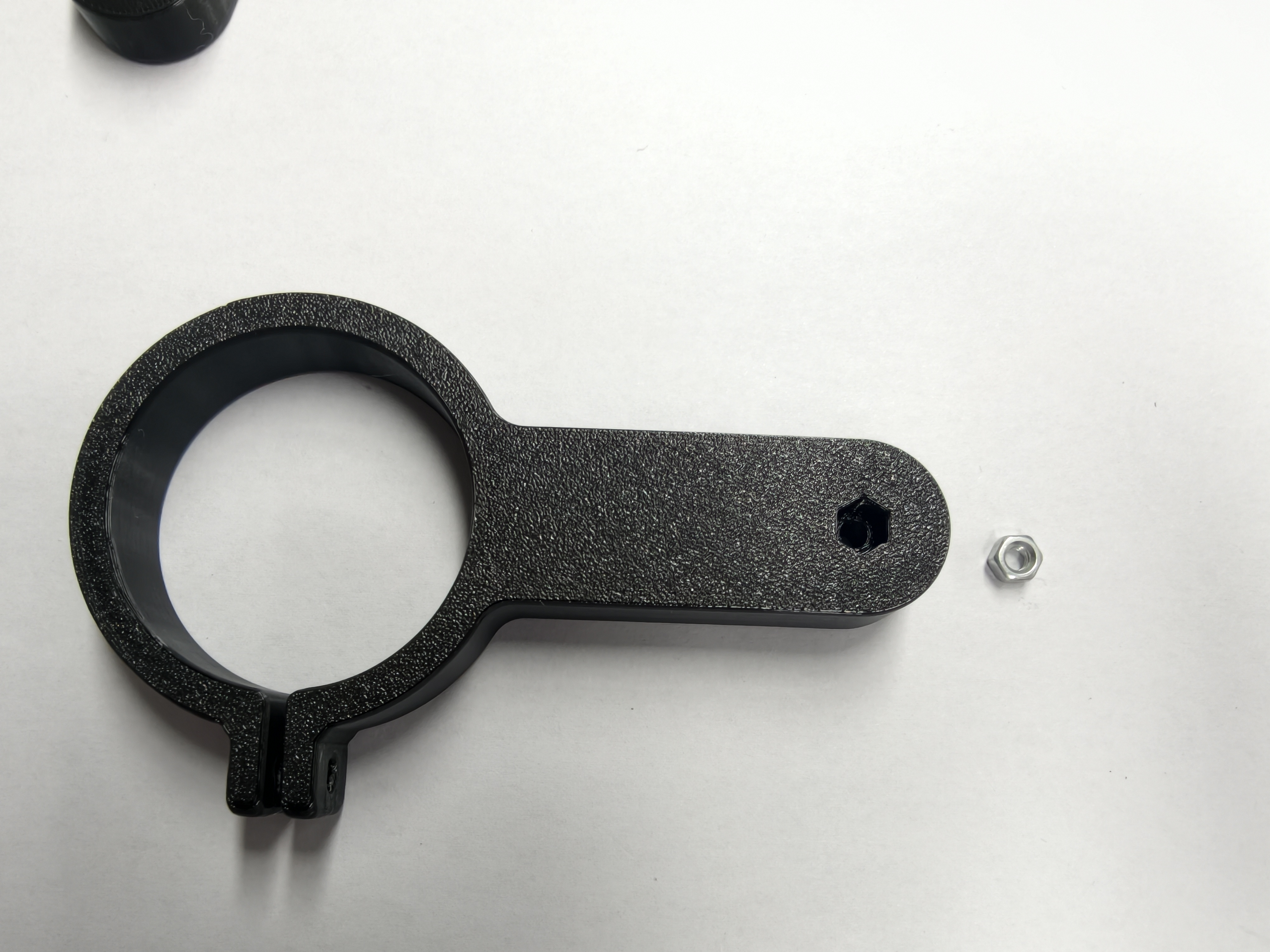

2. 安装悬臂的螺母

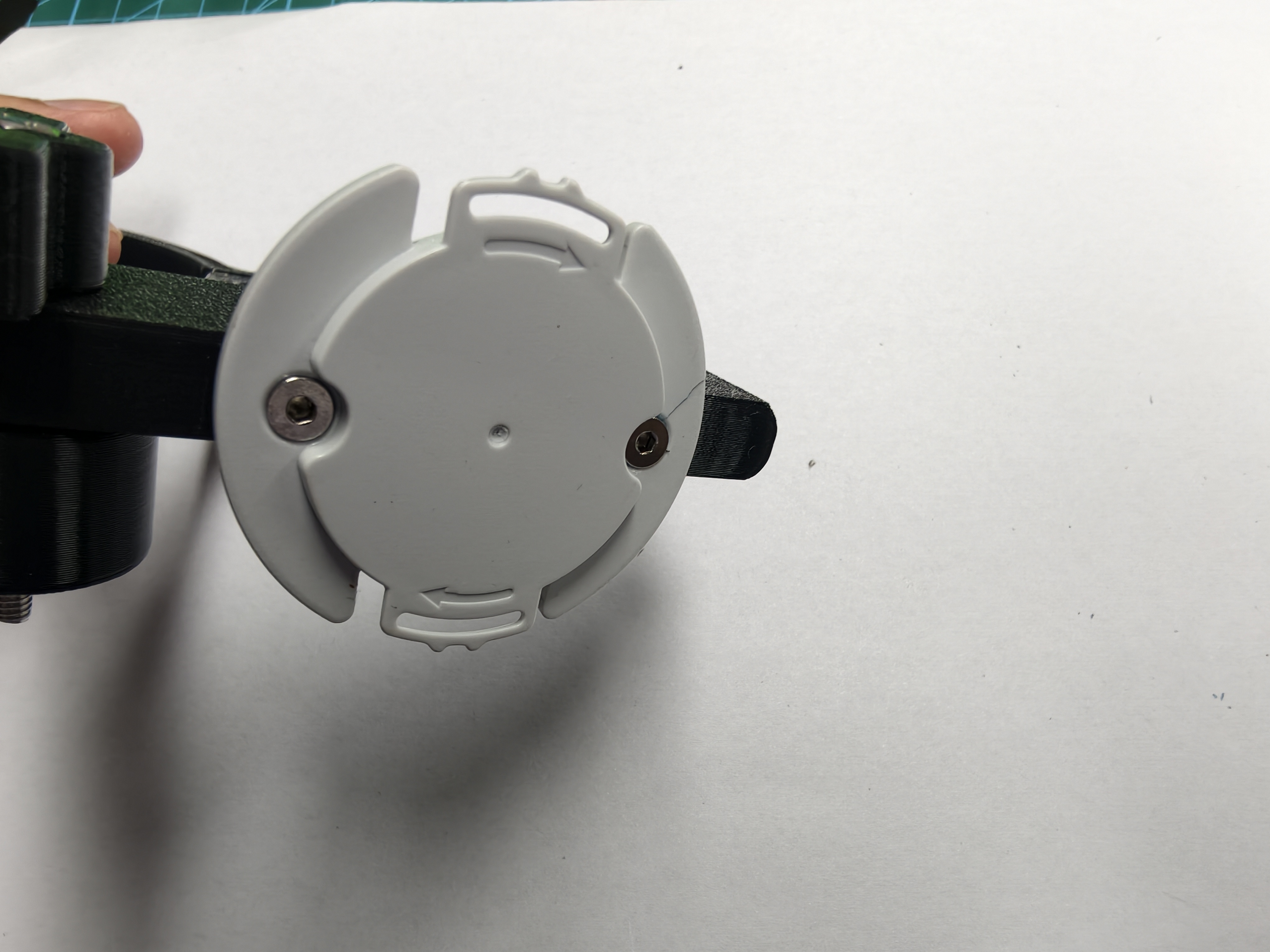

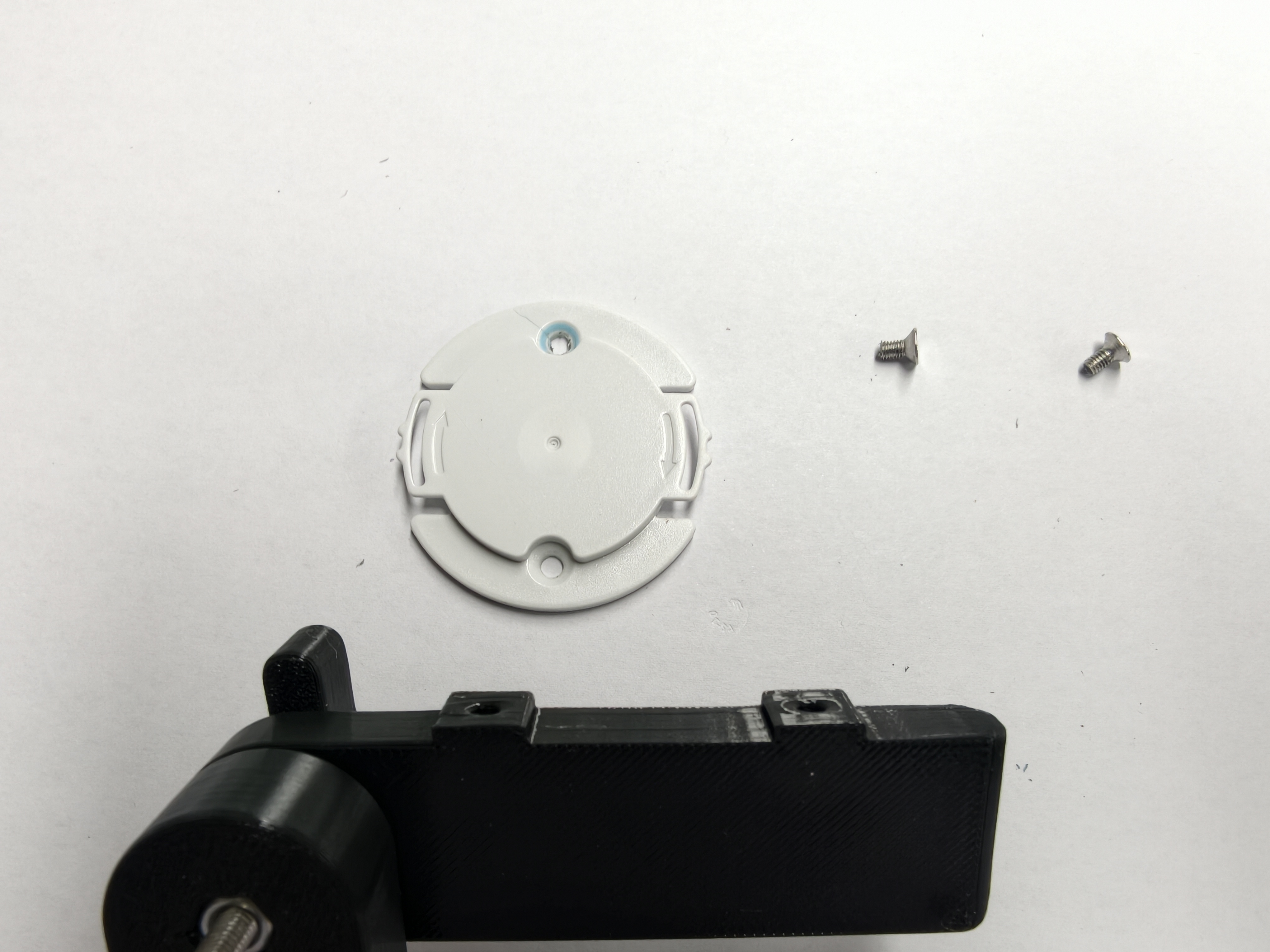

3. 安装卡片

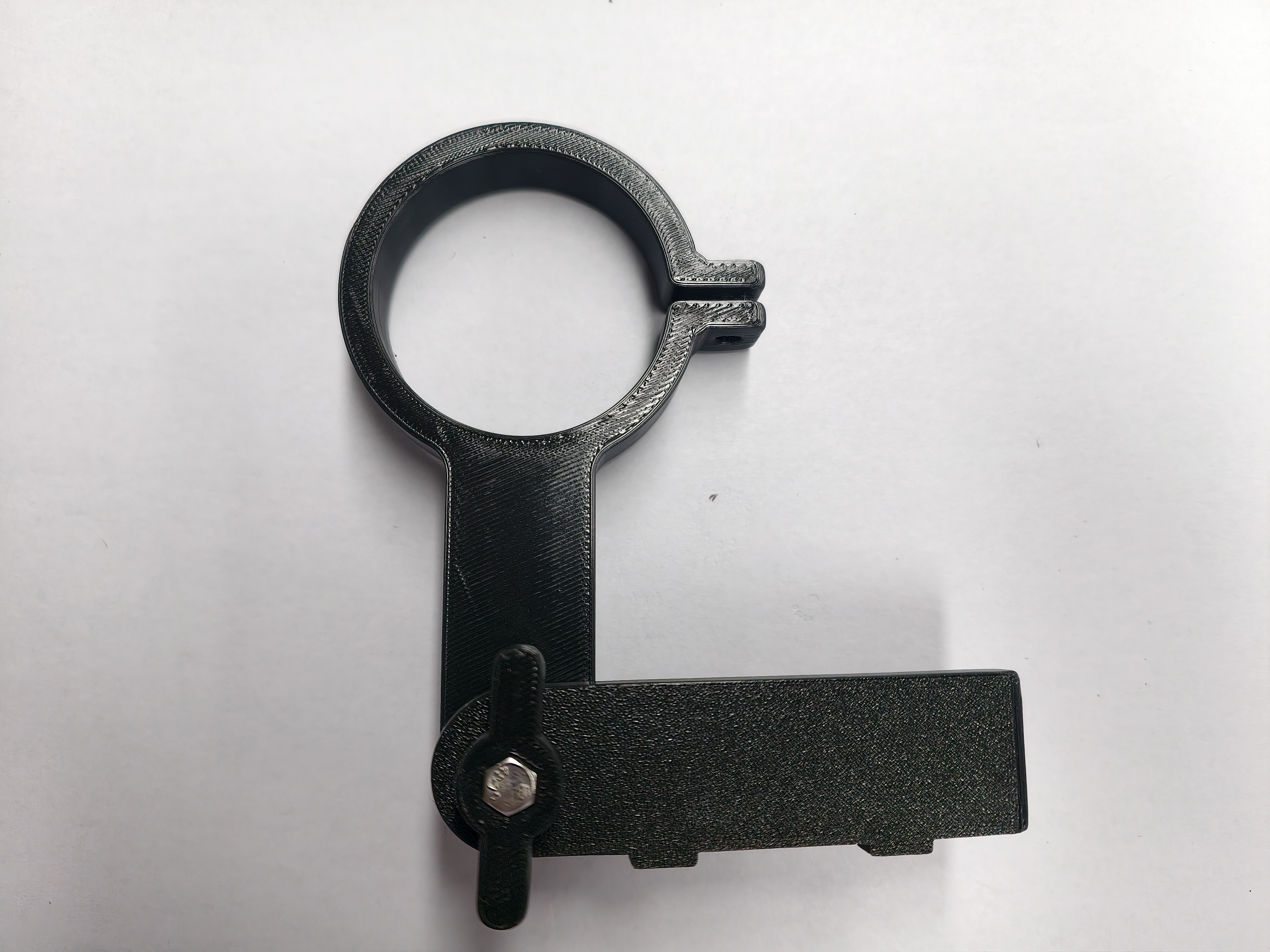

4. 完成

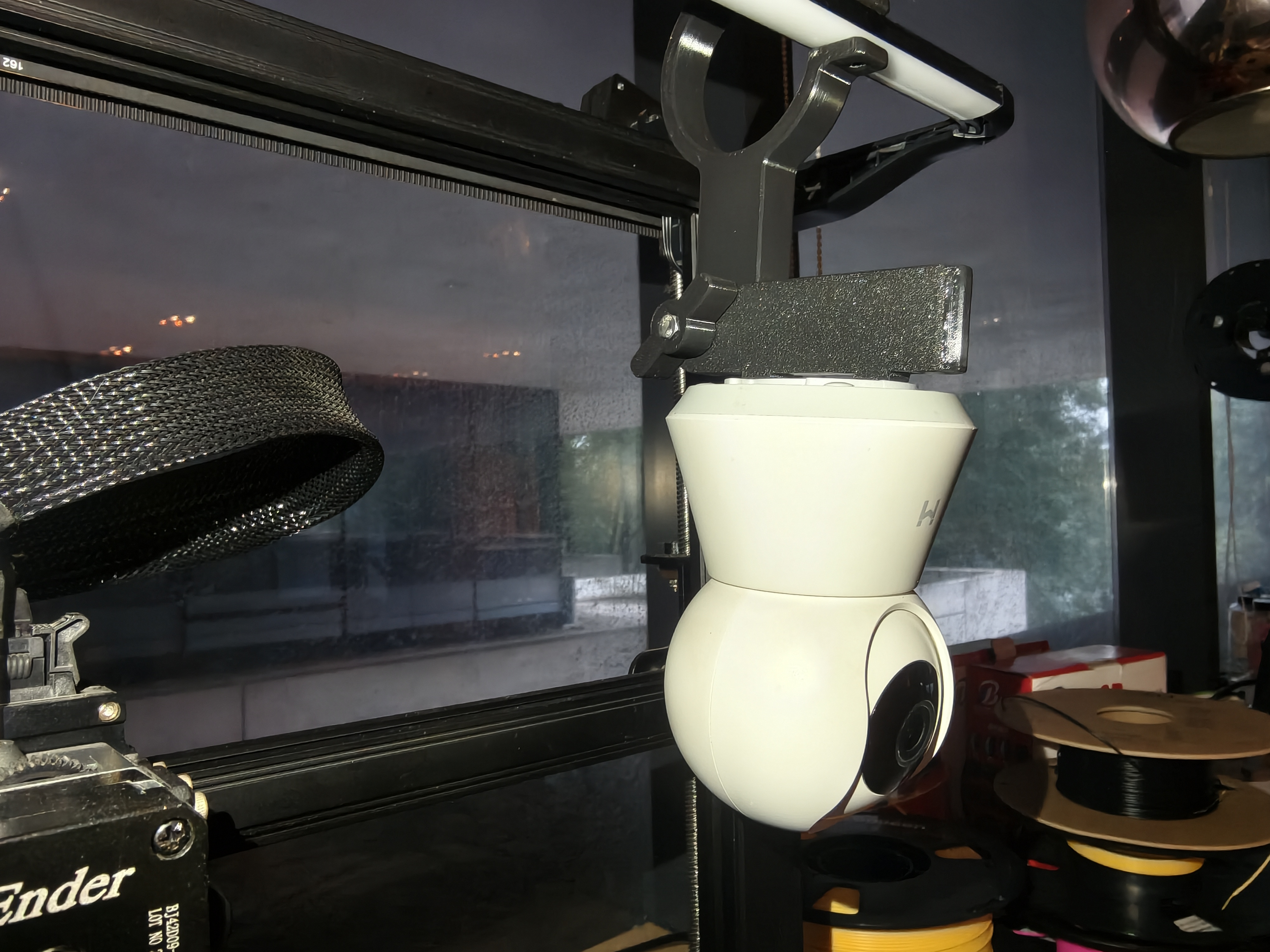

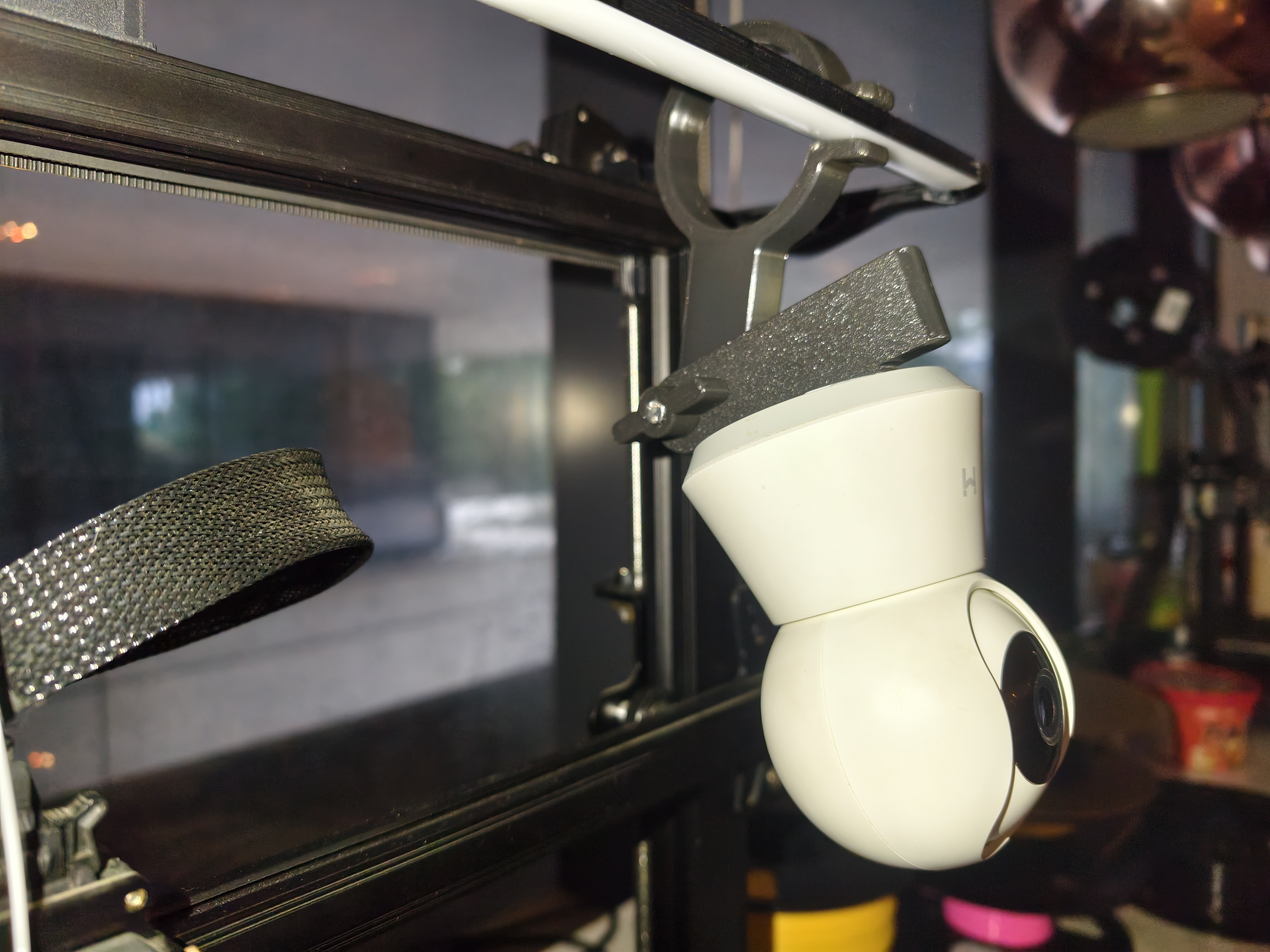

因为手边没有空调的管，因此随机位置安装，是实际调节角度，稳定不晃
