风力发电模型

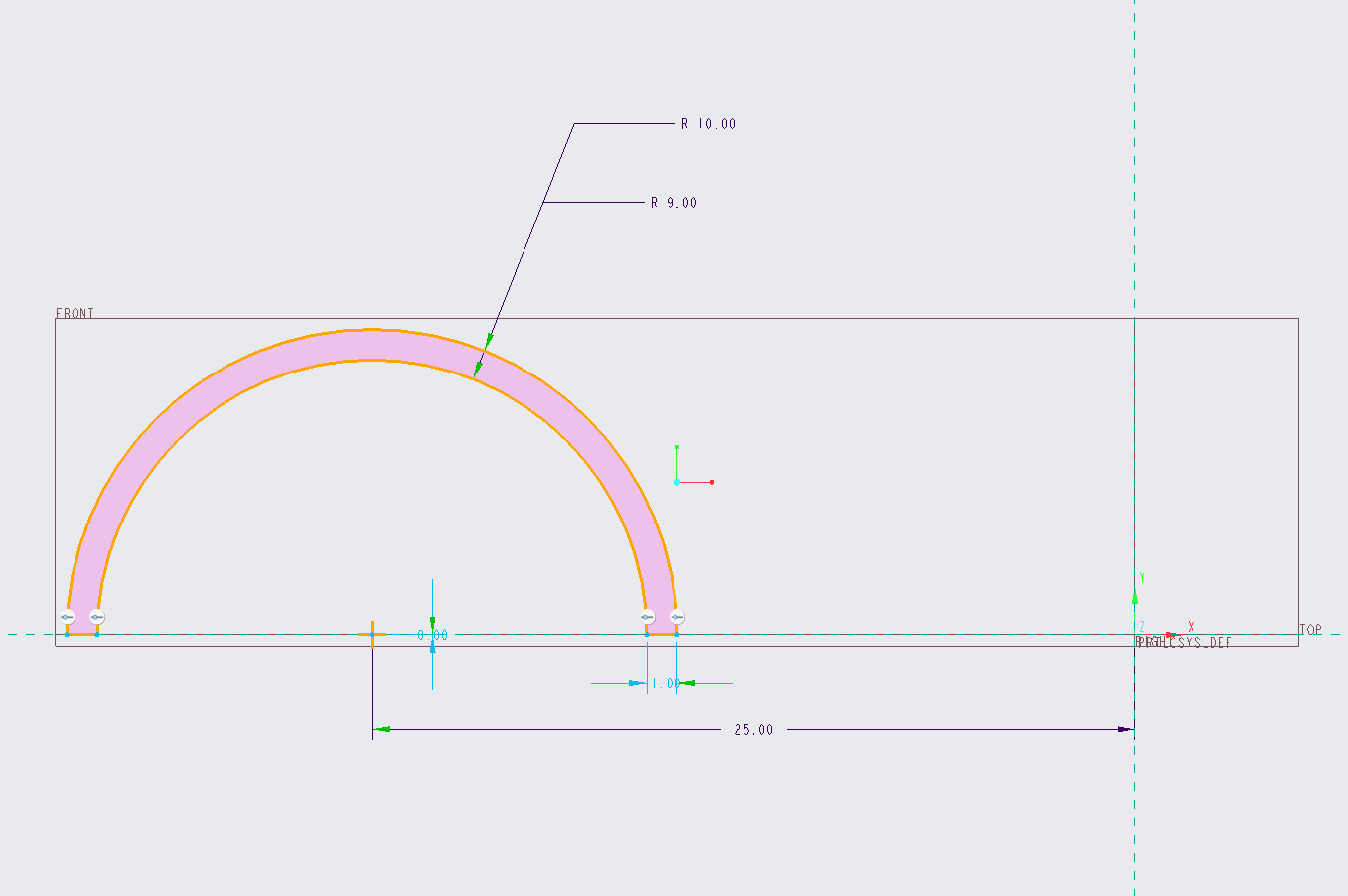

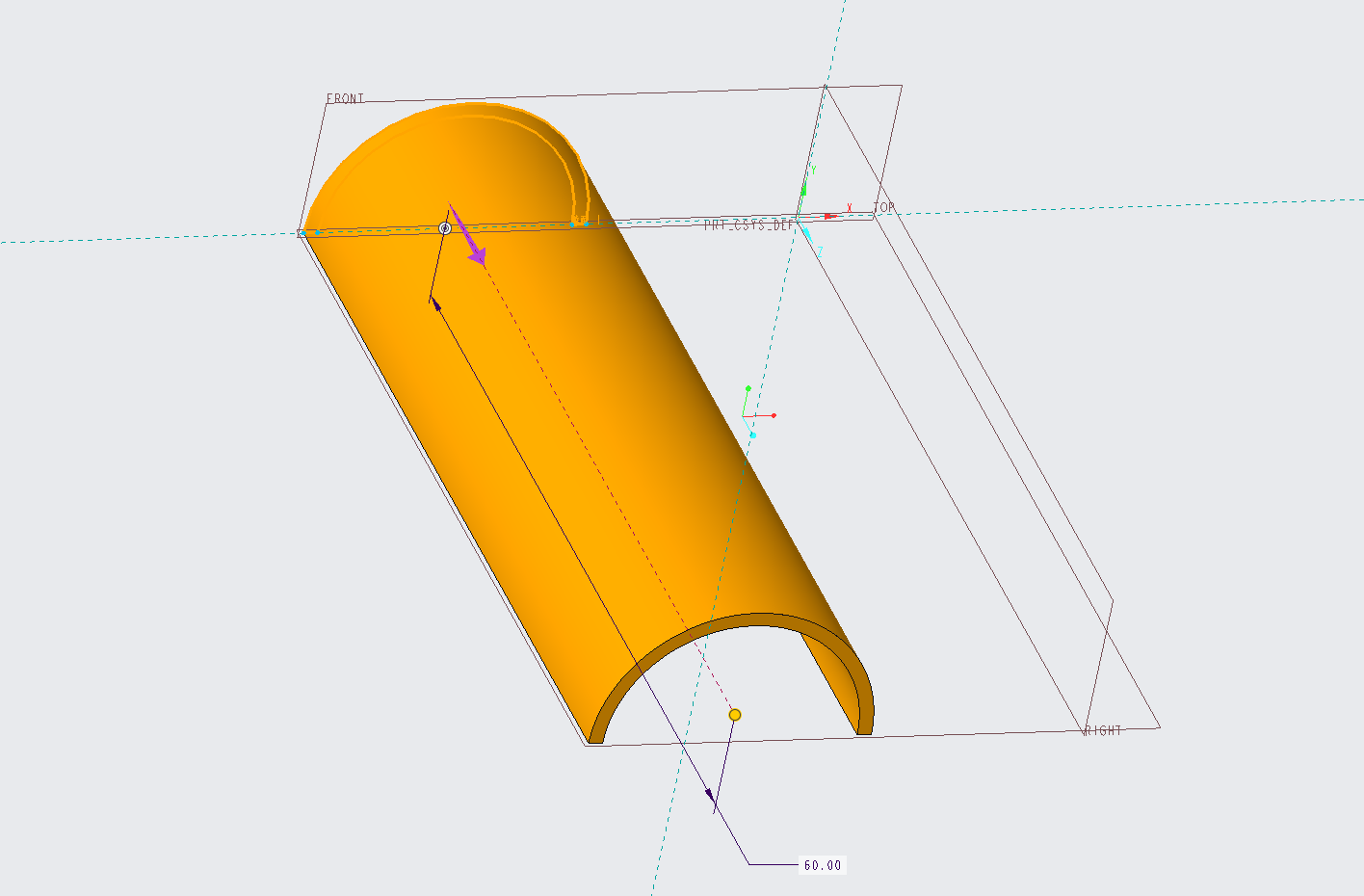

这次绘制的模型使用用3个半圆形风叶，首先打开CREO软件，新建拉伸，在草绘平面（FRONT）中绘制两个半径分别位10、9mm的半圆，圆心到中心参考线为25mm，并连接成封闭图元，拉伸60mm。

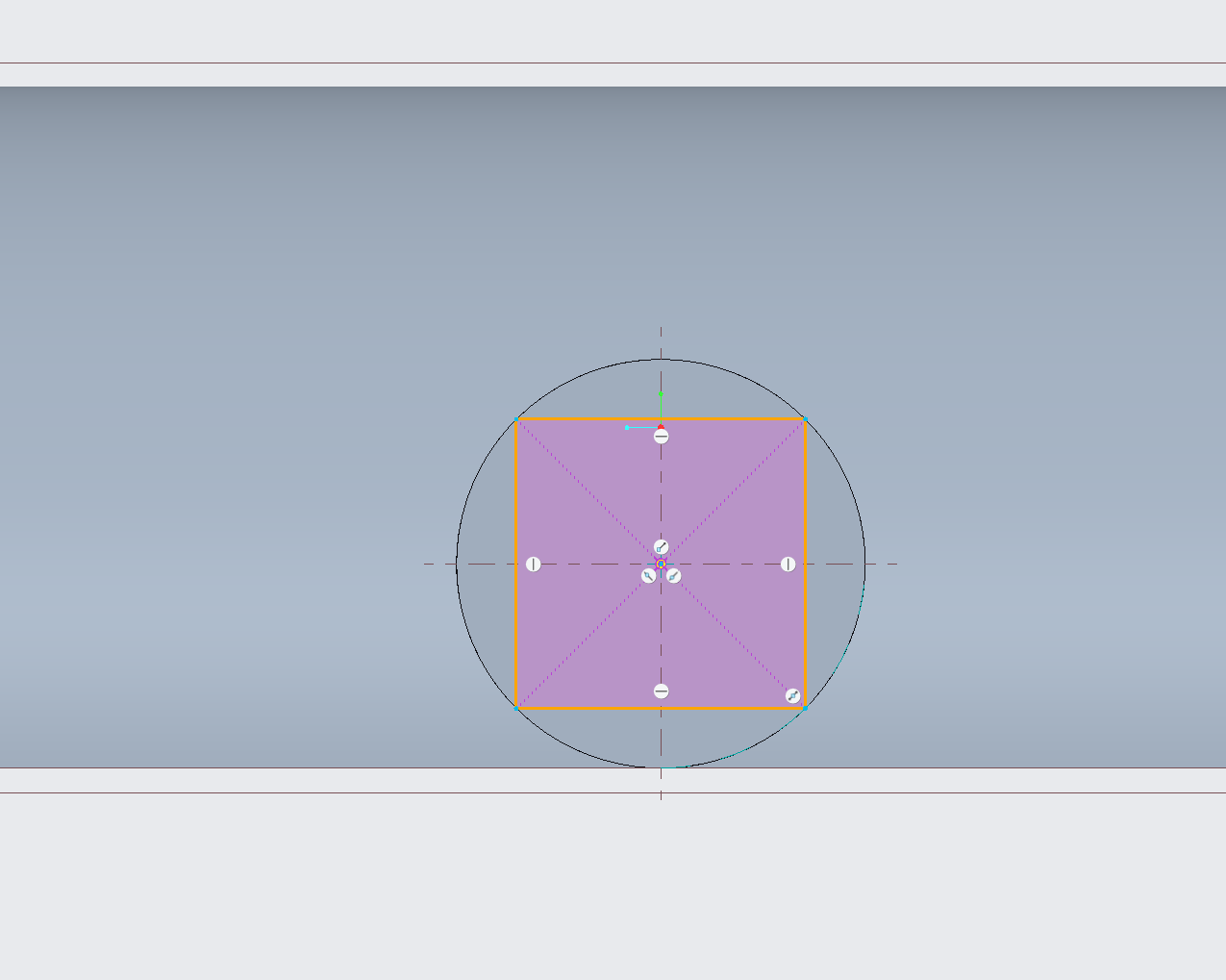

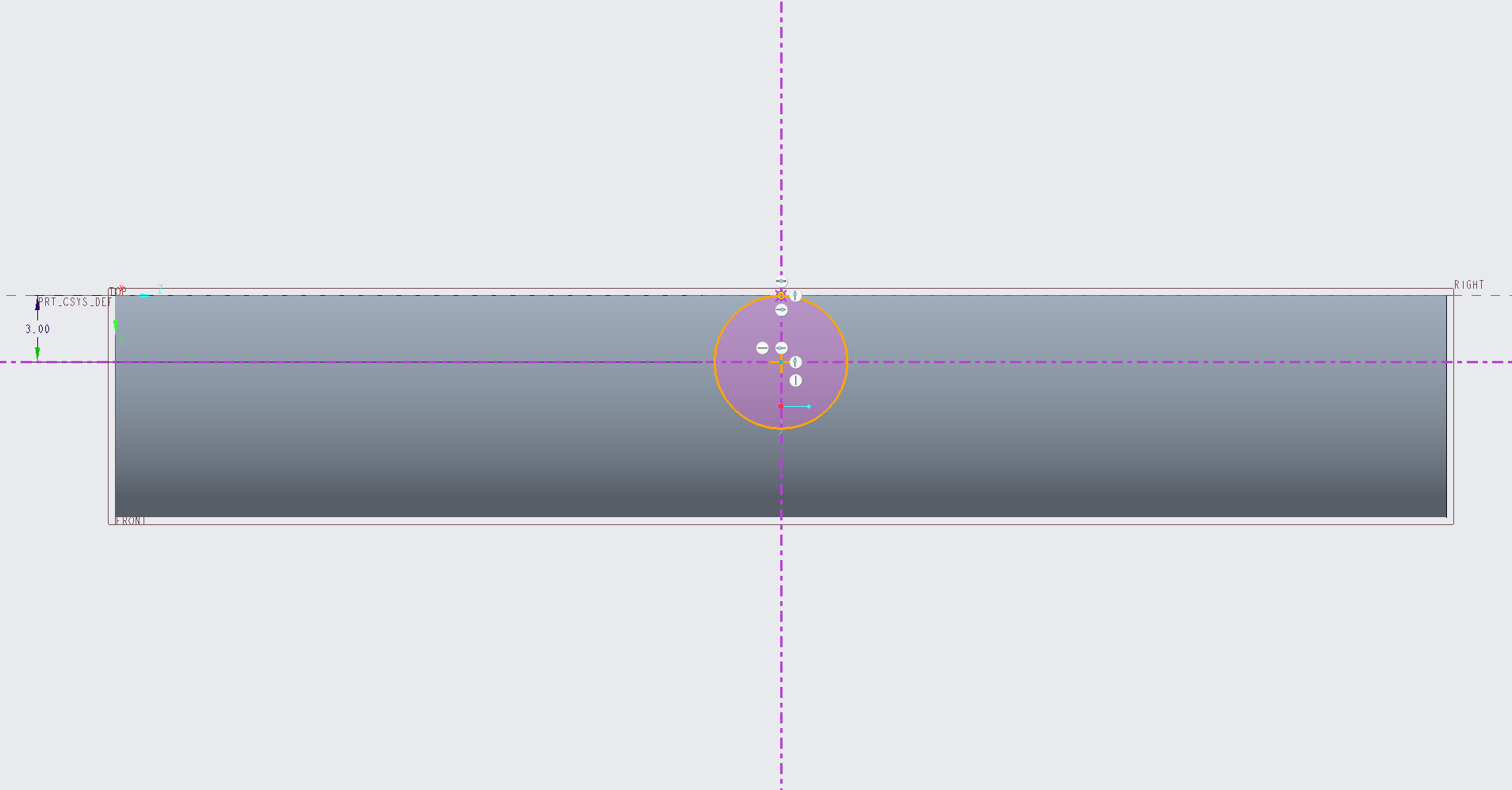

新建拉伸，在草绘平面（RIGHT）中，新建参考线，画一个直径6mm的圆，并拉伸到风叶上。然后在轴的另一端再拉伸一个长5mm的正方形（对角线等于圆的直径）。

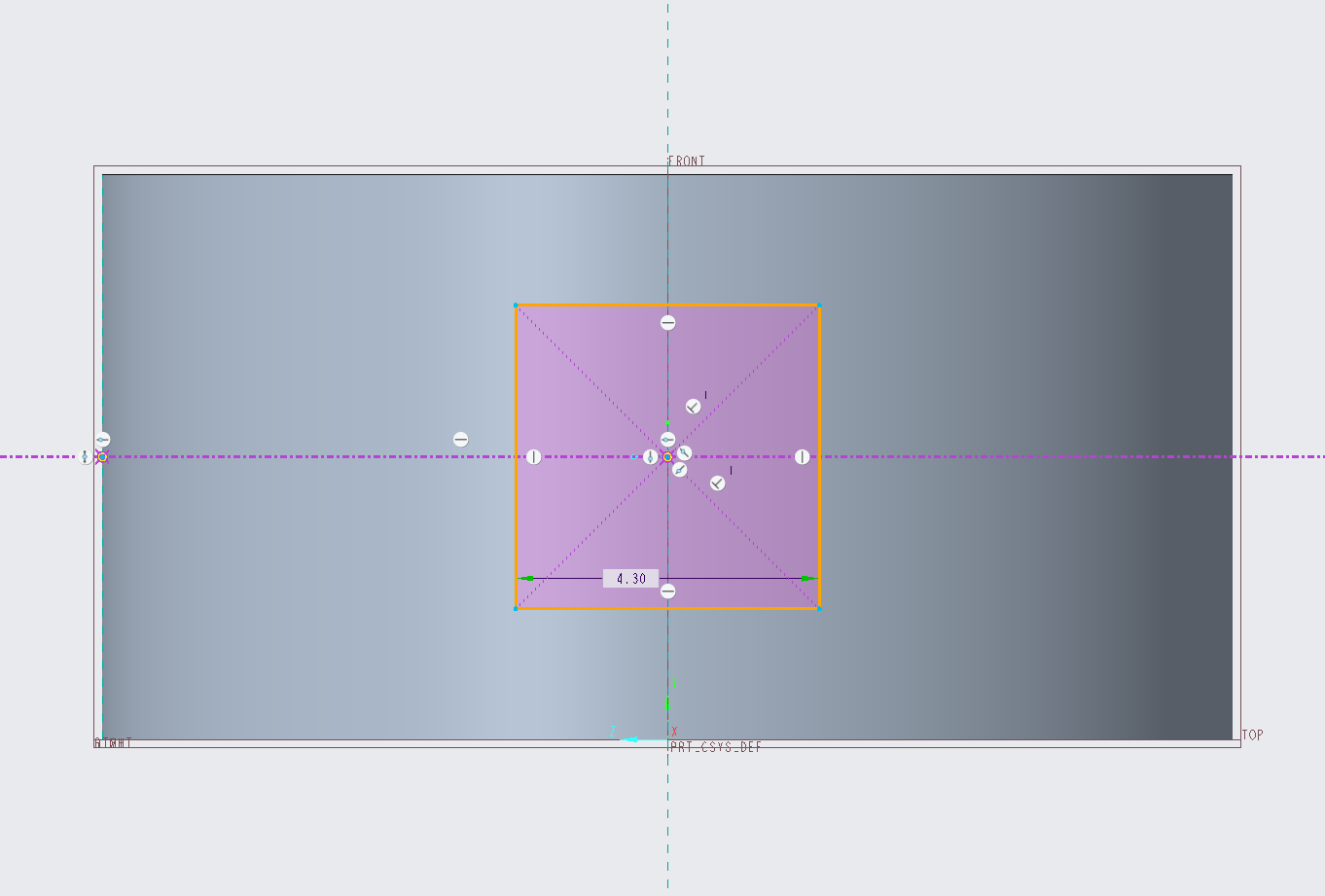

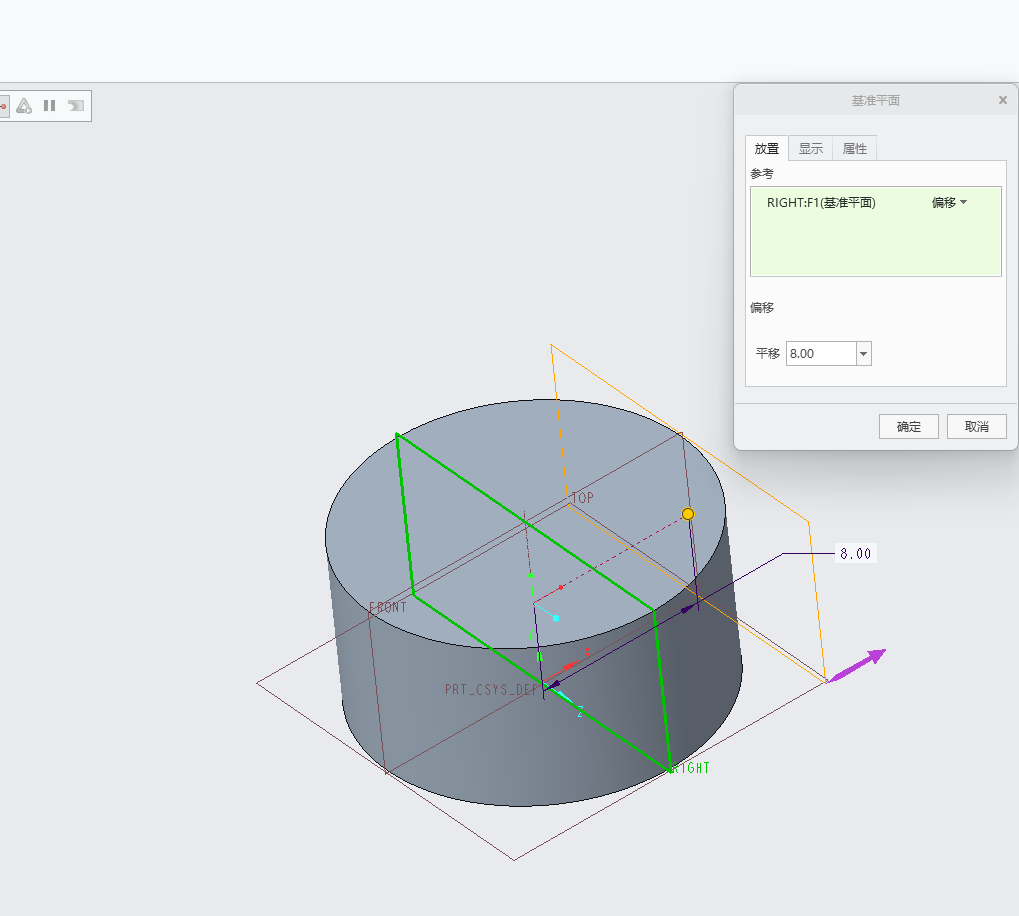

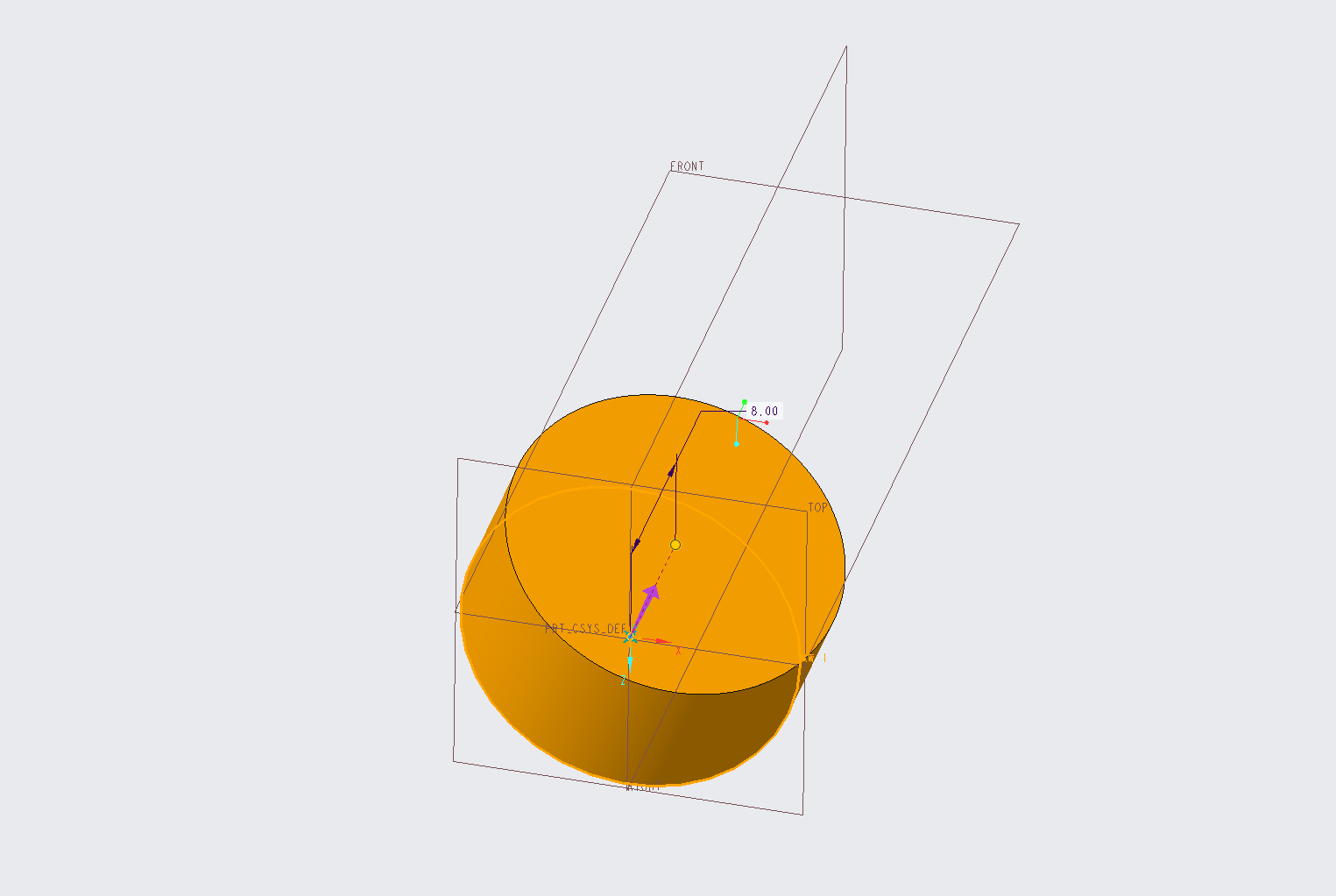

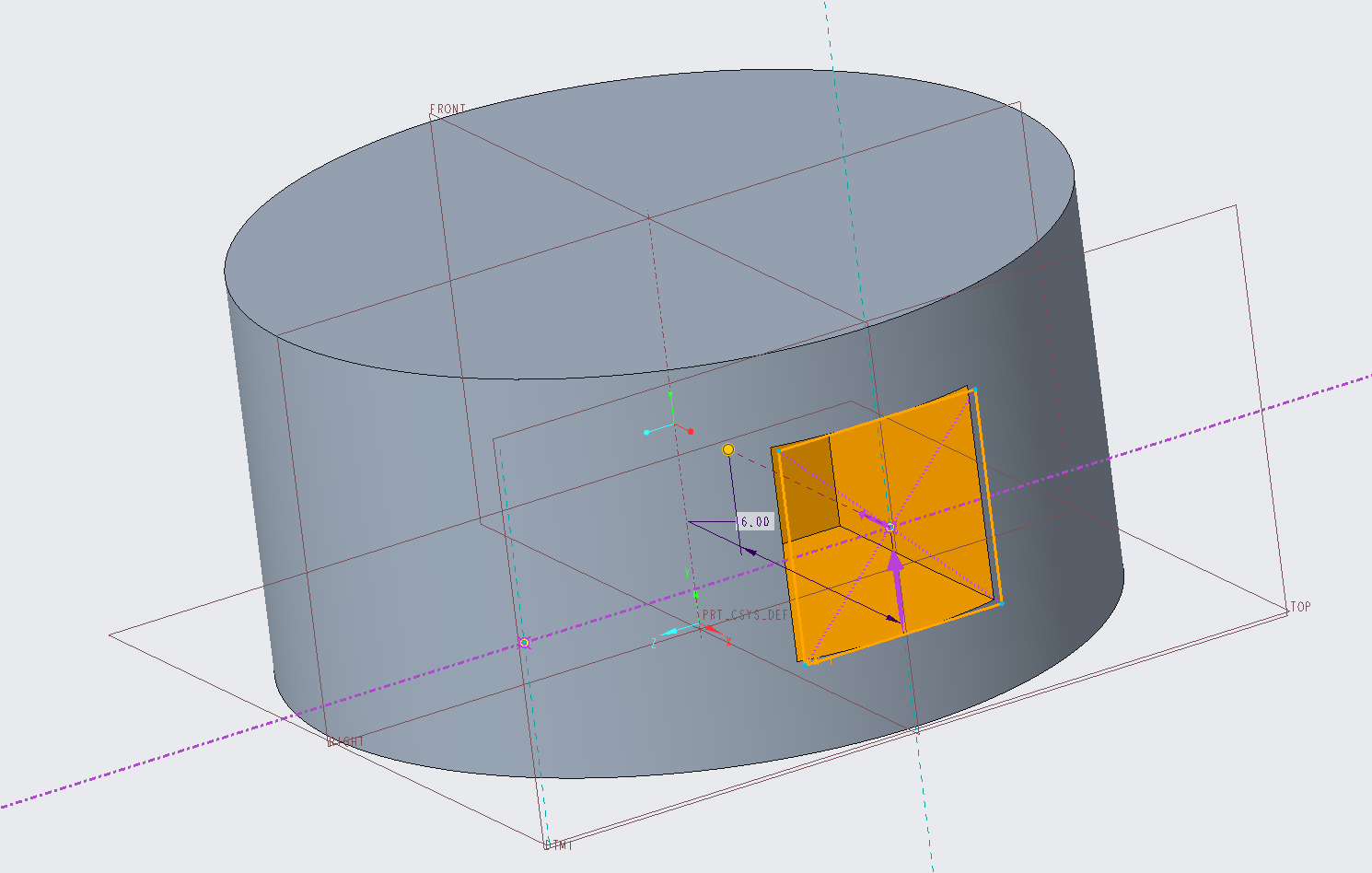

新建文件，新建拉伸，拉伸一个直径为16mm高度为8mm的圆柱体。通过把RIGHT平面平移8mm得到新建平面DTM1，在DTM1上拉伸一个边长为4.3的正方形，深度为6mm，设置为移除材料。

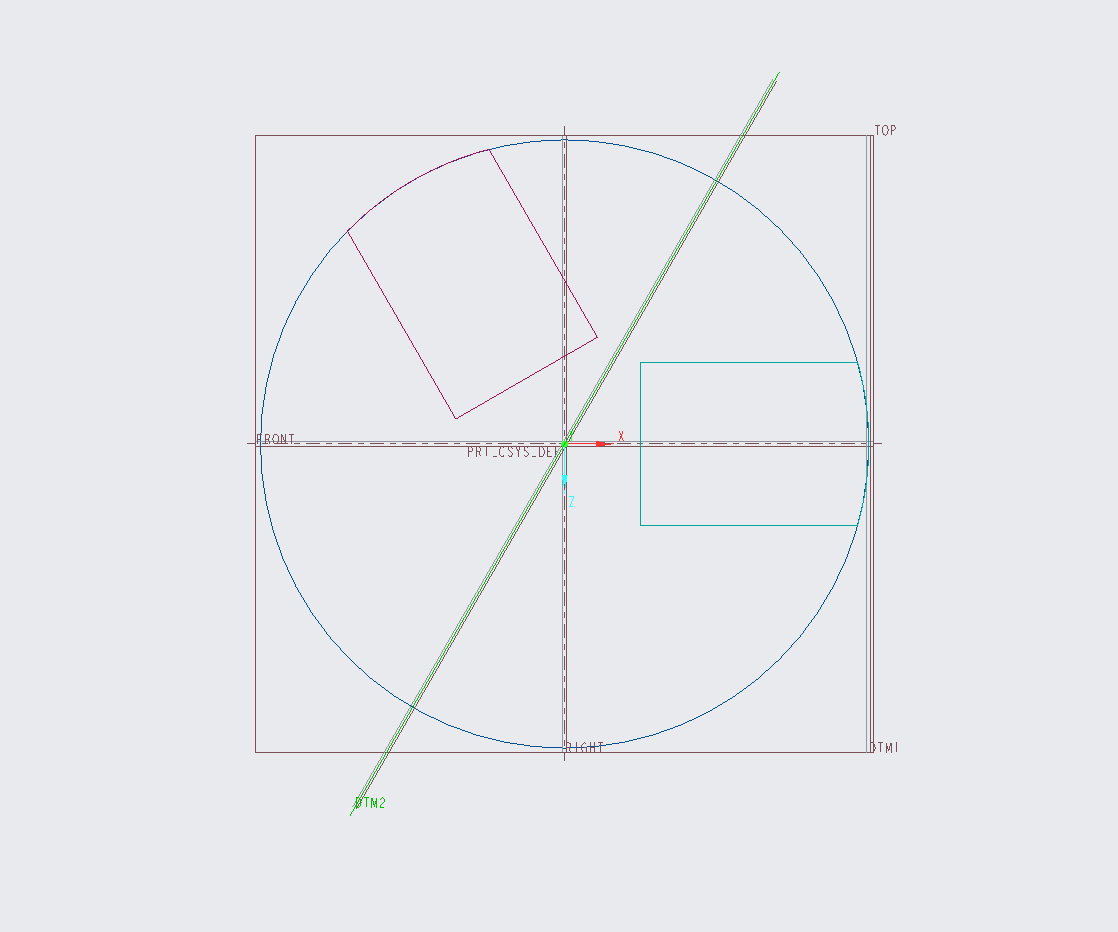

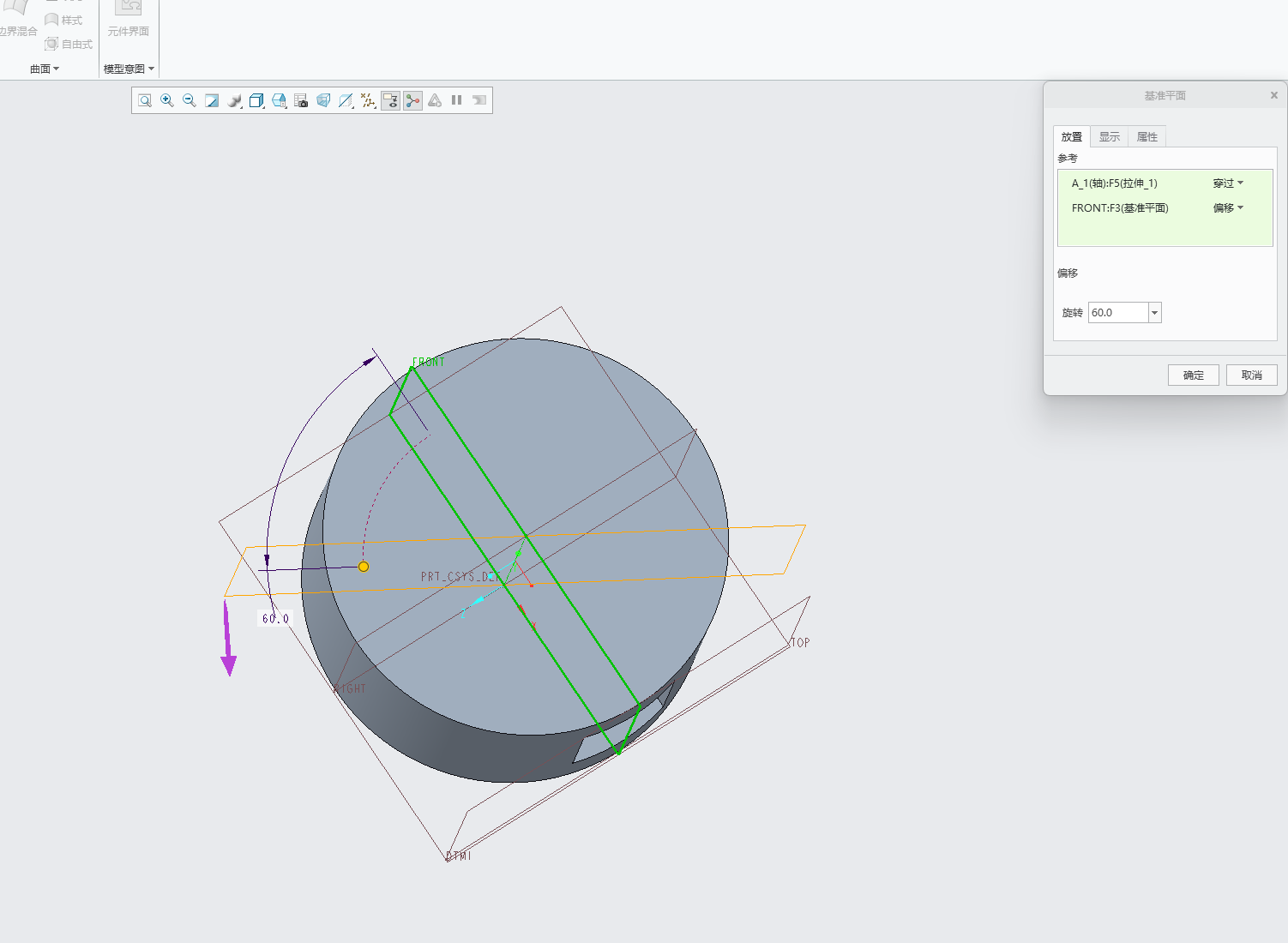

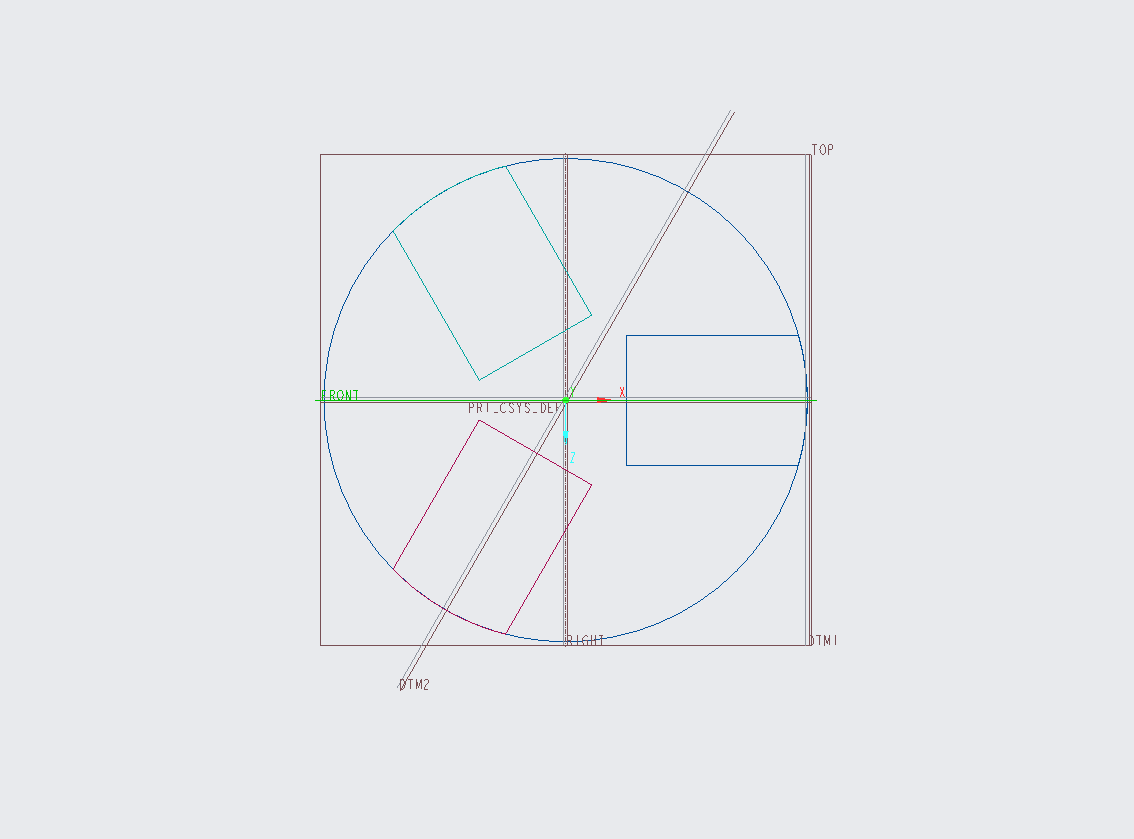

通过旋转FRONT平面60度，得到新建平面DTM2，然后通DTM2镜像，刚才移除材料的拉伸，再通过PRONT平面镜像刚才的镜像，就会得到均分的3个挖空区域。

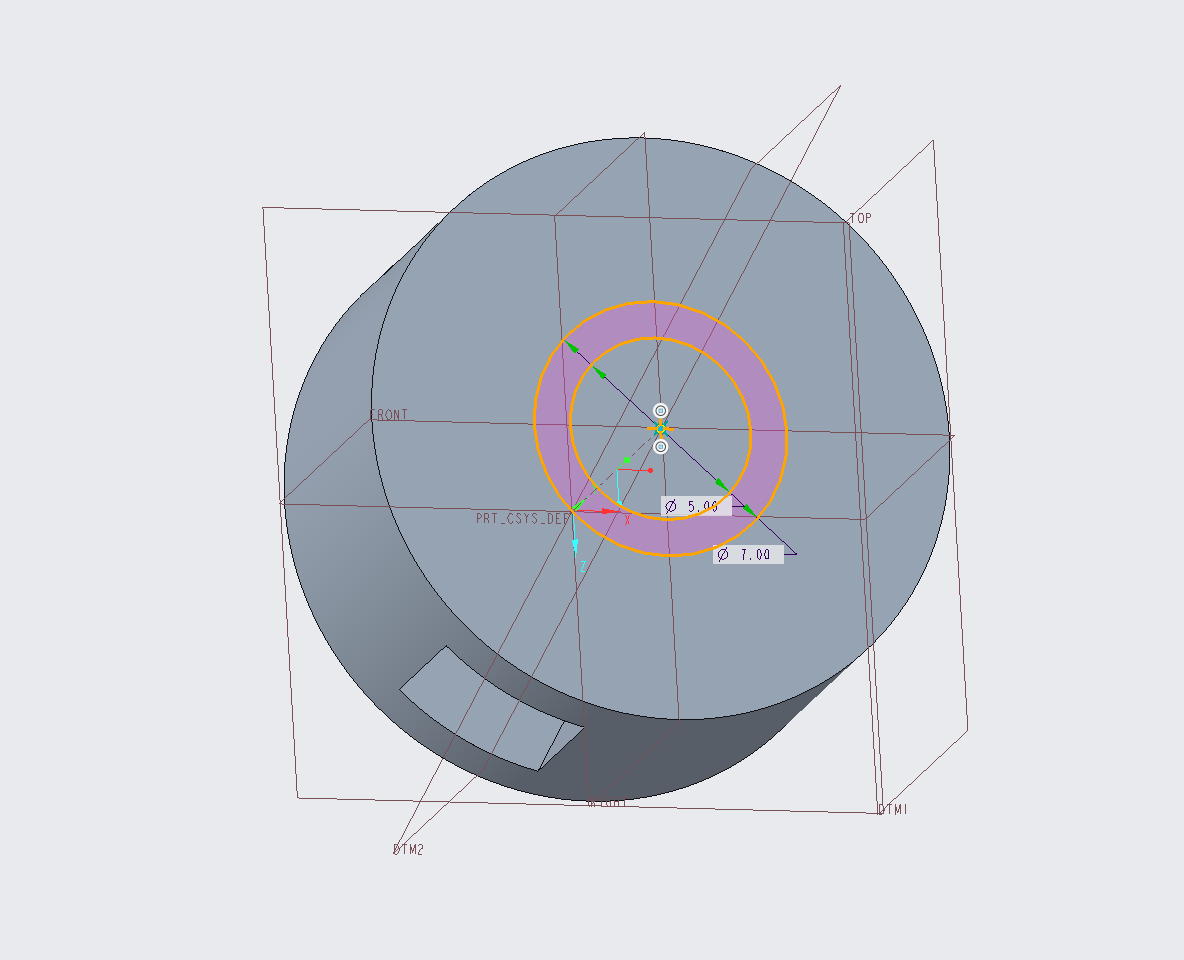

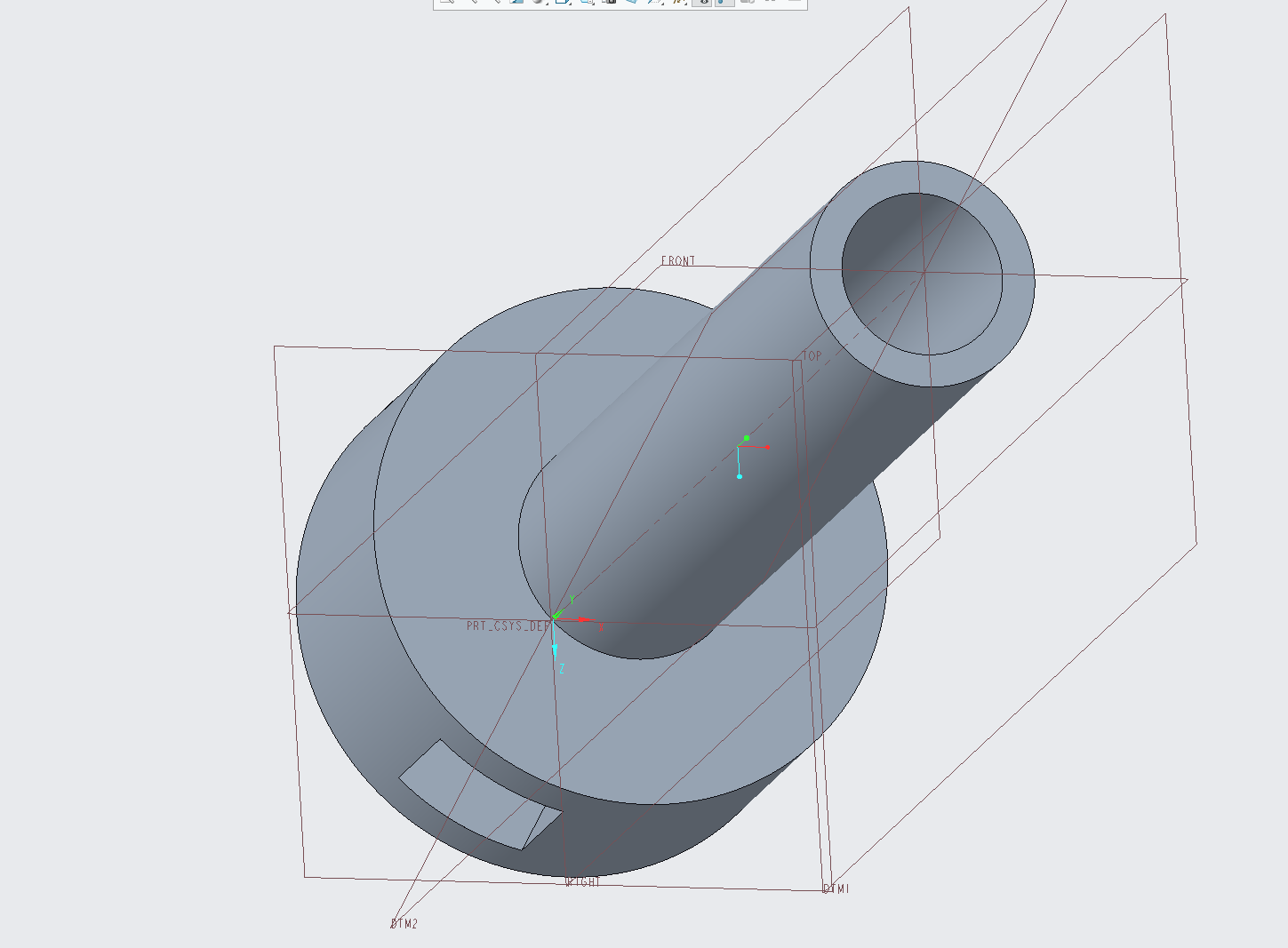

新建拉伸，在圆柱体的顶面拉伸一个外径7内径5的圆环，拉伸深度为30mm。

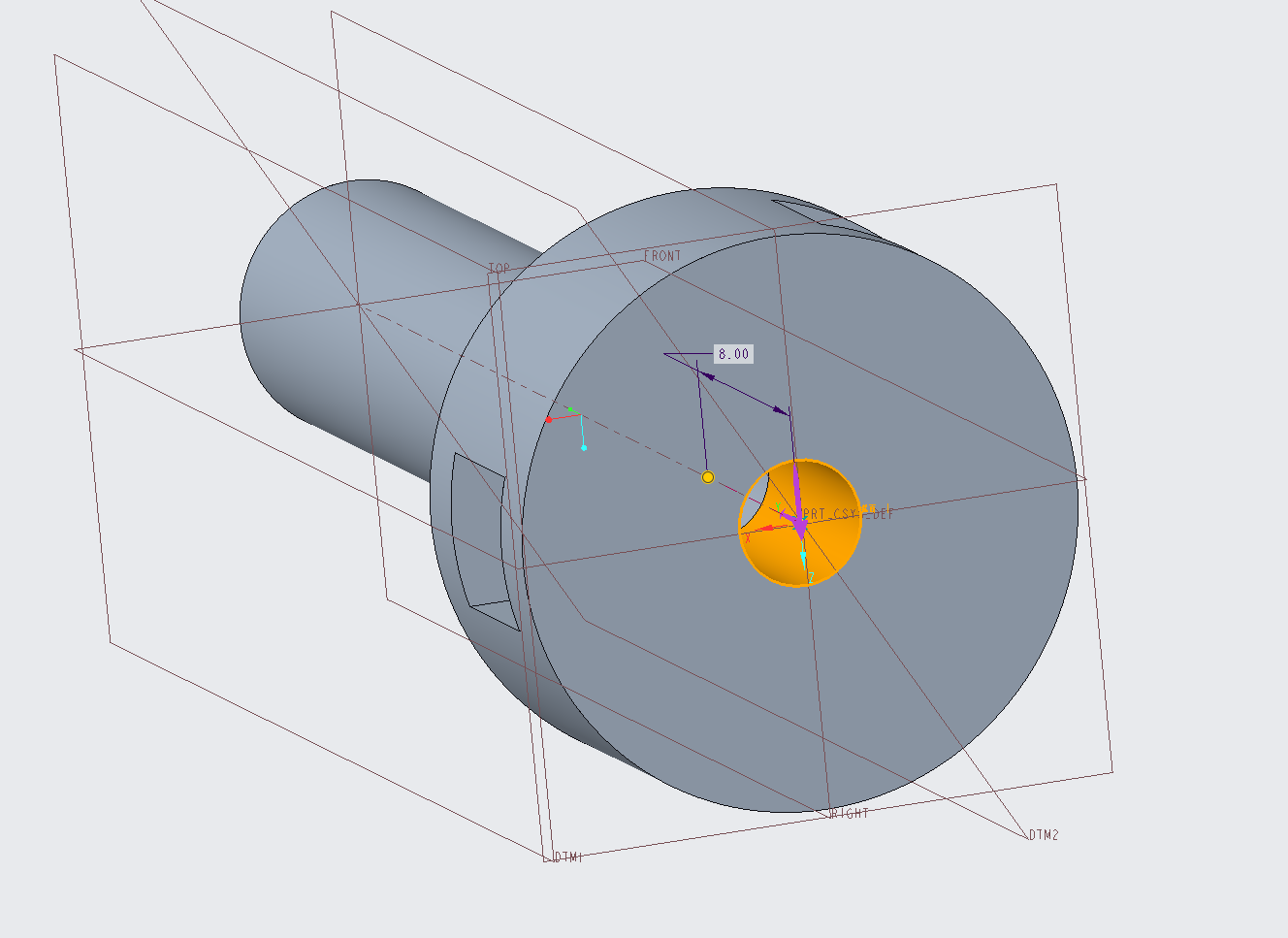

最后在圆柱体的底面拉伸一个直径为3.5mm的圆柱，设置移除材料，厚度为8mm。

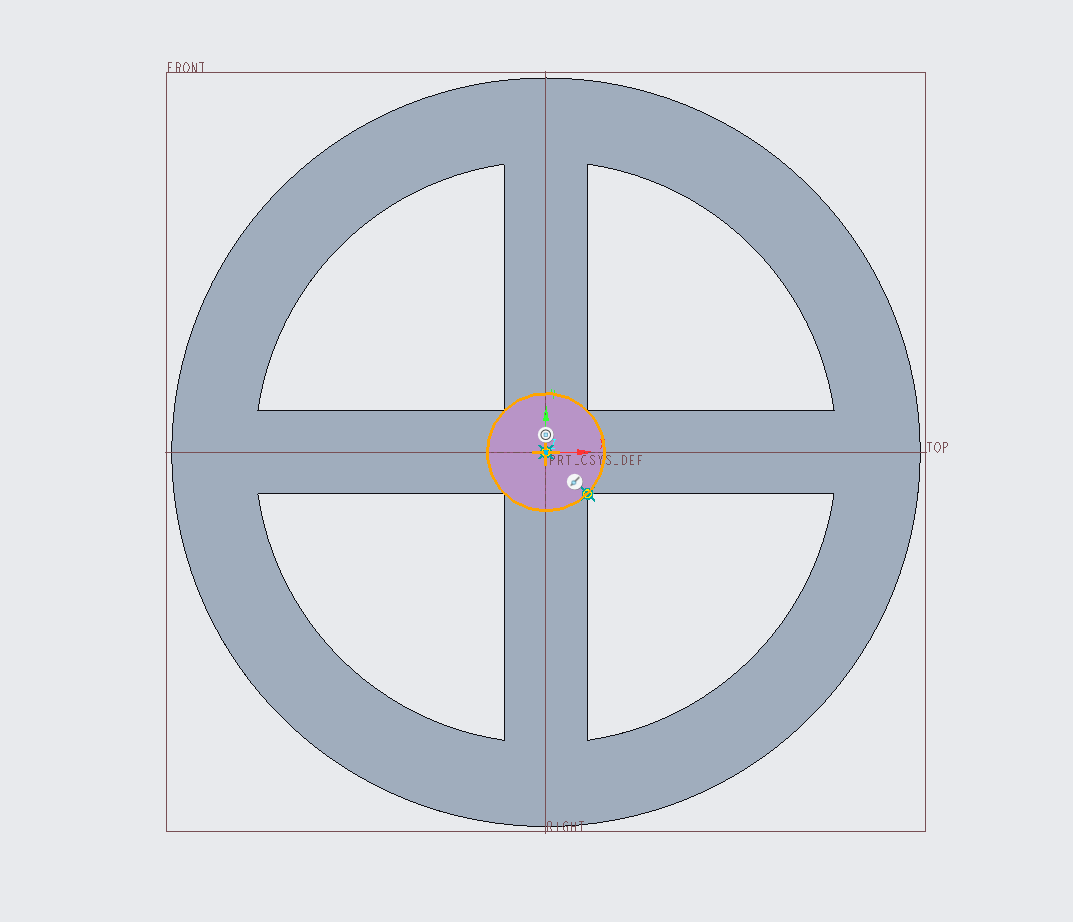

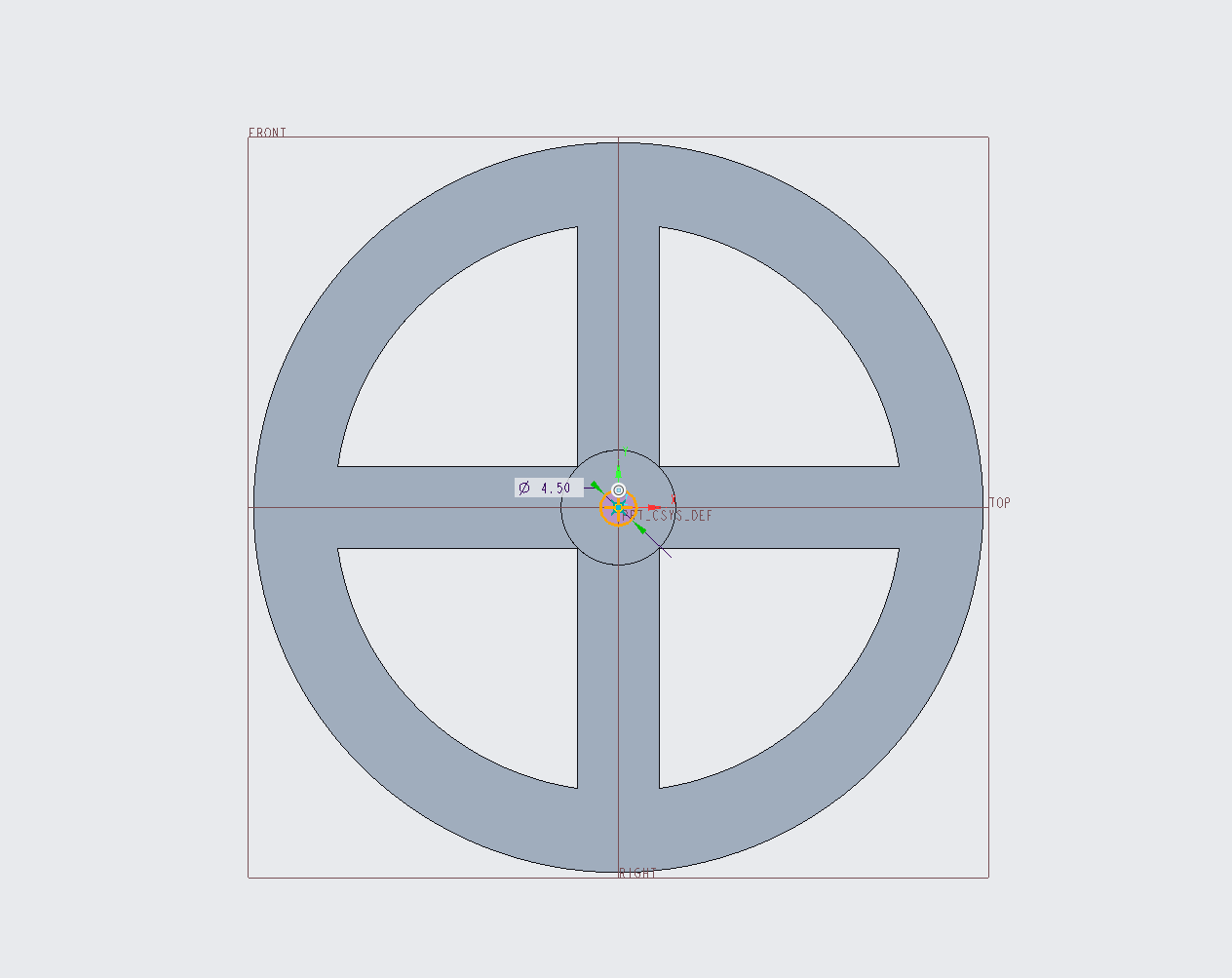

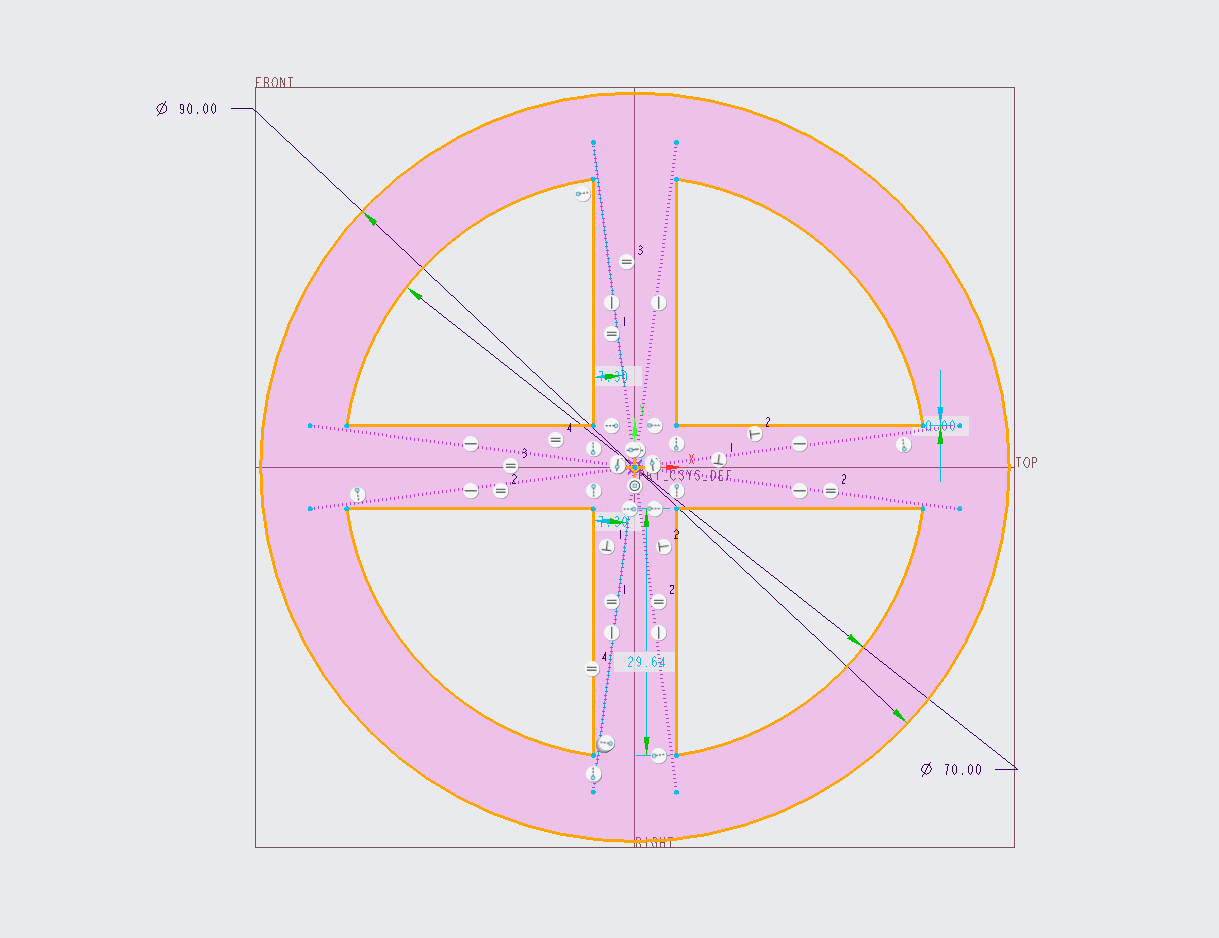

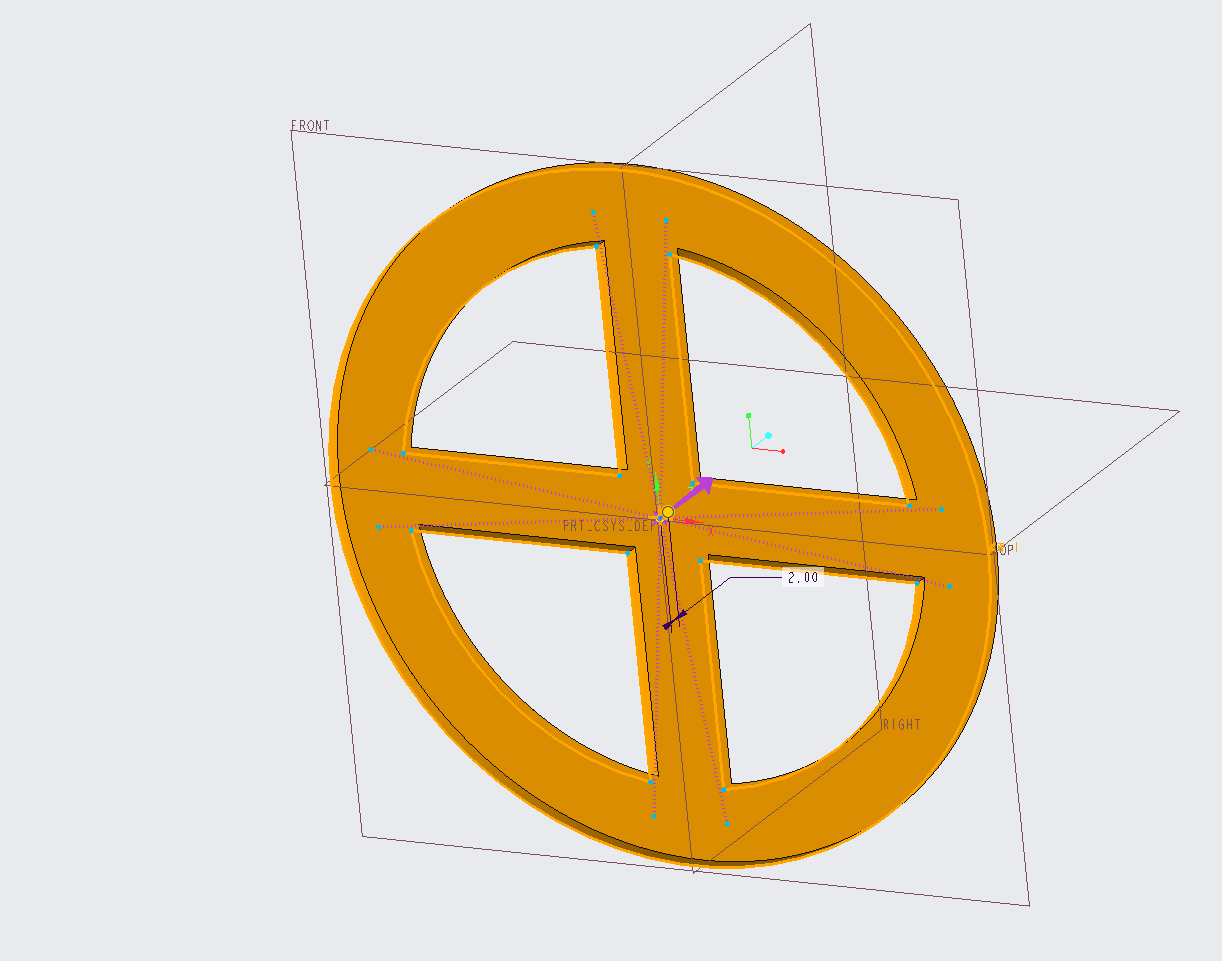

新建文件，画一个外直径90，内直径为70的圆环，中间用宽10mm的长条连接支撑，设置深度为2mm。

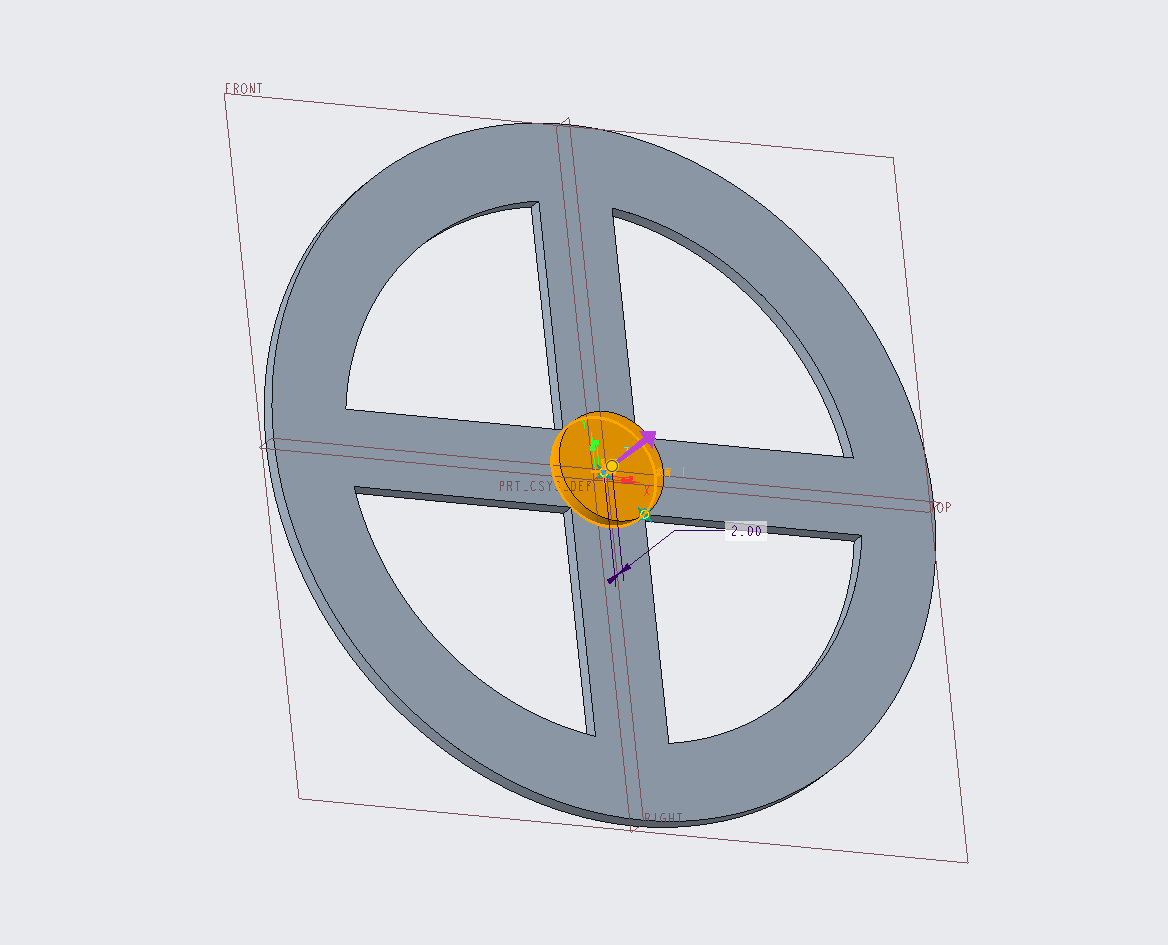

在顶面上新建拉伸，拉伸一个圆柱，深度为2mm。

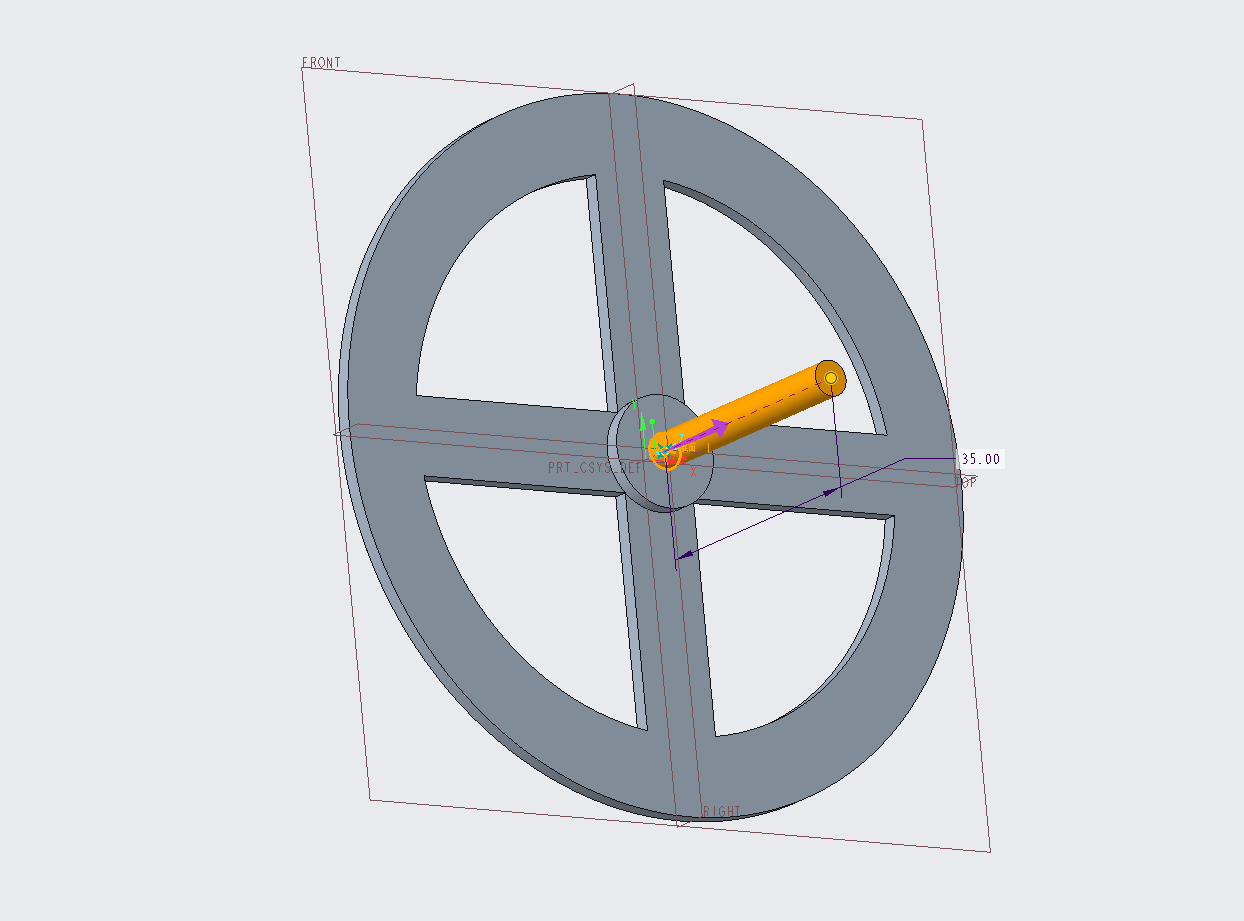

再在新顶面上新建一个直径4.5mm的圆柱，深度为35mm。

再在新顶面上新建一个直径3mm的圆柱，深度为8mm。

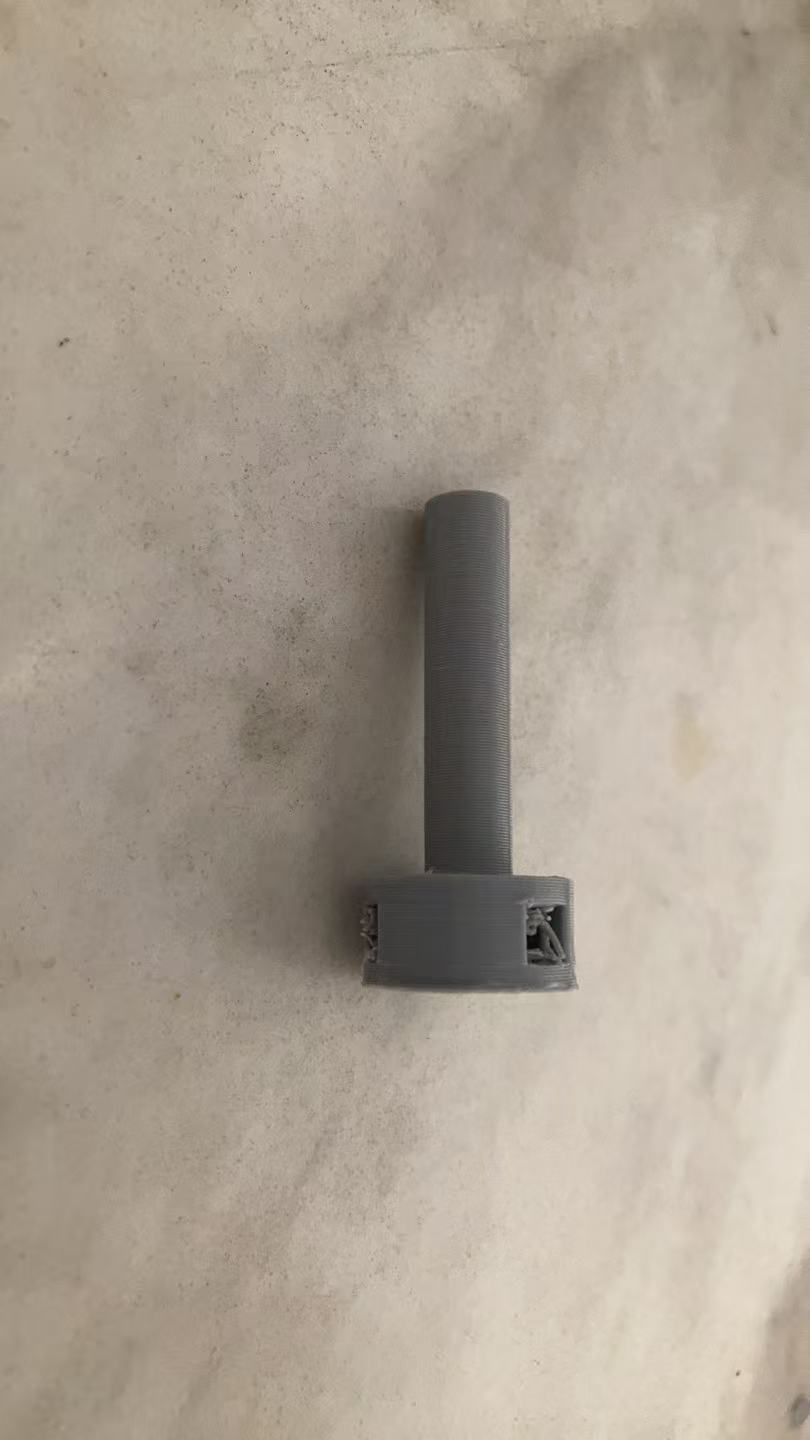

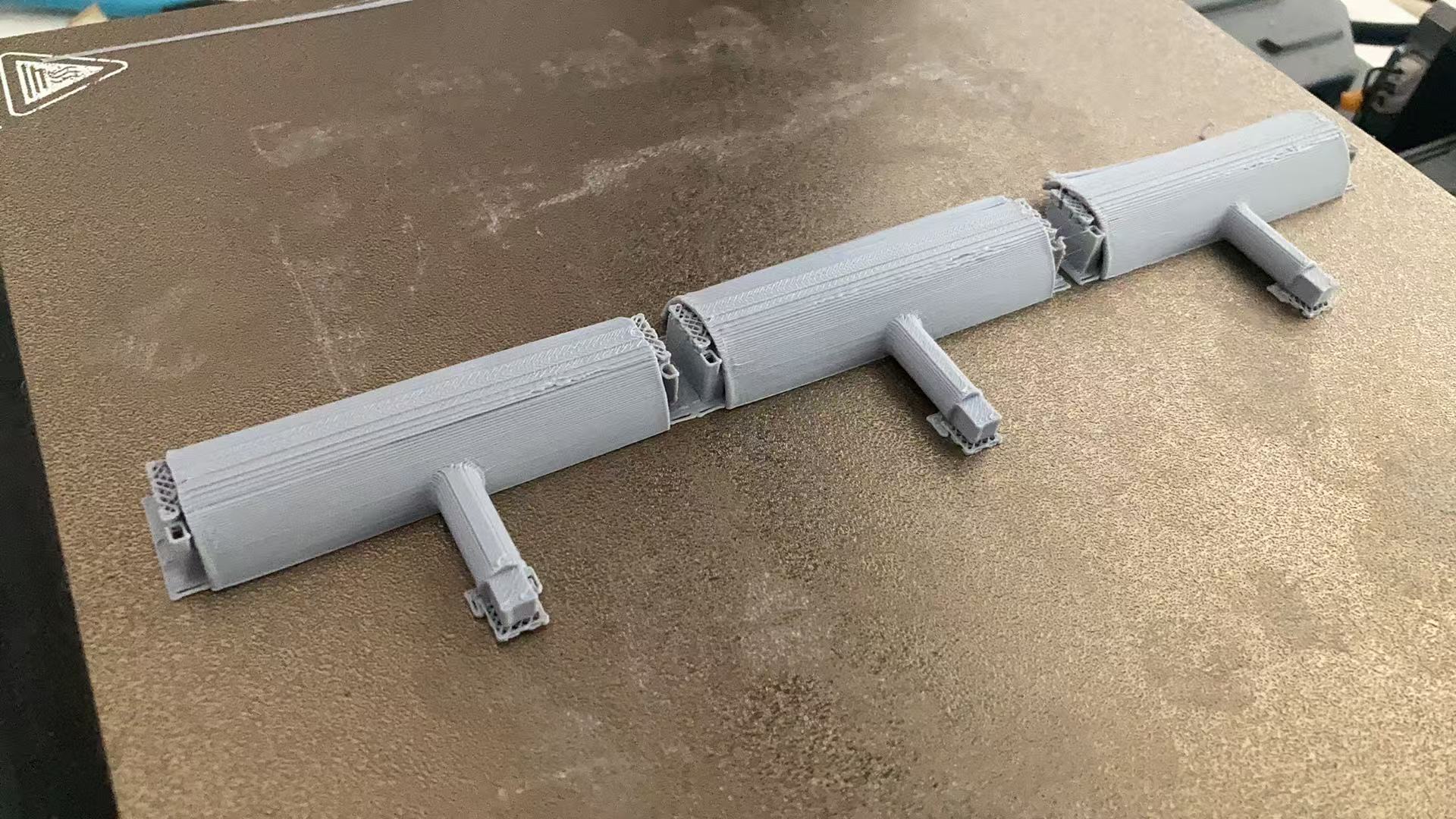

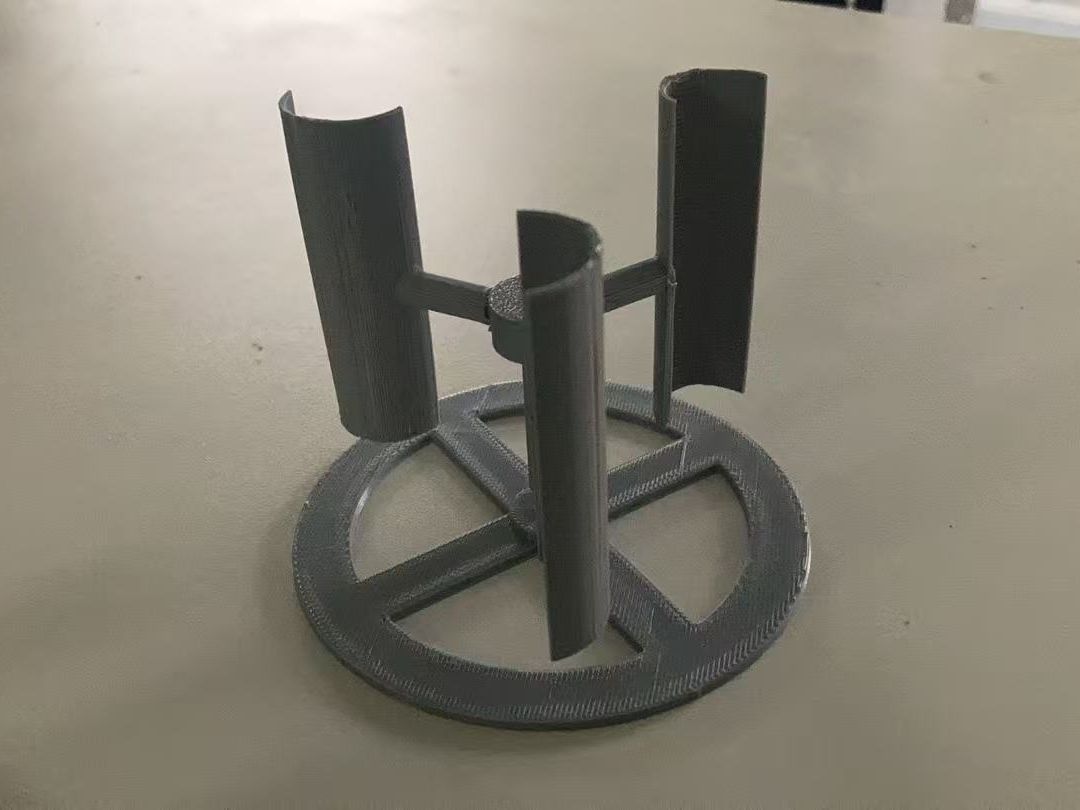

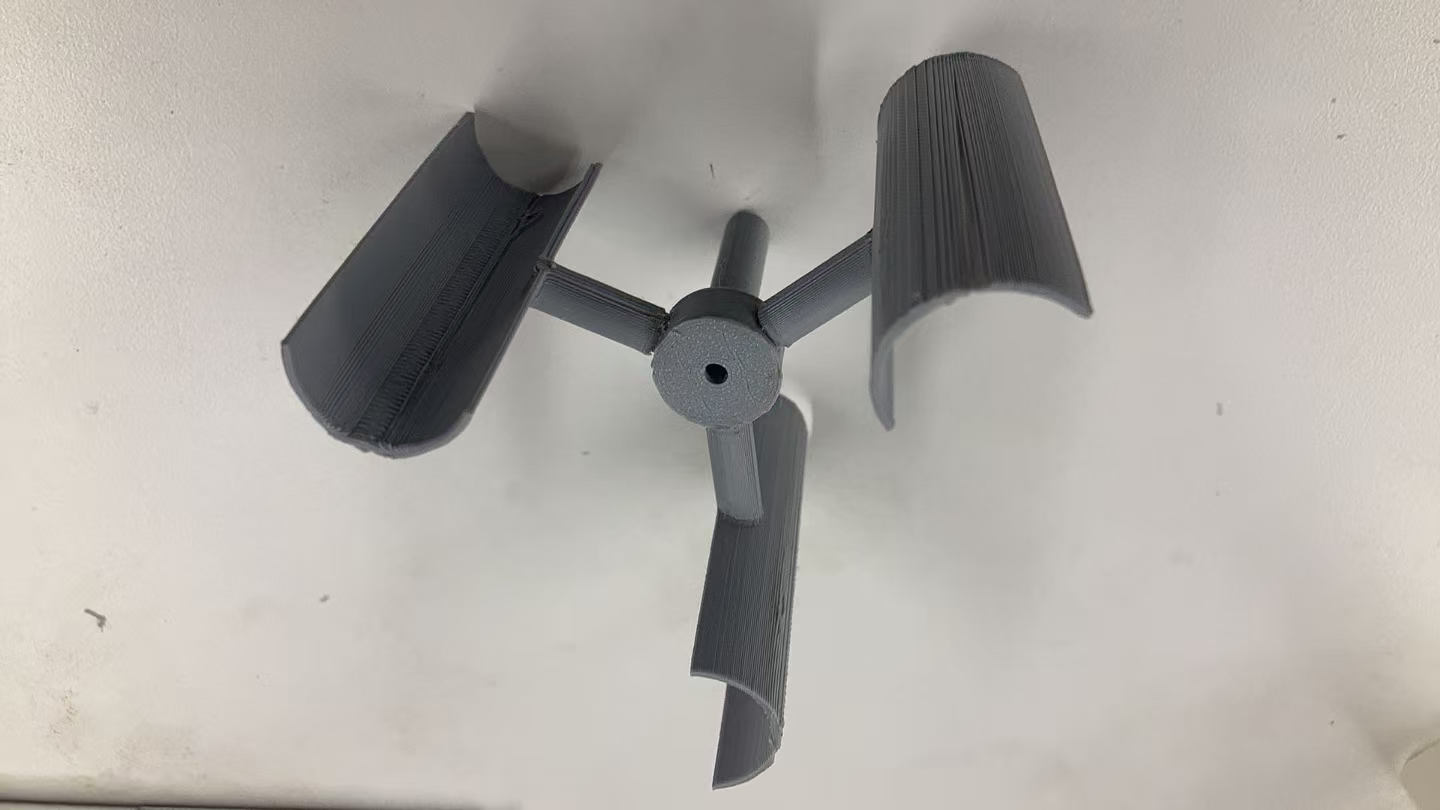

打印好后，打磨零件使之光滑，这样容易装接。
