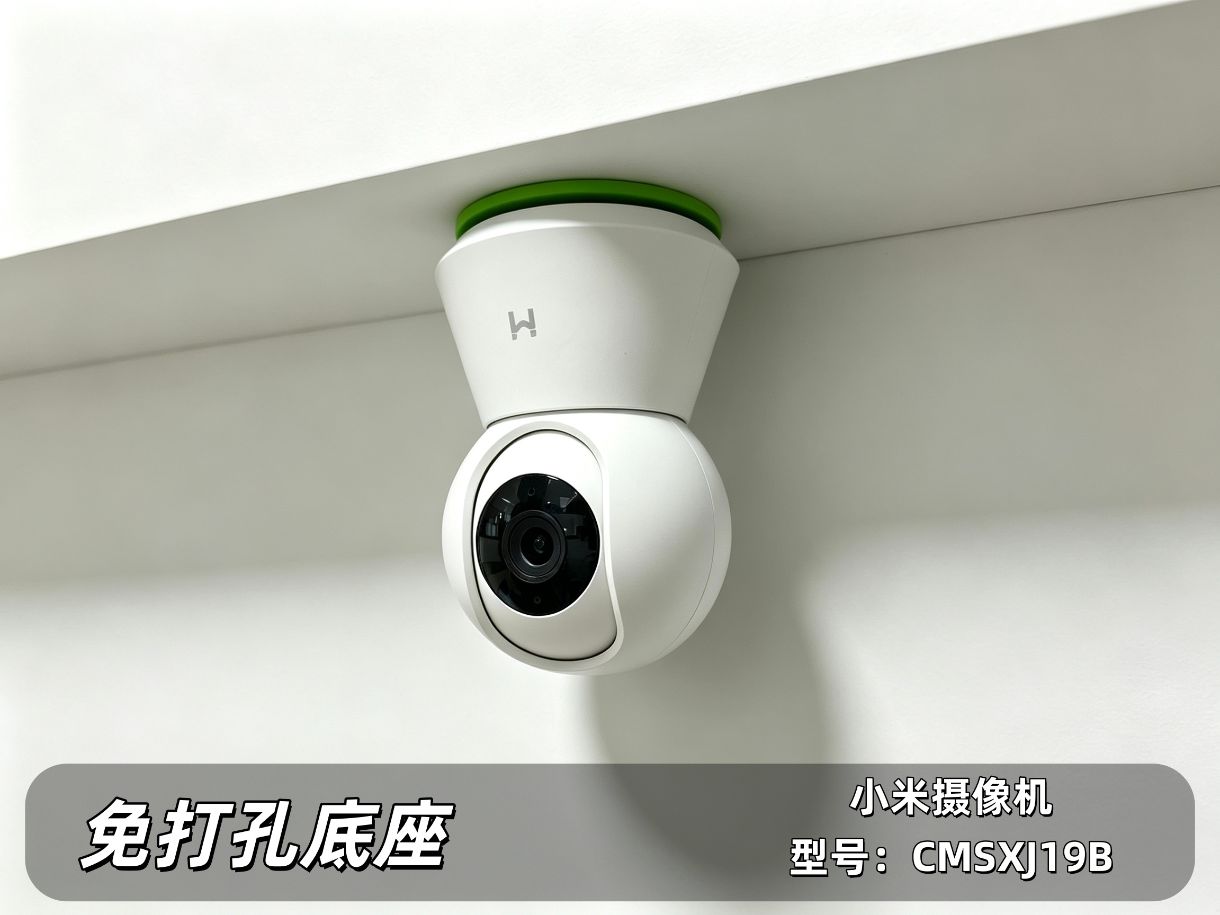

免打孔底座-小米摄像机CMSXJ19B

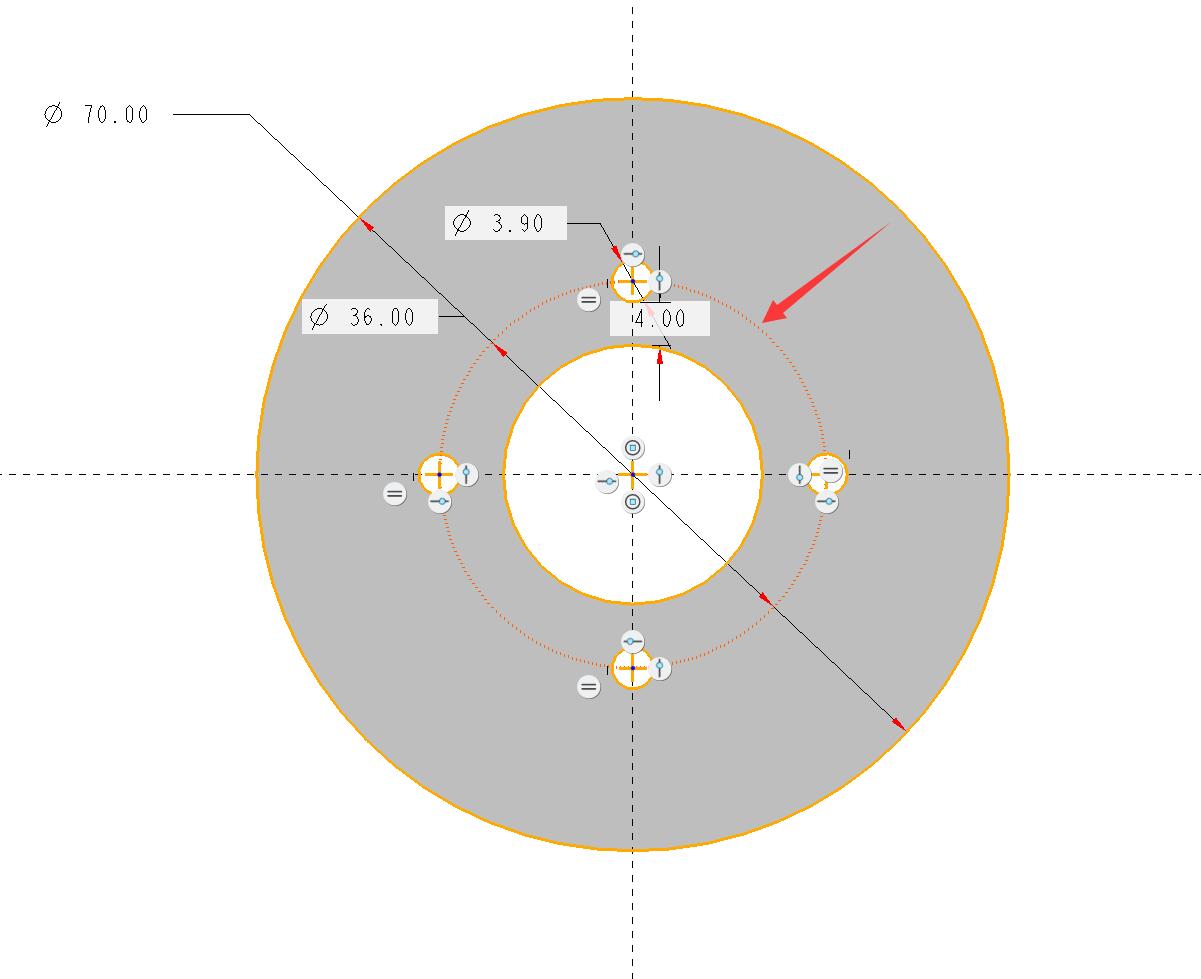

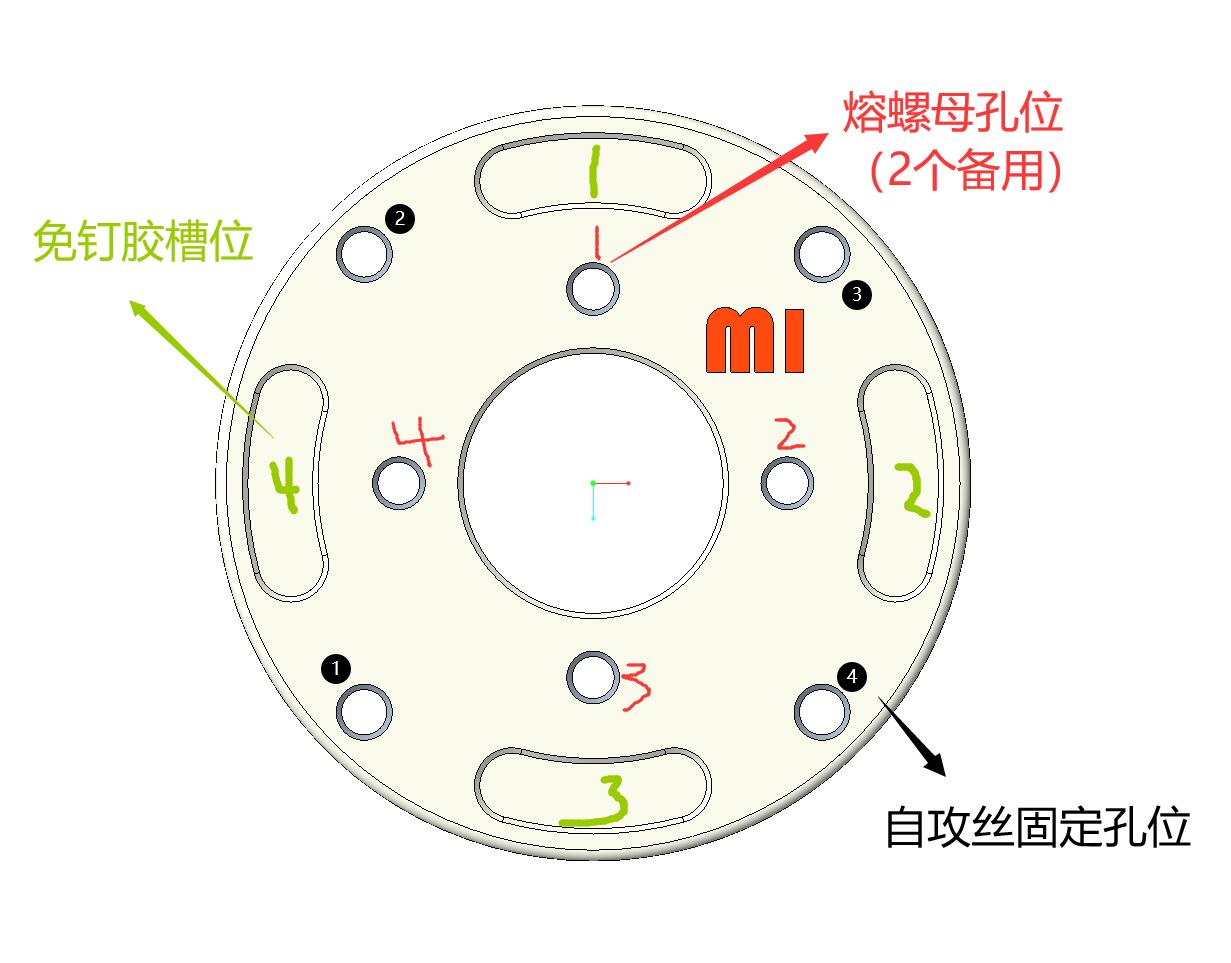

1. 本模块的核心参数是：固定两颗螺丝的中心孔距为36mm（其中两个事备用孔位，无需熔螺母）
2. 免钉胶的预留槽位为4个，目的是保证有足够厚度的胶，保持粘力
3. 最后添加了4颗自攻丝固定的孔位，固定方式根据自己情况决定

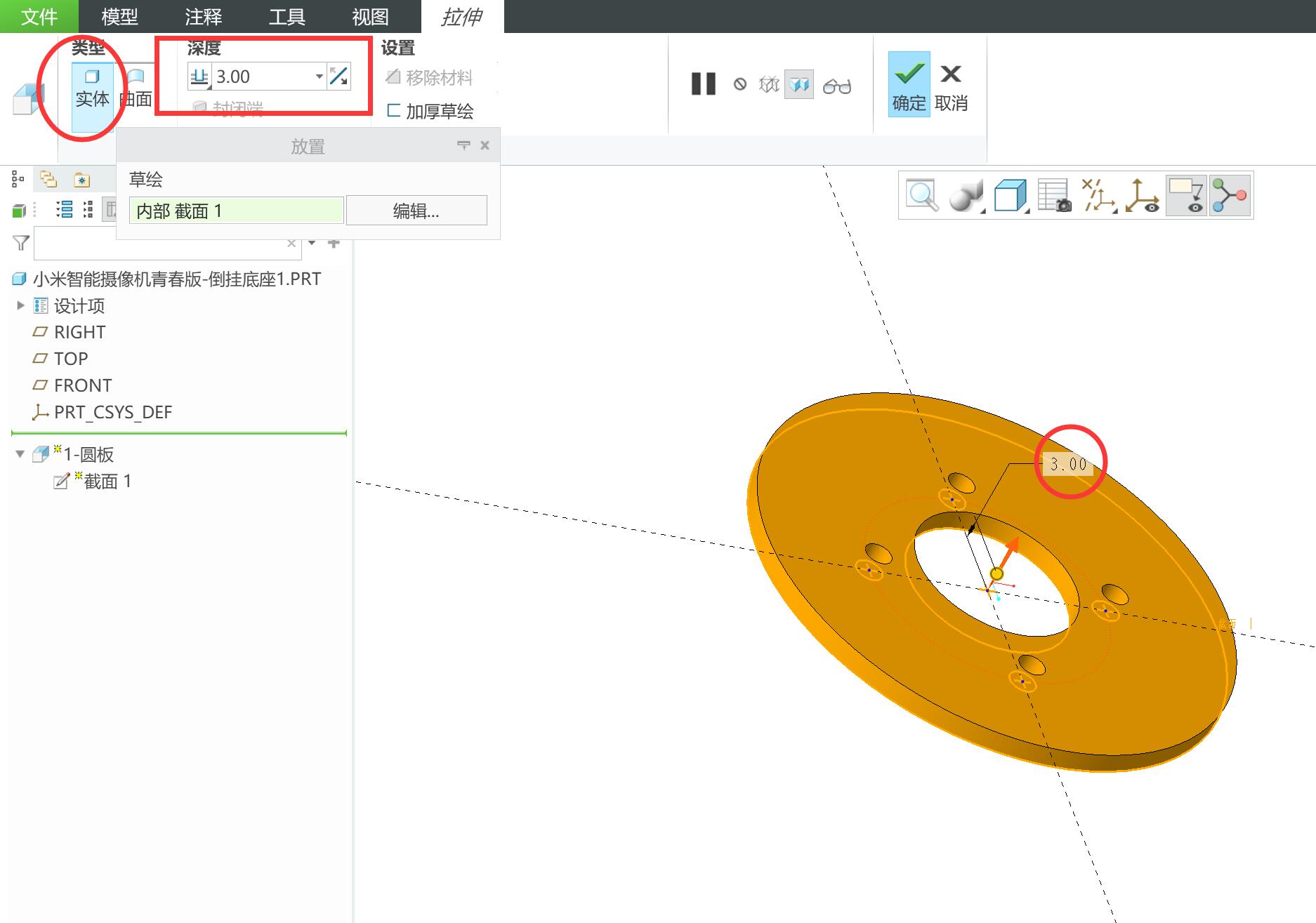

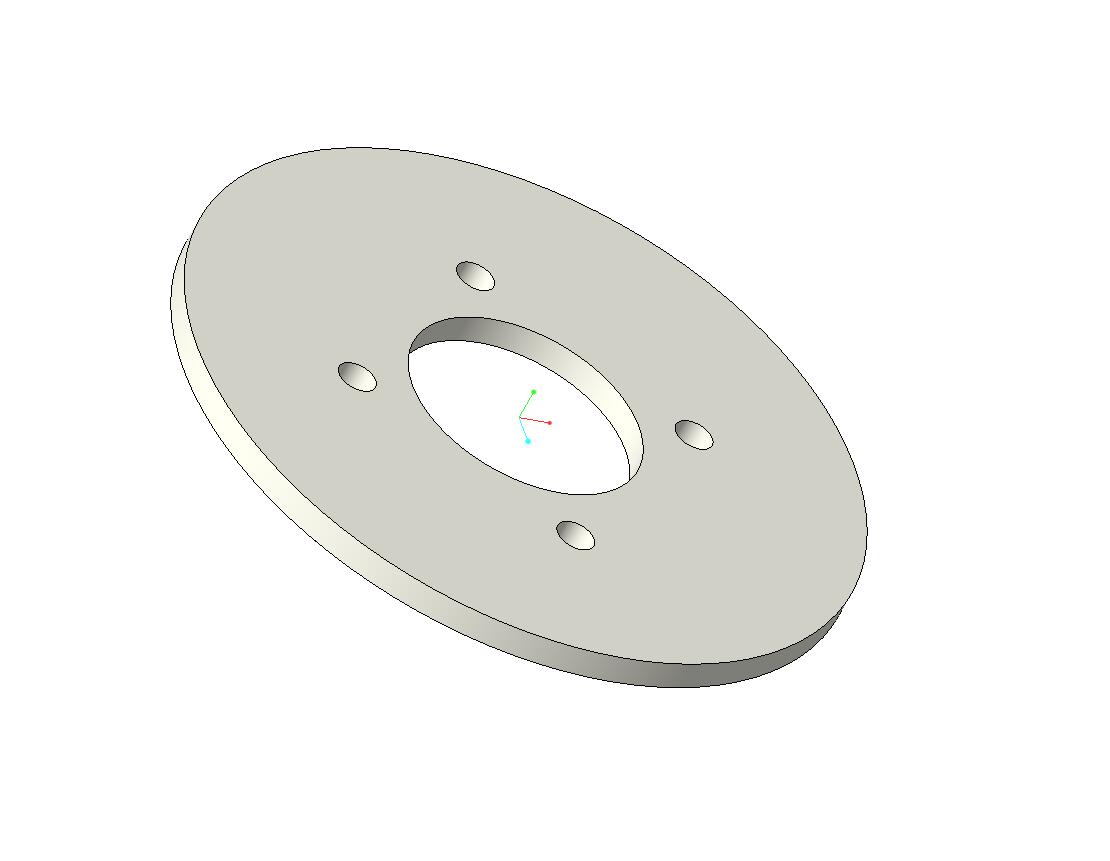

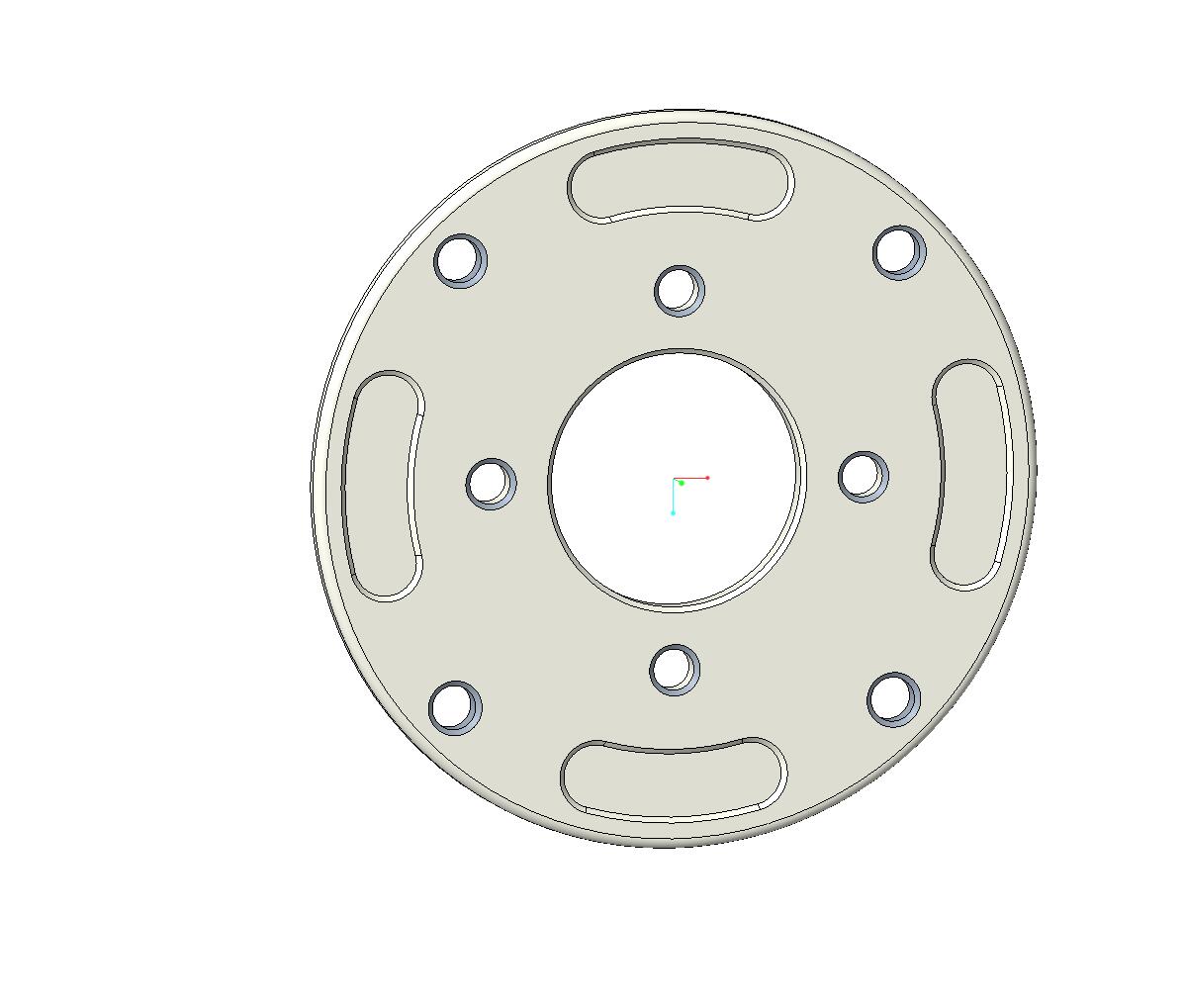

1. 草绘，拉伸基础外观尺寸

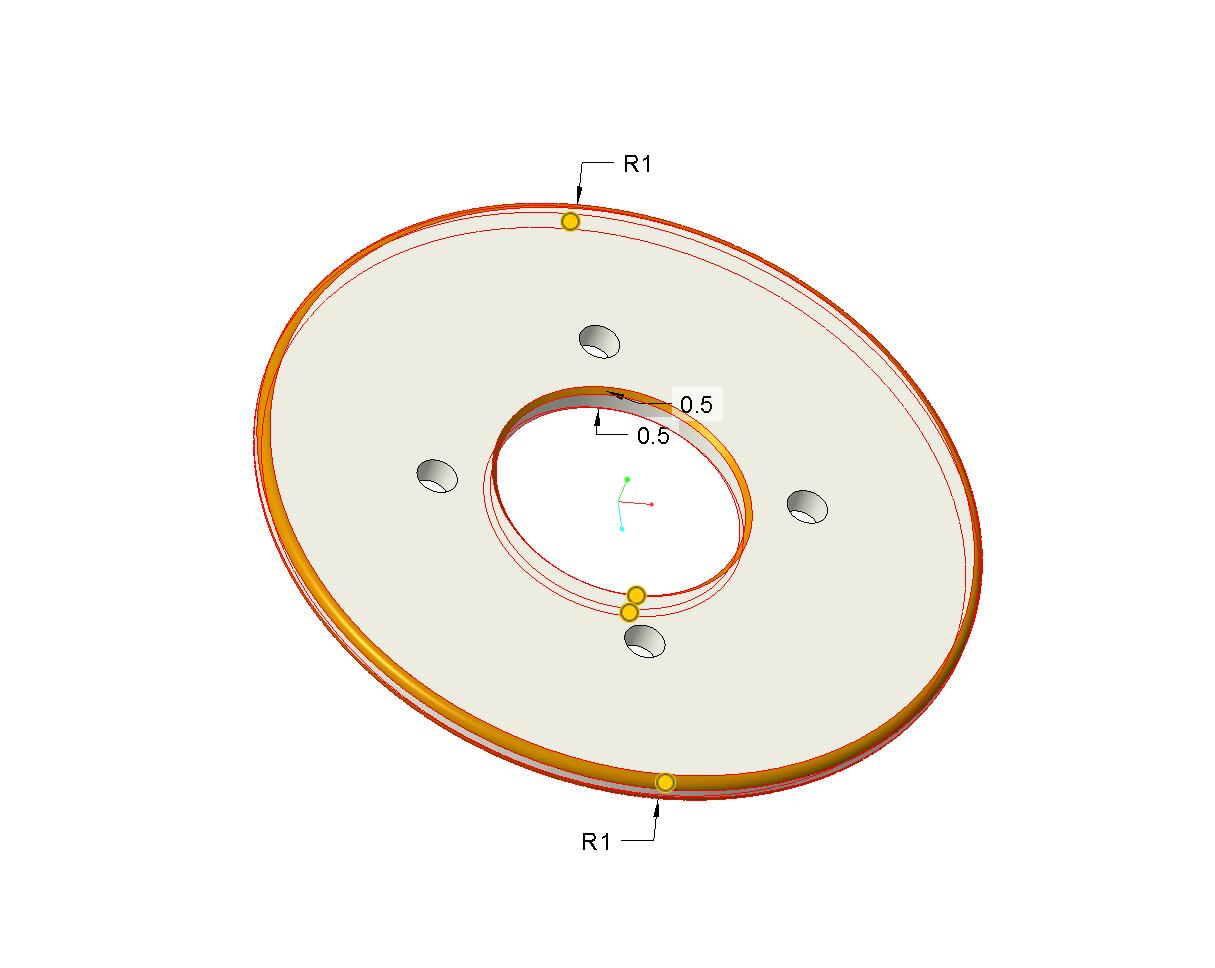

2. 将边缘倒圆角、倒角

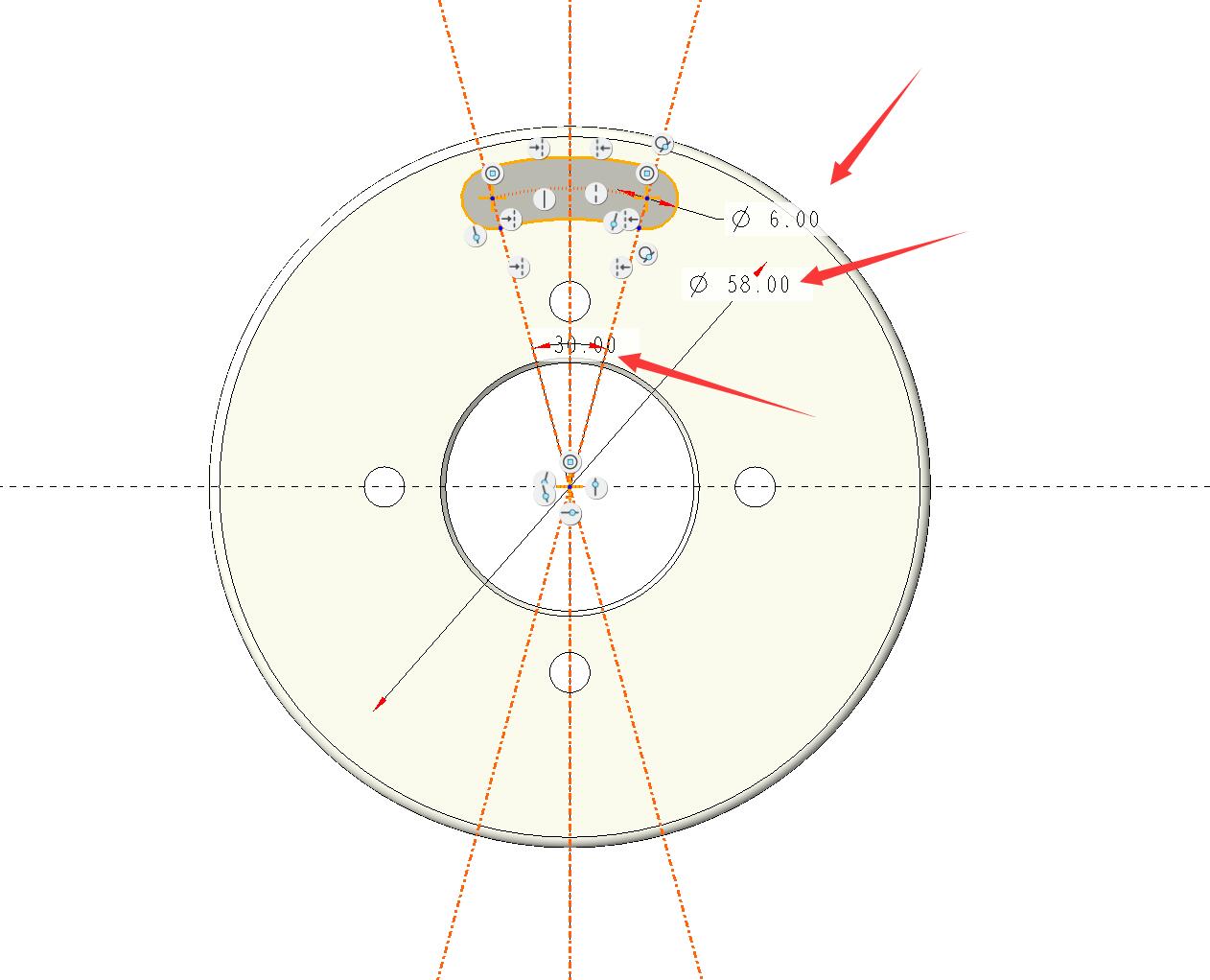

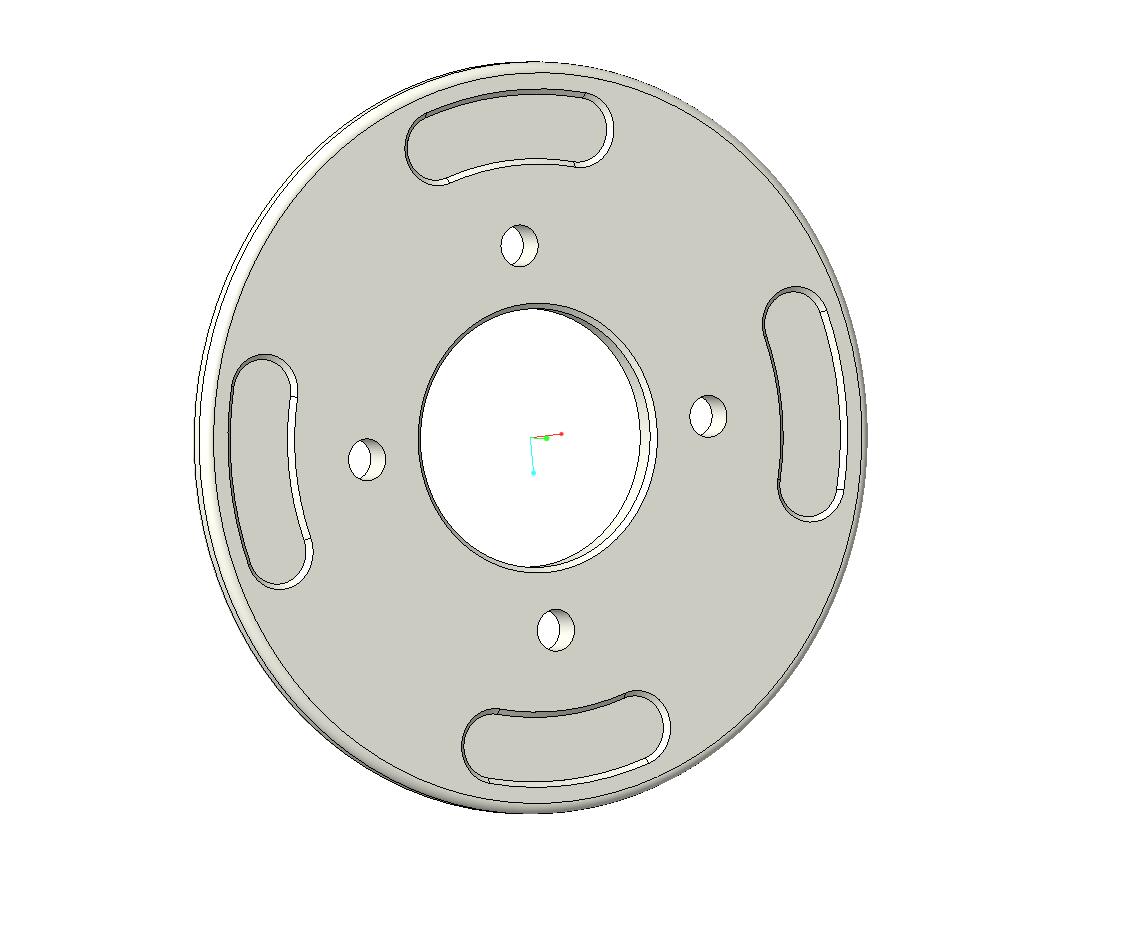

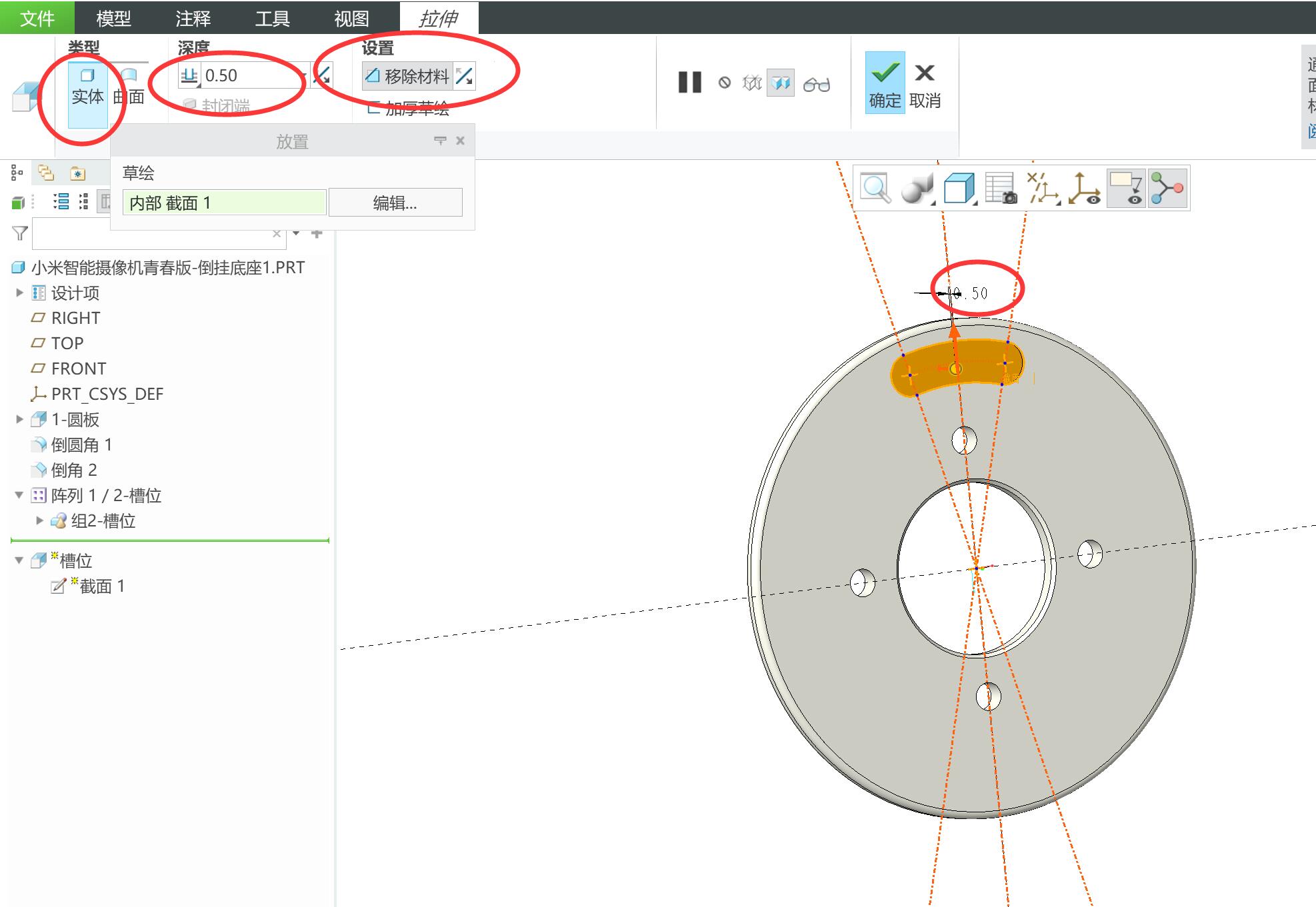

1. 使用选项里面的基本图形，拉伸切除深度为0.5mm

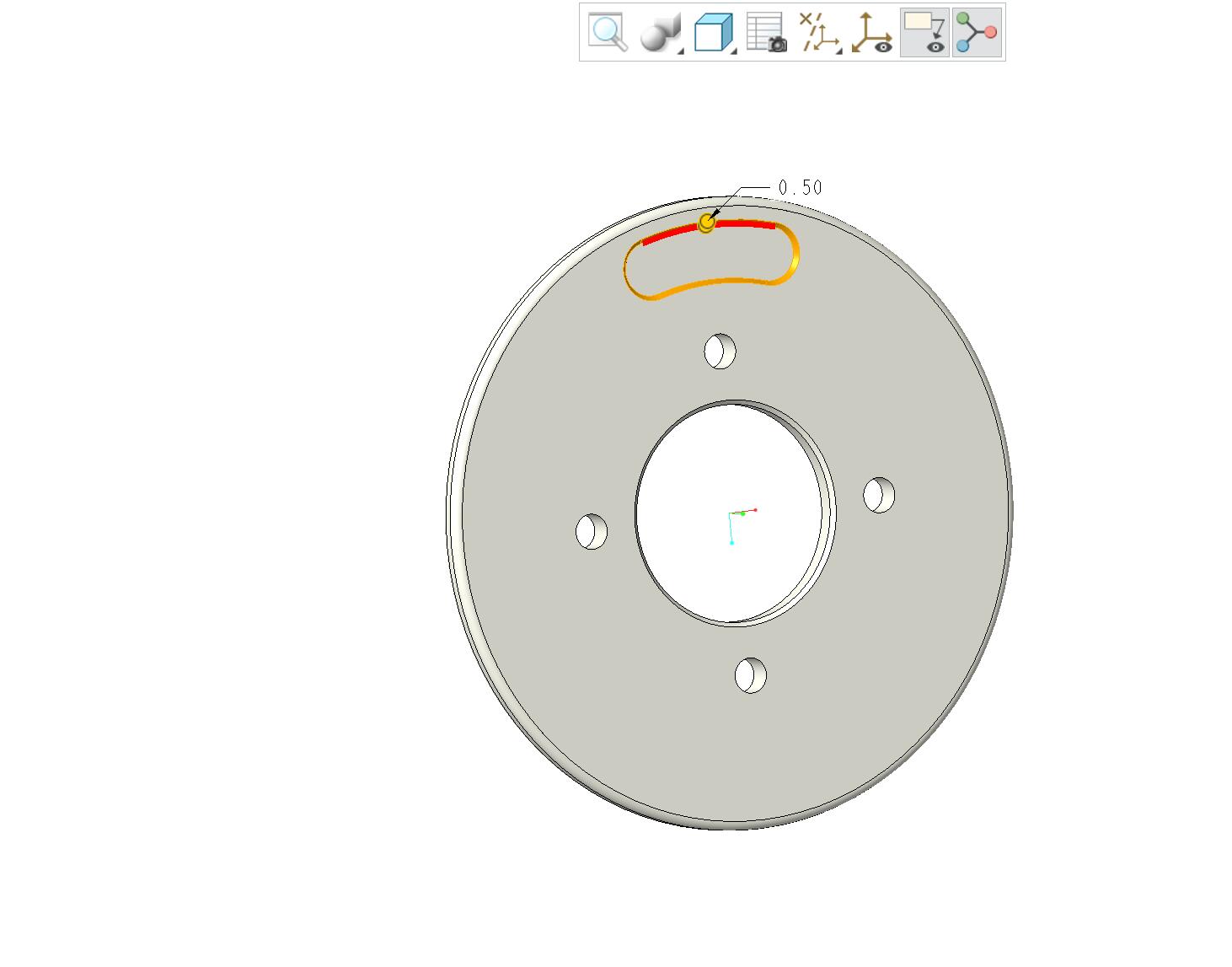

2. 将边缘倒角0.5
3. 将以上两步骤分为一组

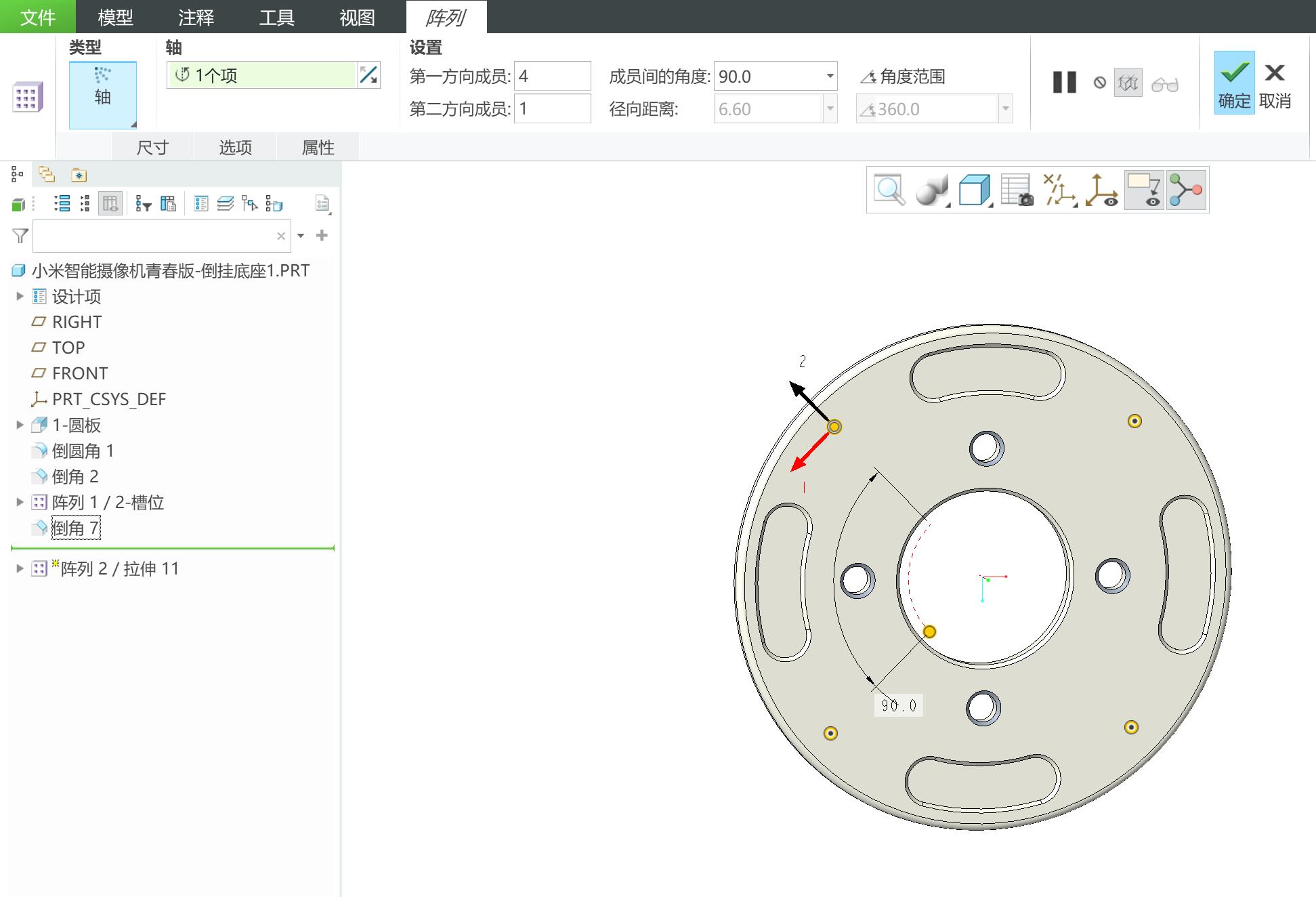

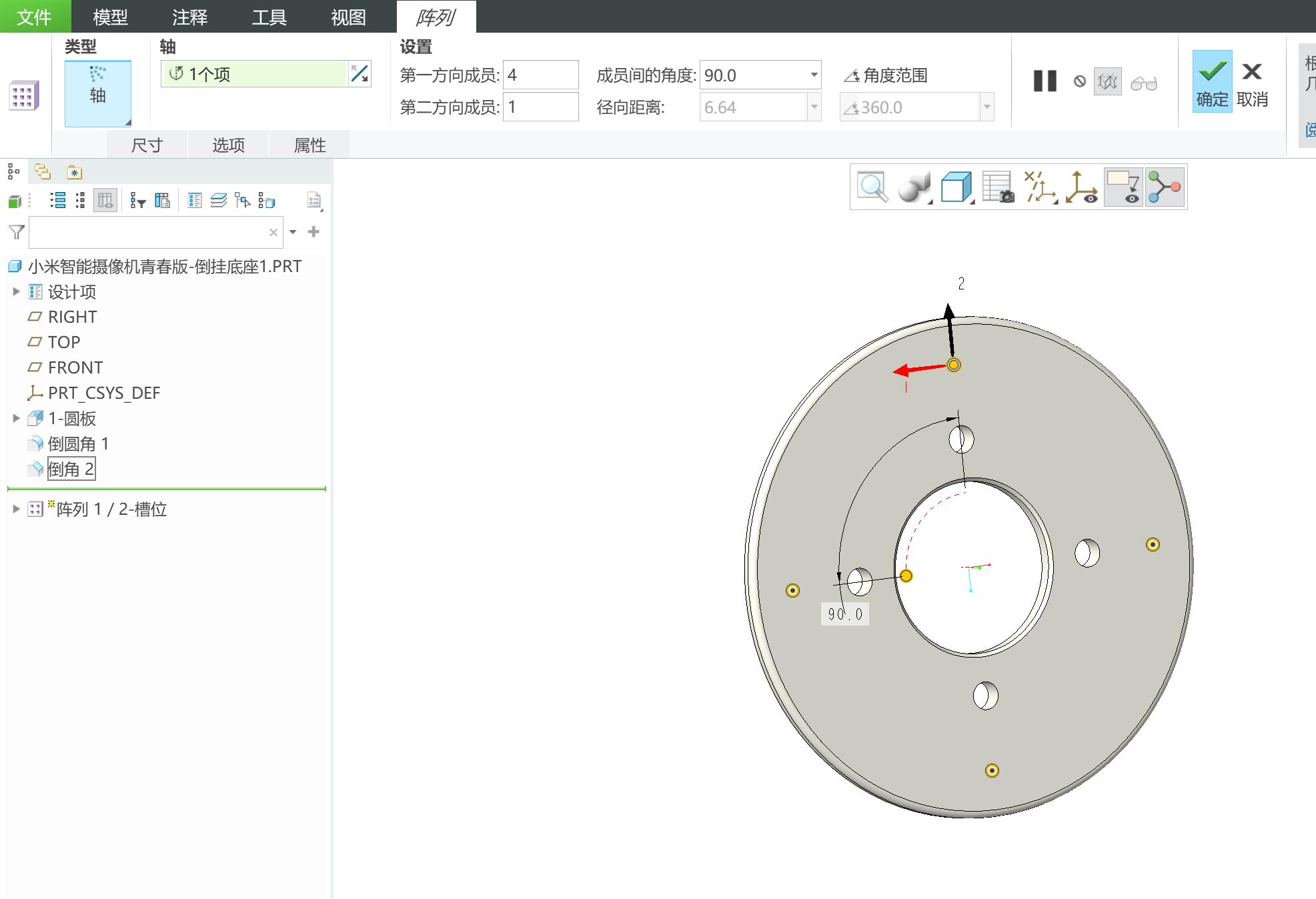

4. 【阵列】，参数如图
5. 阵列完成

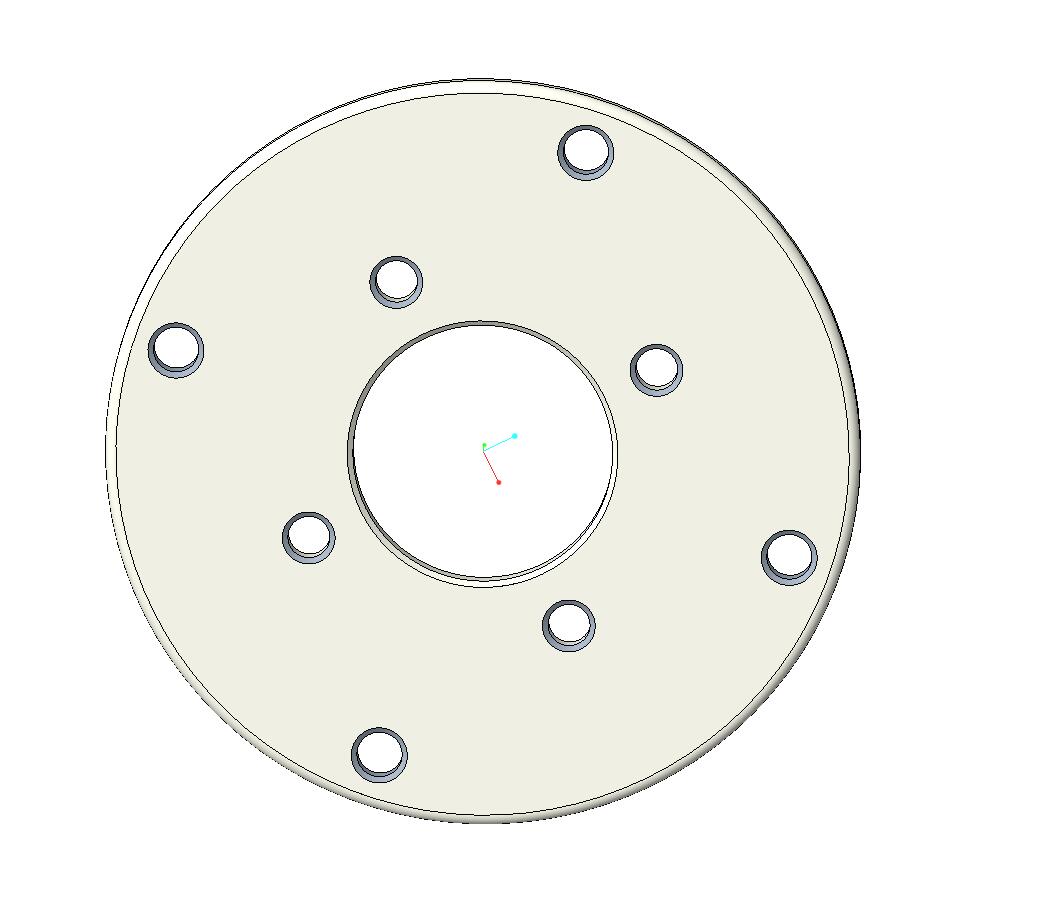

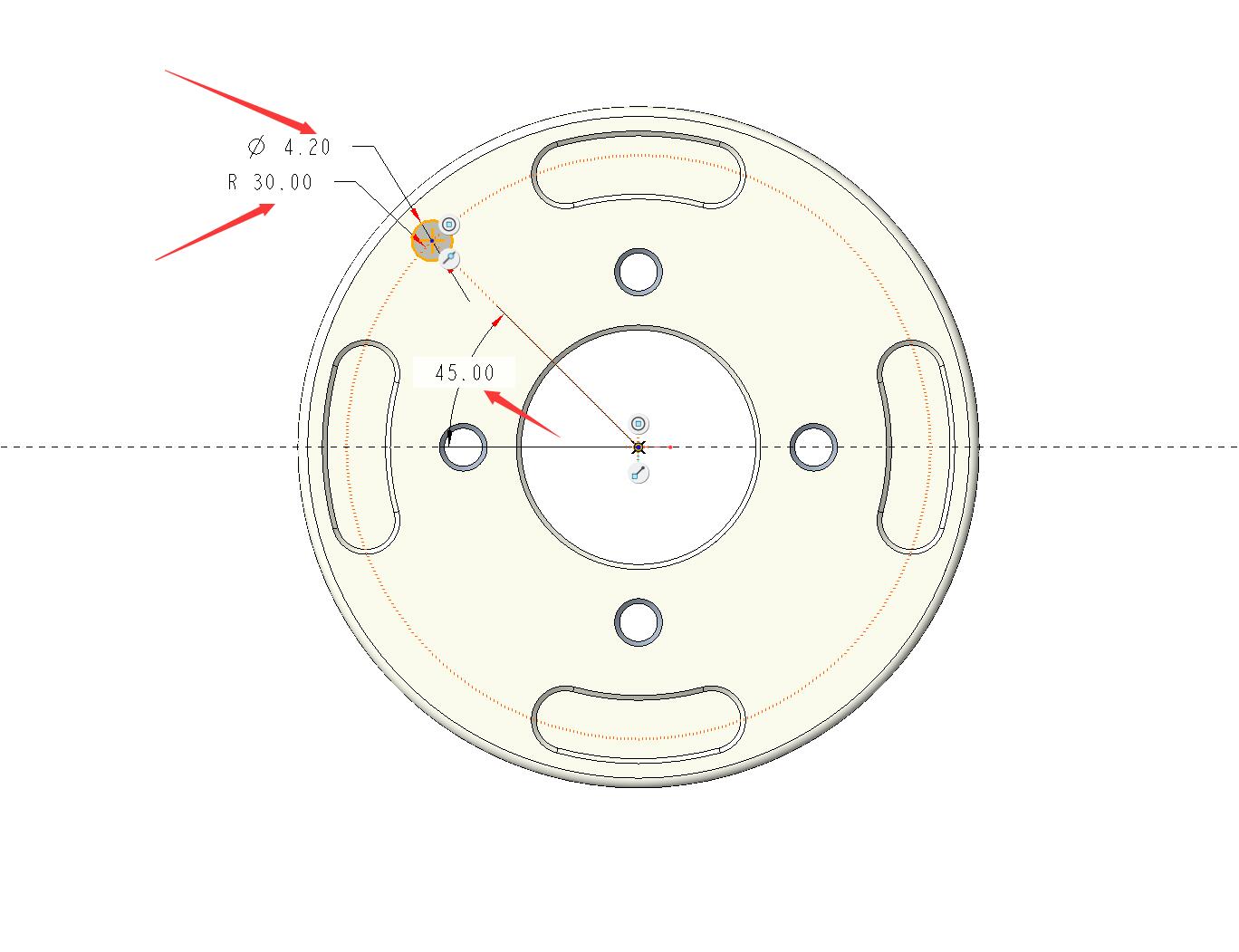

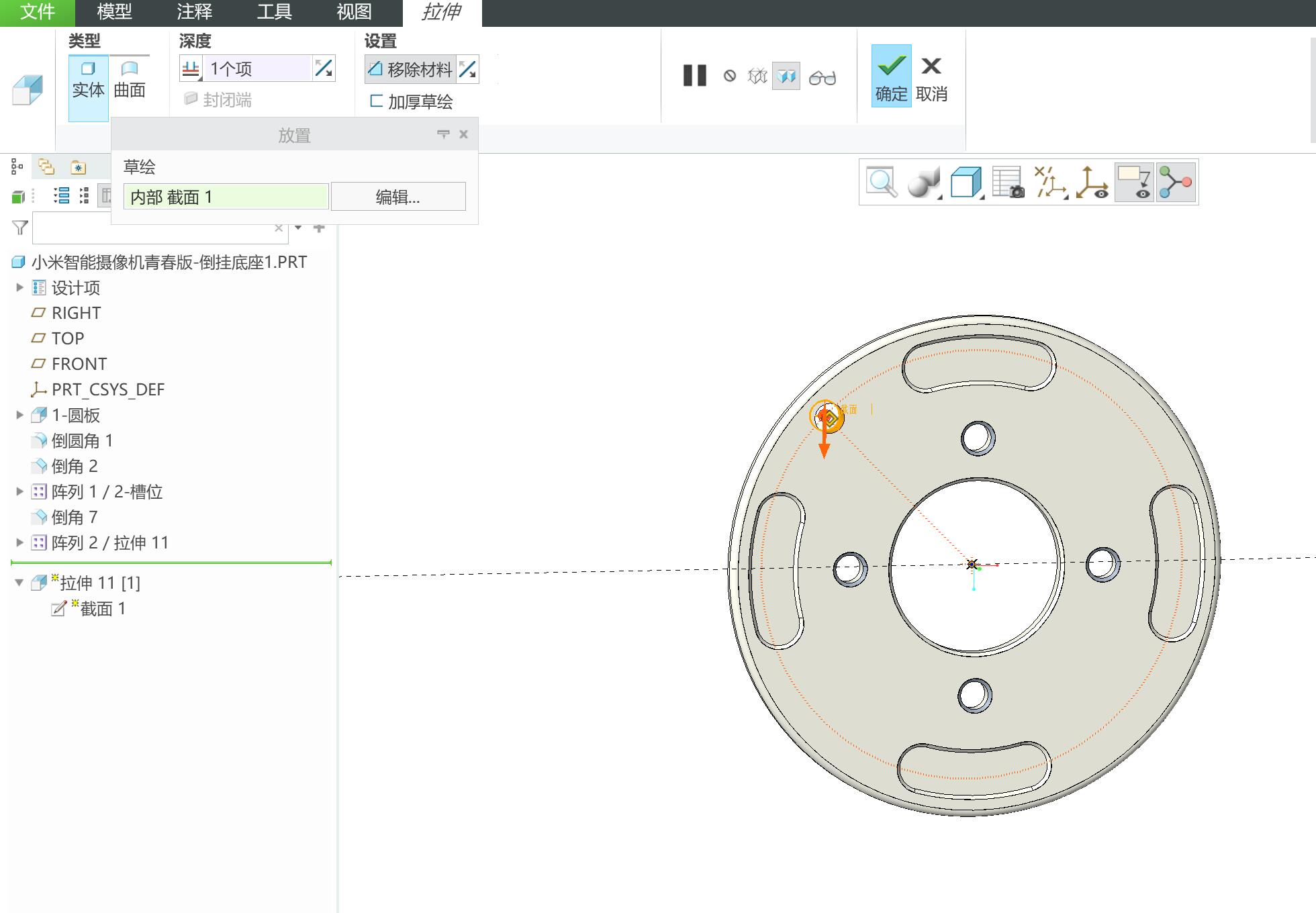

1. 拉伸的自攻丝孔位直径4.2mm，阵列分布4个
2. 将孔位的边缘倒角0.5

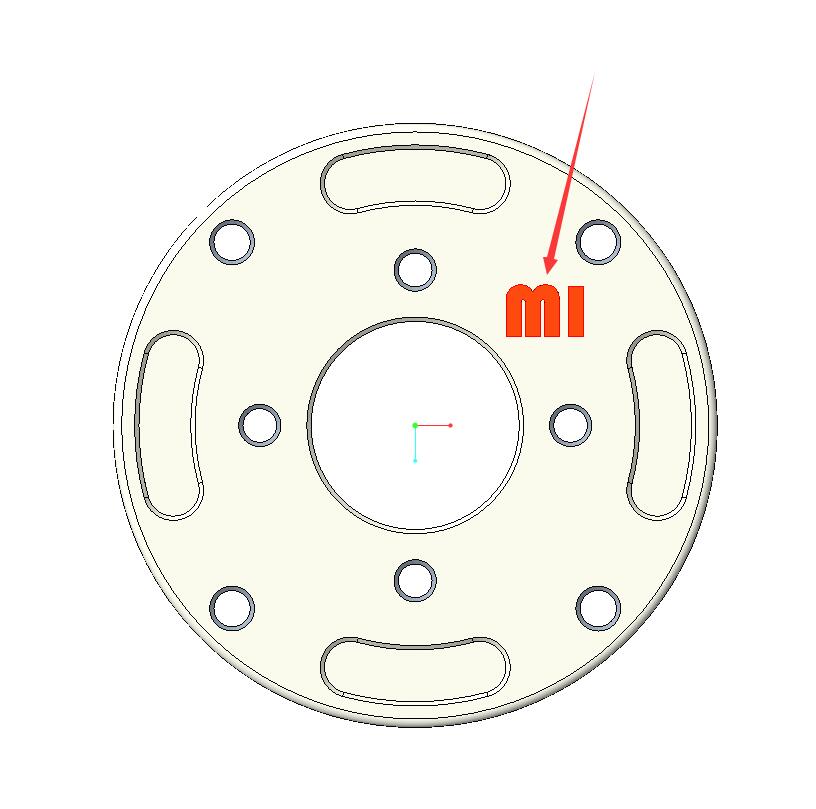

自定义logo即可

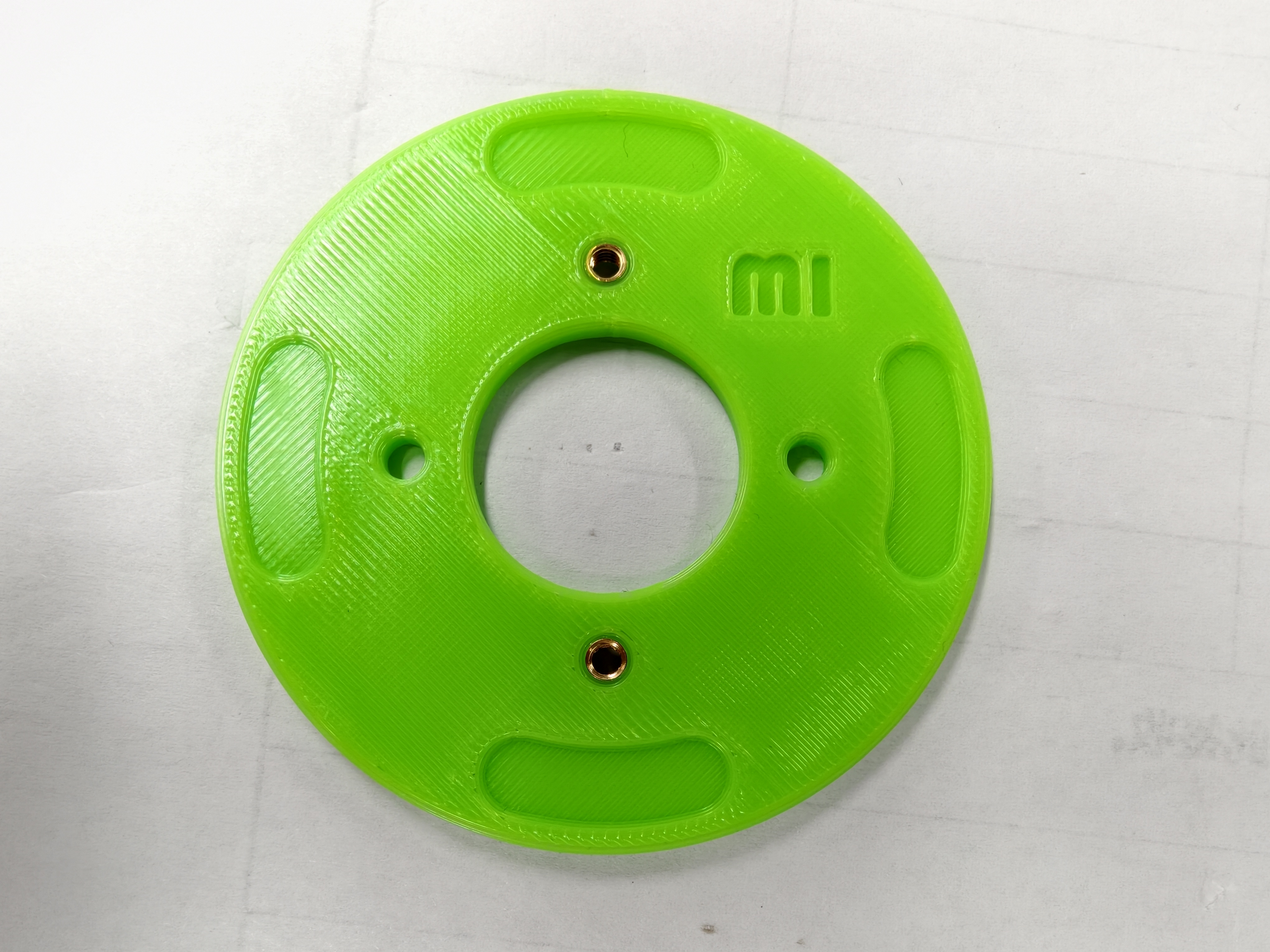

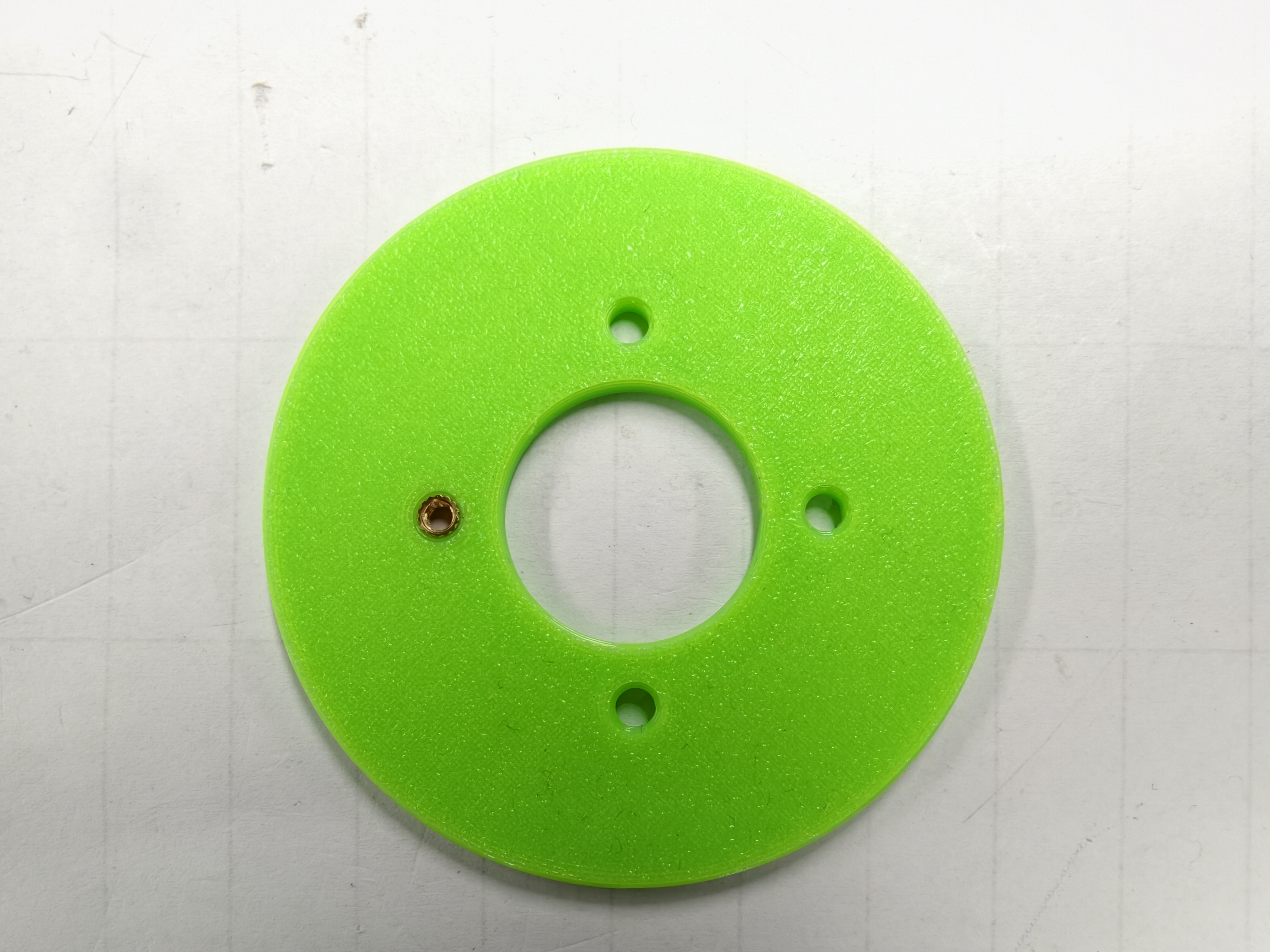

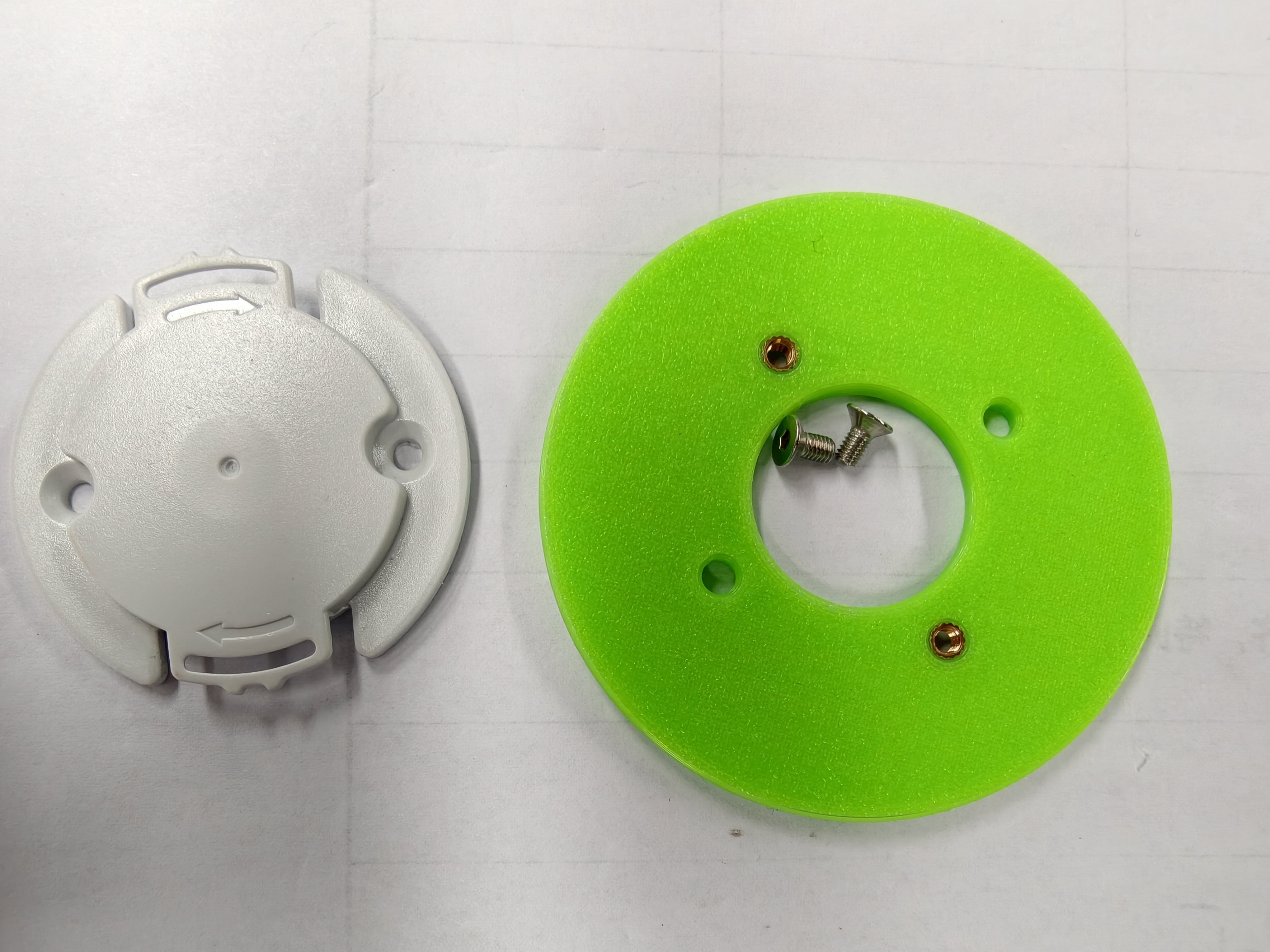

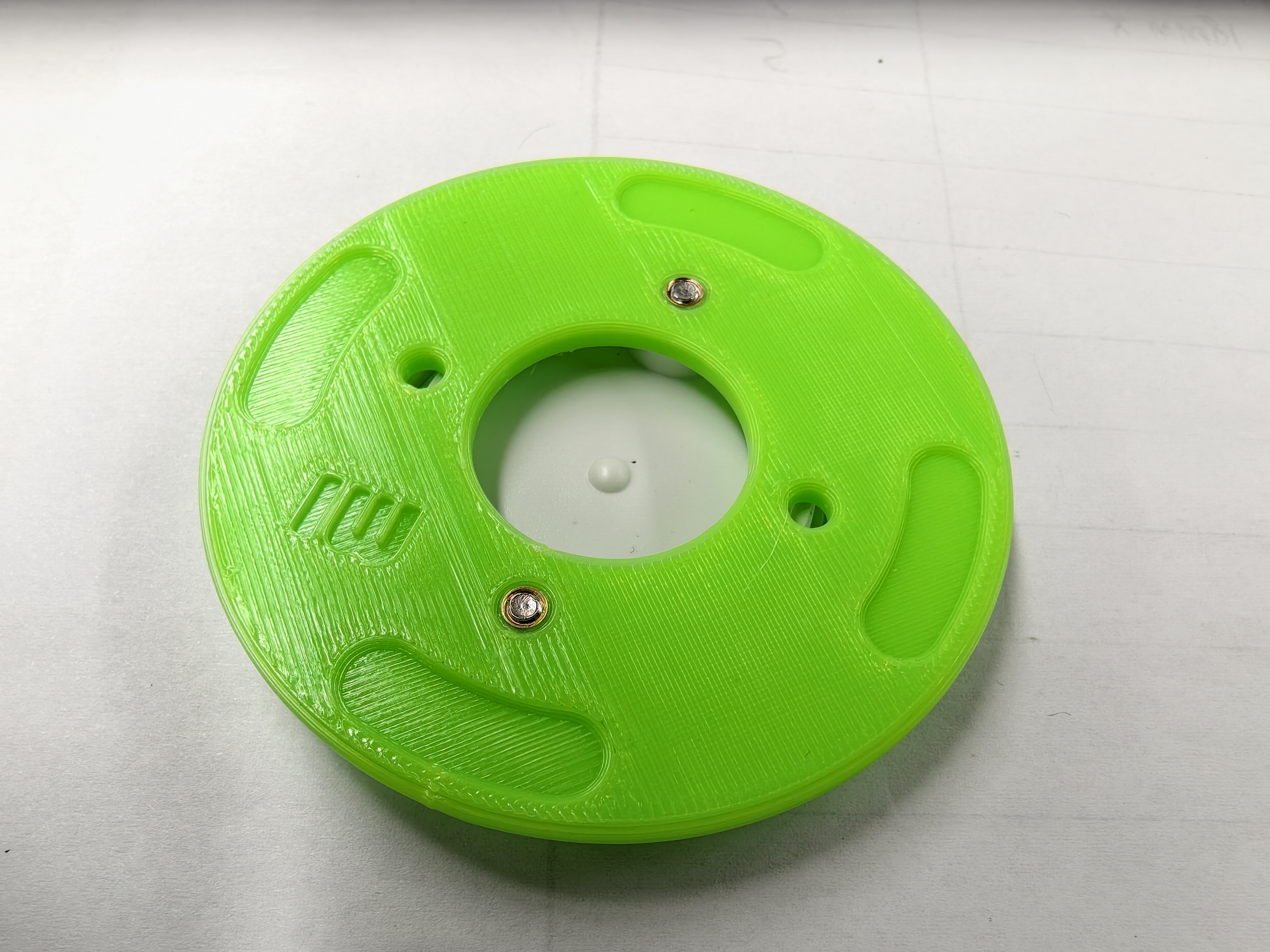

1. 将M3熔螺母装入2颗

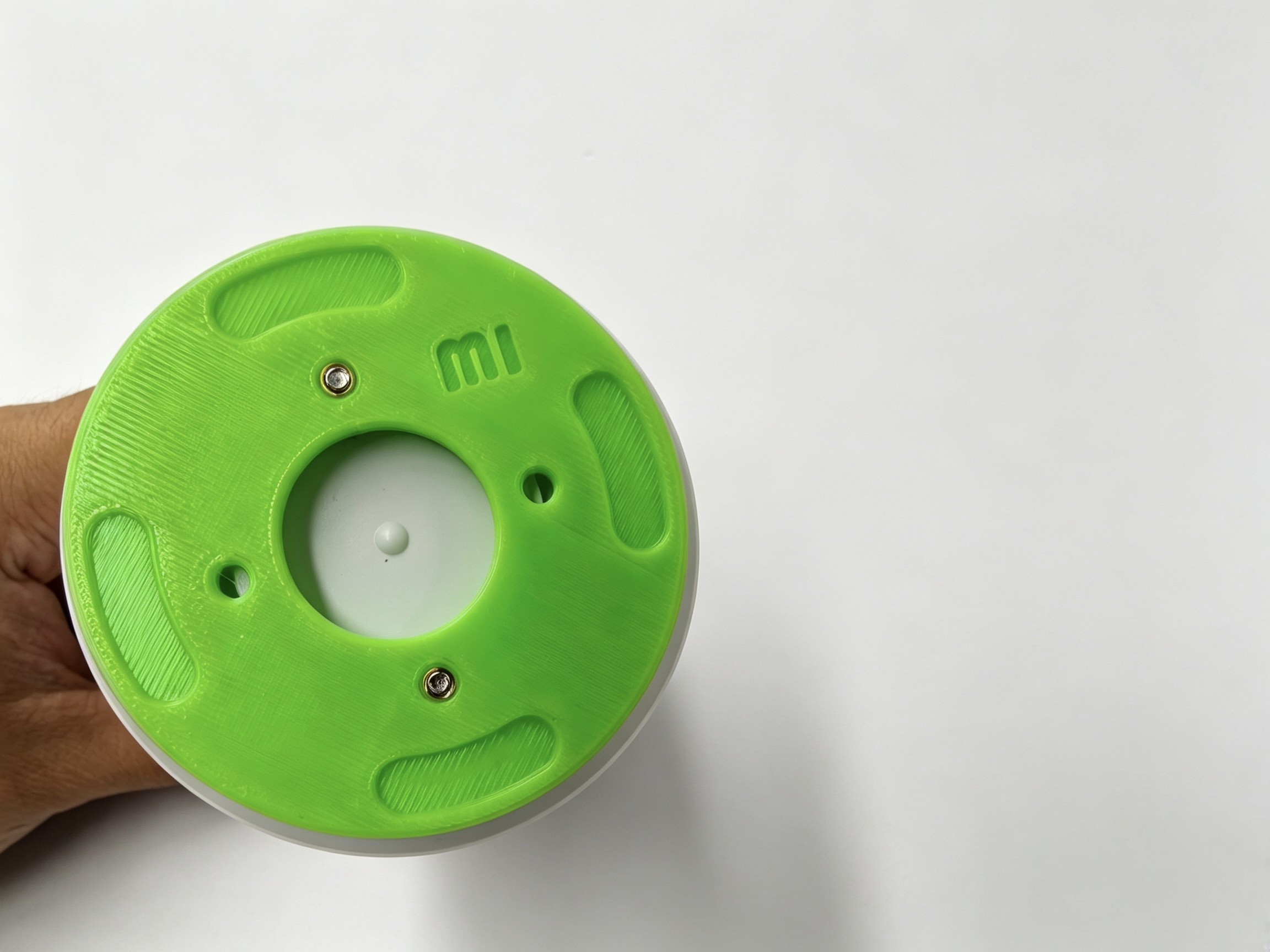

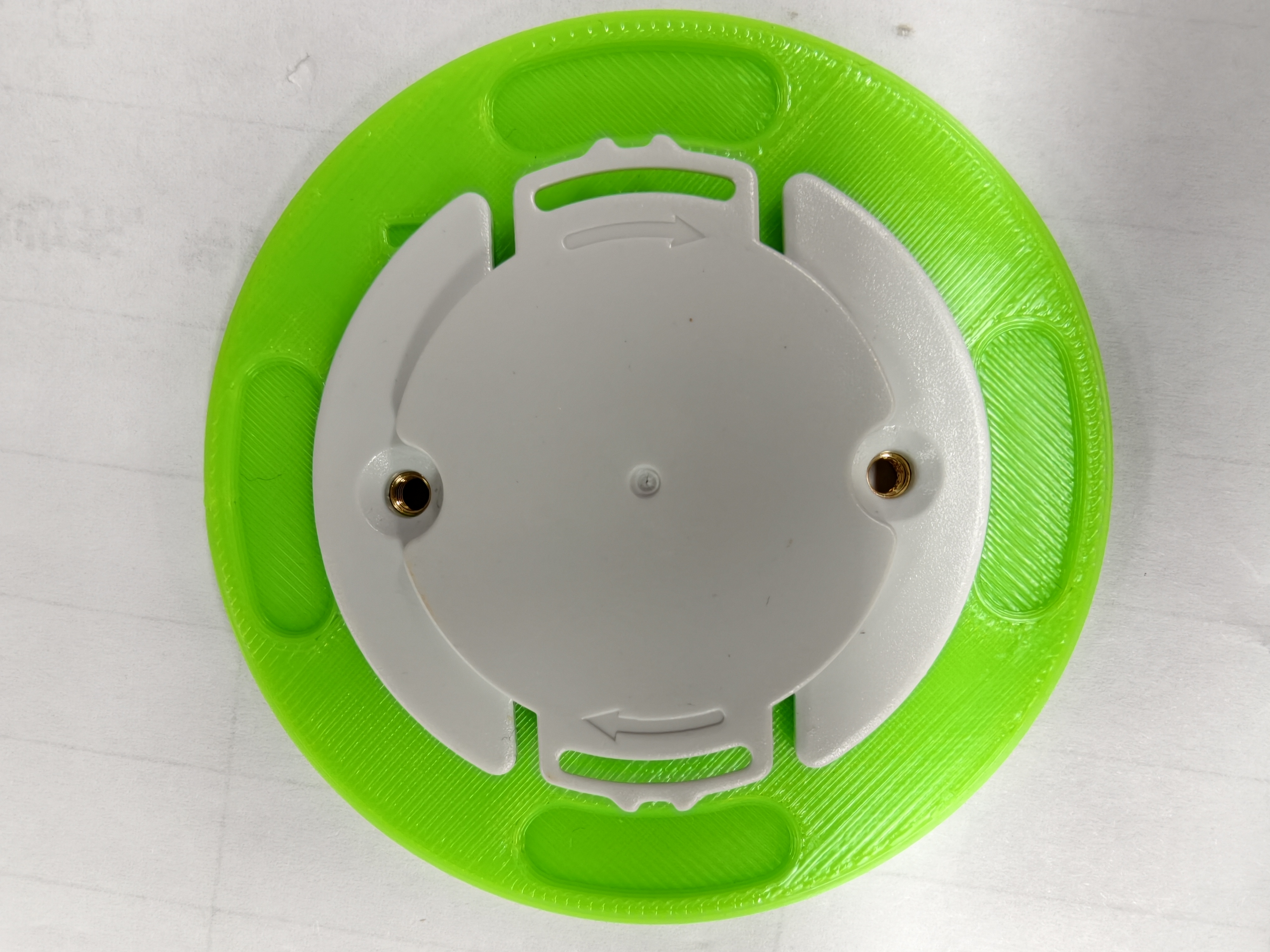

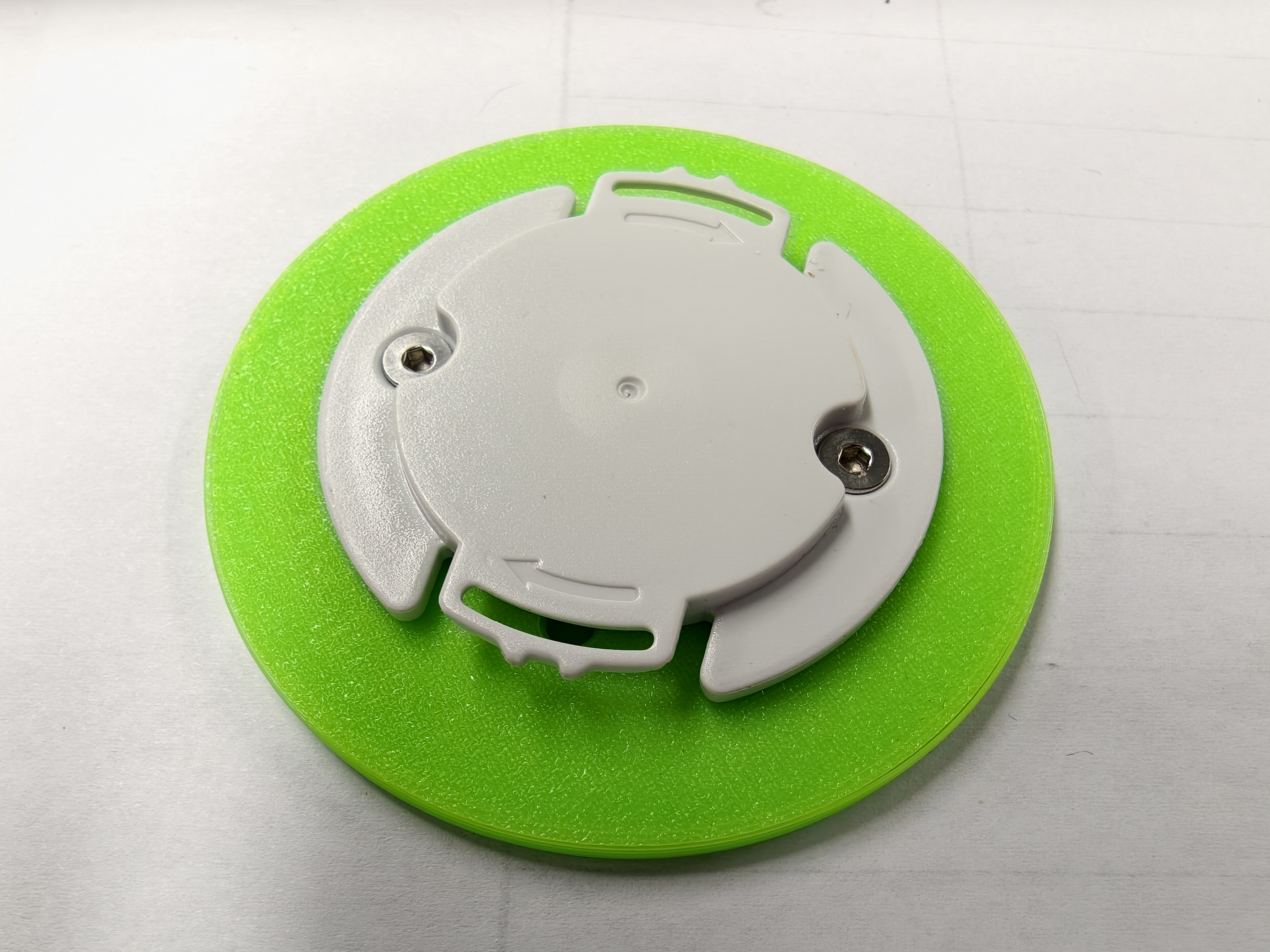

2. 将摄像机自带的卡片对比，孔位完全合适

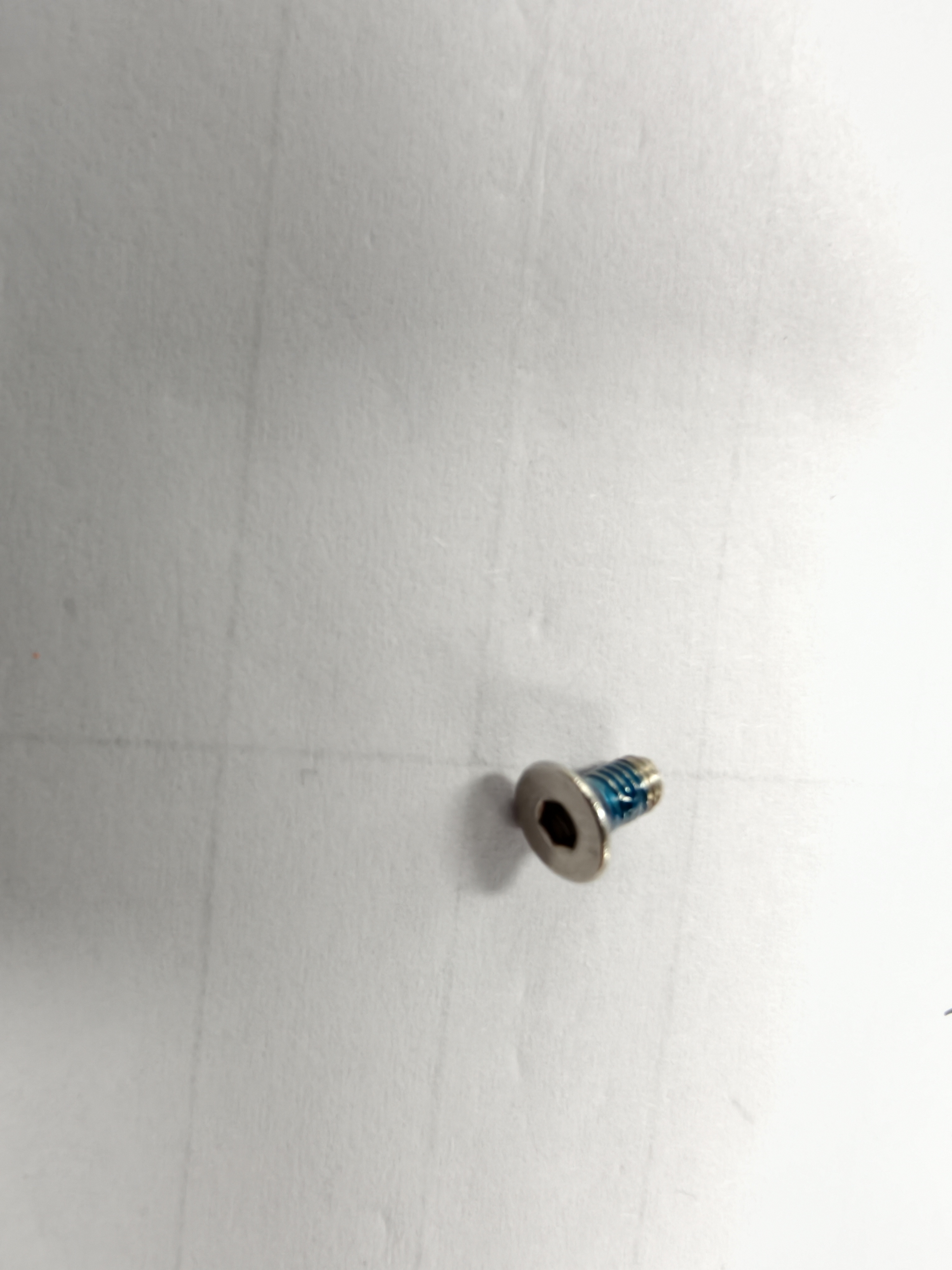

1. 将螺丝点滴少量螺丝胶

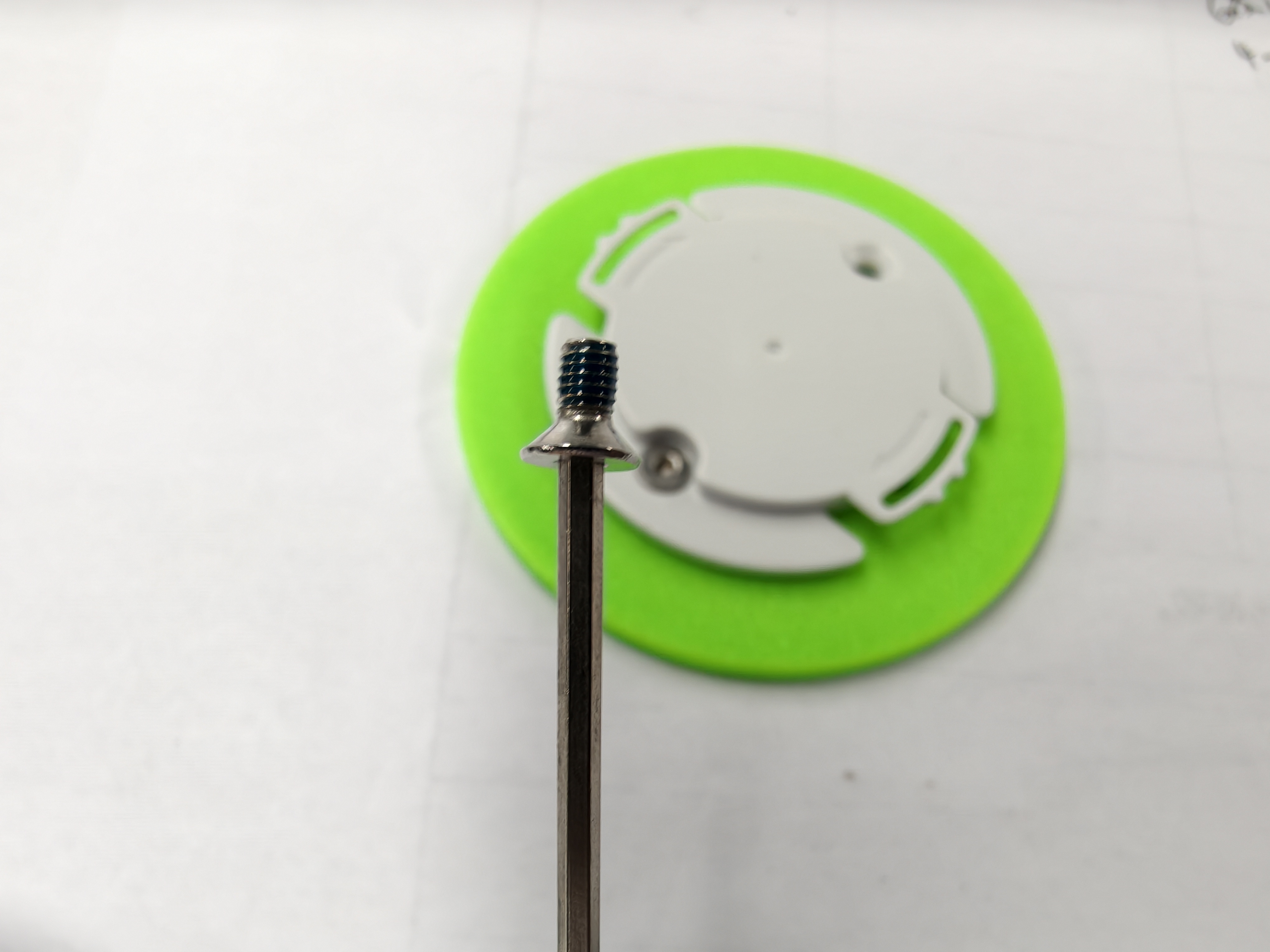

2. 使用1.5六角扳手安装螺丝
3. 安装完毕

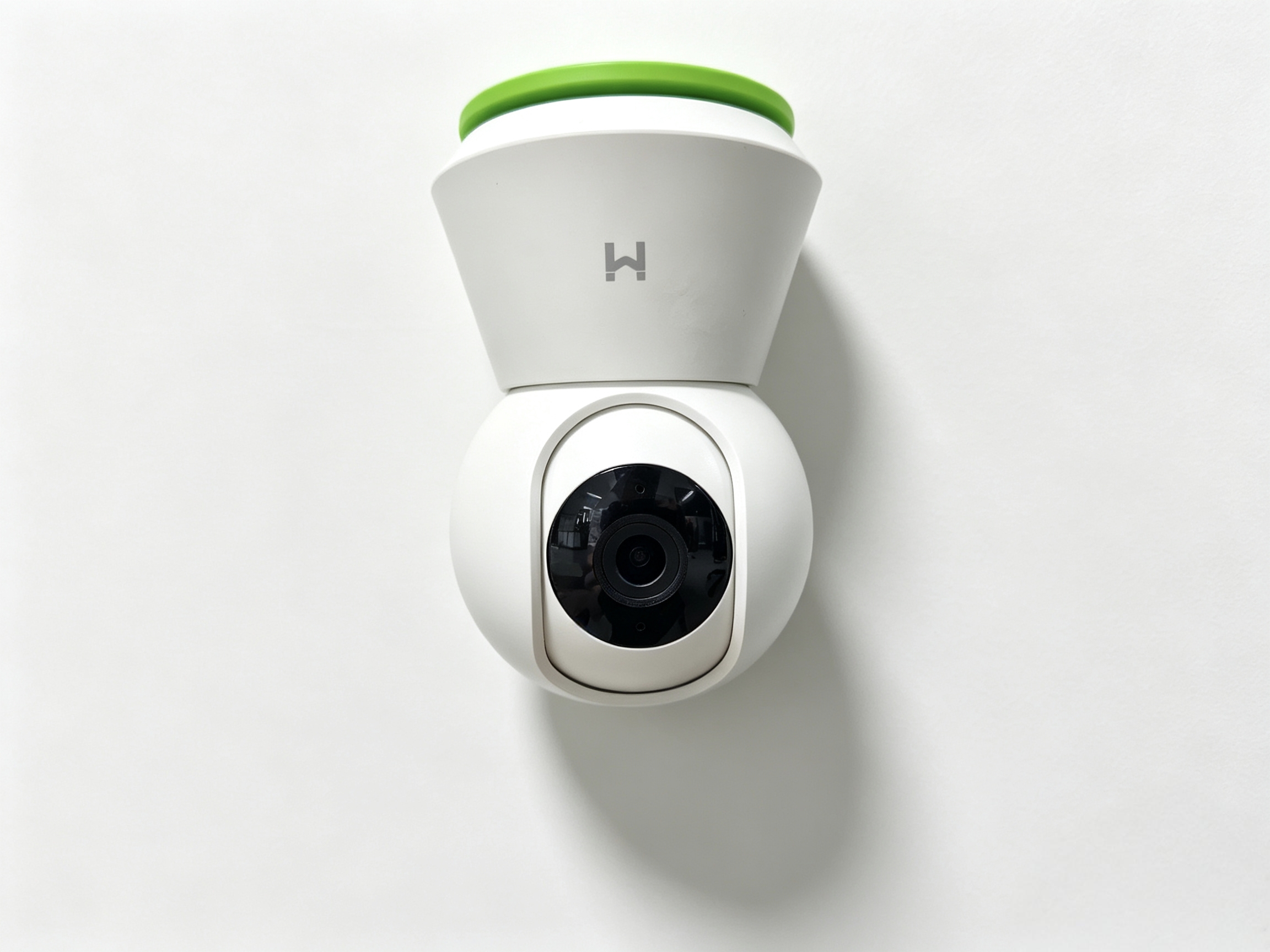

实际安装完全匹配，无问题
