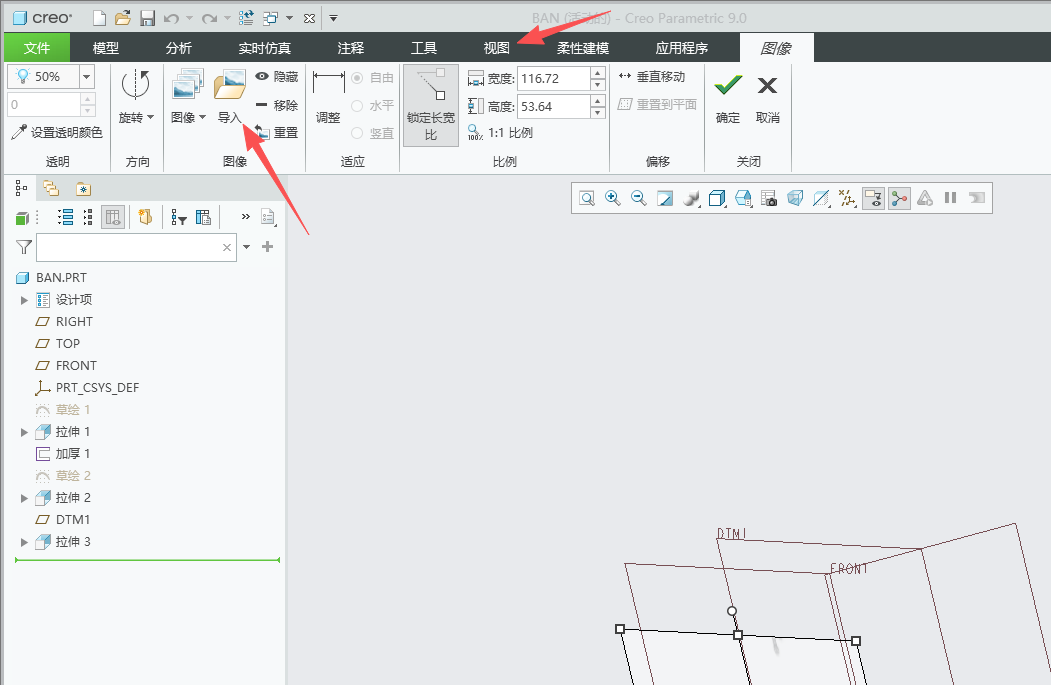

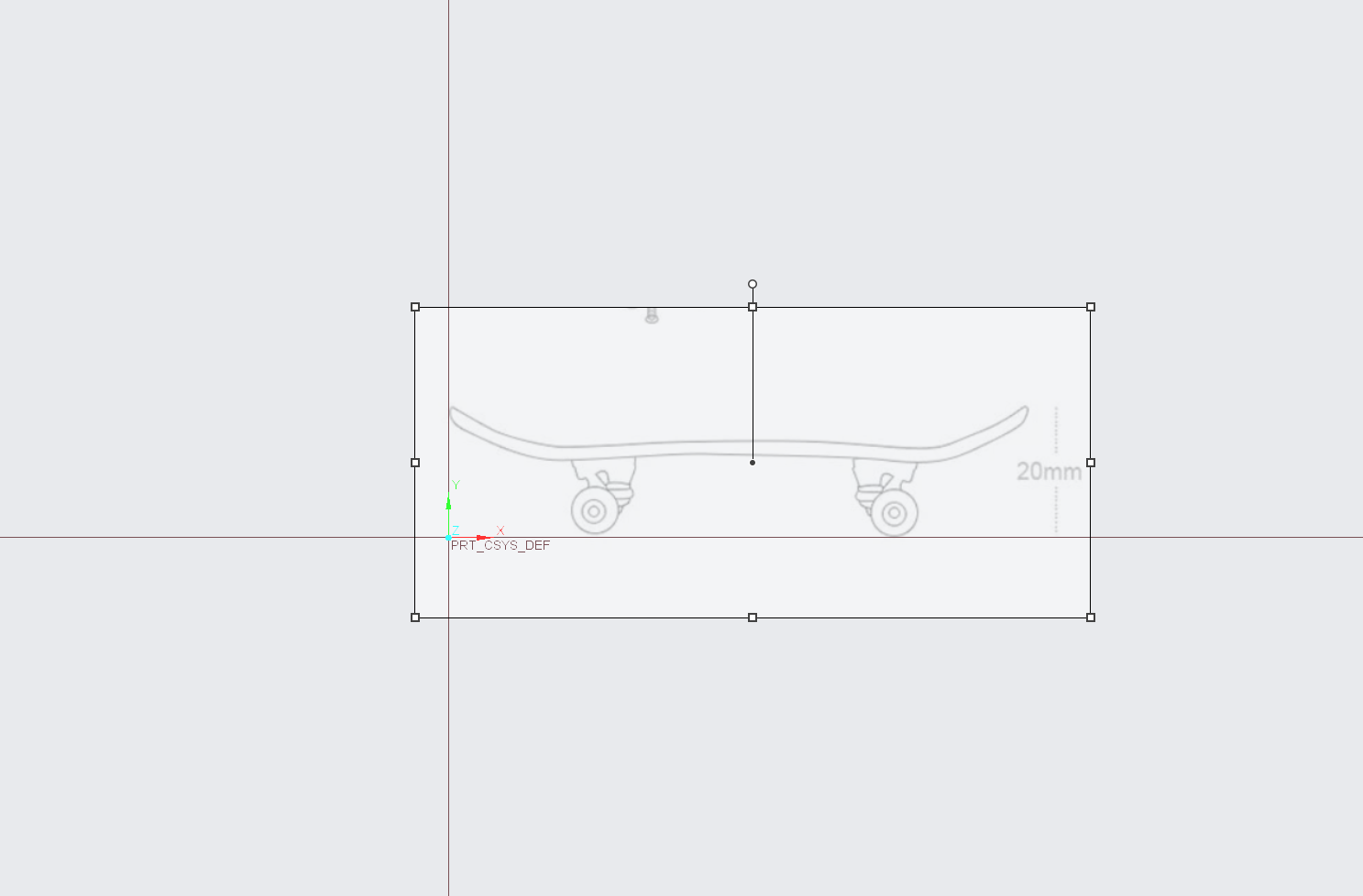

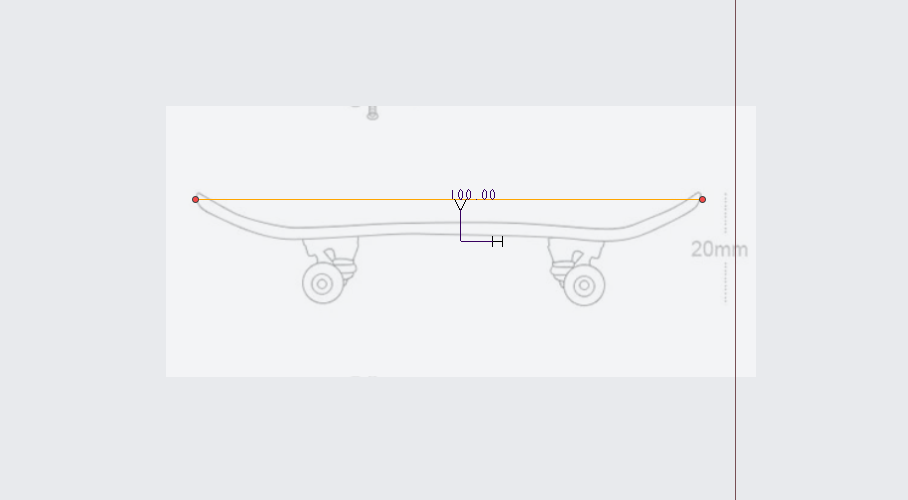

打开CREO软件,新建文件,点击---视图---模型显示---图像,点击导入,选择FRONT平面,然后选择准备好的图片。开始调整图片的尺寸和实际尺寸相符,选择图片点击调整按钮,会出现一个红色的尺寸线,拖动两端到图片中物体的最宽的两个点,双击数据修改尺寸,最后把图拖到中心线上做为参考。附件中有一个侧视图,一个俯视图。

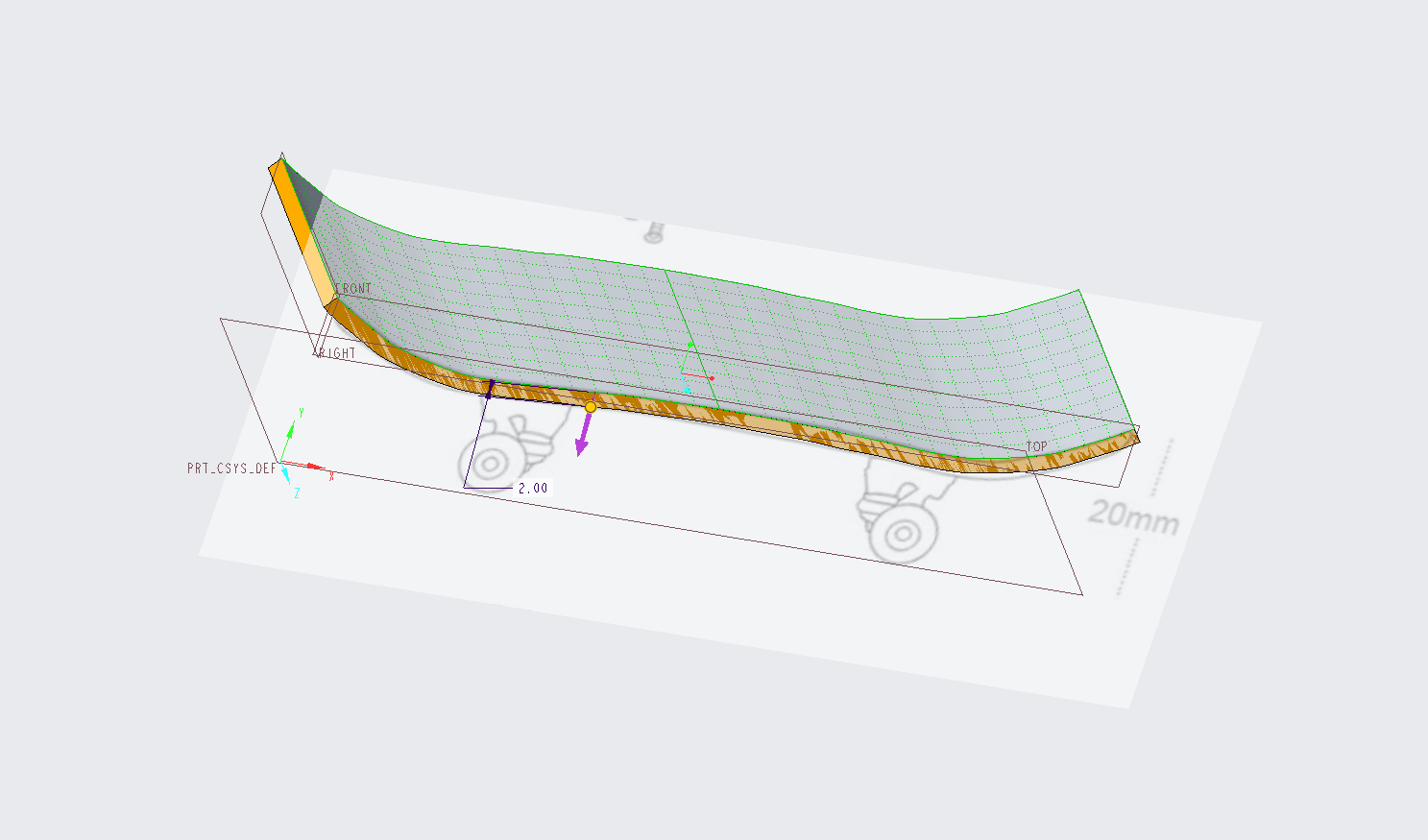

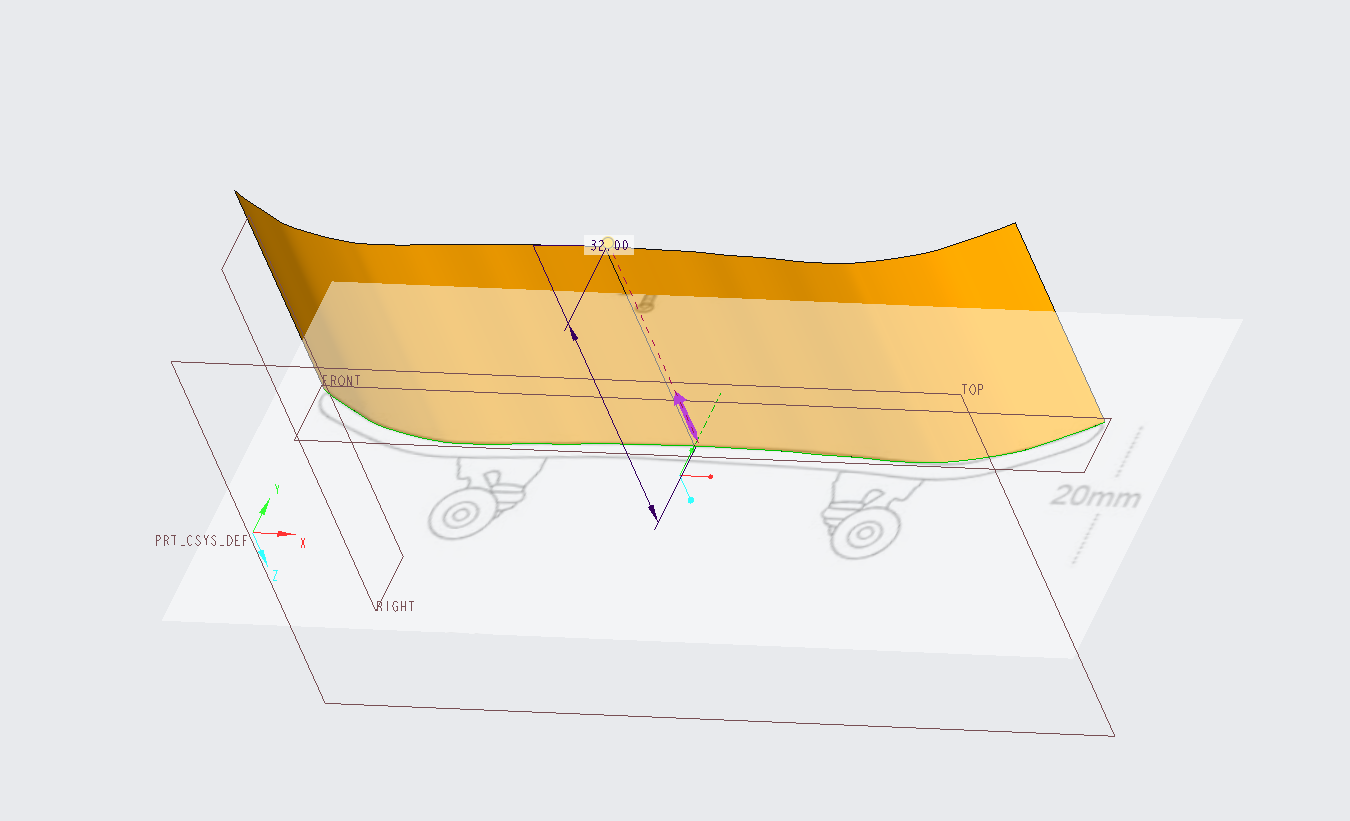

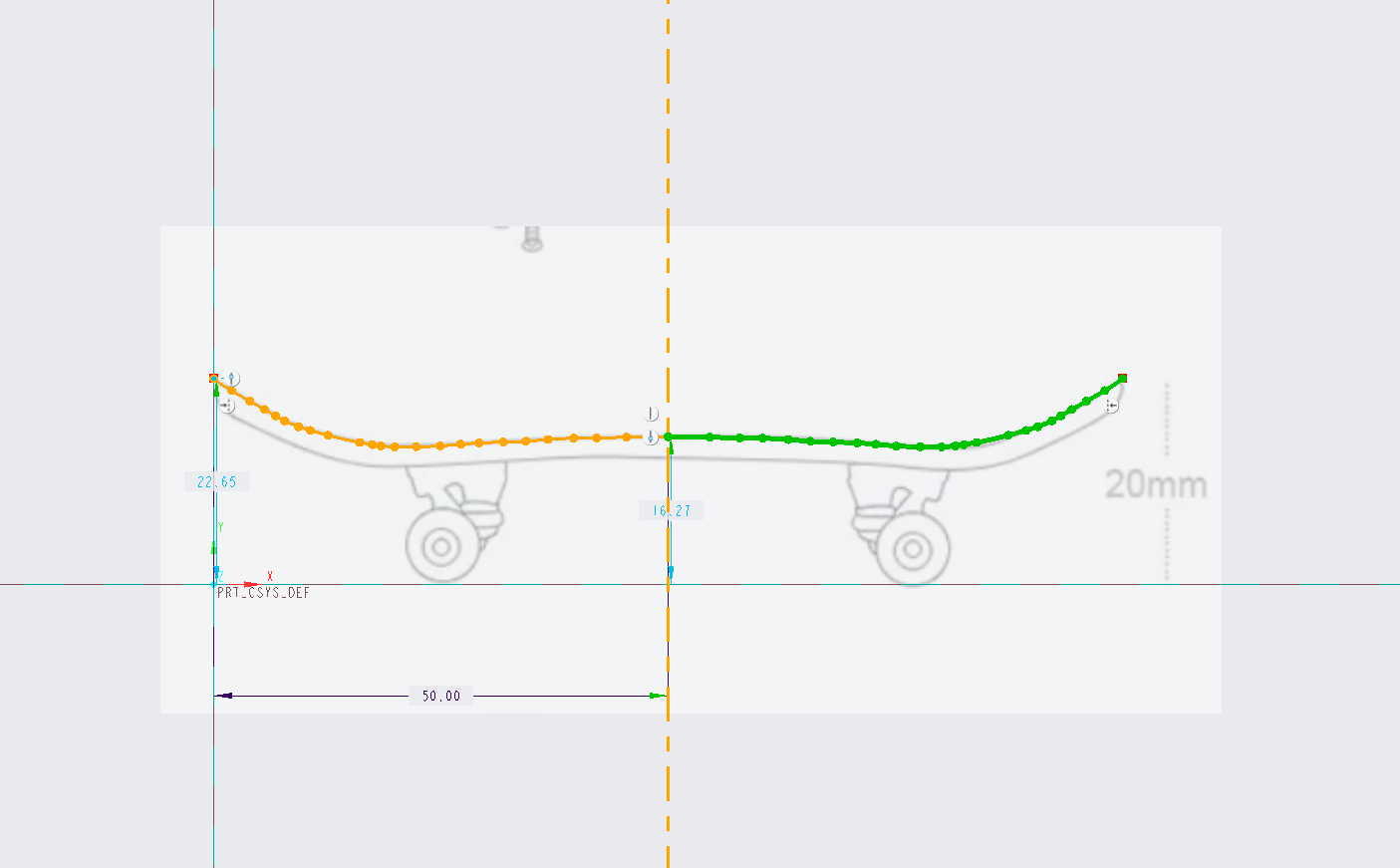

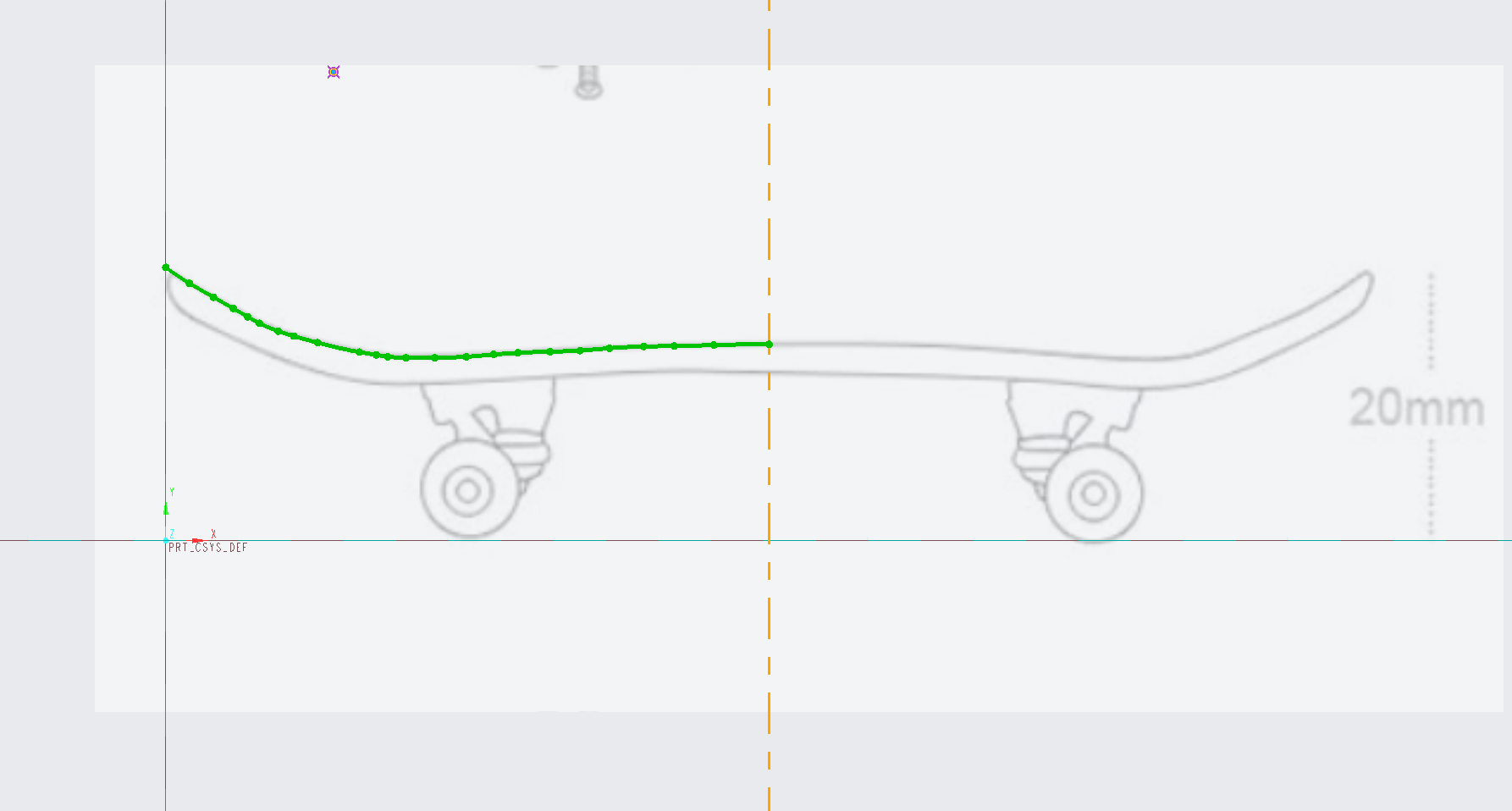

新建草绘(FRONT),用样条线根据图片描绘一个边缘,再根据50的中心线镜像另一半,完成草绘,新建拉伸,选曲线拉伸32mm,形成一个曲面,再加厚处理2mm,形成一个实体。

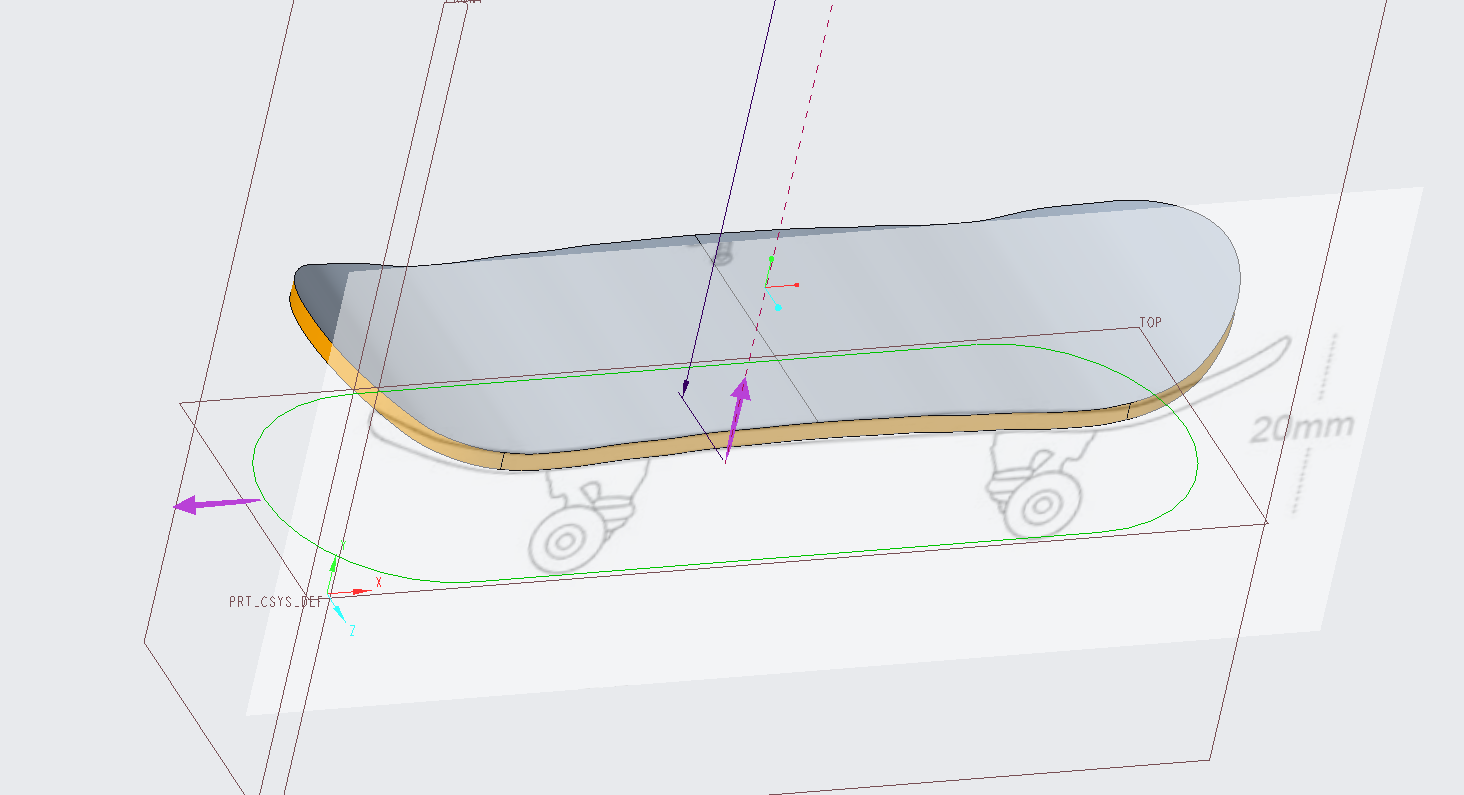

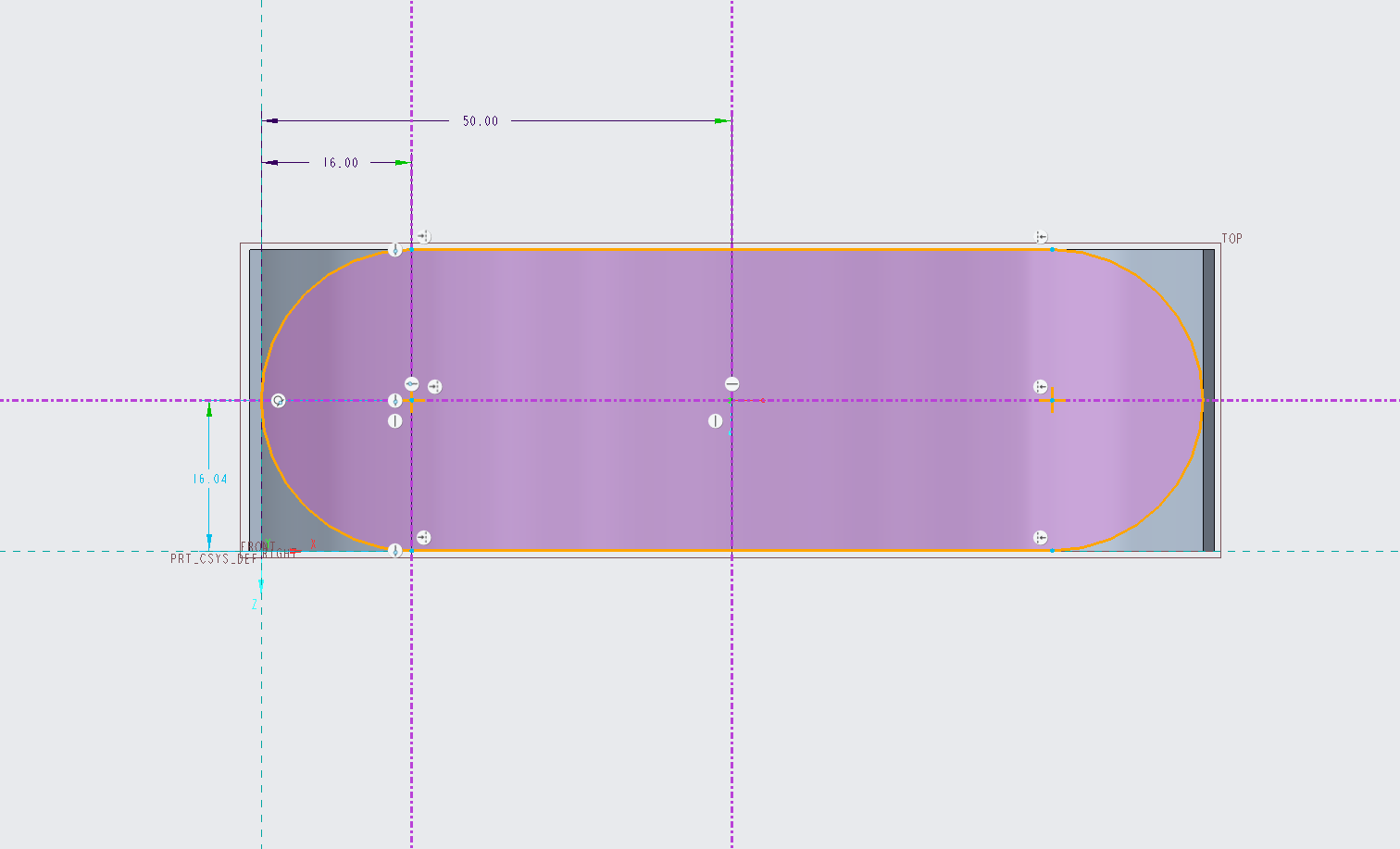

再新建一个拉伸,选TOP平面做草绘平面,画一个两头是半径16的半圆中间用两条长68mm的直线连接,确定拉伸,选择移除材料选项,选择向内移除。

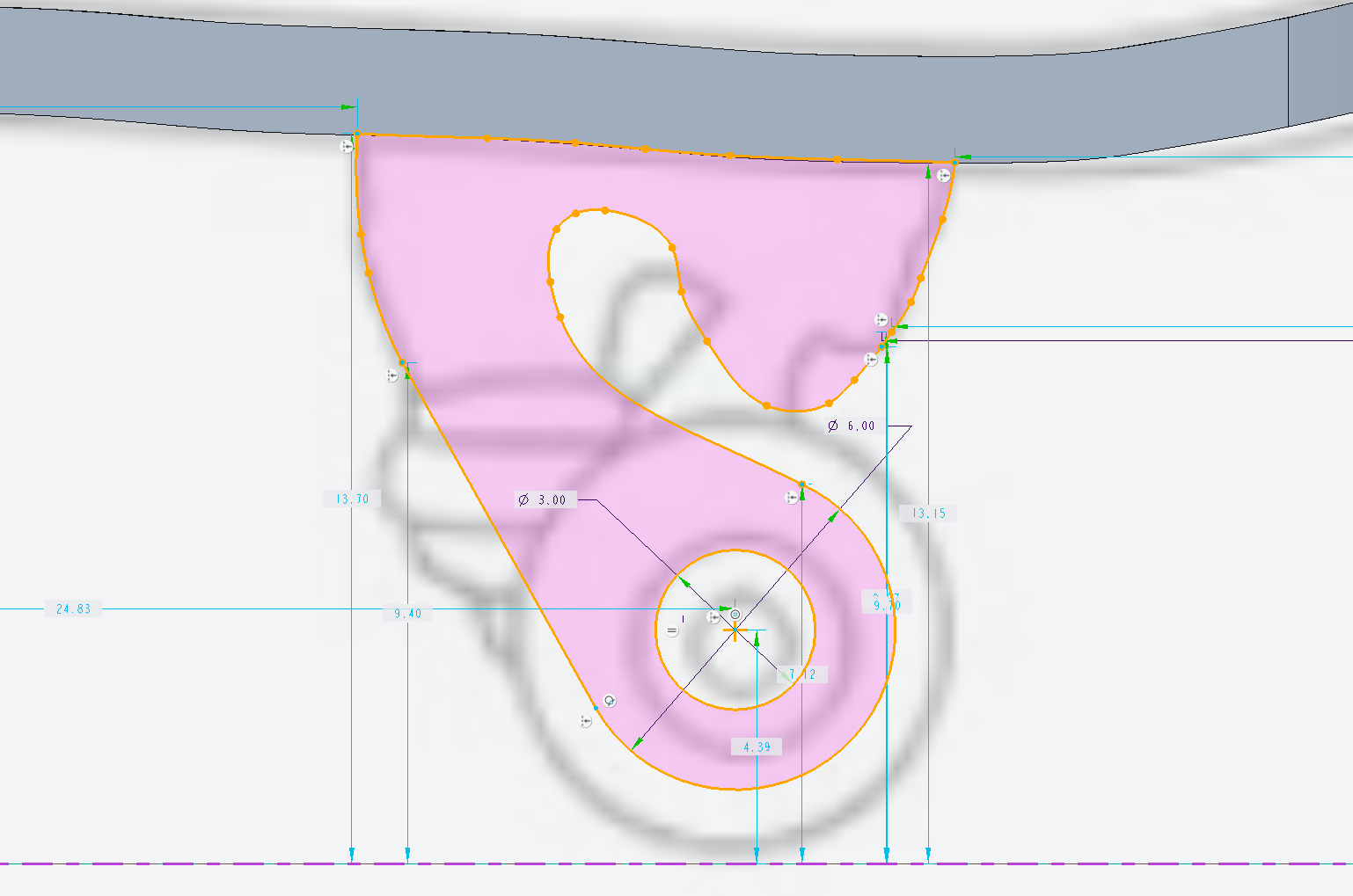

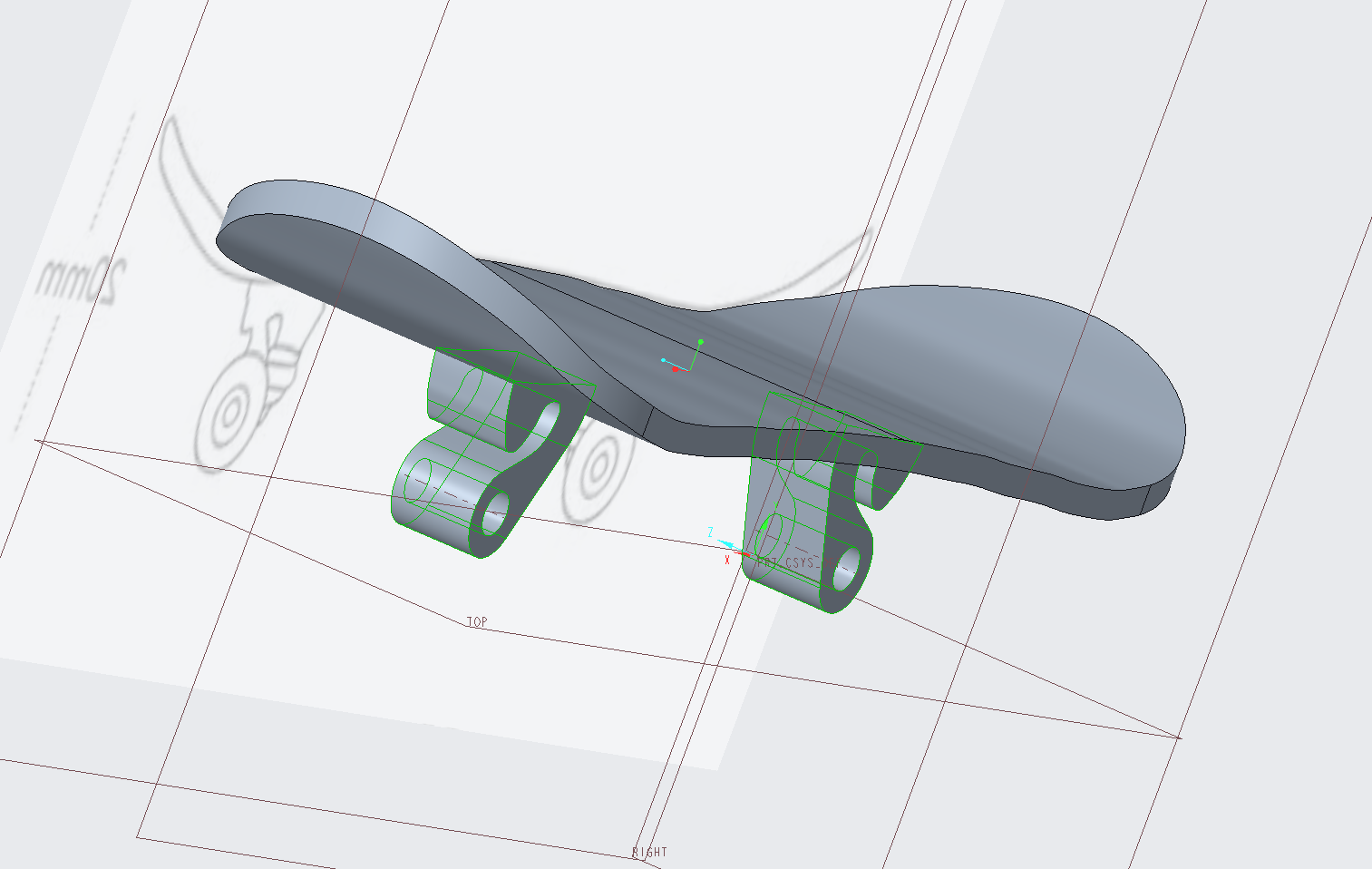

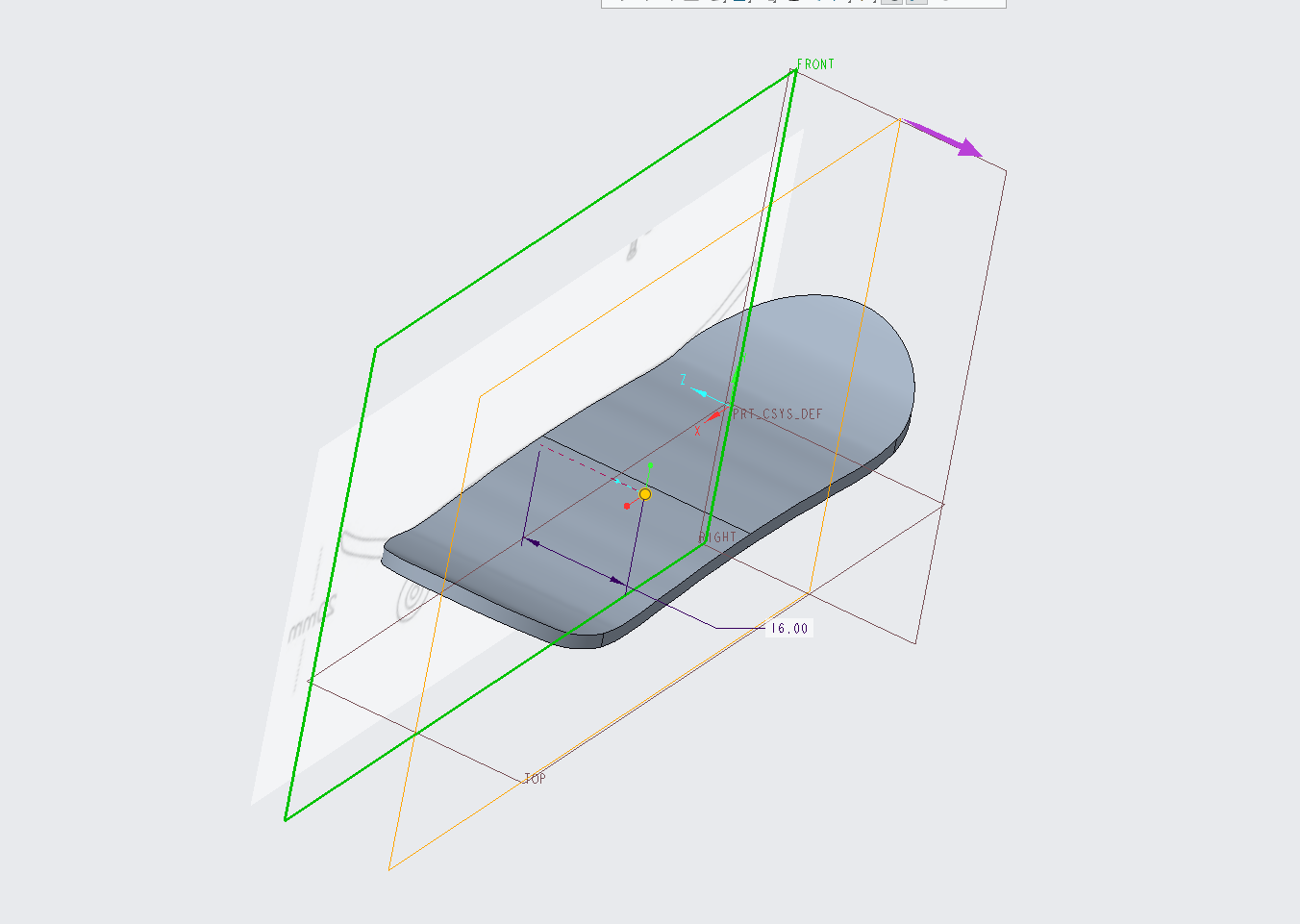

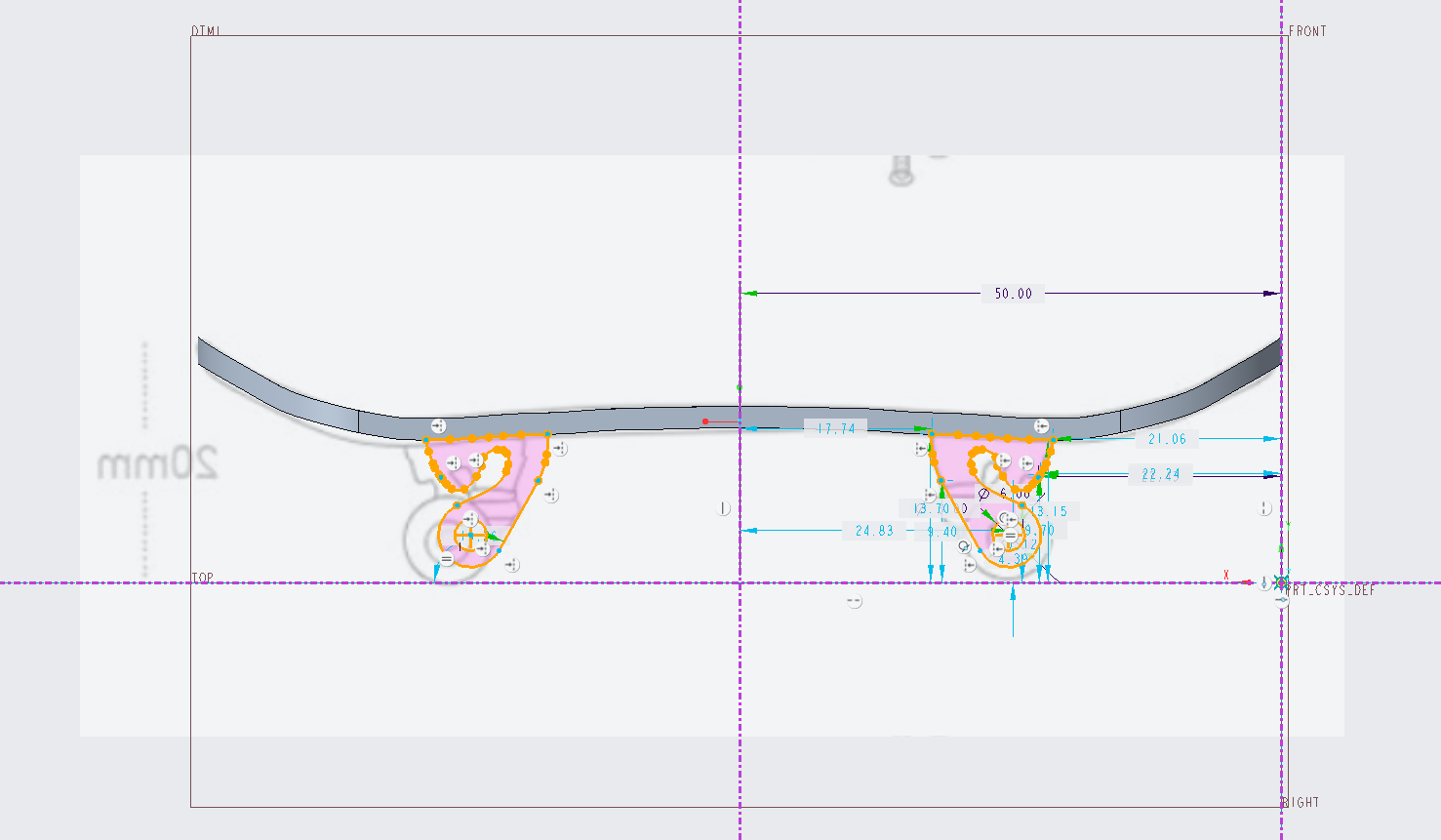

用FRONT平面平移16mm新建平面DTM1,然后在这个平面上新建拉伸,在草绘中画一个内径是3外径是6的环,再画上连接主体的部分,镜像另一半,对称拉伸6mm。

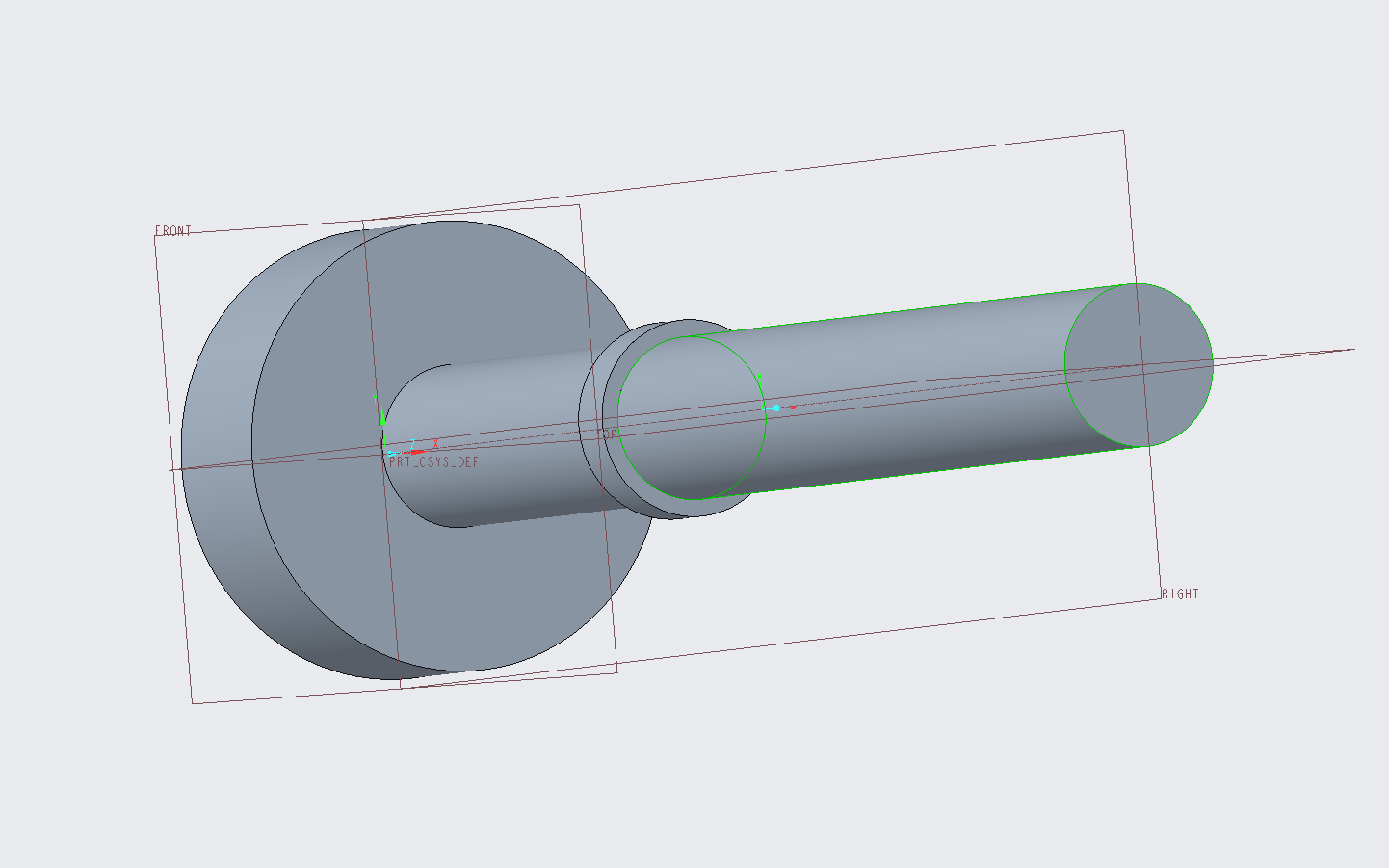

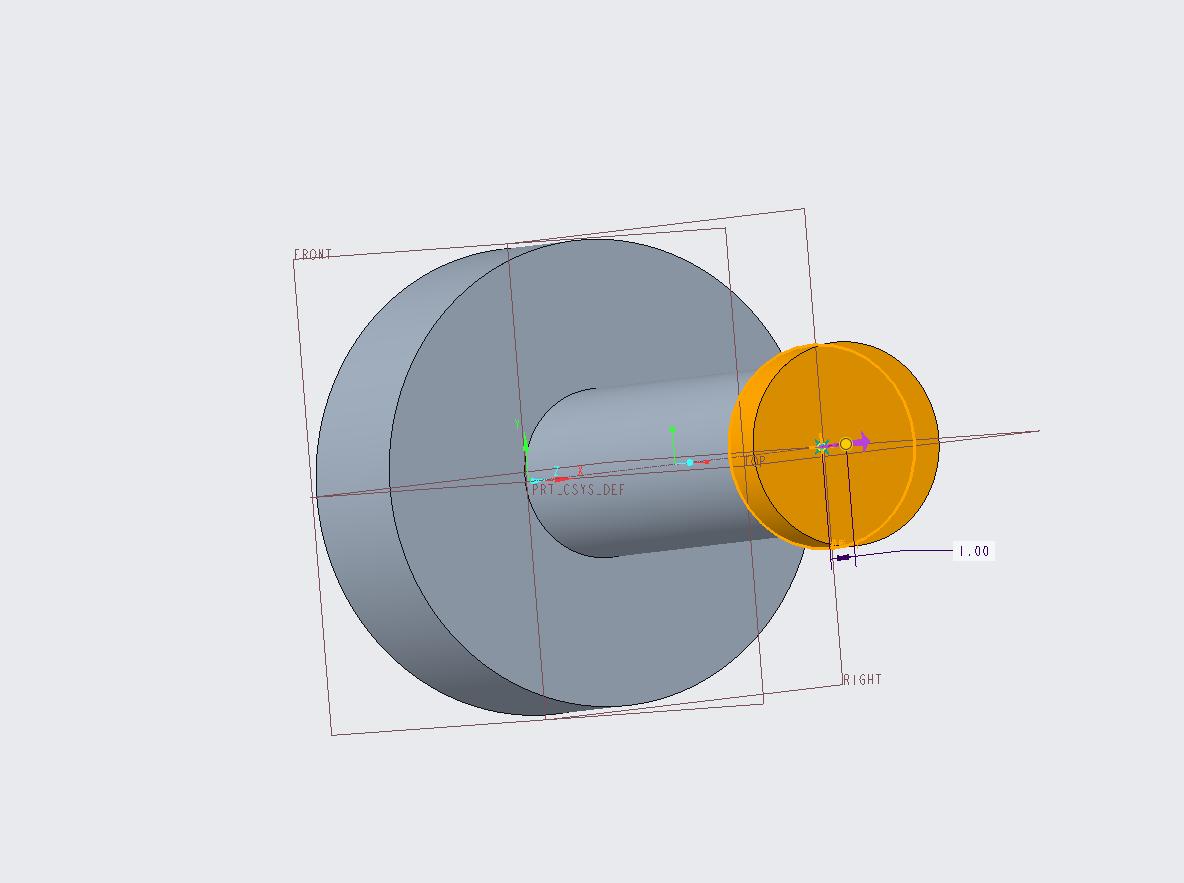

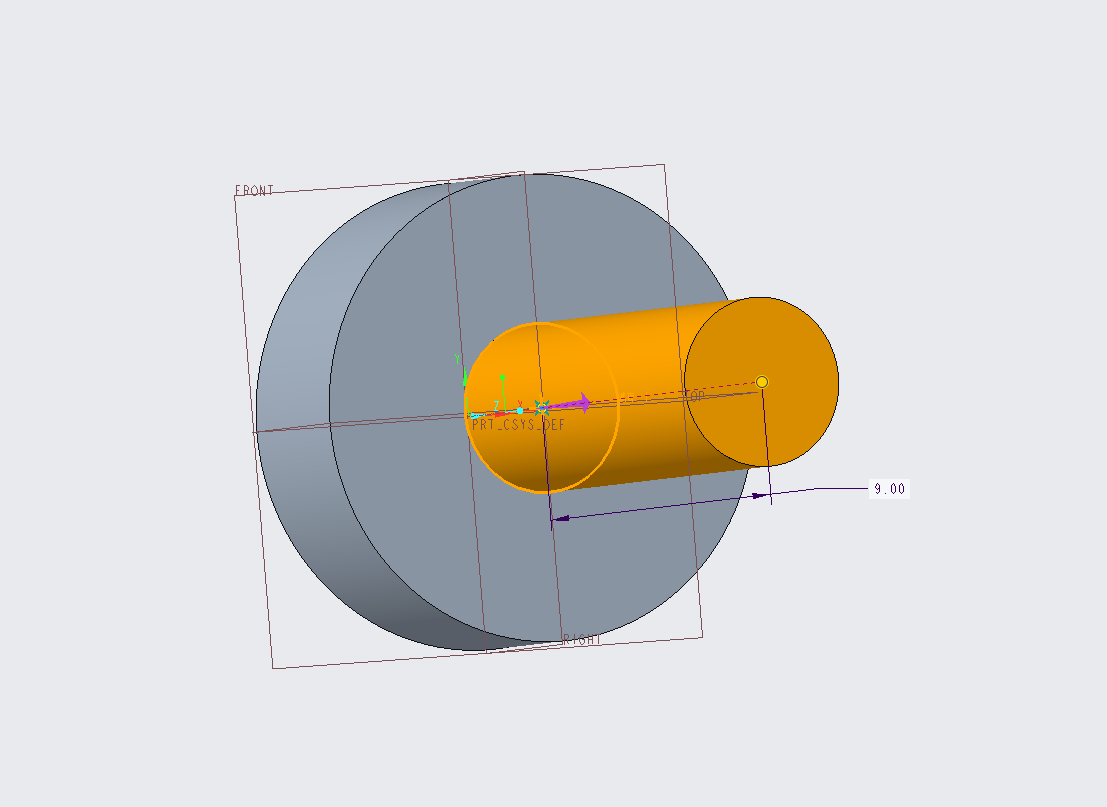

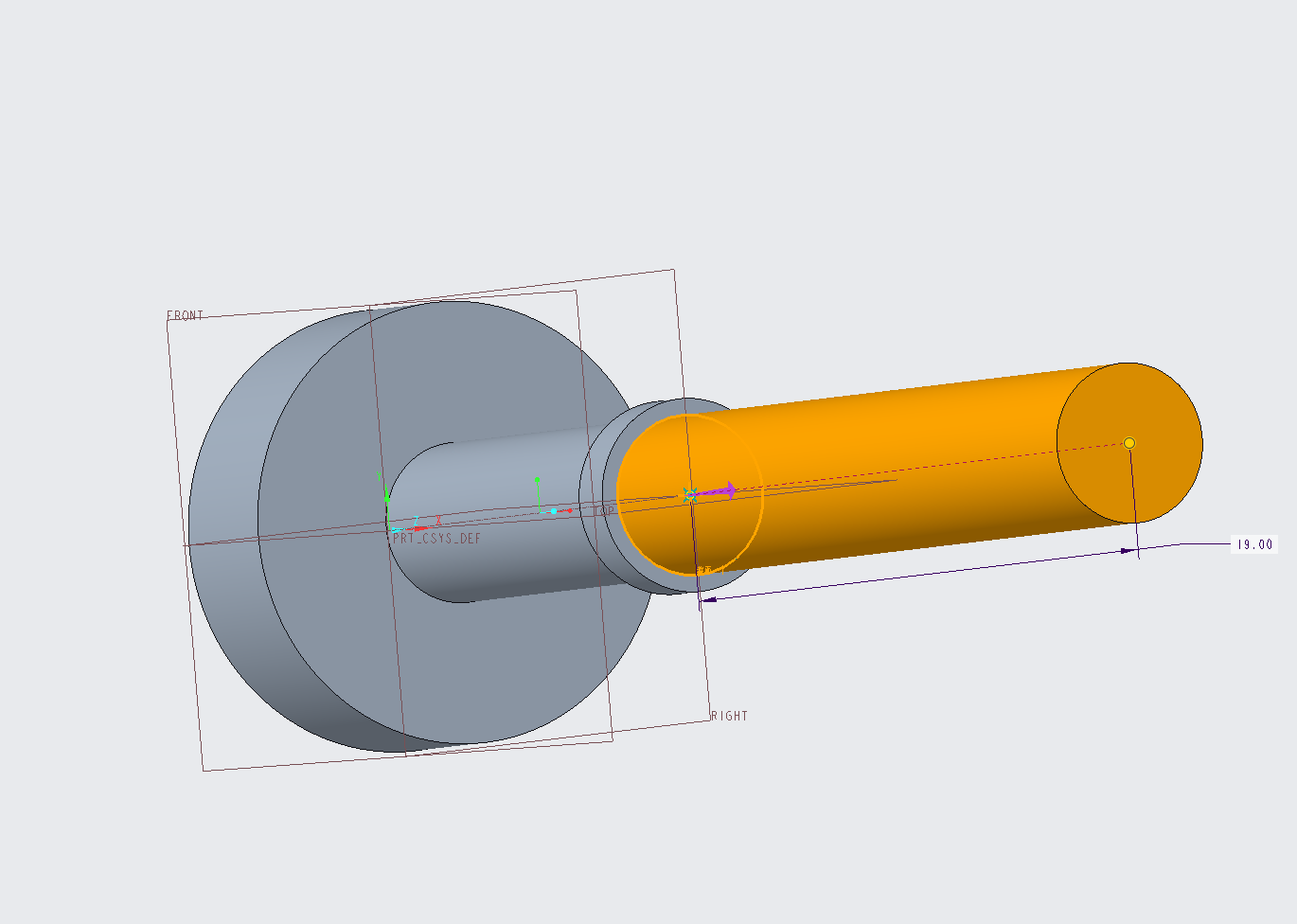

新建文件,新建拉伸,选择FRONT平面草绘,画一个直径8mm的圆,拉伸厚度为3mm,在新平面上再拉伸一个直径为2.9mm高为9mm的圆柱,同样再拉伸一个直径3.5厚度为1的圆柱,再拉伸一个直径2.9厚度为19的圆柱。

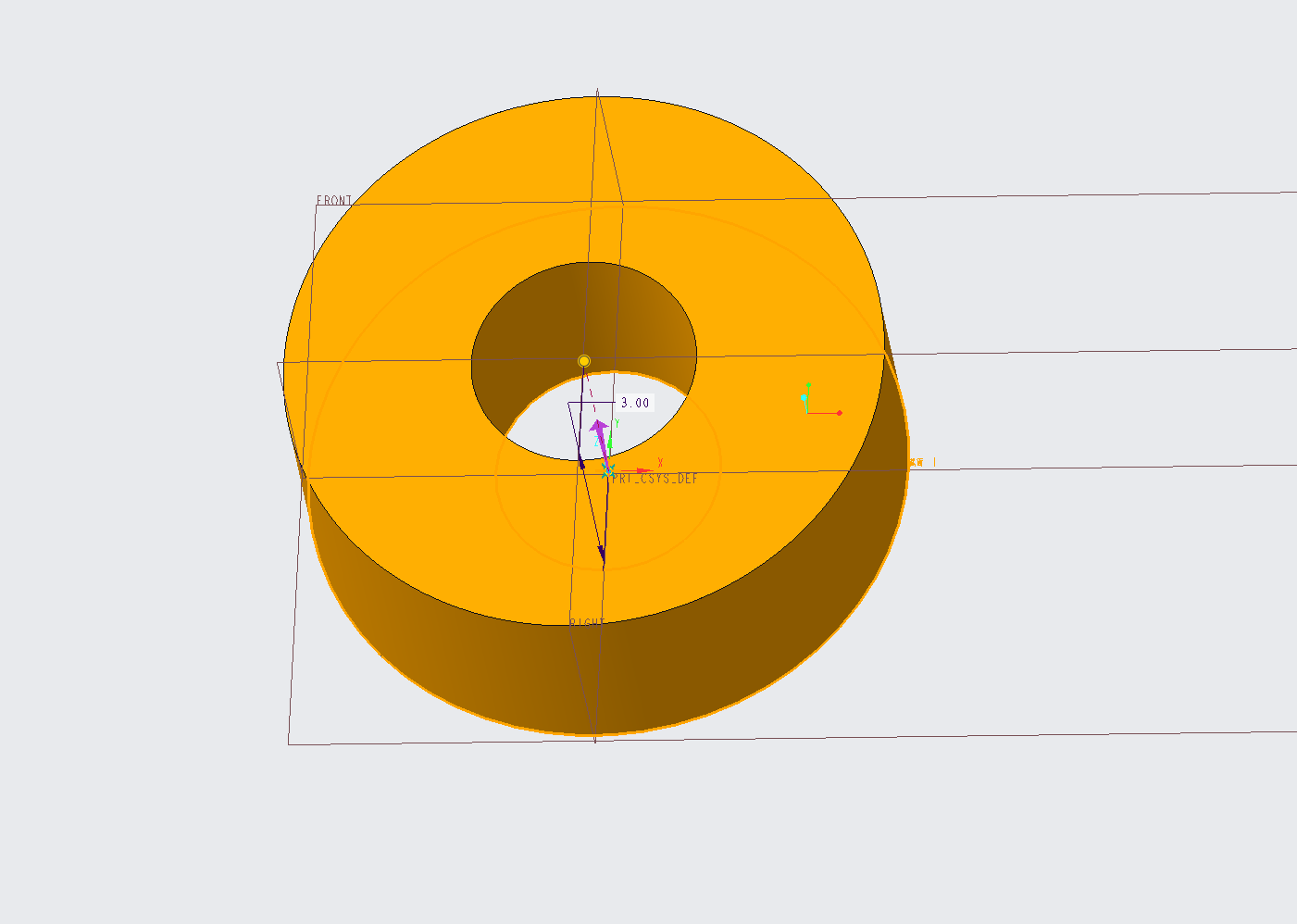

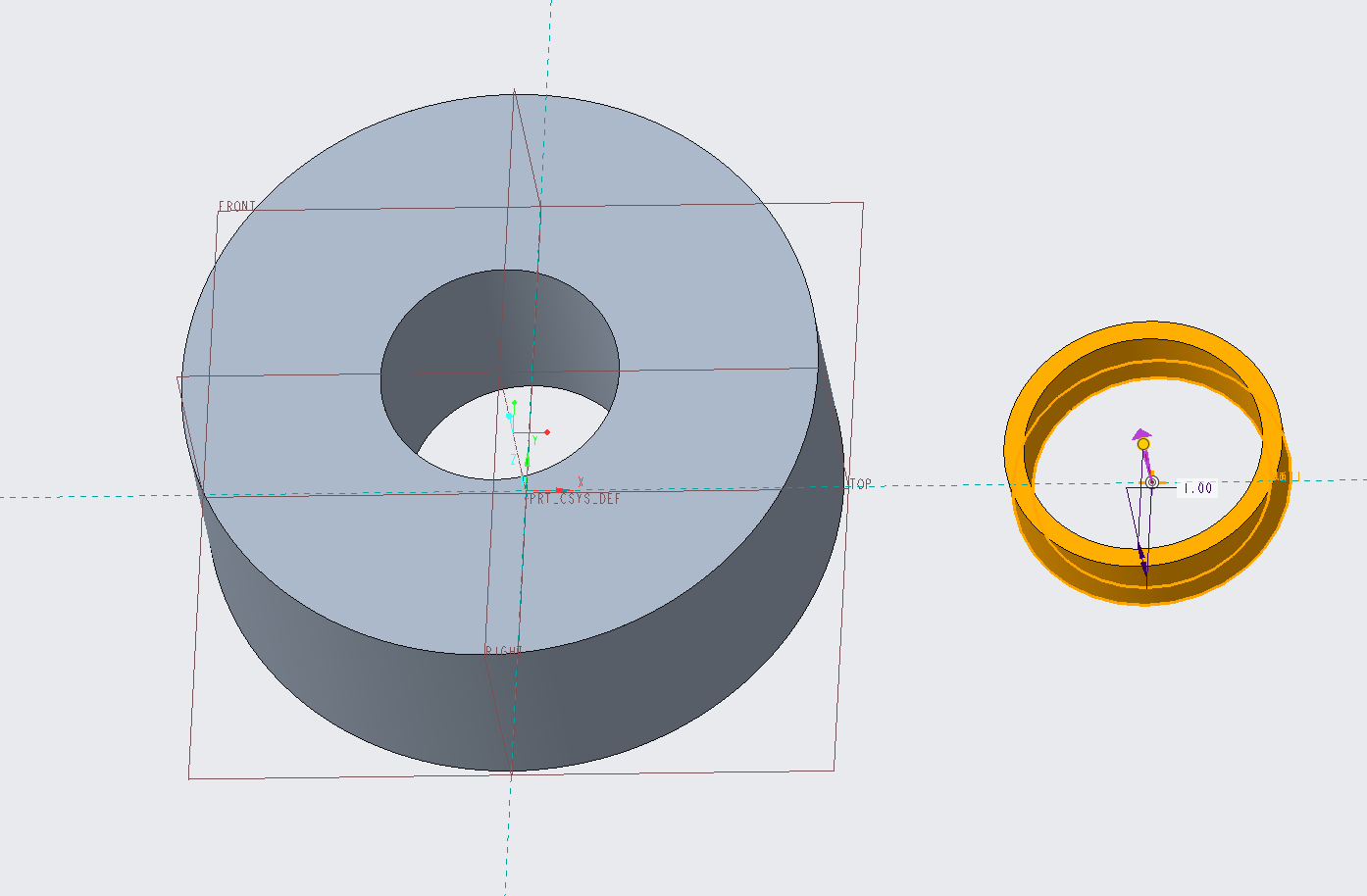

新建文件,新建拉伸,拉伸一个外直径8内直径3厚度为3的圆环。在旁边再拉伸一个外直径3.5内直径3厚度为1的圆环。

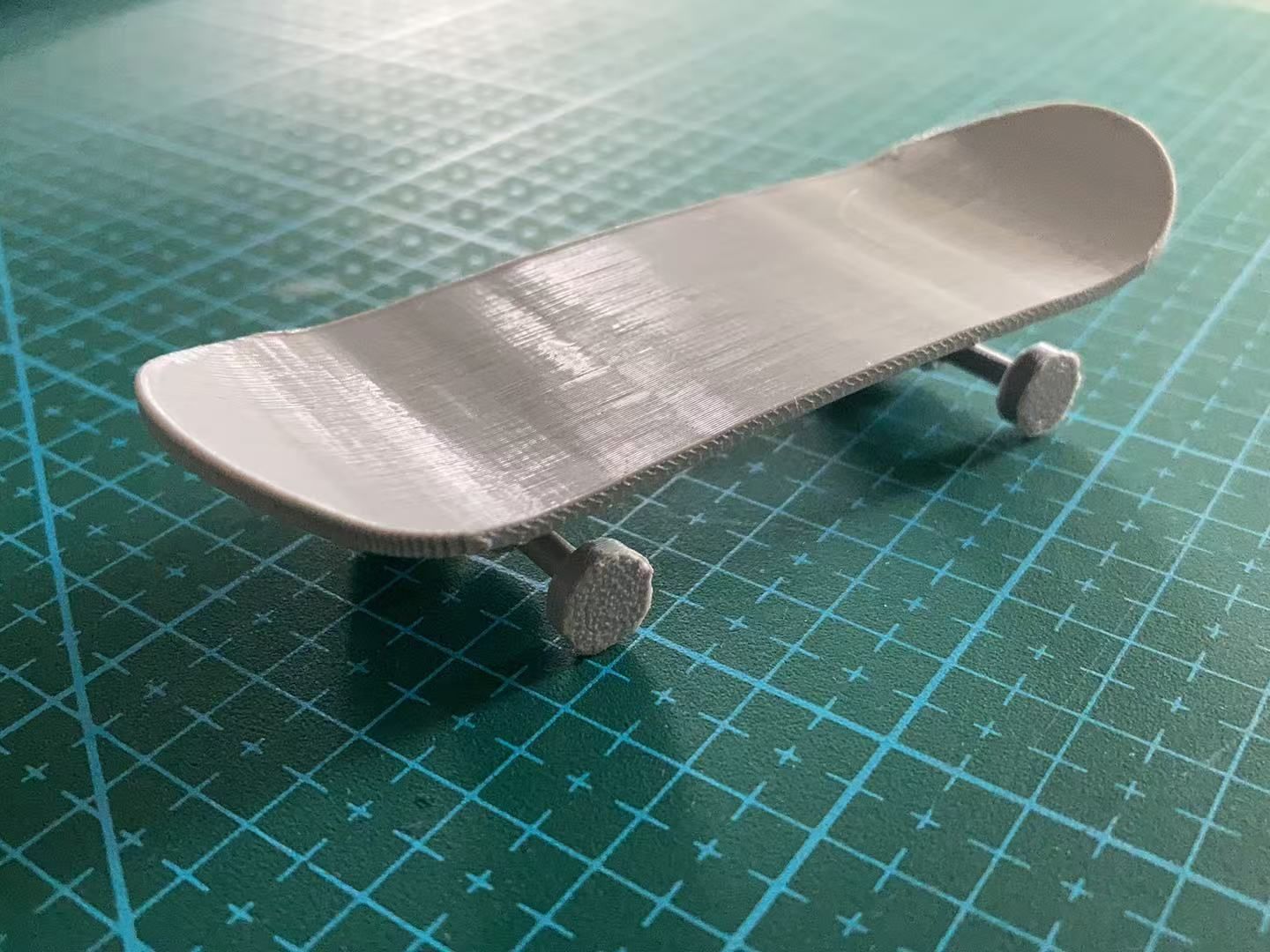

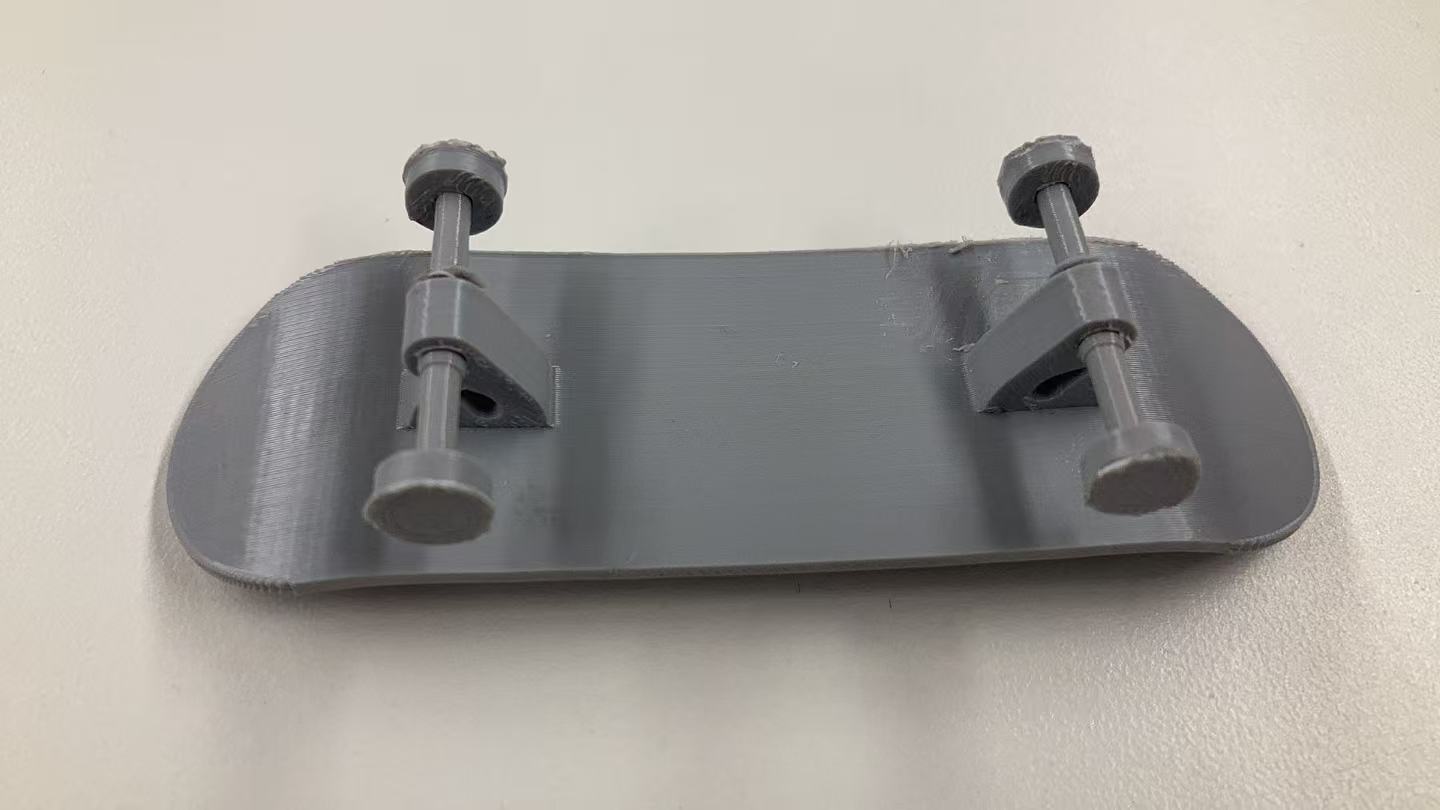

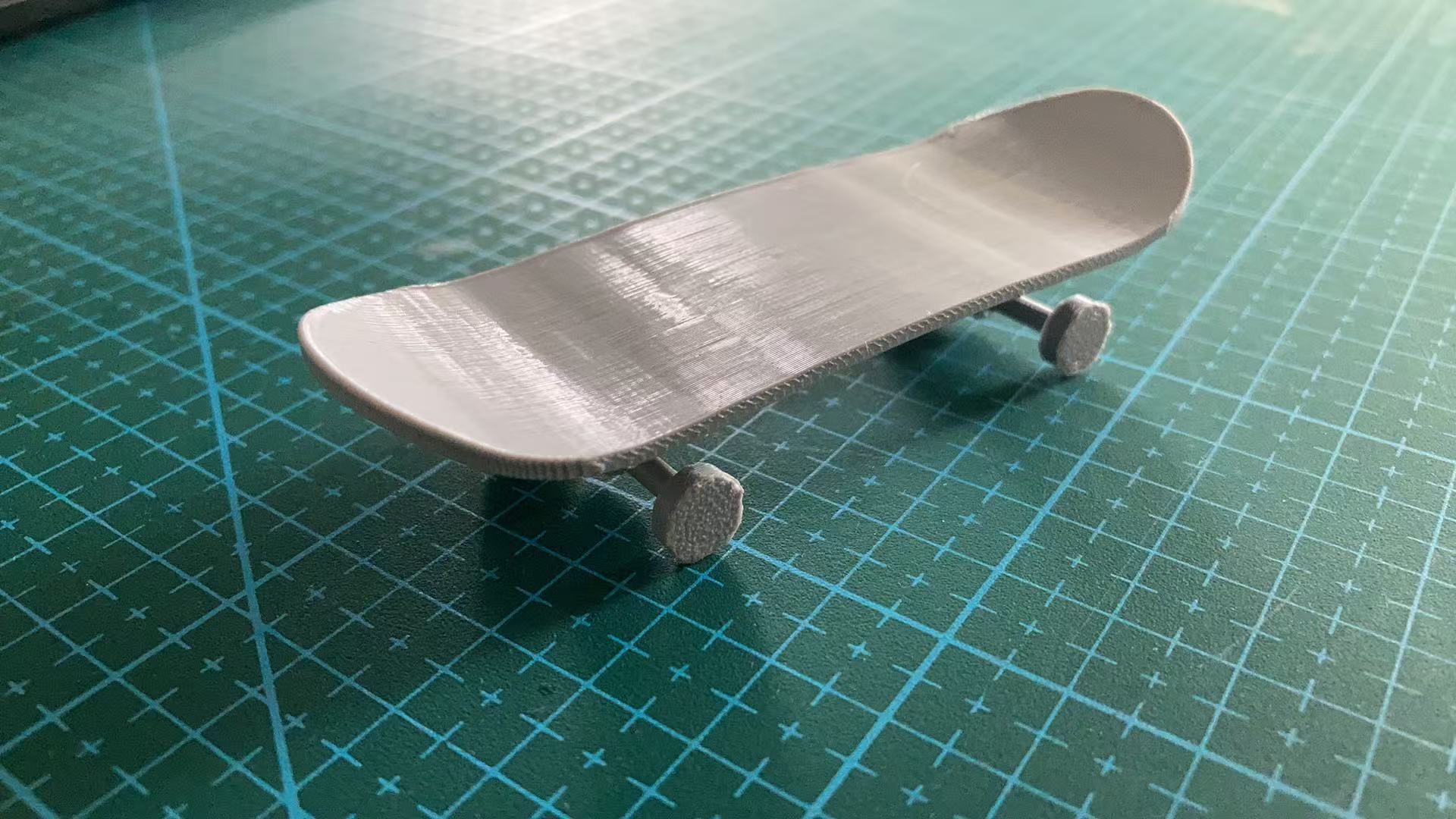

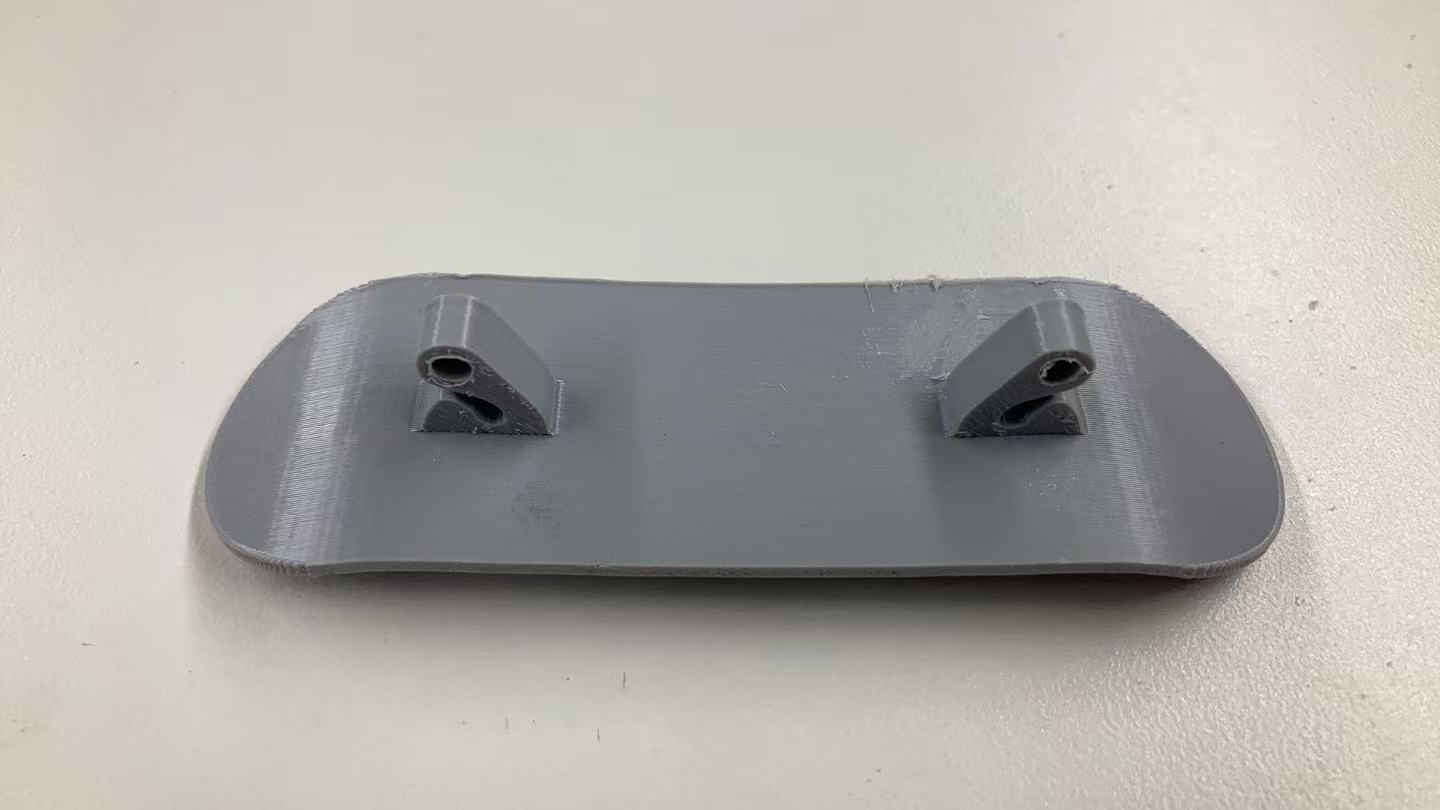

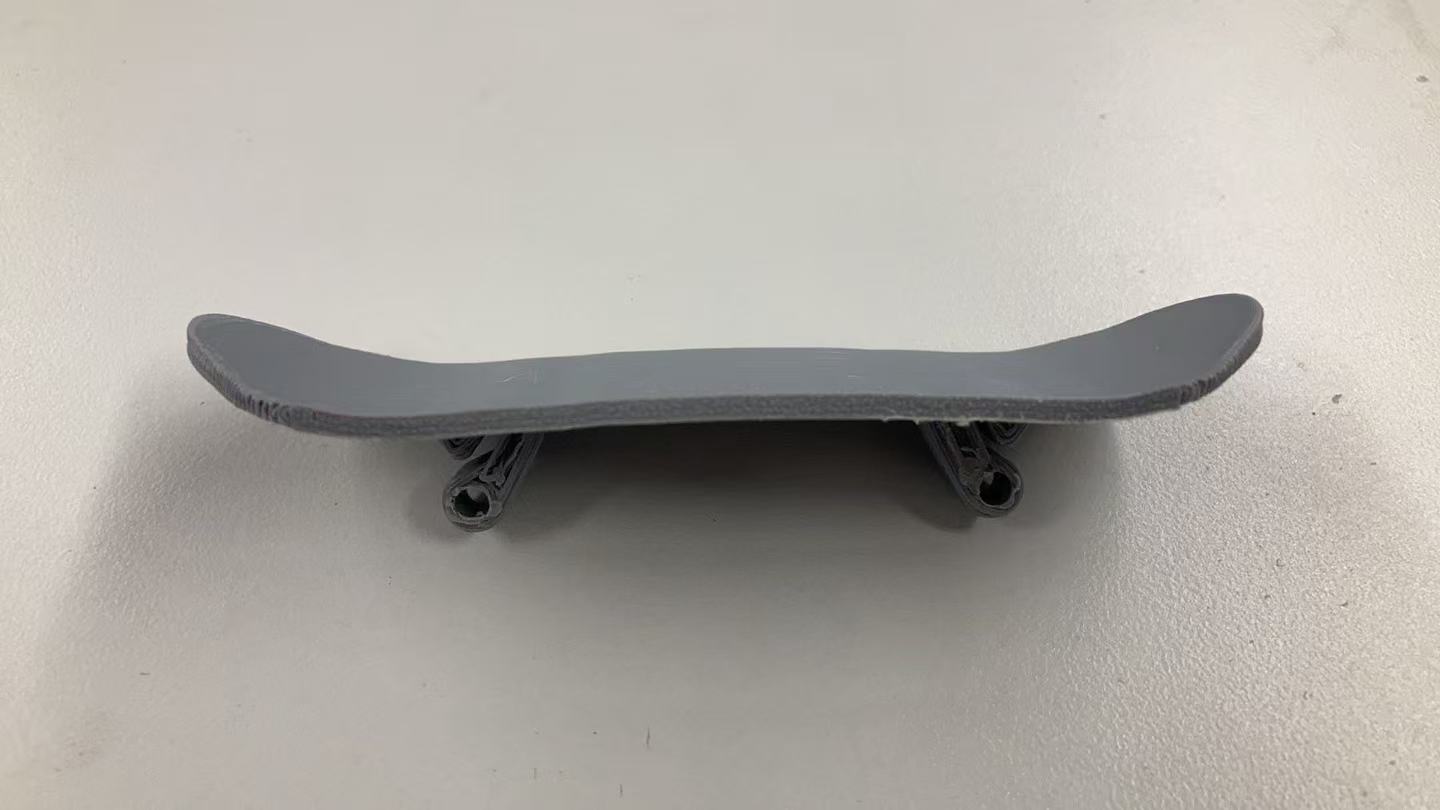

打印所有部件,打磨组装。
