Fusion 360指间齿轮建模教程：解压小玩具

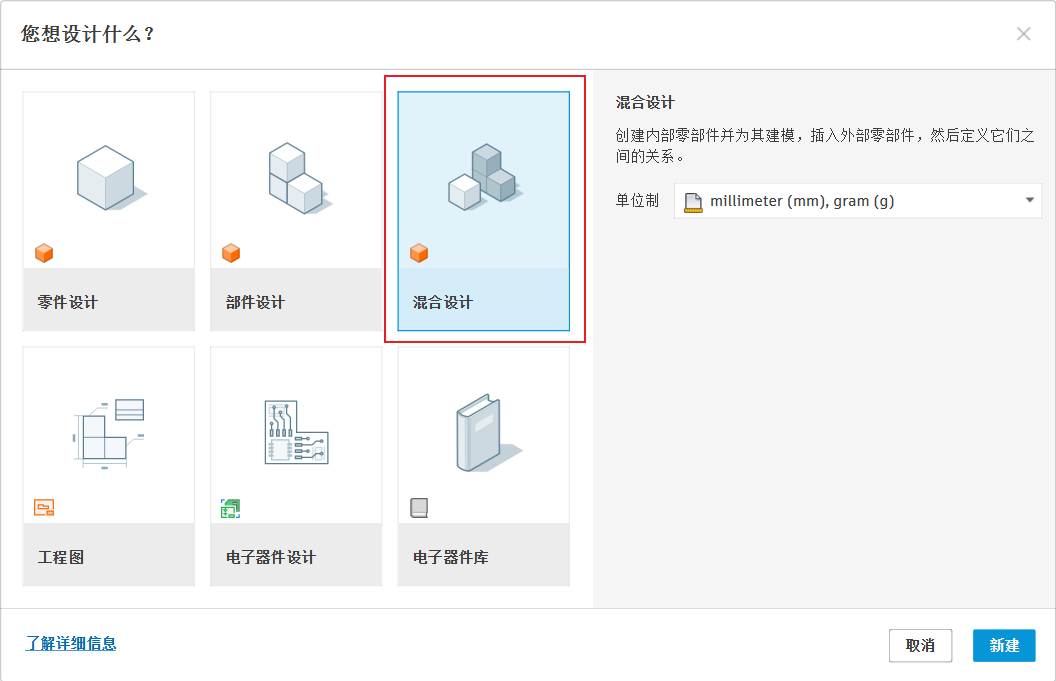

打开Fusion360软件，新建设计选择混合。

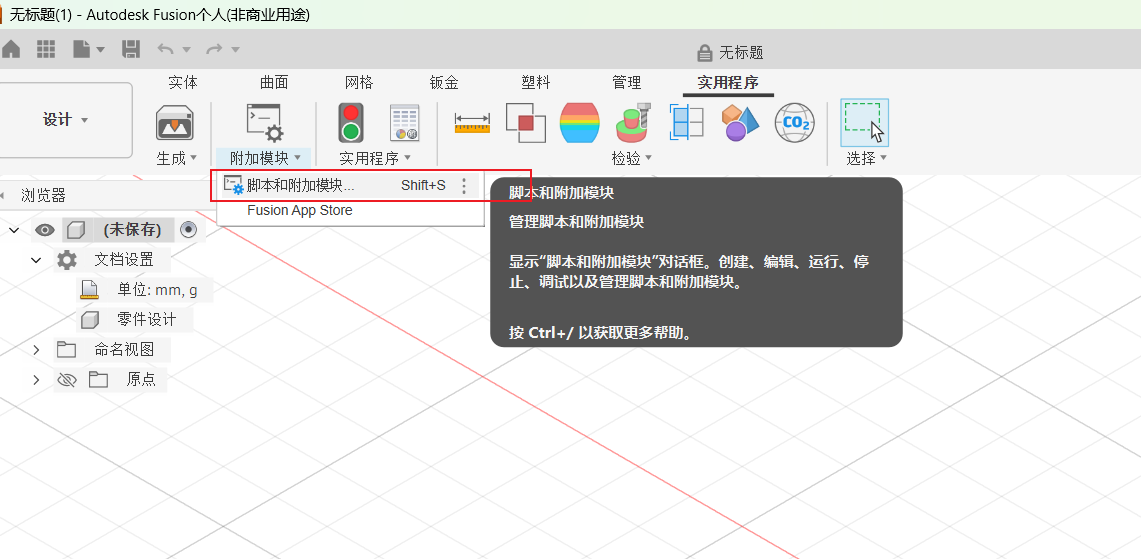

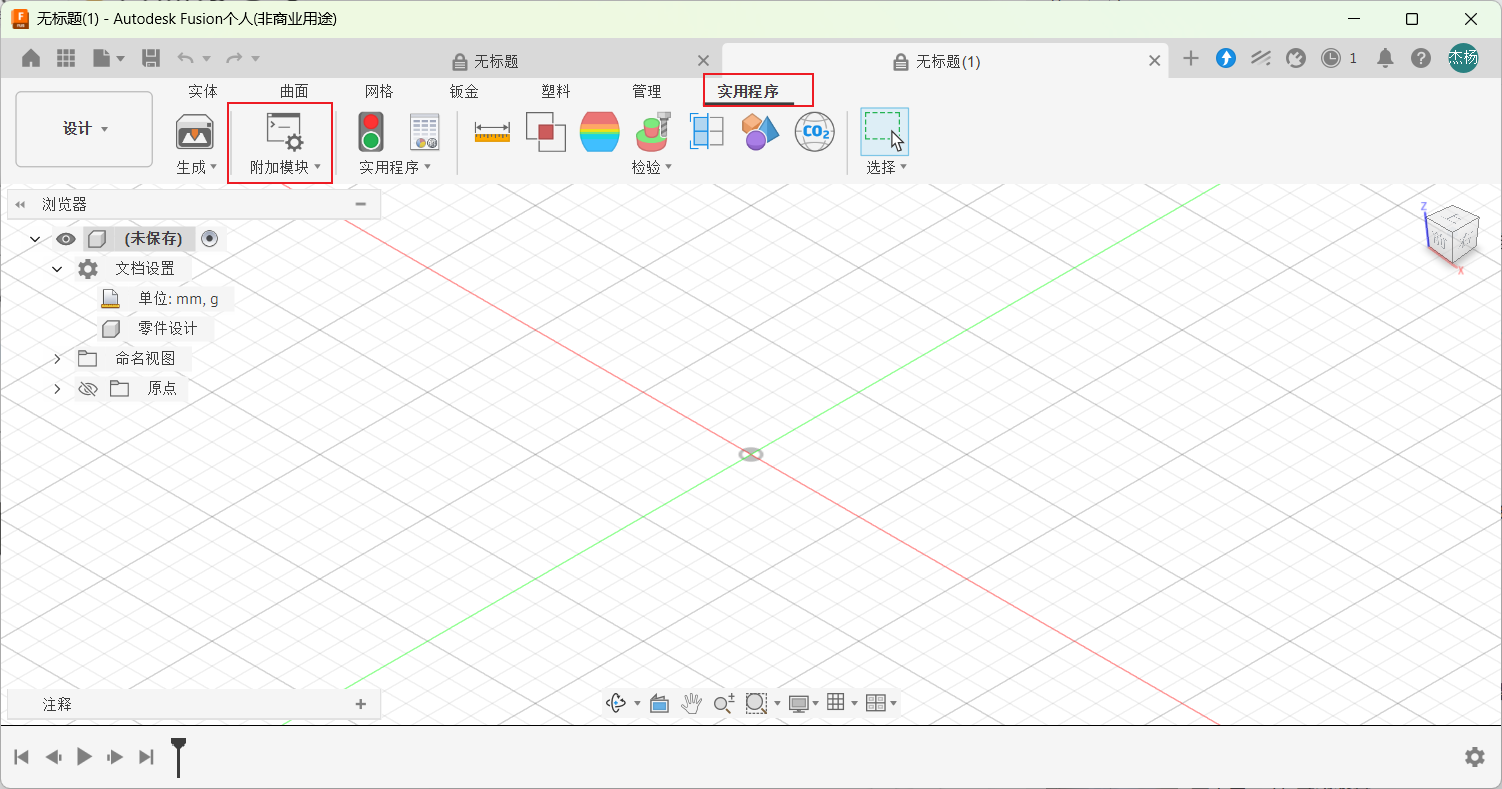

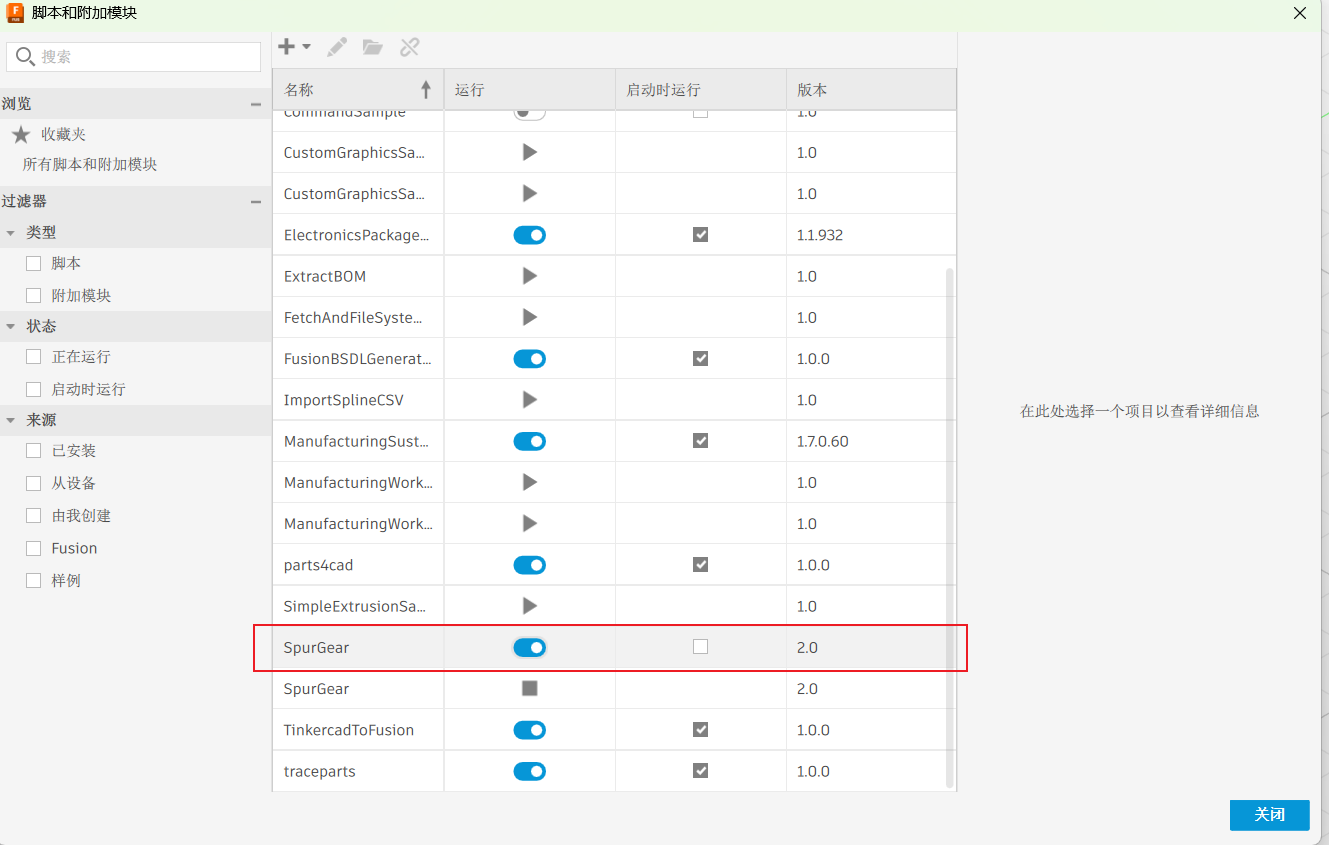

如果你有 SpurGear，就可以直接跳过下一步。下面教大家怎么添加：打开实用程序里的附加模块，在所有脚本和附件模块选项里往下滑，找到 SpurGear 打上勾就行了。

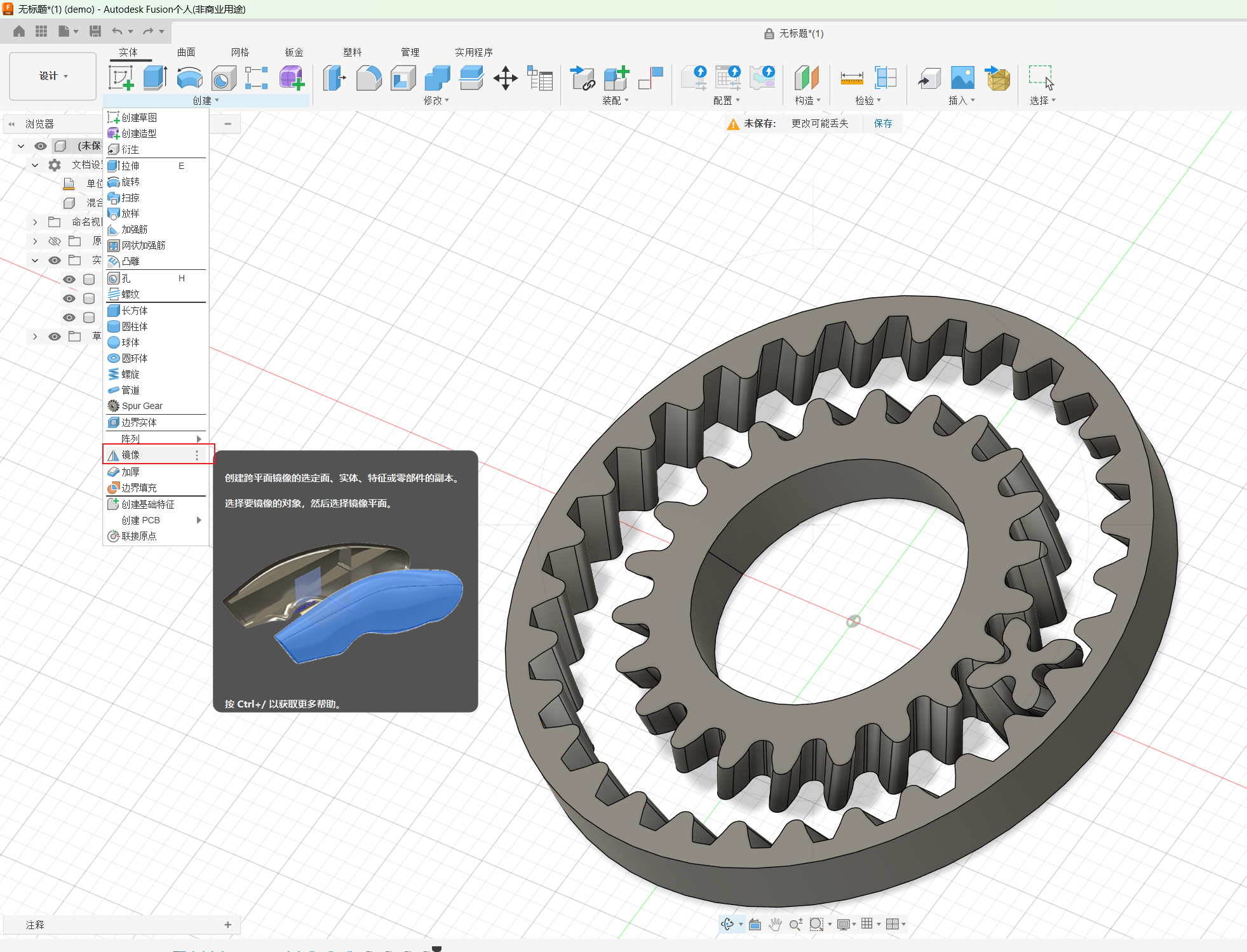

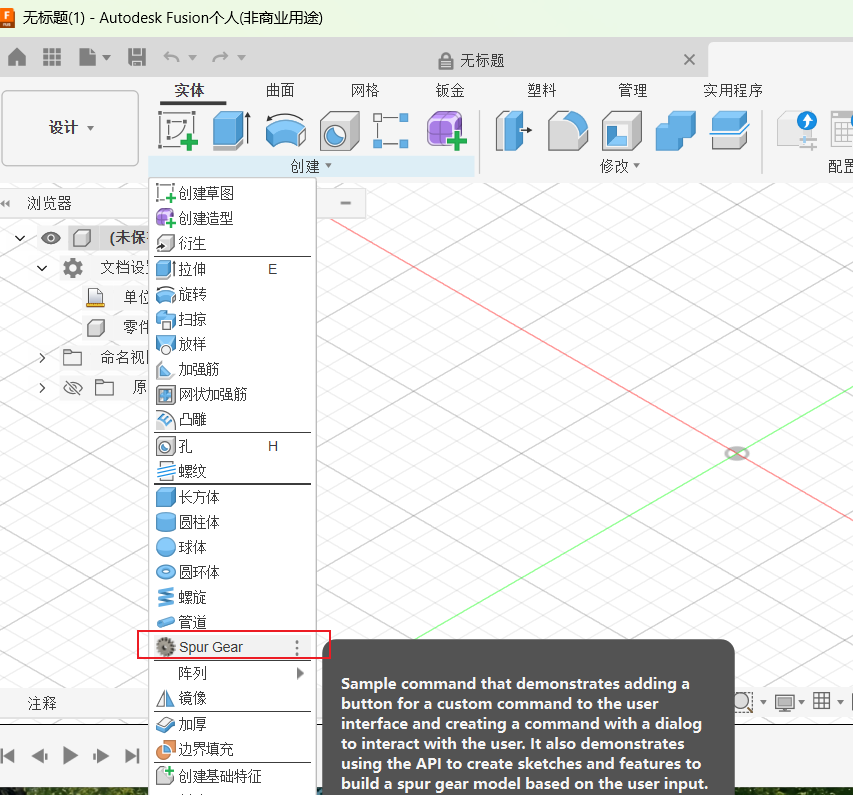

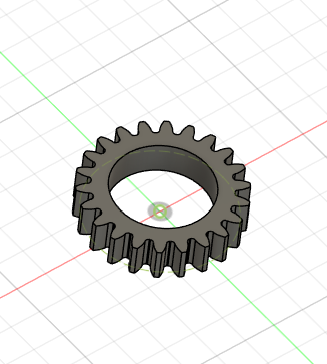

在实体->创建->SpurGear创建齿轮，创建完成后设置参数。

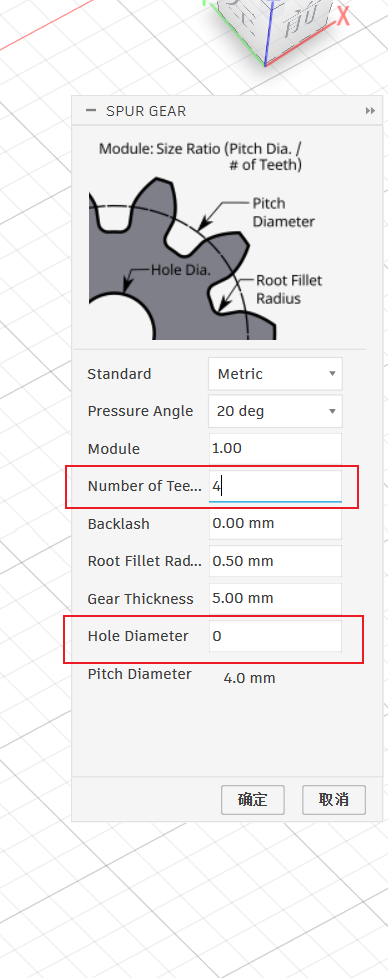

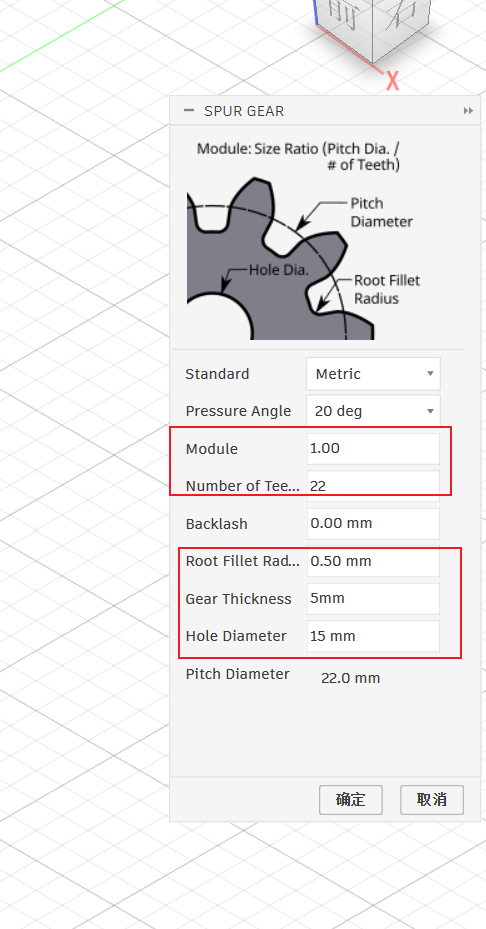

1. Module：模数
2. Number of Teeth：齿数
3. Root Fillet Radius：齿轮圆角半径
4. Gear Thickness：齿轮厚度
5. HoleDiameter：中心孔直径

创建方式和上边的一样，只需要修改下齿轮数和中心孔直径。

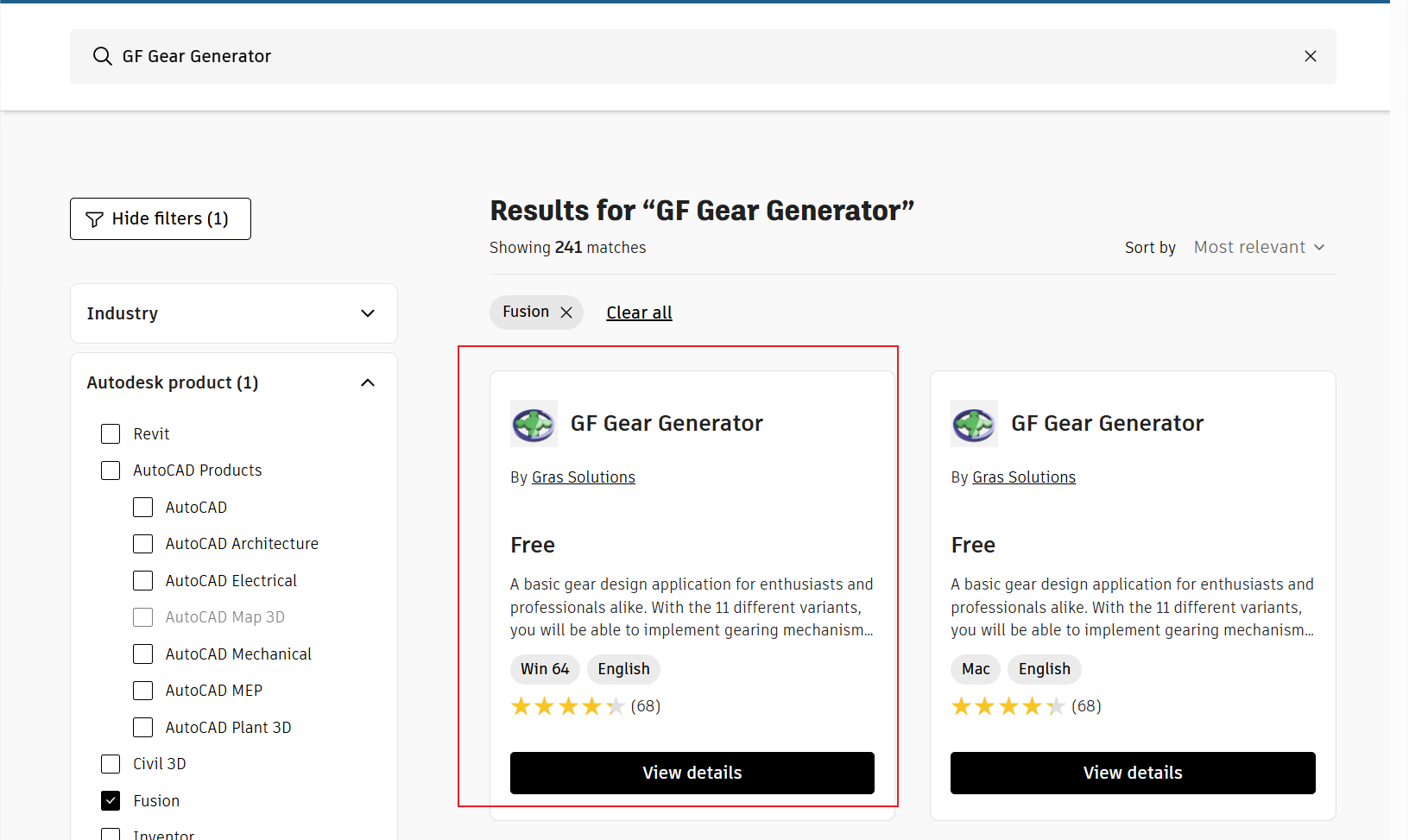

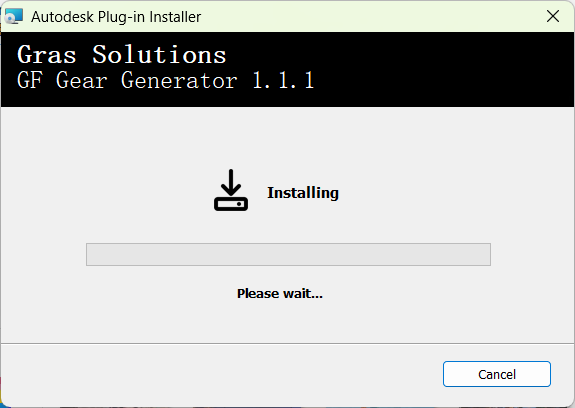

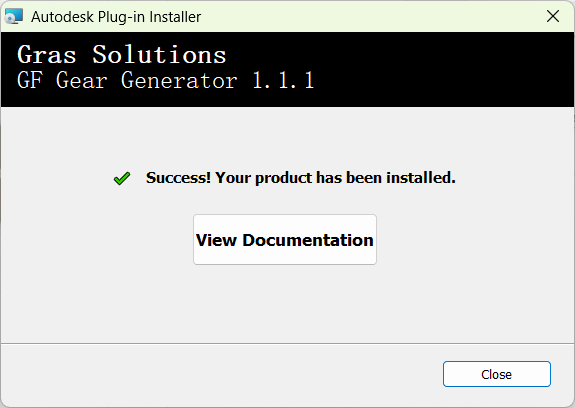

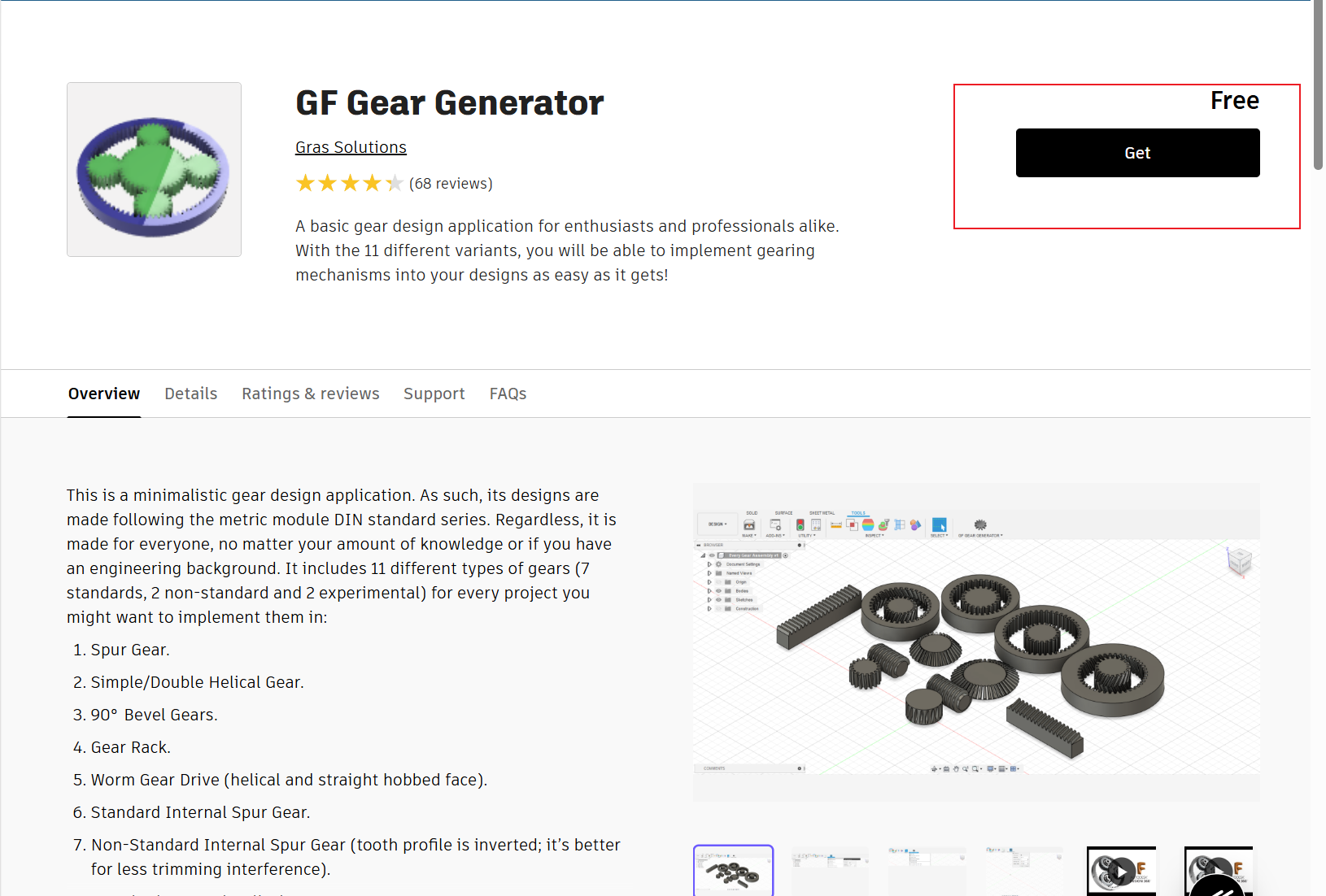

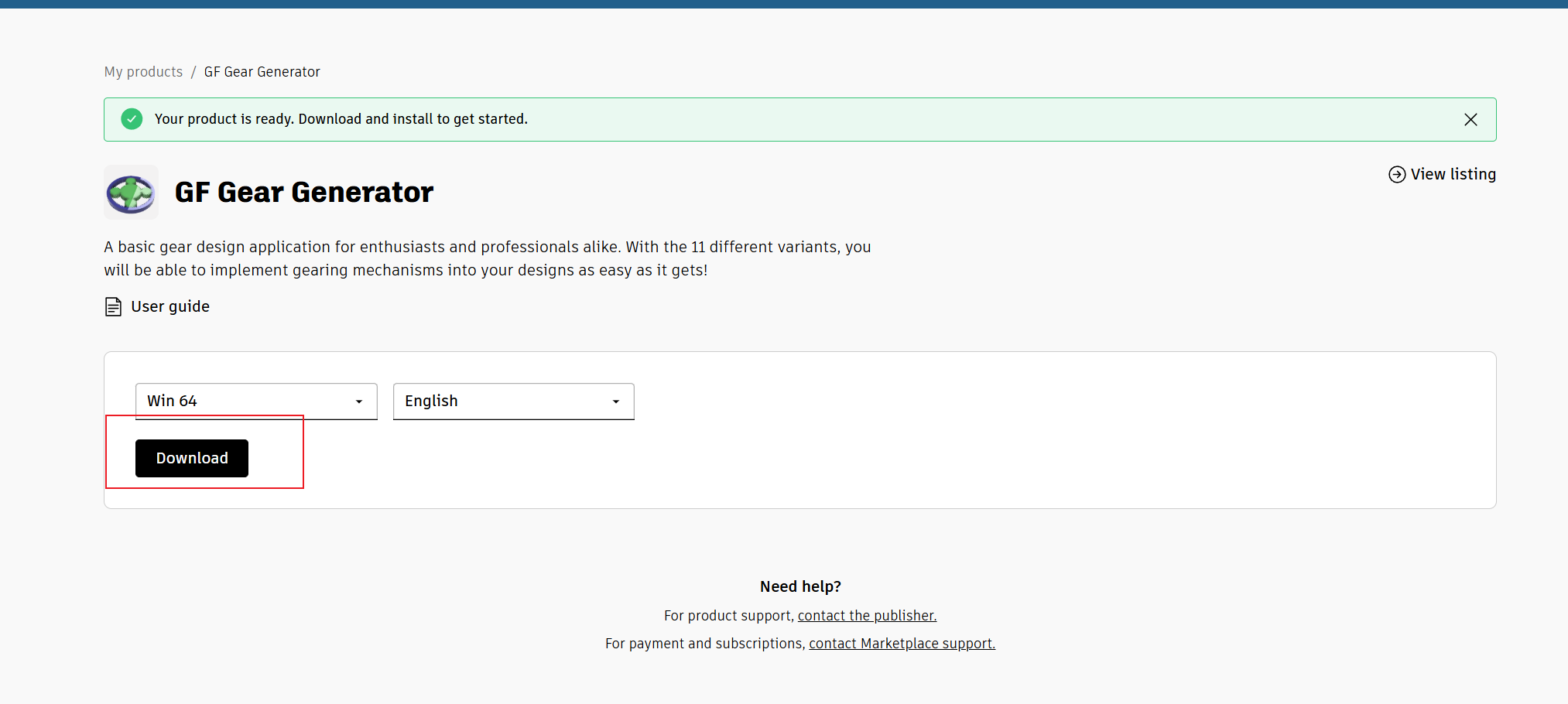

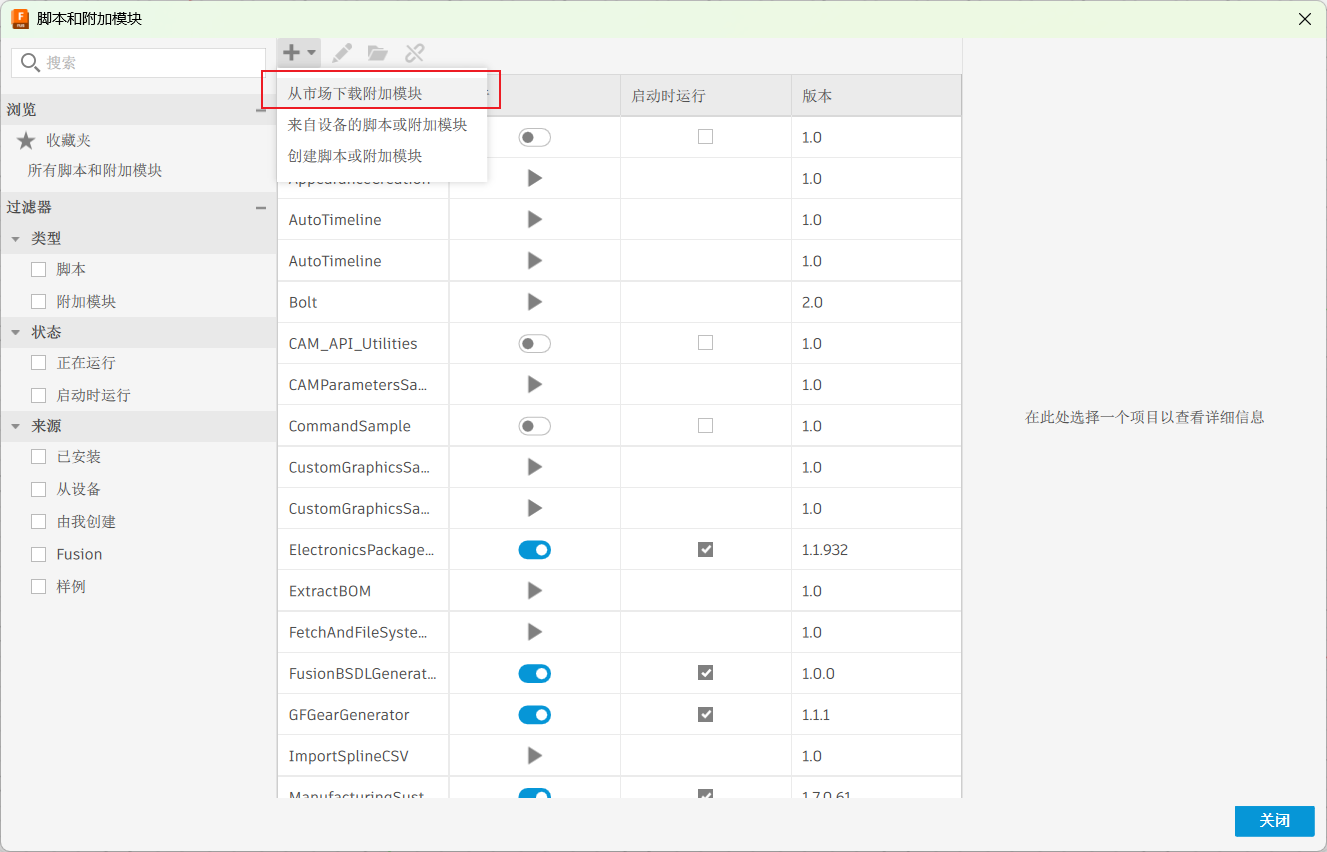

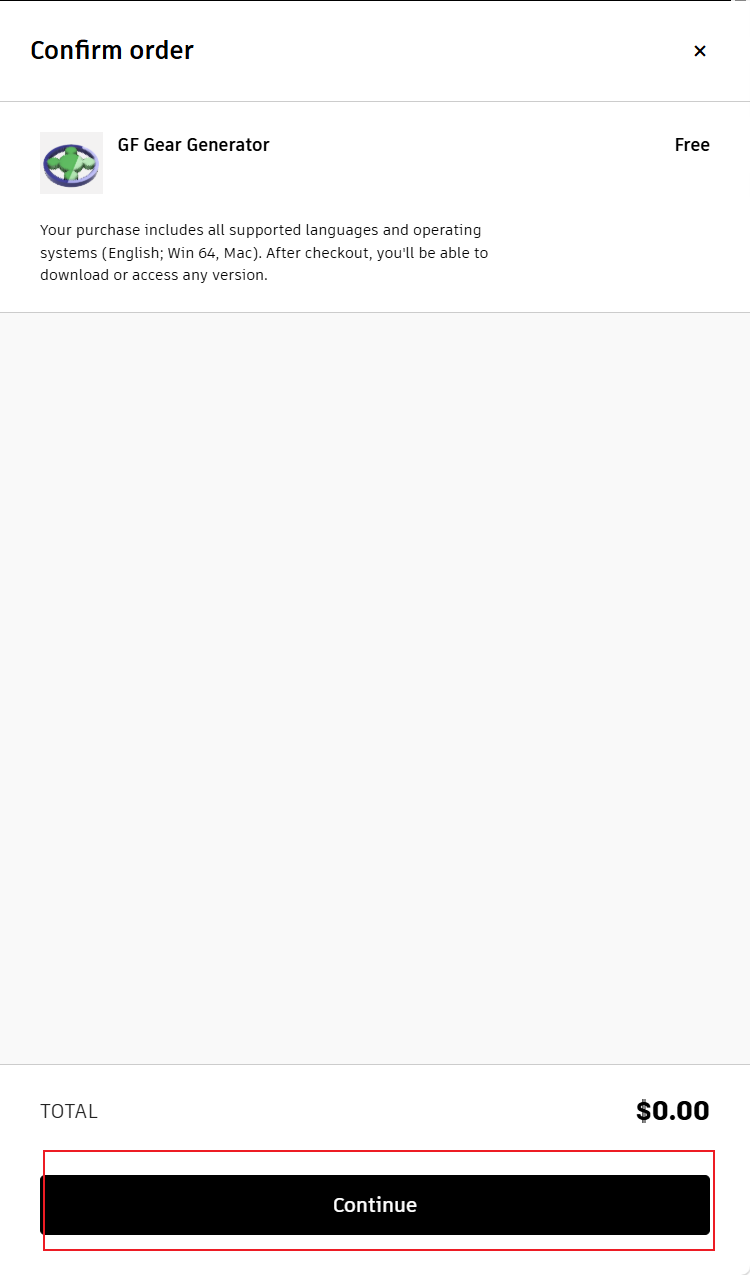

在市场下载附件模块搜索GF GEAR GENERATOR并进行获取，根据电脑的系统选择对应的版本，下载完后进行安装，安装完成后记得重启一下电脑才能完全生效。

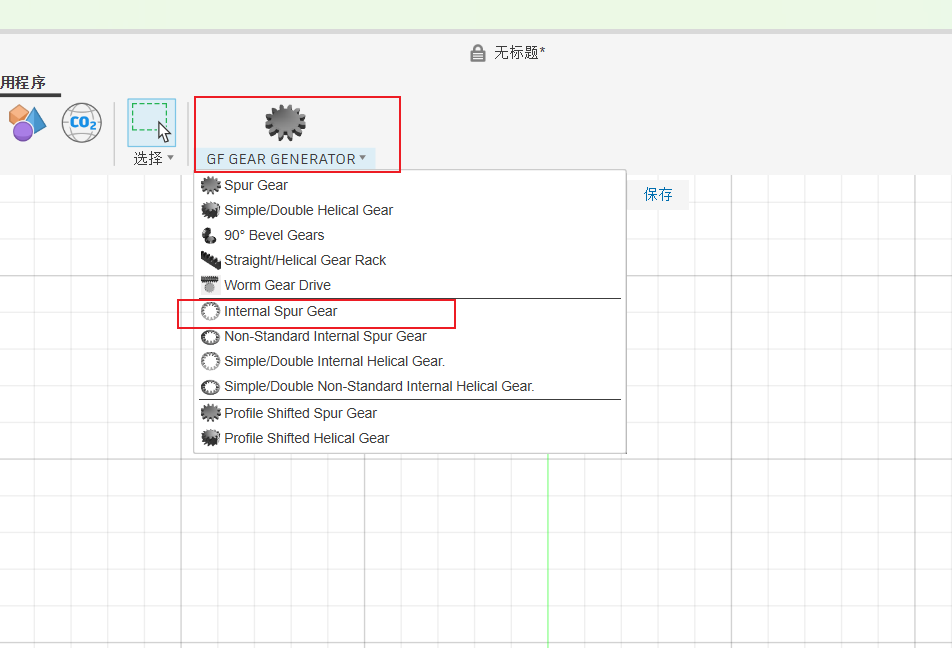

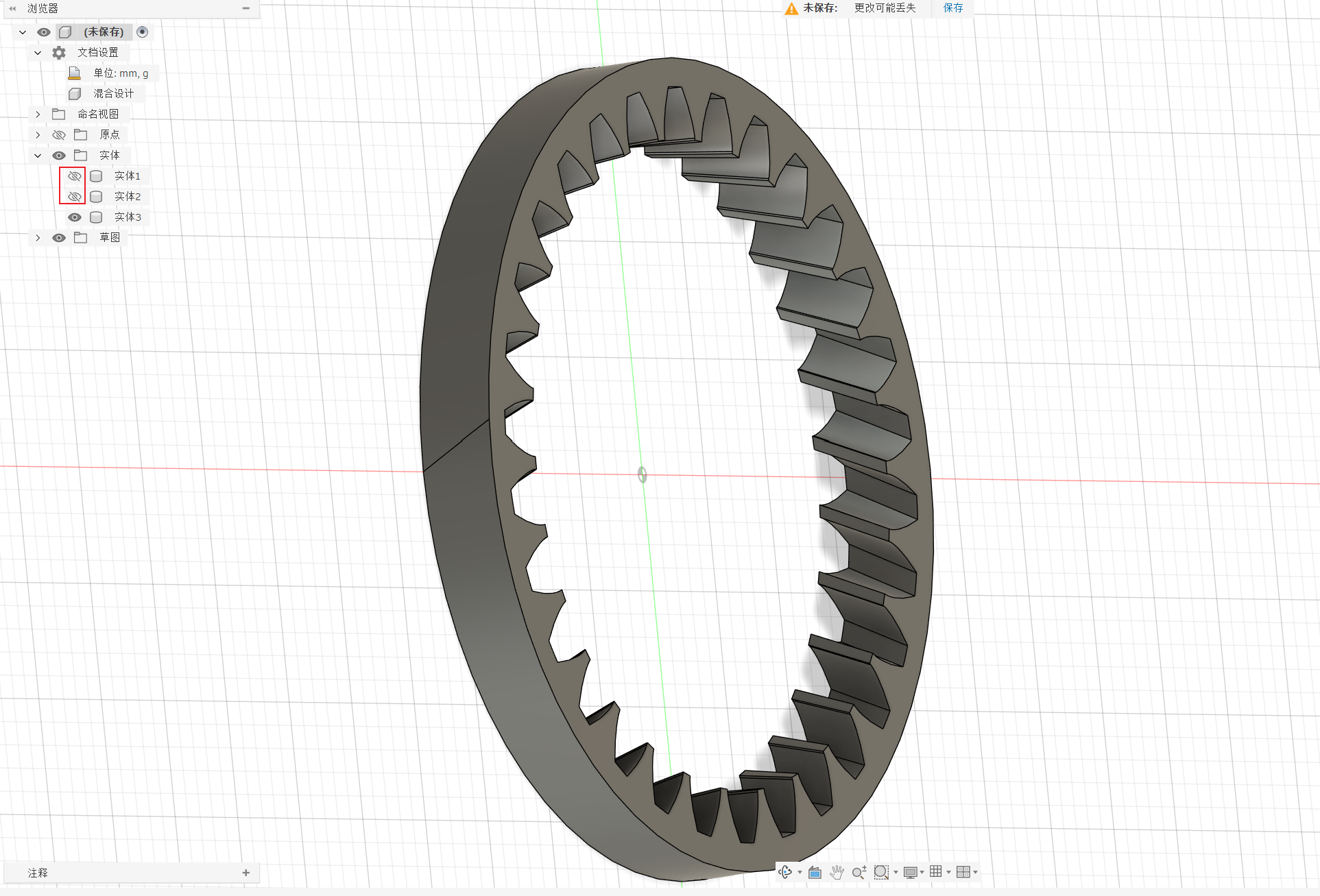

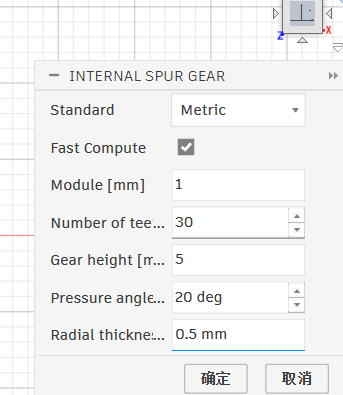

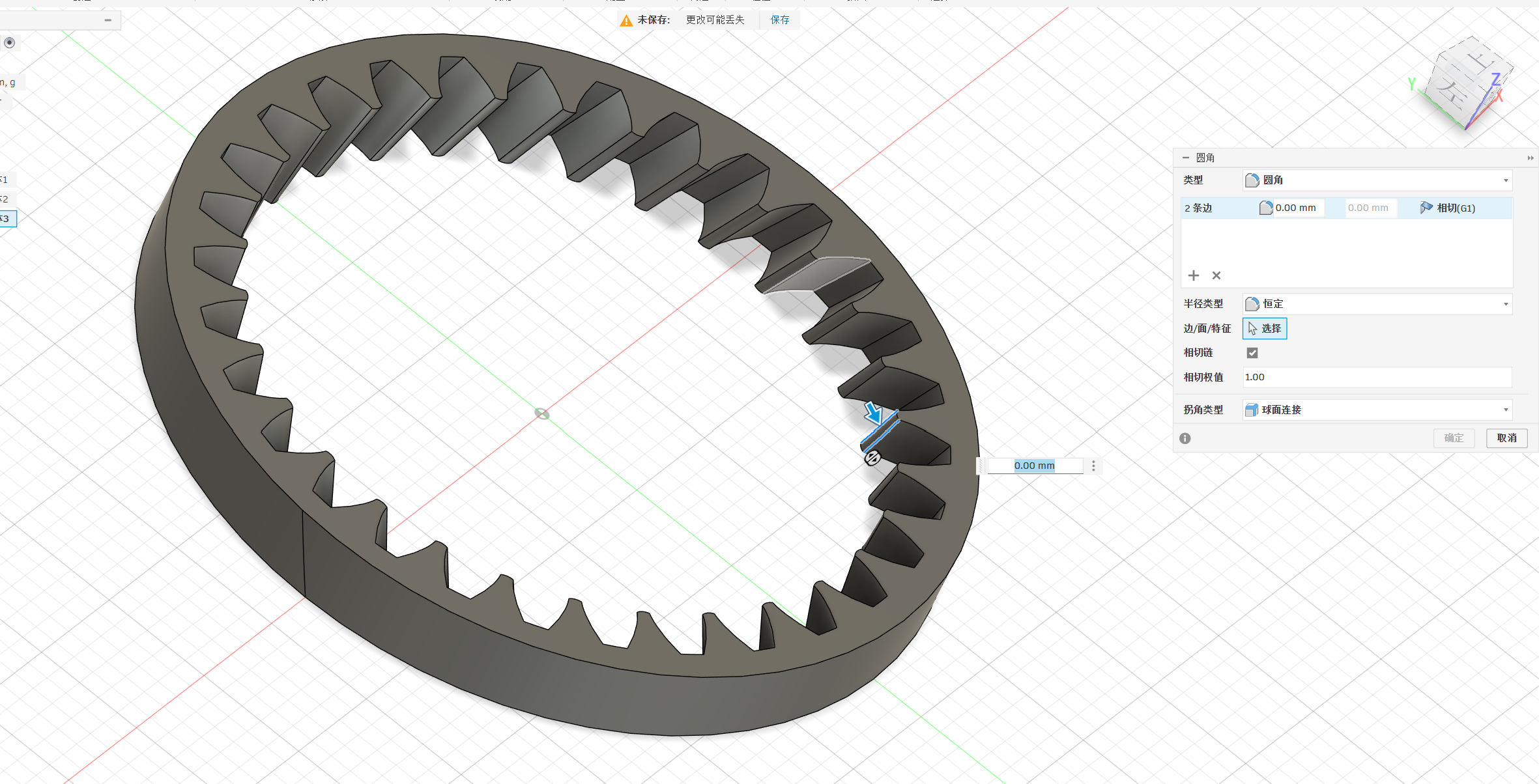

添加了GF GEAR GENERATOR开始创建内齿轮。

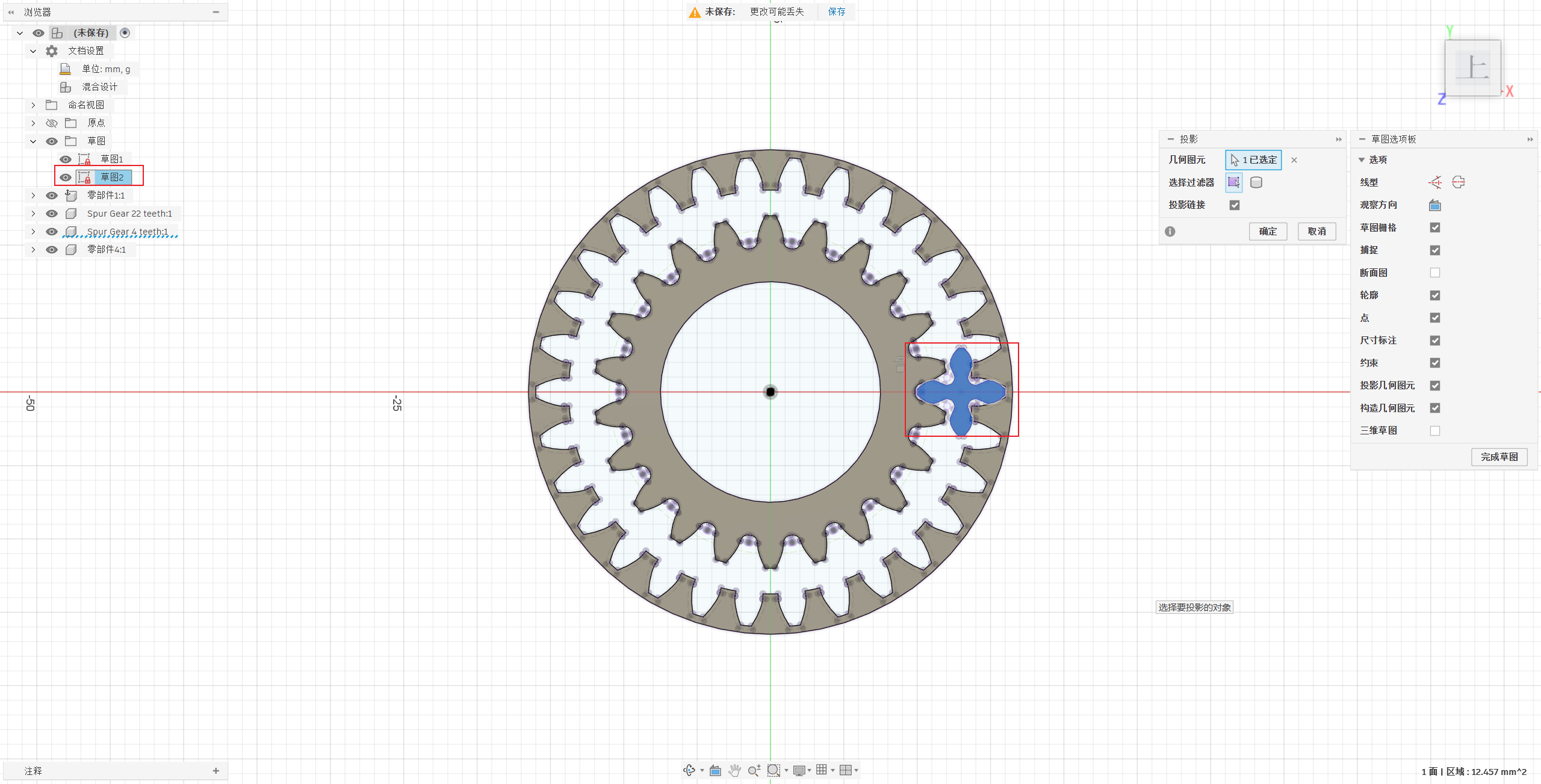

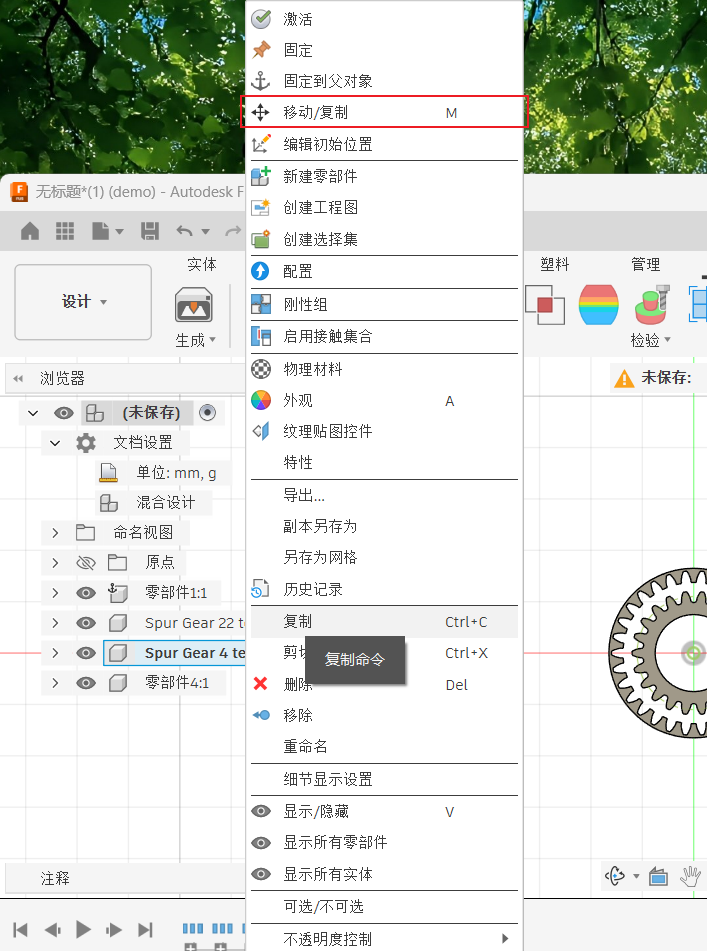

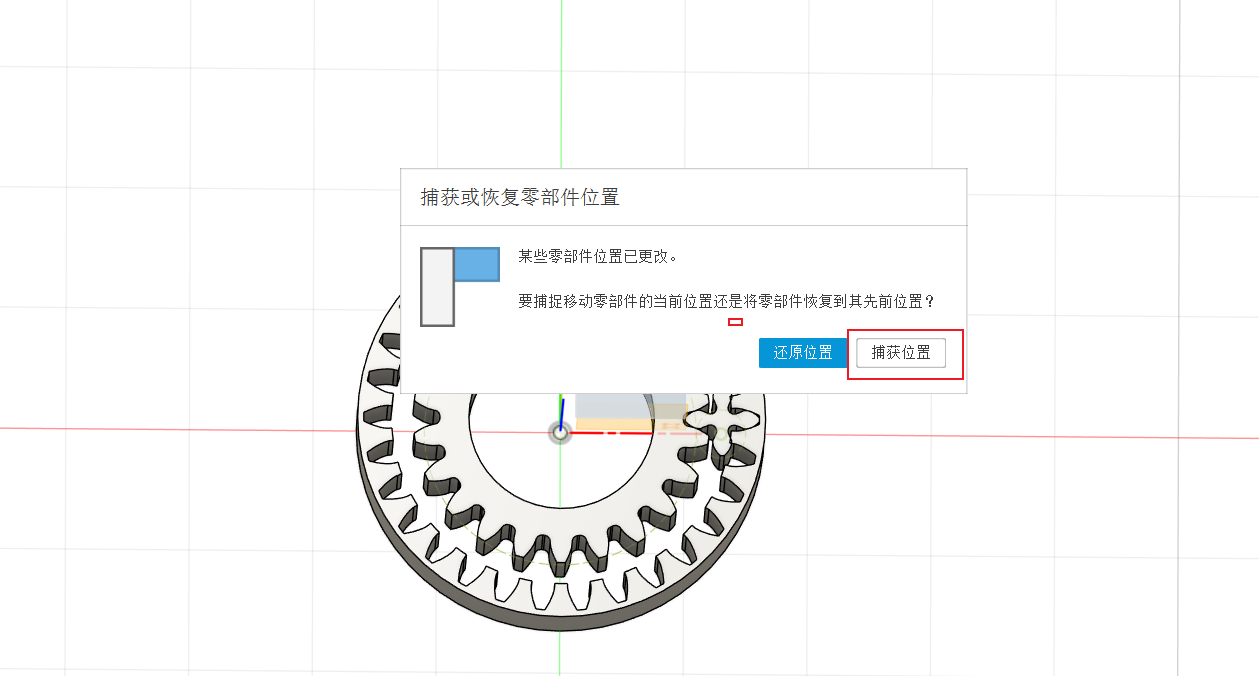

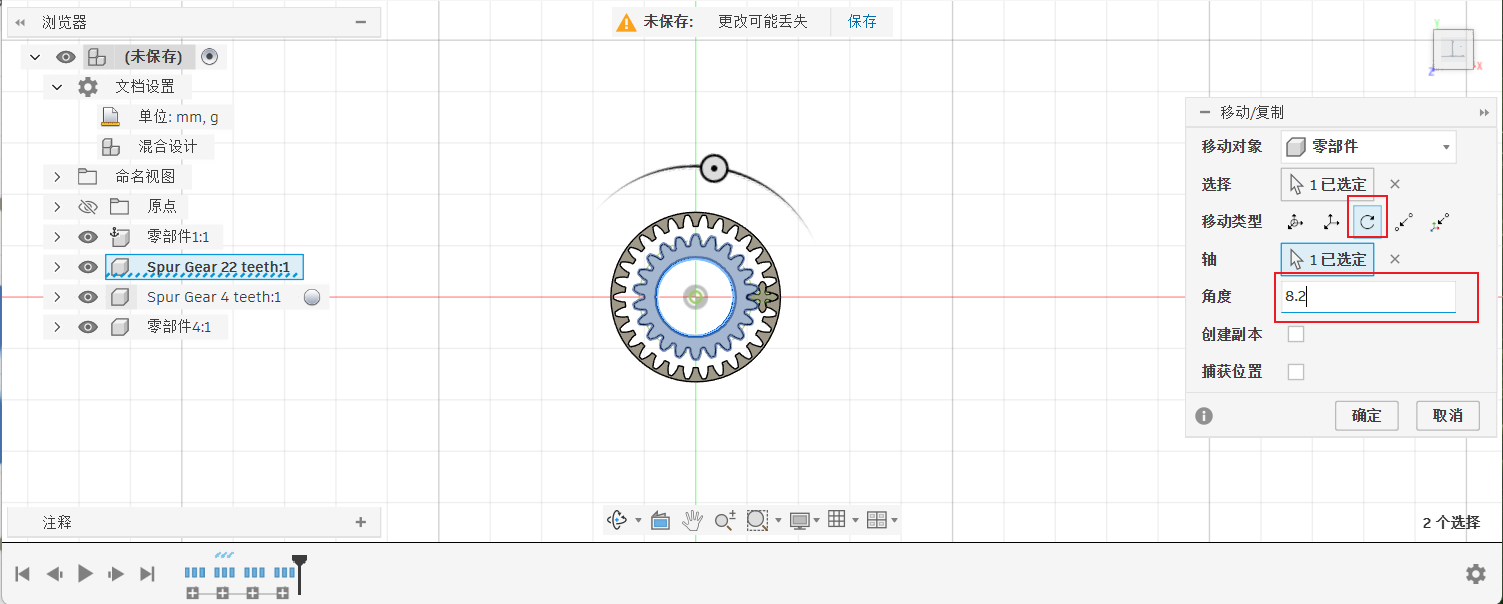

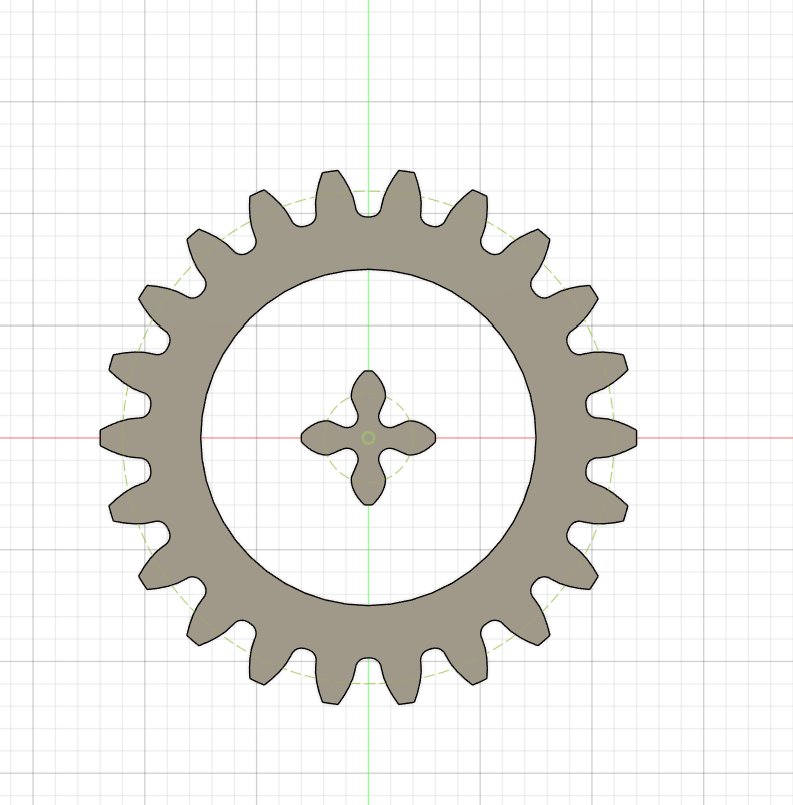

小齿轮当前未啮合，需调整位置：沿X轴平移13mm，并旋转8.2°。

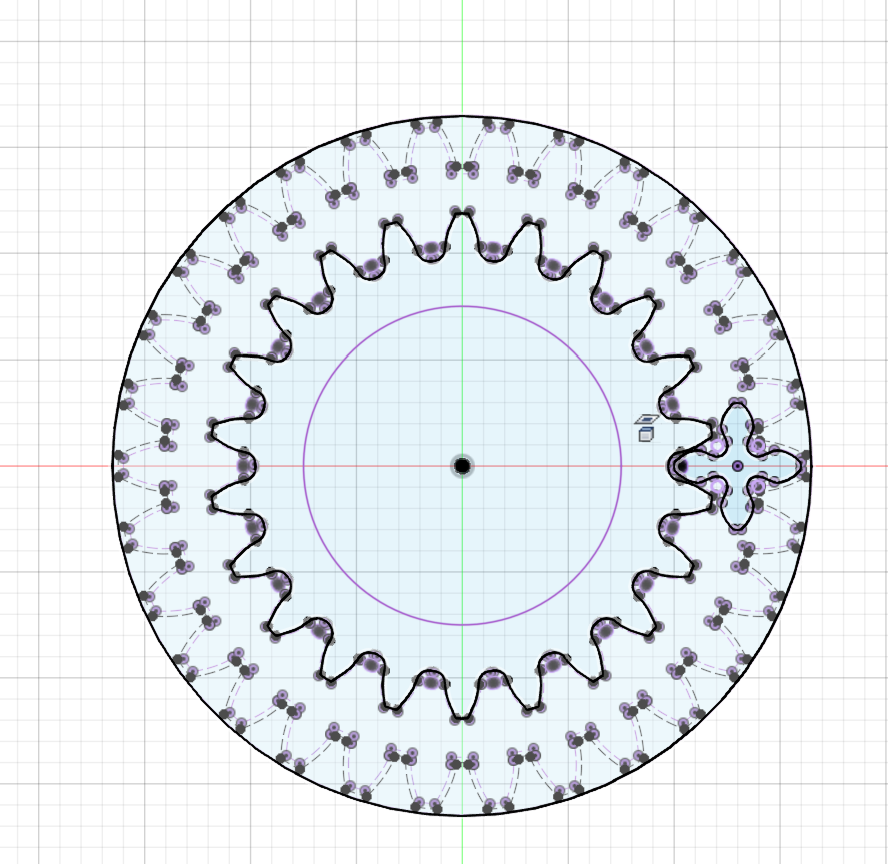

新建视图并选择“上视口”。接着，同时选中中间外齿轮与内齿轮，按下 P 键进行投影。

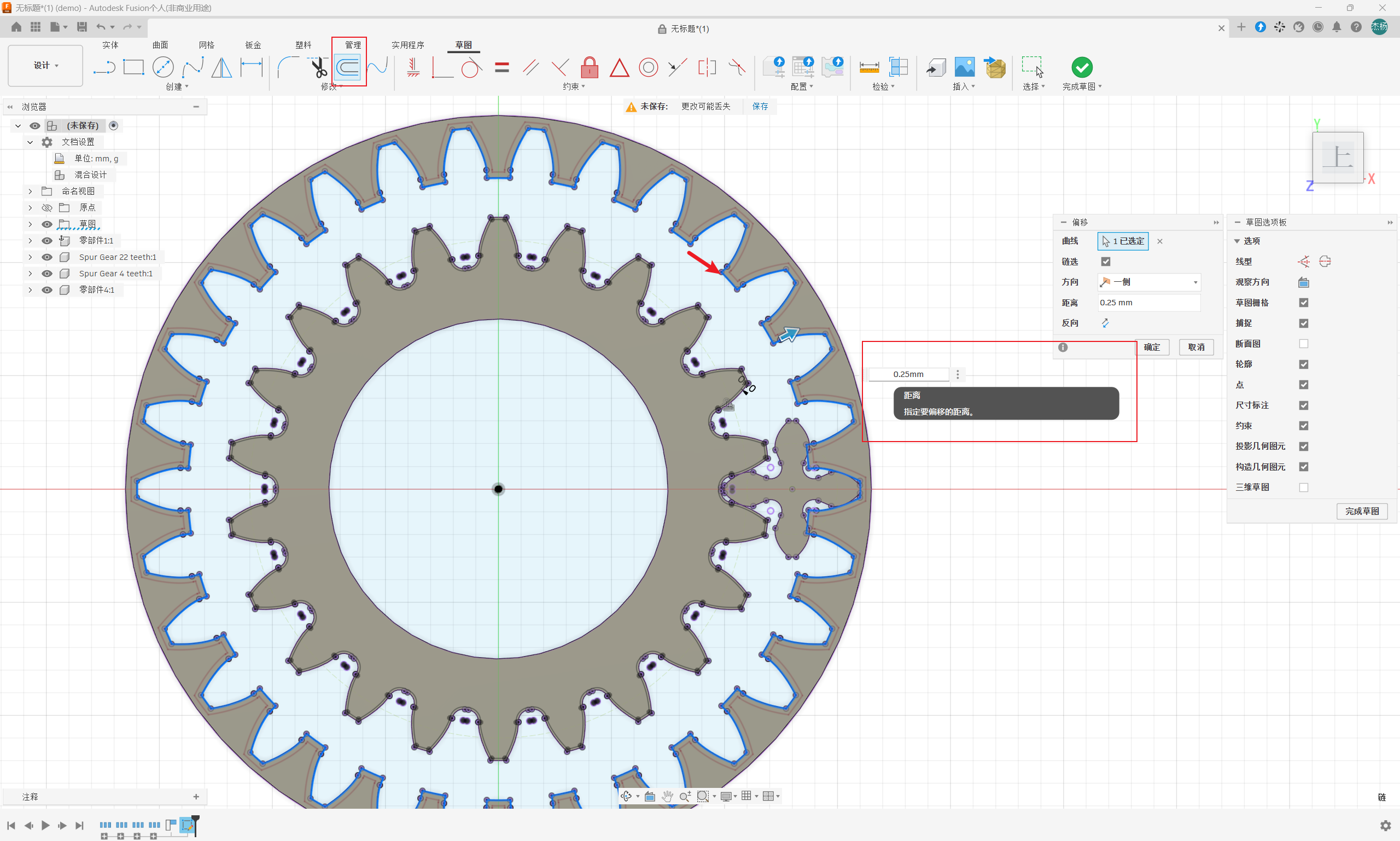

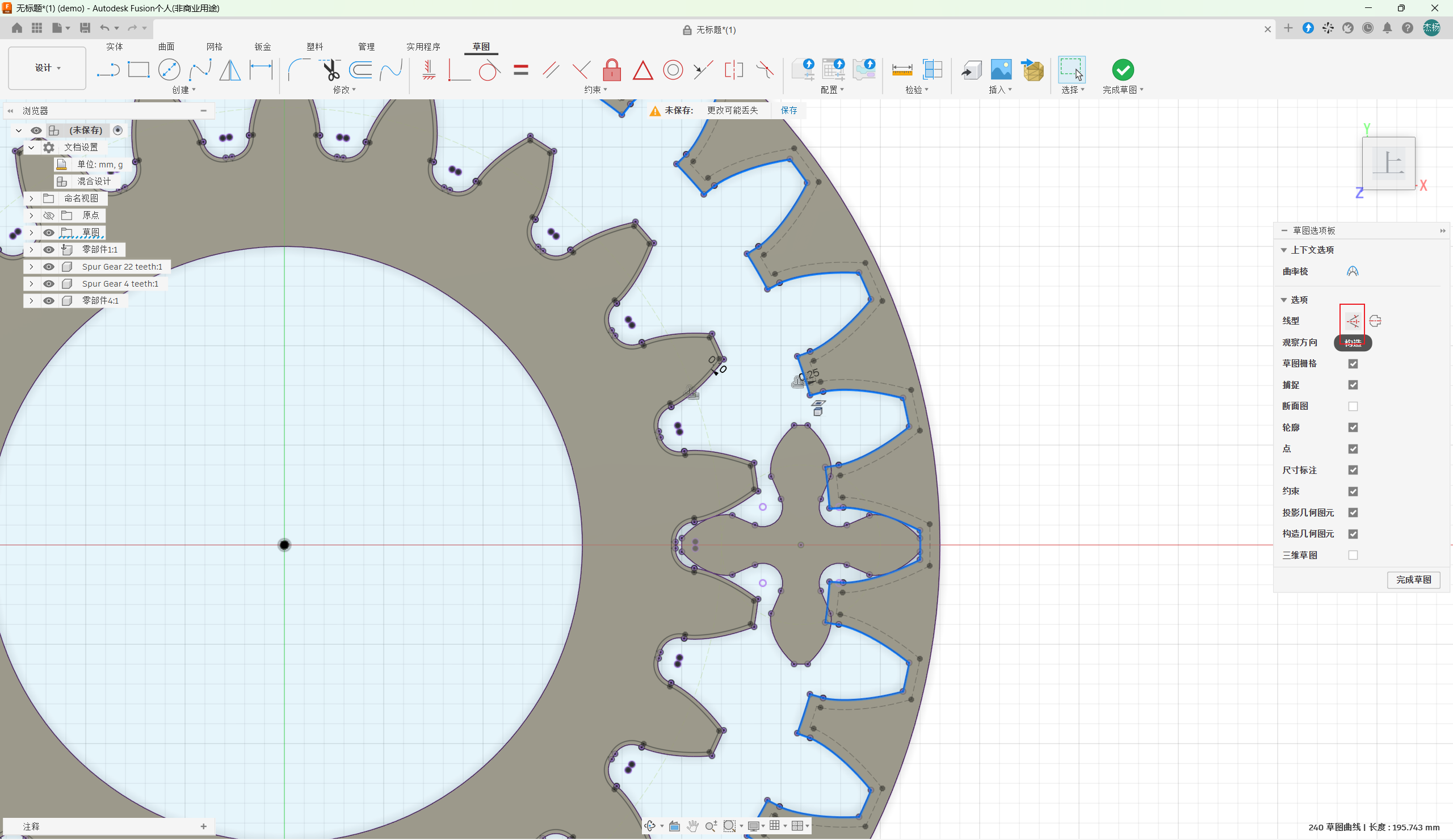

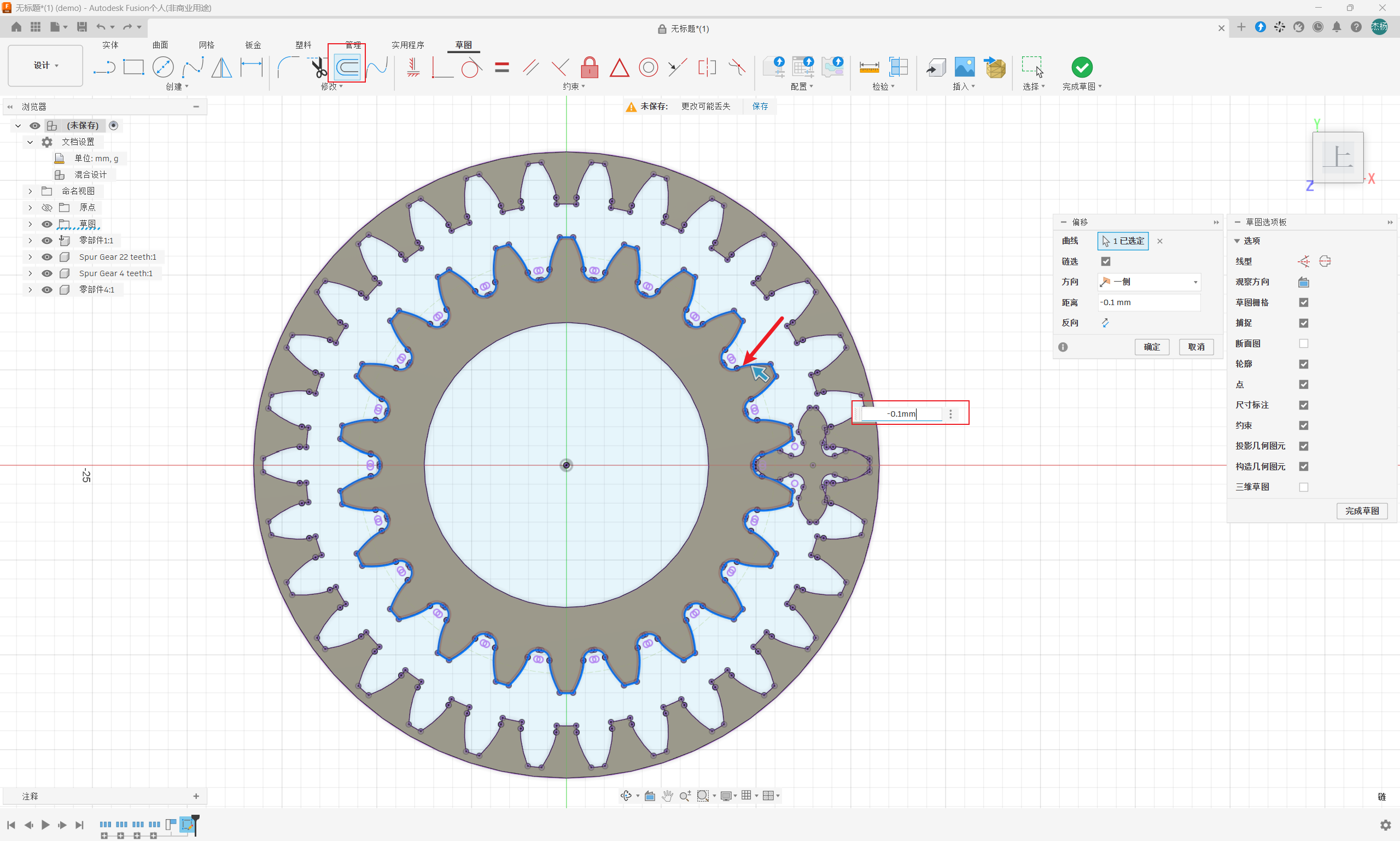

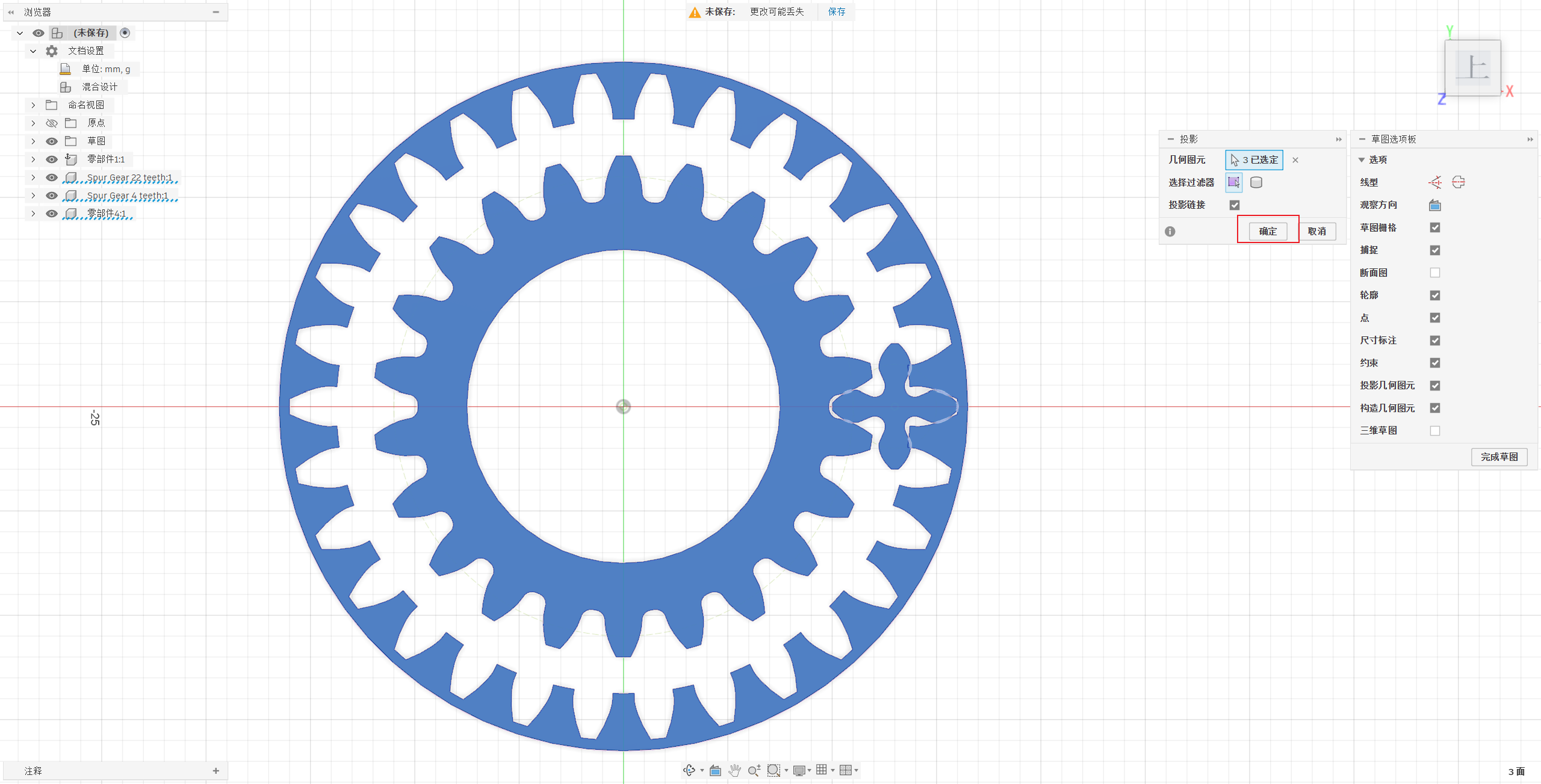

1. 执行偏移命令，将大外齿轮偏移 -0.1 mm。
2. 将内齿轮偏移 0.25 mm。

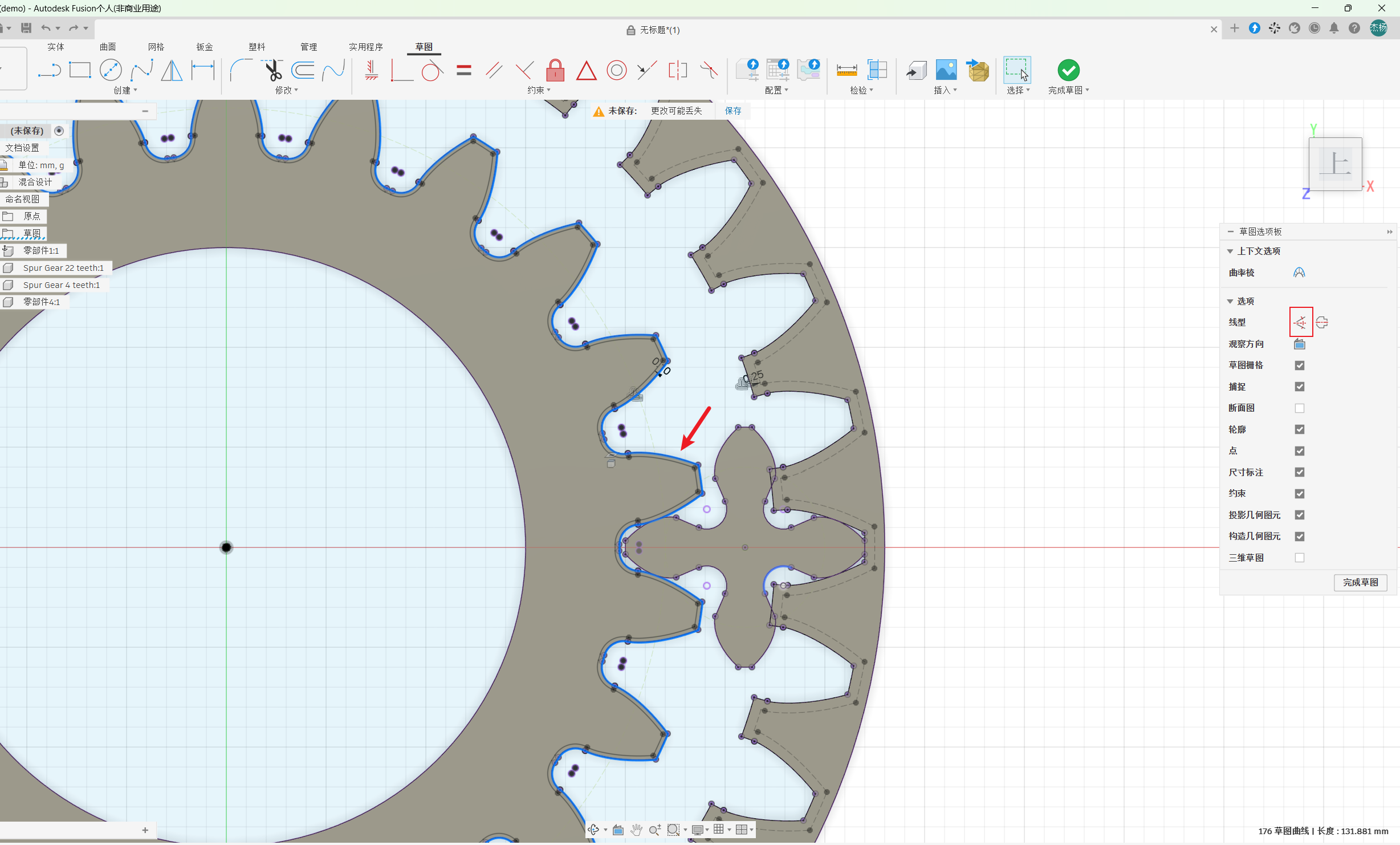

3. 双击偏移后的齿轮对象，将其转为构造线。

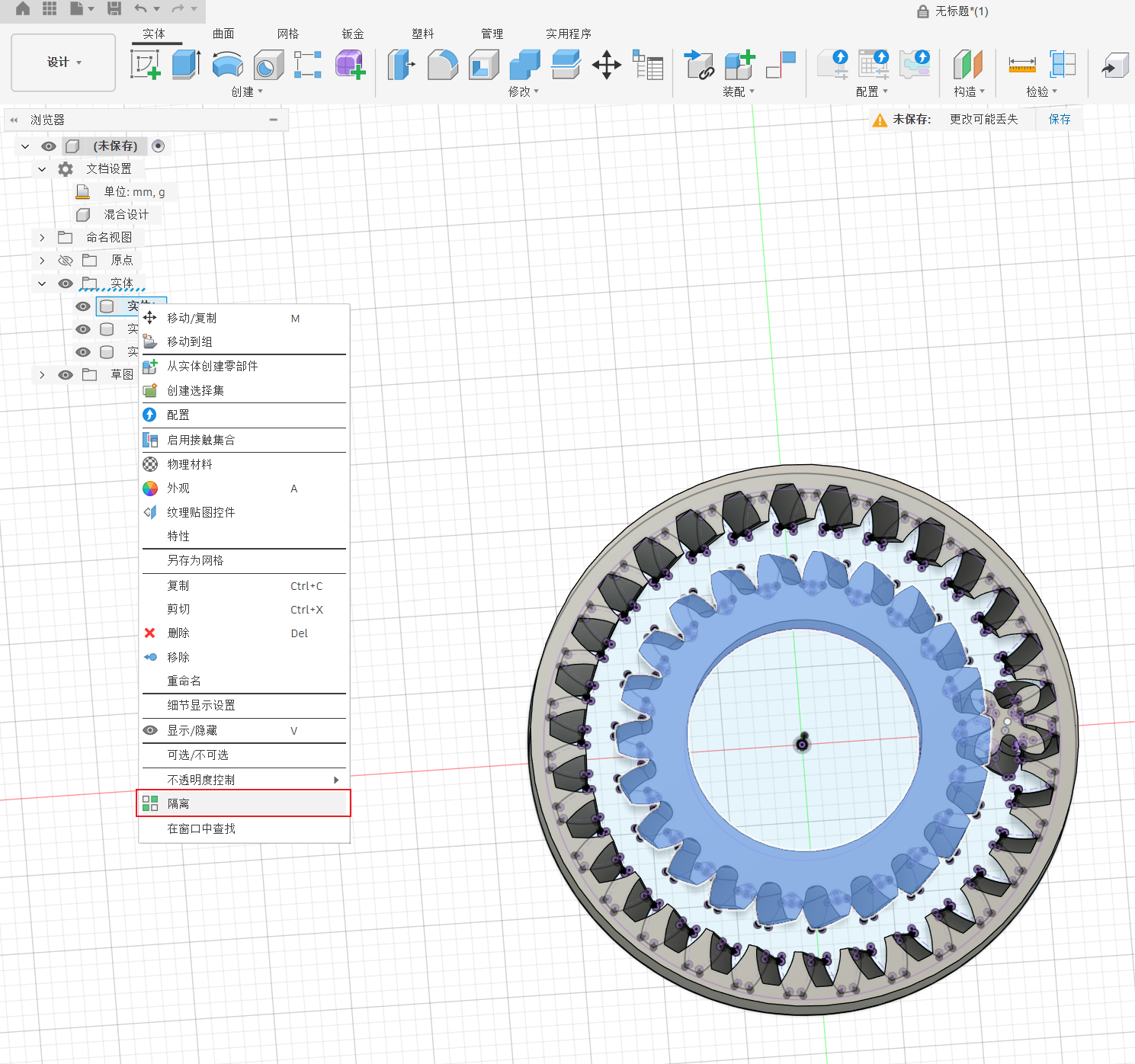

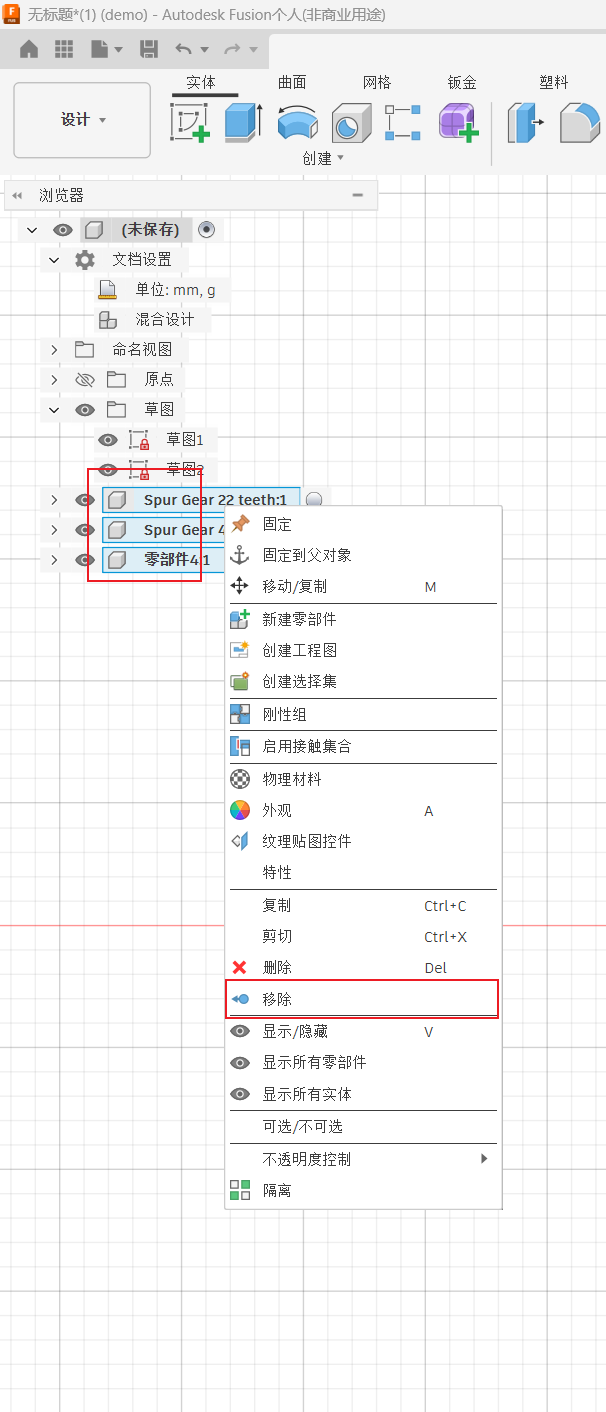

选中三个齿轮右键鼠标移除这些齿轮。

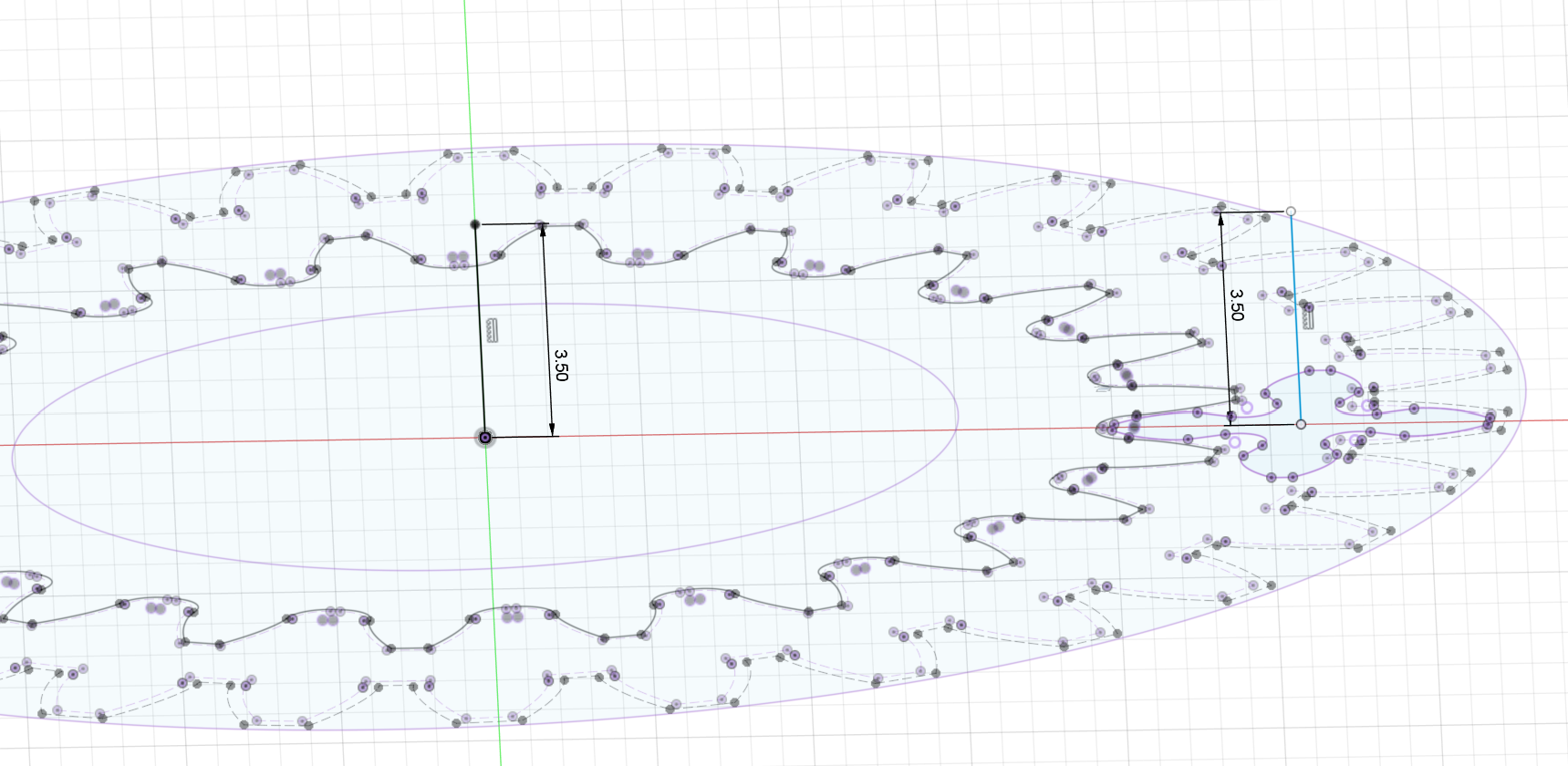

新建前视基准面在齿轮的中心点位置画一条垂直的直线，长度为3.5mm。

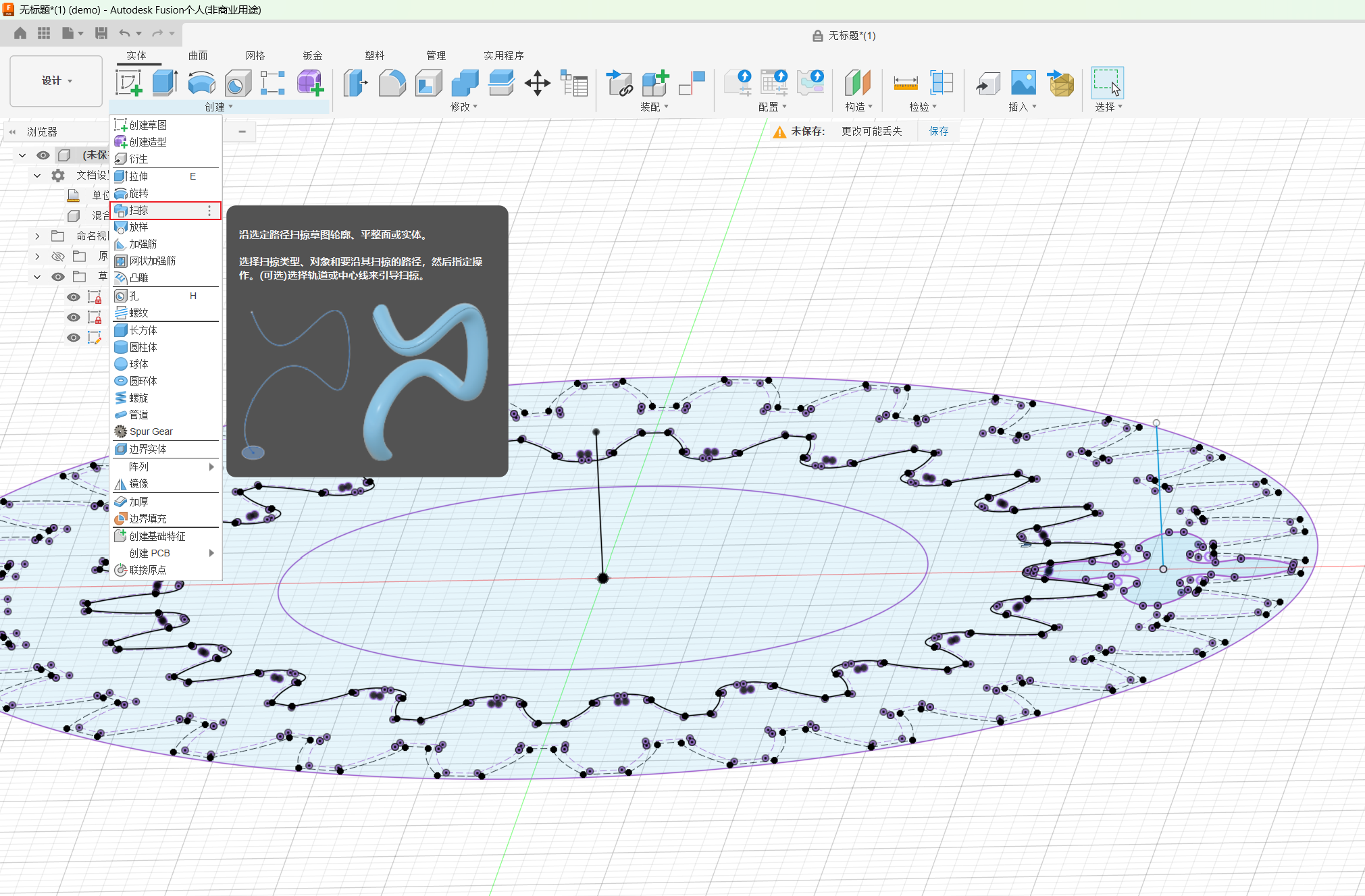

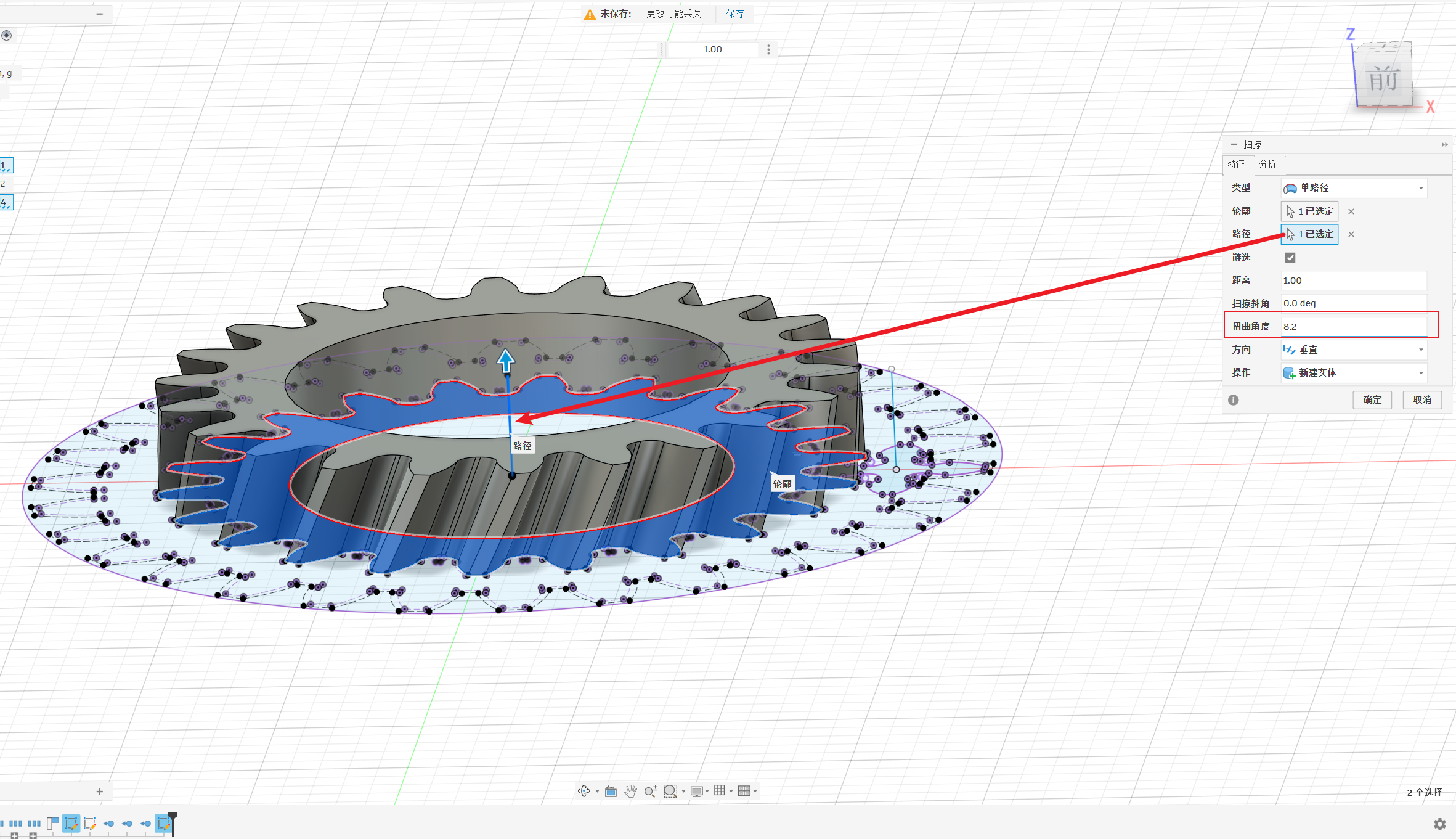

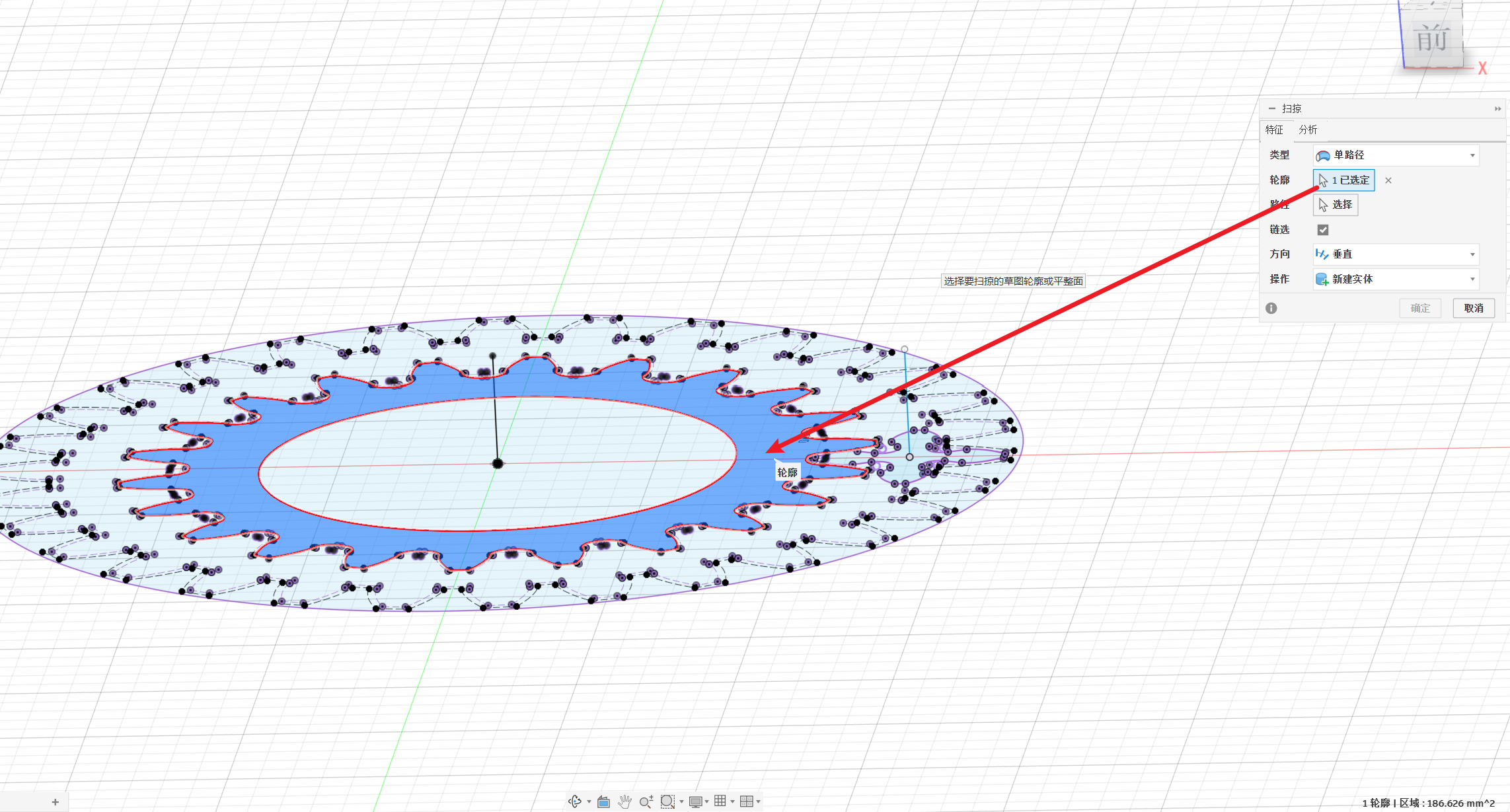

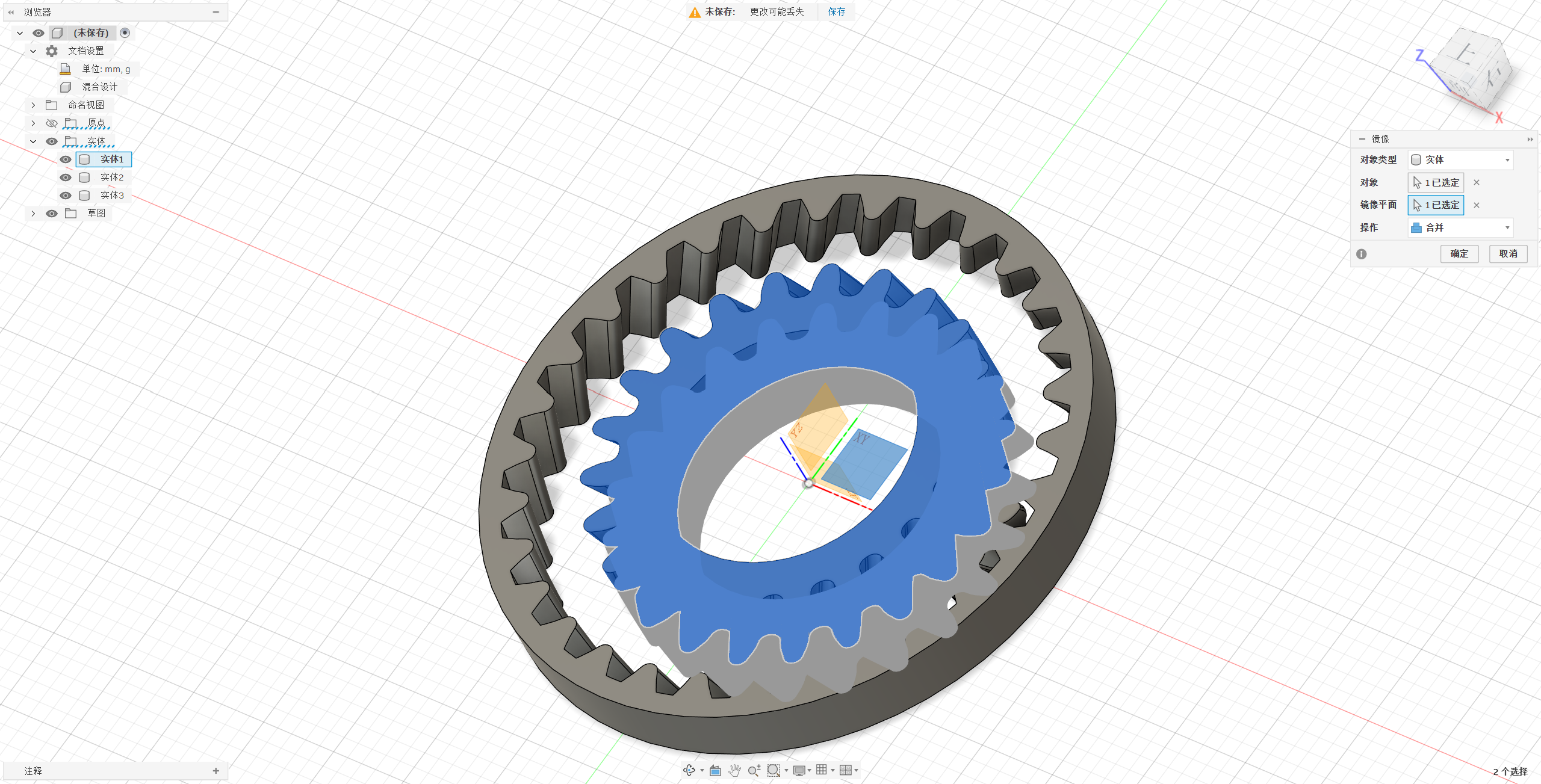

使用扫掠命令，依次选中大外齿轮轮廓与路径直线，将扭转角度设置为 8.2deg。

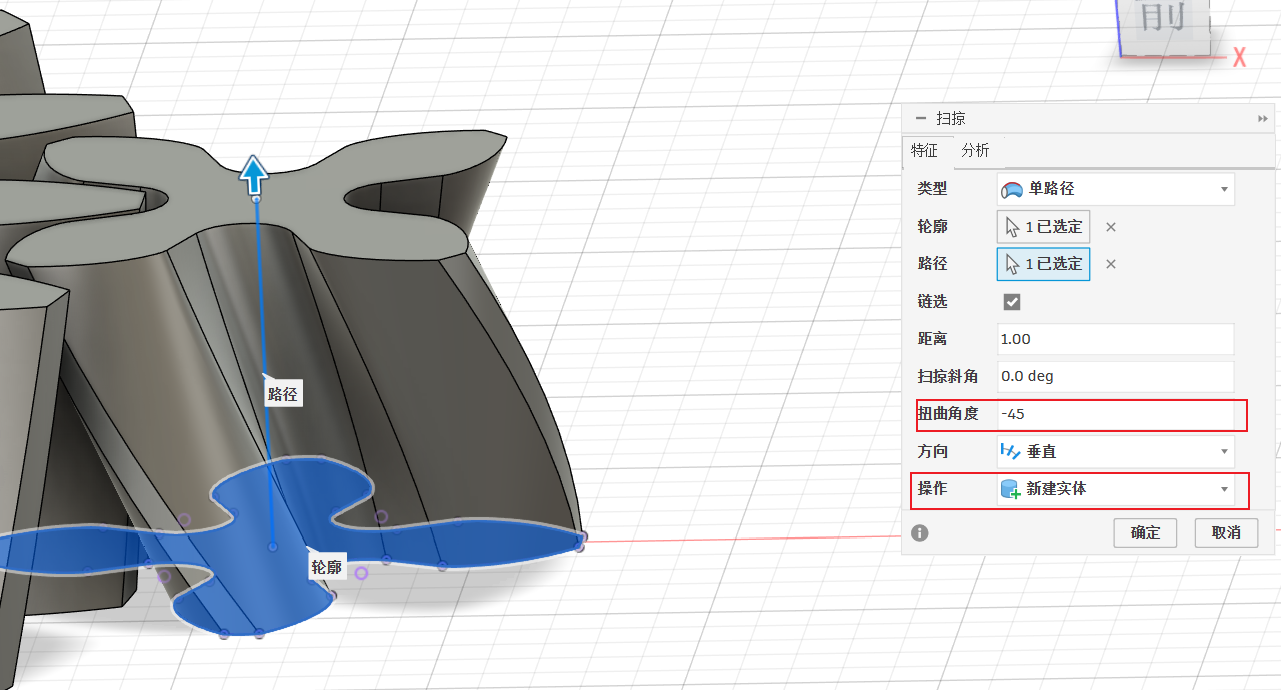

使用扫掠命令，依次选中小齿轮轮廓与路径直线，将扭转角度设置为 -45deg。

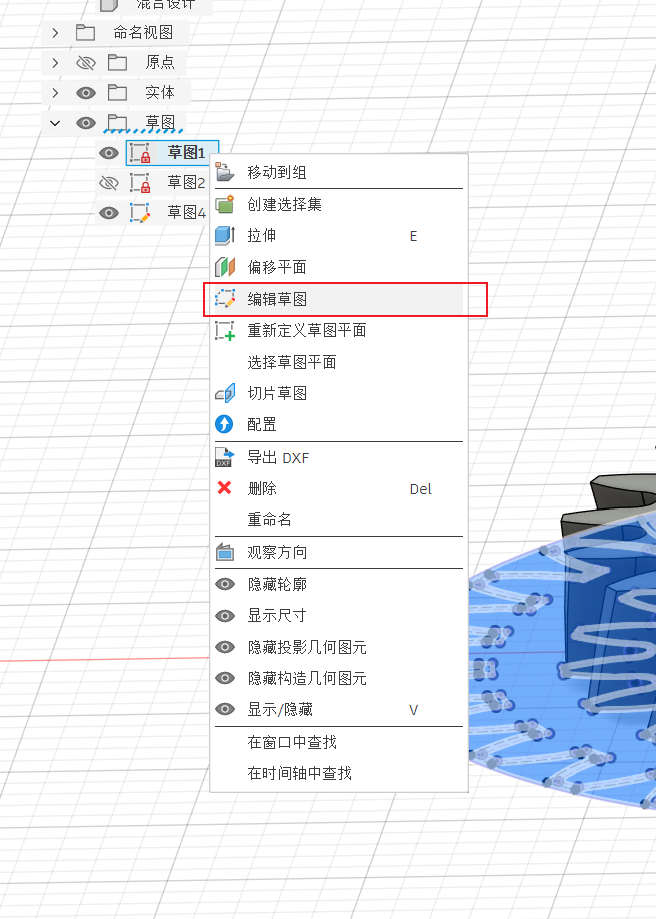

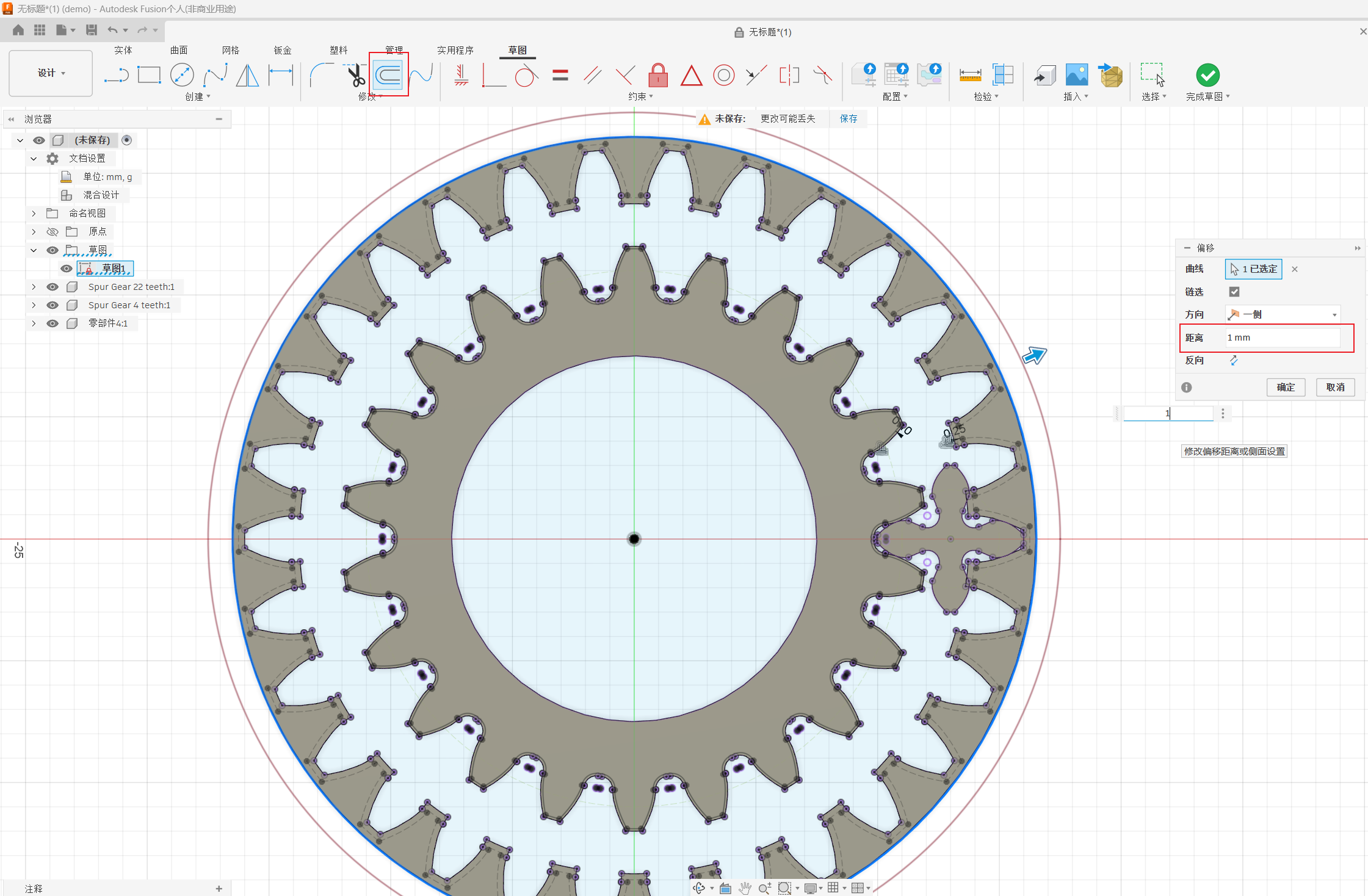

重新编辑草图1，把外齿轮向外扩充1mm。

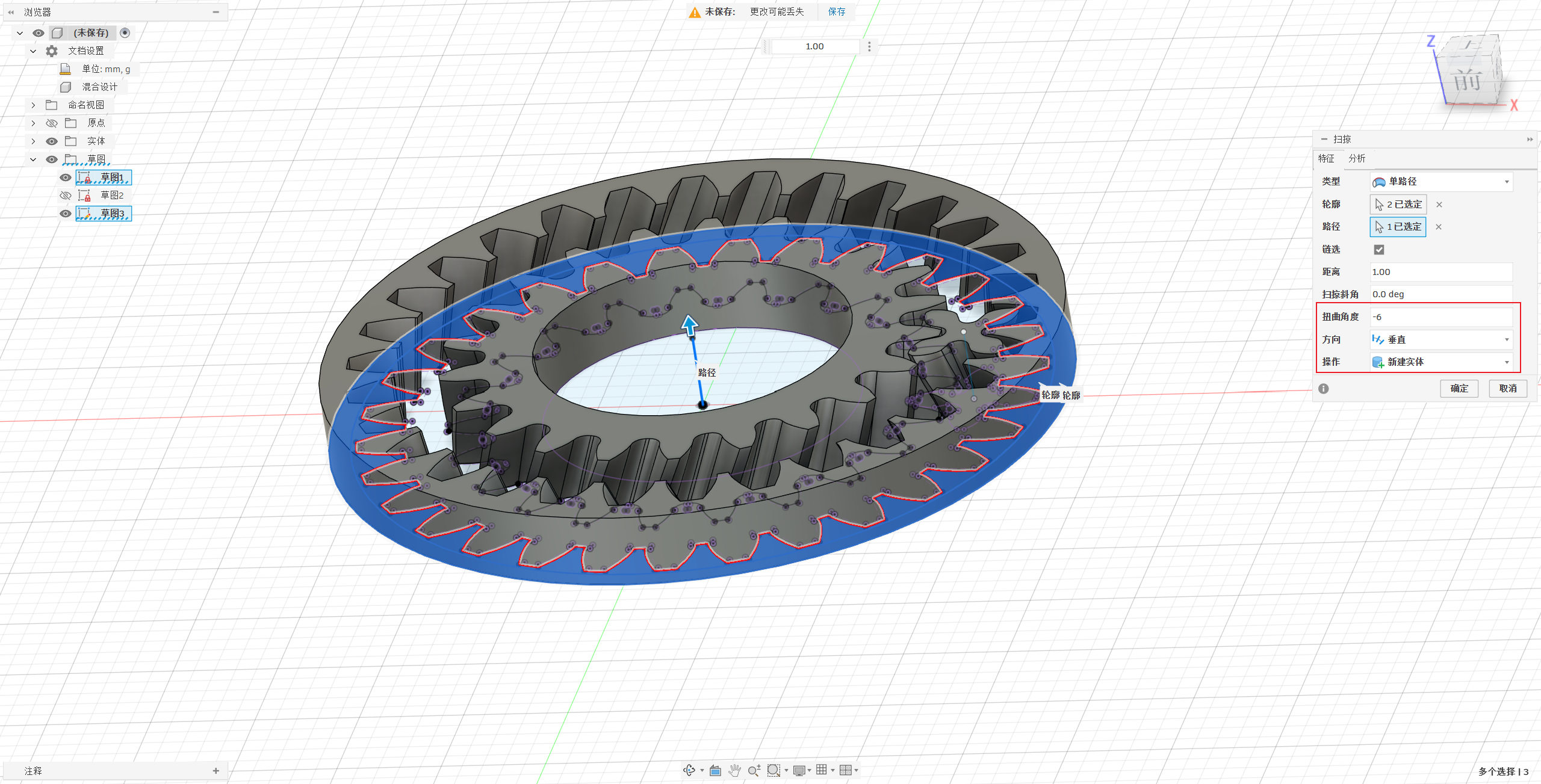

使用扫掠命令，依次选外齿轮轮廓与路径直线，将扭转角度设置为 -6deg。

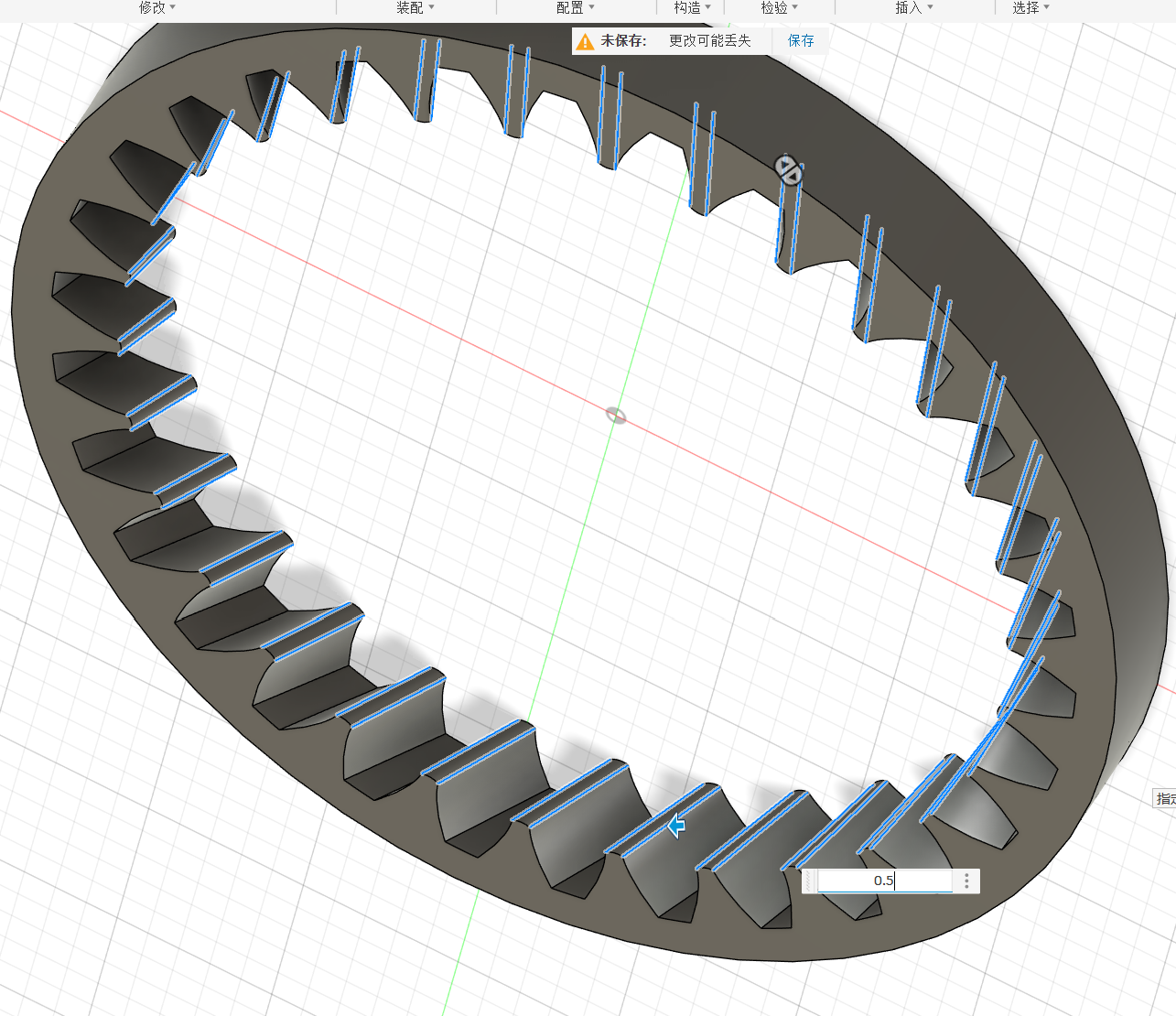

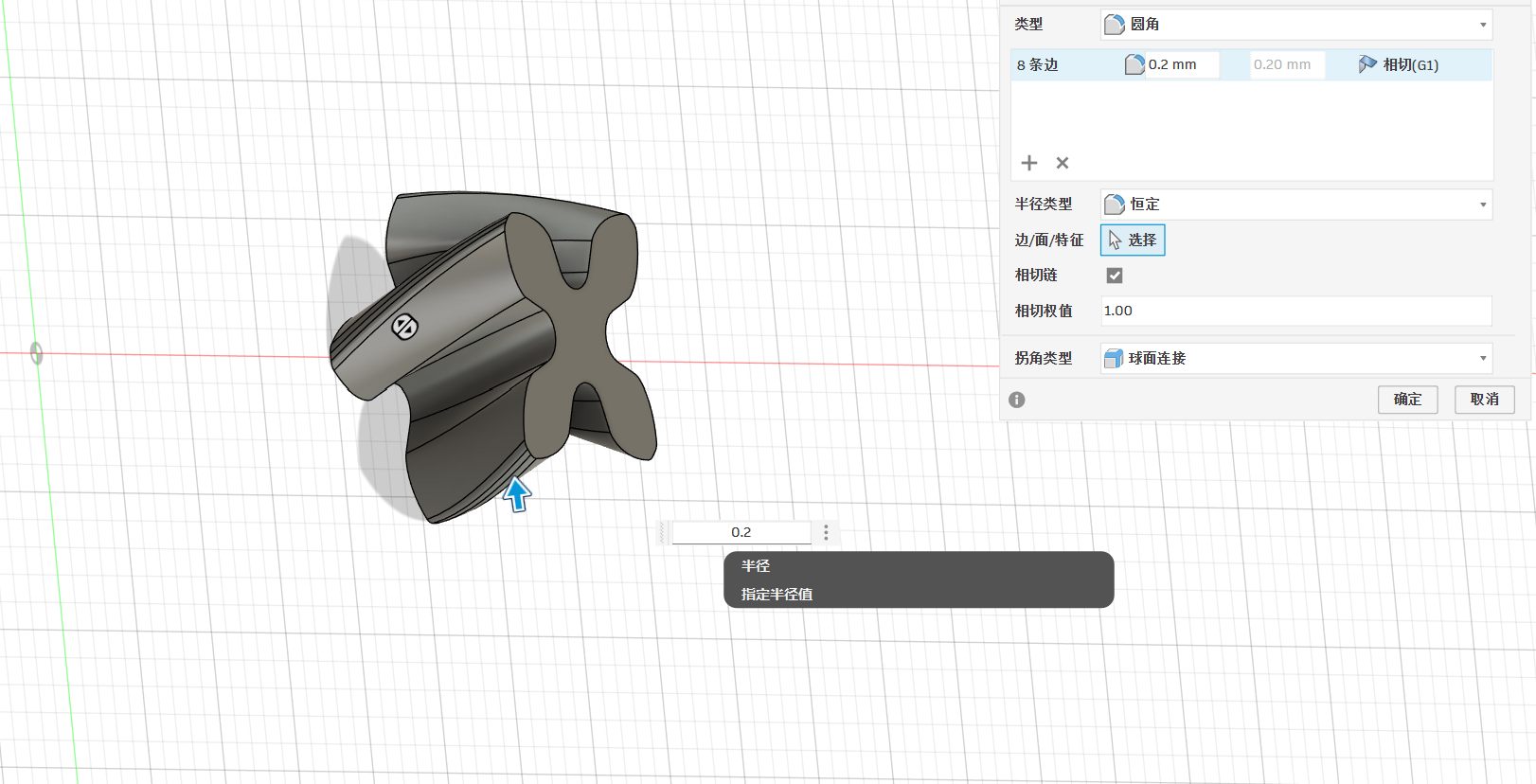

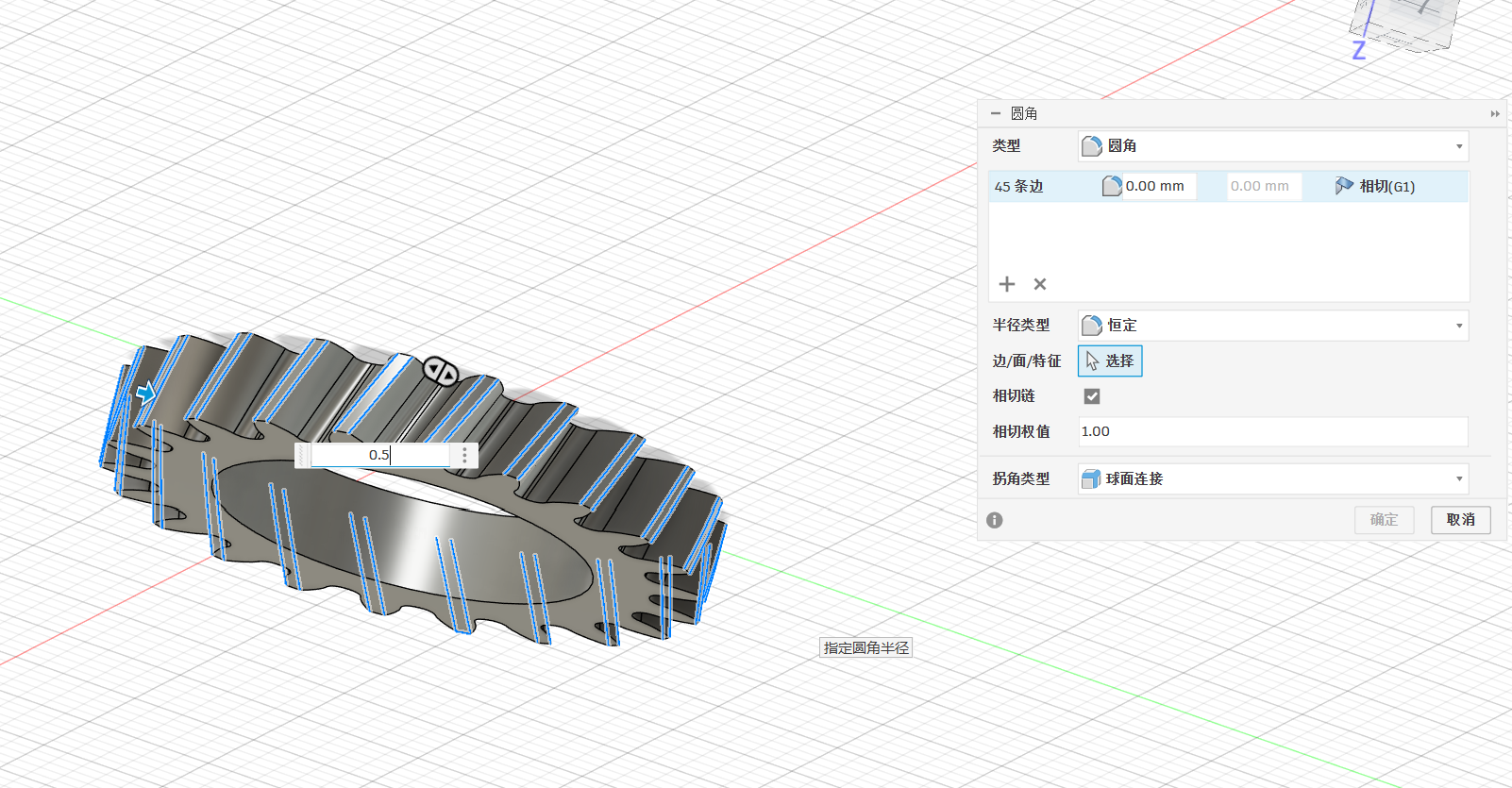

使用“圆角”命令，选择齿轮齿顶及齿根过渡边线，设置合适的圆角半径以消除尖锐棱角。

接下来把三个齿轮分别做一下镜像，注意在操作选项里要选“合并”，这样镜像出来的部分就会和原来的齿轮自动拼成一个整体。

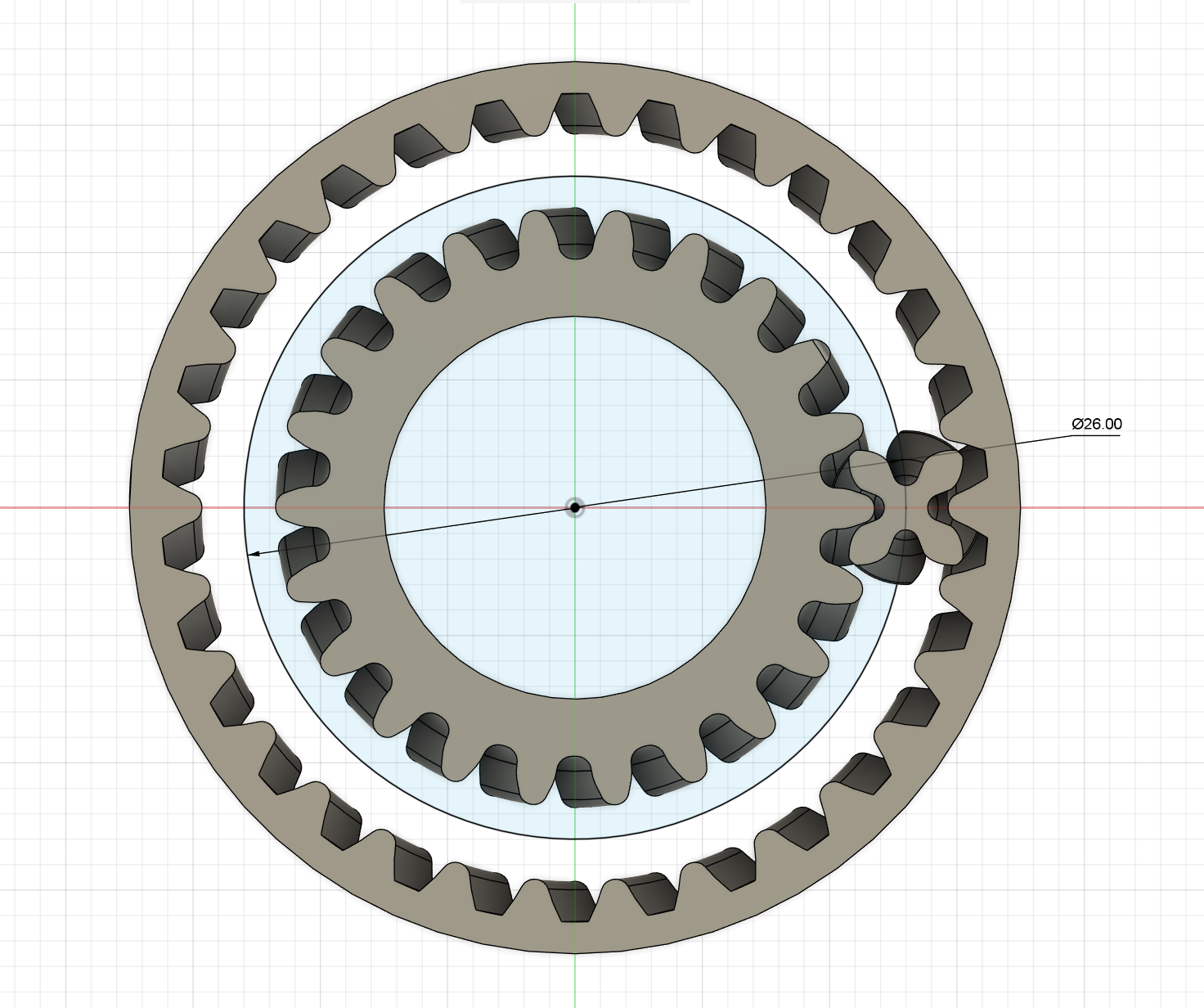

1. 新建草图，在原点绘制一个直径为 26 mm 的圆。
2. 完成并退出草图。

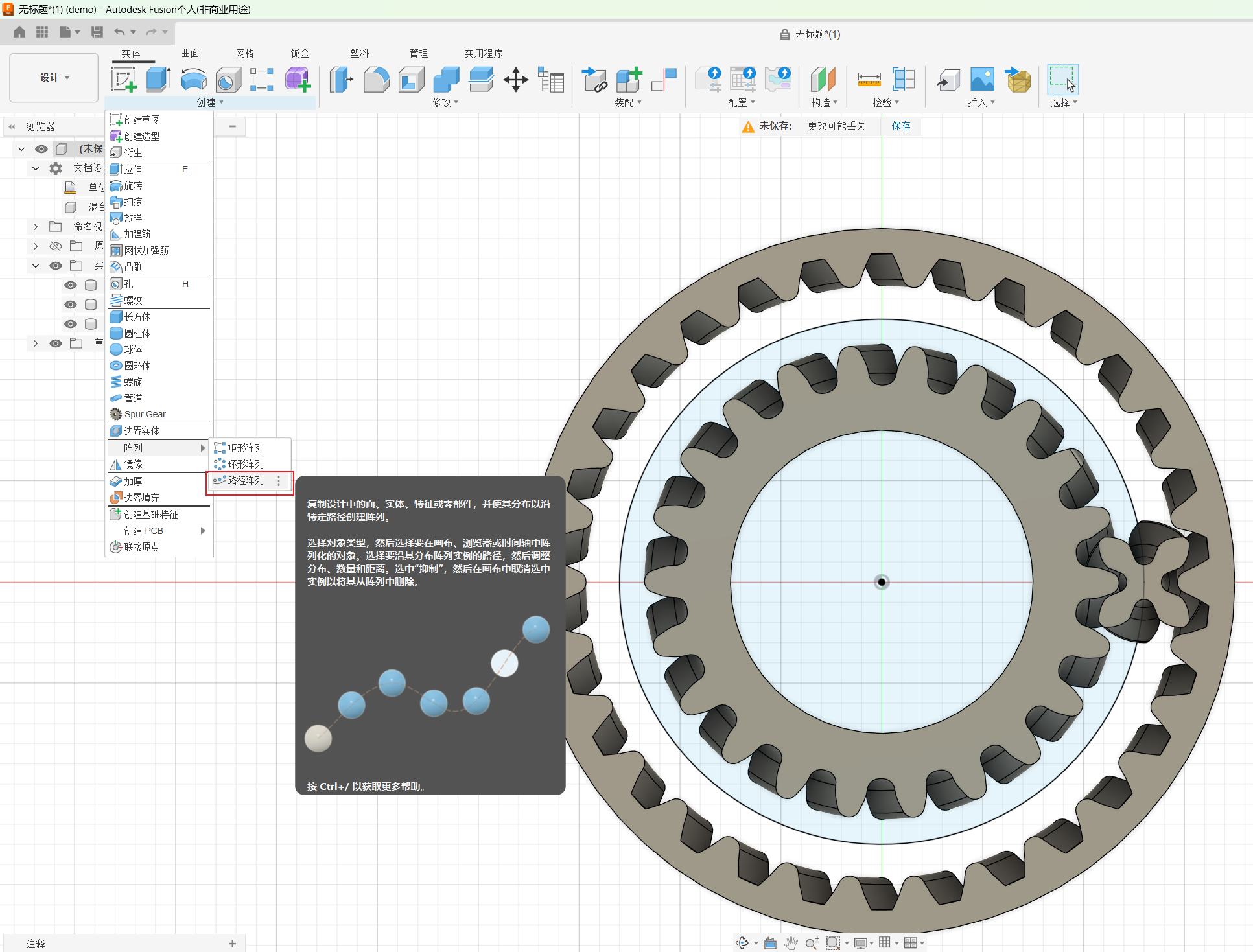

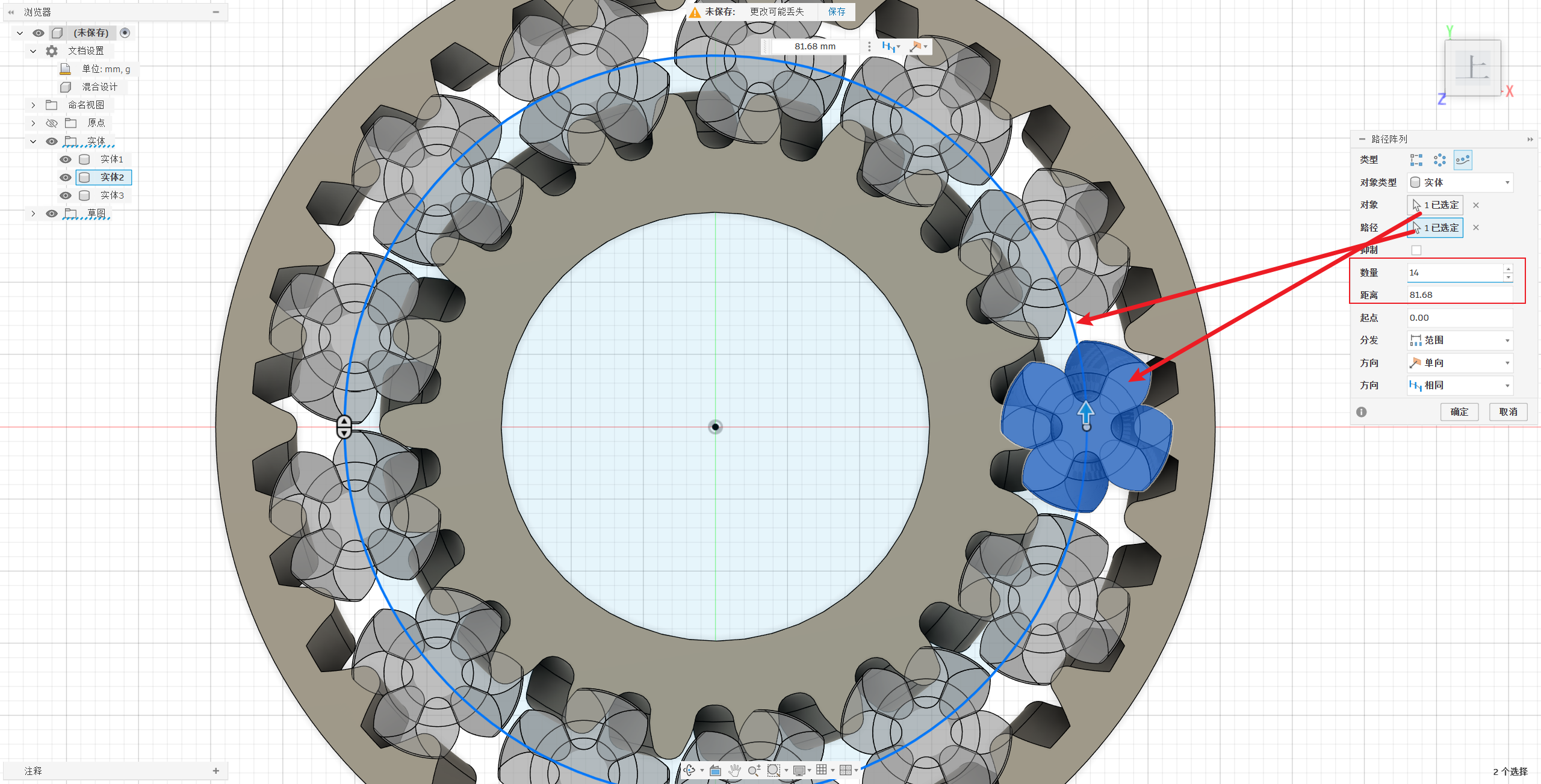

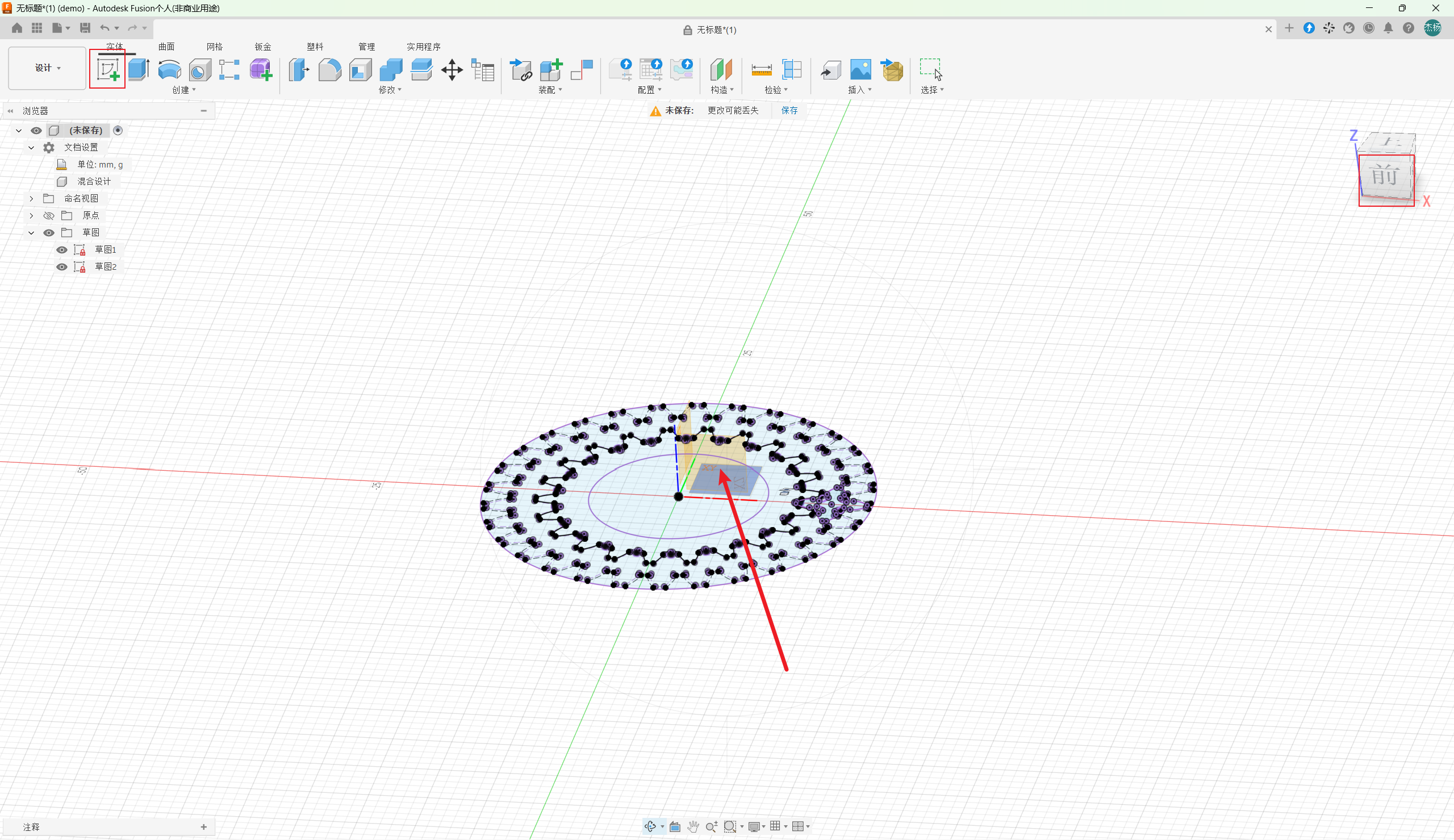

3. 启动“创建 > 模式 > 环形阵列”命令。
4. 选择小齿轮为阵列对象，选择草图圆为阵列路径，设置数量后确认。
