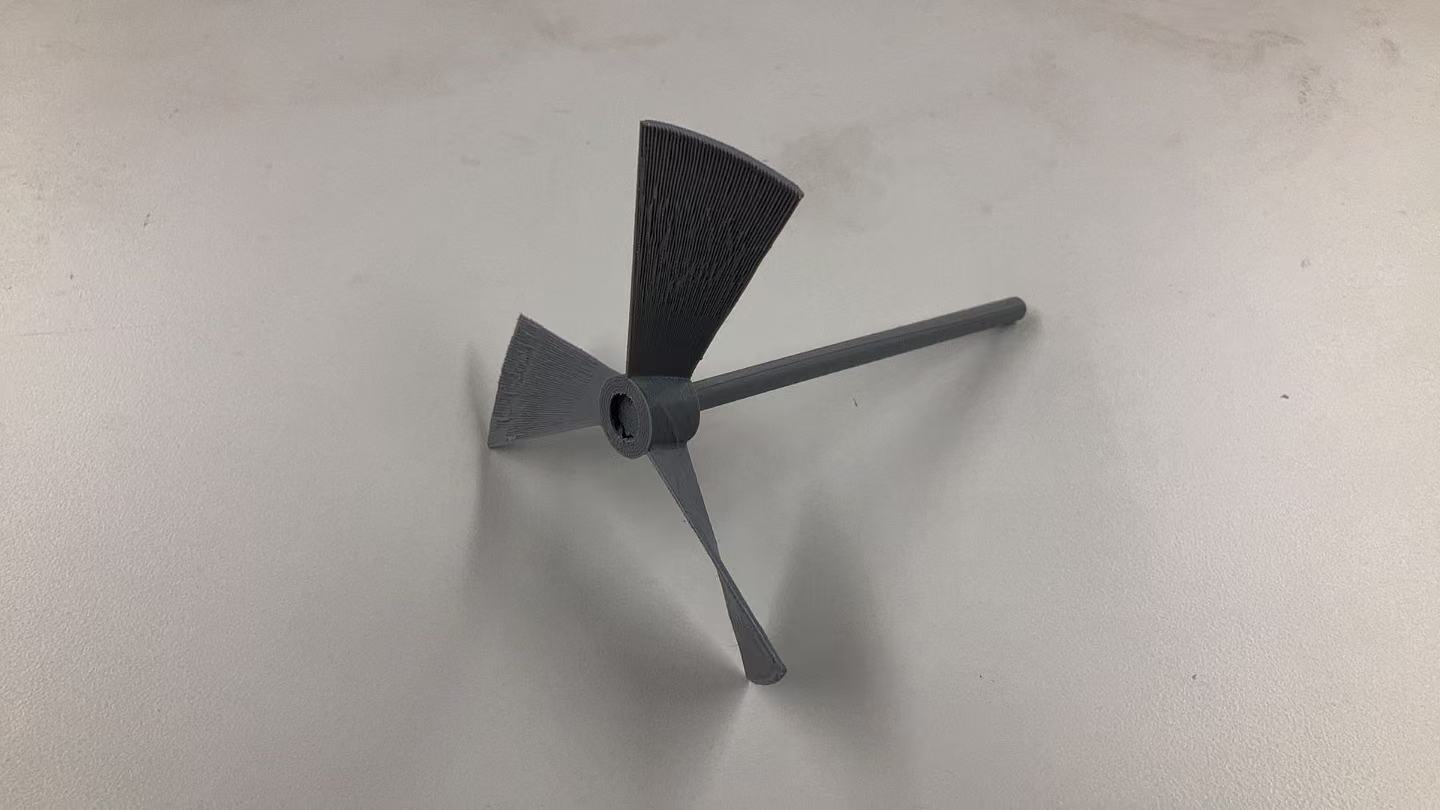

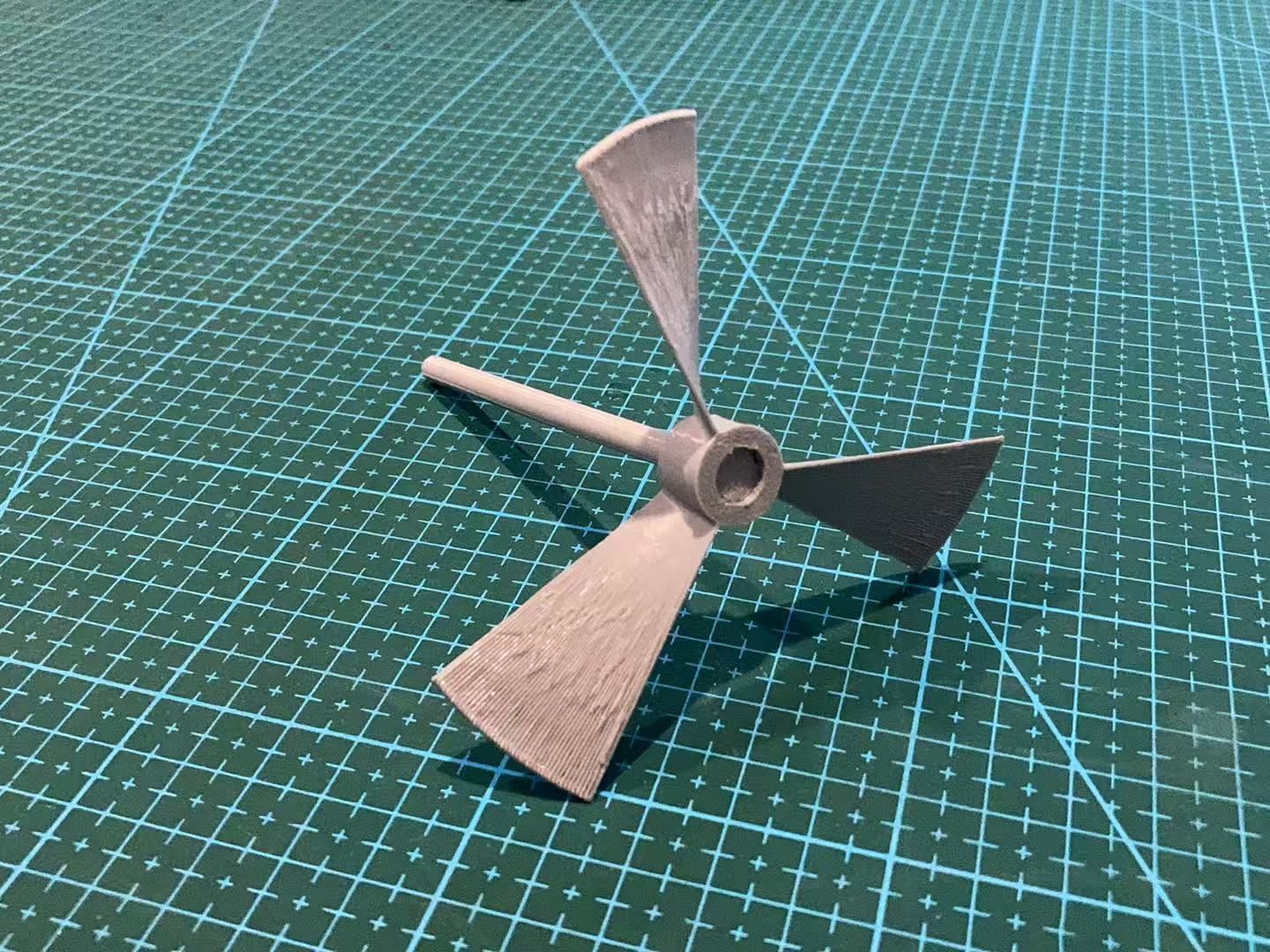

用CREO画小时候玩的竹蜻蜓

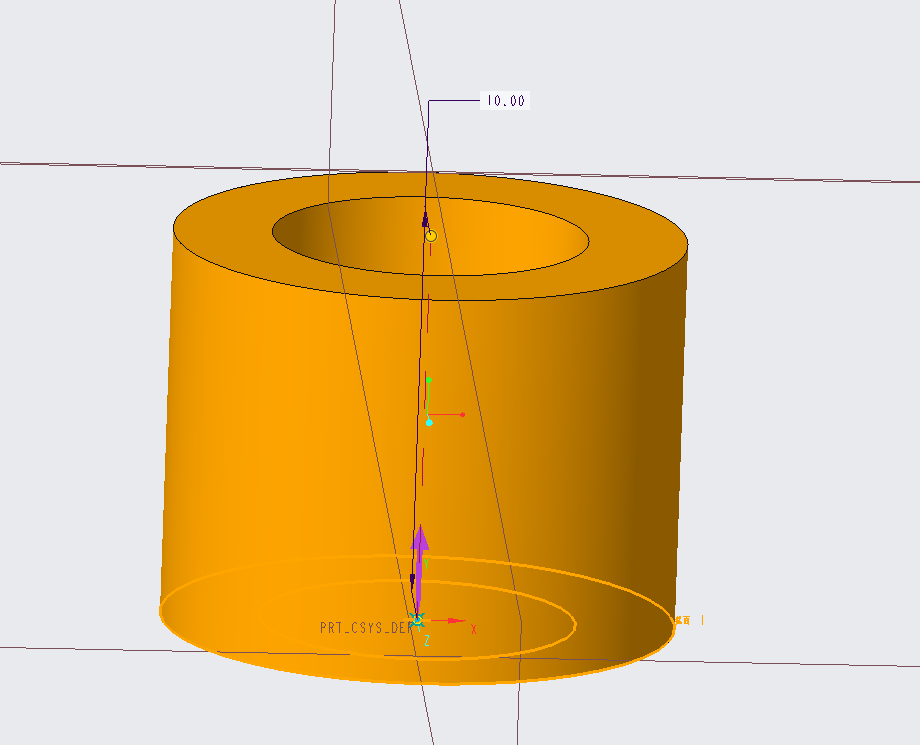

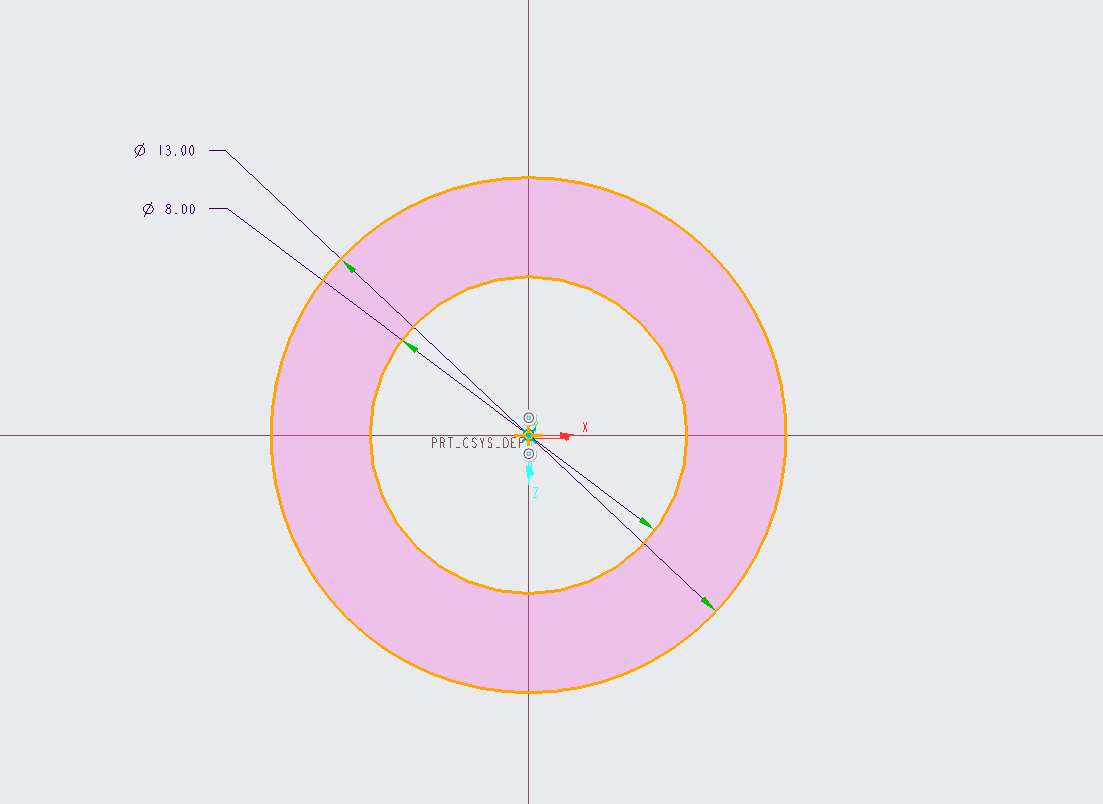

先画一个圆柱管体。

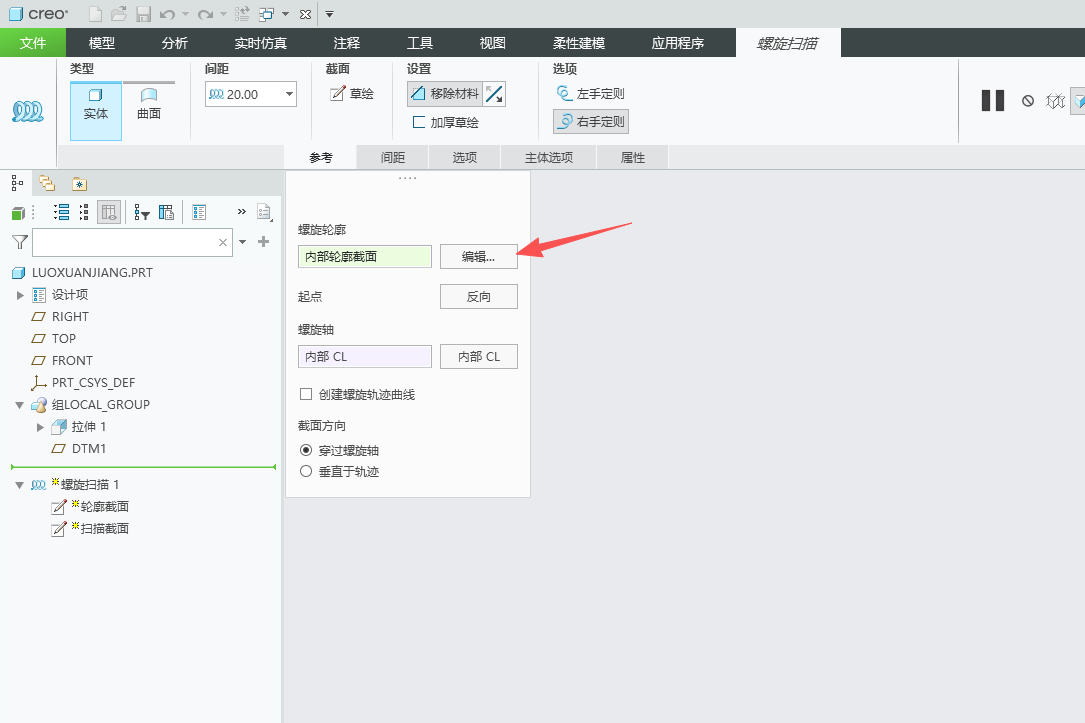

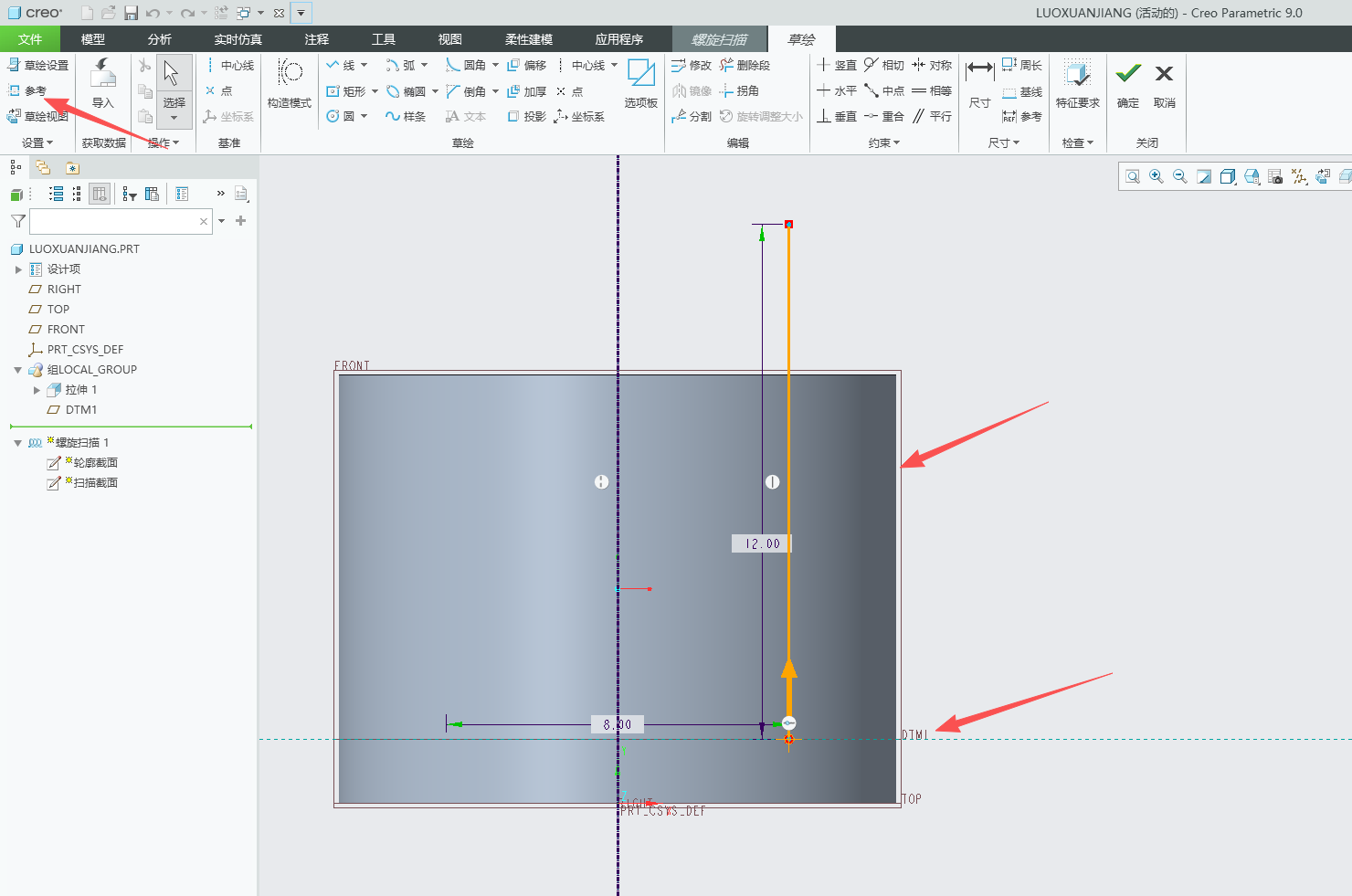

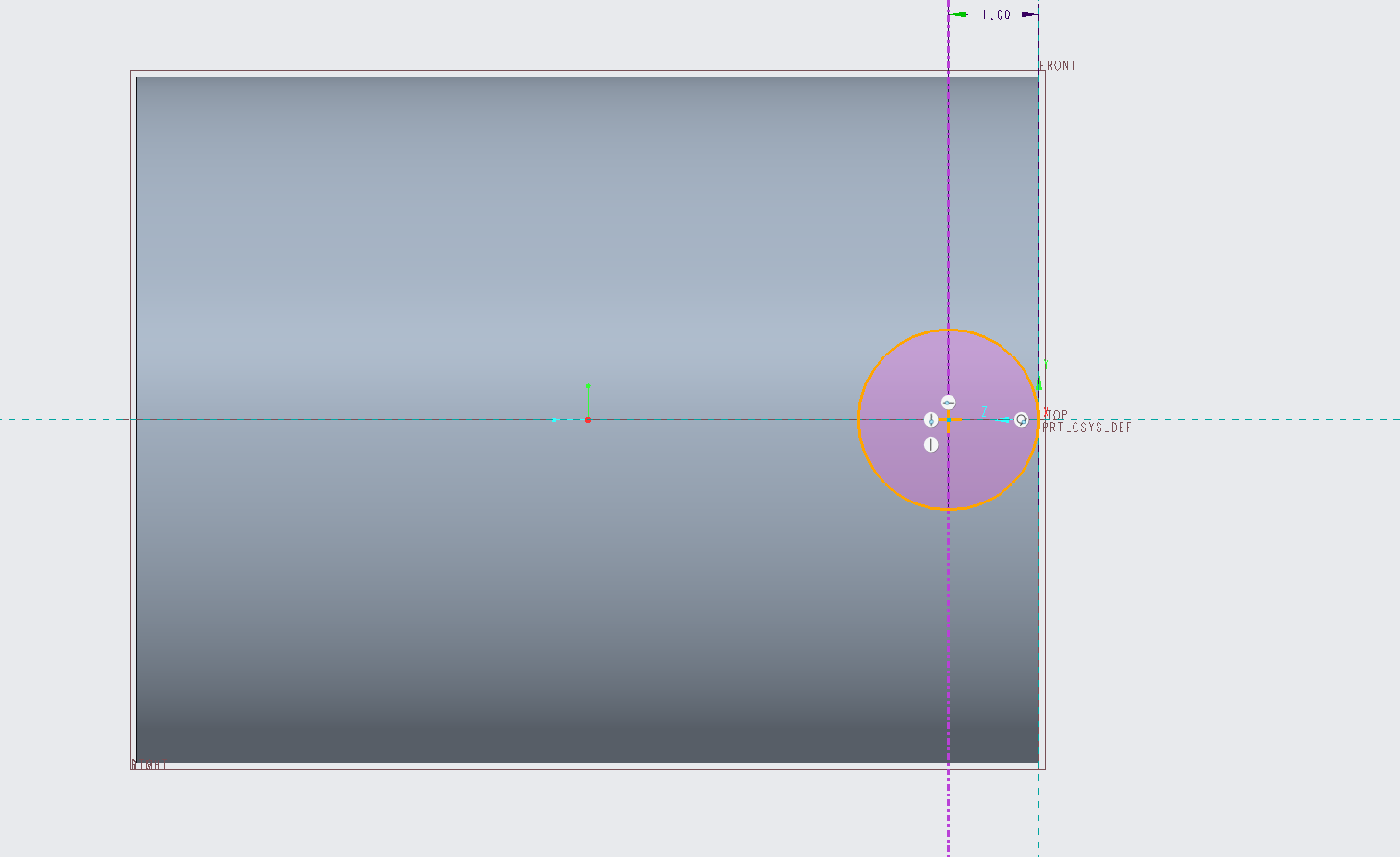

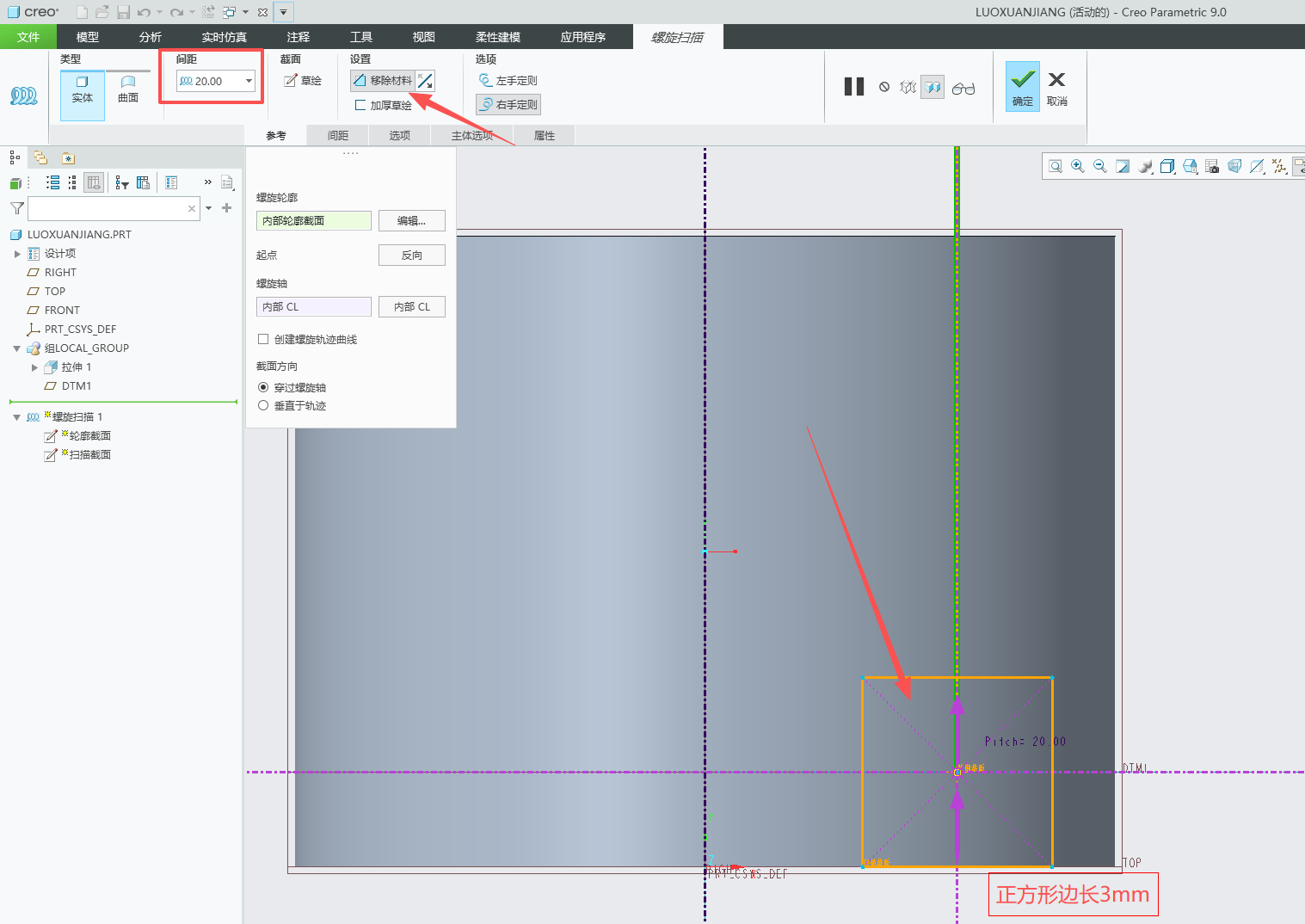

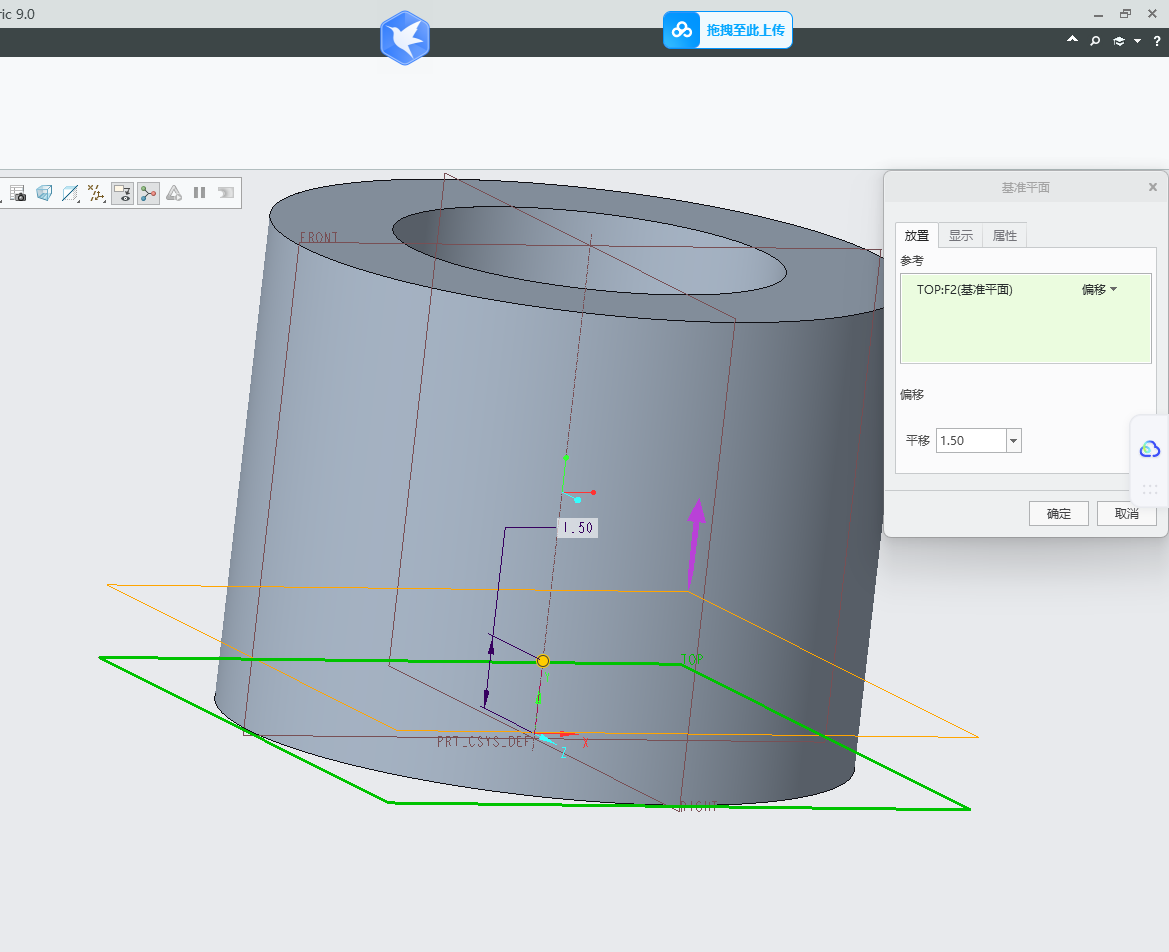

用底面做参考向上偏移1.5新建平面。然后点击螺旋扫描按钮，在内部轮廓截面点击编辑，进去后设置中心线（几何），选择参考选新建平面DTM1和圆柱的边做参考，然后用线工具画轮廓，从下向上画，这样起点自动设置成下面的点。确定回到螺旋扫描界面，点击草绘按钮，进入草绘截面里。用同样的方法在轴的另一面做第二个螺旋

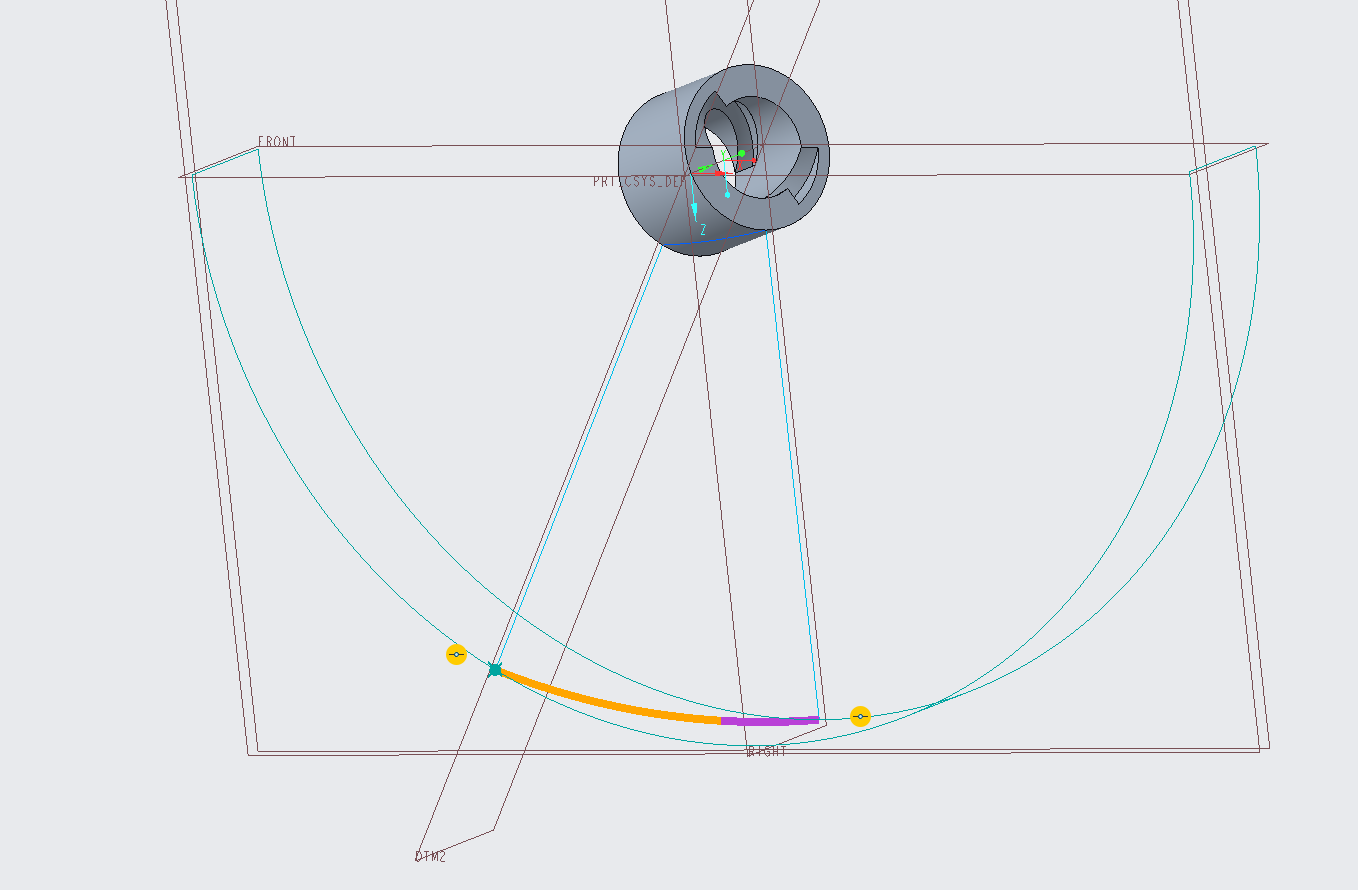

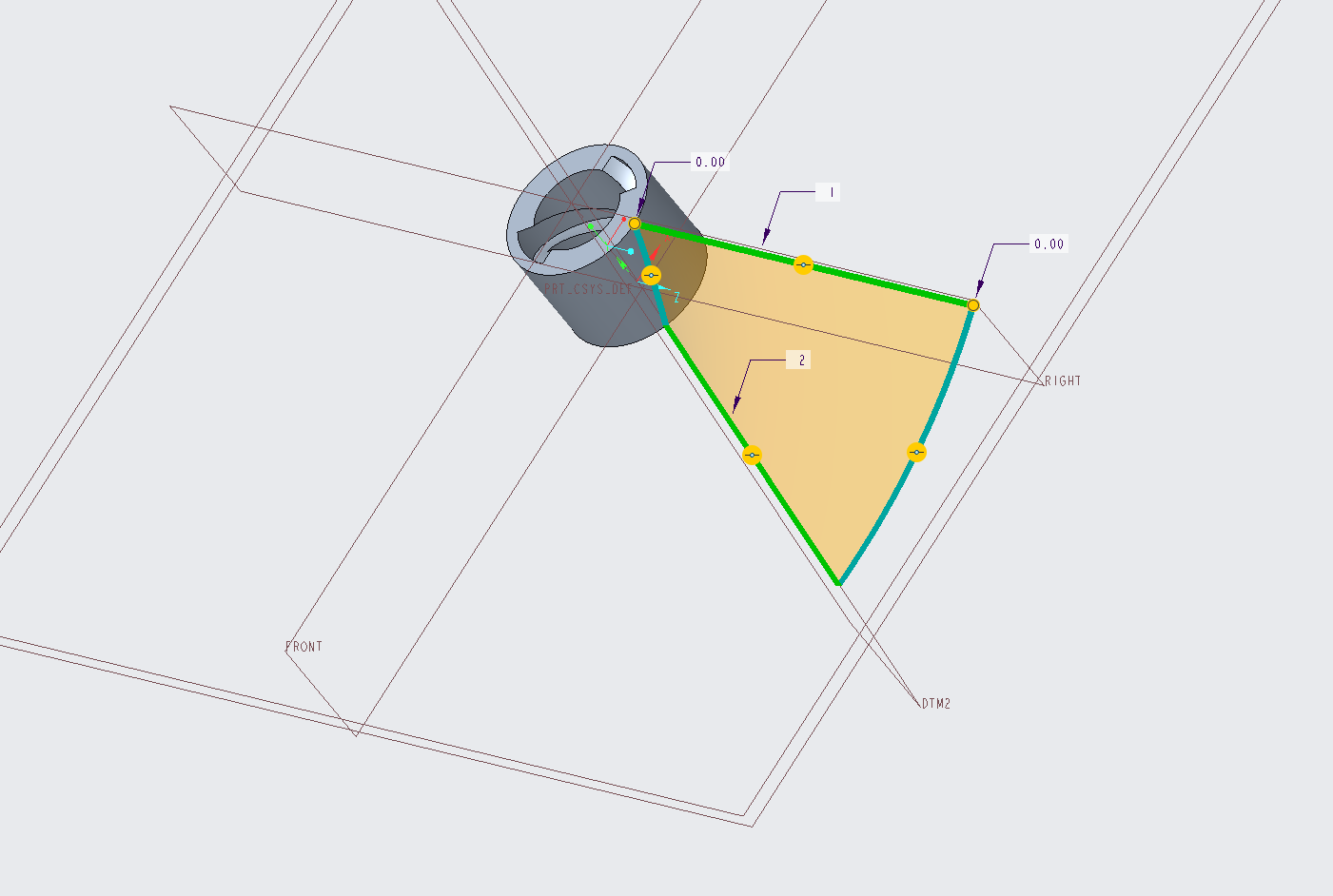

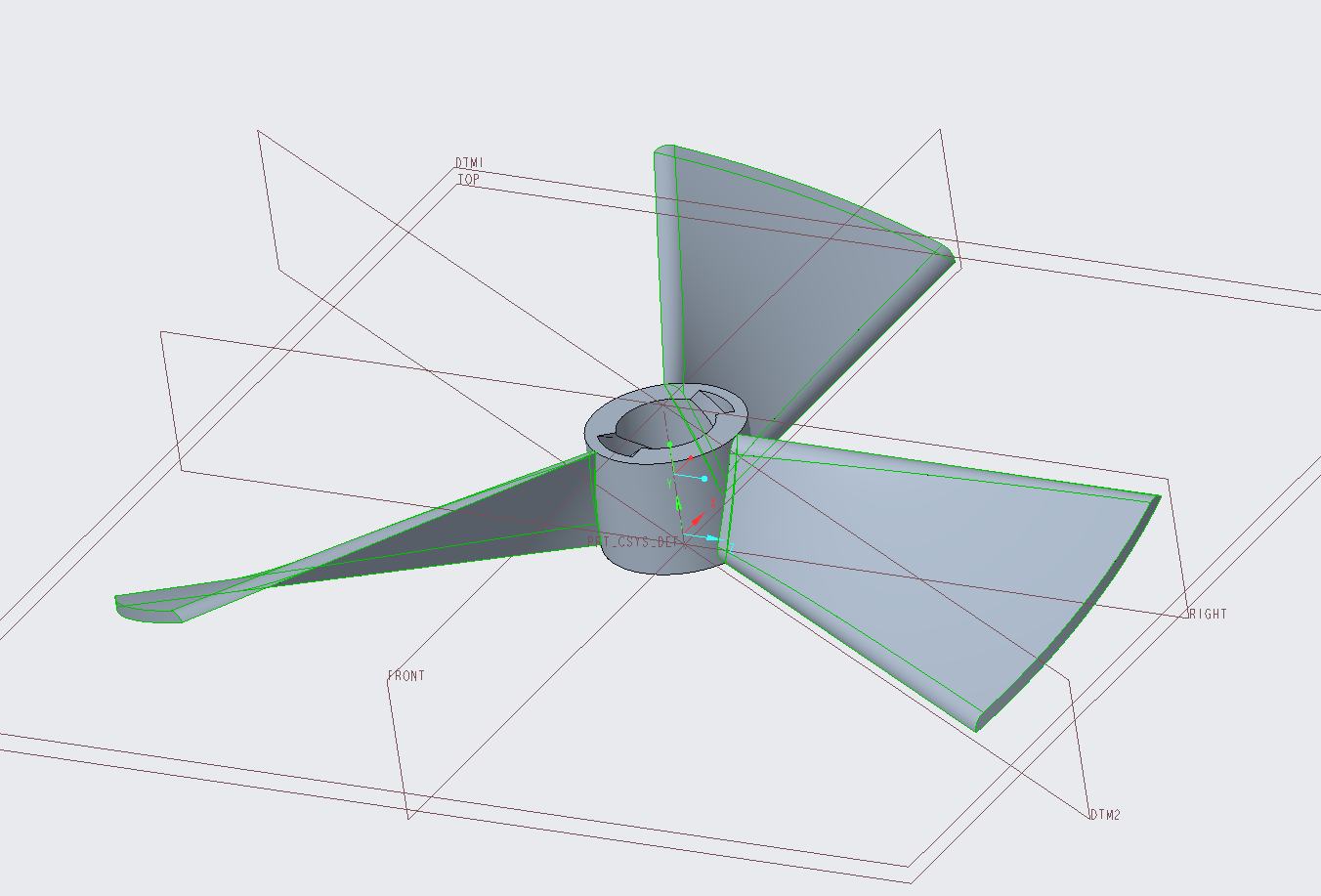

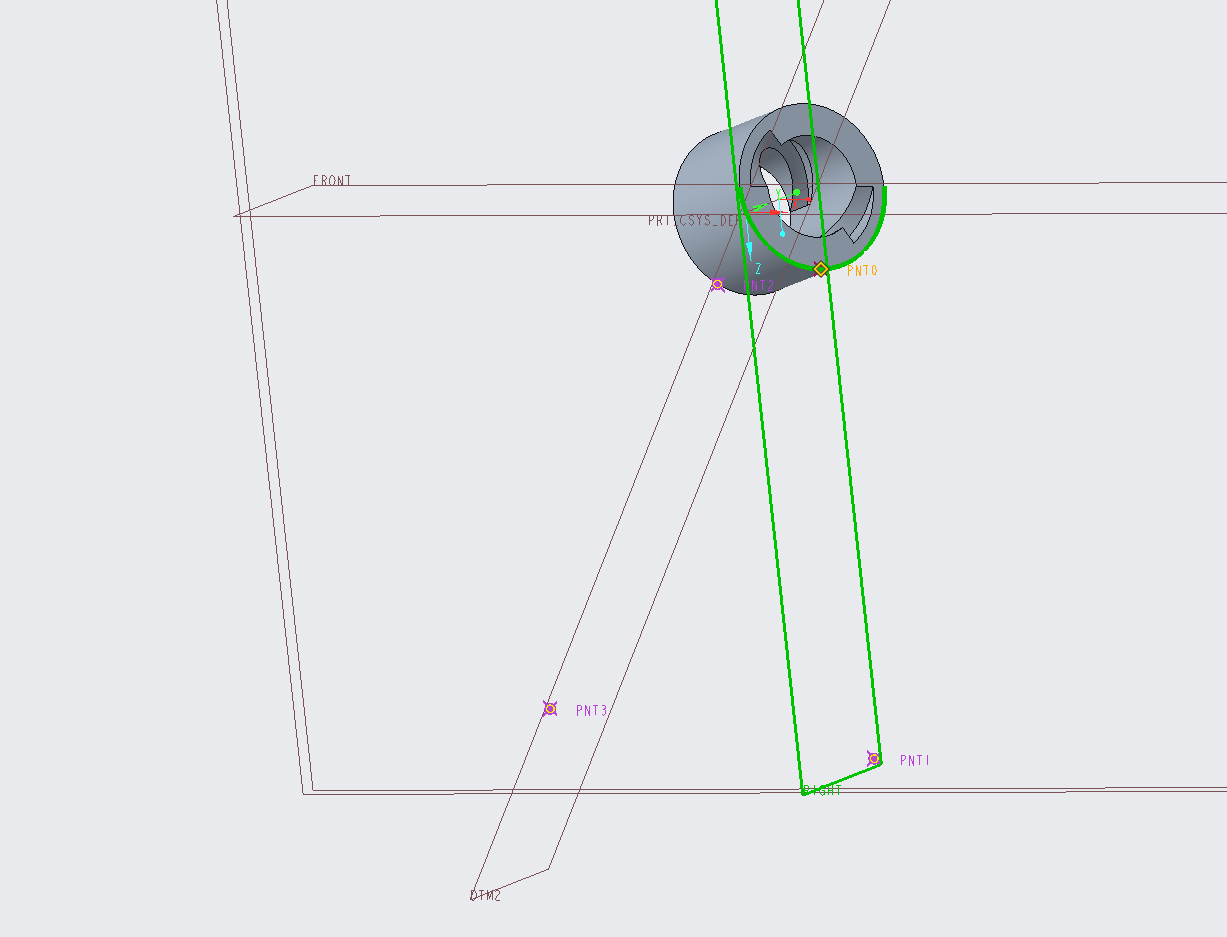

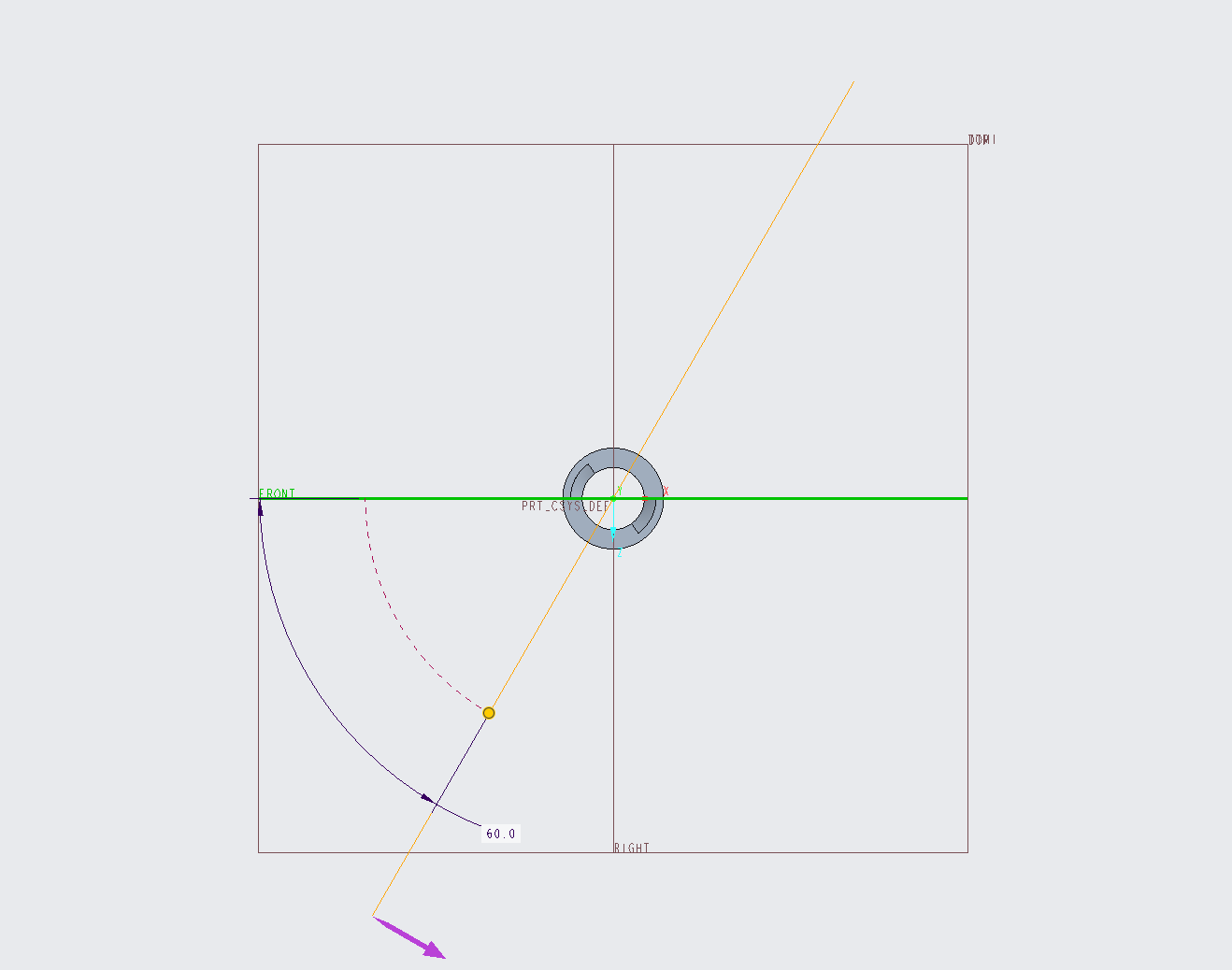

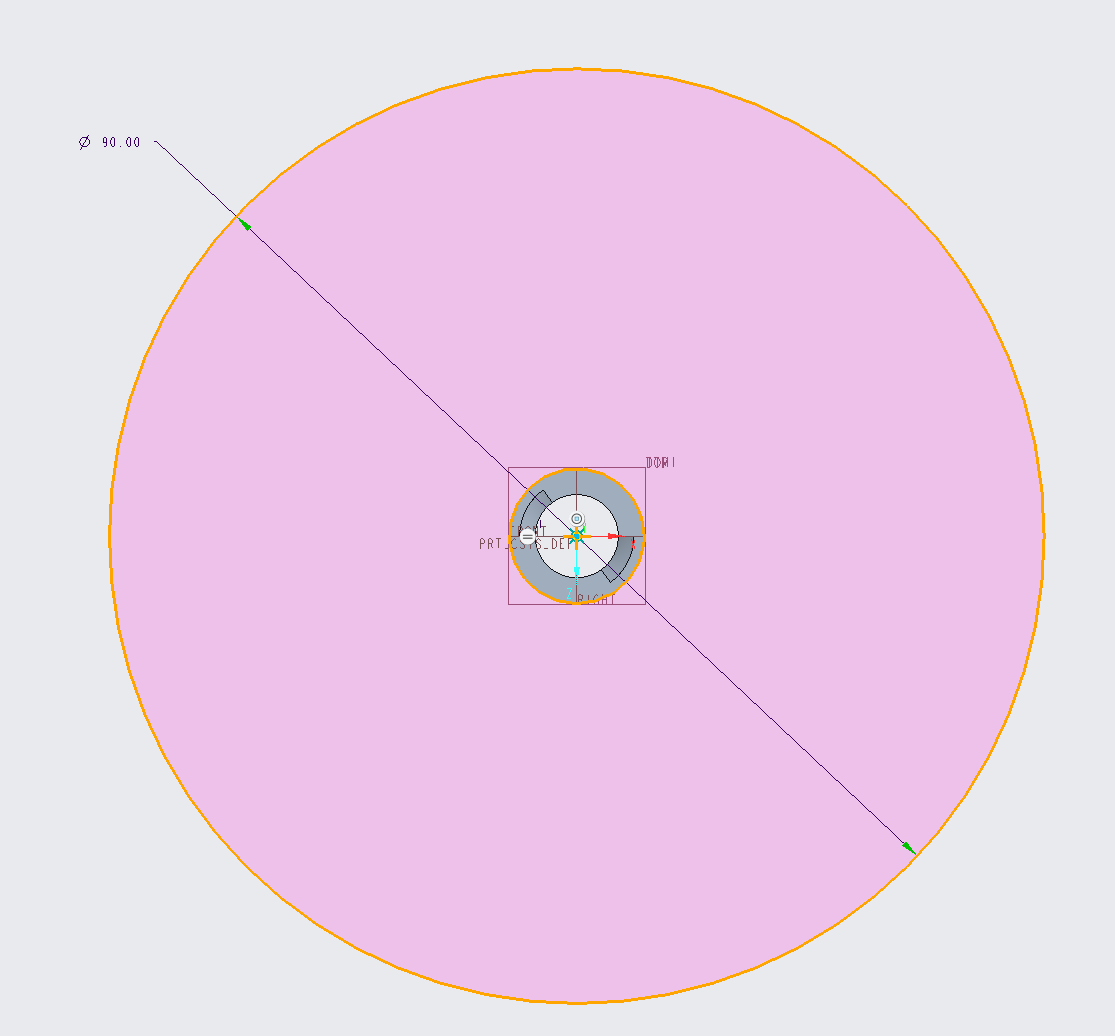

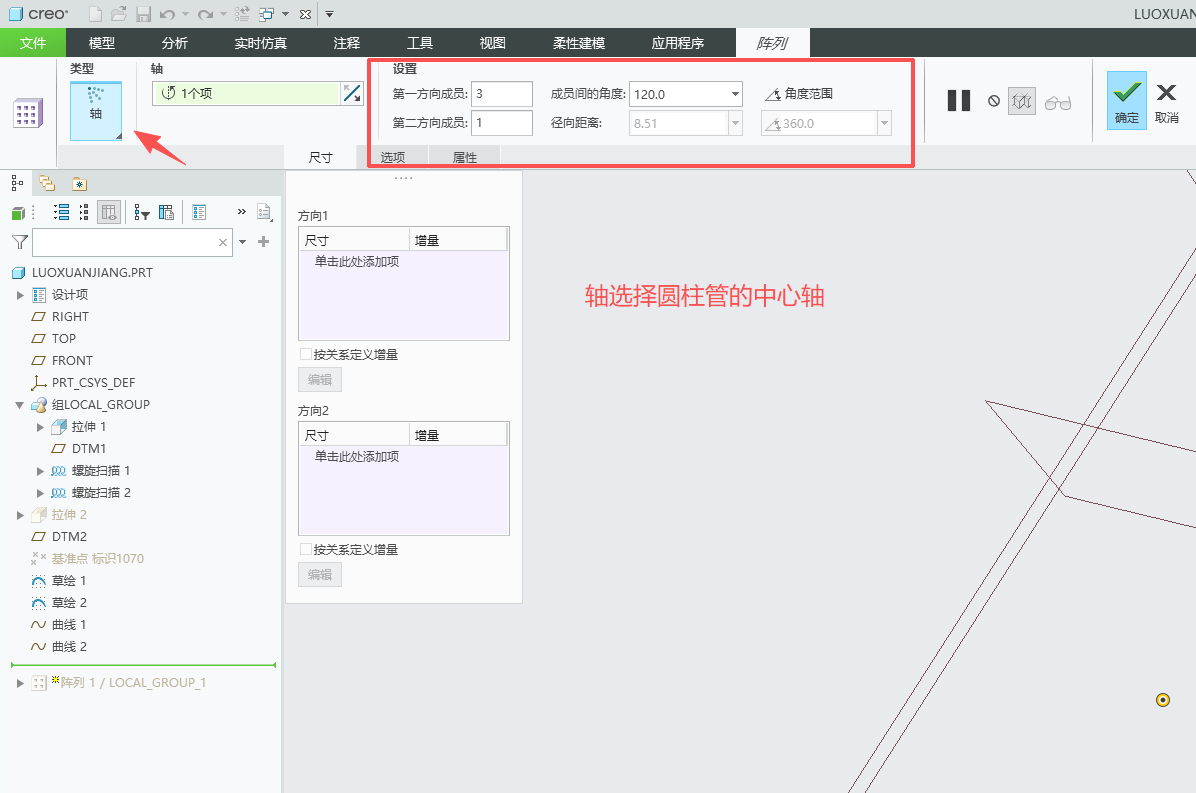

这里的做法和上篇文章的做法一样，不再细讲。先拉伸两个圆形的曲面，新建一个平面和立面形成一个30的角，然后新建四个基准点，再草绘画边线最后用编辑混合画成曲面，加厚，倒圆角，最后阵列成3个。隐藏曲面。

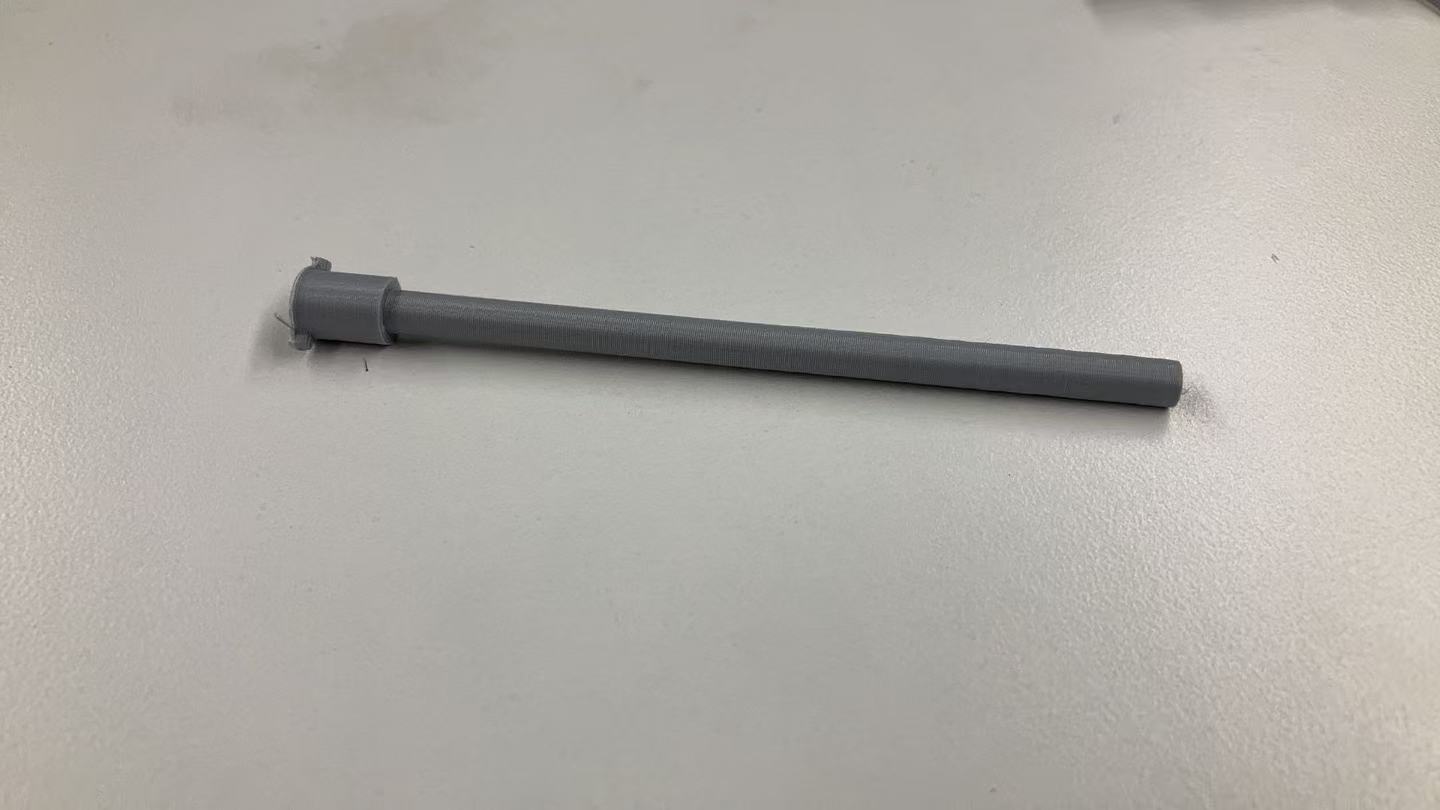

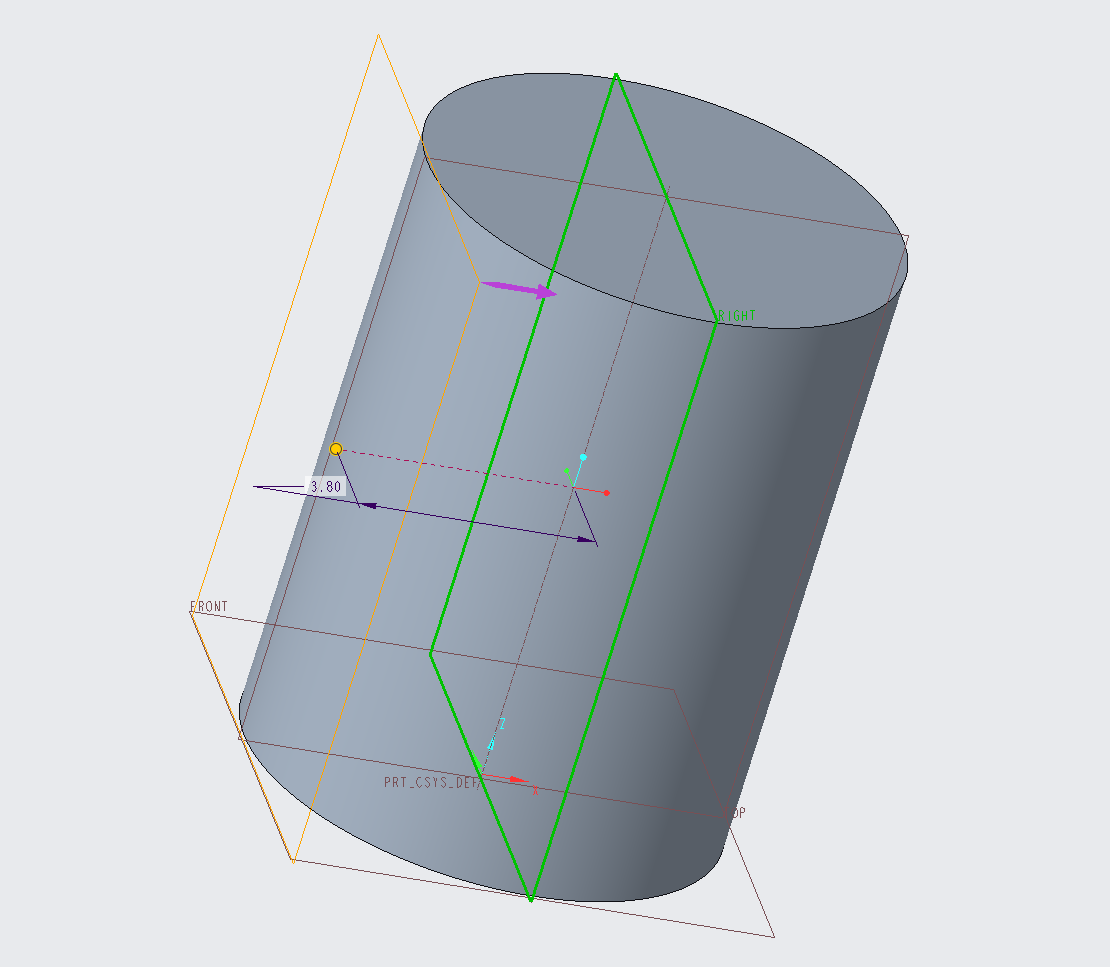

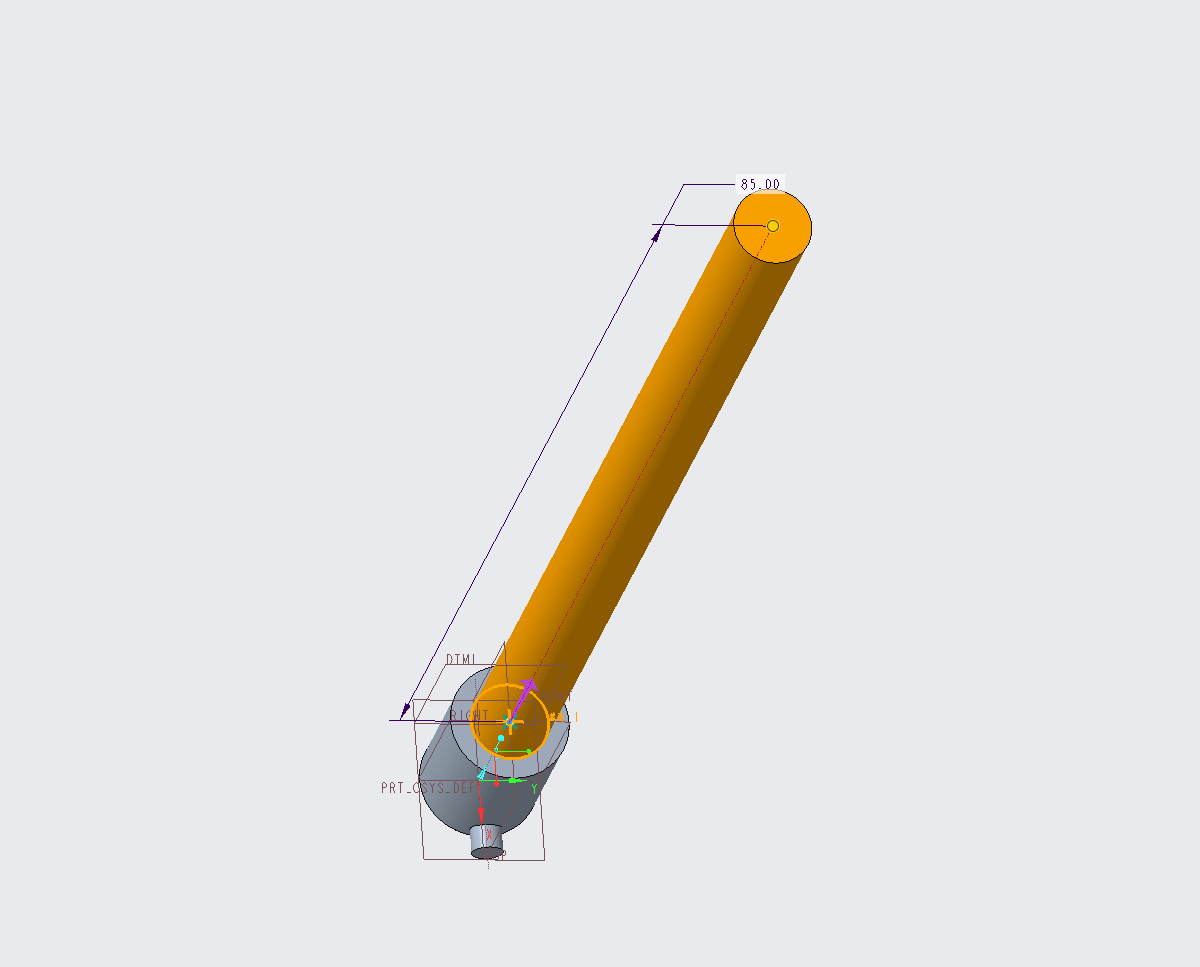

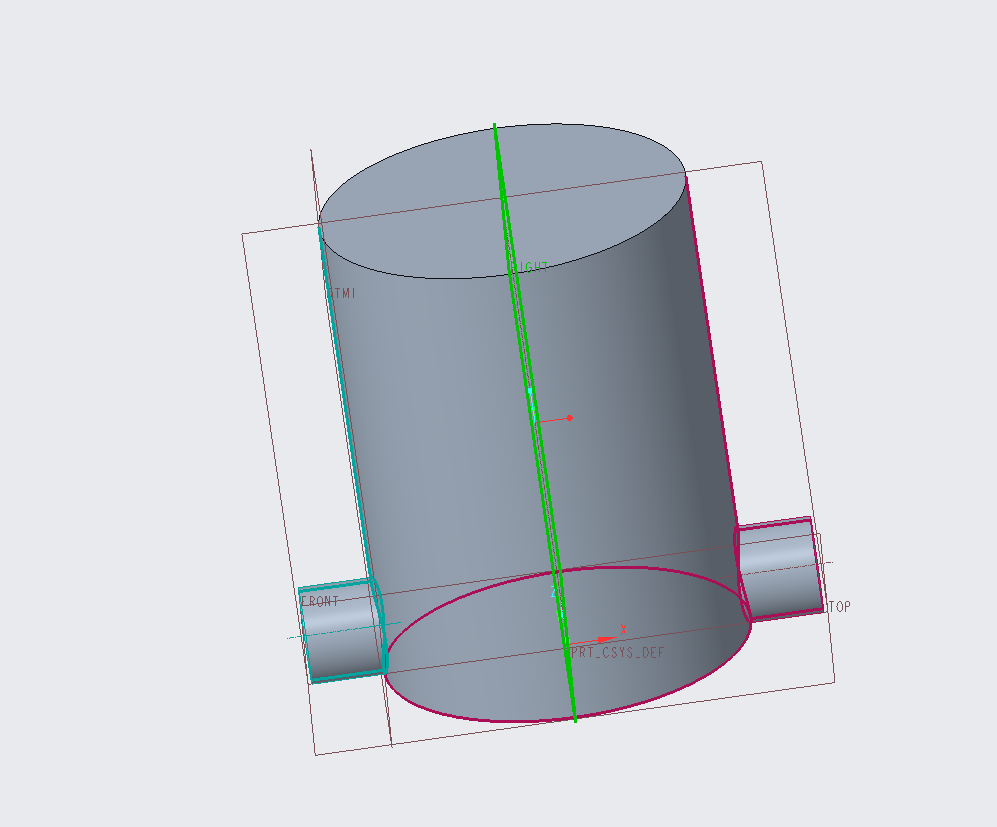

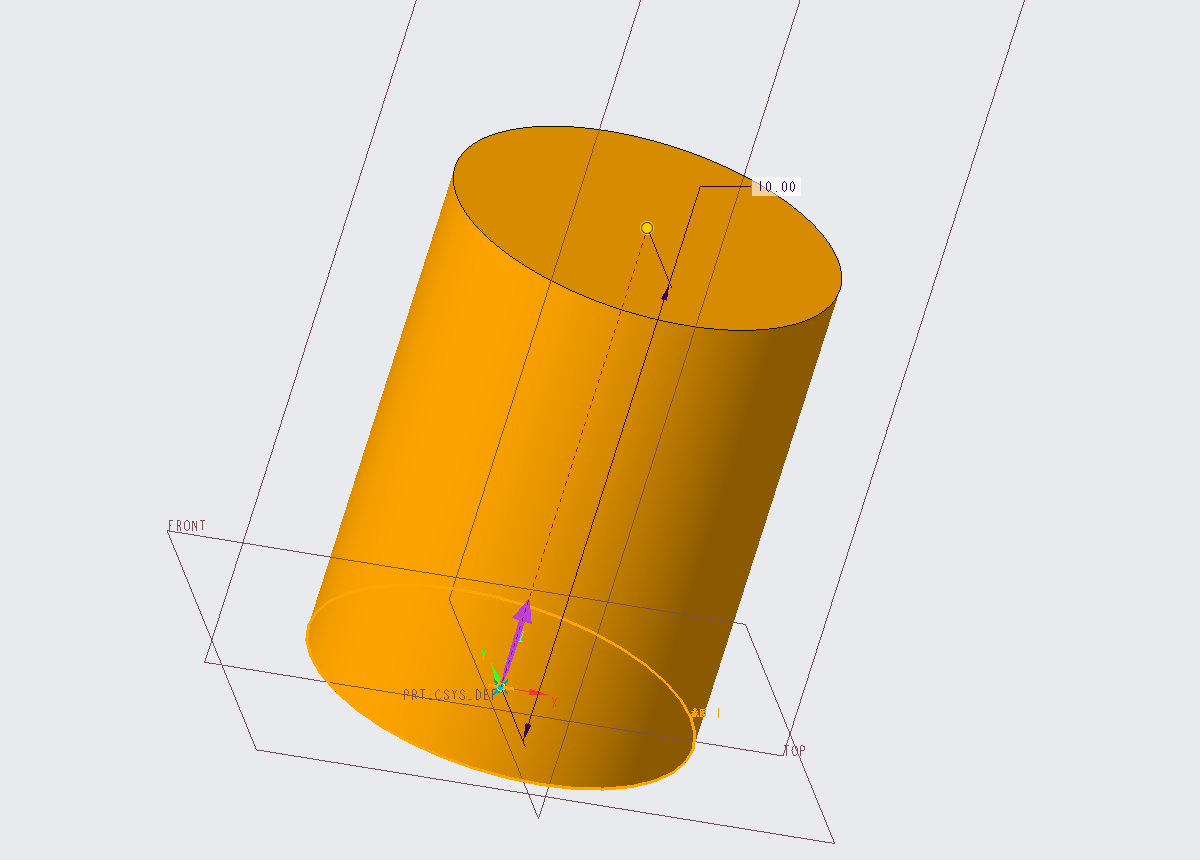

这个驱动棒主要是要卡住螺旋桨的掏空部分，先拉伸一个圆柱，在新建一个平面（可以把3.8减去1这样就会和大圆柱贴合了，我做了两次拉伸，有点麻烦）在圆柱的两边拉伸一个横向的小圆柱，然后镜像到另一面。然后在大圆柱的顶面再拉伸一个圆柱。

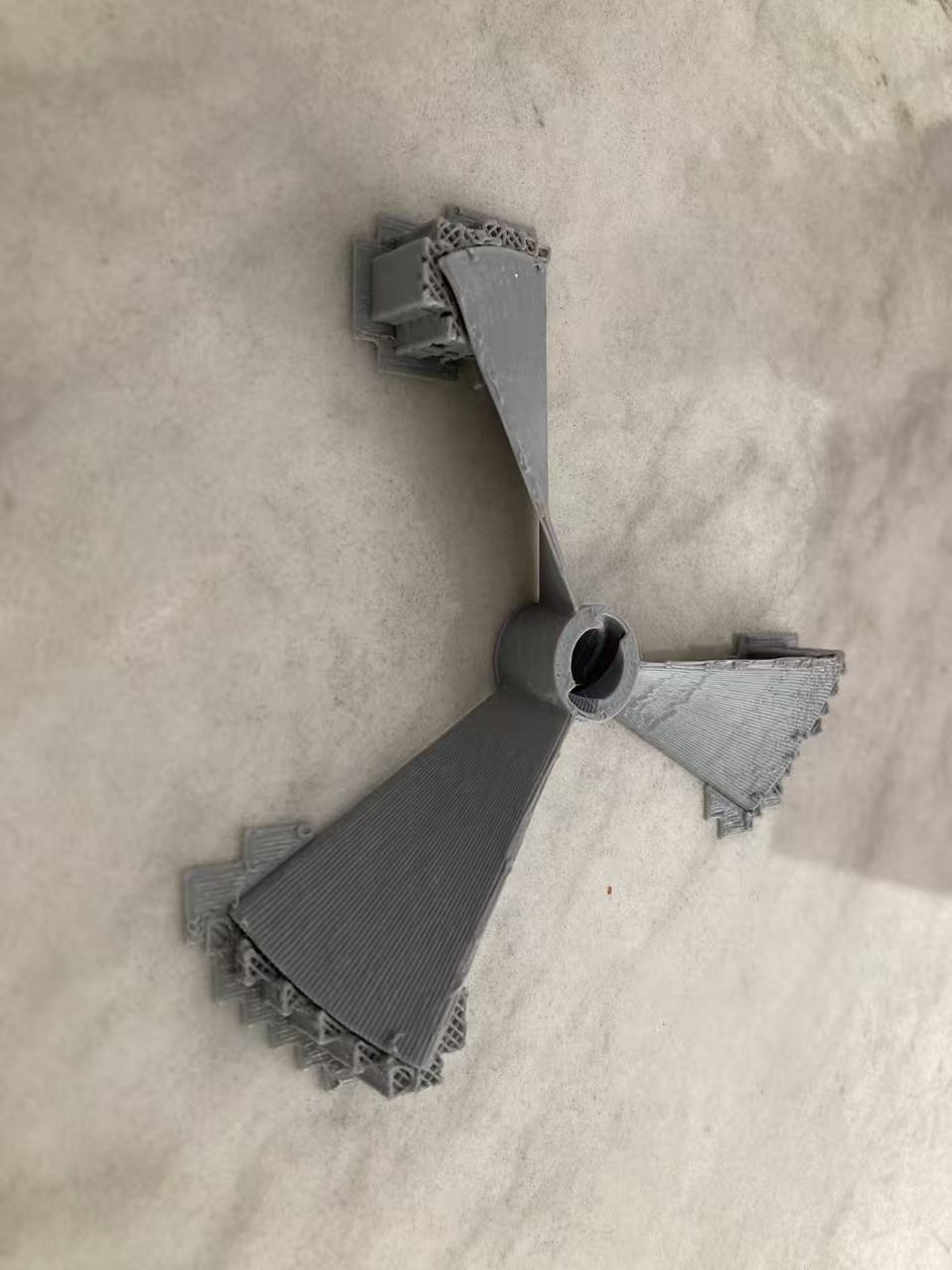

打印好的零件需要用小锉刀打磨，把螺纹接触的地方打磨好，这样有助于操作丝滑。
