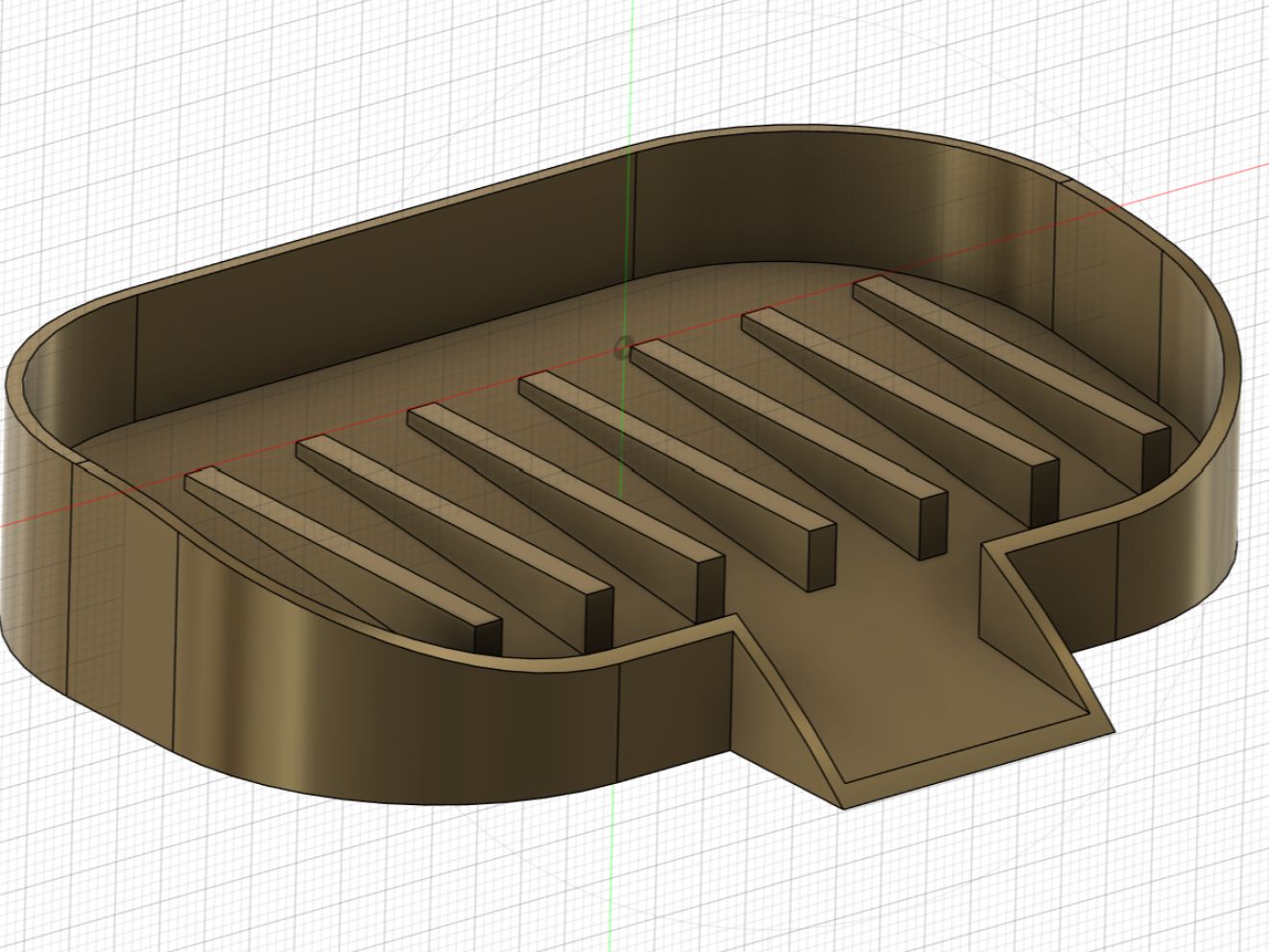

Fusion 360零基础教程：从零设计一款家用沥水盒

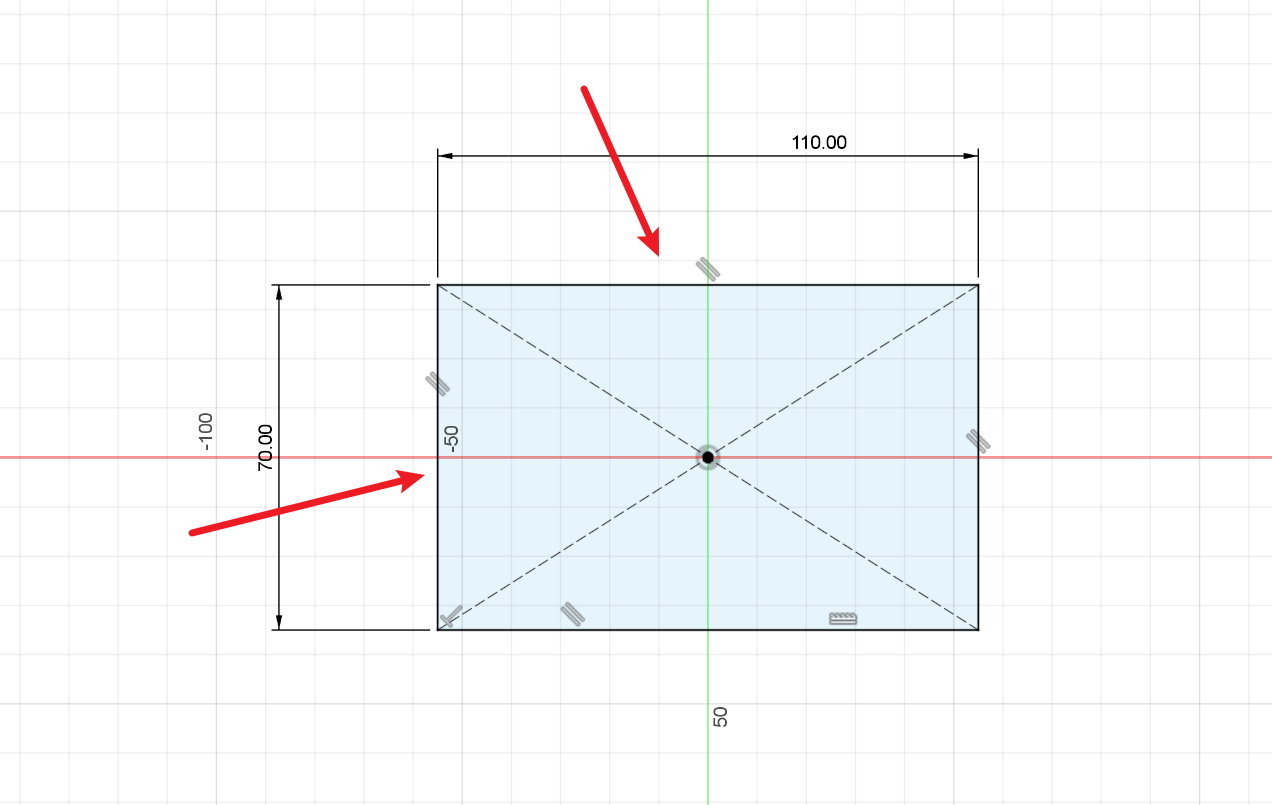

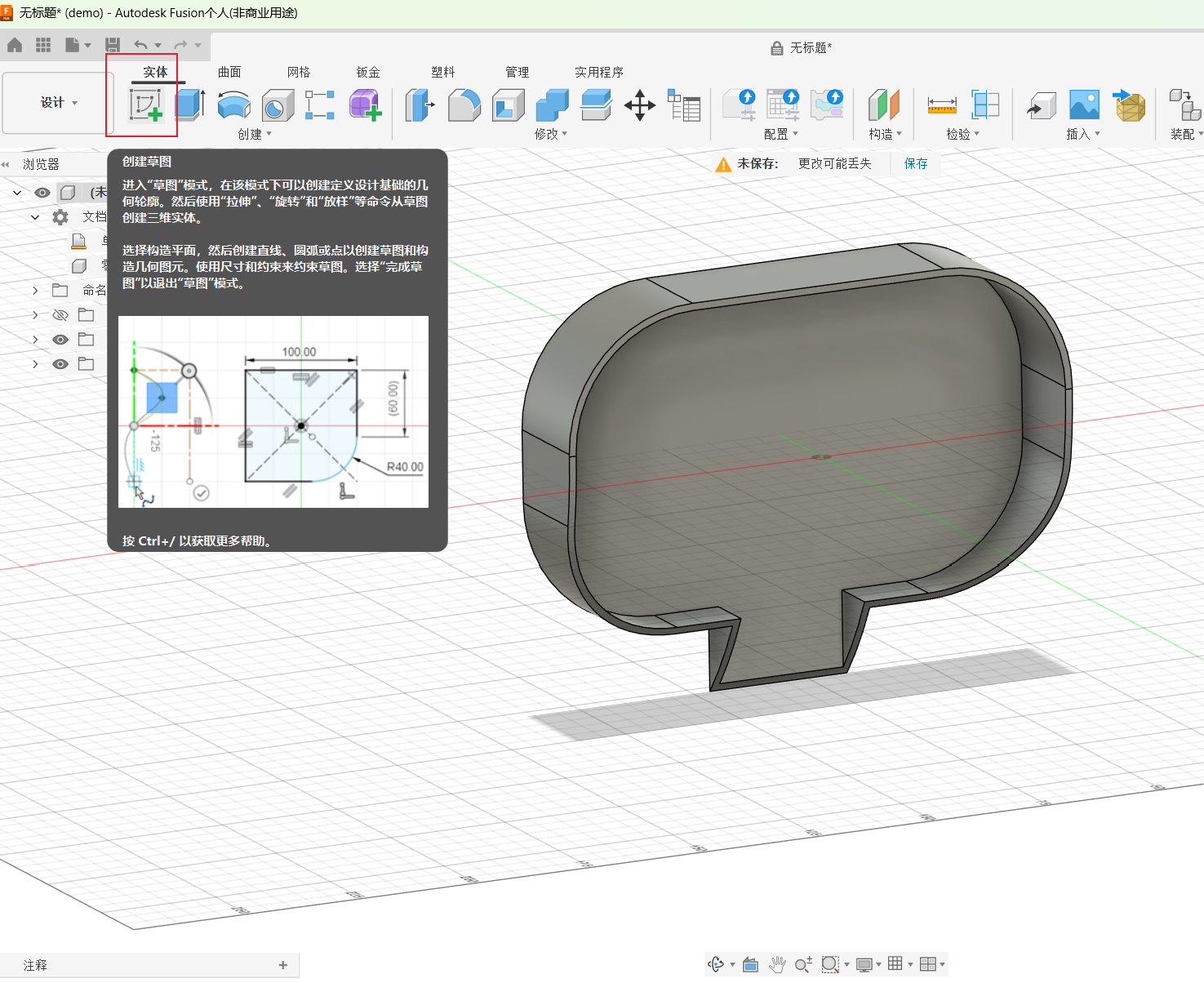

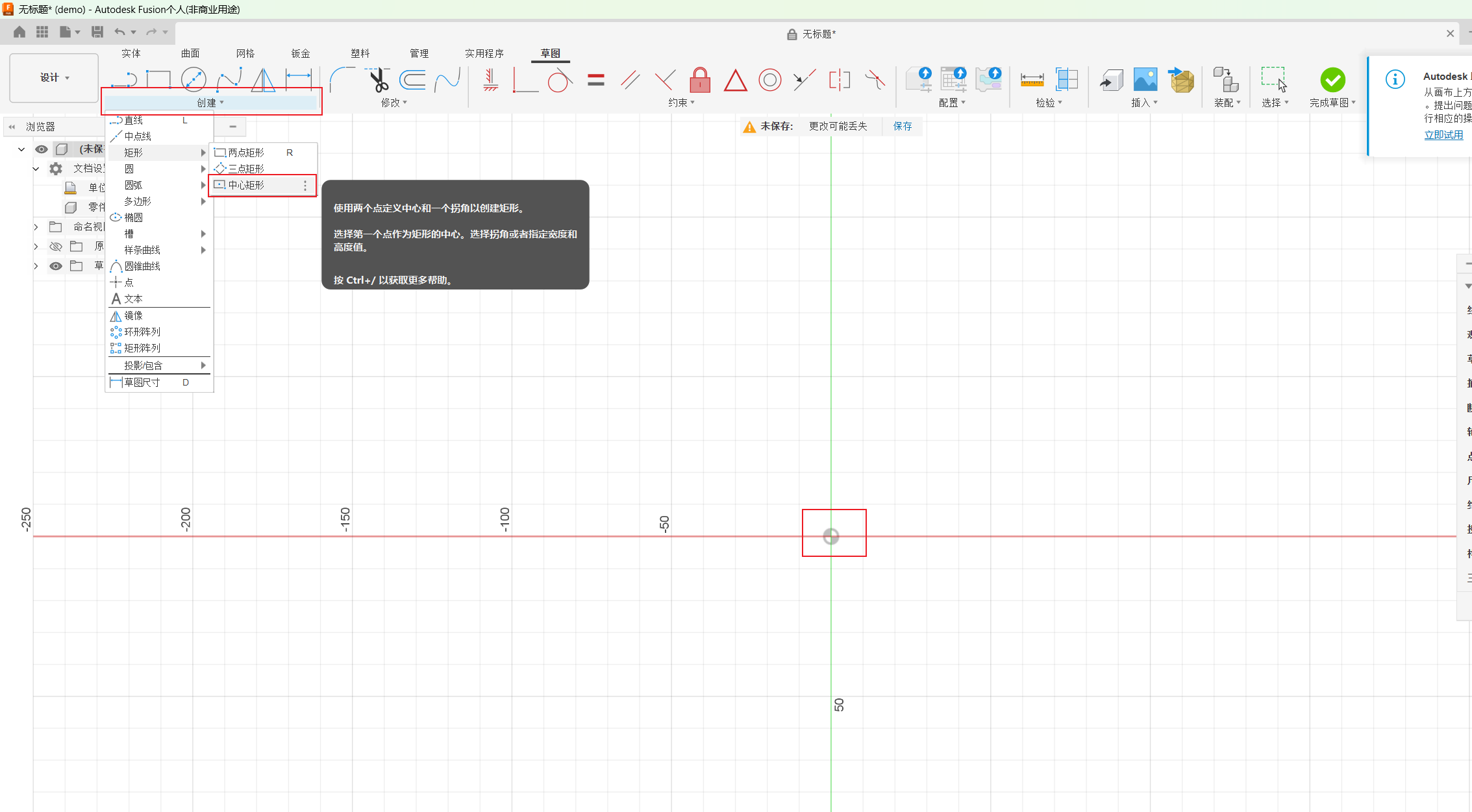

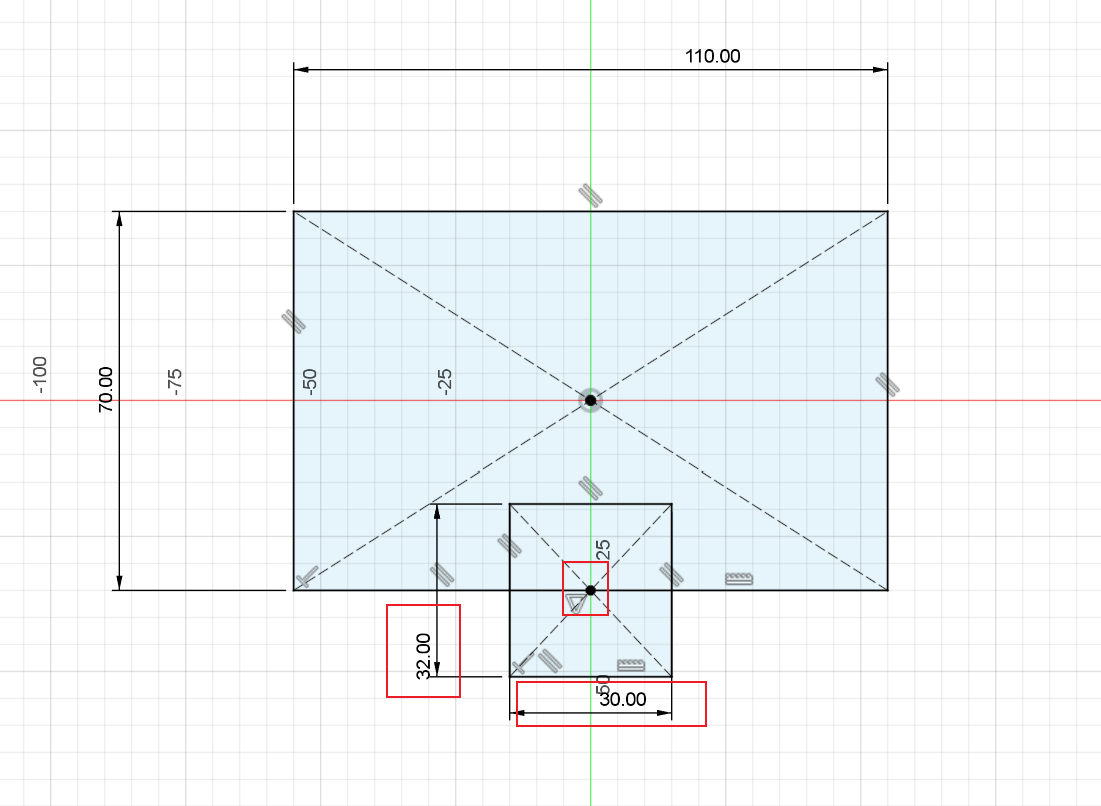

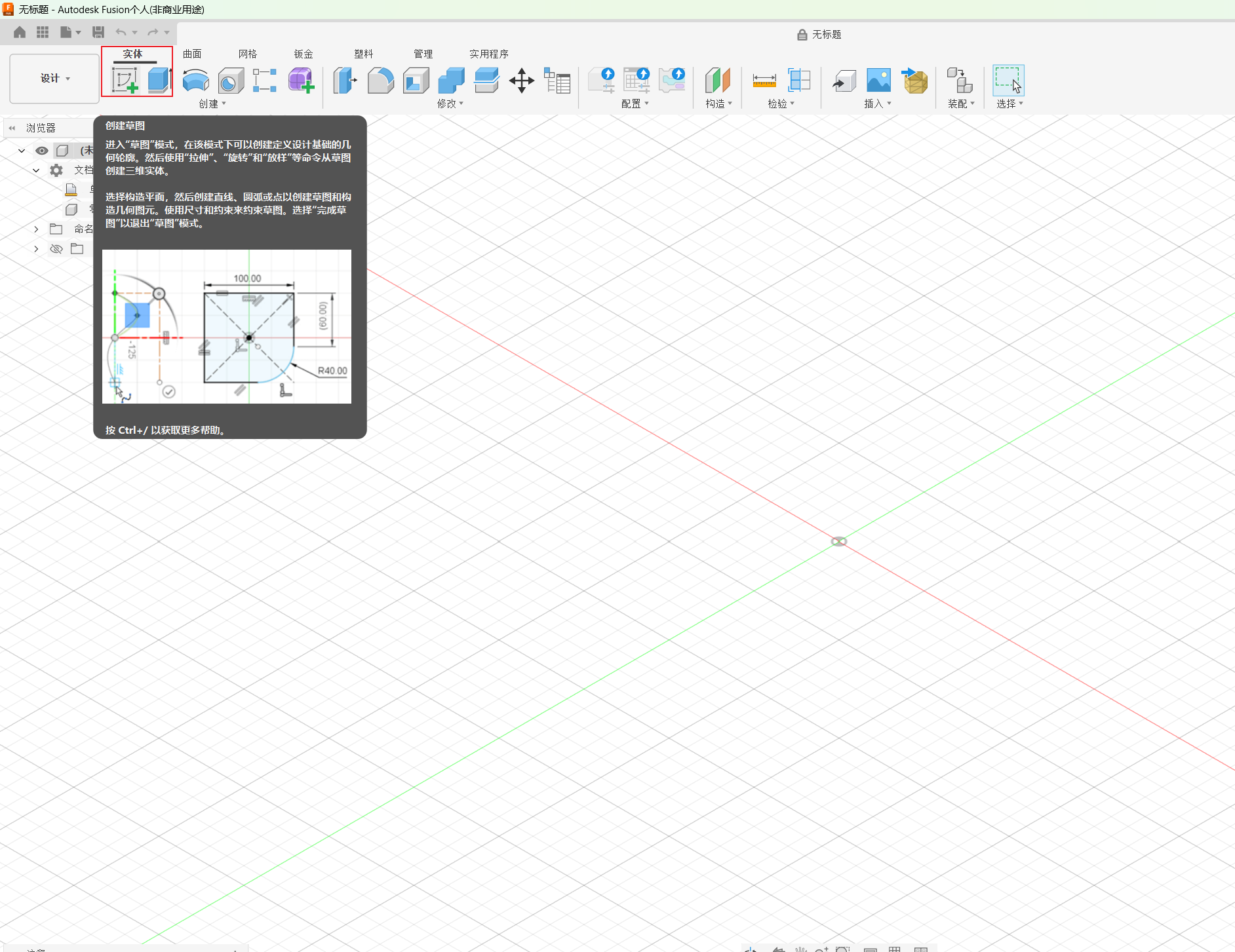

新建草图，使用‘中心矩形’工具以原点为中心绘制矩形；随后使用快捷键 D 添加尺寸标注，将长度设为 110mm，宽度设为 70mm。

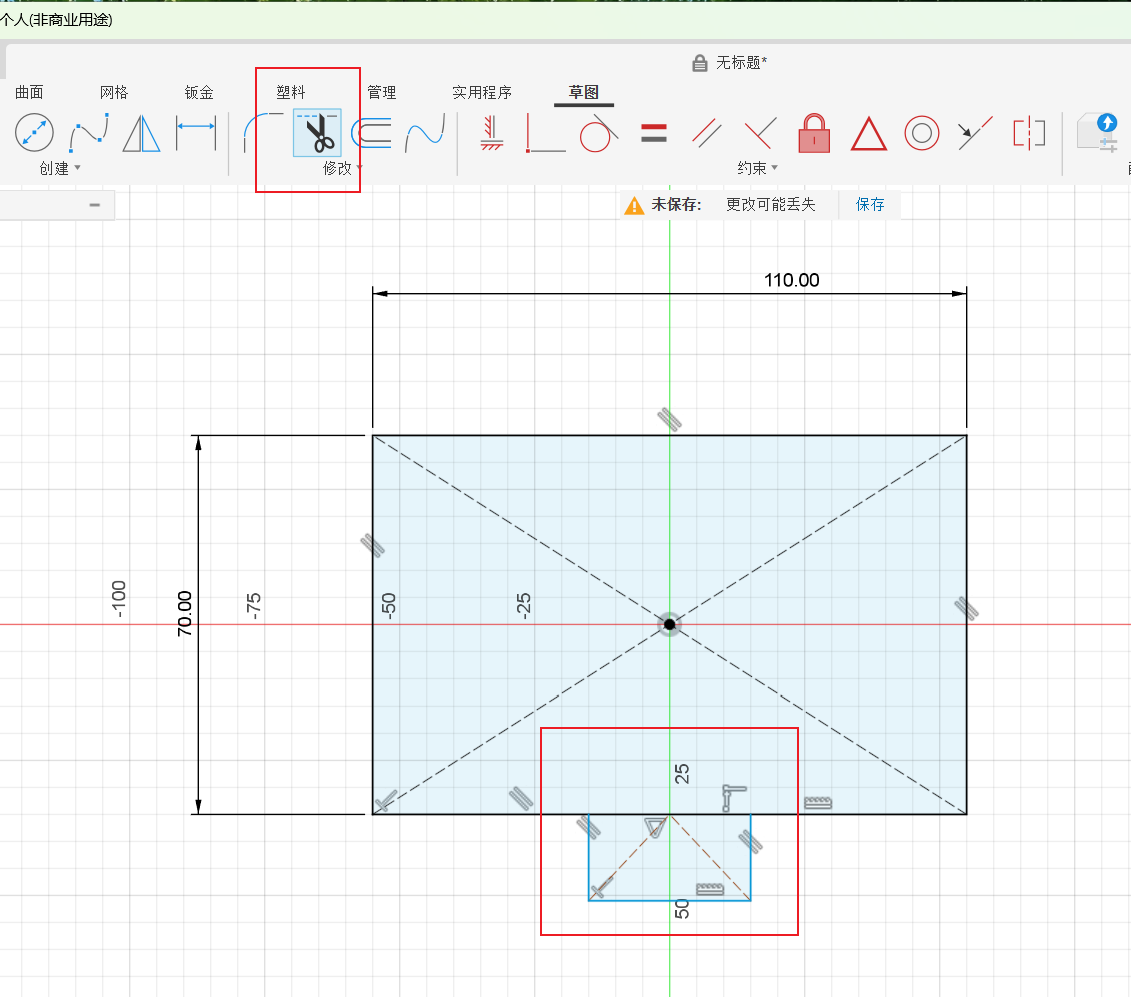

以矩形底边中点为中心，绘制一个 32mm × 30mm 的新矩形；随后使用裁剪工具去除重叠及多余的线条。

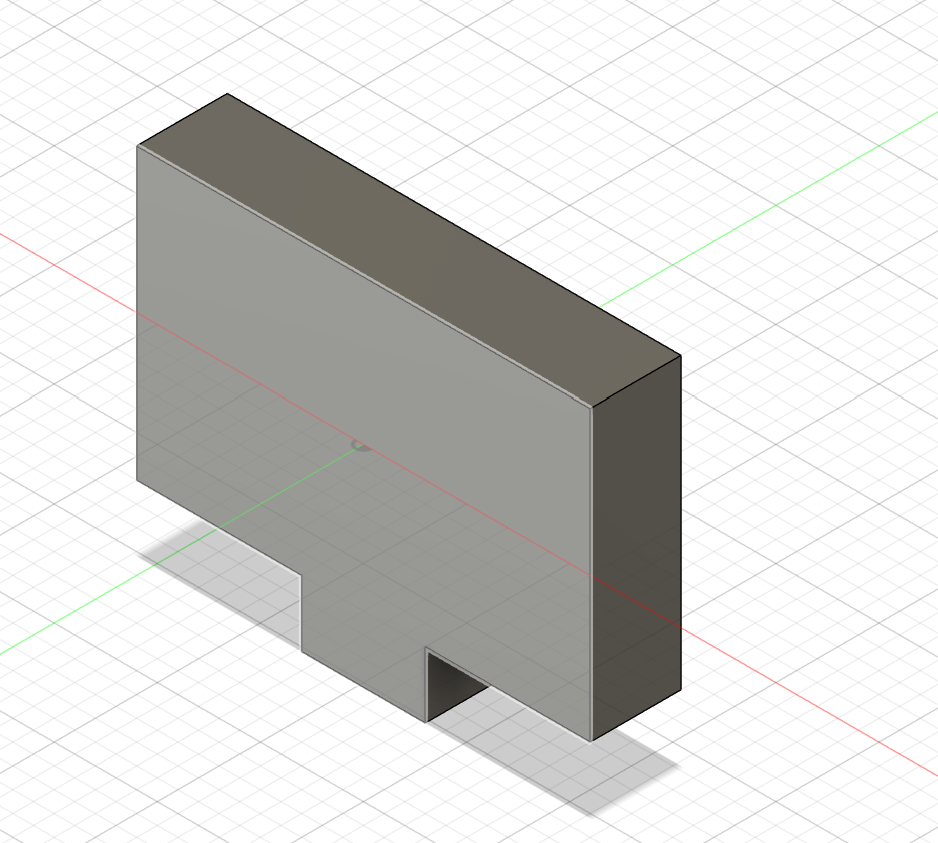

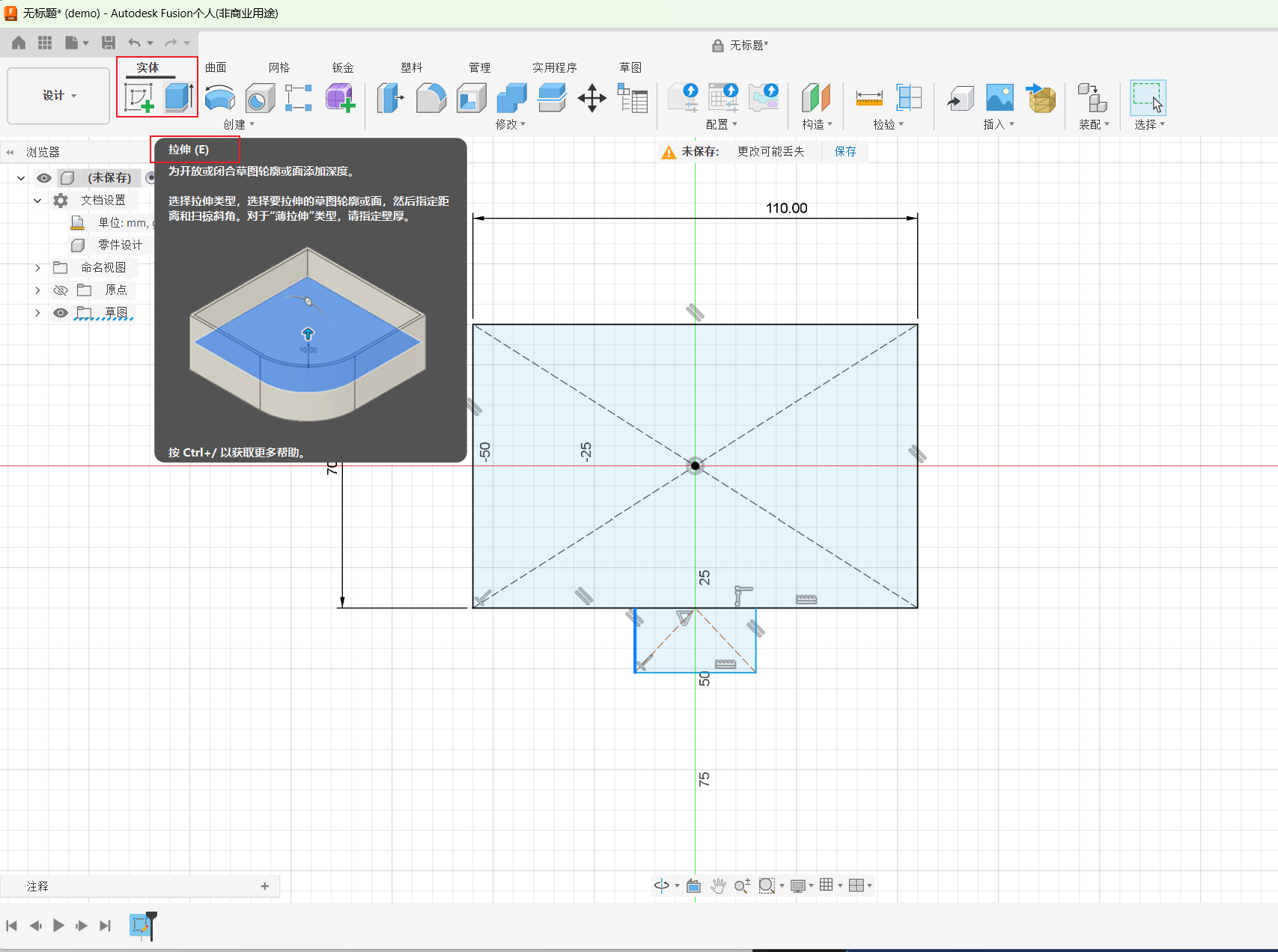

使用拉伸命令，同时选中两个矩形轮廓作为截面，设置拉伸高度为 22mm。

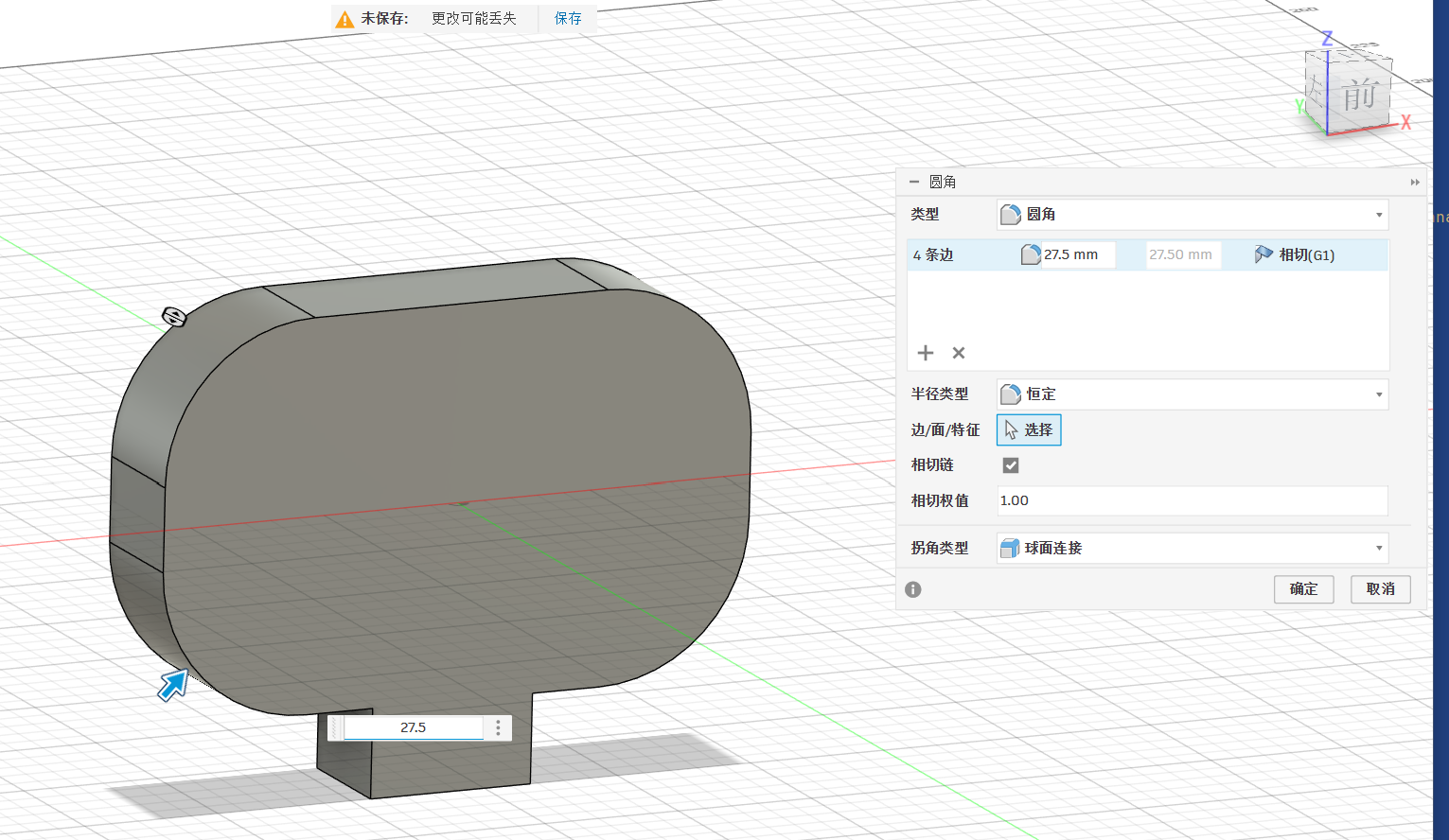

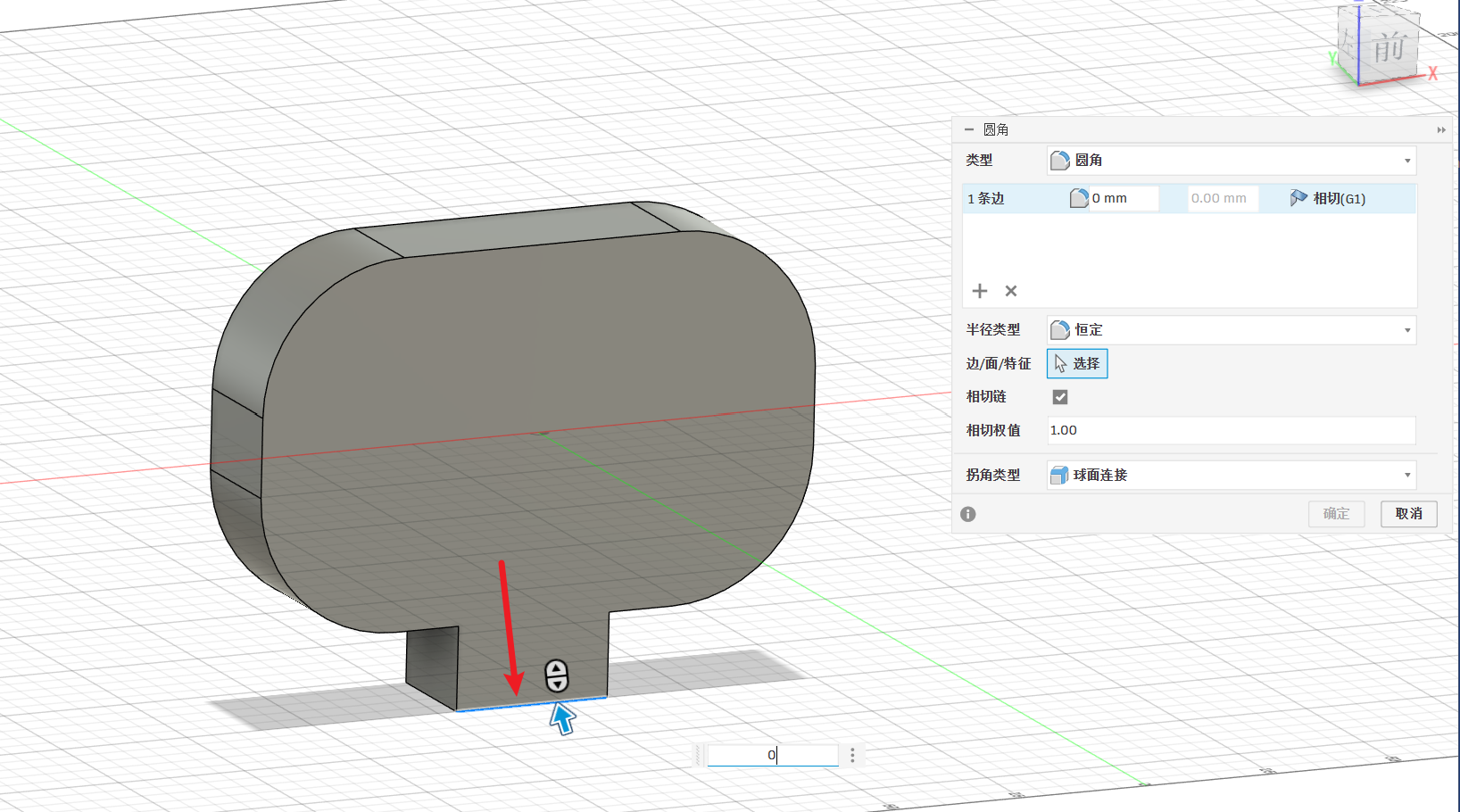

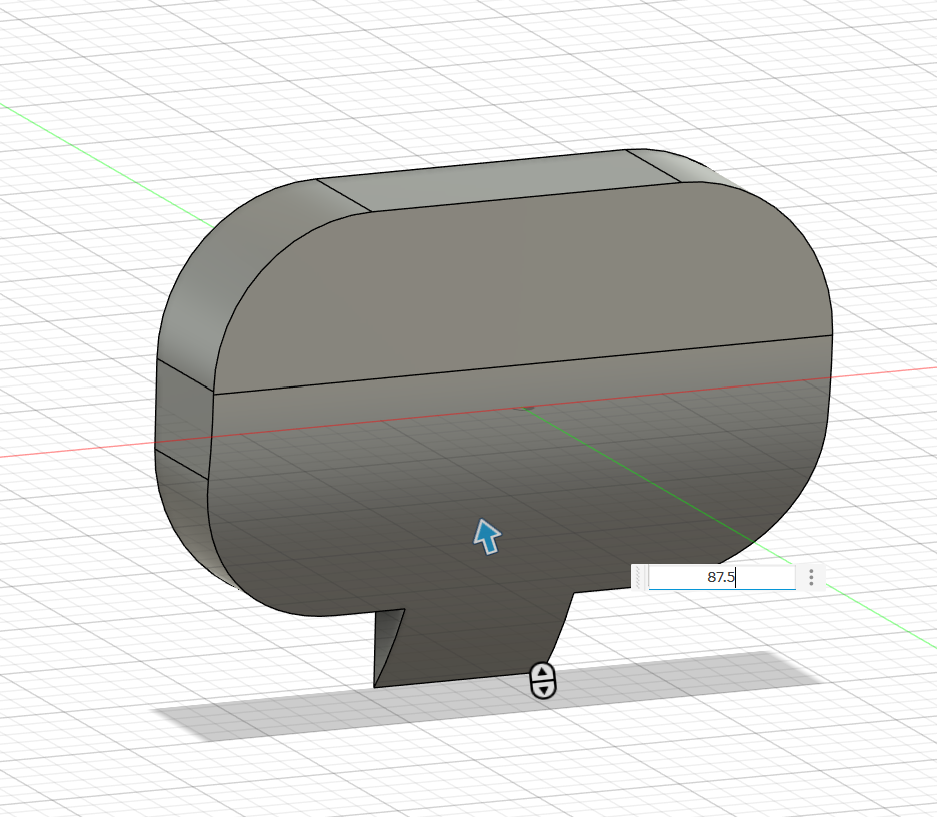

选中顶部四条竖直棱边，使用圆角命令设置半径为 27.5mm；再选中出水口顶面前沿棱线，添加半径为 87.5mm 的圆角。

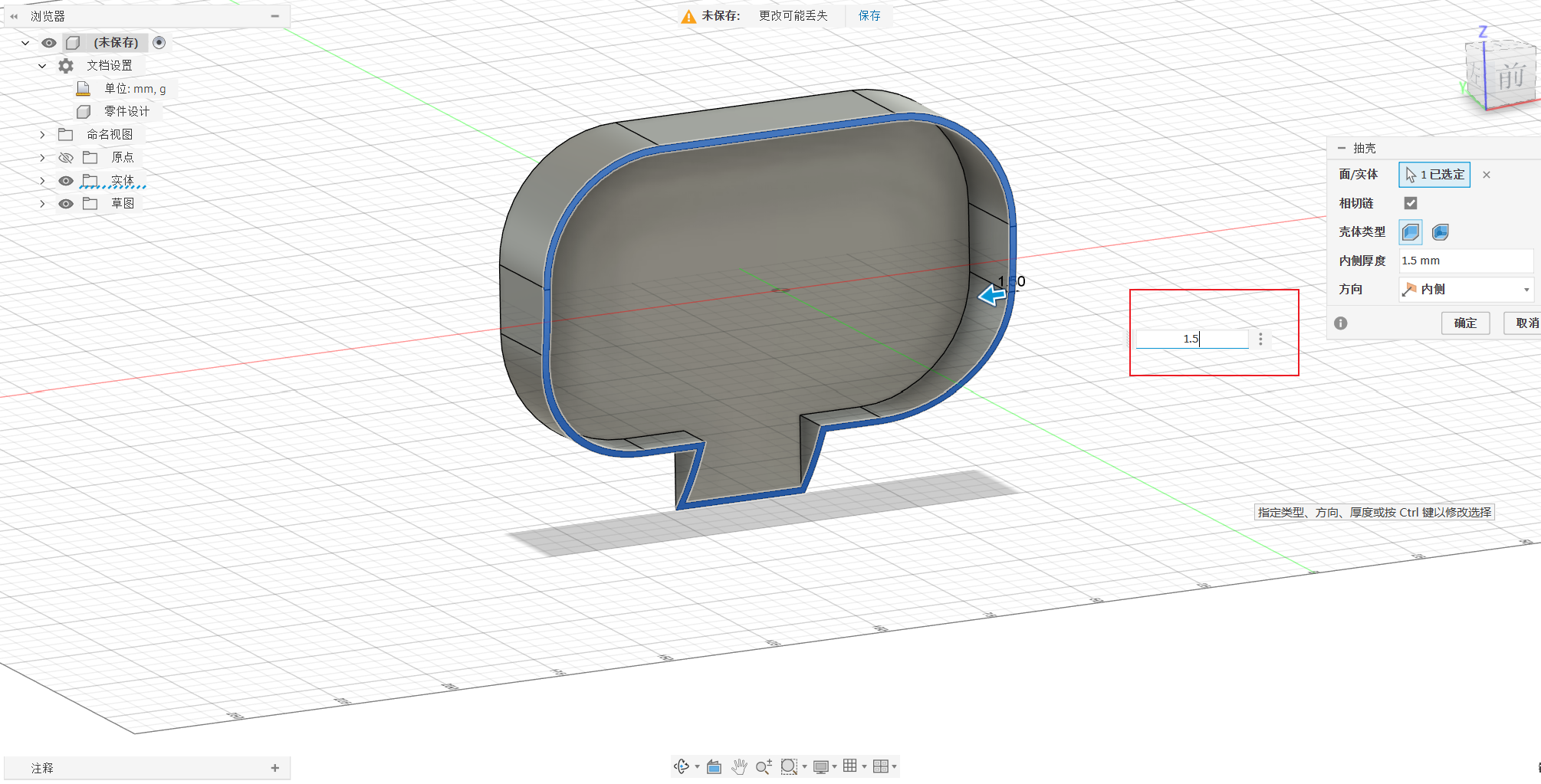

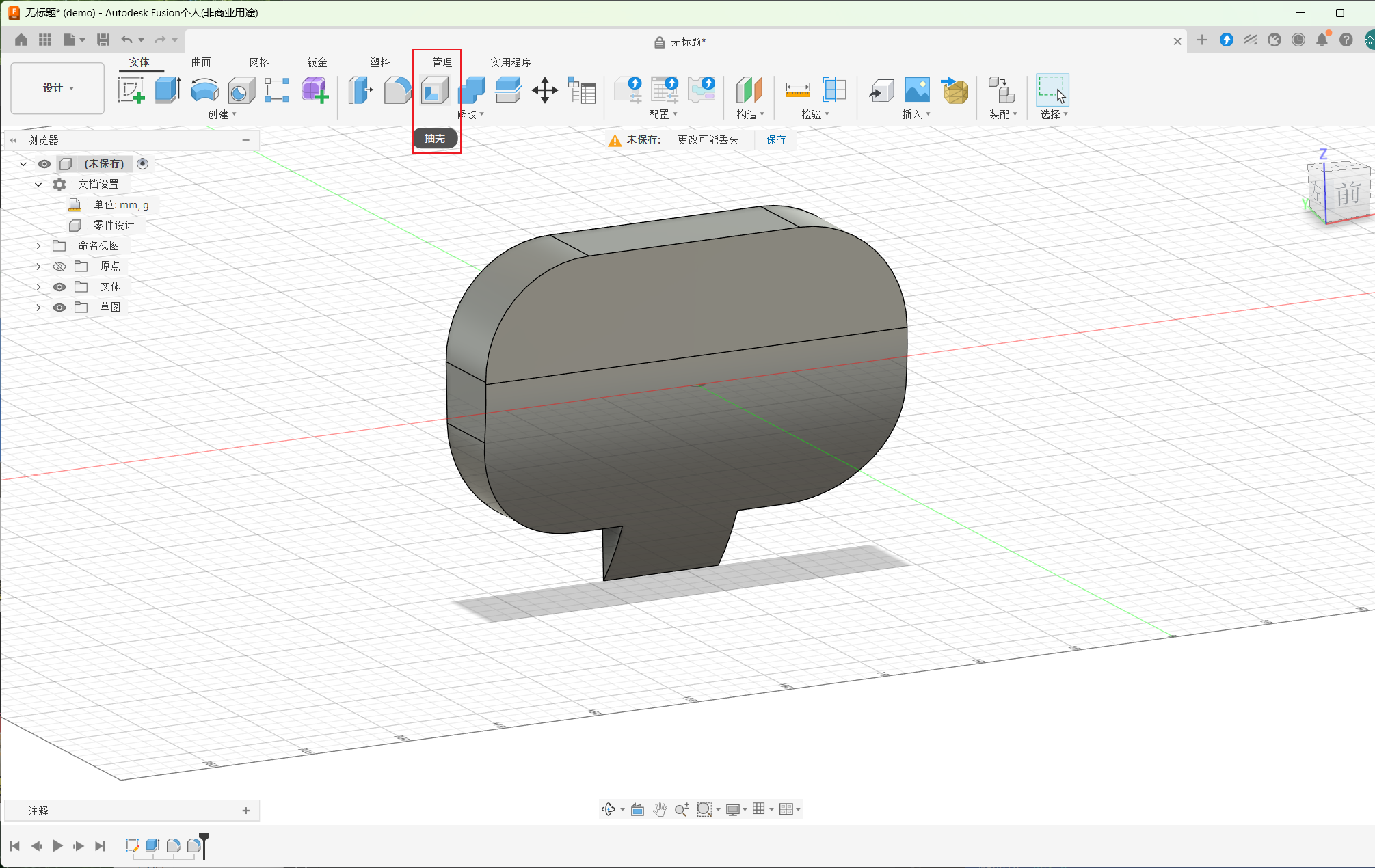

使用抽壳命令，设置壁厚为 1.5mm。

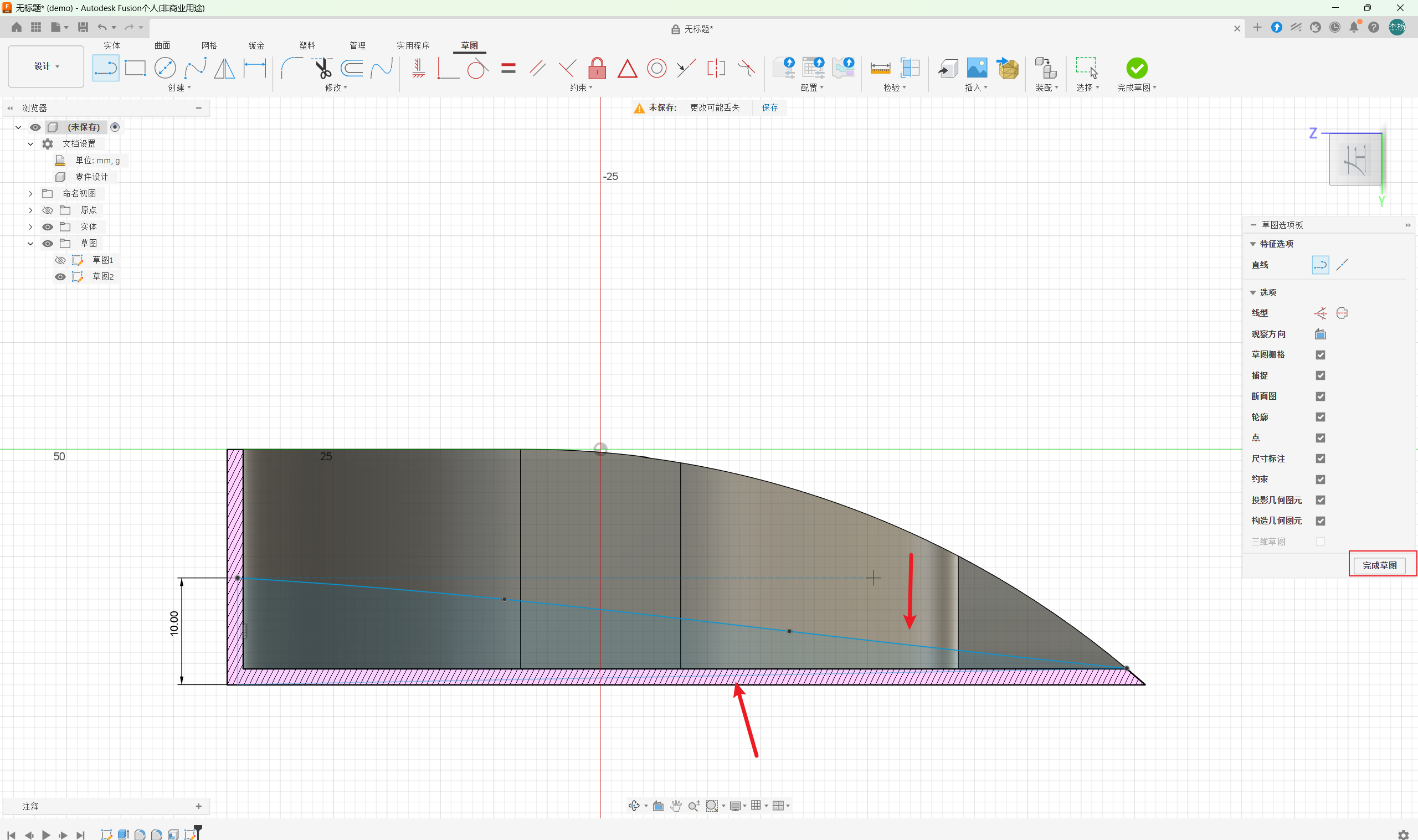

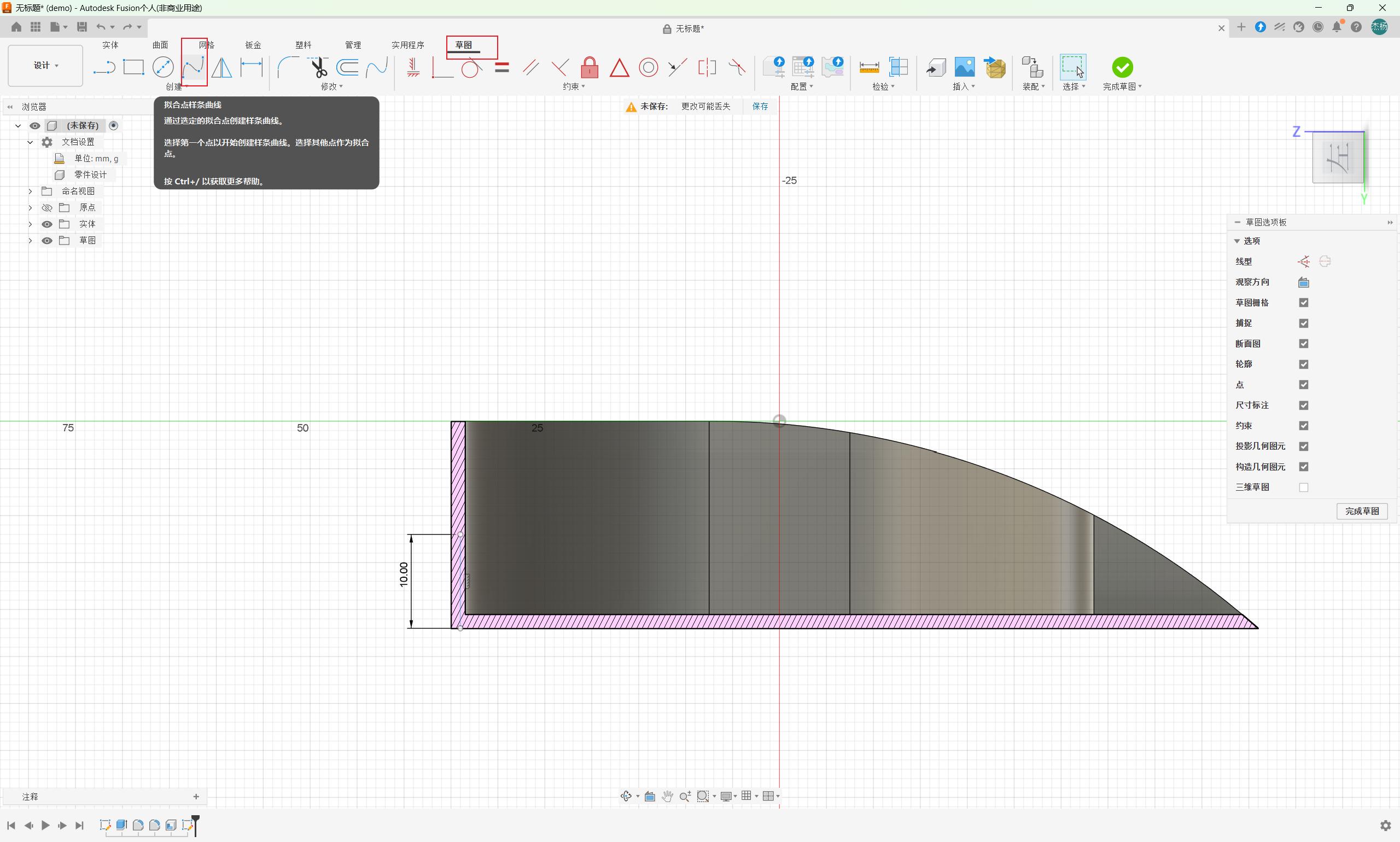

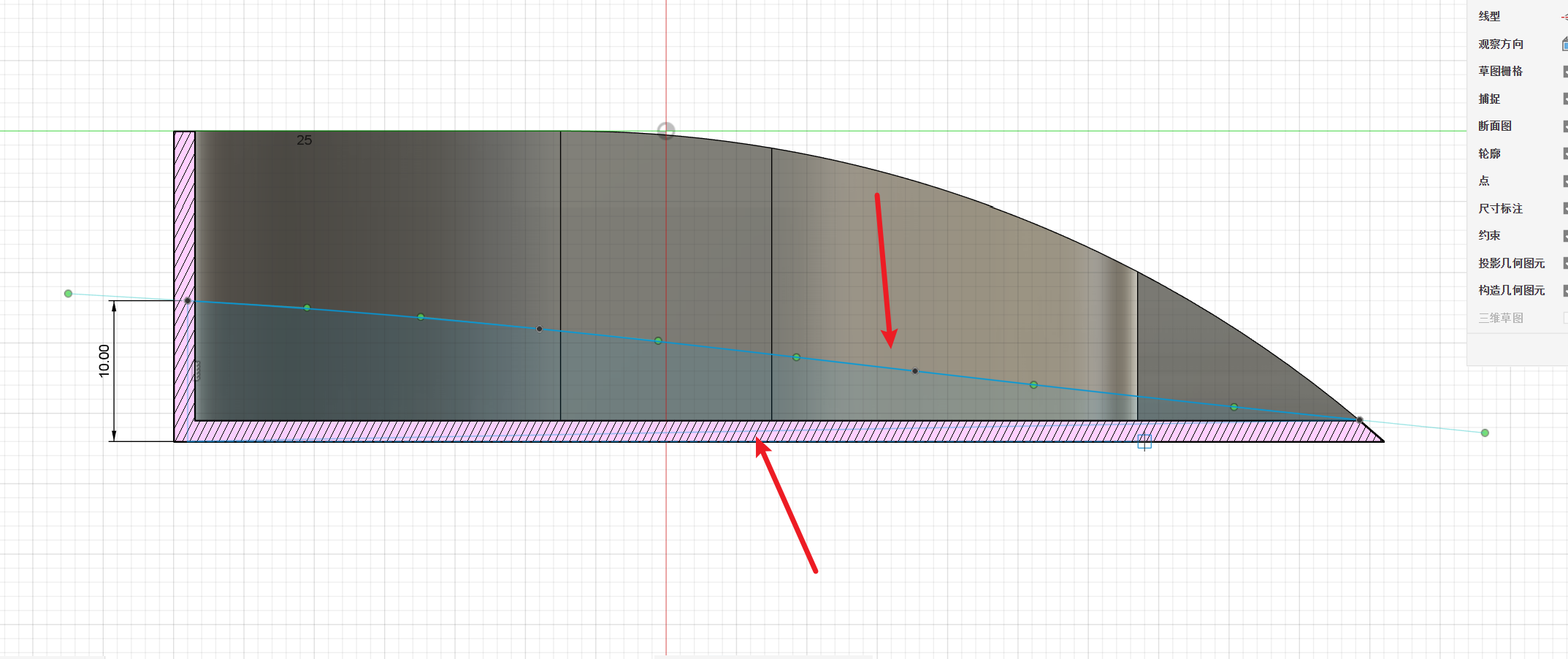

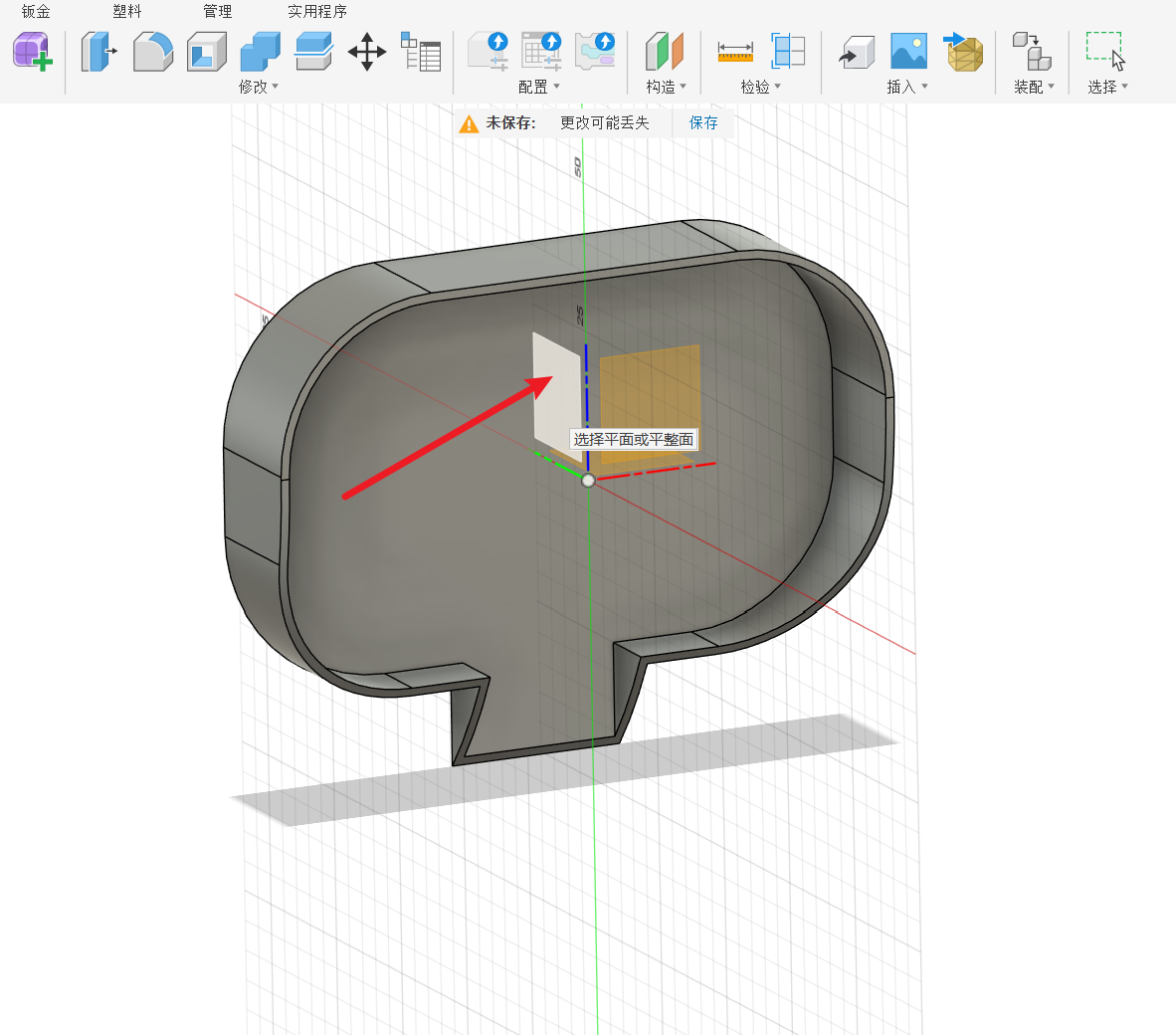

点击新建草图选择左基准面；使用直线工具绘制一条高10mm的垂直线段；使用样条曲线连接垂直线段的顶部和出水口的对应点；再用直线连接样条曲线和垂直线段形成封闭轮廓。

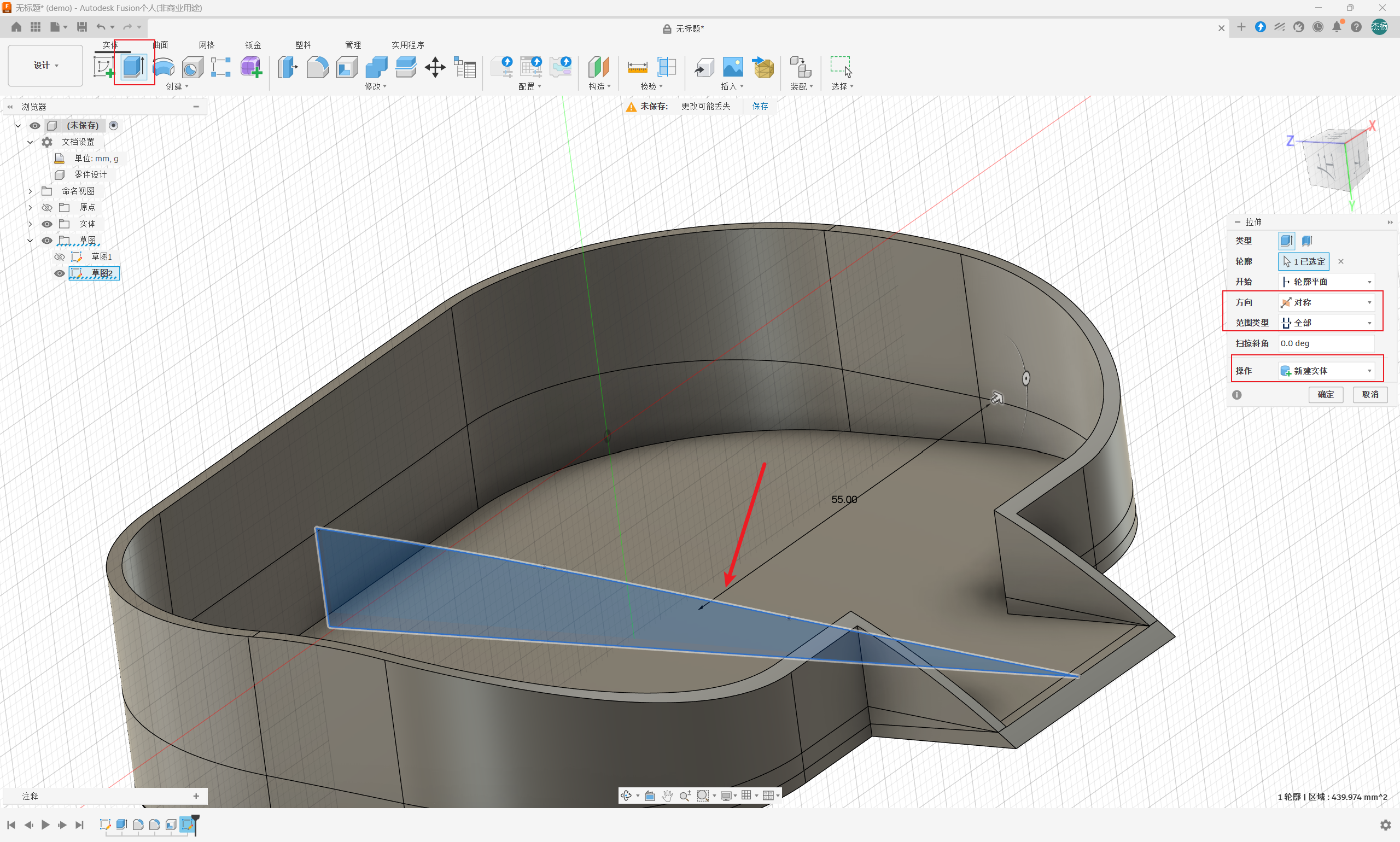

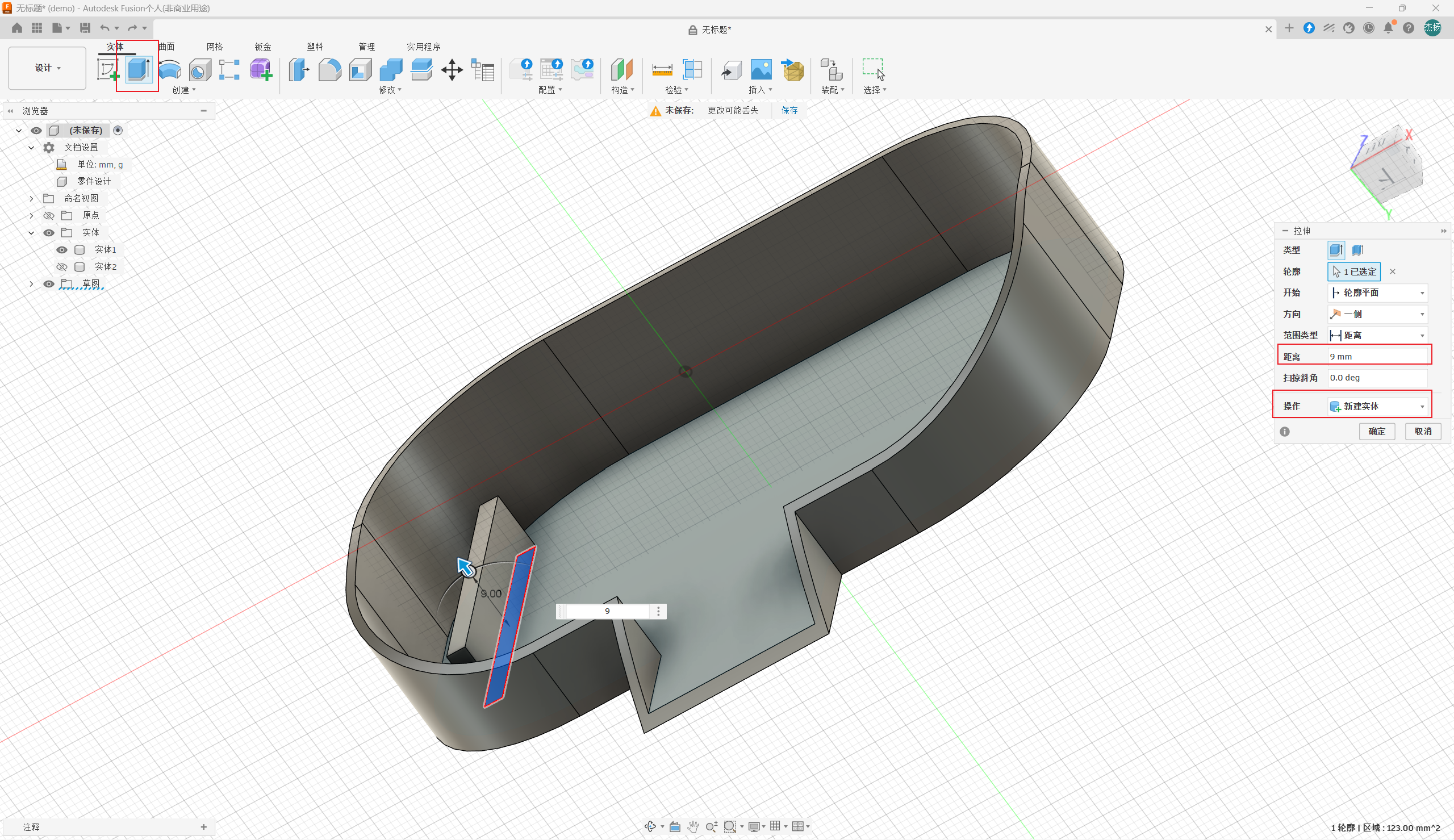

选中已绘制草图，找到拉伸并修改拉伸参数；方向设置为对称，范围设置为全部，操作选中新建实体。

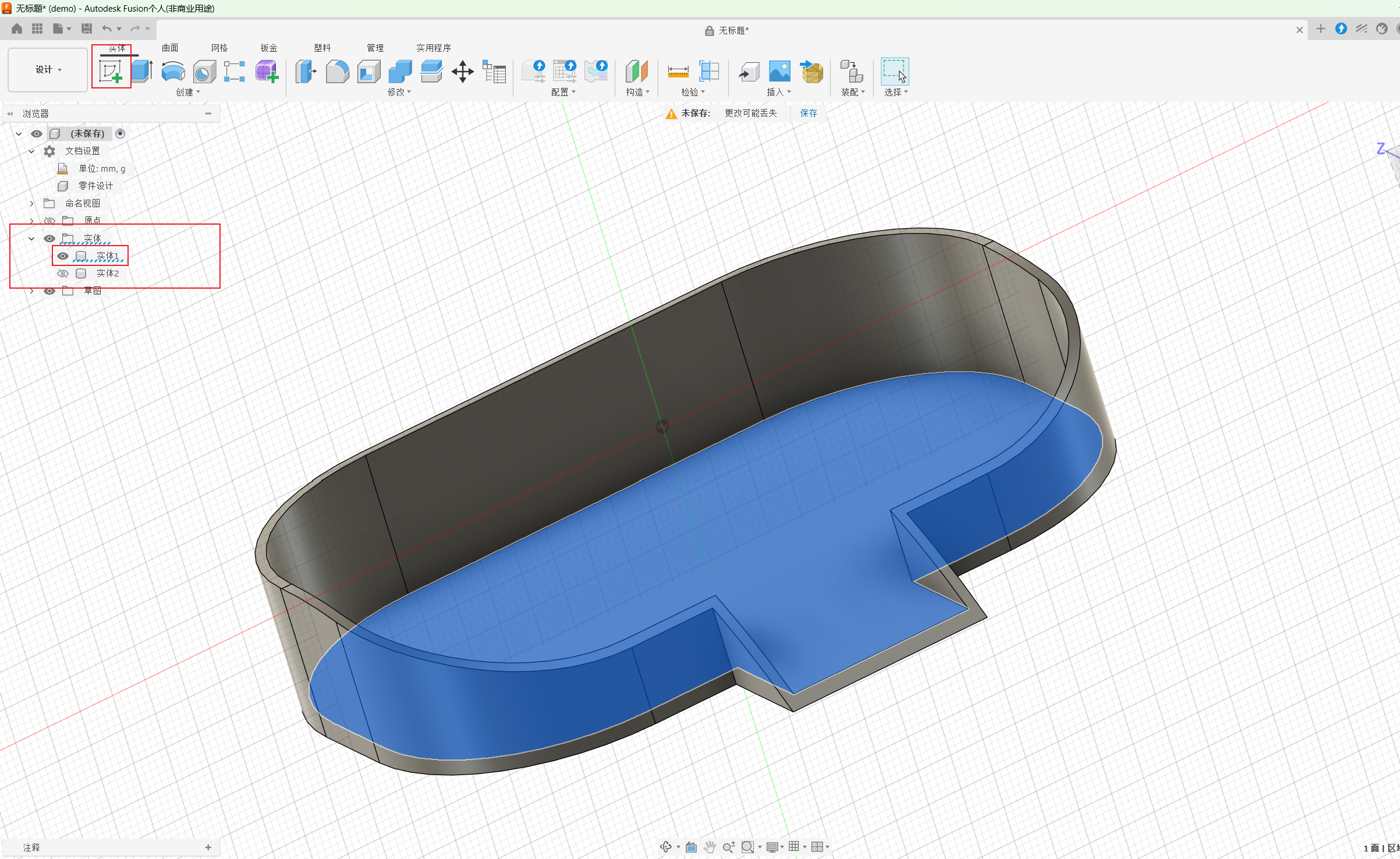

临时隐藏实体2；选择实体1的底面作为草图基准面，新建草图；绘制矩形并进行拉伸，设置高度为9mm，操作选中新建实体。

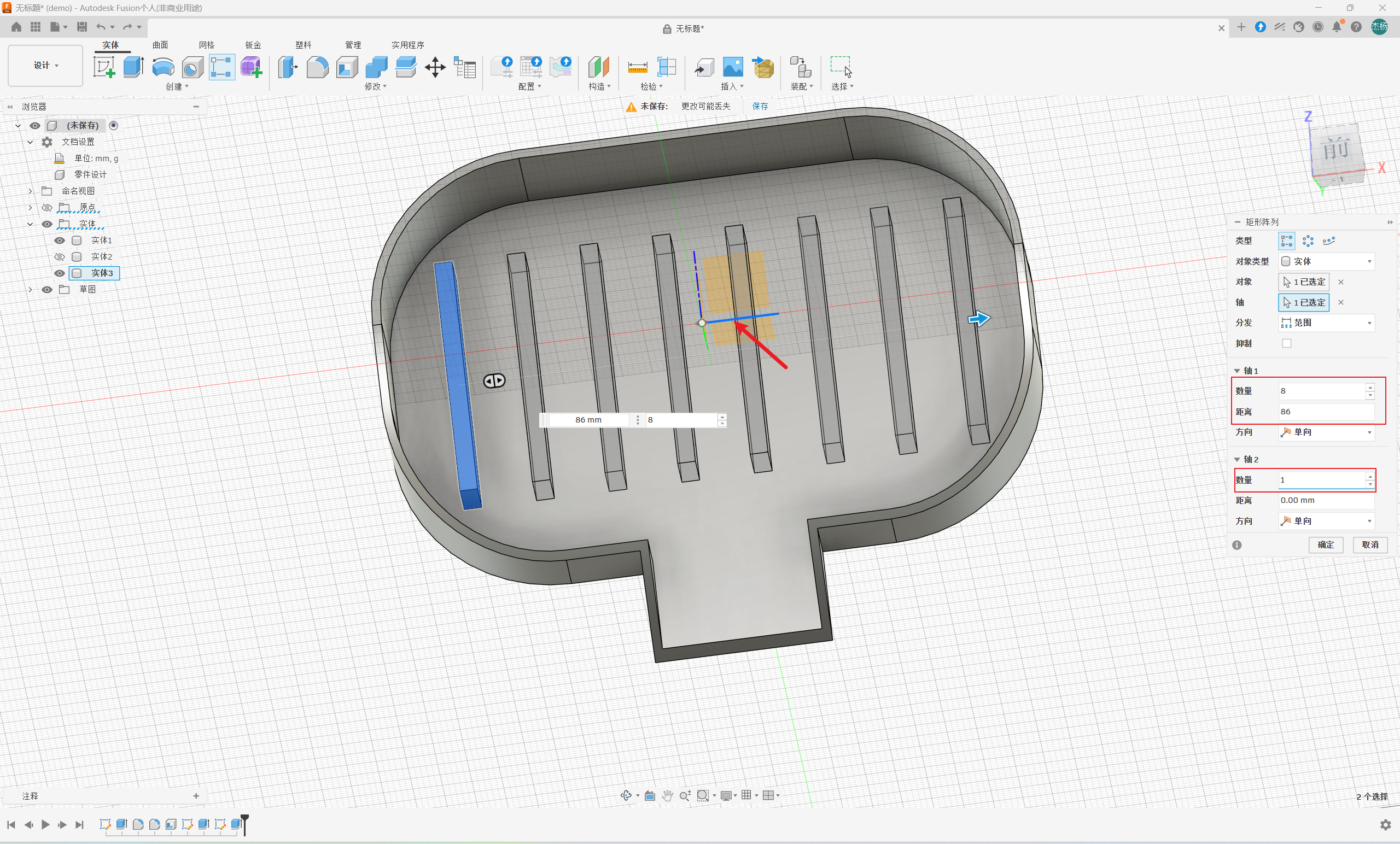

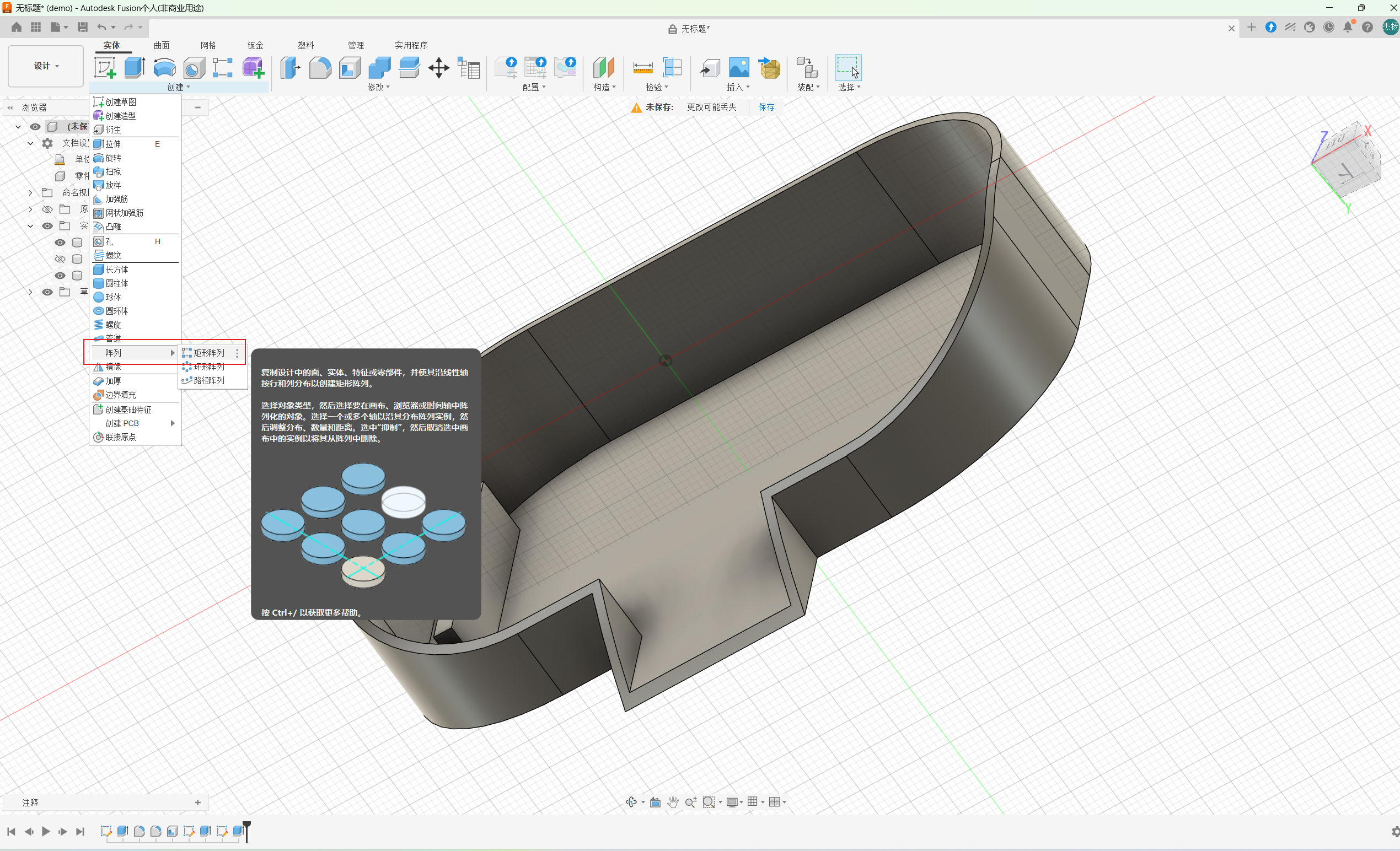

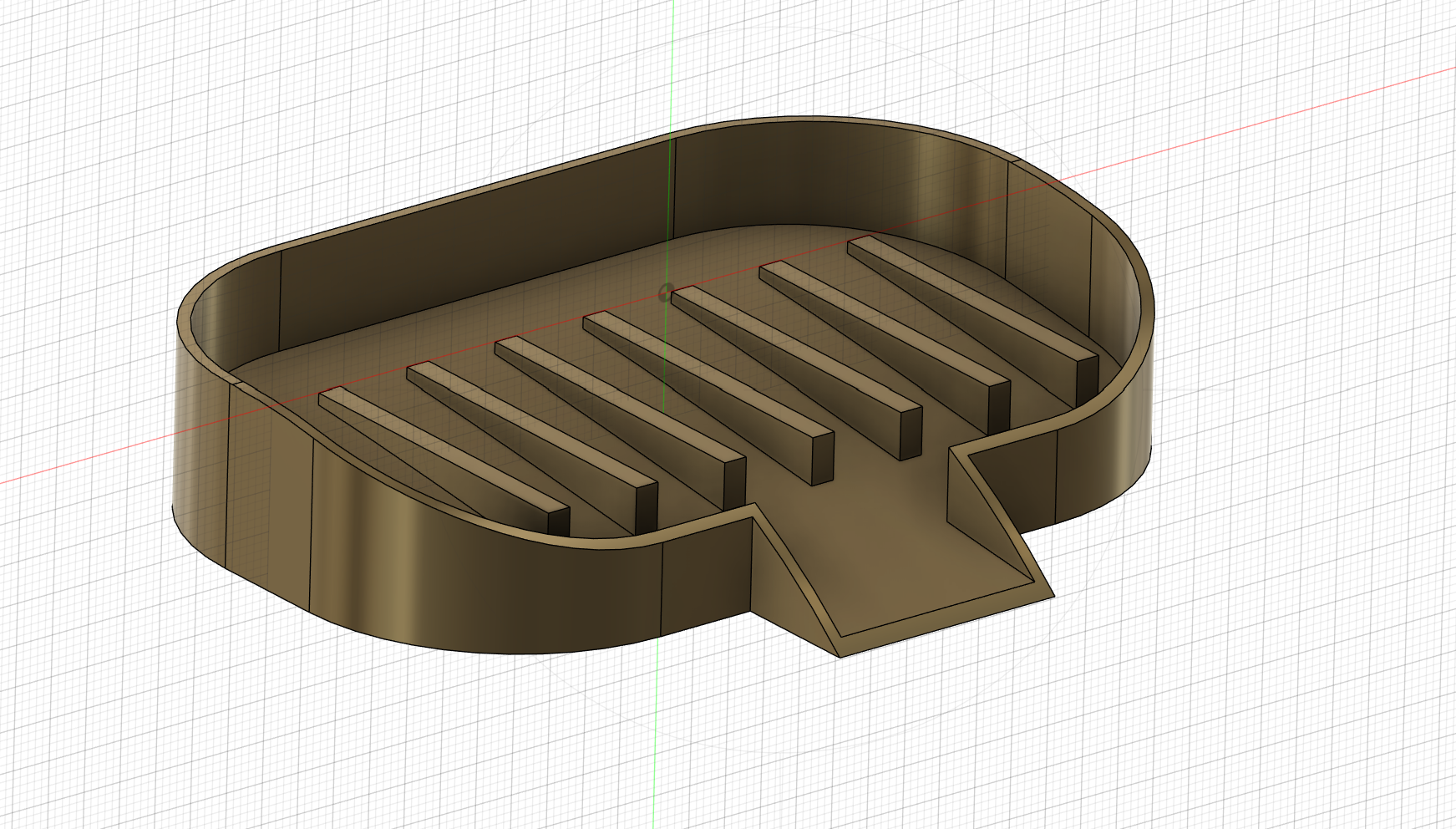

找到阵列工具中的矩形阵列，选择沥水槽，设置轴1参数为8，轴2数量为1.
