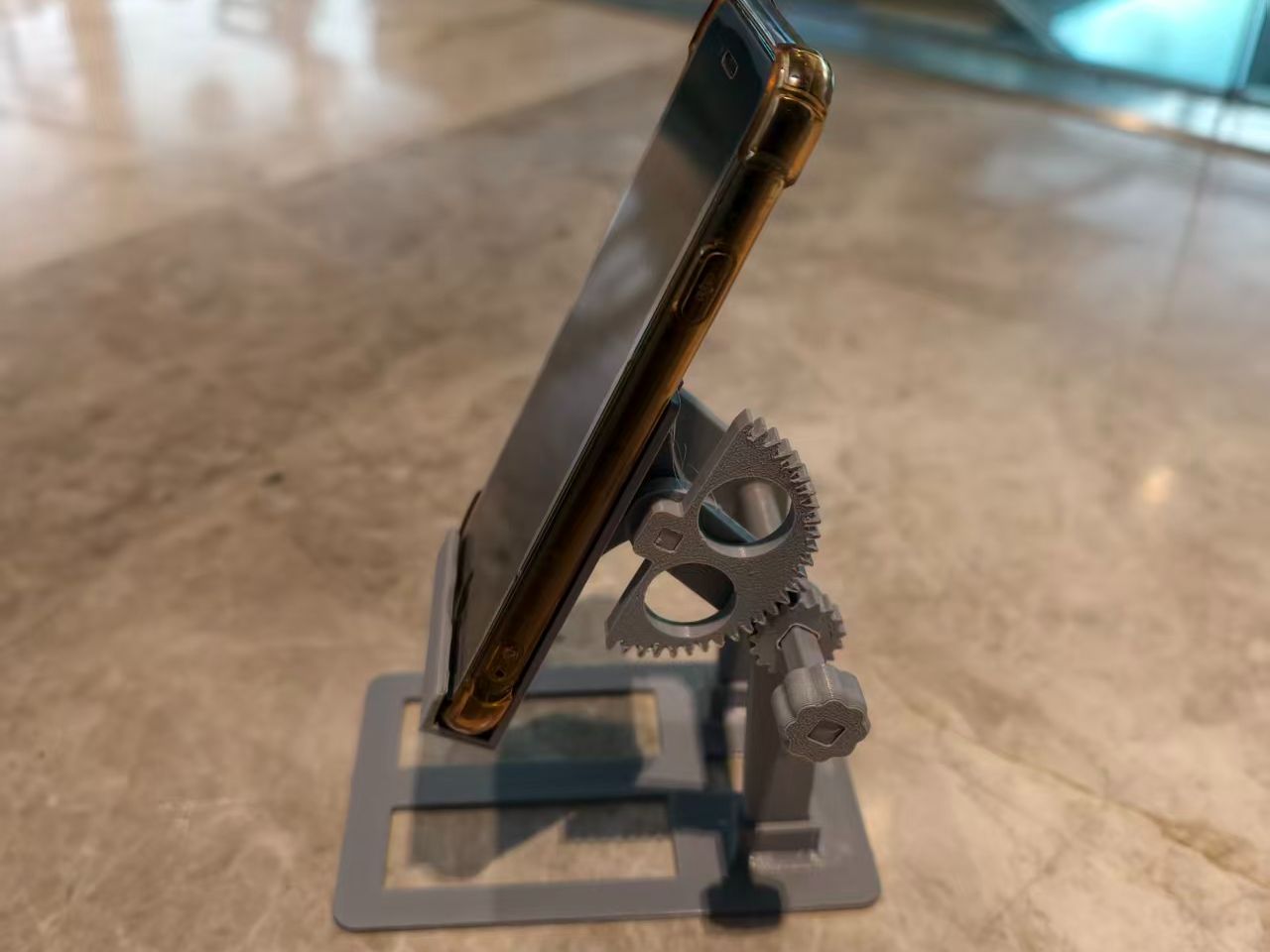

3D打印可调节角度支架

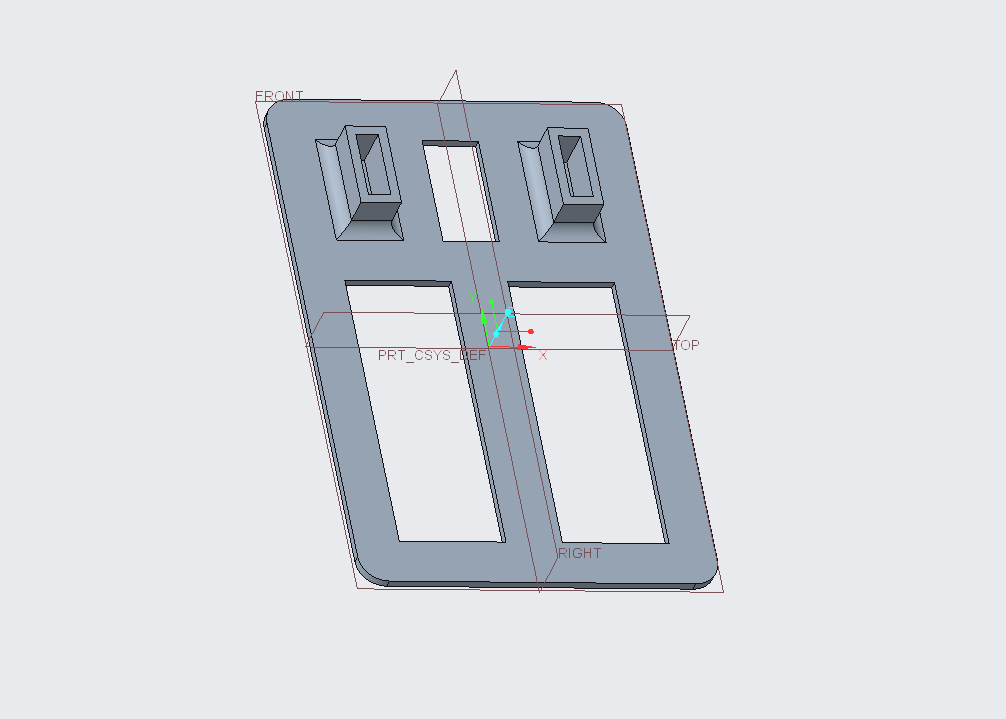

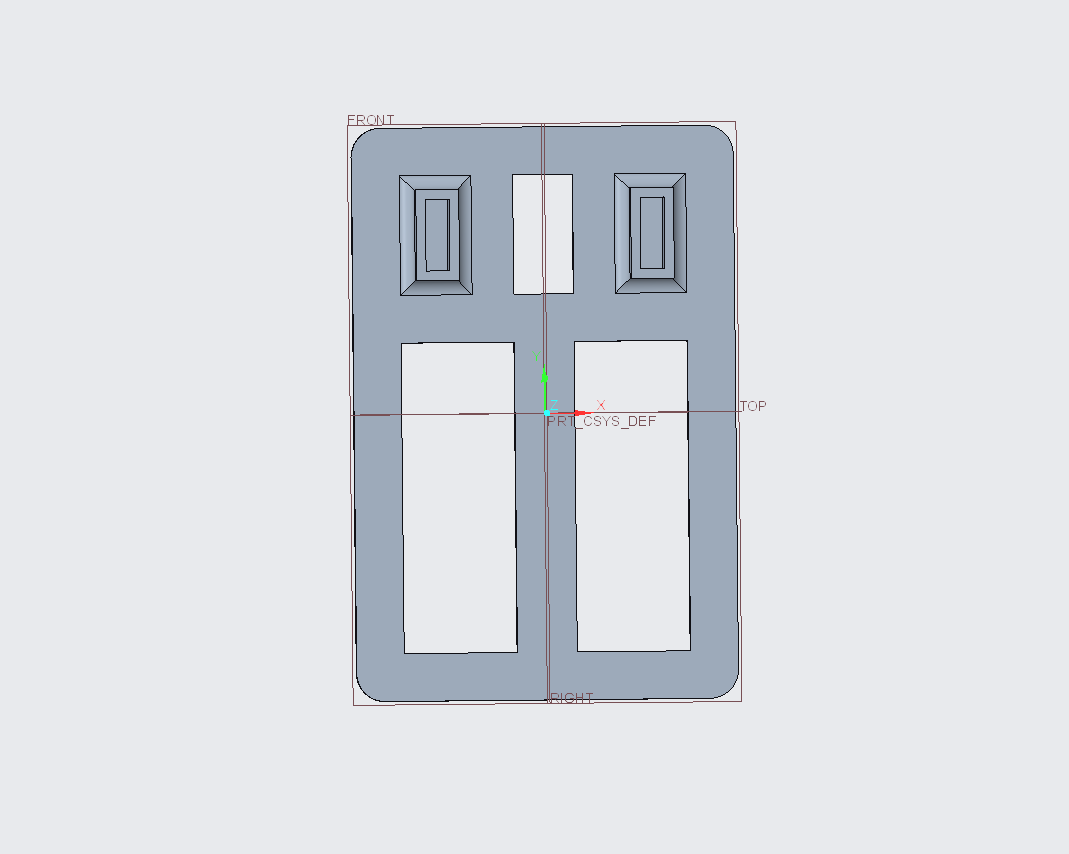

底板的尺寸是120*80mm,上面突出来两个10mm高的立柱插槽，另外就是减重孔了。

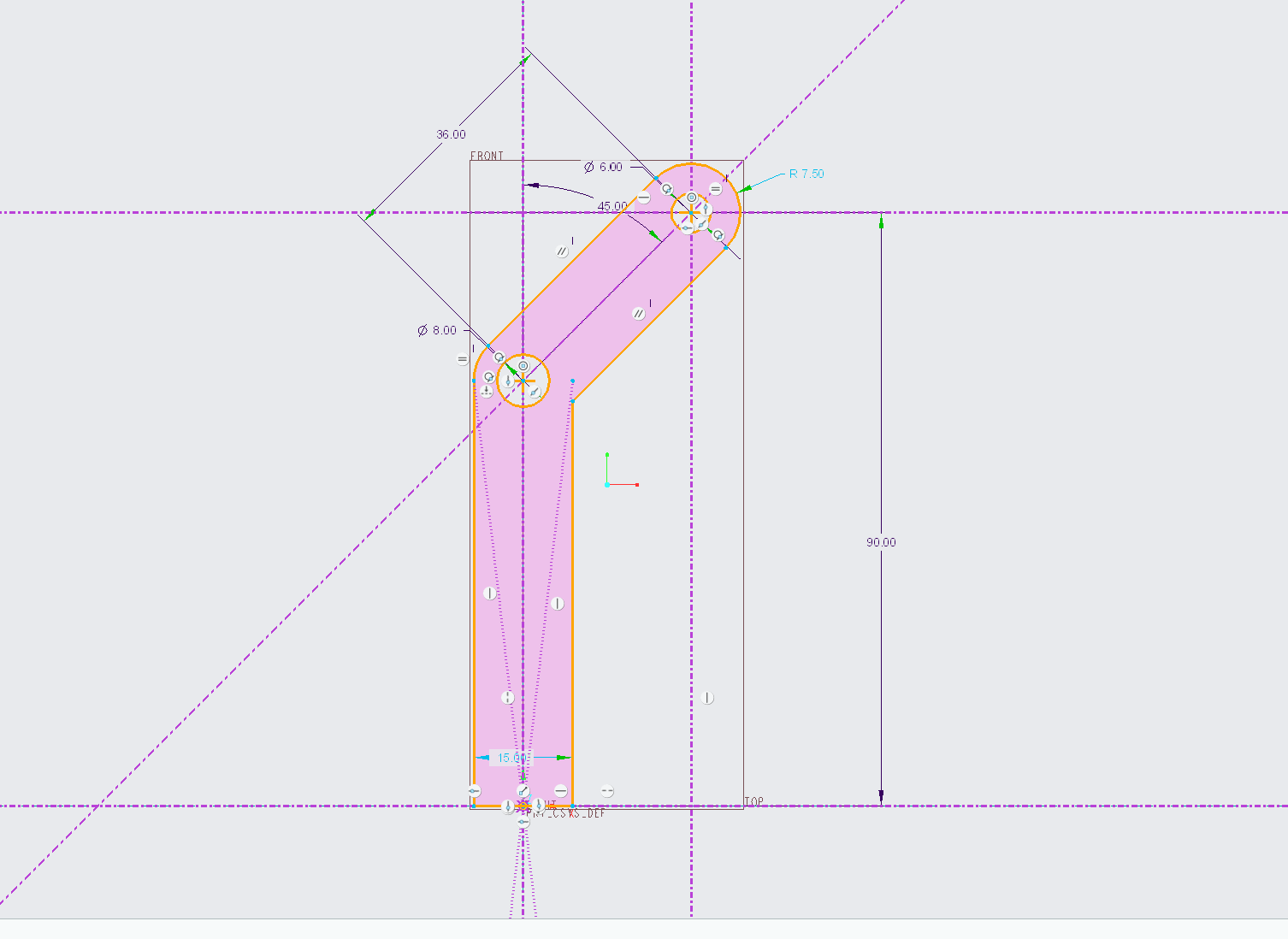

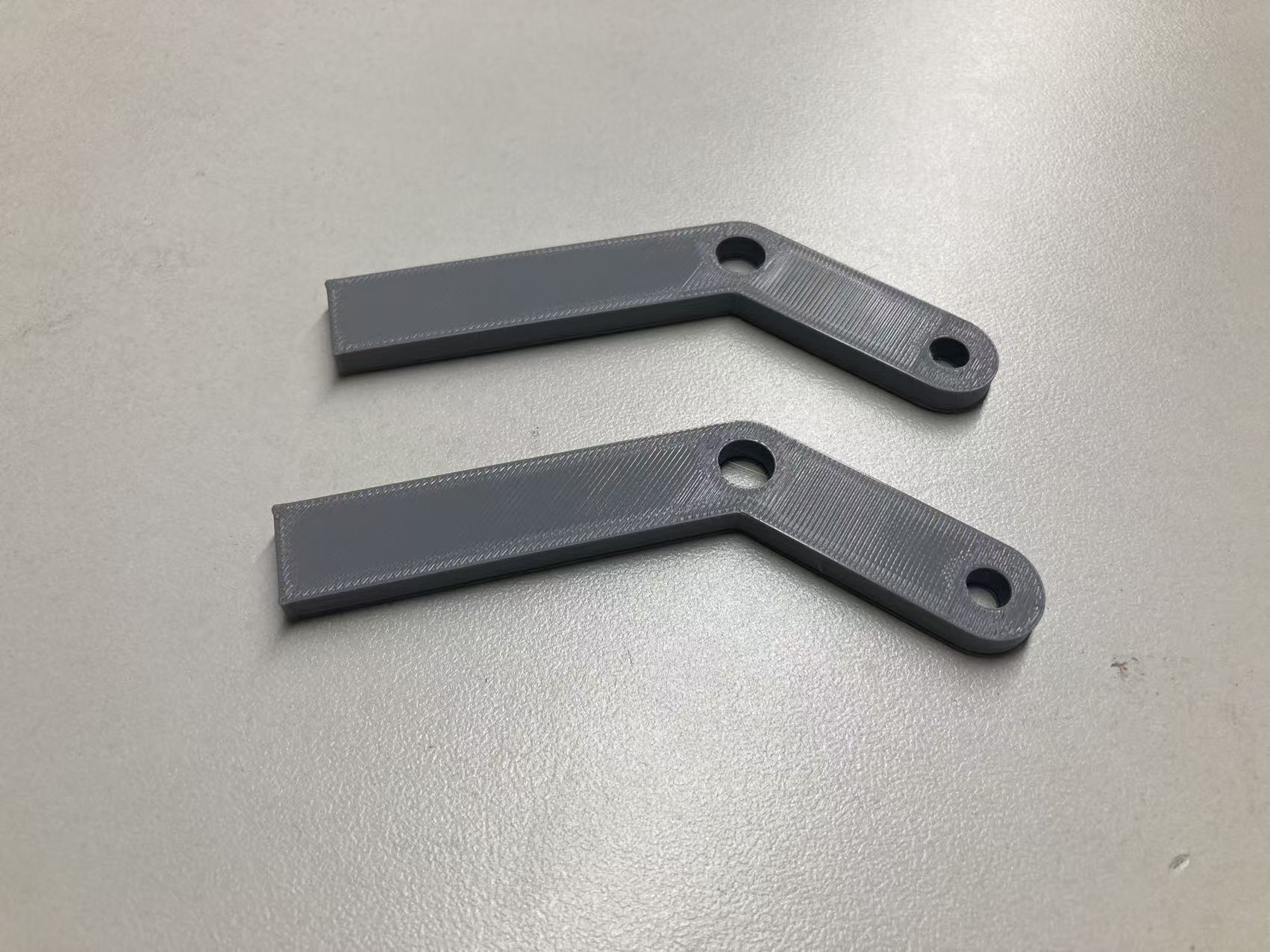

立柱宽15mm,两个轴45度，并且两个轴的直线距离是36mm,是两个齿轮啮合后的半径之和。两个立柱安装距离是外边到外边50mm。

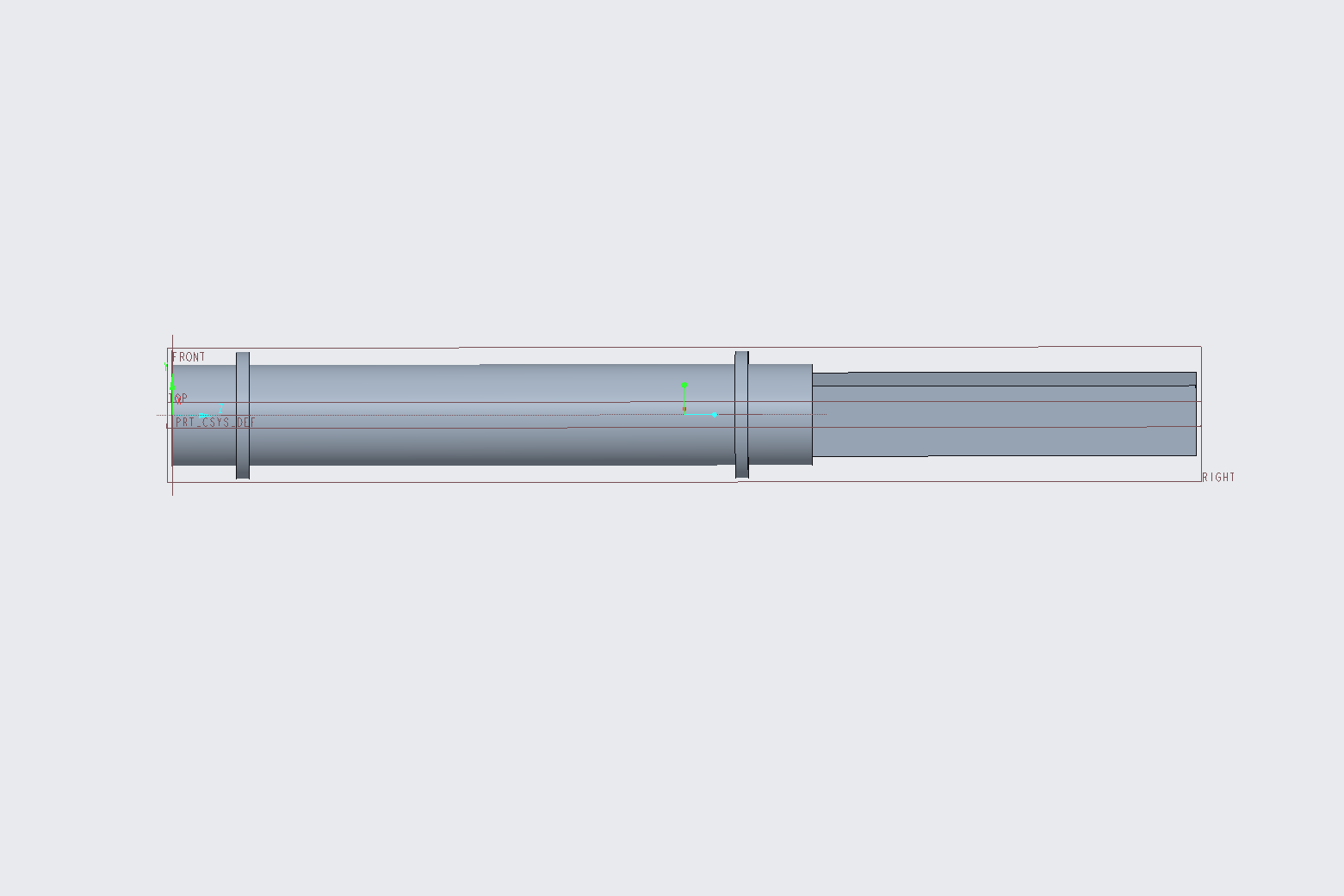

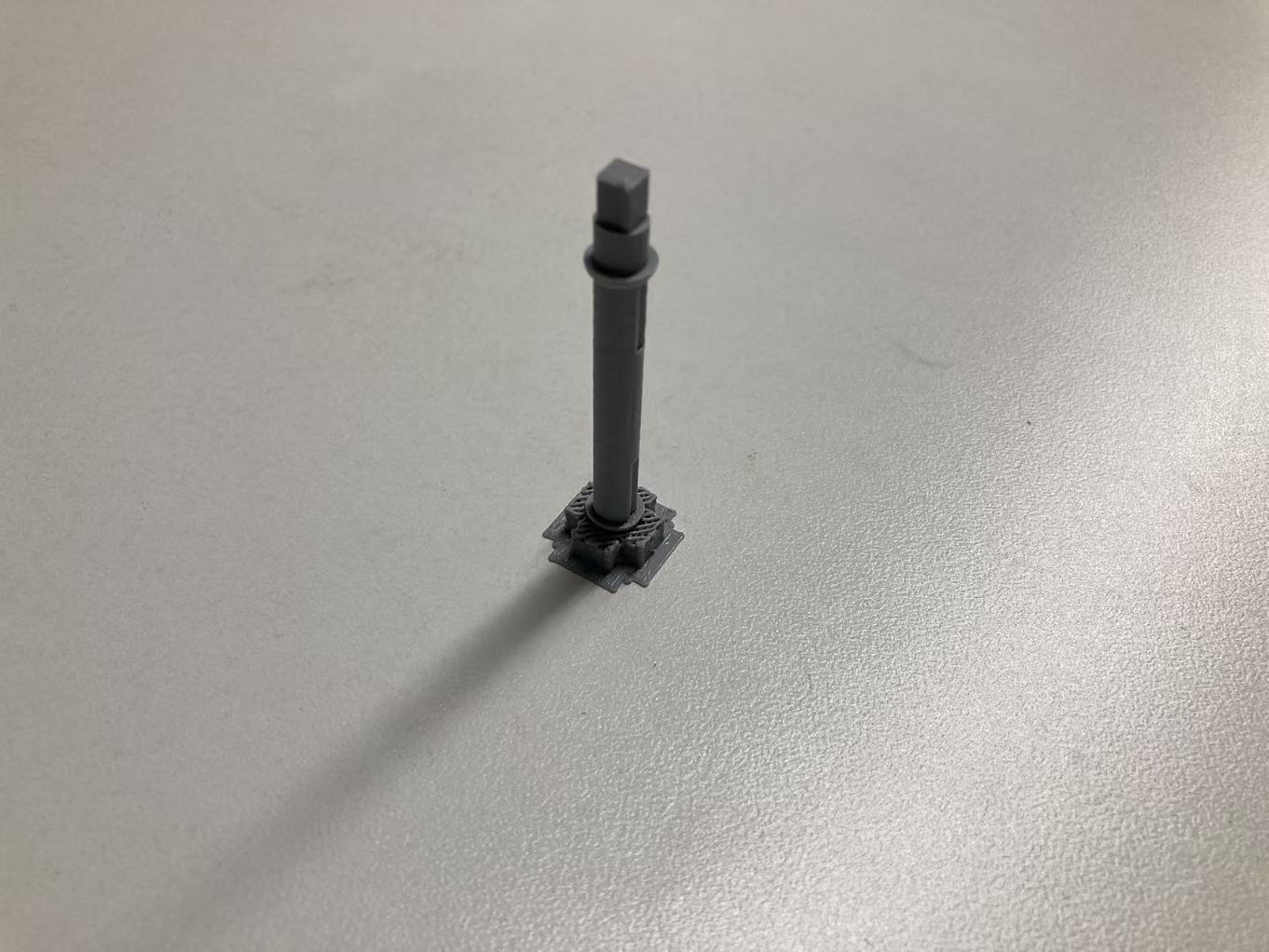

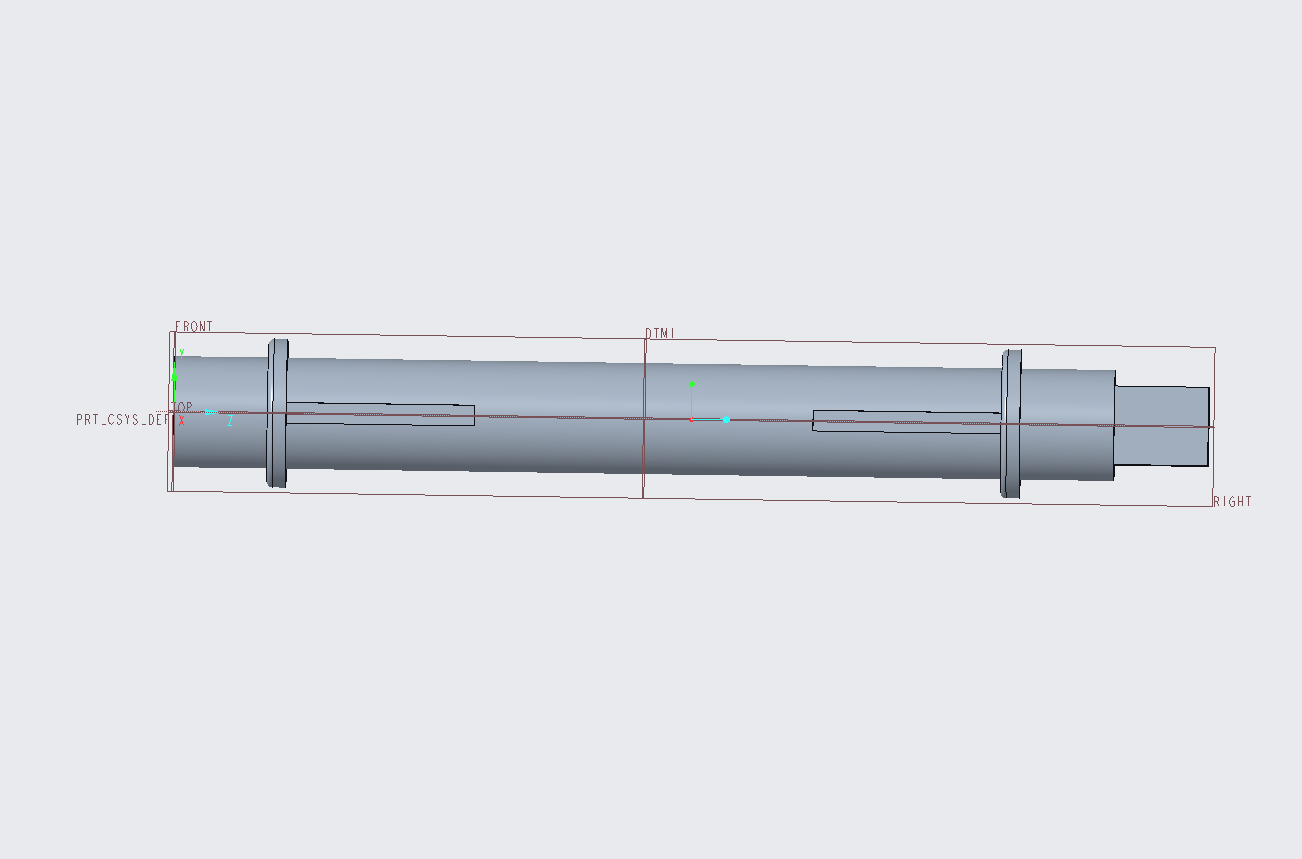

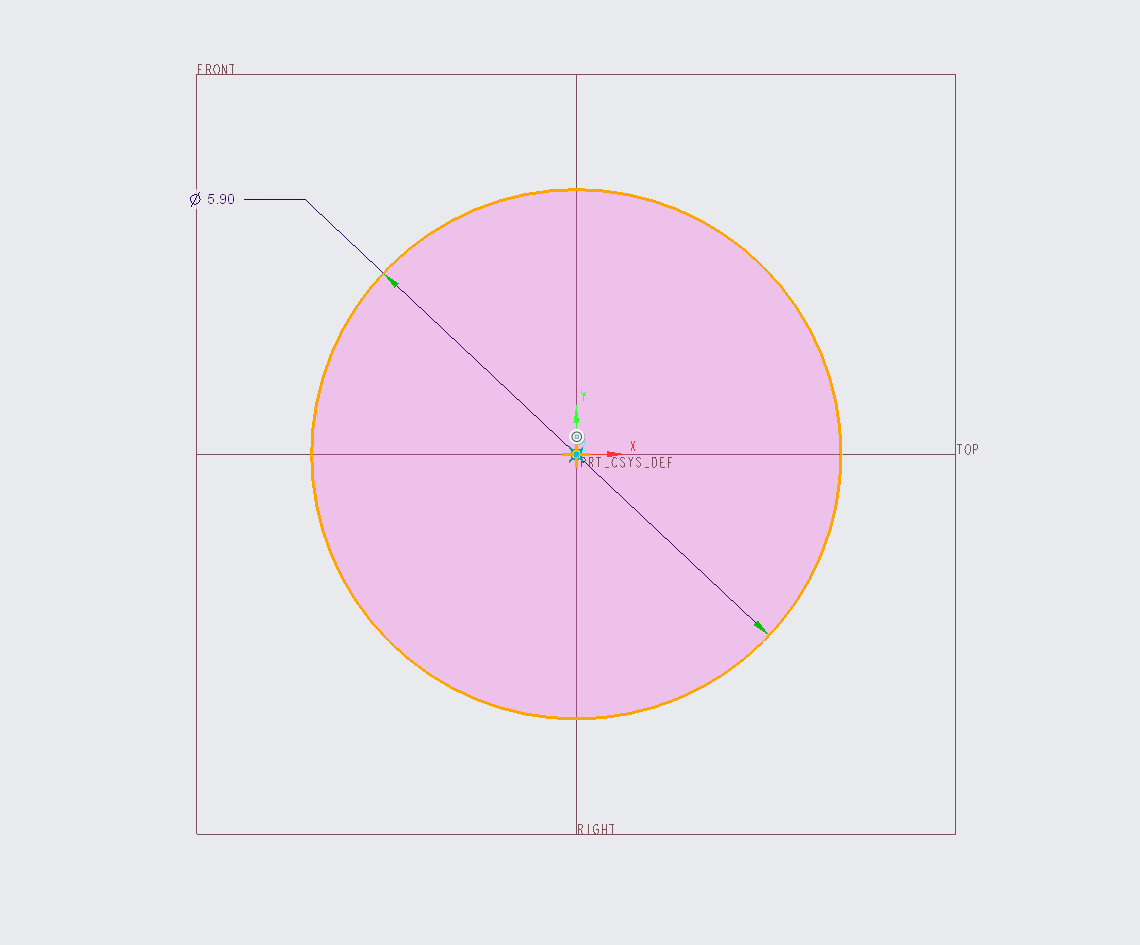

立柱轴的直径是7.9mm，为了方便安装对应8mm的立柱孔。轴和立柱的接触面宽度为5mm，再有一个1mm的间隔，中间38mm，再有一间隔，再5mm的接触面，再5mm的齿轮宽度，再20mm的延长，再10mm的拨轮宽度。

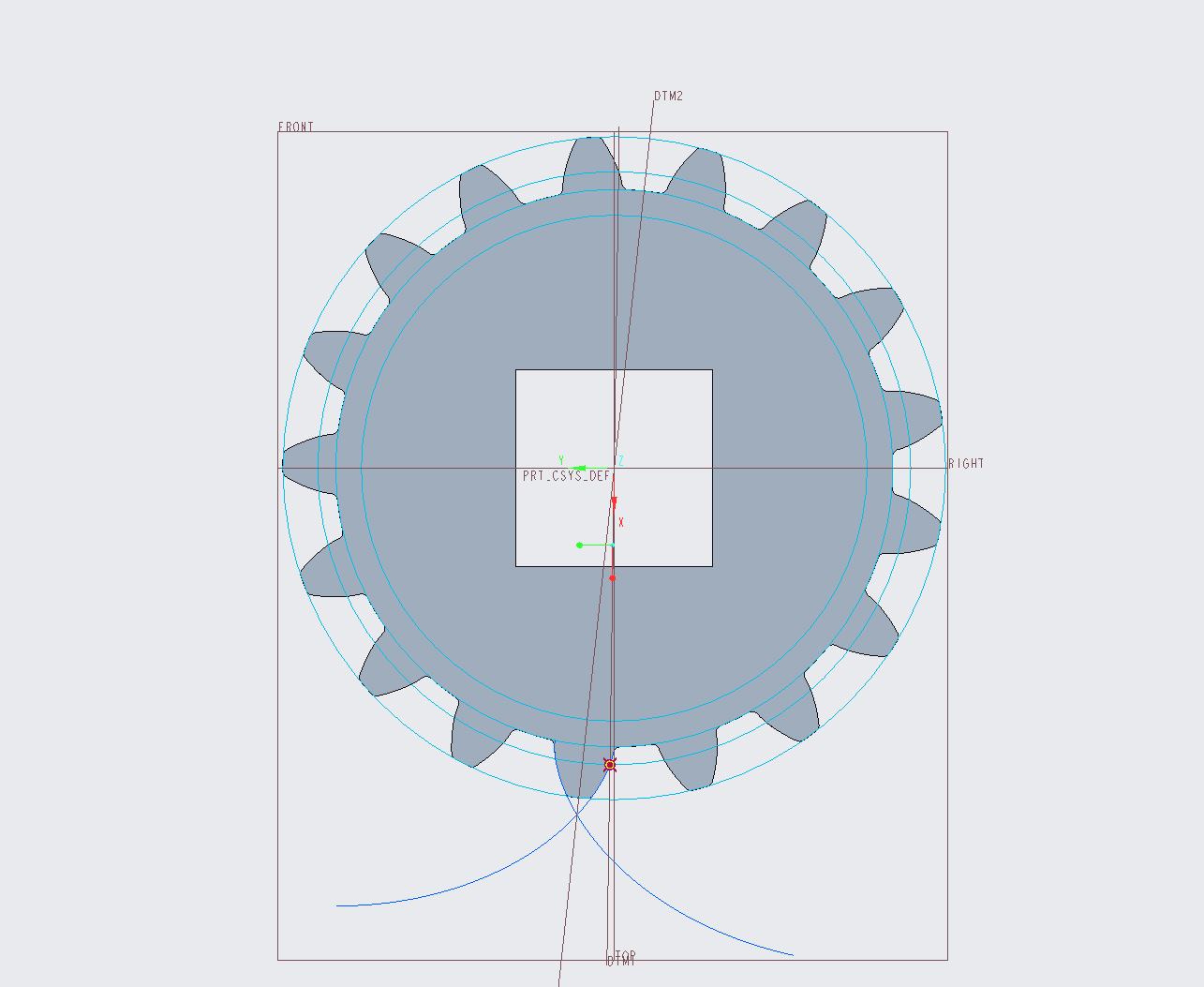

这个用的是渐开线齿轮画法，本来设计的是18齿，这样两个齿轮齿数正好是54+18后除2=36，符合轴间距。但是打印出来后由于各种间隙等参数，有点紧，干脆画了17齿的。

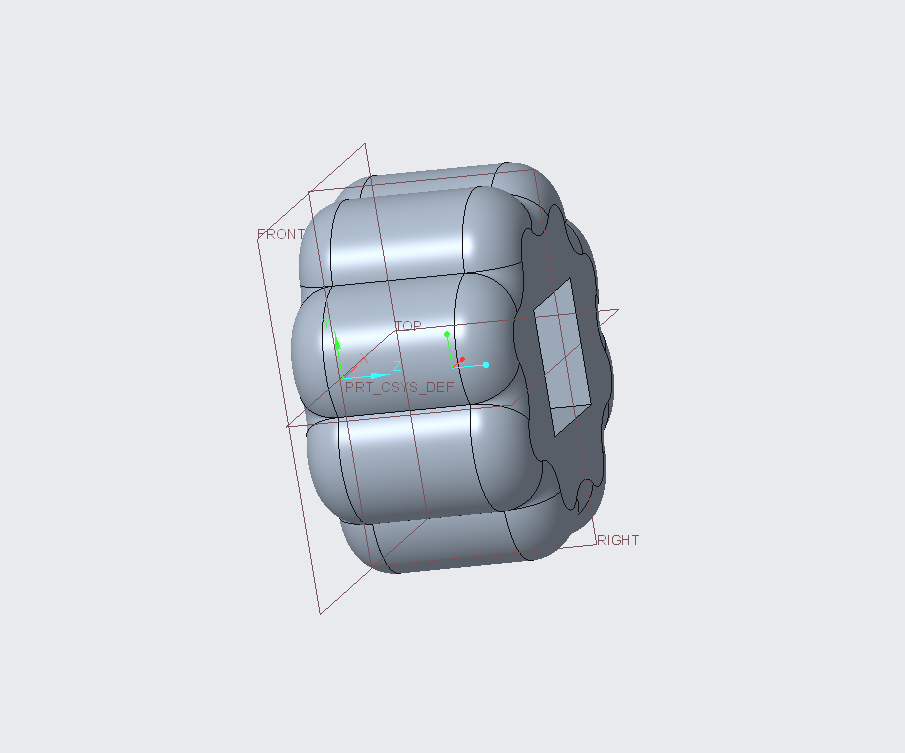

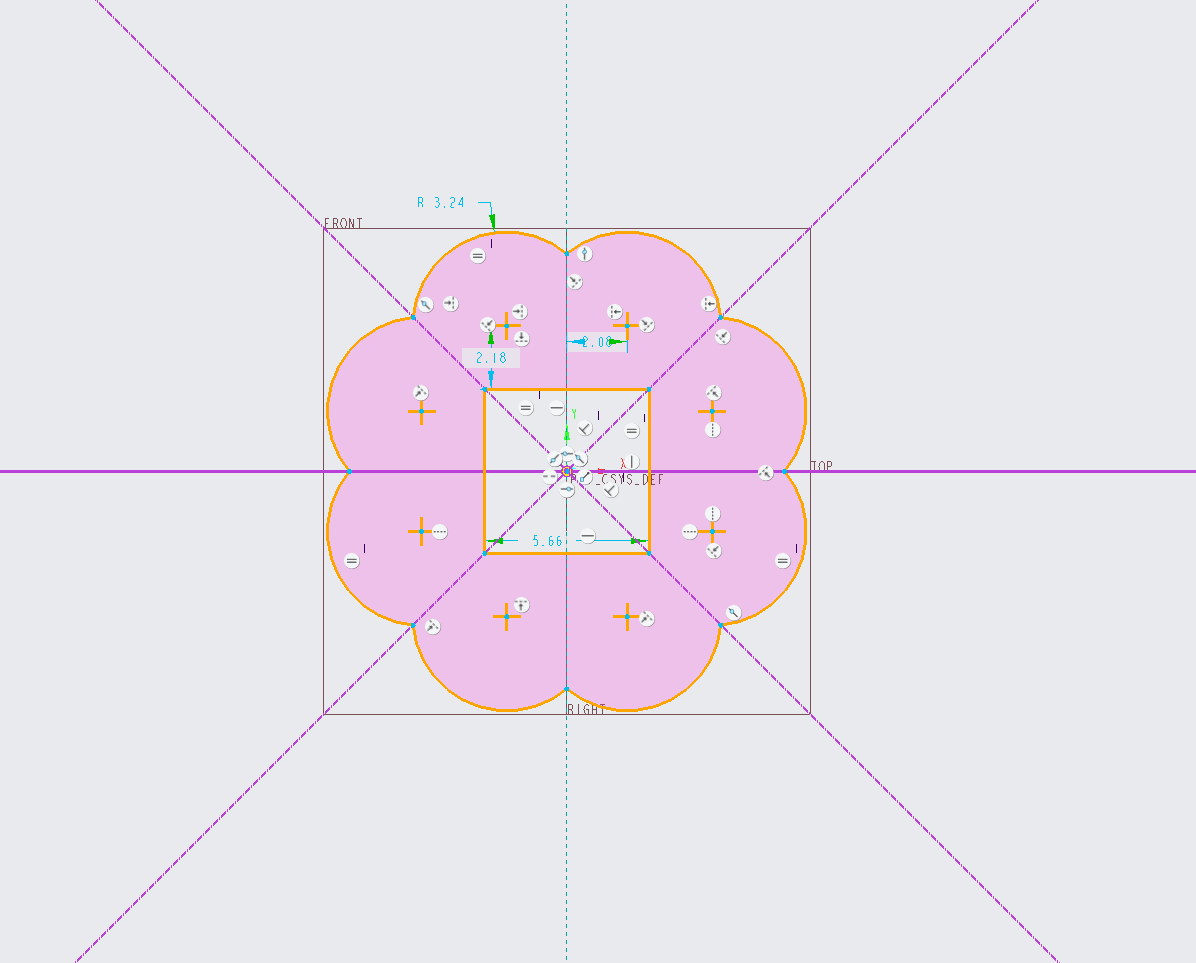

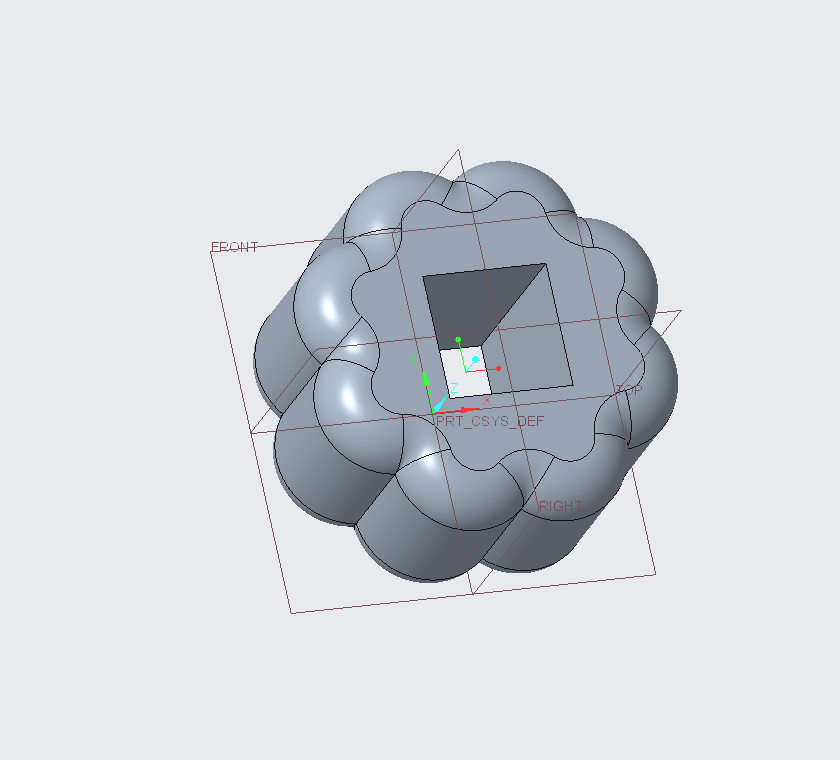

这个就是先画个圆，然后画对称的参考线，然后从两个端点做弧线画成的。拉伸10mm，最后做倒圆角。

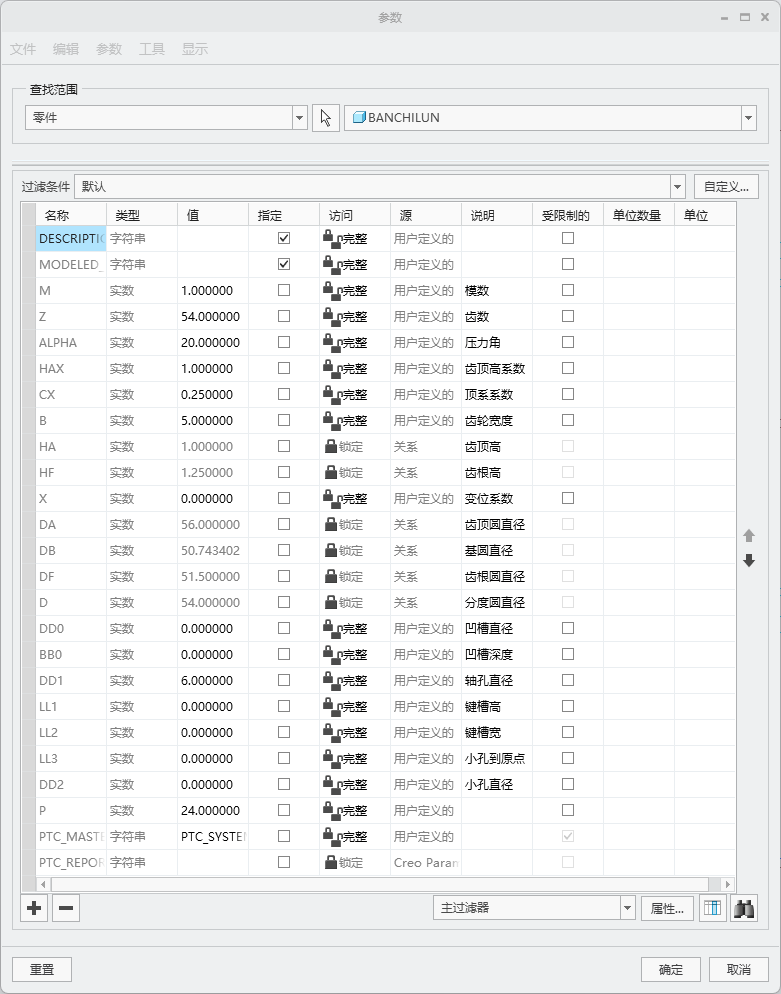

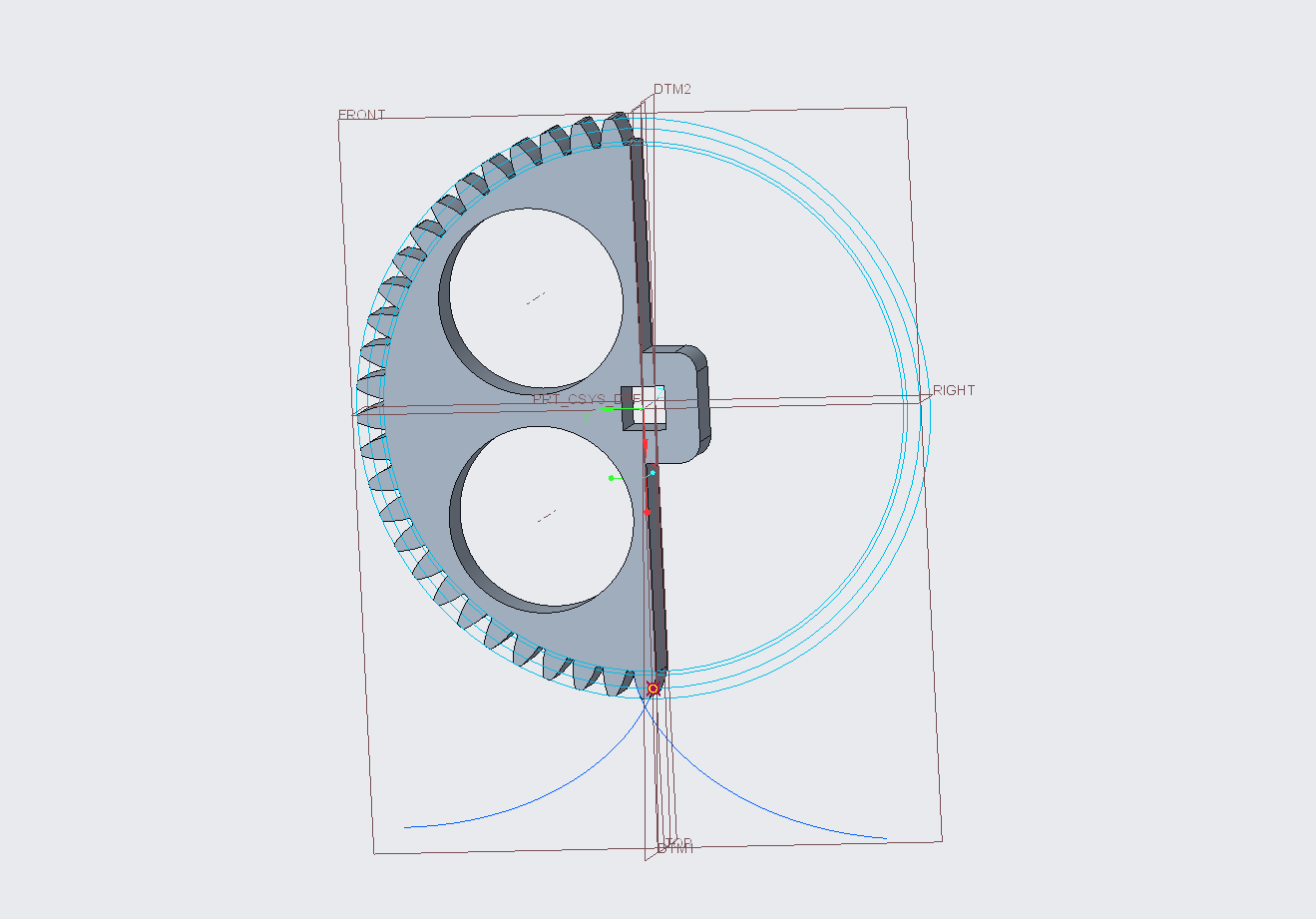

立柱齿轮是渐开线齿轮54齿1模，然后去掉一部分画成的。

跟立柱轴画法一样，本来设计的两个键翘，不过没用上。

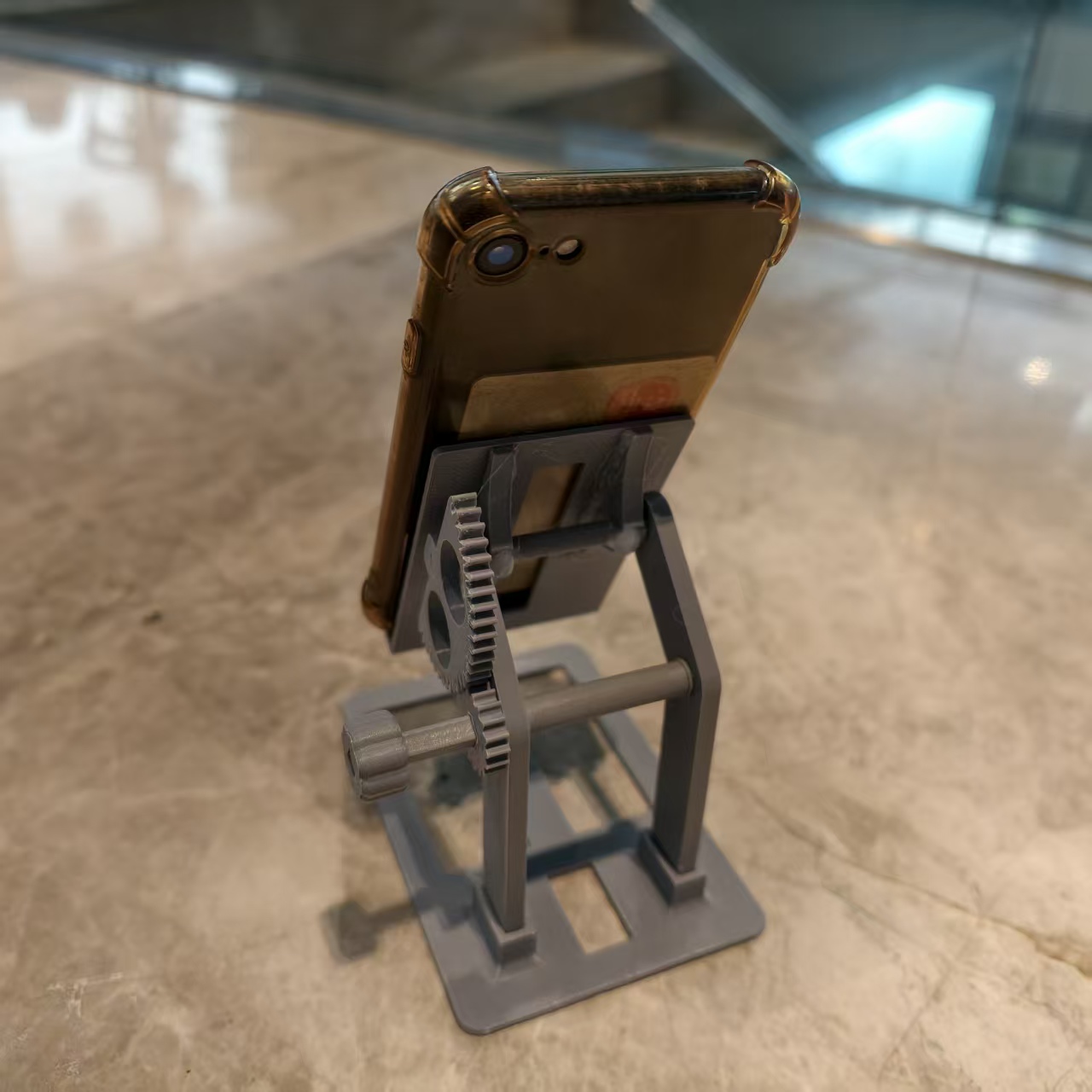

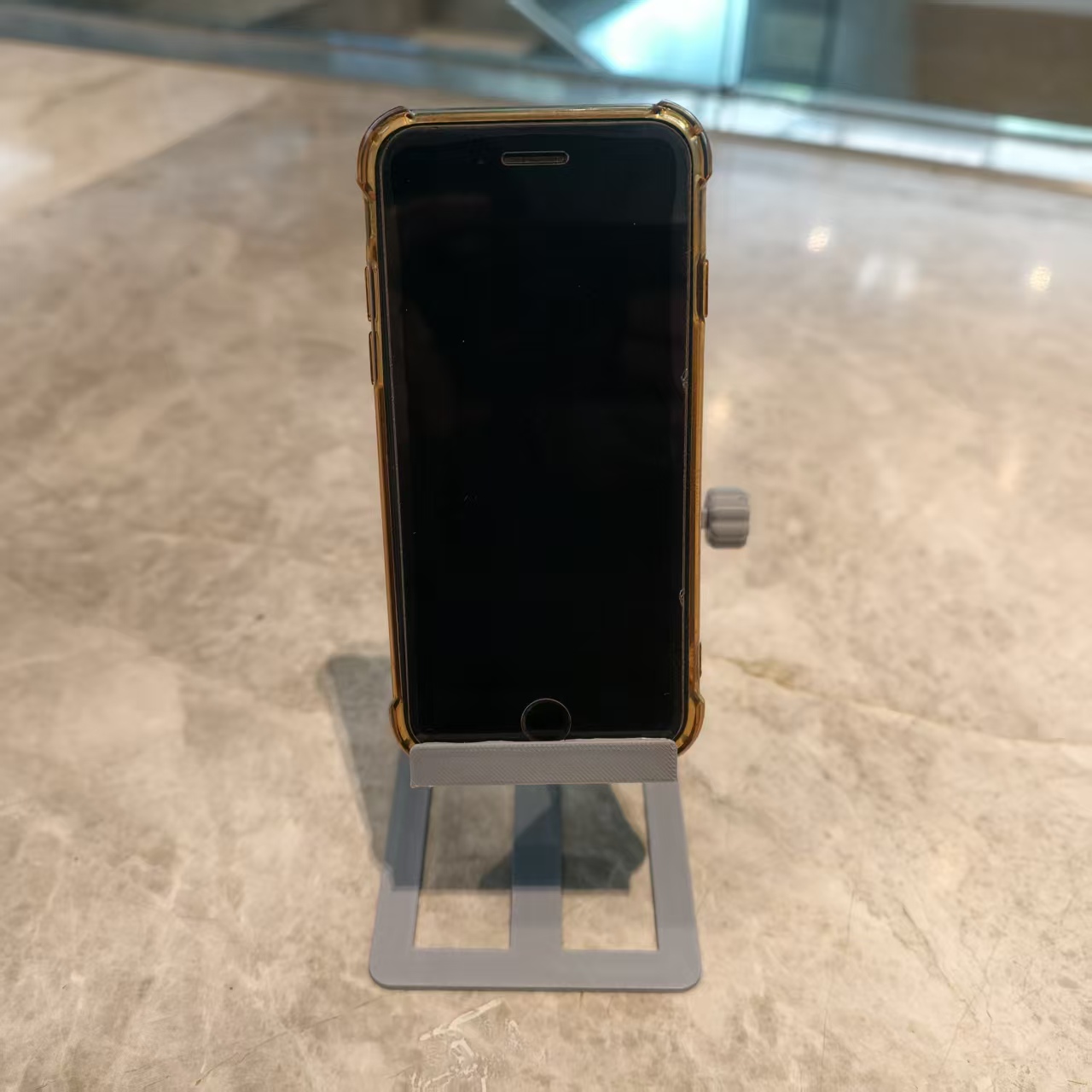

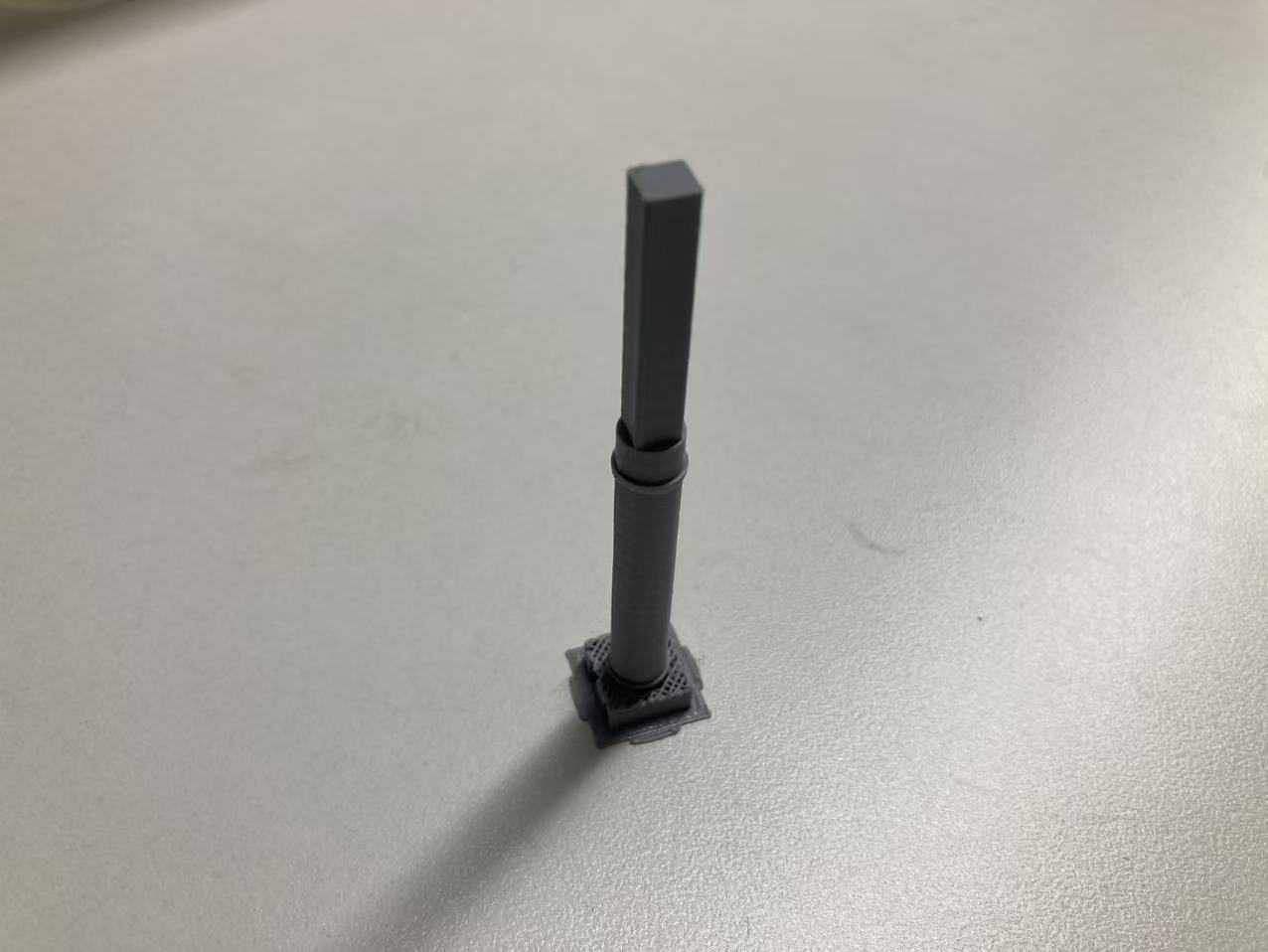

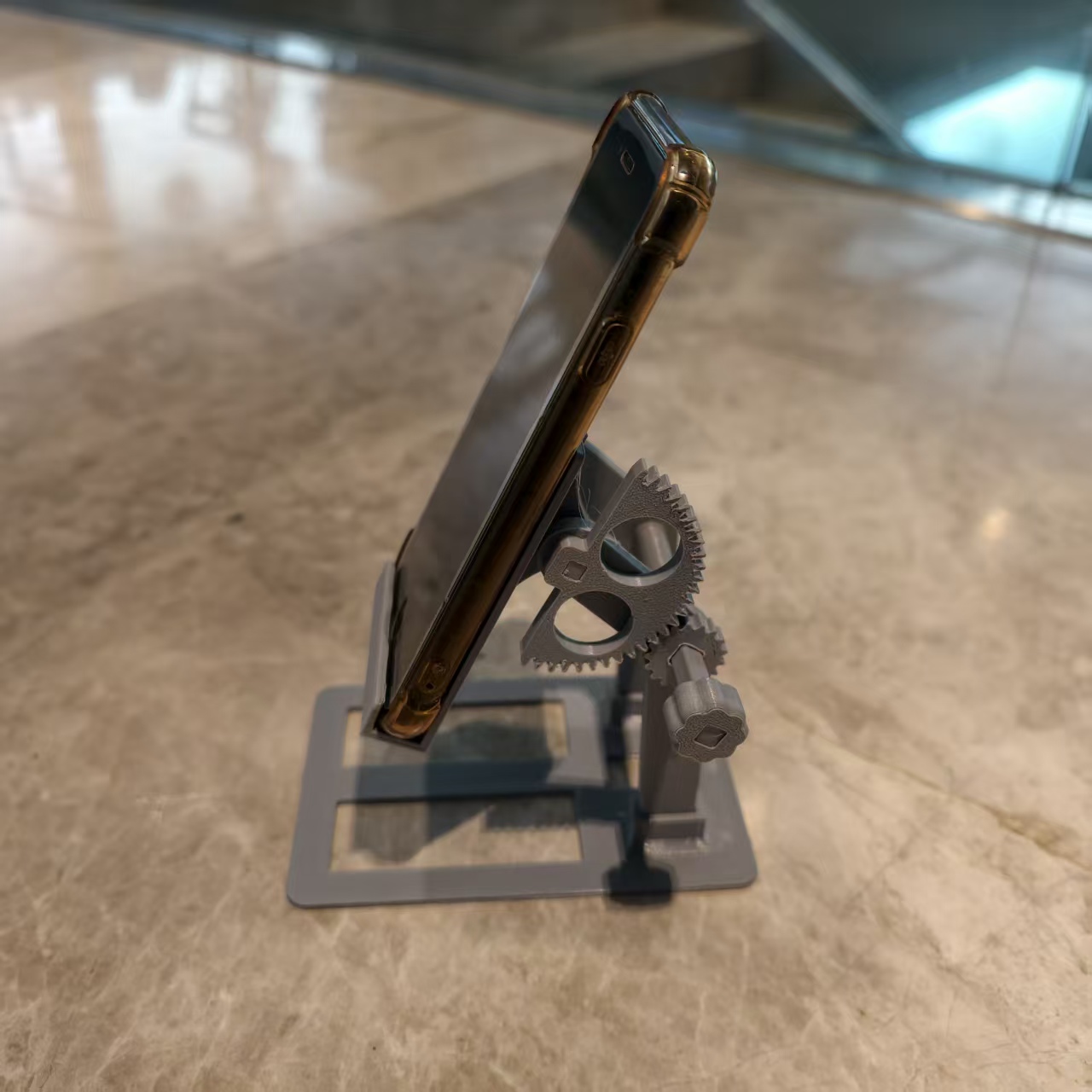

打印好零件后先打磨好边棱角，这样便于安装。看安装好的视频吧。
