3都打印儿童小手电筒玩具

头像
创意手工在线
原创
发布时间: 2026-08-28 15:47:40 | 阅读数 0收藏数 0评论数 0
3D打印
玩具
手电筒
儿童
复位手电筒

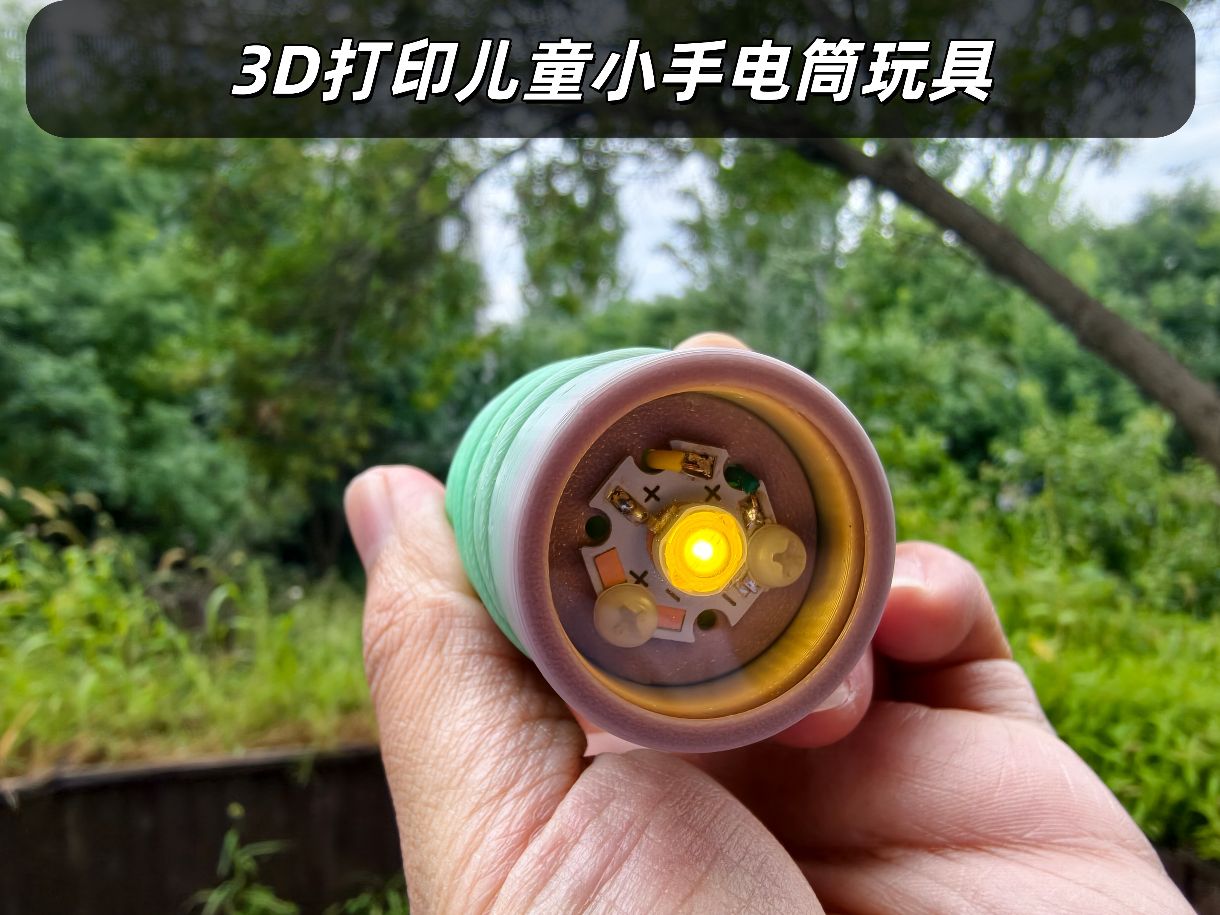

封面
本项目为，制作一个手电筒，其使用对象为2岁儿童。其特点是：光线不强，为黄光，不会伤害眼睛；开关为复位开关，即点按亮，松手即灭。可以锻炼手部发育。制作较为简单，希望对你有所帮助。

准备工作:

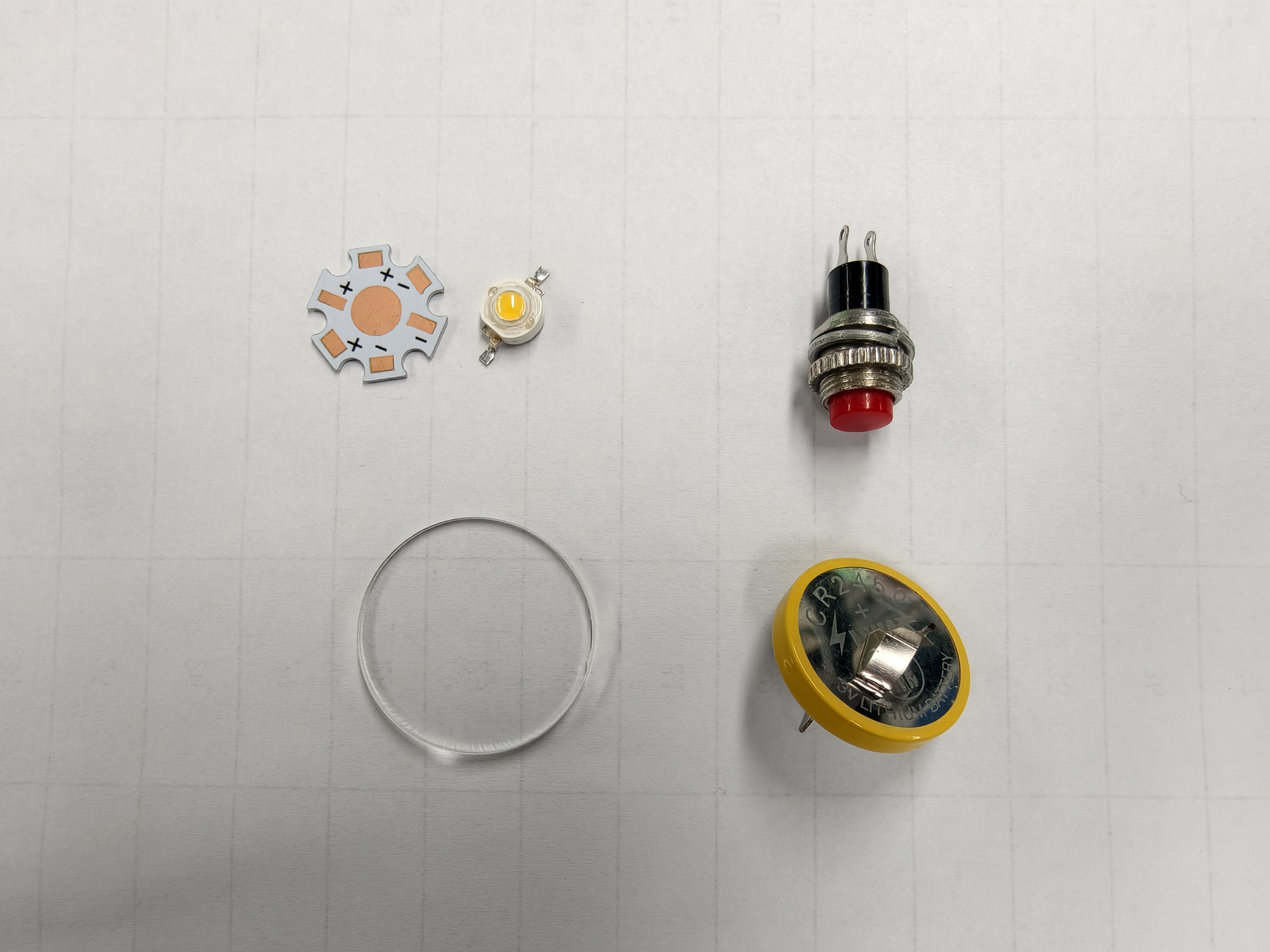

材料:

材料名称
数量
备注
petg耗材
1
/
亚克力镜片
1
外径30mm厚度2mm
散热铝基板
1
/
灯珠-3W
1
/
10mm复位开关
1
/
导线
/
/
CR2045电池
1
/
亚克力胶水
1
/

工具:

工具名称
数量
备注
偏口钳
1
6寸
游标卡尺
1
/
修边刀
1
/
烙铁套装
1
T12焊台
夹具
1
/
热熔胶枪
1
60W
1

建模图纸

向左
向右
123

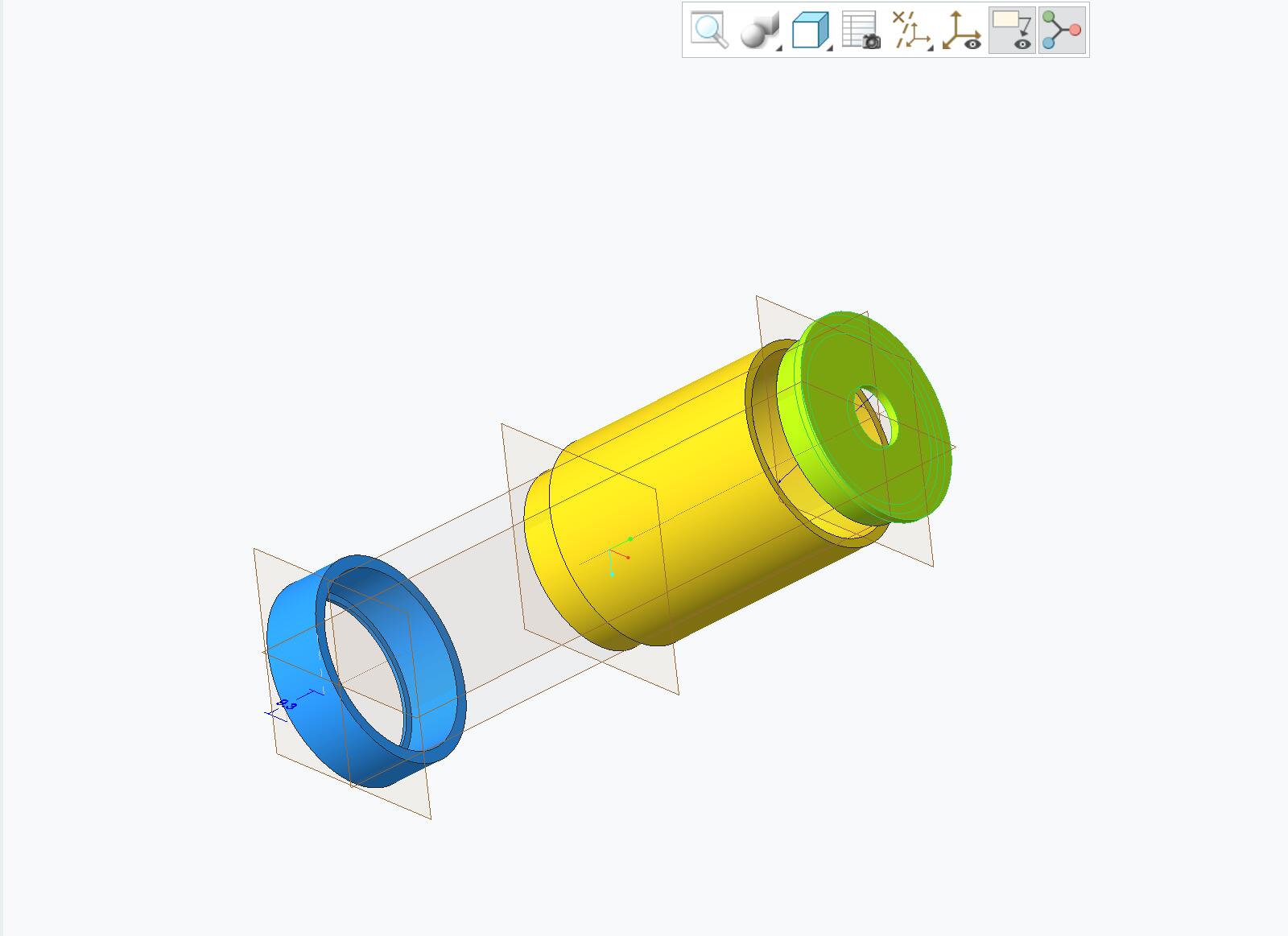

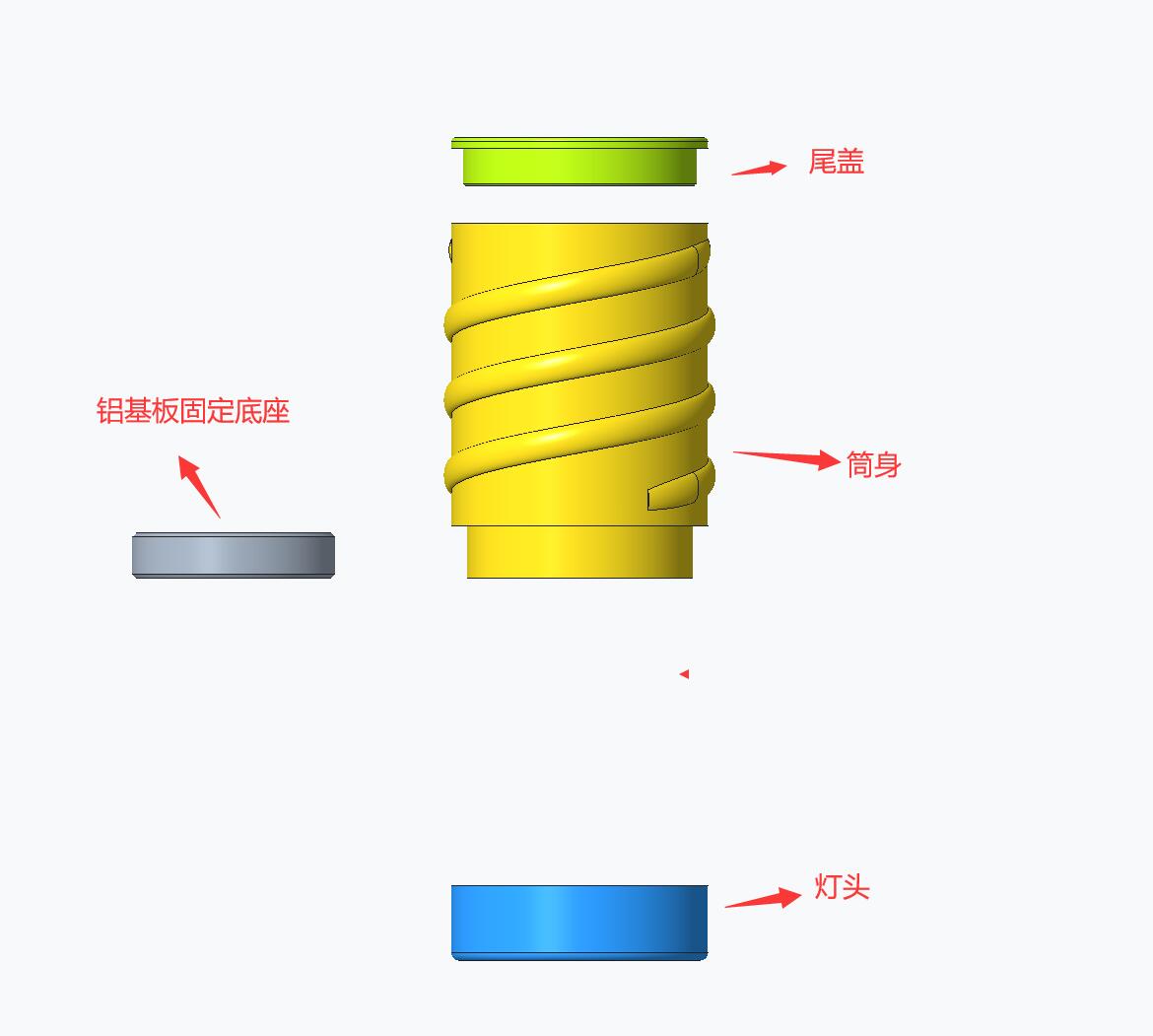

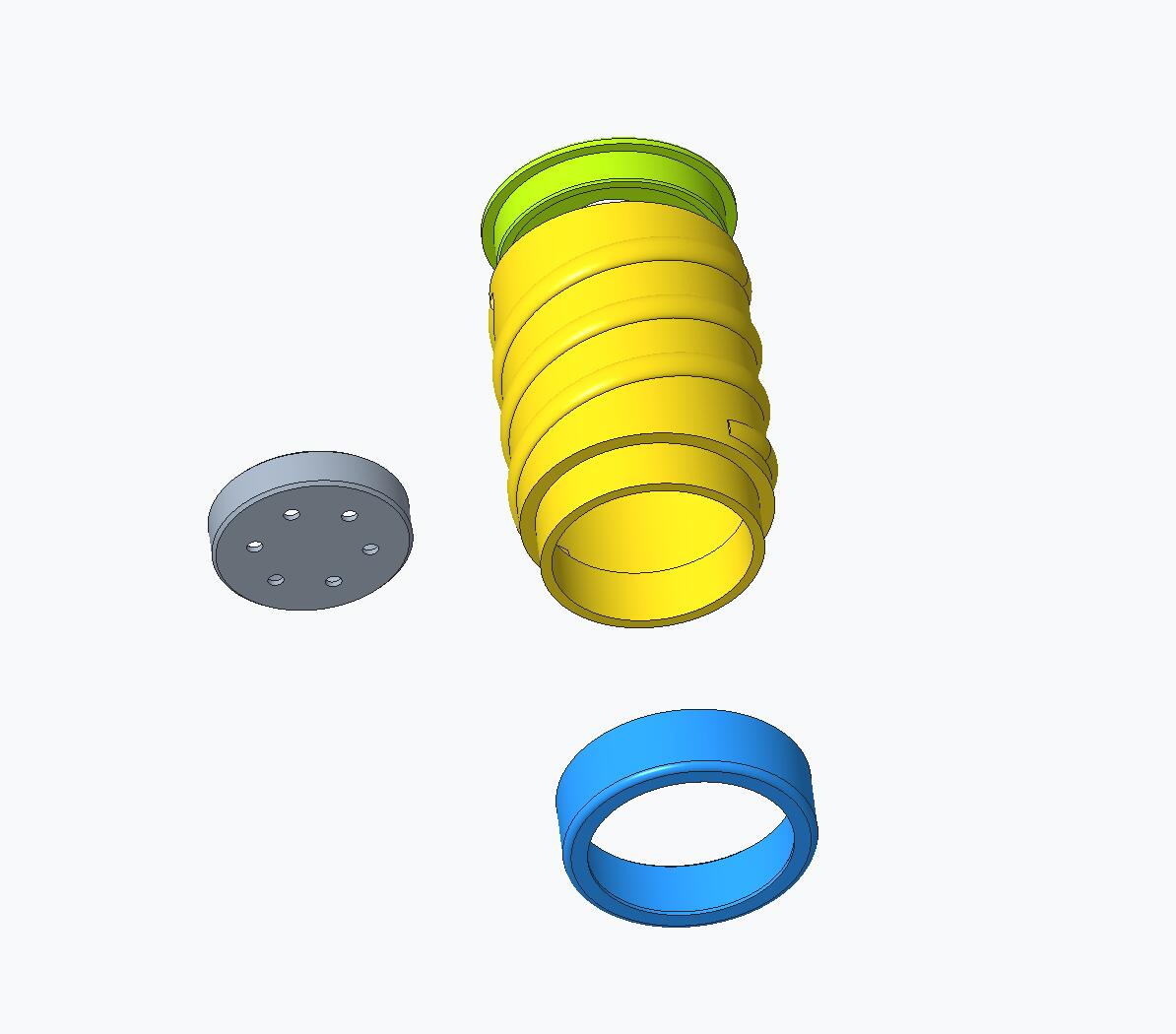

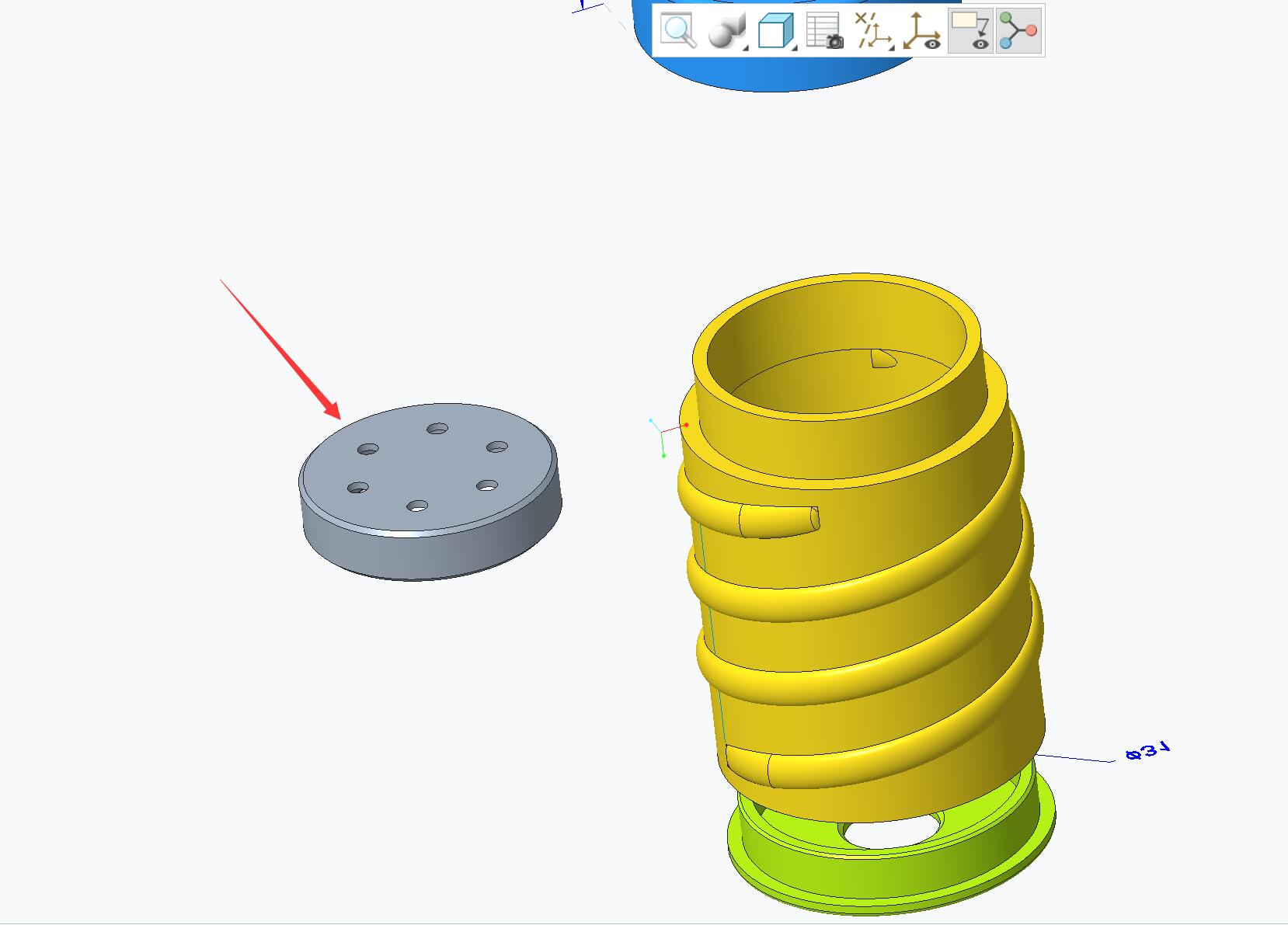

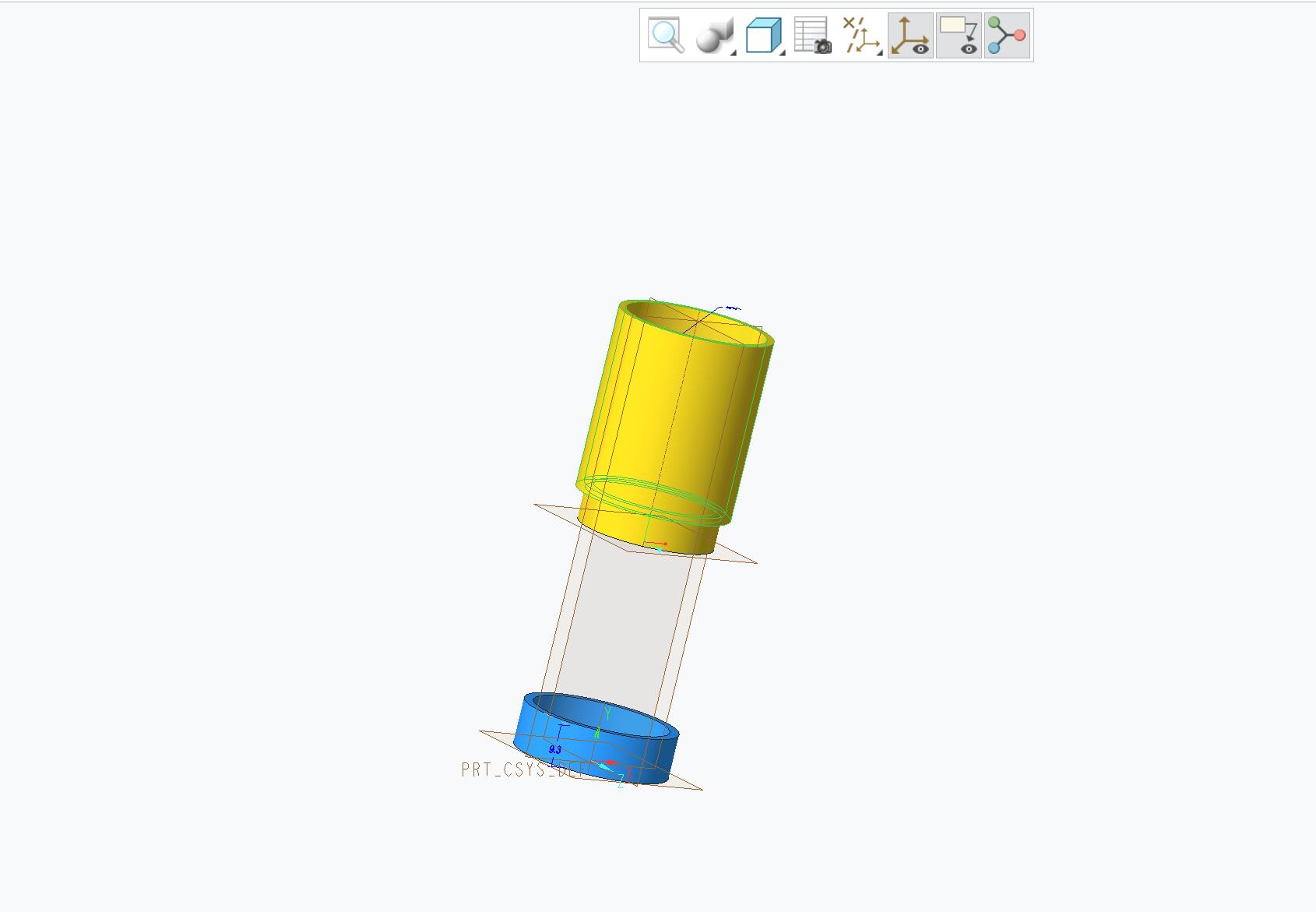

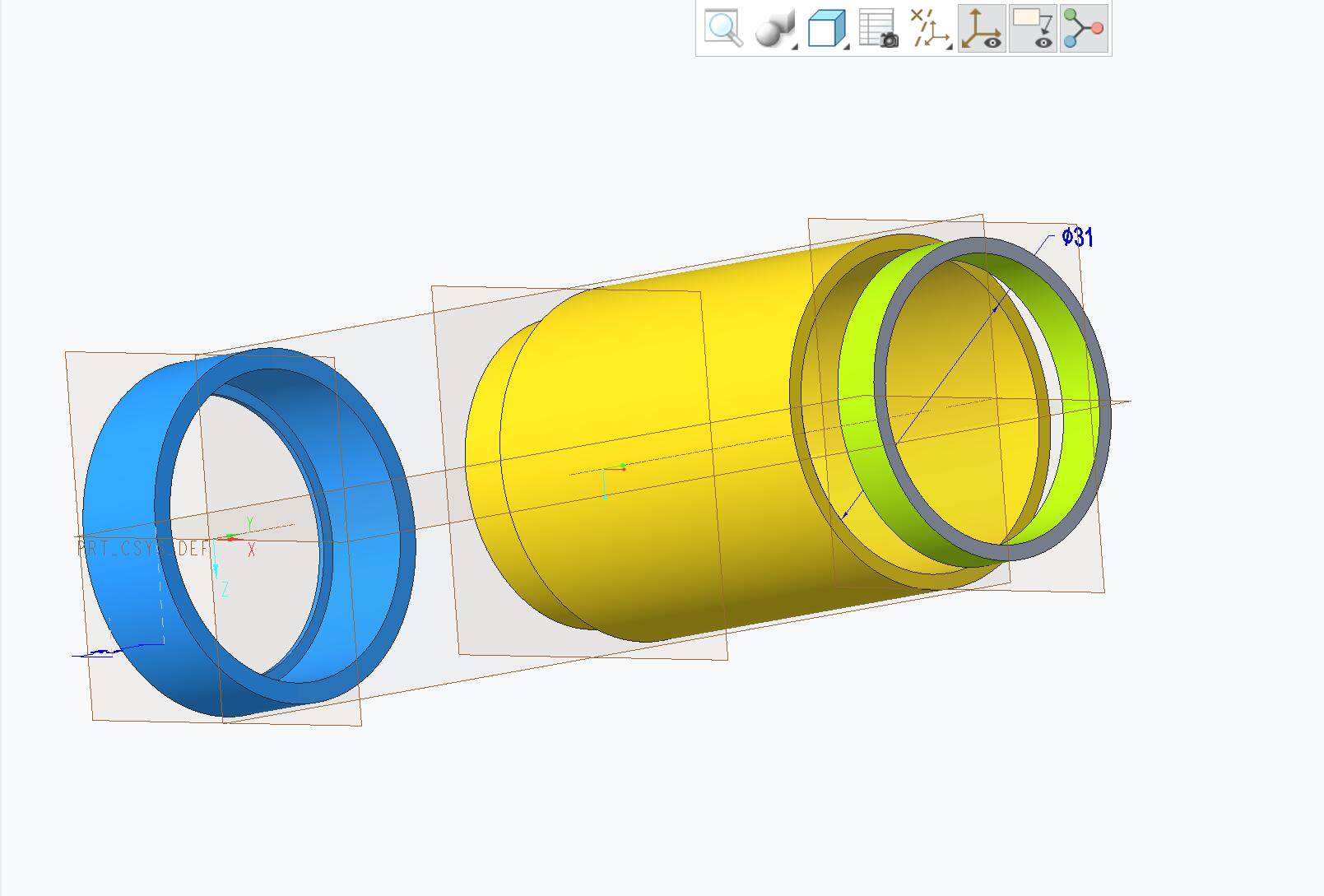

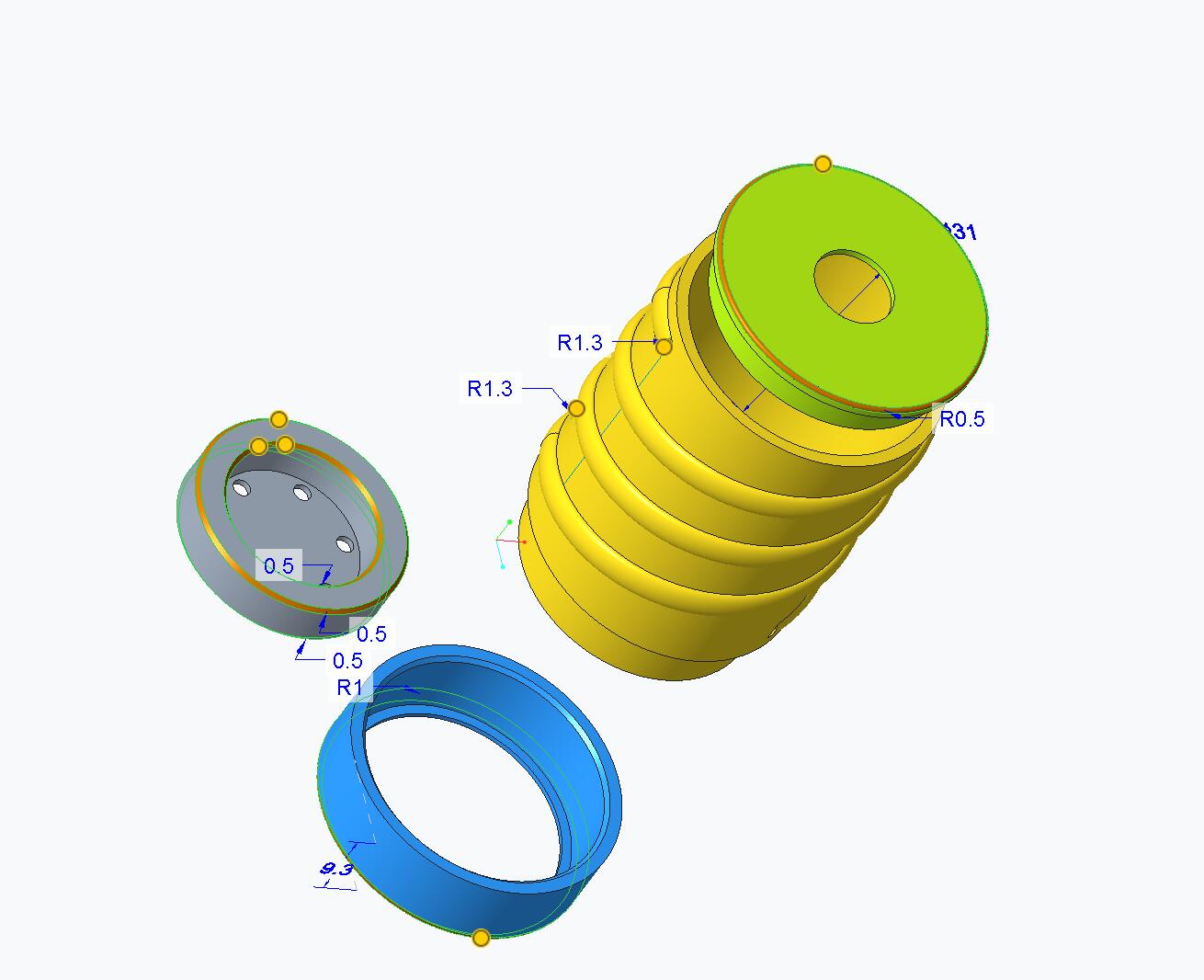

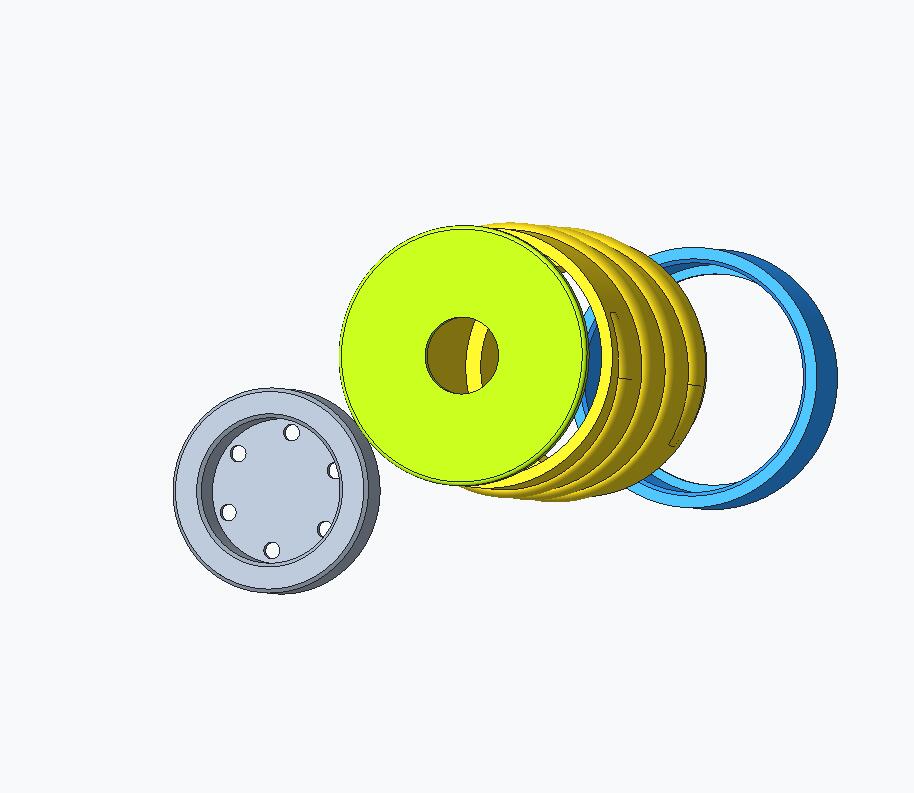

  1. 如图1，图纸共分为4个模块
  2. 模块的连接采用胶粘（不设计成螺纹连接的原因是避免被拧开，零件掉落，有安全隐患）
  3. 附件为建模源文件，你可以下载并编辑修改尺寸
12
手电筒-儿童版.prt.12
530.51KB
2

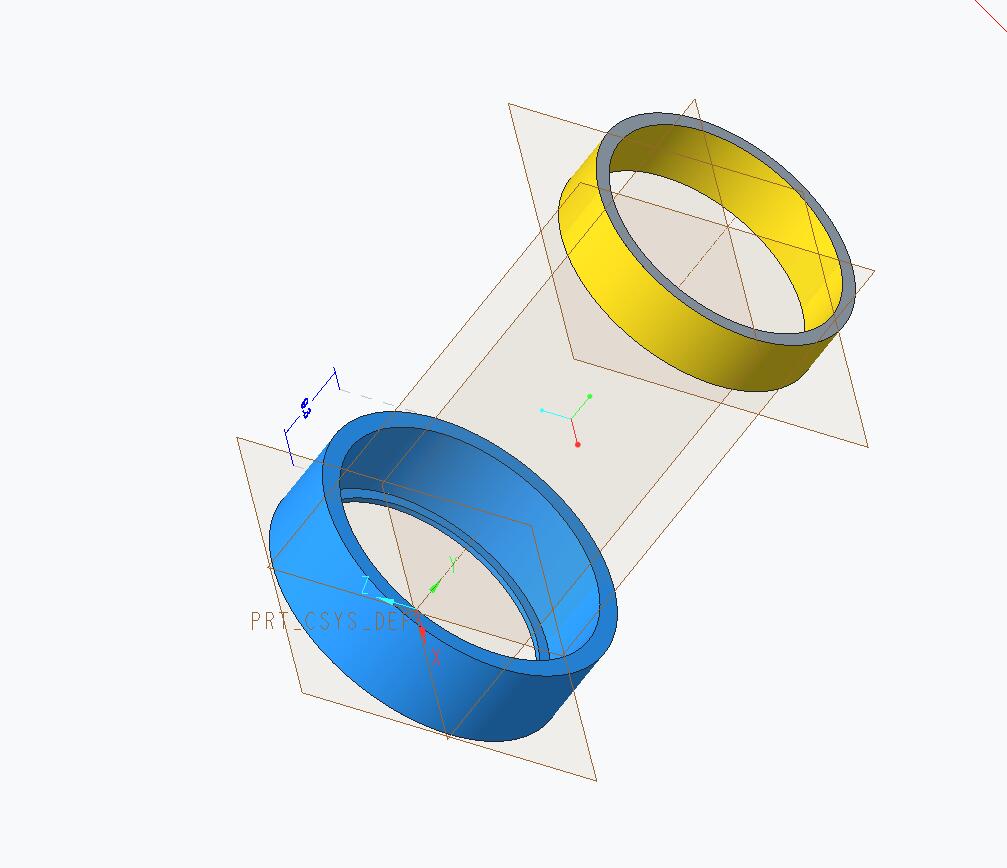

建模-拉伸灯头舱

向左
向右
12345678

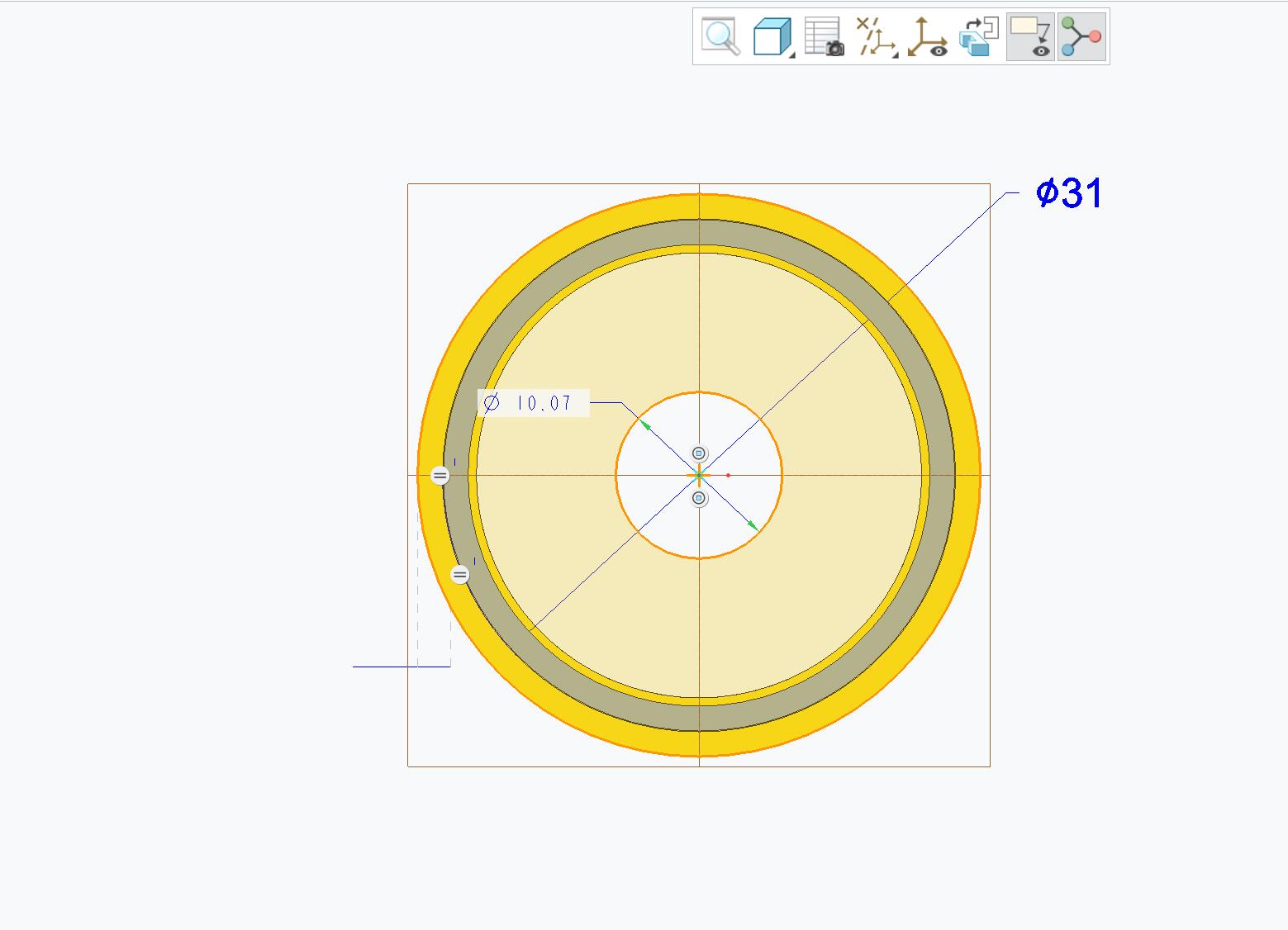

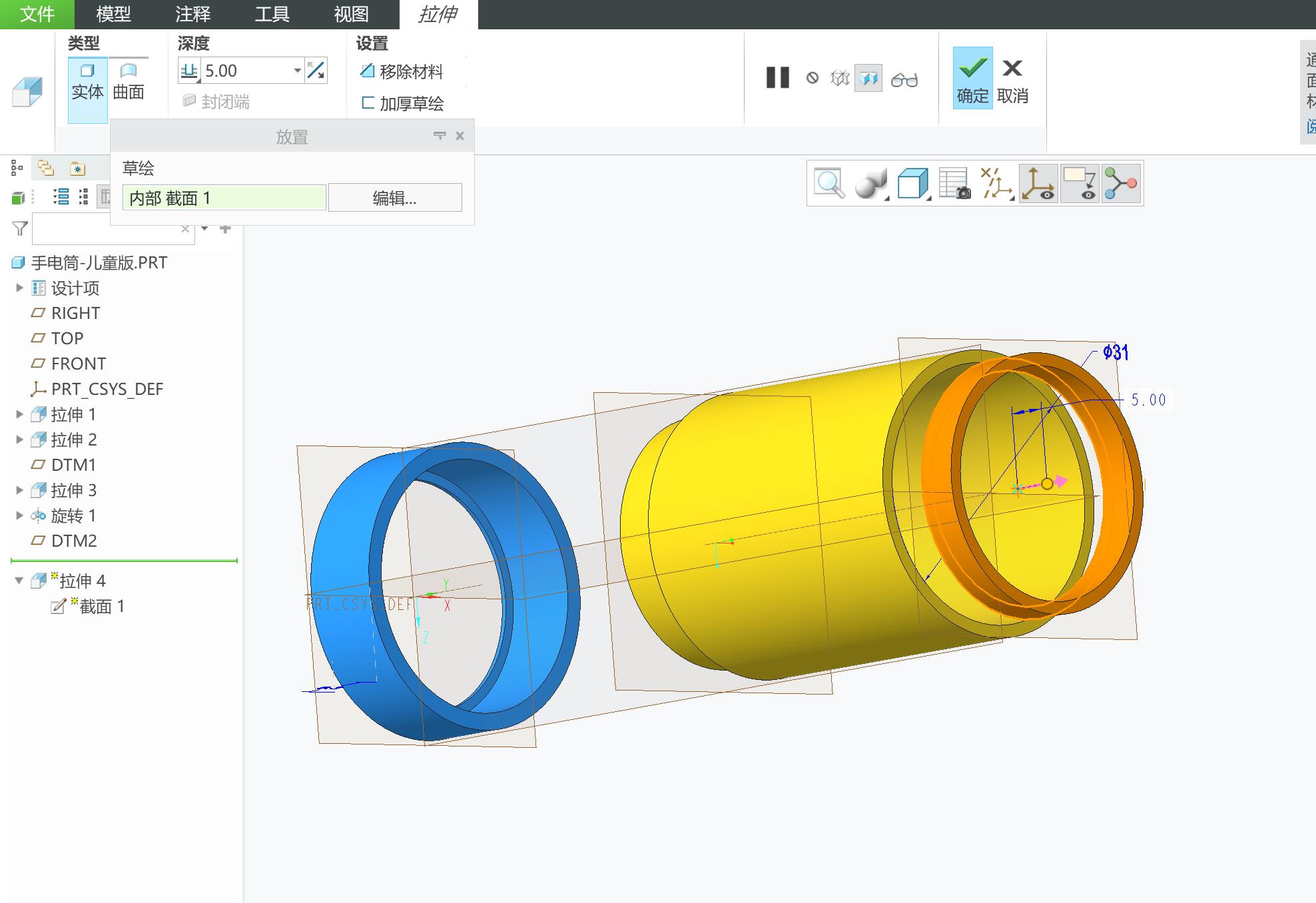

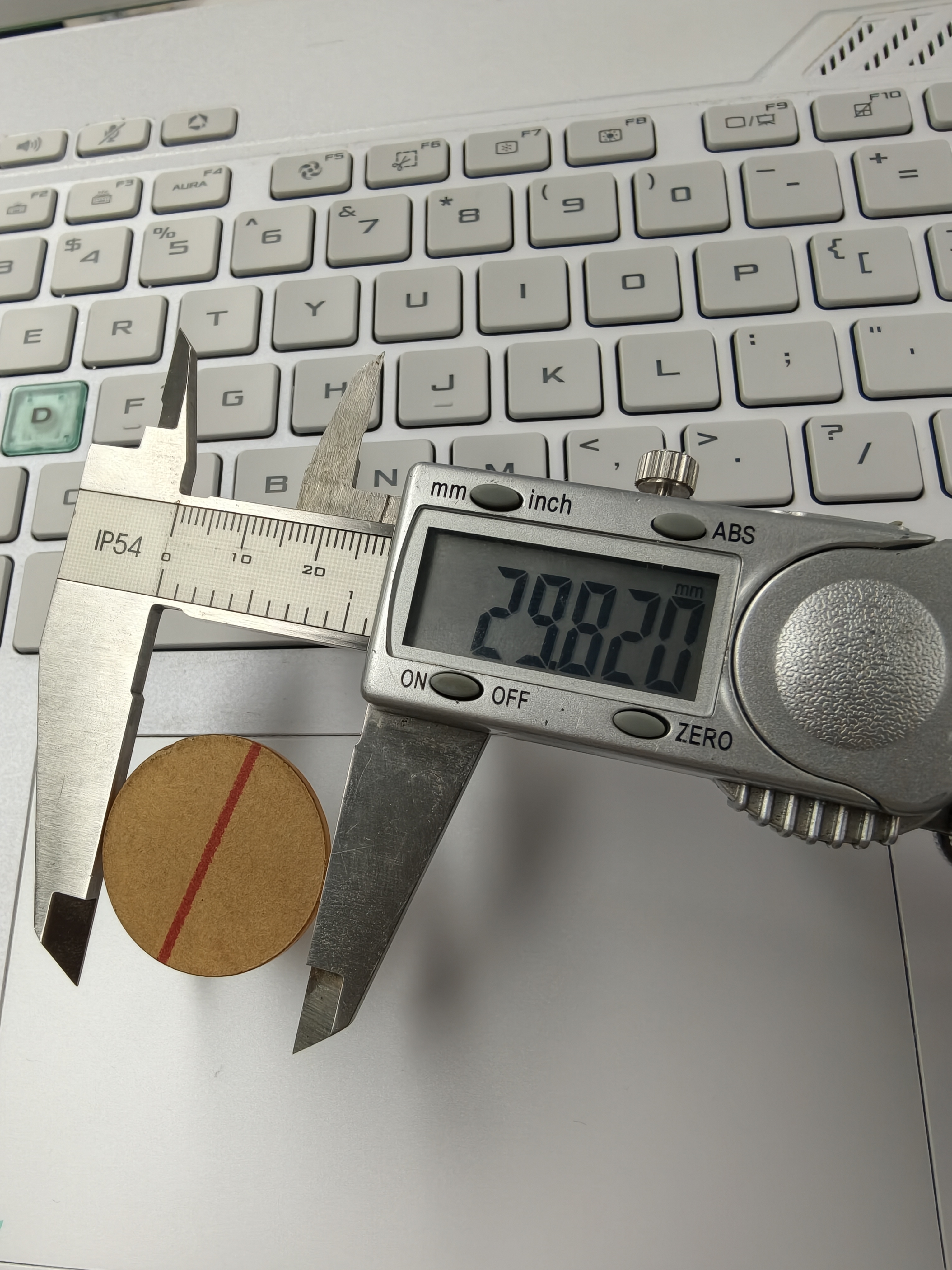

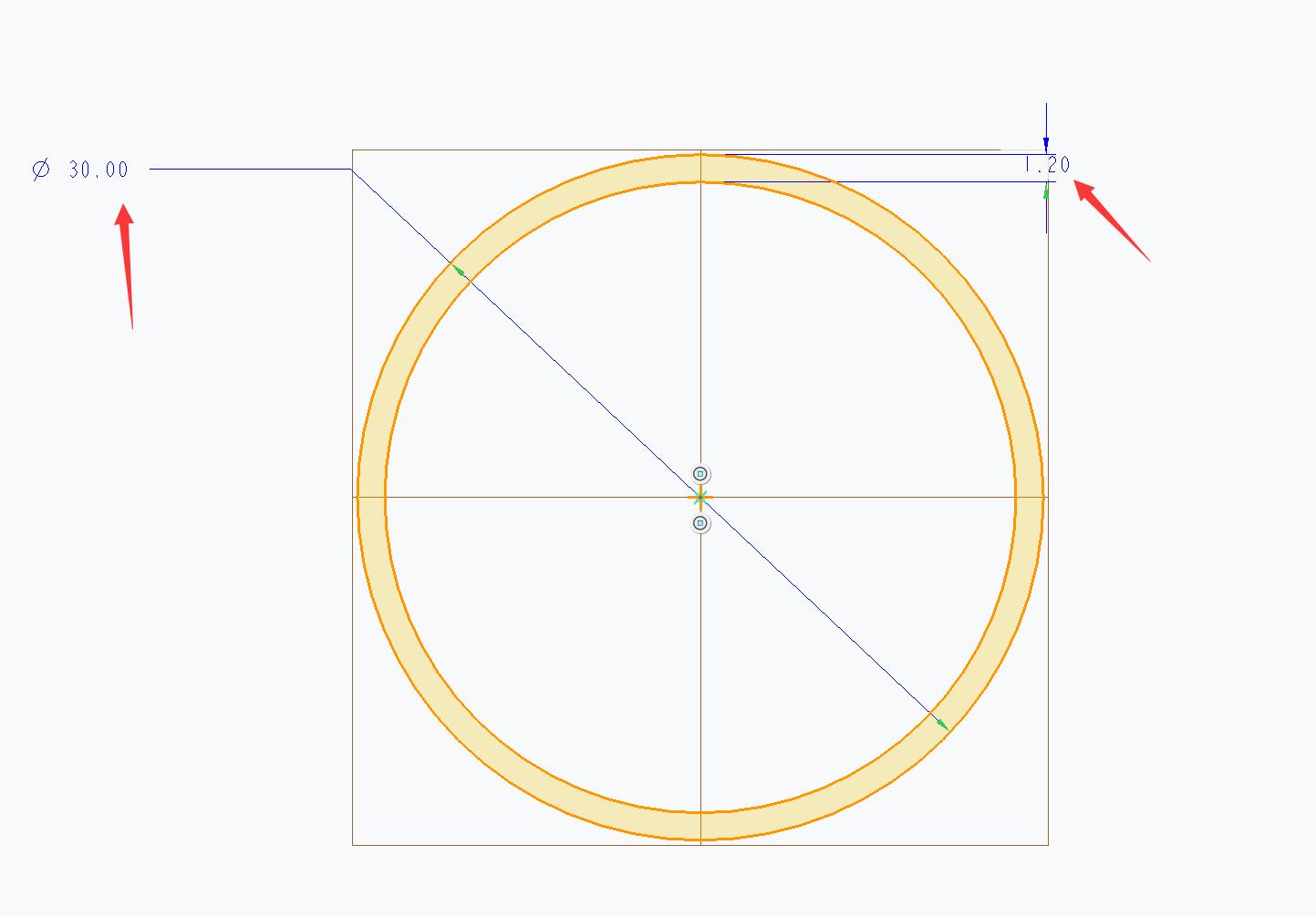

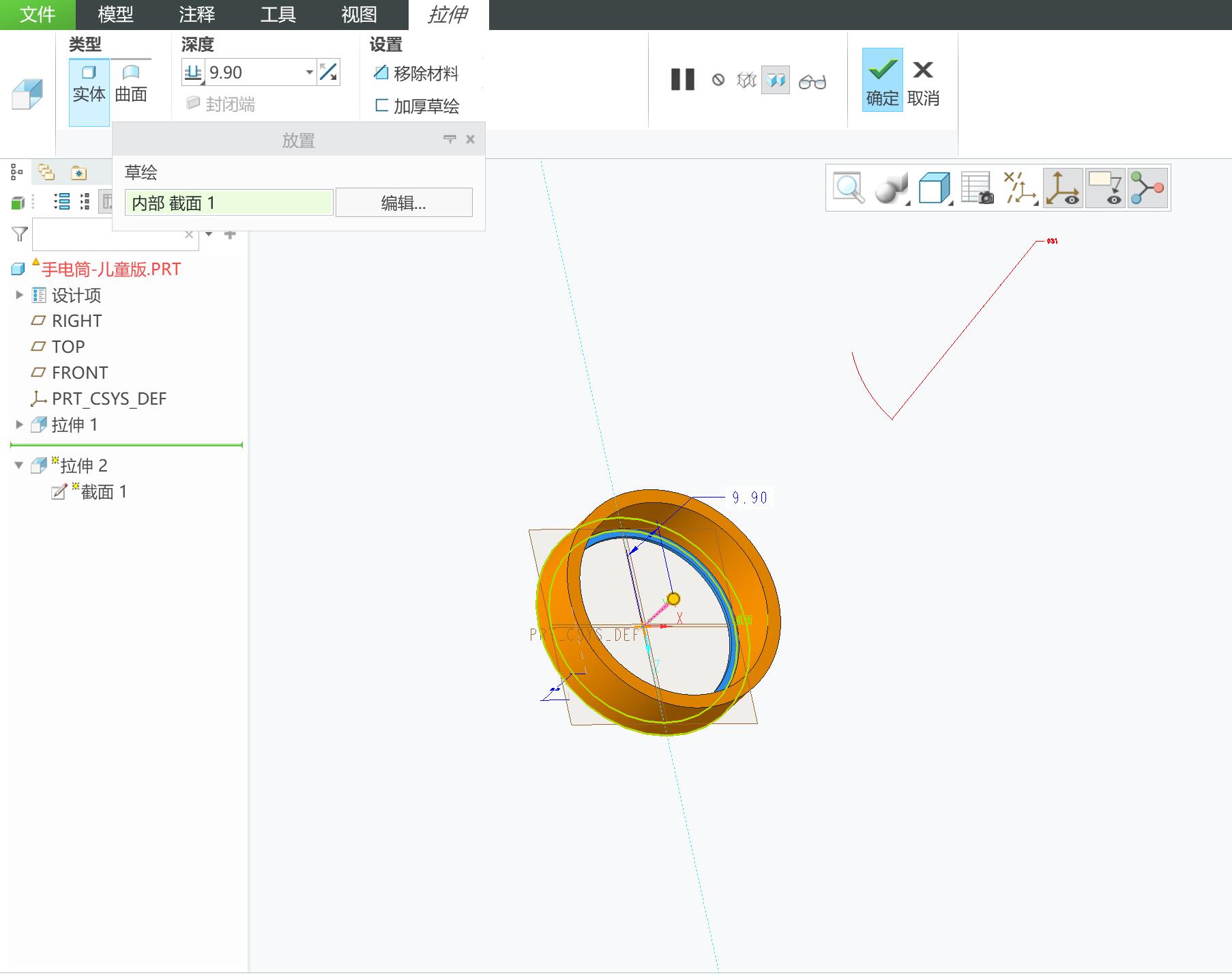

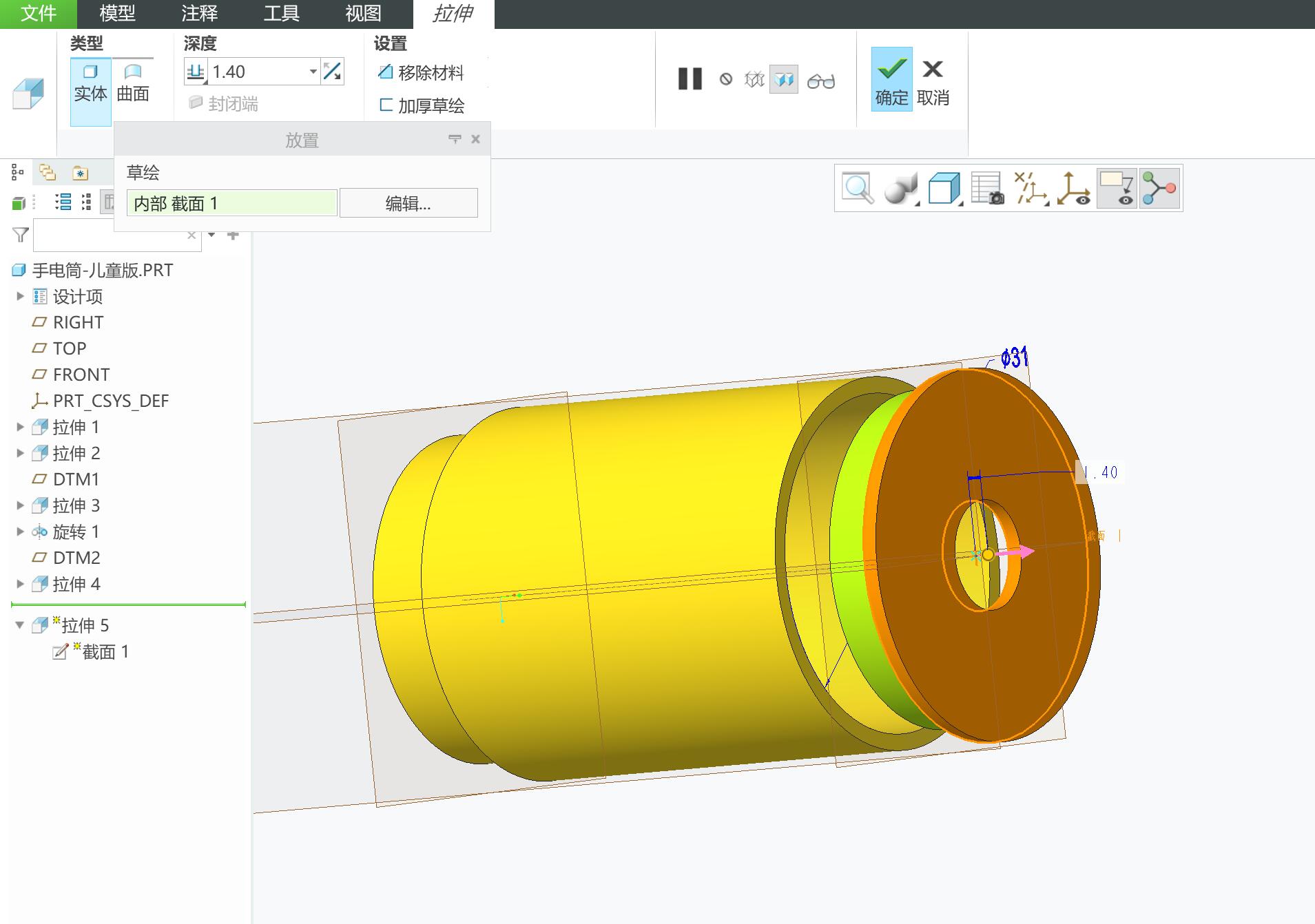

  1. 测量亚克力直径、厚度

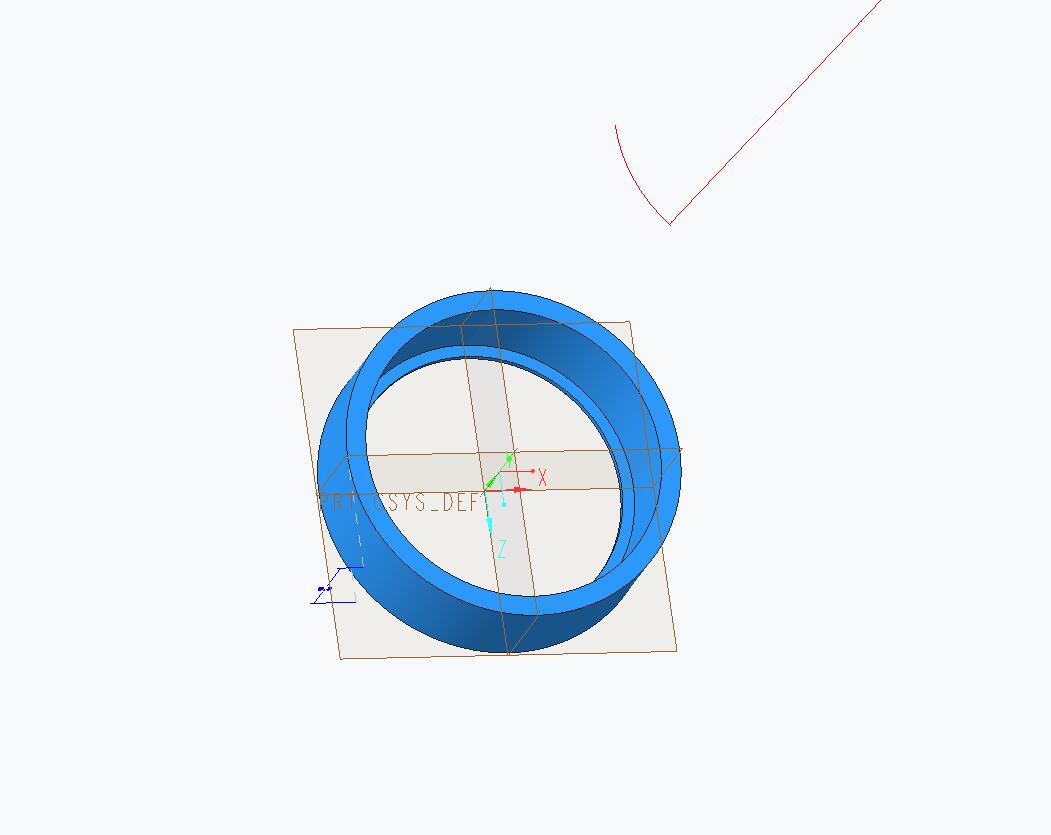

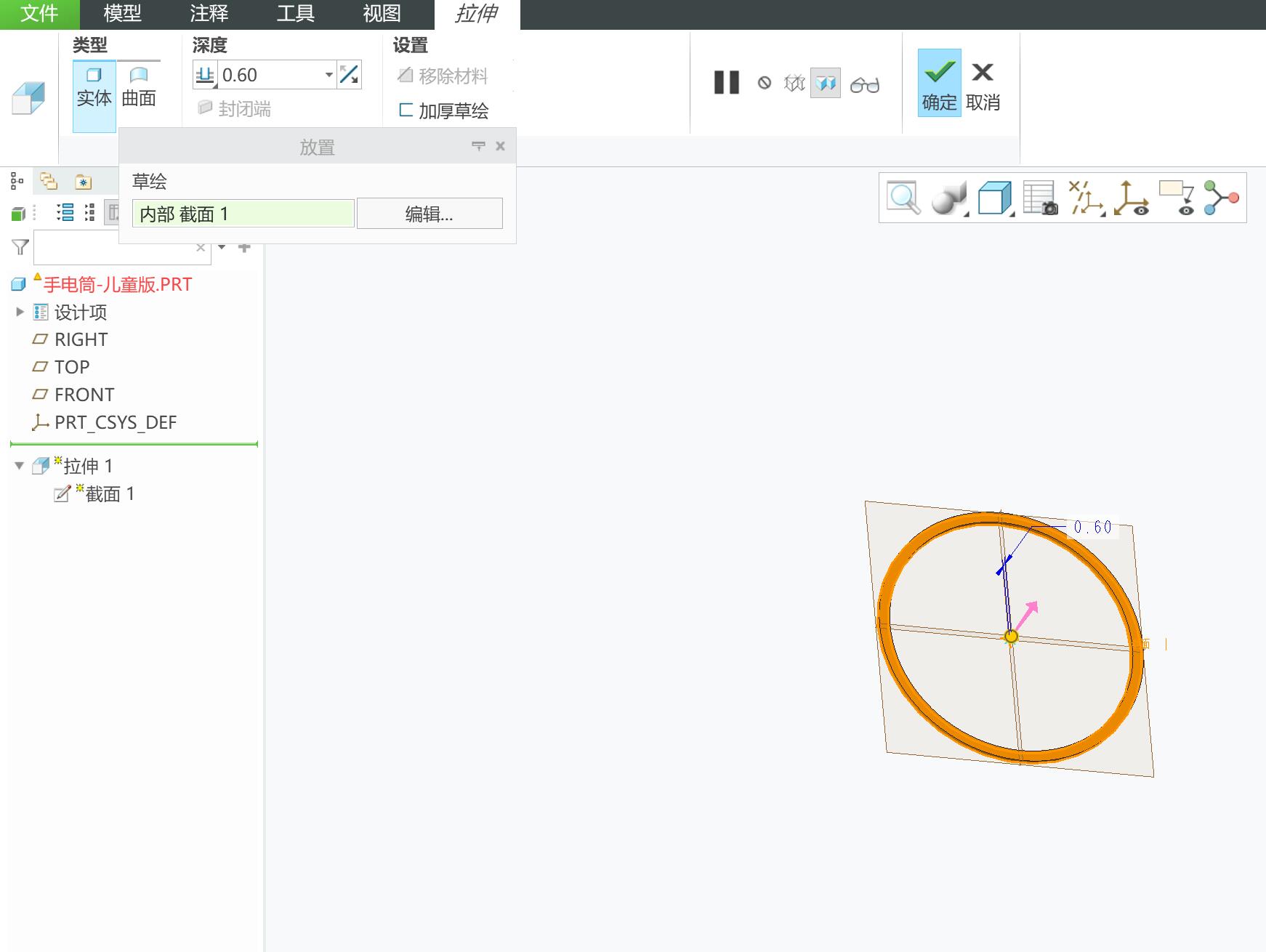

  2. 开始作图，现亚克力直径为29.82mm，草绘尺寸为能衬住亚克力镜片而不掉落的尺寸，拉伸厚度为0.6mm

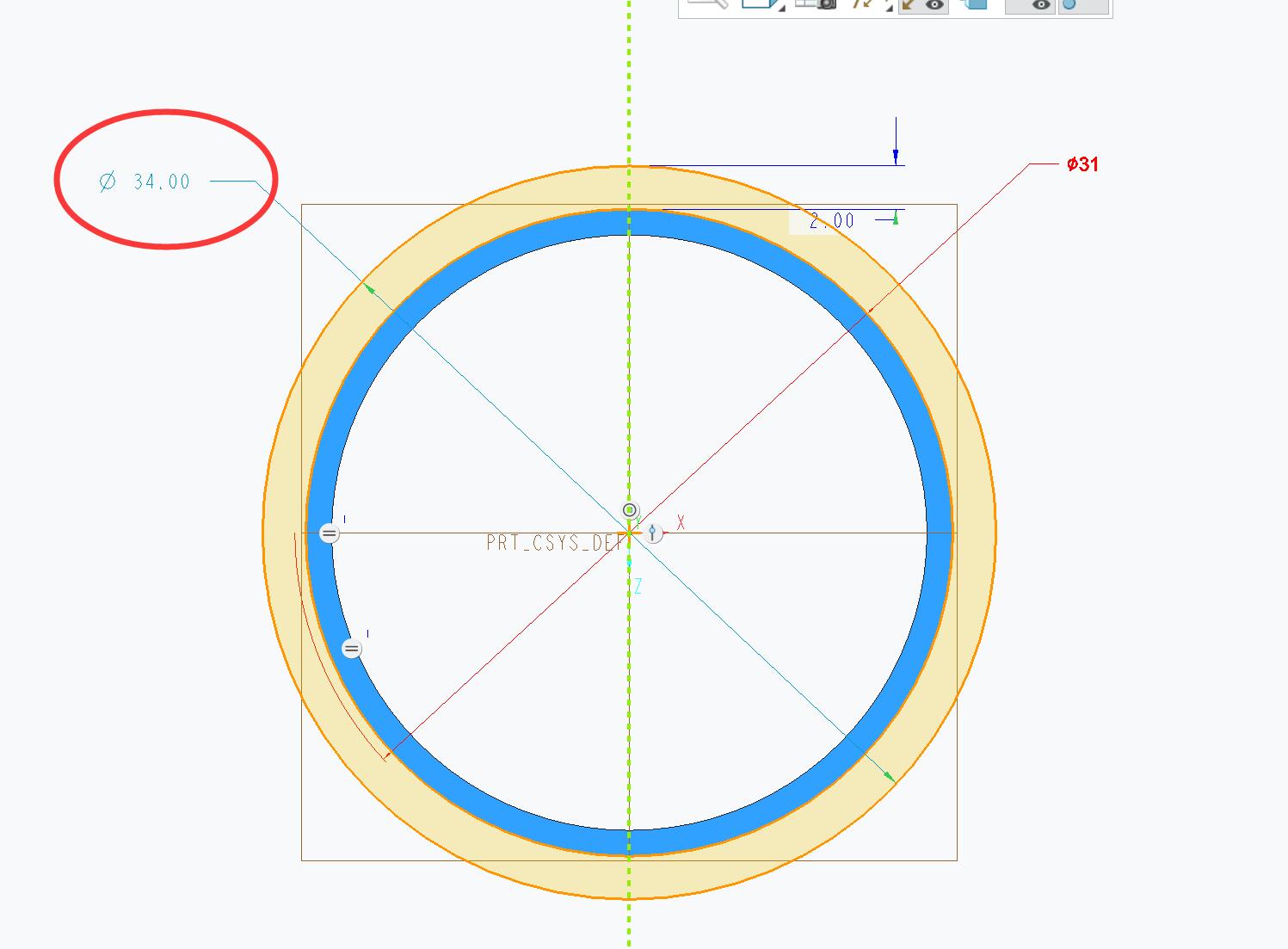

  3. 拉伸外壁外径为34mm，拉伸高度为9.9mm
3

建模-筒身1

向左
向右
1234567

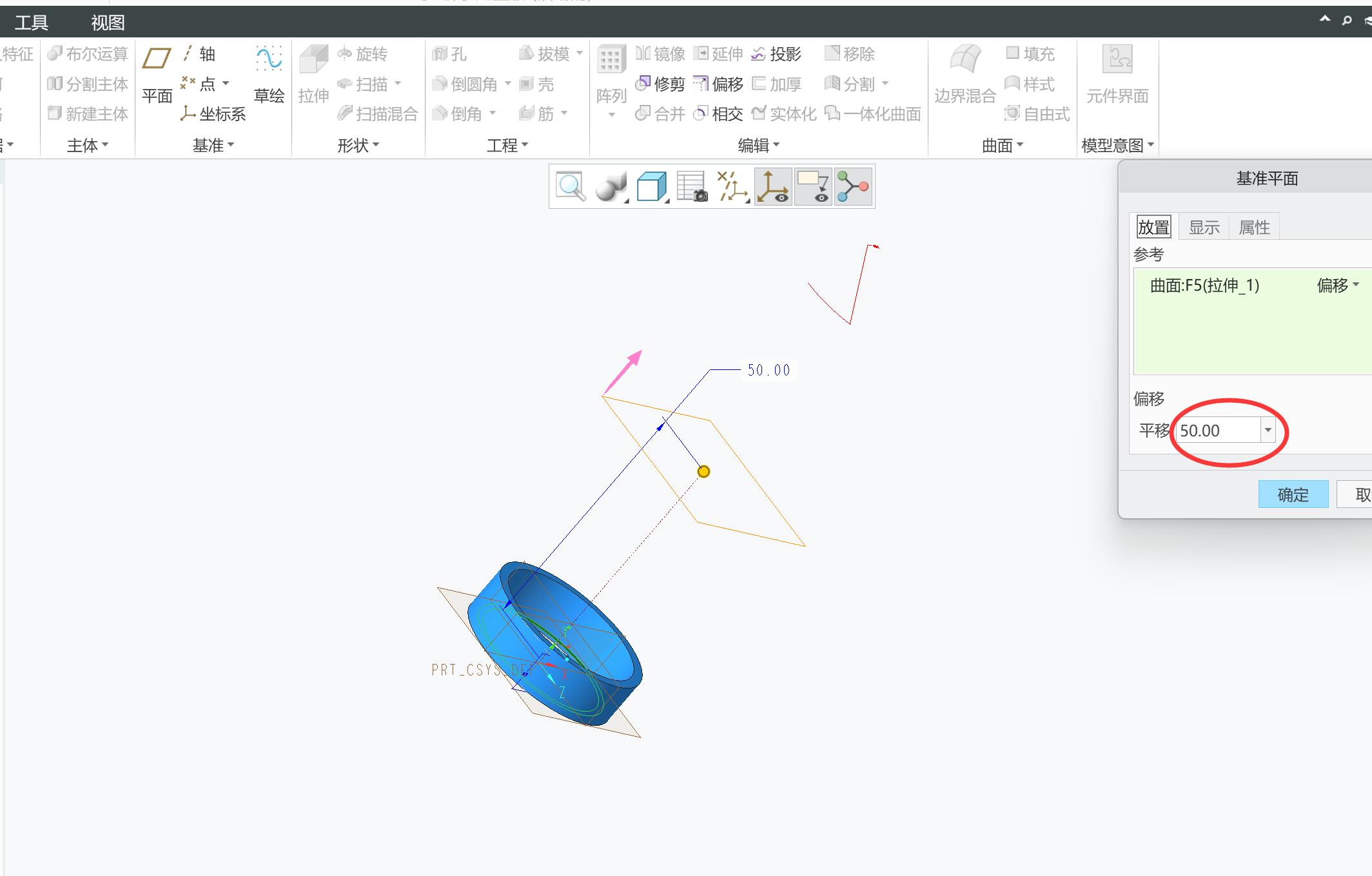

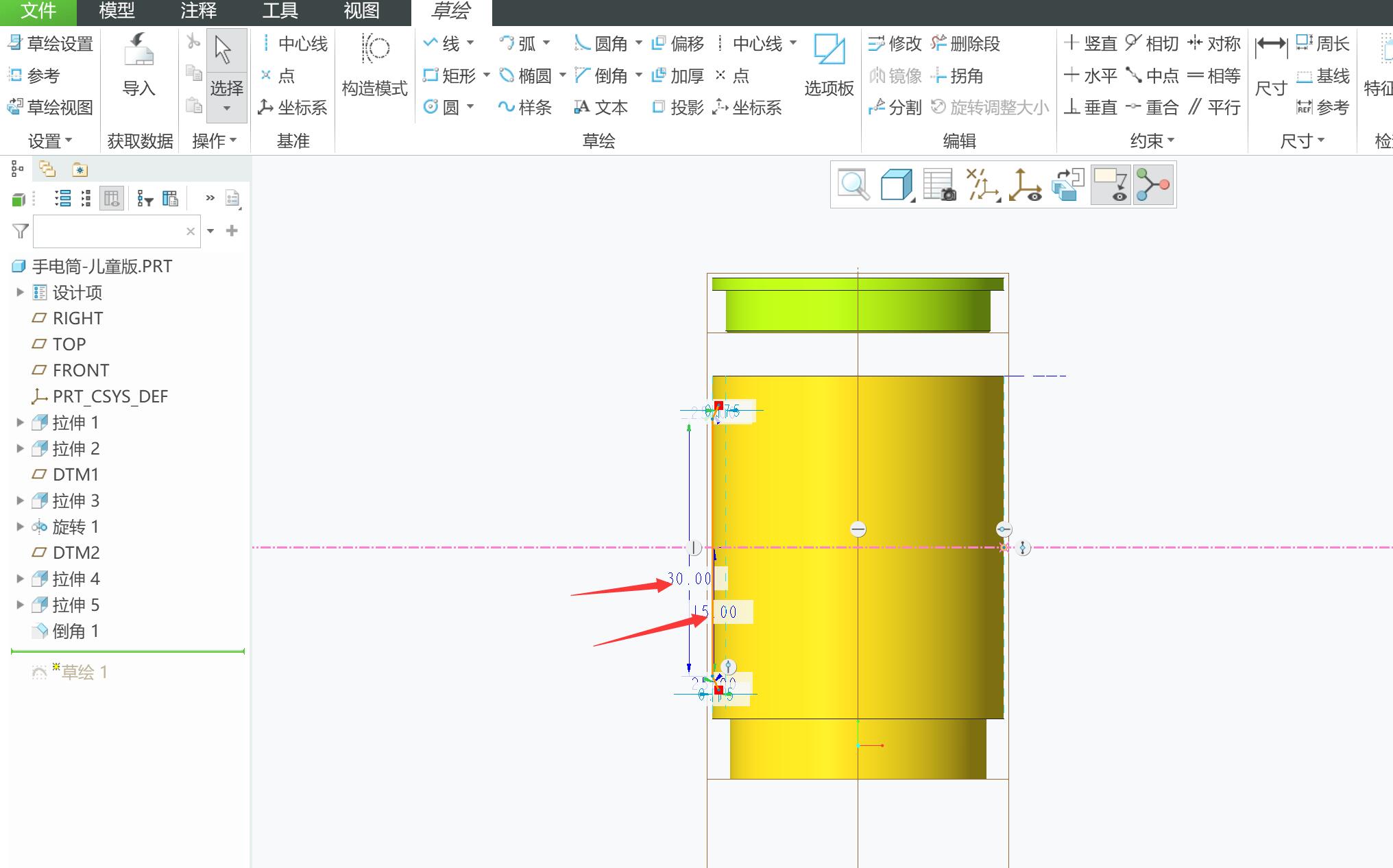

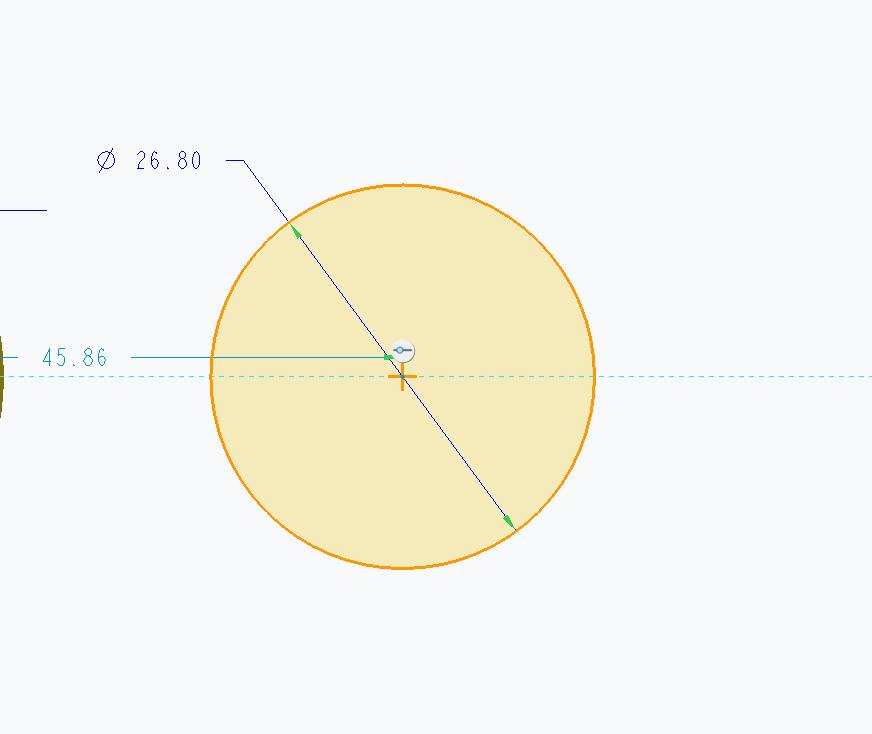

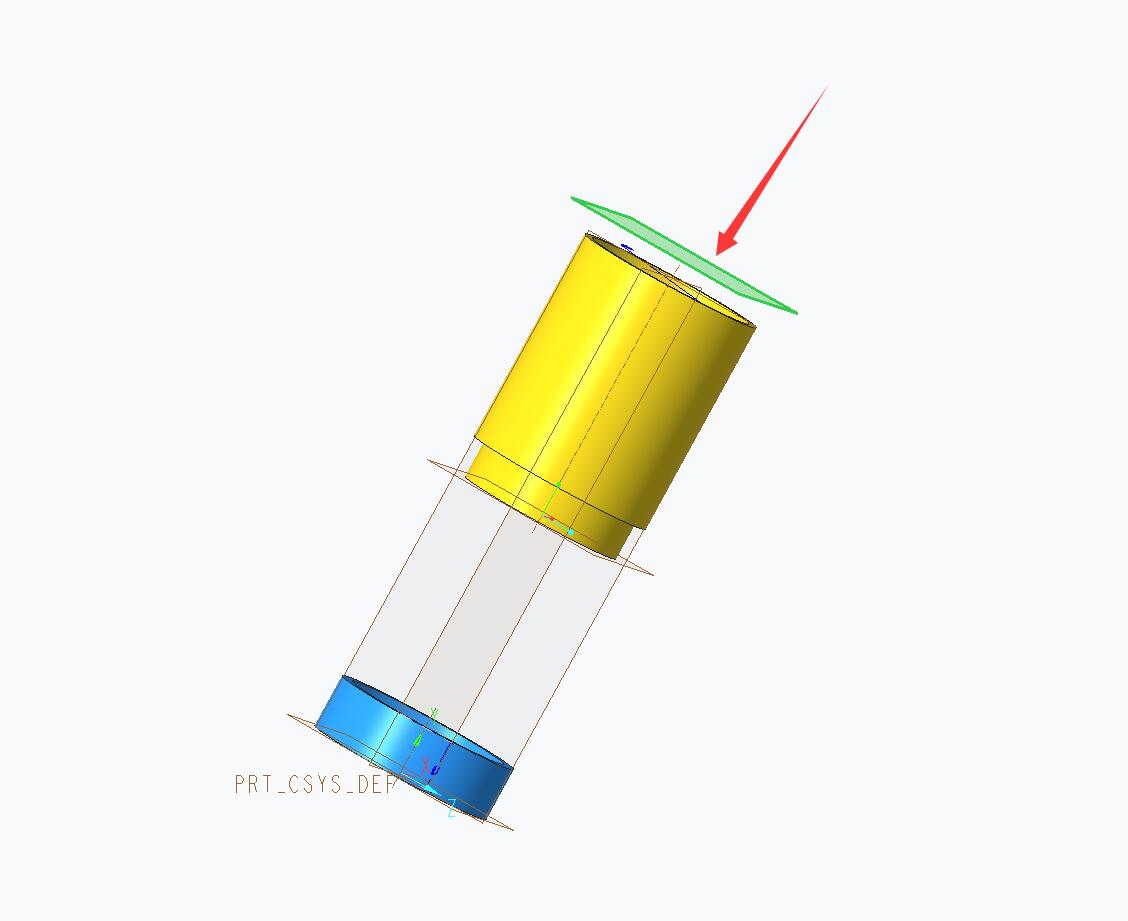

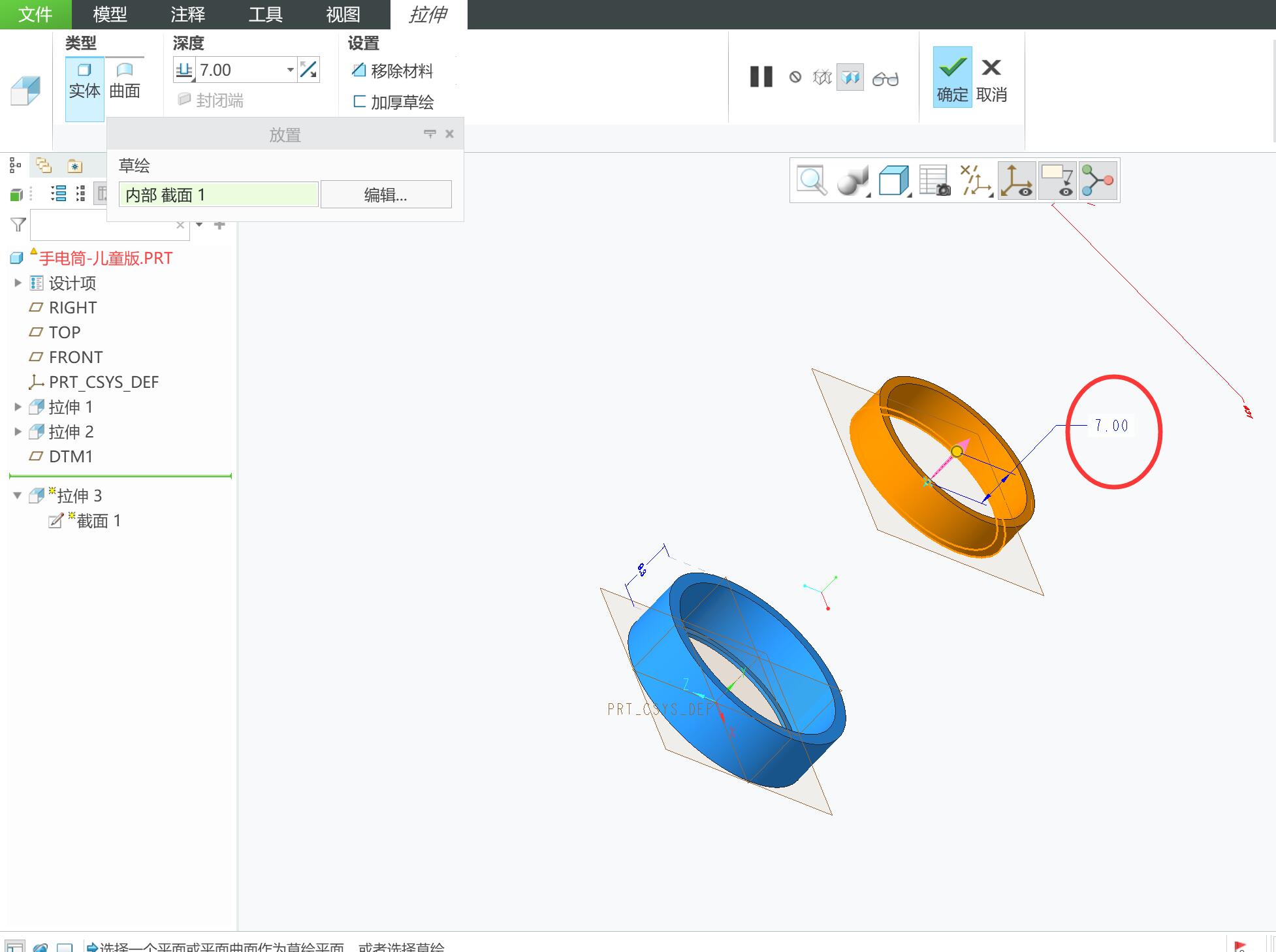

  1. 50mm处，新建平面

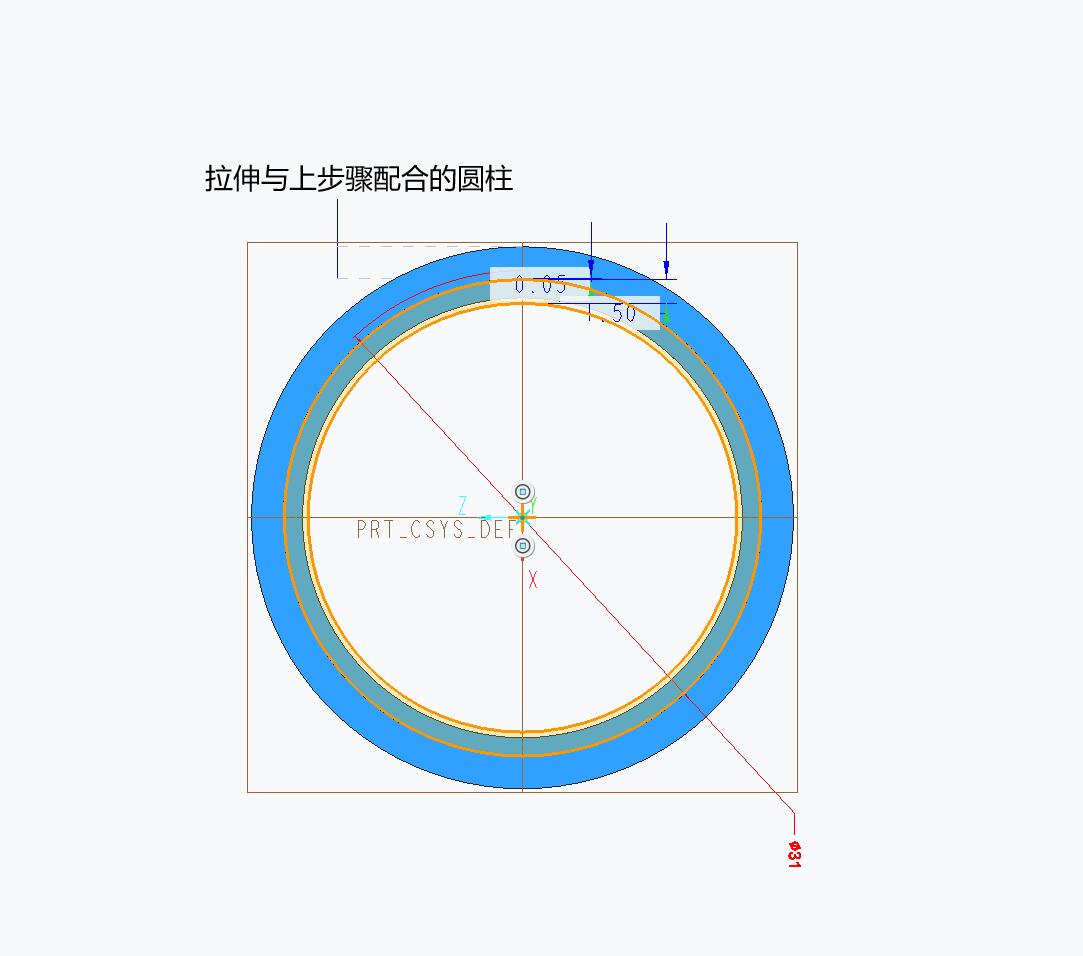

  2. 拉伸与灯头位置配合的圆柱

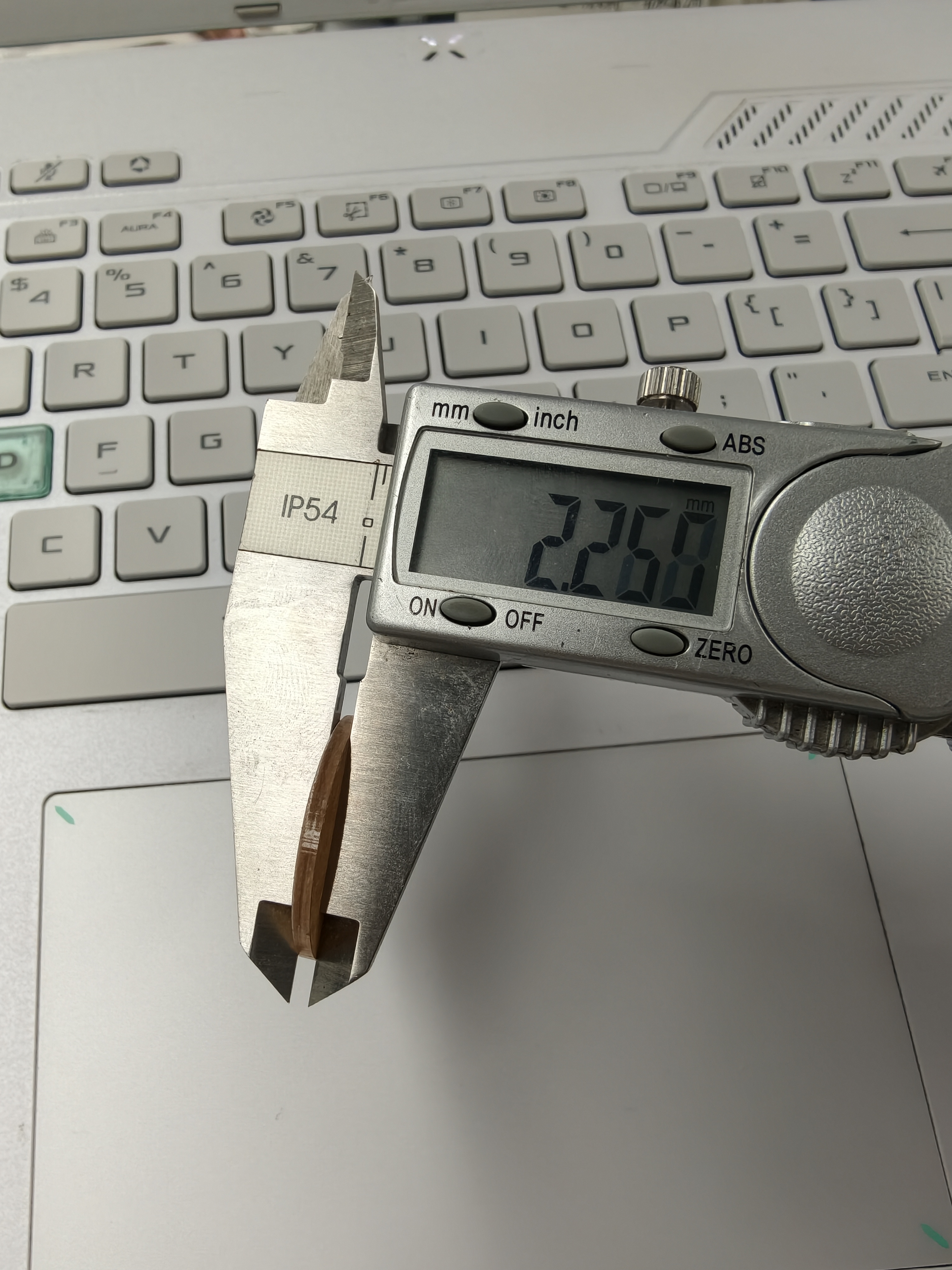

  3. 高度为7mm（镜片厚度2.26mm，因此上步骤拉伸9.9mm，是7+2.3得来的）

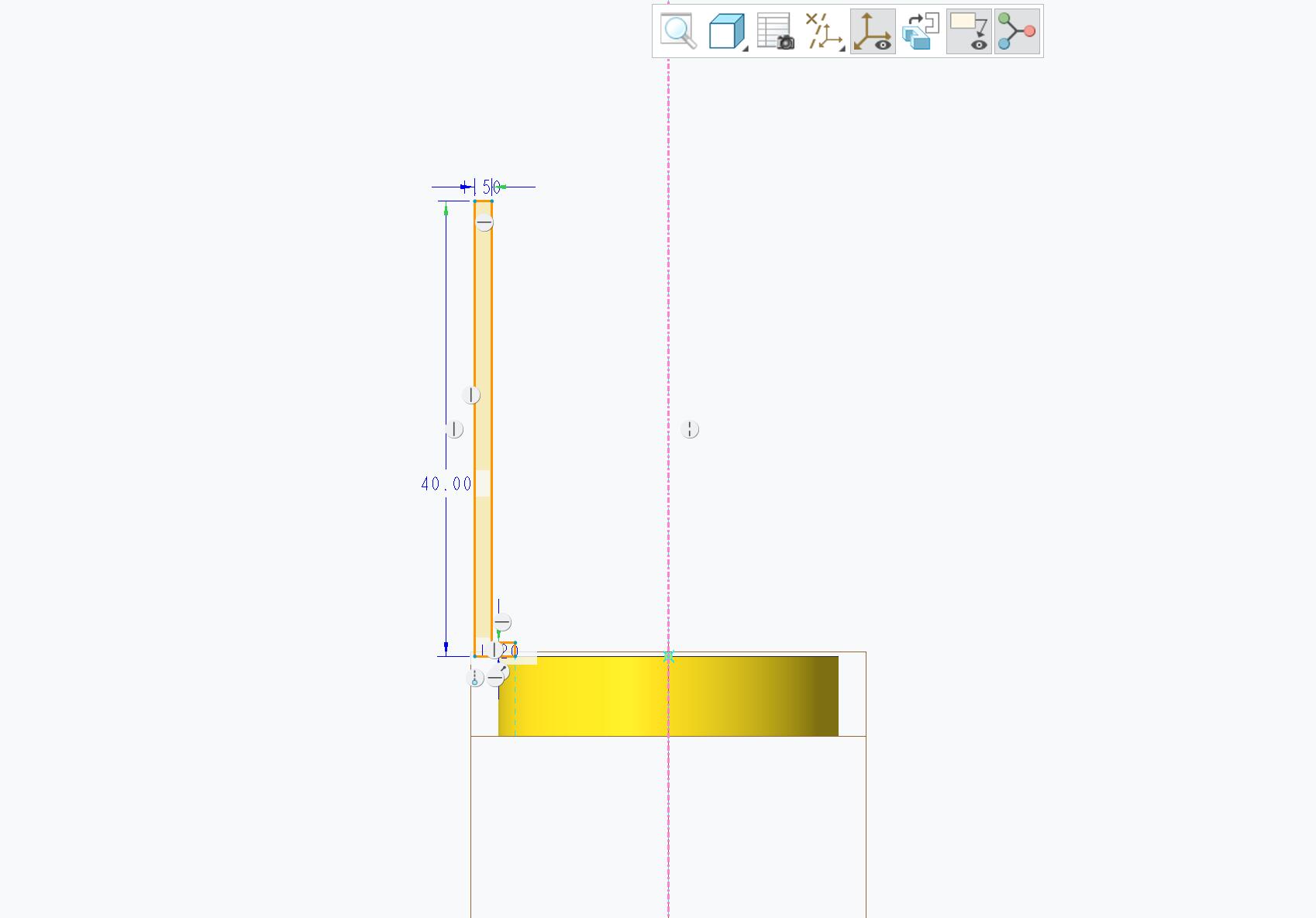

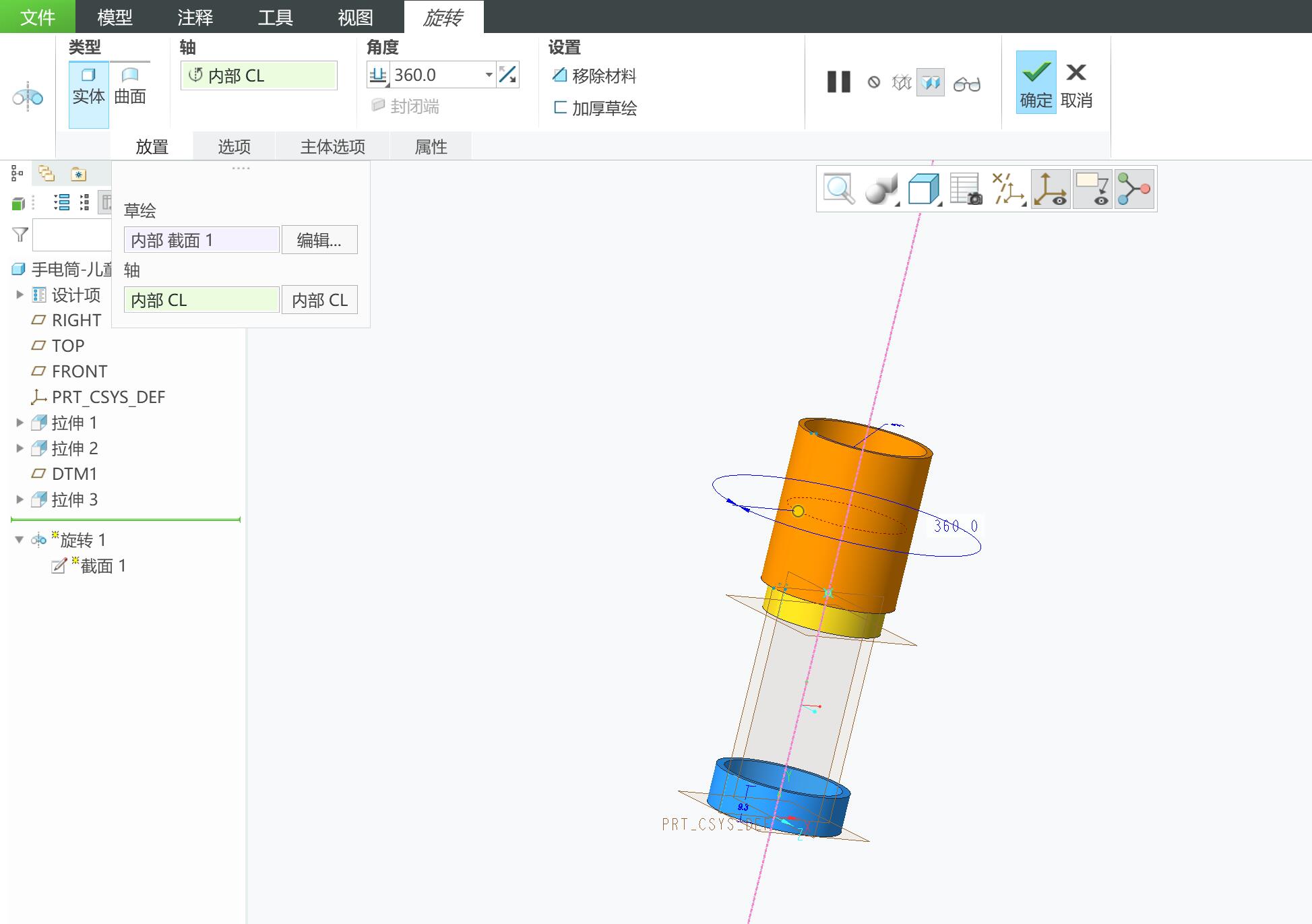

  4. 旋转筒身，高度40mm已经足够使用（根据2045电池、开关引脚高度决定）
4

建模-拉伸开关盖

向左
向右
1234567

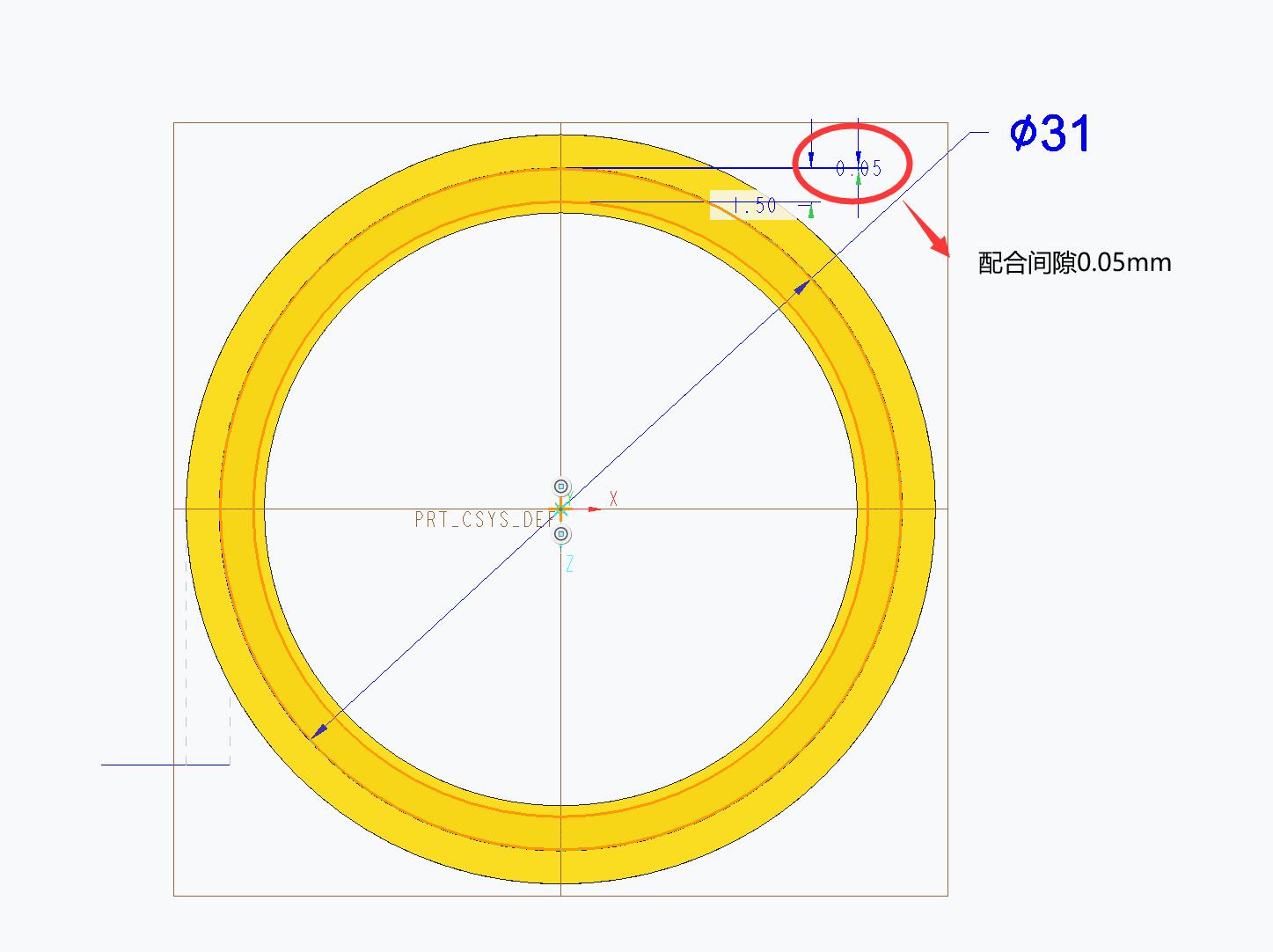

  1. 拉伸开关盖子，开关的直径为10mm
  2. 注意配合部位仍然预留0.05mm的配合间隙
5

建模-筒身纹路

向左
向右
12345

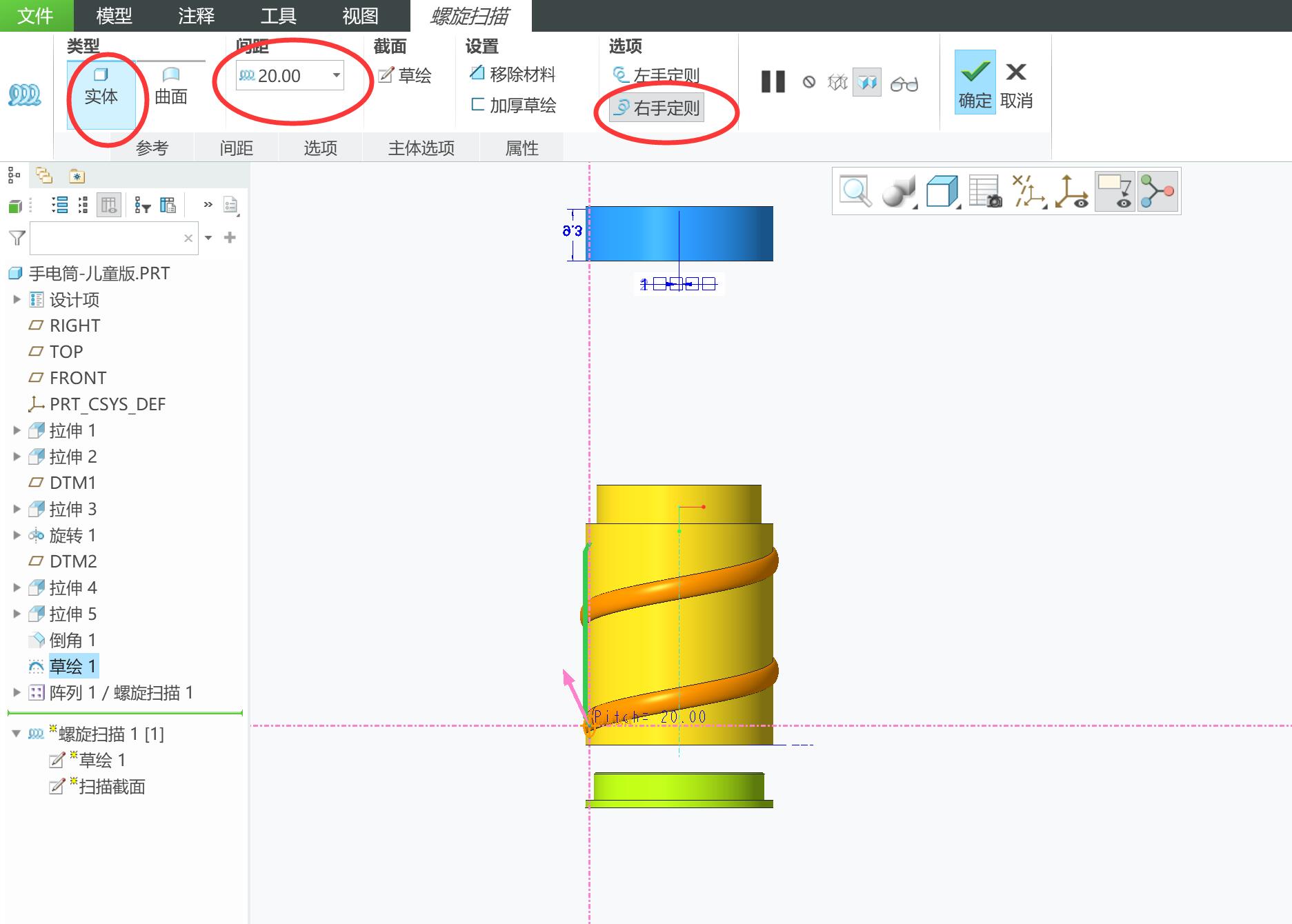

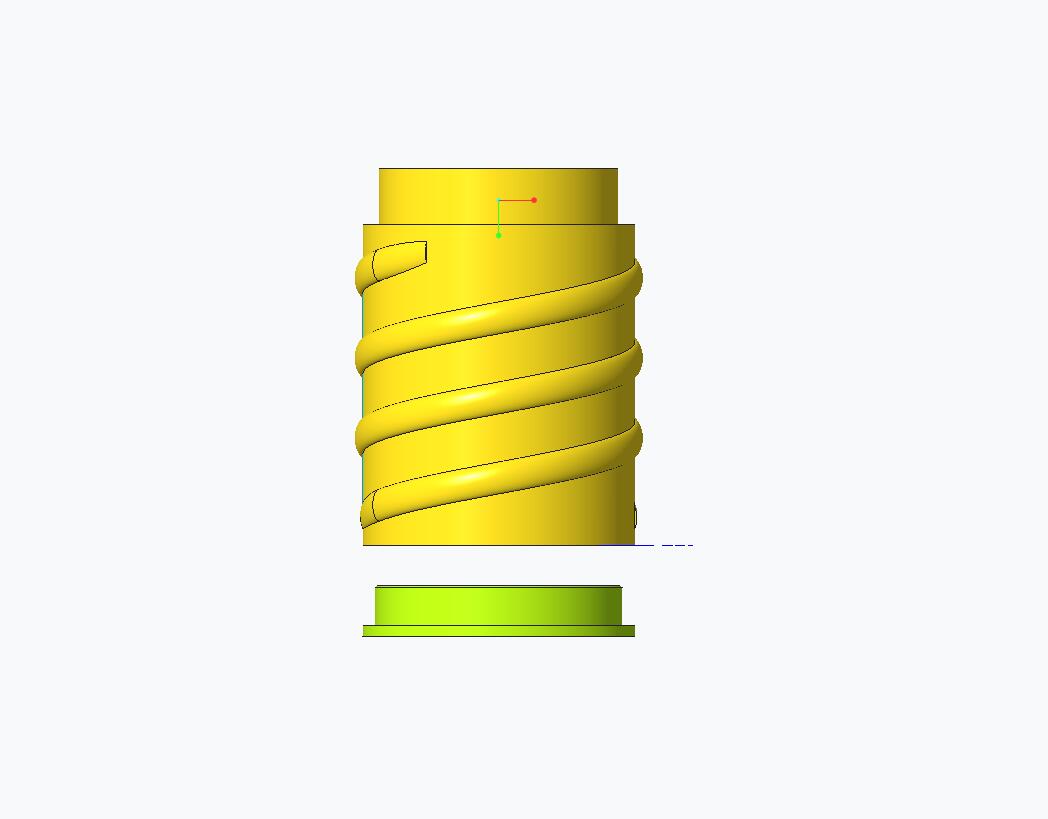

  1. 选择【FRONT】平面，草绘线段，注意查看尺寸

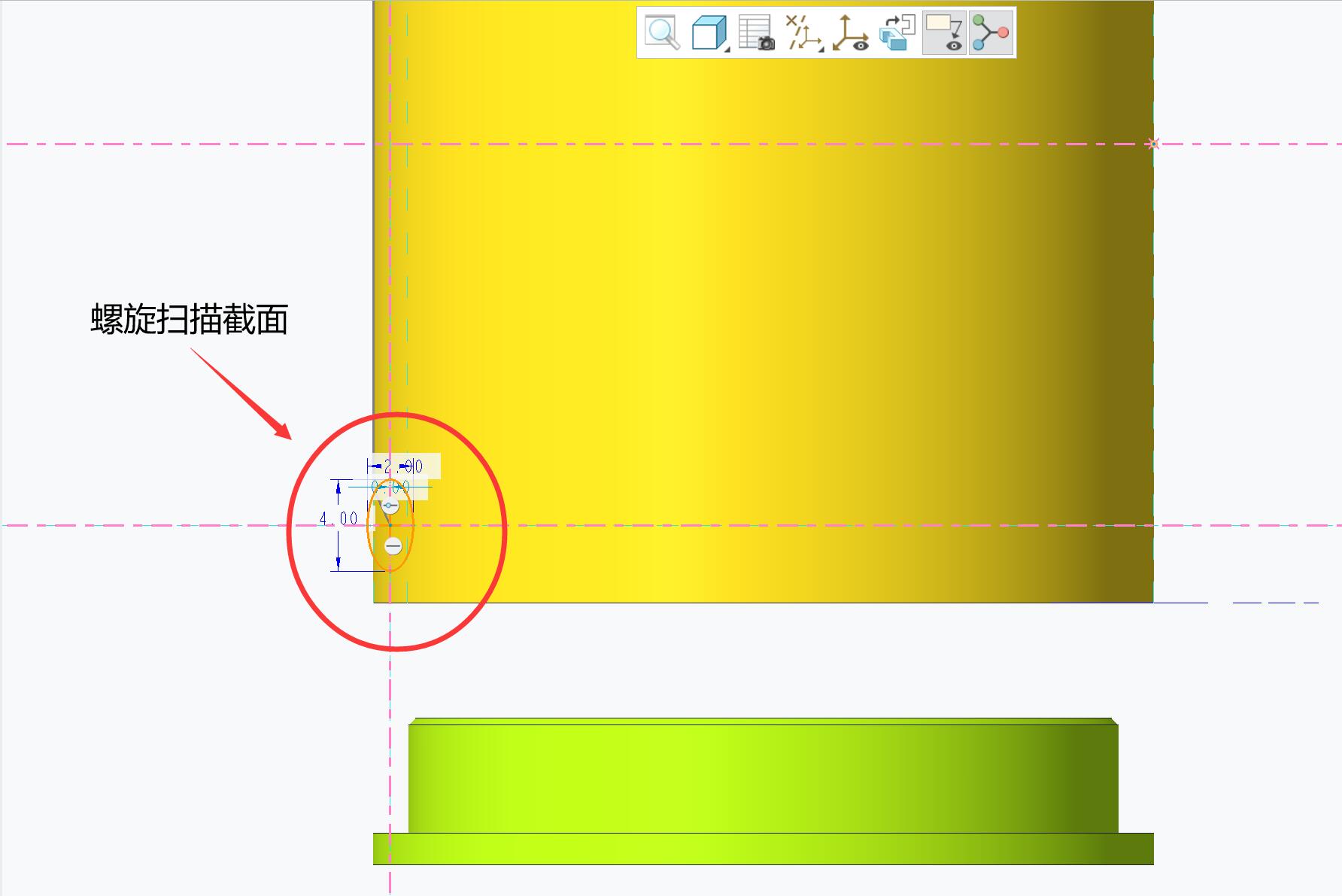

  2. 选择【螺旋扫描】命令，选择基准轴，进入草绘截面

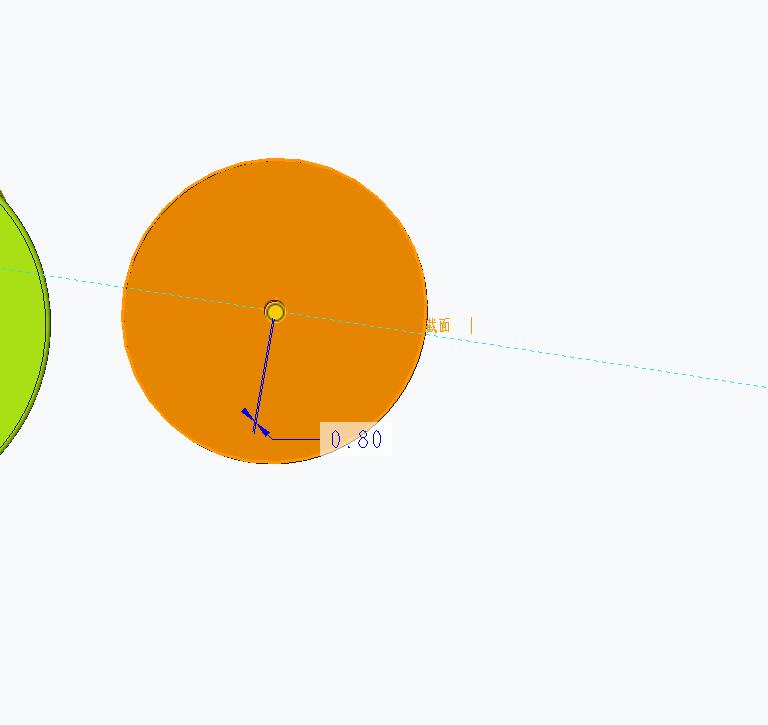

  3. 如图，绘制截面形状，点击确定，选择合适的螺距，此处为20

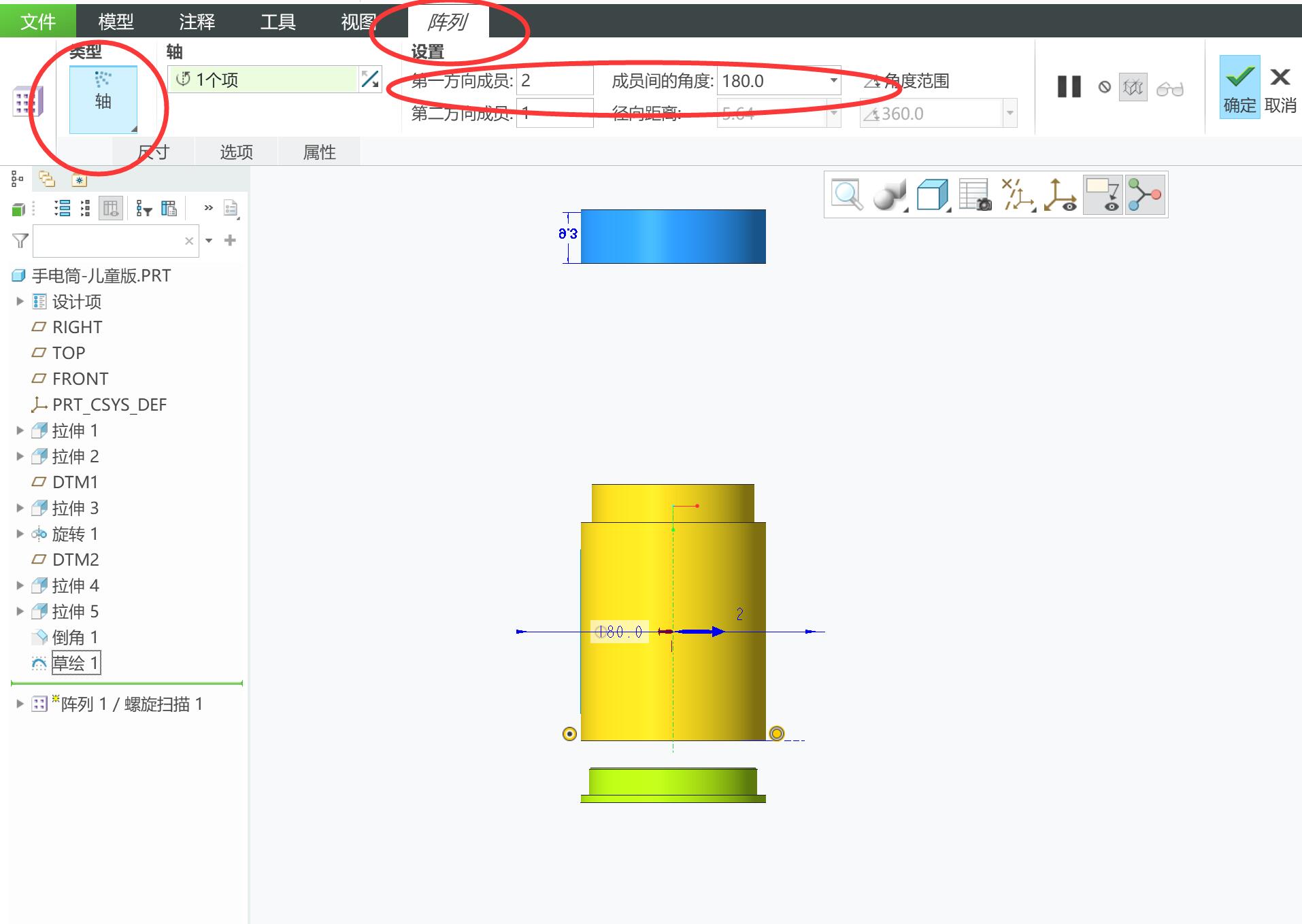

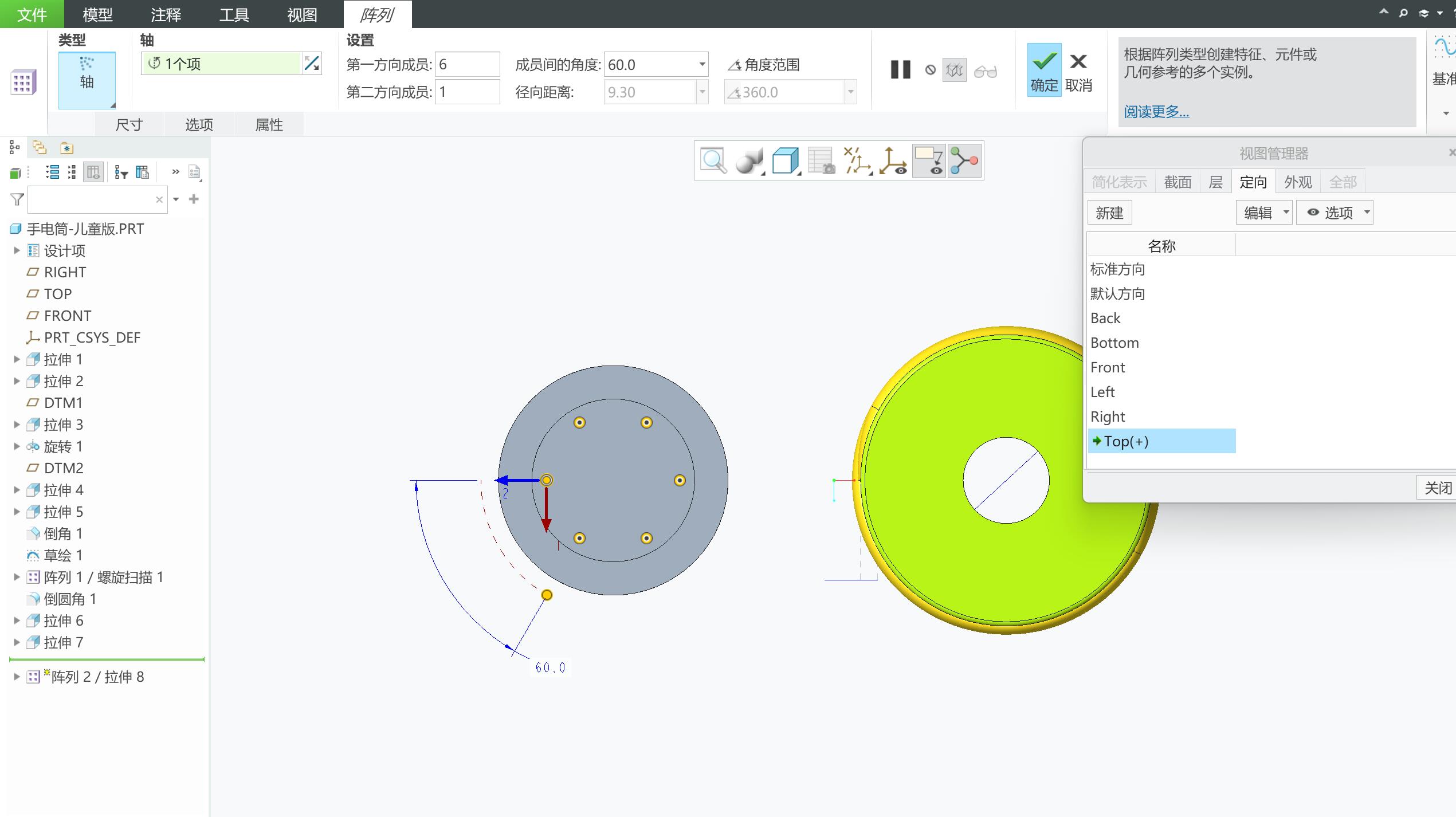

  4. 使用【阵列】命令，阵列数量为2，这样可以使得整个圆柱面的螺纹对称且均匀分布
6

建模-铝基板固定片

向左
向右
123456···9

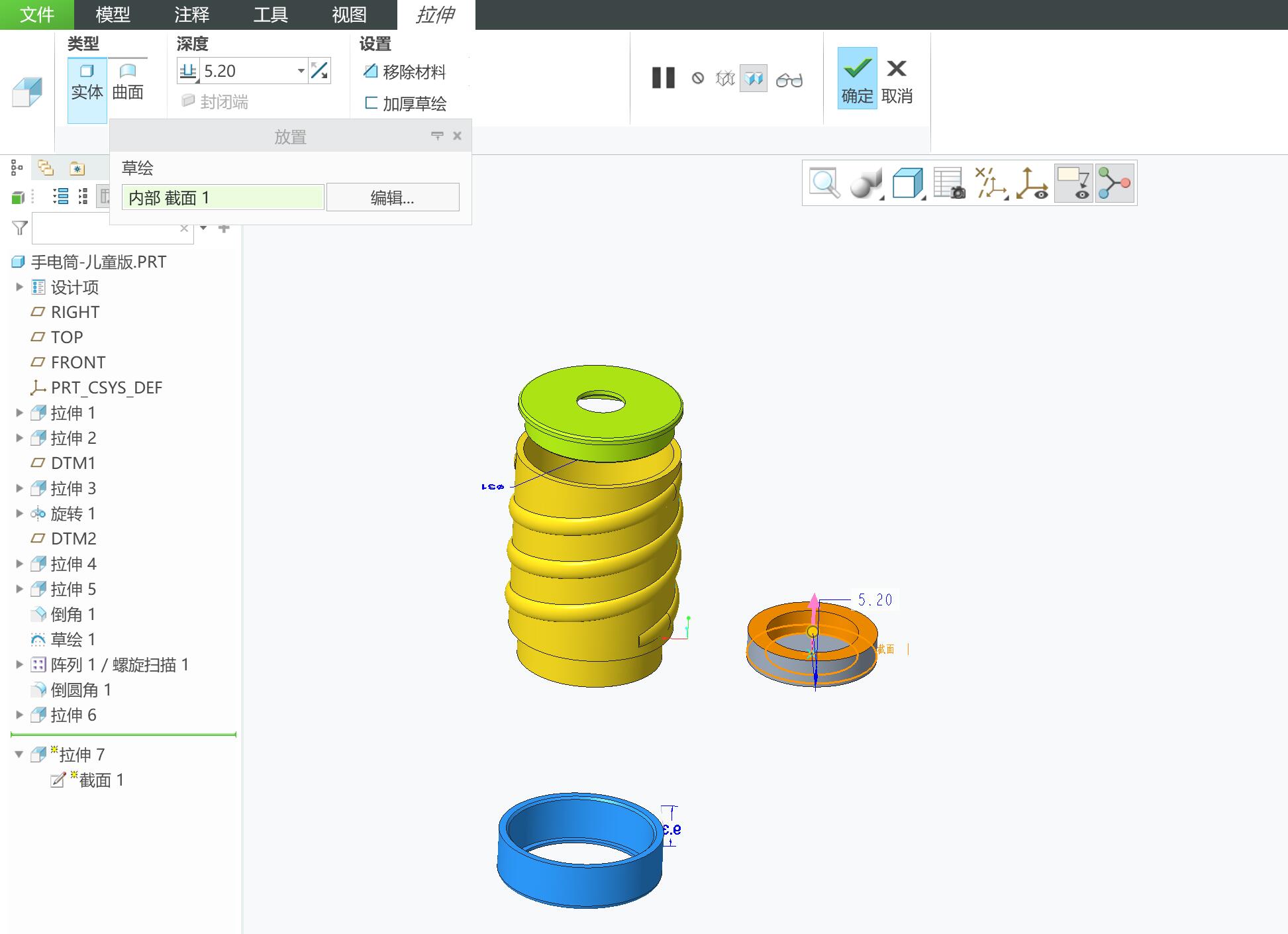

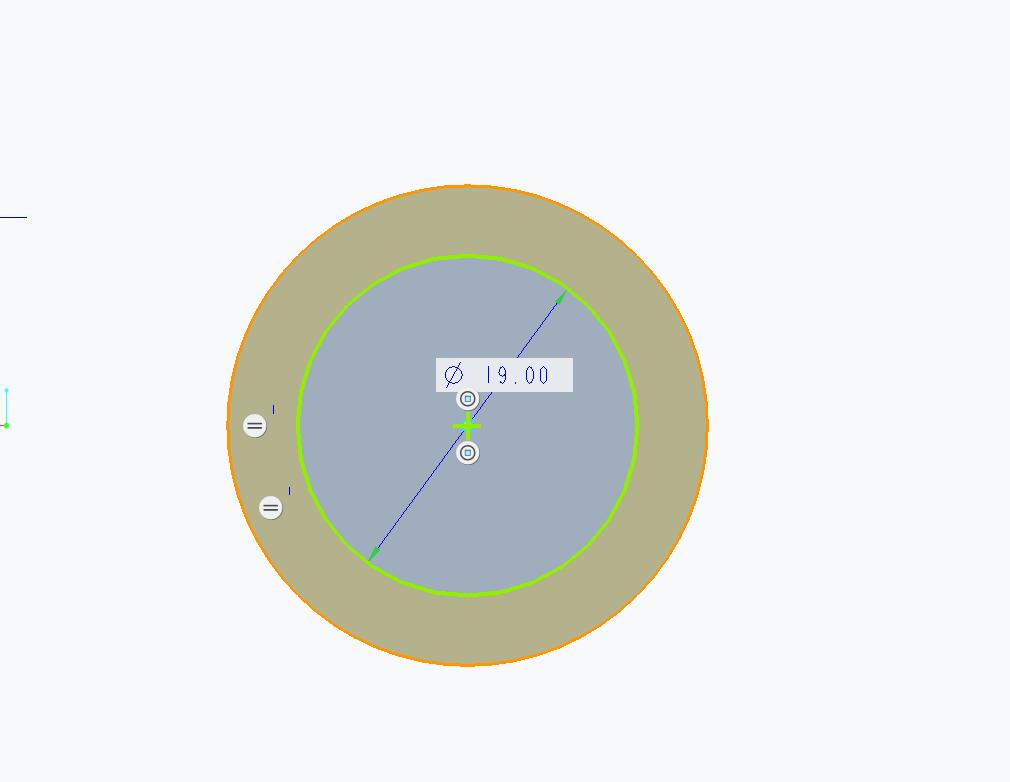

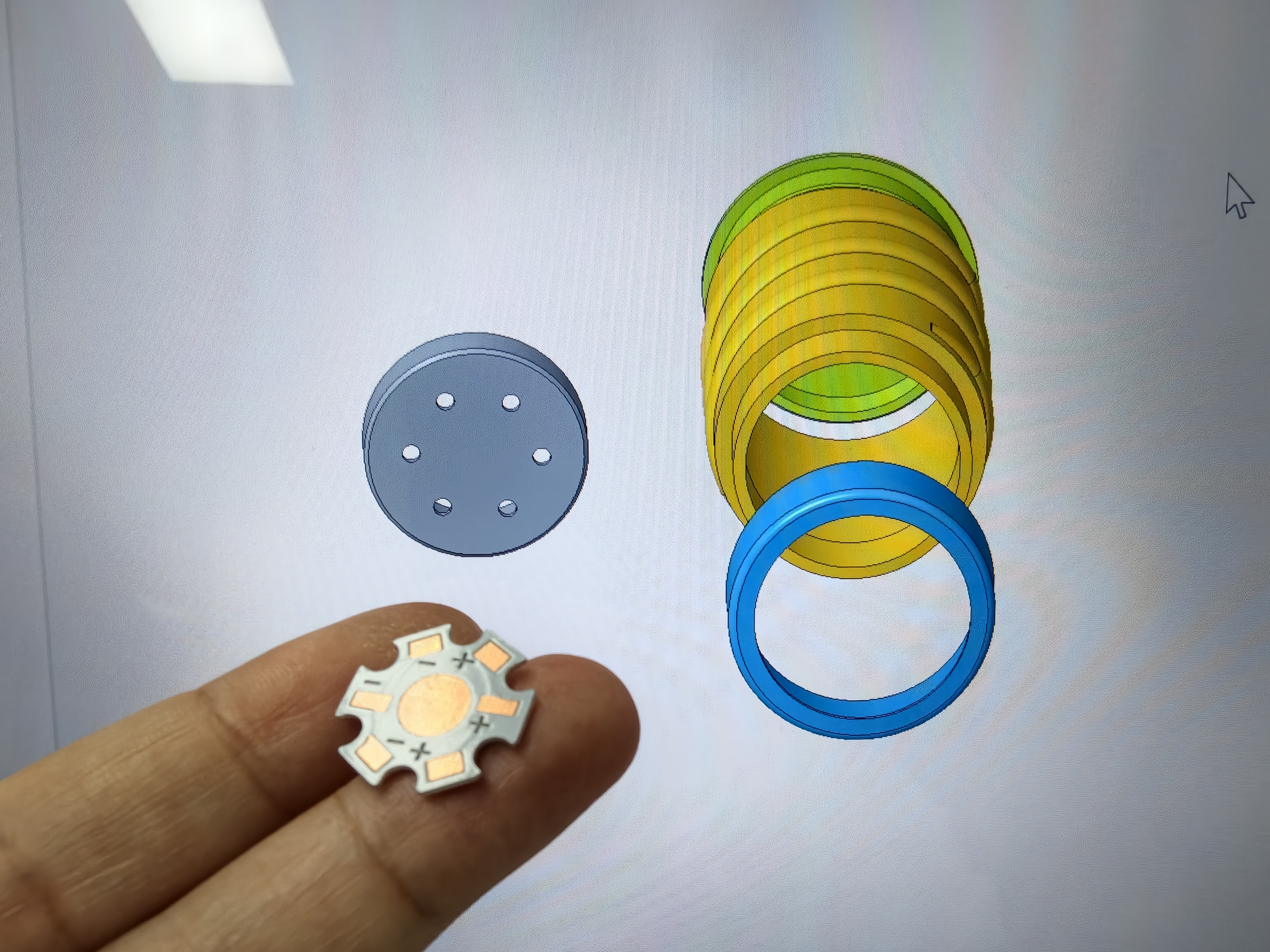

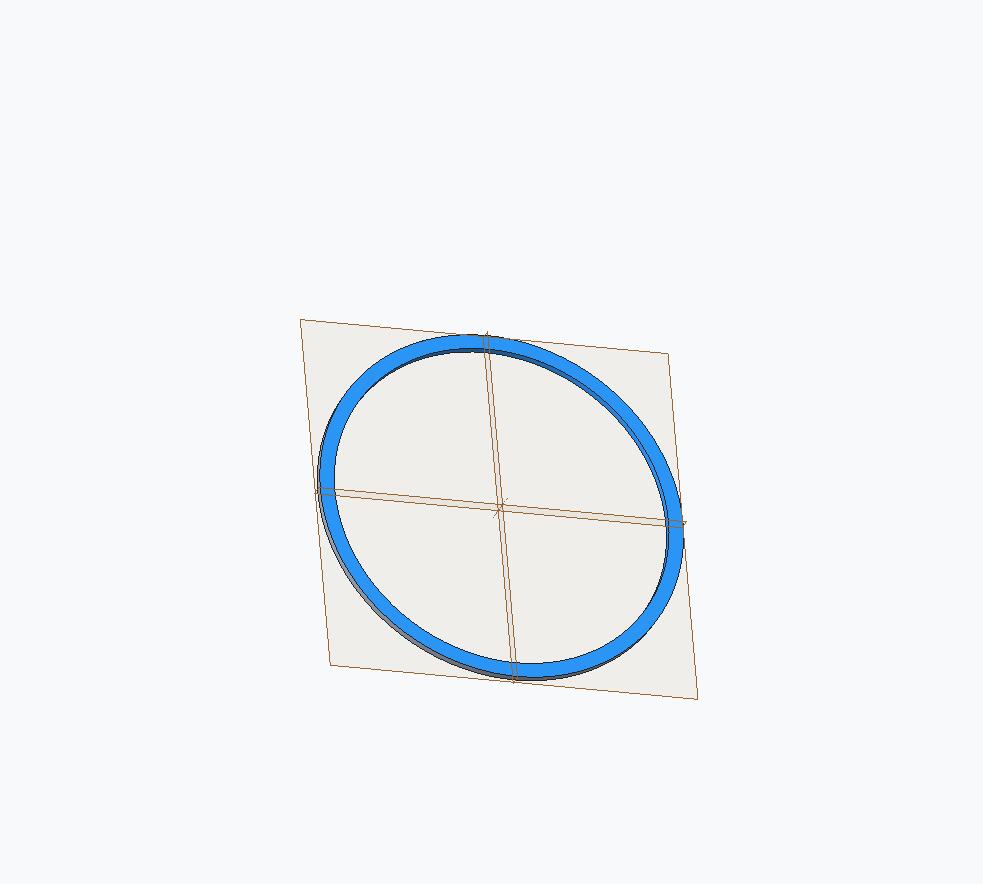

  1. 使用的散热铝基板外径为18mm
  2. 制作铝基板固定片的原因是能够使得灯更好固定且始终平行于镜片

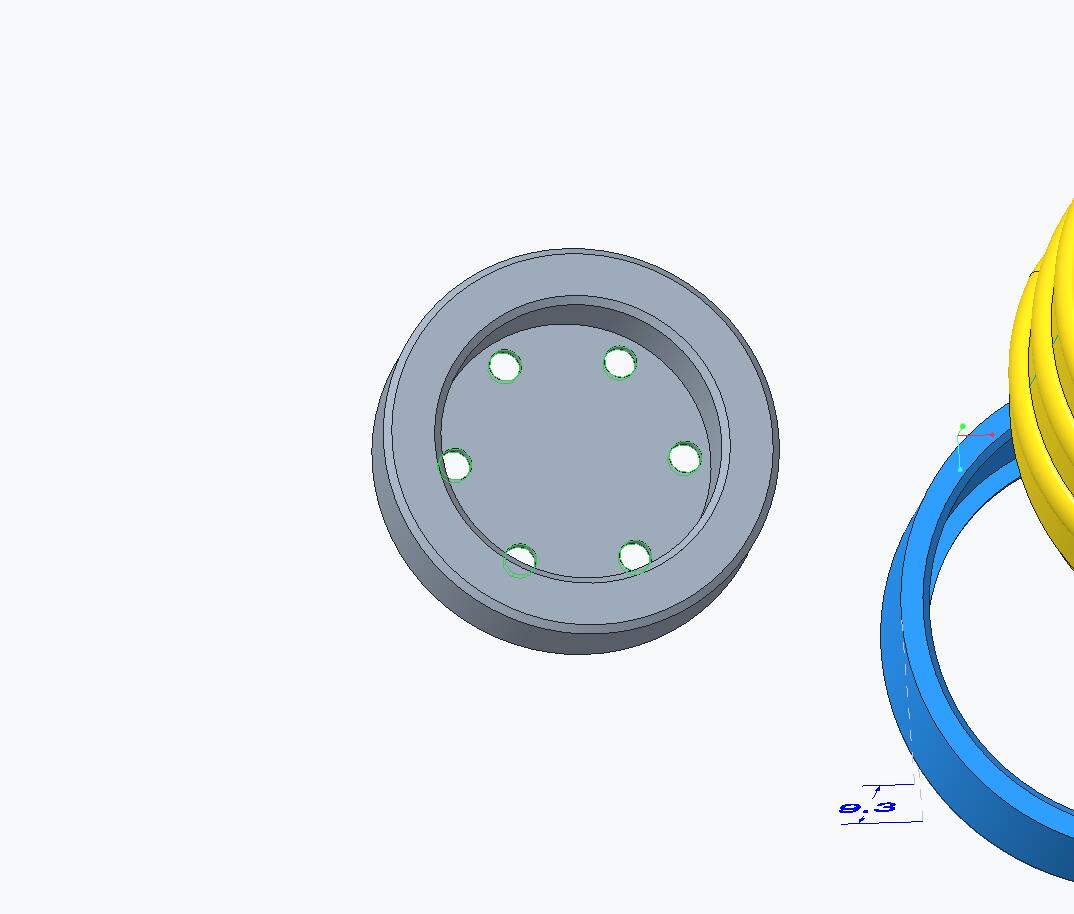

  3. 使用阵列得到对应的过线孔位
  4. 至此，建模完毕
7

3D打印实物

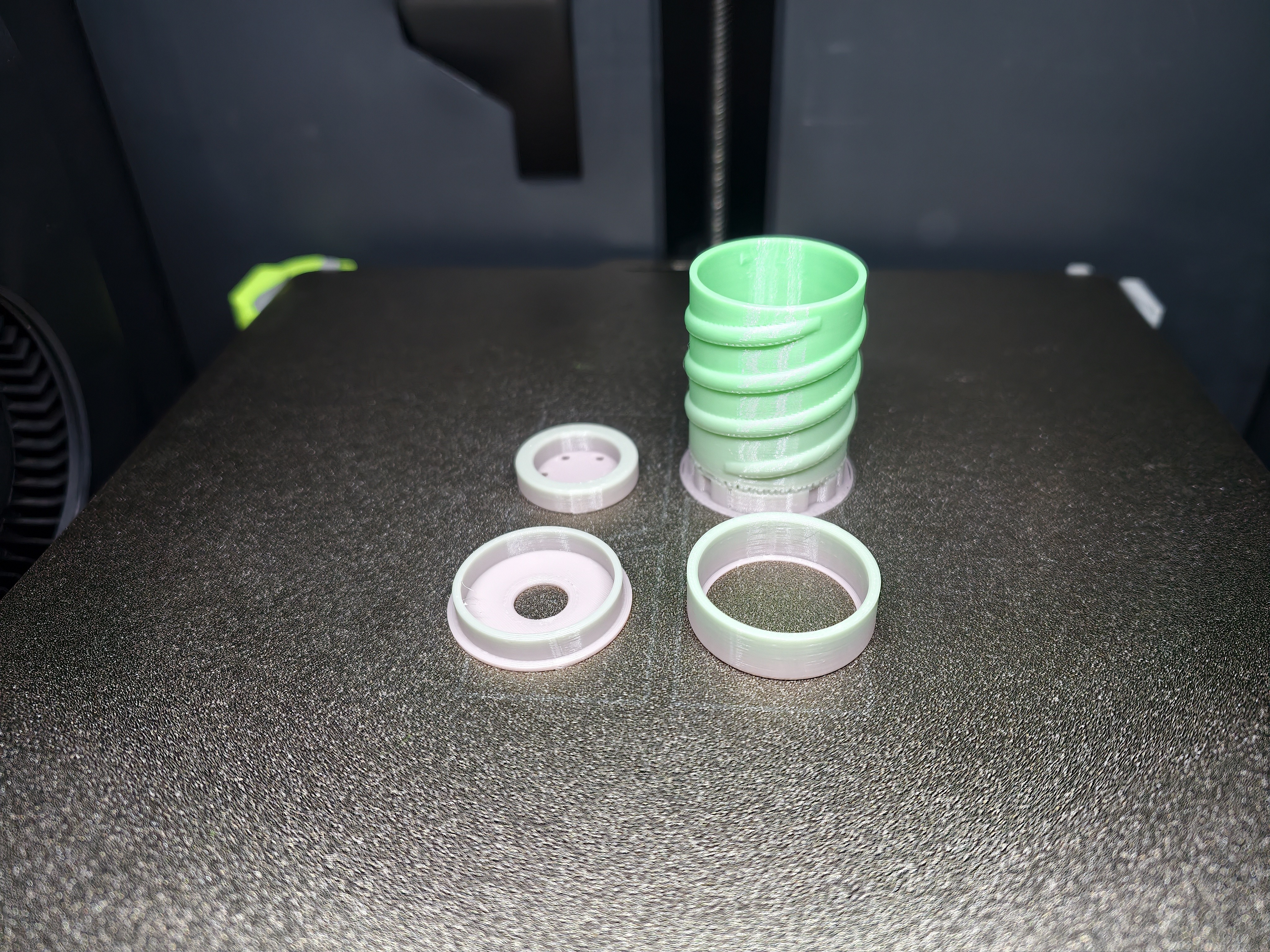

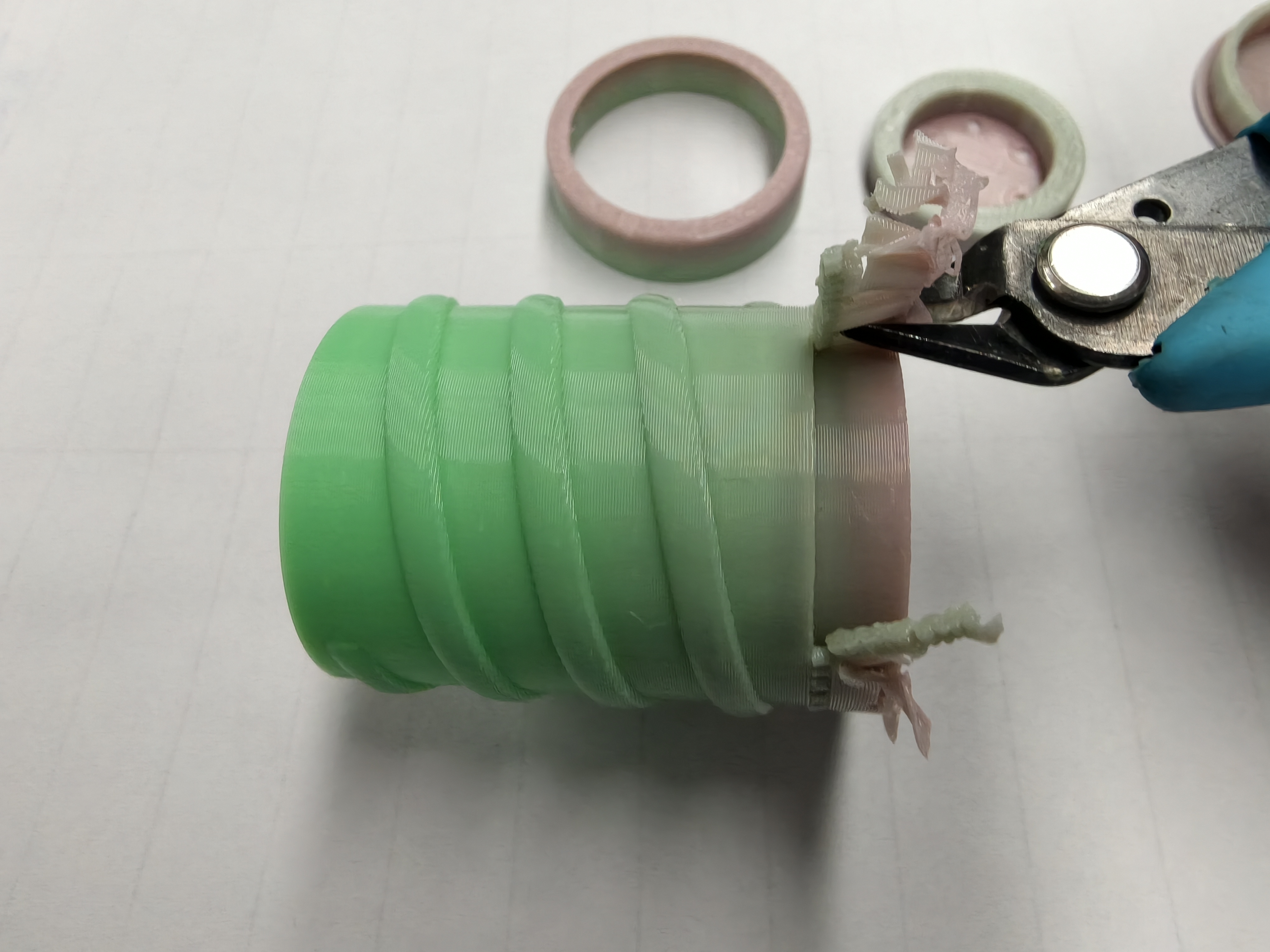

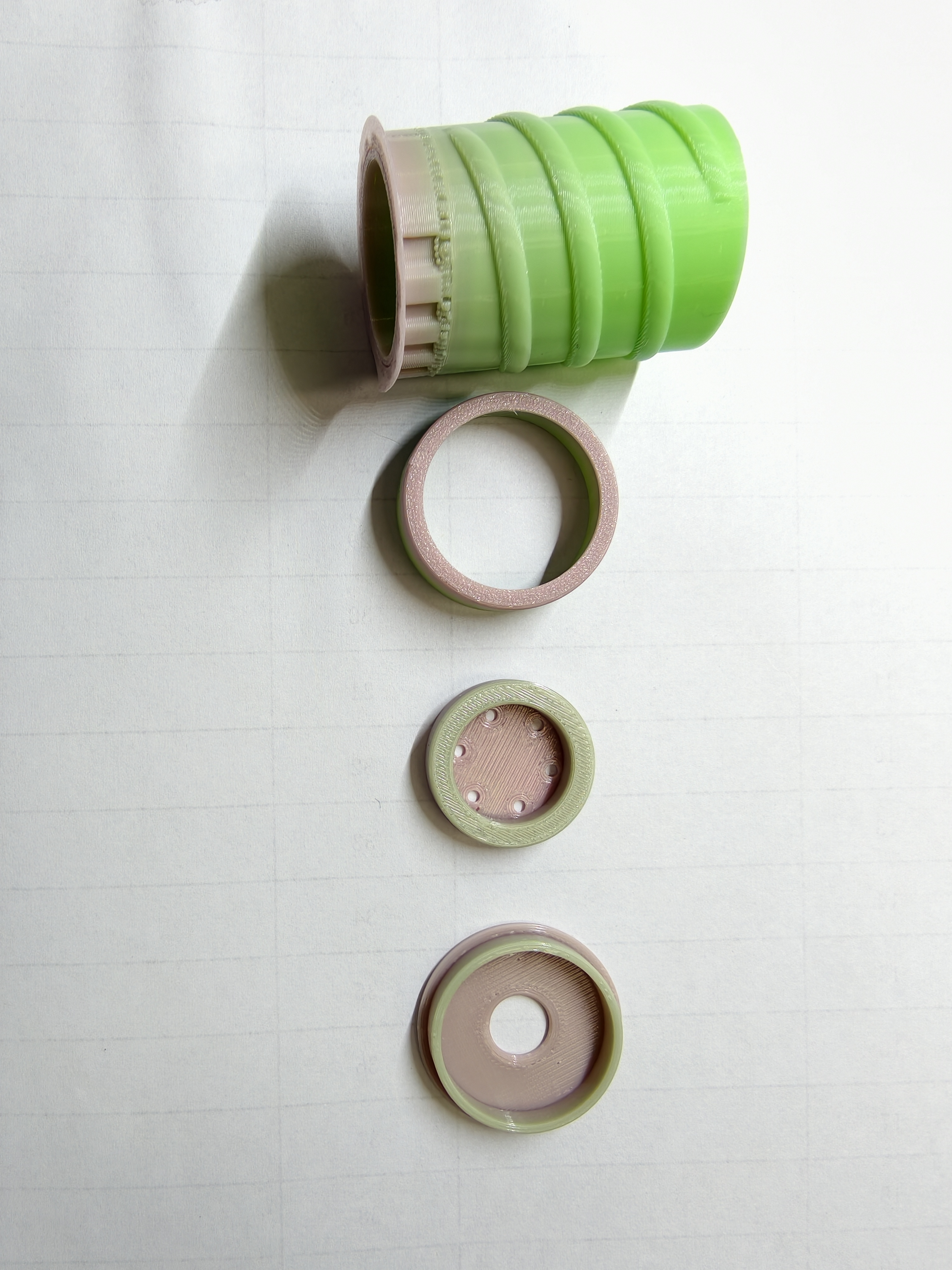

  1. 材料为petg彩色，打印主要参数为:0.2mm层高，30%直线填充
  2. 附件为3D打印文件
STP
儿童手电筒-打印文件.stp
263.48KB
8

焊接灯盘

向左
向右
12345678

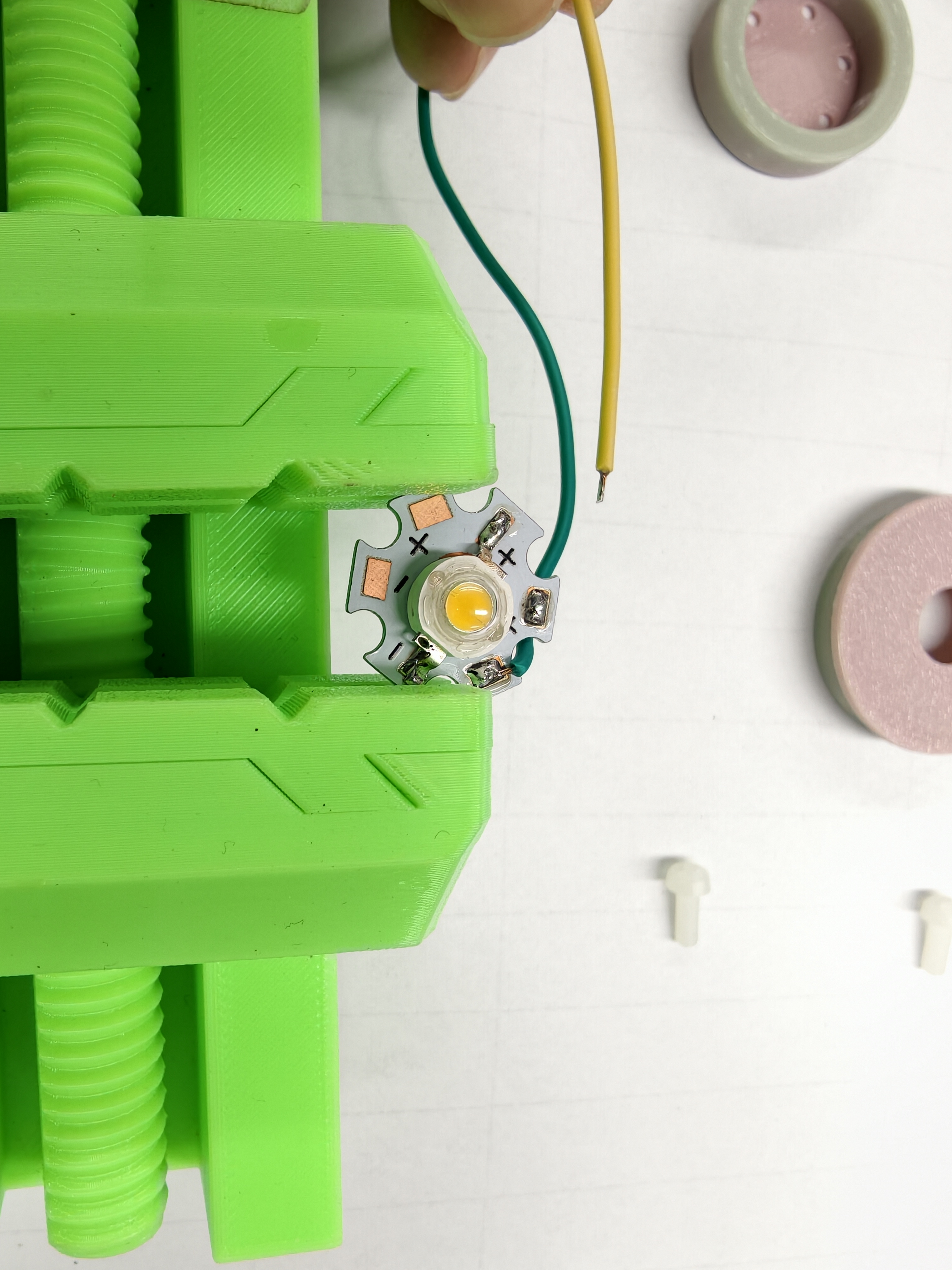

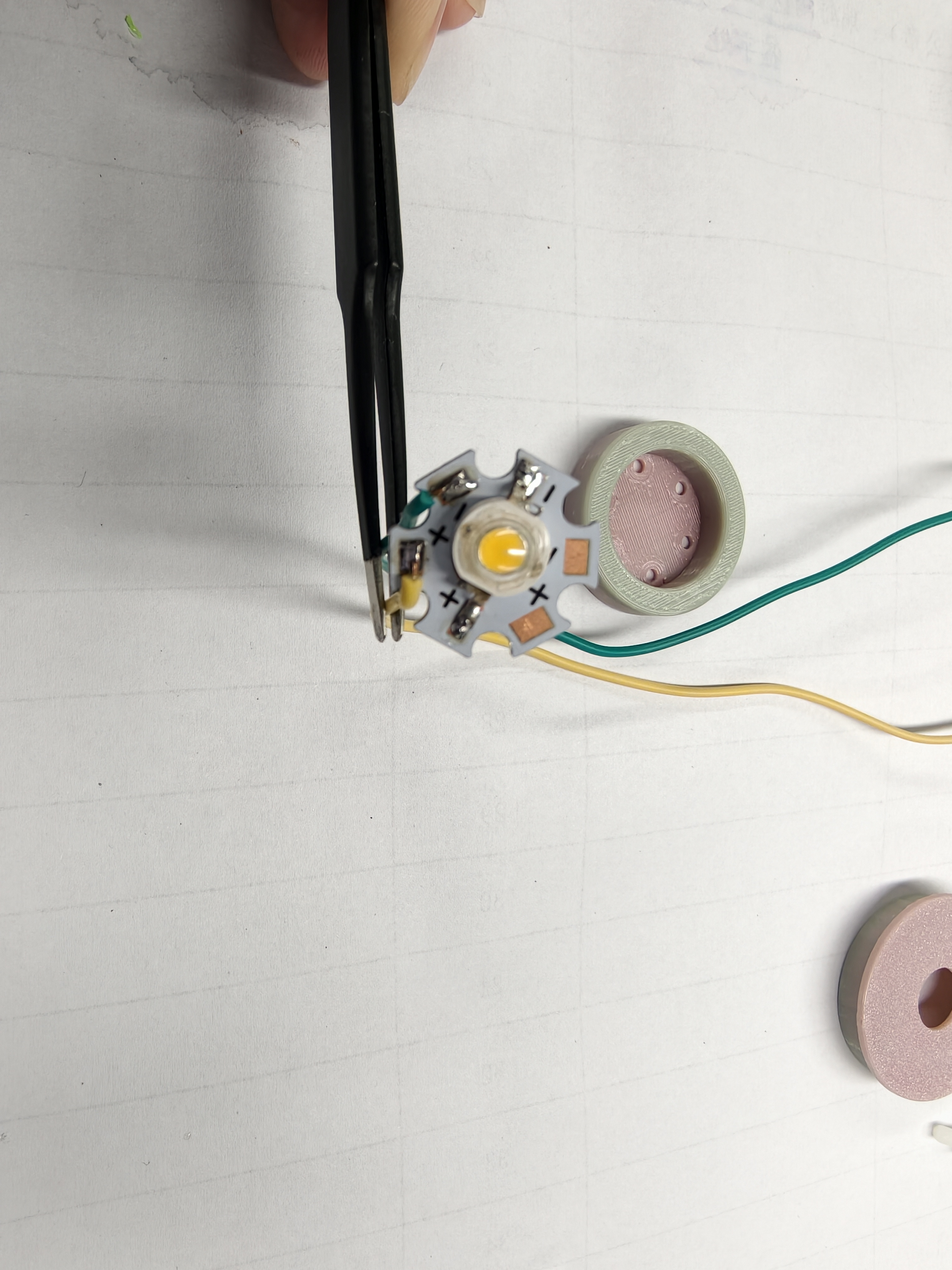

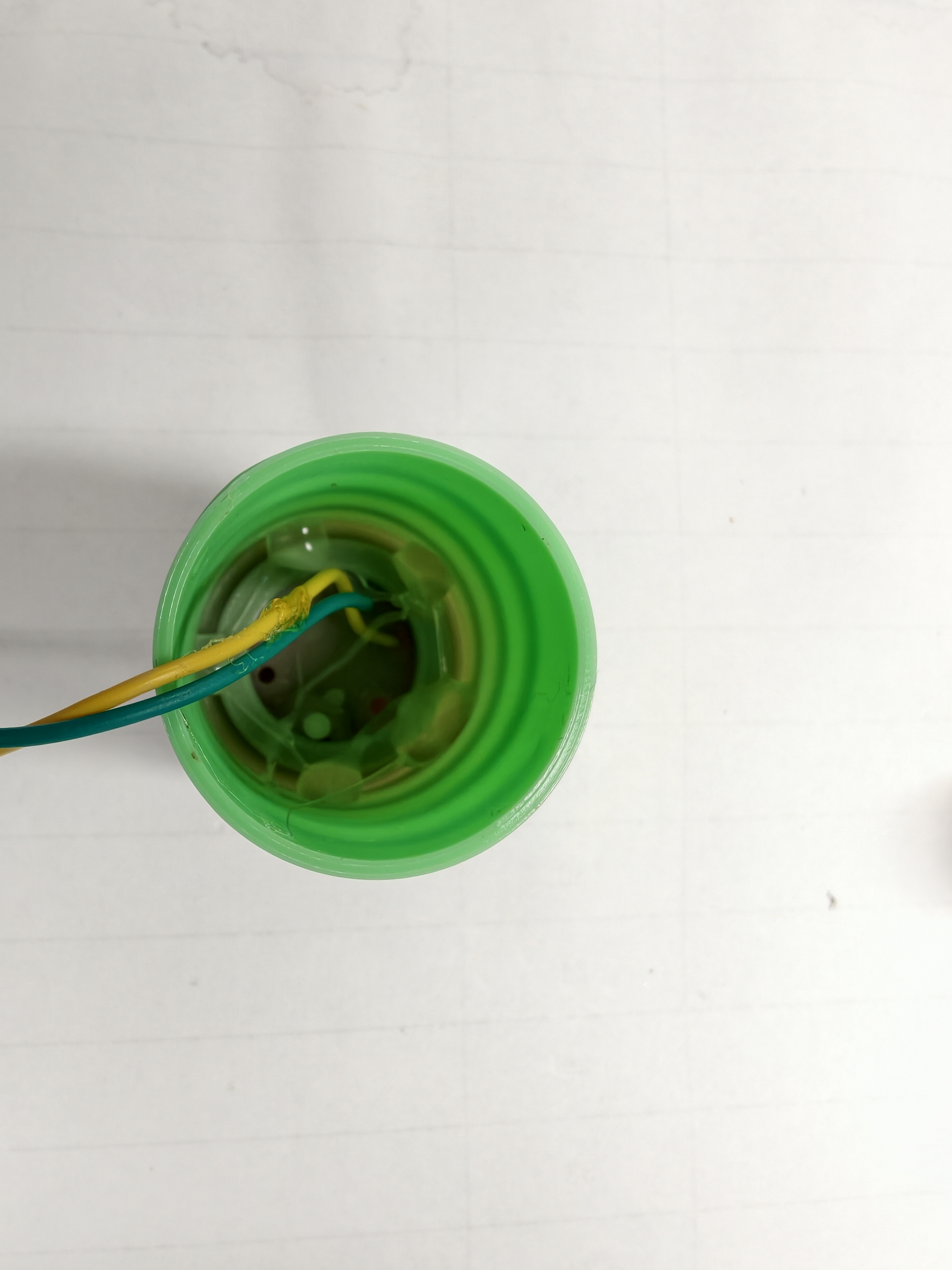

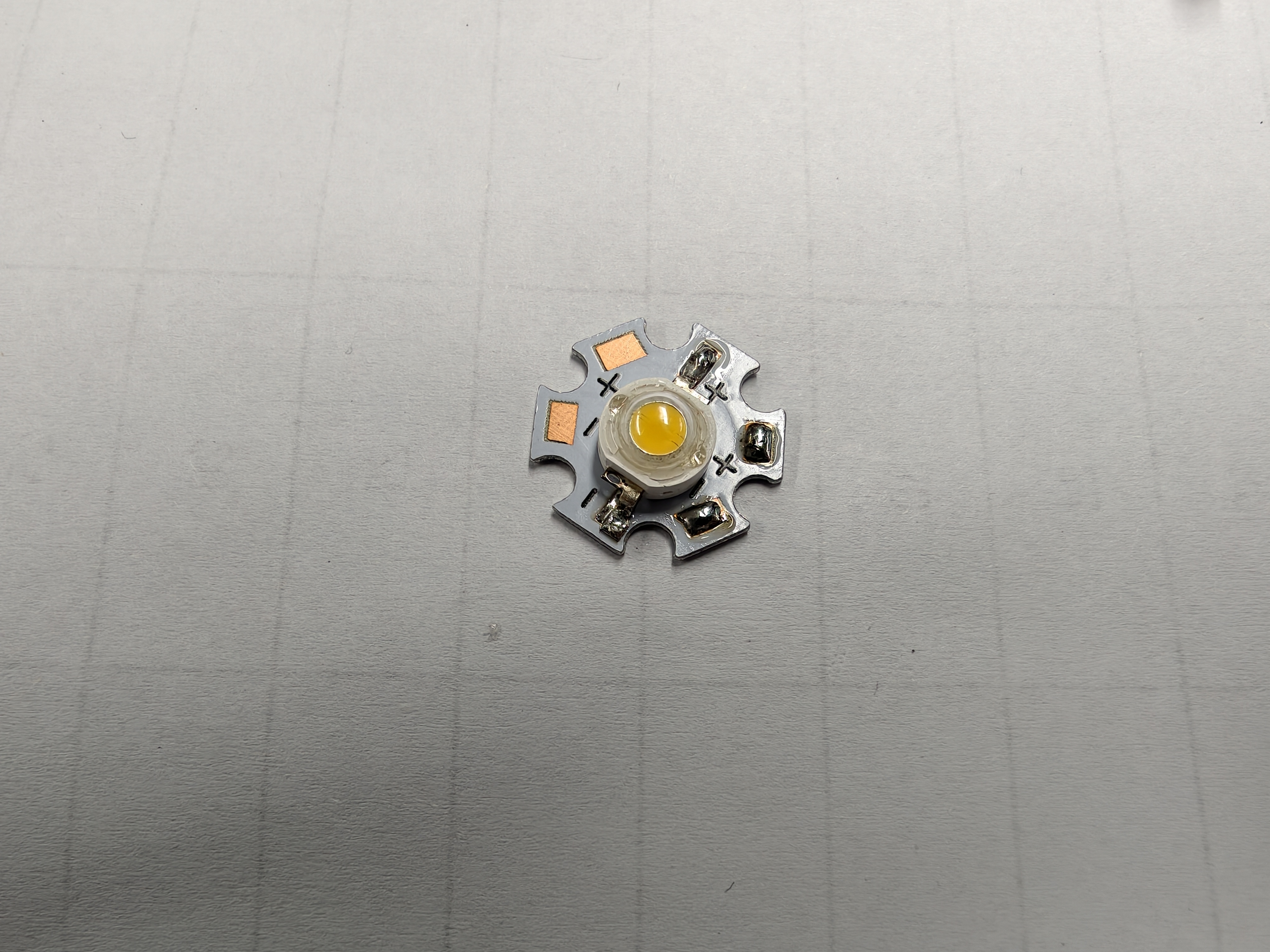

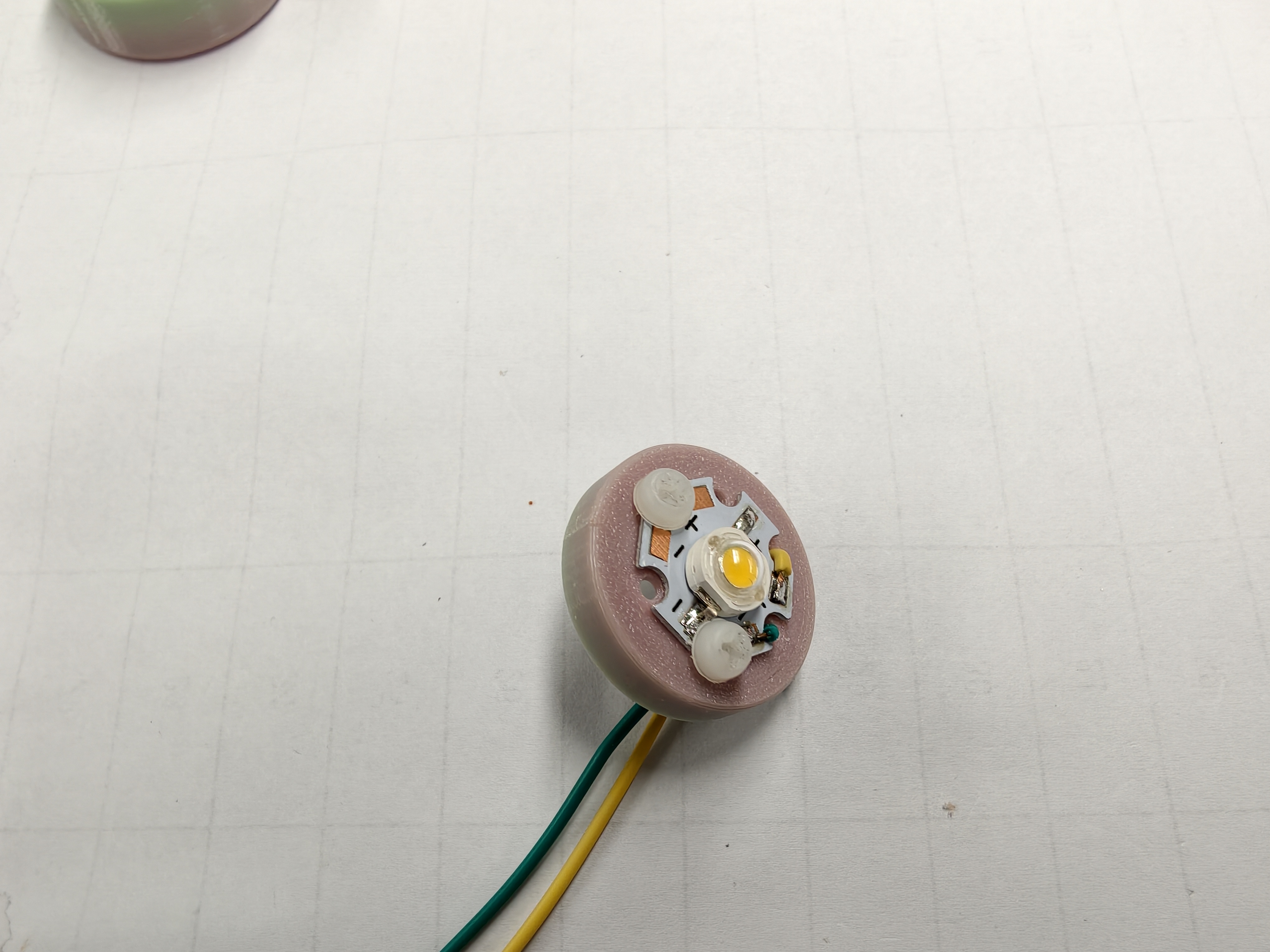

  1. 将led灯焊接在铝基板上面
  2. 焊接正负极导线
  3. 使用热熔胶枪使之与打印件灯盘粘接牢固
9

粘接筒身

向左
向右
12

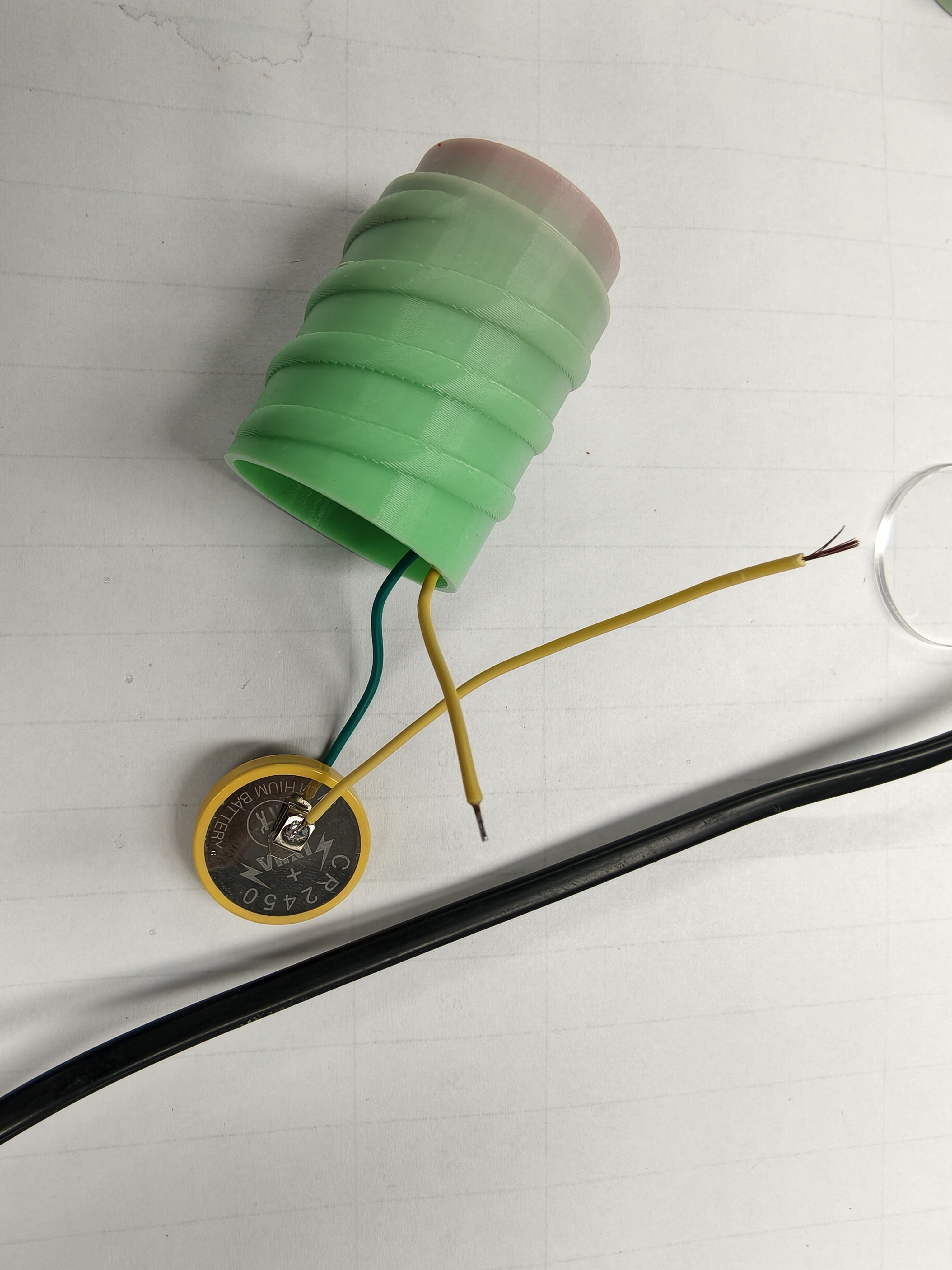

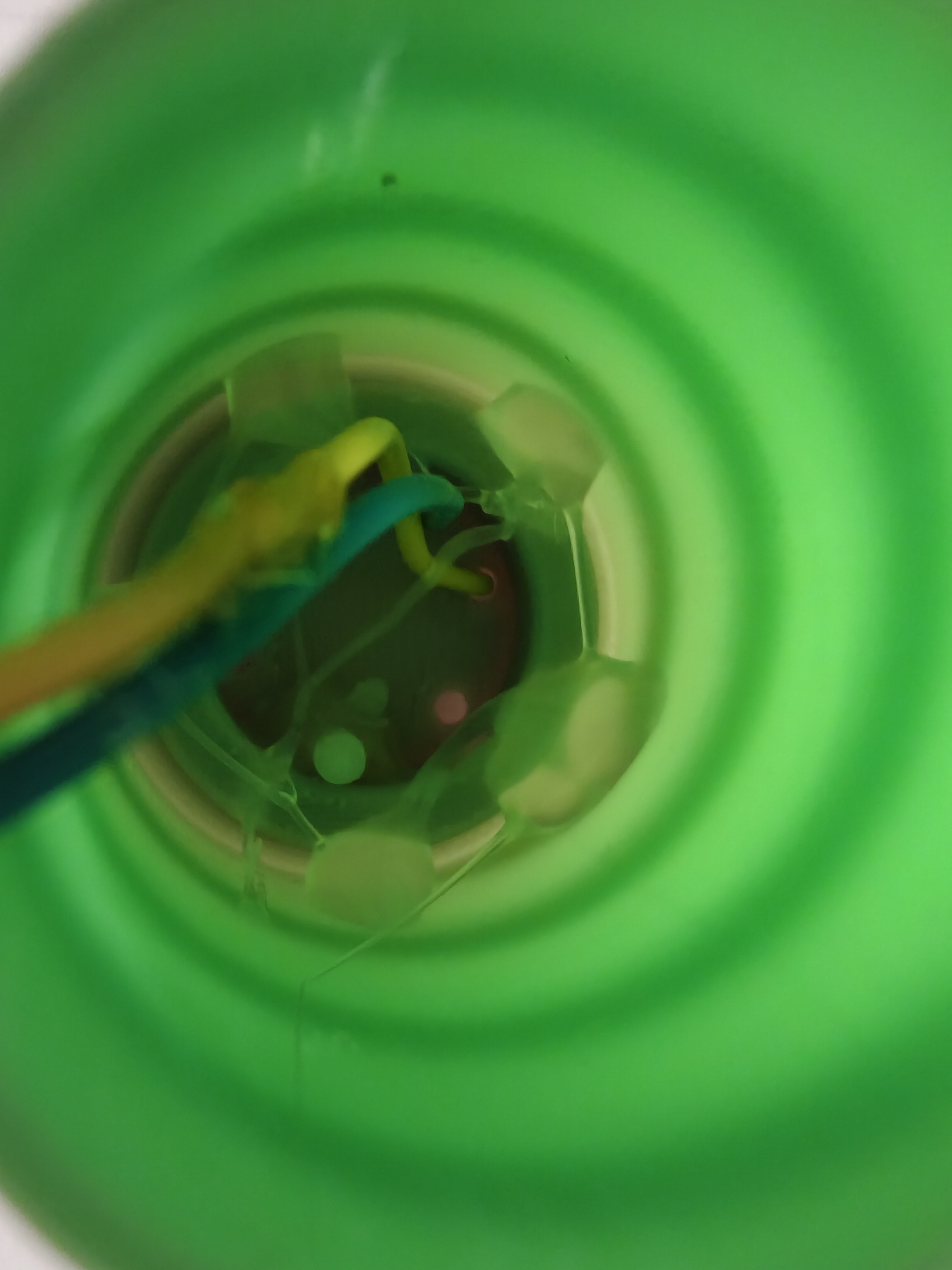

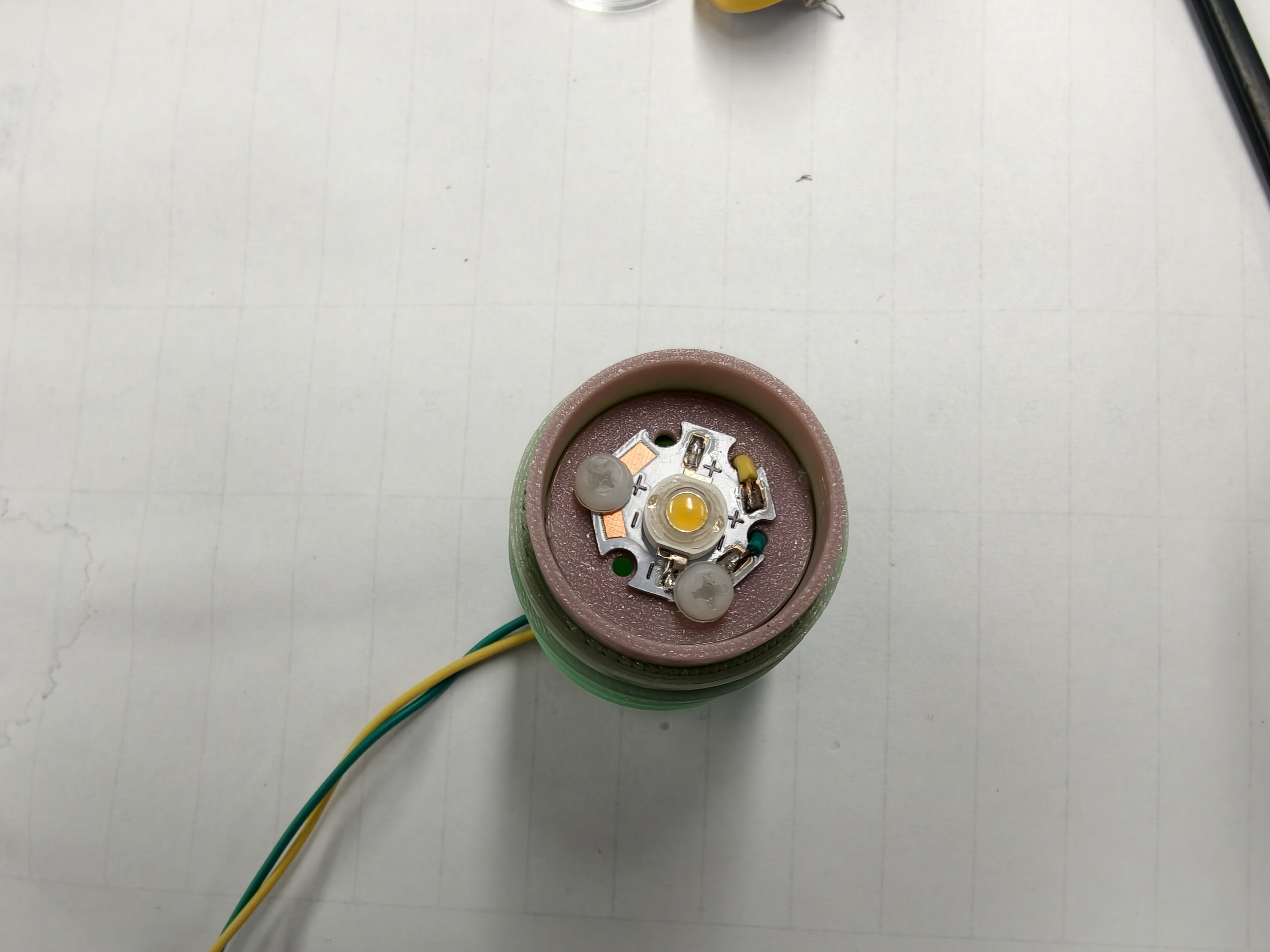

  1. 将上步骤粘接好的灯盘总成，与打印件筒身粘接好
  2. 需要注意的是，需要借助镜片调整好灯珠在筒身里面的高低后，再粘接
10

焊接电池

向左
向右
12

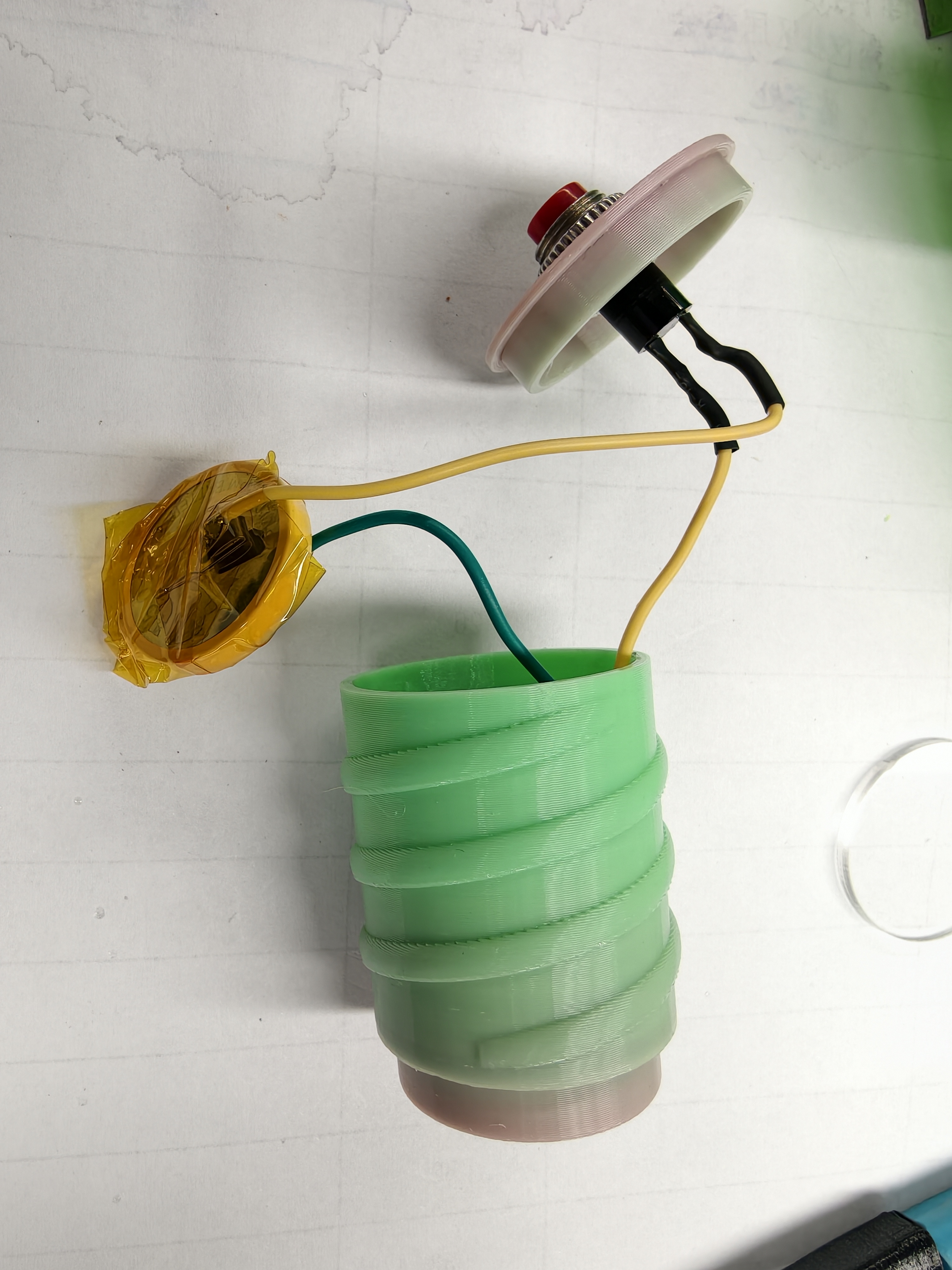

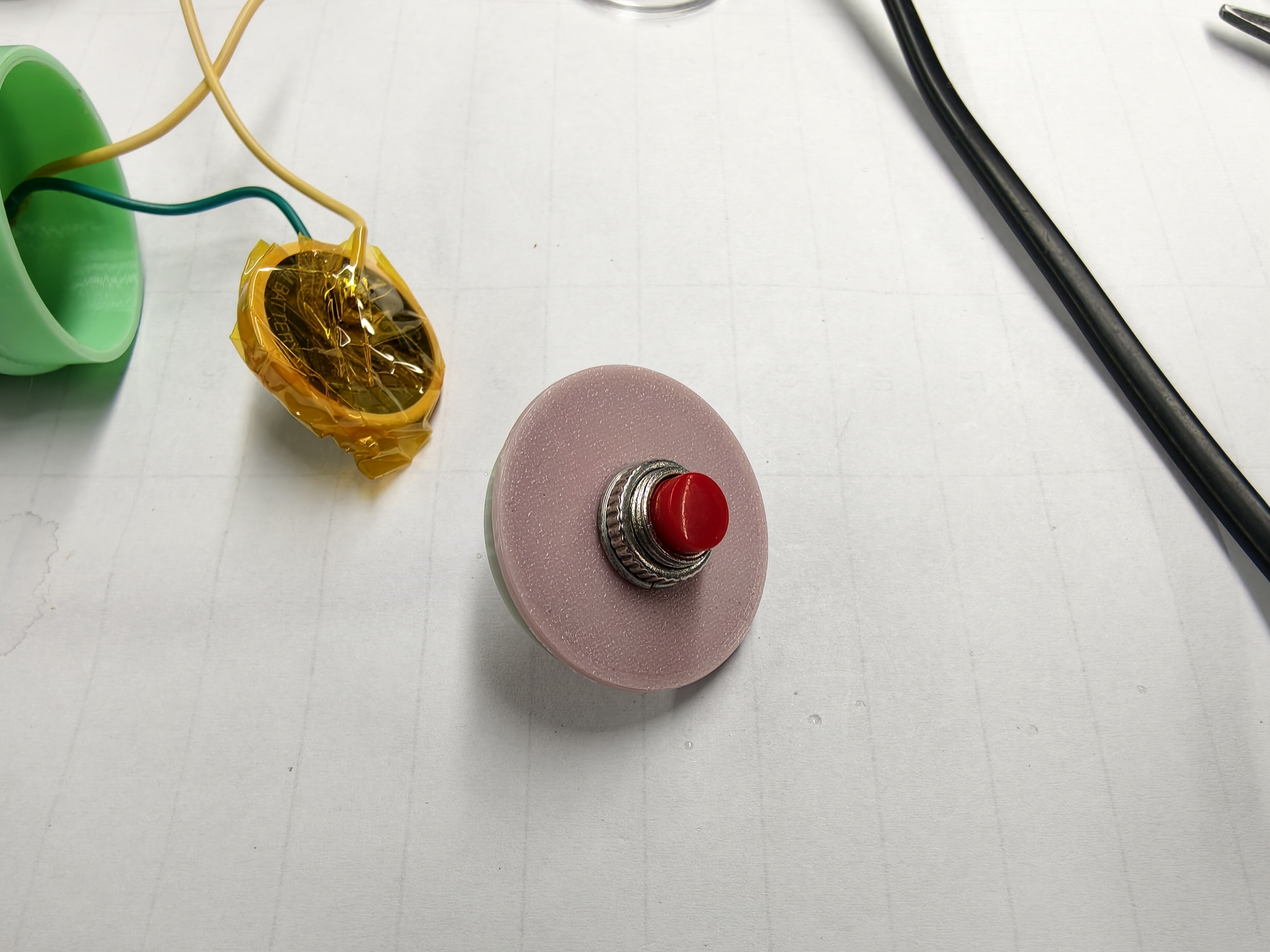

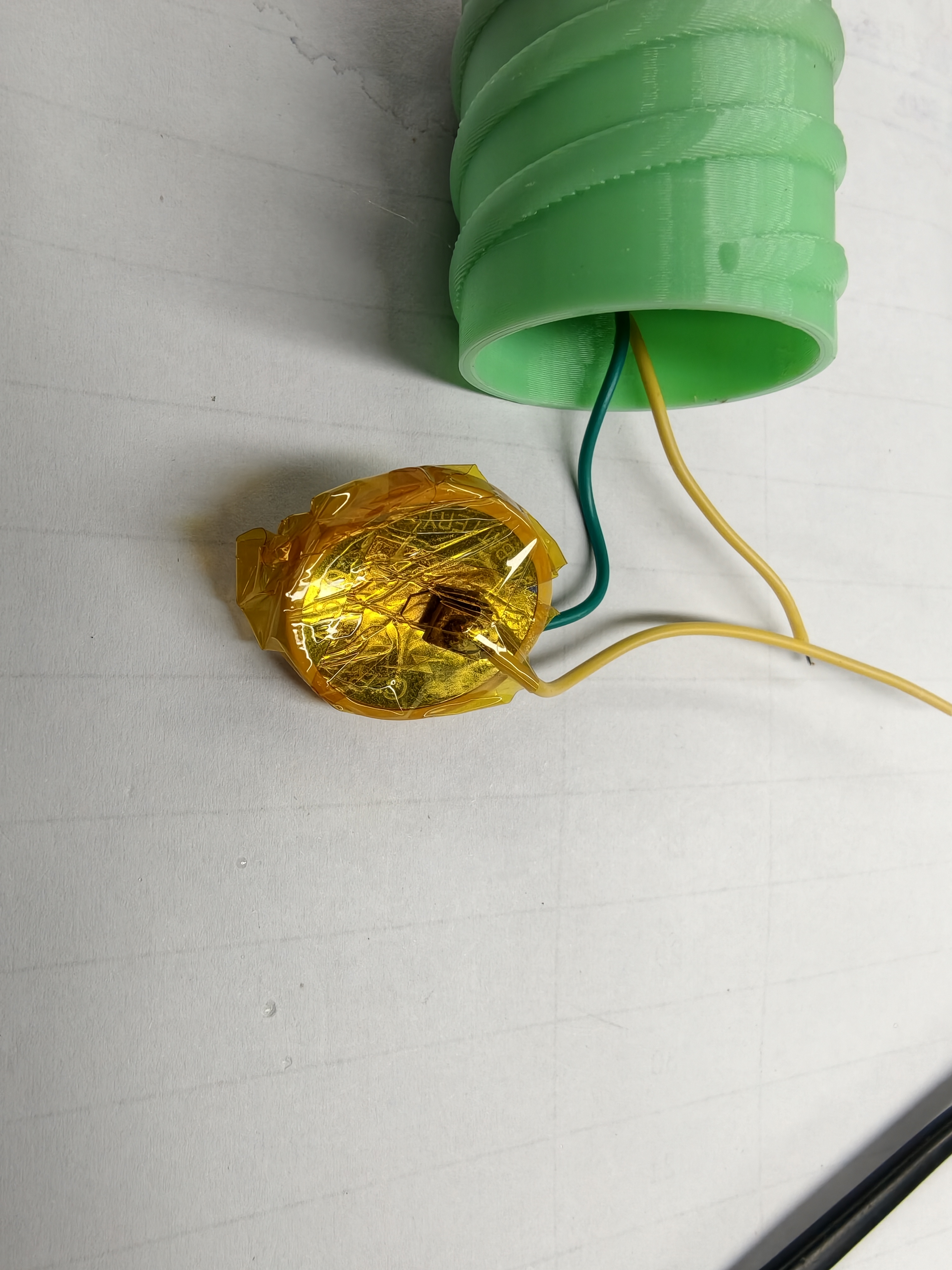

  1. 将电池正负极焊接导线
  2. 将电池使用高温胶带封好，避免短路
11

安装开关盖子

向左
向右
1234
  1. 将开关装入尾盖，拧紧即可

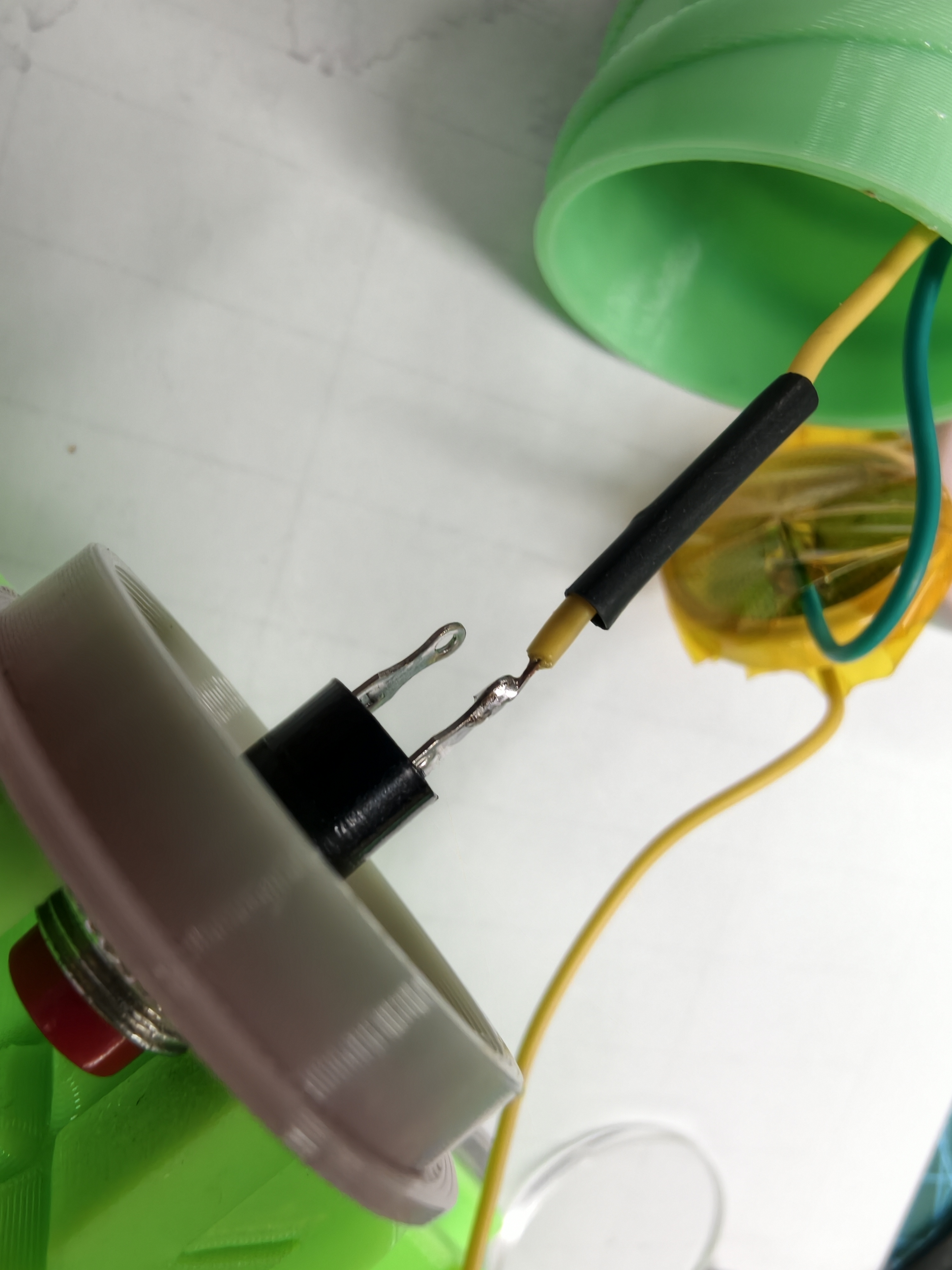

  2. 将电池的正极的导线与LED灯正极的导线，分别接入开关焊盘，注意先套上热缩管
12

安装镜片

向左
向右
1234

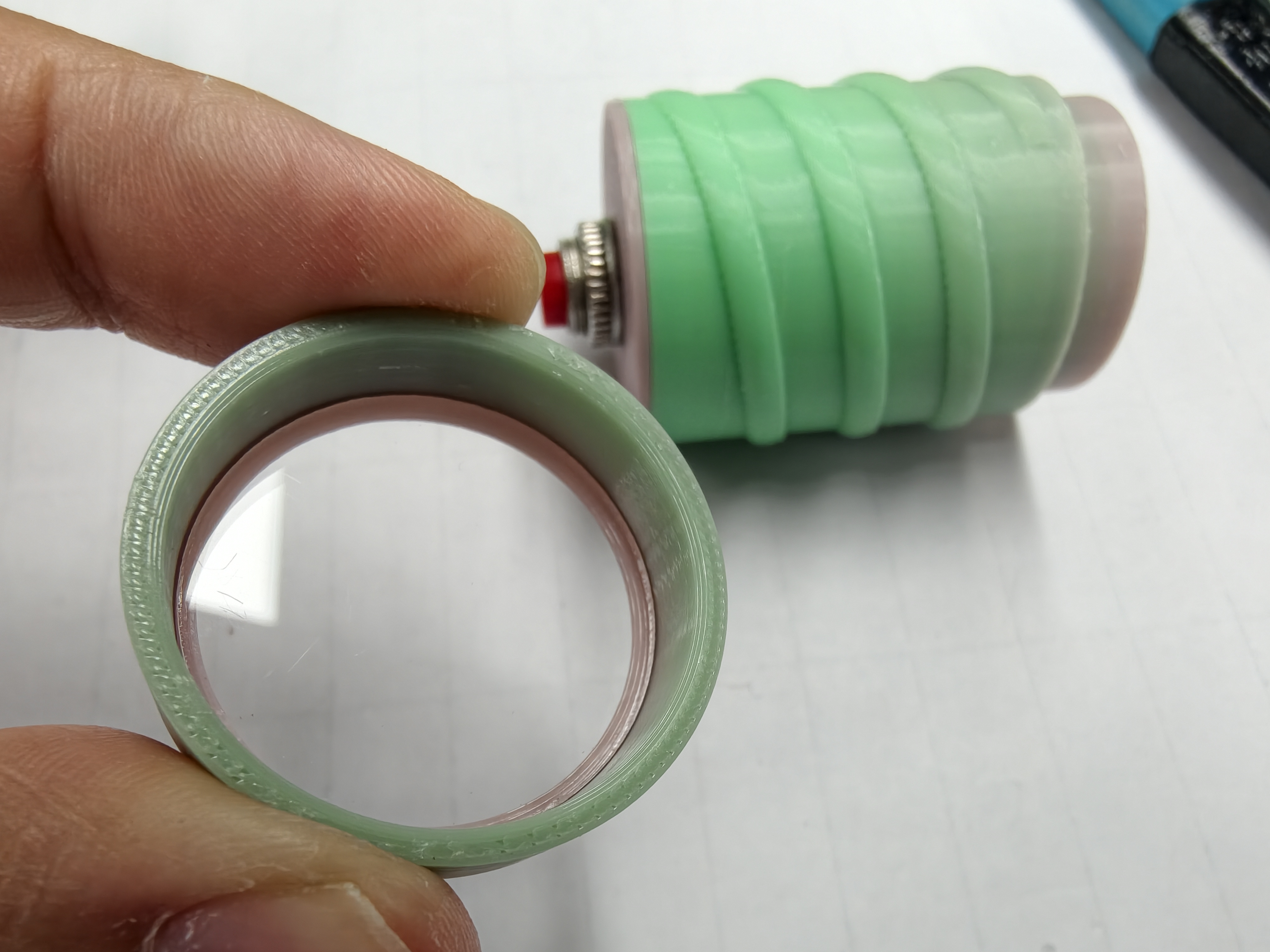

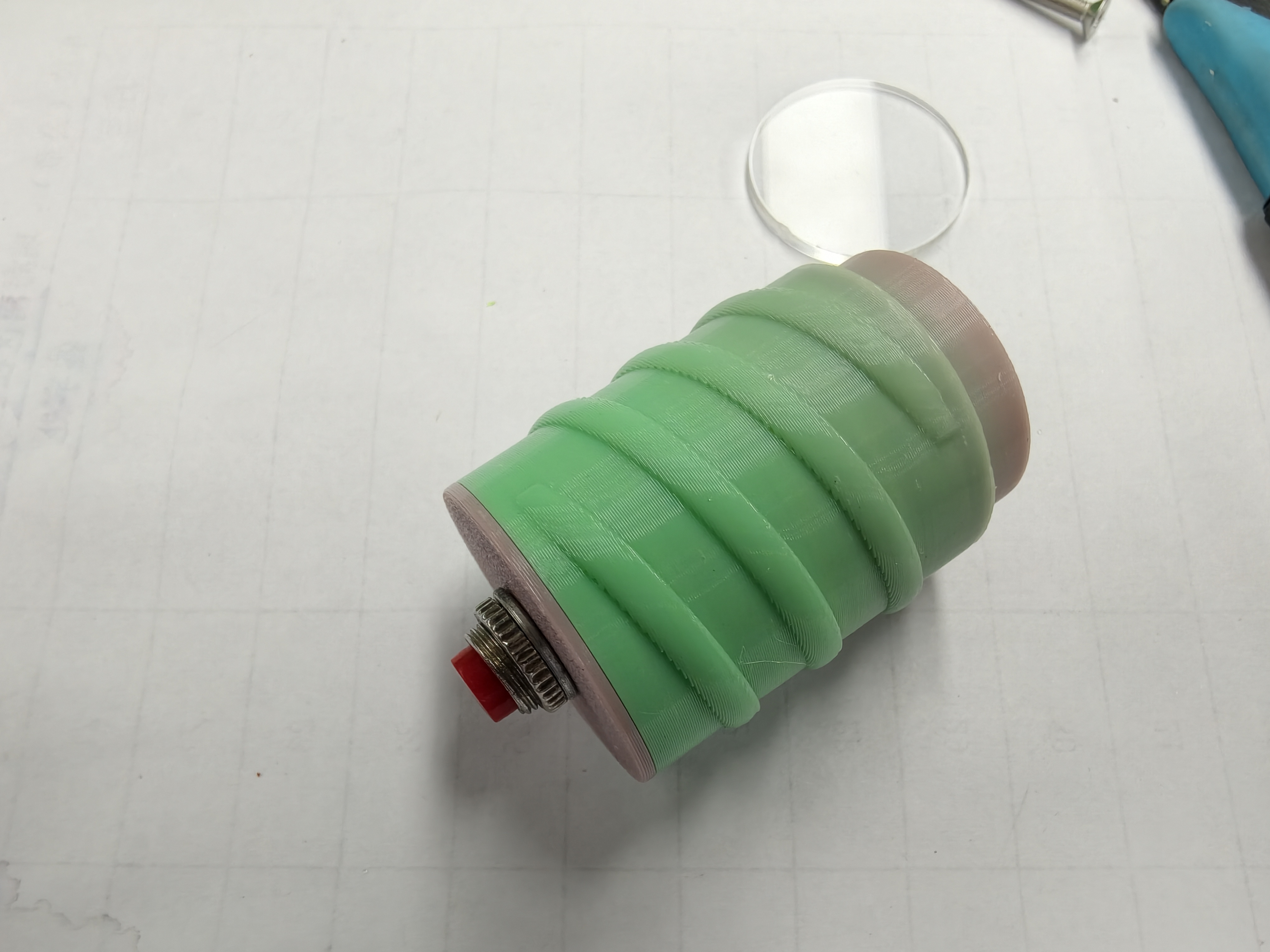

  1. 将亚克力镜片装入镜头
  2. 最后，灯头与尾盖部分，均使用亚克力胶水粘接即可

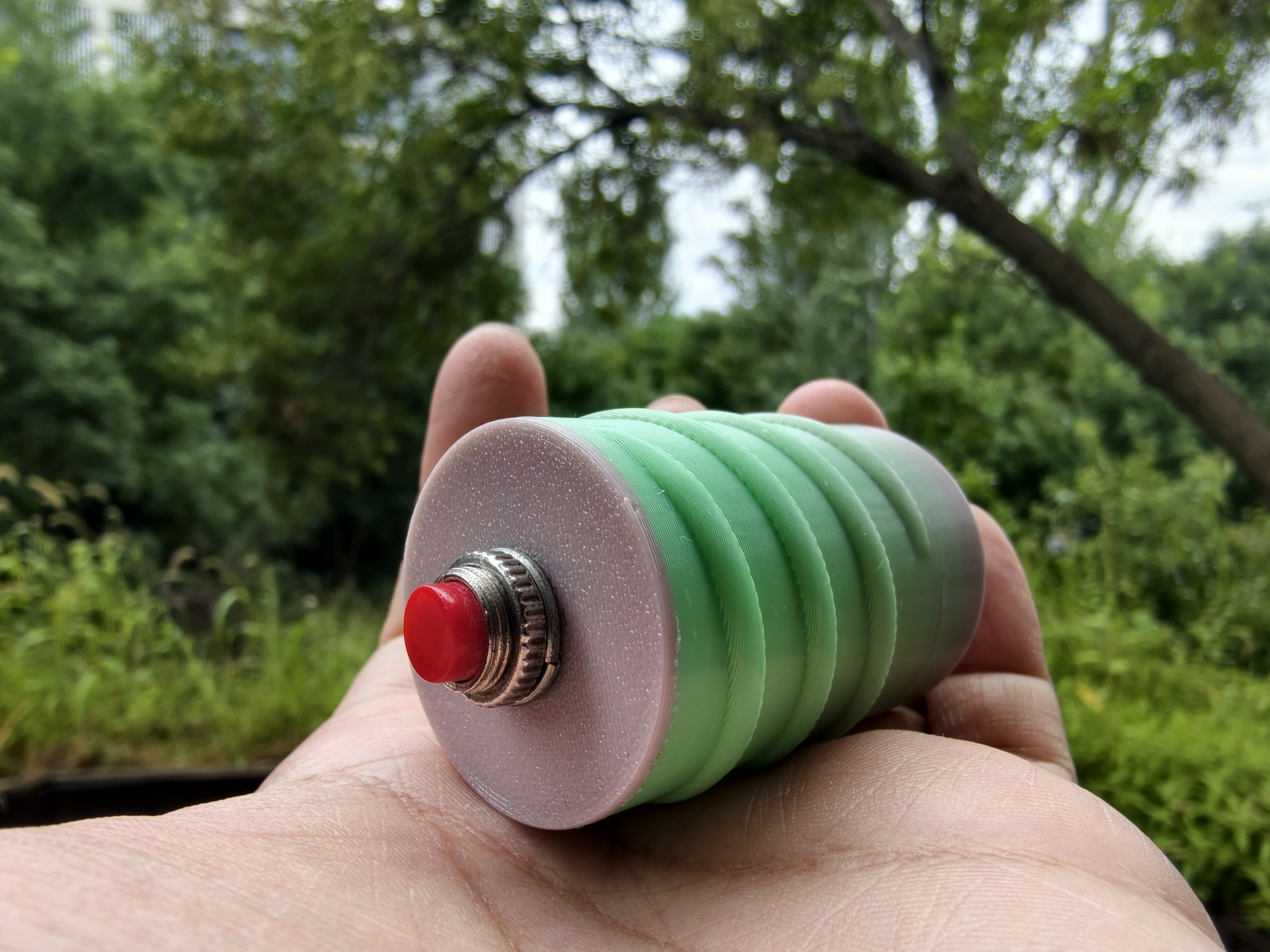

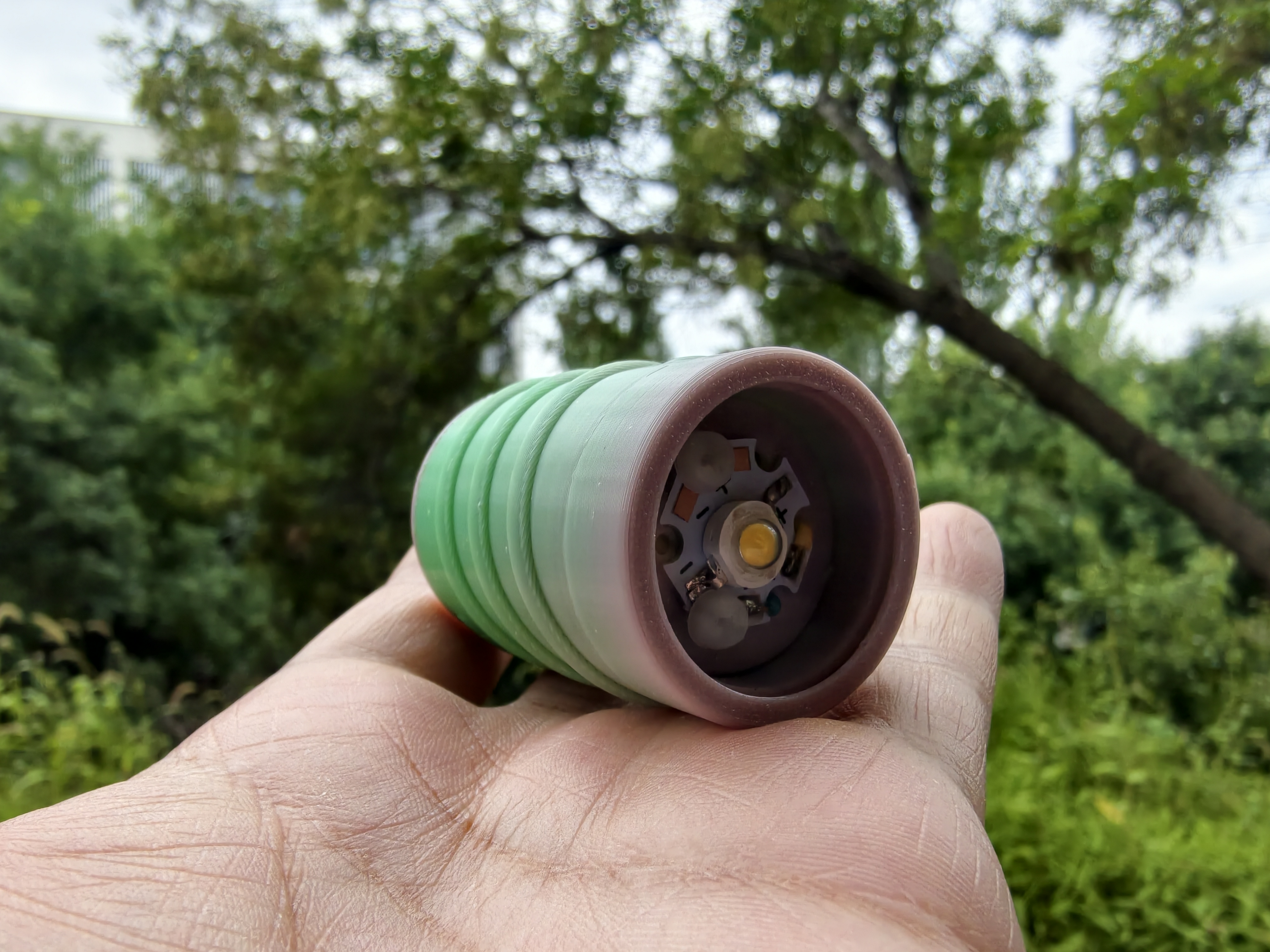

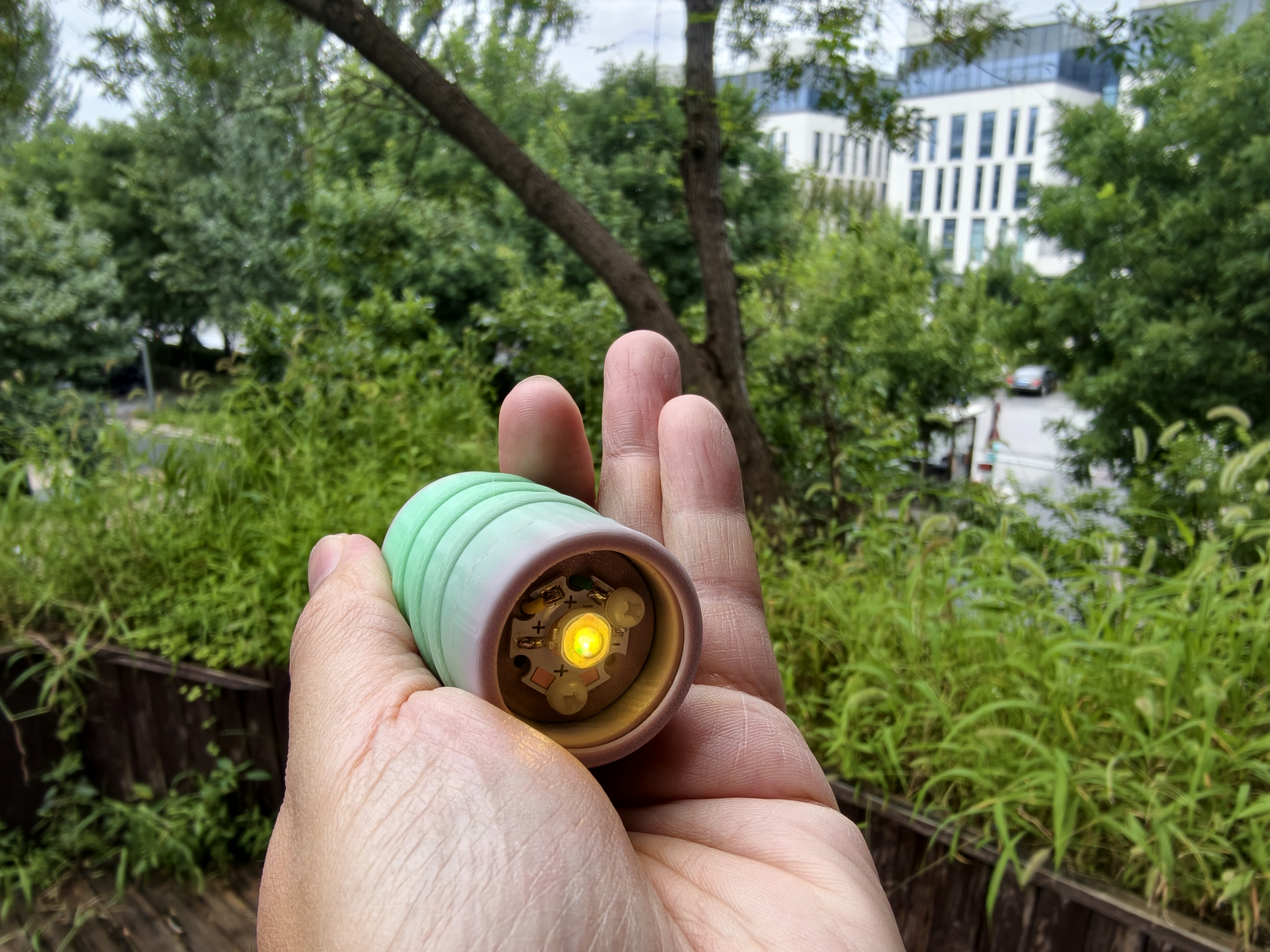

  3. 完成，请看实物图的效果
