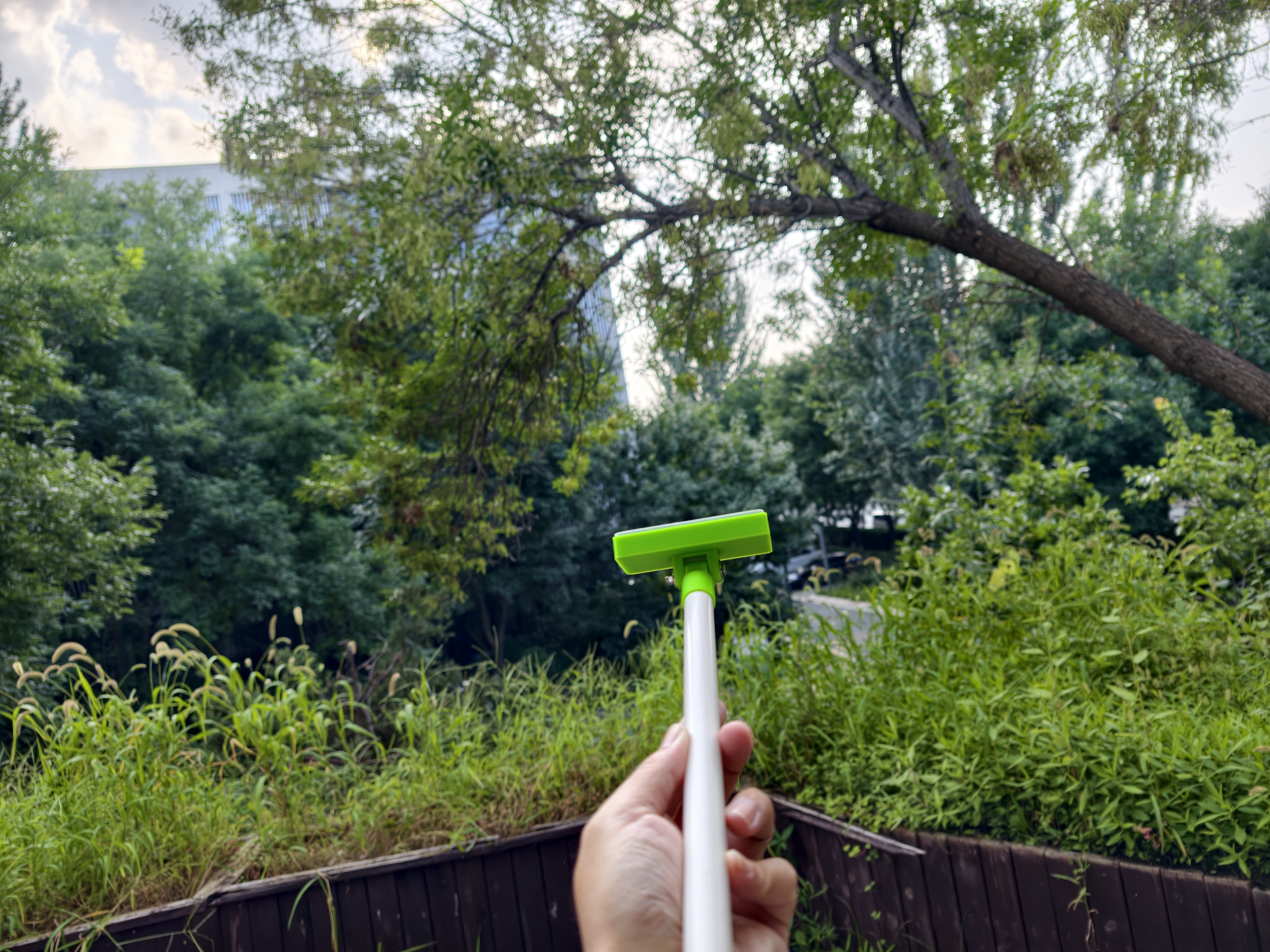

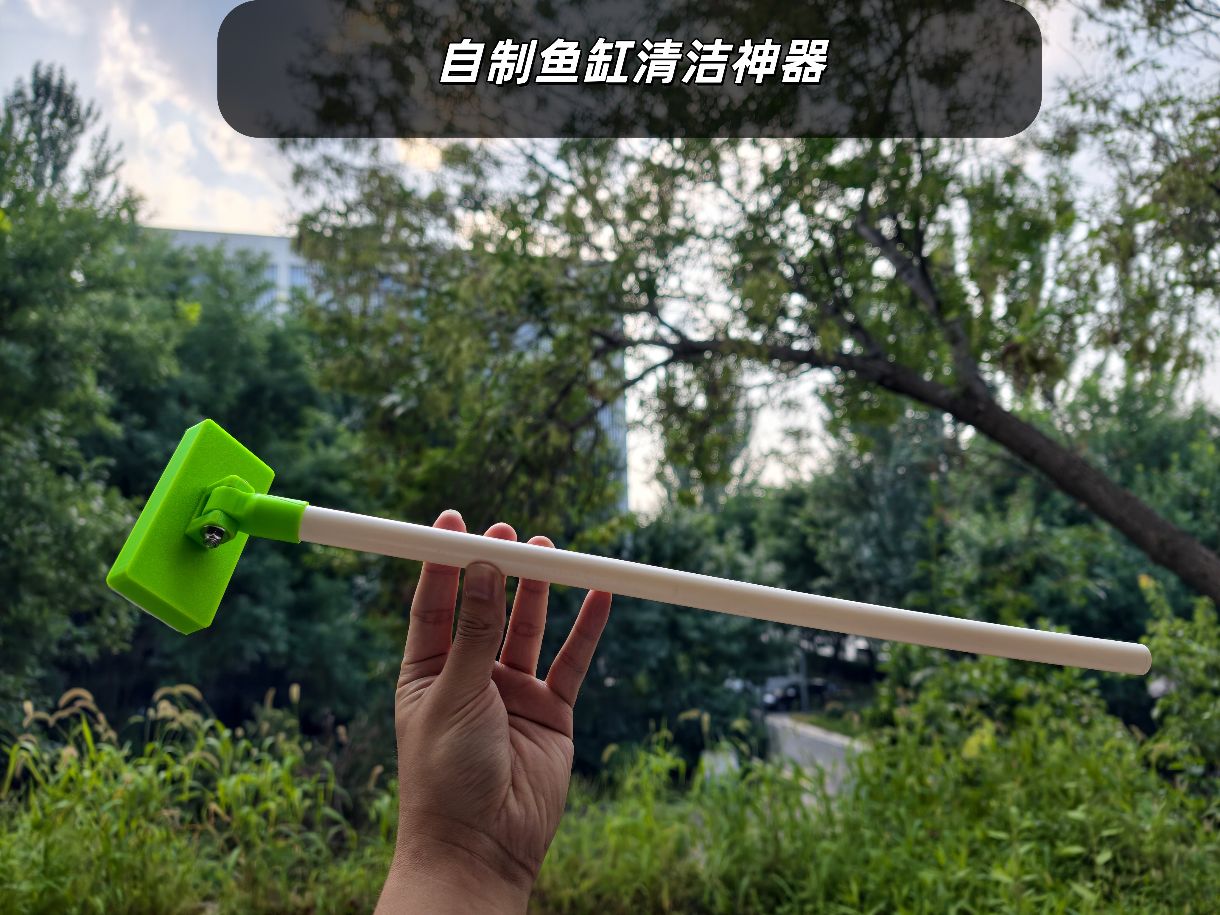

自制鱼缸清洁神器

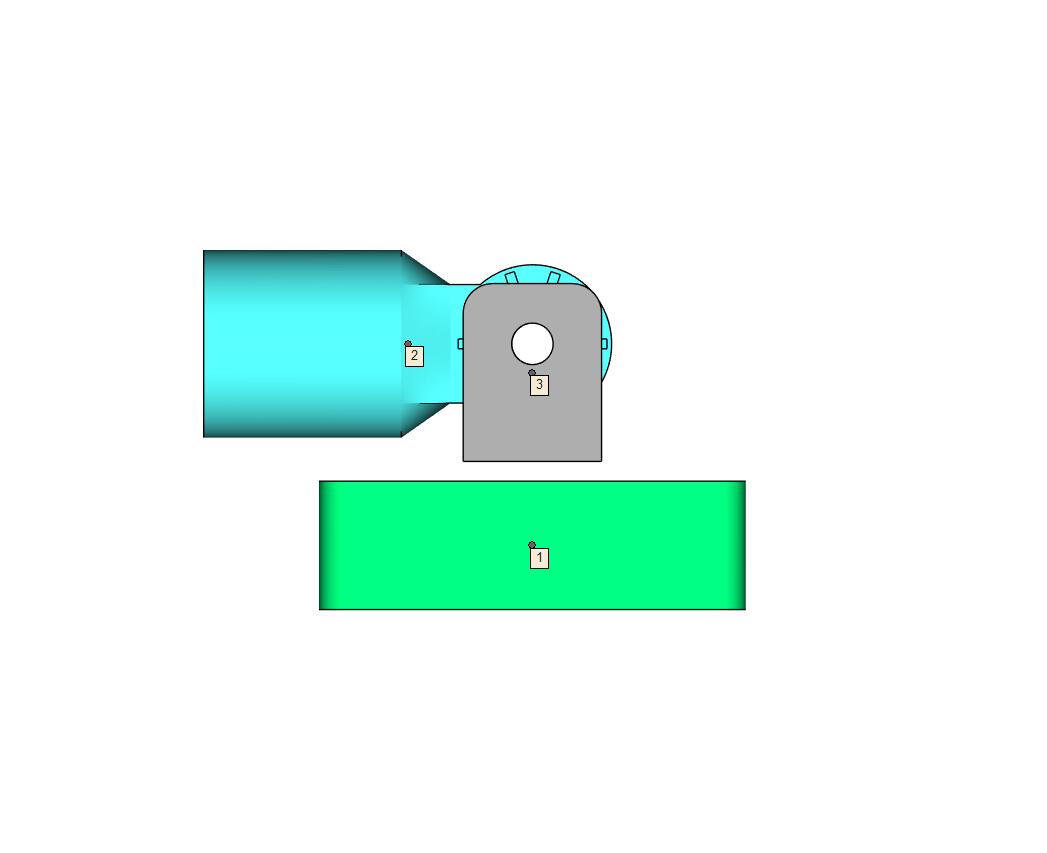

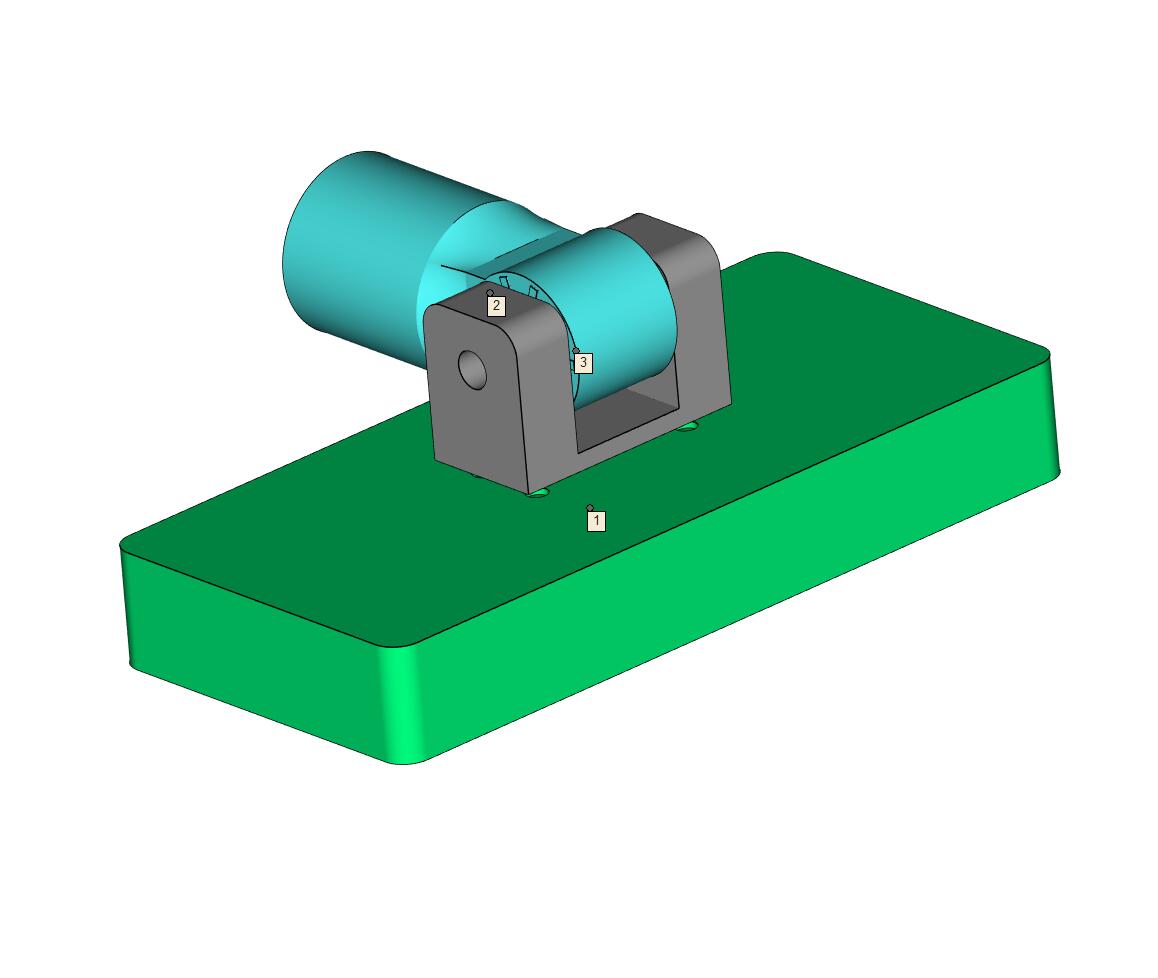

如图所展示，是所有需要建模并3D打印的图纸，因此需要用到3D打印机

1. 分件设计，目的是不用支撑，因此打印件无瑕疵

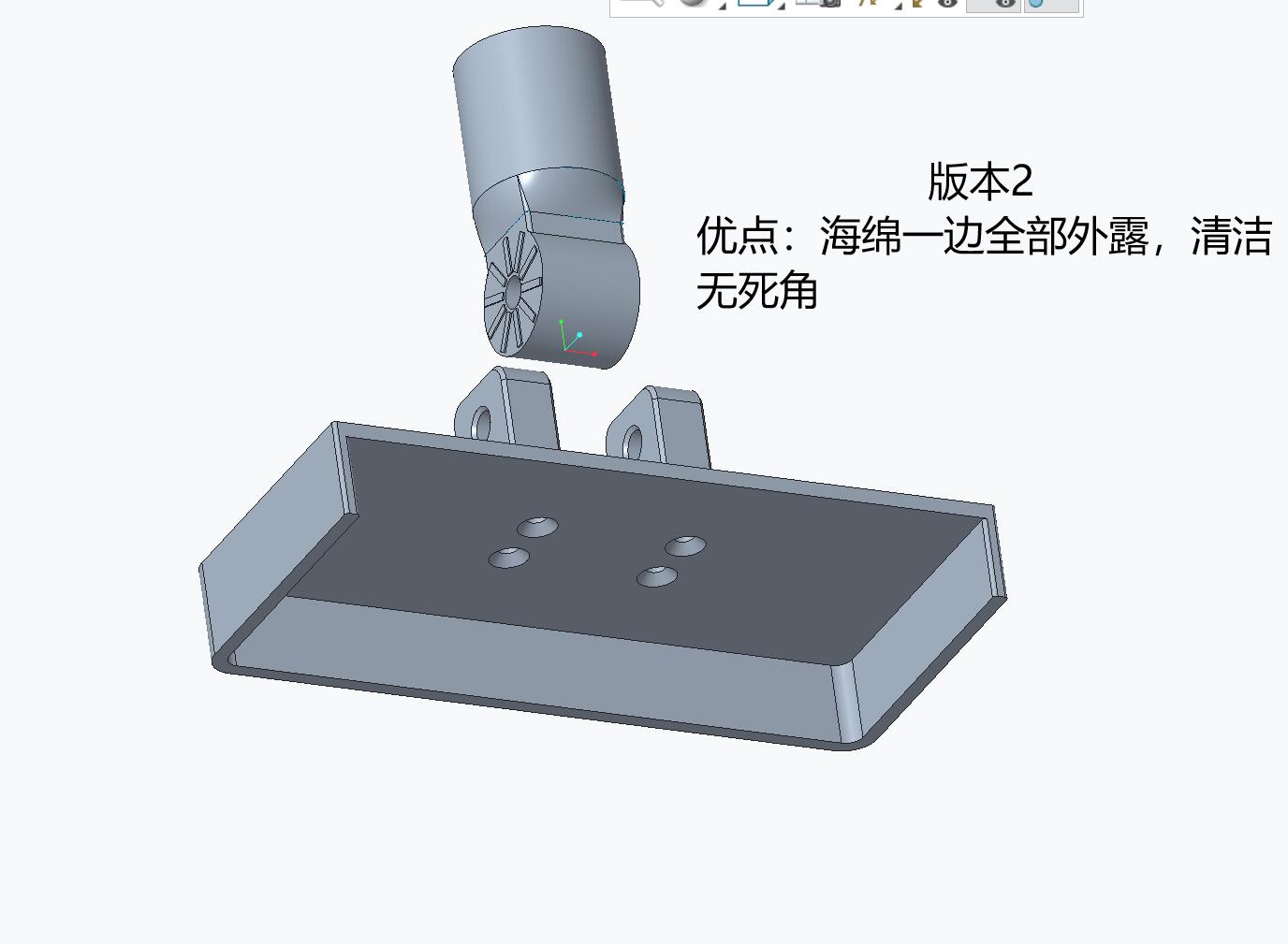

2. 共2款图纸，区别仅是海绵块夹具的包裹状态，详细请看图片标注

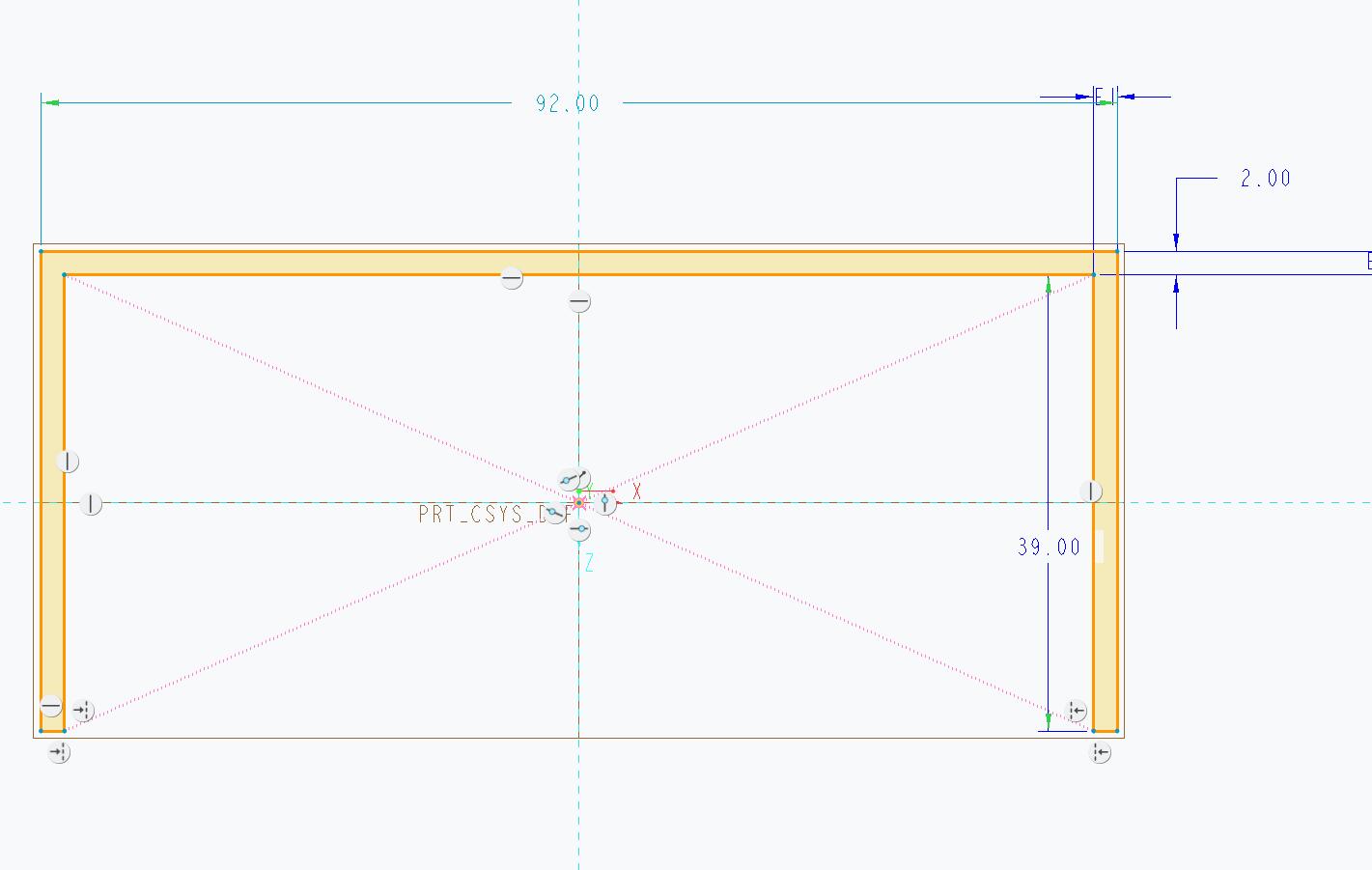

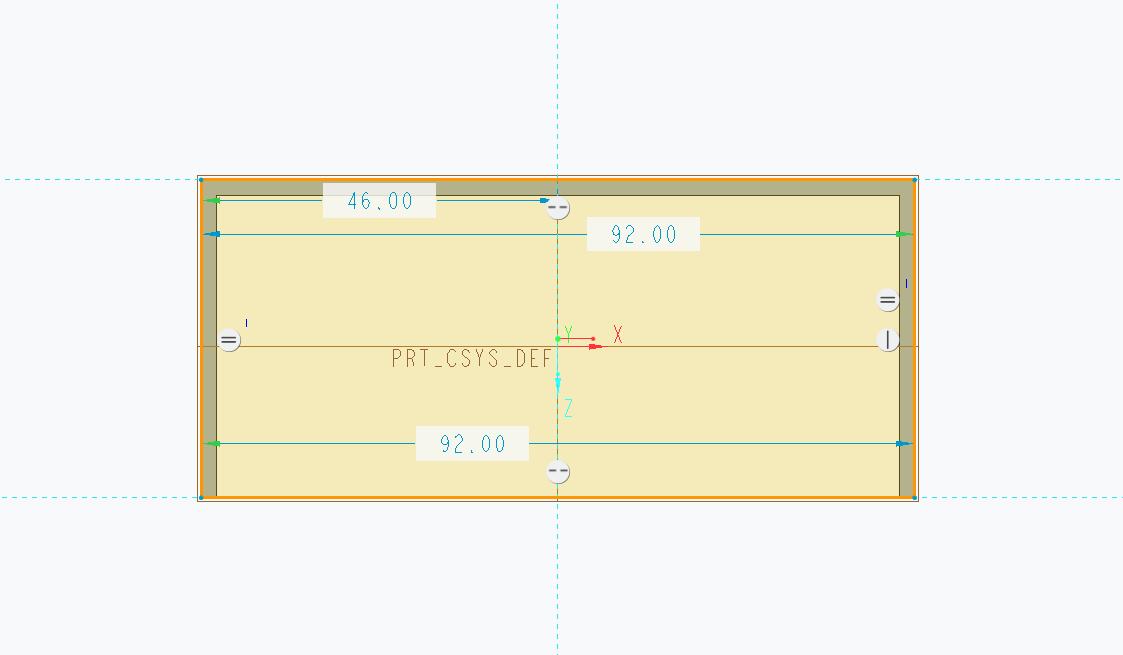

1. 在【top】平面绘制草绘尺寸

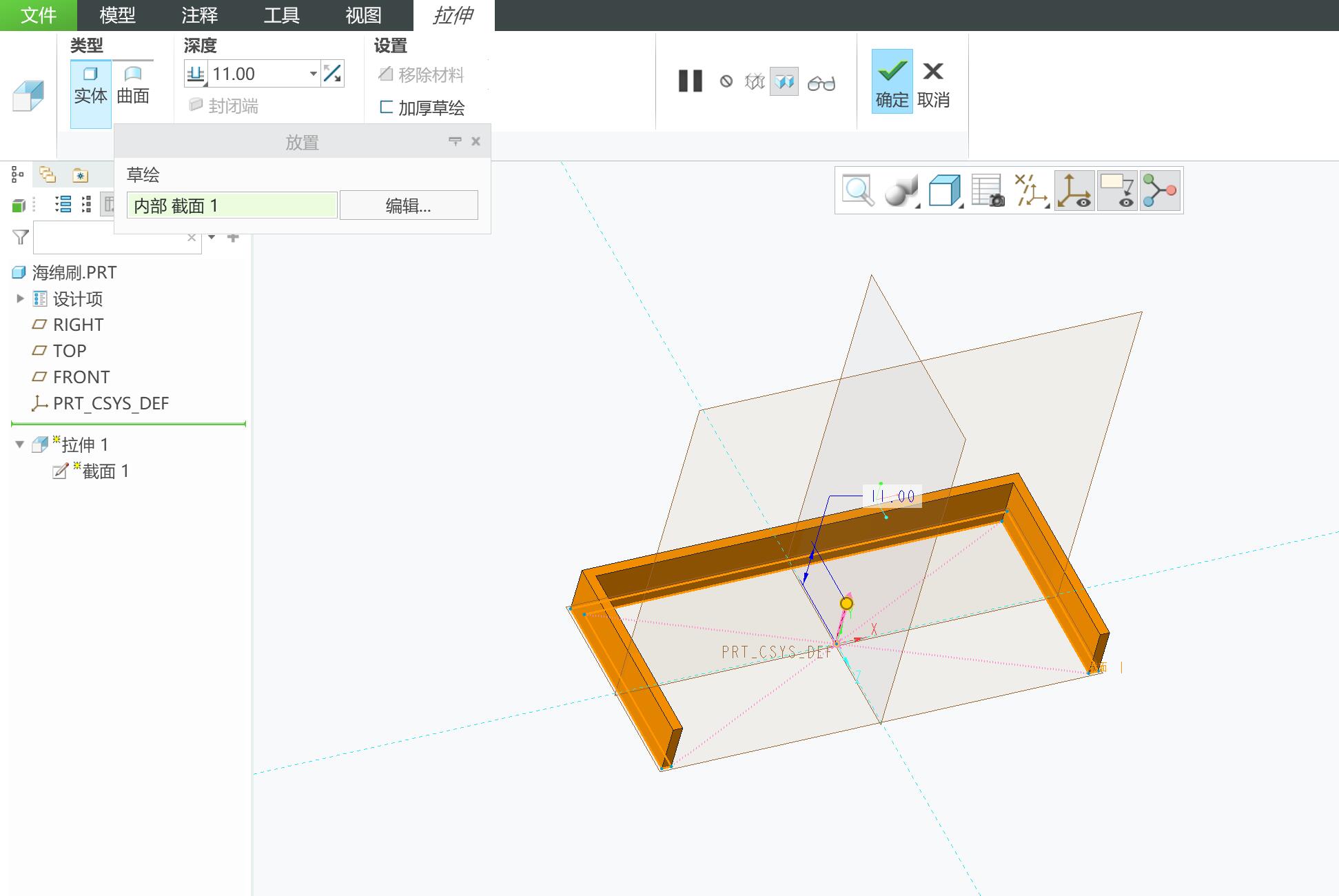

2. 拉伸高度为11mm

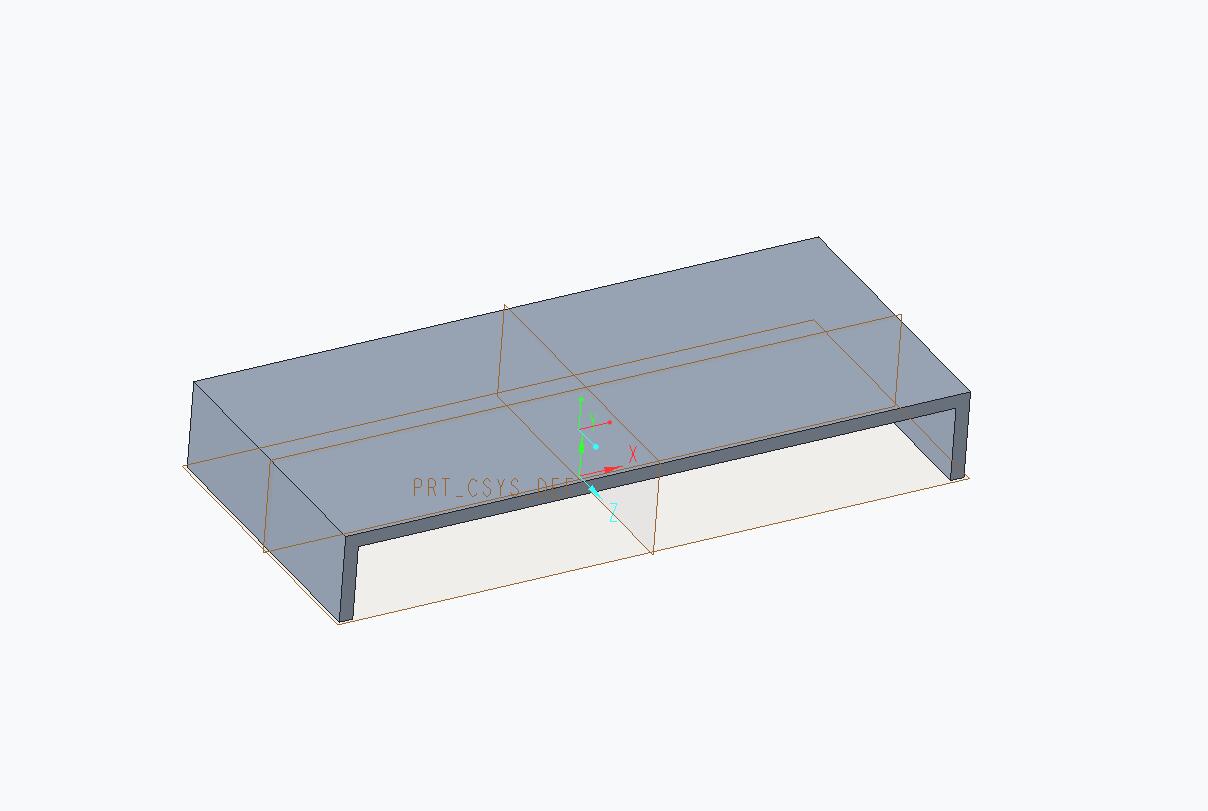

3. 在顶面封闭顶部
4. 完毕

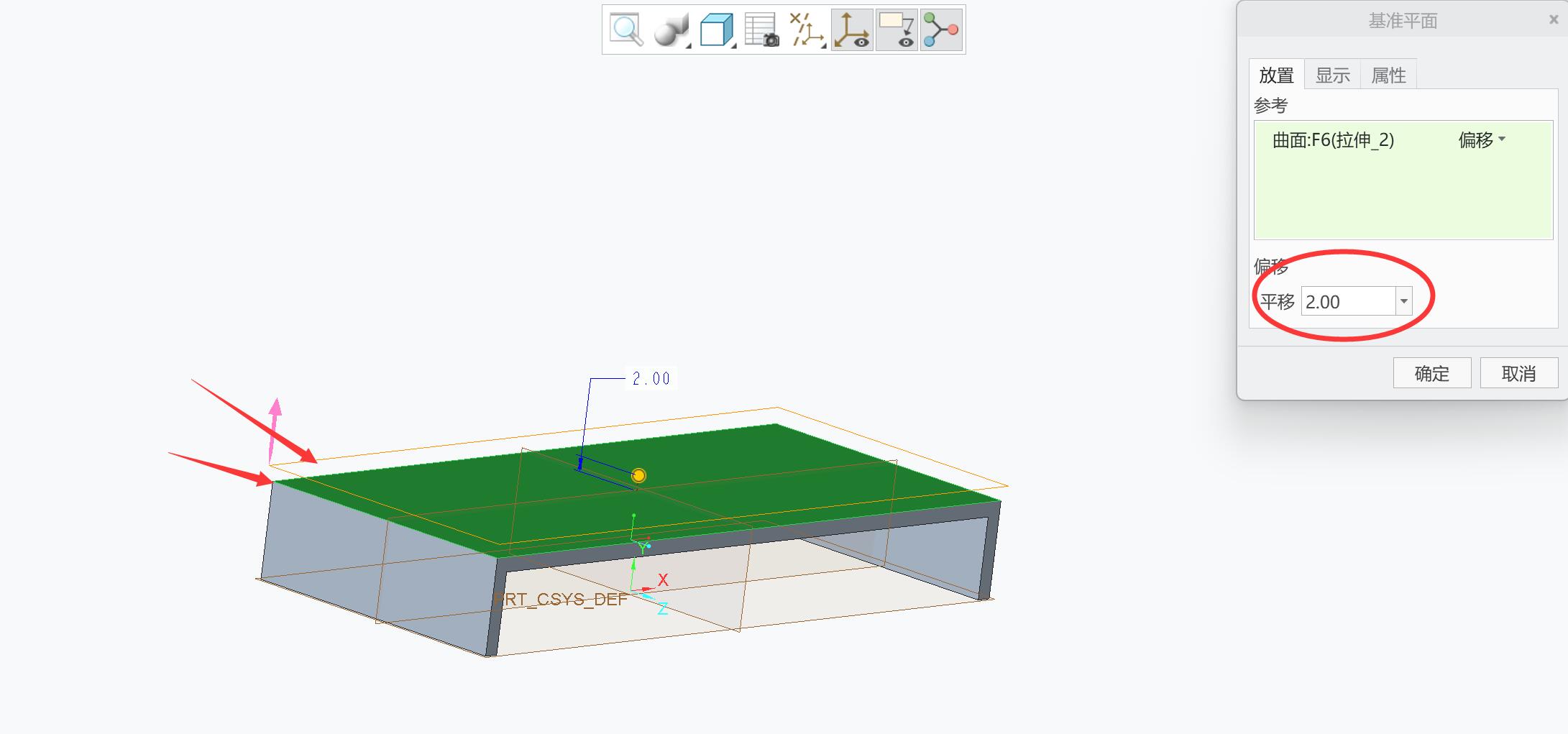

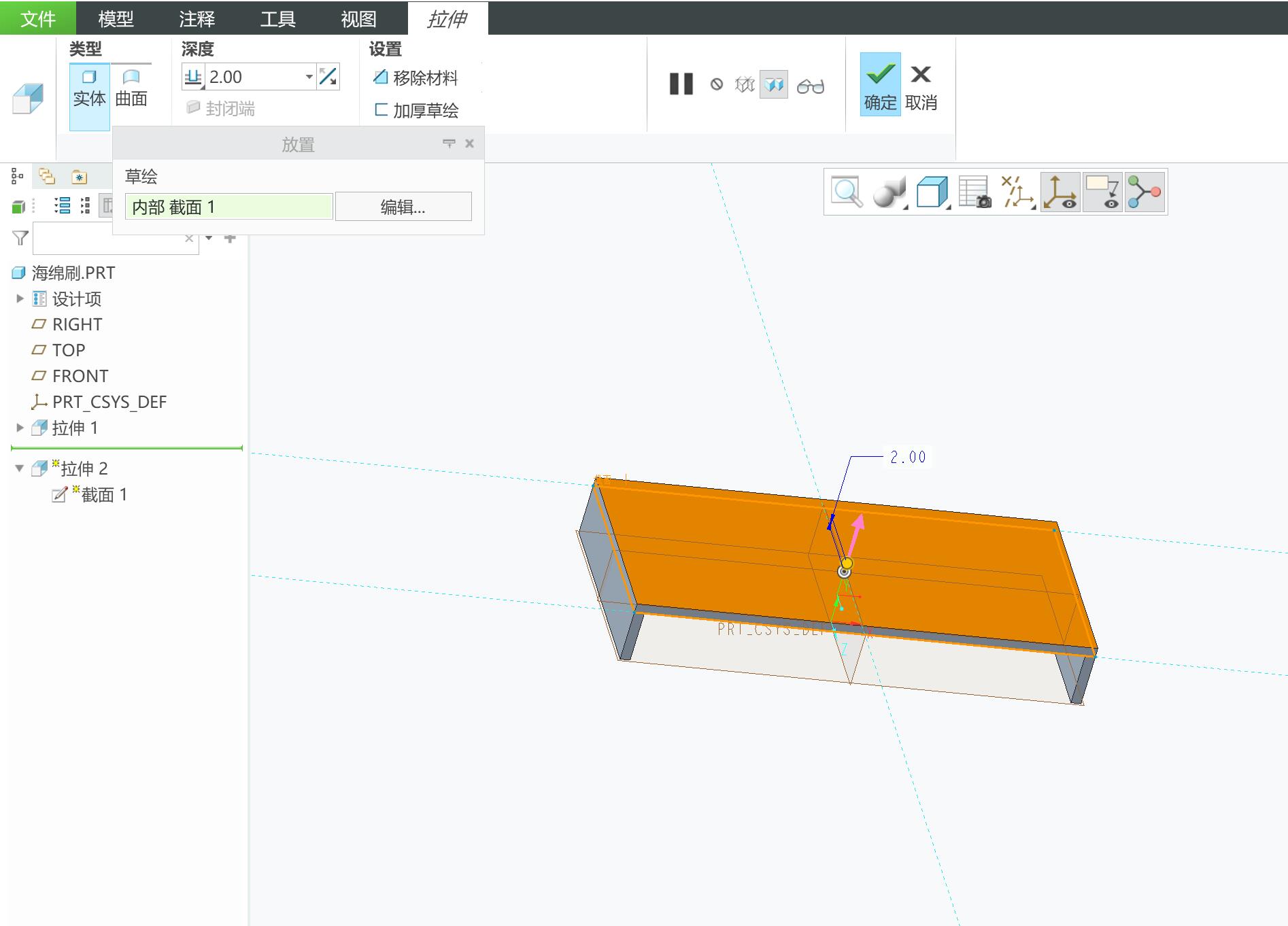

1. 新建平面，距离上步骤顶面2mm

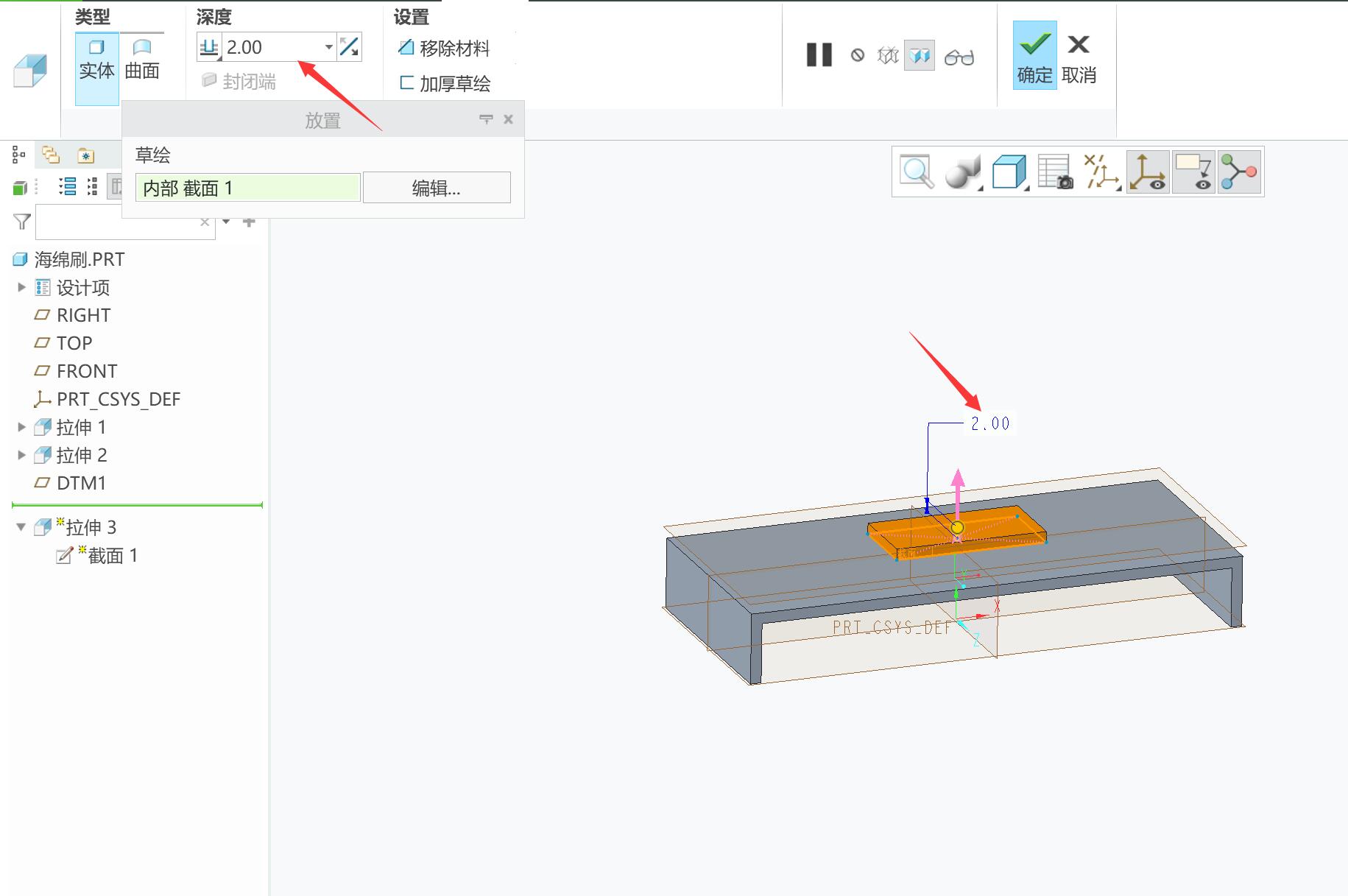

2. 在此平面建模转轴的母座部分，拉伸高度为2mm

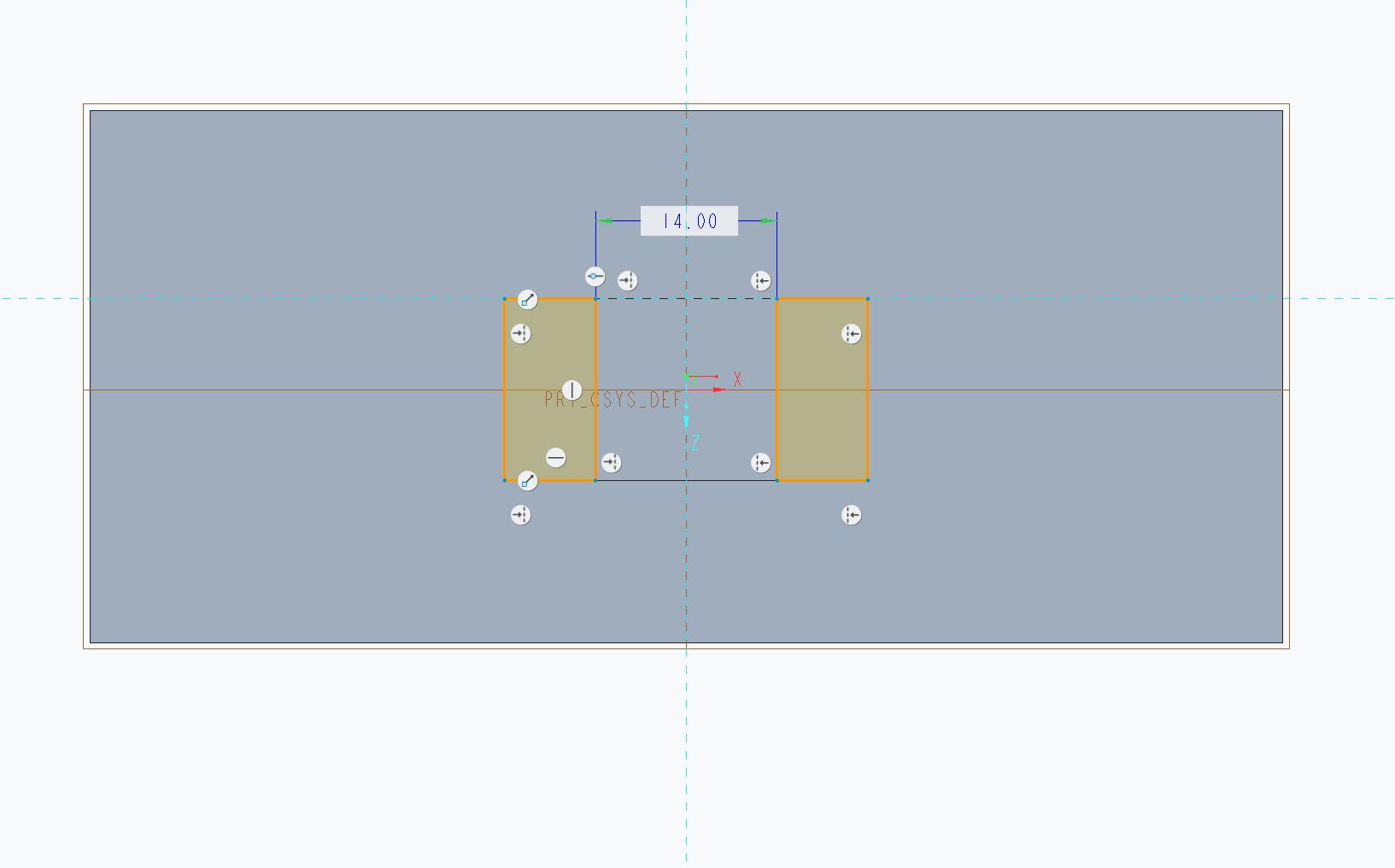

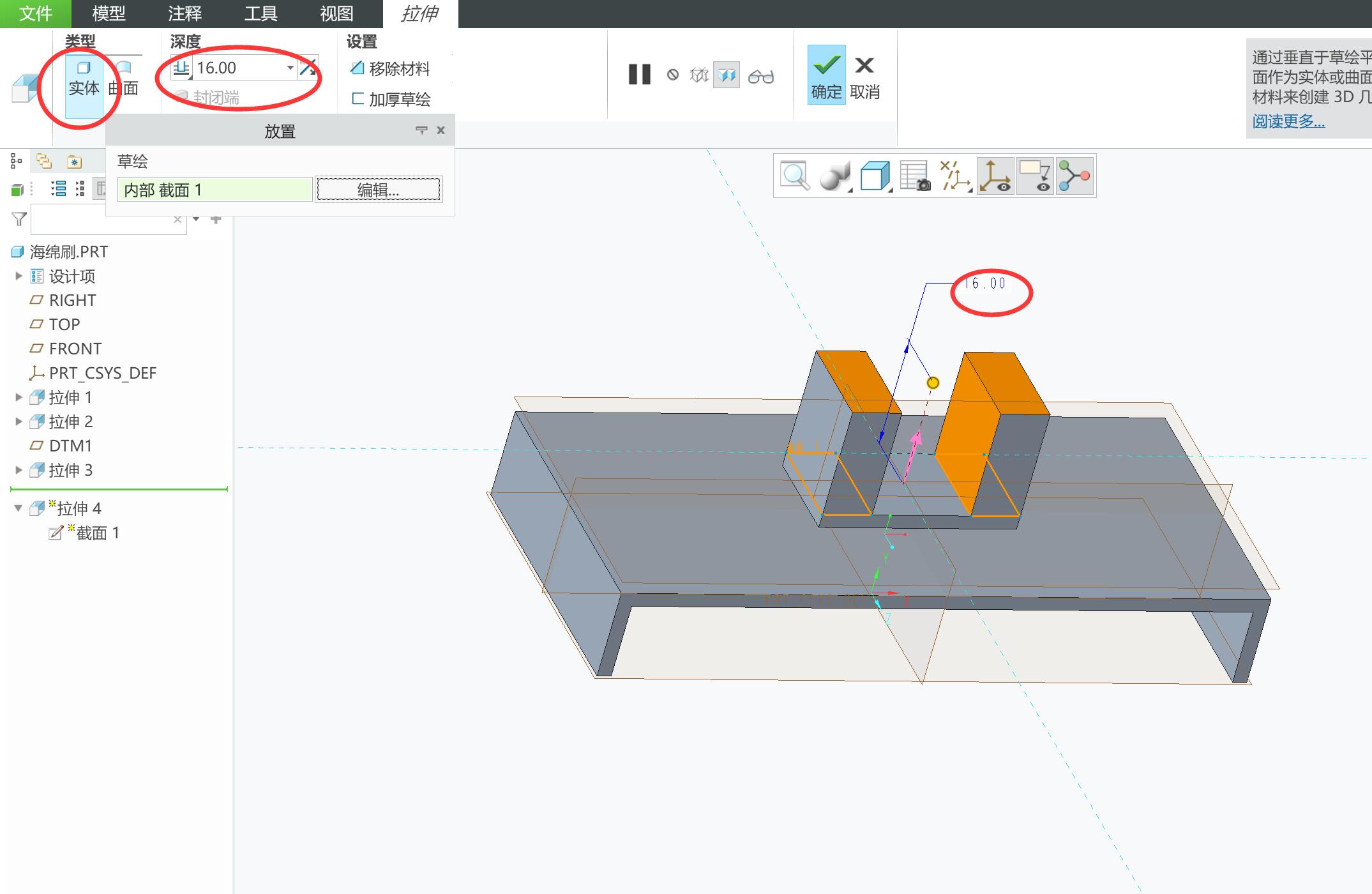

3. 在此拉伸16mm高度的长方体，目的是固定转轴

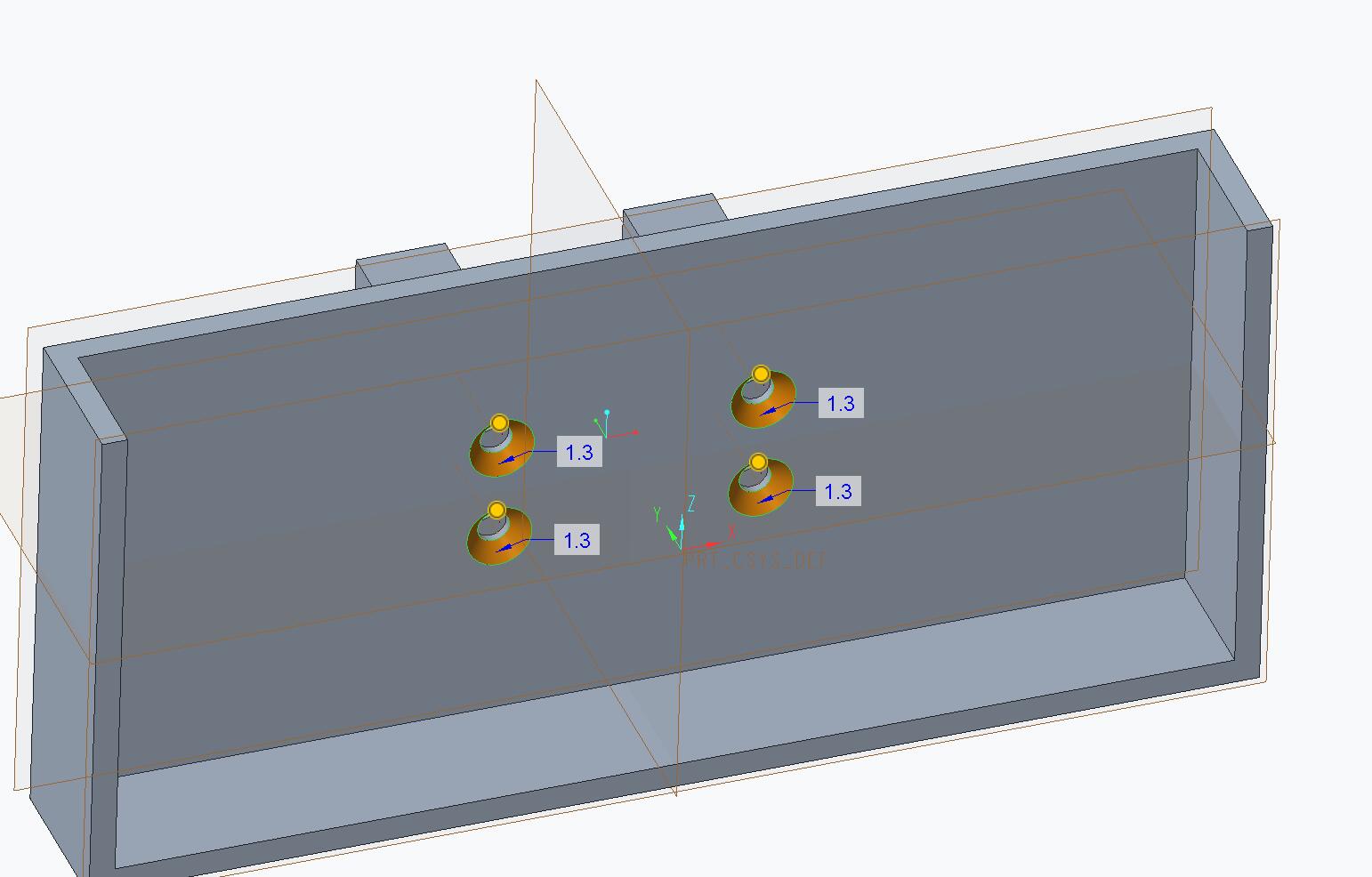

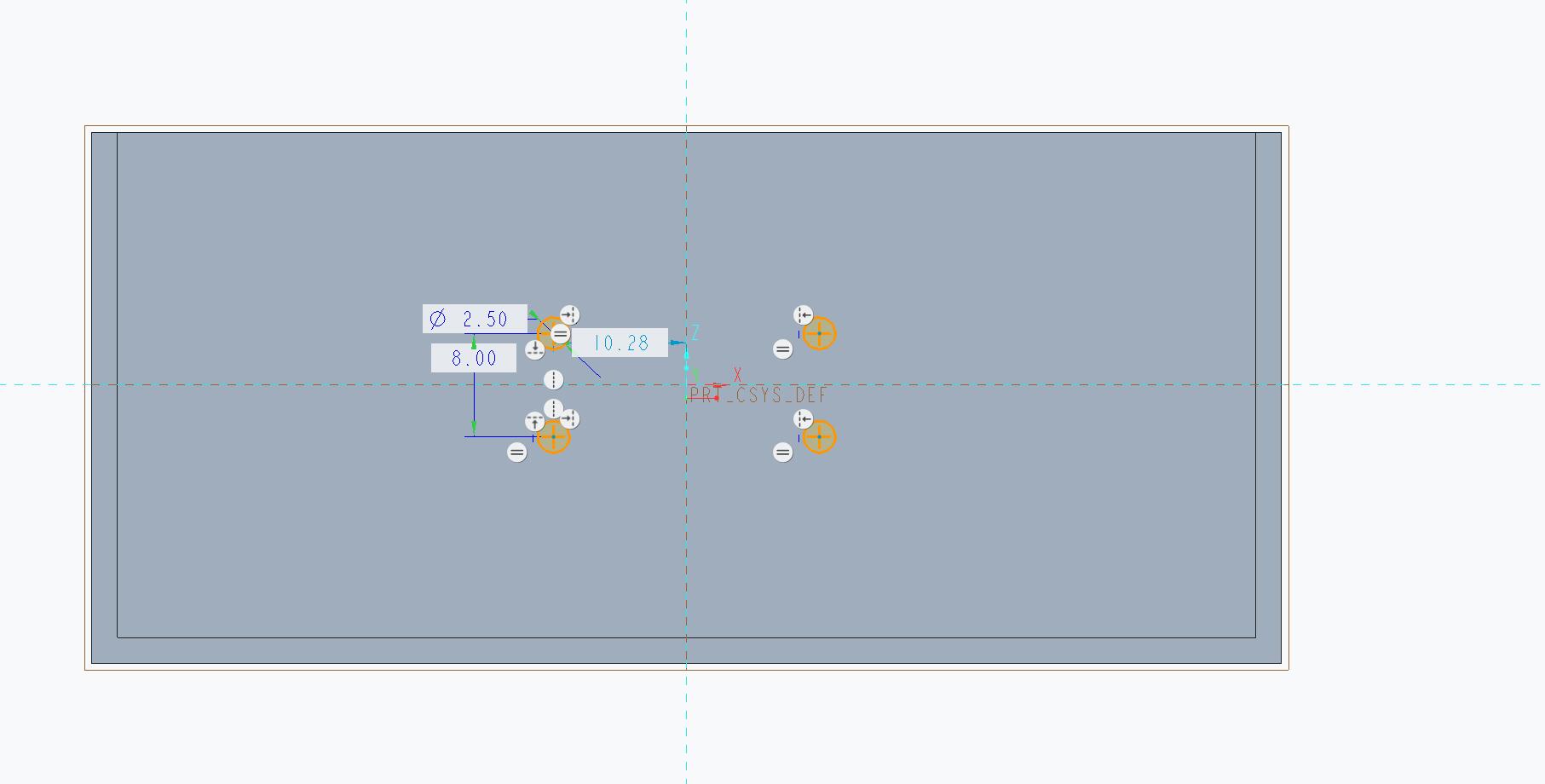

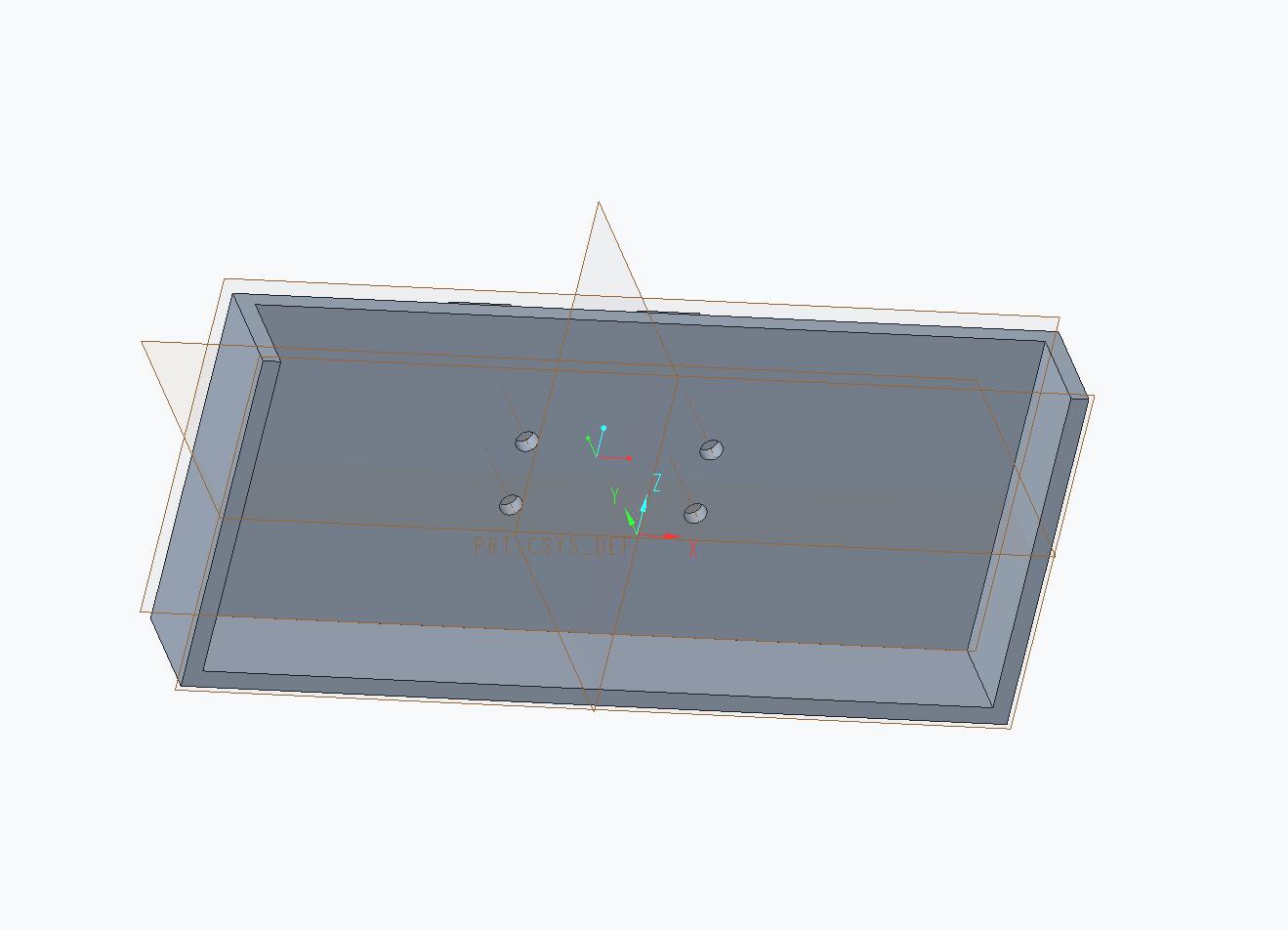

4. 在步骤1顶盖的底面，拉伸圆孔，此孔位是四颗自攻丝位置
5. 使用倒角实现自攻丝的沉孔效果

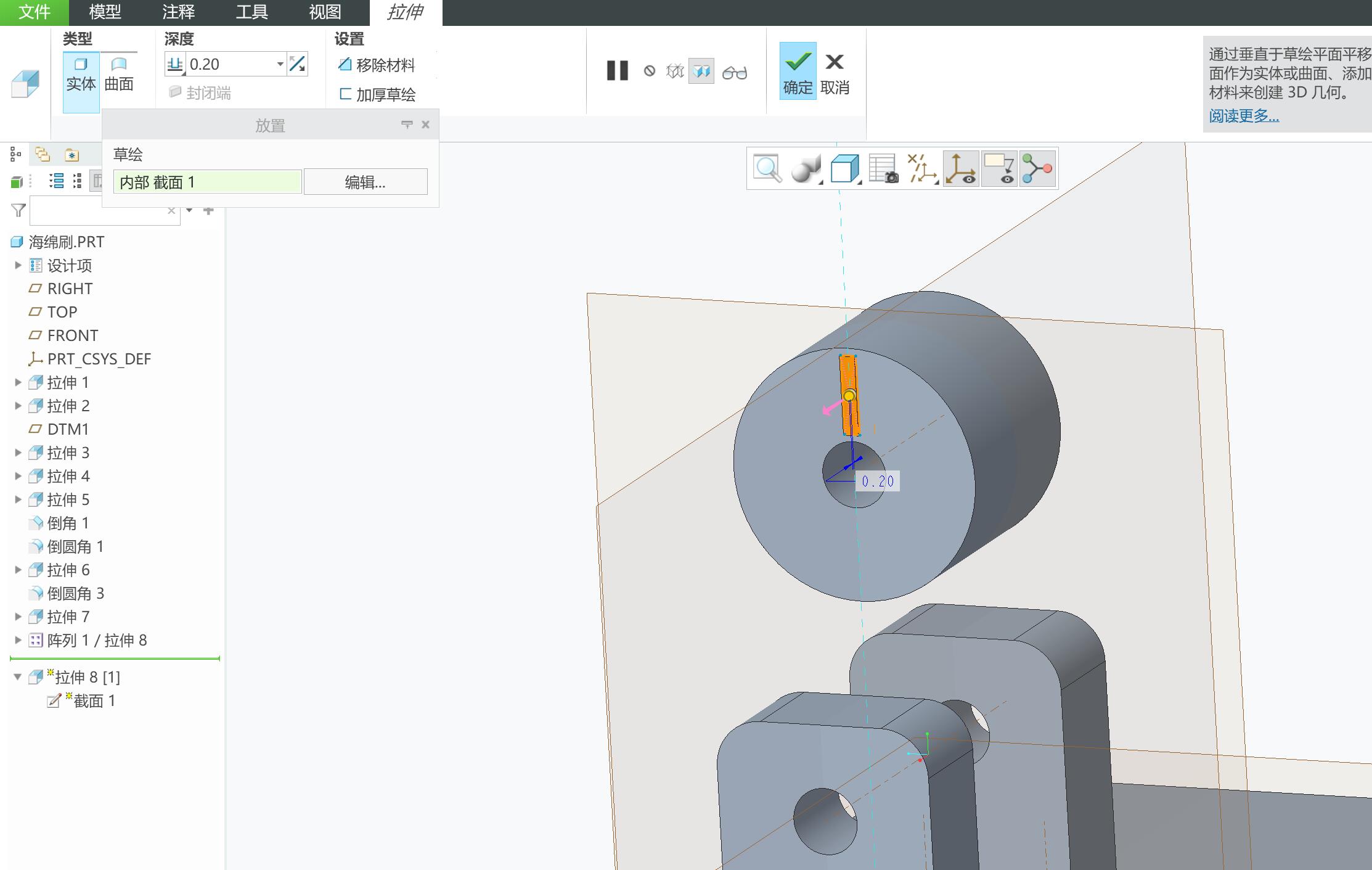

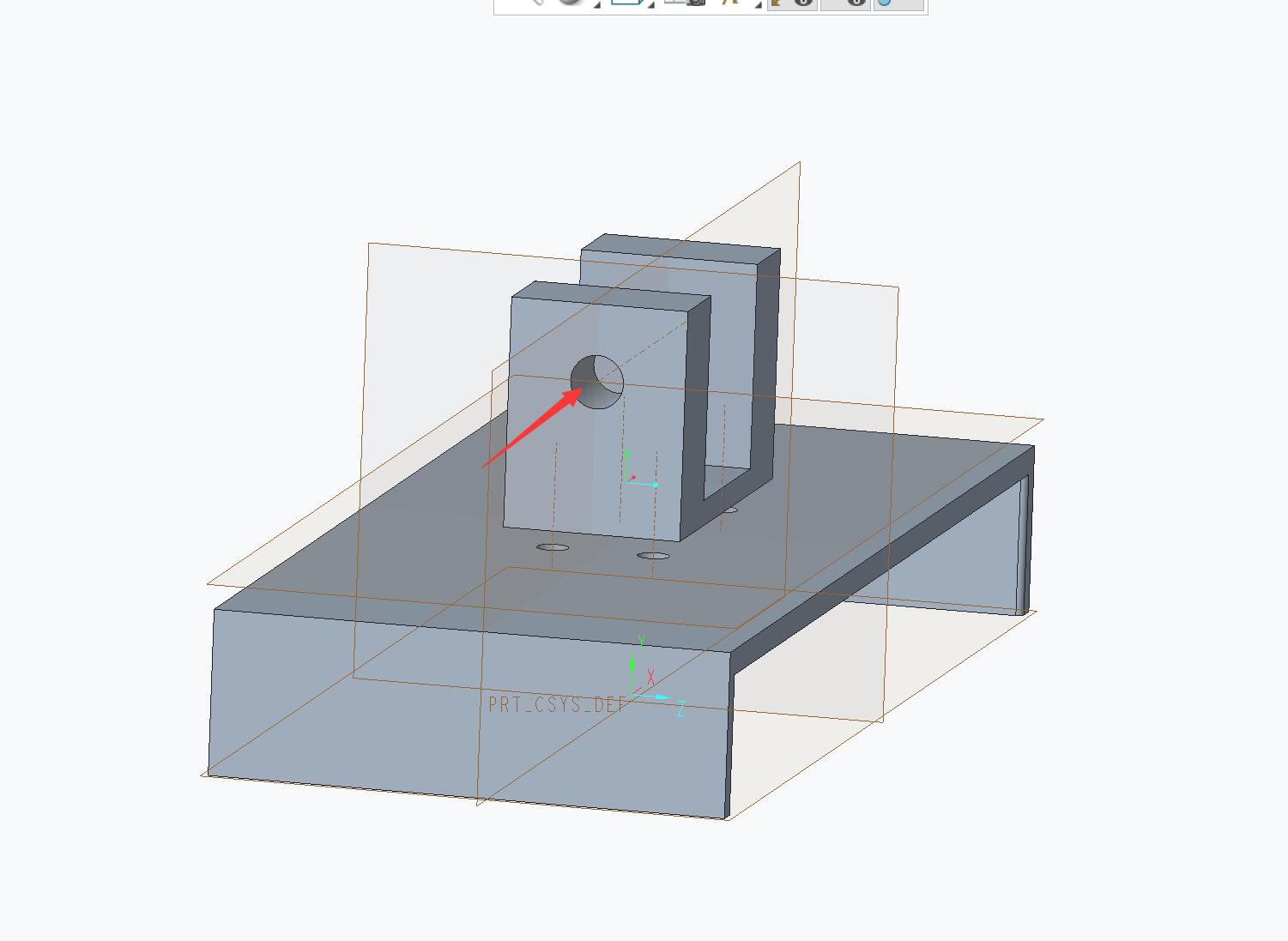

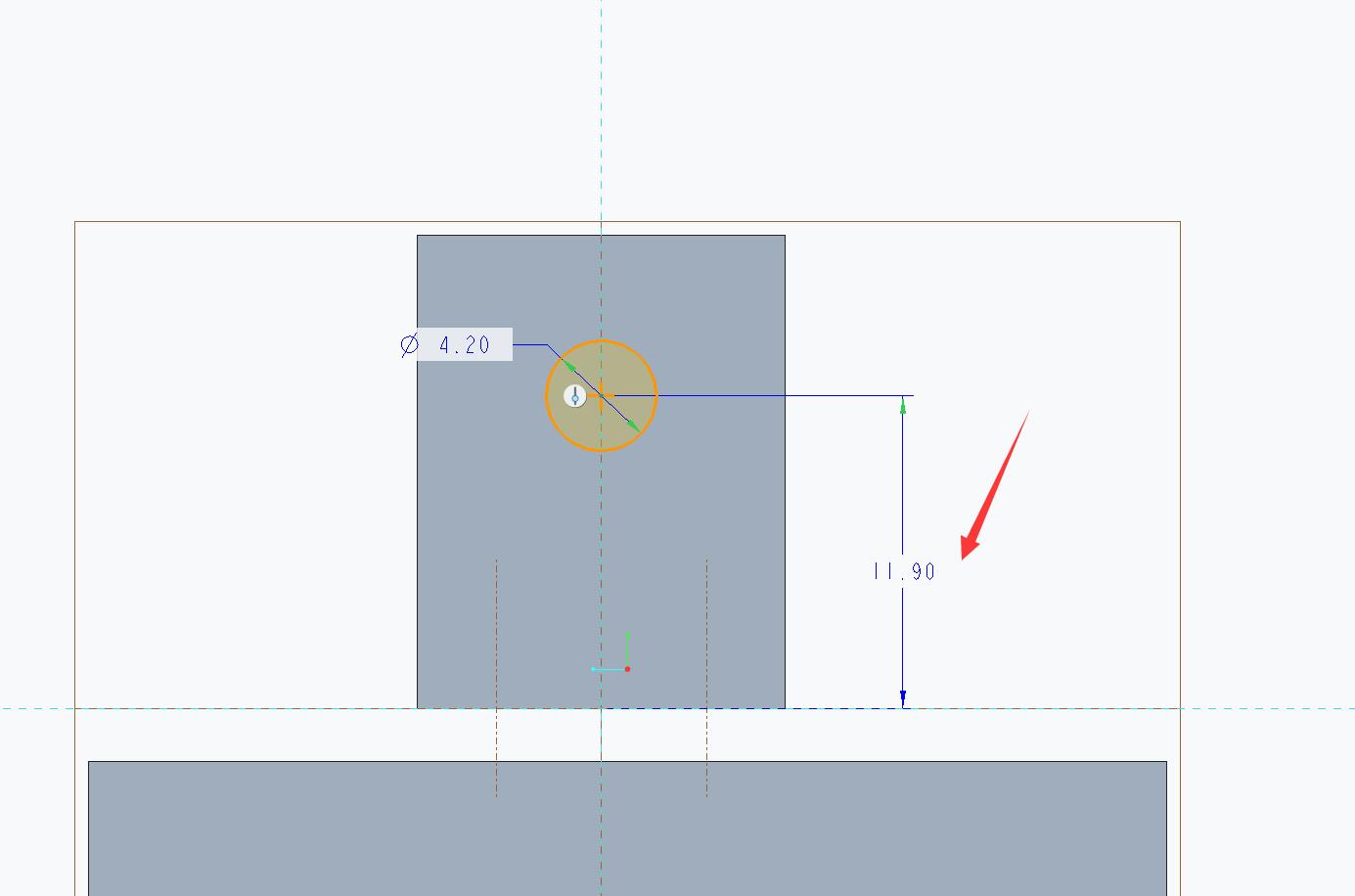

6. 拉伸圆孔，为固定转轴的螺丝孔位

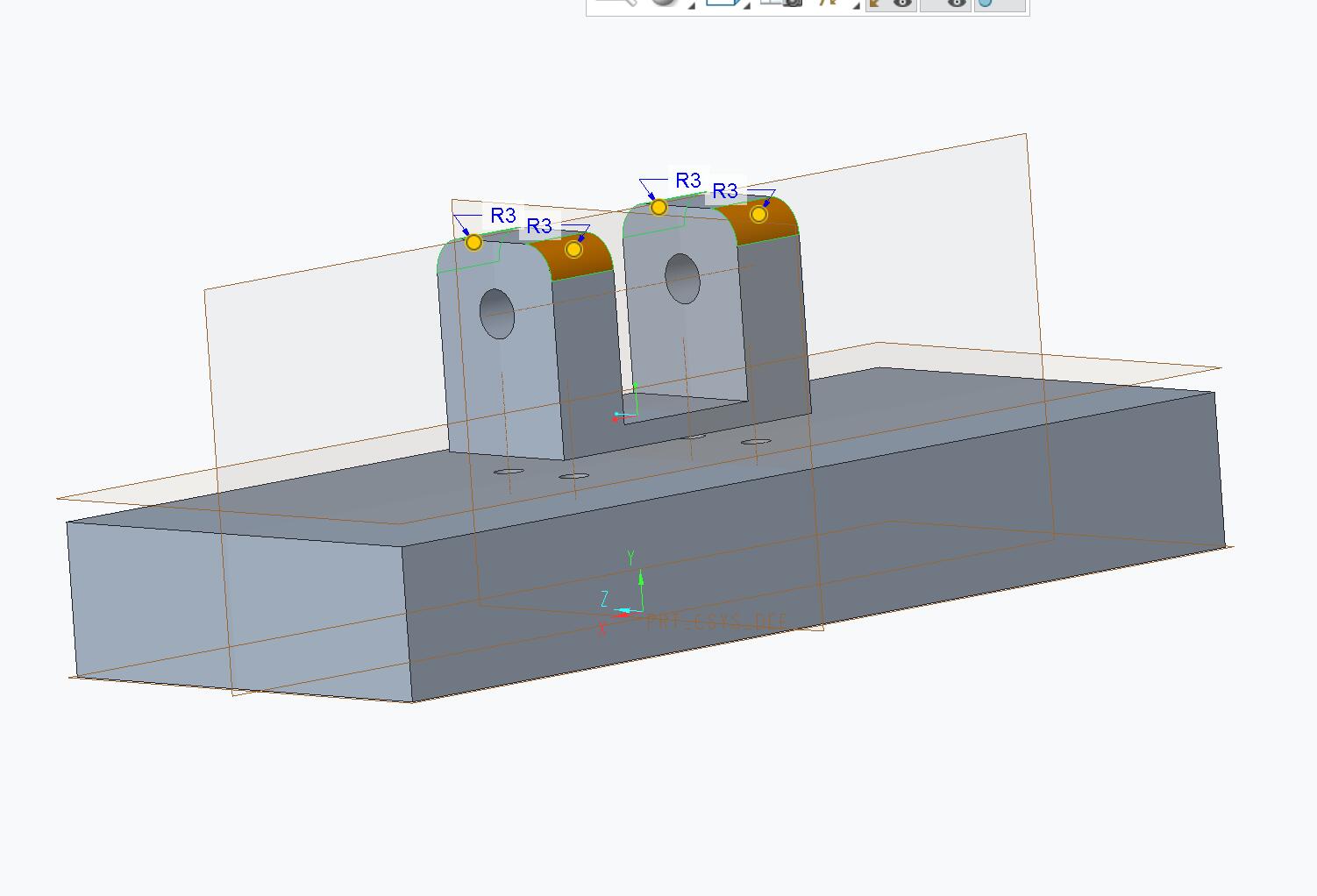

7. 倒圆角

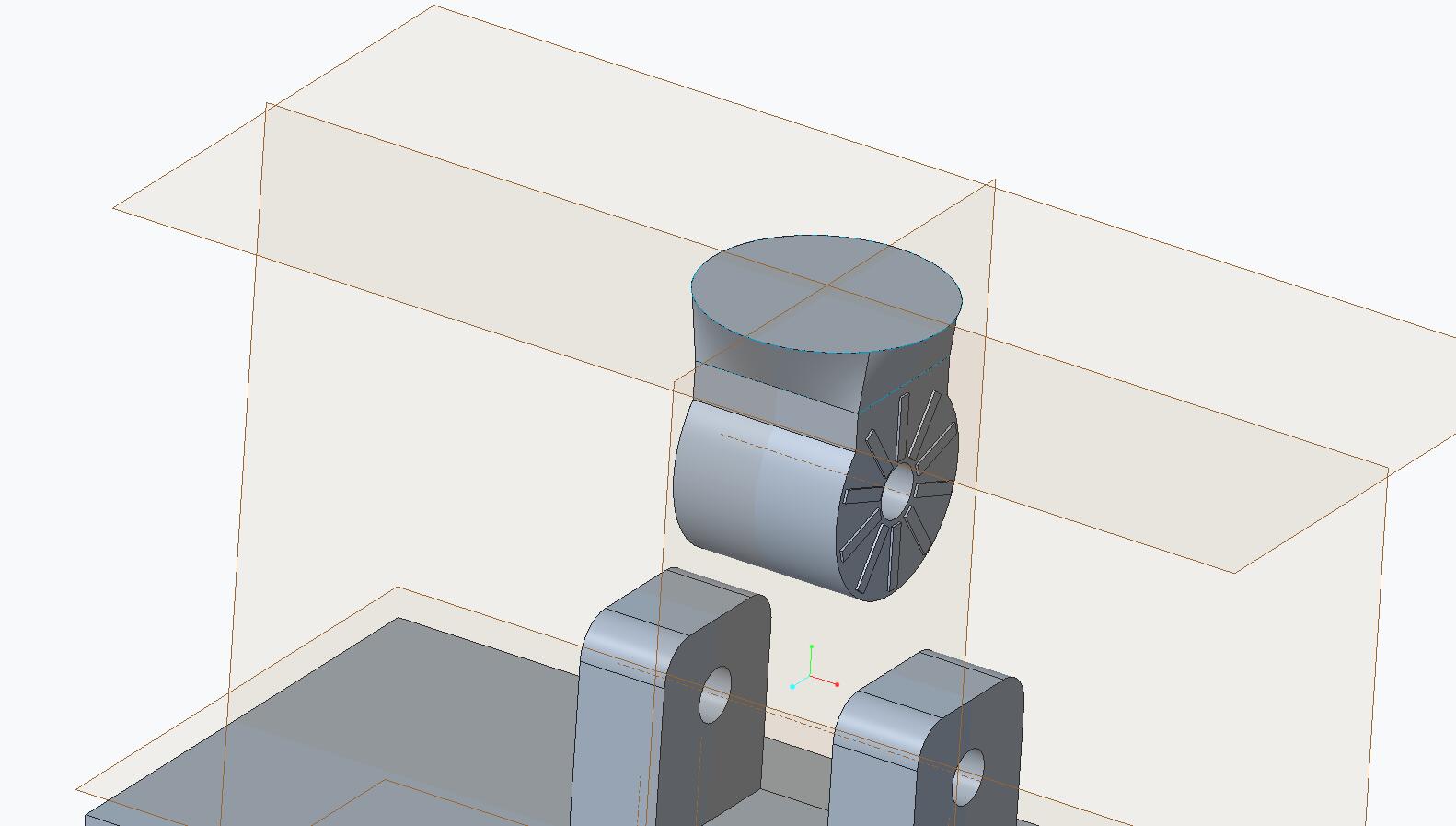

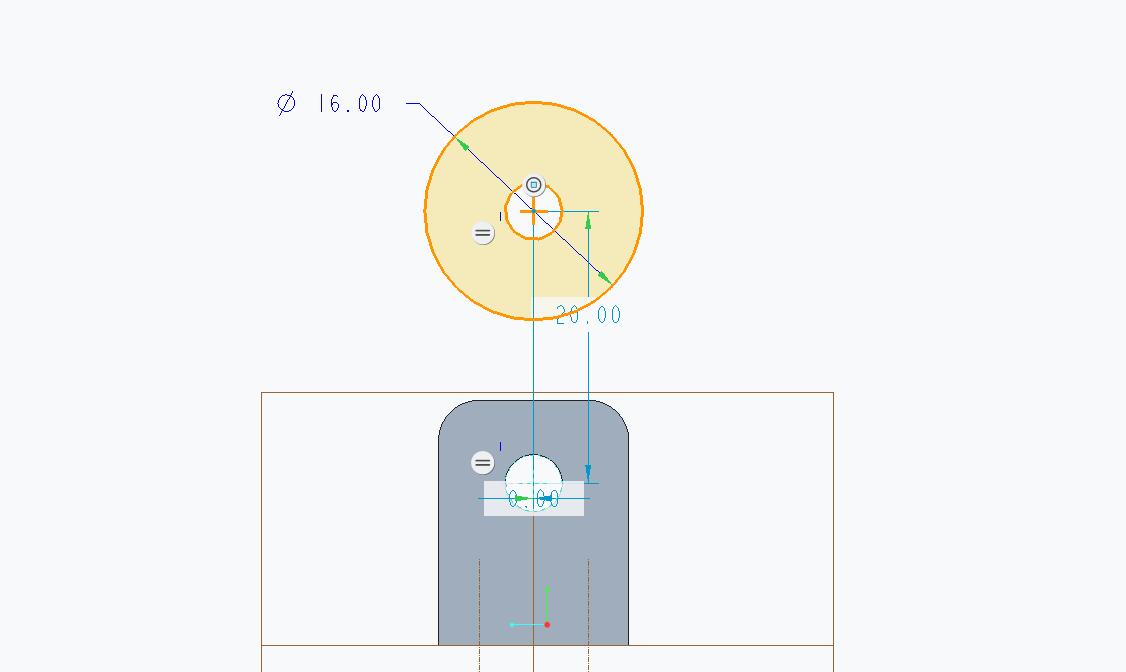

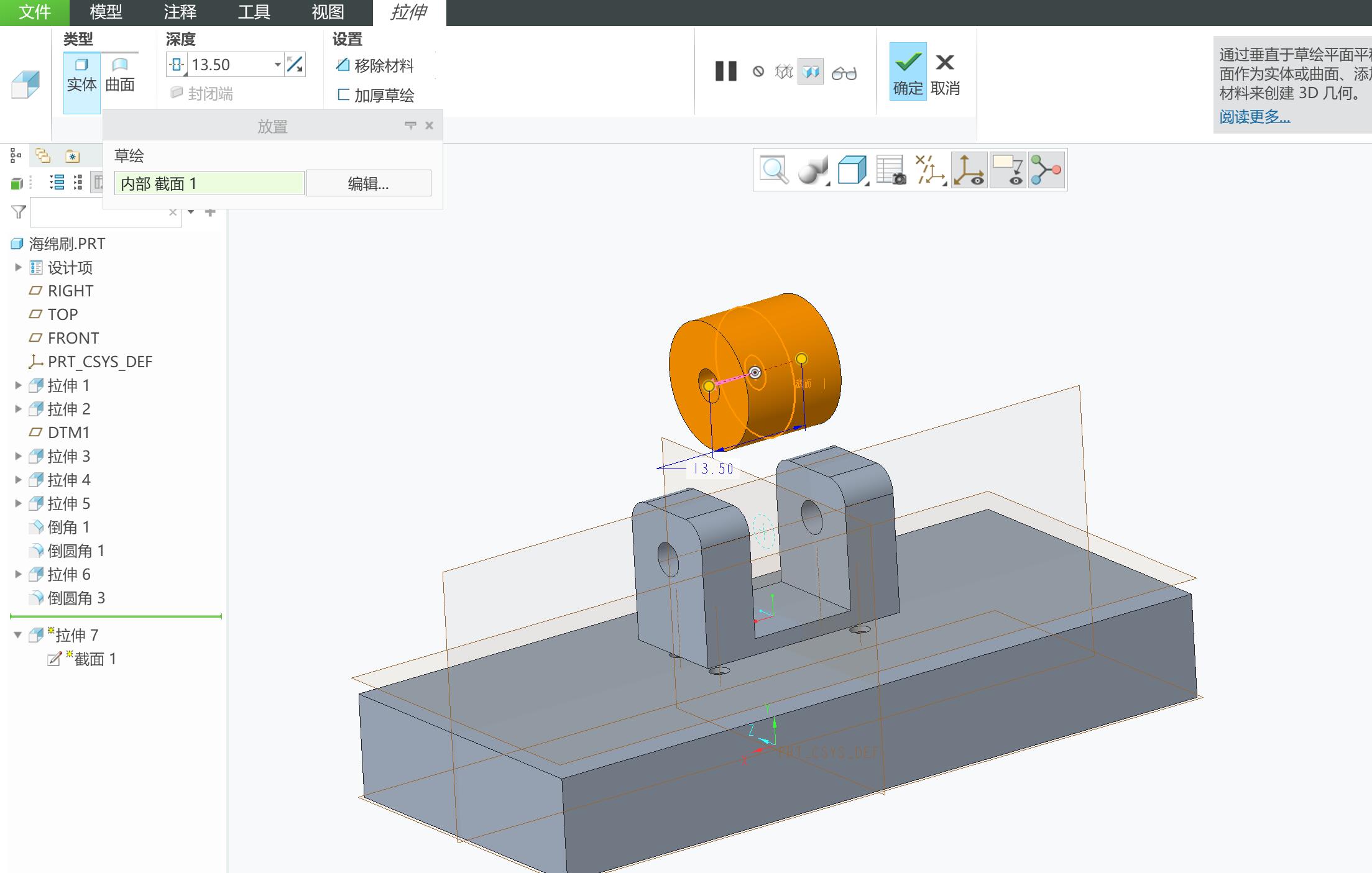

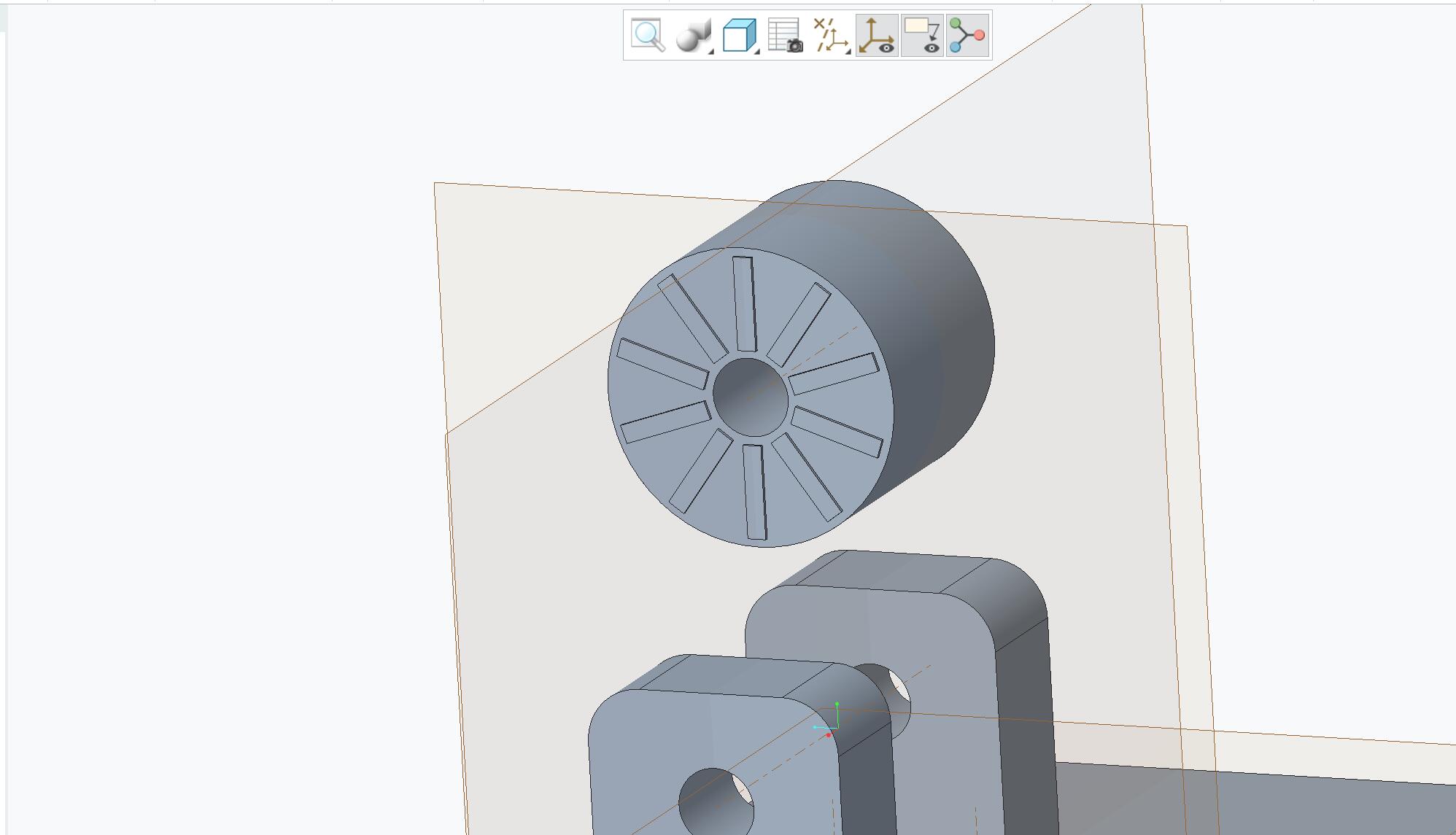

1. 在【RIGHT】平面绘制16mm直径的圆，拉伸长度为13.5mm

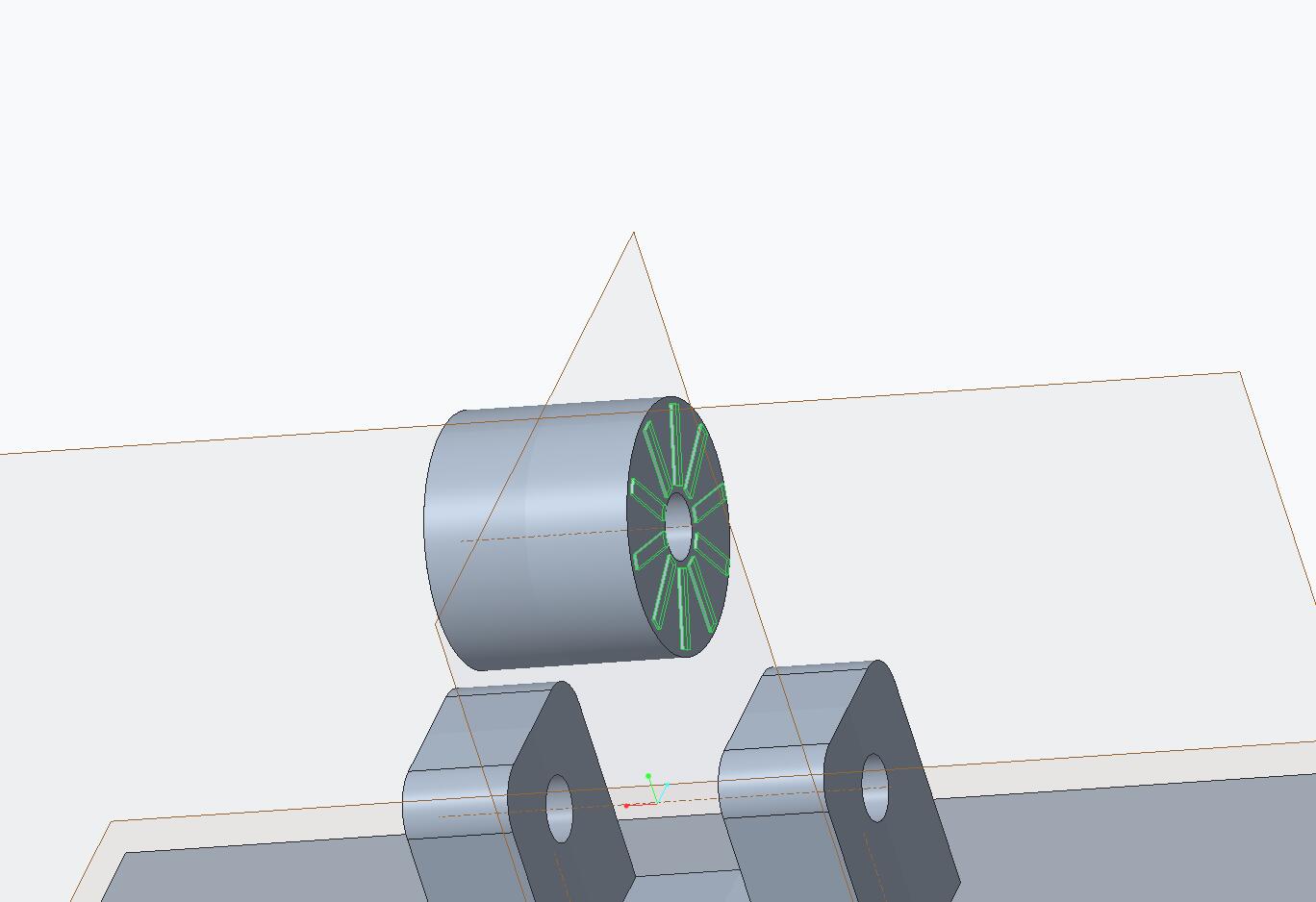

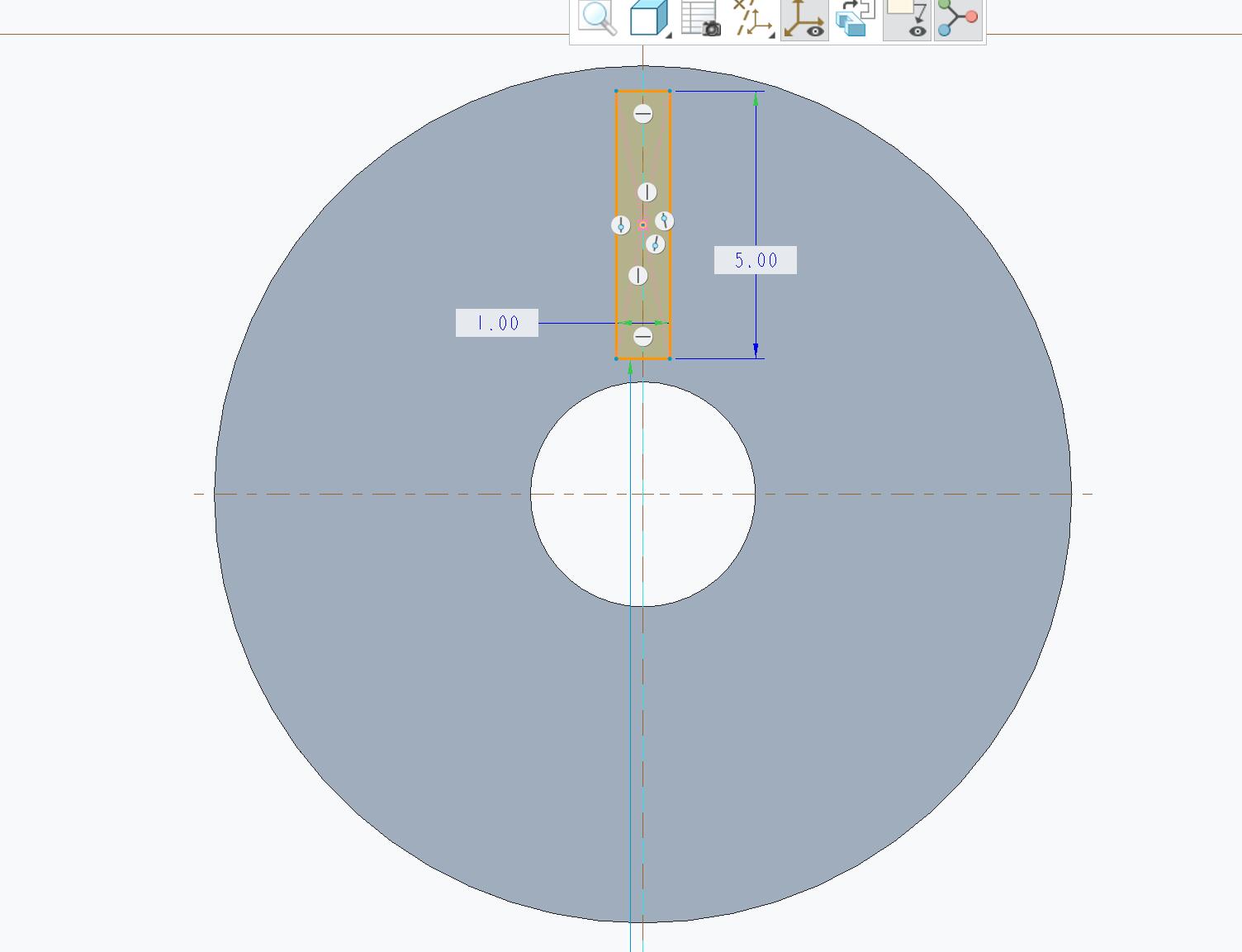

2. 在该圆柱一侧面绘制防滑纹路

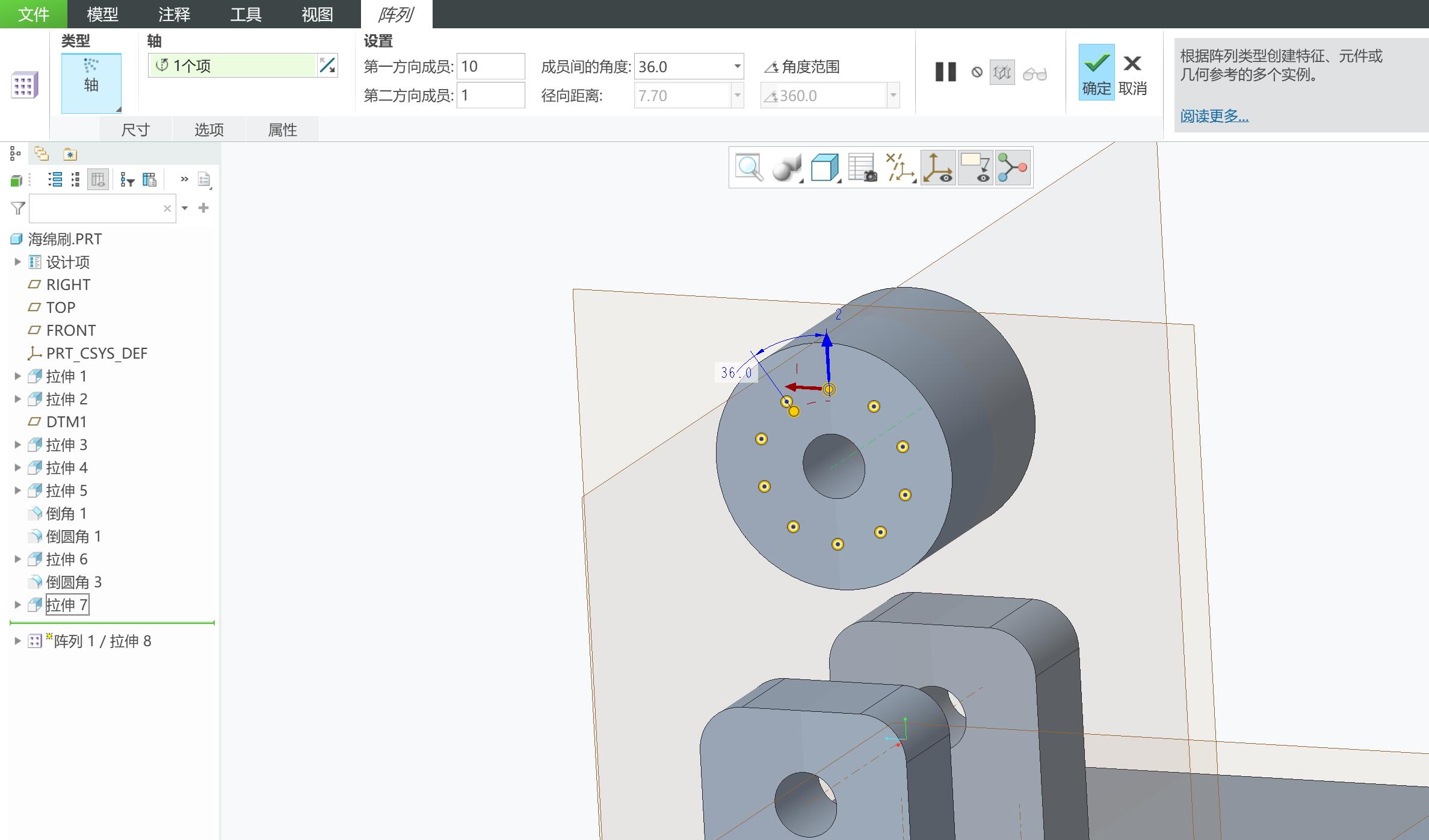

3. 使用【阵列】命令，将其阵列，详细参数如图
4. 使用【镜像】命令，将防滑纹阵列到另一侧

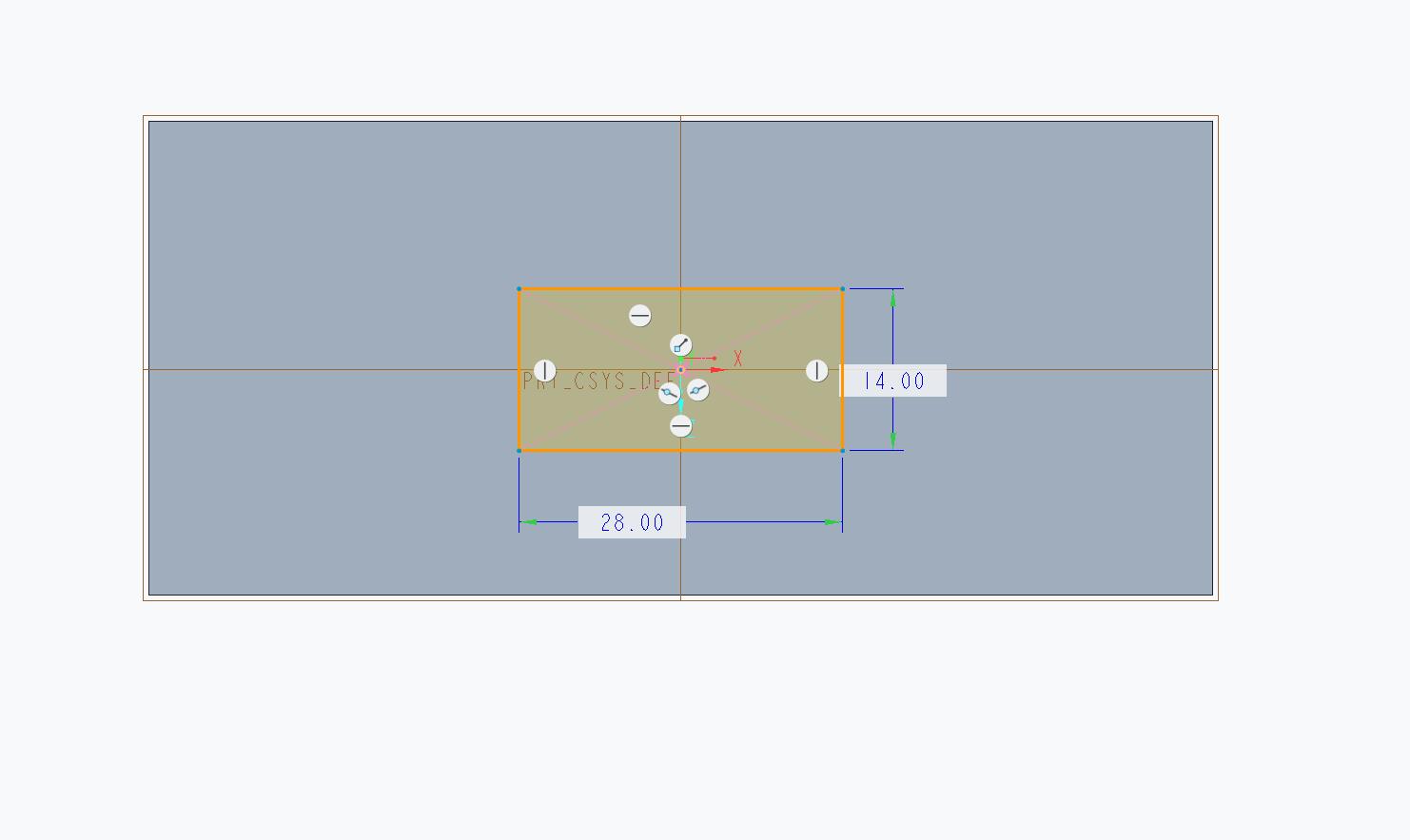

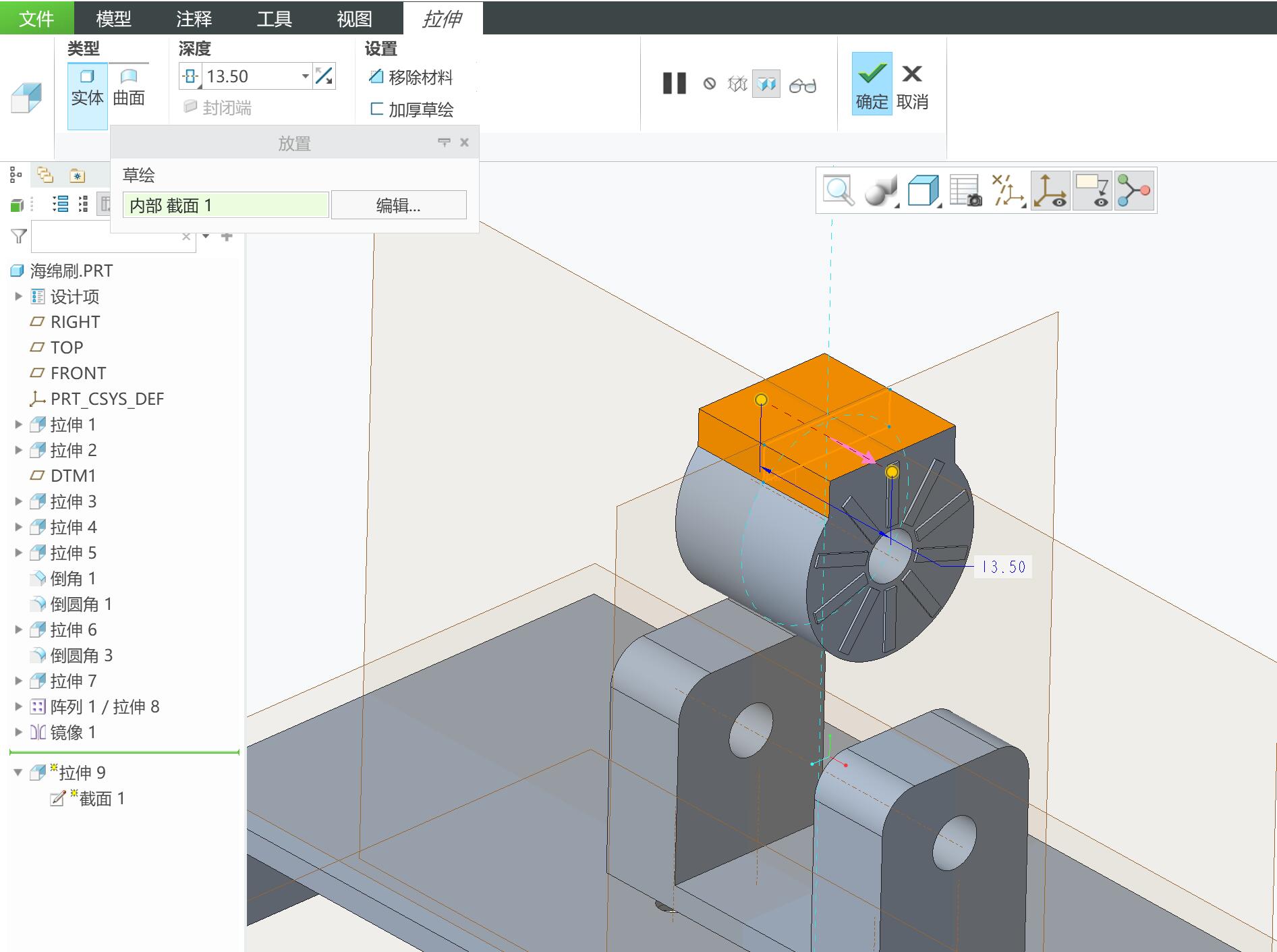

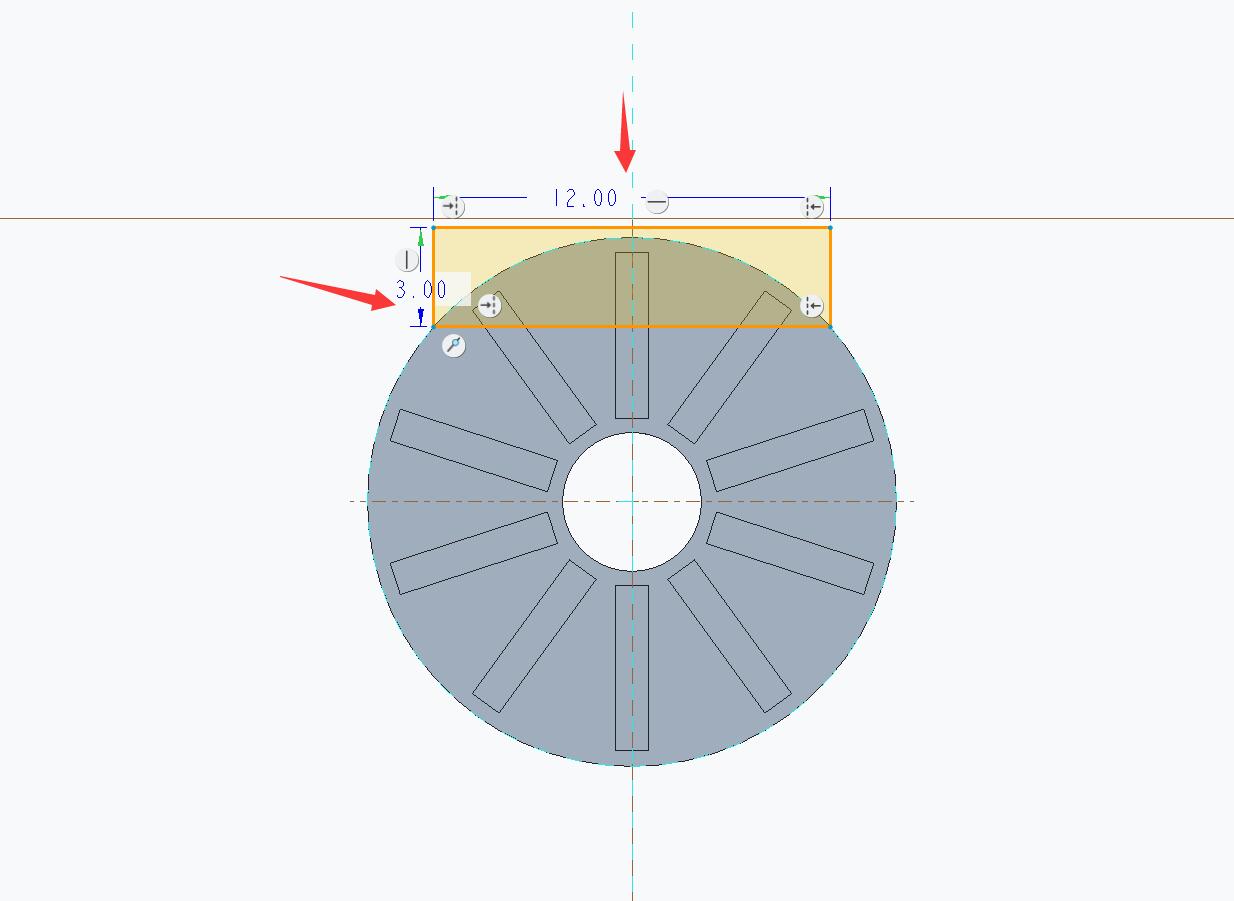

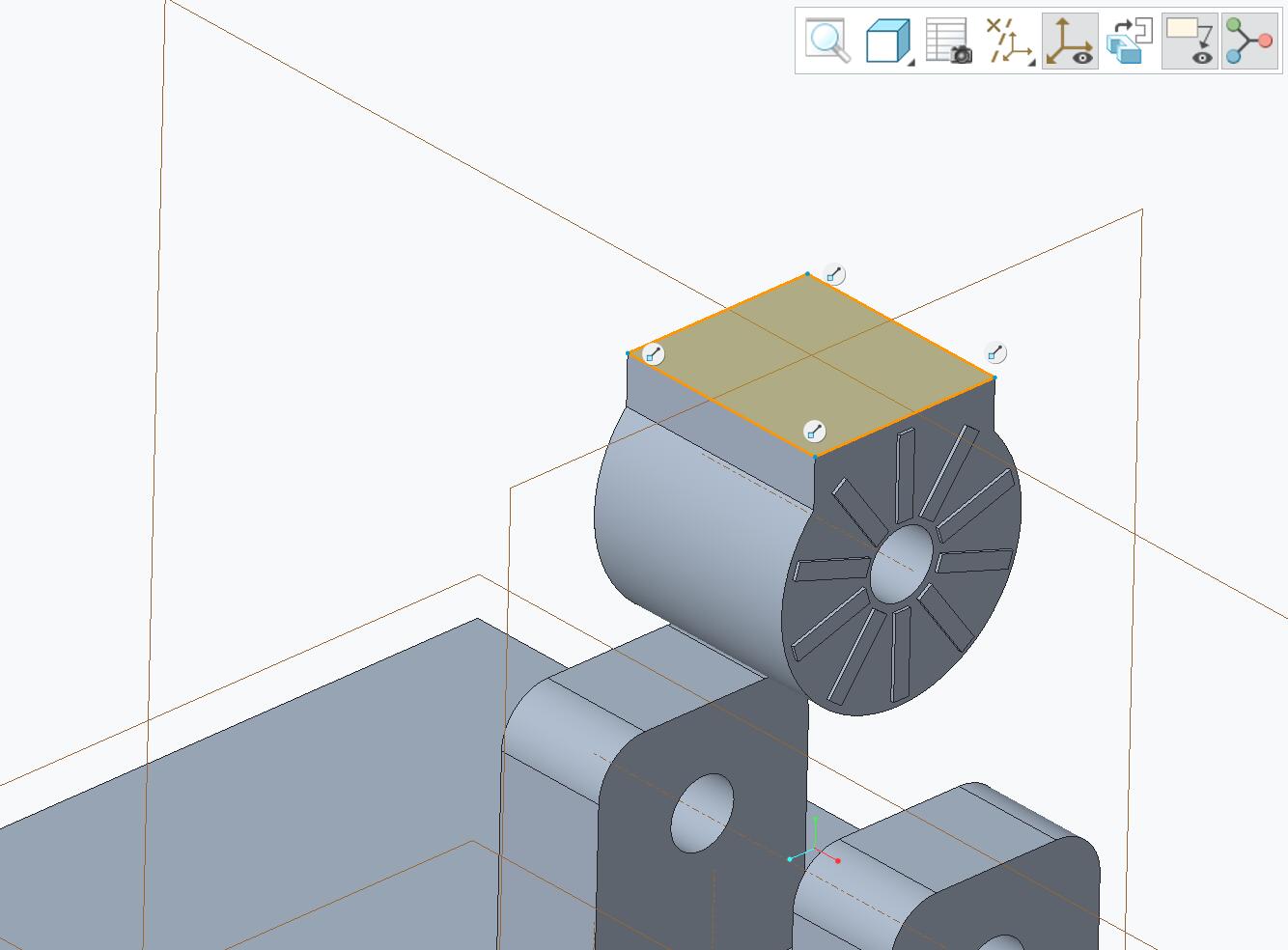

1. 在圆柱靠上位置绘制矩形，目的是做出平台
2. 在平台顶面草绘同尺寸矩形

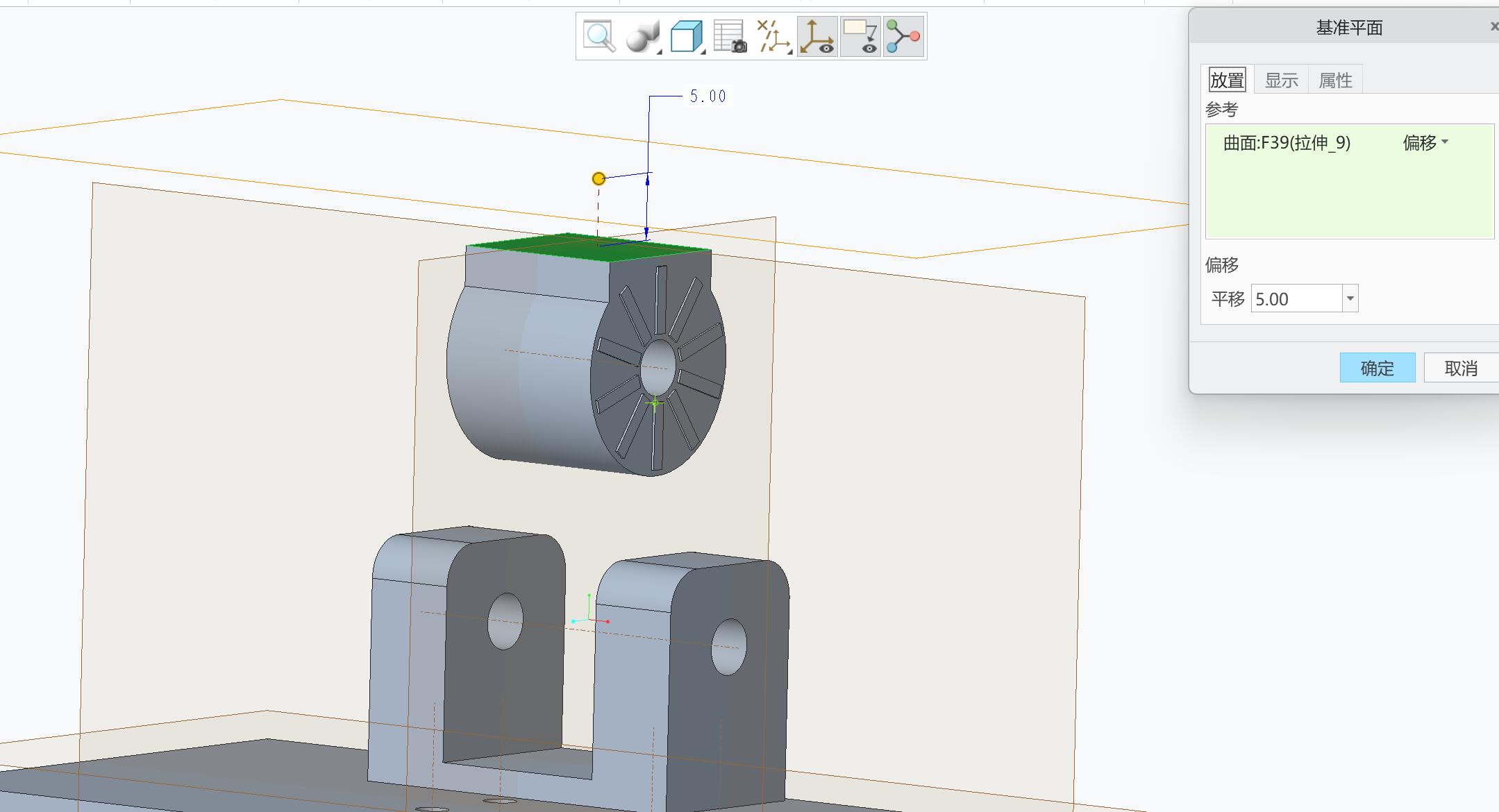

3. 新建平面，距离为5mm

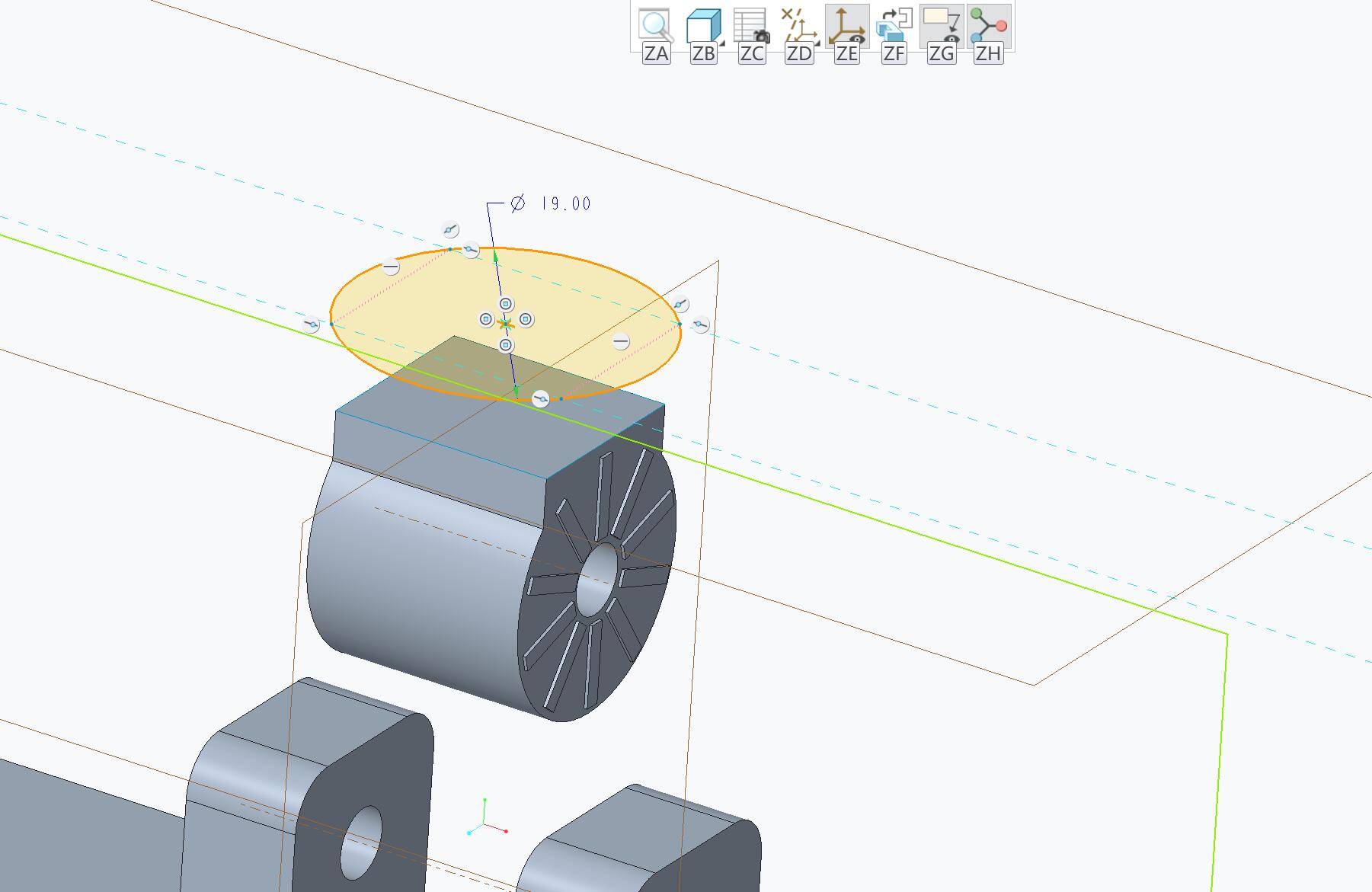

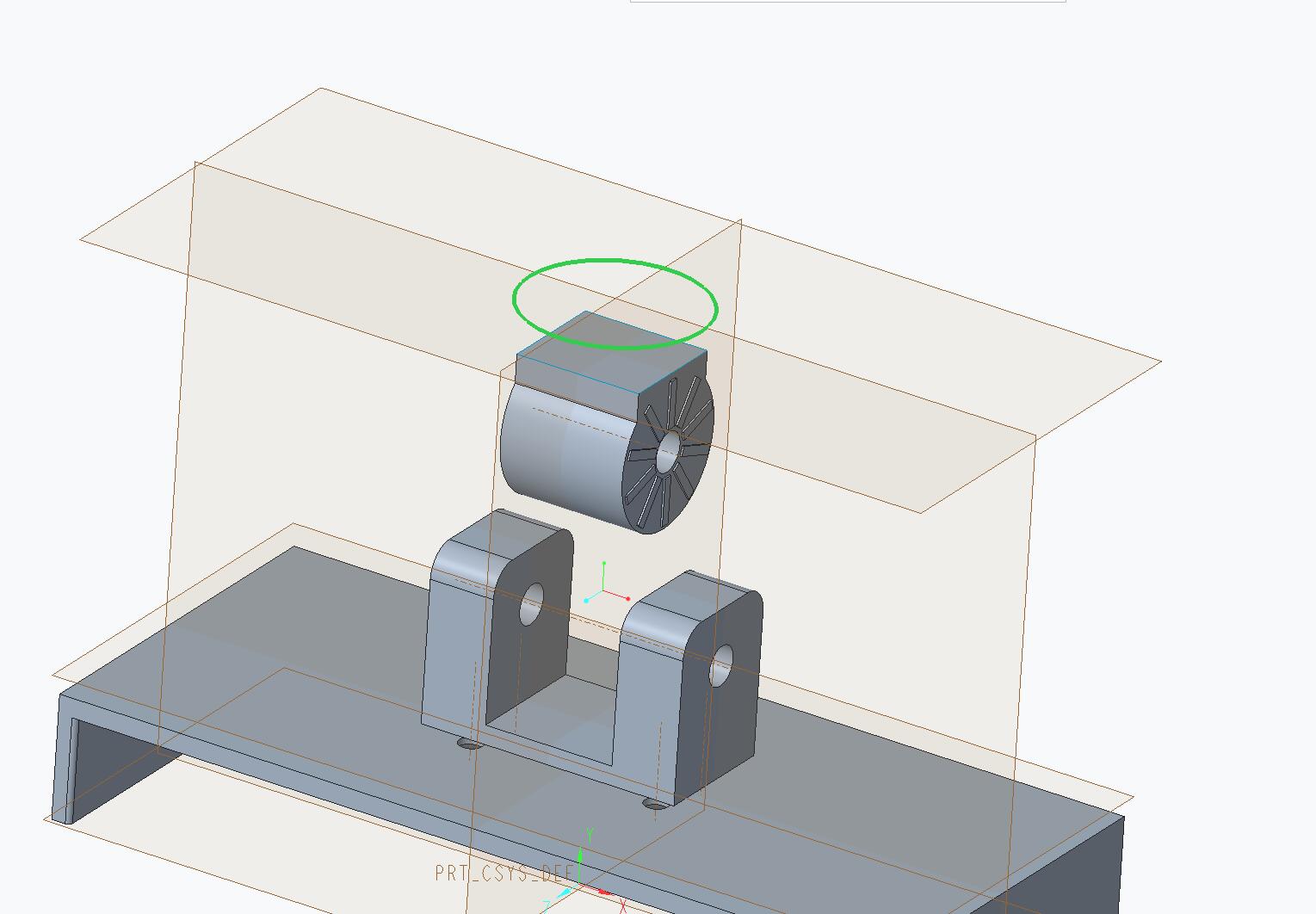

4. 在此平面草绘圆直径为19mm

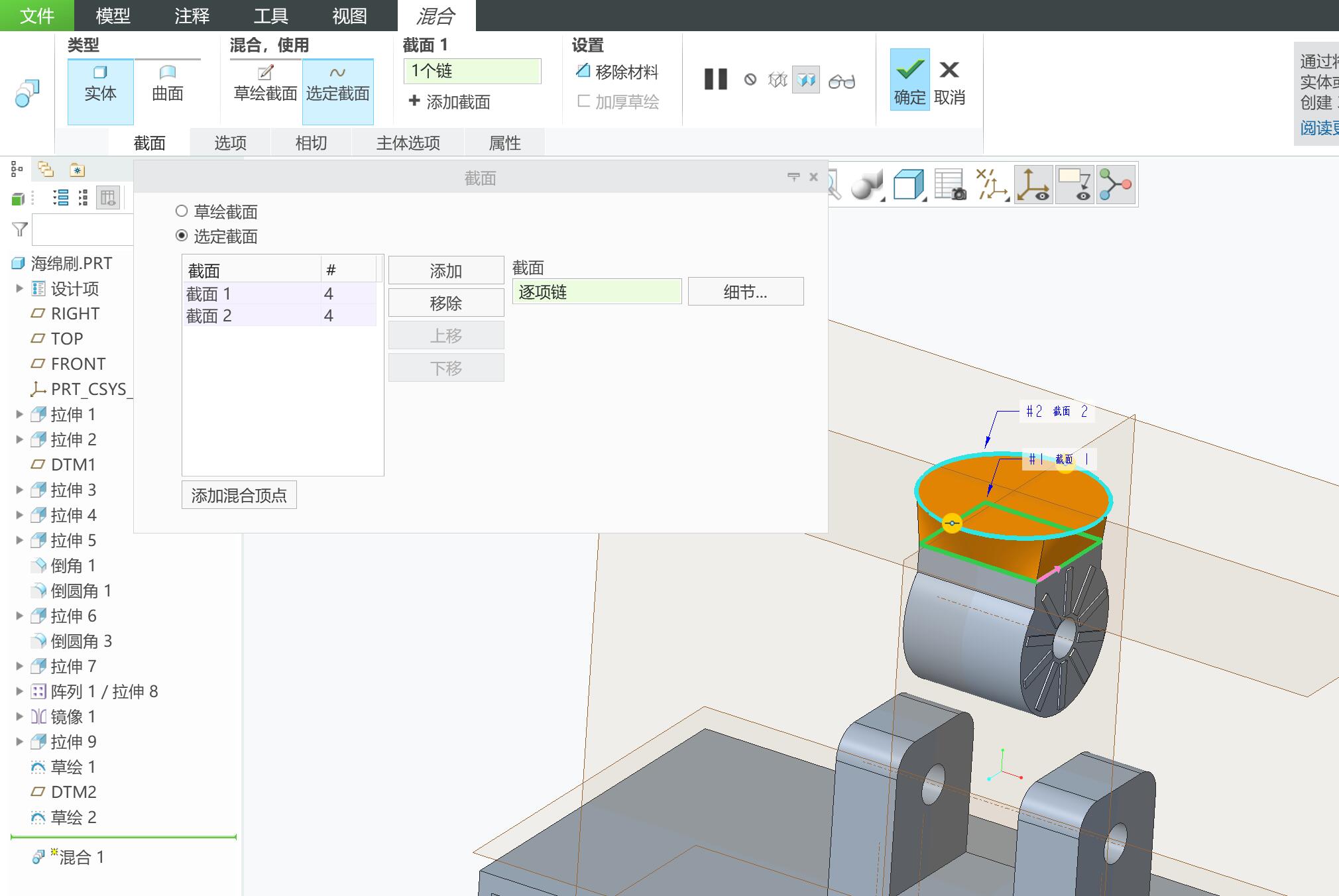

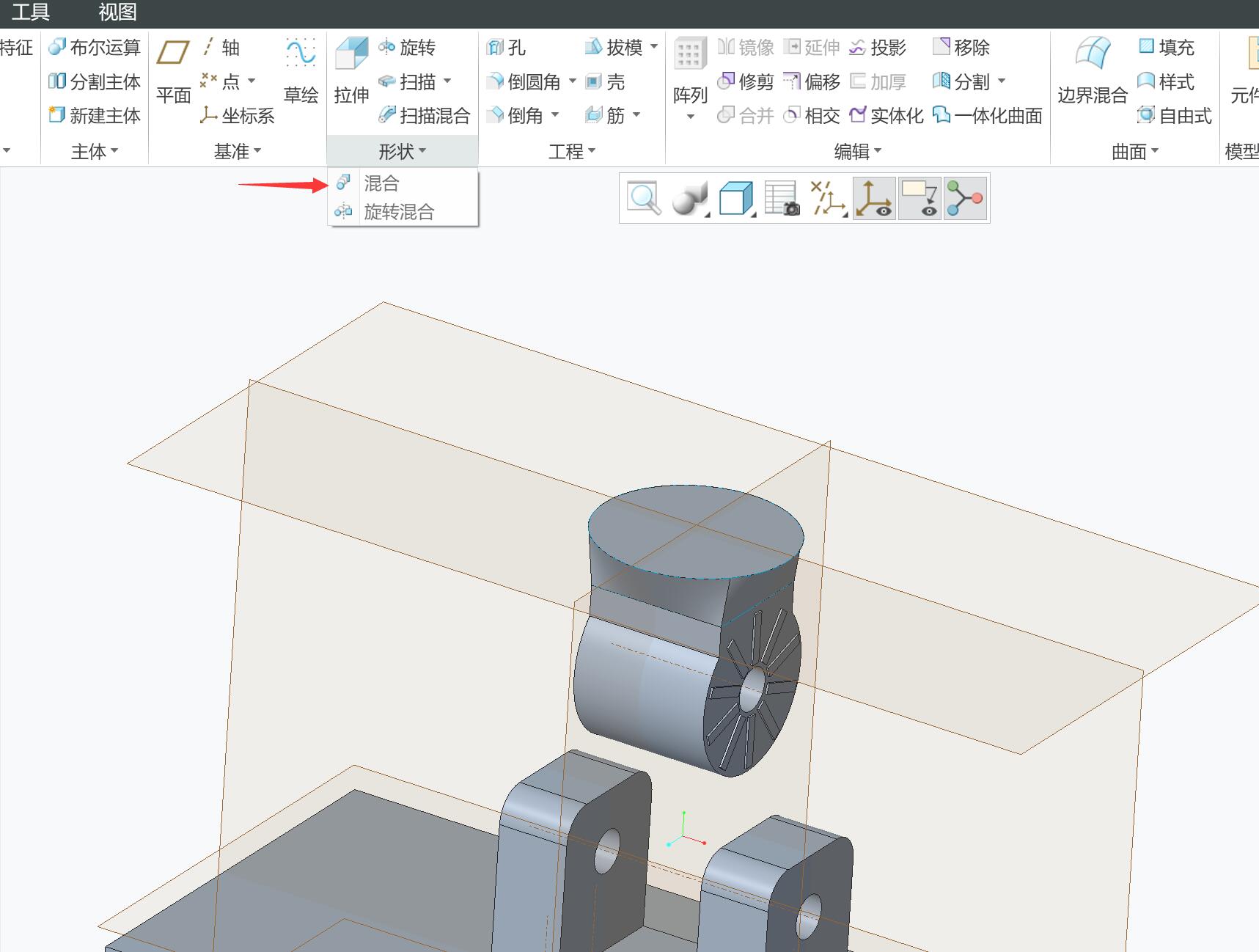

5. 使用【混合】命令，将平台矩形向圆转化

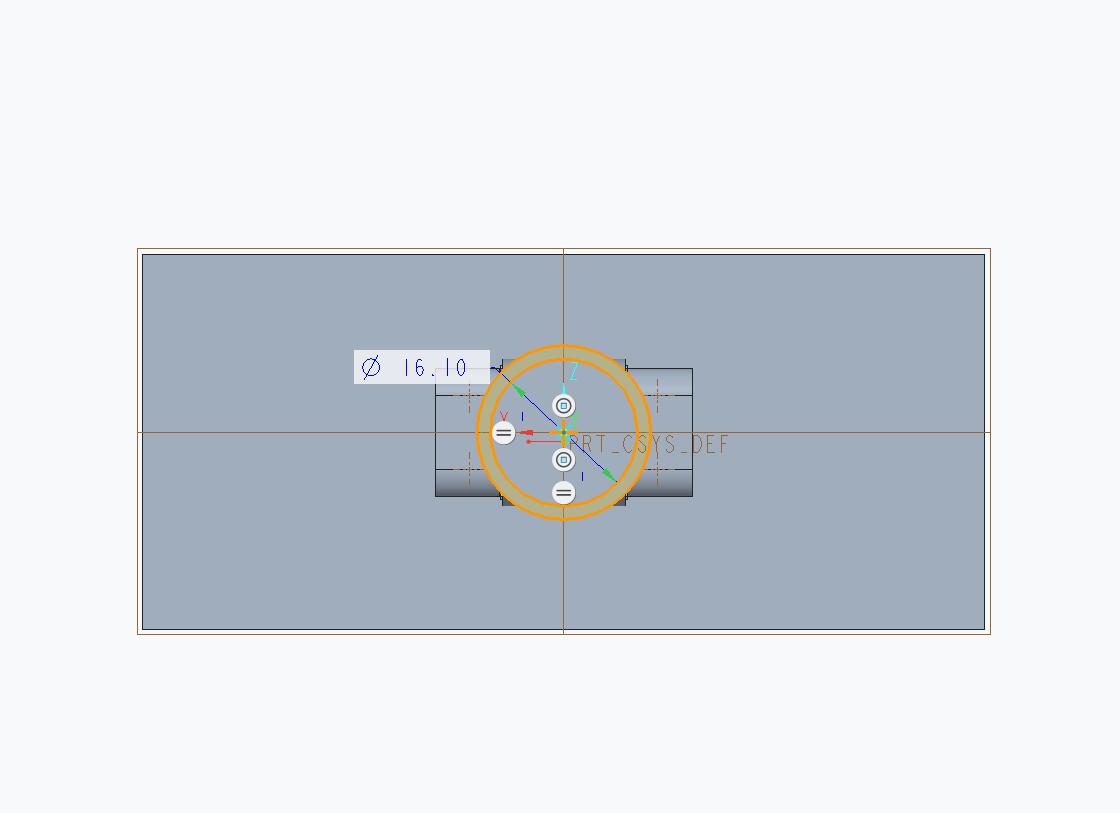

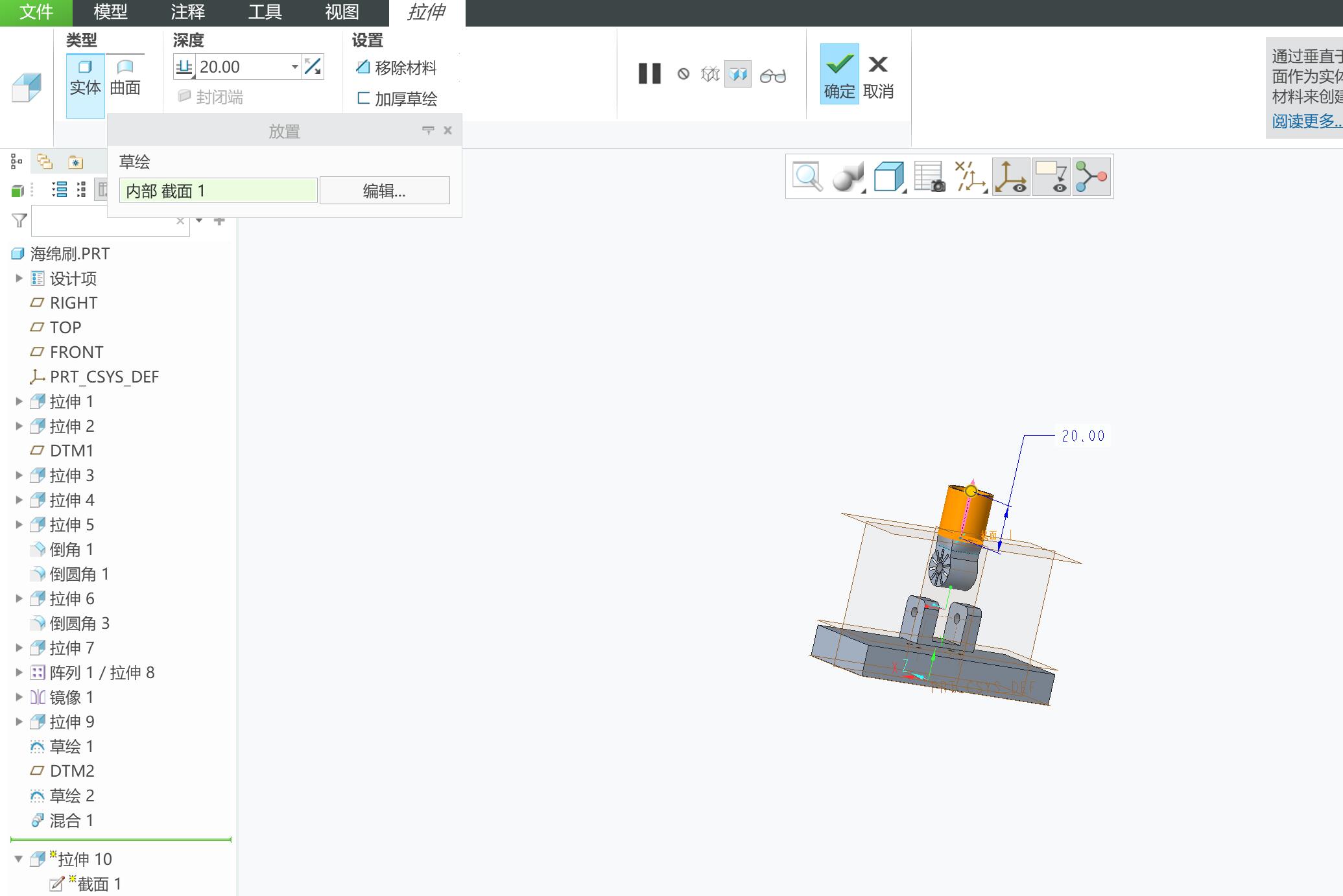

6. 在圆表面绘制新圆环，直接拉伸，内径为PVC圆管的直径16mm

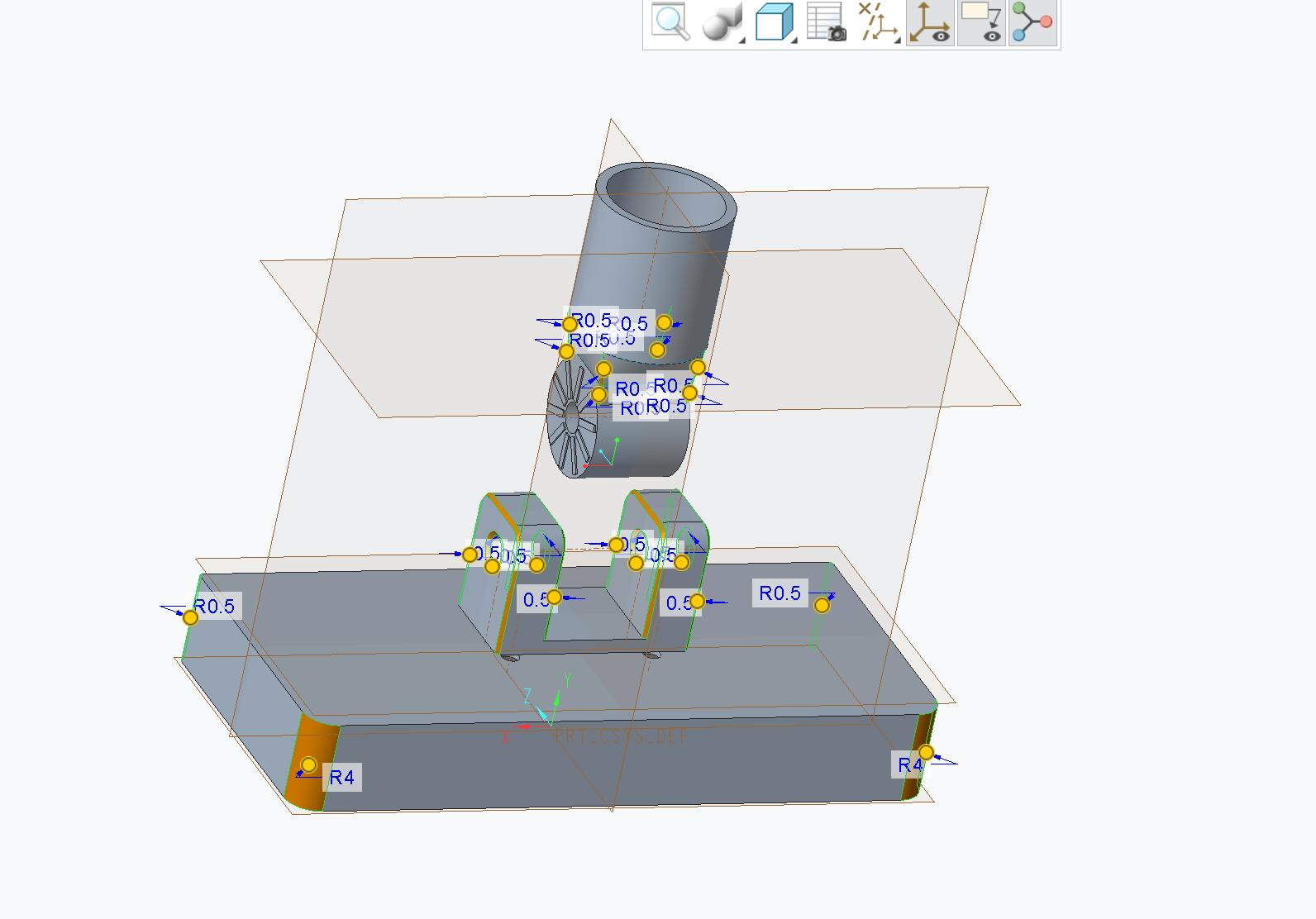

7. 将图纸边缘倒角或者倒圆角
8. 至此，建模步骤完毕

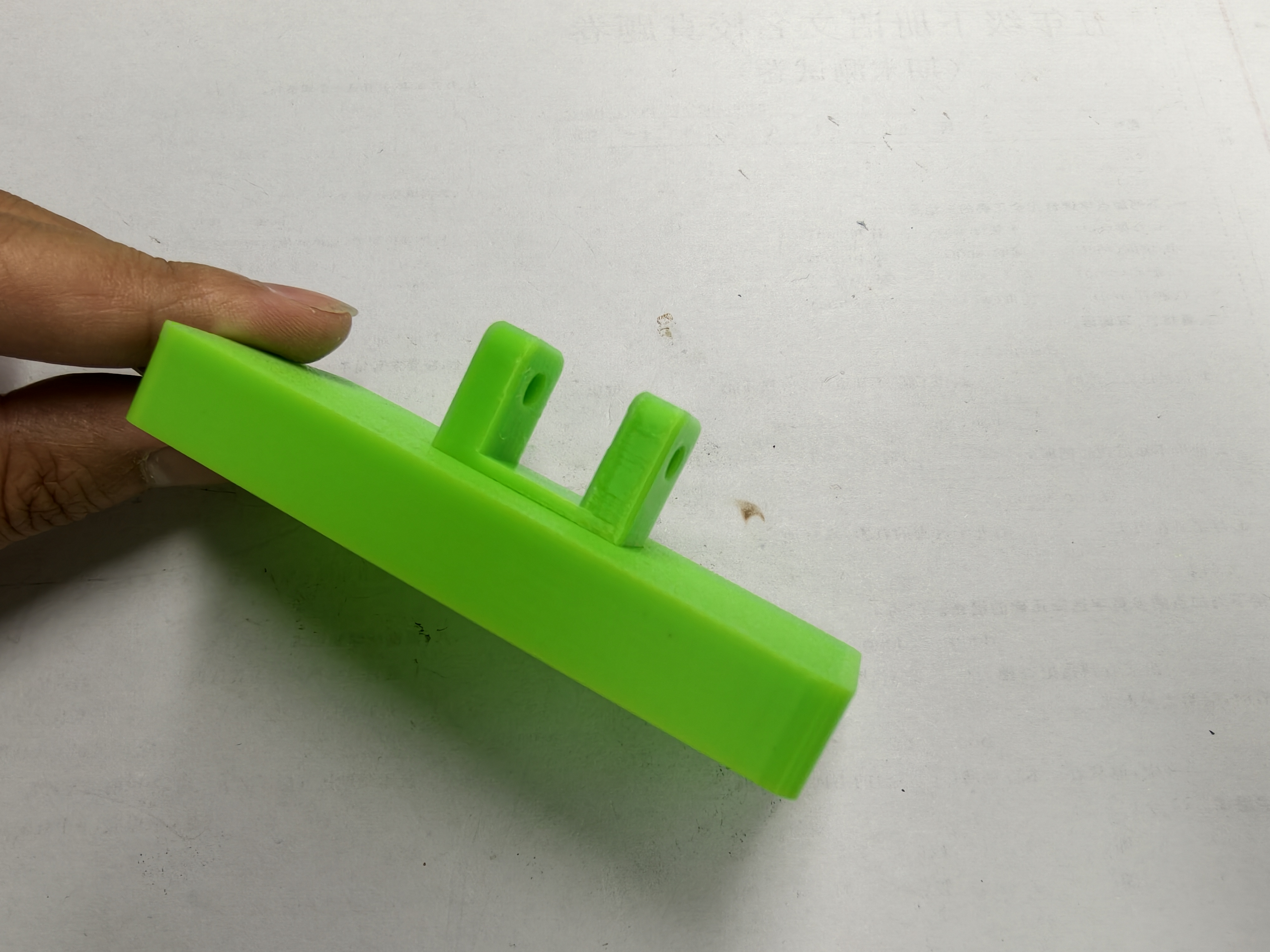

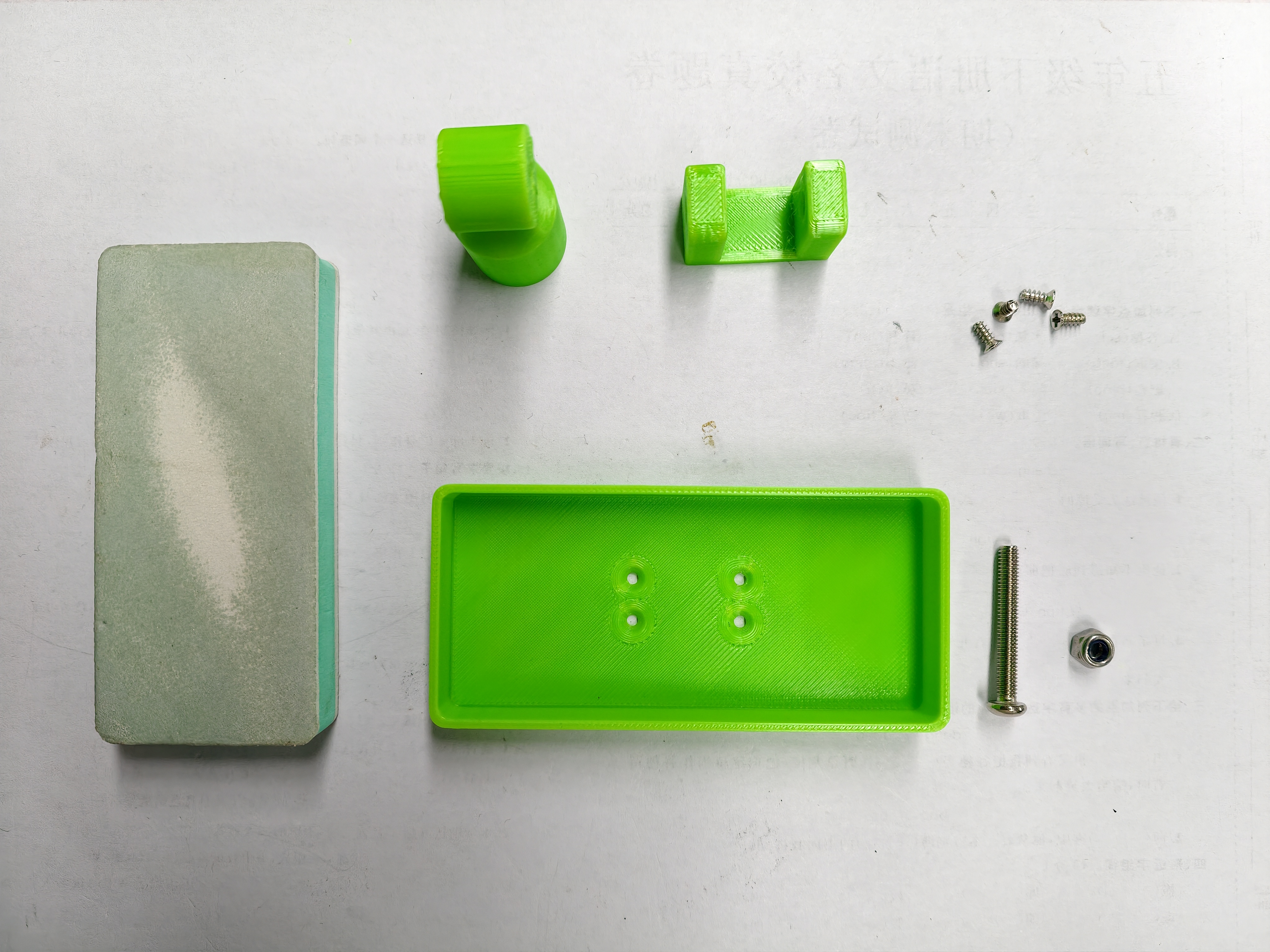

打印并准备需要的实物

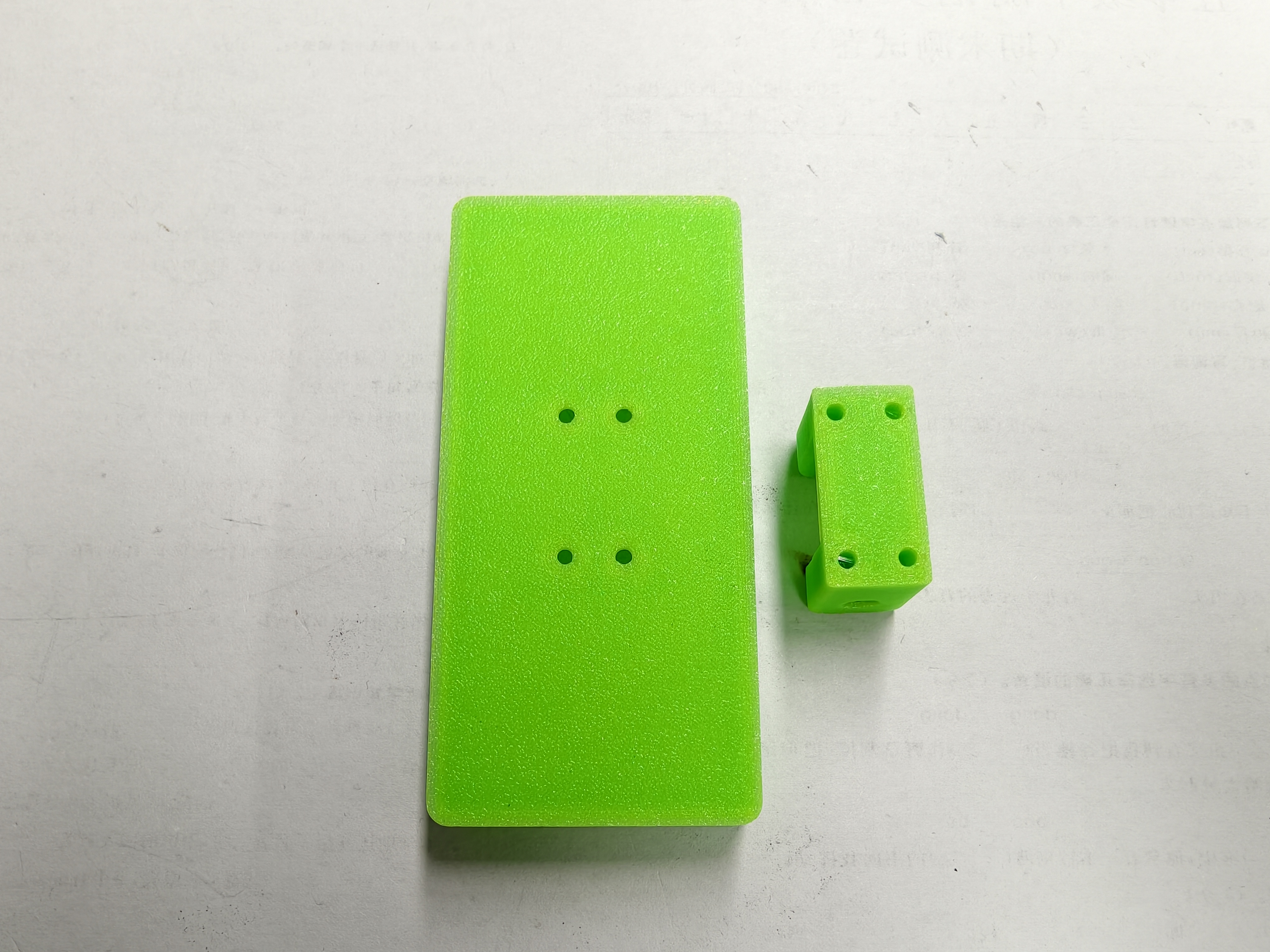

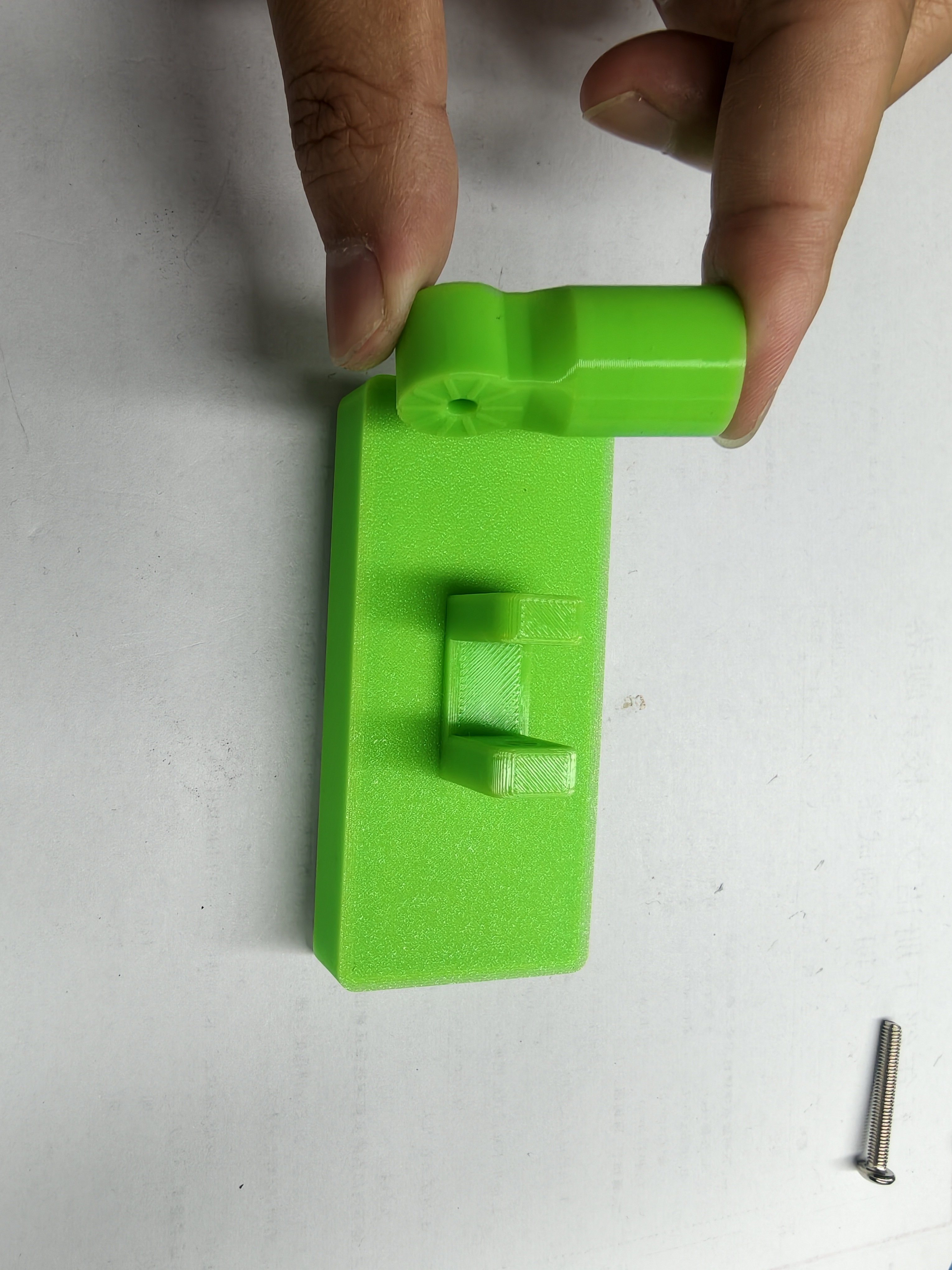

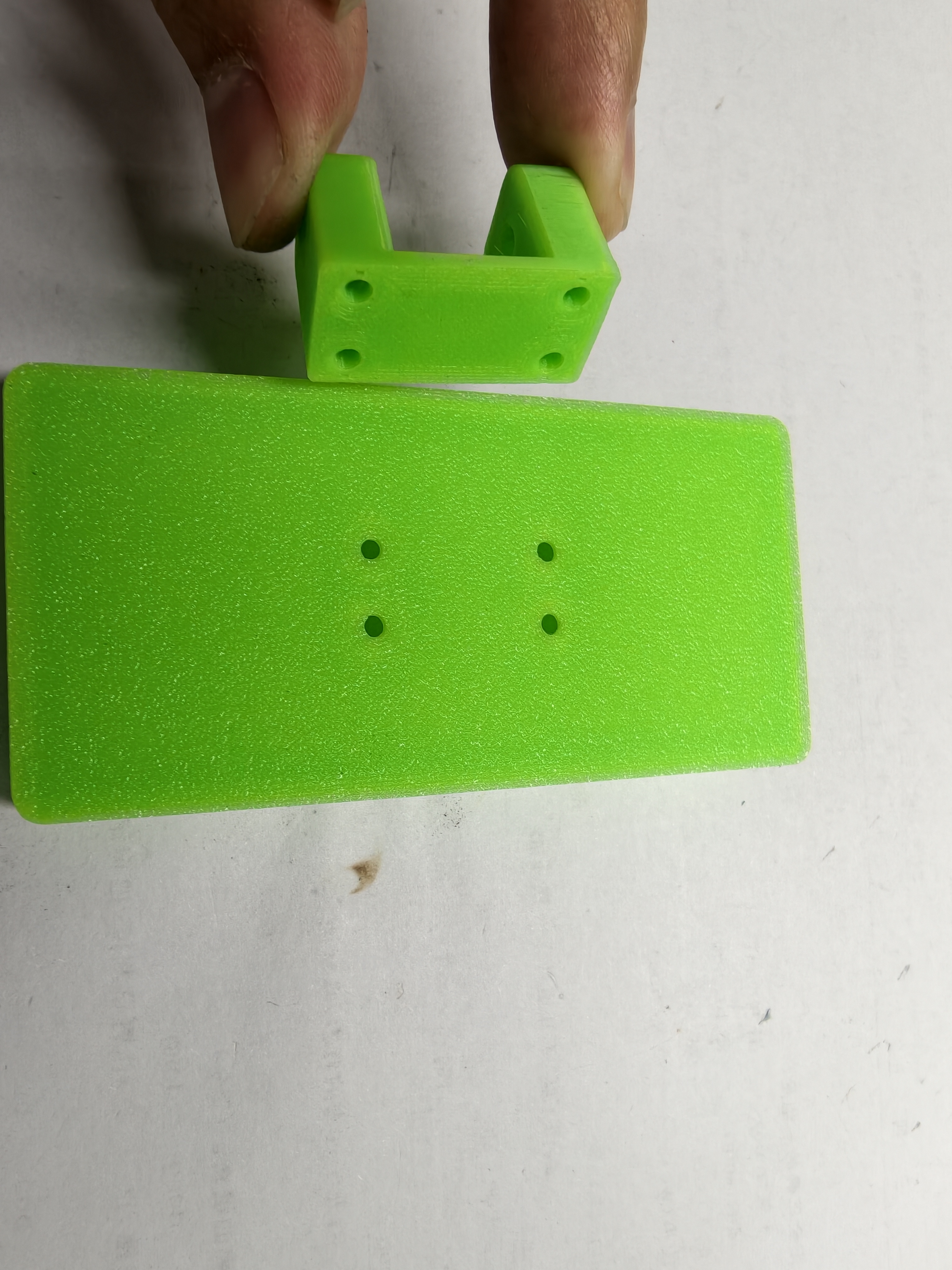

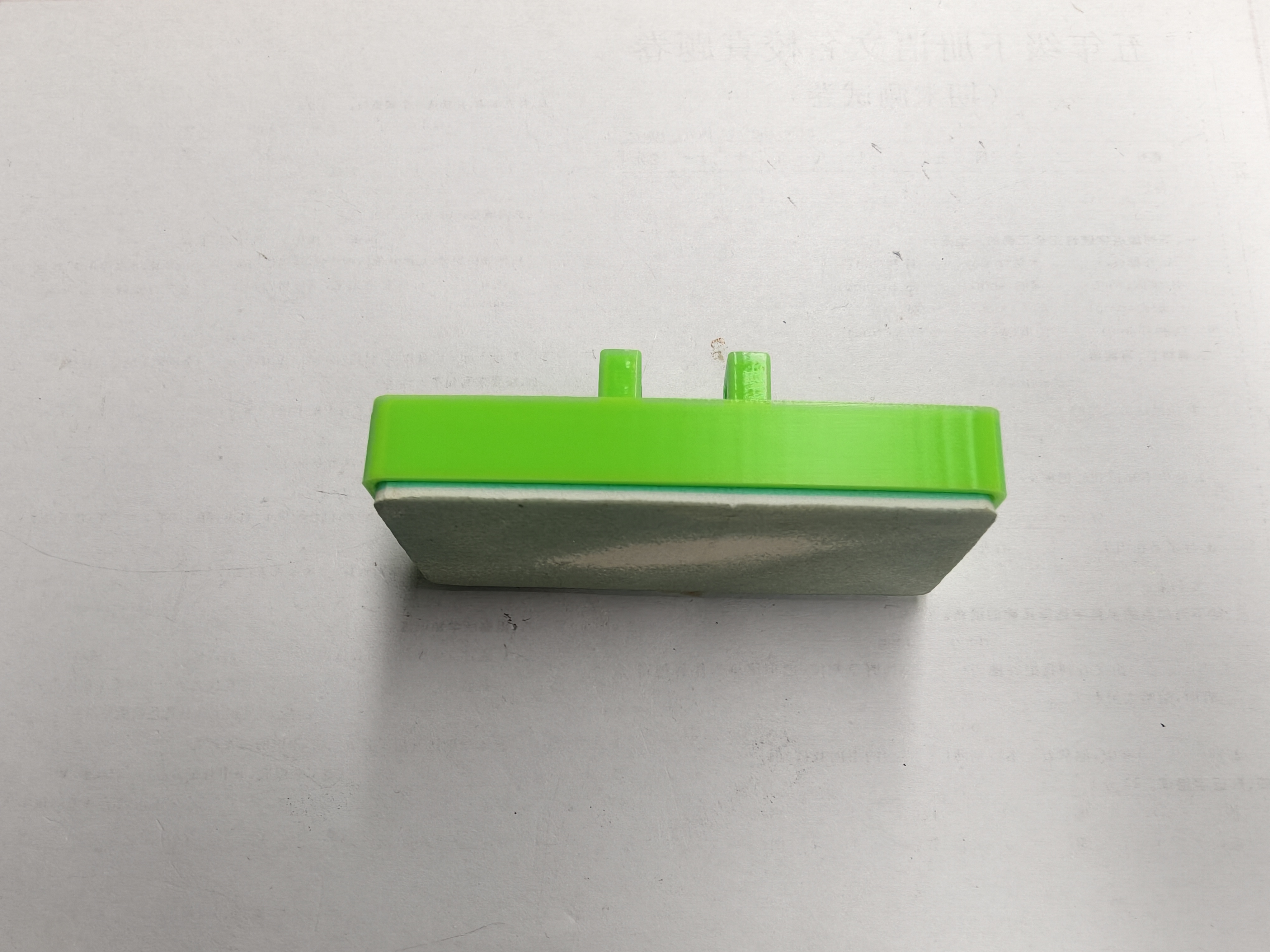

1. 将3D打印夹具与转轴母座准备好

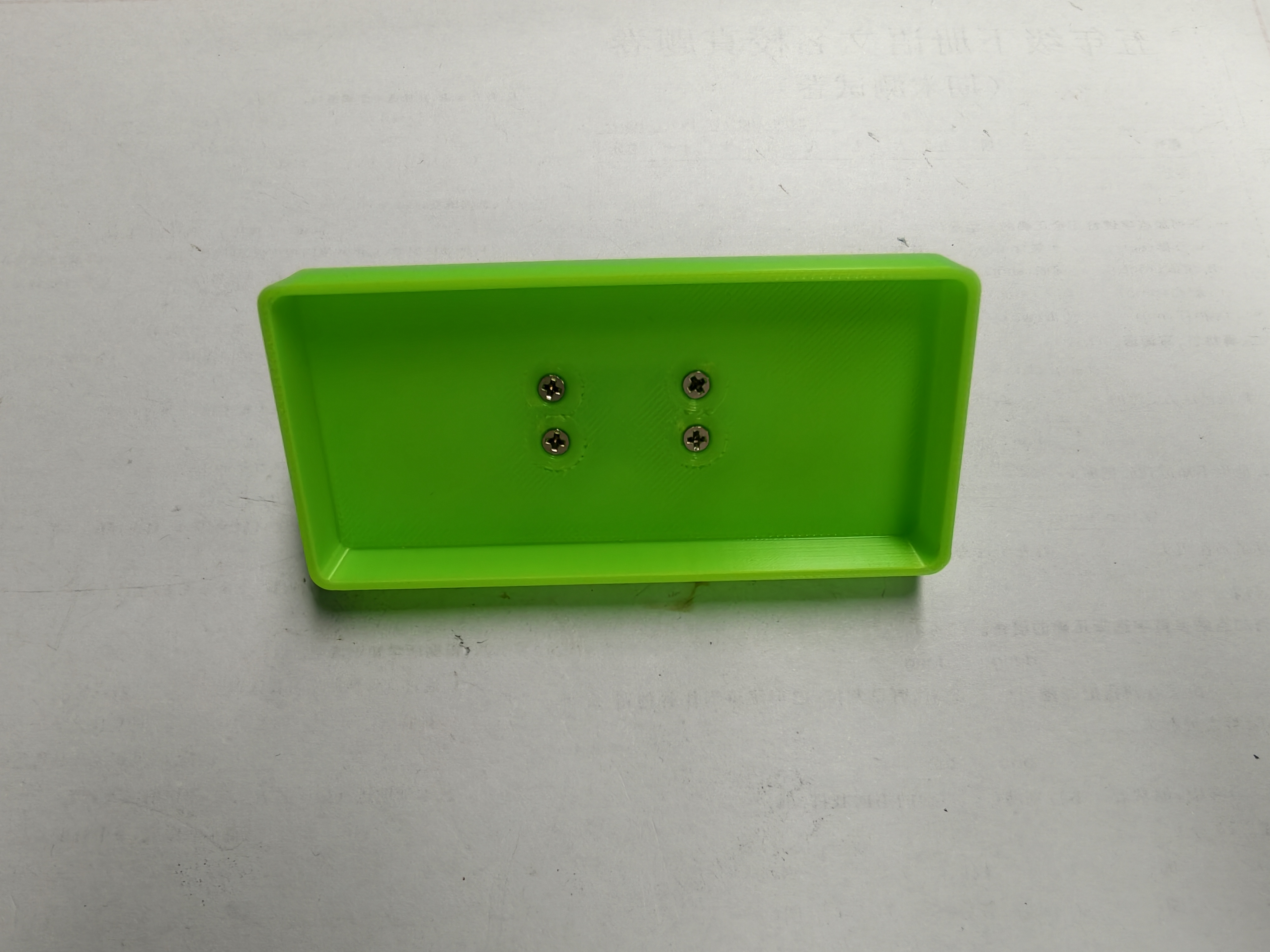

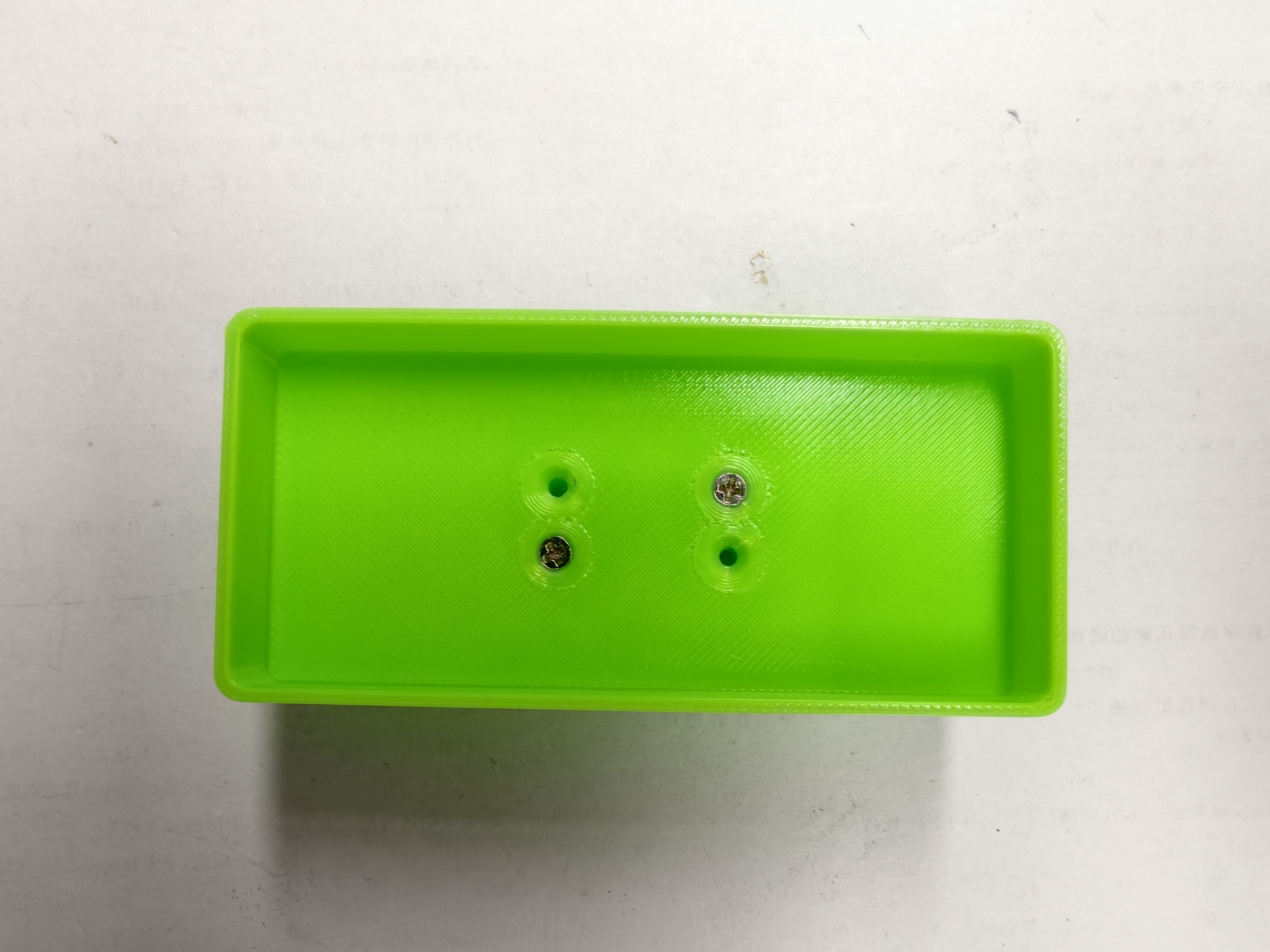

2. 使用4颗自攻丝固定母座

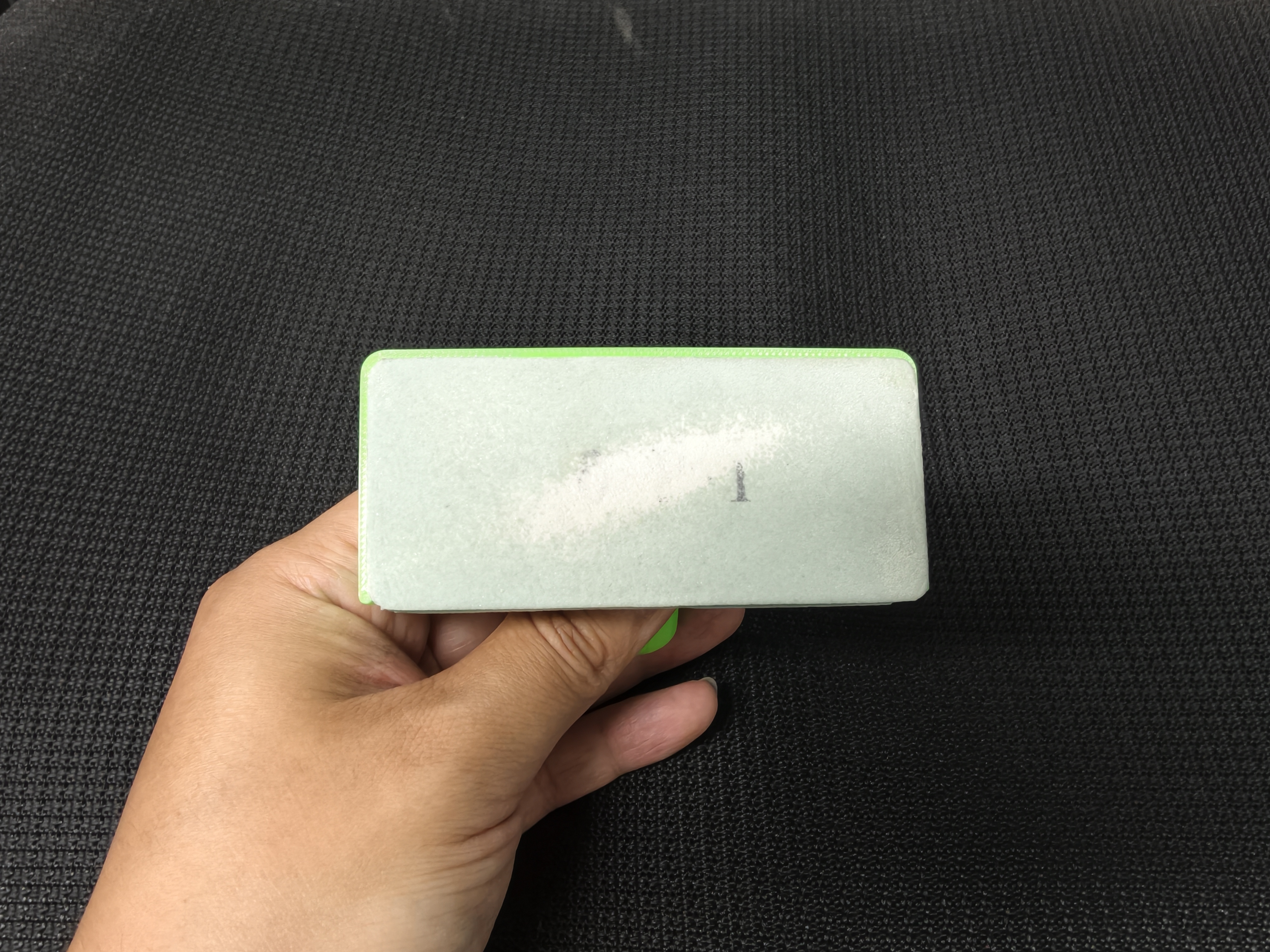

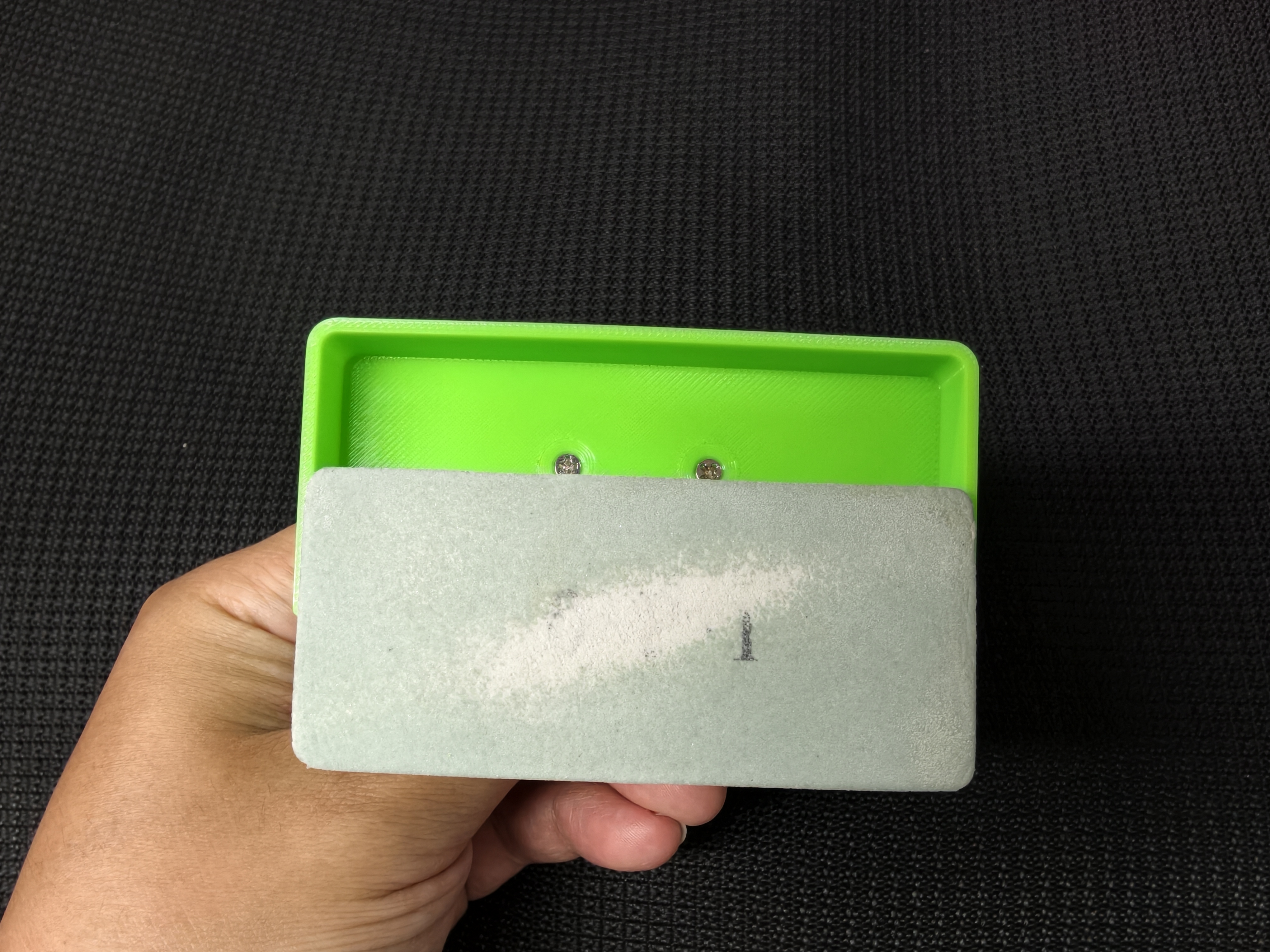

3. 放入海绵打磨块

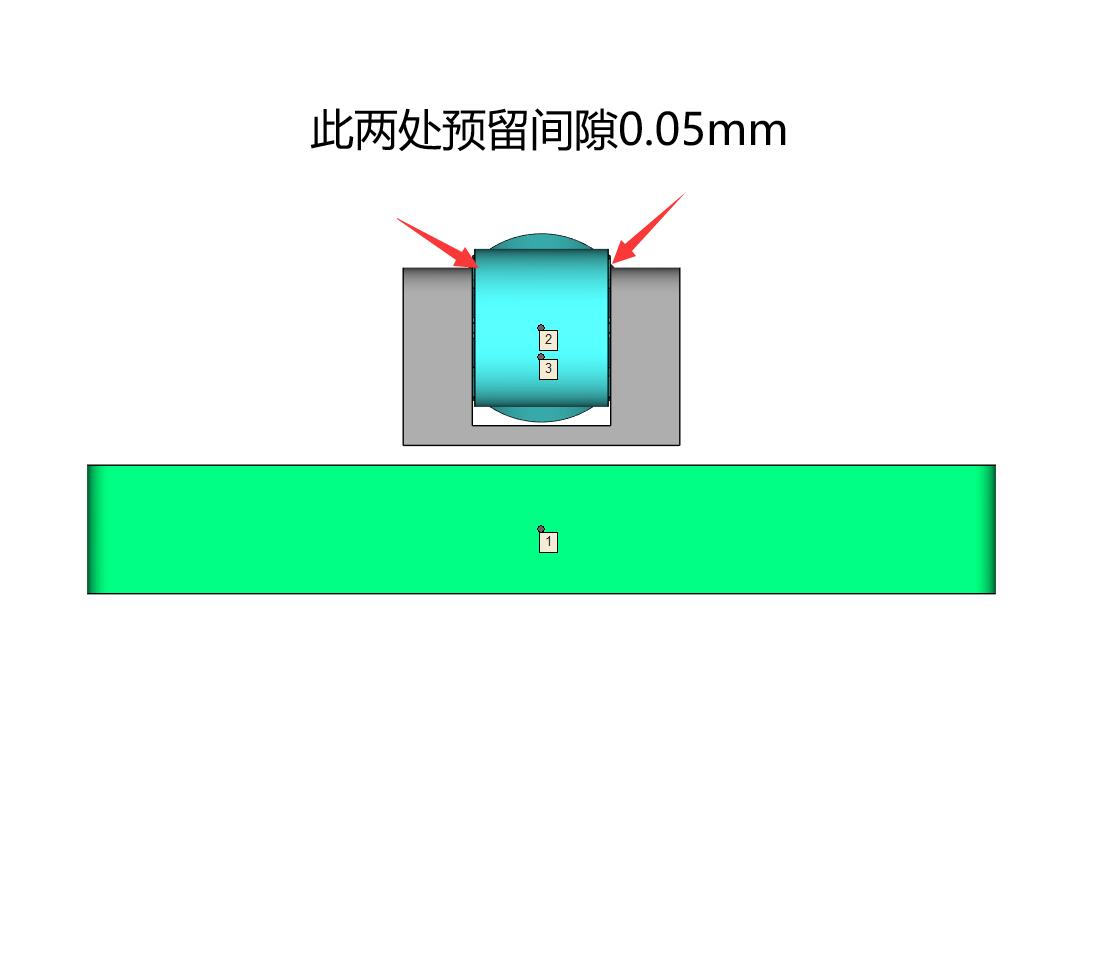

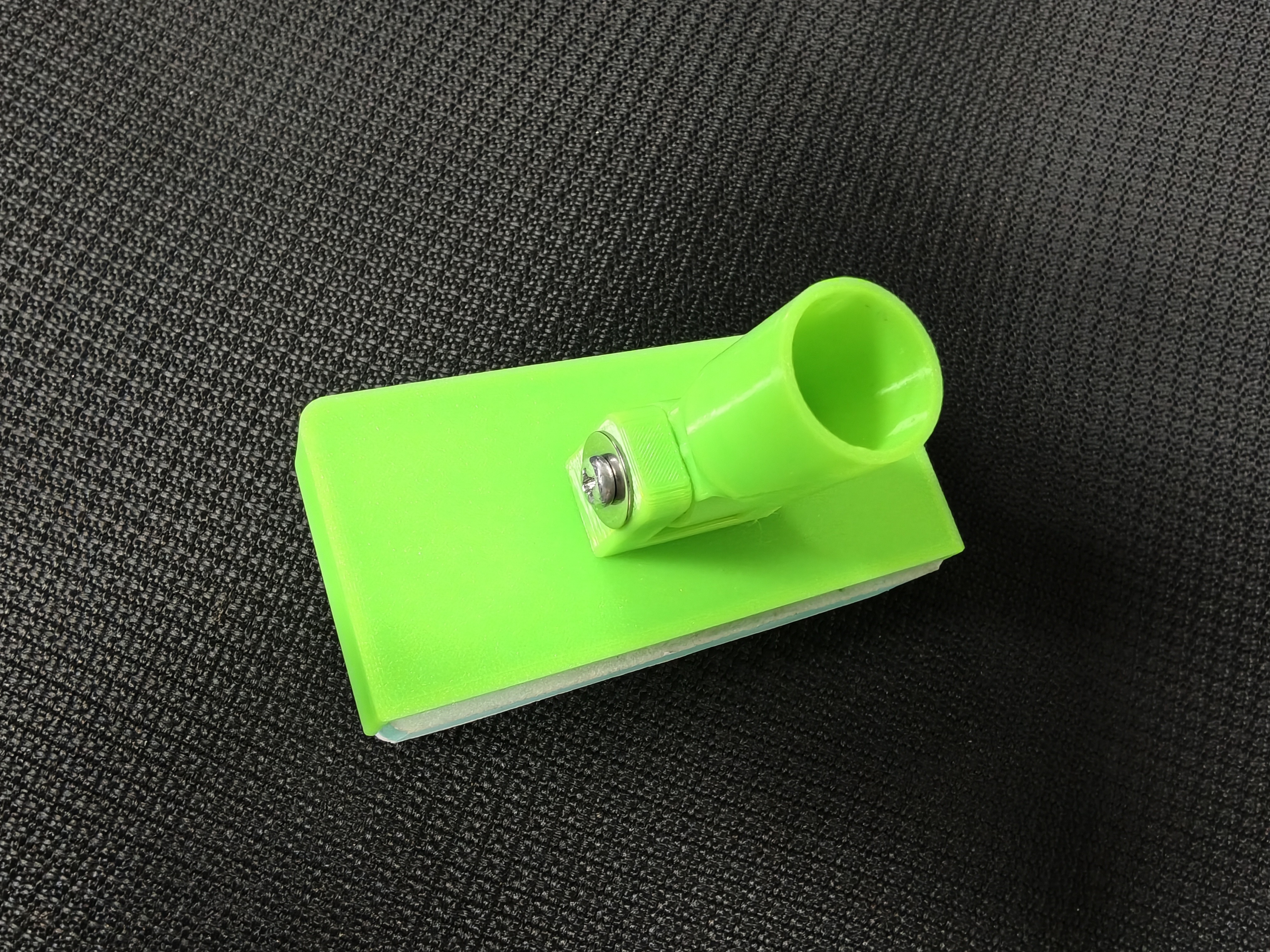

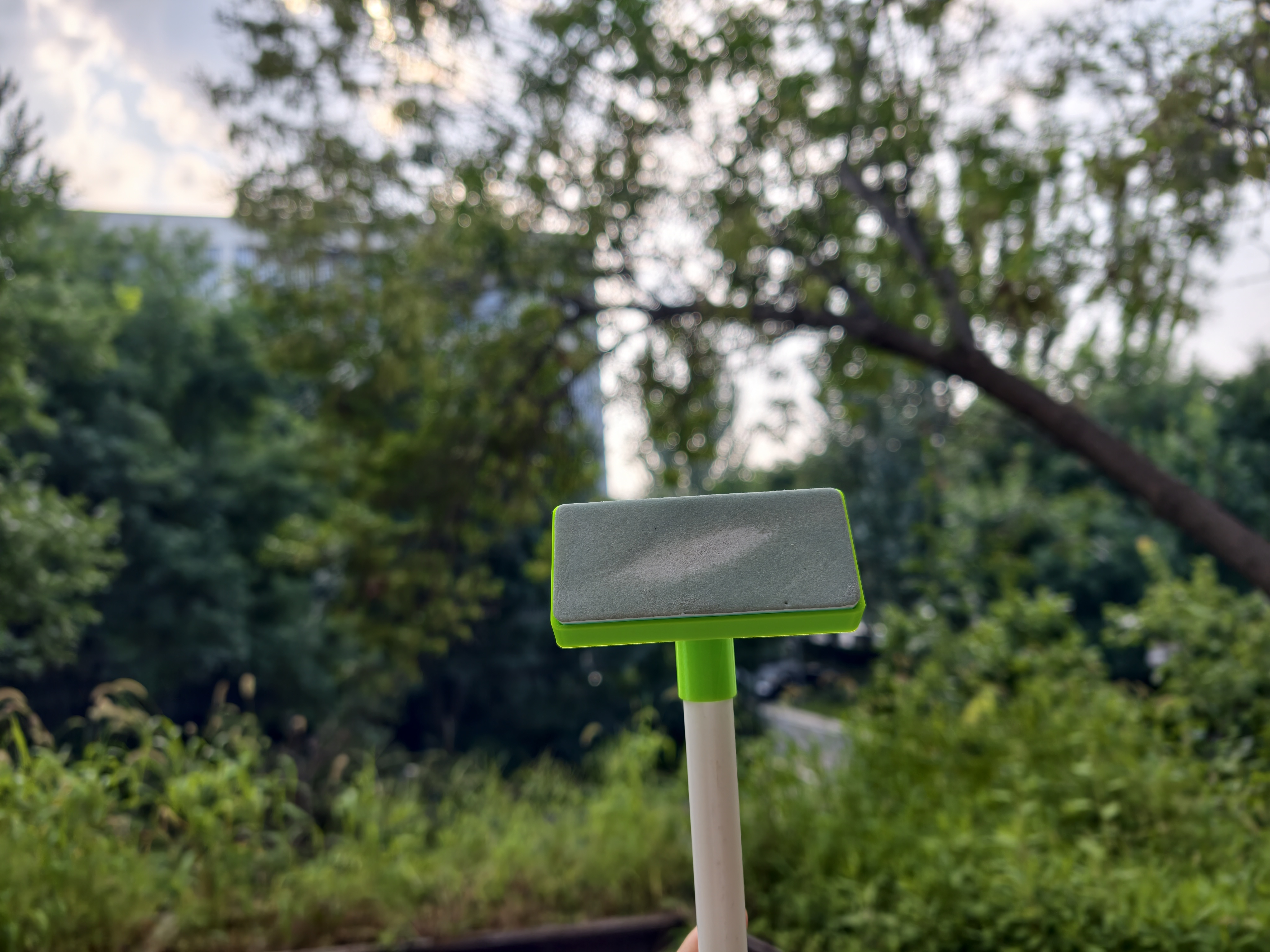

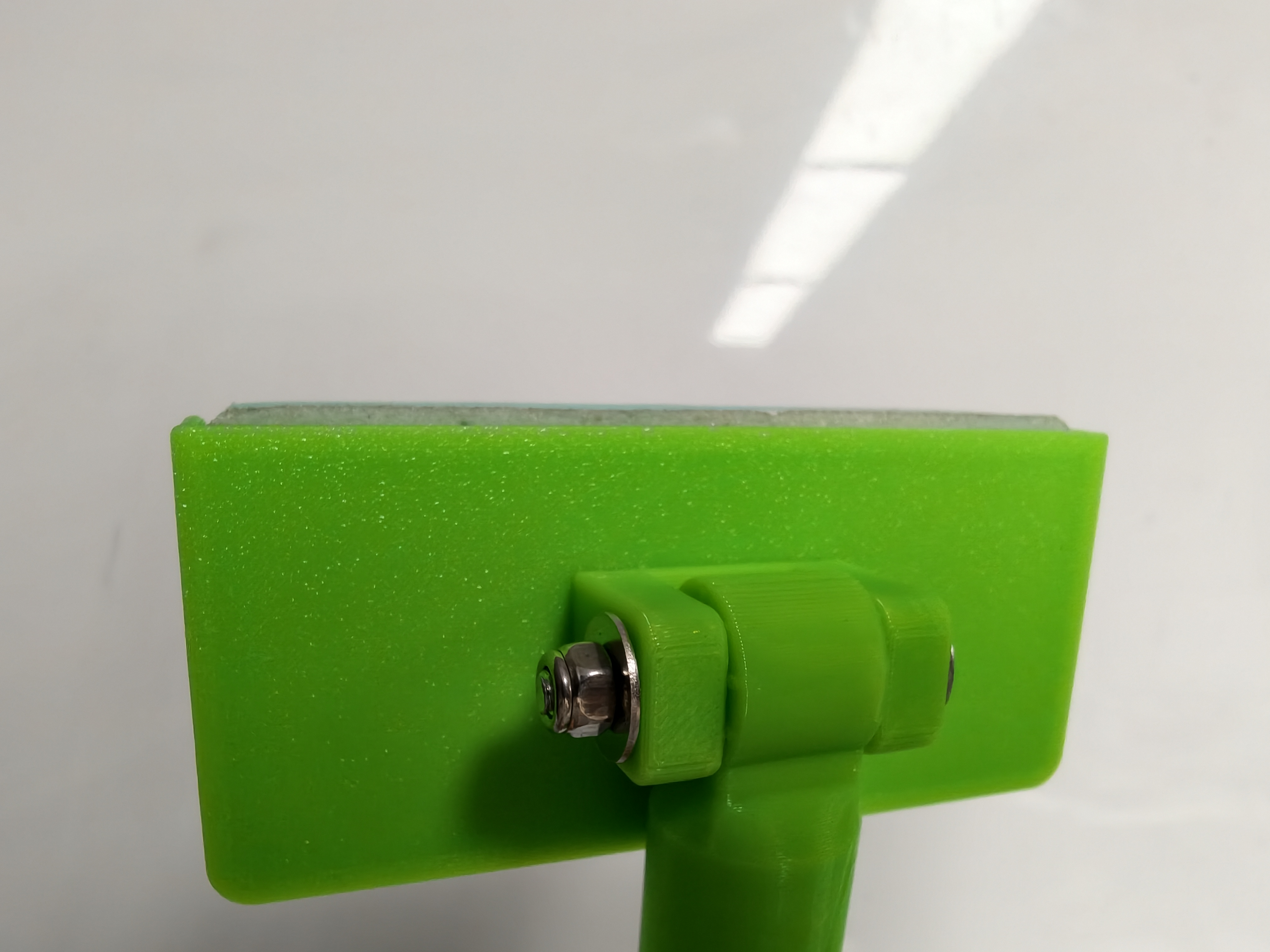

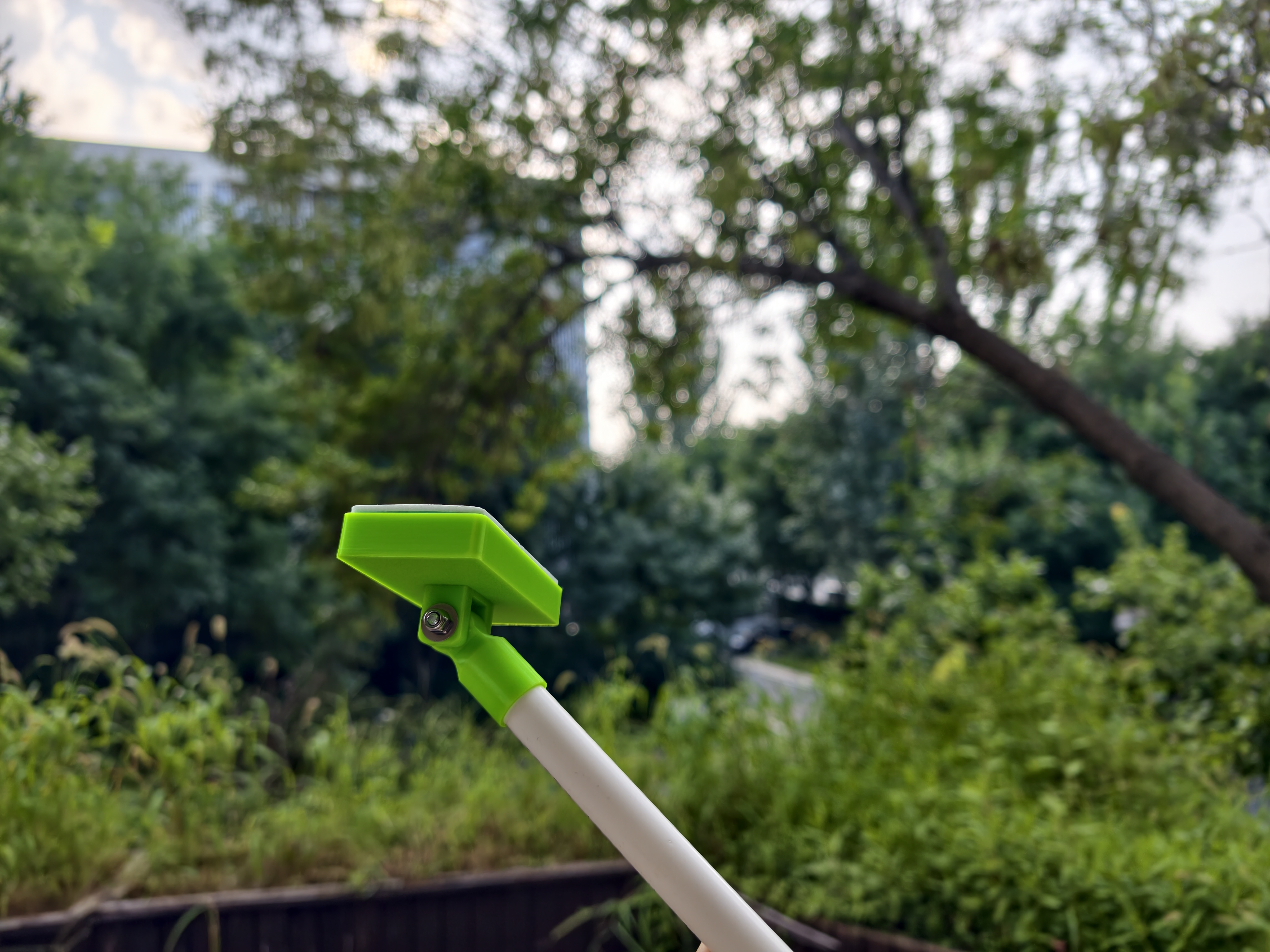

使用M4*40螺丝将转轴安装好即可，注意自锁螺母适当拧紧，保持转轴可以轻松转动

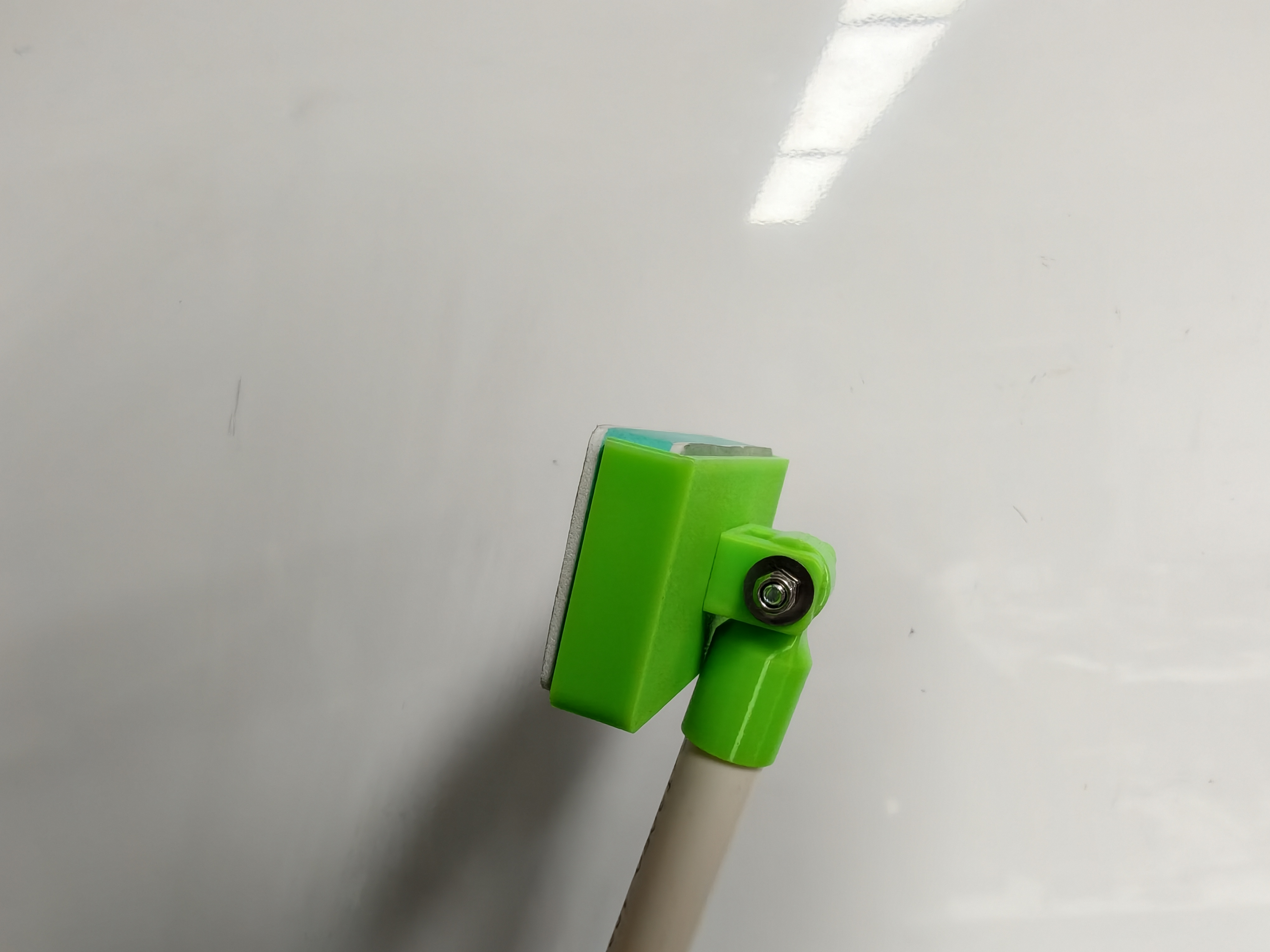

注意，V2版本为去除一条长边，目的是便于清理鱼缸的最边缘
