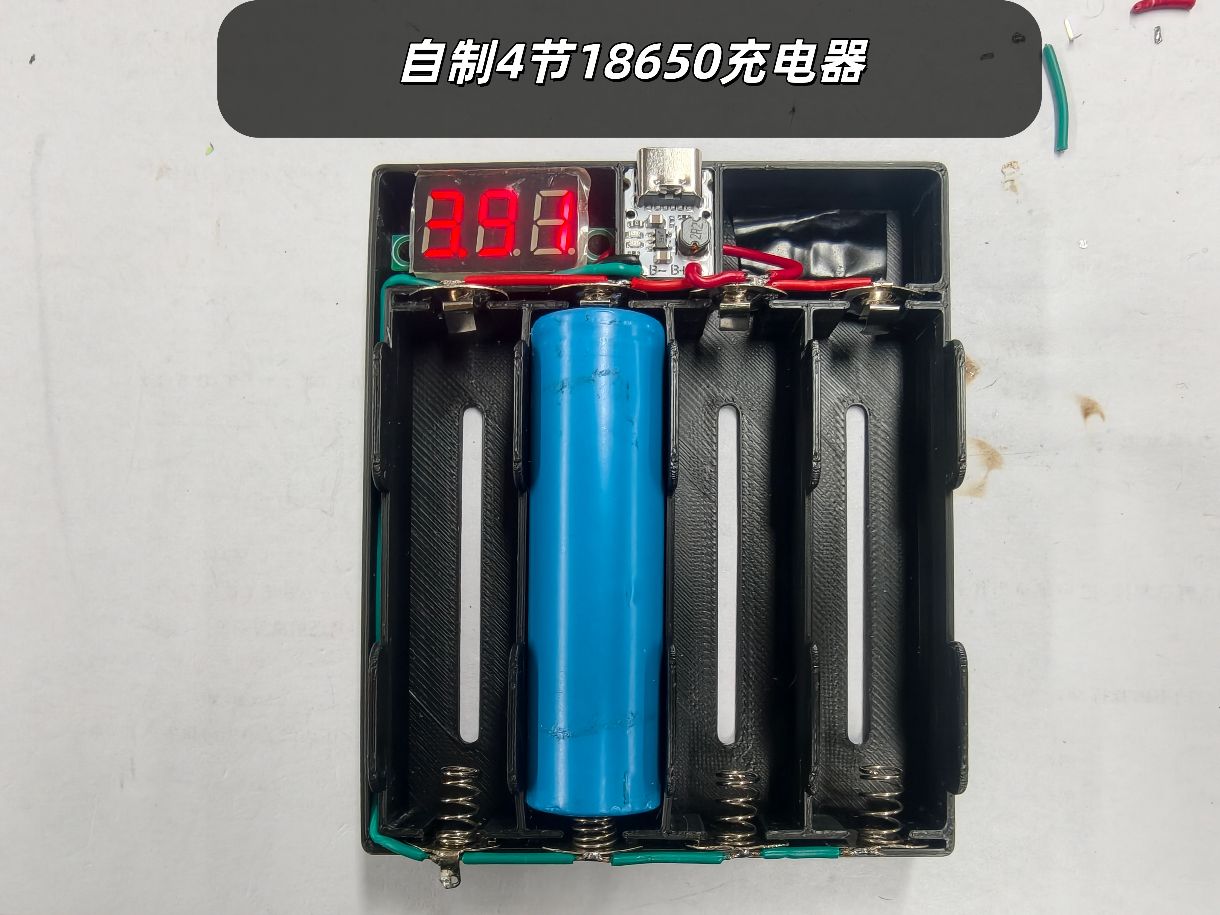

自制4节18650充电器

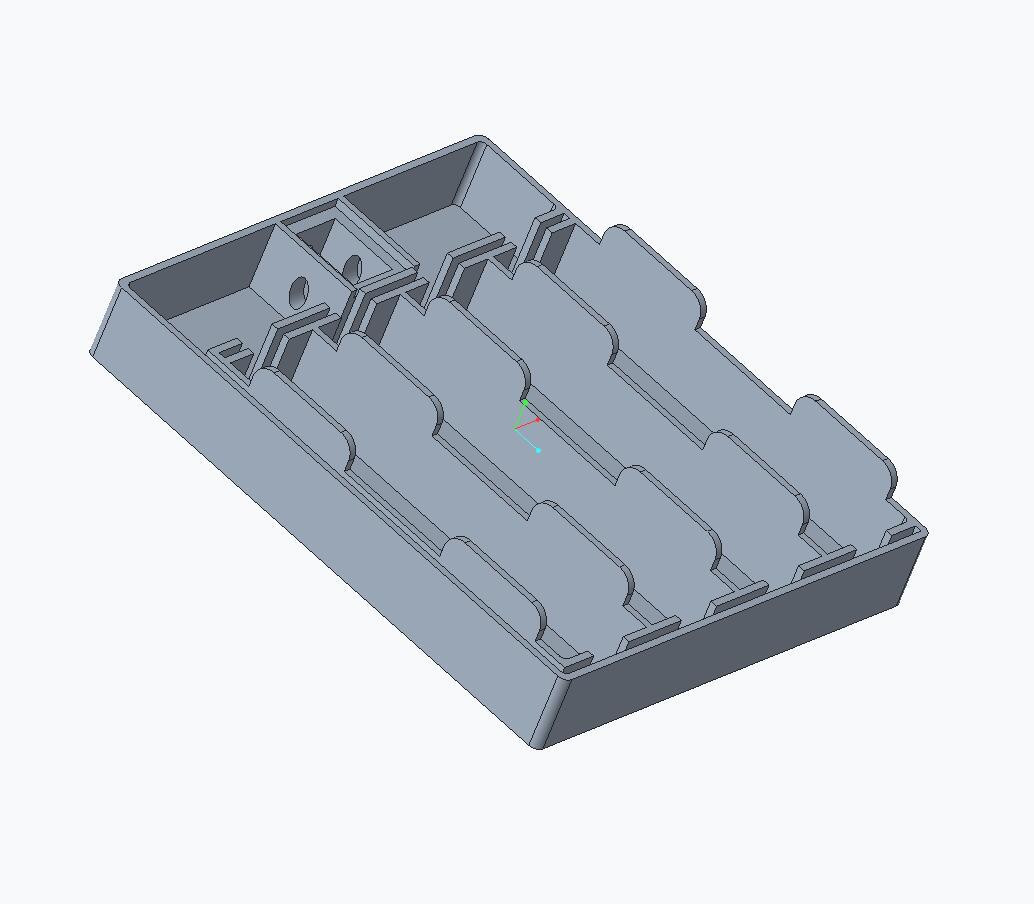

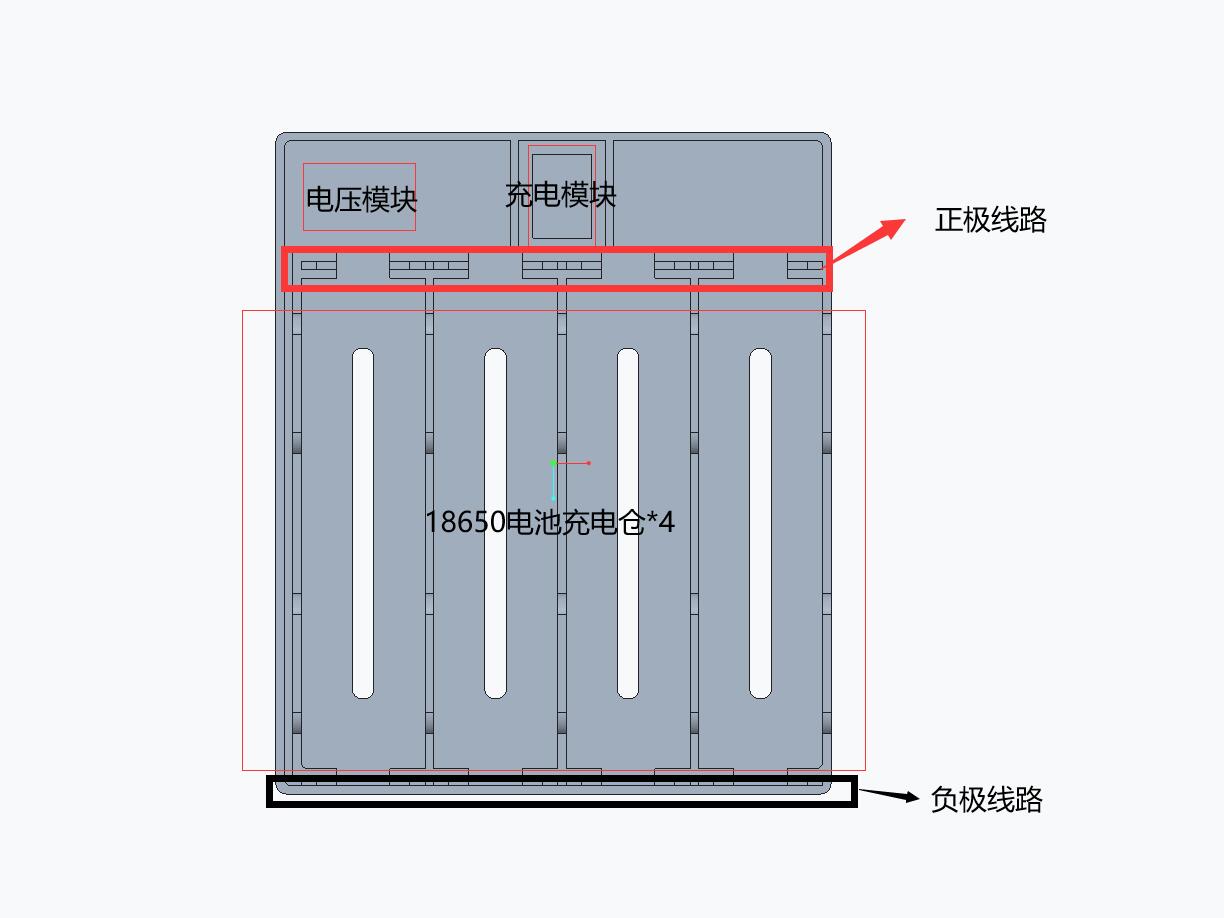

1. 如图1，是图纸的总体概览，模块分布已经标注清楚
2. 适用于18650锂电池充电使用（尖头与平头都适配）

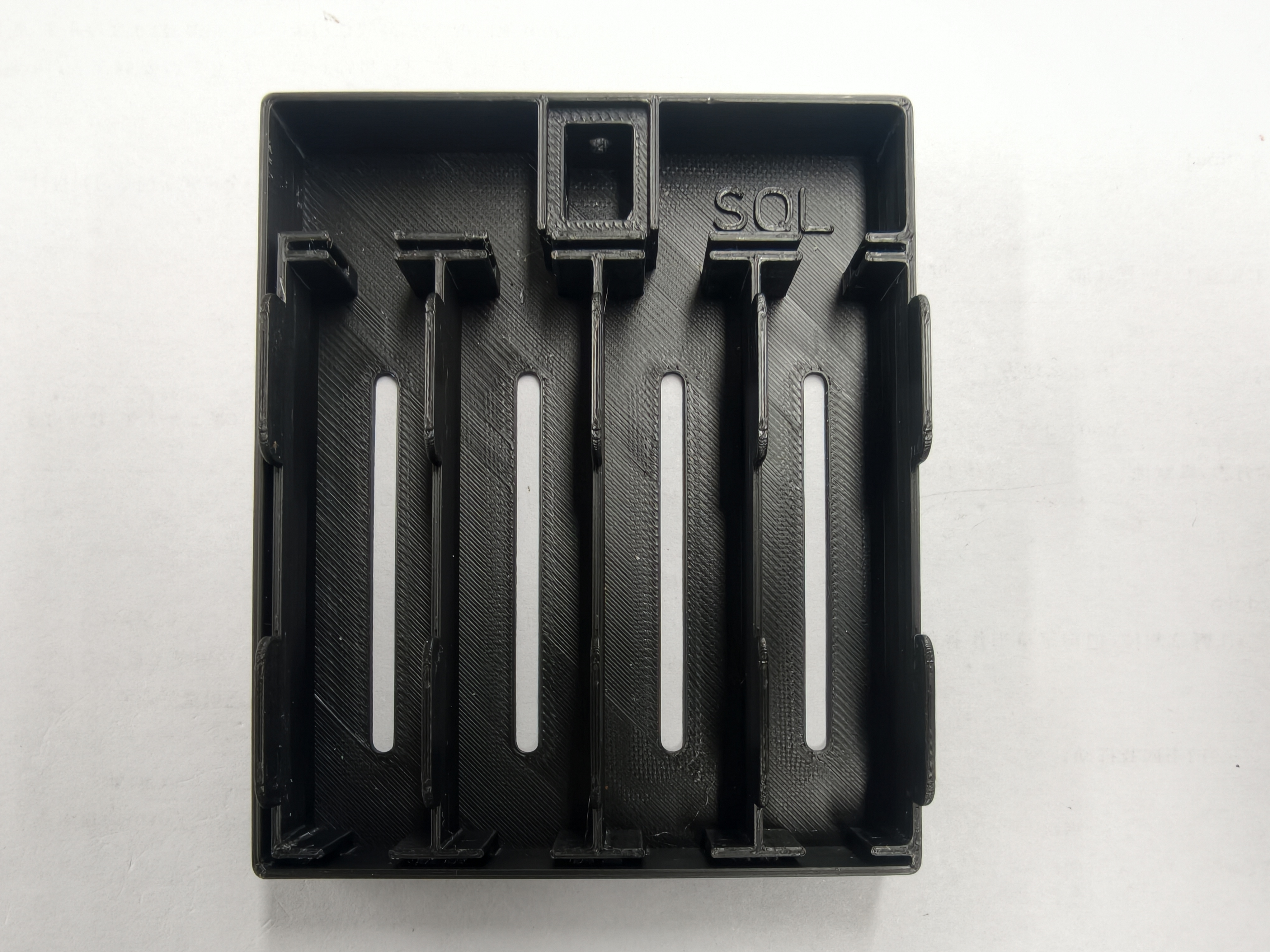

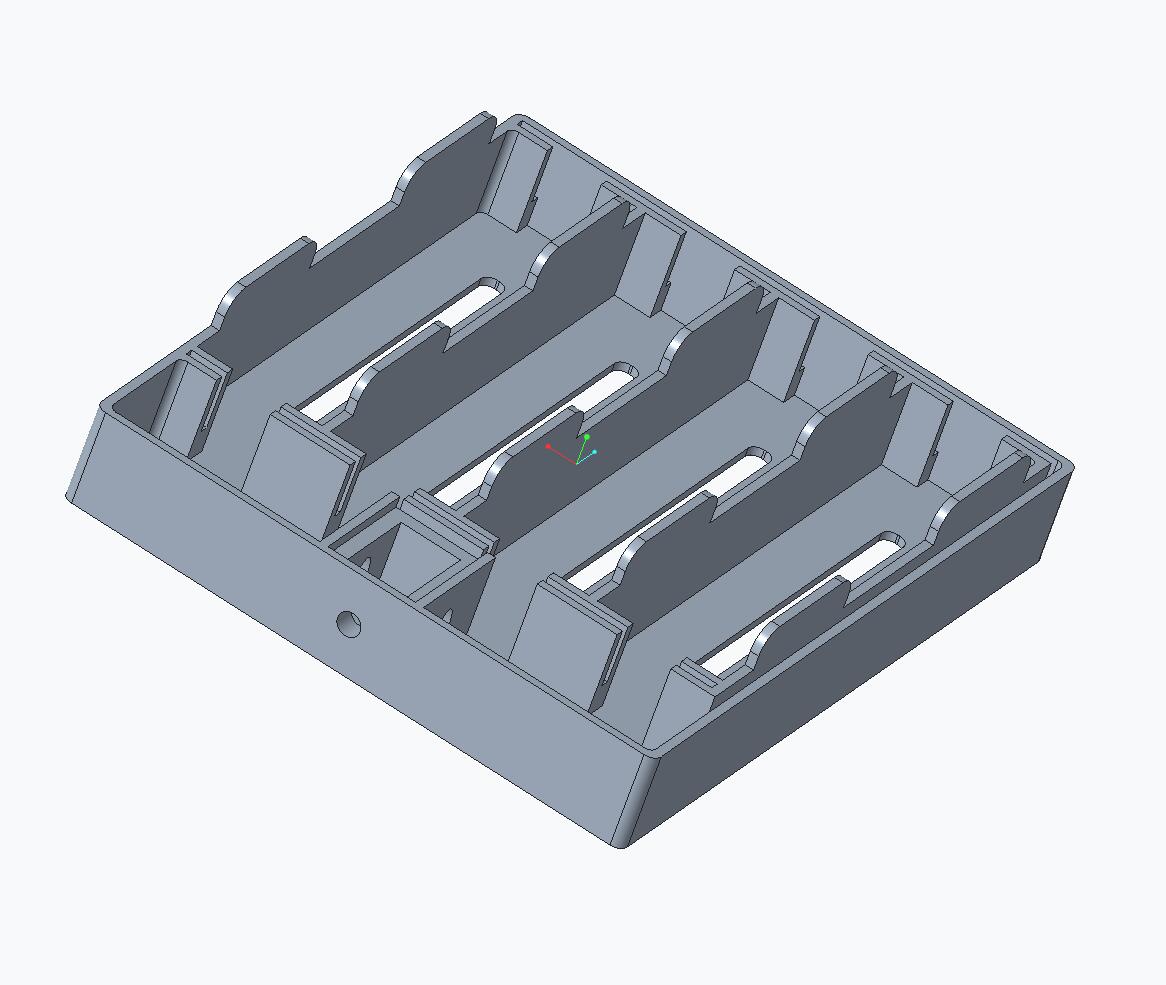

1. 下载附件，直接打印即可
2. 实物使用的是petg耗材

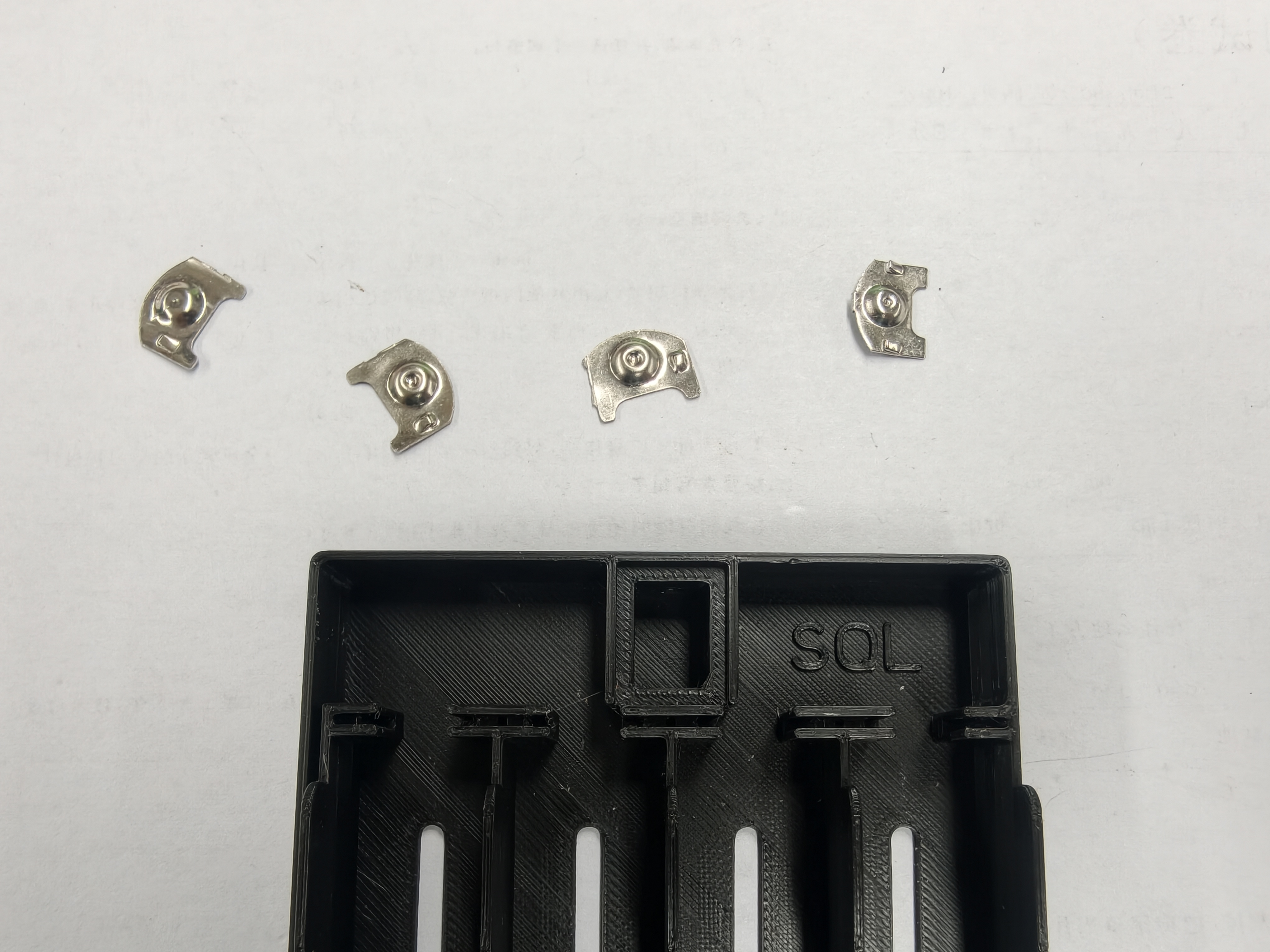

1. 准备好需要焊接的镍片，详细规格在材料表格有说明

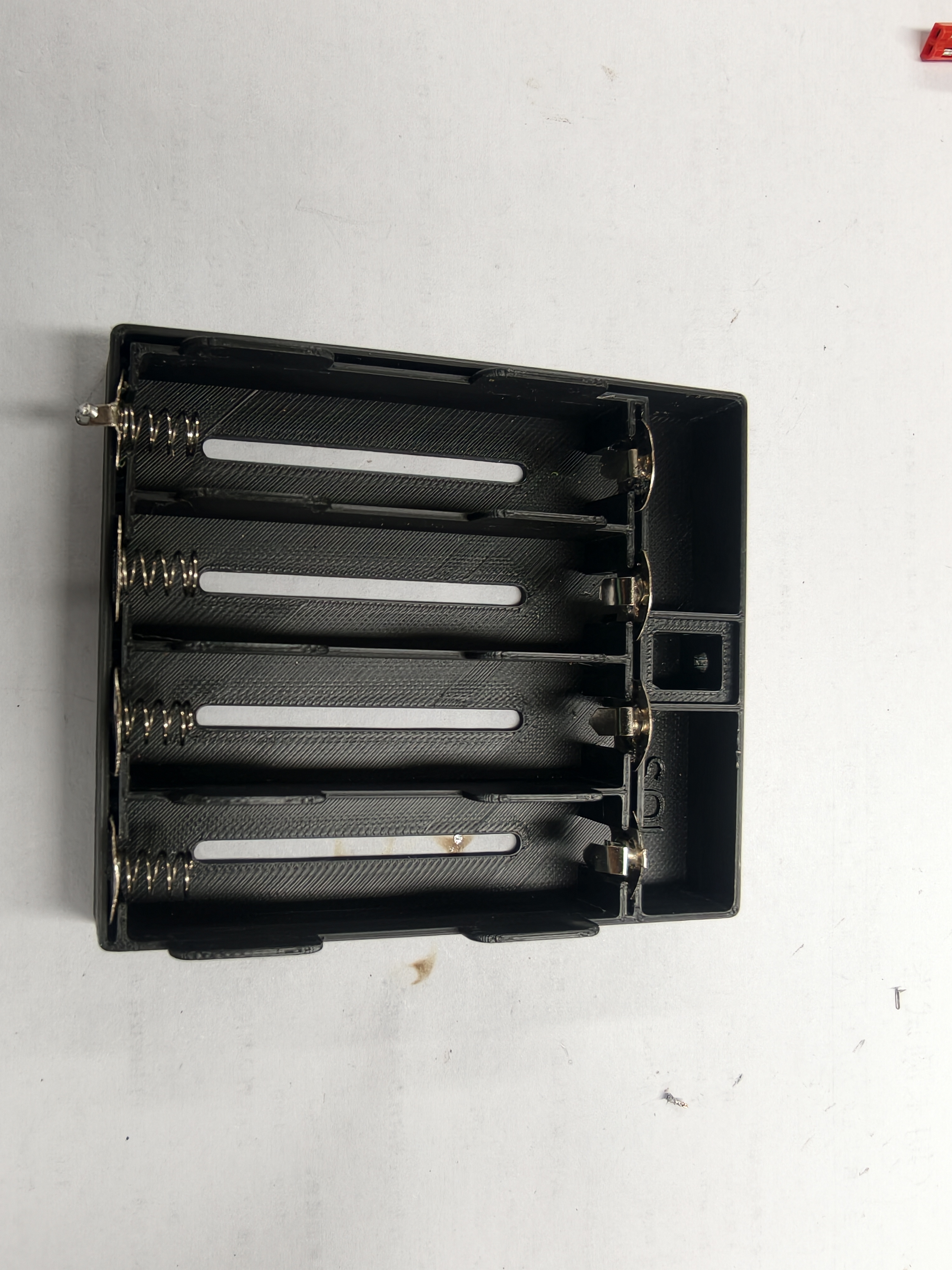

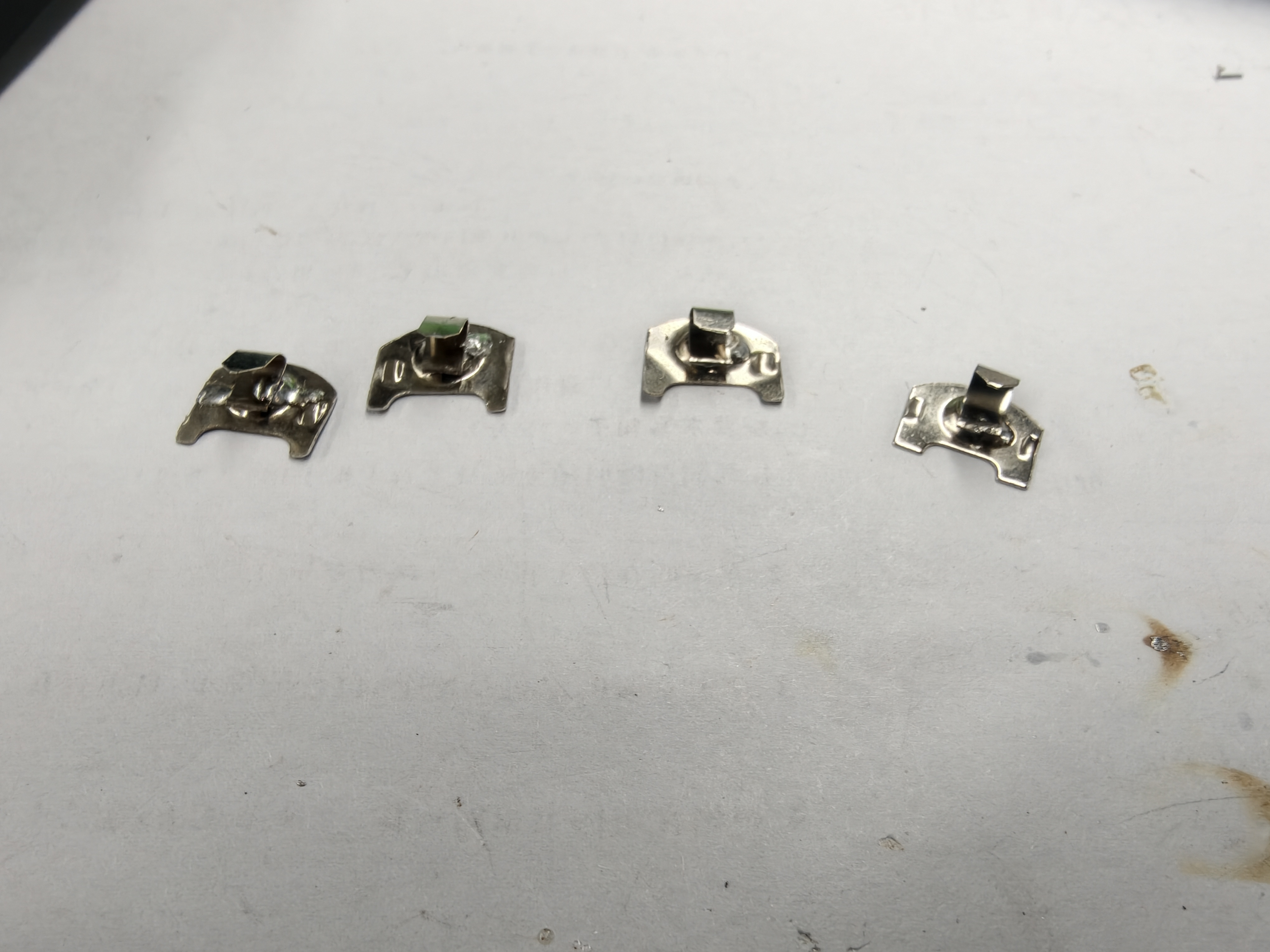

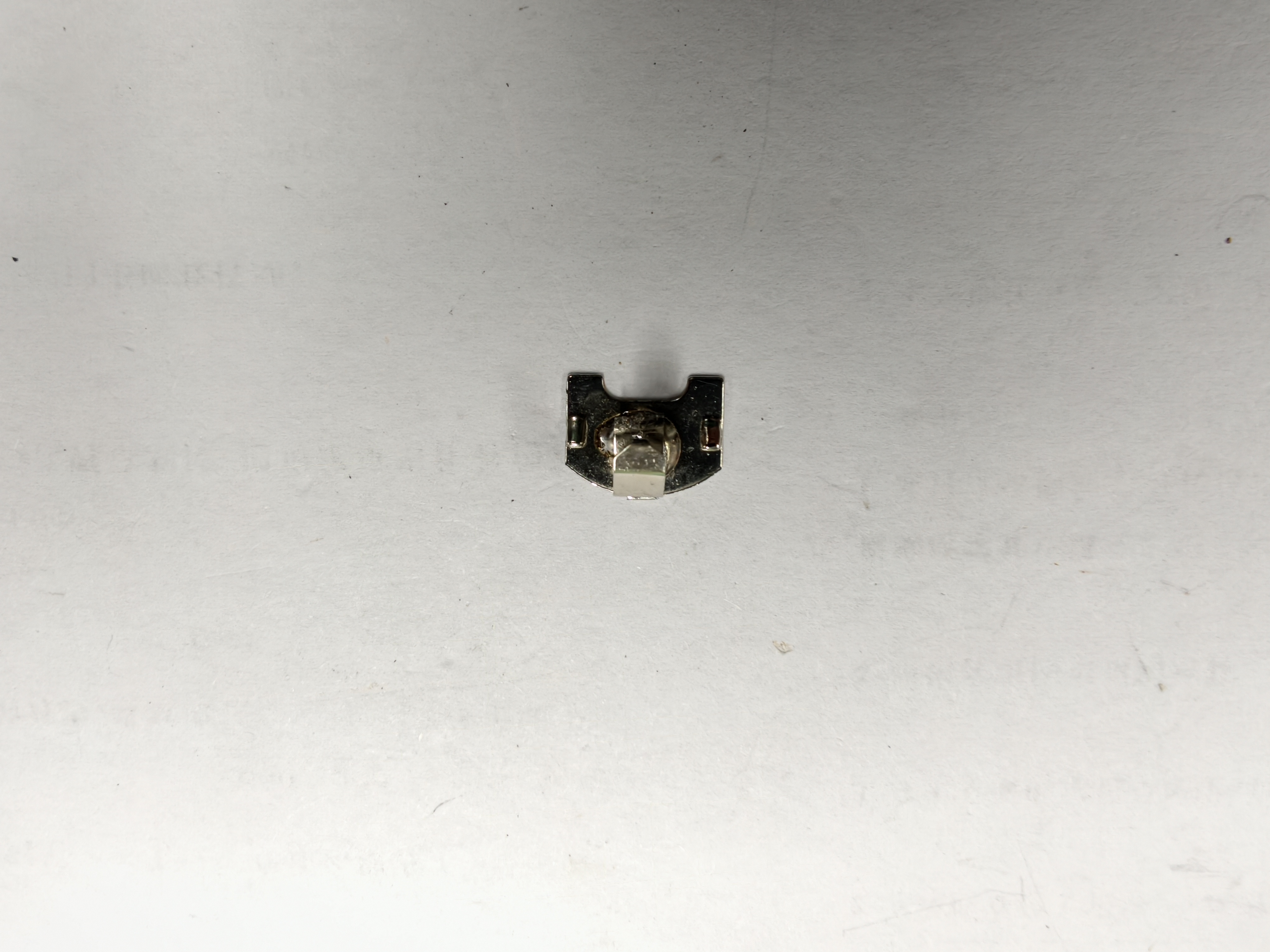

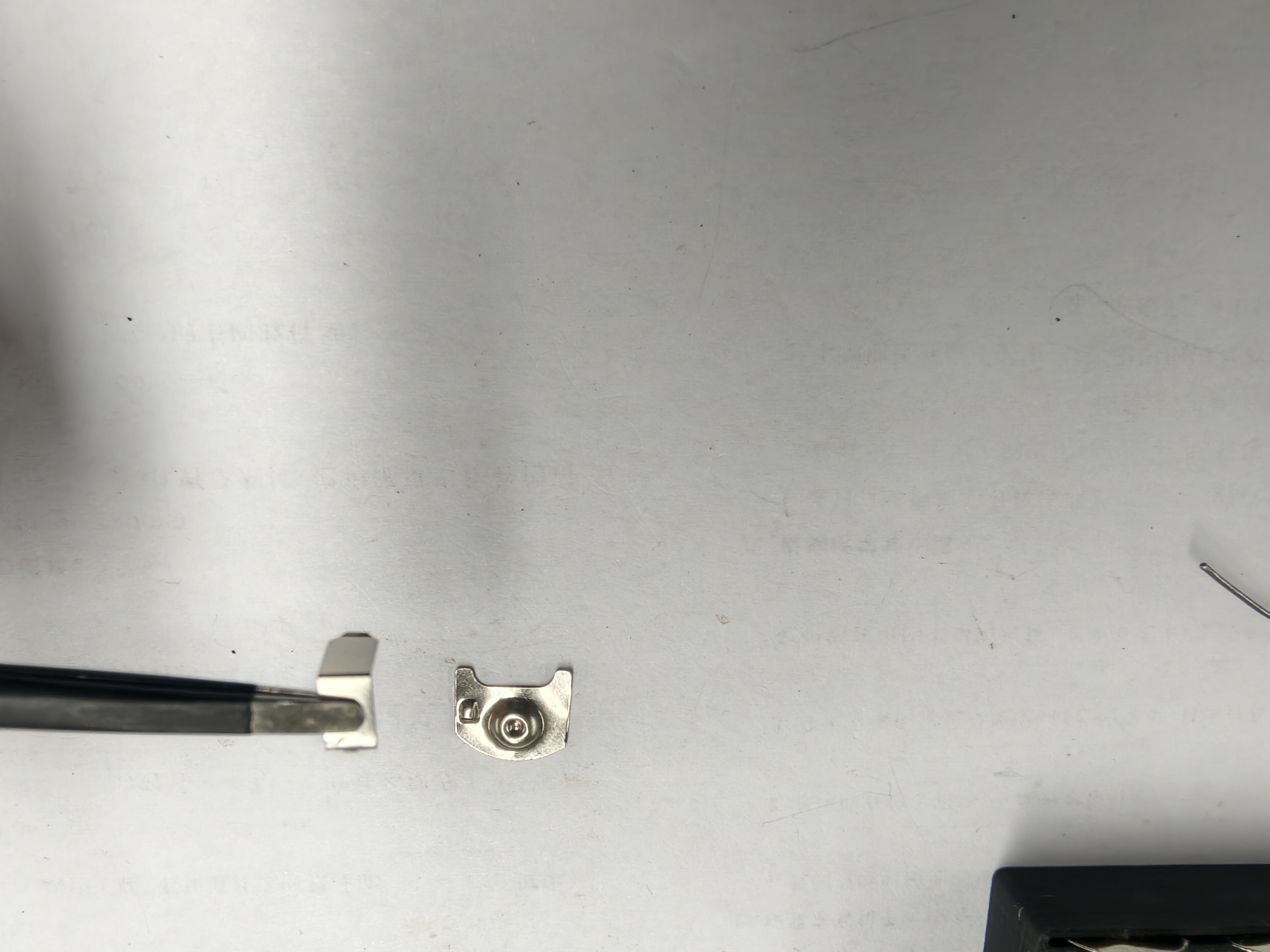

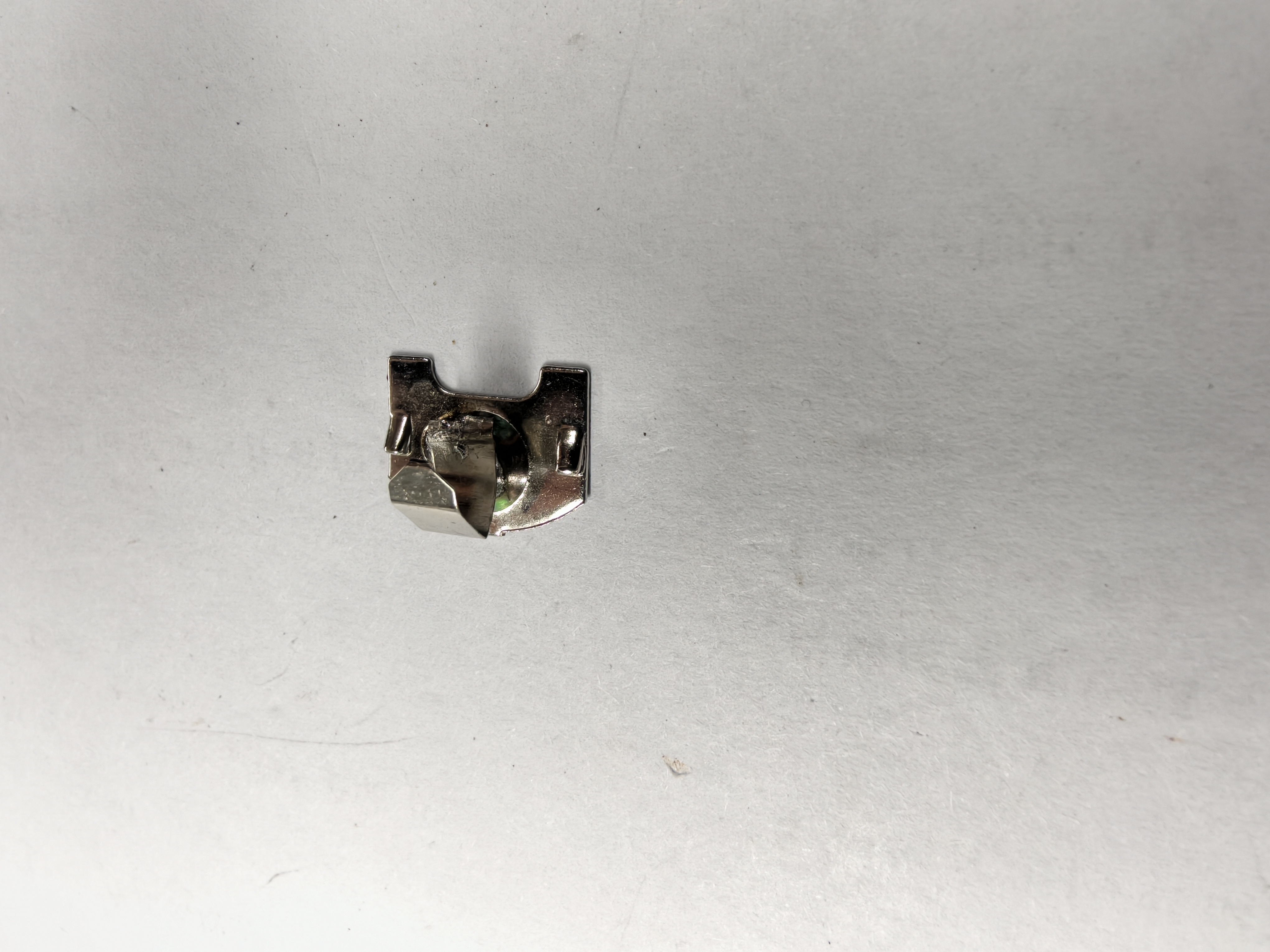

2. 将4mm宽度的弹片，先折叠好合适的角度，再焊接，期间装电池测试电池与正负极是否能够正常接触

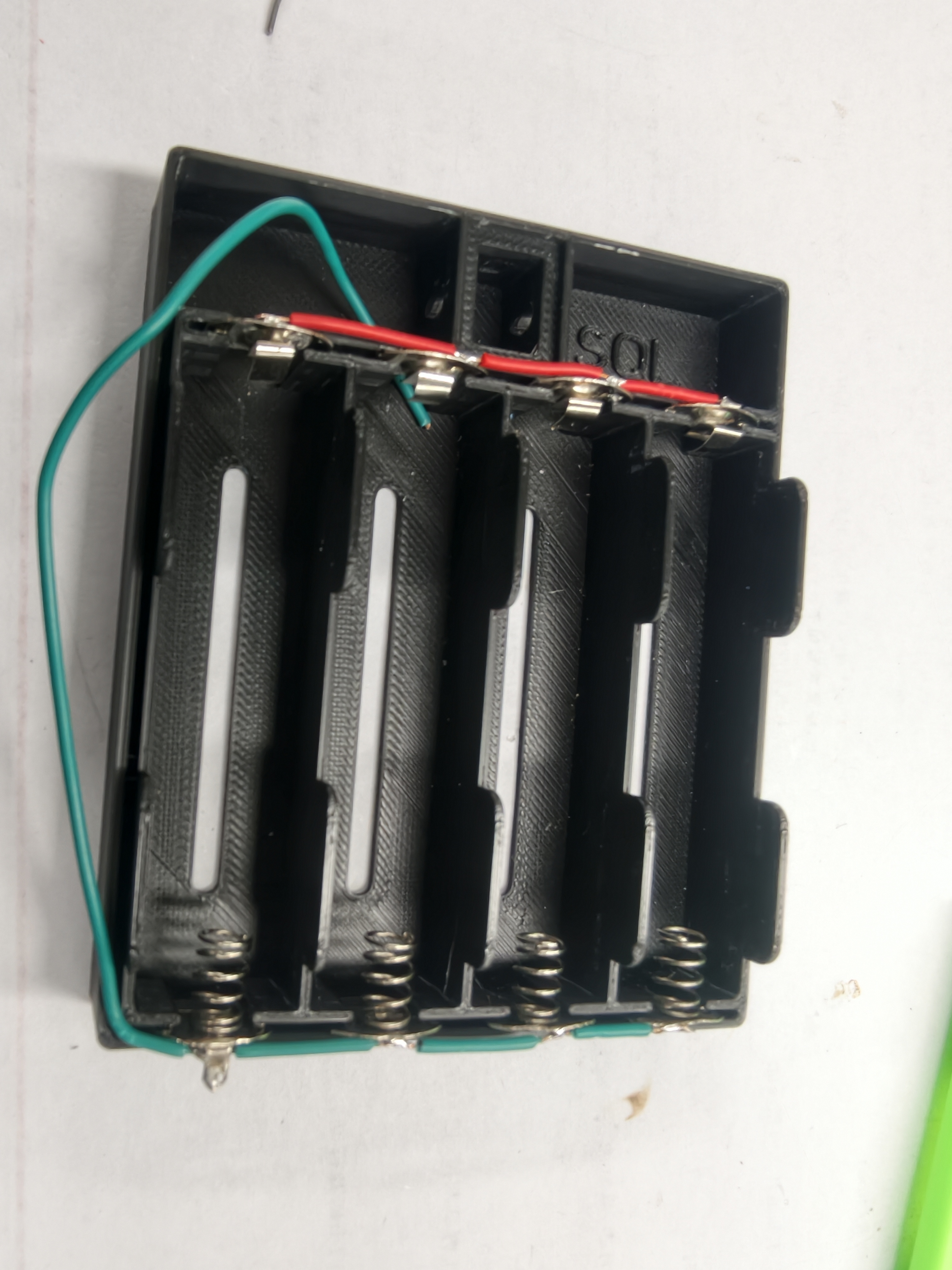

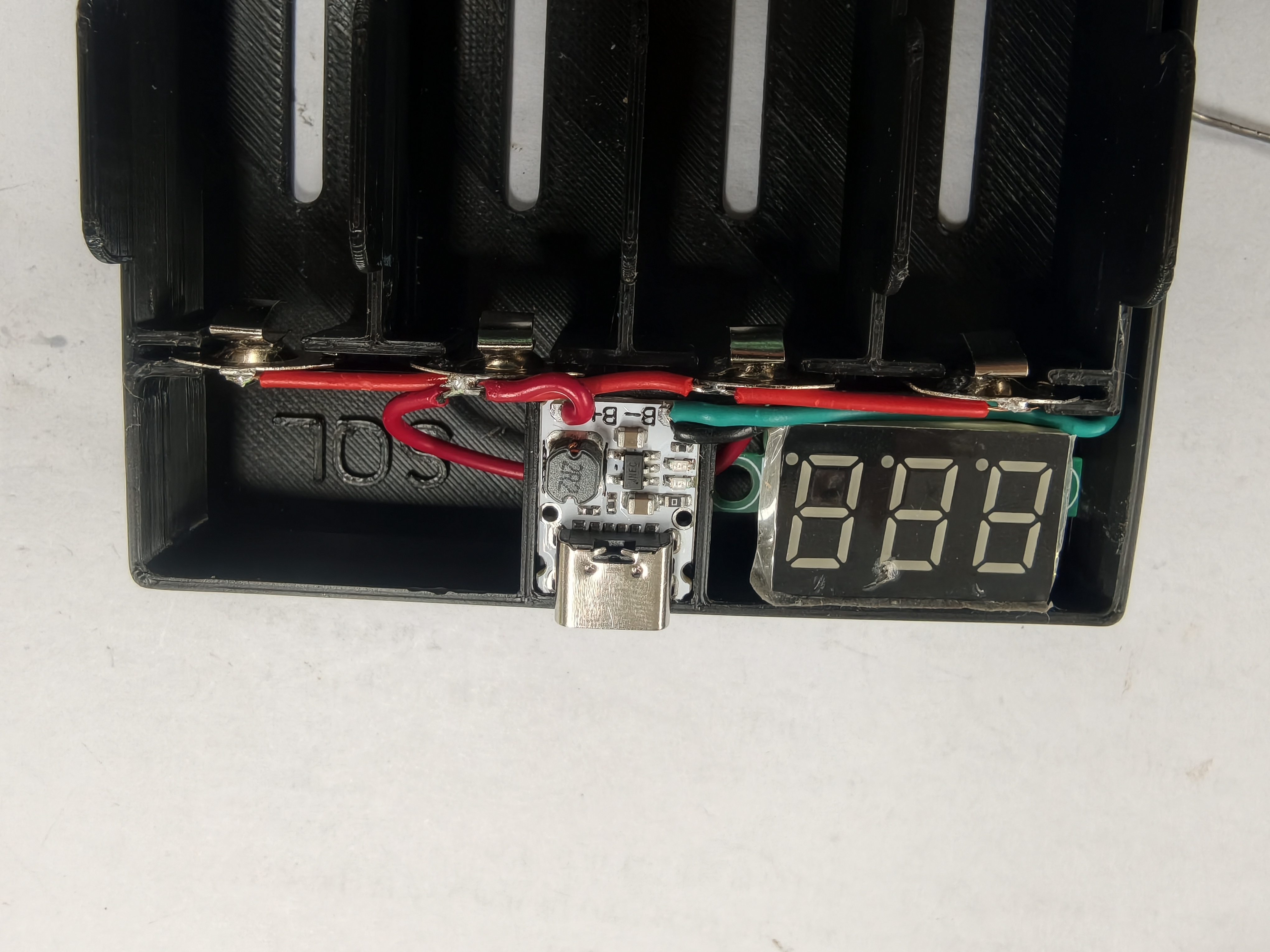

分别排布好线，焊接即可

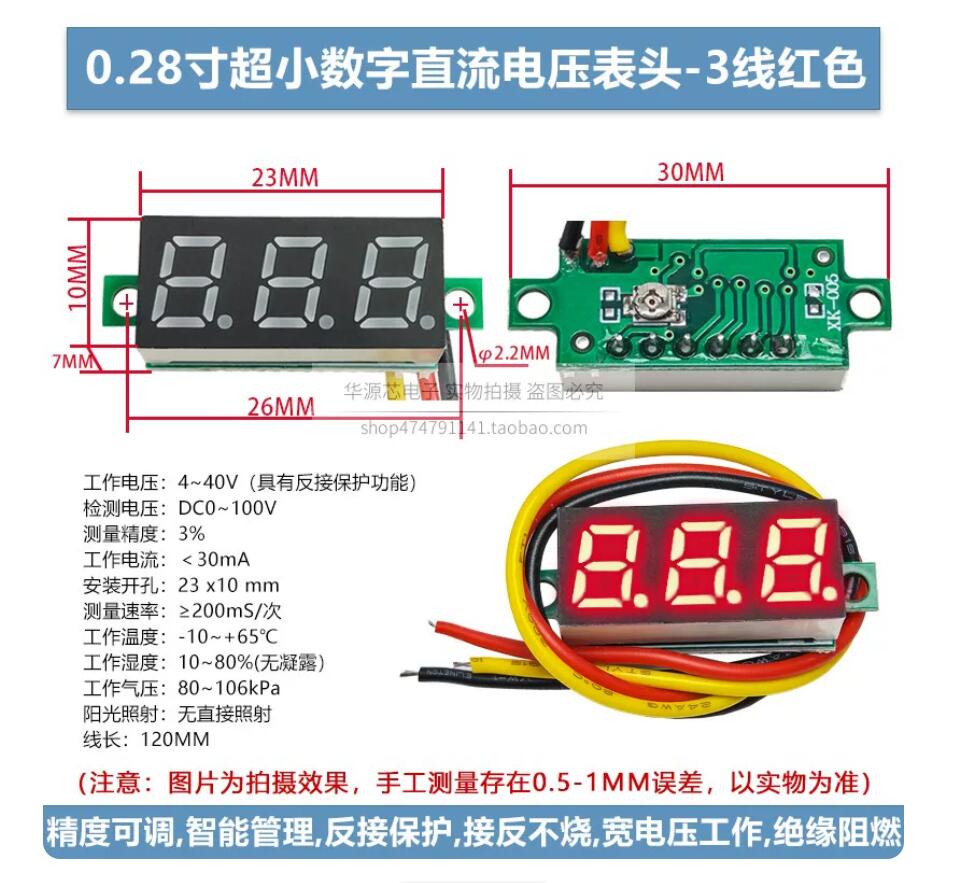

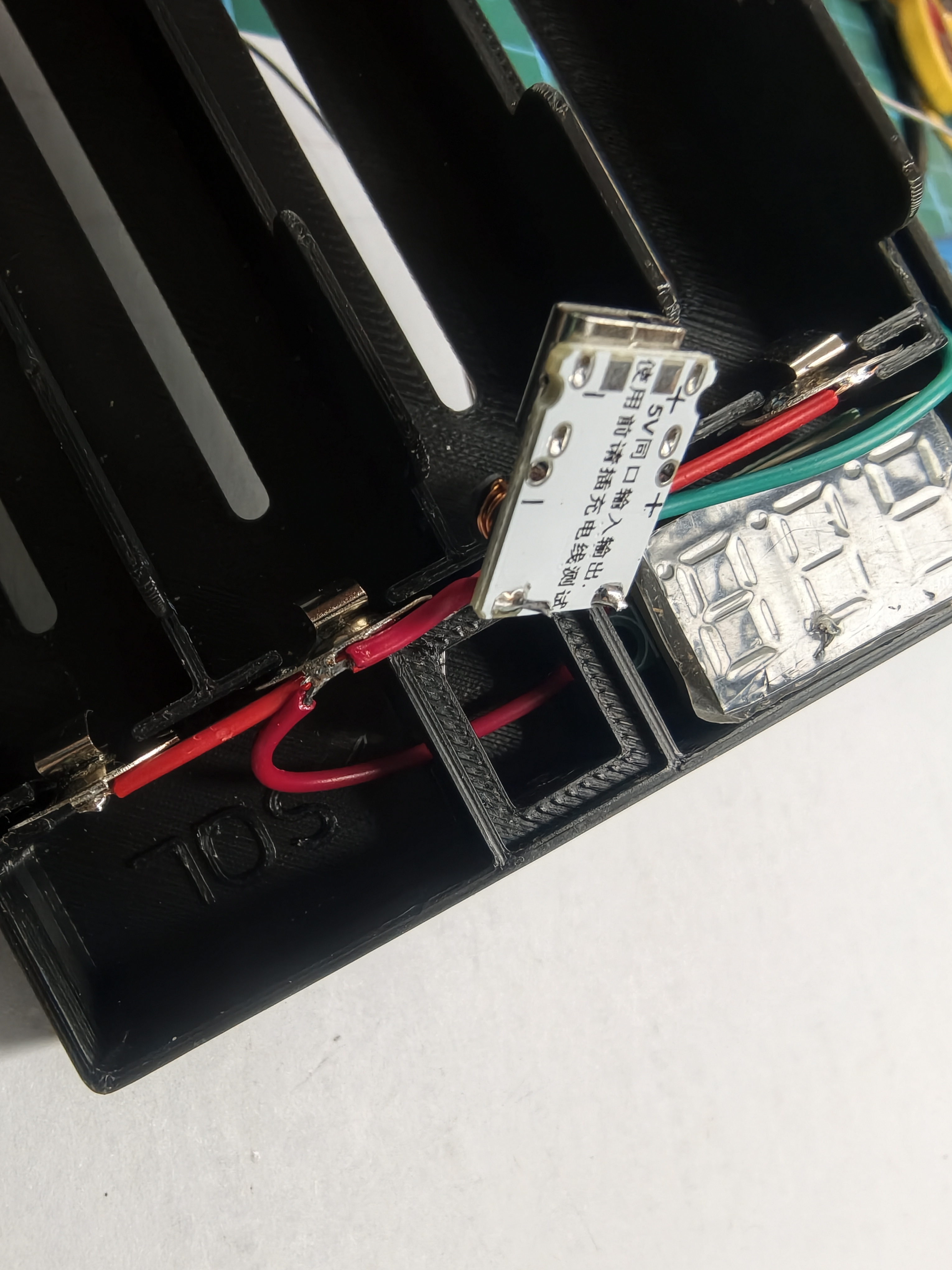

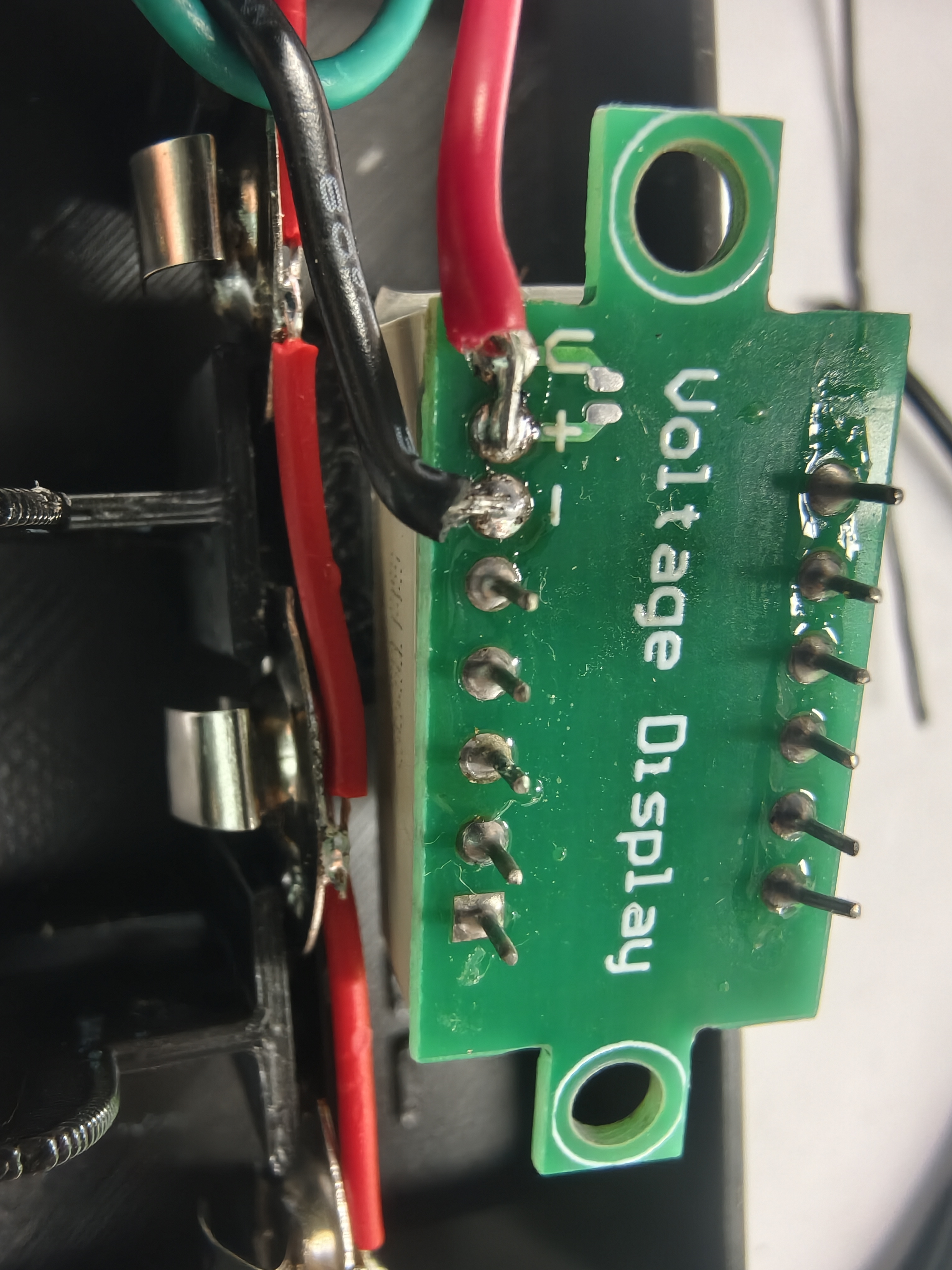

请仔细看图，此模块有三个引脚，此处只用到测量电压的功能，因此只需将U、+两引脚并联到电池正极的线路，将负极并联到电池负极即可

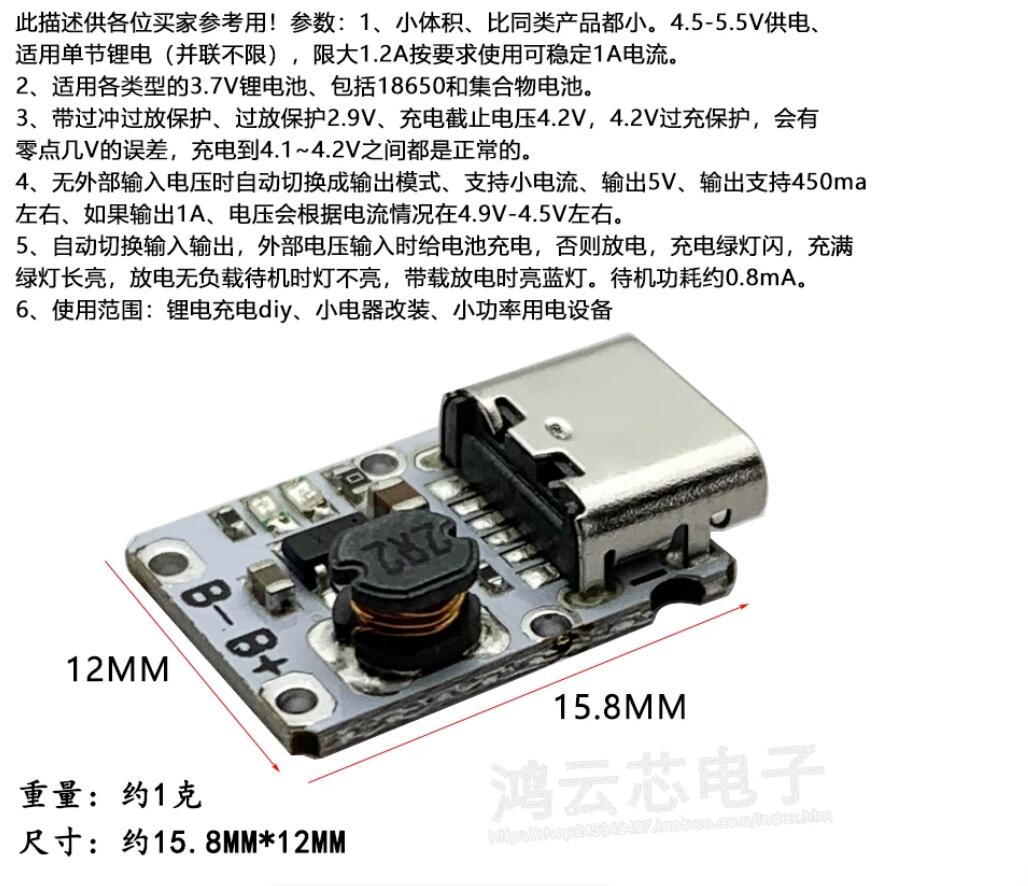

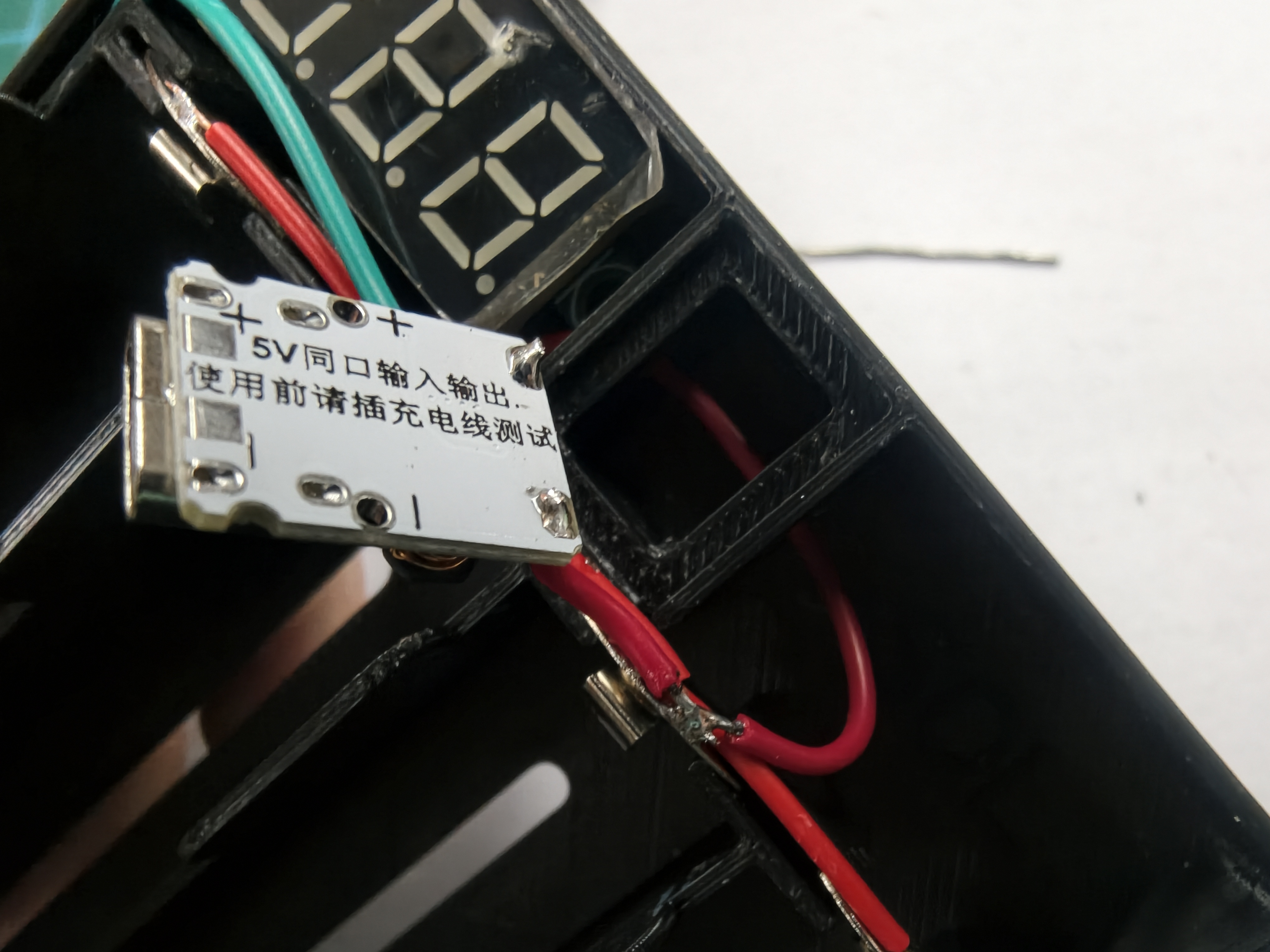

将电池的正负极导线接入到充电模块的B+、B-即可，注意避免虚焊

插电测试正常充电，无问题

1. 注意，此处作者仅需要在室内桌面充电，因此并无涉及防水，盖子等其它非必要元素，充电器建模原图纸已经上传，若有需要，可自行下载更改参数等
2. 至此，本项目完毕
