本项目是给蓝牙音箱更换3D打印的物理旋钮,并去掉旋钮调节音量这个功能。具体型号请看文章的材料部分,原因是此旋钮极其容易受到播放音乐的振动的影响,导致音量忽大忽小且发生的频率极高,因此不得不更换掉。附有打印文件,你可以下载直接打印,也可以现在源文件自行添加文字编辑自定义。希望能够对你有用。
1

更换旋钮原因

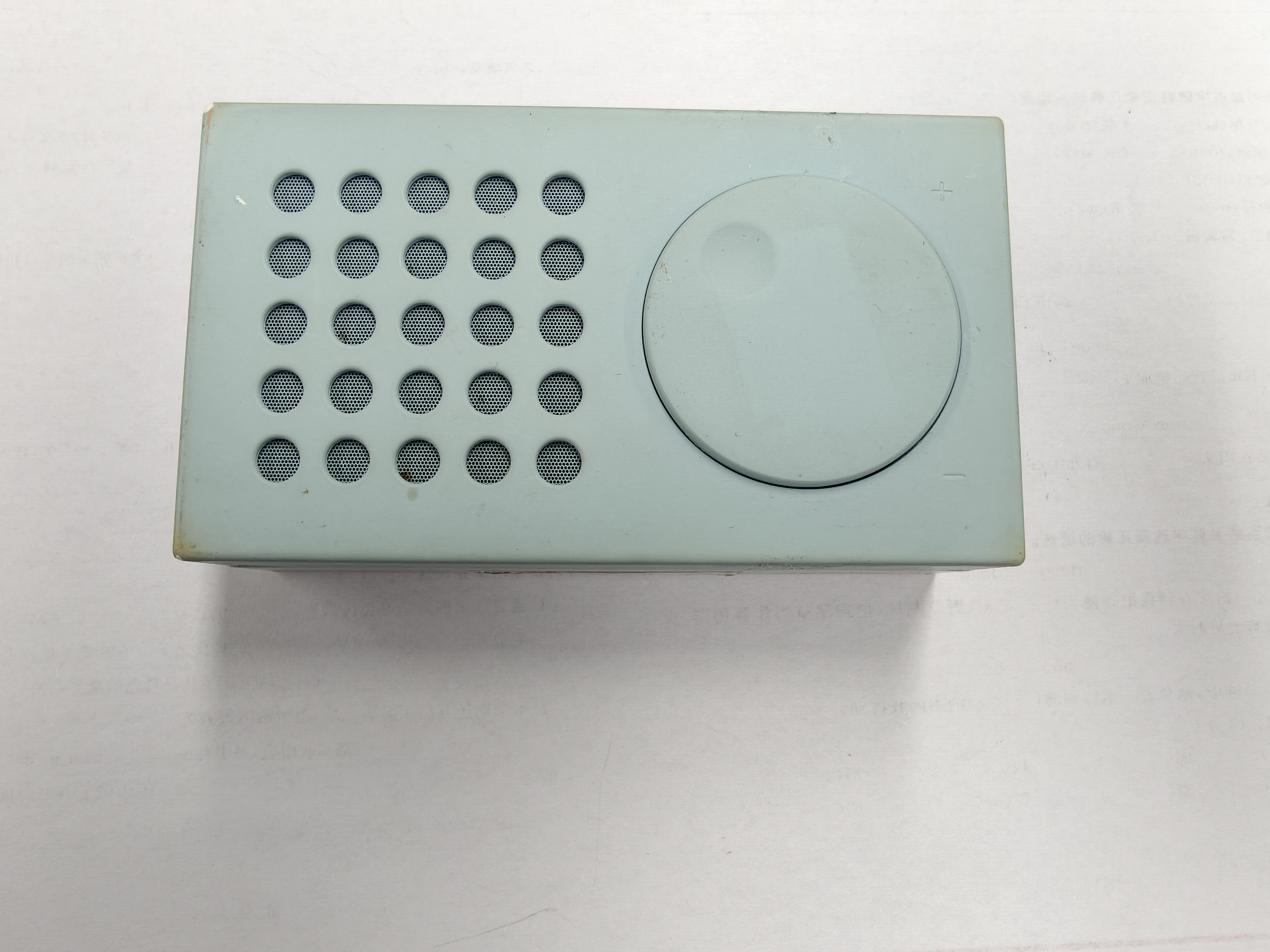

  1. 实际使用过程中,旋钮会跟随音乐振动而变得忽大忽小,且调音量不具有线性变化,直接变成最大,因此需要去掉物理旋钮。更换为一个新的圆形旋钮,且不能物理旋转

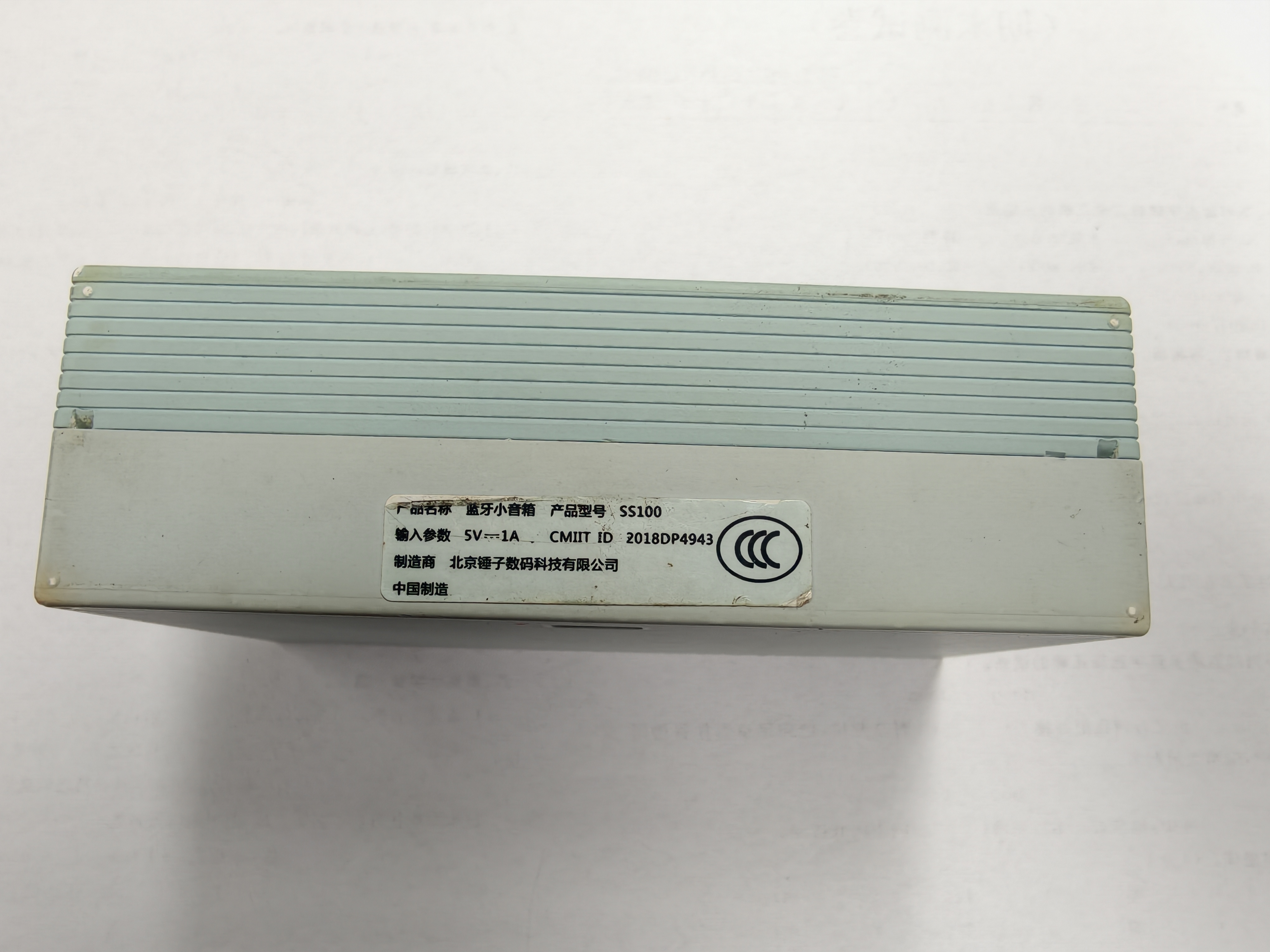

  2. 请核对好型号是否一致
2

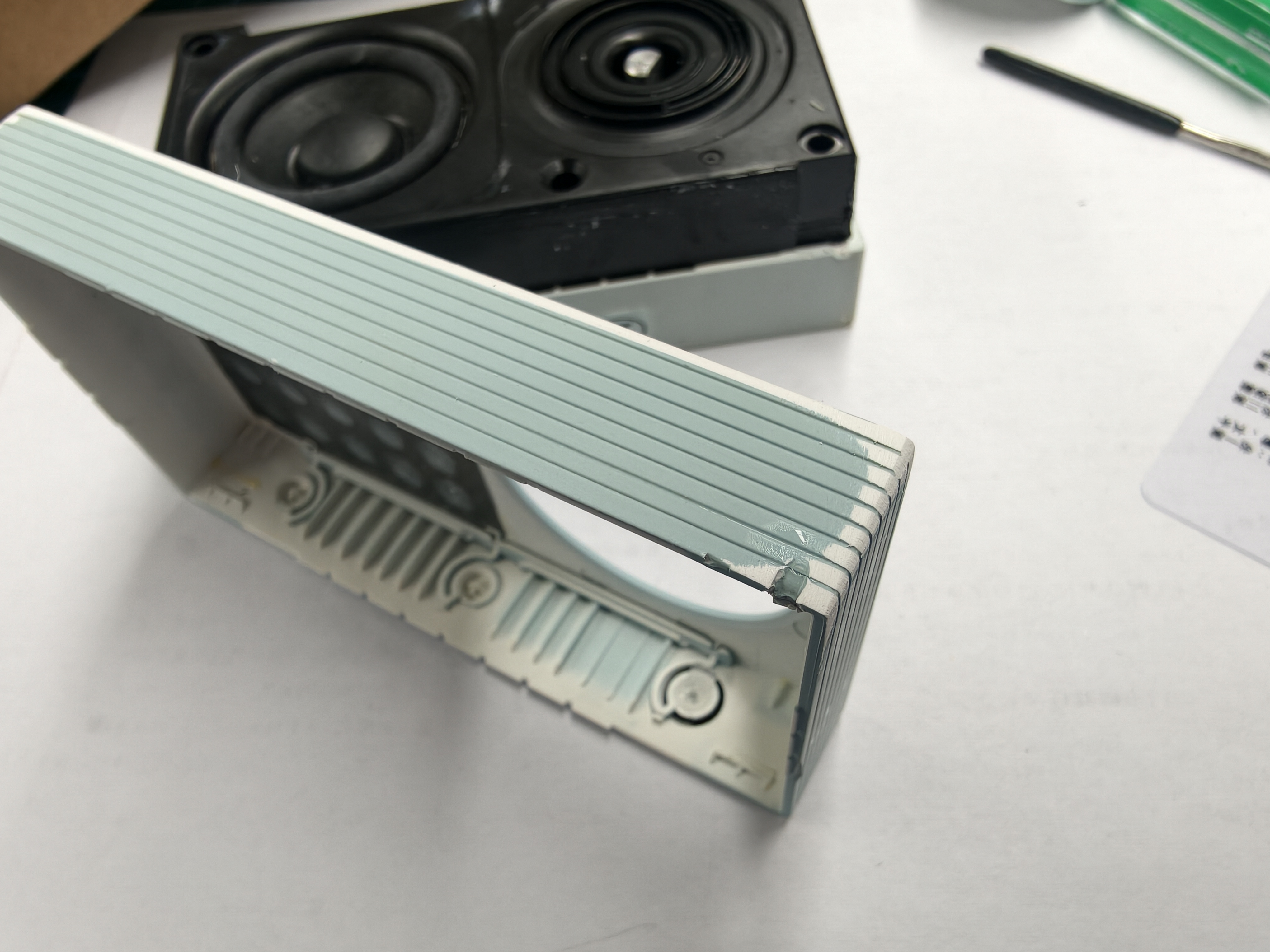

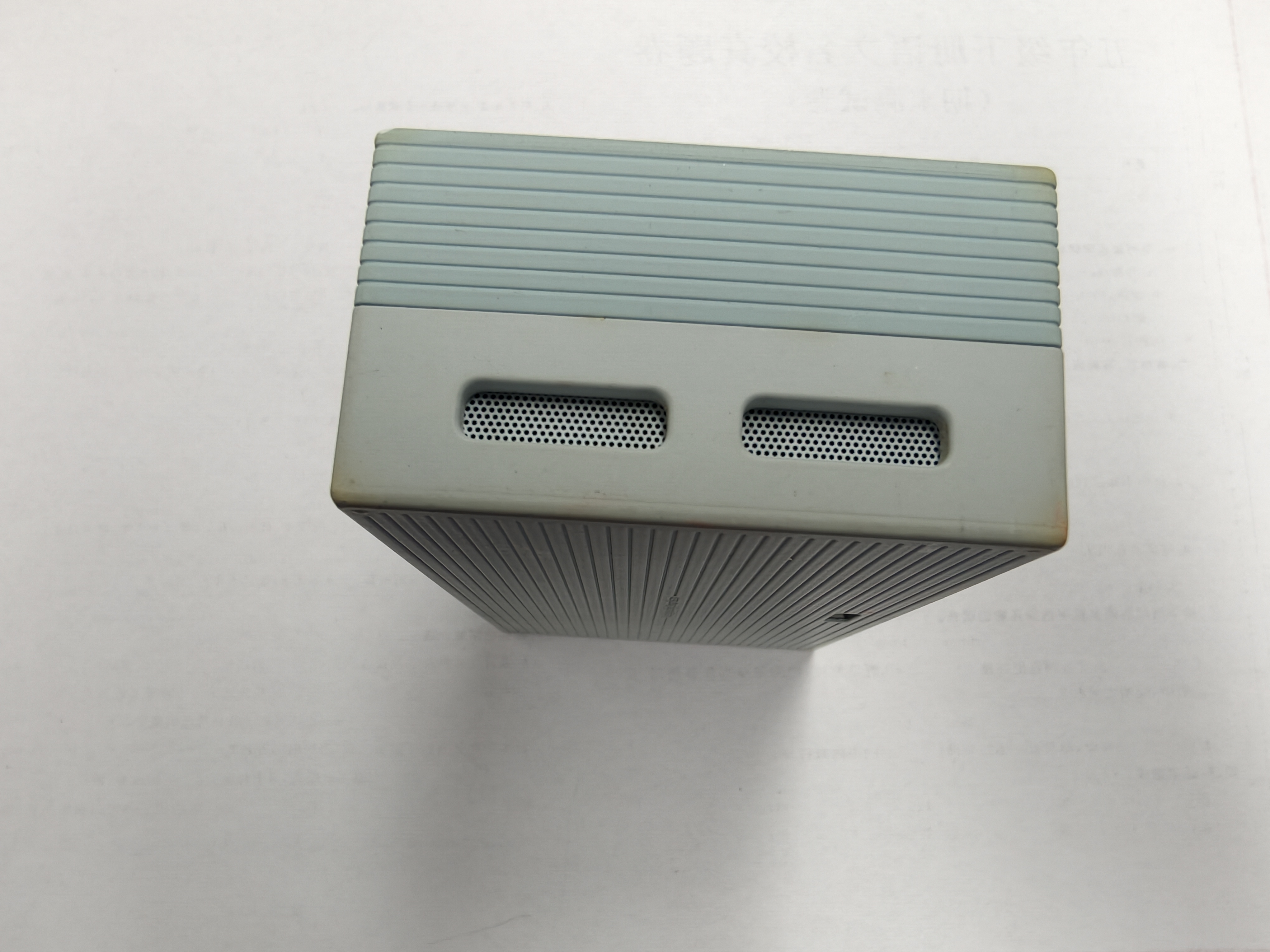

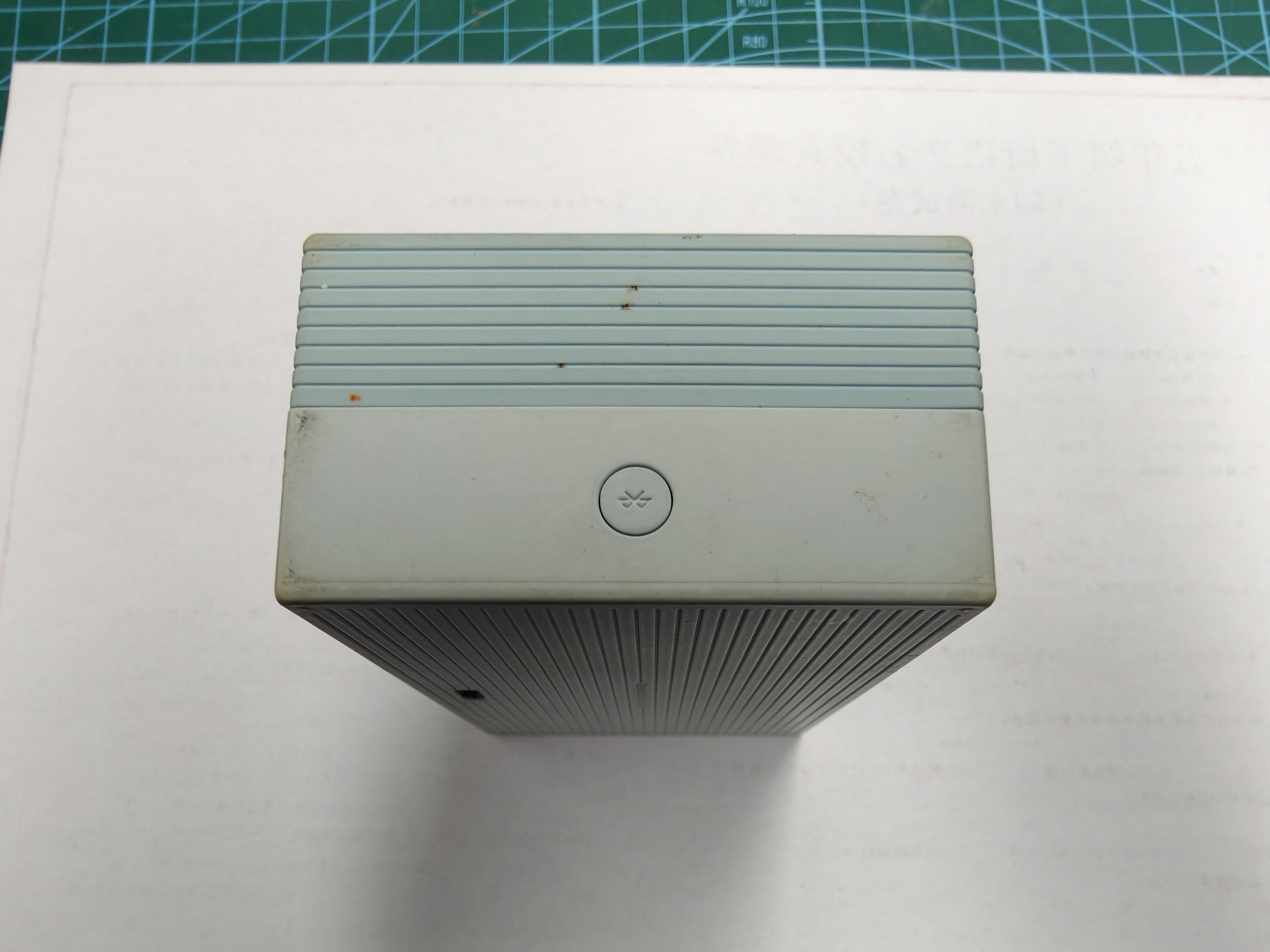

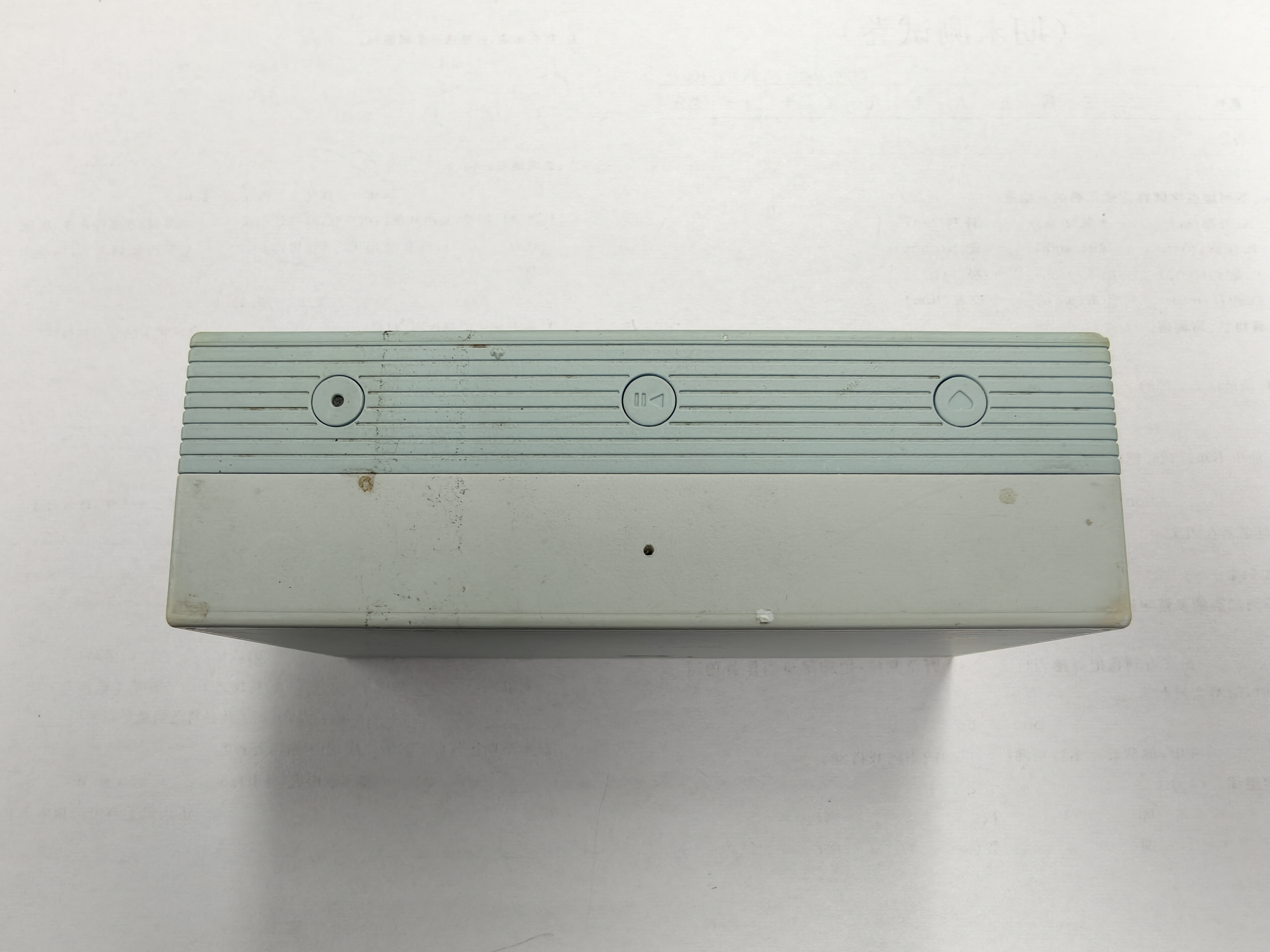

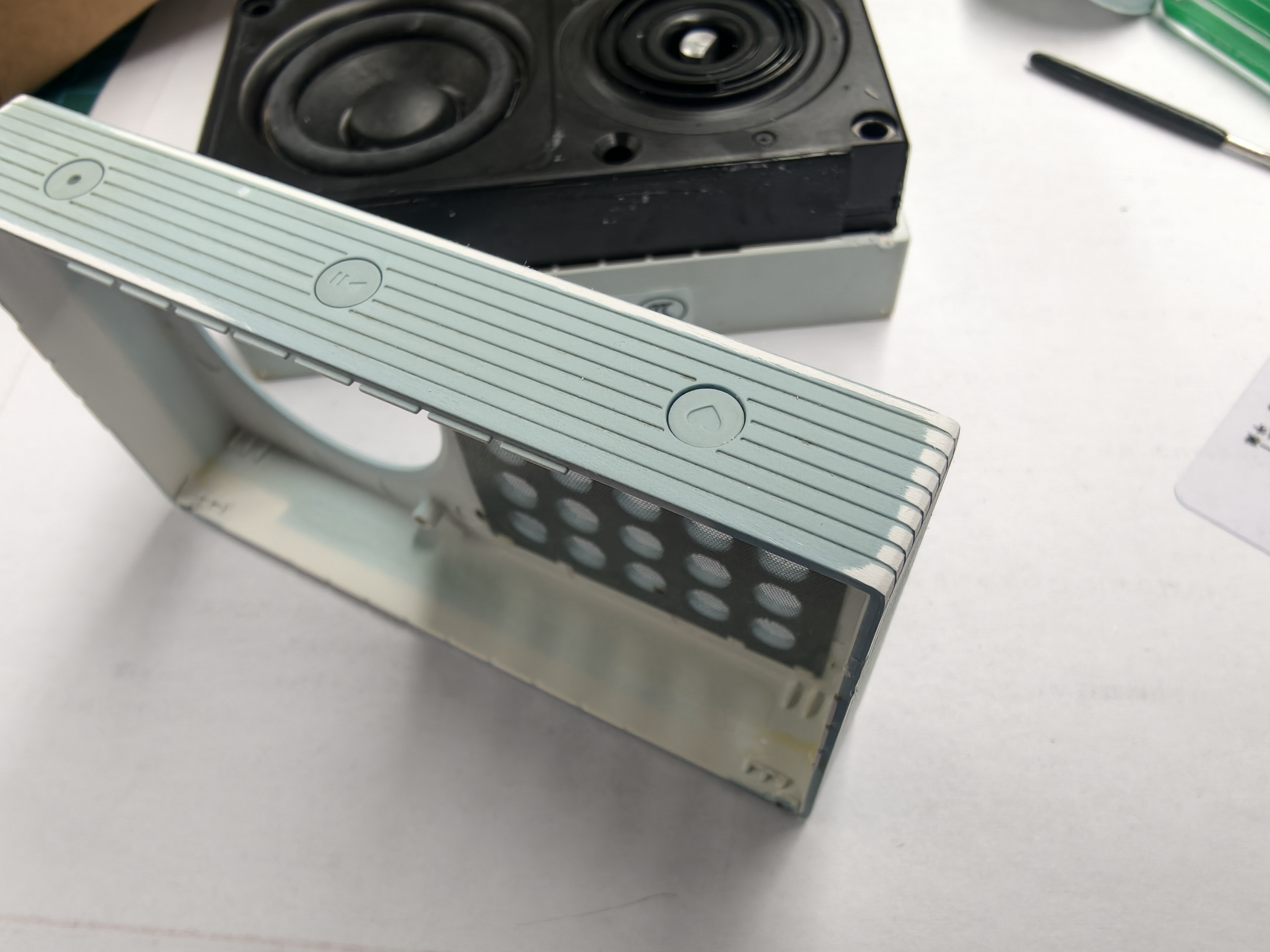

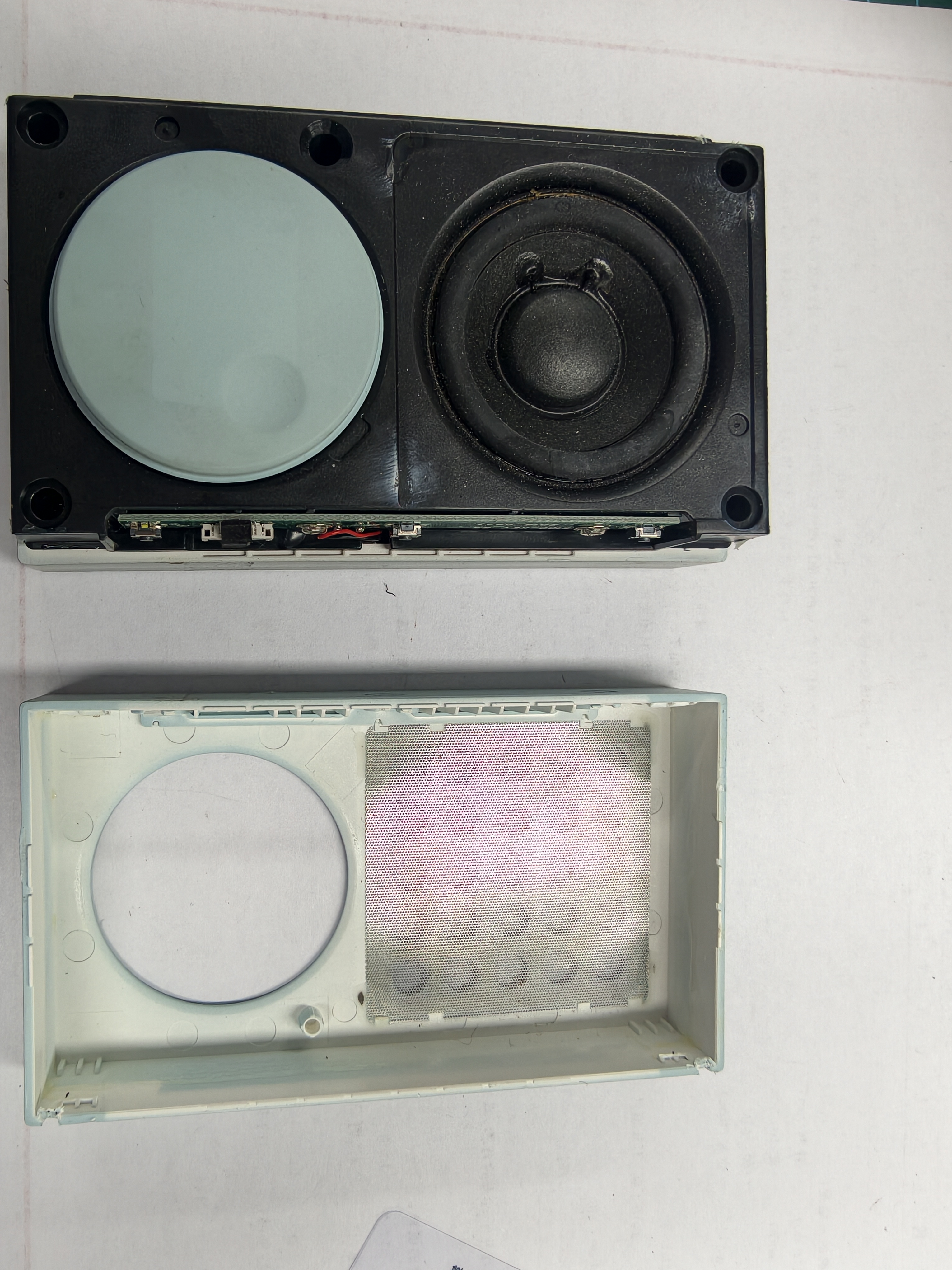

拆外壳

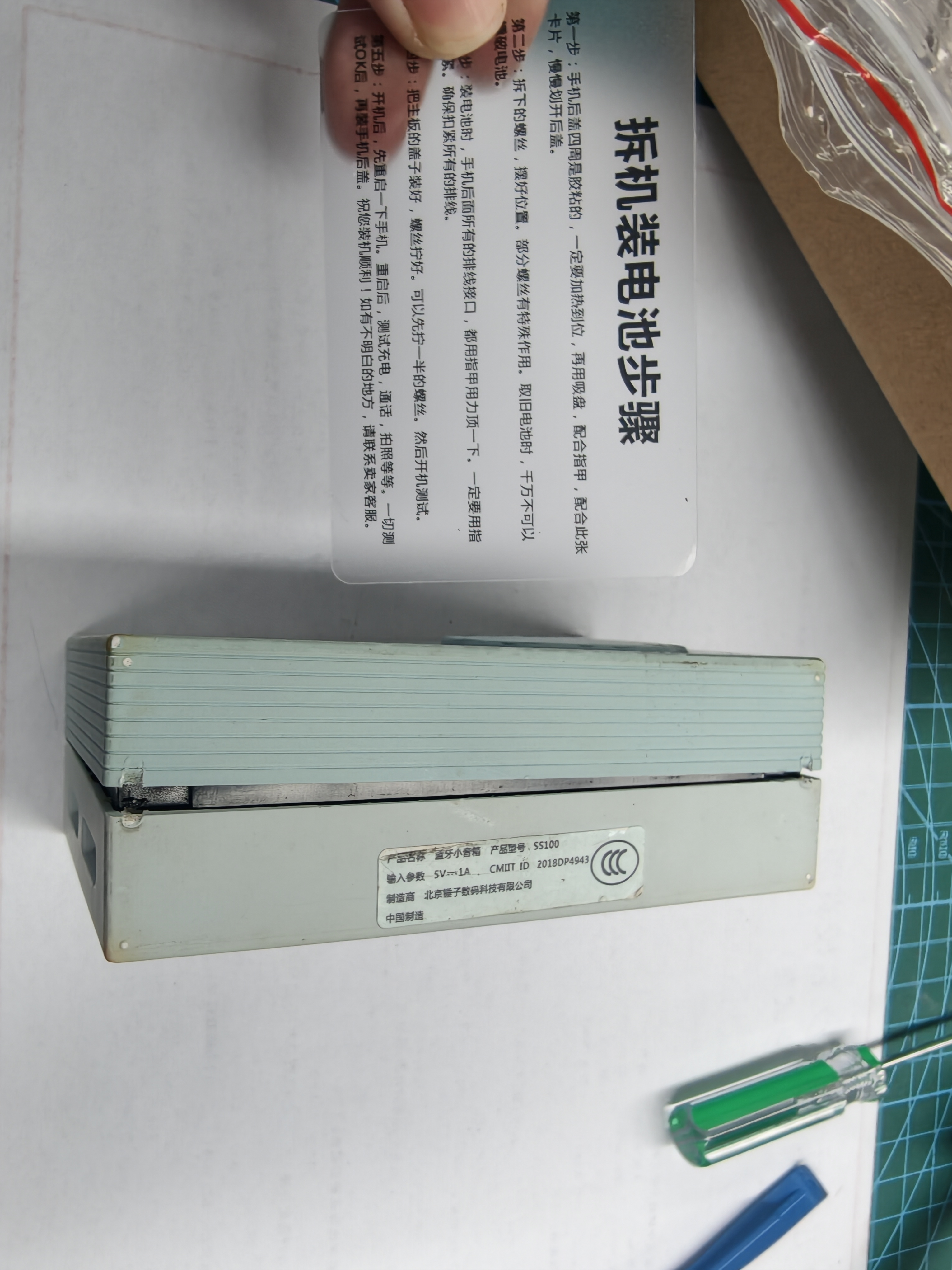

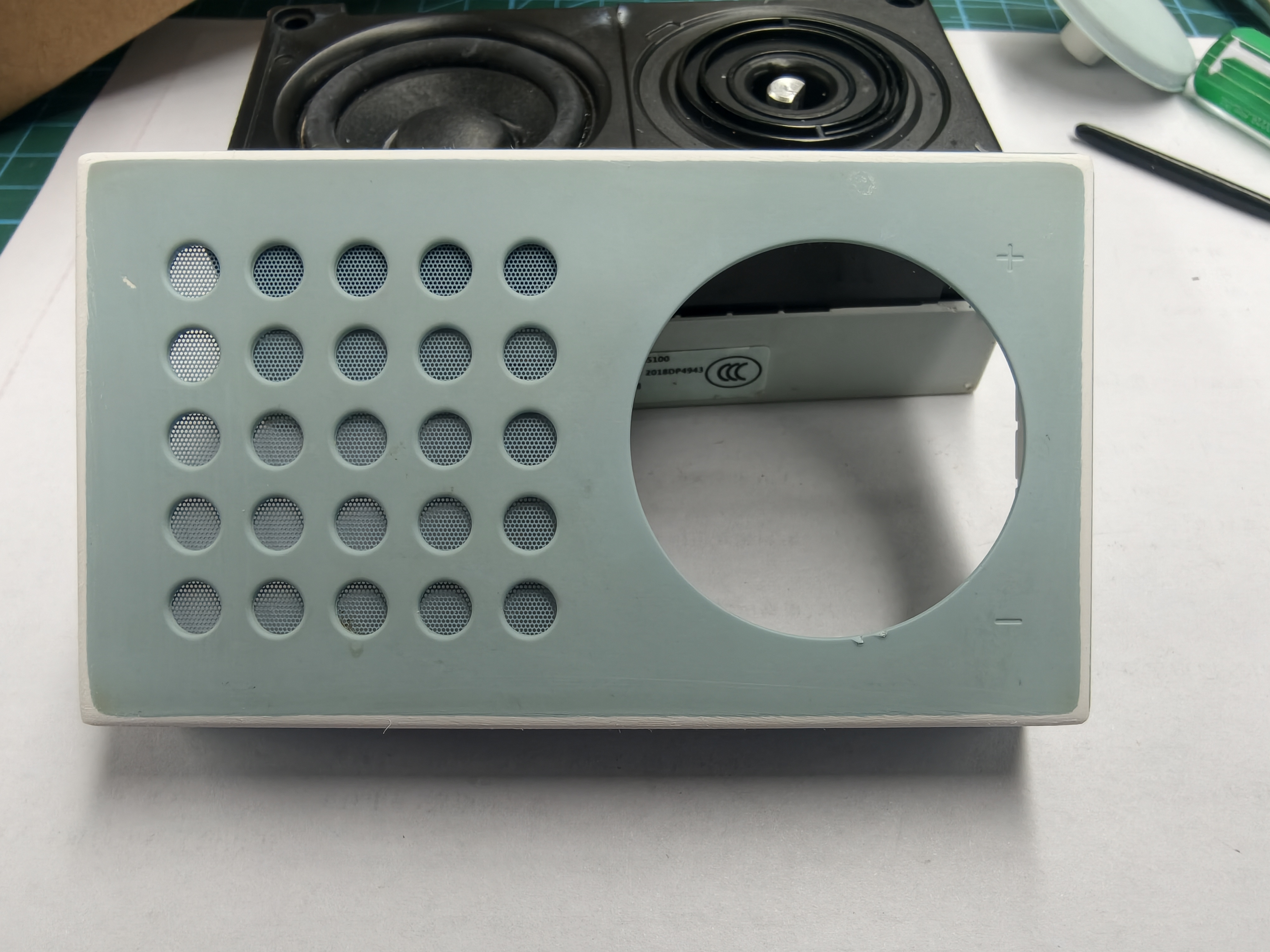

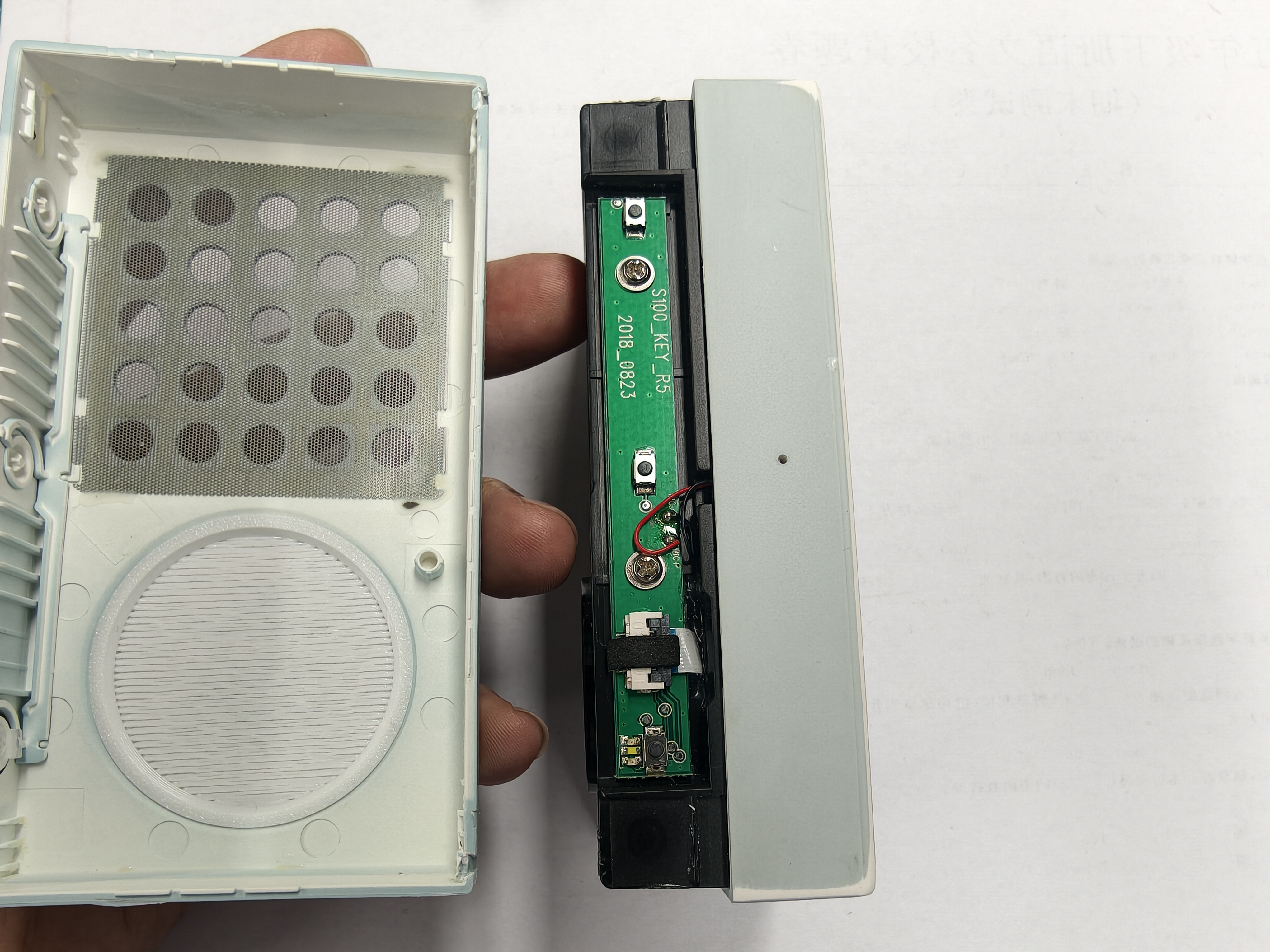

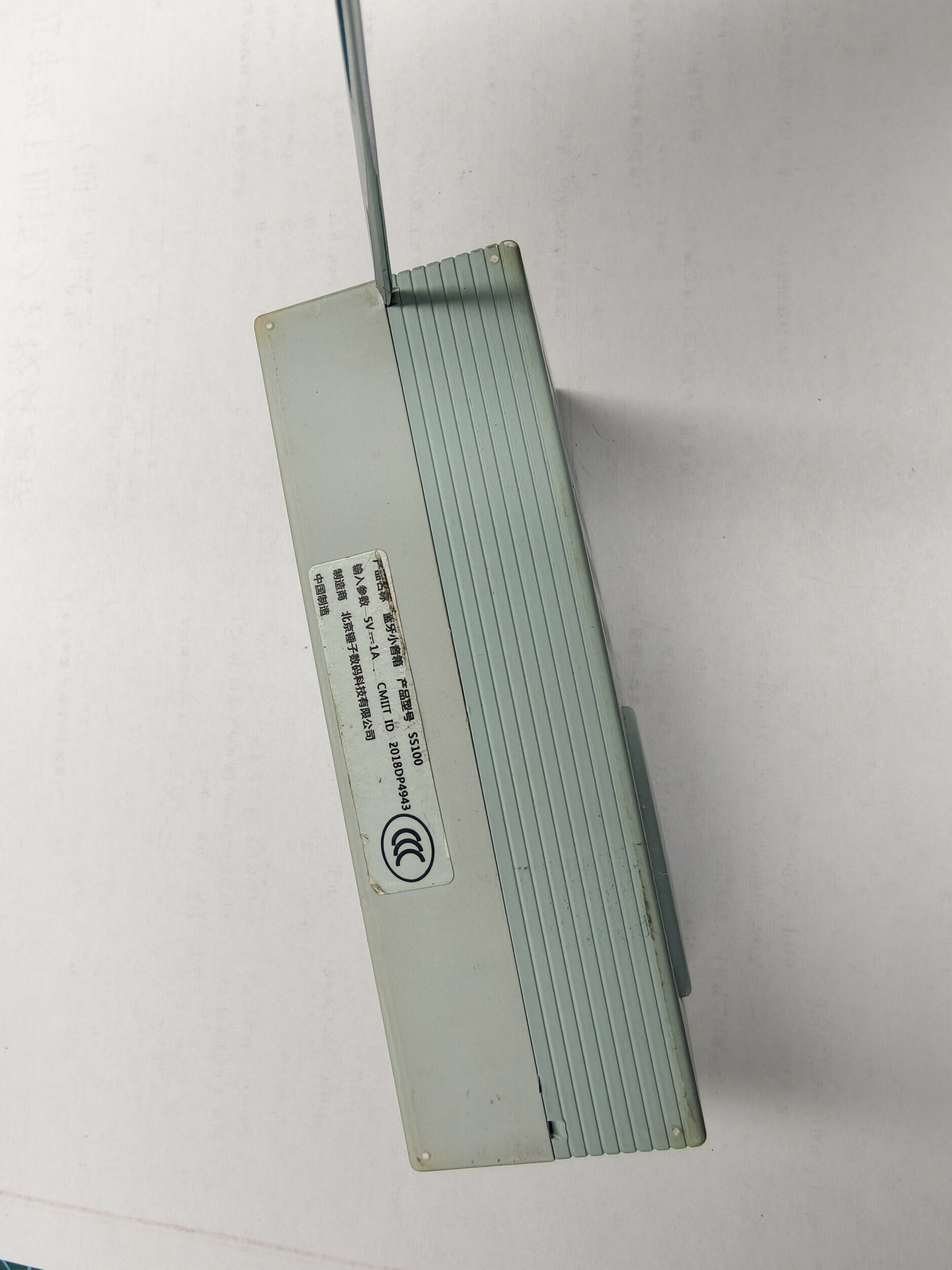

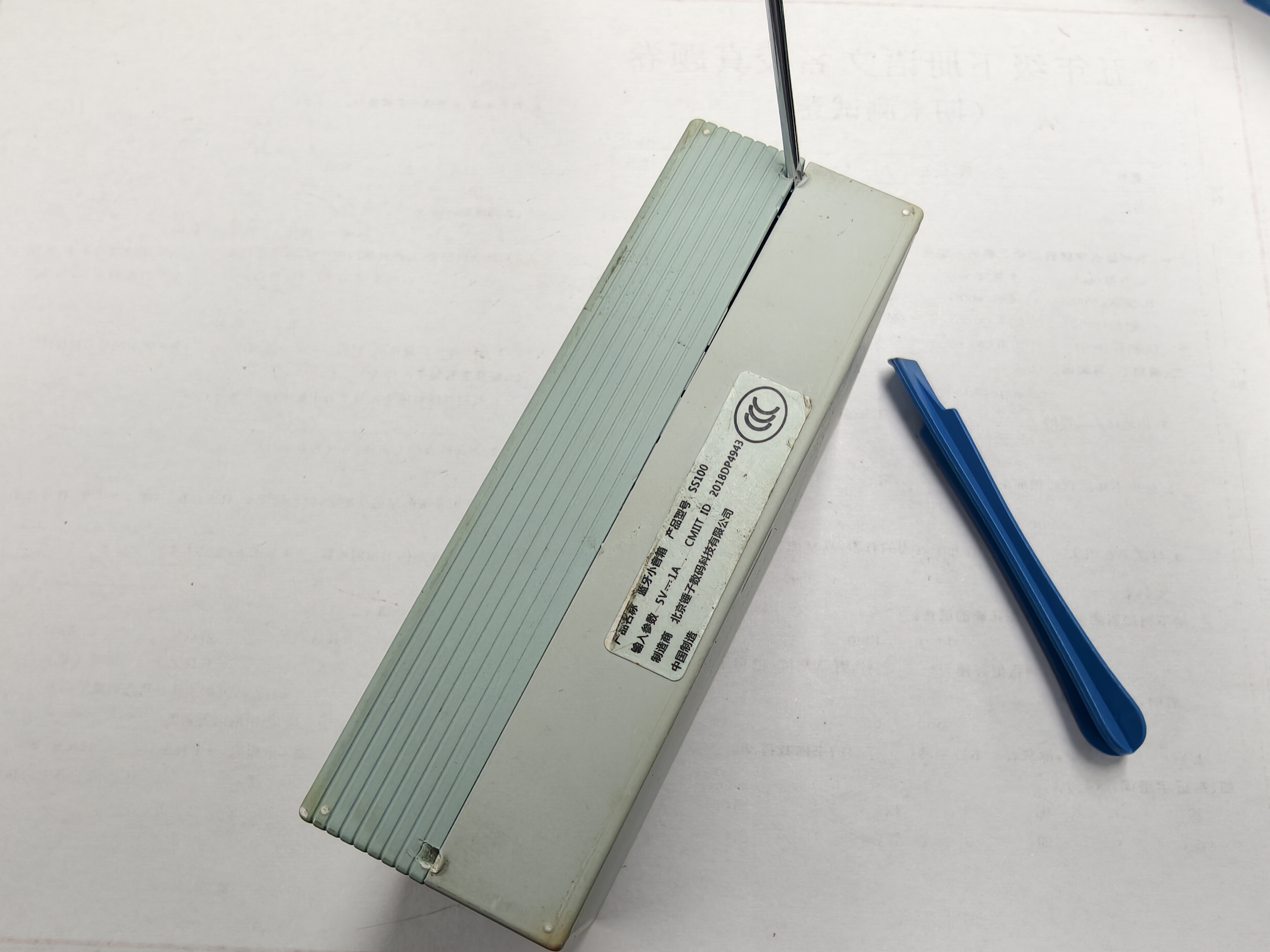

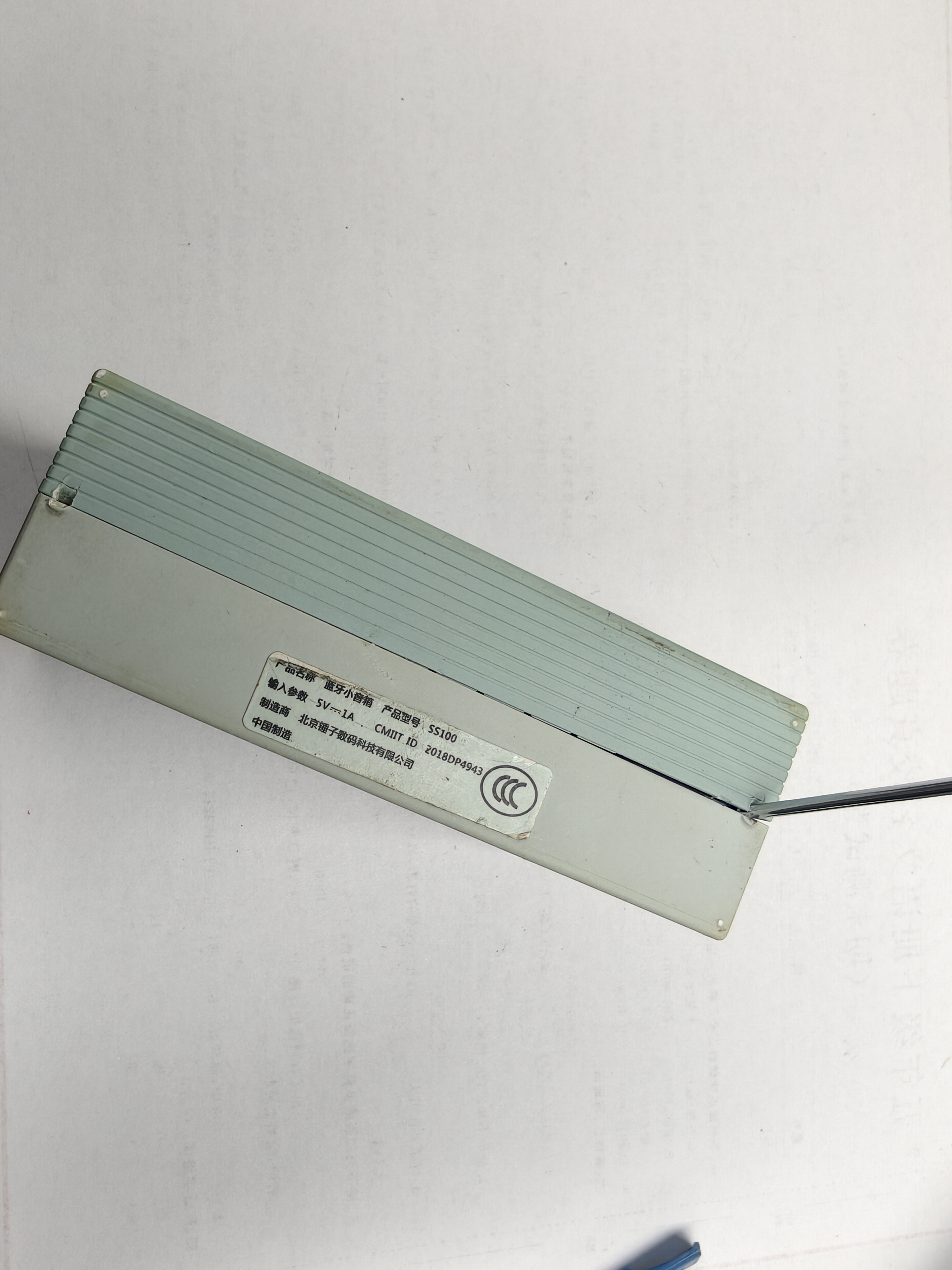

  1. 此外壳粘接紧密,且内侧有胶水粘接,因此需要用到一字螺丝刀(2mm)现在底部的缝隙,撬开一条细缝,另一头是同样的操作
  2. 再使用拆机卡片,伸进去细缝,将胶水划开
  3. 使用大点的一字螺丝刀(5mm)撬开
3

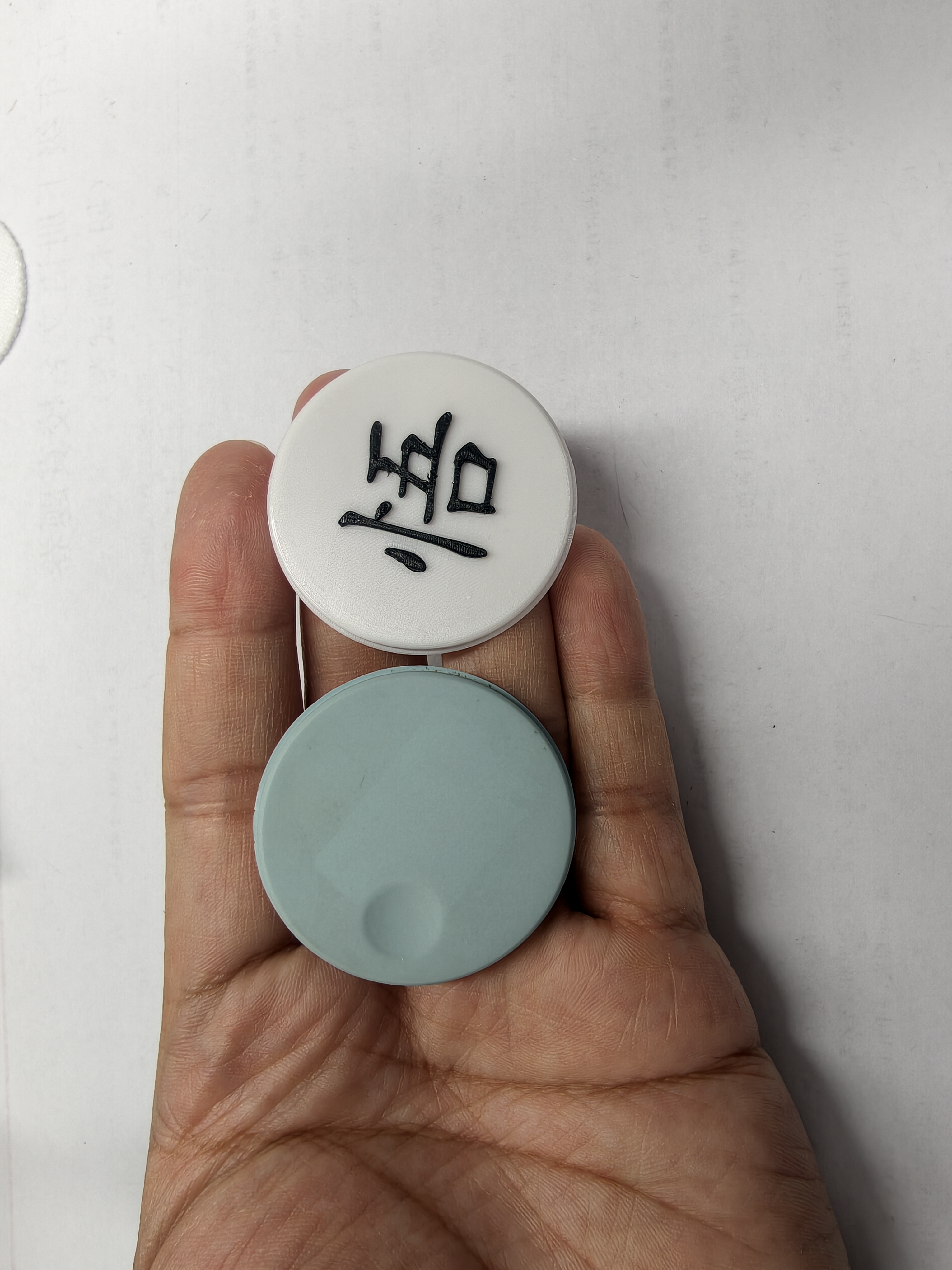

测量尺寸

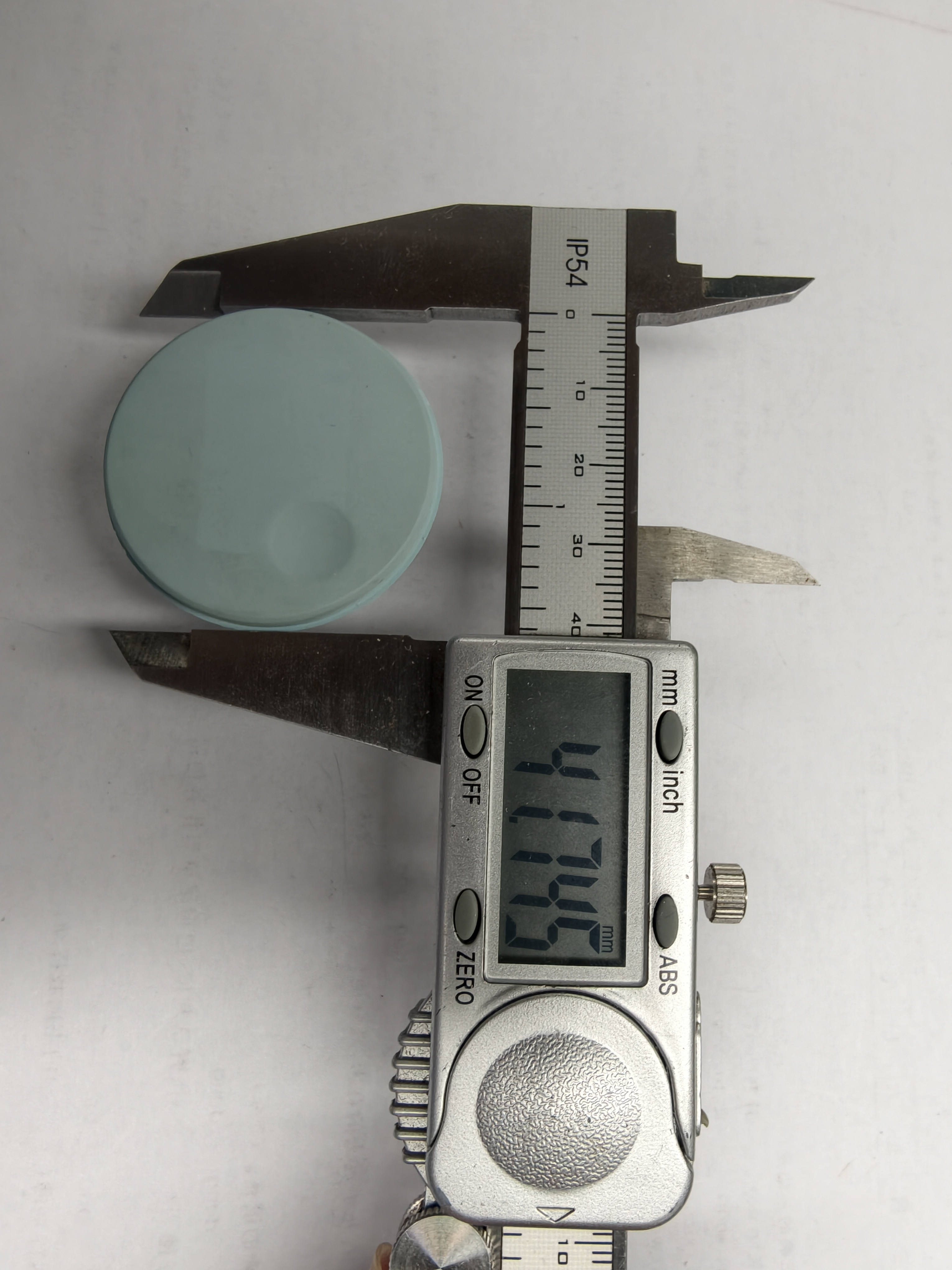

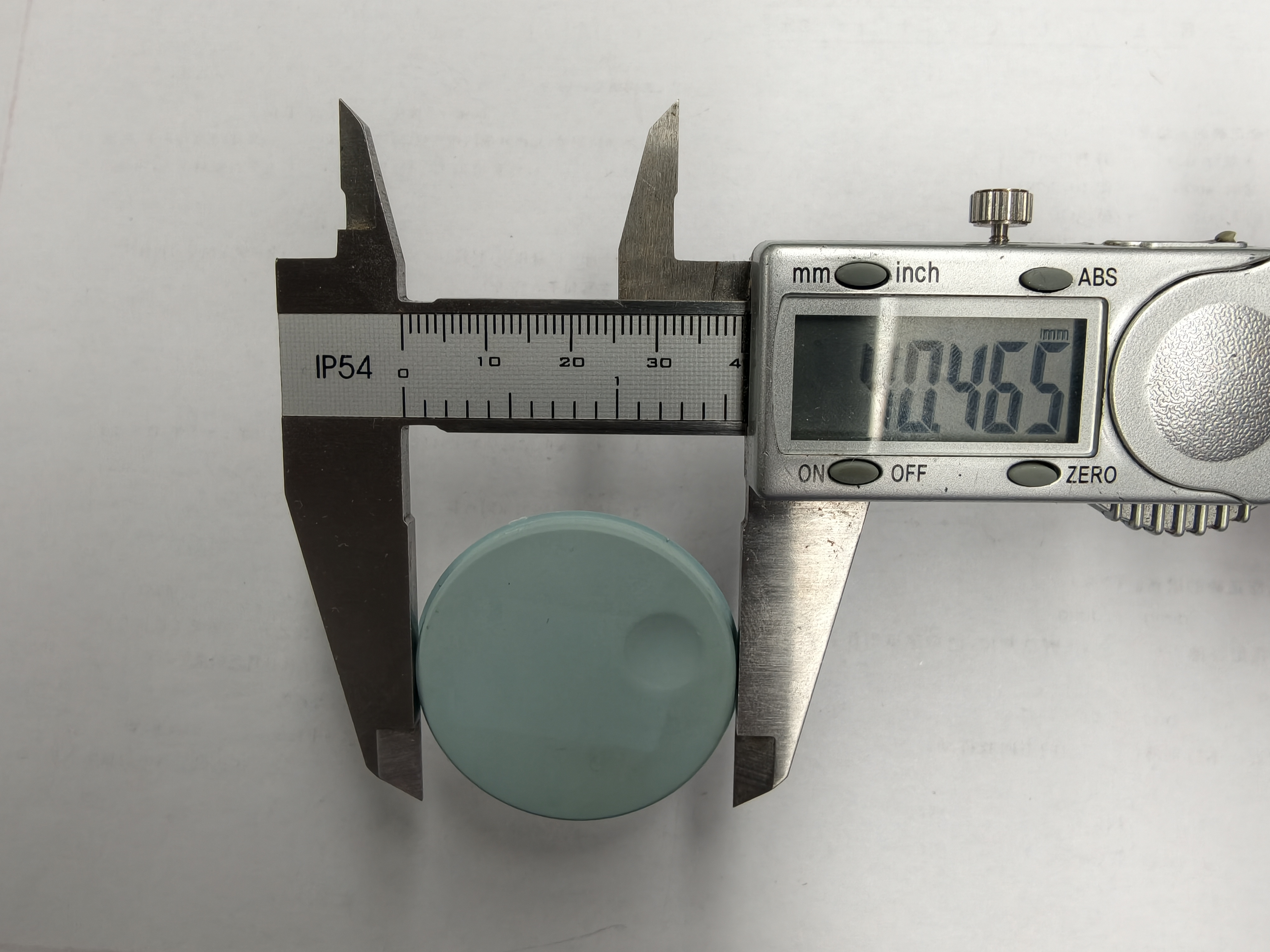

须测量2个直径,且注意打印误差,此处+0.3mm

4

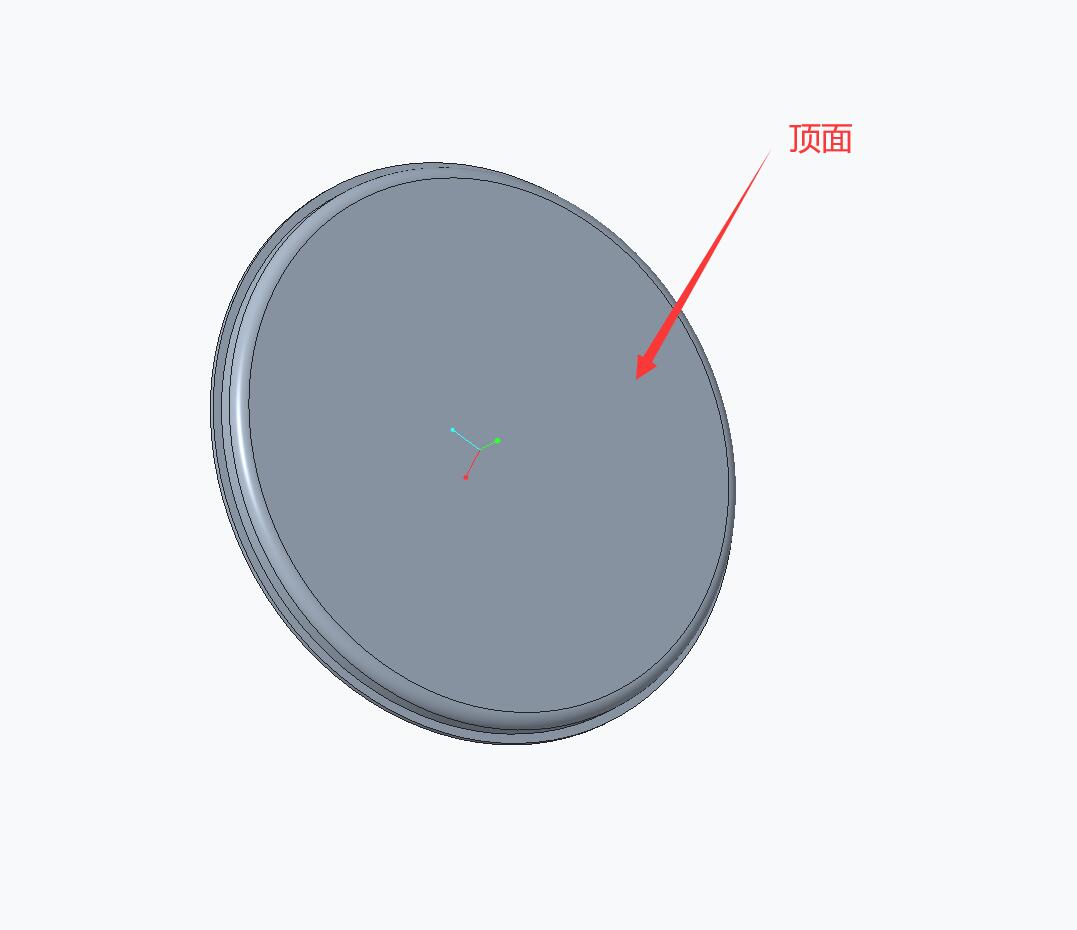

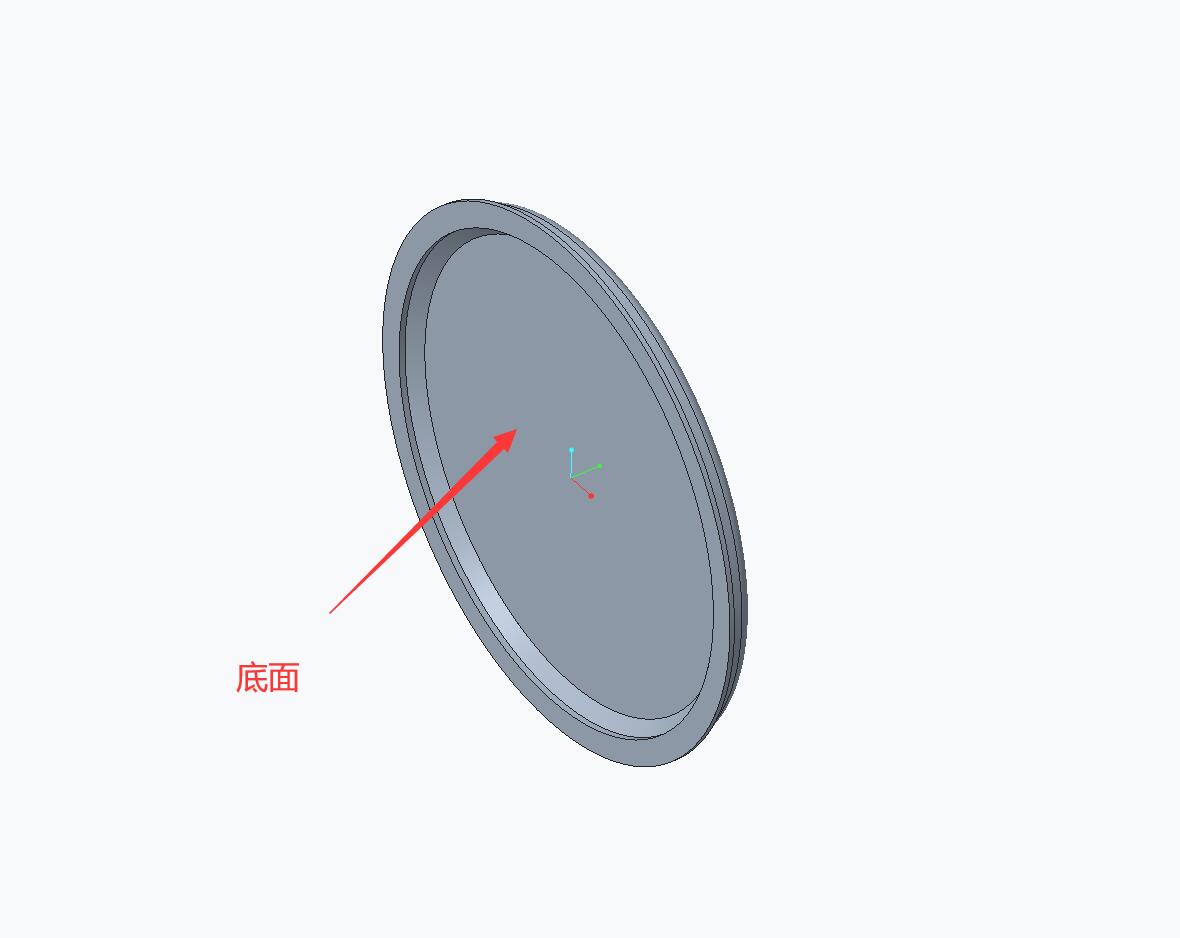

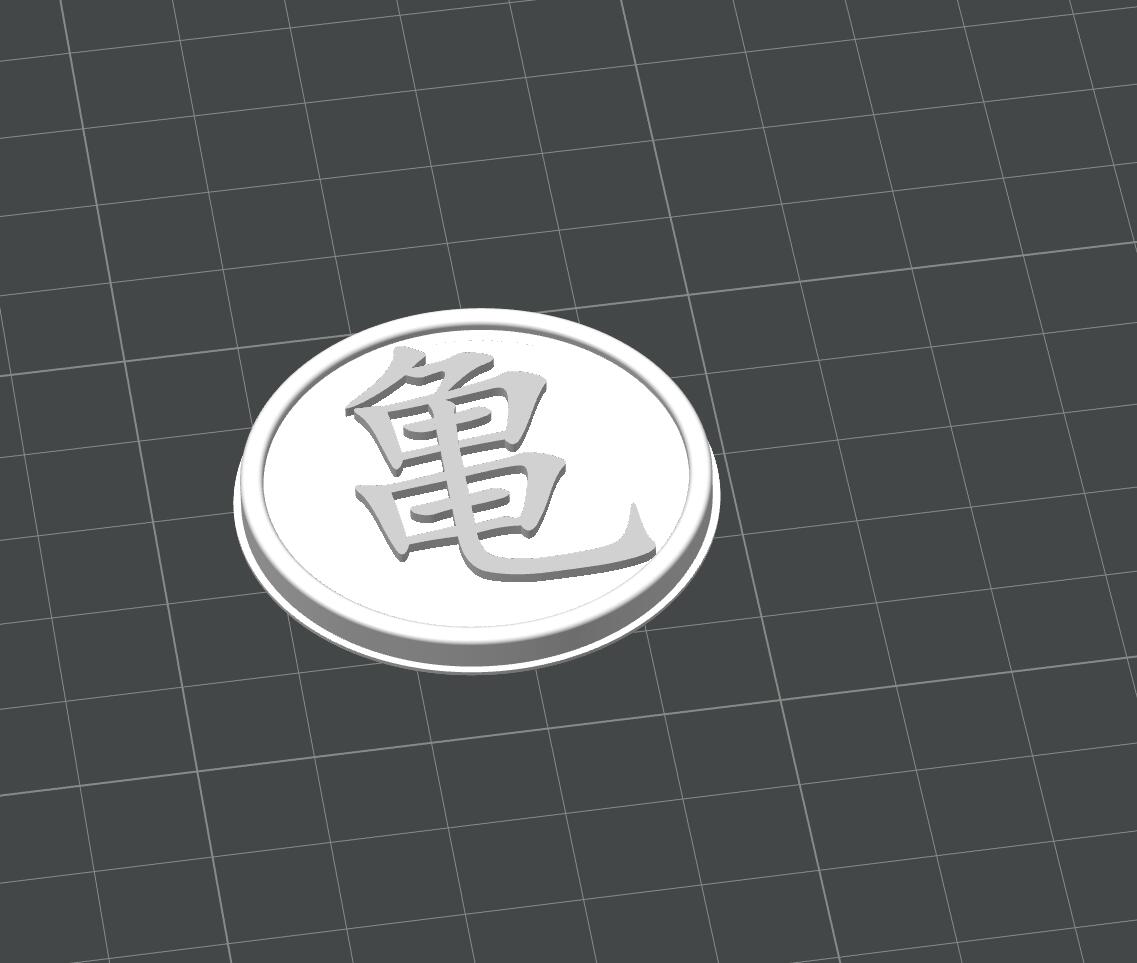

建模图纸

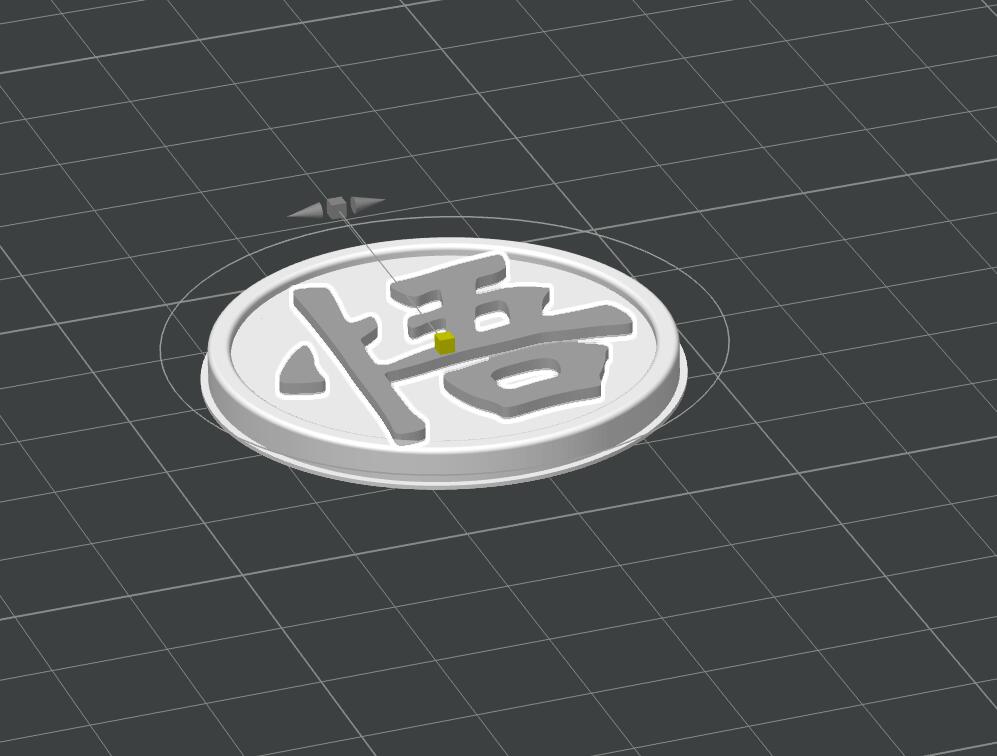

  1. 建模图纸导出格式为.step
  2. 倒进去Bambu Studio

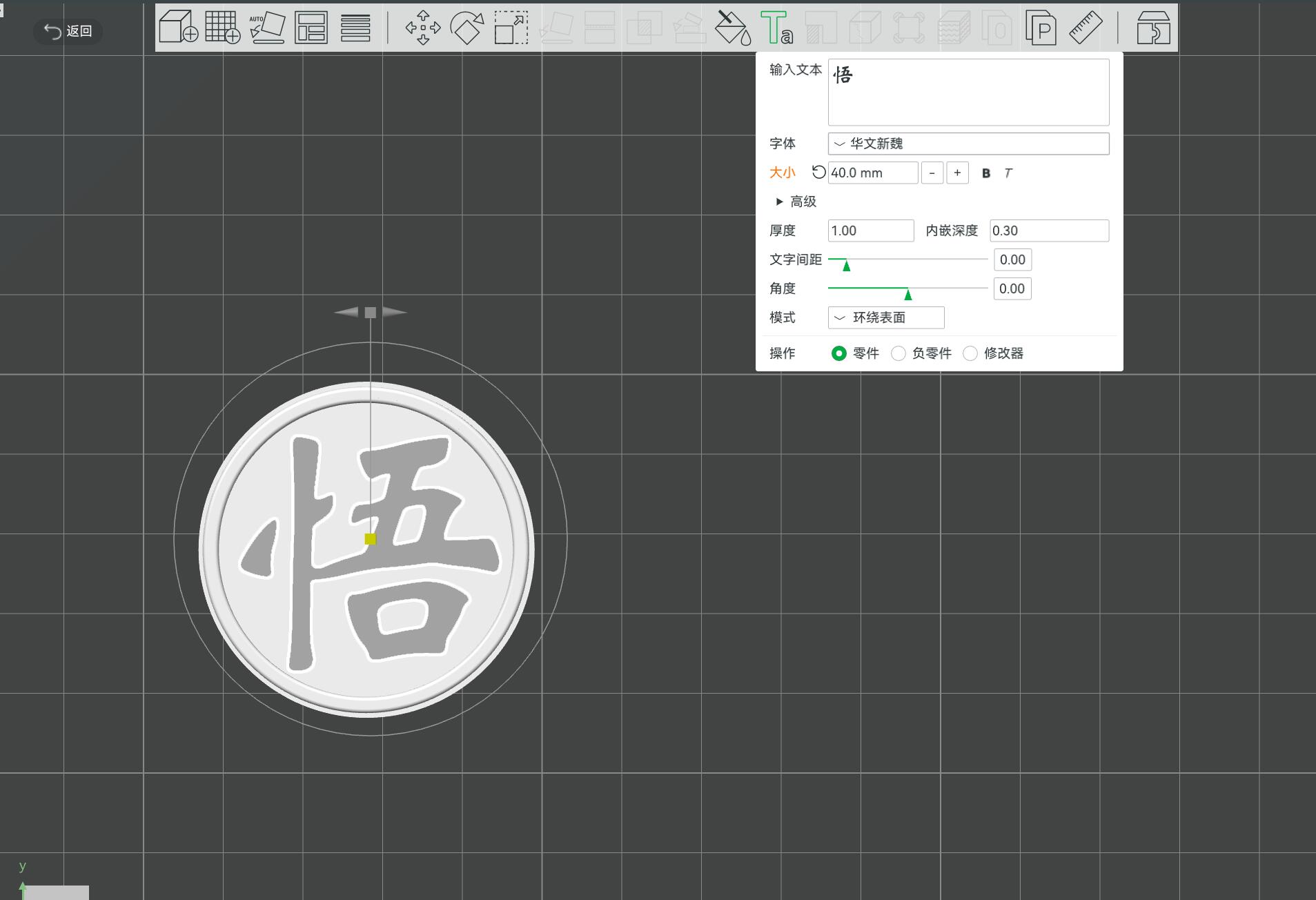

  3. 使用软件的文本工具添加字体(这里为“悟”“亀”)

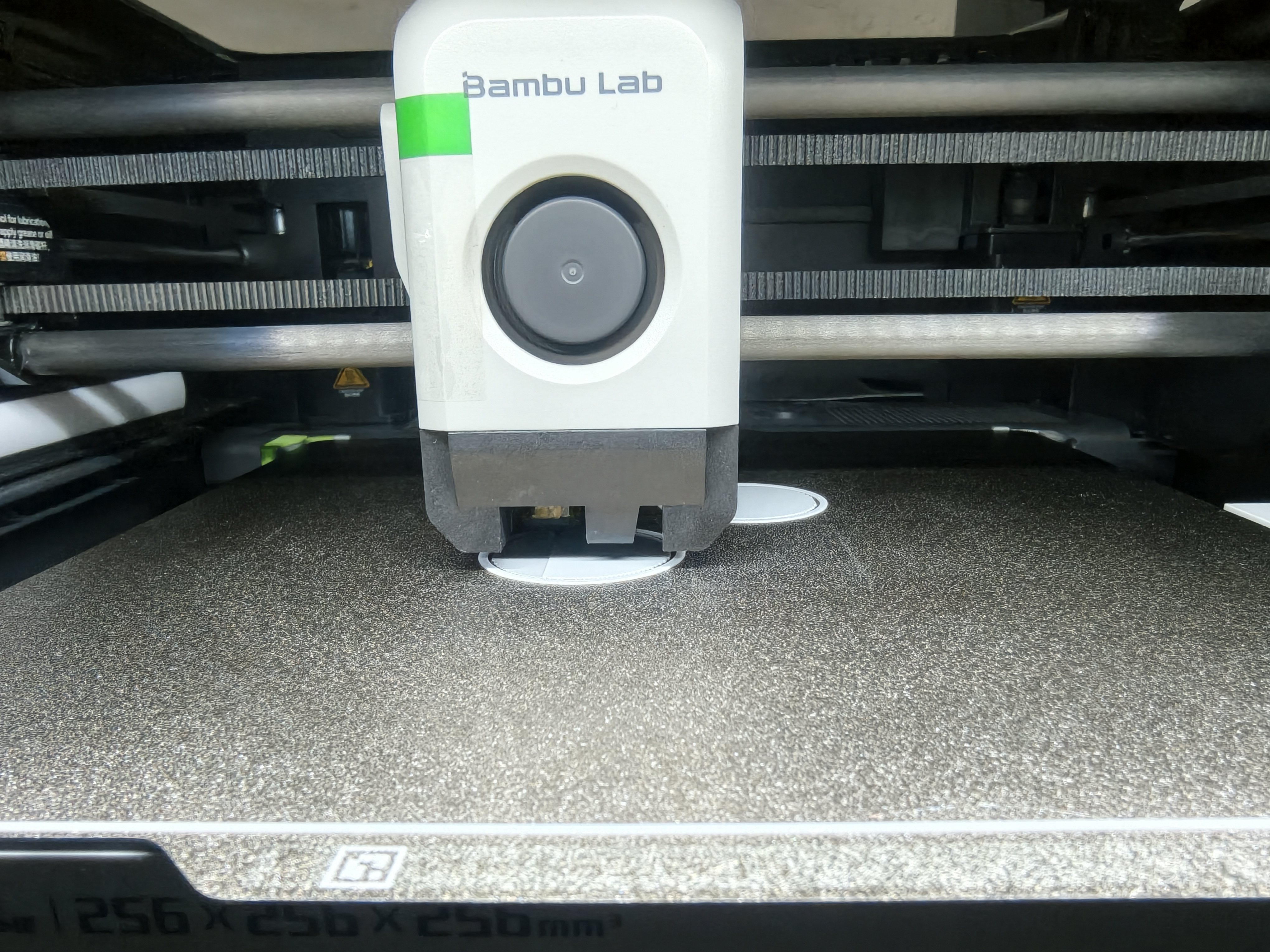

  4. 打印即可,白底黑字
5

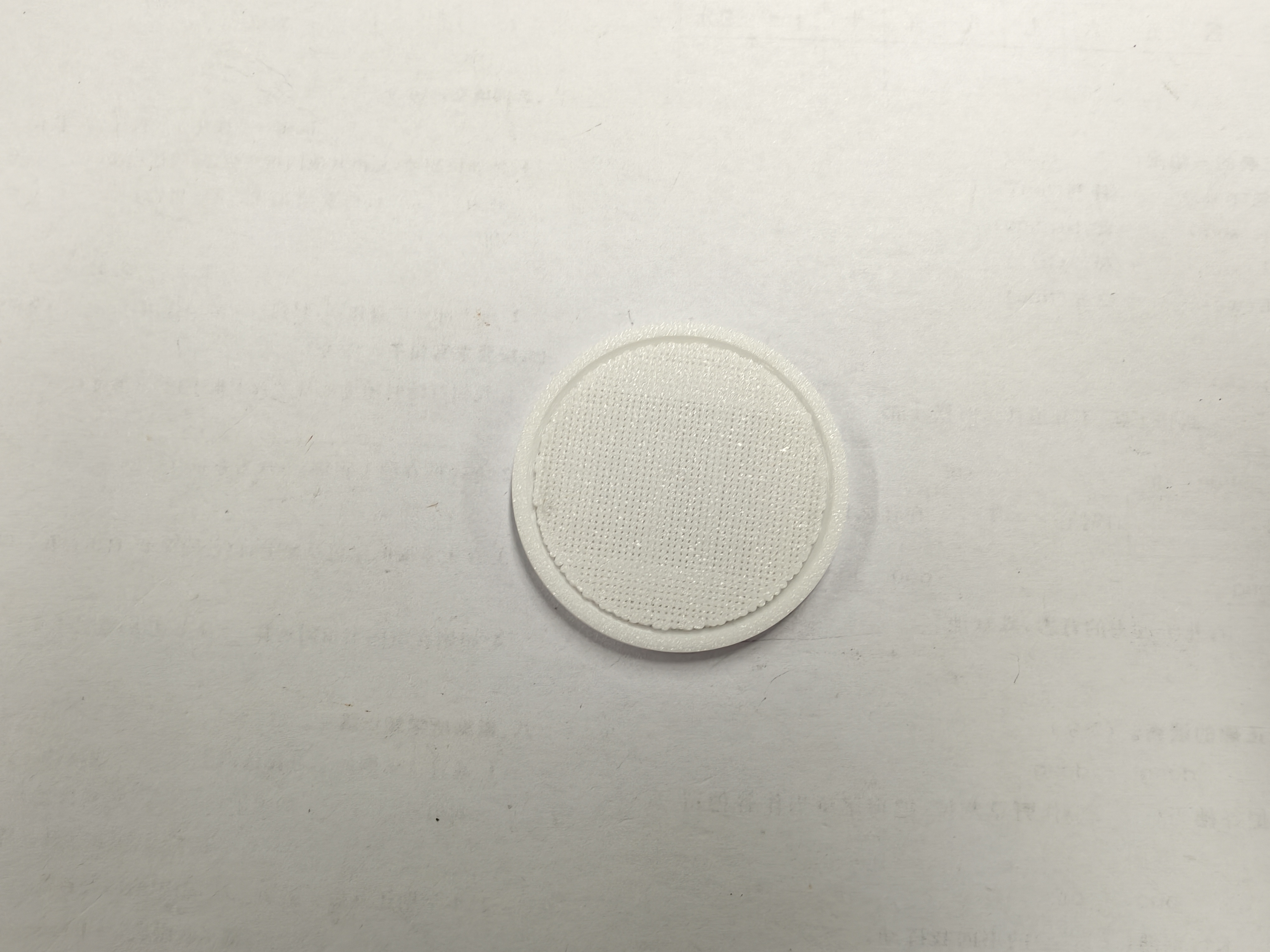

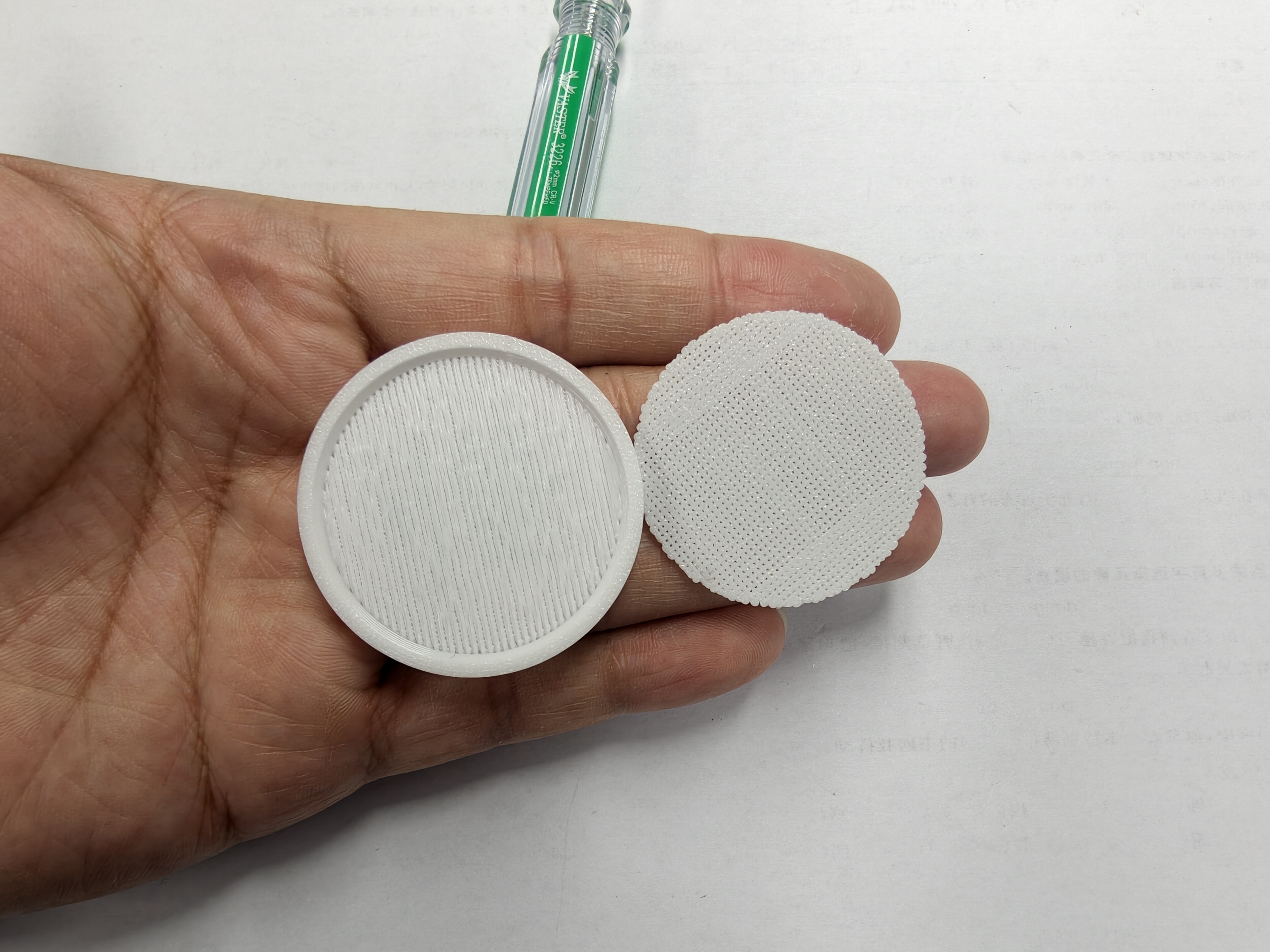

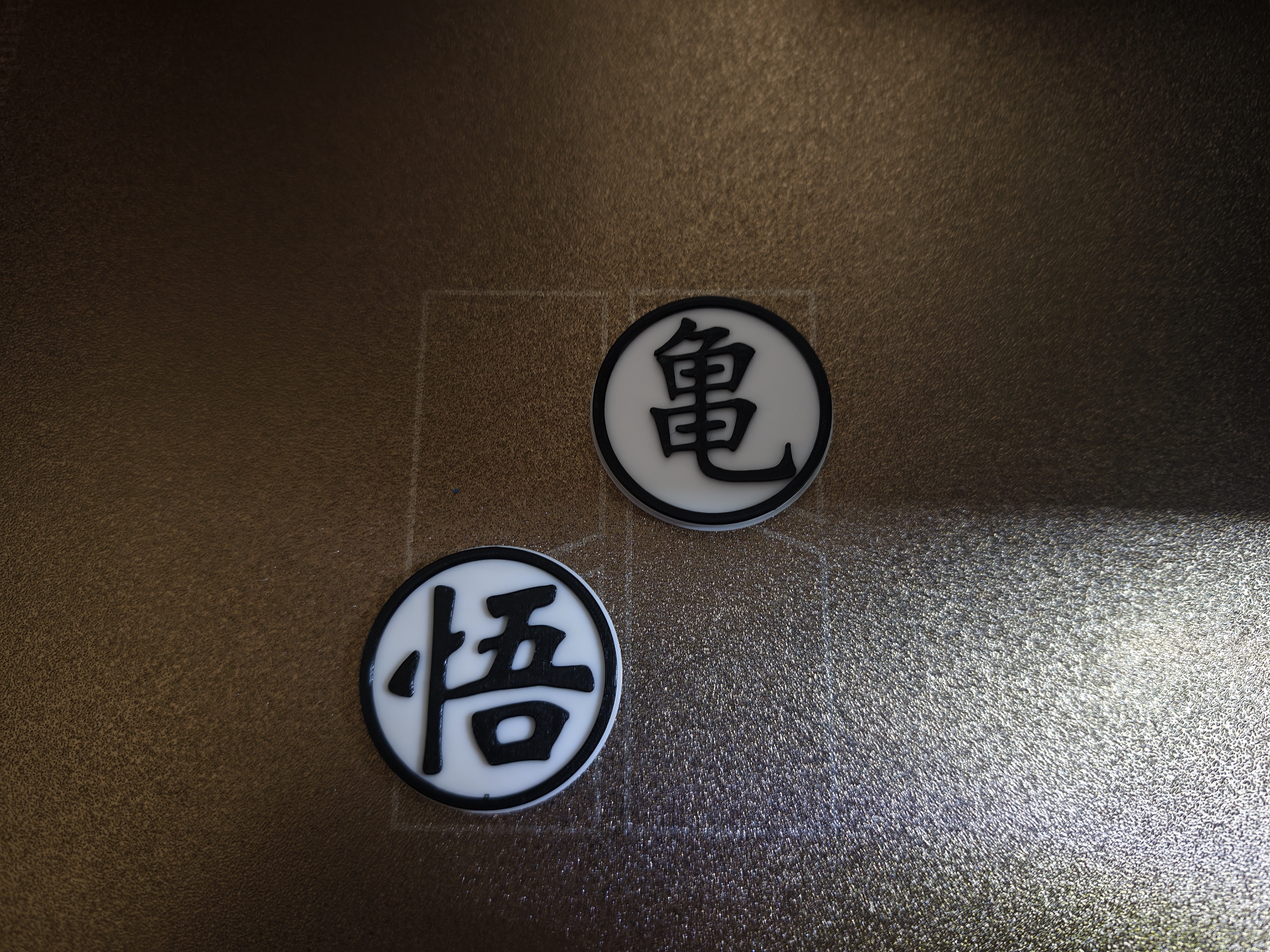

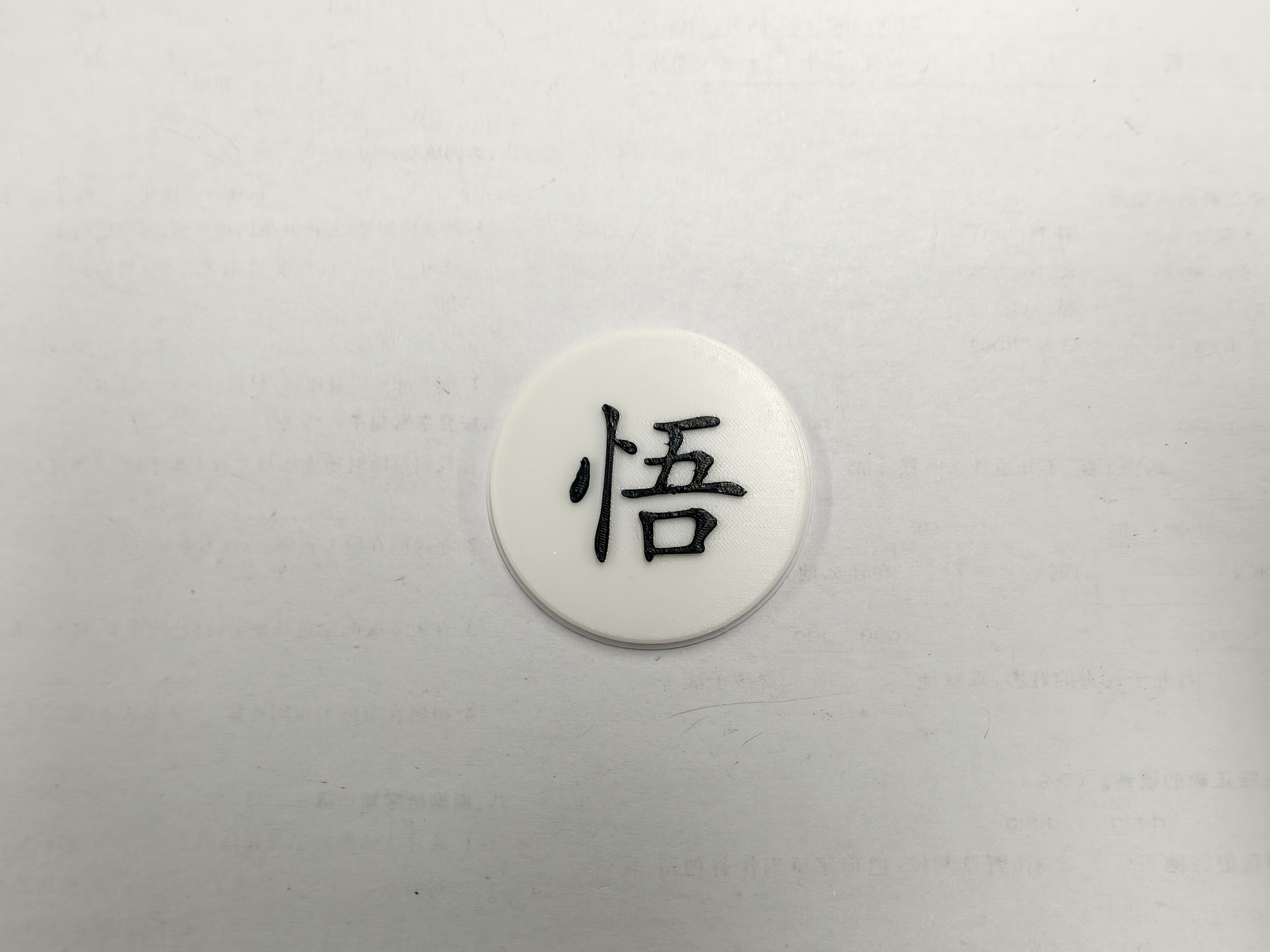

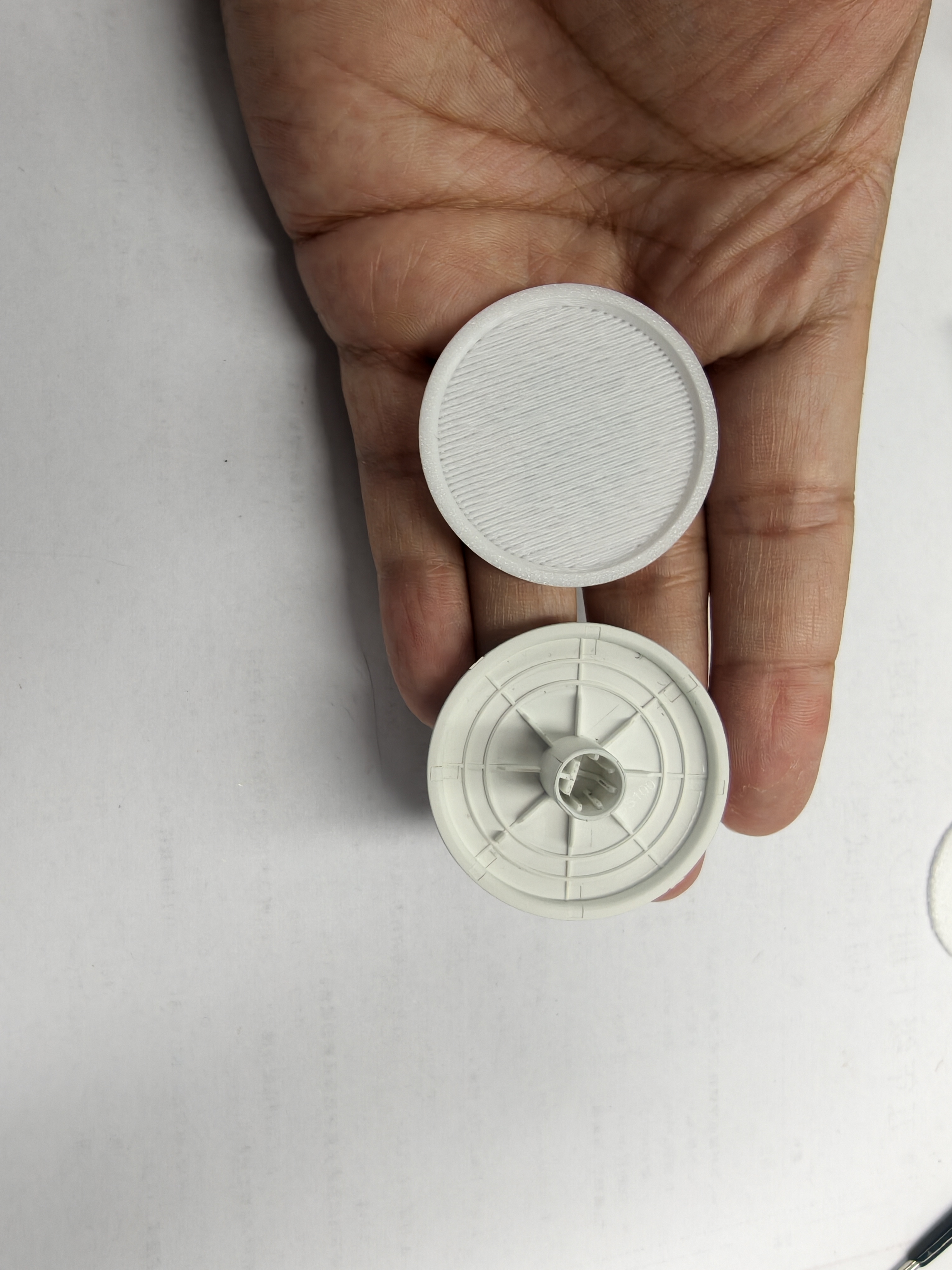

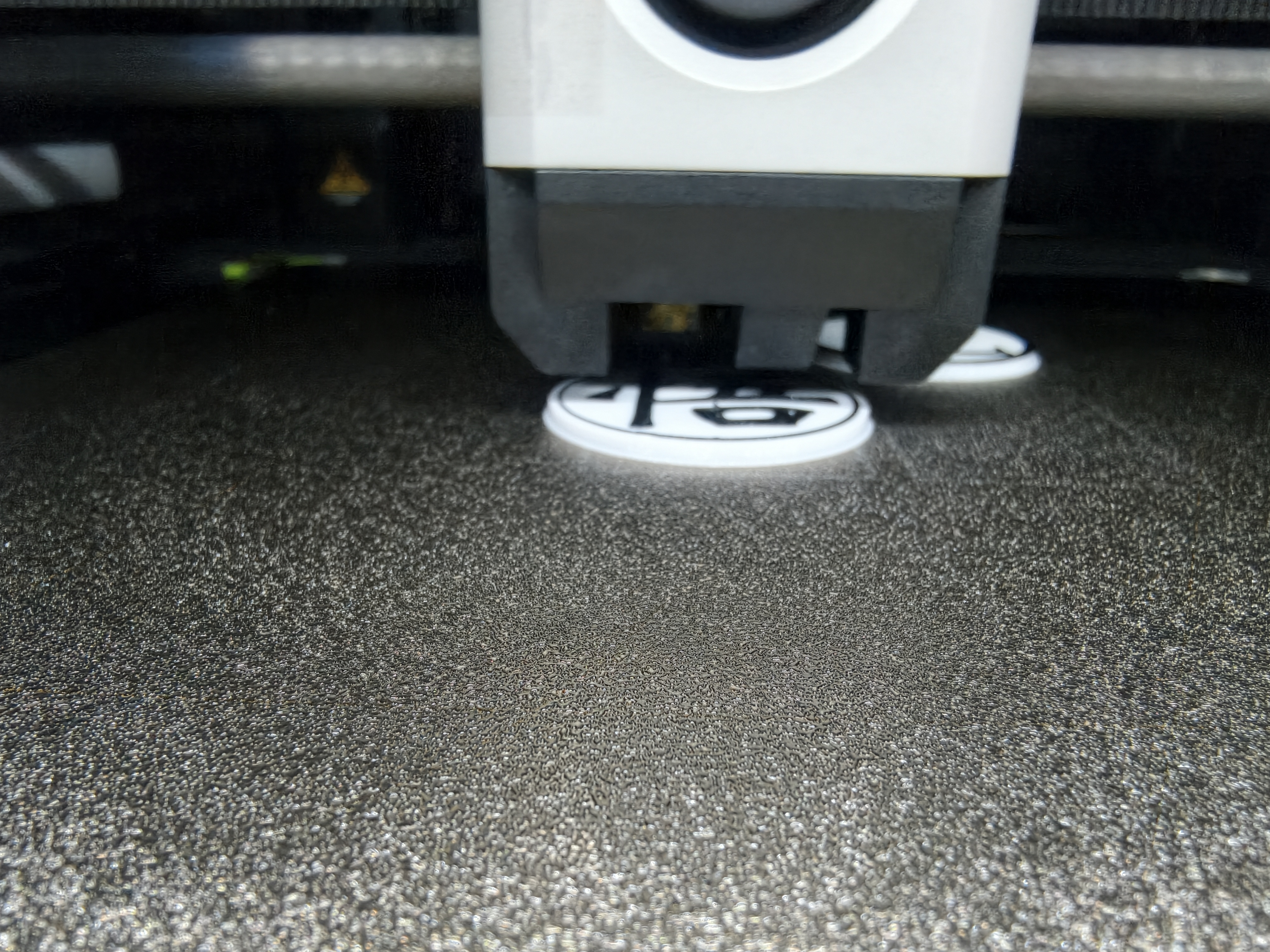

打印实物

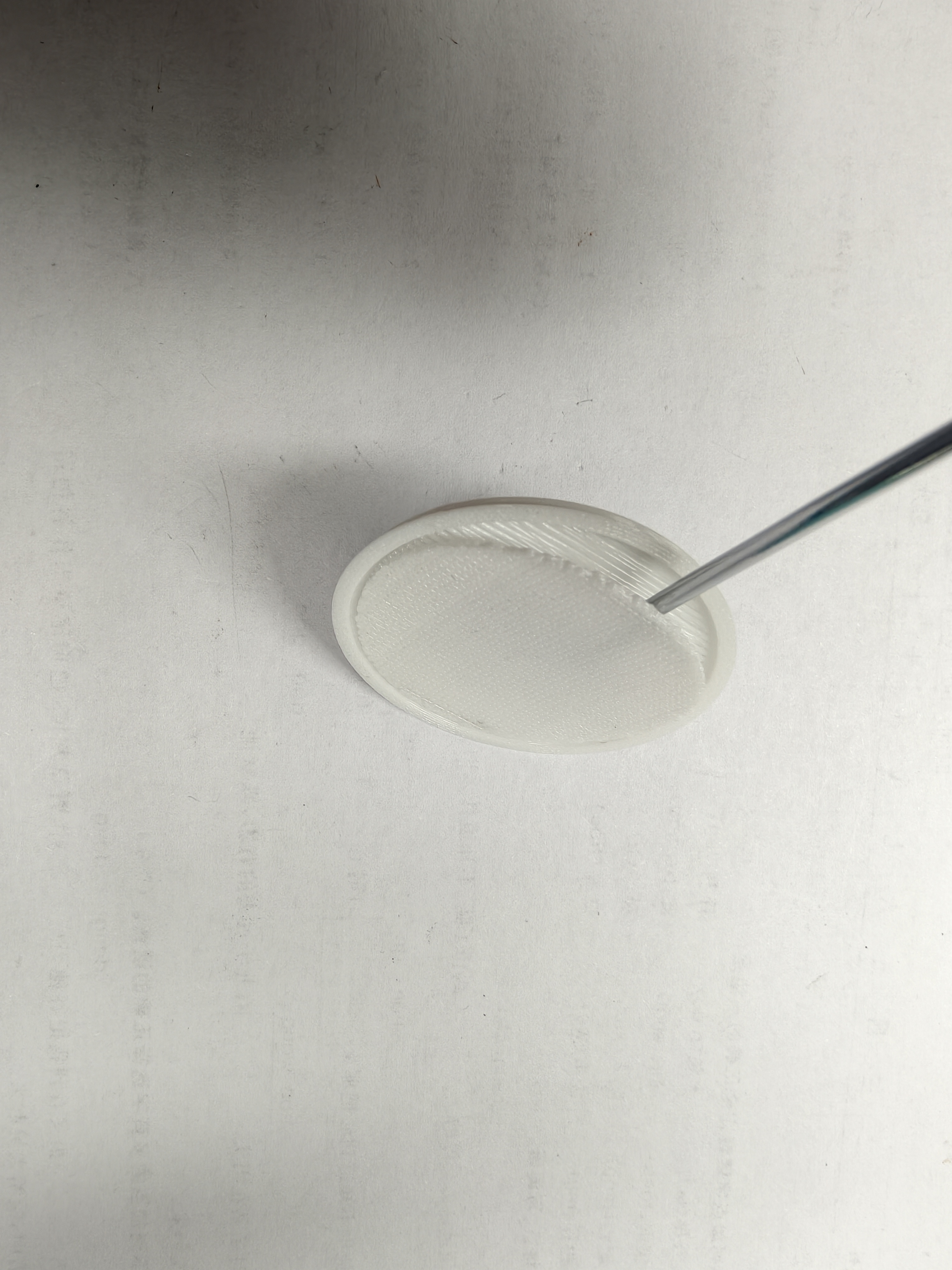

  1. 处理打印实物,拆去支撑
  2. 最后4图为更新后的图纸,打印文件已经更新


STP
1-源文件-白板.stp
22.08KB
STL
2-悟-旋钮-打印文件.stl
3.42MB
STL
3-打印文件-亀.stl
3.39MB
6

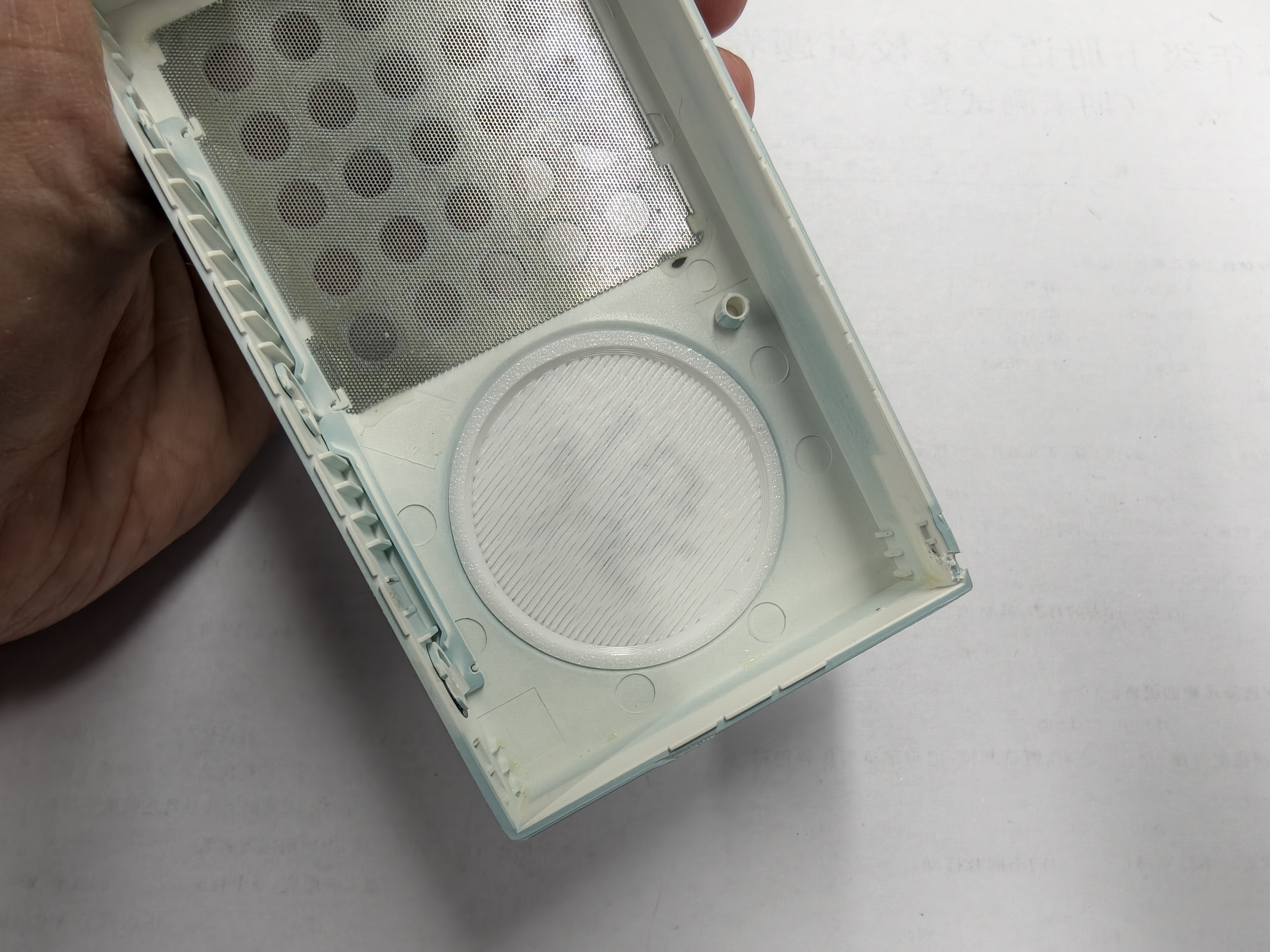

安装

  1. 原位置装回
  2. 外壳直接扣压即可,无需胶水
7

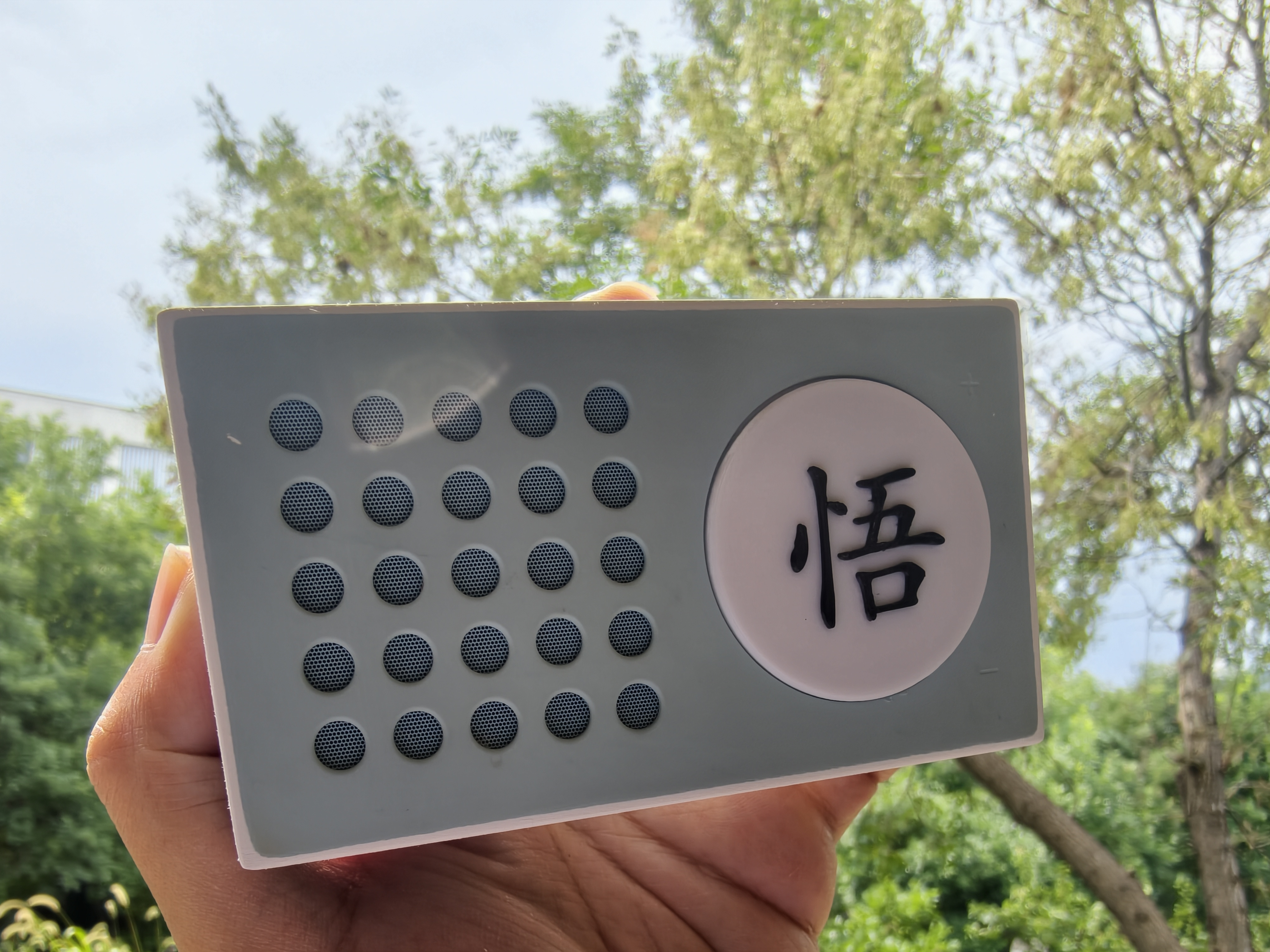

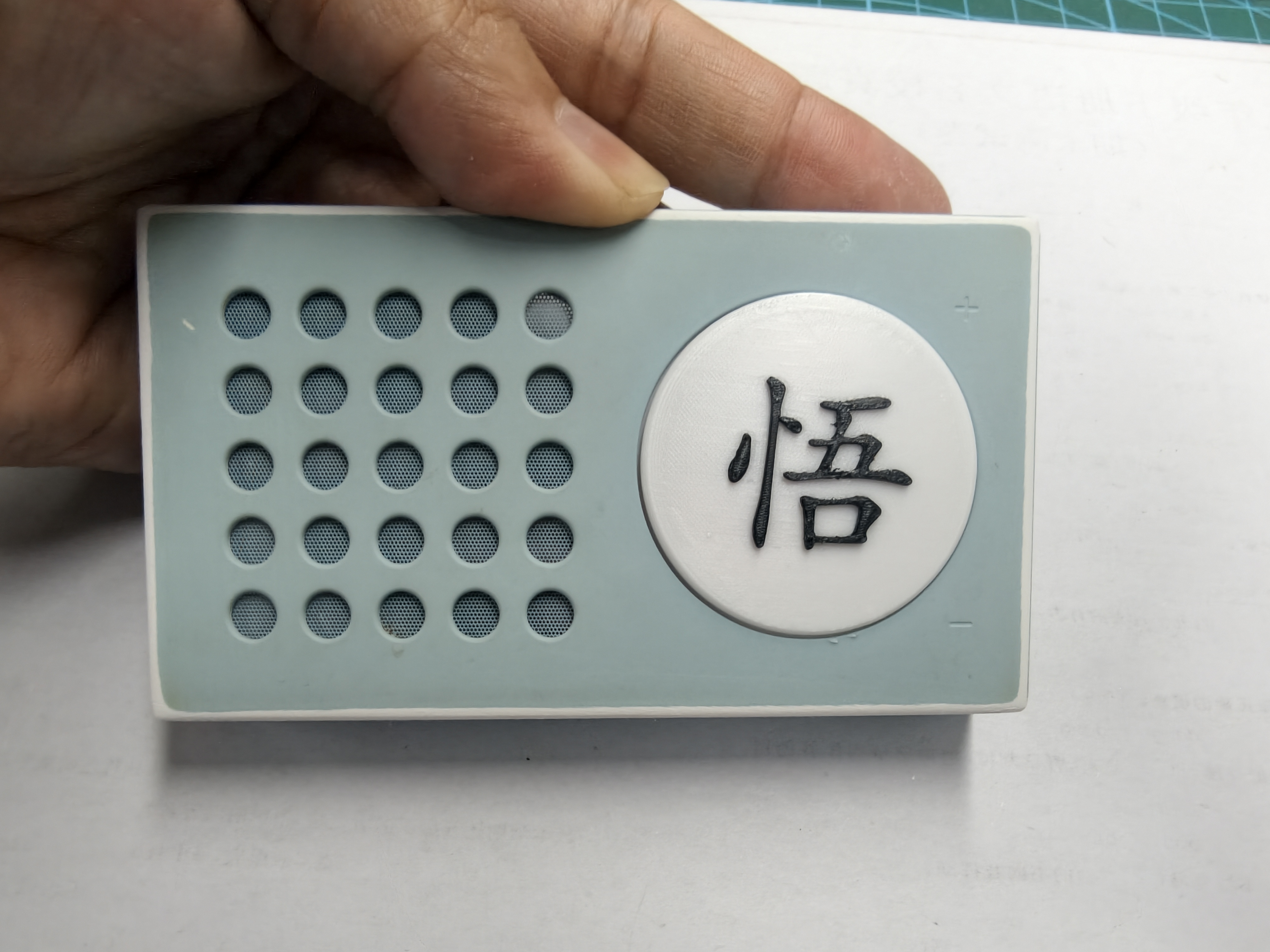

最终效果

完美契合,拒绝音量忽大忽小
