8mm抄网自制PVC把手-转接模块

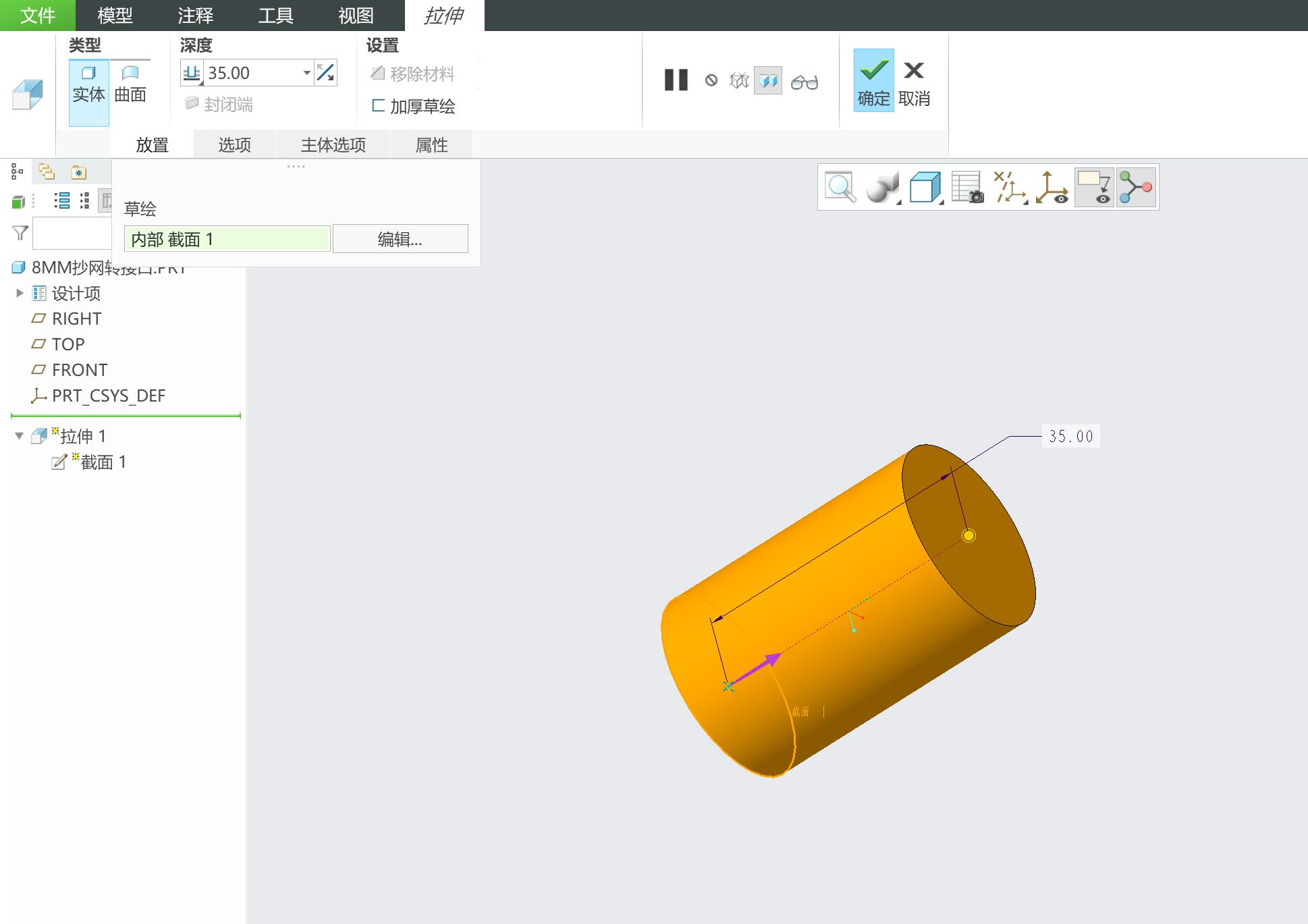

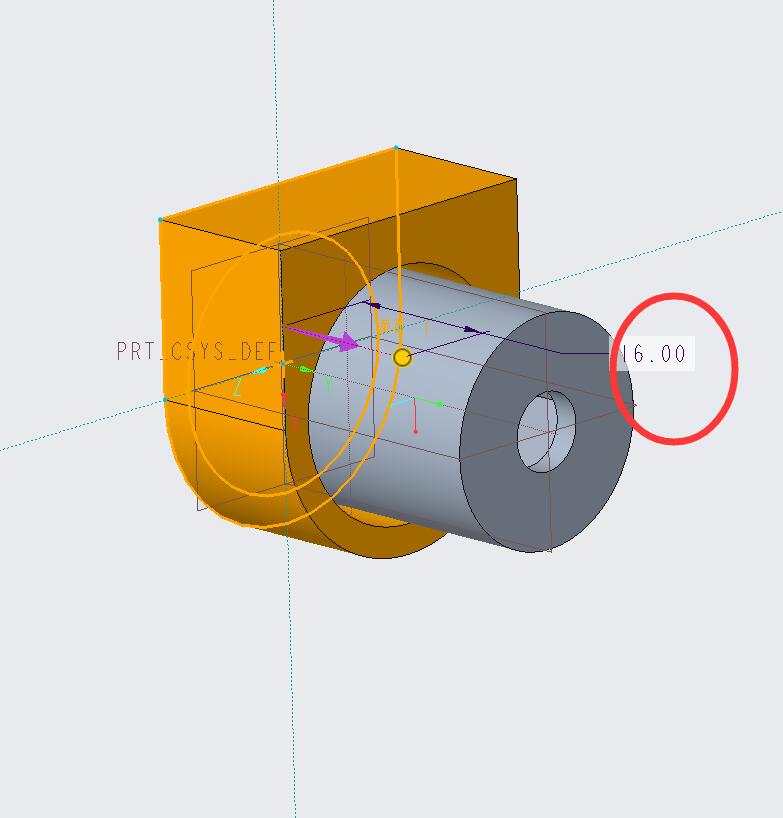

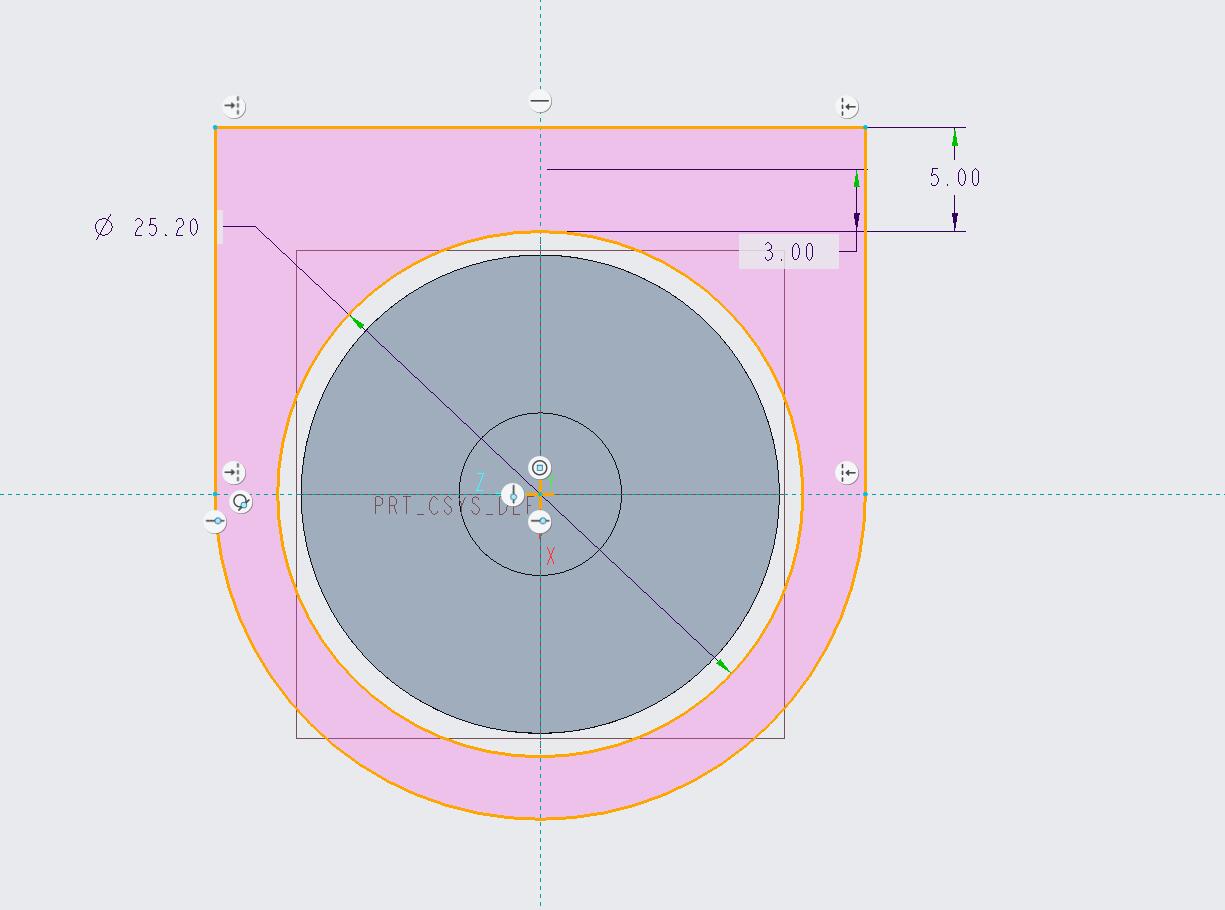

1. 在【TOP】平面草绘如图尺寸
2. 拉伸高度为35mm（实测数据，35mm完全满足使用）

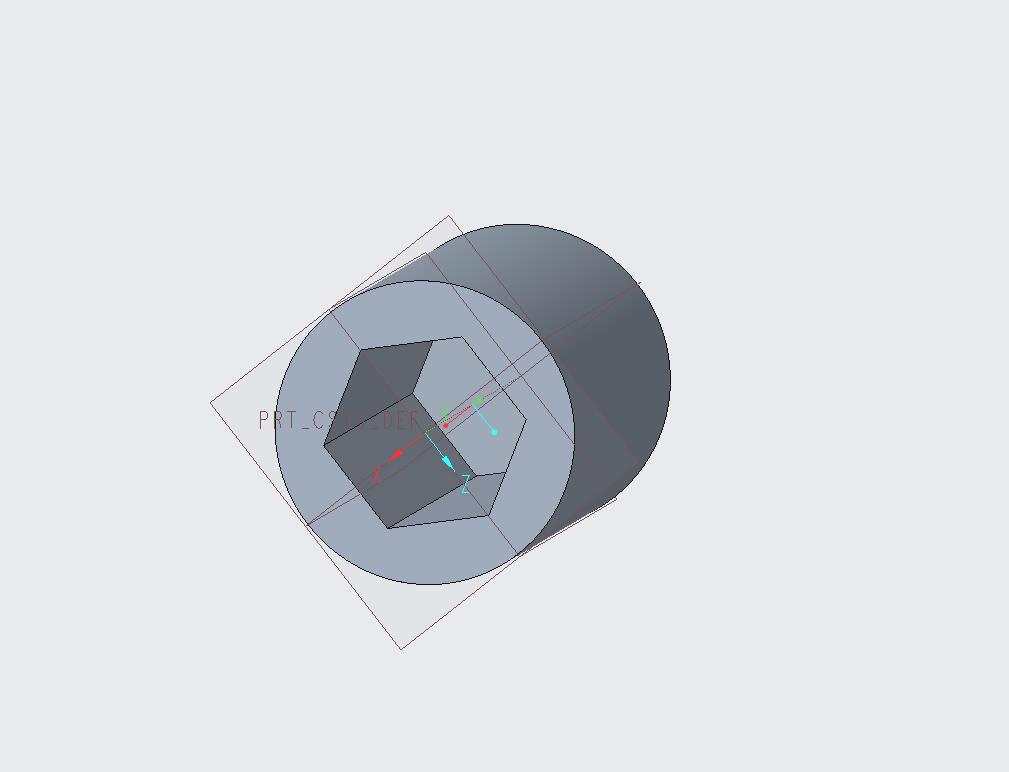

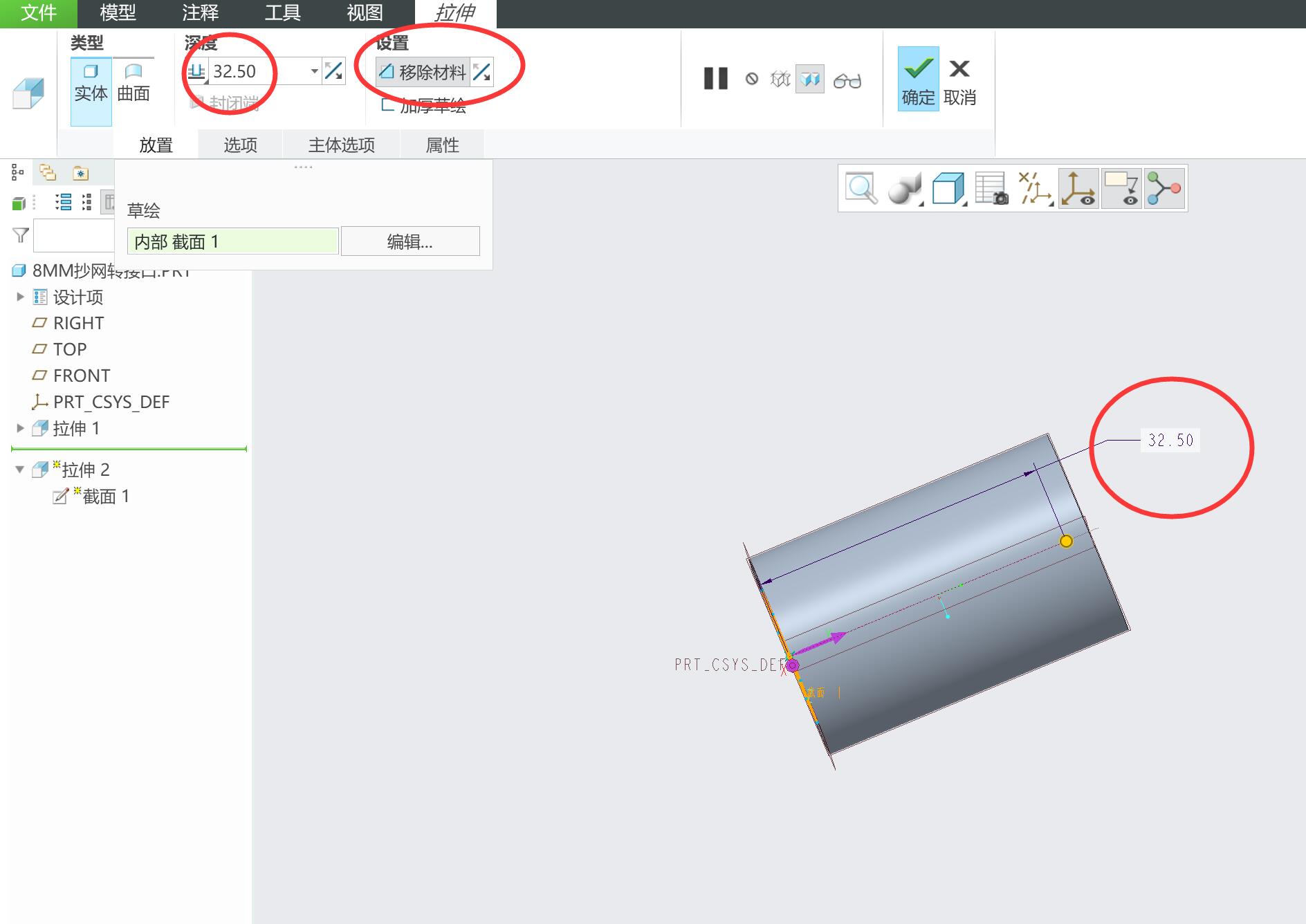

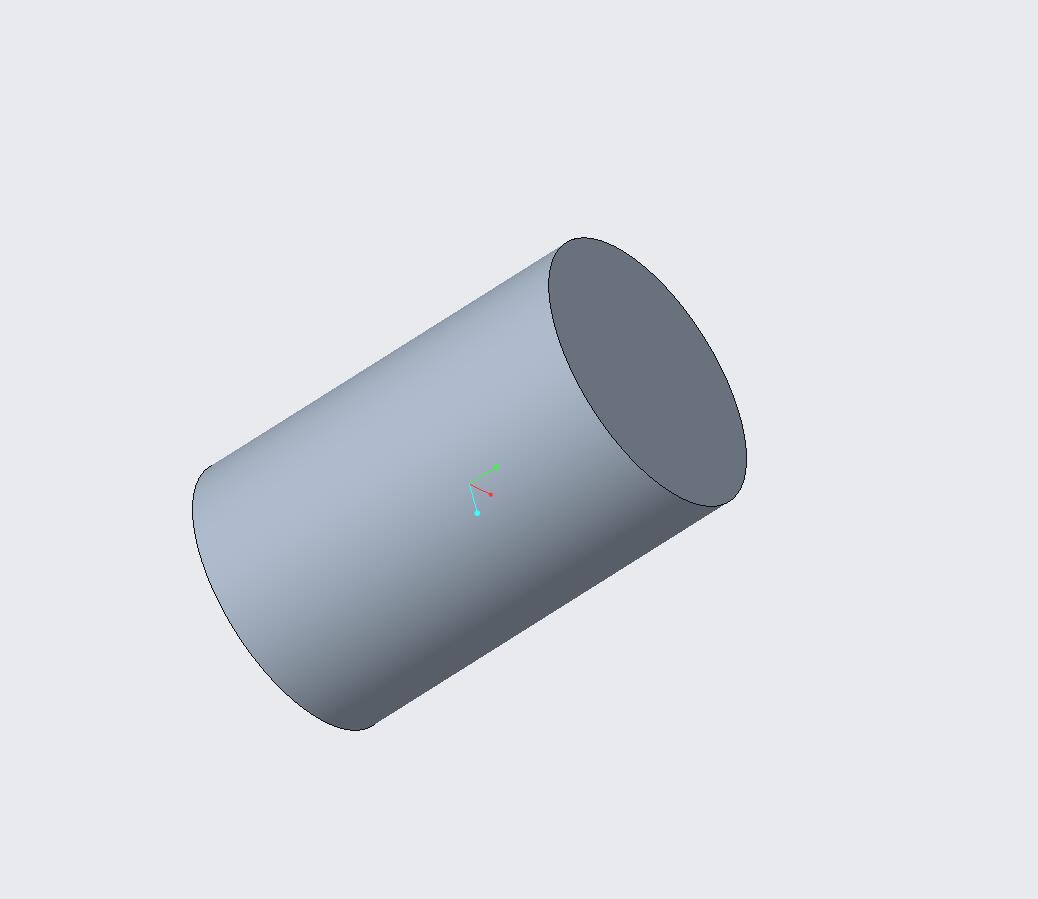

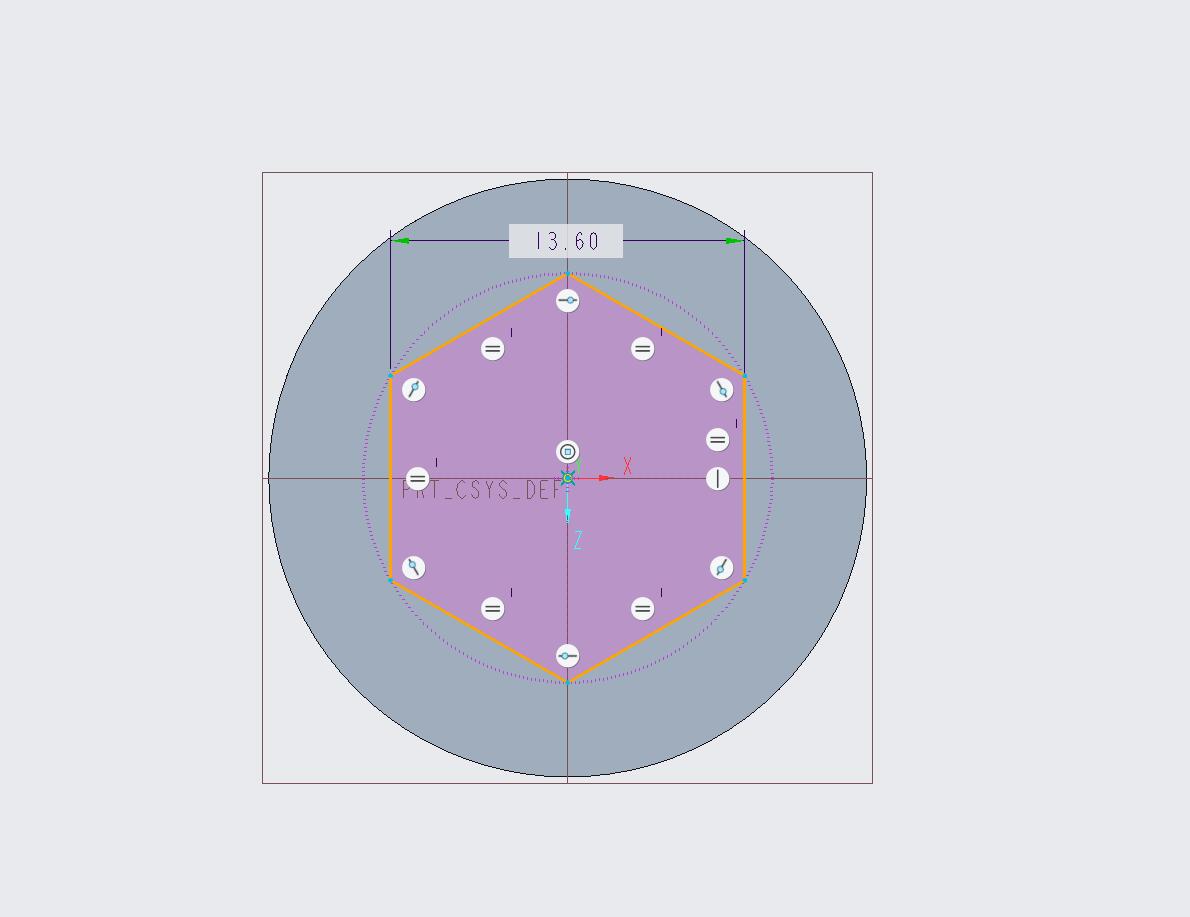

1. 在【TOP】平面，拉伸正六边形
2. 拉伸深度为32.5mm

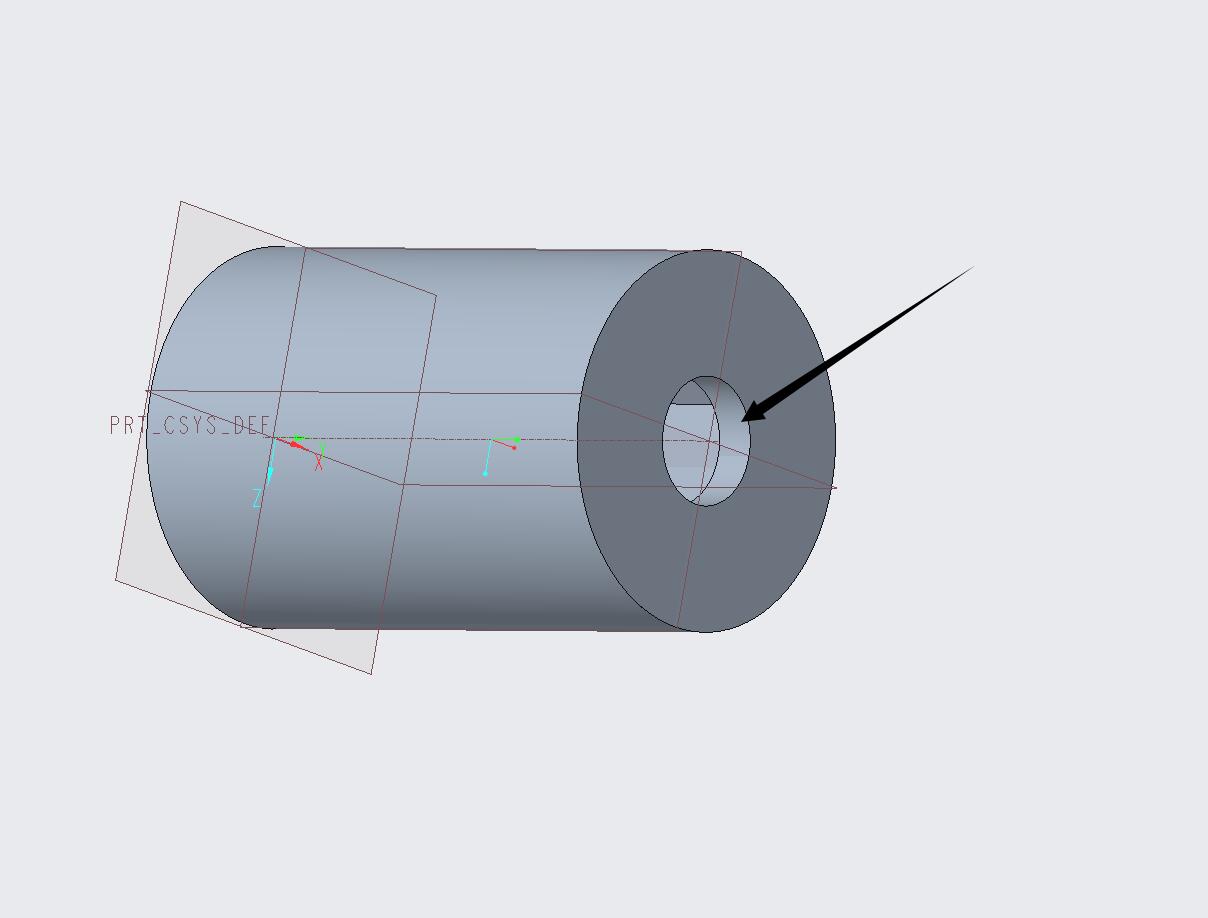

1. 在顶面，拉伸圆孔，8mm螺丝穿过

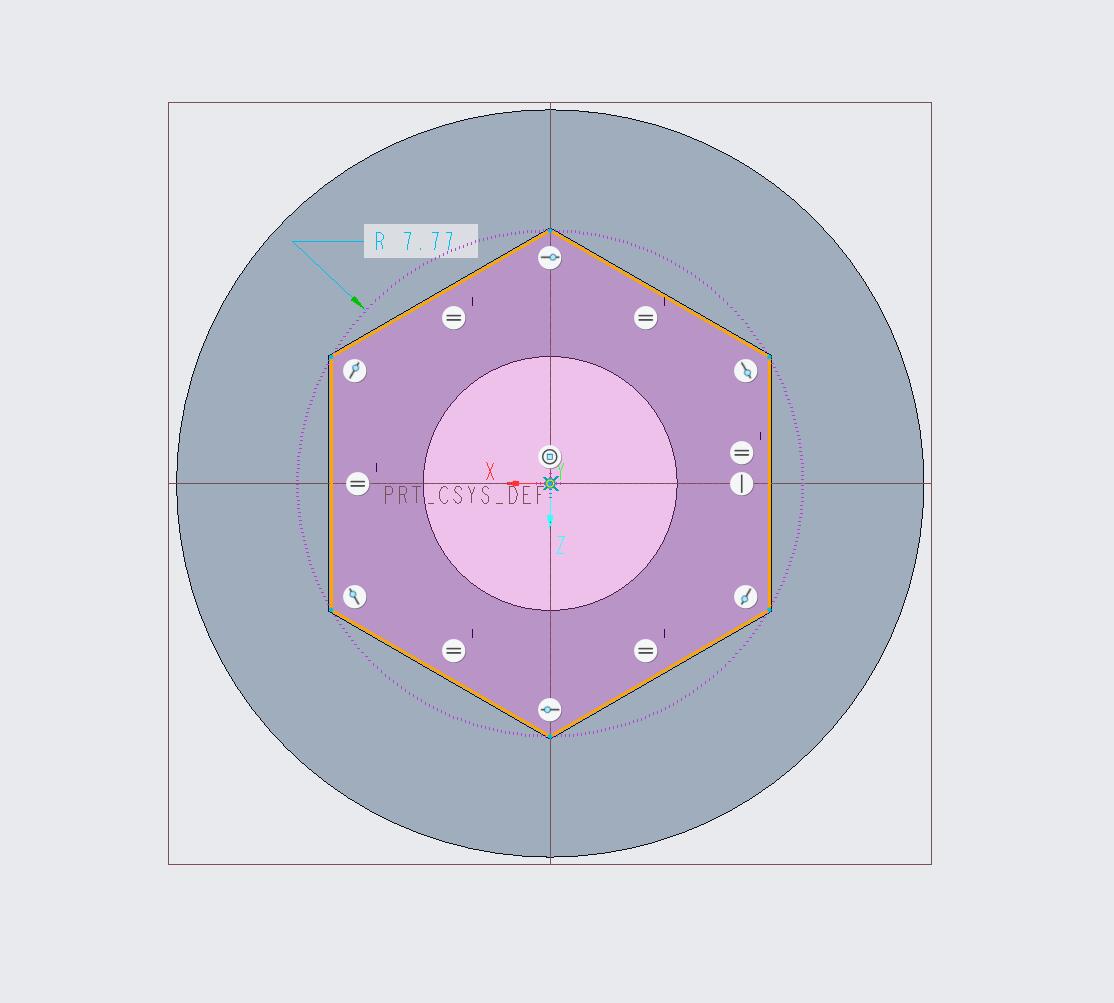

2. 在顶面拉伸正六边形，注意边缘距离上步骤的正六边形边缘的距离为0.1mm（为预留旷量）

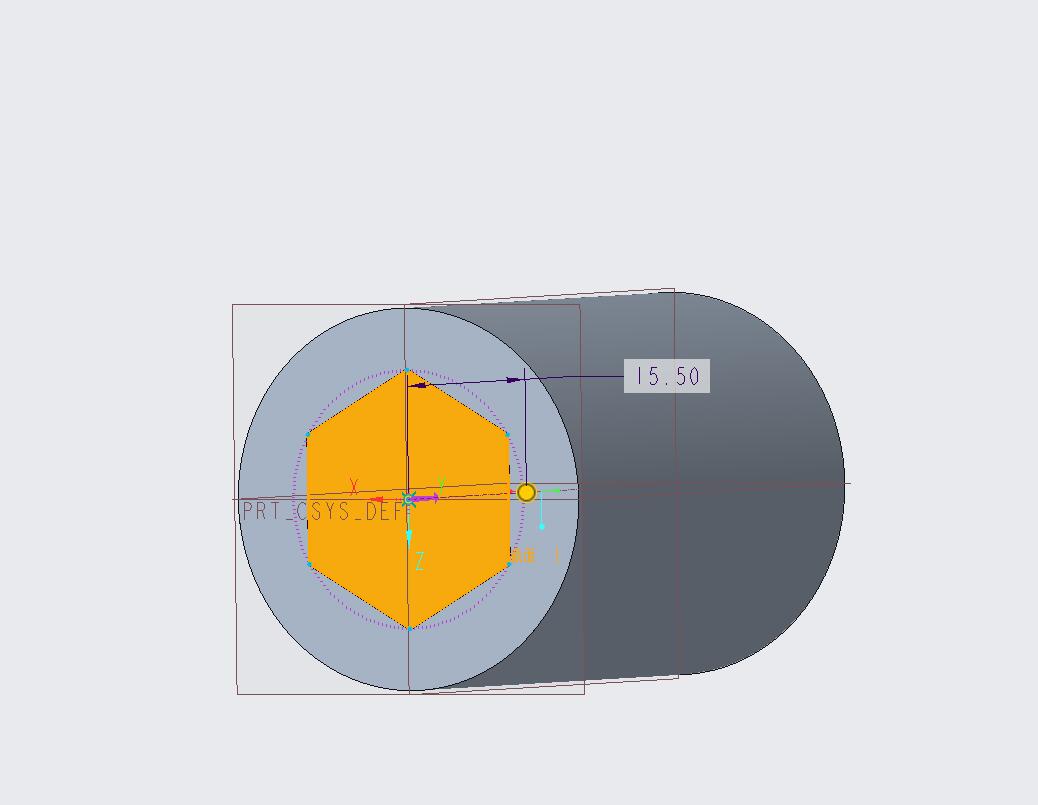

3. 拉伸高度为15.5mm（逻辑是能固定住最外侧的螺丝即可）

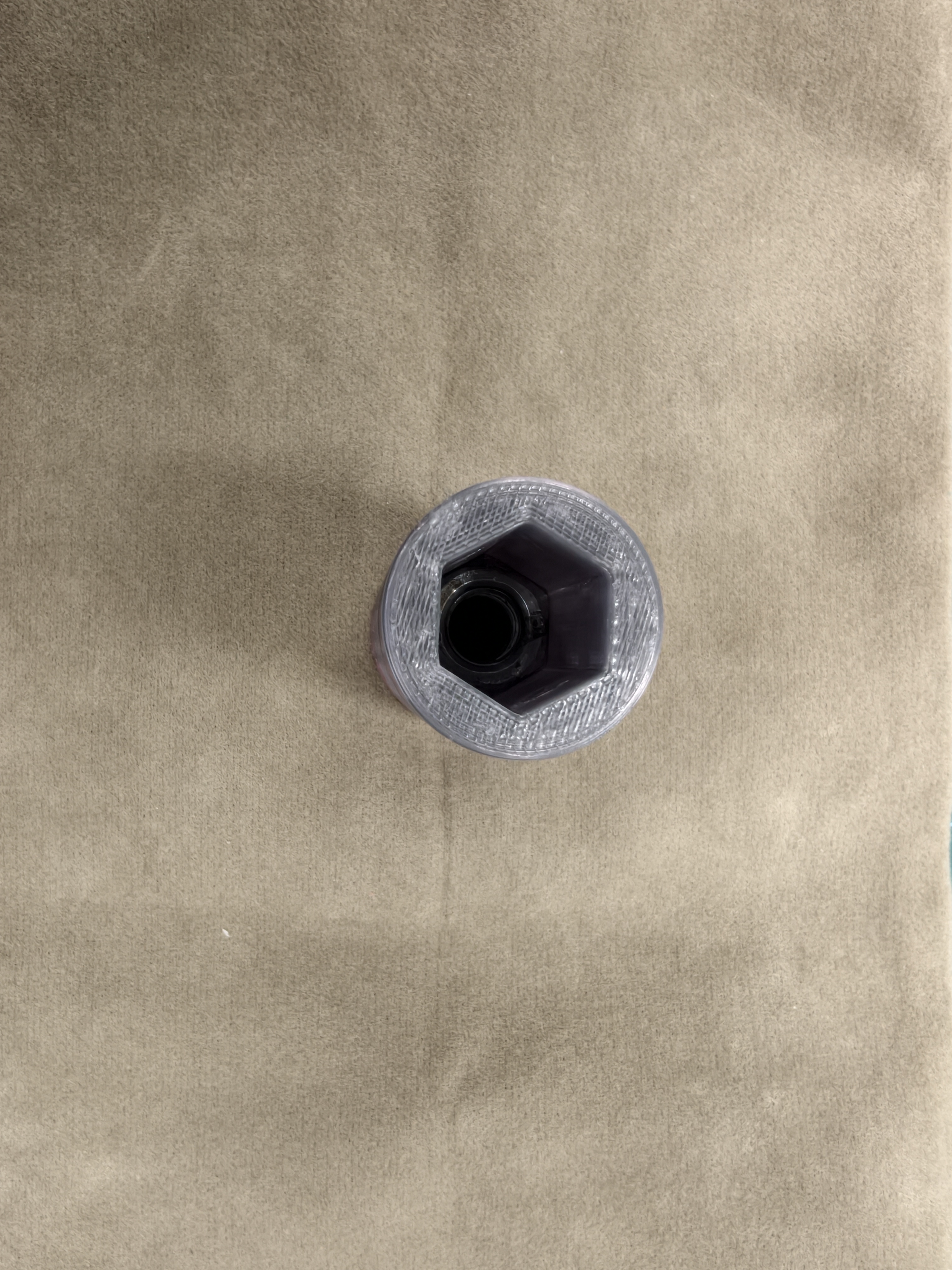

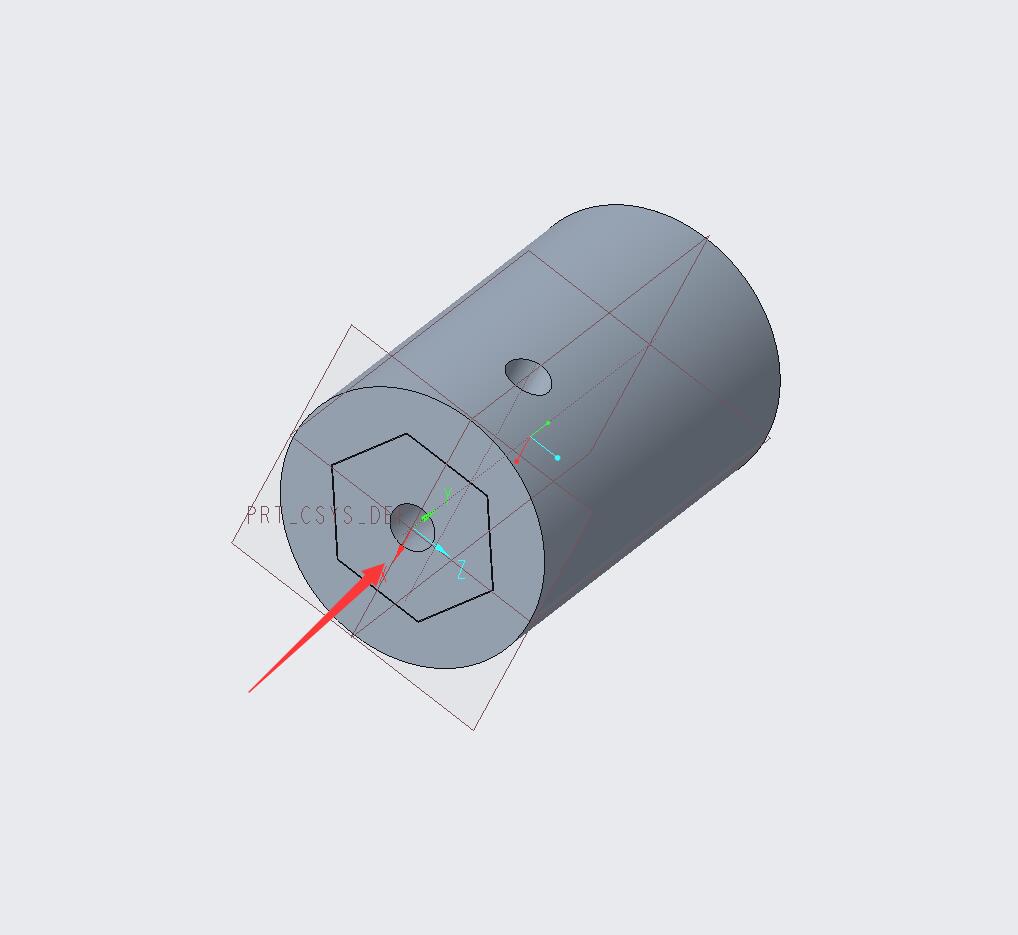

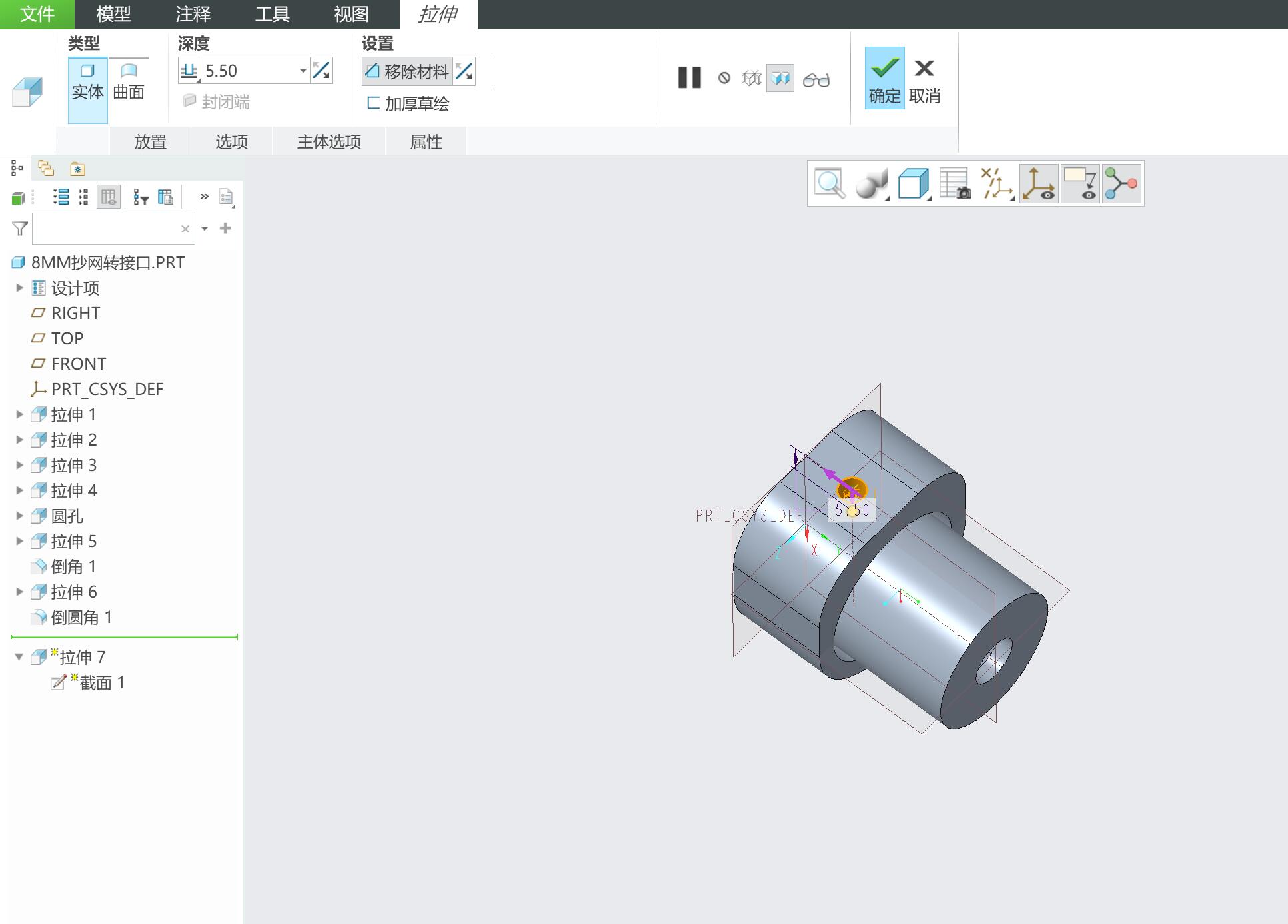

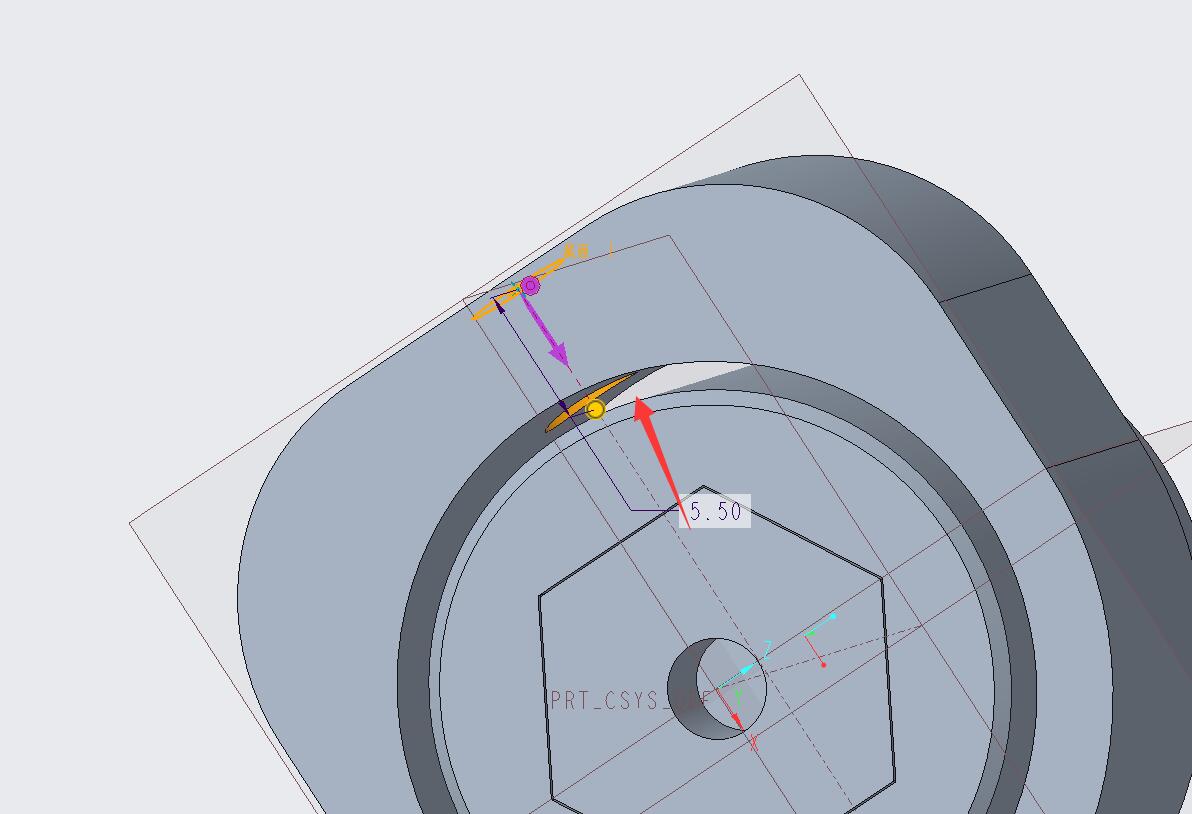

1. 图1的孔位作用是在把手的最外侧上一颗螺丝，防止打印件脱出

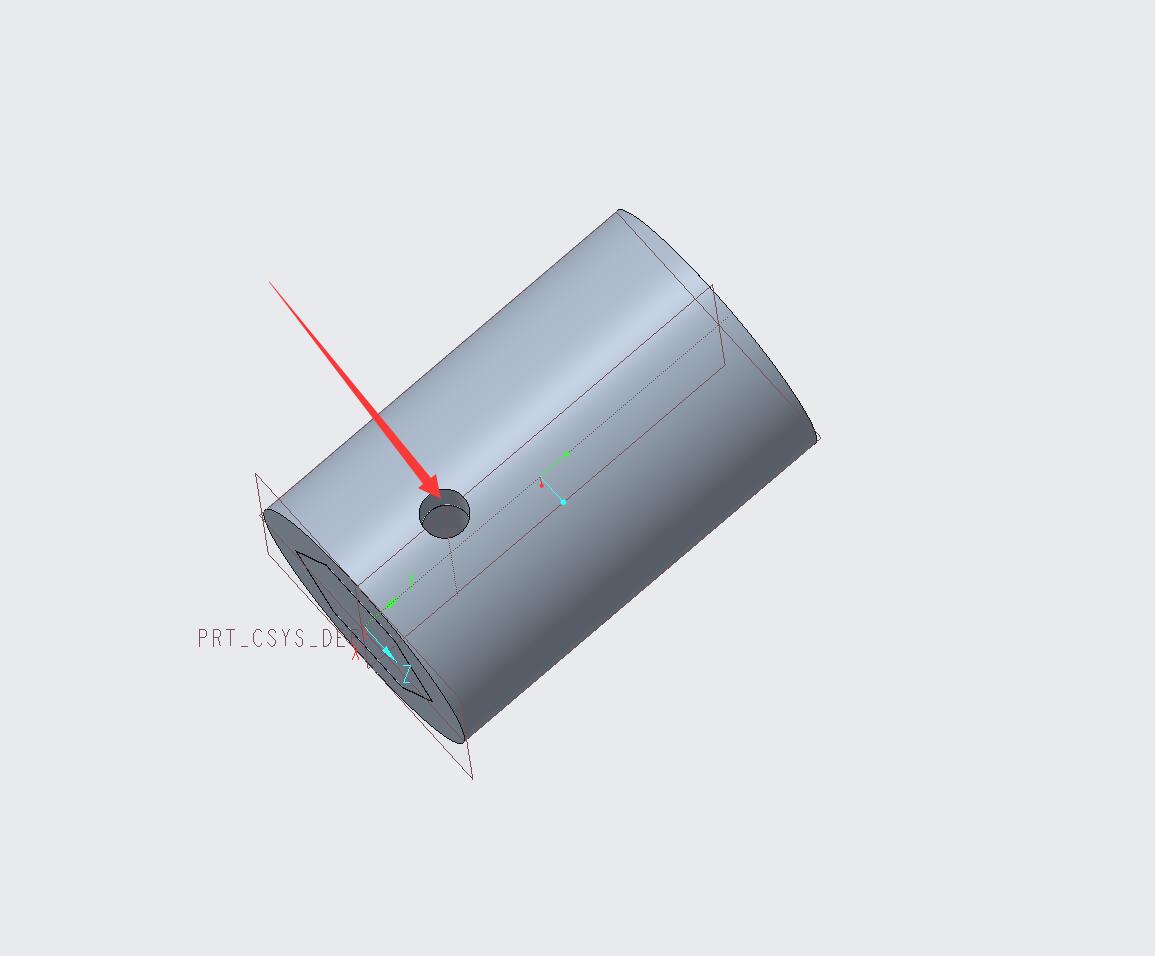

2. 图2中孔位的作用是方便安装，即在组装时现在本孔位拧上一颗螺丝，方便对准图1中的孔位

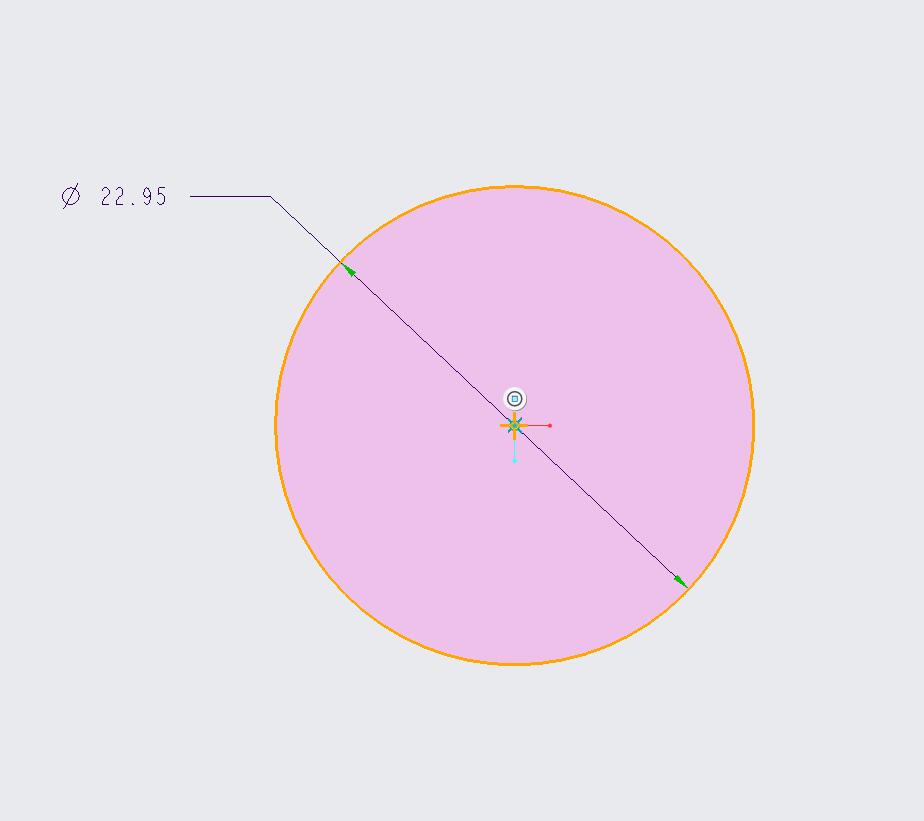

1. 测量PVC管的外径，预留旷量
2. 在顶面的平面位置拉伸一个孔位，本圆孔直径可以4.2mm，目的是可以让M4限位螺丝轻松穿过
3. 将边缘倒角、倒圆角

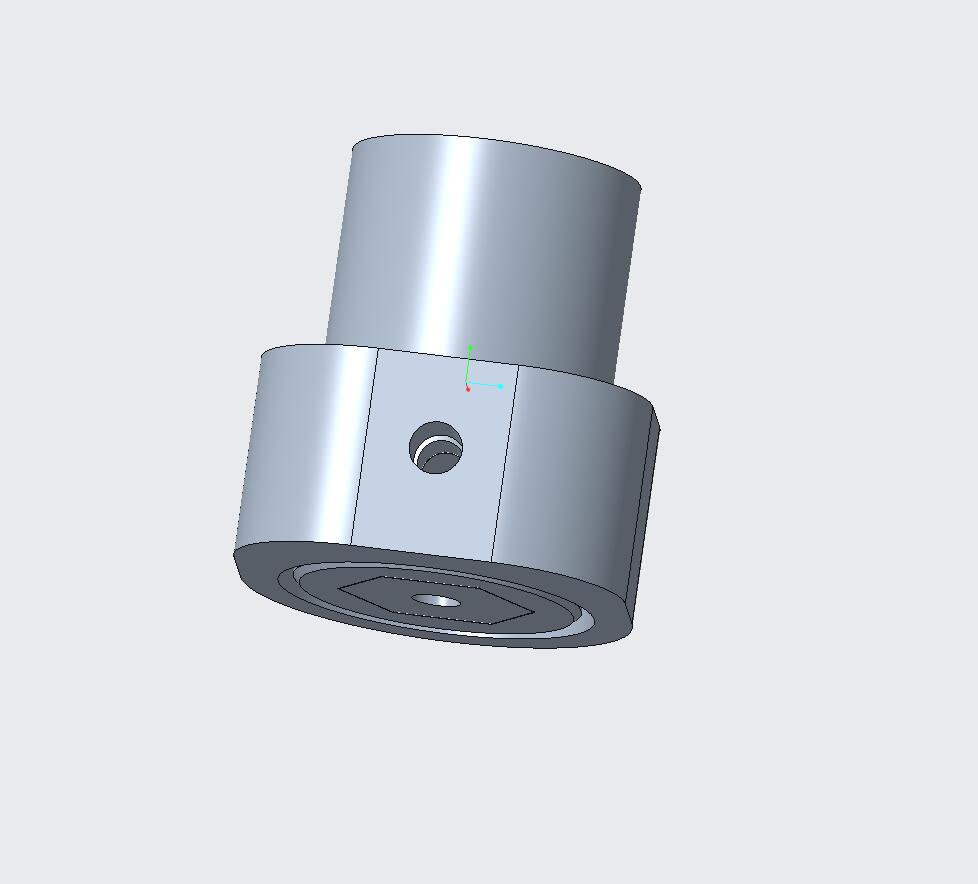

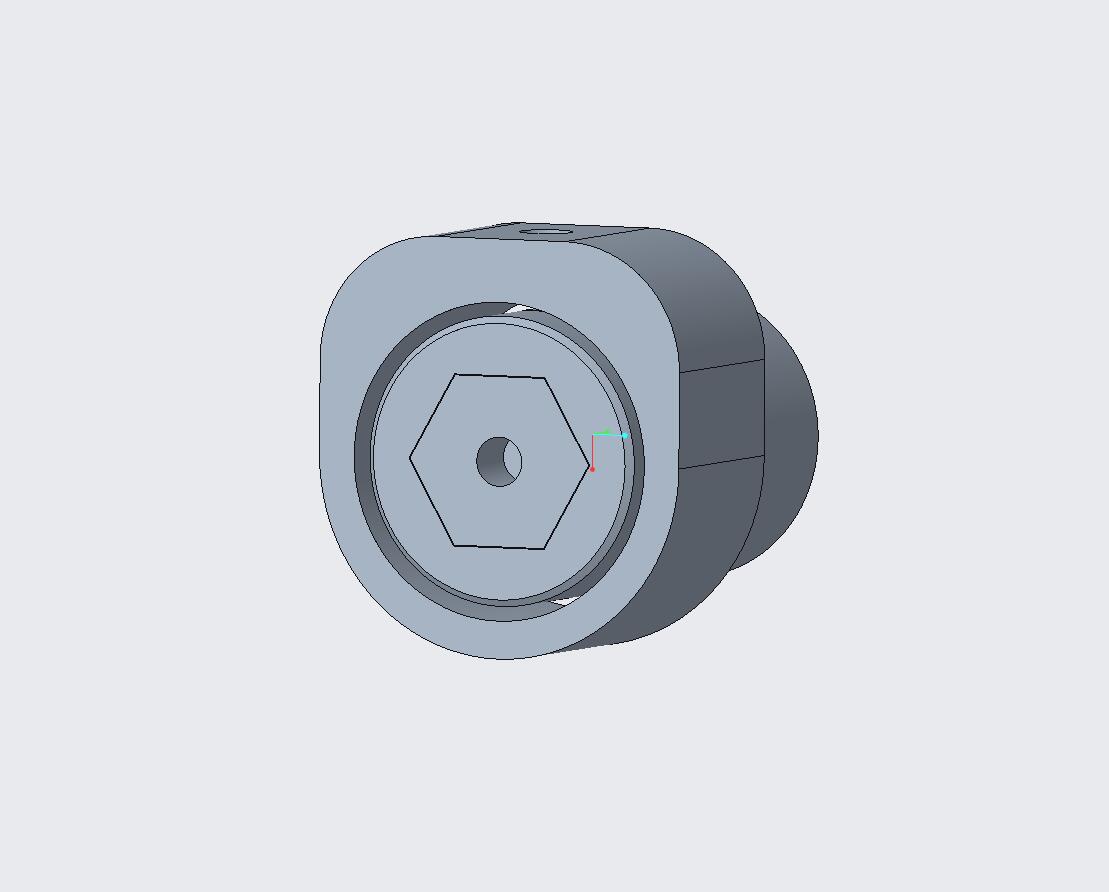

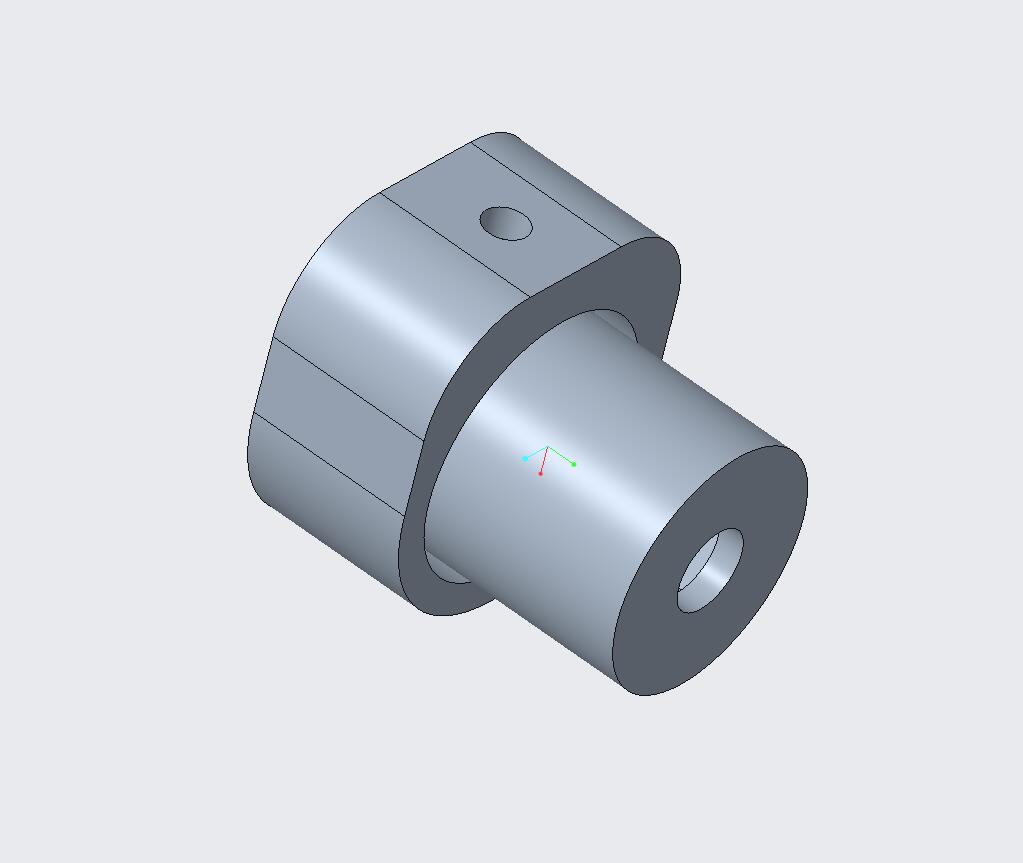

至此，模型部分建模完成。

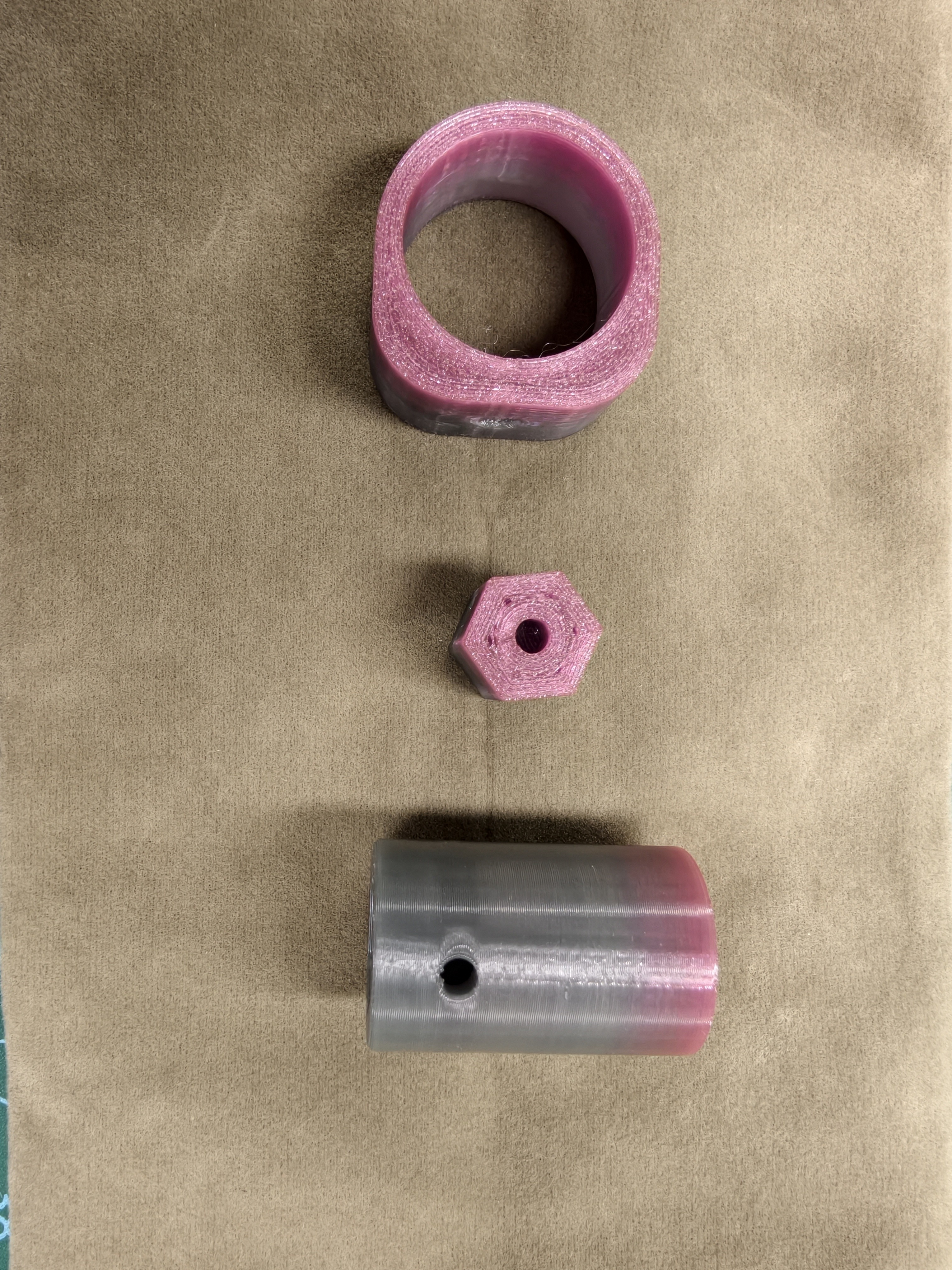

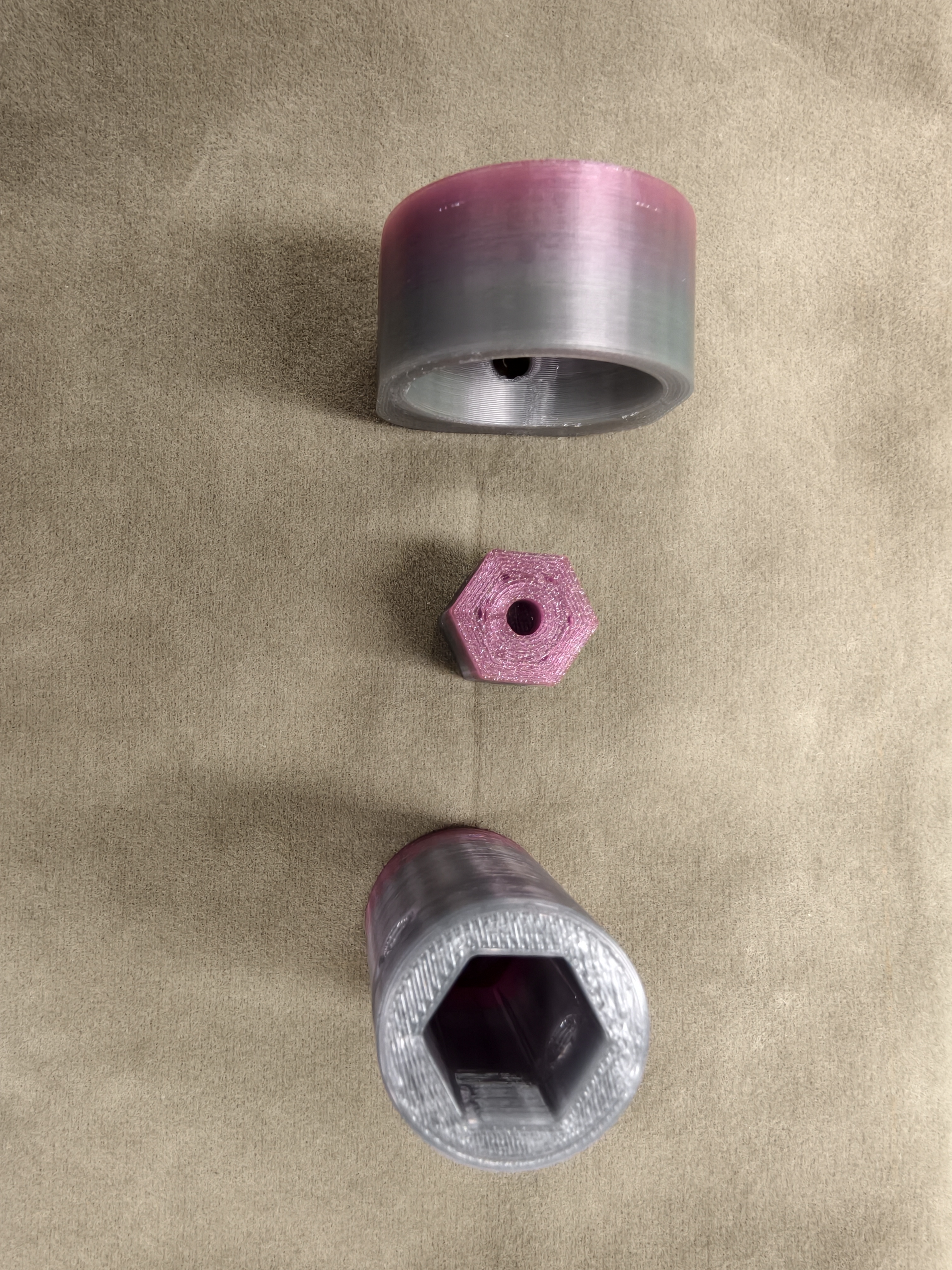

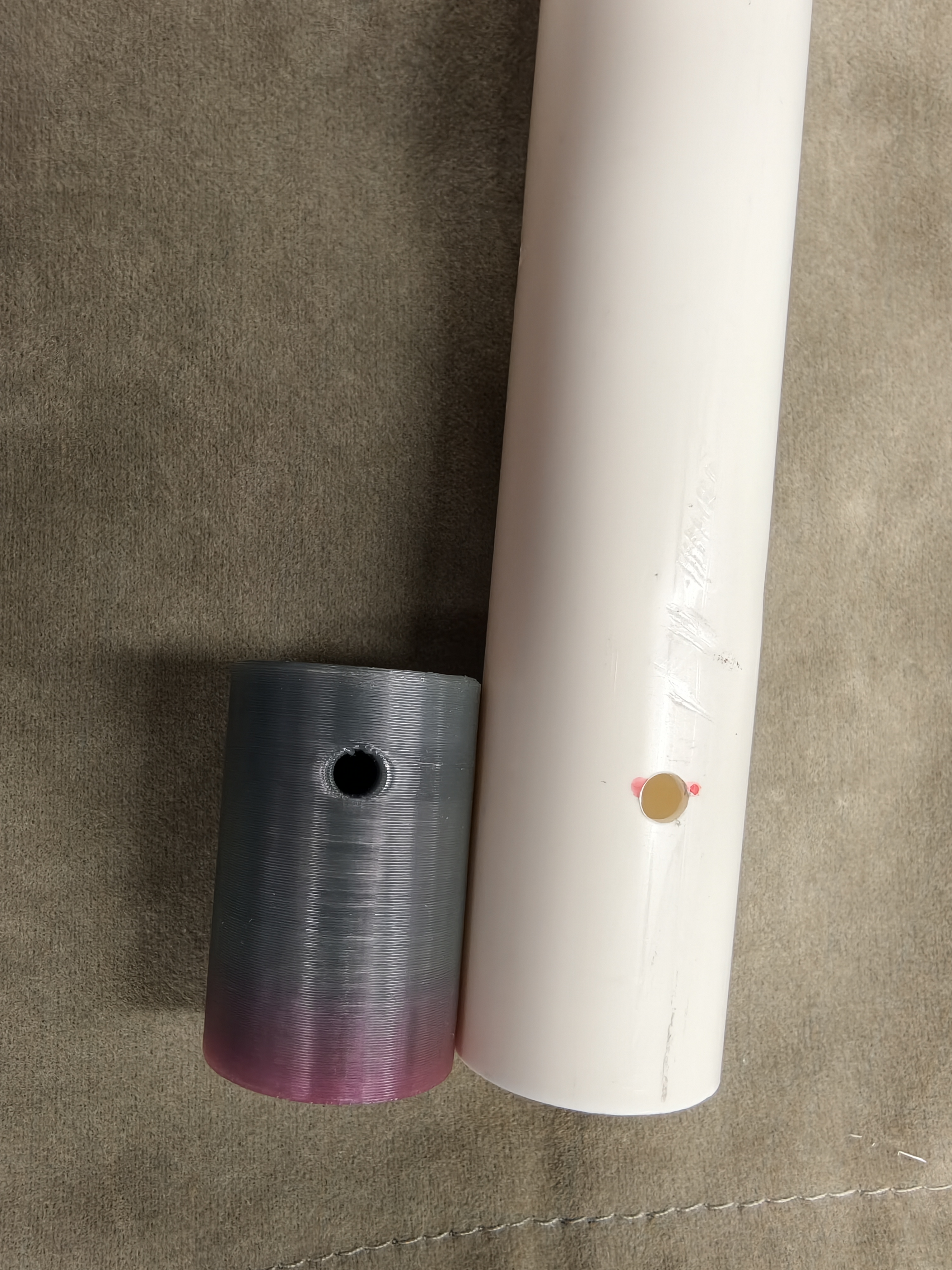

1. 3D打印实物

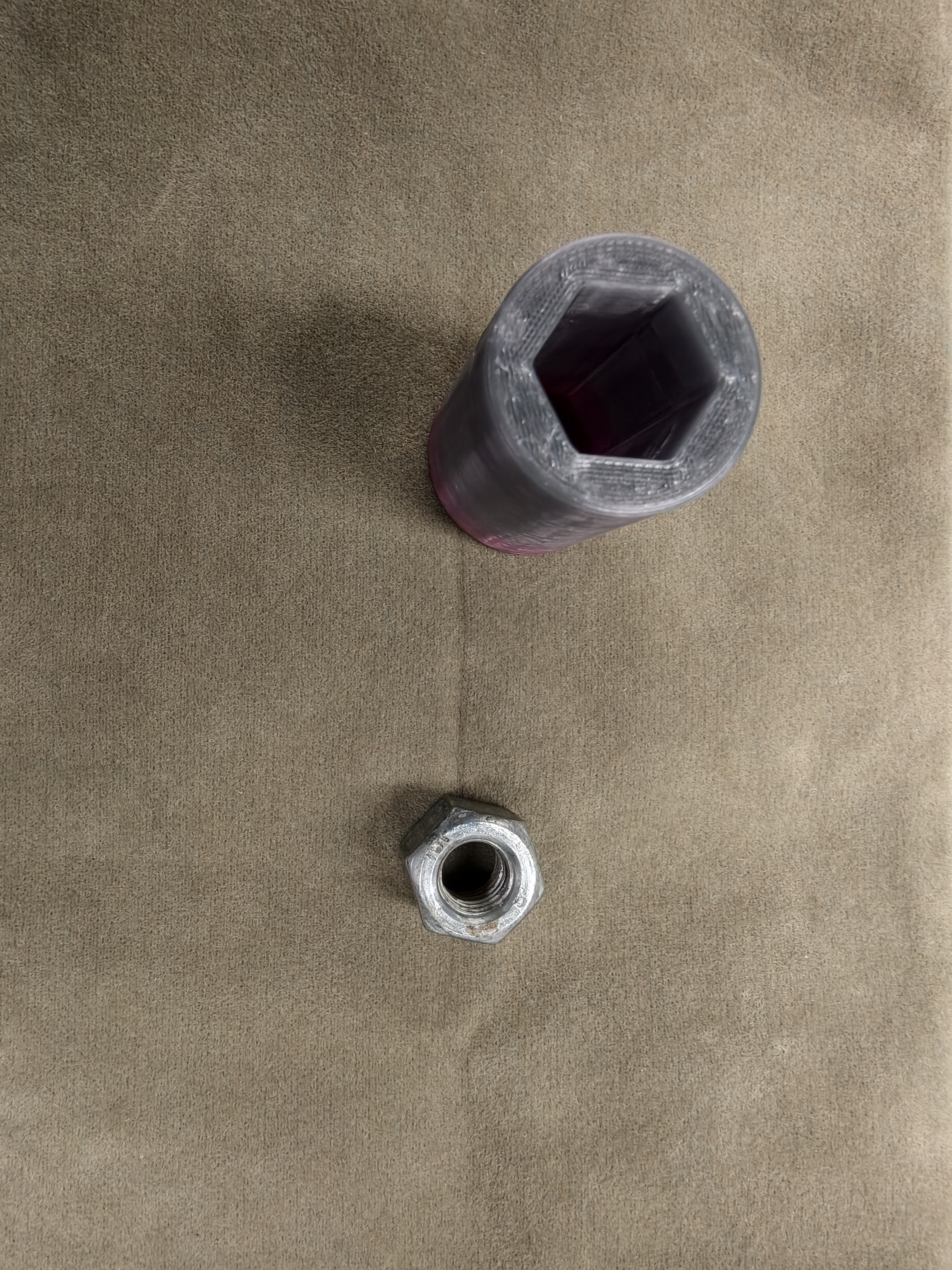

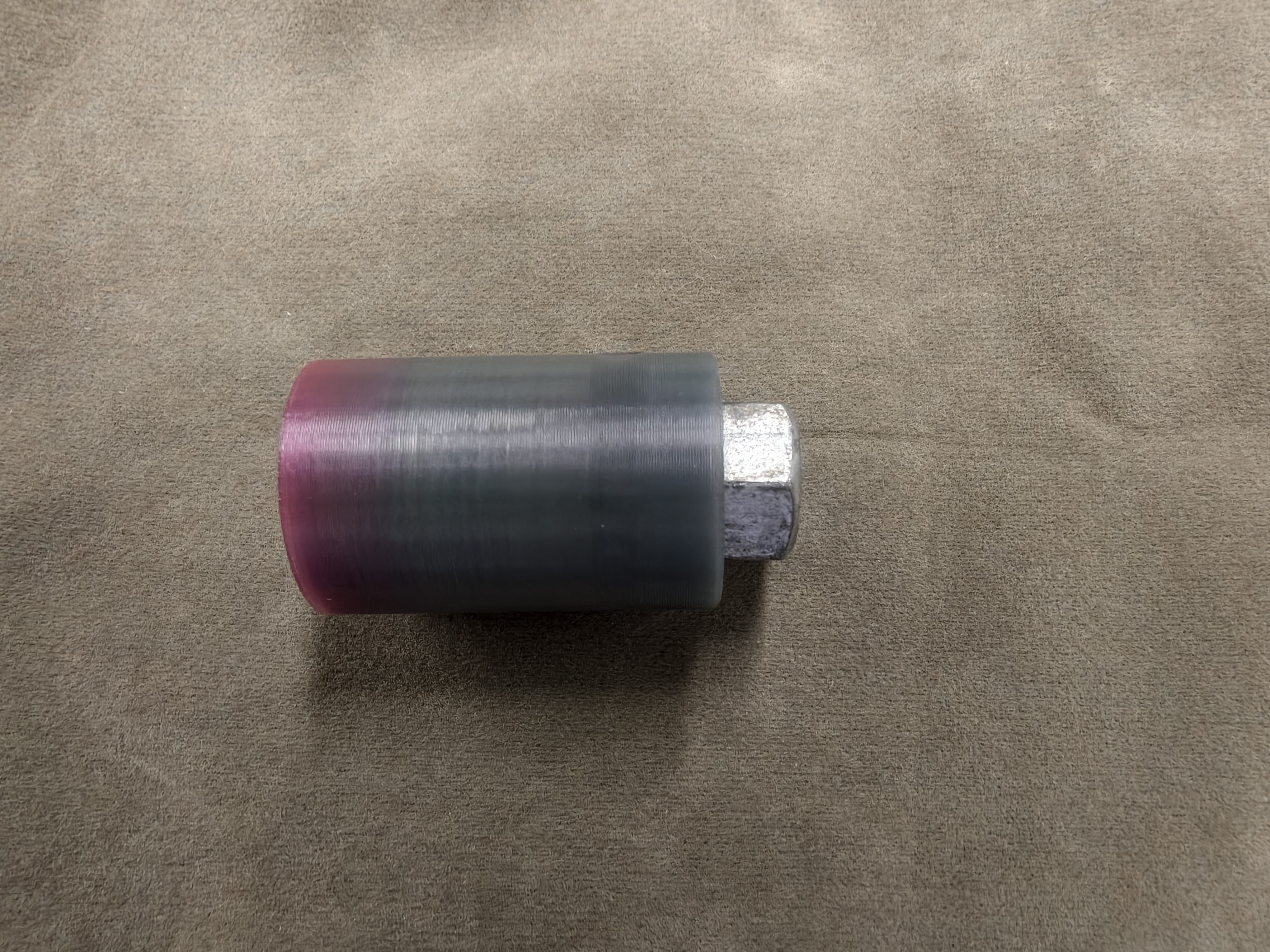

2. 将螺母装入3D打印件的槽位，使用锤子安装到底部

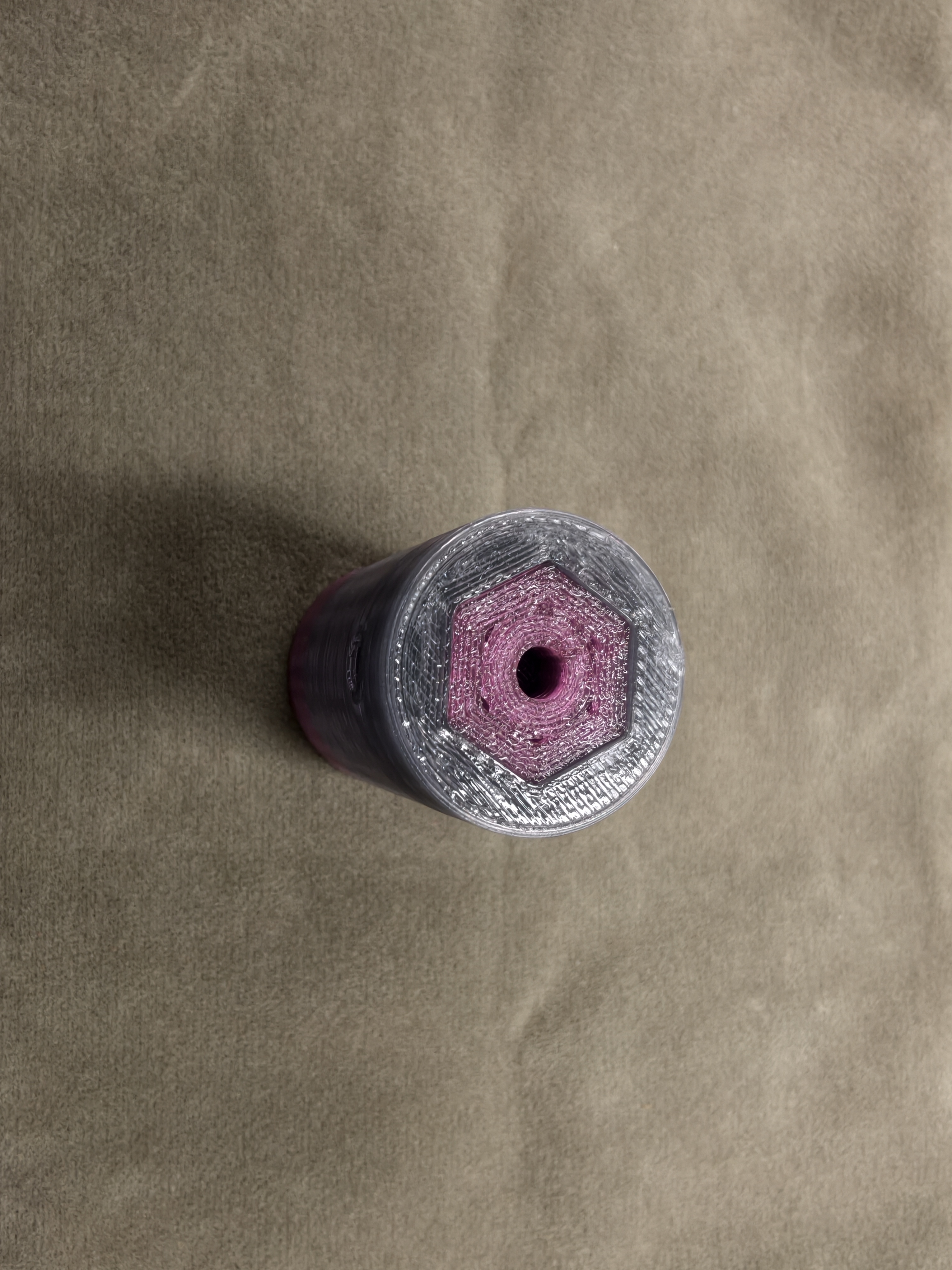

3. 将限位的正六边形安装好，使用胶水固定好

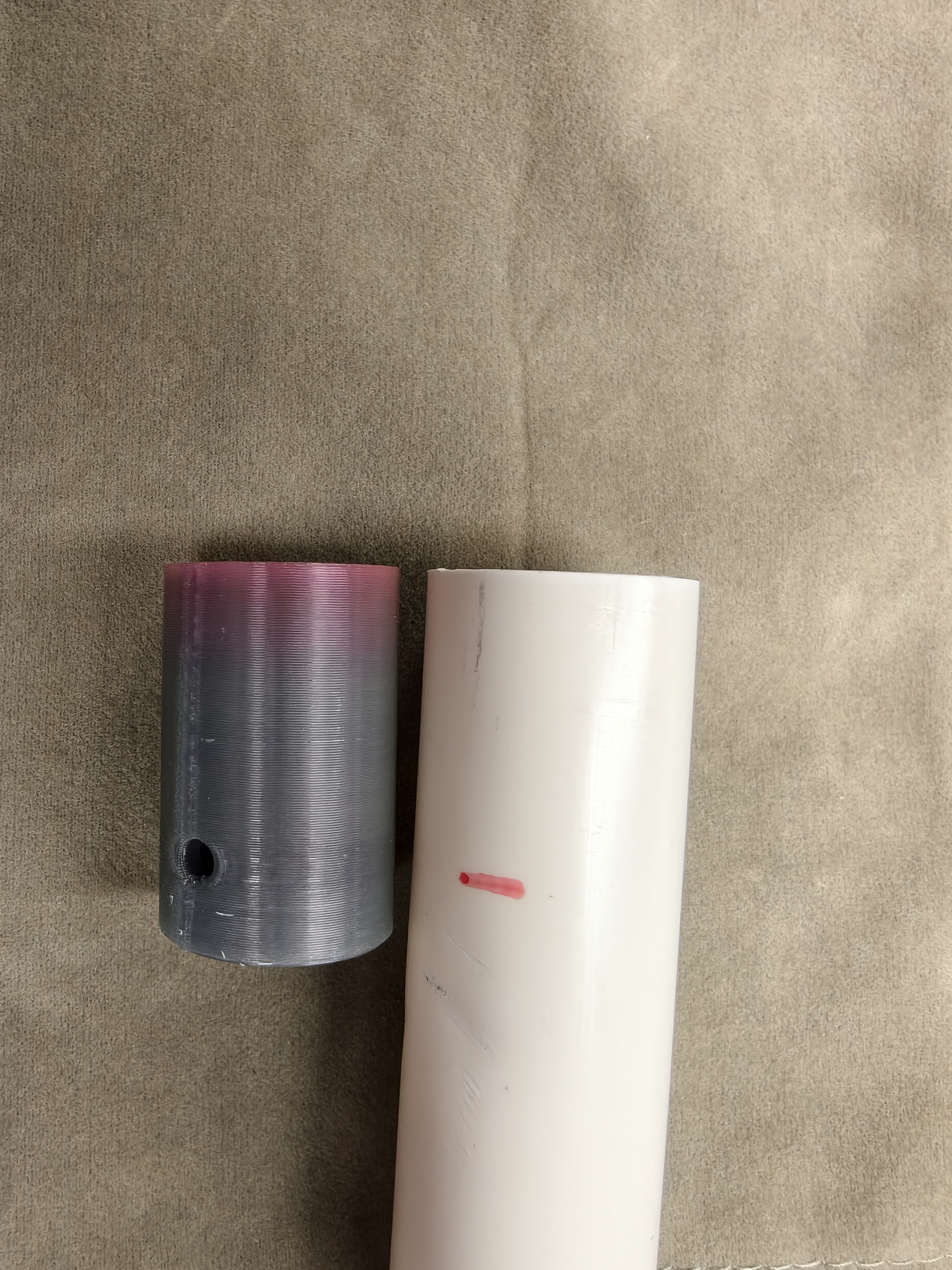

1. 在PVC管上定点

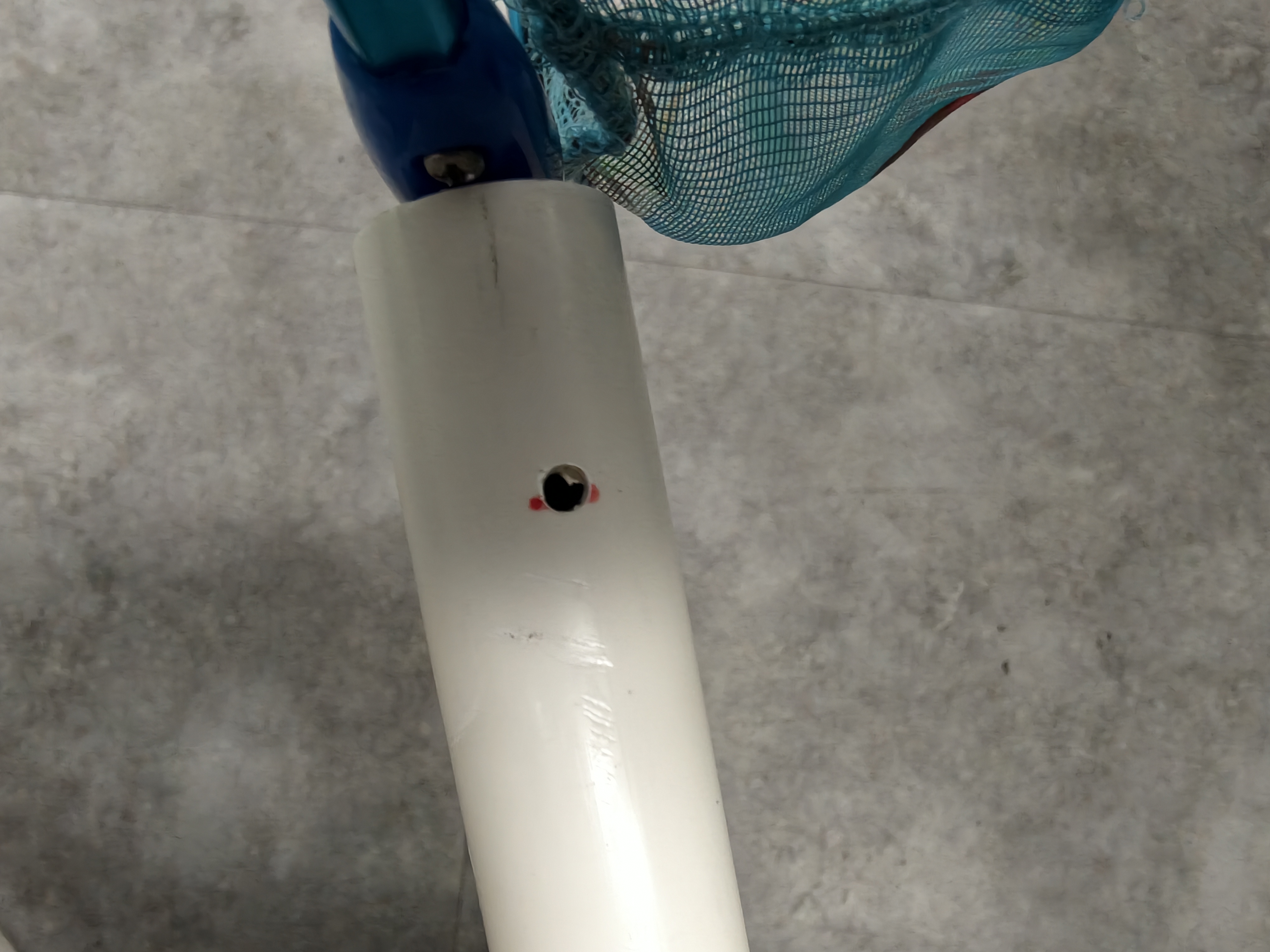

2. 开孔直径4.2mm
3. 装入3D打印件
4. 转紧螺丝至最紧，对准孔位，将外圈的限位环对转孔，上紧螺丝即可

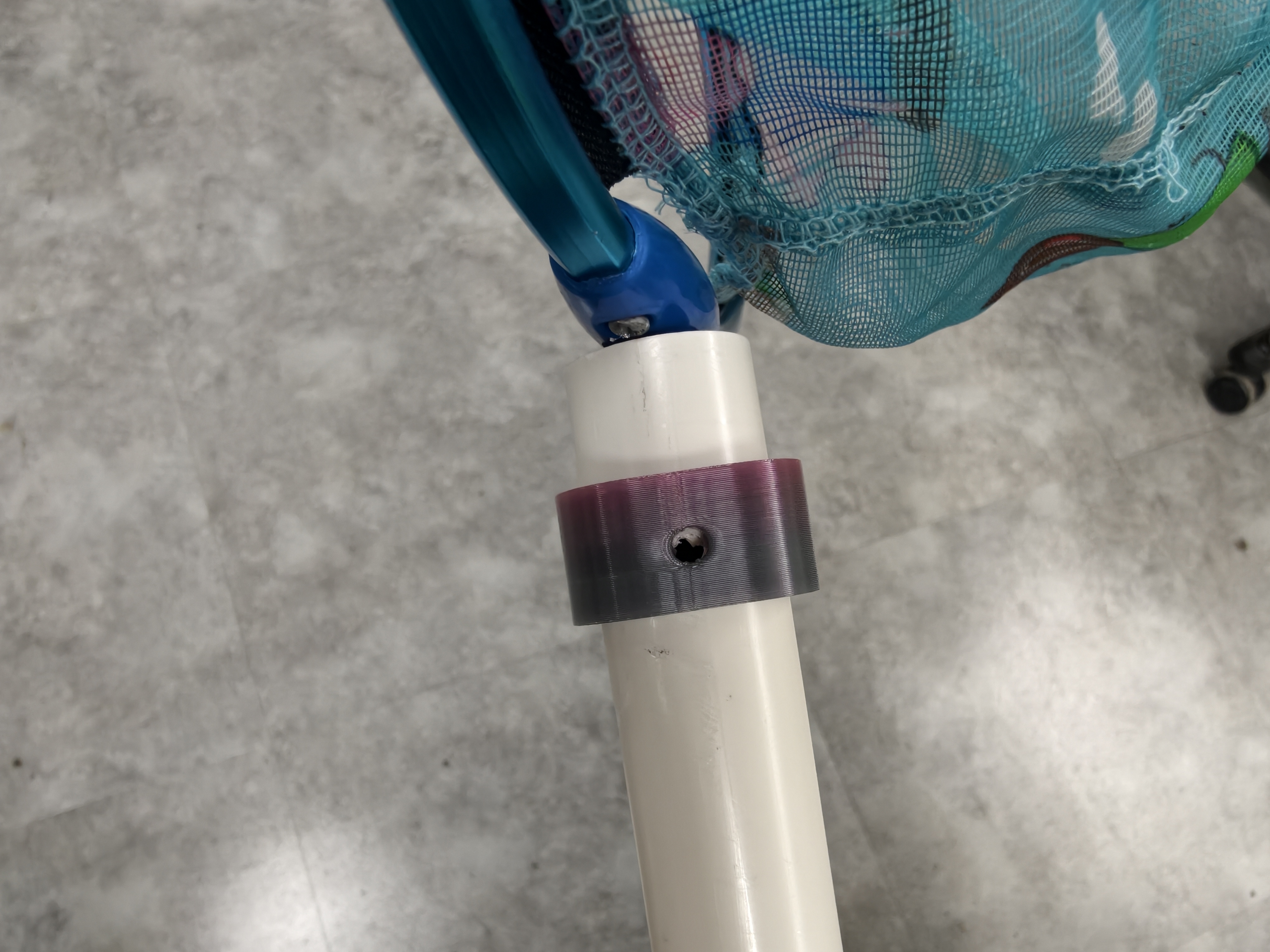

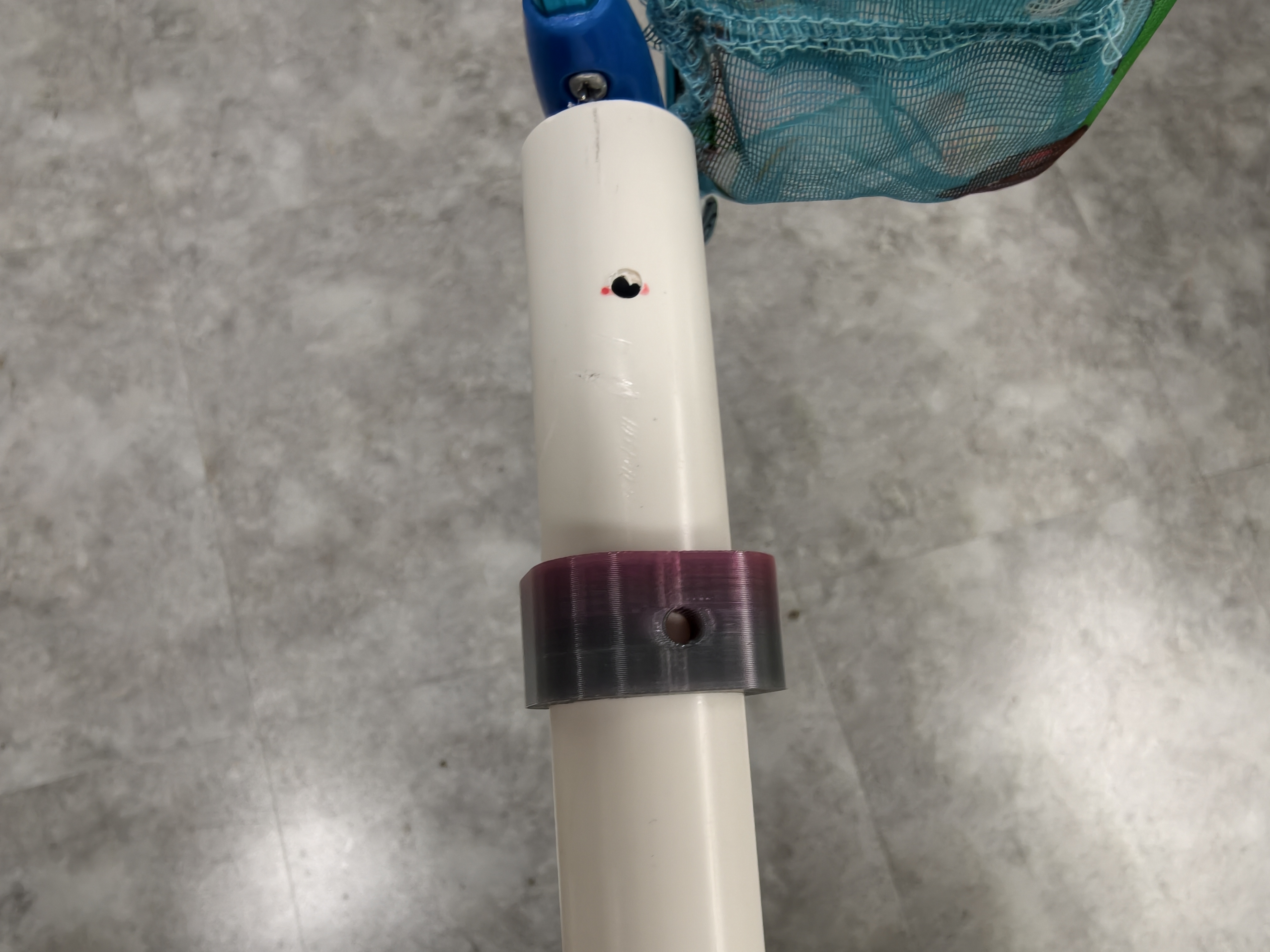

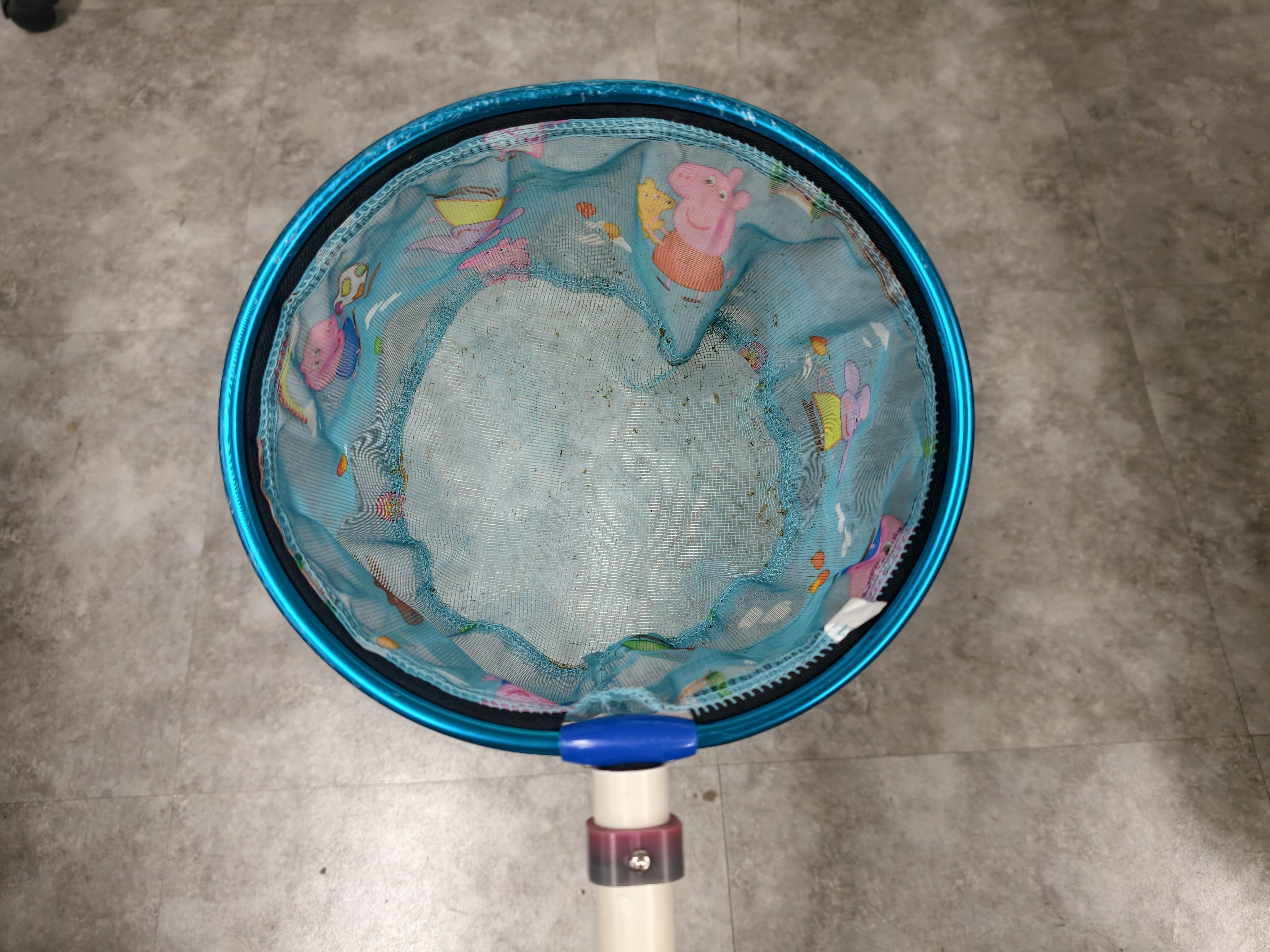

5. 安装完成，最后一图为安装效果
