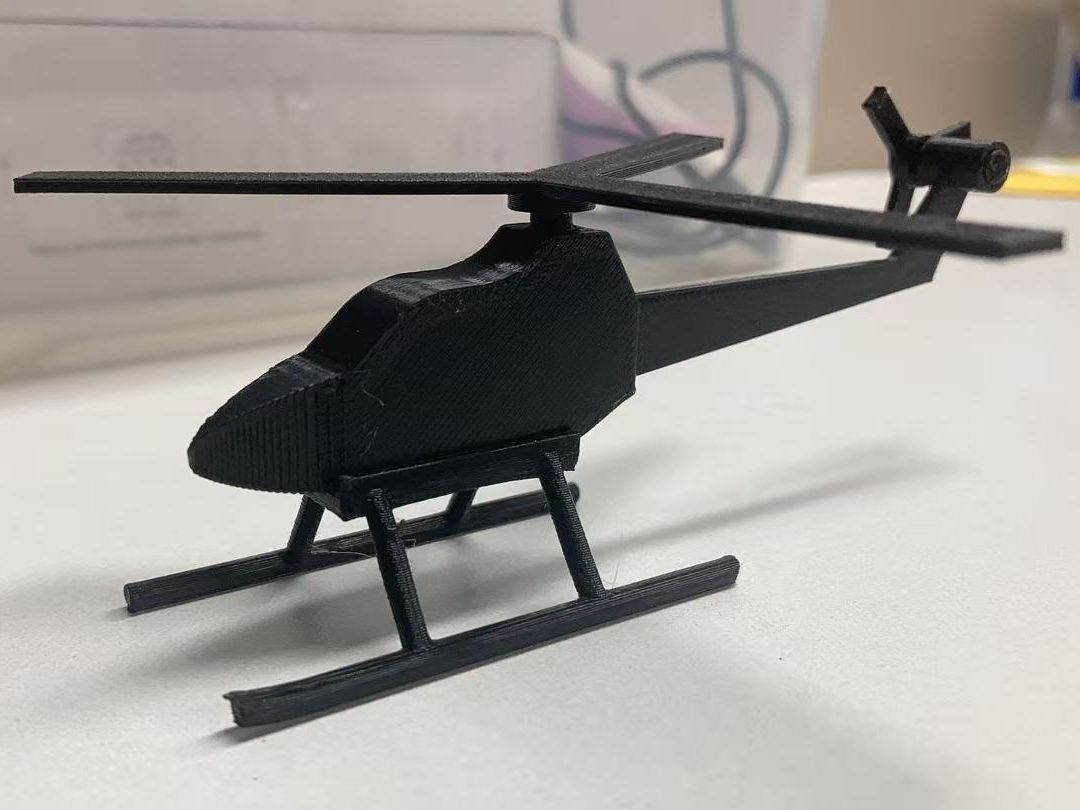

3D打印直升机摆件

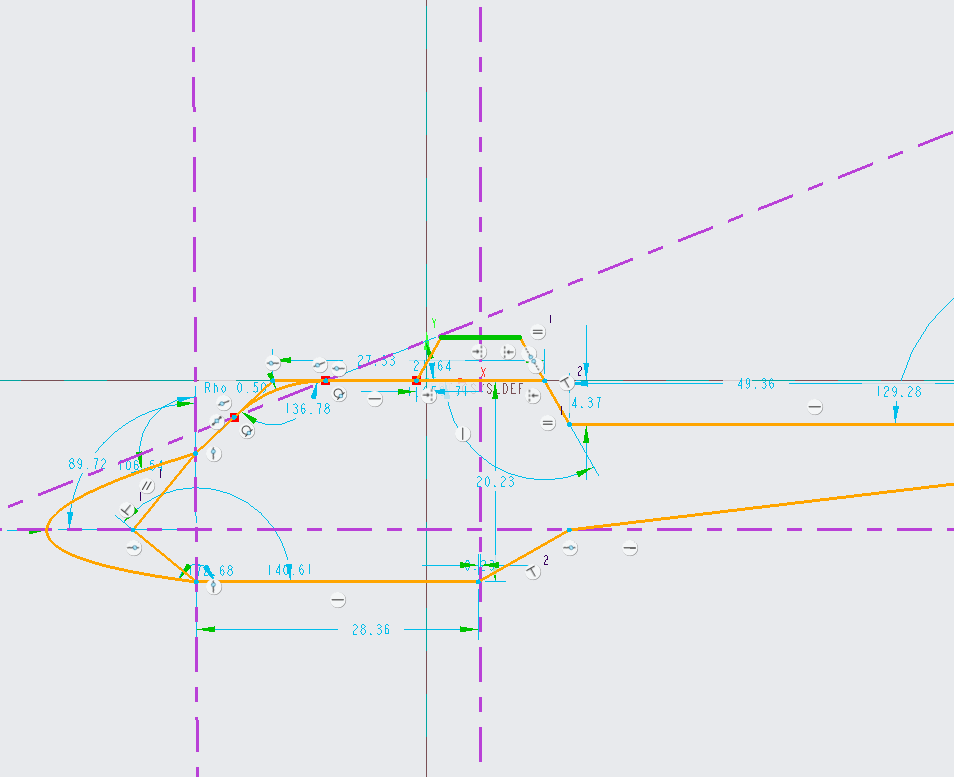

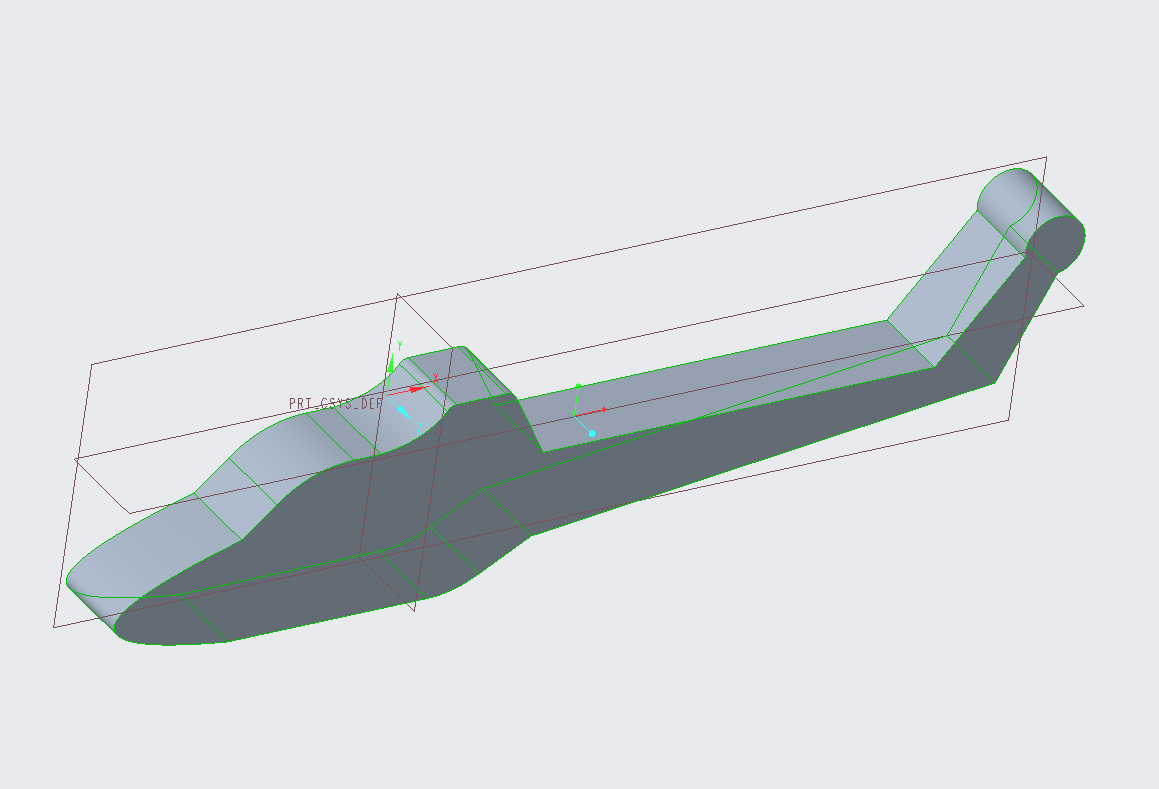

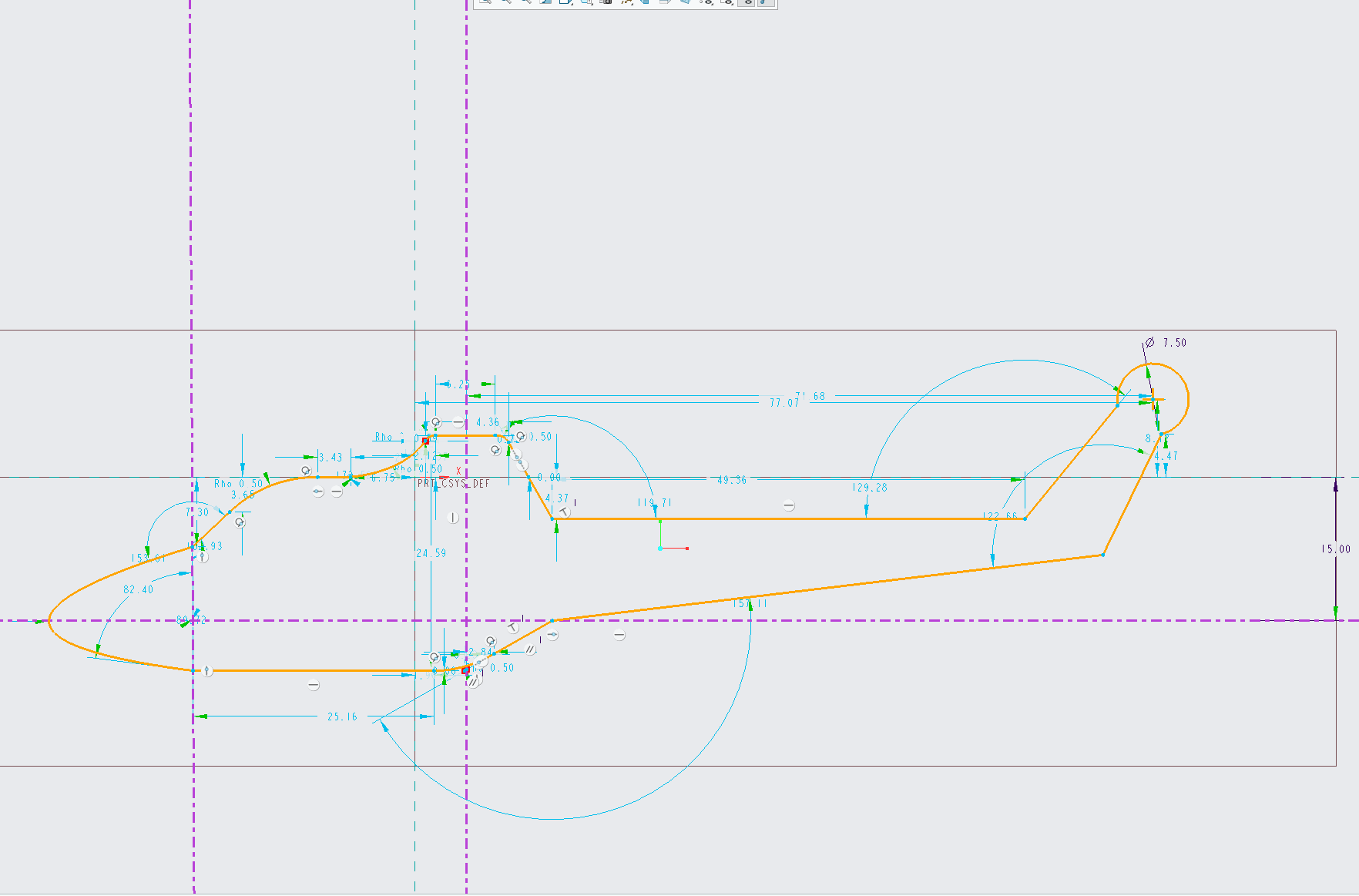

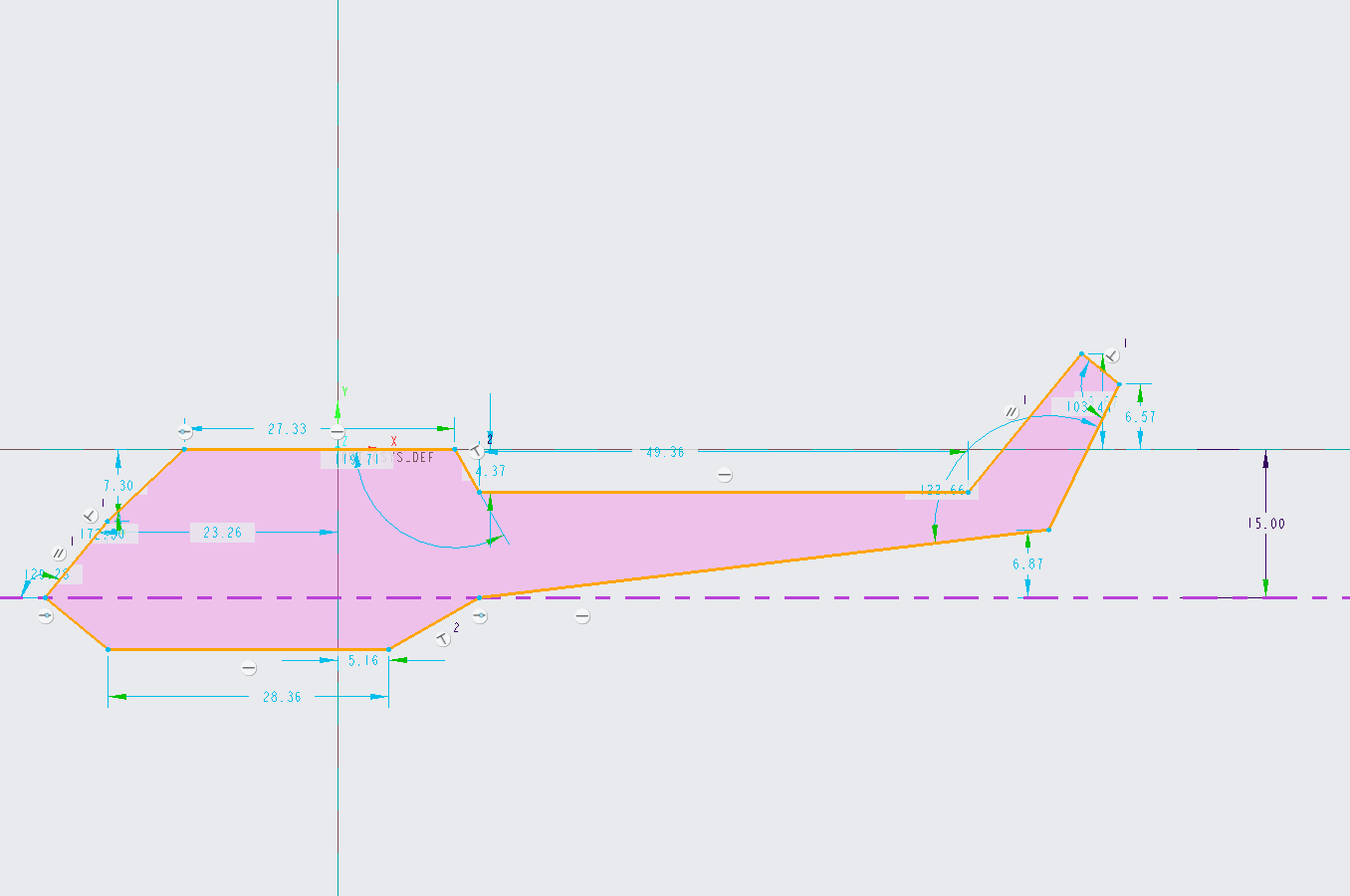

打开CREO软件，新建拉伸选择FRONT为参考平面，先建一个中心线作为尺寸的参考，让它到中心横参考线的距离设置为15mm，然后用线段大致画出飞机的轮廓，然后用画弧线工具画出机头，再画出固定螺旋桨的位置，再用画弧线工具修角的位置，并画出尾翼螺旋桨的固定基座。然后点确定完成草绘，设置拉伸厚度为10mm。

新建拉伸，选拉伸的平面做参考平面，用线段画出大致轮廓，尾部画圆做参考画出轮廓如图1，完成草绘，设置拉伸为4mm,选择移除材料选项，完成拉伸。

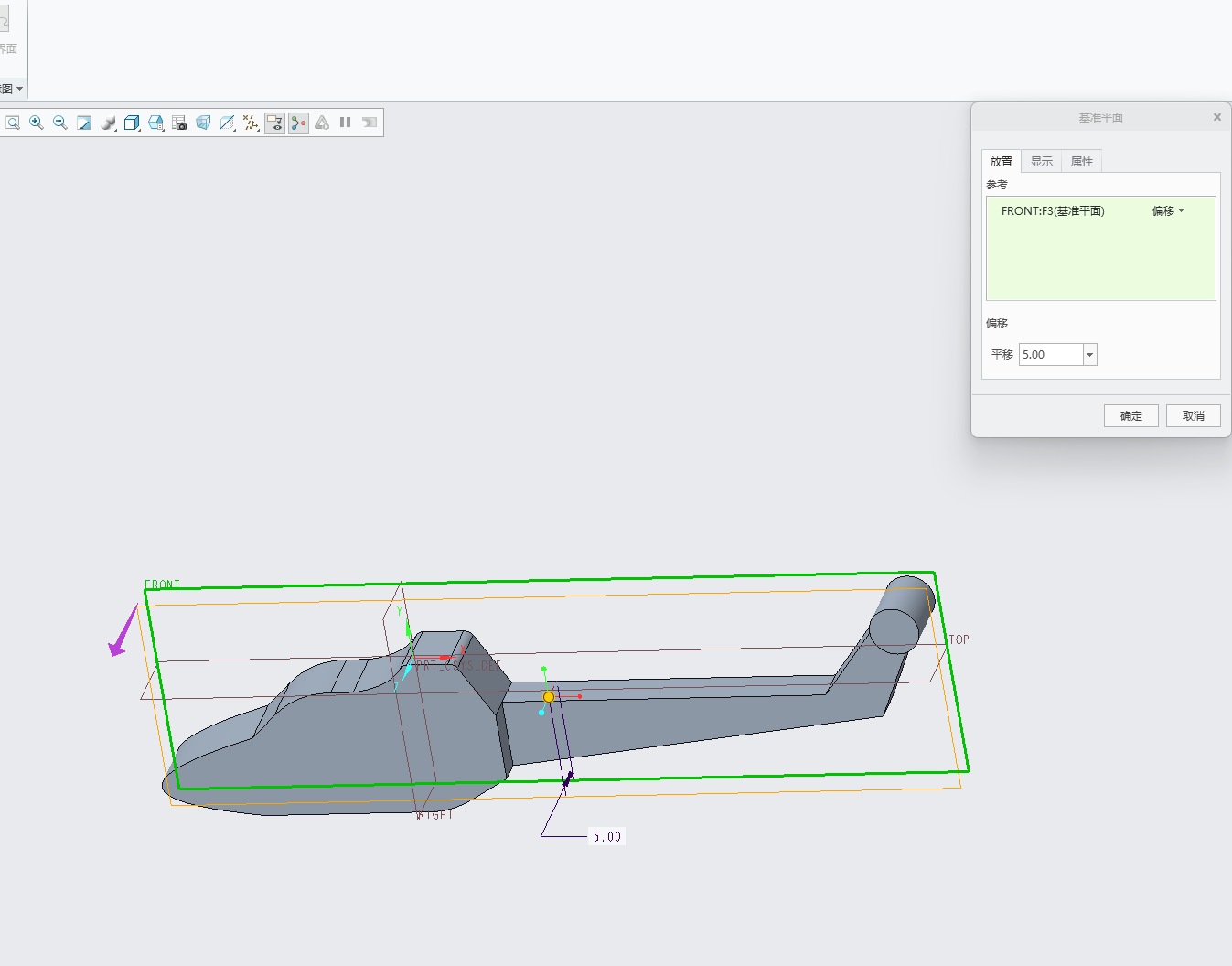

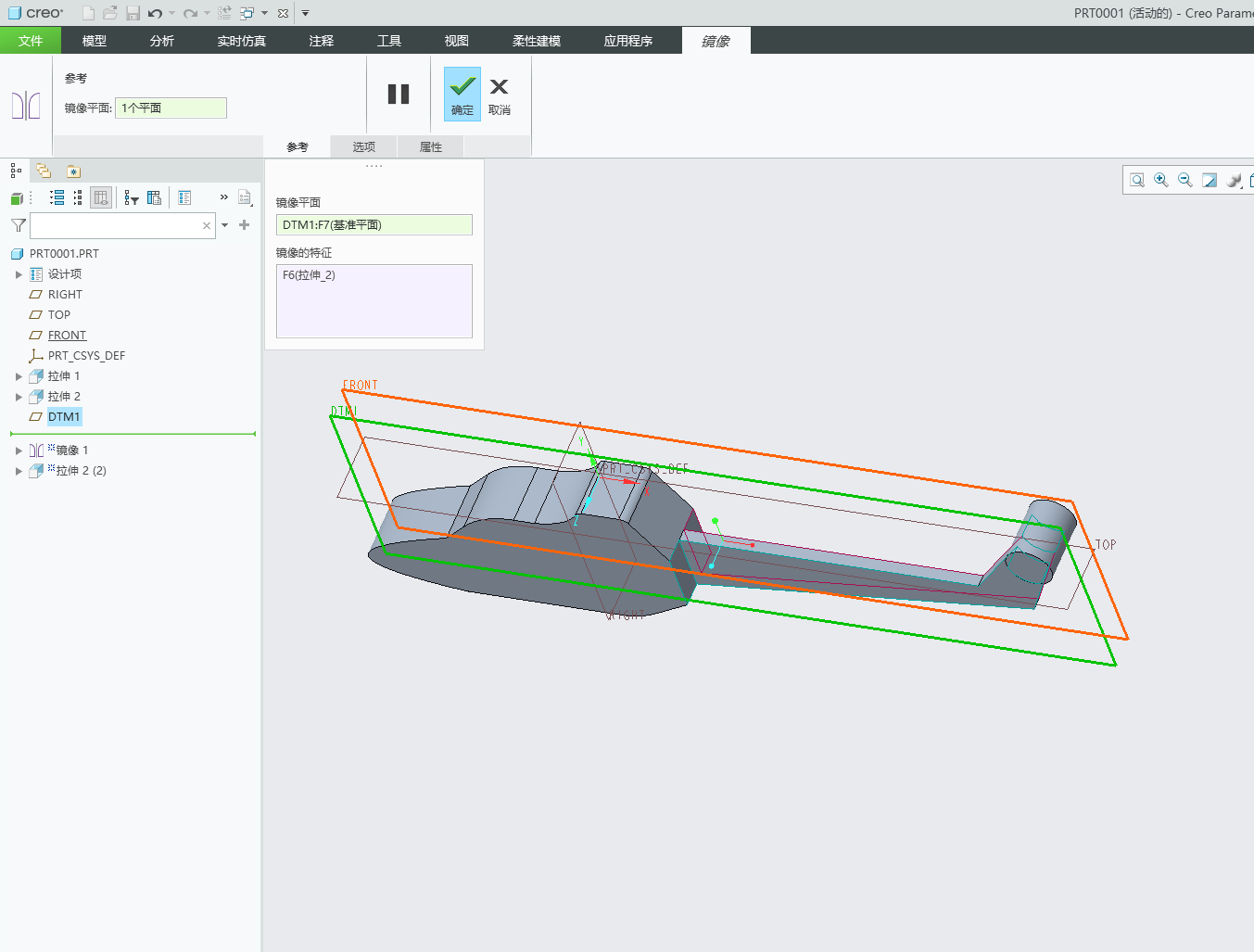

用FRONT平面做参考，向机身内部的方向移动5mm，新建平面。选择上一步新建的拉伸，选择镜像，选择新建的平面1做参考，生成镜像。

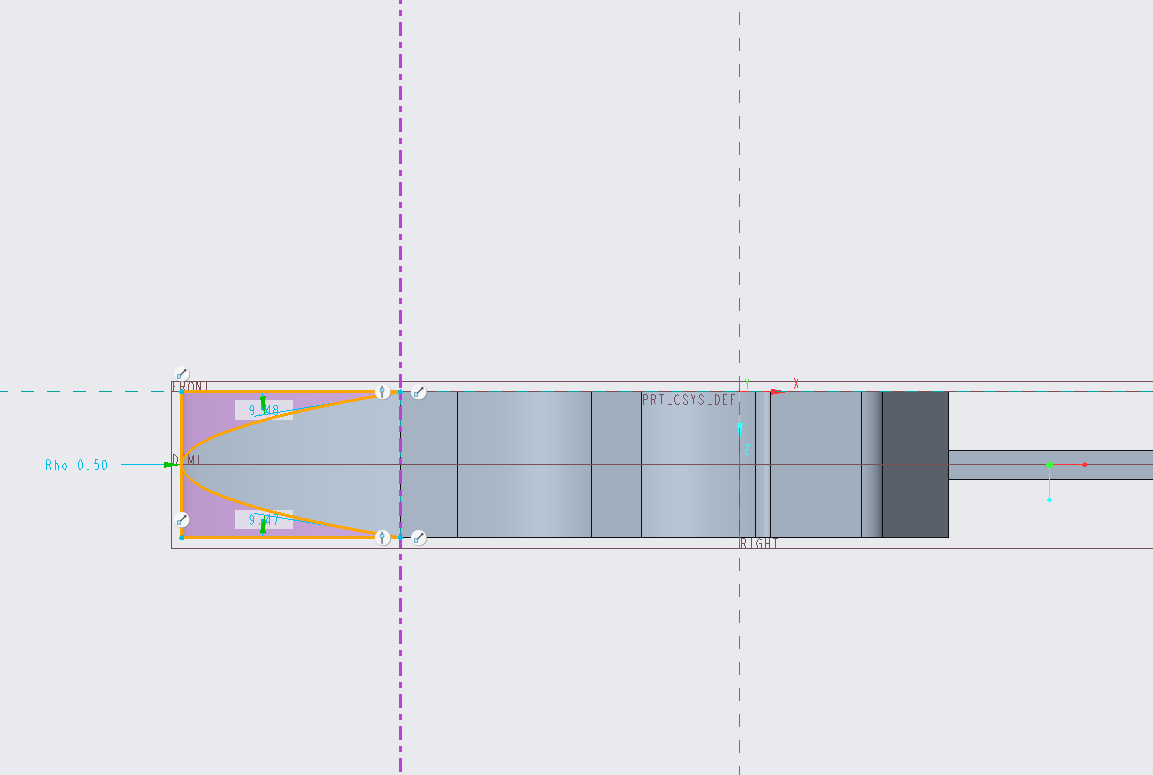

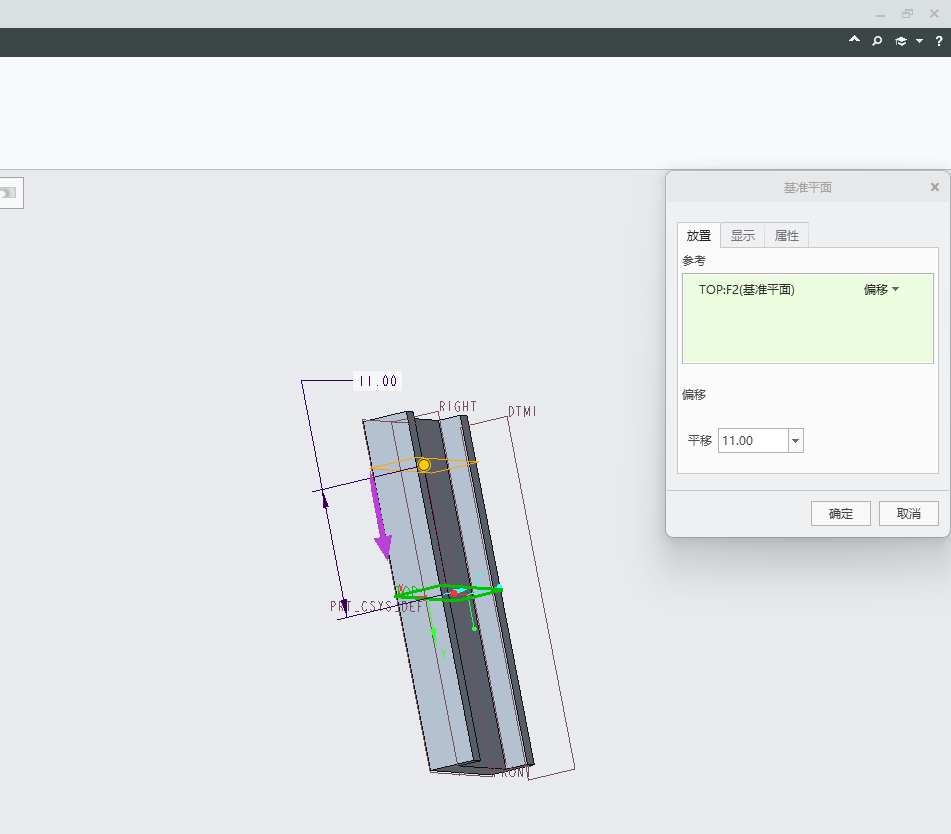

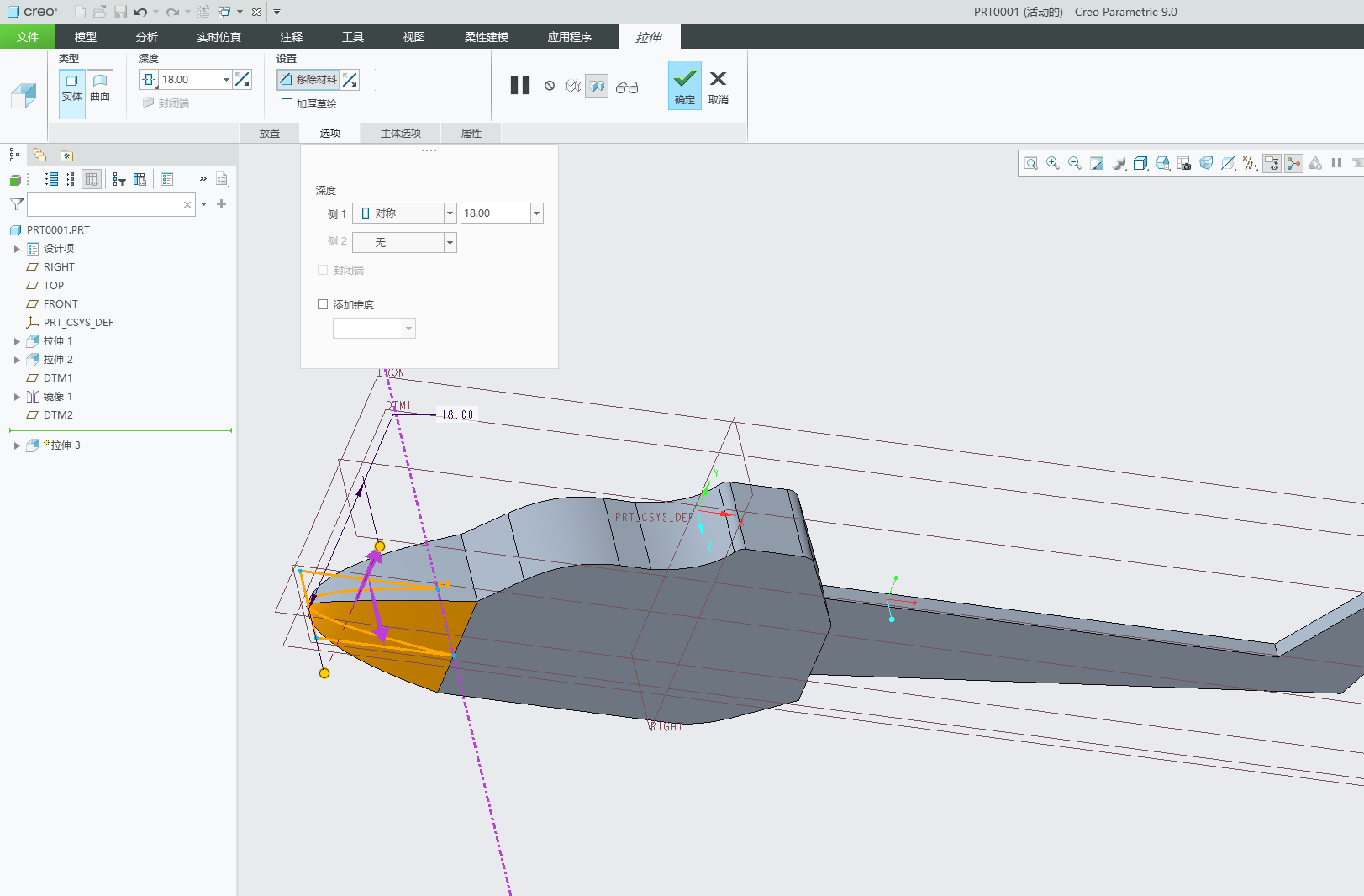

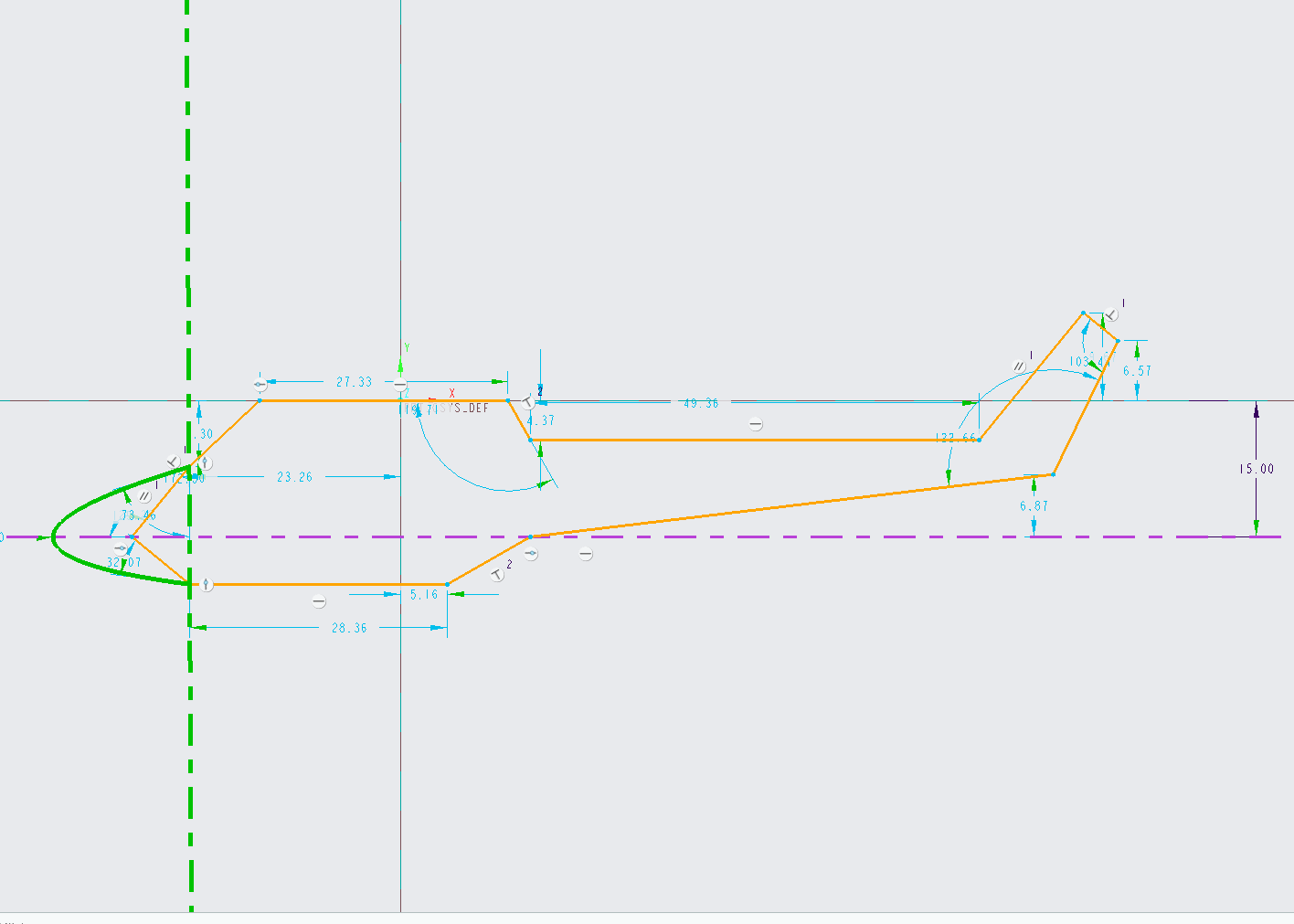

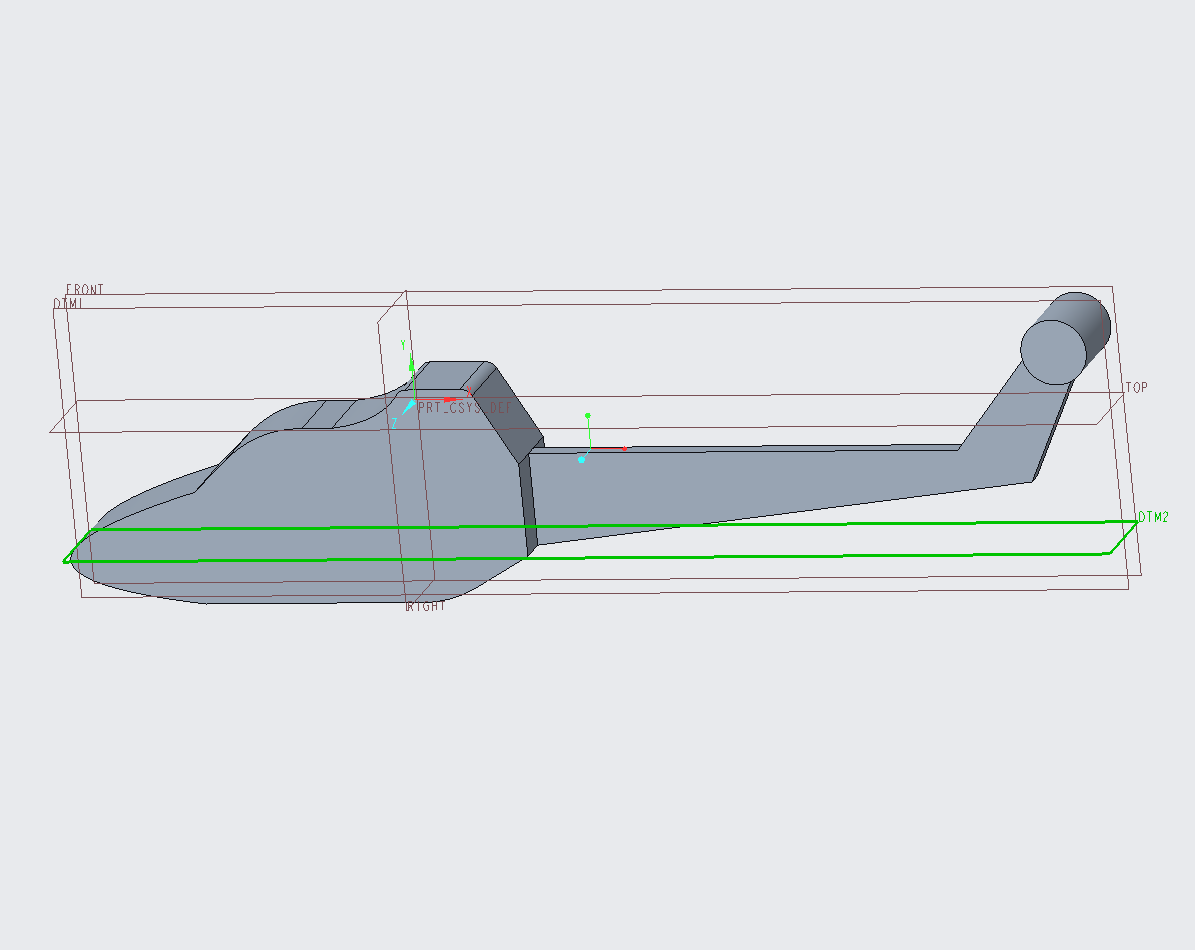

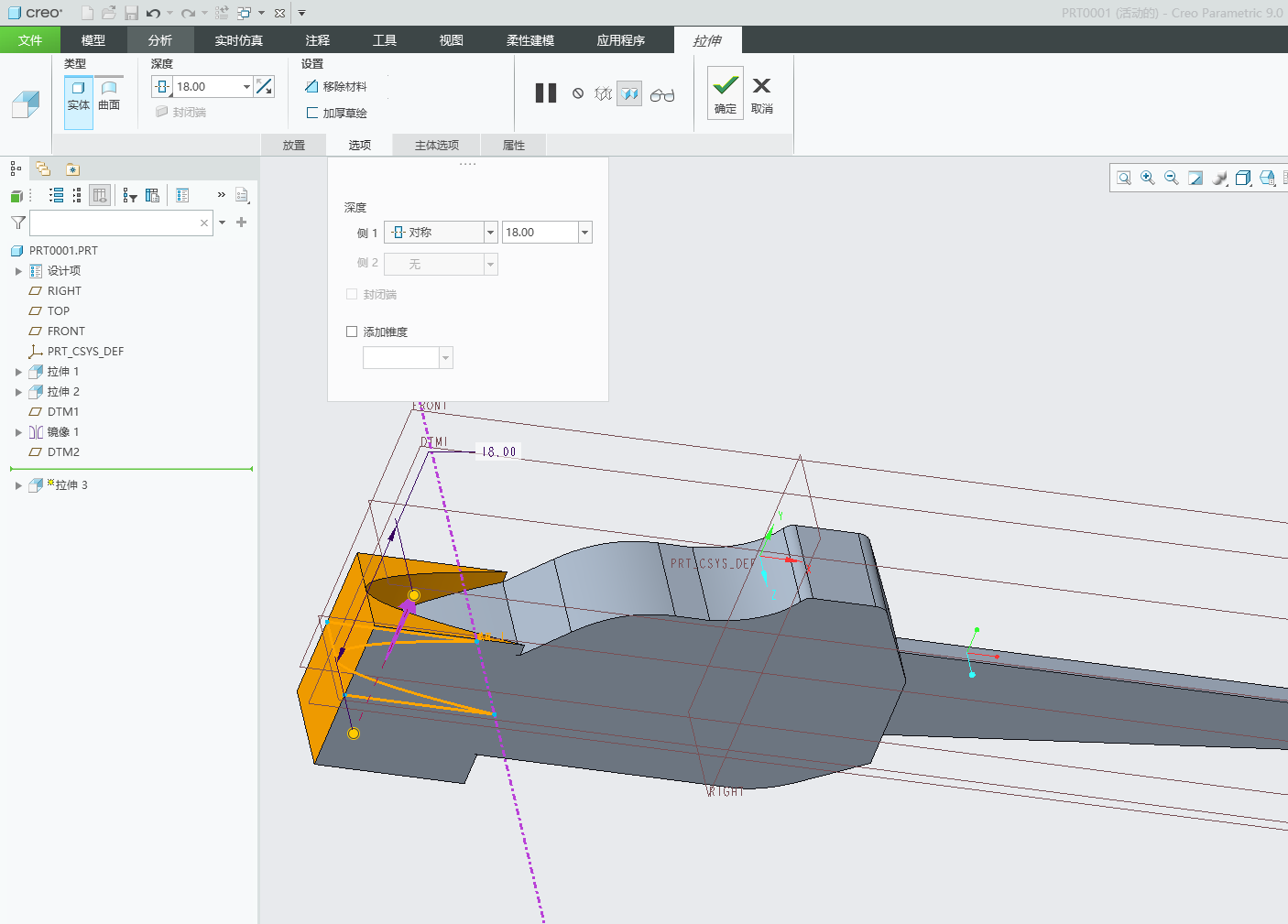

用TOP做参考，向下移动15mm(第一步做的参考线的尺寸)，新建平面2，用线段和弧线工具画出图2的轮廓，完成草绘，选择移除材料和设置对称选项，设置深度漫过机头，完成拉伸。

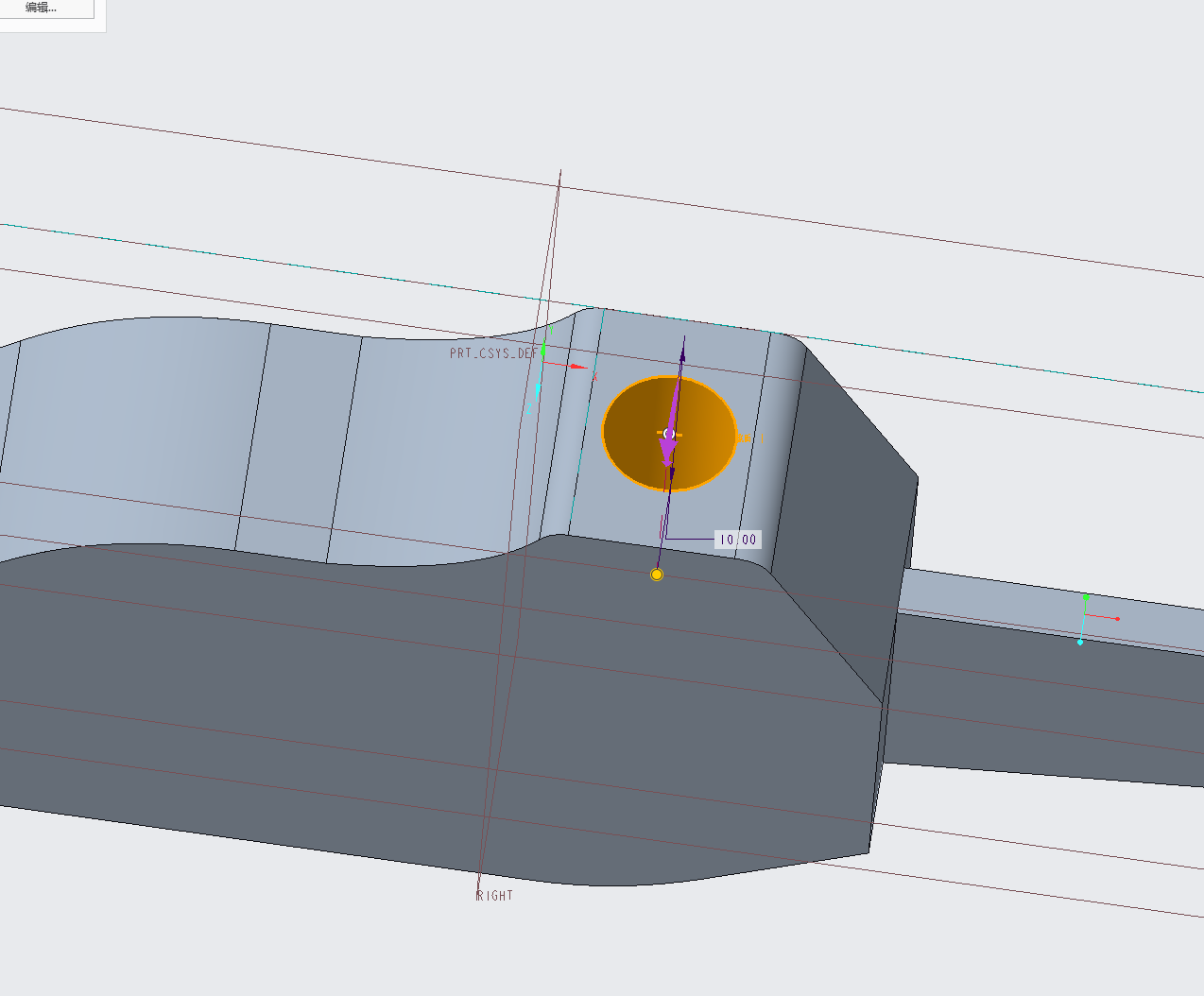

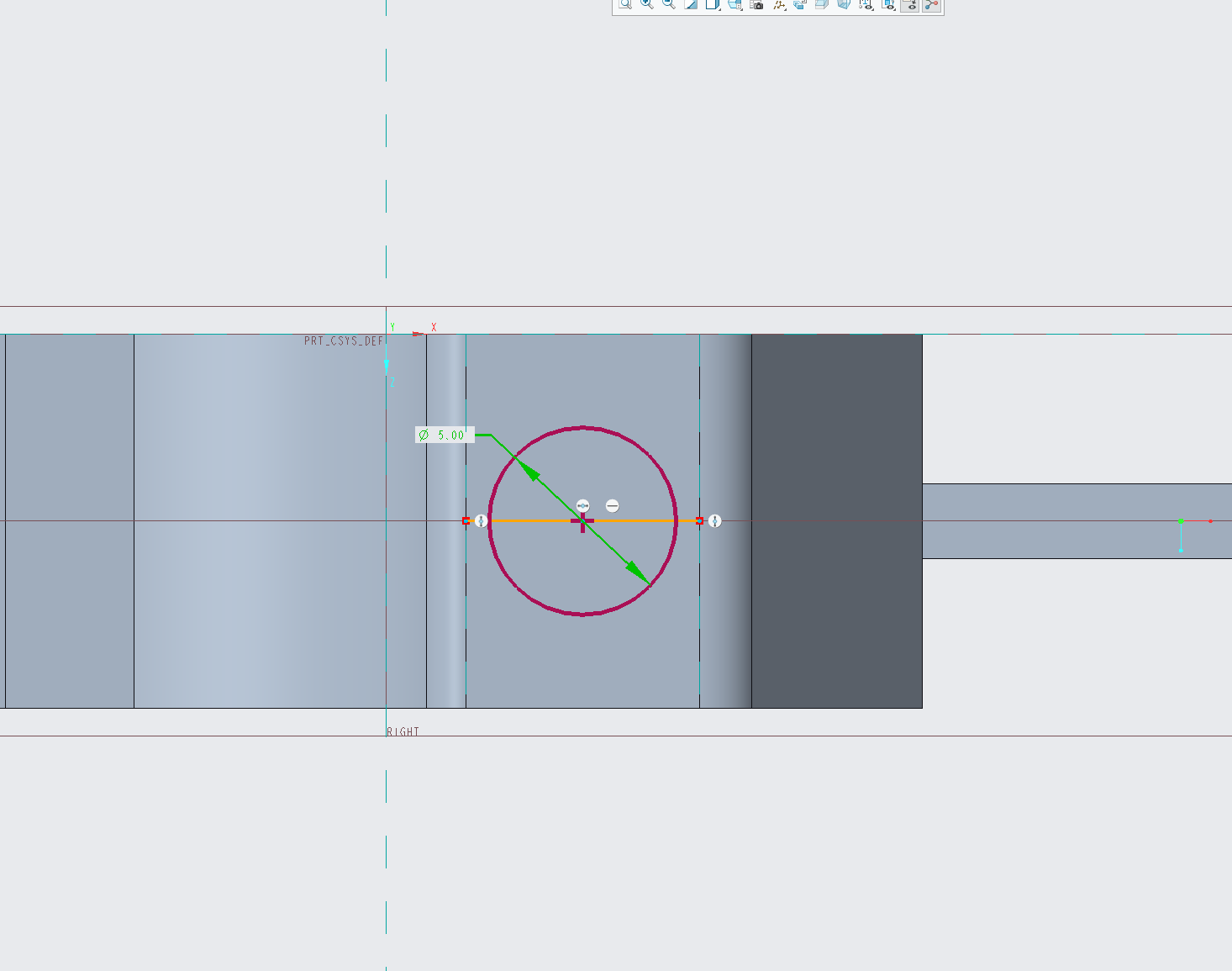

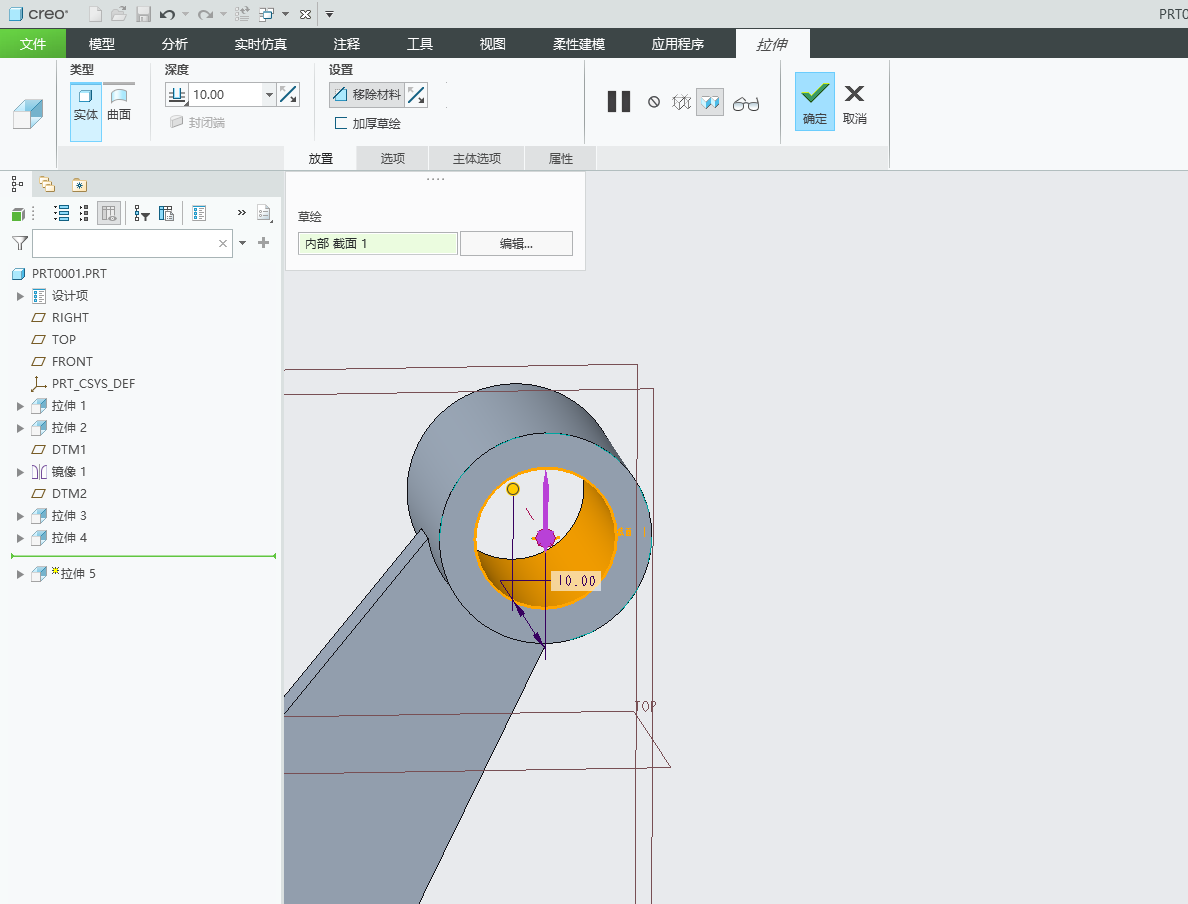

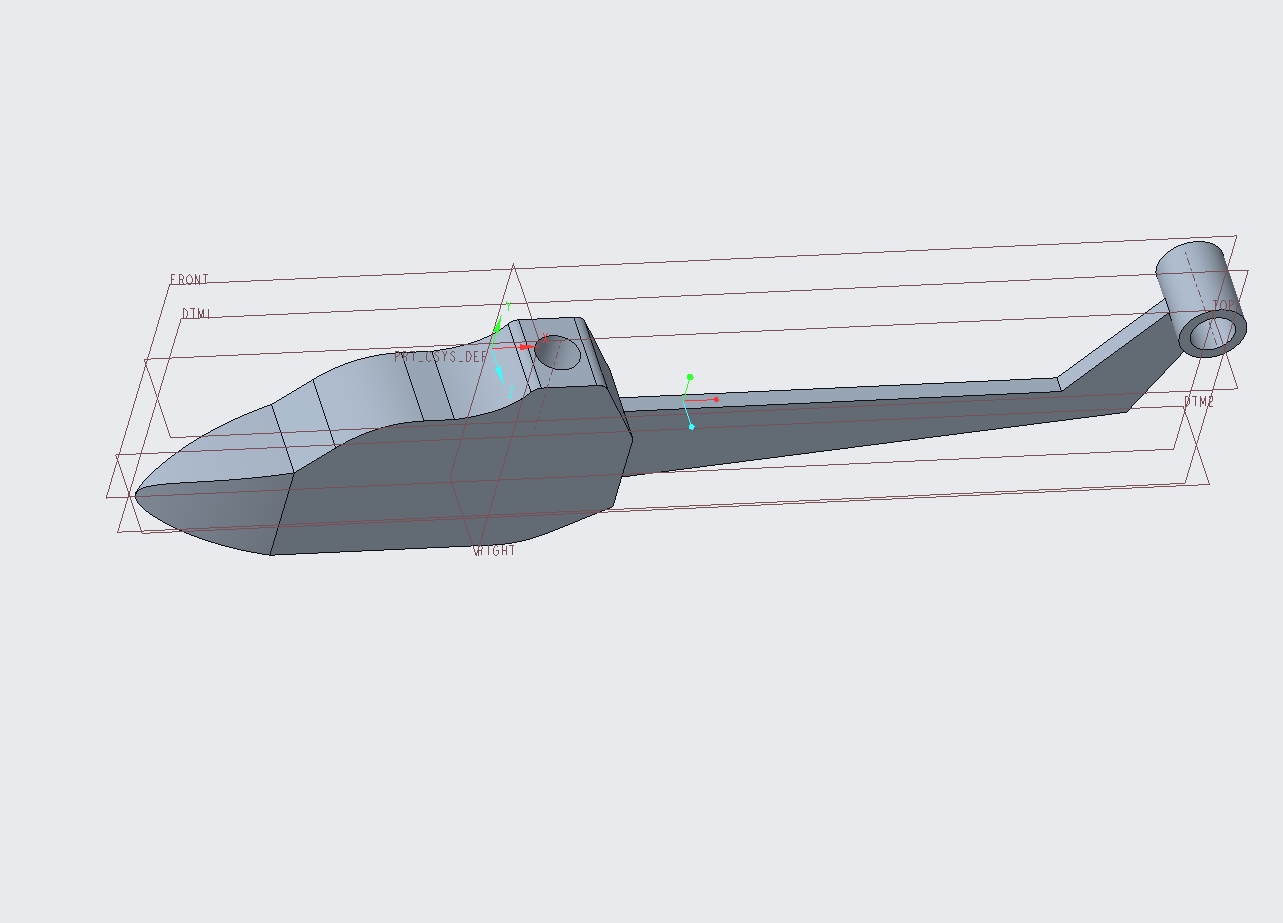

新建拉伸，选飞机顶部平面做参考平面，草绘中画圆直径5mm，选移除材料选项，深度10mm，完成拉伸。用同样的方法画出尾部螺旋桨的固定槽。

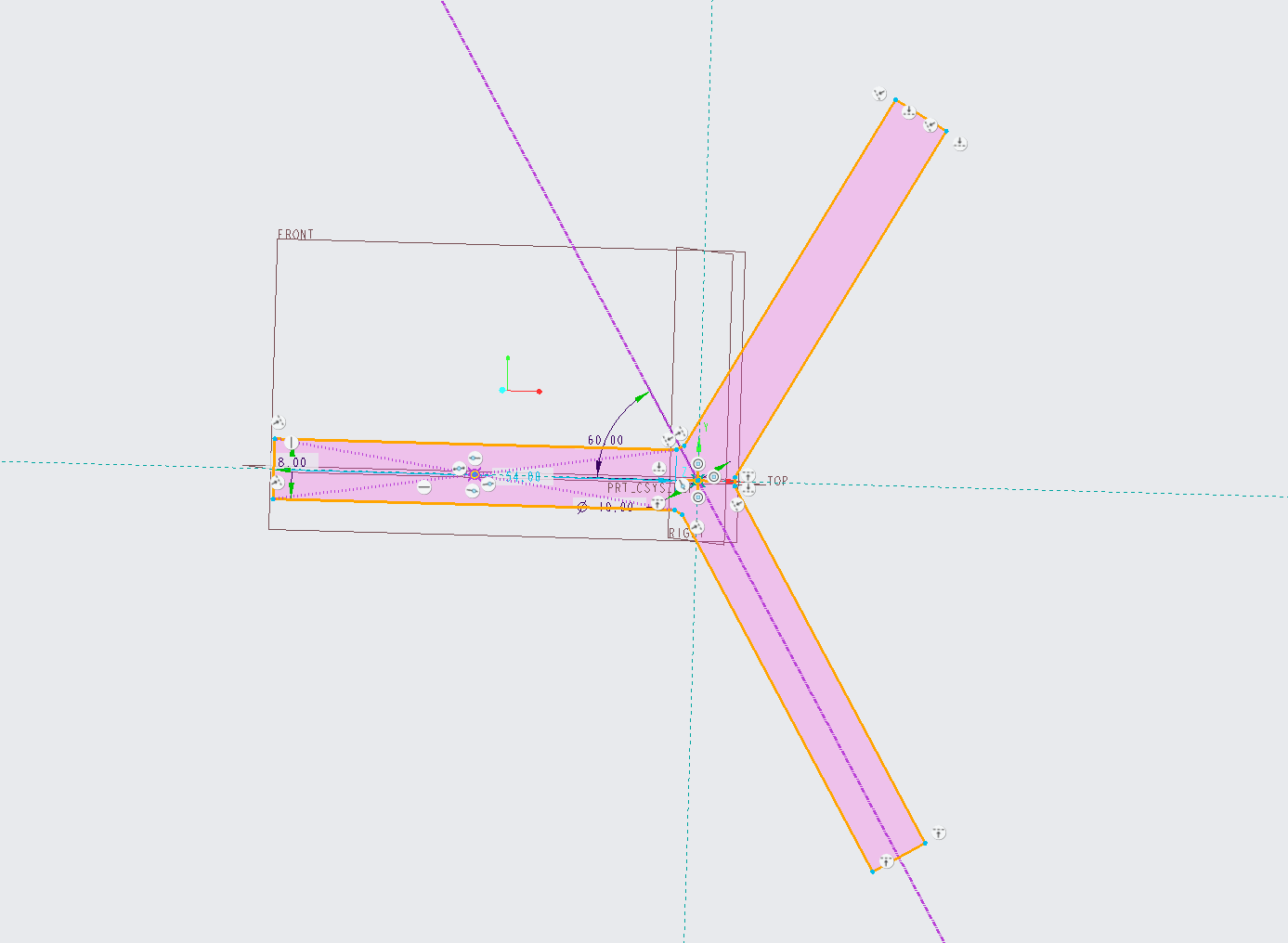

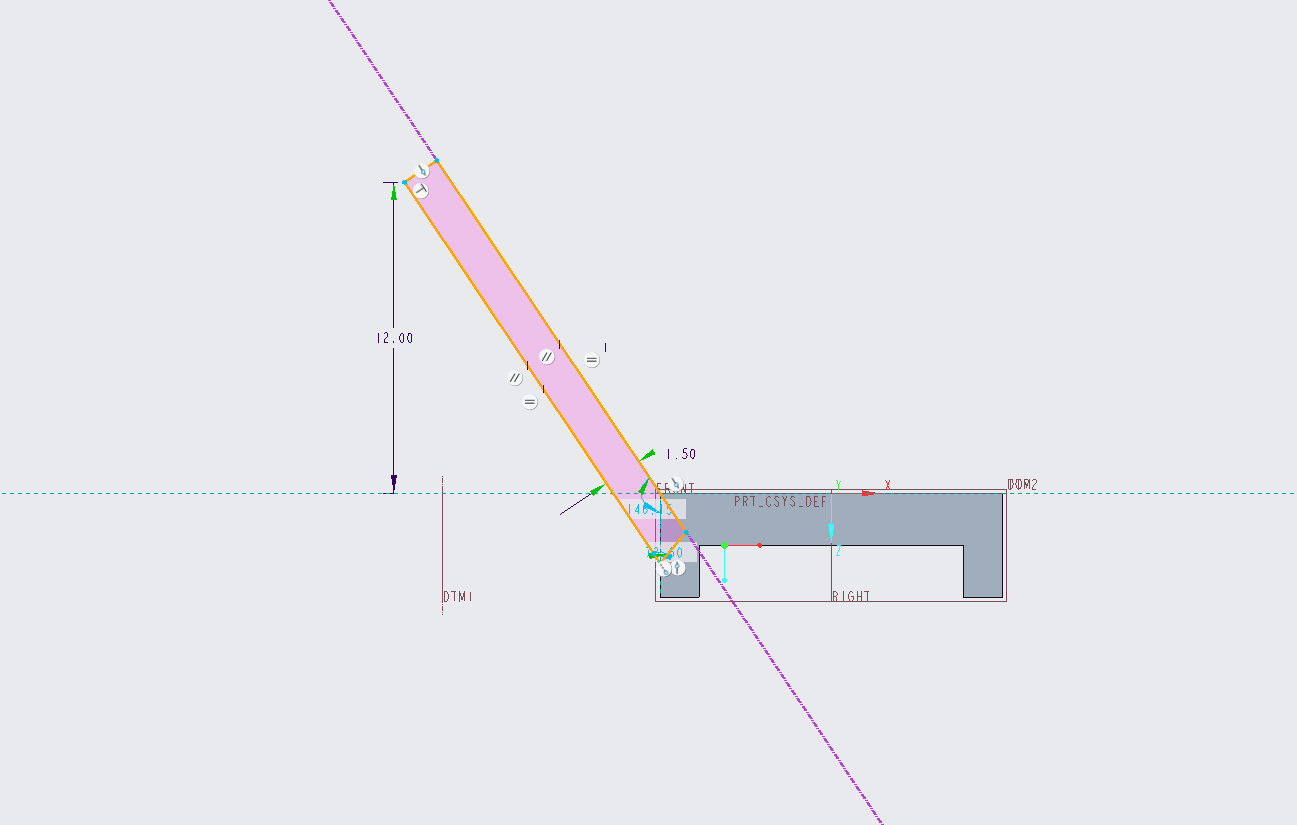

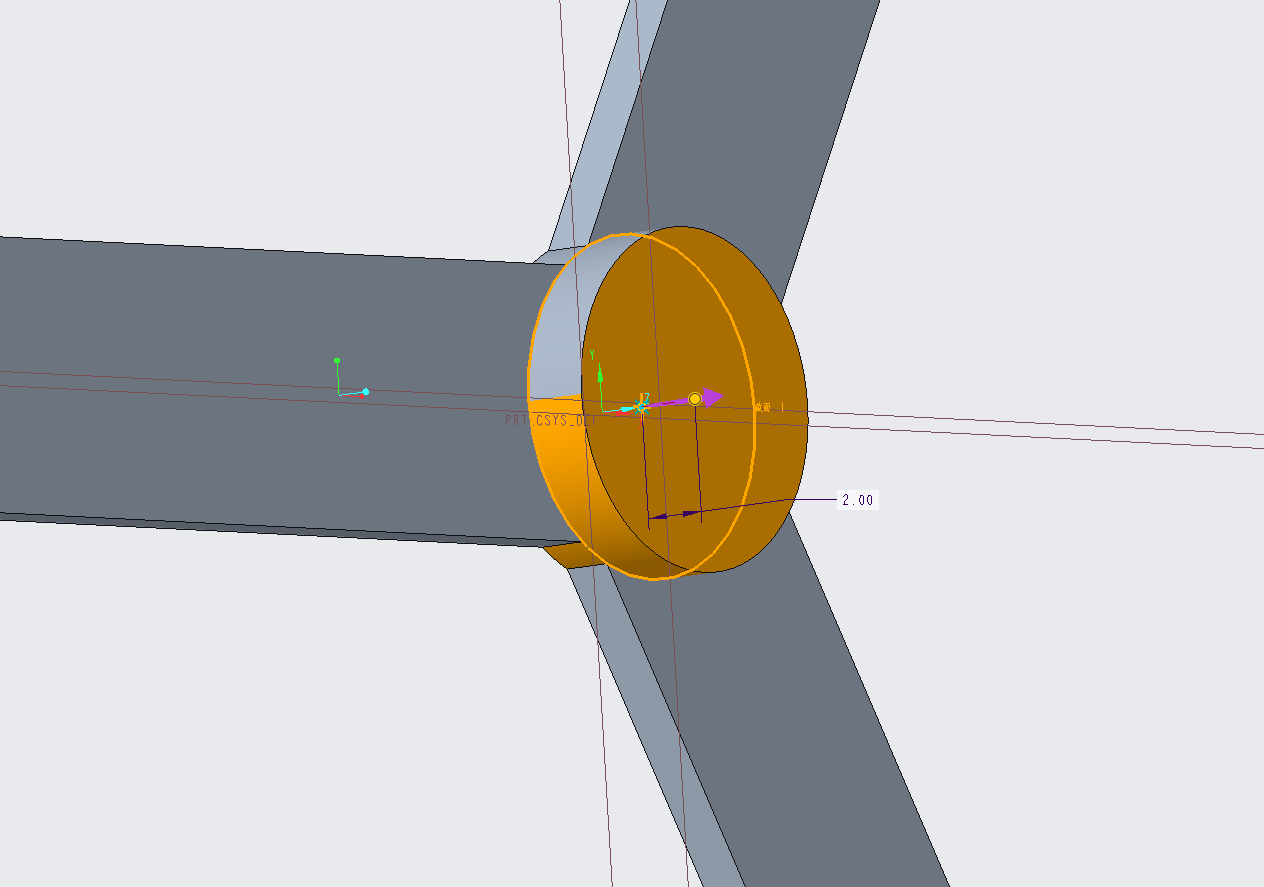

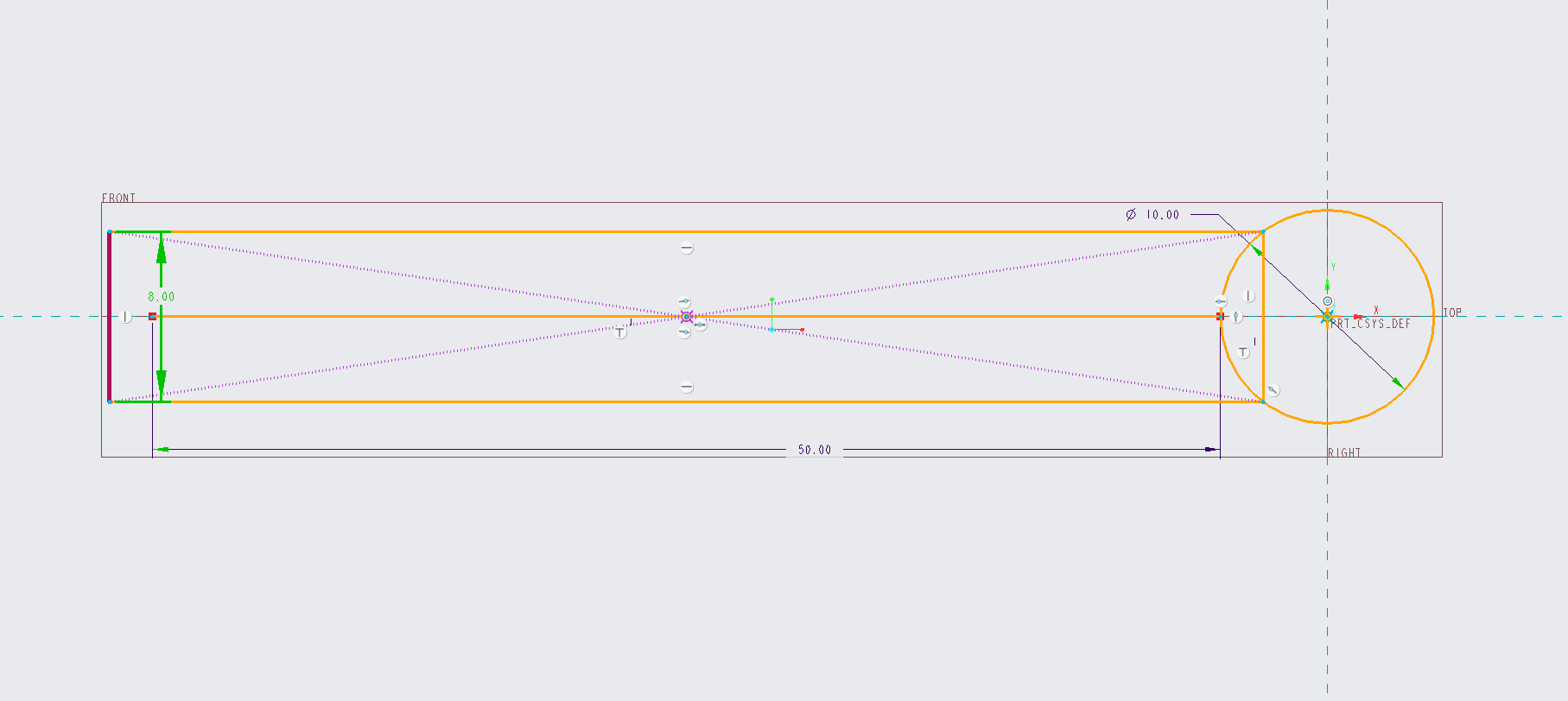

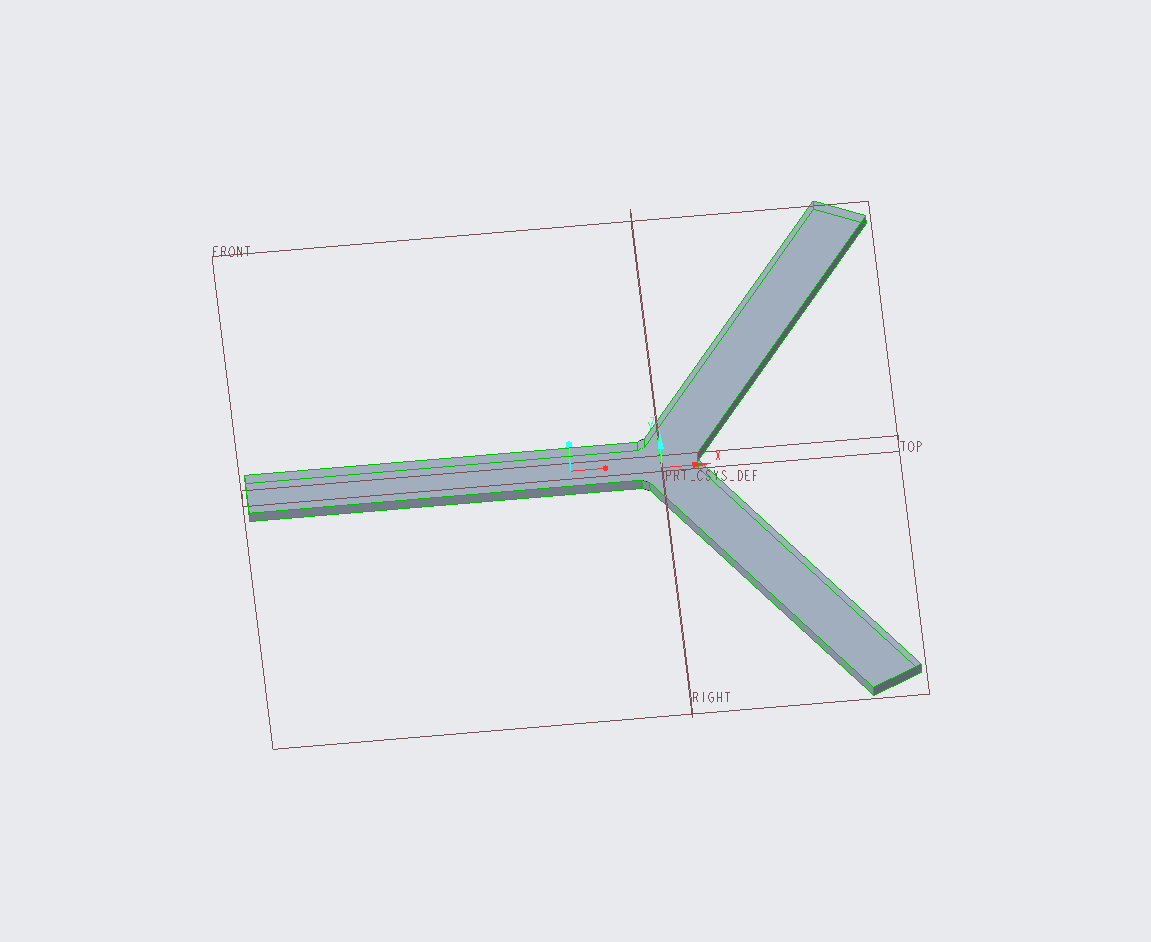

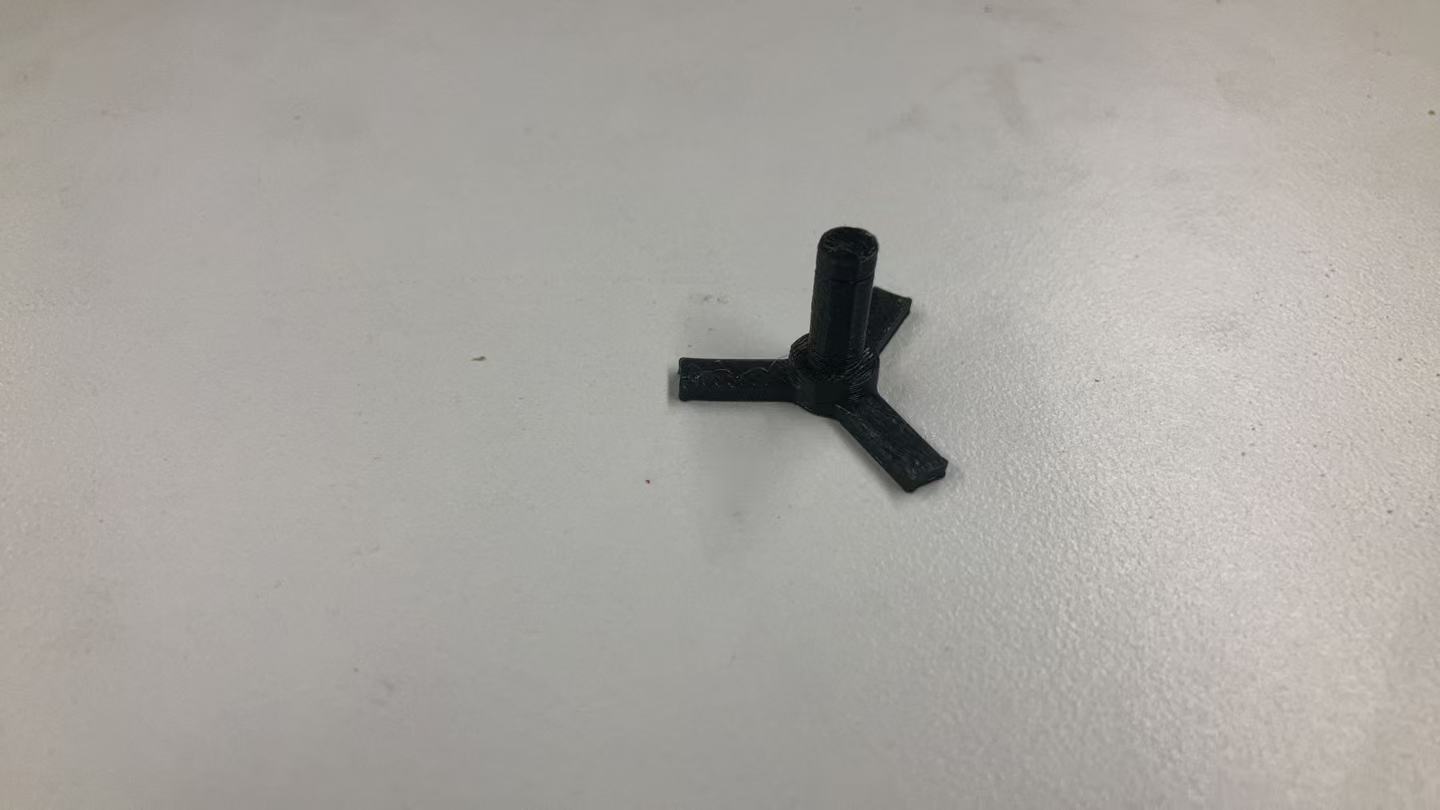

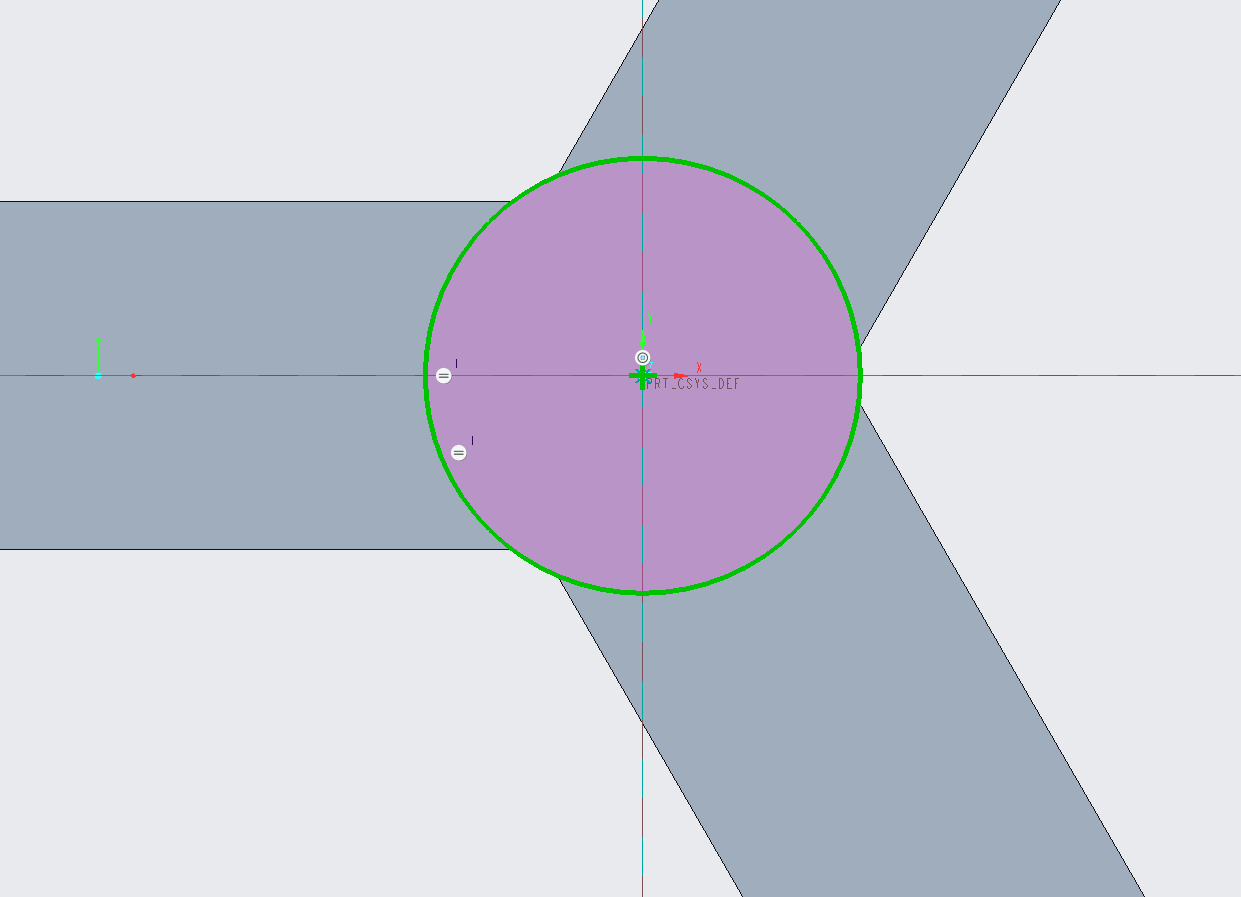

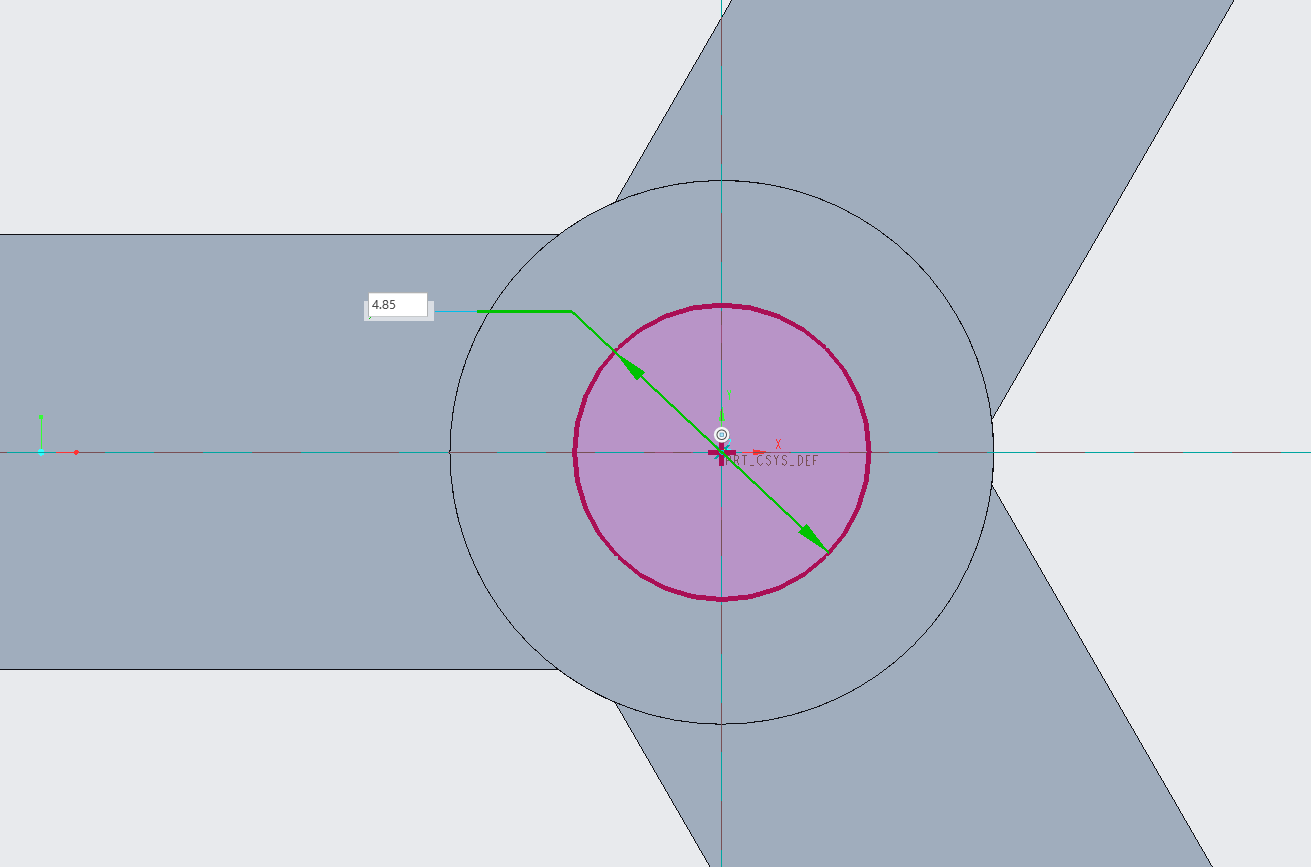

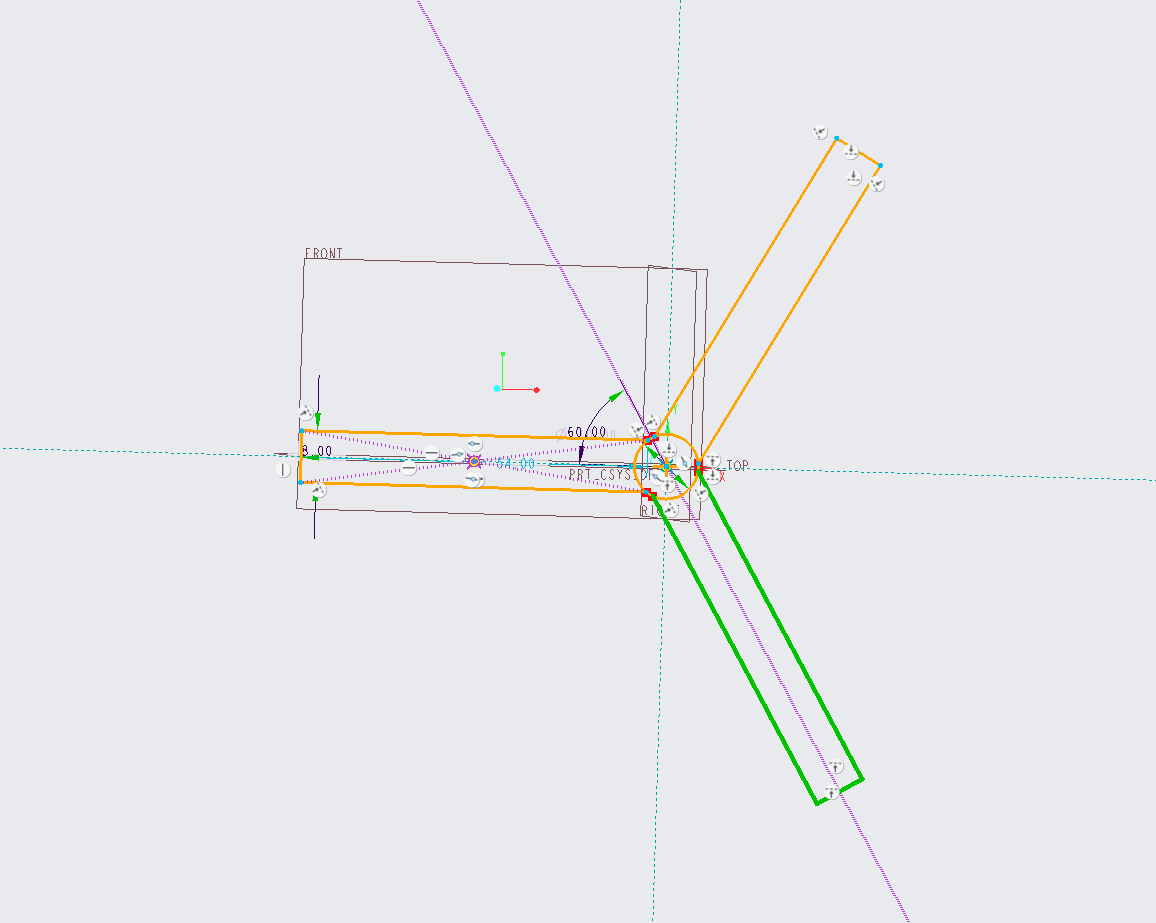

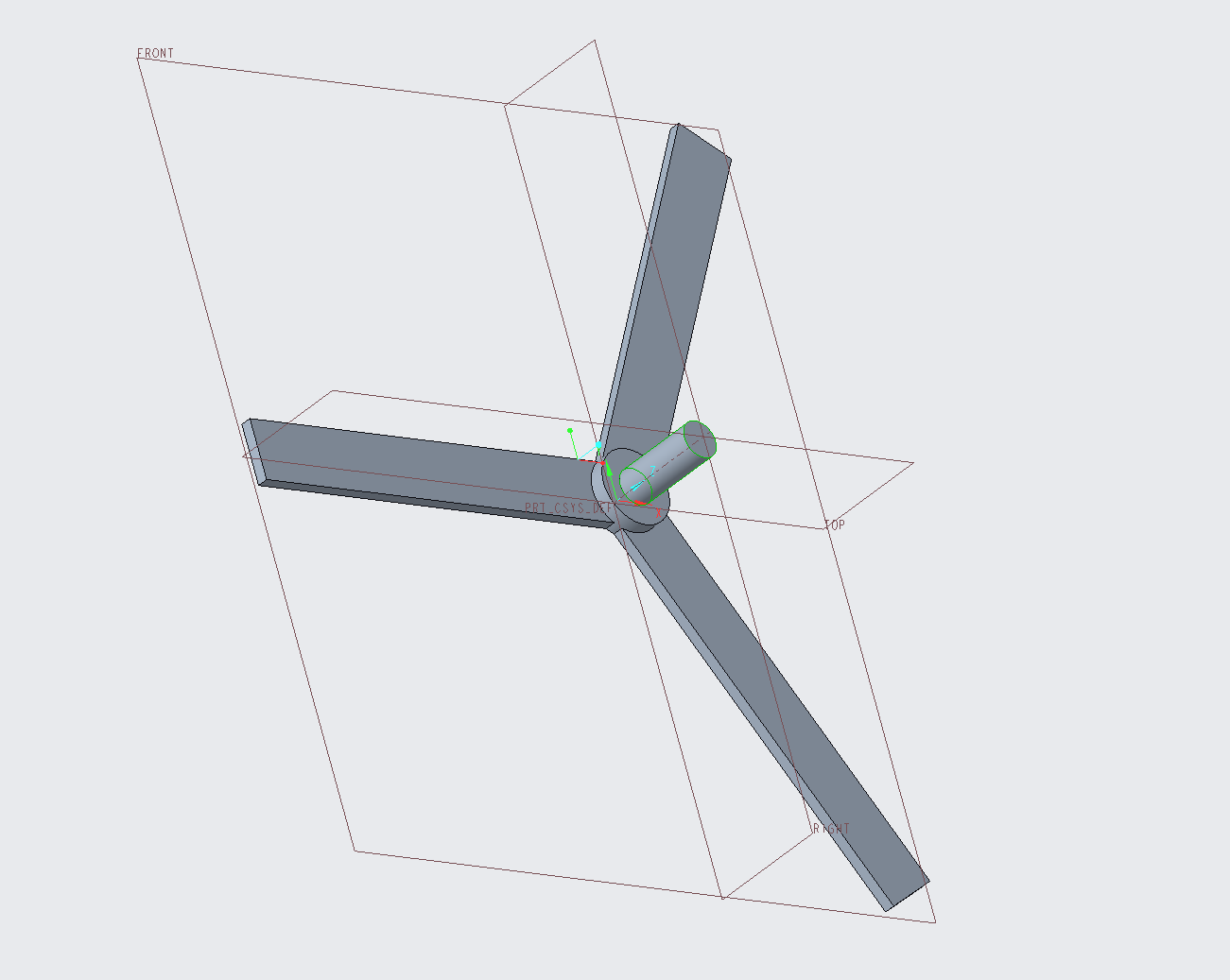

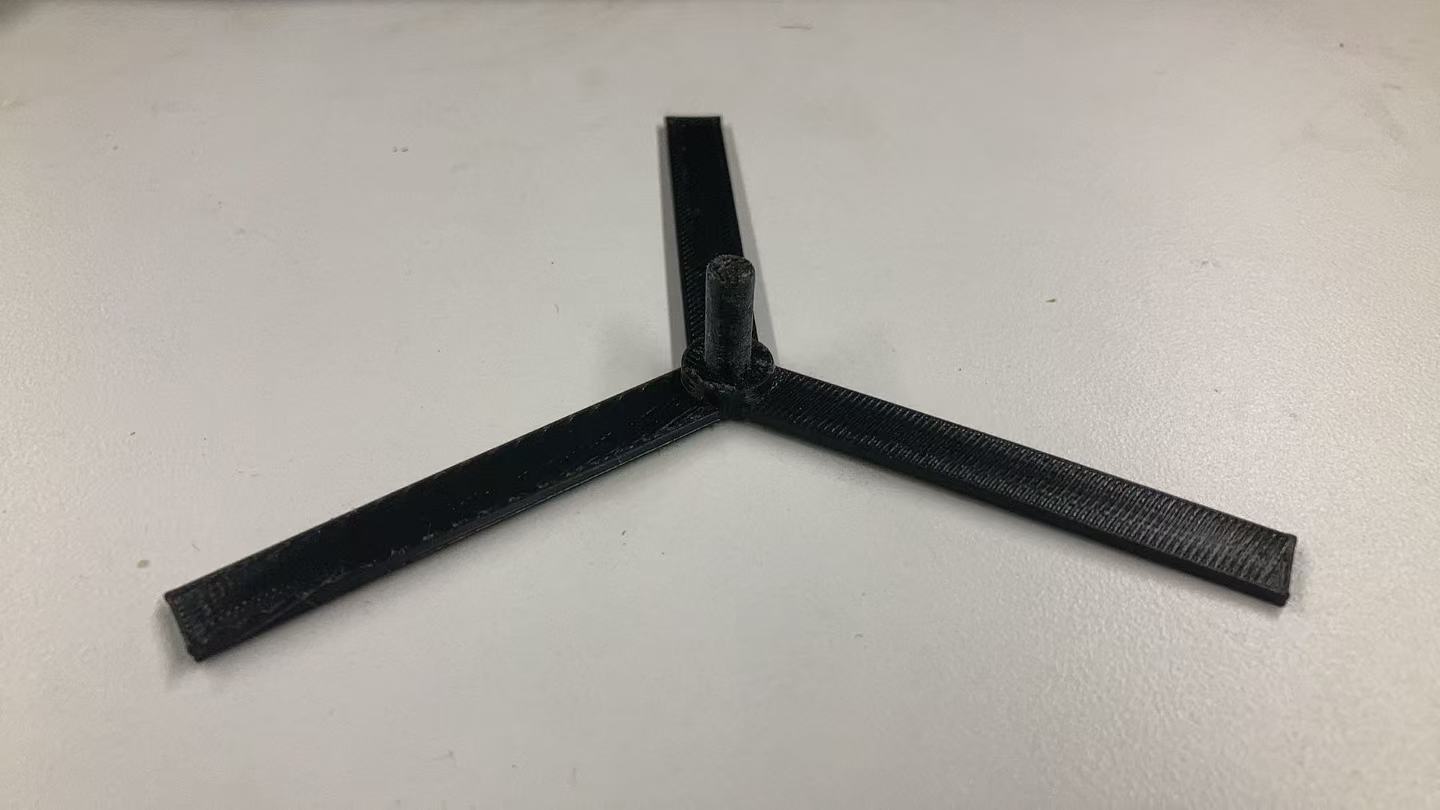

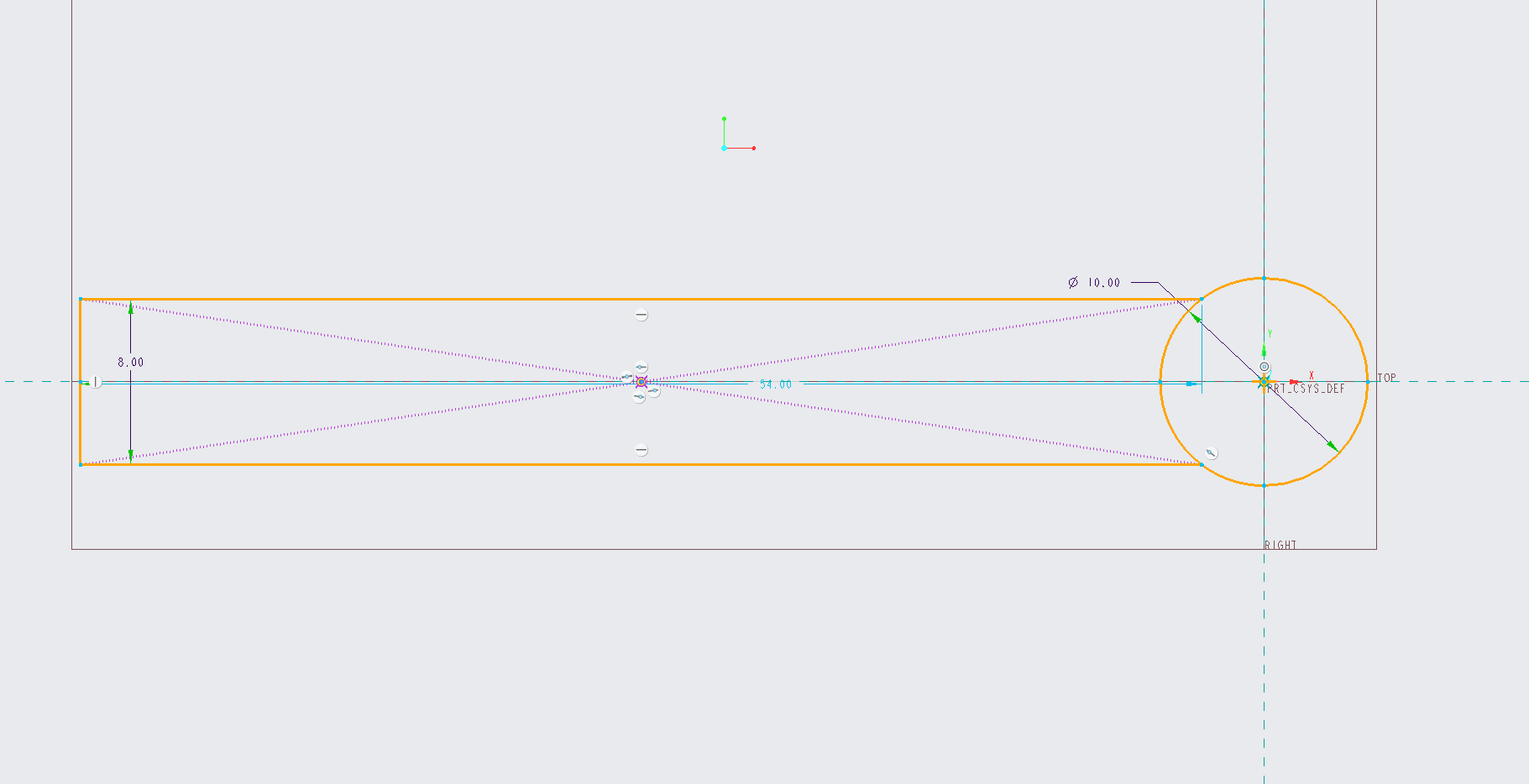

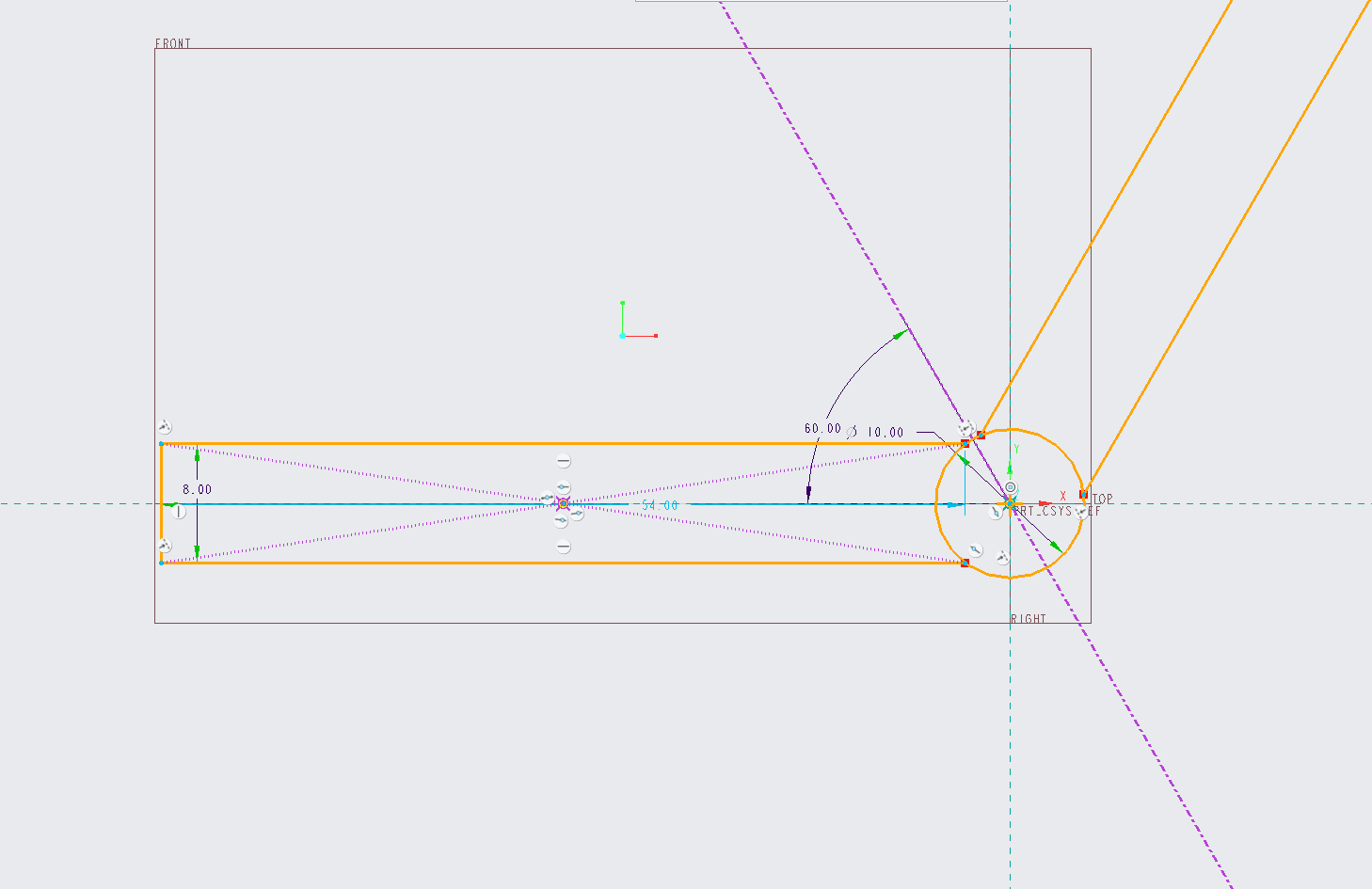

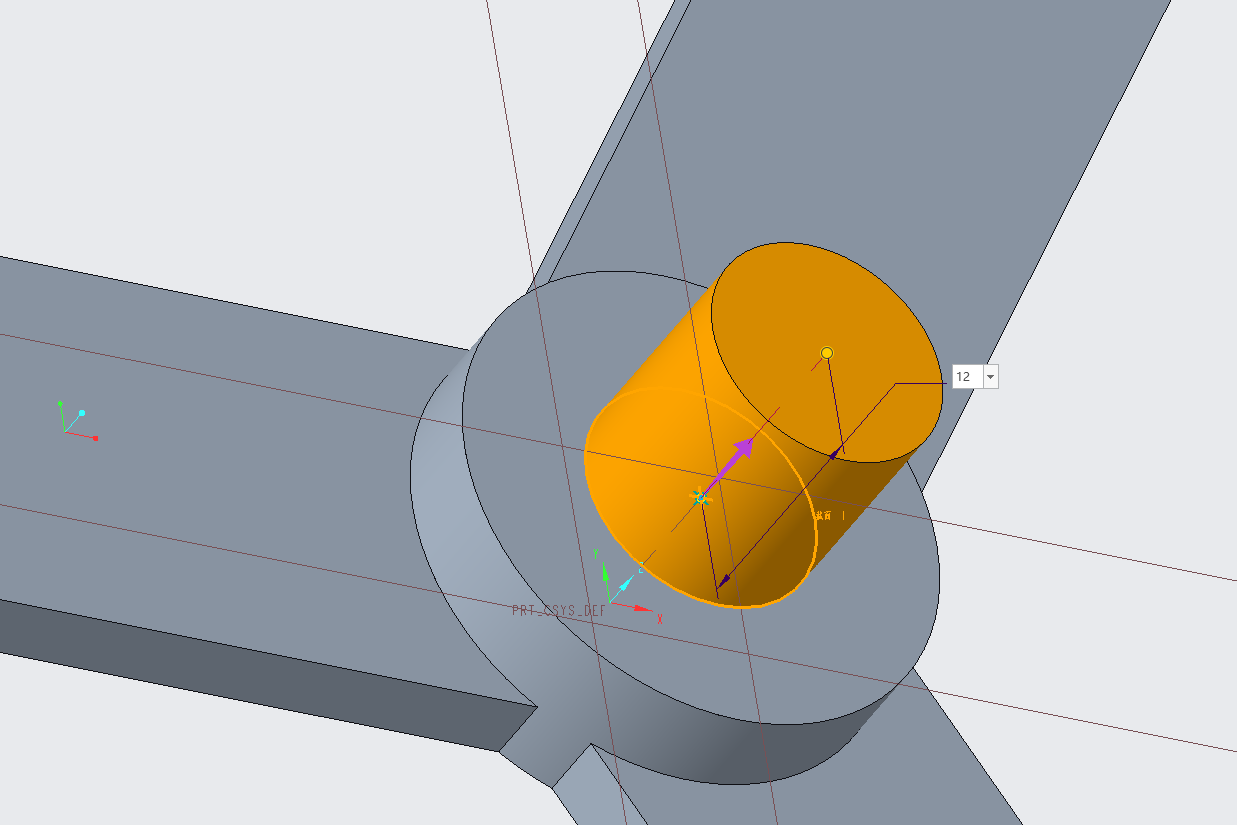

重新建一个文件，新建拉伸，用FRONT做参考平面，画直径10mm圆，在左侧画50mm直线，从直线的中点拉出一个长方形，去掉多余的线段，新建中心线让它和横中心线的角度为60度，然后用新建的中心线镜像刚画的桨叶，再用中心线镜像刚镜像出来的桨叶，删除掉多余的线段完成桨叶。桨叶厚度1.5mm,再新建拉伸，用新拉出的平面做参考平面，再拉伸一个直径10mm,厚度2mm的圆出来，再新建拉伸画一个4.85mm直径的圆出来高度12mm。再用同样的办法画尾翼的螺旋桨出来。

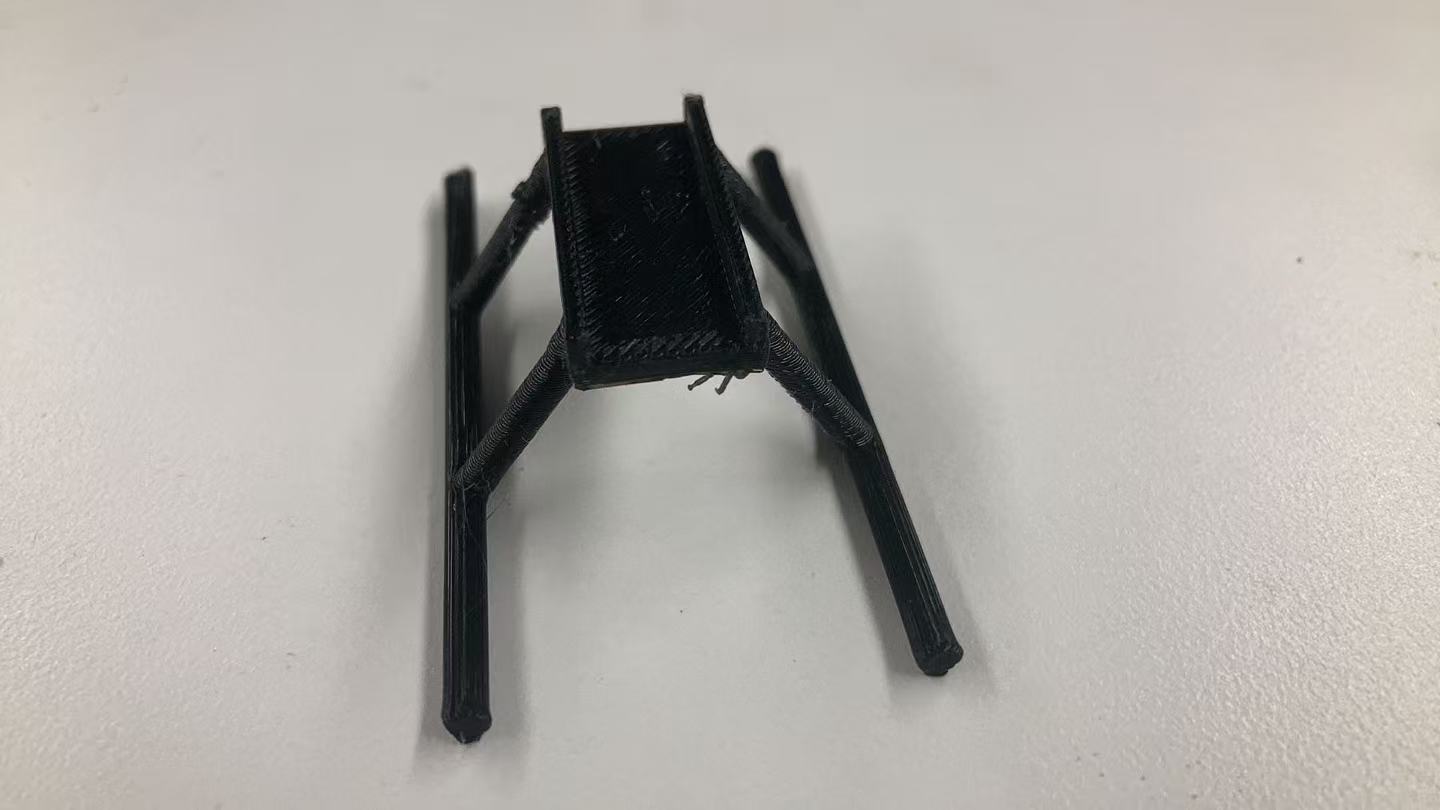

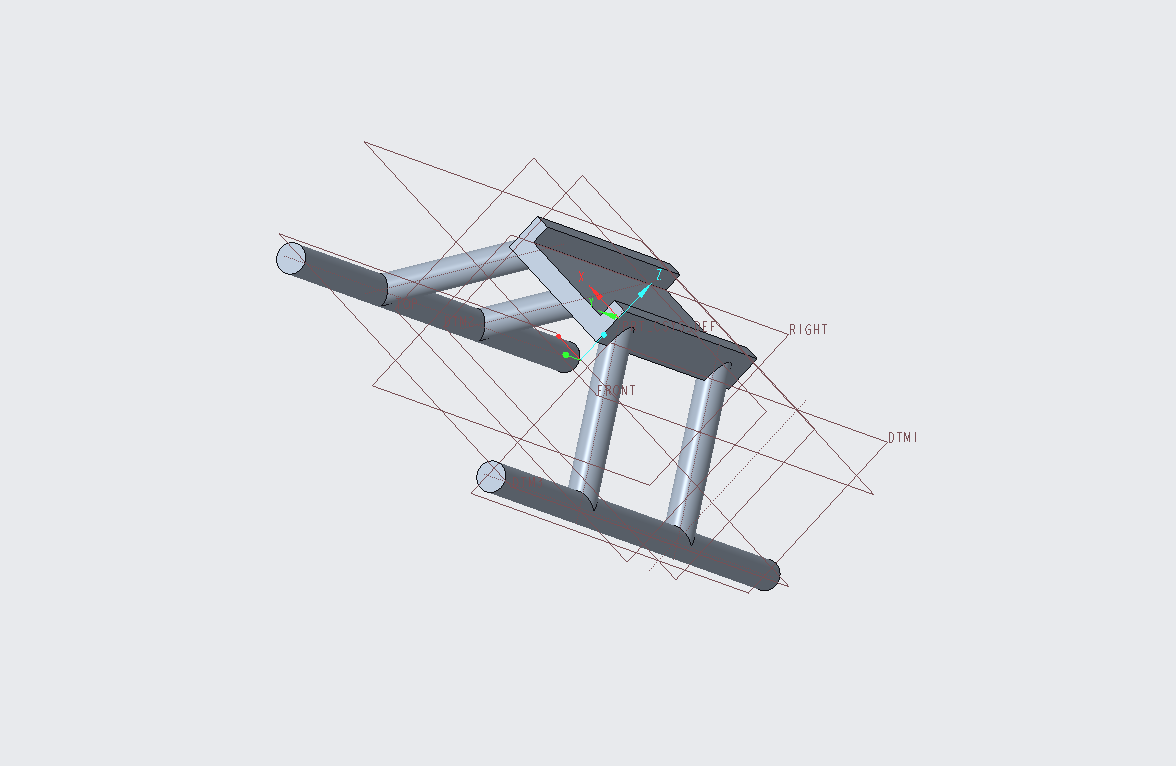

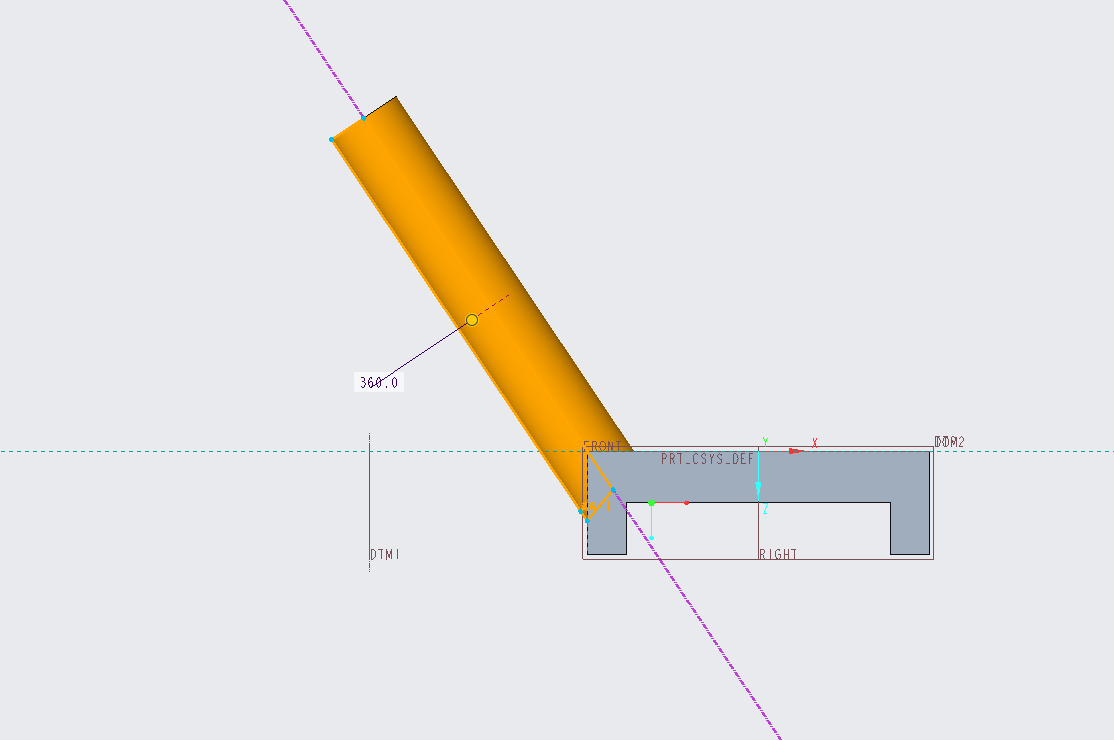

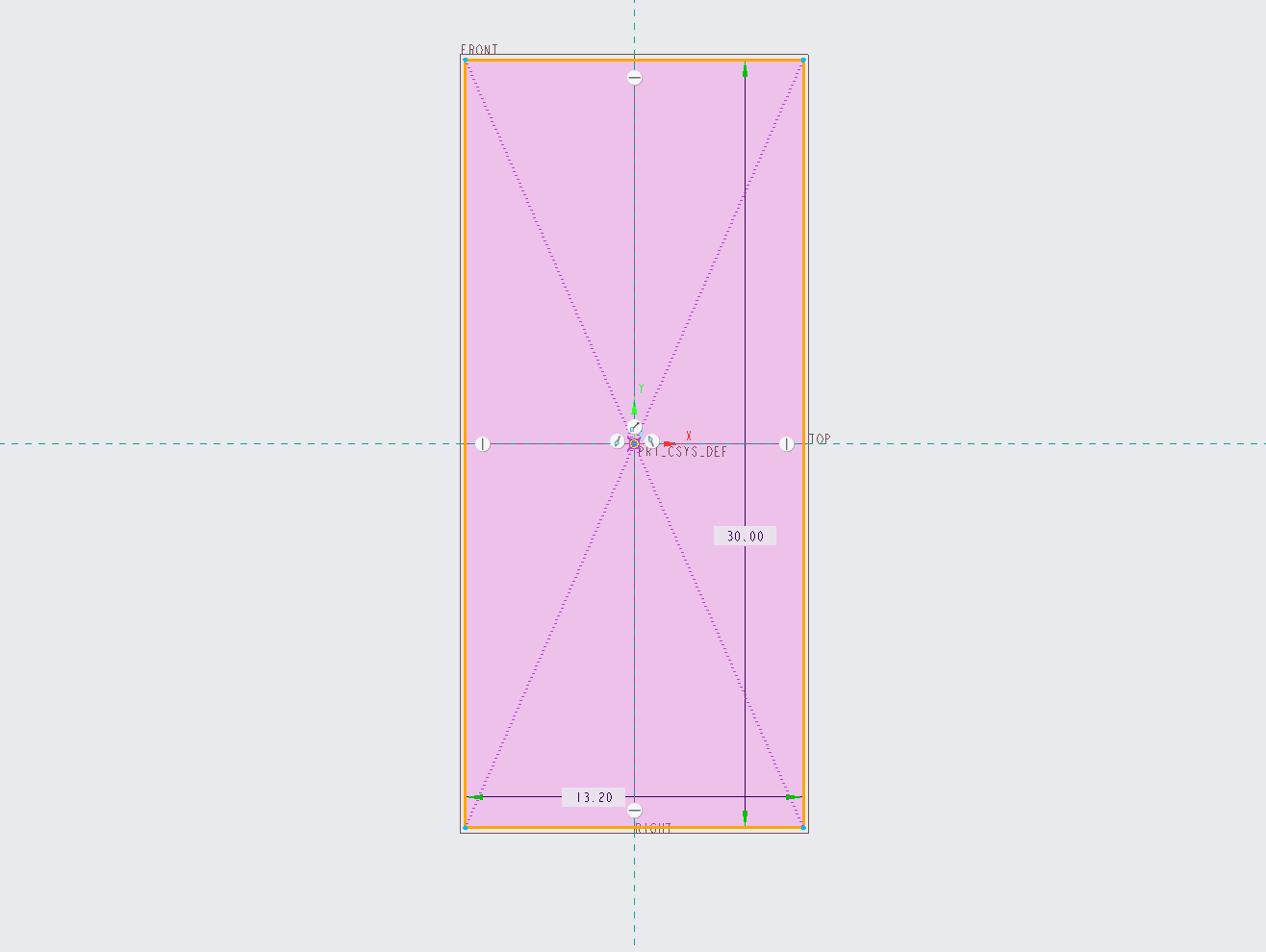

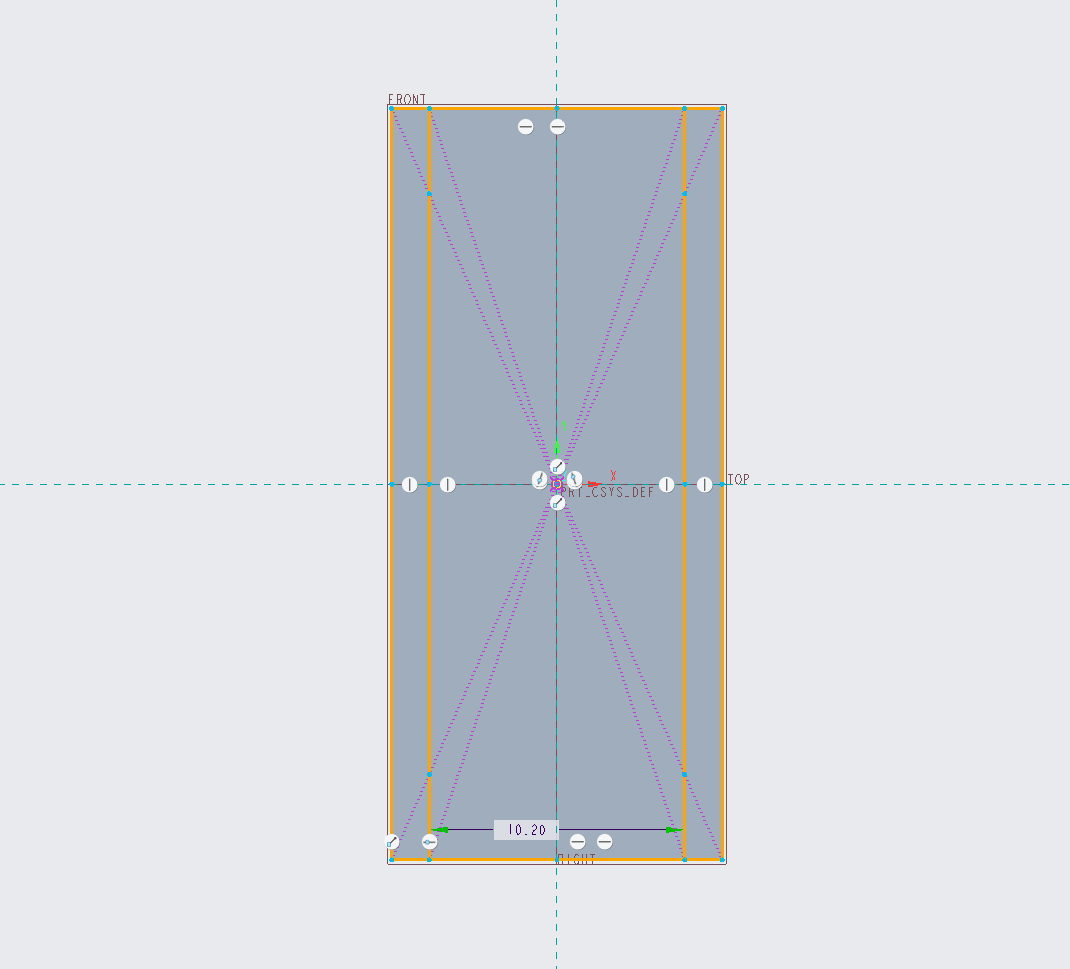

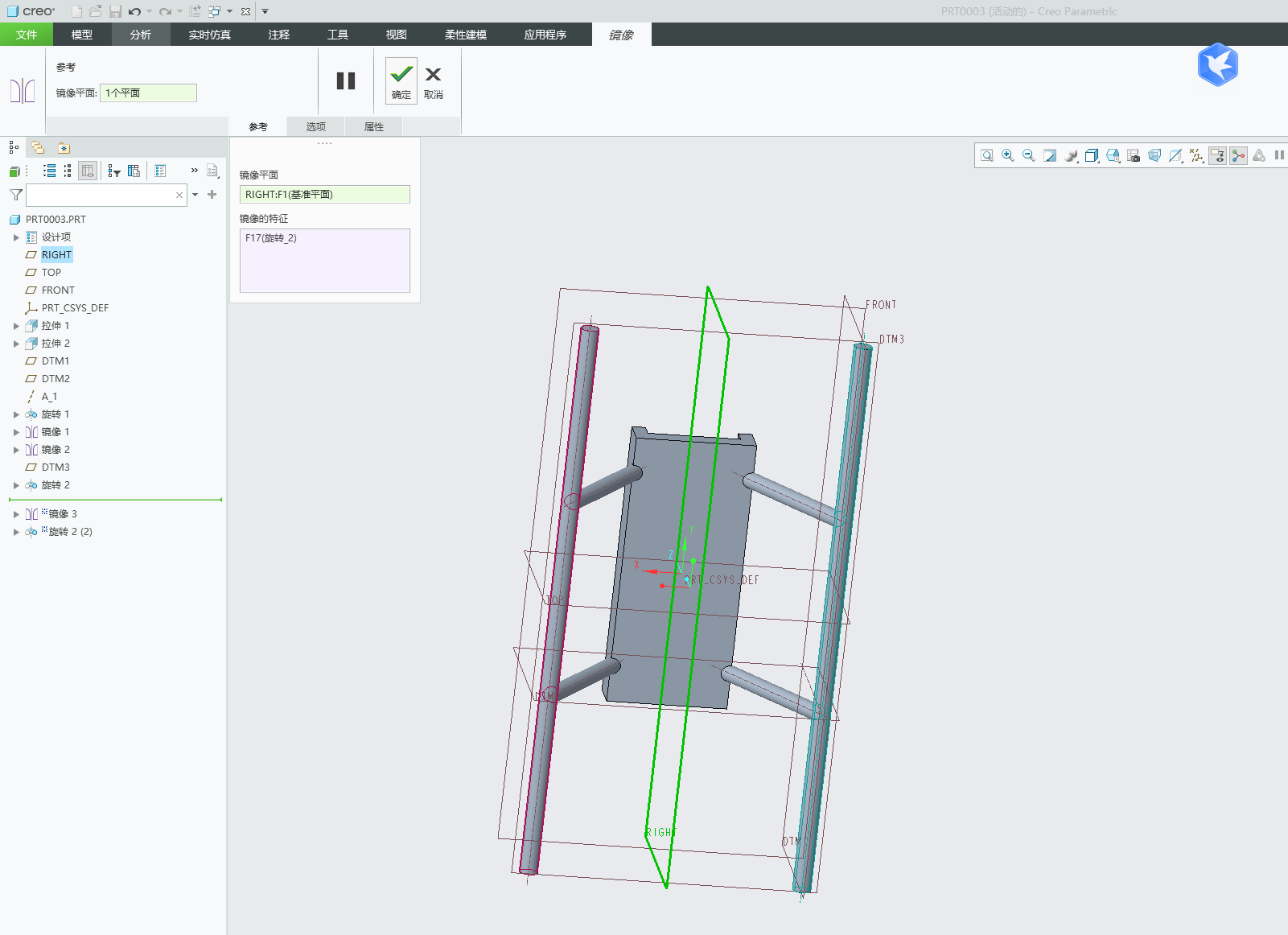

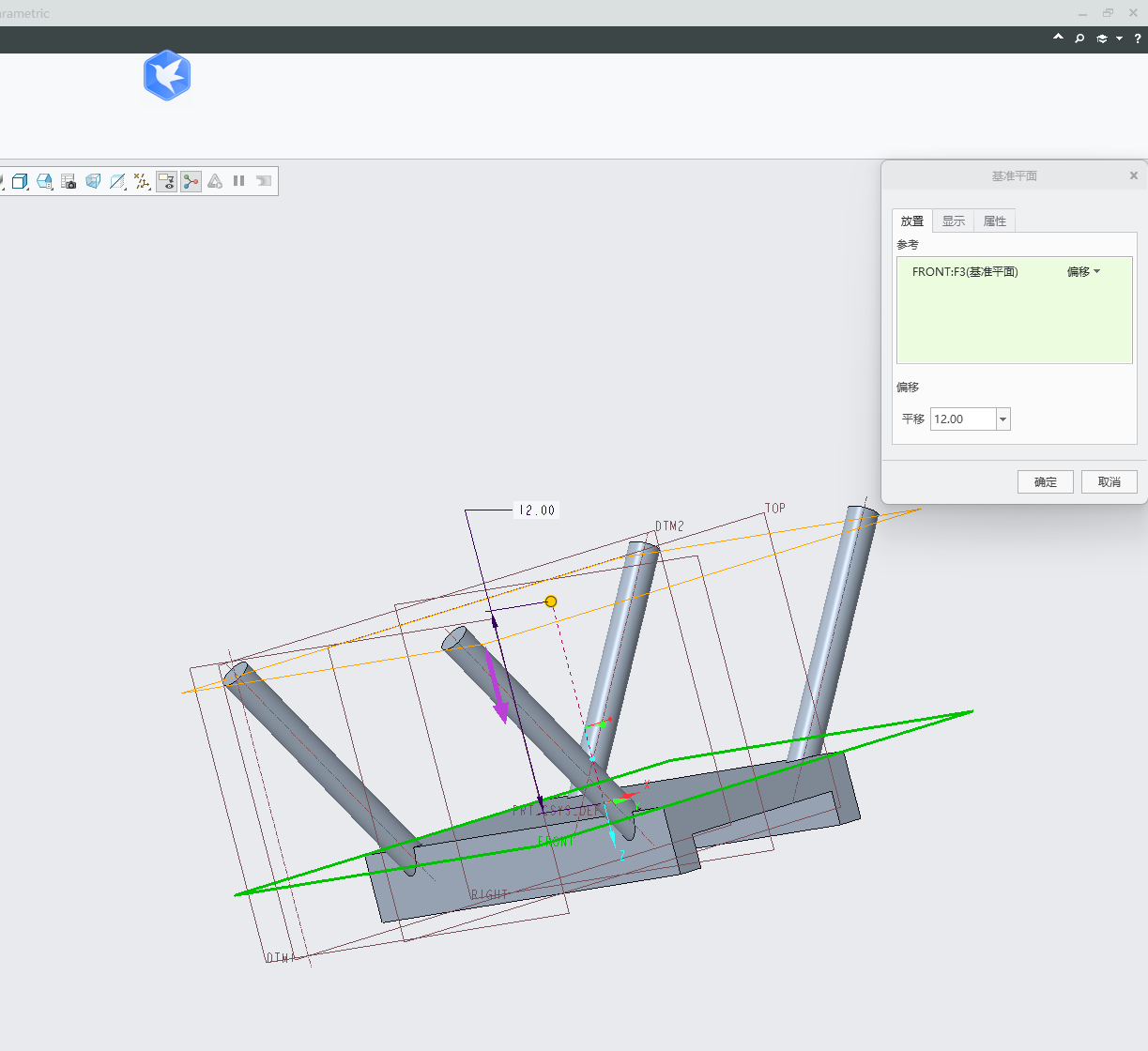

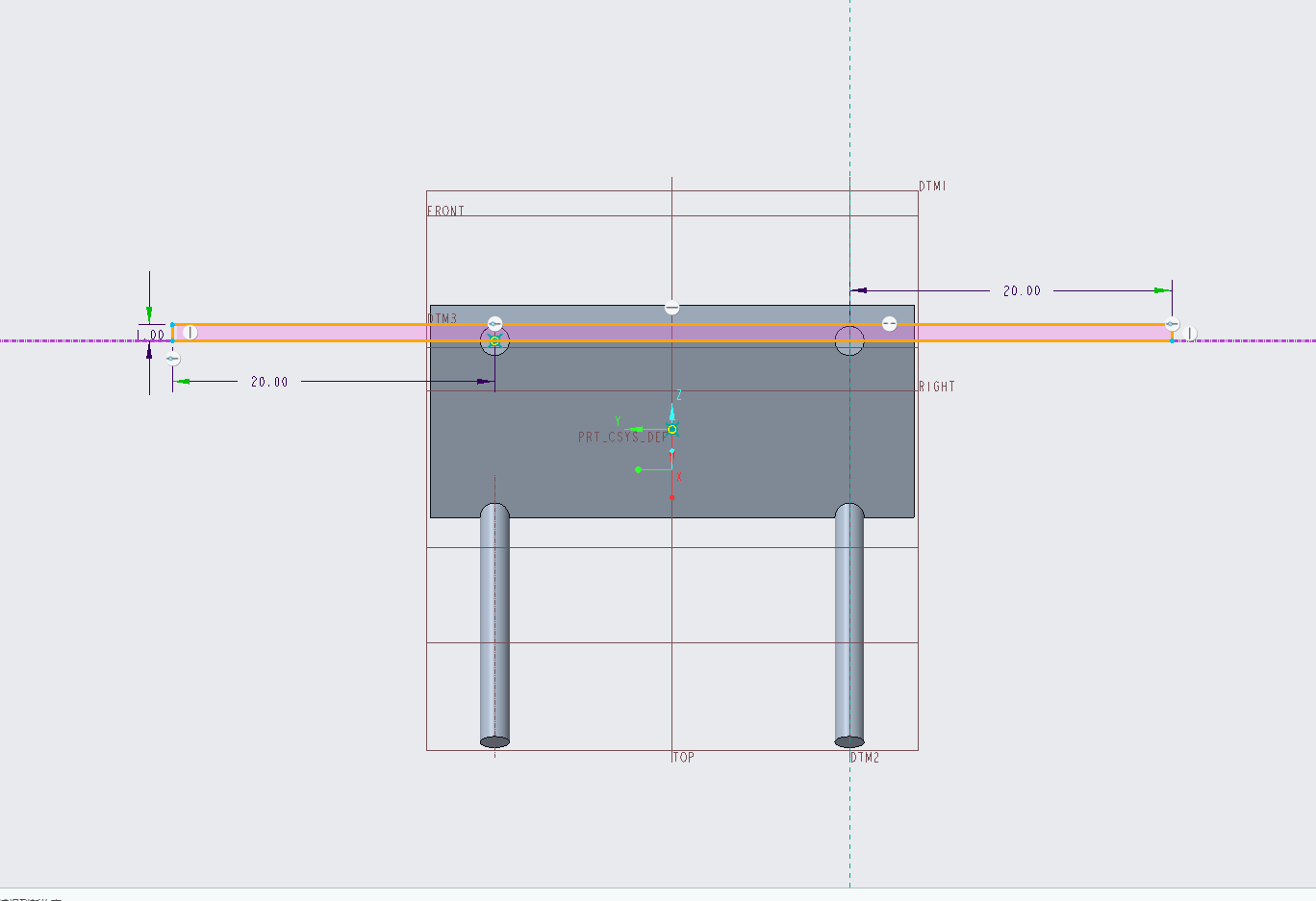

新建文件，新建拉伸画长方形拉伸2mm，再新建拉伸画边框拉伸2mm，参考TOP新建平面,在上面旋转圆柱体，然后通过RIGHT和TOP镜像出四个腿，然后在腿的地面上新建旋转，再镜像另一根横杠。

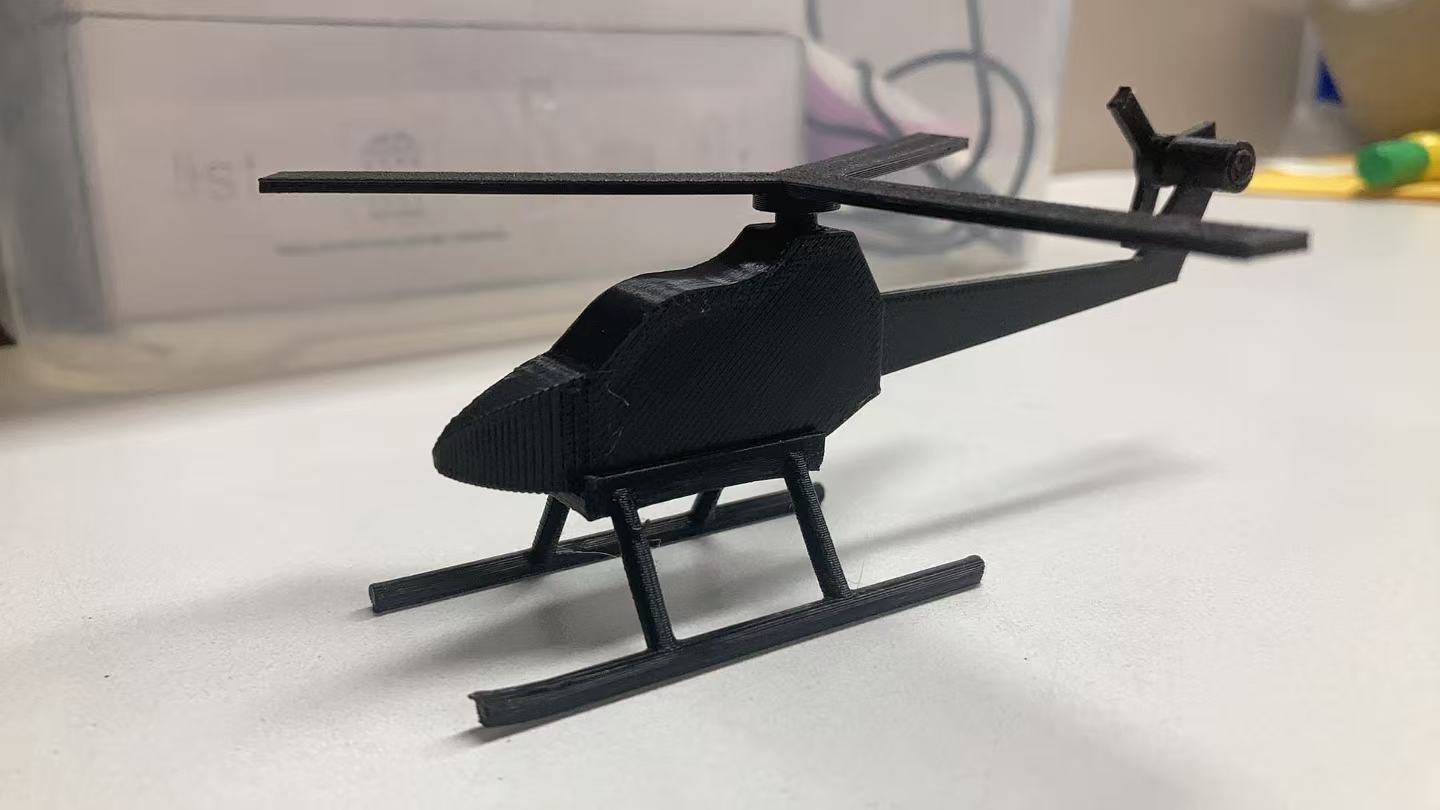

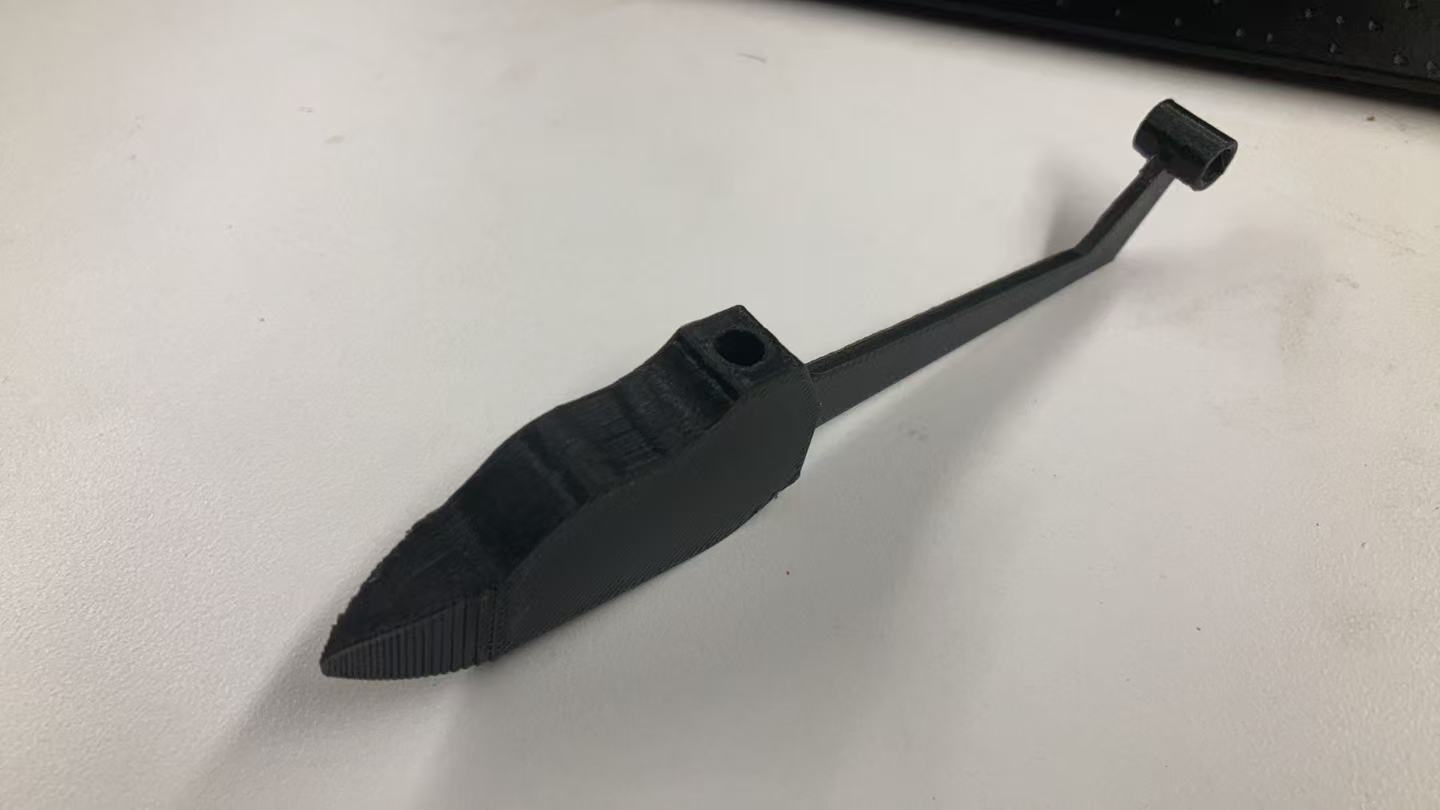

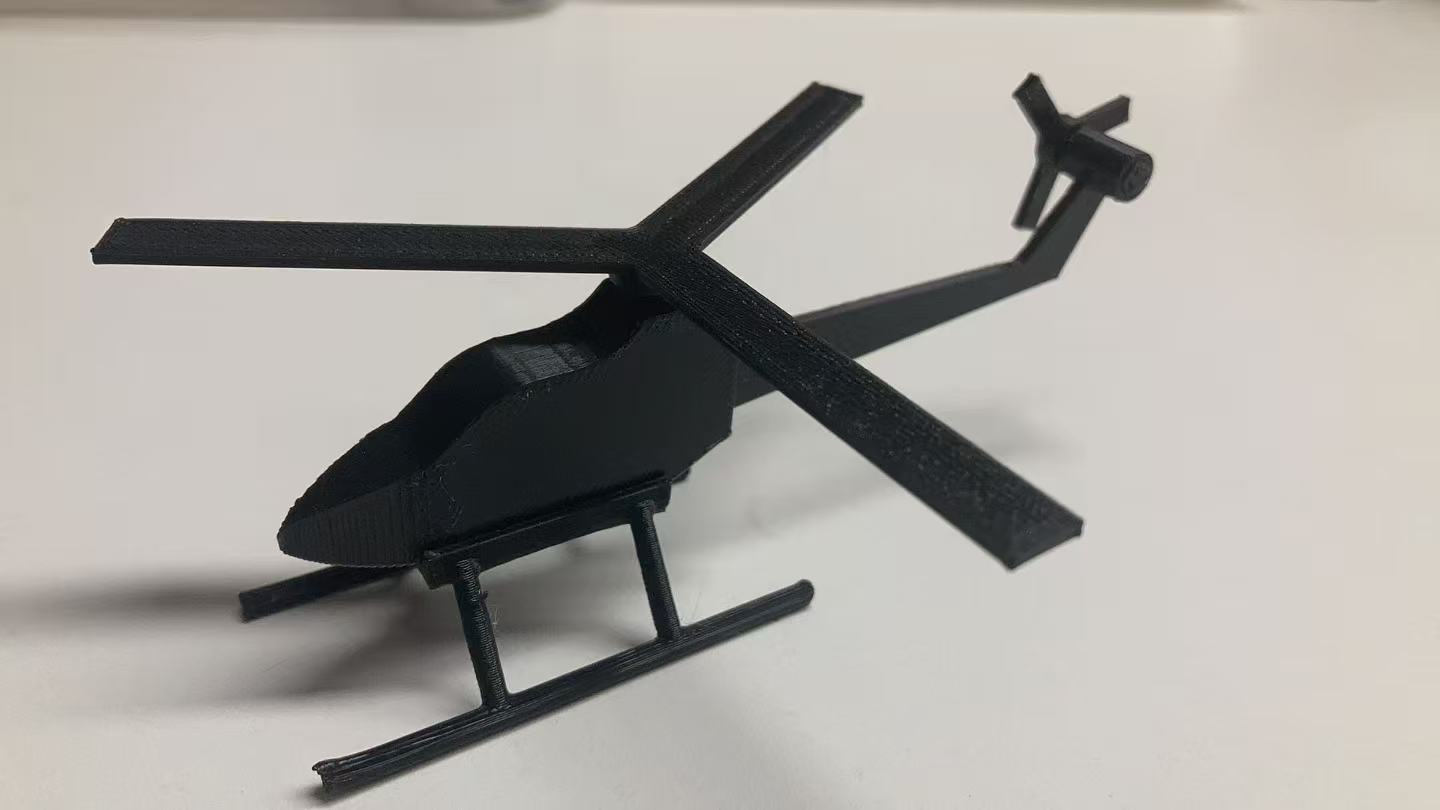

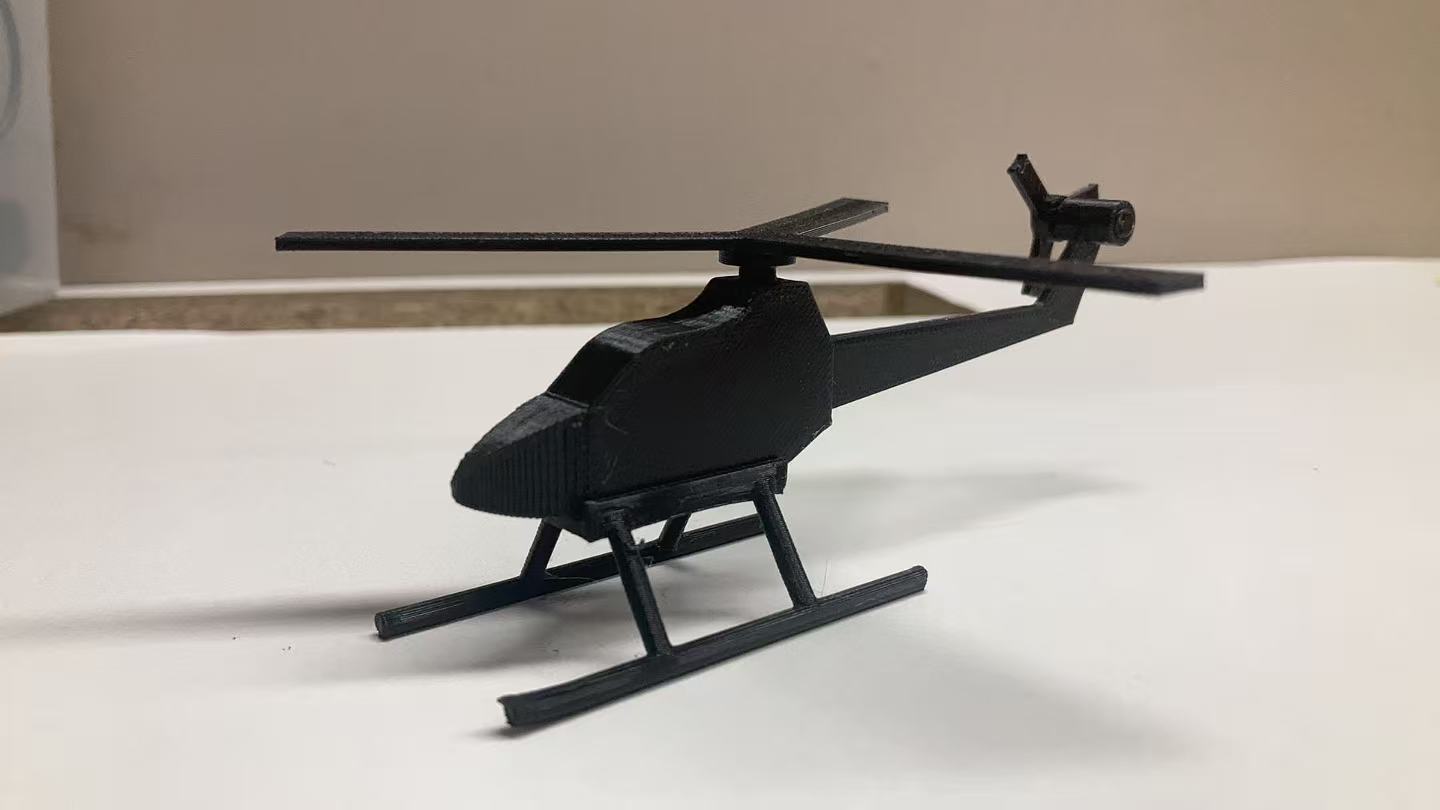

把各个件打磨组装即可。
