飞科FS361固定支架

头像
3D打印灵魂
原创
发布时间: 2026-07-28 15:57:26 | 阅读数 0收藏数 0评论数 0
收纳
飞科剃须刀支架
3D打印
剃须刀收纳
封面
本款为适配飞科 FS361 电动剃须刀定制的收纳固定件，由本人独立完成三维建模与实物 3D 打印验证。针对机身轮廓精准开模，夹持贴合稳固，可实现立式摆放，利于刀头通风沥干，避免水渍堆积，解决剃须刀随意摆放、易倾倒的问题。设计兼顾结构强度与打印友好性，优化支撑结构，降低打印难度。项目完整开源，https://www.doitwiki.com平台同步上传全部 3D 打印文件，附带整套建模流程记录，方便创客下载直接打印，也支持二次修改优化。欢迎爱好者自行制作、迭代改进，分享打印体验与改良方案，一同拓展家用小电器定制配件的创意设计。
1

图纸概览

向左
向右
123

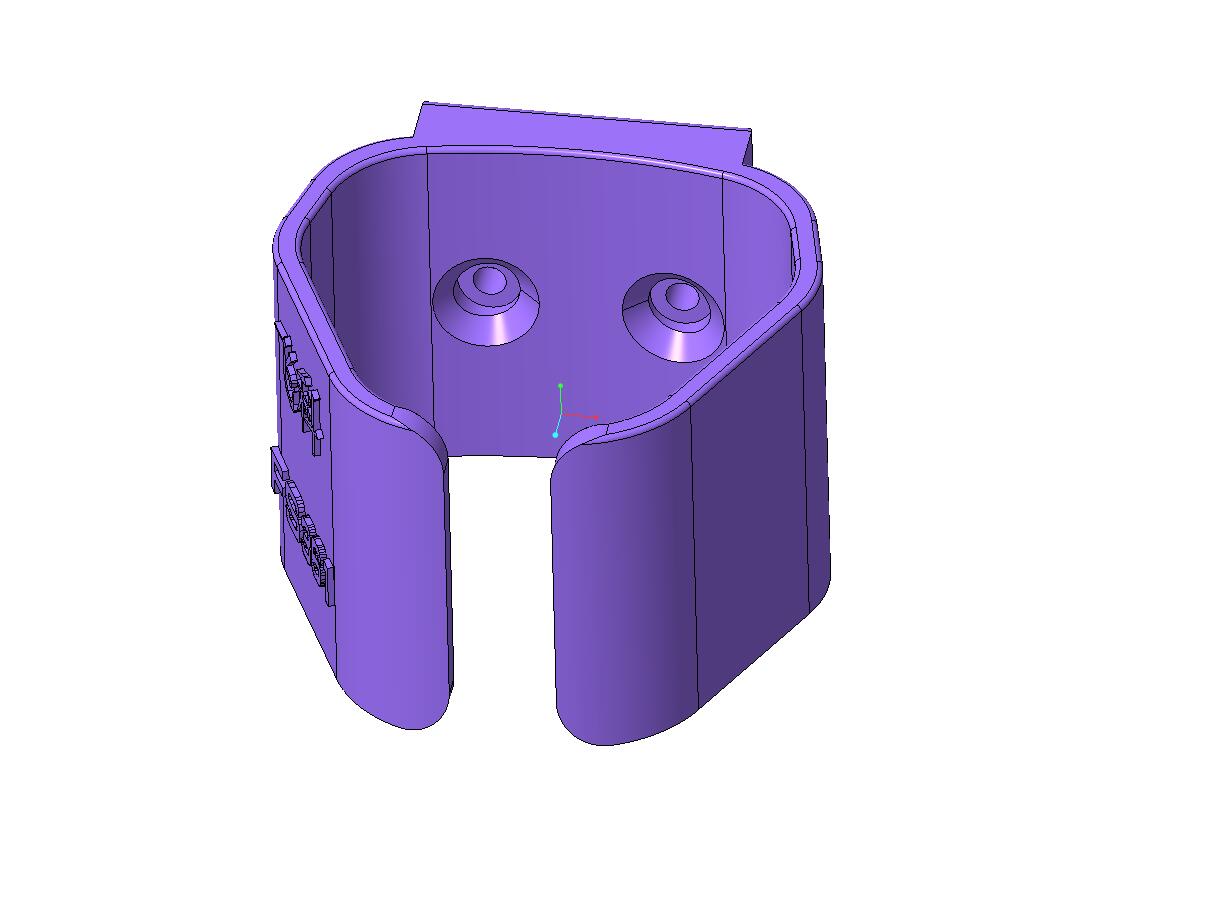

如图是本项目的建模最终图纸。


2

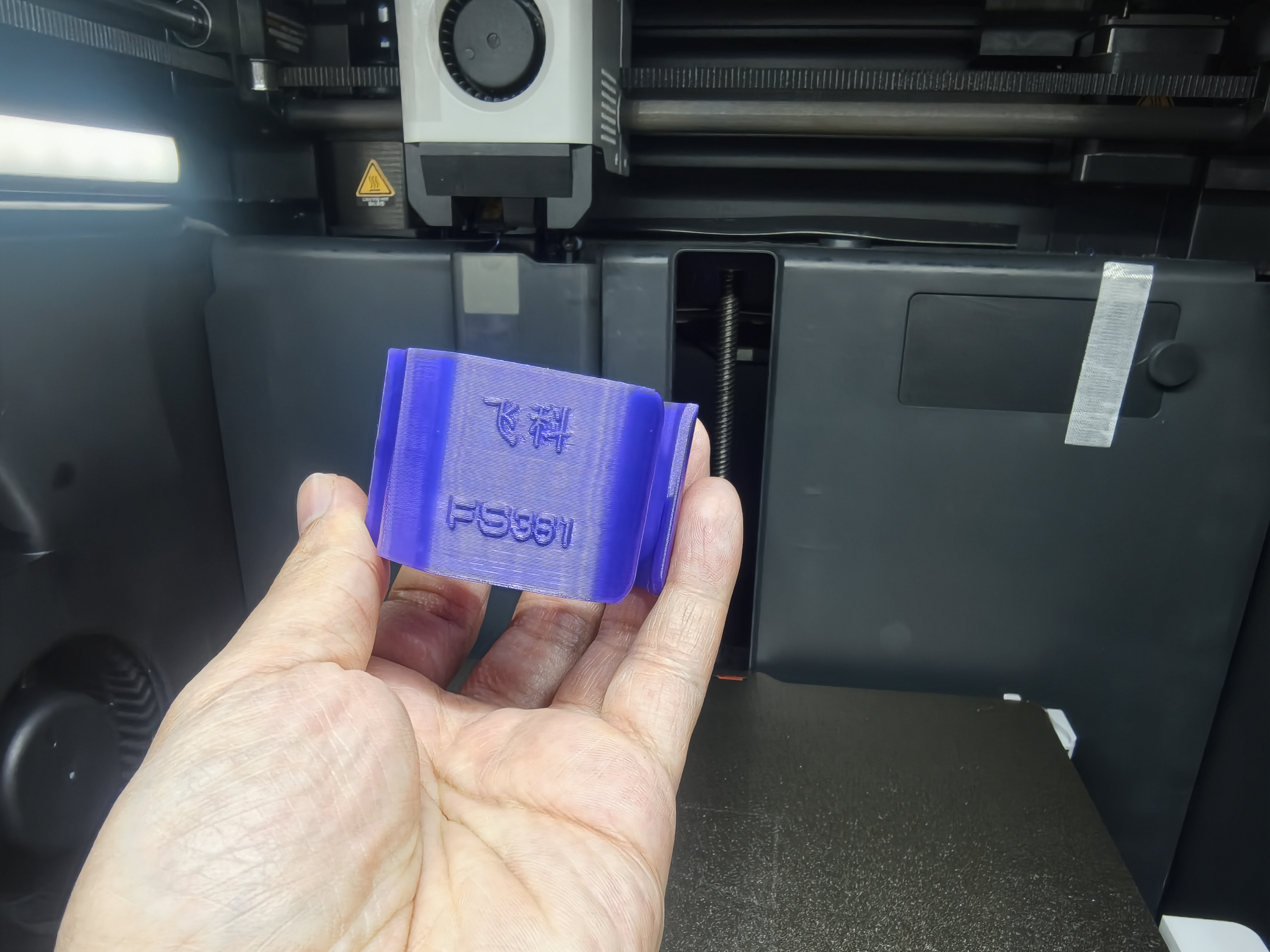

3D打印

向左
向右
12
  1. 材质使用petg，填充40%
  2. 附件直接下载即可打印
STP
FS361.stp
867.33KB
3

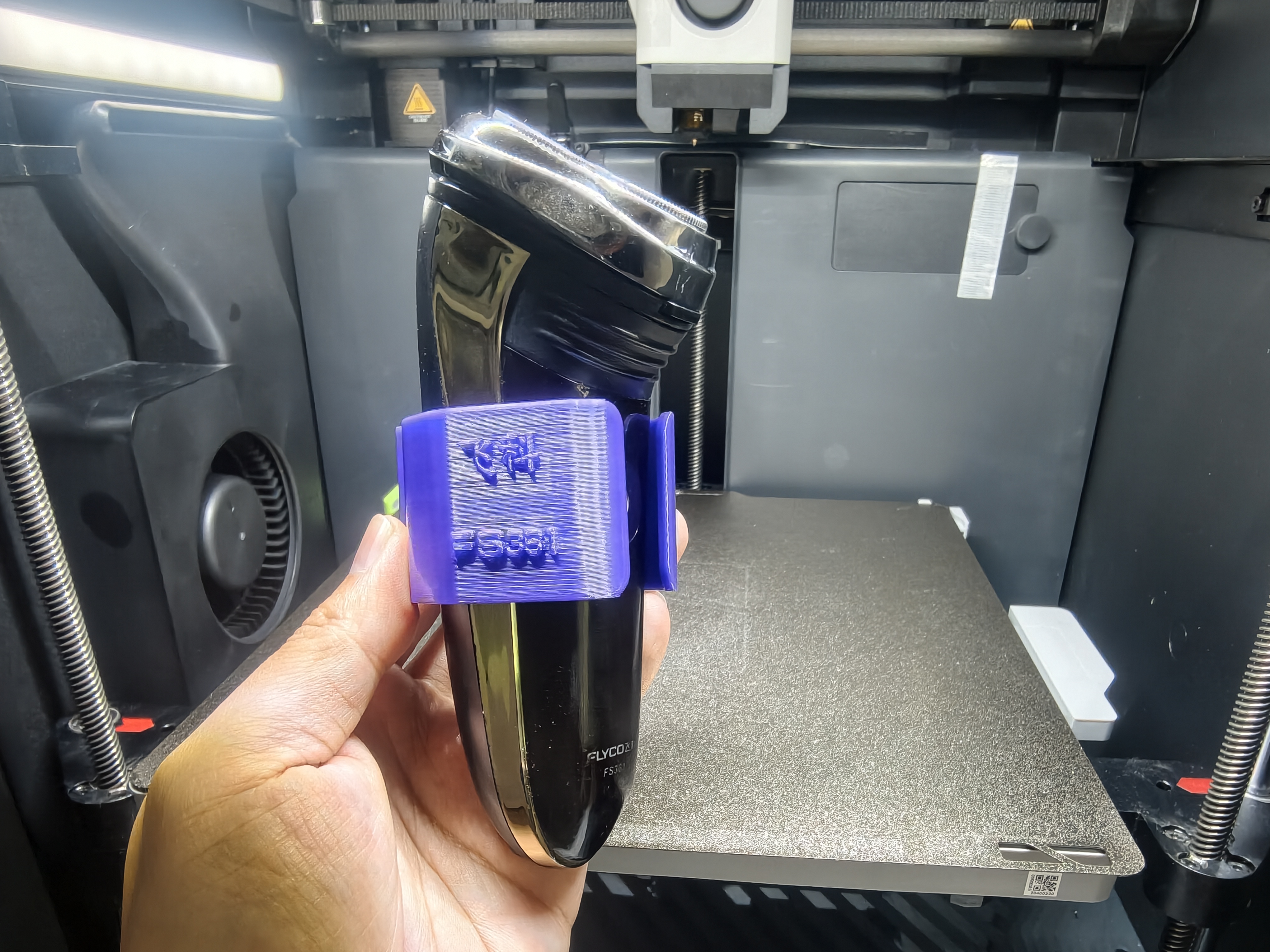

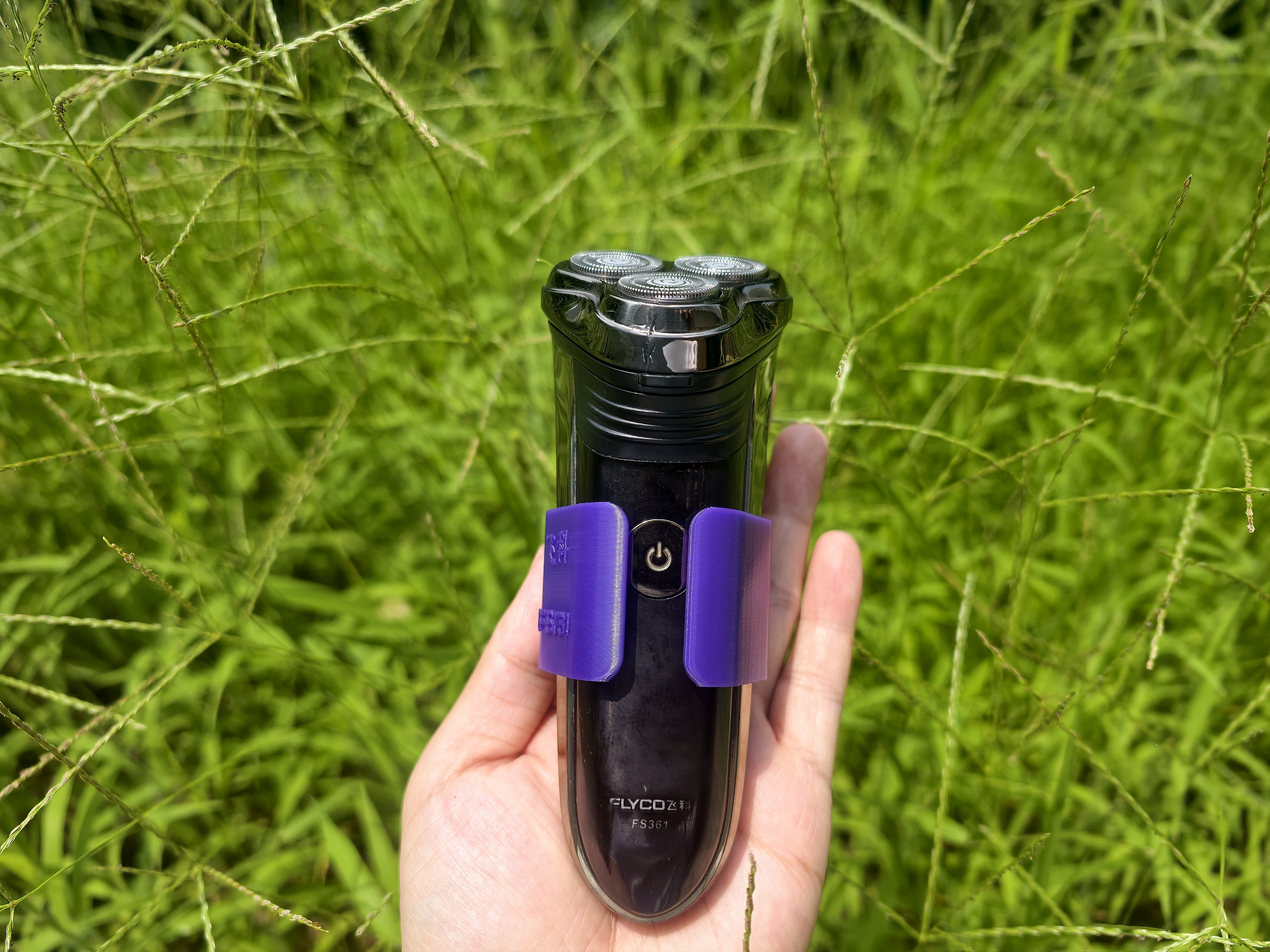

配合效果

向左
向右
1234

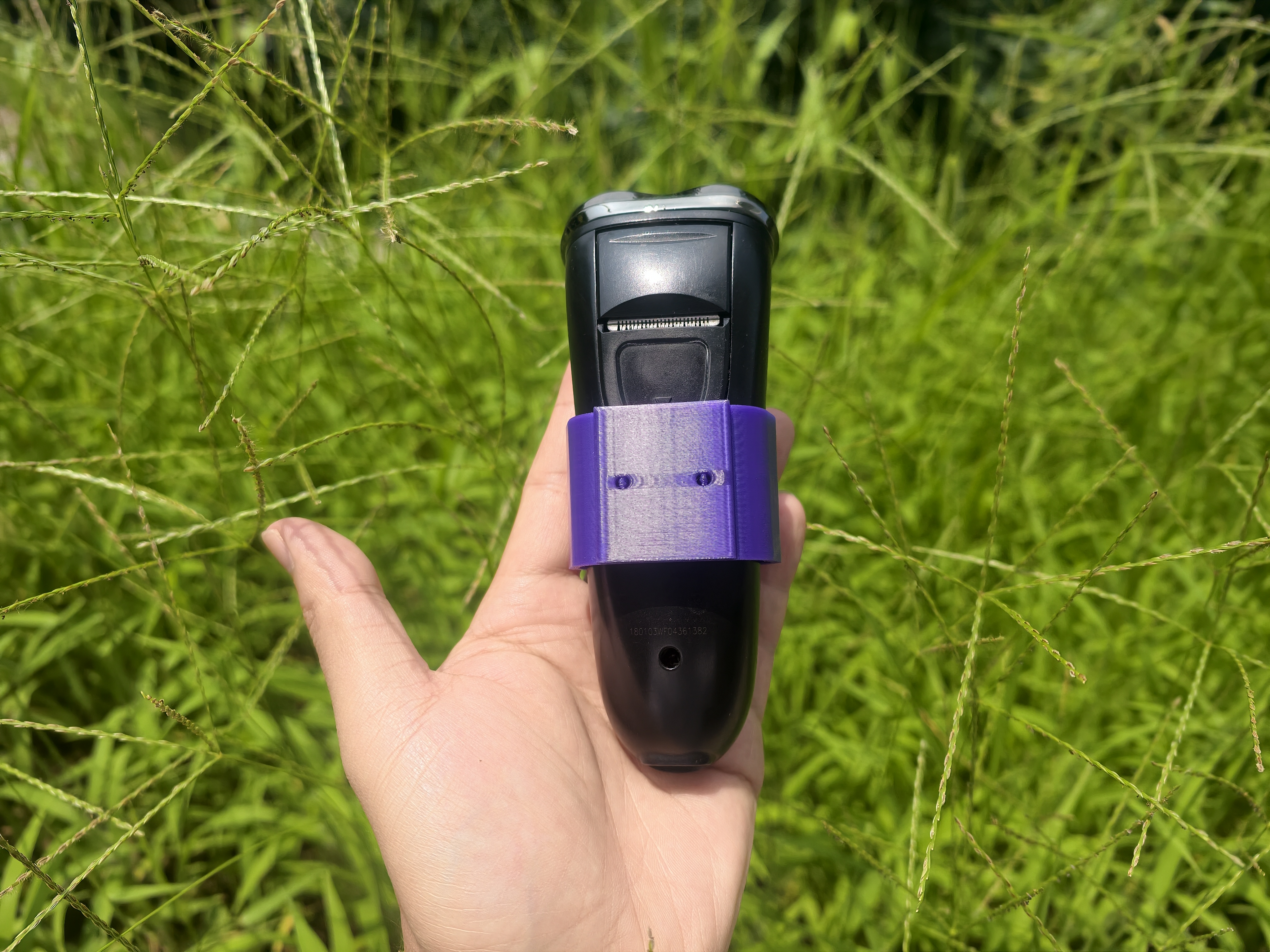

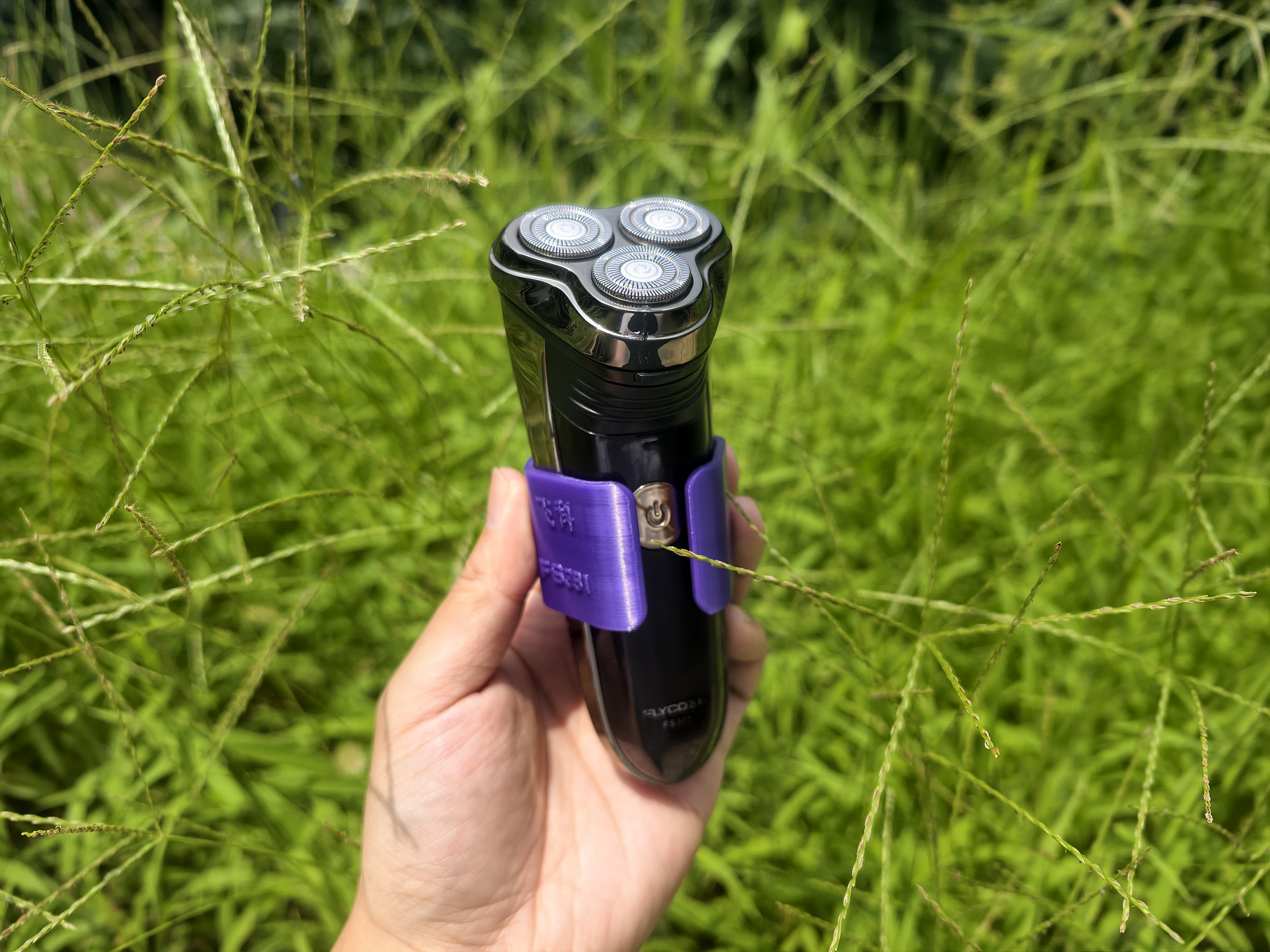

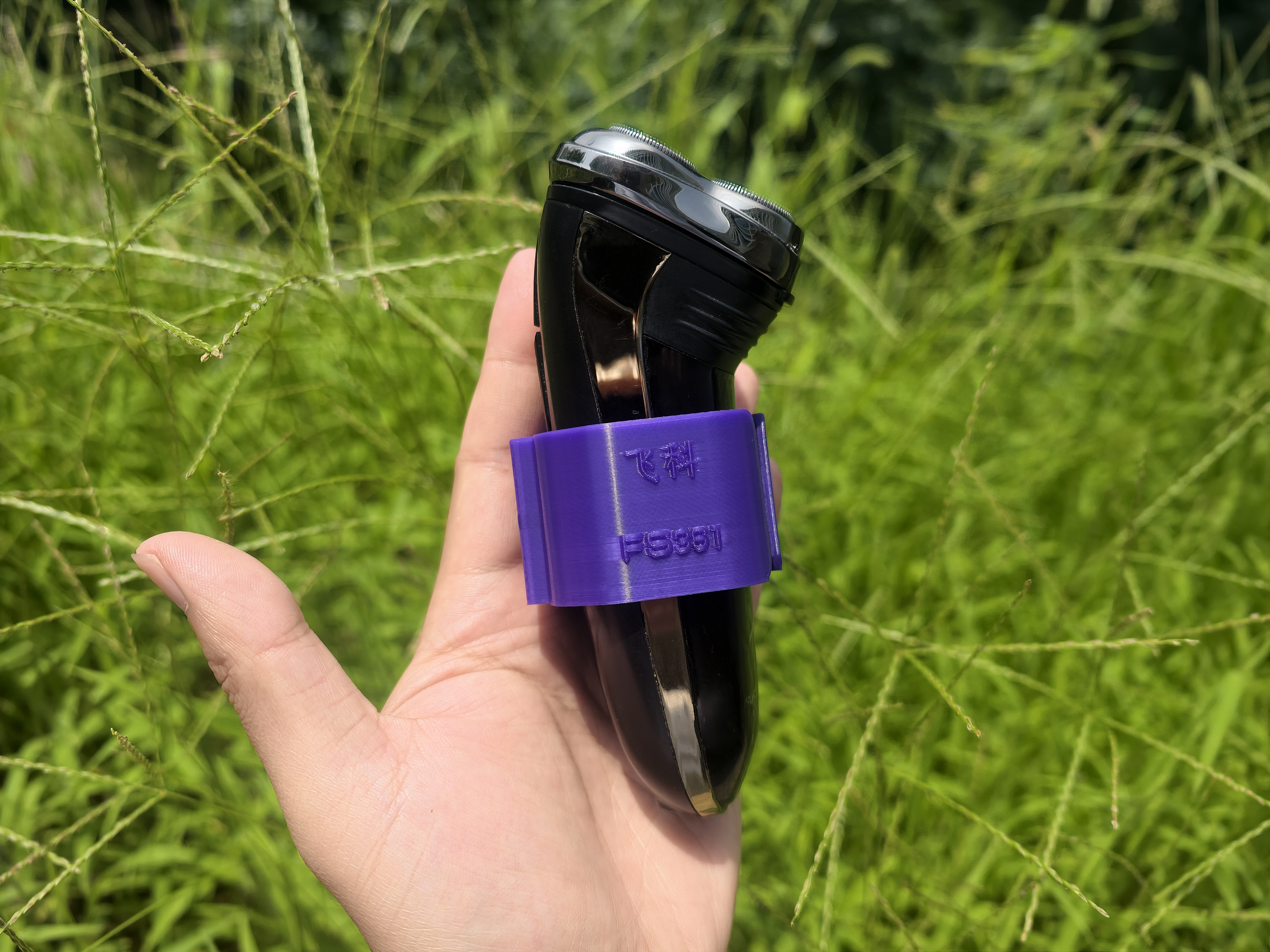

  1. 模型已经是经过多测测试尺寸后的最终版本，因此配合基本无问题
  2. 同型号剃须刀直接使用

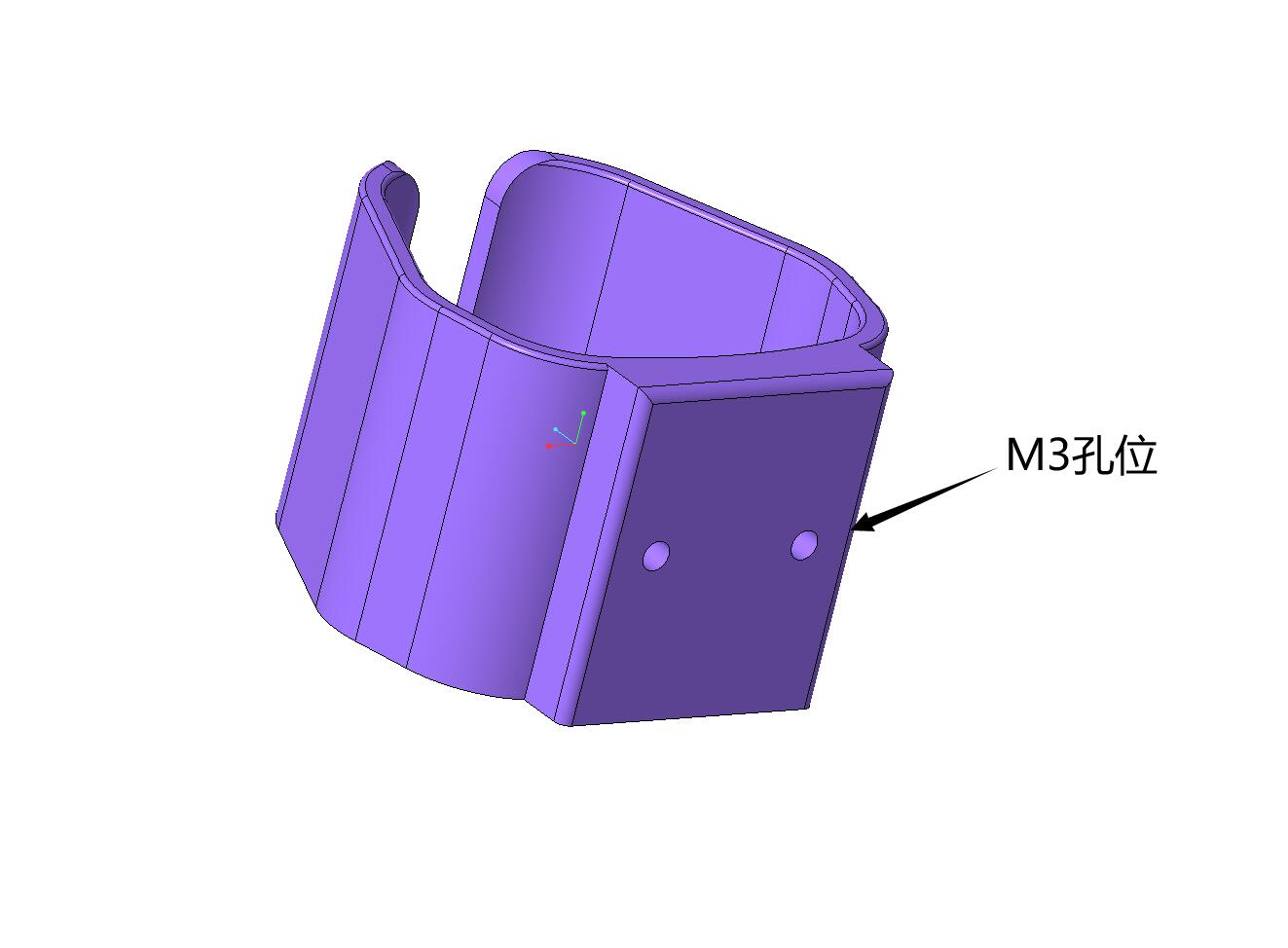

  3. 注意固定方式为使用纳米胶粘或者M3自攻丝（螺丝+螺母）固定
4

安装效果

向左
向右
12

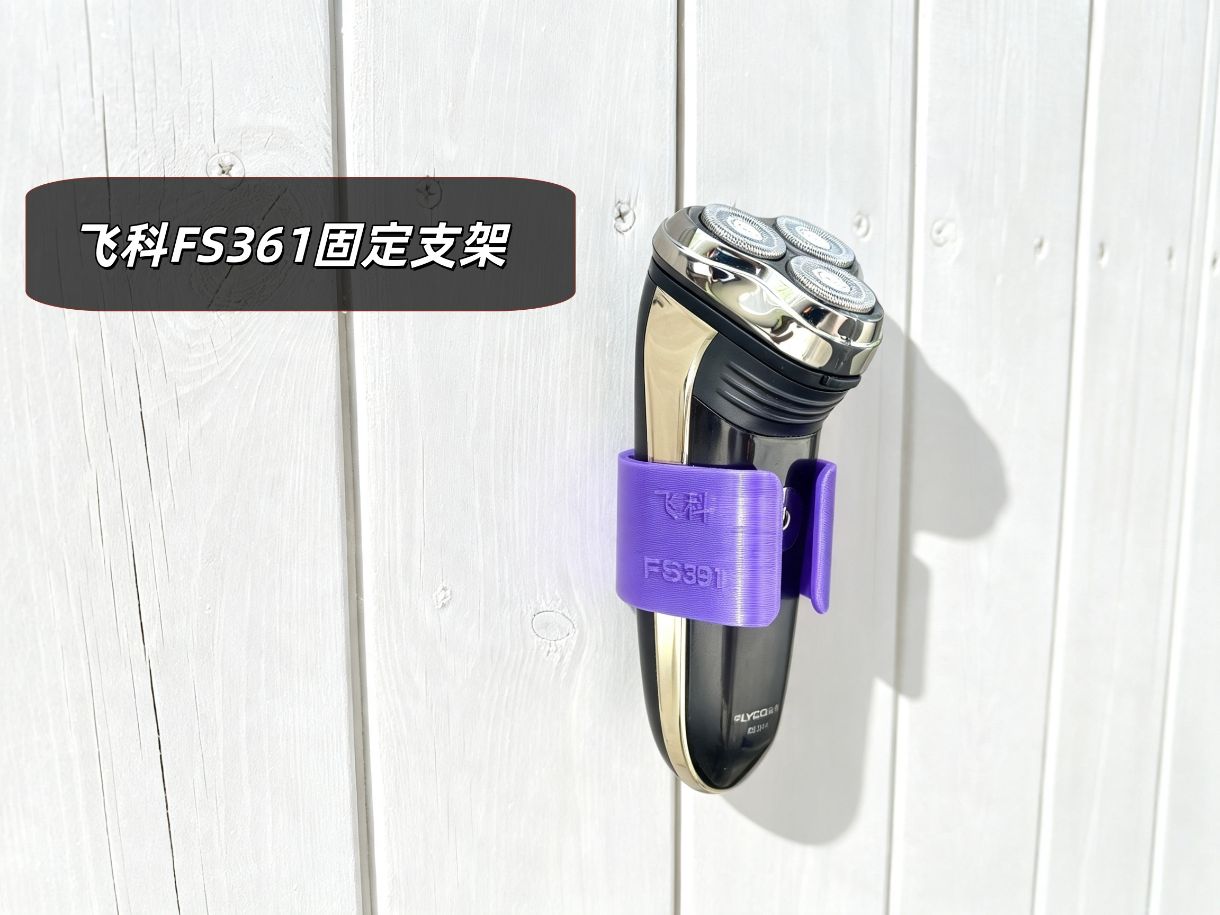

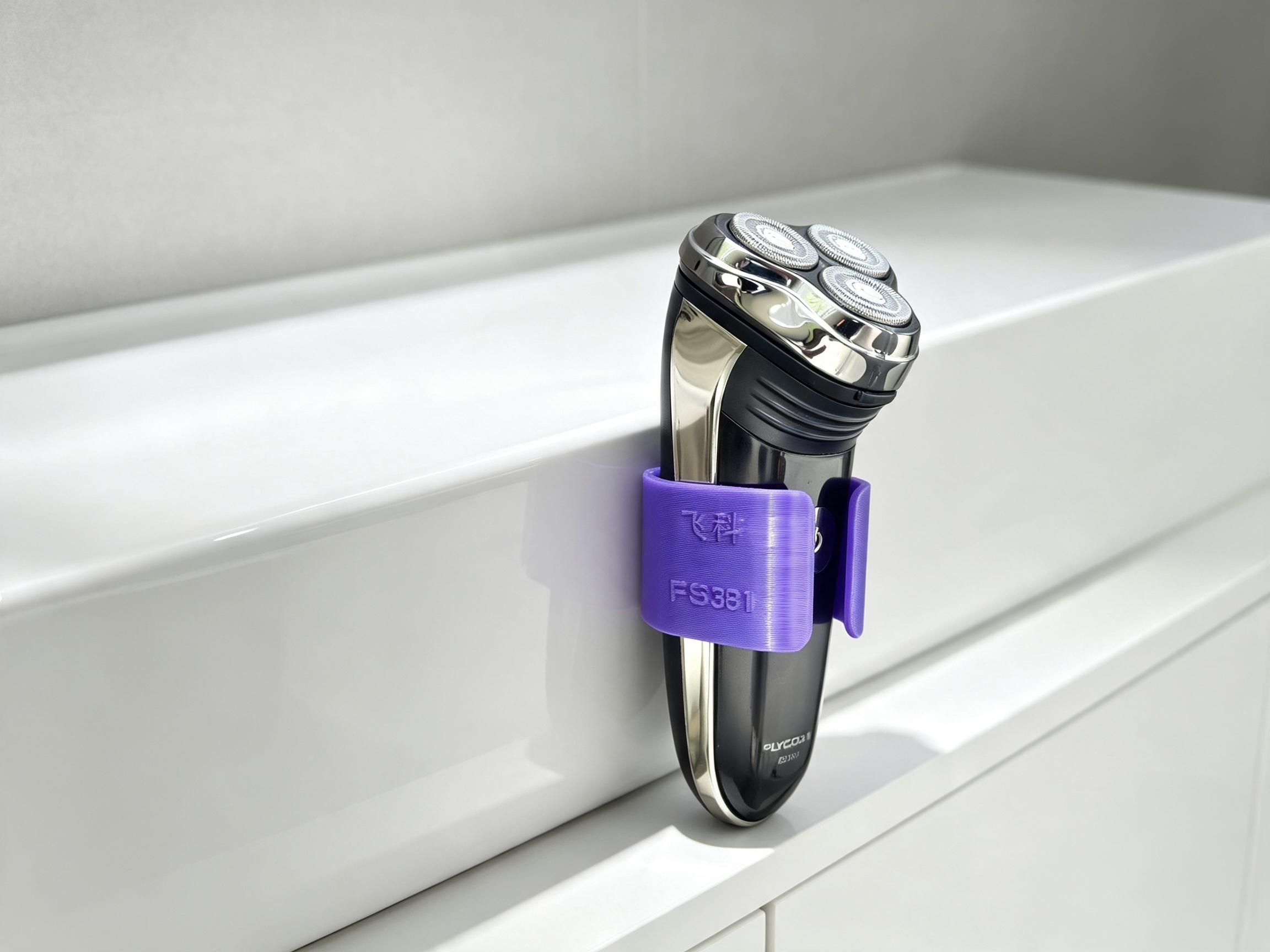

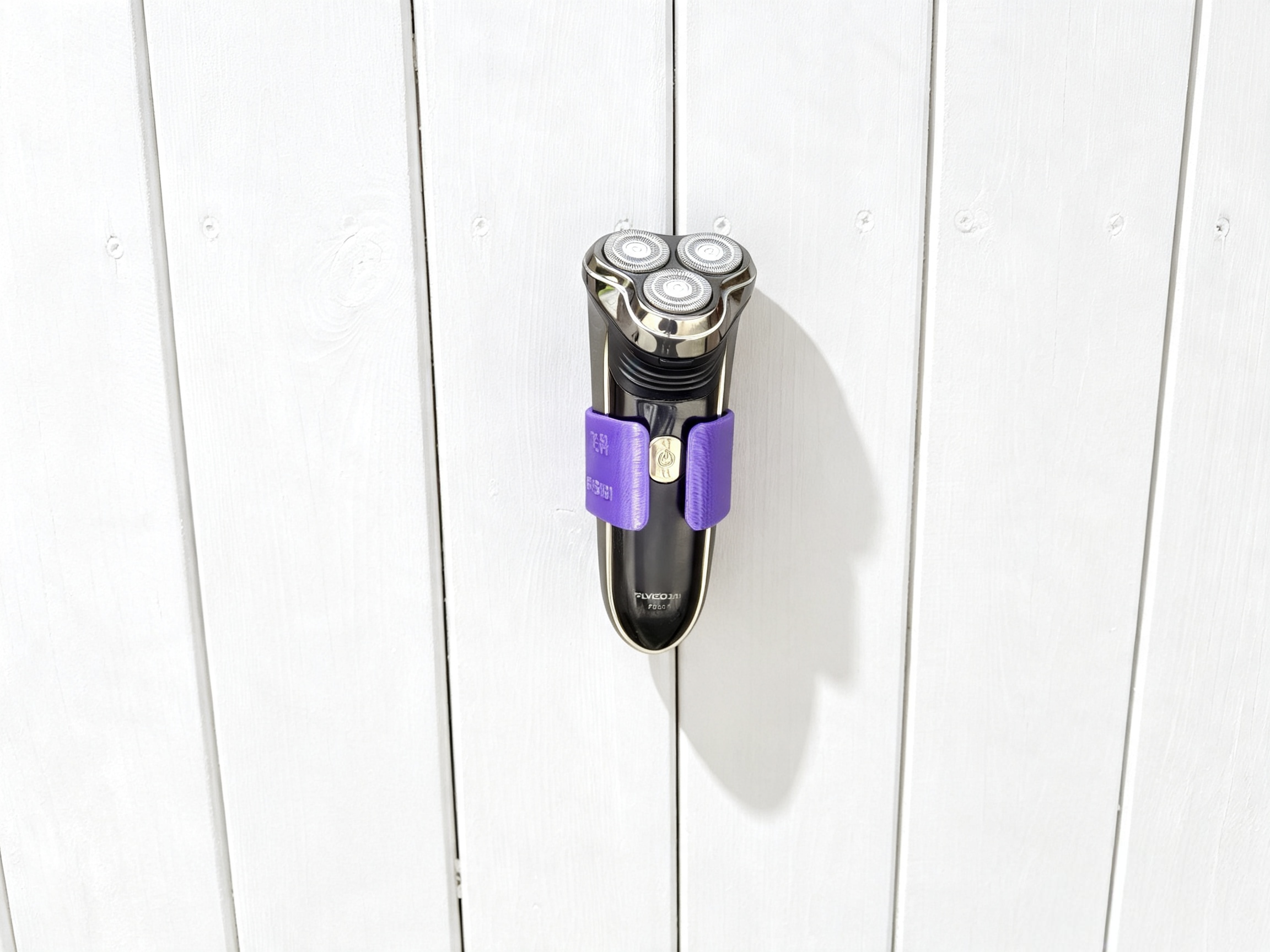

安装位置为木板，因此使用自攻丝M3*20mm

5

建模步骤-拉伸基础外观

向左
向右
123456

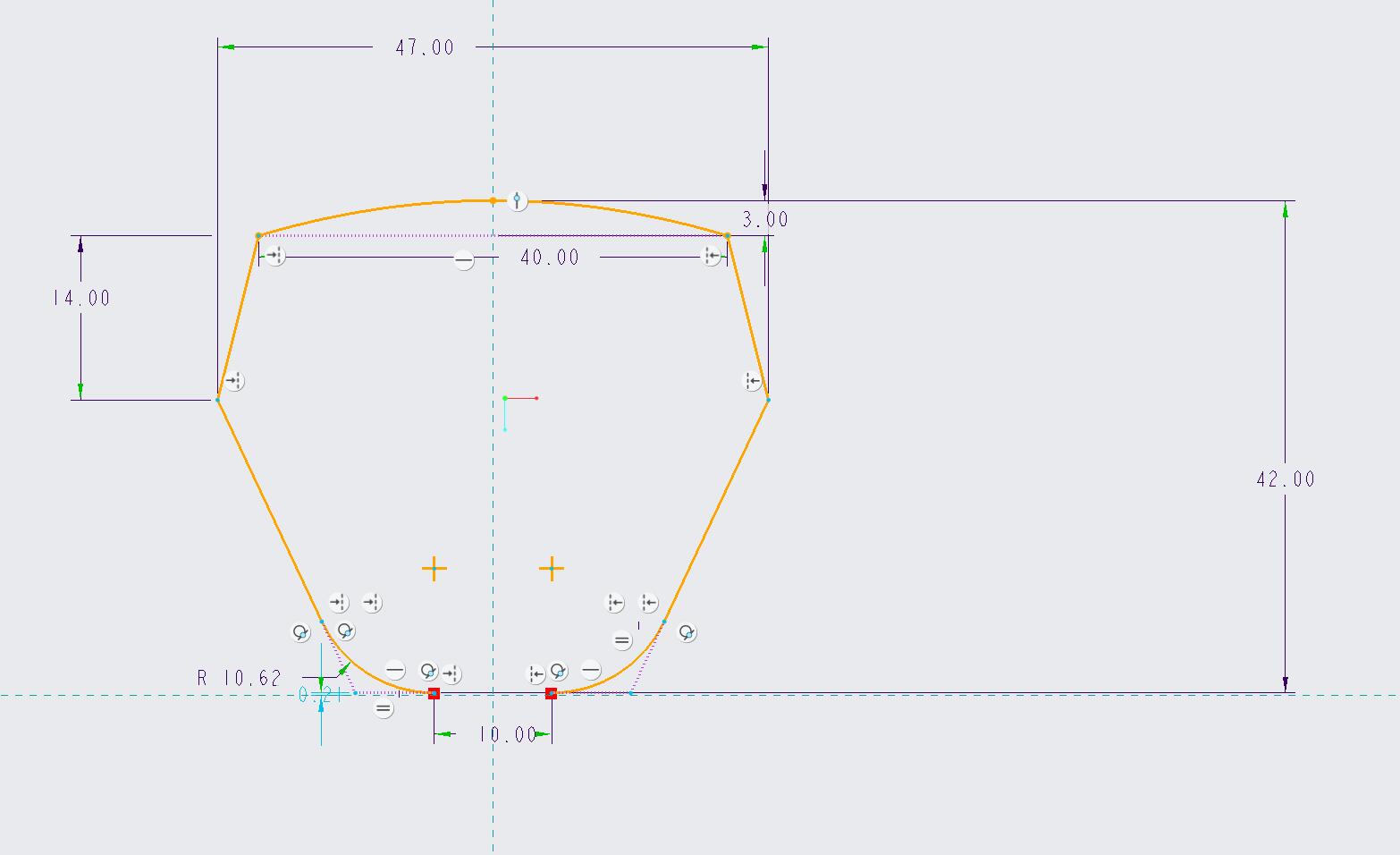

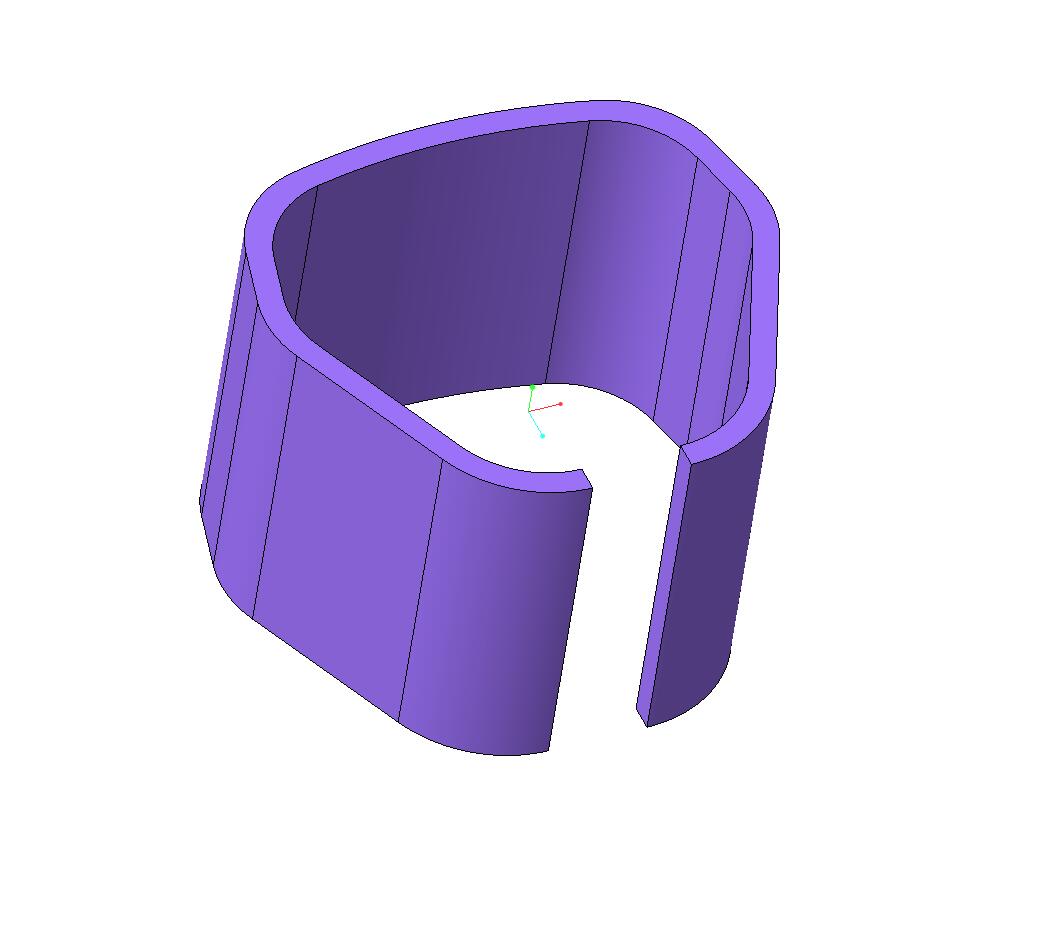

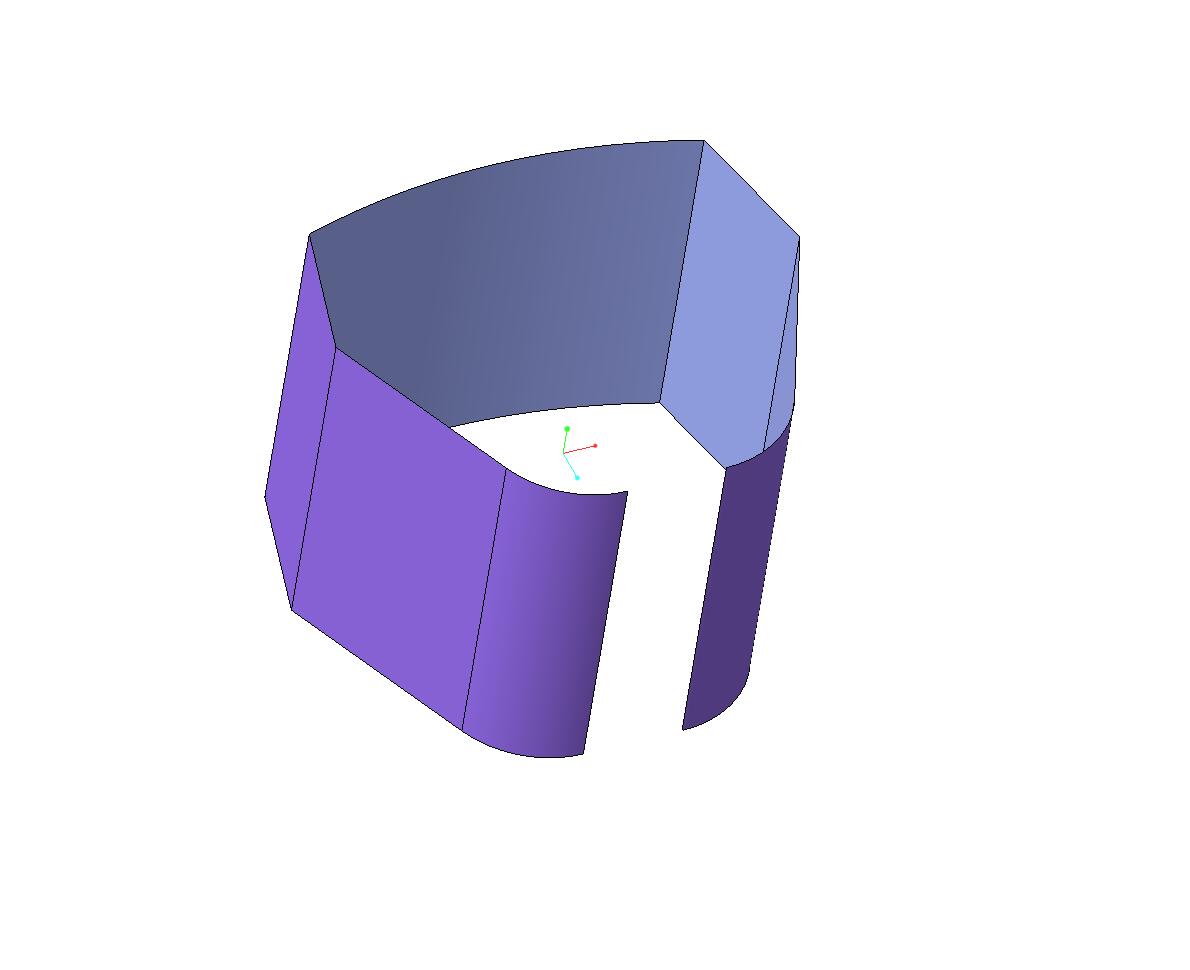

  1. 【草绘】如图尺寸，拉伸特征选为曲面

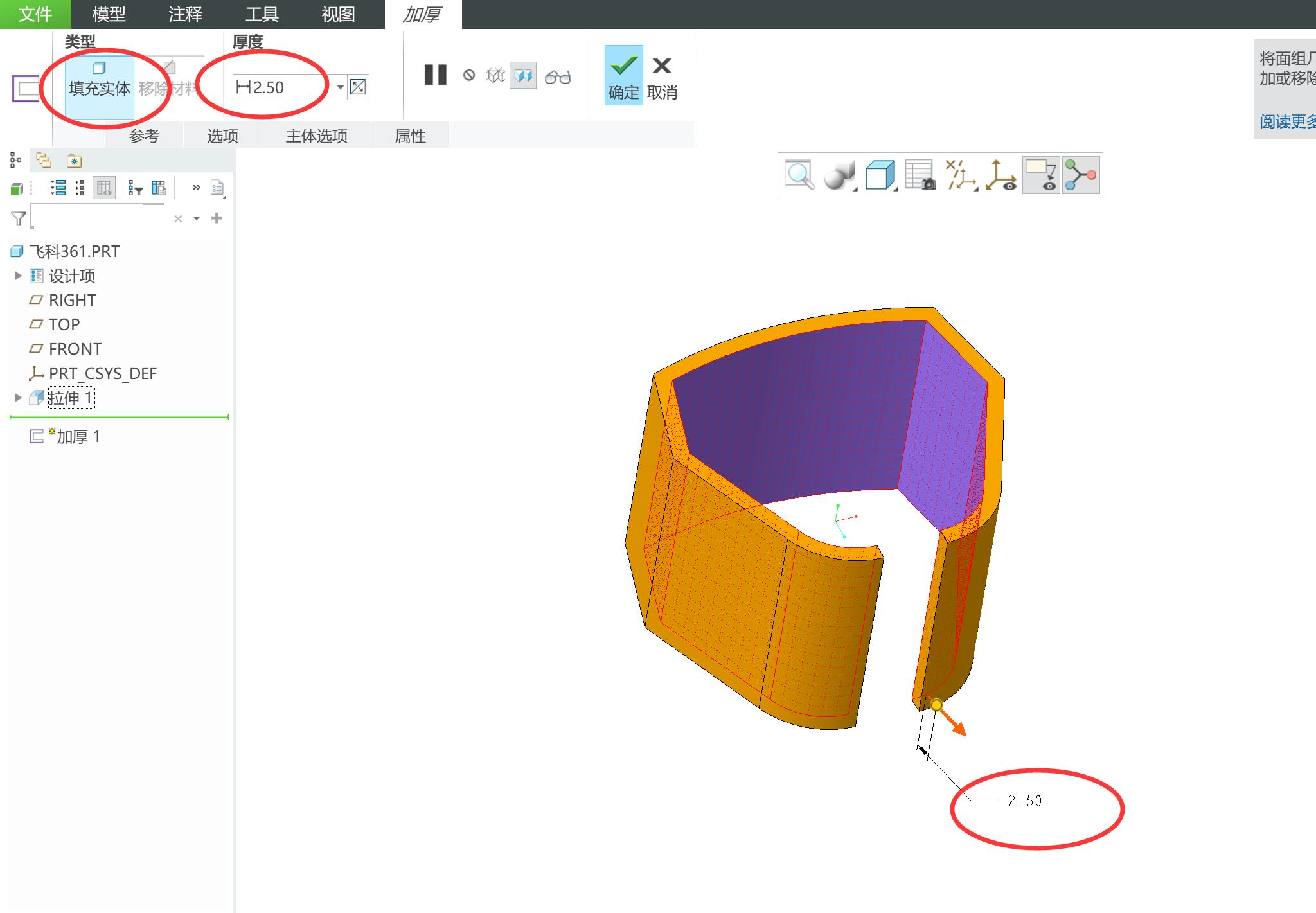

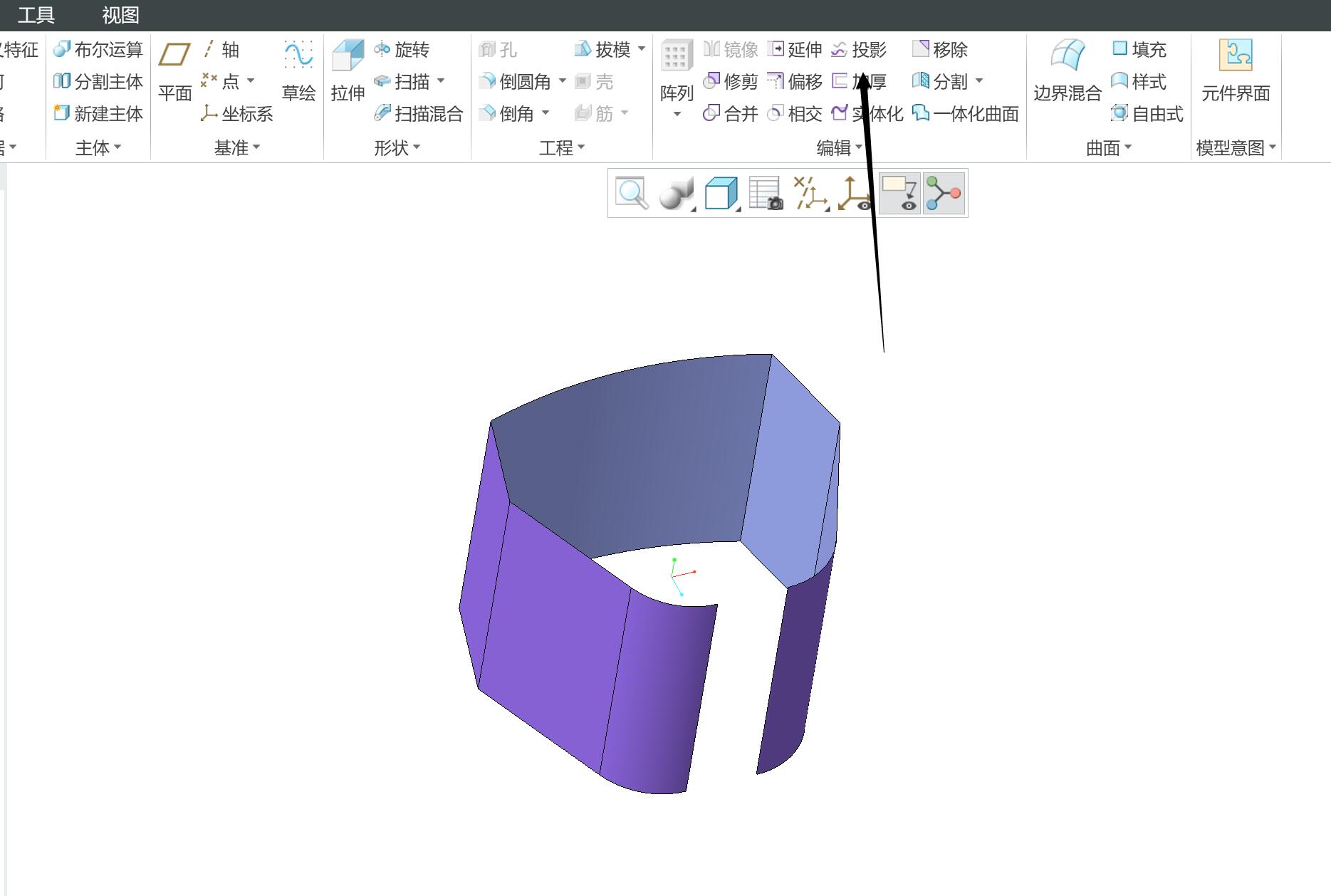

  2. 选择【加厚】命令，本处加厚为2.5mm

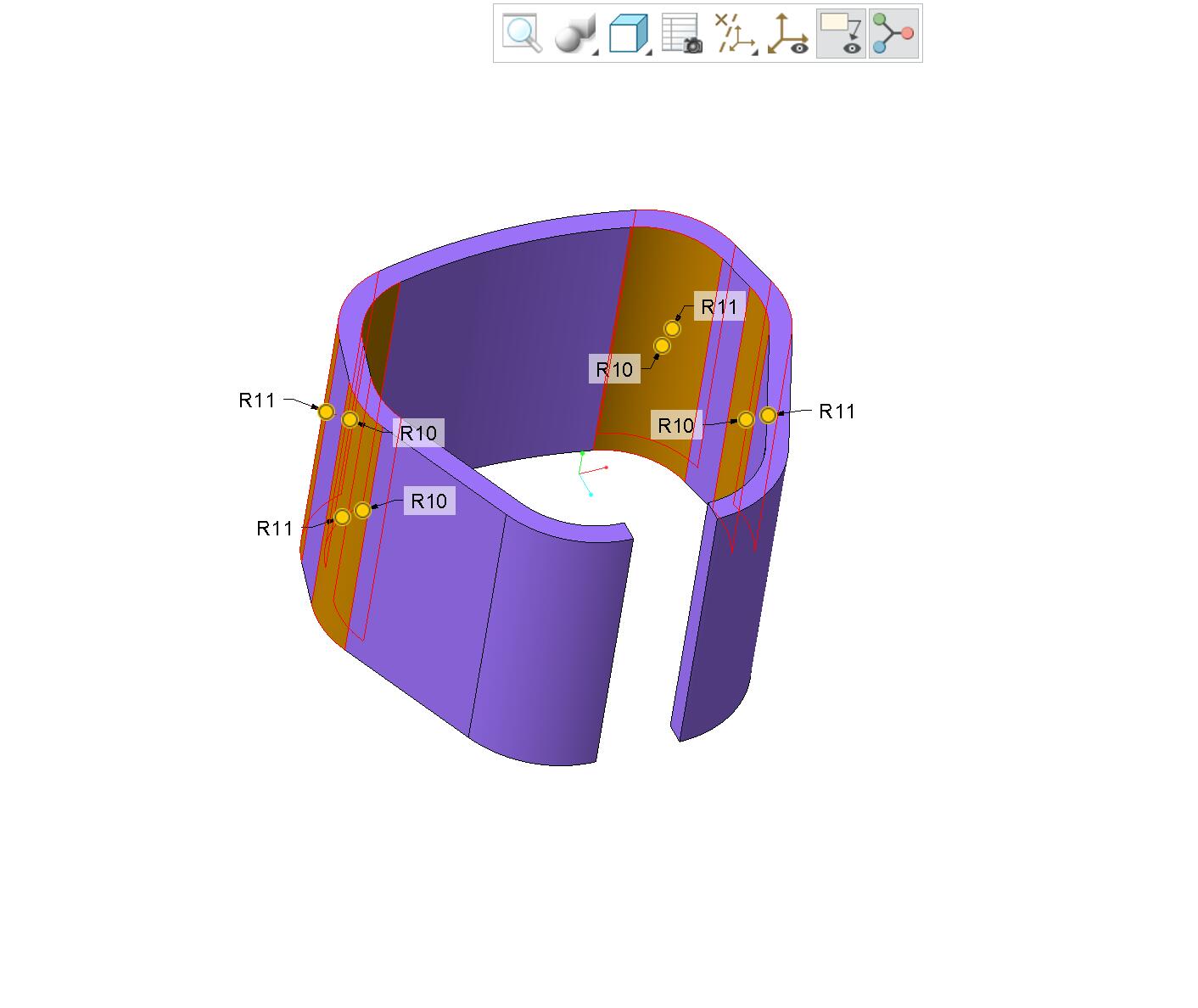

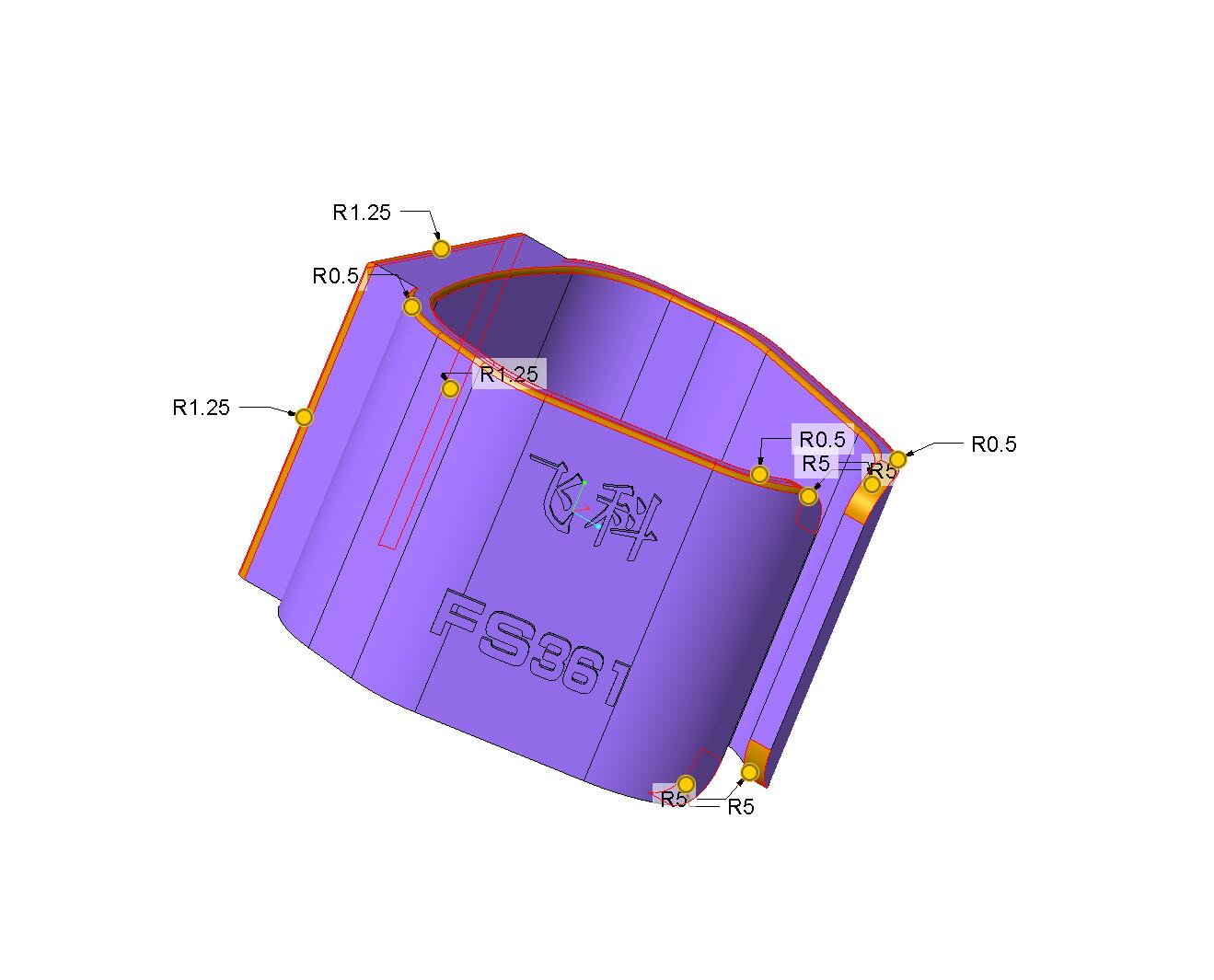

  3. 倒圆角，使得边角圆润
6

建模步骤-固定孔位

向左
向右
12345678

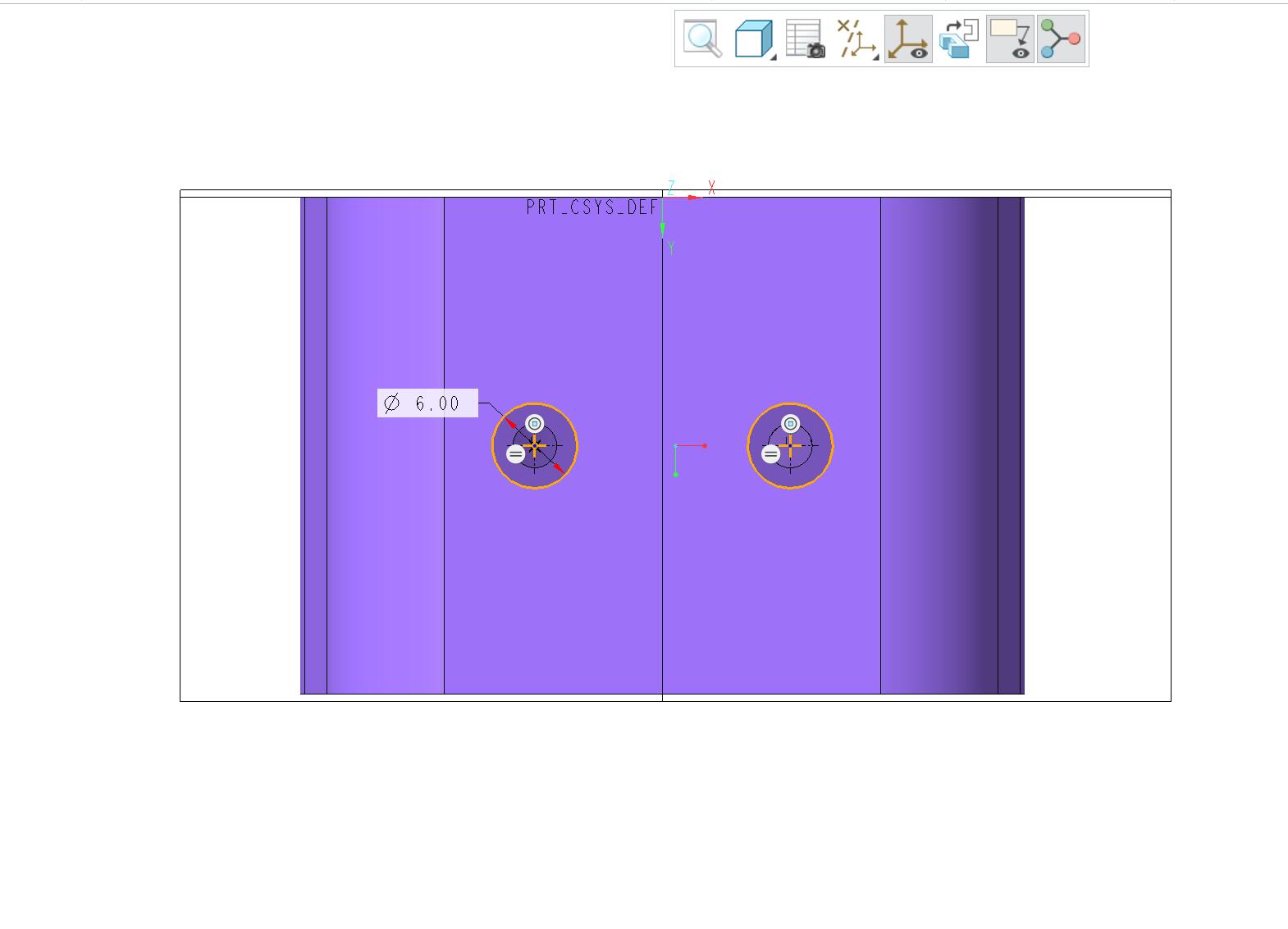

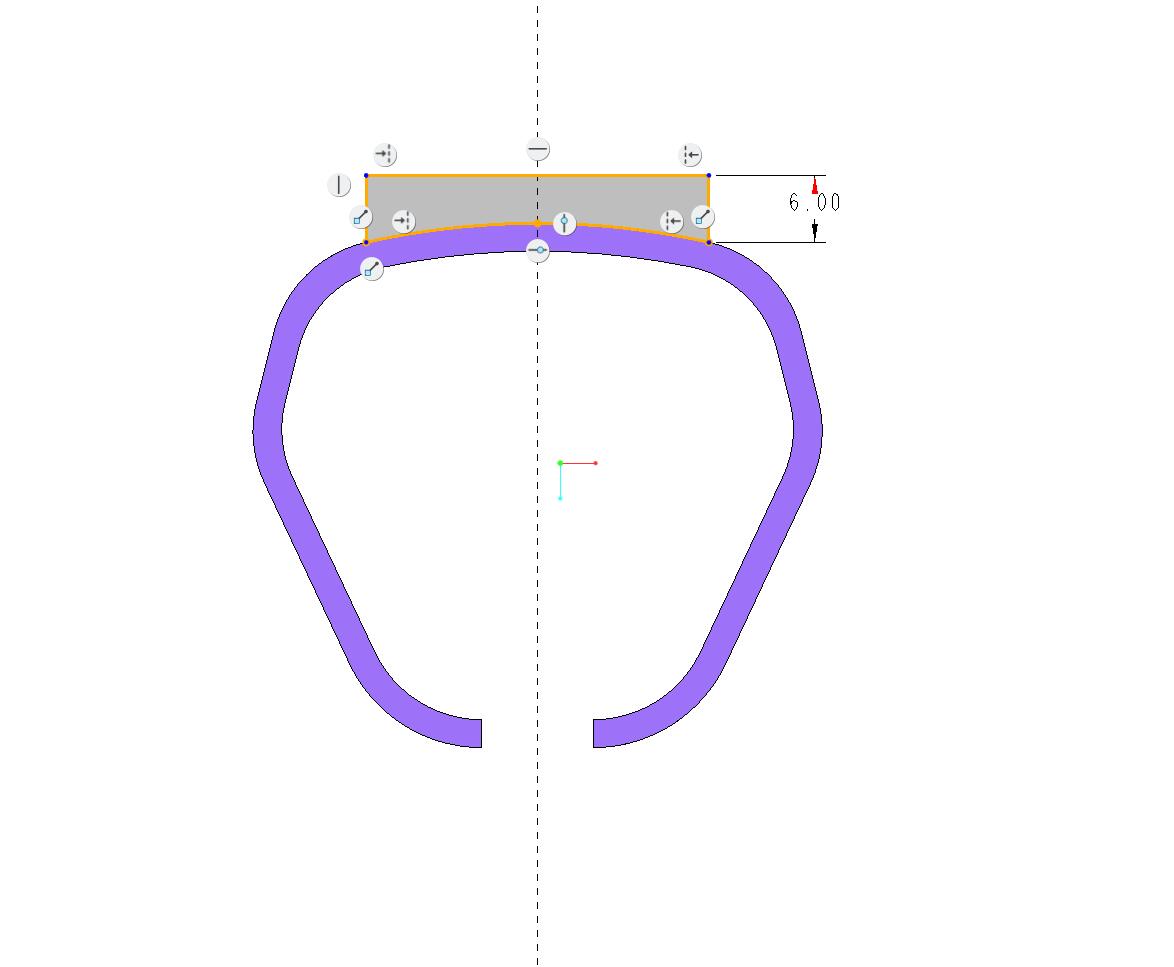

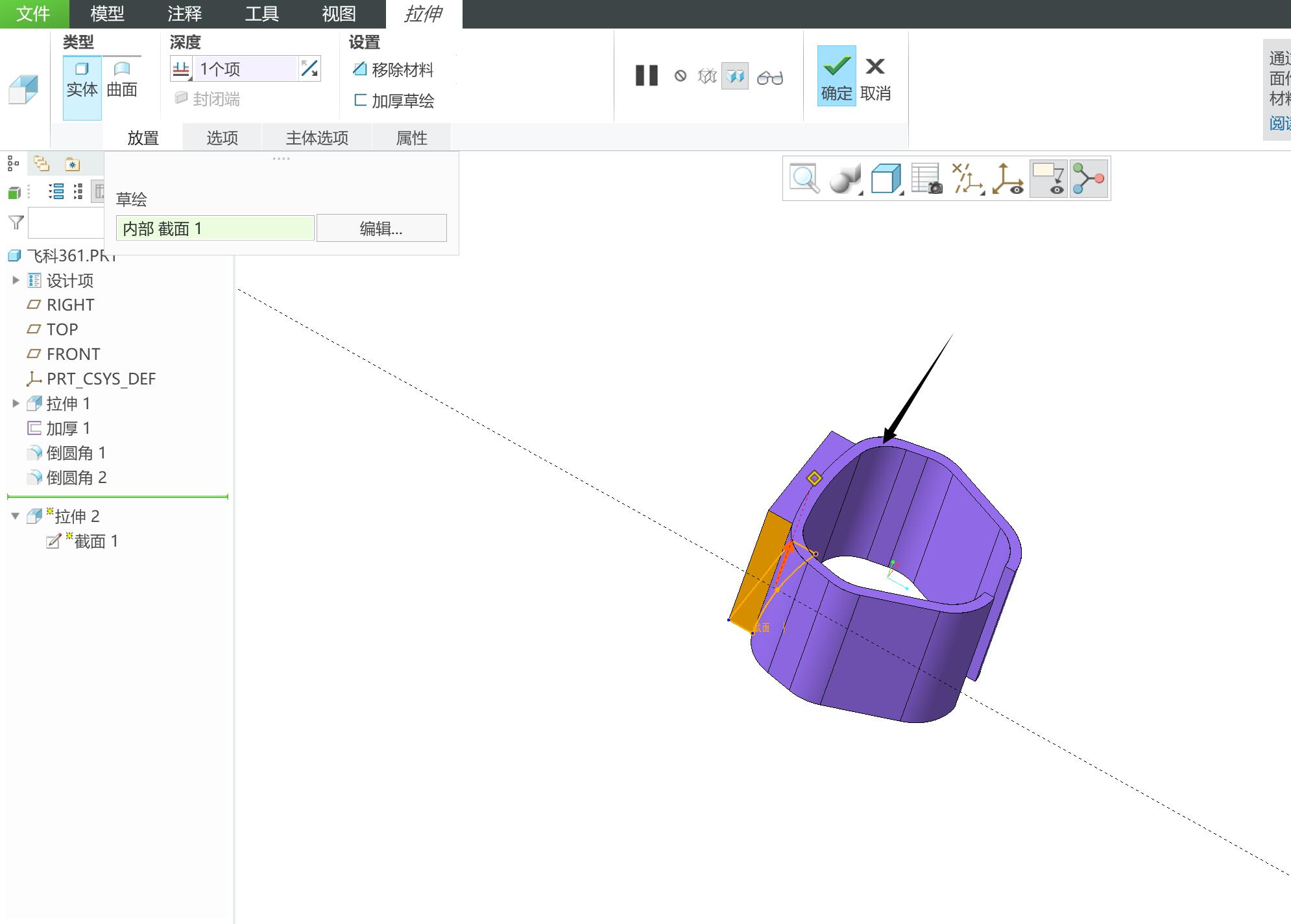

  1. 如图在TOP平面上【草绘】如图尺寸，拉伸高度参考主体的顶面，拉伸实体称为“基台”

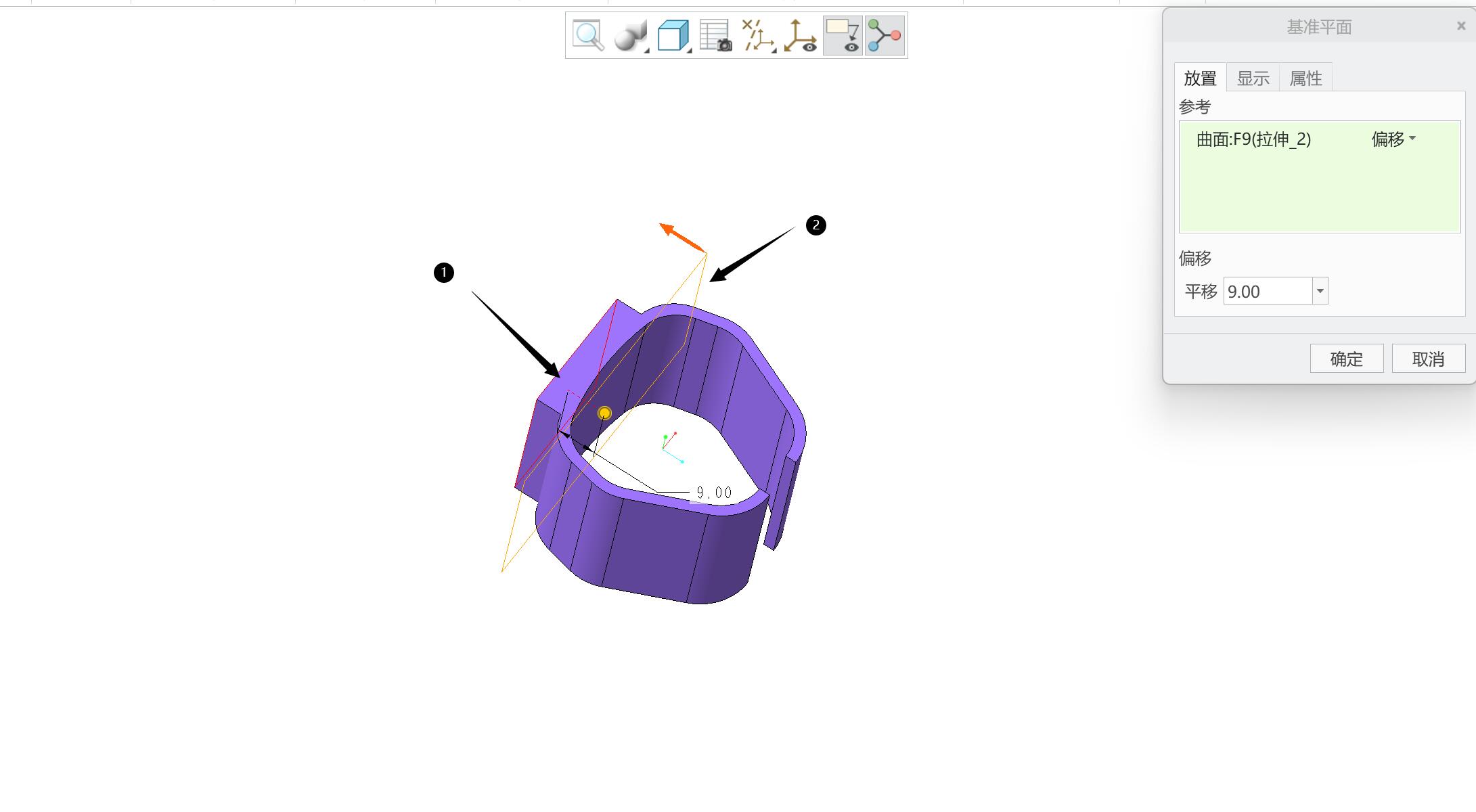

  2. 以基台背面为参考，新建平面，移动距离9mm

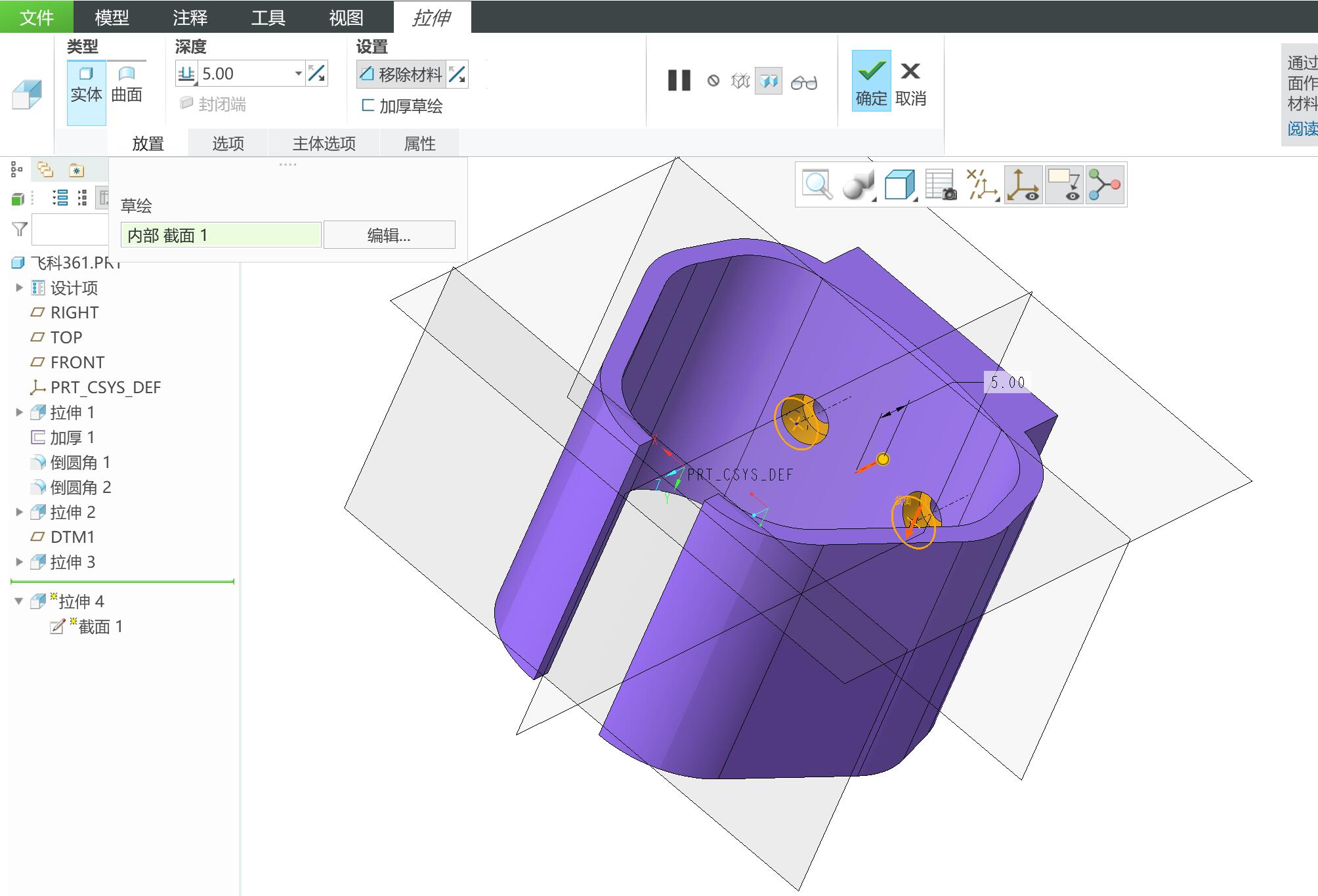

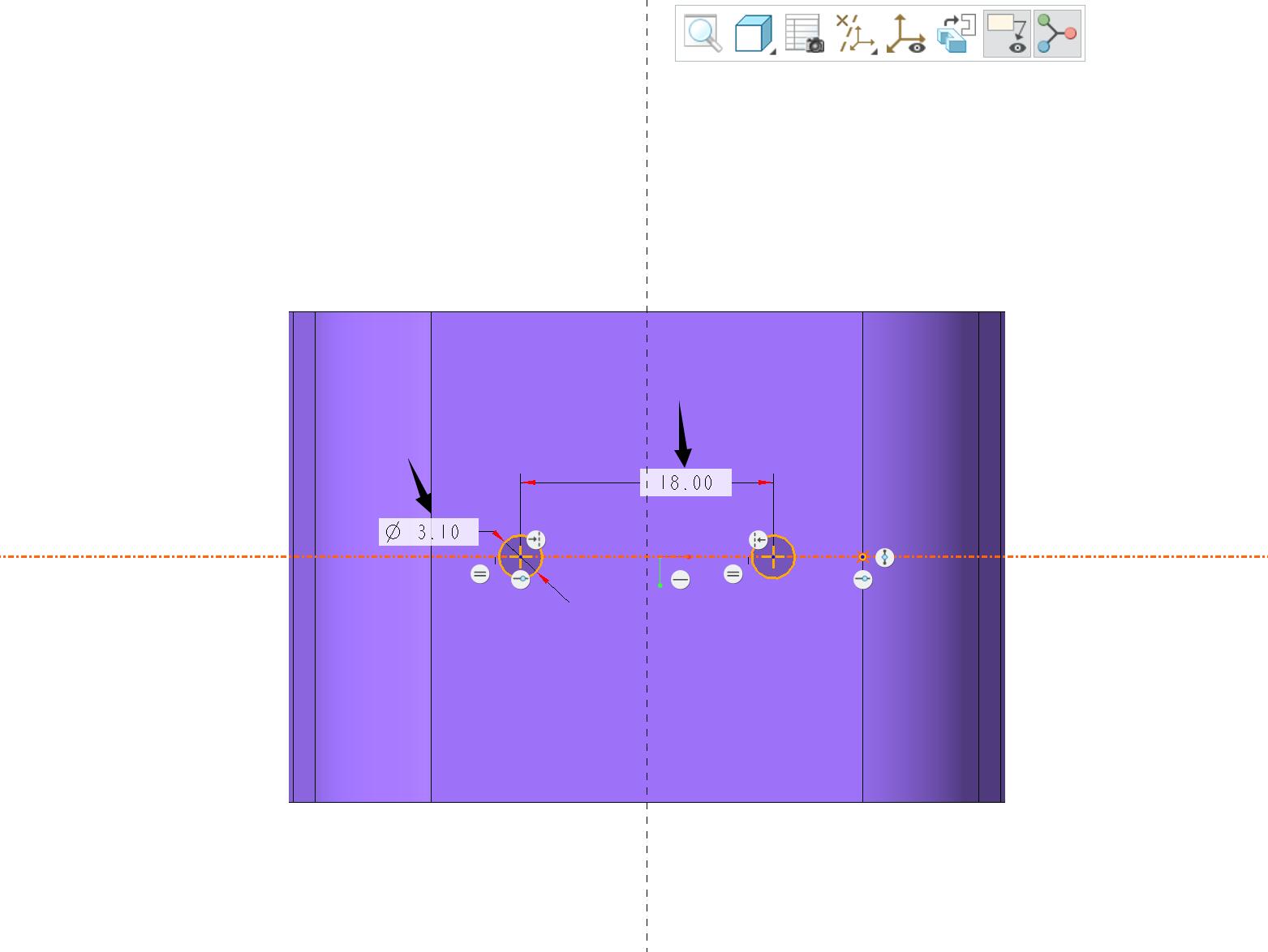

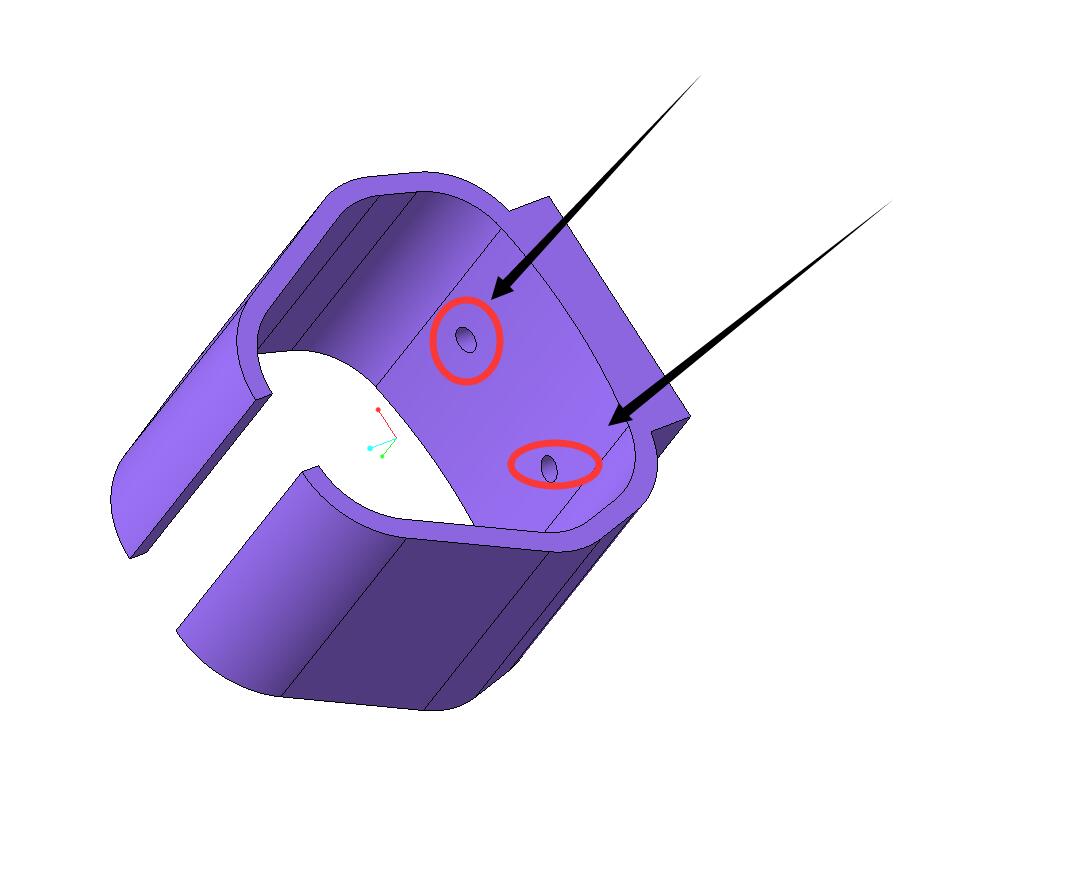

  3. 在此新建平面上拉伸孔位，注意拉伸切除材料到主体时候，看下数据是多少，再加上自攻丝螺帽的深度，使得螺丝放得下（深度与直径）

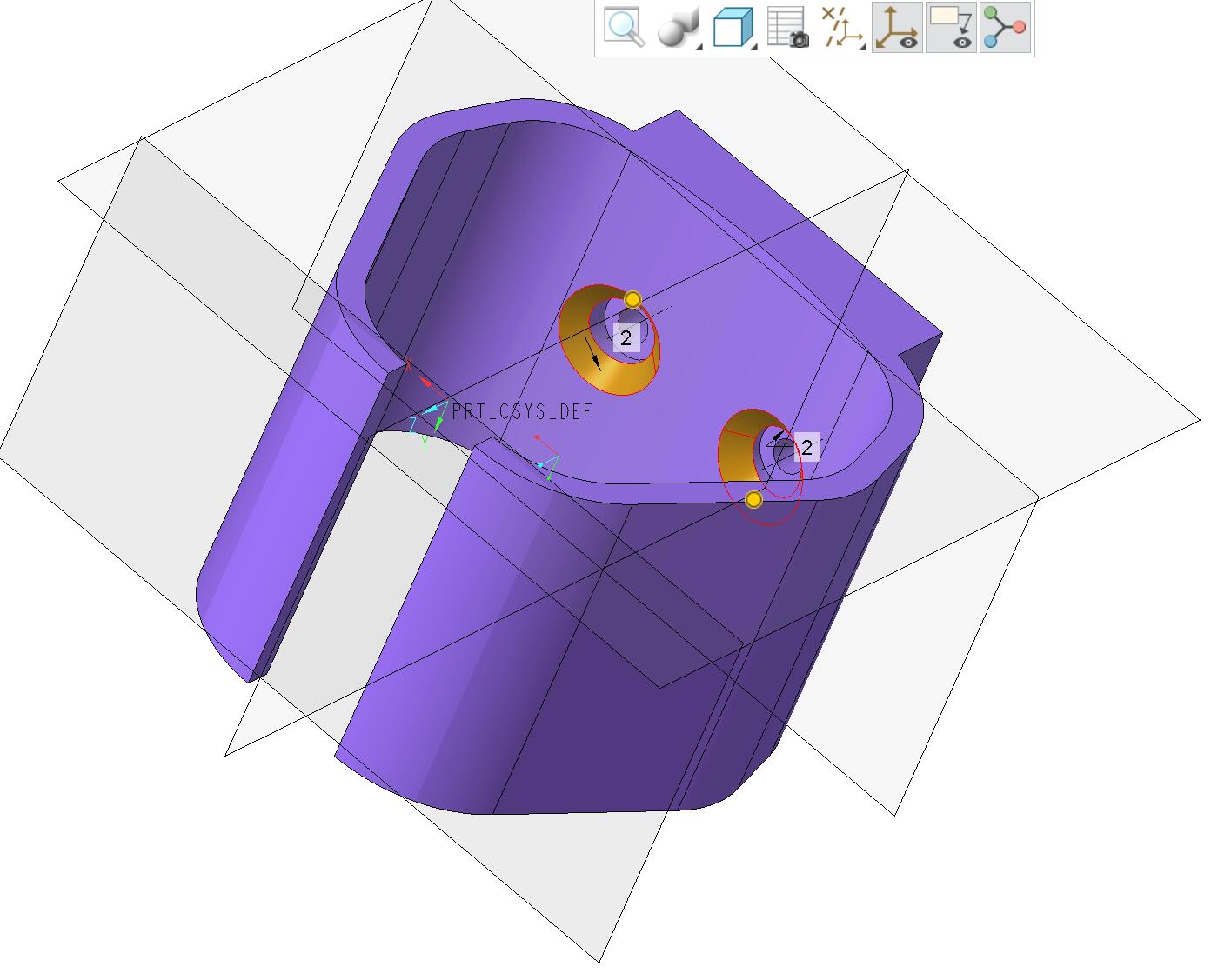

  4. 将孔位的边缘倒角，减小打印瑕疵
7

建模步骤-制作logo

向左
向右
123

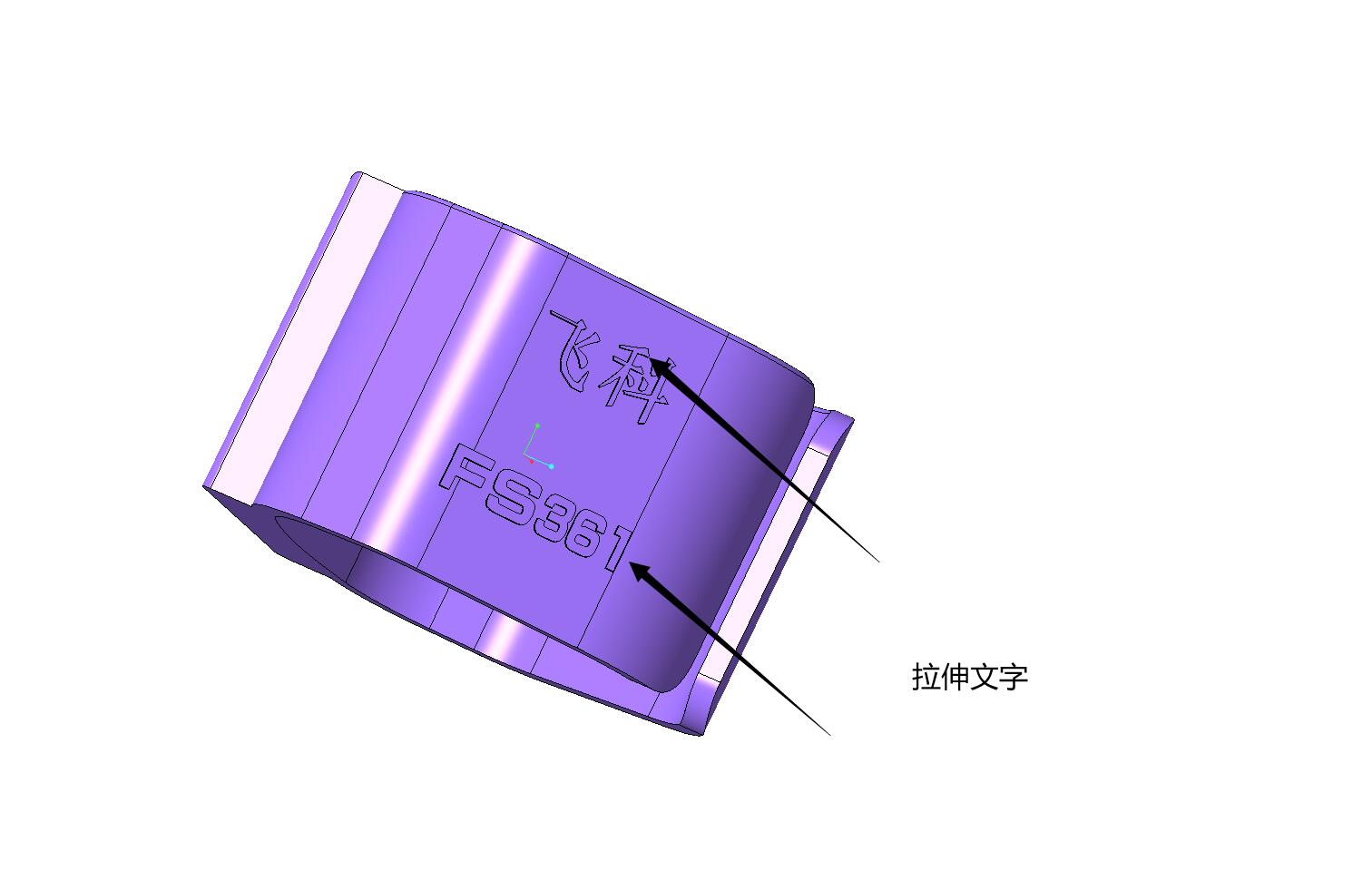

  1. 选择平面，拉伸文字
  2. 将主体的外侧边棱倒圆角

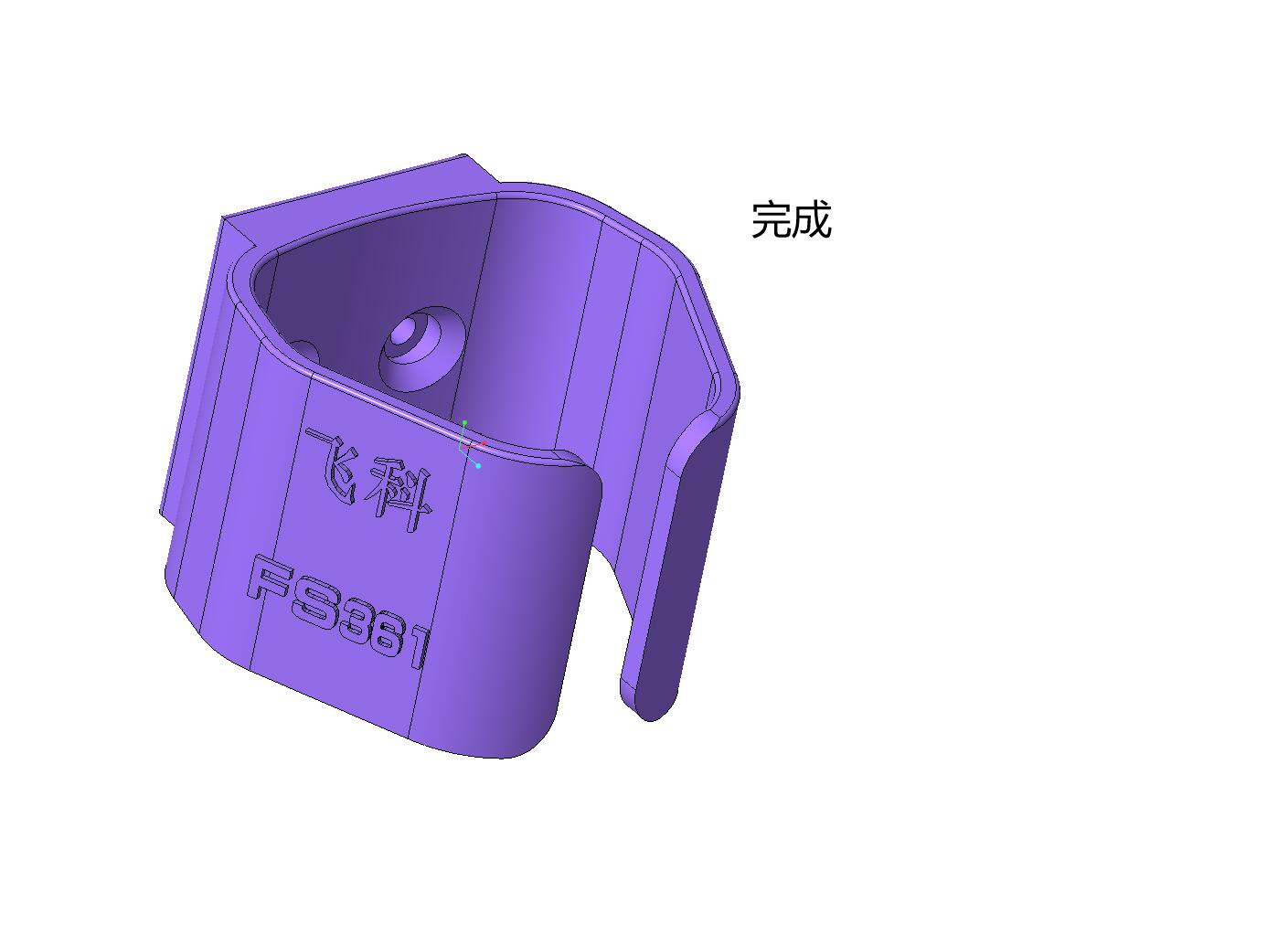

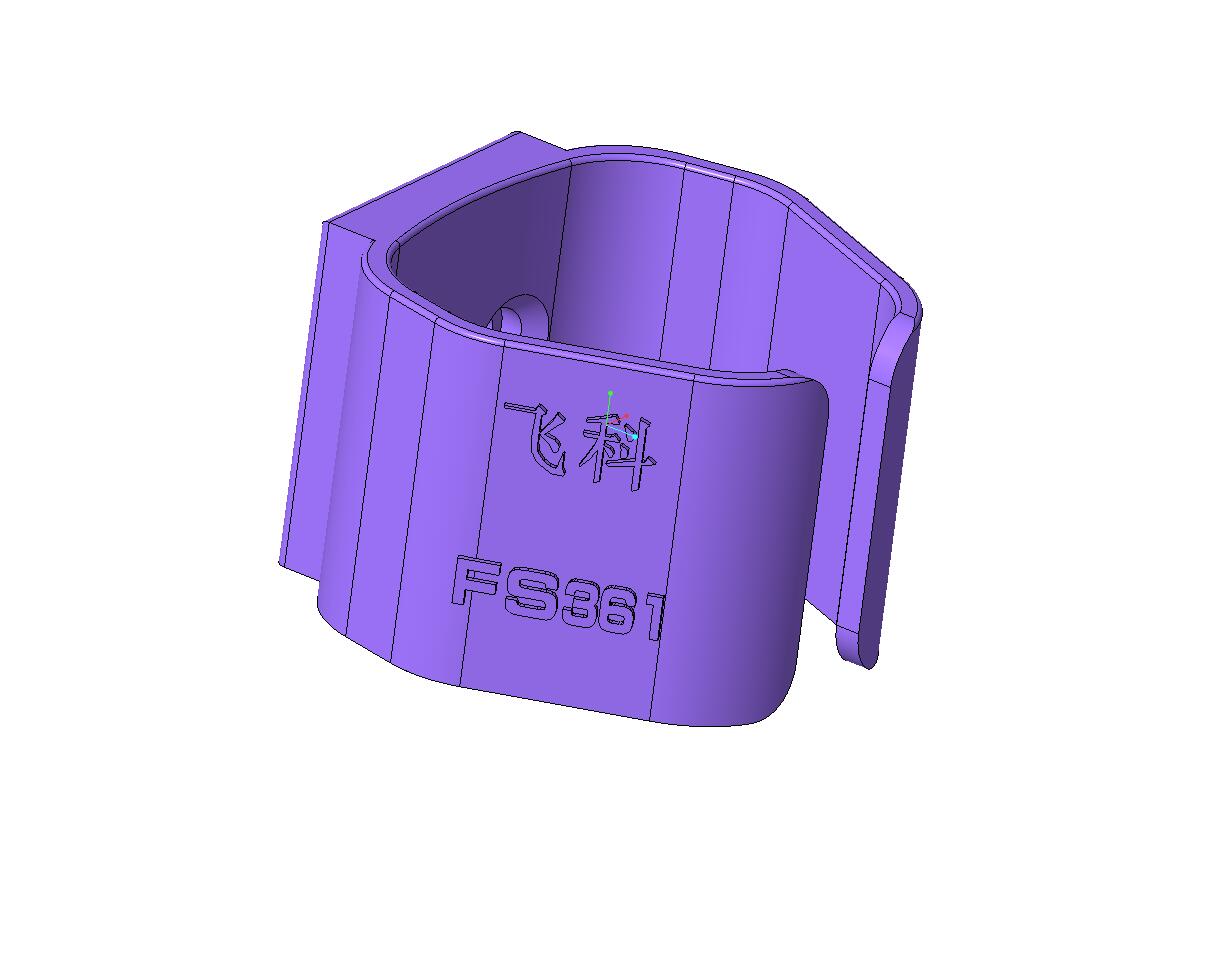

  3. 制作完成
