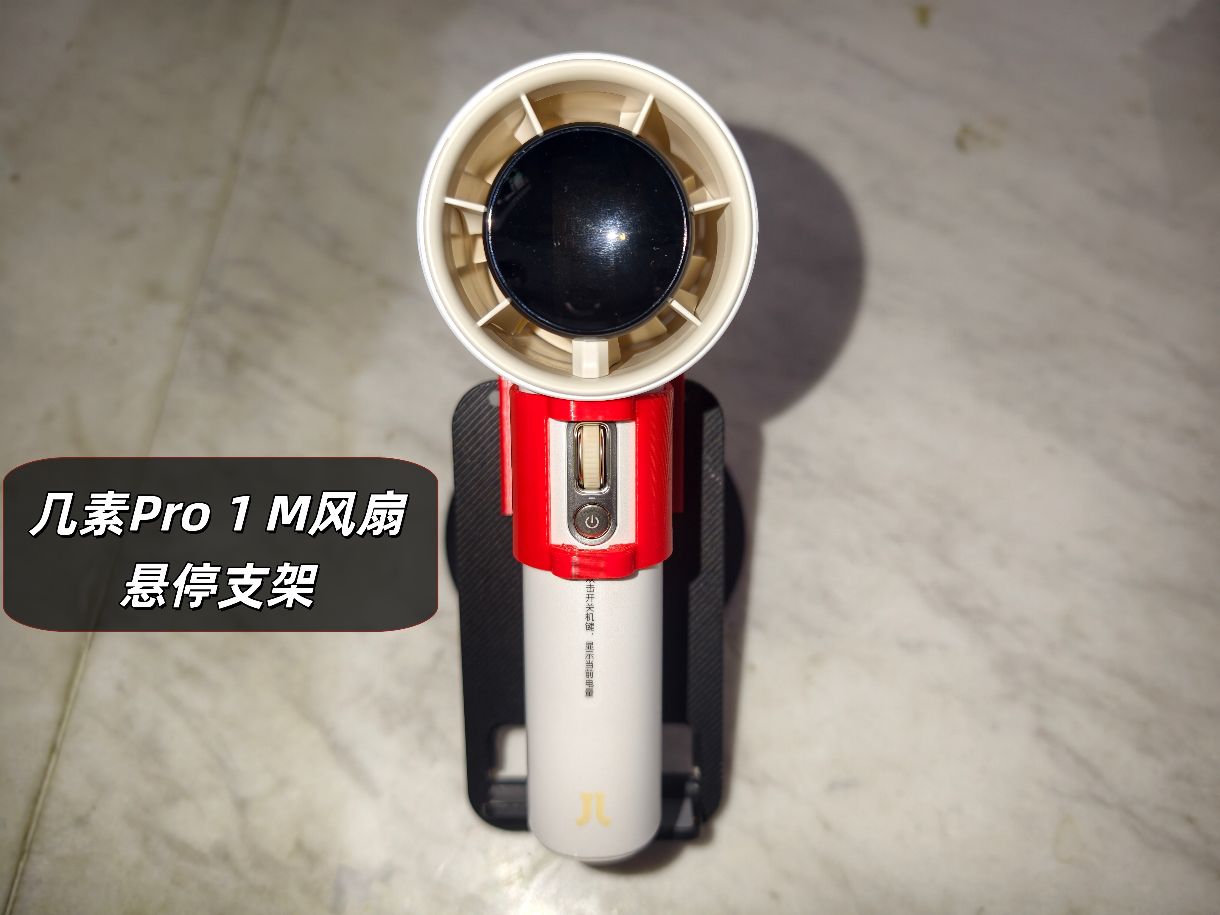

几素Pro 1 M风扇悬停支架

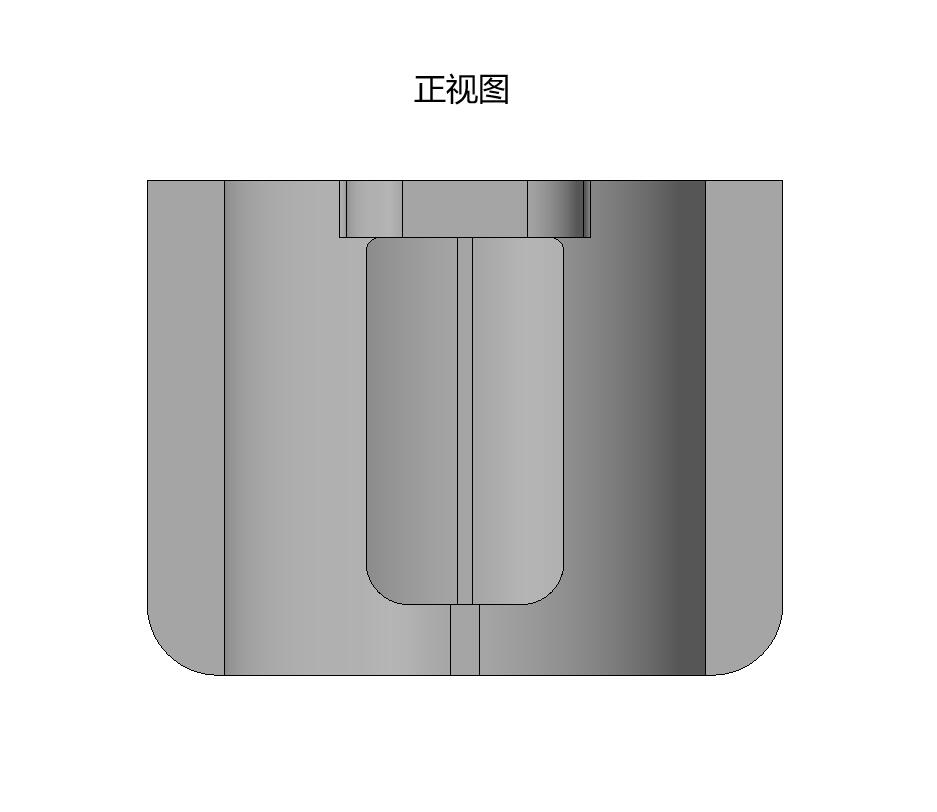

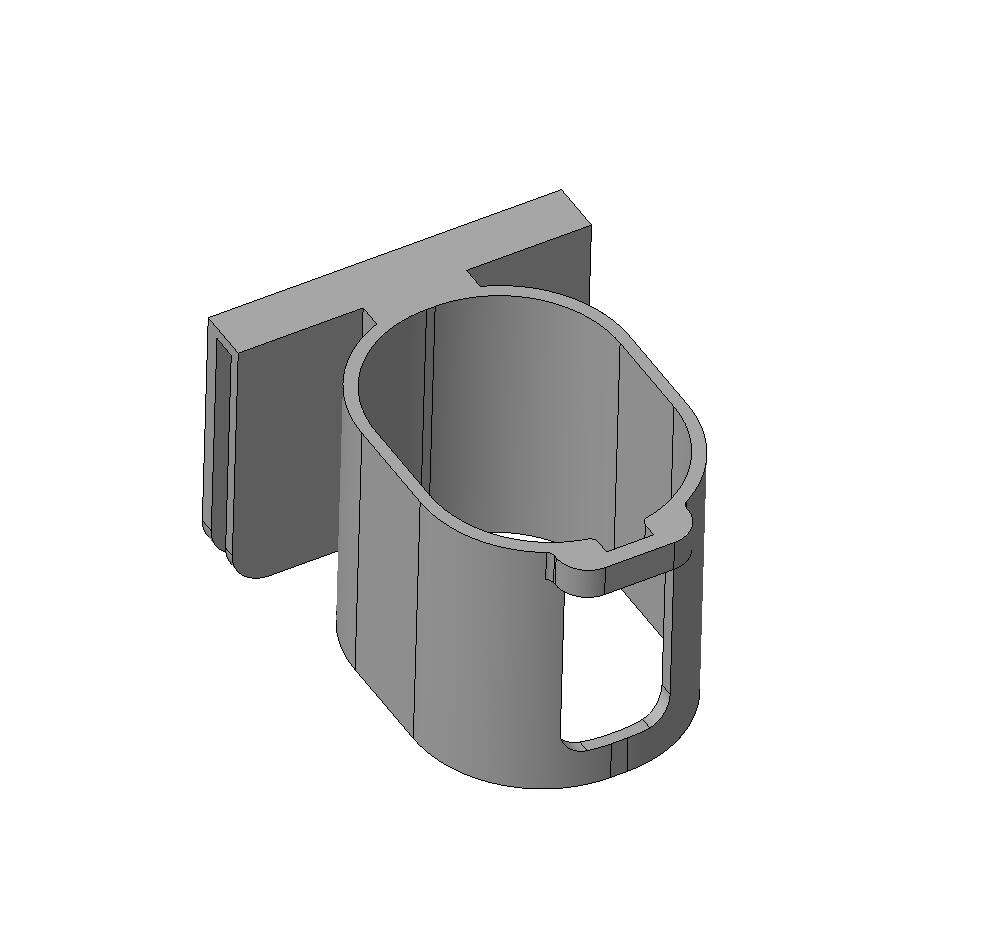

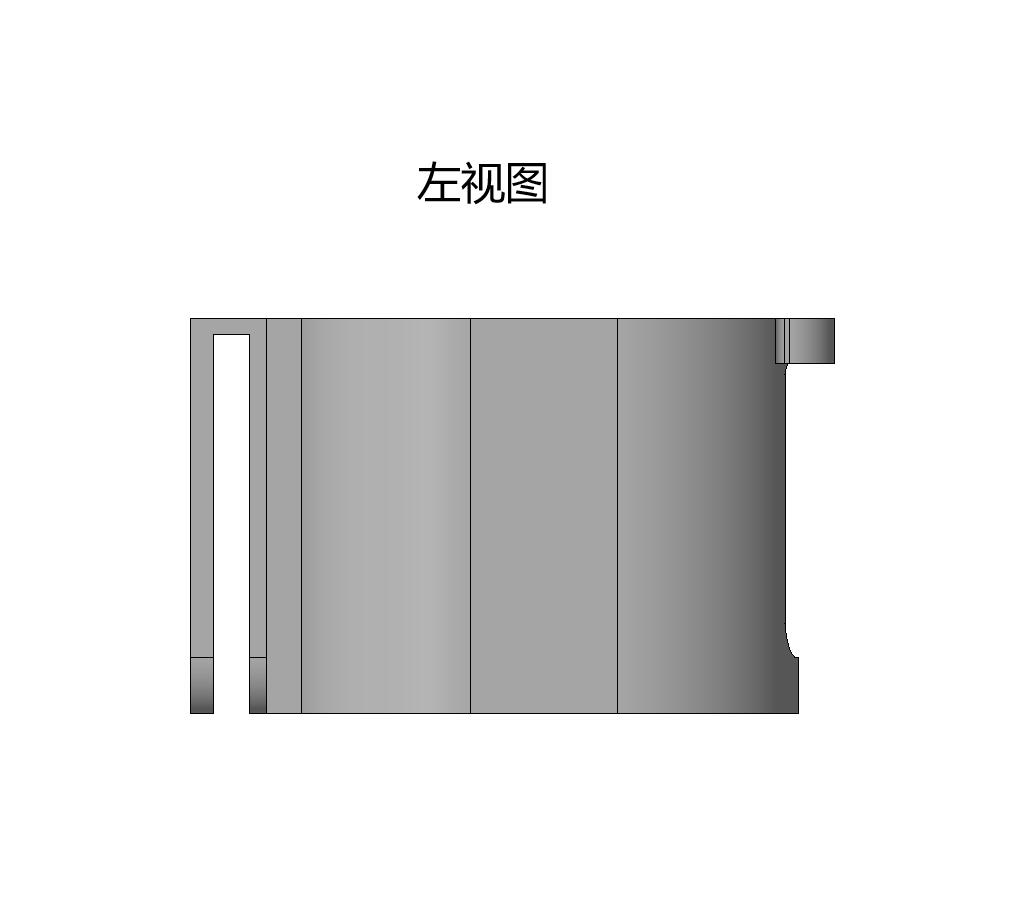

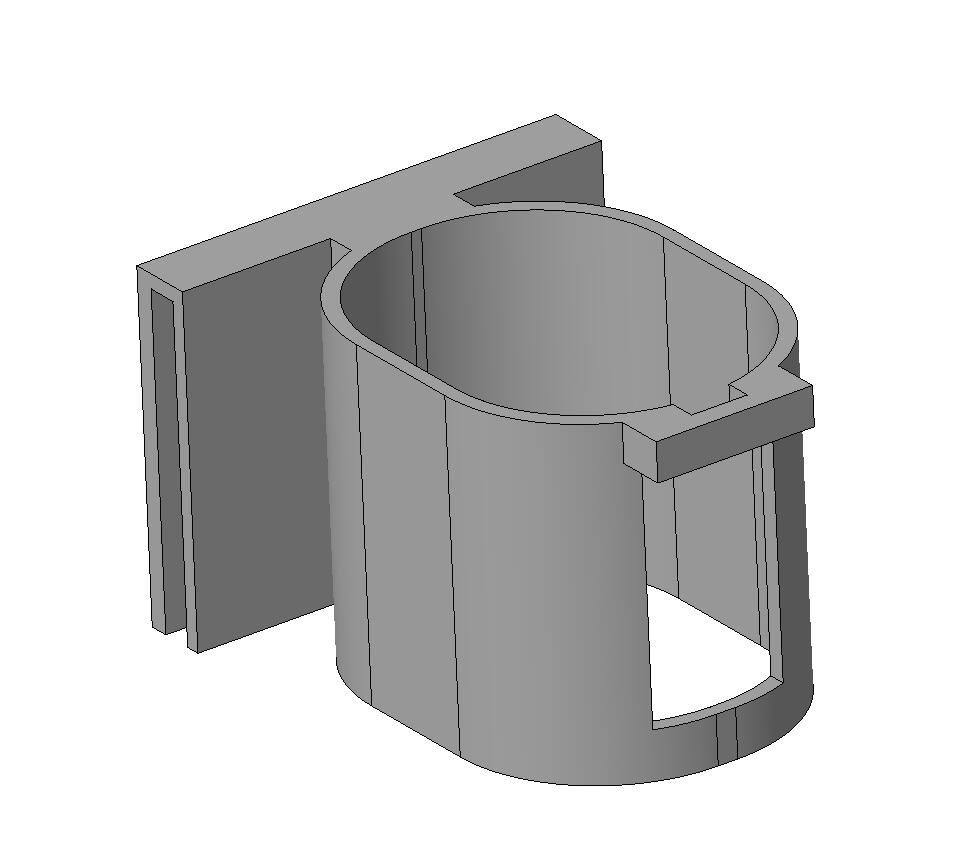

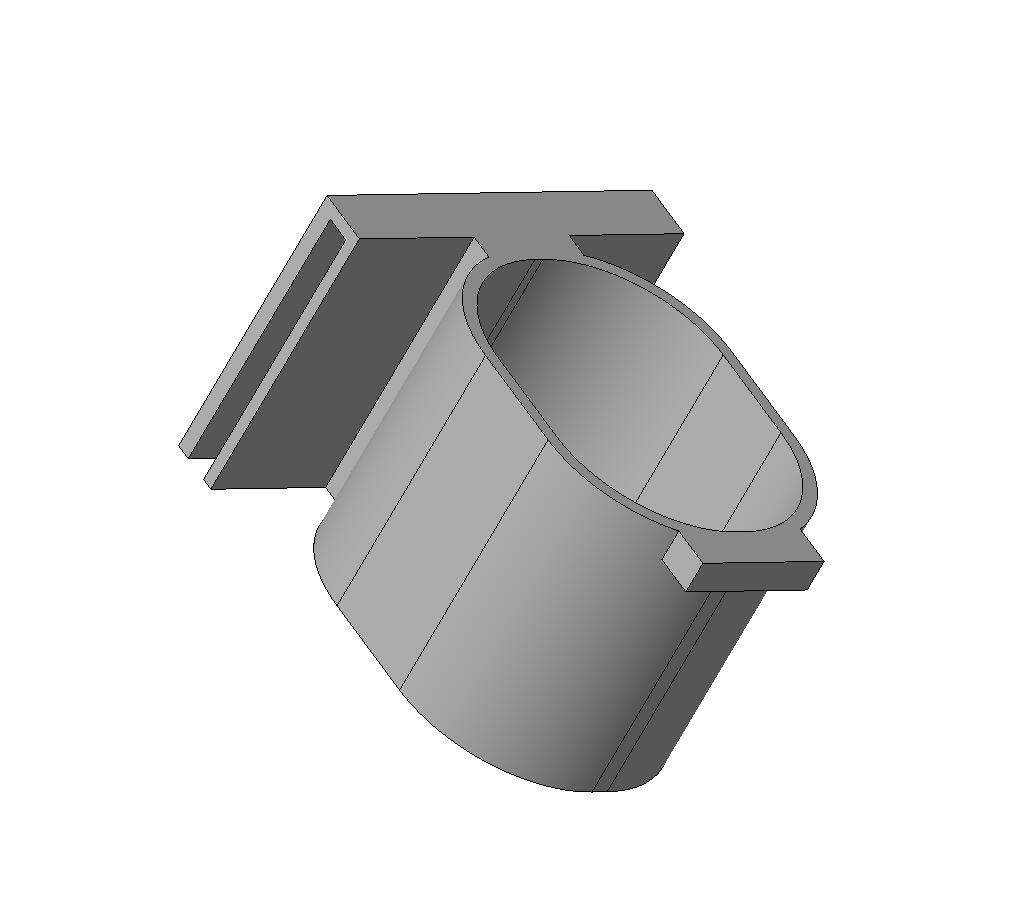

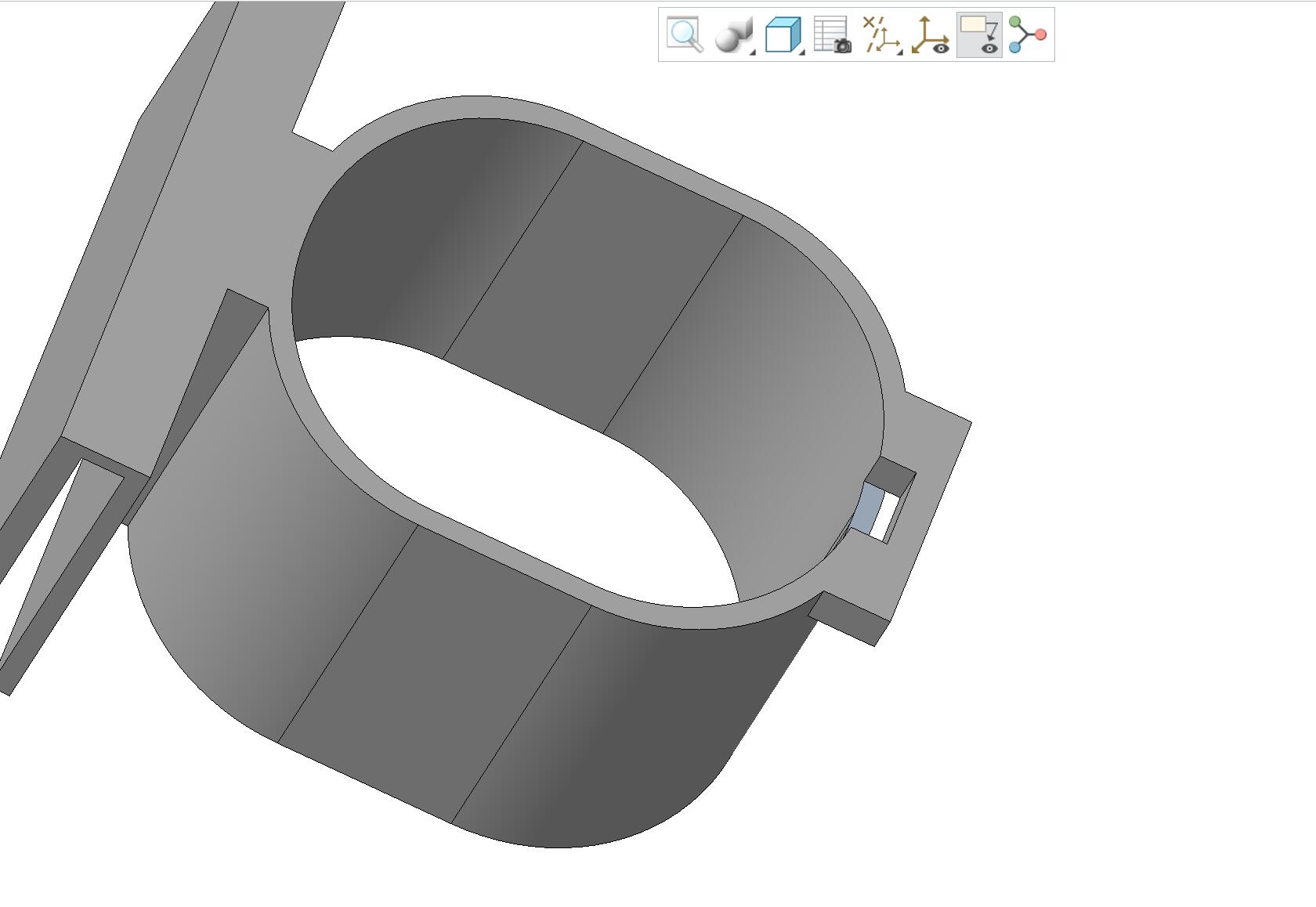

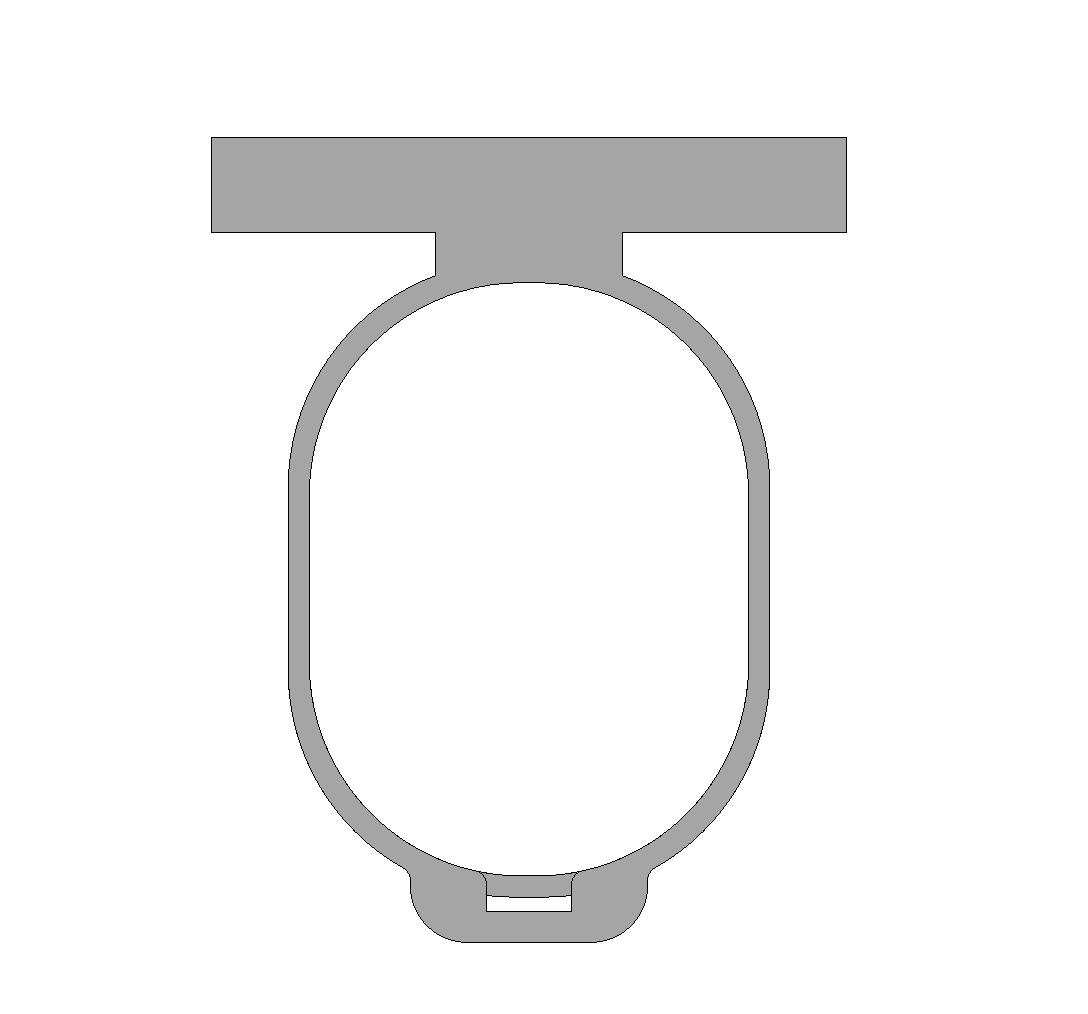

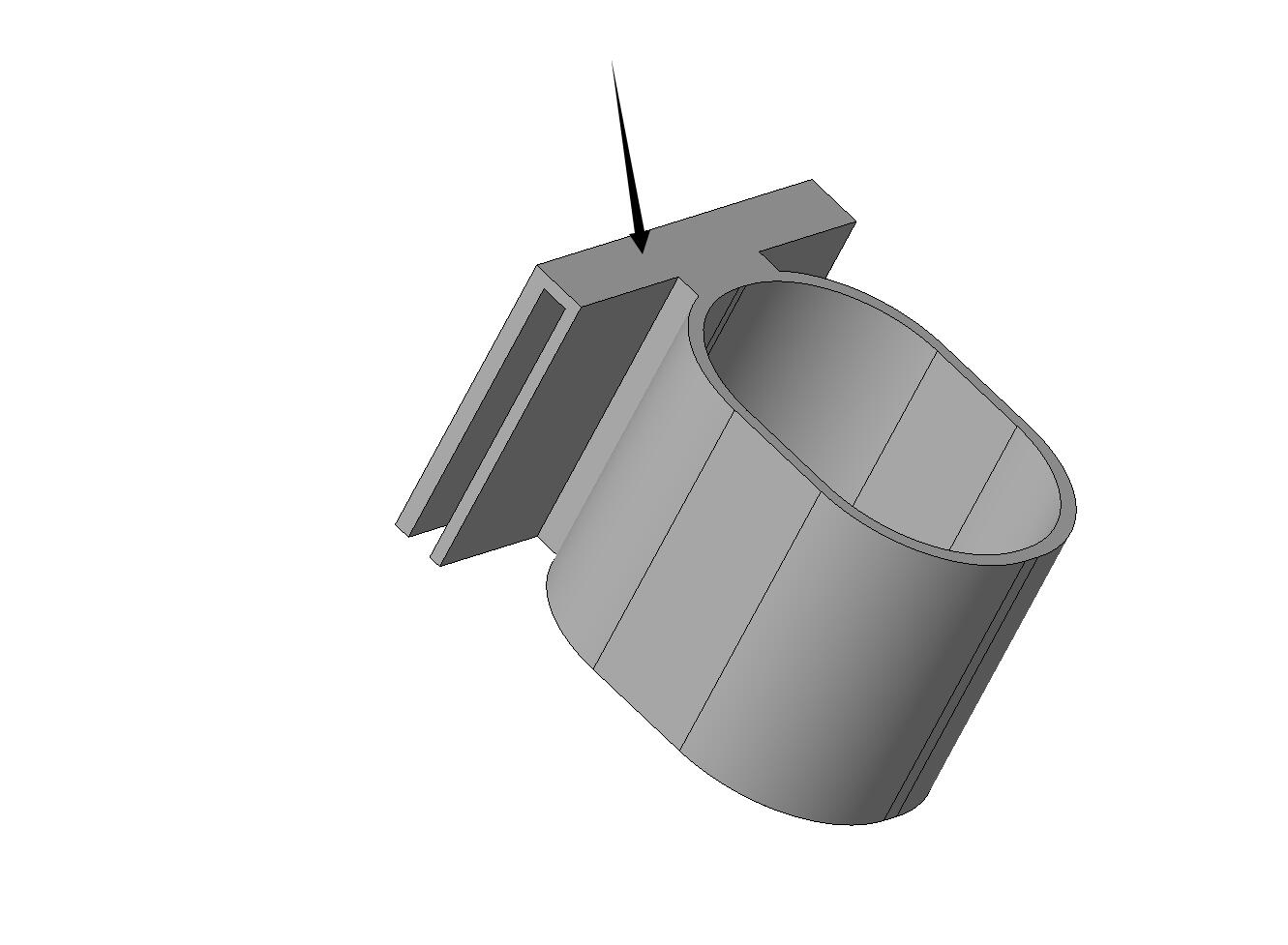

如图所示，为最终图纸，建模步骤在最后。

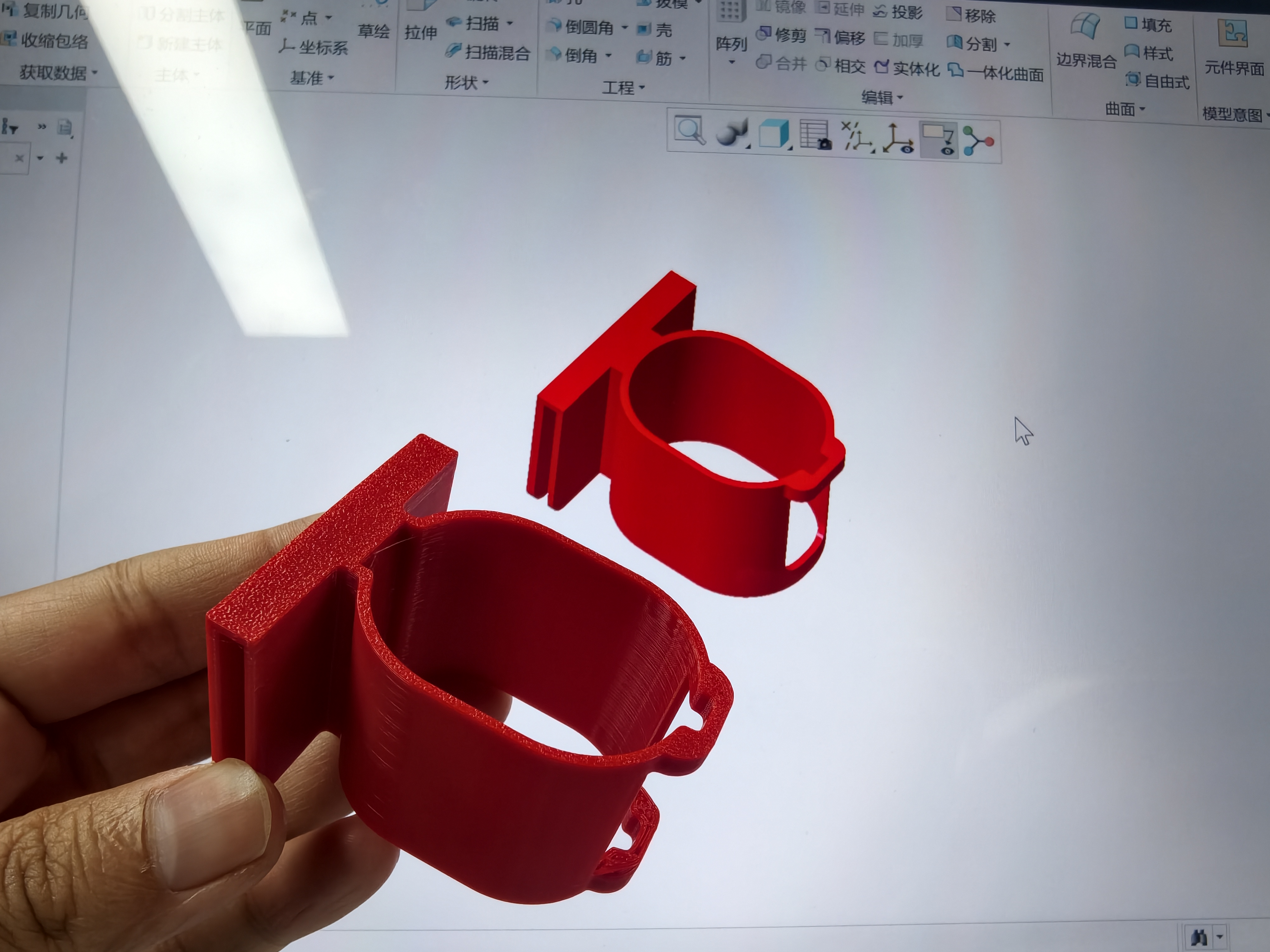

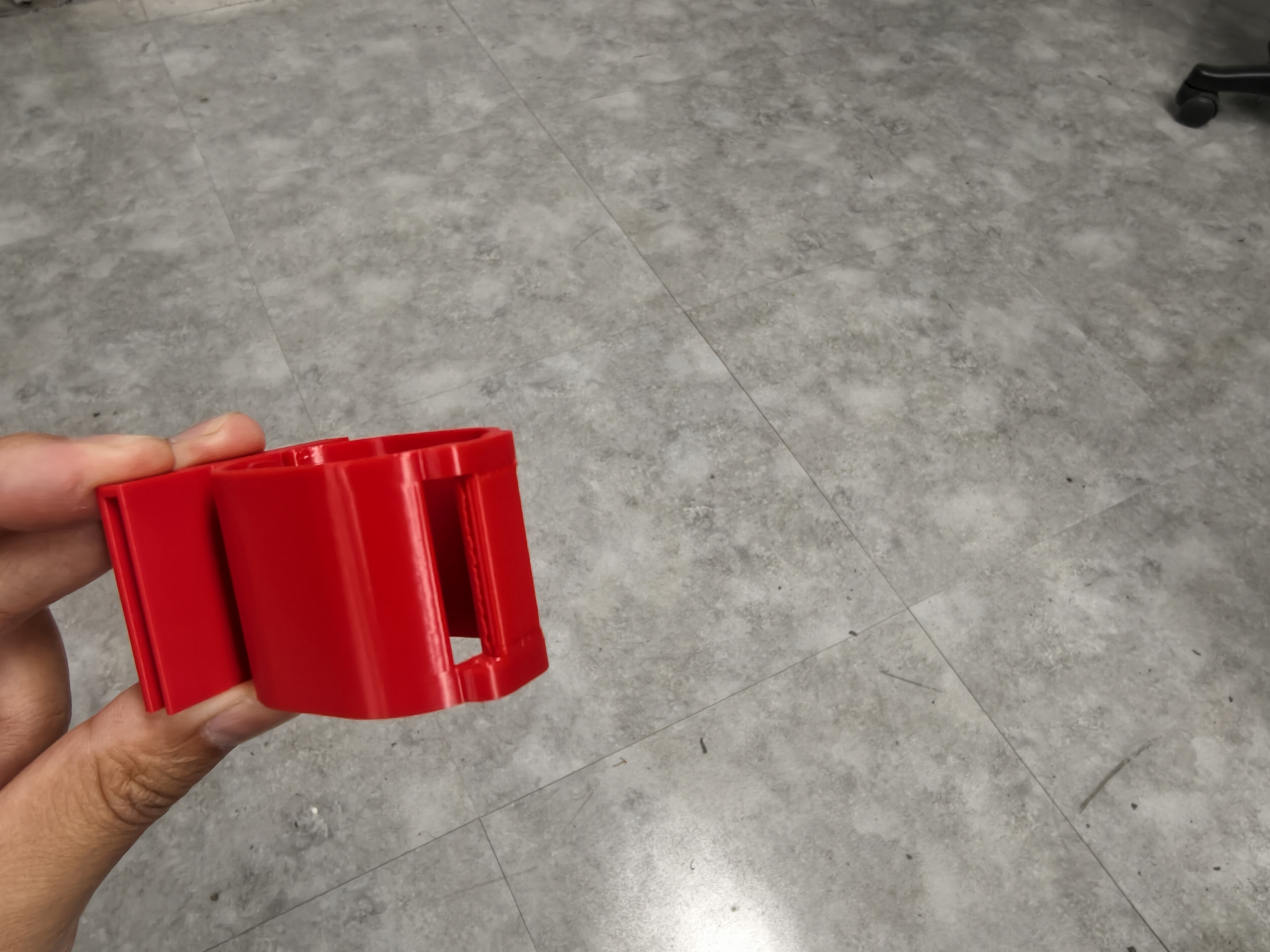

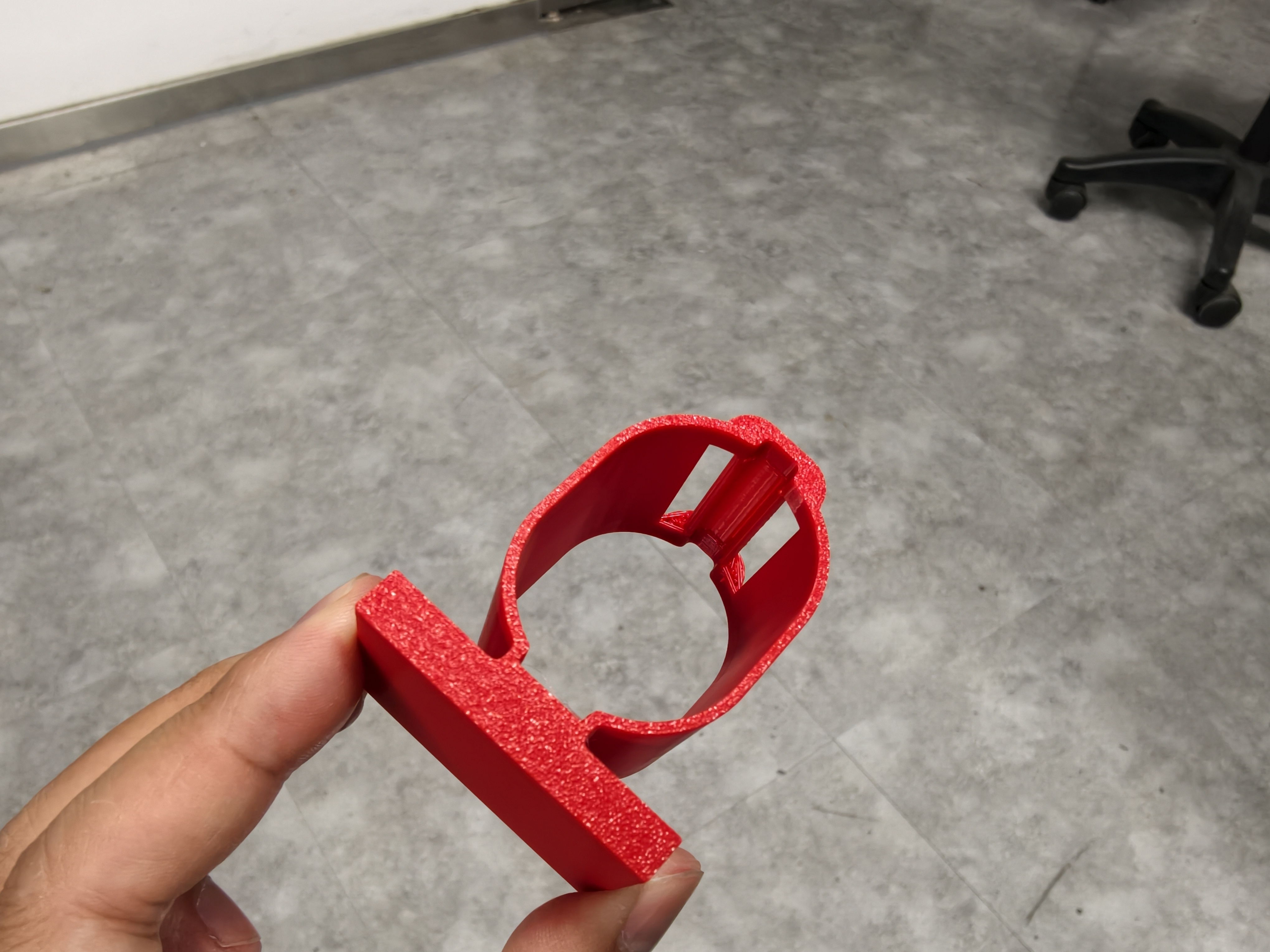

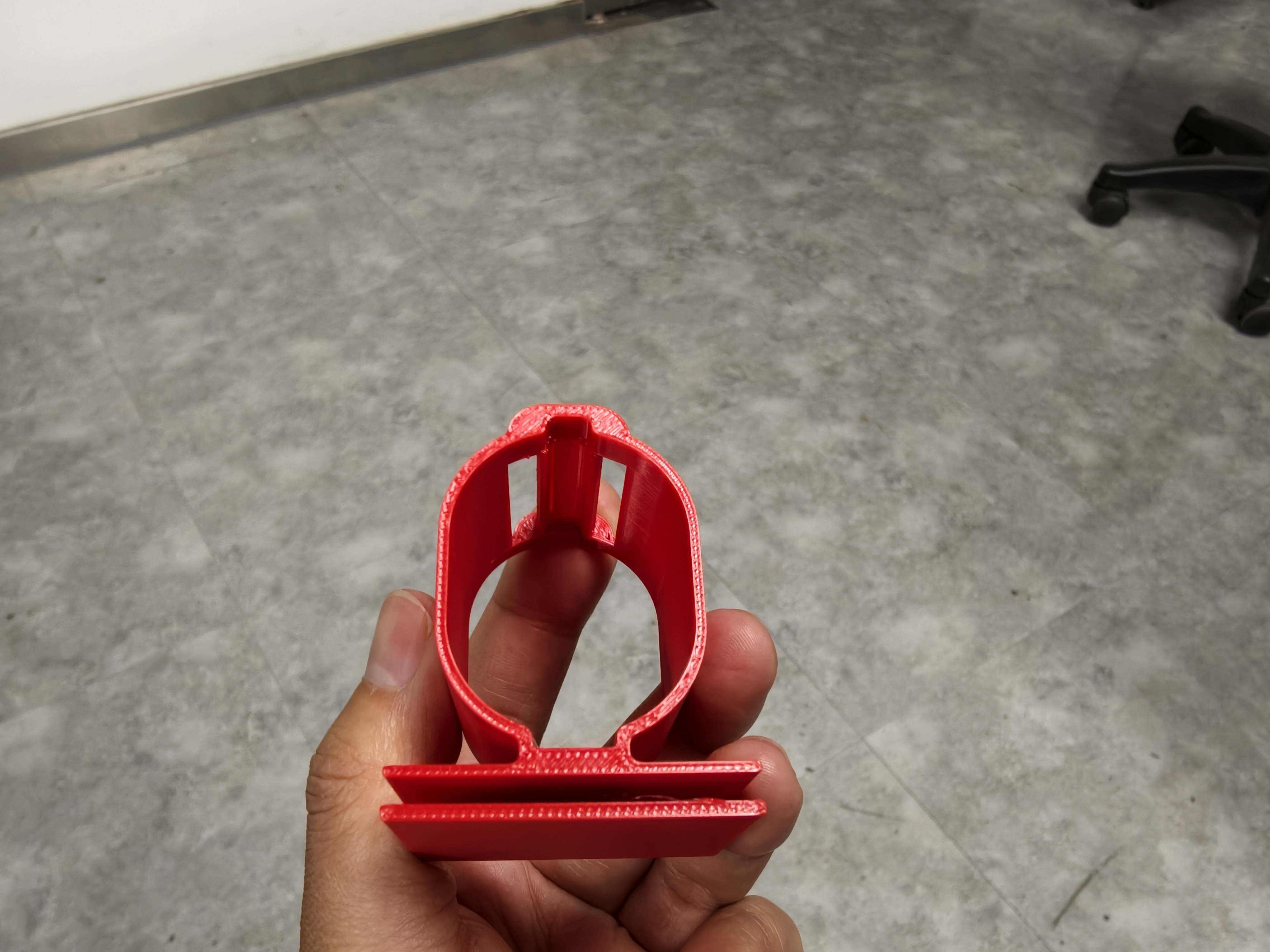

将3D打印件去除支撑

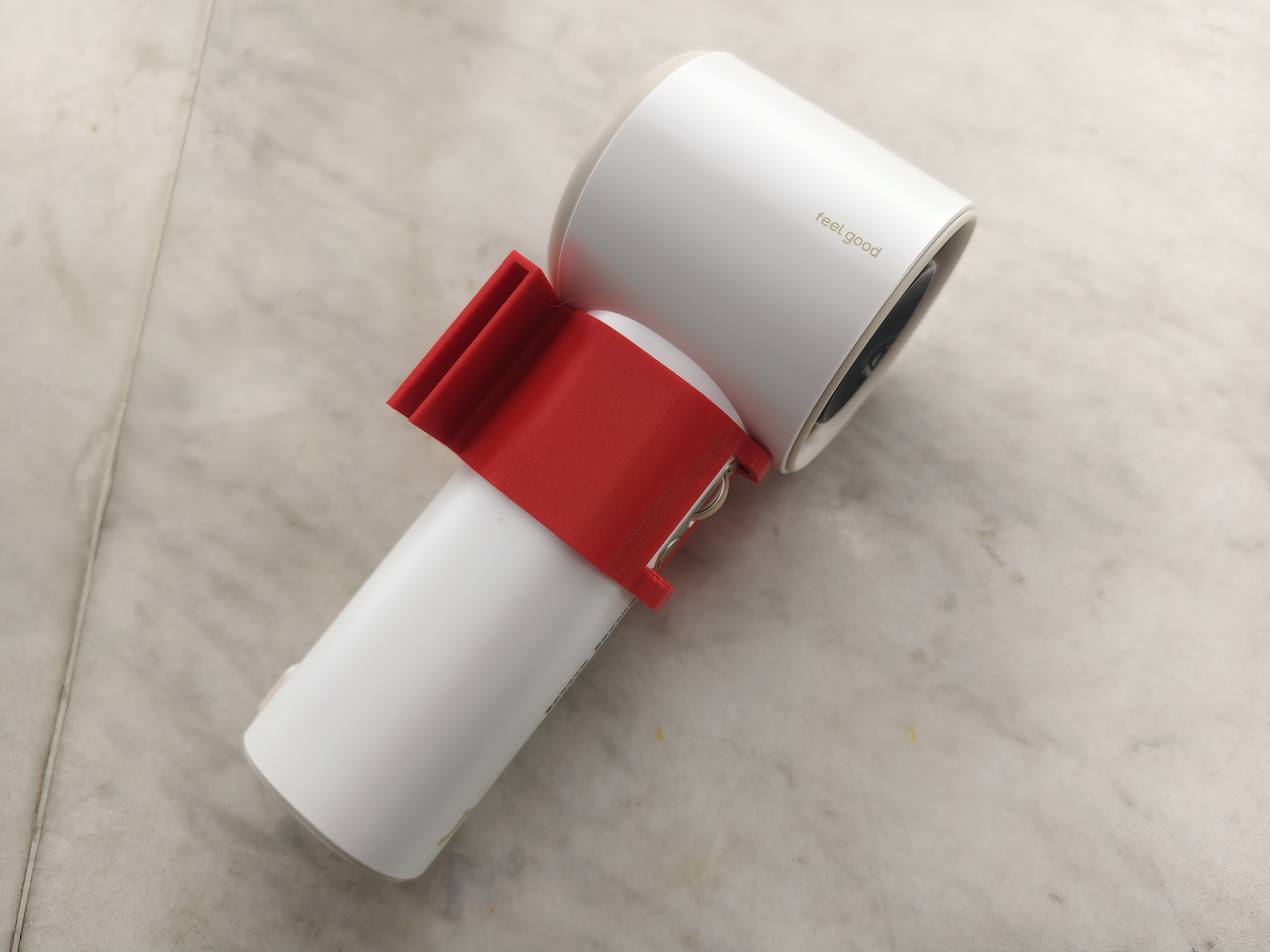

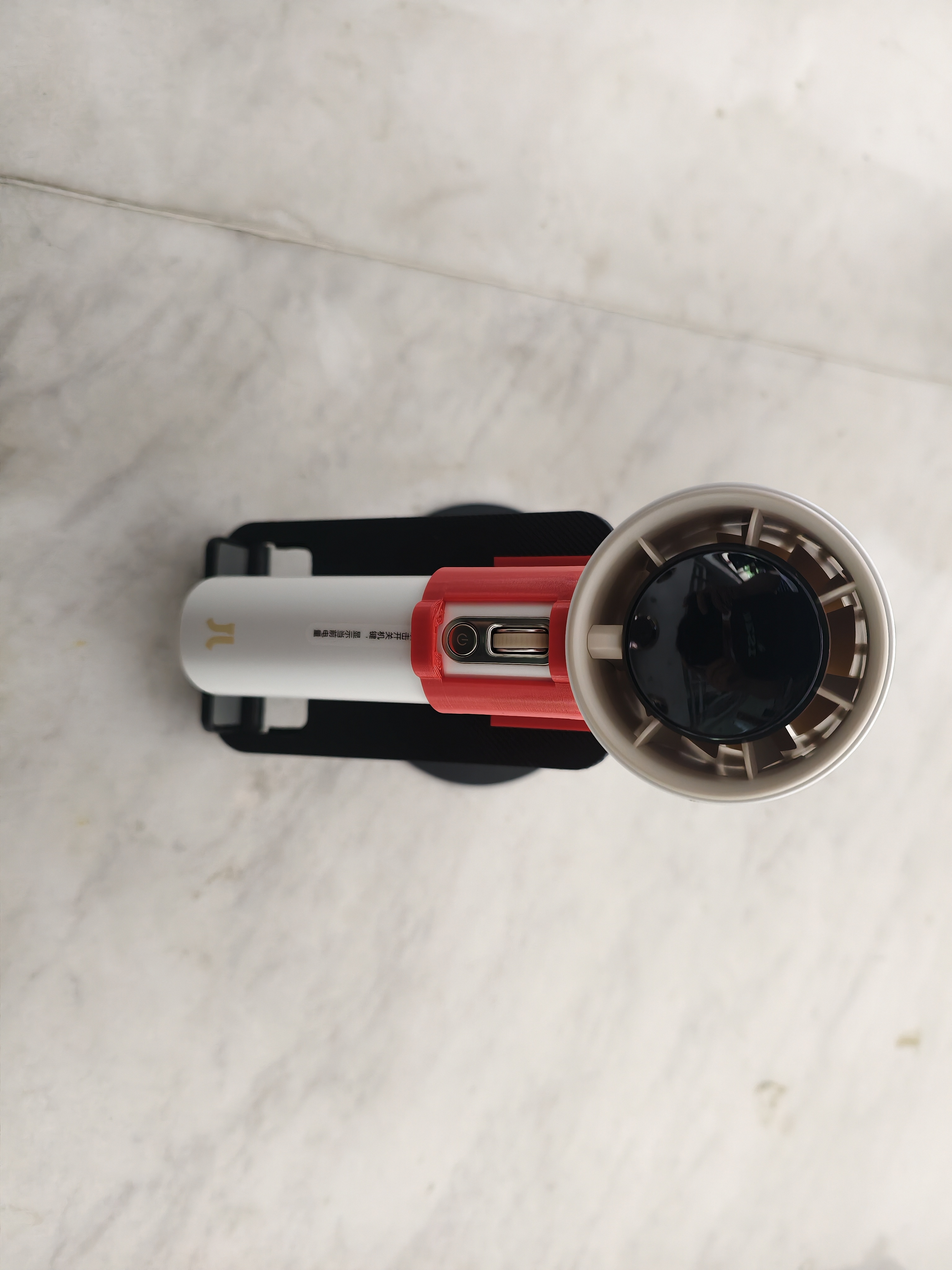

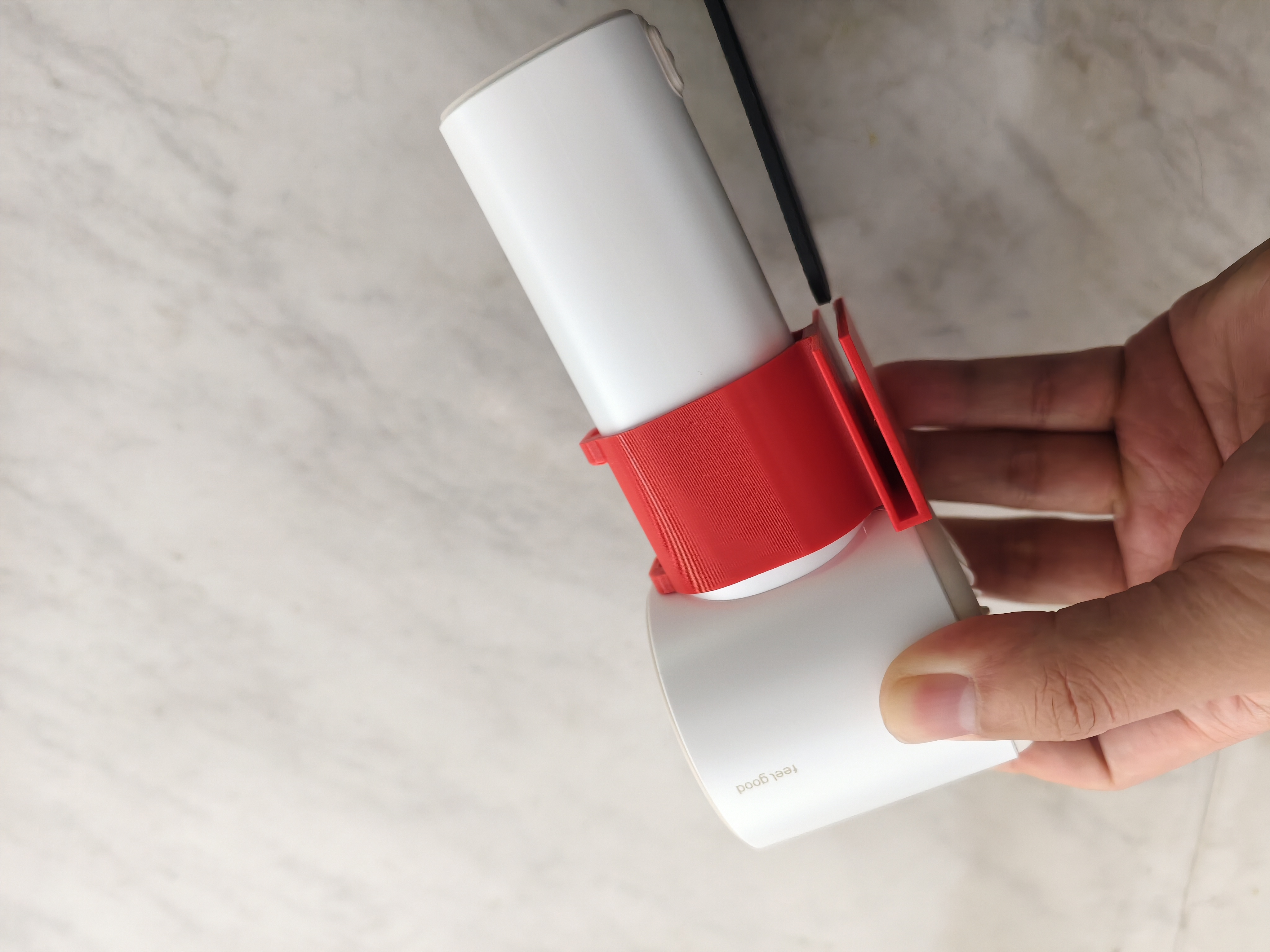

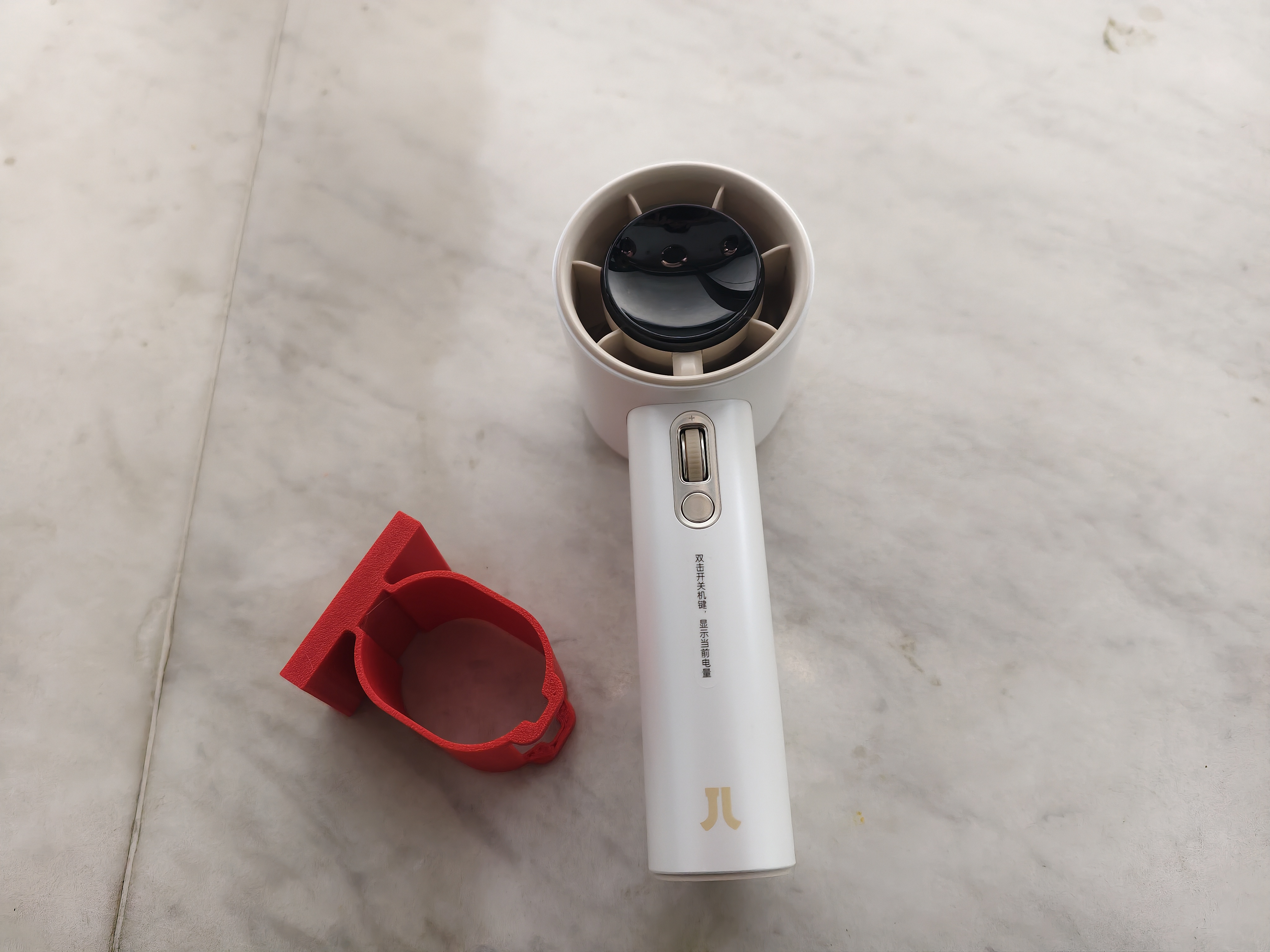

1. 将几素风扇装入，按钮部位已经预留孔位，完全不影响操作

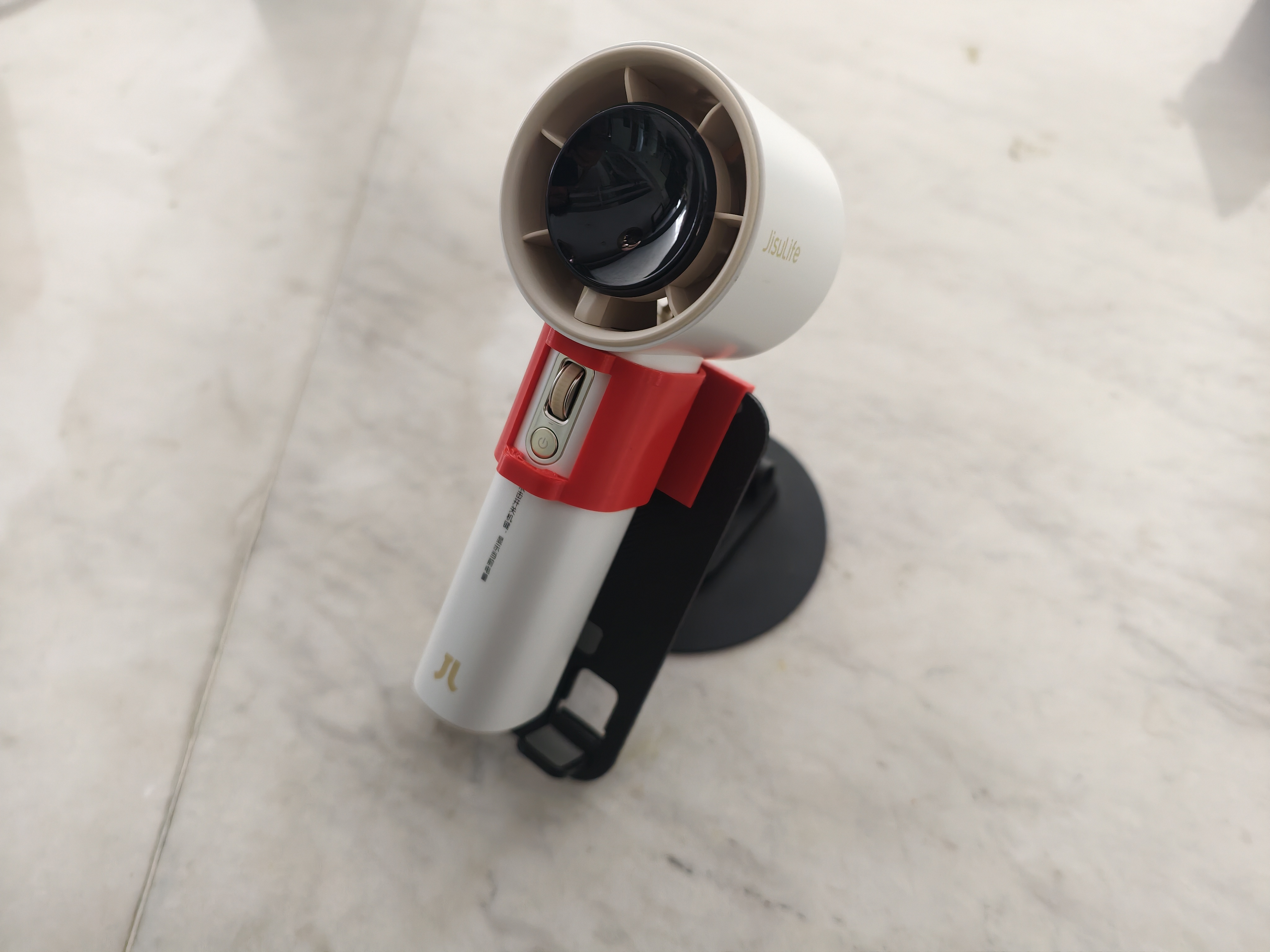

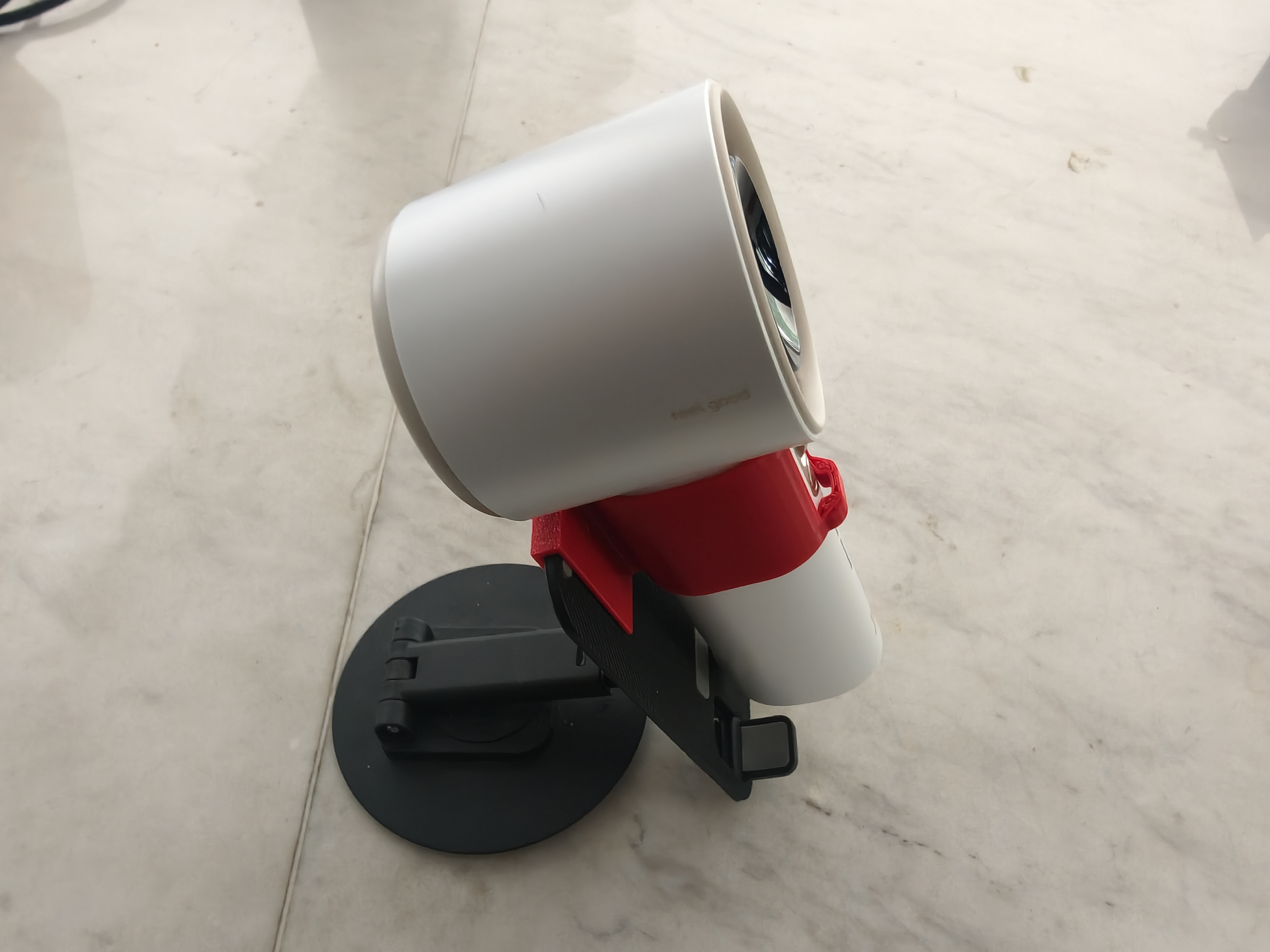

2. 搭配手机支架实现任意角度的悬停，满足不同工作环境

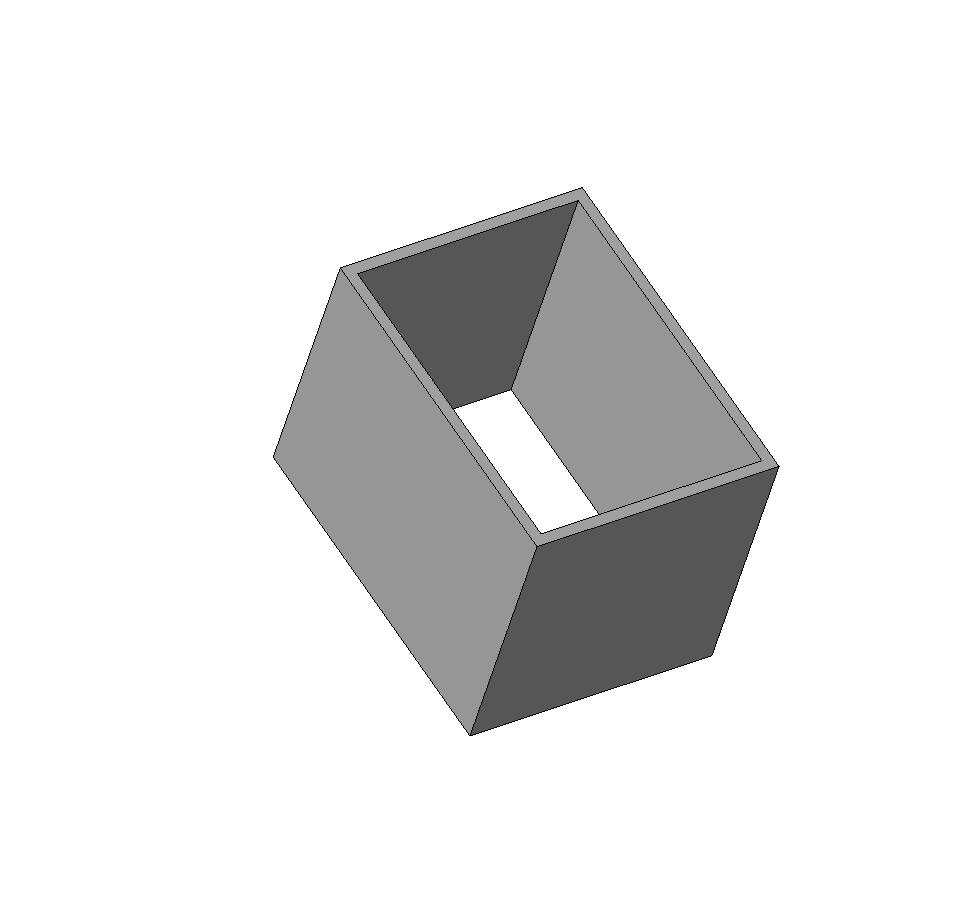

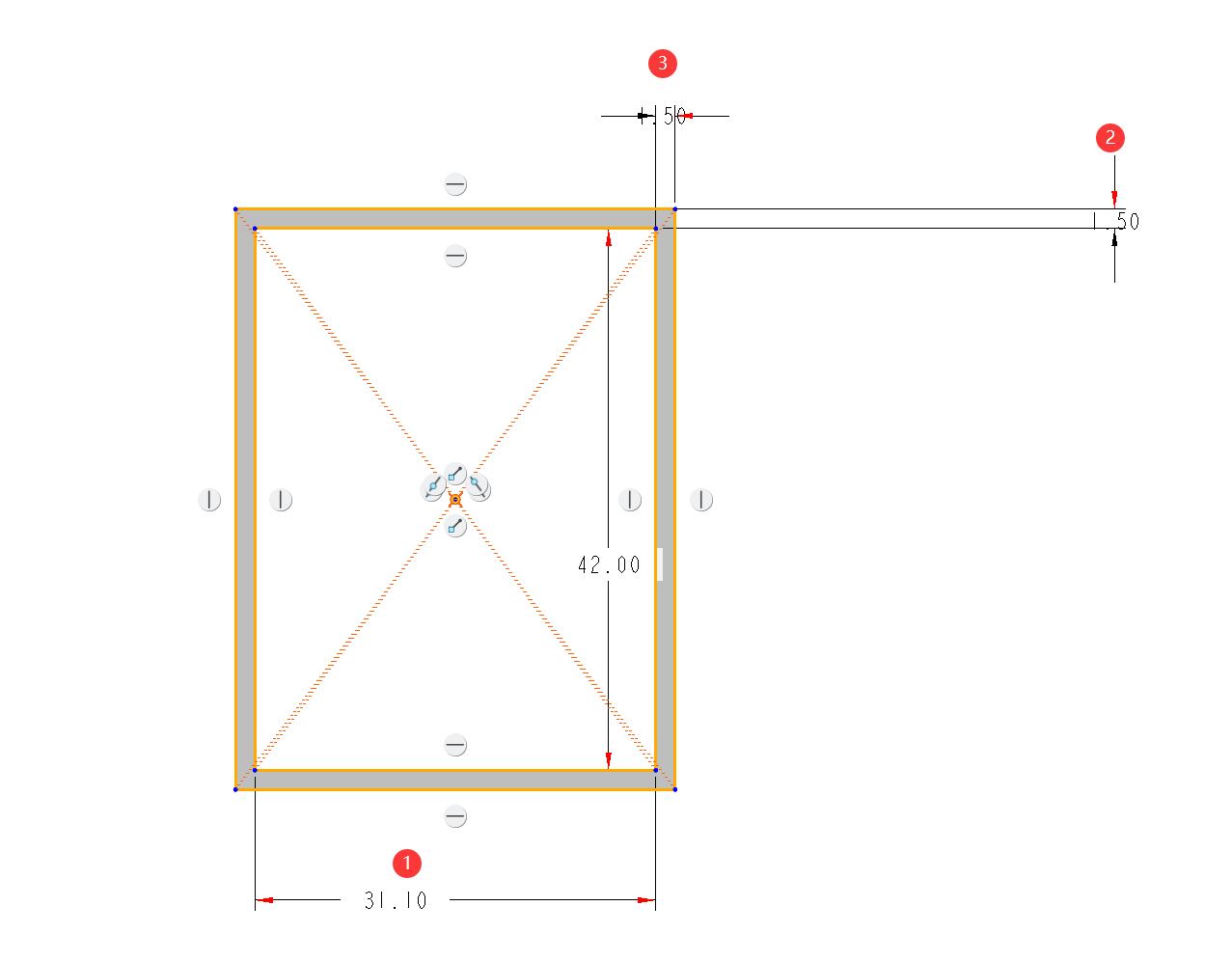

1. 在【TOP】平面草绘如图尺寸

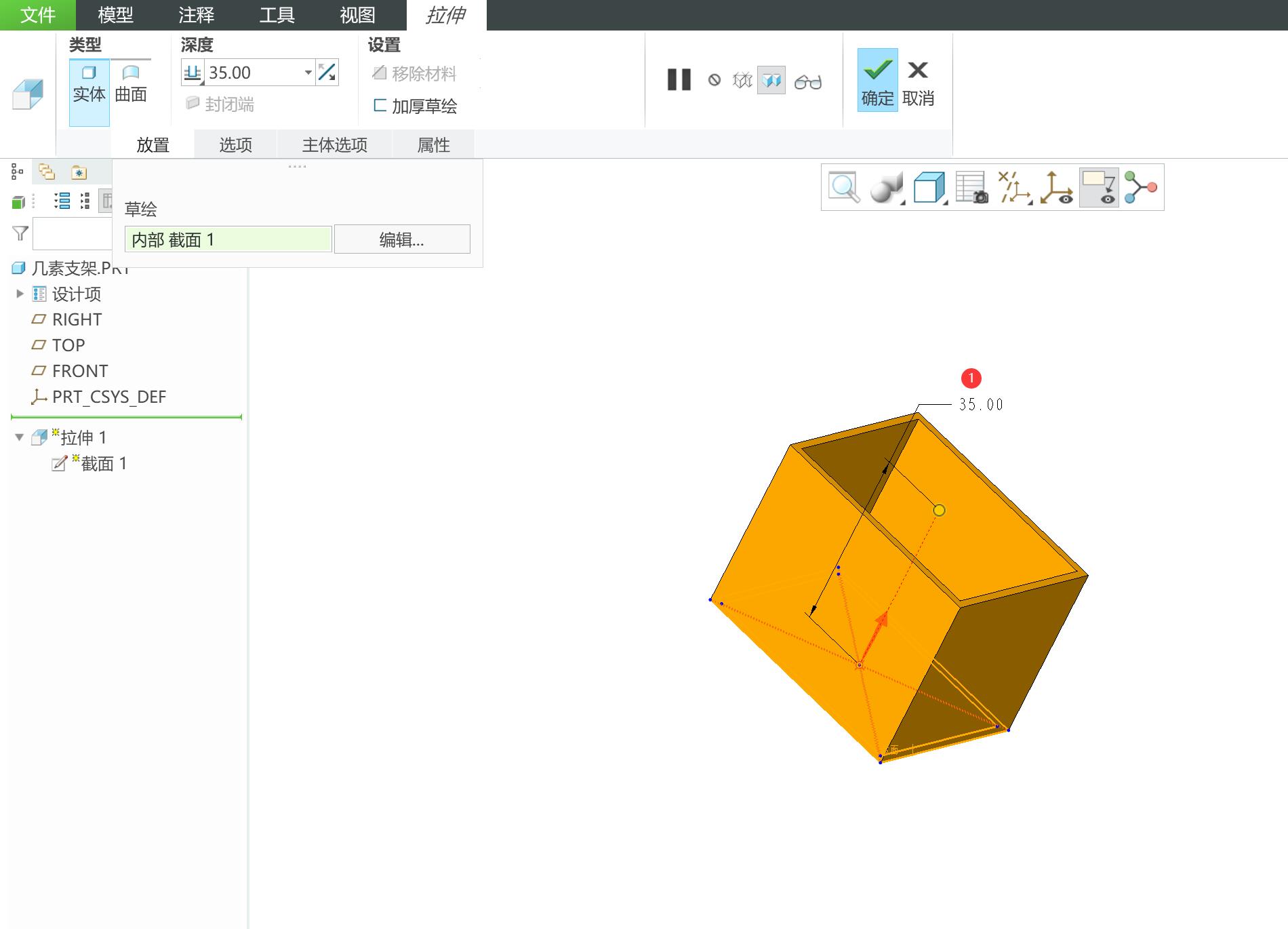

2. 拉伸高度为35mm

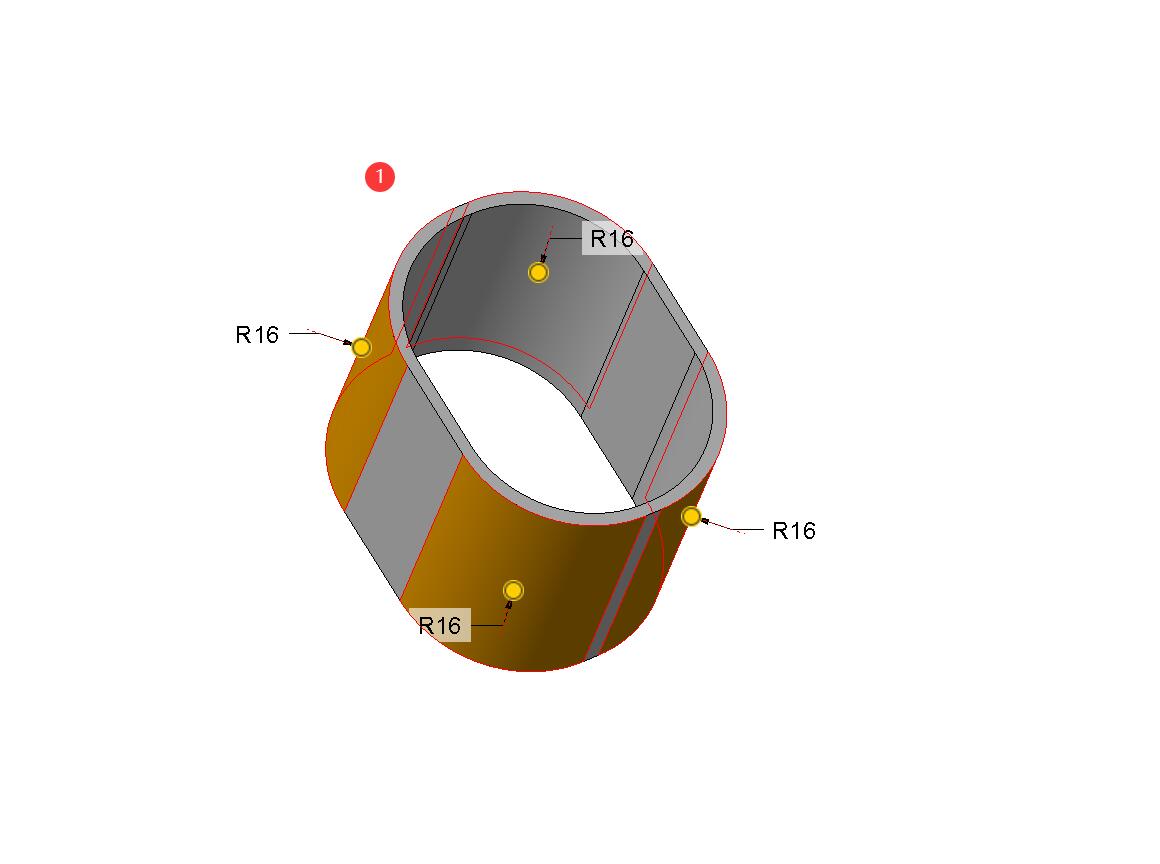

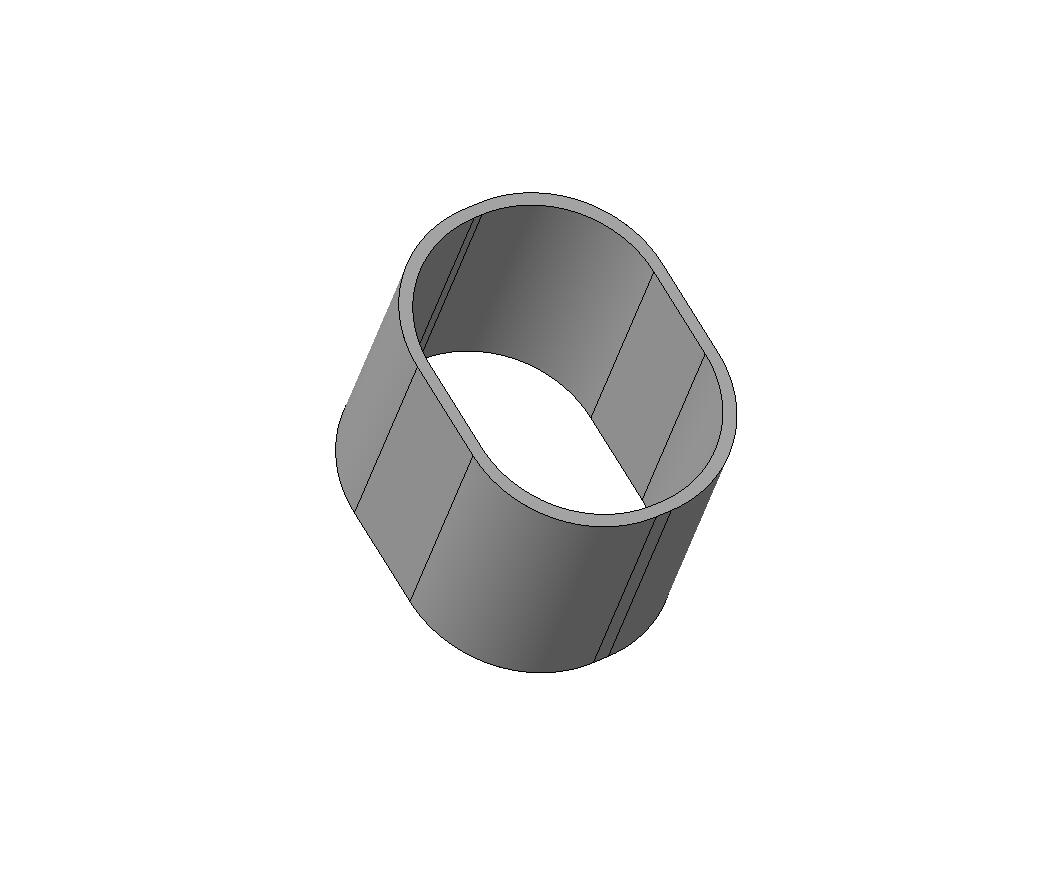

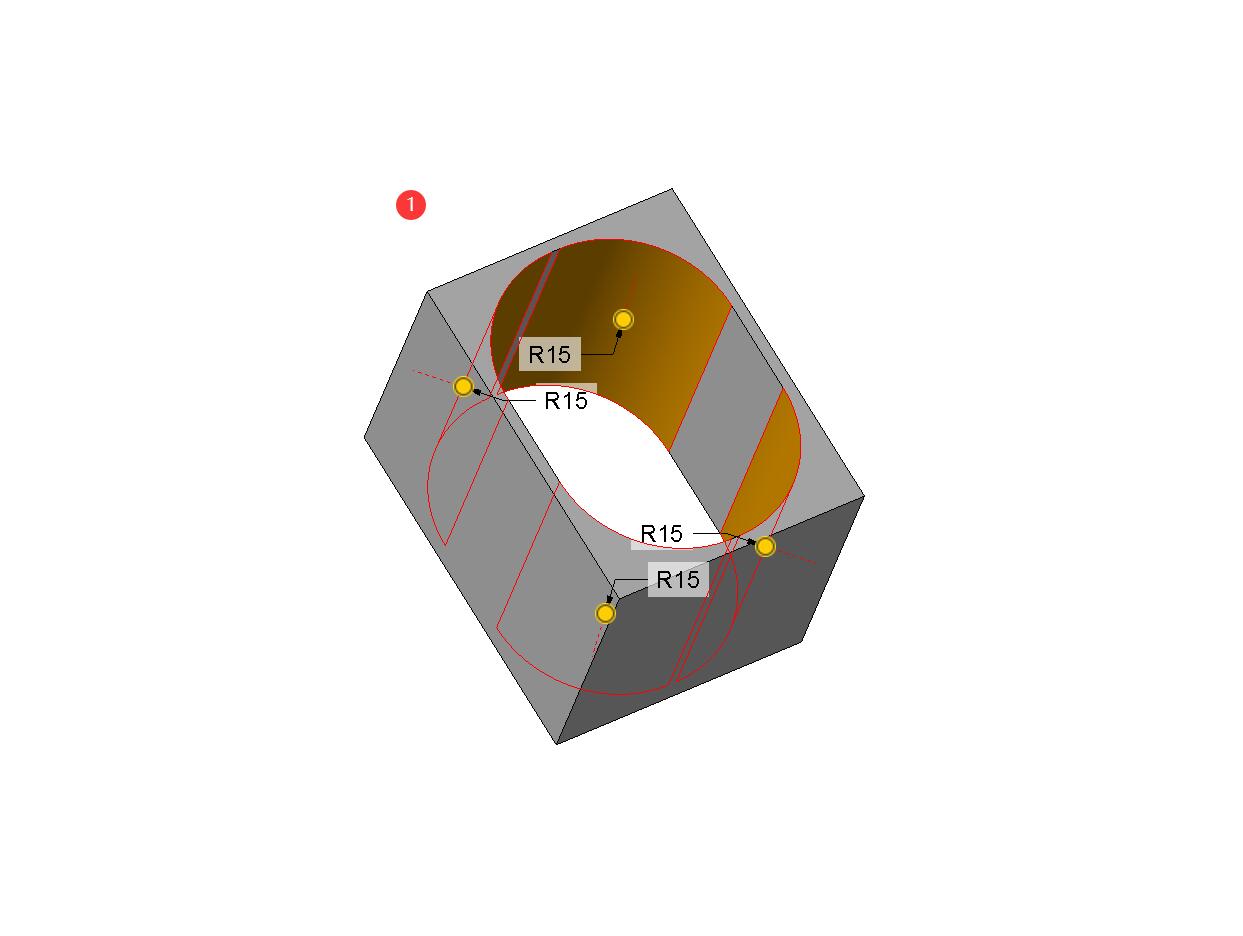

1. 将矩形的四角，内外均倒圆角，目的是更加贴合风扇主体
2. 注意外侧倒圆角数值-1=内侧倒圆角

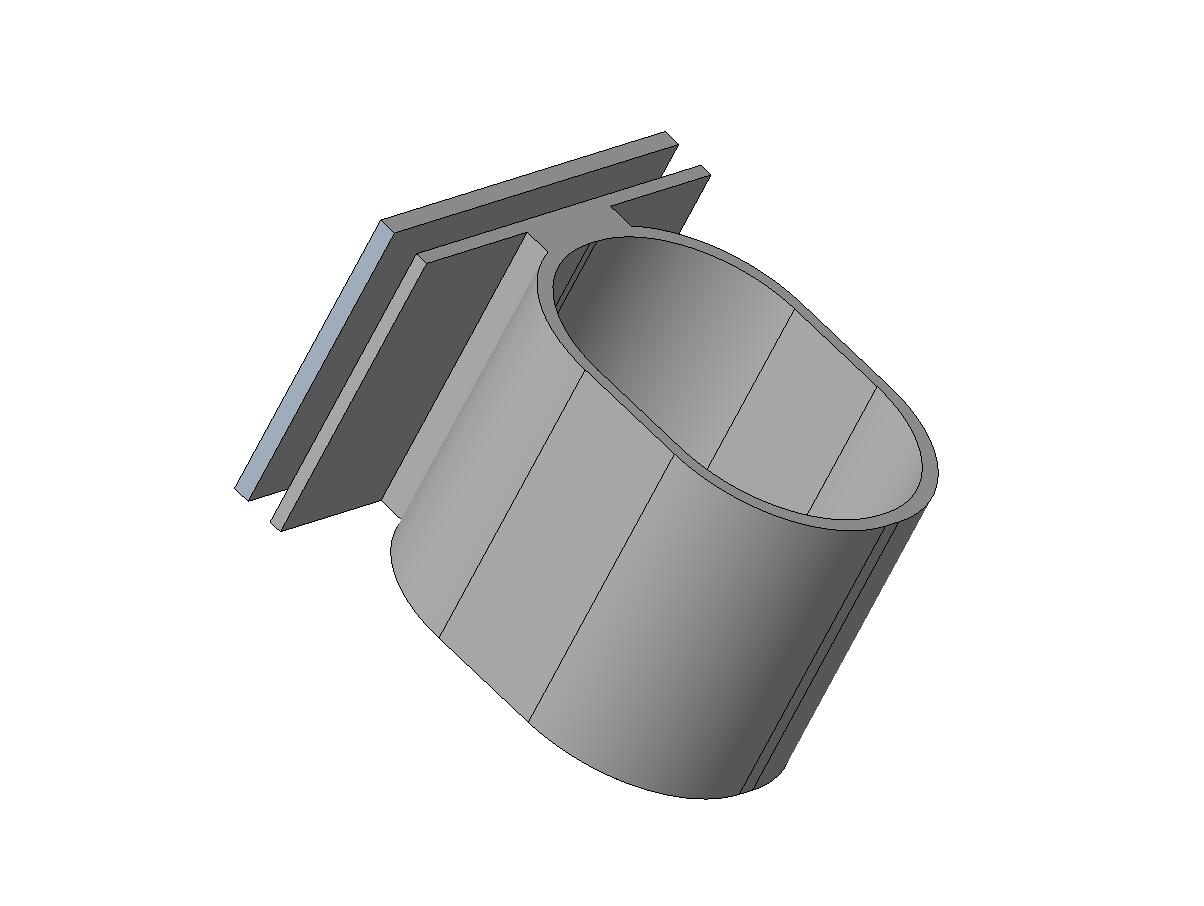

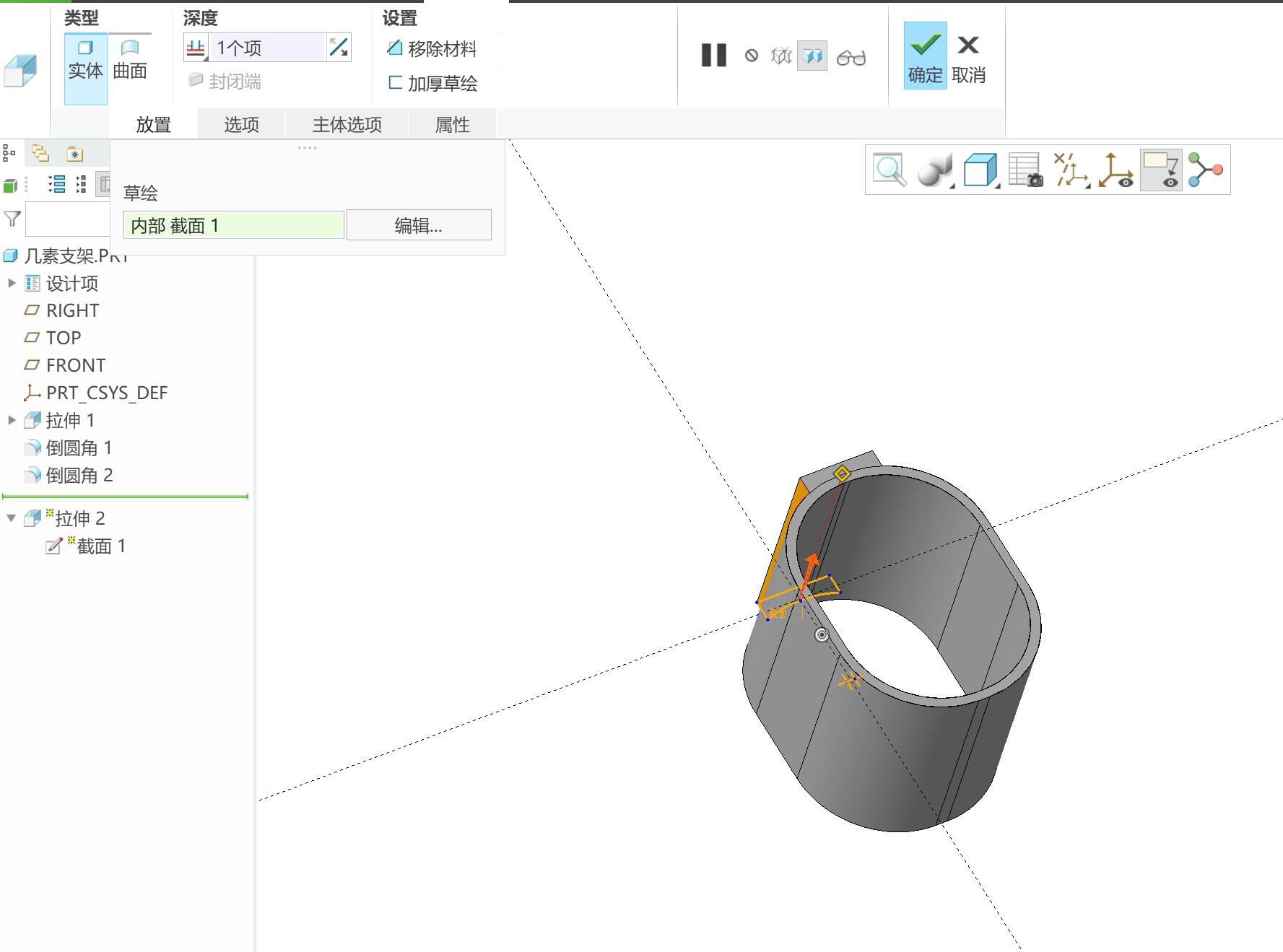

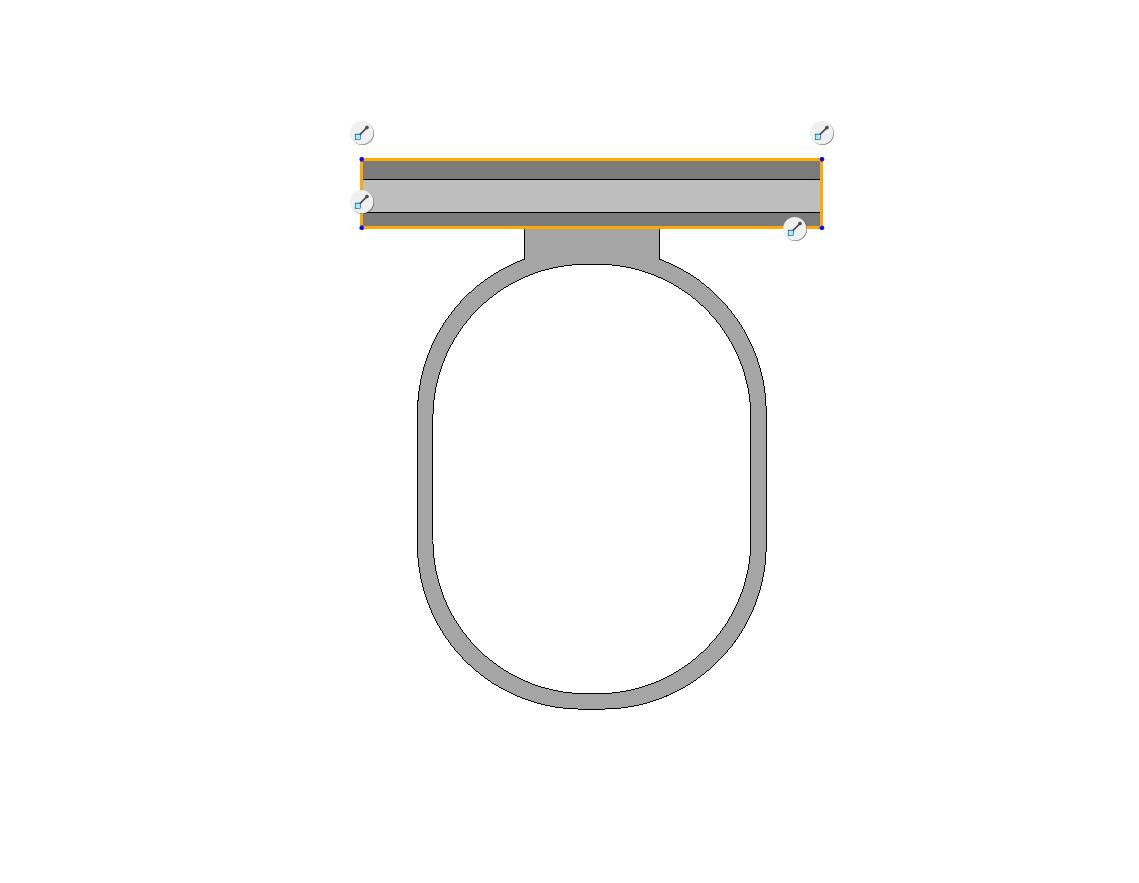

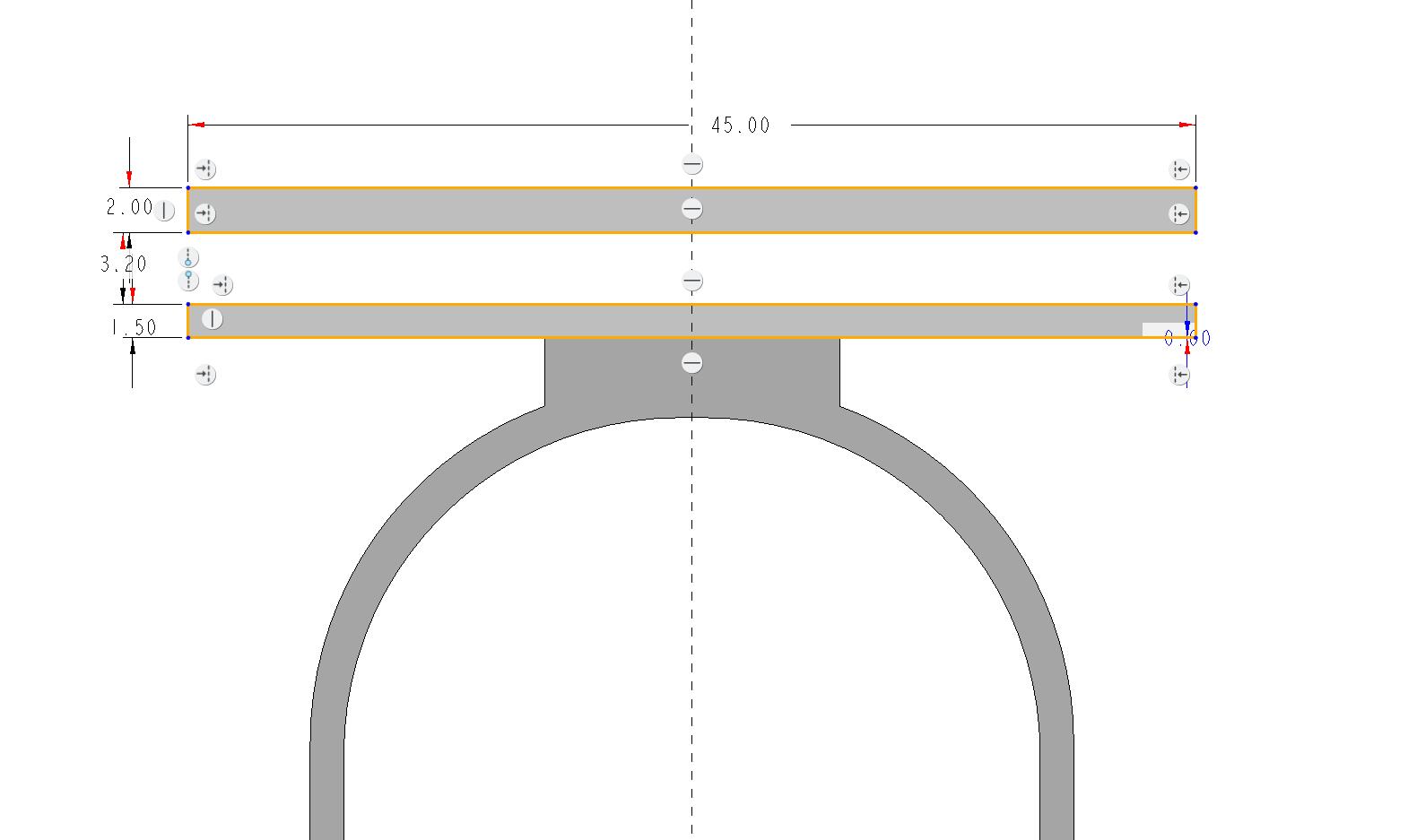

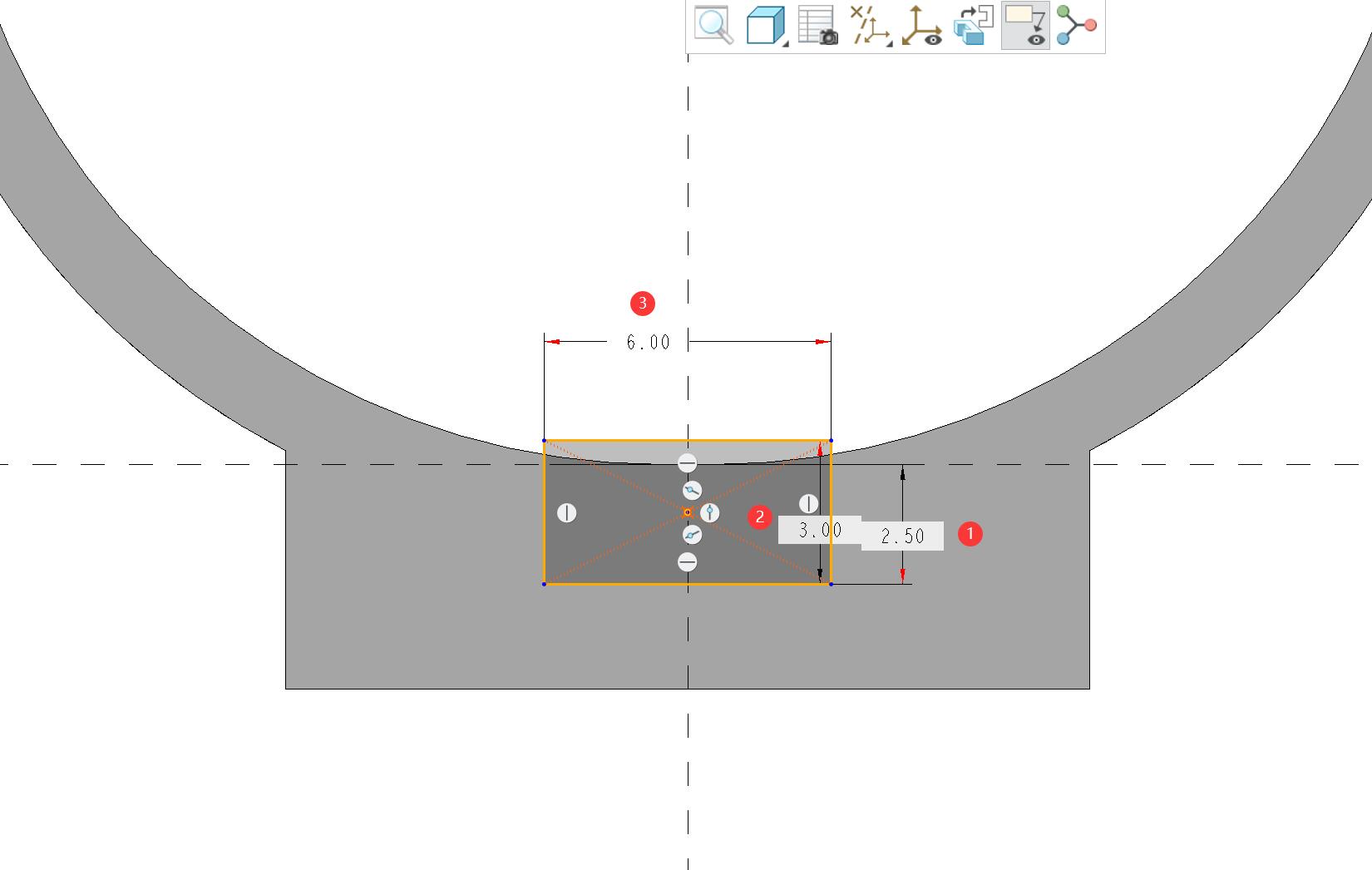

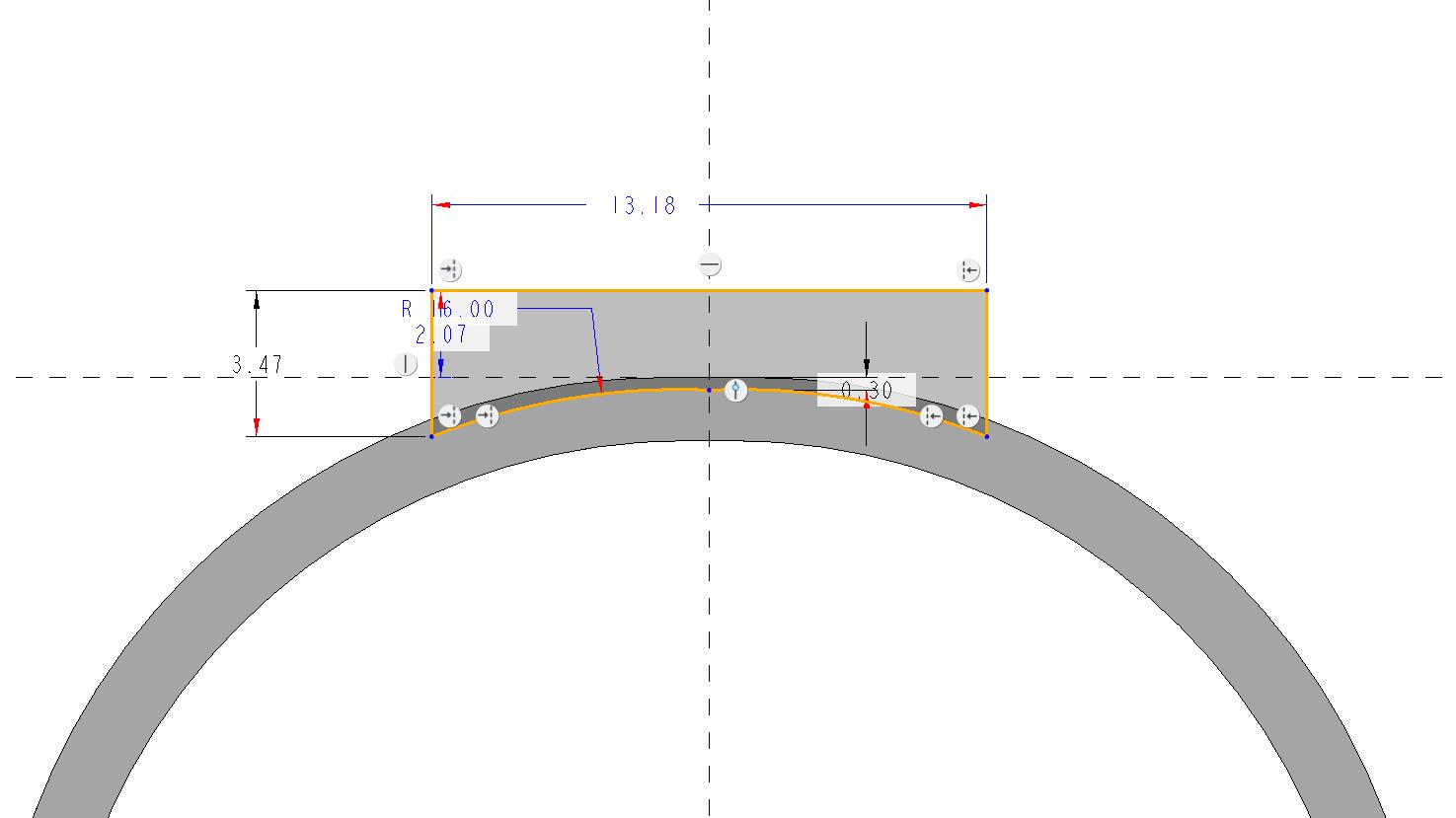

1. 在【TOP】平面绘制如图草绘的尺寸

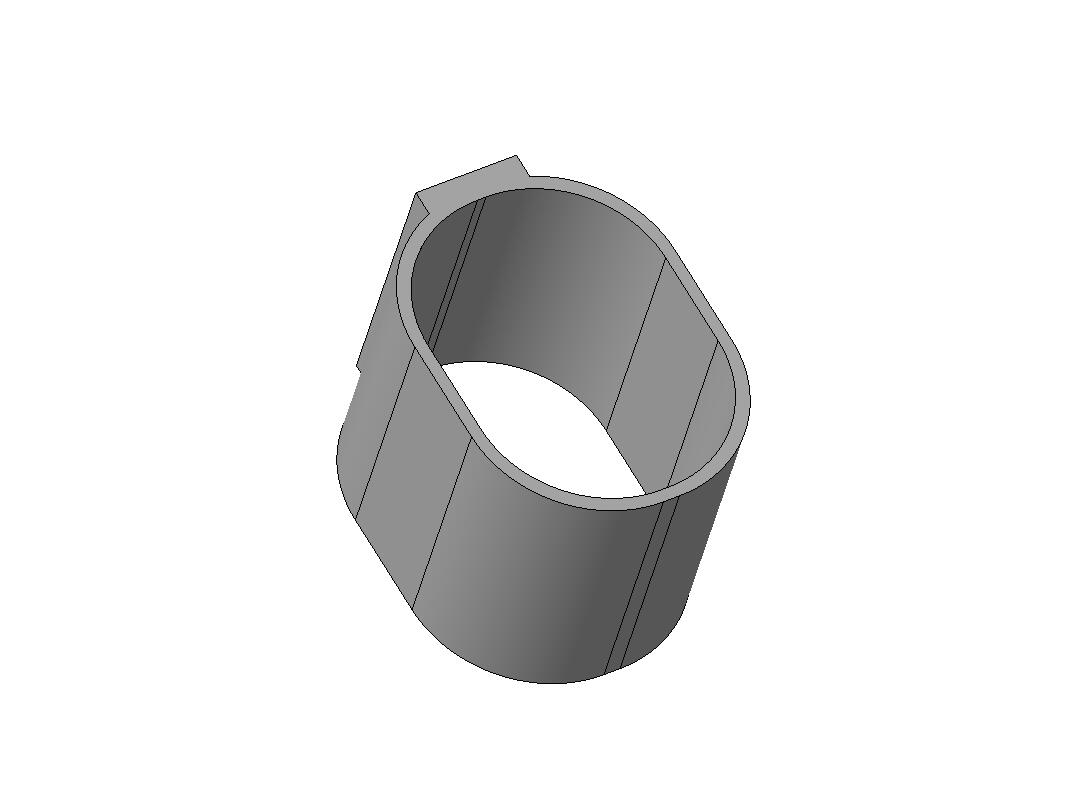

2. 拉伸高度的参考面为步骤一的顶面

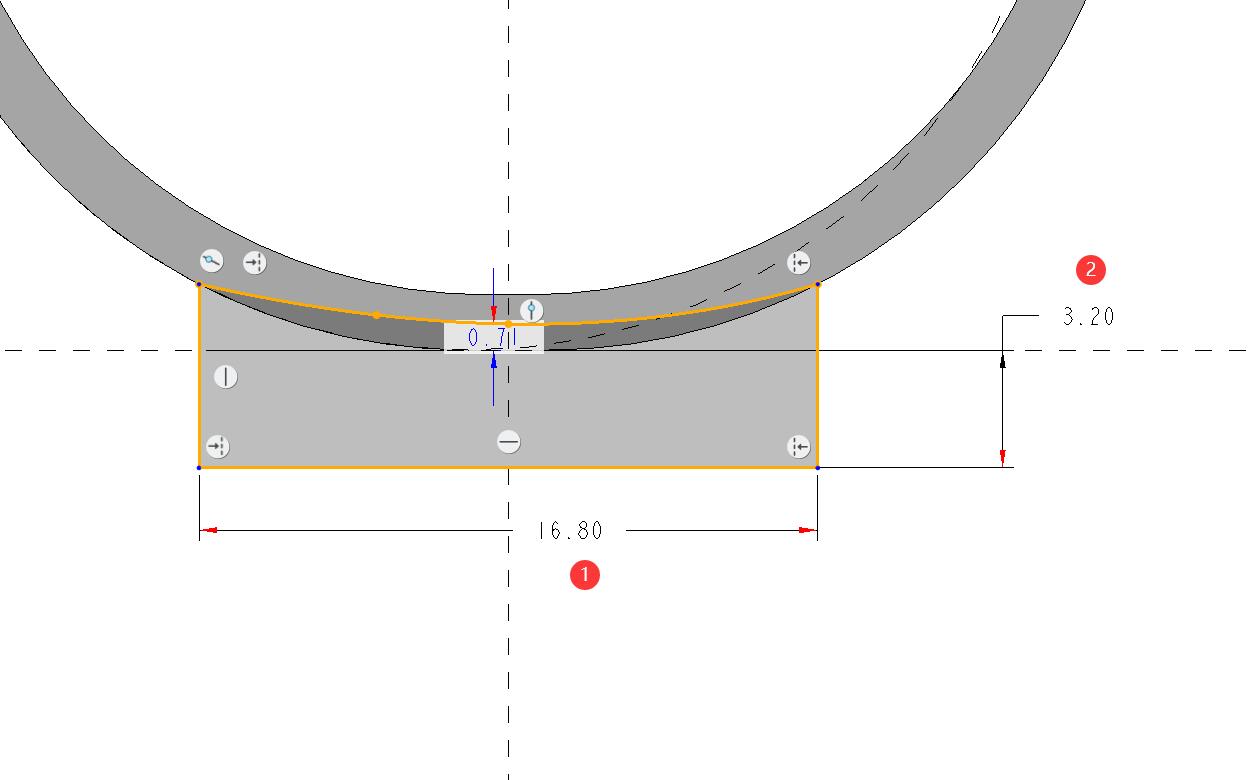

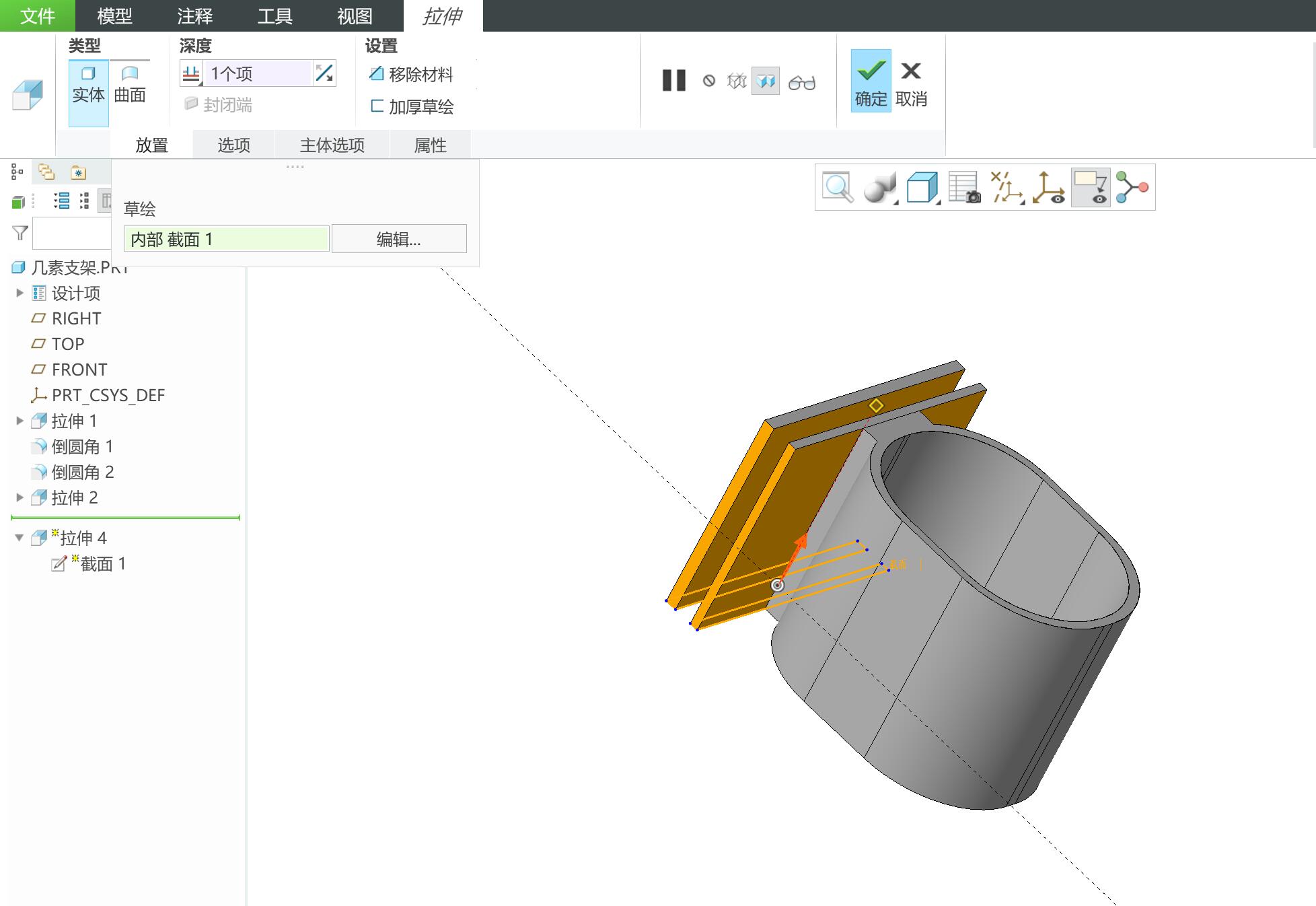

3. 拉伸卡位的尺寸，注意本步骤应该以自己的实物为准，此处实物厚度为3.2mm
4. 拉伸高度依旧参考面为步骤一的顶面
5. 在顶面将卡位封顶

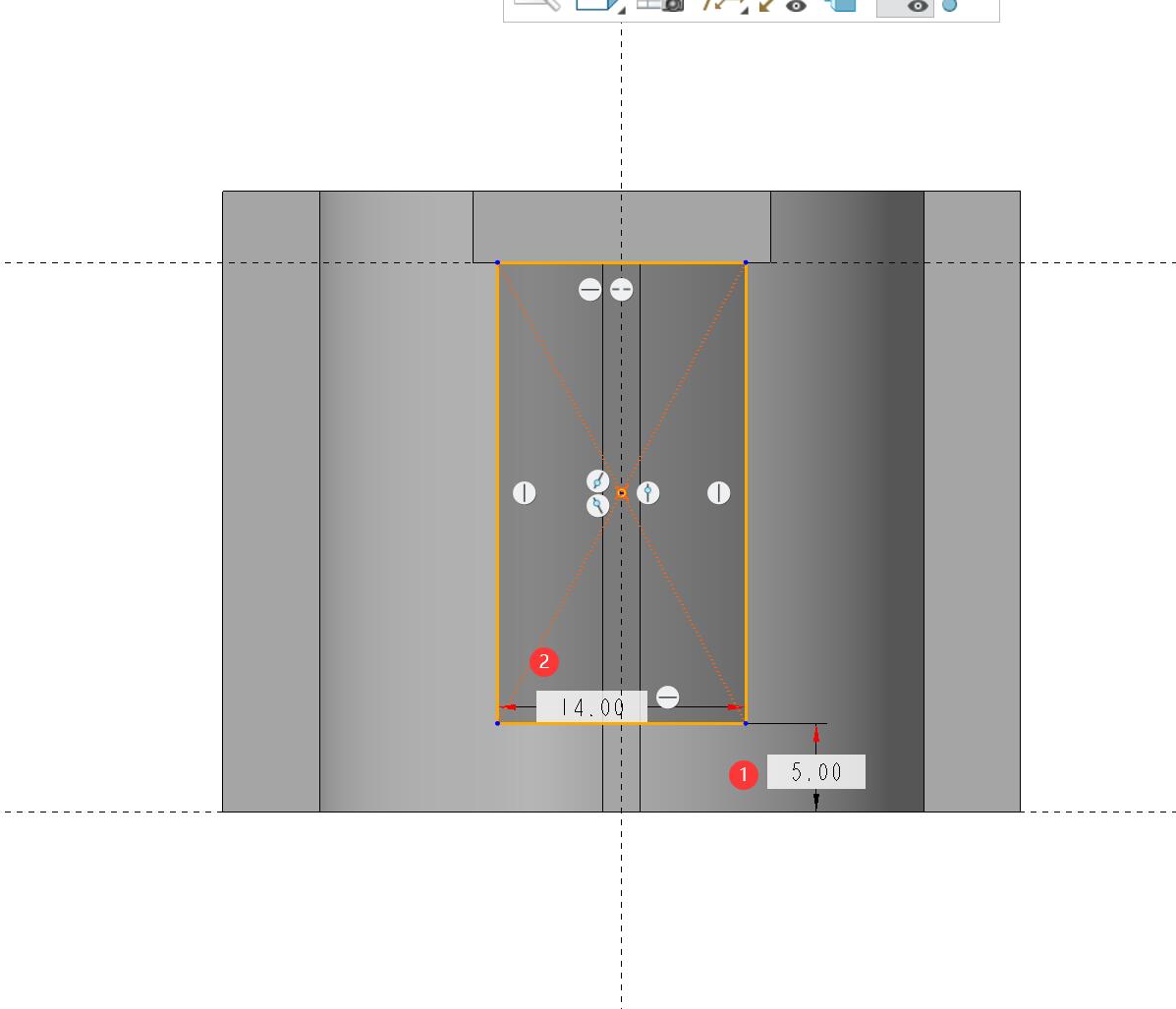

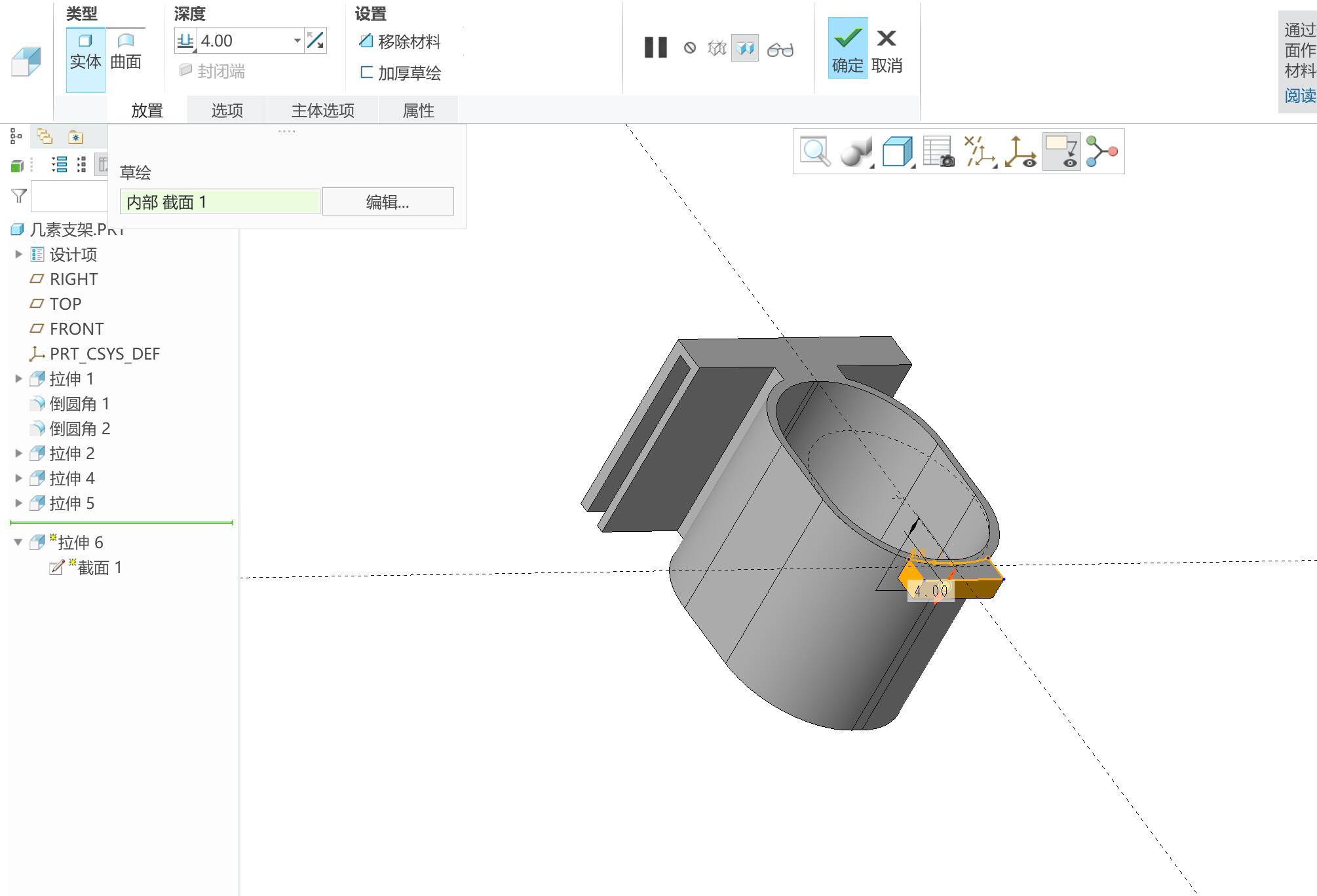

1. 在顶面草绘如图1尺寸，拉伸厚度为4mm
2. 在顶面草绘如图2尺寸，拉伸切除厚度为4mm

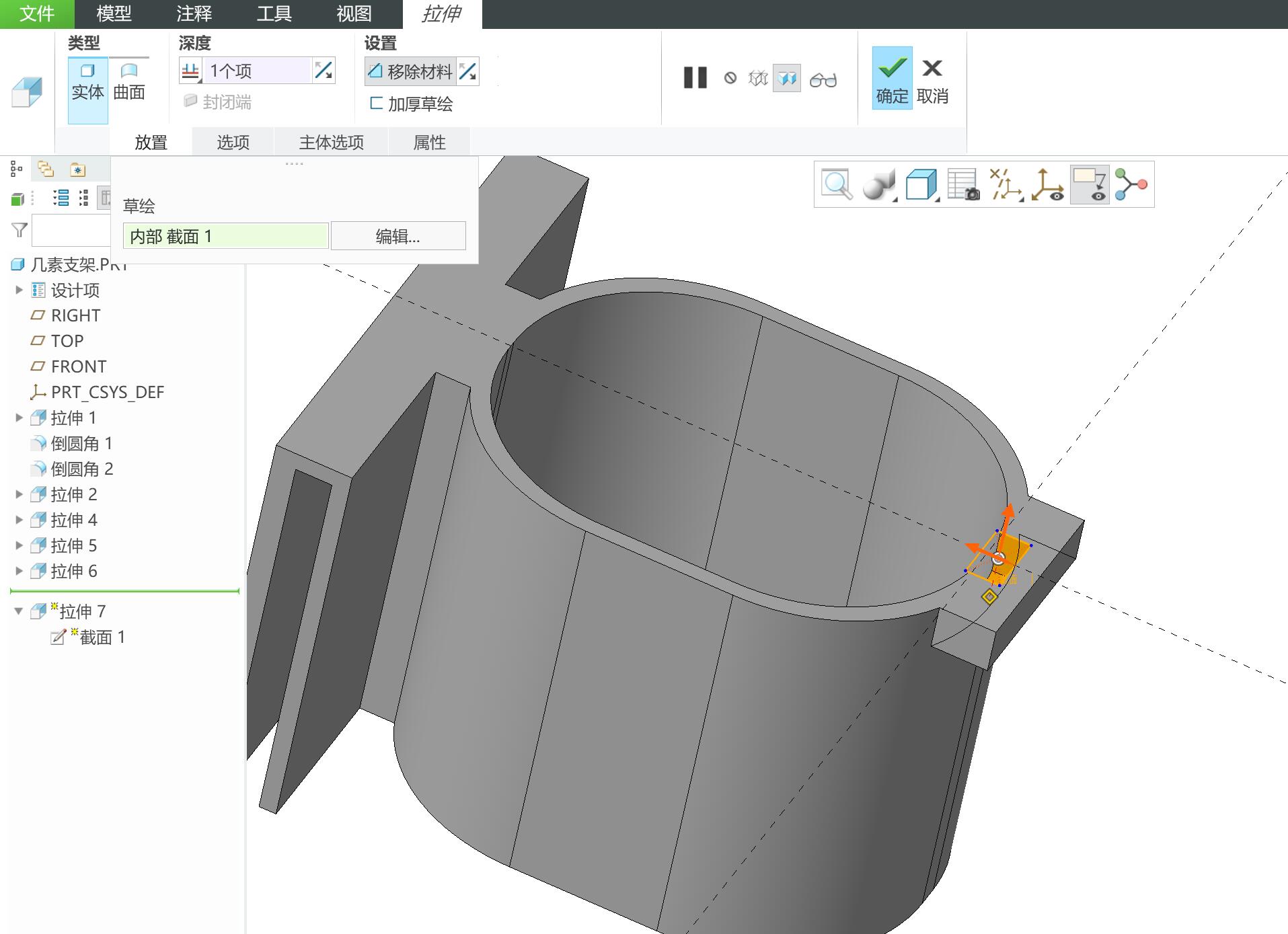

3. 拉伸切除，做出滚轮与电源按钮的槽位，具体参数请看图

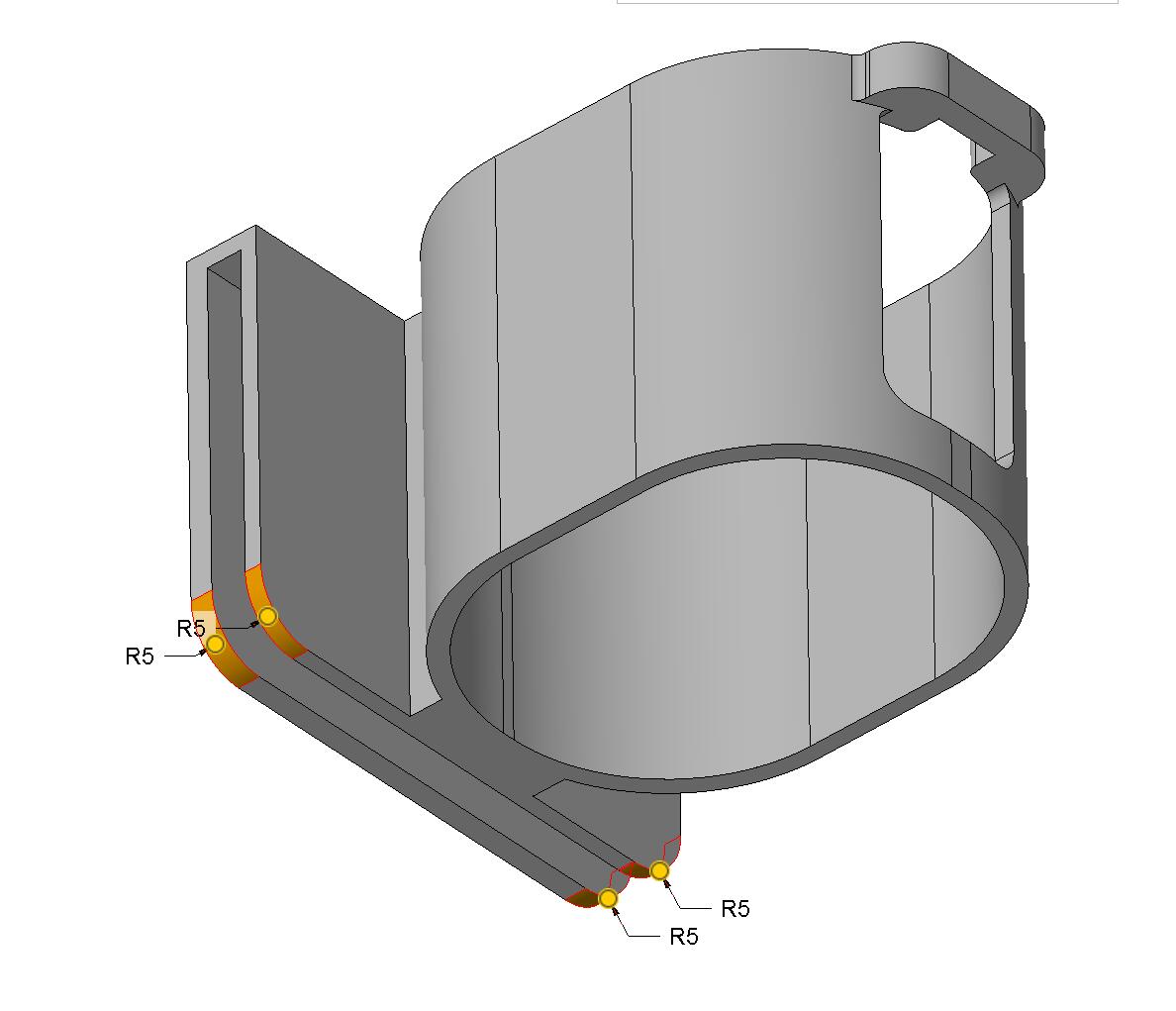

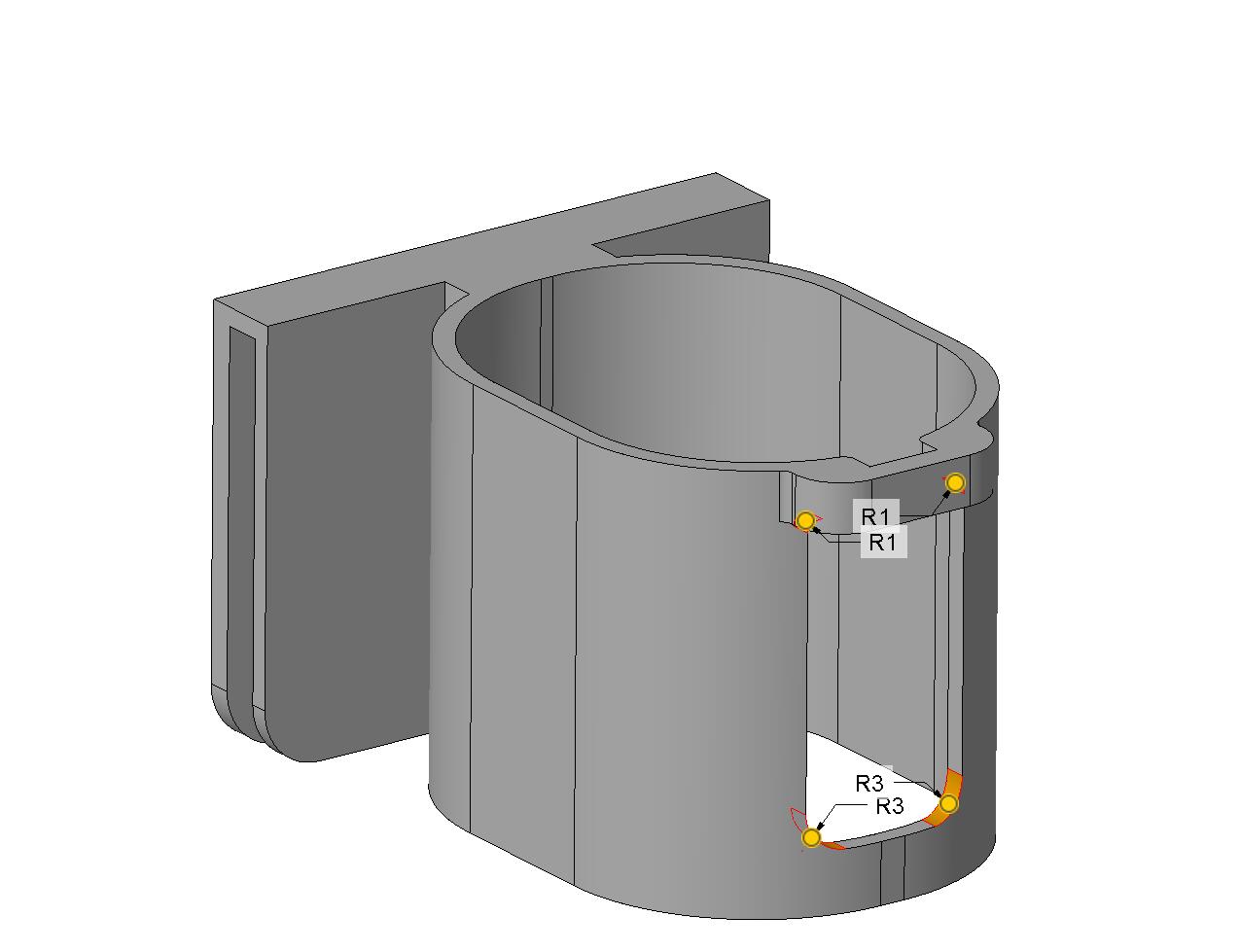

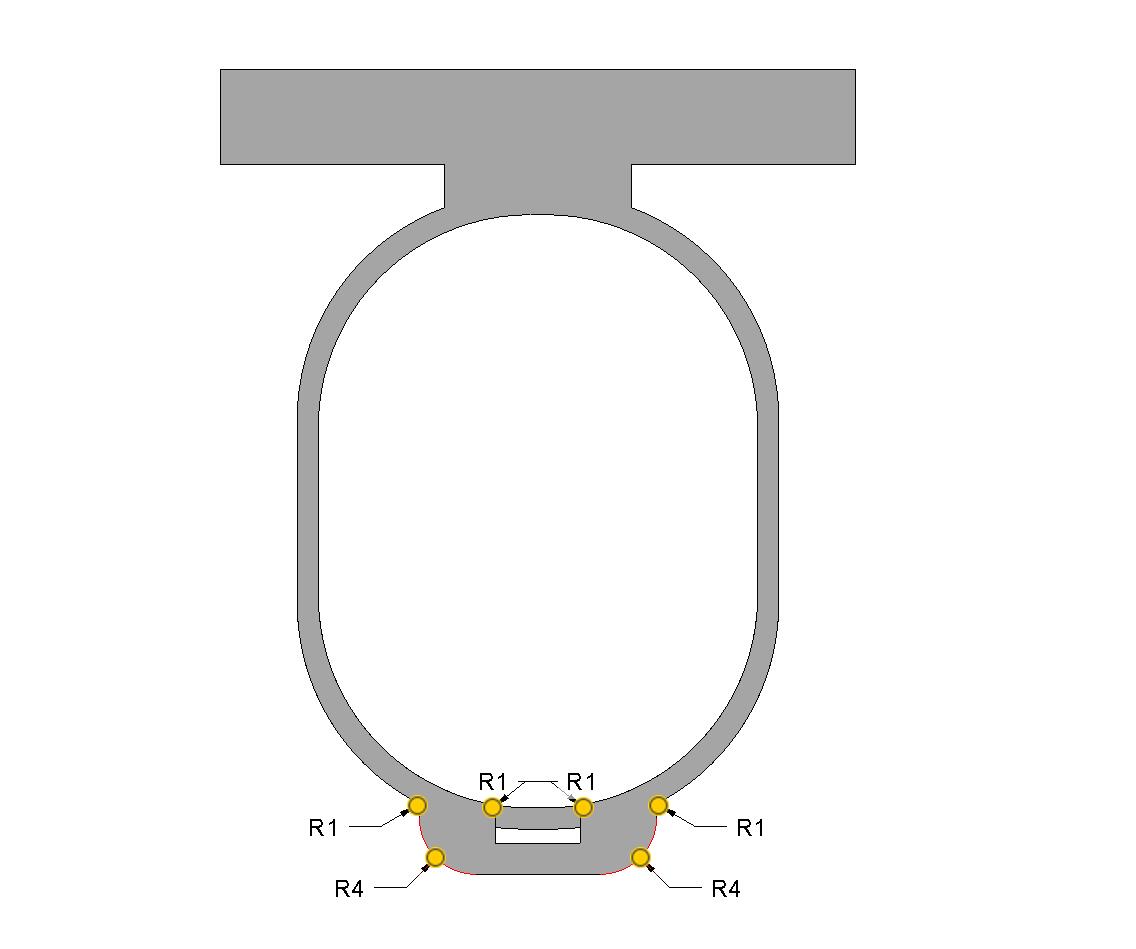

如图3个步骤的倒圆角对应不同位置，目的是使实物看起来更加圆润且防止硌手

至此，建模步骤制作完成
